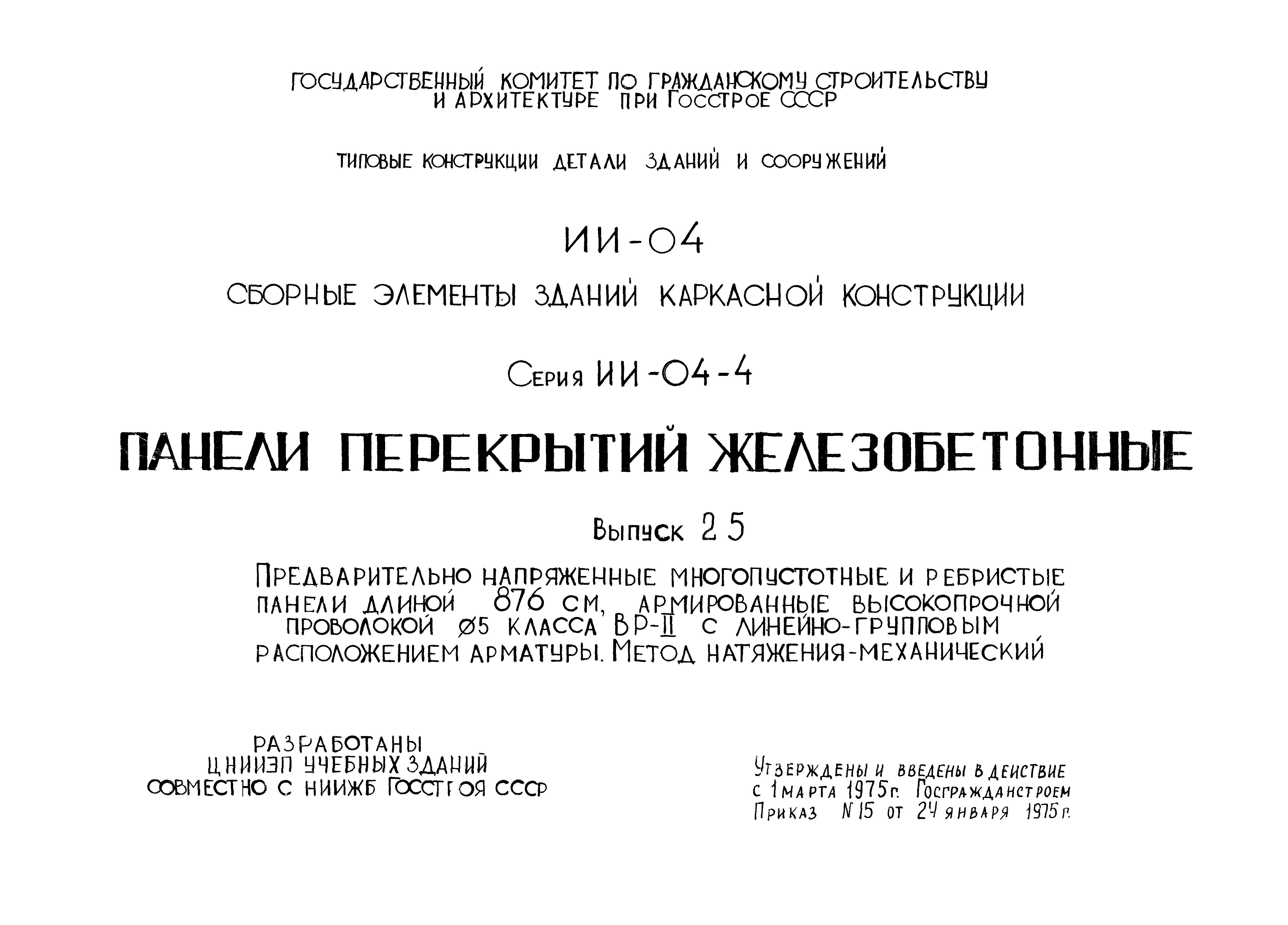

Скачать Серия ИИ-04-4 Выпуск 25. Предварительно напряженные многопустотные и ребристые панели длиной 876 см, армированные высокопрочной проволокой диаметром 5 класса ВР-II с линейно-групповым расположением арматуры. Метод натяжения - механическийДата актуализации: 10.08.2017 Серия ИИ-04-4

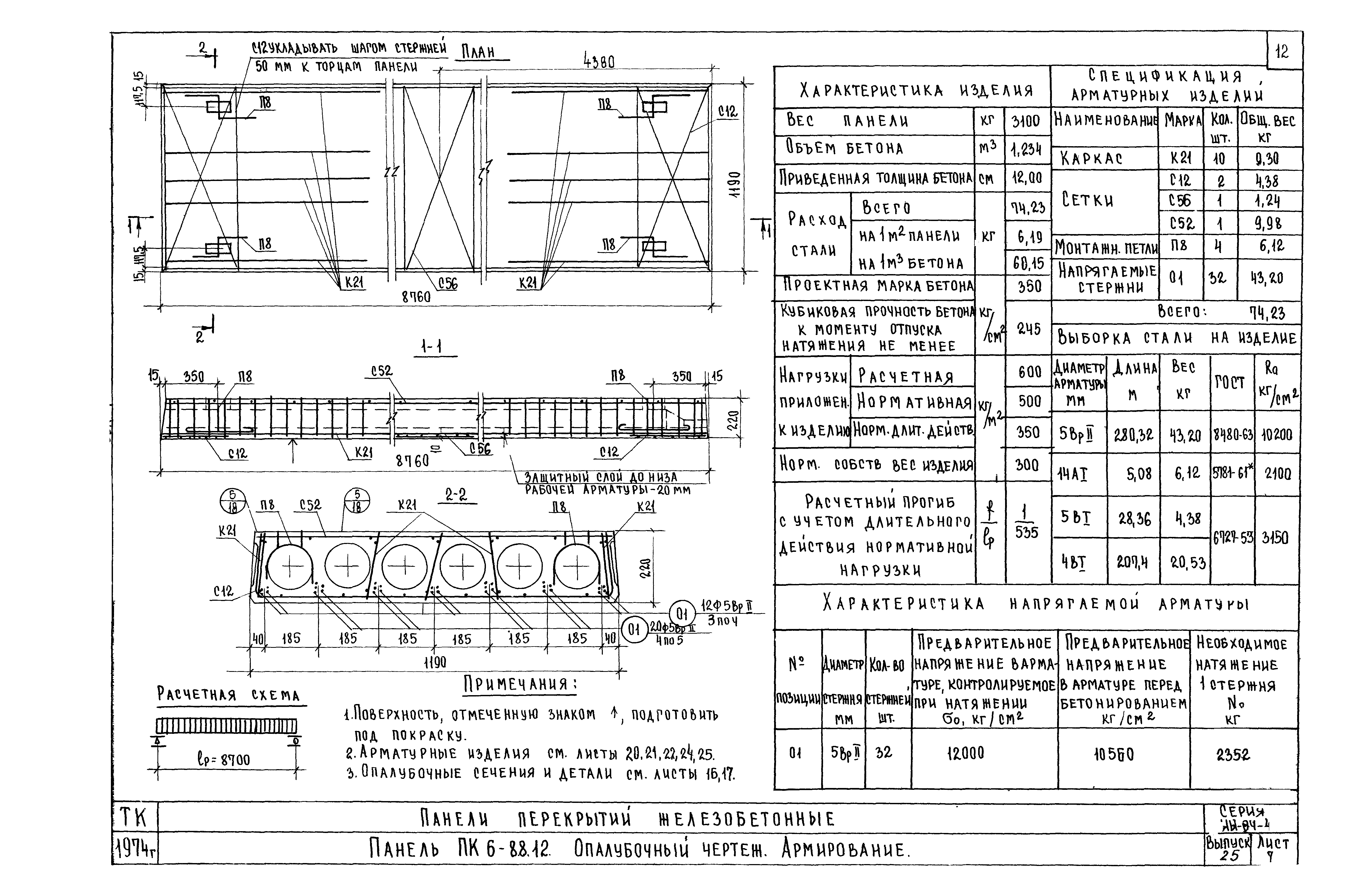

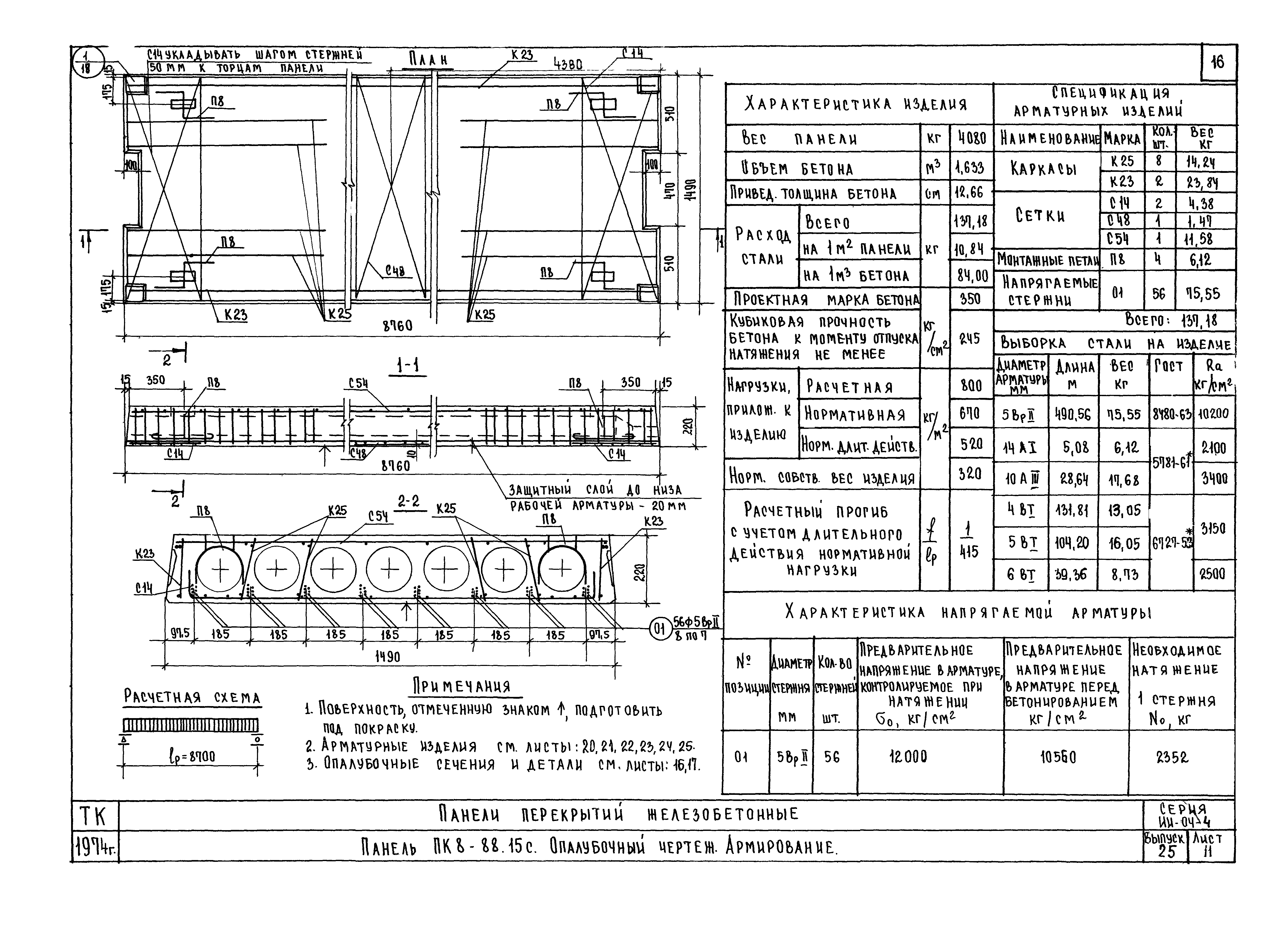

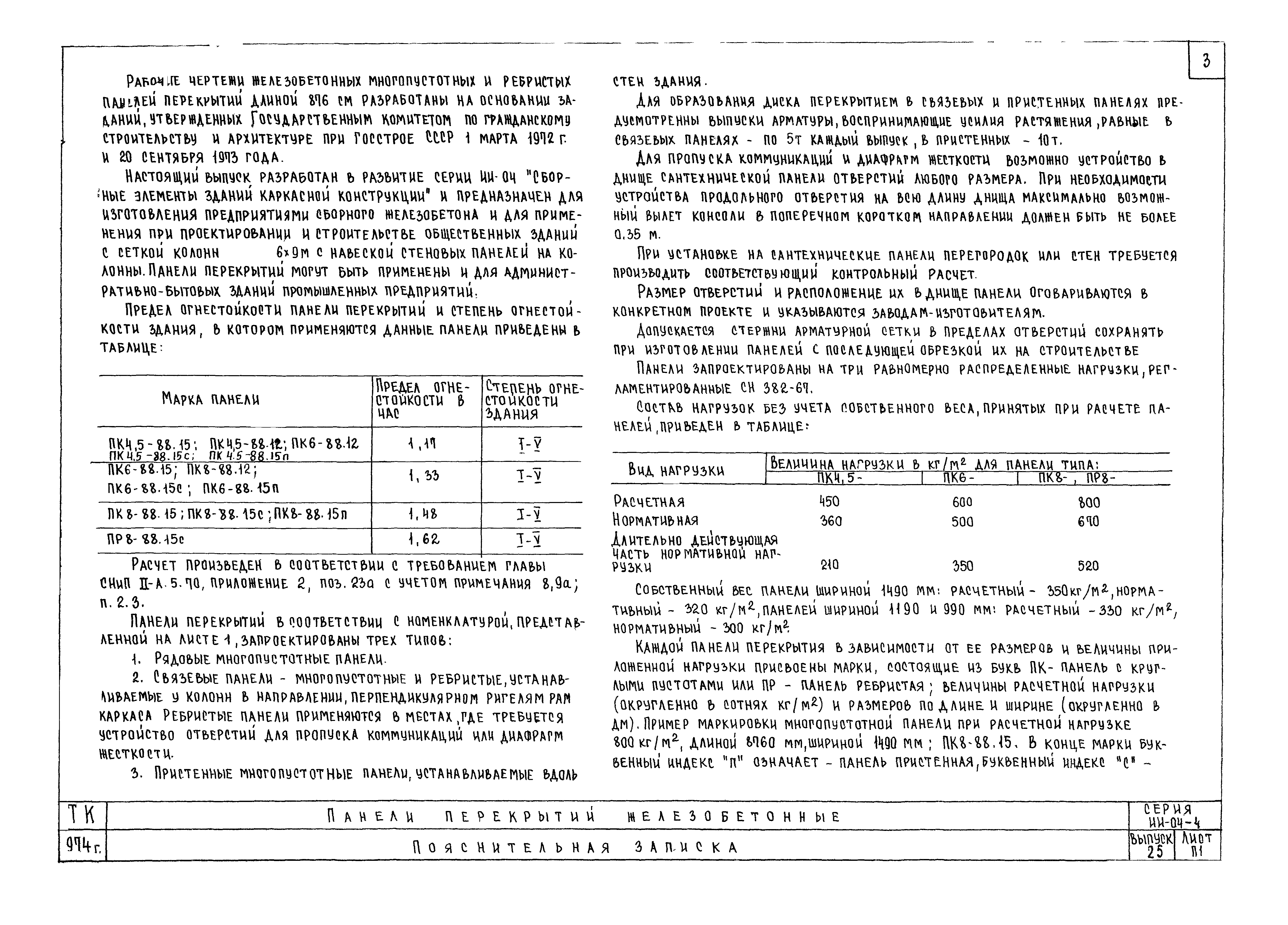

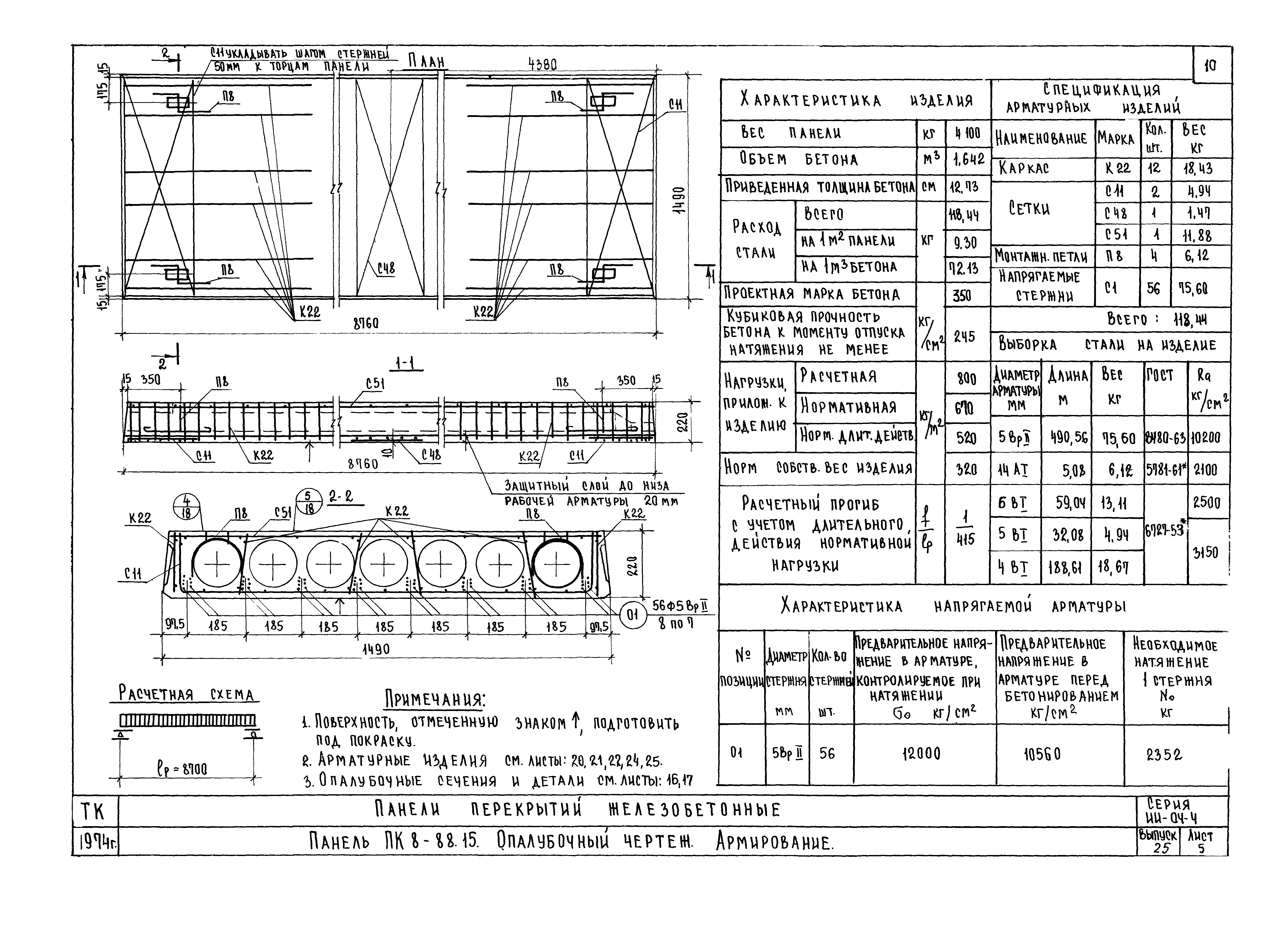

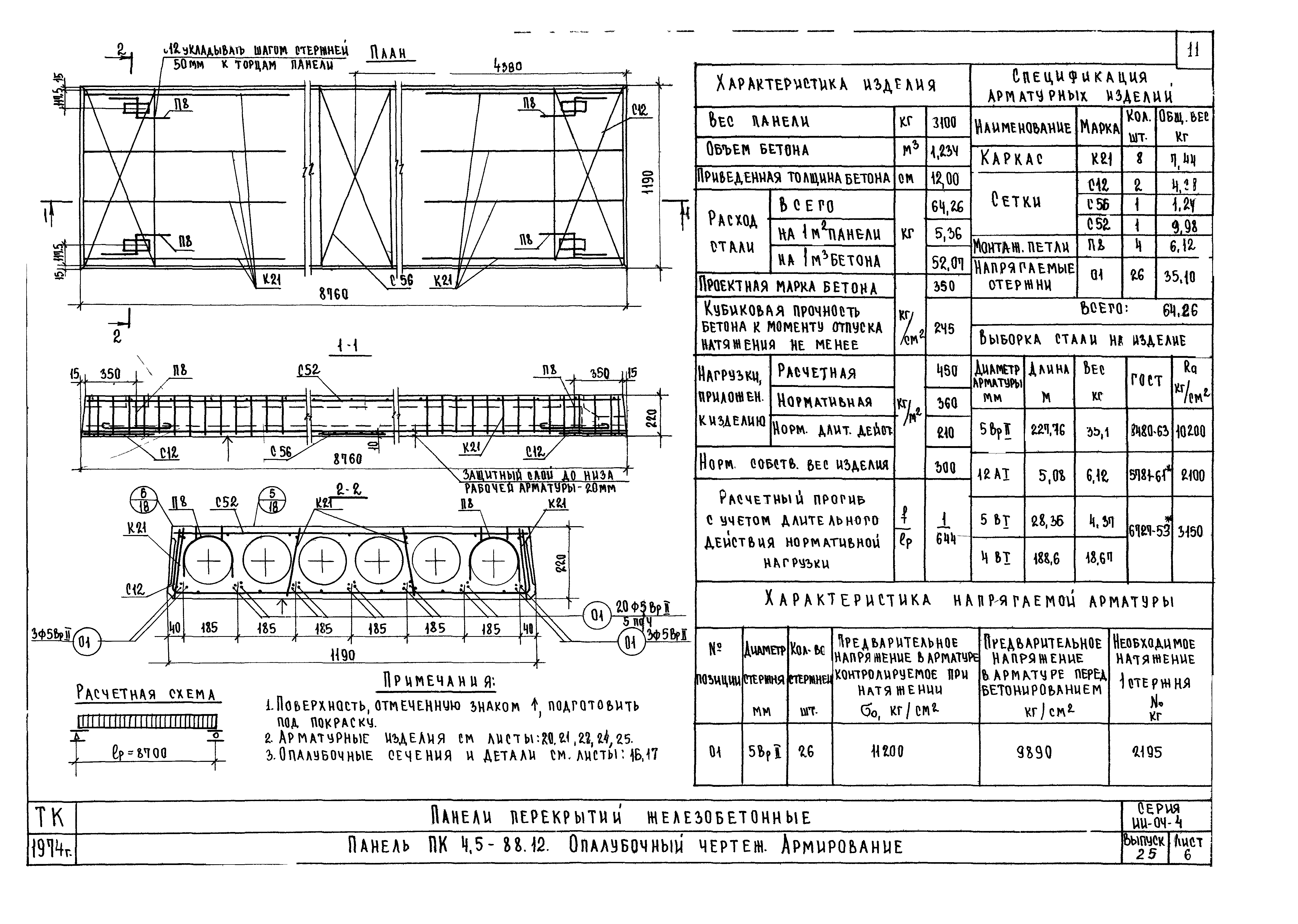

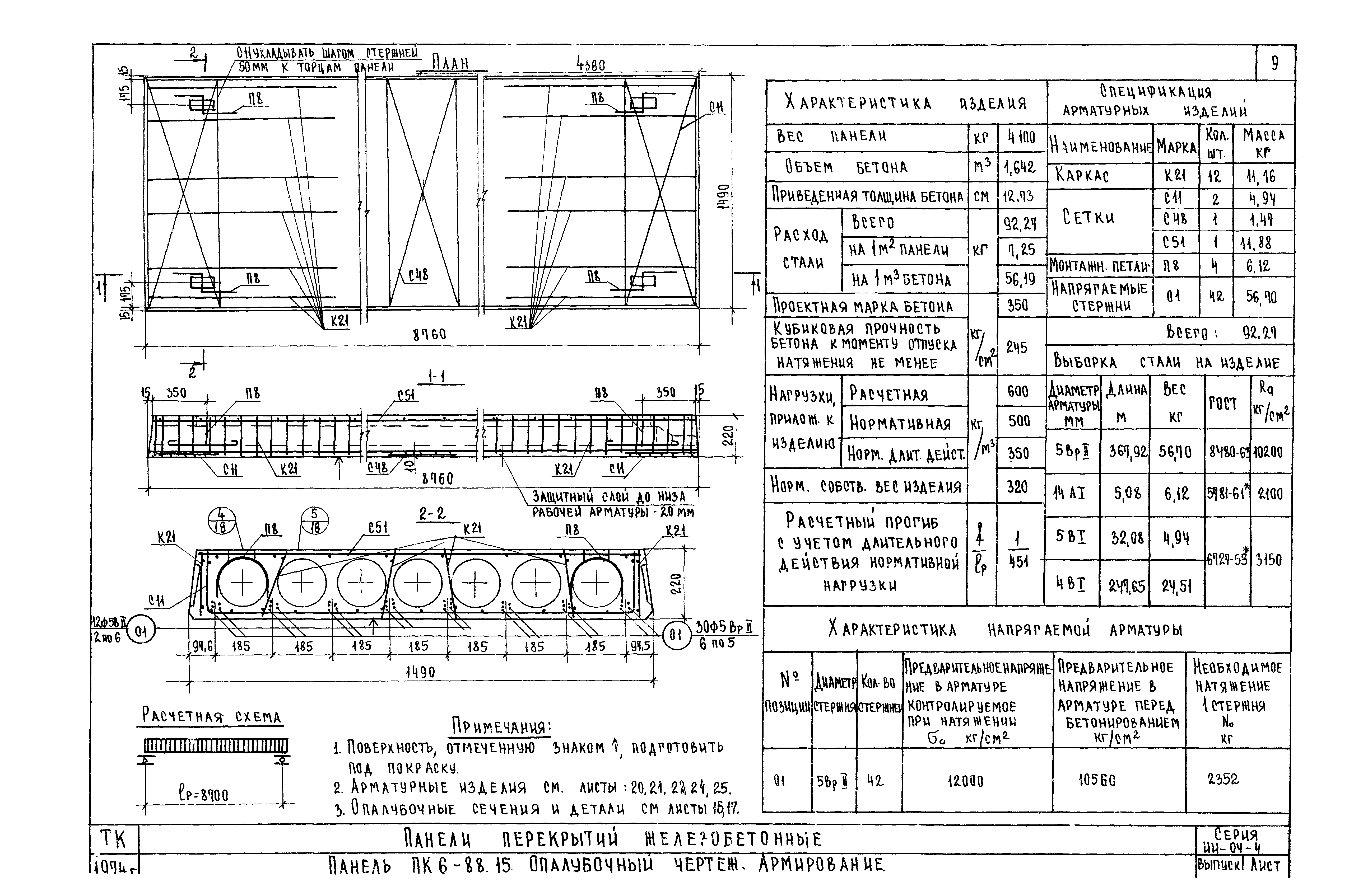

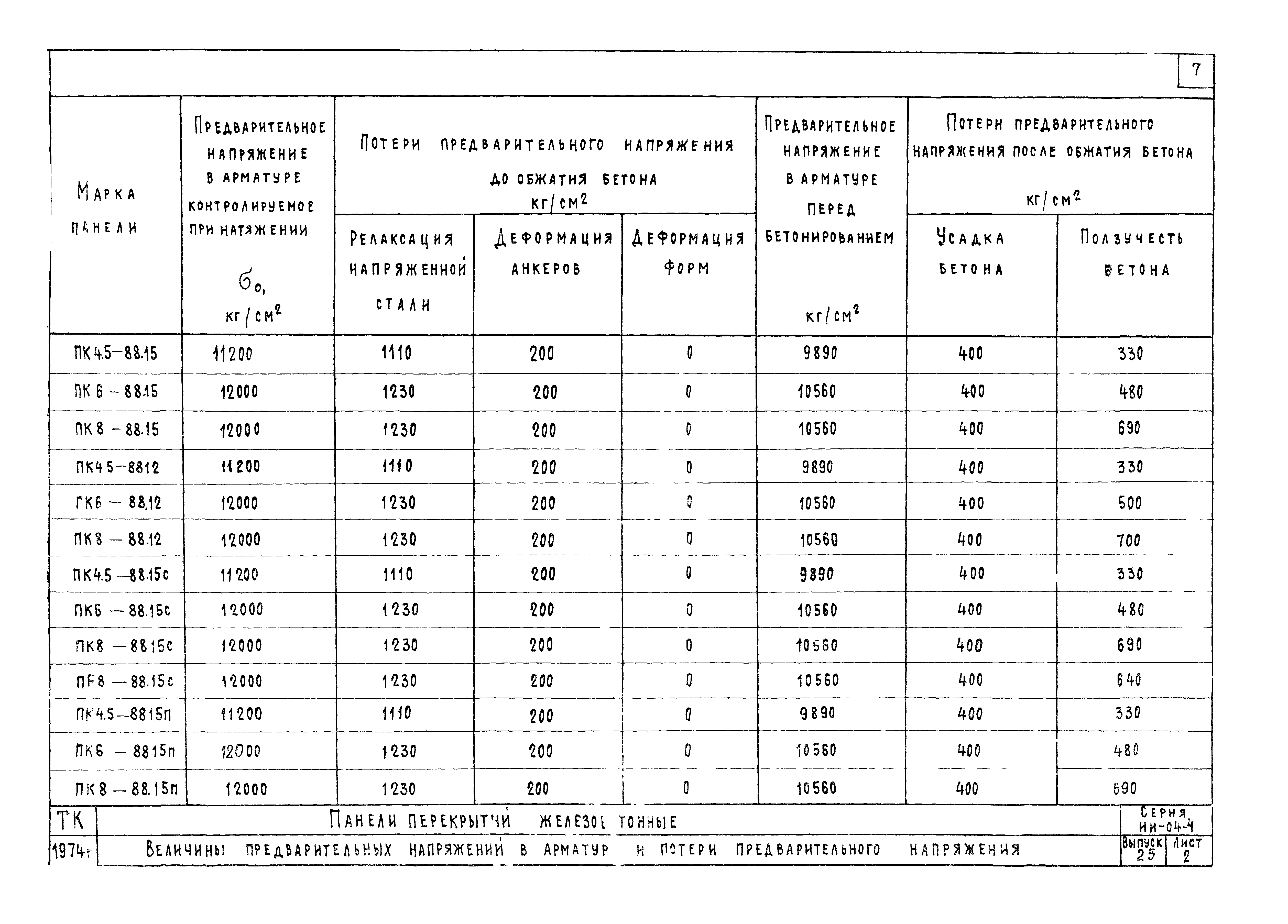

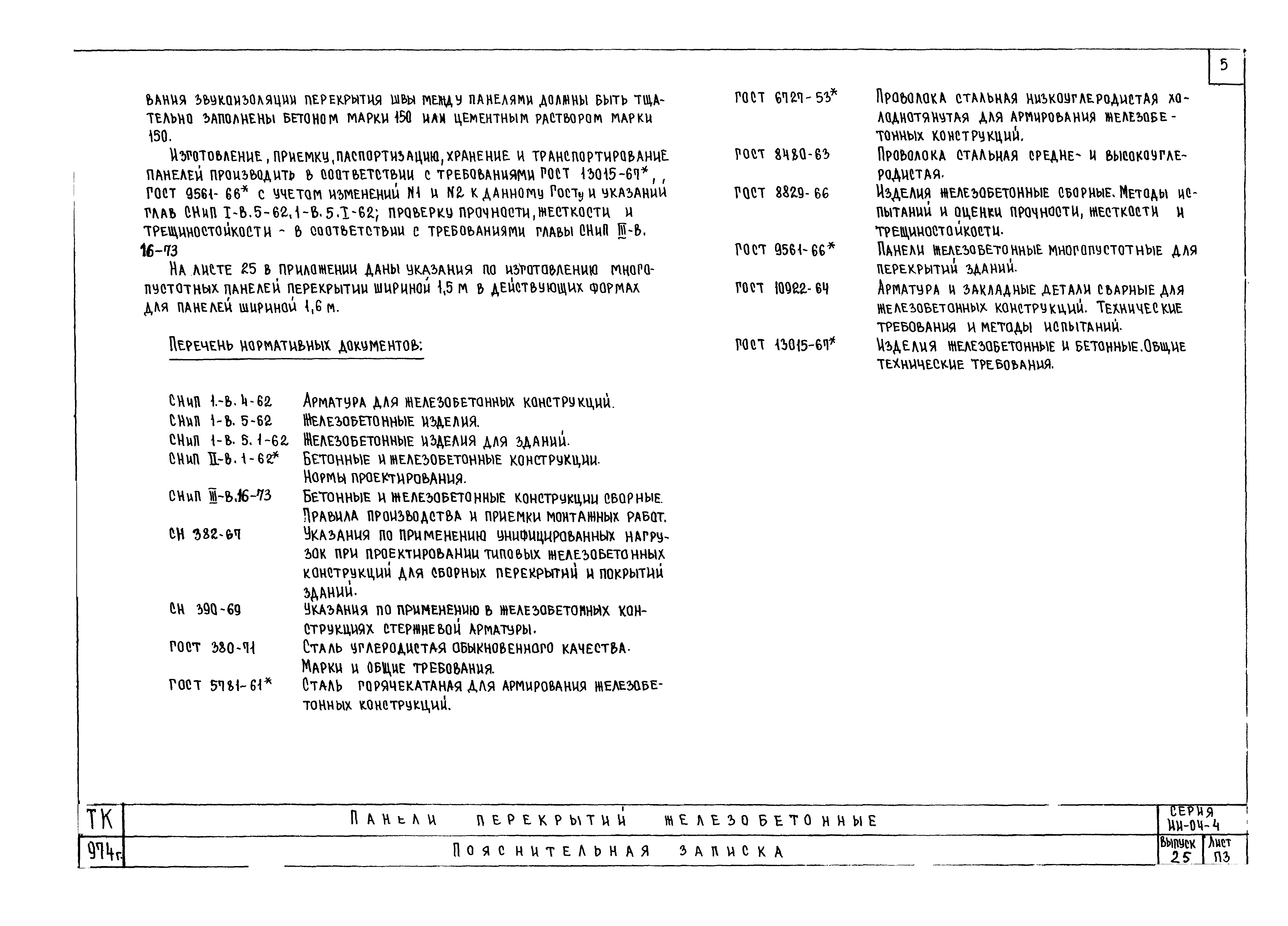

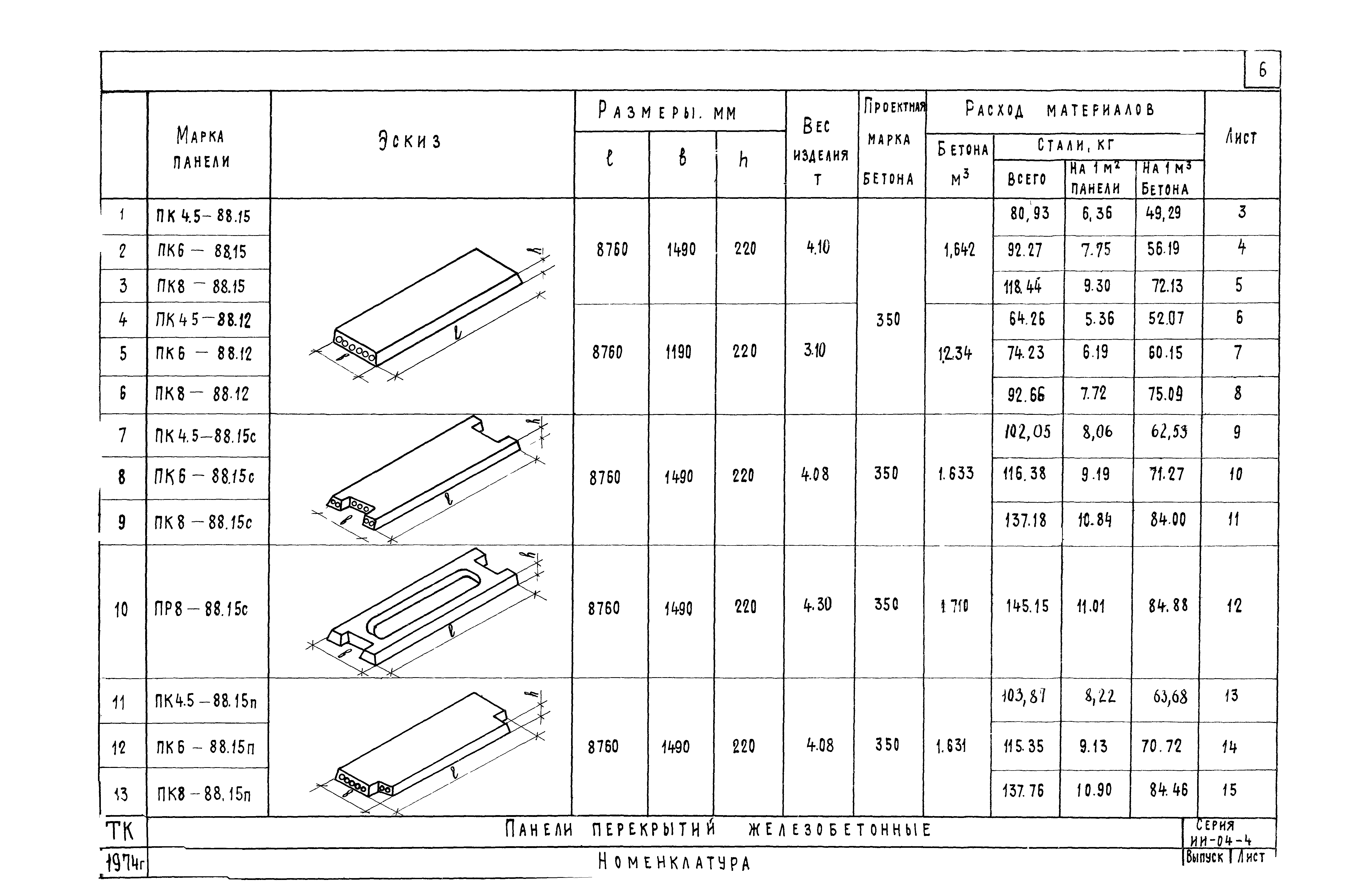

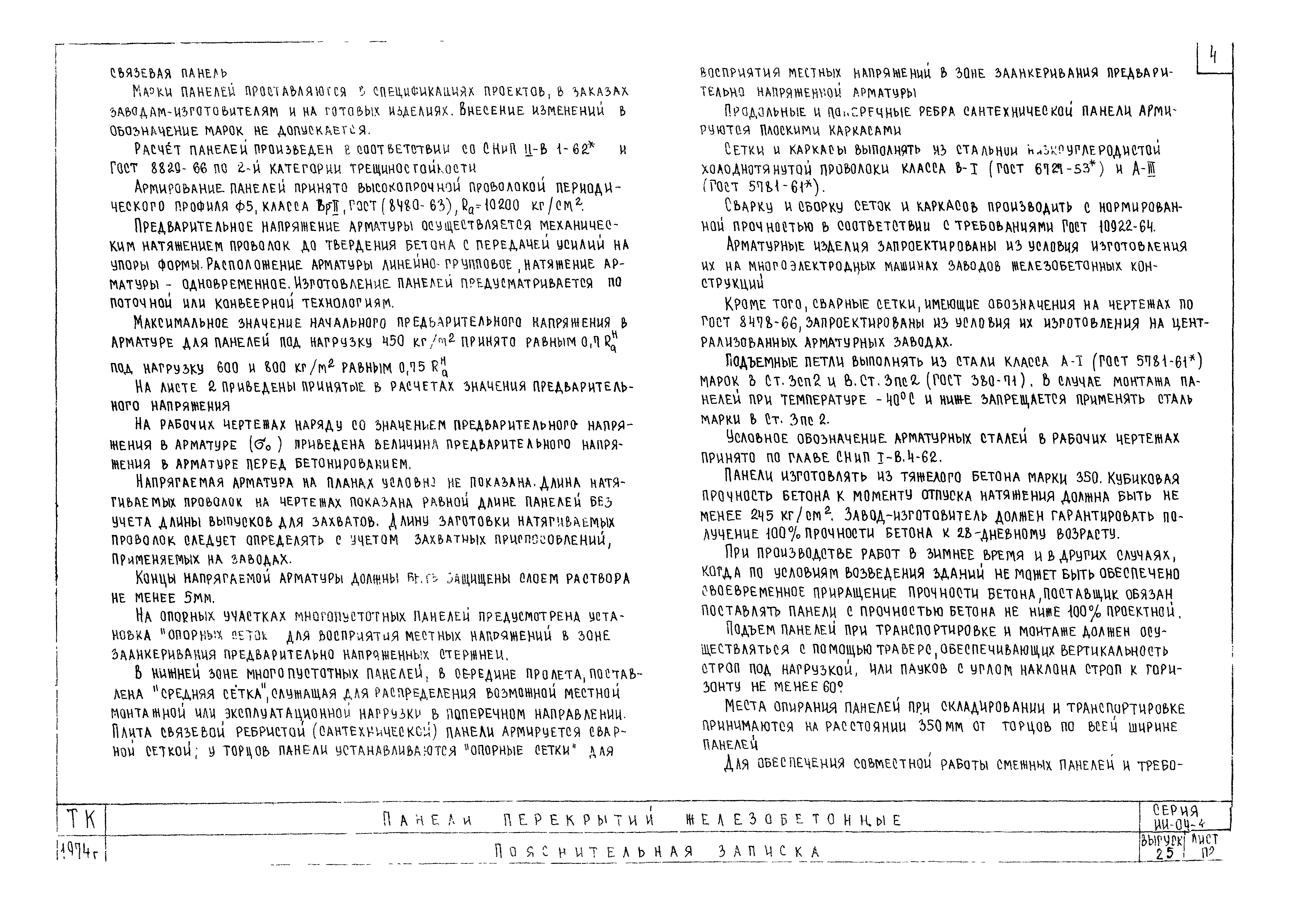

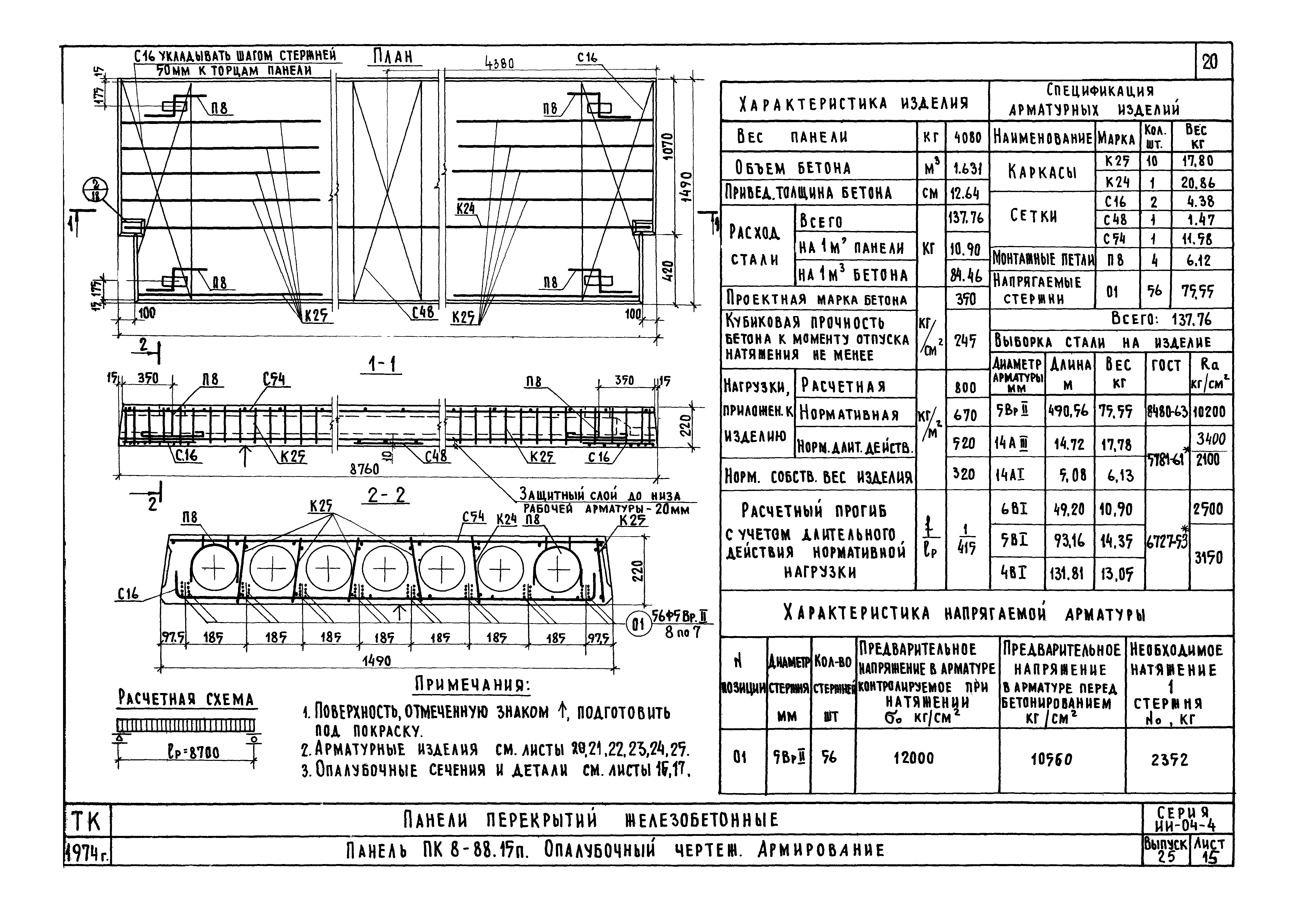

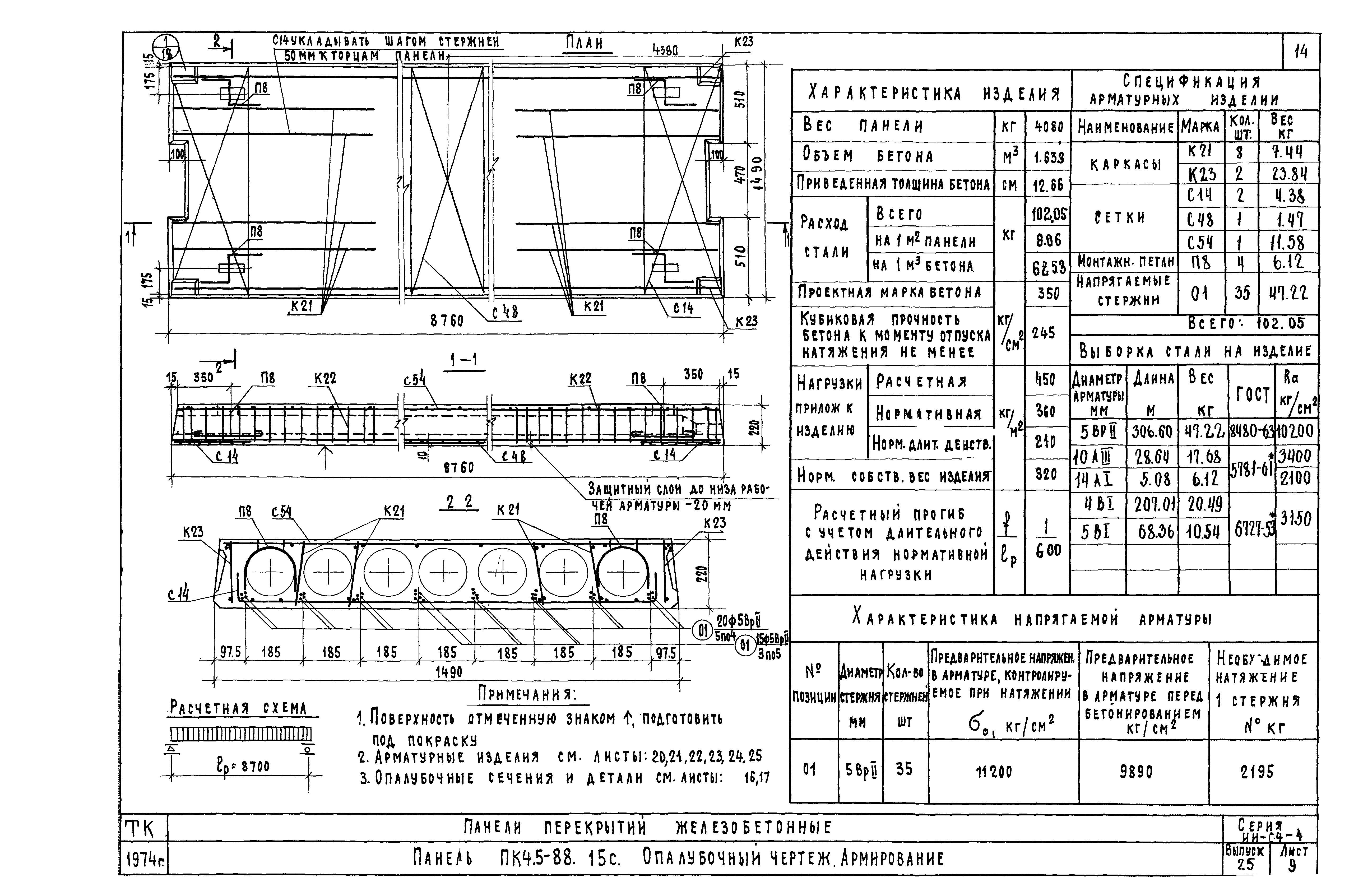

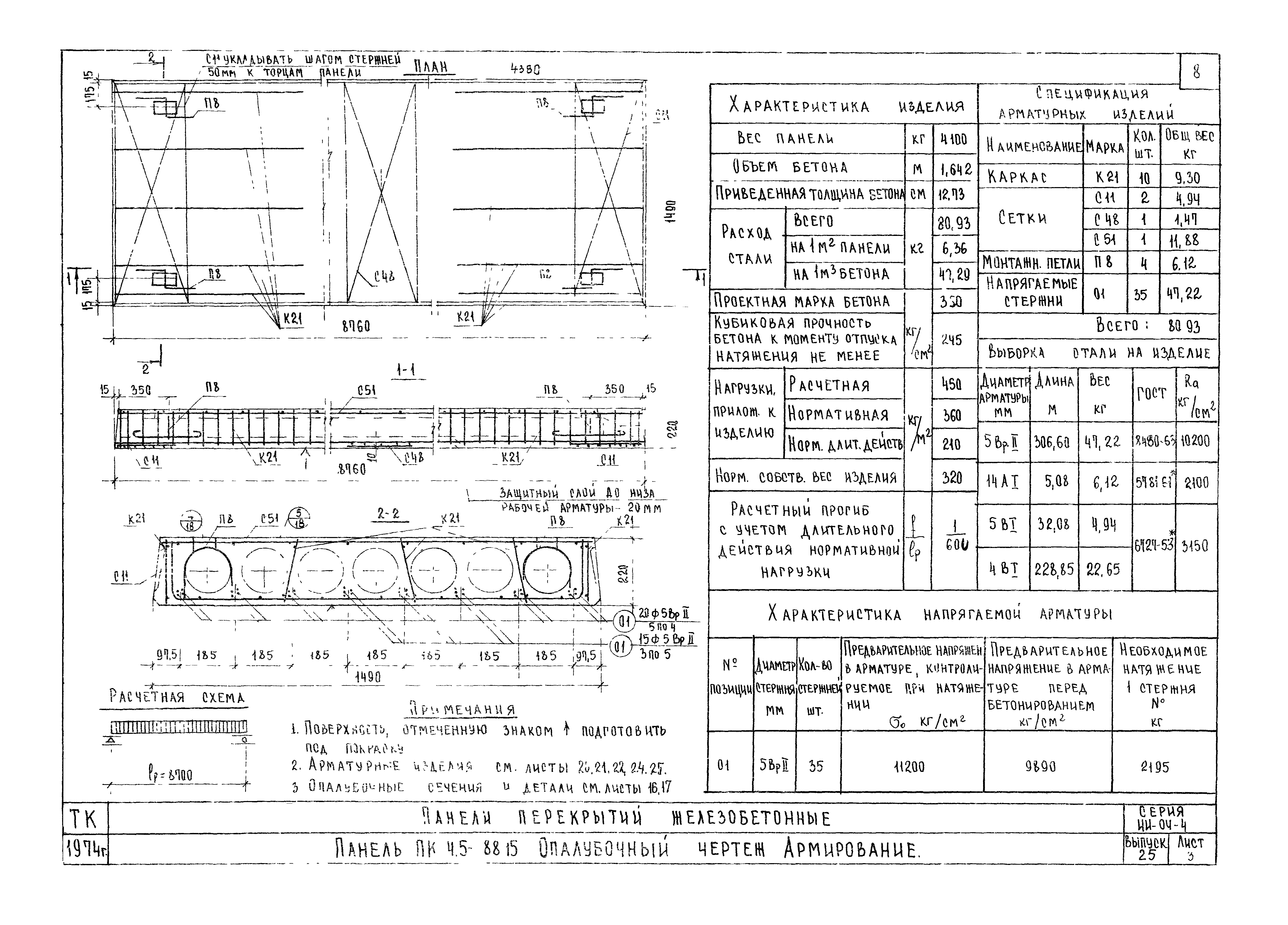

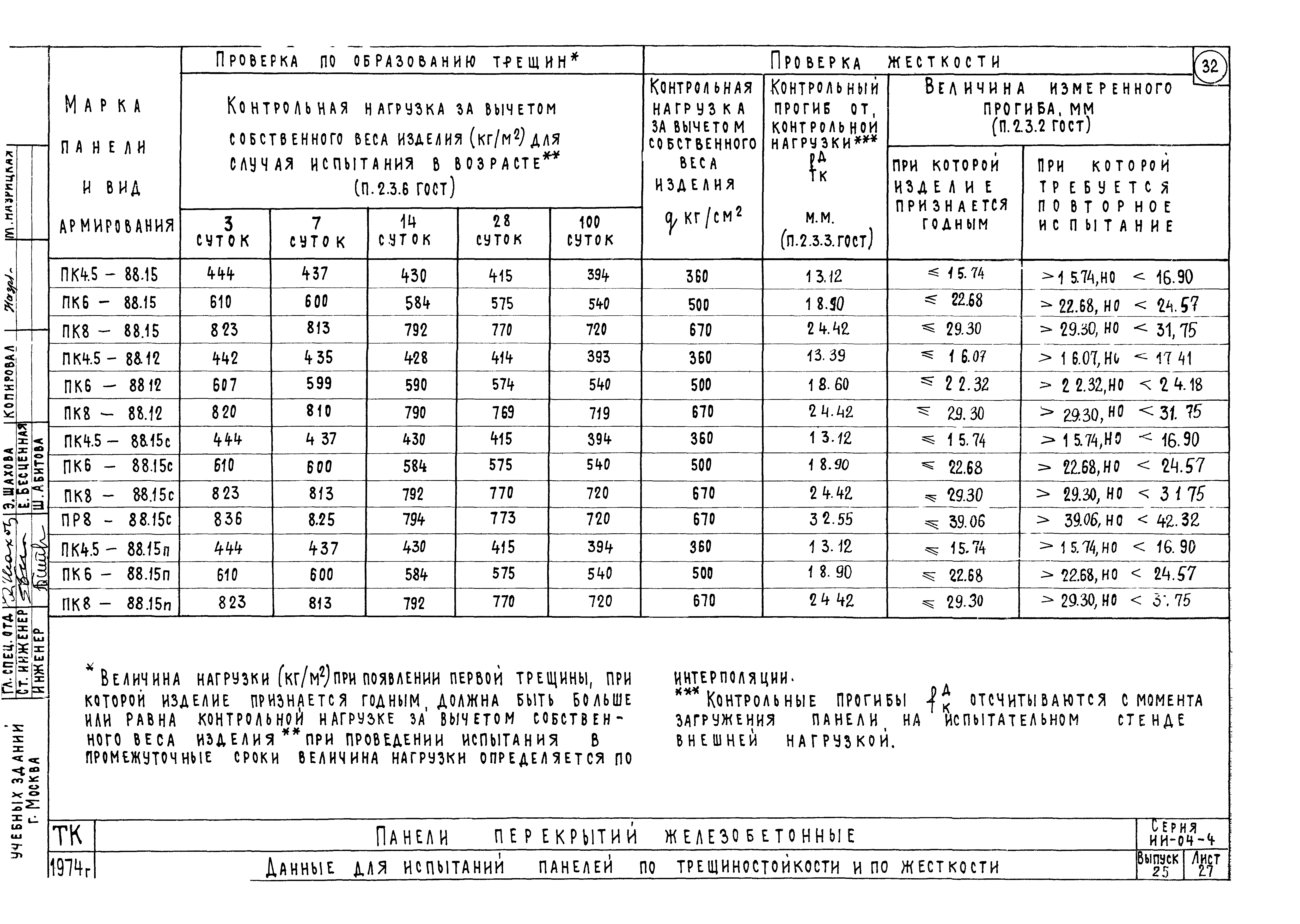

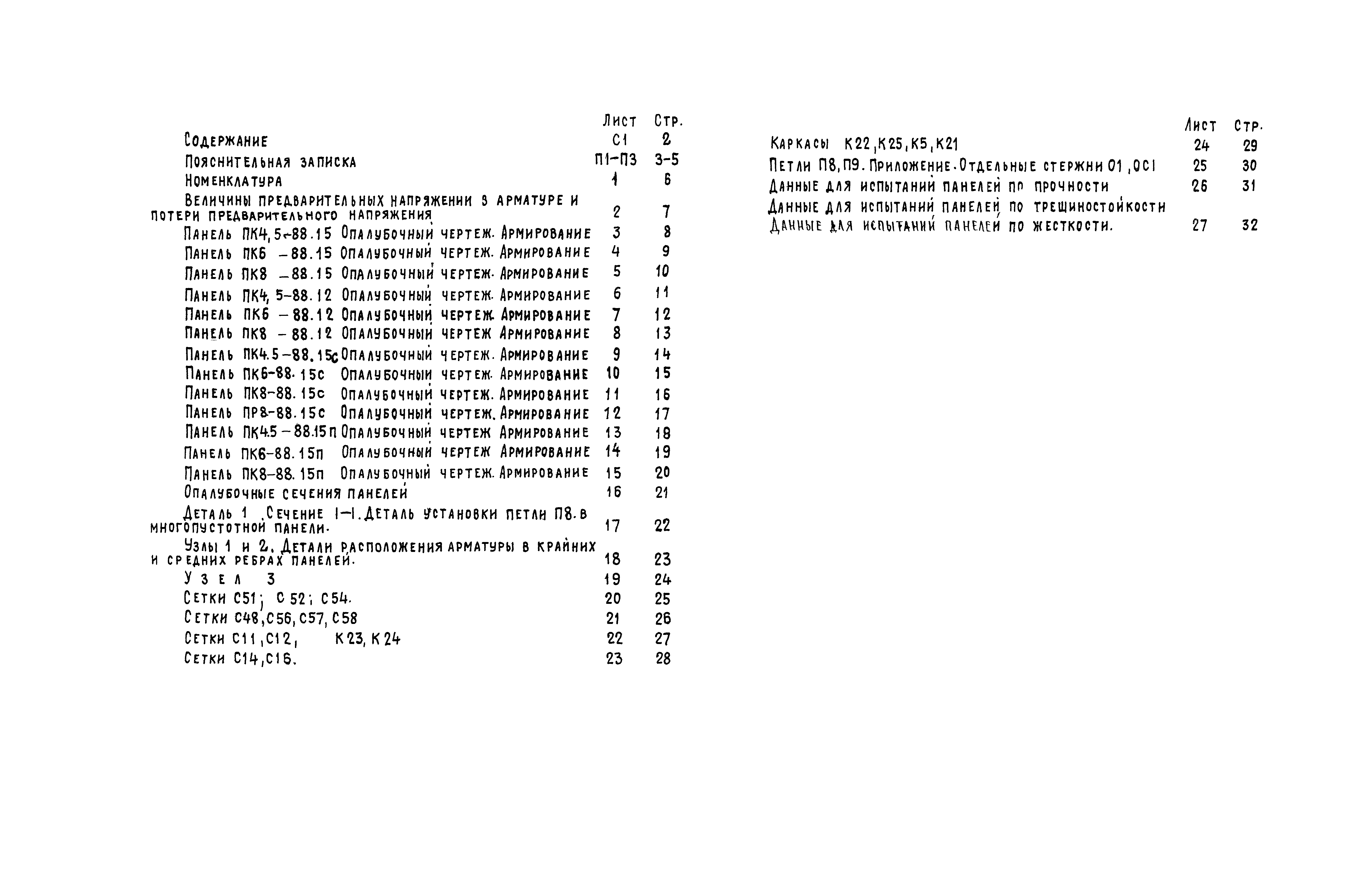

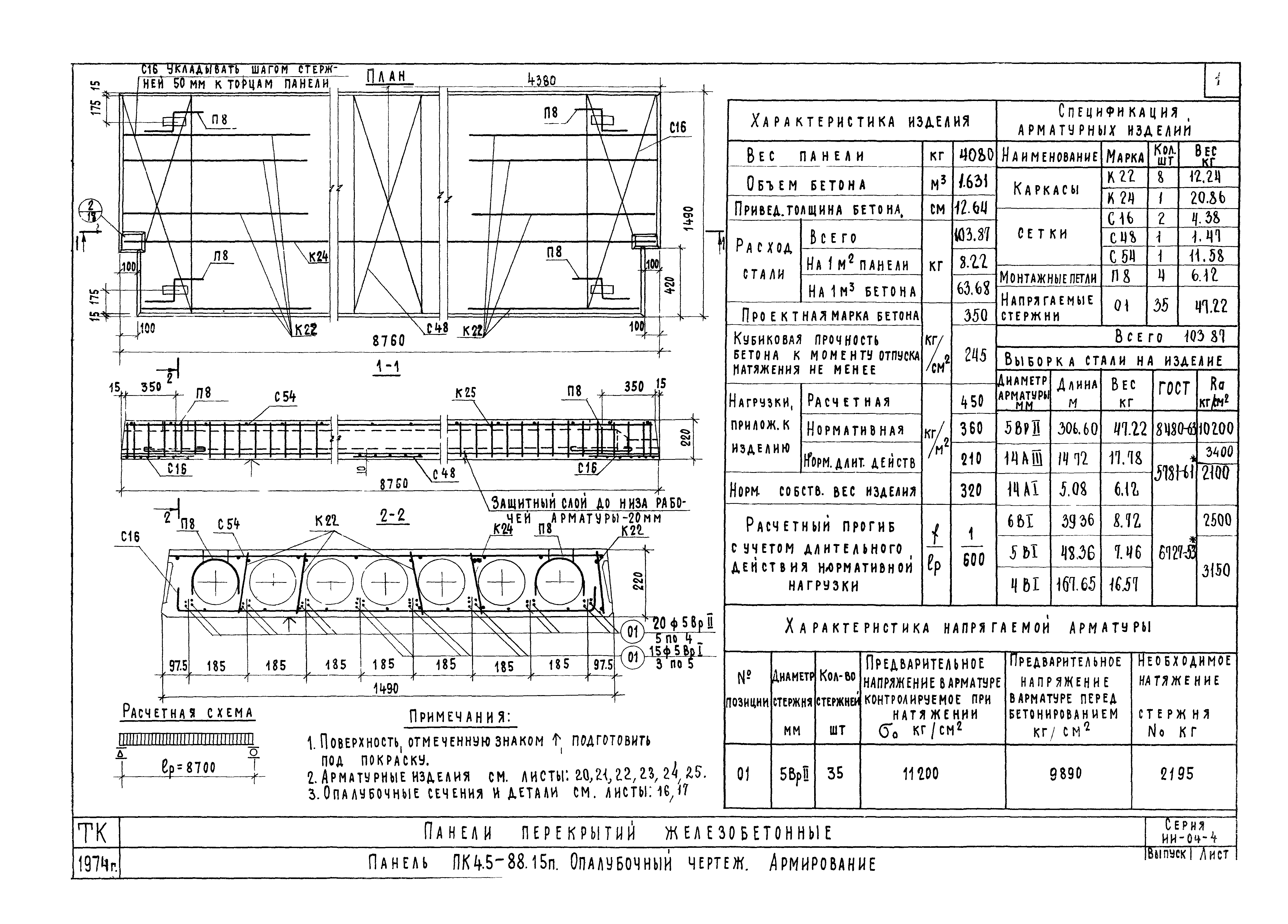

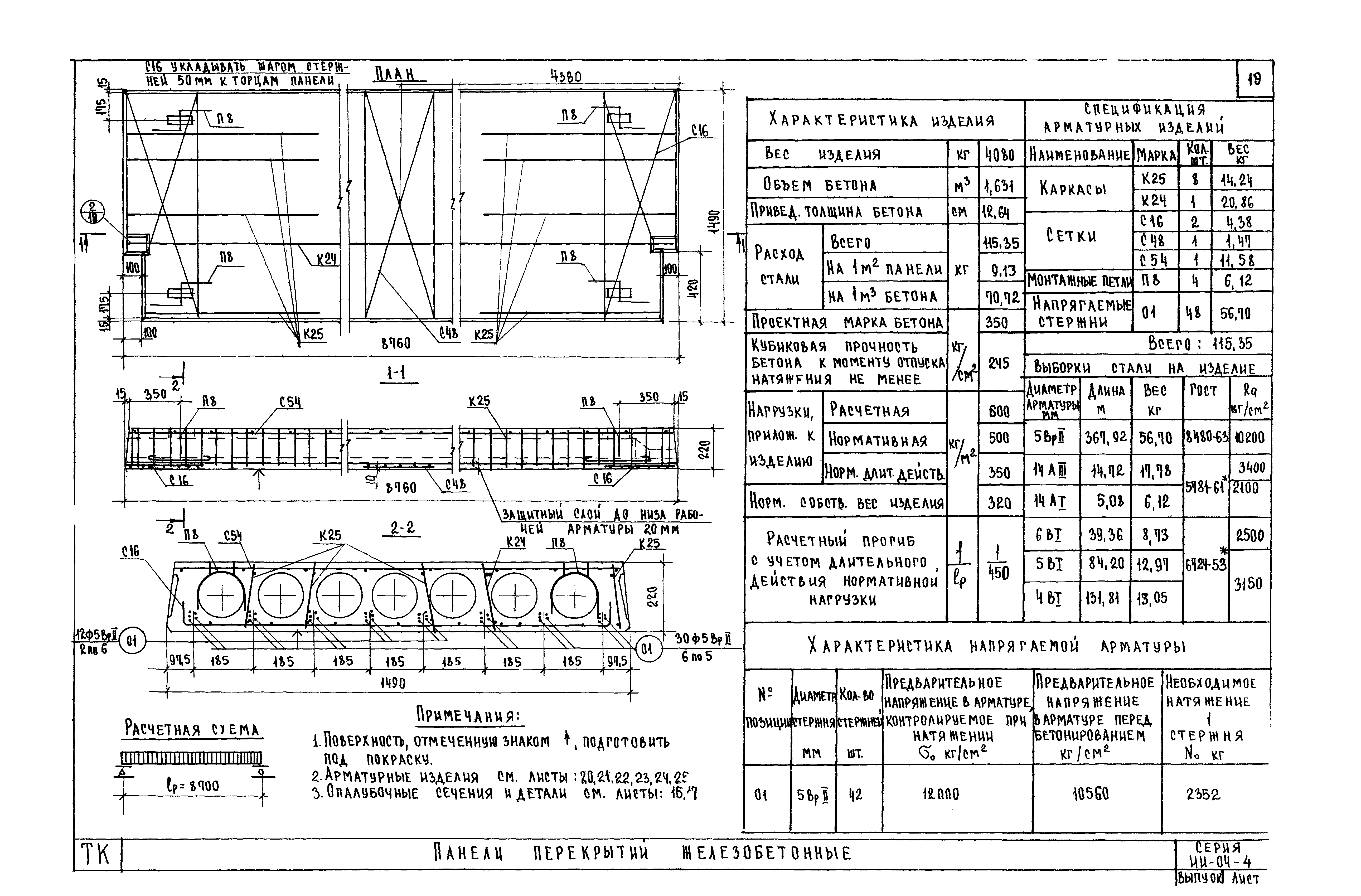

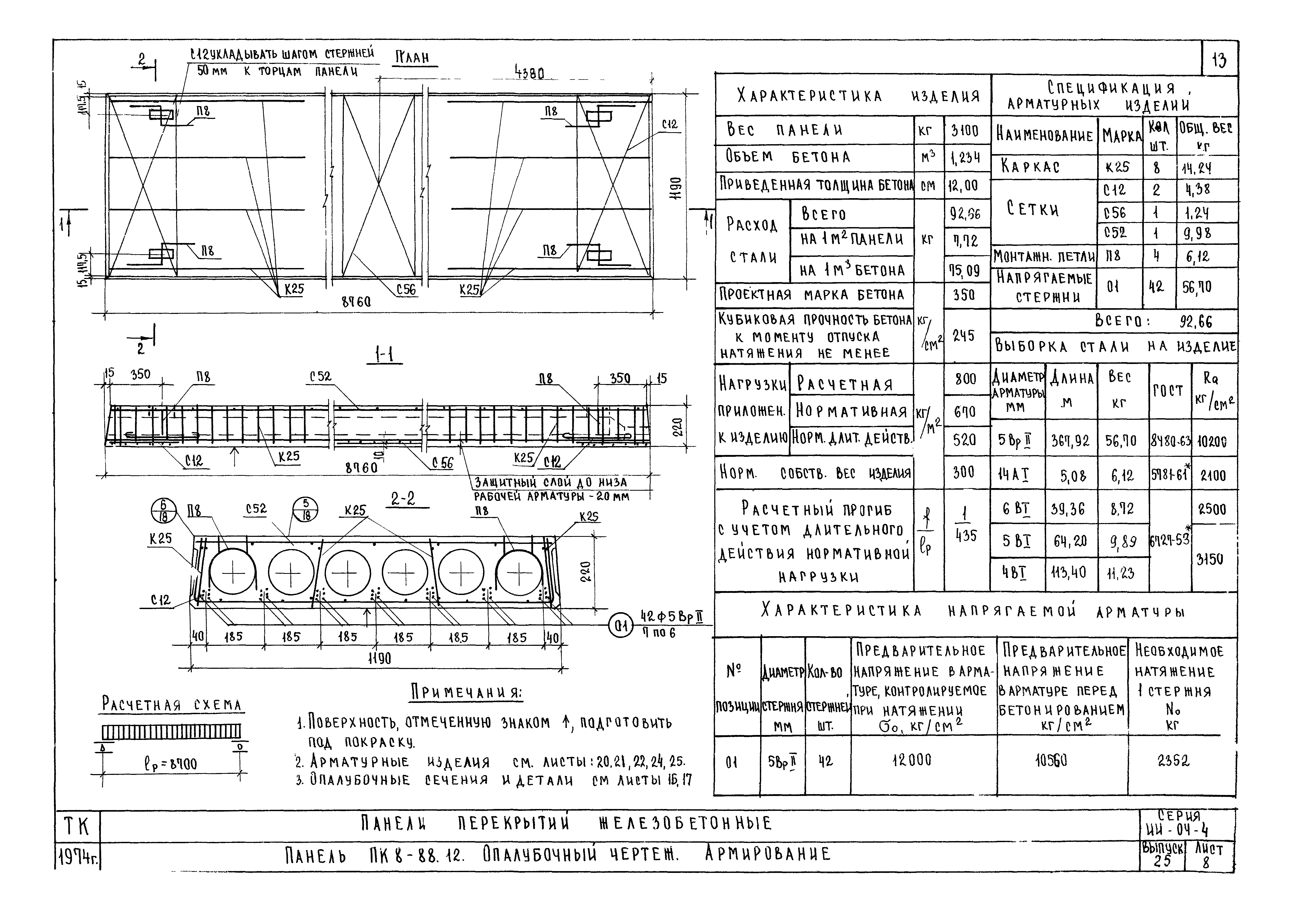

Выпуск 25. Предварительно напряженные многопустотные и ребристые панели длиной 876 см, армированные высокопрочной проволокой диаметром 5 класса ВР-II с линейно-групповым расположением арматуры. Метод натяжения - механическийОбозначение: | Серия ИИ-04-4 | Обозначение англ: | Series ИИ-04-4 | Статус: | заменен | Название рус.: | Выпуск 25. Предварительно напряженные многопустотные и ребристые панели длиной 876 см, армированные высокопрочной проволокой диаметром 5 класса ВР-II с линейно-групповым расположением арматуры. Метод натяжения - механический | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.04.1982 | Оглавление: | ИИ-04-4 Содержание ИИ-04-4 Пояснительная записка ИИ-04-4 Номенклатура ИИ-04-4 Величины предварительных напряжений в арматуре и потери предварительного напряжения ИИ-04-4 Панель ПК4,5-88.15. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК6-88.15. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК8-88.15. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК4,5-88.12. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК6-88.12. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК8-88.12. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК4,5-88.15с. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК6-88.15с. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК8-88.15с. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПР8-88.15с. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК4,5-88.15п. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК6-88.15п. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК8-88.15п. Опалубочный чертеж. Армирование ИИ-04-4 Опалубочные сечения панелей ИИ-04-4 Деталь 1. Сечение 1-1. Деталь установки петли П8 в многопустотной панели ИИ-04-4 Узлы 1 и 2. Детали расположения арматуры в крайних и средних ребрах панелей ИИ-04-4 Узел 3 ИИ-04-4 Сетки С51,С52,С54 ИИ-04-4 Сетки С48,С56,С57,С58 ИИ-04-4 Сетки С11,С12,С23,С24 ИИ-04-4 Сетки С14,С16 ИИ-04-4 Каркасы К22,К25,К5,К21 ИИ-04-4 Петли П8,П9. Приложение. Отдельные стержни О1,ОС1 ИИ-04-4 Данные для испытаний панелей по прочности ИИ-04-4 Данные для испытаний панелей по трещиностойкости ИИ-04-4 Данные для испытаний панелей по жесткости | Разработан: | НИИЖБ Госстроя СССР ЦНИИЭП учебных зданий Госгражданстроя
| Утверждён: | 24.01.1975 Госгражданстрой (Gosgrazhdanstroy 15)
| Расположен в: |
| Чем заменён: | |
![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/0.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/1.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/2.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/3.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/4.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/5.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/6.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/7.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/8.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/9.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/10.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/11.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/12.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/13.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/14.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/15.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/16.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/17.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/18.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/19.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/20.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/21.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/22.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/23.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/24.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/25.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/26.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/27.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/28.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/29.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846866.files/30.gif)
|
