Скачать Серия 2.400-12.93 Выпуск 3. Альбом 1. Пример применения чертежей монтажных узлов сопряжений сборных конструкций в проекте одноэтажного здания. Основной комплект рабочих чертежей железобетонных конструкций каркаса и покрытия здания

Дата актуализации: 10.08.2017

Серия 2.400-12.93

Выпуск 3. Альбом 1. Пример применения чертежей монтажных узлов сопряжений сборных конструкций в проекте одноэтажного здания. Основной комплект рабочих чертежей железобетонных конструкций каркаса и покрытия здания

Обозначение:	Серия 2.400-12.93
Обозначение англ:	Series 2.400-12.93
Статус:	не определен законодательством
Название рус.:	Выпуск 3. Альбом 1. Пример применения чертежей монтажных узлов сопряжений сборных конструкций в проекте одноэтажного здания. Основной комплект рабочих чертежей железобетонных конструкций каркаса и покрытия здания
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1994
Область применения:	Рабочая документация, приведенная в выпуске 3, предназначена к использованию при проектировании конкретных зданий в качестве примера применения (привязки) рабочих чертежей монтажных узлов сопряжений сборных железобетонных конструкций одноэтажных производственных зданий и соединительных изделий, содержащихся в выпусках 1 и 2 настоящей серии

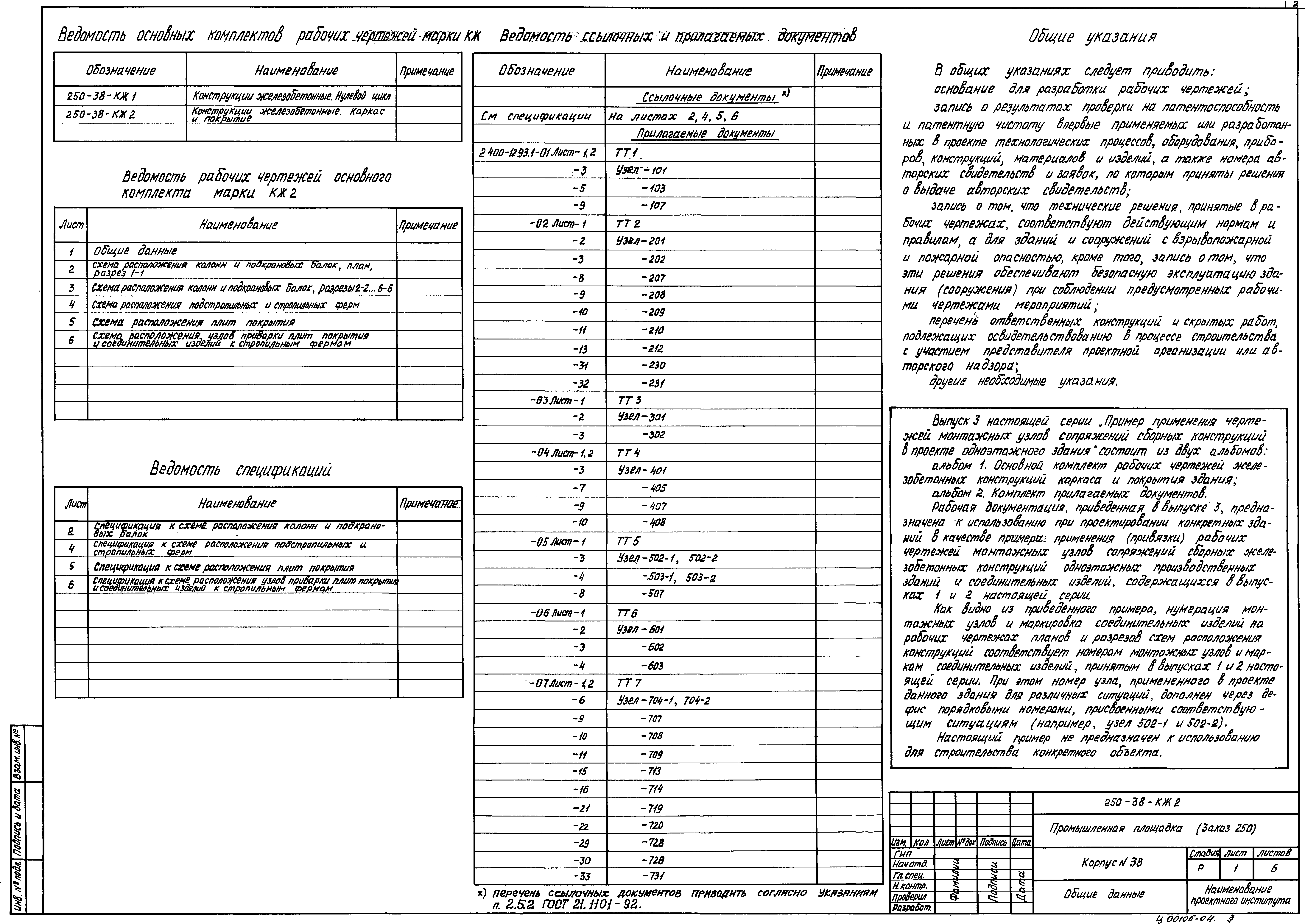

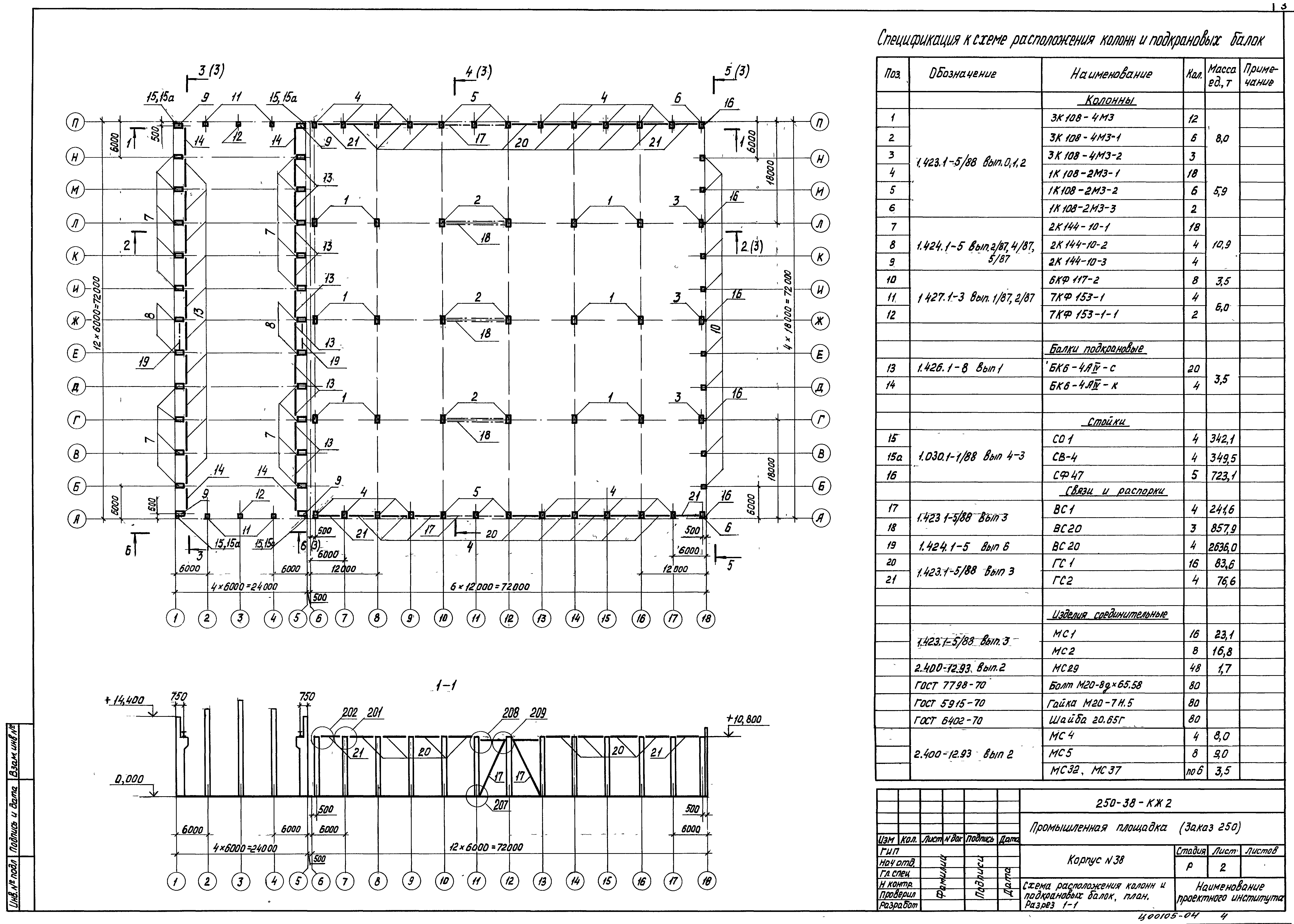

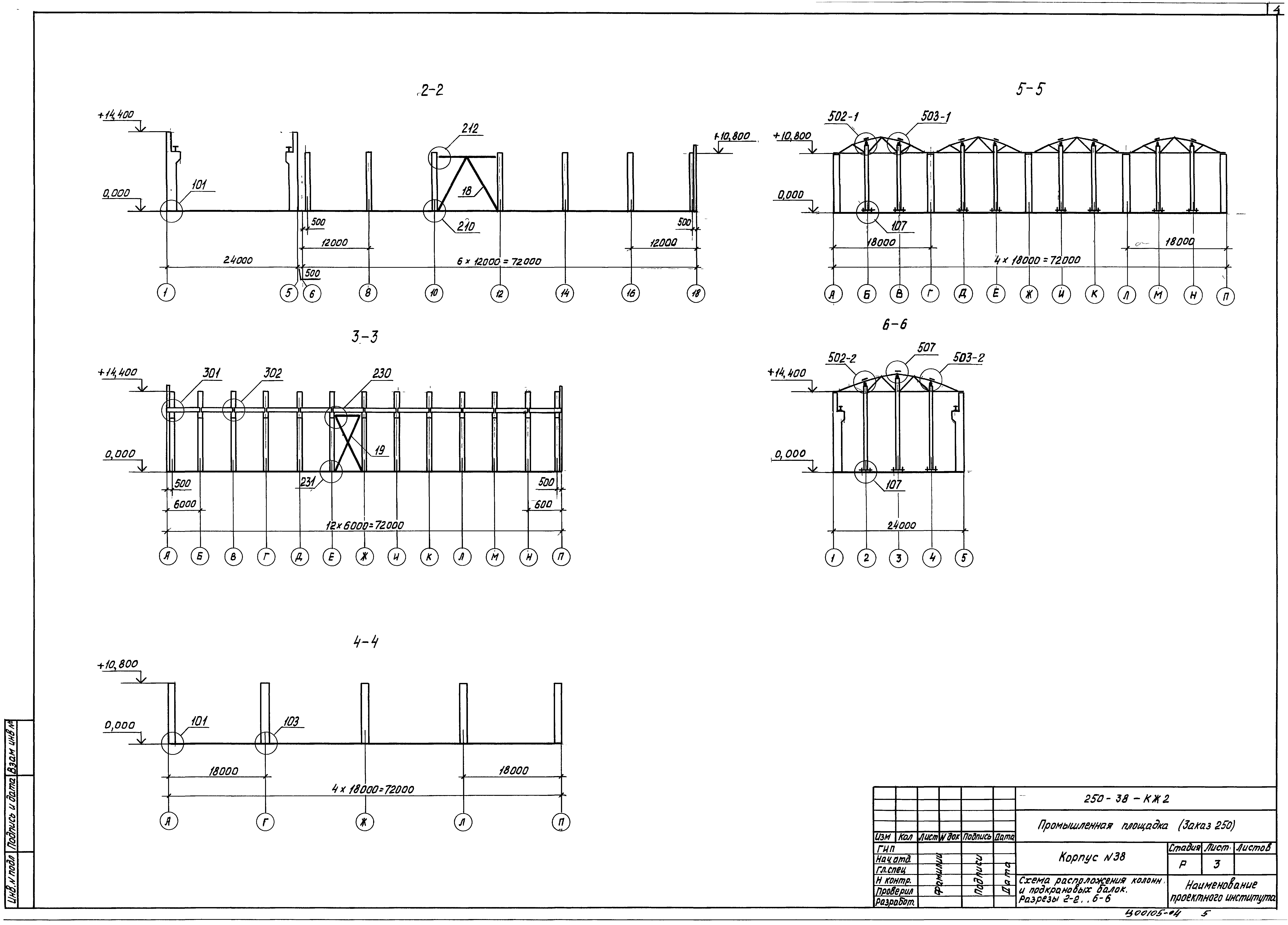

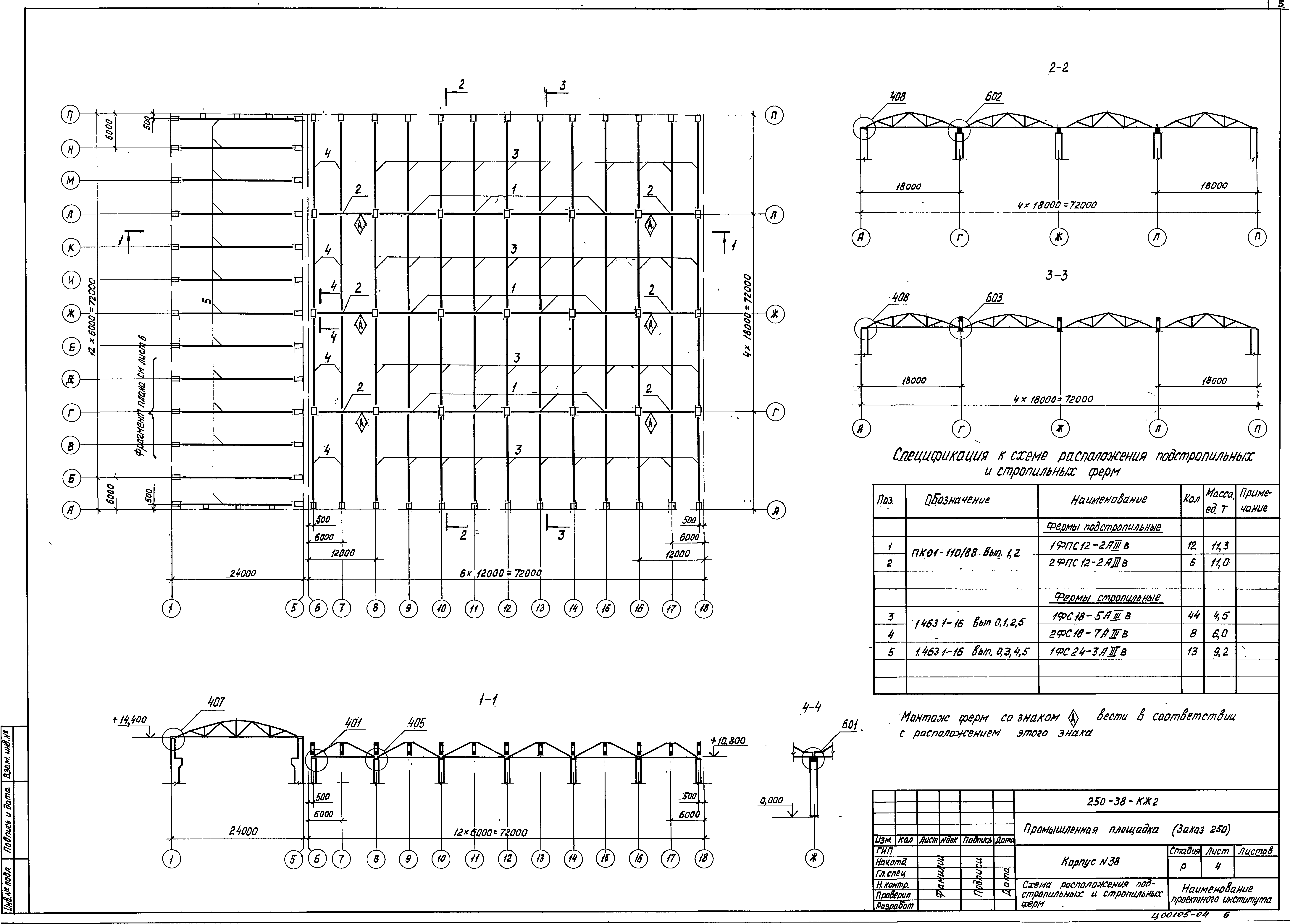

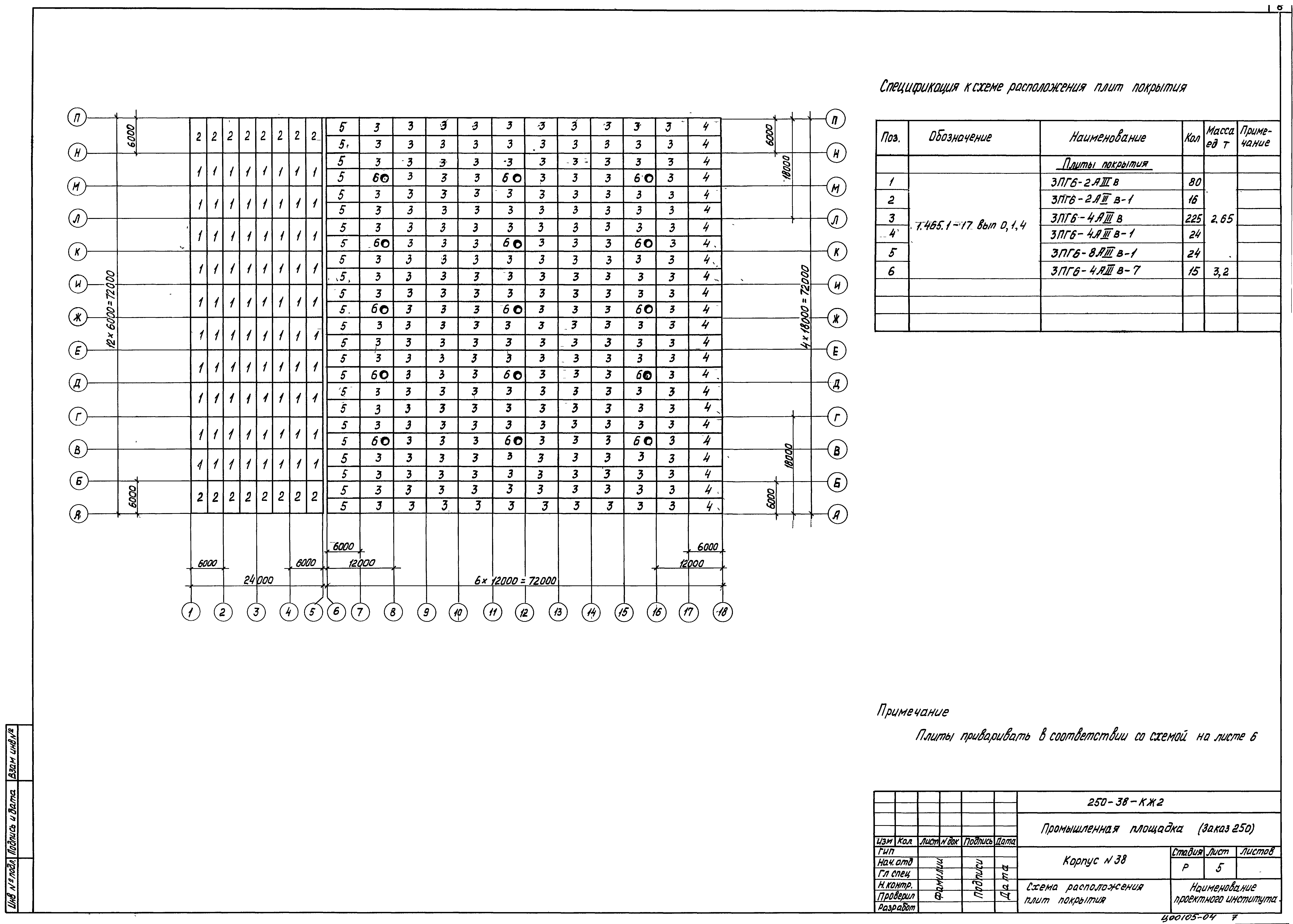

Оглавление:	ТП 250-38-КЖ2-1 Общие данные ТП 250-38-КЖ2-2 Схема расположения колонн и подкрановых балок, план, разрез 1-1 ТП 250-38-КЖ2-3 Схема расположения колонн и подкрановых балок, разрезы 2-2...6-6 ТП 250-38-КЖ2-4 Схема расположения подстропильных и стропильных ферм ТП 250-38-КЖ2-5 Схема расположения плит покрытия ТП 250-38-КЖ2-6 Схема расположения узлов приварки плит покрытия и соединительных изделий к стропильным фермам
Разработан:	ЦНИИпромзданий
Утверждён:	07.09.1993 Госстрой России (Russian Federation Gosstroy 9-3-2/194)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Узлы и детали сопряжения железобетонных и стальных конструкций
Заменяет собой:	Серия 2.400-7 «Монтажные узлы сопряжений сборных железобетонных конструкций одноэтажных производственных зданий»
