Серия 1.464-13/82

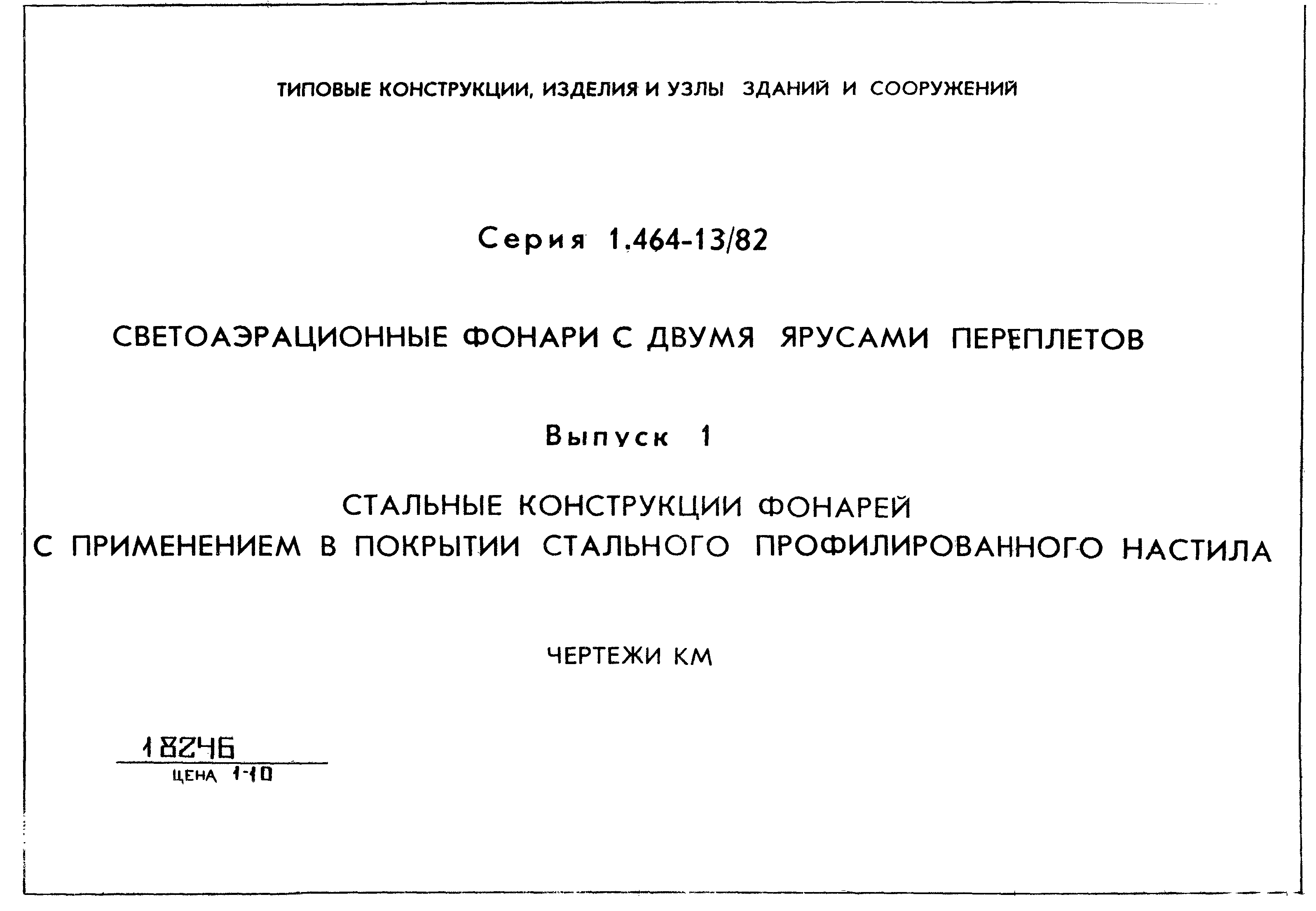

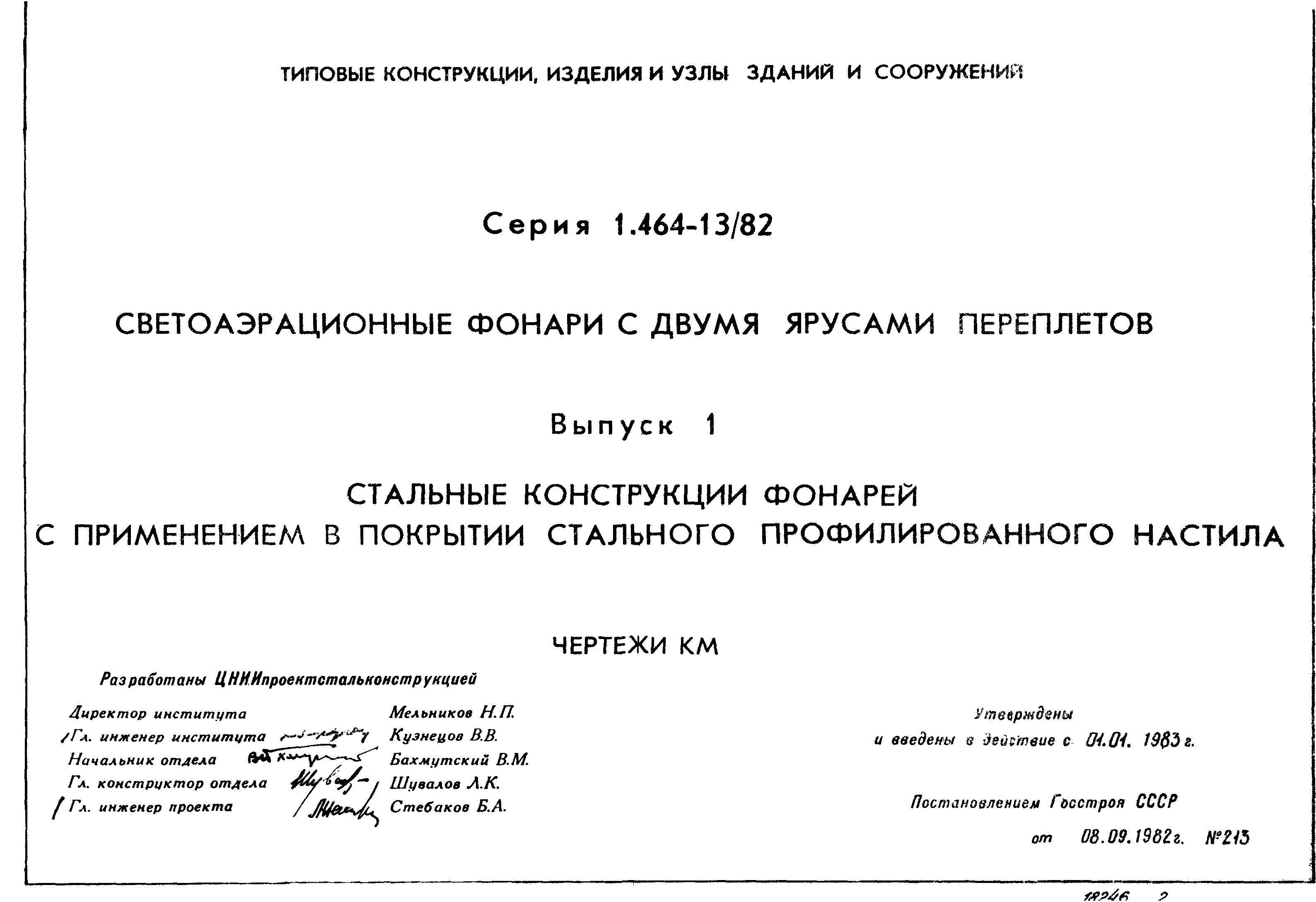

Выпуск 1. Стальные конструкции фонарей с применением в покрытии стального профилированного настила. Чертежи КМ

Обозначение: Серия 1.464-13/82
Обозначение англ: Series 1.464-13/82
Статус:действует
Название рус.:Выпуск 1. Стальные конструкции фонарей с применением в покрытии стального профилированного настила. Чертежи КМ
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.01.1983

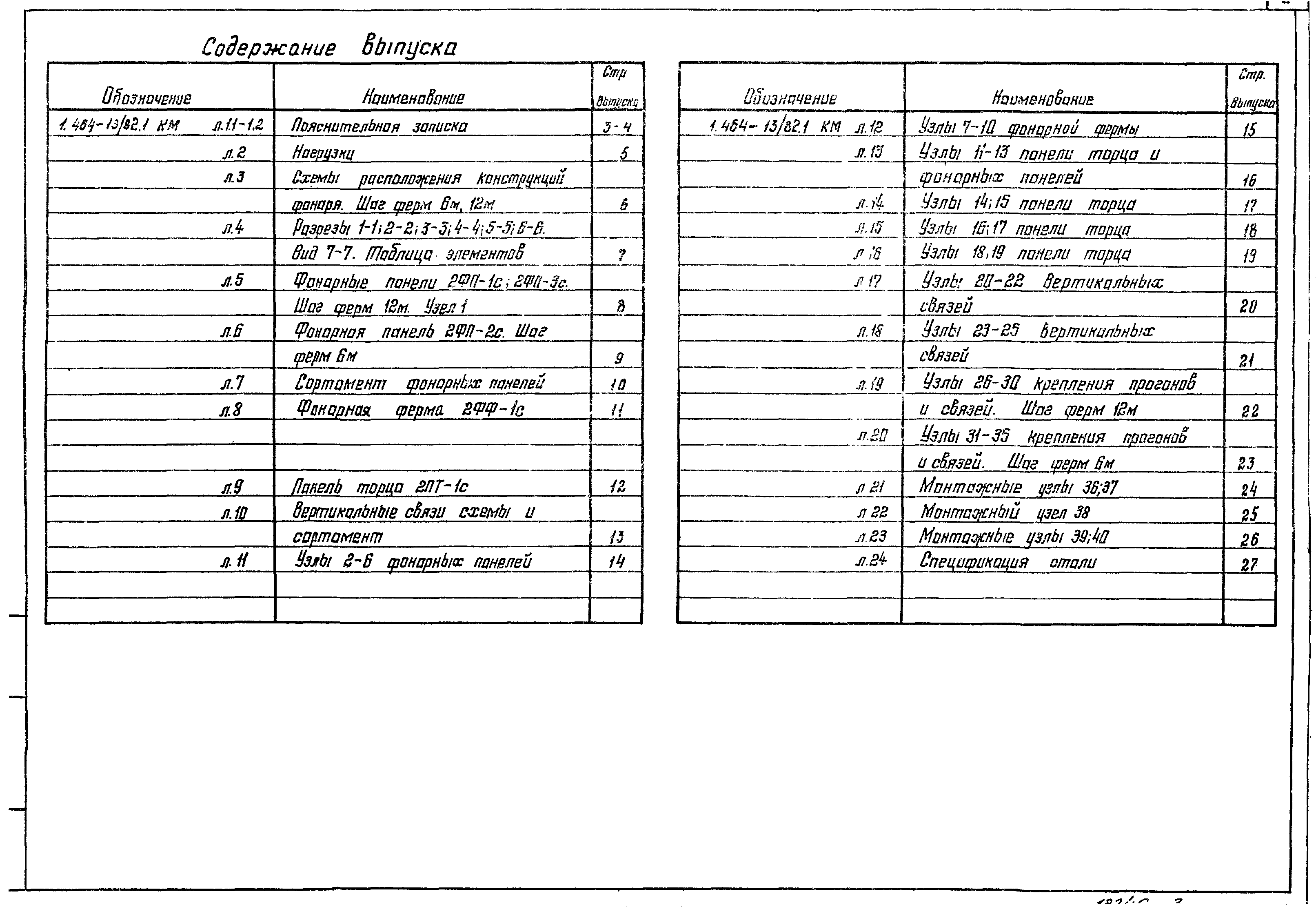

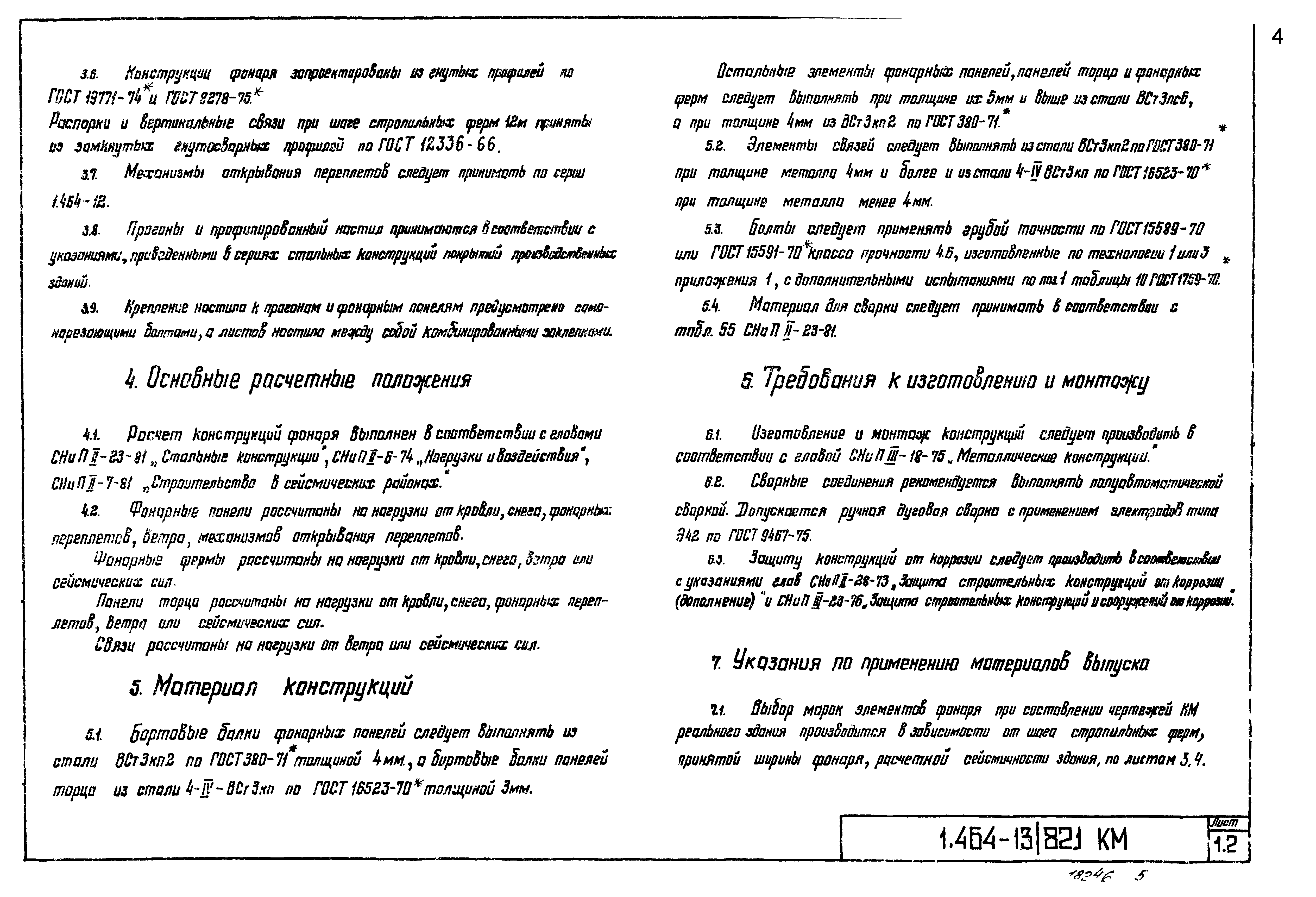

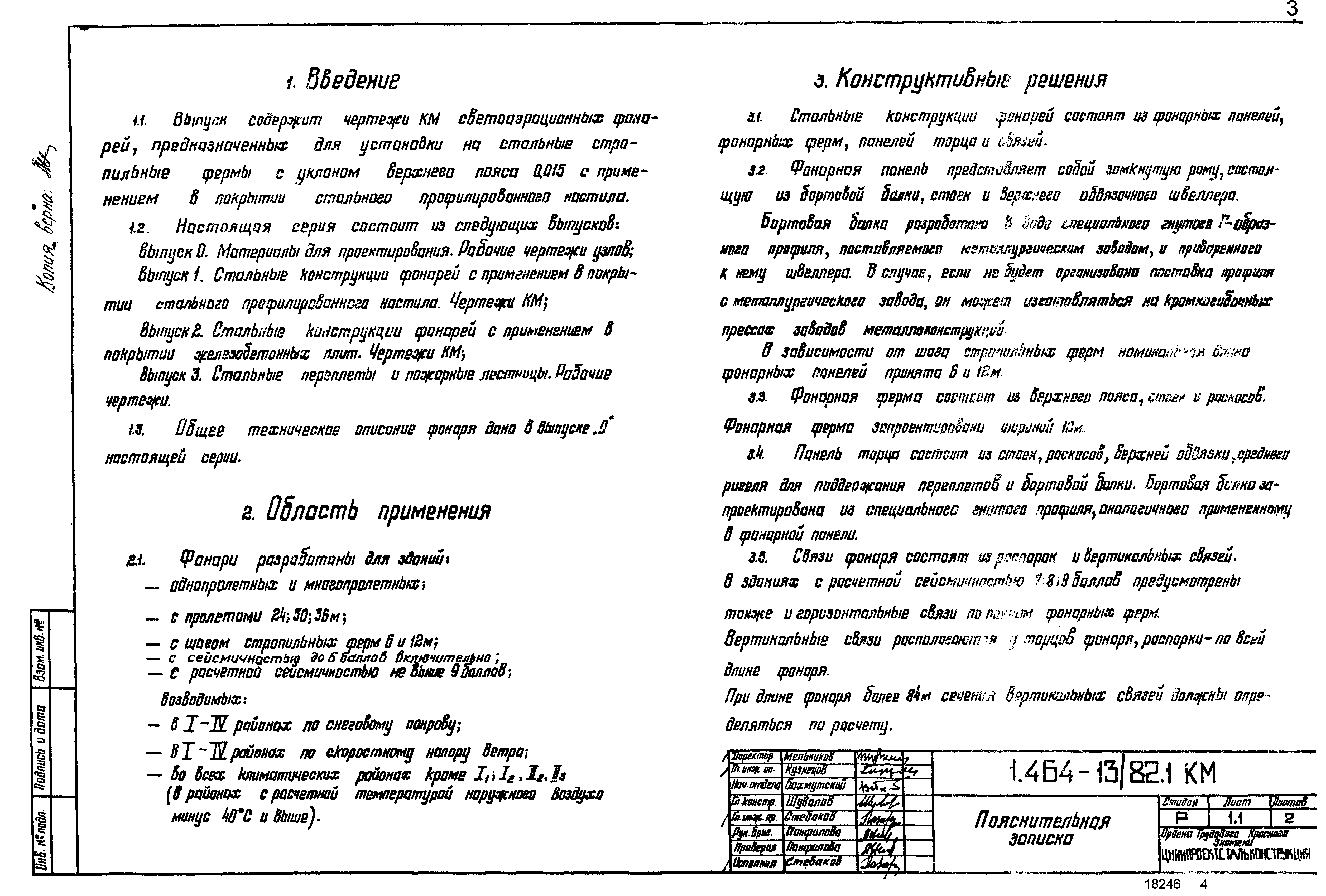

Оглавление:1.464-13/82.1-КМ-1.1-1.2 Пояснительная записка

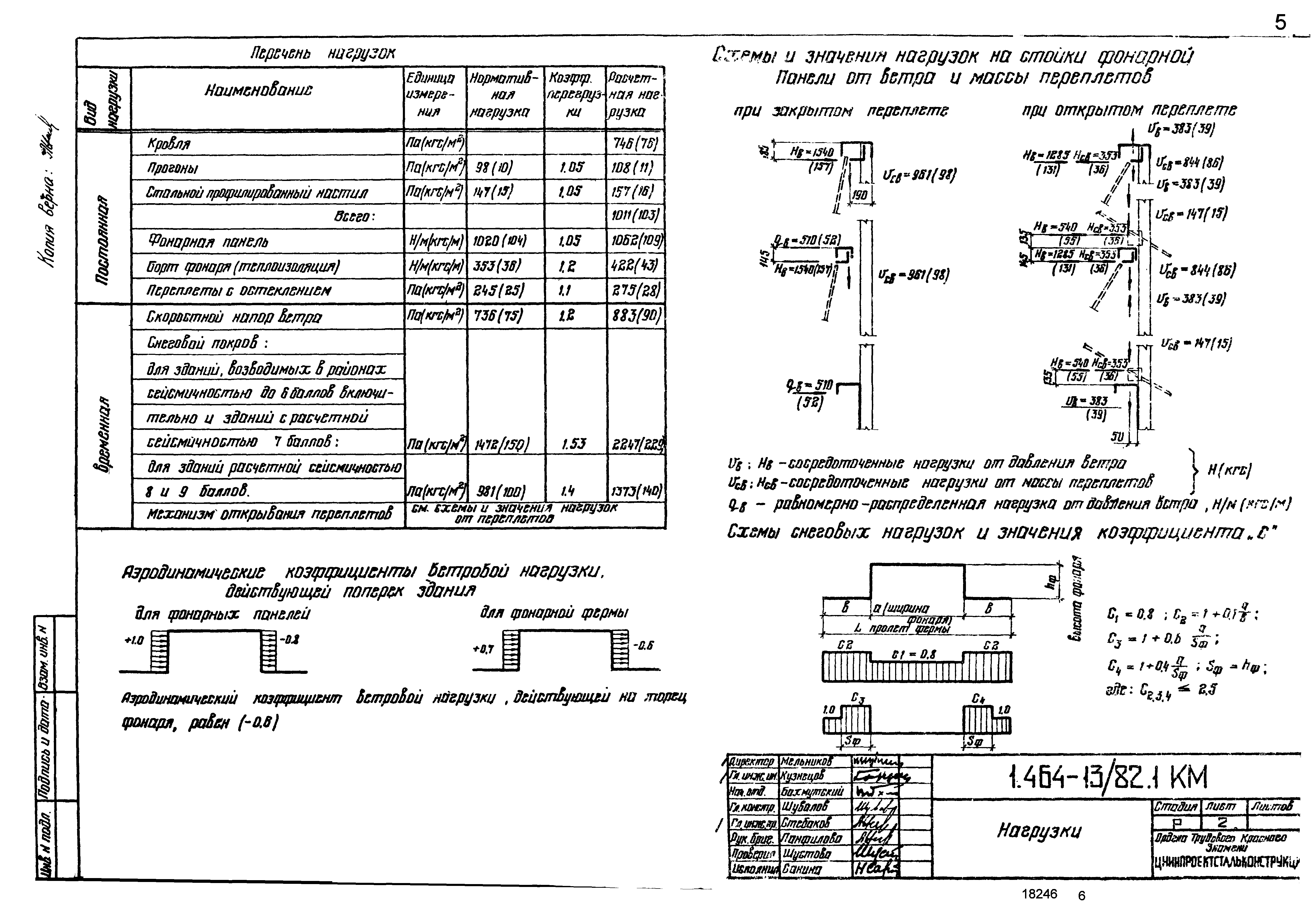

1.464-13/82.1-КМ-2 Нагрузки

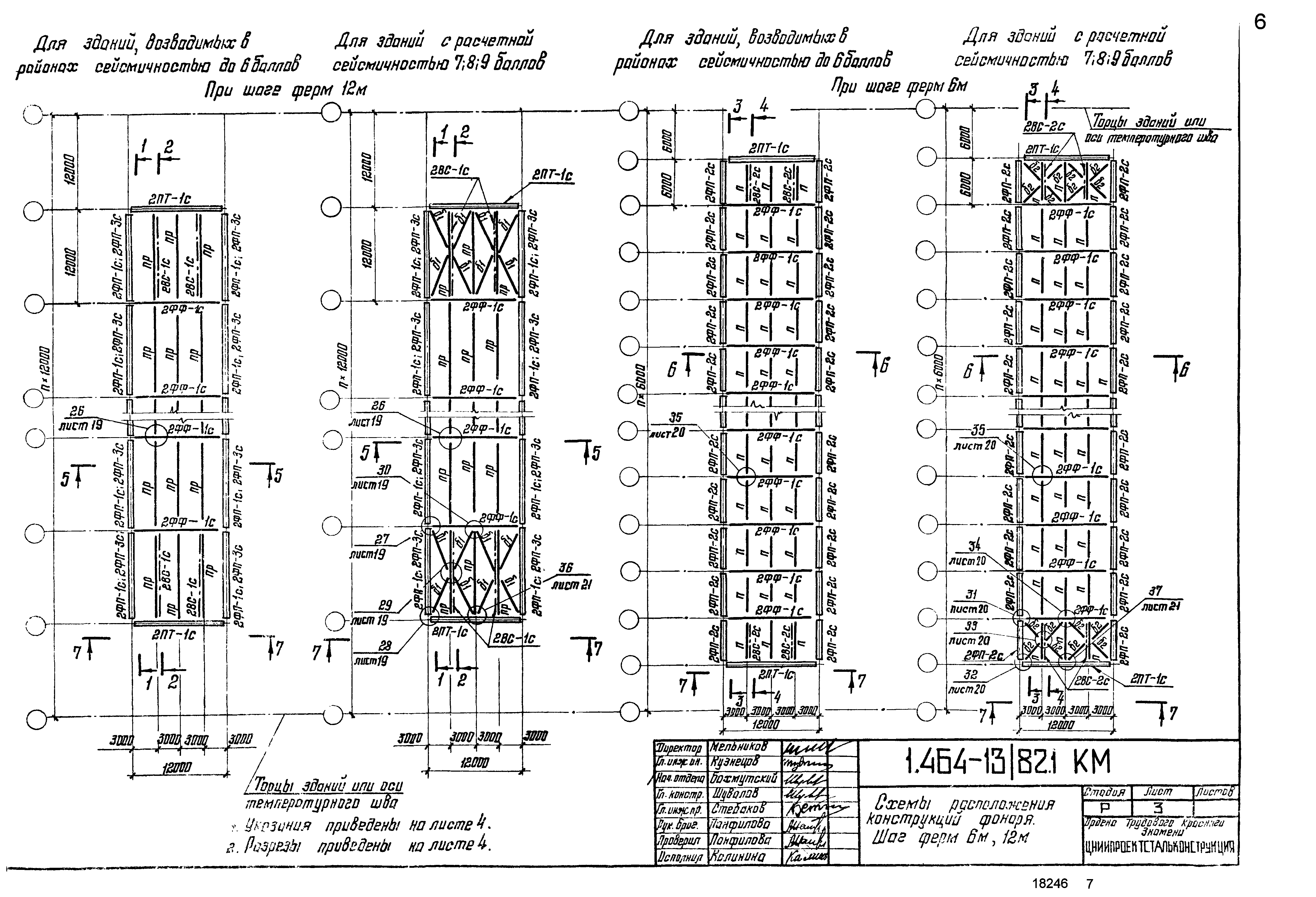

1.464-13/82.1-КМ-3 Схемы расположения конструкций фонаря. Шаг ферм 6 м,12 м

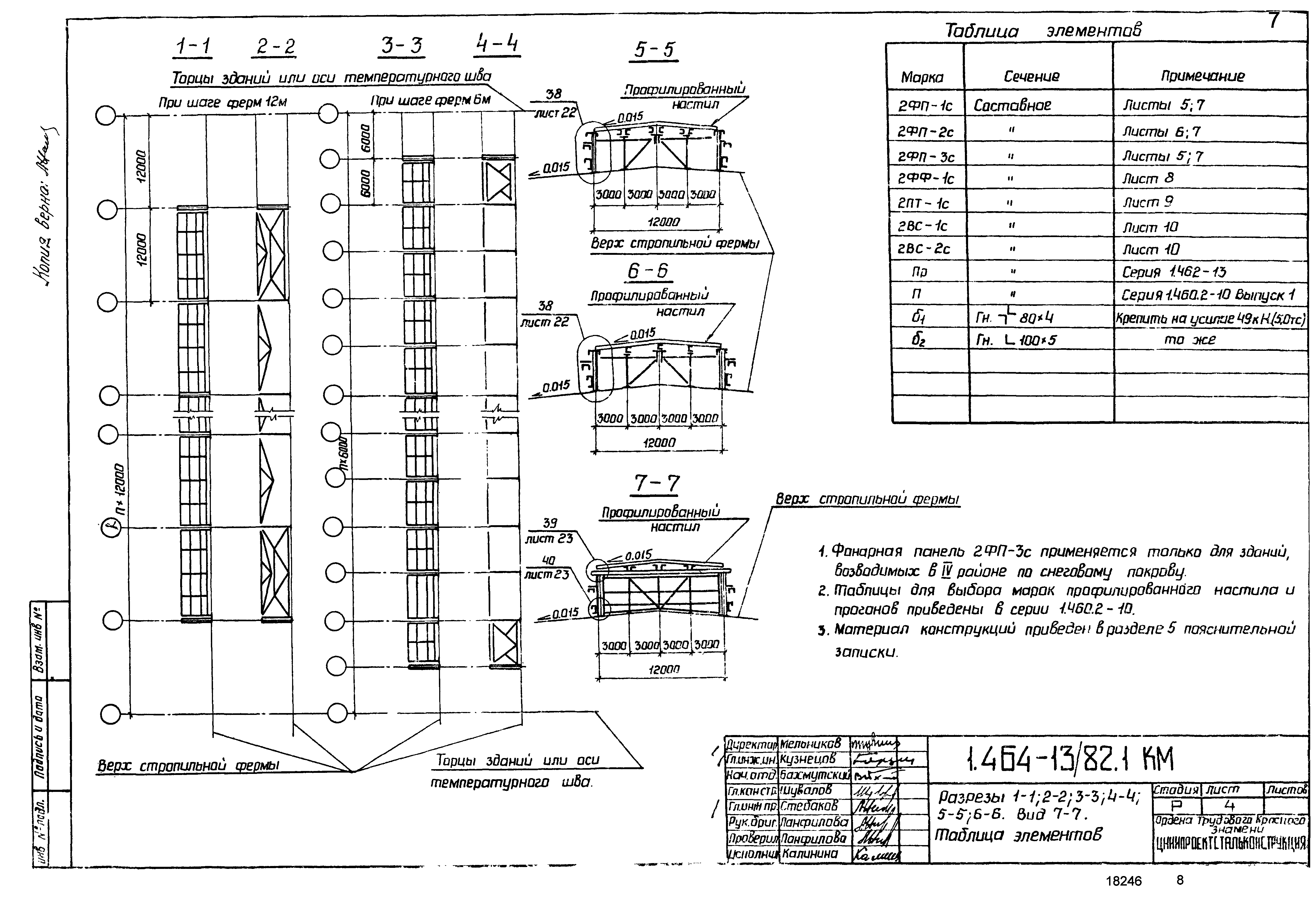

1.464-13/82.1-КМ-4 Разрезы 1-1,2-2,3-3,4-4,5-5,6-6. Вид 7-7. Таблица элементов

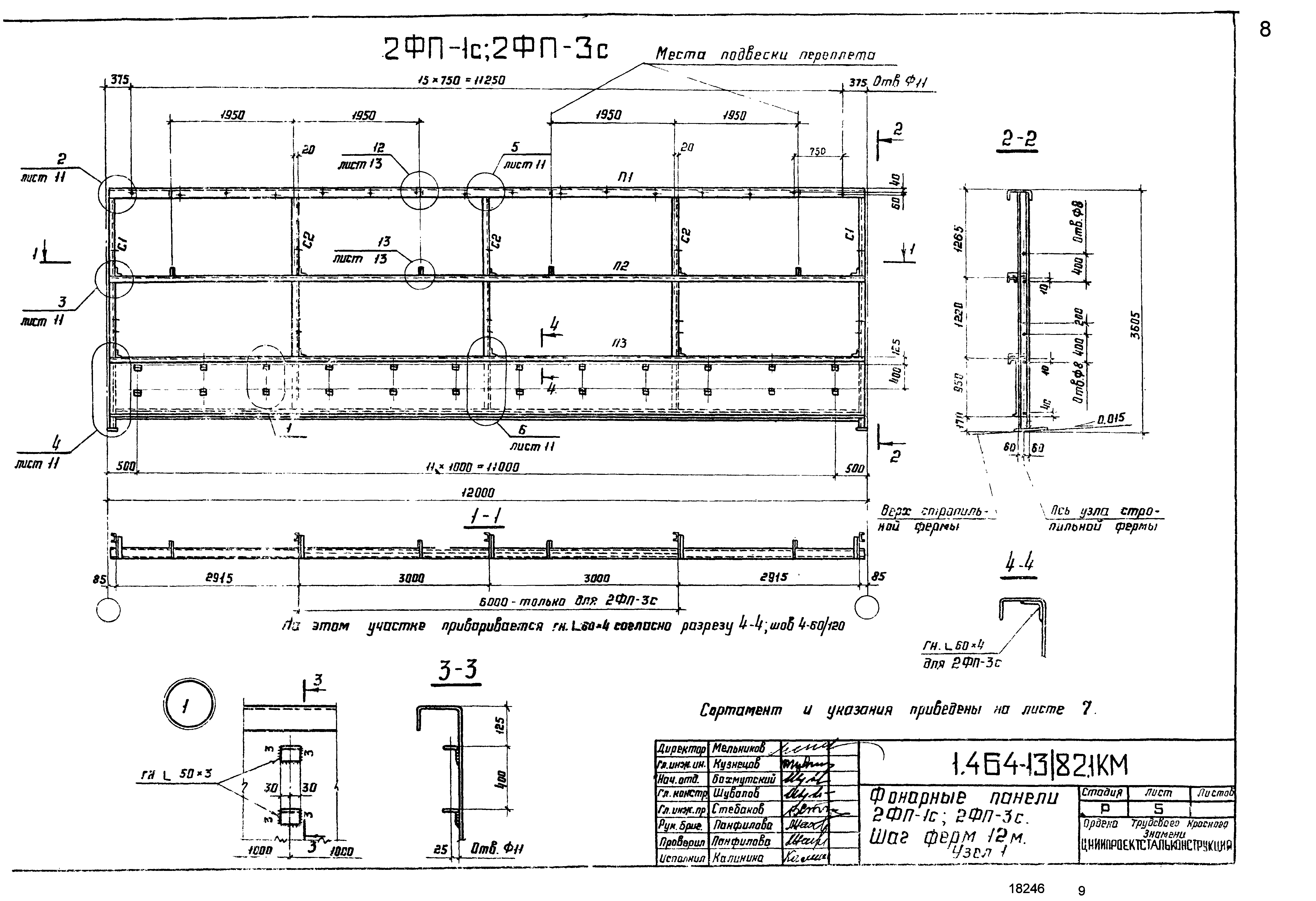

1.464-13/82.1-КМ-5 Фонарные панели 2ФПС-1с,2ФПС-3с. Шаг ферм 12 м. Узел 1
1.464-13/82.1-КМ-6 Фонарная панель 2ФП-2с. Шаг ферм 6 м

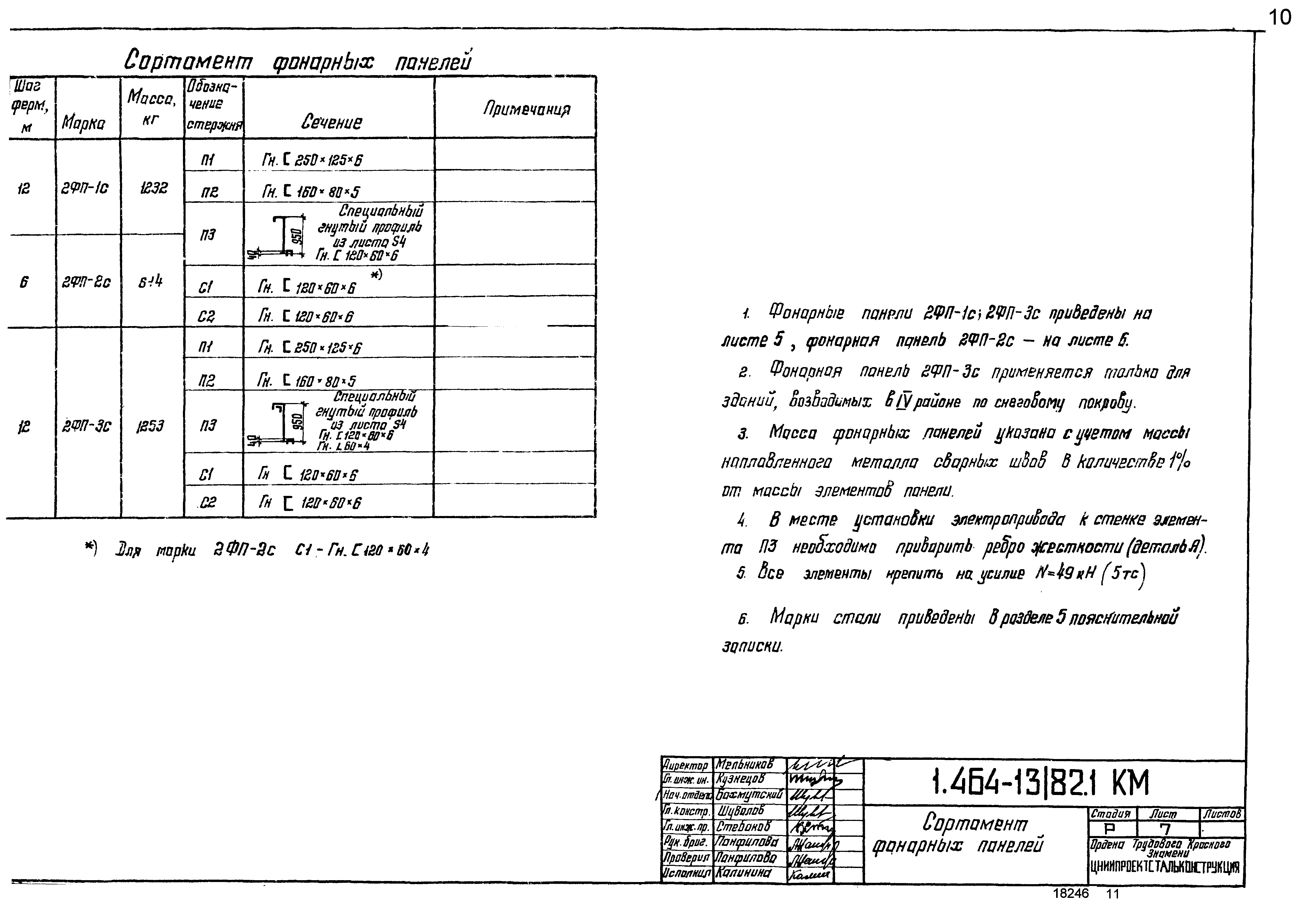

1.464-13/82.1-КМ-7 Сортамент фонарных панелей

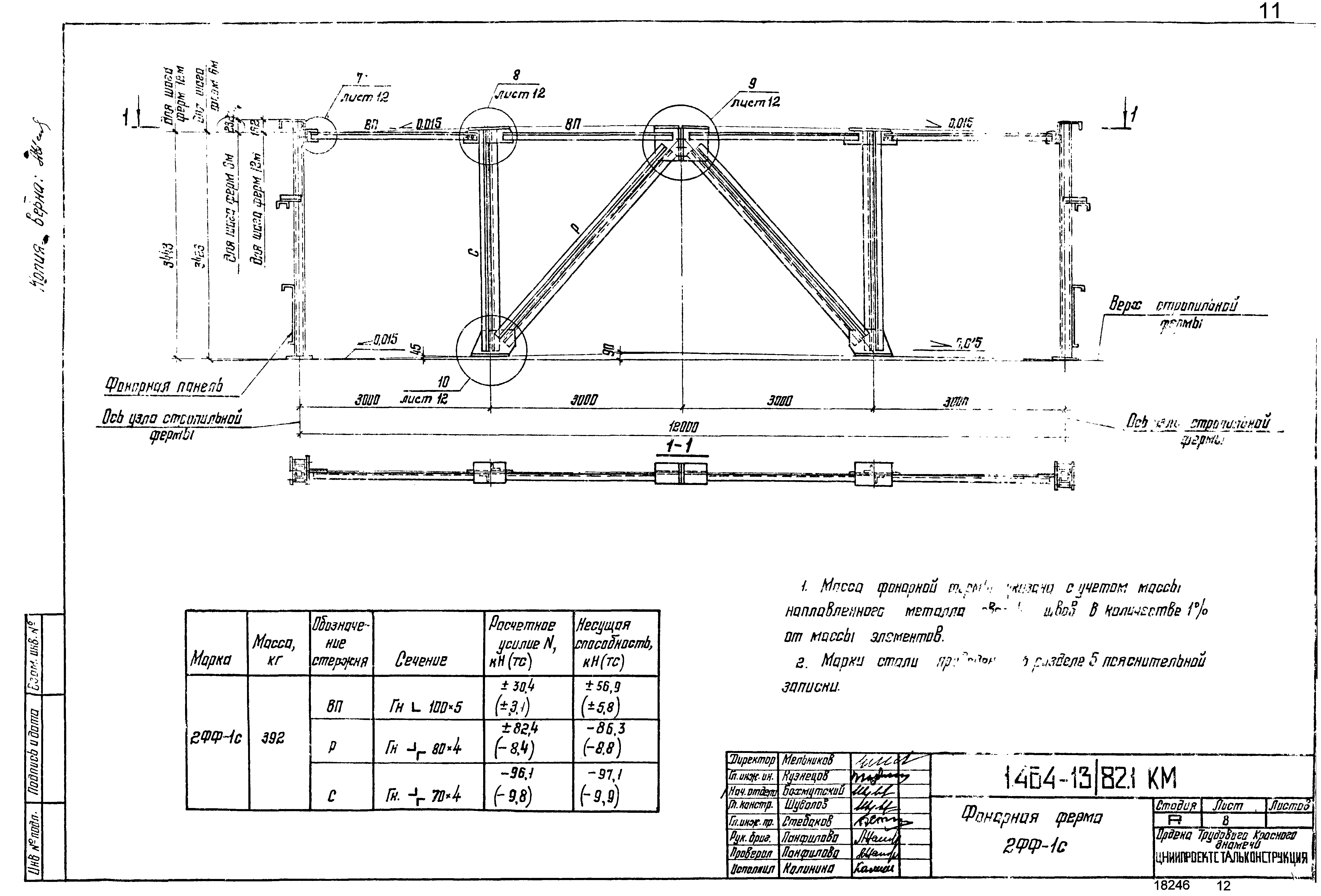

1.464-13/82.1-КМ-8 Фонарная ферма 2ФФ-1с

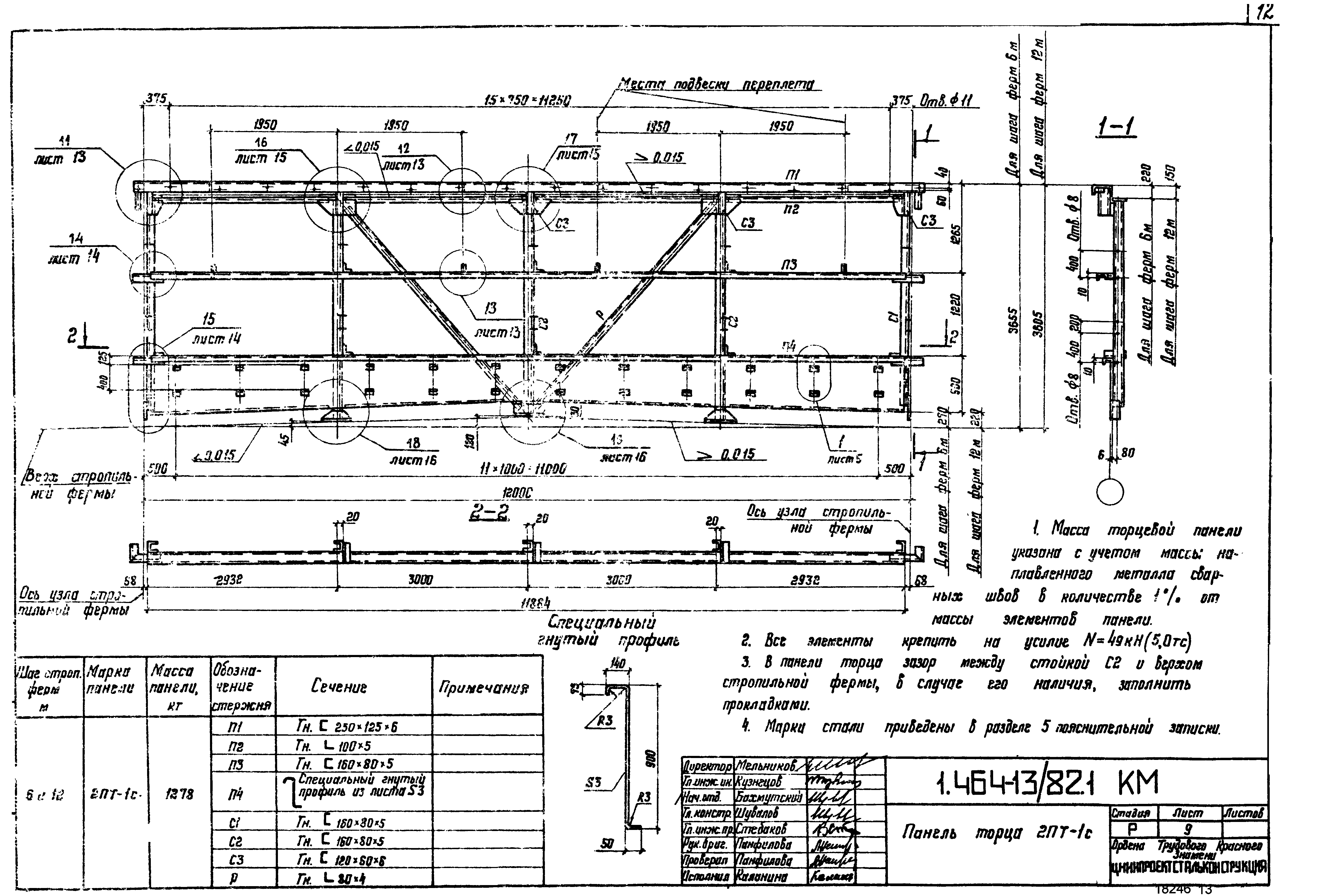

1.464-13/82.1-КМ-9 Панель торца 2ПТ-1с

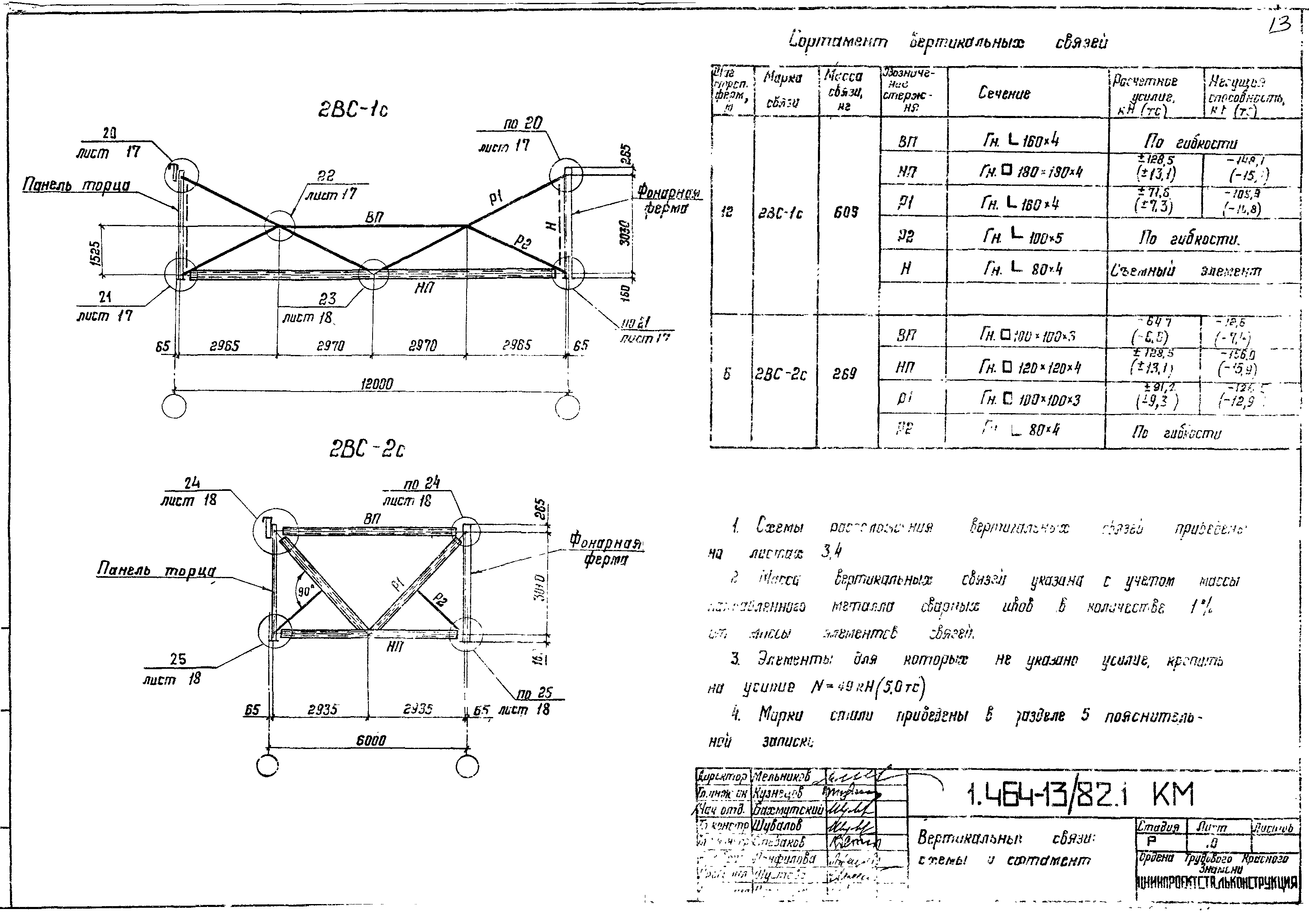

1.464-13/82.1-КМ-10 Вертикальные связи схемы и сортамент

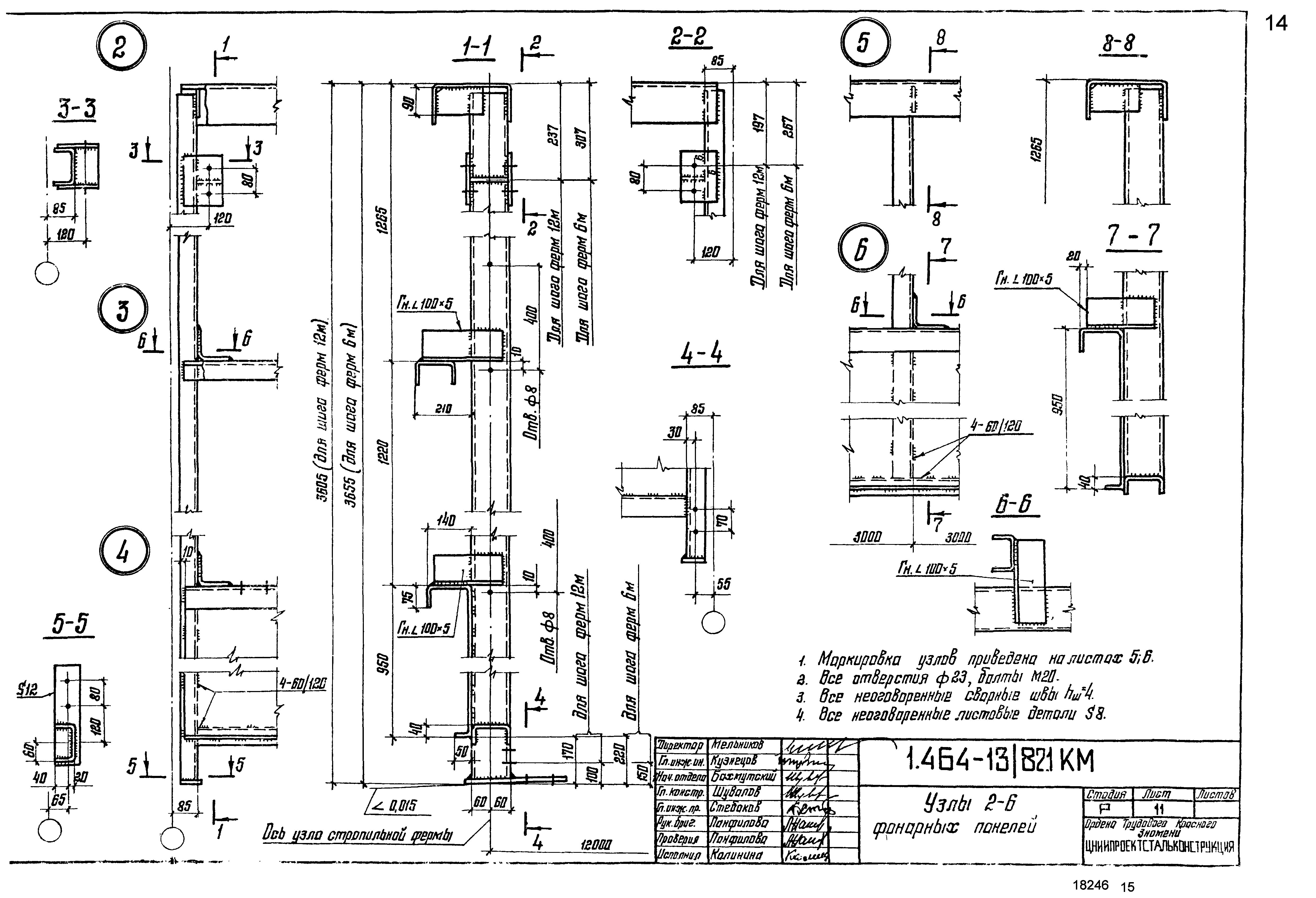

1.464-13/82.1-КМ-11 Узлы 2-6 фонарных панелей

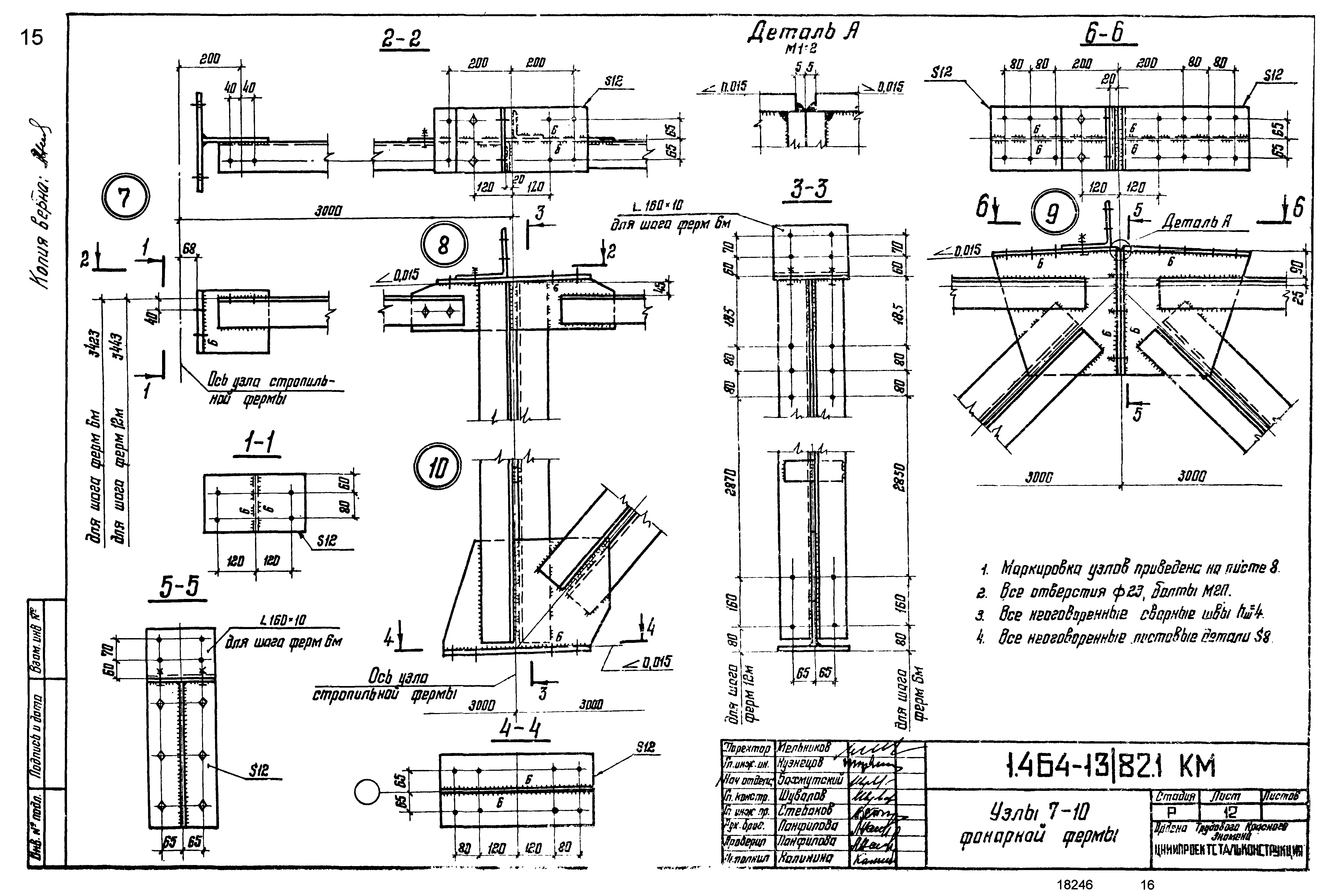

1.464-13/82.1-КМ-12 Узлы 7-10 фонарной фермы

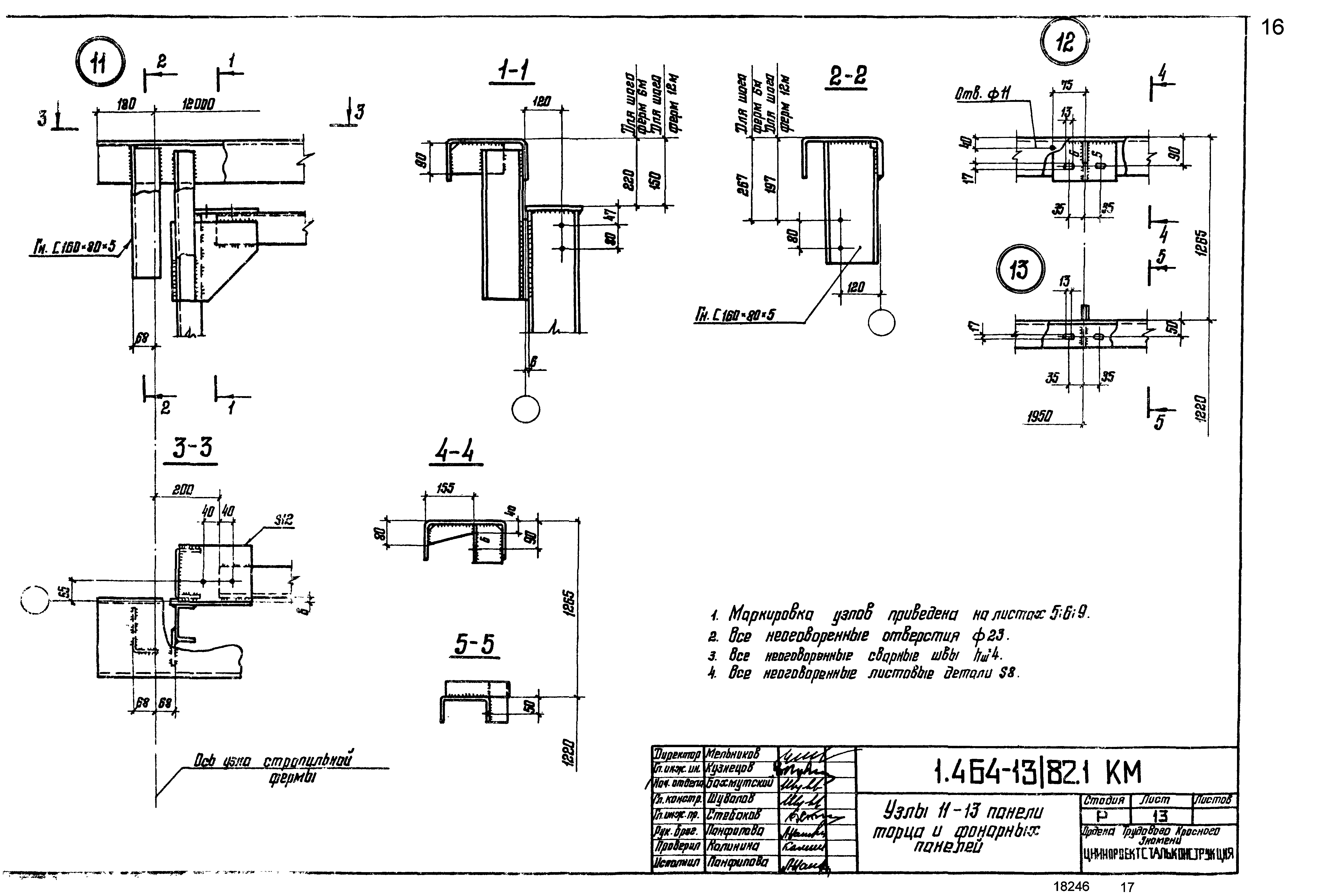

1.464-13/82.1-КМ-13 Узлы 11-13 панели торца и фонарных панелей

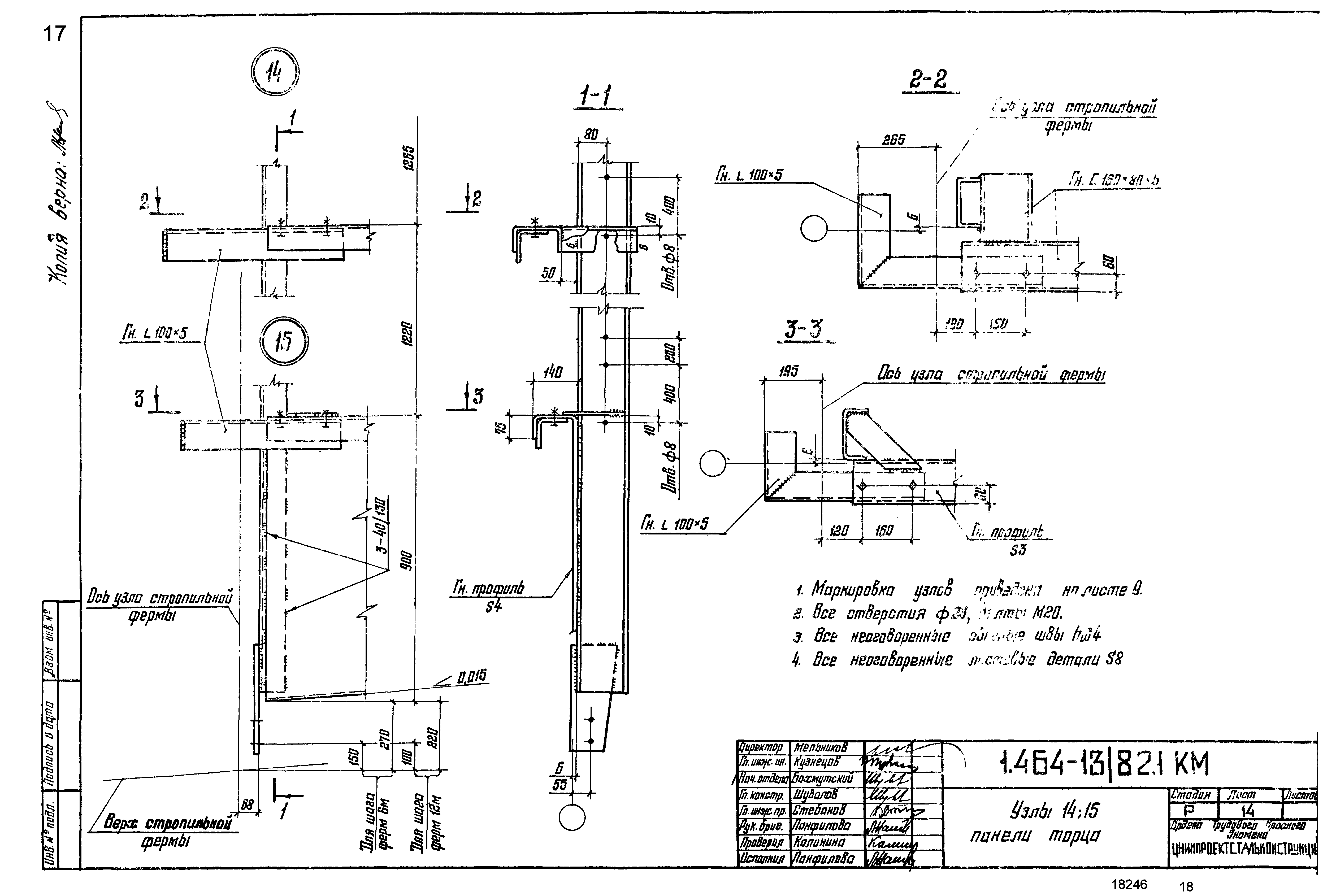

1.464-13/82.1-КМ-14 Узлы 14;15 панели торца

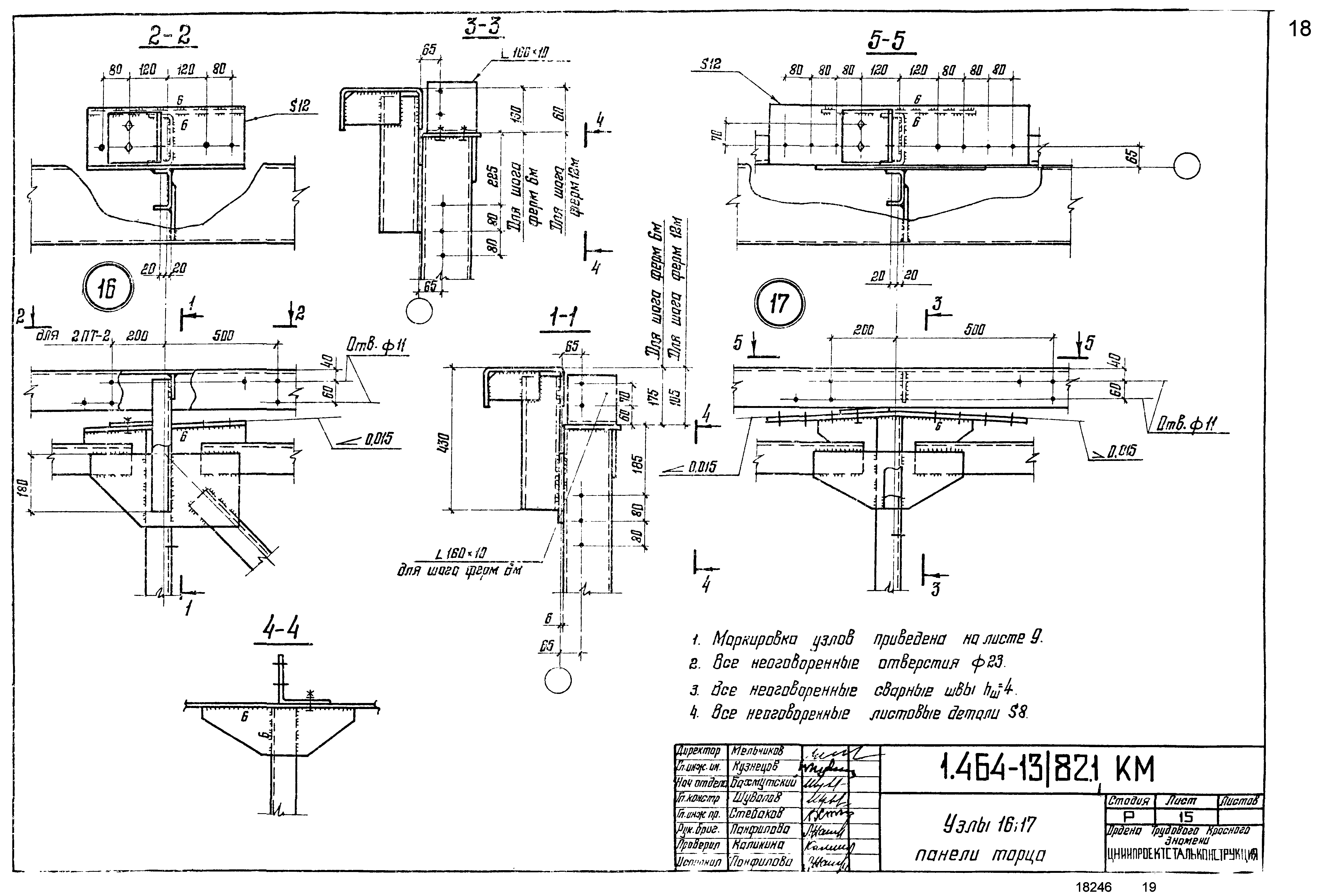

1.464-13/82.1-КМ-15 Узлы 16;17 панели торца

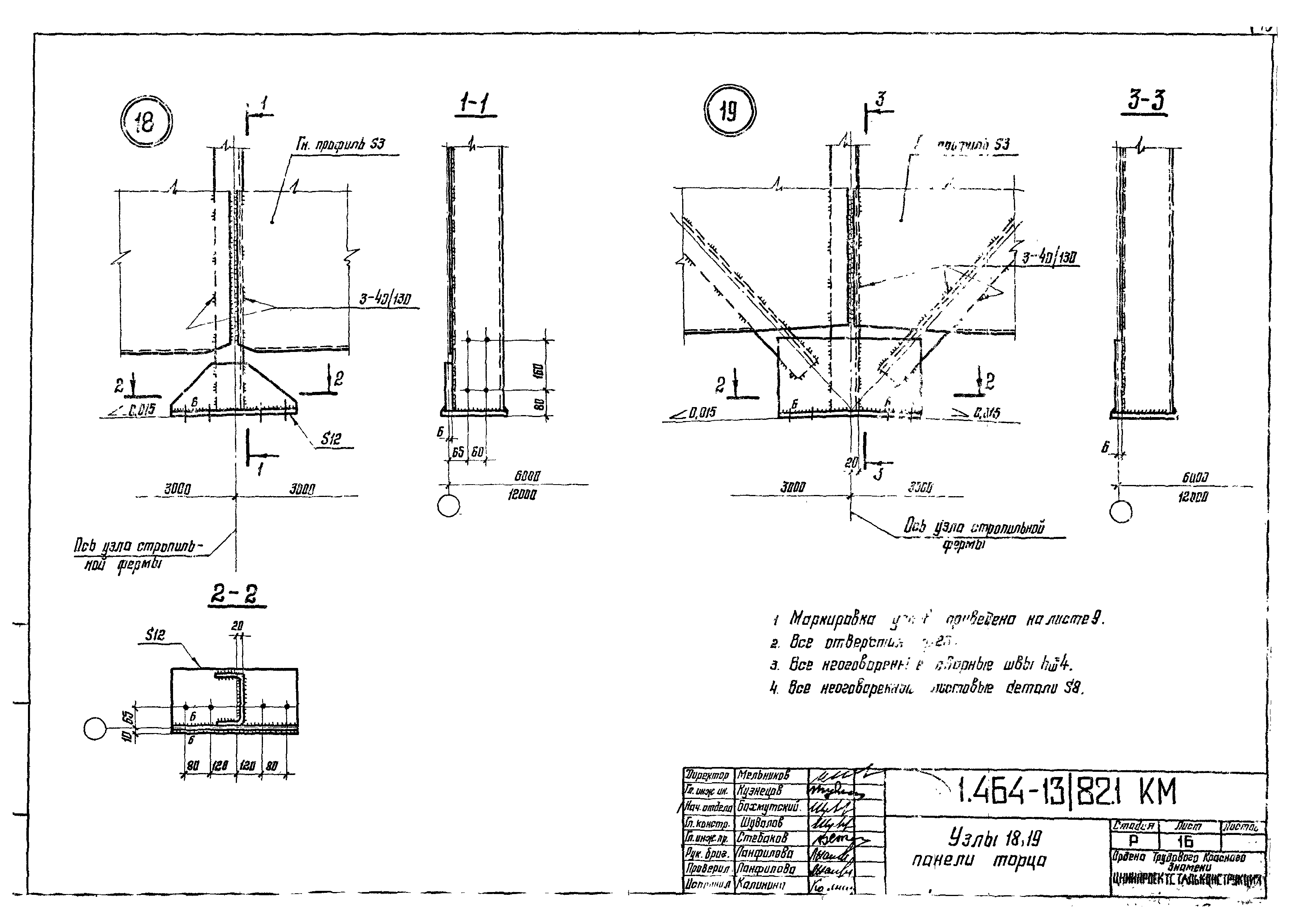

1.464-13/82.1-КМ-16 Узлы 18;19 панели торца

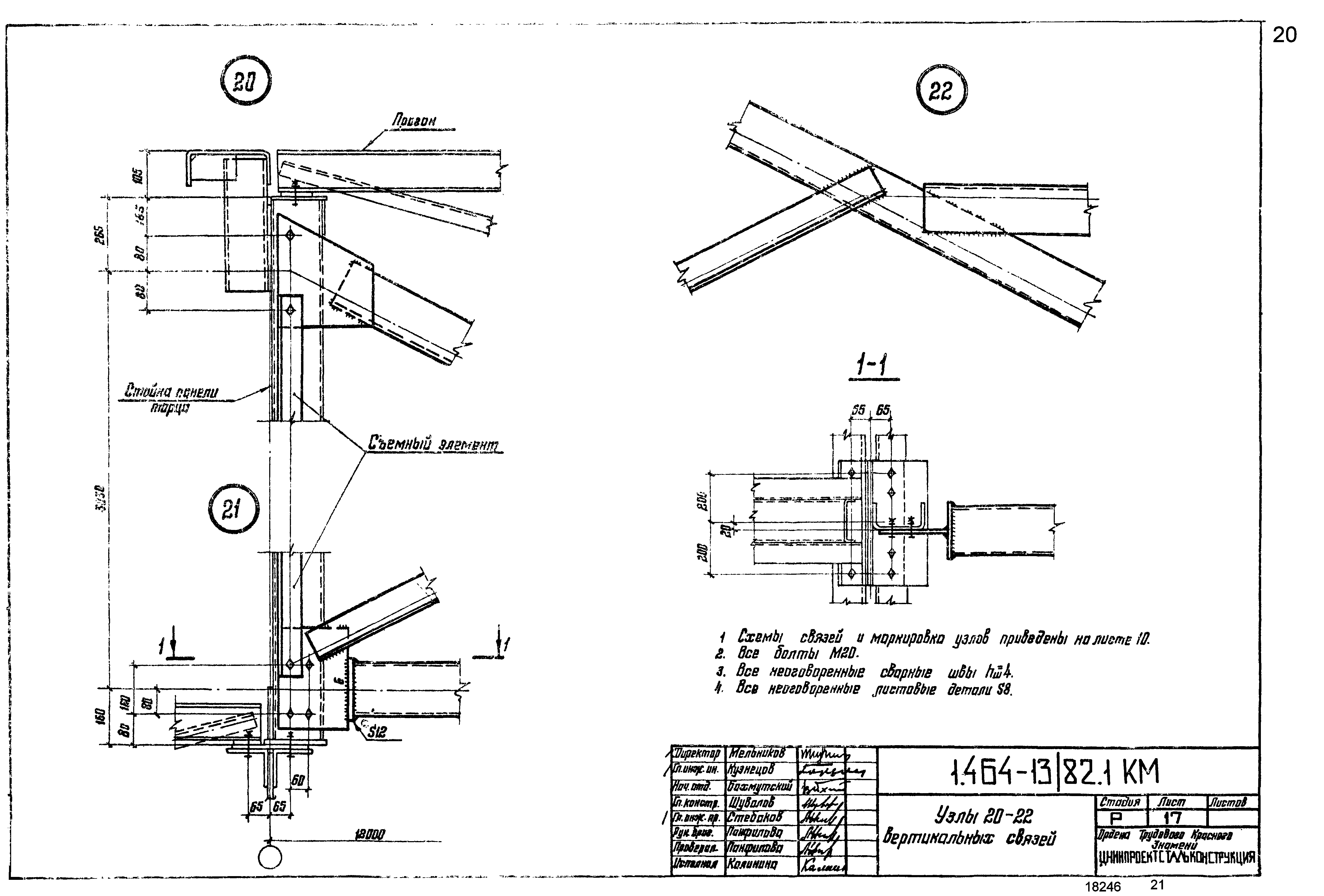

1.464-13/82.1-КМ-17 Узлы 20-22. Вертикальных связей
1.464-13/82.1-КМ-18 Узлы 23-25 вертикальных связей

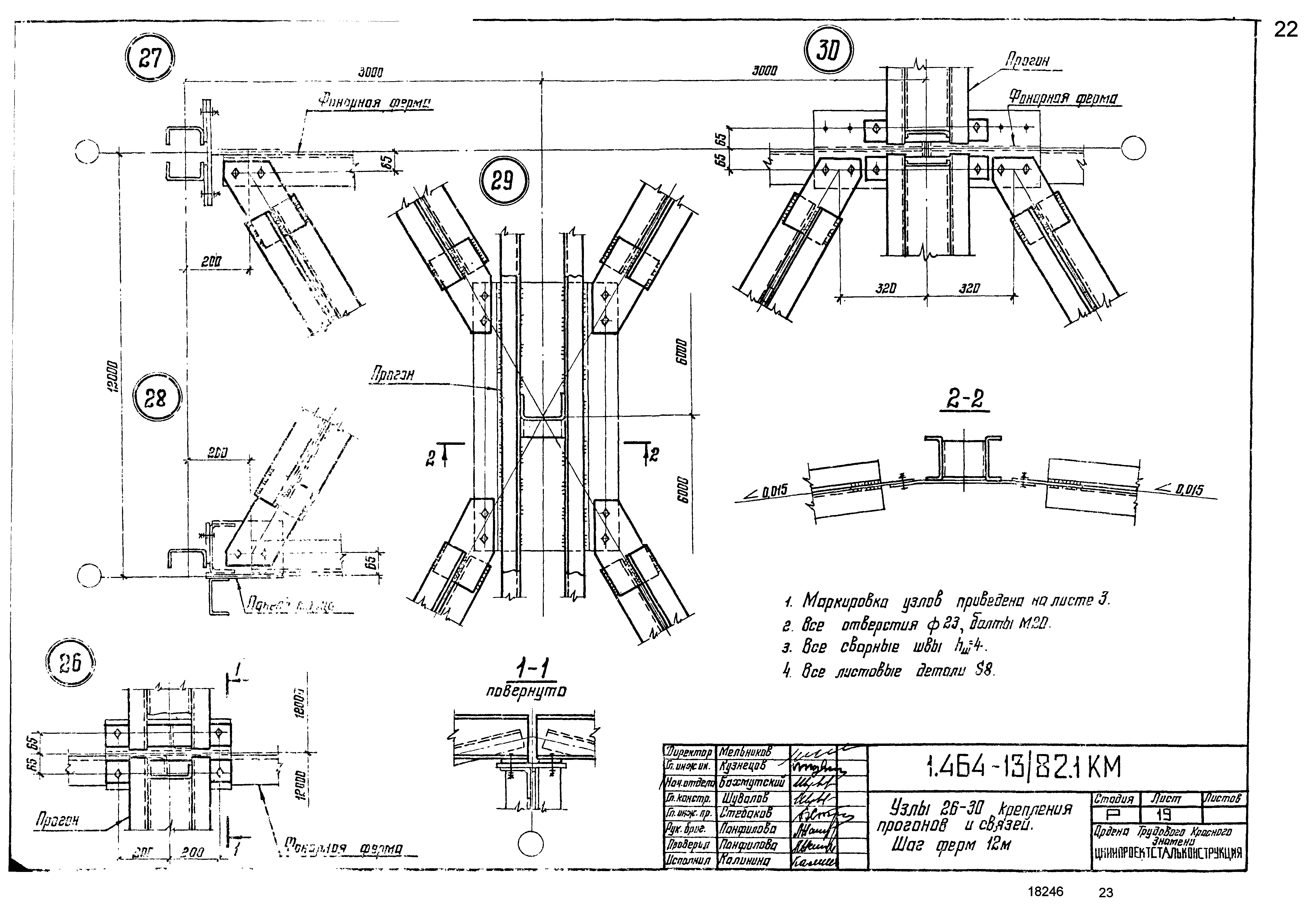

1.464-13/82.1-КМ-19 Узлы 26-30 крепления прогонов и связей. Шаг ферм 12 м

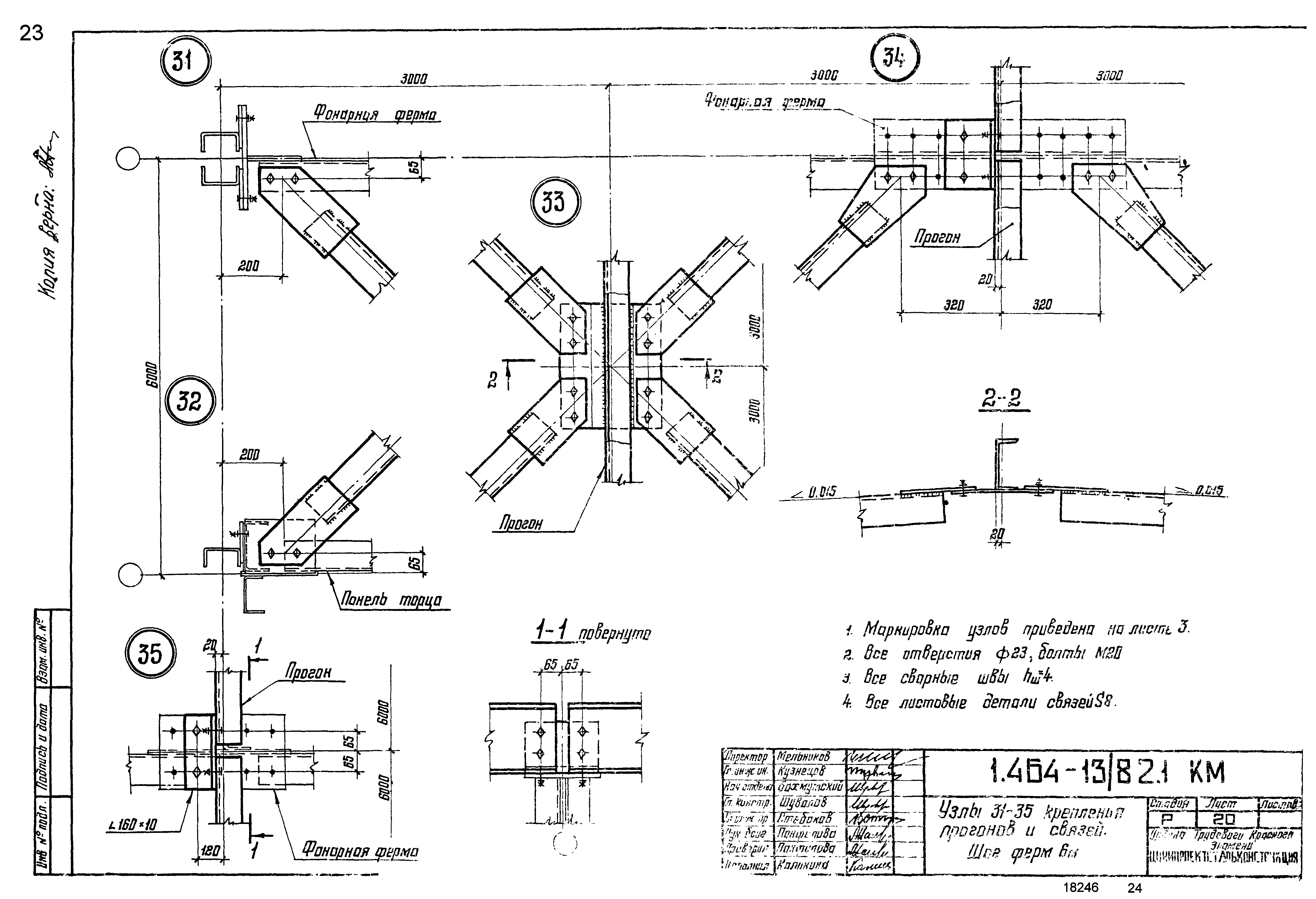

1.464-13/82.1-КМ-20 Узлы 31-35 крепления прогонов и связей. Шаг ферм 6 м

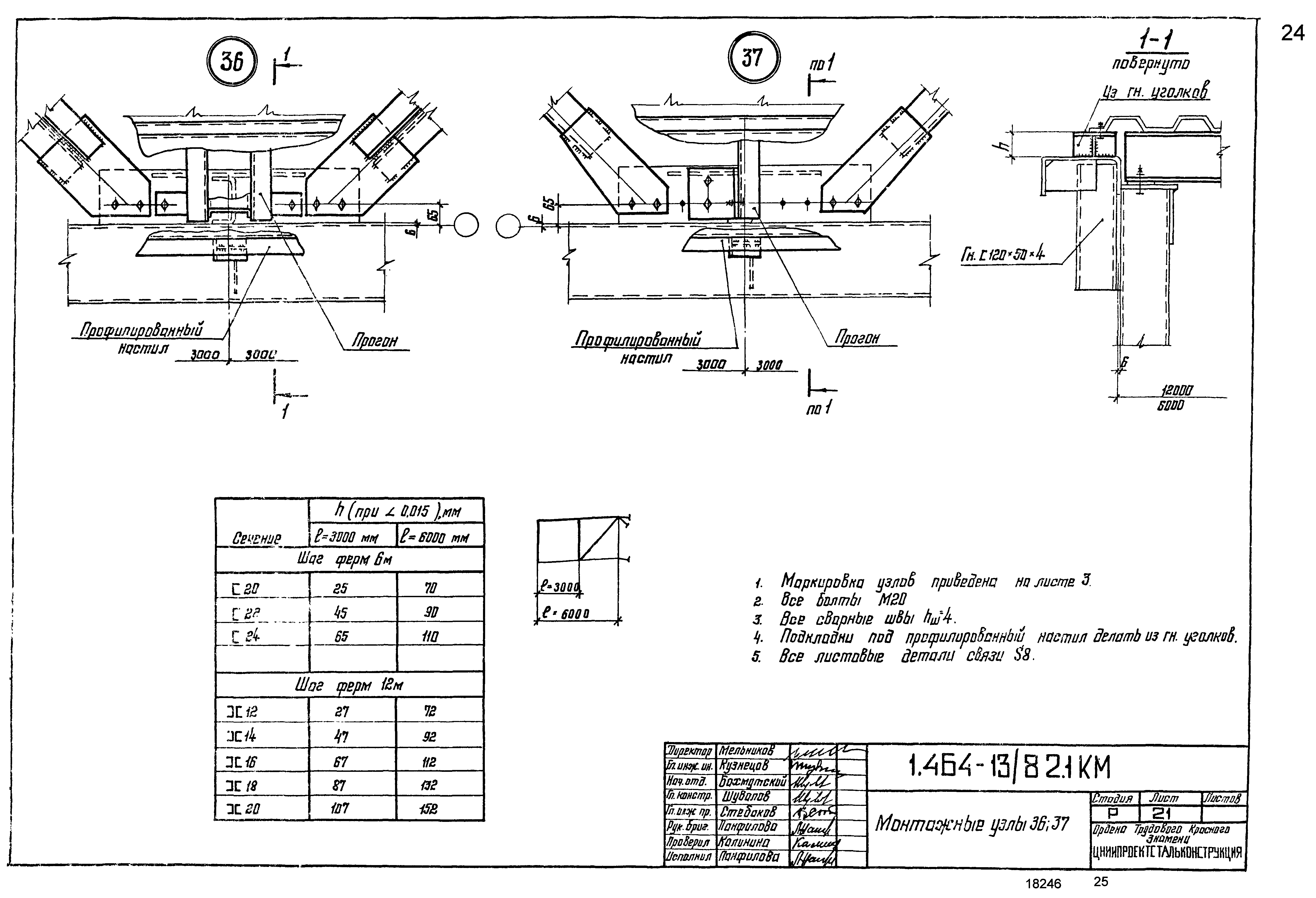

1.464-13/82.1-КМ-21 Монтажные узлы 36,37

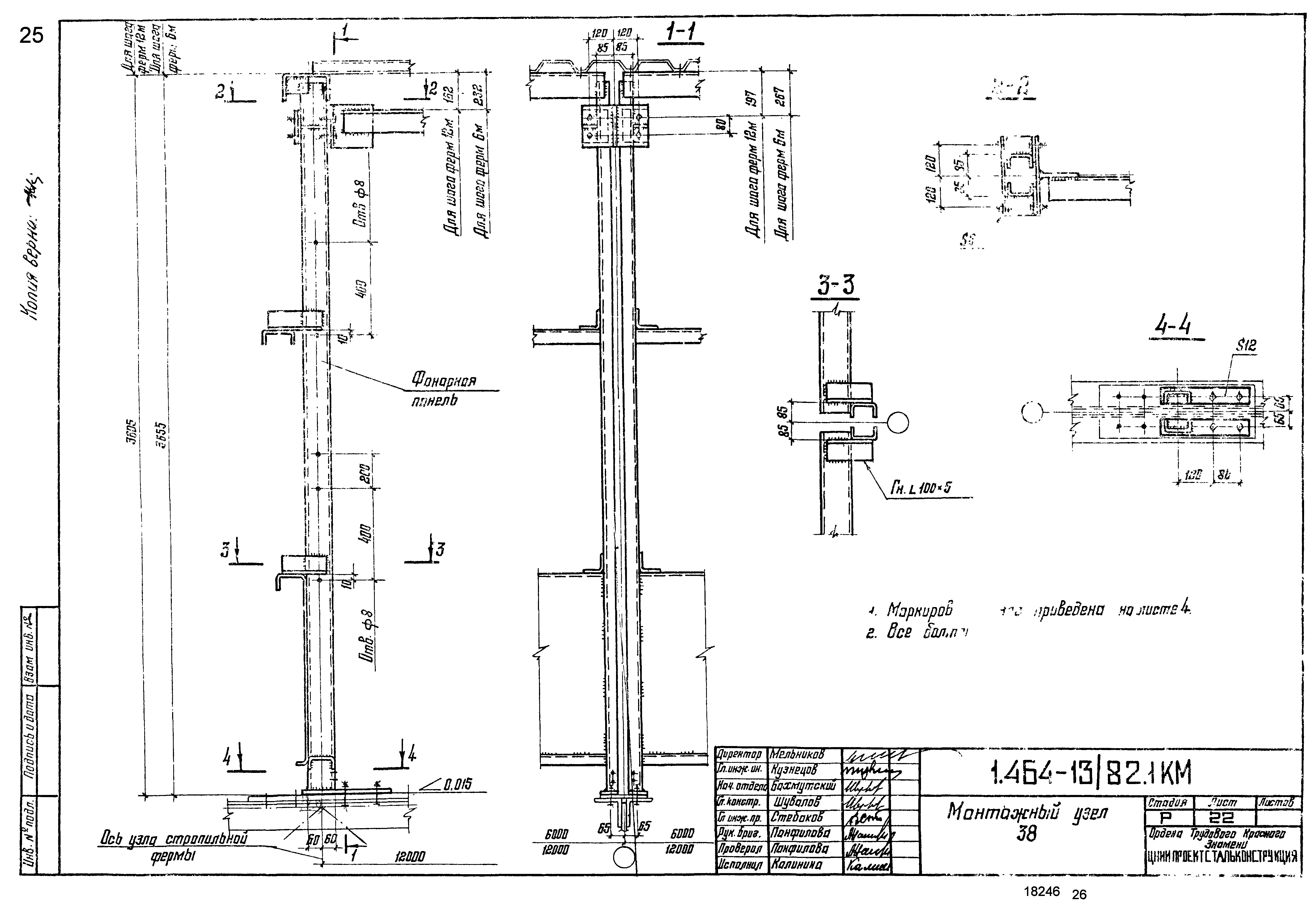

1.464-13/82.1-КМ-22 Монтажные узлы 38

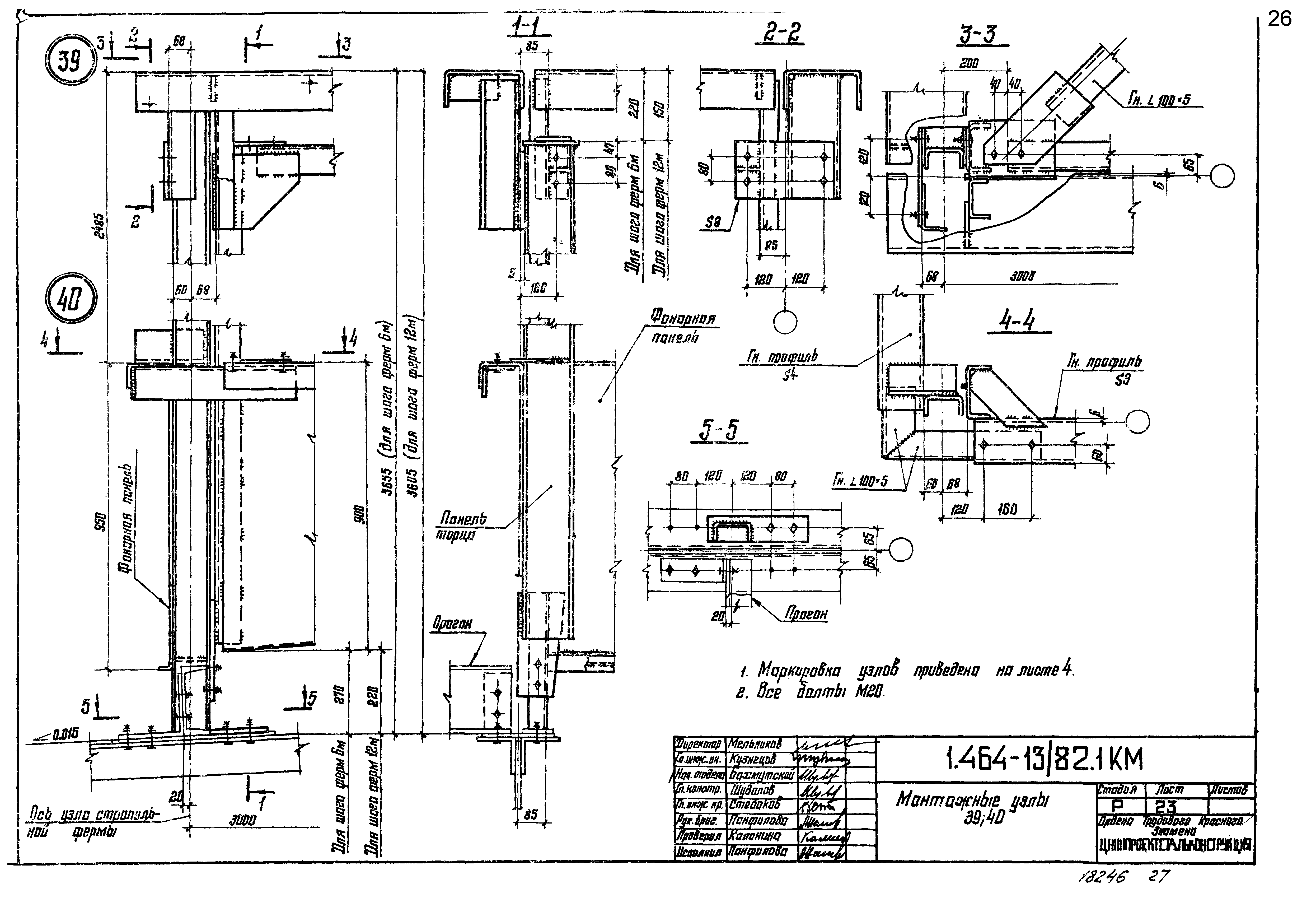

1.464-13/82.1-КМ-23 Монтажные узлы 39,40

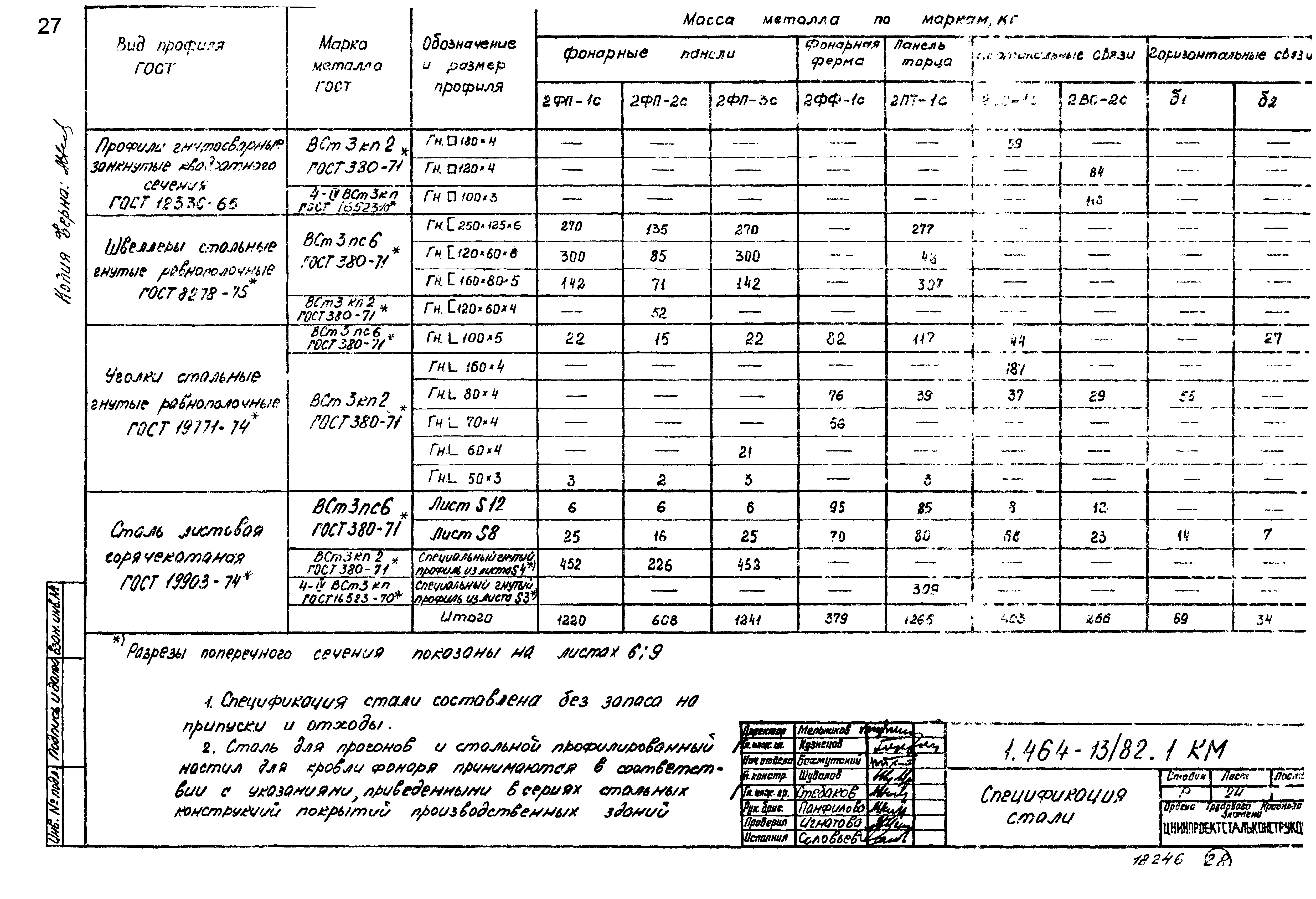

1.464-13/82.1-КМ-24 Спецификация стали
Разработан: ЦНИИпроектстальконструкция
Утверждён:08.09.1982 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 213)
Издан: ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1982 г. )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Фонари Светоаэрационные
Заменяет собой:
