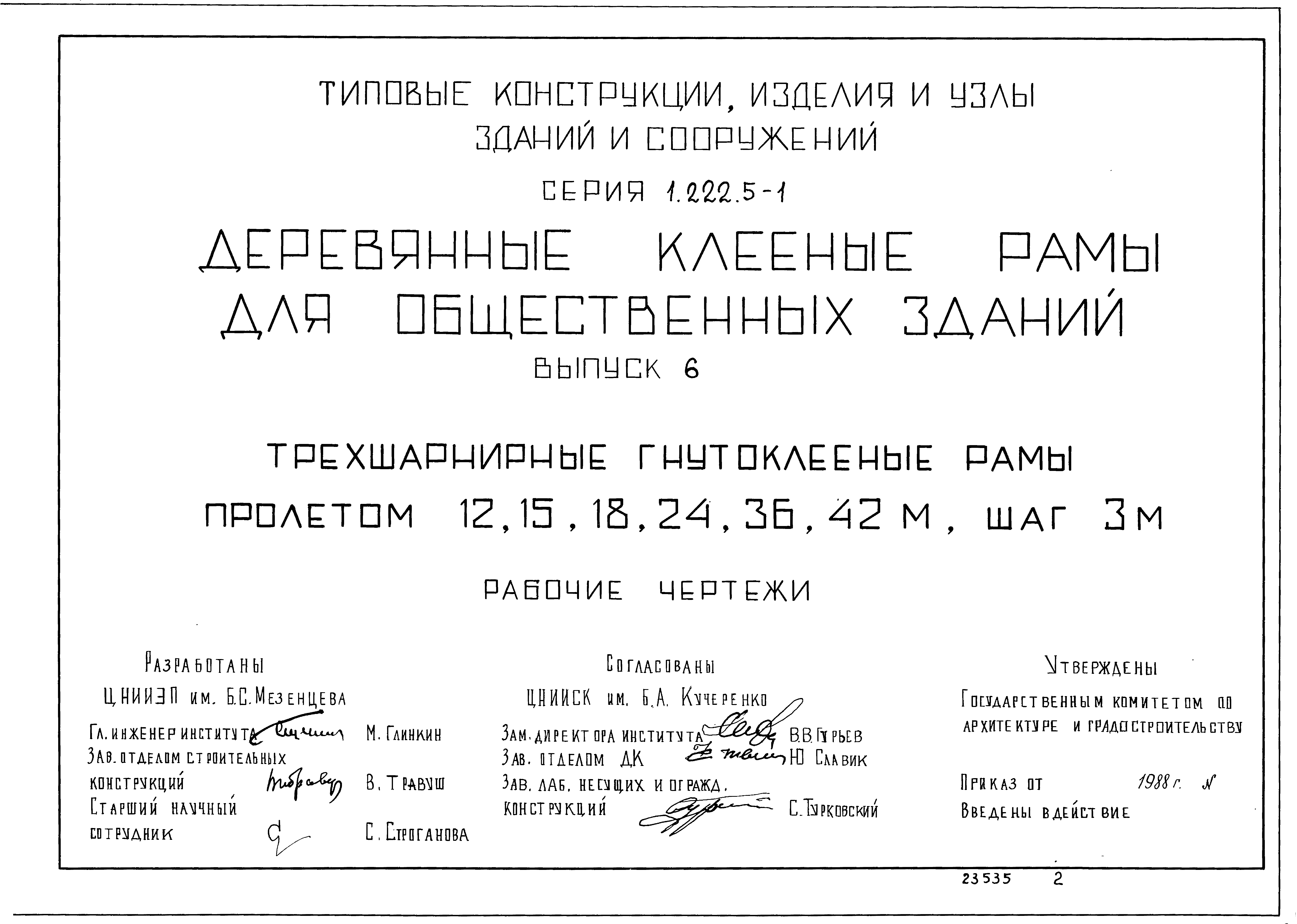

Скачать Серия 1.222.5-1 Выпуск 6. Трехшарнирные гнутоклееные рамы пролетом 12, 15, 18, 24, 36, 42 м, шаг 3 м. Рабочие чертежиДата актуализации: 10.08.2017 Серия 1.222.5-1

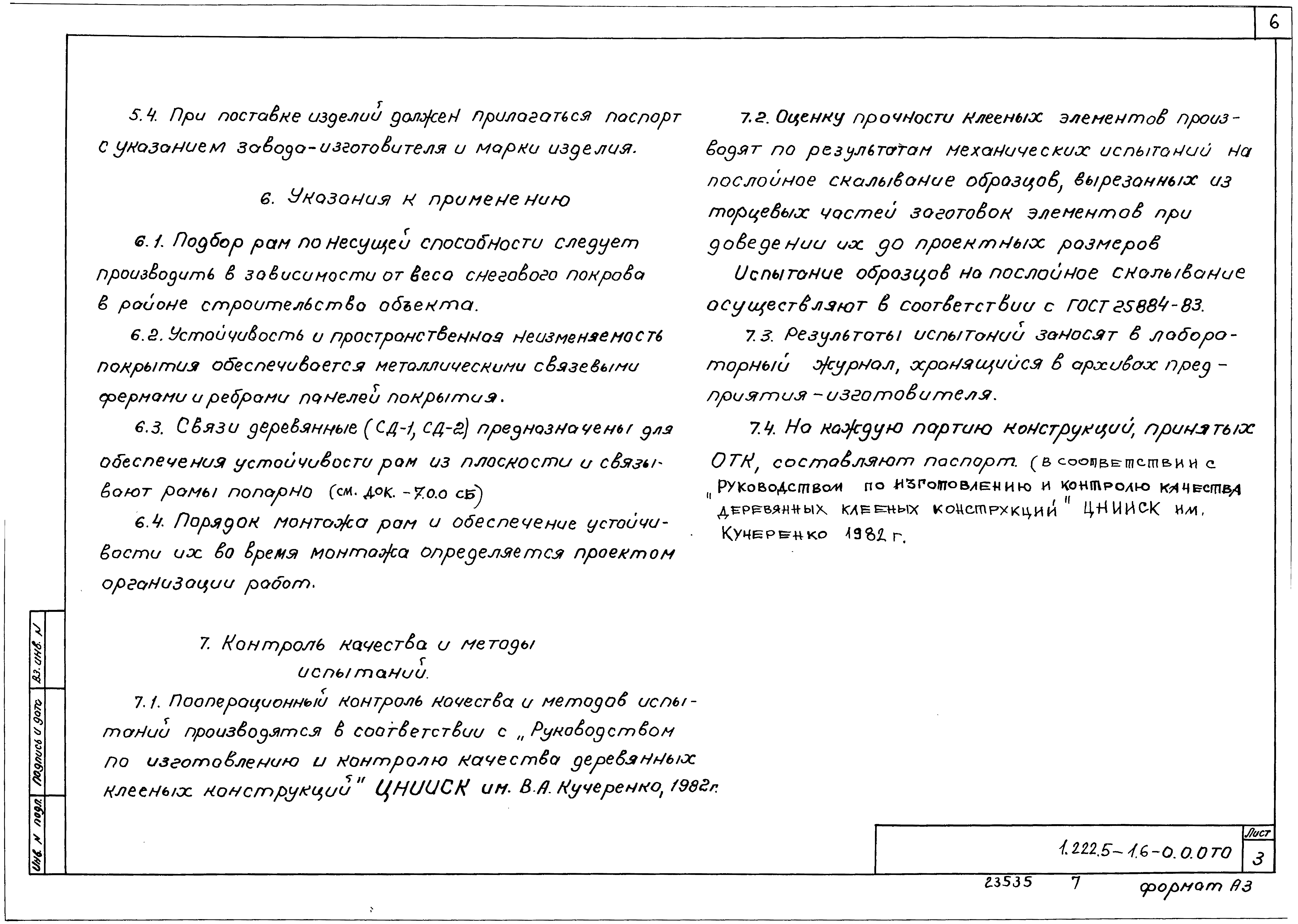

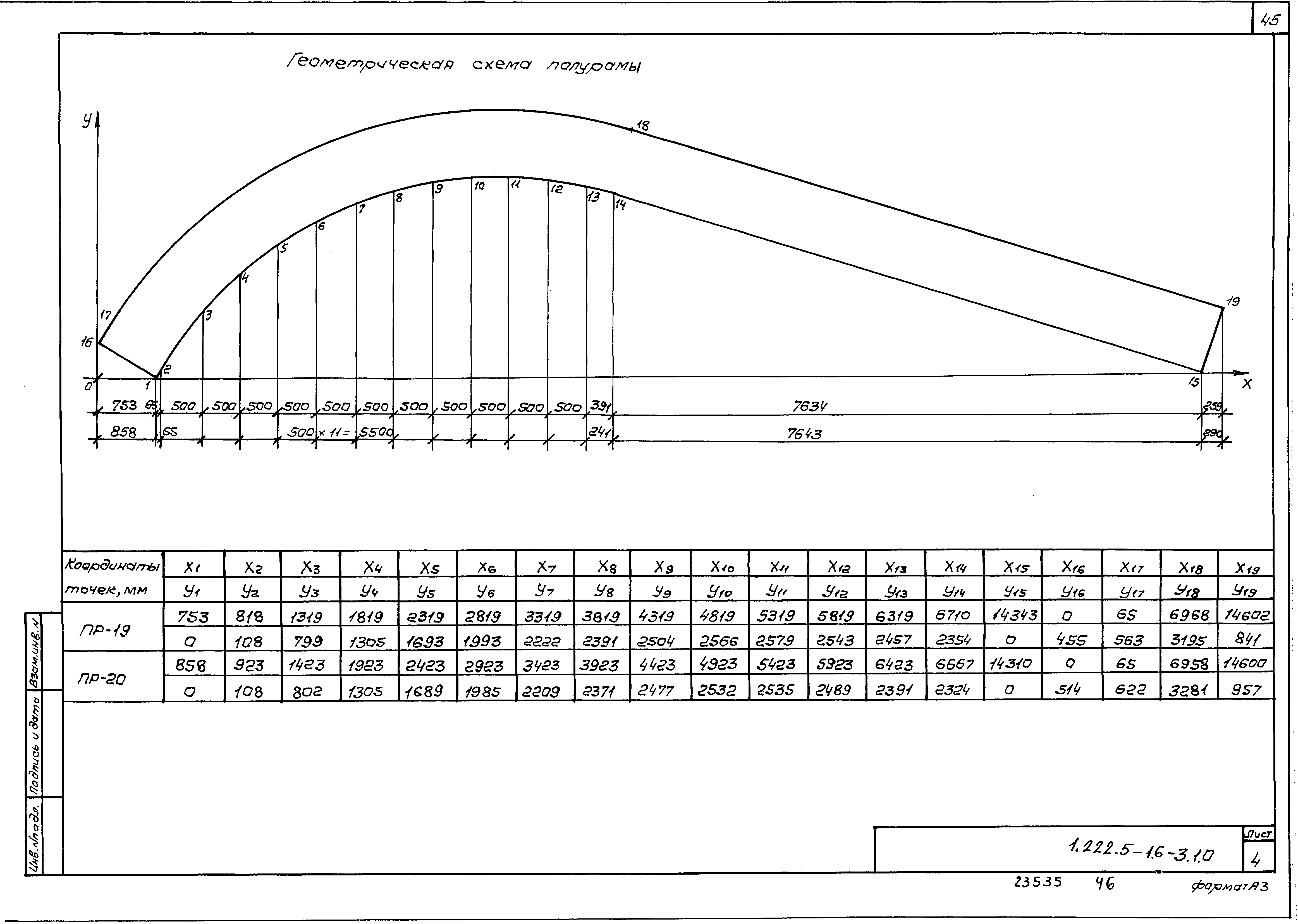

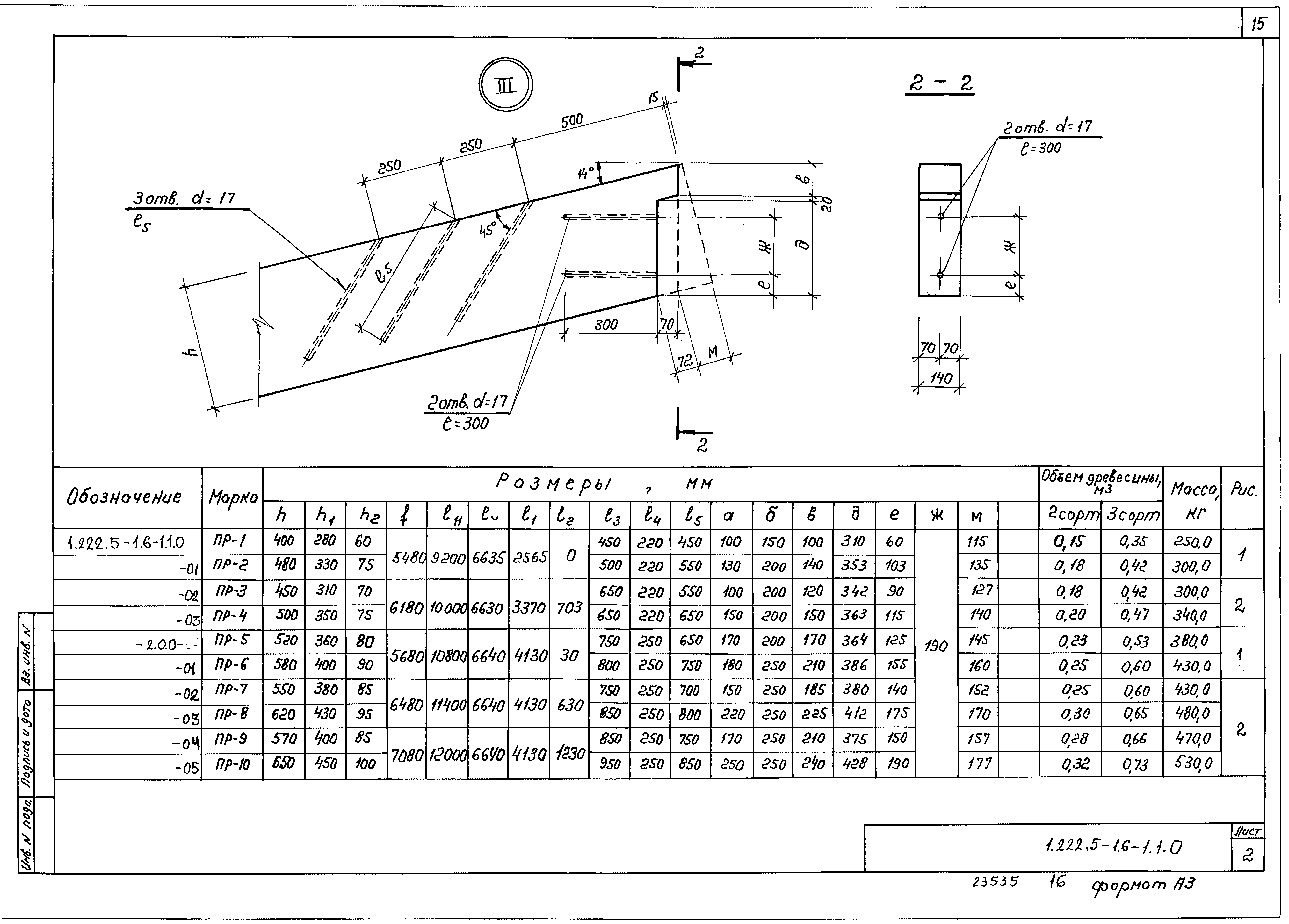

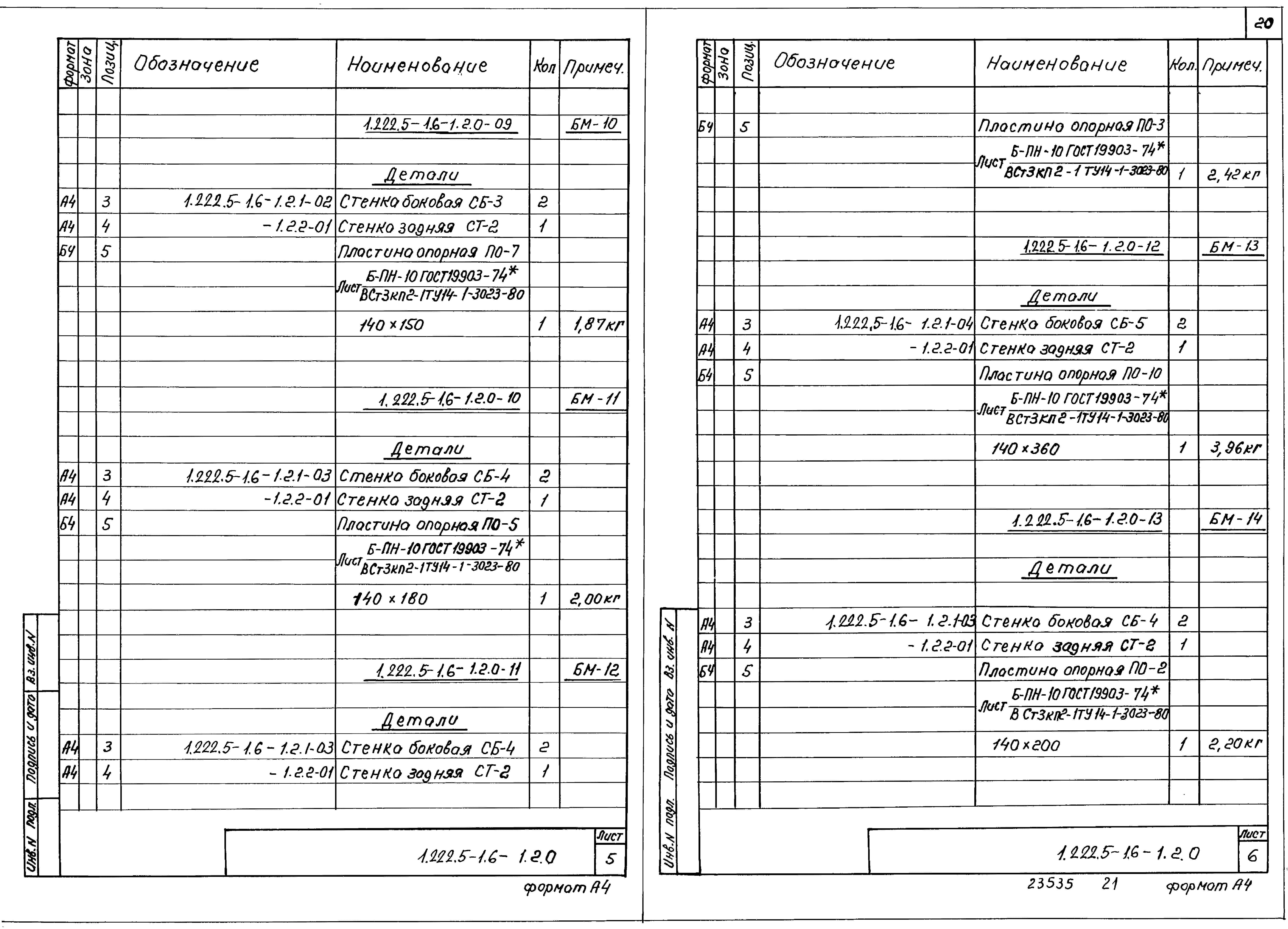

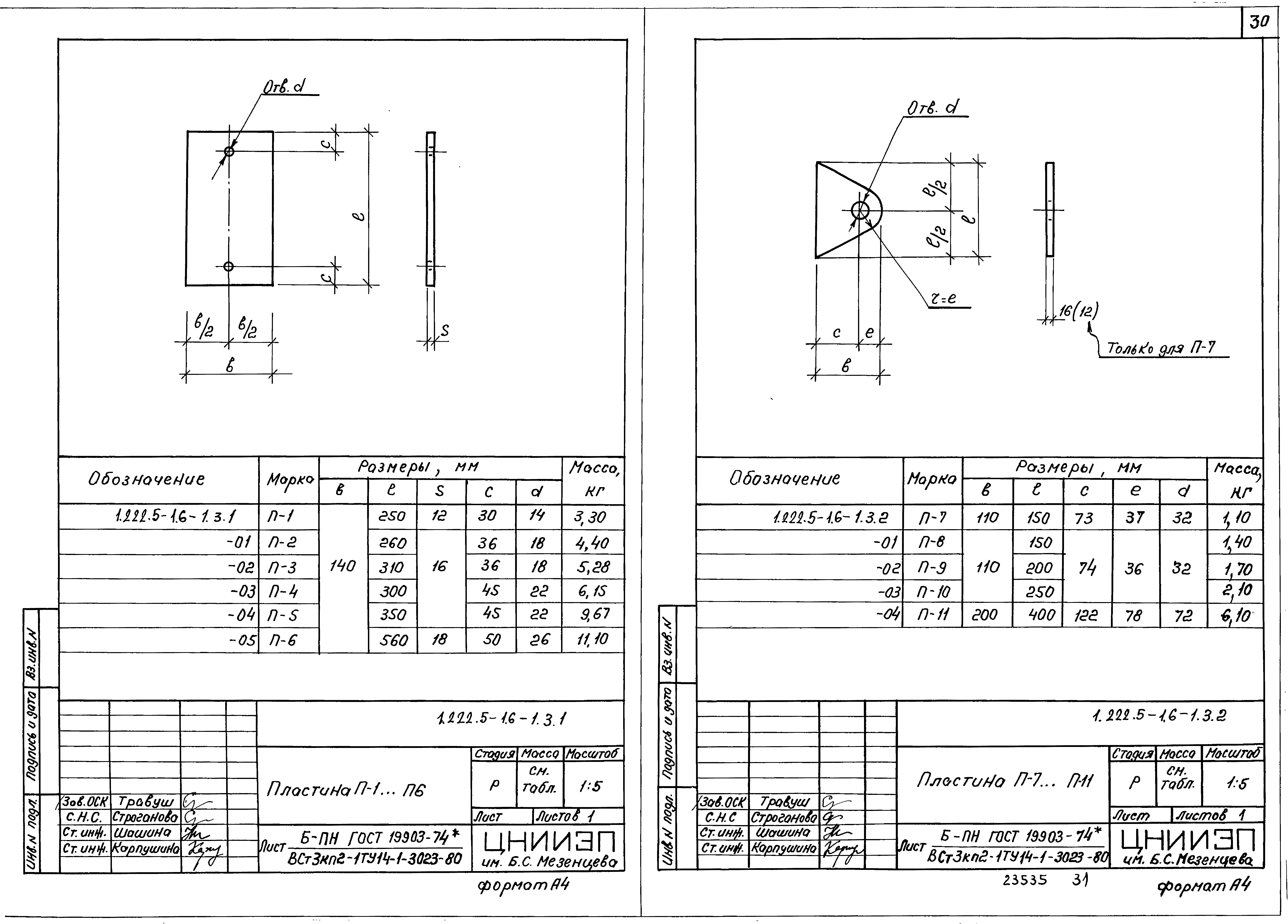

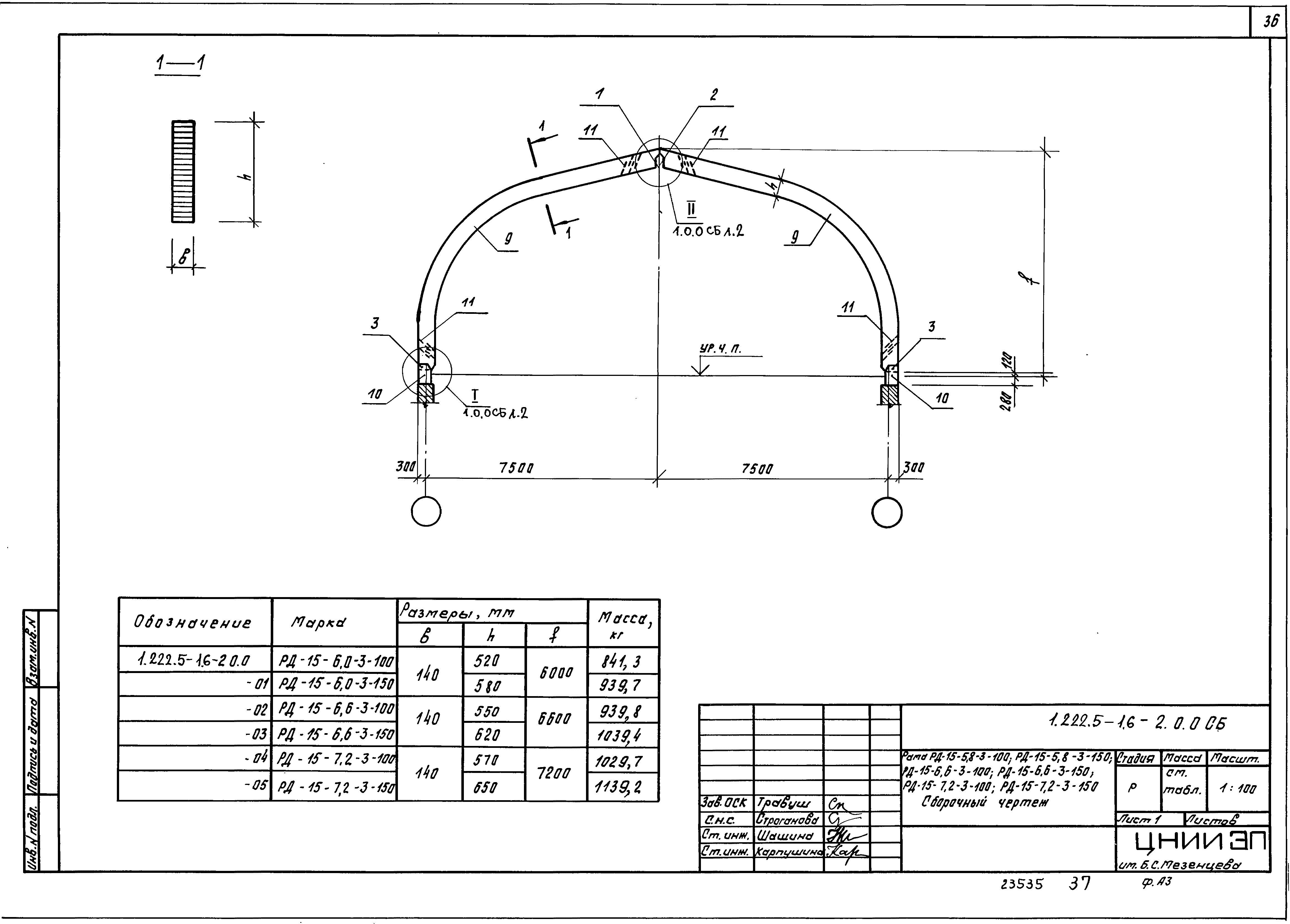

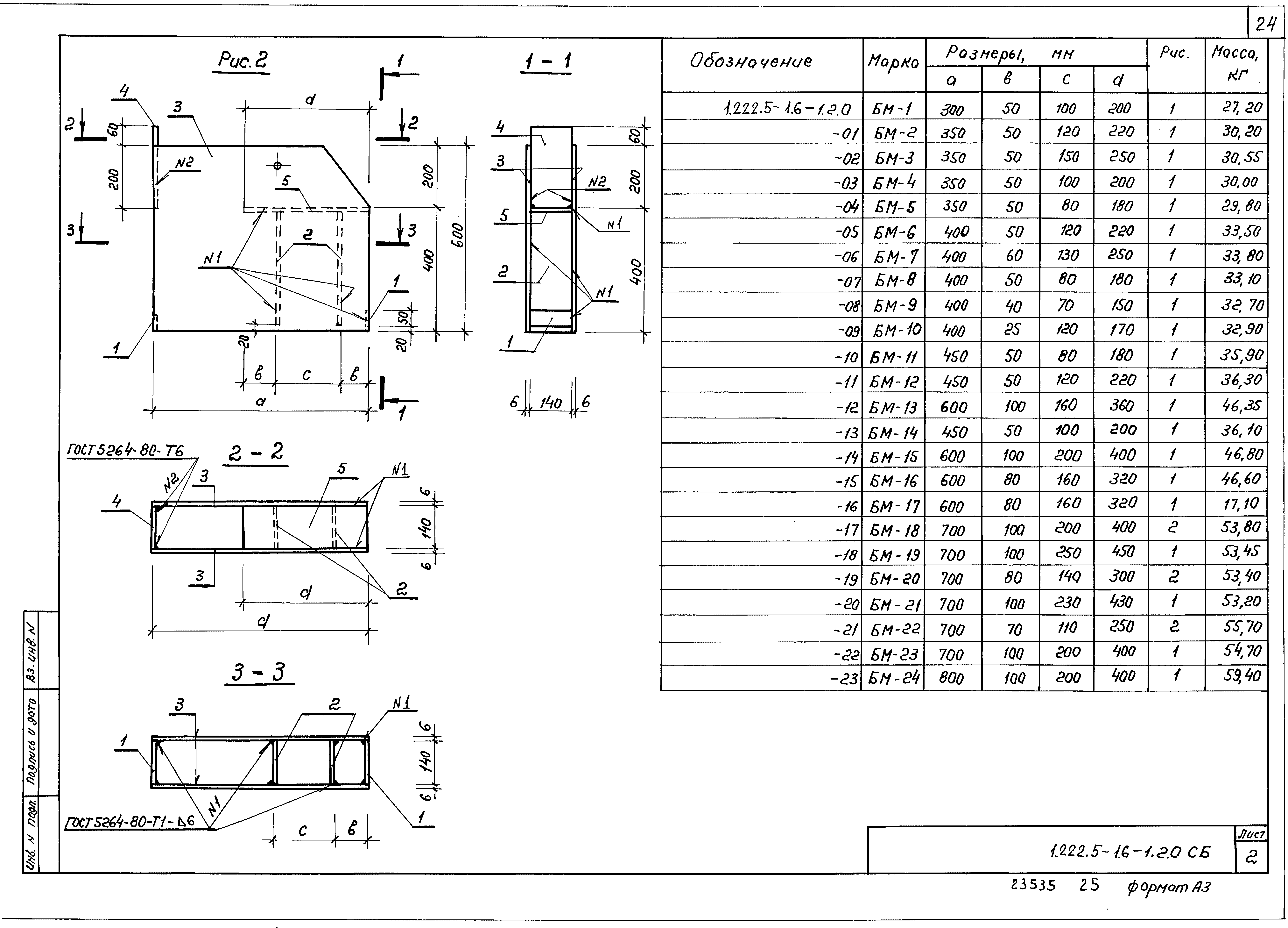

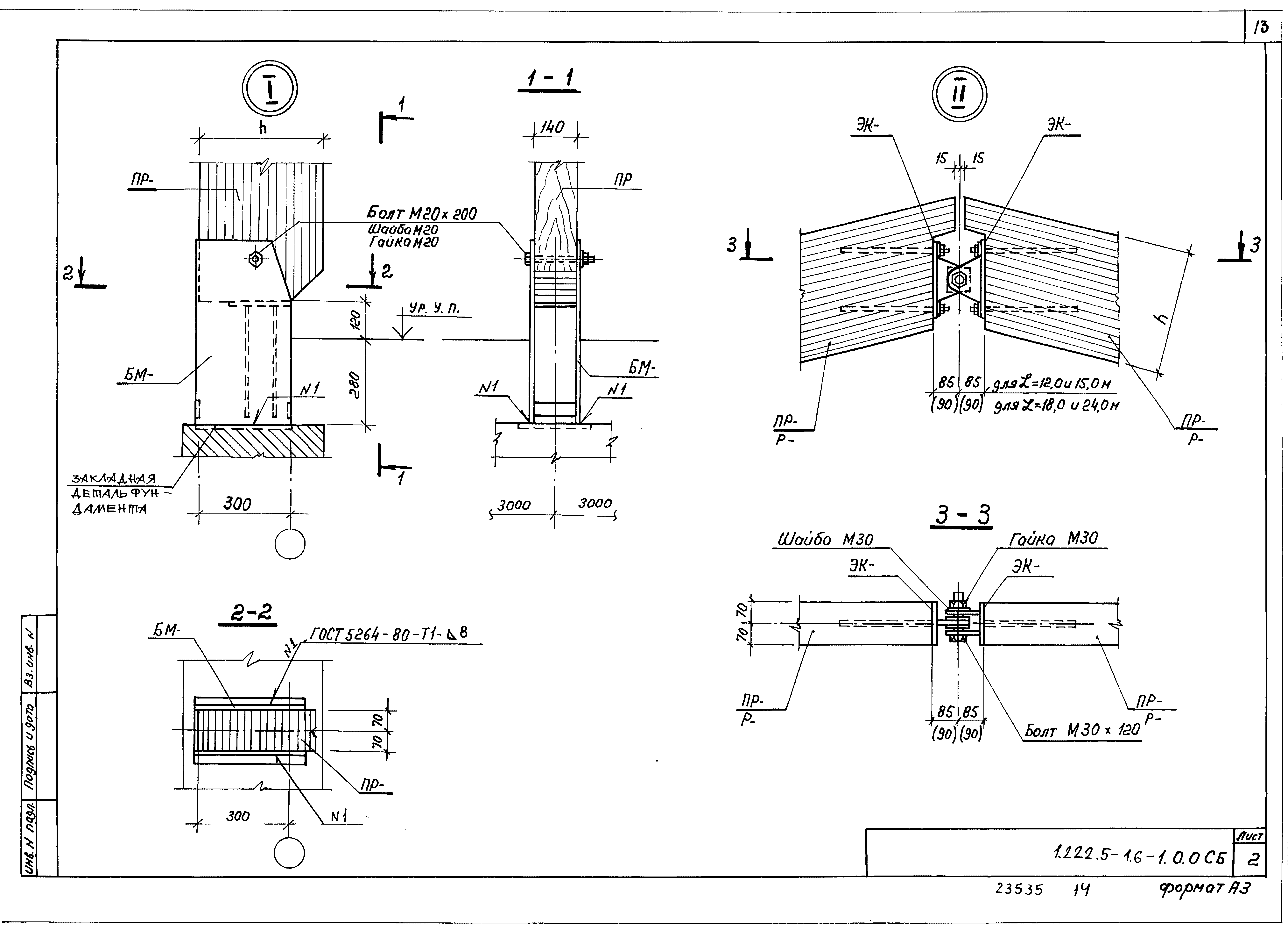

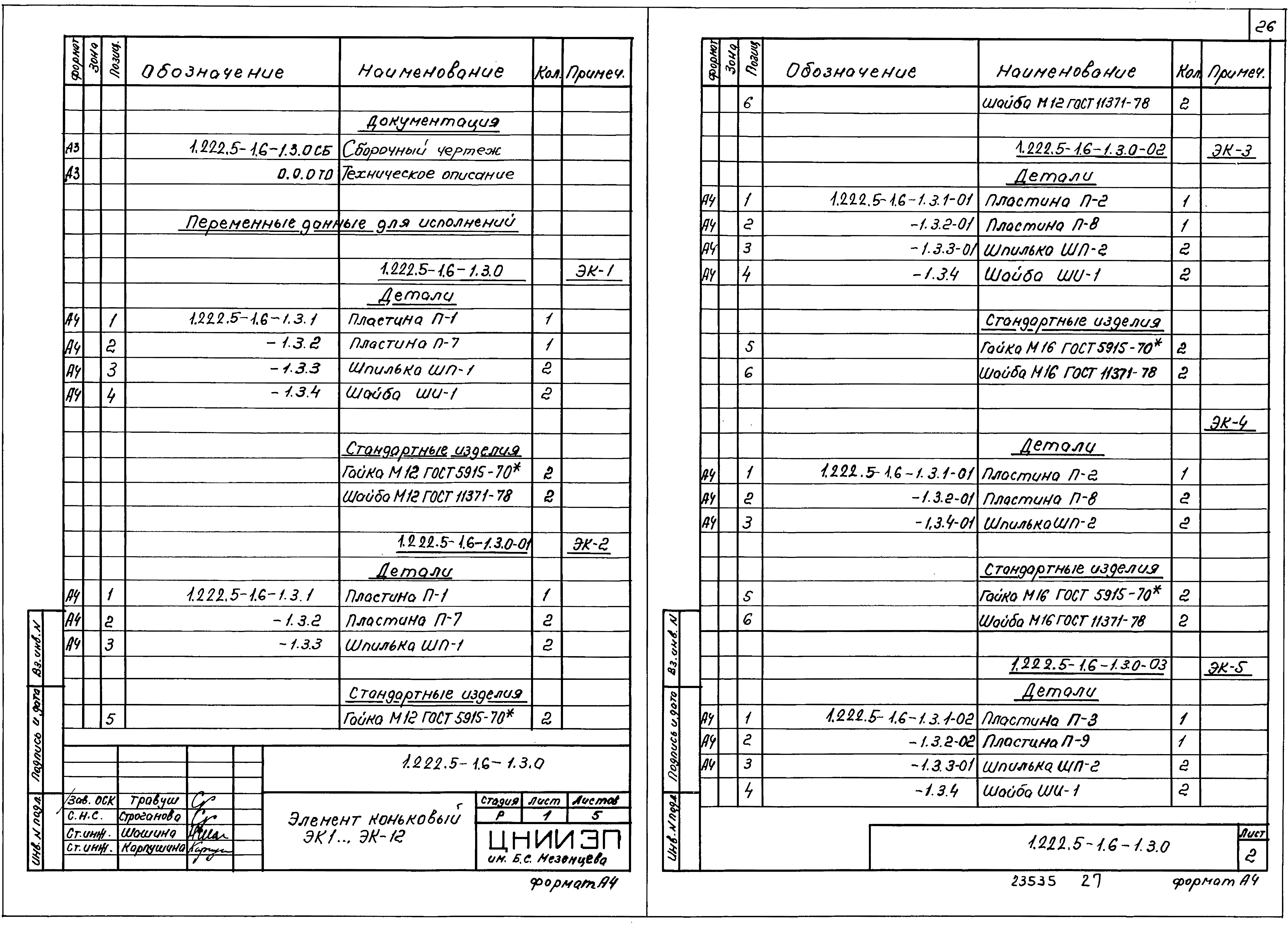

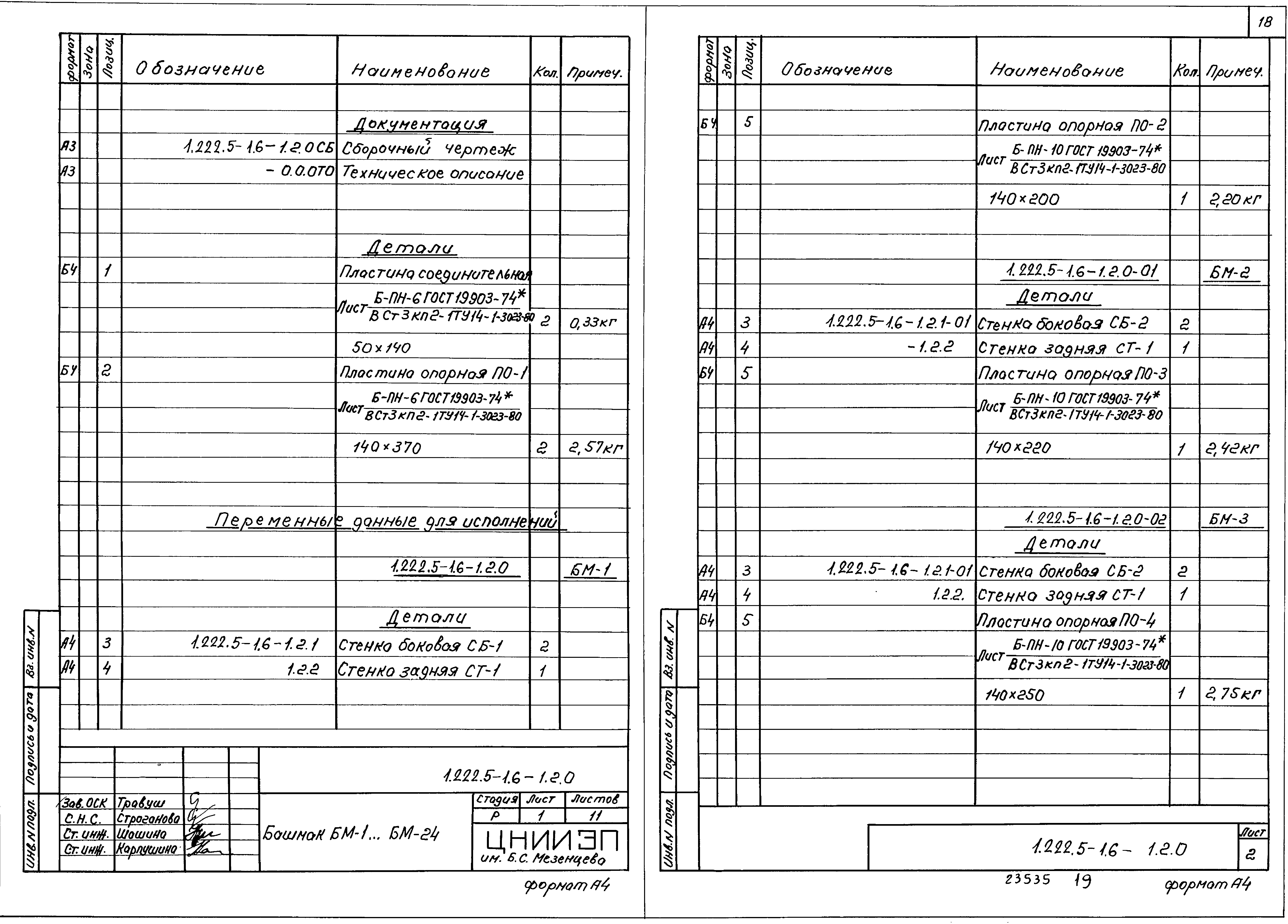

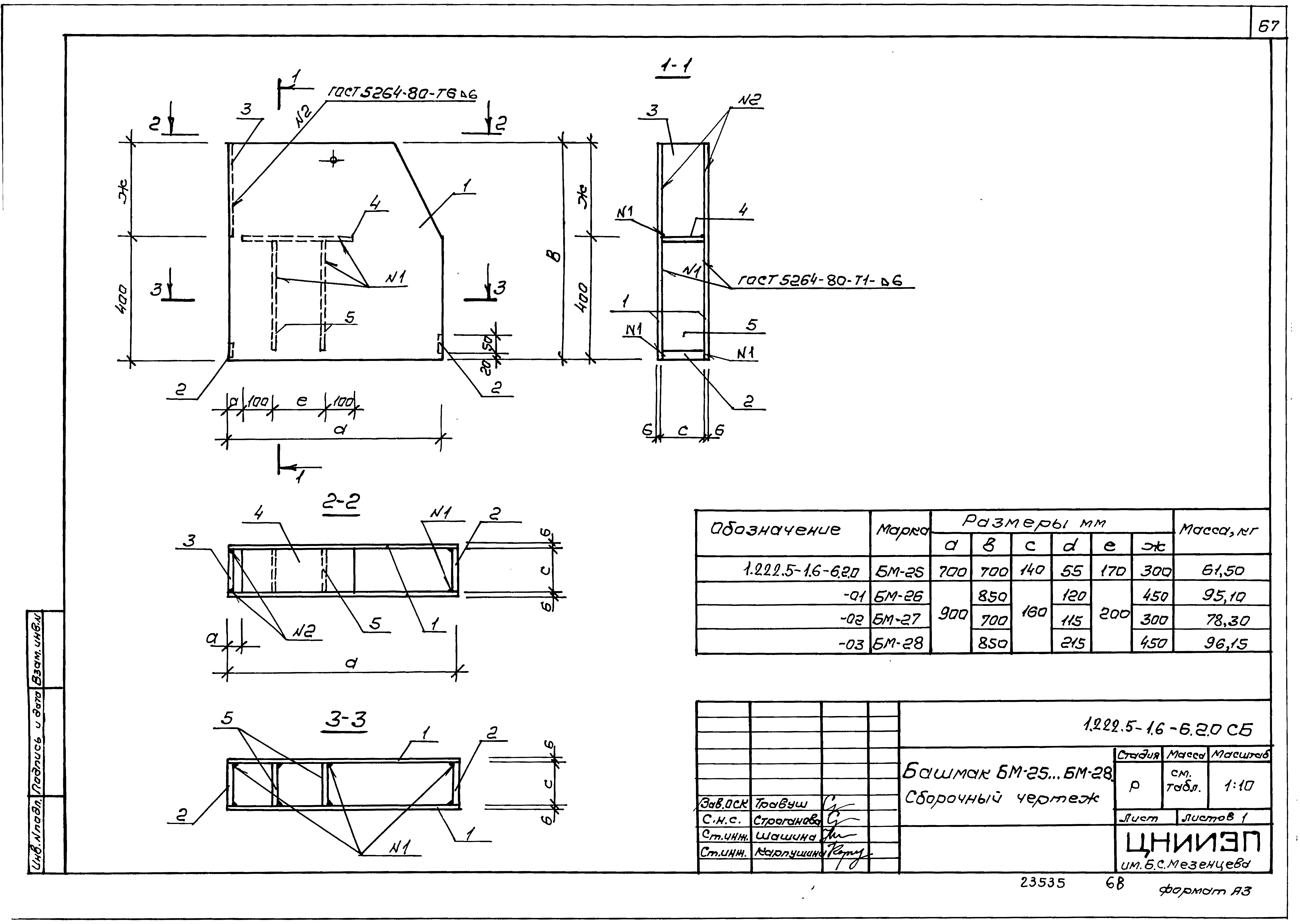

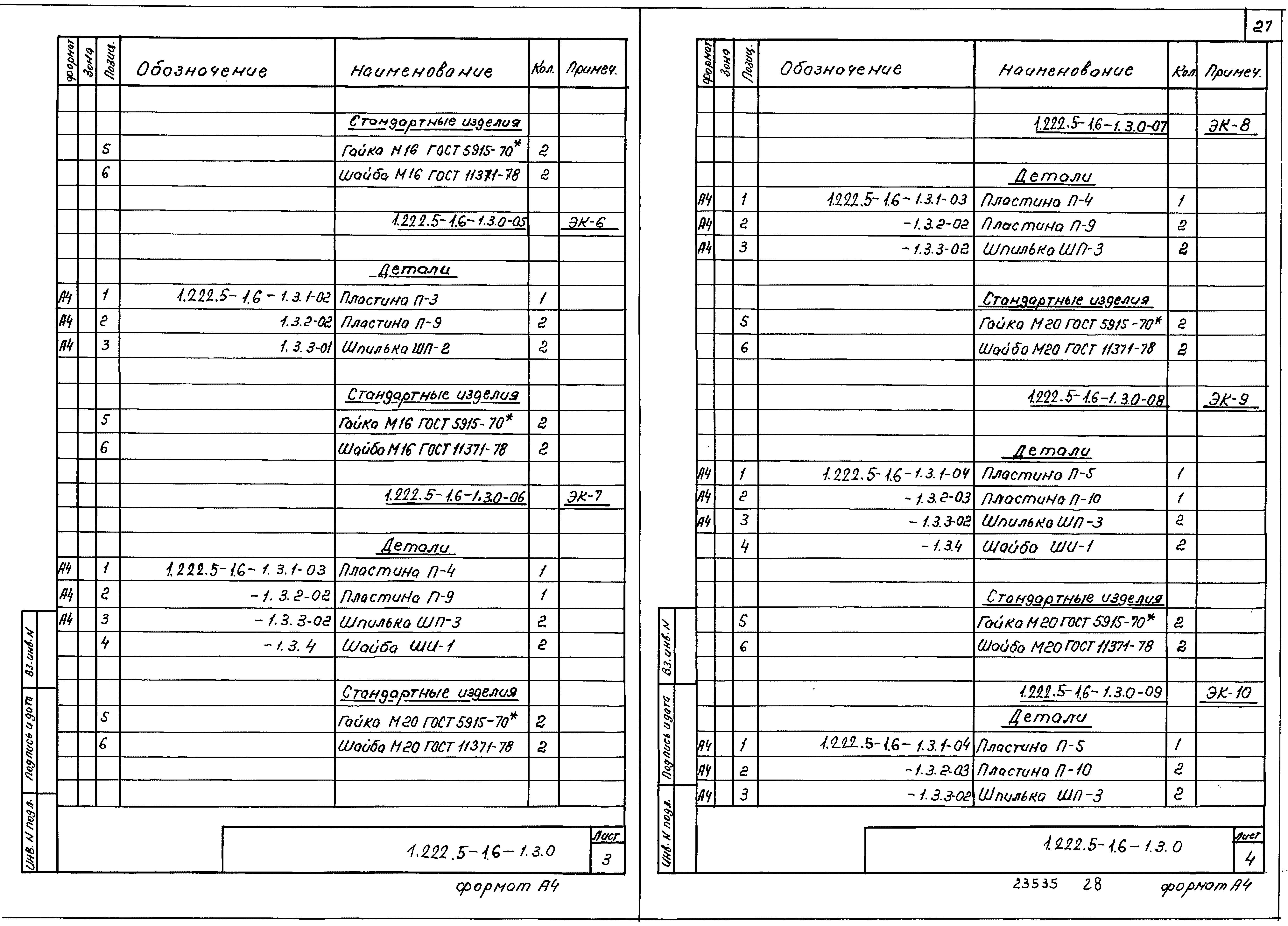

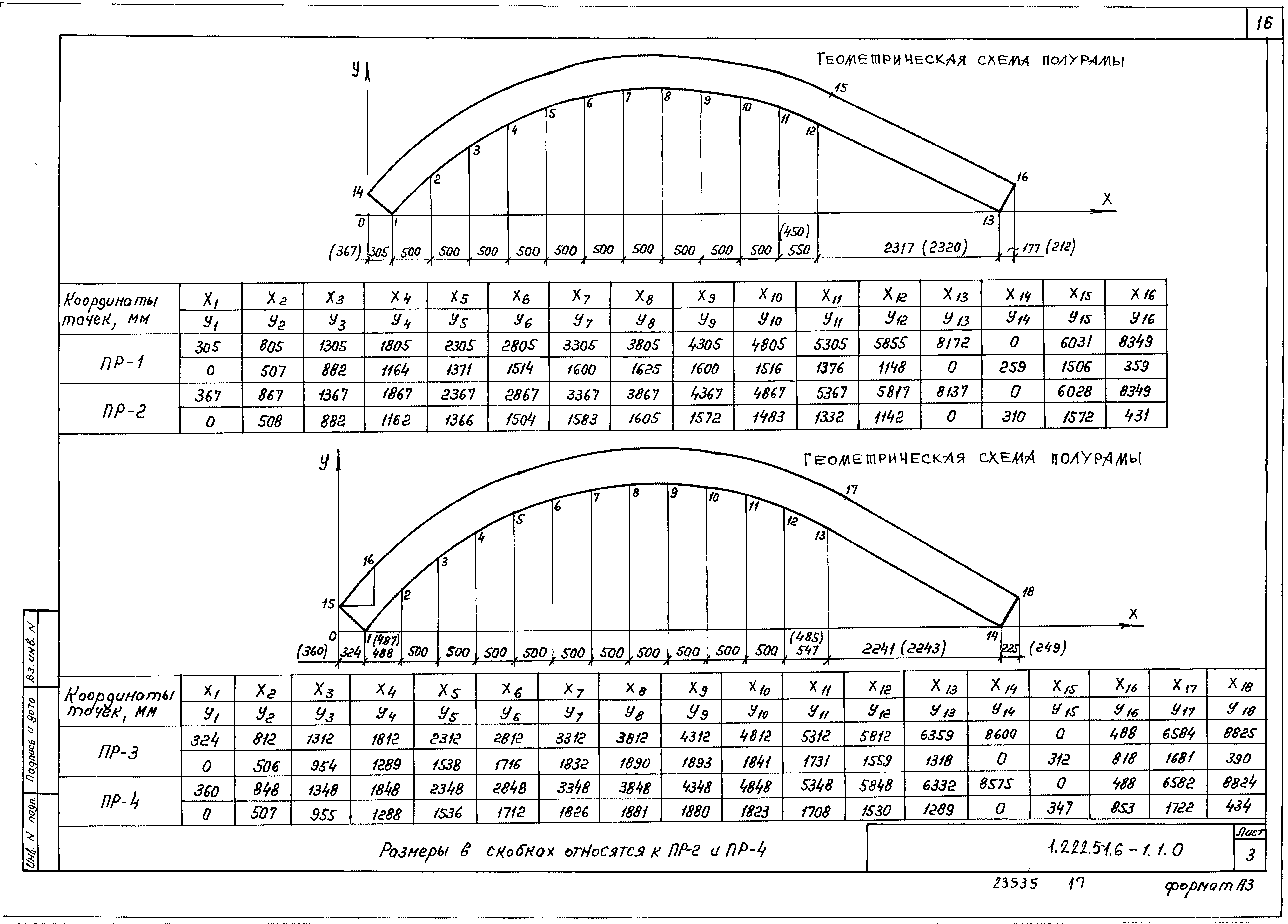

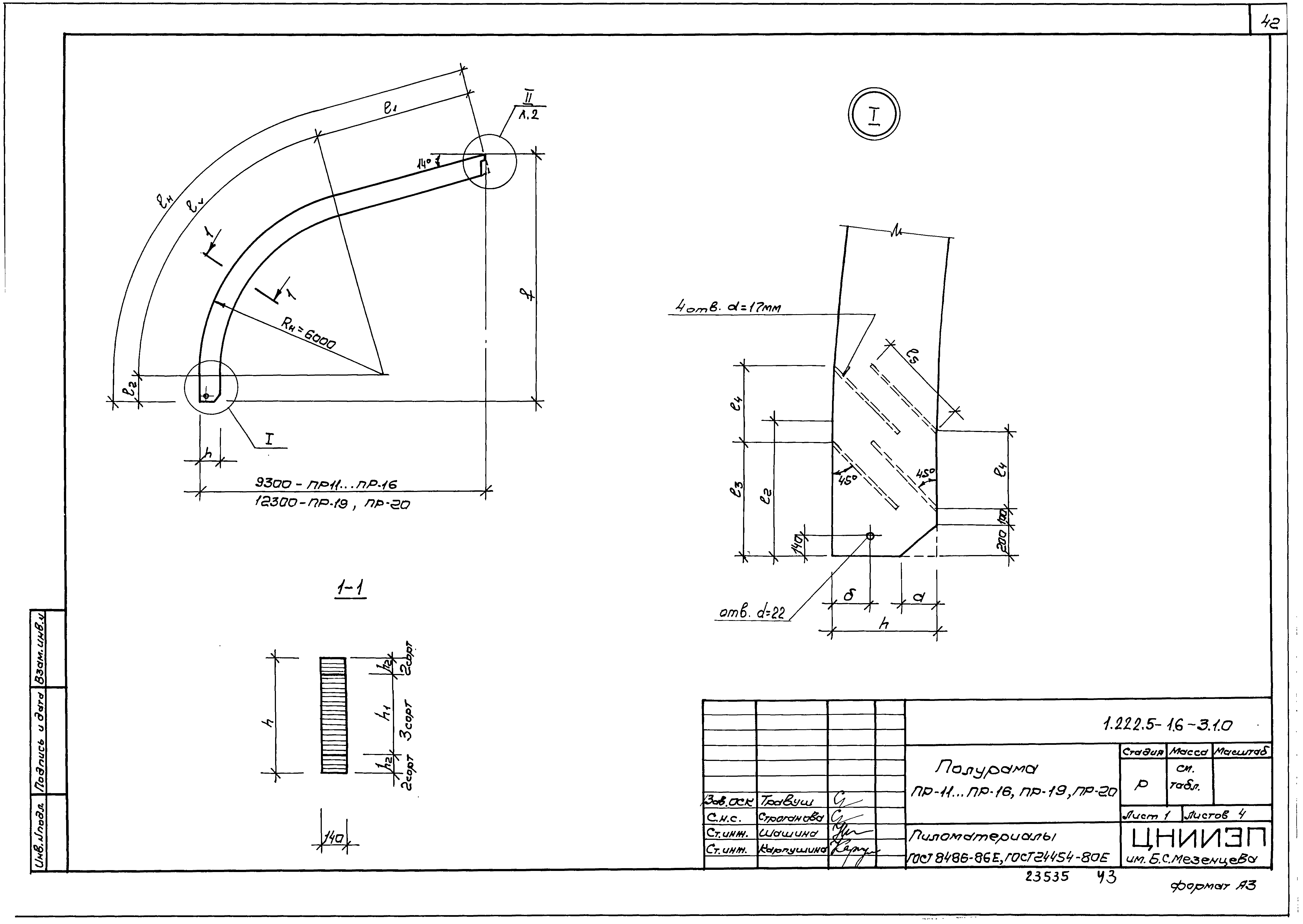

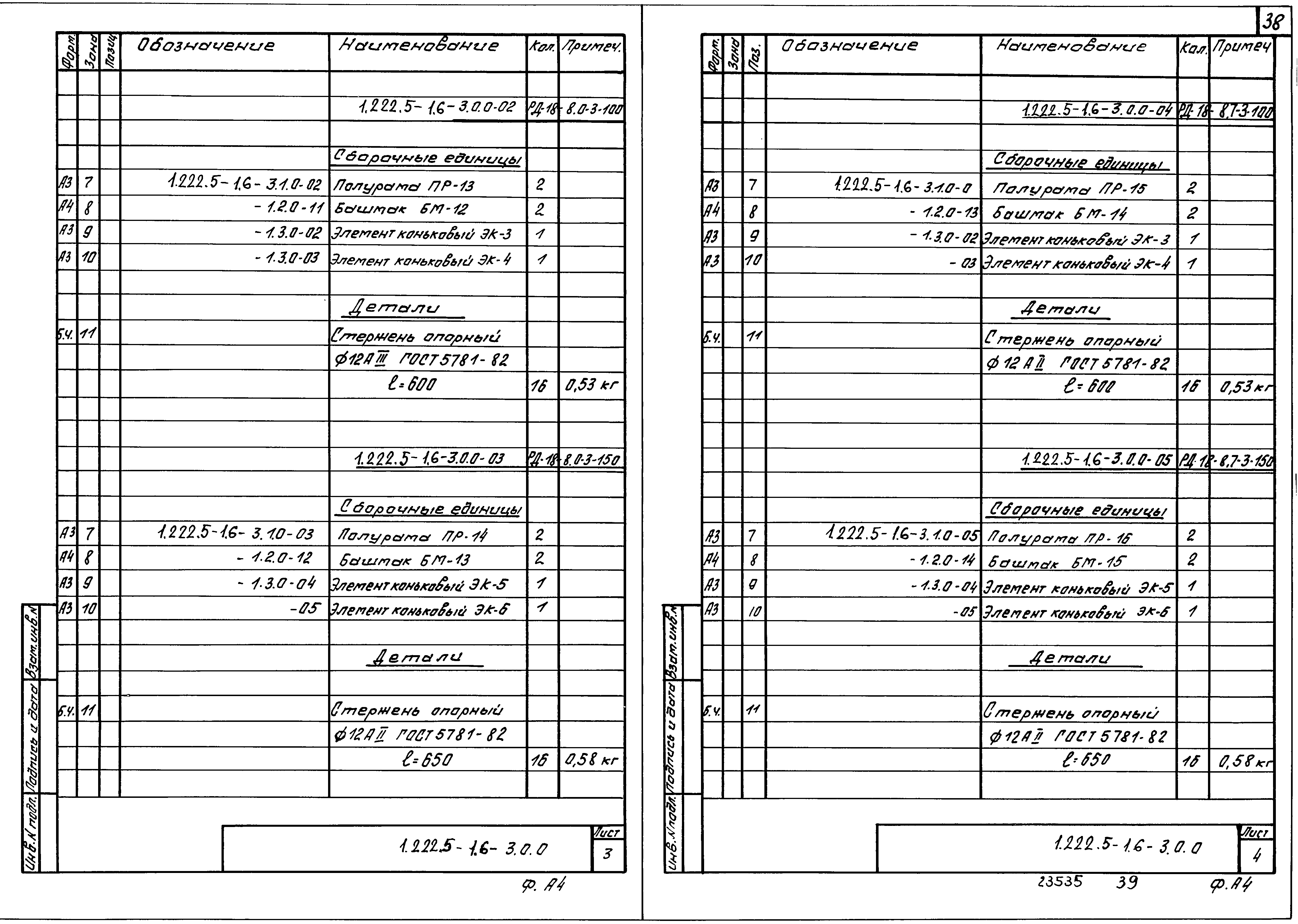

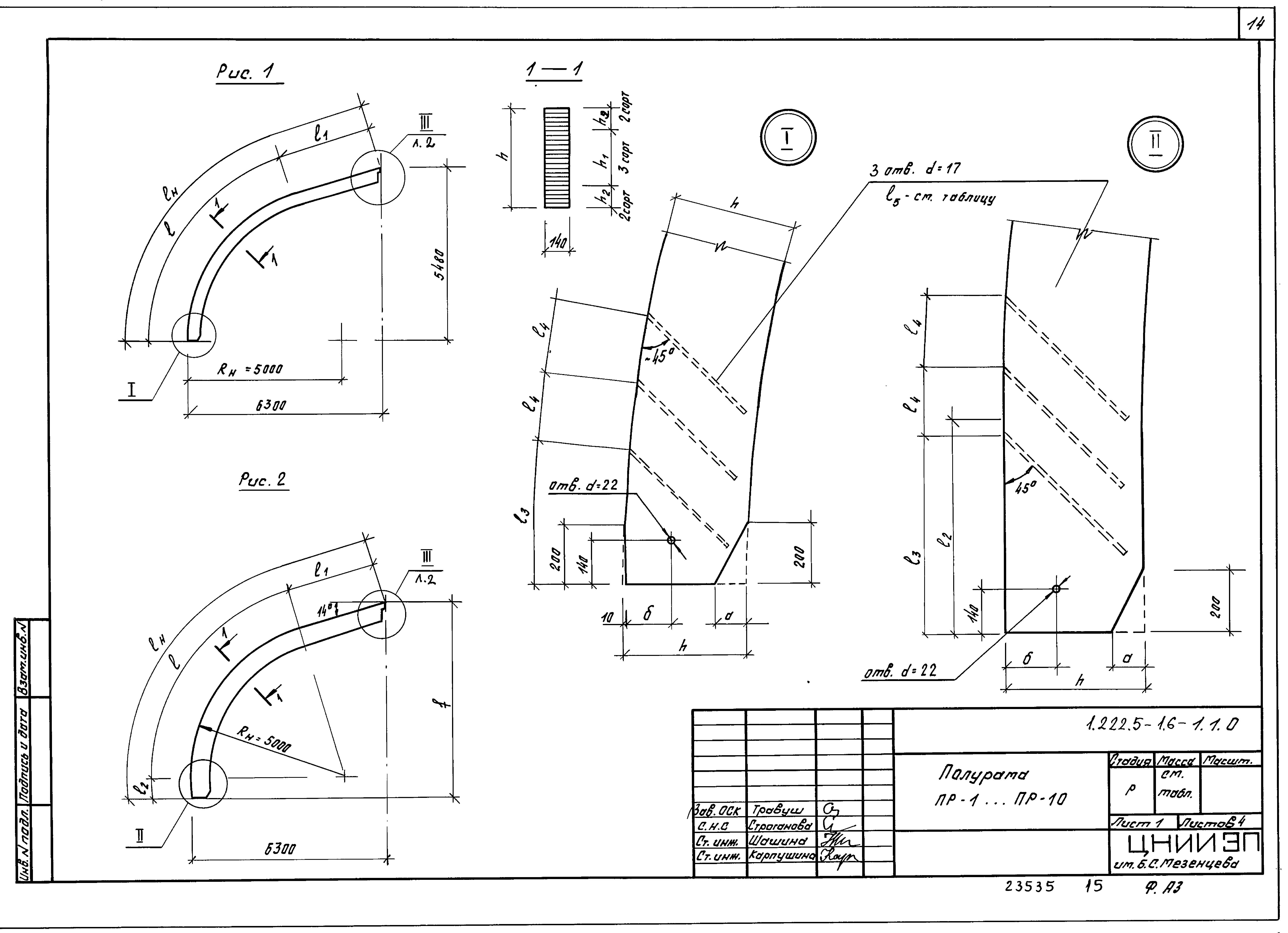

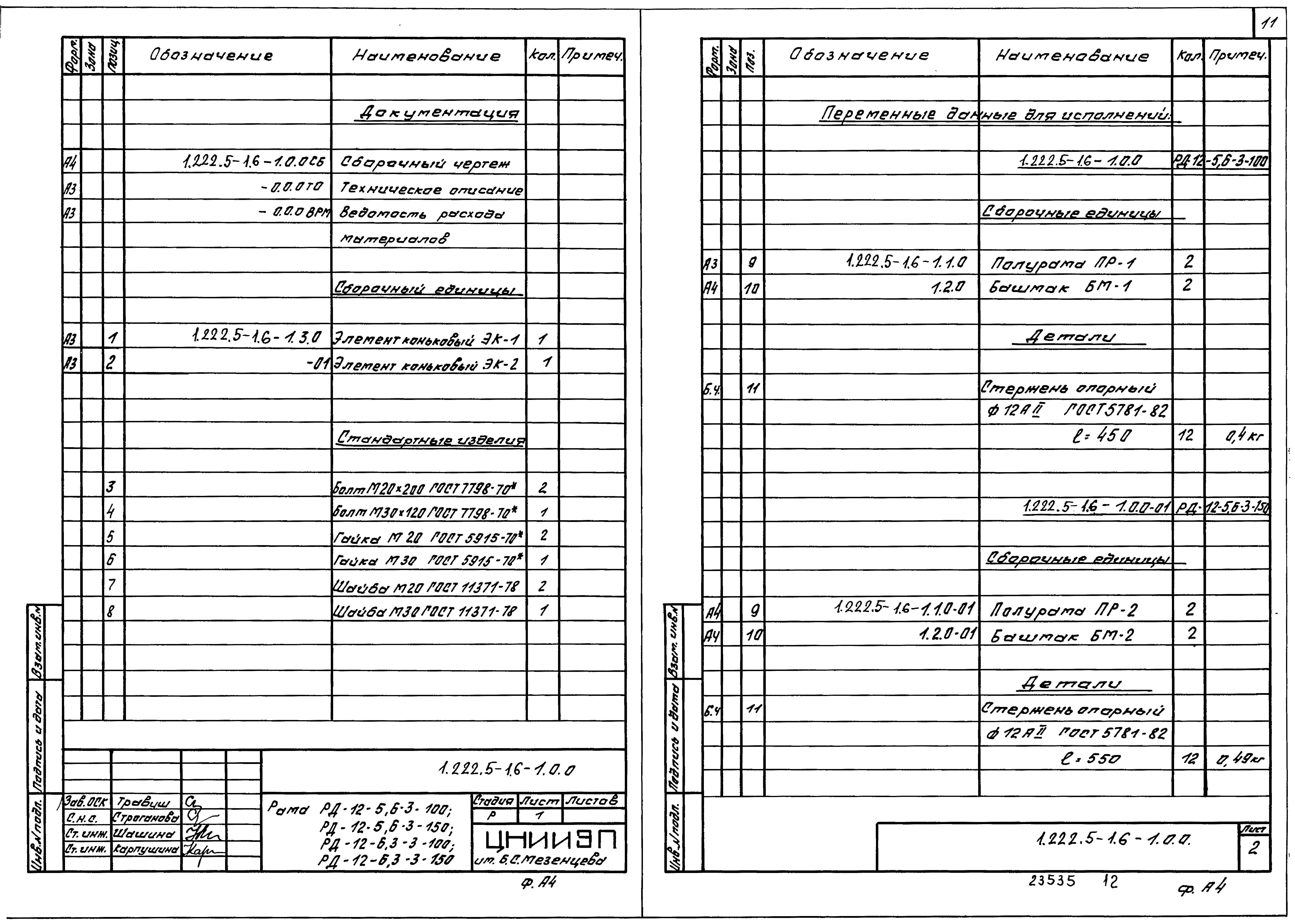

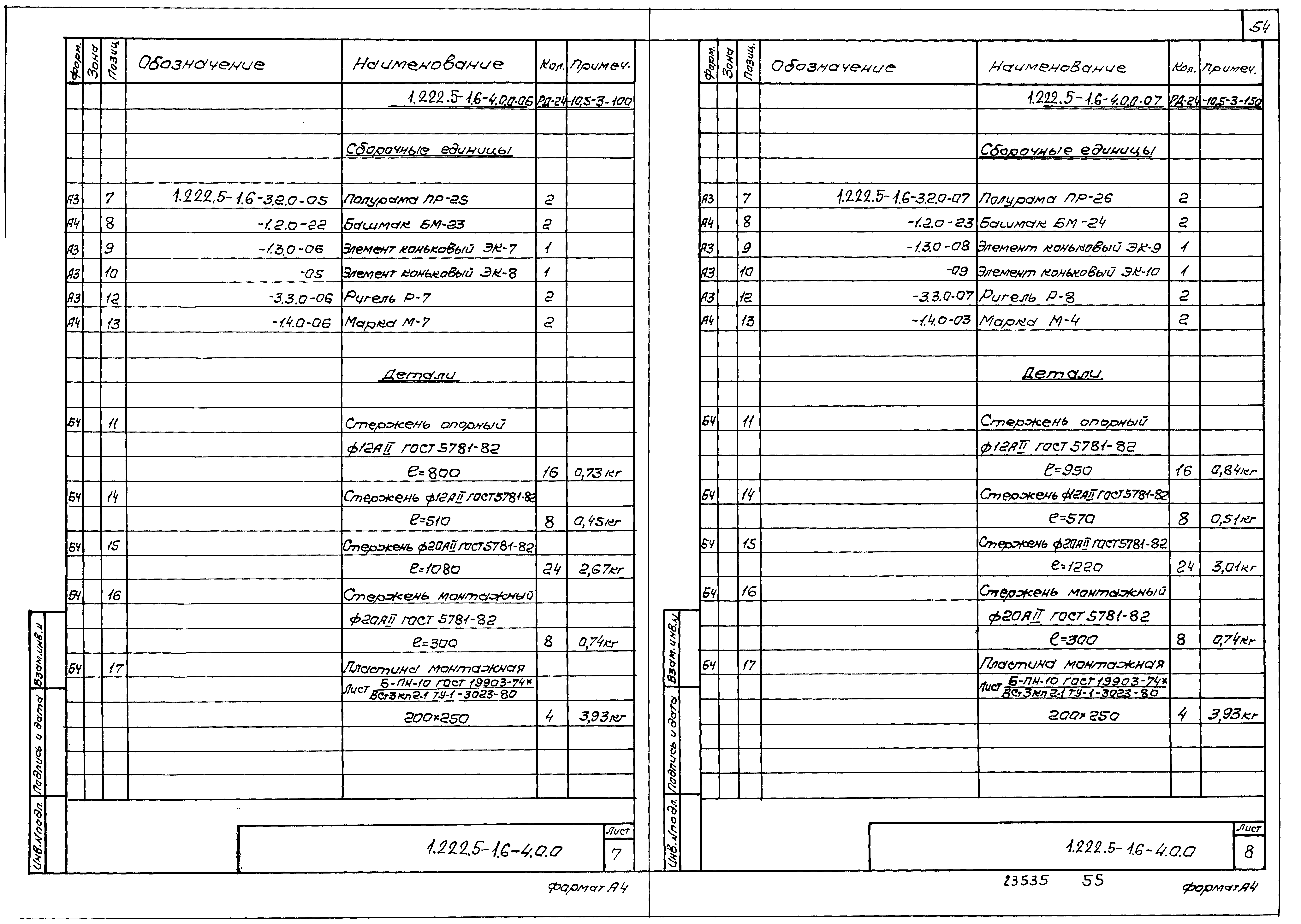

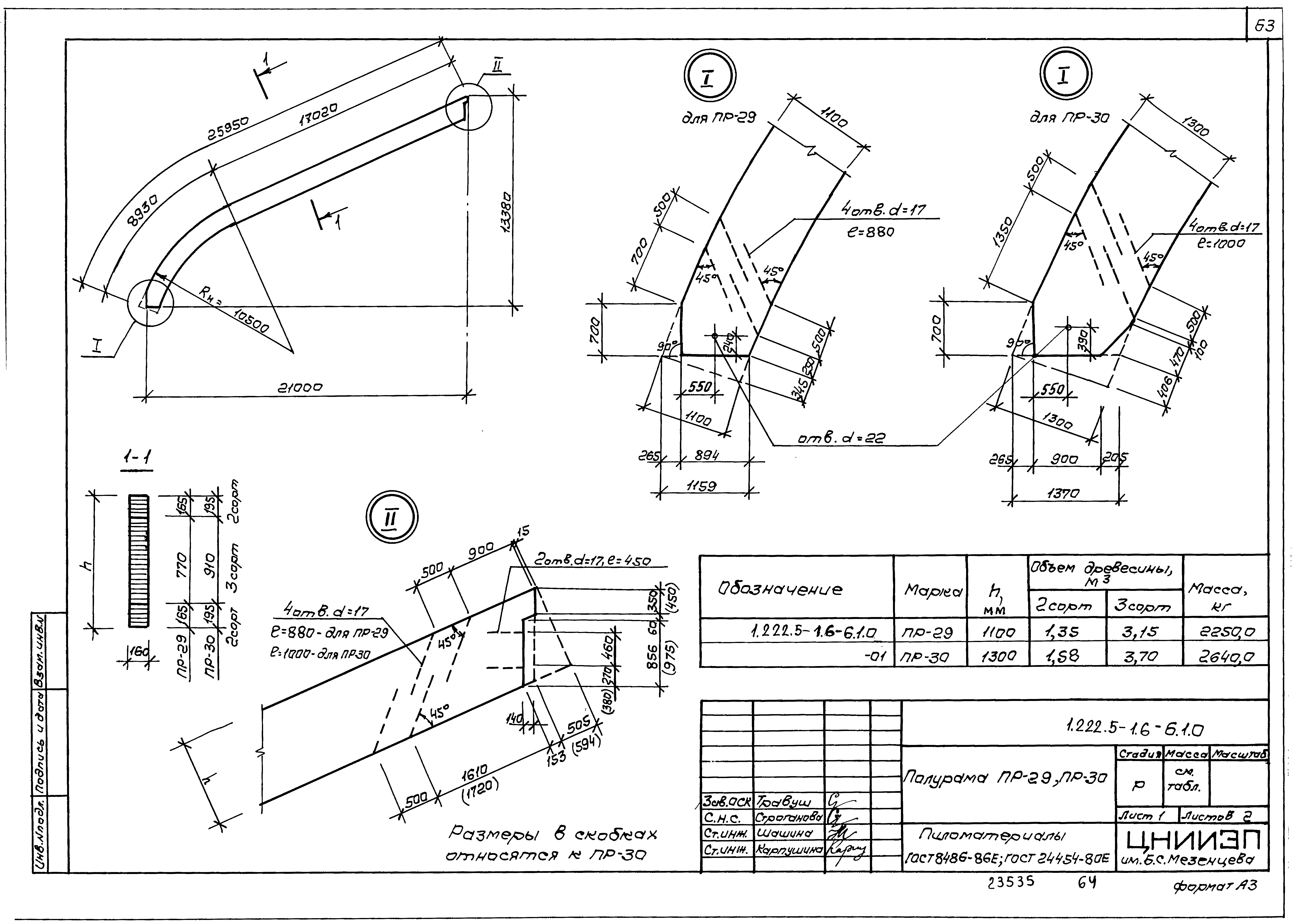

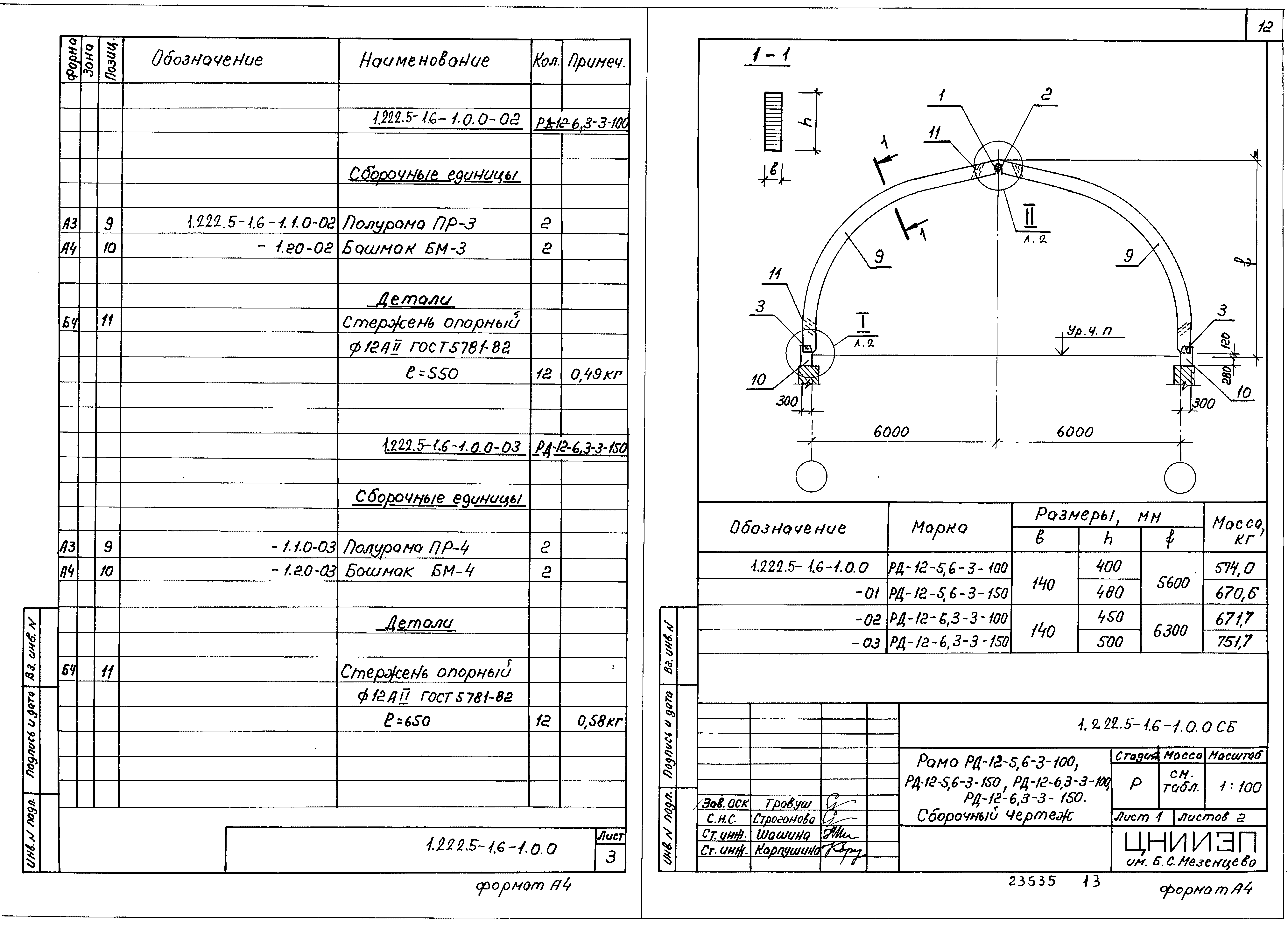

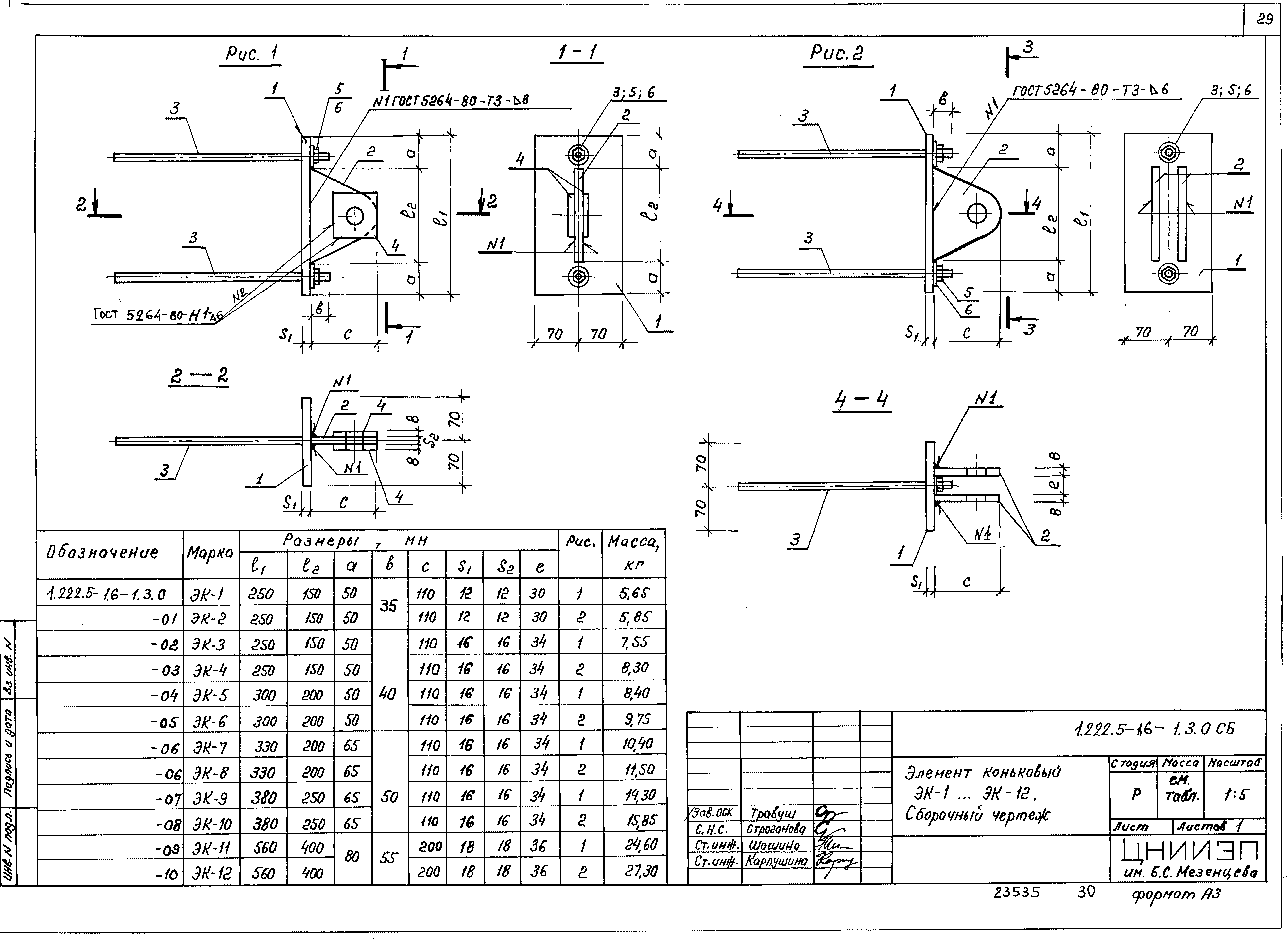

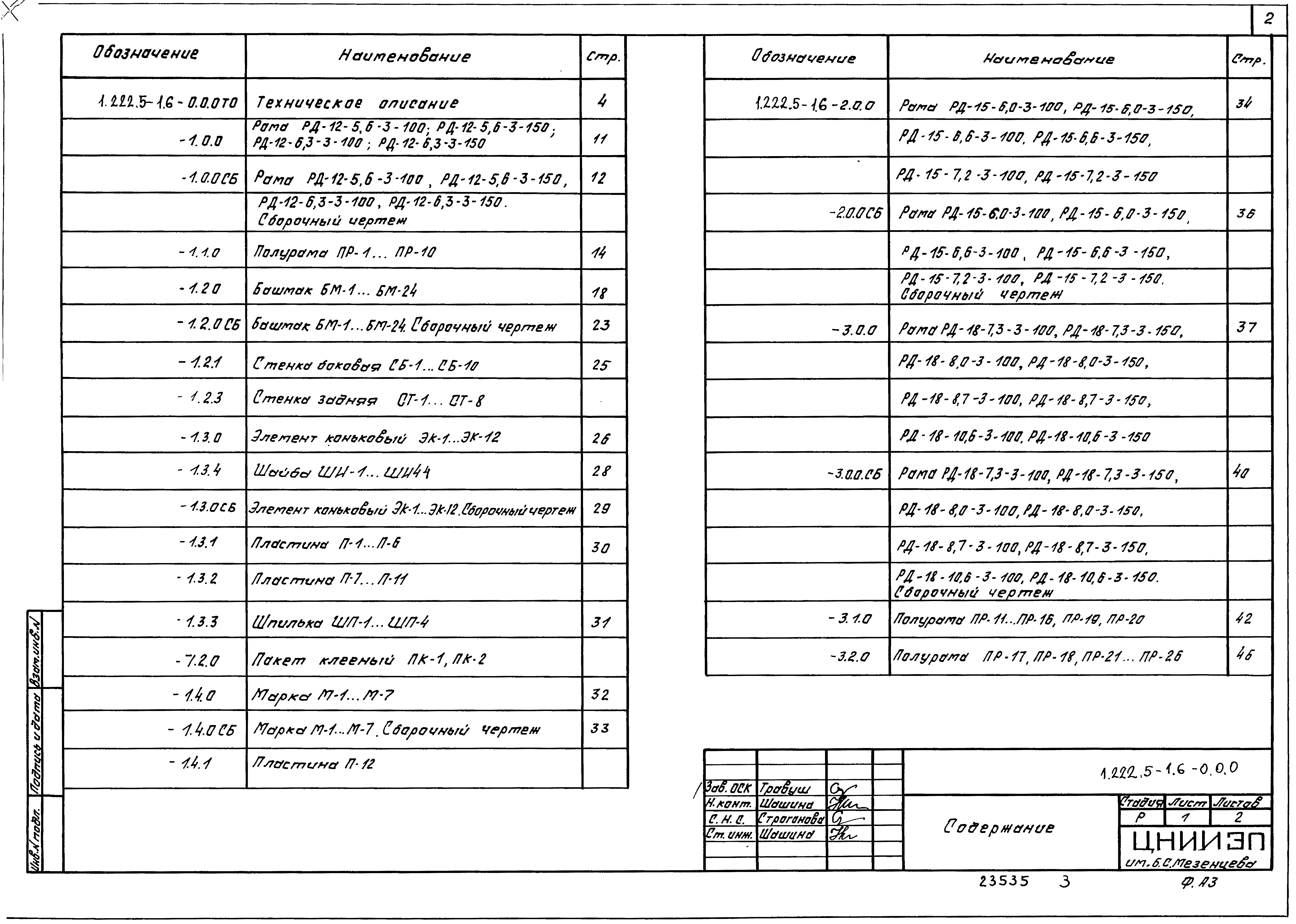

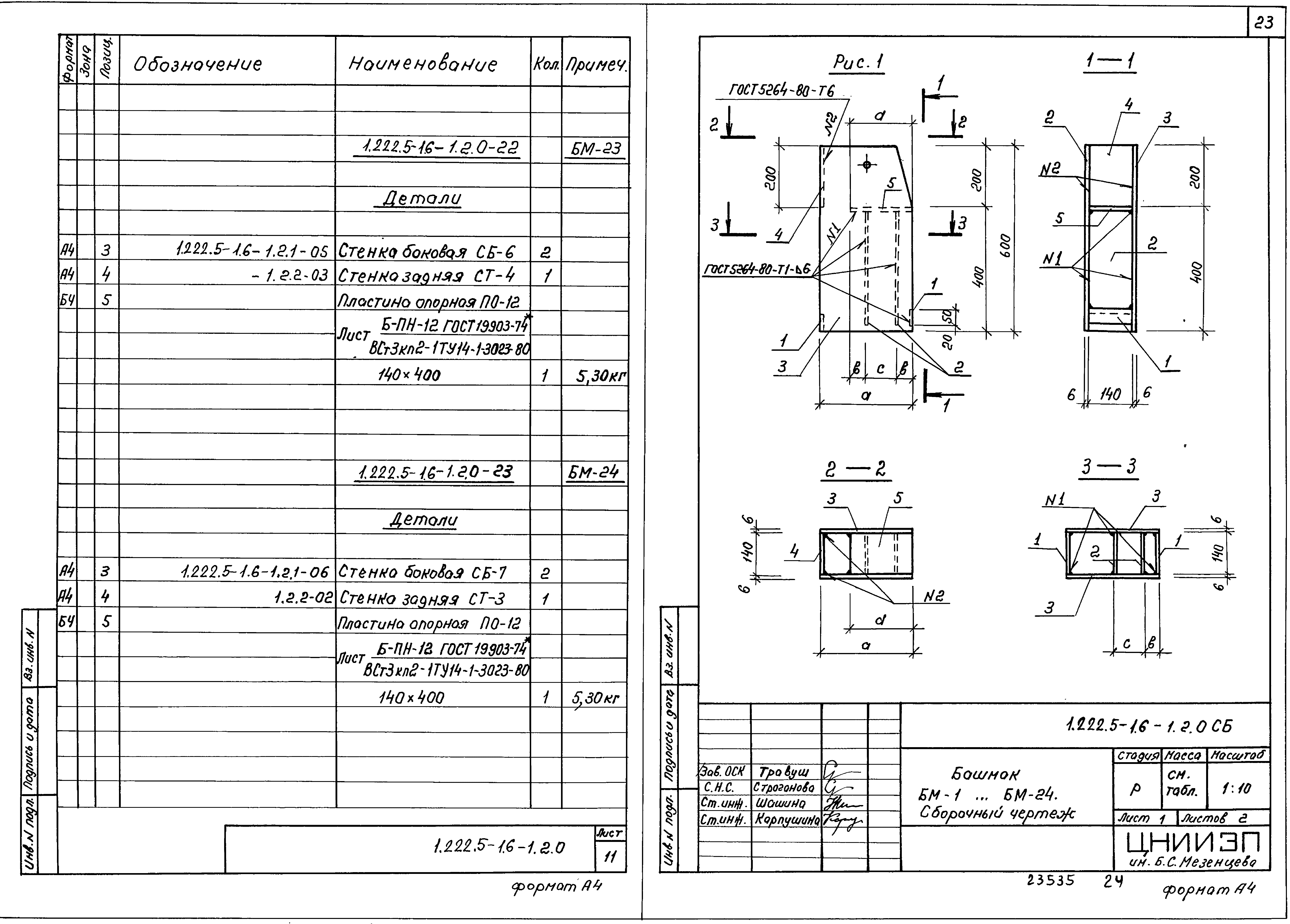

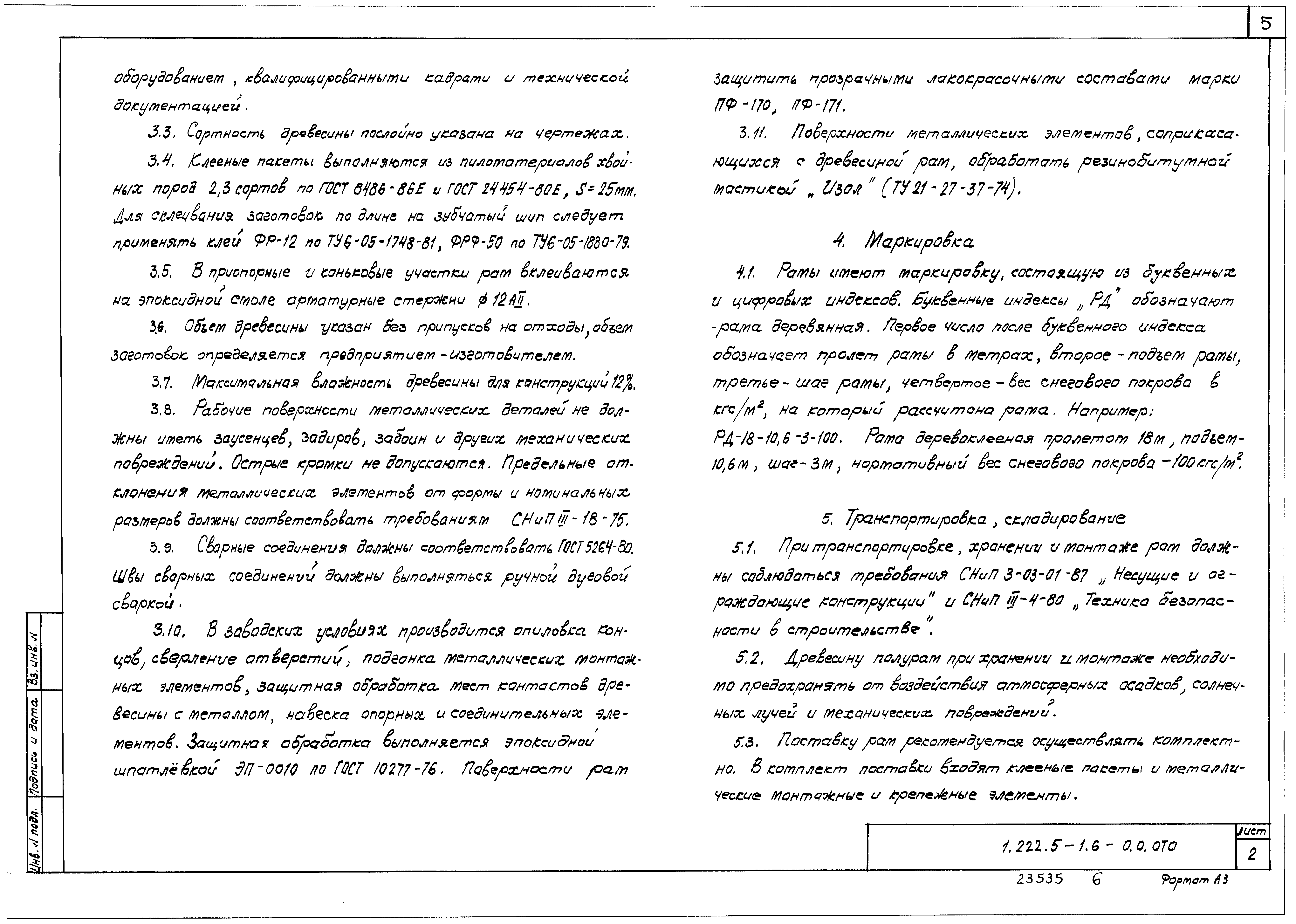

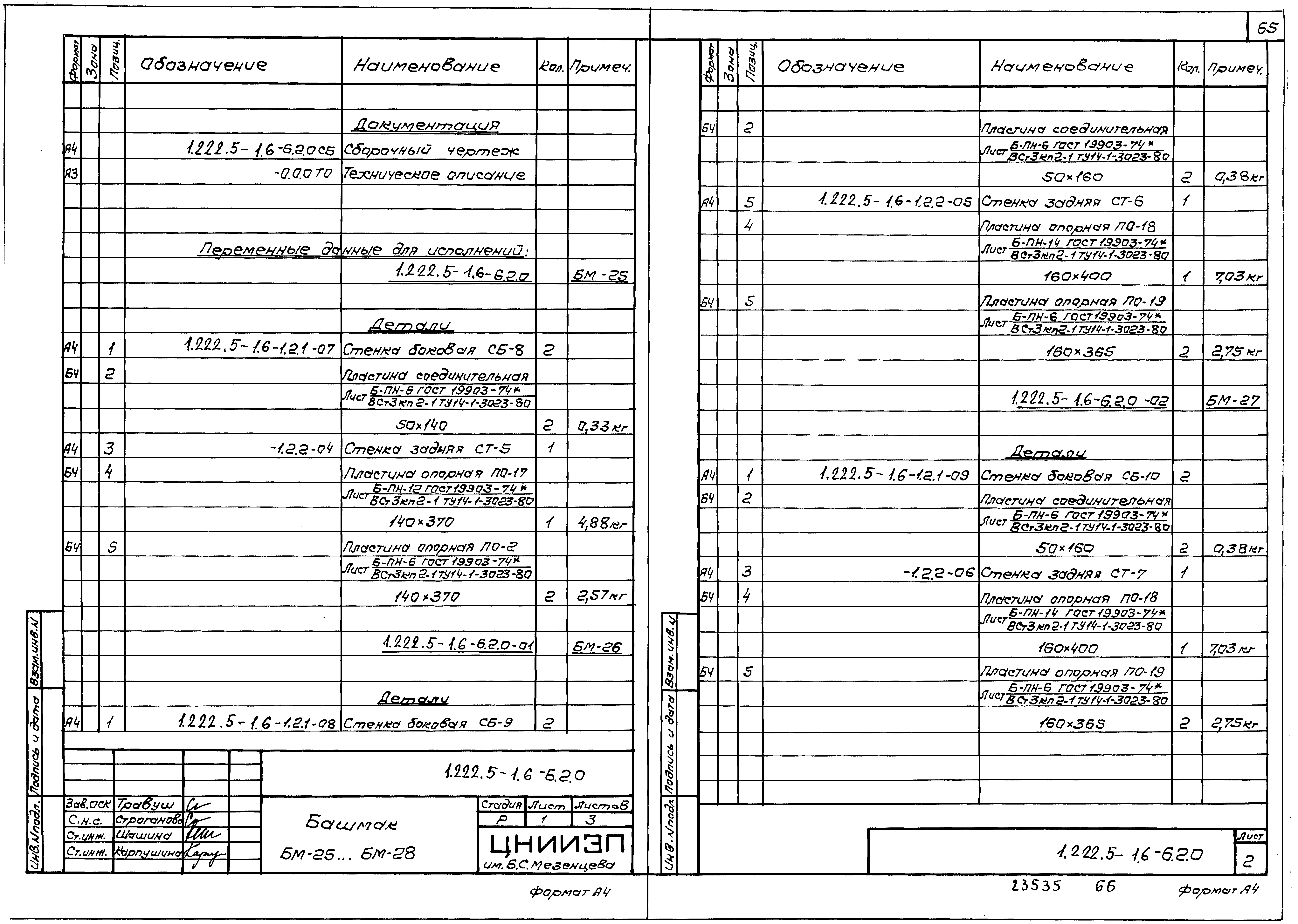

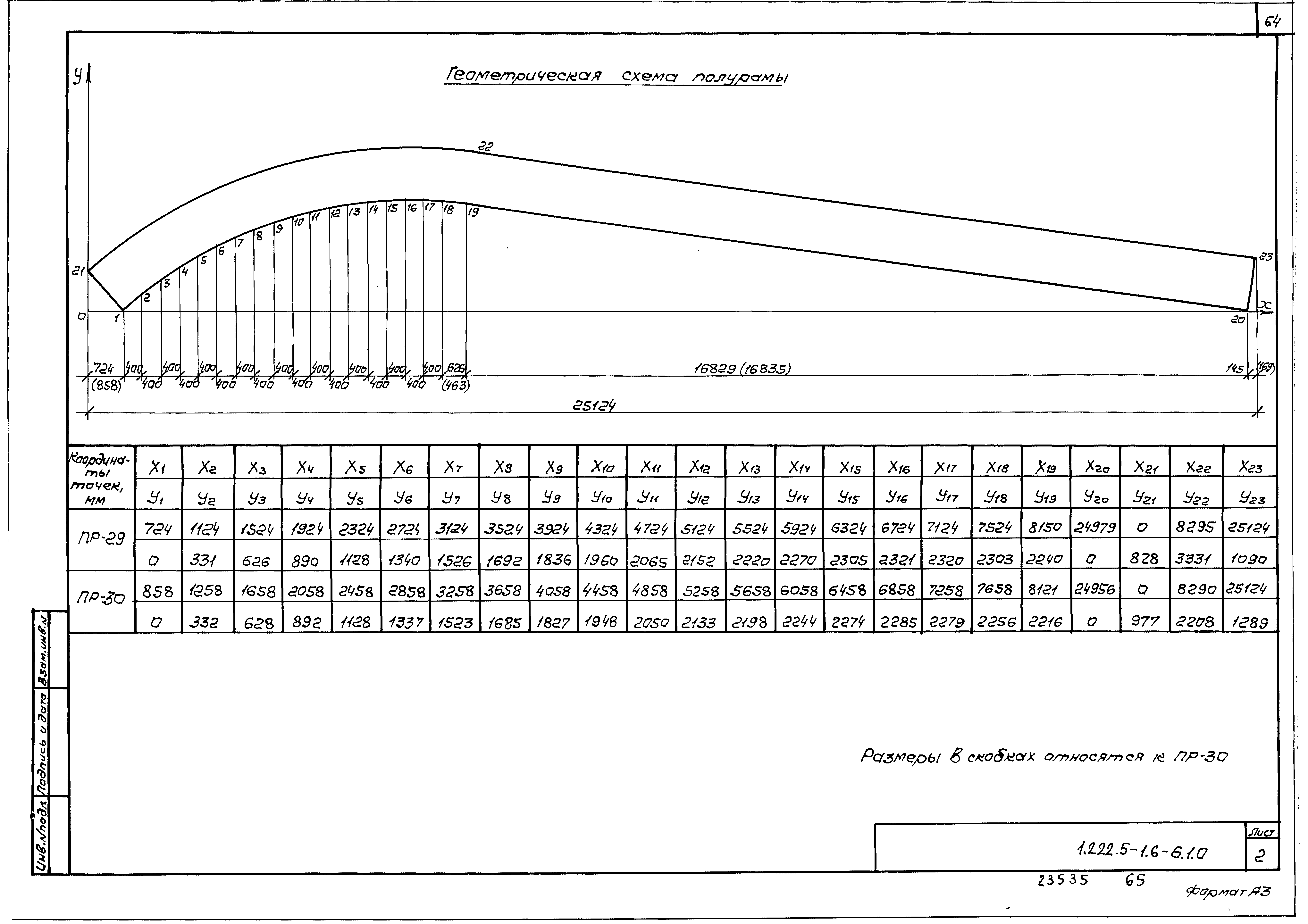

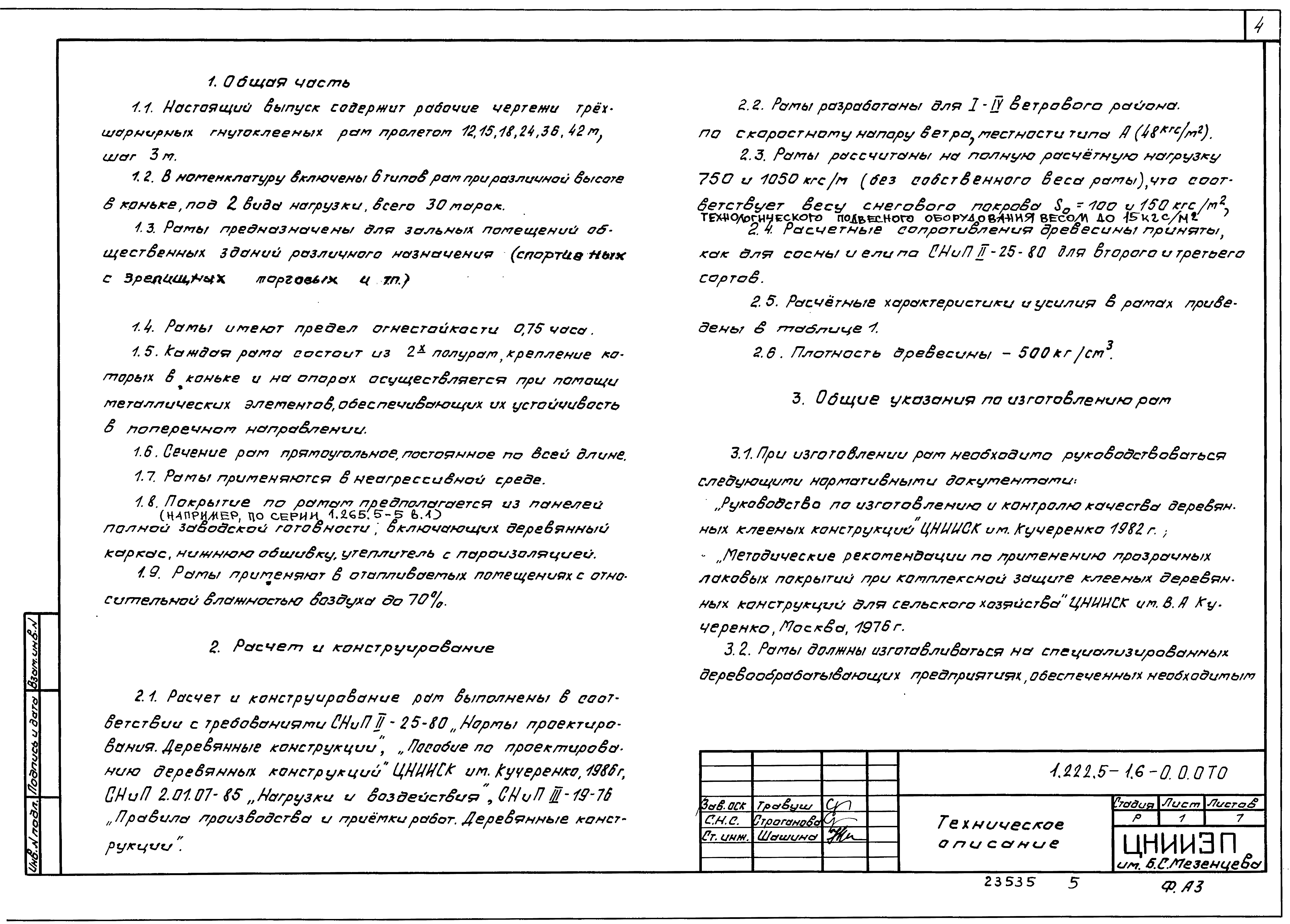

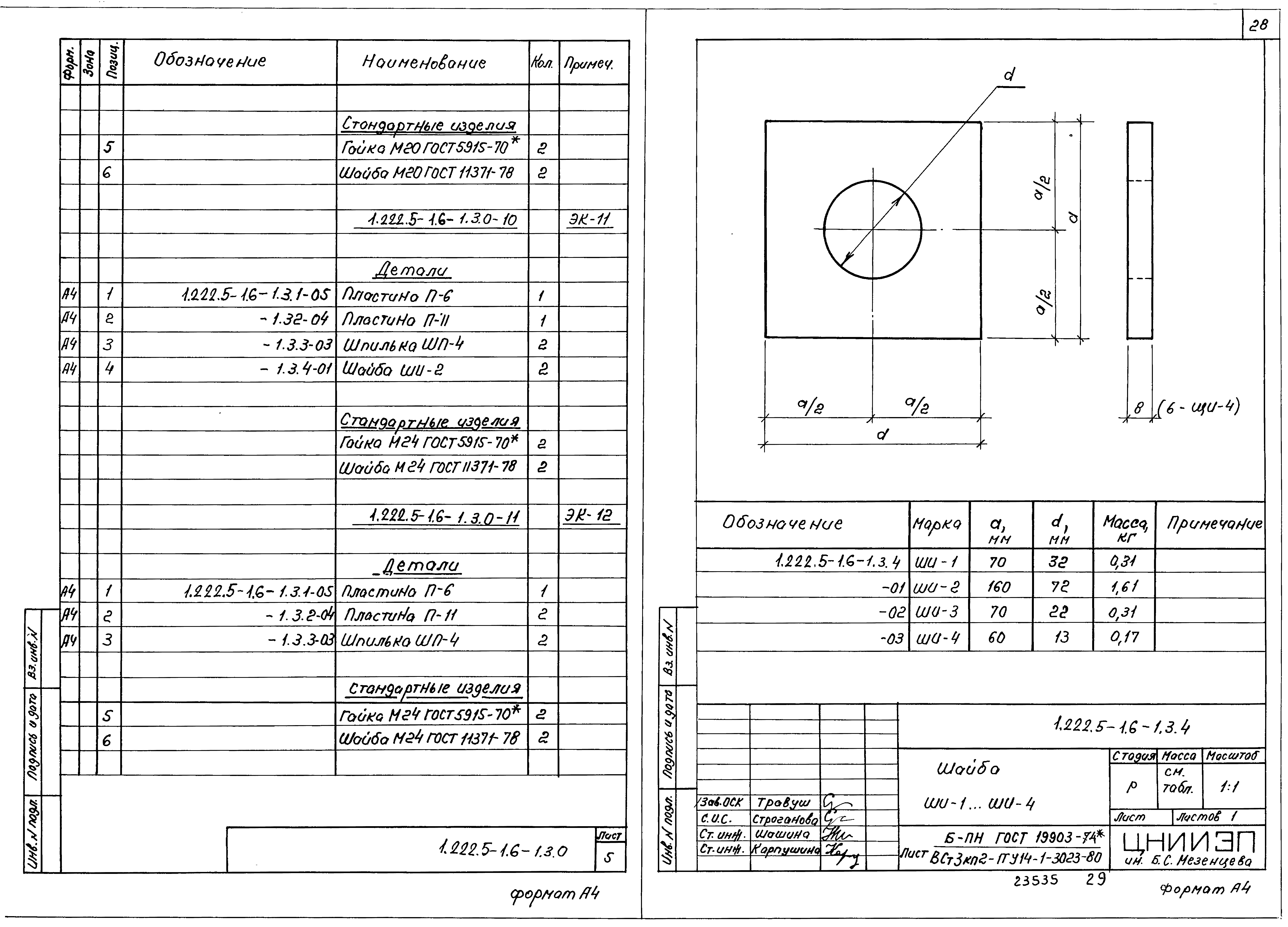

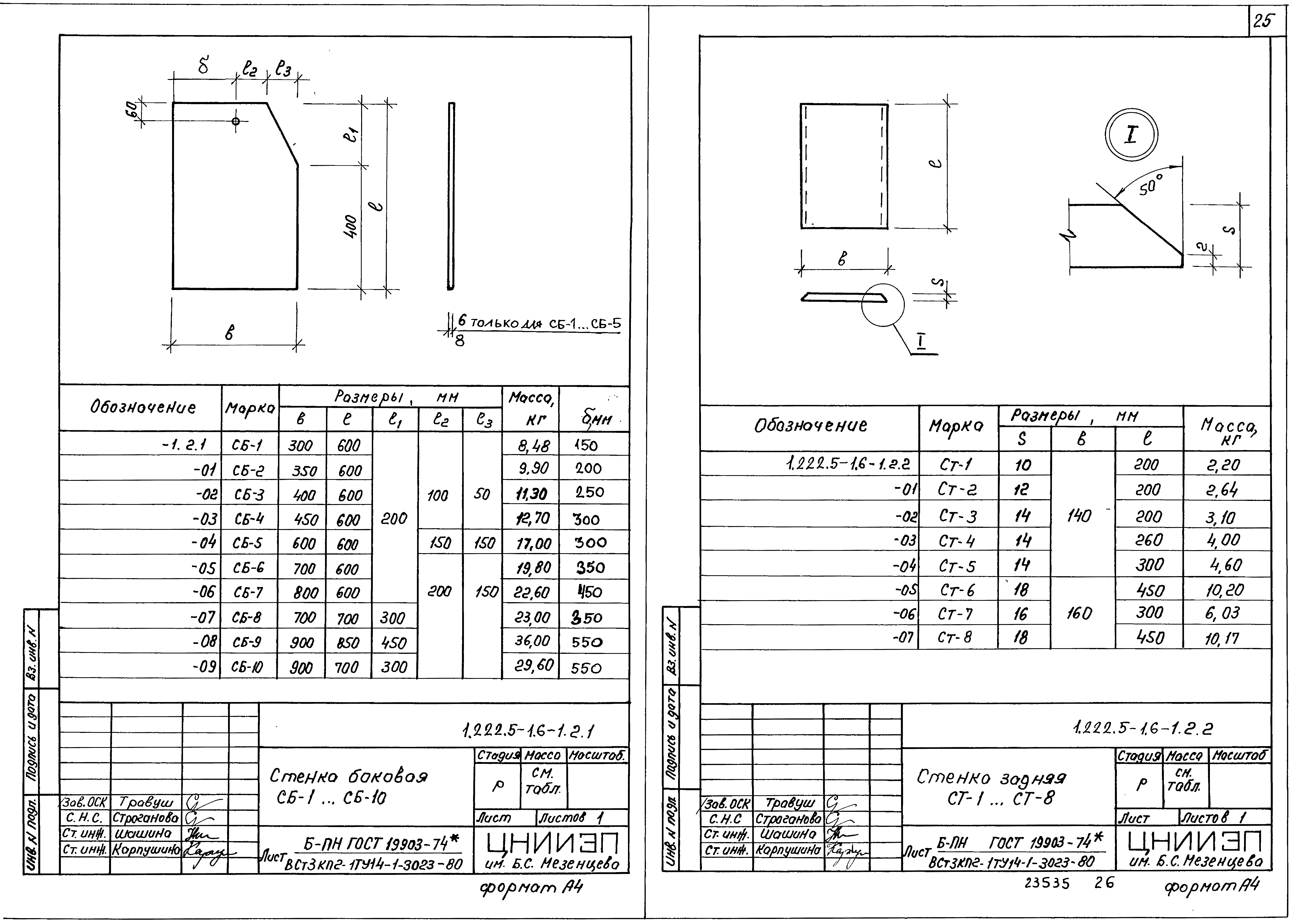

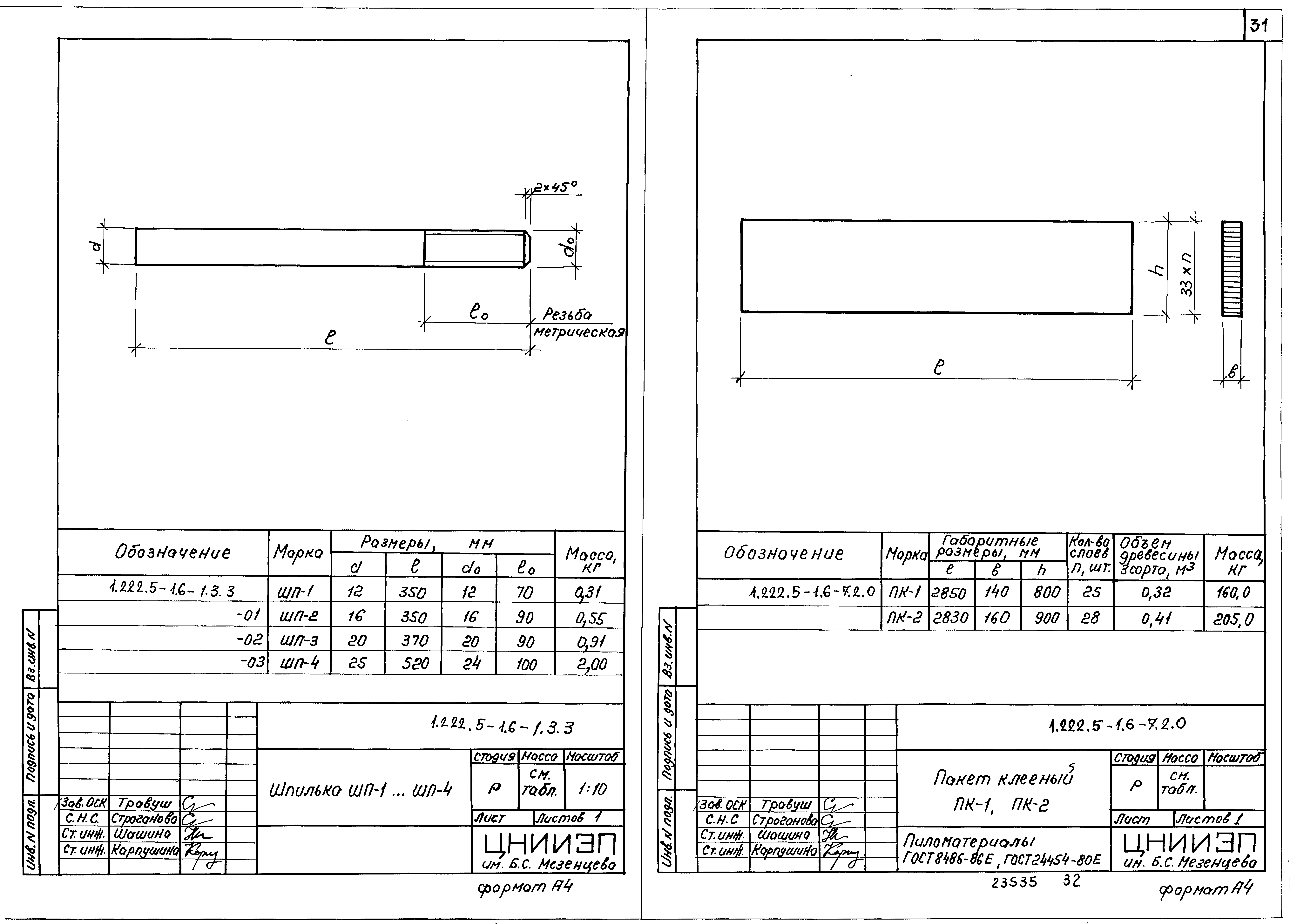

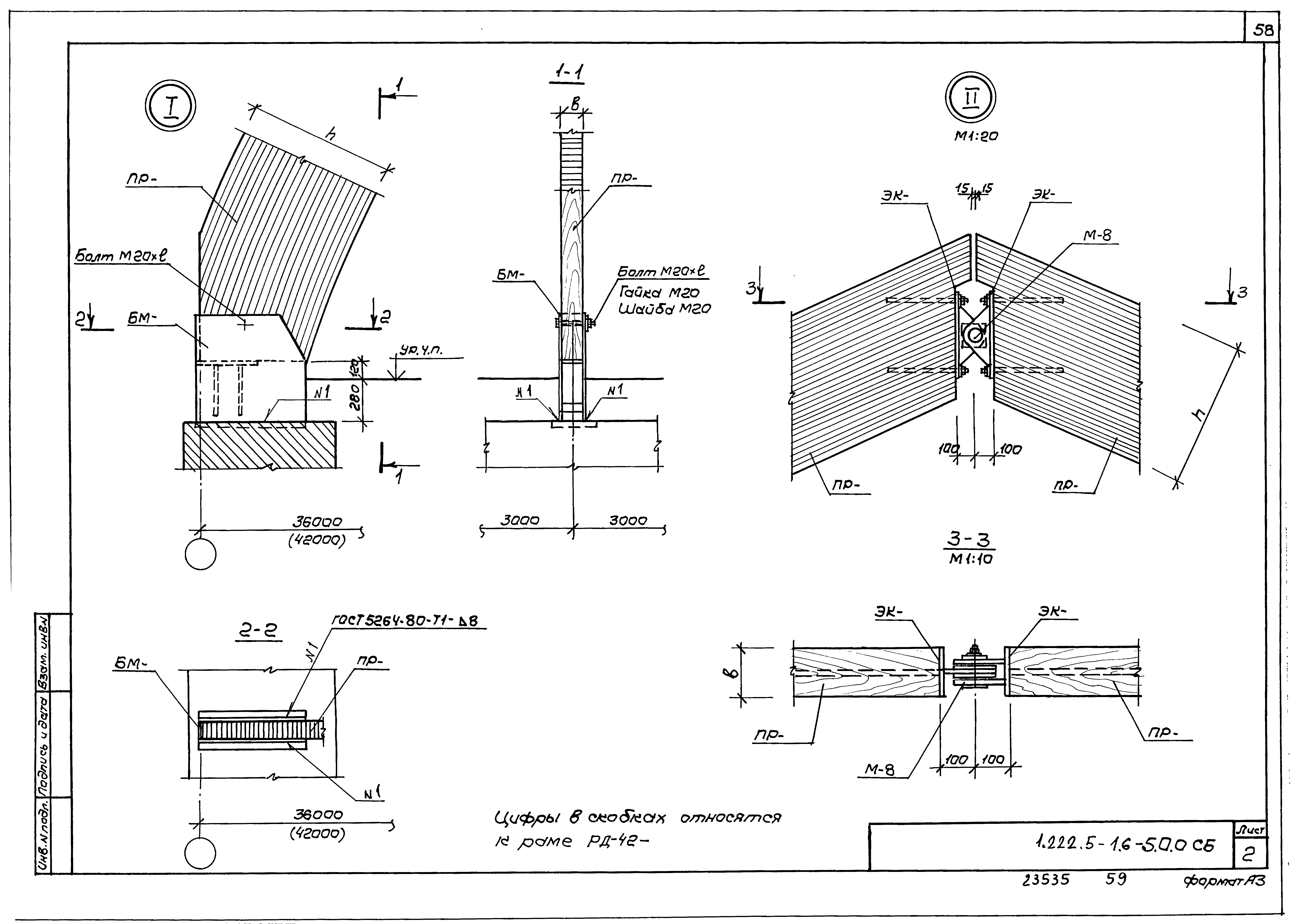

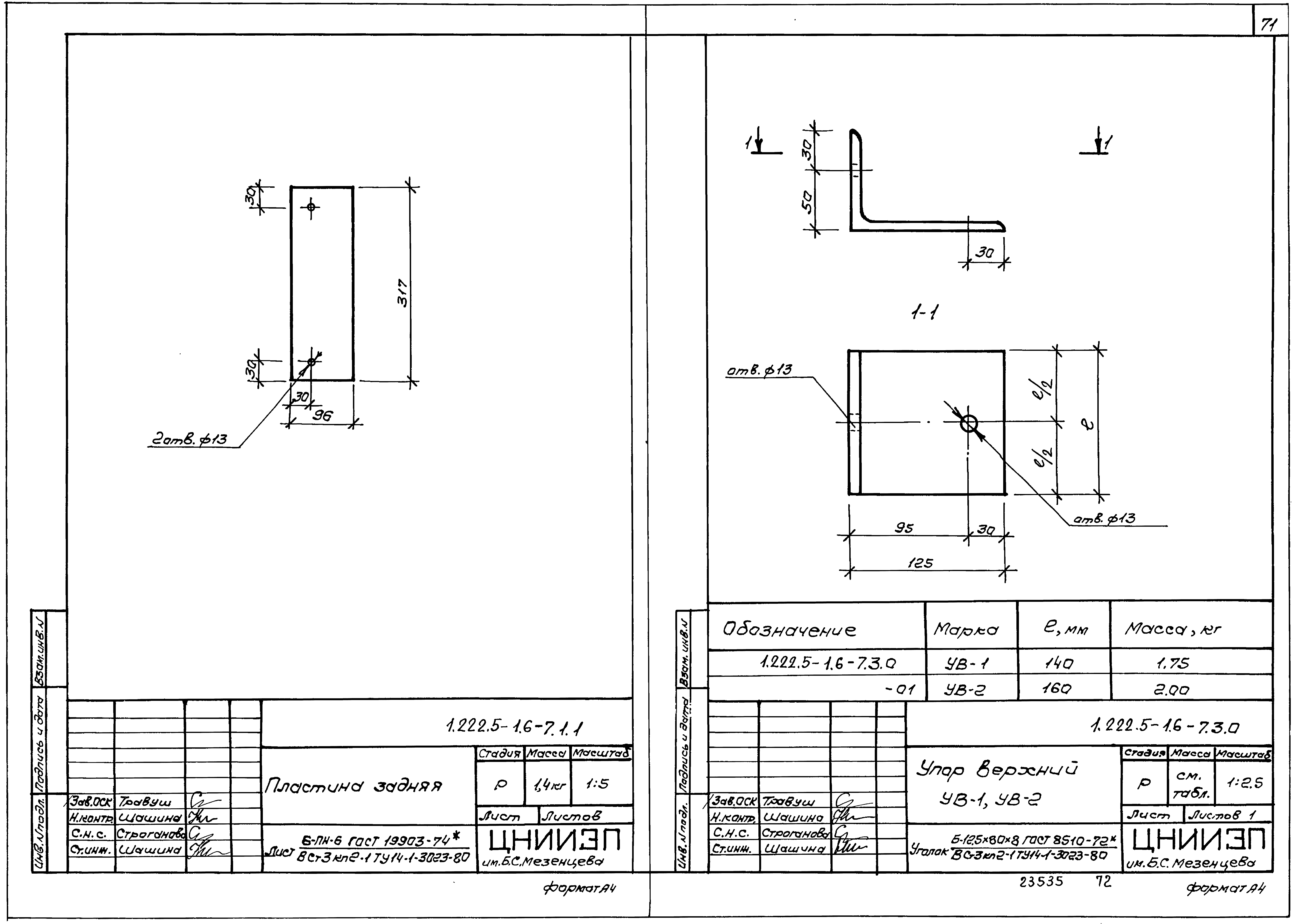

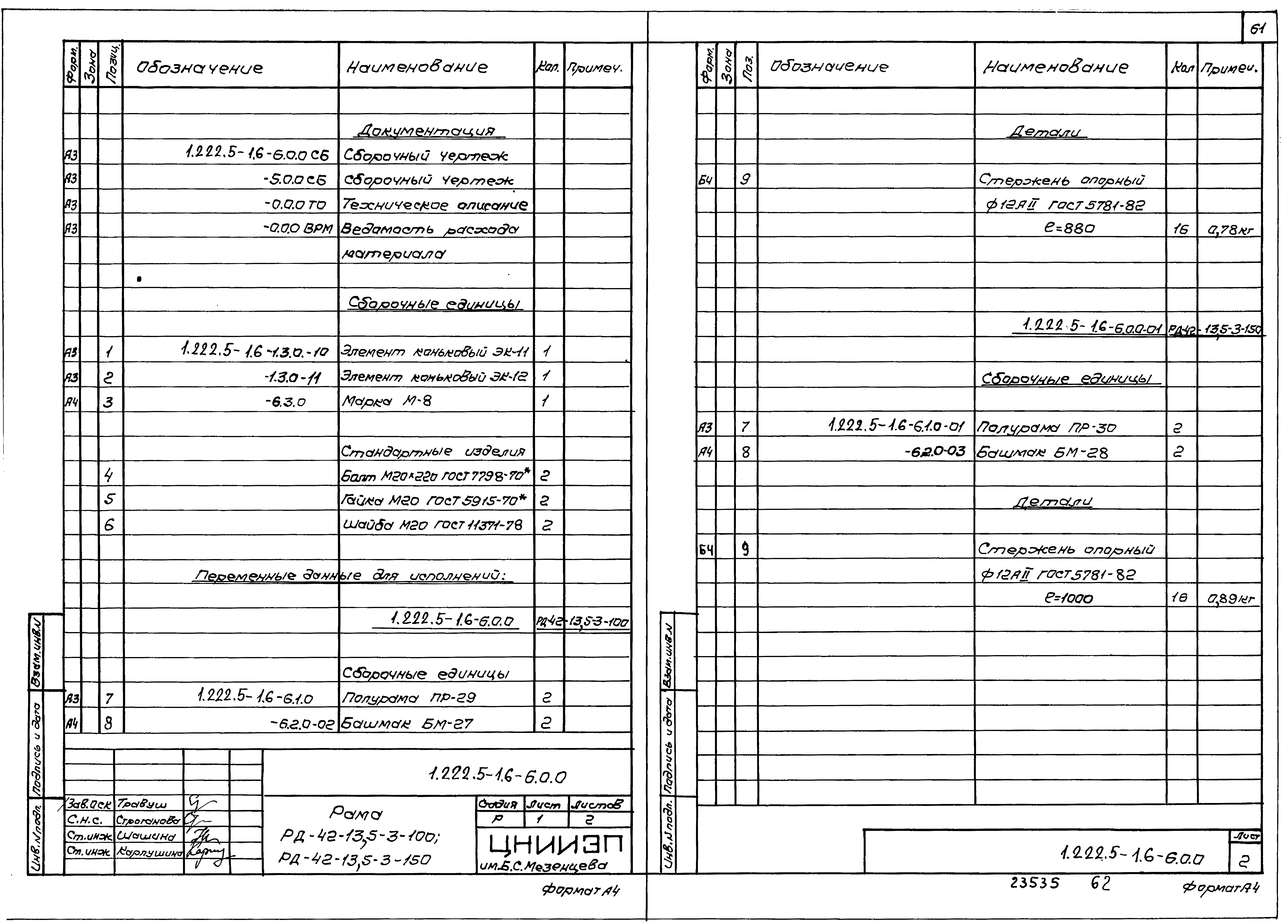

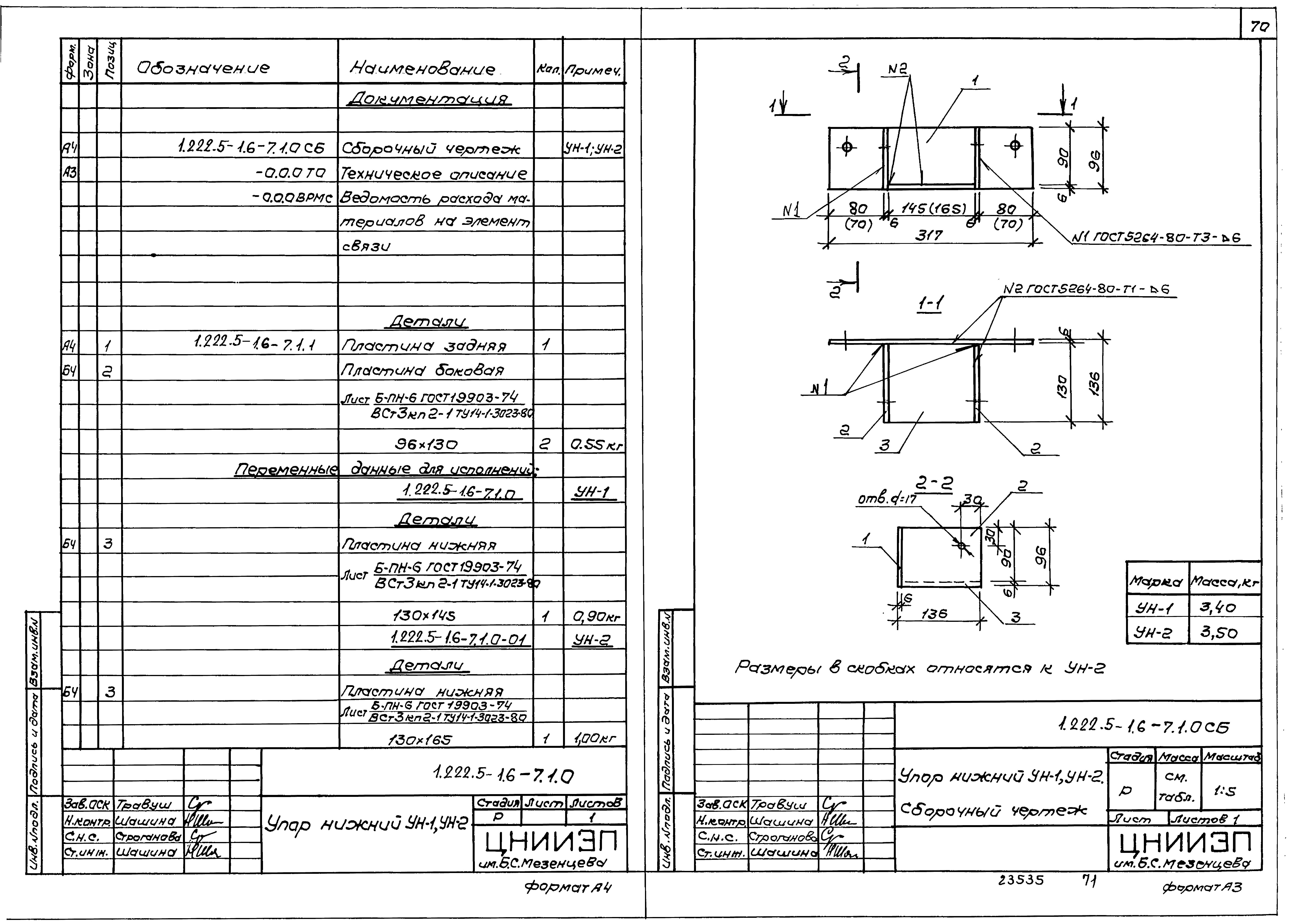

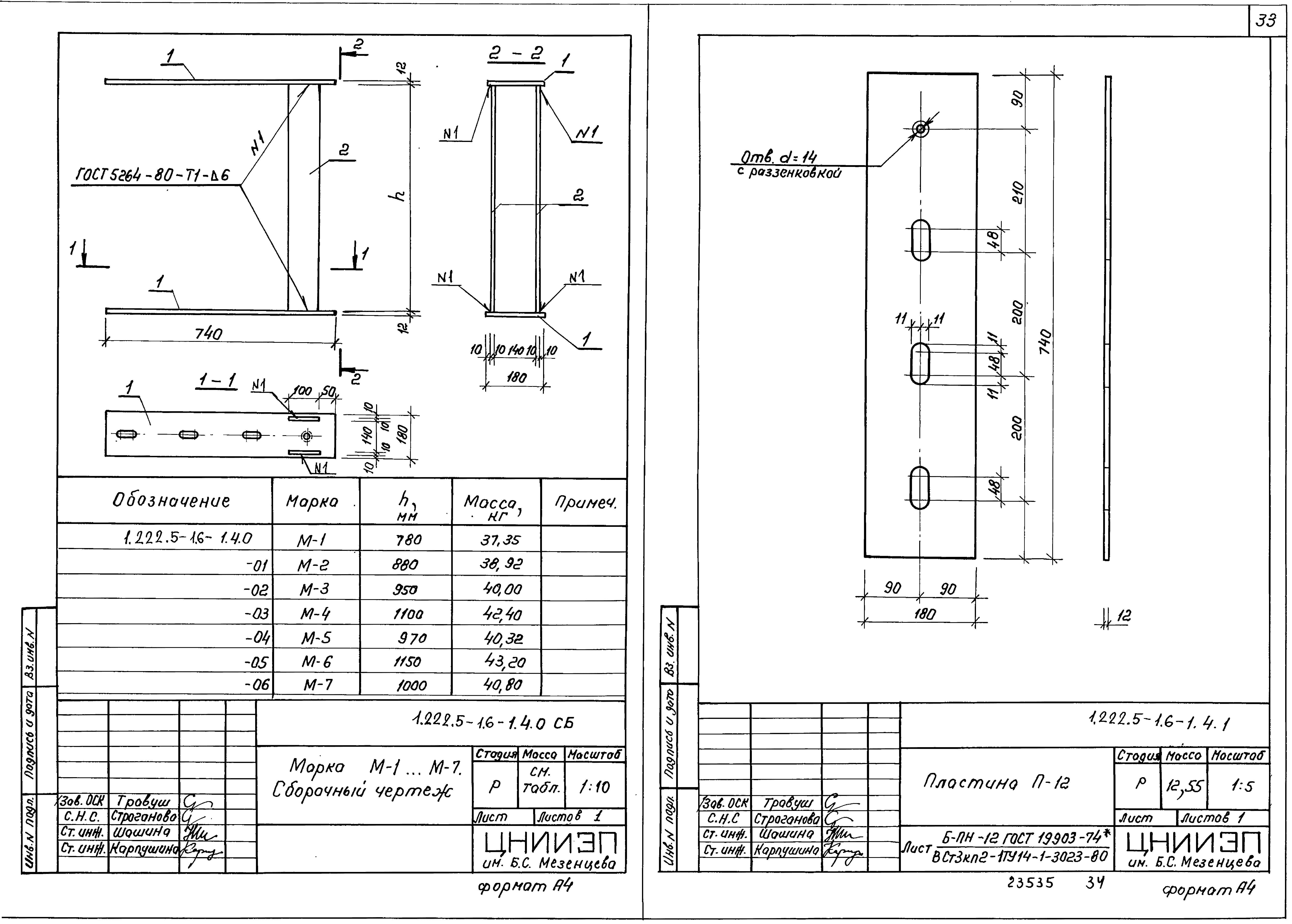

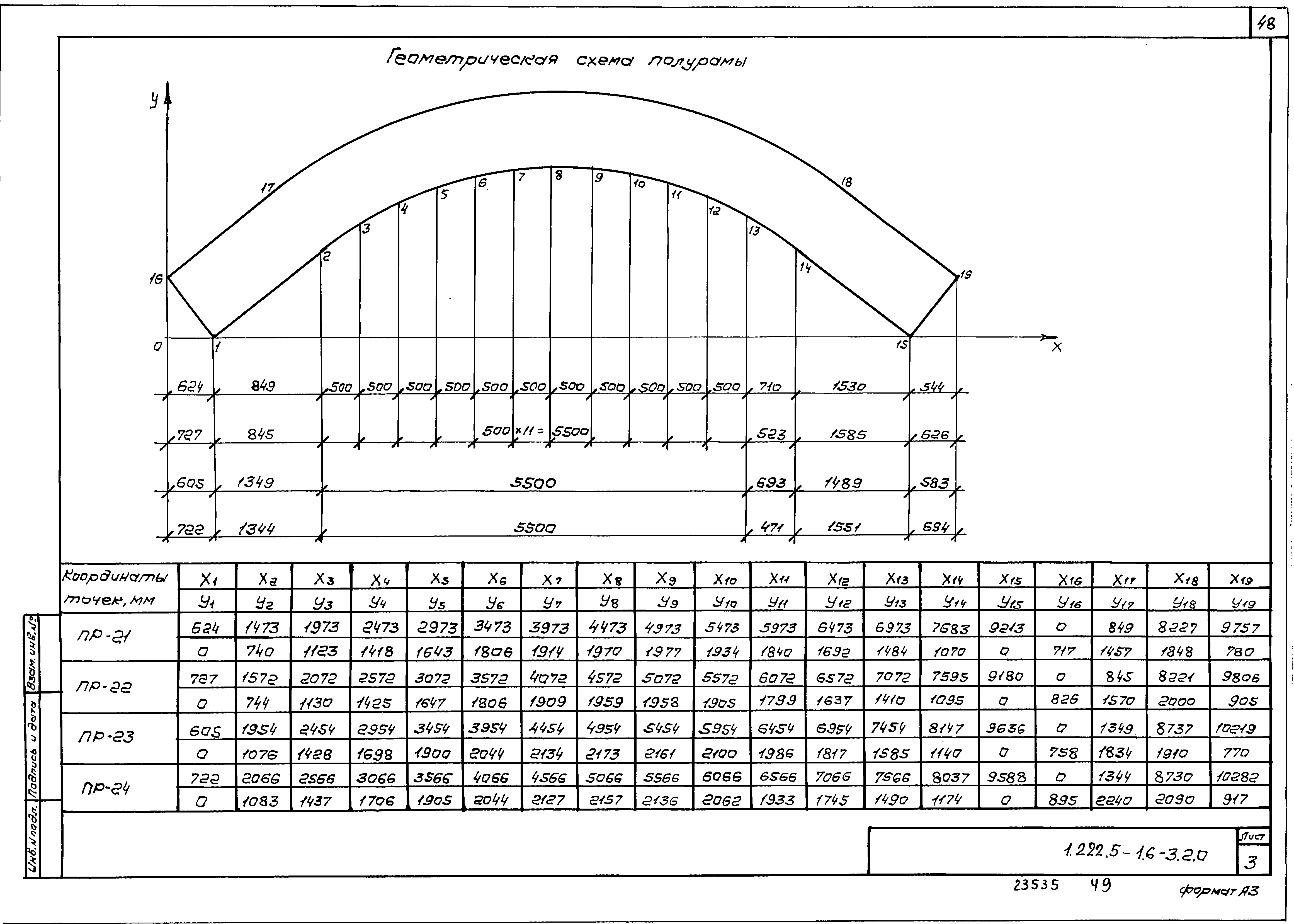

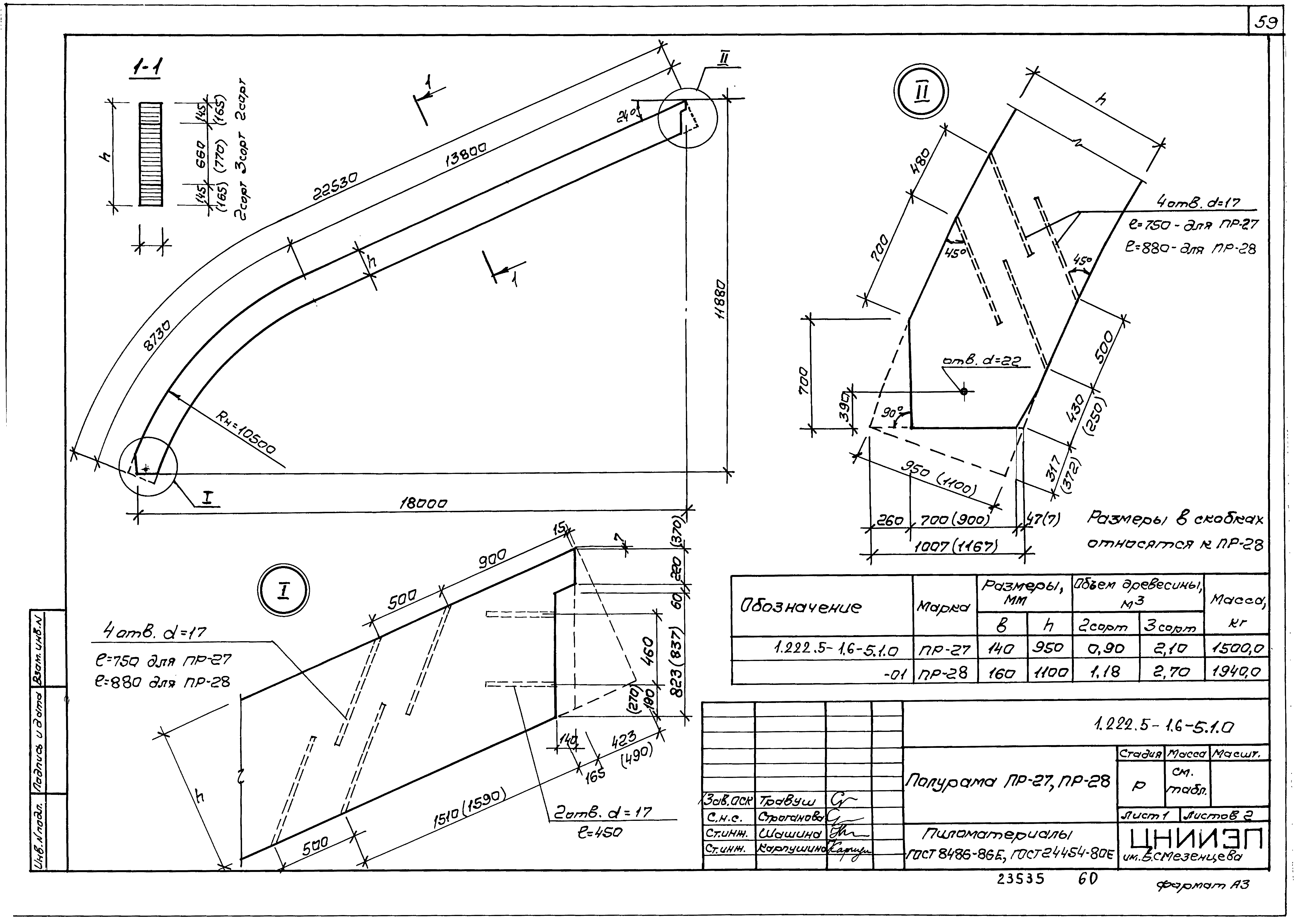

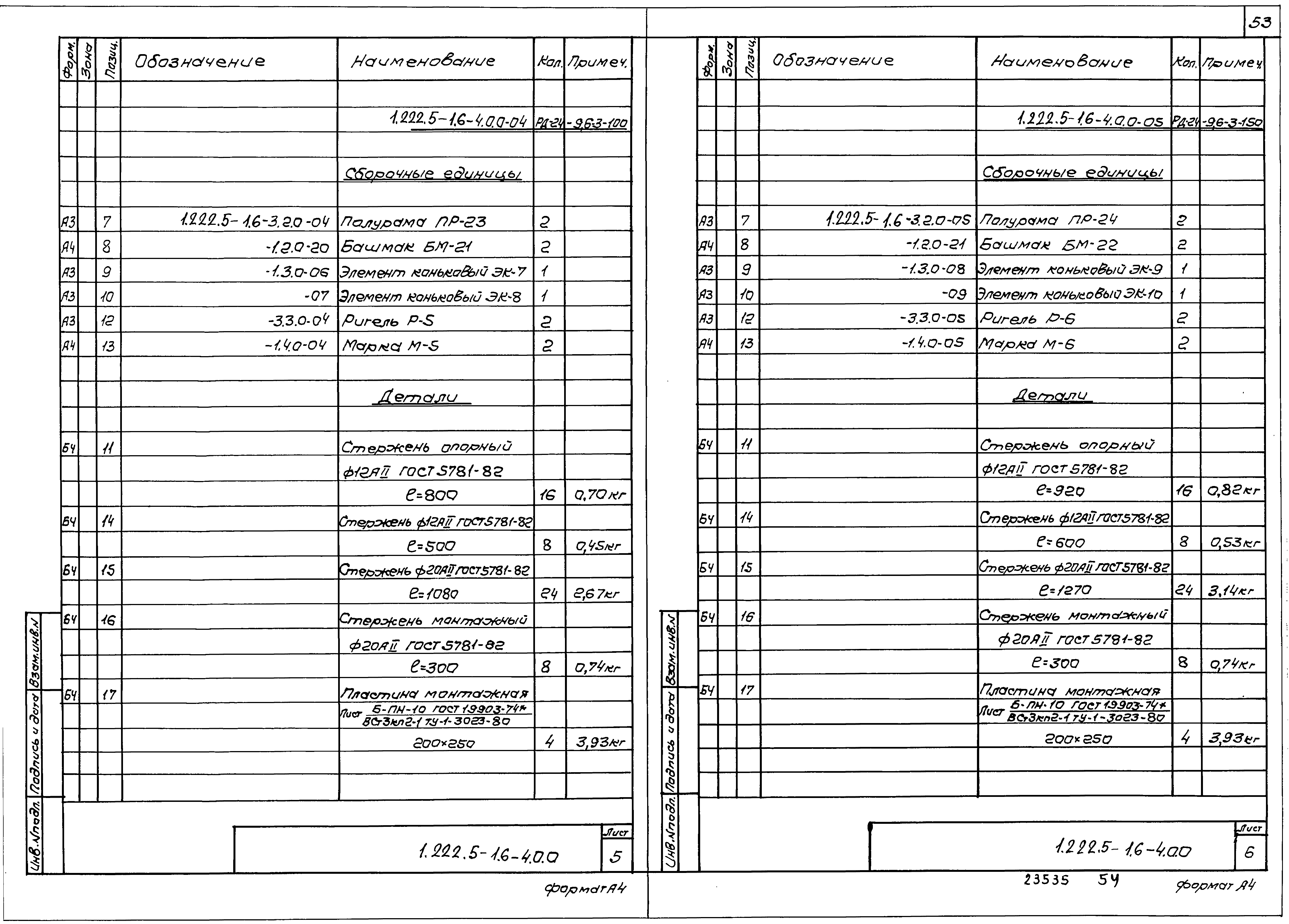

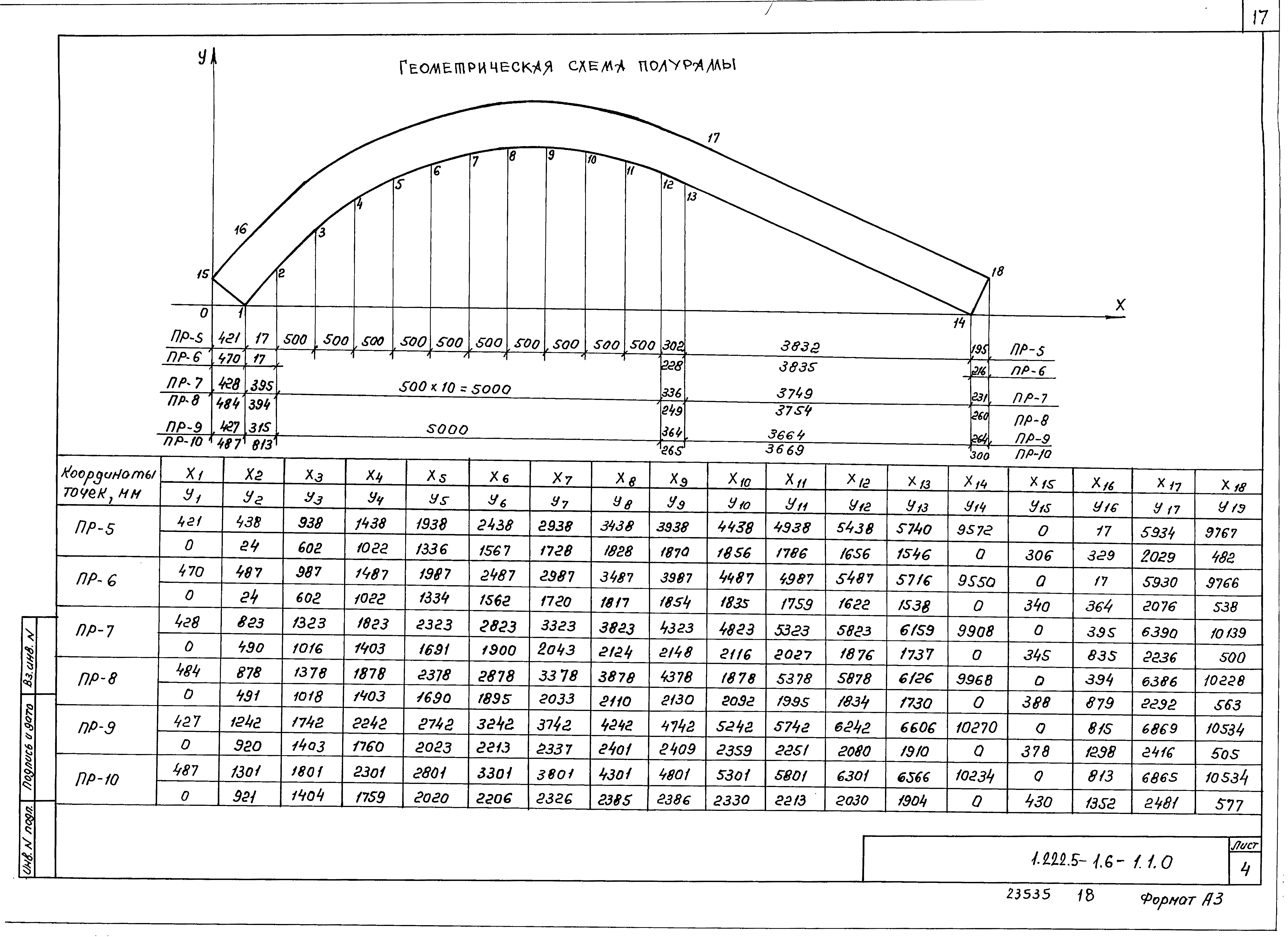

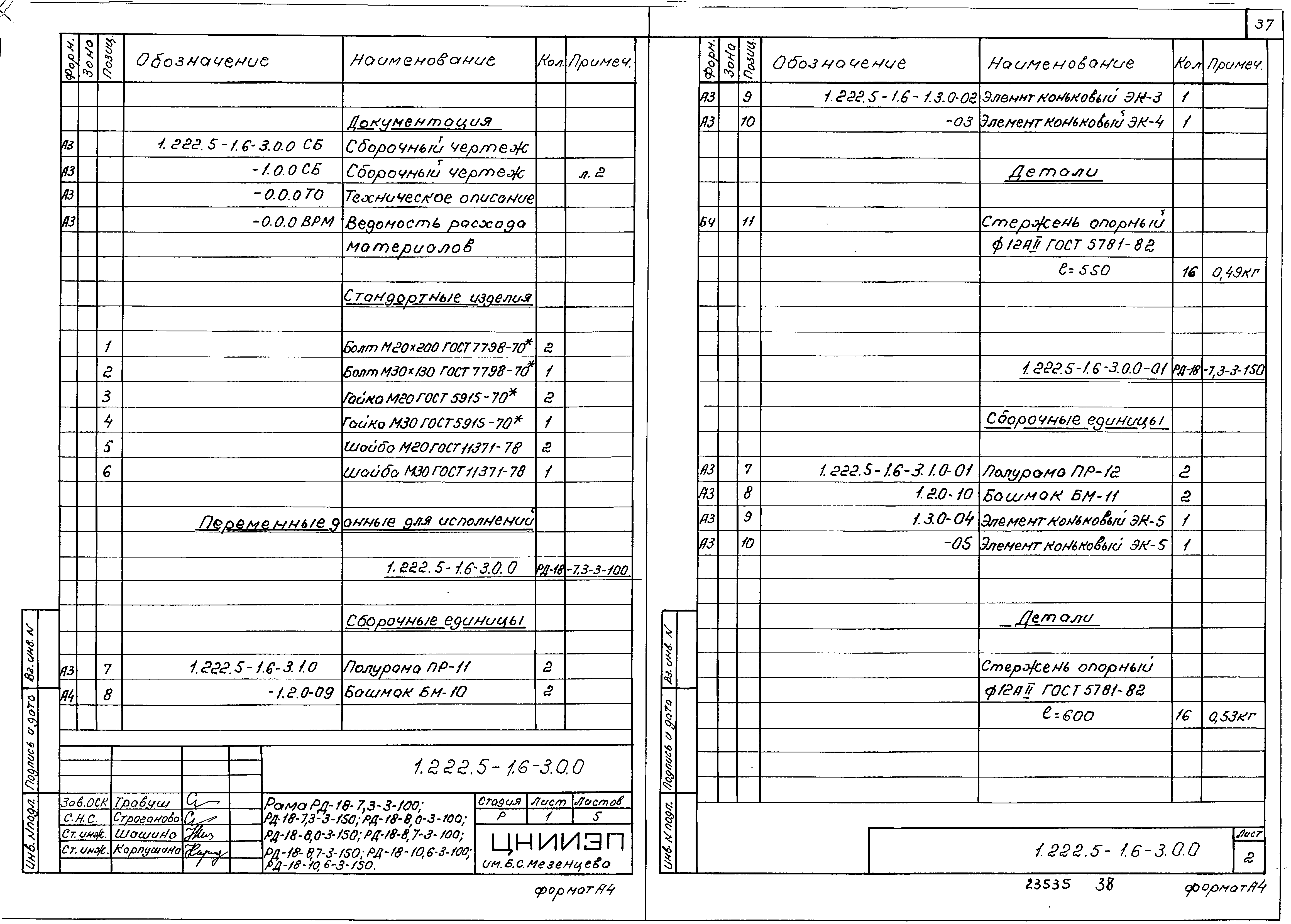

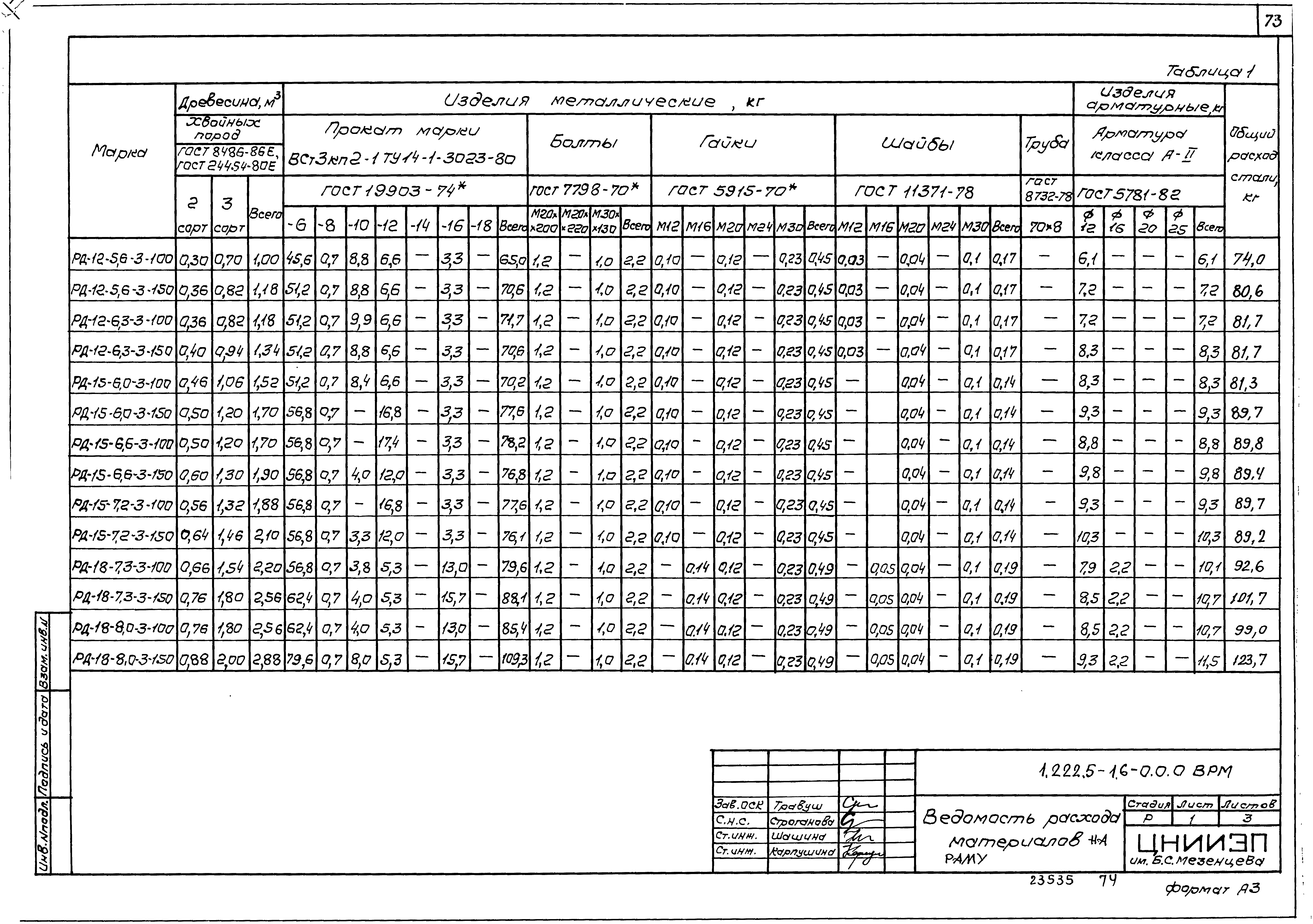

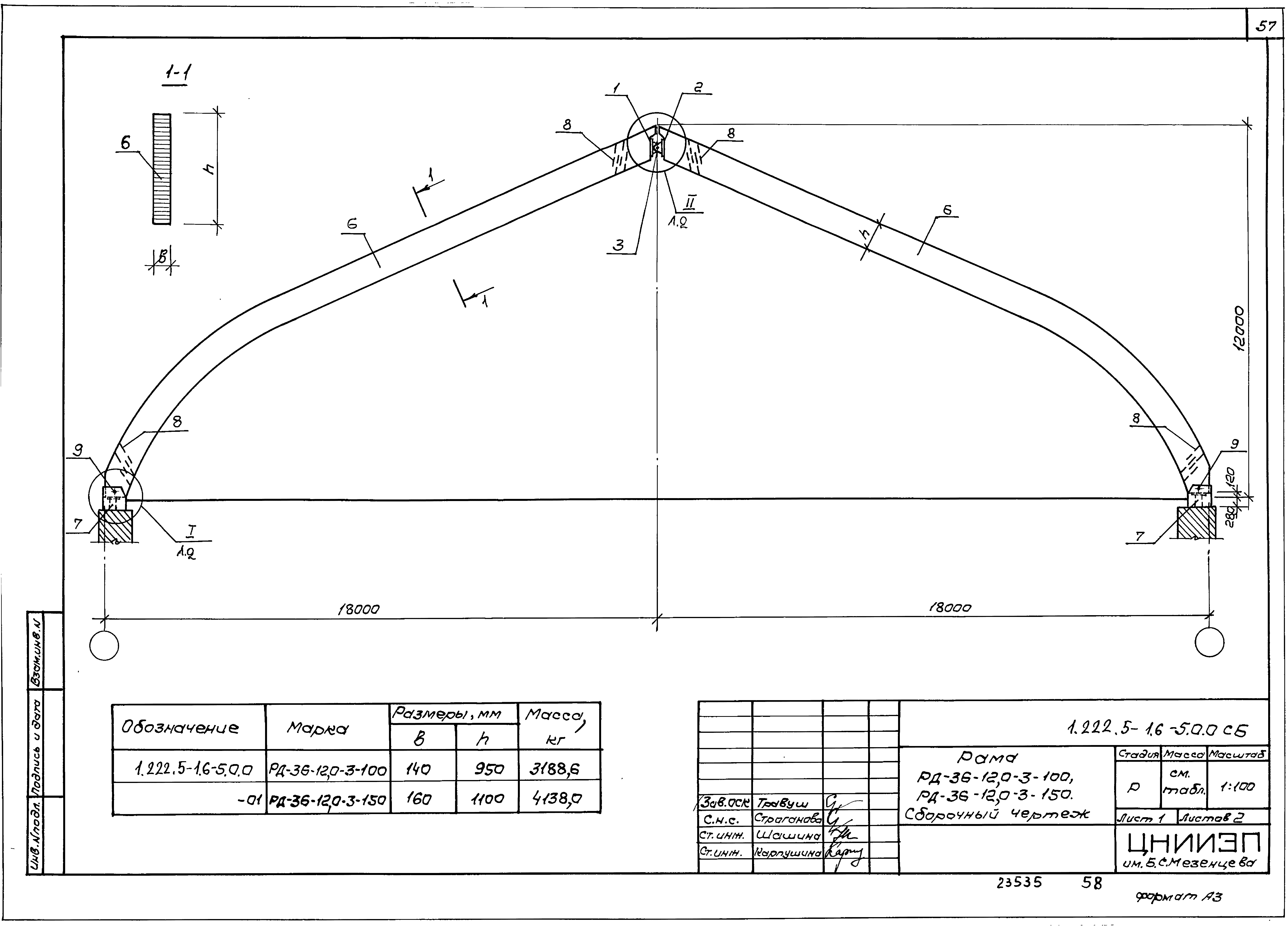

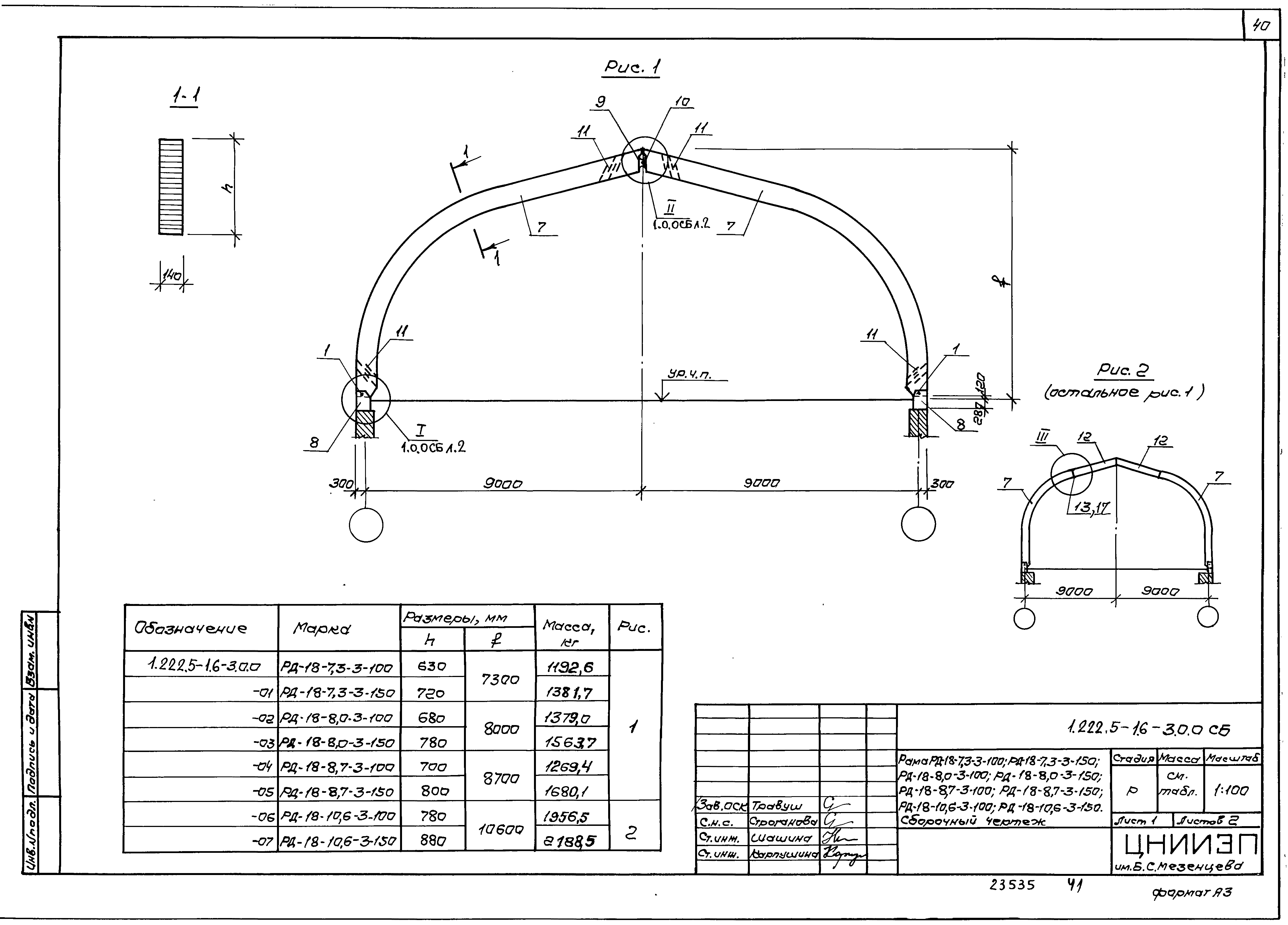

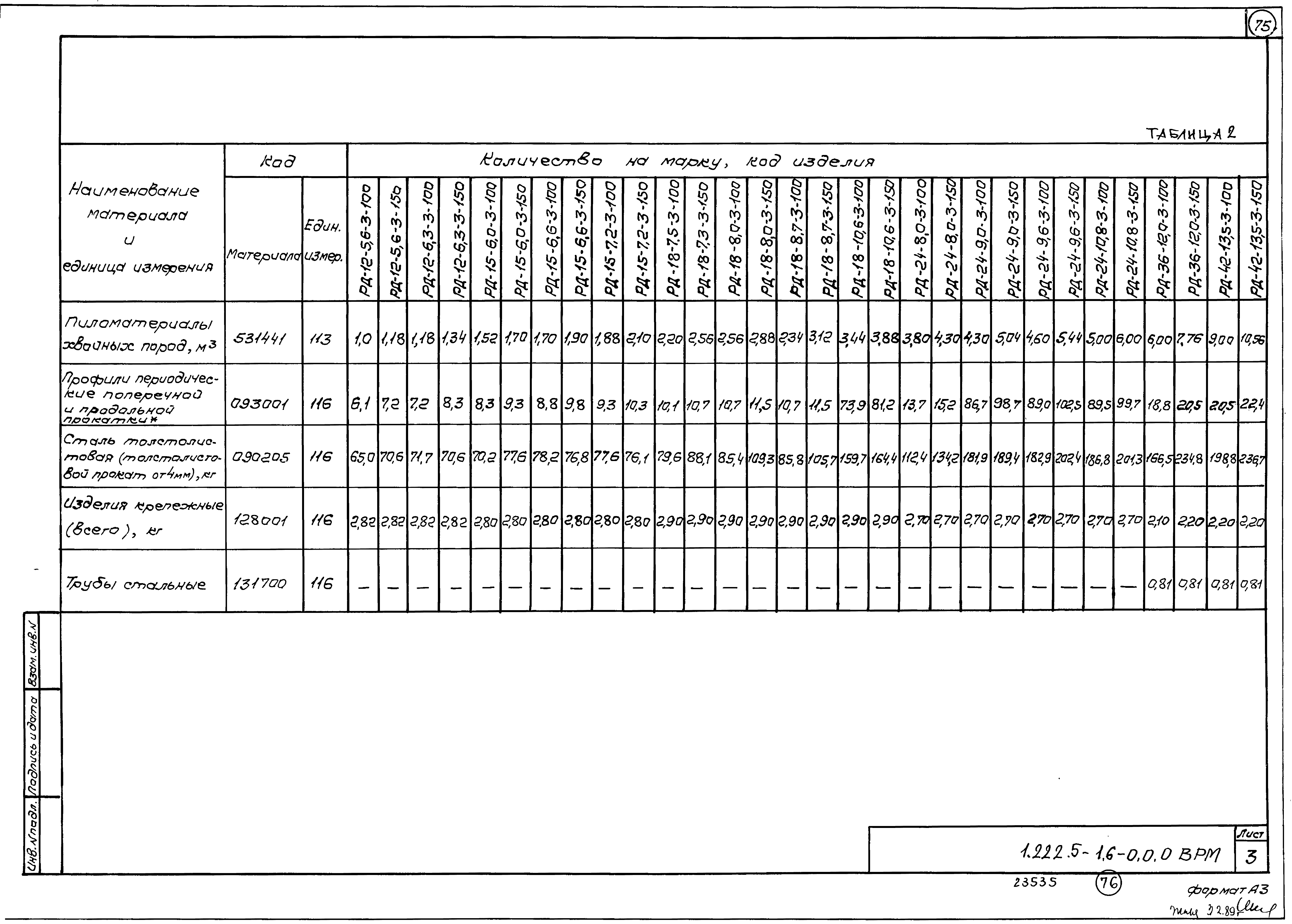

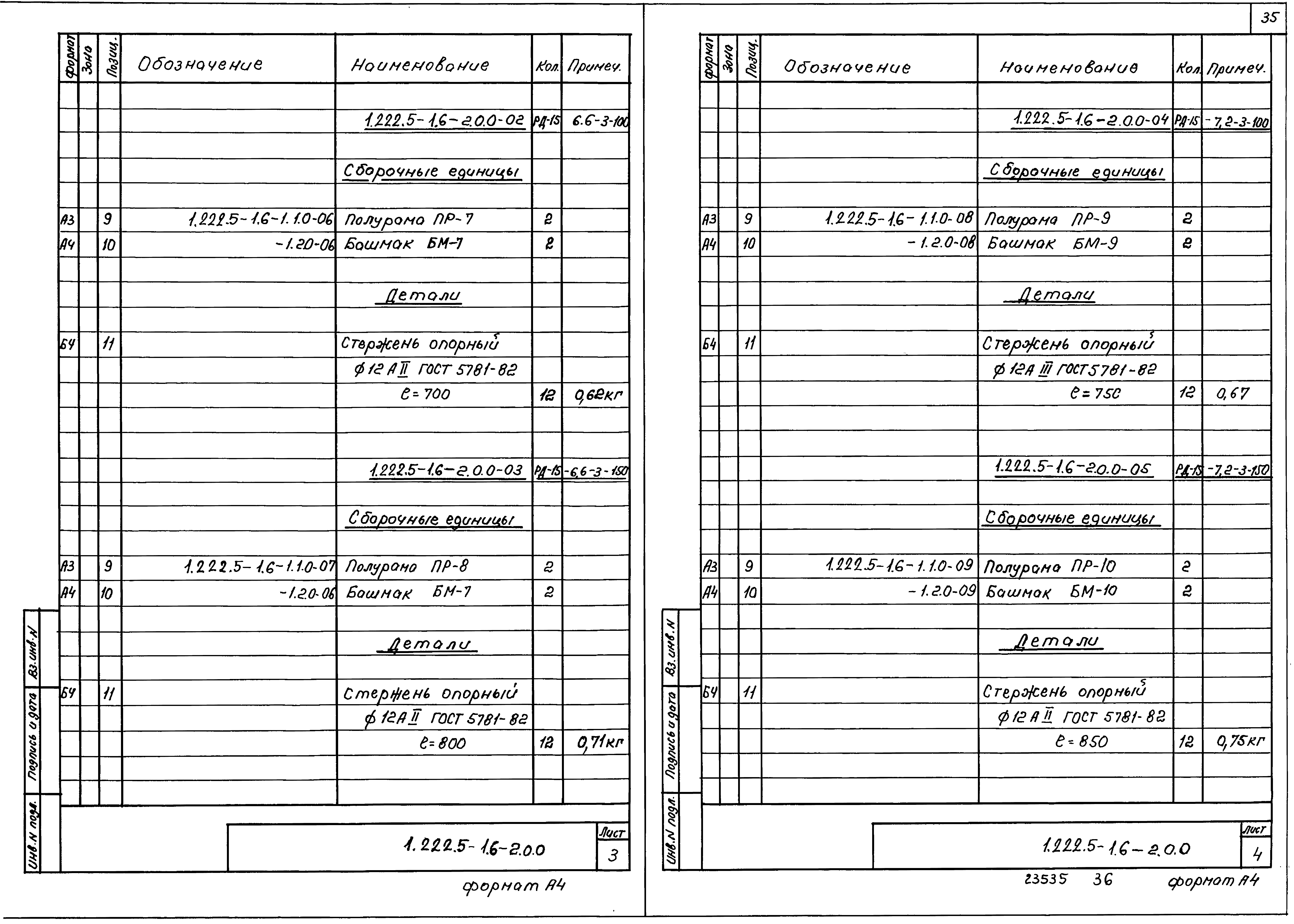

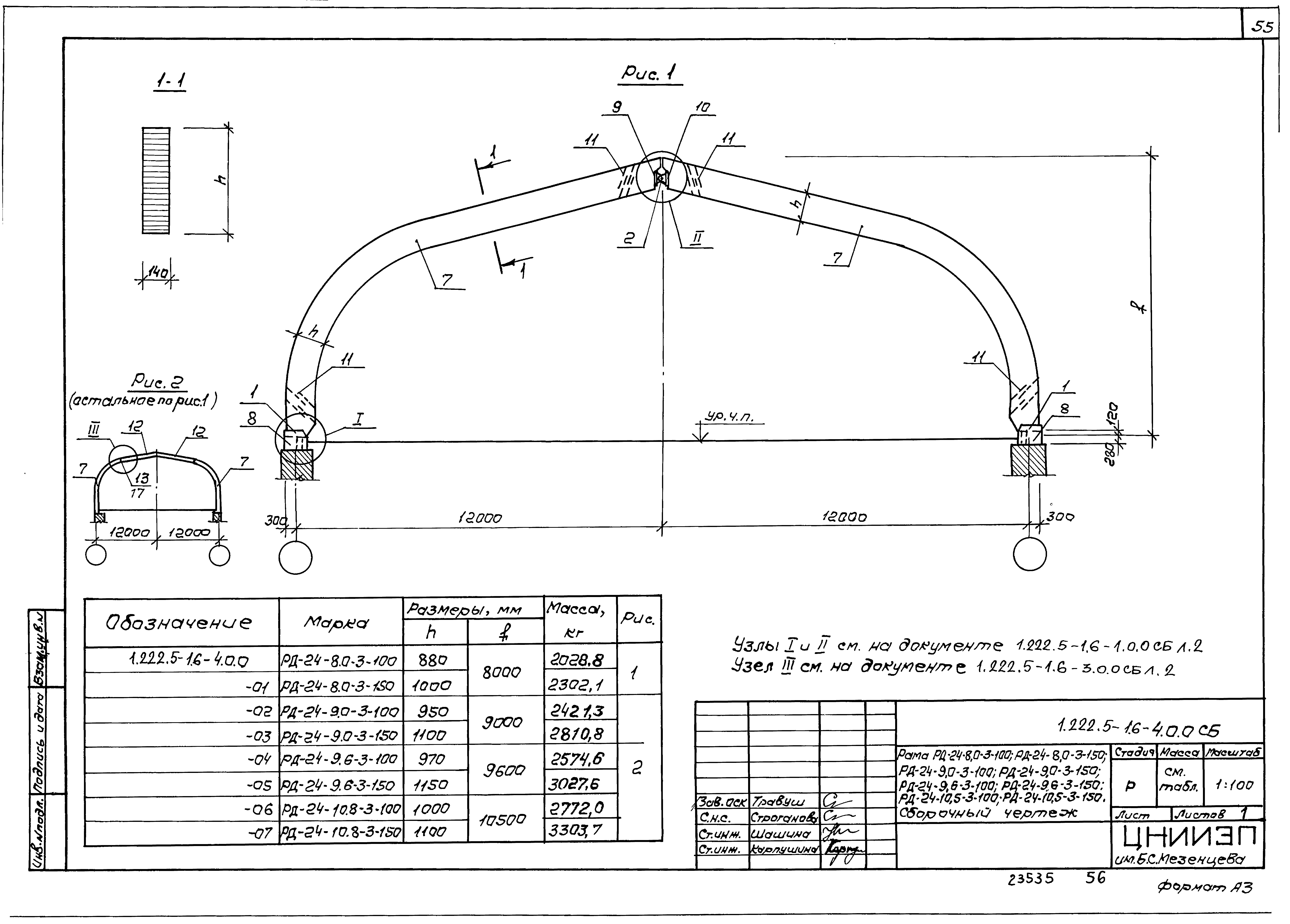

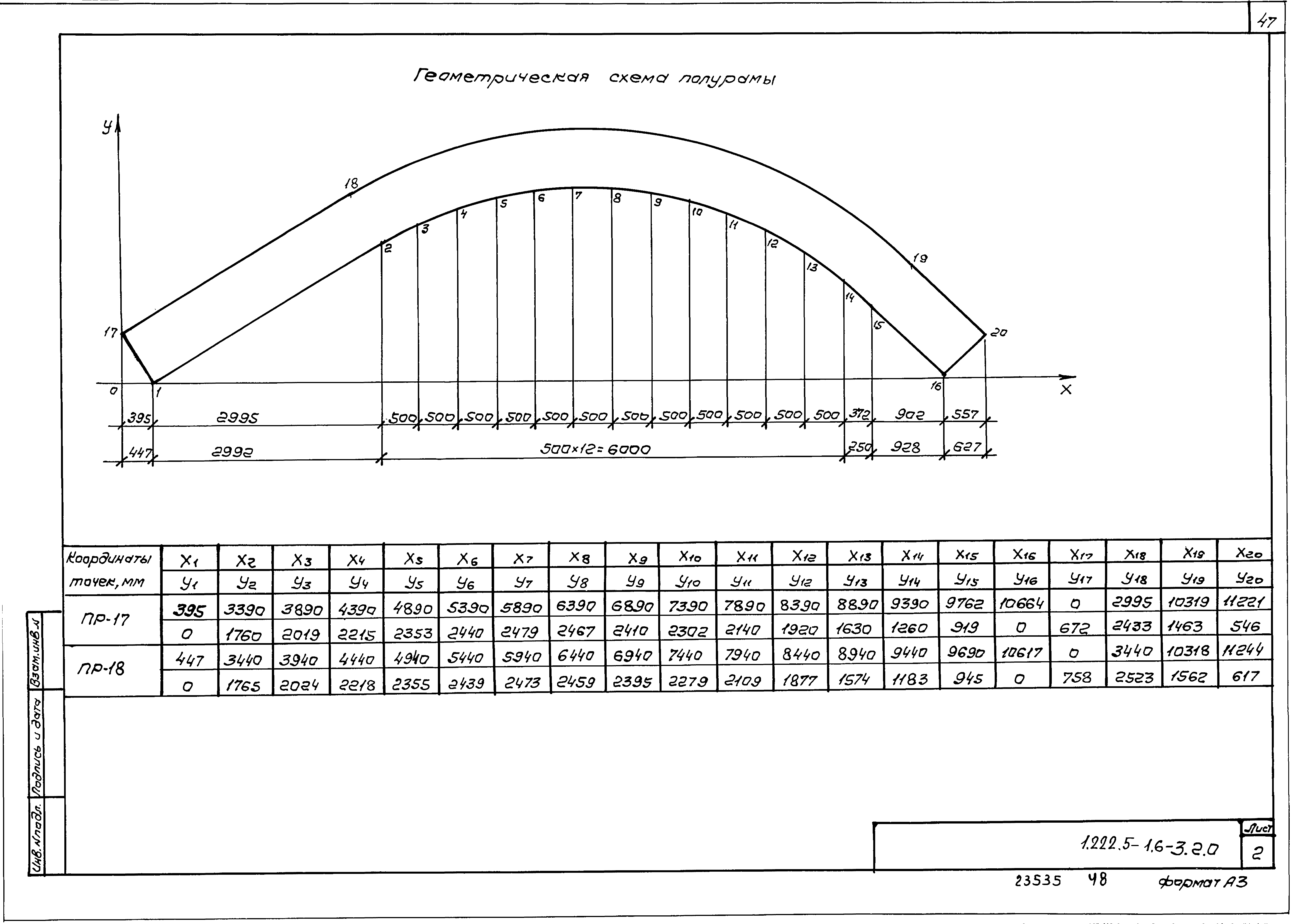

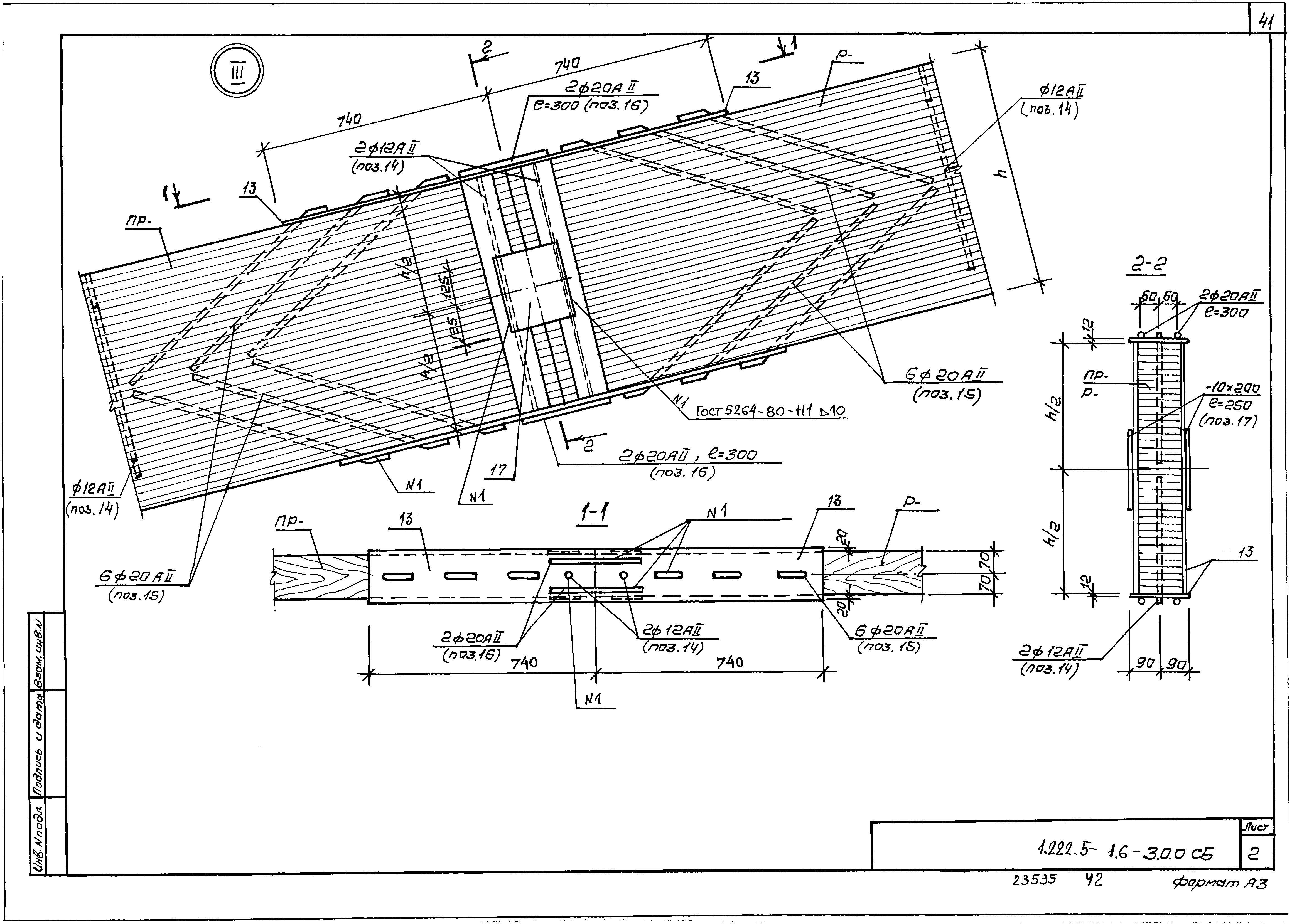

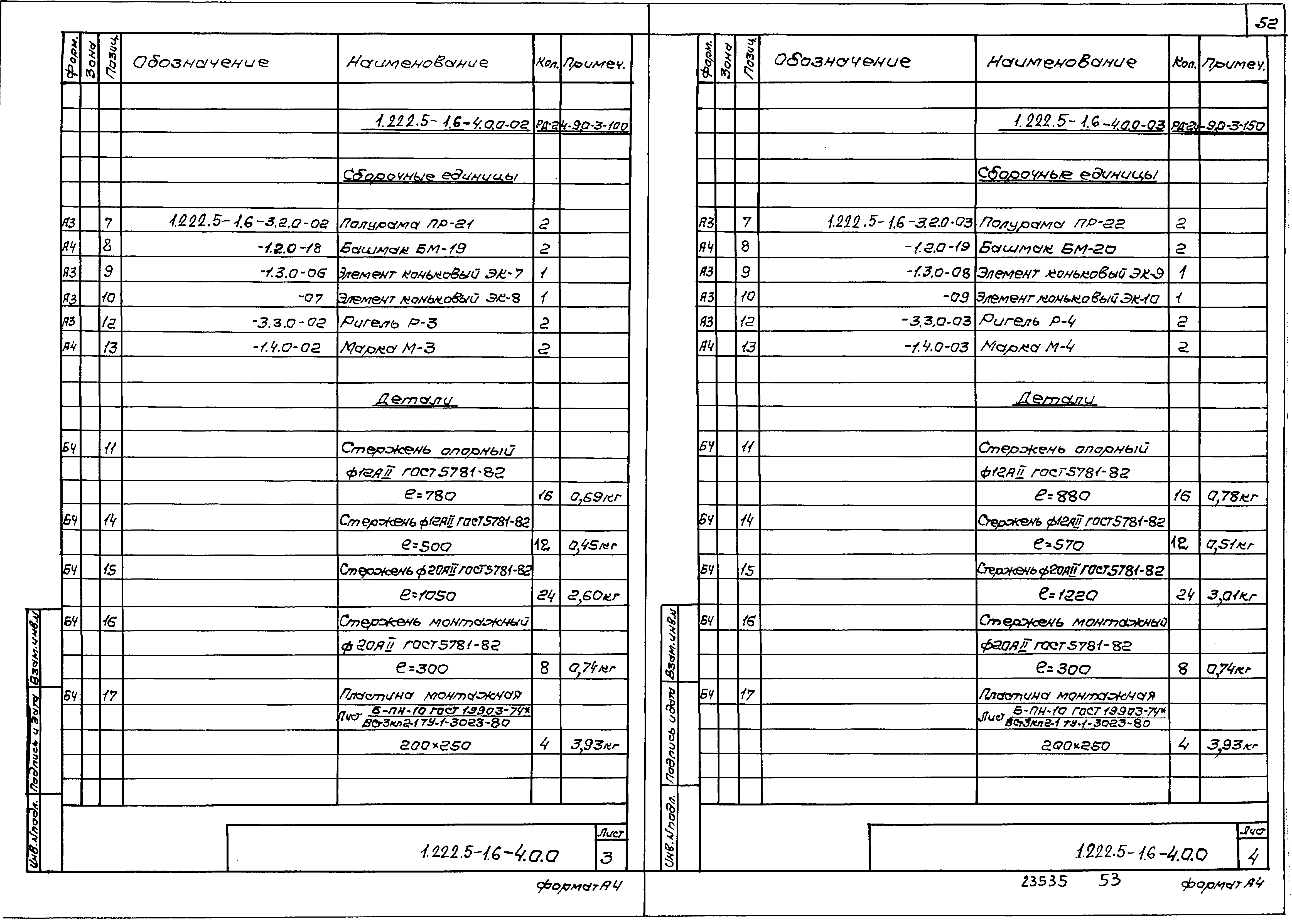

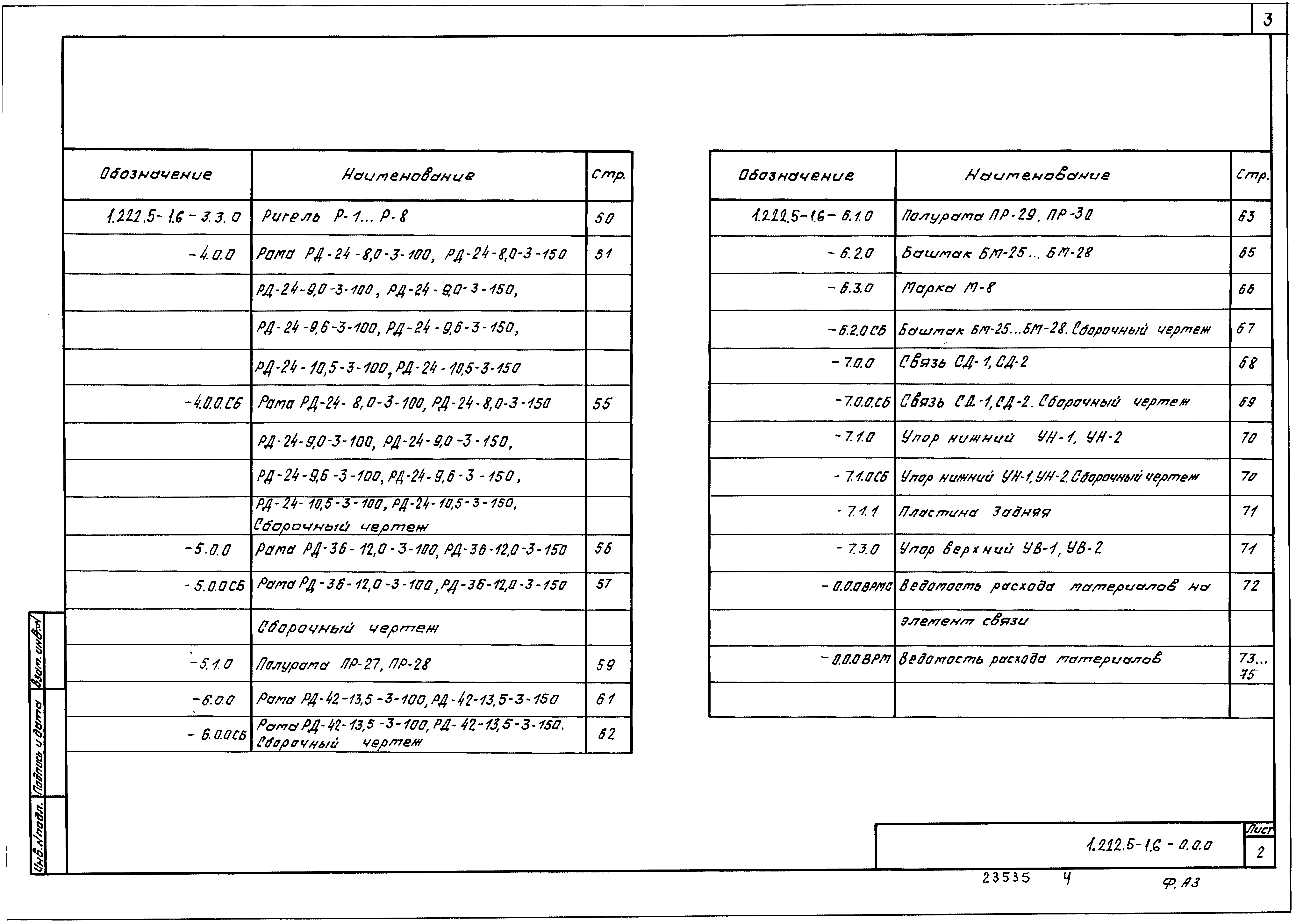

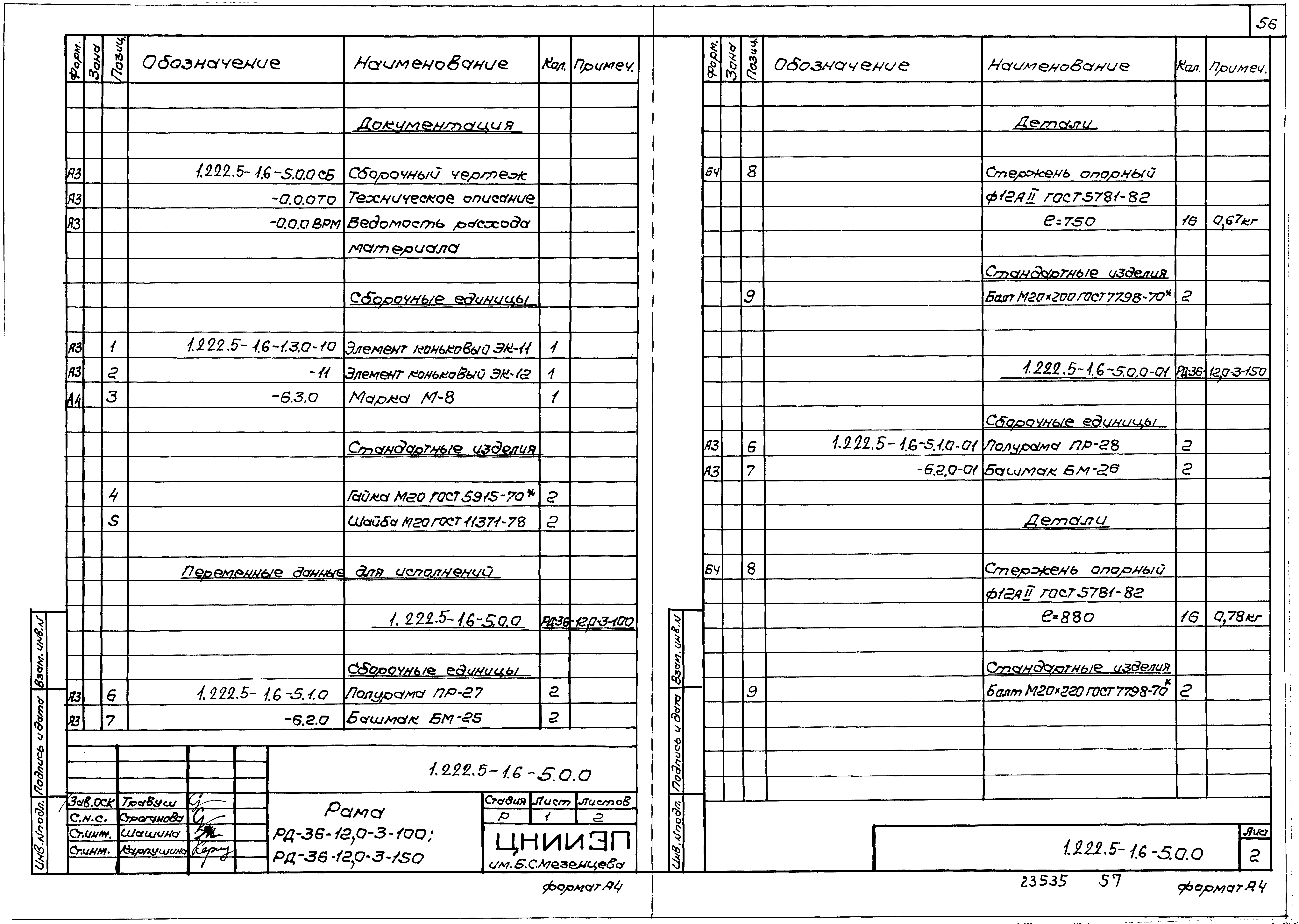

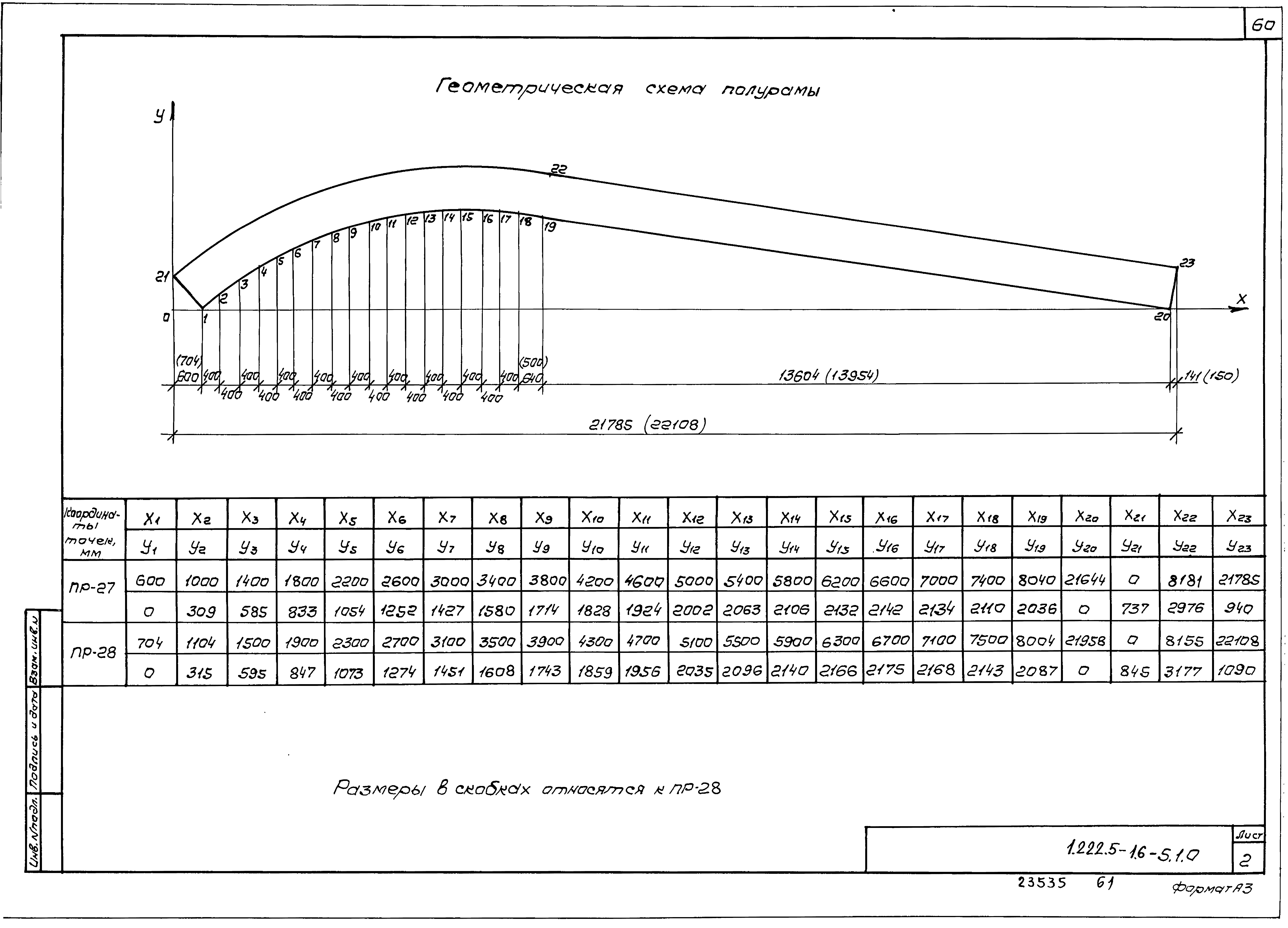

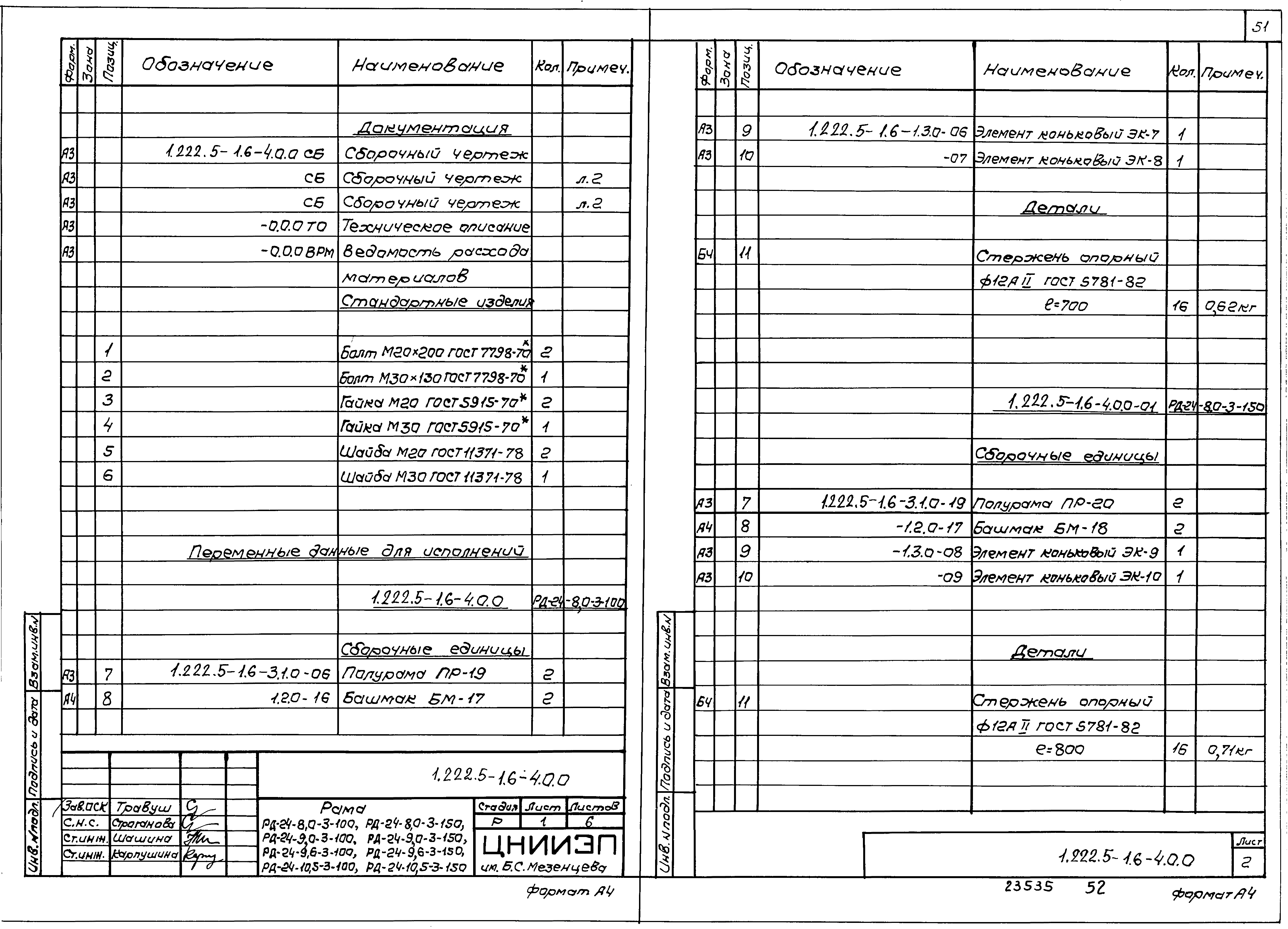

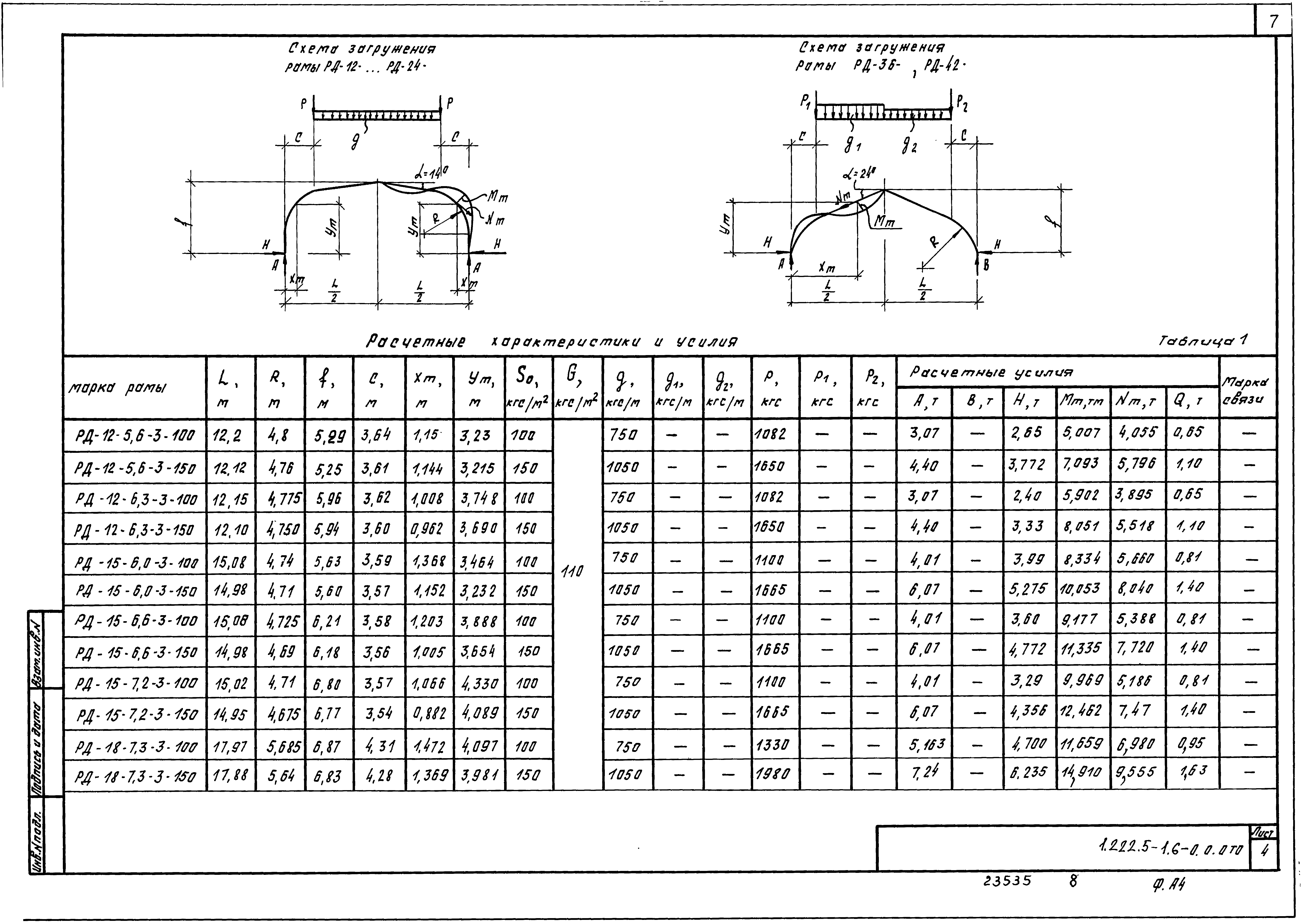

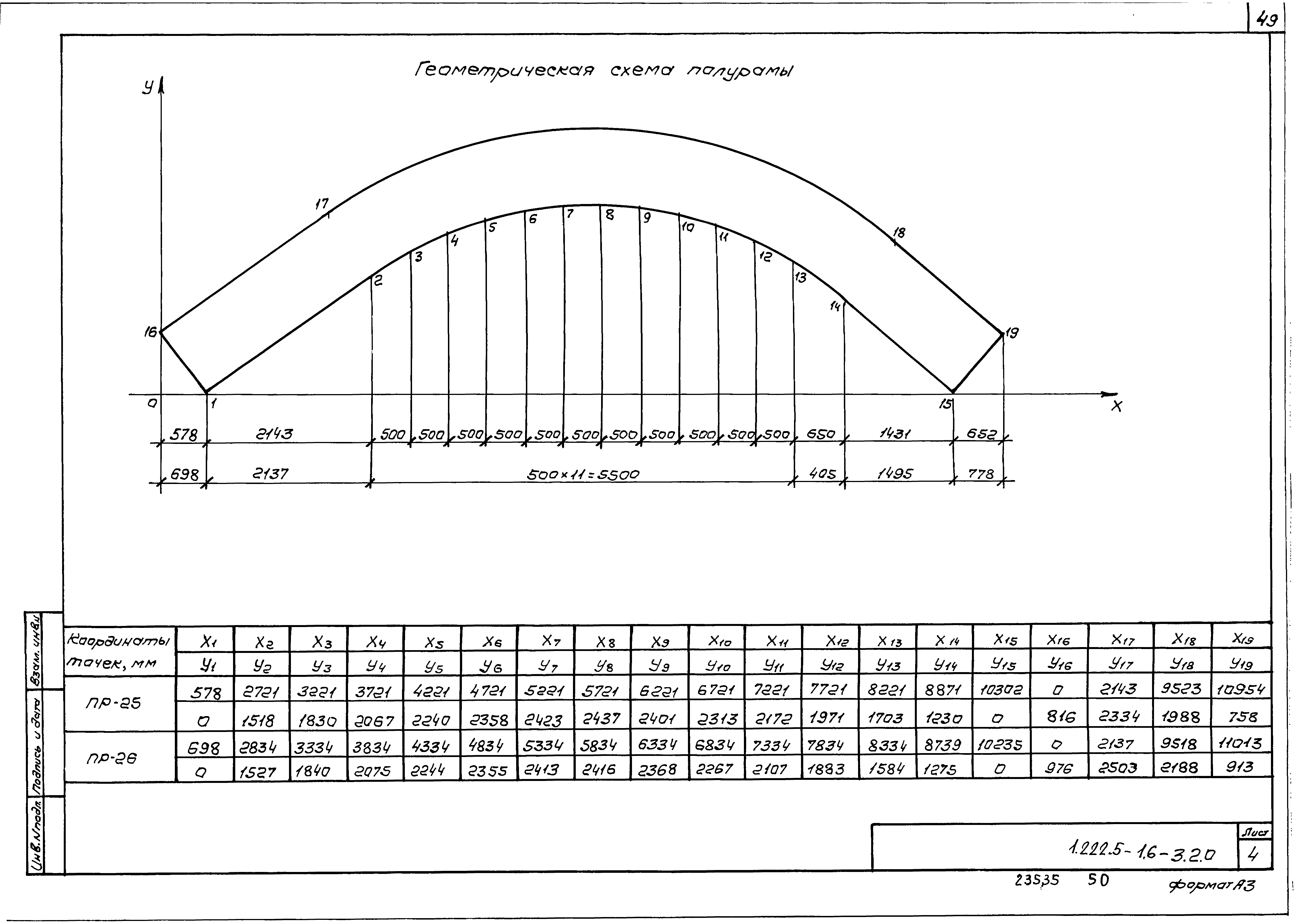

Выпуск 6. Трехшарнирные гнутоклееные рамы пролетом 12, 15, 18, 24, 36, 42 м, шаг 3 м. Рабочие чертежиОбозначение: | Серия 1.222.5-1 | Обозначение англ: | Series 1.222.5-1 | Статус: | не определен законодательством | Название рус.: | Выпуск 6. Трехшарнирные гнутоклееные рамы пролетом 12, 15, 18, 24, 36, 42 м, шаг 3 м. Рабочие чертежи | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.01.1989 | Оглавление: | 1.222.5-1.6-0.0.0 ТО Техническое описание 1.222.5-1.6-1.0.0 Рама РД-12-5,6-3-100,РД-12-5,6-3-150,РД-12-6,3-3-100,РД-12-6,3-3-150 1.222.5-1.6-1.0.0 СБ Рама РД-12-5,6-3-100,РД-12-5,6-3-150,РД-12-6,3-3-100,РД-12-6,3-3-150. Сборочный чертеж 1.222.5-1.6-1.1.0 Полурама ПР-1...ПР-10 1.222.5-1.6-1.2.0 Башмак БМ-1...БМ-24 1.222.5-1.6-1.2.0 СБ Башмак БМ-1...БМ-24. Сборочный чертеж 1.222.5-1.6-1.2.1 Стенка боковая СБ-1...СБ-10 1.222.5-1.6-1.2.3 Стенка задняя СТ-1...СТ-8 1.222.5-1.6-1.3.0 Элемент коньковый ЭК-1...ЭК-12 1.222.5-1.6-1.3.4 Шайба ШИ-1...ШИ-4 1.222.5-1.6-1.3.0 СБ Элемент коньковый ЭК-1...ЭК-12. Сборочный чертеж 1.222.5-1.6-1.3.1 Пластина П-1...П-6 1.222.5-1.6-1.3.2 Пластина П-7...П-11 1.222.5-1.6-1.3.3 Шпилька ШП-1...ШП-4 1.222.5-1.6-7.2.0 Пакет клееный 1.222.5-1.6-1.4.0 Марка М-1...М-7 1.222.5-1.6-1.4.0 СБ Марка М-1...М-7. Сборочный чертеж 1.222.5-1.6-1.4.1 Пластина П-12 1.222.5-1.6-2.0.0 Рама РД-15-6,0-3-100,РД-15-6,0-3-150,РД-15-6,6-3-100,РД-15-6,6-3-150,РД-15-7,2-3-100,РД-15-7,2-3-150 1.222.5-1.6-2.0.0 СБ Рама РД-15-6,0-3-100,РД-15-6,0-3-150,РД-15-6,6-3-100,РД-15-6,6-3-150,РД-15-7,2-3-100,РД-15-7,2-3-150. Сборочный чертеж 1.222.5-1.6-3.0.0 Рама РД-18-7,3-3-100,РД-18-7,3-3-150,РД-18-8,0-3-100,РД-18-8,0-3-150,РД-18-8,7-3-100,РД-18-8,7-3-150,РД-18-10,6-3-100,РД-18-10,6-3-150 1.222.5-1.6-3.0.0 СБ Рама РД-18-7,3-3-100,РД-18-7,3-3-150,РД-18-8,0-3-100,РД-18-8,0-3-150,РД-18-8,7-3-100,РД-18-8,7-3-150,РД-18-10,6-3-100,РД-18-10,6-3-150. Сборочный чертеж 1.222.5-1.6-3.1.0 Полурама ПР-11...ПР-16,ПР-19,ПР-20 1.222.5-1.6-3.2.0 Полурама ПР-17,ПР-18,ПР-21...ПР-26 1.222.5-1.6-3.3.0 Ригель Р-1...Р-8 1.222.5-1.6-4.0.0 Рама РД-24-8,0-3-100,РД-24-8,0-3-150,РД-24-9,0-3-100,РД-24-9,0-3-150,РД-24-9,6-3-100,РД-24-9,6-3-150,РД-24-10,5-3-100,РД-24-10,5-150 1.222.5-1.6-4.0.0 СБ Рама РД-24-8,0-3-100,РД-24-8,0-3-150,РД-24-9,0-3-100,РД-24-9,0-3-150,РД-24-9,6-3-100,РД-24-9,6-3-150,РД-24-10,5-3-100,РД-24-10,5-150. Сборочный чертеж 1.222.5-1.6-5.0.0 Рама РД-36-12,0-3-100,РД-36-12,0-3-150 1.222.5-1.6-5.0.0 СБ Рама РД-36-12,0-3-100,РД-36-12,0-3-150. Сборочный чертеж 1.222.5-1.6-5.1.0 Полурама ПР-27,ПР-27 1.222.5-1.6-6.0.0 Рама РД-42-13,5-3-100,РД-42-13,5-3-150 1.222.5-1.6-6.0.0 СБ Рама РД-42-13,5-3-100,РД-42-13,5-3-150. Сборочный чертеж 1.222.5-1.6-6.1.0 Полурама ПР-29,ПР-30 1.222.5-1.6-6.2.0 Башмак БМ-25...БМ-28 1.222.5-1.6-6.3.0 Марка М-8 1.222.5-1.6-6.2.0 СБ Башмак БМ-25...БМ-28. Сборочный чертеж 1.222.5-1.6-7.0.0 Связь СД-1,СД-2 1.222.5-1.6-7.0.0 СБ Связь СД-1,СД-2. Сборочный чертеж 1.222.5-1.6-7.1.0 Упор нижний УН-1,УН-2 1.222.5-1.6-7.1.0 СБ Упор нижний УН-1,УН-2. Сборочный чертеж 1.222.5-1.6-7.1.1 Пластина задняя 1.222.5-1.6-7.3.0 Упор верхний УВ-1,УВ-2 1.222.5-1.6-0.0.0 ВРМС Ведомость расхода материалов на элемент связи 1.222.5-1.6-0.0.0 ВРМ Ведомость расхода материалов | Разработан: | ЦНИИЭП им. Б.С. Мезенцева Госгражданстроя
| Утверждён: | 05.05.1988 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (121)
| Принят: | ЦНИИСК им.Кучеренко (Kucherenko TsNIISK )
| Расположен в: |
|

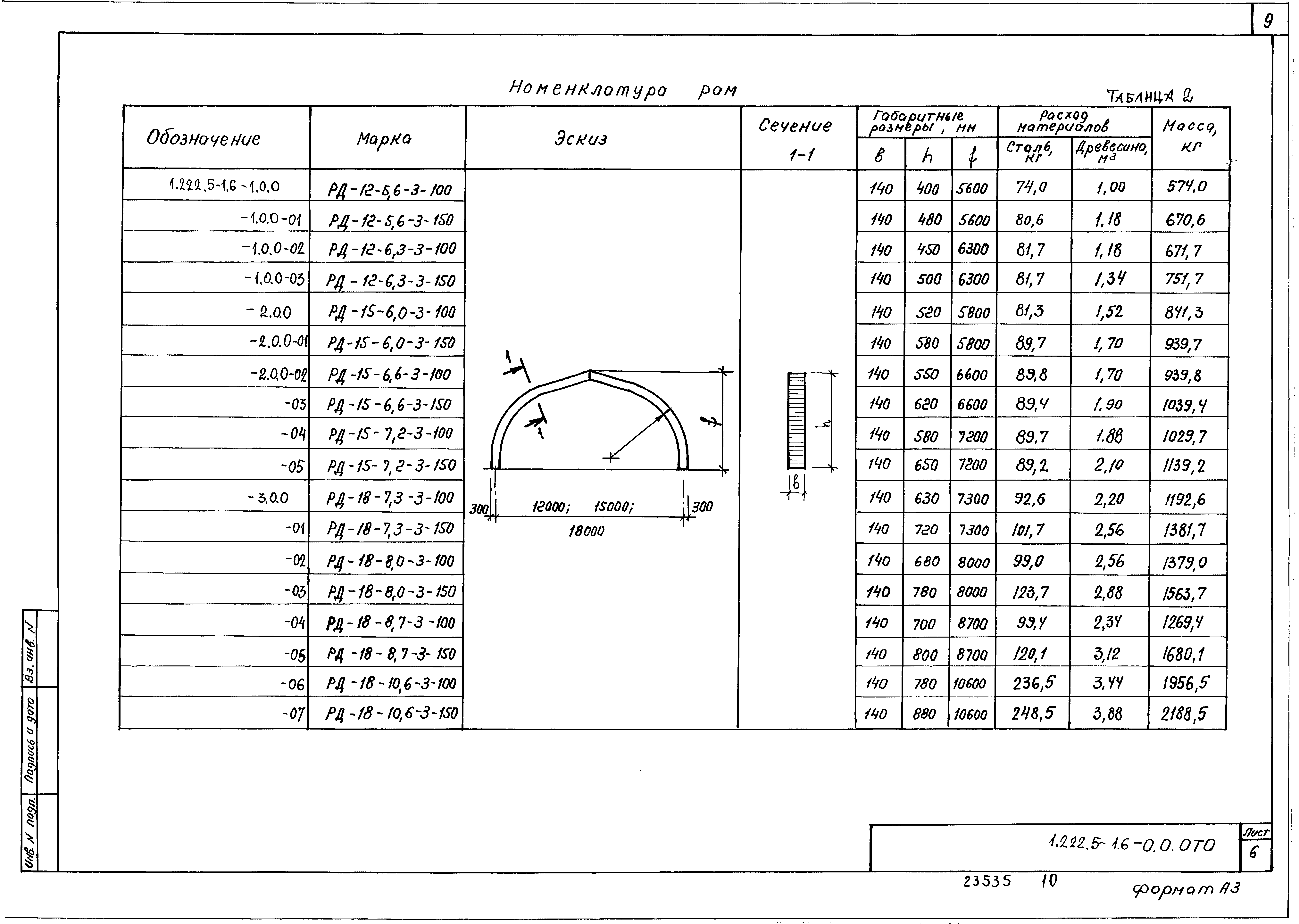

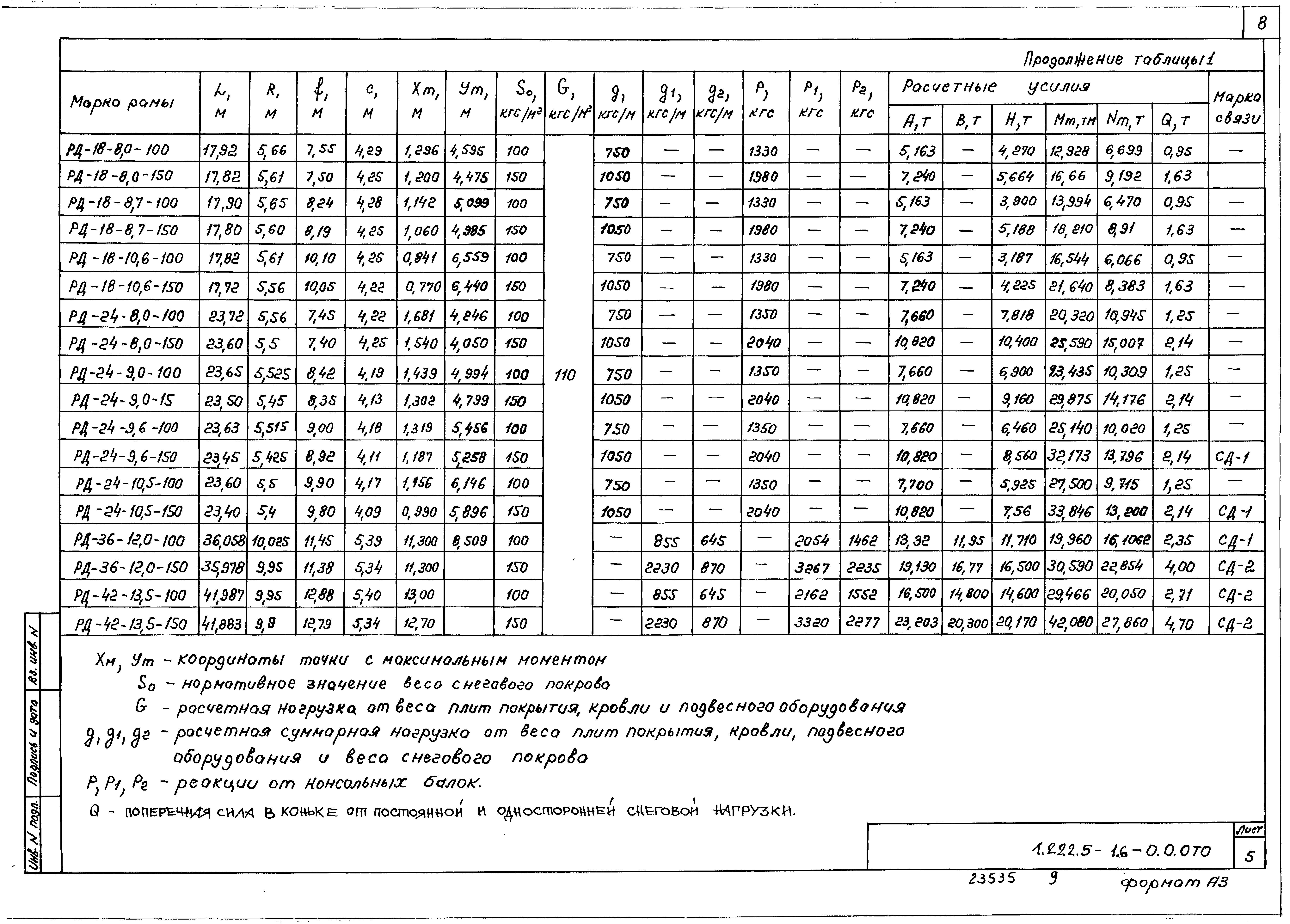

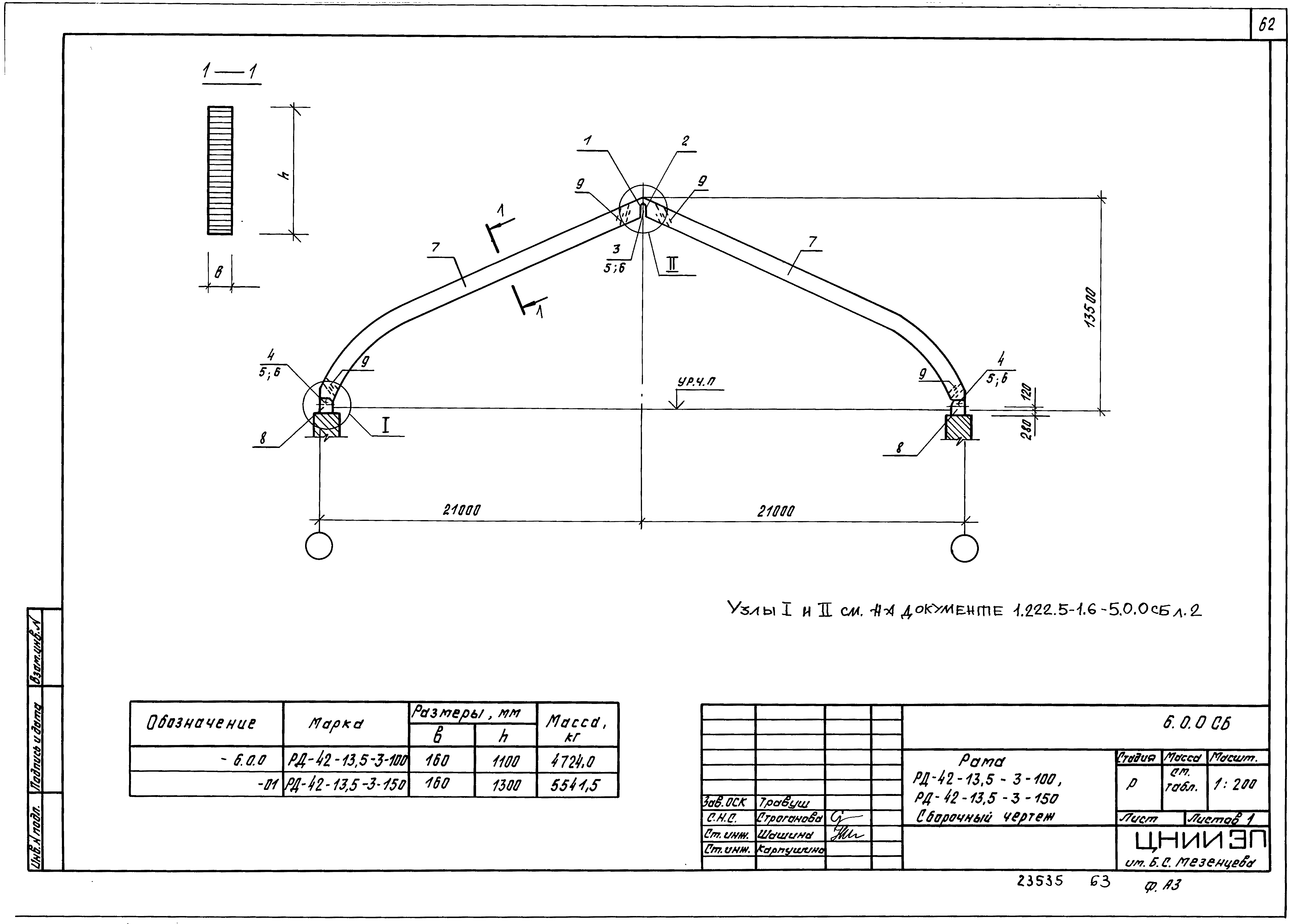

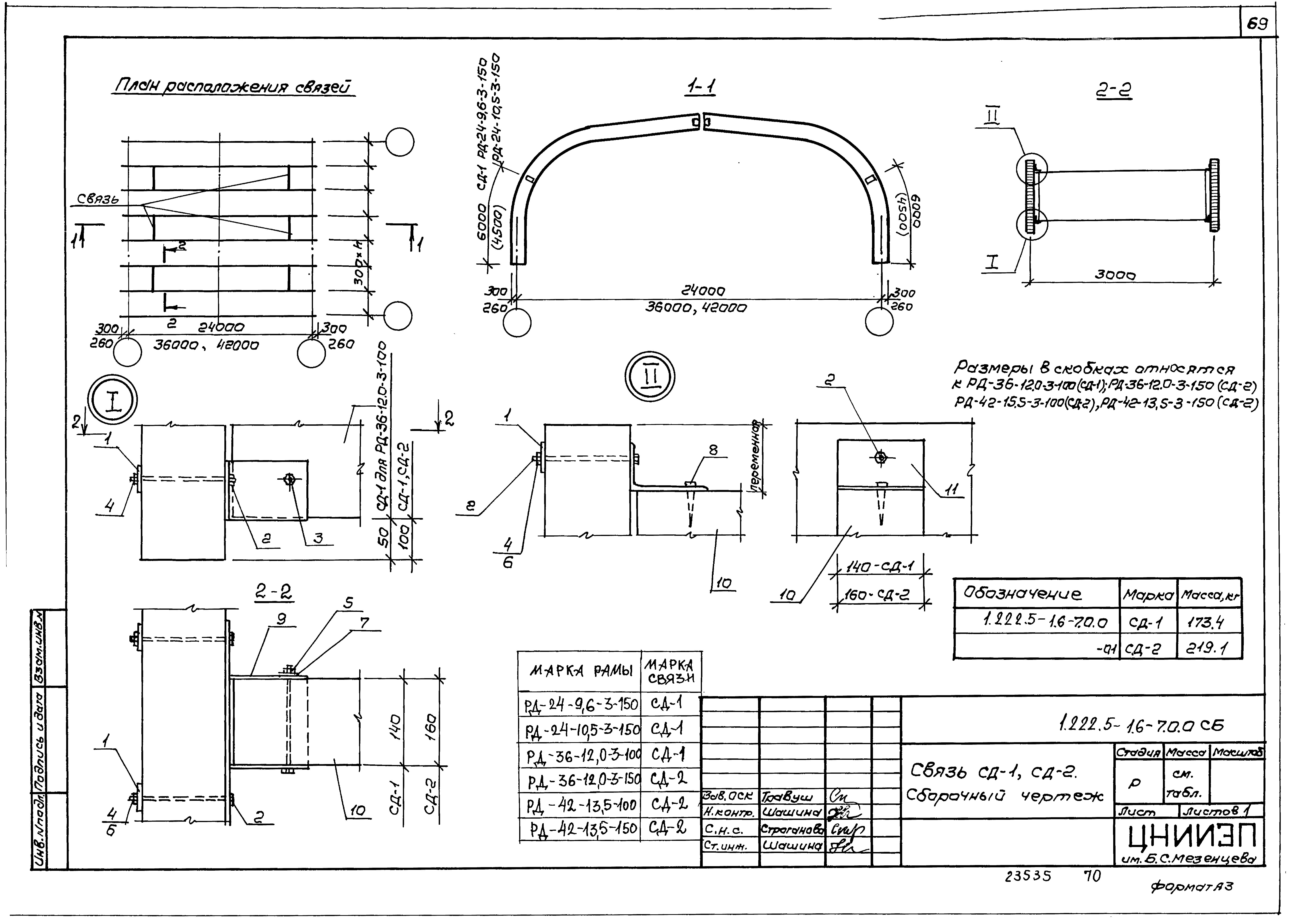

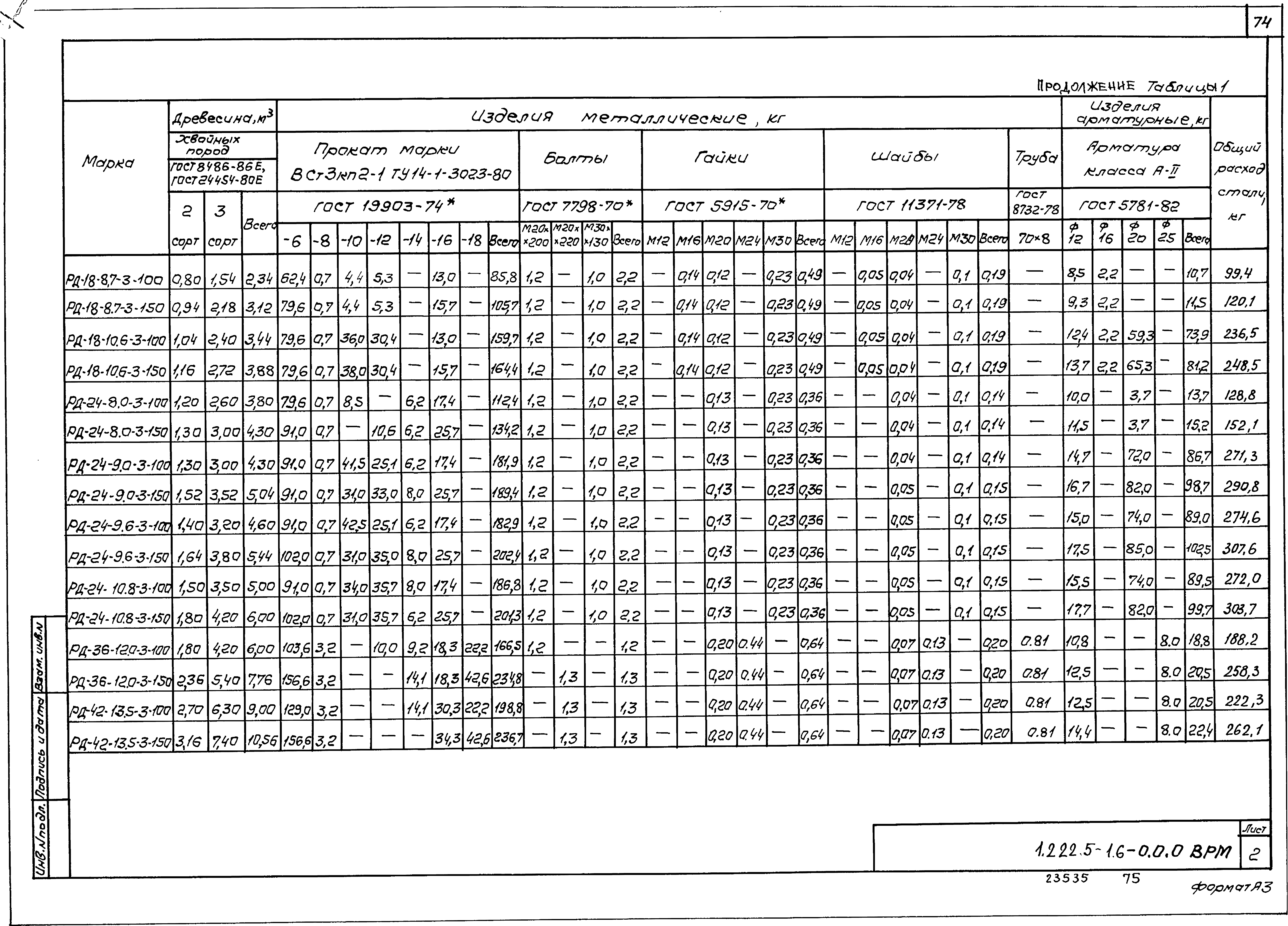

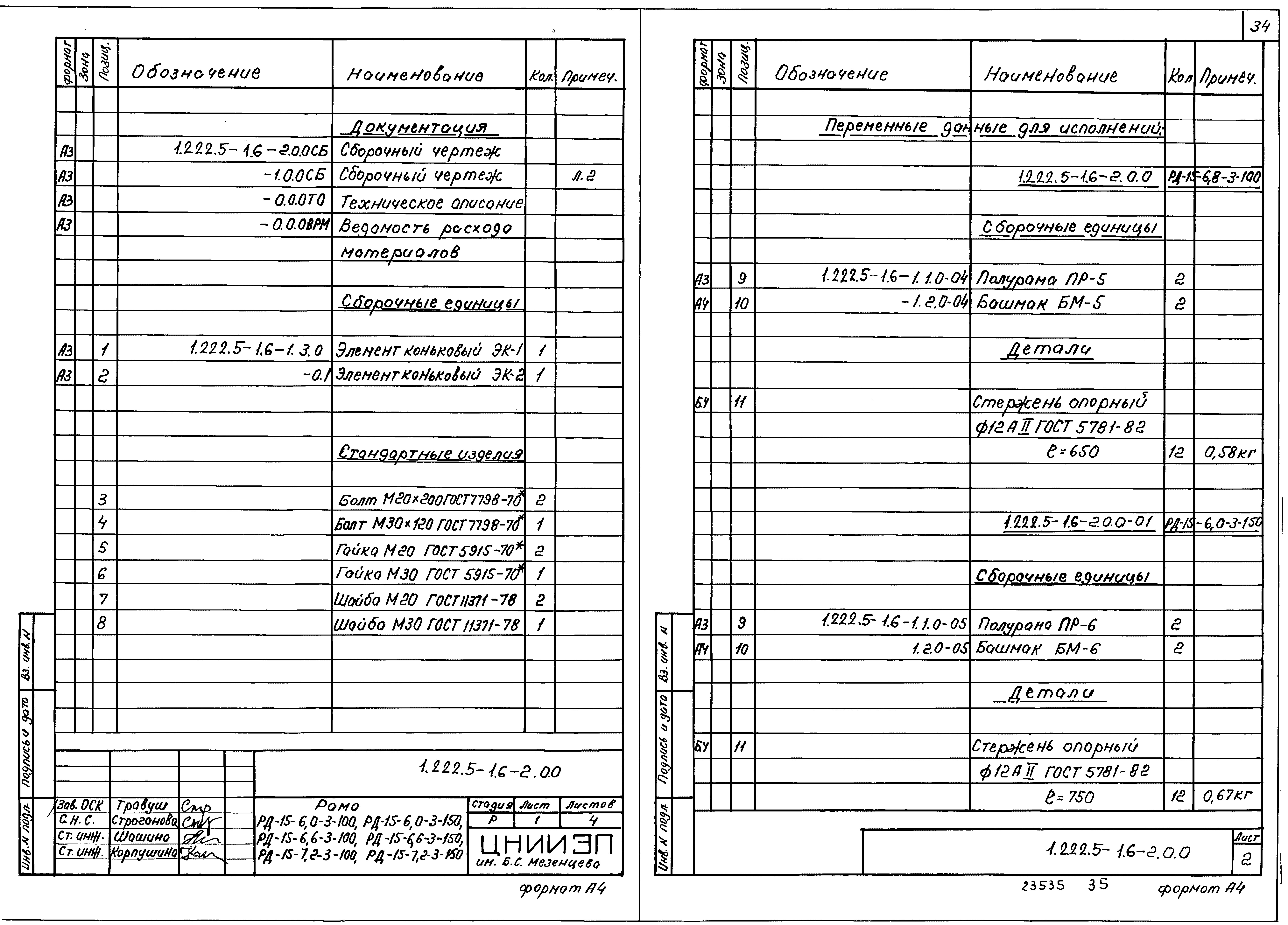

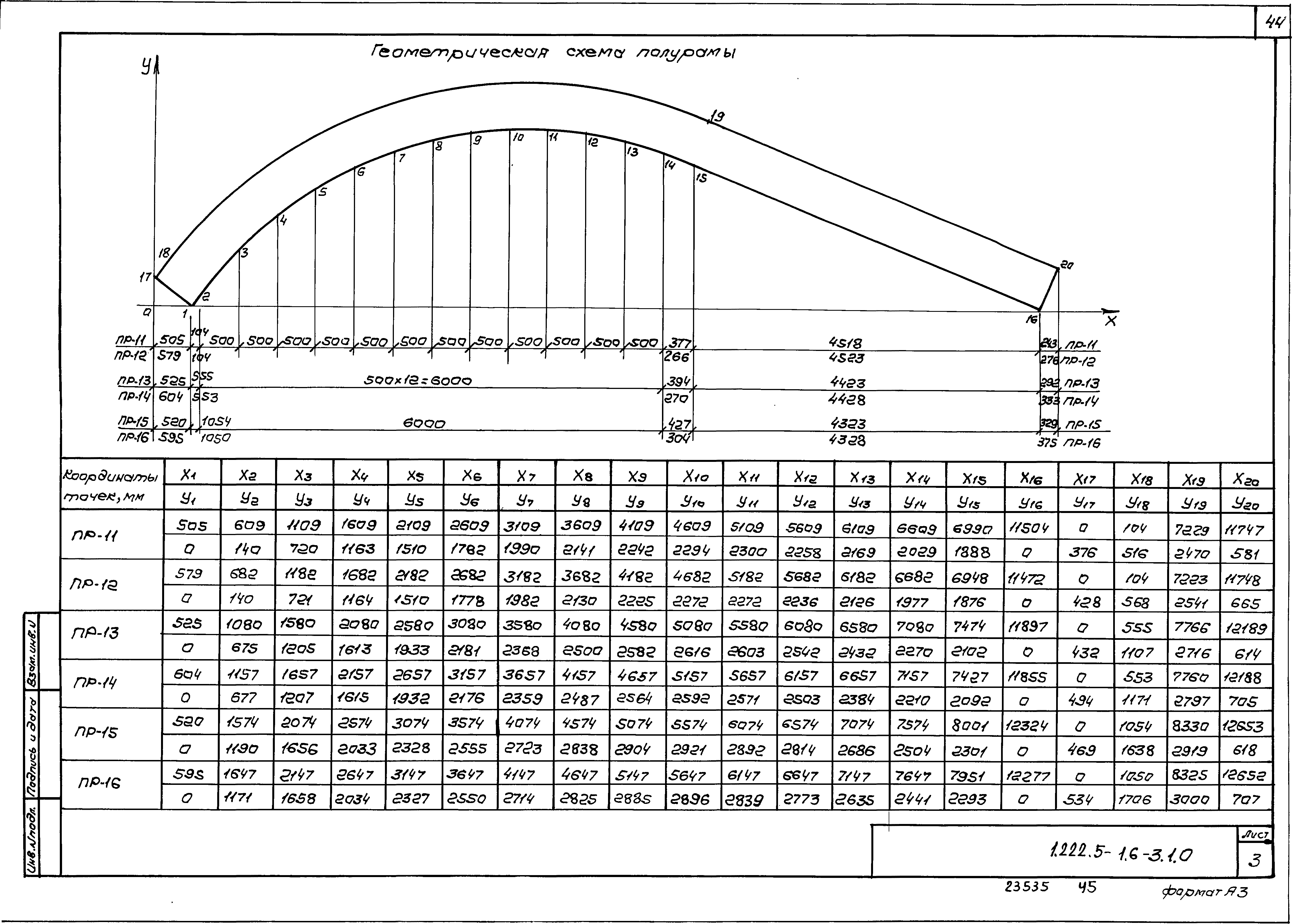

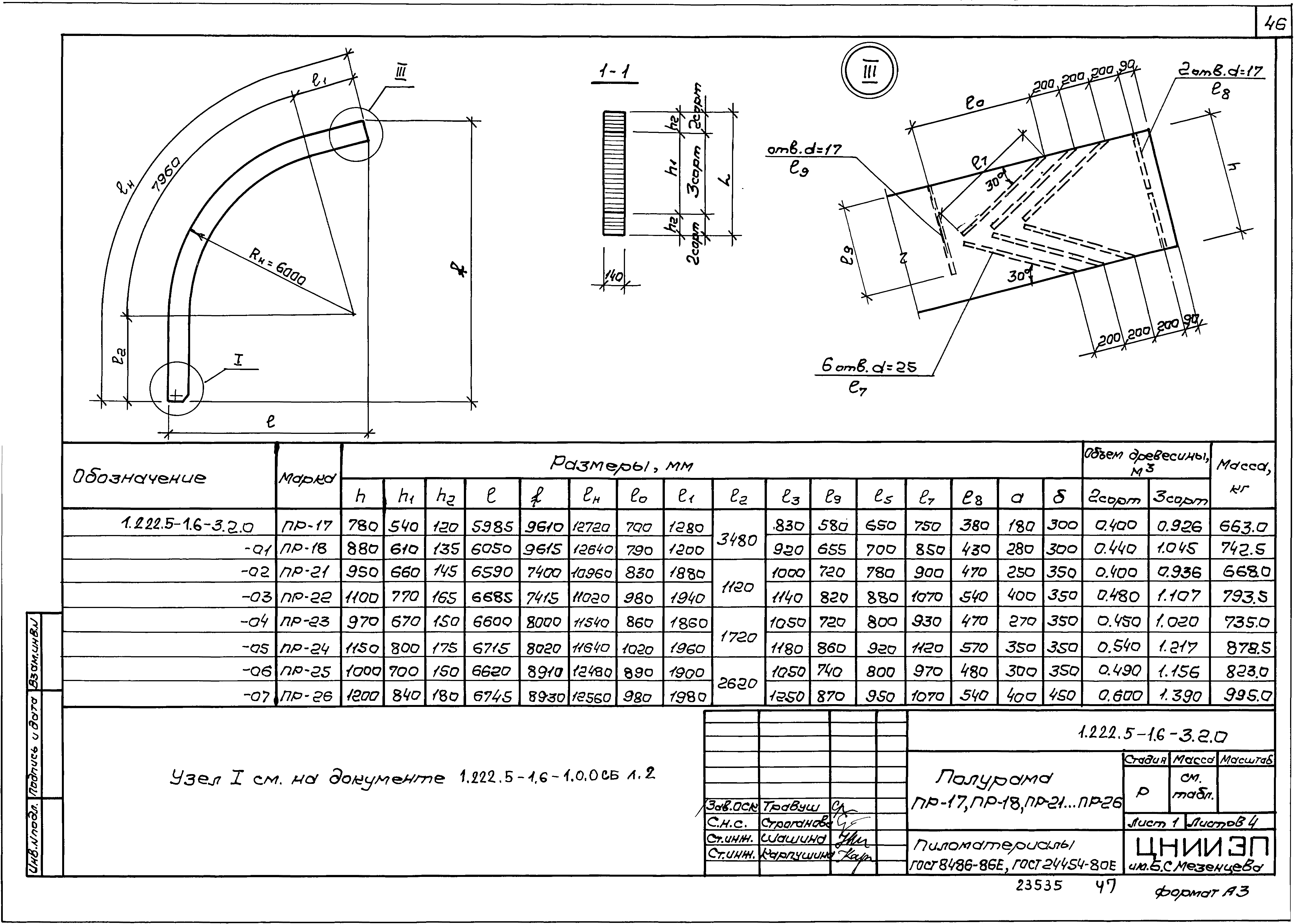

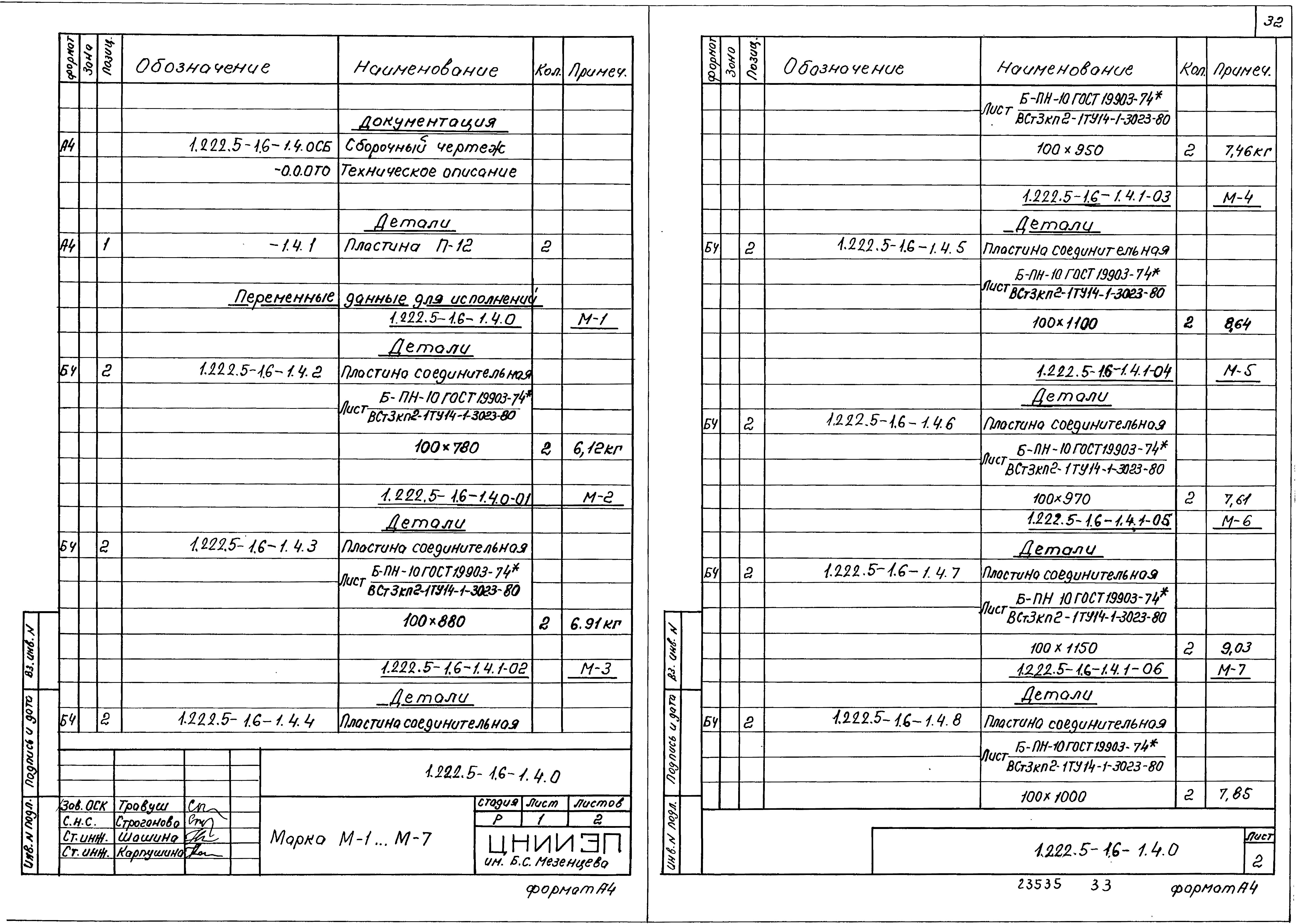

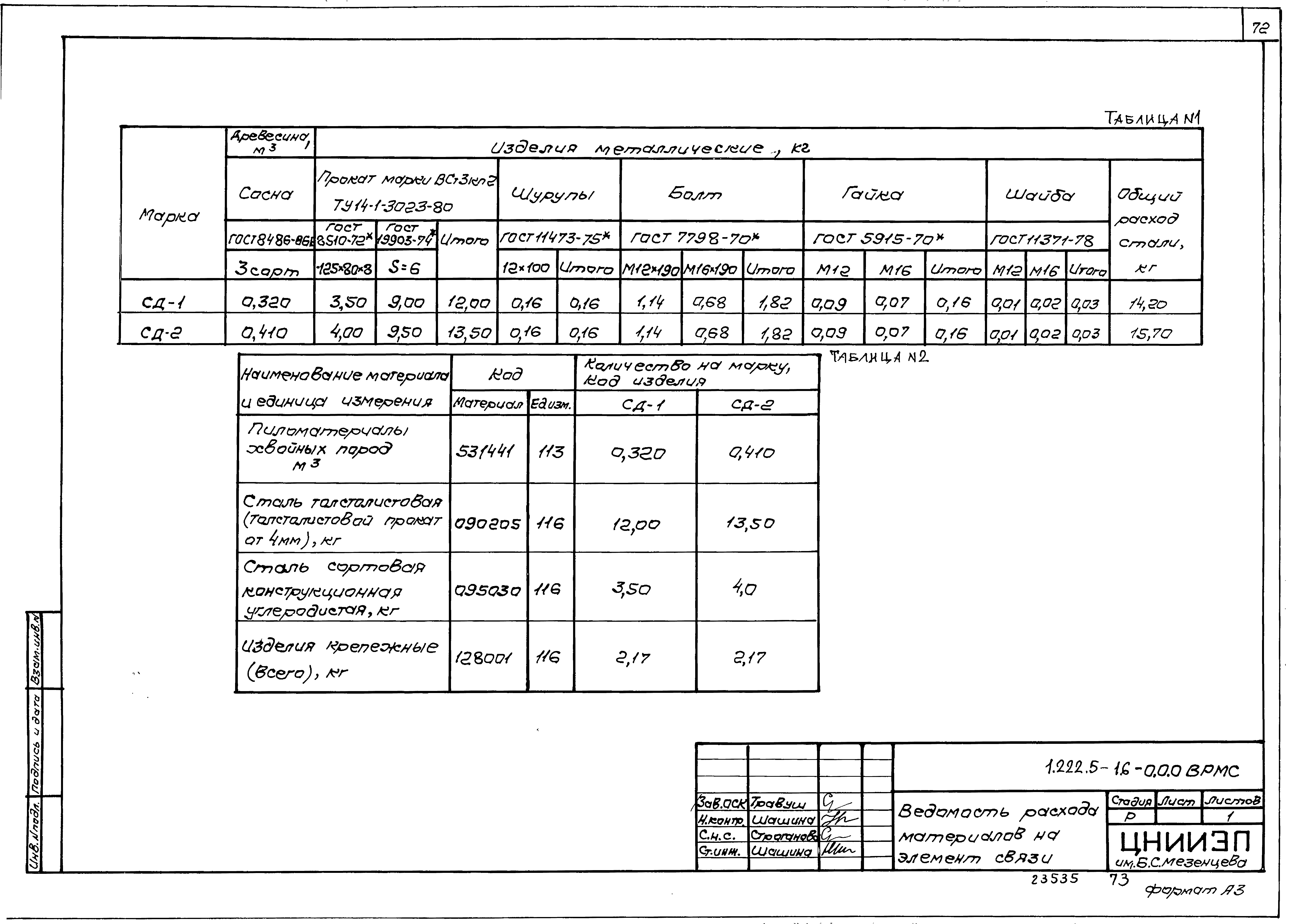

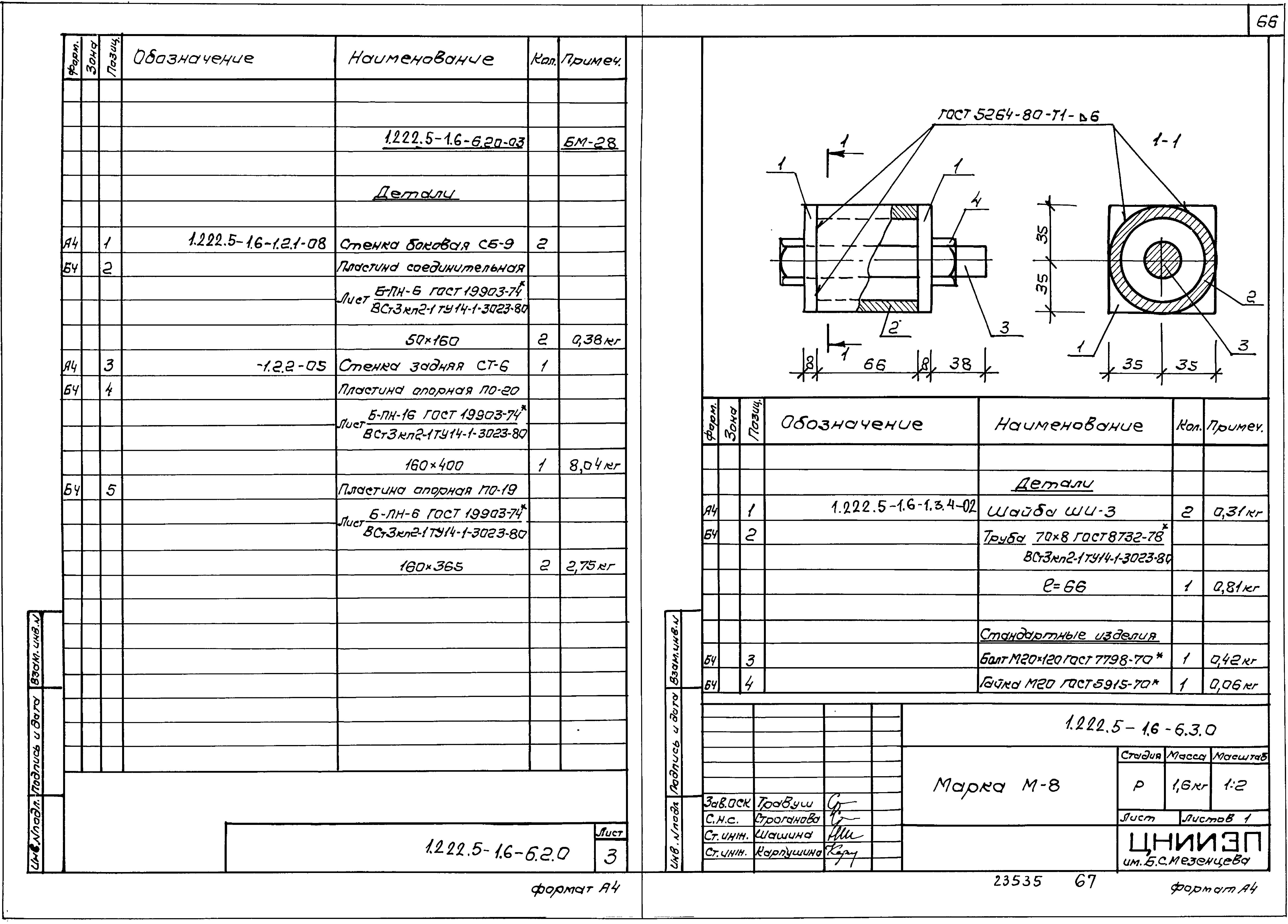

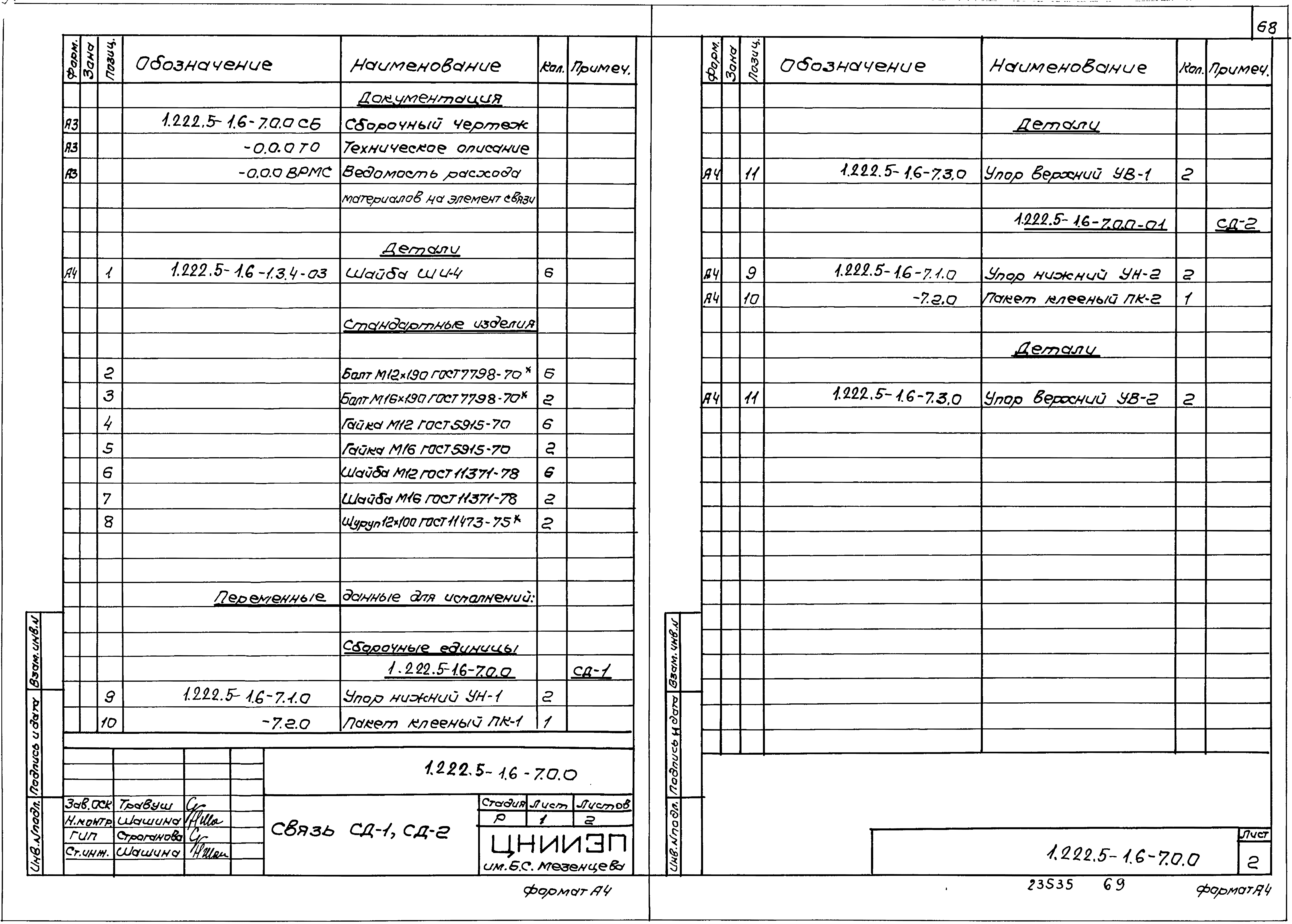

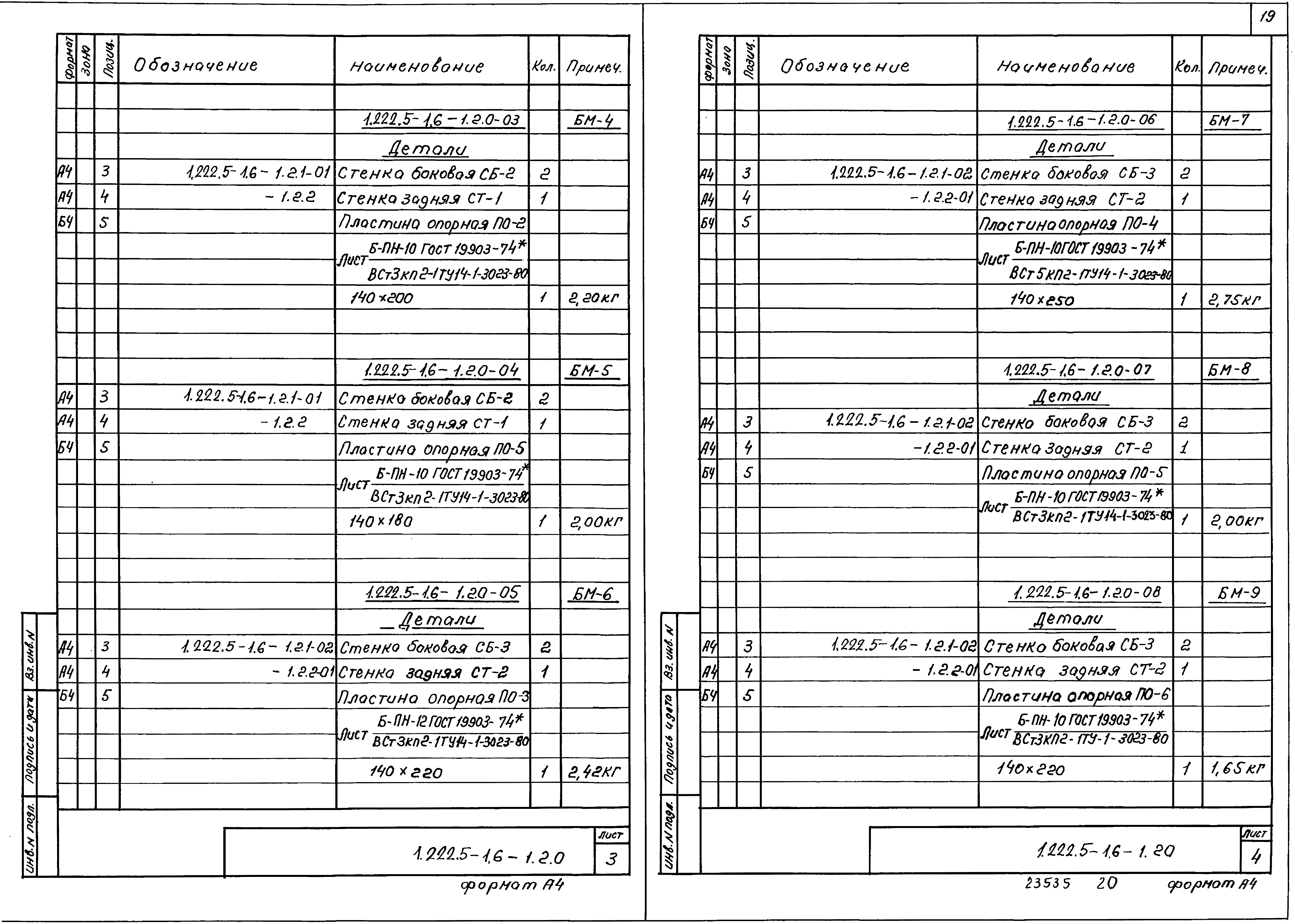

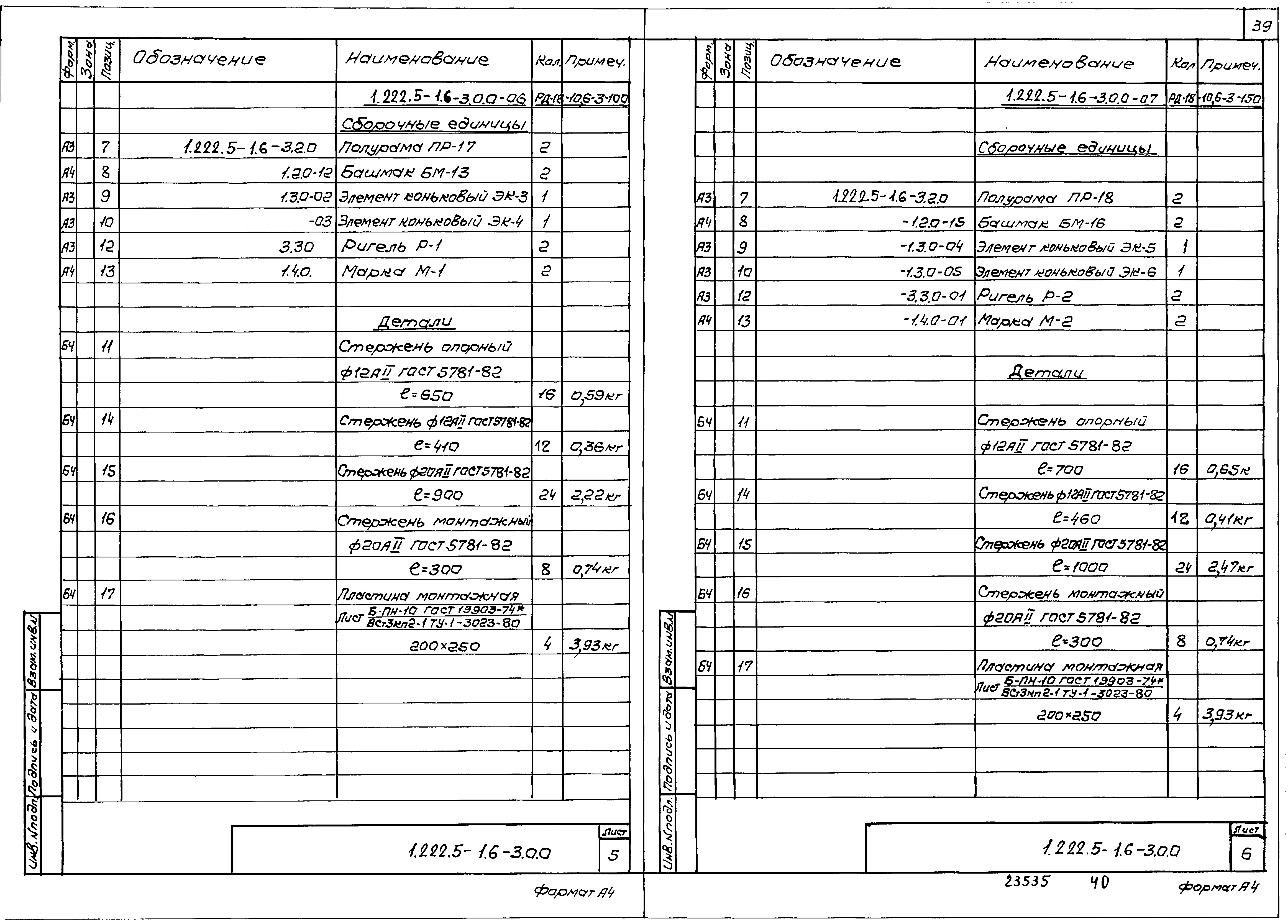

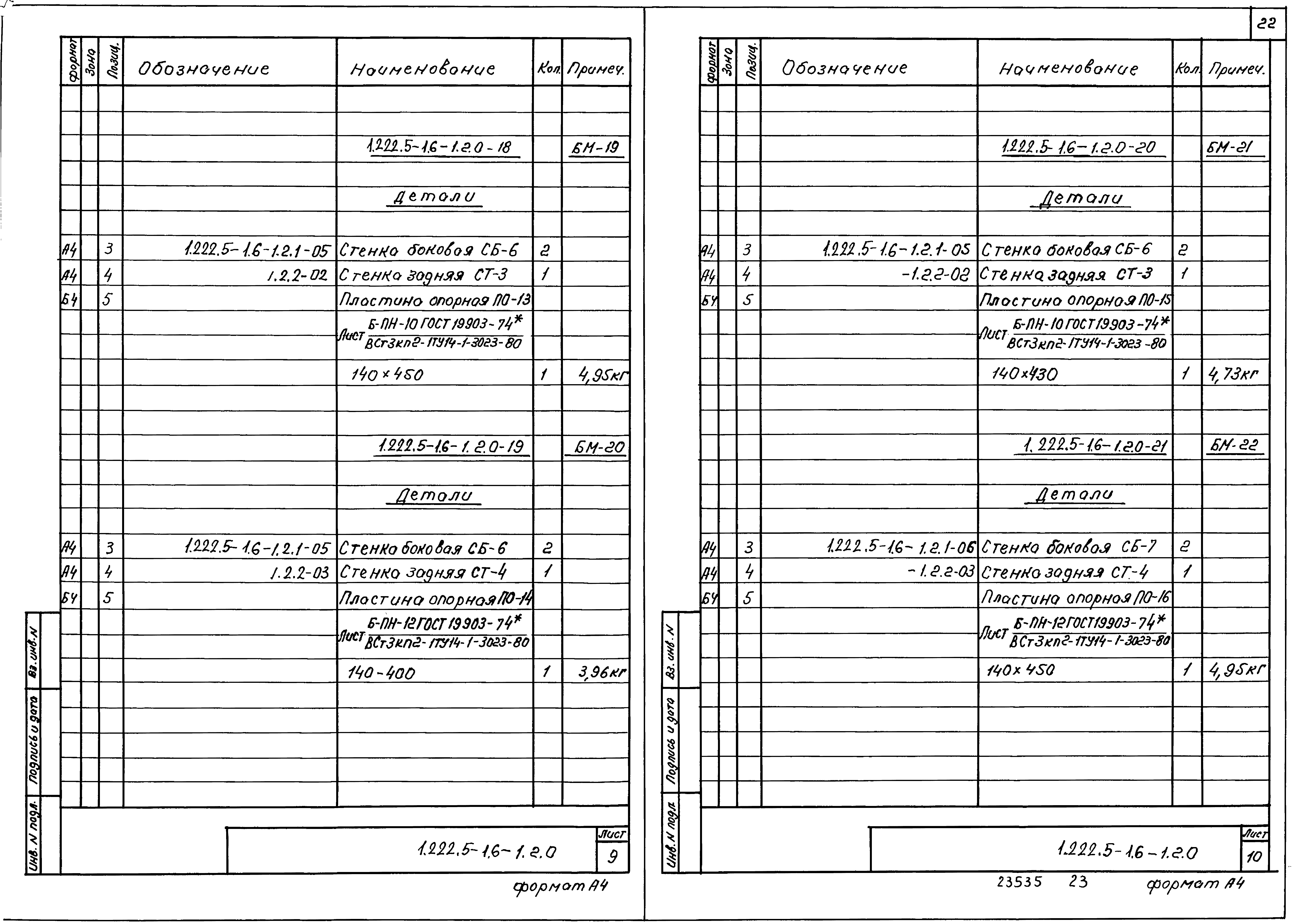

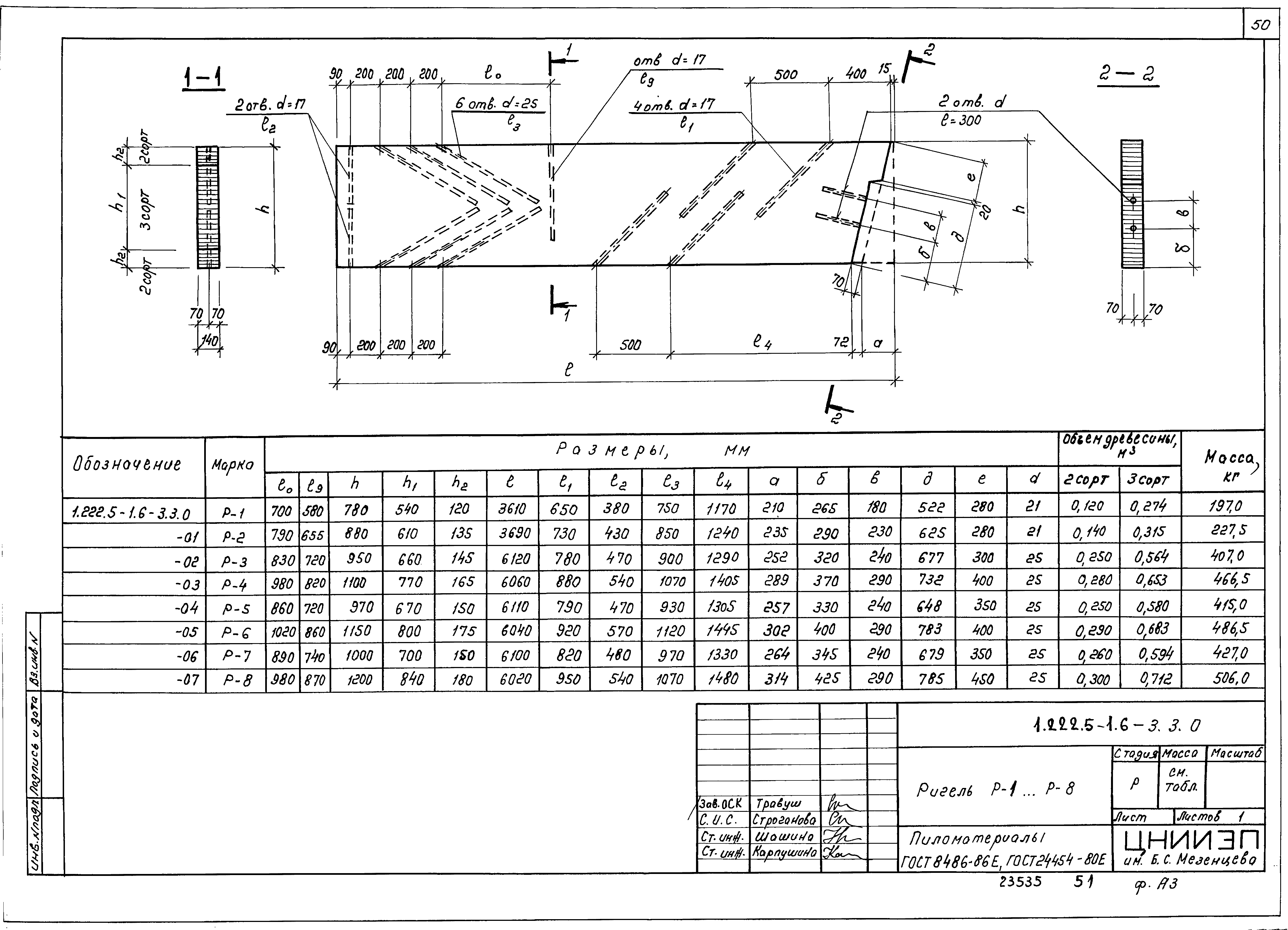

![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/0.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/1.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/2.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/3.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/4.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/5.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/6.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/7.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/8.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/9.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/10.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/11.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/12.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/13.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/14.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/15.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/16.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/17.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/18.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/19.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/20.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/21.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/22.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/23.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/24.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/25.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/26.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/27.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/28.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/29.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/30.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/31.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/32.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/33.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/34.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/35.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/36.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/37.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/38.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/39.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/40.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/41.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/42.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/43.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/44.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/45.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/46.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/47.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/48.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/49.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/50.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/51.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/52.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/53.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/54.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/55.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/56.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/57.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/58.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/59.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/60.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/61.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/62.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/63.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/64.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/65.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/66.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/67.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/68.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/69.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/70.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/71.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/72.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/73.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847092.files/74.gif)
|
