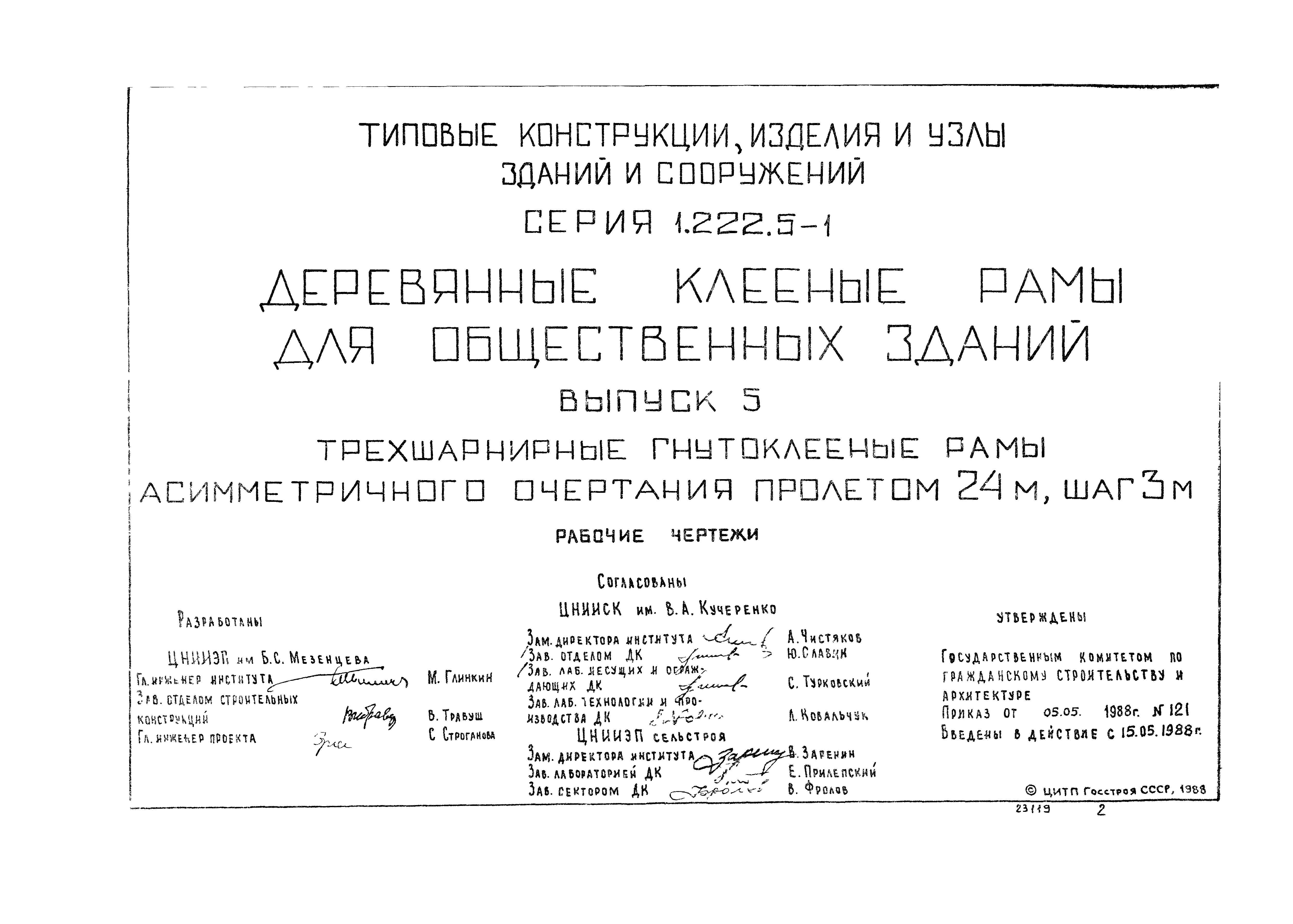

Скачать Серия 1.222.5-1 Выпуск 5. Трехшарнирные гнутоклееные рамы асимметричного очертания пролетом 24 м, шаг 3 м. Рабочие чертежиДата актуализации: 10.08.2017 Серия 1.222.5-1

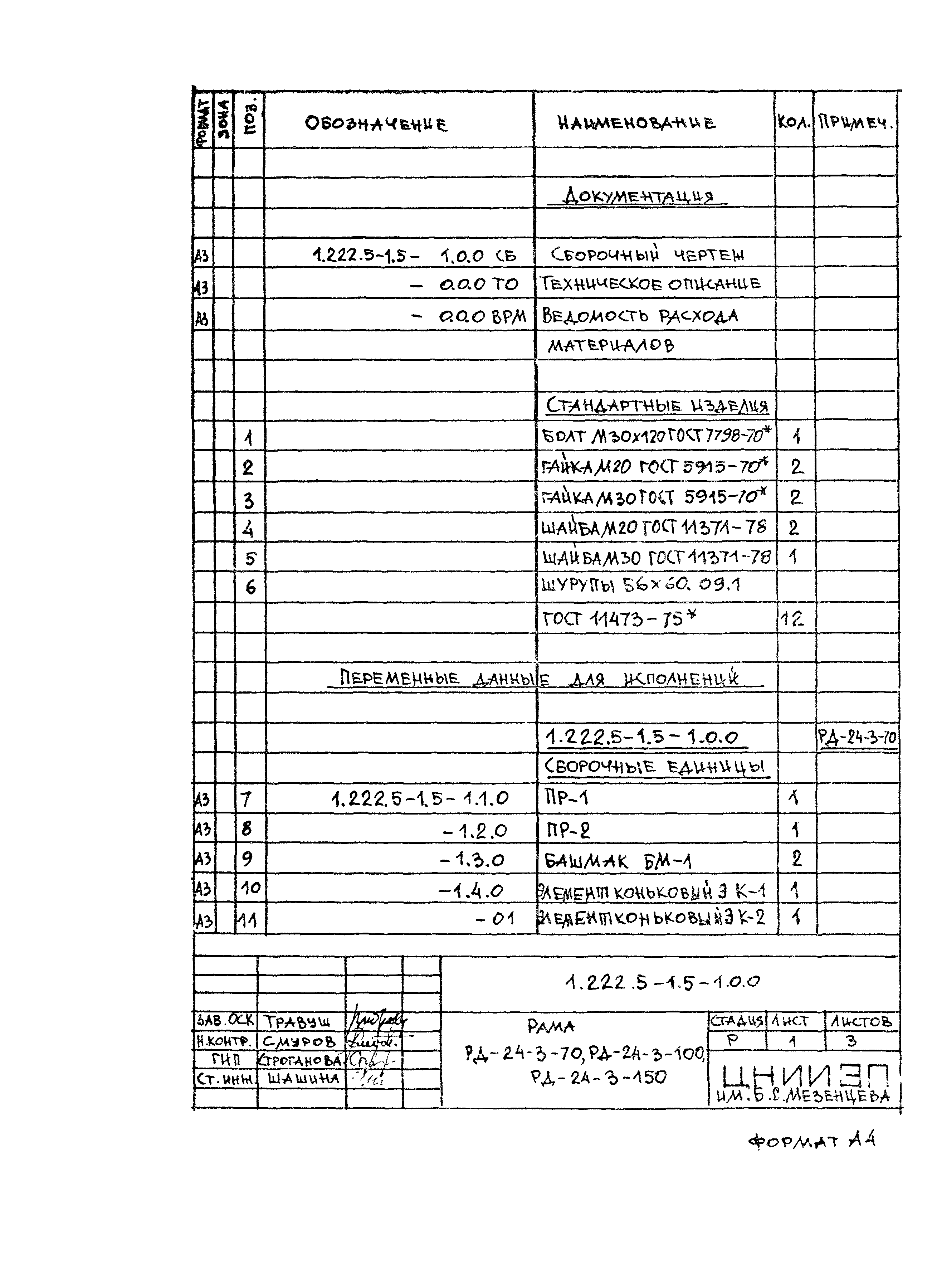

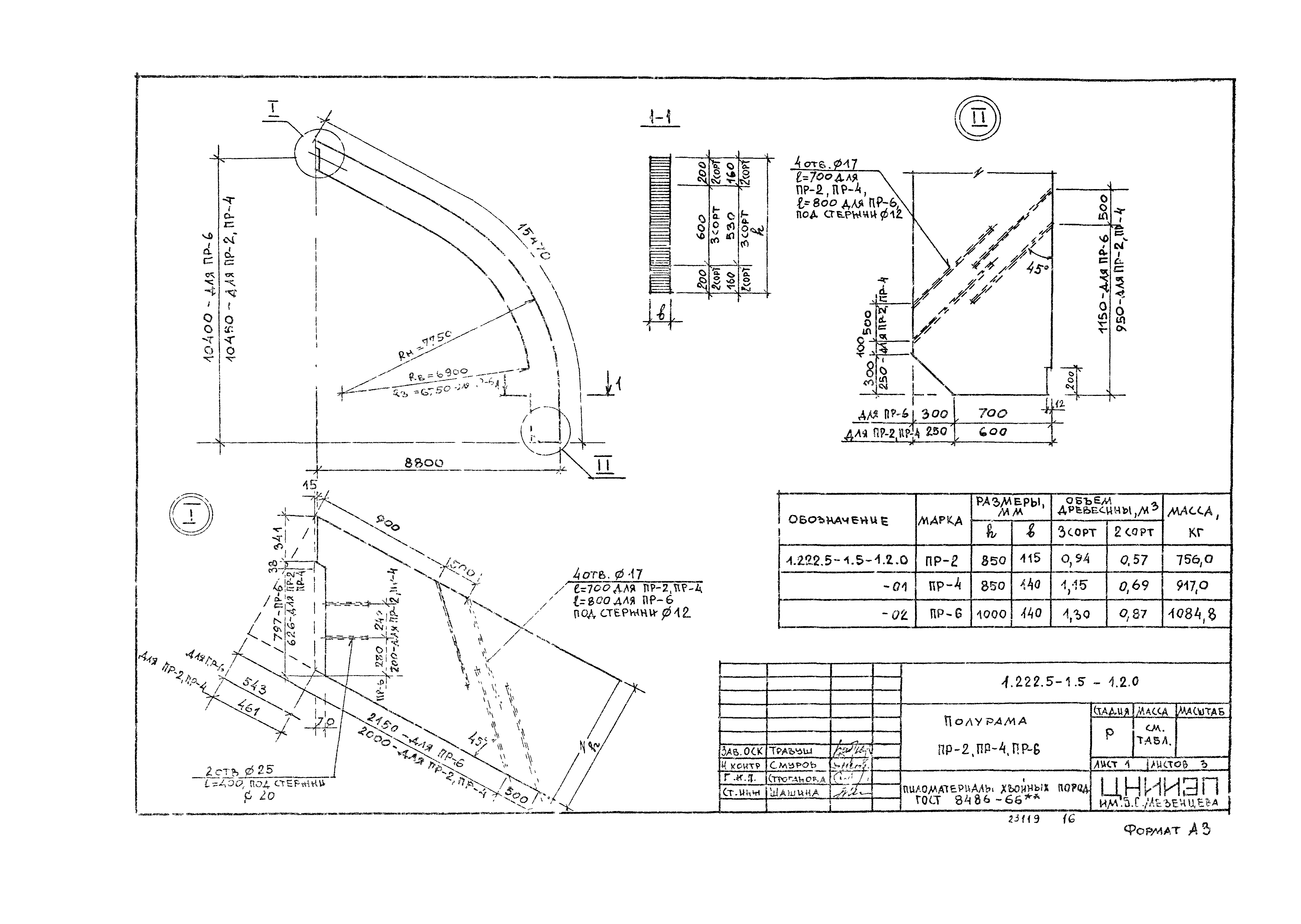

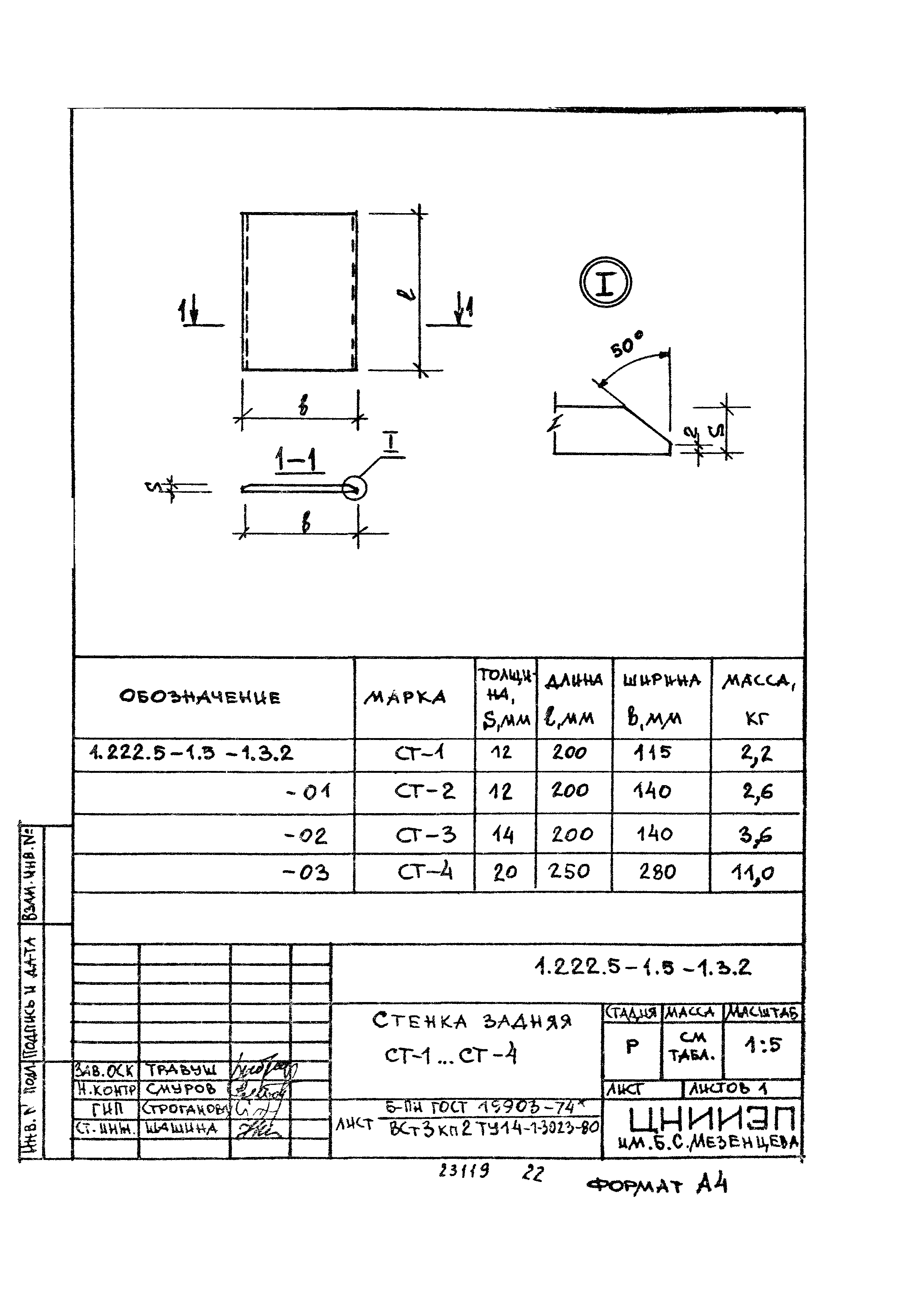

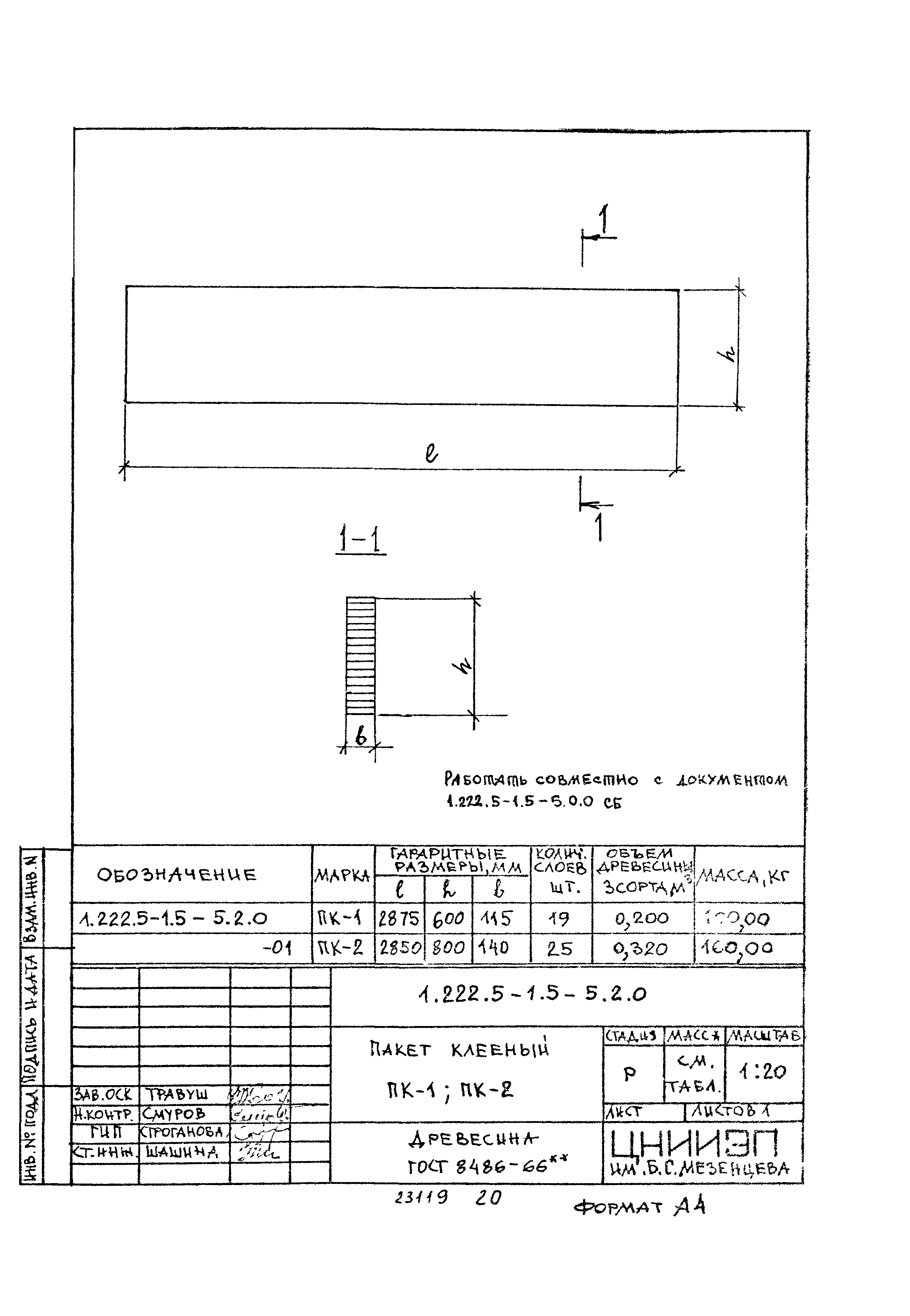

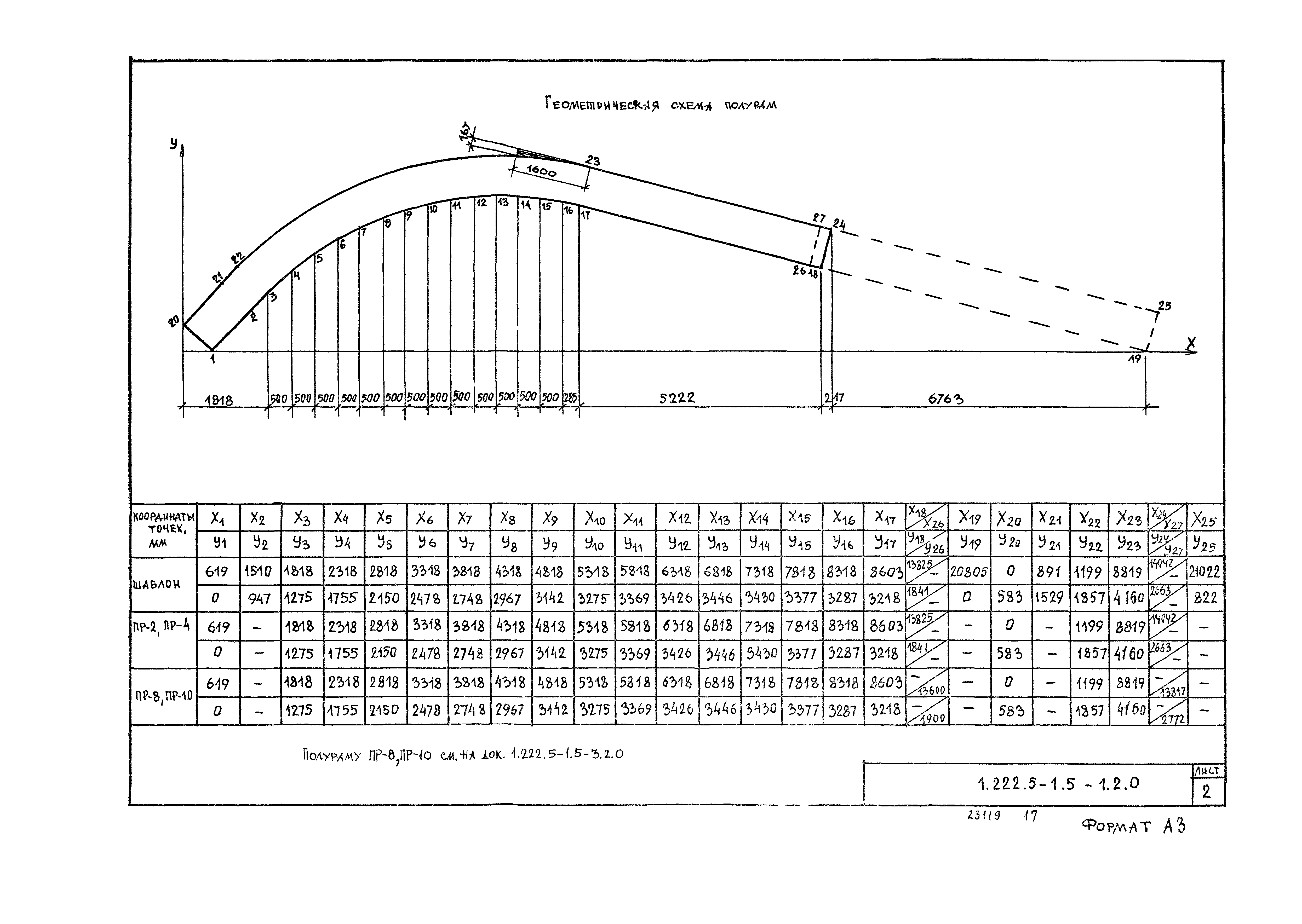

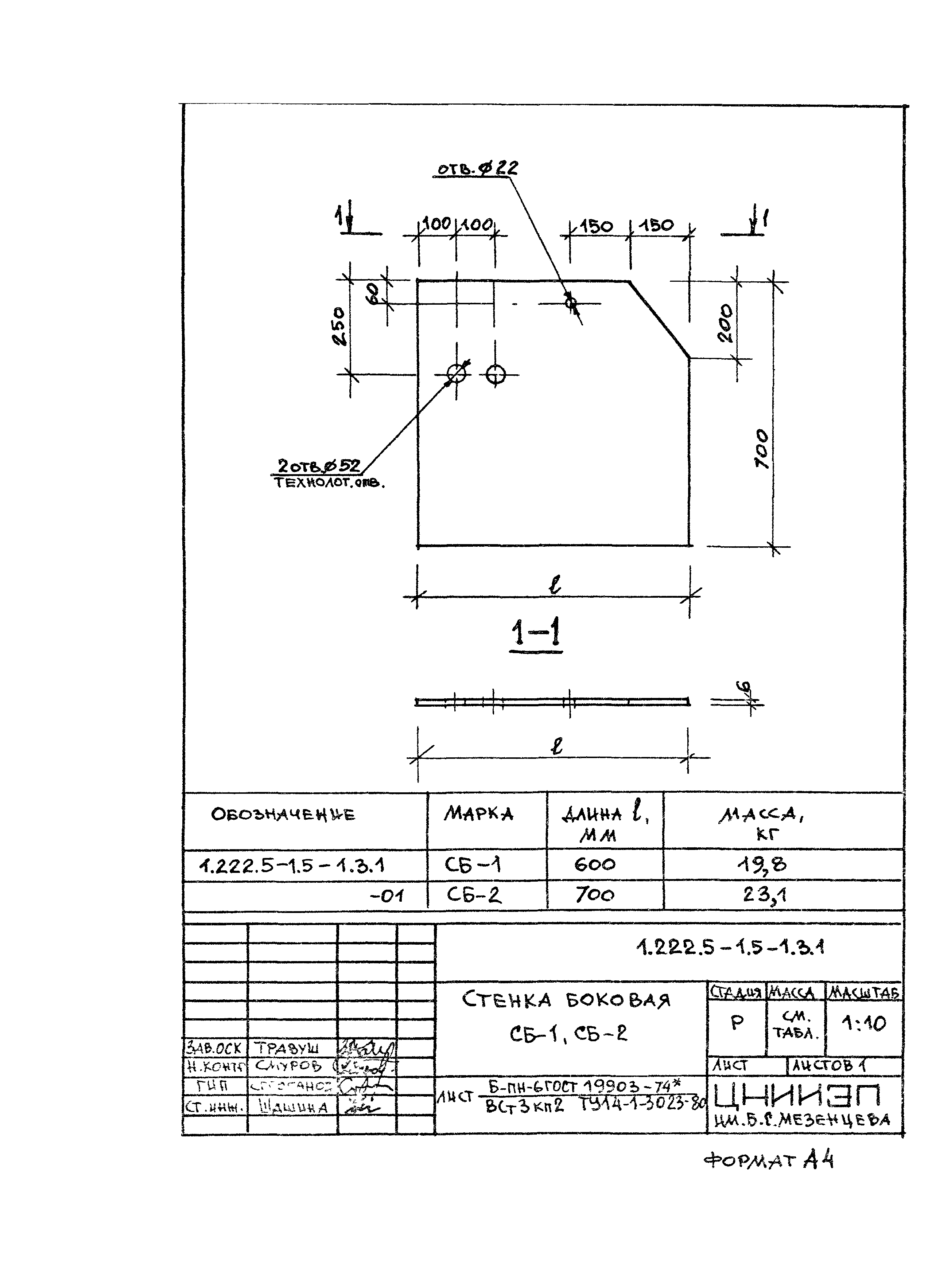

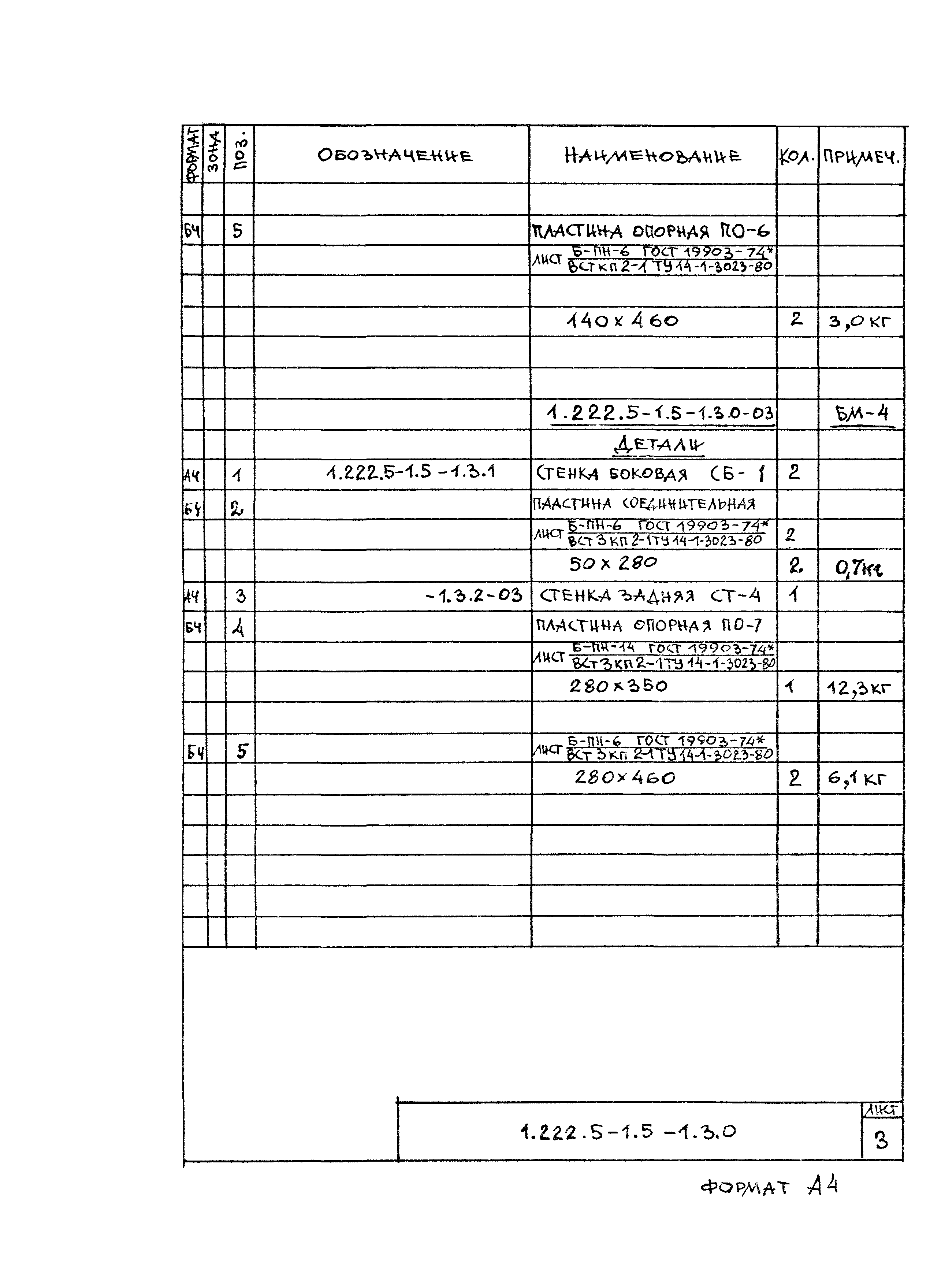

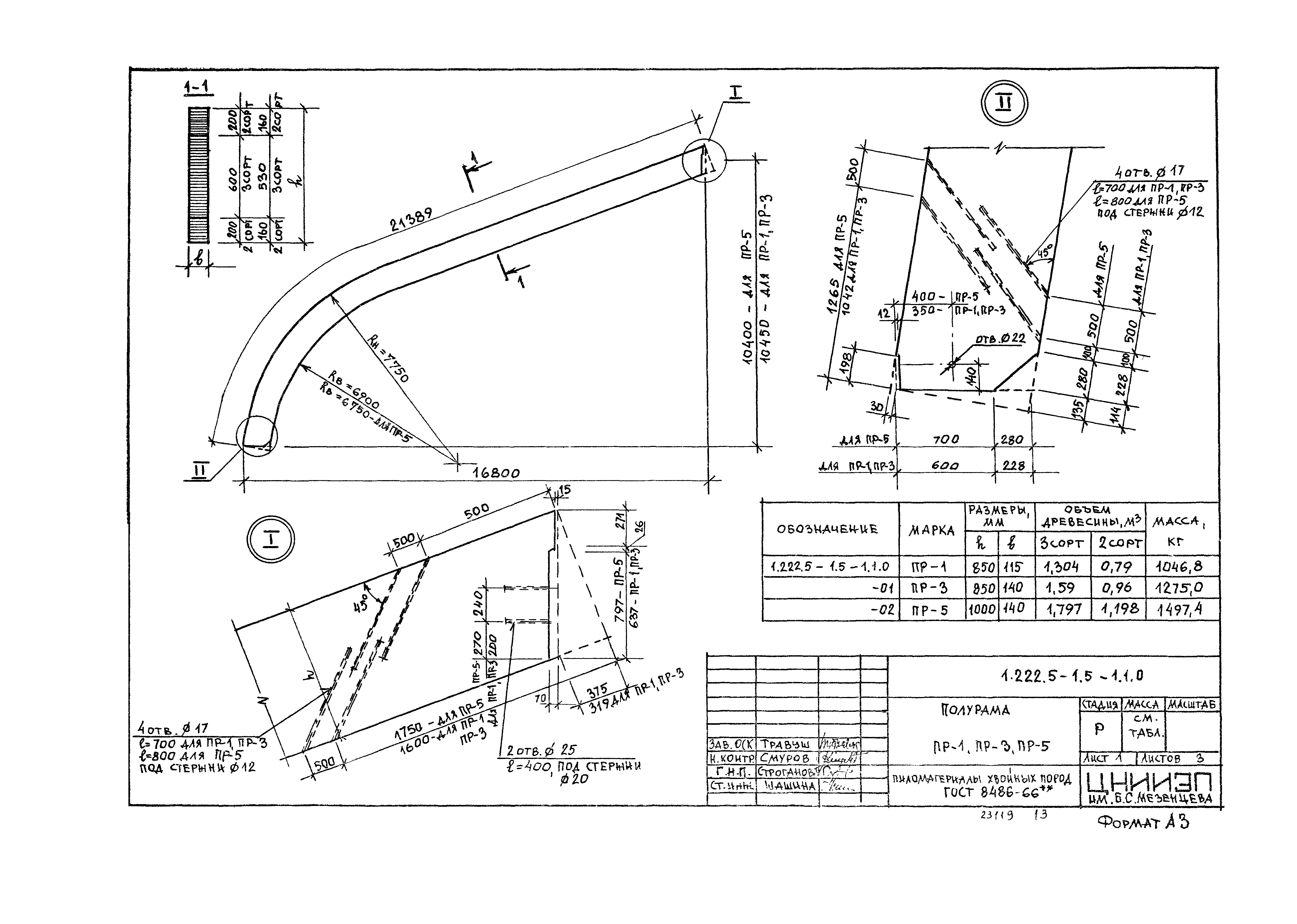

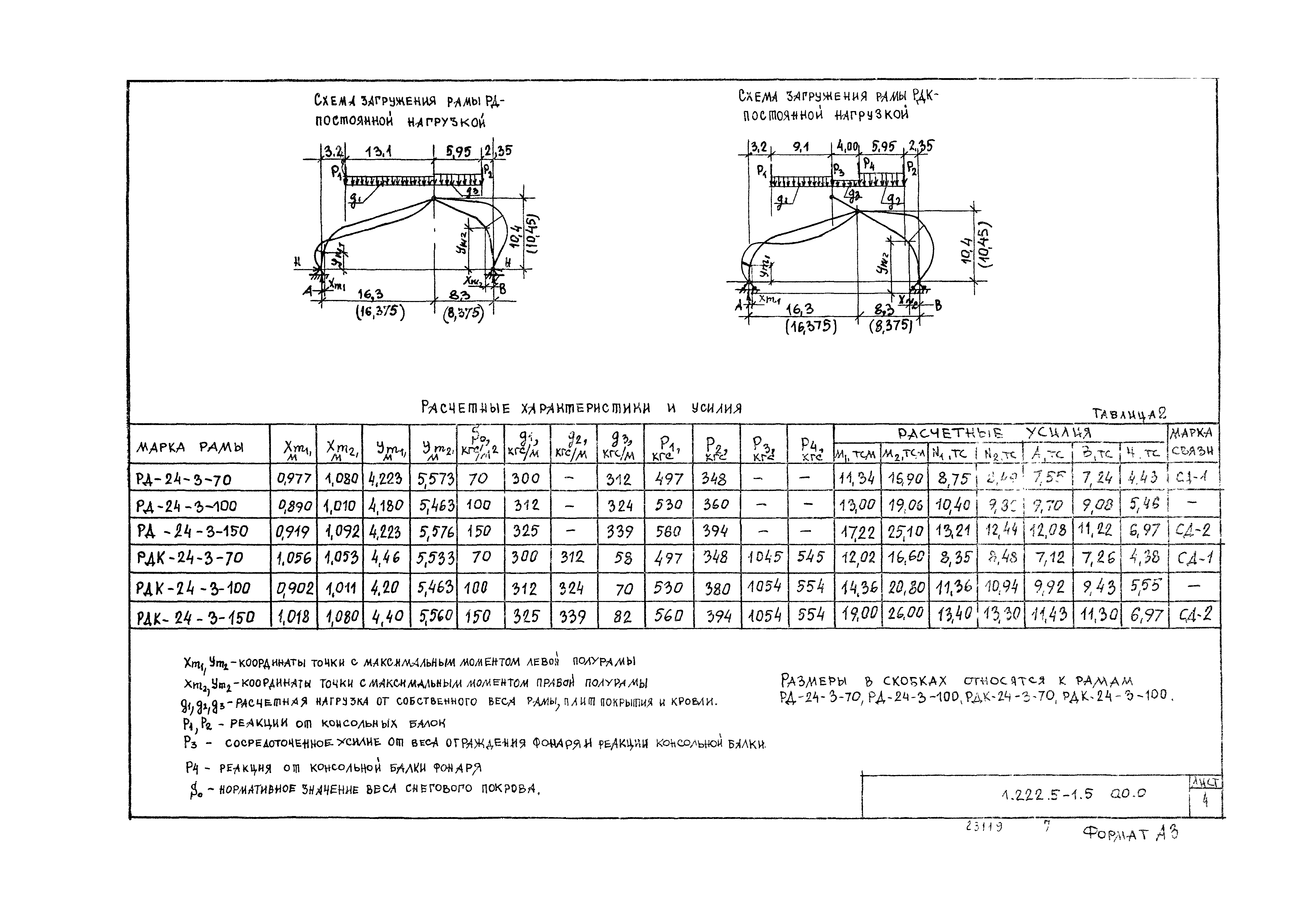

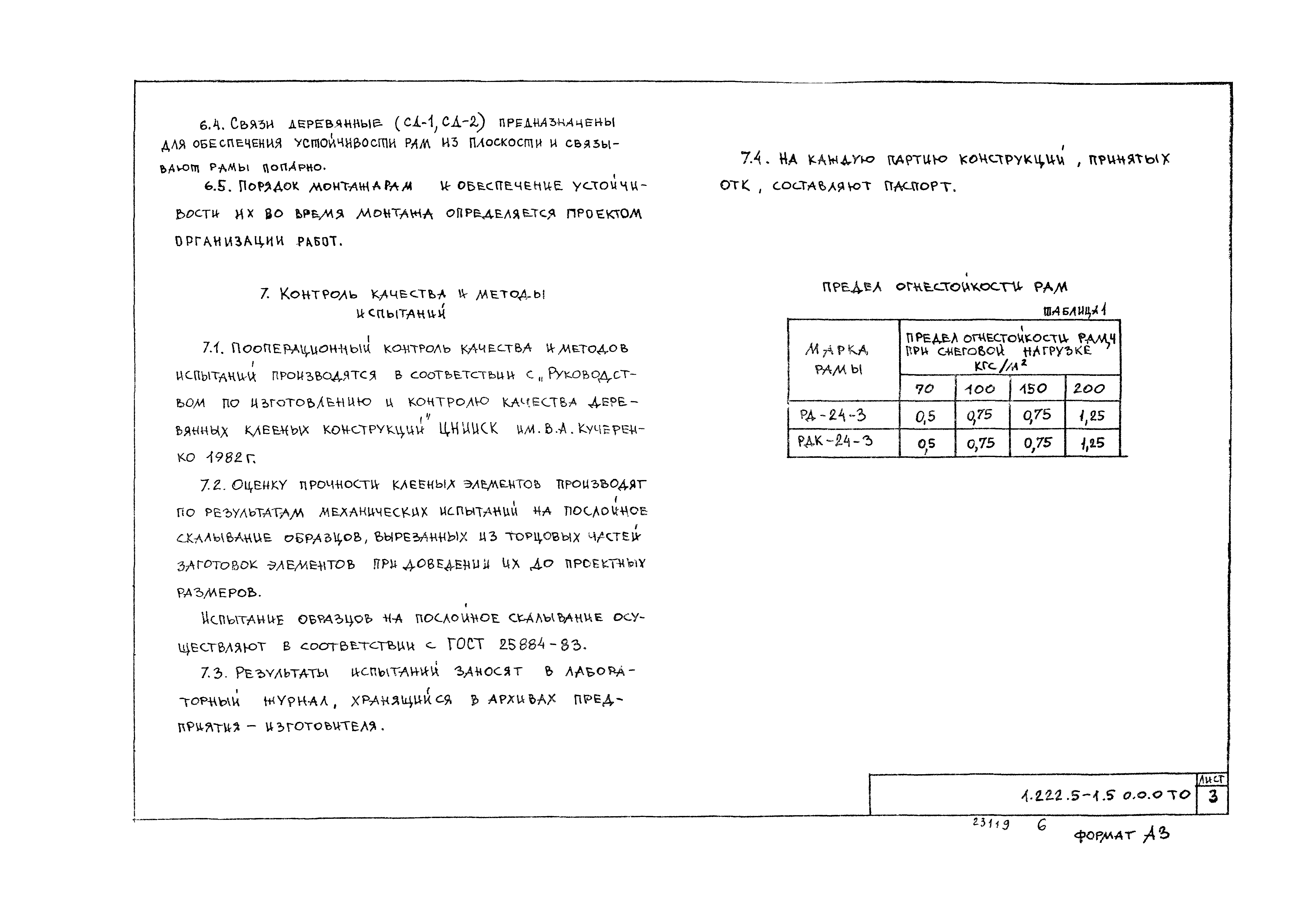

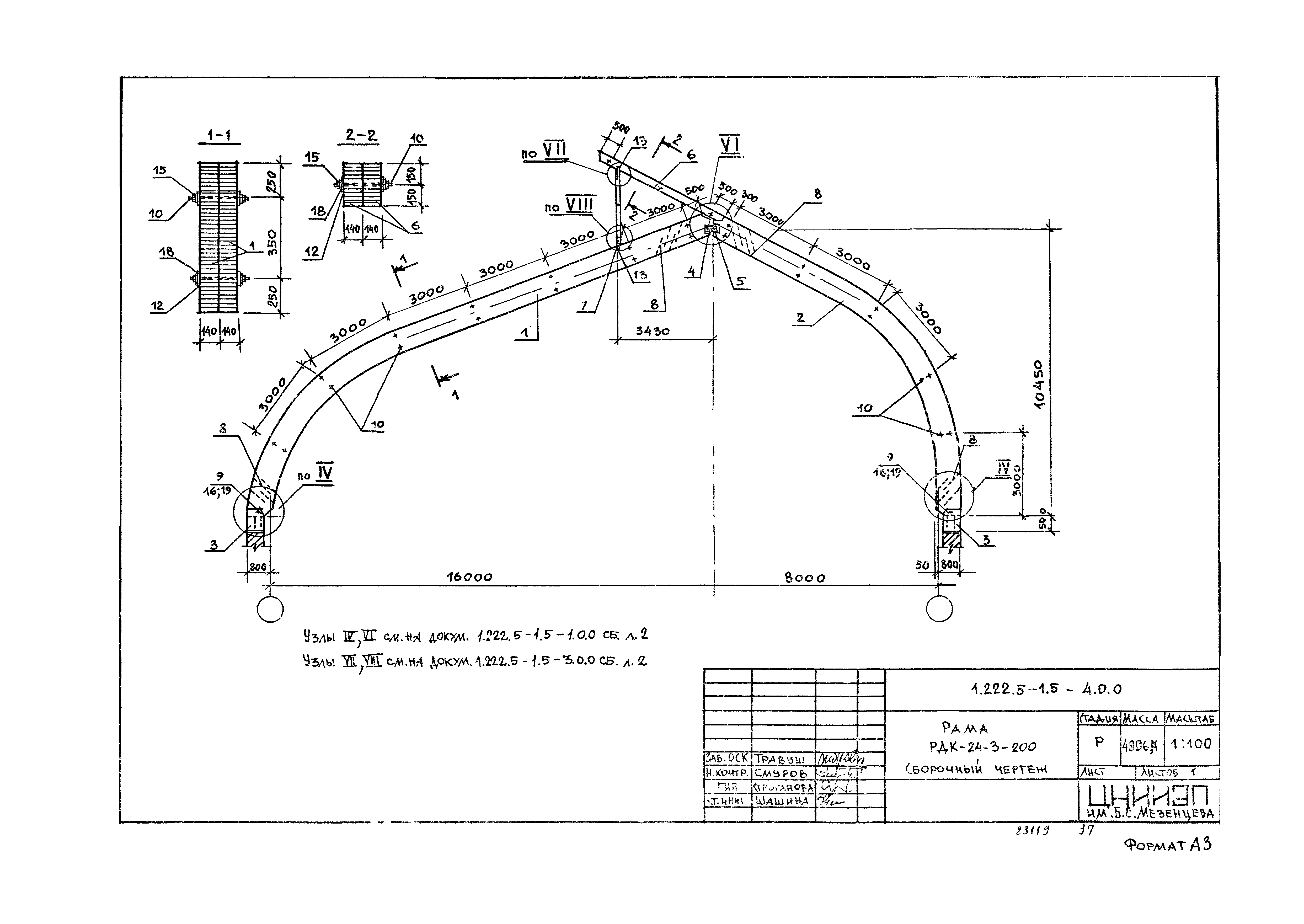

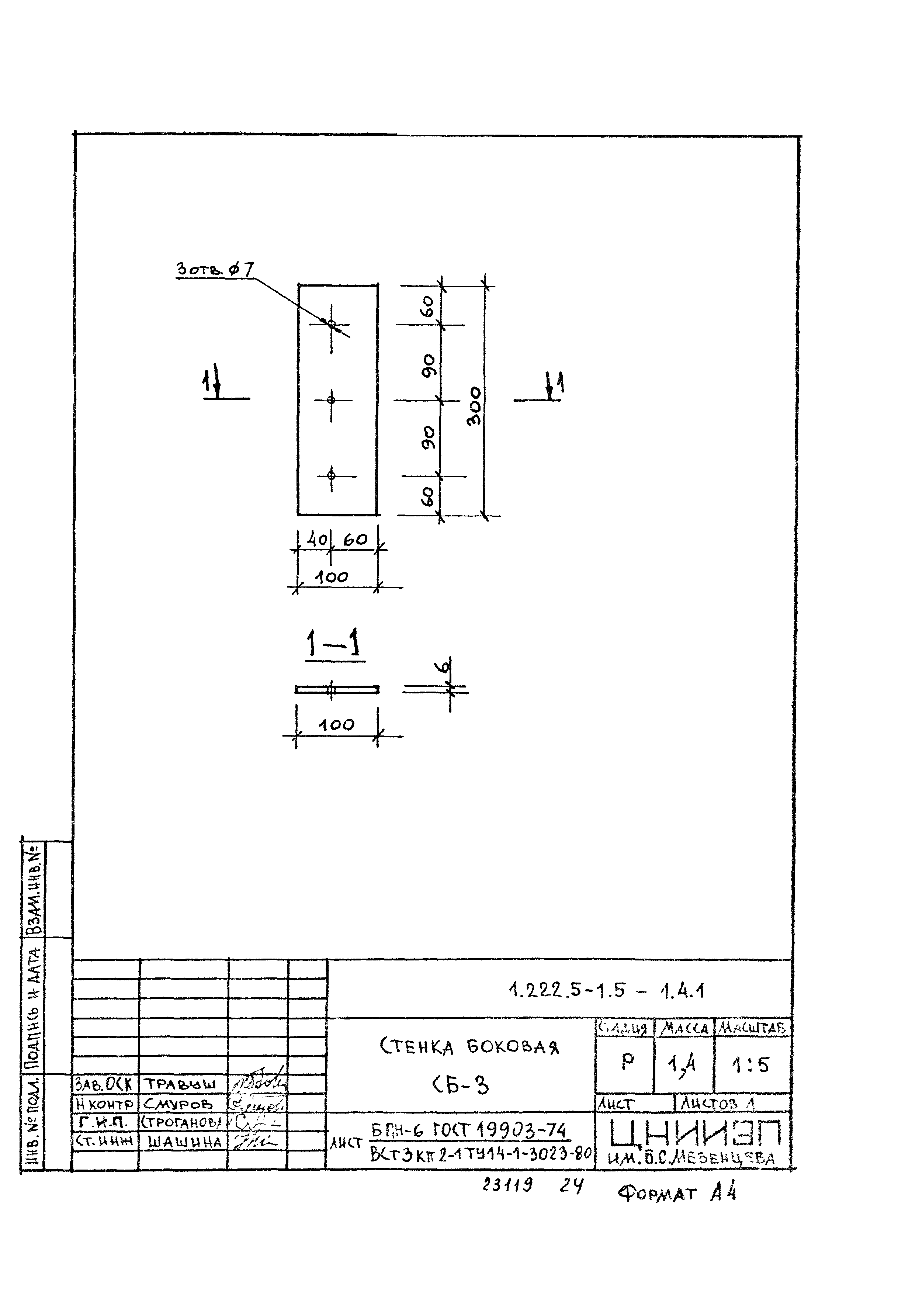

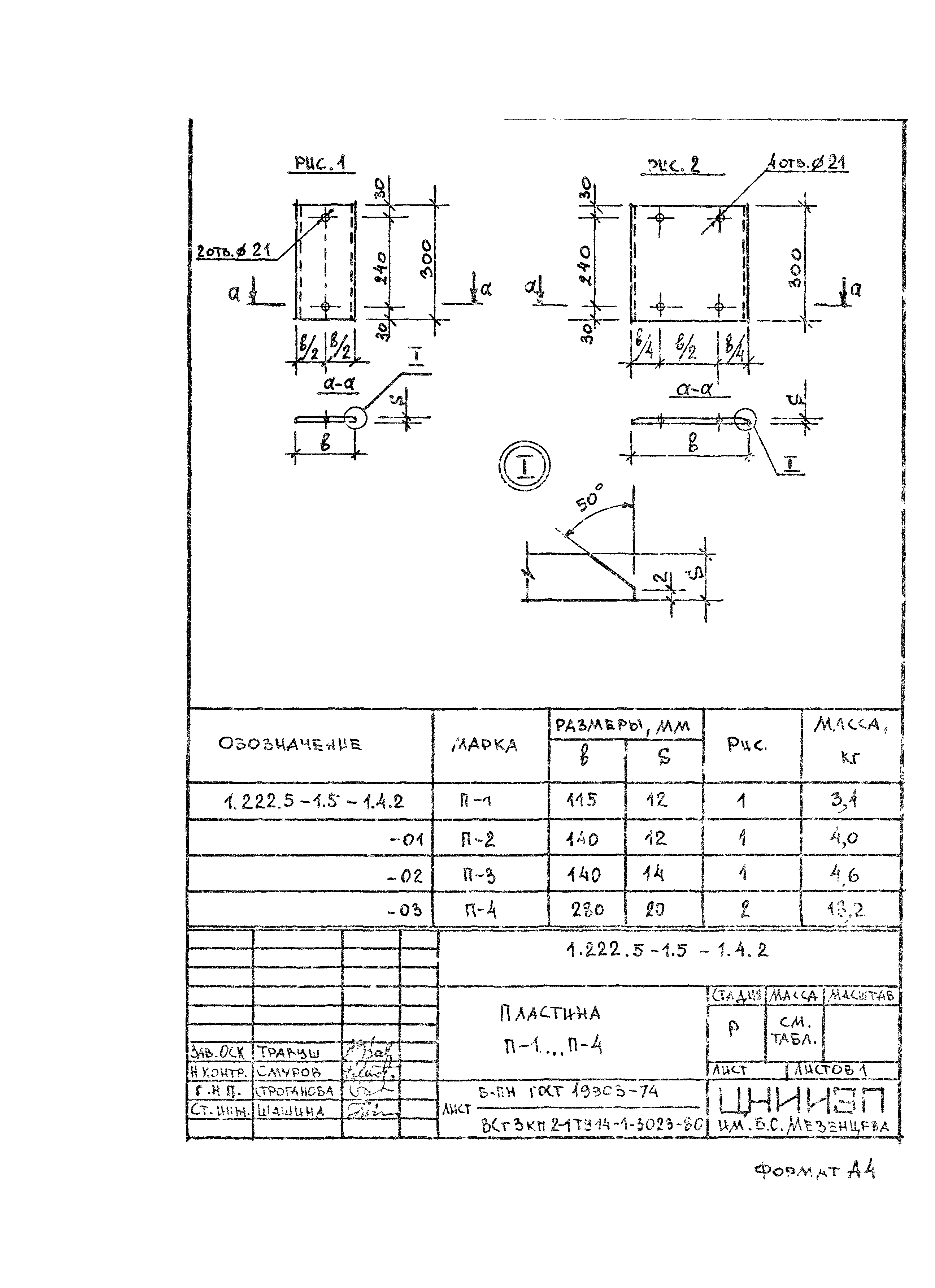

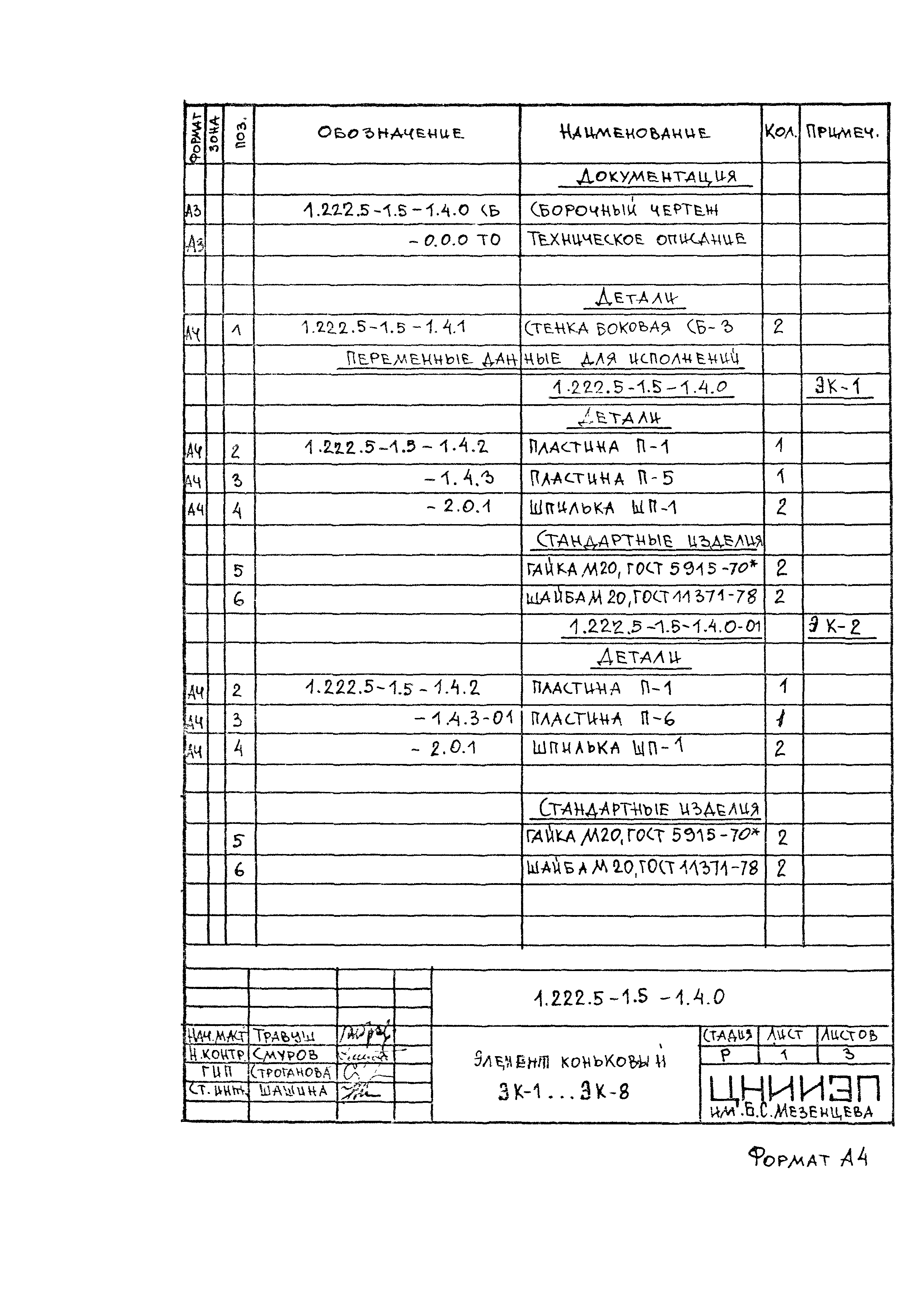

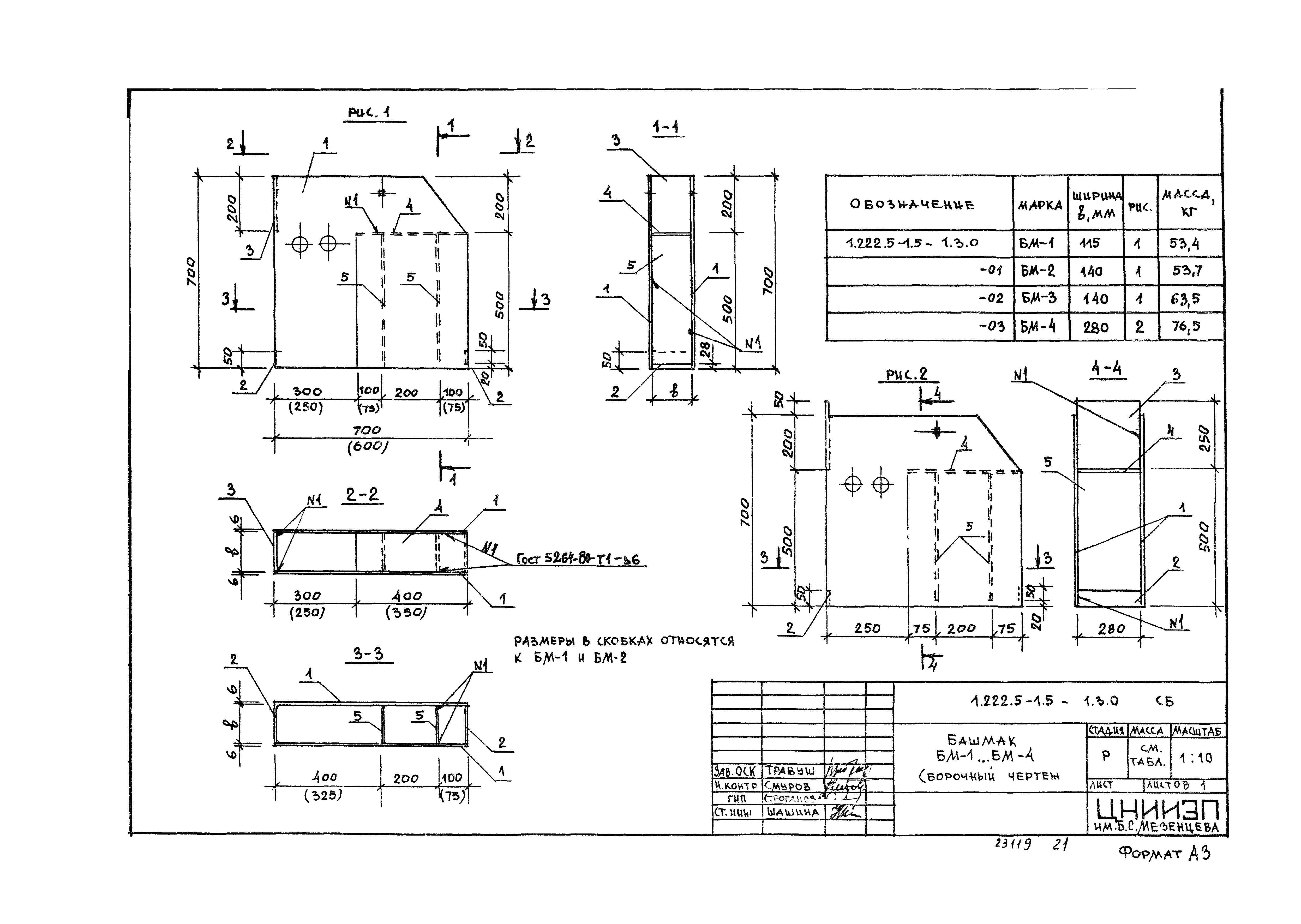

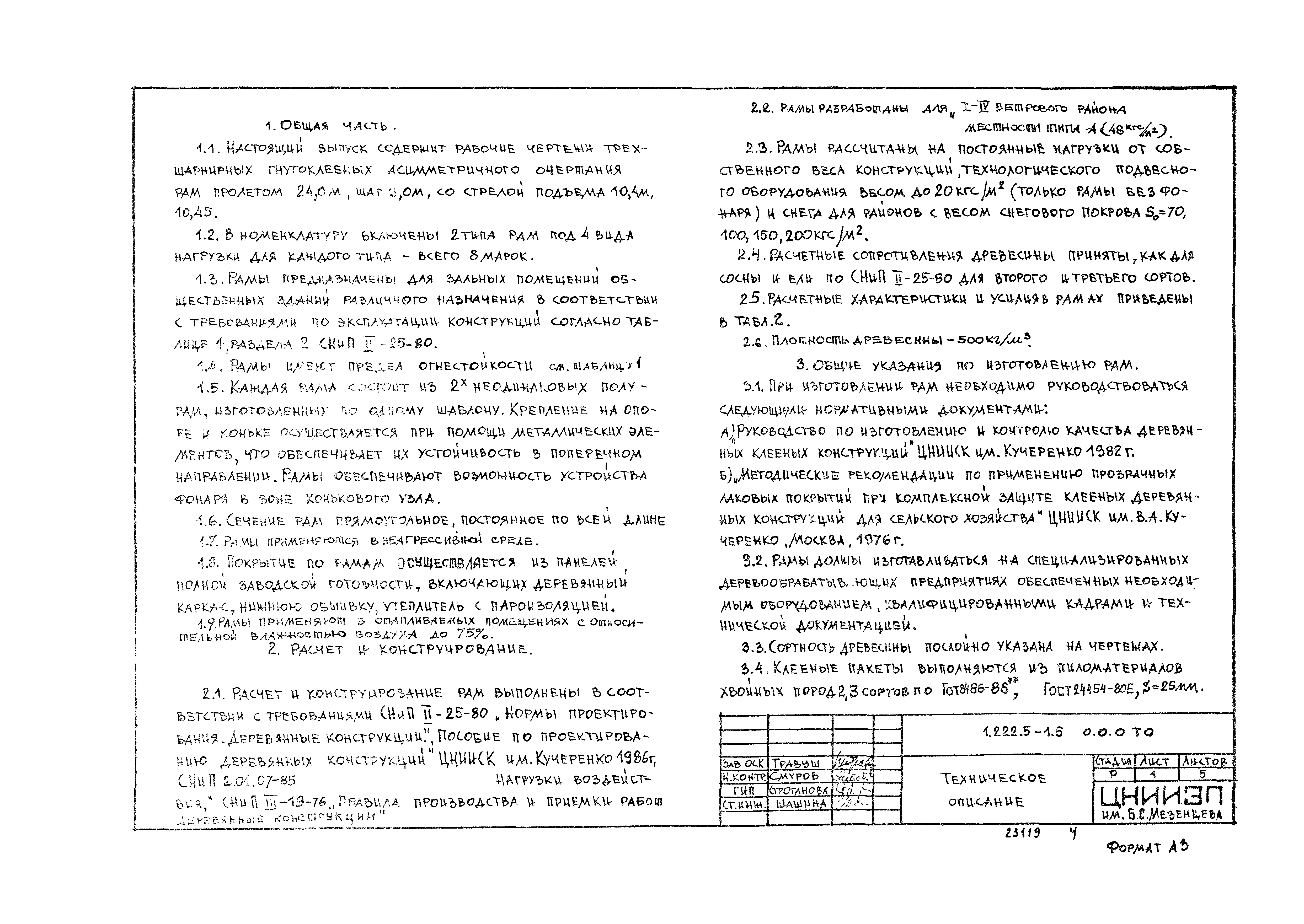

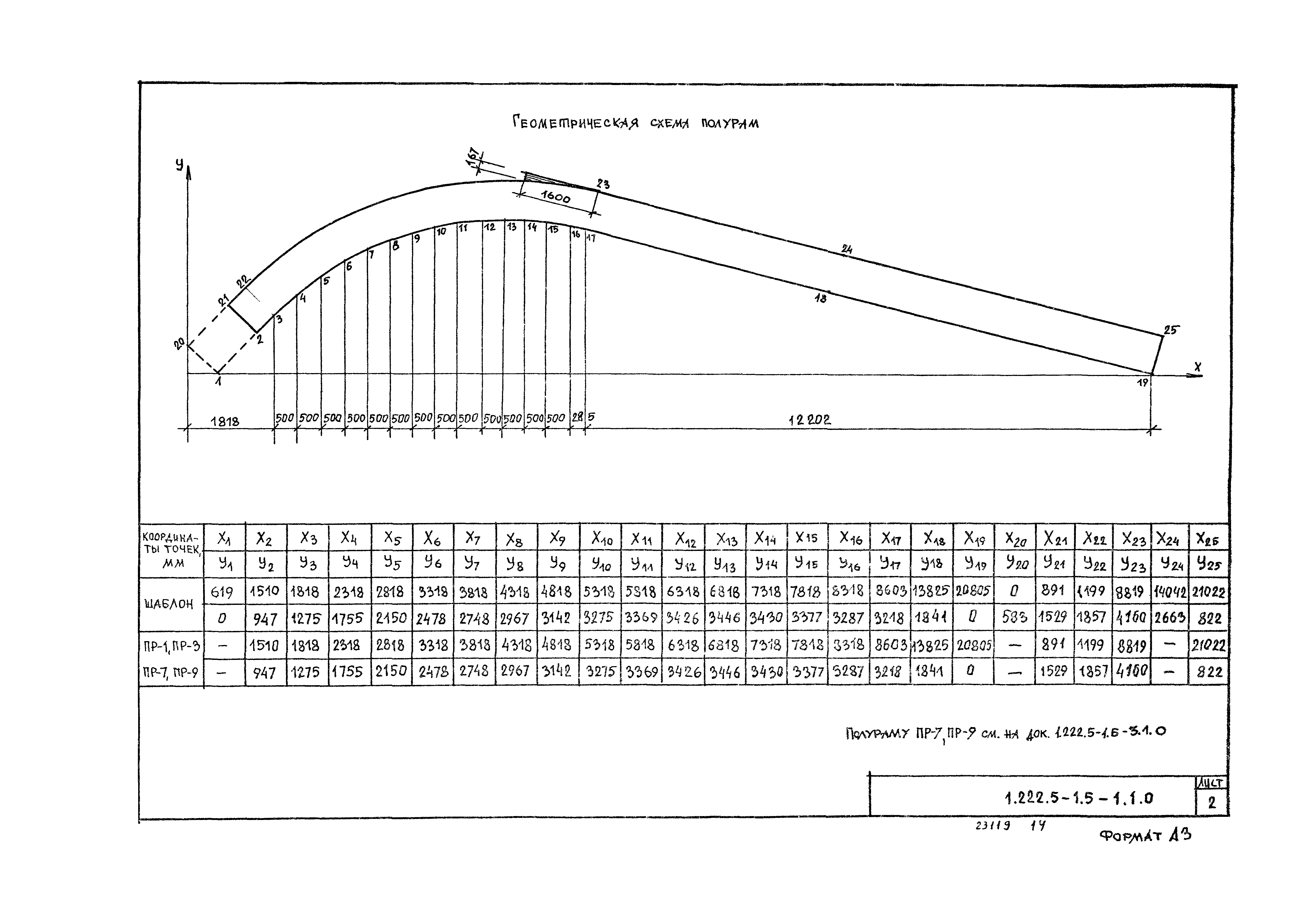

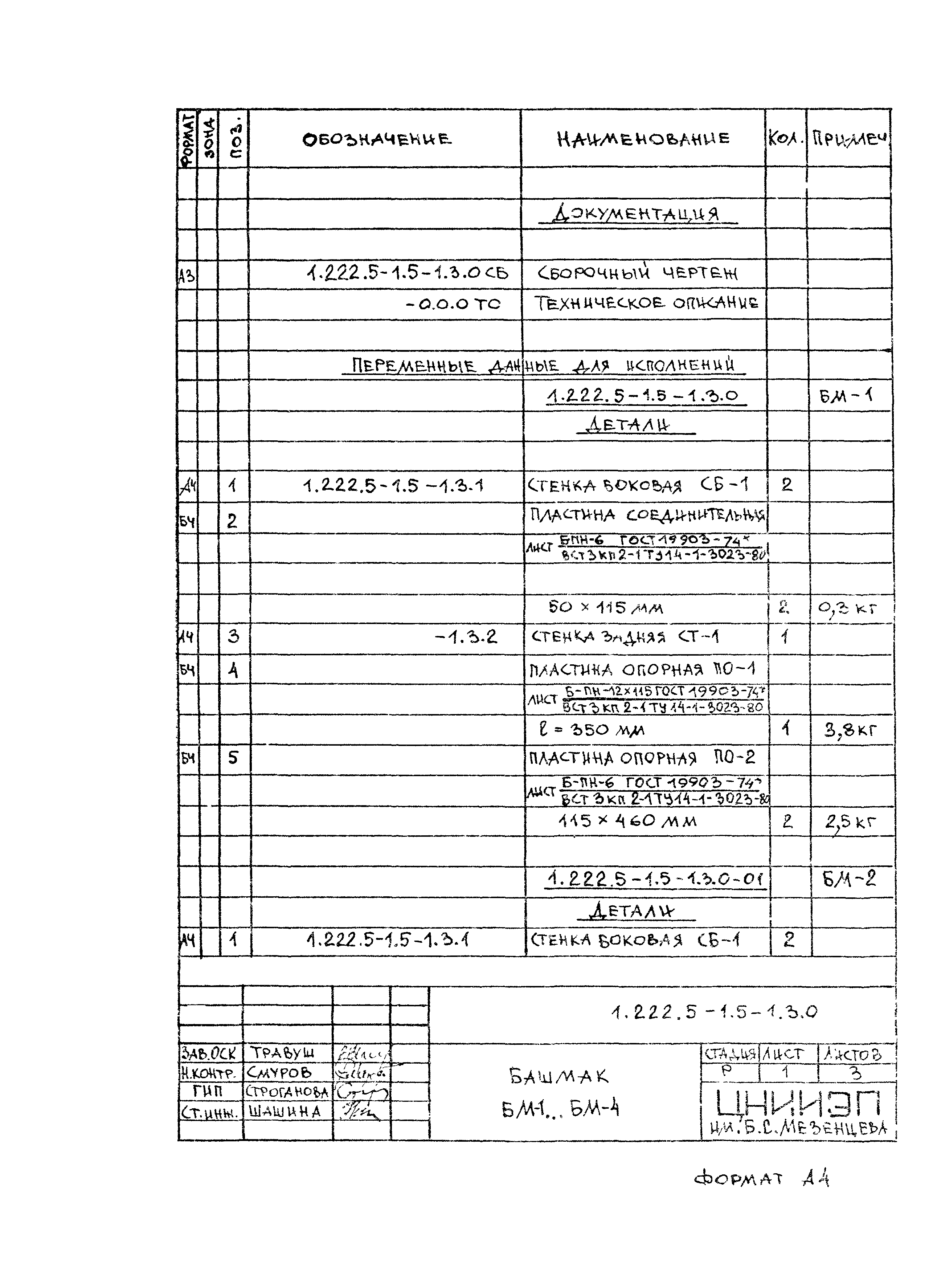

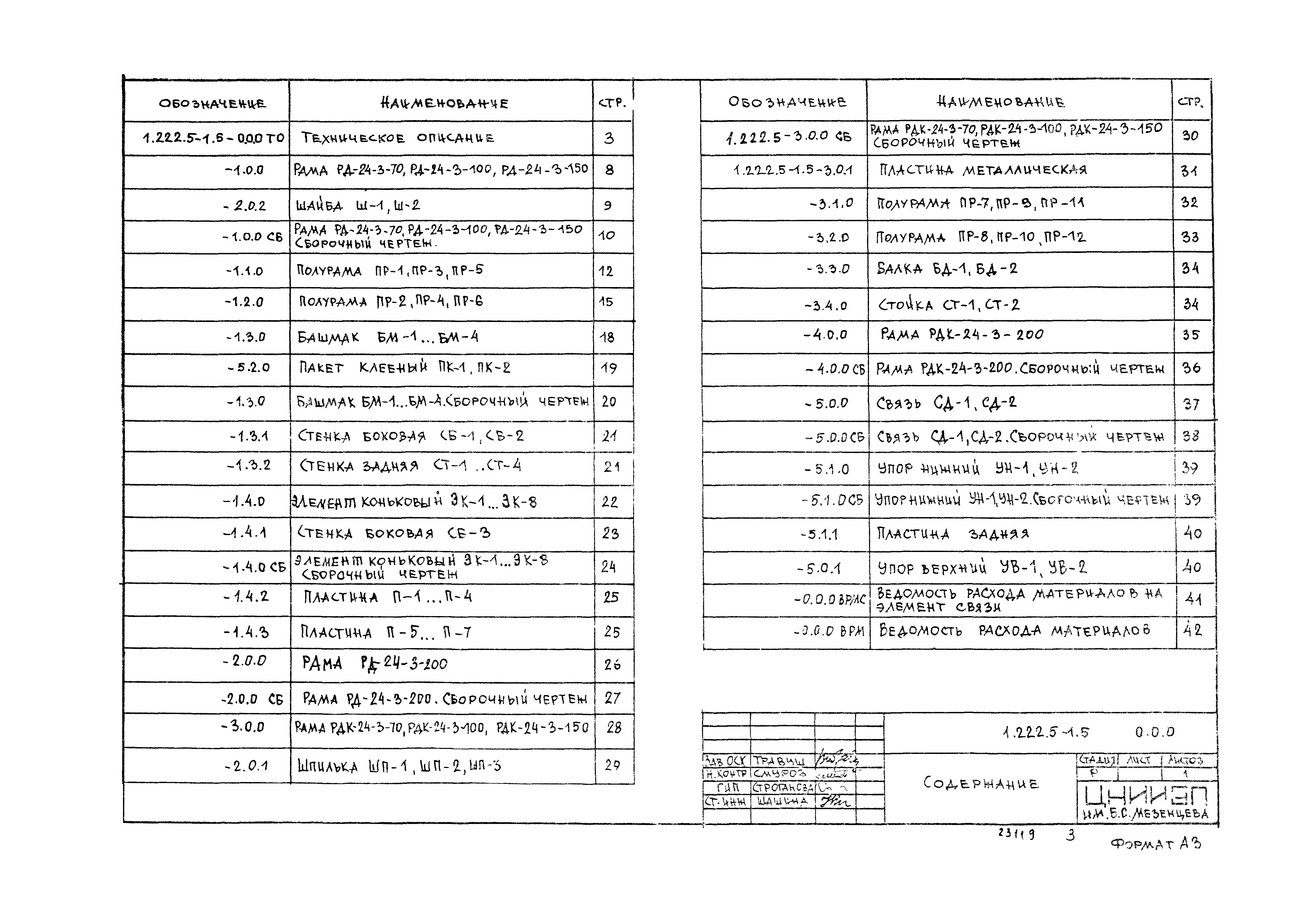

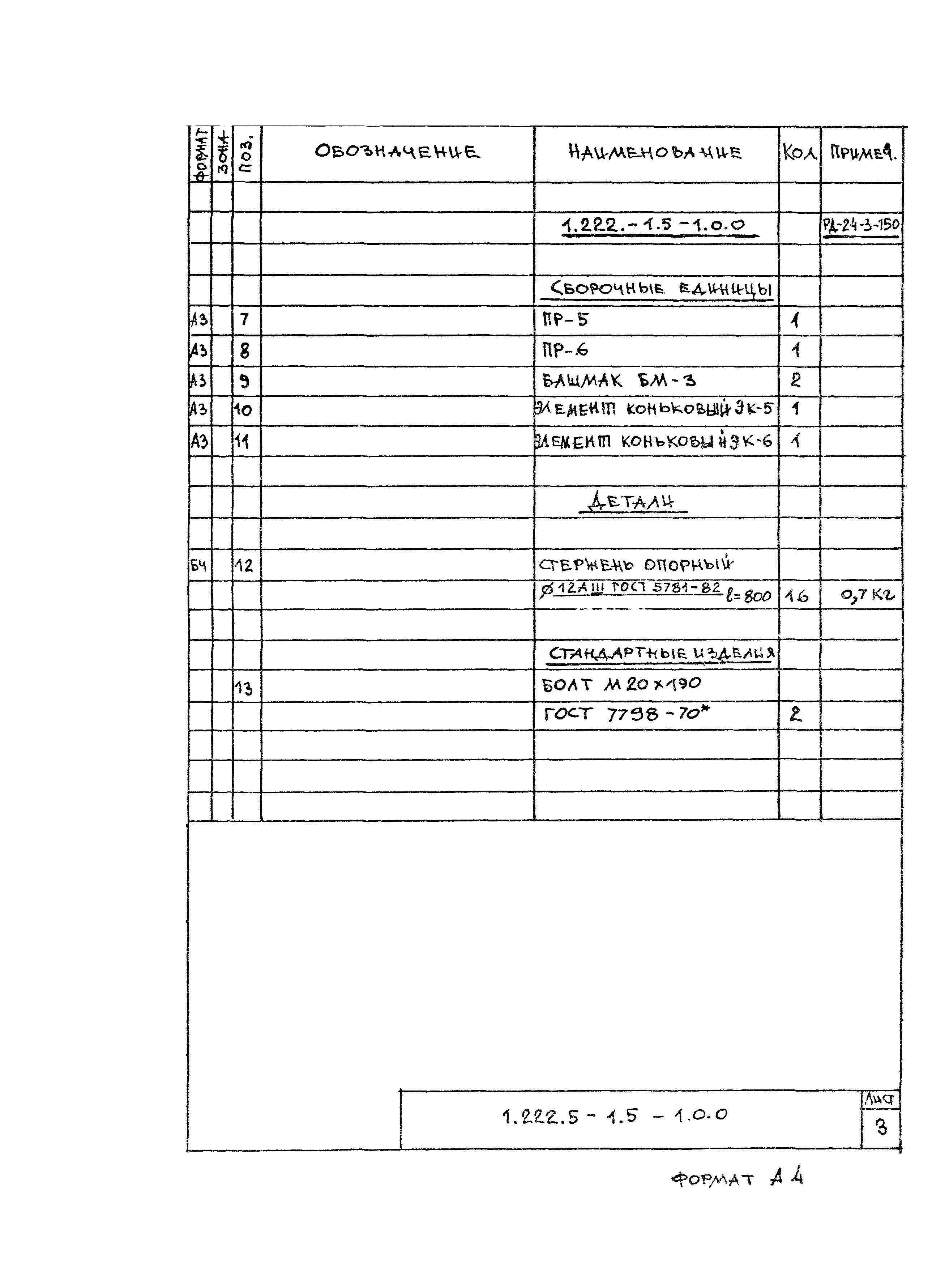

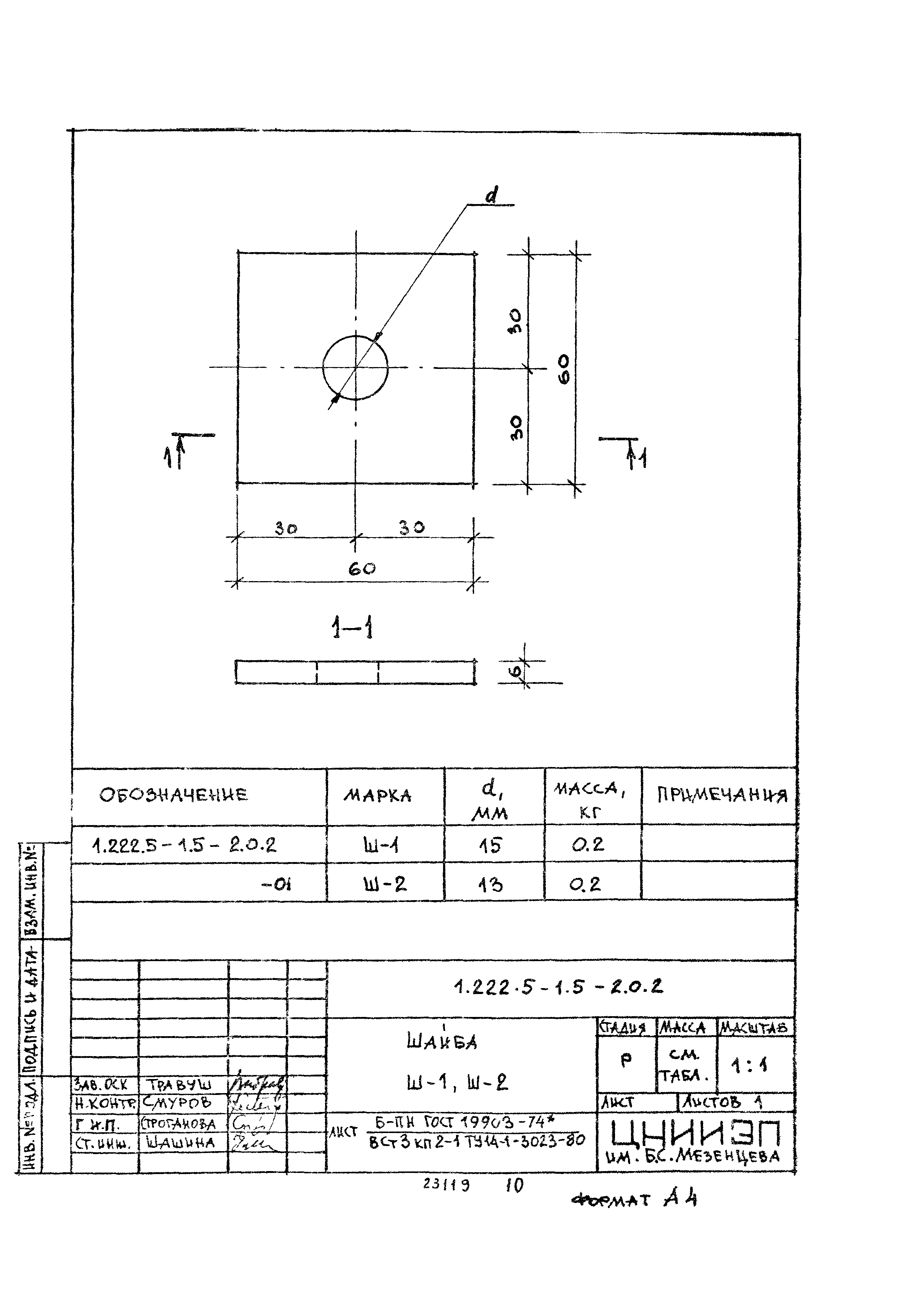

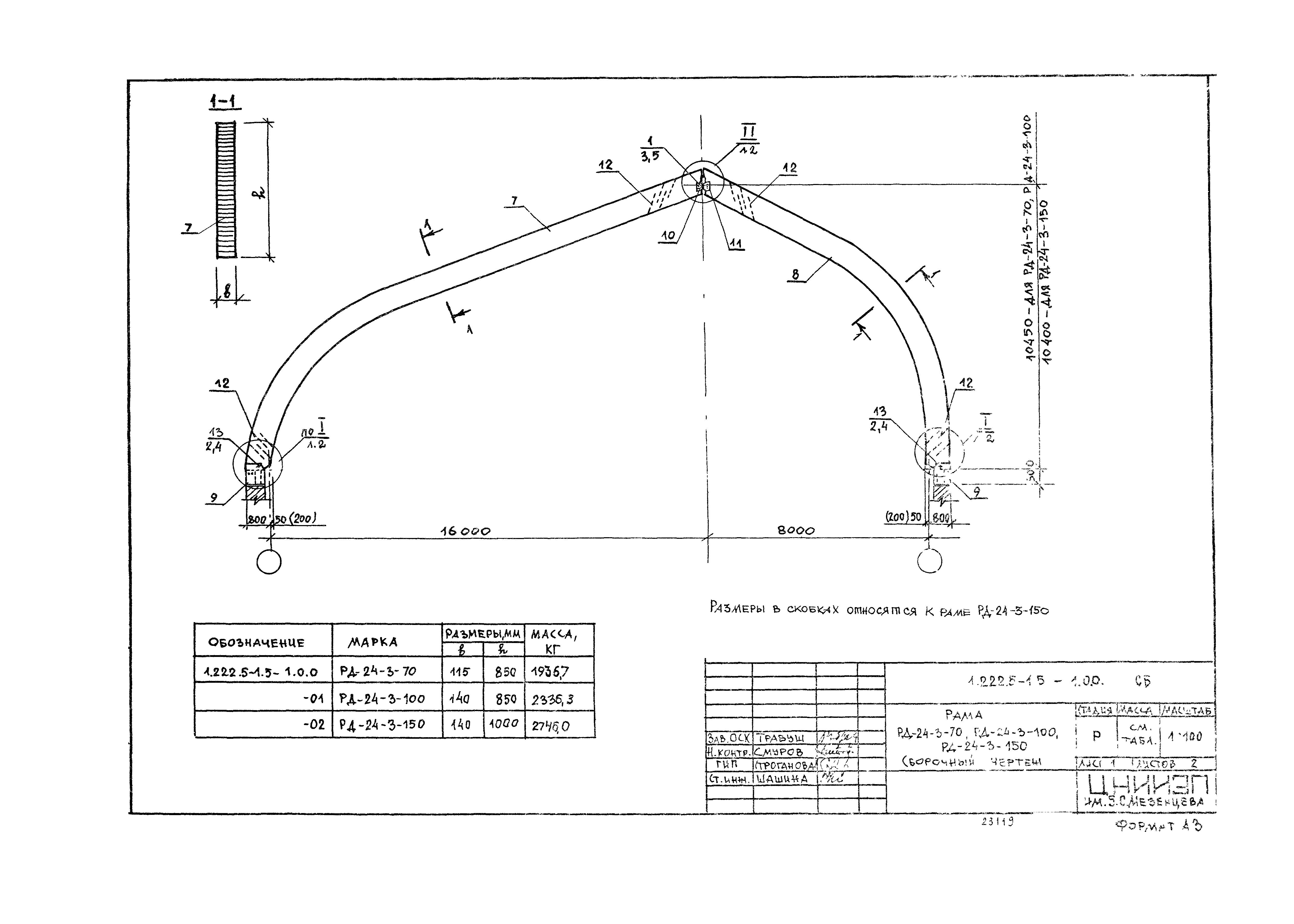

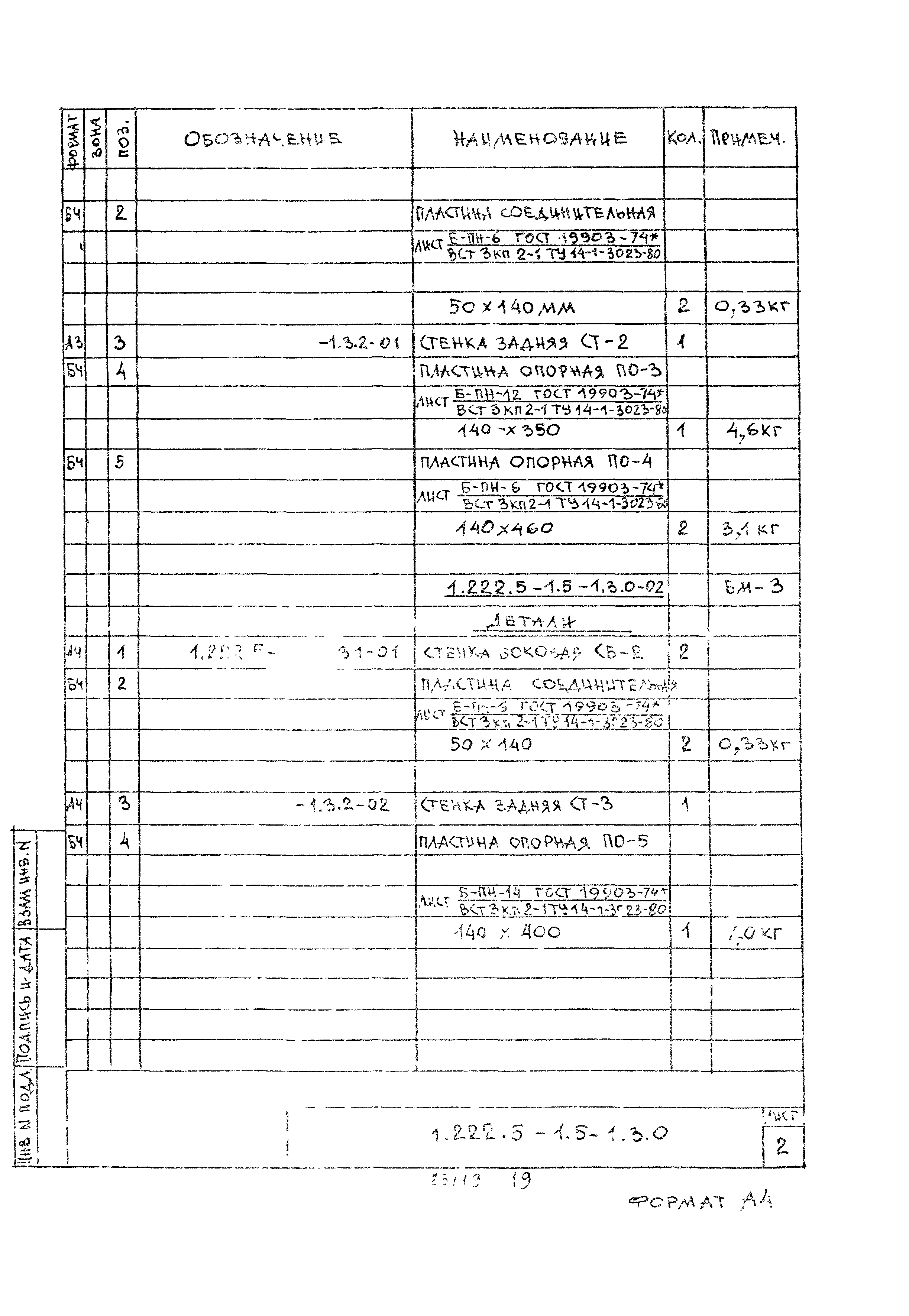

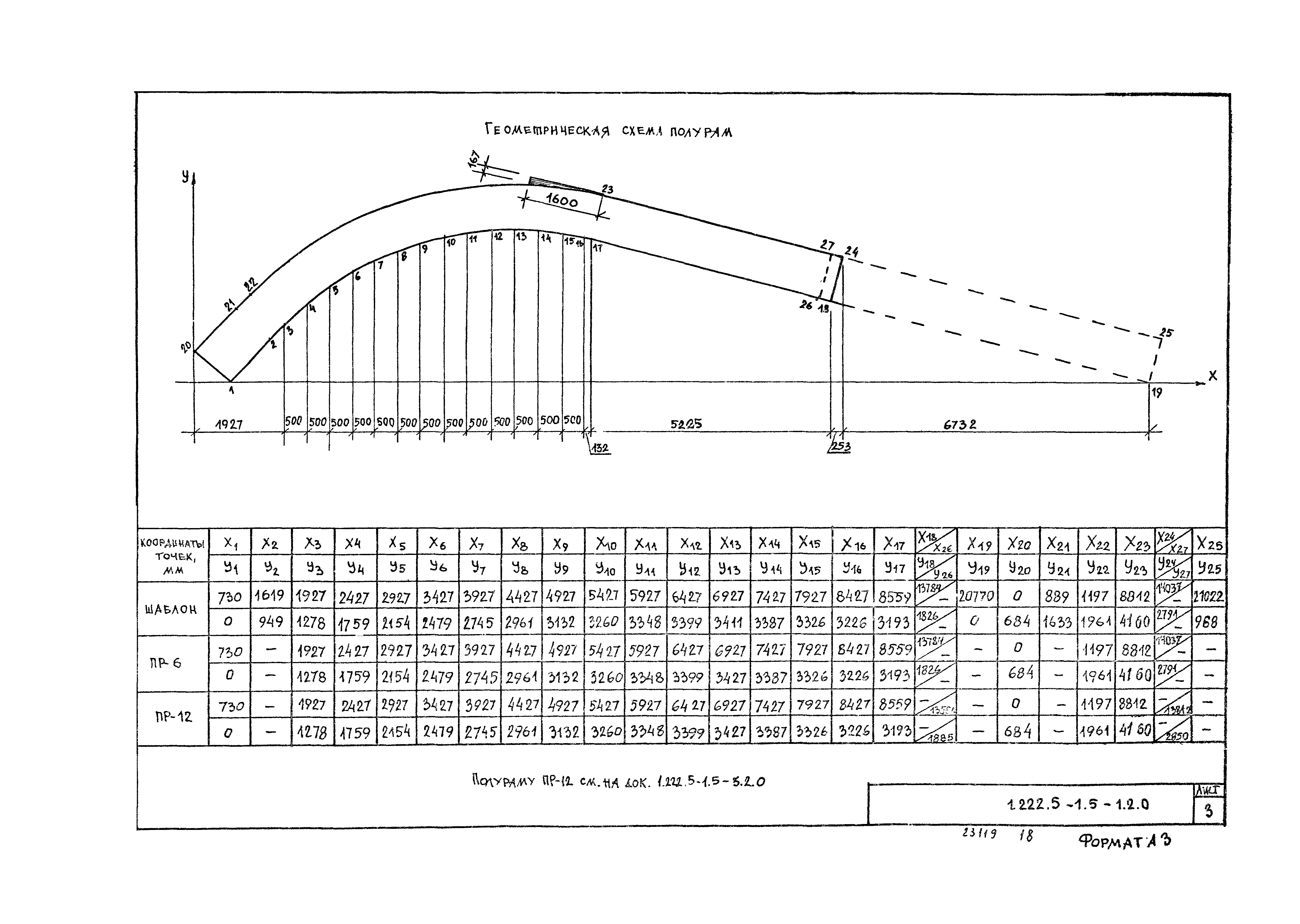

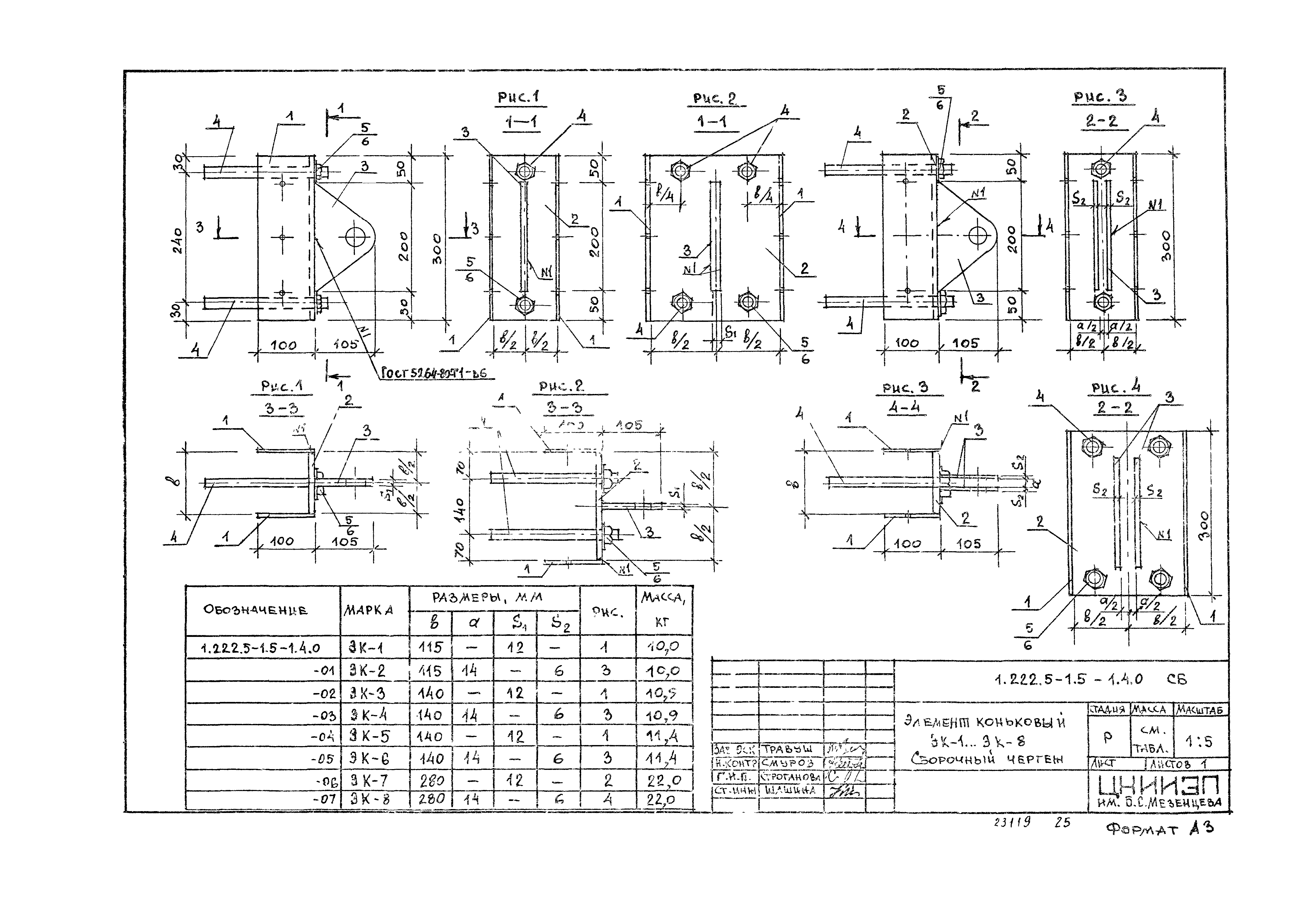

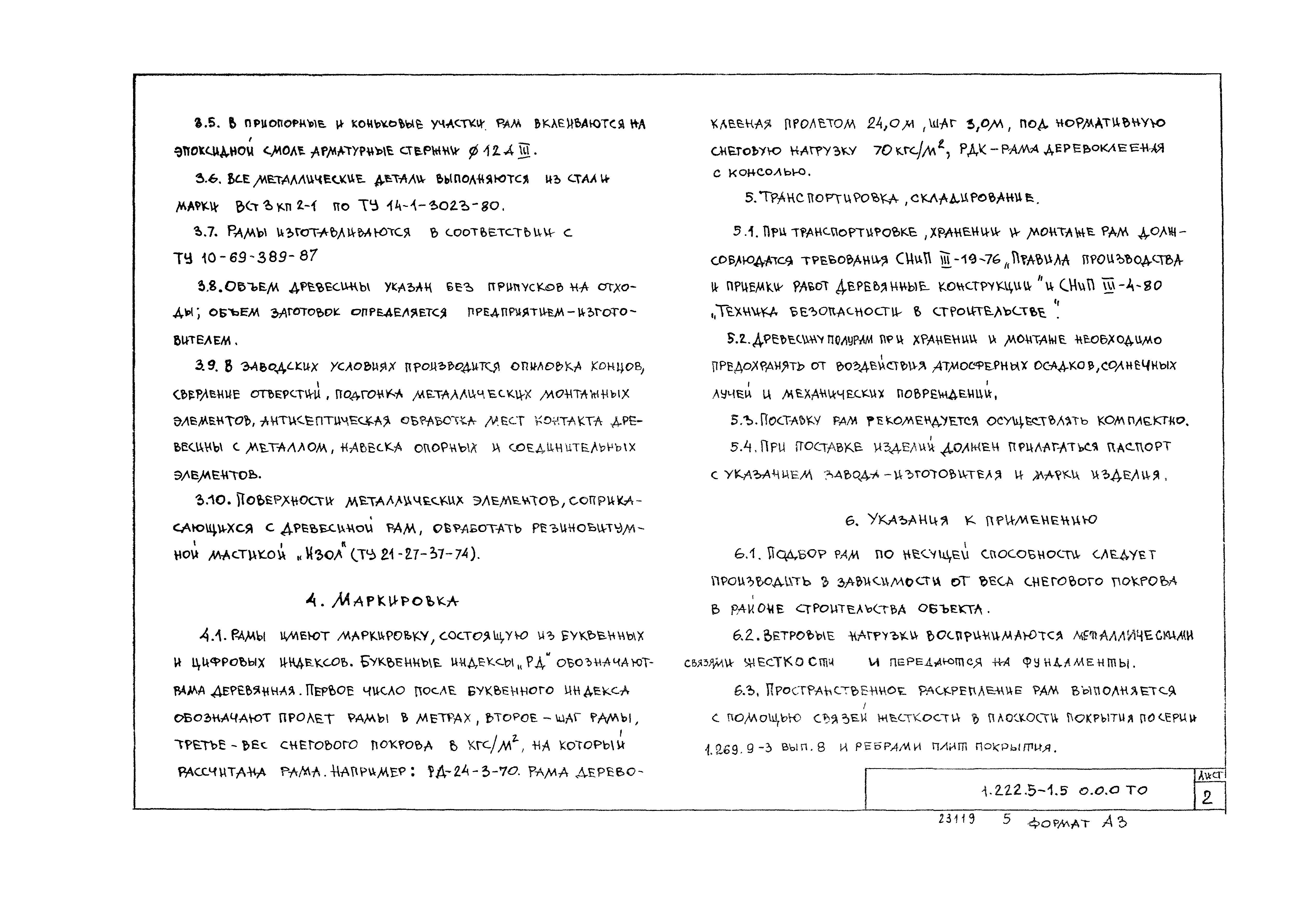

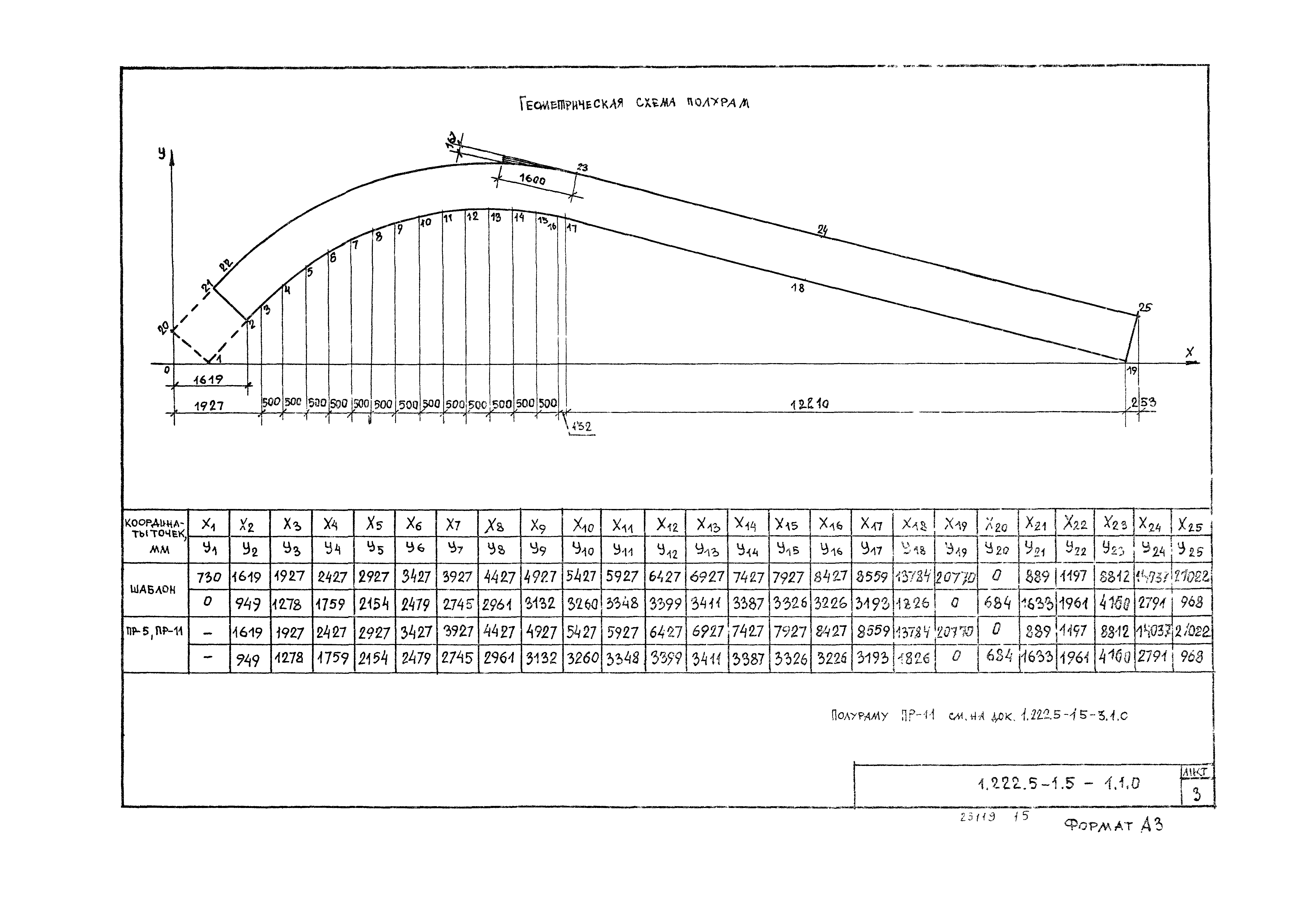

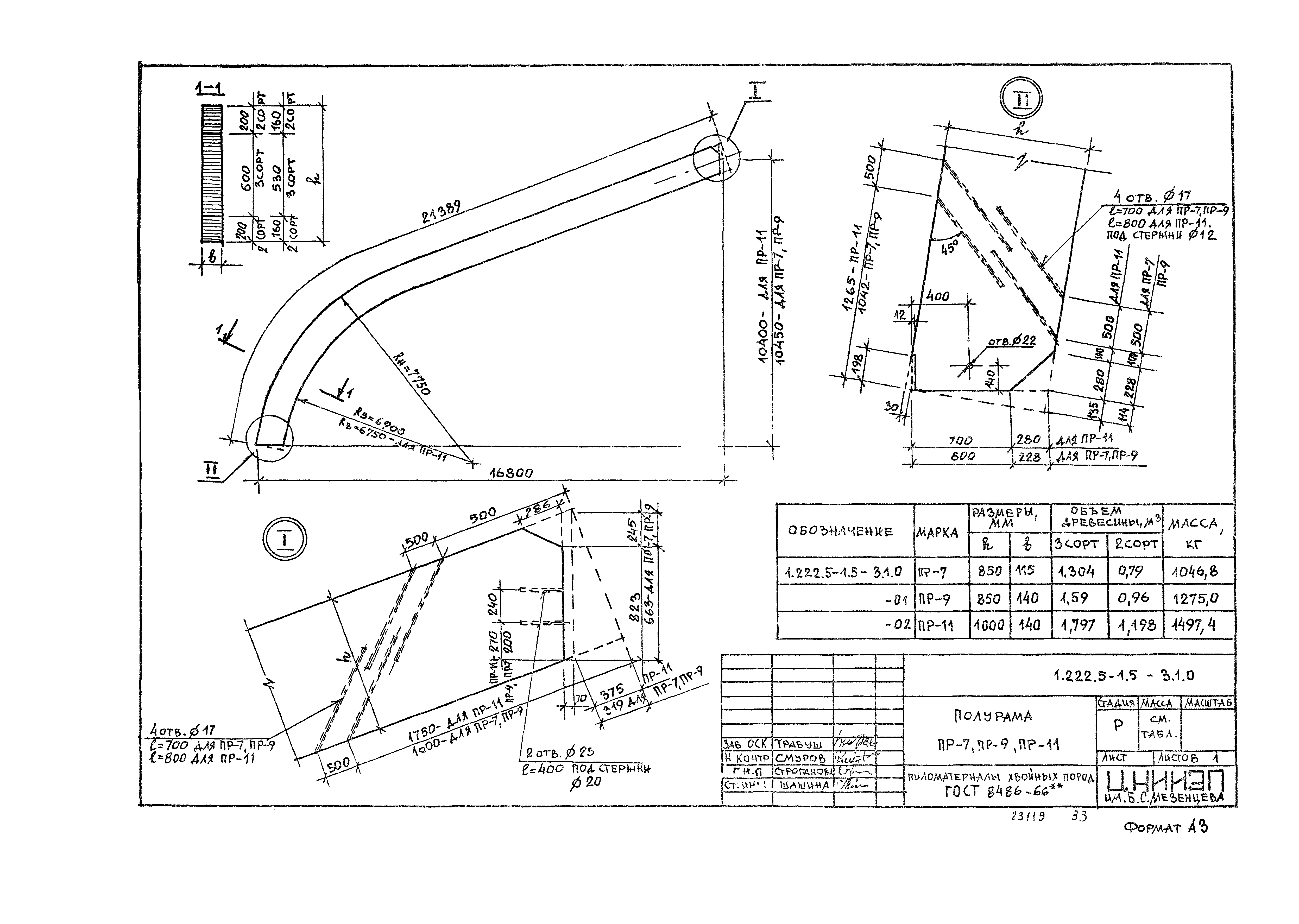

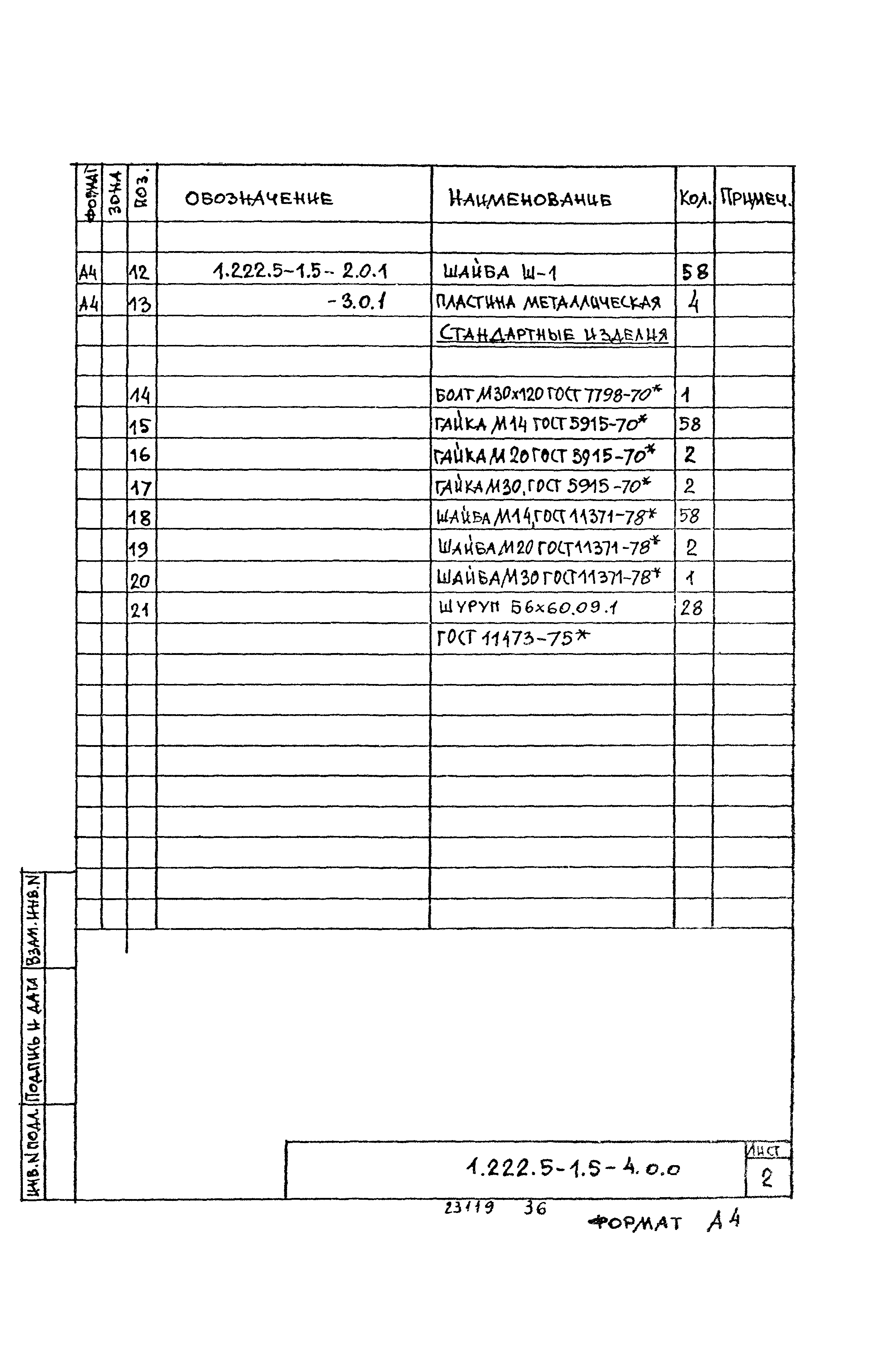

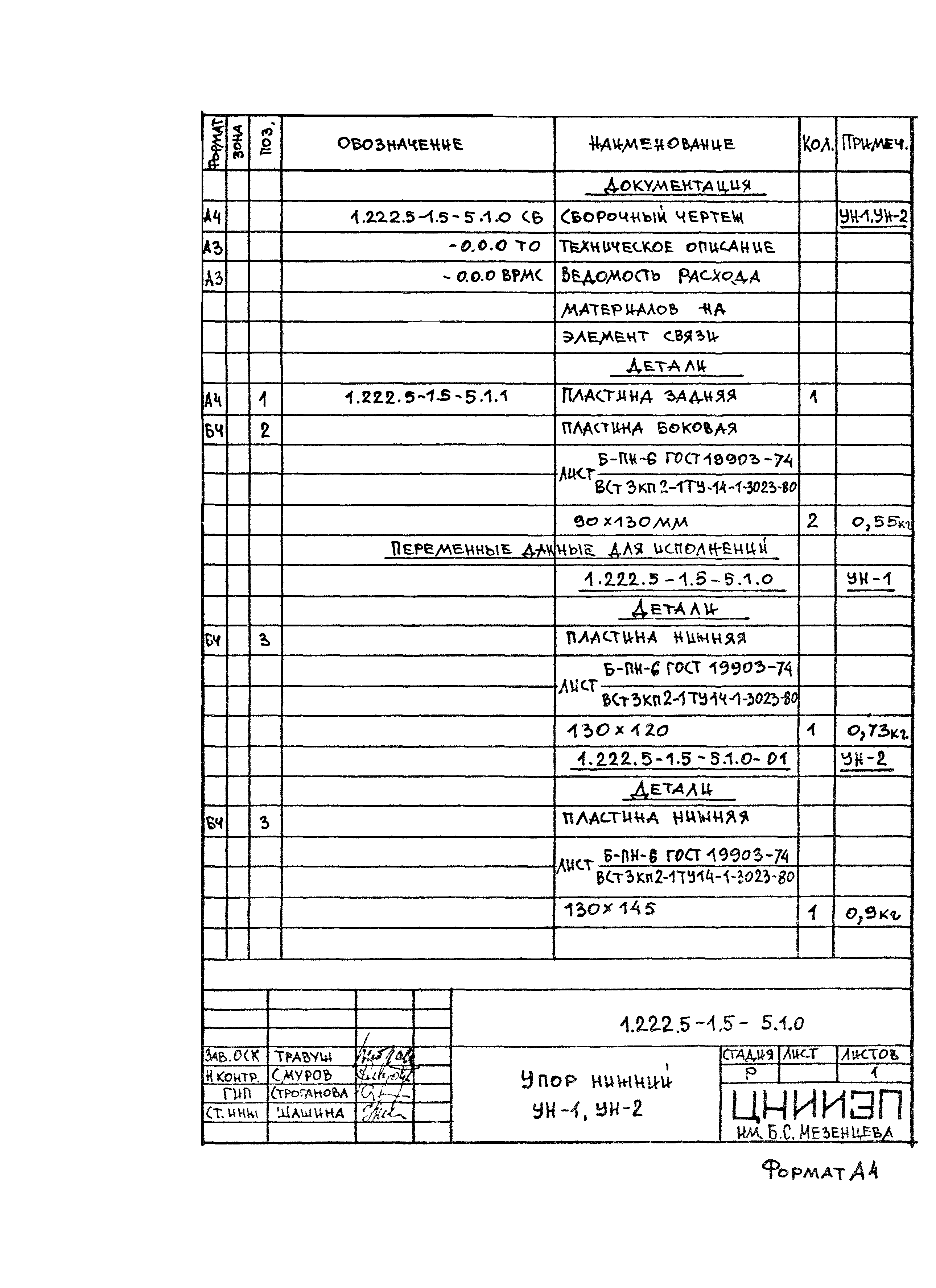

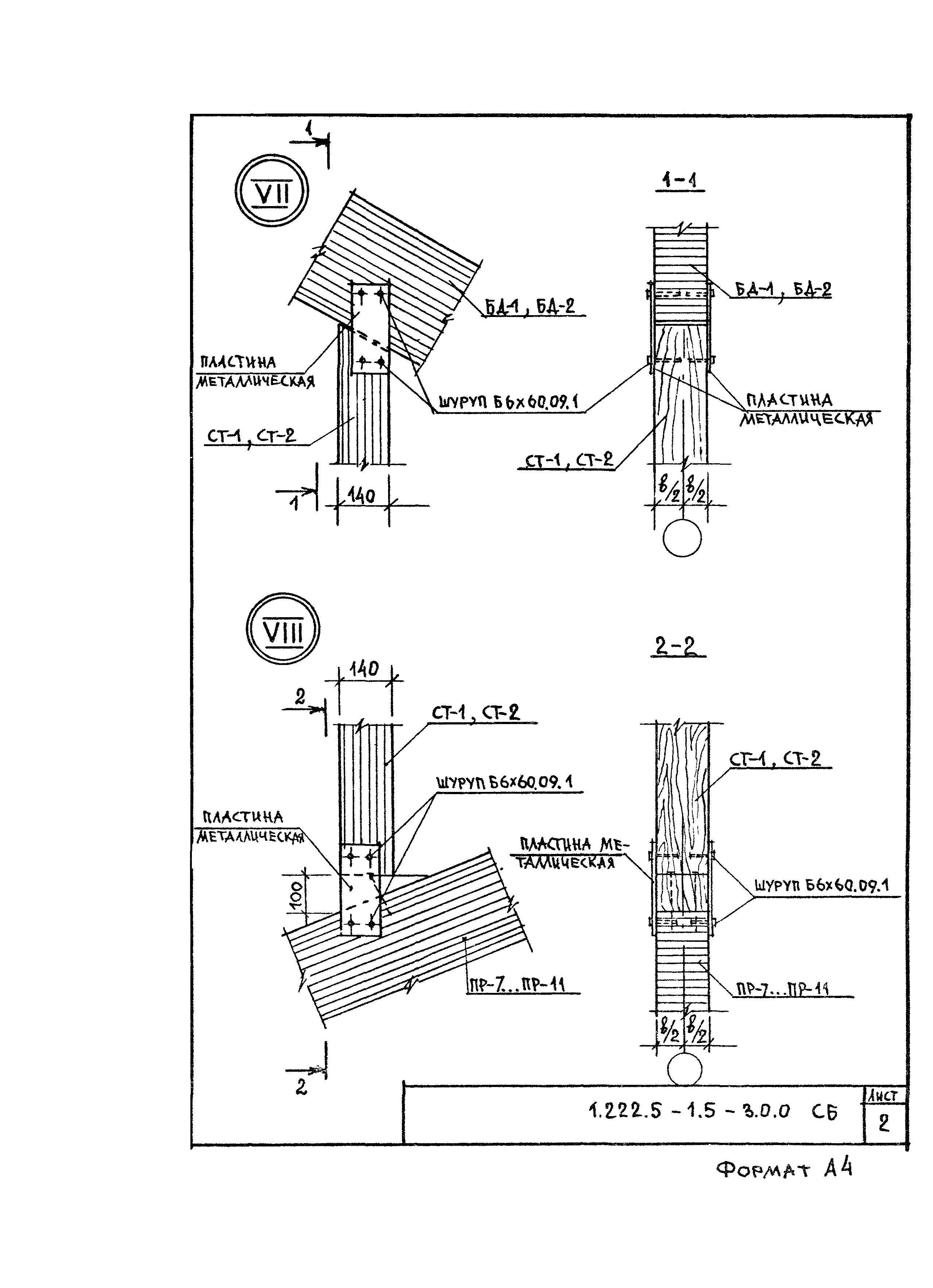

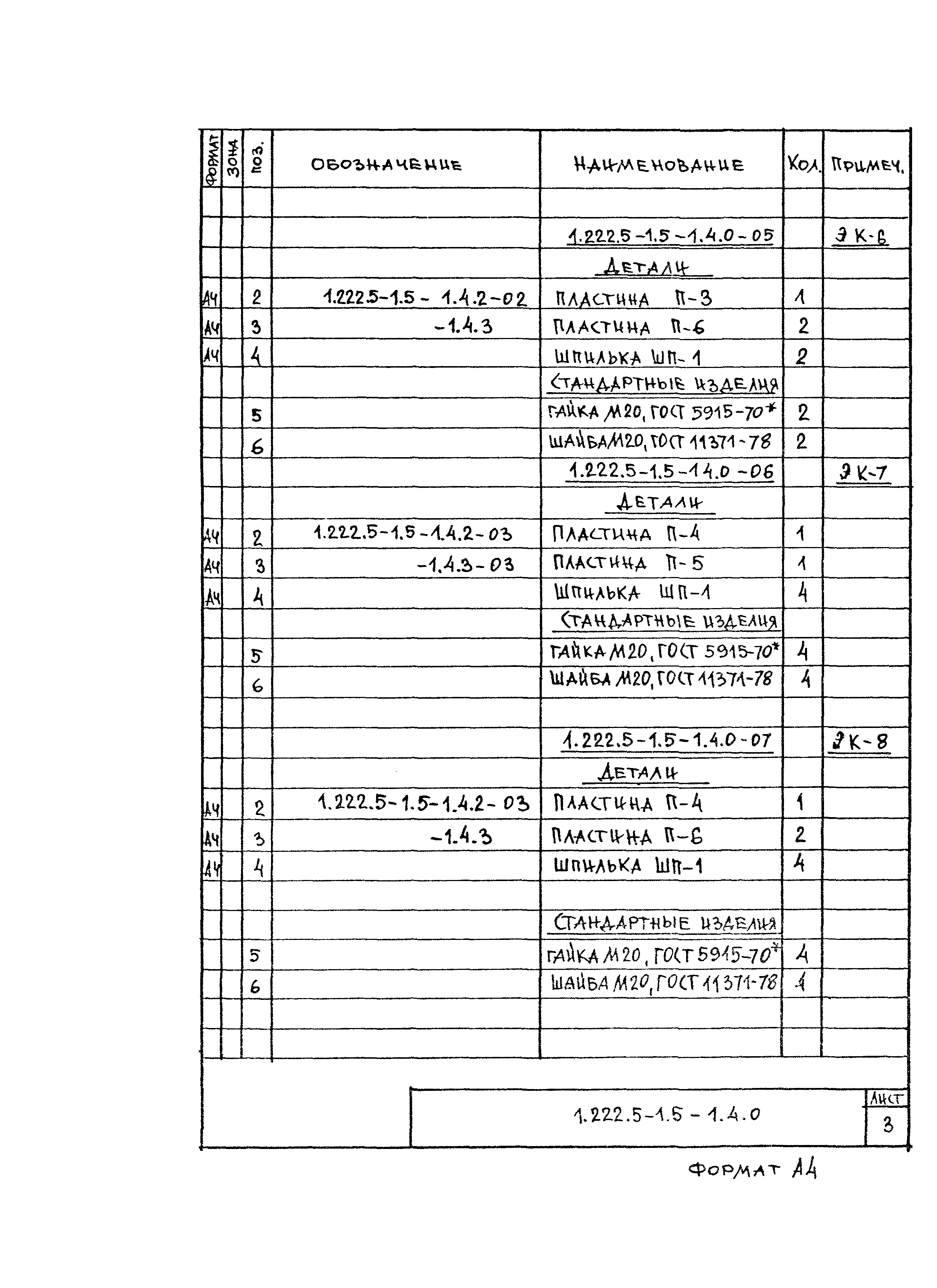

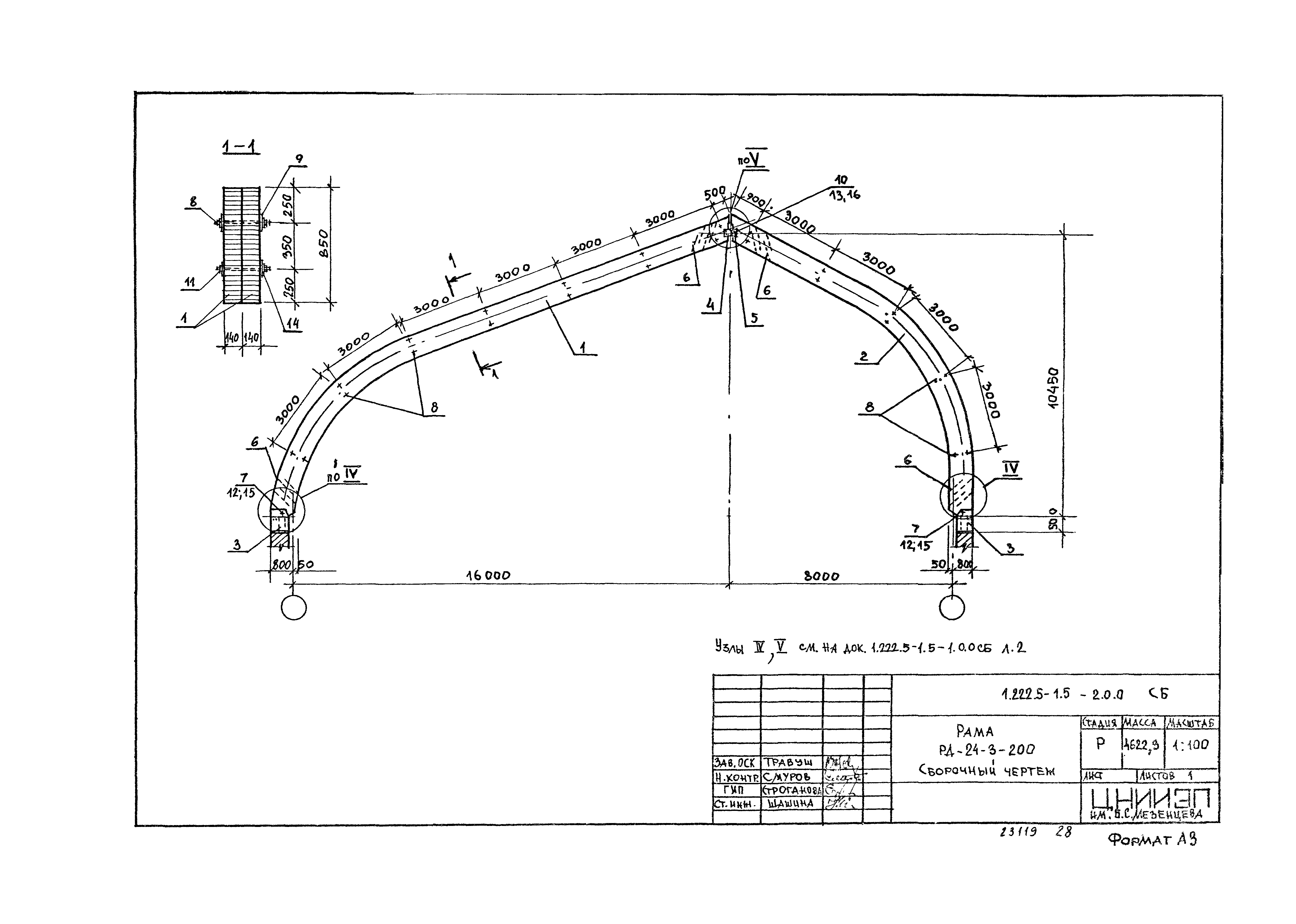

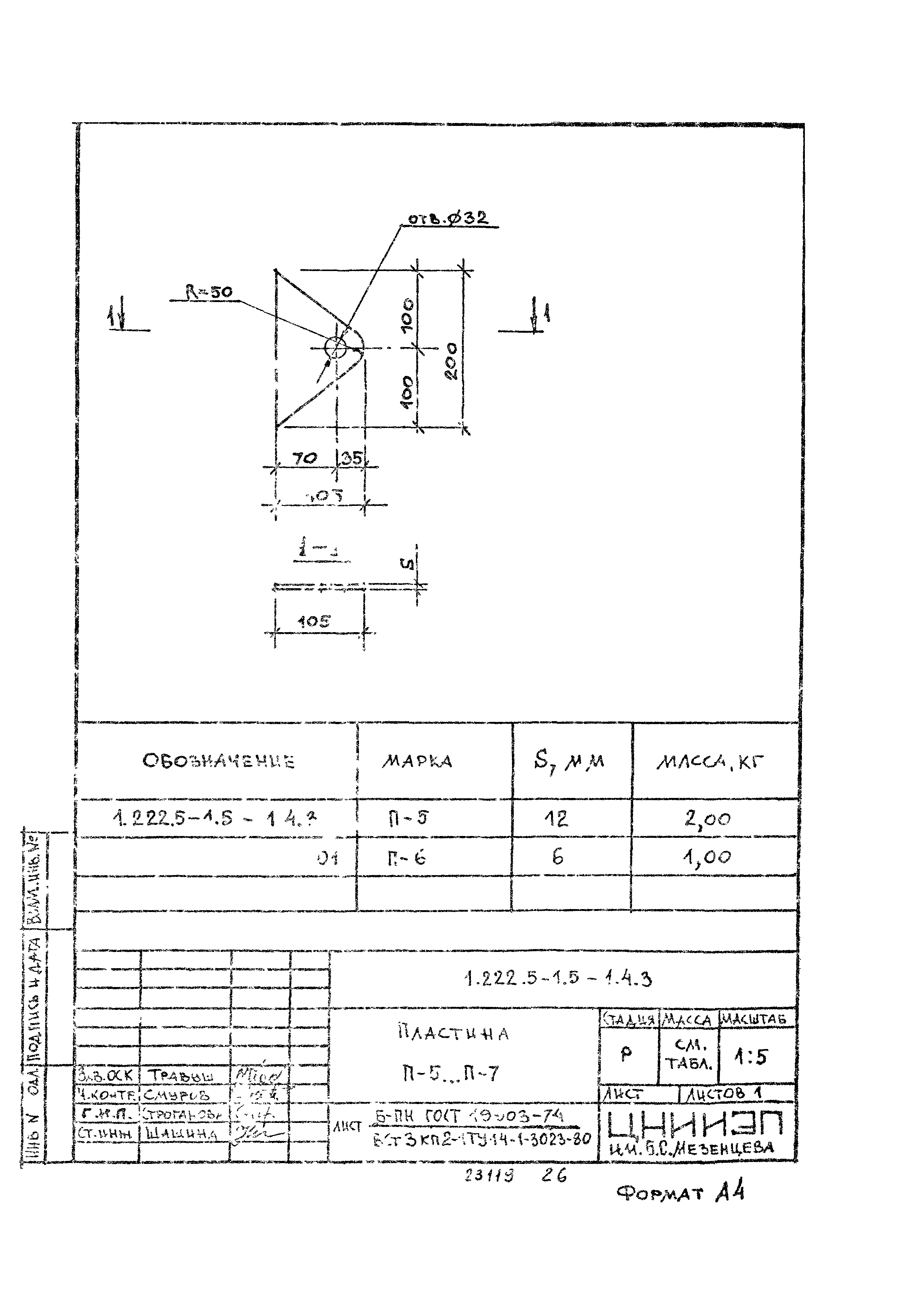

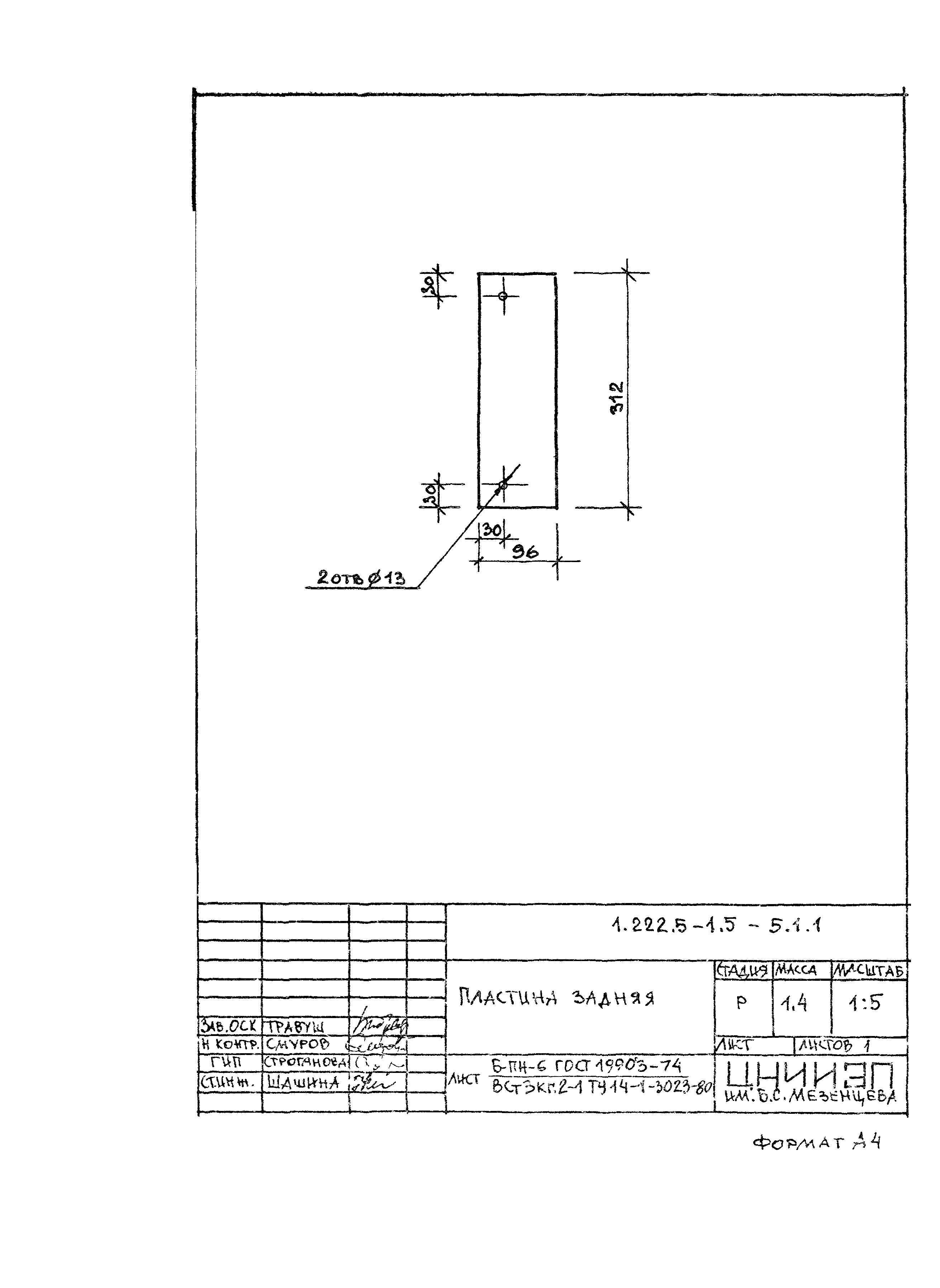

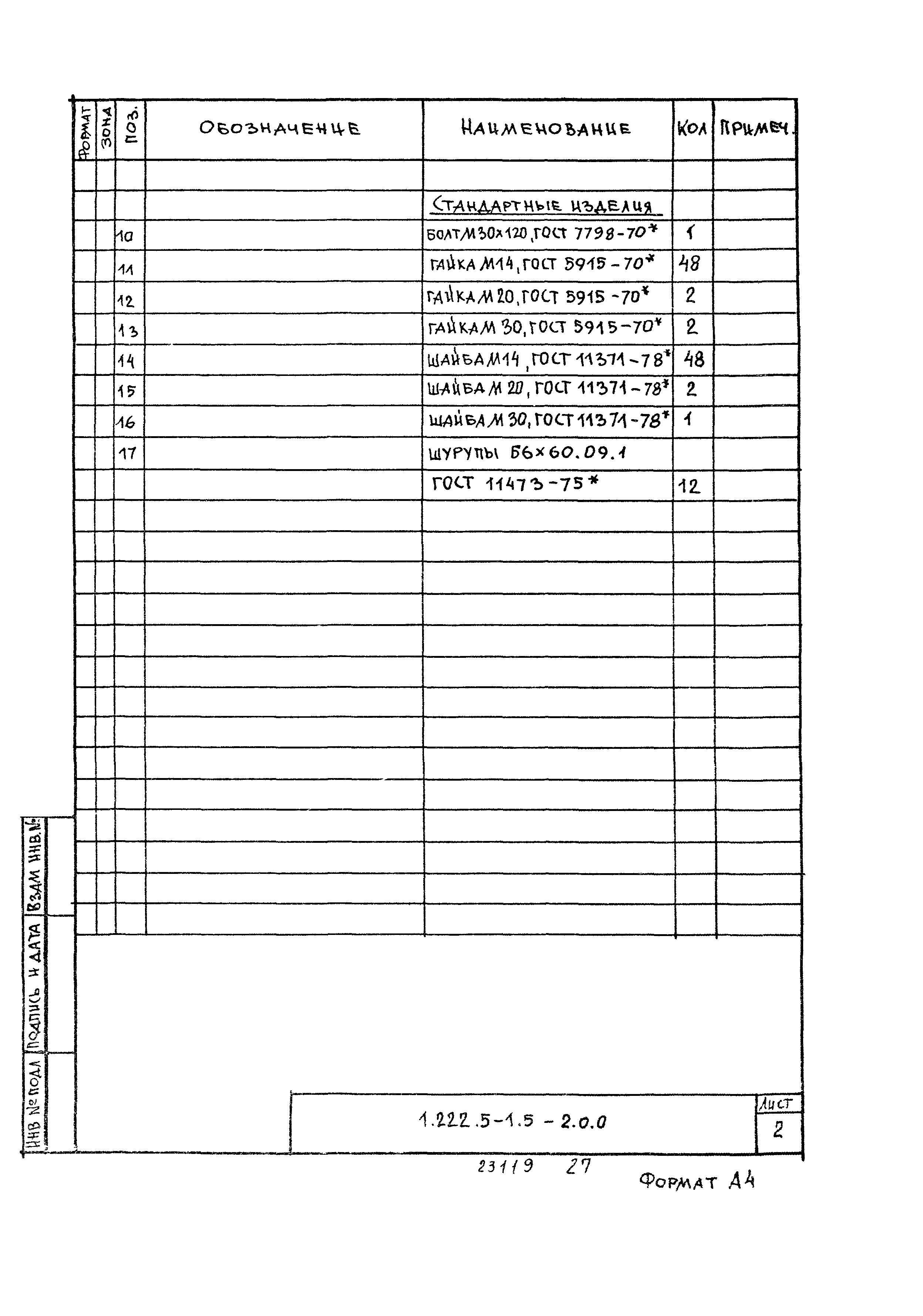

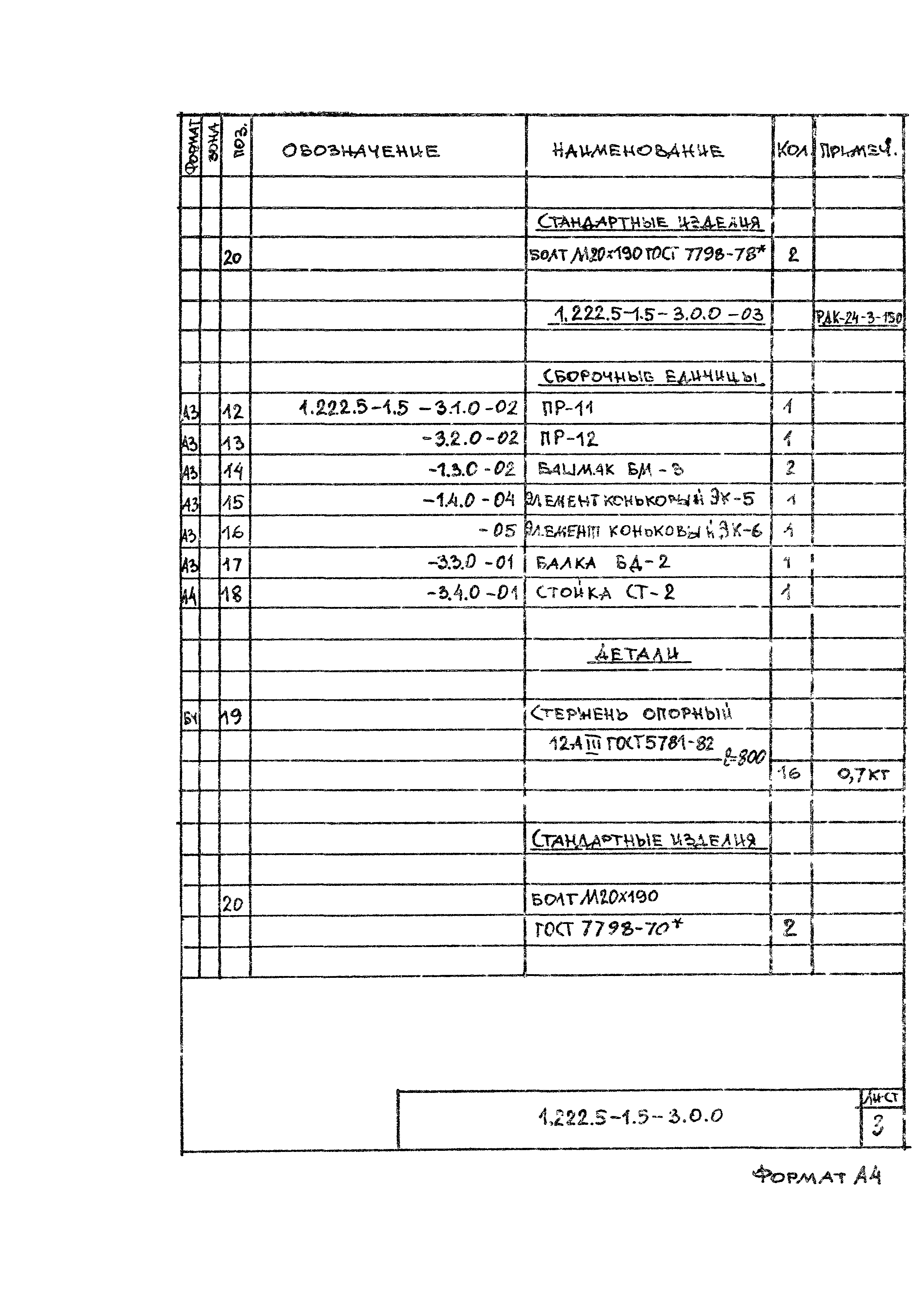

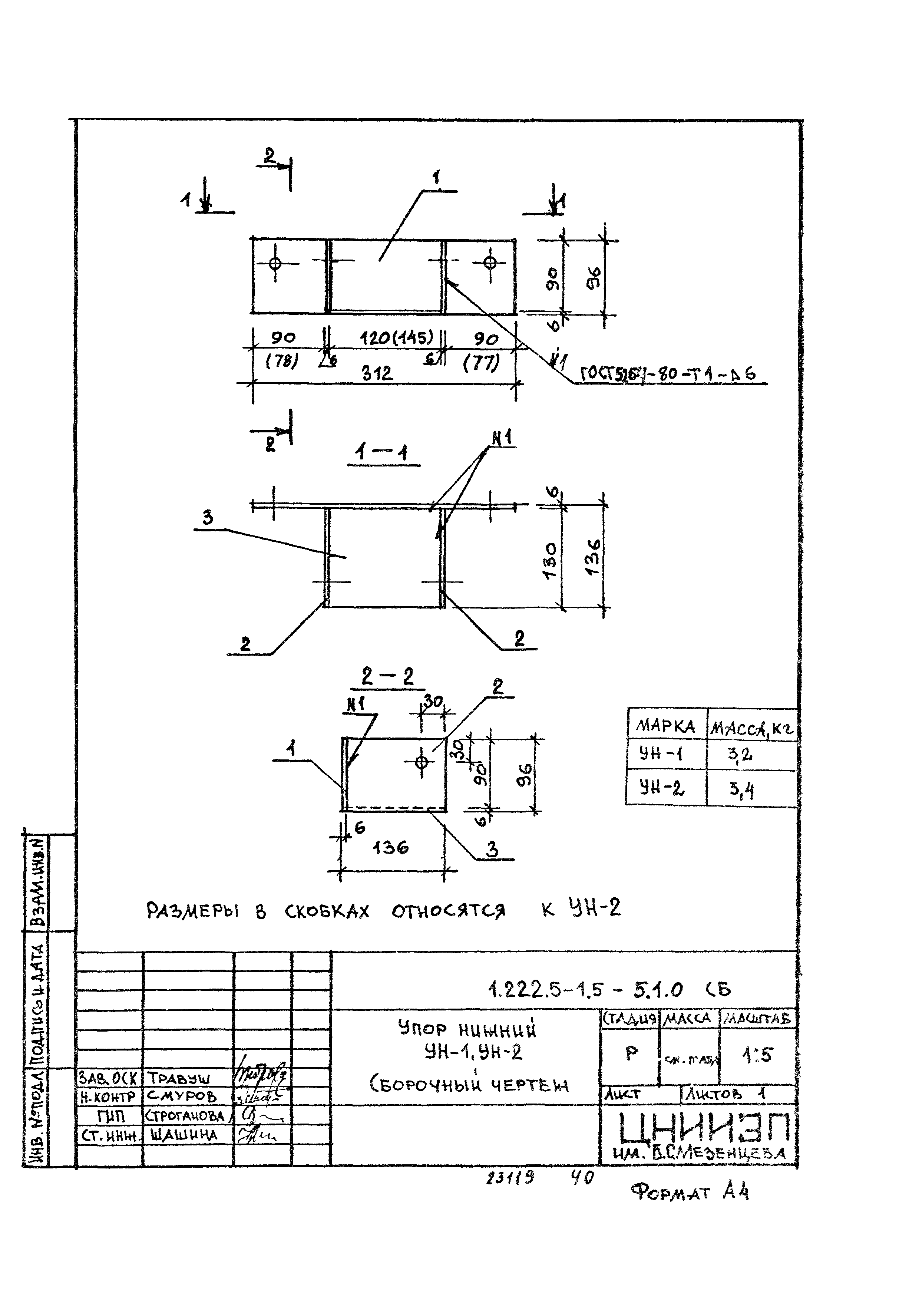

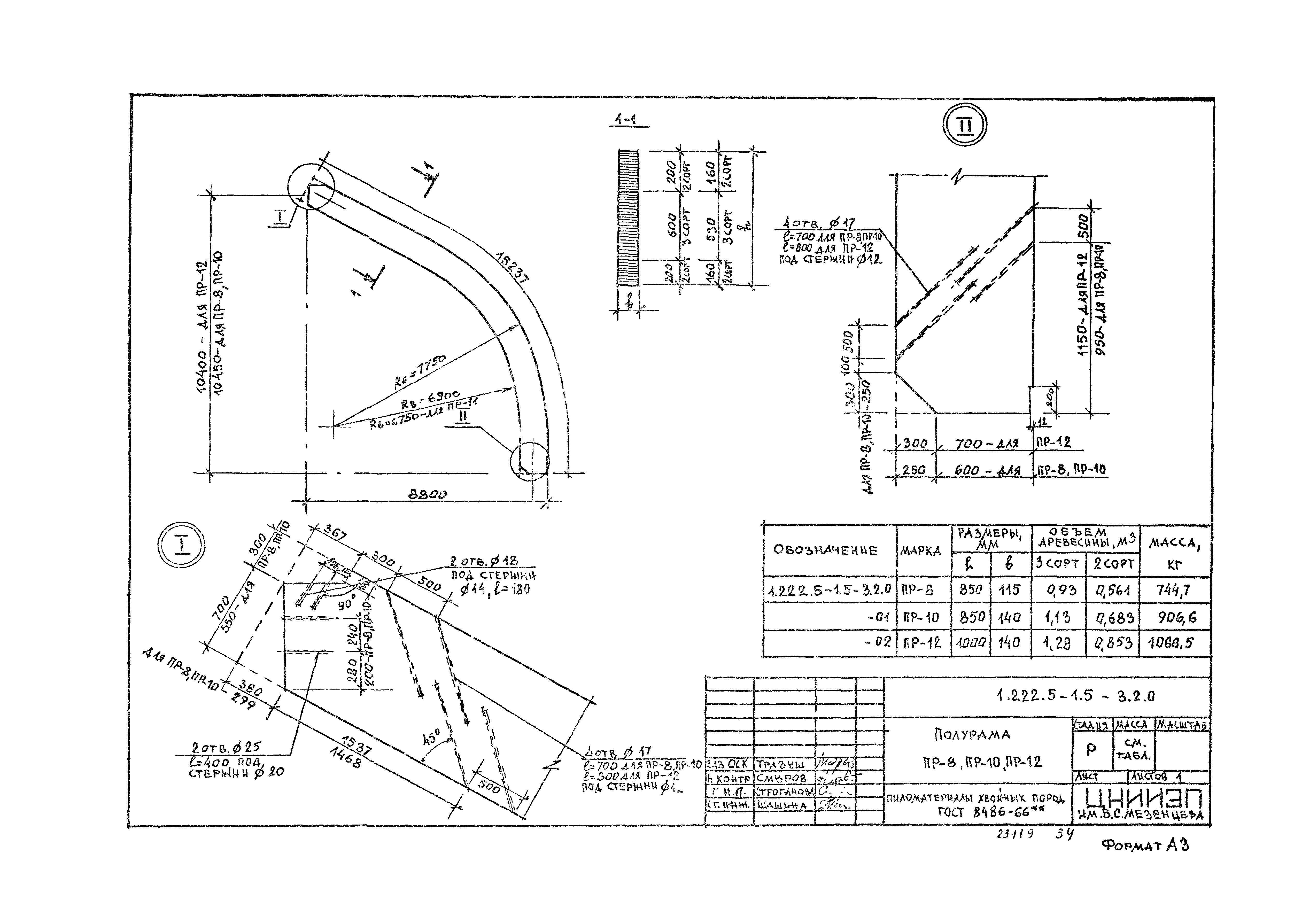

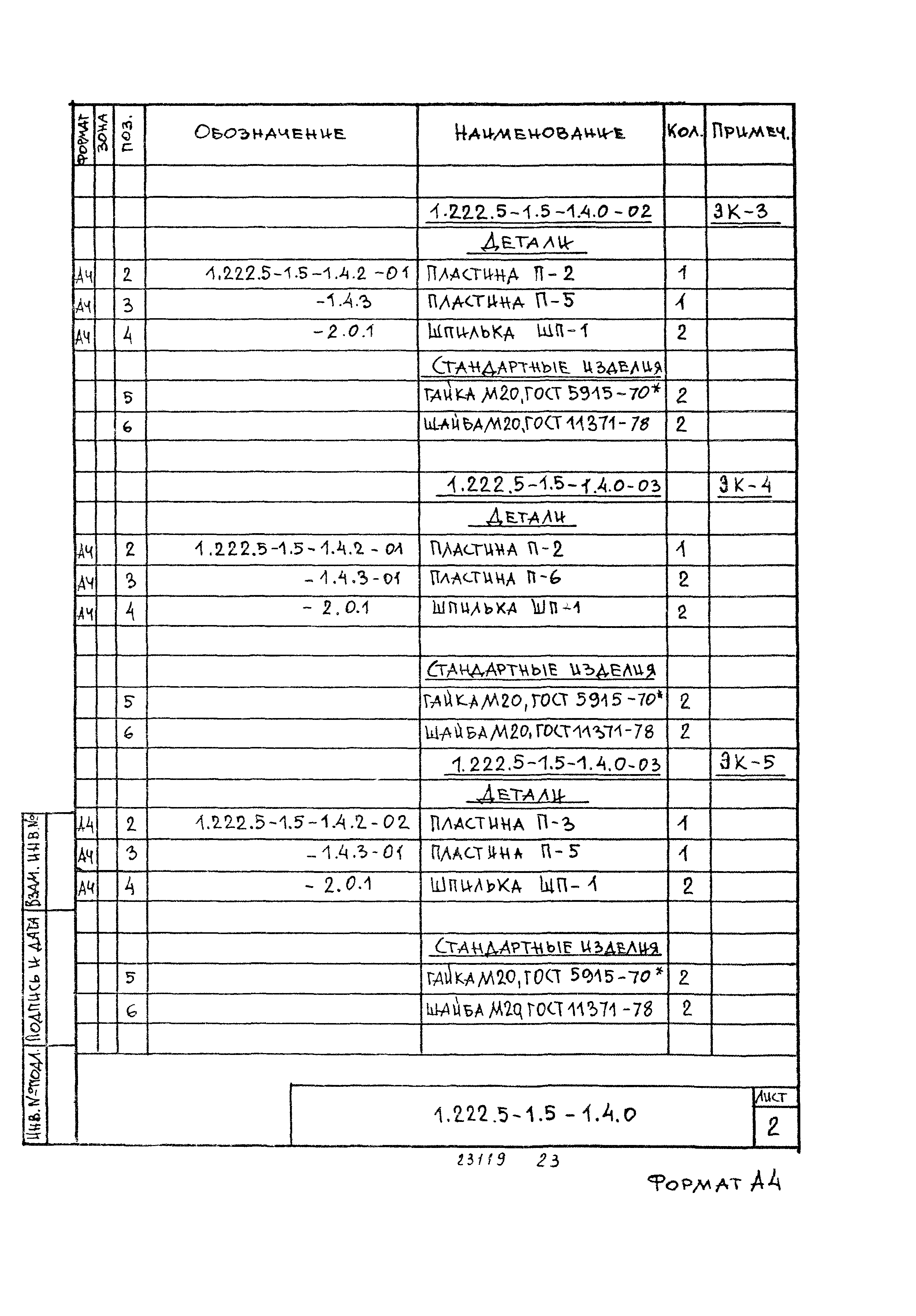

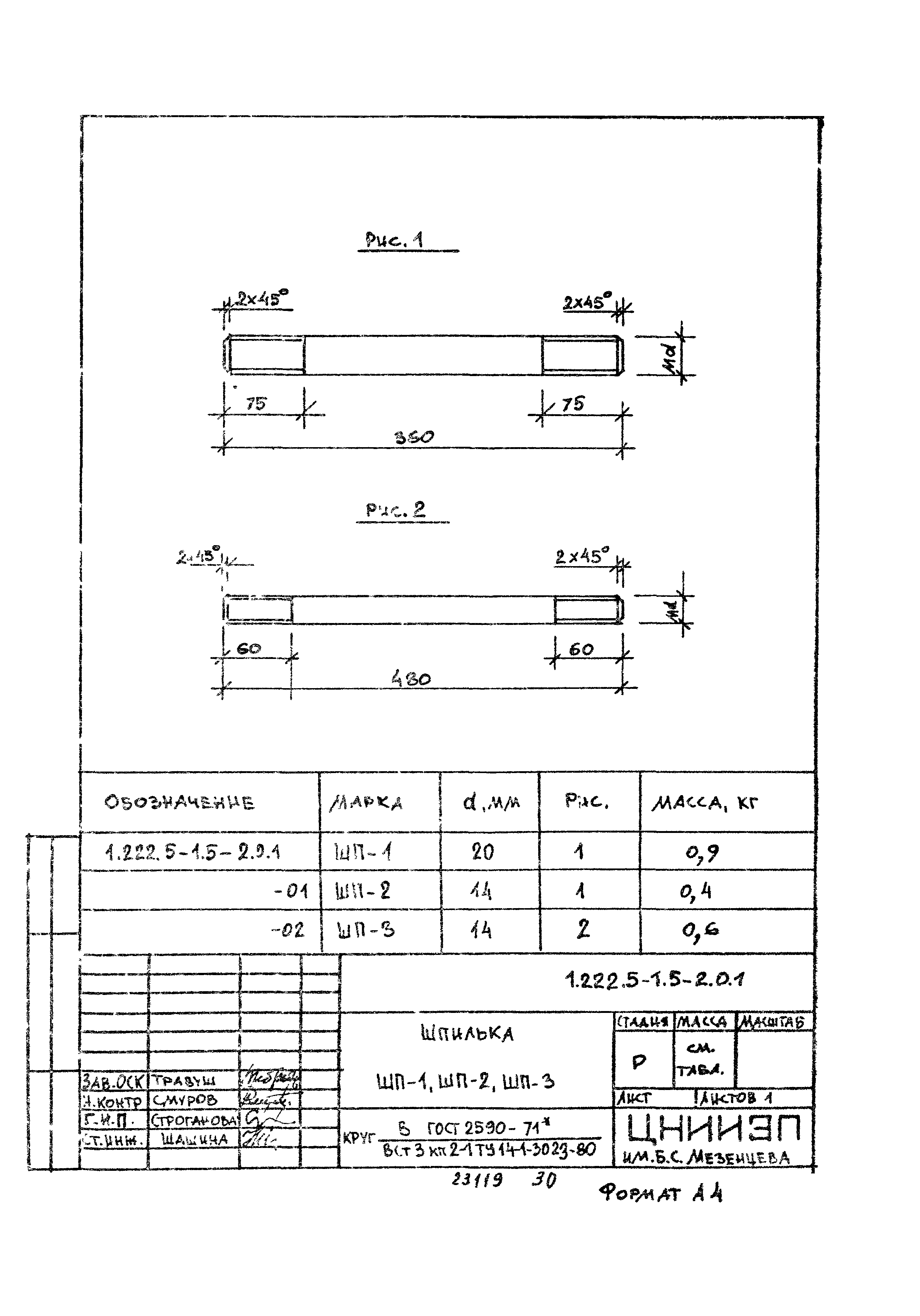

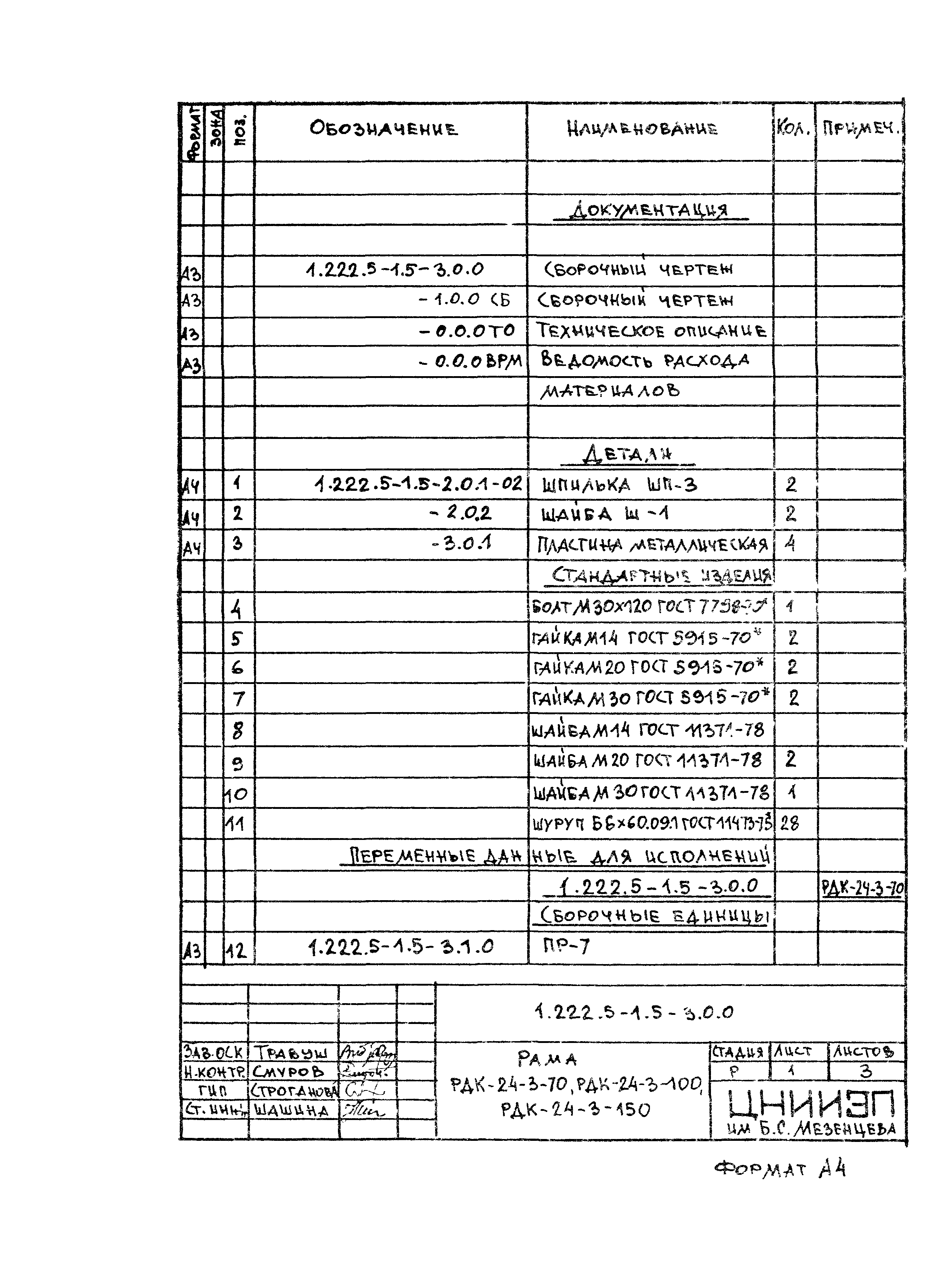

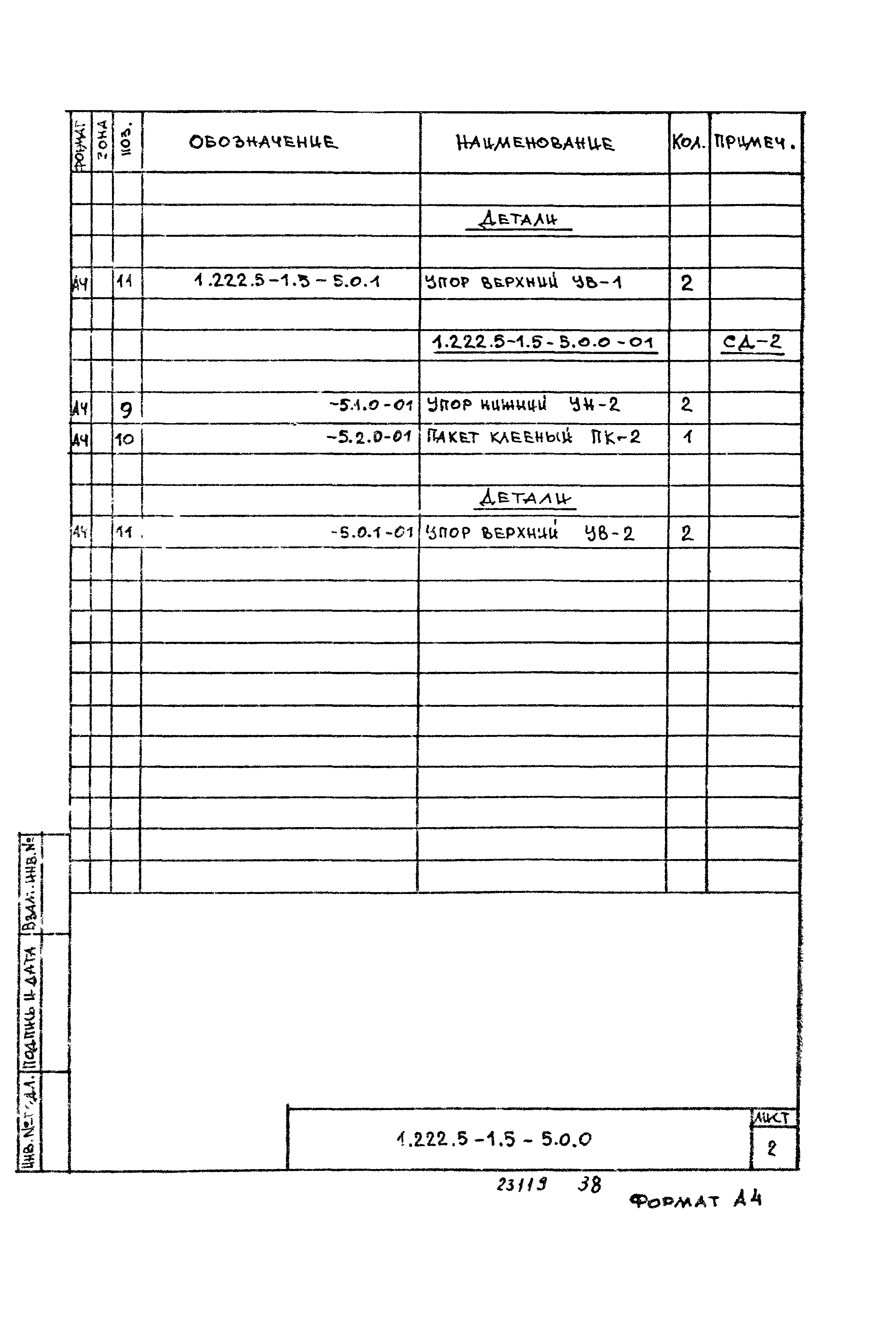

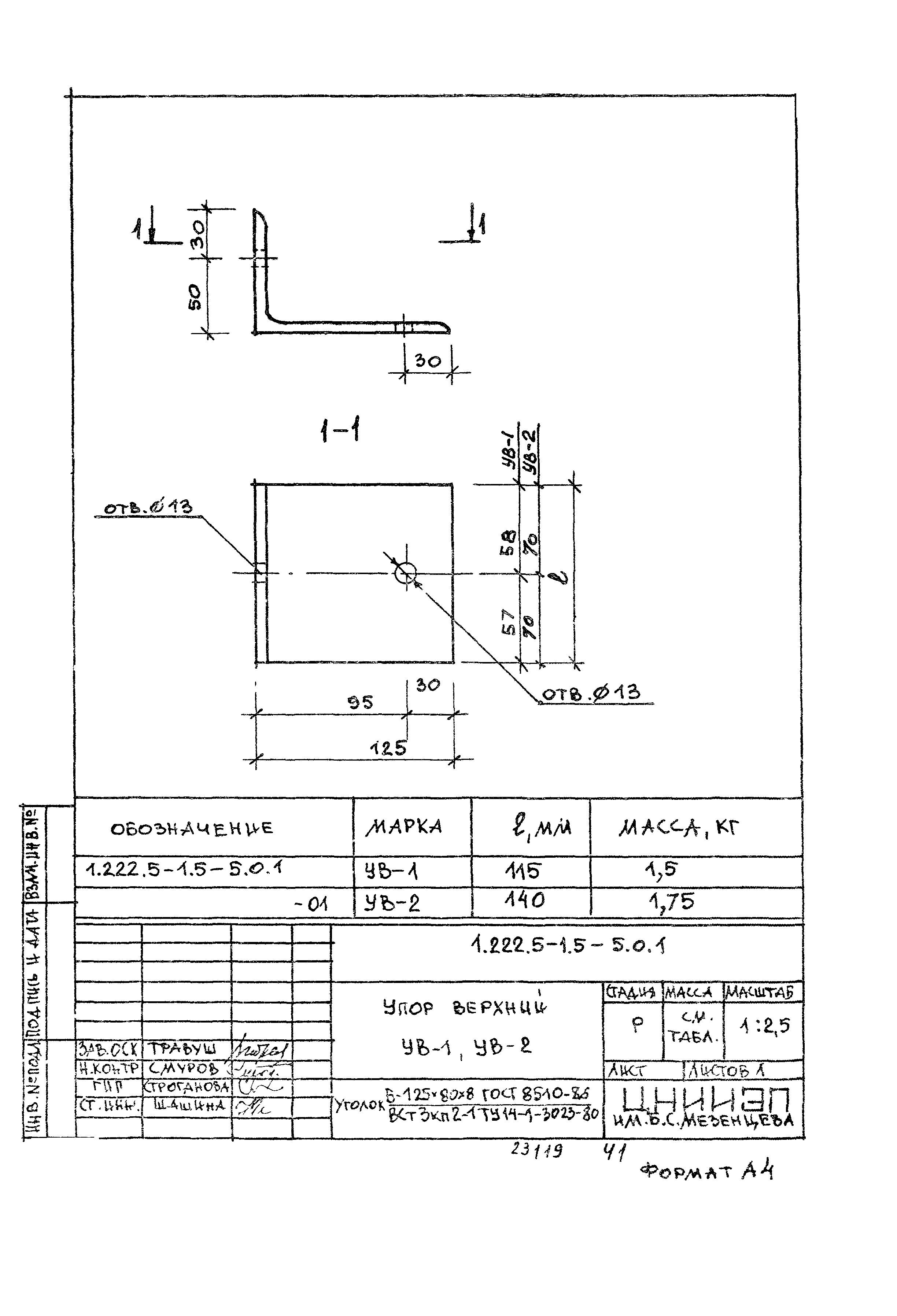

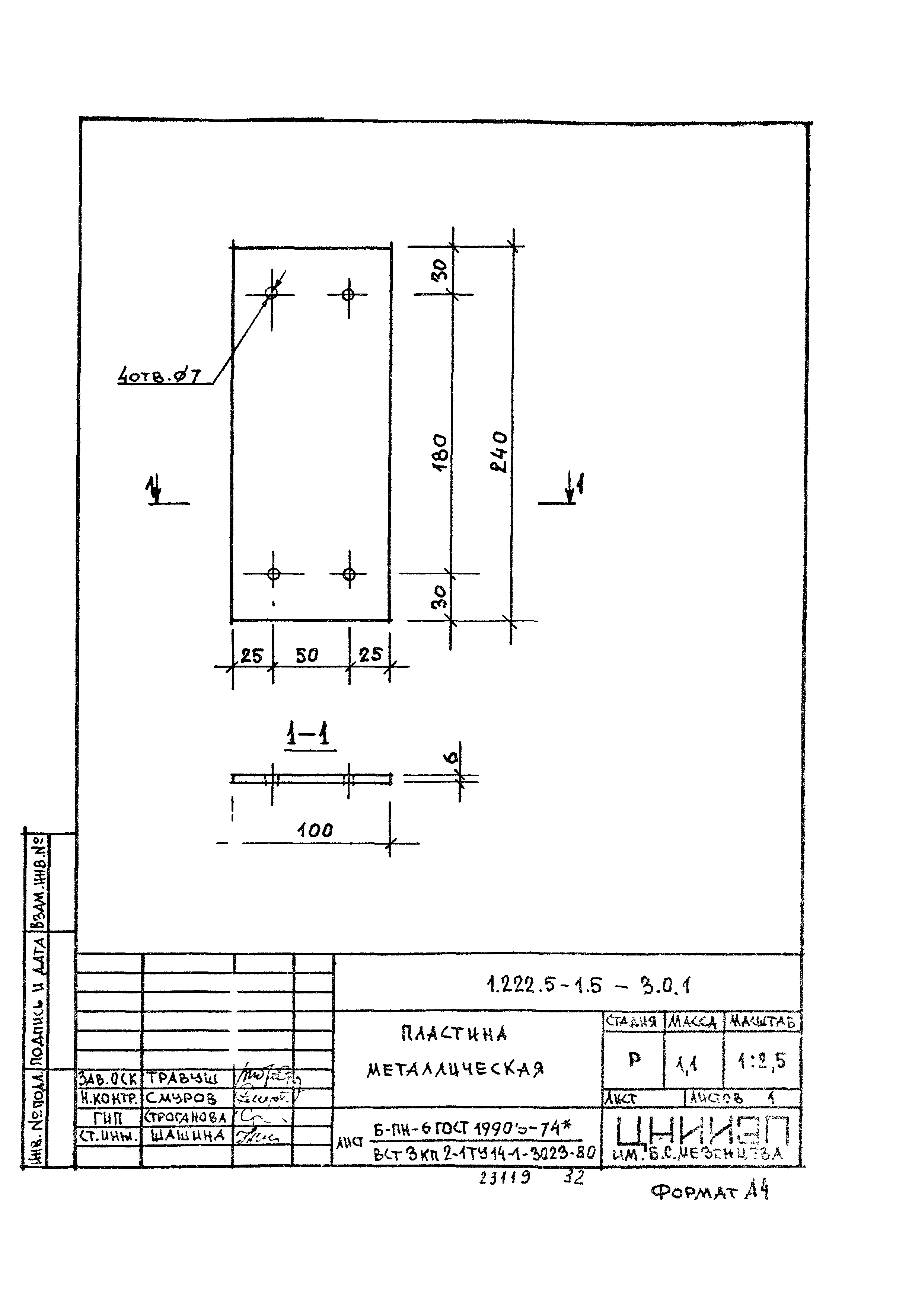

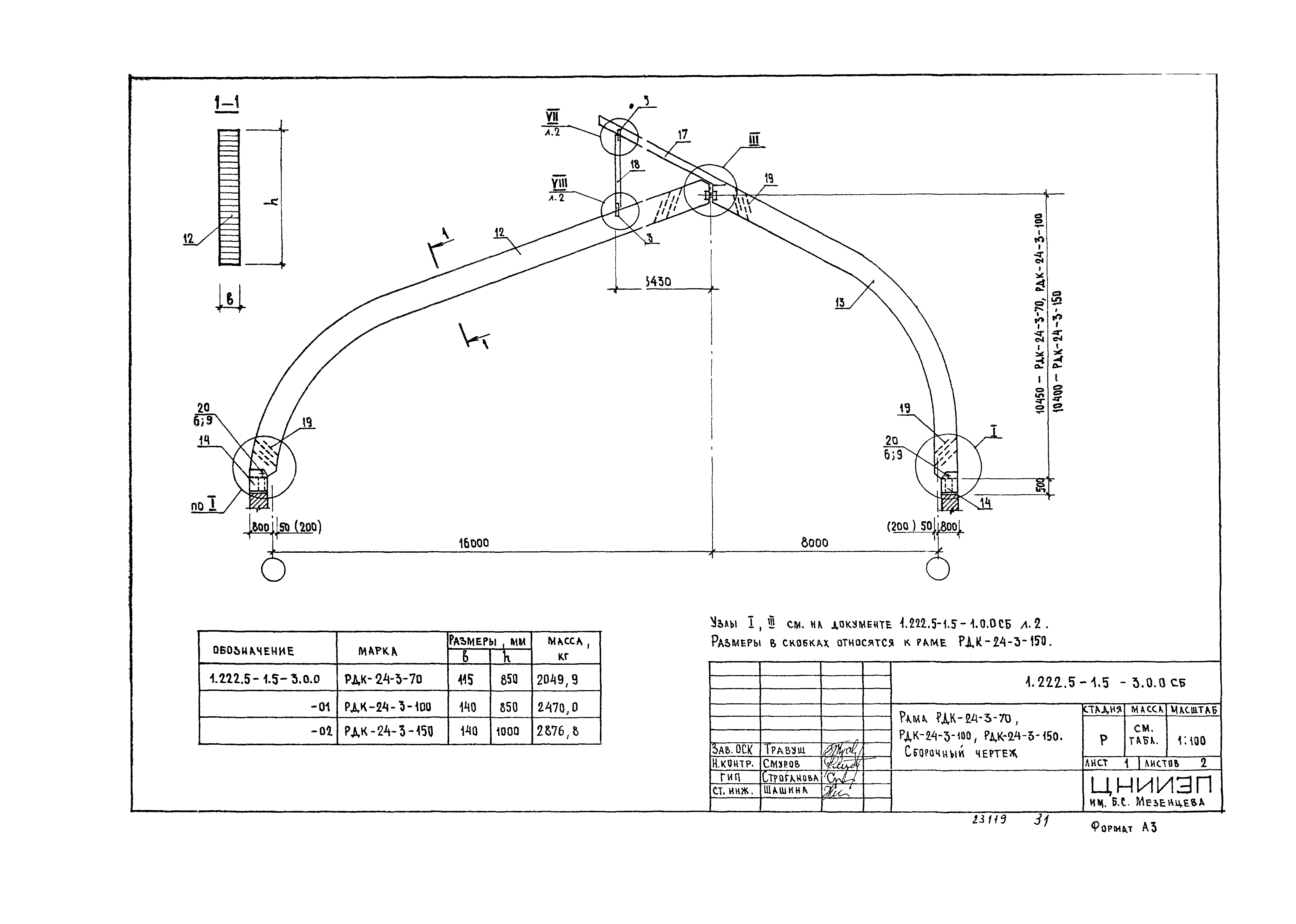

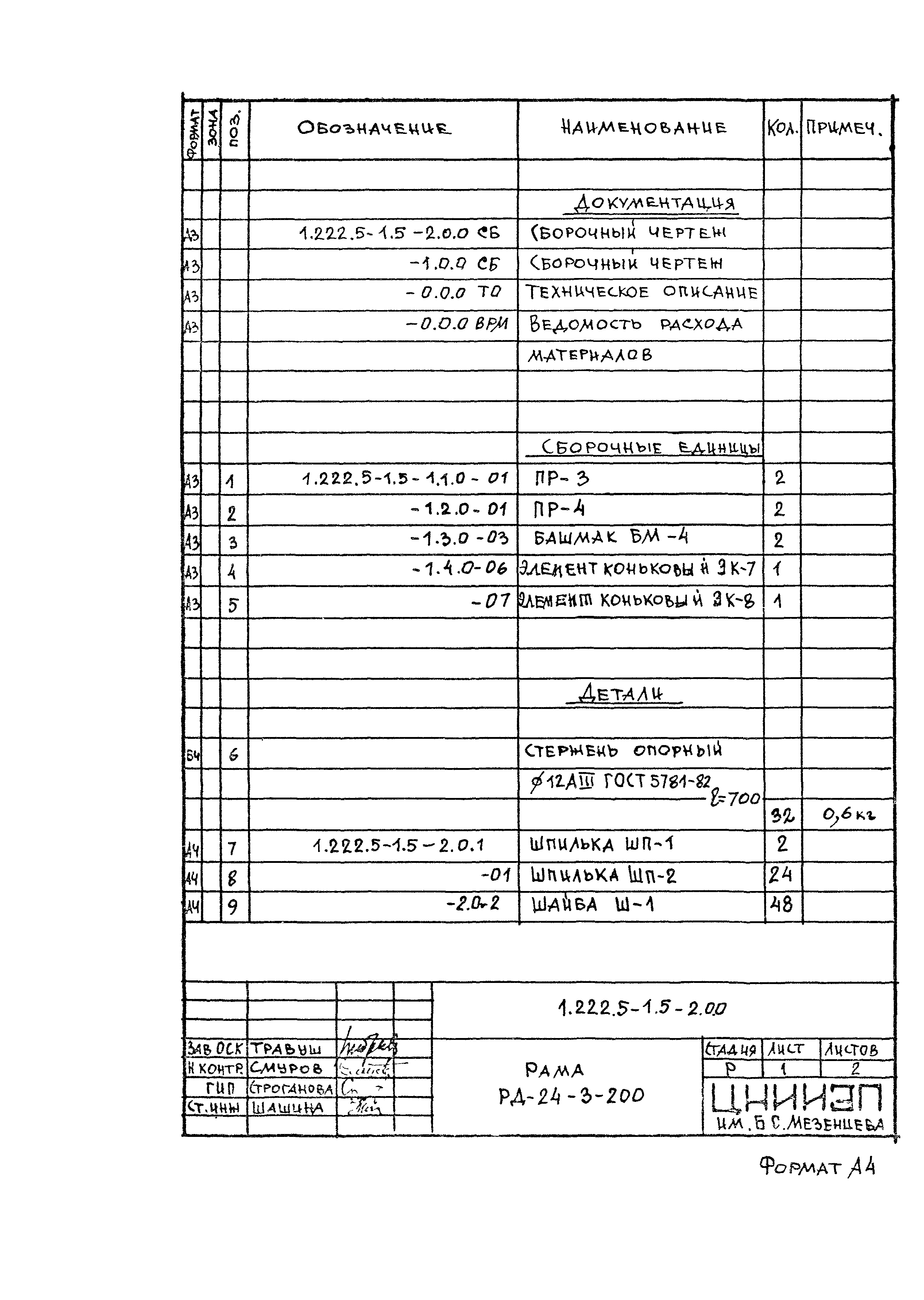

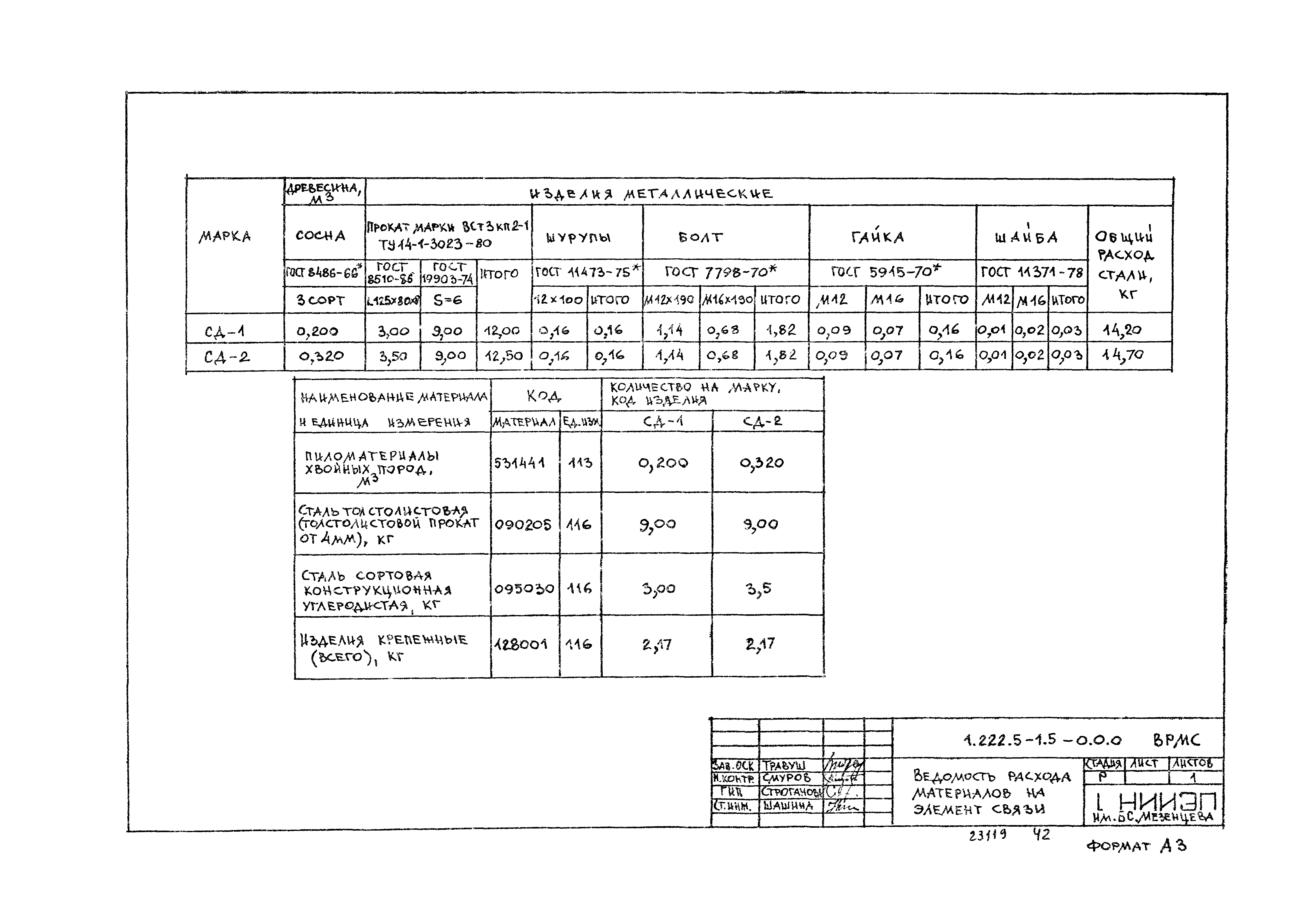

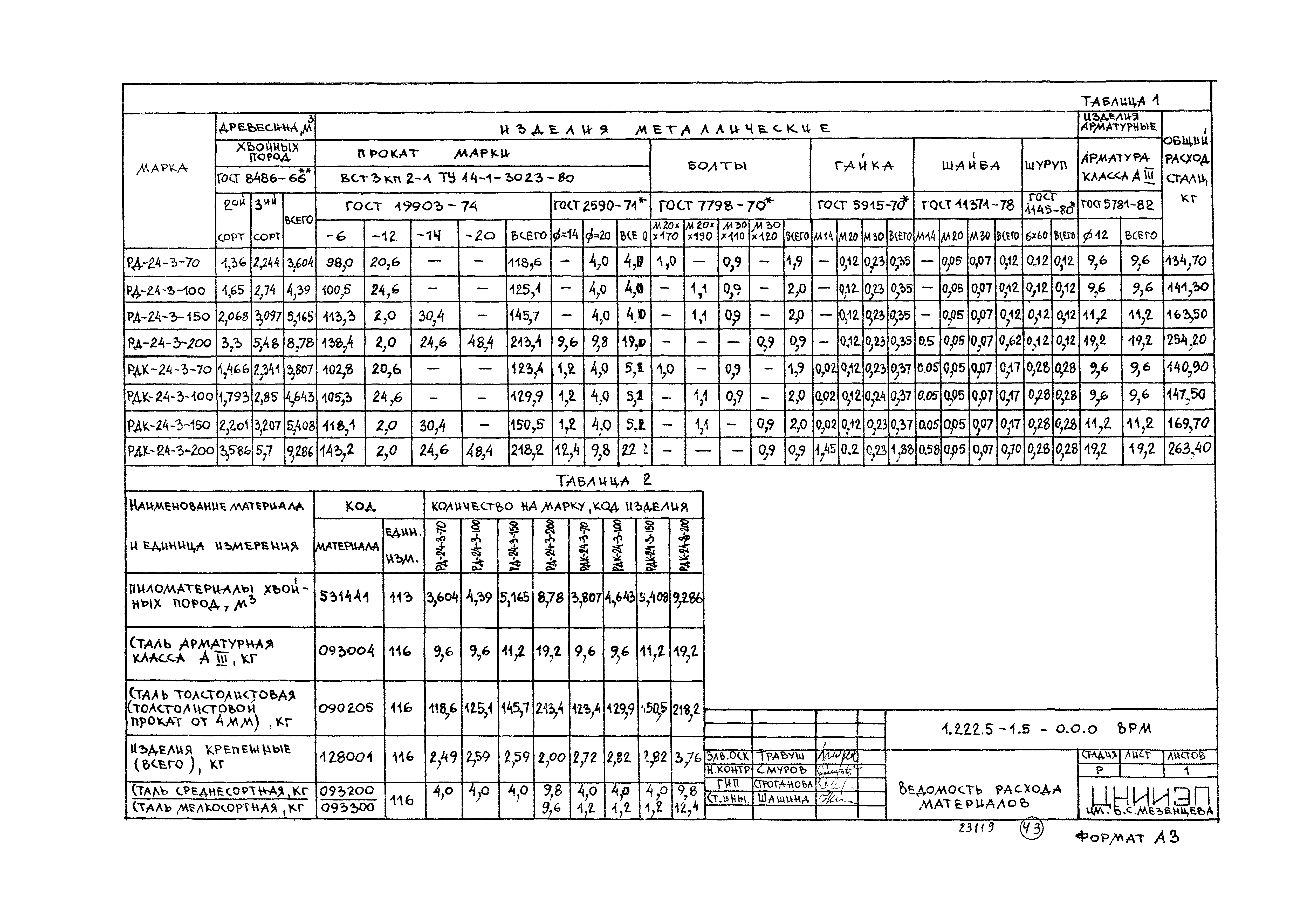

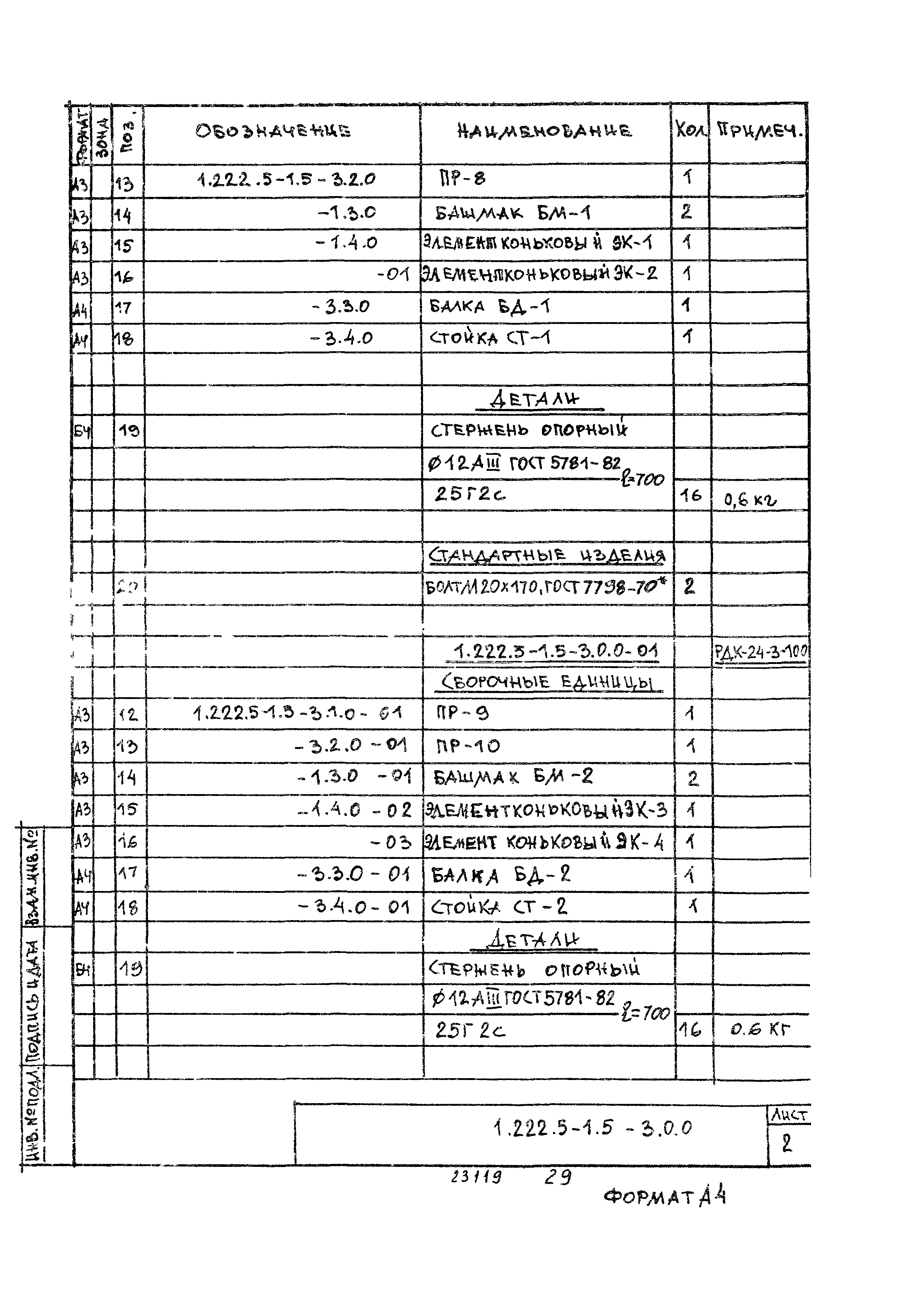

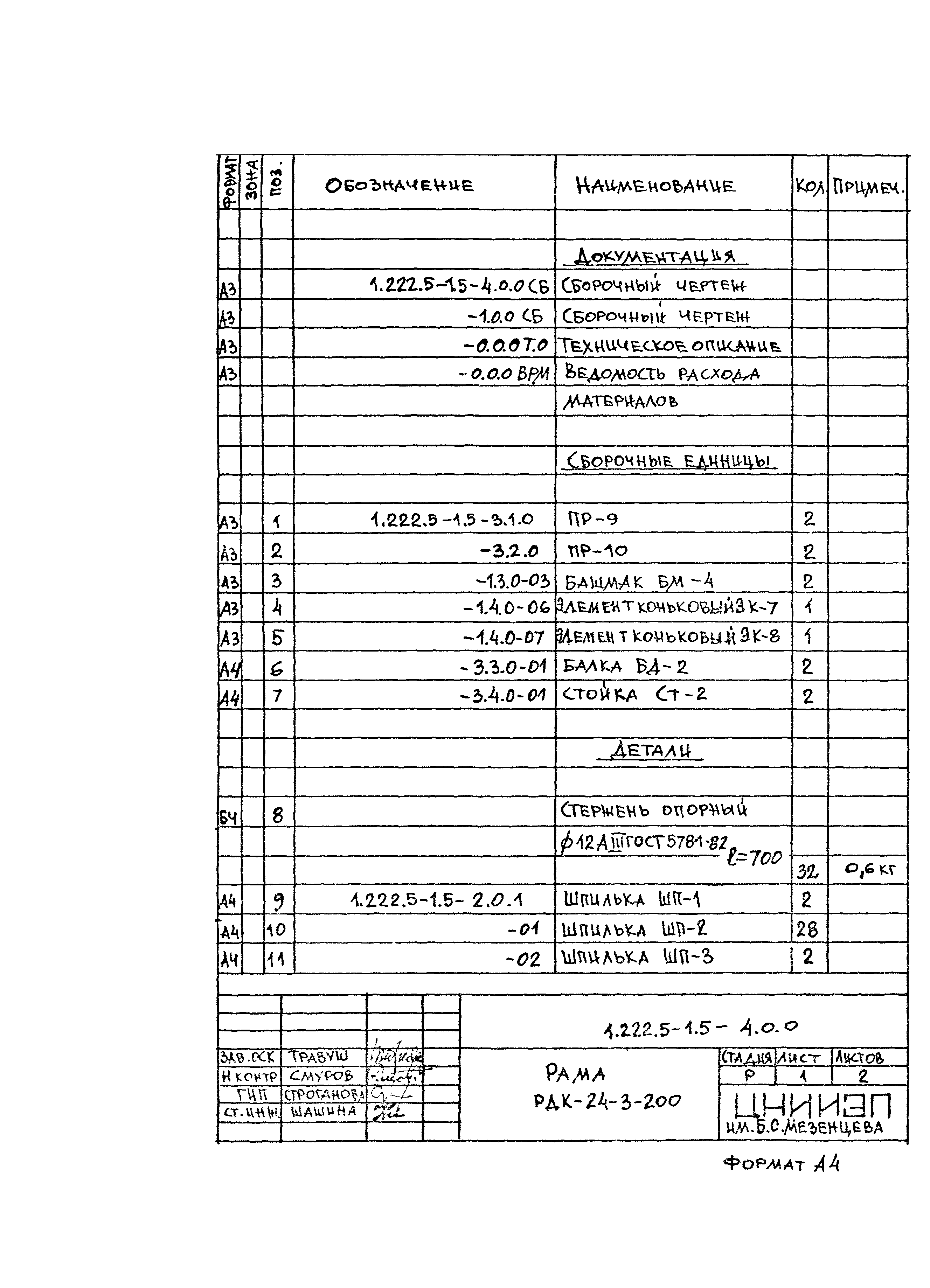

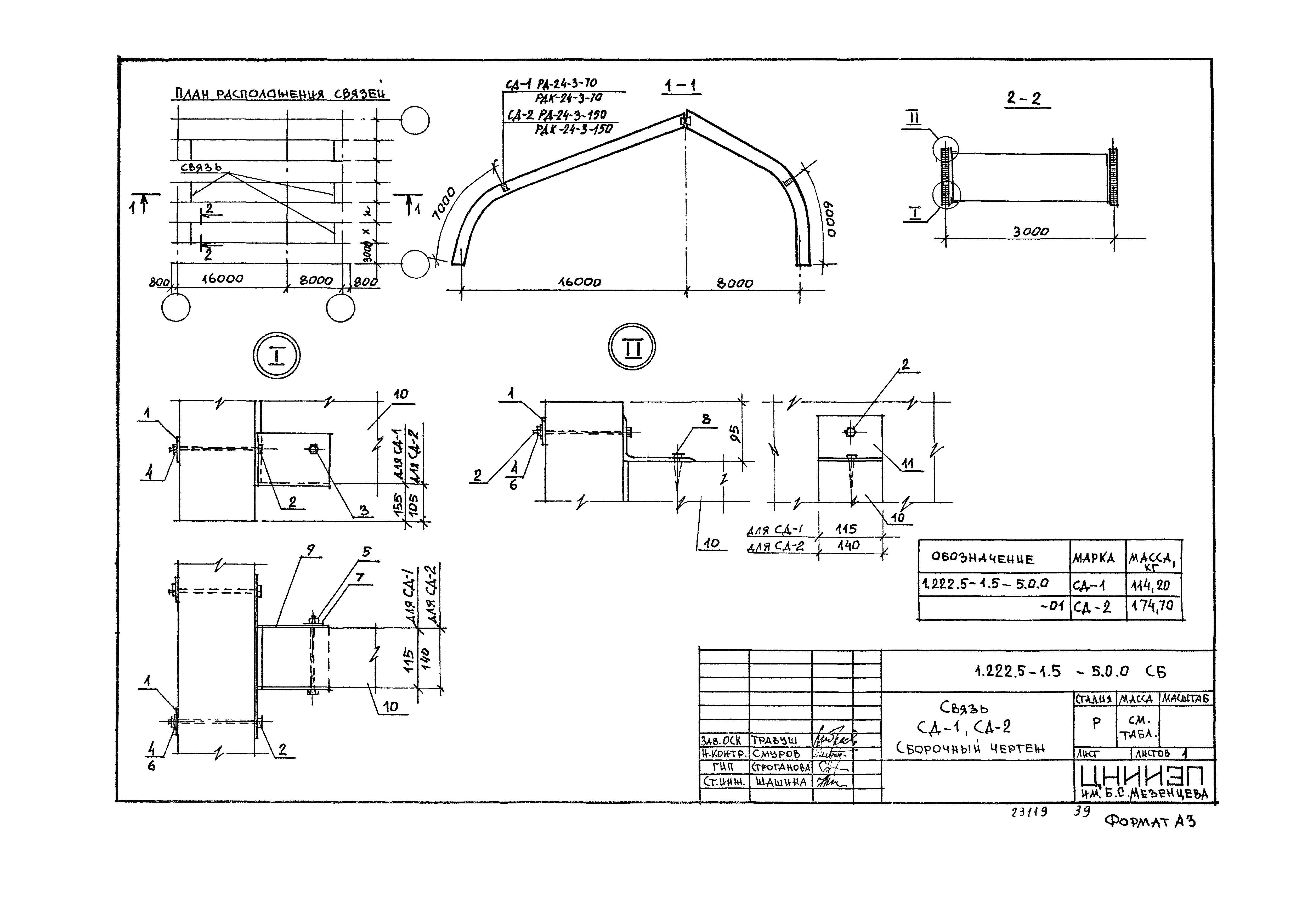

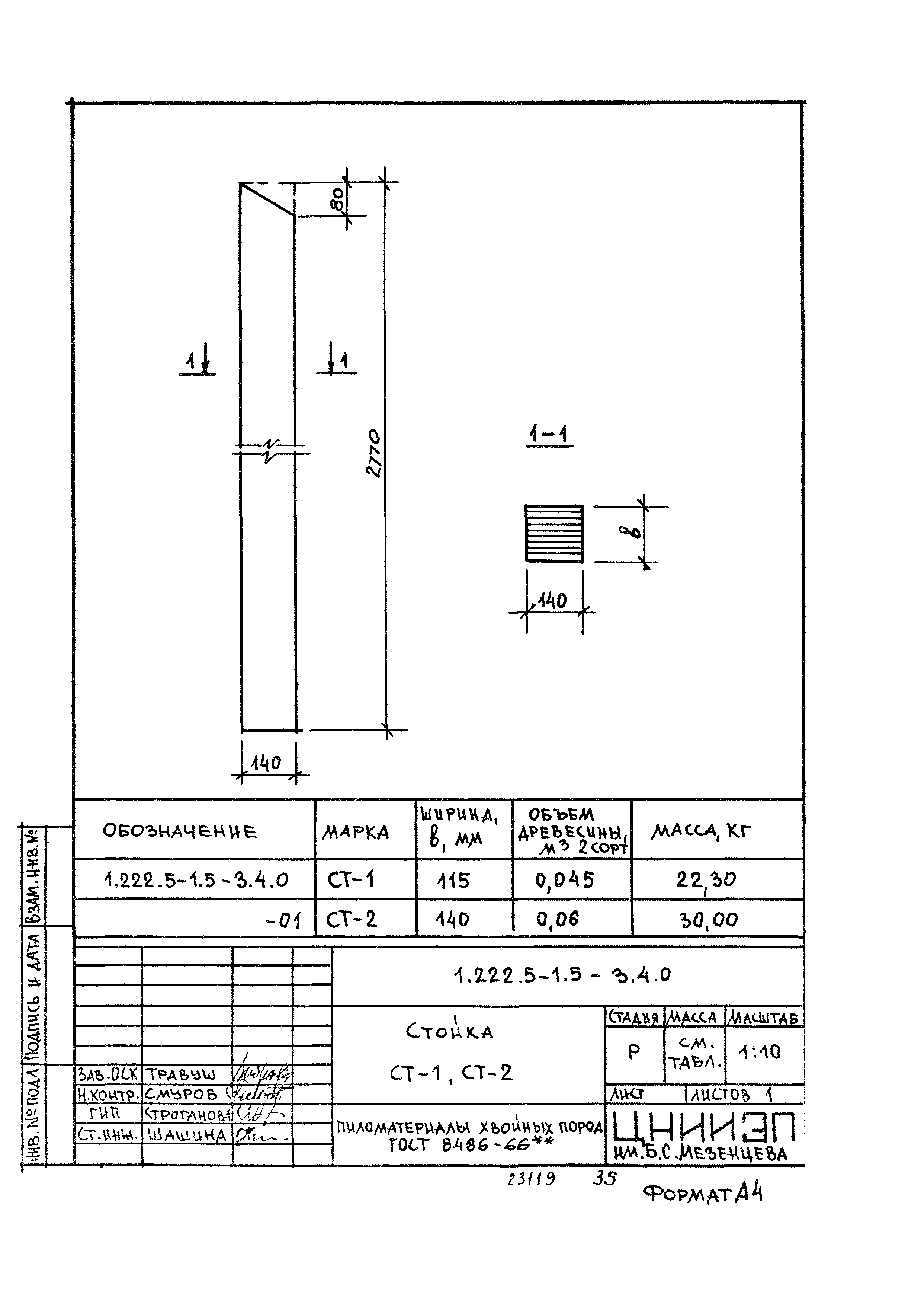

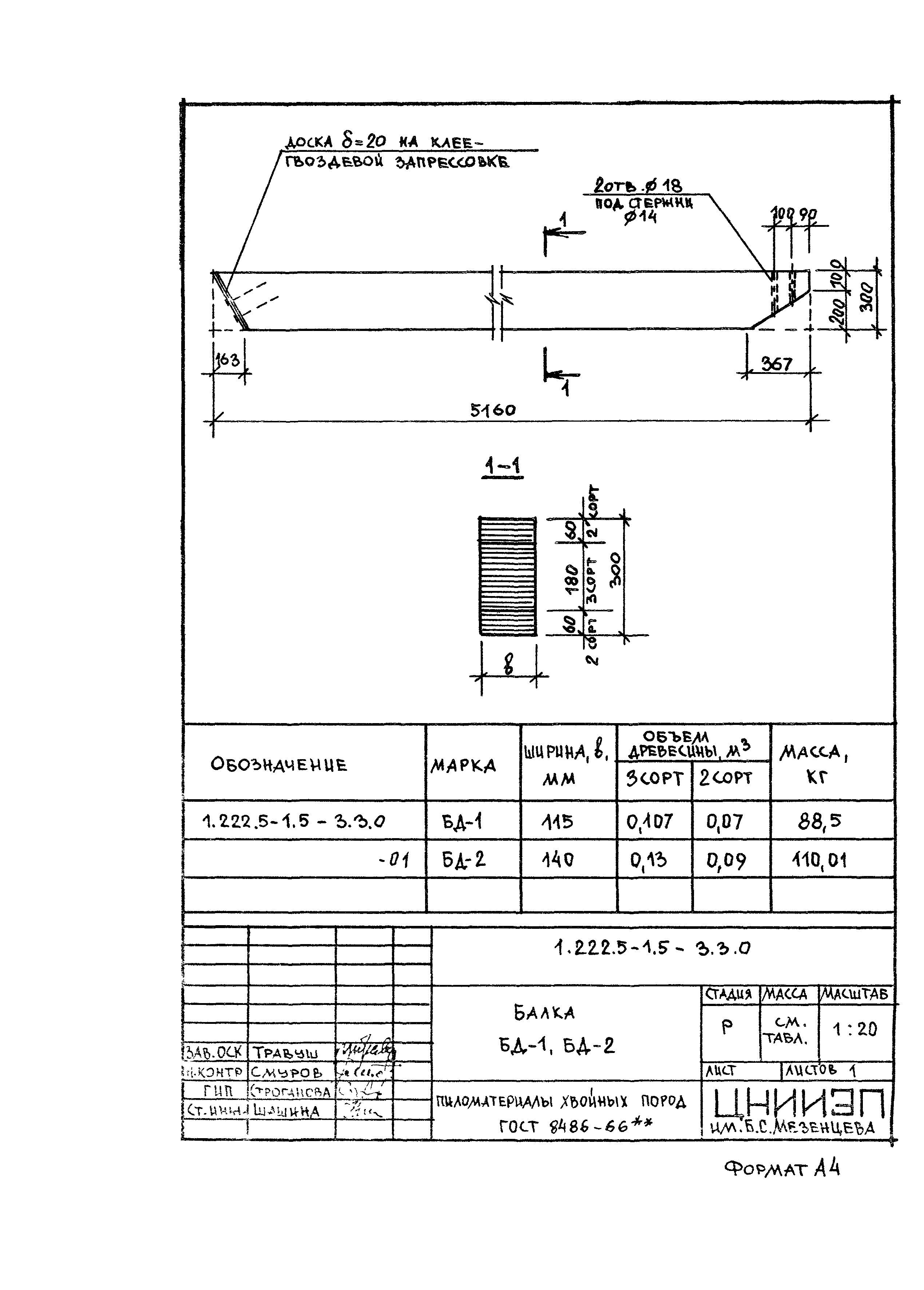

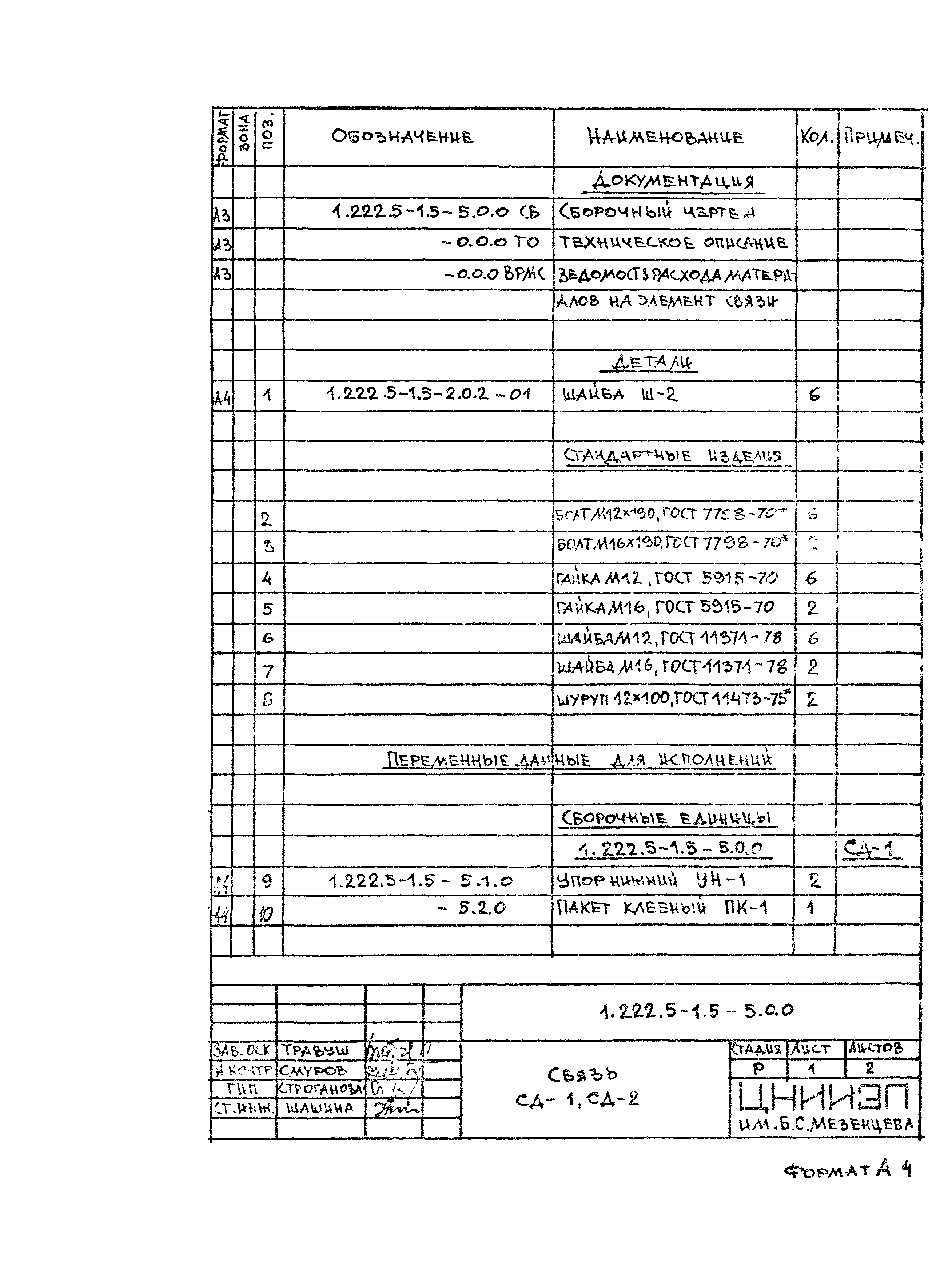

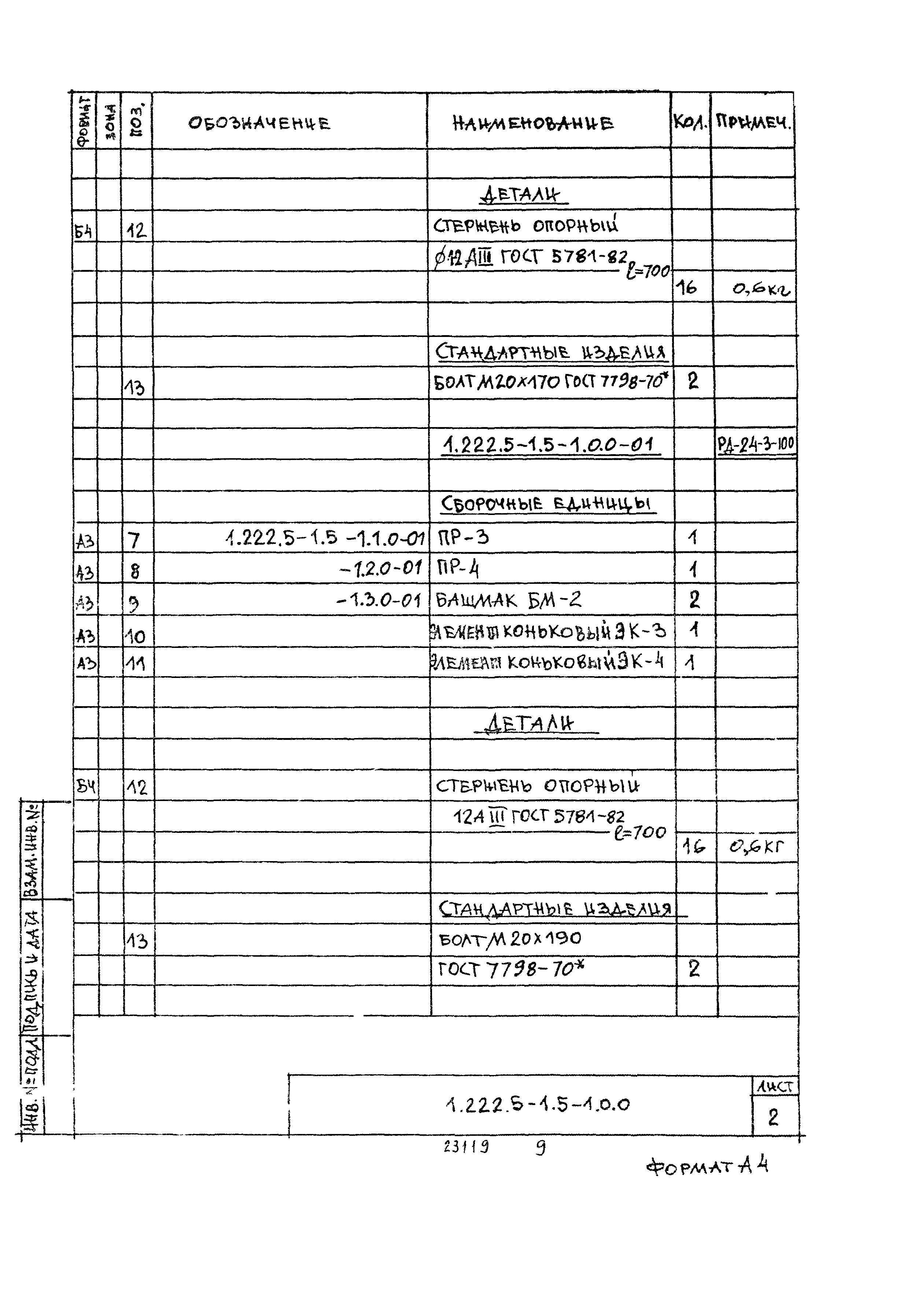

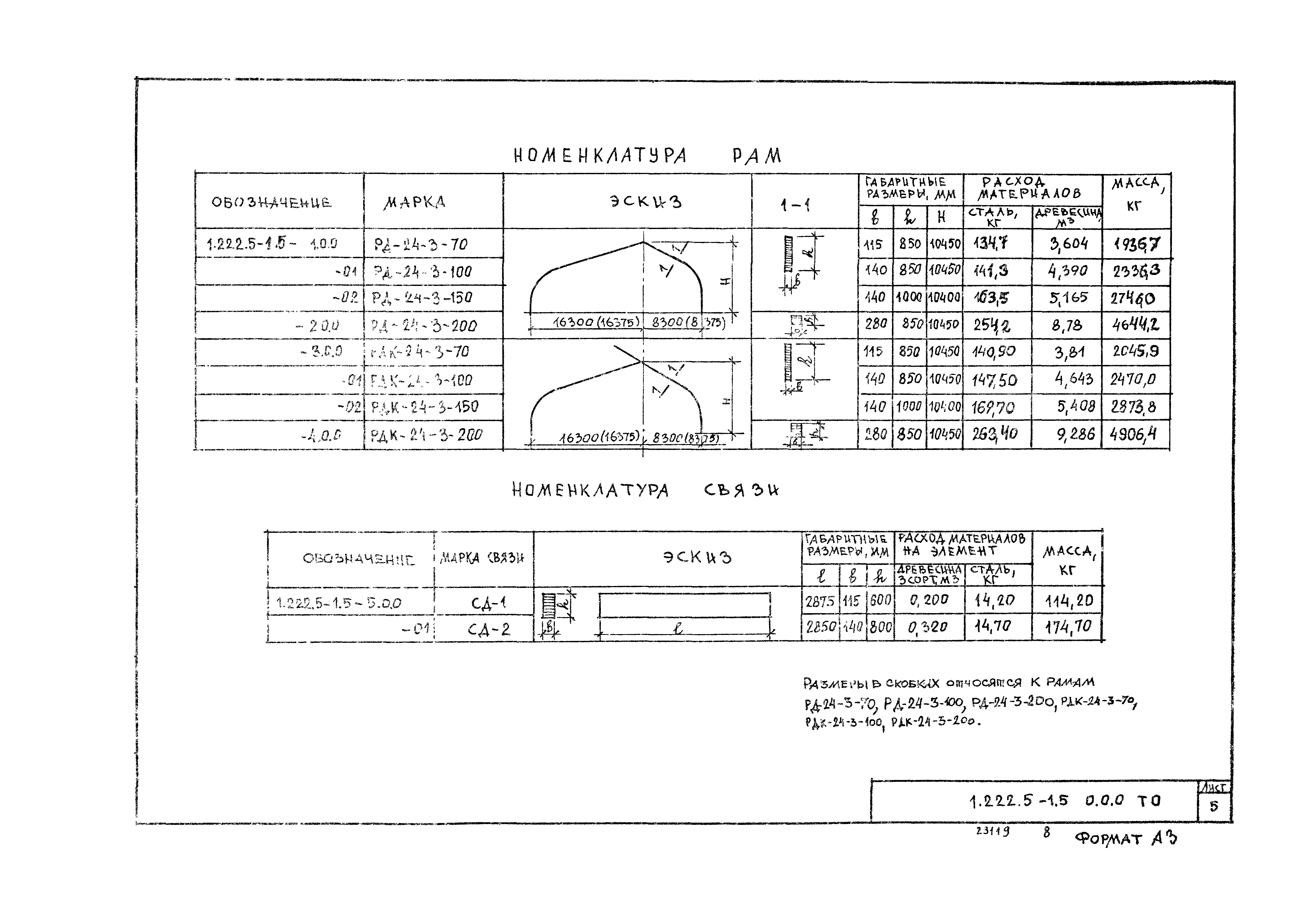

Выпуск 5. Трехшарнирные гнутоклееные рамы асимметричного очертания пролетом 24 м, шаг 3 м. Рабочие чертежиОбозначение: | Серия 1.222.5-1 | Обозначение англ: | Series 1.222.5-1 | Статус: | не определен законодательством | Название рус.: | Выпуск 5. Трехшарнирные гнутоклееные рамы асимметричного очертания пролетом 24 м, шаг 3 м. Рабочие чертежи | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 15.05.1988 | Оглавление: | 1.222.5-1.5-0.0.0 ТО Техническое описание 1.222.5-1.5-1.0.0 Рама РД-24-3-70,РД-24-3-100,РД-24-3-150 1.222.5-1.5-2.0.2 Шайба Ш-1,Ш-2 1.222.5-1.5-1.0.0 СБ Рама РД-24-3-70,РД-24-3-100,РД-24-3-150. Сборочный чертеж 1.222.5-1.5-1.1.0 Полурама ПР-1,ПР-3,ПР-5 1.222.5-1.5-1.2.0 Полурама ПР-2,ПР-4,ПР-6 1.222.5-1.5-1.3.0 Башмак БМ-1...БМ-4 1.222.5-1.5-5.2.0 Пакет клееный ПК-1,ПК-2 1.222.5-1.5-1.3.0 Башмак БМ-1...БМ-4. Сборочный чертеж 1.222.5-1.5-1.3.1 Стенка боковая СБ-1,СБ-2 1.222.5-1.5-1.3.2 Стенка задняя СТ-1...СТ-4 1.222.5-1.5-1.4.0 Элемент коньковый ЭК-1...ЭК-8 1.222.5-1.5-1.4.1 Стенка боковая СБ-3 1.222.5-1.5-1.4.0 СБ Элемент коньковый ЭК-1...ЭК-8. Сборочный чертеж 1.222.5-1.5-1.4.2 Пластина П-1...П-4 1.222.5-1.5-1.4.2 Пластина П-5...П-7 1.222.5-1.5-2.0.0 Рама РД-24-3-200 1.222.5-1.5-2.0.0 СБ Рама РД-24-3-200. Сборочный чертеж 1.222.5-1.5-3.0.0 Рама РДК-24-3-70,РДК-24-3-100,РДК-24-3-150 1.222.5-1.5-2.0.1 Шпилька ШП-1,ШП-2,ШП-3 1.222.5-1.5-3.0.0 СБ Рама РДК-24-3-70,РДК-24-3-100,РДК-24-3-150. Сборочный чертеж 1.222.5-1.5-3.0.1 Пластина металлическая 1.222.5-1.5-3.1.0 Полурама ПР-7,ПР-9,ПР-11 1.222.5-1.5-3.2.0 Полурама ПР-8,ПР-10,ПР-12 1.222.5-1.5-3.3.0 Балка БД-1,БД-2 1.222.5-1.5-3.4.0 Стойка СТ-1,СТ-2 1.222.5-1.5-4.0.0 Рама РДК-24-3-200 1.222.5-1.5-4.0.0 СБ Рама РДК-24-3-200. Сборочный чертеж 1.222.5-1.5-5.0.0 Связь СД-1,СД-2 1.222.5-1.5-5.0.0 СБ Связь СД-1,СД-2. Сборочный чертеж 1.222.5-1.5-5.1.0 Упор нижний УН-1,УН-2 1.222.5-1.5-5.1.0 СБ Упор нижний УН-1,УН-2. Сборочный чертеж 1.222.5-1.5-5.1.1 Пластина задняя 1.222.5-1.5-5.0.1 Упор верхний УВ-1,УВ-2 1.222.5-1.5-0.0.0 ВРМС Ведомость расхода материалов на элемент связи 1.222.5-1.5-0.0.0 ВРМ Ведомость расхода материалов | Разработан: | ЦНИИЭП им. Б.С. Мезенцева Госгражданстроя
| Утверждён: | 05.05.1988 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 121)
| Принят: | ЦНИИСК им.Кучеренко (Kucherenko TsNIISK ) ЦНИИЭП сельстроя
| Издан: | ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1988 г. )
| Расположен в: |
|
![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/0.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/1.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/2.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/3.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/4.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/5.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/6.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/7.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/8.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/9.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/10.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/11.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/12.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/13.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/14.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/15.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/16.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/17.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/18.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/19.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/20.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/21.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/22.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/23.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/24.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/25.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/26.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/27.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/28.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/29.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/30.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/31.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/32.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/33.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/34.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/35.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/36.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/37.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/38.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/39.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/40.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/41.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/42.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/43.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/44.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/45.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/46.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/47.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/48.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/49.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/50.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/51.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/52.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/53.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/54.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/55.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/56.gif) ![Серия 1.222.5-1](../../../Data2/1/4293847/4293847093.files/57.gif)
|
