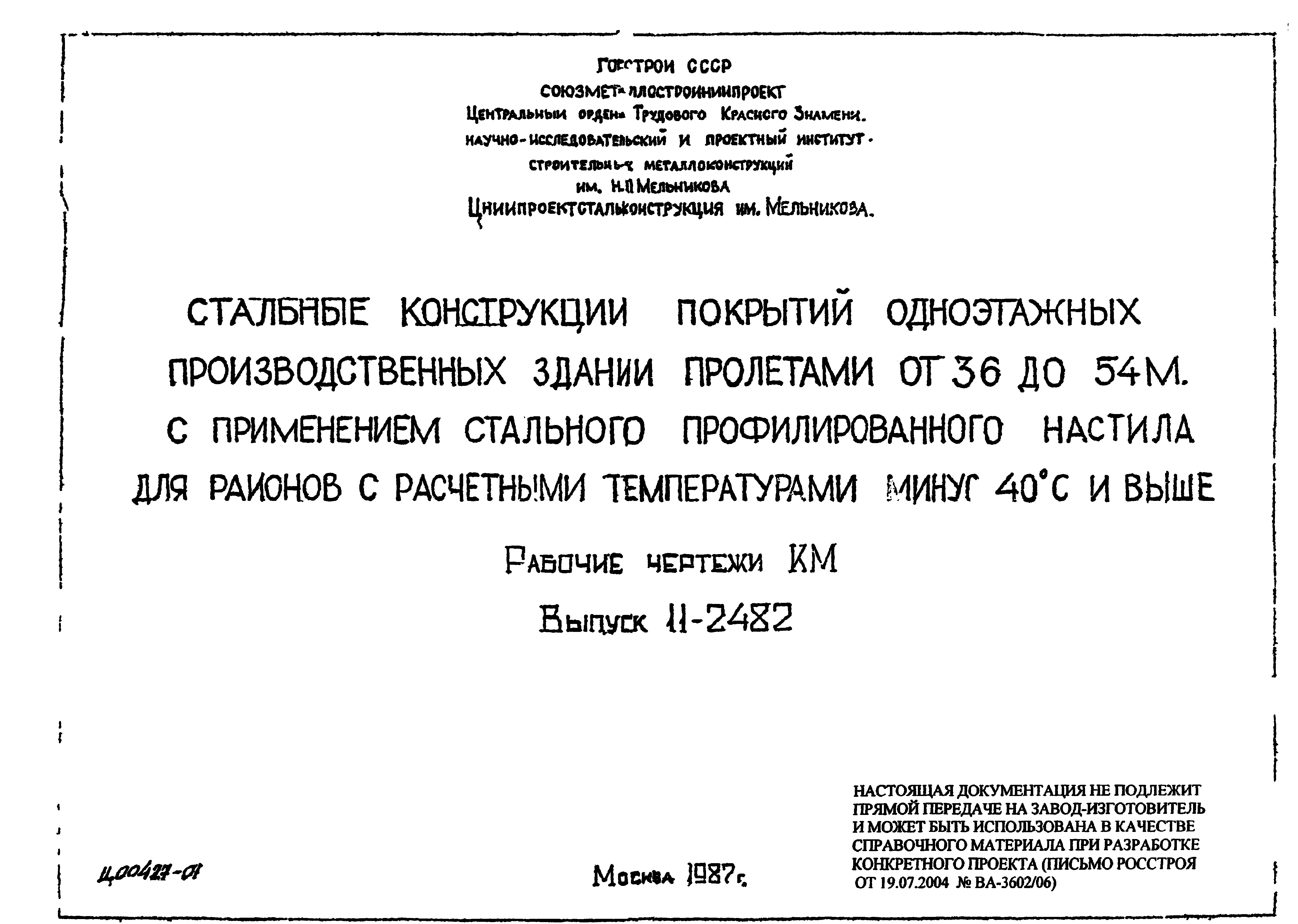

Стальные конструкции покрытий одноэтажных производственных зданий пролетами от 36 до 54 м с применением стального профилированного настила для районов с расчетными температурами - 40 град. Цельсия и выше. Рабочие чертежи КМ

Обозначение:	Шифр 11-2482
Обозначение англ:	11-2482
Статус:	действует
Название рус.:	Стальные конструкции покрытий одноэтажных производственных зданий пролетами от 36 до 54 м с применением стального профилированного настила для районов с расчетными температурами - 40 град. Цельсия и выше. Рабочие чертежи КМ
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.04.1987

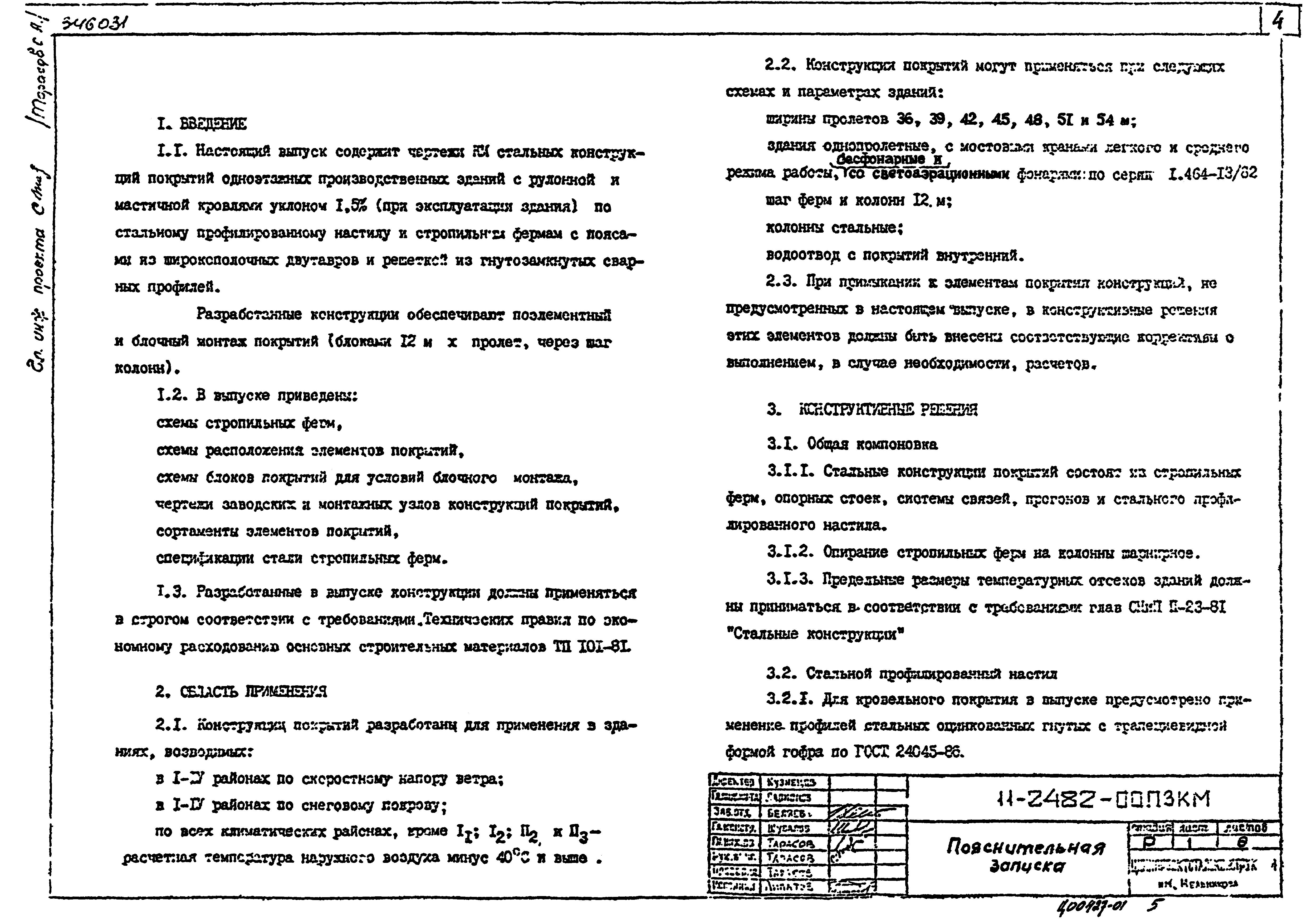

Область применения:	Настоящий выпуск содержит чертежи КМ стальных конструкций покрытий одноэтажных производственных зданий с рулонной и мастичной кровлями уклоном 1,5 % (при эксплуатации здания) по стальному профилированному настилу и стропильным фермам с поясами из широкополочных двутавров и решеткой из гнутозамкнутых сварных профилей

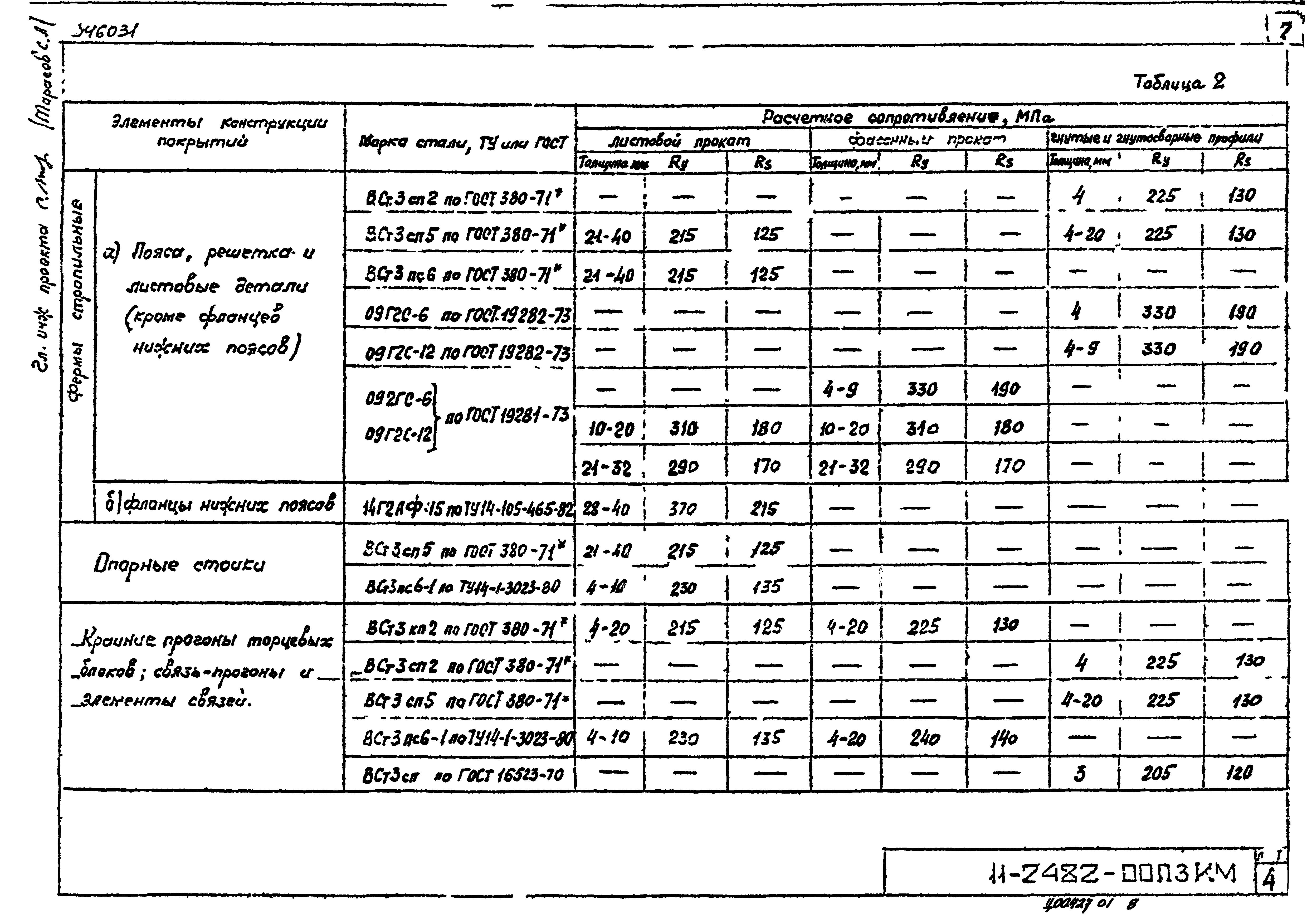

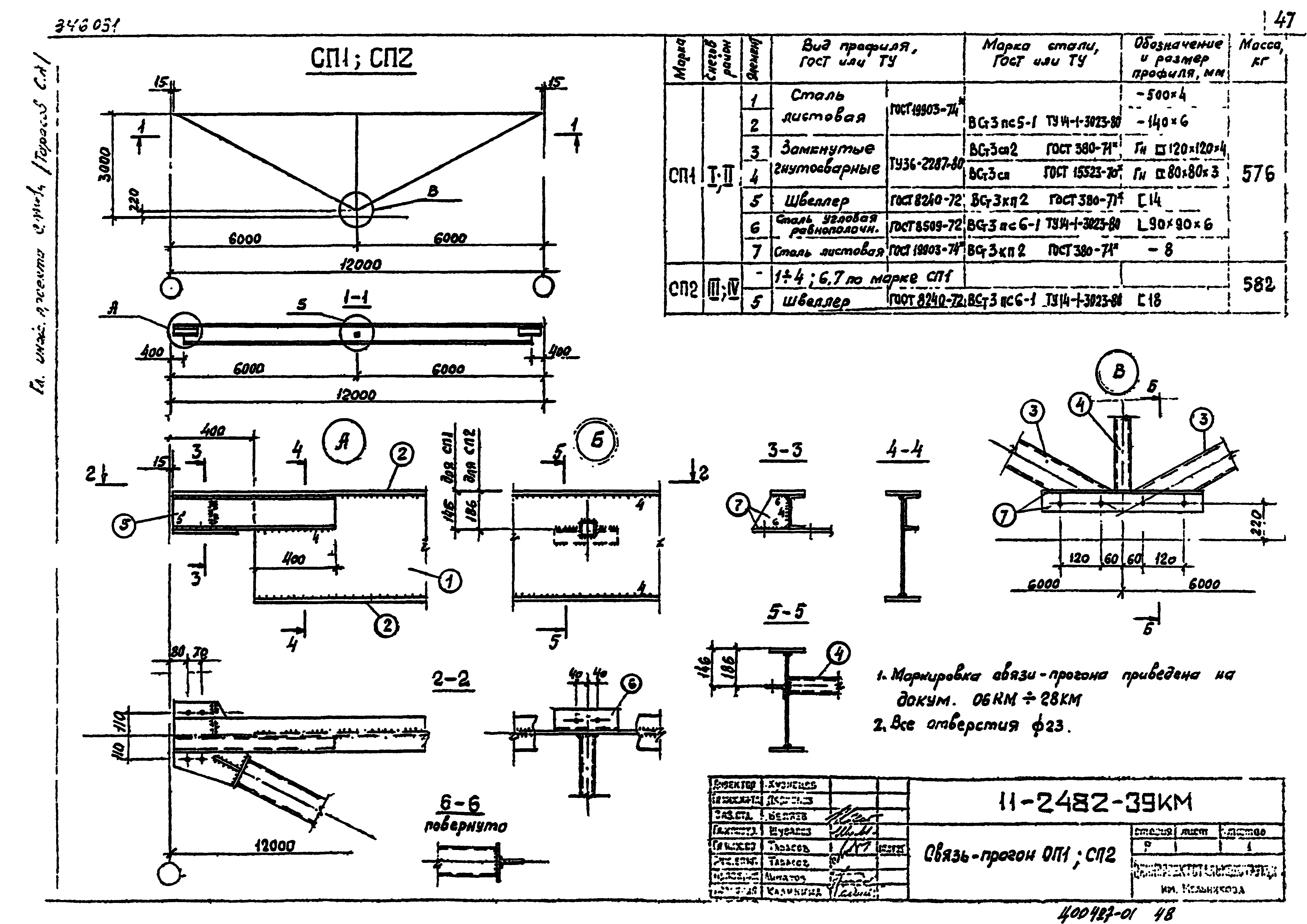

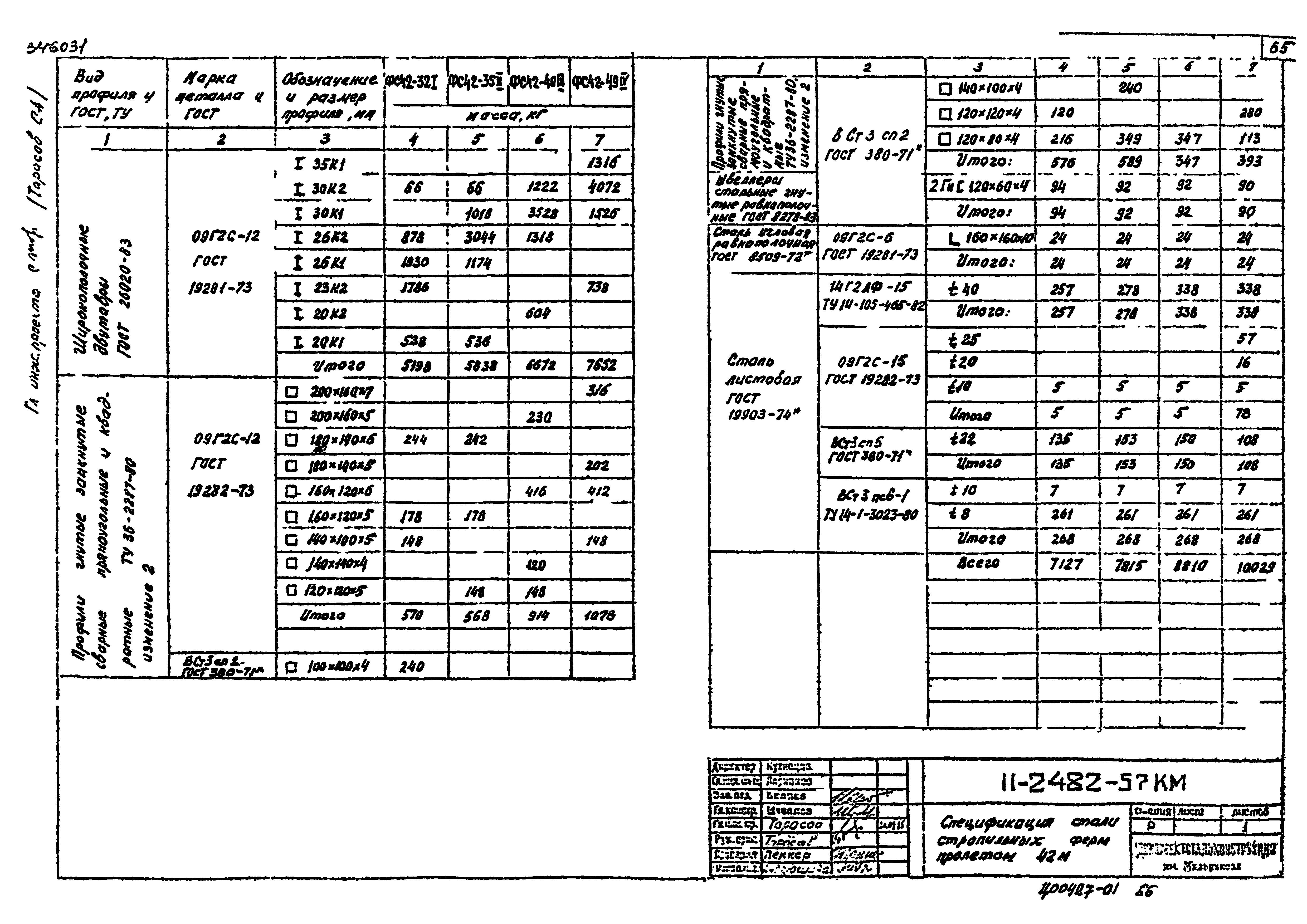

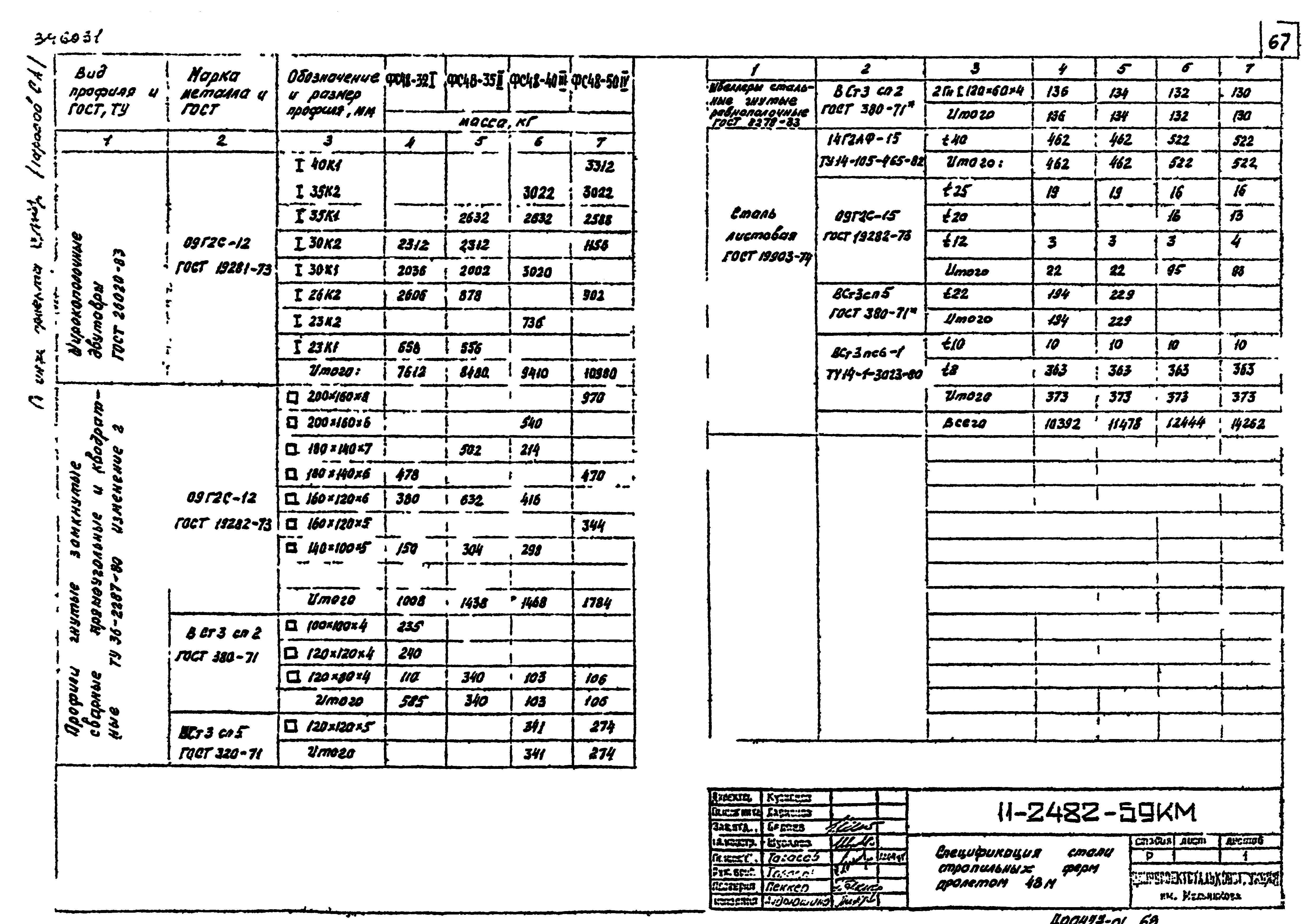

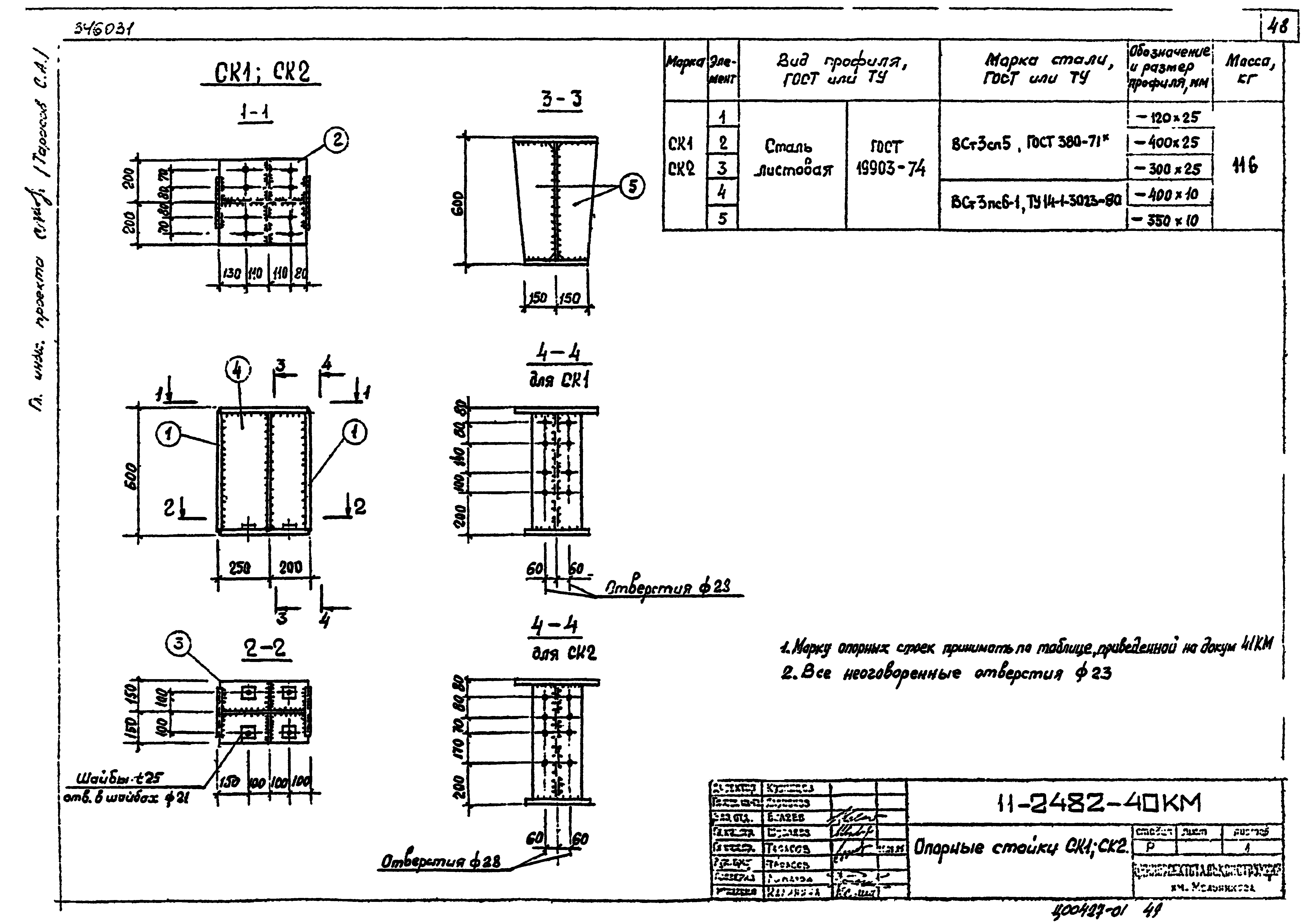

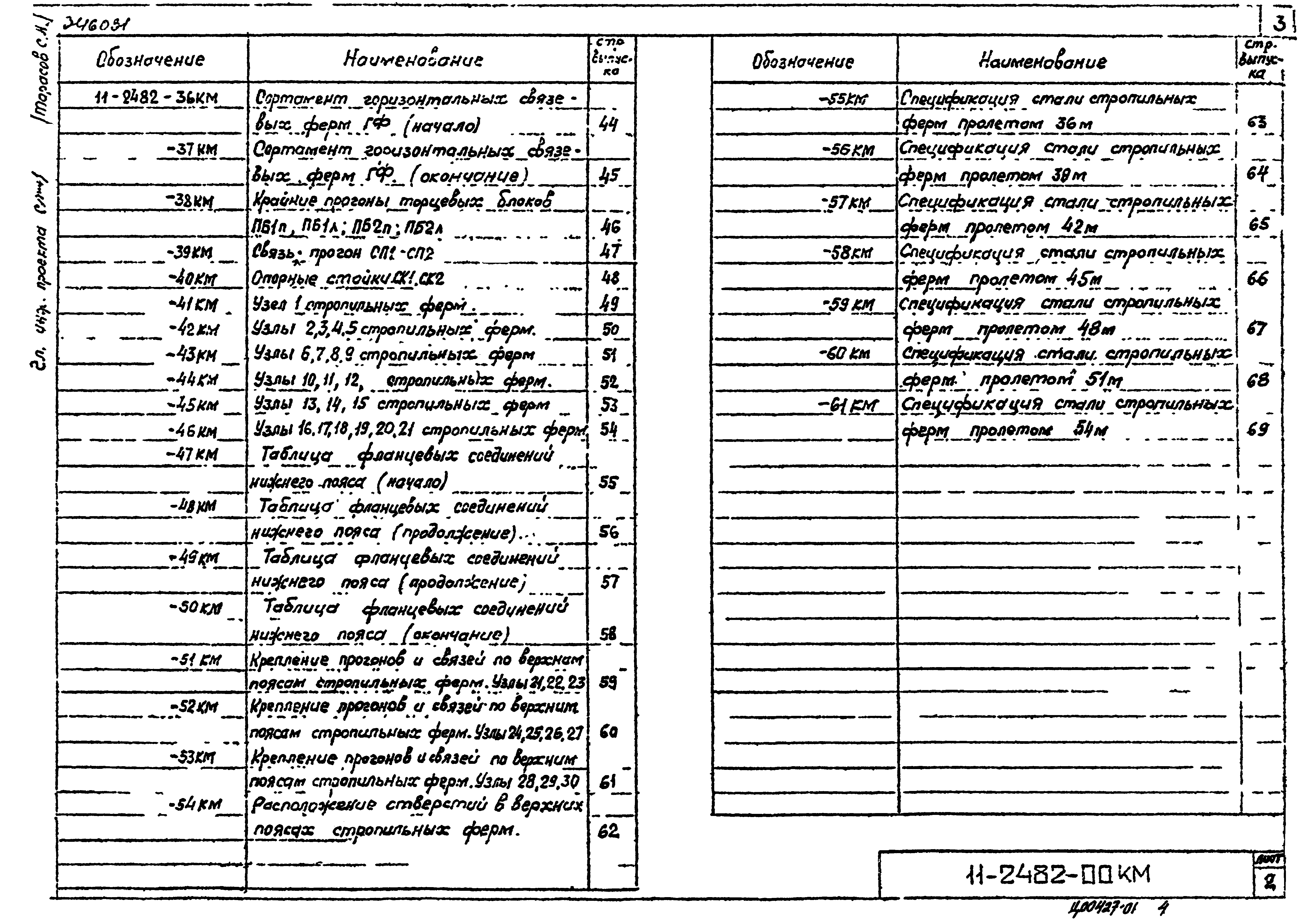

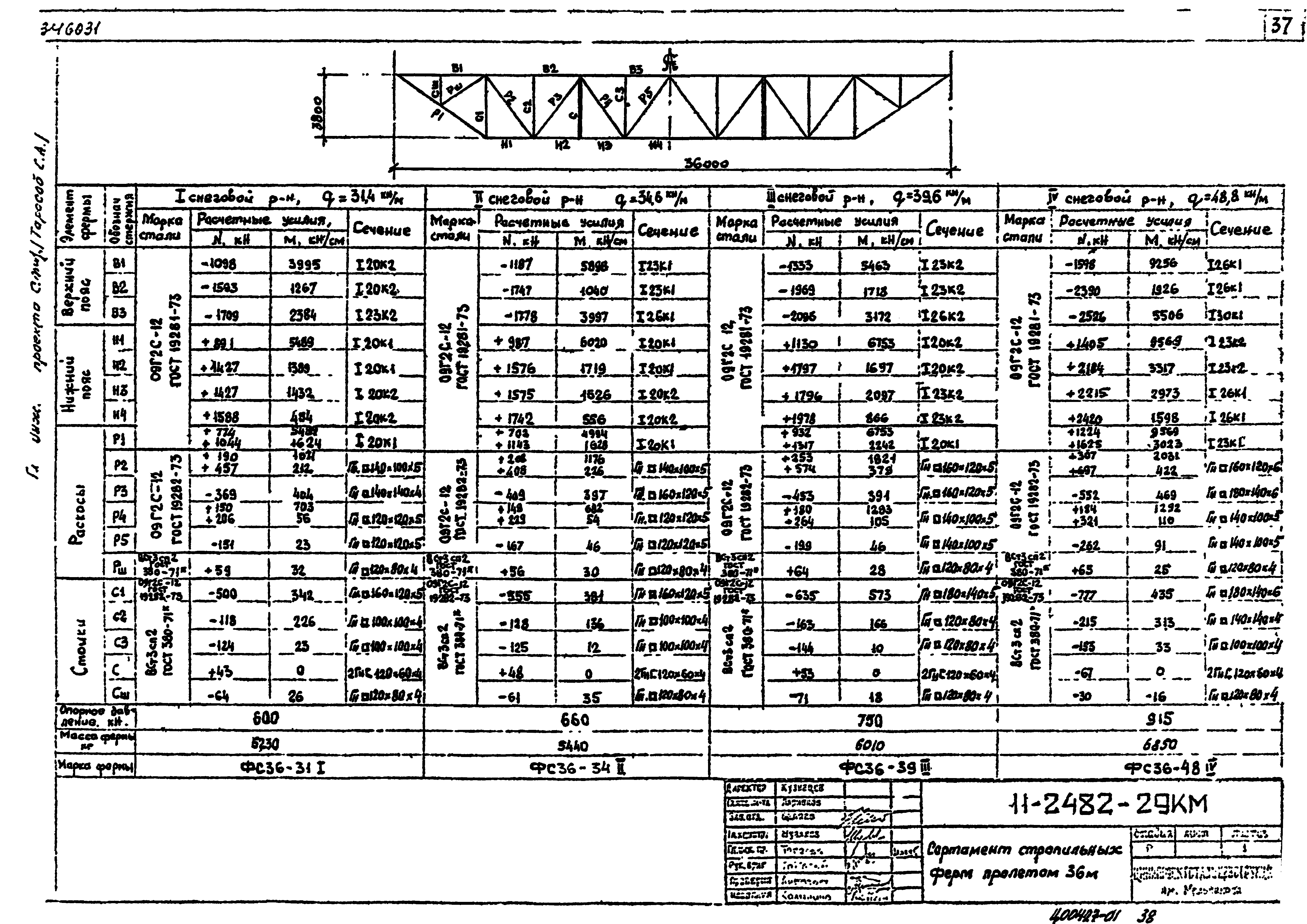

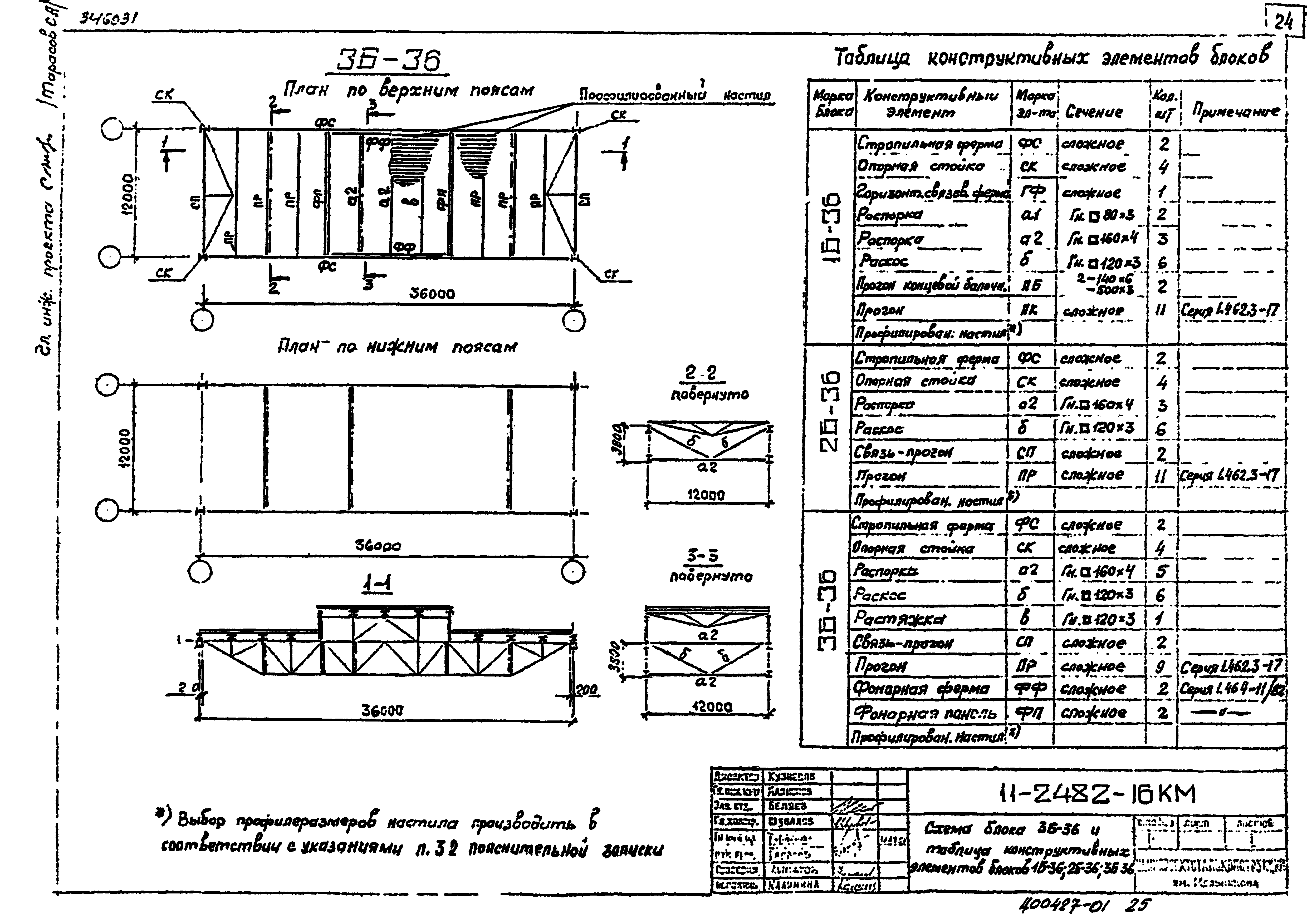

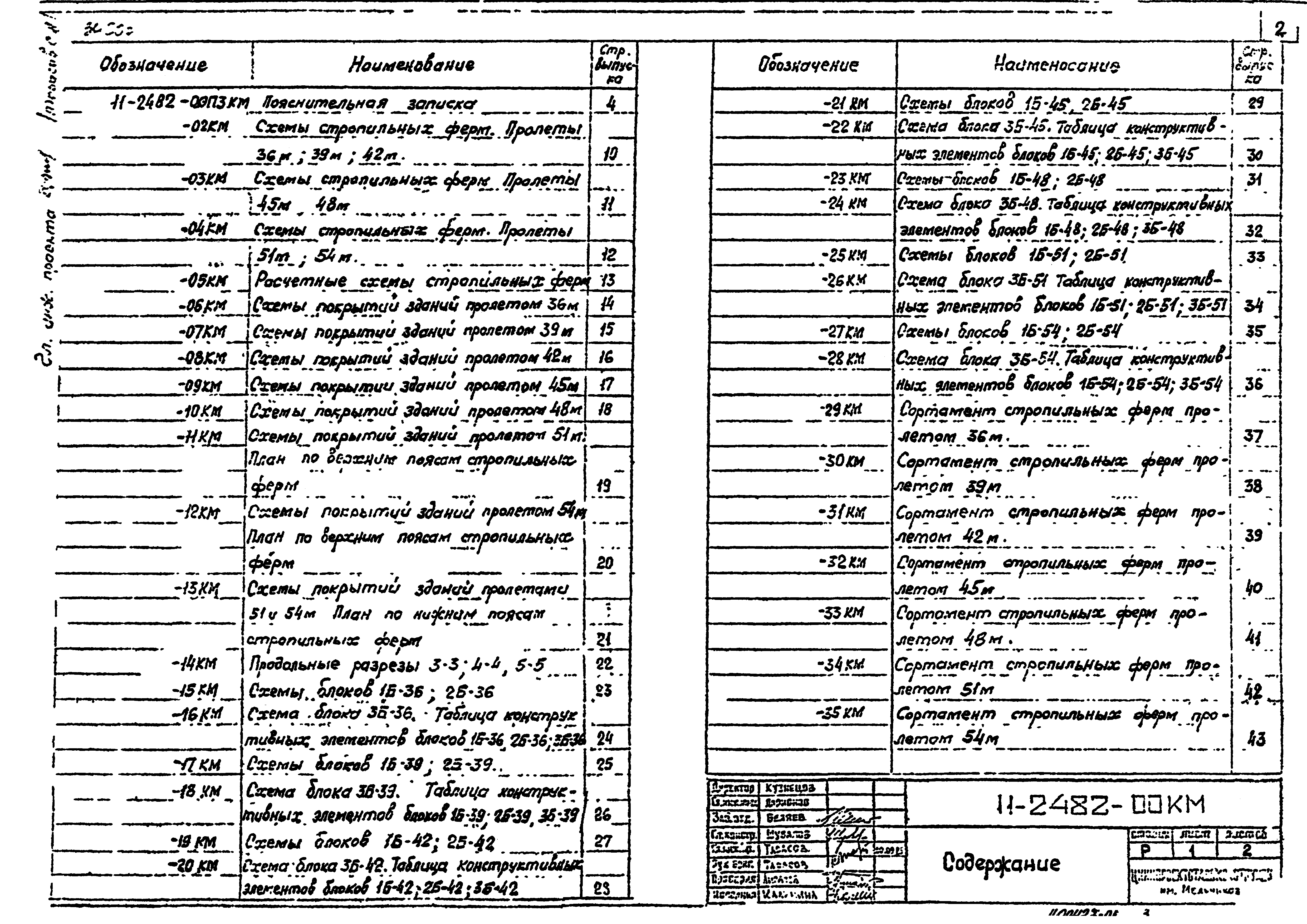

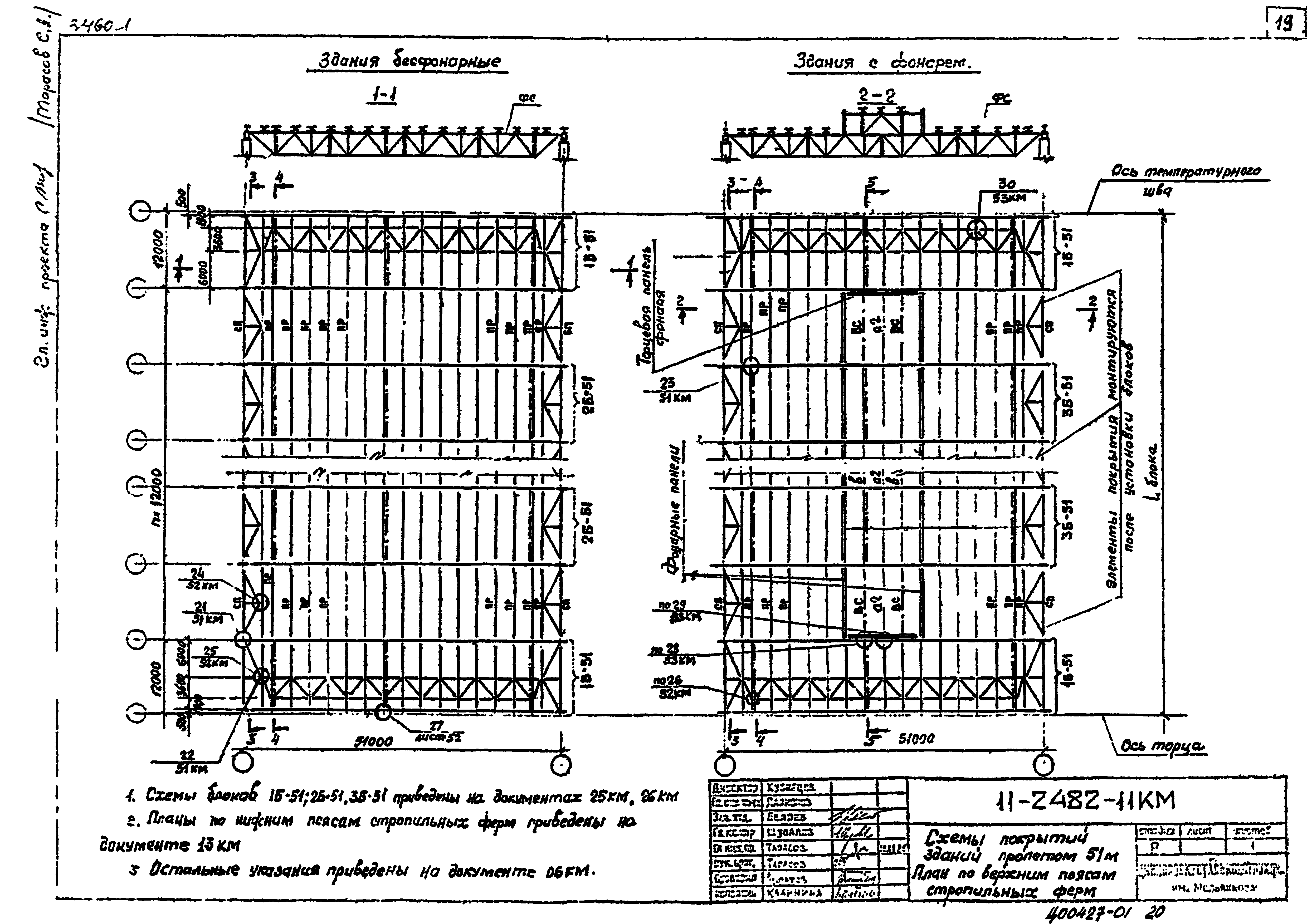

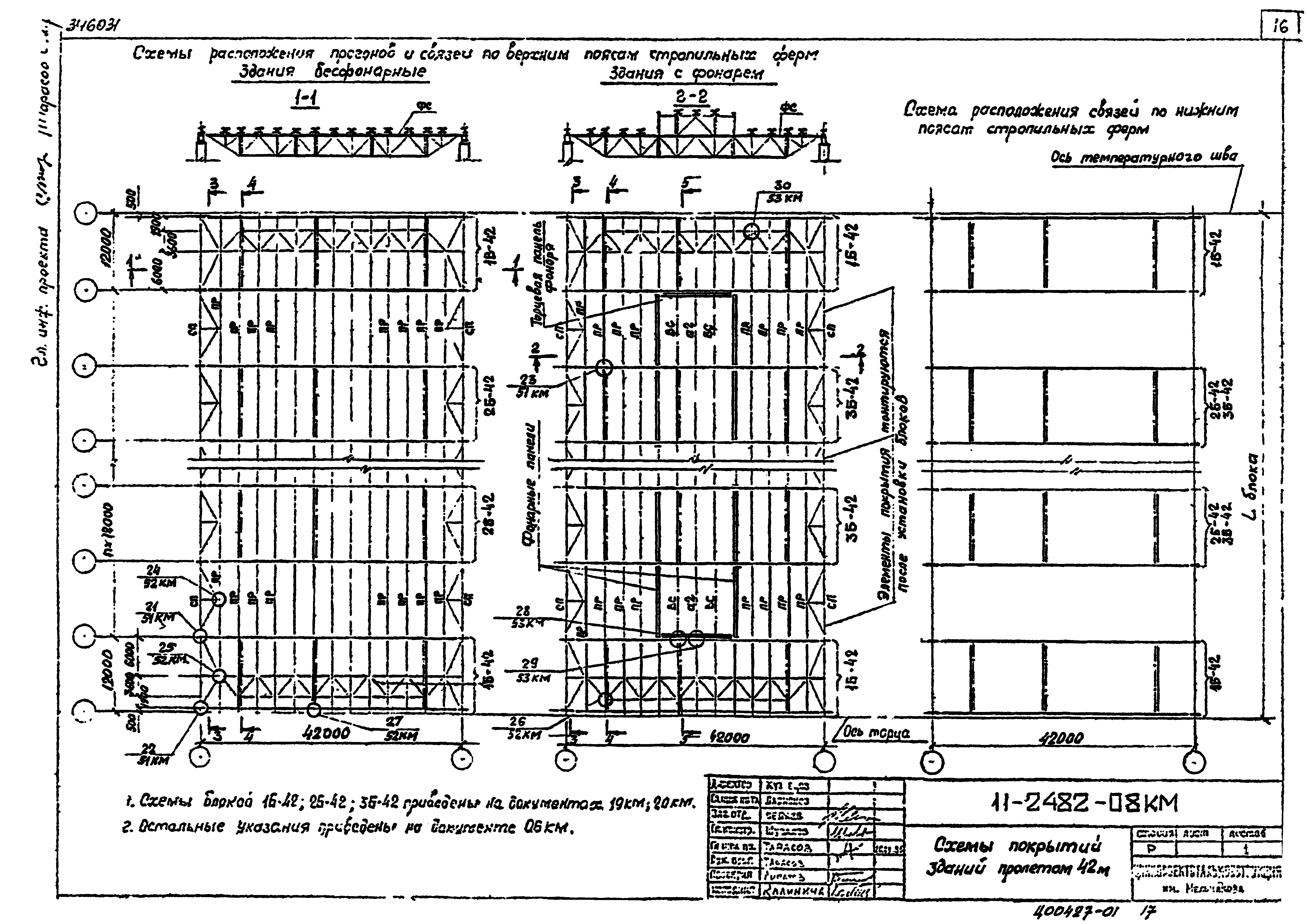

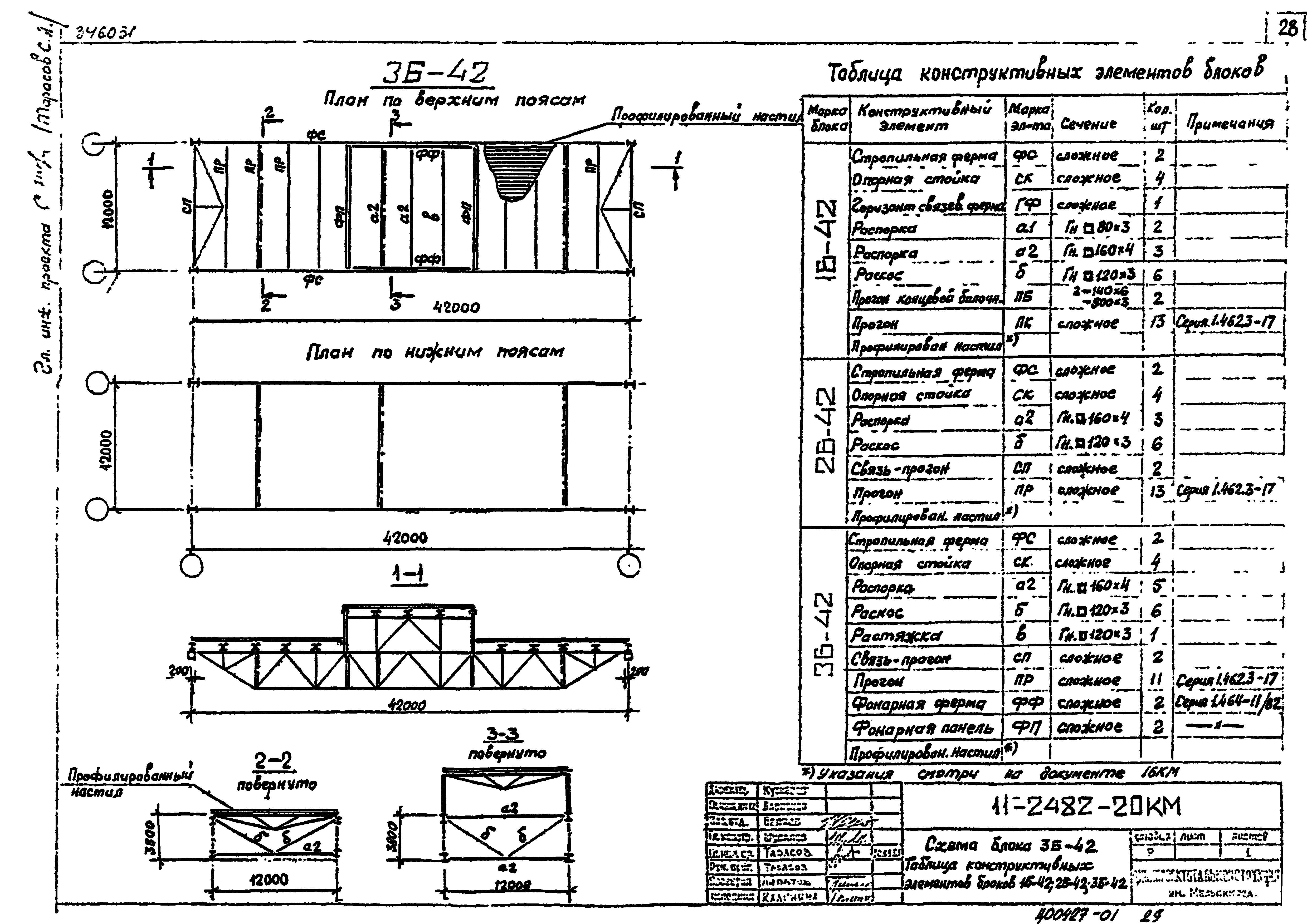

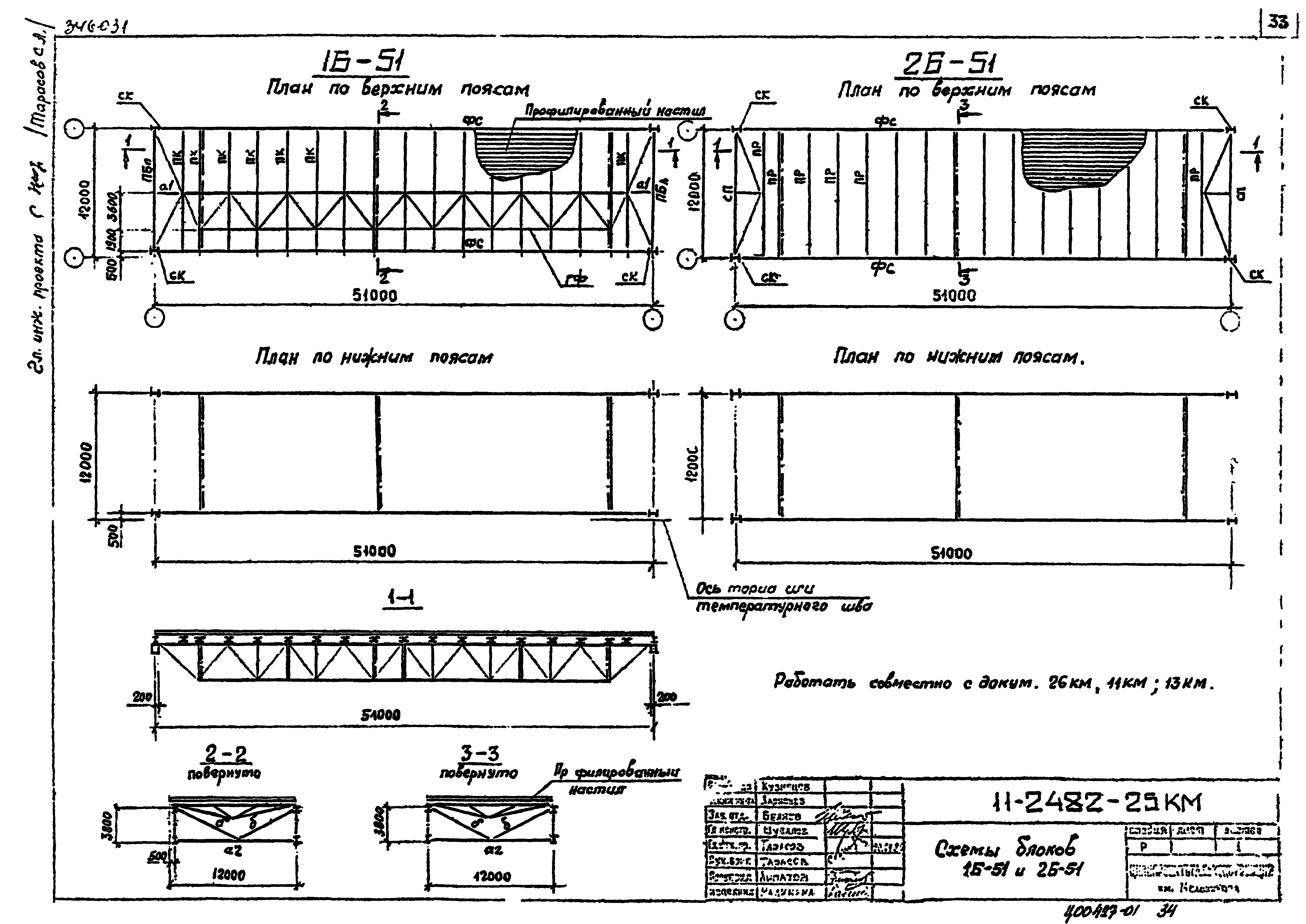

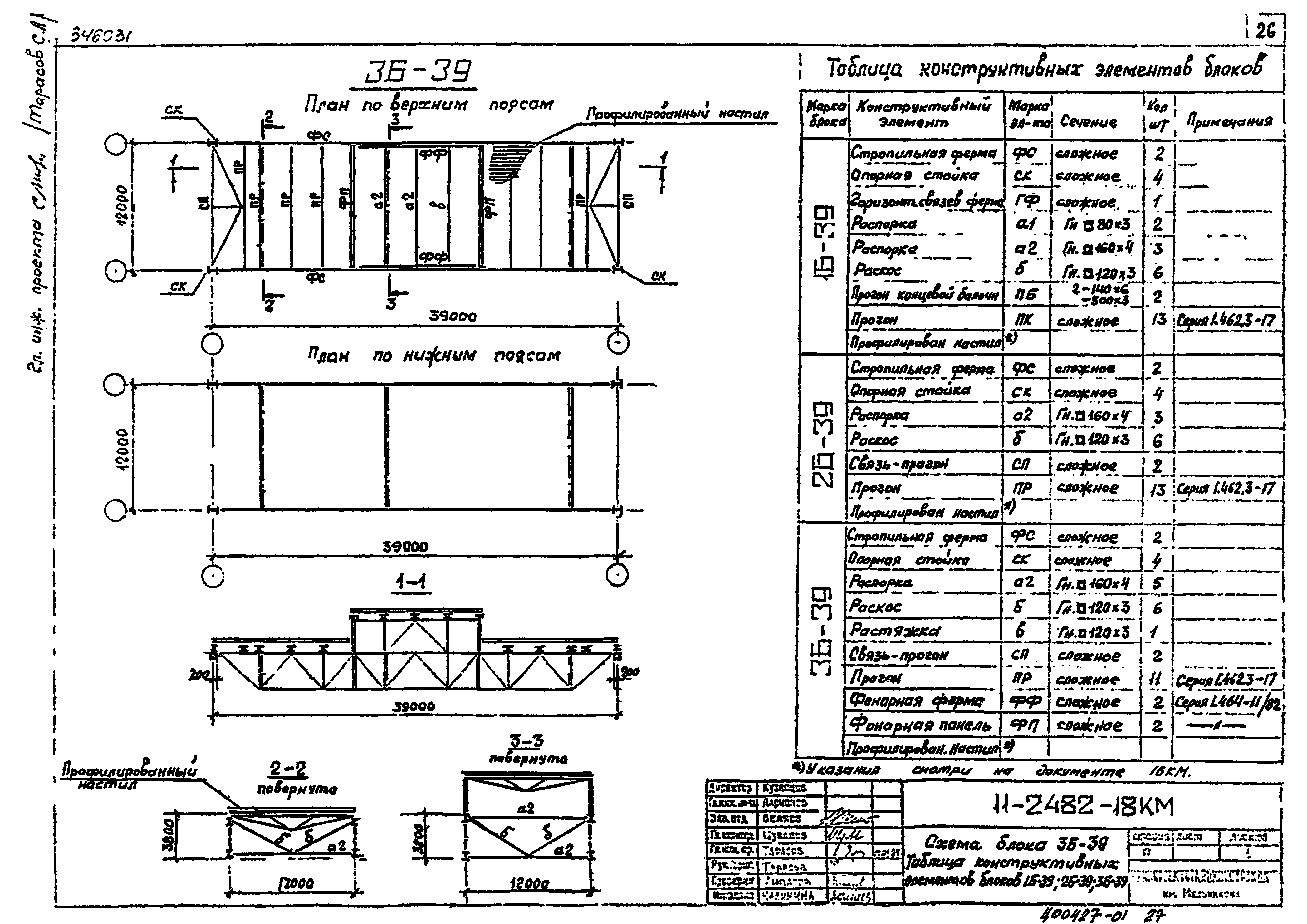

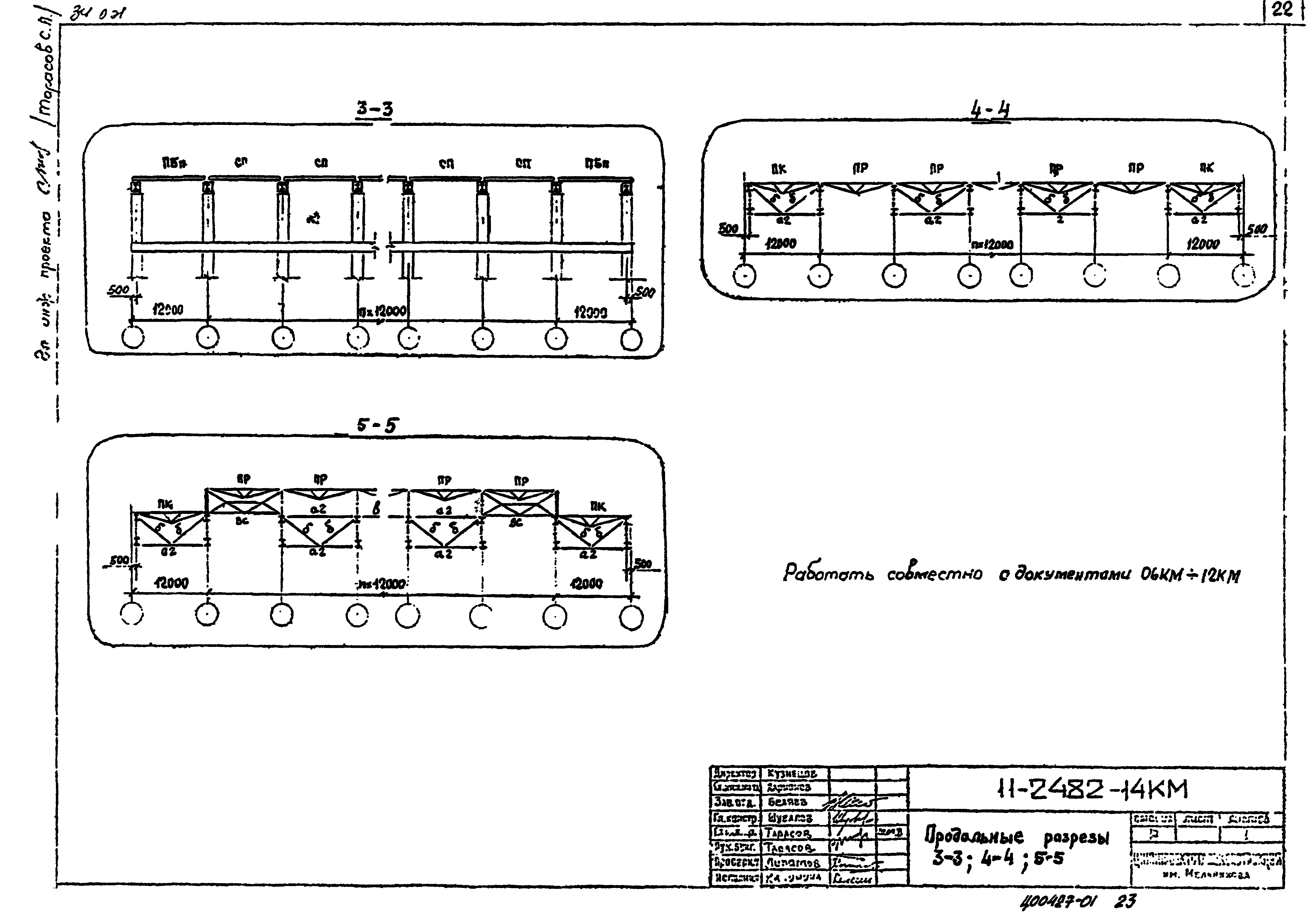

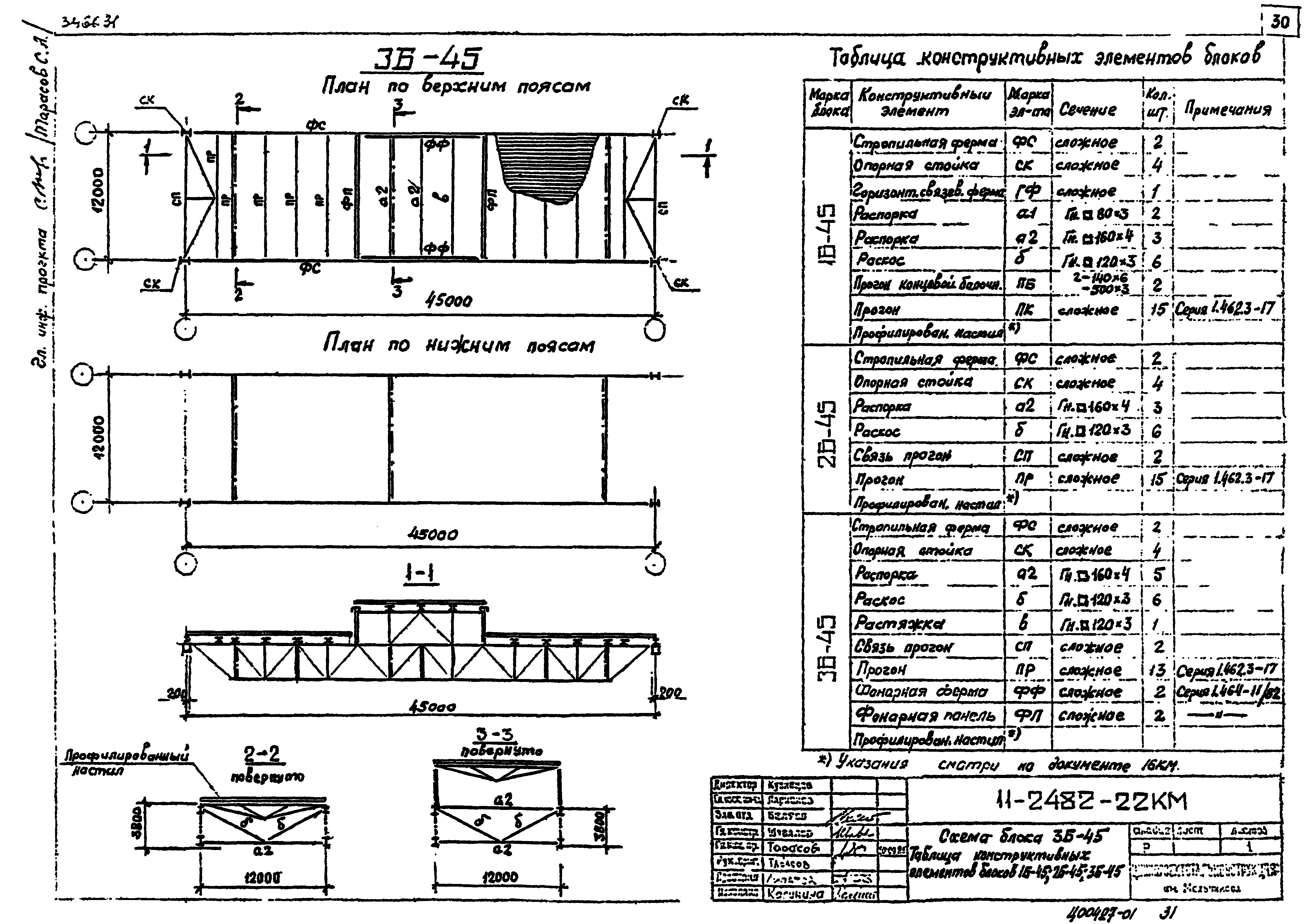

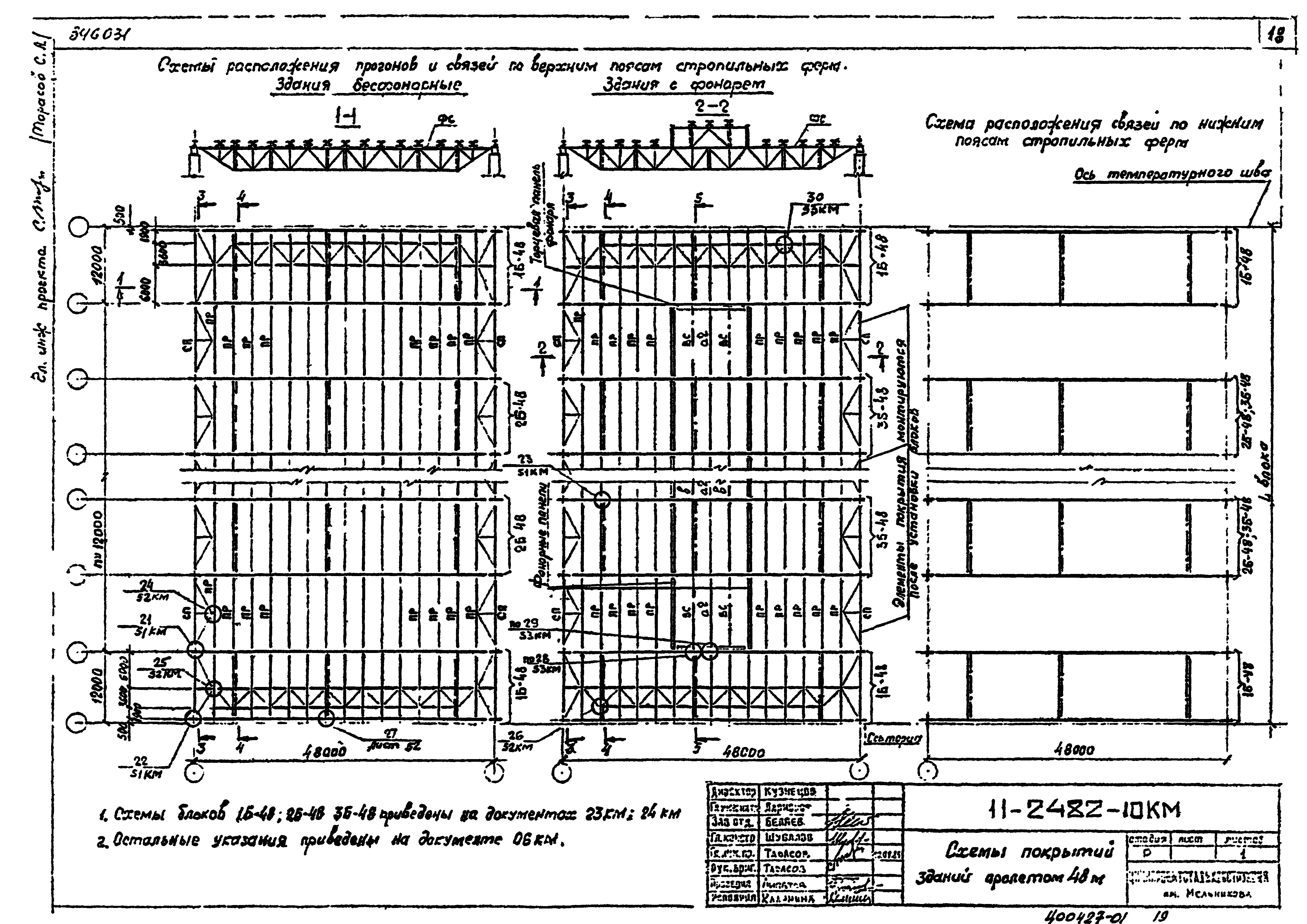

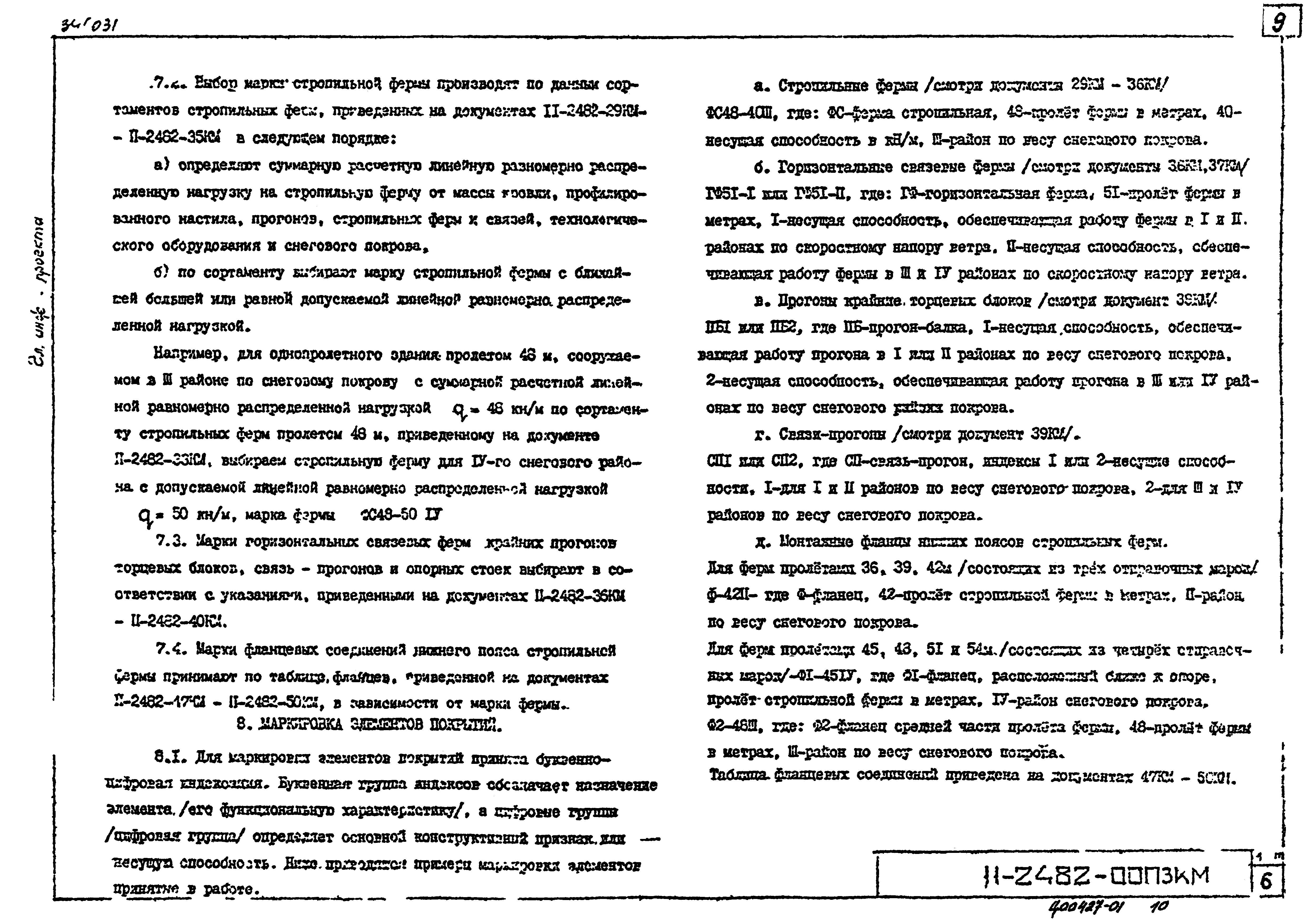

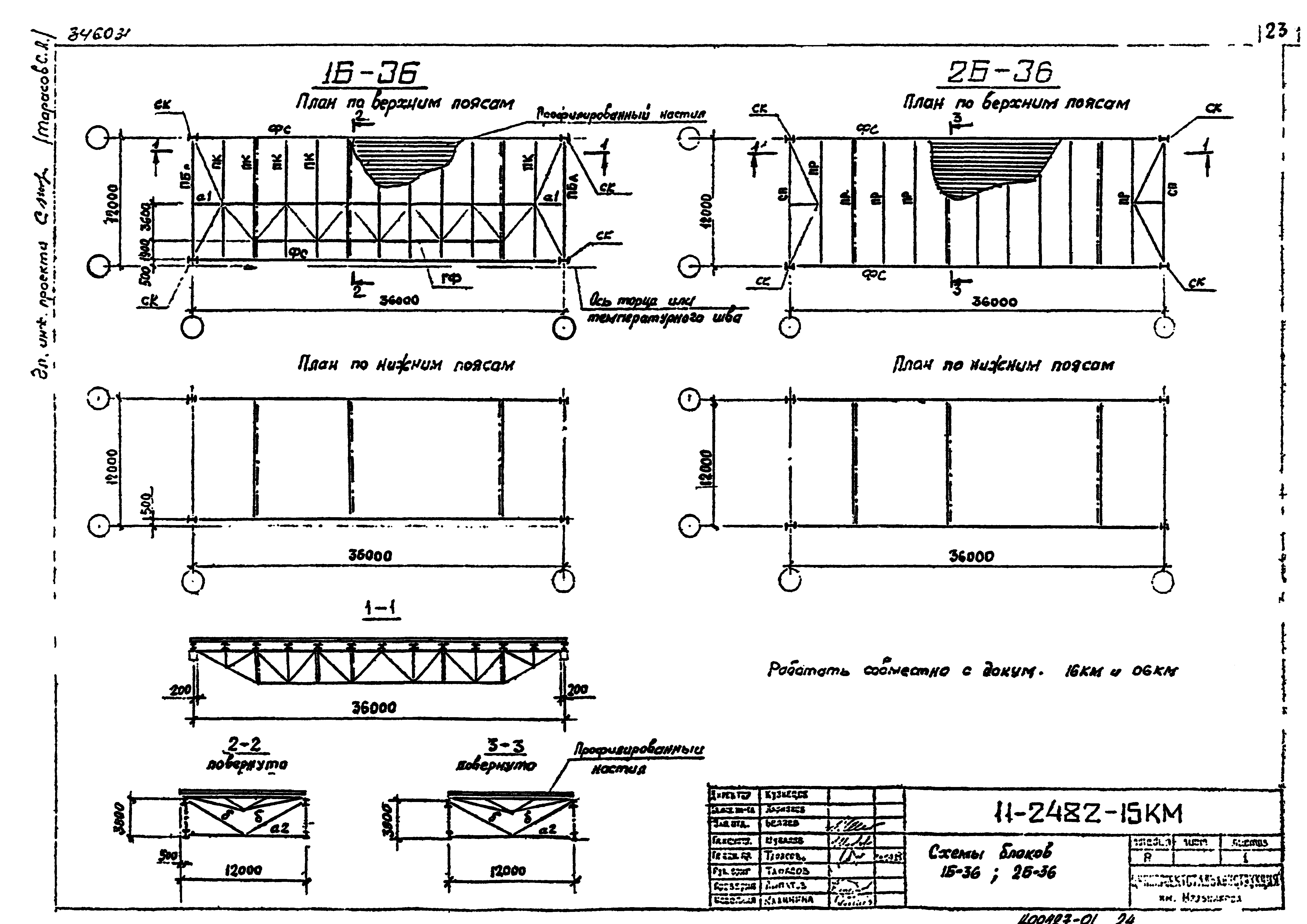

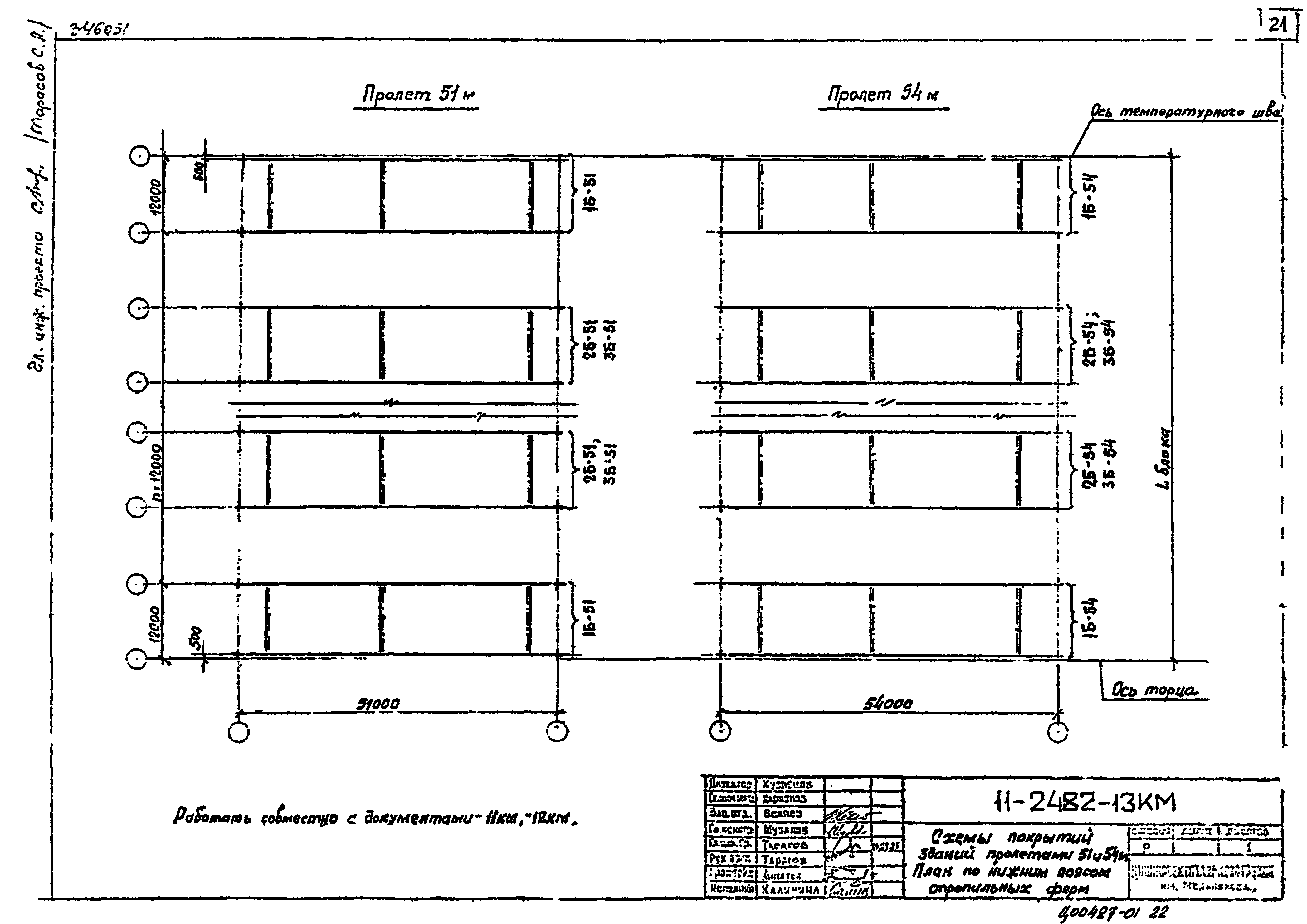

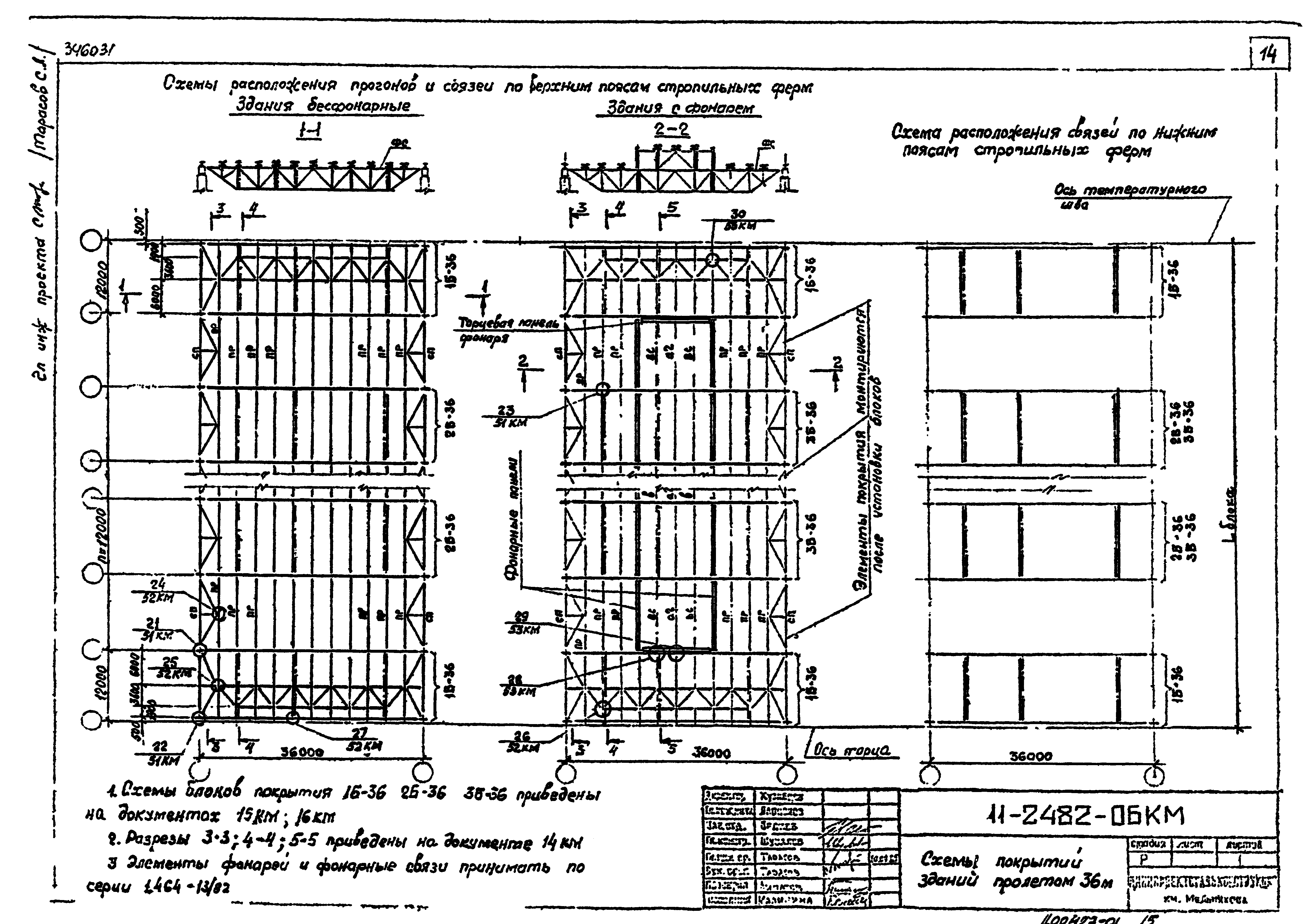

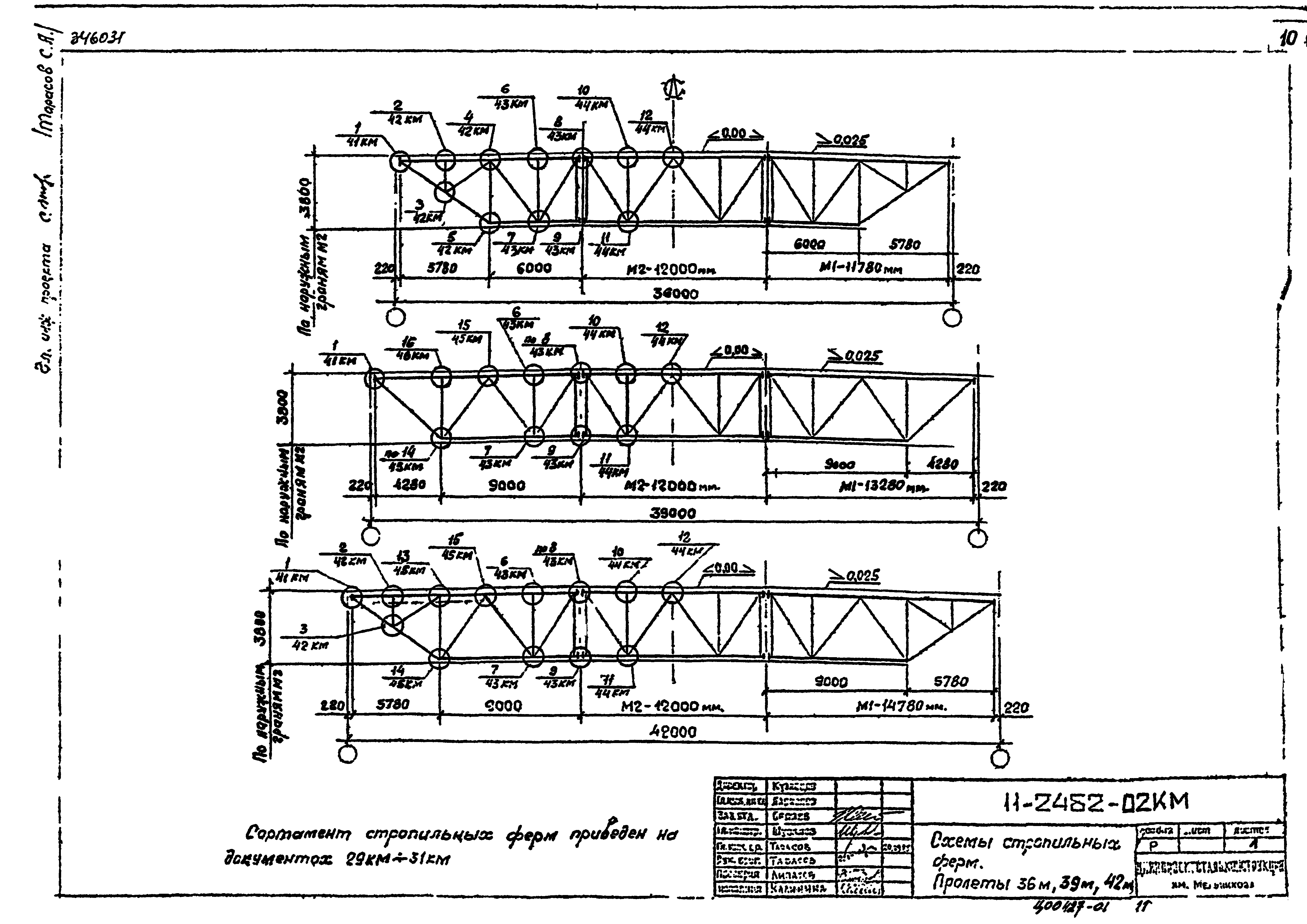

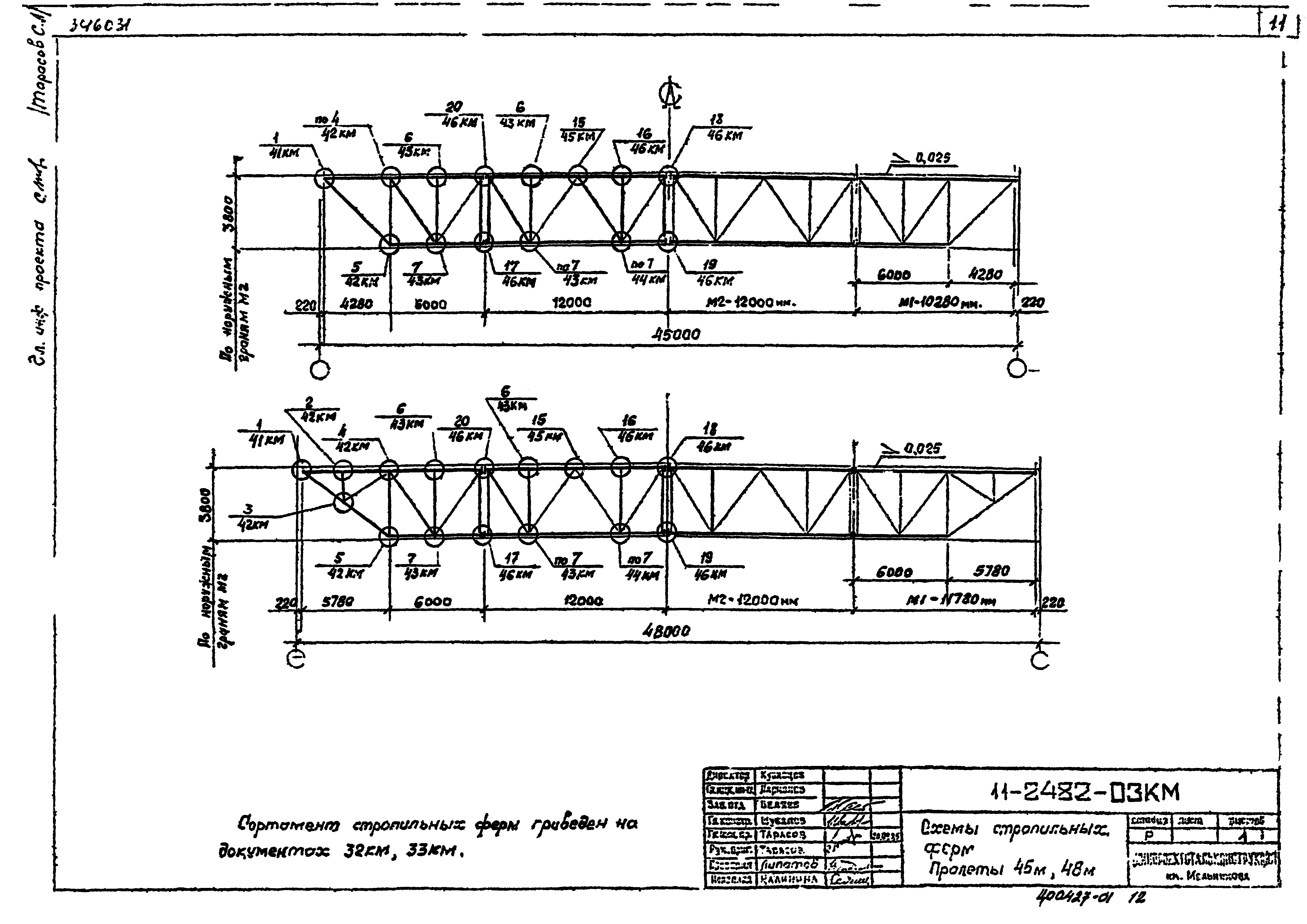

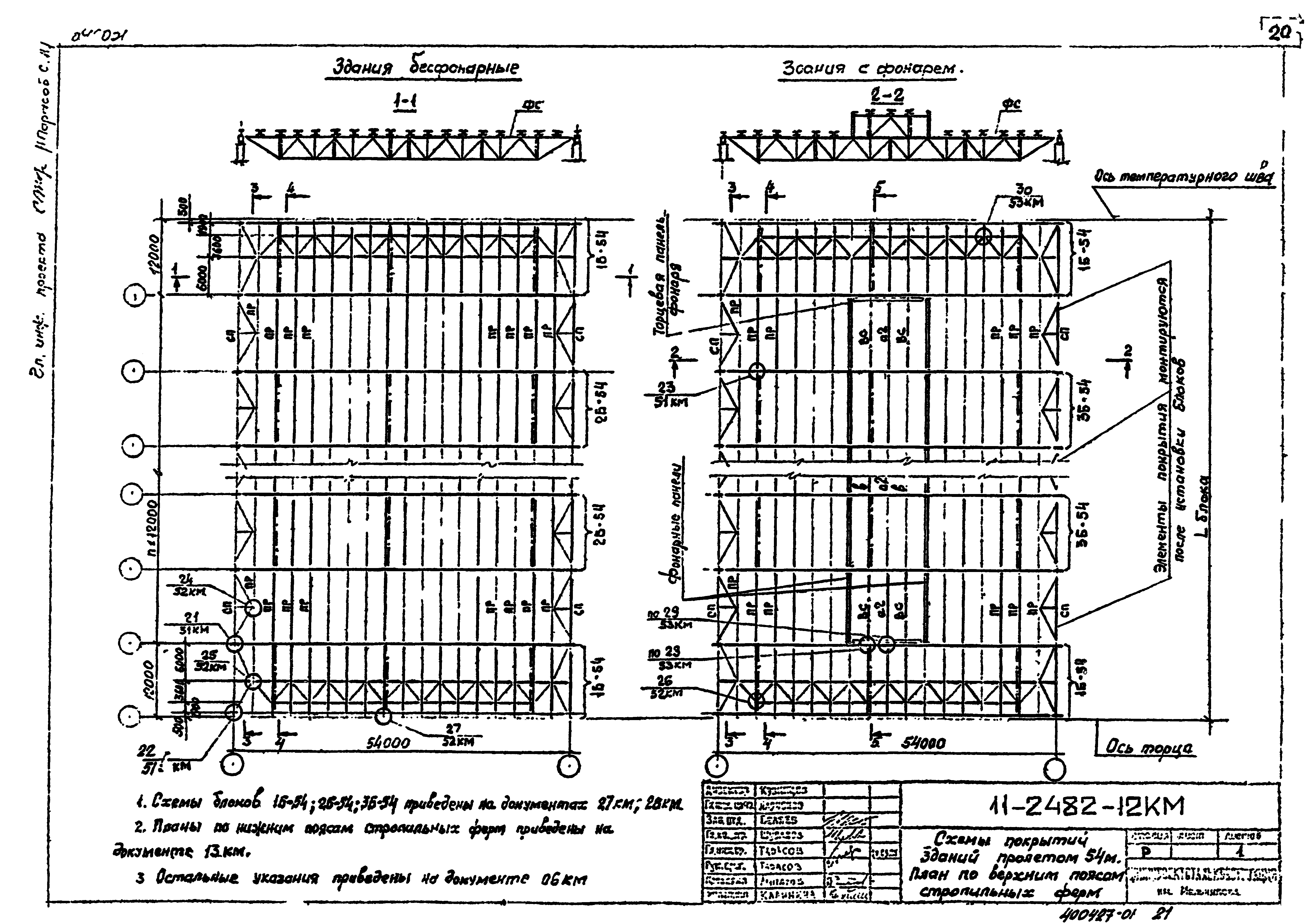

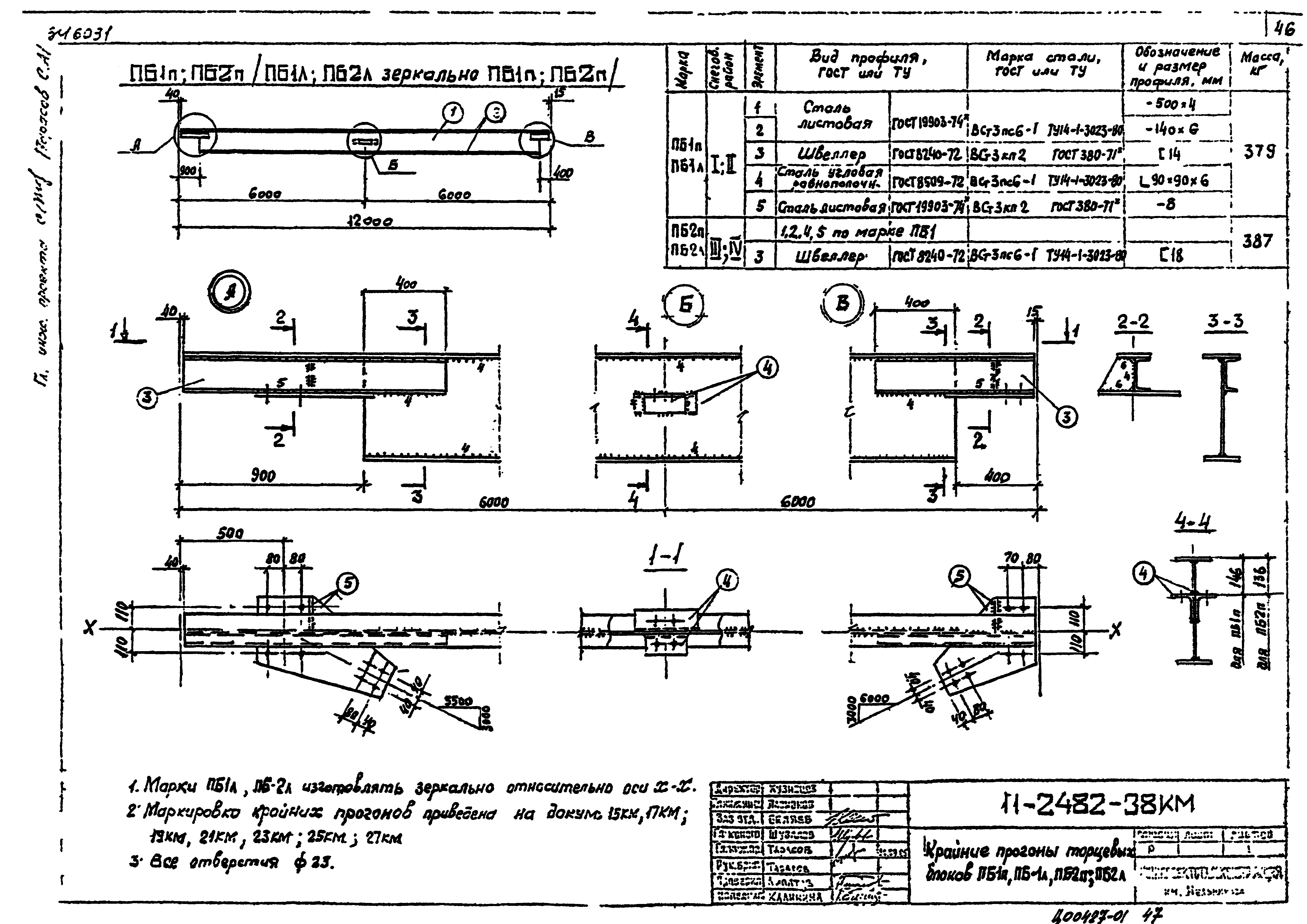

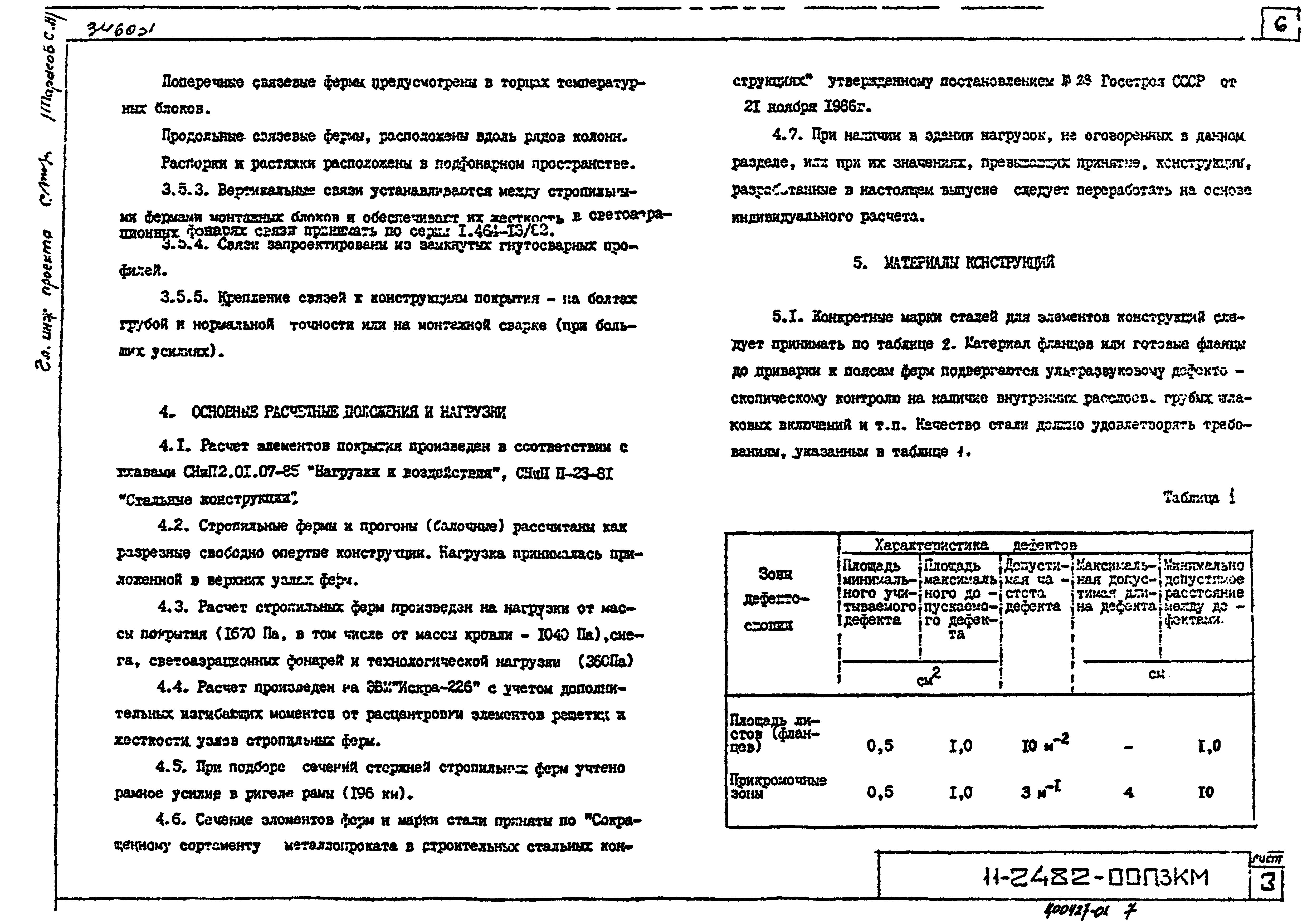

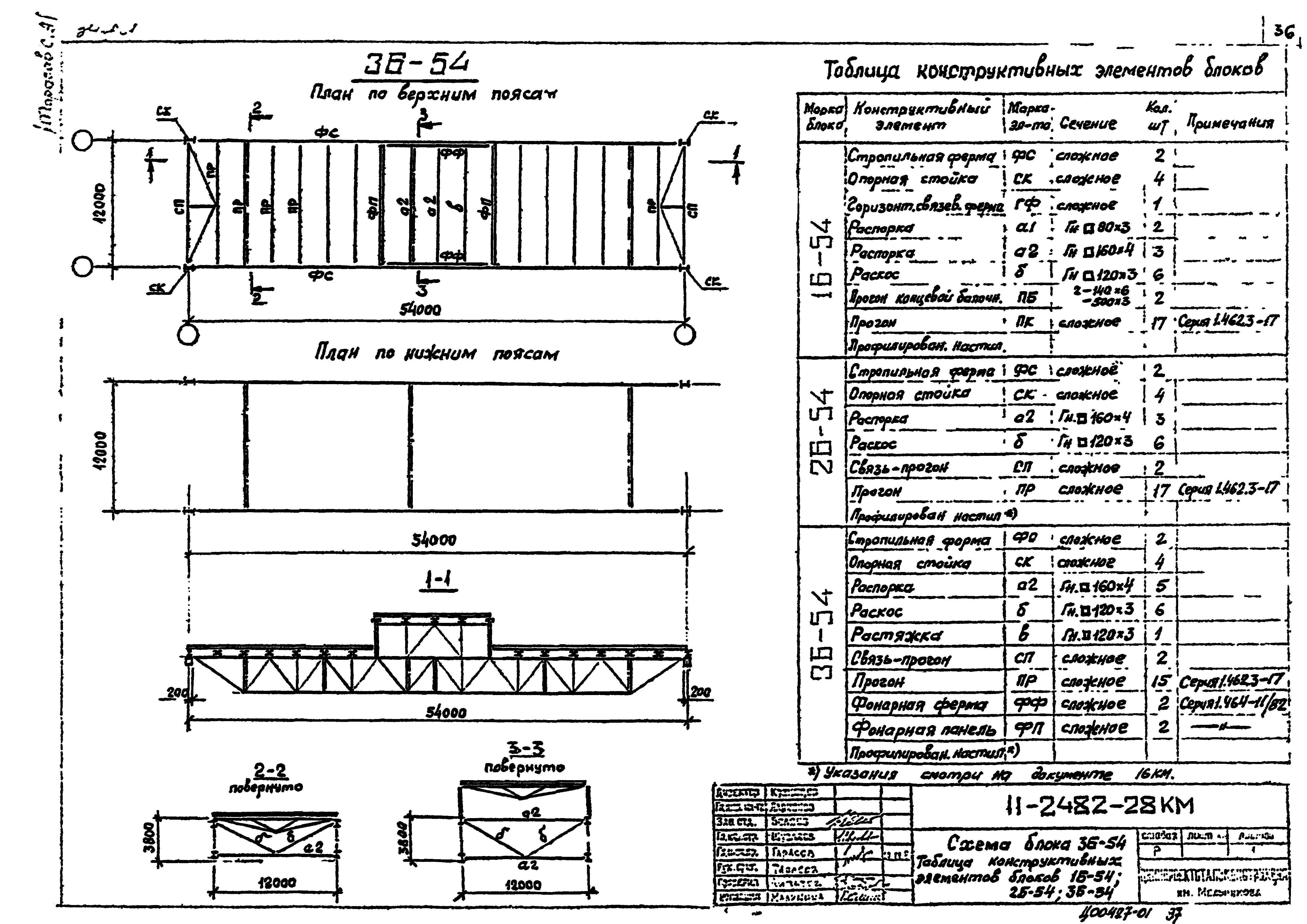

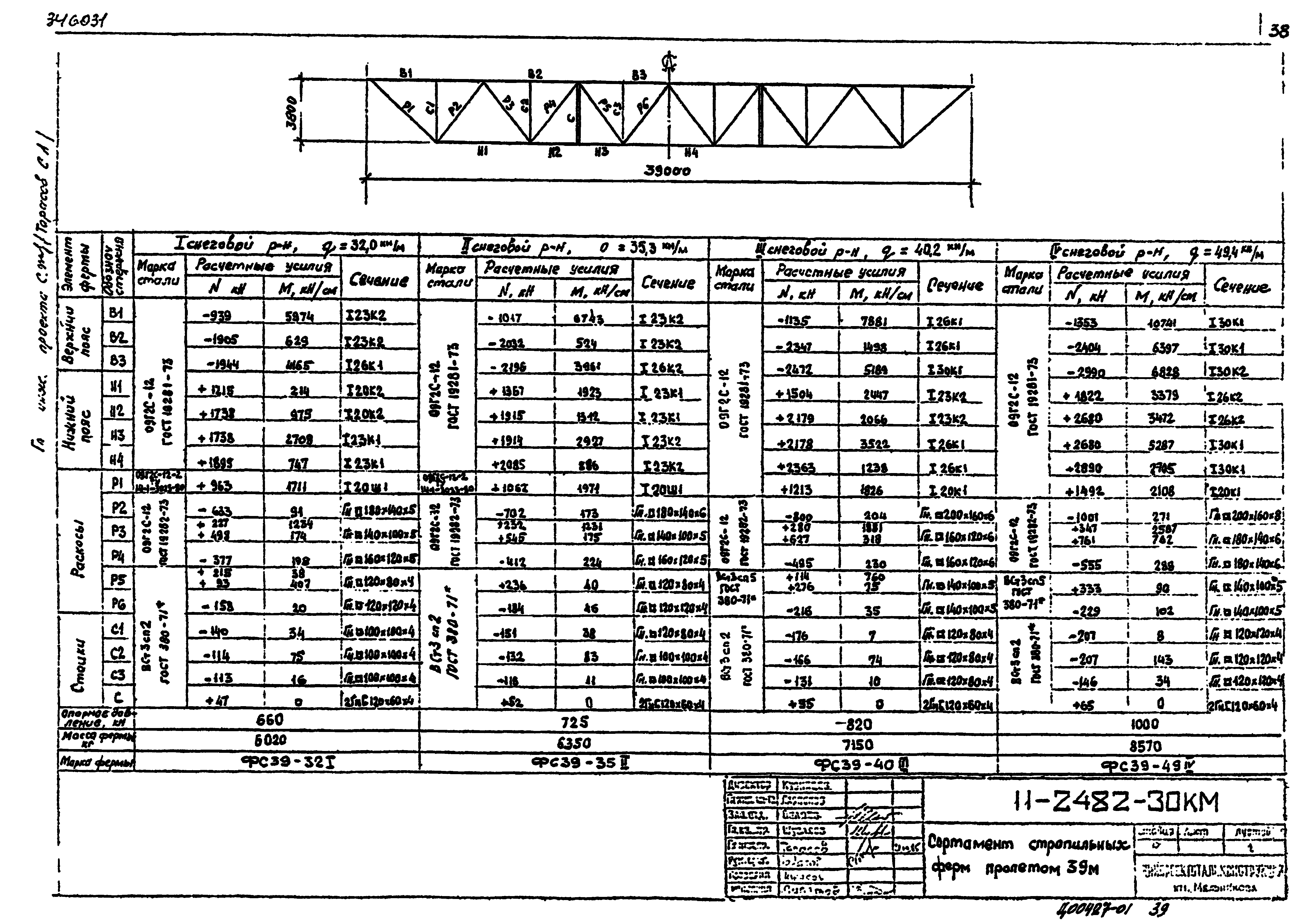

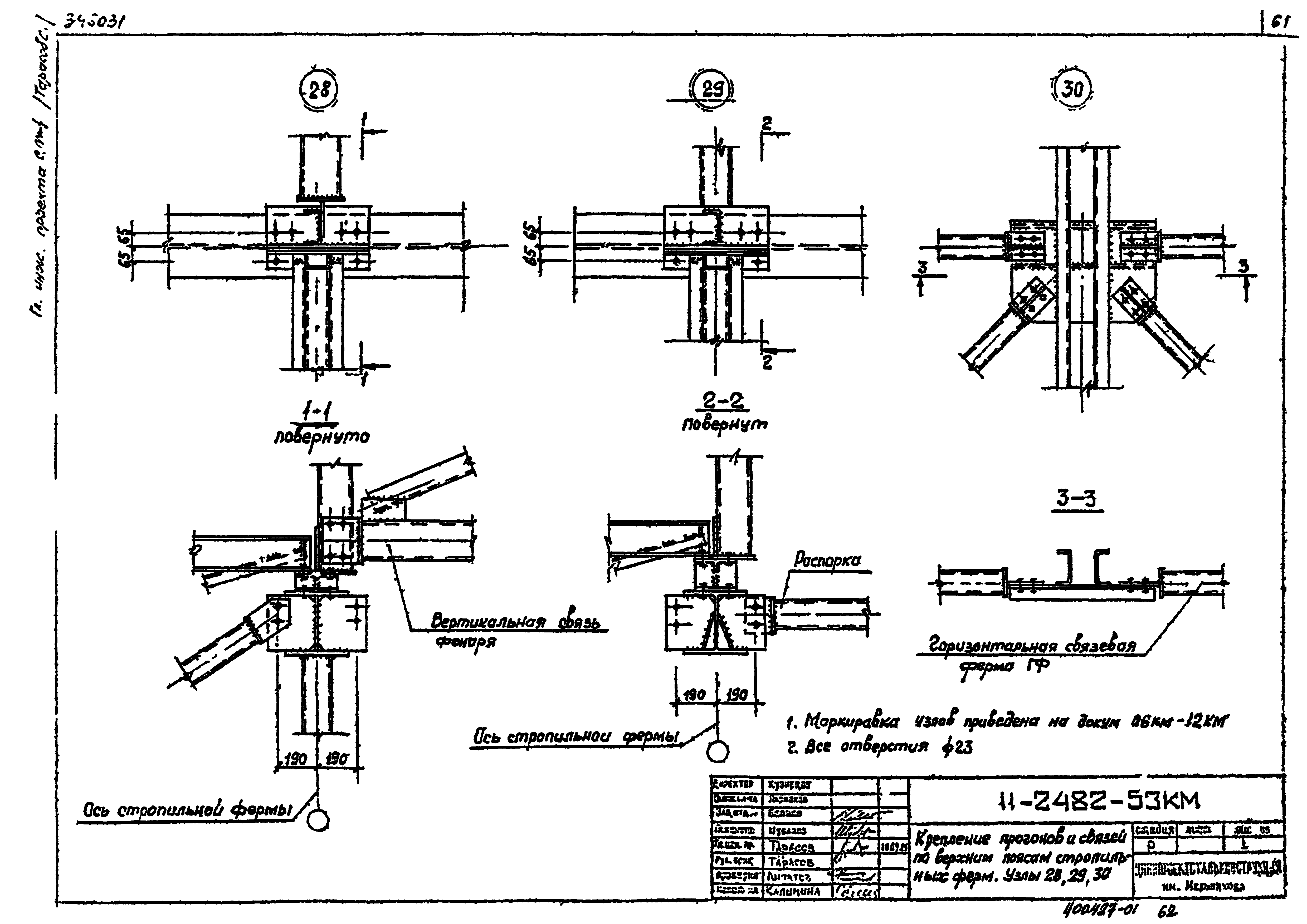

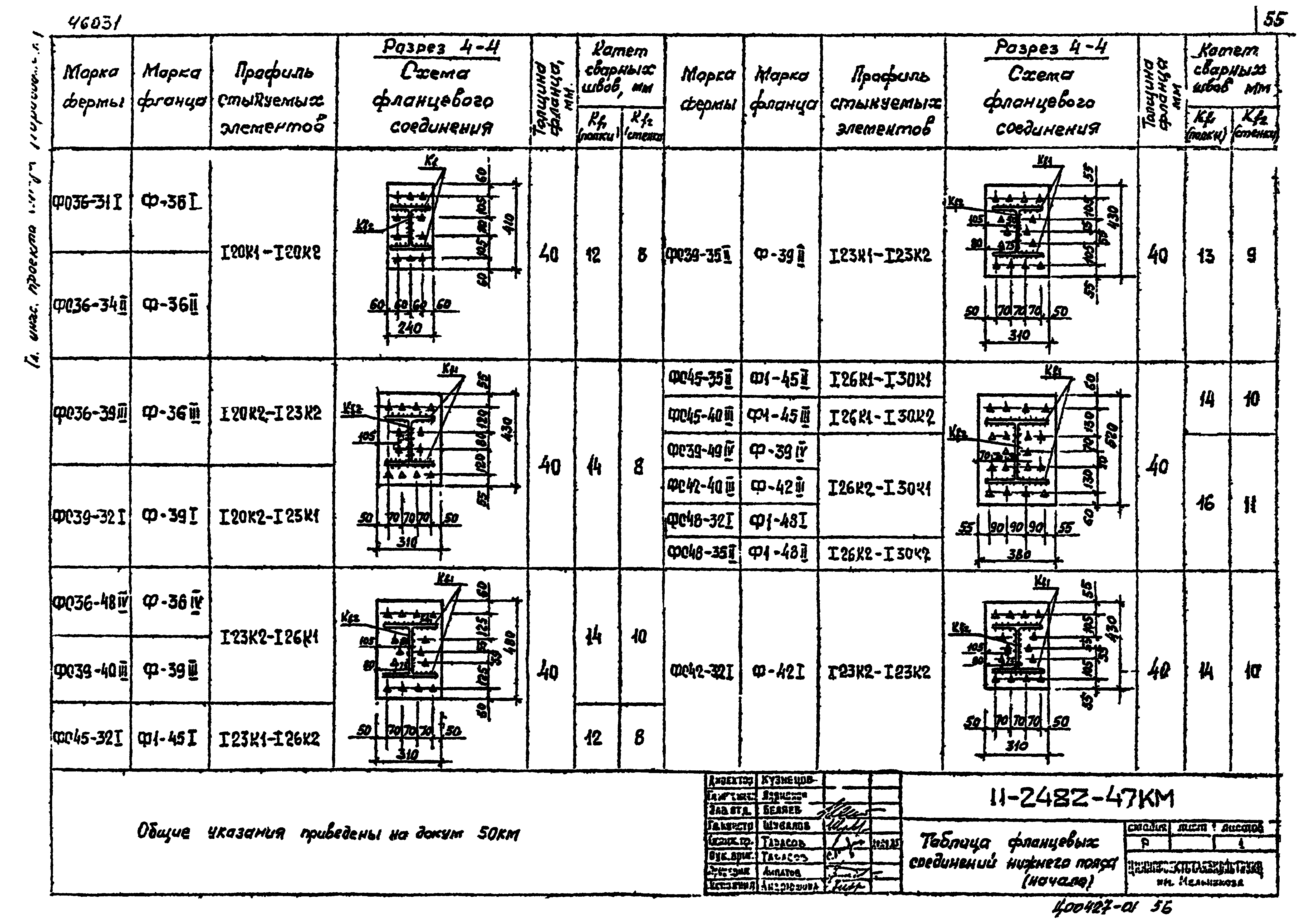

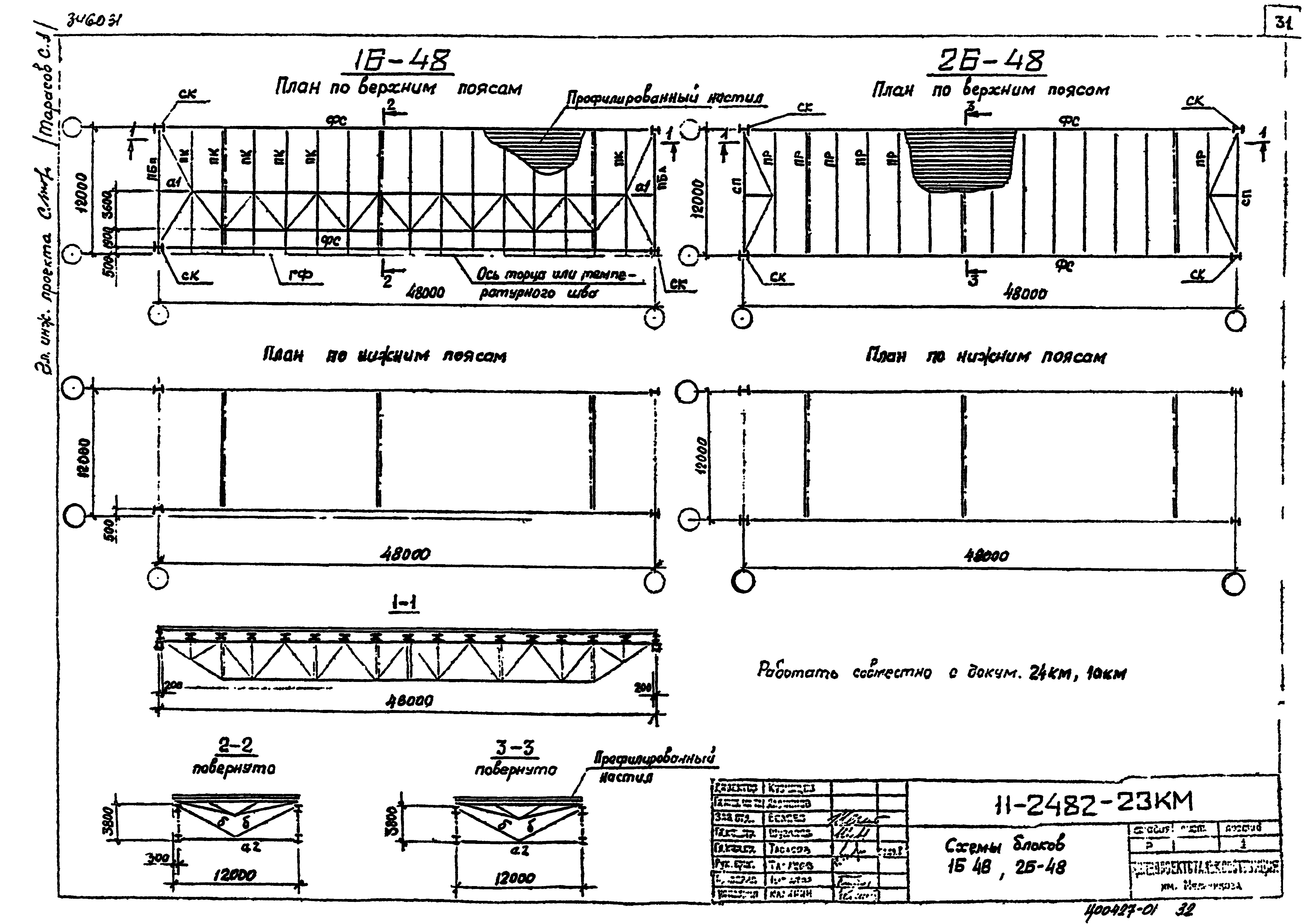

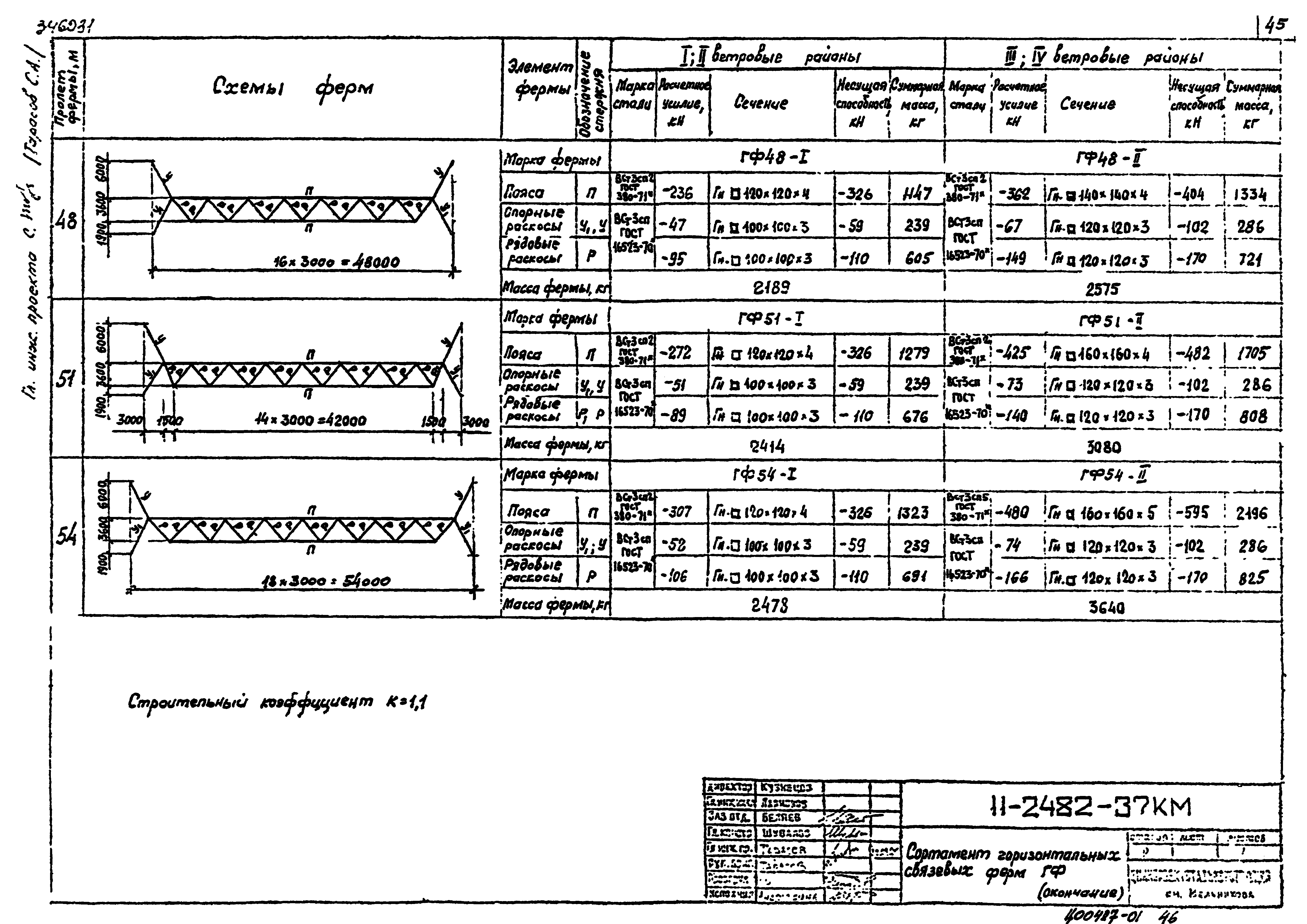

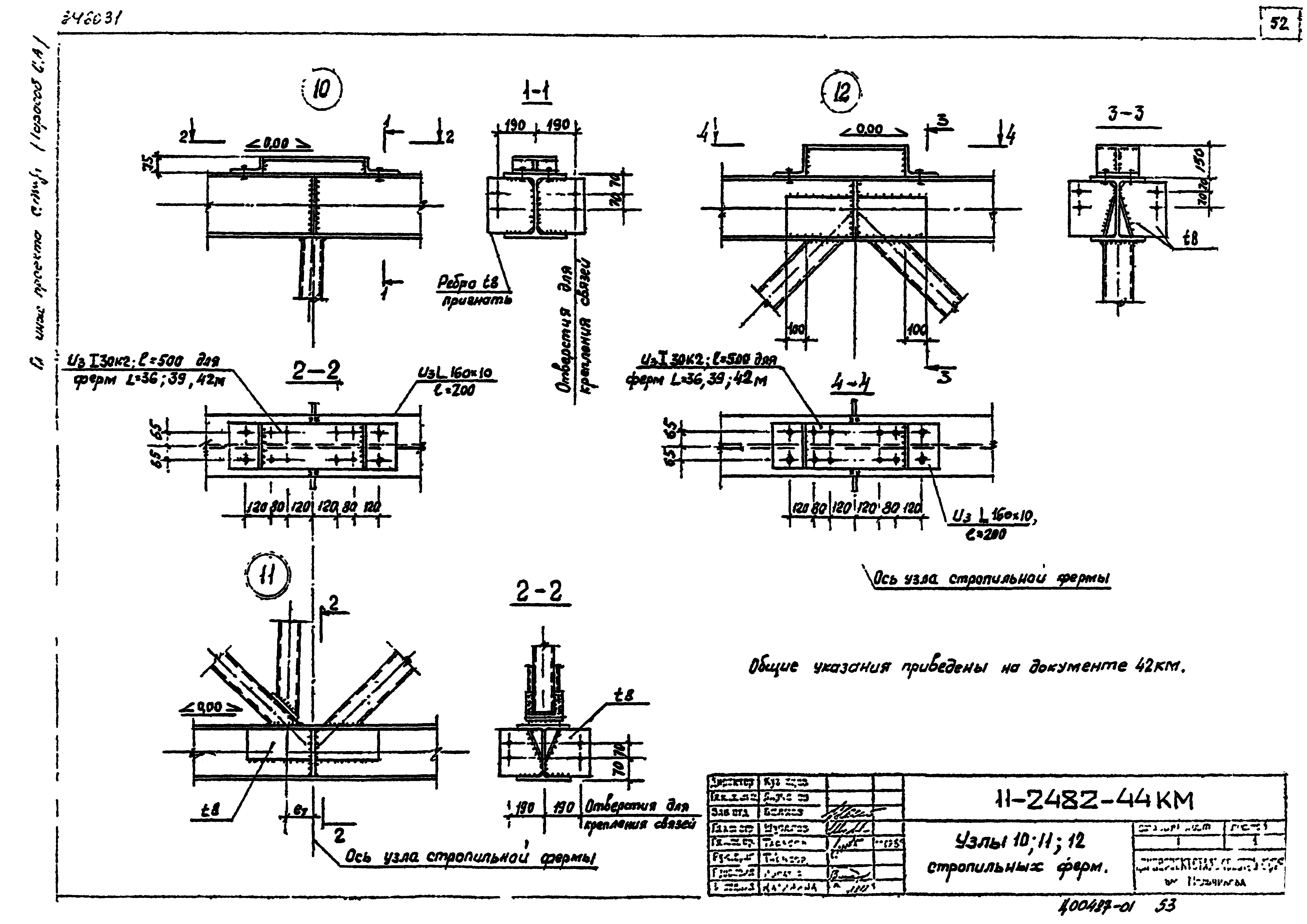

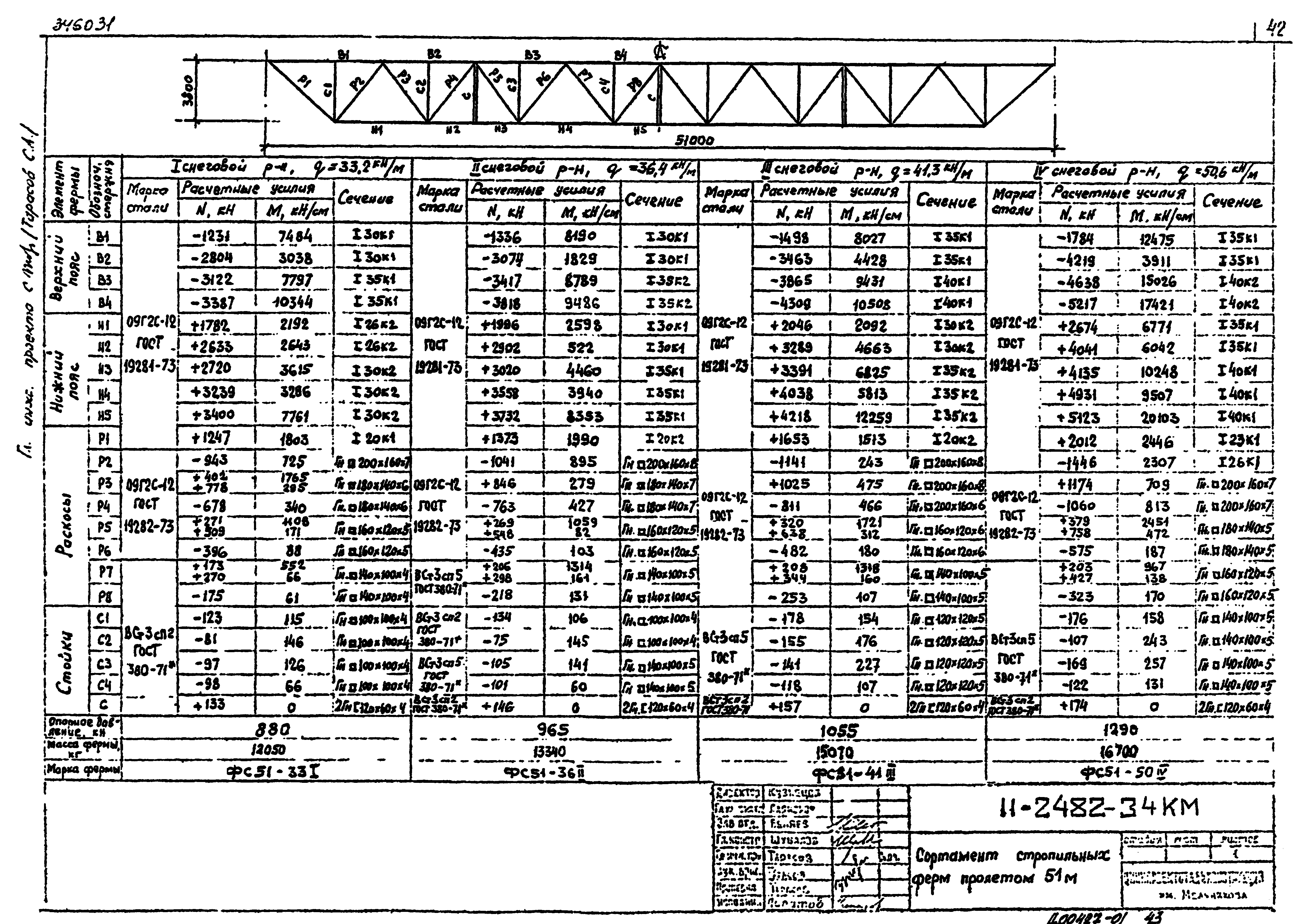

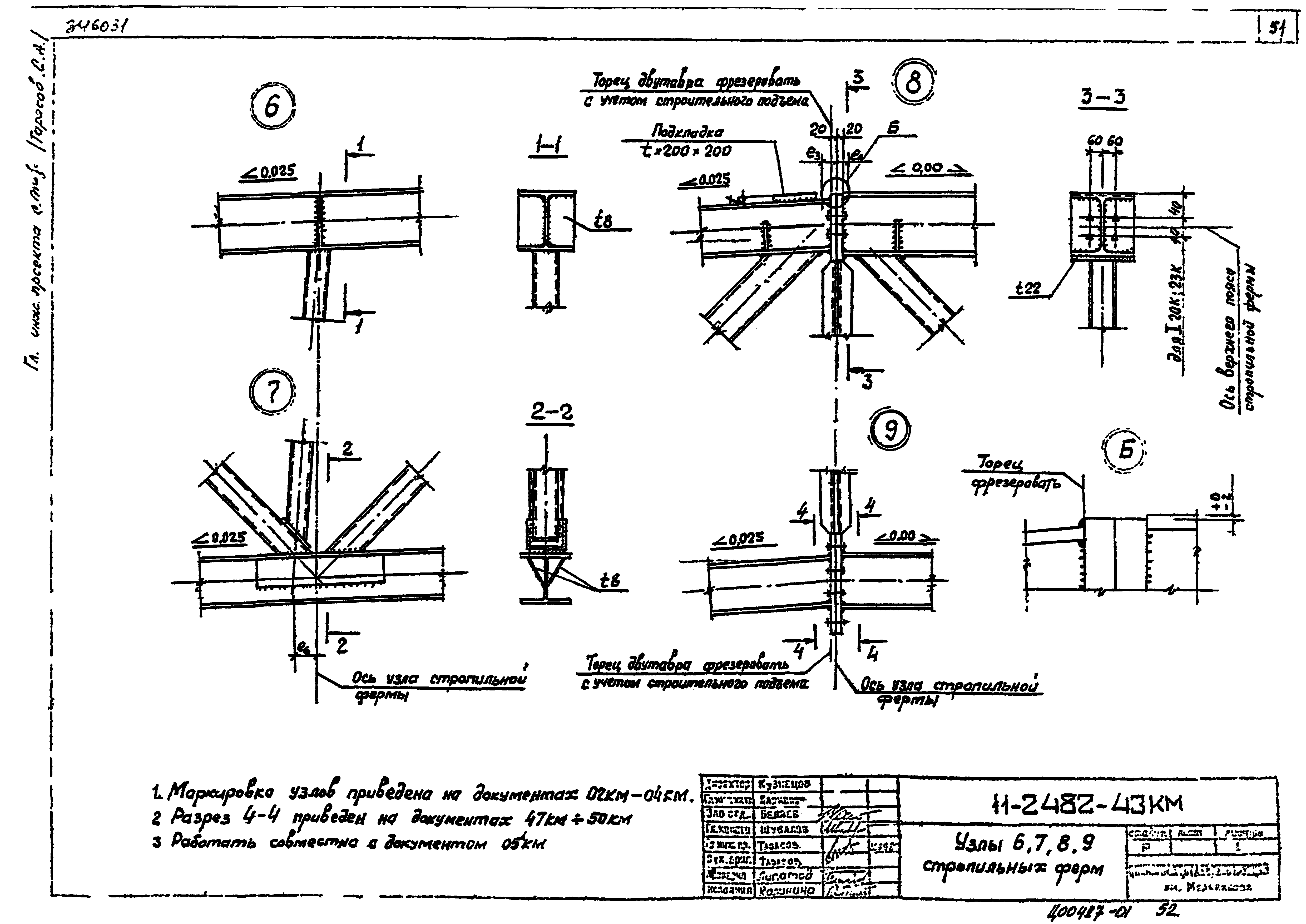

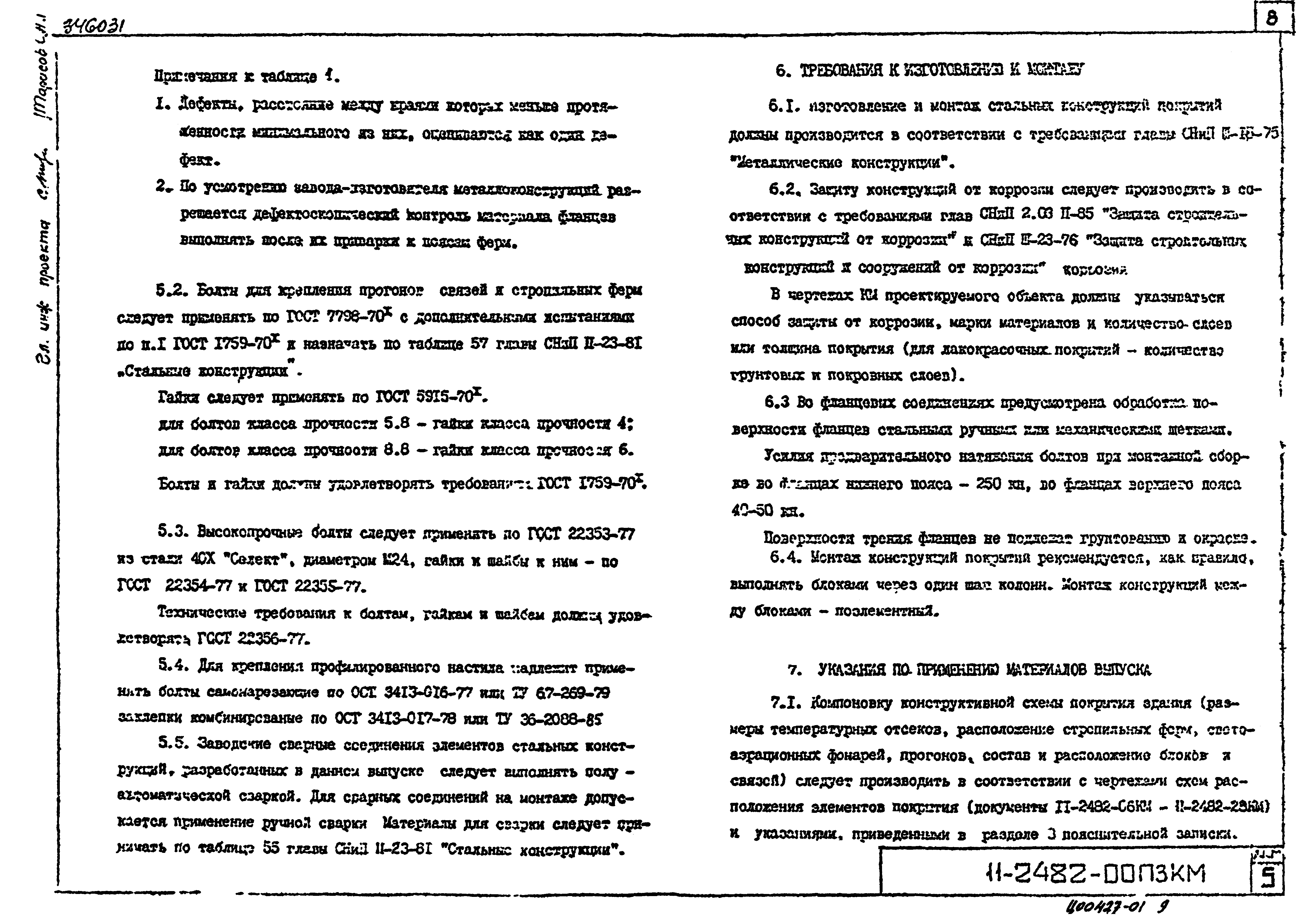

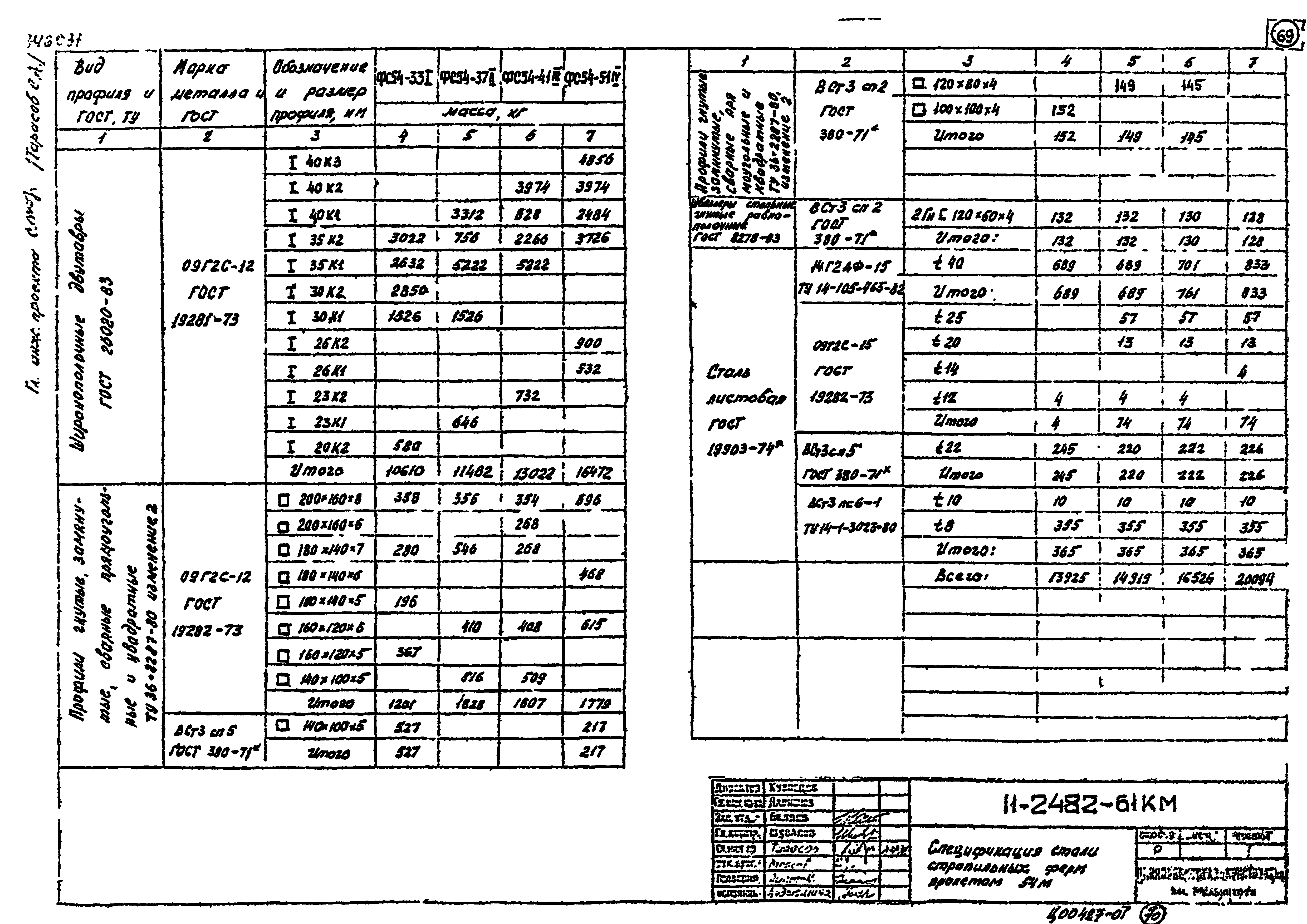

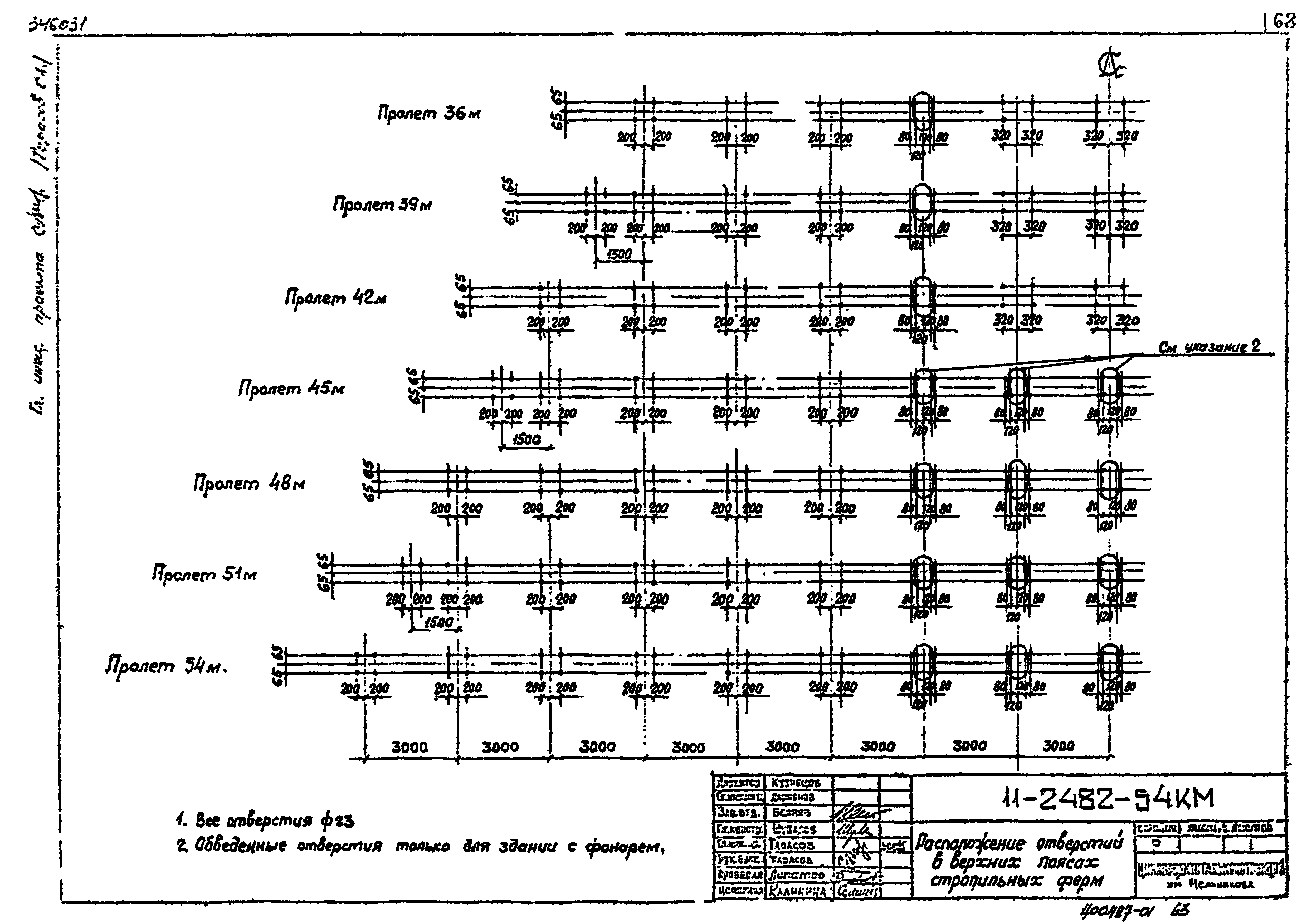

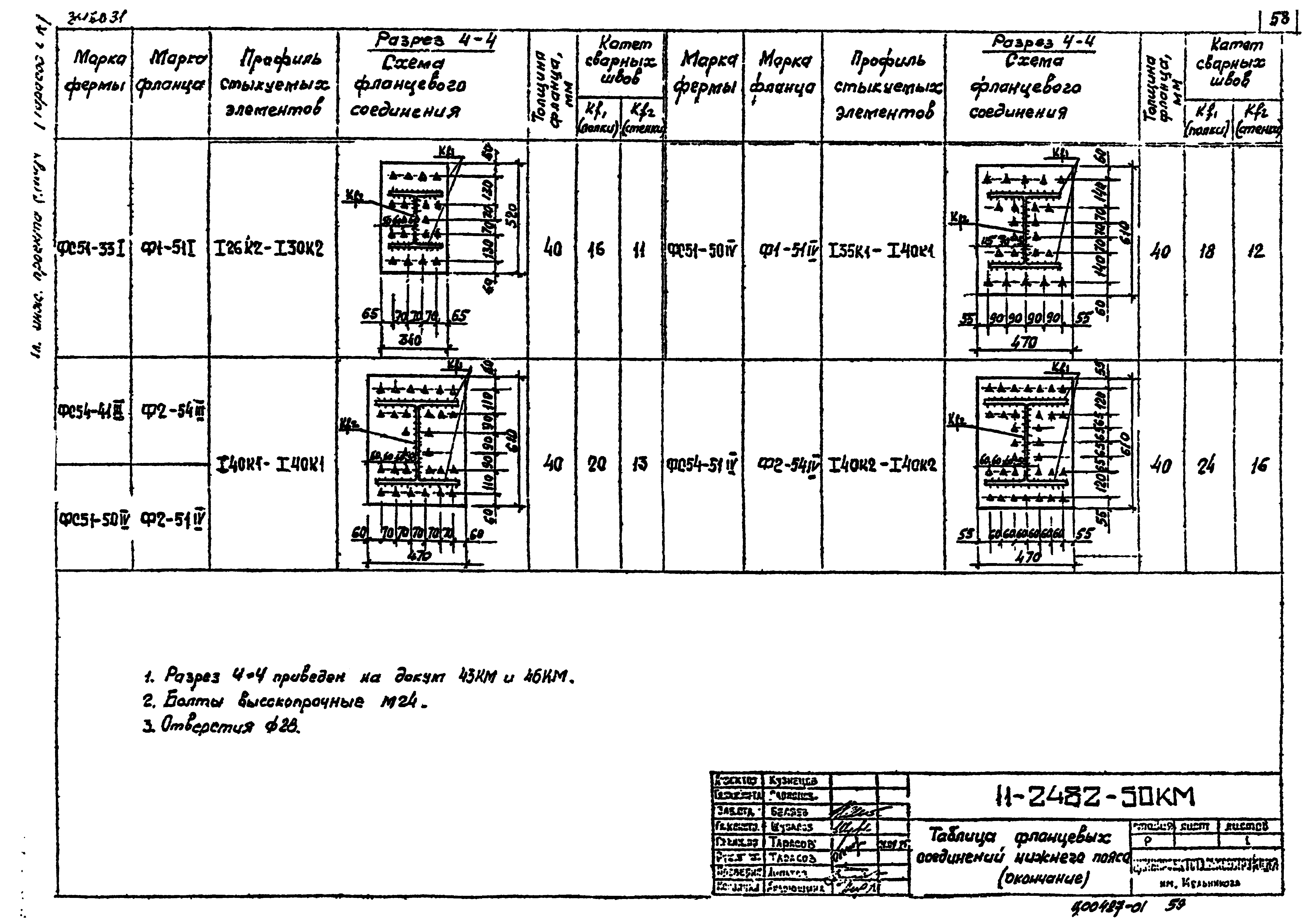

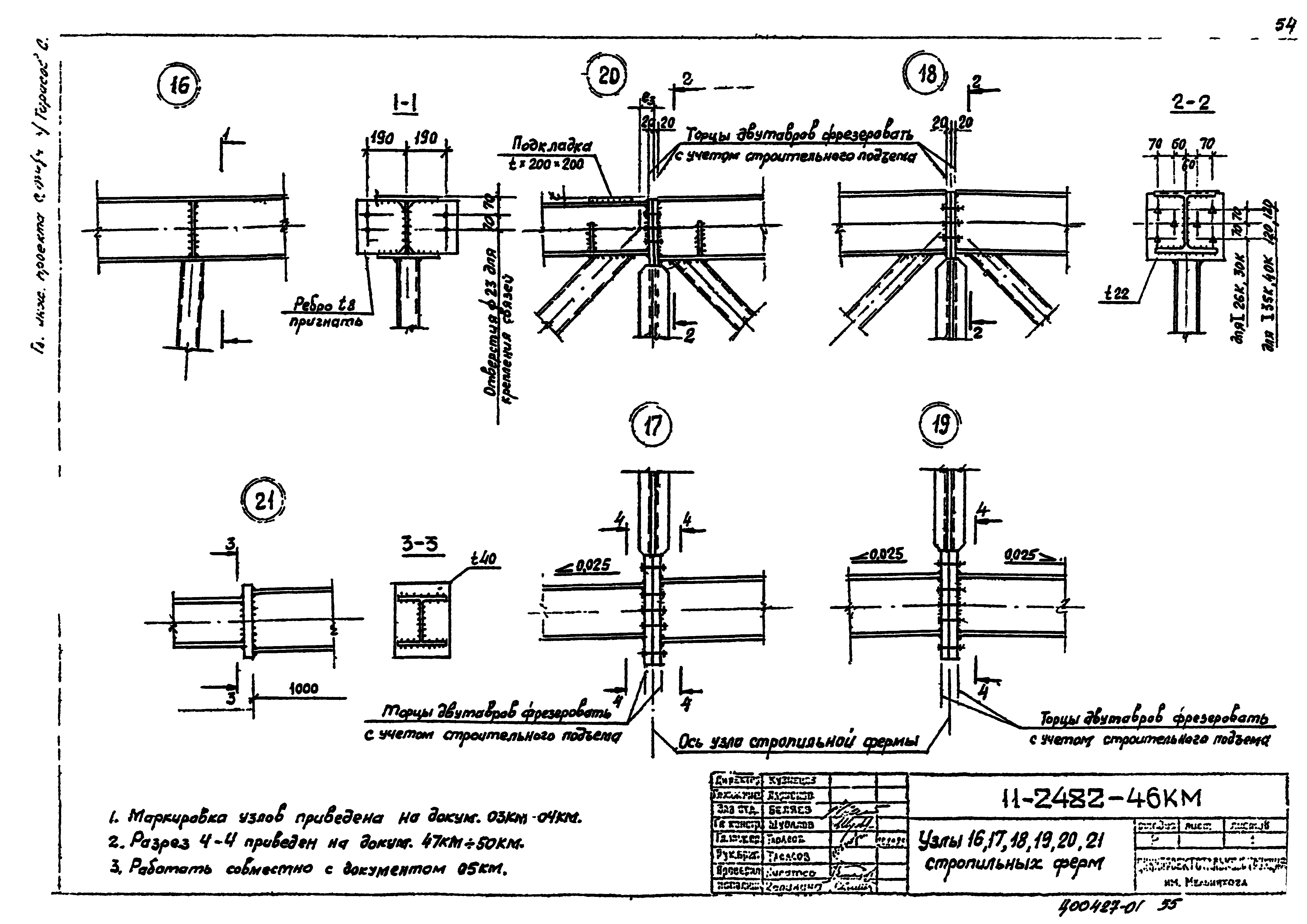

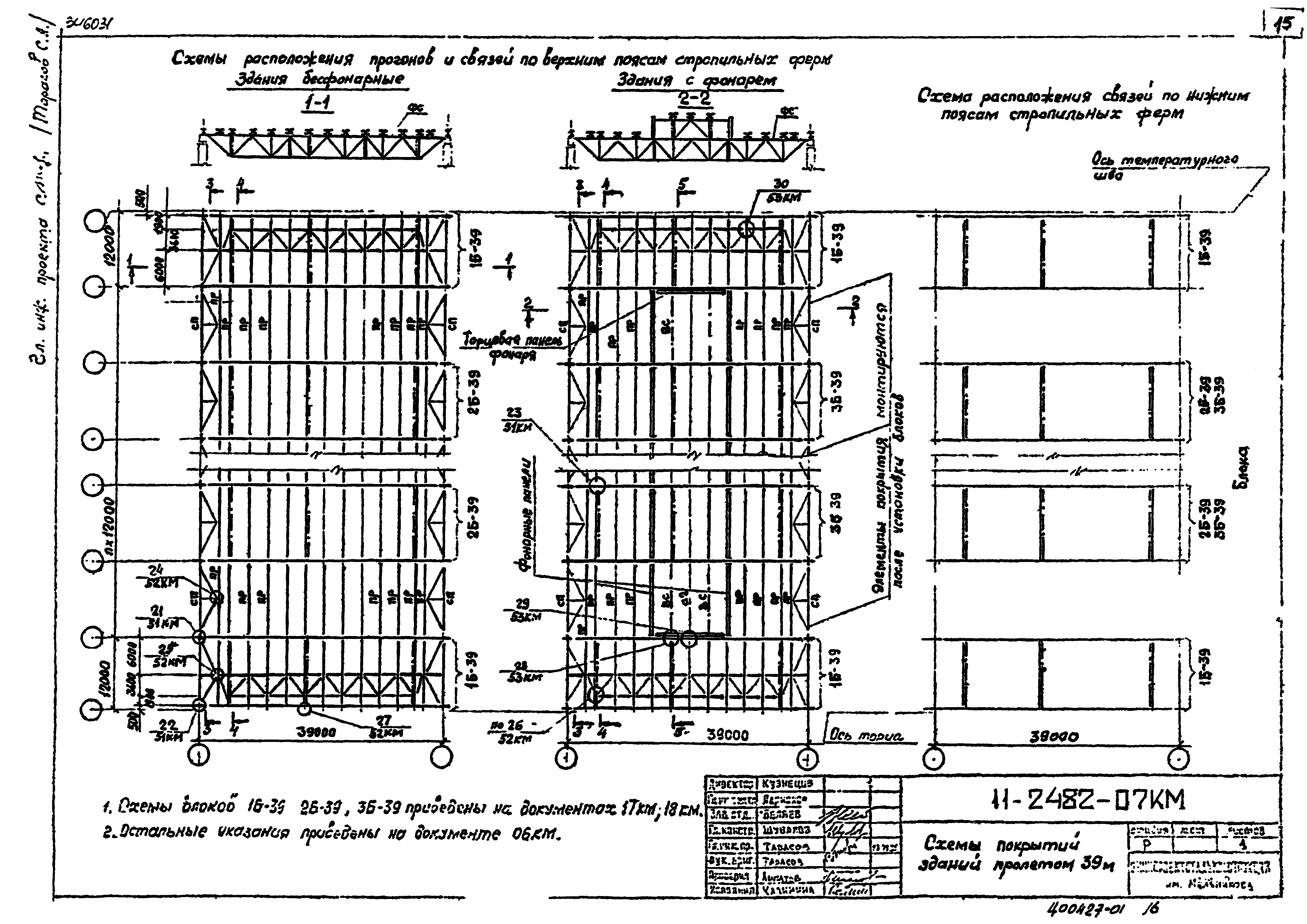

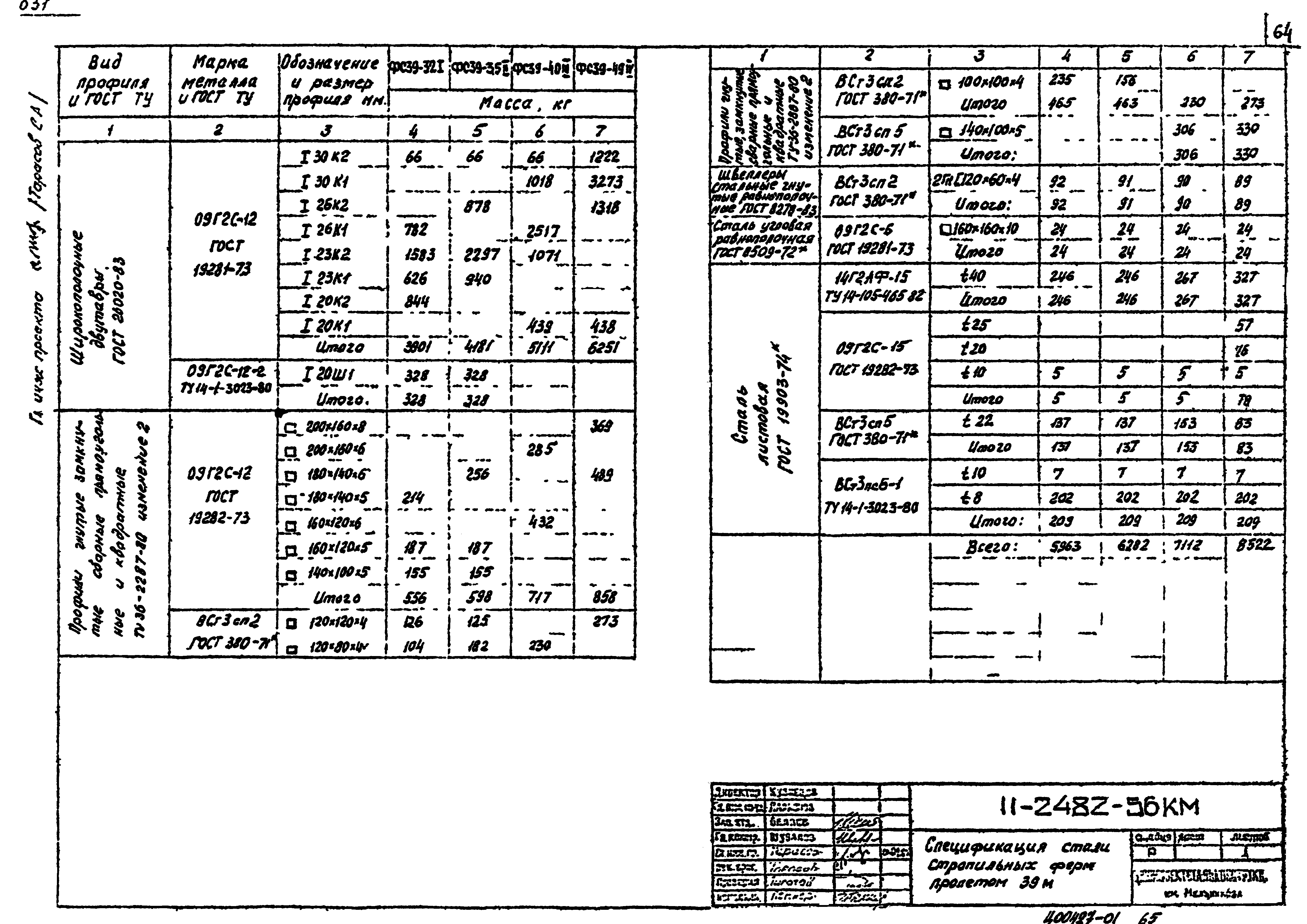

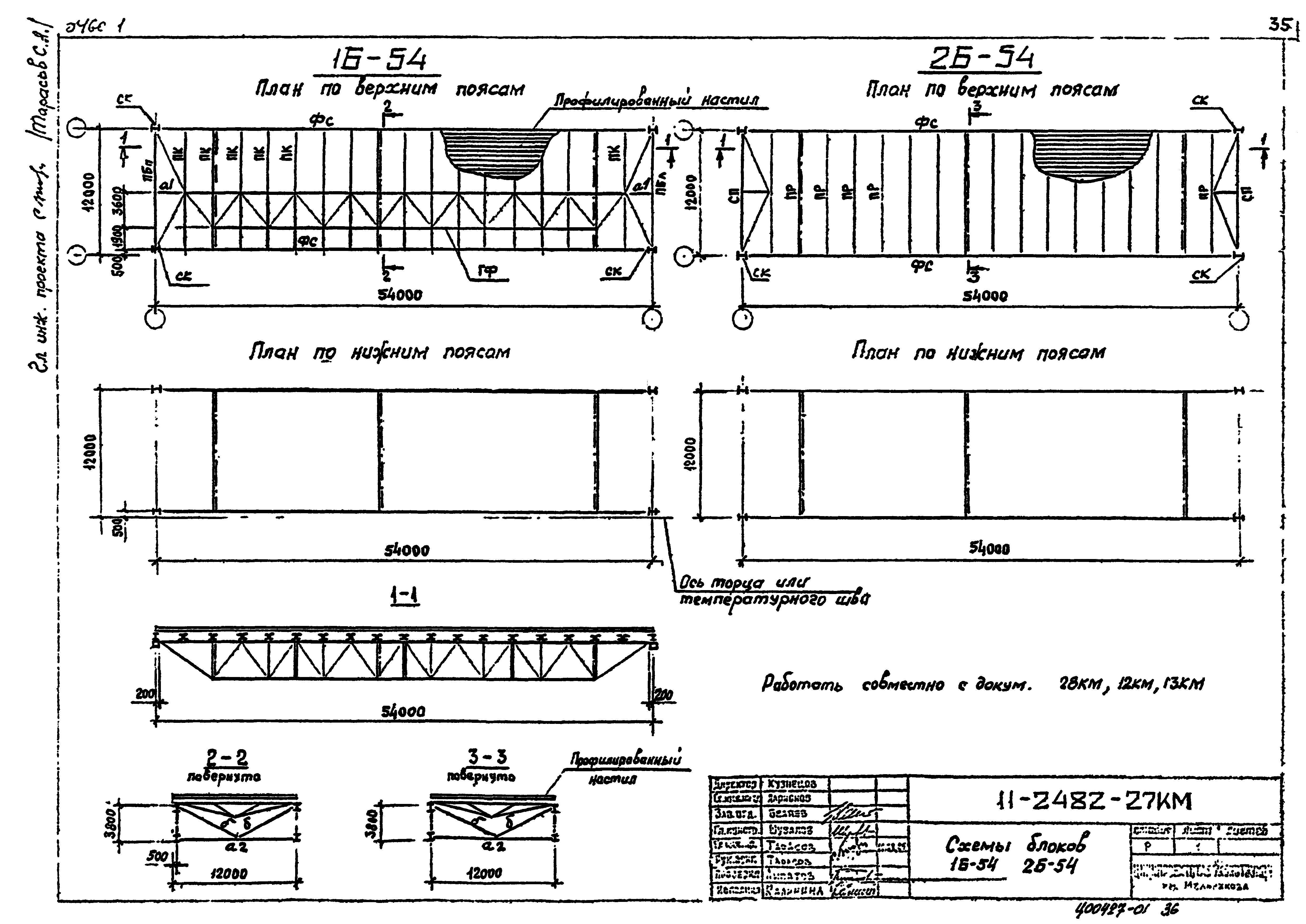

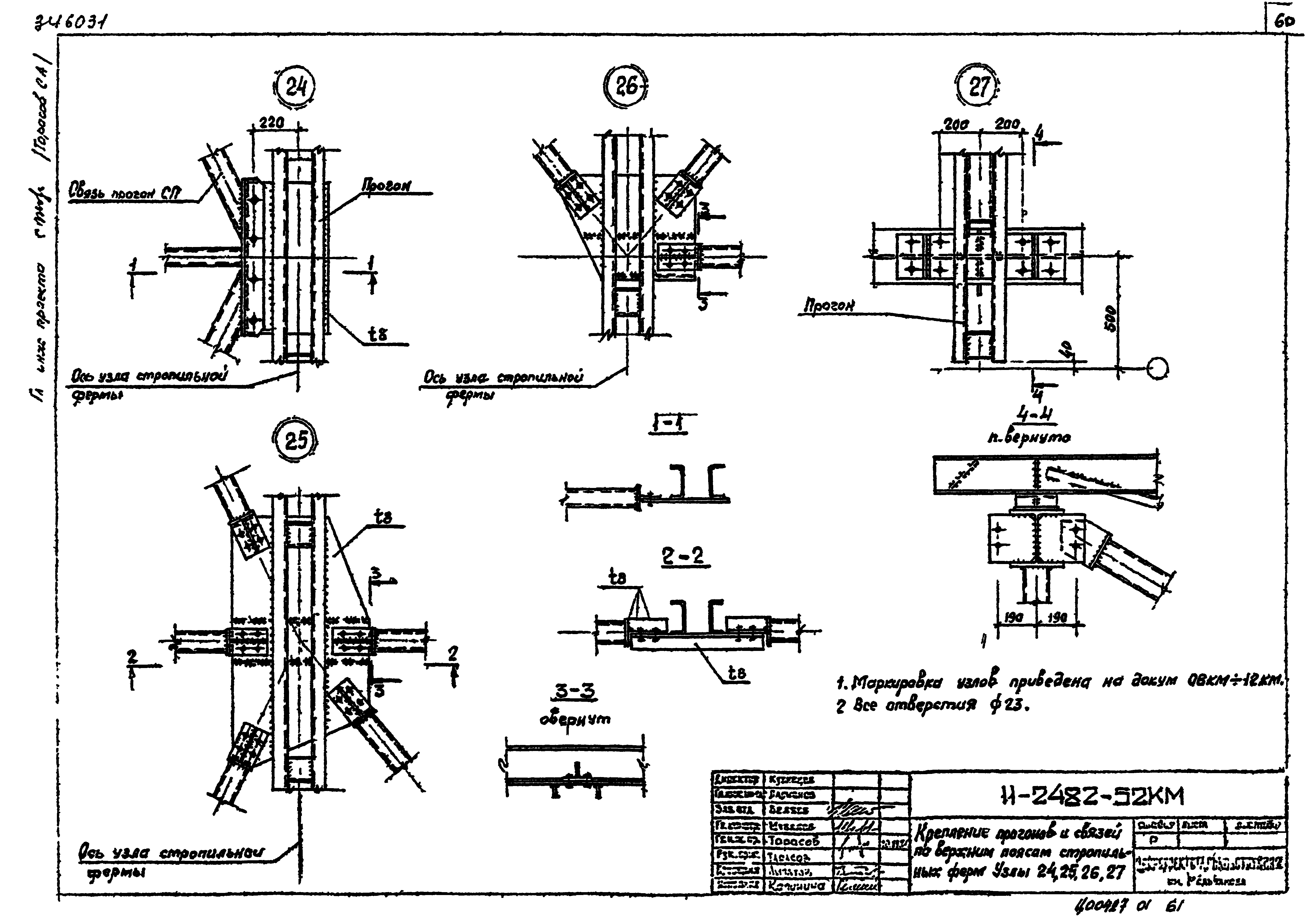

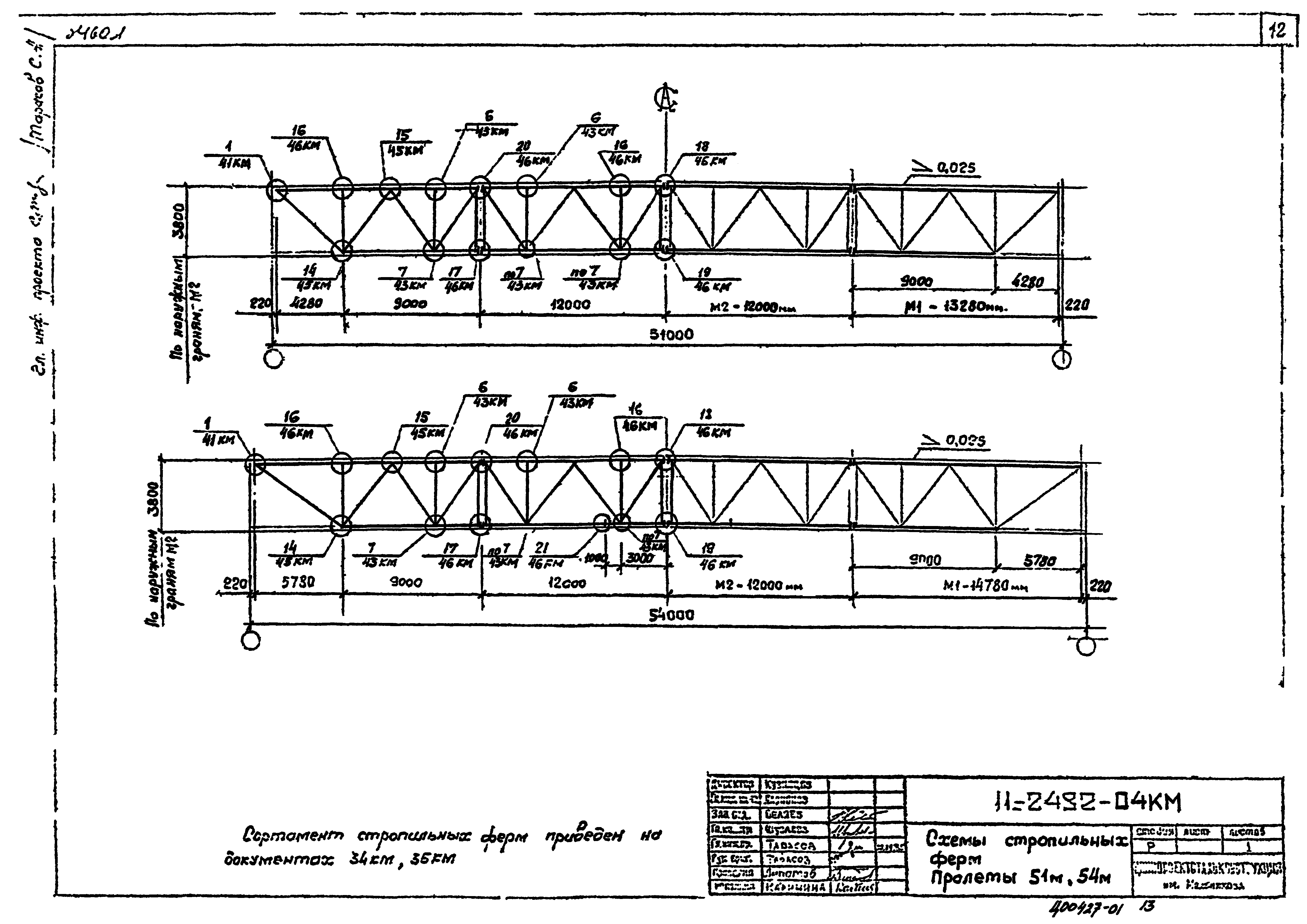

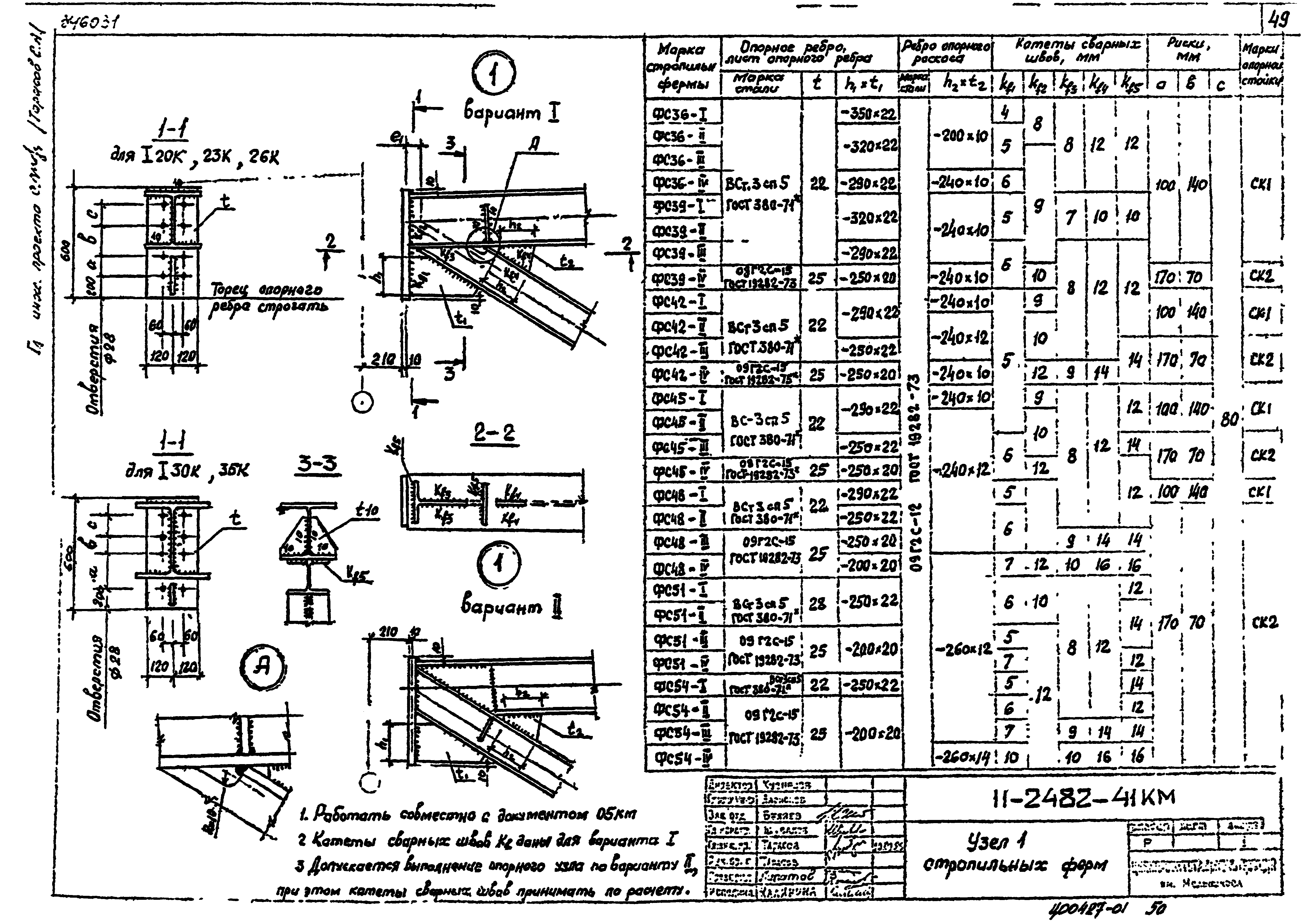

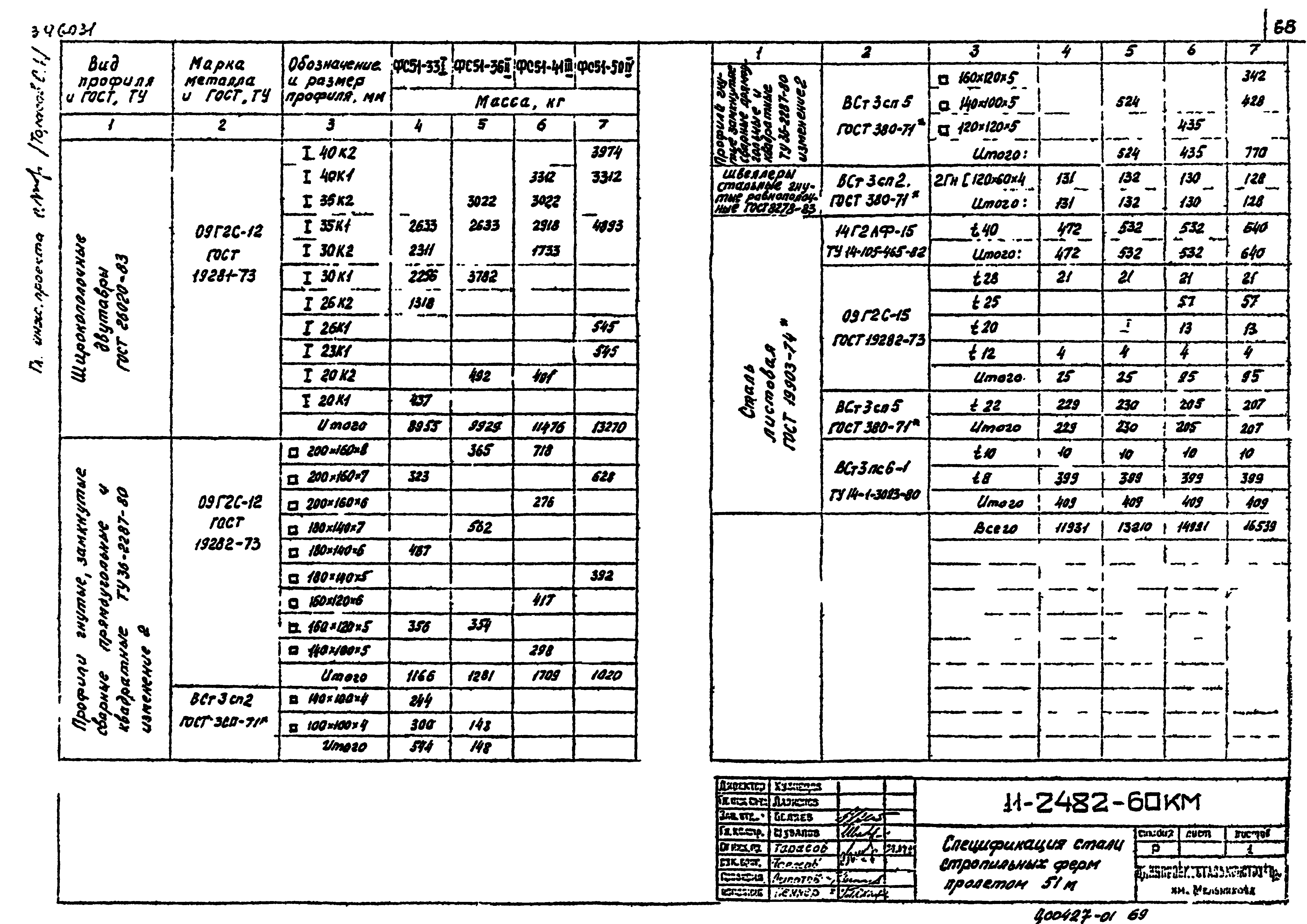

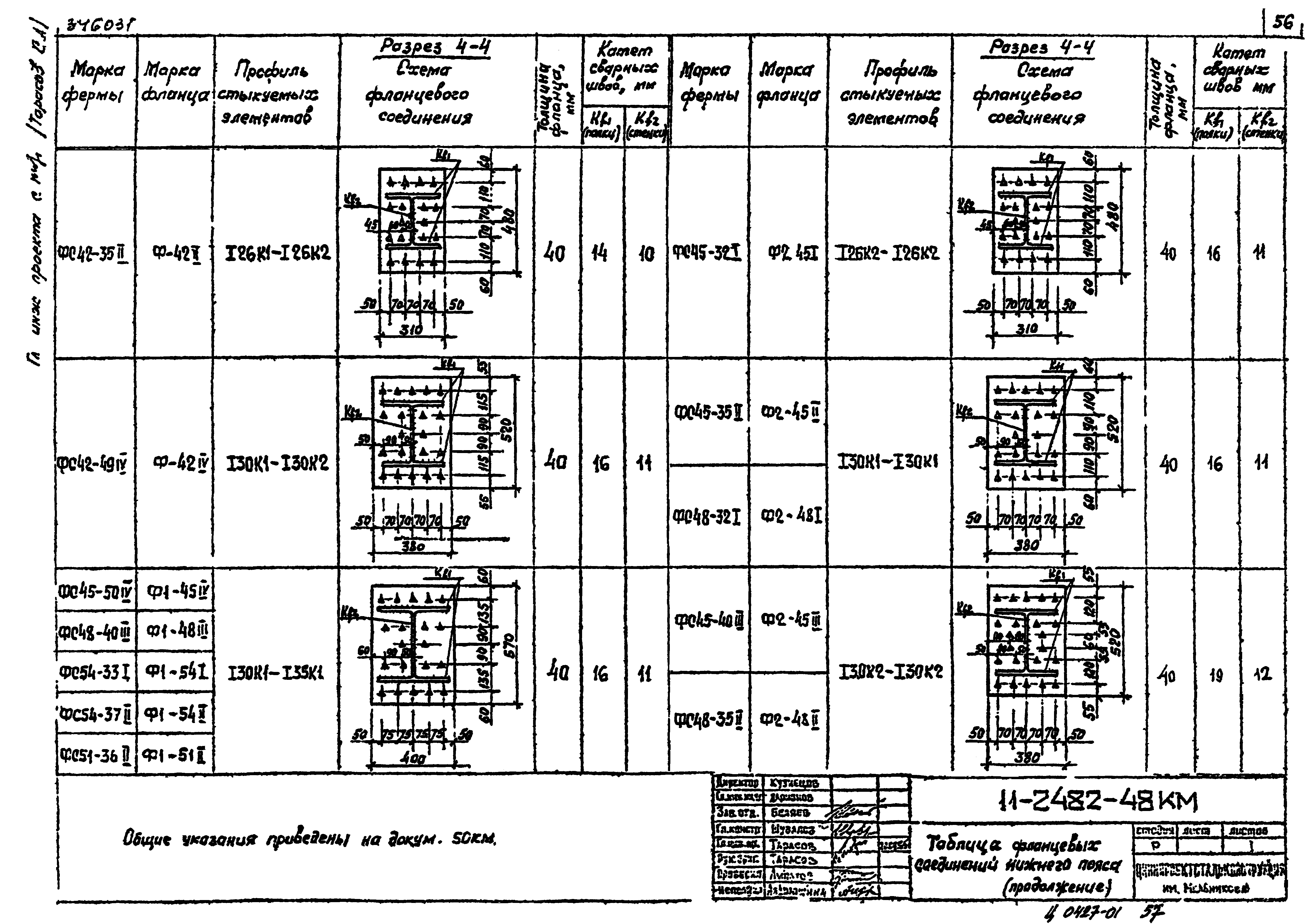

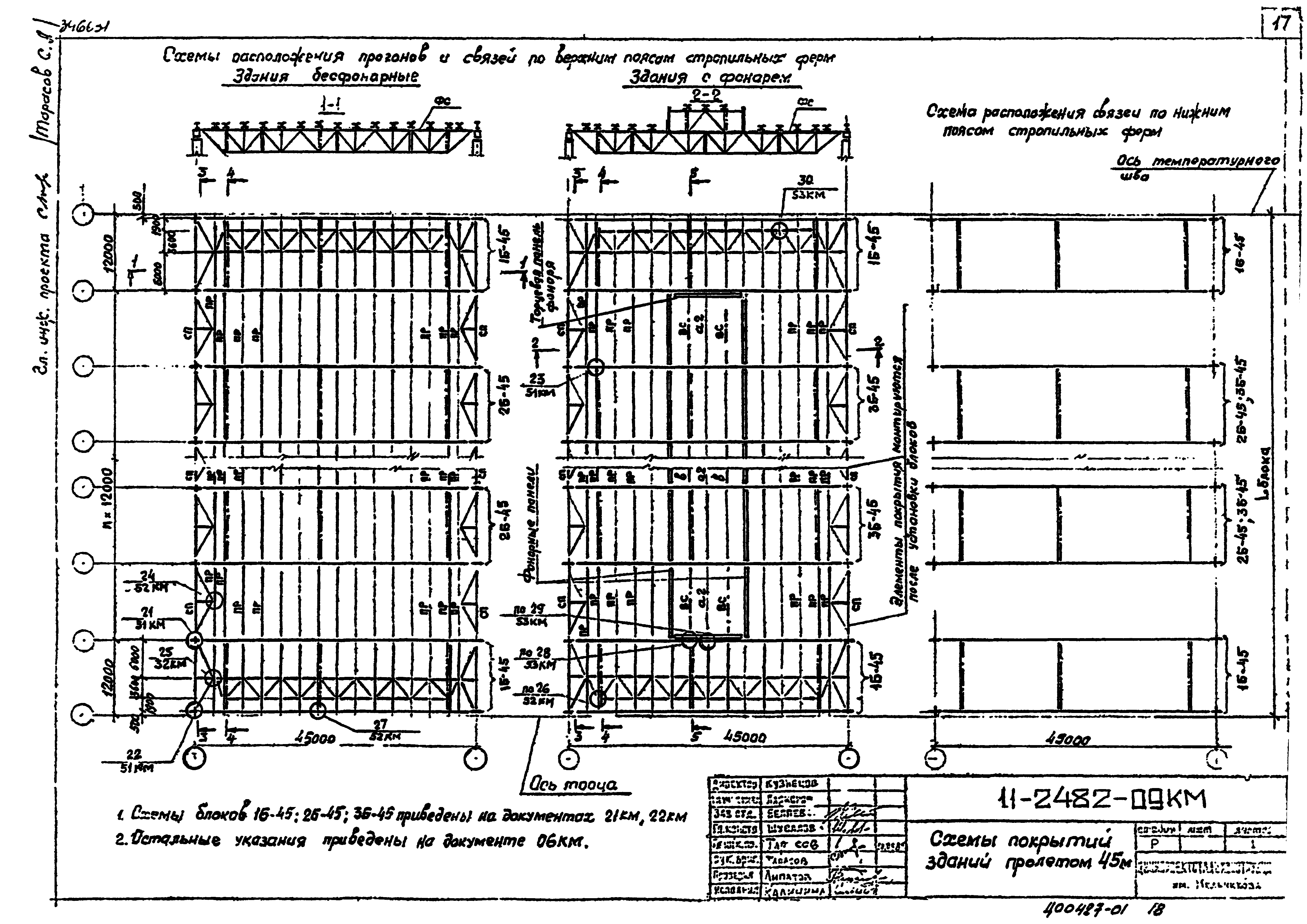

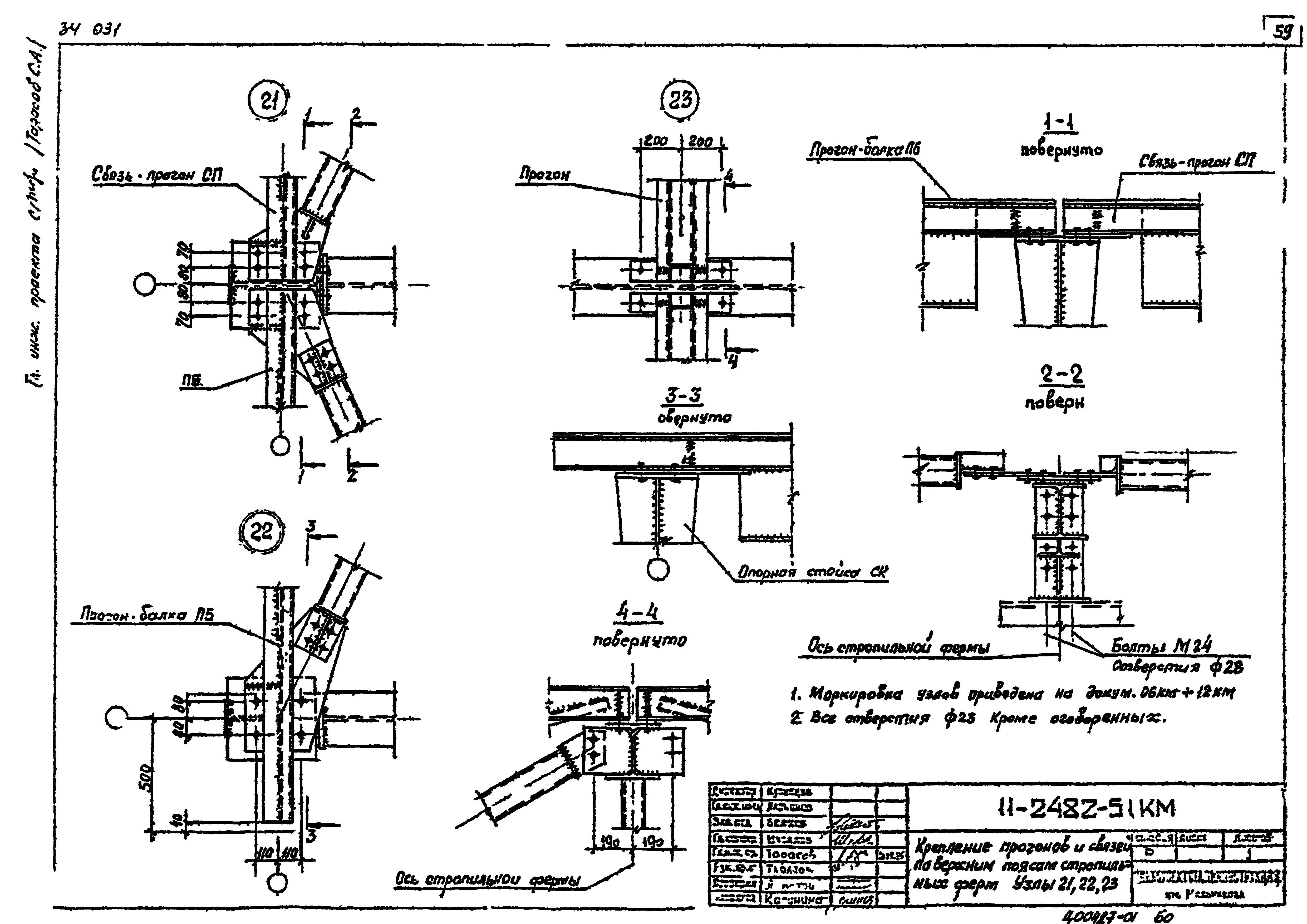

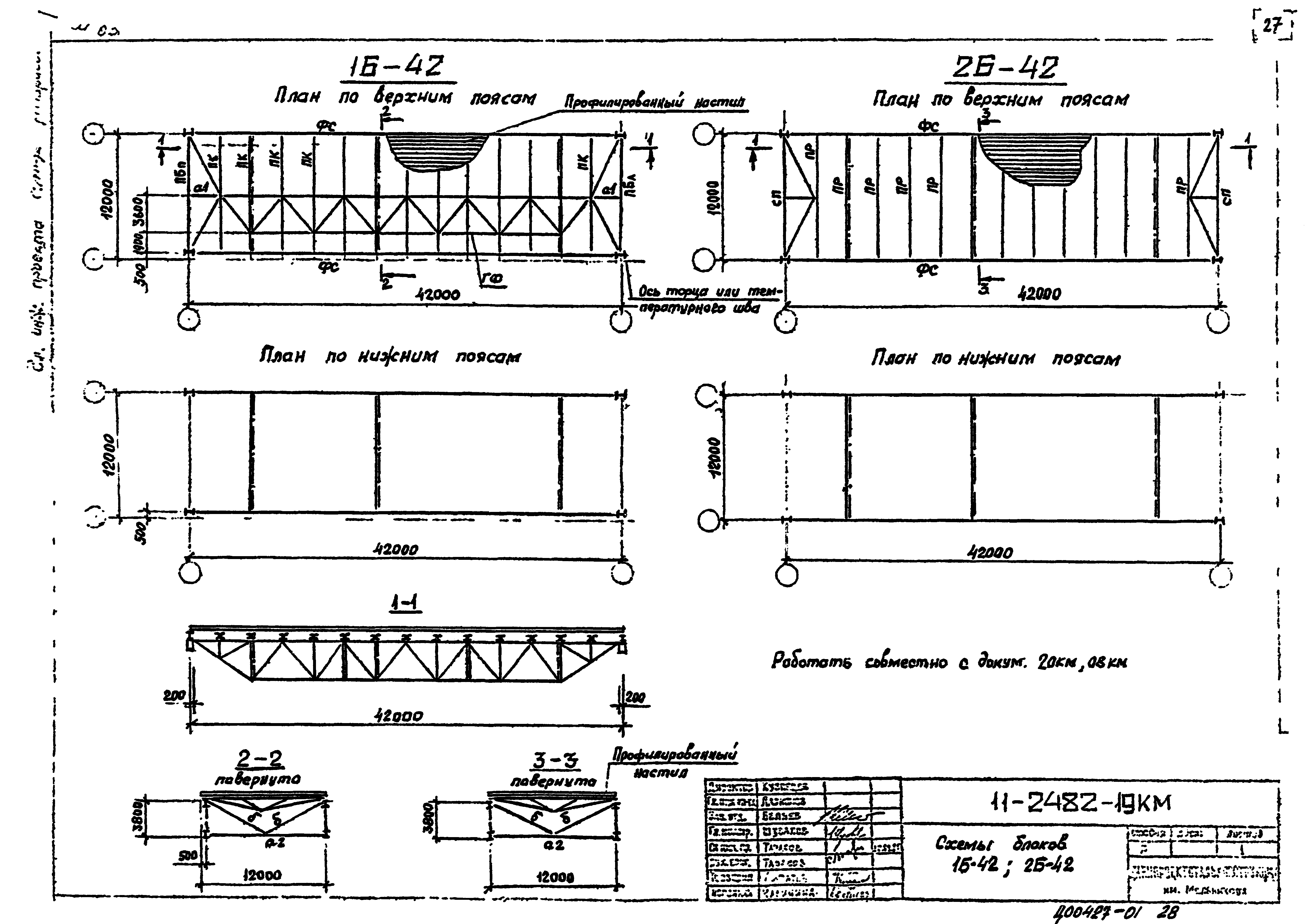

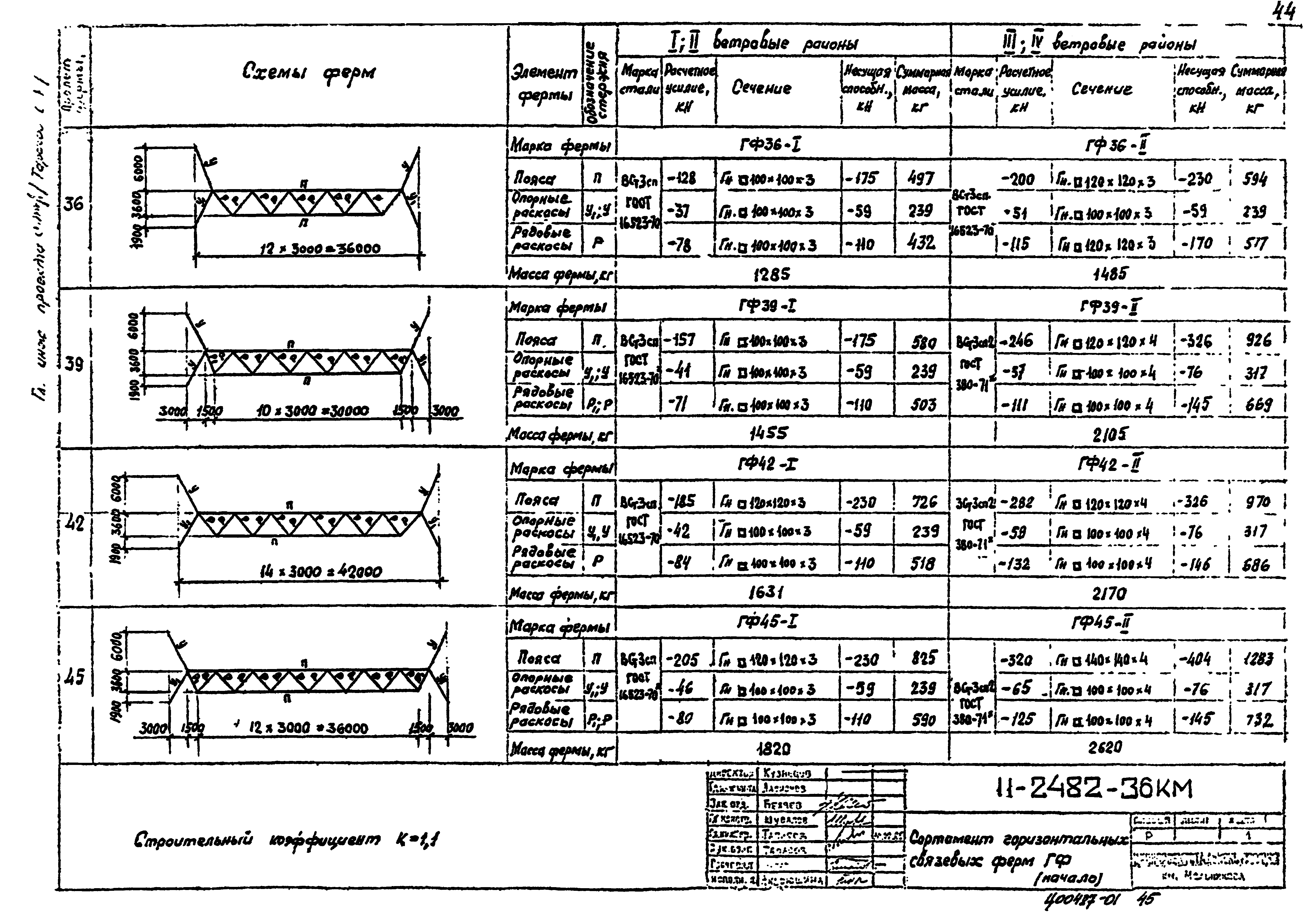

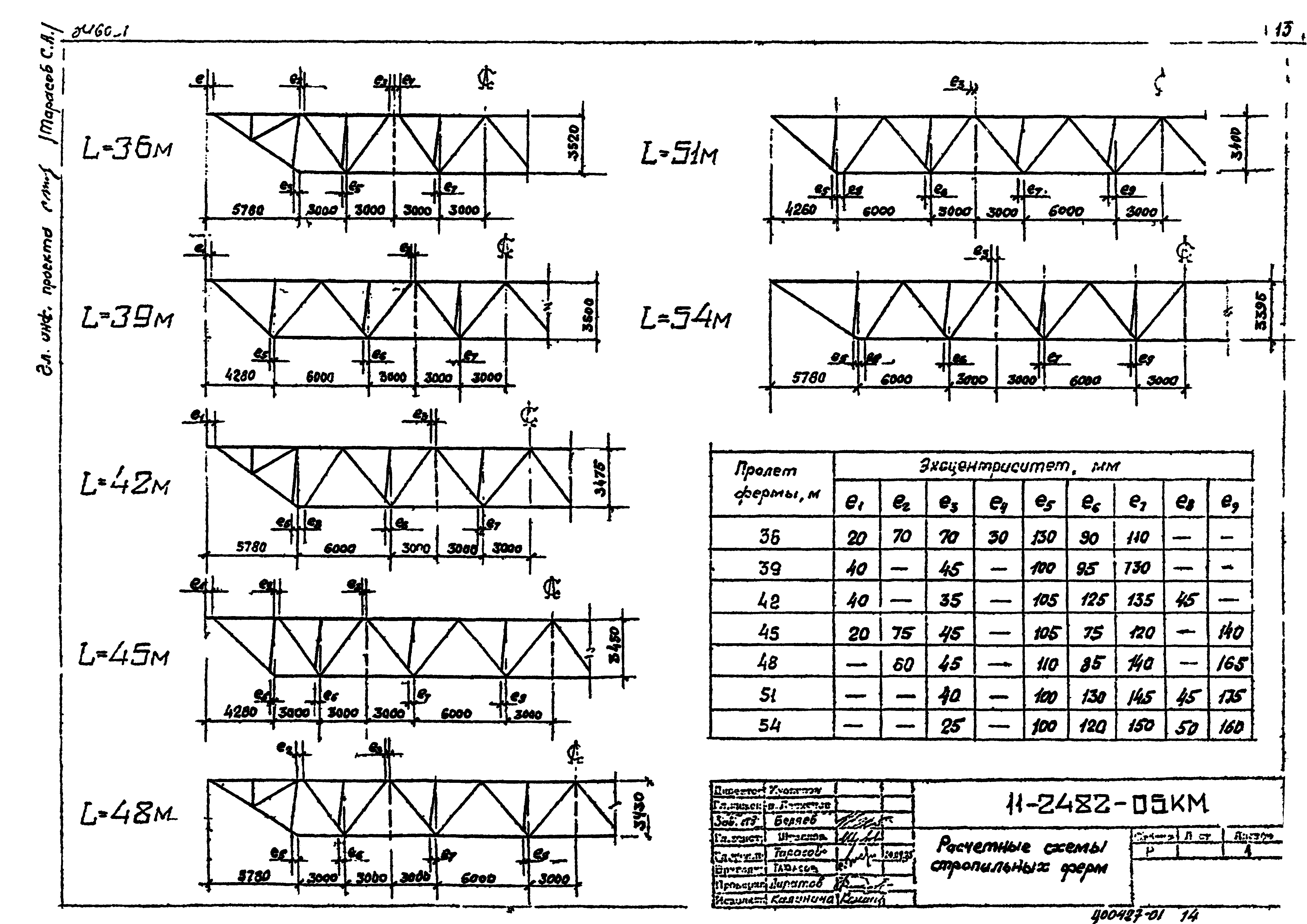

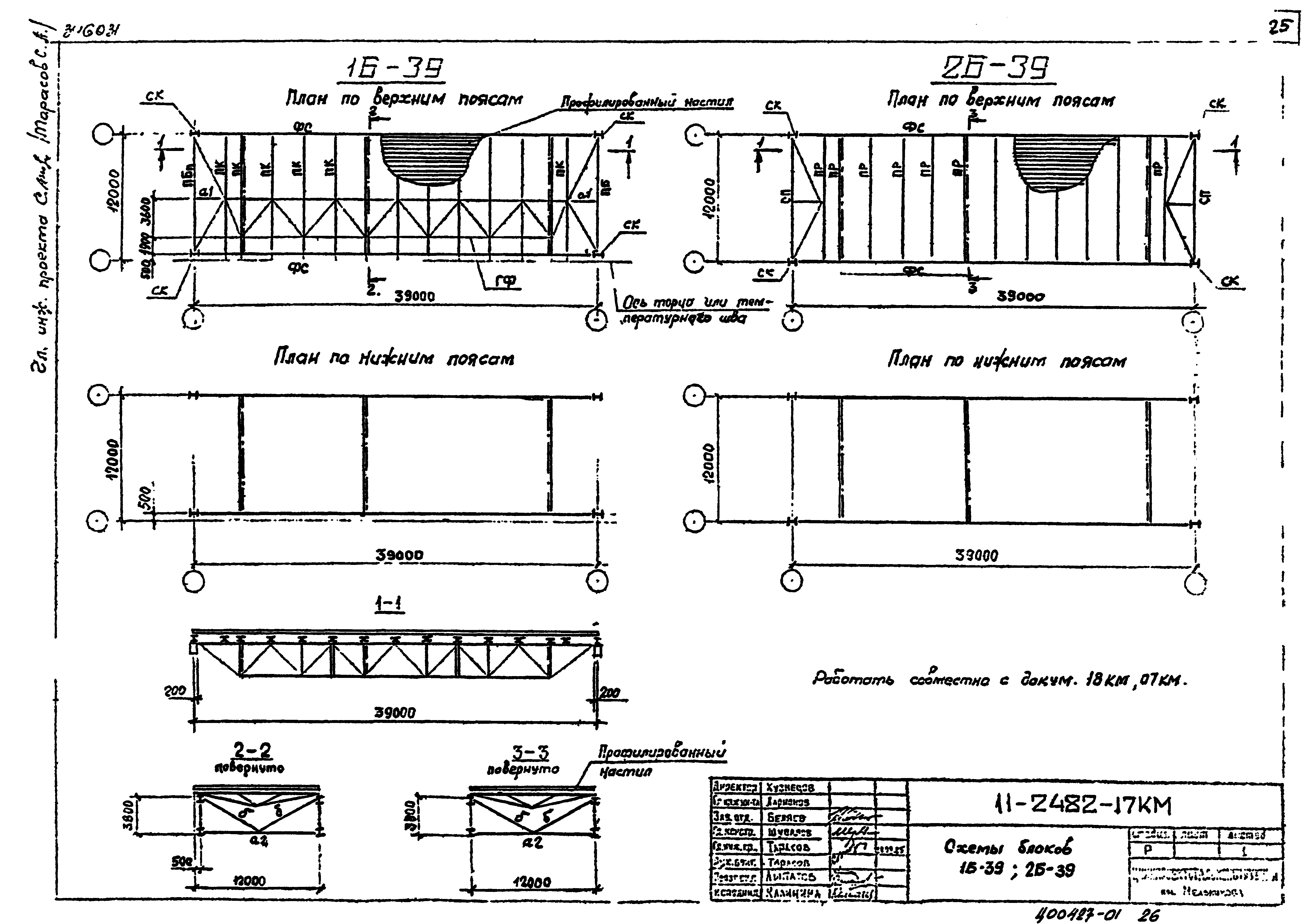

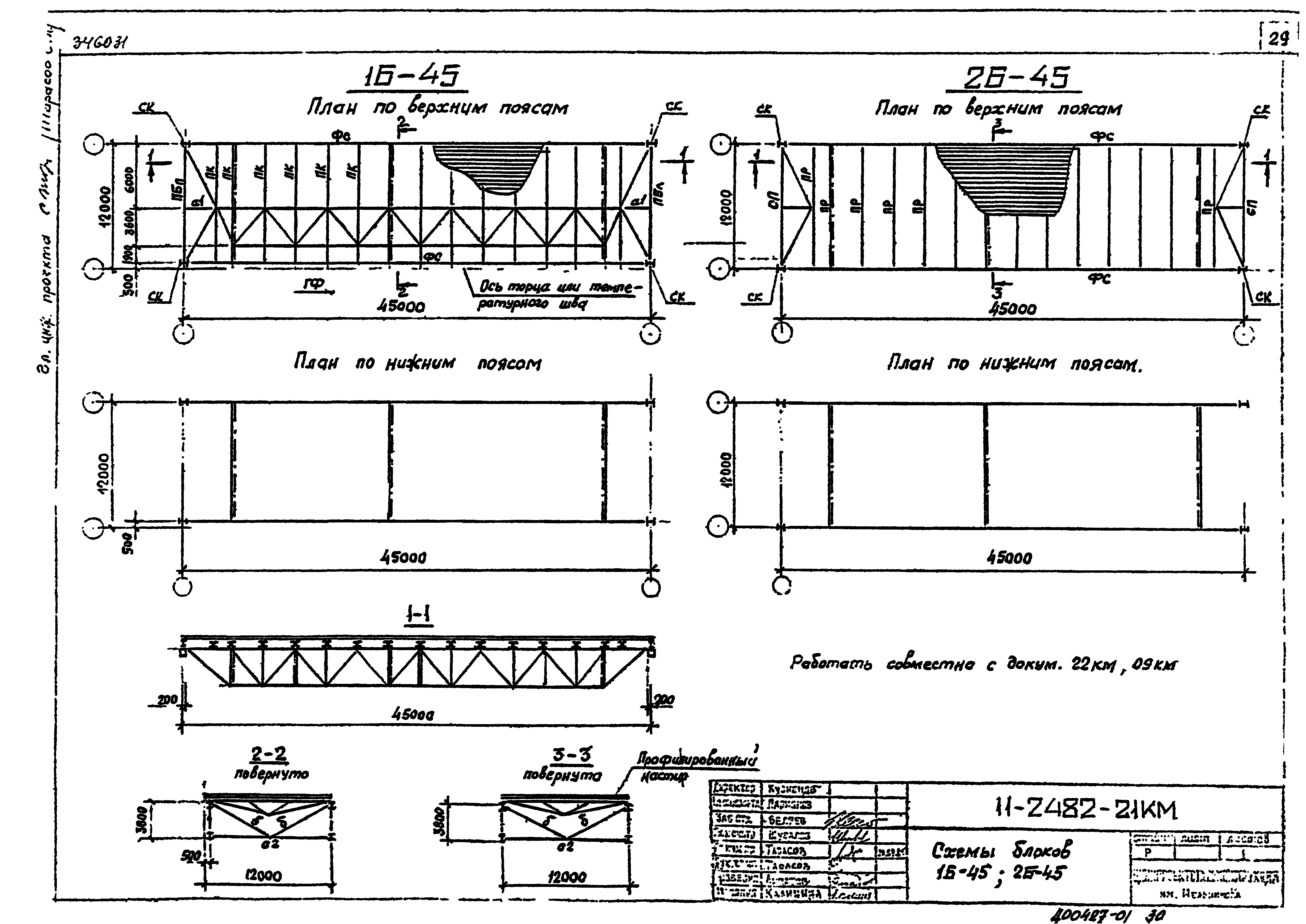

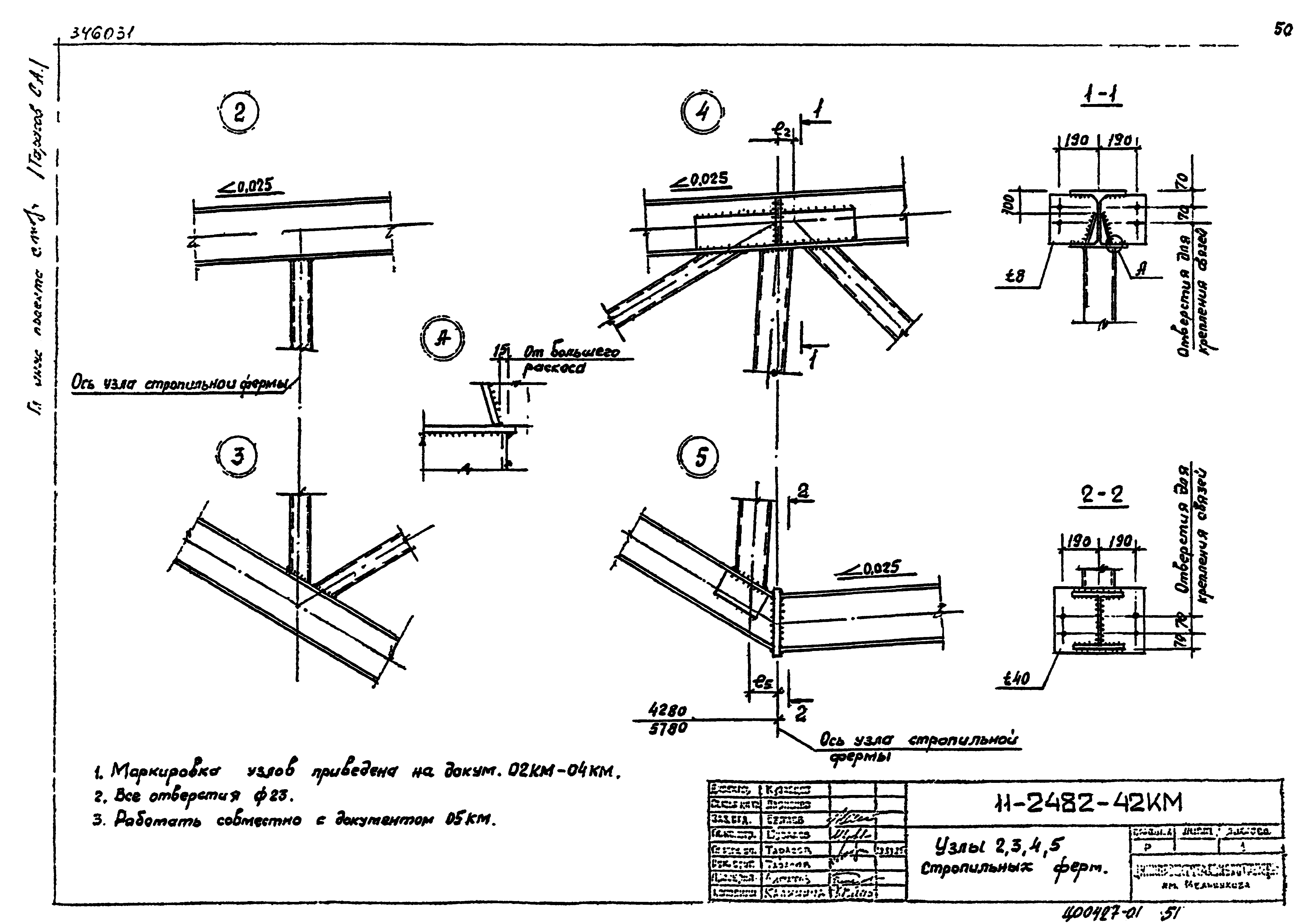

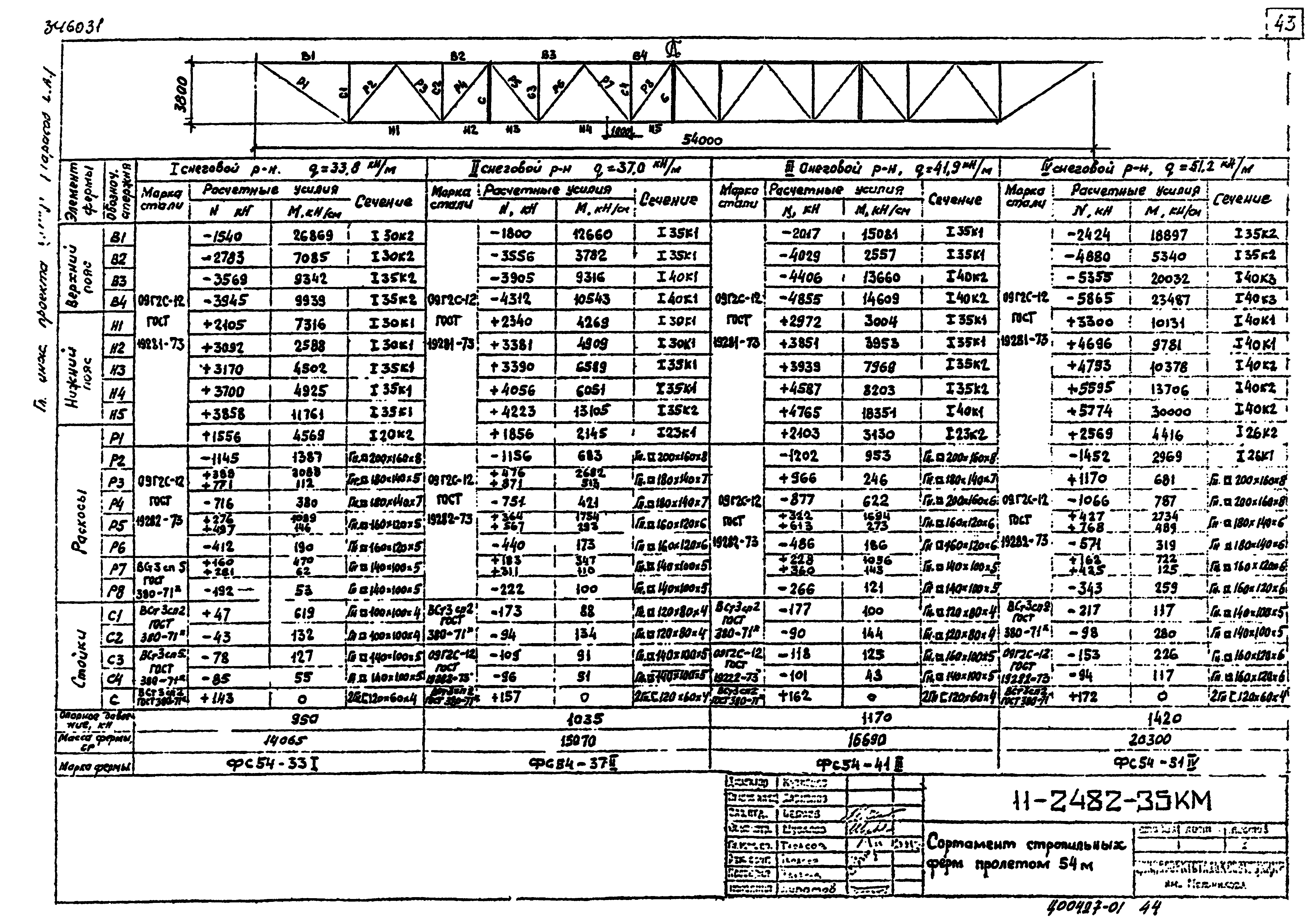

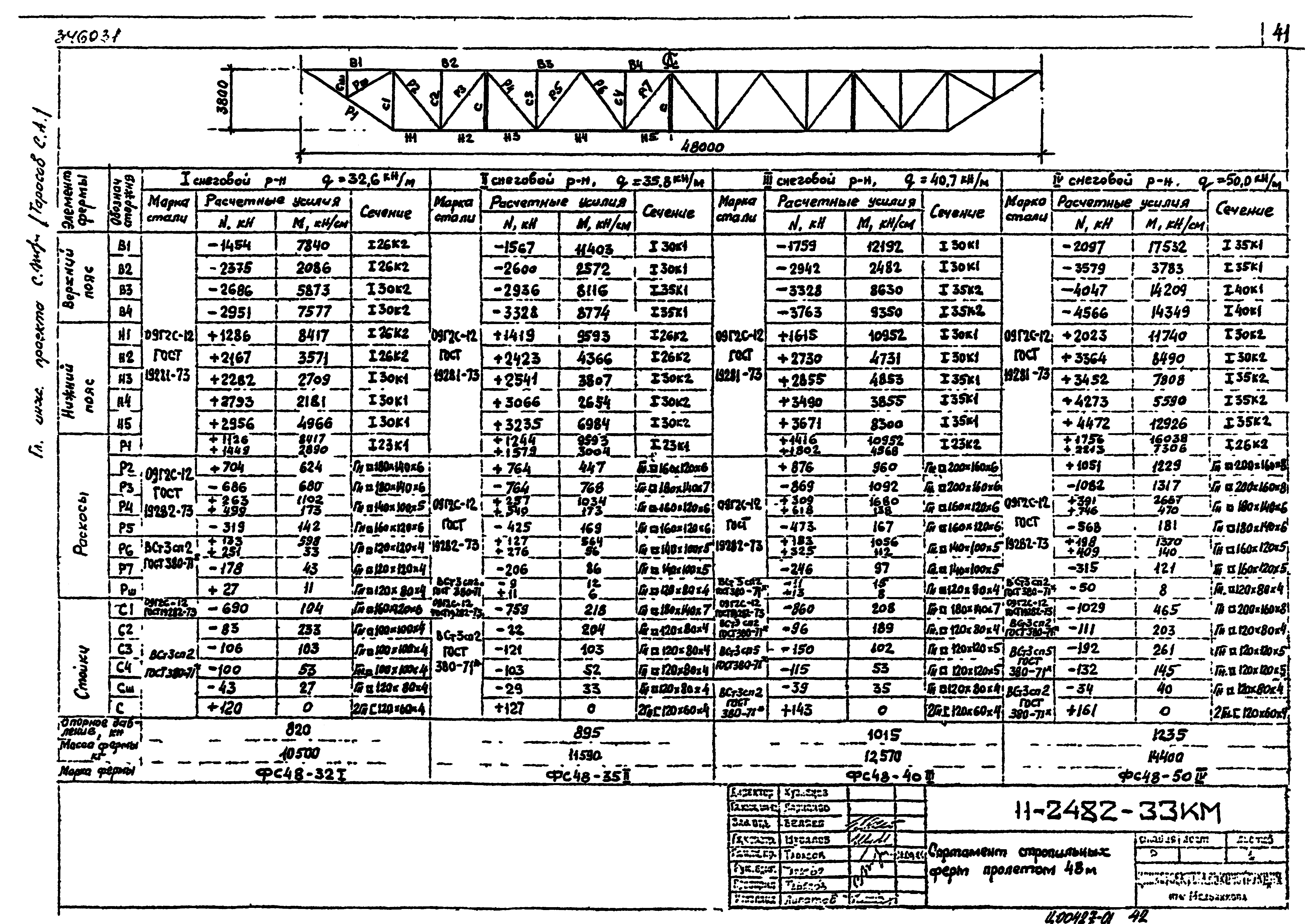

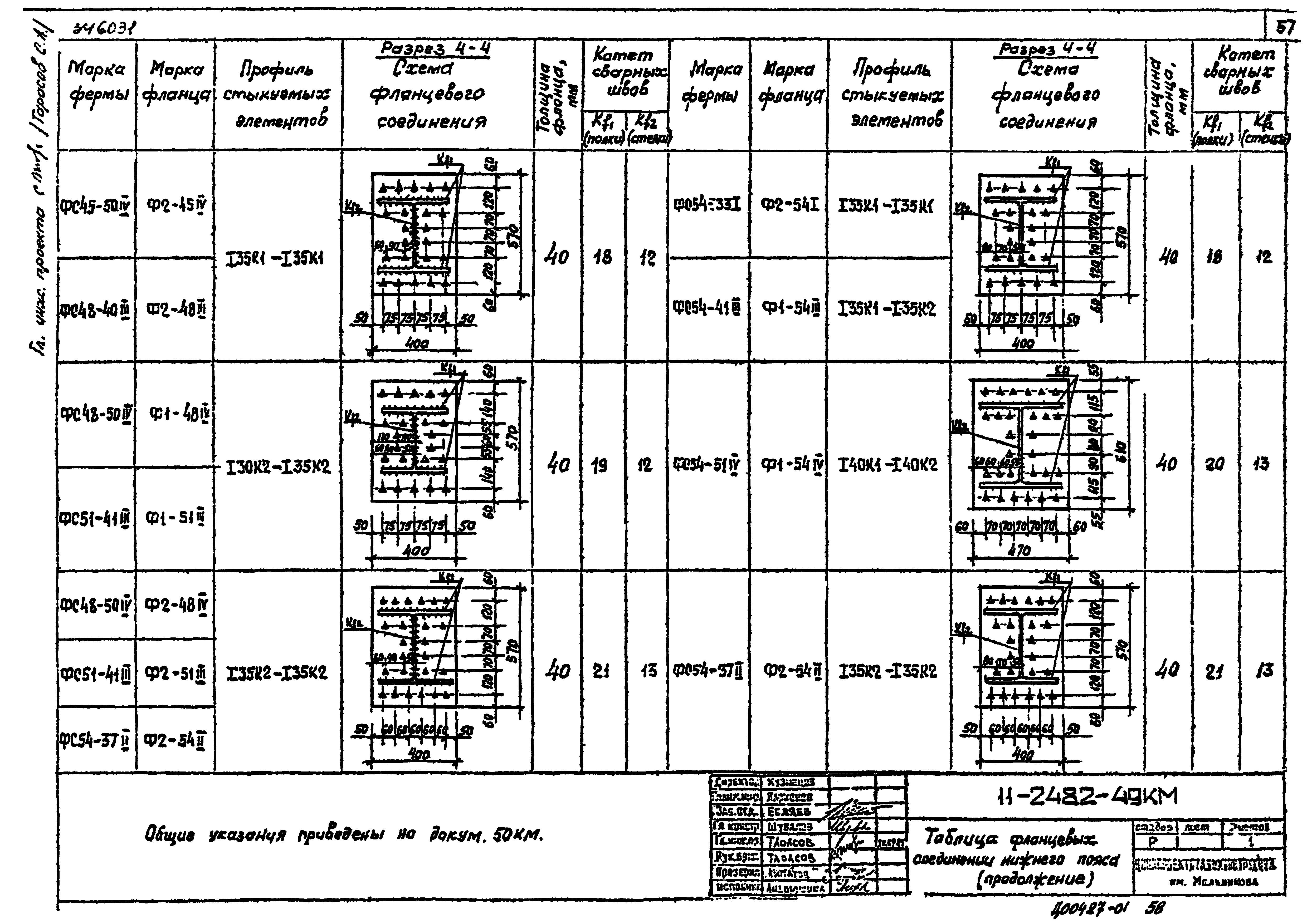

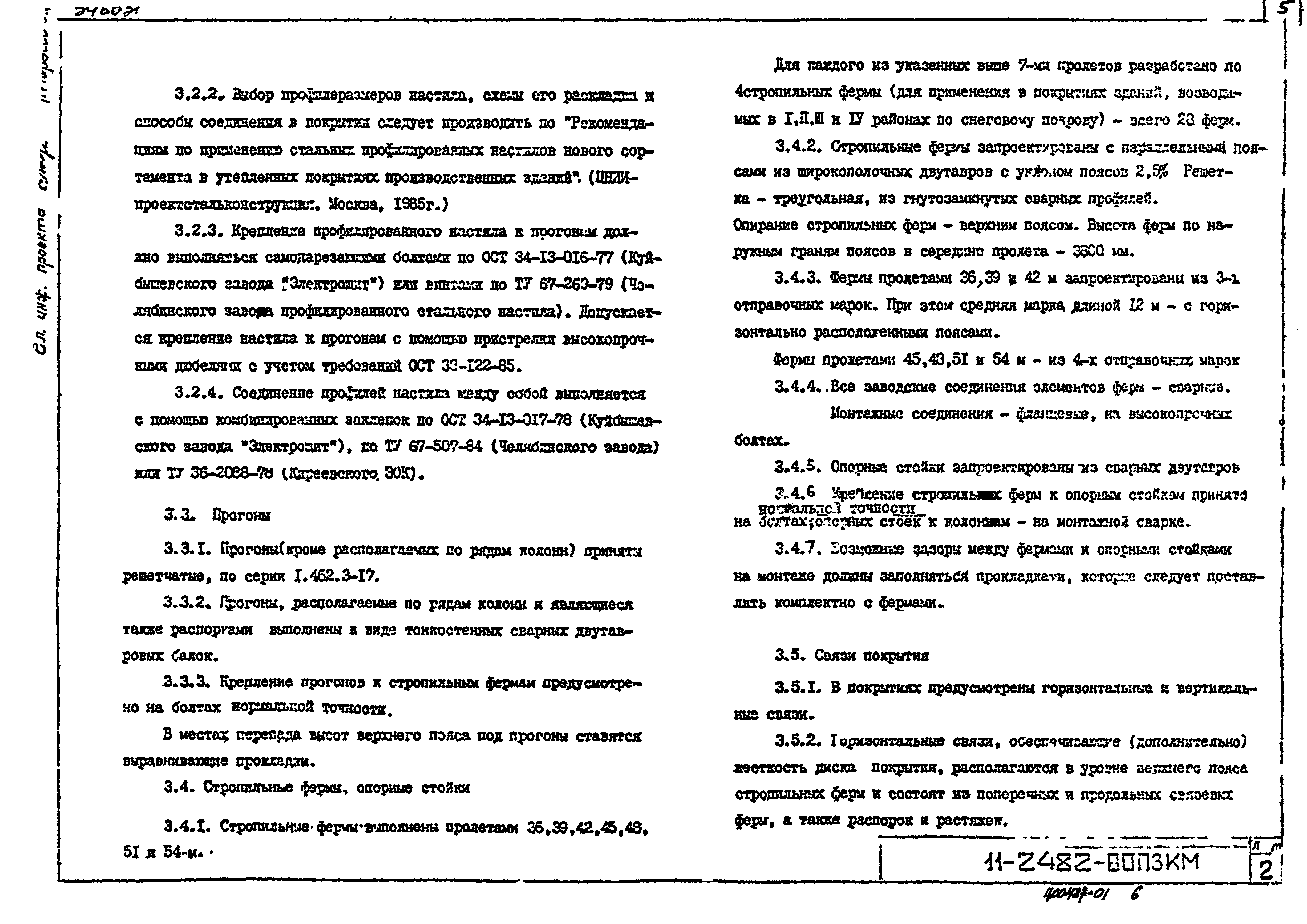

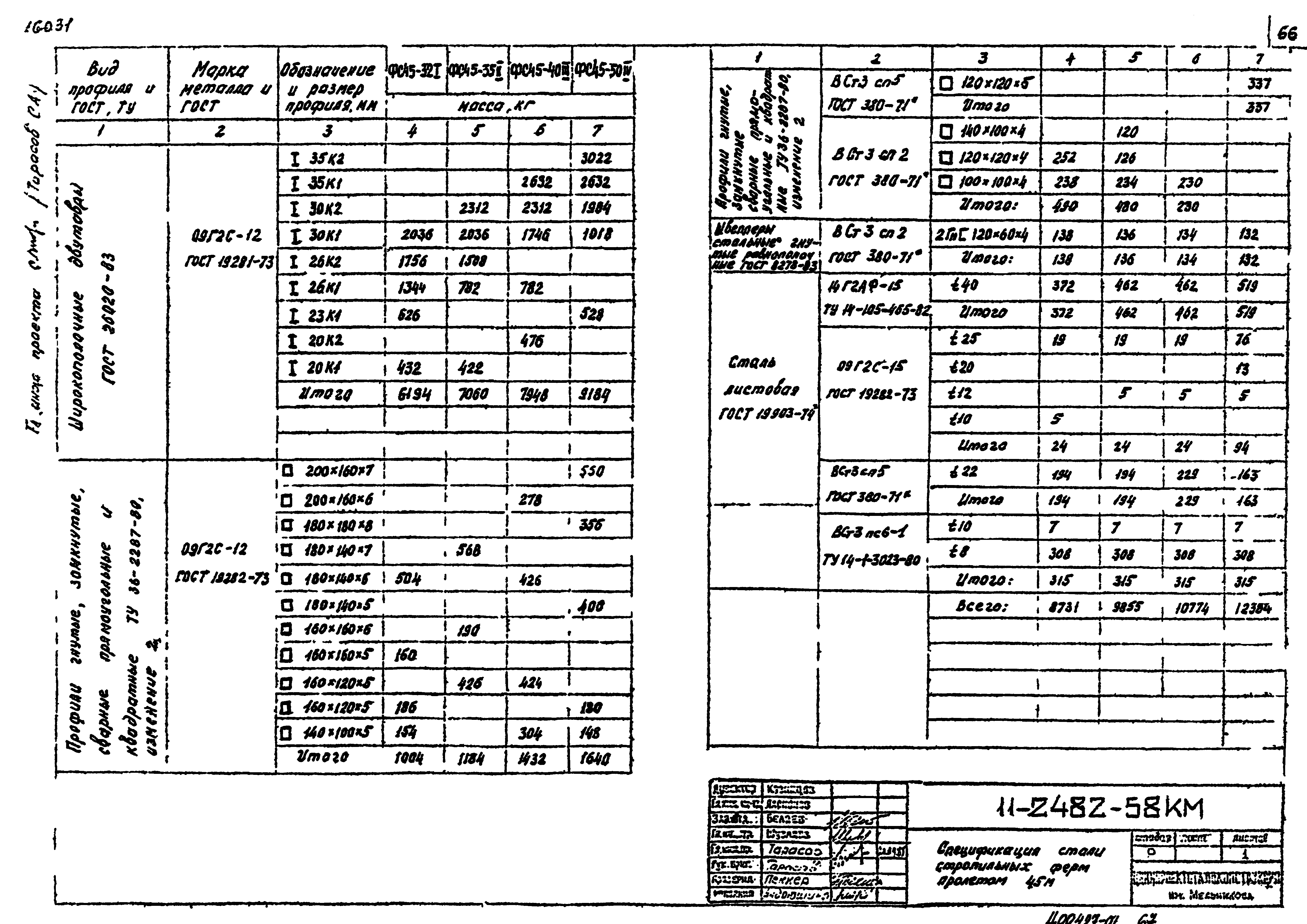

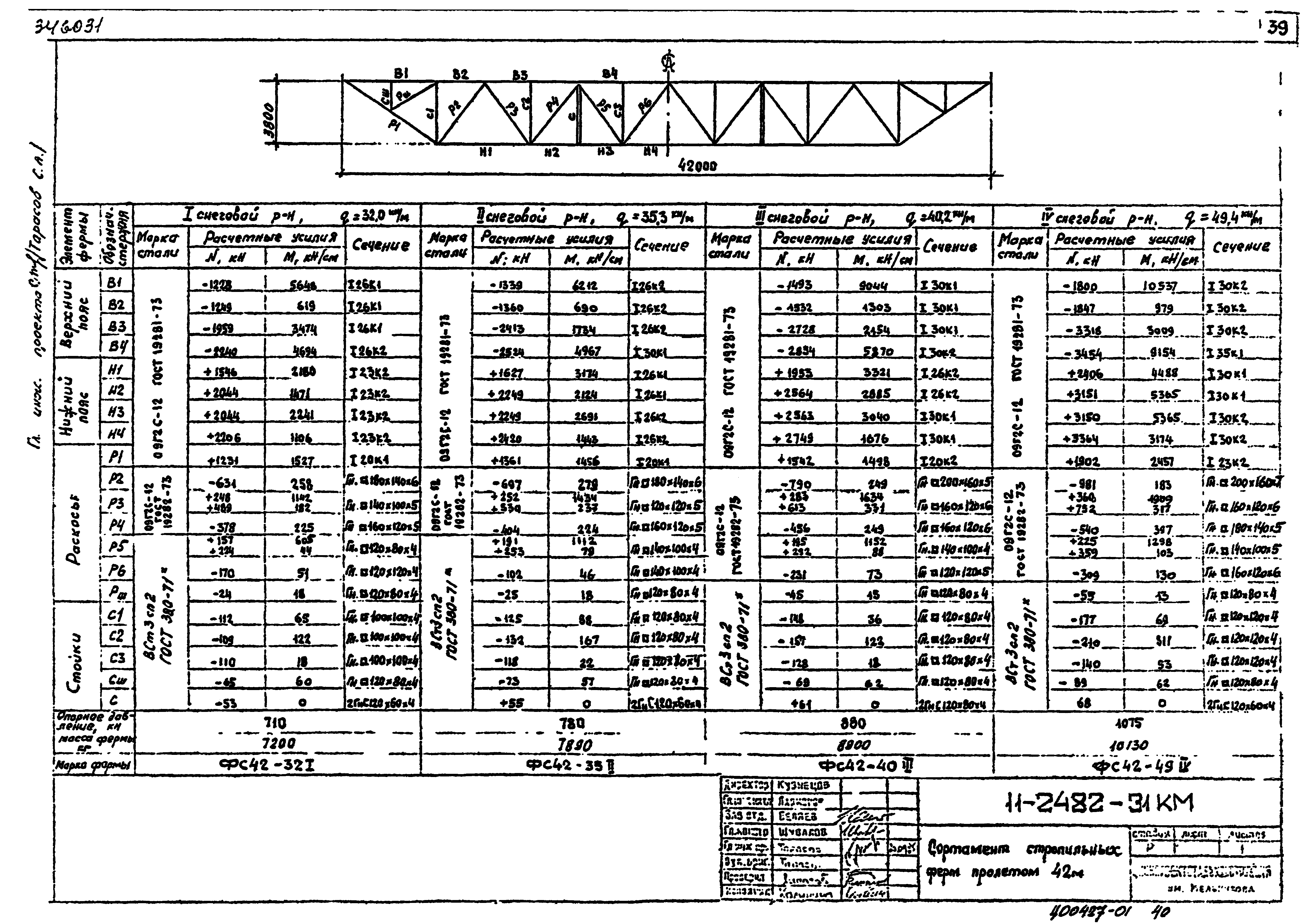

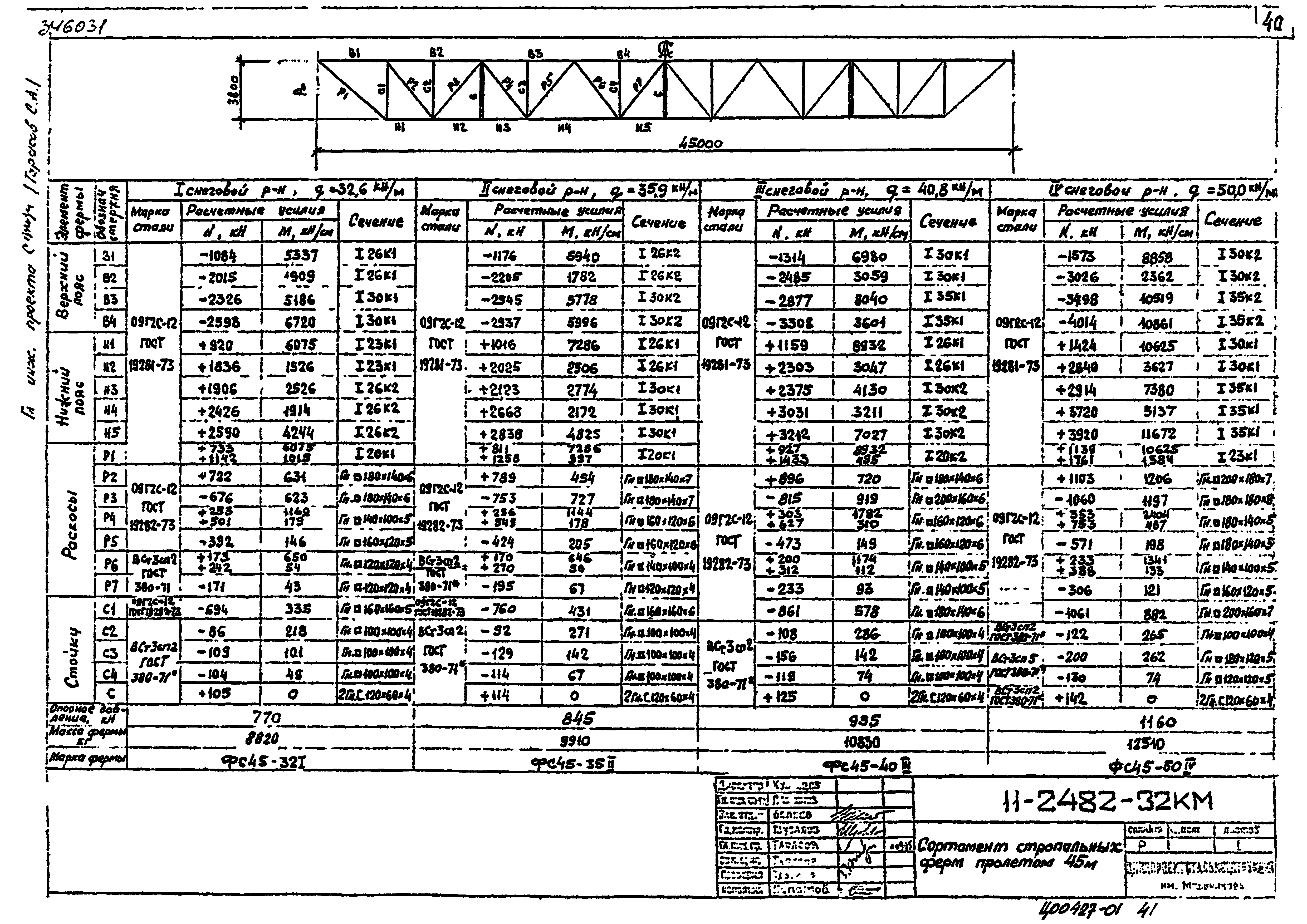

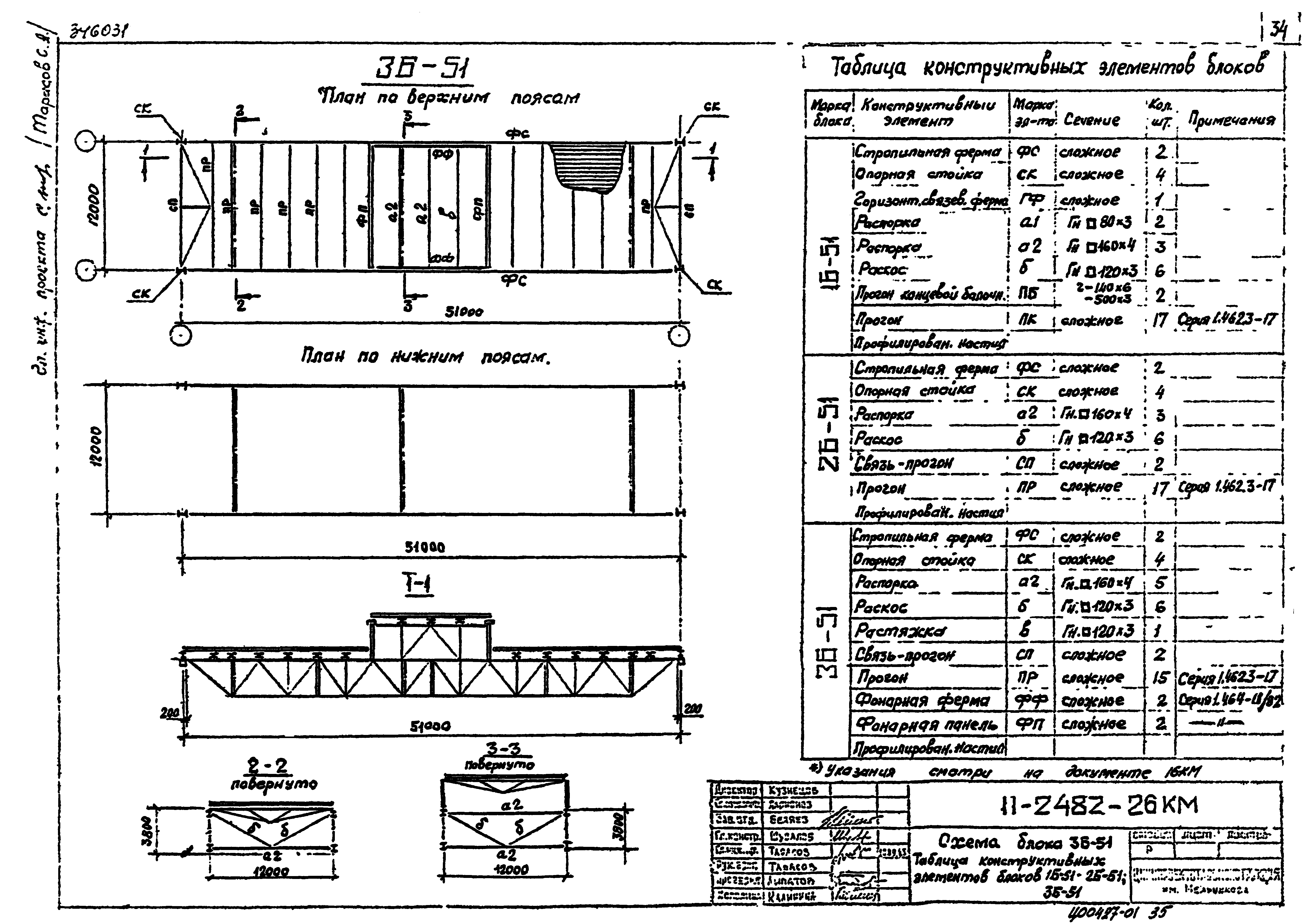

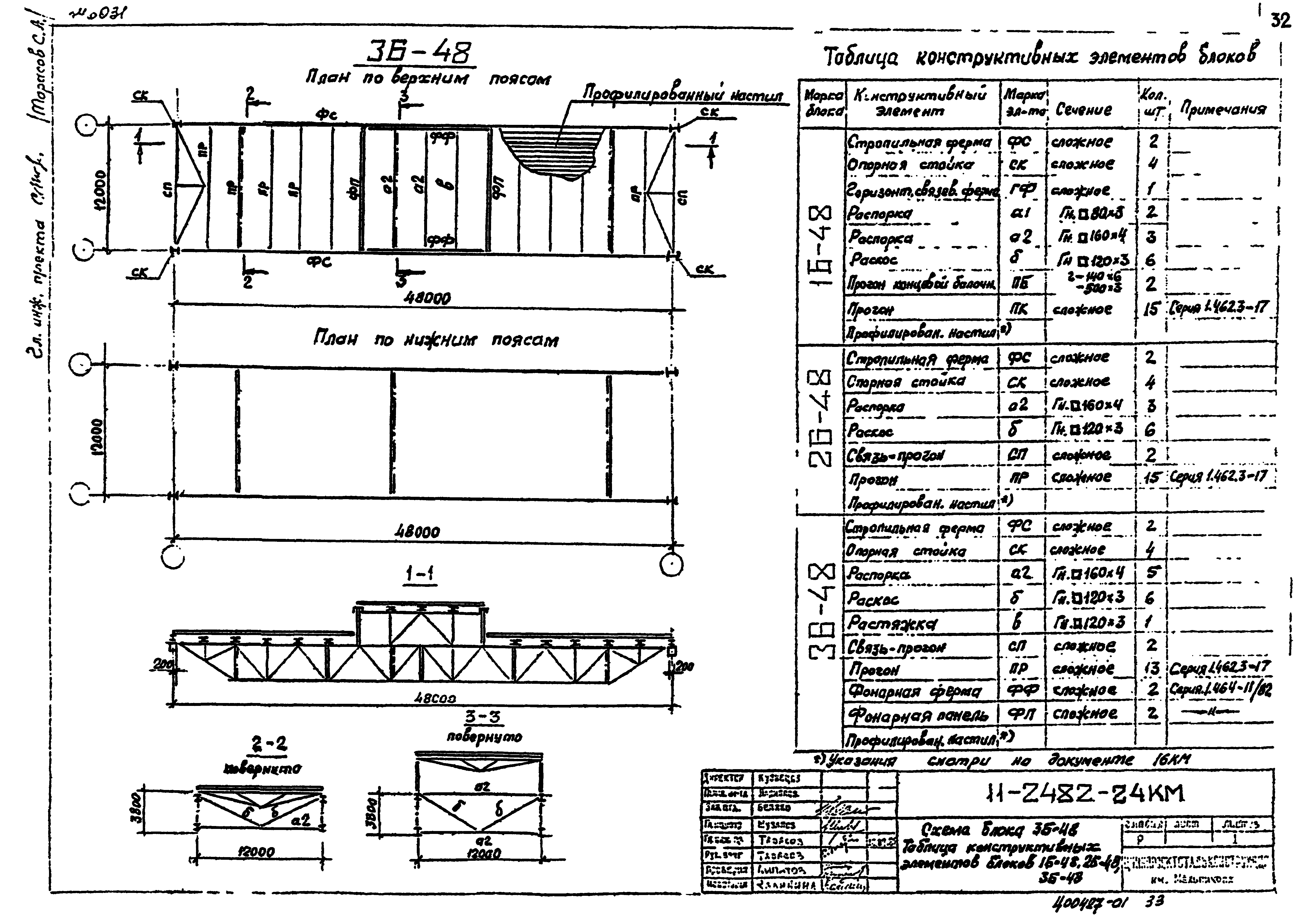

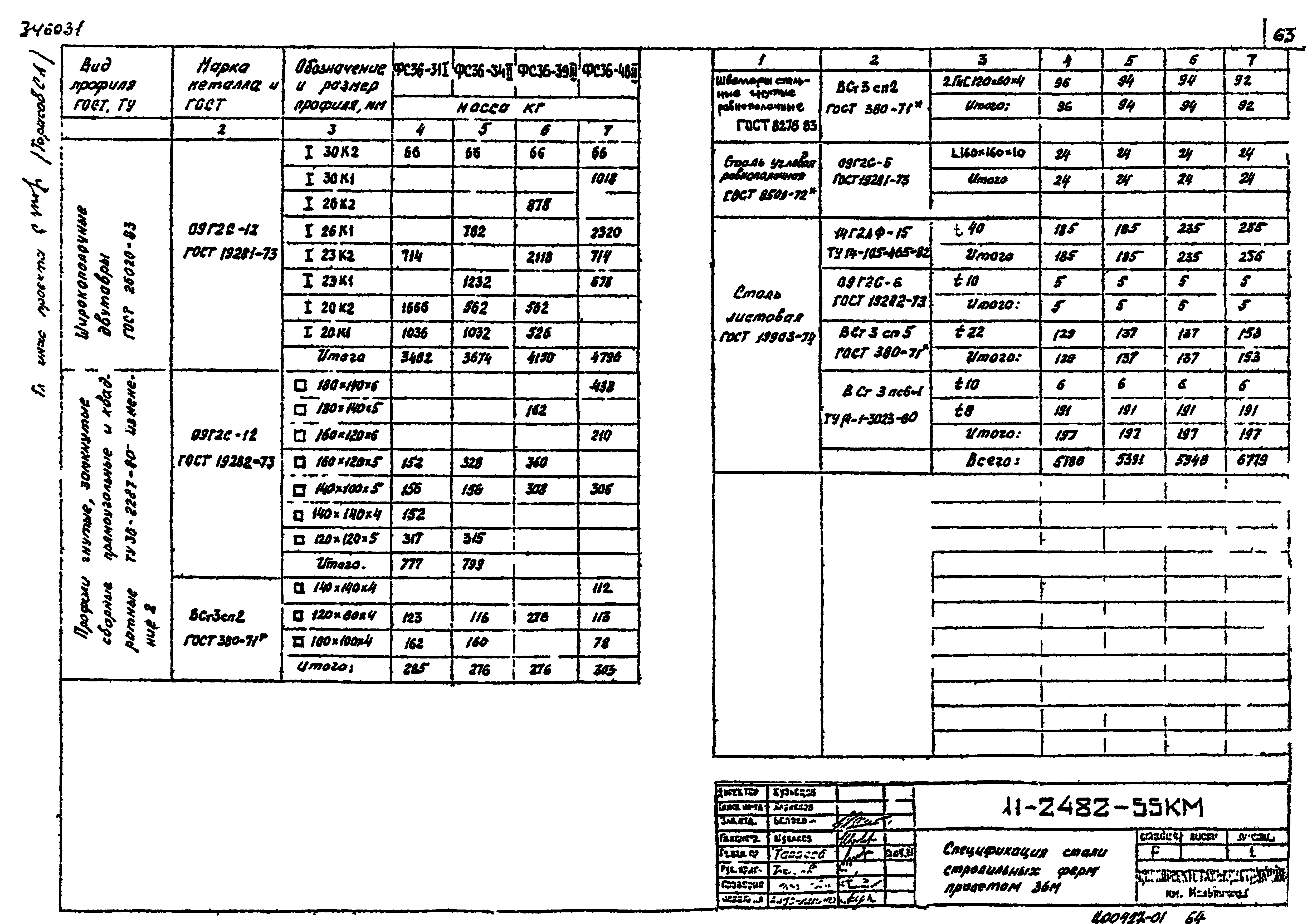

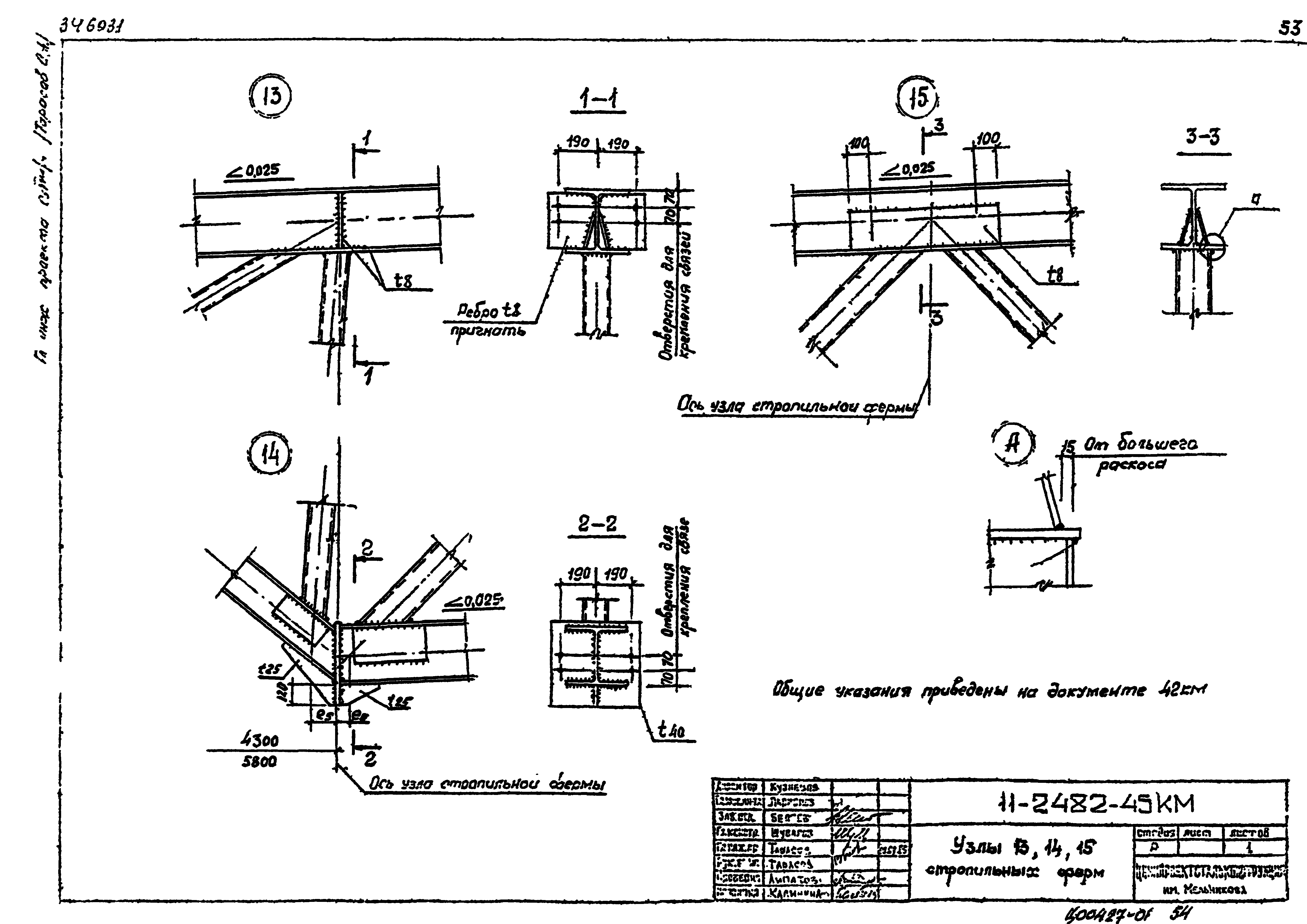

Оглавление:	11.2482-00ПЗКМ Пояснительная записка 11.2482-02КМ Схемы стропильных ферм. Пролеты 36 м, 39 м, 42 м 11.2482-03КМ Схемы стропильных ферм. Пролеты 45 м, 48 м 11.2482-04КМ Схемы стропильных ферм. Пролеты 51 м, 54 м 11.2482-05КМ Расчетные схемы стропильных ферм 11.2482-06КМ Схемы покрытий зданий пролетом 36 м 11.2482-07КМ Схемы покрытий зданий пролетом 39 м 11.2482-08КМ Схемы покрытий зданий пролетом 42 м 11.2482-09КМ Схемы покрытий зданий пролетом 45 м 11.2482-10КМ Схемы покрытий зданий пролетом 48 м 11.2482-11КМ Схемы покрытий зданий пролетом 51 м. План по верхним поясам стропильных ферм 11.2482-12КМ Схемы покрытий зданий пролетом 54 м. План по верхним поясам стропильных ферм 11.2482-13КМ Схемы покрытий зданий пролетами 51 и 54 м. План по нижним поясам стропильных ферм 11.2482-14КМ Продольные разрезы 3-3;4-4;5-5 11.2482-15КМ Схемы блоков 1Б-36;2Б-36 11.2482-16КМ Схема блока 3Б-36. Таблица конструктивных элементов блоков 1Б-36,2Б-36,3Б-36 11.2482-17КМ Схемы блоков 1Б-39,2Б-39 11.2482-18КМ Схема блока 3Б-39. Таблица конструктивных элементов блоков 1Б-39,2Б-39,3Б-39 11.2482-19КМ Схемы блоков 1Б-42,2Б-42 11.2482-20КМ Схема блока 3Б-42. Таблица конструктивных элементов блоков 1Б-42,2Б-42,3Б-42 11.2482-21КМ Схемы блоков 1Б-45,2Б-45 11.2482-22КМ Схема блока 3Б-45. Таблица конструктивных элементов блоков 1Б-45,2Б-45,3Б-45 11.2482-23КМ Схемы блоков 1Б-48,2Б-48 11.2482-24КМ Схема блока 3Б-48. Таблица конструктивных элементов блоков 1Б-48,2Б-48,3Б-48 11.2482-25КМ Схемы блоков 1Б-51,2Б-51 11.2482-26КМ Схема блока 3Б-51. Таблица конструктивных элементов блоков 1Б-51,2Б-51,3Б-51 11.2482-27КМ Схемы блоков 1Б-54,2Б-54 11.2482-28КМ Схема блока 3Б-54. Таблица конструктивных элементов блоков 1Б-54,2Б-54,3Б-54 11.2482-29КМ Сортамент стропильных ферм пролетом 36 м 11.2482-30КМ Сортамент стропильных ферм пролетом 39 м 11.2482-31КМ Сортамент стропильных ферм пролетом 42 м 11.2482-32КМ Сортамент стропильных ферм пролетом 45 м 11.2482-33КМ Сортамент стропильных ферм пролетом 48 м 11.2482-34КМ Сортамент стропильных ферм пролетом 51 м 11.2482-35КМ Сортамент стропильных ферм пролетом 54 м 11.2482-36КМ Сортамент горизонтальных связевых ферм ГФ (начало) 11.2482-37КМ Сортамент горизонтальных связевых ферм ГФ (окончание) 11.2482-38КМ Крайние прогоны торцевых блоков ПБ1а,ПБ1л,ПБ2п,ПБ2л 11.2482-39КМ Связь-прогон СП1-СП2 11.2482-40КМ Опорные стойки СК1,СК2 11.2482-41КМ Узел 1 стропильных ферм 11.2482-42КМ Узлы 2,3,4,5 стропильных ферм 11.2482-43КМ Узлы 6,7,8,9 стропильных ферм 11.2482-44КМ Узлы 10,11,12 стропильных ферм 11.2482-45КМ Узлы 13,14,15 стропильных ферм 11.2482-46КМ Узлы 16,17,18,19,20,21 стропильных ферм 11.2482-47КМ Таблица фланцевых соединений нижнего пояса (начало) 11.2482-48КМ Таблица фланцевых соединений нижнего пояса (продолжение) 11.2482-49КМ Таблица фланцевых соединений нижнего пояса (продолжение) 11.2482-50КМ Таблица фланцевых соединений нижнего пояса (окончание) 11.2482-51КМ Крепление прогонов и связей по верхним поясам стропильных ферм. Узлы 21,22,23 11.2482-52КМ Крепление прогонов и связей по верхним поясам стропильных ферм. Узлы 24,25,26,27 11.2482-53КМ Крепление прогонов и связей по верхним поясам стропильных ферм. Узлы 28,29,30 11.2482-54КМ Расположение отверстий в верхних поясах стропильных ферм 11.2482-55КМ Спецификация стали стропильных ферм пролетом 36 м 11.2482-56КМ Спецификация стали стропильных ферм пролетом 38 м 11.2482-57КМ Спецификация стали стропильных ферм пролетом 42 м 11.2482-58КМ Спецификация стали стропильных ферм пролетом 45 м 11.2482-59КМ Спецификация стали стропильных ферм пролетом 48 м 11.2482-60КМ Спецификация стали стропильных ферм пролетом 51 м 11.2482-61КМ Спецификация стали стропильных ферм пролетом 54 м
Разработан:	ВНИКТИстальконструкция Минмонтажспецстроя СССР ВНИПИ Промстальконструкция ЦНИИПСК им. Мельникова
Утверждён:	01.04.1987 ЦНИИПСК им Мельникова (Melnikov TsNIIPSK )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Стропильные и подстропильные конструкции Фермы Стальные и металлодеревянные
