Серия 1.460.2-10/88

Выпуск 2. Часть 1. Покрытия пролетами 18 и 24 м с фермами высотой 2,25 м. Чертежи КМ

Обозначение:	Серия 1.460.2-10/88
Обозначение англ:	Series 1.460.2-10/88
Статус:	действует
Название рус.:	Выпуск 2. Часть 1. Покрытия пролетами 18 и 24 м с фермами высотой 2,25 м. Чертежи КМ
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

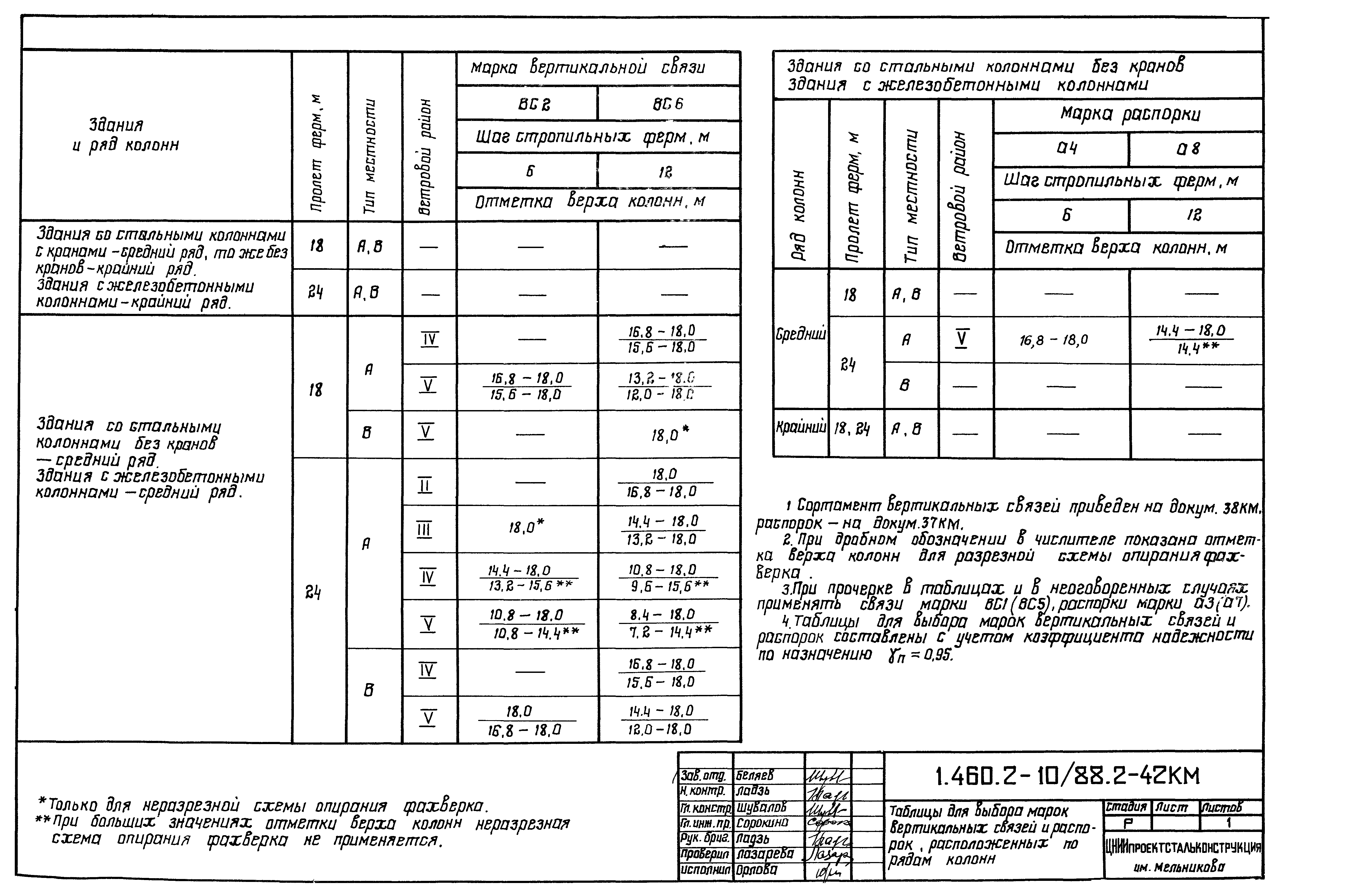

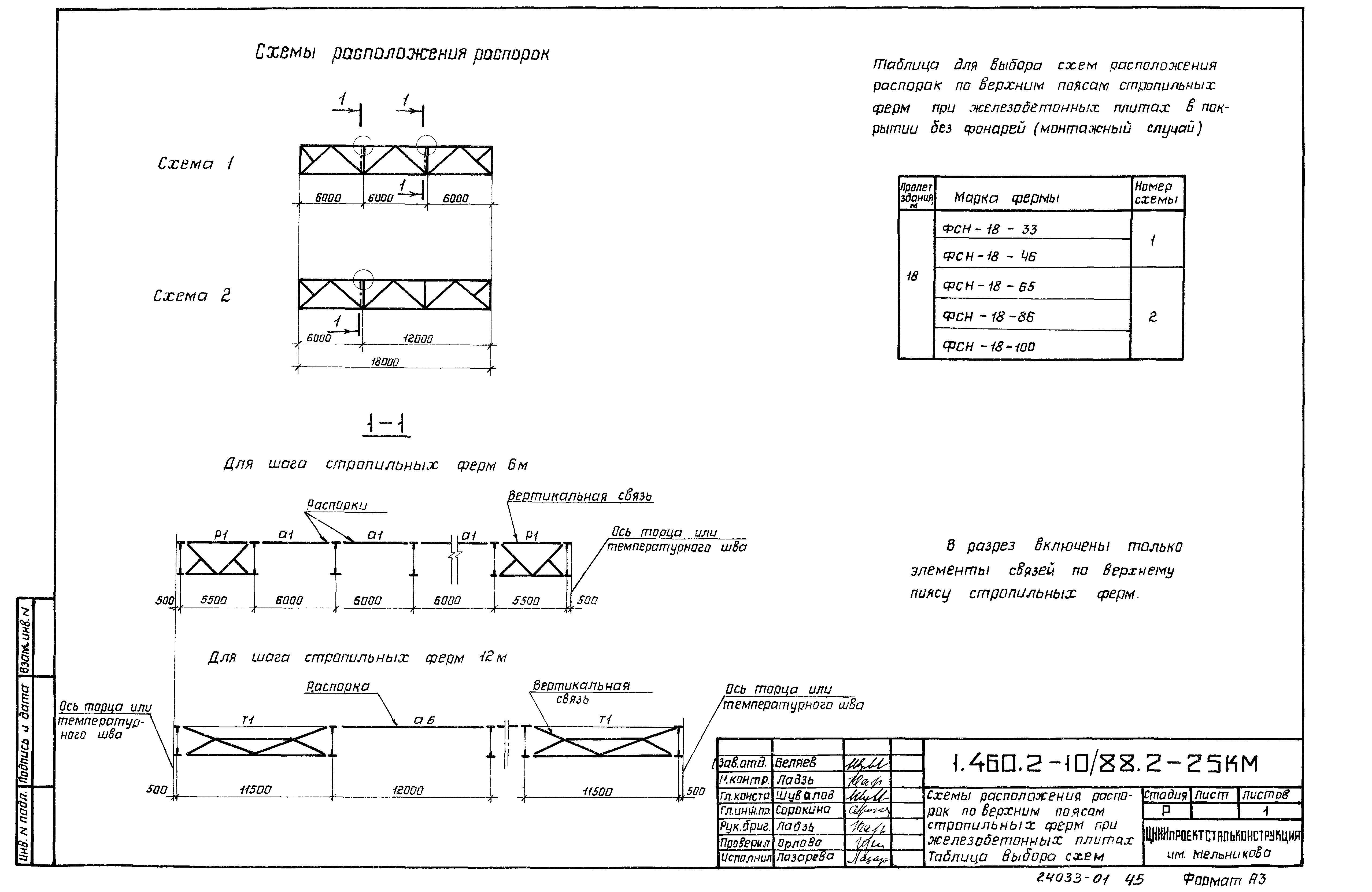

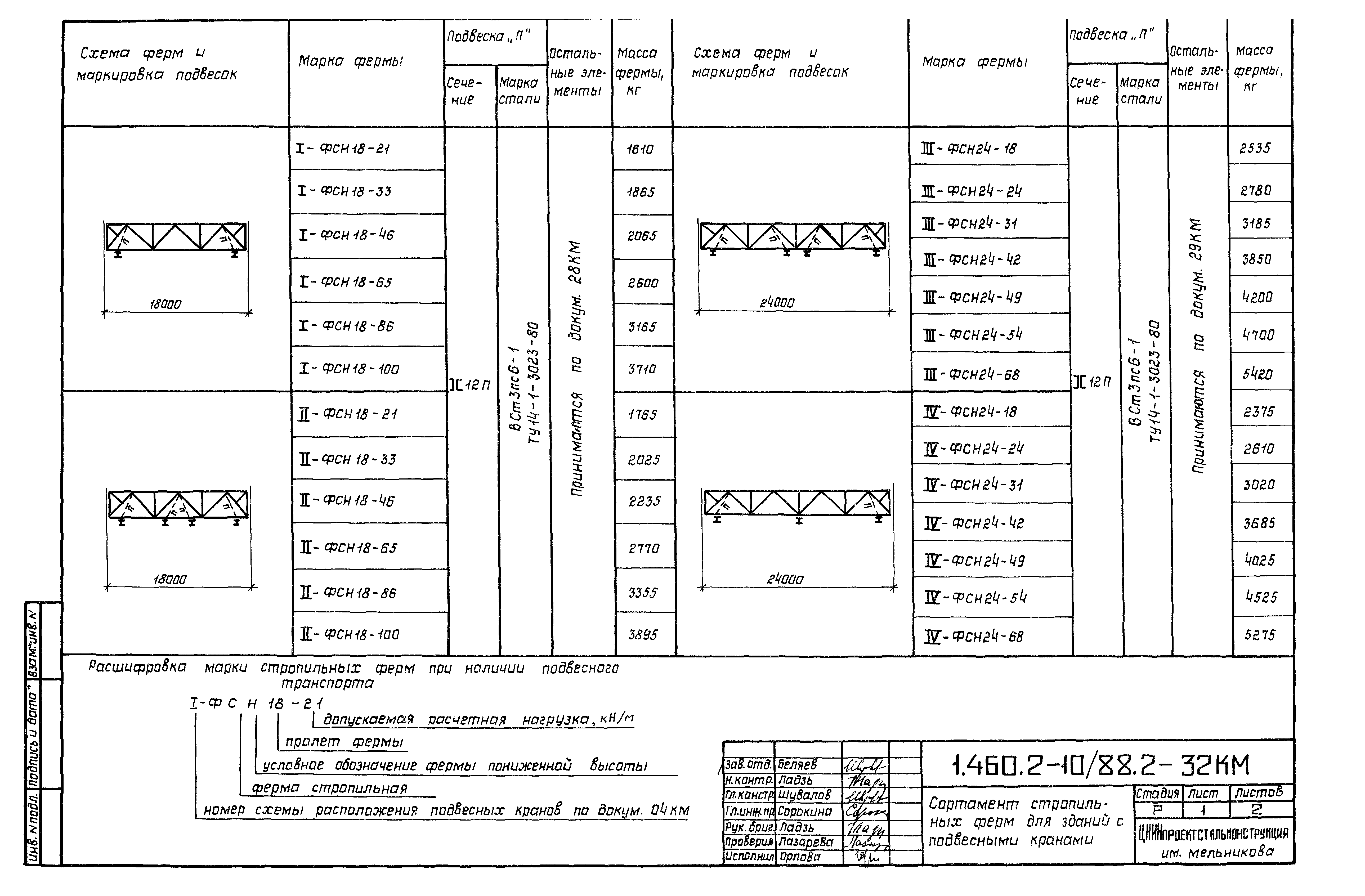

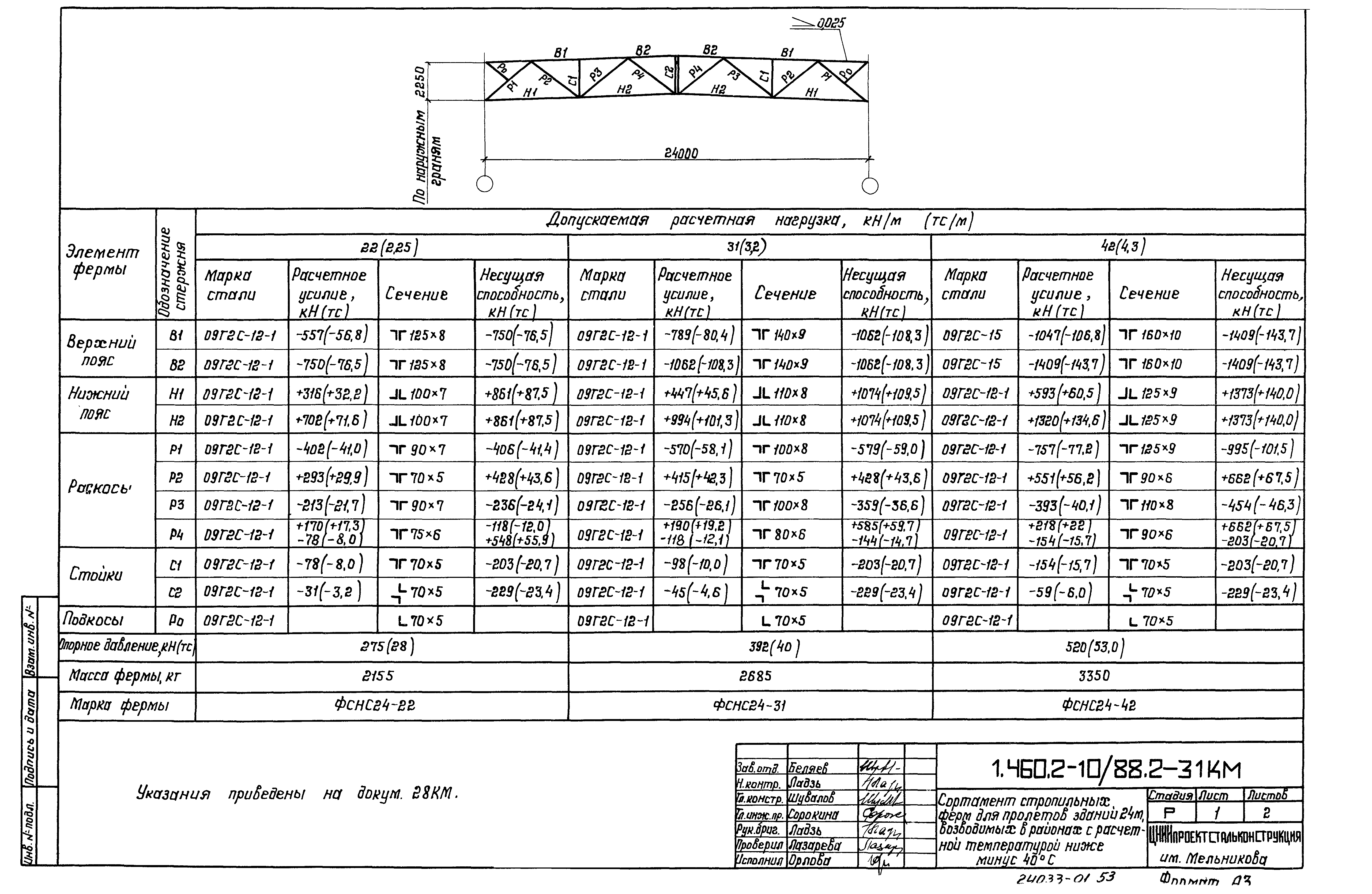

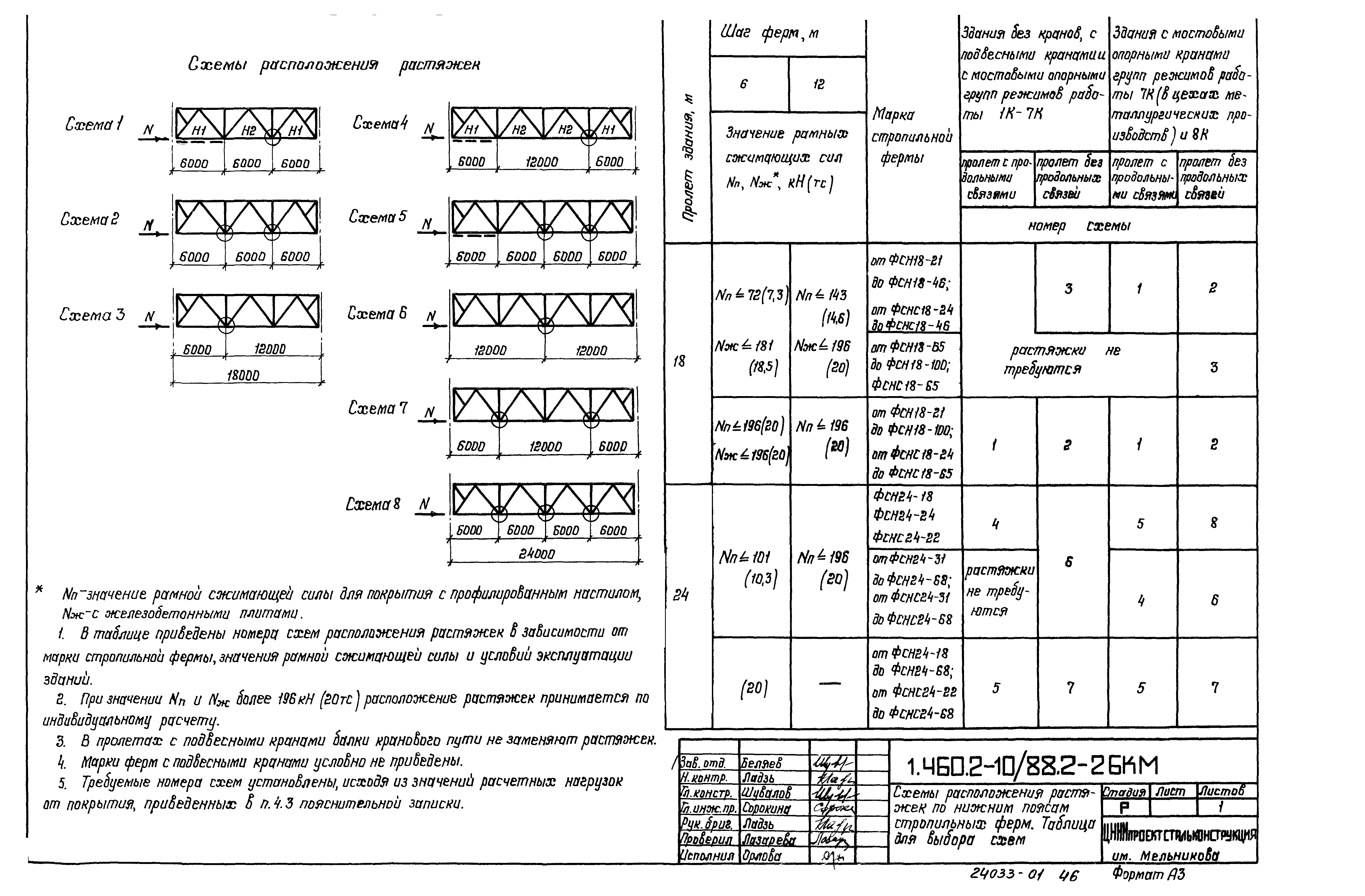

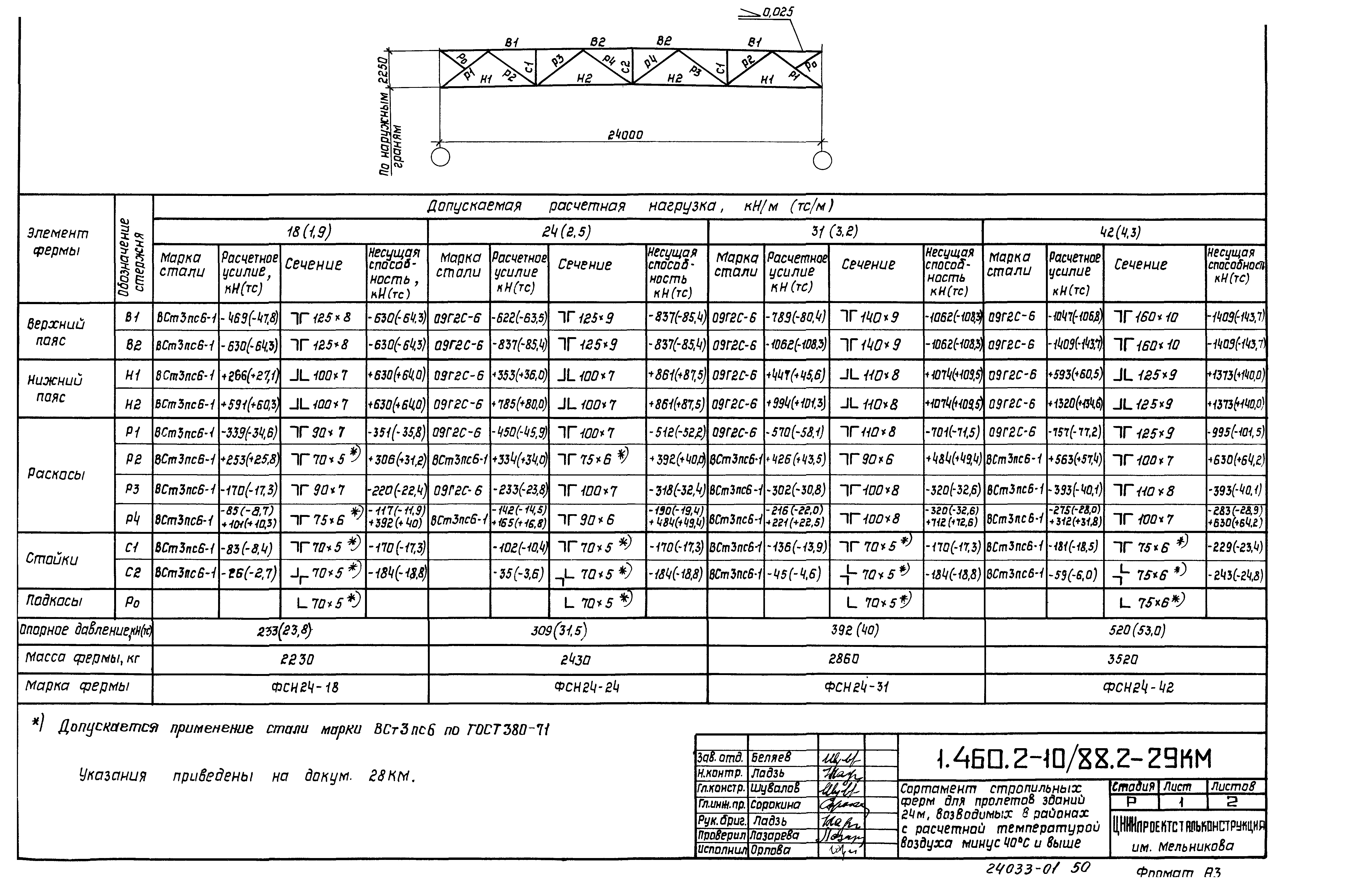

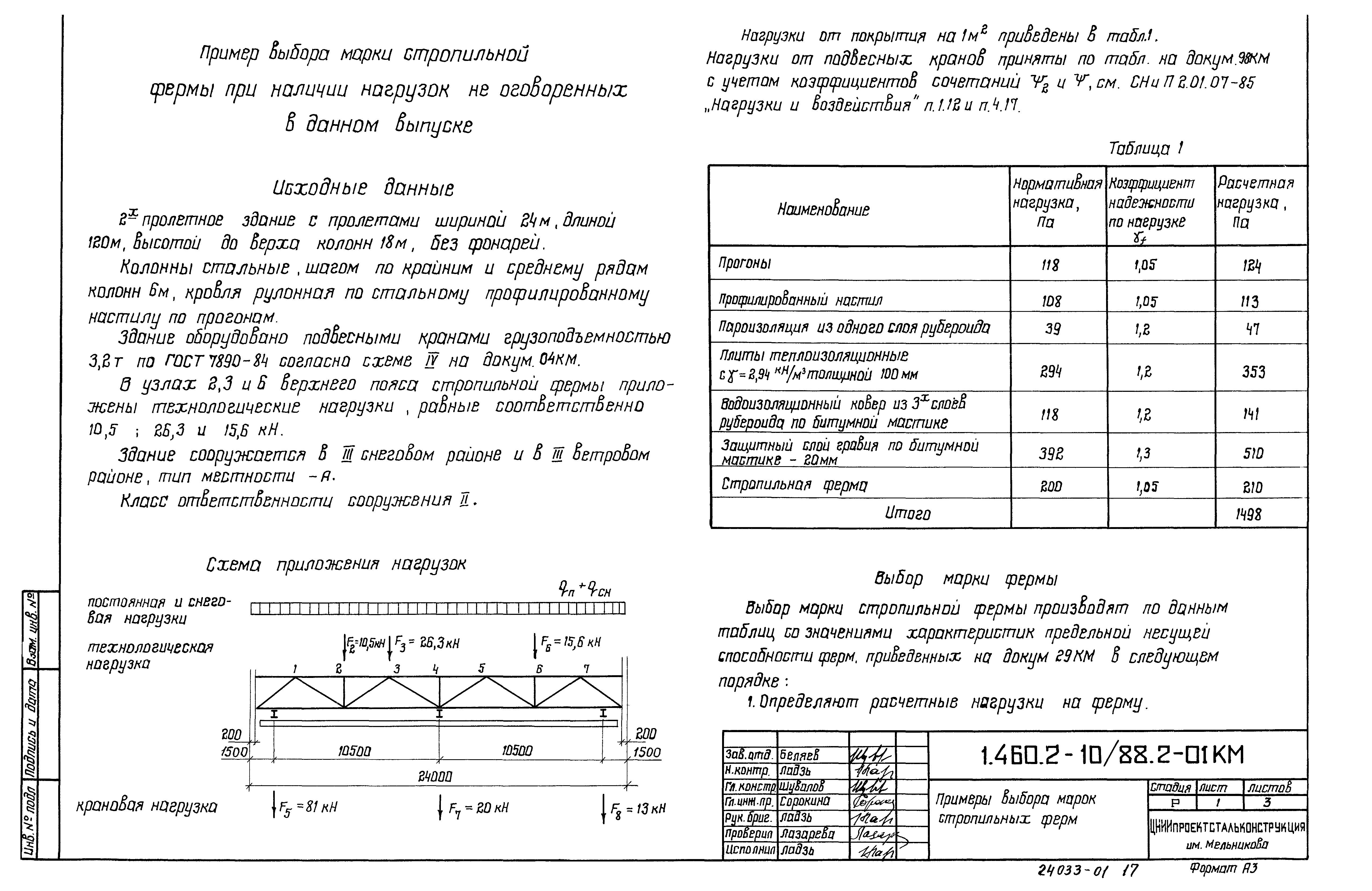

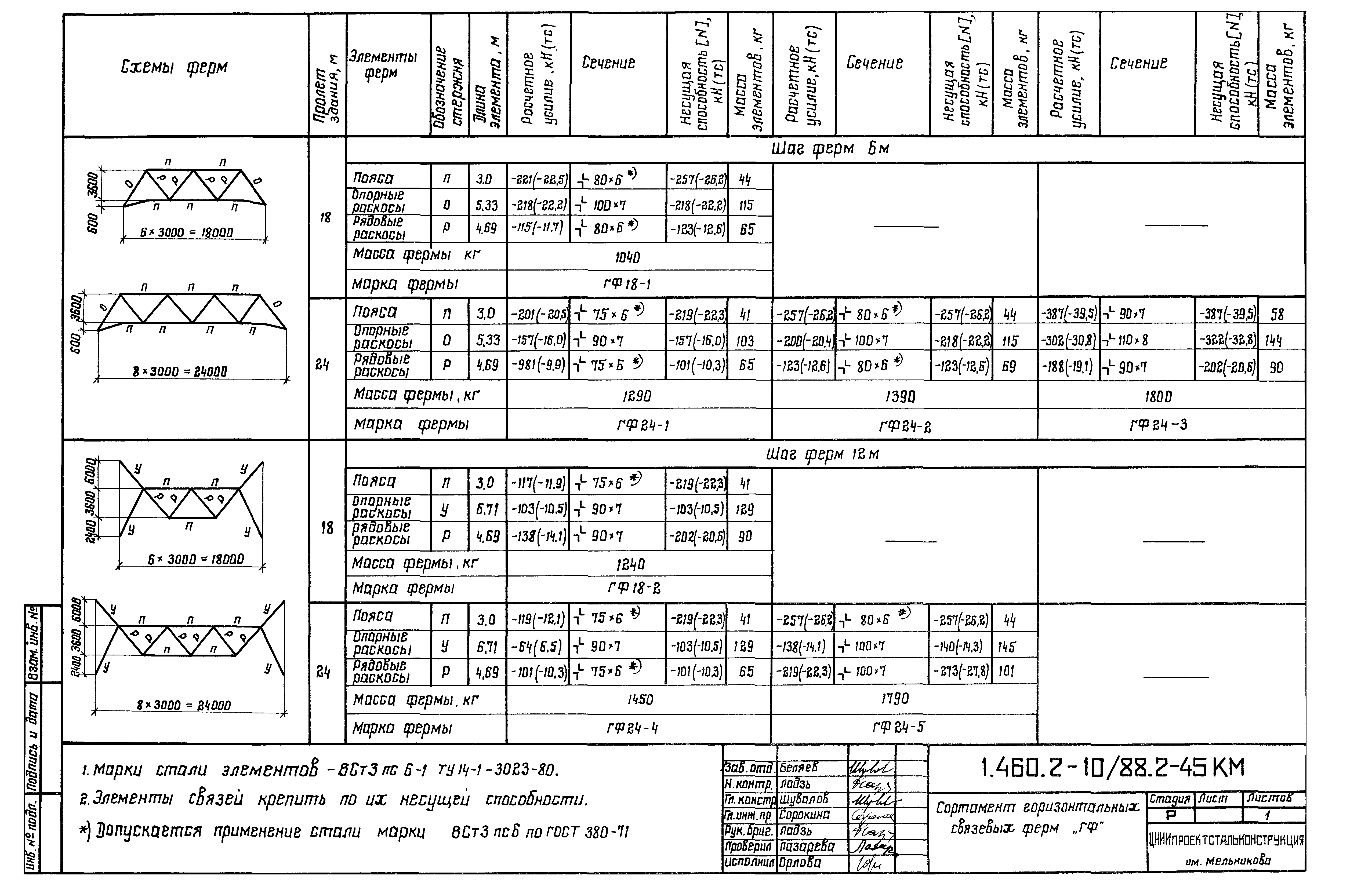

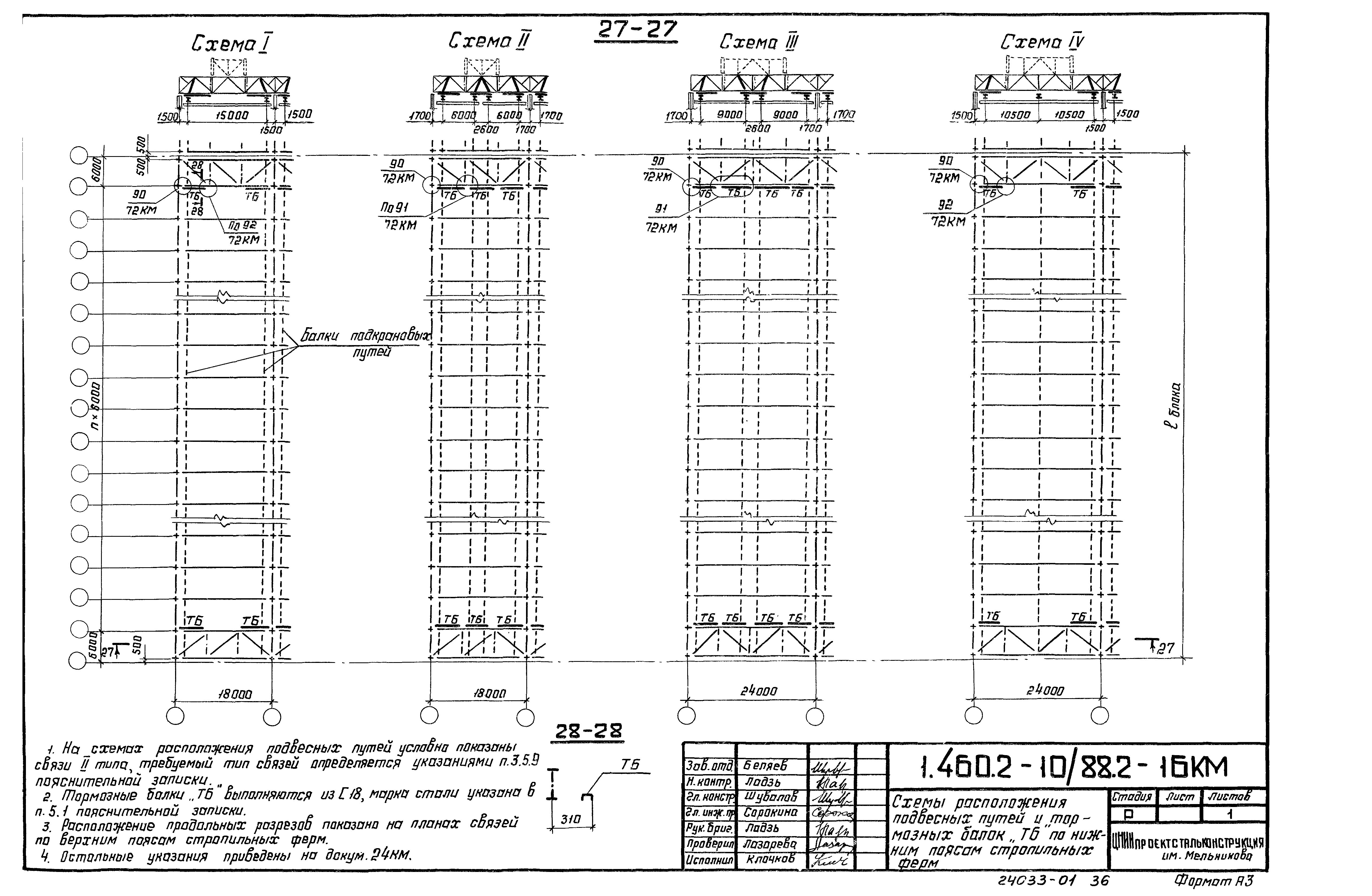

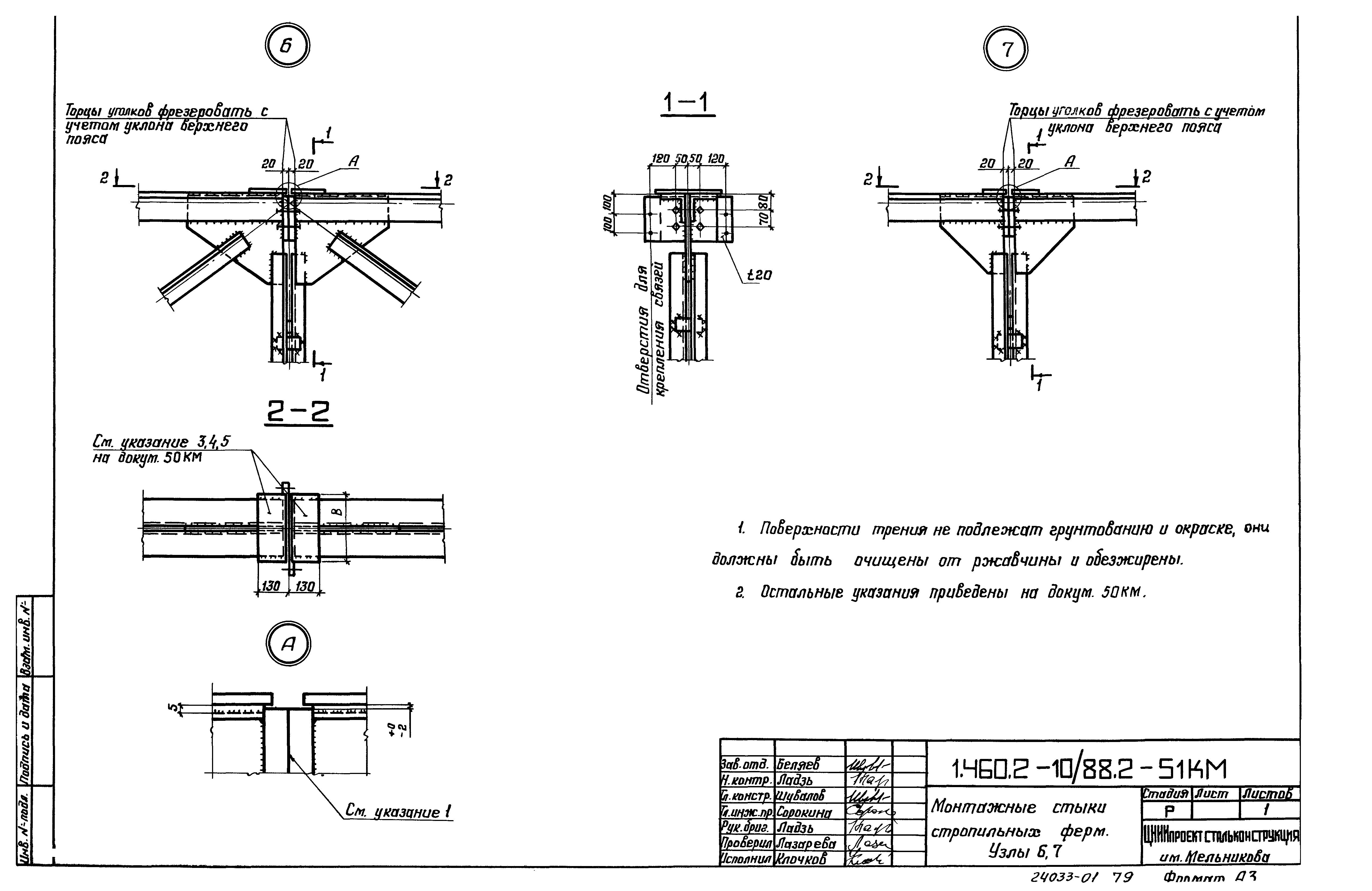

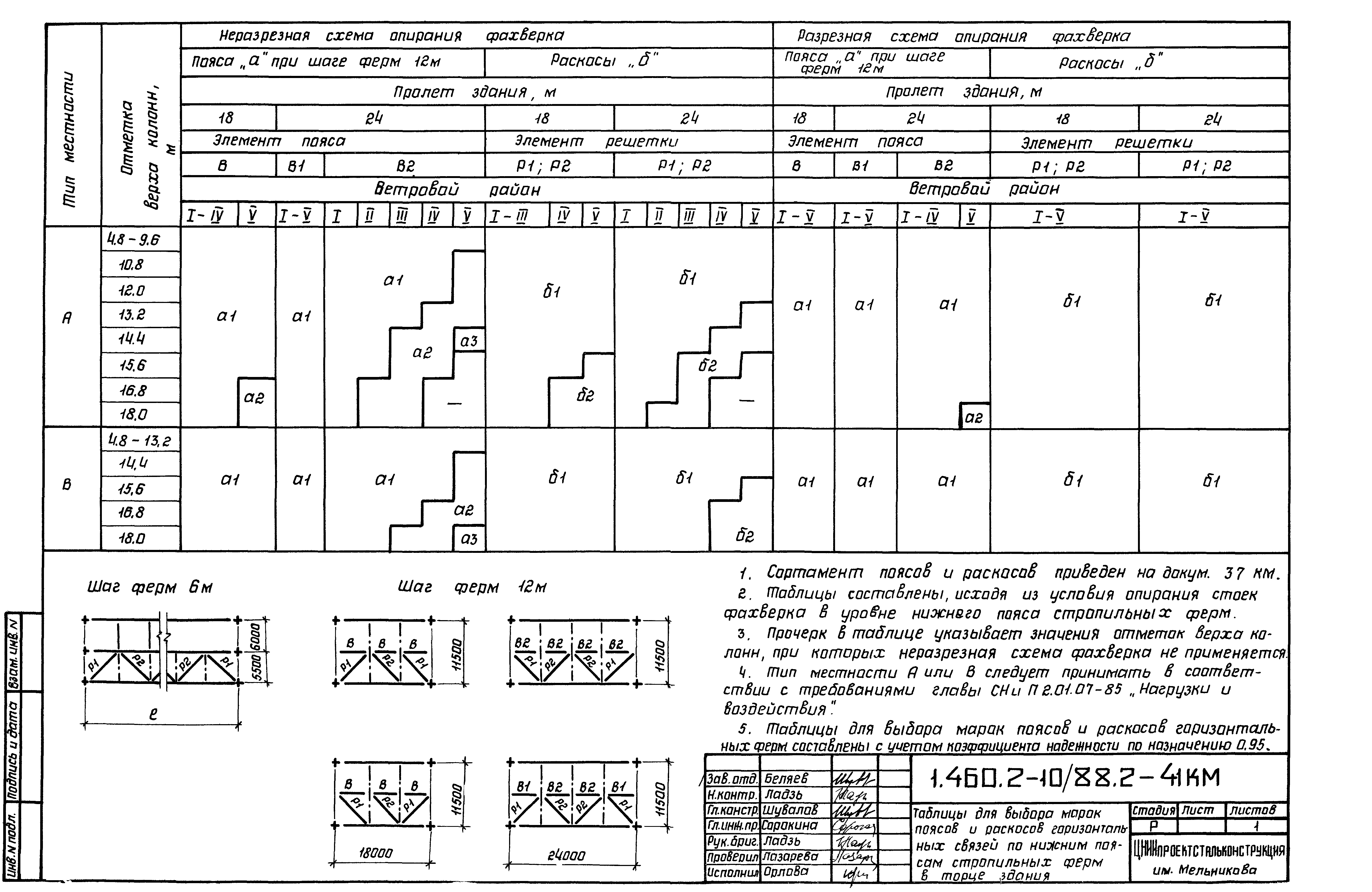

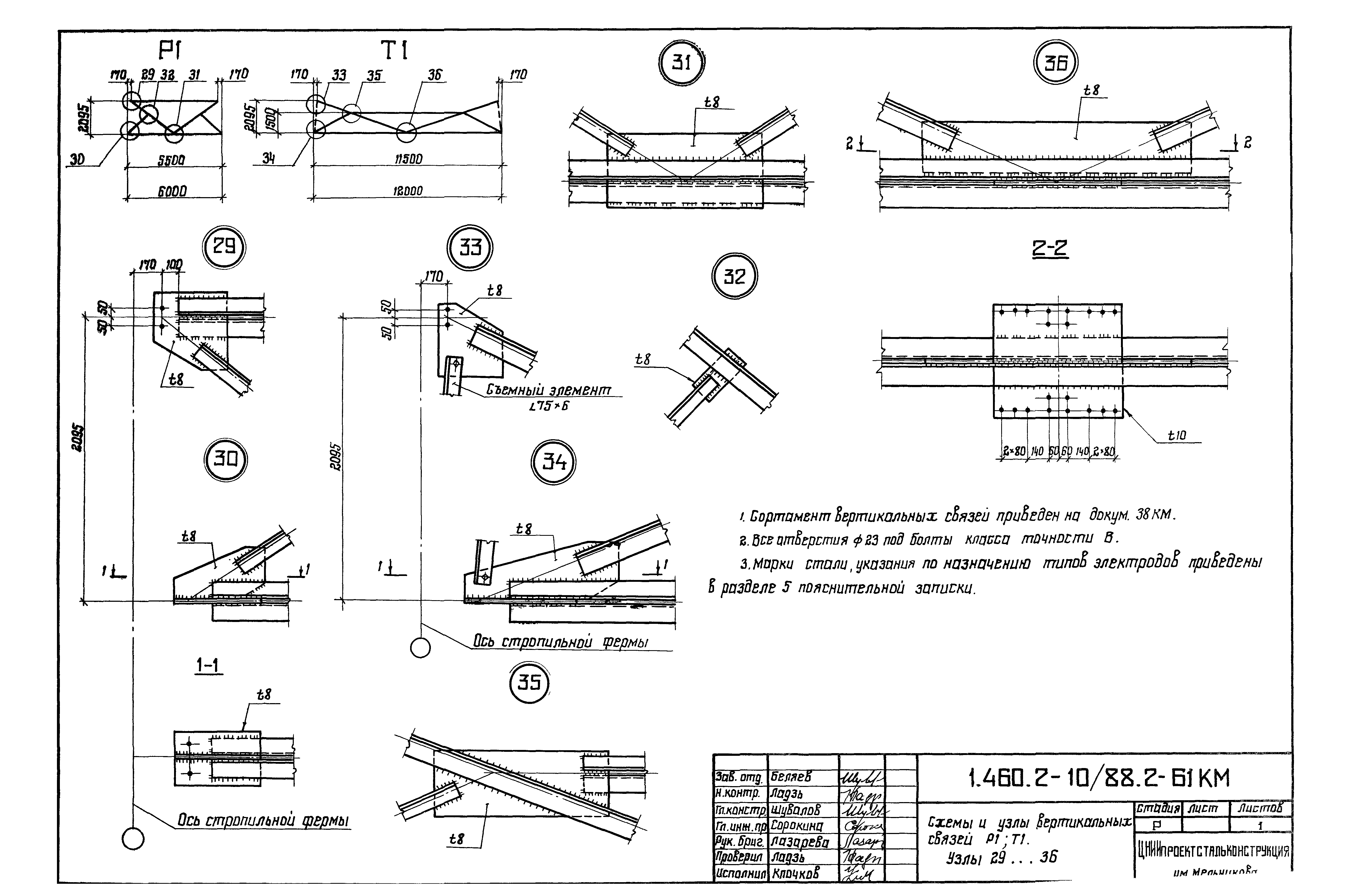

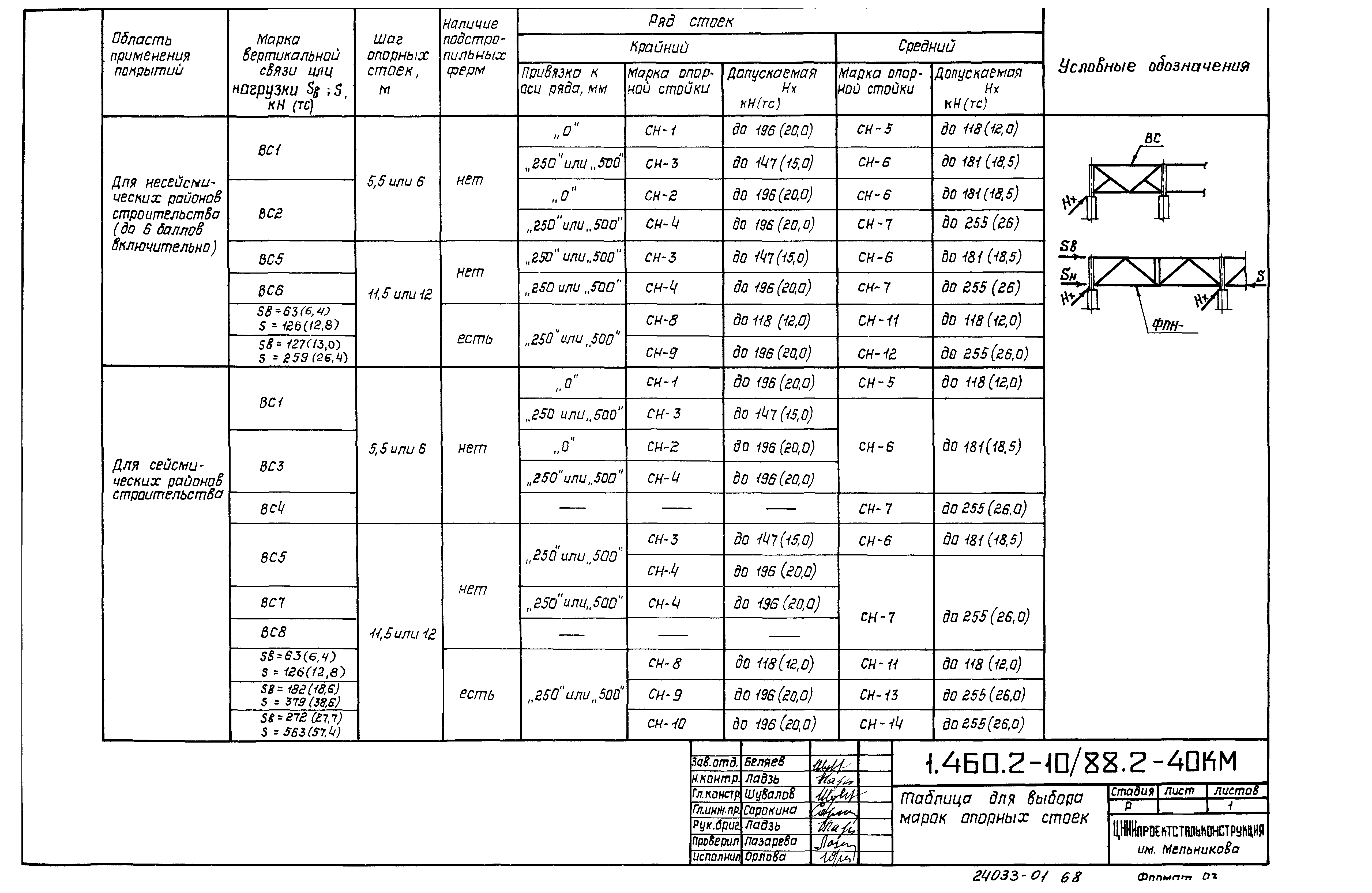

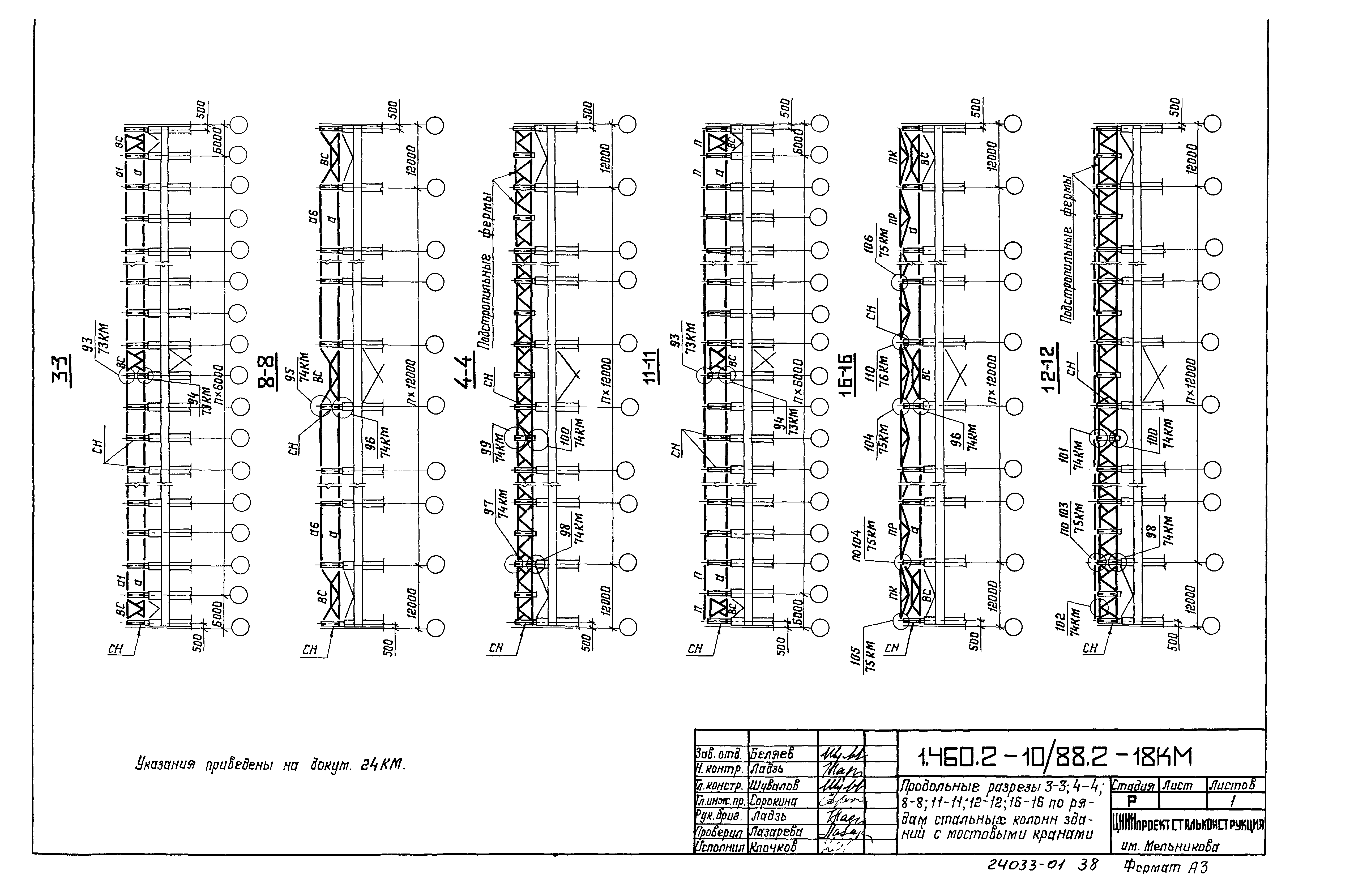

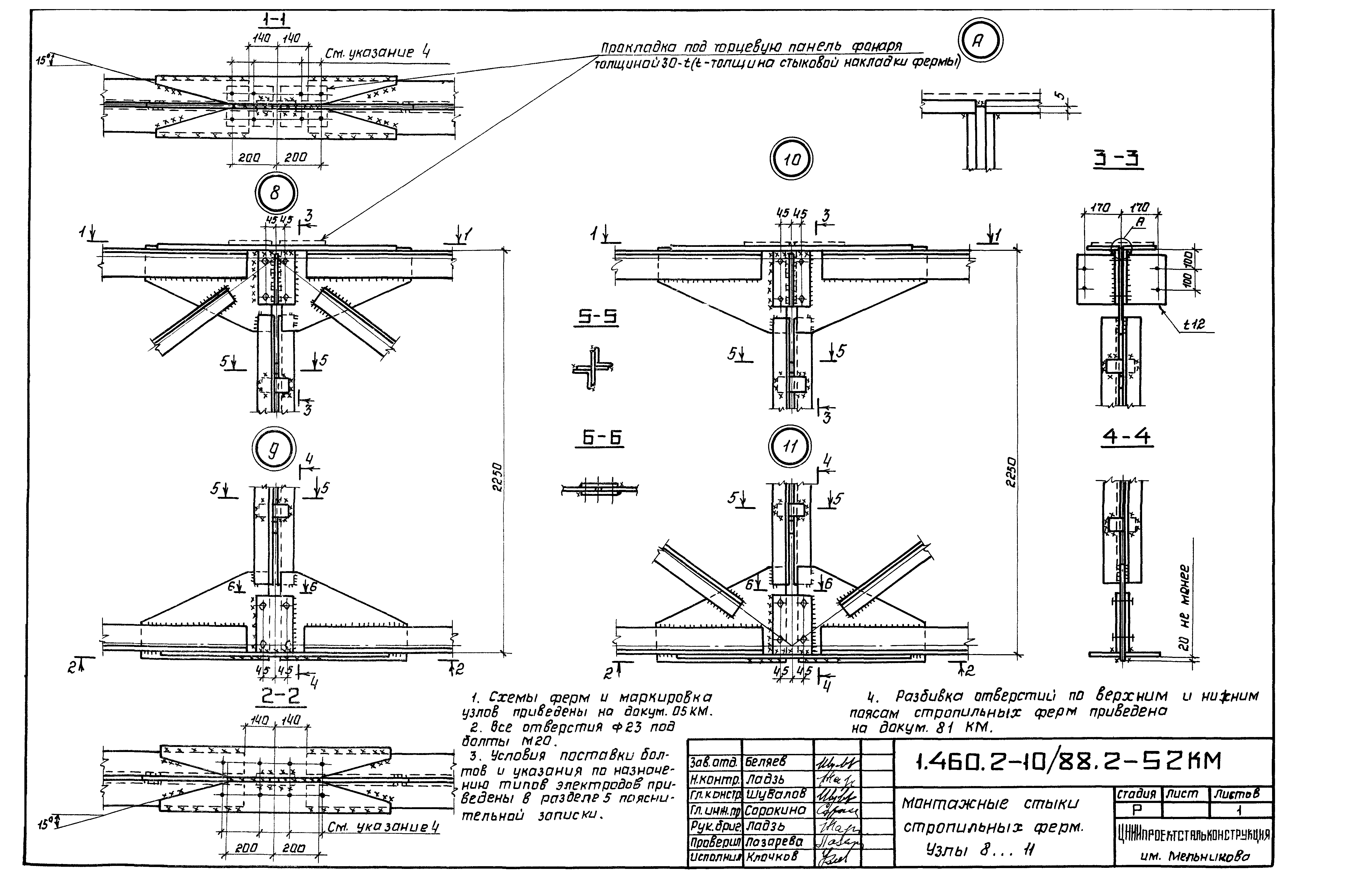

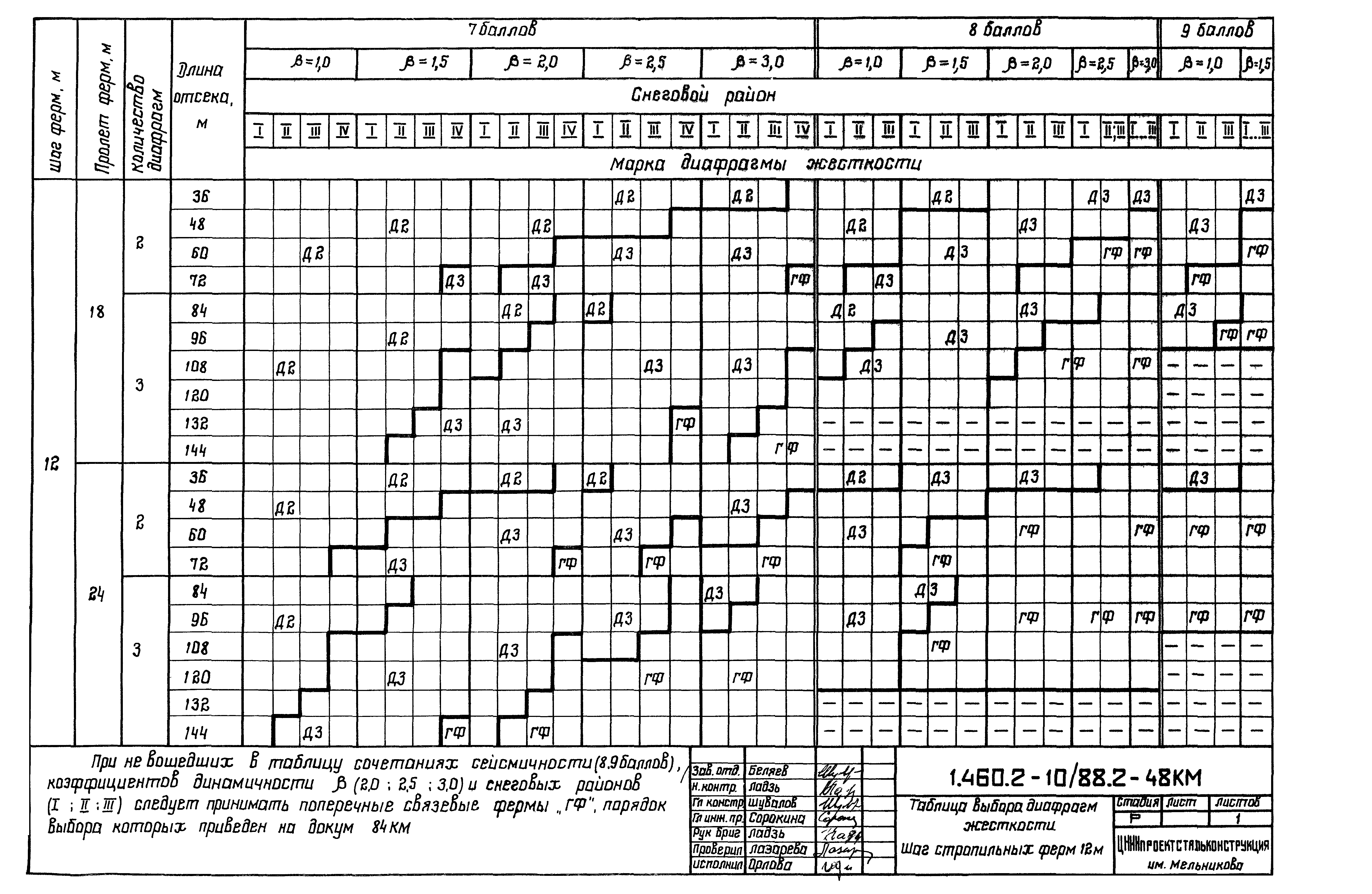

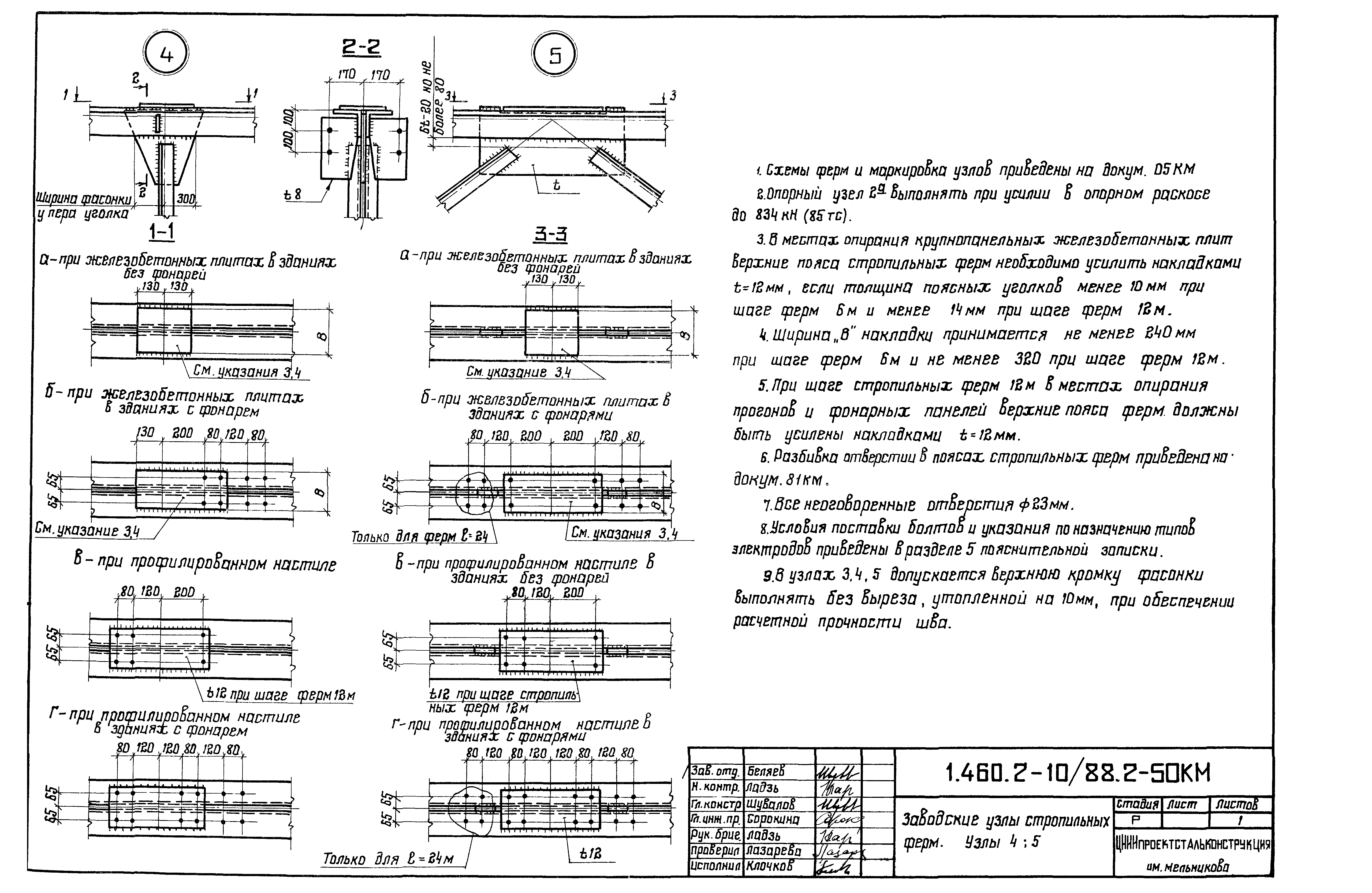

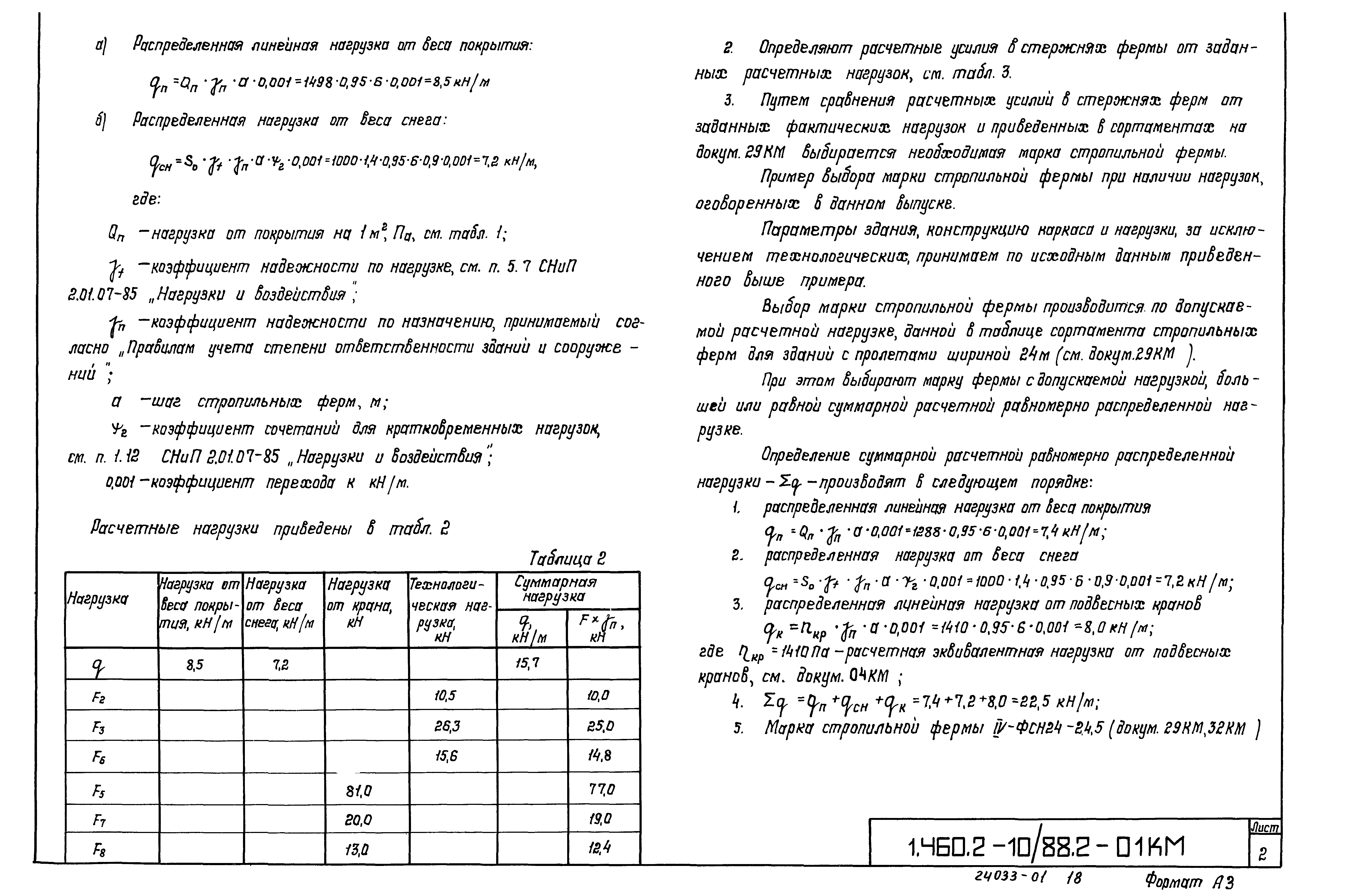

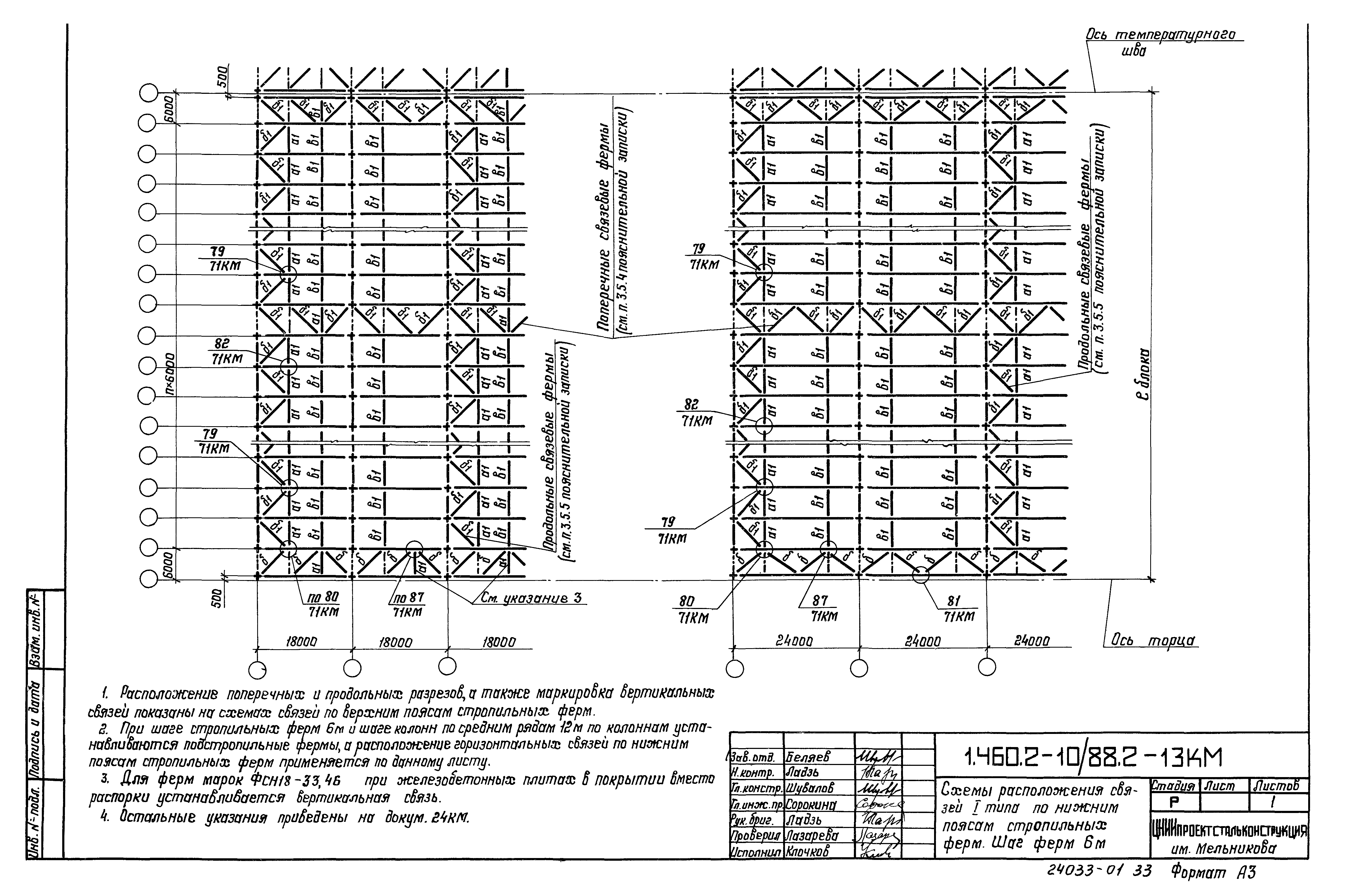

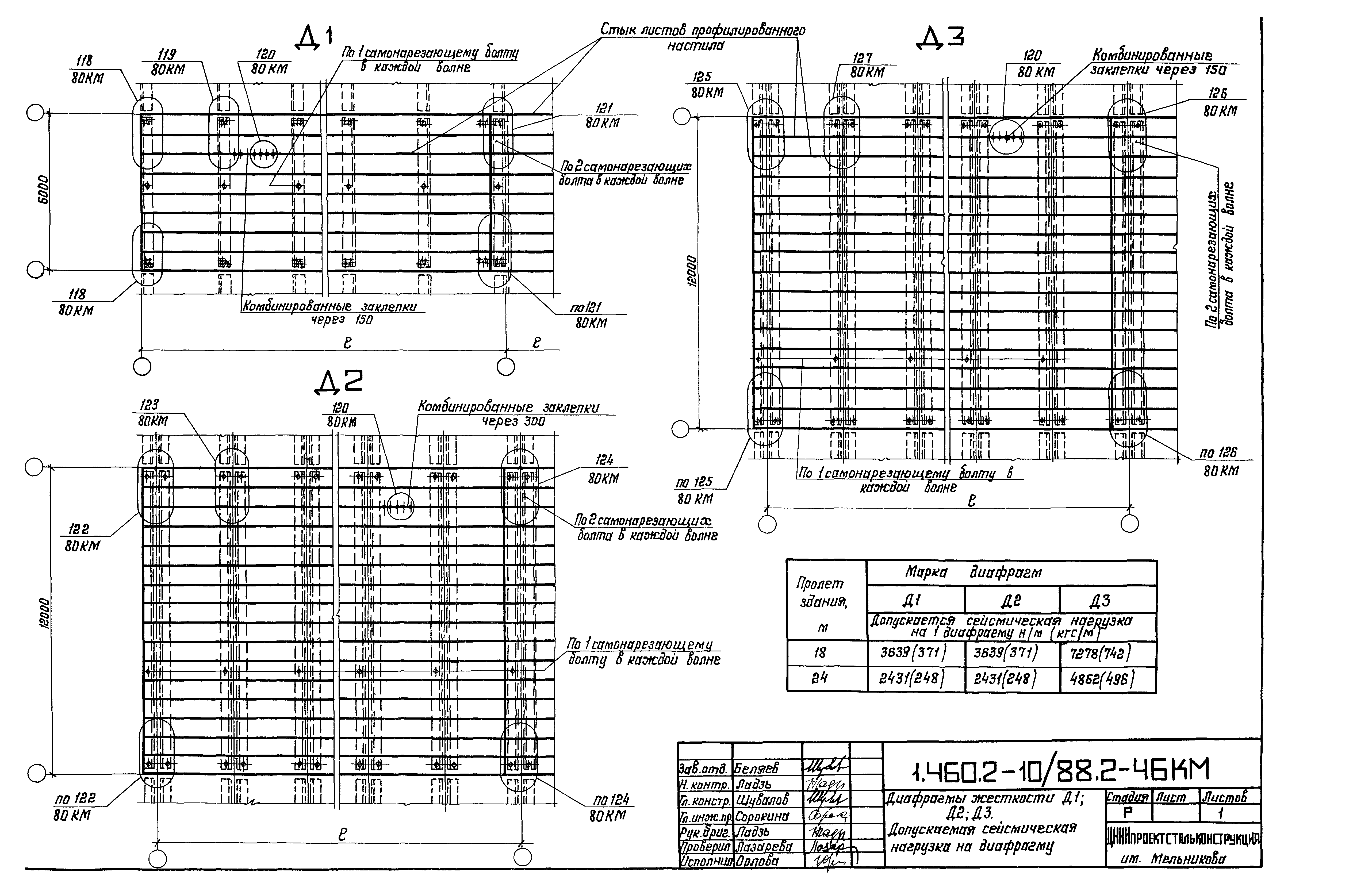

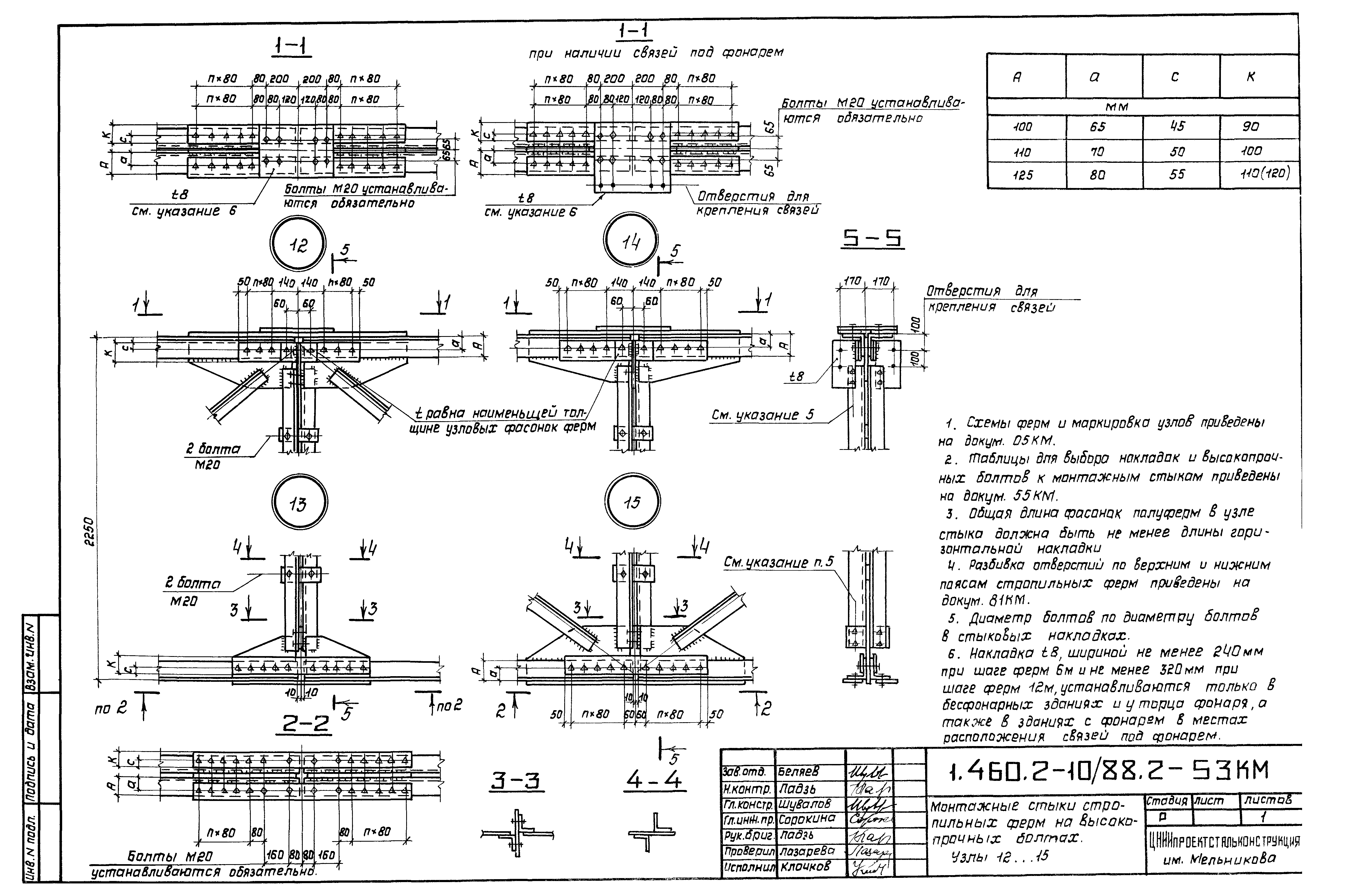

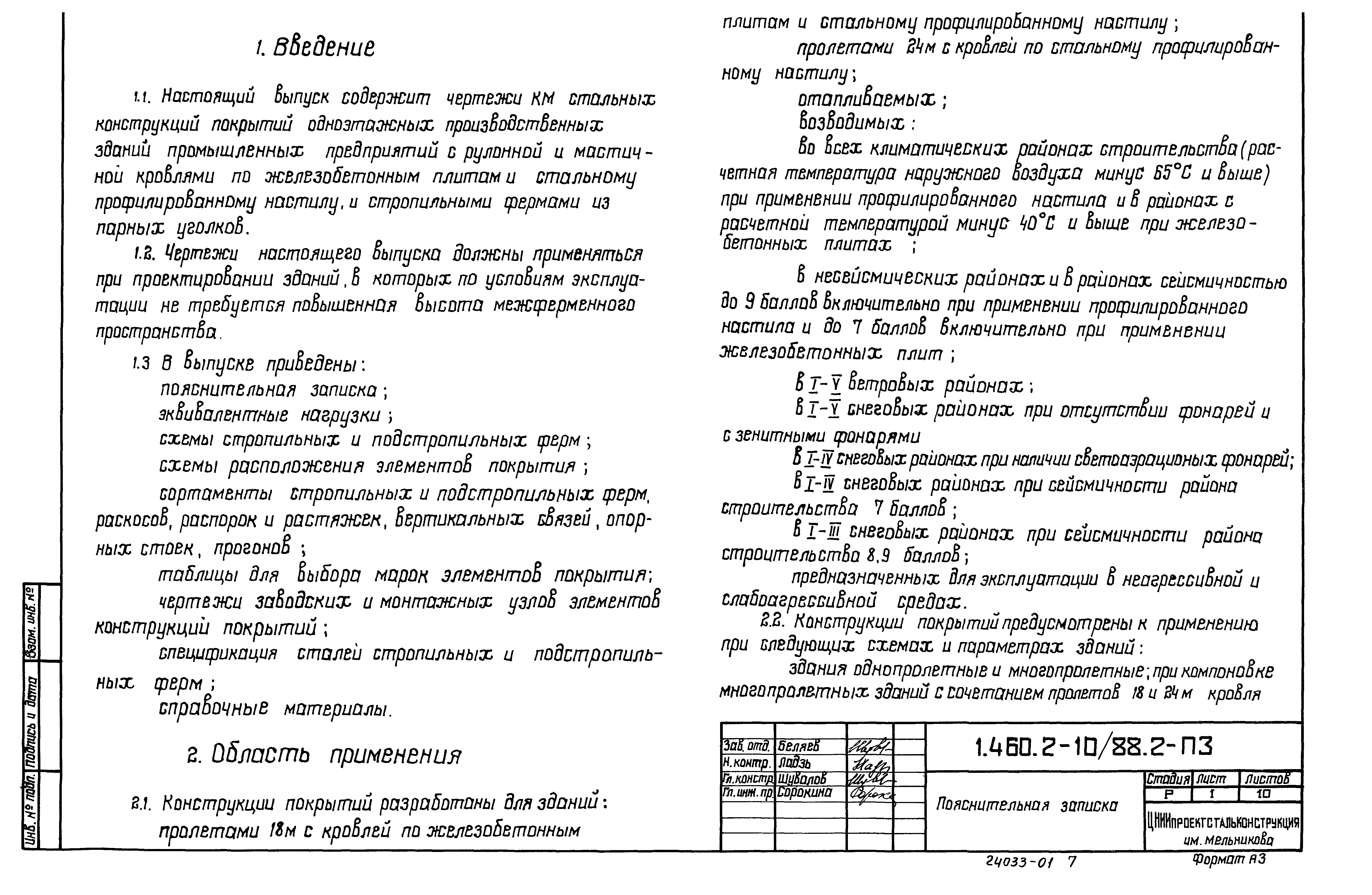

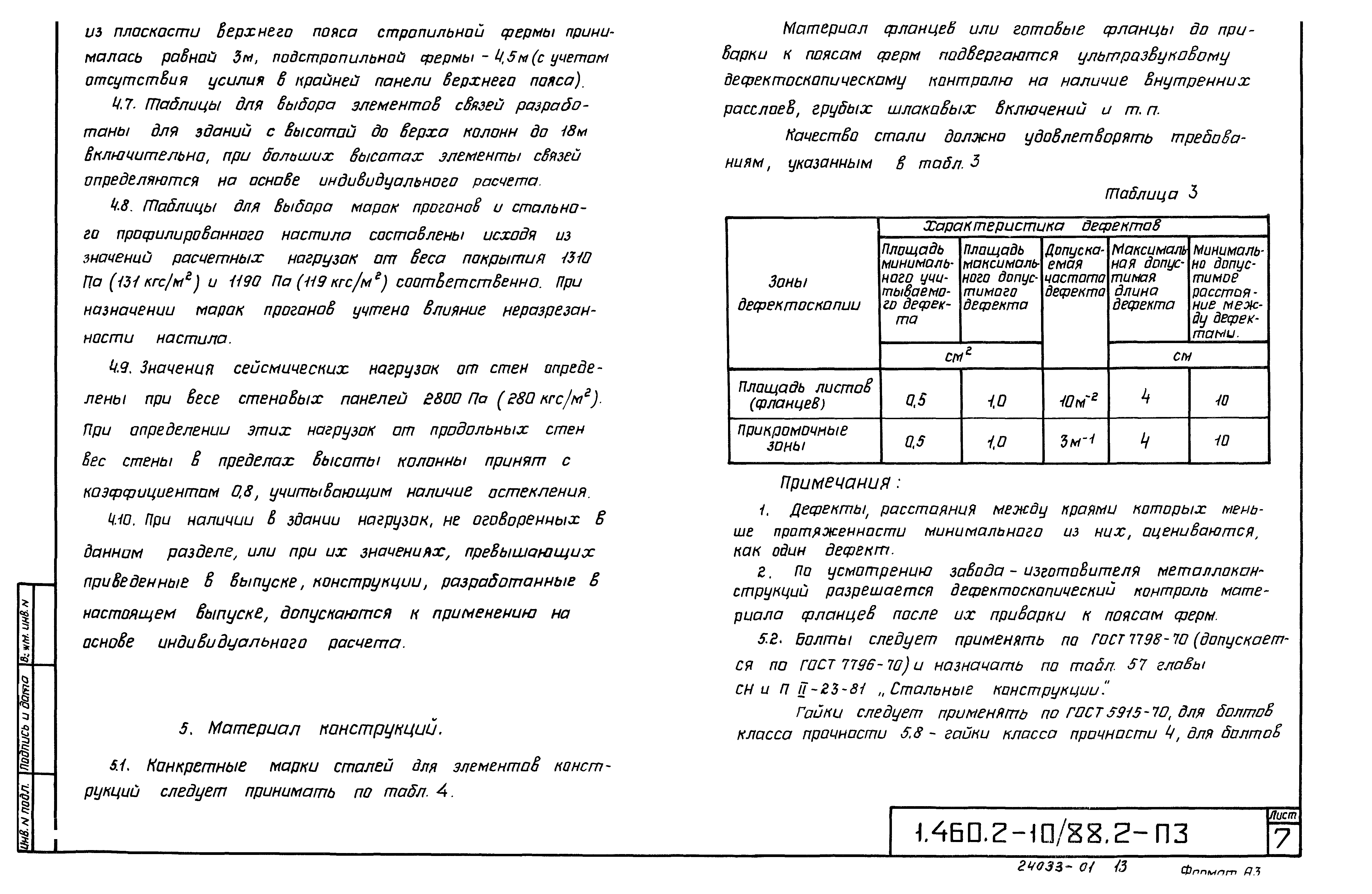

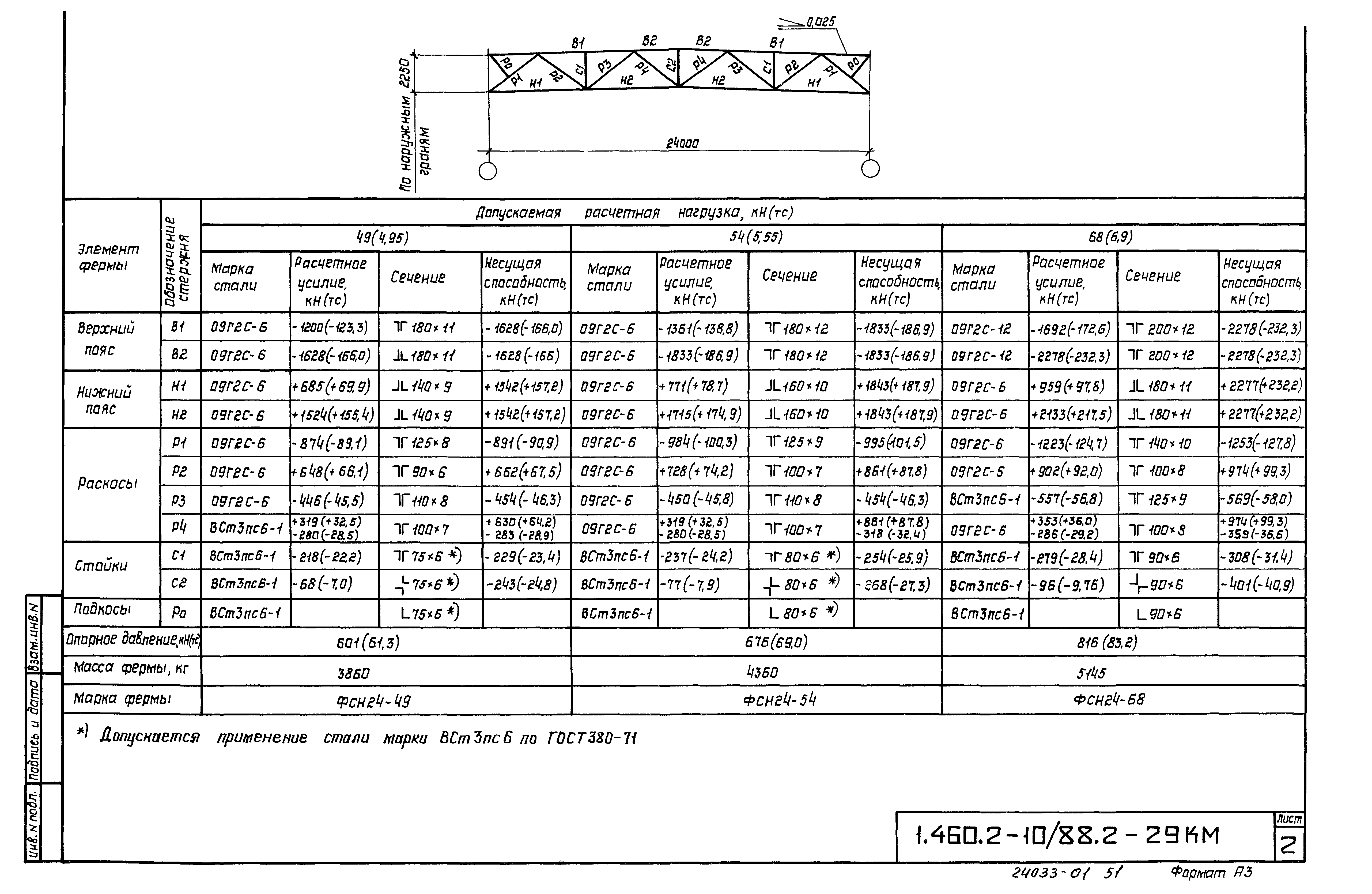

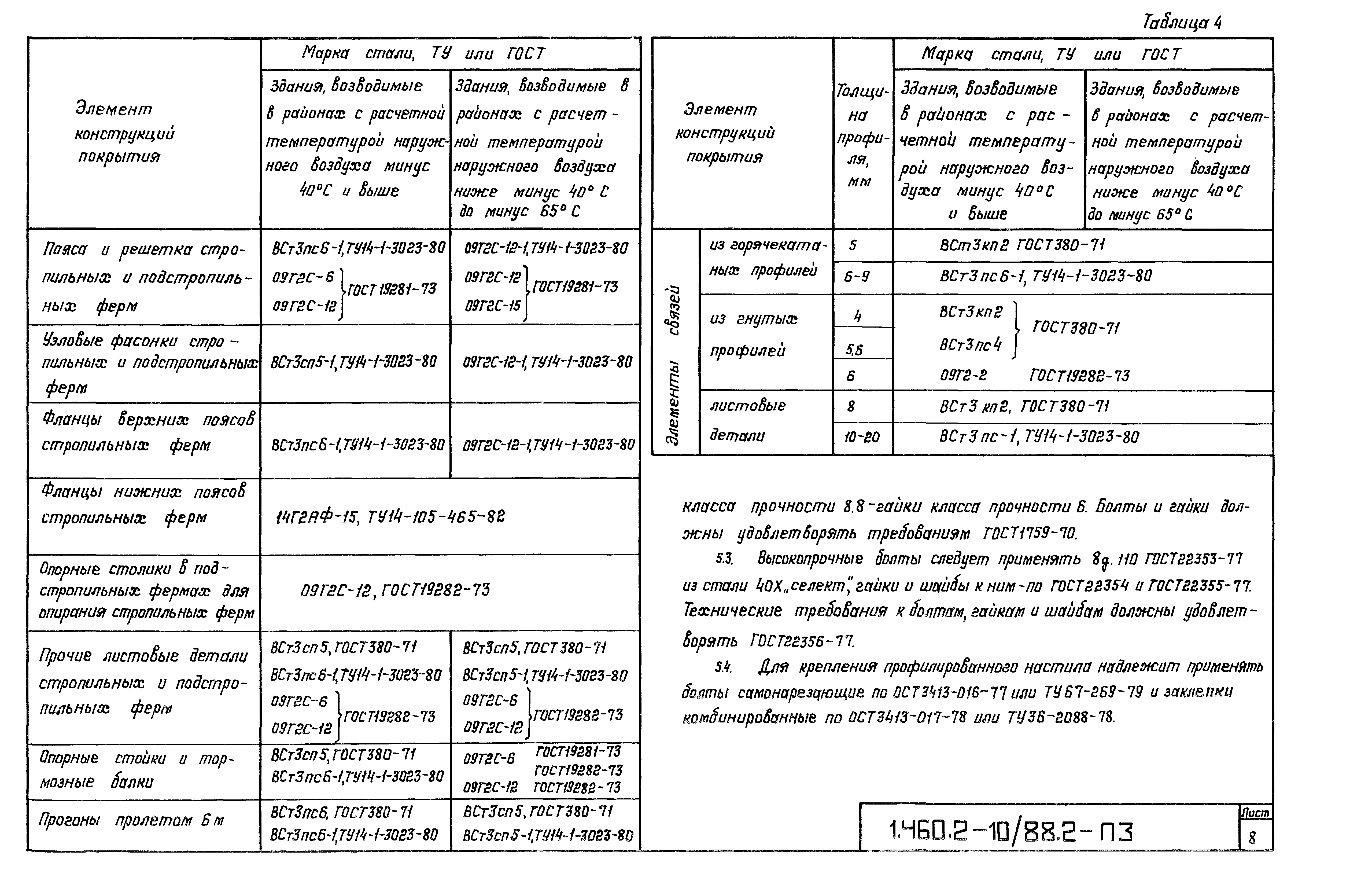

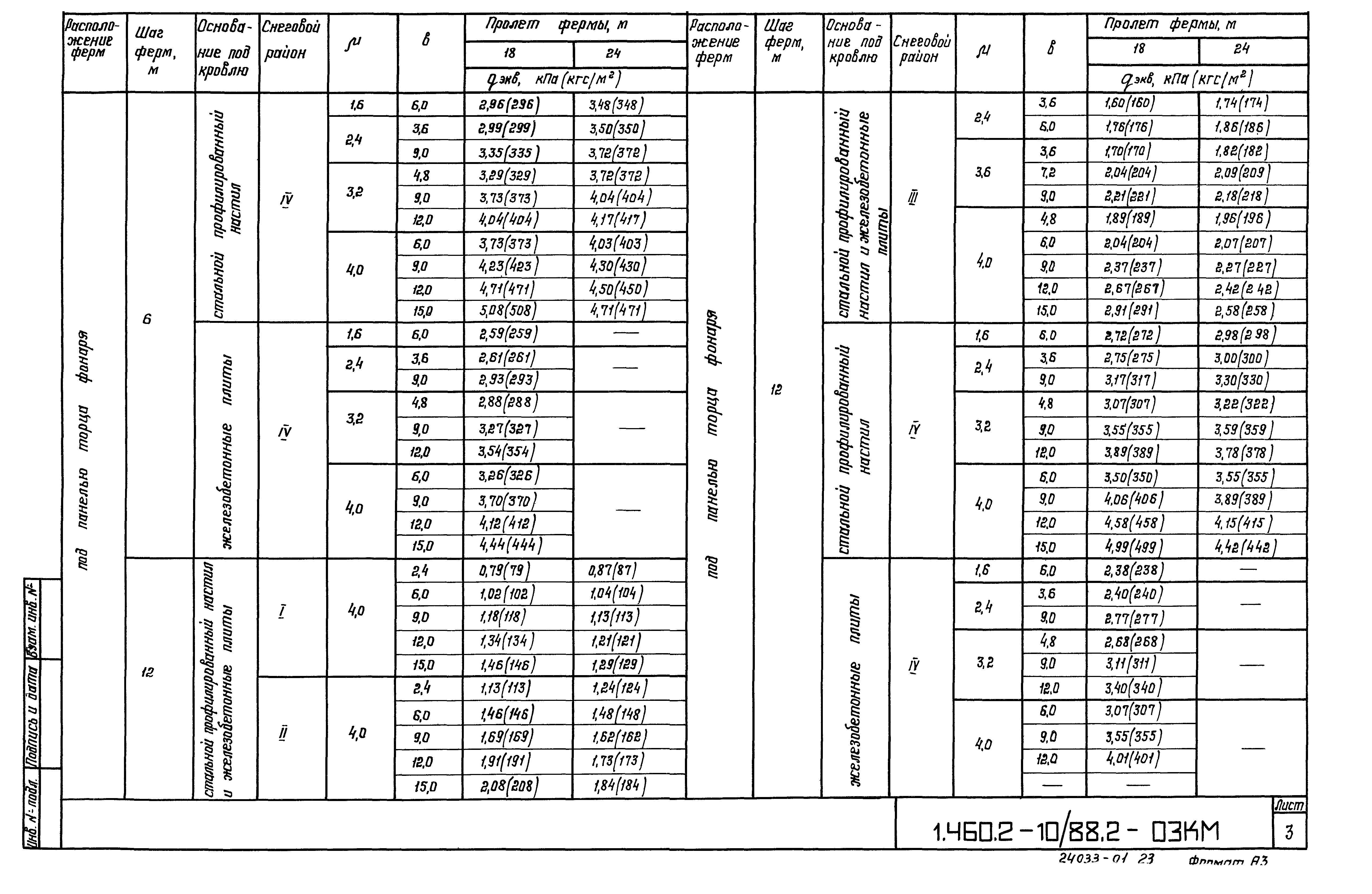

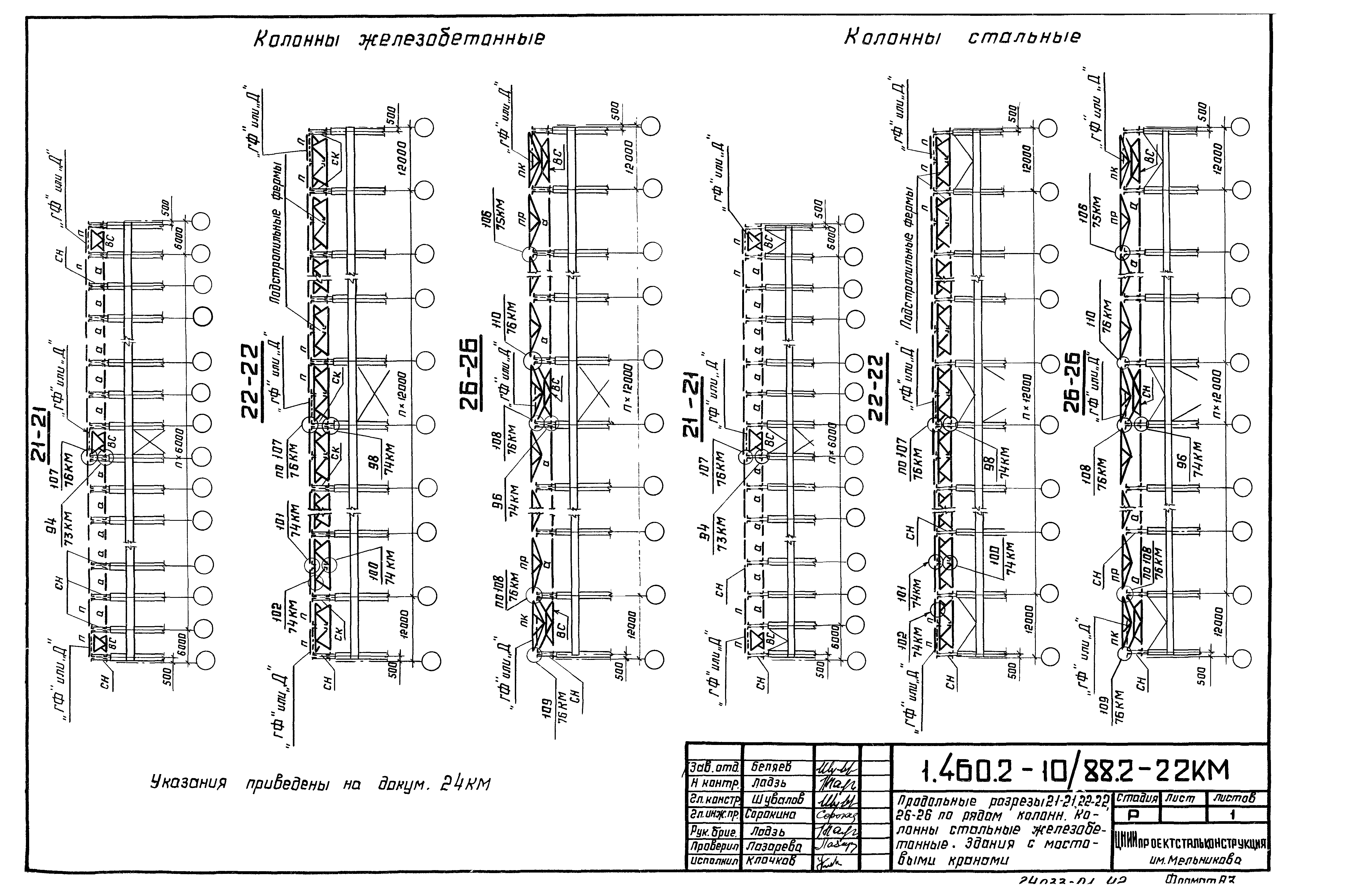

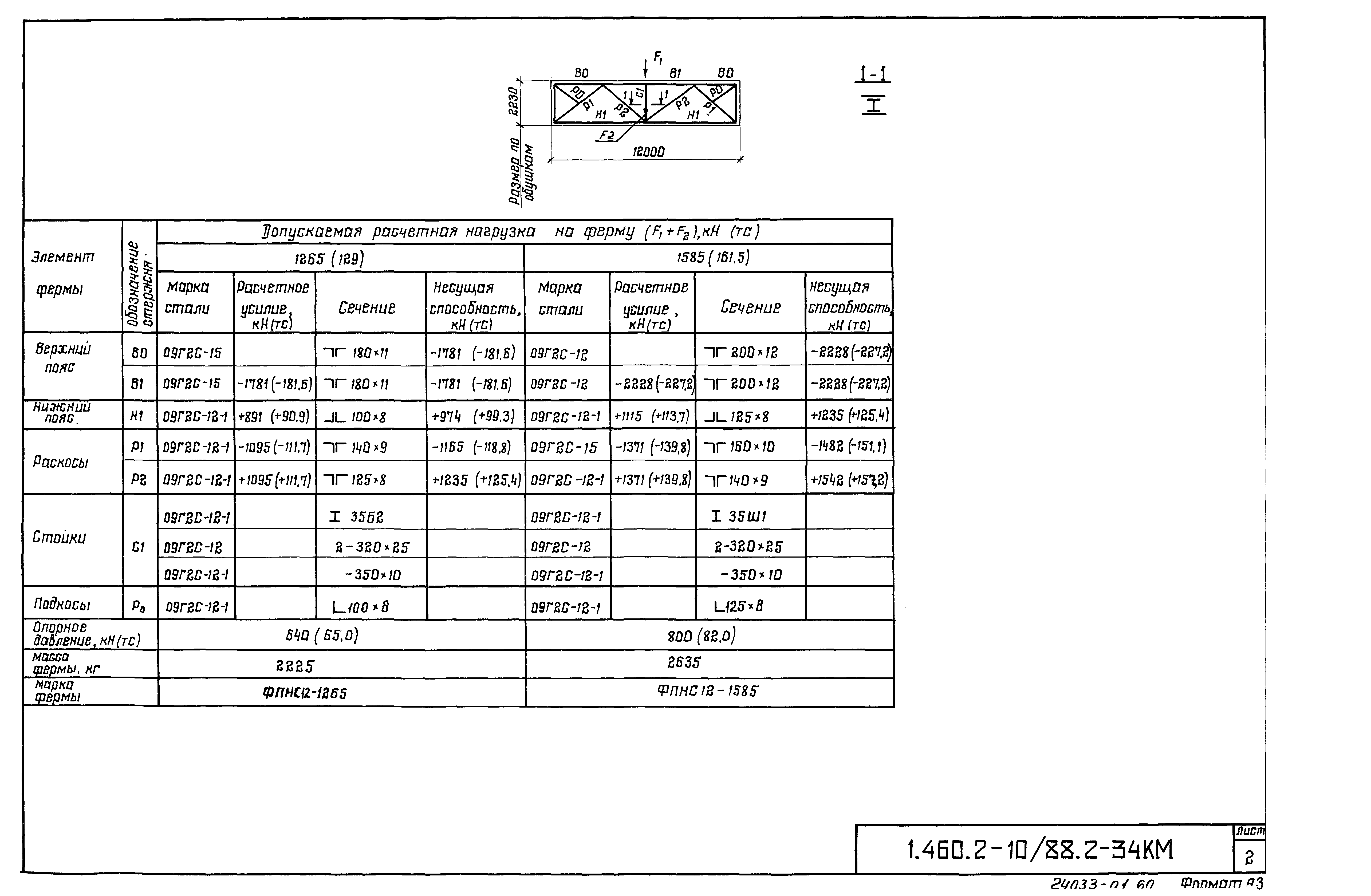

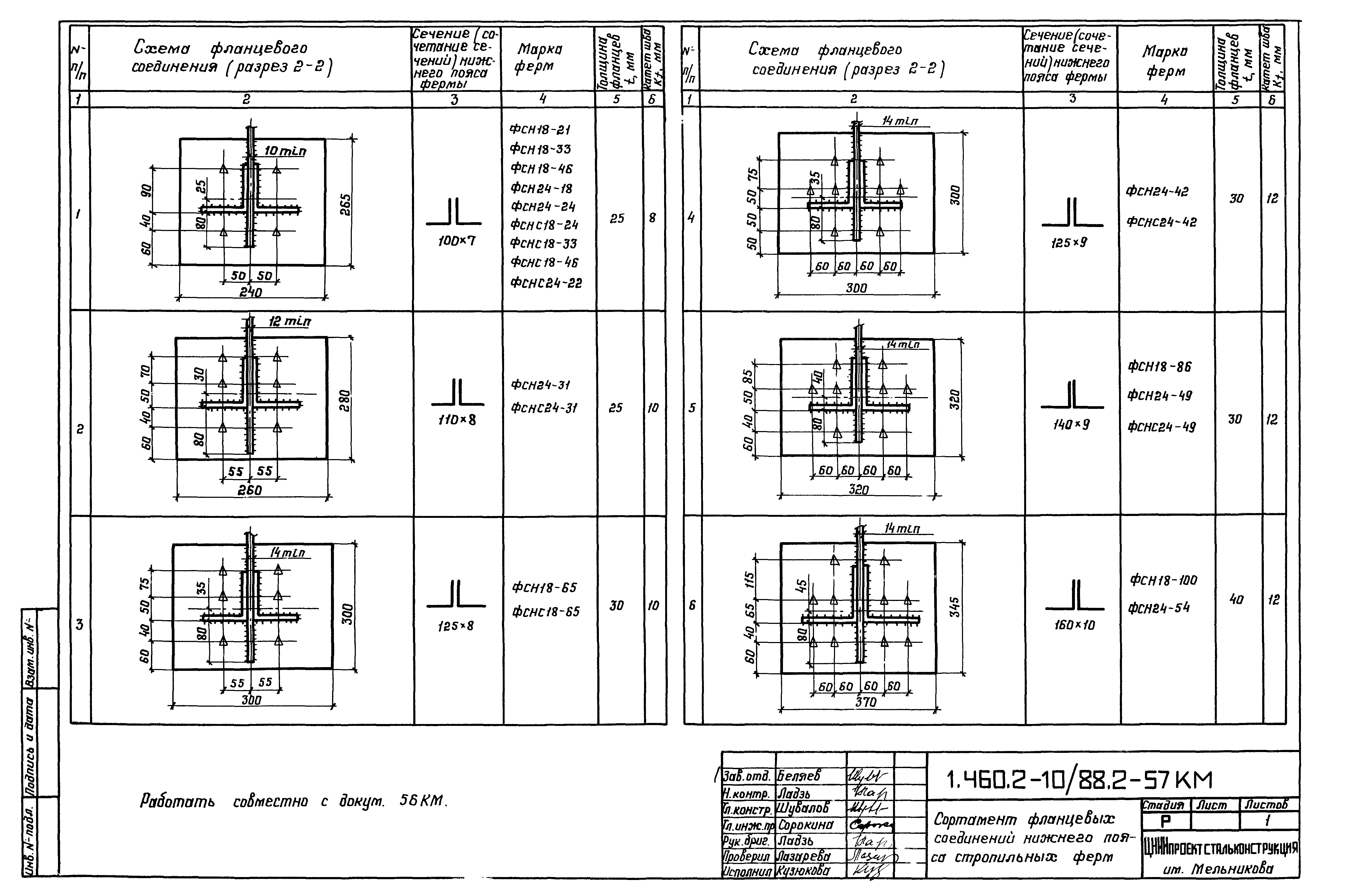

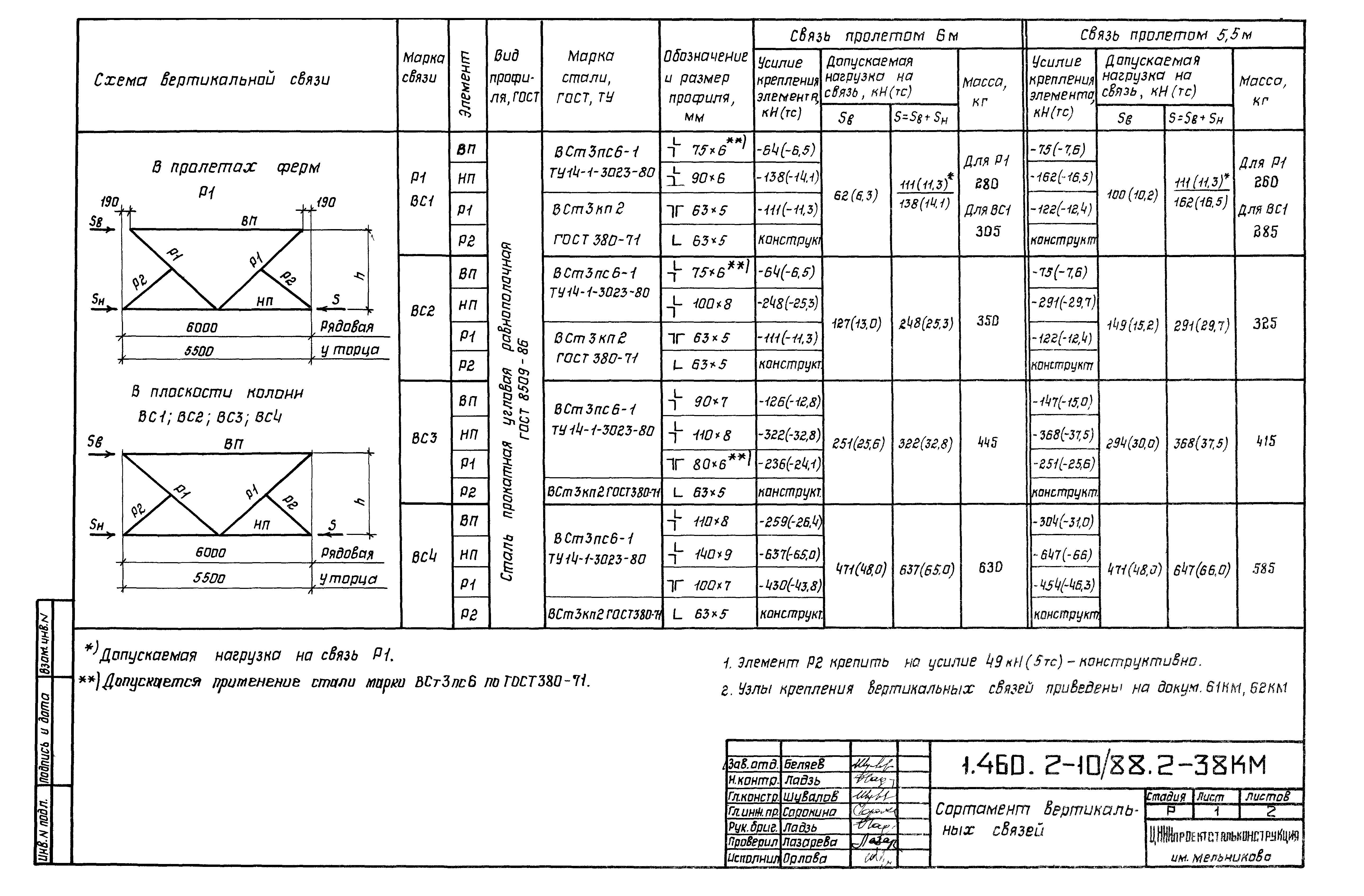

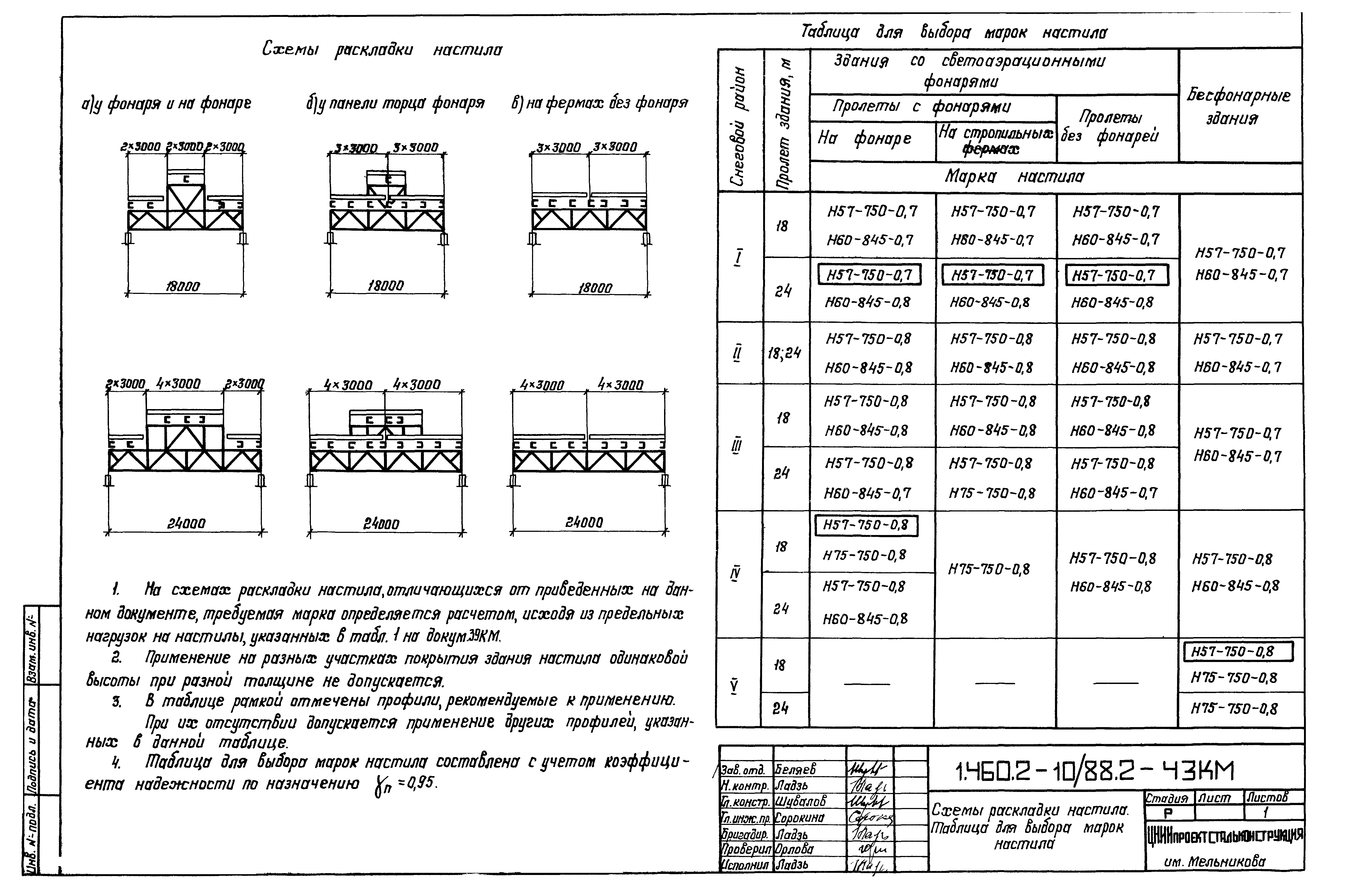

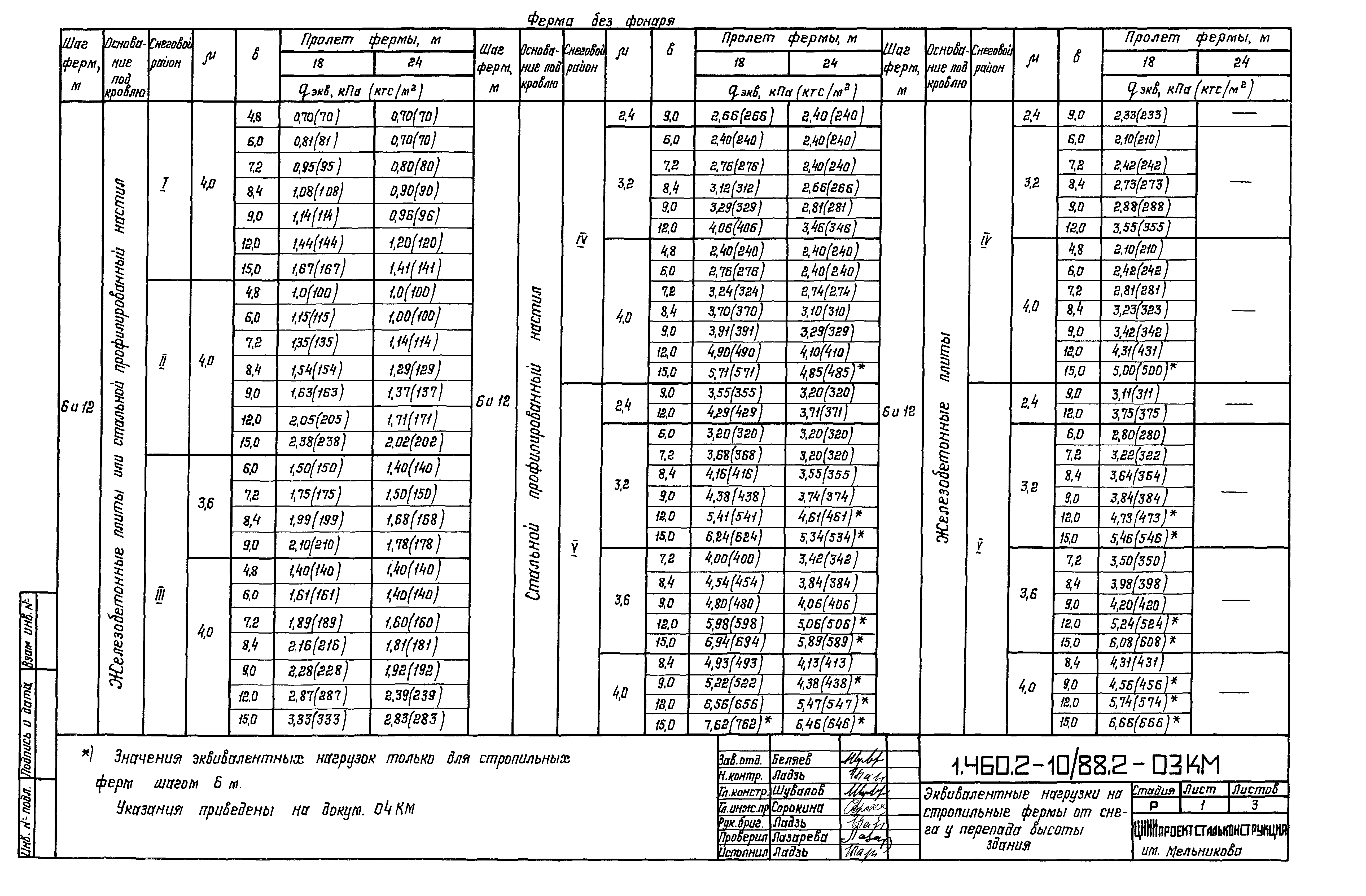

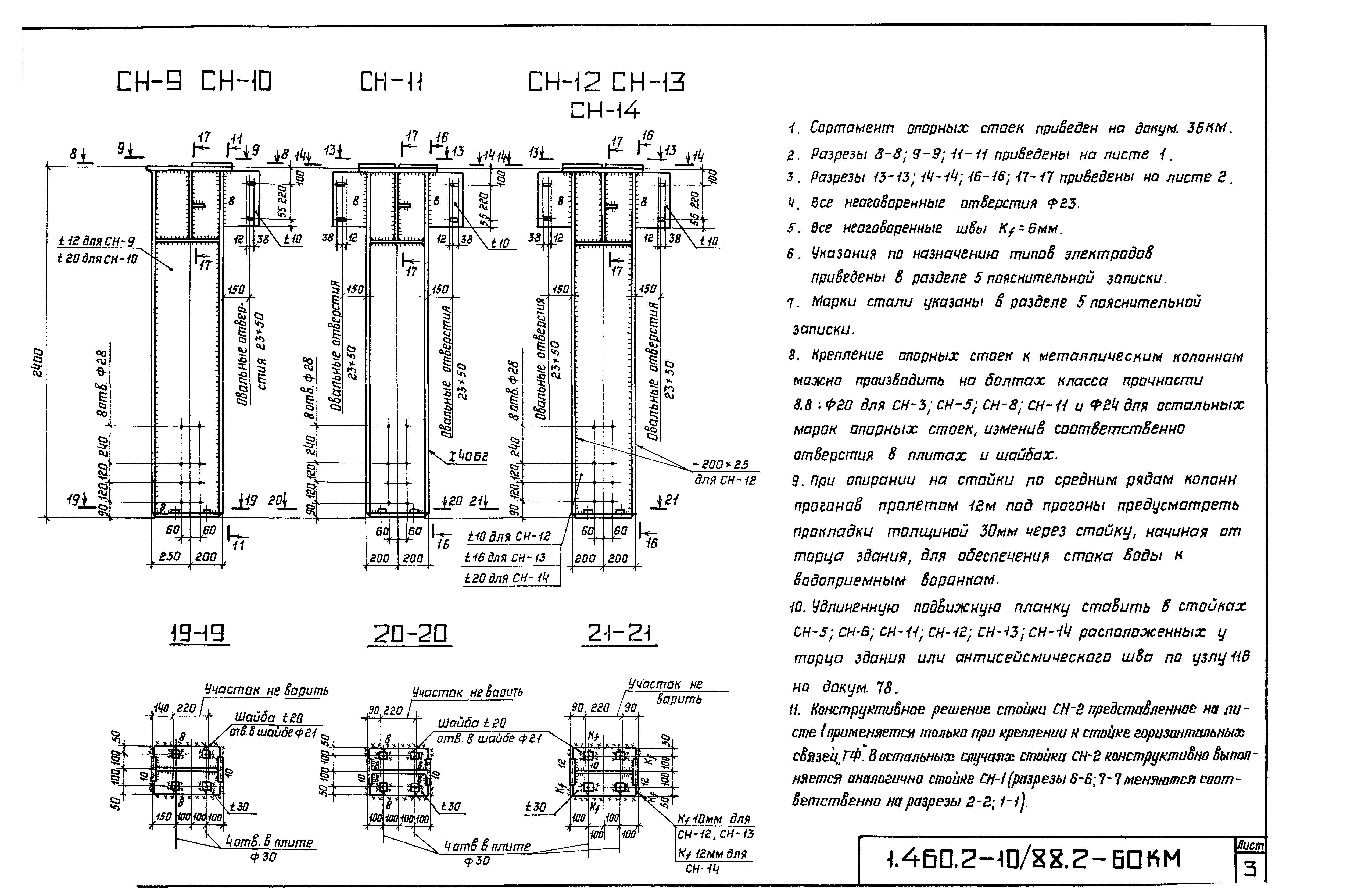

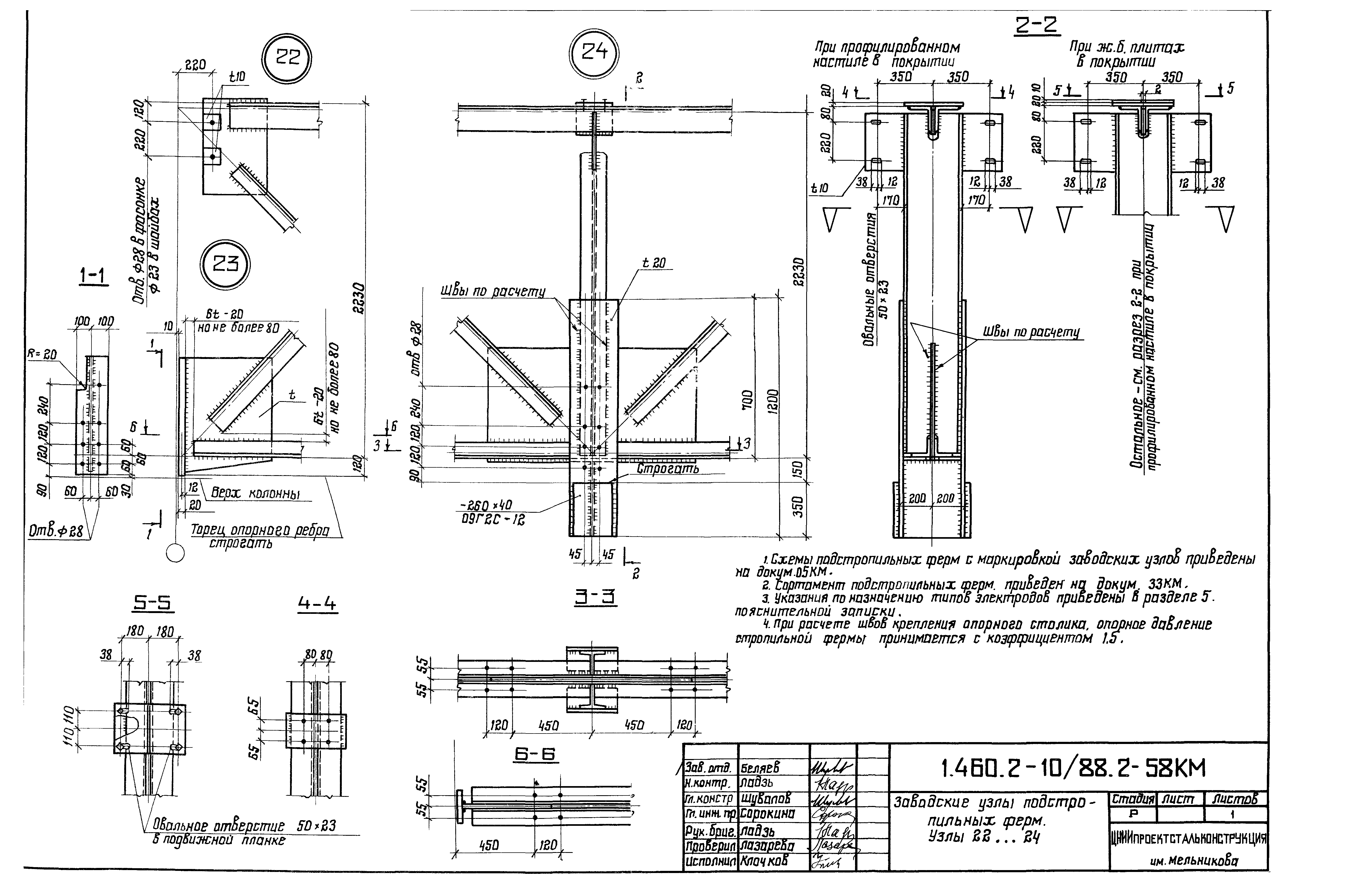

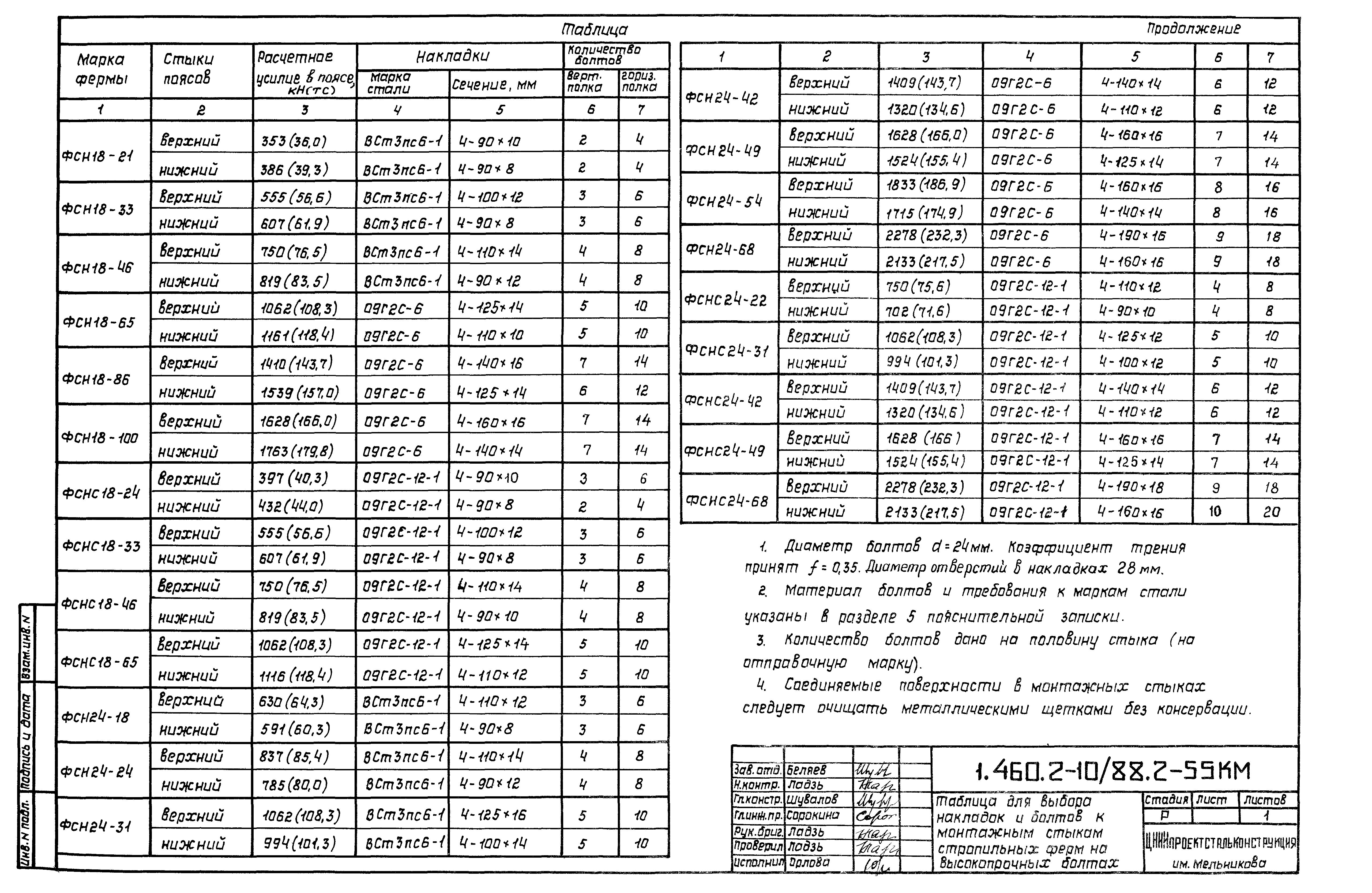

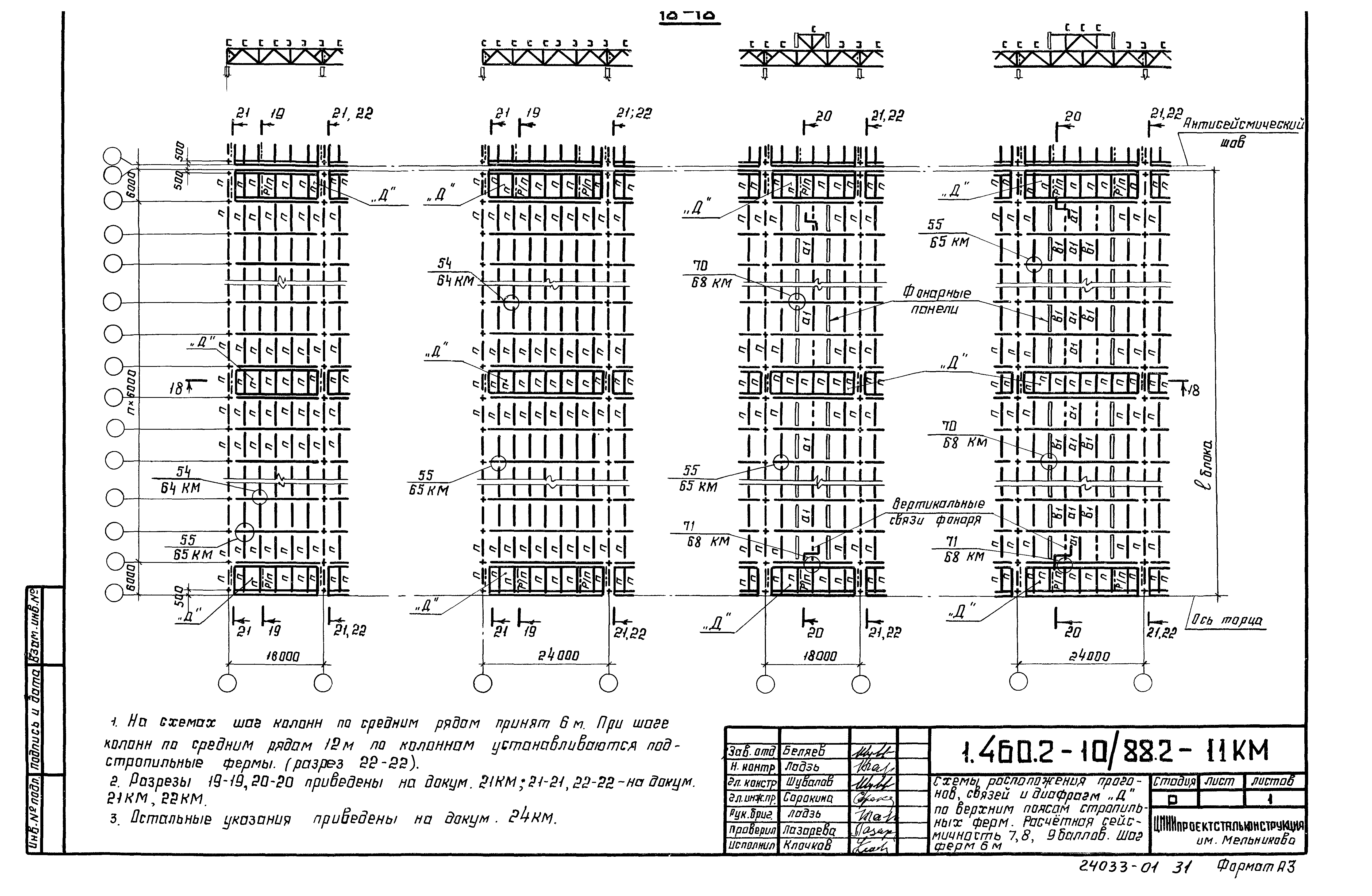

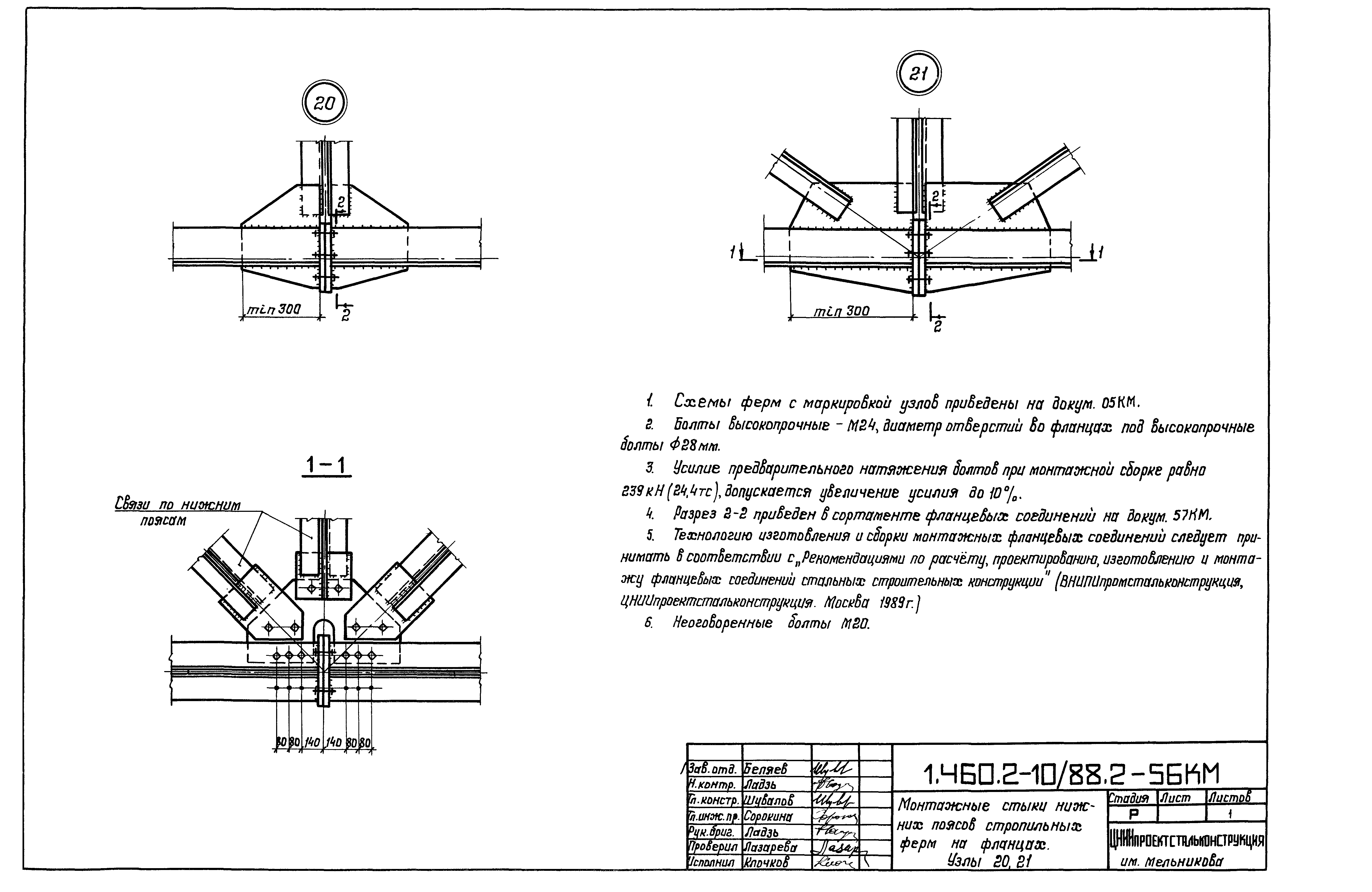

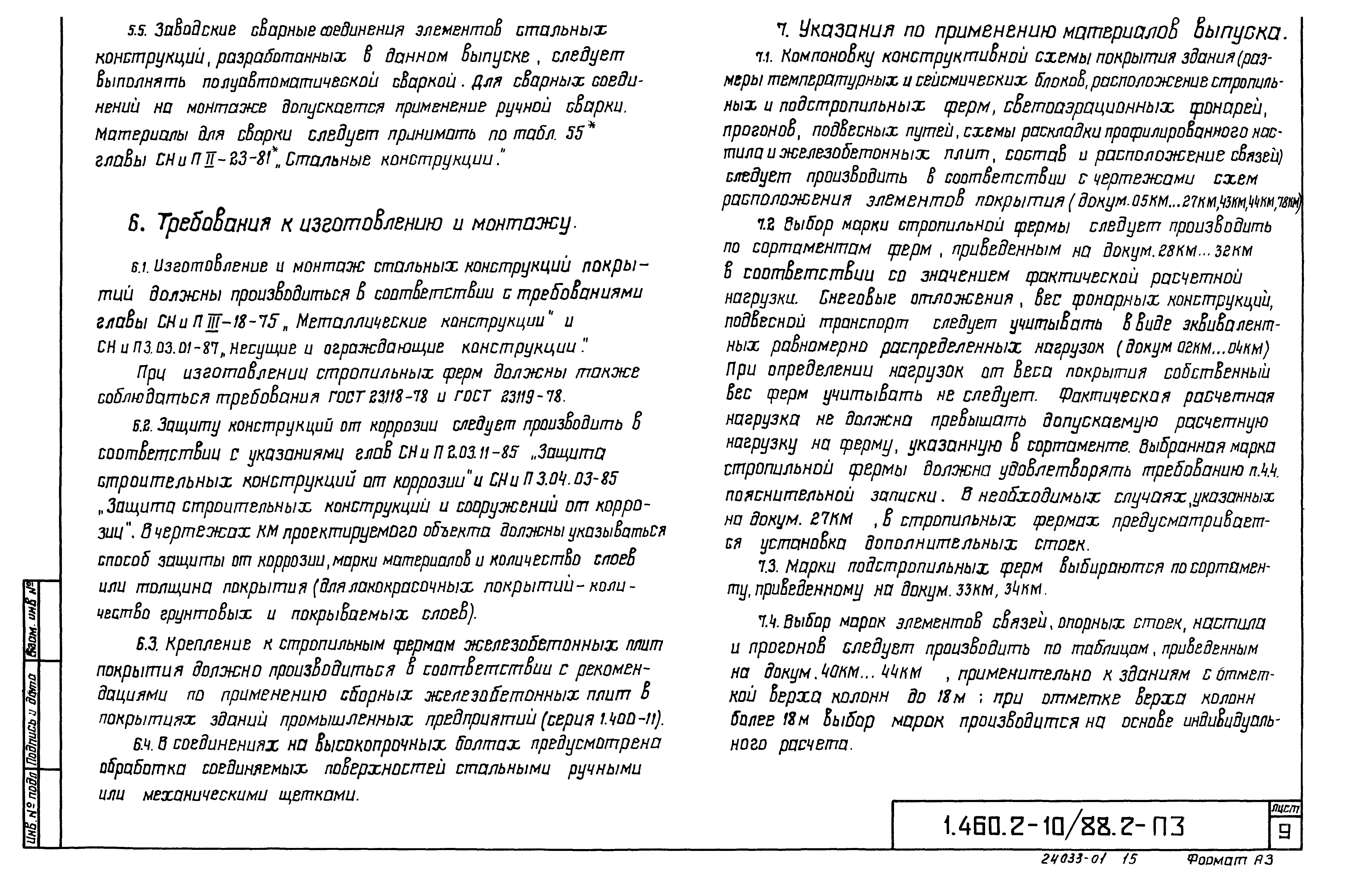

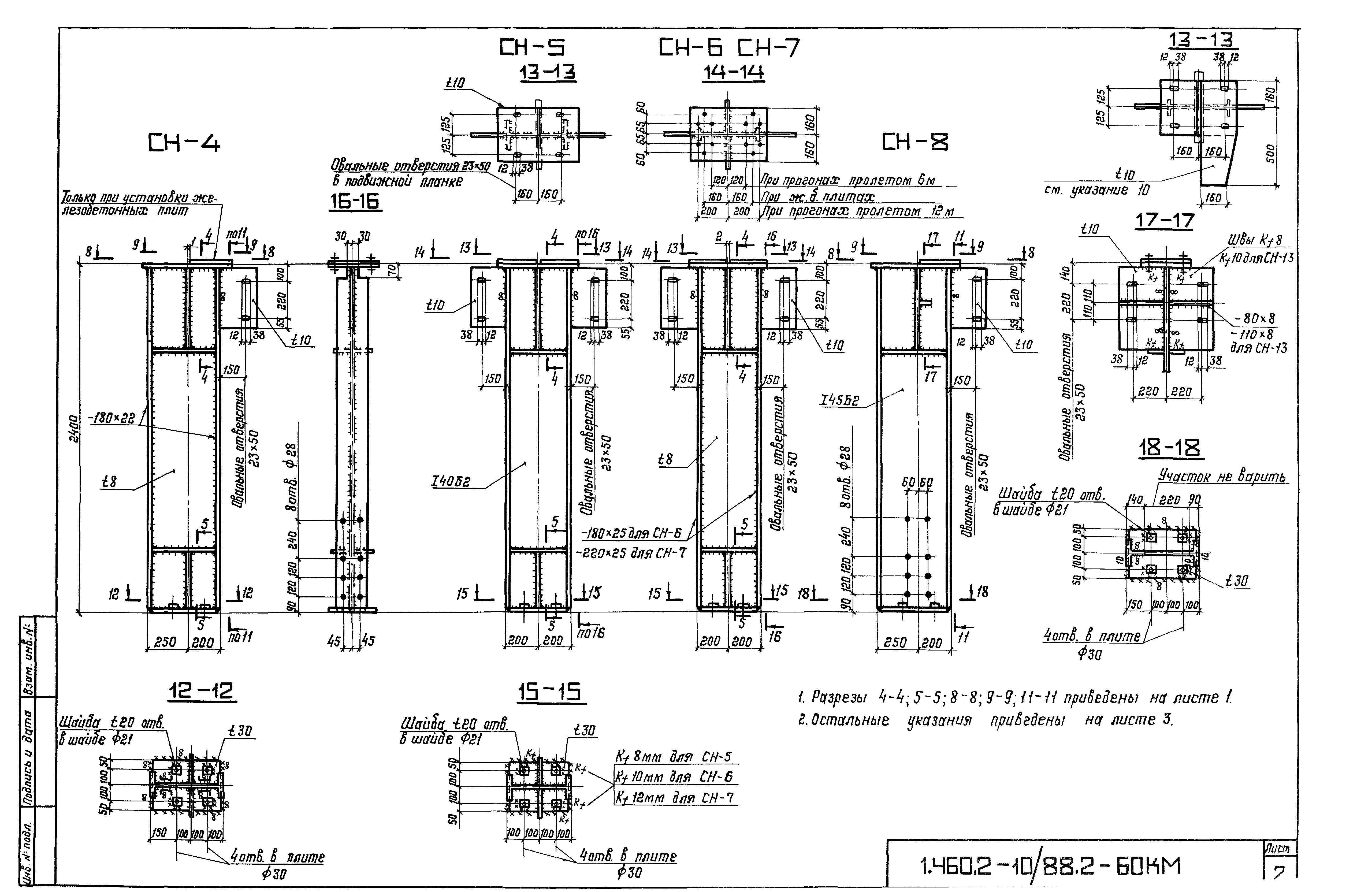

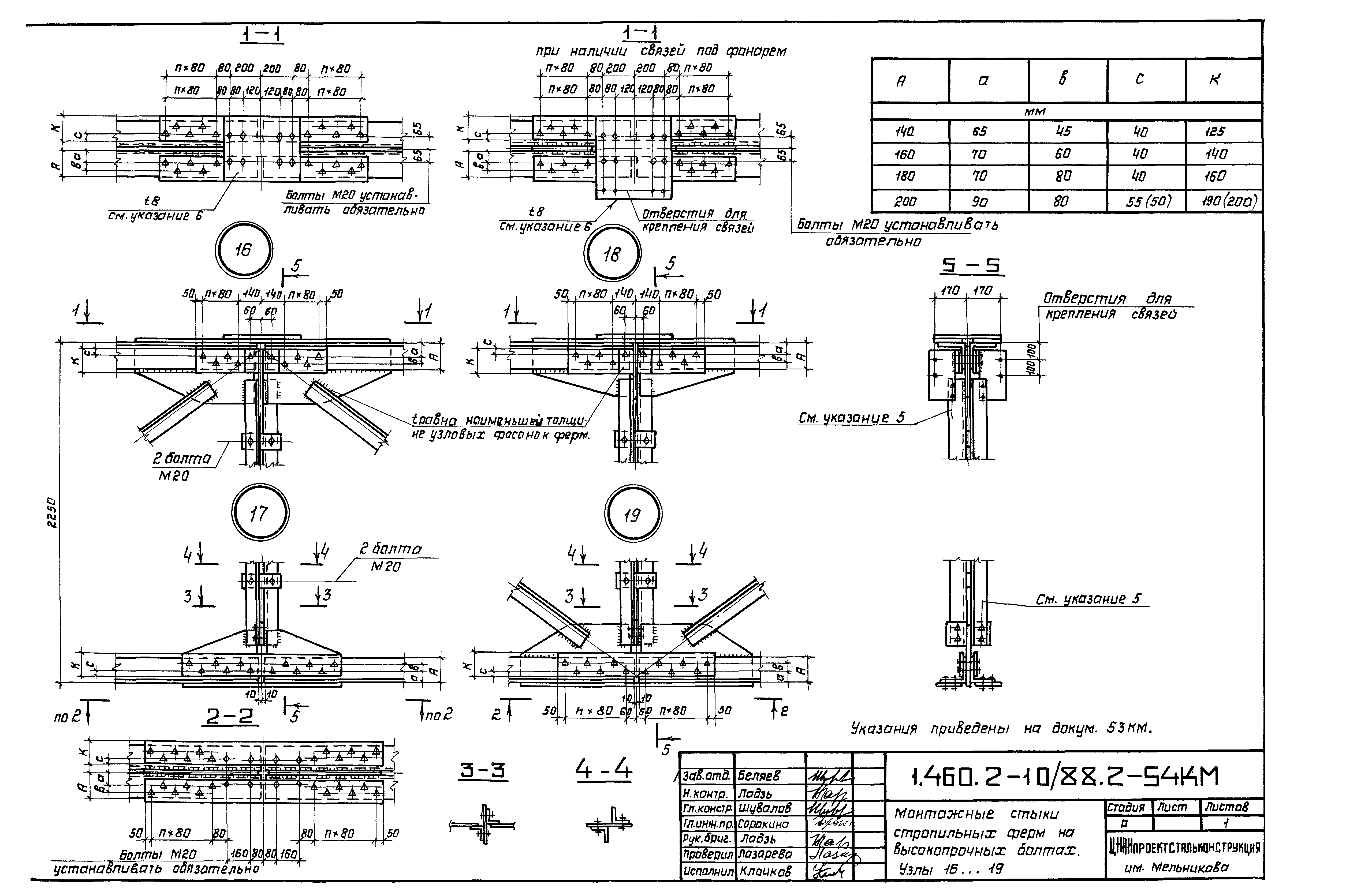

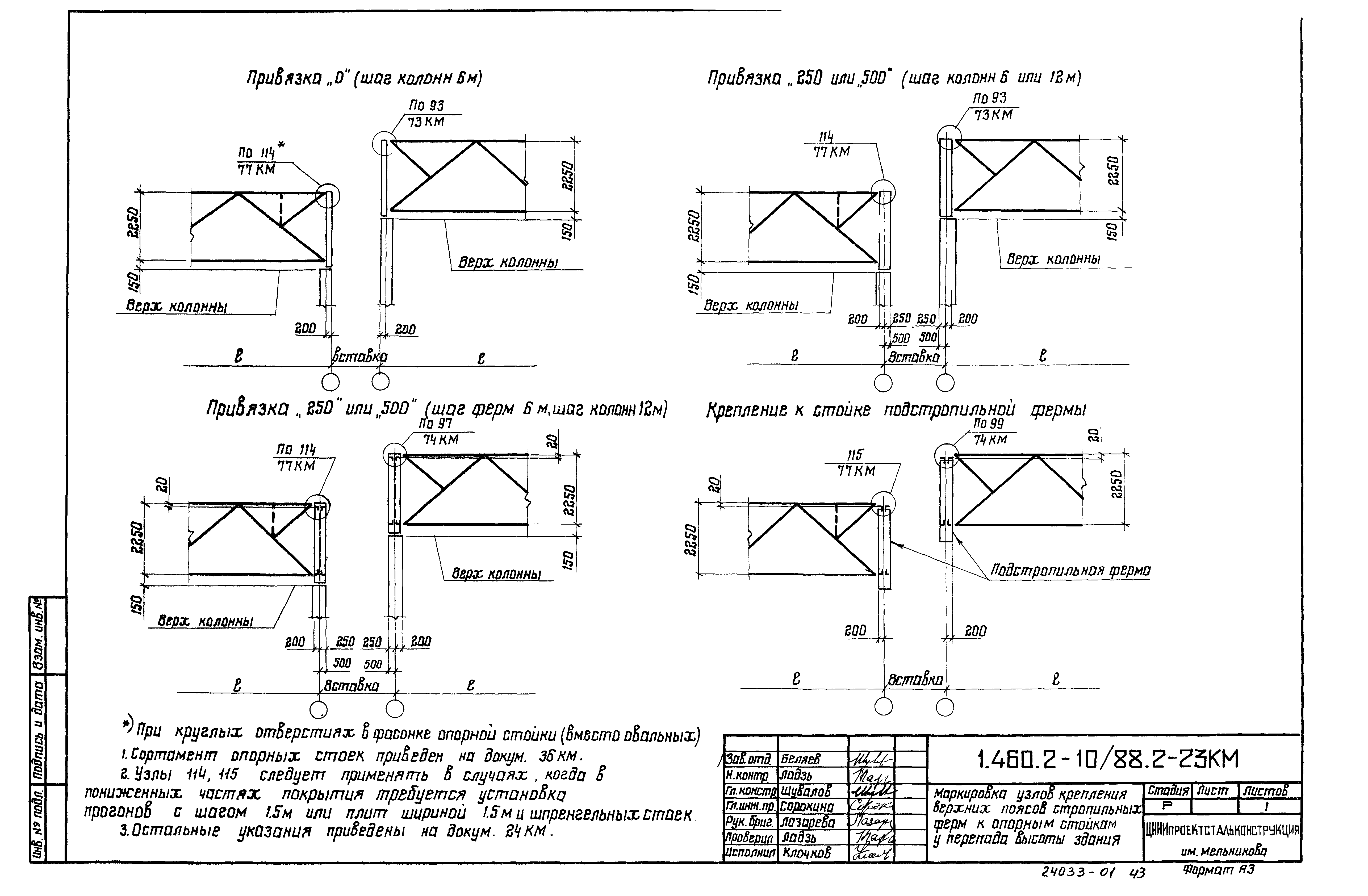

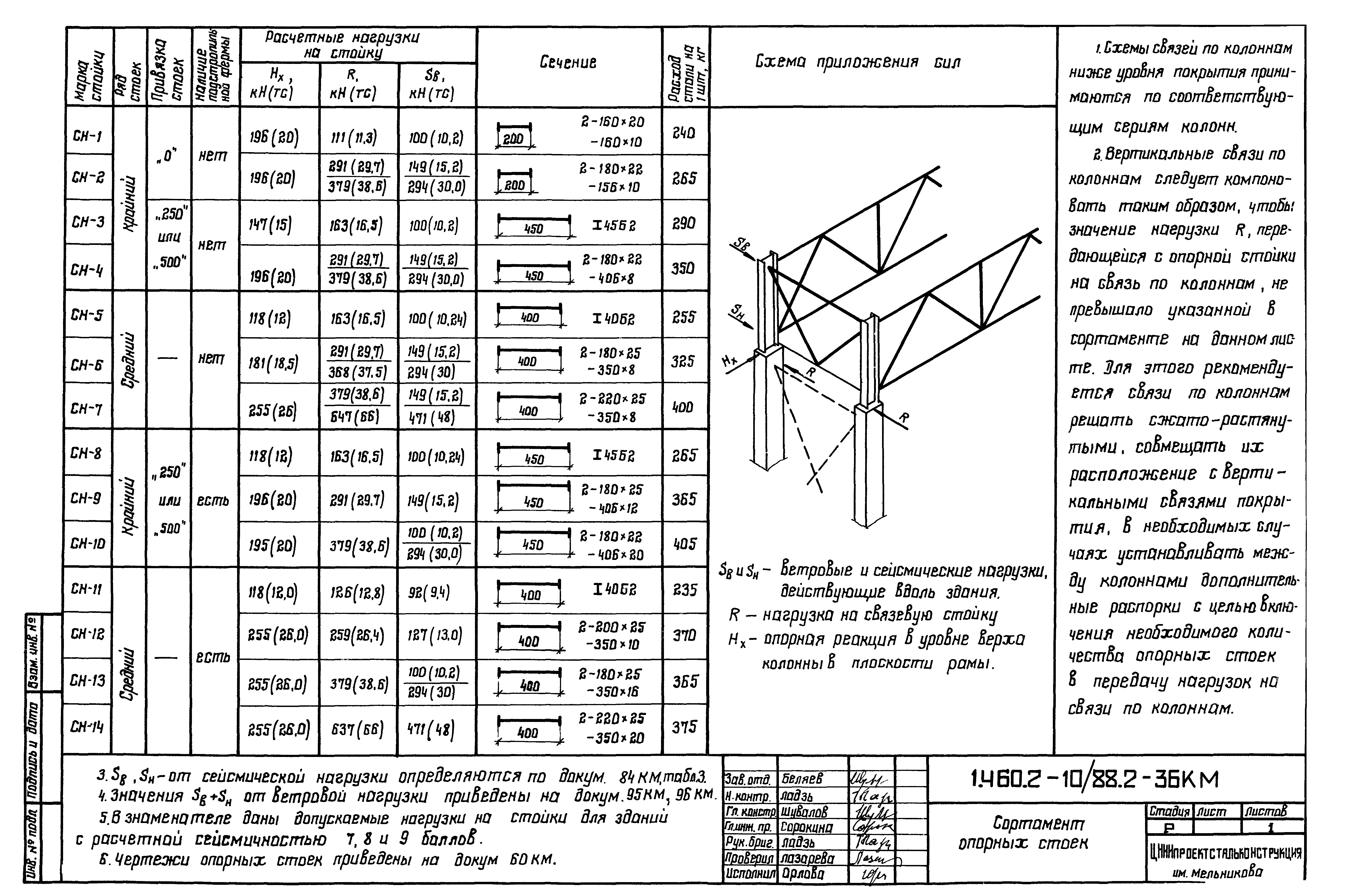

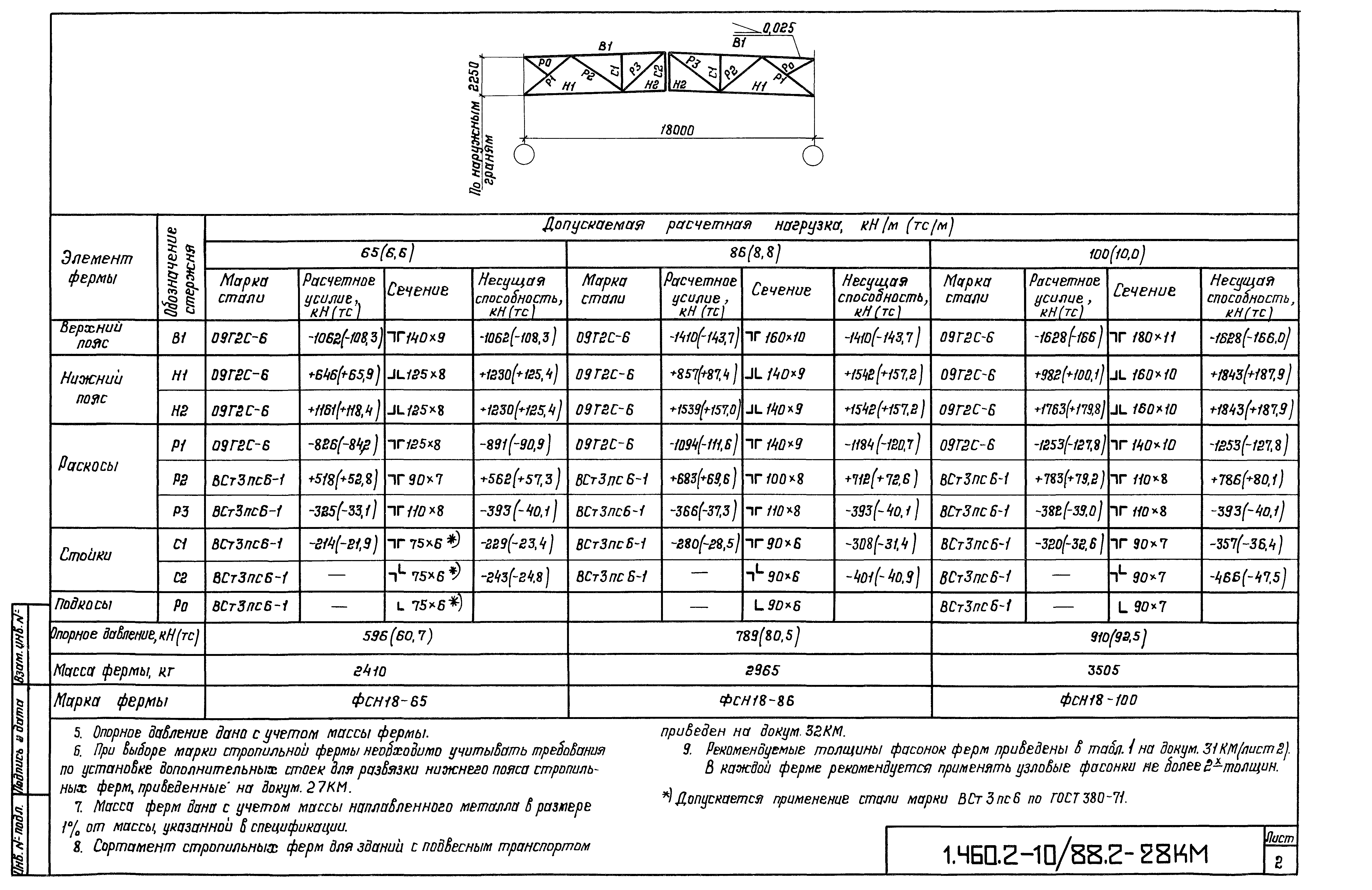

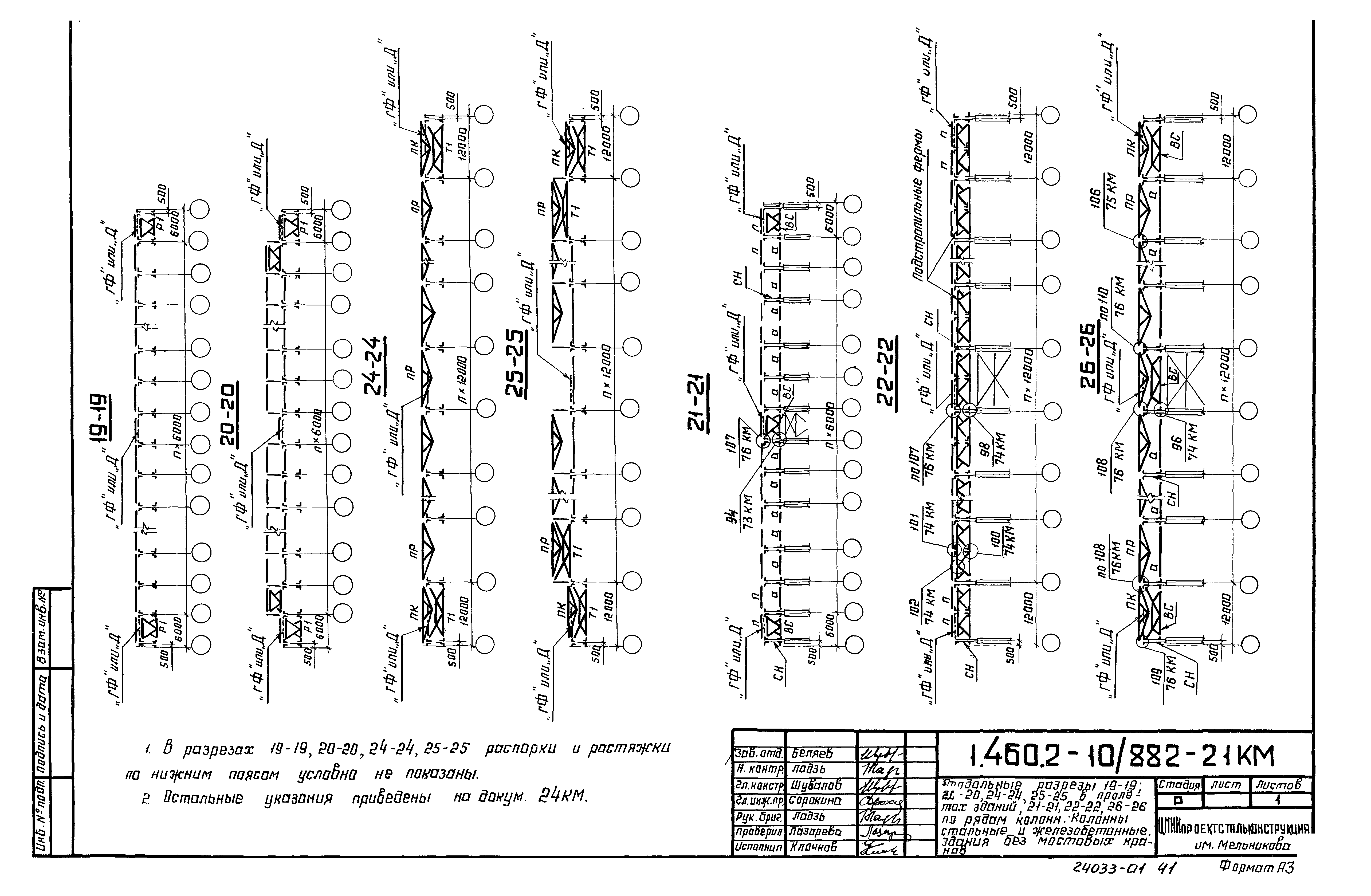

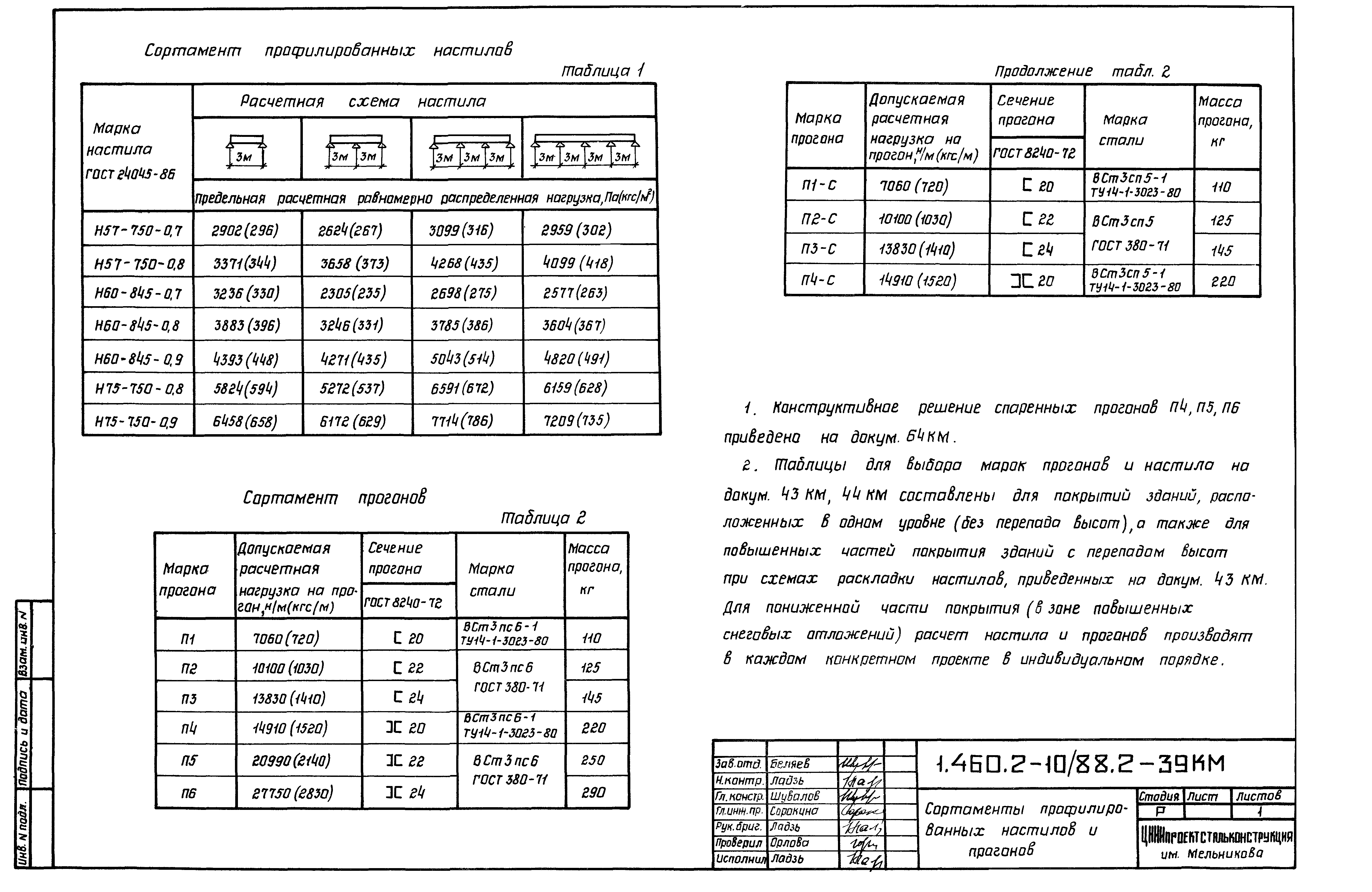

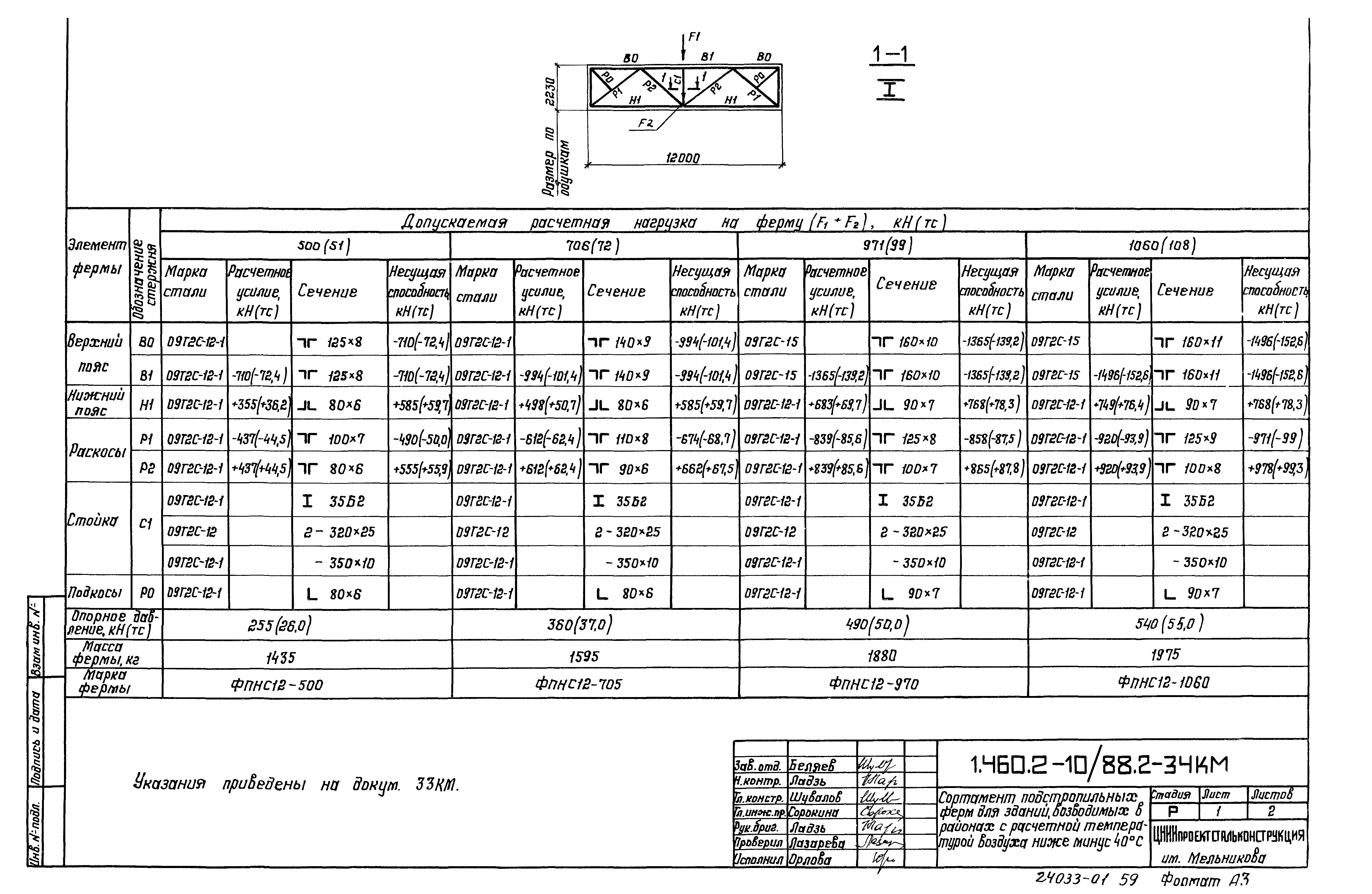

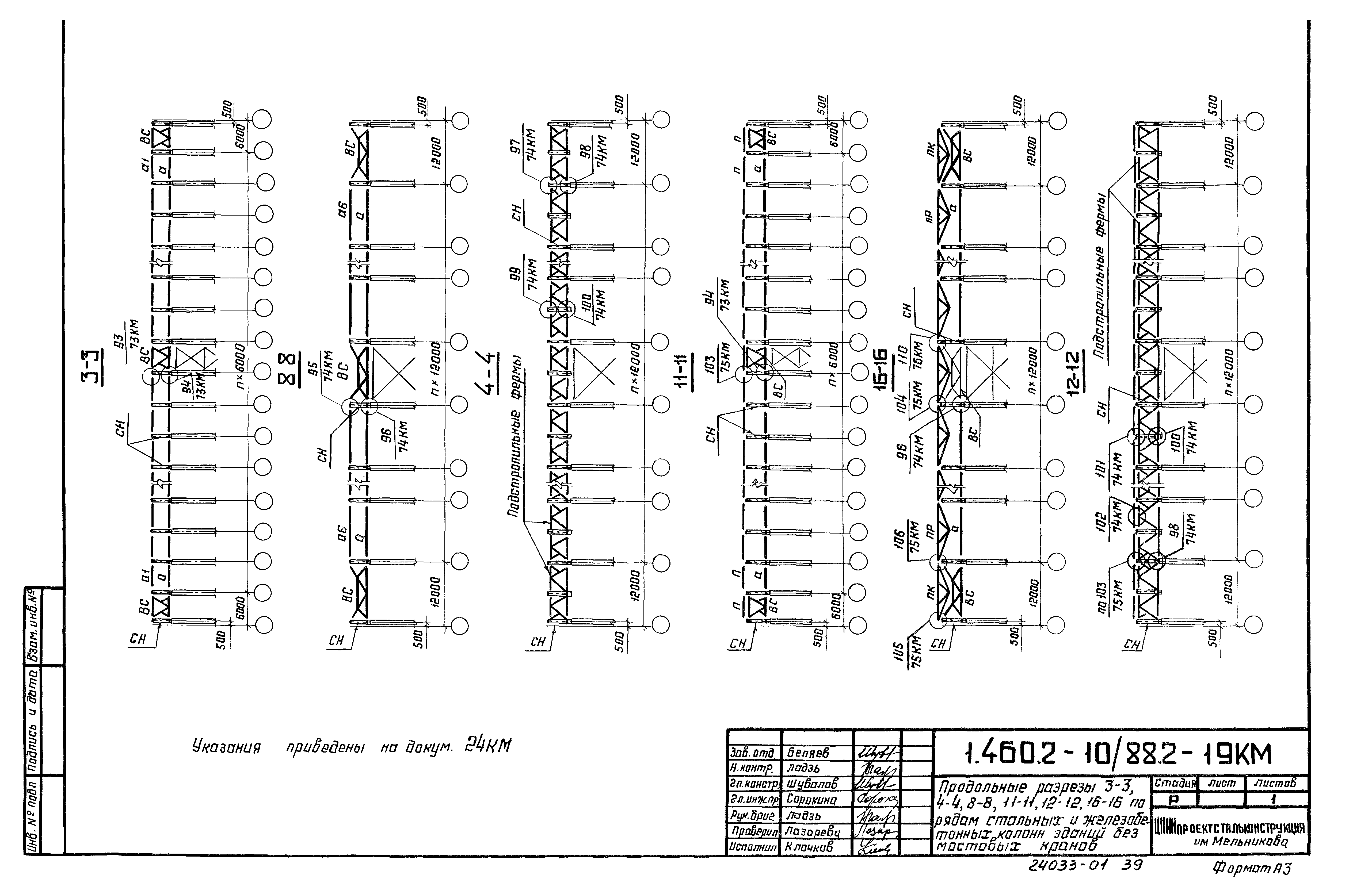

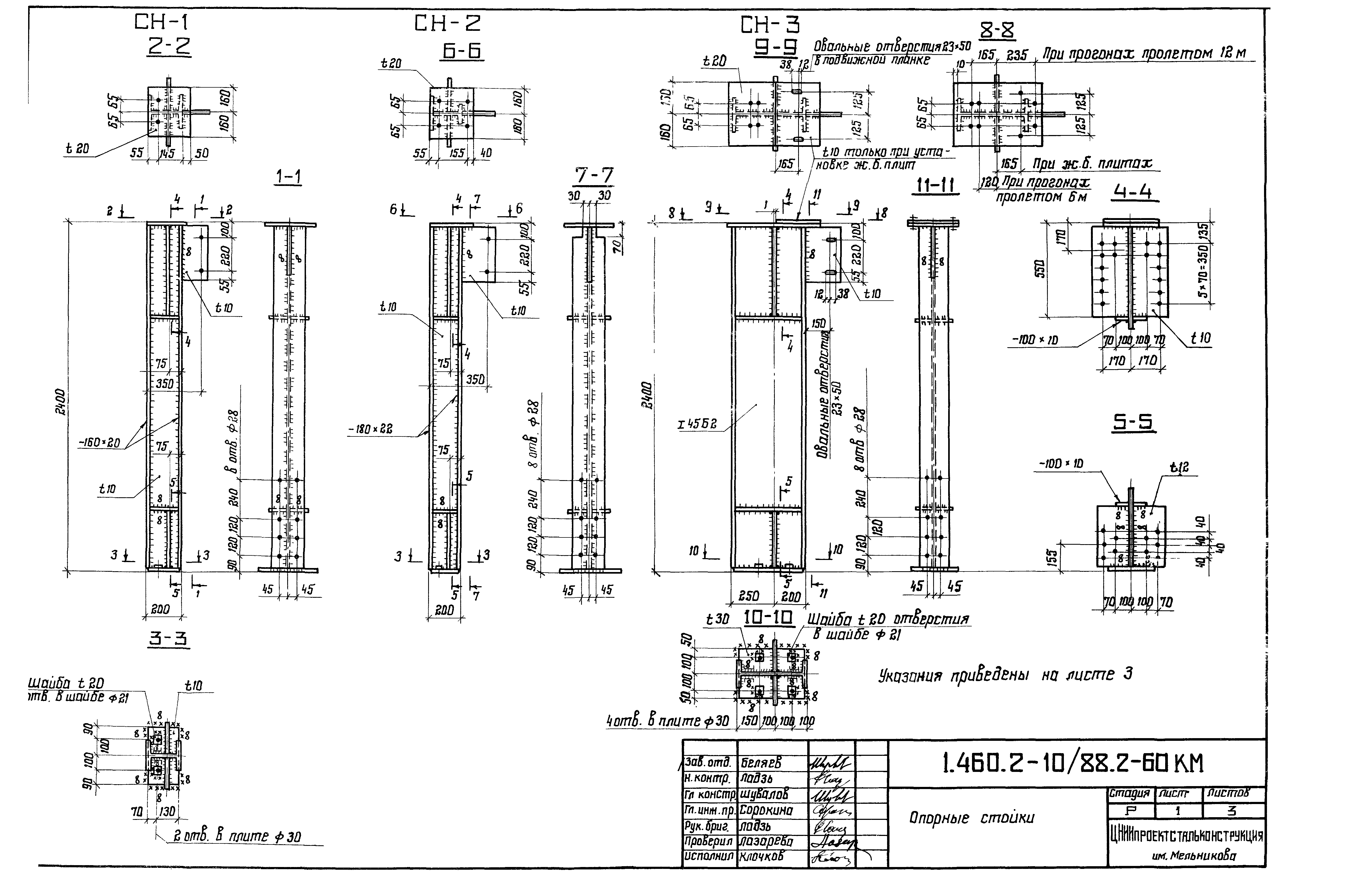

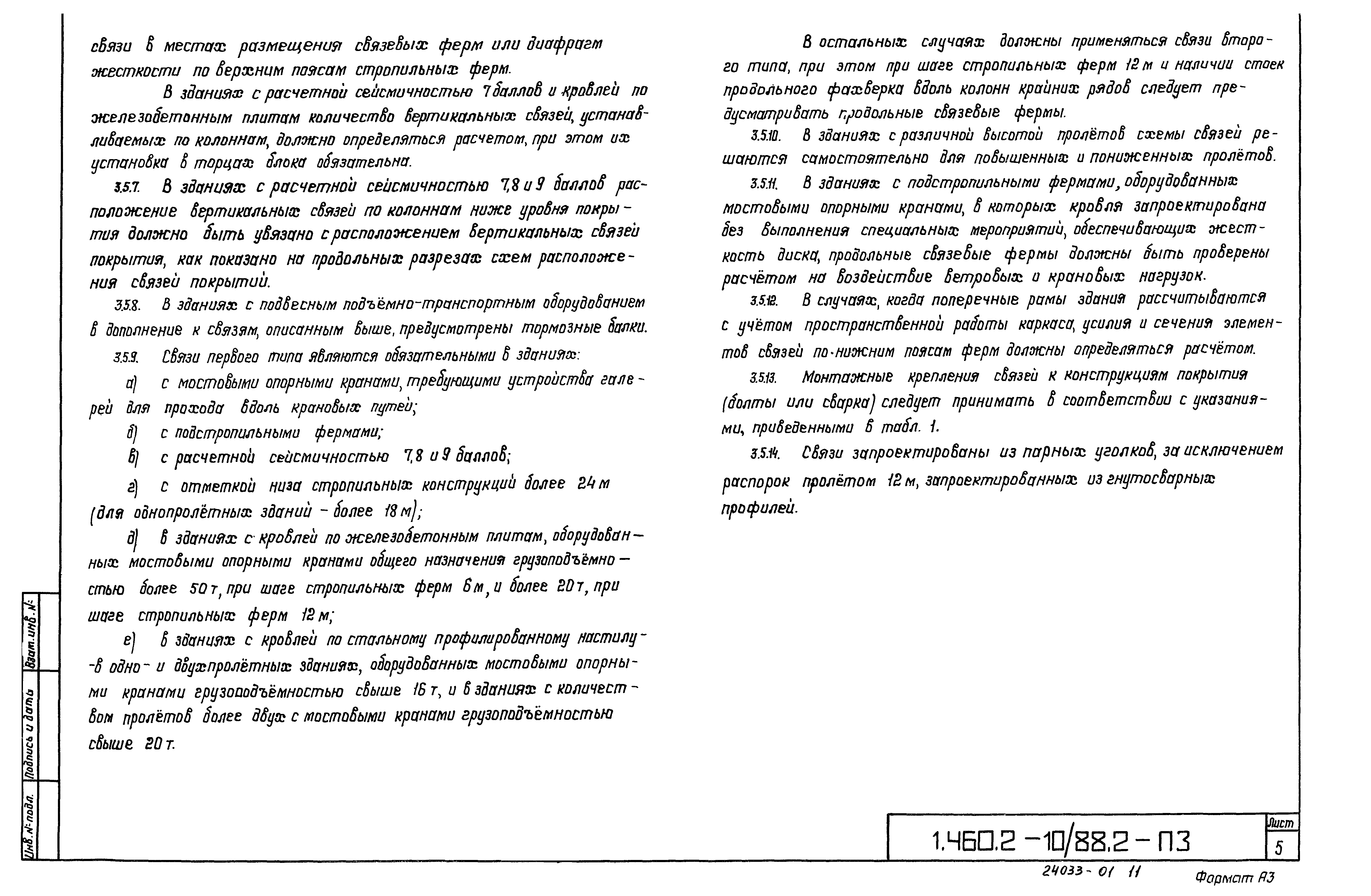

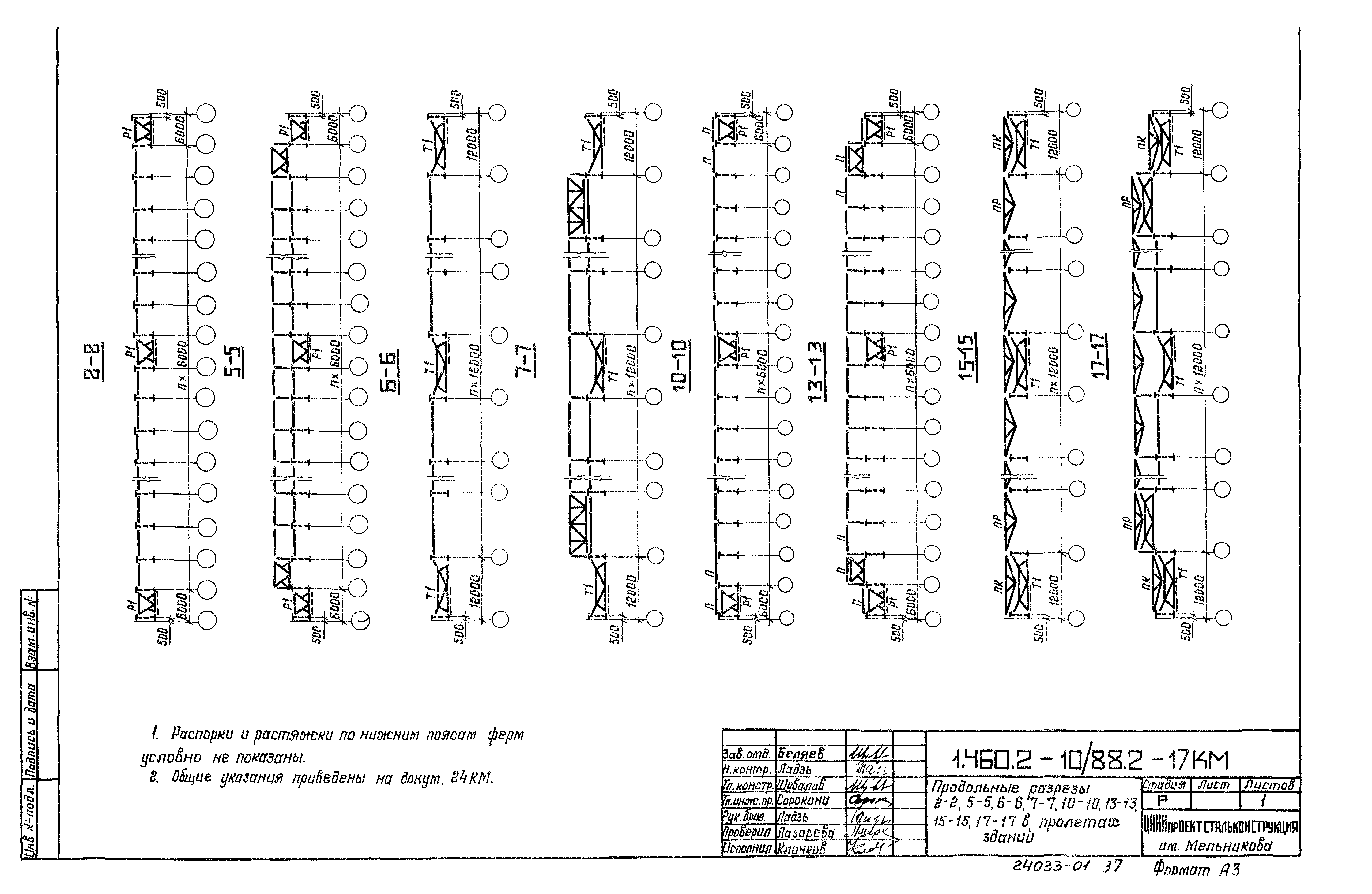

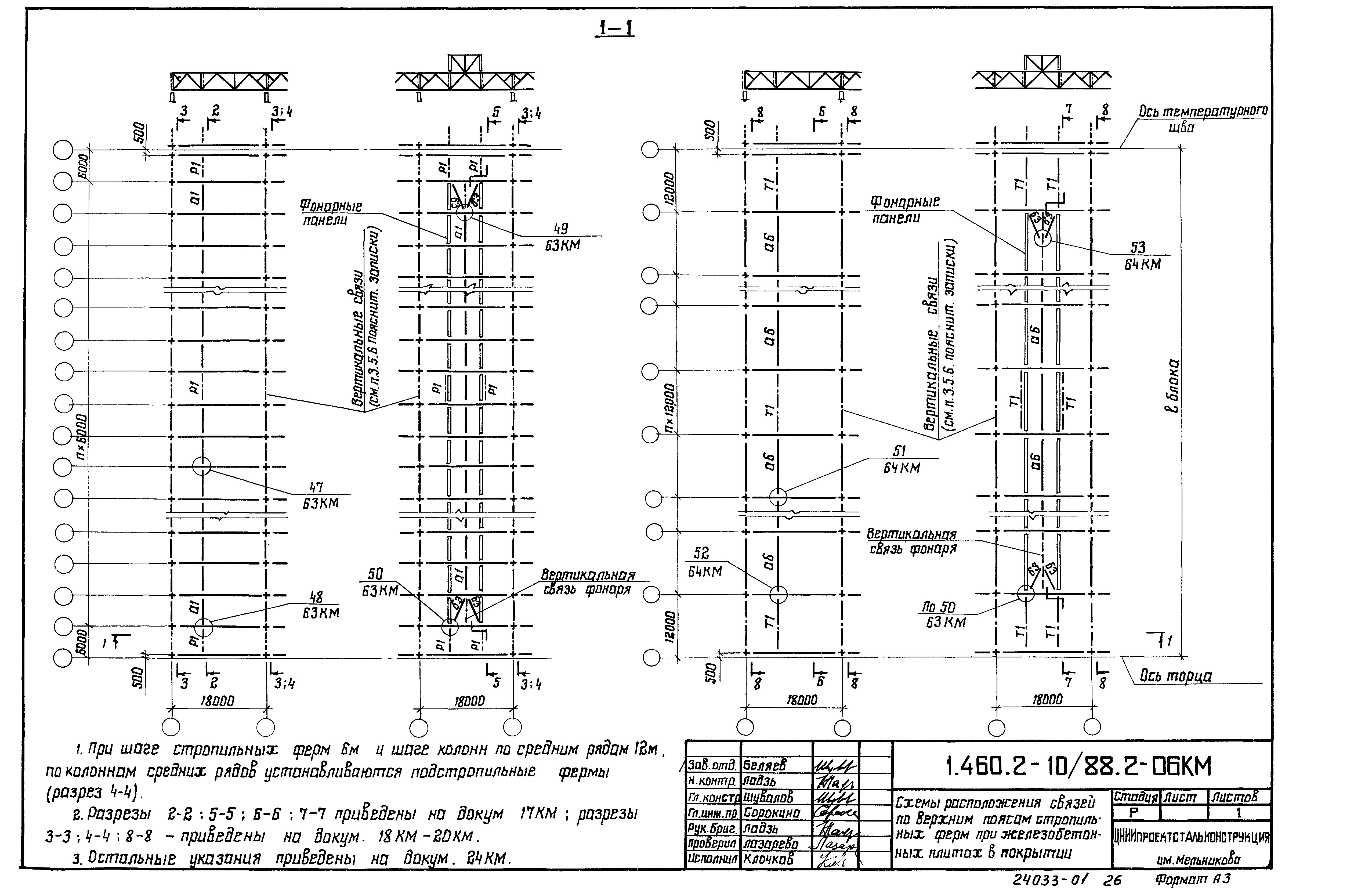

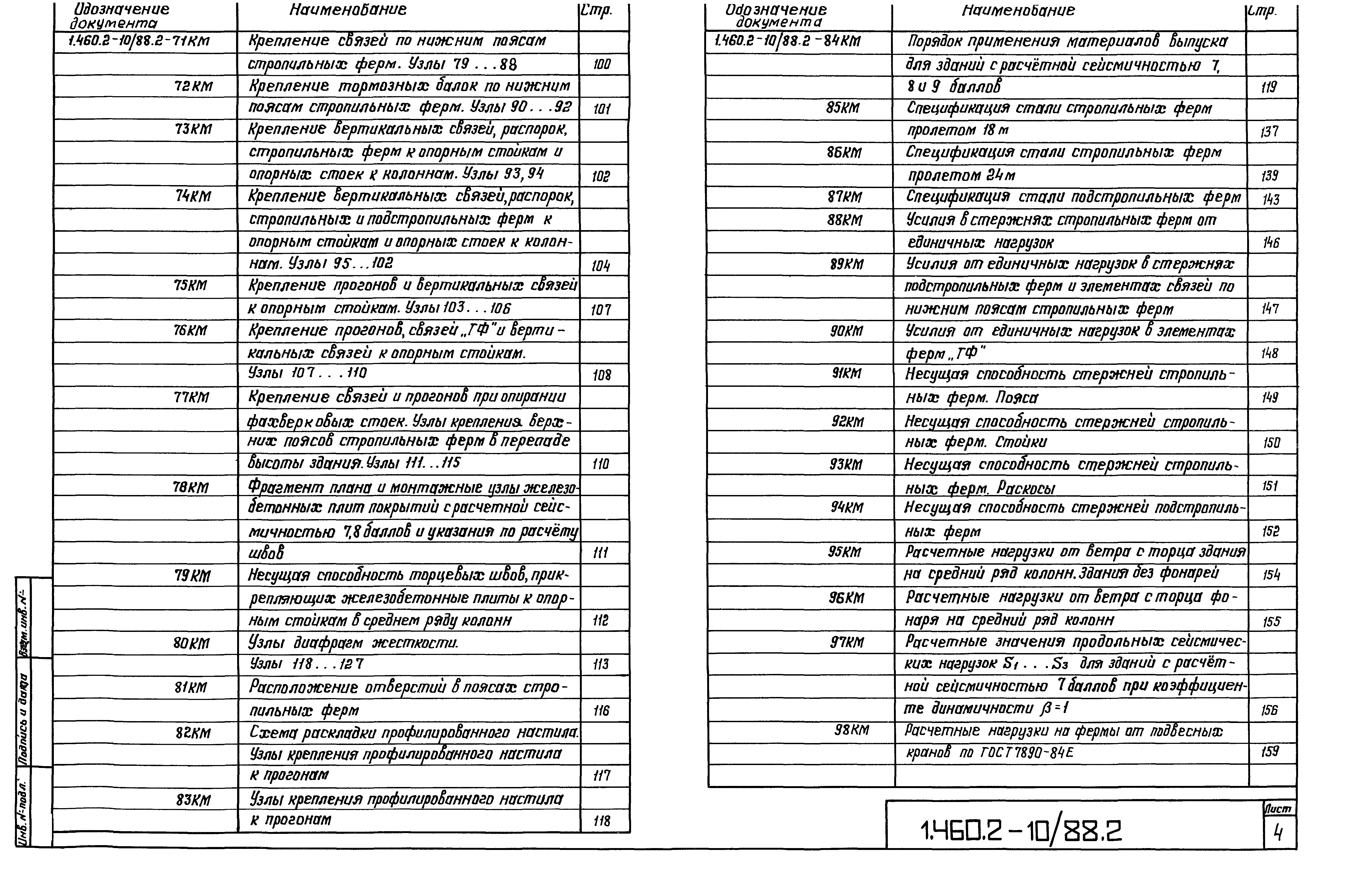

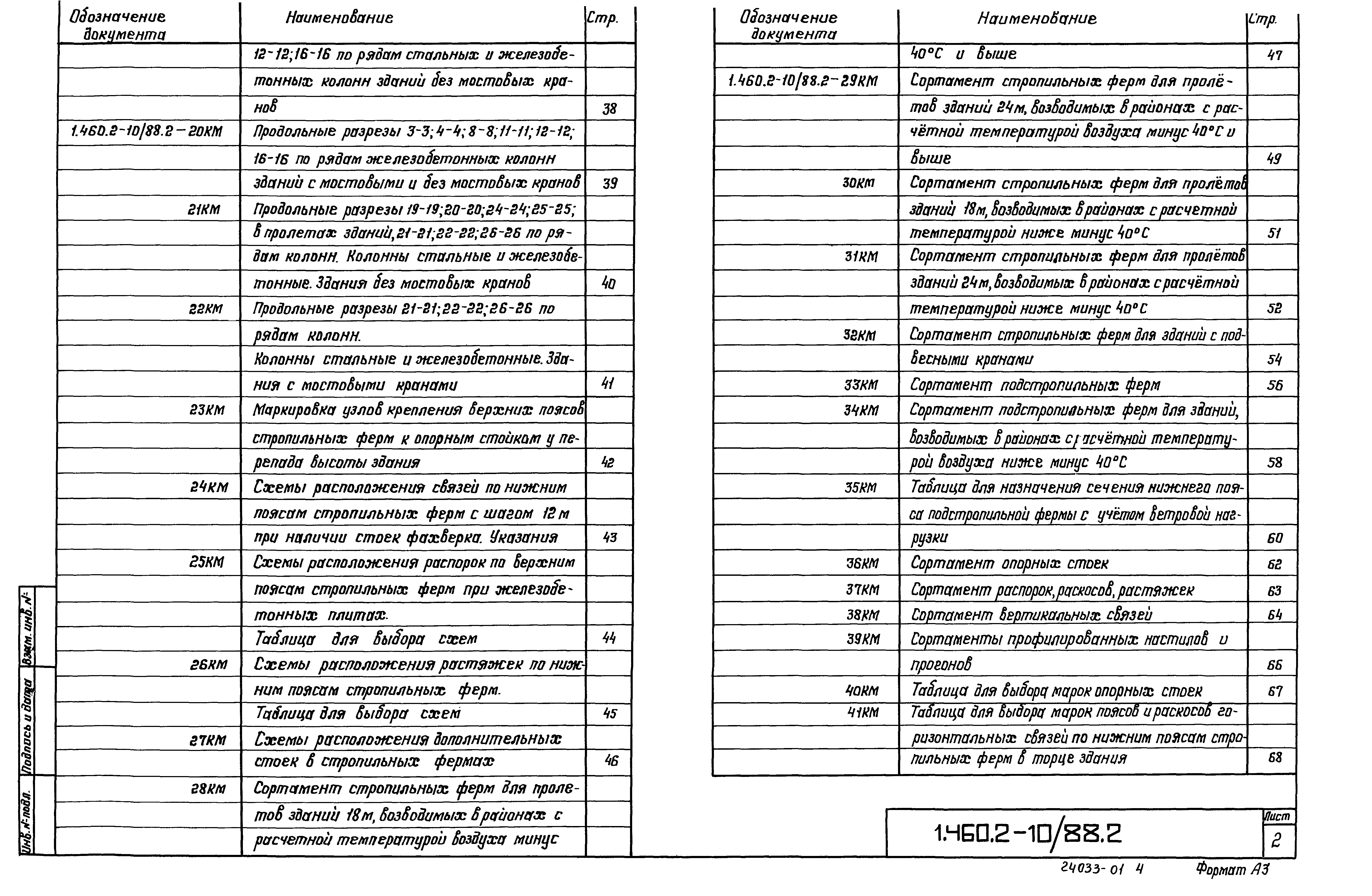

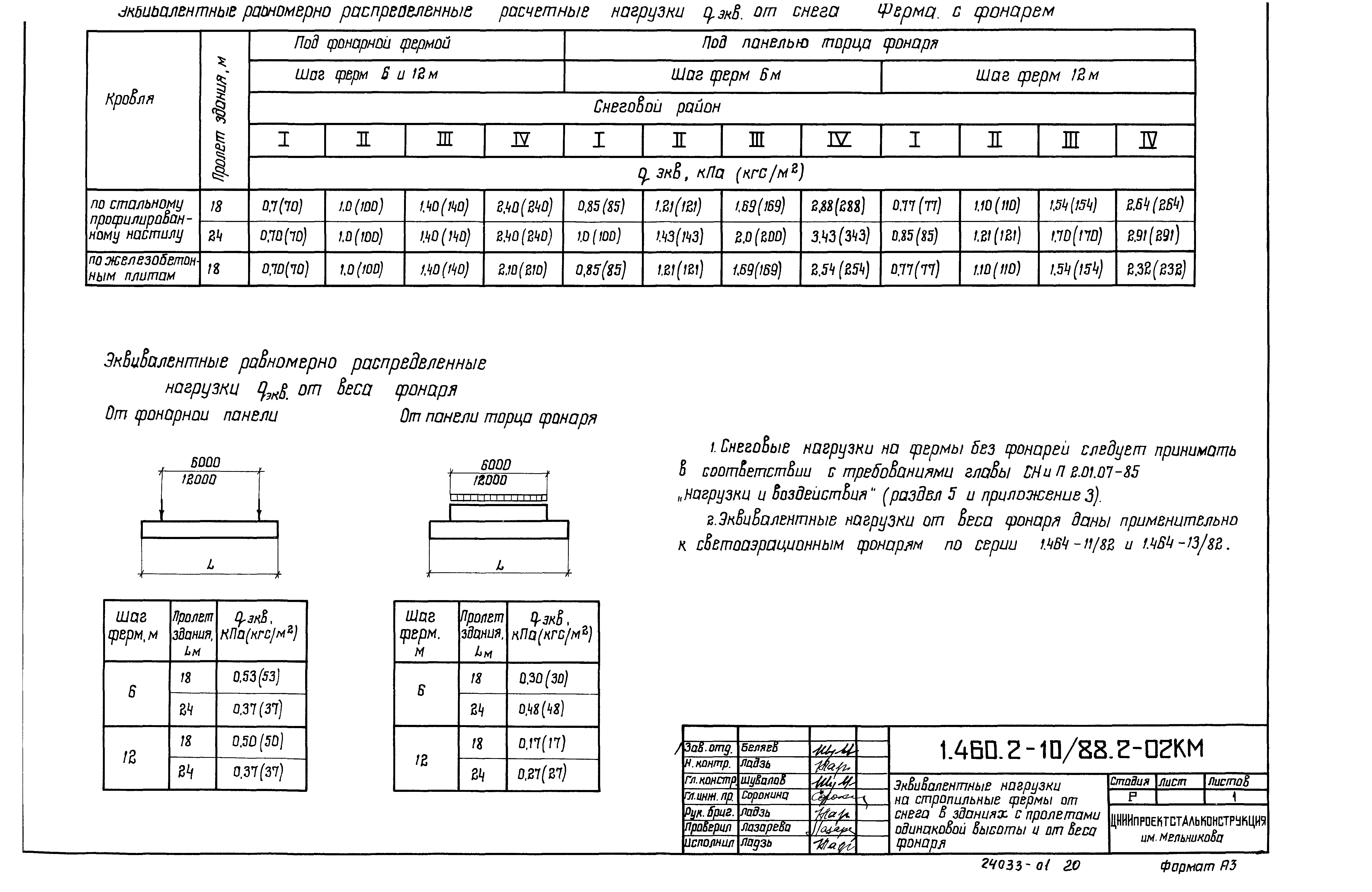

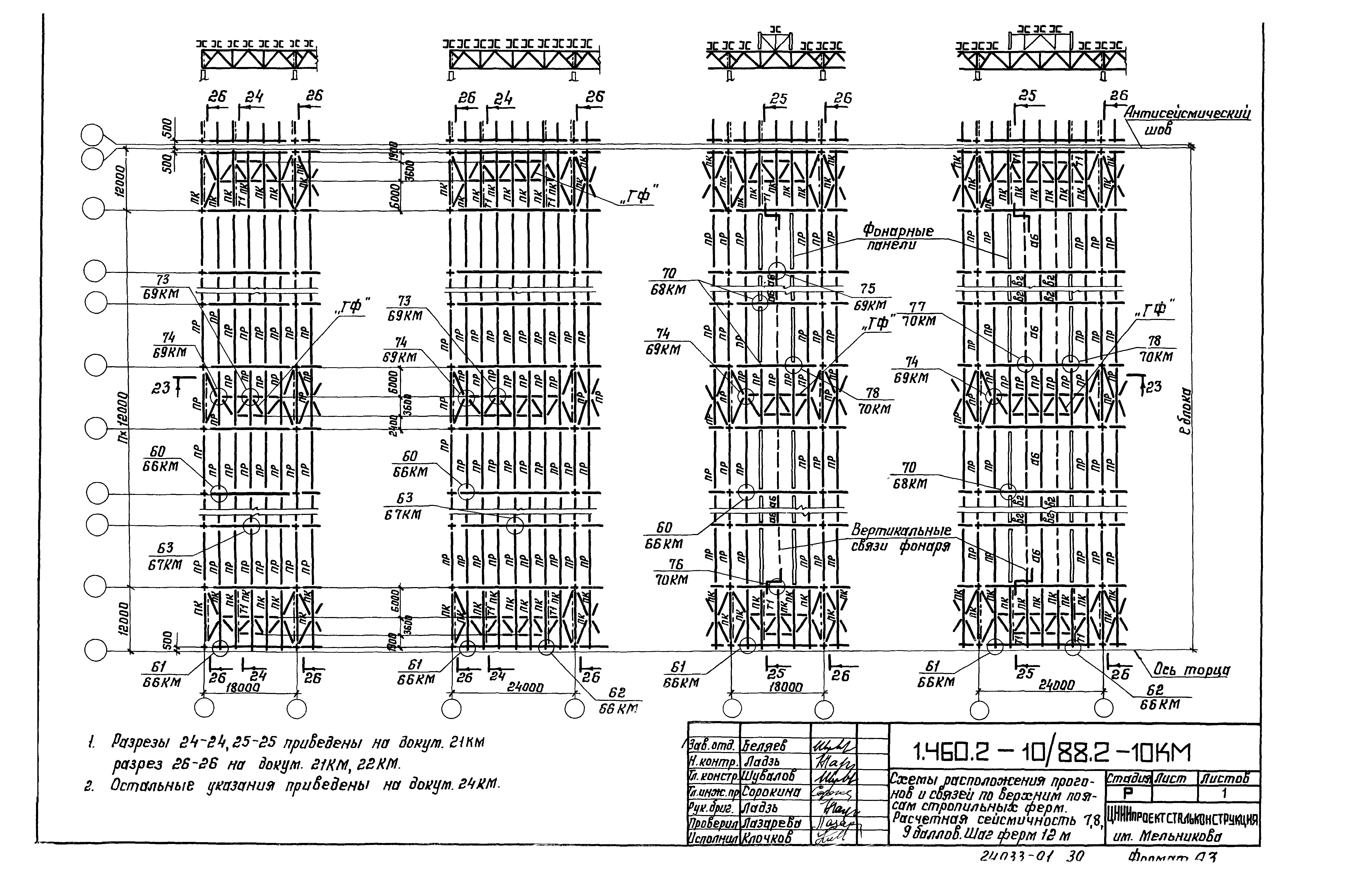

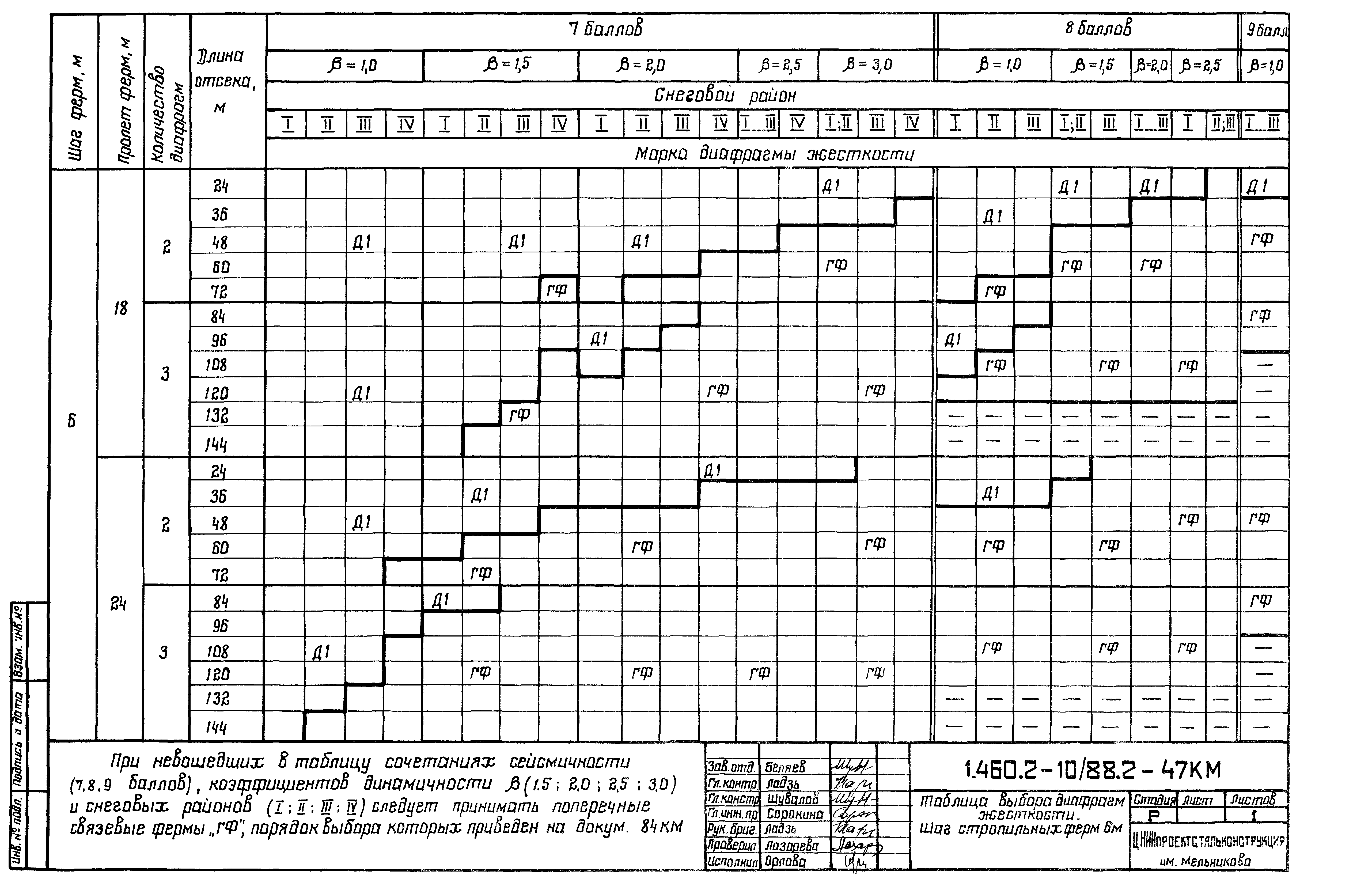

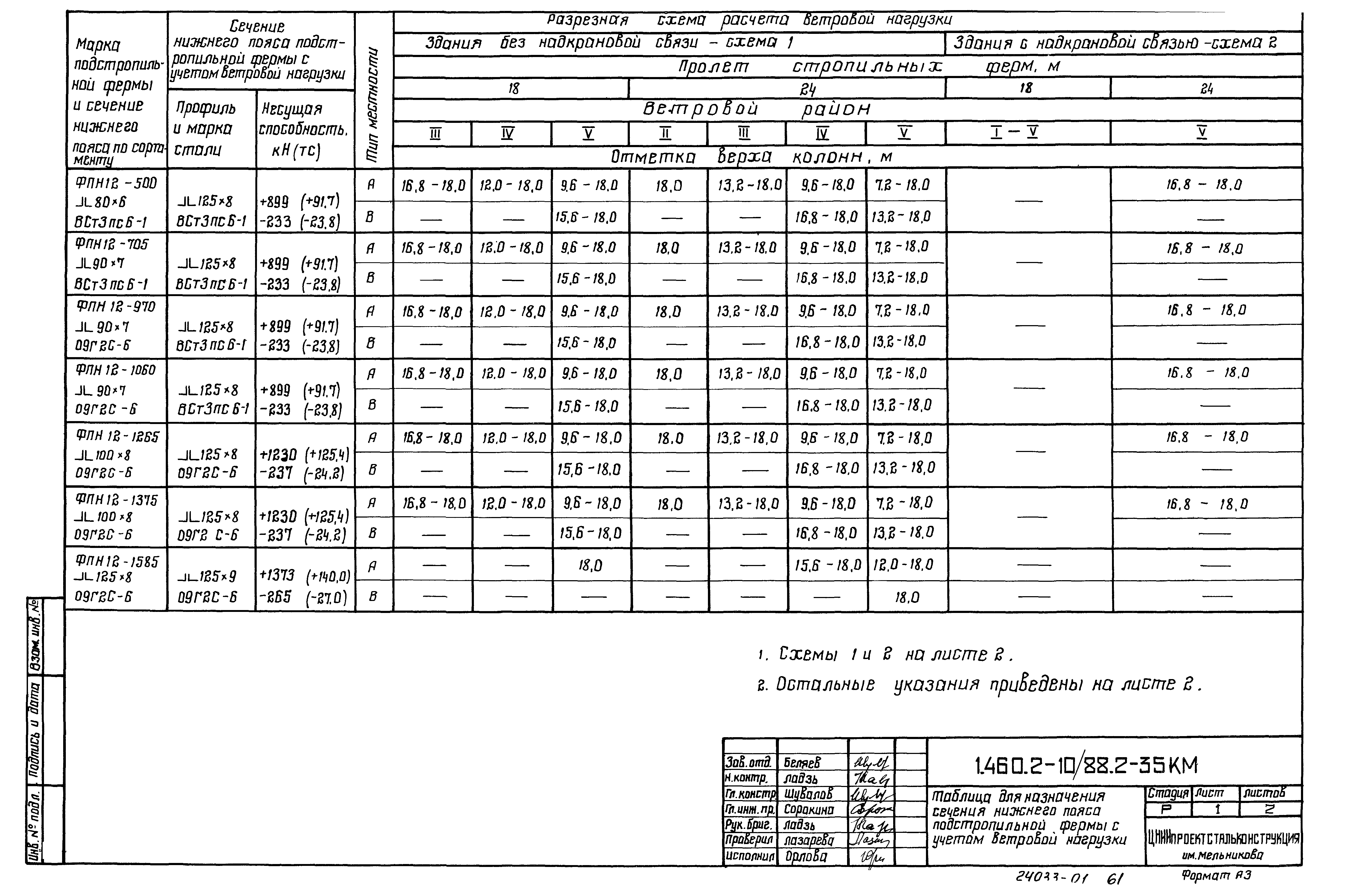

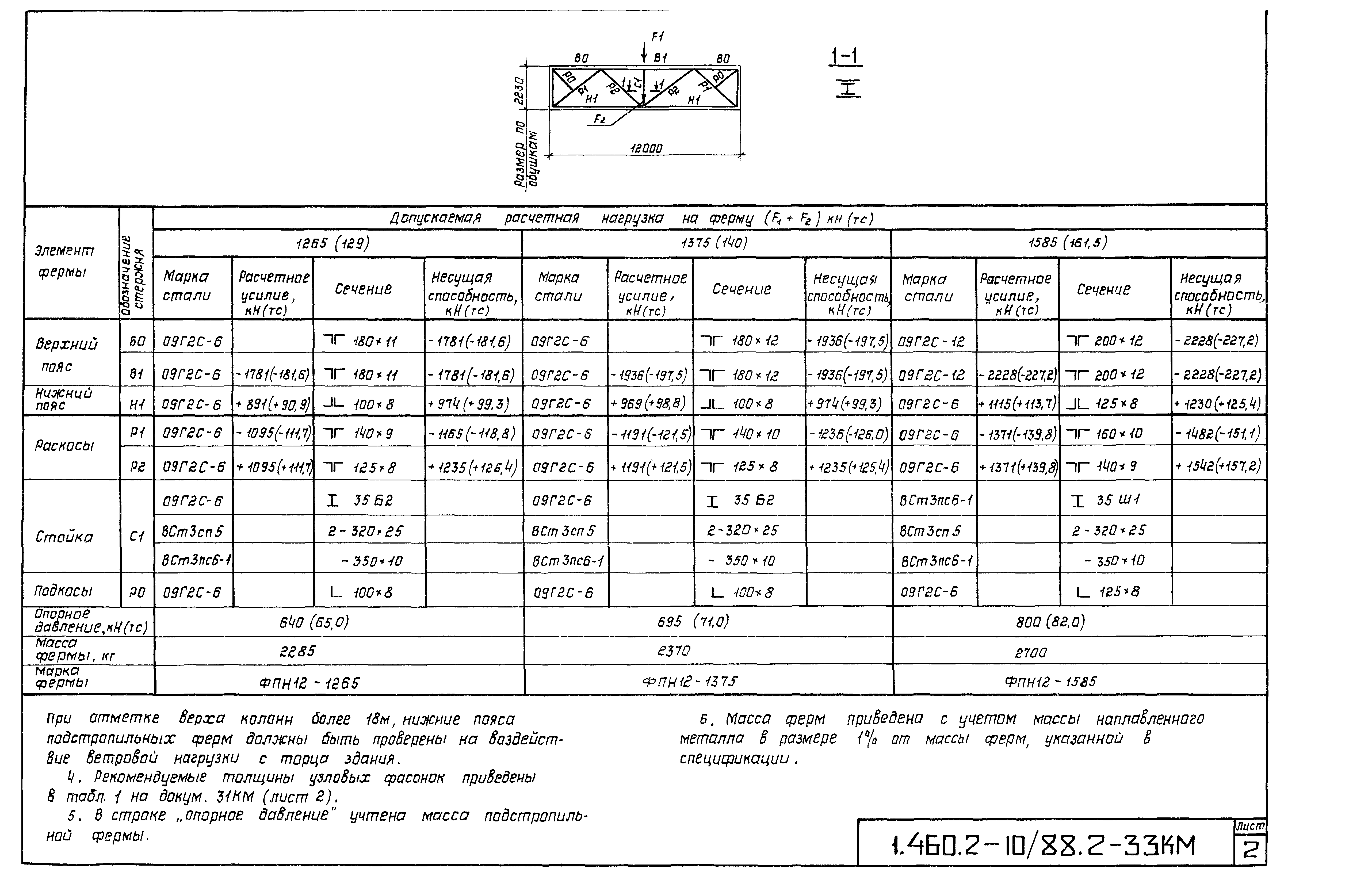

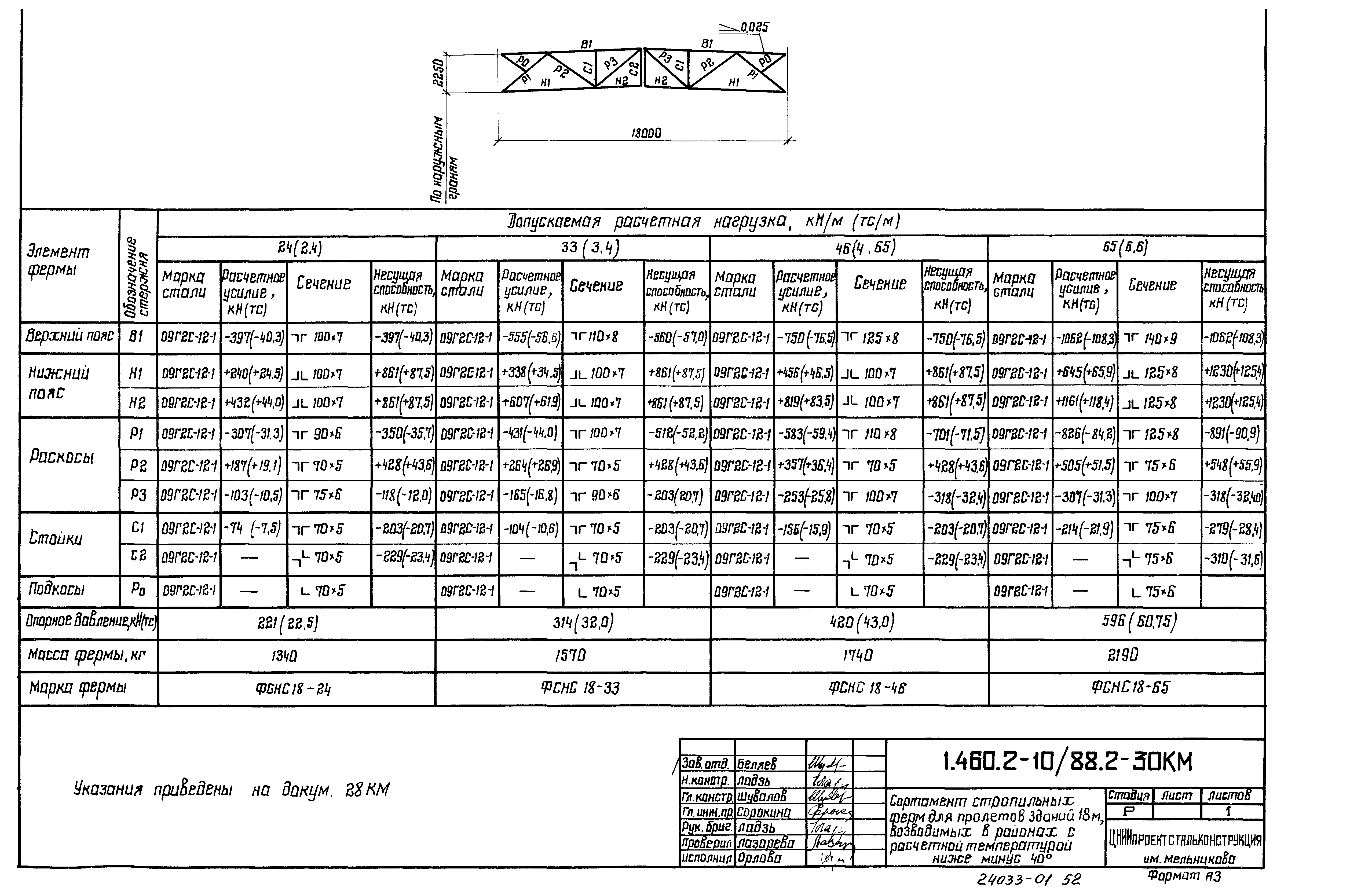

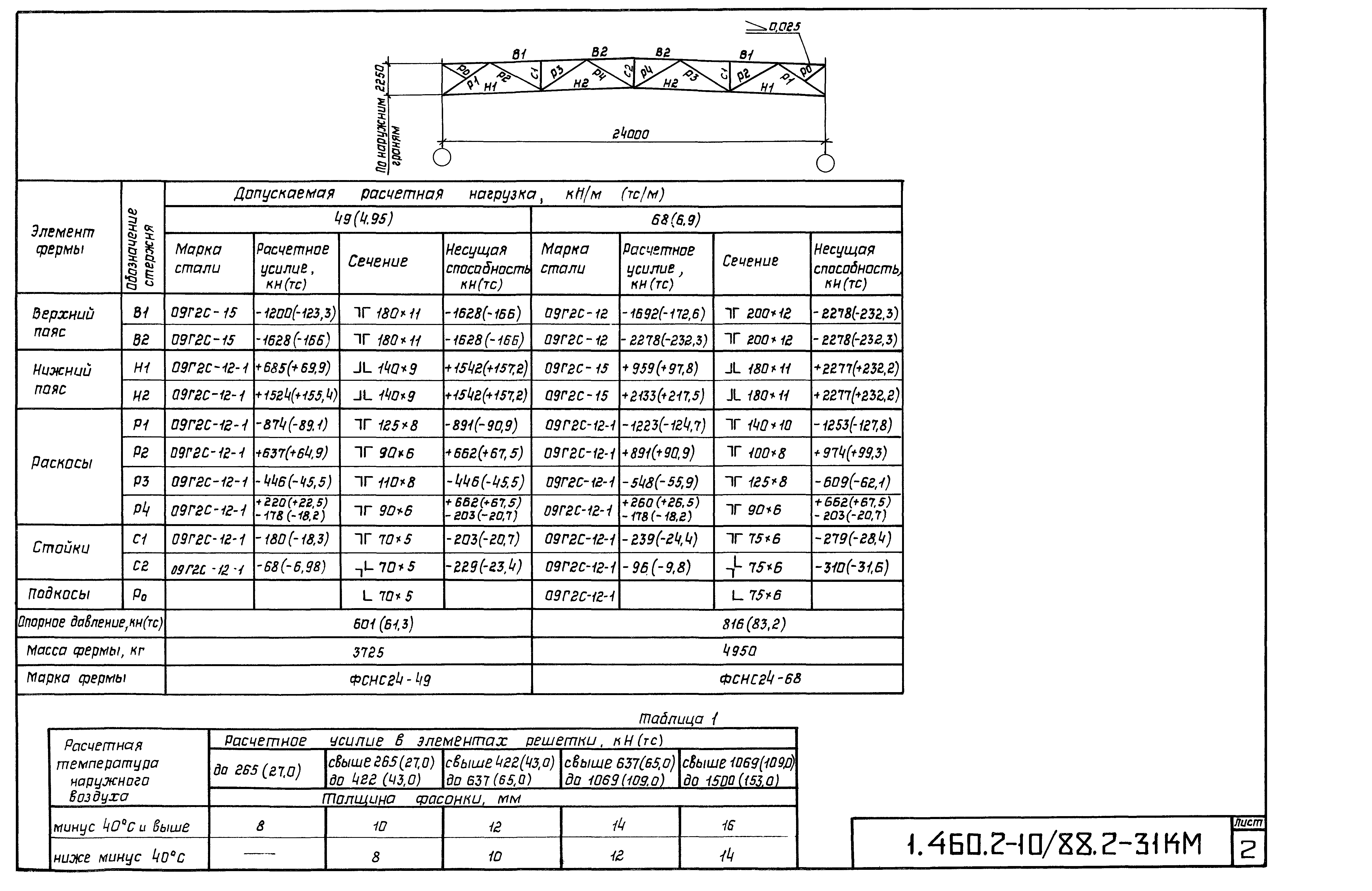

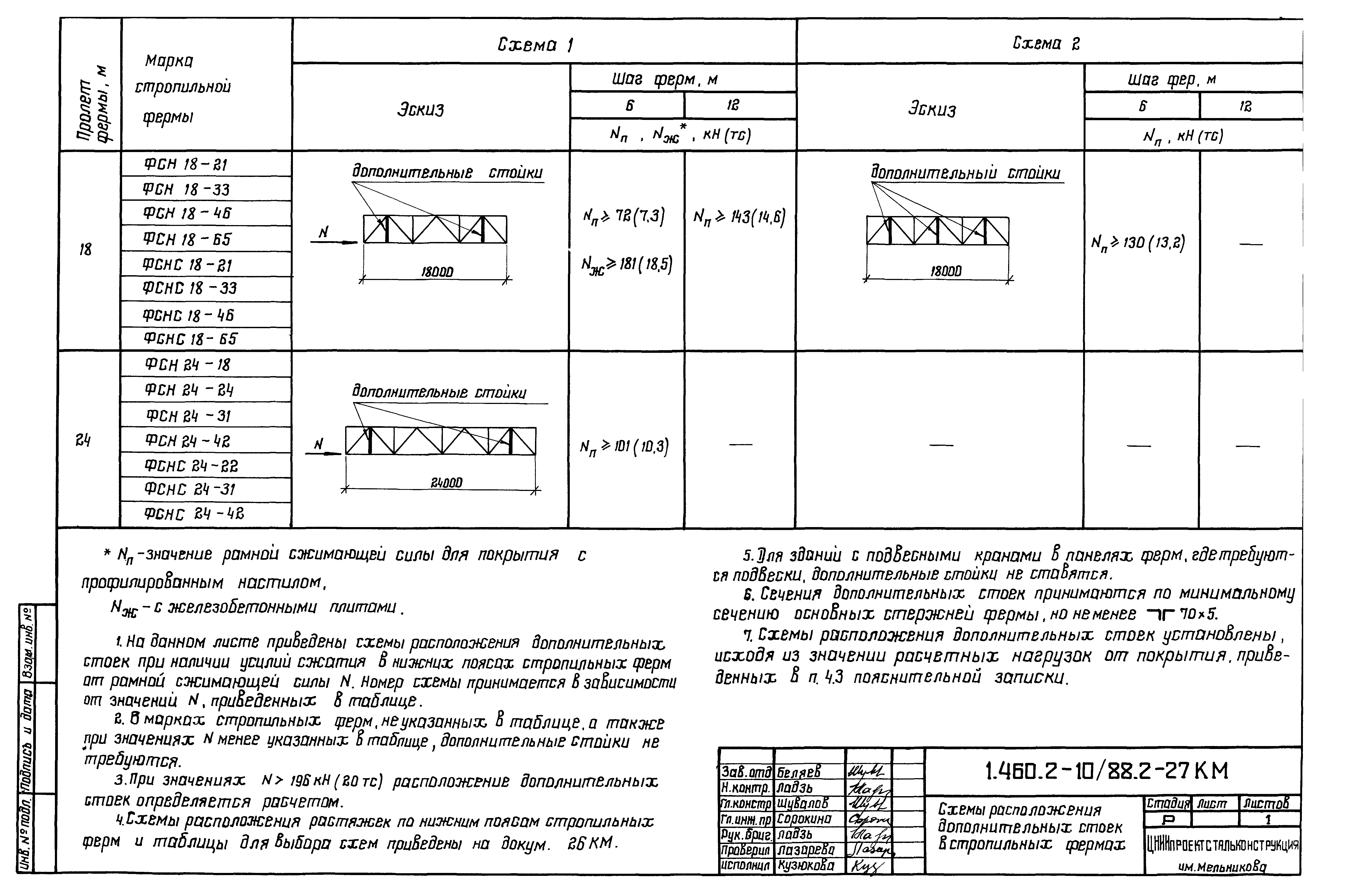

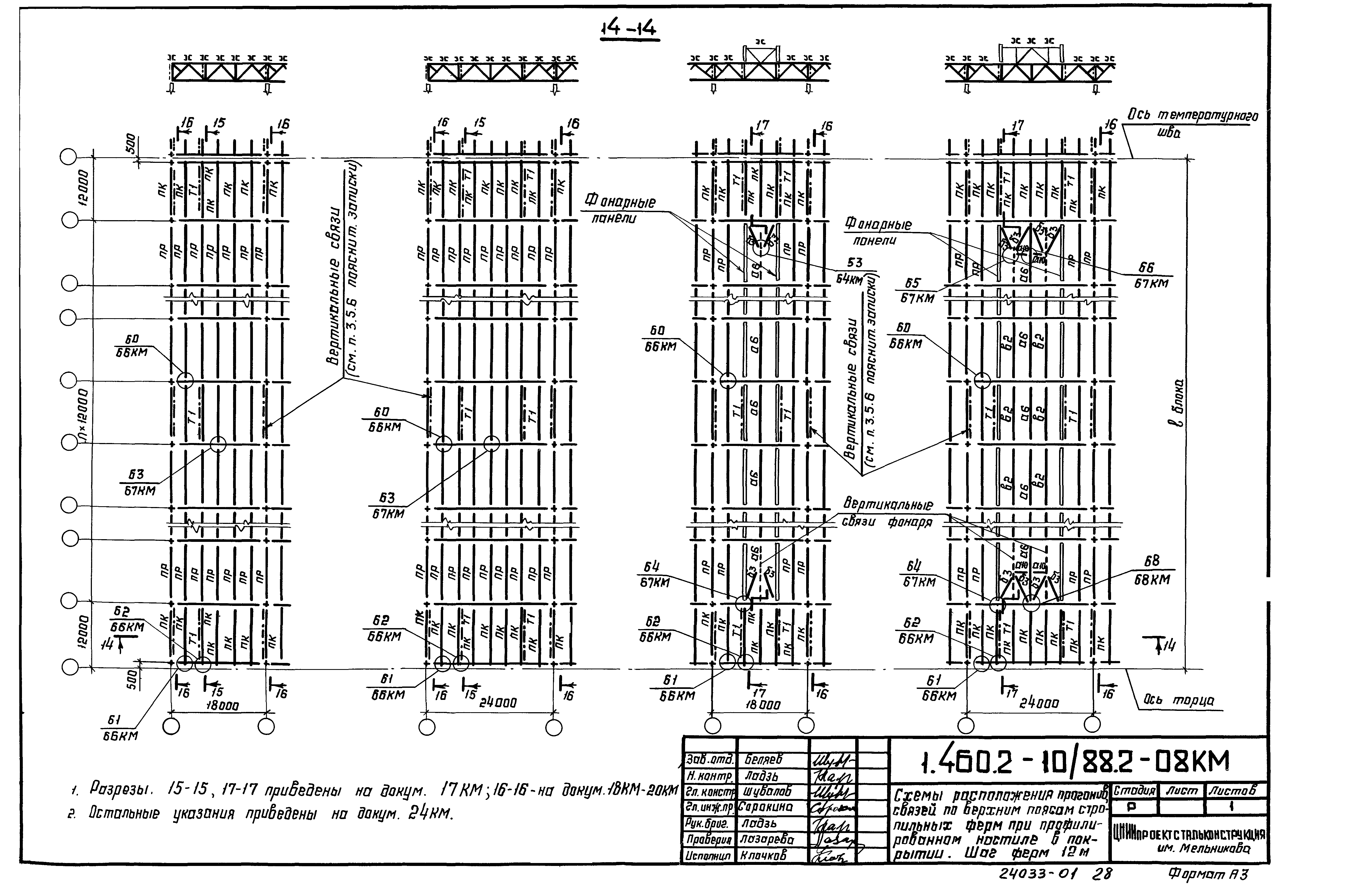

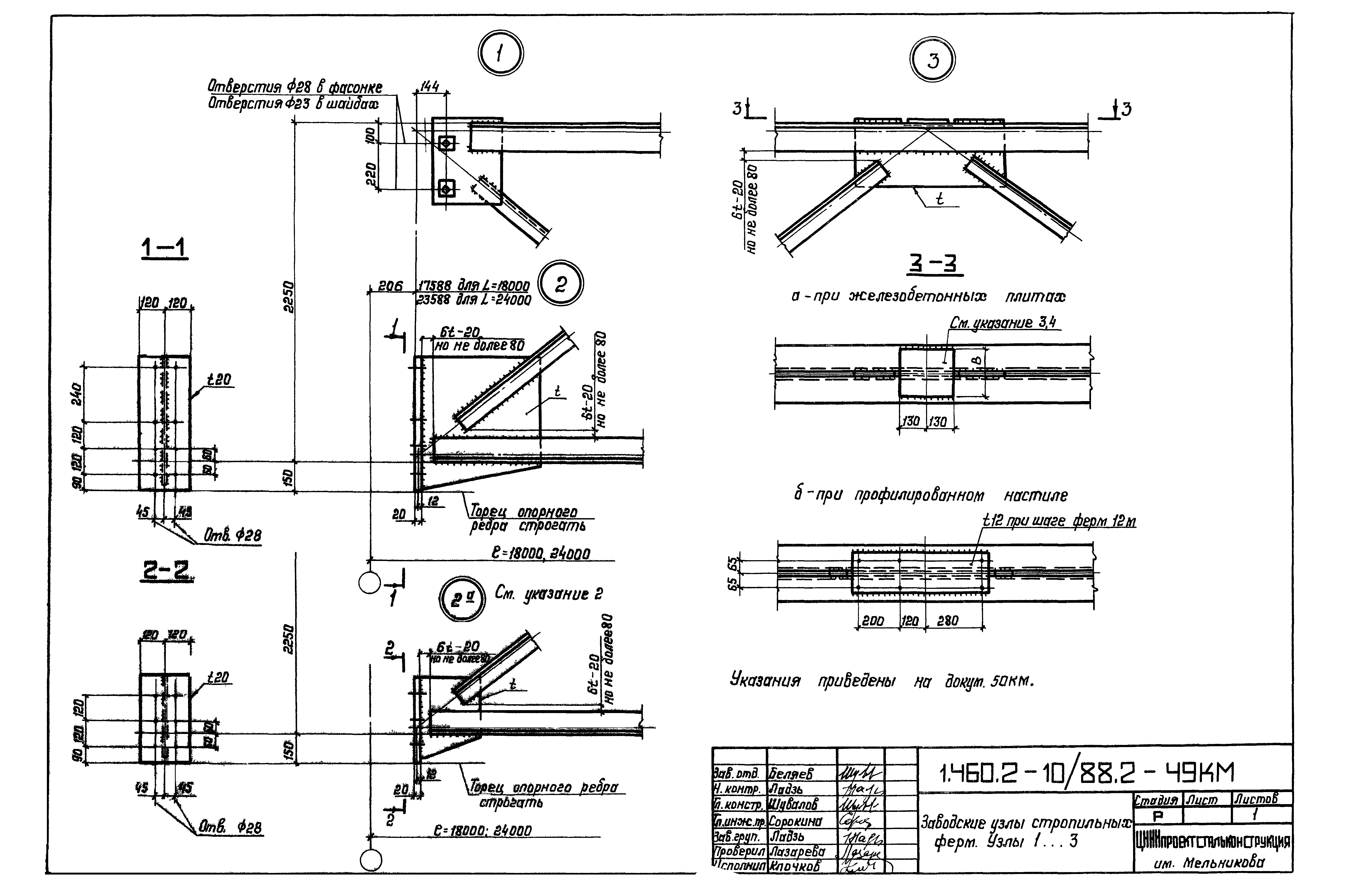

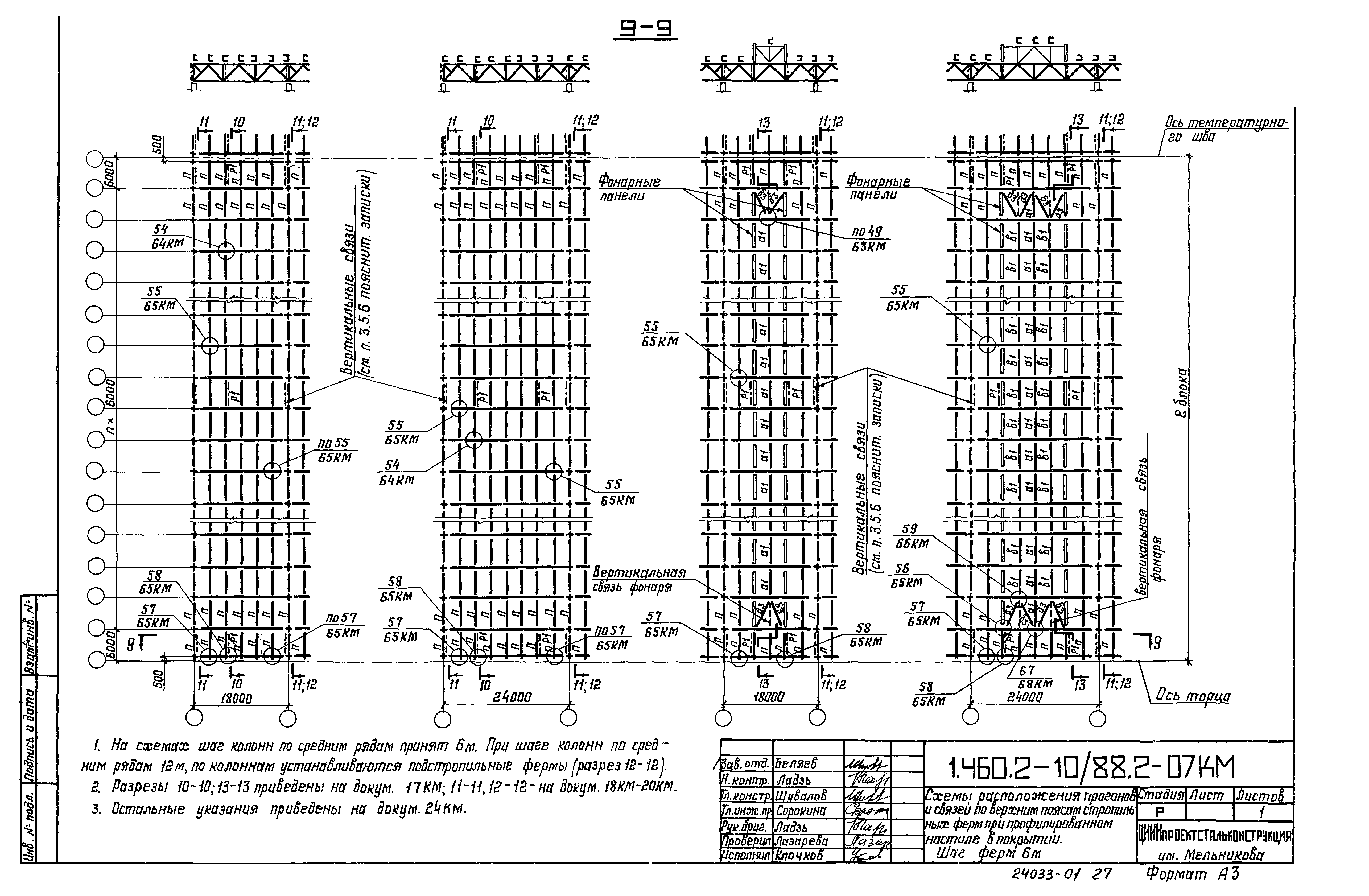

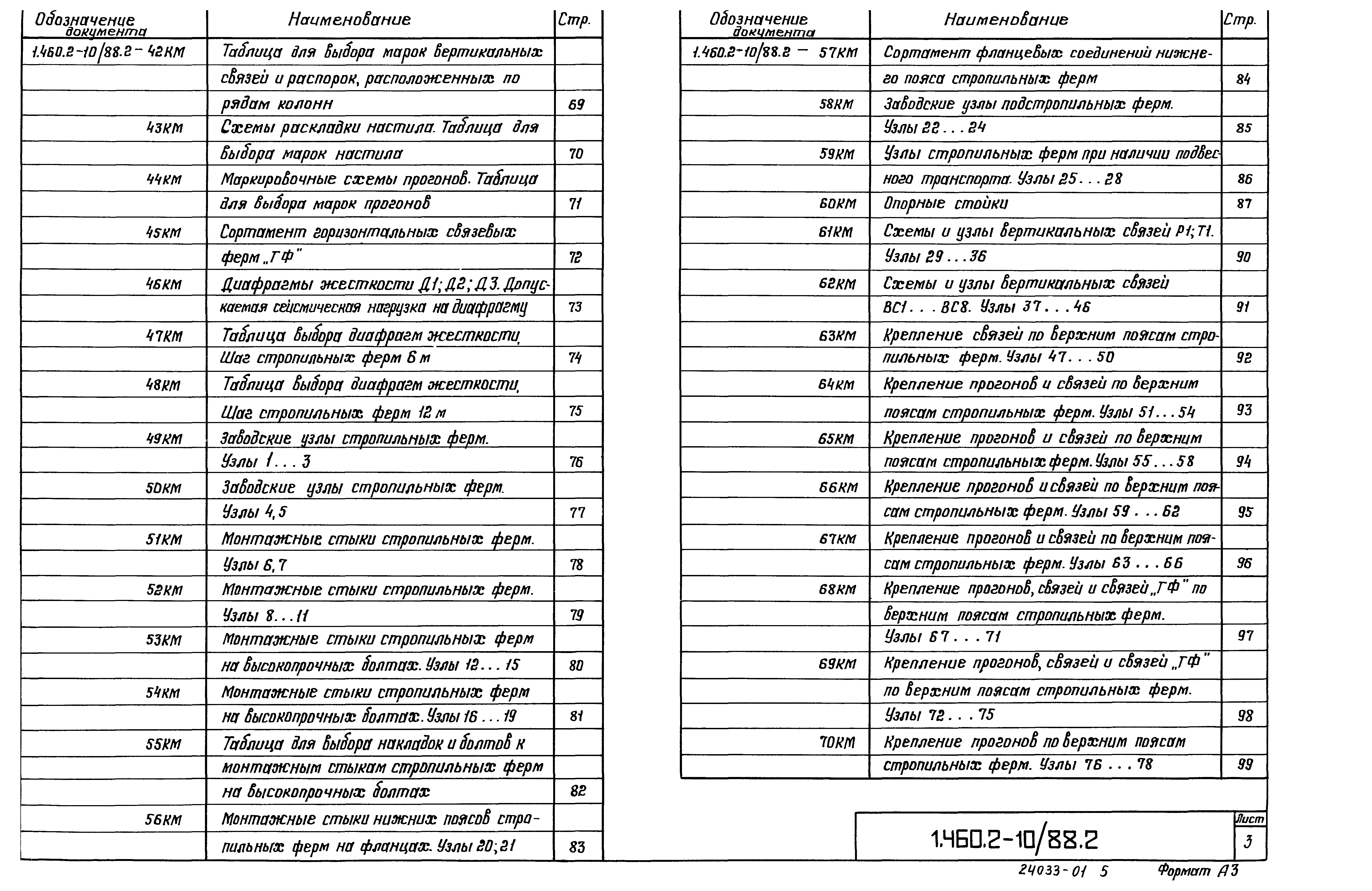

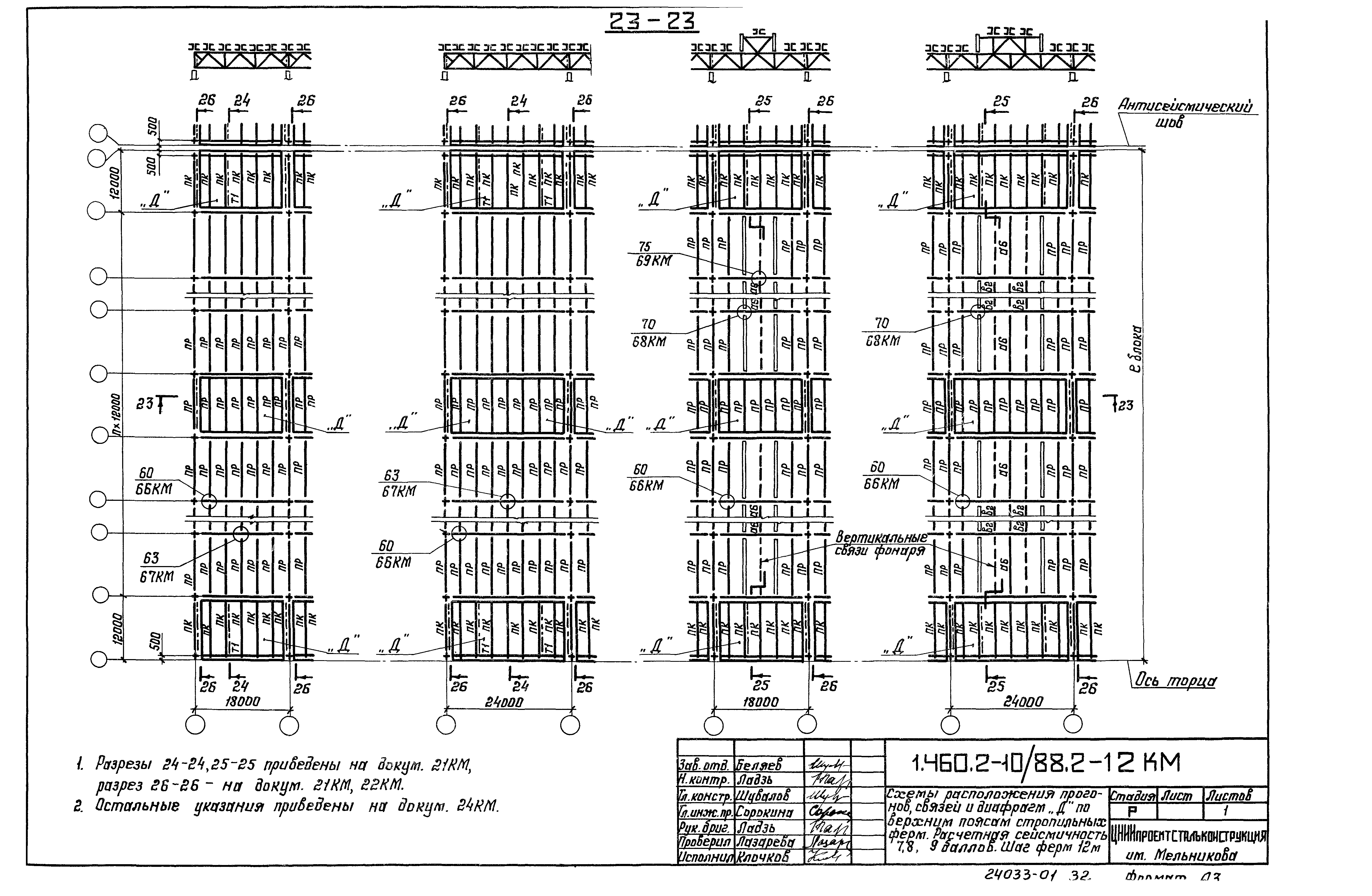

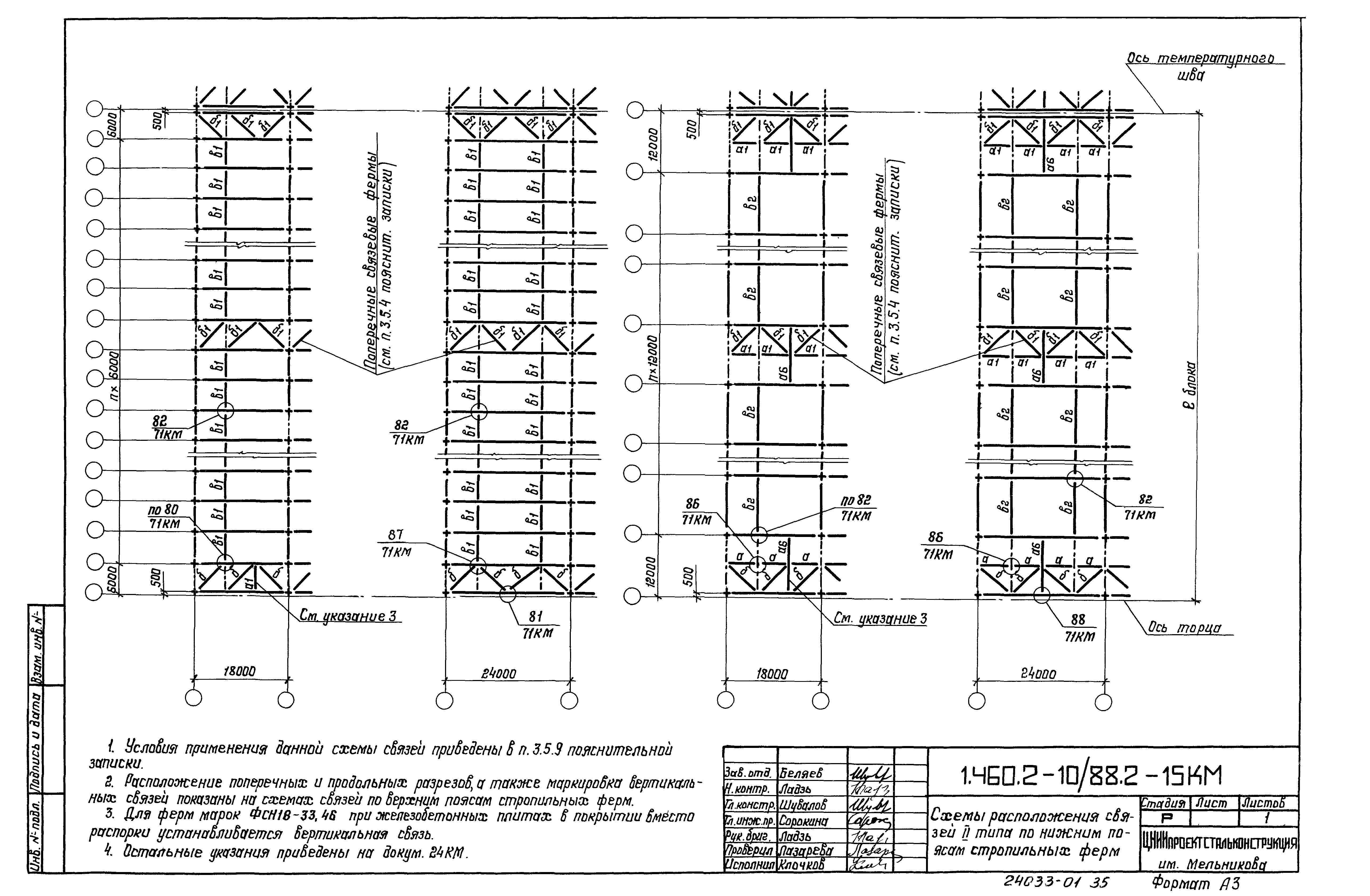

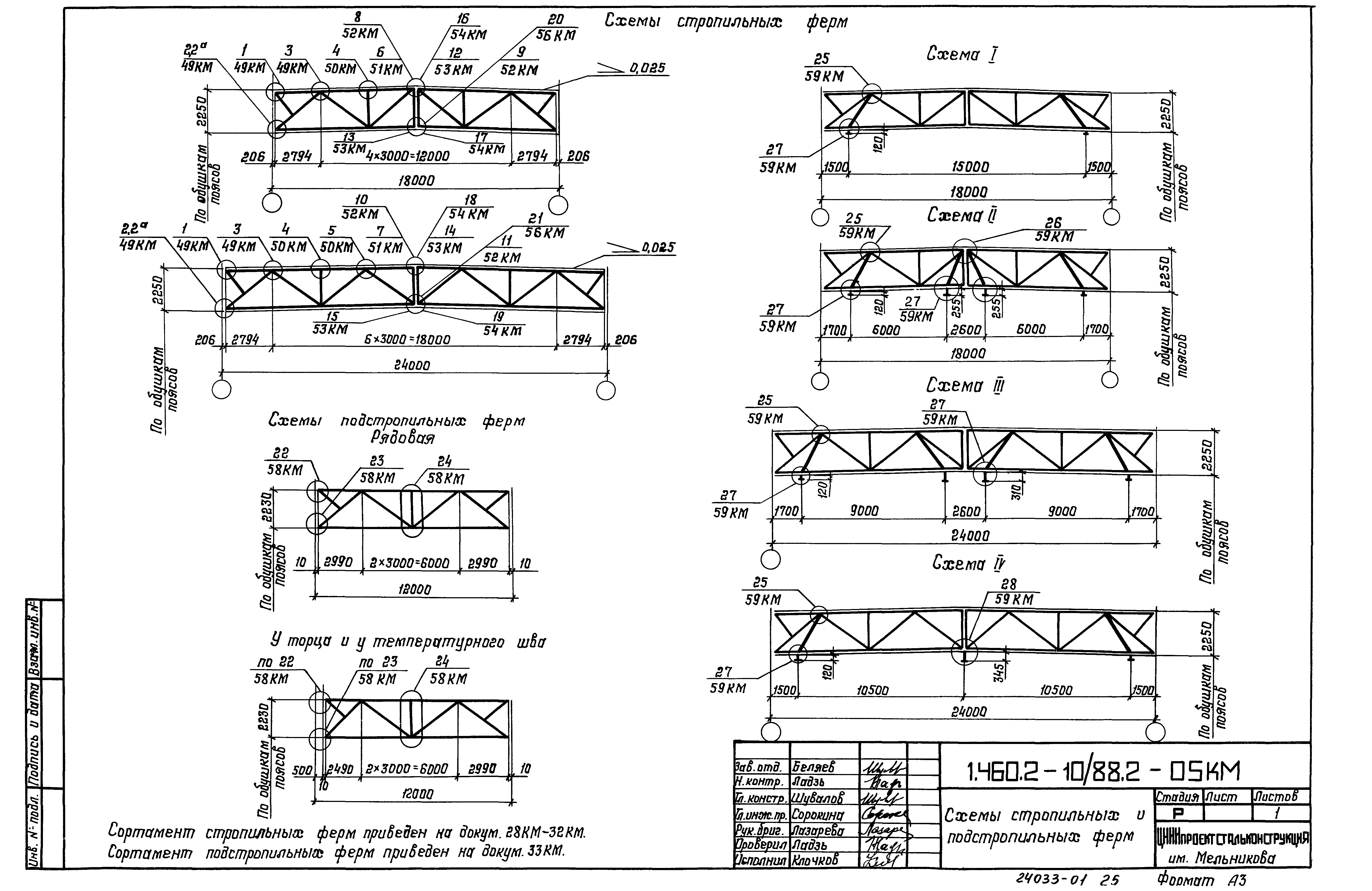

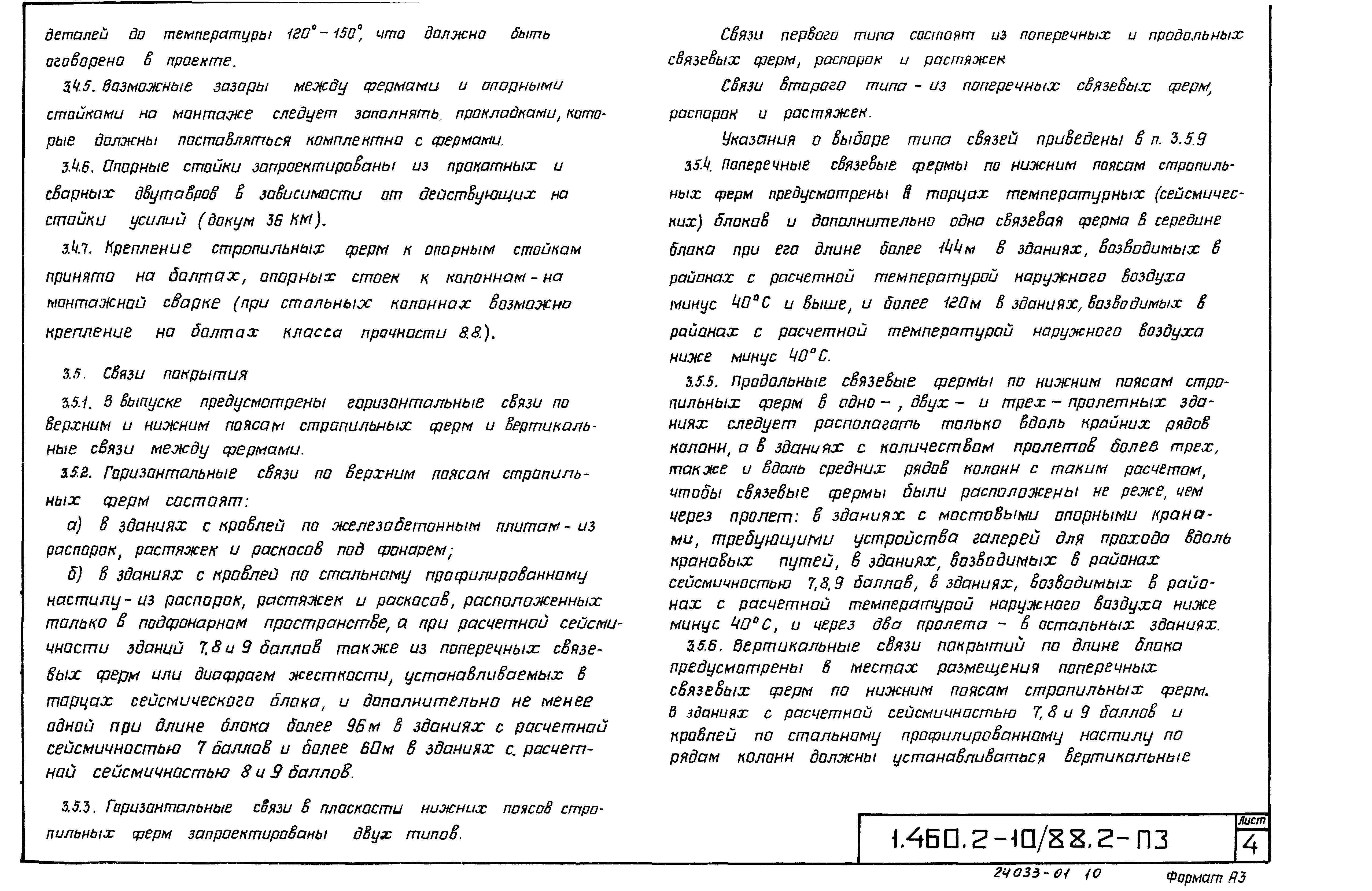

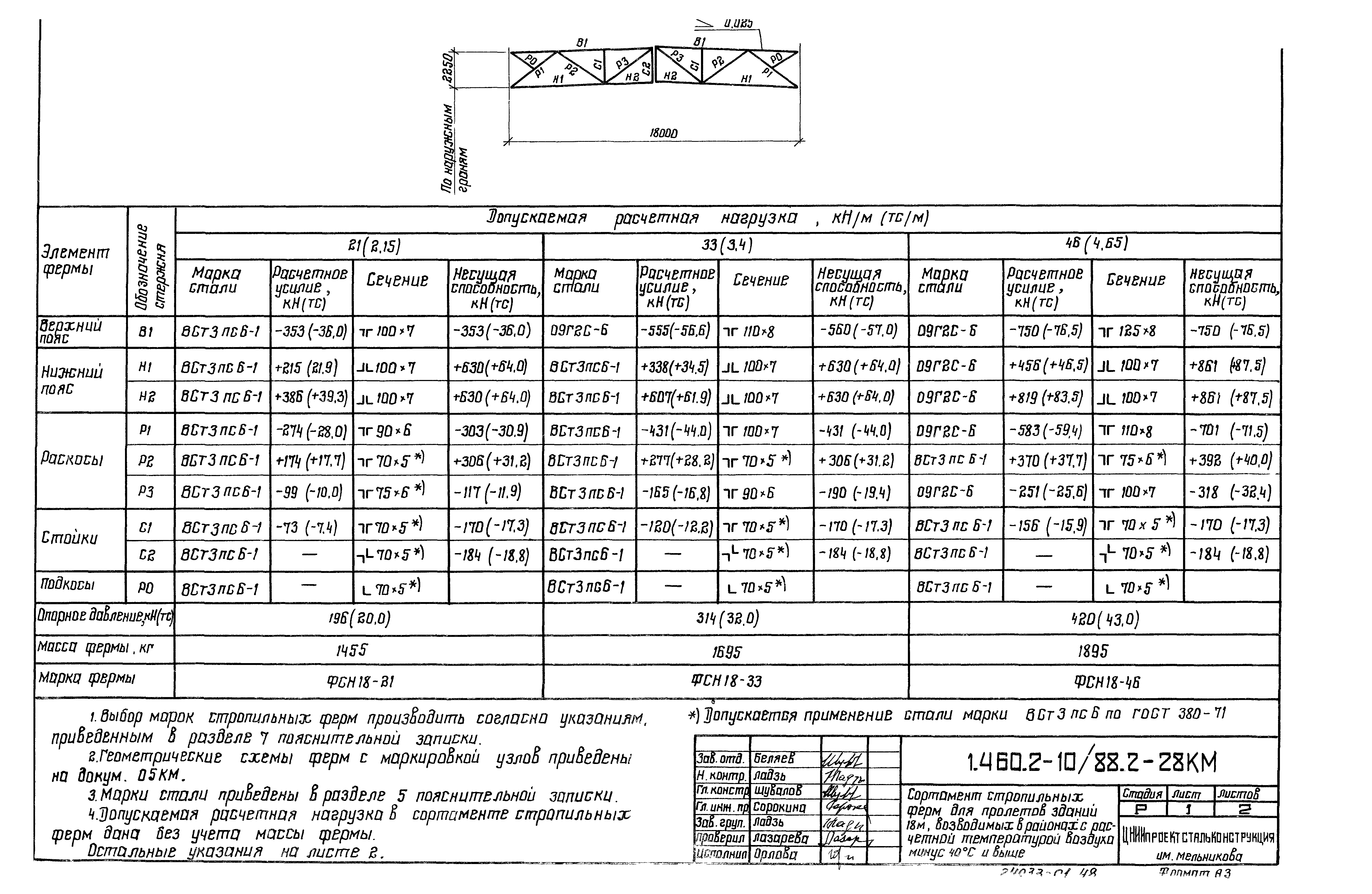

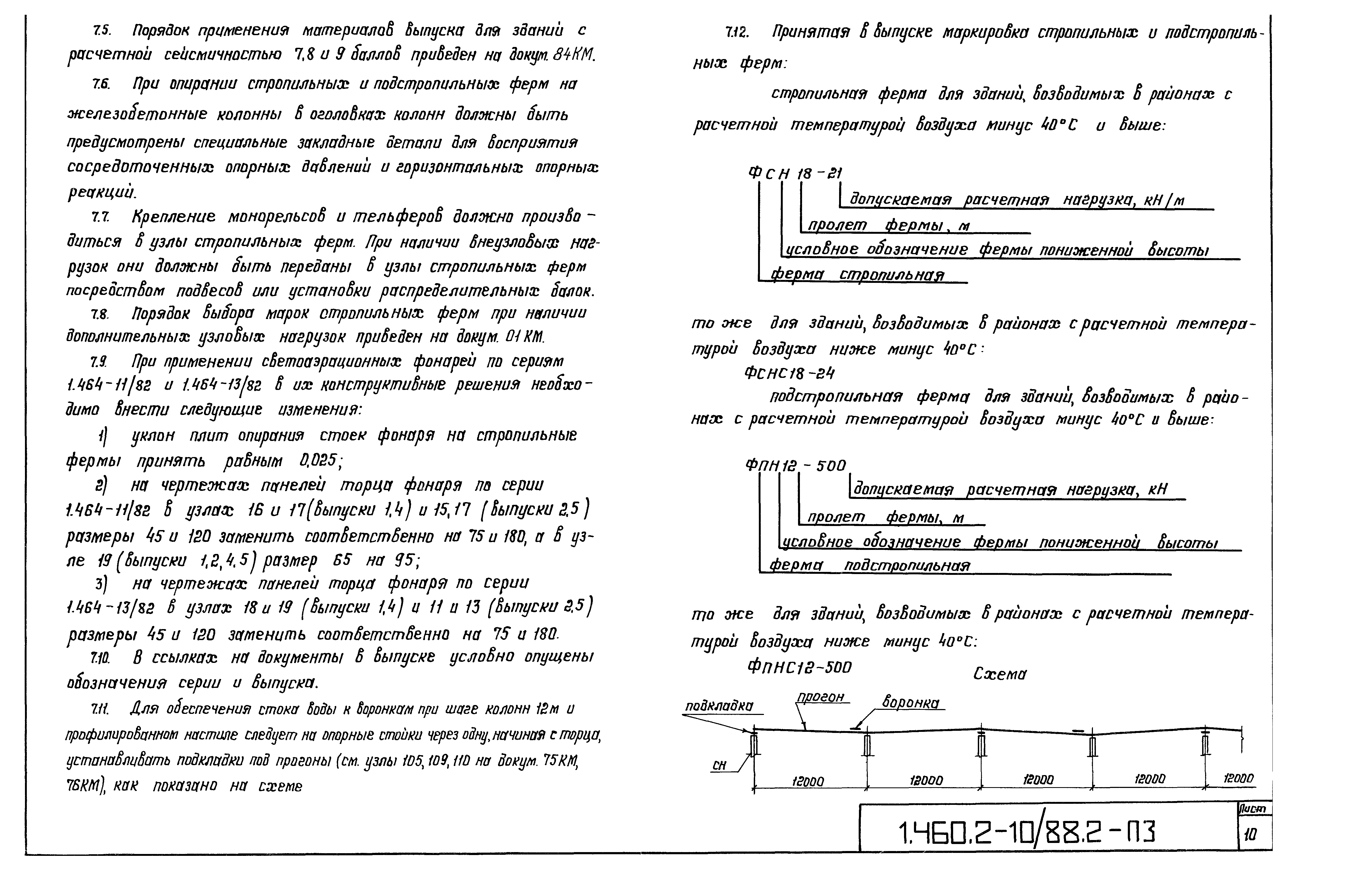

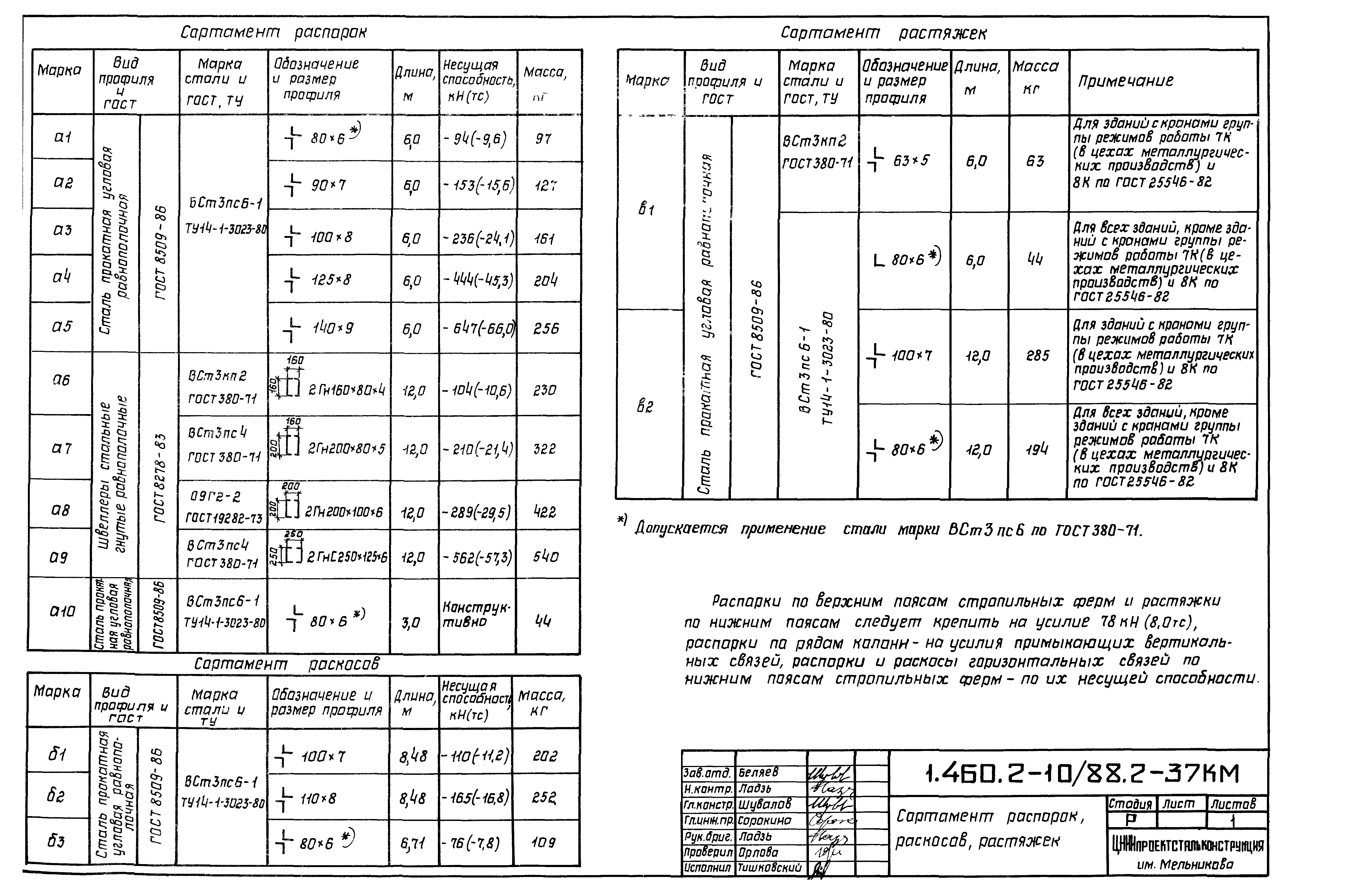

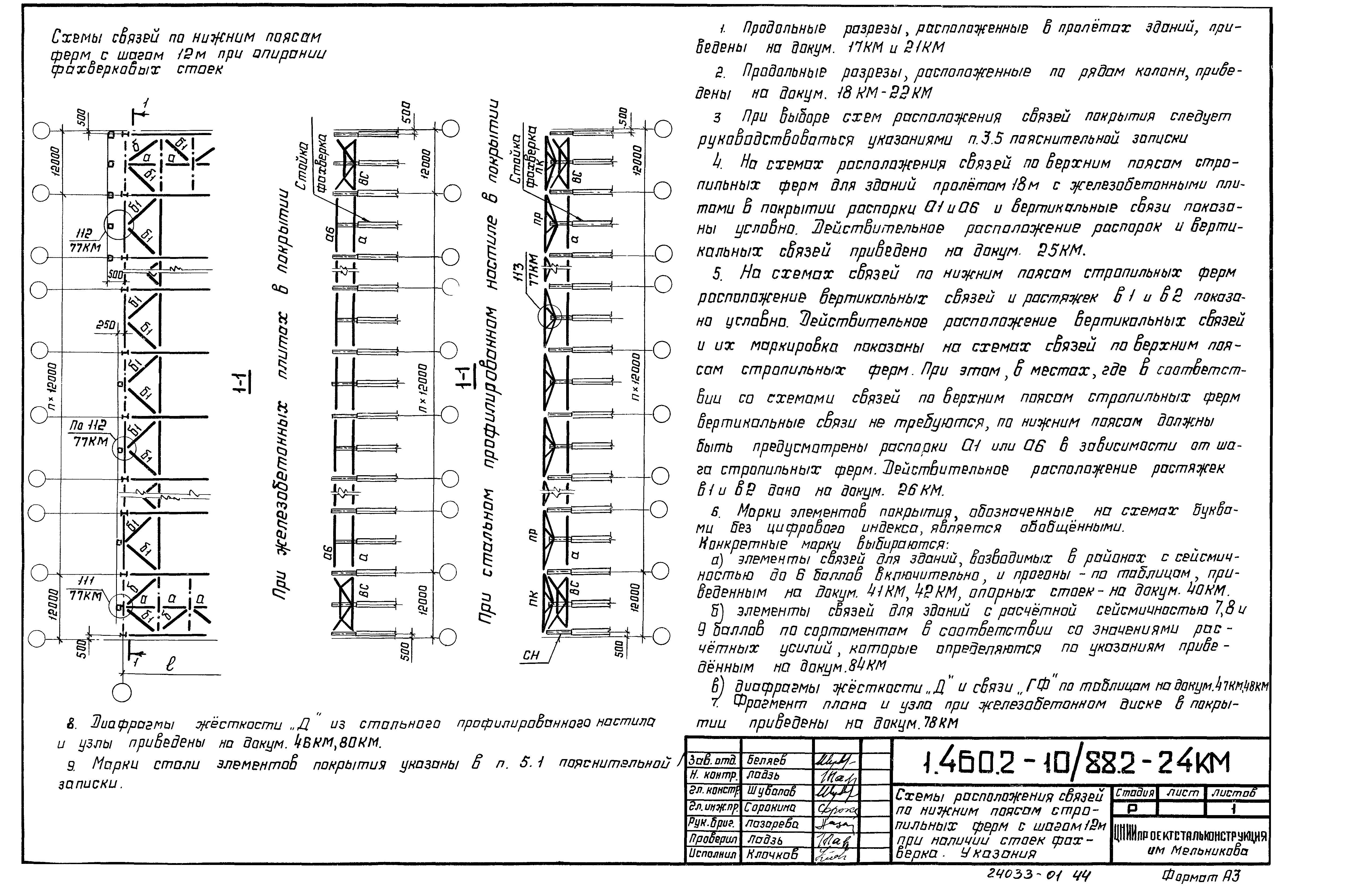

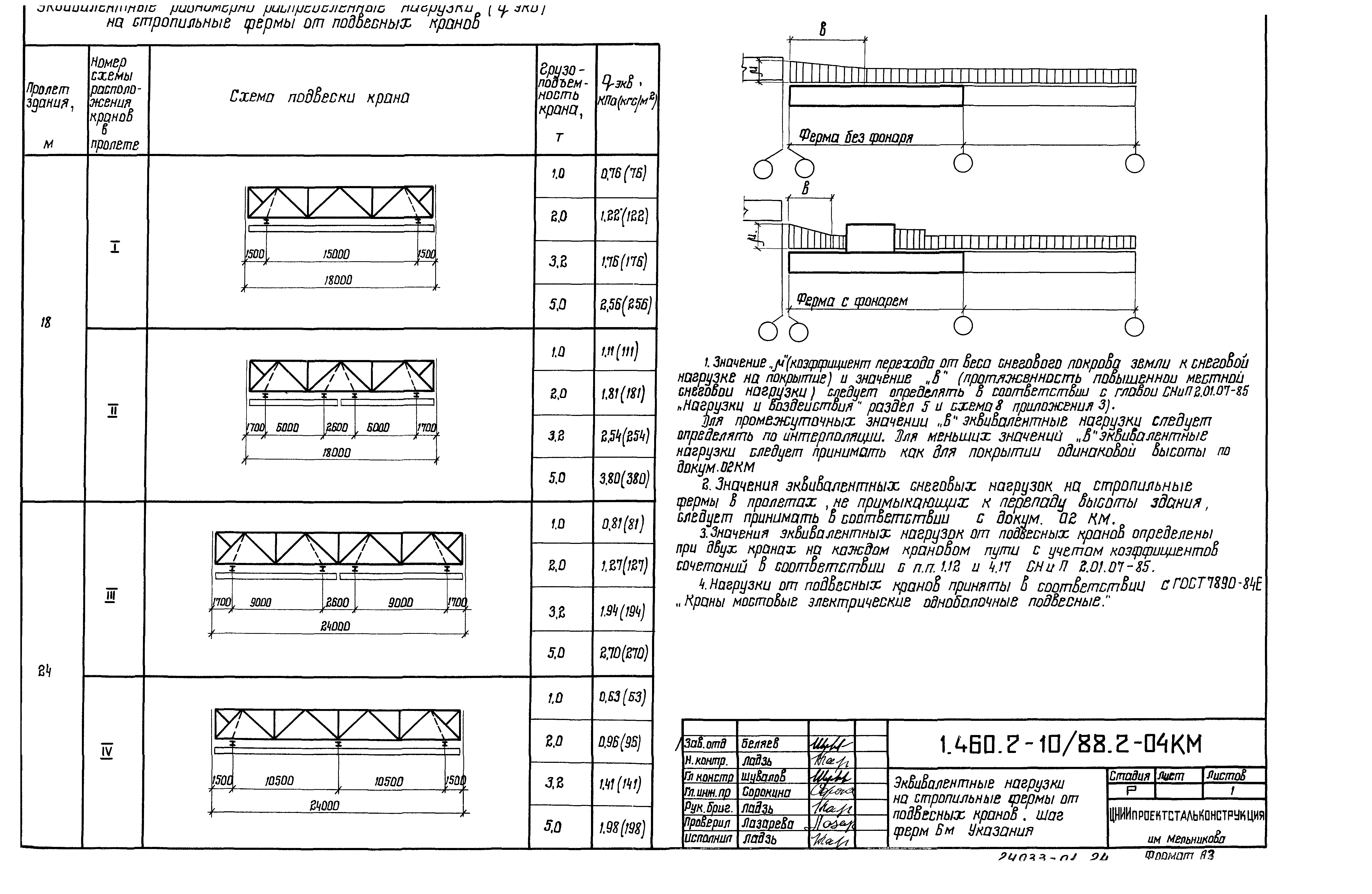

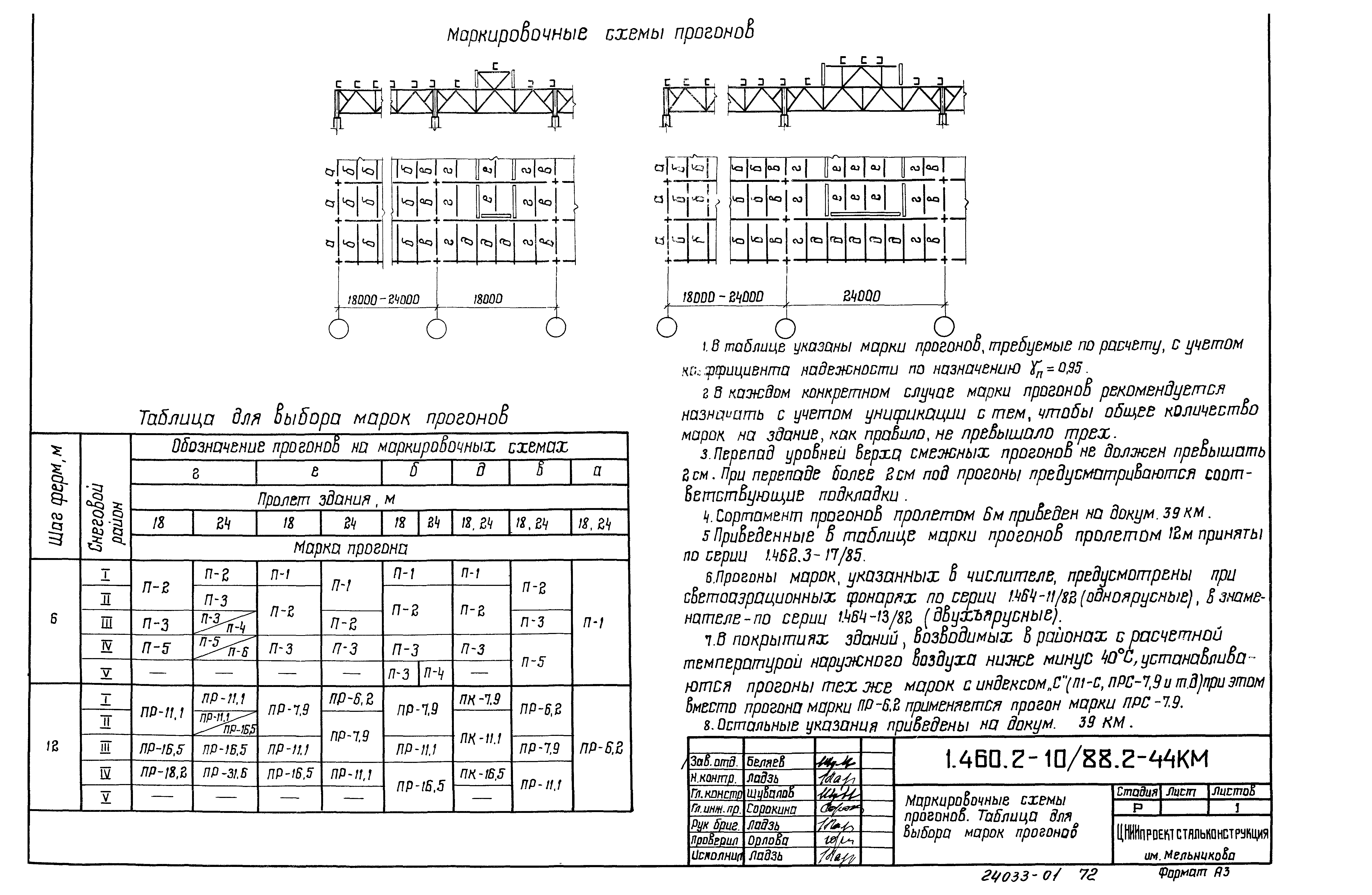

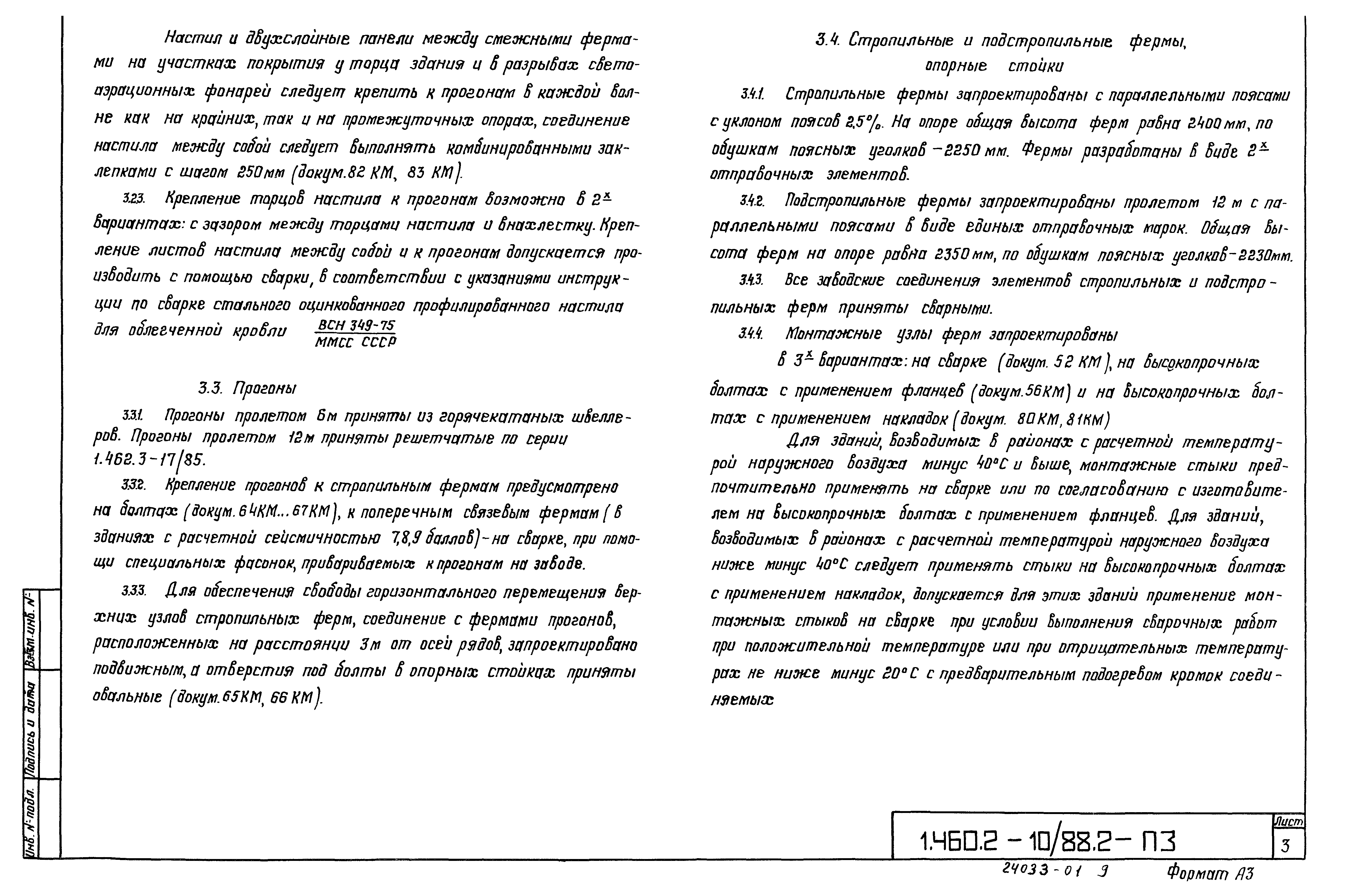

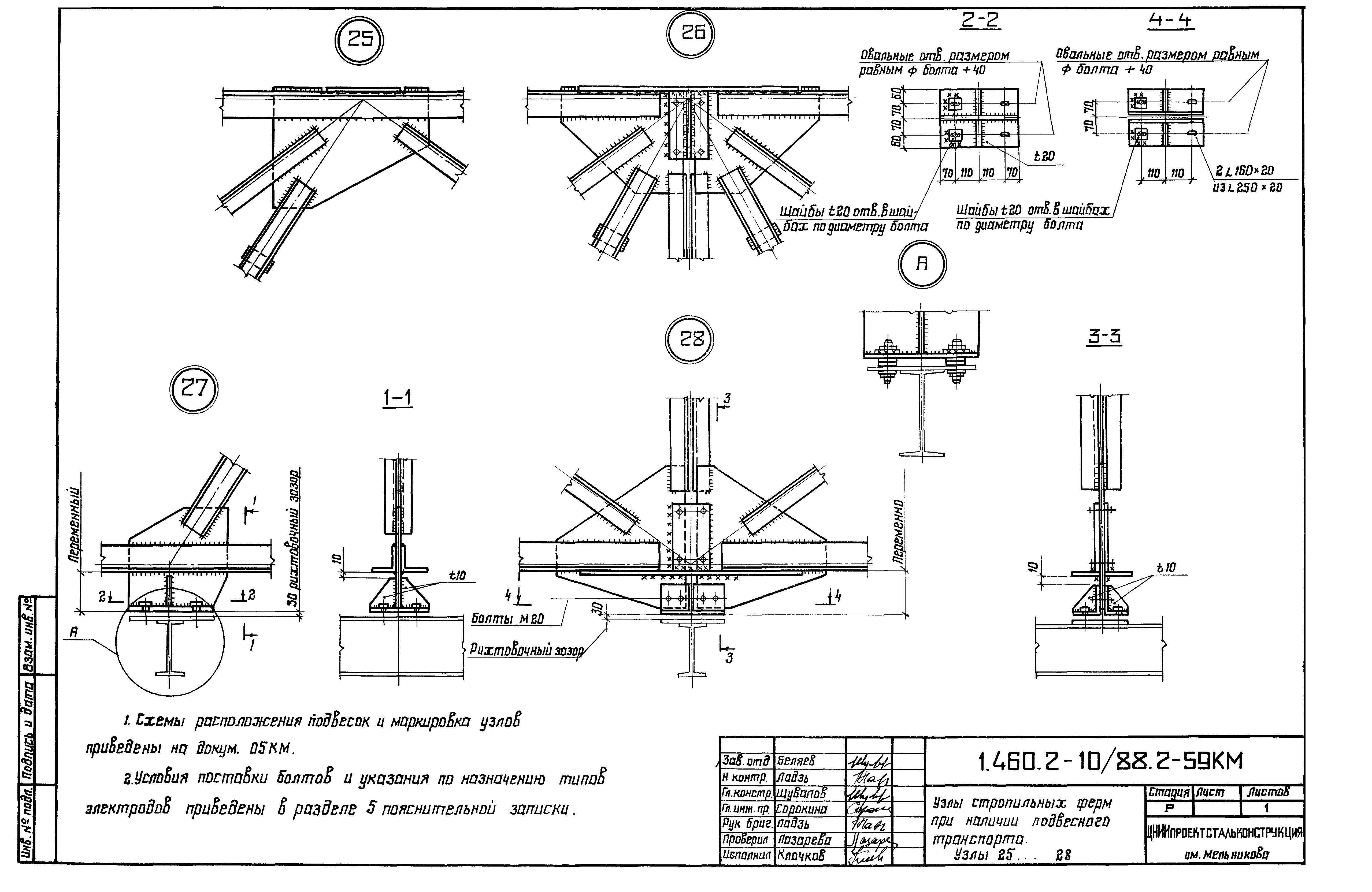

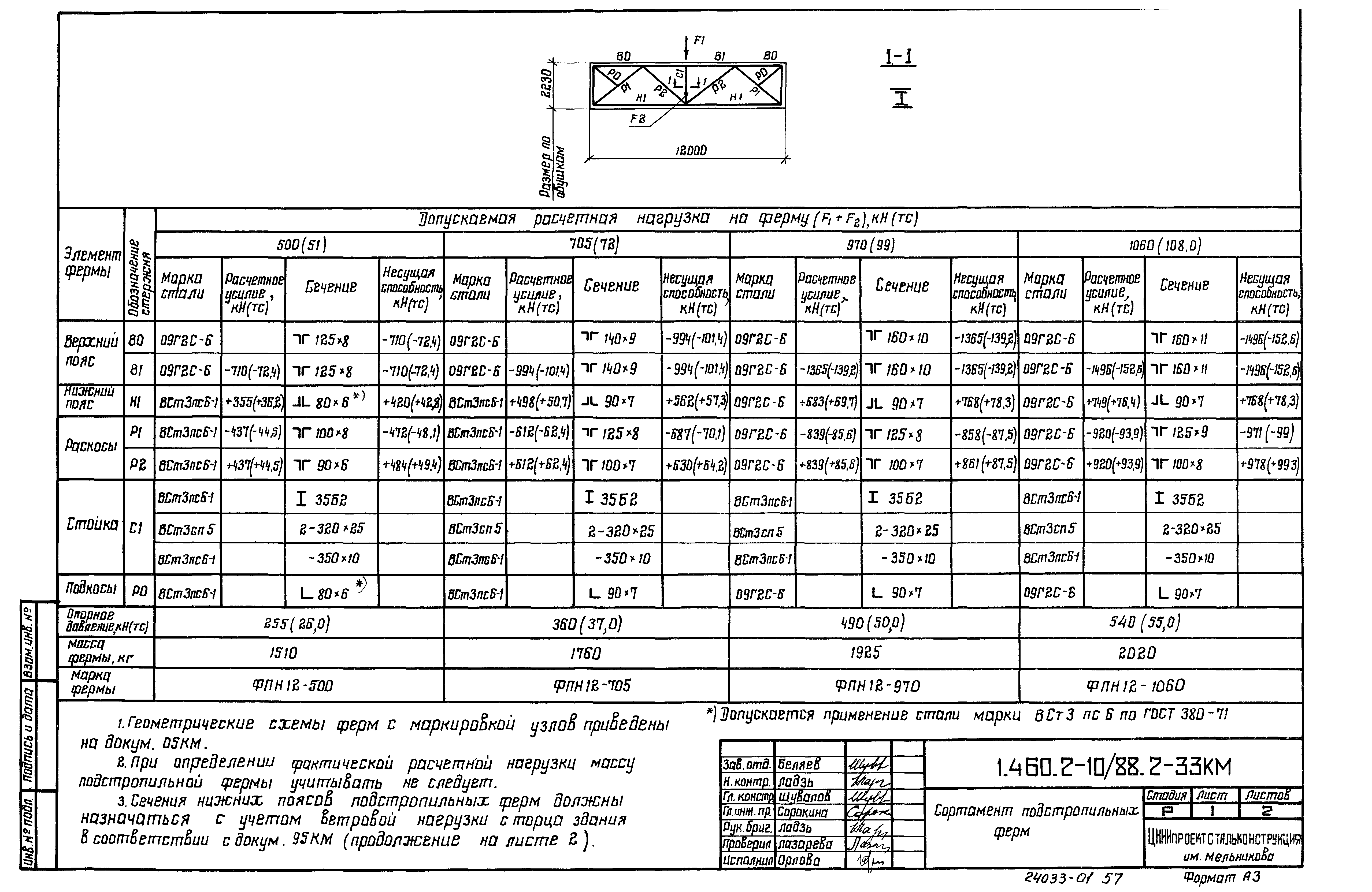

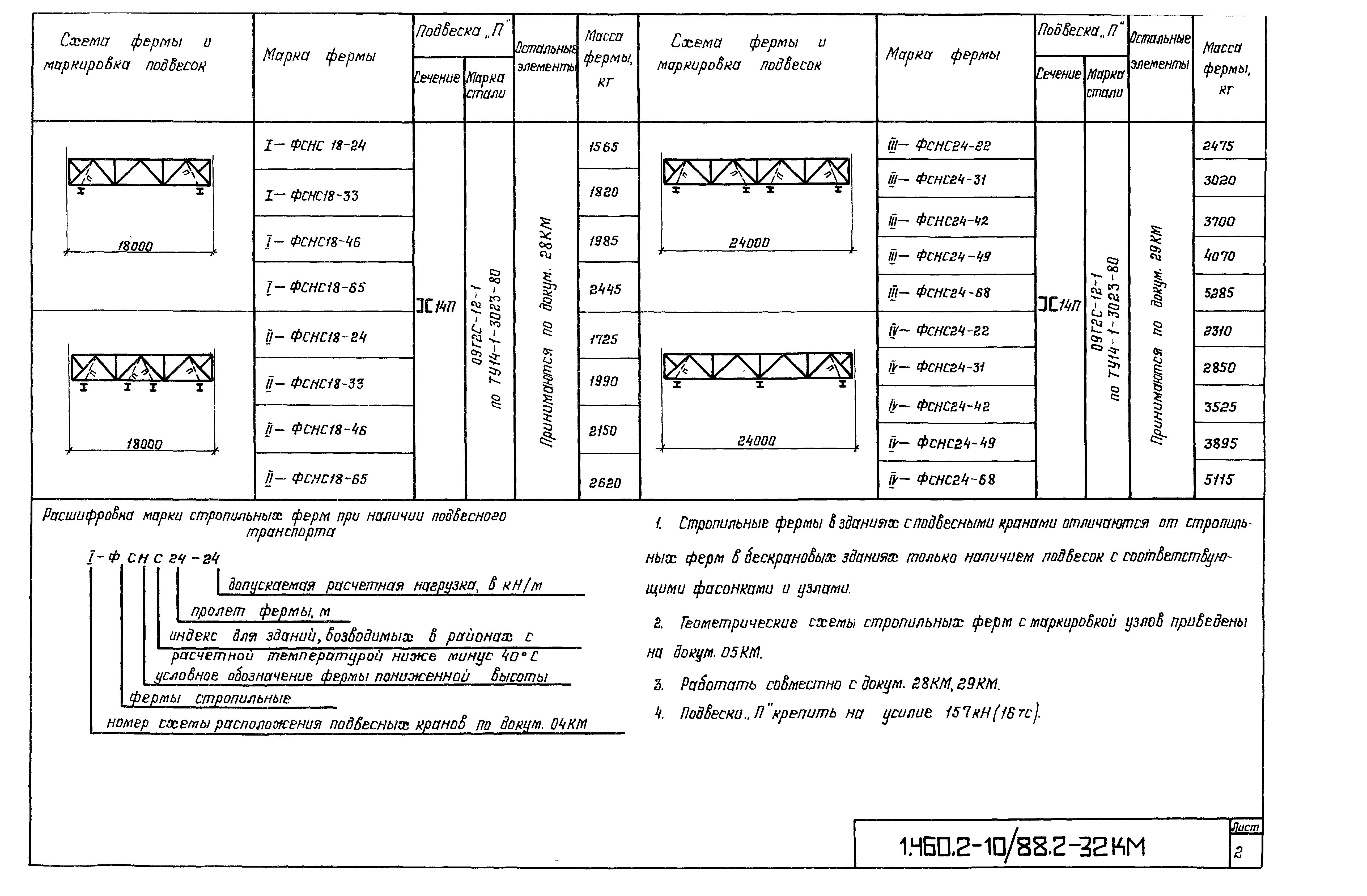

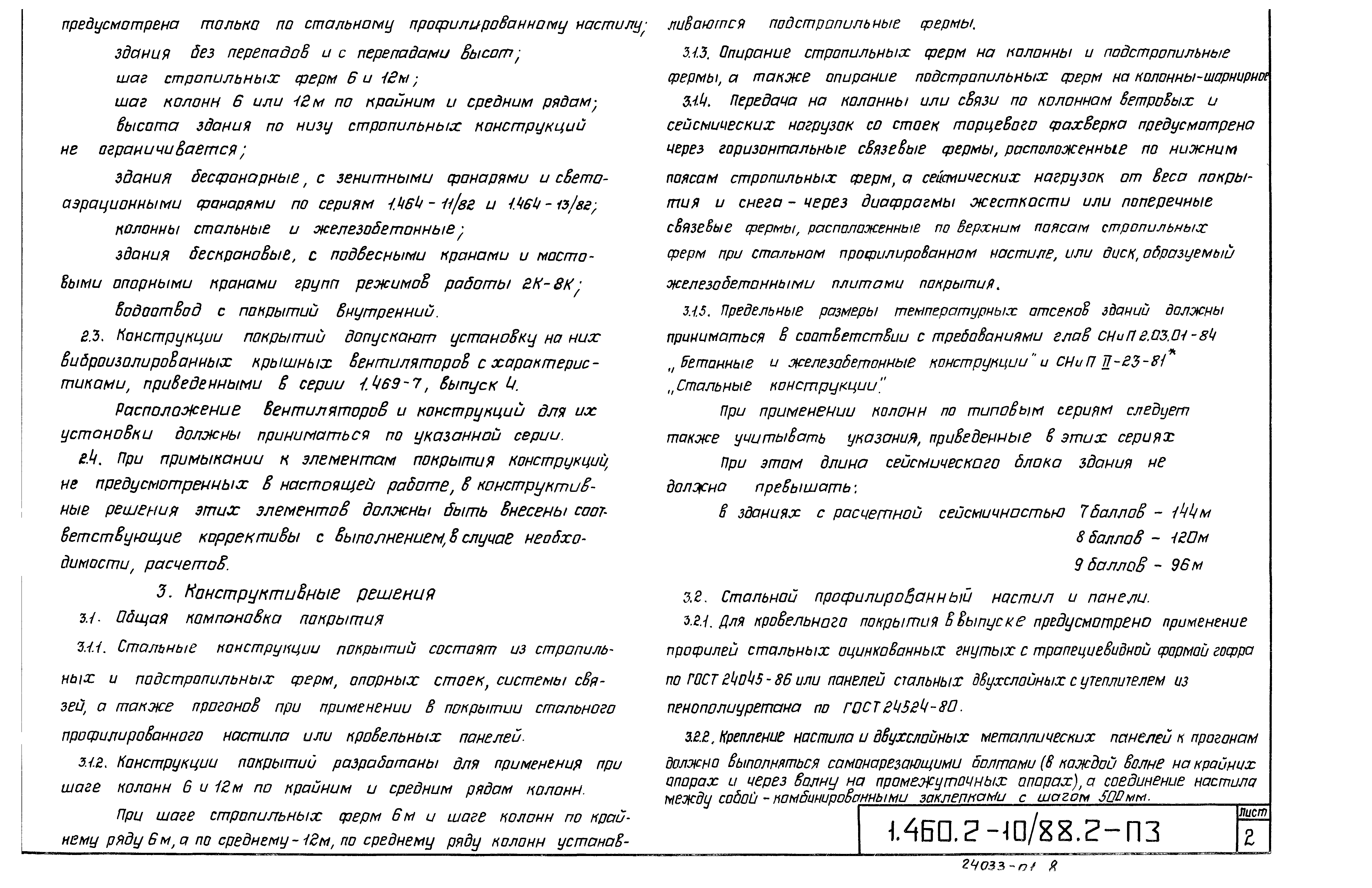

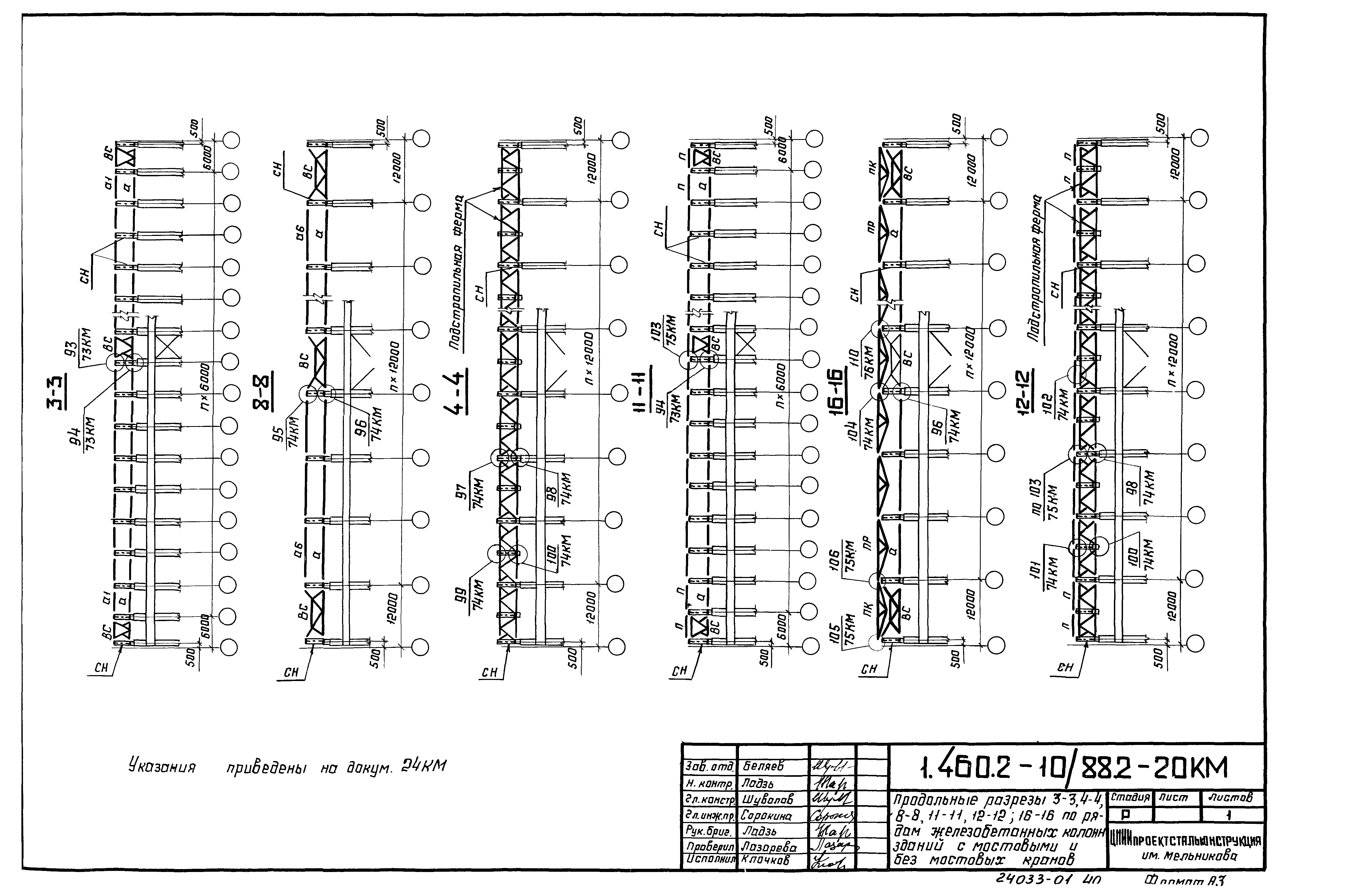

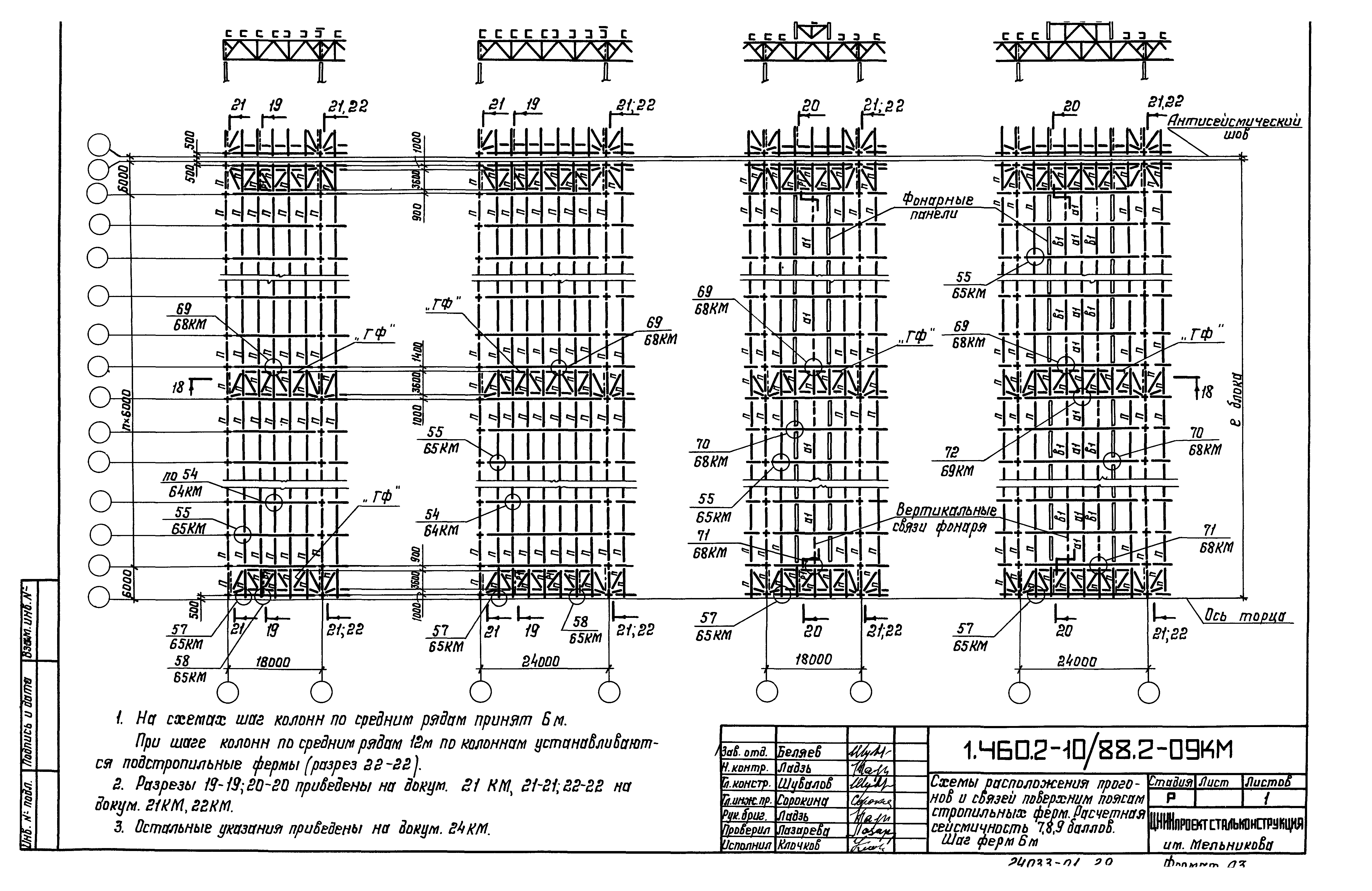

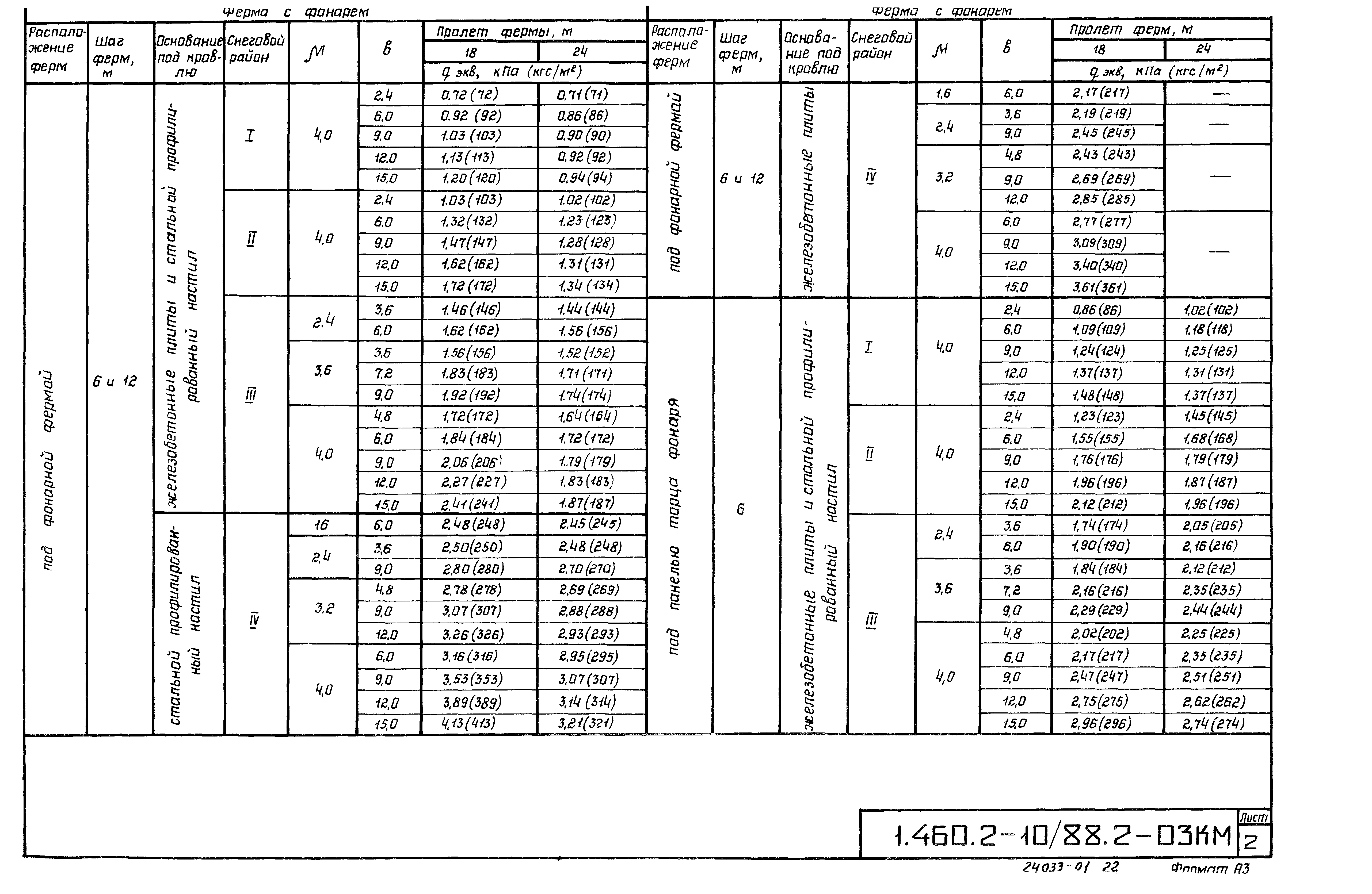

Оглавление:	1.460.2-10/88.2-ПЗ Пояснительная записка 1.460.2-10/88.2-01 Примеры выбора марок стропильных ферм 1.460.2-10/88.2-02 Эквивалентные нагрузки на стропильные фермы от снега в зданиях с пролетами одинаковой высоты и от веса фонаря 1.460.2-10/88.2-03 Эквивалентные нагрузки на стропильные фермы от снега у перепада высоты здания 1.460.2-10/88.2-04 Эквивалентные нагрузки на стропильные фермы от подвесных кранов. Шаг ферм 6 м. Указания 1.460.2-10/88.2-05 Схемы стропильных и подстропильных ферм 1.460.2-10/88.2-06 Схемы расположения связей по верхним поясам стропильных ферм при железобетонных плитах в покрытии 1.460.2-10/88.2-07 Схемы расположения прогонов и связей по верхним поясам стропильных ферм при профилированном настиле в покрытии. Шаг ферм 6 м 1.460.2-10/88.2-08 Схемы расположения прогонов, связей по верхним поясам стропильных ферм при профилированном настиле в покрытии. Шаг ферм 12 м 1.460.2-10/88.2-09 Схемы расположения прогонов и связей по верхним поясам стропильных ферм. Расчетная сейсмичность 7,8,9 баллов. Шаг ферм 6 м 1.460.2-10/88.2-10 Схемы расположения прогонов и связей по верхним поясам стропильных ферм. Расчетная сейсмичность 7,8,9 баллов. Шаг ферм 12 м 1.460.2-10/88.2-11 Схемы расположения прогонов, связей и диафрагм "Д" по верхним поясам стропильных ферм. Расчетная сейсмичность 7,8,9 баллов. Шаг ферм 6 м 1.460.2-10/88.2-12 Схемы расположения прогонов, связей и диафрагм "Д" по верхним поясам стропильных ферм. Расчетная сейсмичность 7,8,9 баллов. Шаг ферм 12 м 1.460.2-10/88.2-13 Схемы расположения связей 1 типа по нижним поясам стропильных ферм. Шаг ферм 6 м 1.460.2-10/88.2-14 Схемы расположения связей 1 типа по нижним поясам стропильных ферм. Шаг ферм 12 м 1.460.2-10/88.2-15 Схемы расположения связей 2 типа по нижним поясам стропильных ферм 1.460.2-10/88.2-16 Схемы расположения подвесных путей и тормозных балок "ТБ" по нижним поясам стропильных ферм 1.460.2-10/88.2-17 Продольные разрезы 2-2,5-5,6-6,7-7,10-10,13-13,15-15,17-17 в пролетах зданий 1.460.2-10/88.2-18 Продольные разрезы 3-3,4-4,8-8,11-11,12-12,16-16 по рядам стальных колонн зданий с мостовыми кранами 1.460.2-10/88.2-19 Продольные разрезы 3-3,4-4,8-8,11-11,12-12,16-16 по рядам стальных и железобетонных колонн зданий без мостовых кранов 1.460.2-10/88.2-20 Продольные разрезы 3-3,4-4,8-8,11-11,12-12,16-16 по рядам железобетонных колонн зданий с мостовыми и без мостовых кранов 1.460.2-10/88.2-21 Продольные разрезы 19-19,20-20,24-24,25-25 в пролетах зданий 21-21,22-22,26-26 по рядам колонн. Колонны стальные и железобетонные. Здания без мостовых кранов 1.460.2-10/88.2-22 Продольные разрезы 21-21,22-22,26-26 по рядам колонн. Колонны стальные и железобетонные. Здания с мостовыми кранами 1.460.2-10/88.2-23 Маркировка узлов крепления верхних поясов стропильных ферм к опорным стойкам у перепада высоты 1.460.2-10/88.2-24 Схемы расположения связей по нижним поясам стропильных ферм с шагом 12 м при наличии стоек фахверка. Указания 1.460.2-10/88.2-25 Схемы расположения распорок по верхним поясам стропильных ферм при железобетонных плитах. Таблица для выбора схем 1.460.2-10/88.2-26 Схемы расположения растяжек по нижним поясам стропильных ферм. Таблица для выбора схема 1.460.2-10/88.2-27 Схемы расположения дополнительных стоек в стропильных фермах 1.460.2-10/88.2-28 Сортамент стропильных ферм для пролетов зданий 18 м, возводимых в районах с расчетной температурой воздуха минус 40ºС и выше 1.460.2-10/88.2-29 Сортамент стропильных ферм для пролетов зданий 24 м, возводимых в районах с расчетной температурой воздуха минус 40ºС и выше 1.460.2-10/88.2-30 Сортамент стропильных ферм для пролетов зданий 18 м, возводимых в районах с расчетной температурой ниже минус 40ºС 1.460.2-10/88.2-31 Сортамент стропильных ферм для пролетов зданий 24 м, возводимых в районах с расчетной температурой ниже минус 40ºС 1.460.2-10/88.2-32 Сортамент стропильных ферм для зданий с подвесными кранами 1.460.2-10/88.2-33 Сортамент подстропильных ферм 1.460.2-10/88.2-34 Сортамент подстропильных ферм для зданий, возводимых в районах с расчетной температурой воздуха ниже минус 40ºС 1.460.2-10/88.2-35 Таблица для назначения сечения нижнего пояса подстропильной фермы с учетом ветровой нагрузки 1.460.2-10/88.2-36 Сортамент опорных стоек 1.460.2-10/88.2-37 Сортамент распорок, раскосов, растяжек 1.460.2-10/88.2-38 Сортамент вертикальных связей 1.460.2-10/88.2-39 Сортамент профилированных настилов и прогонов 1.460.2-10/88.2-40 Таблица для выбора марок опорных стоек 1.460.2-10/88.2-41 Таблица для выбора марок поясов и раскосов горизонтальных связей по нижним поясам стропильных ферм в торце здания 1.460.2-10/88.2-42 Таблица для выбора марок вертикальных связей и распорок, расположенных по рядам колонн 1.460.2-10/88.2-43 Схема раскладки настила. Таблица для выбора марок настила 1.460.2-10/88.2-44 Маркировочные схемы прогонов. Таблица для выбора марок прогонов 1.460.2-10/88.2-45 Сортамент горизонтальных связевых ферм "ГФ" 1.460.2-10/88.2-46 Диафрагма жесткости Д1,Д2,Д3. Допускаемая сейсмическая нагрузка на диафрагму 1.460.2-10/88.2-47 Таблица выбора диафрагм жесткости. Шаг стропильных ферм 6 м 1.460.2-10/88.2-48 Таблица выбора диафрагм жесткости. Шаг стропильных ферм 12 м 1.460.2-10/88.2-49 Заводские узлы стропильных ферм. Узлы 1...3 1.460.2-10/88.2-50 Заводские узлы стропильных ферм. Узлы 4,5 1.460.2-10/88.2-51 Монтажные стыки стропильных ферм. Узлы 6,7 1.460.2-10/88.2-52 Монтажные стыки стропильных ферм. Узлы 8...11 1.460.2-10/88.2-53 Монтажные стыки стропильных ферм на высокопрочных болтах. Узлы 12...15 1.460.2-10/88.2-54 Монтажные стыки стропильных ферм на высокопрочных болтах. Узлы 16...19 1.460.2-10/88.2-55 Таблица для выбора накладок и болтов к монтажным стыкам стропильных ферм на высокопрочных болтах 1.460.2-10/88.2-56 Монтажные стыки нижних поясов стропильных ферм на фланцах. Узлы 20,21 1.460.2-10/88.2-57 Сортамент фланцевых соединений нижнего пояса стропильных ферм 1.460.2-10/88.2-58 Заводские узлы подстропильных ферм. Узлы 22...24 1.460.2-10/88.2-59 Узлы стропильных ферм при наличии подвесного транспорта. Узлы 25...28 1.460.2-10/88.2-60 Опорные стойки 1.460.2-10/88.2-61 Схемы и узлы вертикальных связей Р1,Т1. Узлы 29...36 1.460.2-10/88.2-62 Схемы и узлы вертикальных связей ВС1...ВС8. Узлы 37...46
Разработан:	ЦНИИПСК им. Мельникова
Утверждён:	15.06.1989 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 4/5-918)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1989 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Стропильные и подстропильные конструкции Фермы Стальные и металлодеревянные
