Скачать Серия 1.263.2-4 Выпуск 2. Фермы пролетом 27, 30 и 36 м из прокатных уголков. Чертежи КМ

Дата актуализации: 10.08.2017

Серия 1.263.2-4

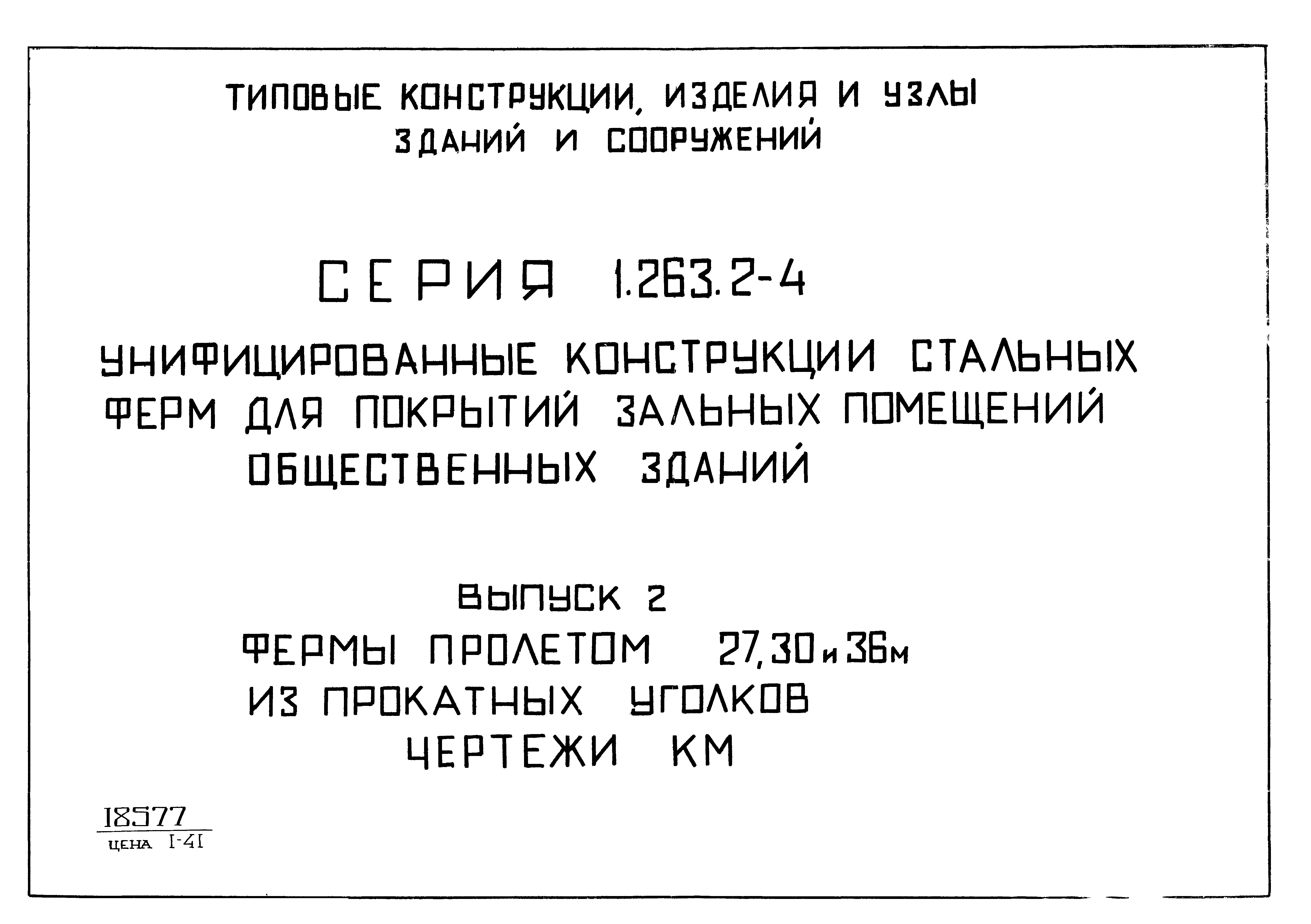

Выпуск 2. Фермы пролетом 27, 30 и 36 м из прокатных уголков. Чертежи КМ

Обозначение:	Серия 1.263.2-4
Обозначение англ:	Series 1.263.2-4
Статус:	не определен законодательством
Название рус.:	Выпуск 2. Фермы пролетом 27, 30 и 36 м из прокатных уголков. Чертежи КМ
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.03.1983

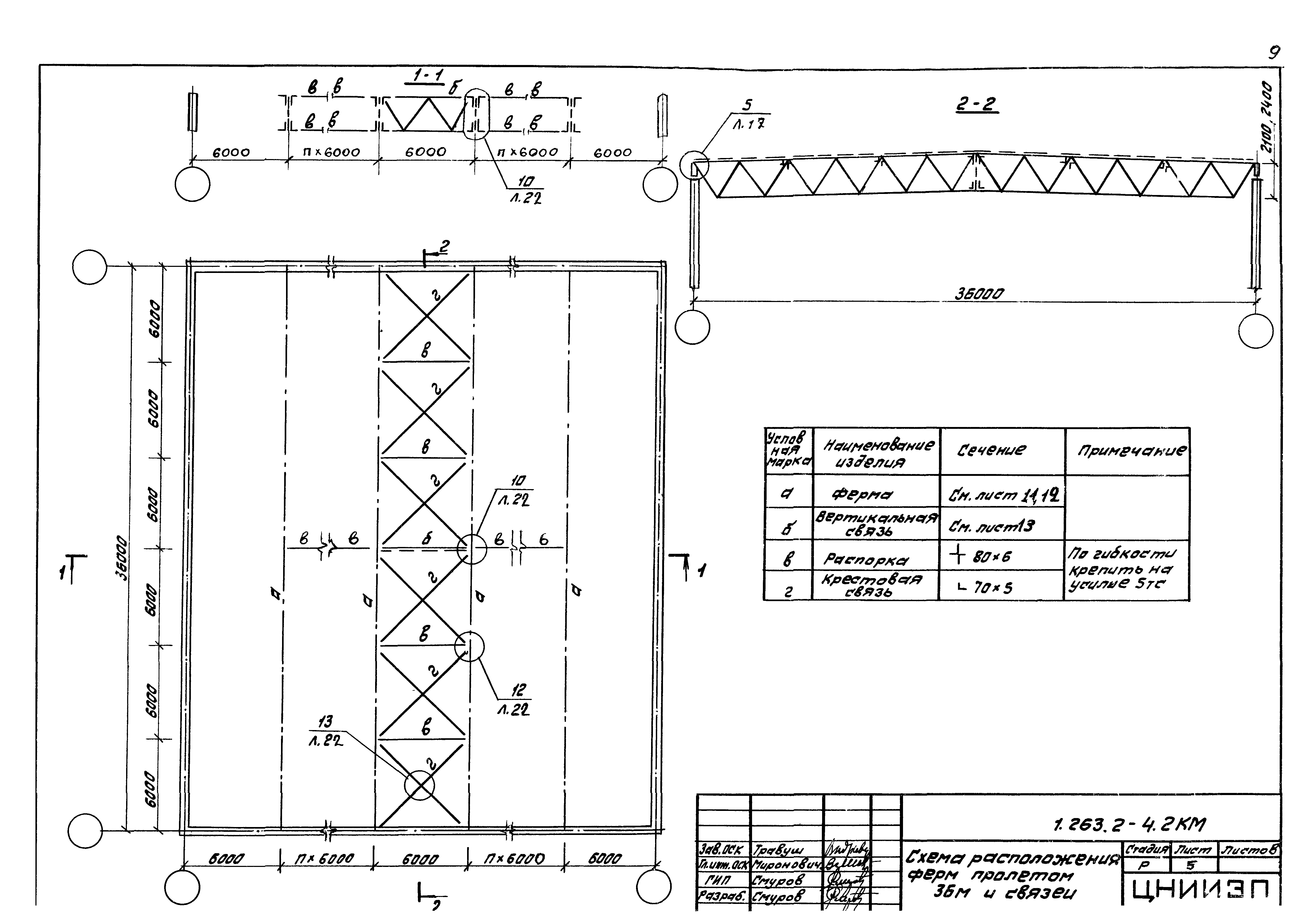

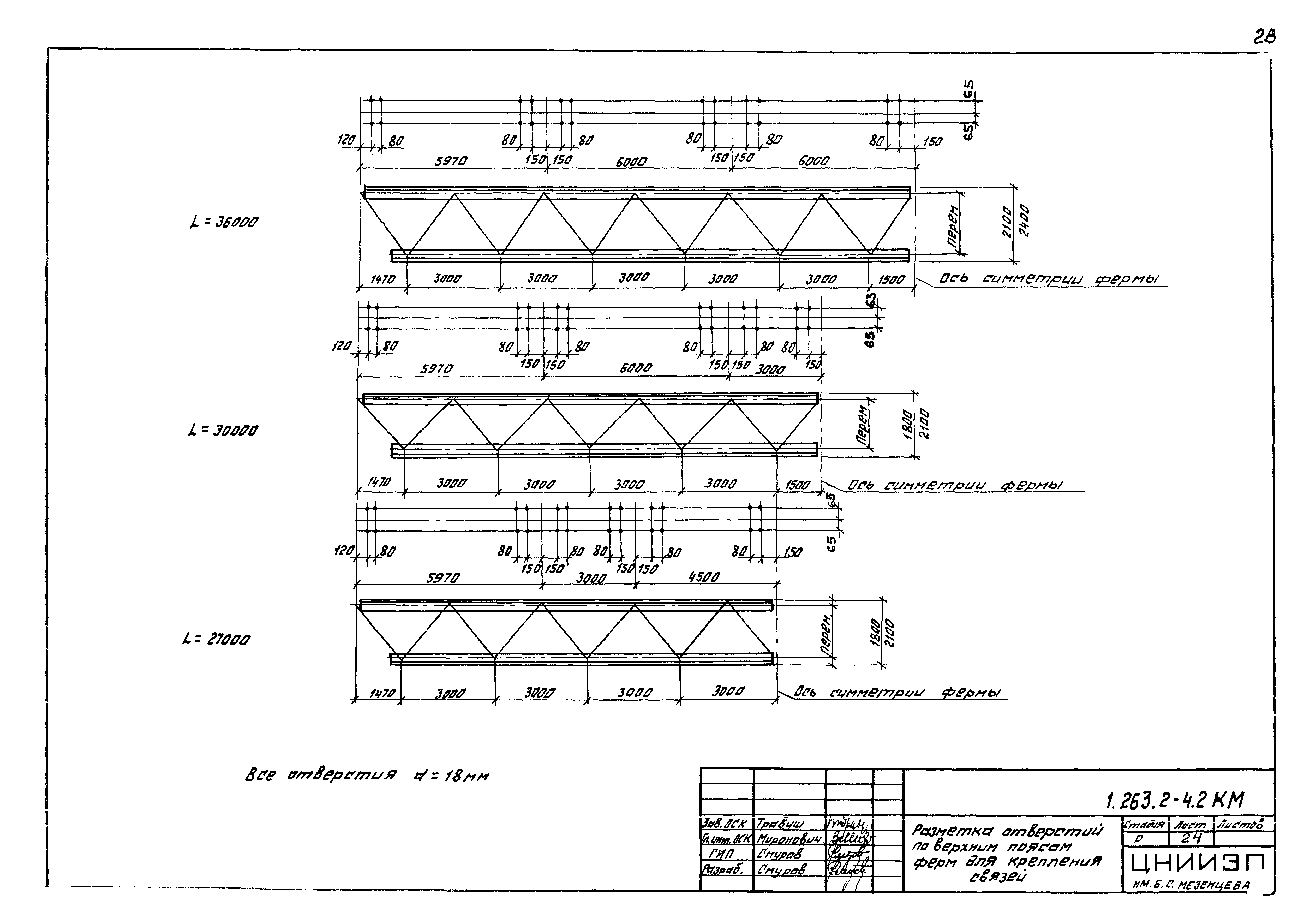

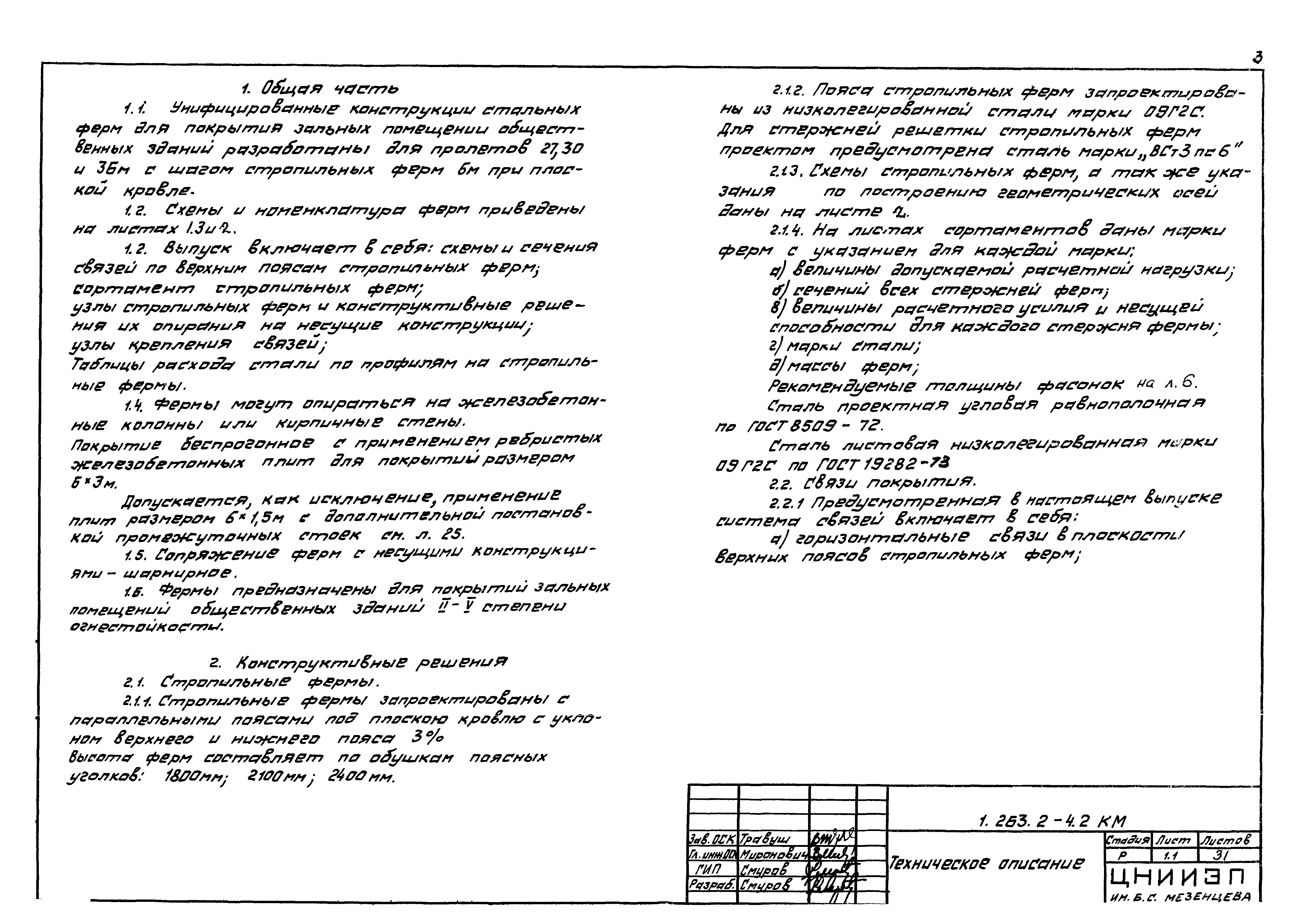

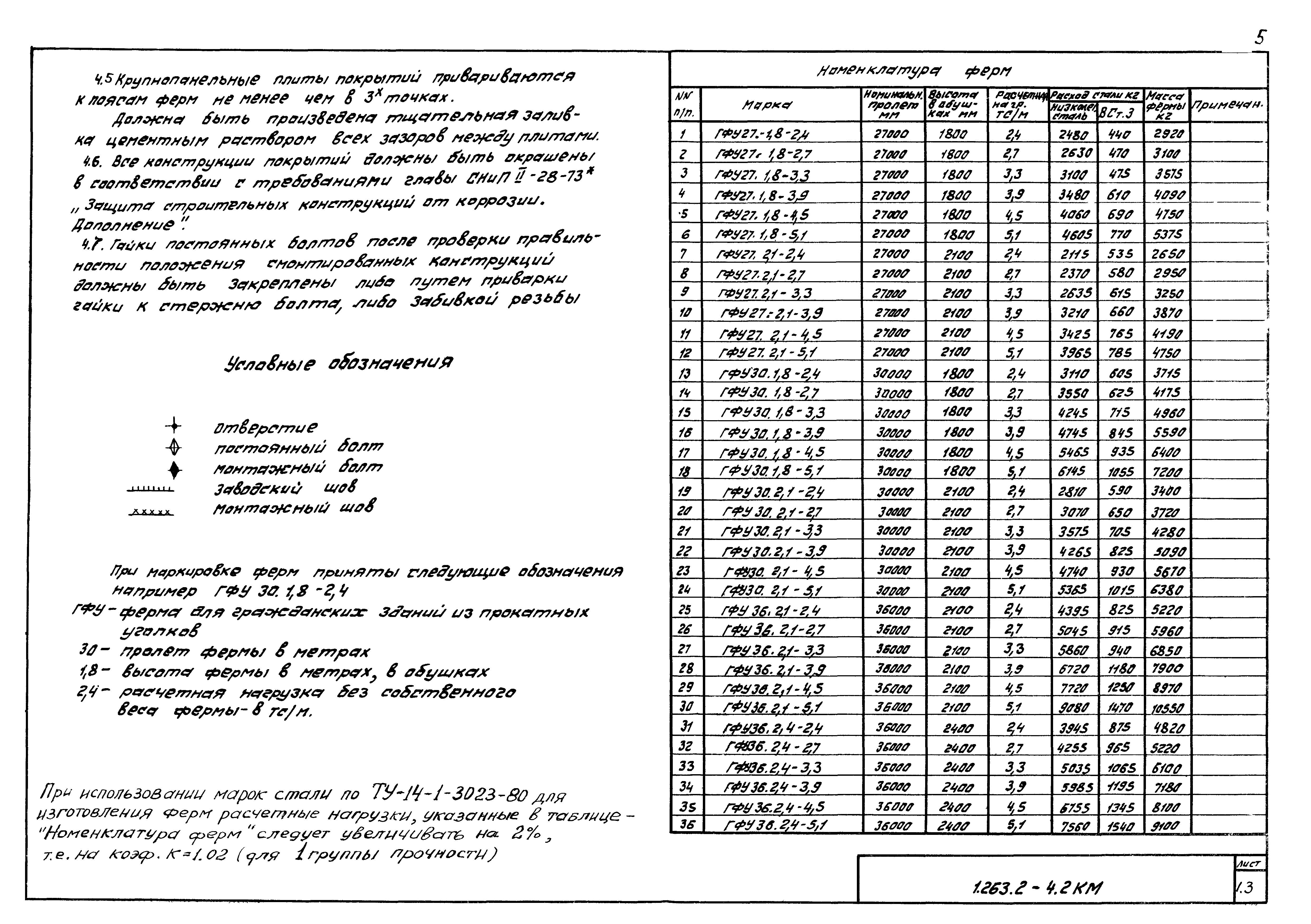

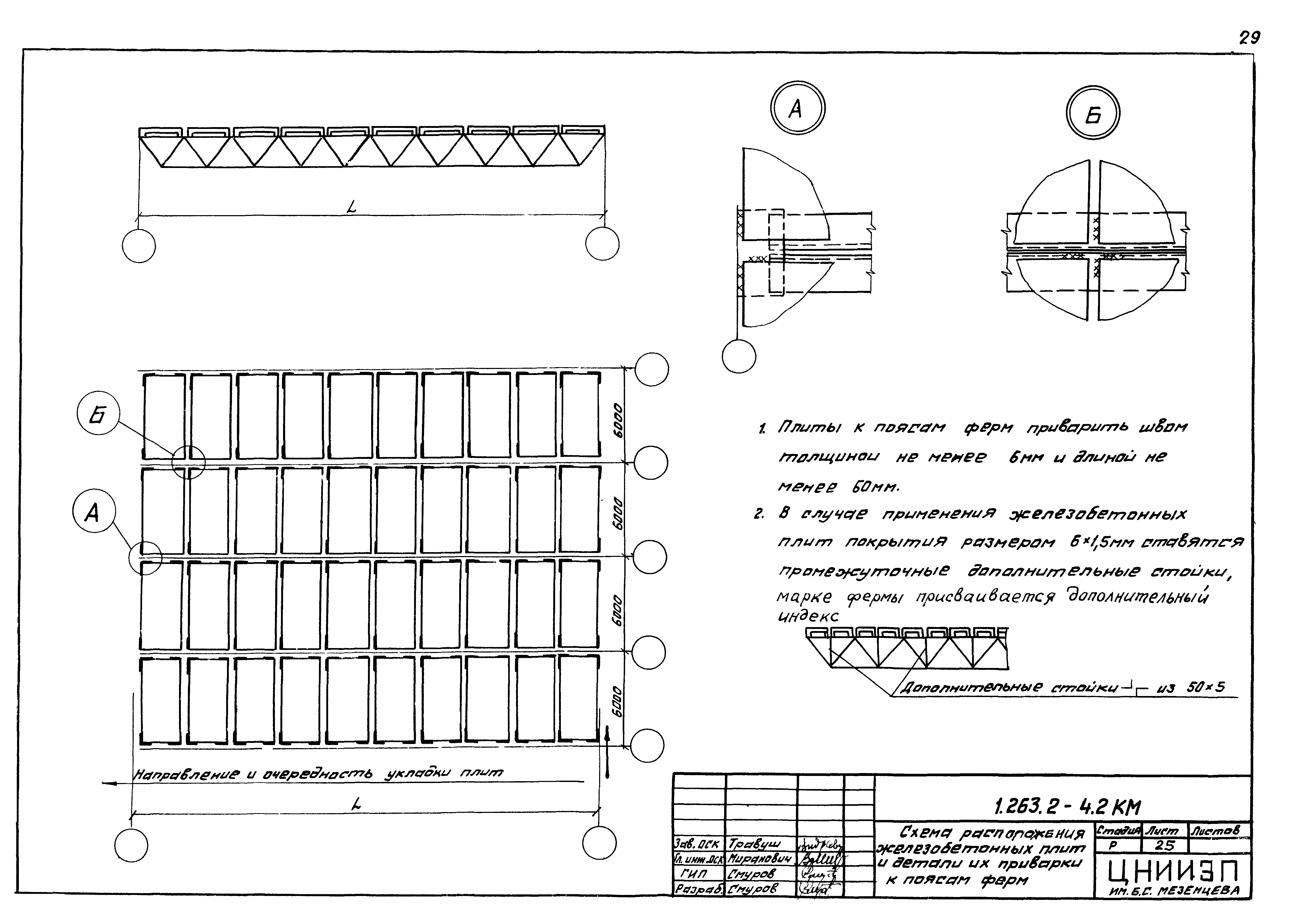

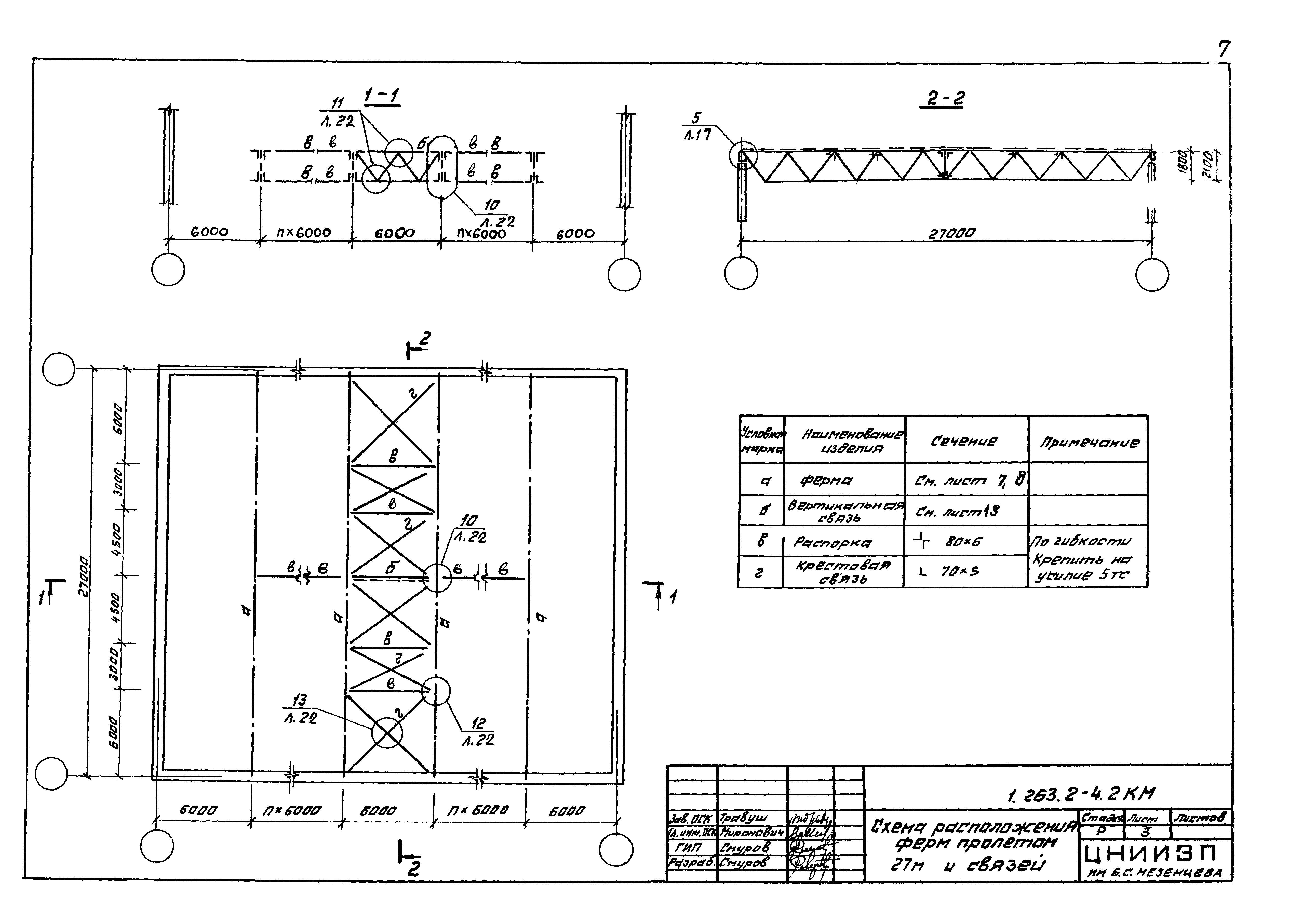

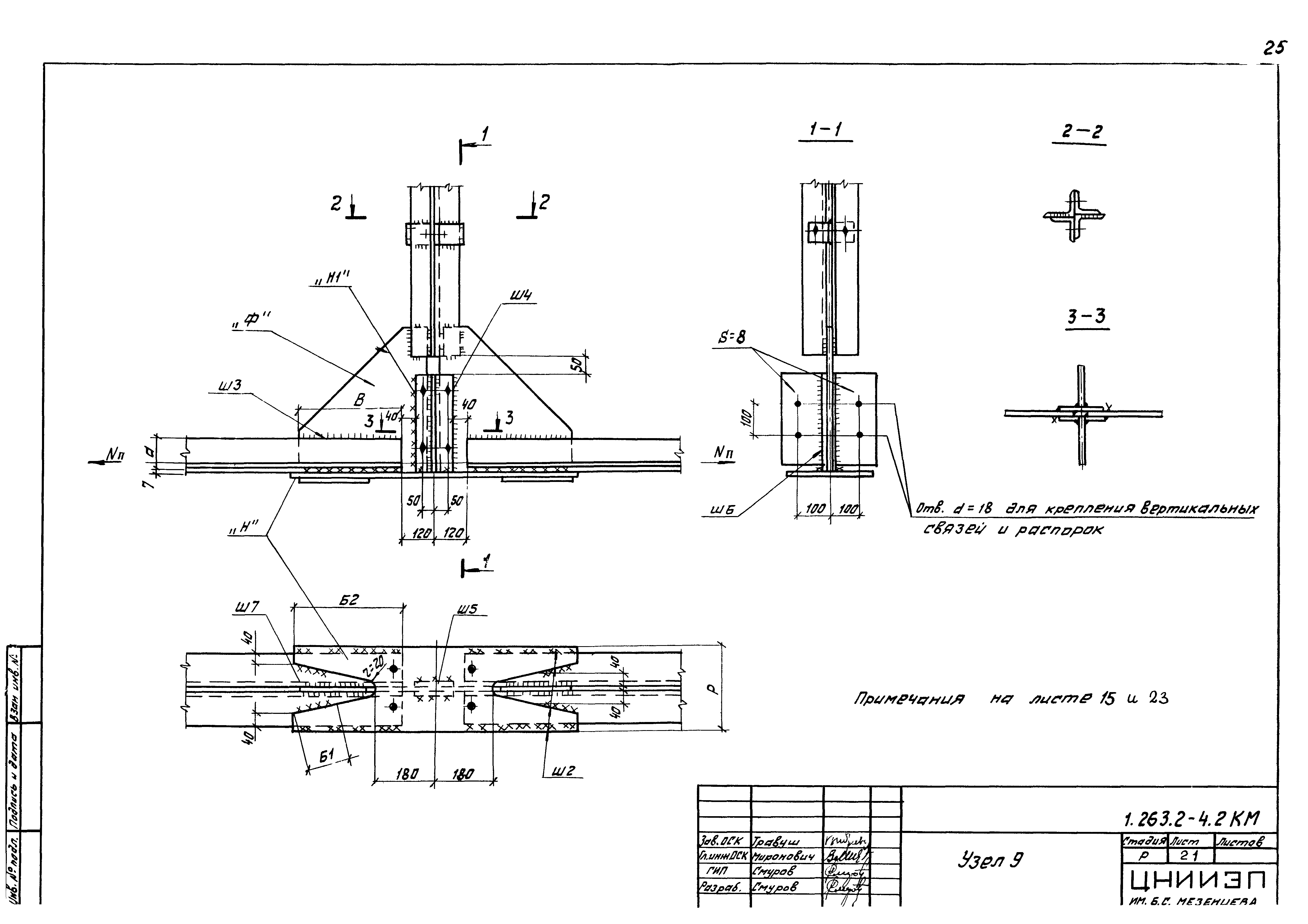

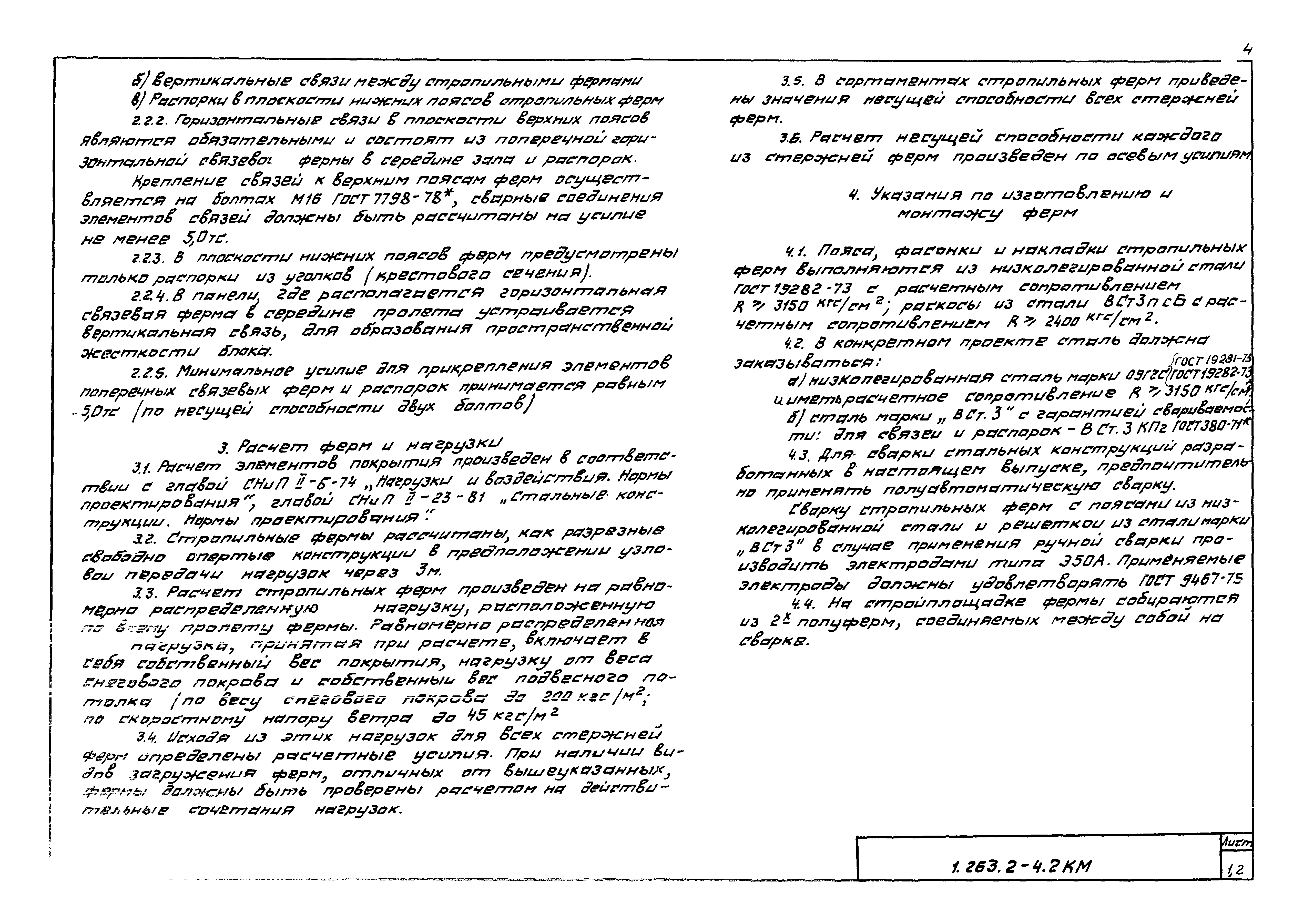

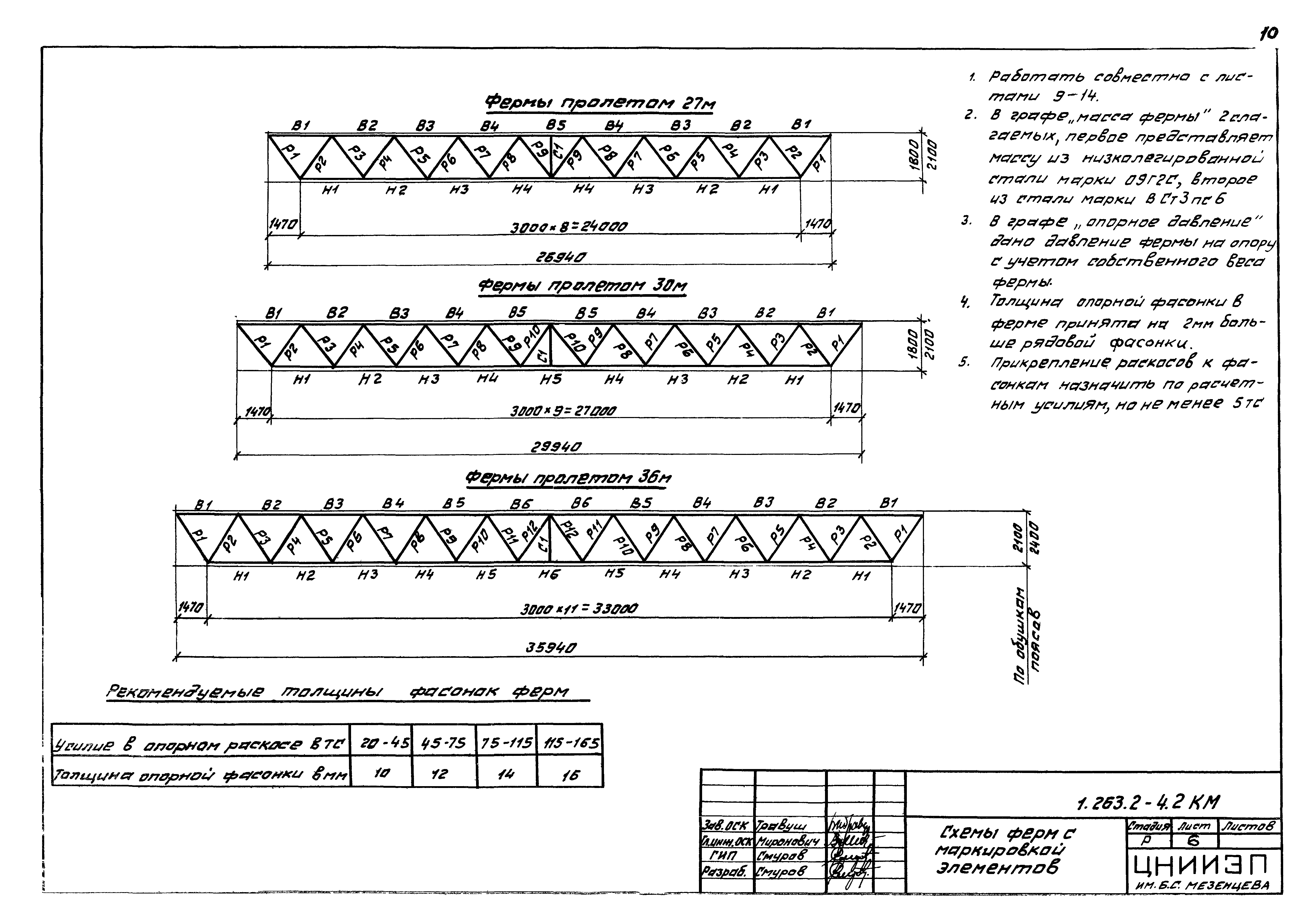

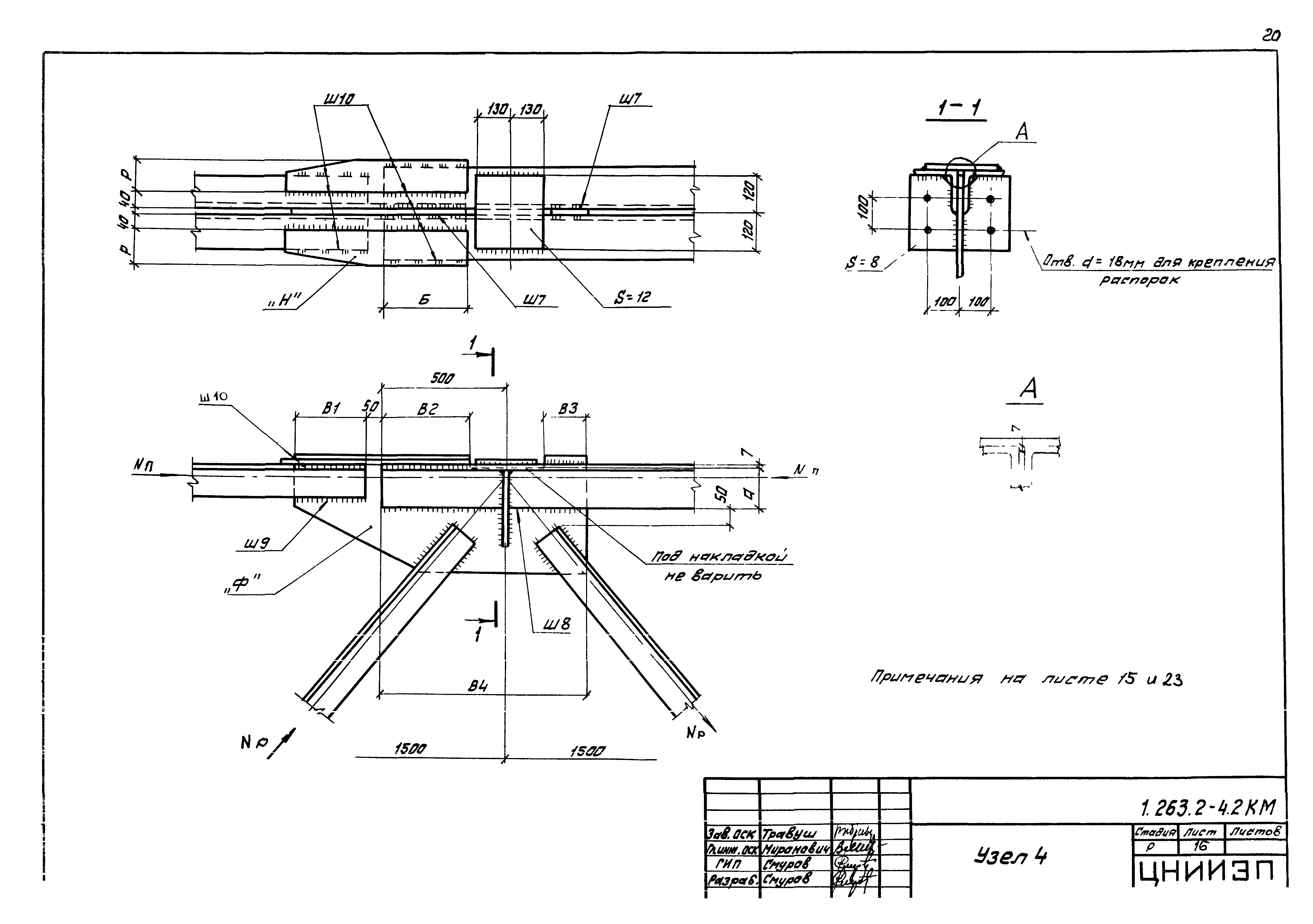

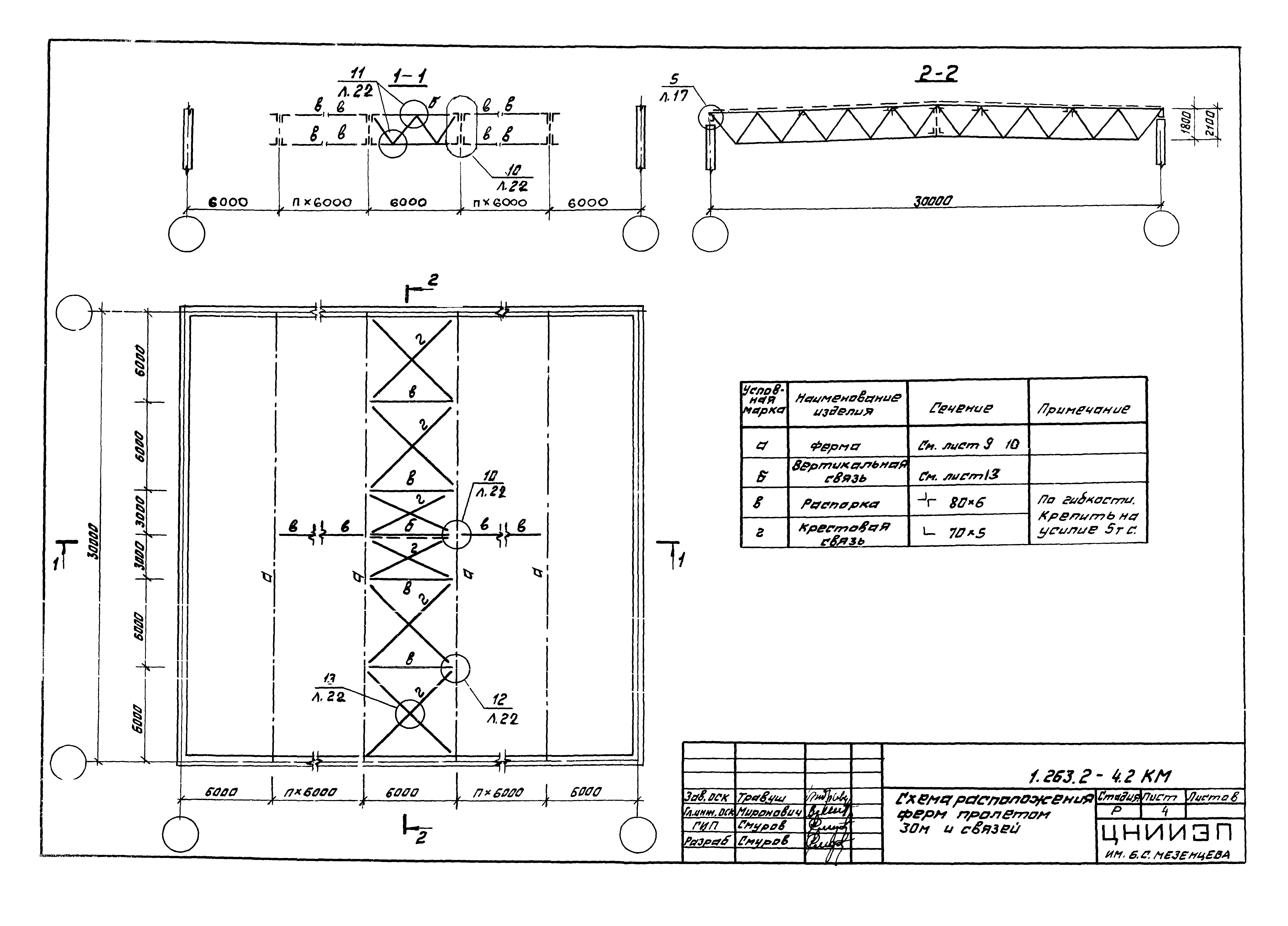

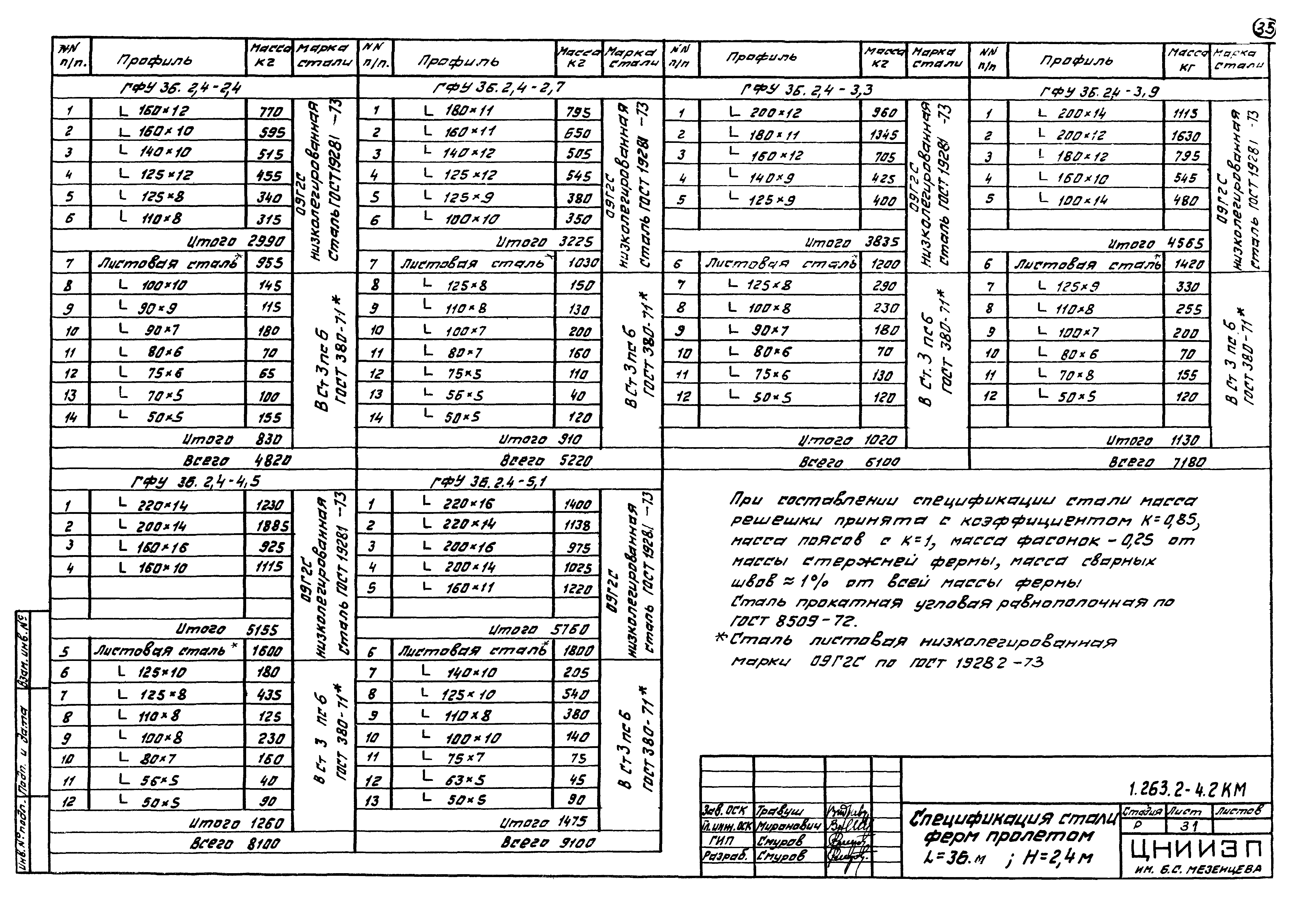

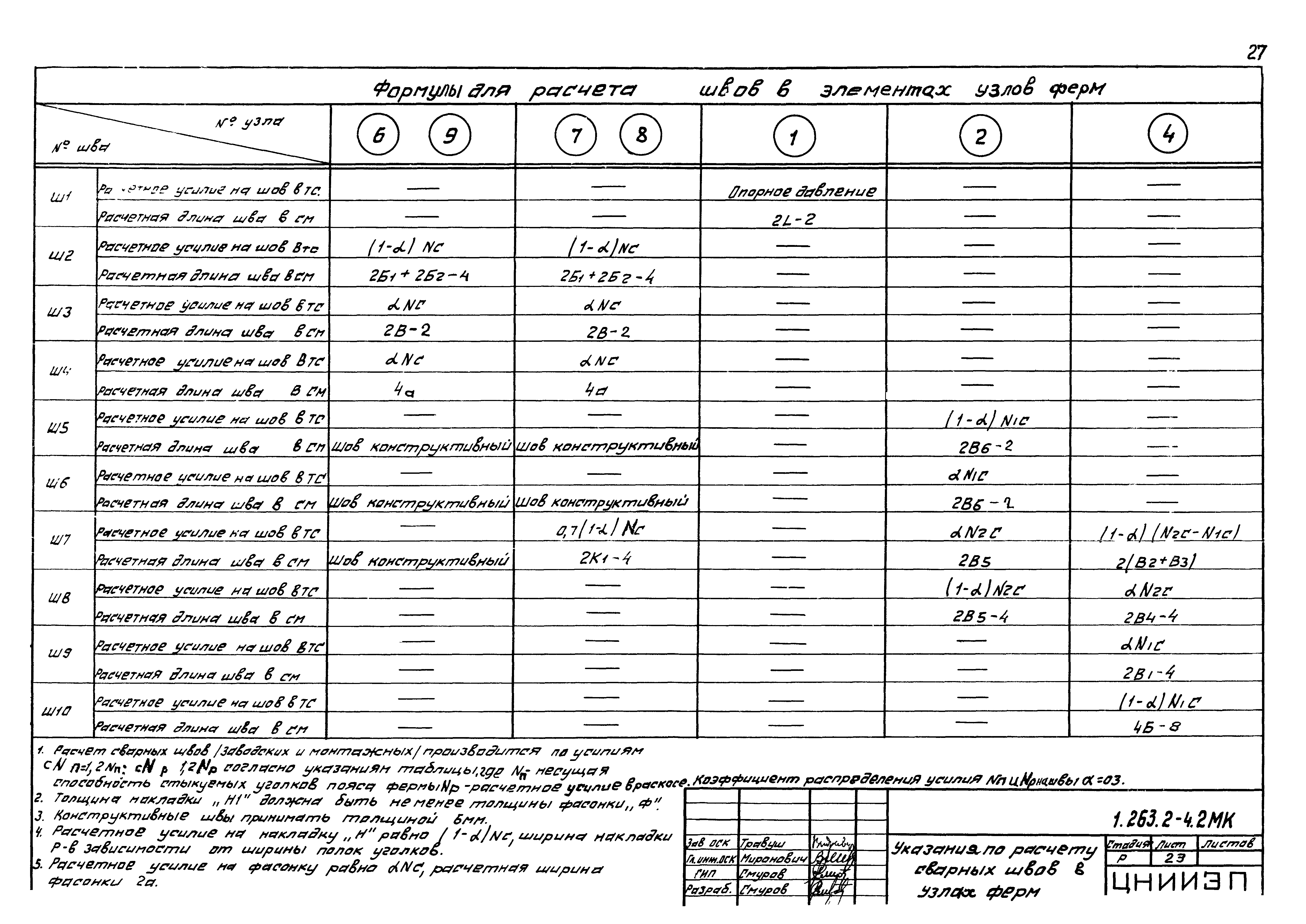

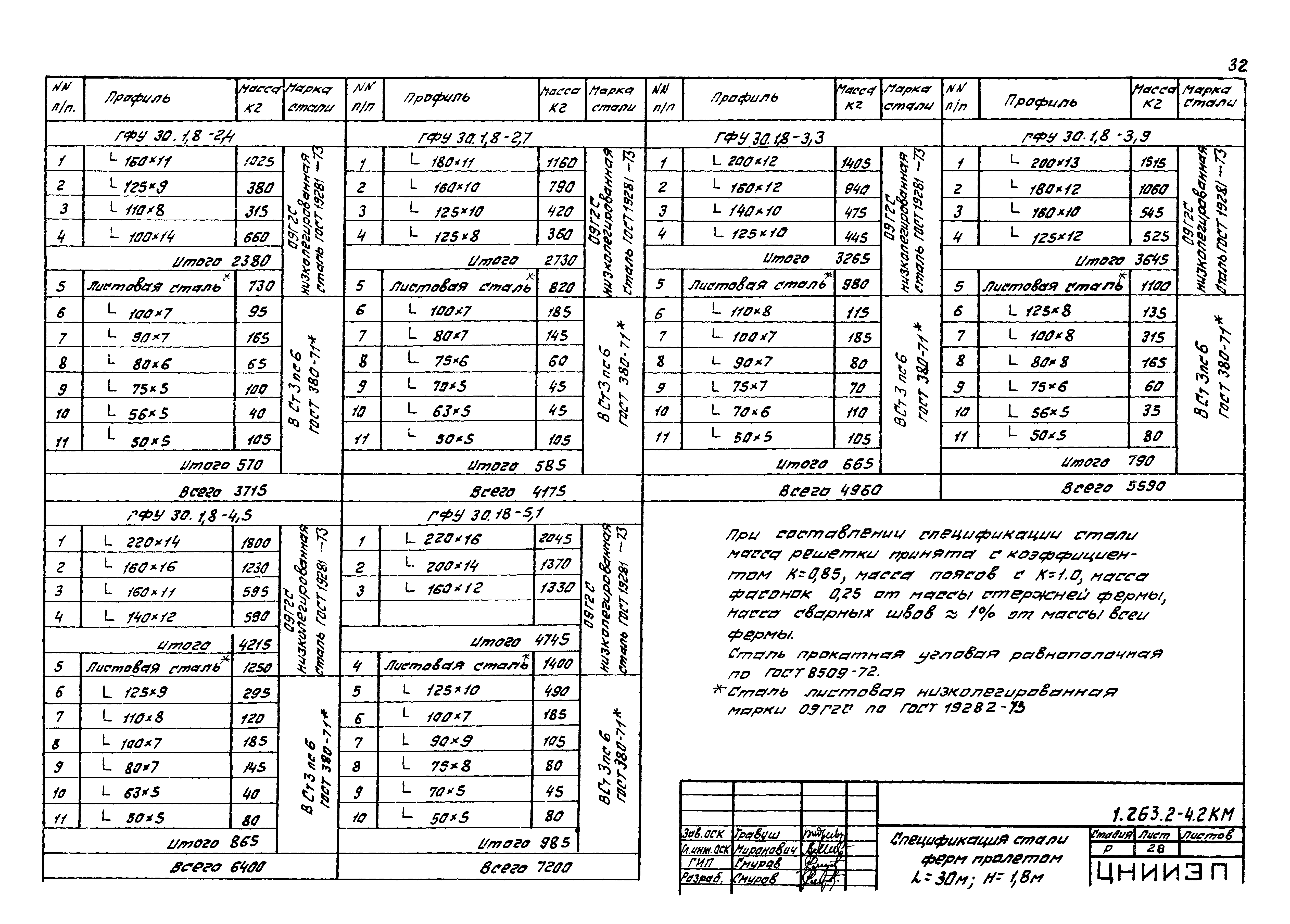

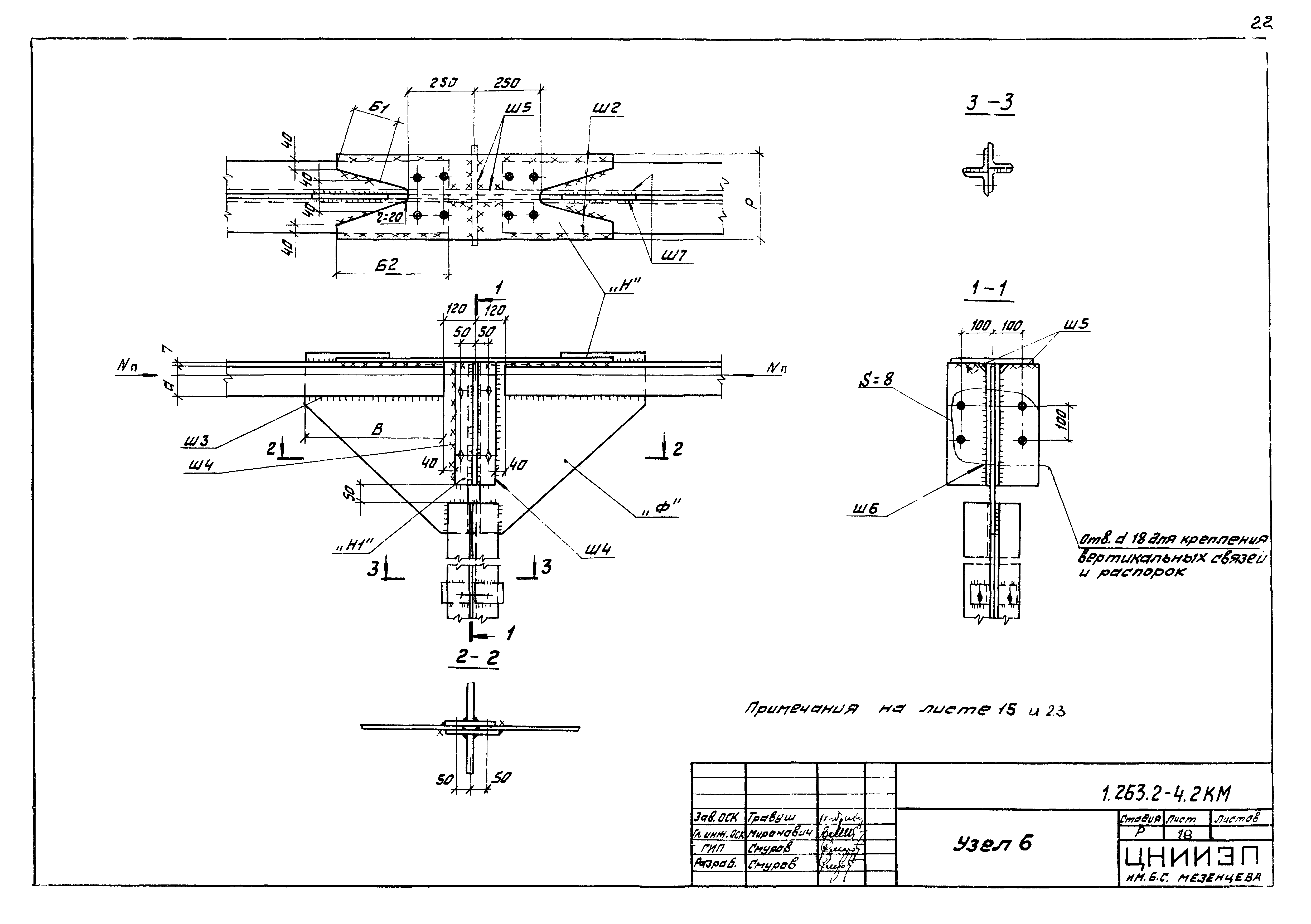

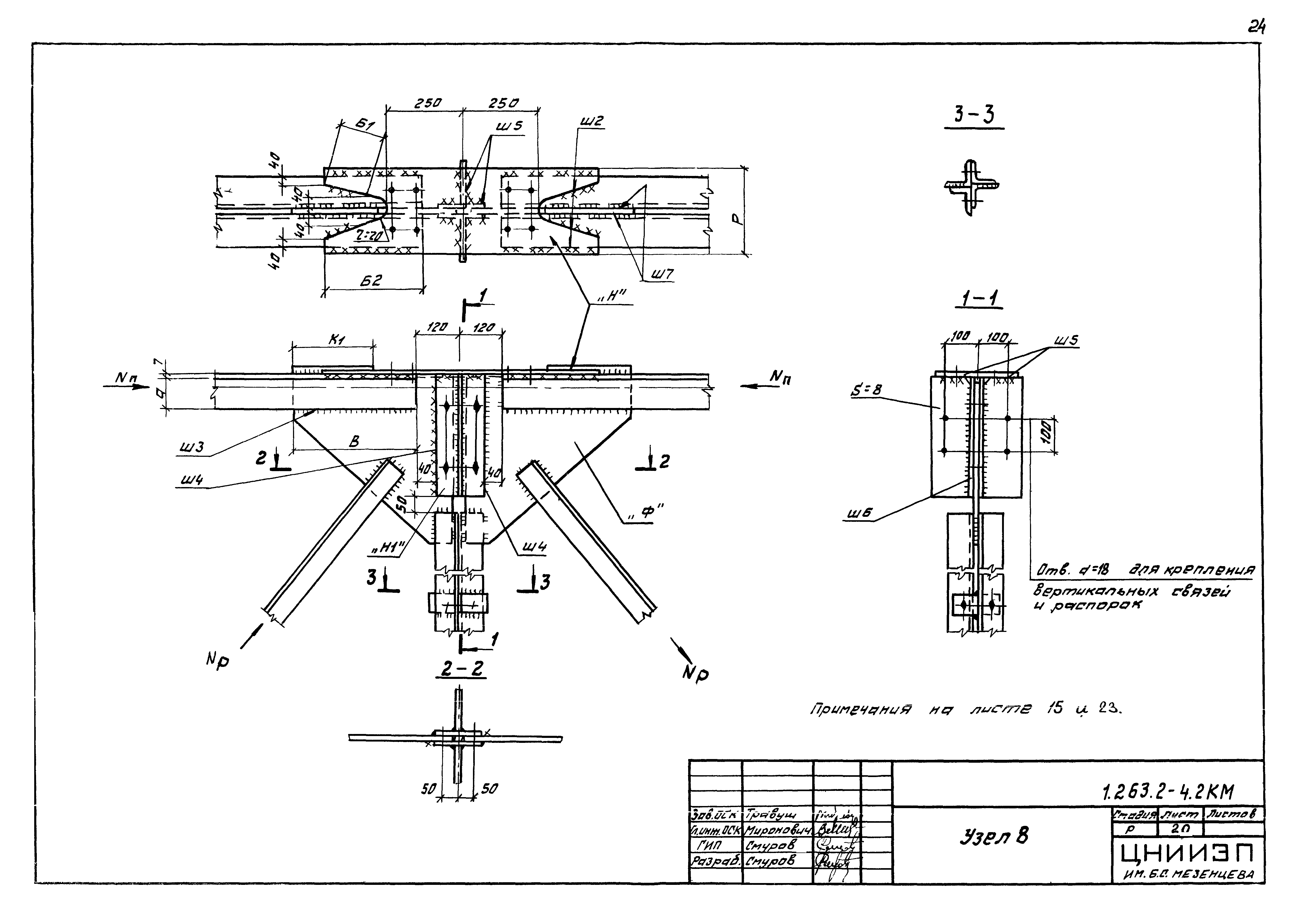

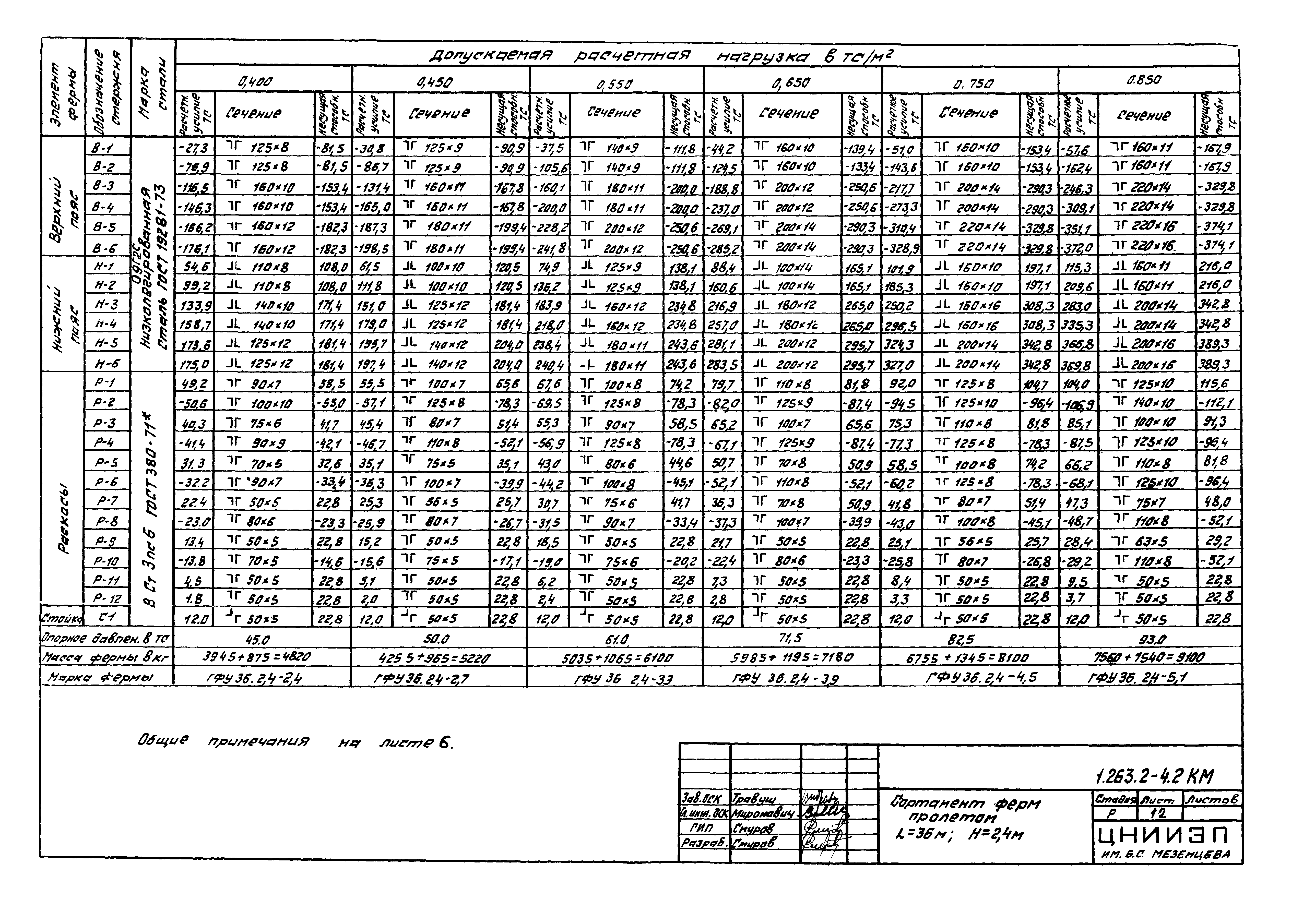

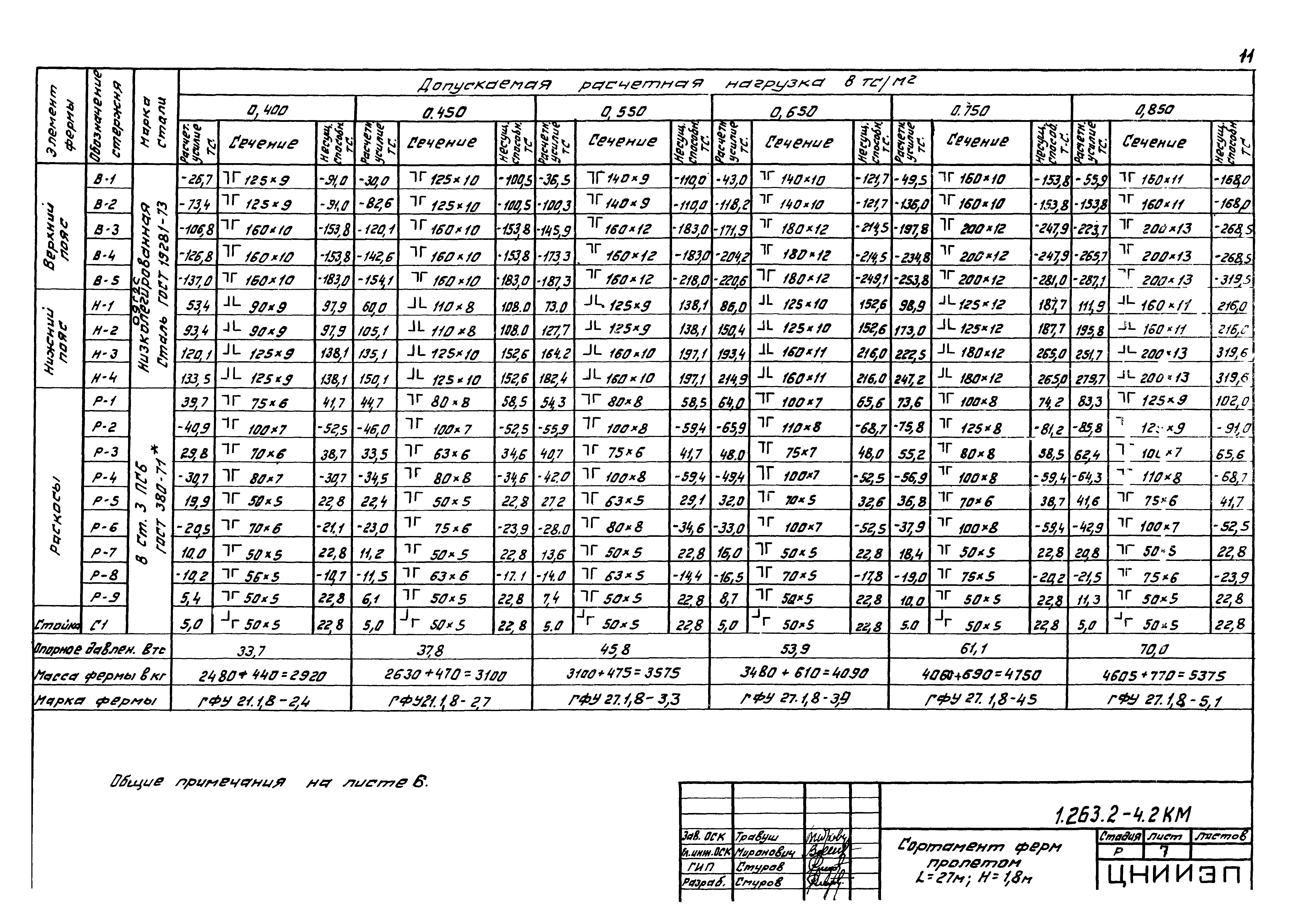

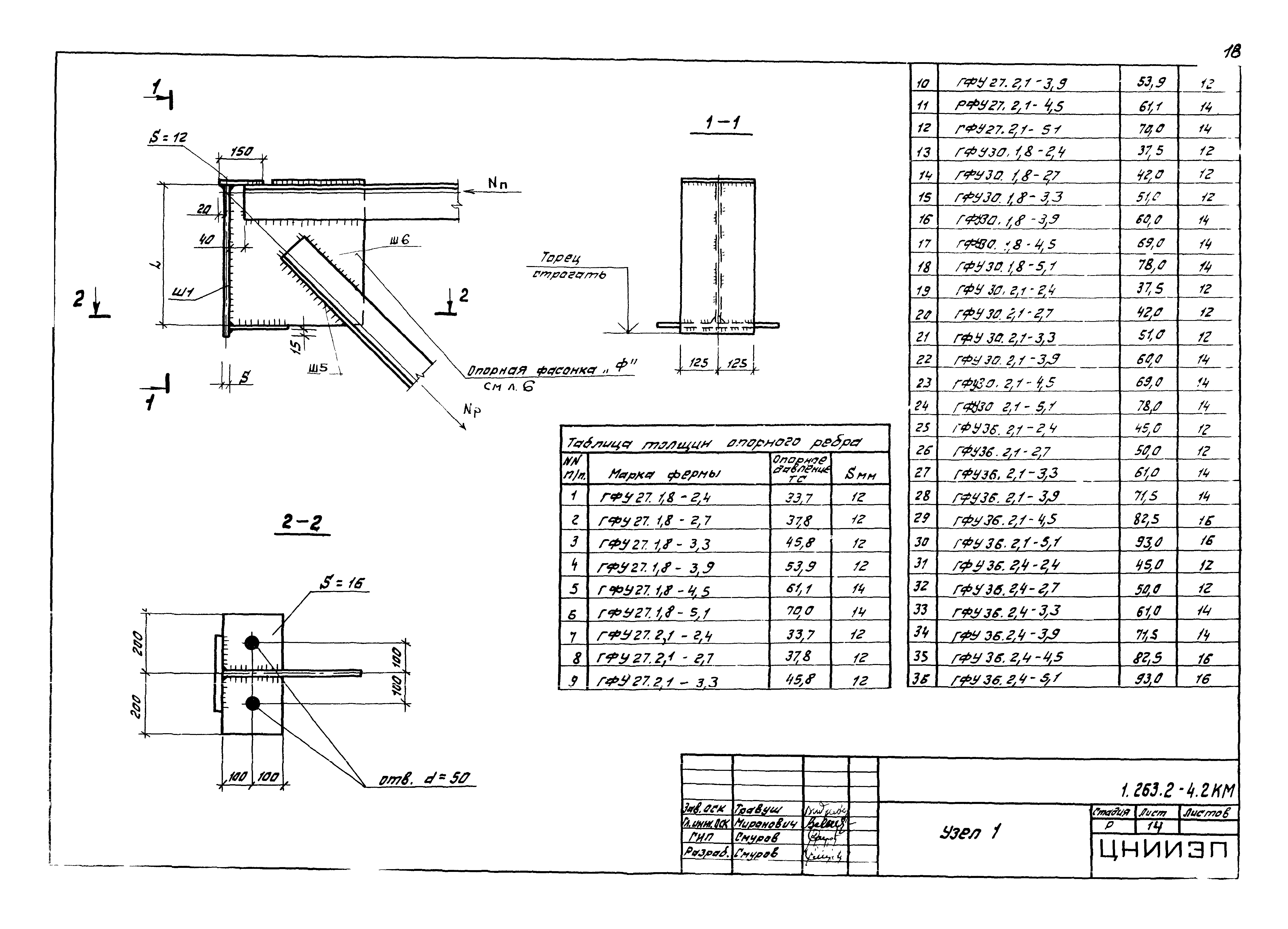

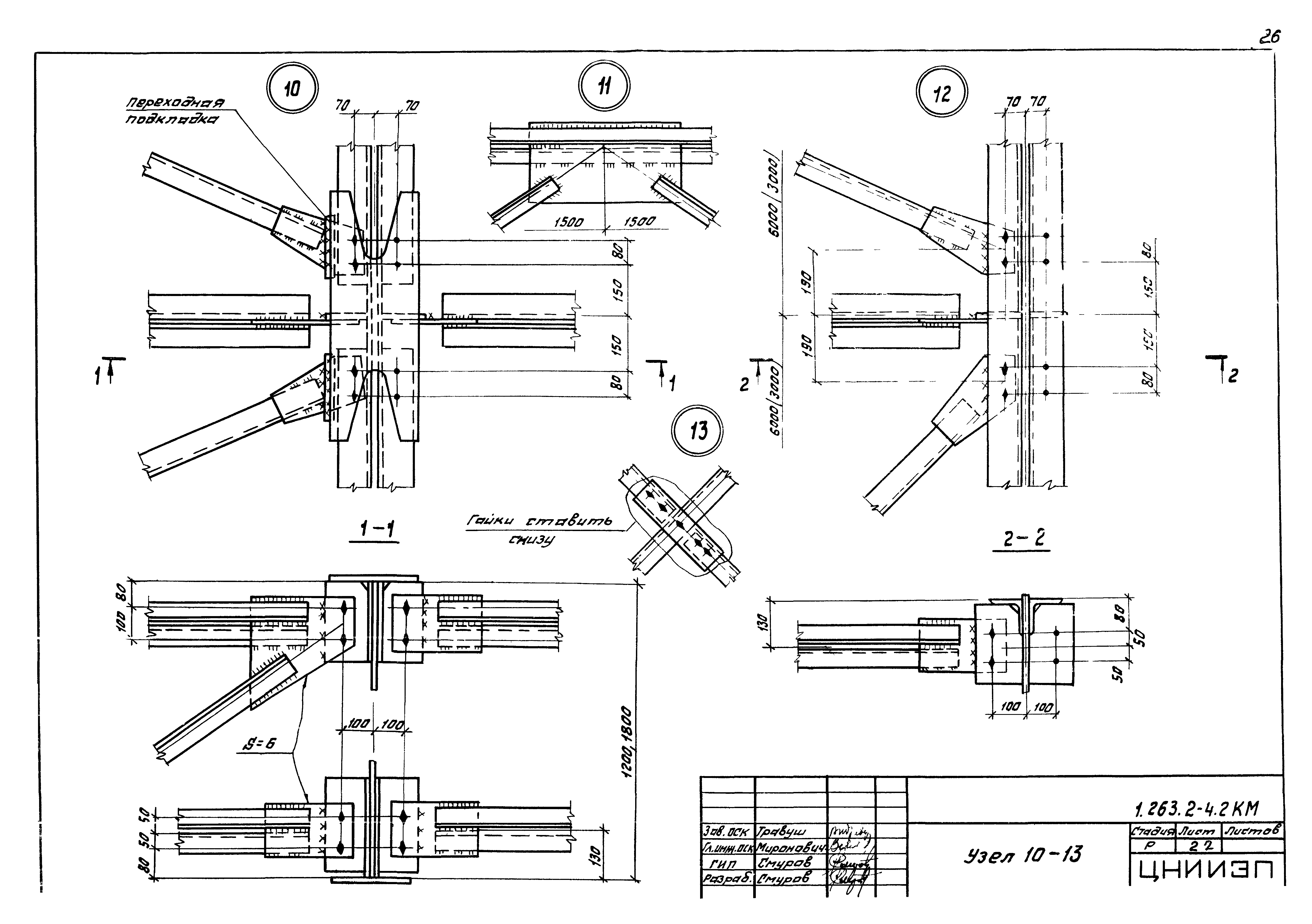

Оглавление:	1.263-2-4.2КМ-1.1-1.3 Техническое описание 1.263-2-4.2КМ-2 Схемы ферм с маркировкой узлов. Разбивка ферм на отправочные марки 1.263-2-4.2КМ-3 Схема расположения ферм пролетом 27 м и связей 1.263-2-4.2КМ-4 Схема расположения ферм пролетом 30 м и связей 1.263-2-4.2КМ-5 Схема расположения ферм пролетом 36 м и связей 1.263-2-4.2КМ-6 Схемы ферм с маркировкой элементов 1.263-2-4.2КМ-7 Сортамент ферм пролетом L=27 м; Н=1,8 м 1.263-2-4.2КМ-8 Сортамент ферм пролетом L=27 м; Н=2,1 м 1.263-2-4.2КМ-9 Сортамент ферм пролетом L=30 м; Н=1,8 м 1.263-2-4.2КМ-10 Сортамент ферм пролетом L=30 м; Н=2,1 м 1.263-2-4.2КМ-11 Сортамент ферм пролетом L=36 м; Н=2,1 м 1.263-2-4.2КМ-12 Сортамент ферм пролетом L=36 м; Н=2,4 м 1.263-2-4.2КМ-13 Схемы вертикальных связей В-1,В-2;В-3 1.263-2-4.2КМ-14 Узел 1 1.263-2-4.2КМ-15 Узел 2,3 1.263-2-4.2КМ-16 Узел 4 1.263-2-4.2КМ-17 Узел 5 1.263-2-4.2КМ-18 Узел 6 1.263-2-4.2КМ-19 Узел 7 1.263-2-4.2КМ-20 Узел 8 1.263-2-4.2КМ-21 Узел 9 1.263-2-4.2КМ-22 Узел 10-13 1.263-2-4.2КМ-23 Указание по расчету сварных швов в узлах ферм 1.263-2-4.2КМ-24 Разметка отверстий по верхним поясам ферм для крепления связей 1.263-2-4.2КМ-25 Схема раскладки железобетонных плит и детали их приварки к поясам ферм 1.263-2-4.2КМ-26 Спецификация стали ферм пролетом L=27 м;Н=1,8 м 1.263-2-4.2КМ-27 Спецификация стали ферм пролетом L=27 м;Н=2,1 м 1.263-2-4.2КМ-28 Спецификация стали ферм пролетом L=30 м;Н=1,8 м 1.263-2-4.2КМ-29 Спецификация стали ферм пролетом L=30 м;Н=2,1 м 1.263-2-4.2КМ-30 Спецификация стали ферм пролетом L=36 м;Н=2,1 м 1.263-2-4.2КМ-31 Спецификация стали ферм пролетом L=36 м;Н=2,4 м
Разработан:	ЦНИИЭП им. Б.С. Мезенцева Госгражданстроя
Утверждён:	04.01.1983 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (9)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1983 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Стропильные и подстропильные конструкции Фермы Стальные и металлодеревянные
