Скачать Серия 1.063.9-6.93 Выпуск 1. Фермы. Указания по применению. Технические условия. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.063.9-6.93

Выпуск 1. Фермы. Указания по применению. Технические условия. Рабочие чертежи

Обозначение:	Серия 1.063.9-6.93
Обозначение англ:	Series 1.063.9-6.93
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Фермы. Указания по применению. Технические условия. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1994

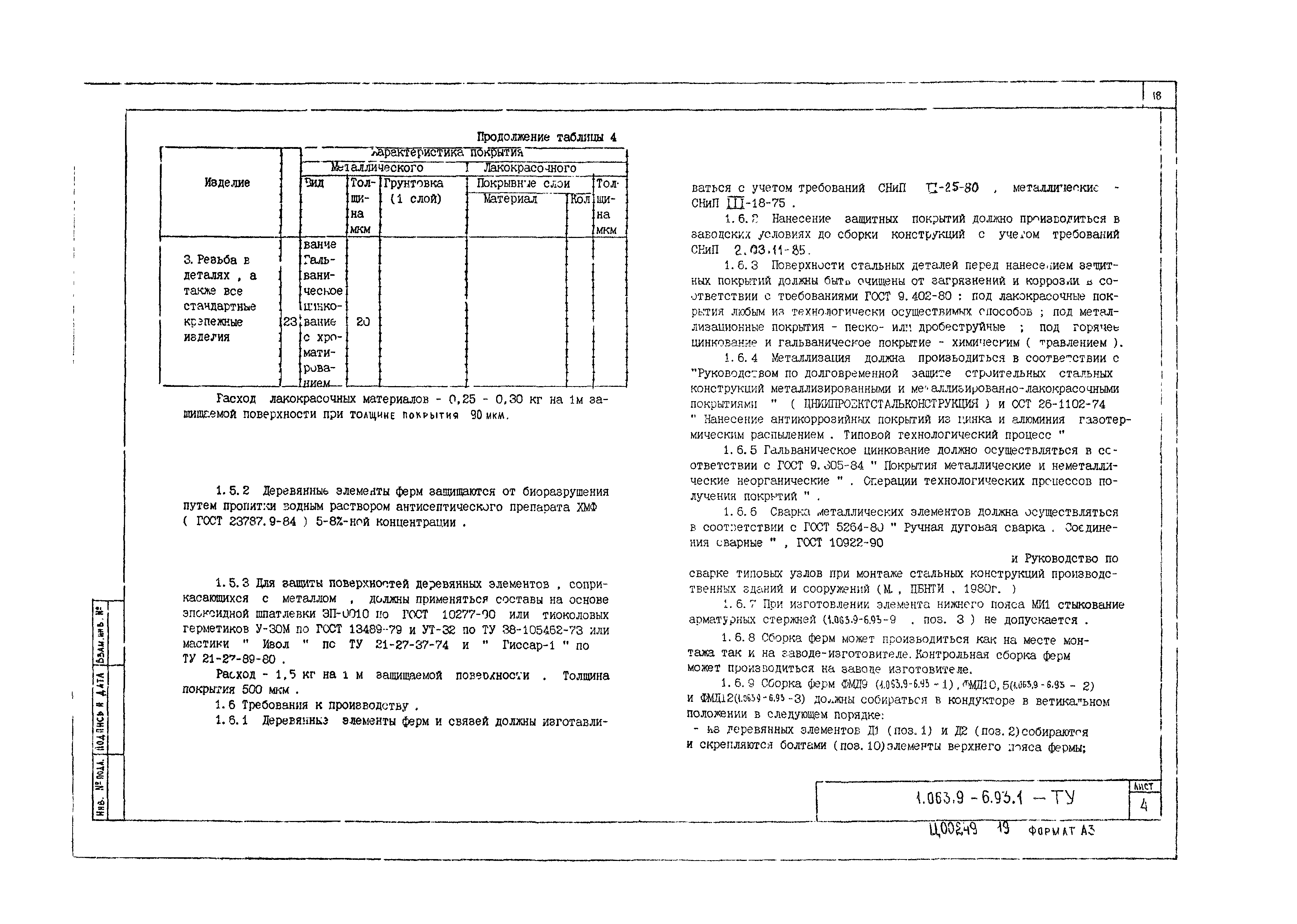

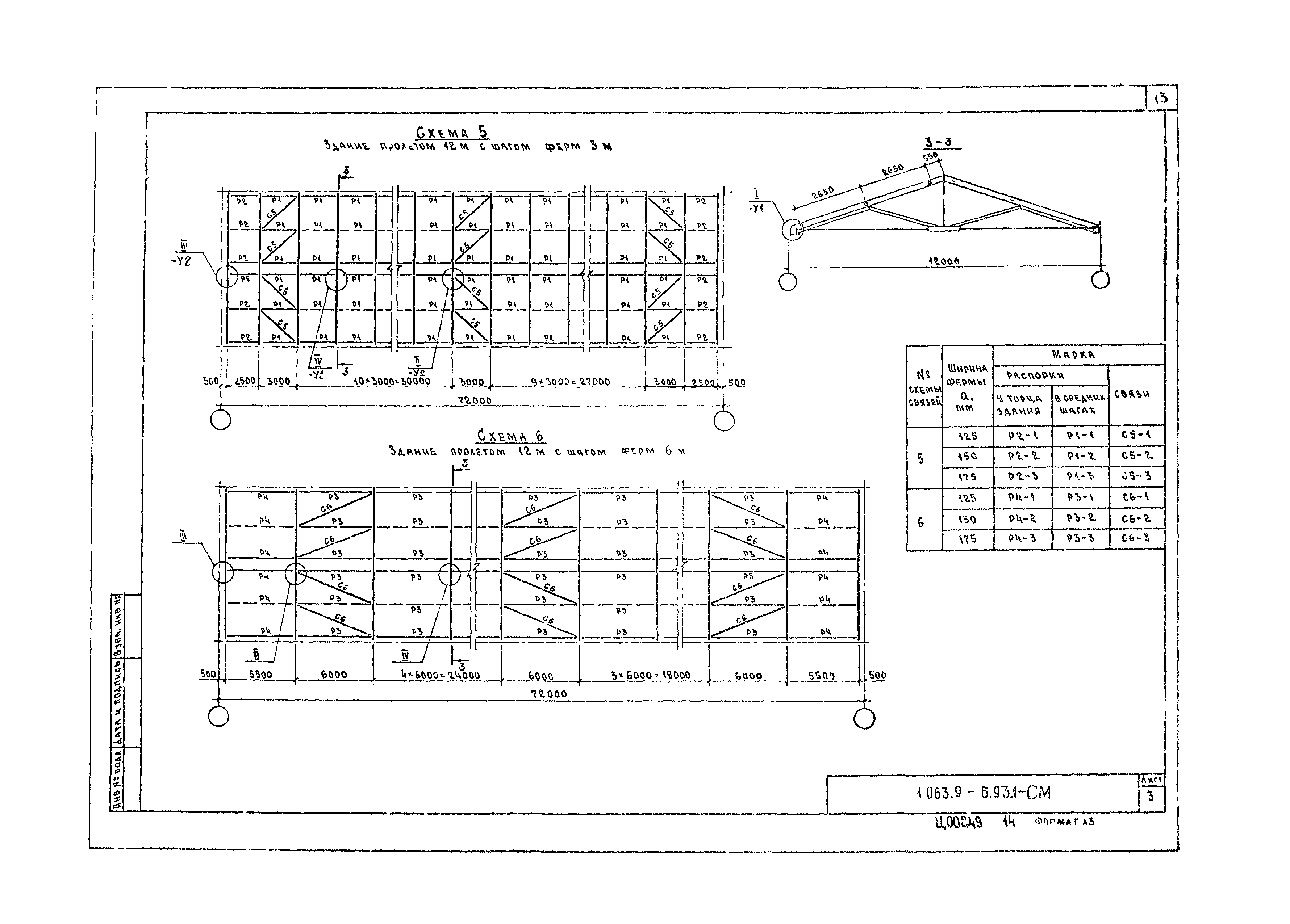

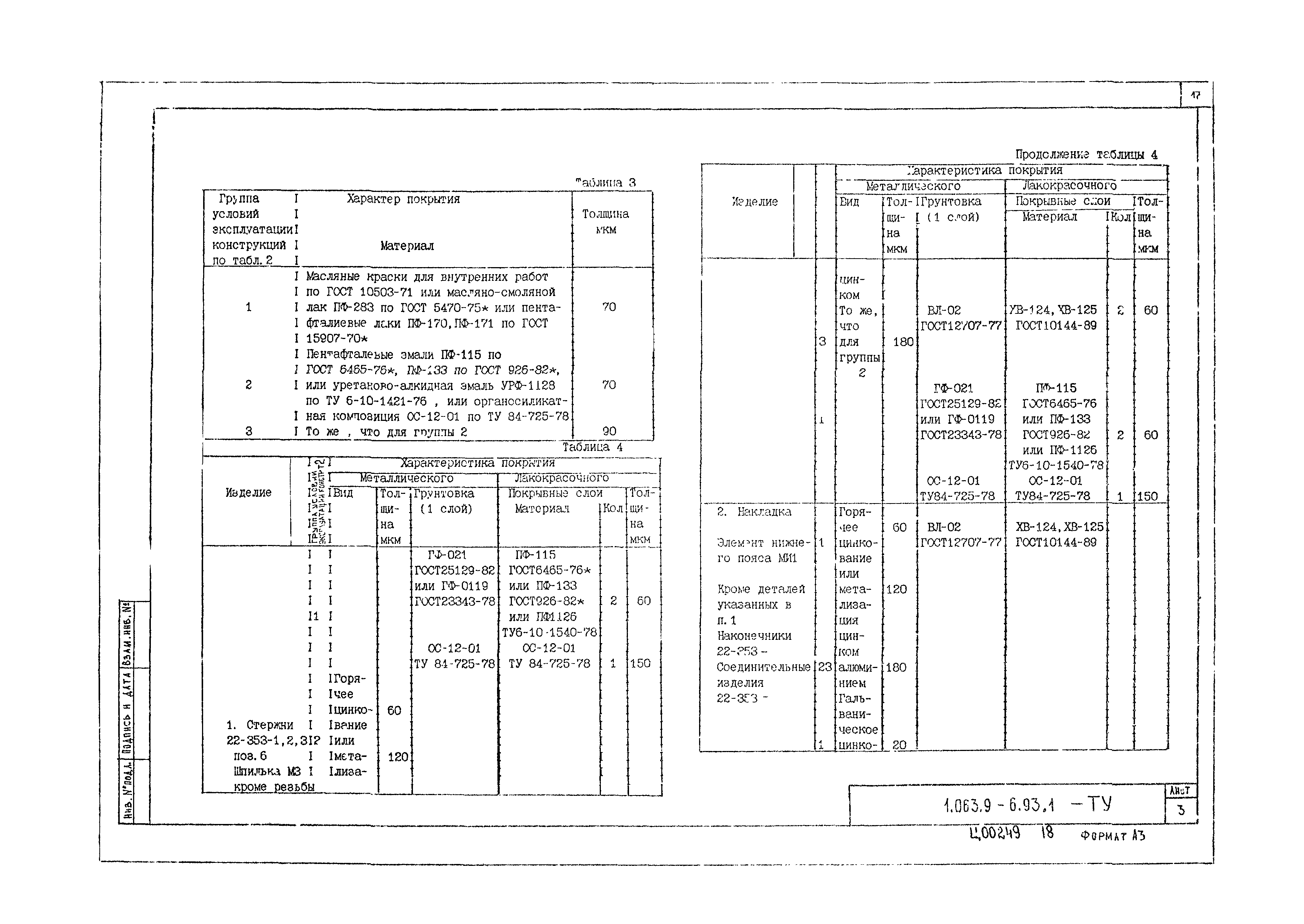

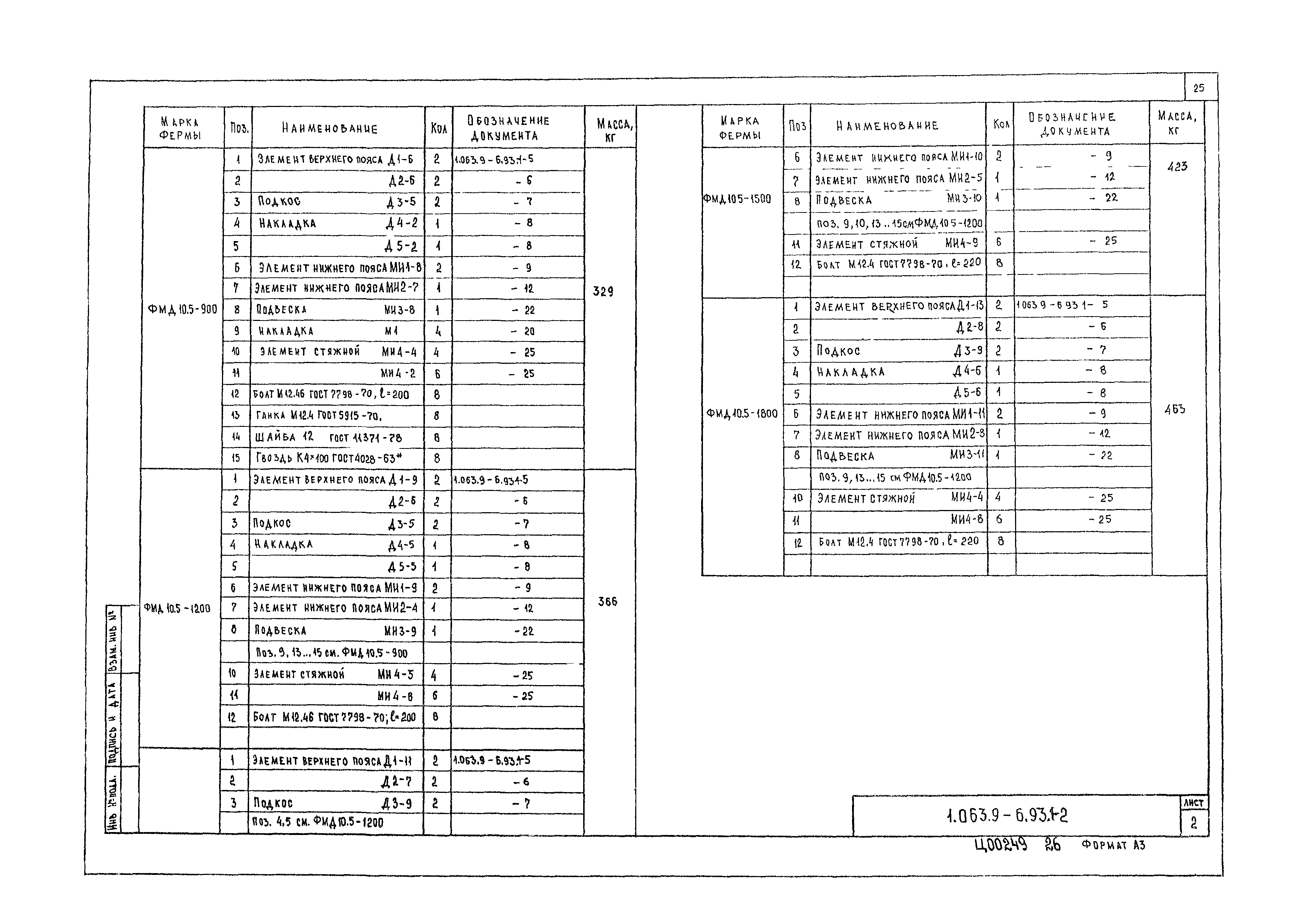

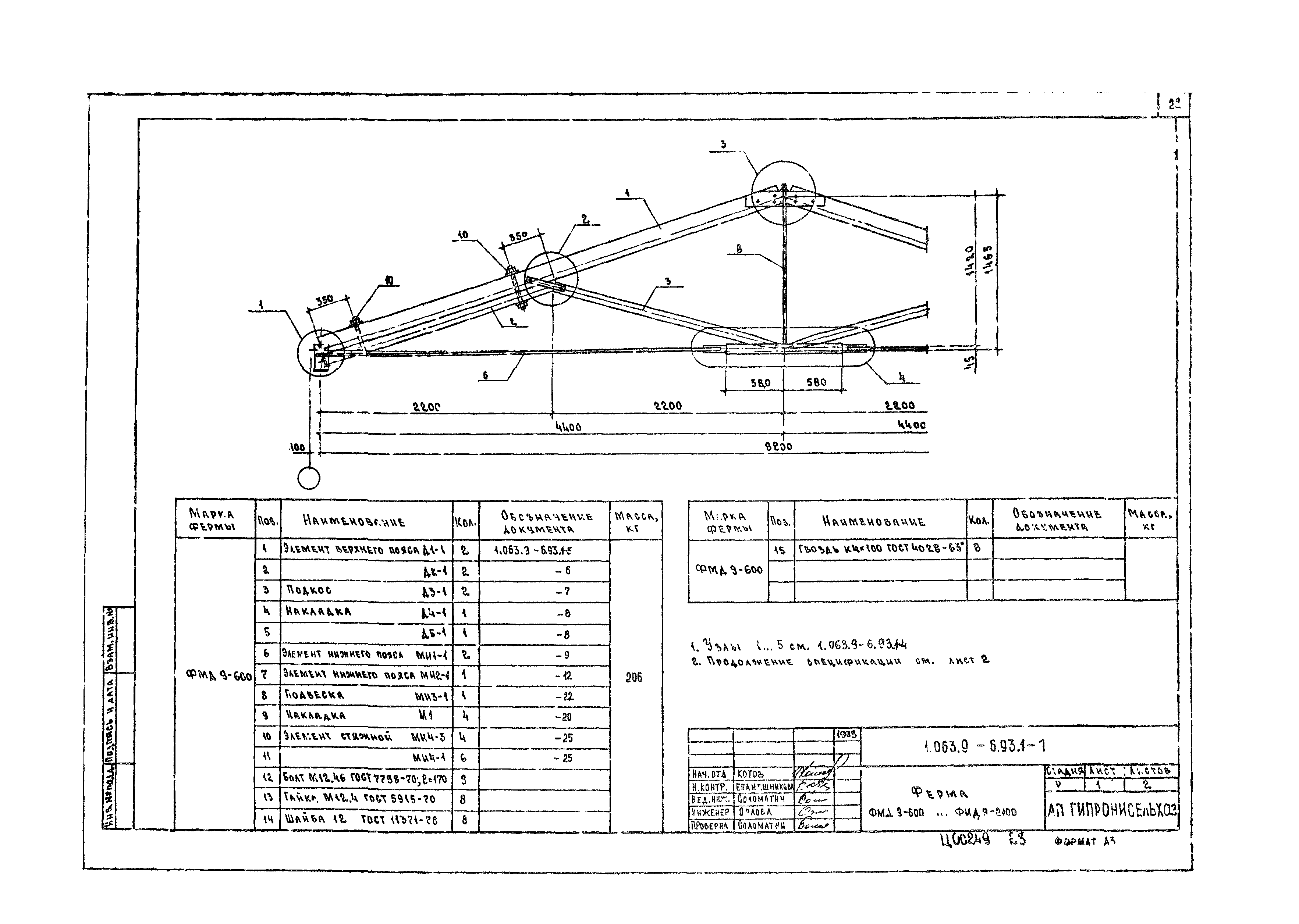

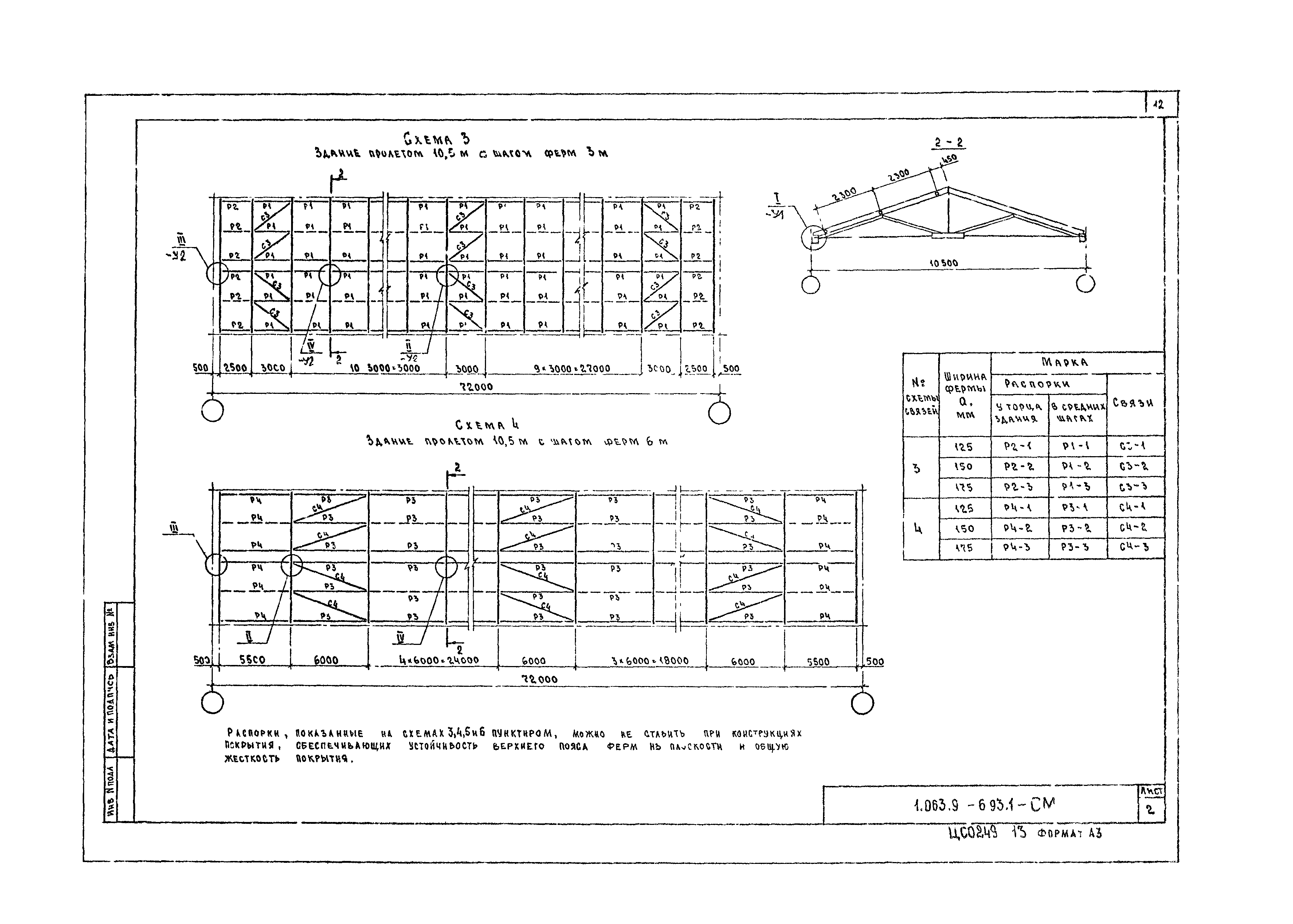

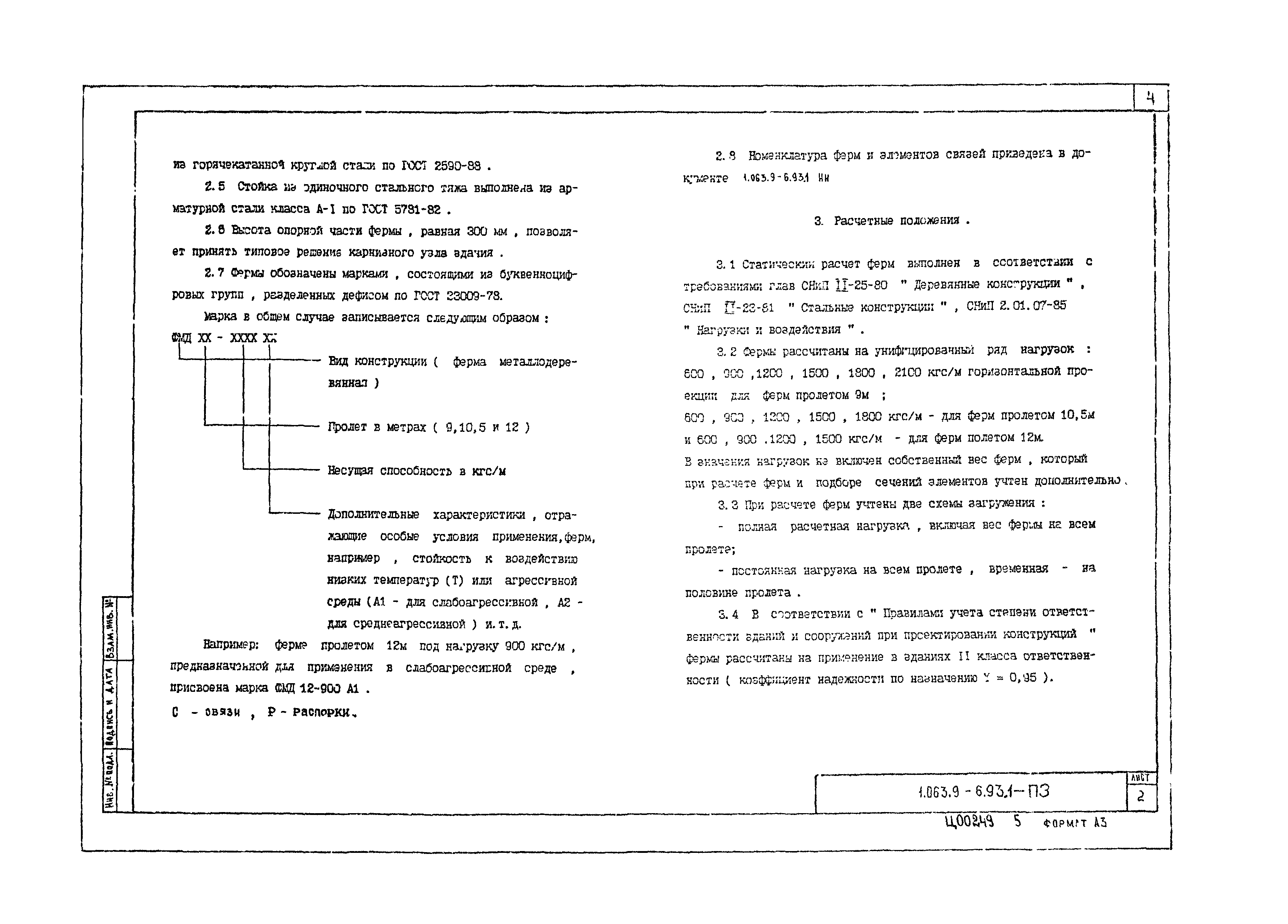

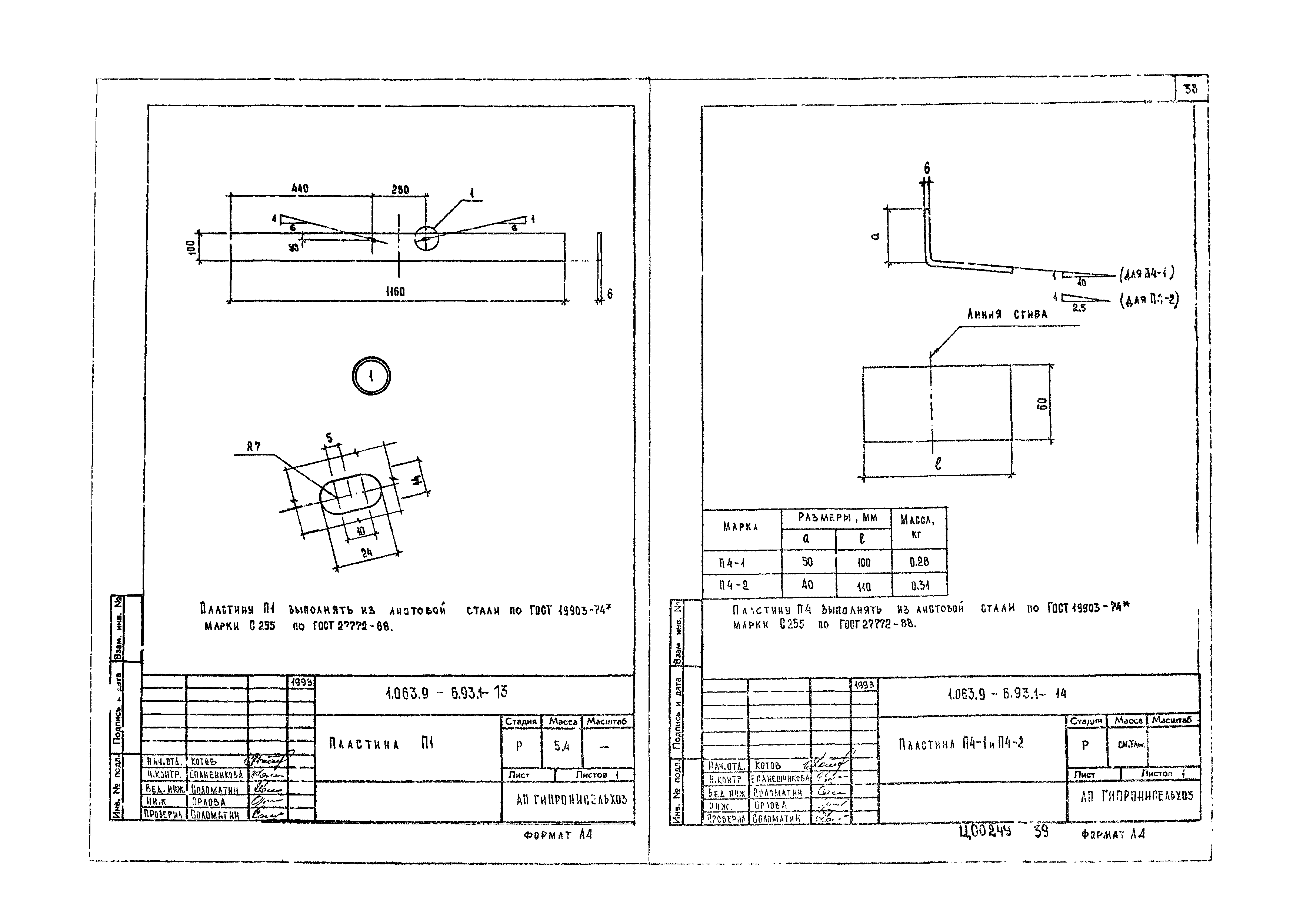

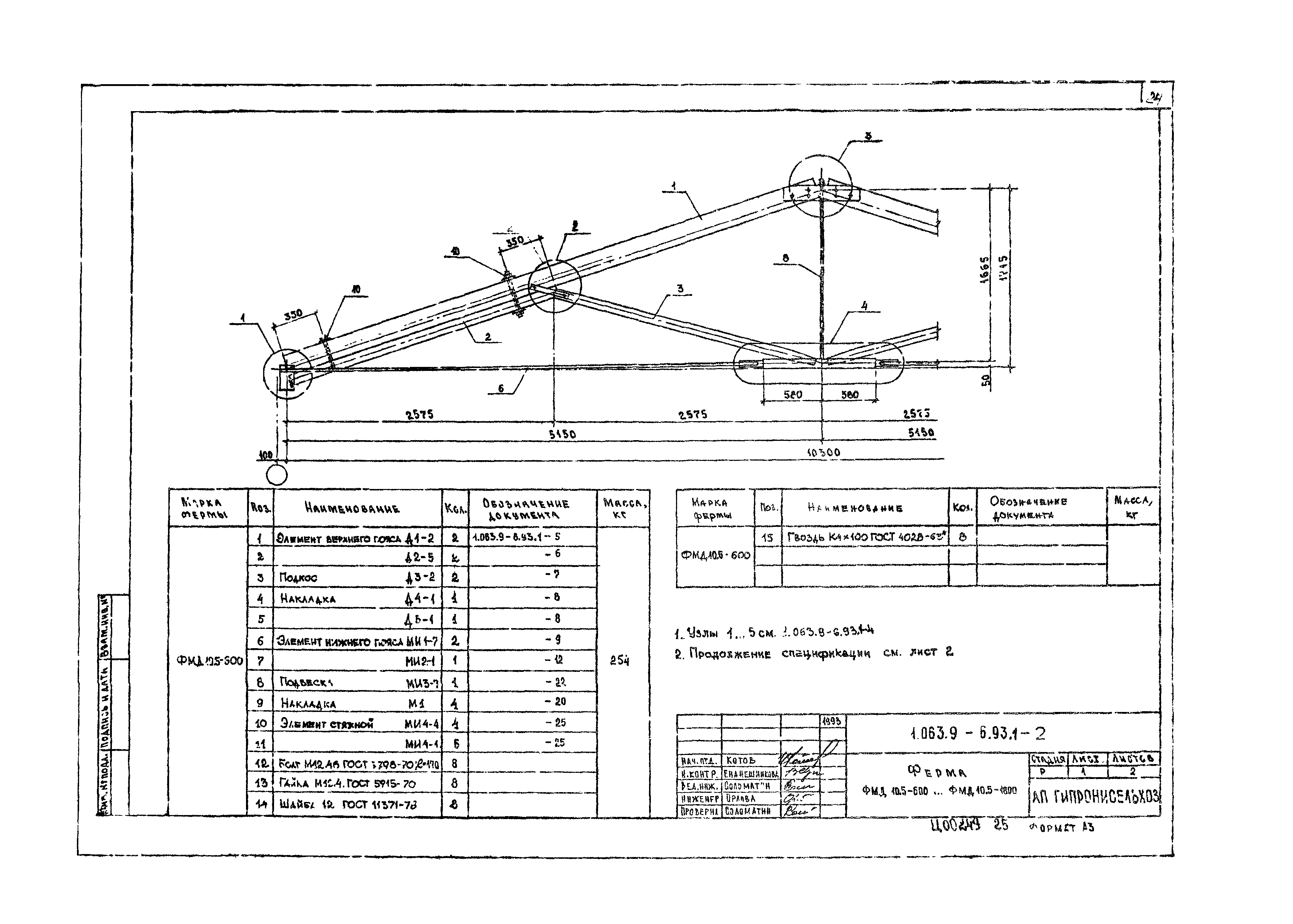

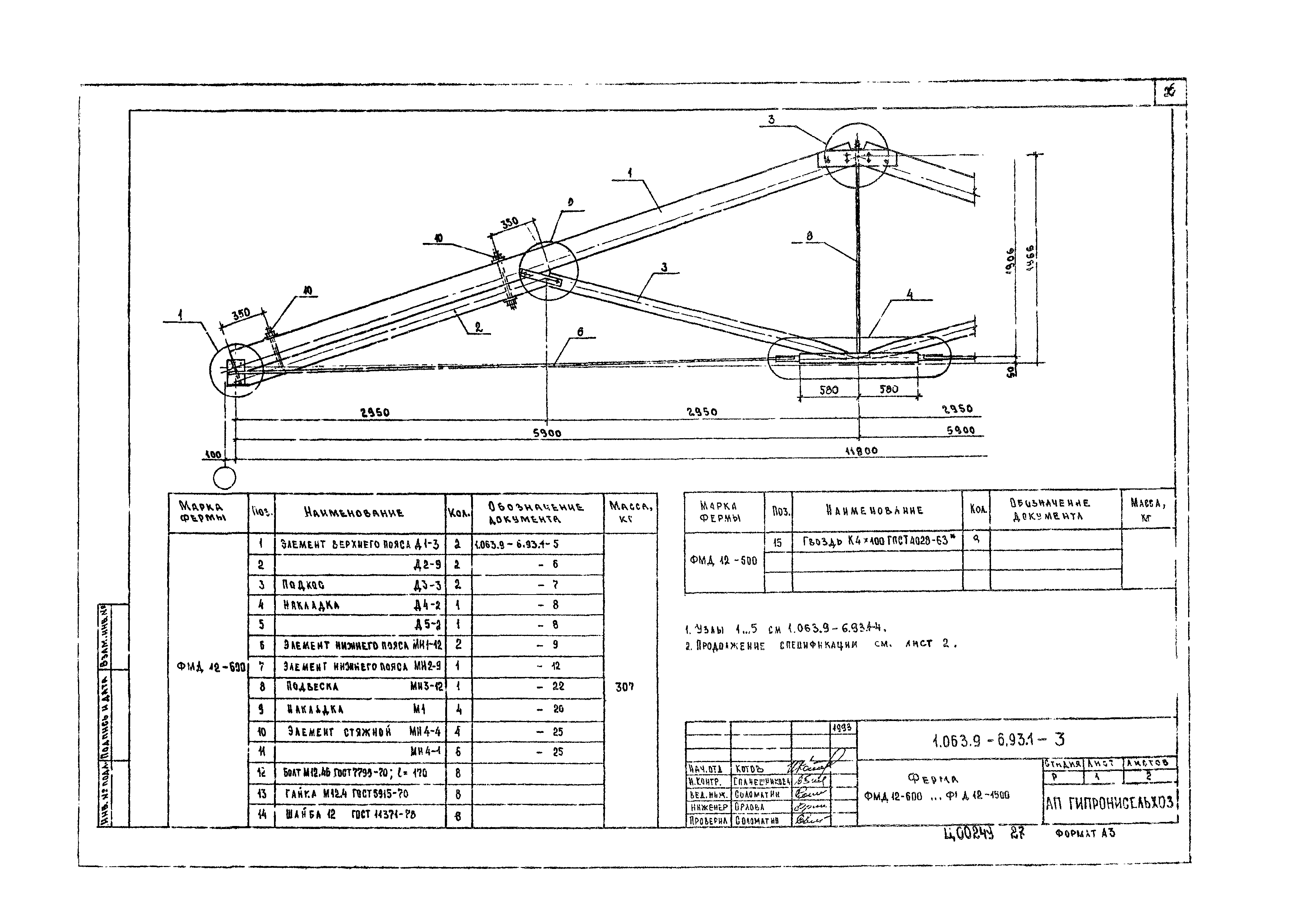

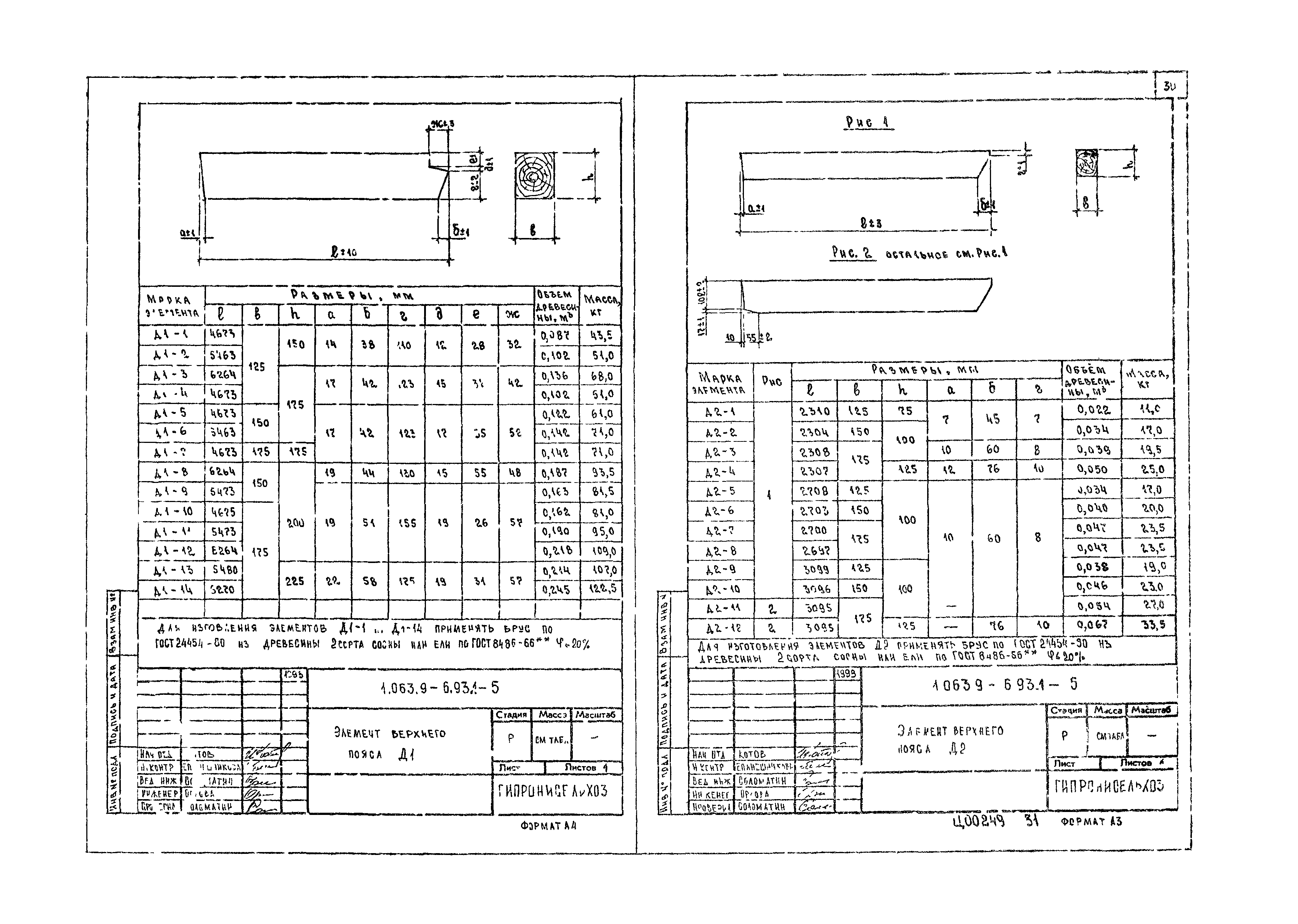

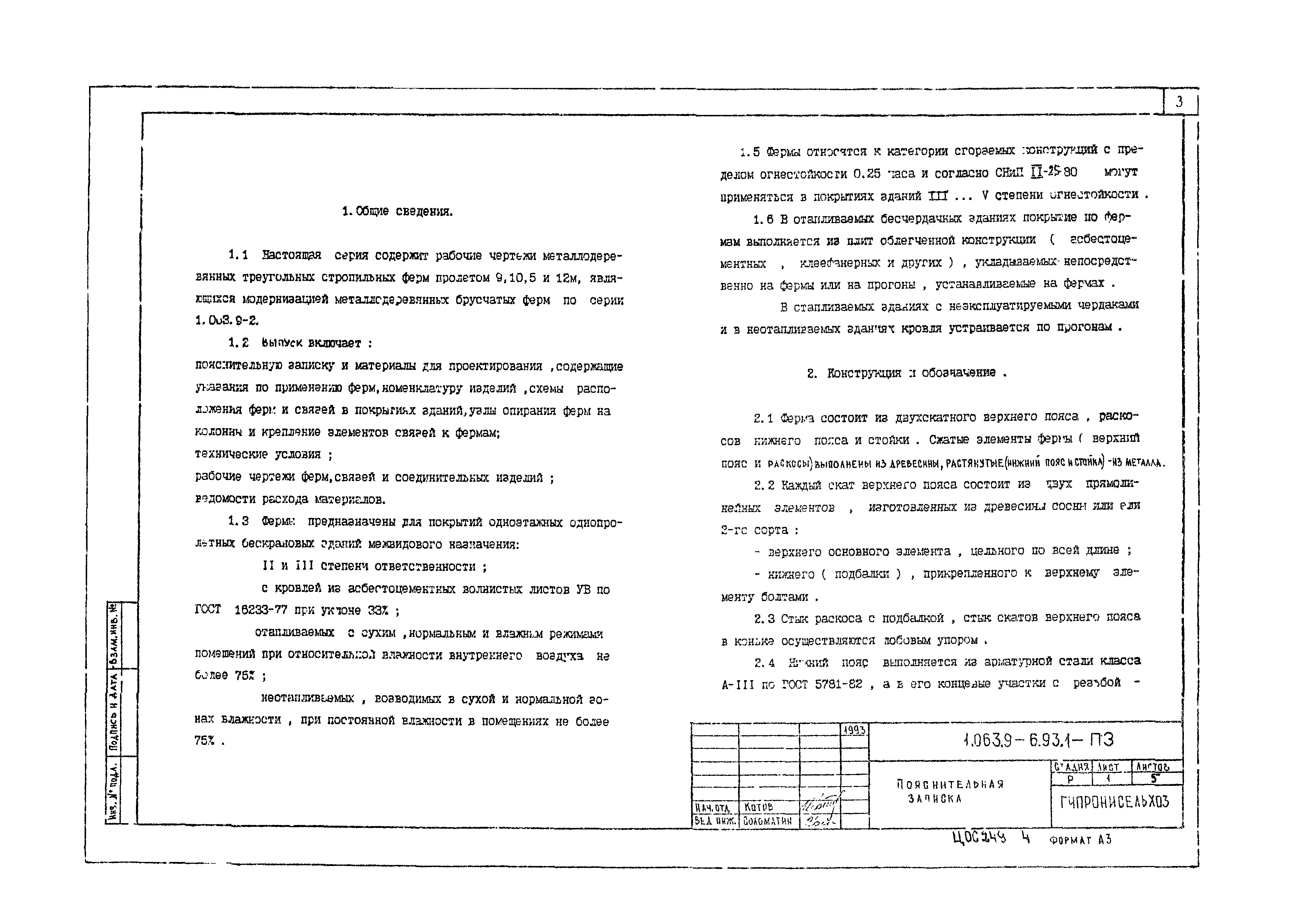

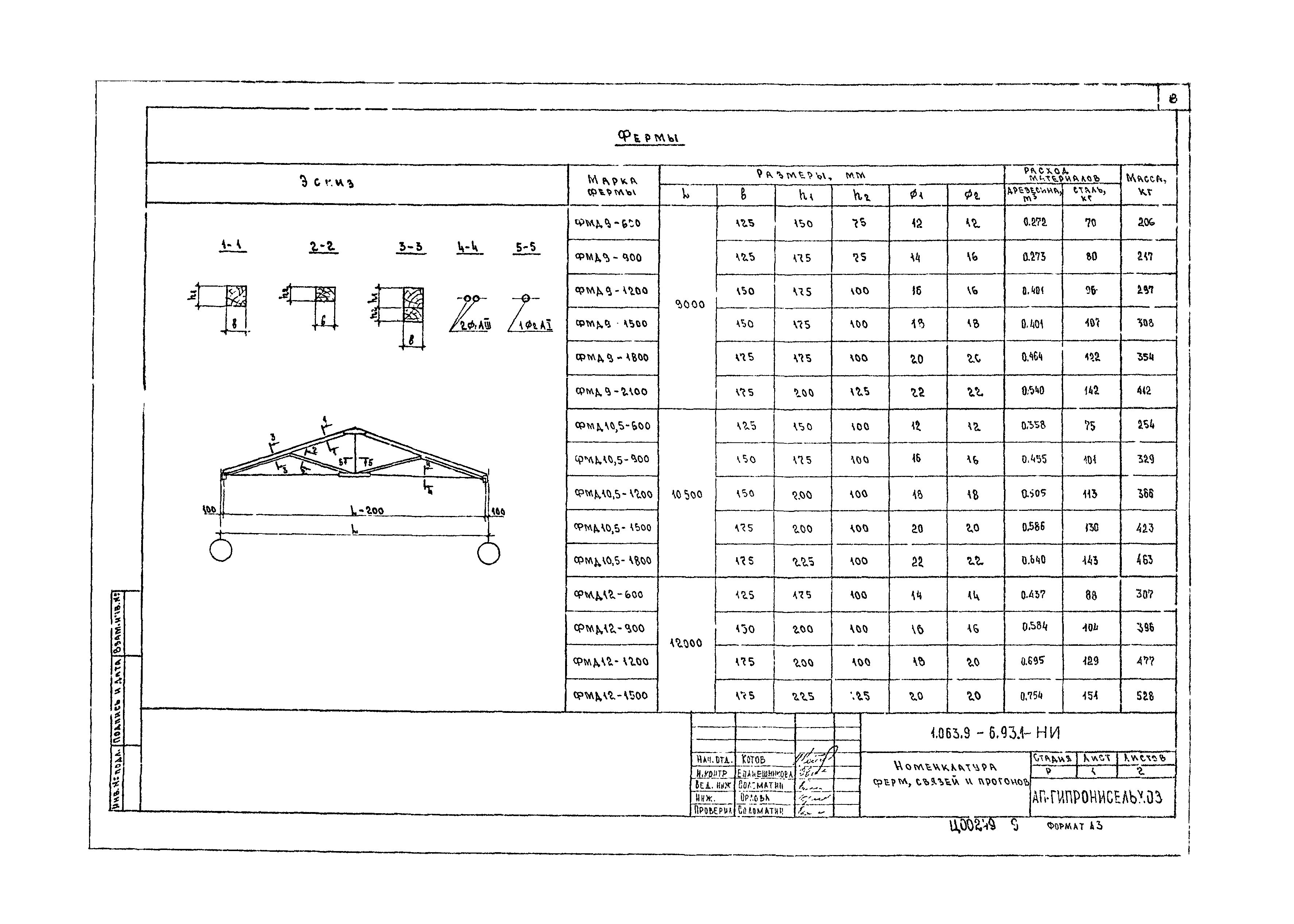

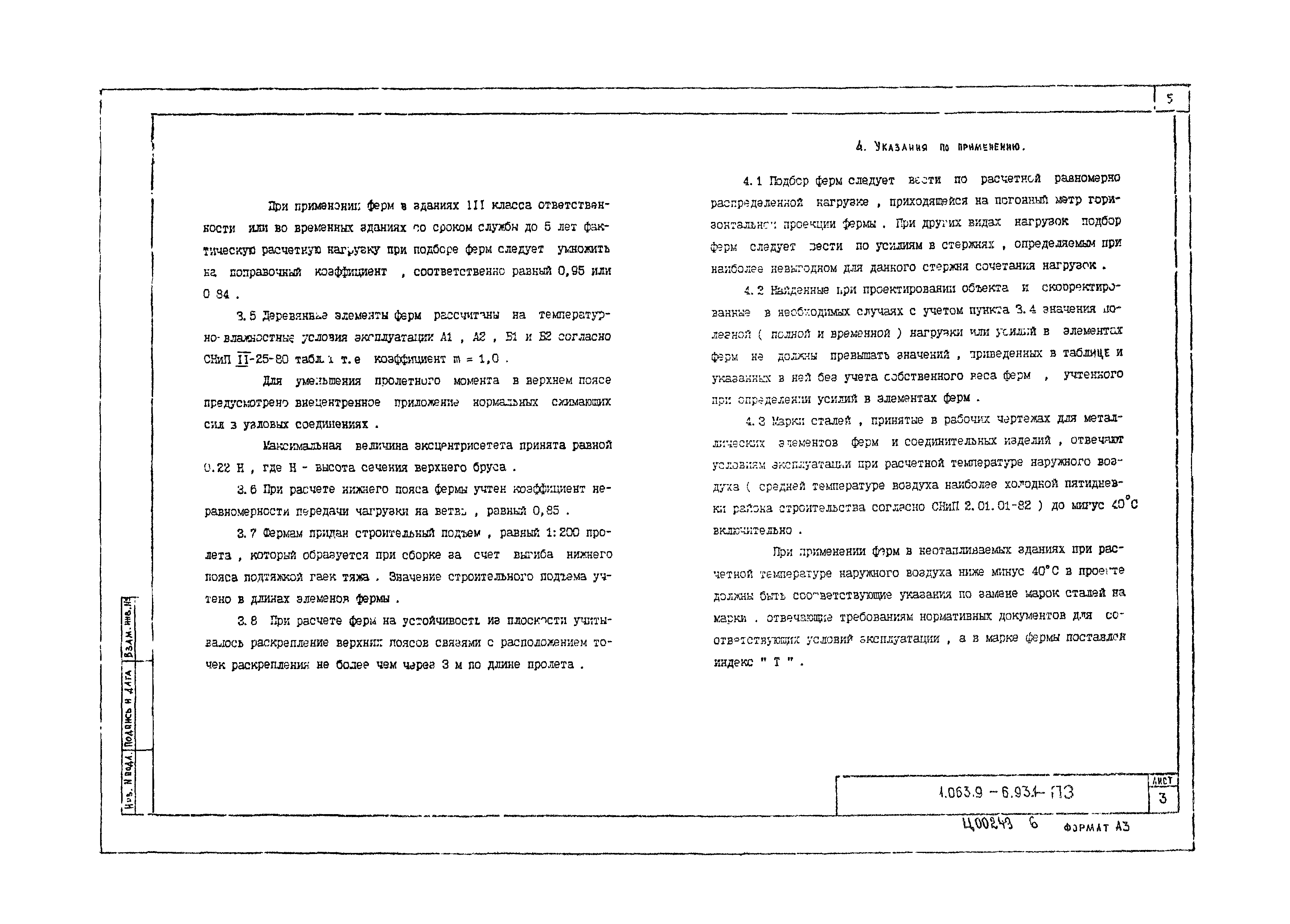

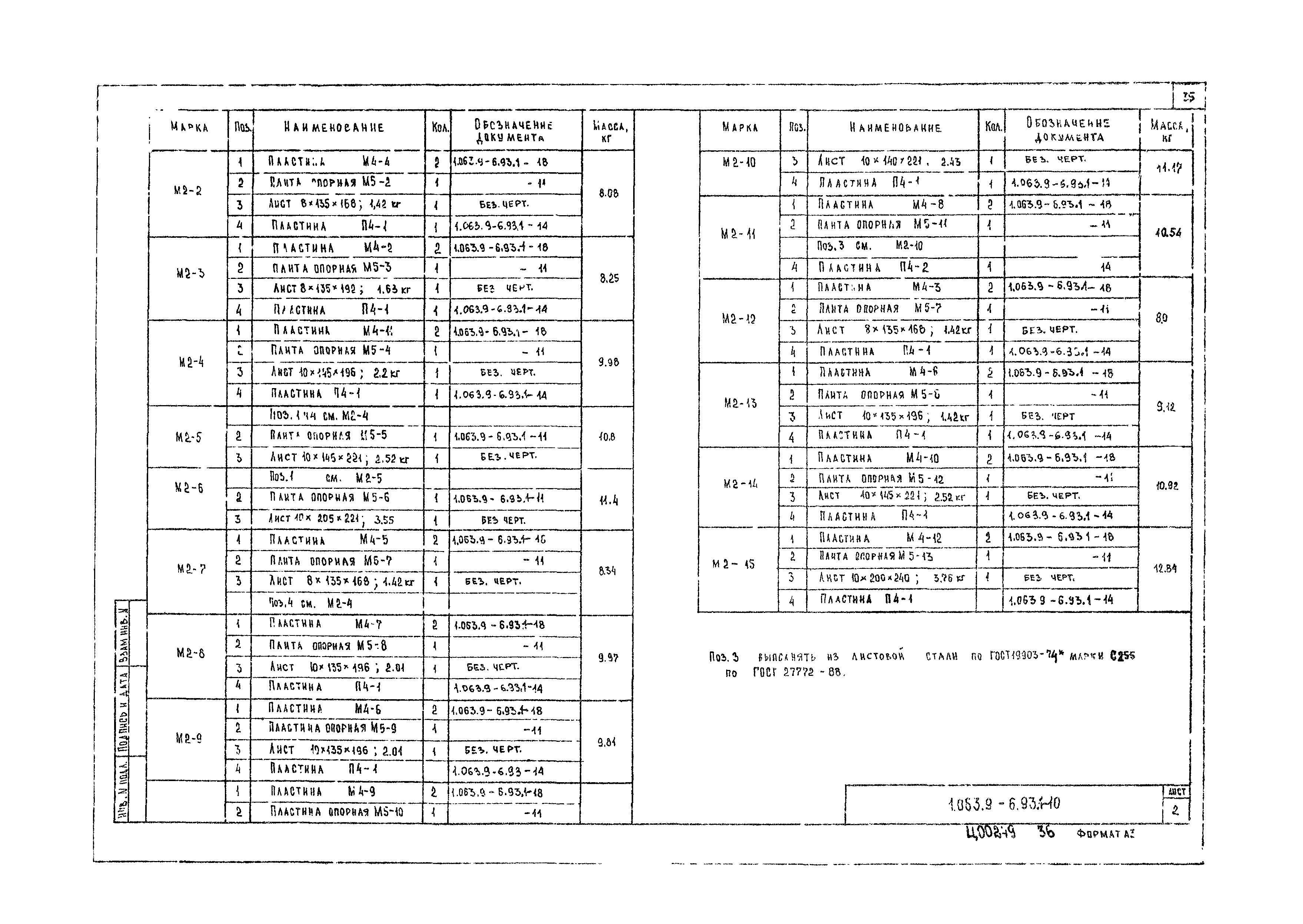

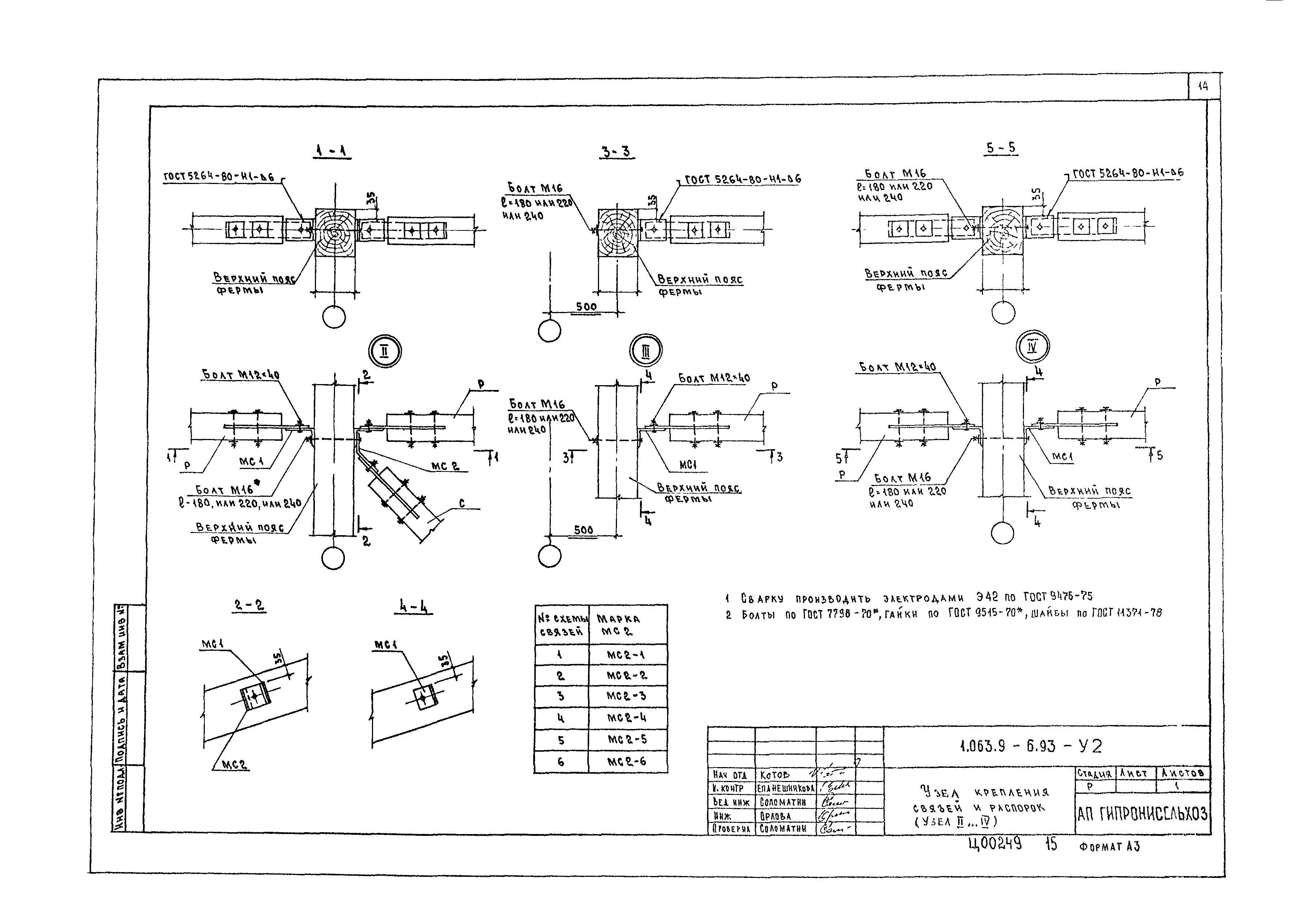

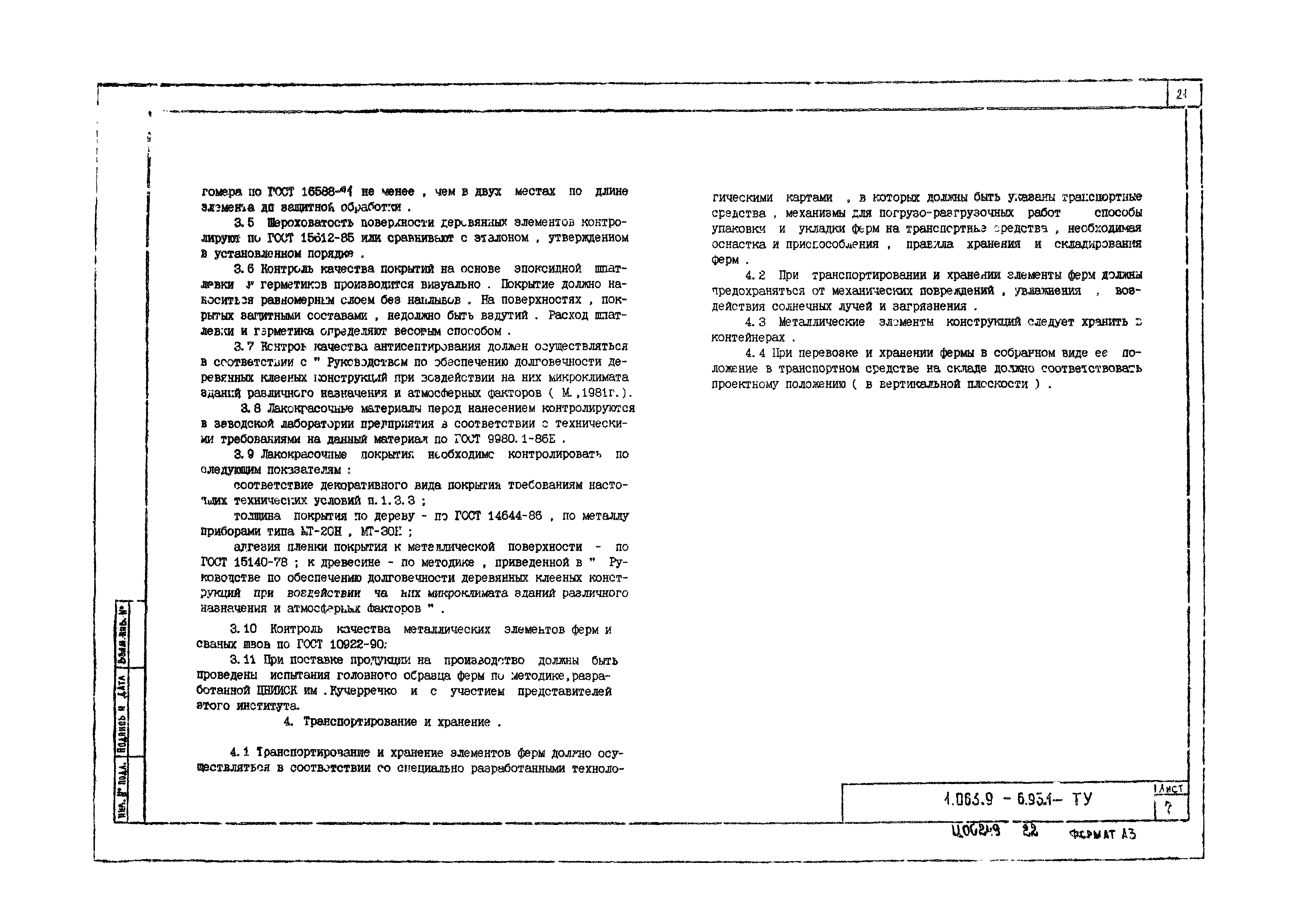

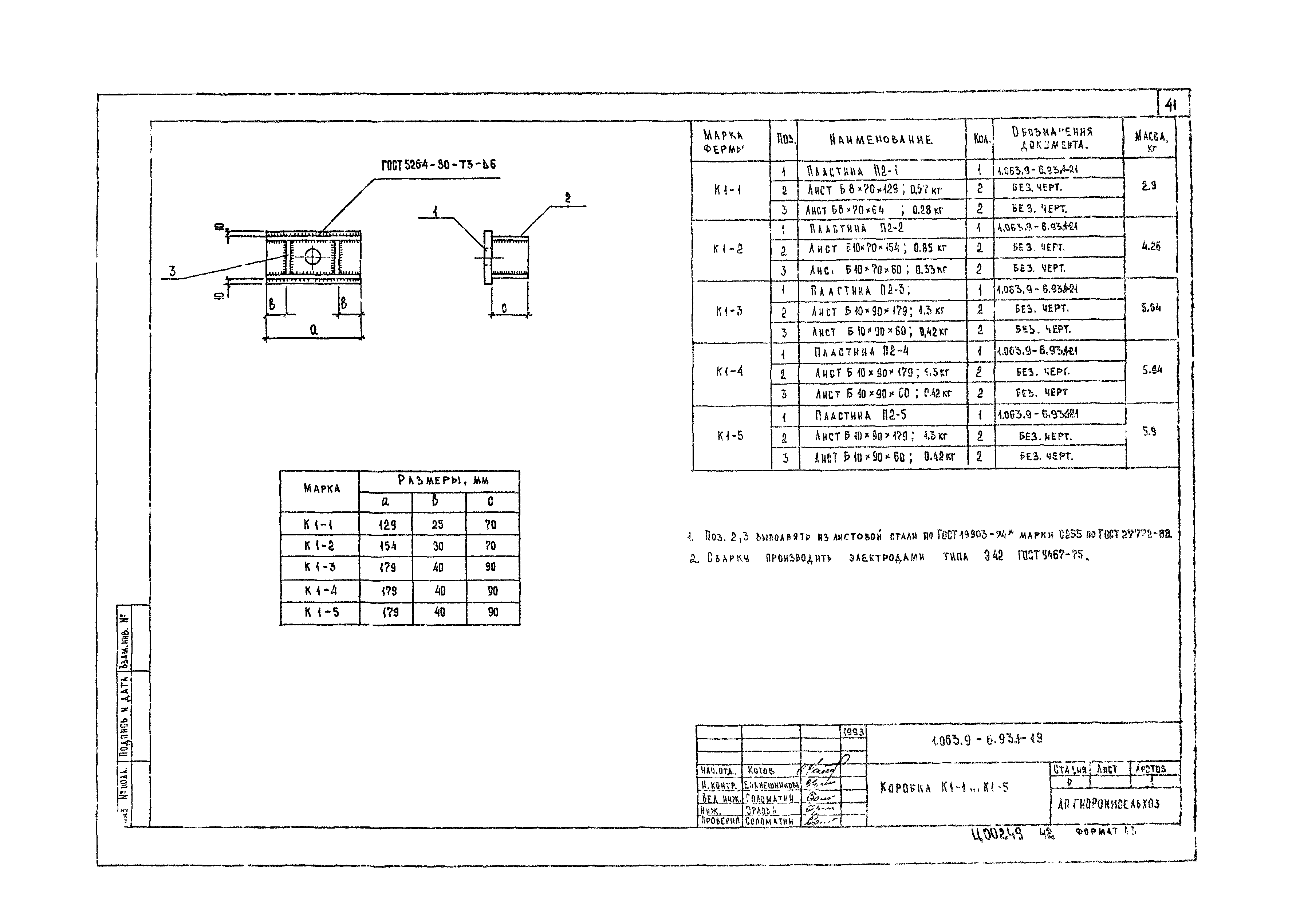

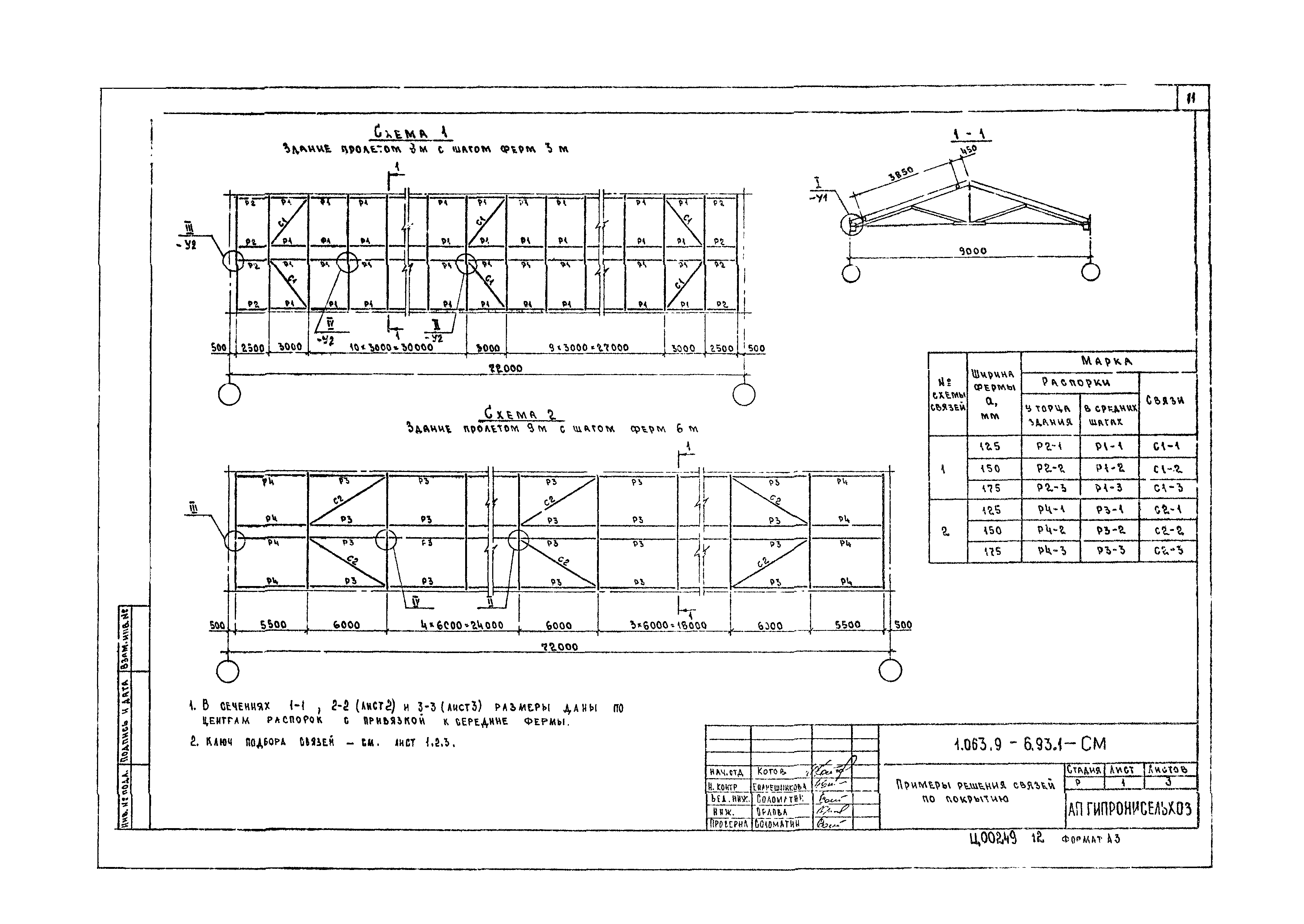

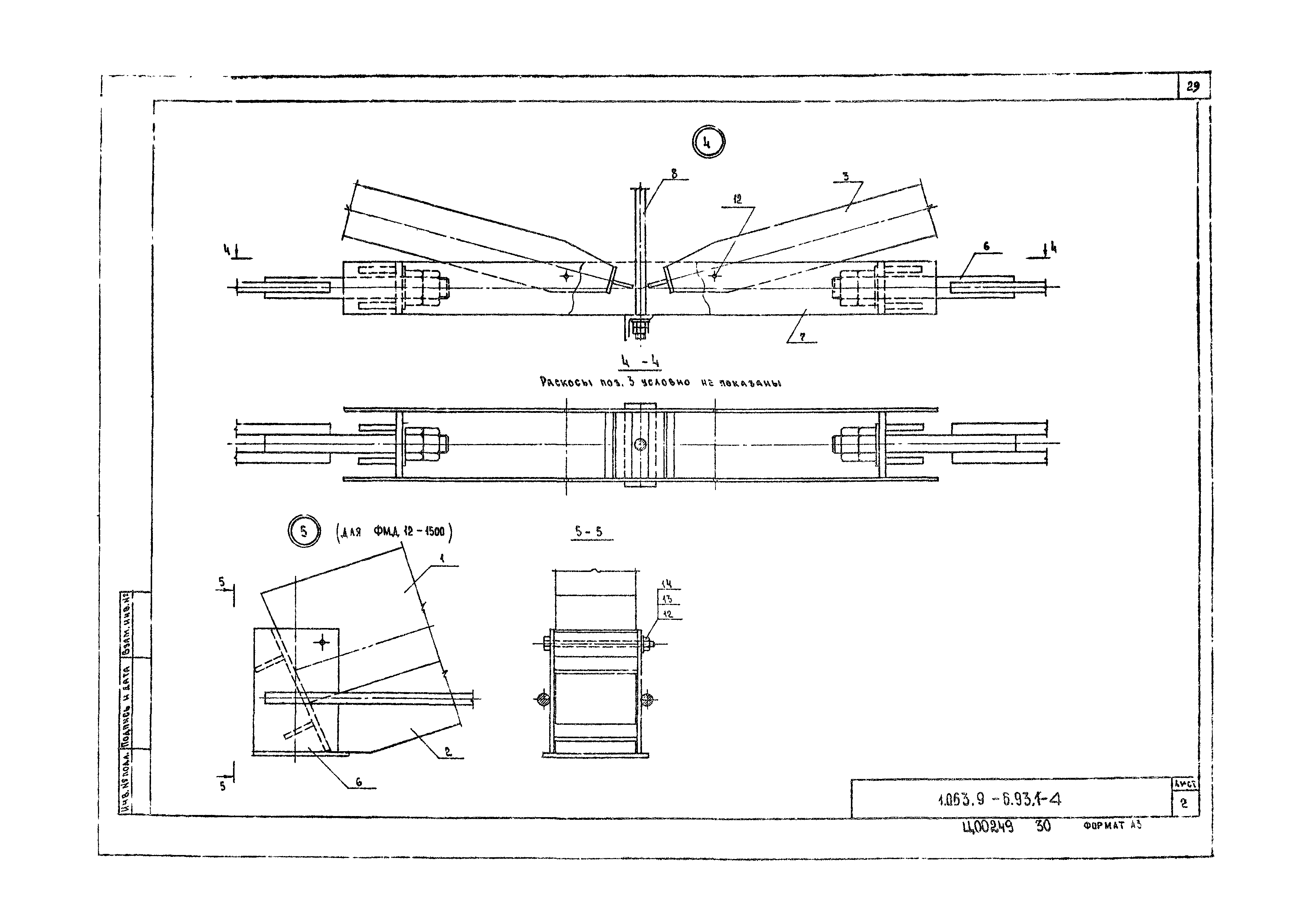

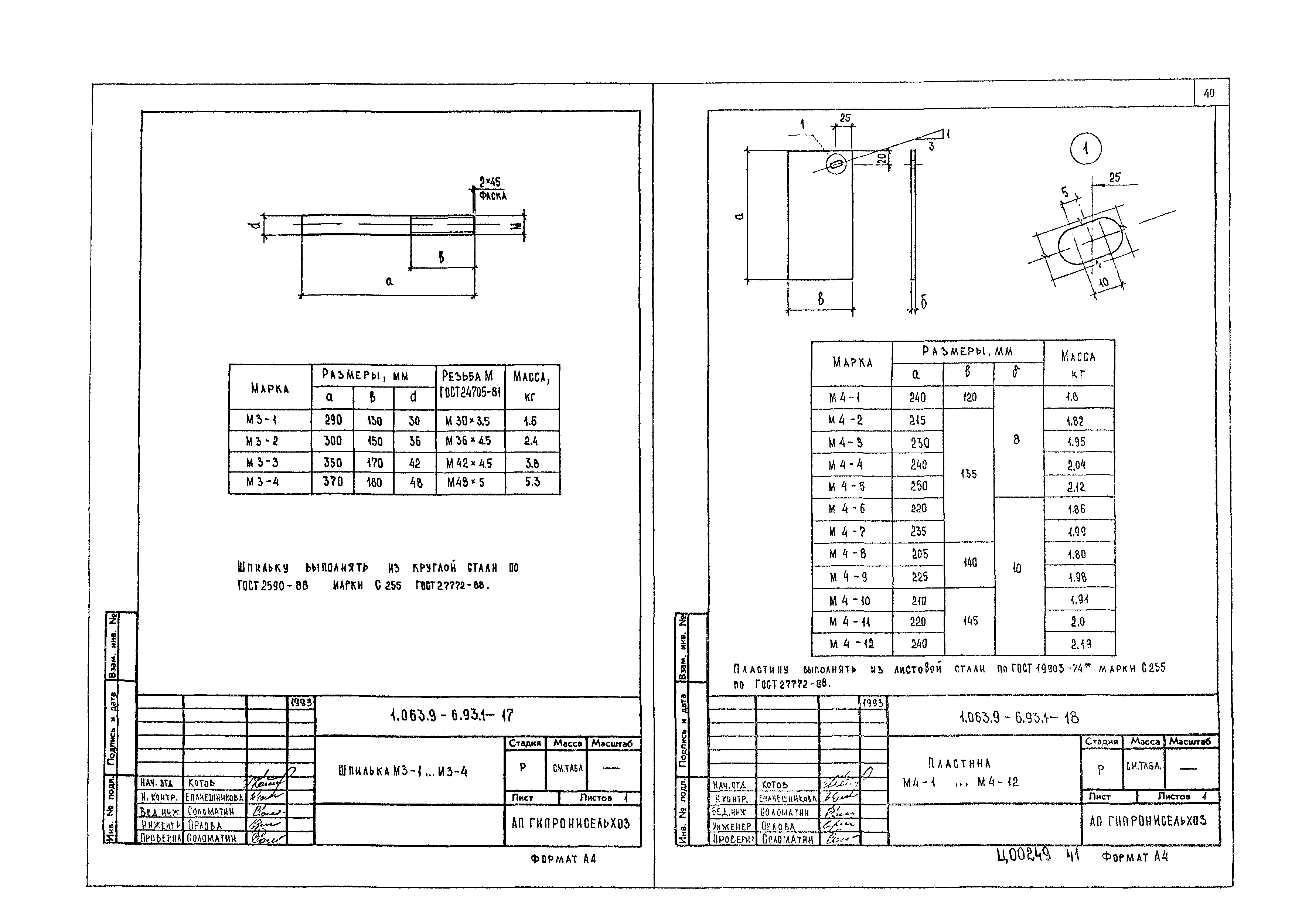

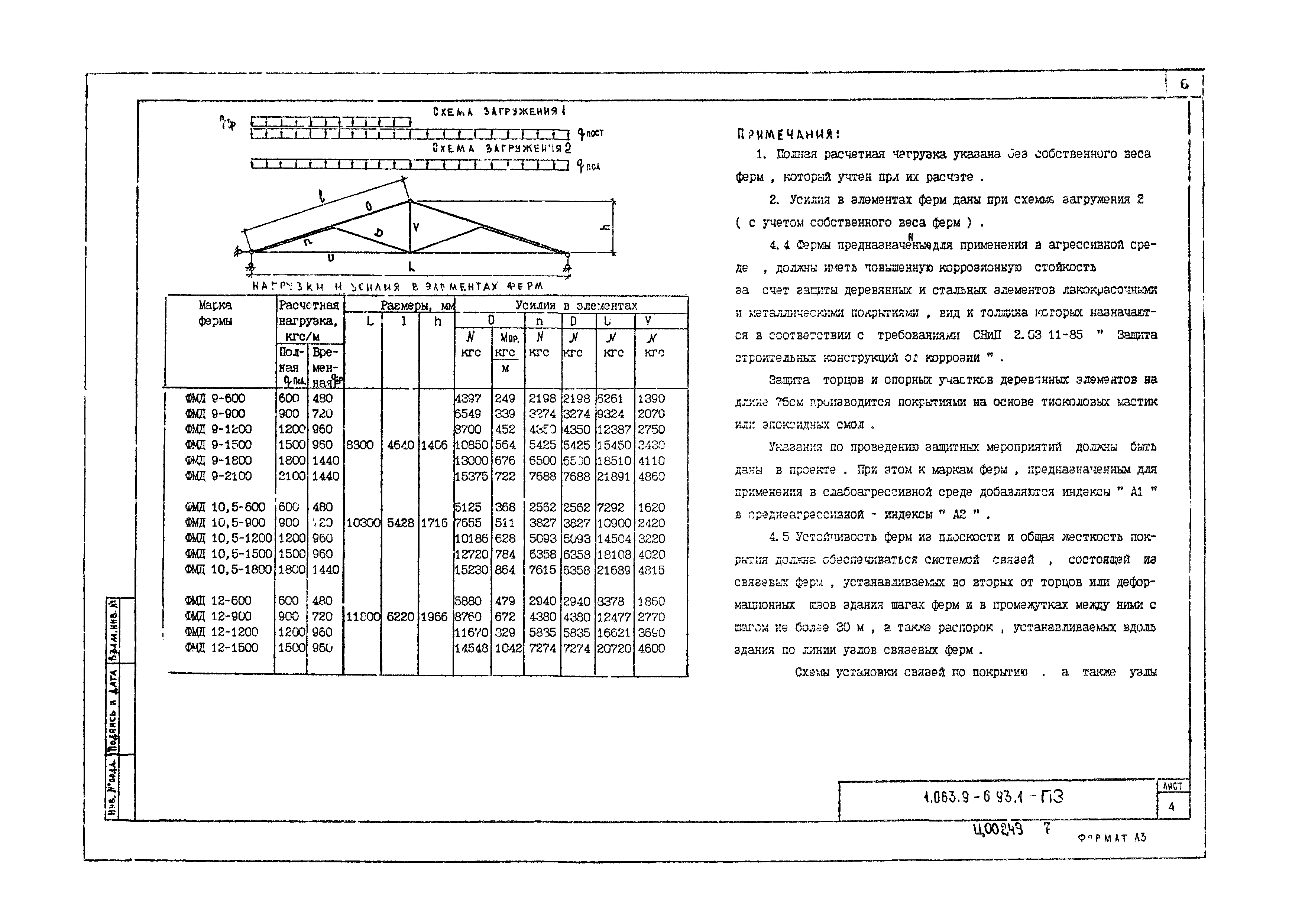

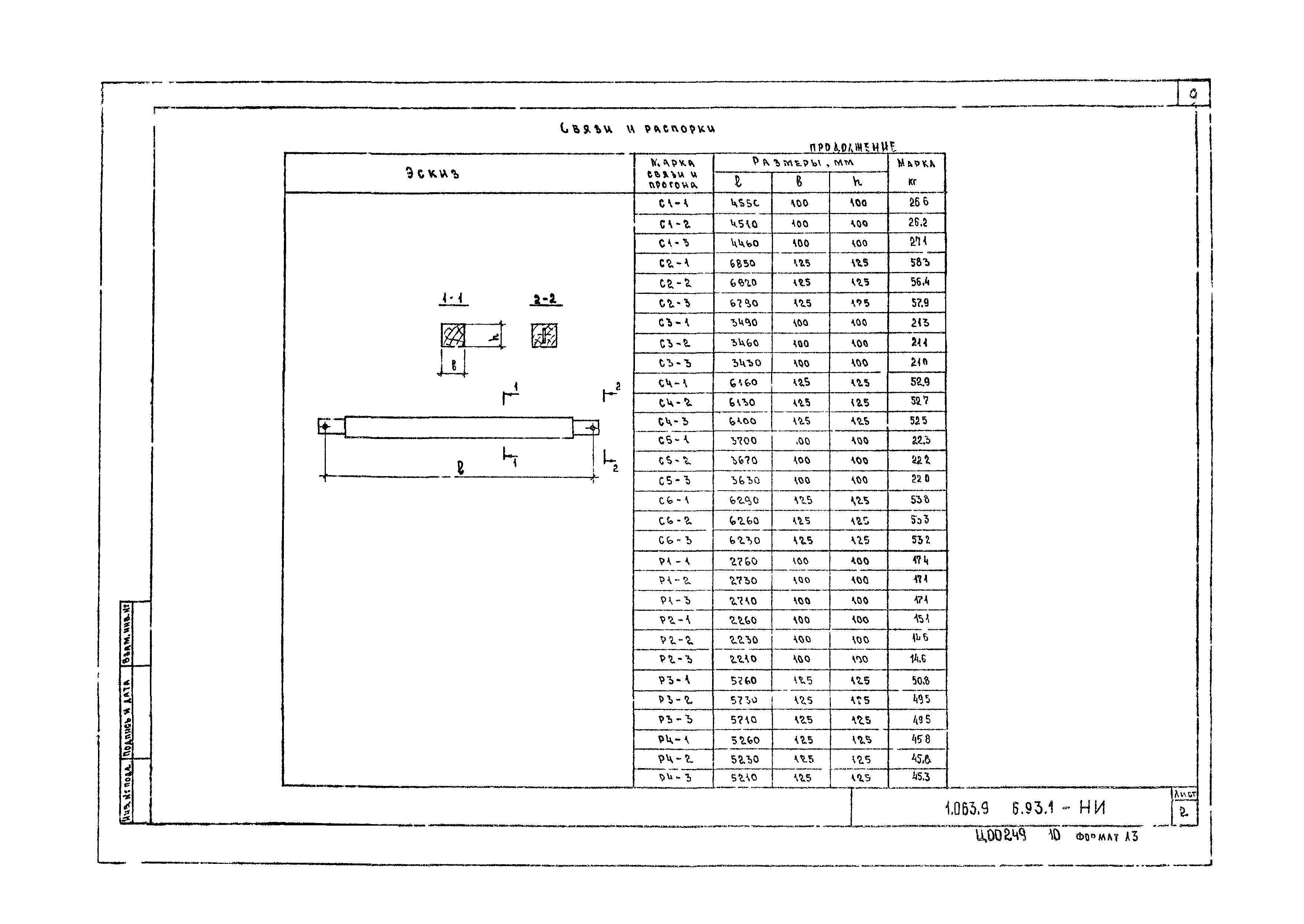

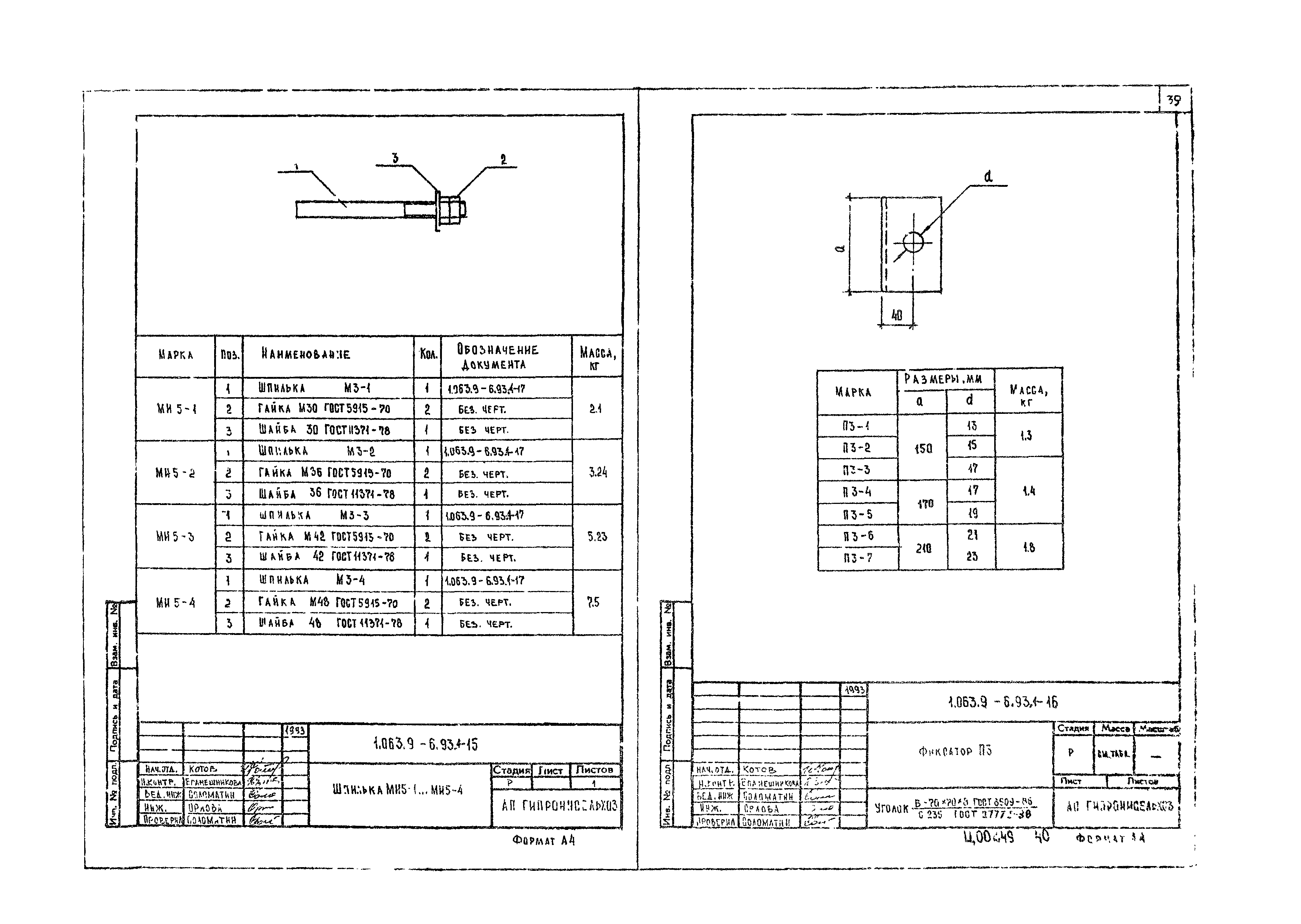

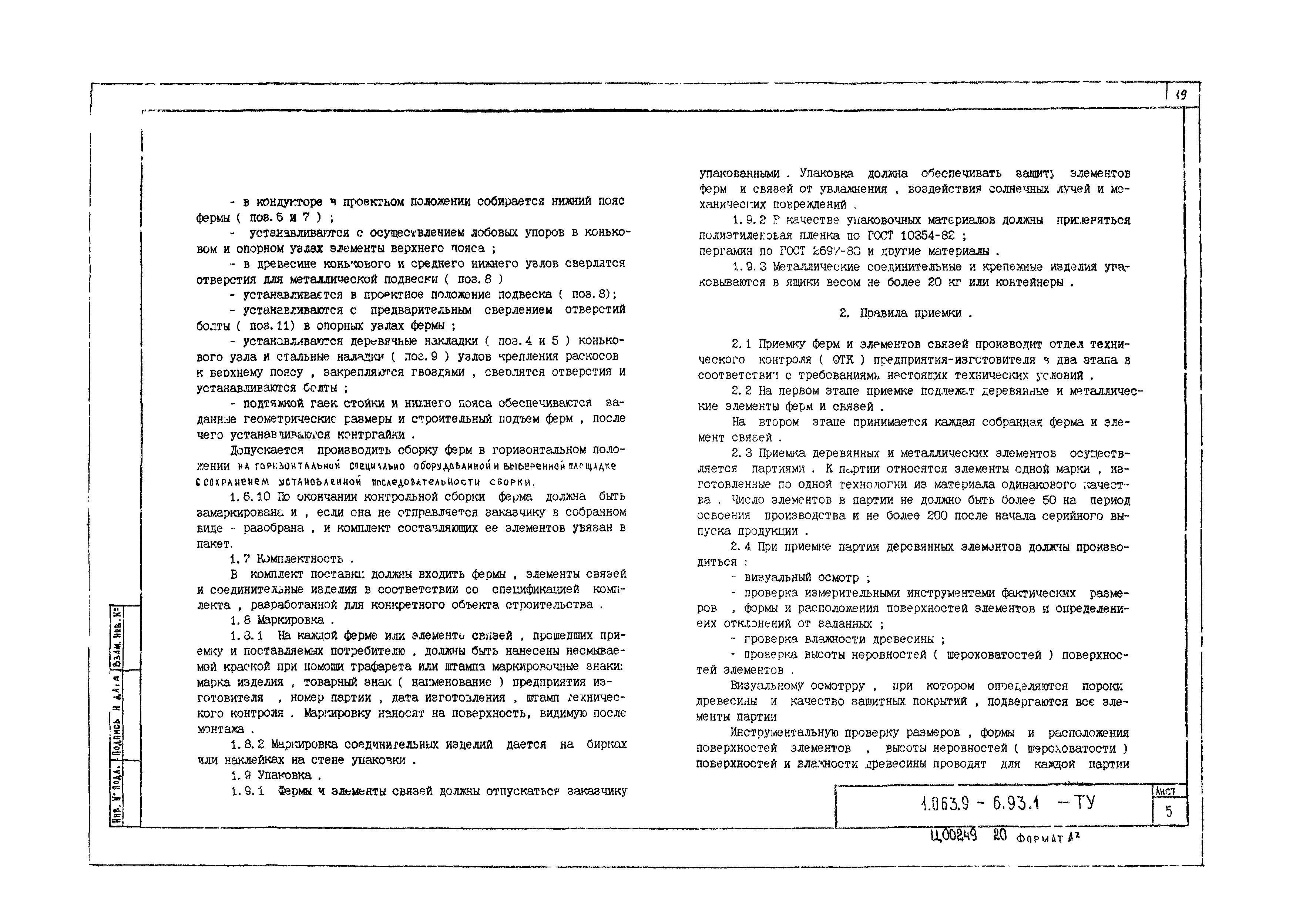

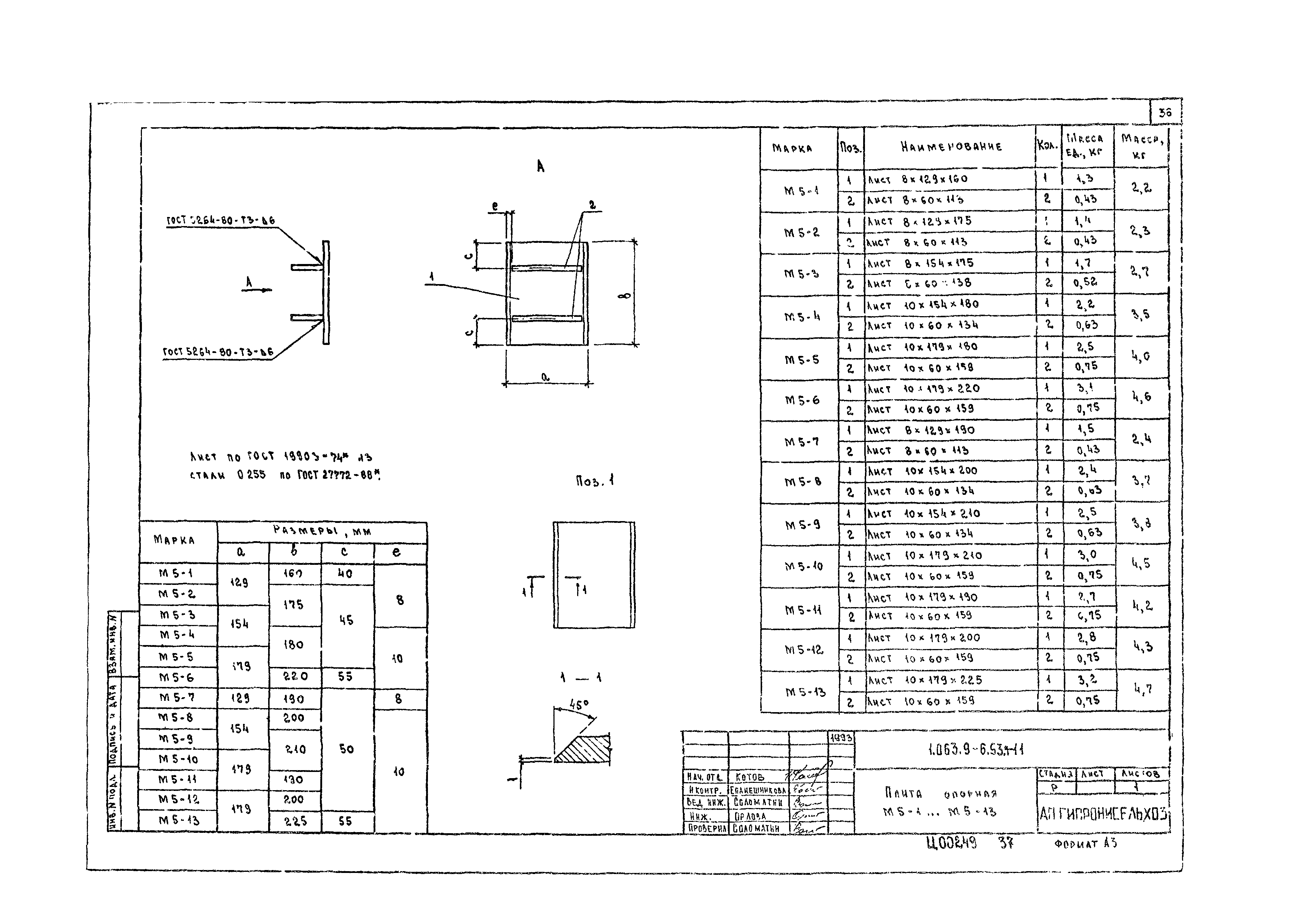

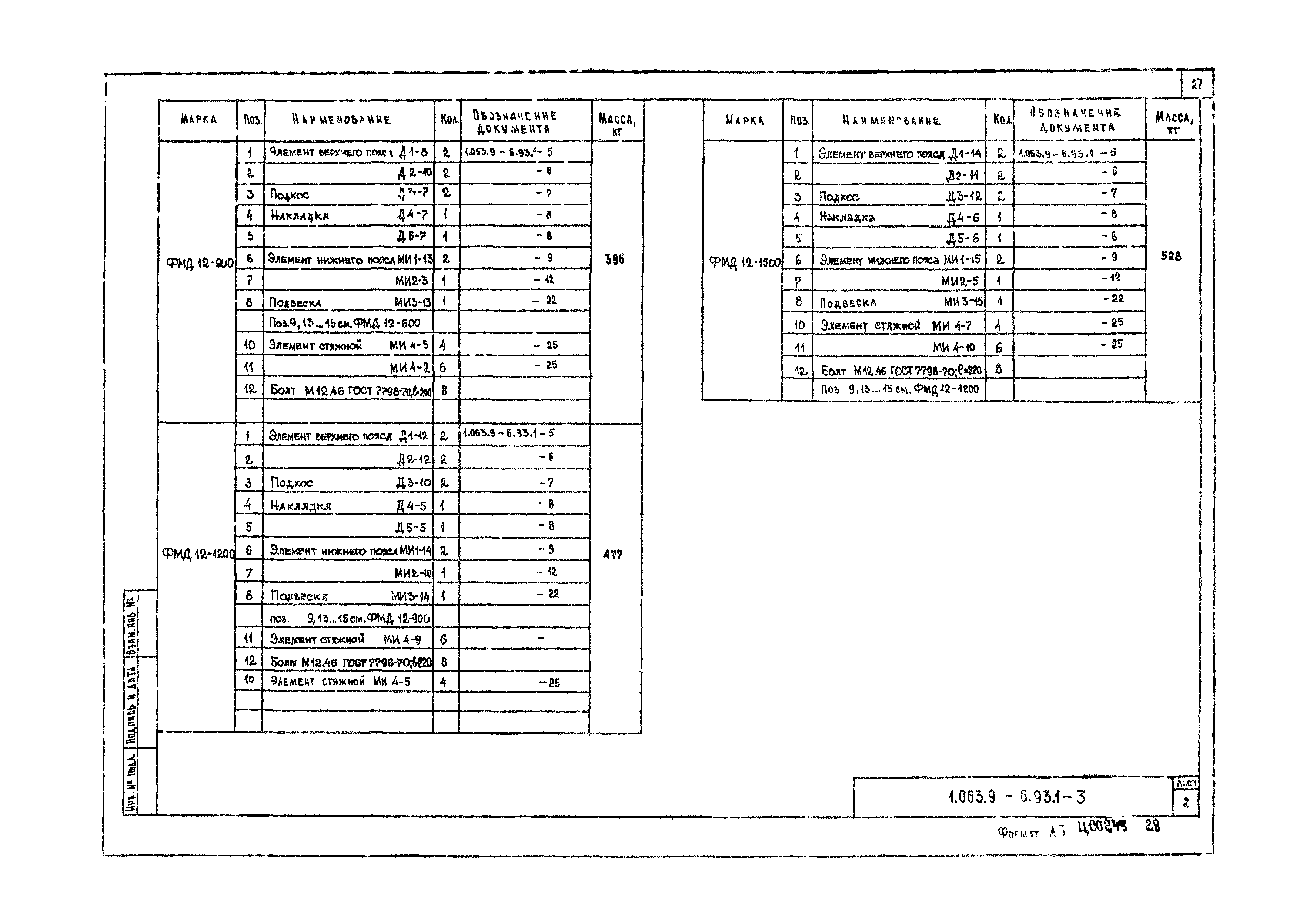

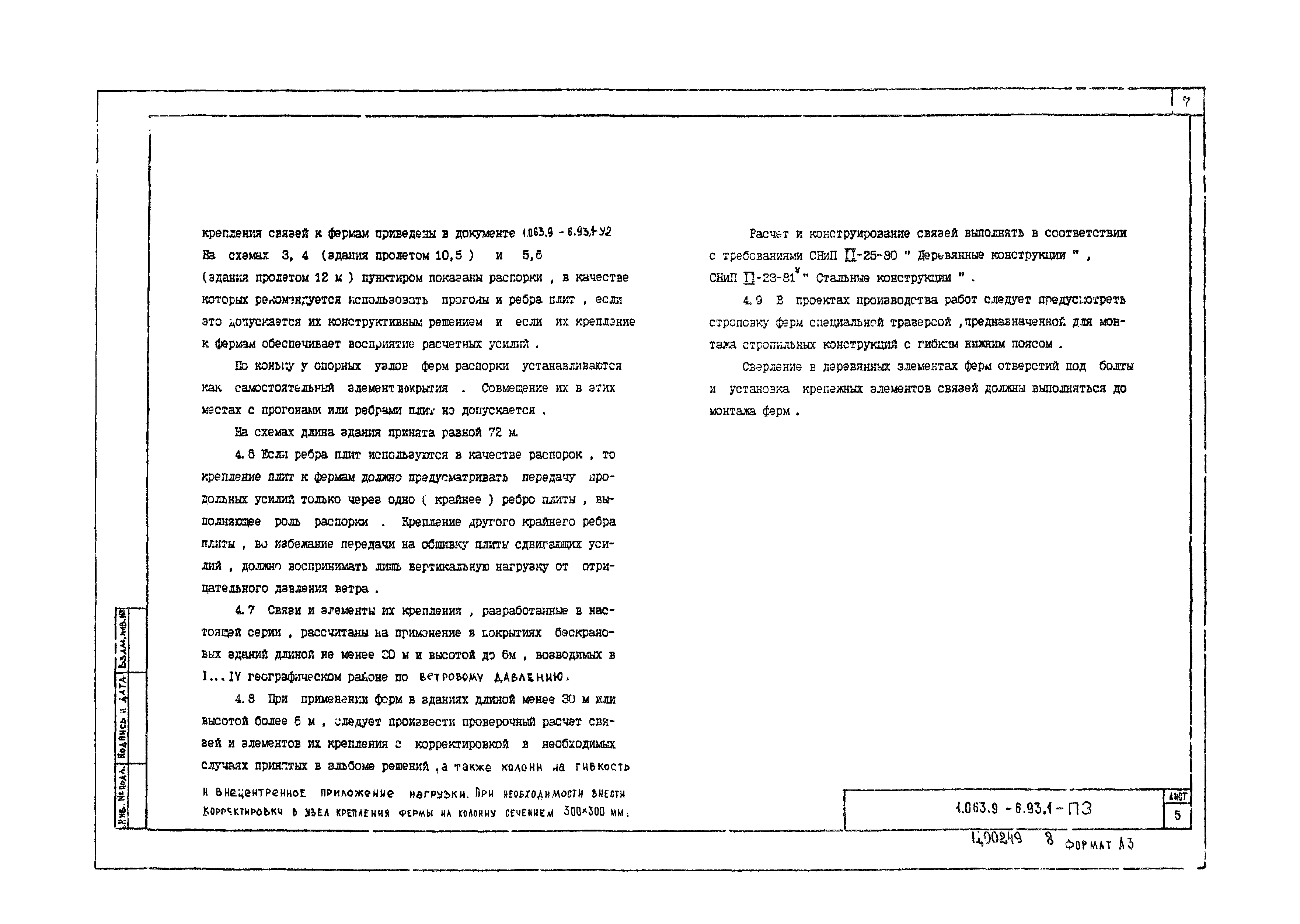

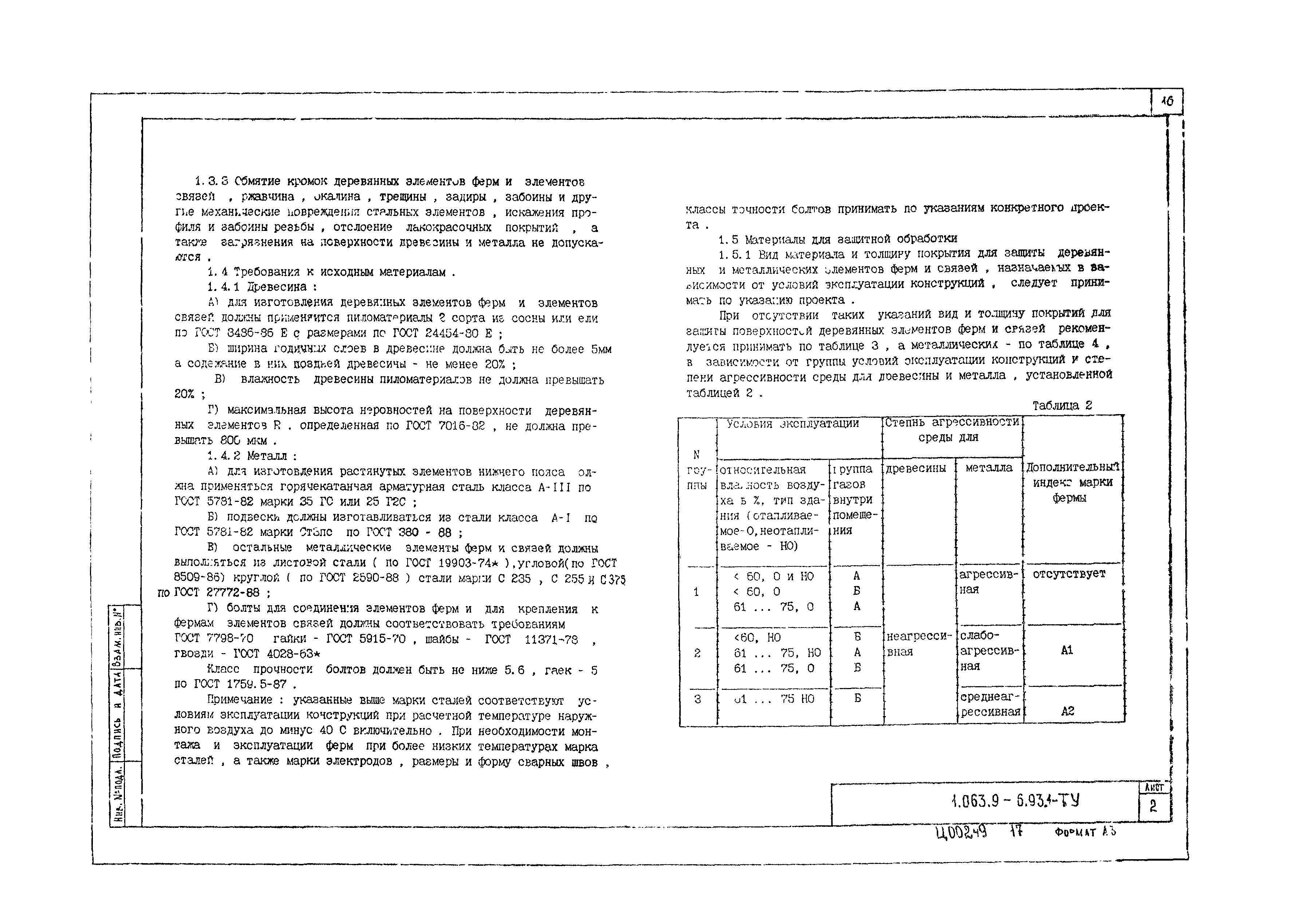

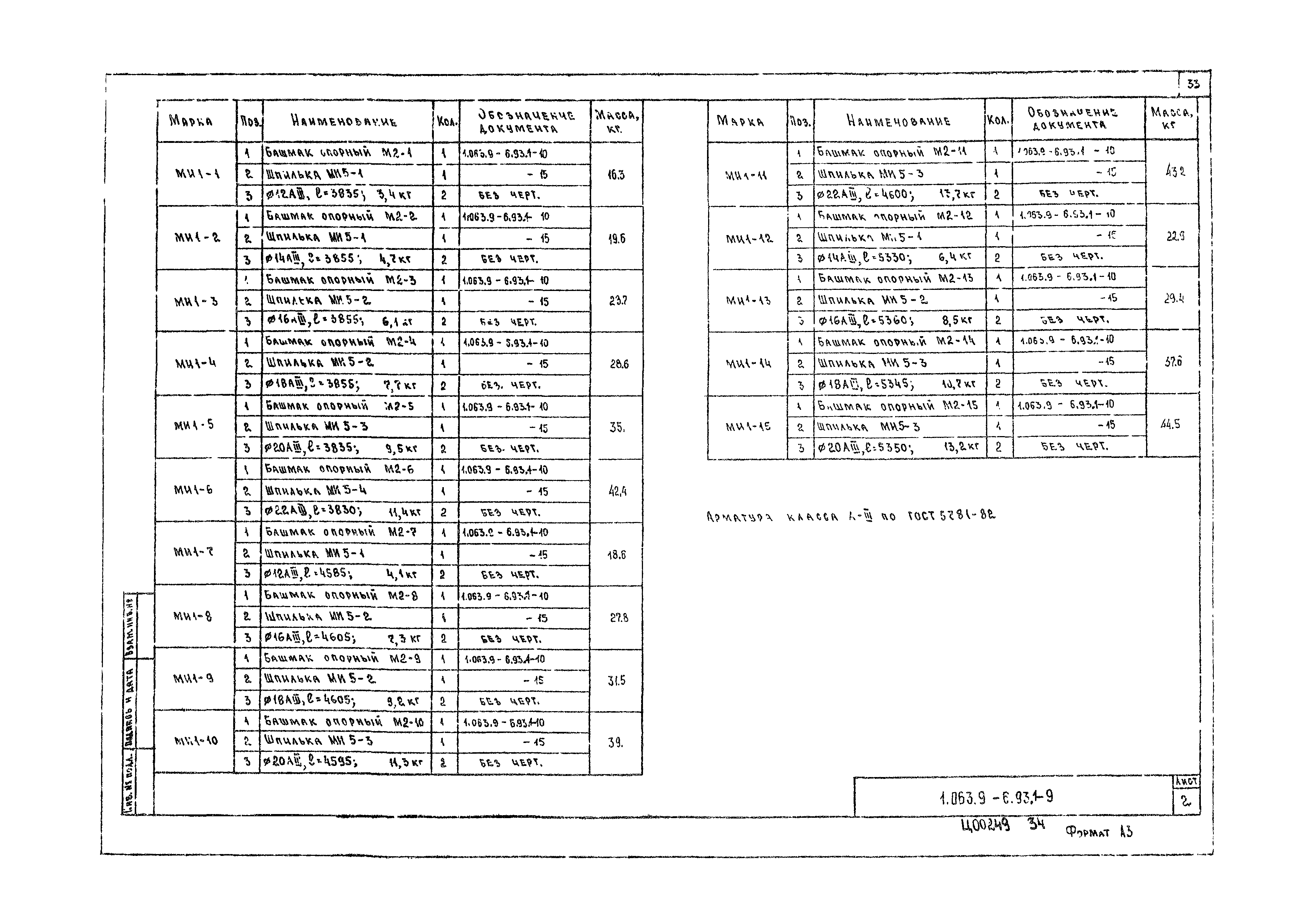

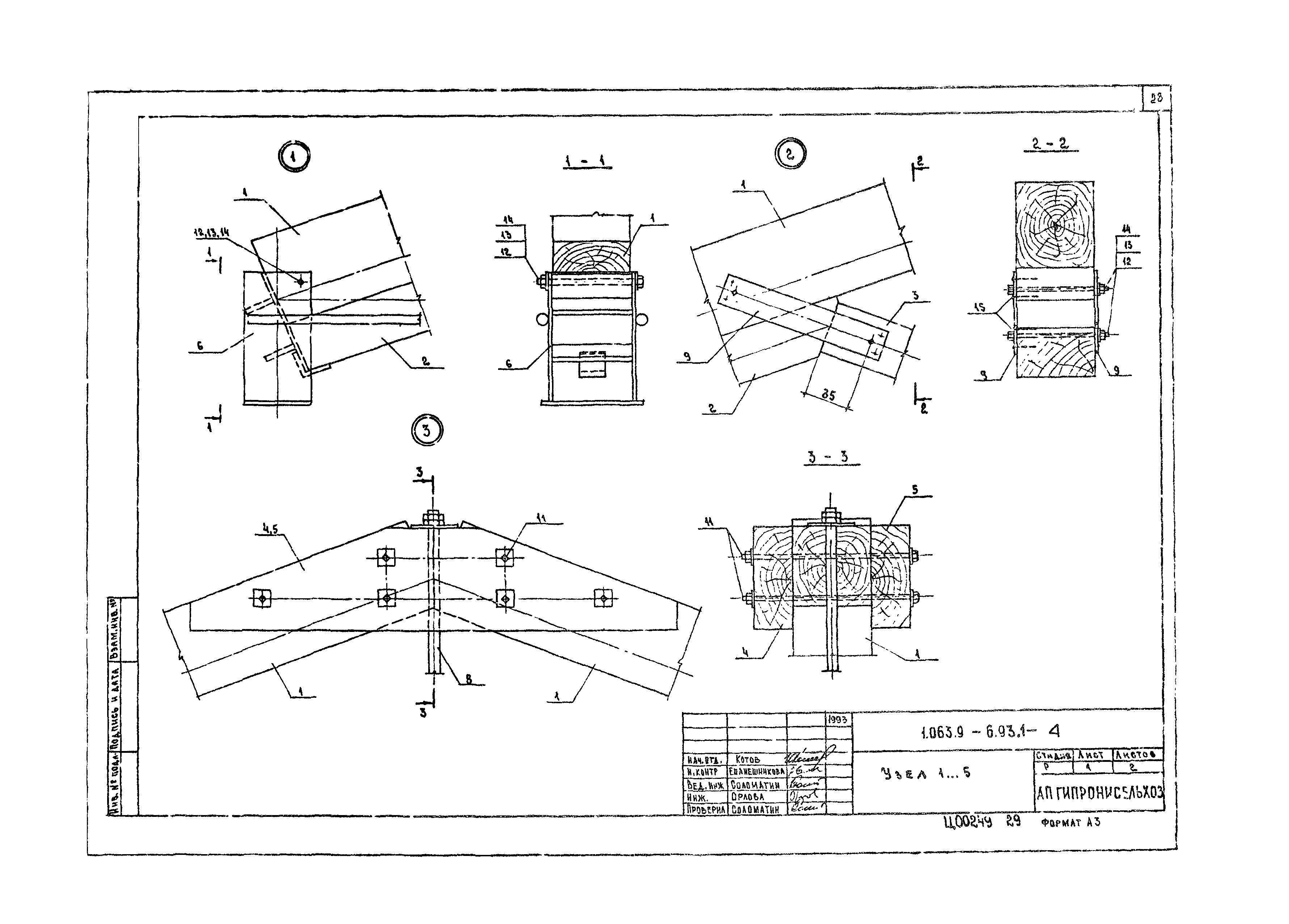

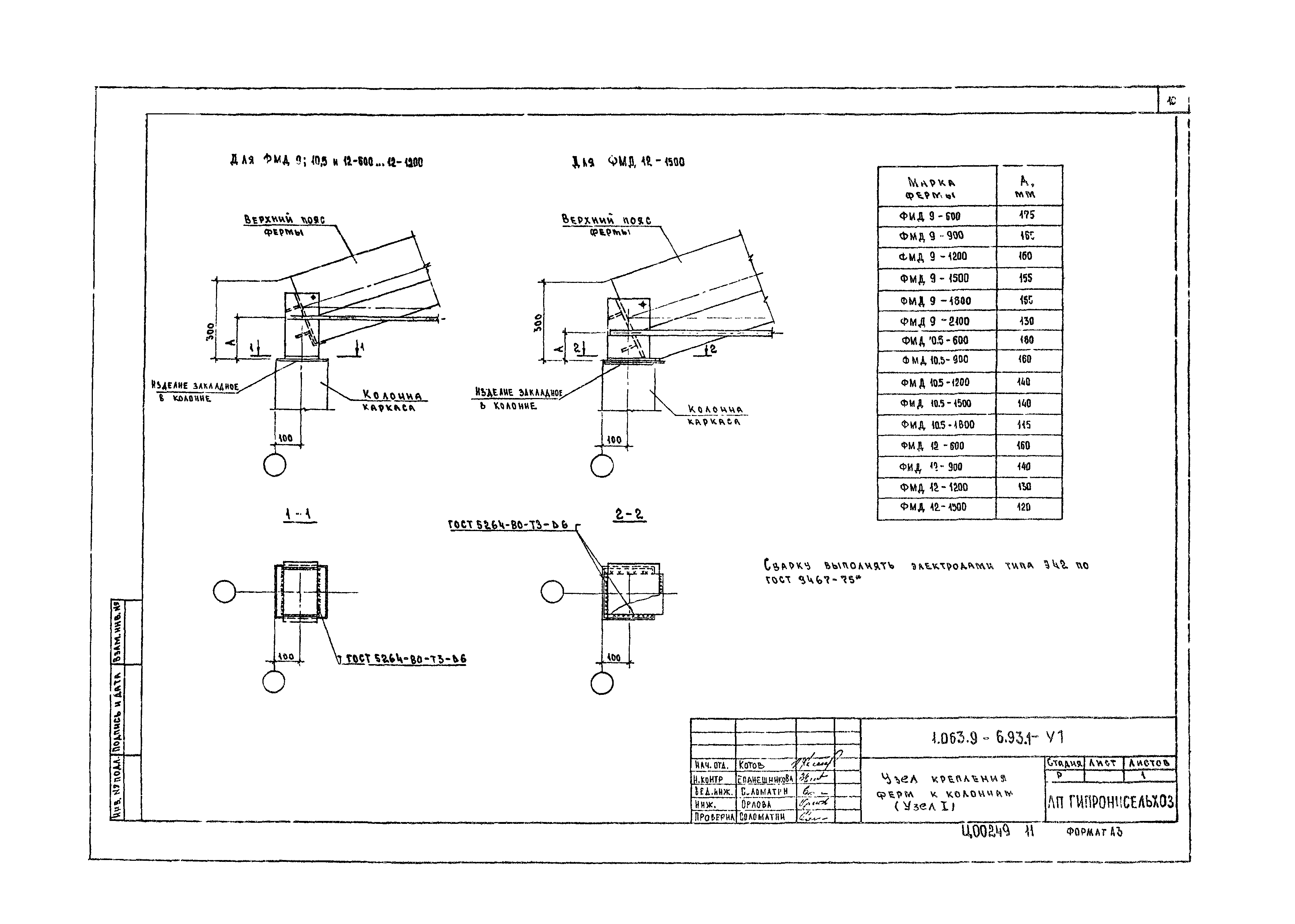

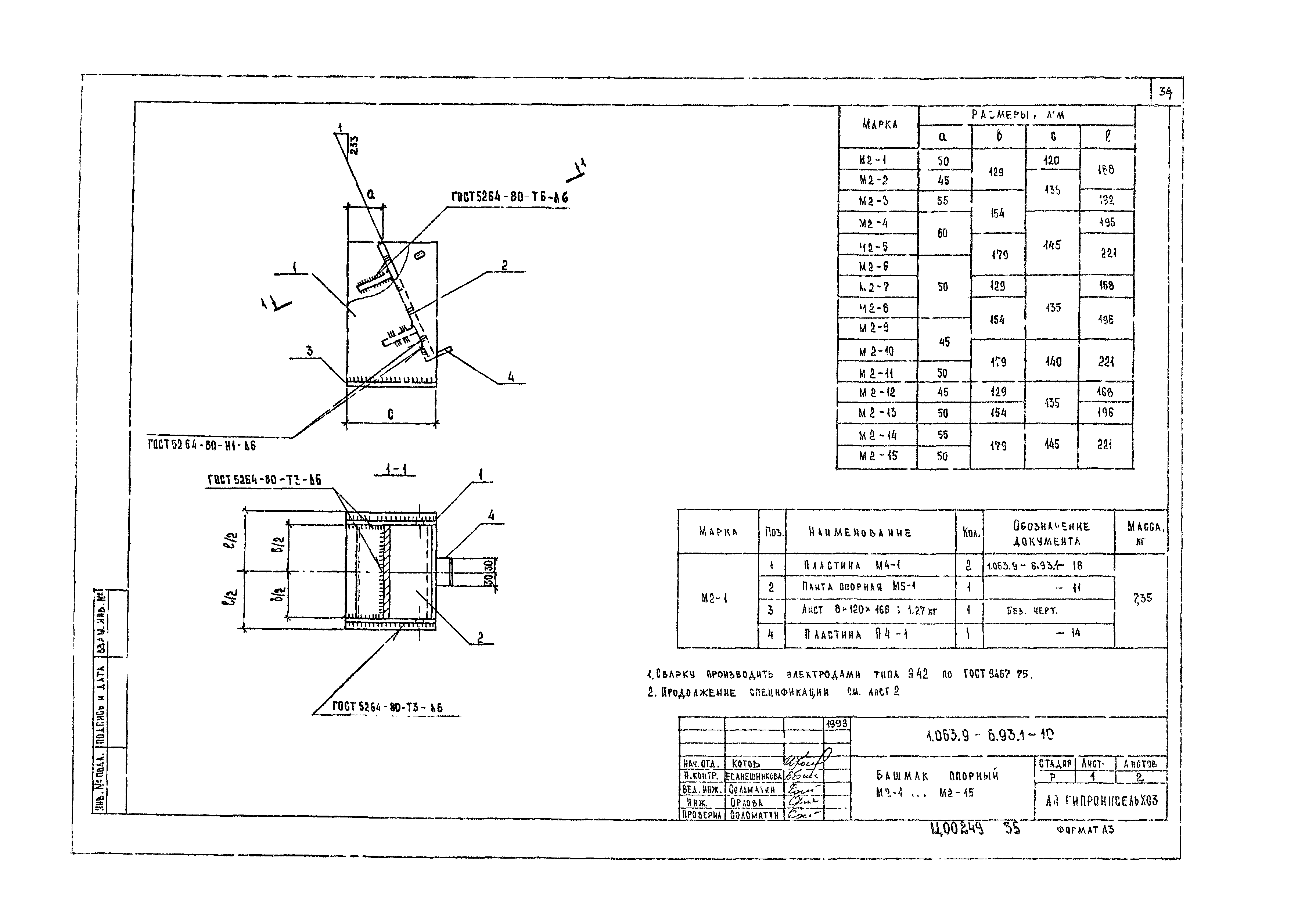

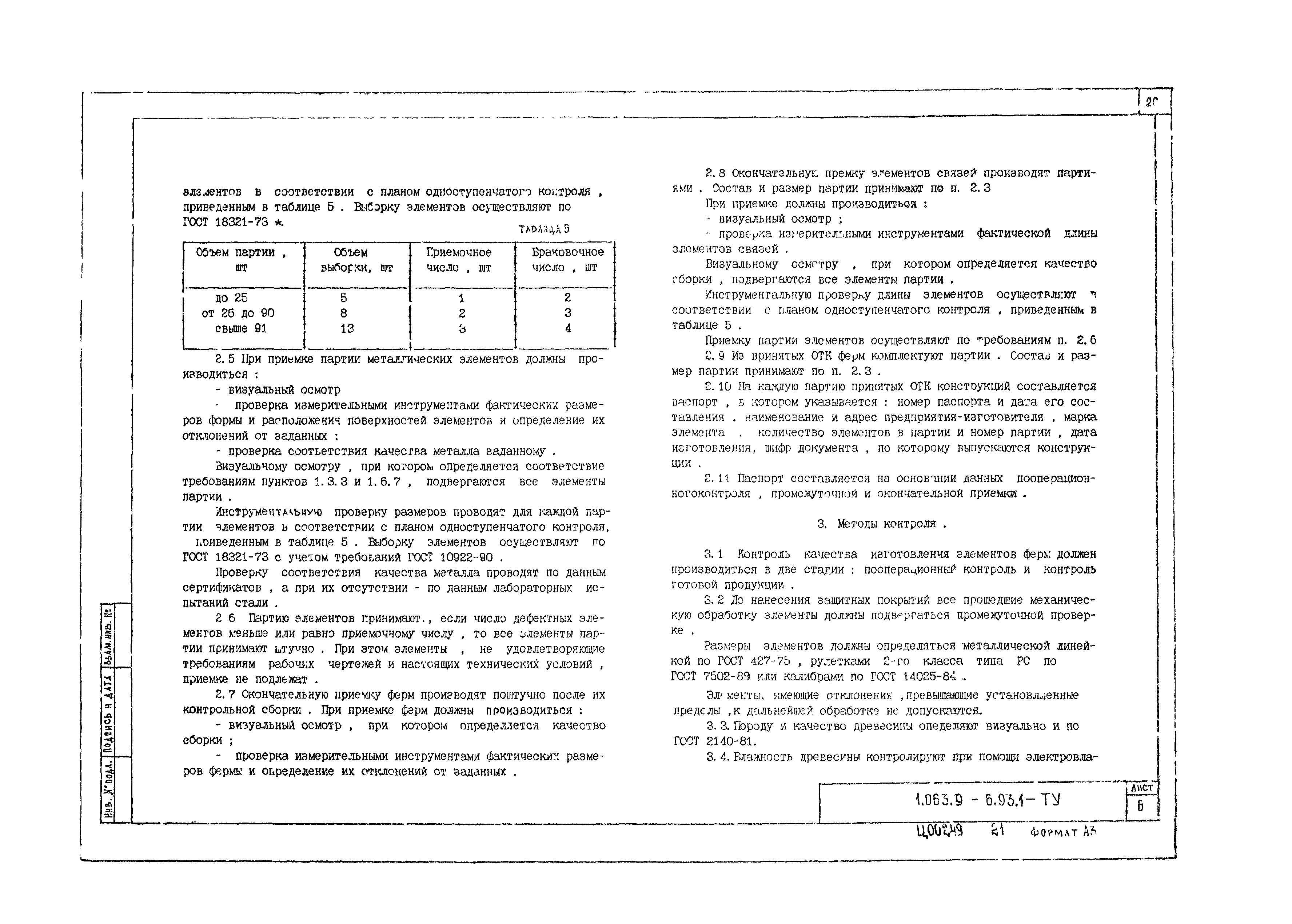

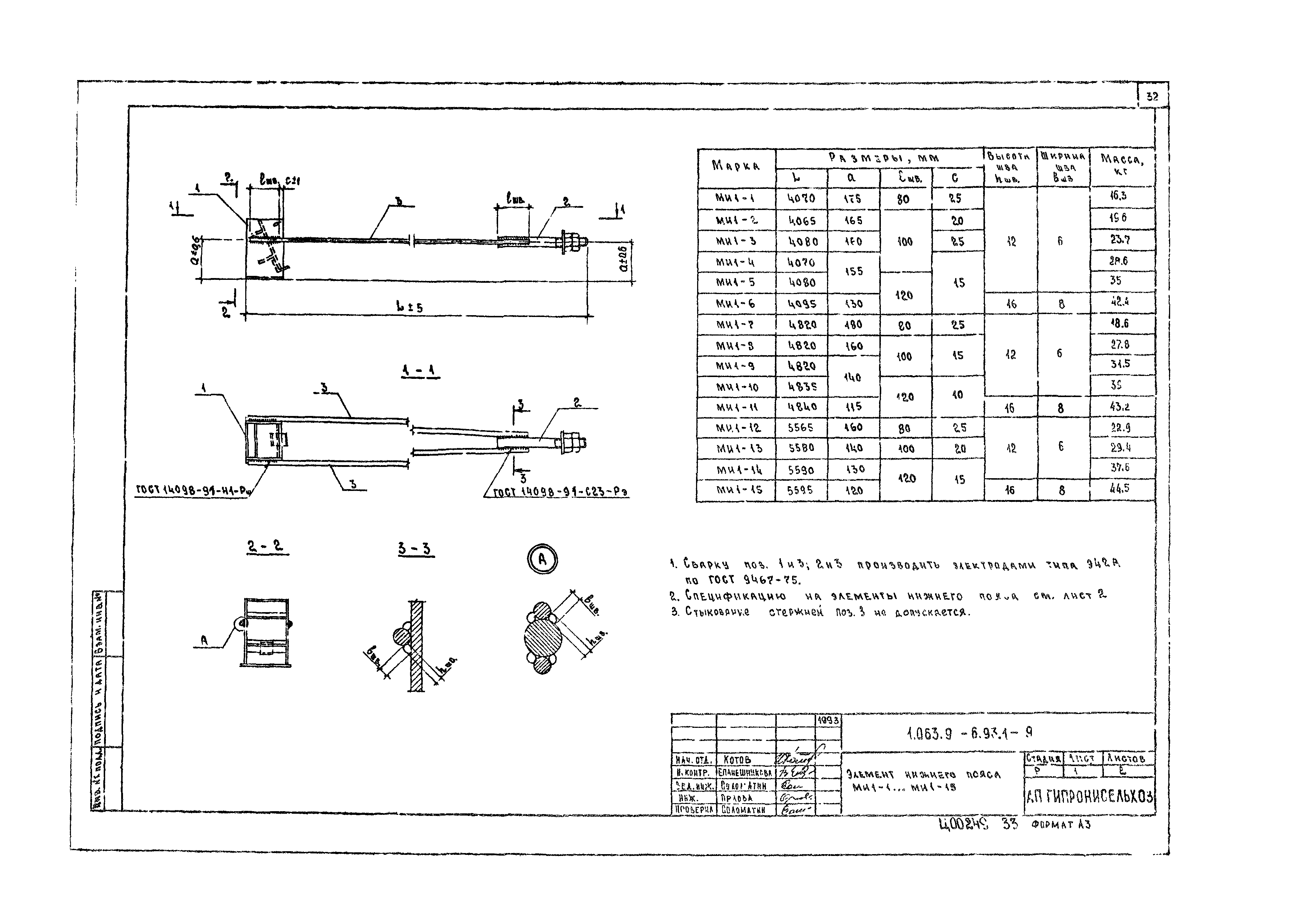

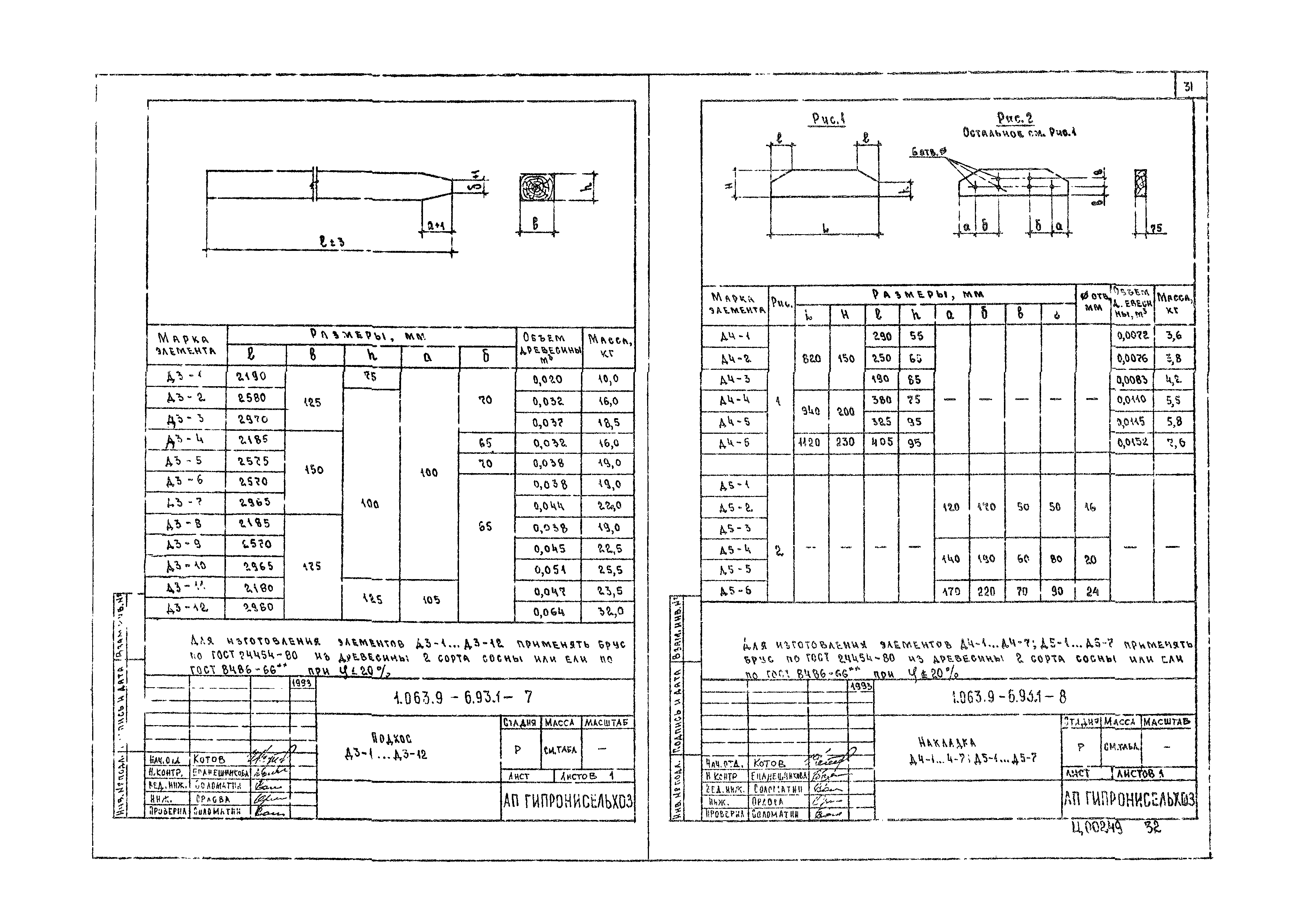

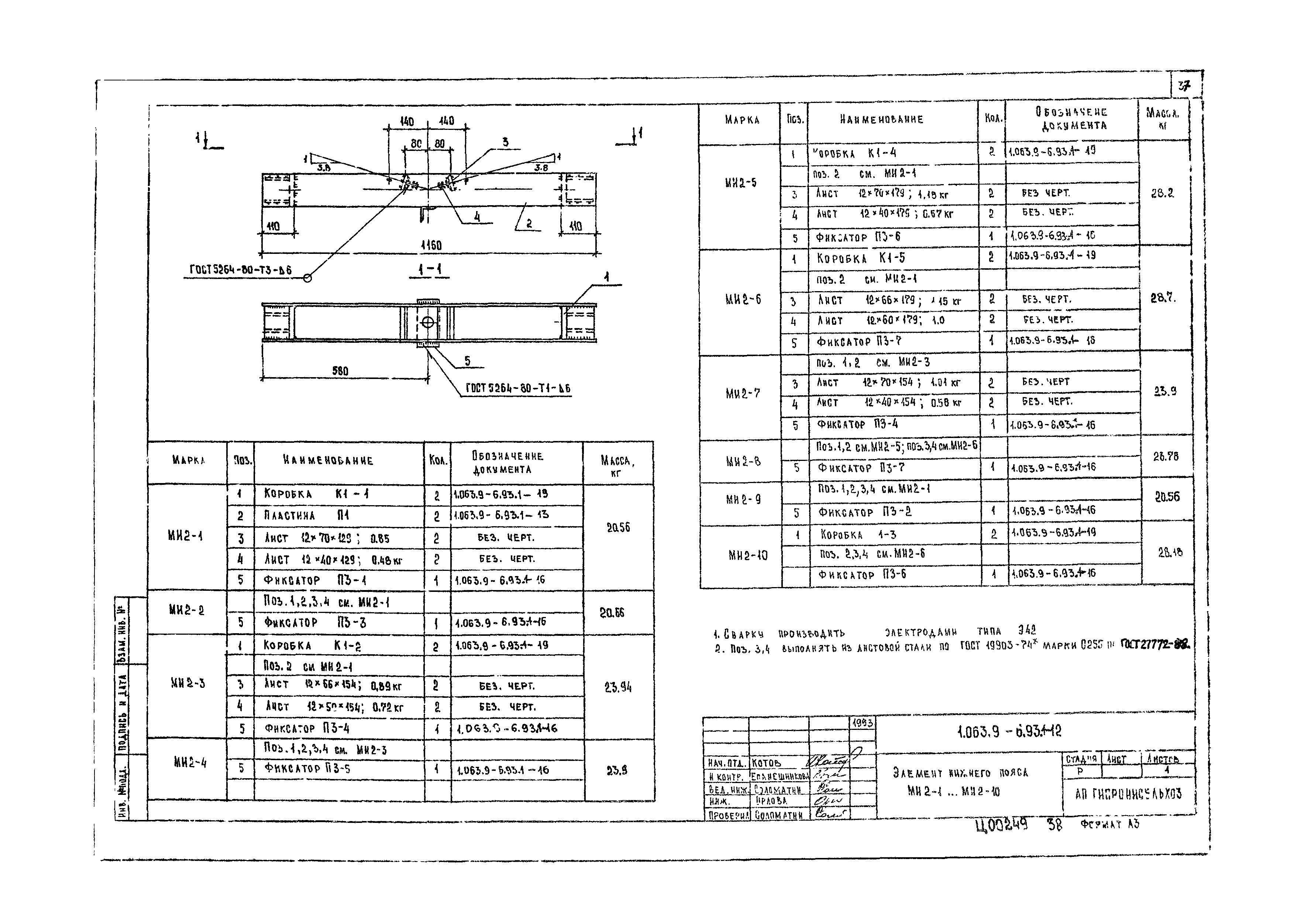

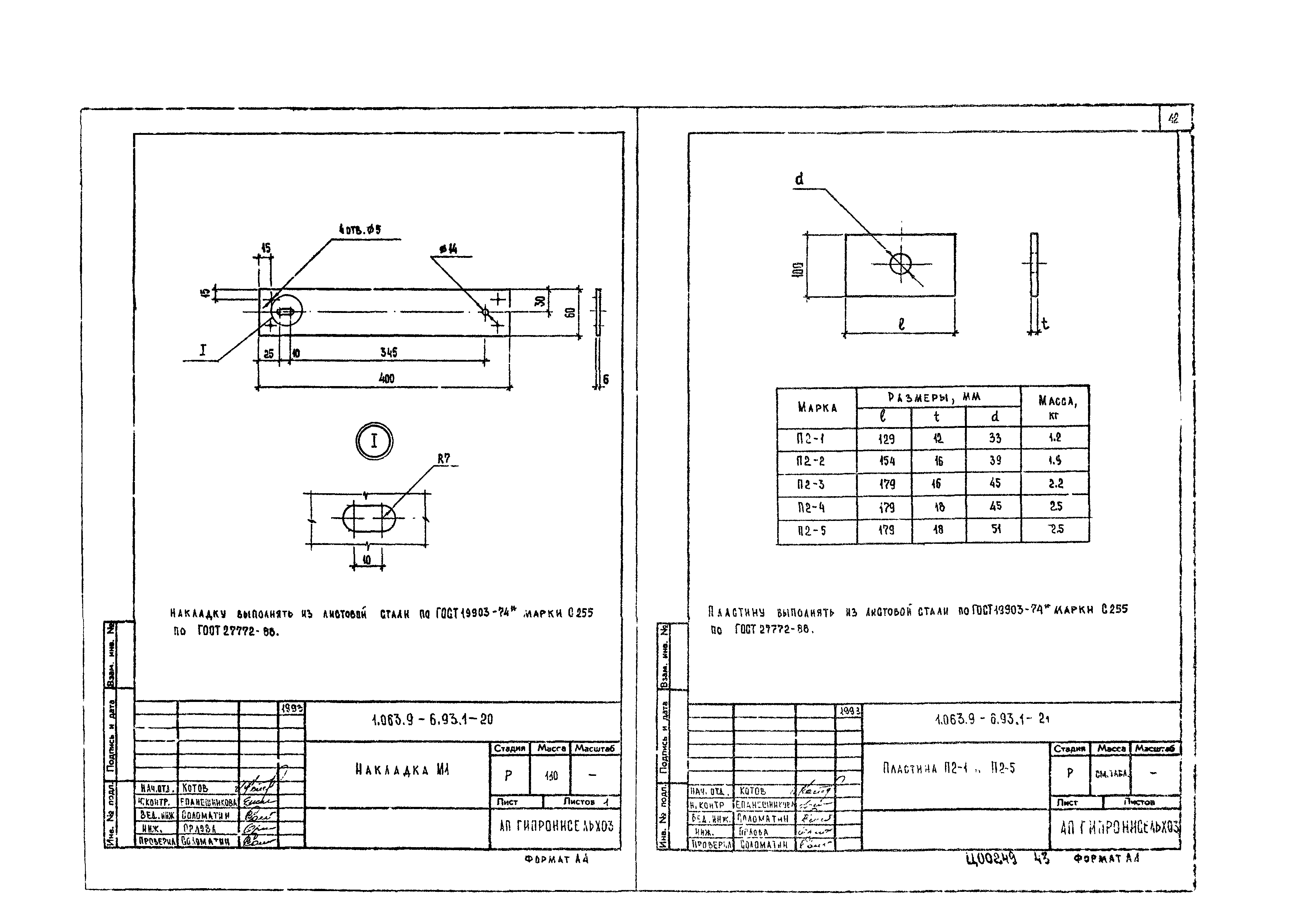

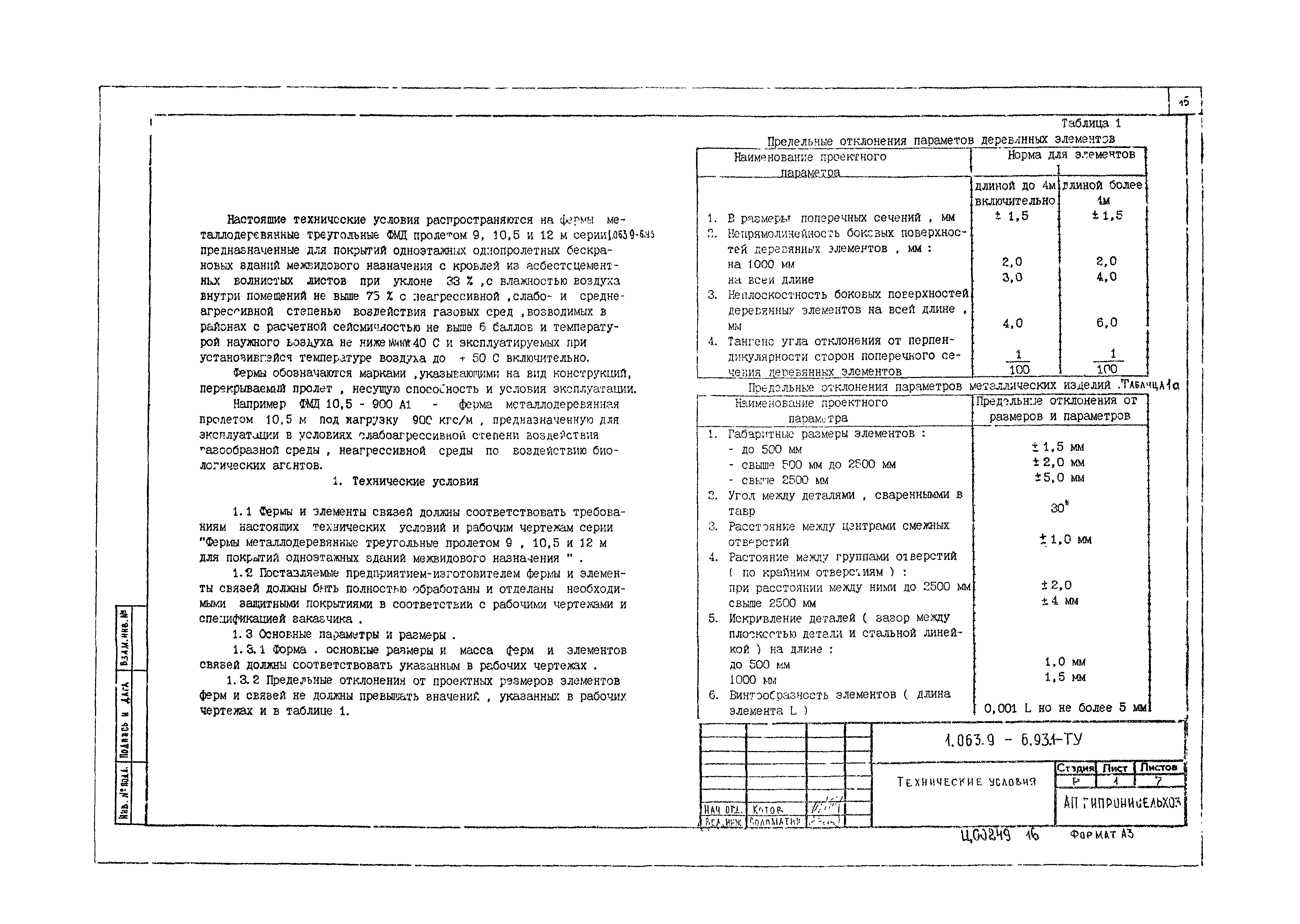

Оглавление:	1.063.9-6.93.1-ПЗ Пояснительная записка 1.063.9-6.93.1-НИ Номенклатура ферм, связей и прогонов 1.063.9-6.93.1-У1 Узел крепления ферм к колоннам (узел 1) 1.063.9-6.93.1-СМ Примеры решения связей по покрытию 1.063.9-6.93.1-У2 Узел крепления связей и распорок (узел 2...4) 1.063.9-6.93.1-ТУ Технические условия 1.063.9-6.93.1-1 Ферма ФМД9-600...ФМД9-2100 1.063.9-6.93.1-2 Ферма ФМД10,5-600...ФМД10,5-1800 1.063.9-6.93.1-3 Ферма ФМД12-600...ФМД12-1500 1.063.9-6.93.1-4 Узел 1...5 1.063.9-6.93.1-5 Элемент верхнего пояса Д1 1.063.9-6.93.1-6 Элемент верхнего пояса Д2 1.063.9-6.93.1-7 Подкос Д3-1...Д3-12 1.063.9-6.93.1-8 Накладка Д4-1...Д4-7;Д5-1...Д5-7 1.063.9-6.93.1-9 Элемент нижнего пояса МИ-1...МИ1-15 1.063.9-6.93.1-10 Башмак опорный М2-1... М2-15 1.063.9-6.93.1-11 Плита опорная М5-1...М5-13 1.063.9-6.93.1-12 Элемент нижнего пояса МИ2-1...МИ2-10 1.063.9-6.93.1-13 Пластина П1 1.063.9-6.93.1-14 Пластина П4-1 и П4-2 1.063.9-6.93.1-15 Шпилька МИ5-1...МИ5-4 1.063.9-6.93.1-16 Фиксатор П3 1.063.9-6.93.1-17 Шпилька М3-1...М3-4 1.063.9-6.93.1-18 Пластина М4-1...М4-12 1.063.9-6.93.1-19 Коробка К1-1...К1-5 1.063.9-6.93.1-20 Накладка М1 1.063.9-6.93.1-21 Пластина П2-1...П2-5 1.063.9-6.93.1-22 Подвеска МИ3-1...МИ3-15 1.063.9-6.93.1-23 Шпилька подвески М6-1...М6-15 1.063.9-6.93.1-24 Шайба Ш1-1...Ш1-9 1.063.9-6.93.1-25 Элемент стяжной МИ4-1...МИ4- 8 1.063.9-6.93.1-26 Болт М7-1...М7-8 1.063.9-6.93.1-27 Связи и распорки С1...С5;Р1...Р4 1.063.9-6.93.1-28 Элемент деревянный Д6-1...Д6-30 1.063.9-6.93.1-29 Наконечник Н1,Н2 1.063.9-6.93.1-30 Изделие соединительное МС1,МС2-1...МС2-6 1.063.9-6.93.1-31РС Ведомость расхода стали
Разработан:	ЦНИИСК им. В.А. Кучеренко ГипроНИсельхоз (Институт Гипронисельхоз )
Утверждён:	01.01.1994 Гипронисельхоз (Giproniselkhoz )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Стропильные и подстропильные конструкции Фермы Стальные и металлодеревянные
