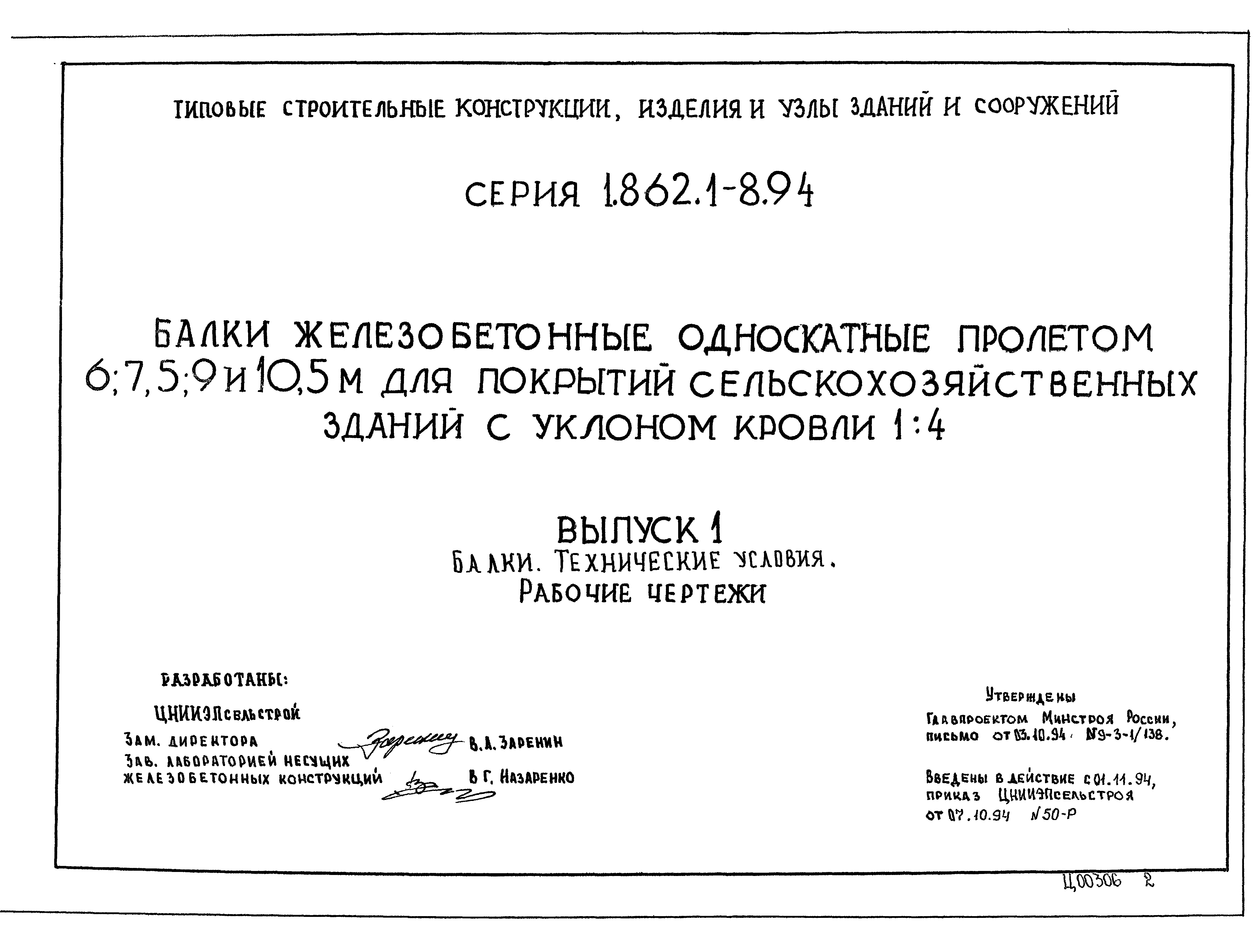

Скачать Серия 1.862.1-8.94 Выпуск 1. Балки. Технические условия. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.862.1-8.94

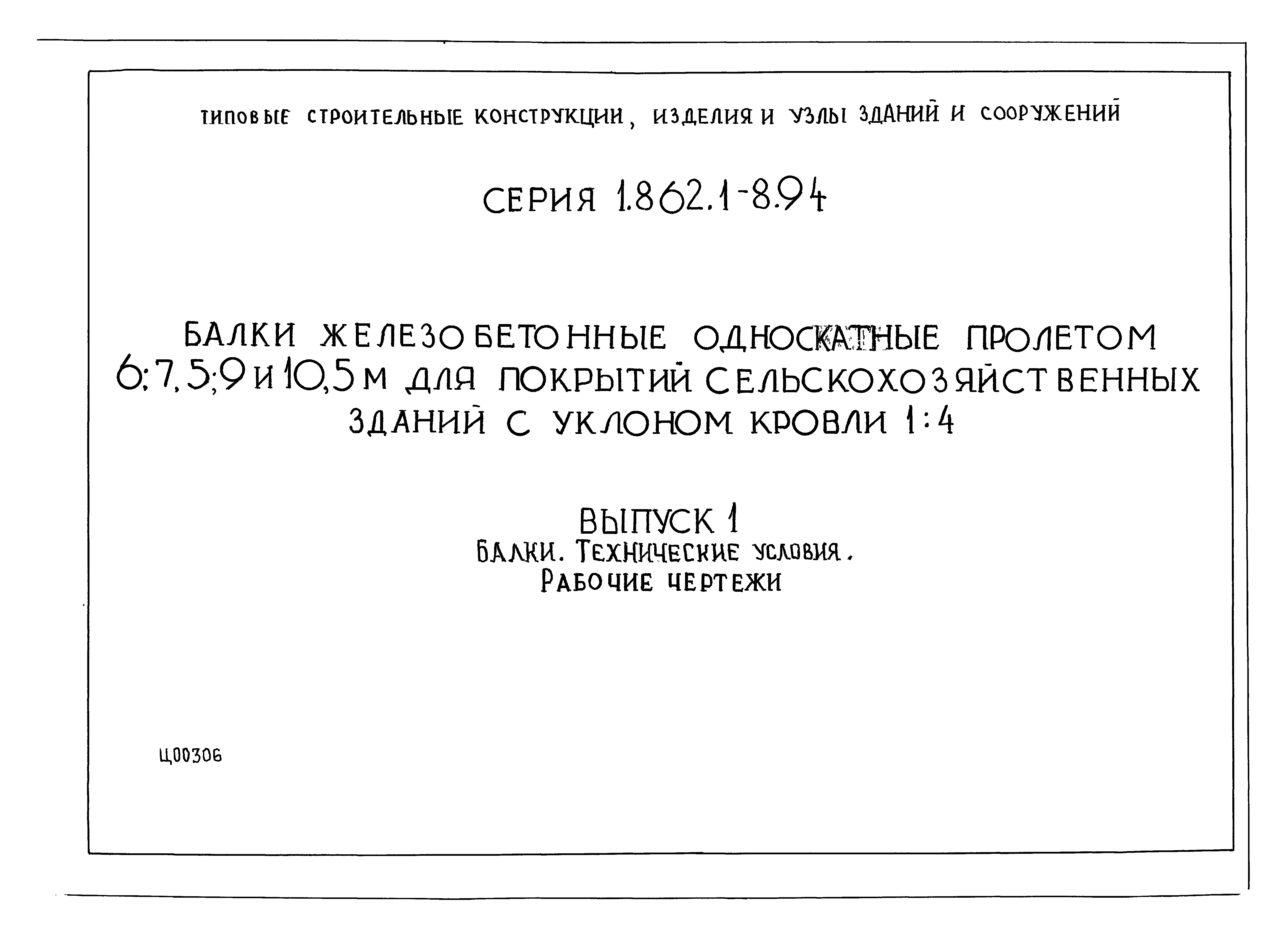

Выпуск 1. Балки. Технические условия. Рабочие чертежи

Обозначение:	Серия 1.862.1-8.94
Обозначение англ:	Series 1.862.1-8.94
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Балки. Технические условия. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.11.1994
Область применения:	Серия содержит рабочие чертежи железобетонных балок без предварительного напряжения пролетом 6; 7,5; 9 м и предварительно напряженных балок пролетом 10,5м для покрытий сельскохозяйственных зданий с уклоном кровли 1:4.

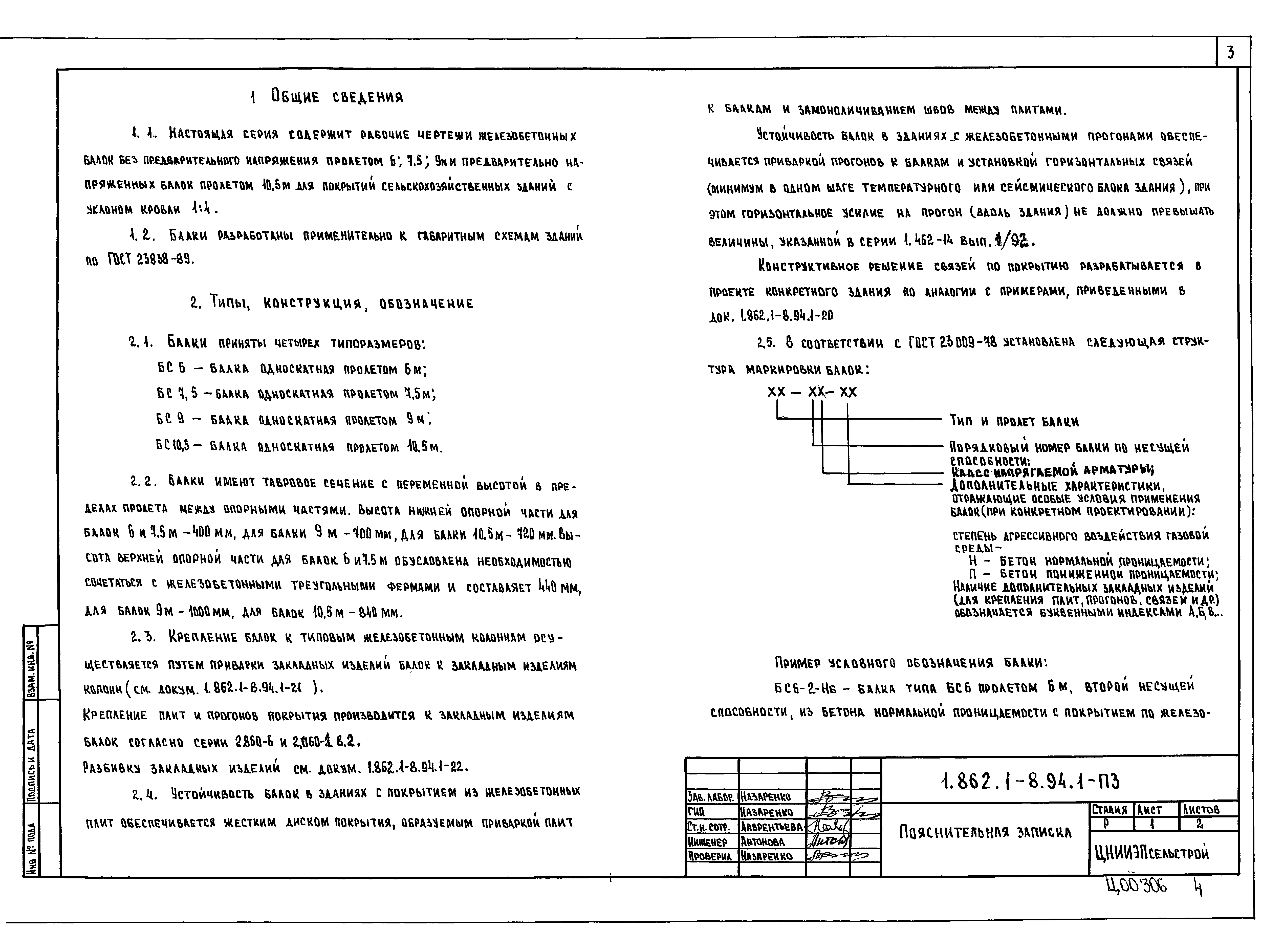

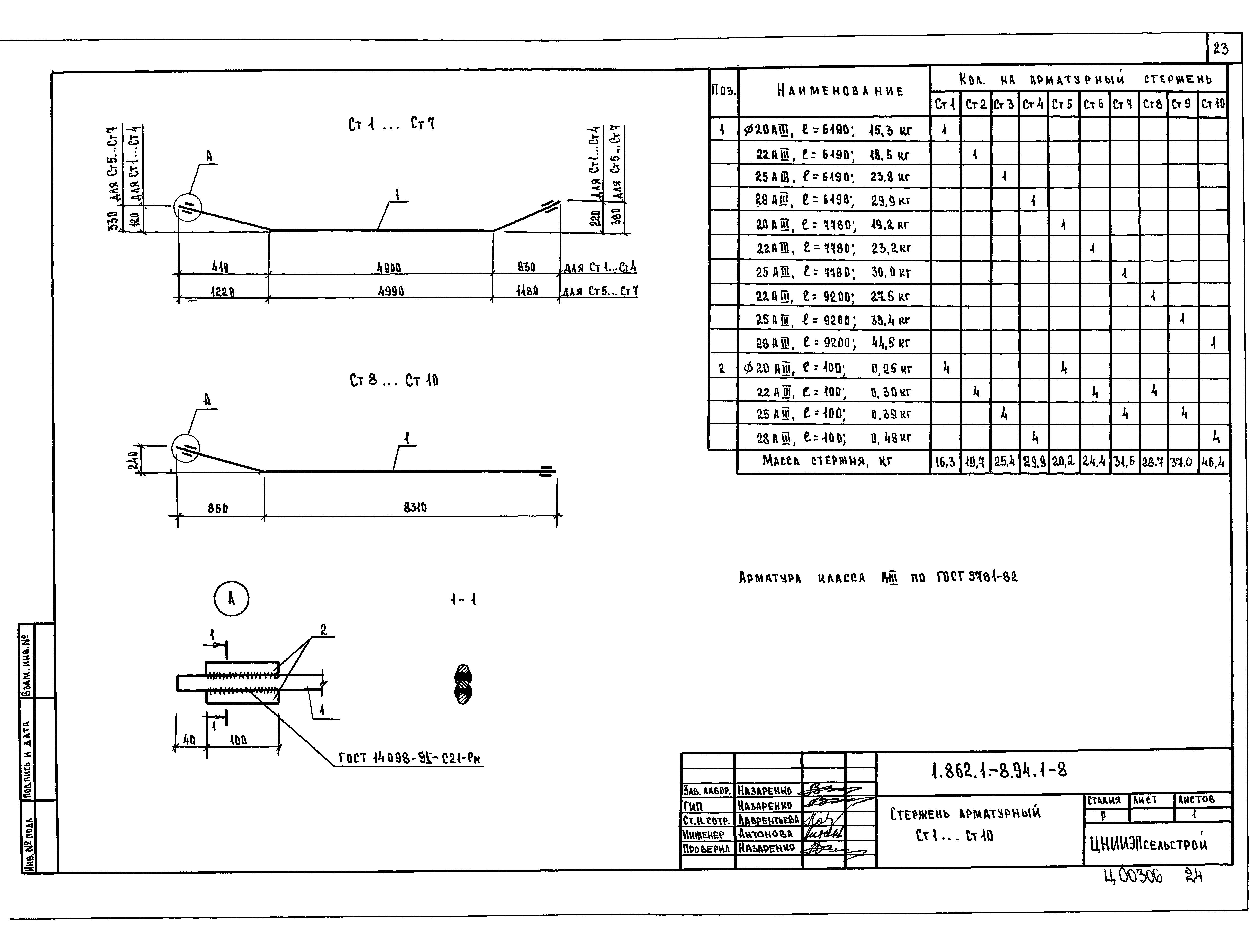

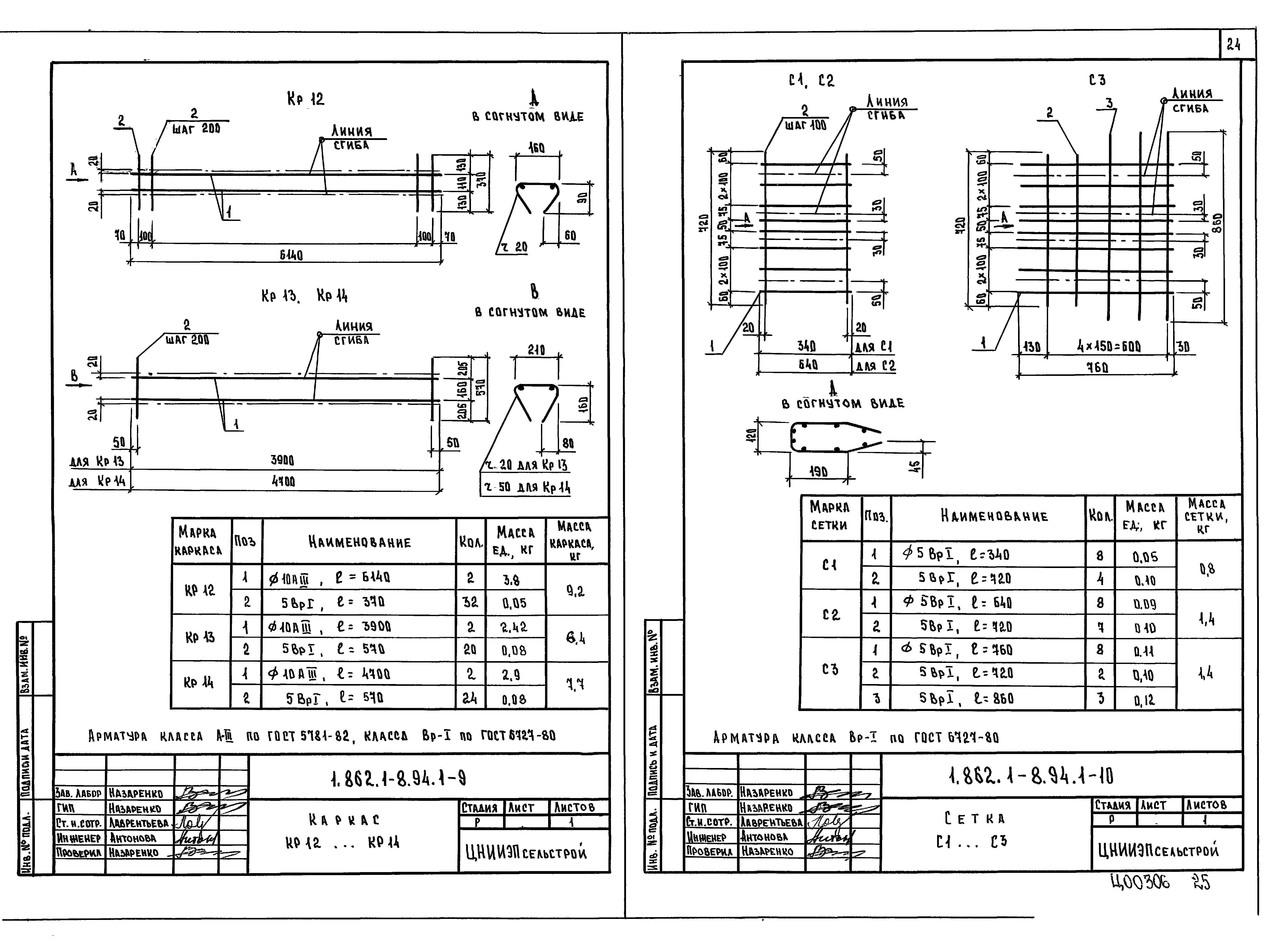

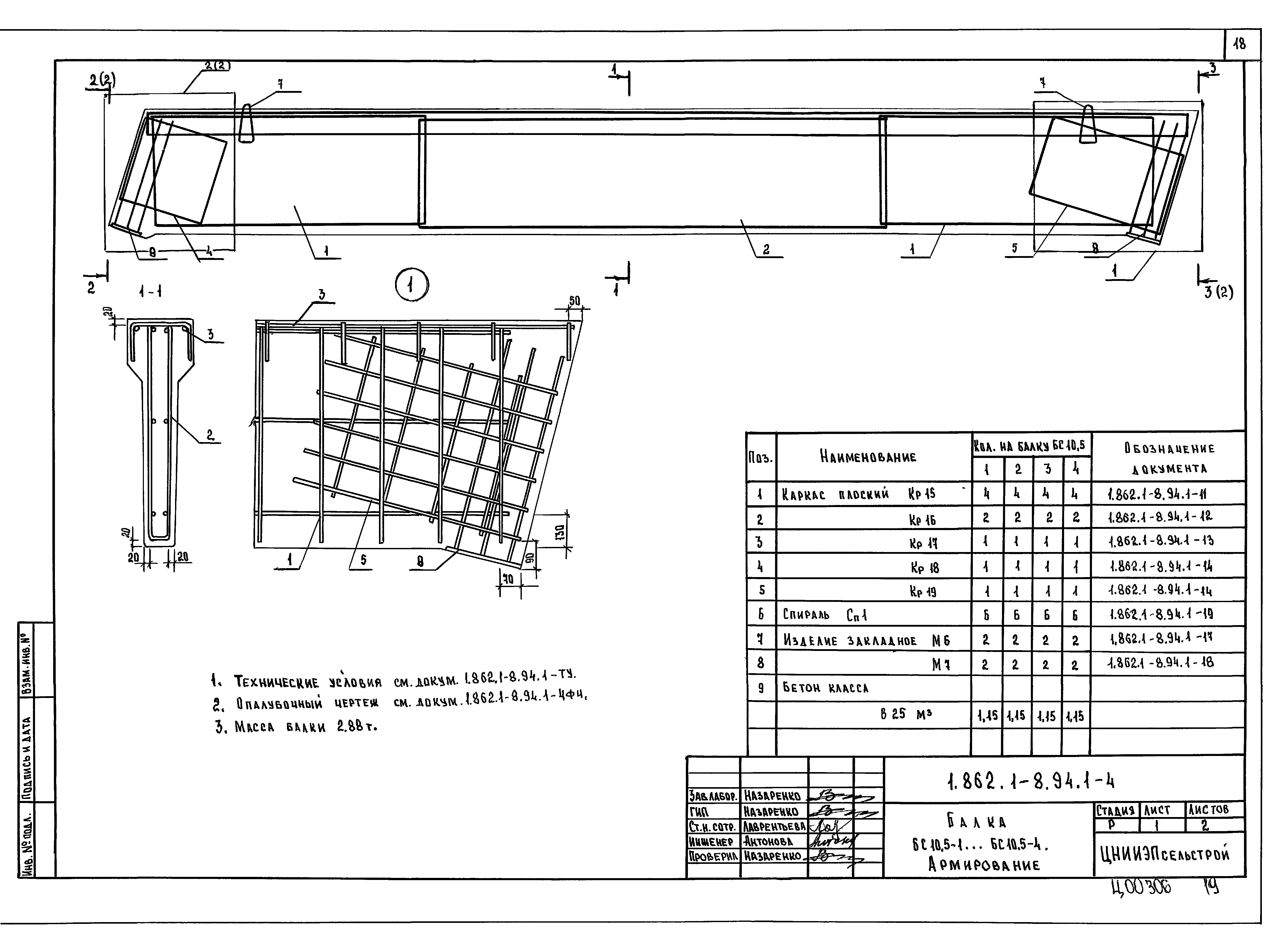

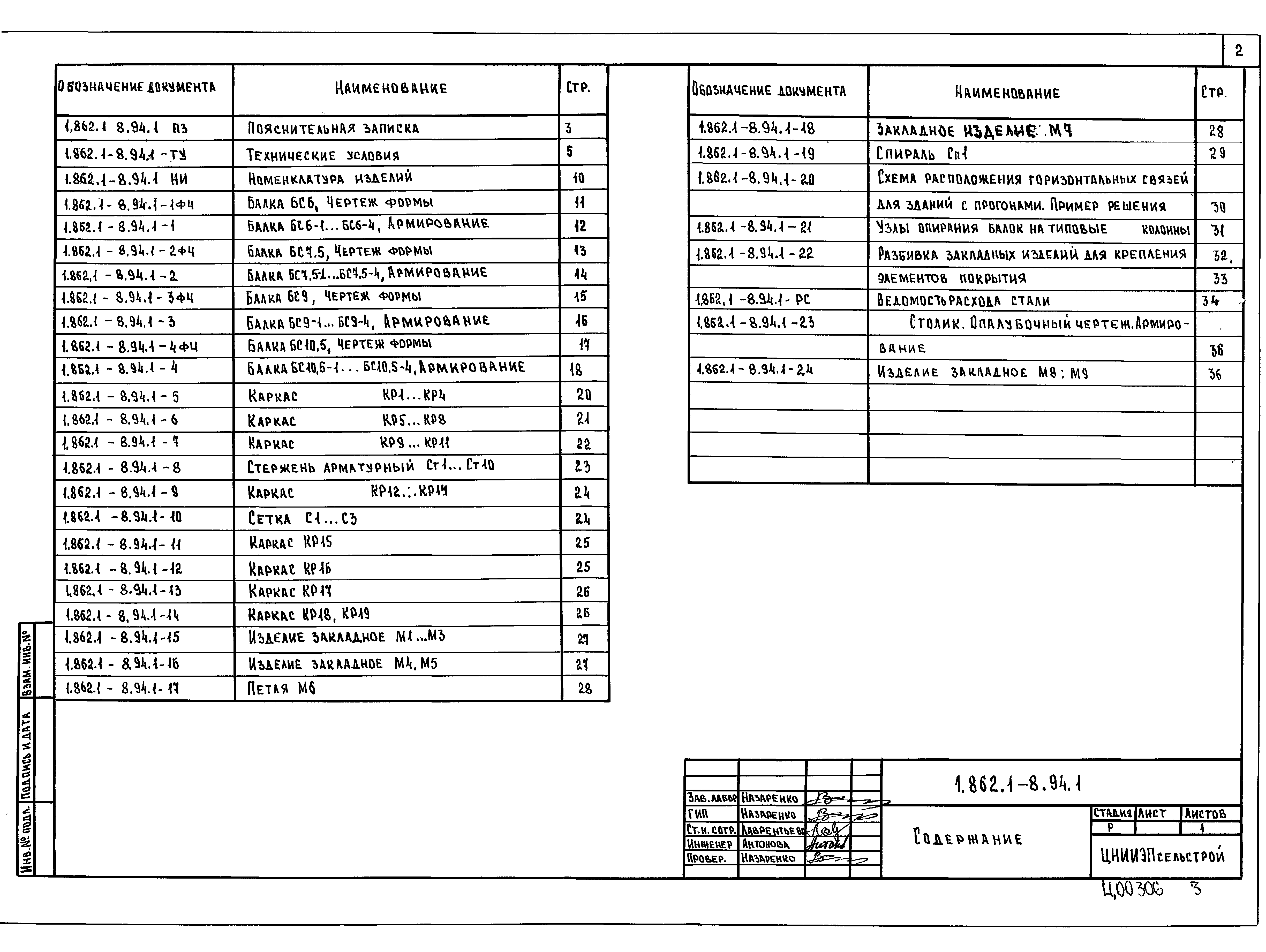

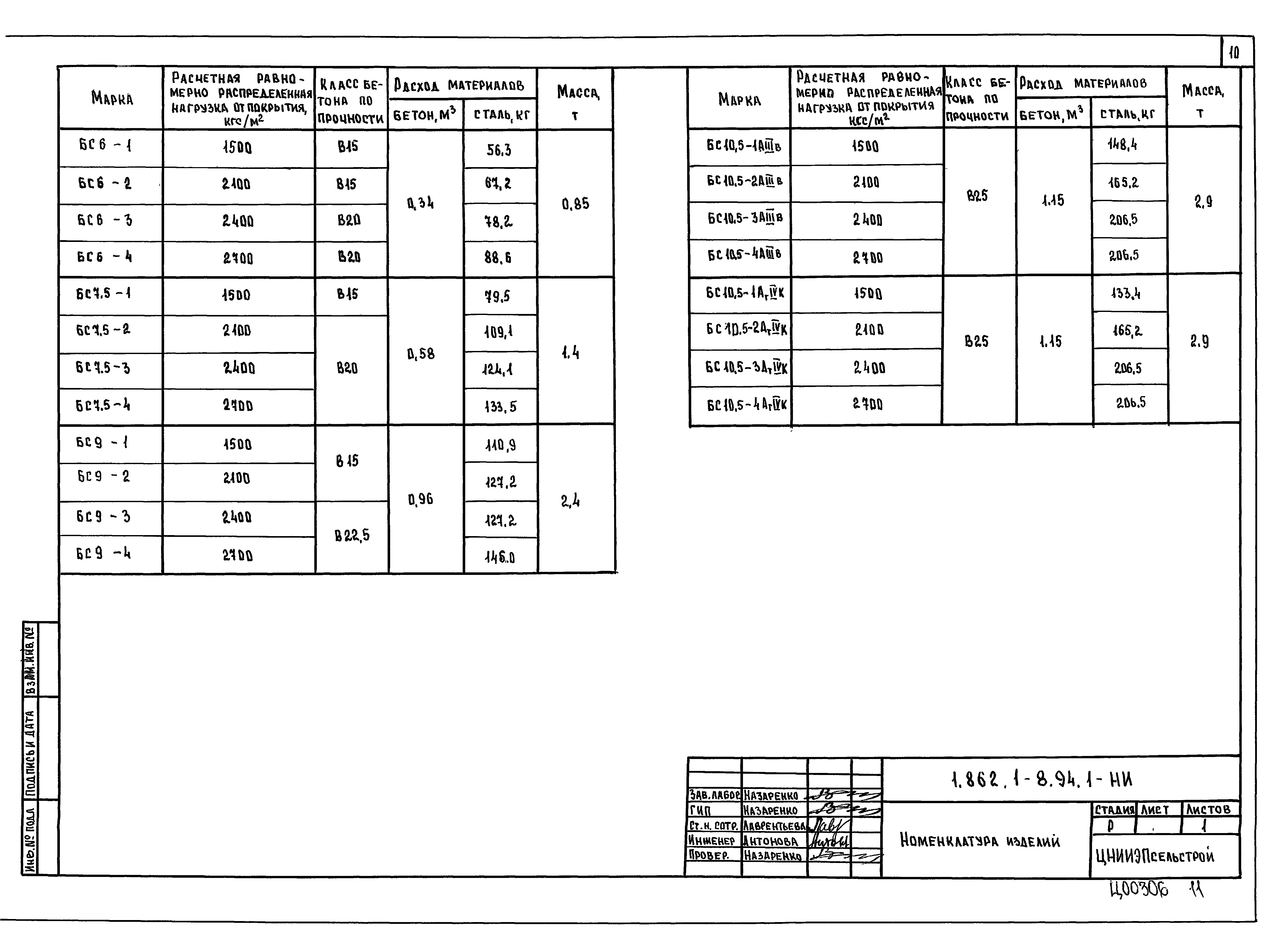

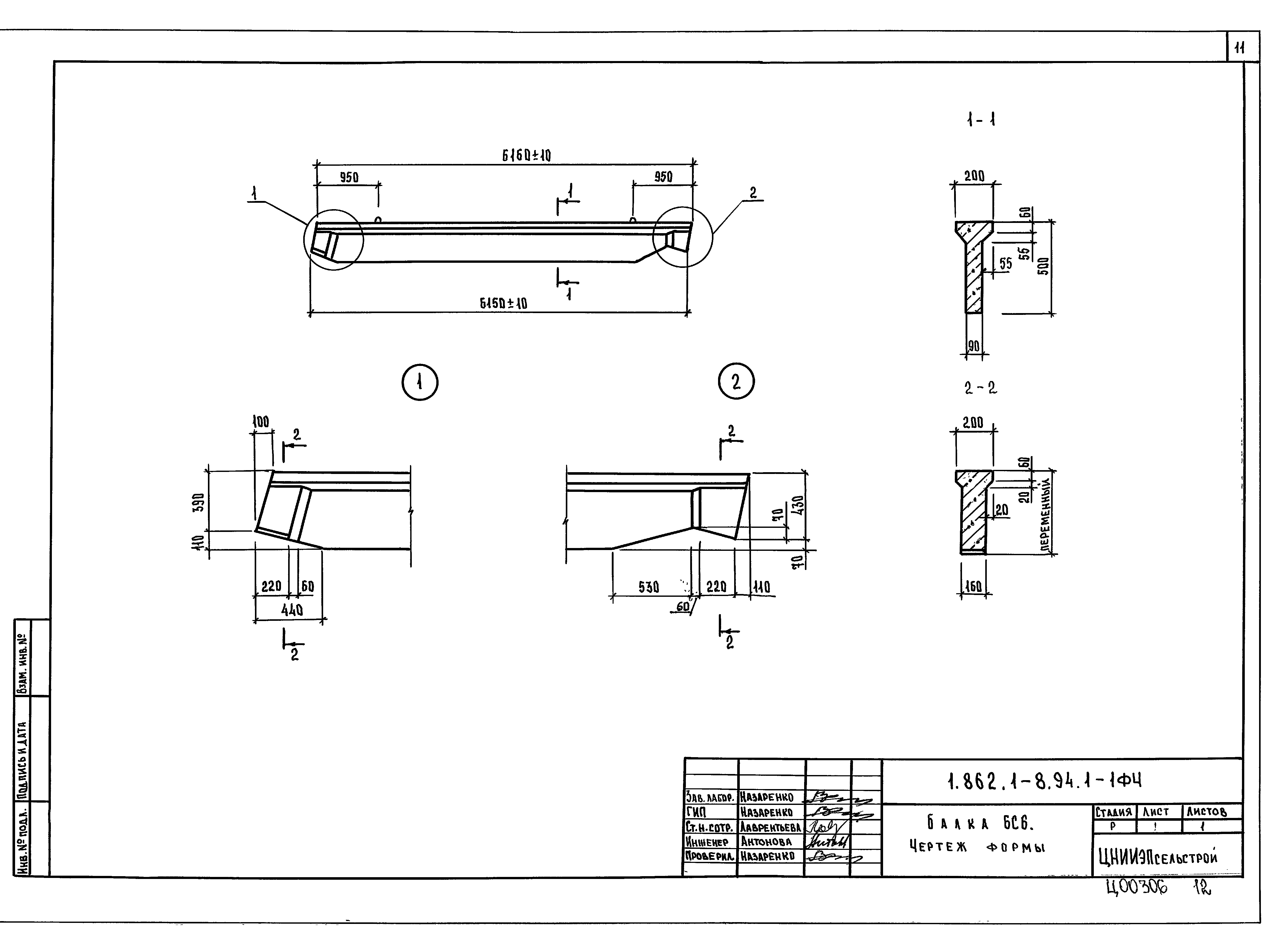

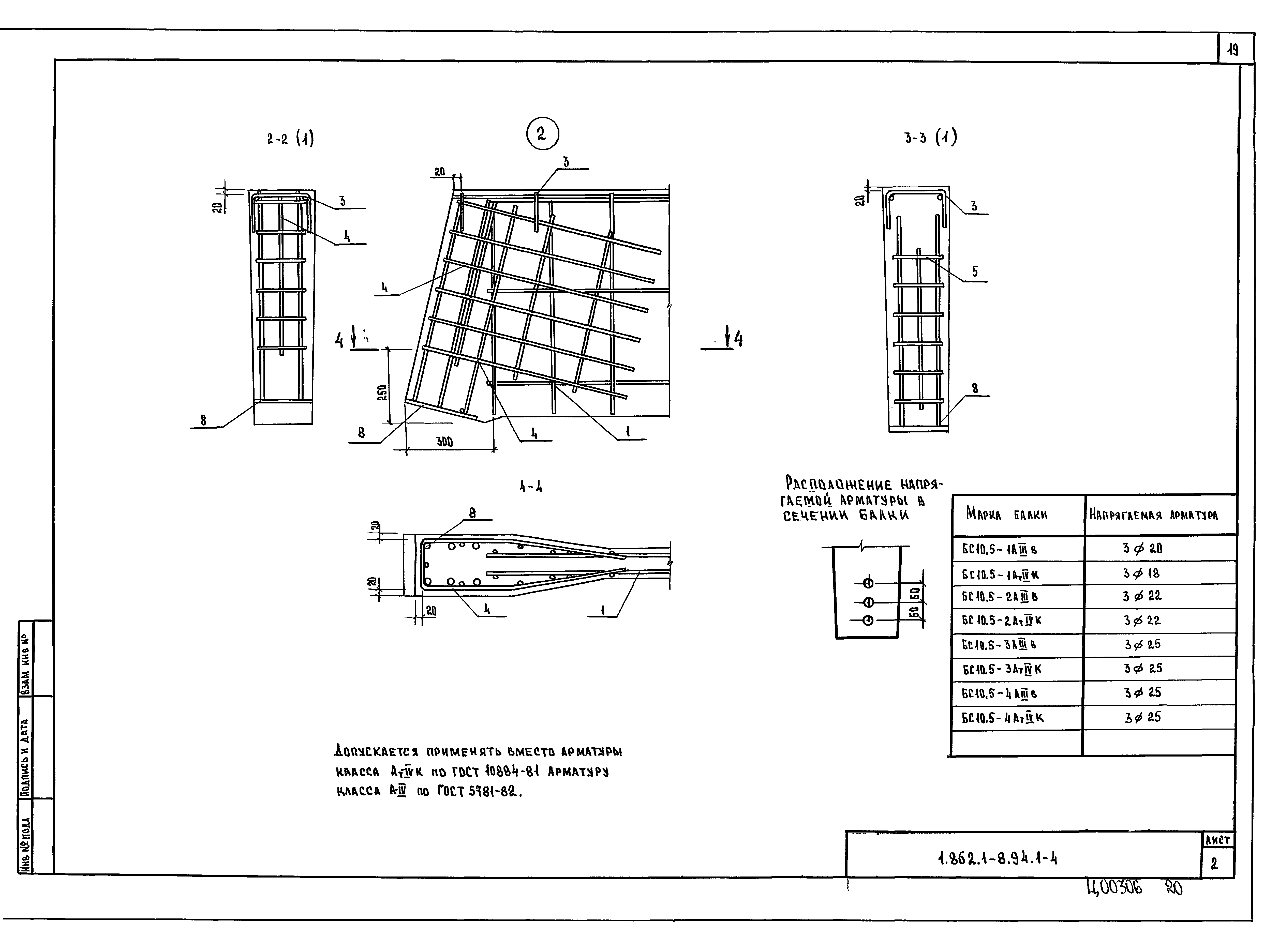

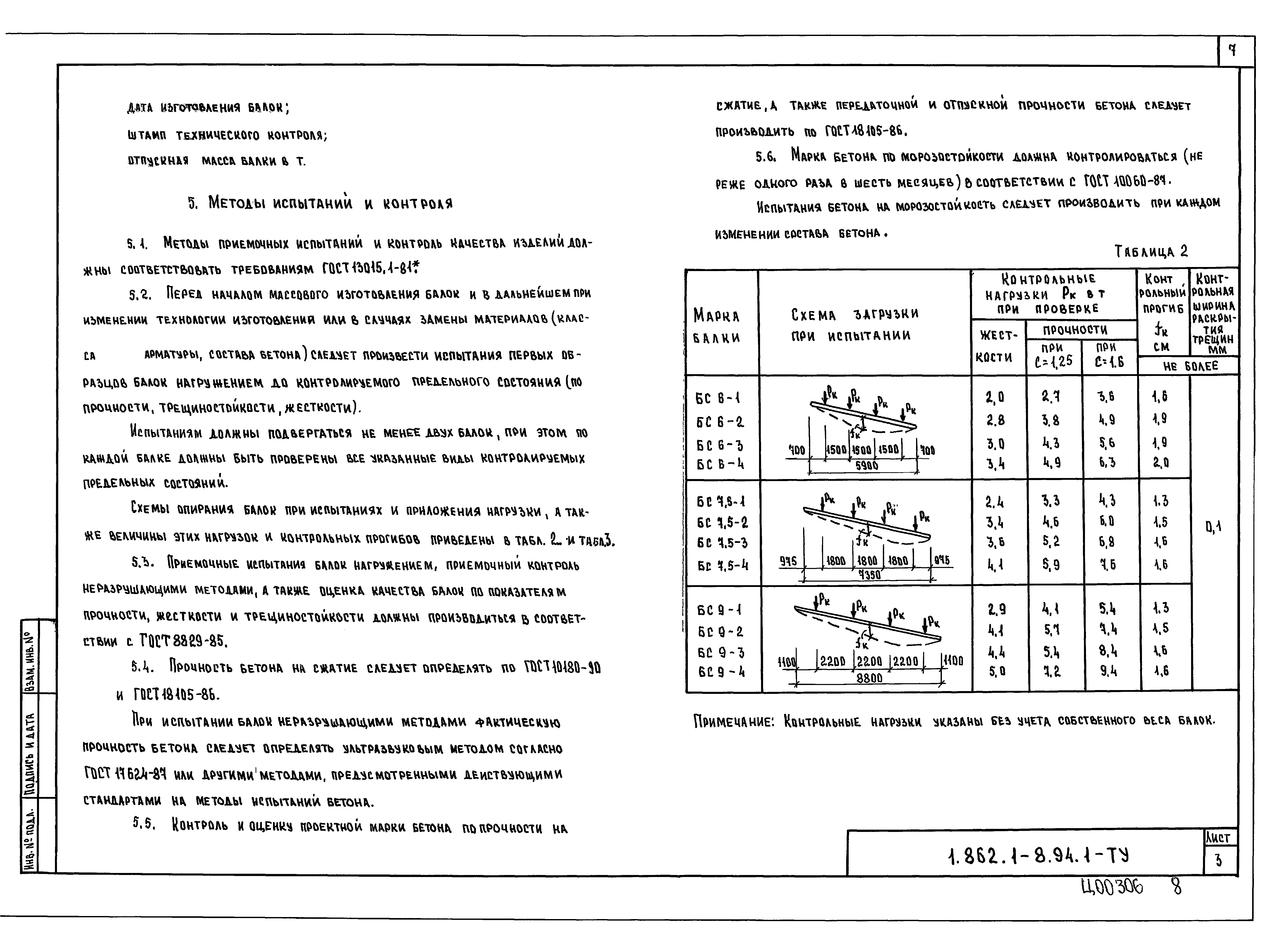

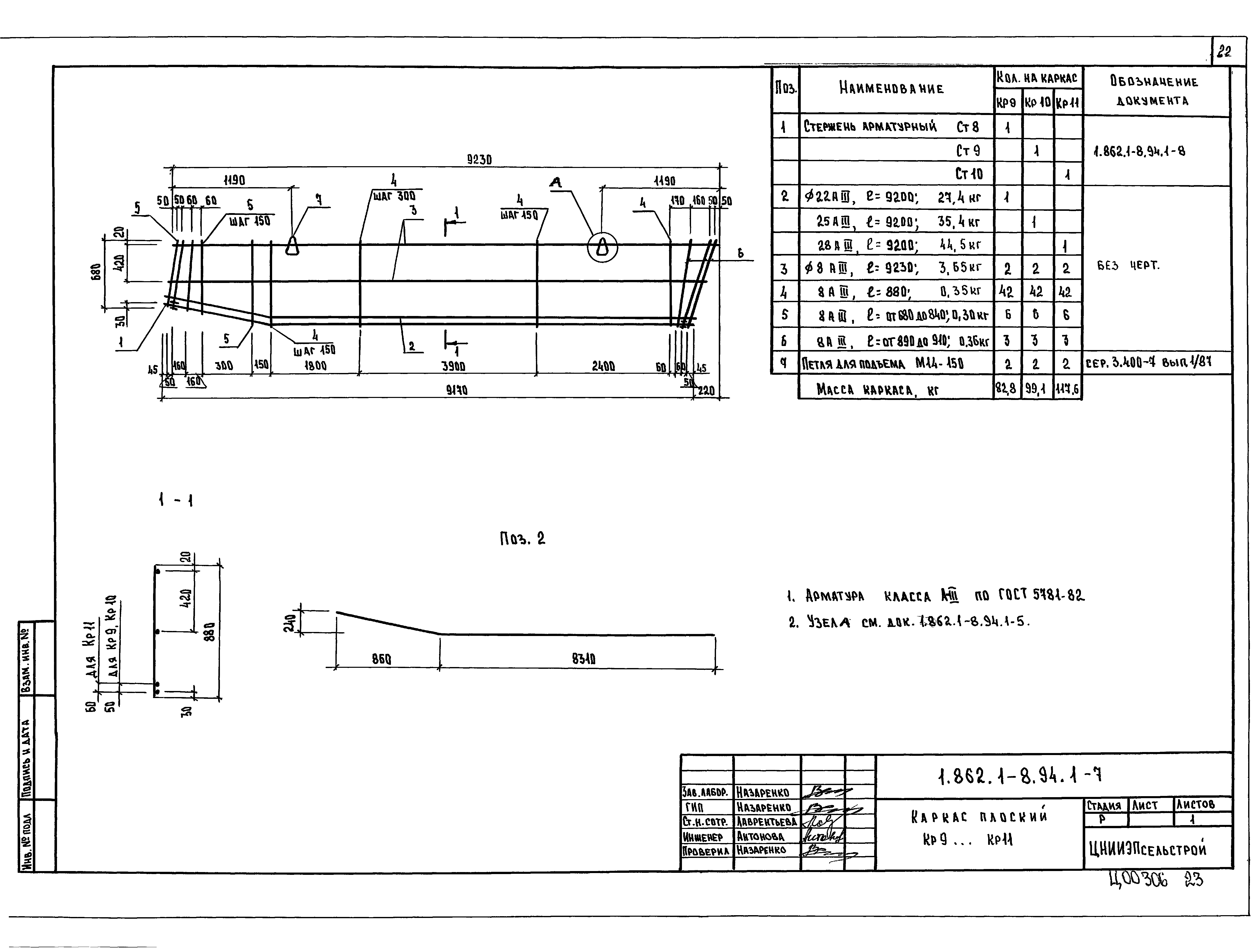

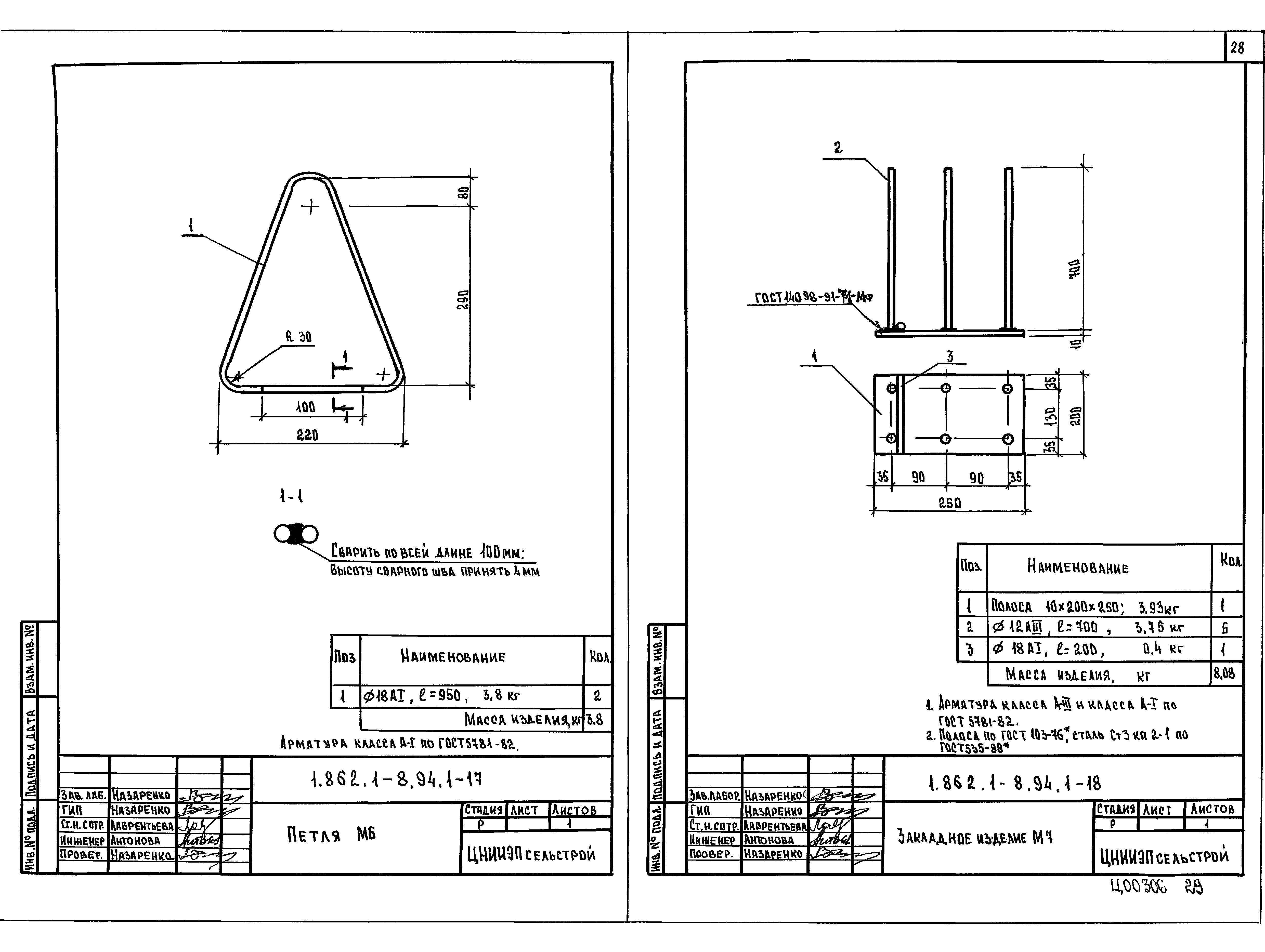

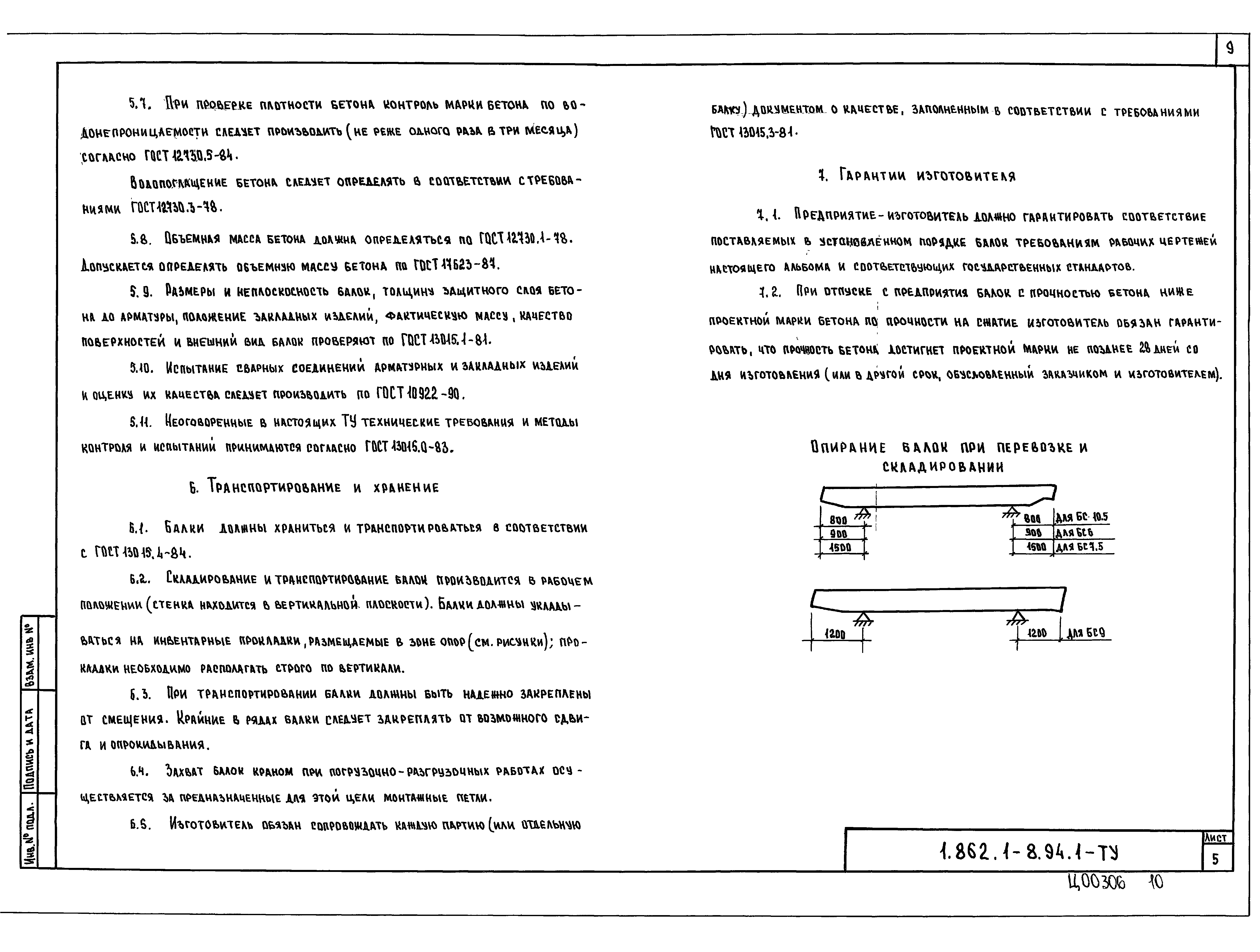

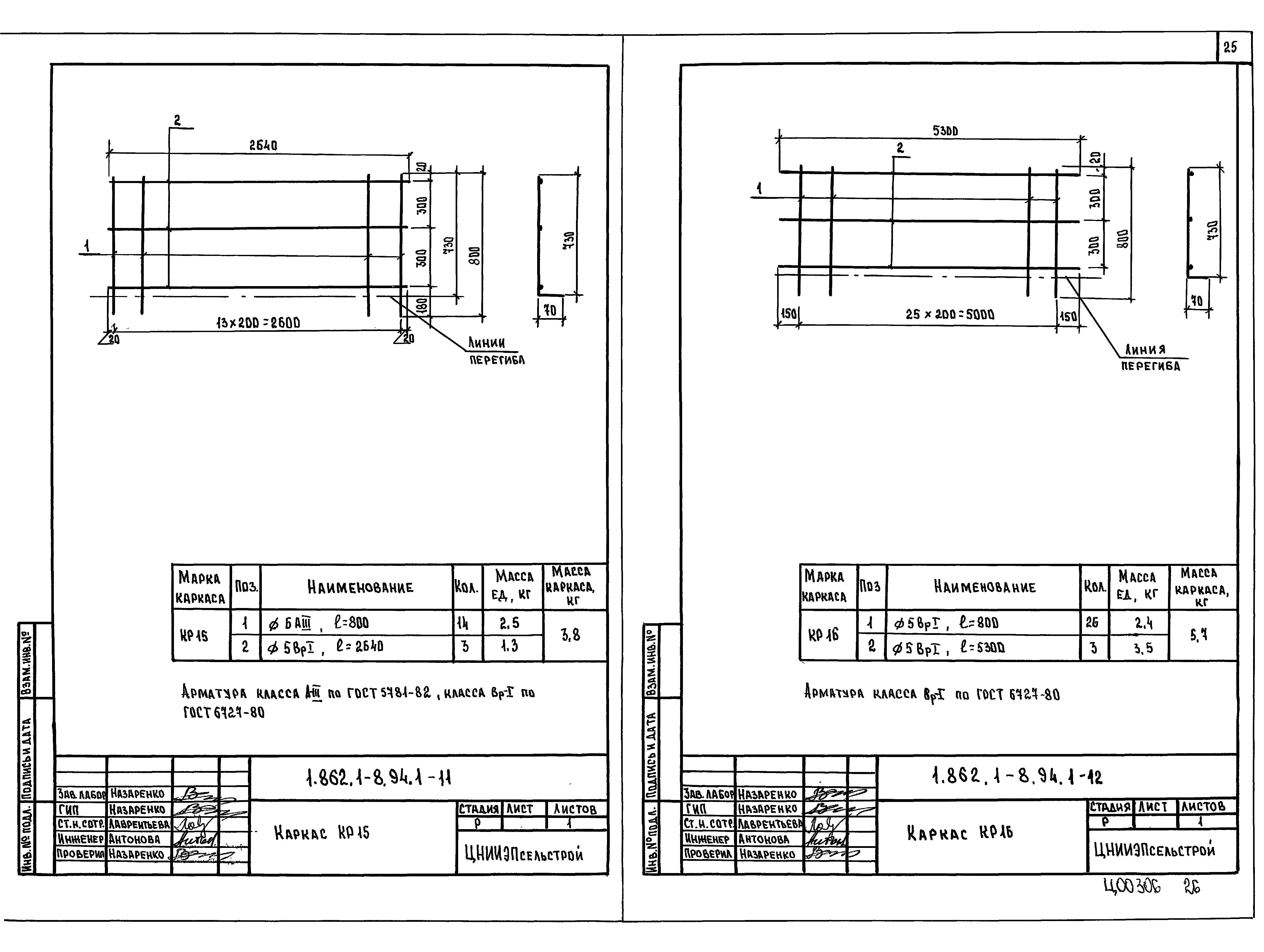

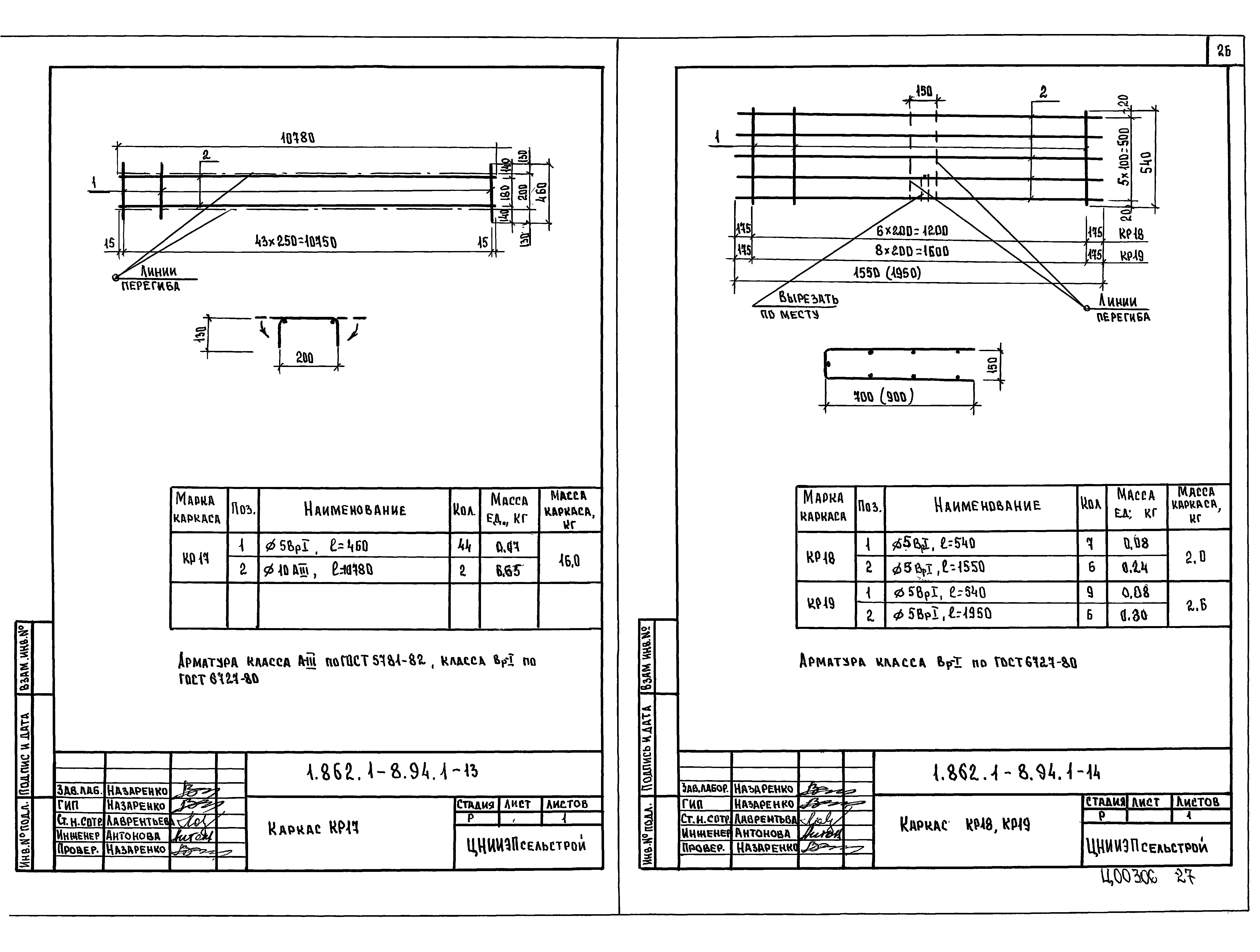

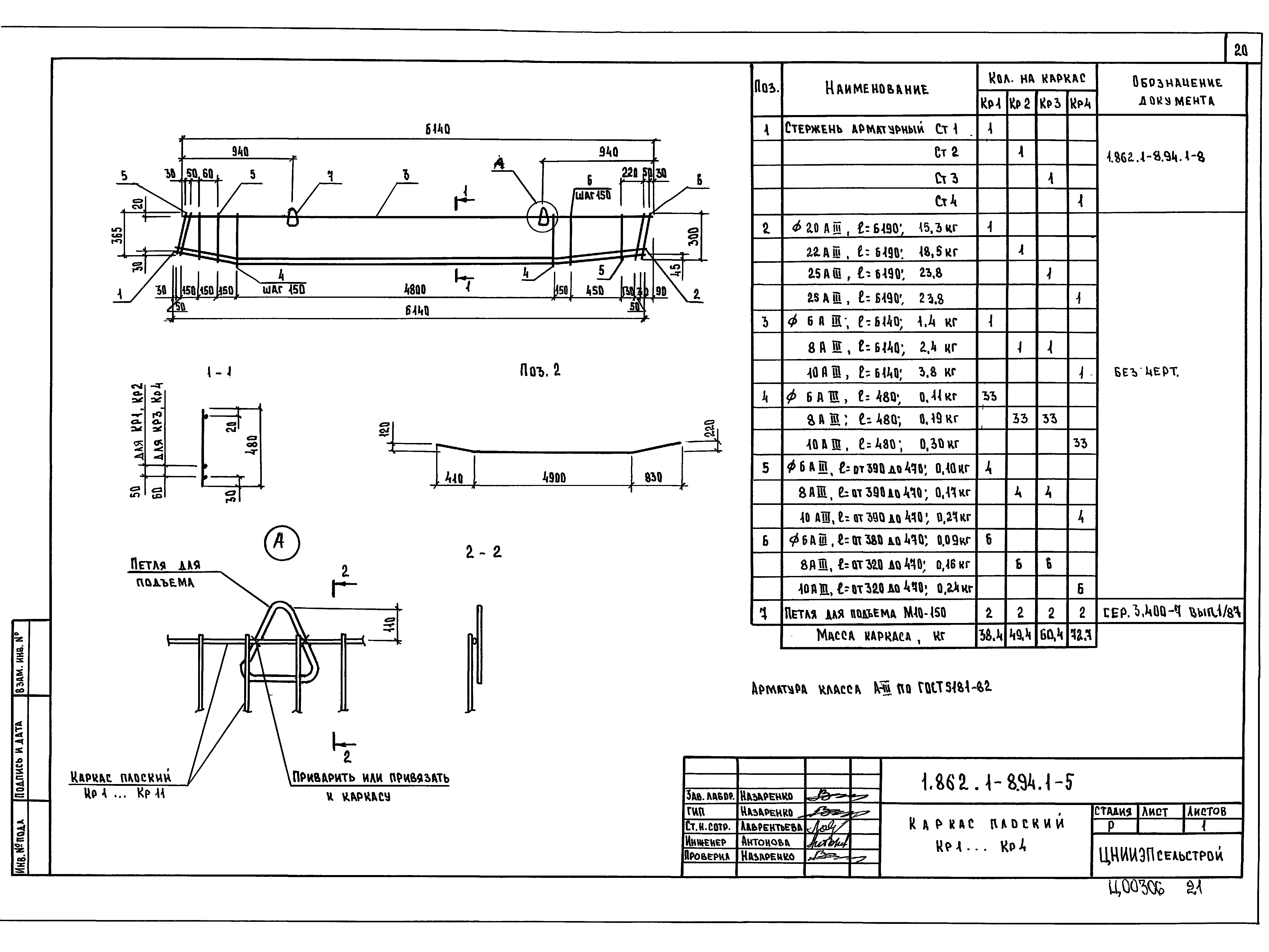

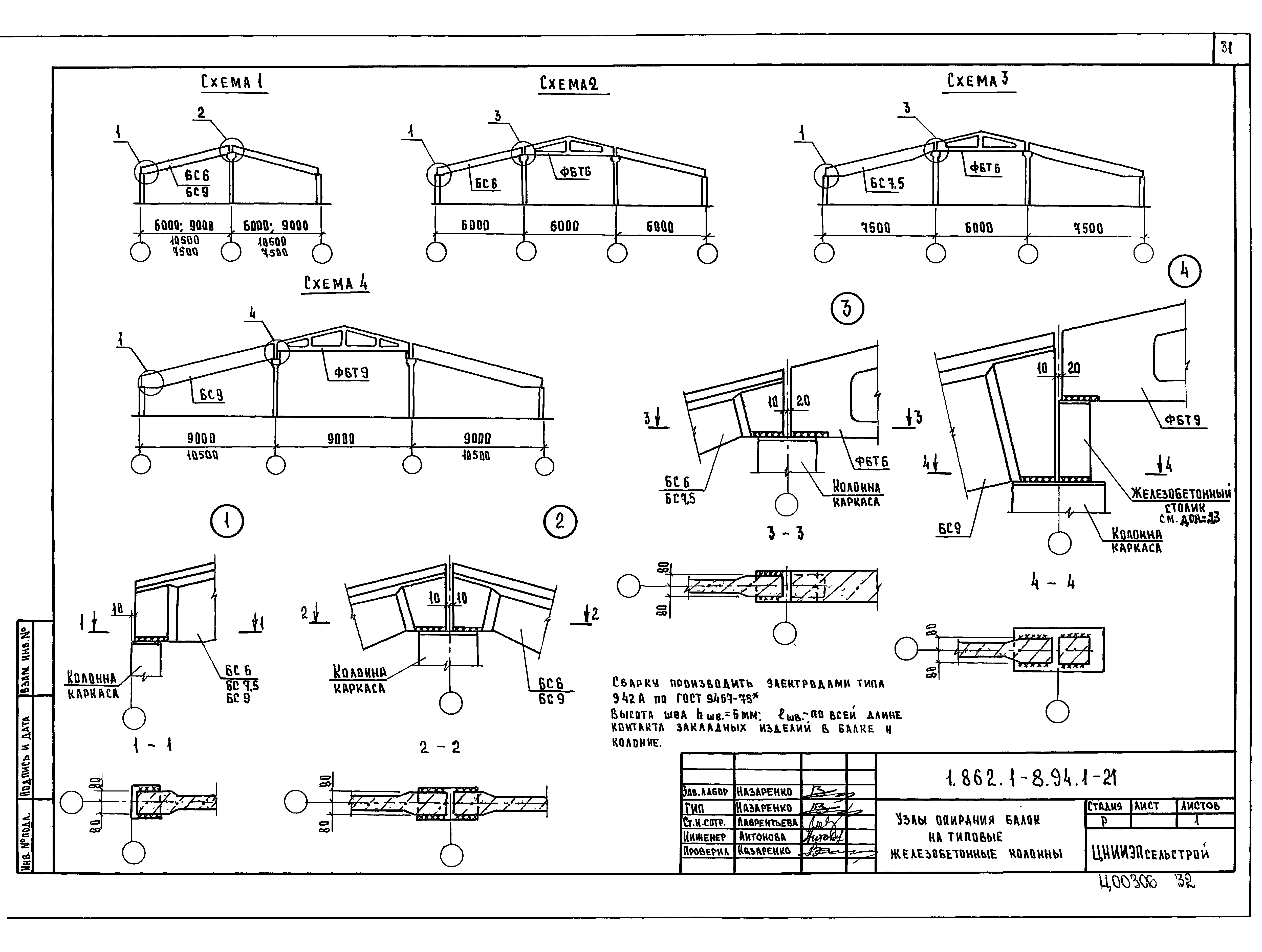

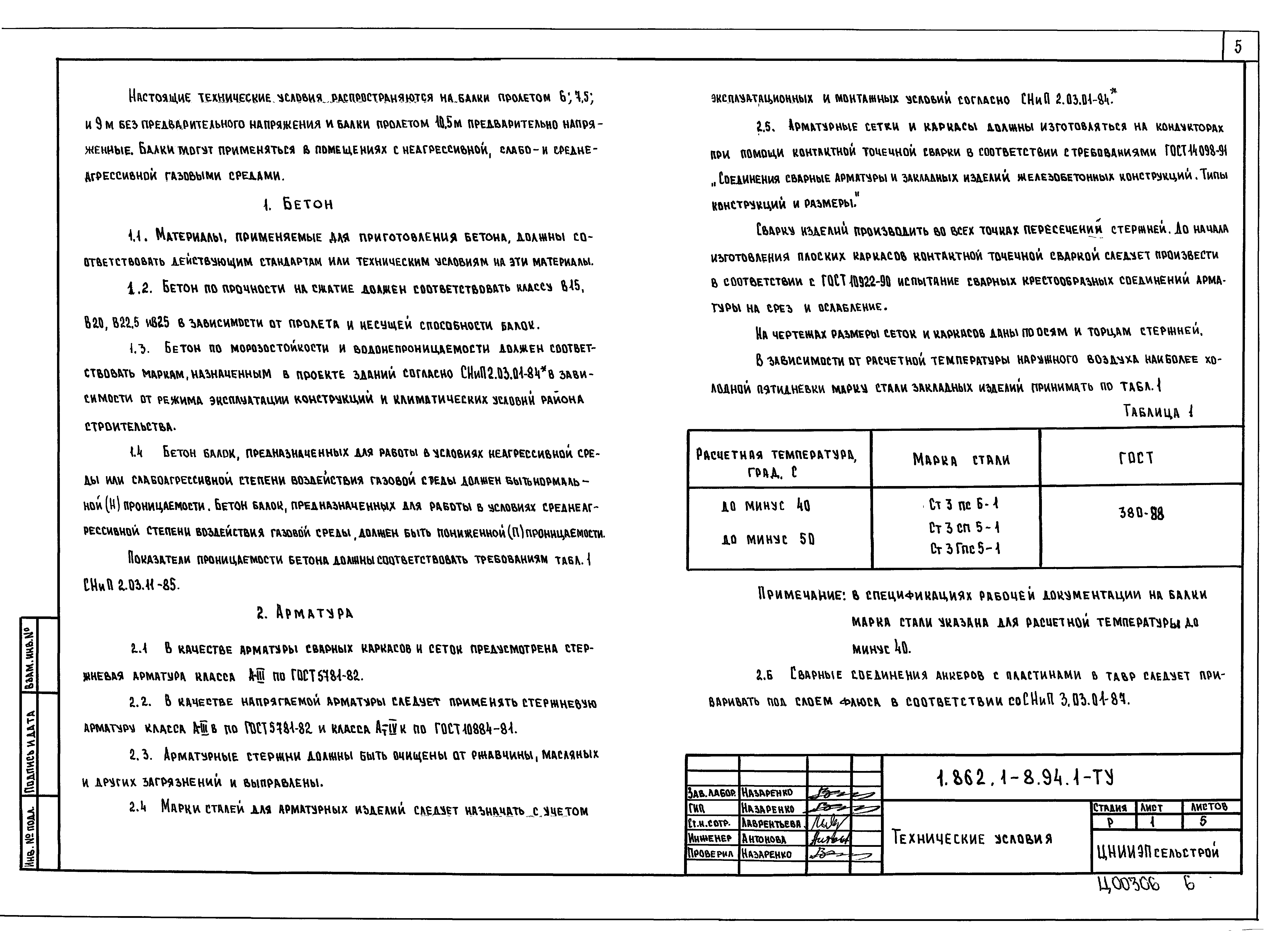

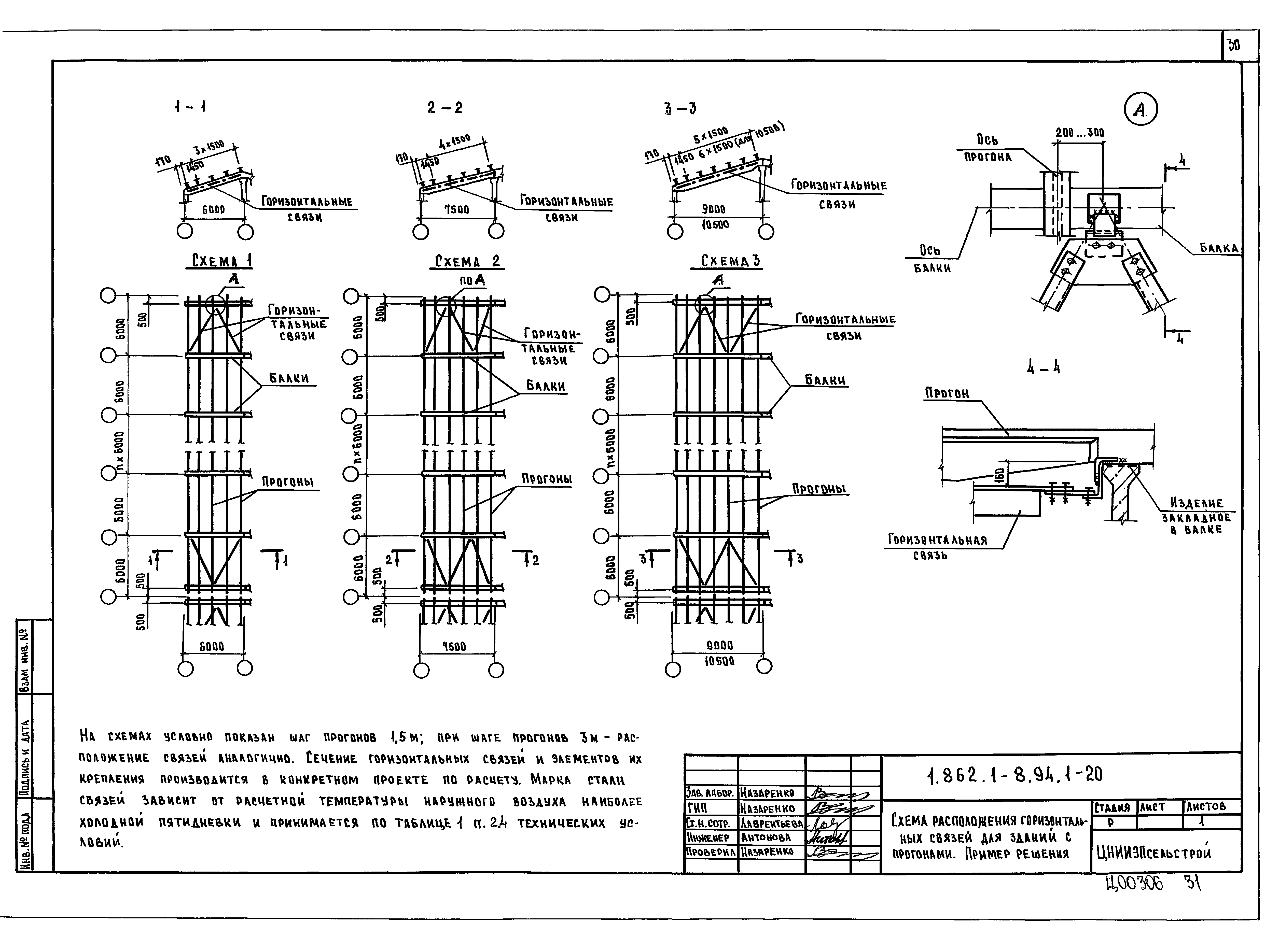

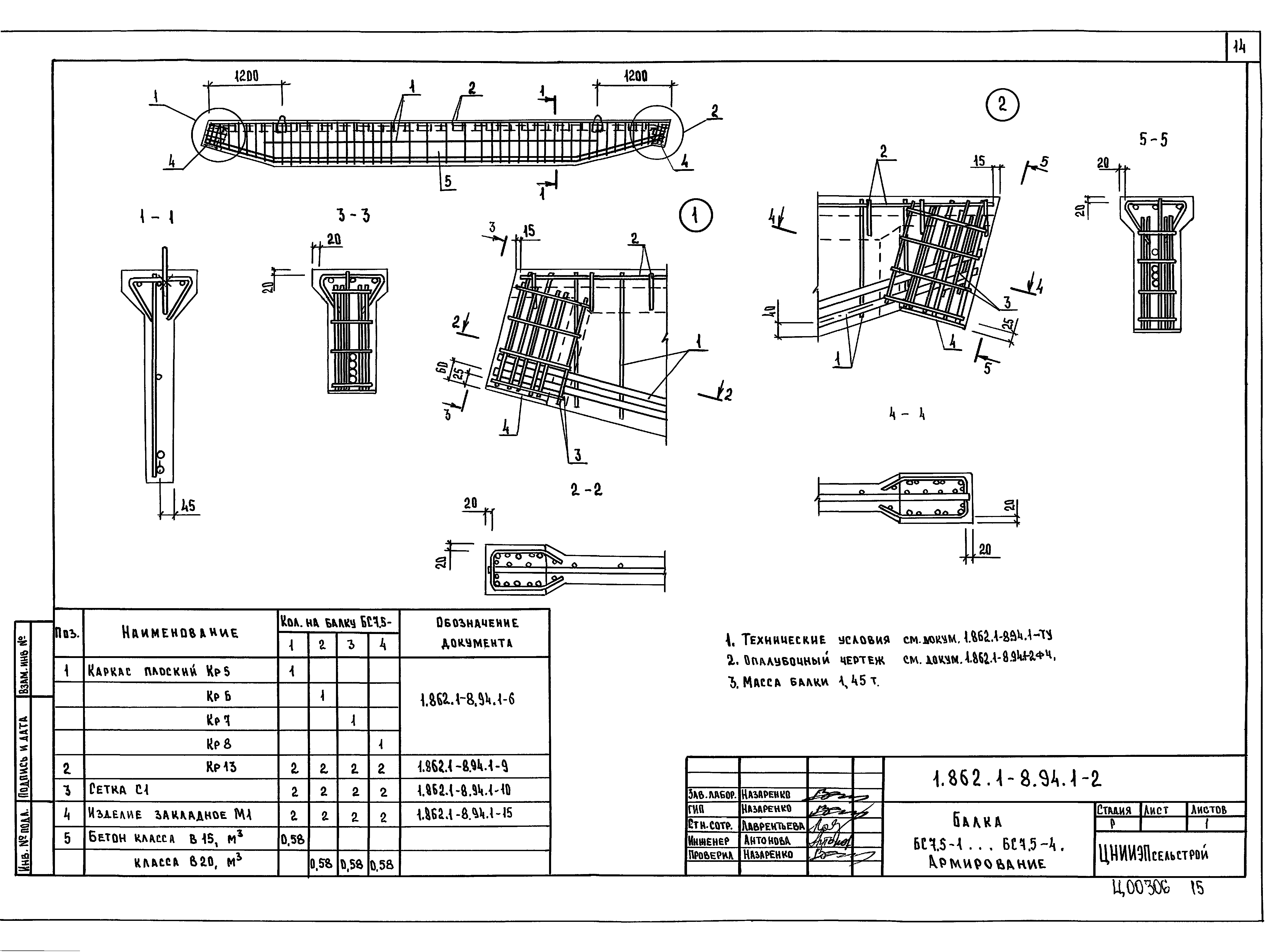

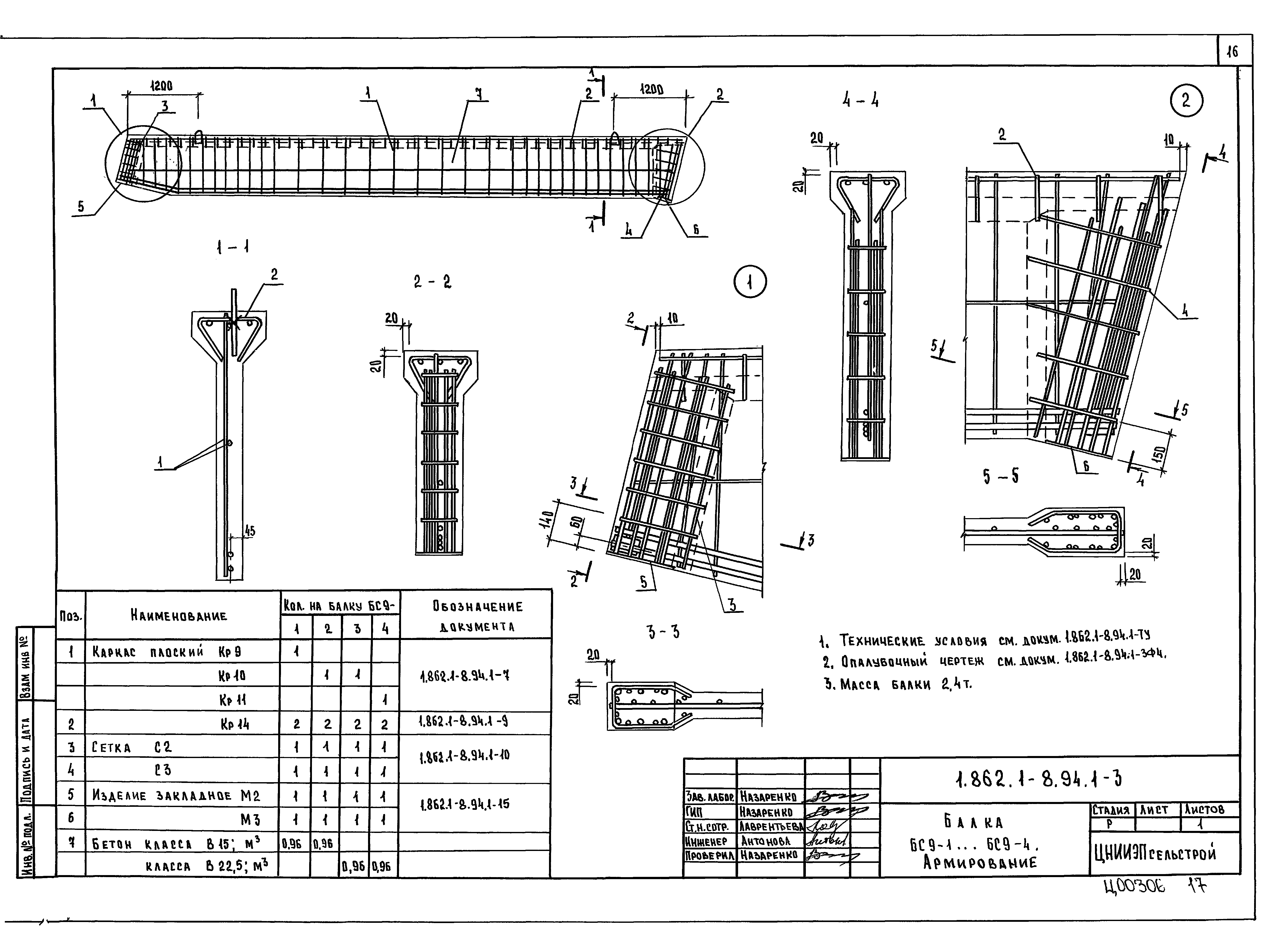

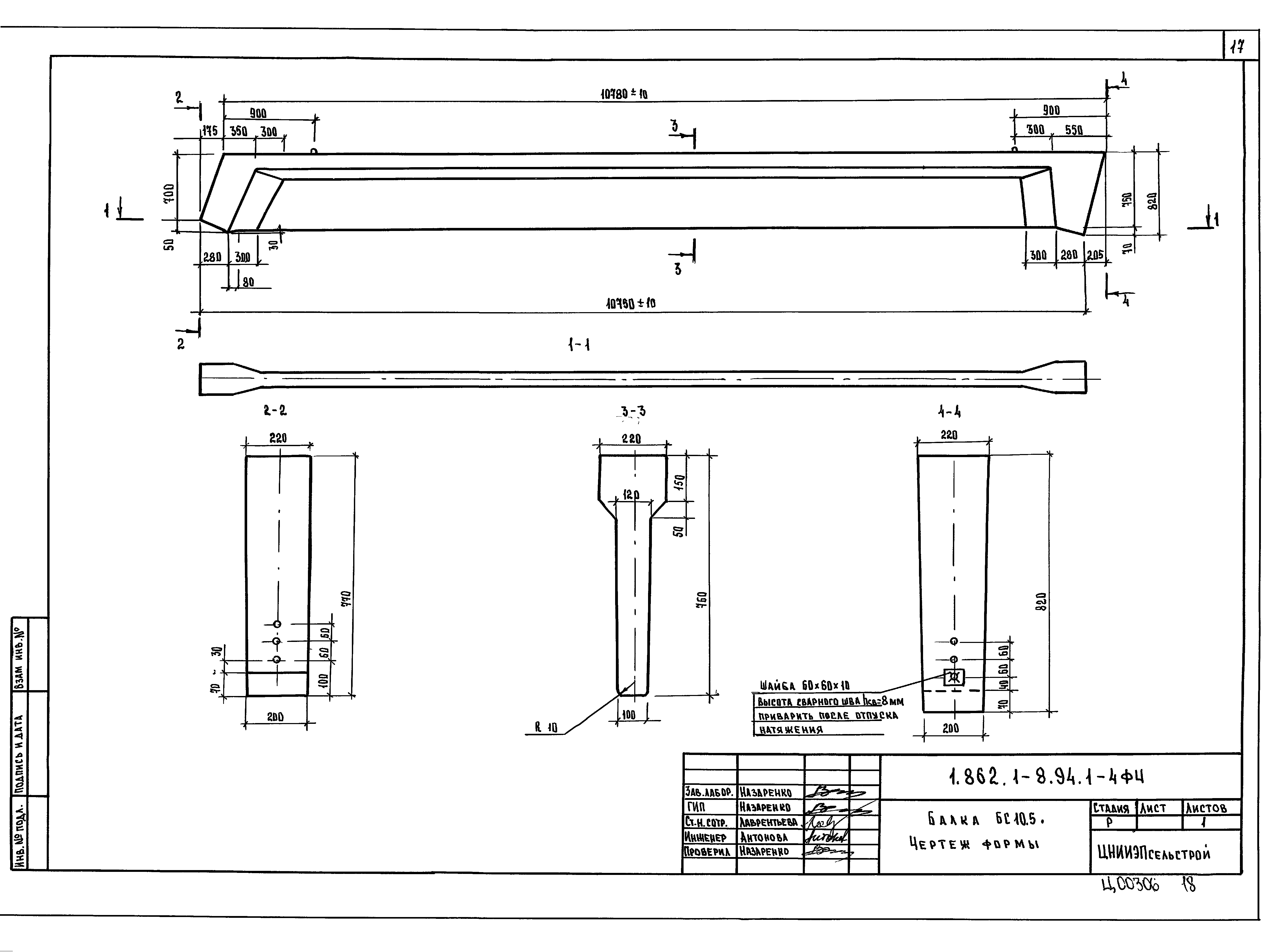

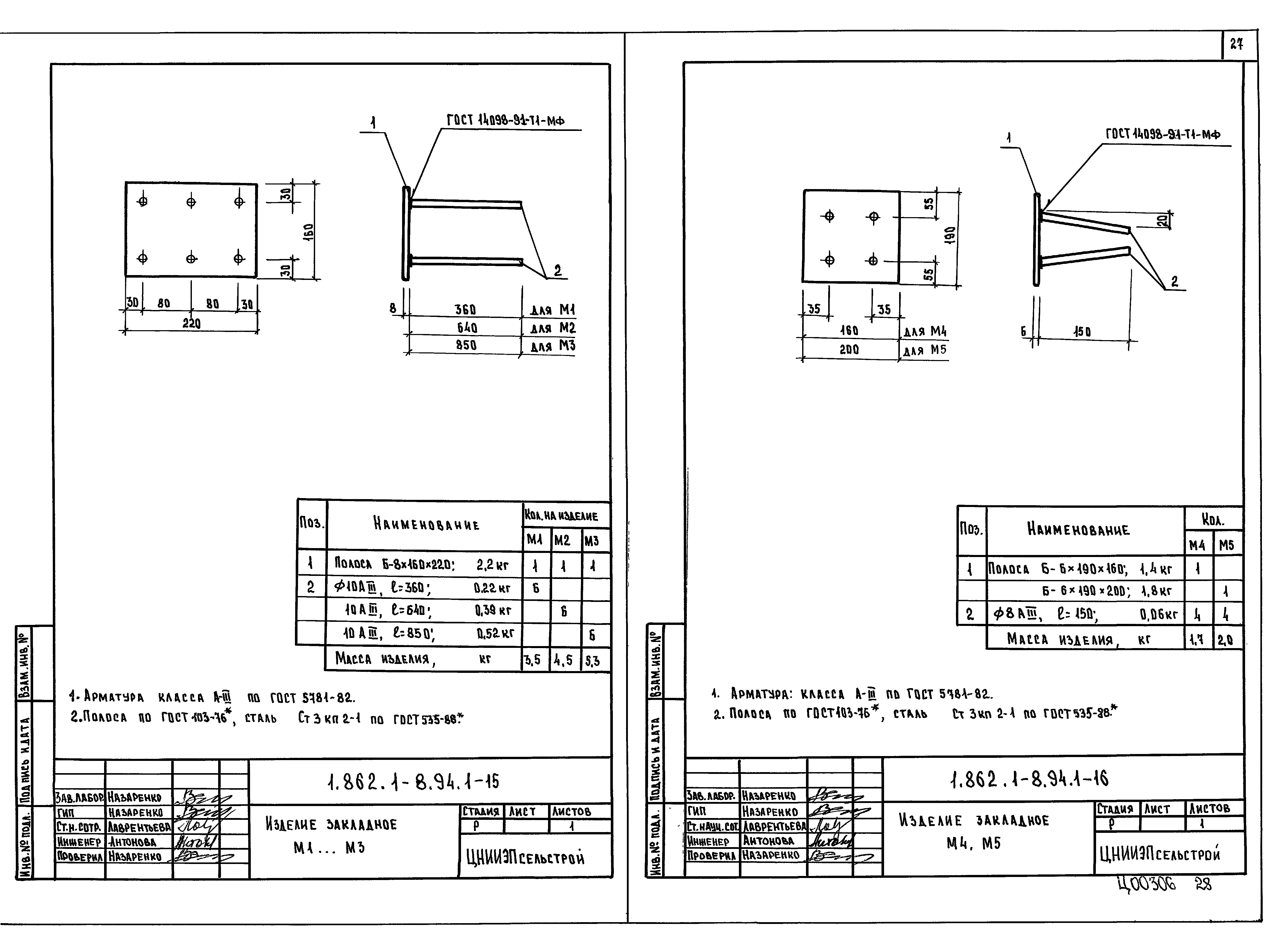

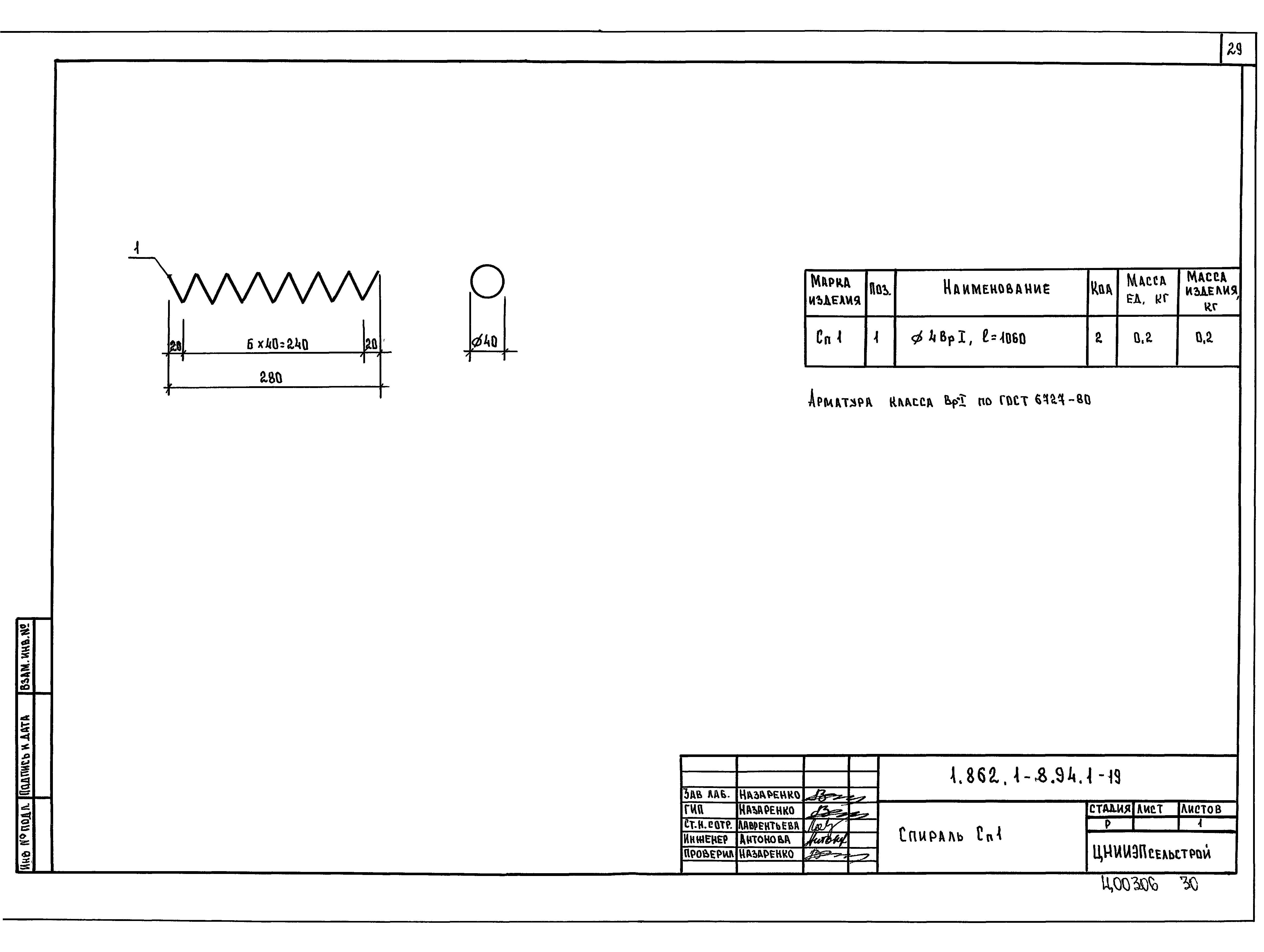

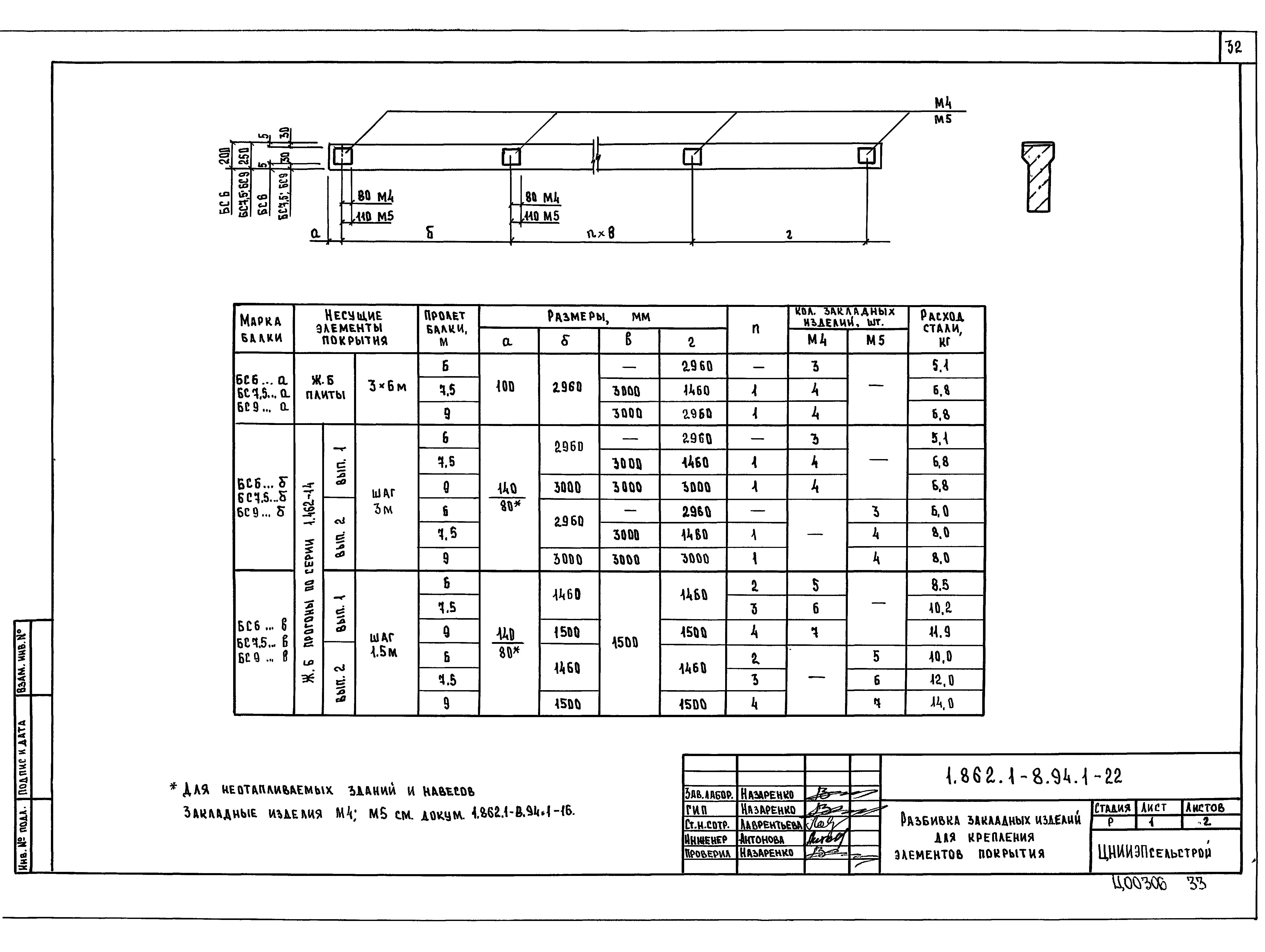

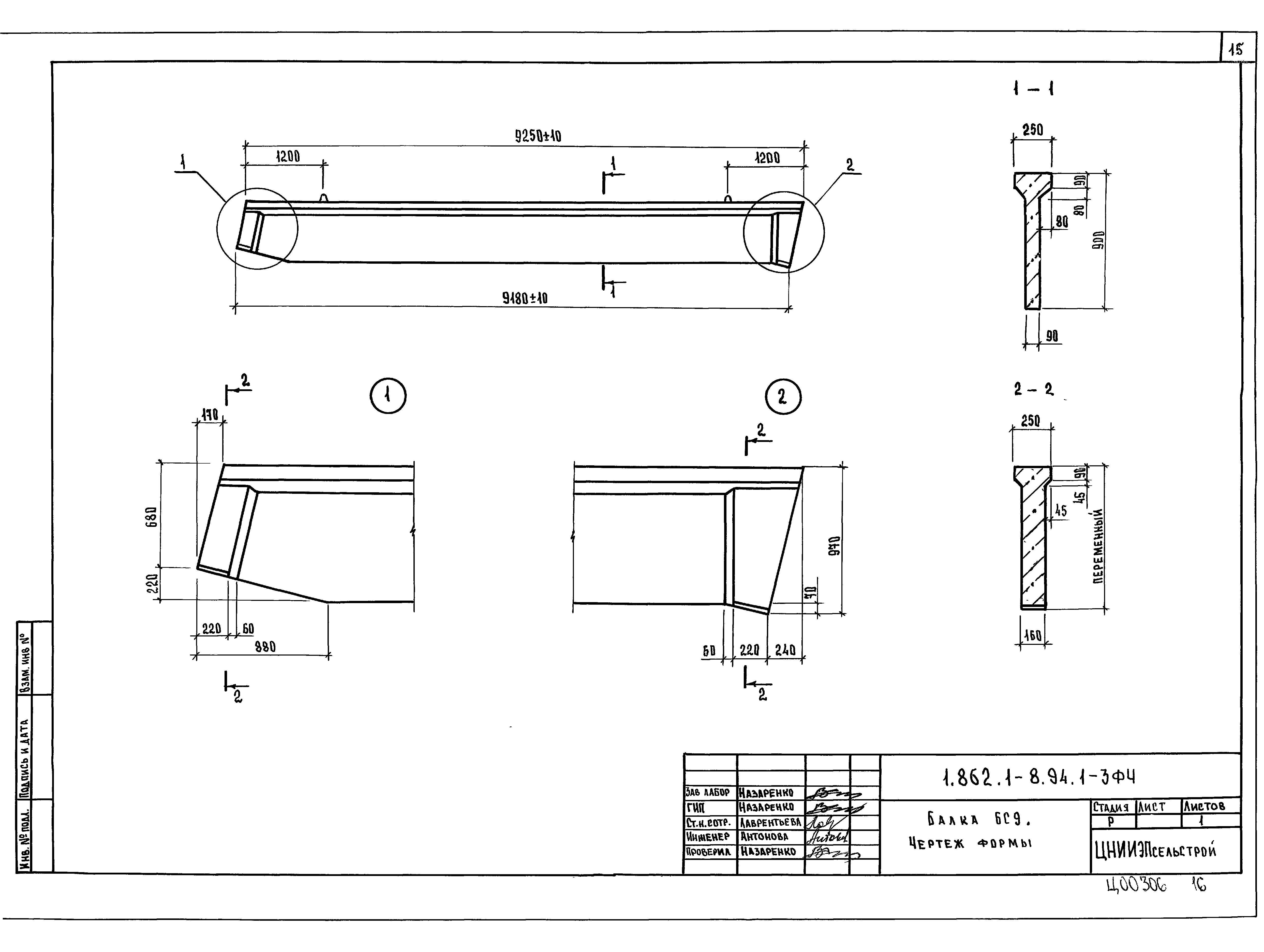

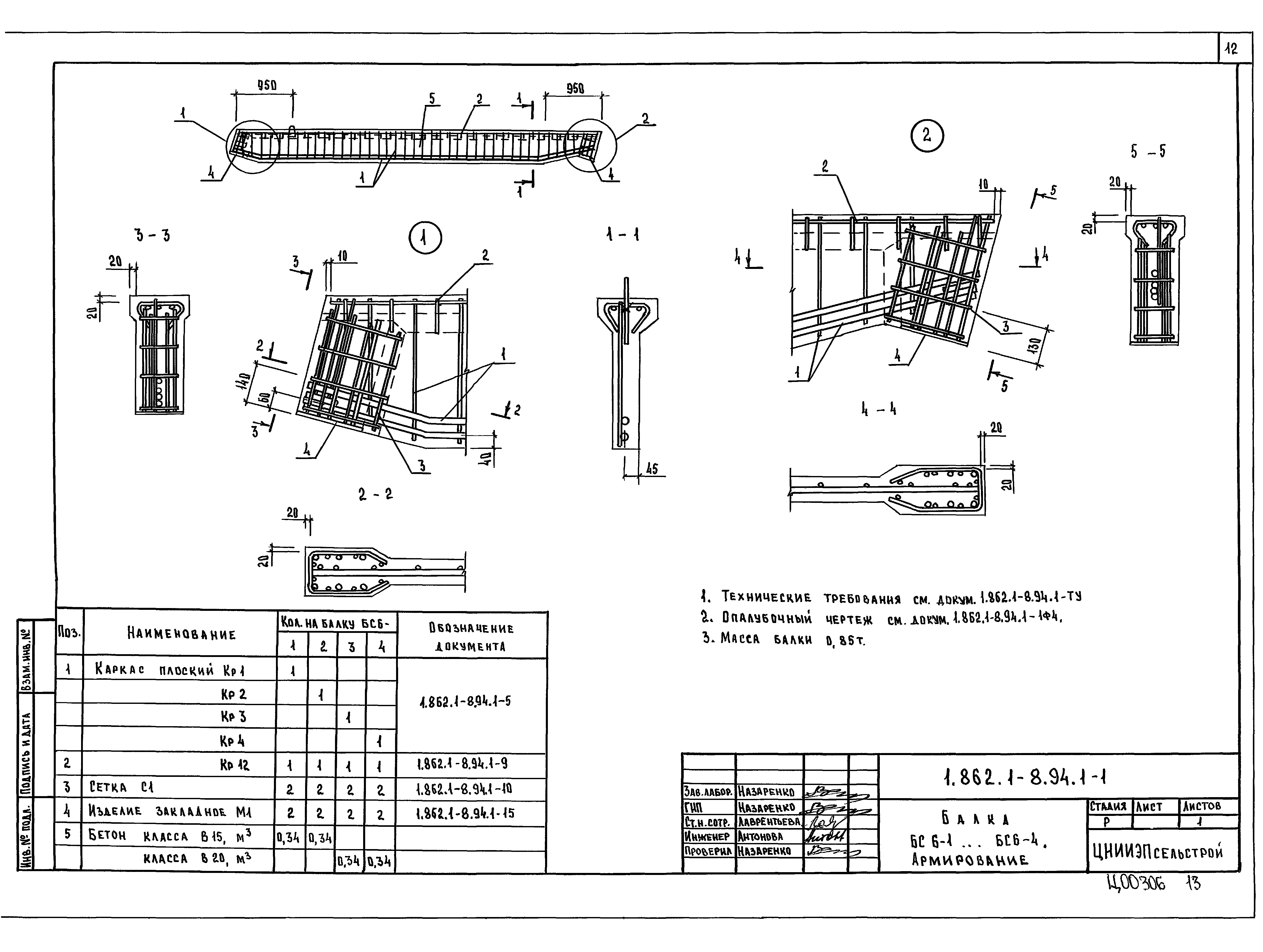

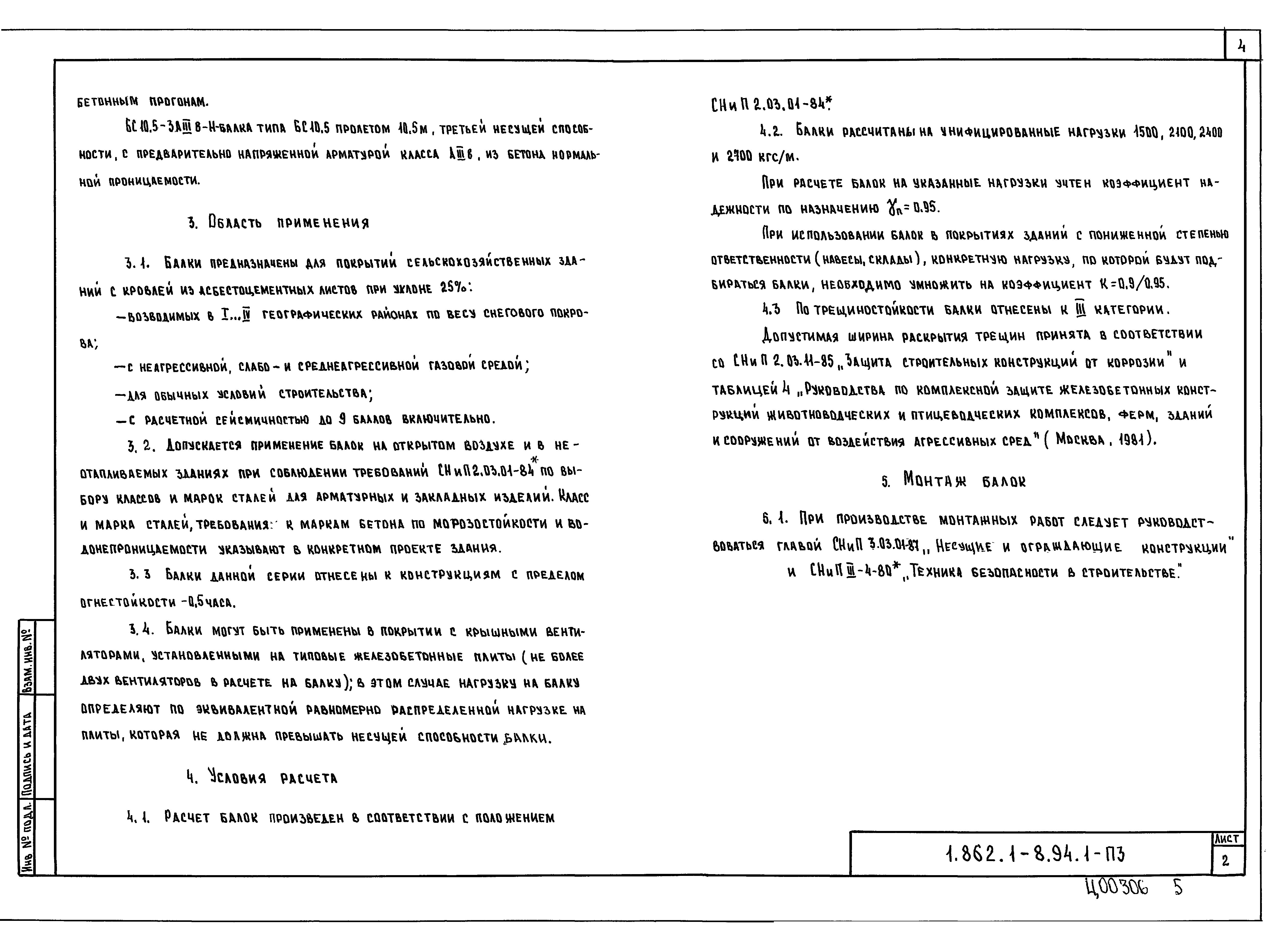

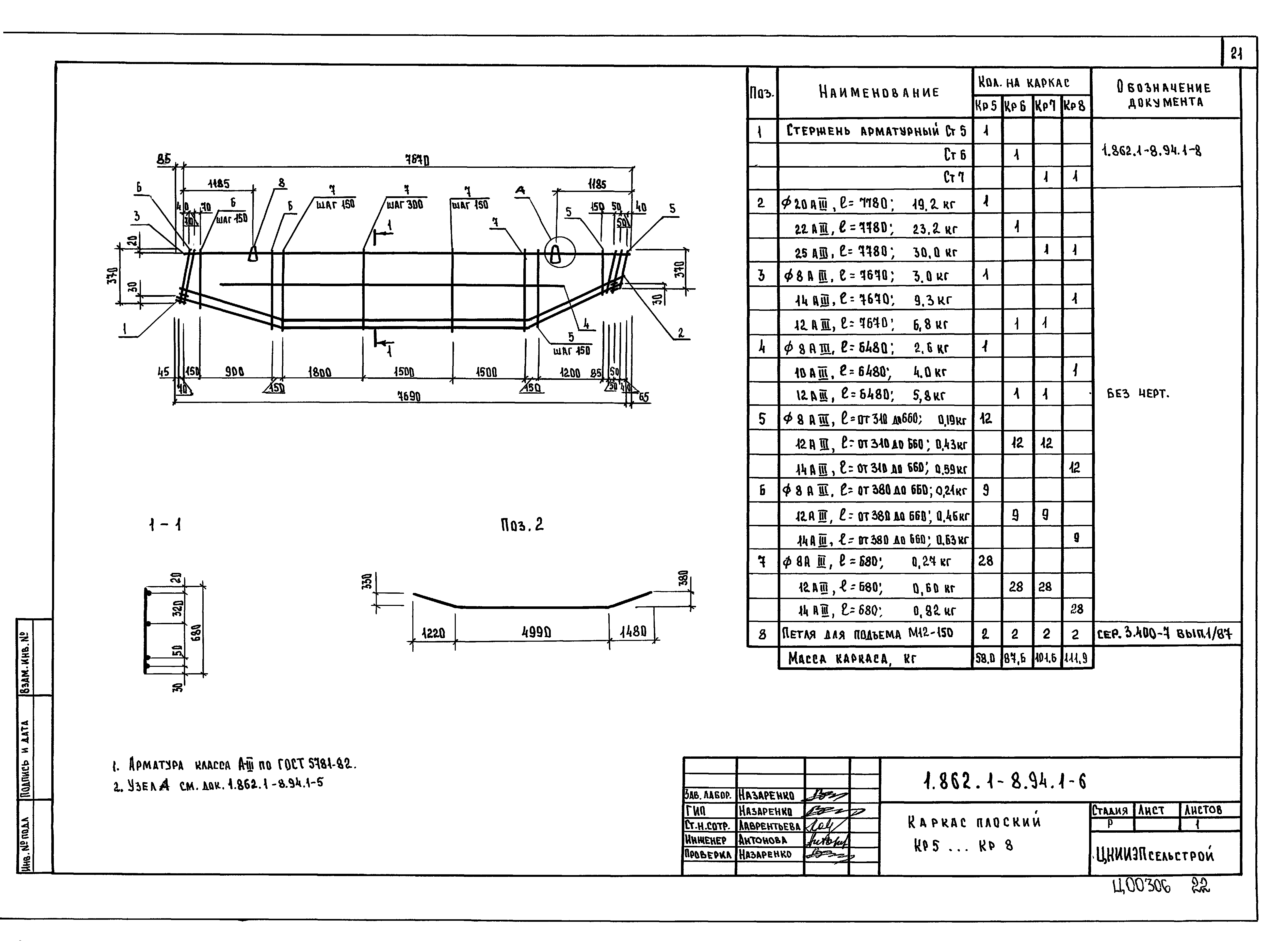

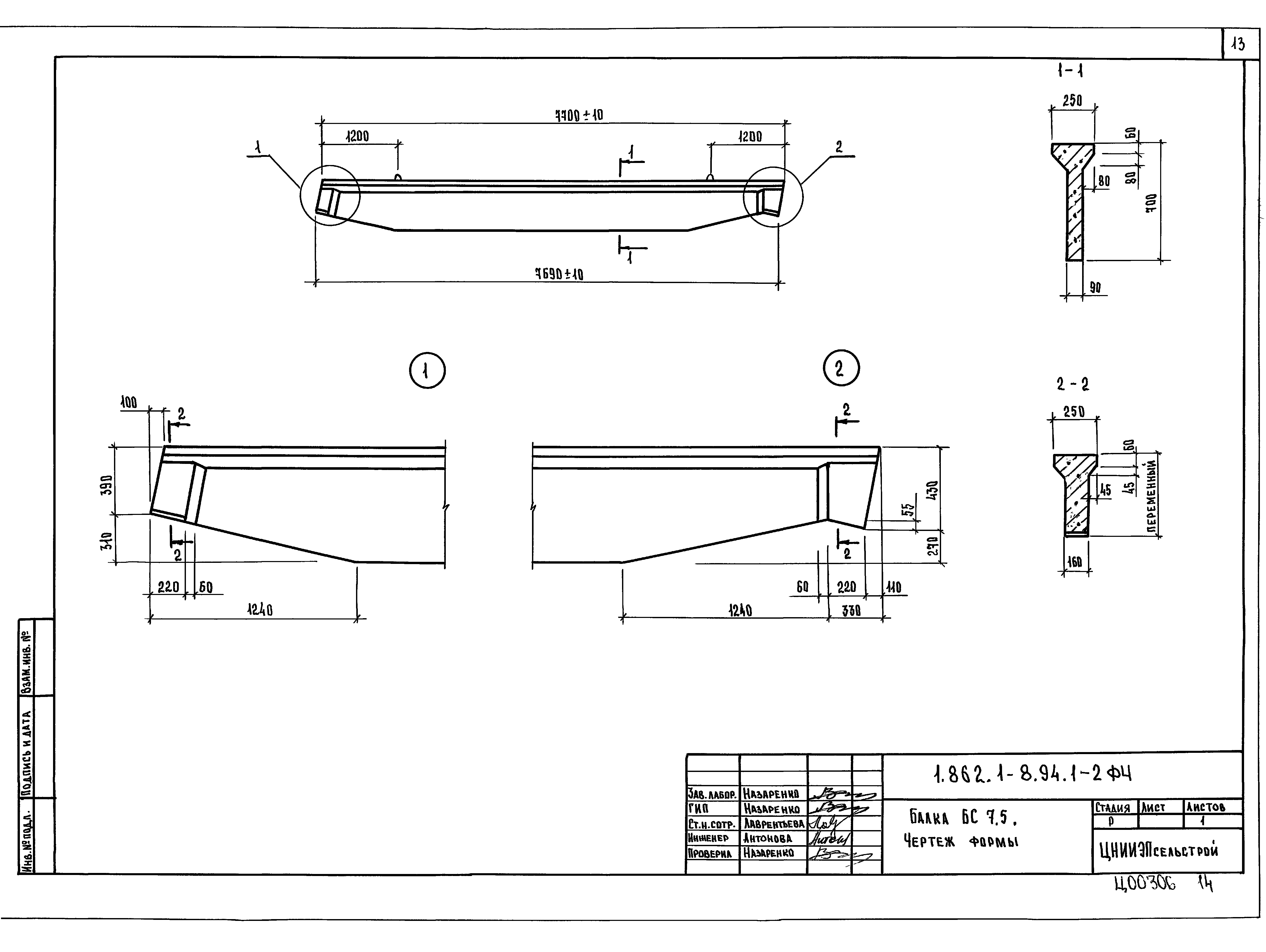

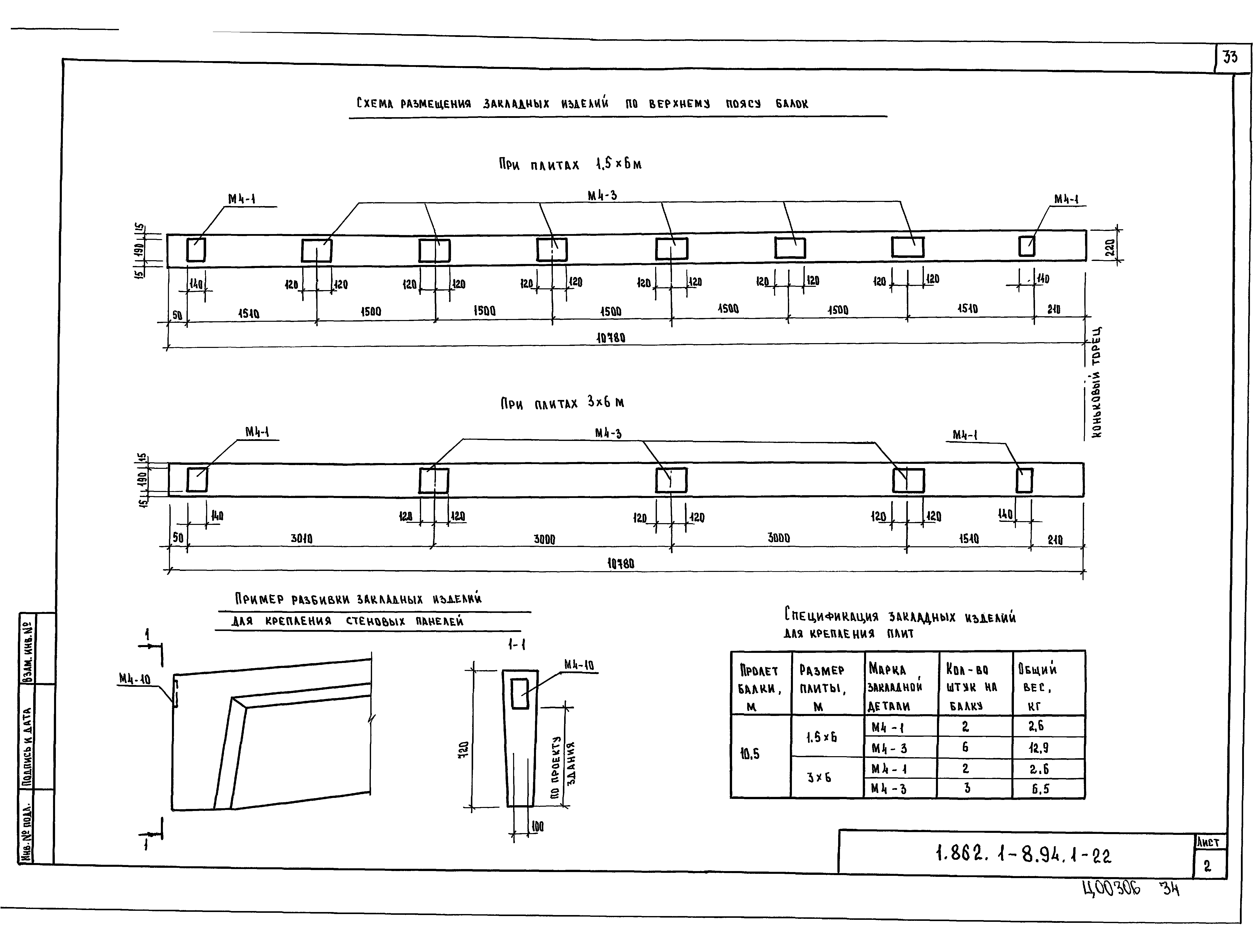

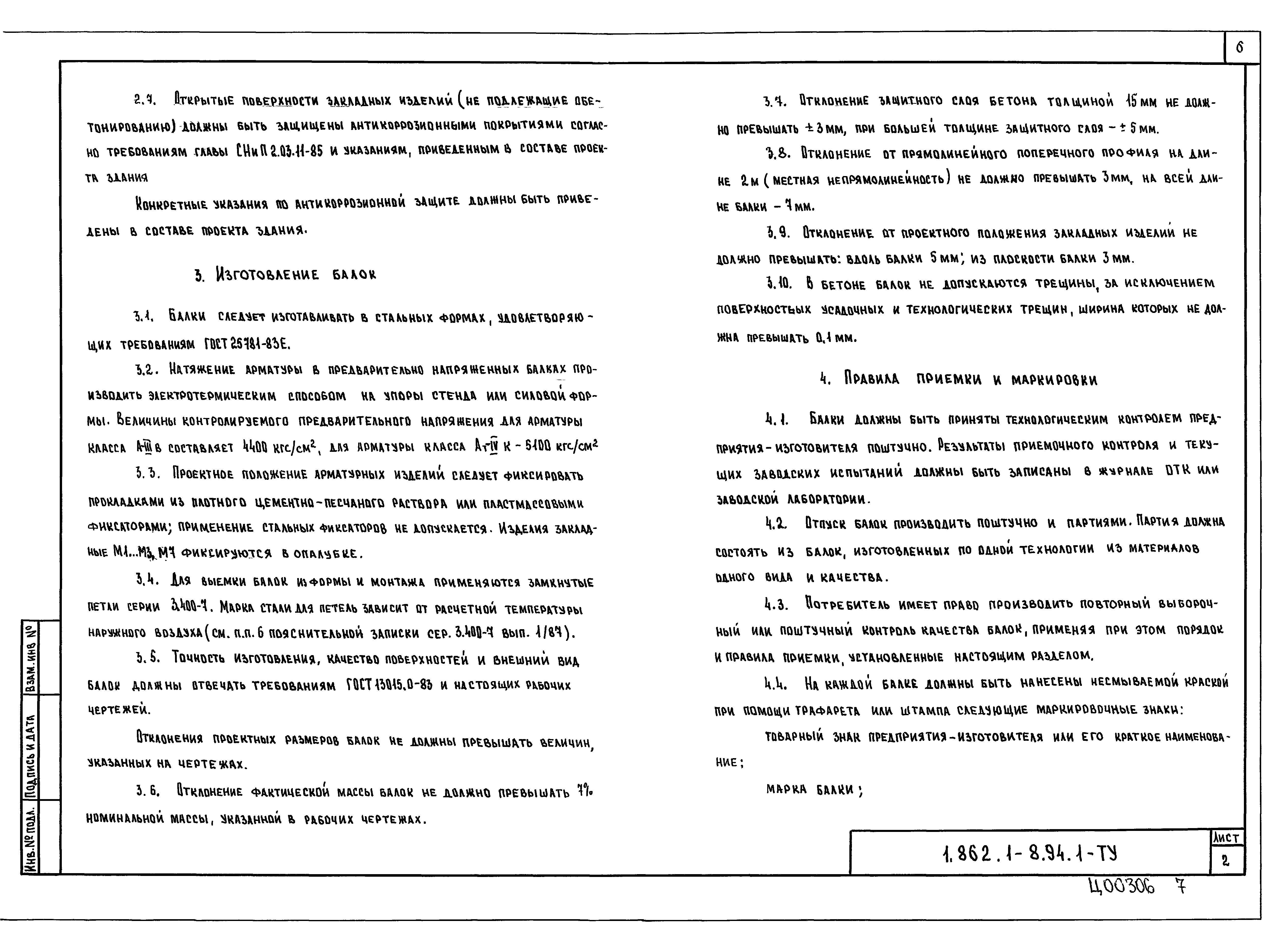

Оглавление:	1.862.1-8.94.1- ПЗ Пояснительная записка 1.862.1-8.94.1-ТУ Технические условия 1.862.1-8.94.1-НИ Номенклатура изделий 1.862.1-8.94.1-1ФЧ Балка БС6. Чертеж формы 1.862.1-8.94.1-1 Балка БС6-1…БС6-4. Армирование 1.862.1-8.94.1-2ФЧ Балка БС7.5. Чертеж формы 1.862.1-8.94.1 -2 Балка БС7.5-1…БС7.5-4. Армирование 1.862.1-8.94.1-3ФЧ Балка БС9. Чертеж формы 1.862.1-8.94.1-3 Балка БС9-1…БС9-4. Армирование 1.862.1-8.94.1-4ФЧ Балка БС10.5. Чертеж формы 1.862.1-8.94.1-4 Балка БС10.5-1…БС10.5-4. Армирование 1.862.1-8.94.1-5 Каркас КР1…КР4 1.862.1-8.94.1-6 Каркас КР5…КР8 1.862.1-8.94.1-7 Каркас КР9…КР11 1.862.1-8.94.1-8 Стержень арматурный Ст1…Ст10 1.862.1-8.94.1-9 Каркас КР12…КР14 1.862.1-8.94.1-10 Сетка С1…С3 1.862.1-8.94.1-11 Каркас КР15 1.862.1-8.94.1-12 Каркас КР16 1.862.1-8.94.1-13 Каркас КР17 1.862.1-8.94.1-14 Каркас КР18, КР19 1.862.1-8.94.1-15 Изделие закладное М1…М3 1.862.1-8.94.1-16 Изделие закладное М4, М5 1.862.1-8.94.1-17 Петля М6 1.862.1-8.94.1-18 Закладное изделие М7 1.862.1-8.94.1-19 Спираль Сп1 1.862.1-8.94.1-20 Схема расположения горизонтальных связей для зданий с прогонами. Пример решения 1.862.1-8.94.1-21 Узля опирания балок на типовые колонны 1.862.1-8.94.1-22 Разбивка закладных изделий для крепления элементов покрытия 1.862.1-8.94.1-РС Ведомость расхода стали 1.862.1-8.94.1-23 Столик. Опалубочный чертеж. Армирование 1.862.1-8.94.1-24 Изделие закладное М8; М9
Разработан:	ЦНИИЭПсельстрой
Утверждён:	03.10.1994 Главпроект Минстроя России (9-3-1/138)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Стропильные и подстропильные конструкции Балки Железобетонные
Заменяет собой:	Серия 1.862.1-2/88 «Выпуск 1. Указания по применению. Технические условия. Рабочие чертежи»
