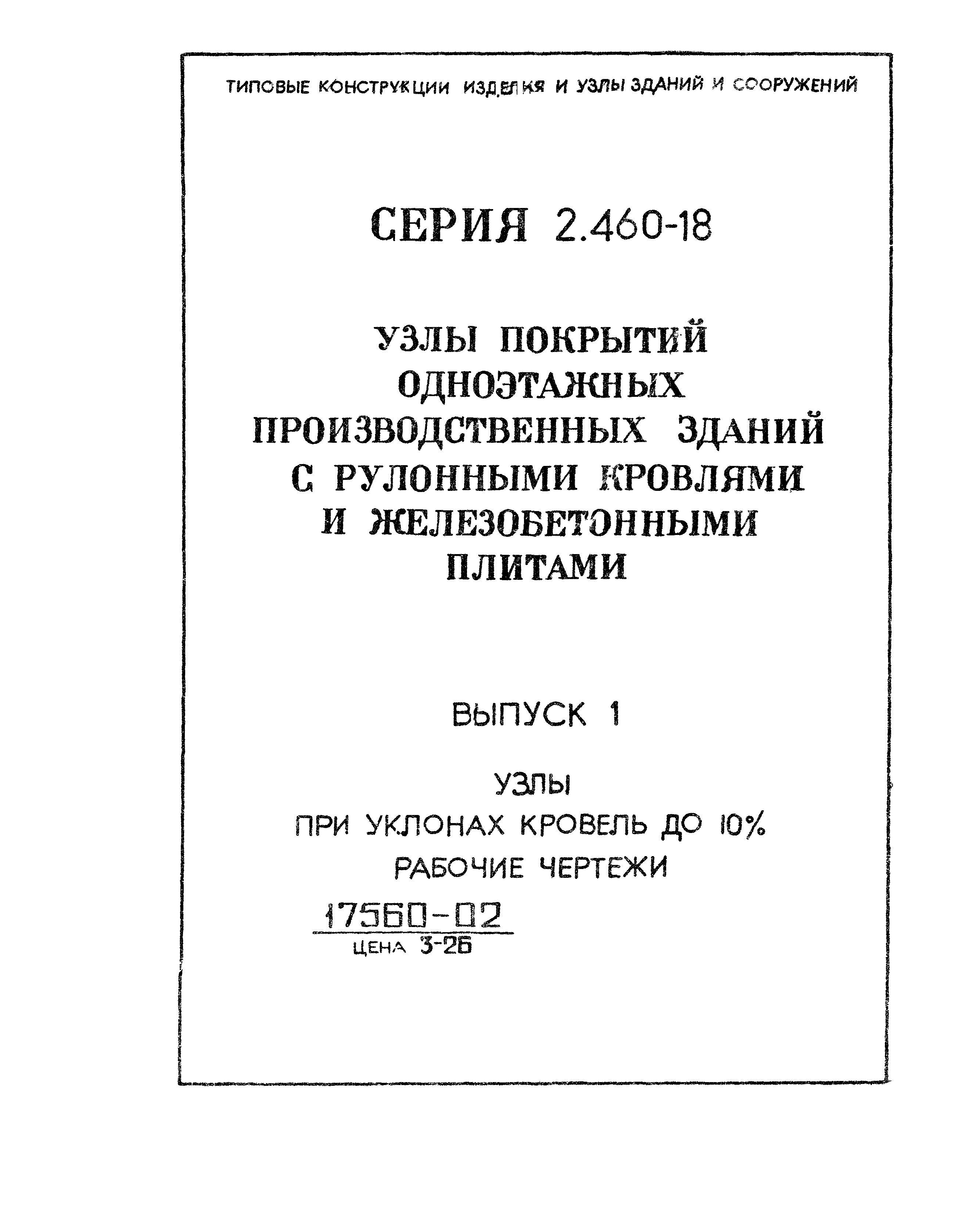

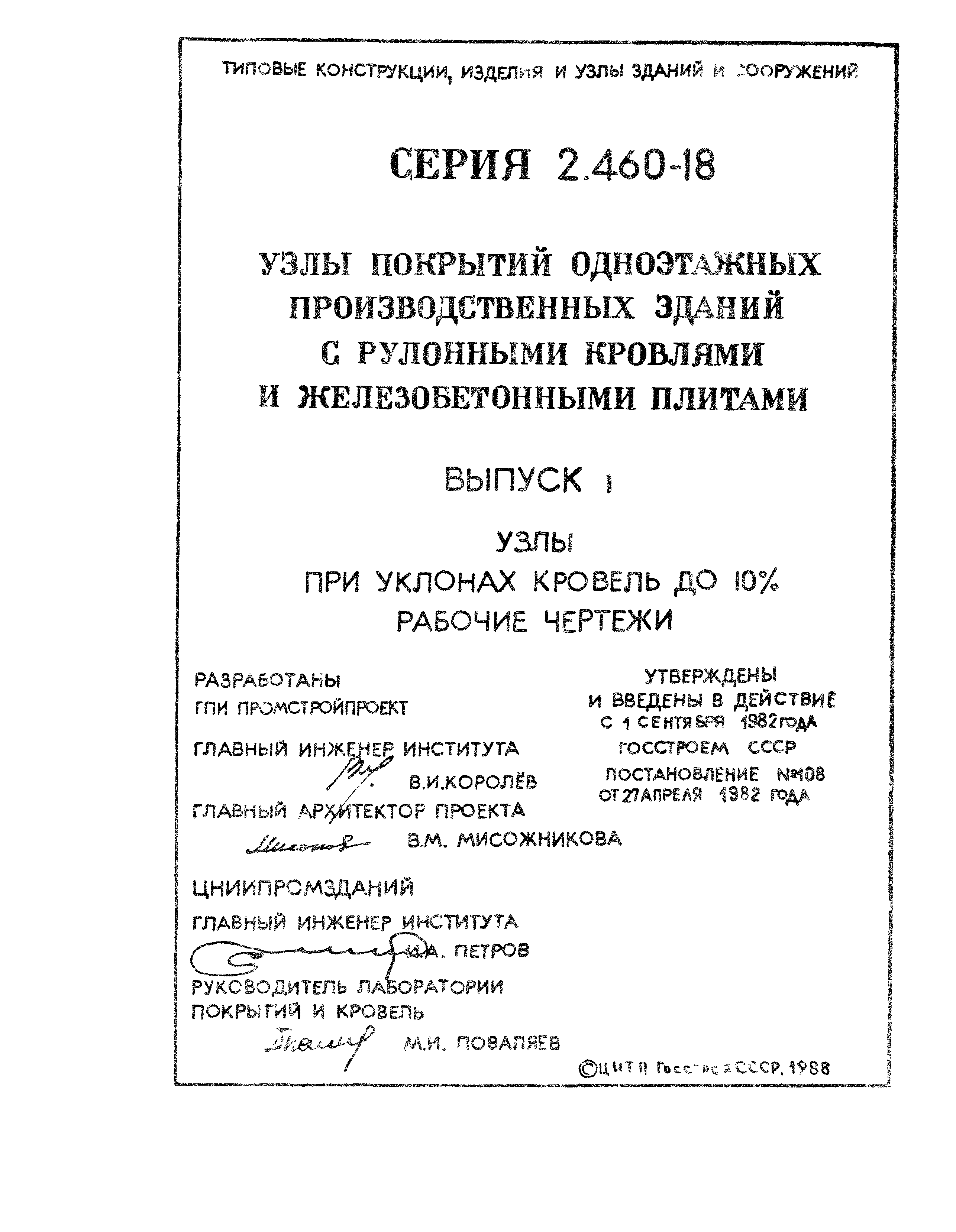

Скачать Серия 2.460-18 Выпуск 1. Узлы при уклонах кровель до 10%. Рабочие чертежиДата актуализации: 10.08.2017 Серия 2.460-18

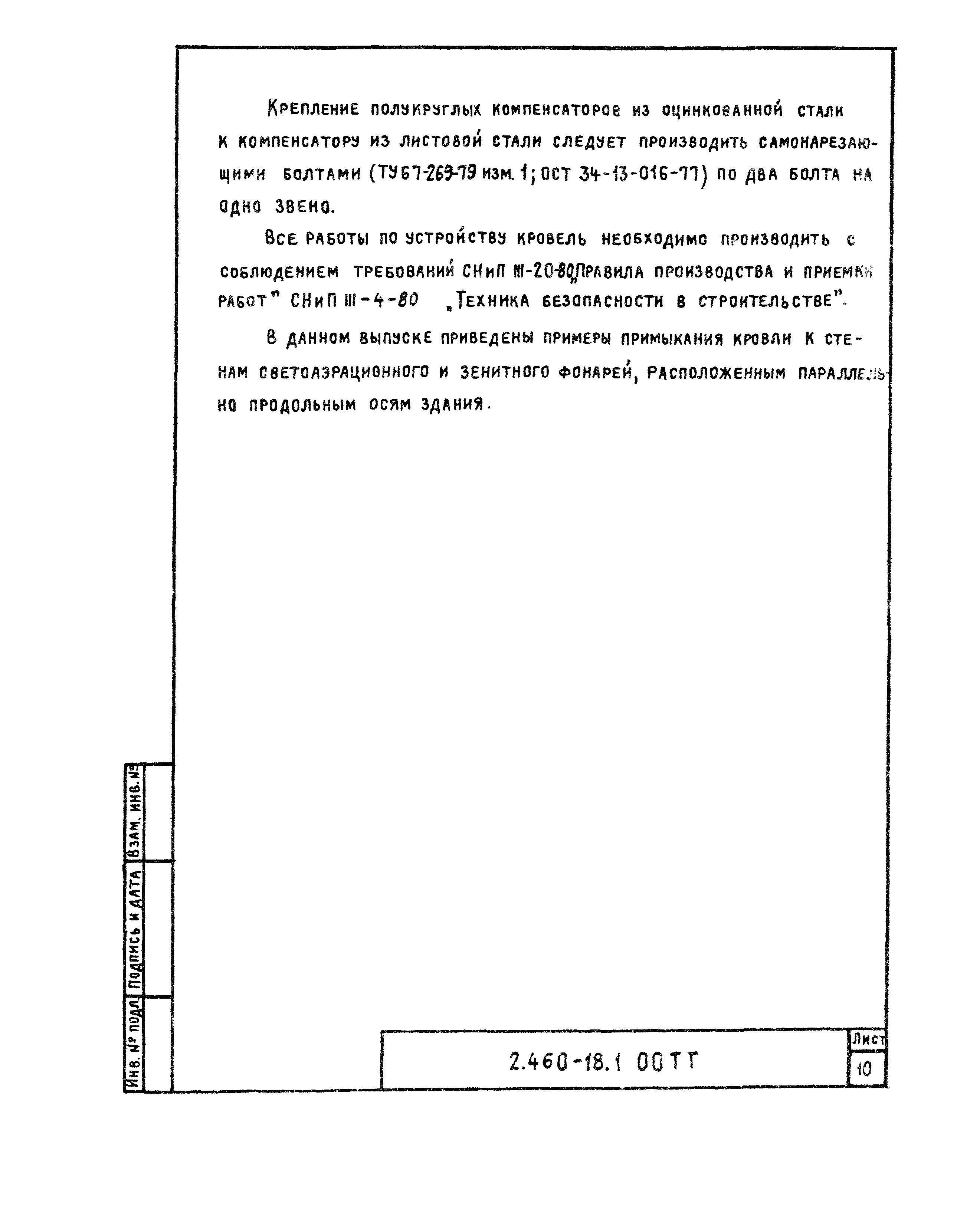

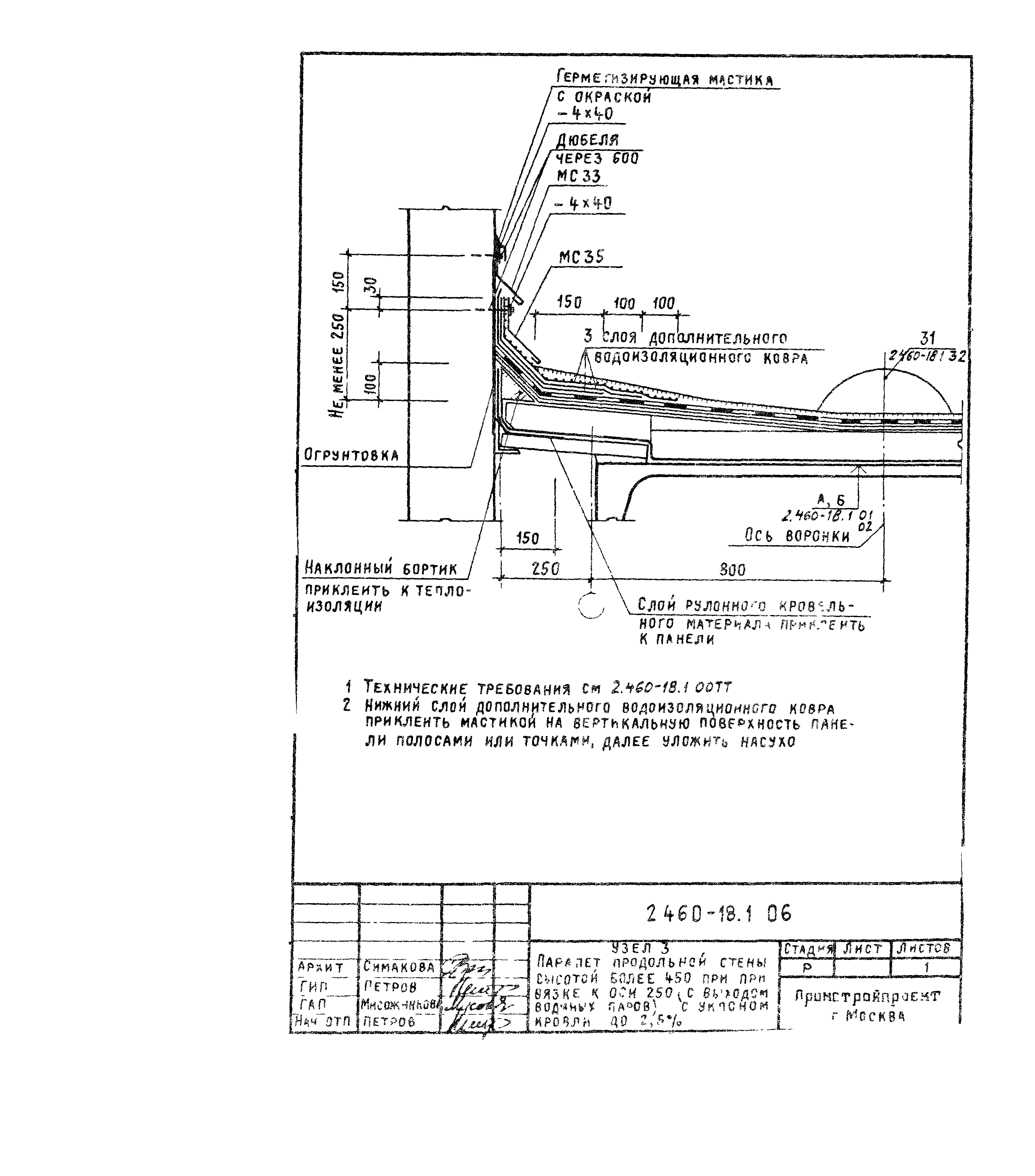

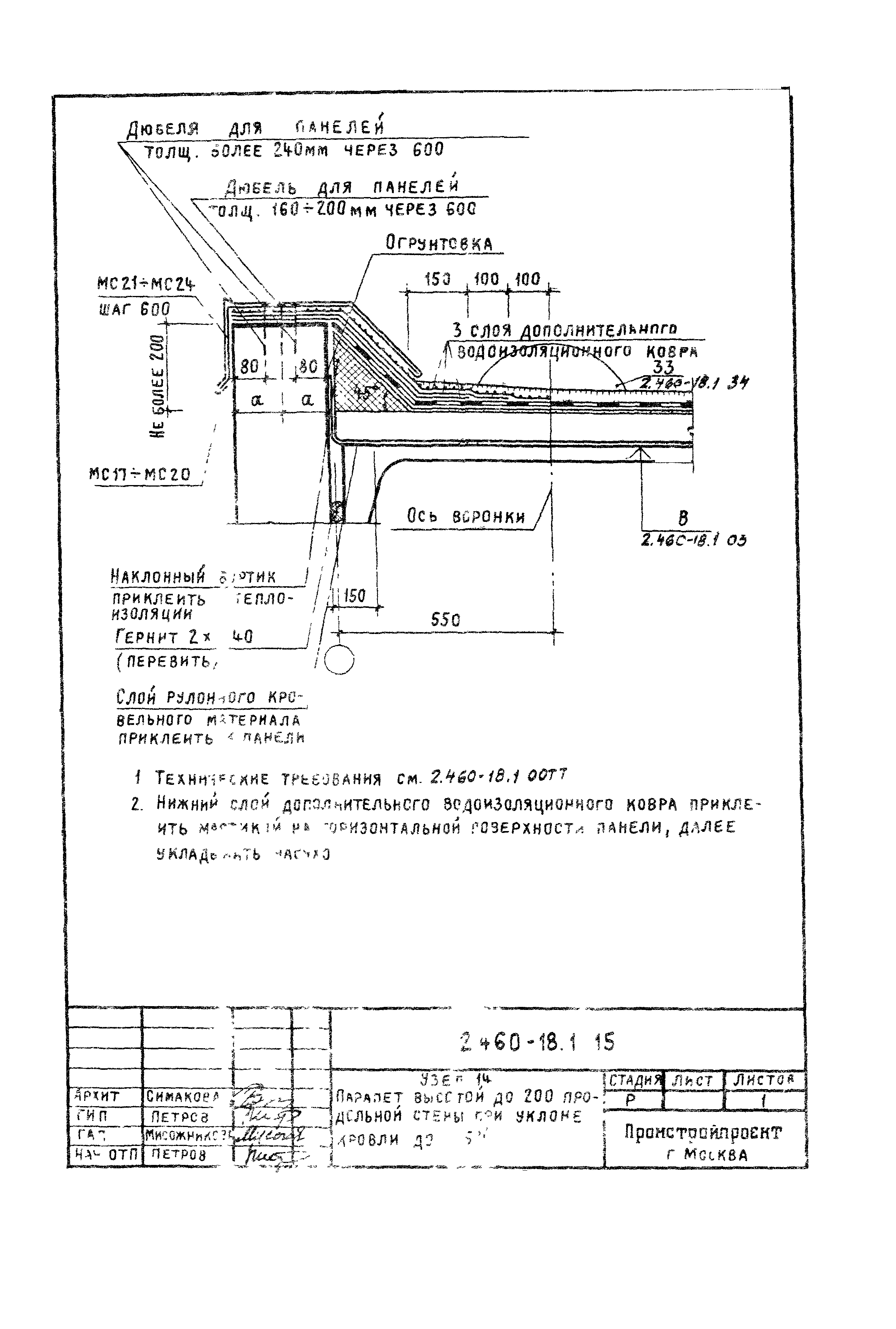

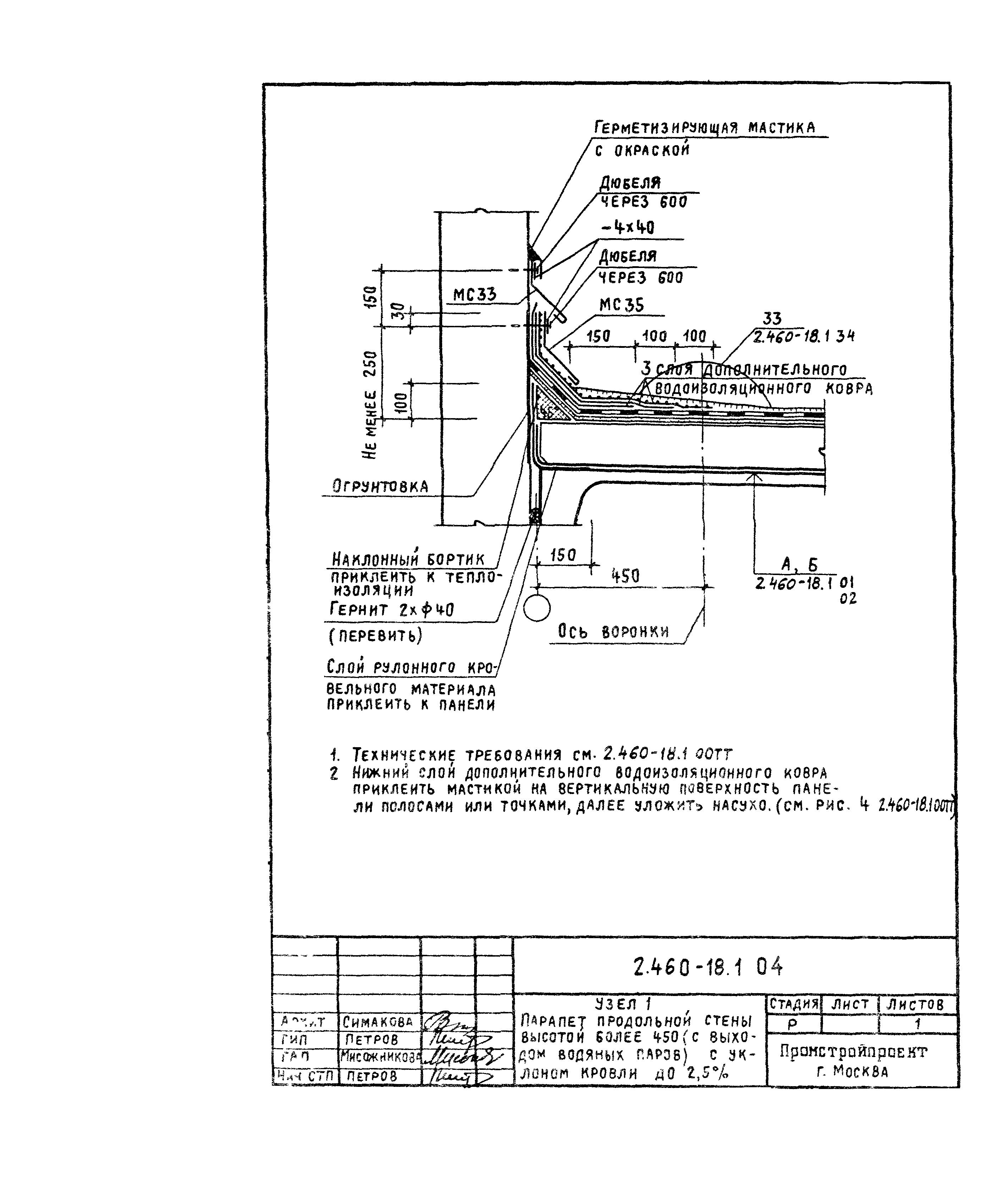

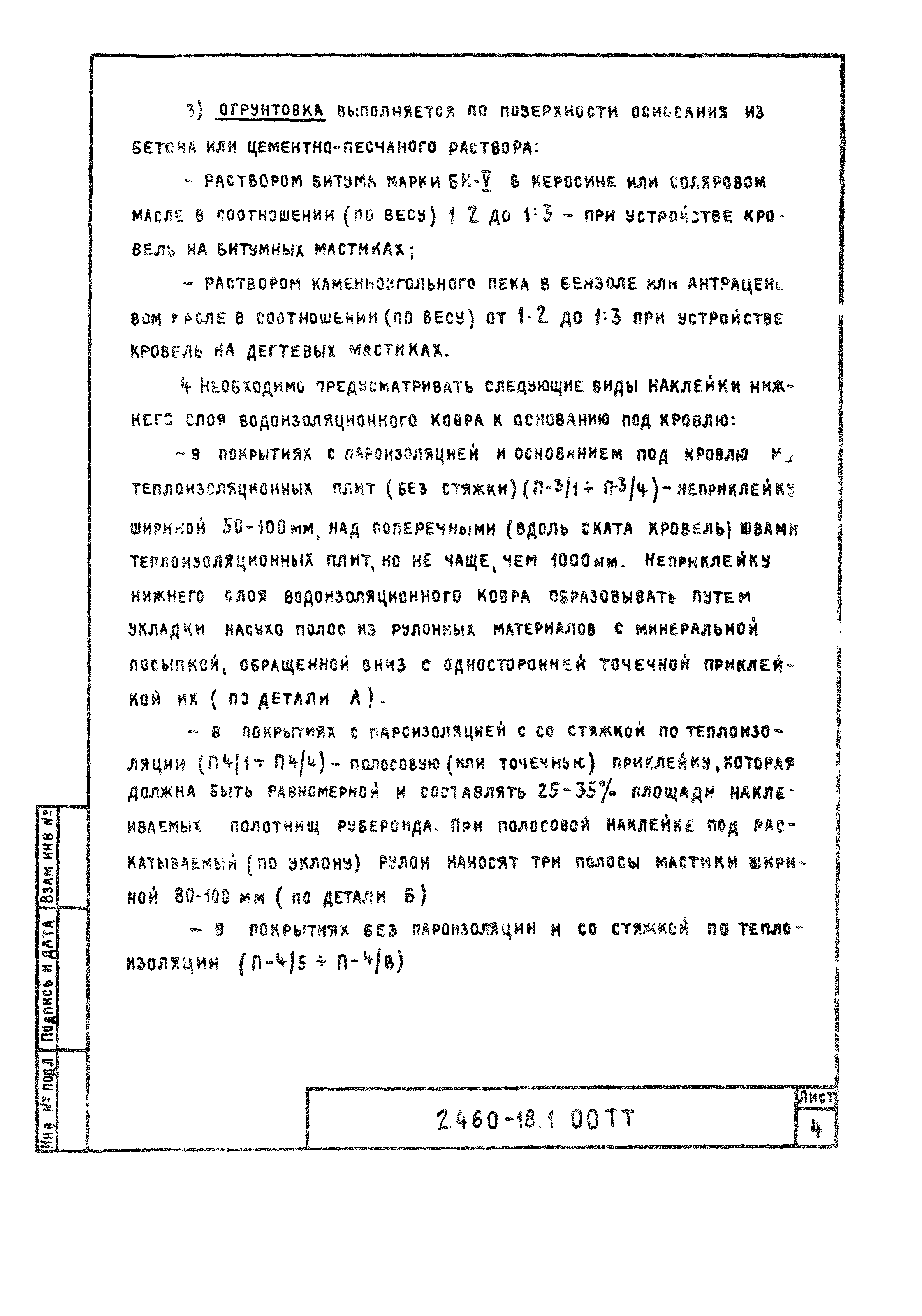

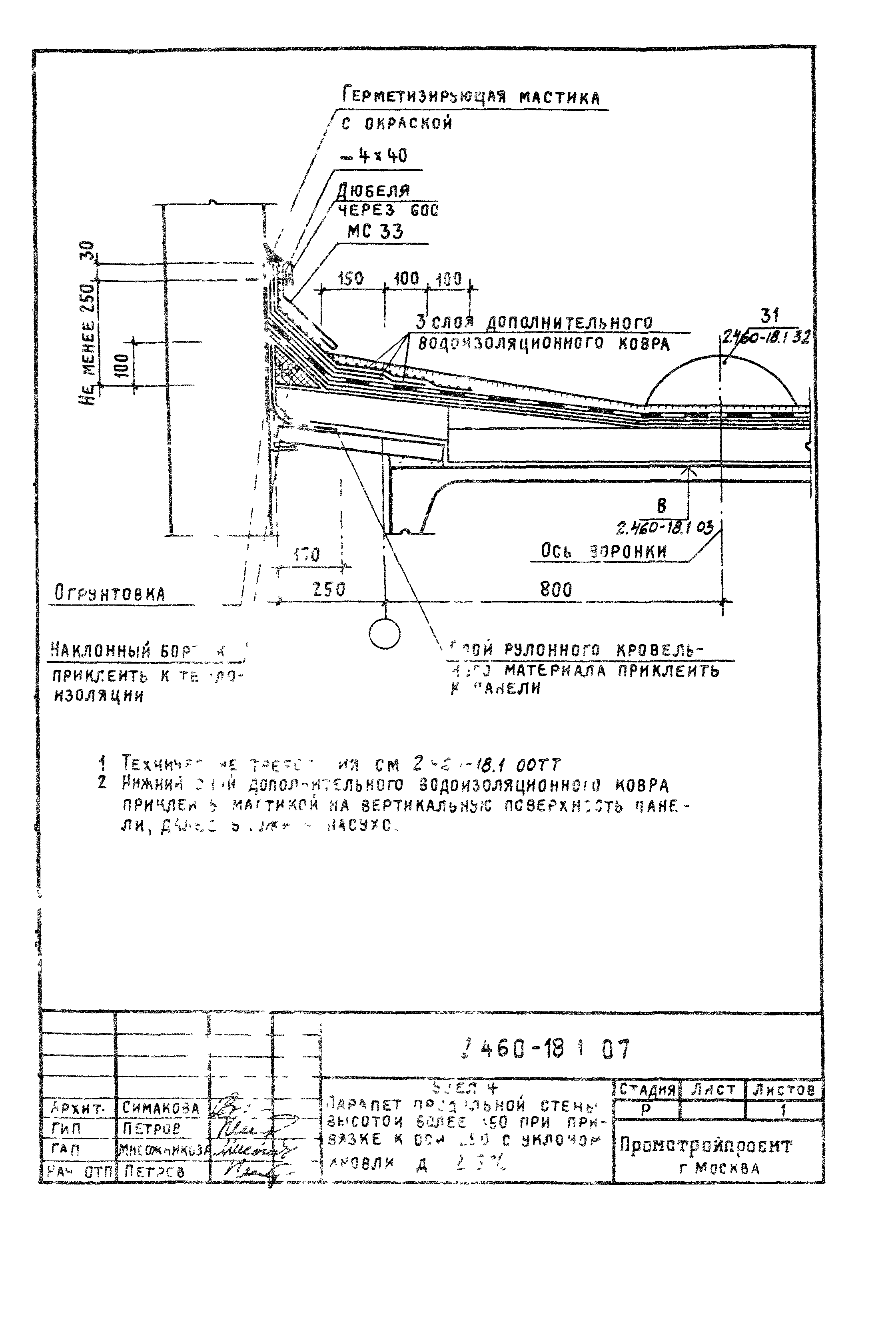

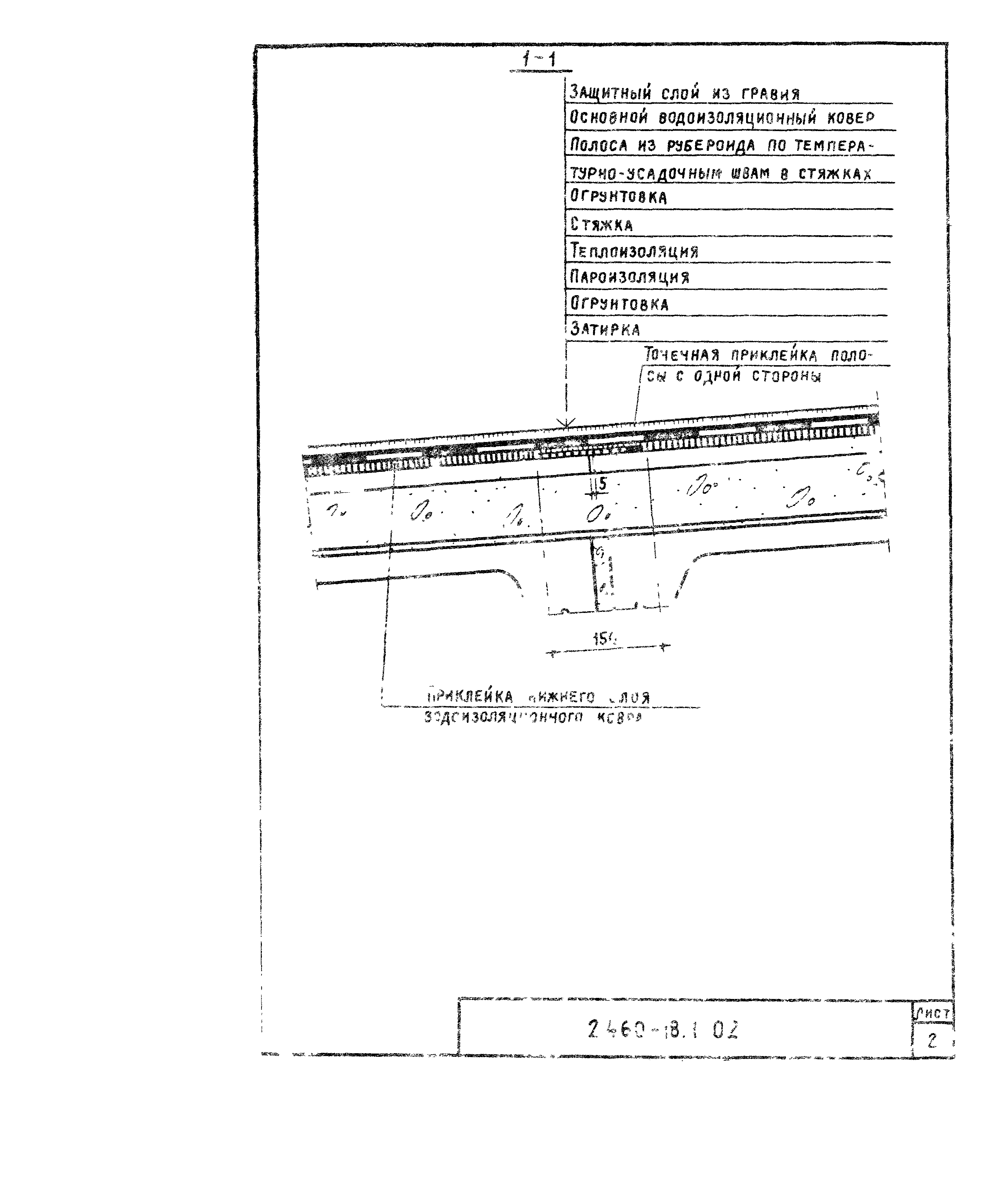

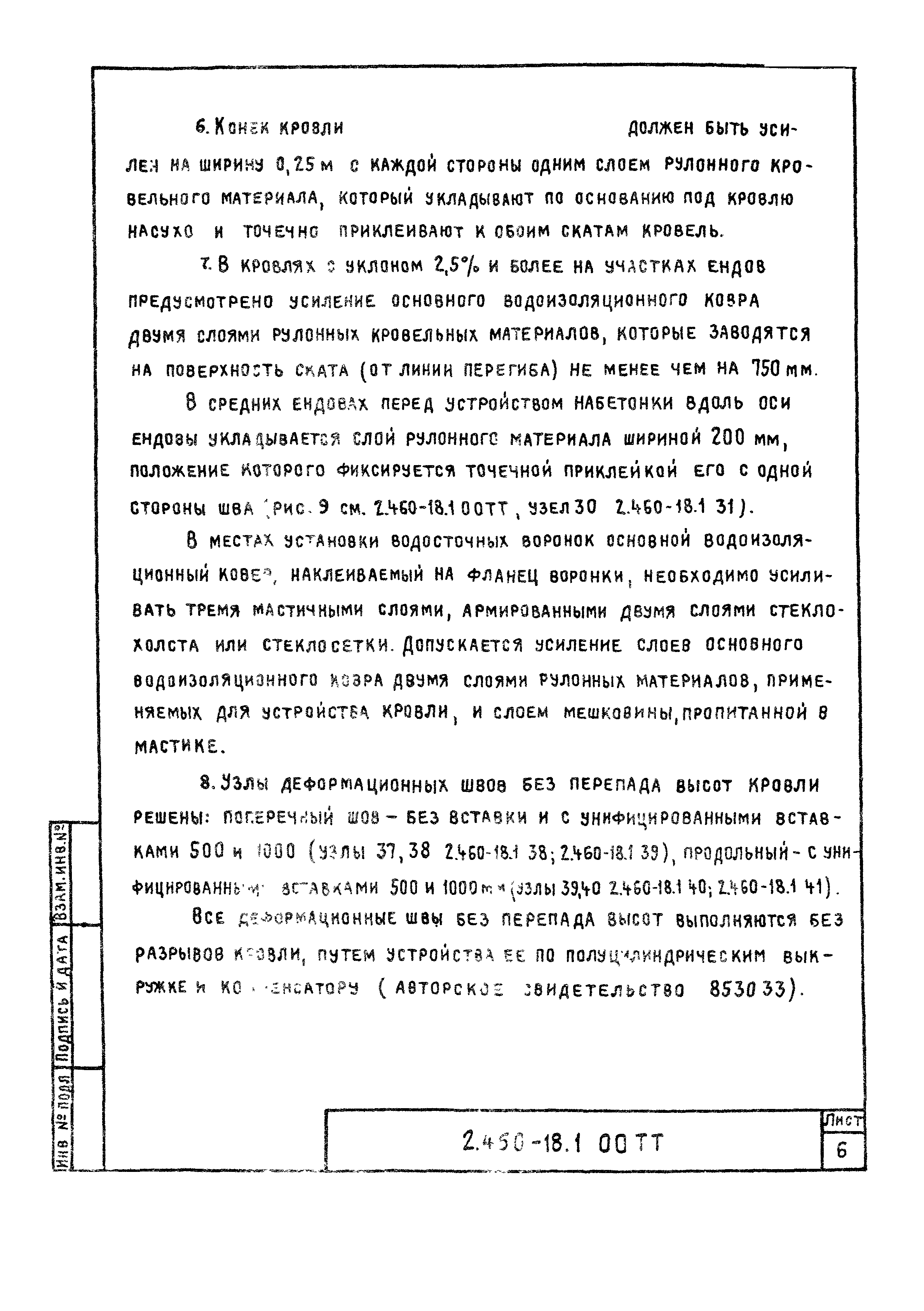

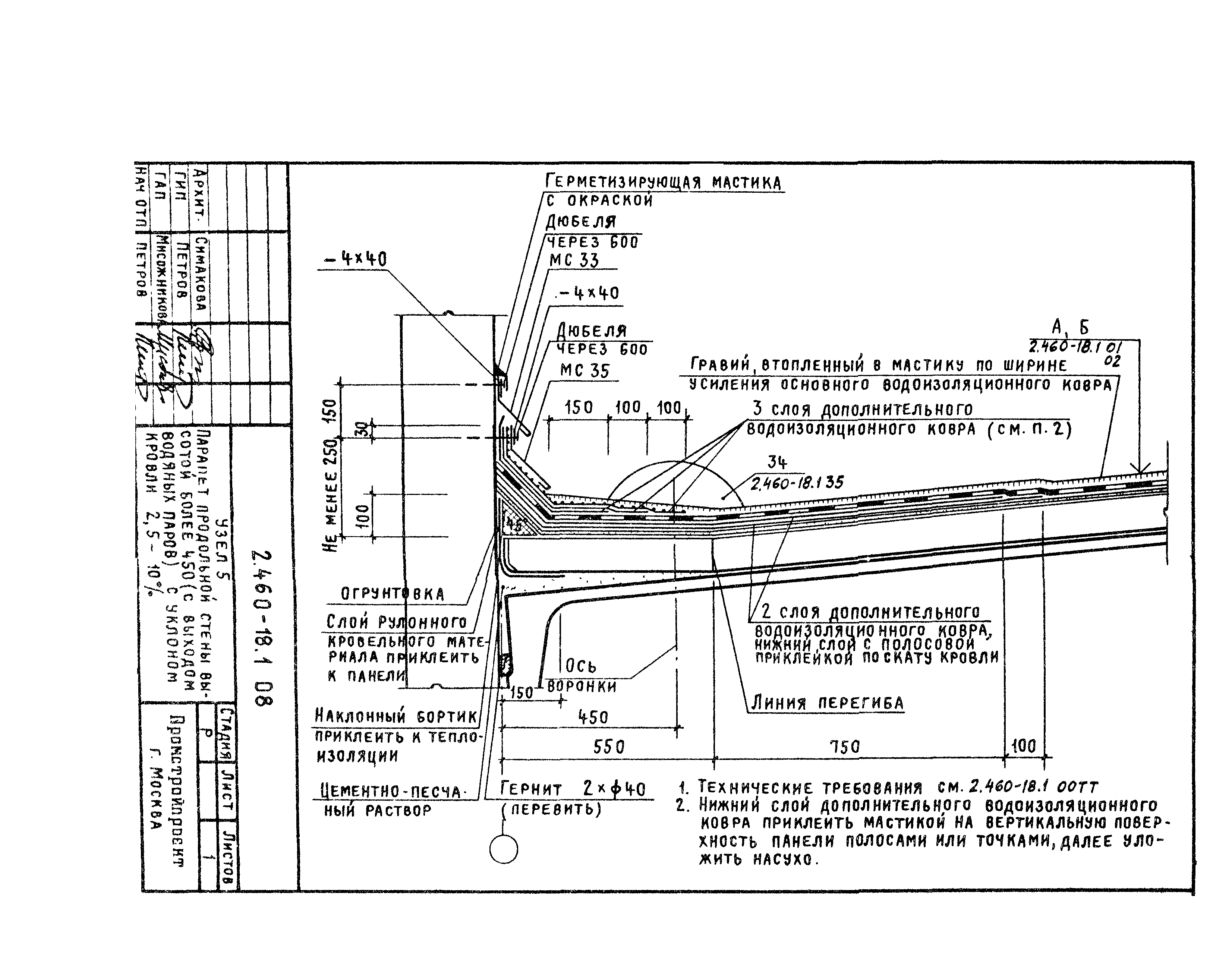

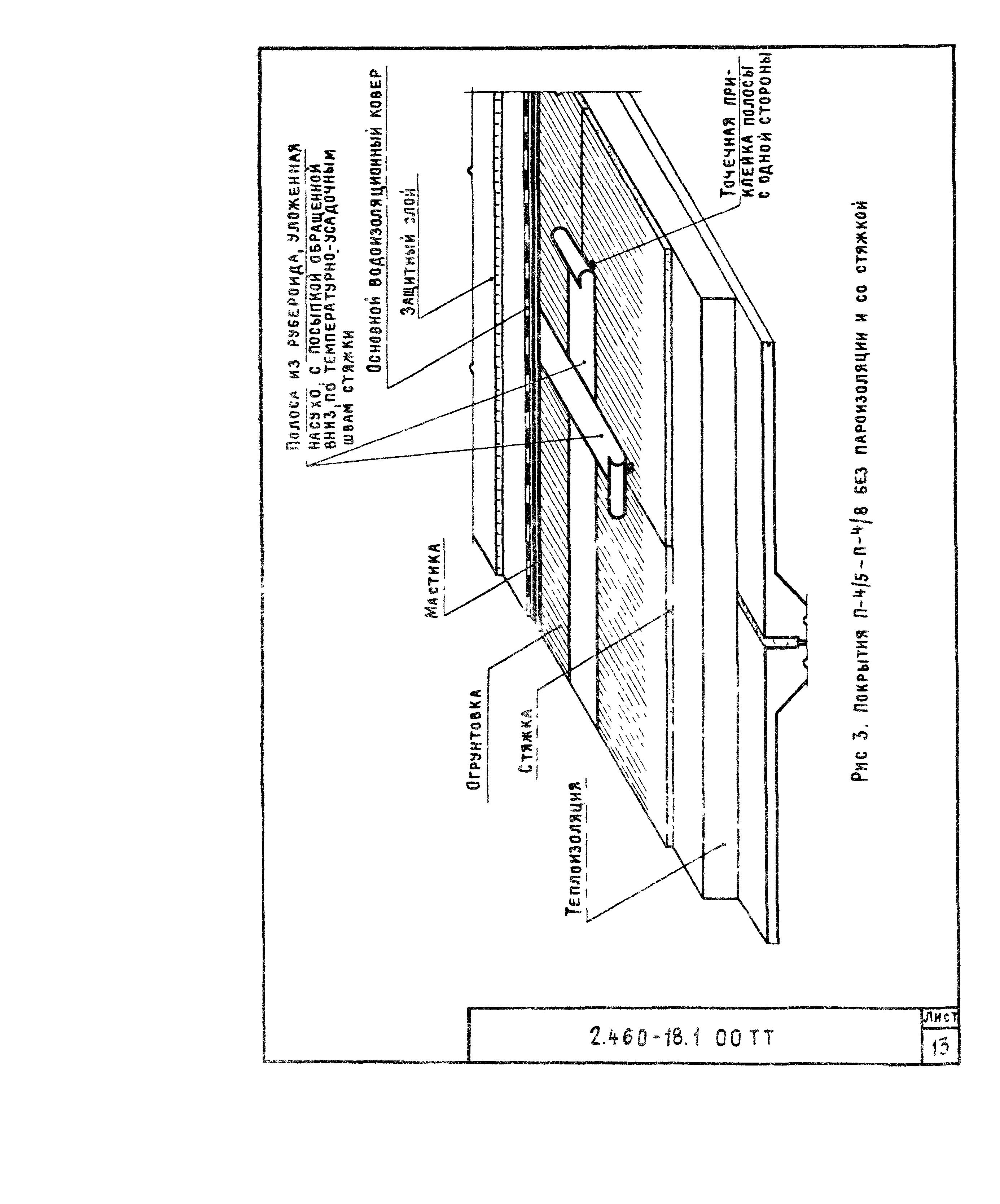

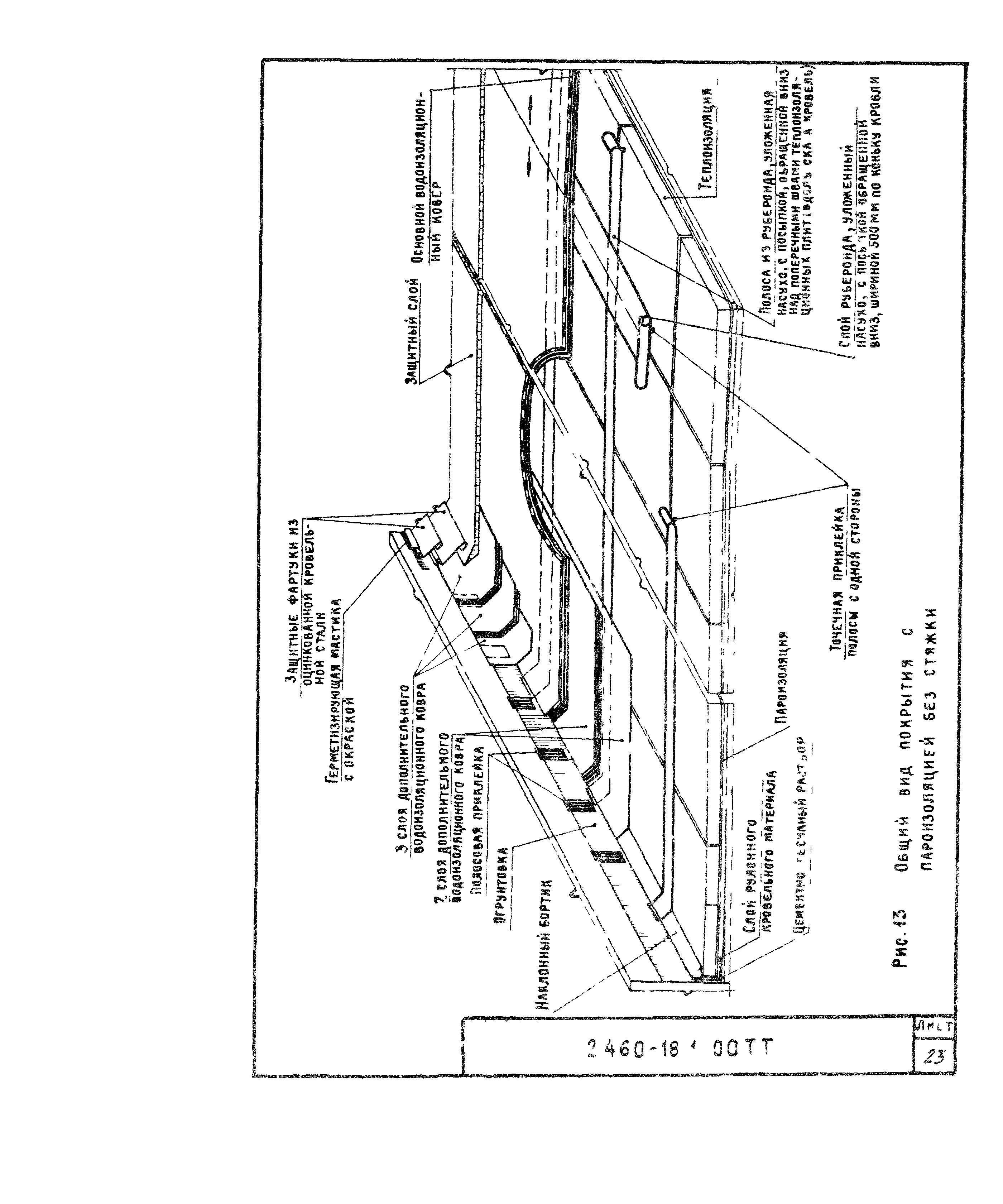

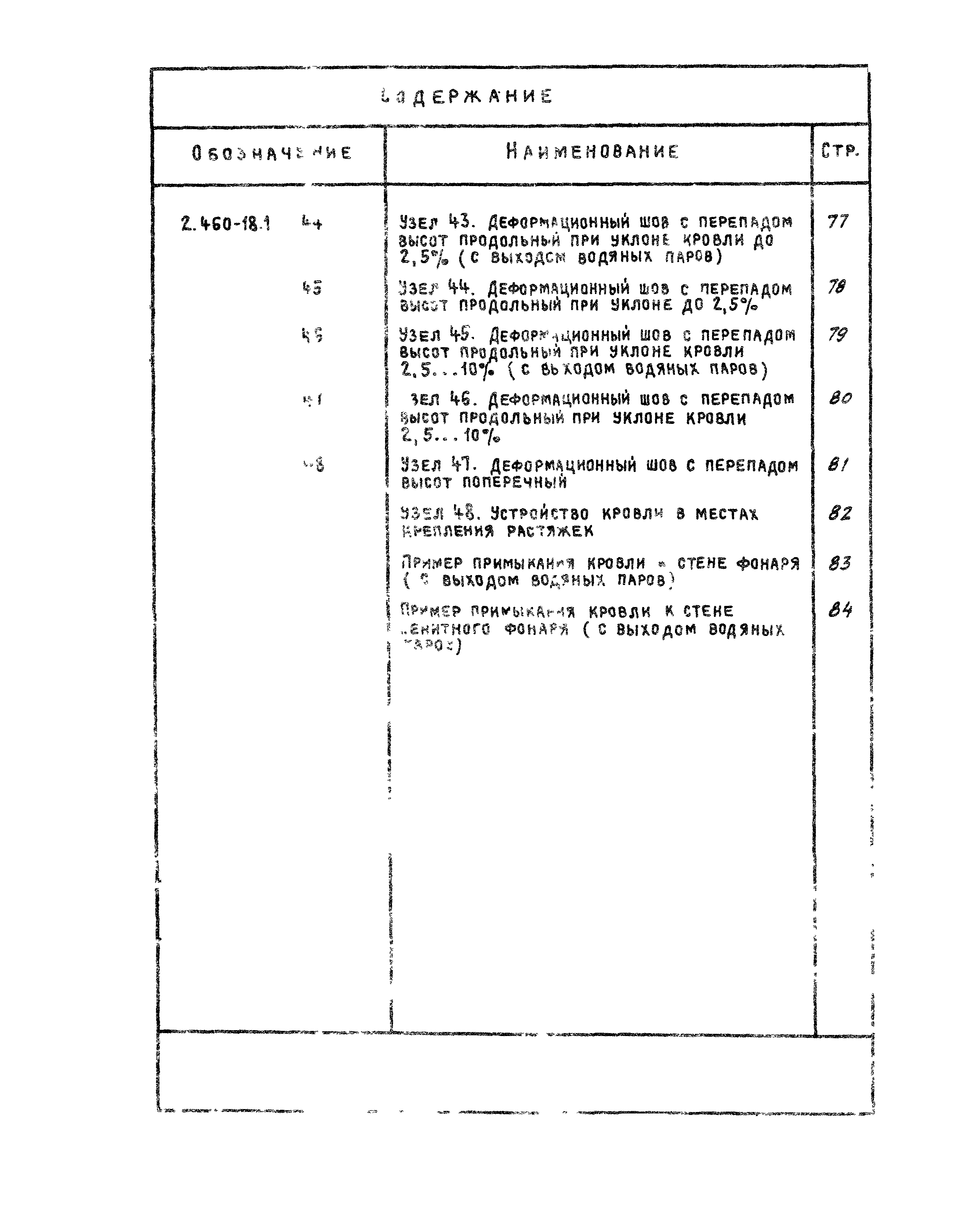

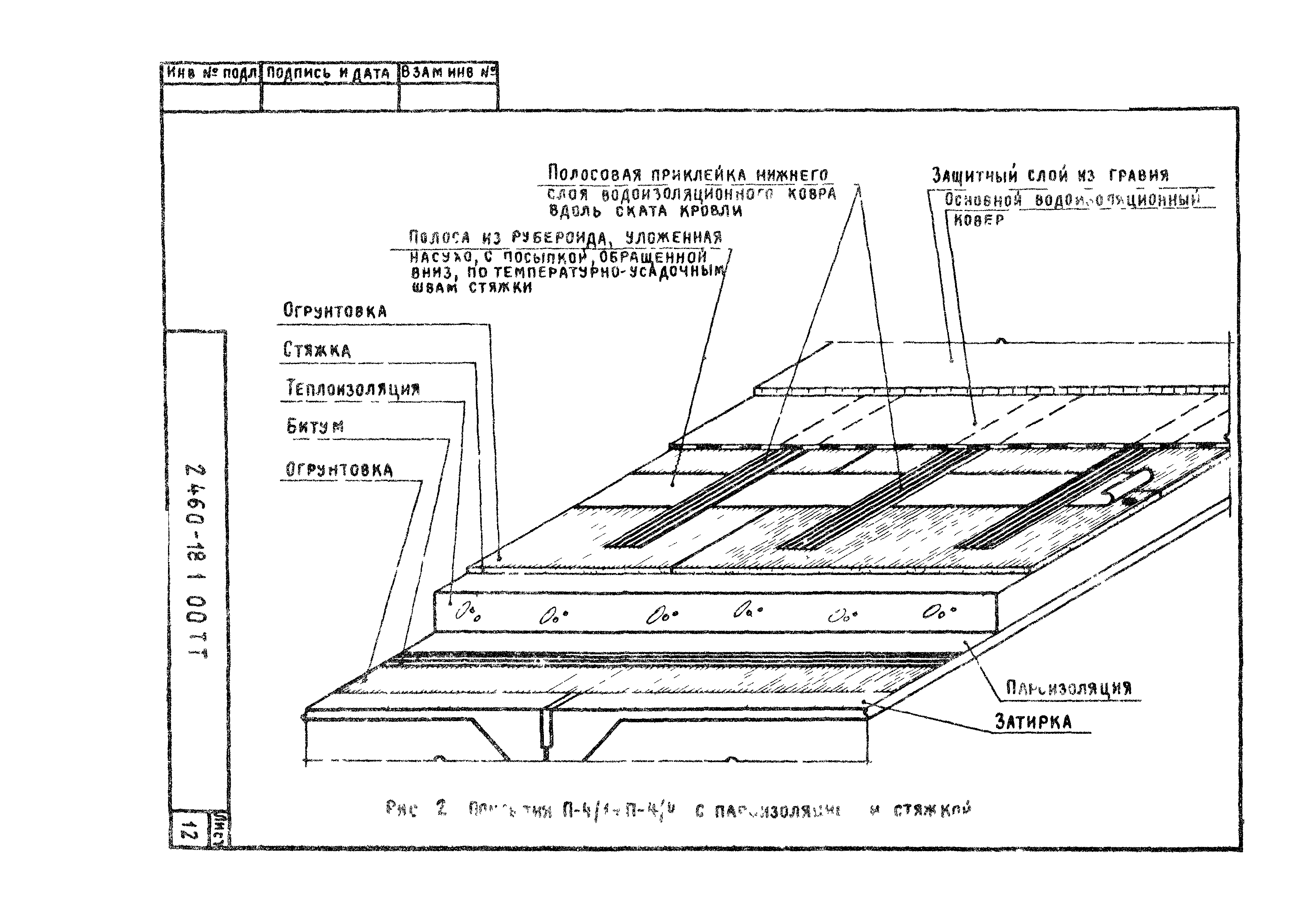

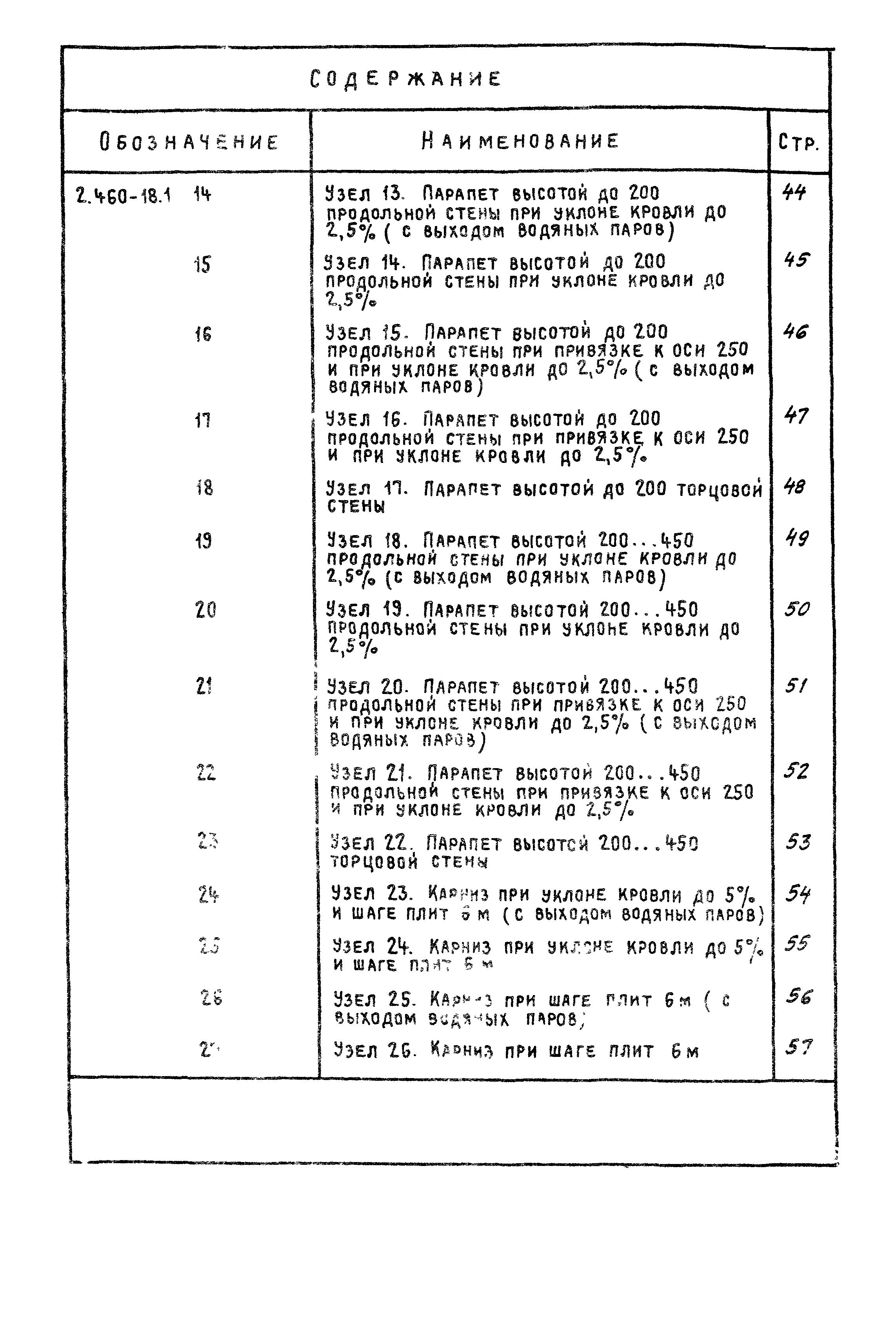

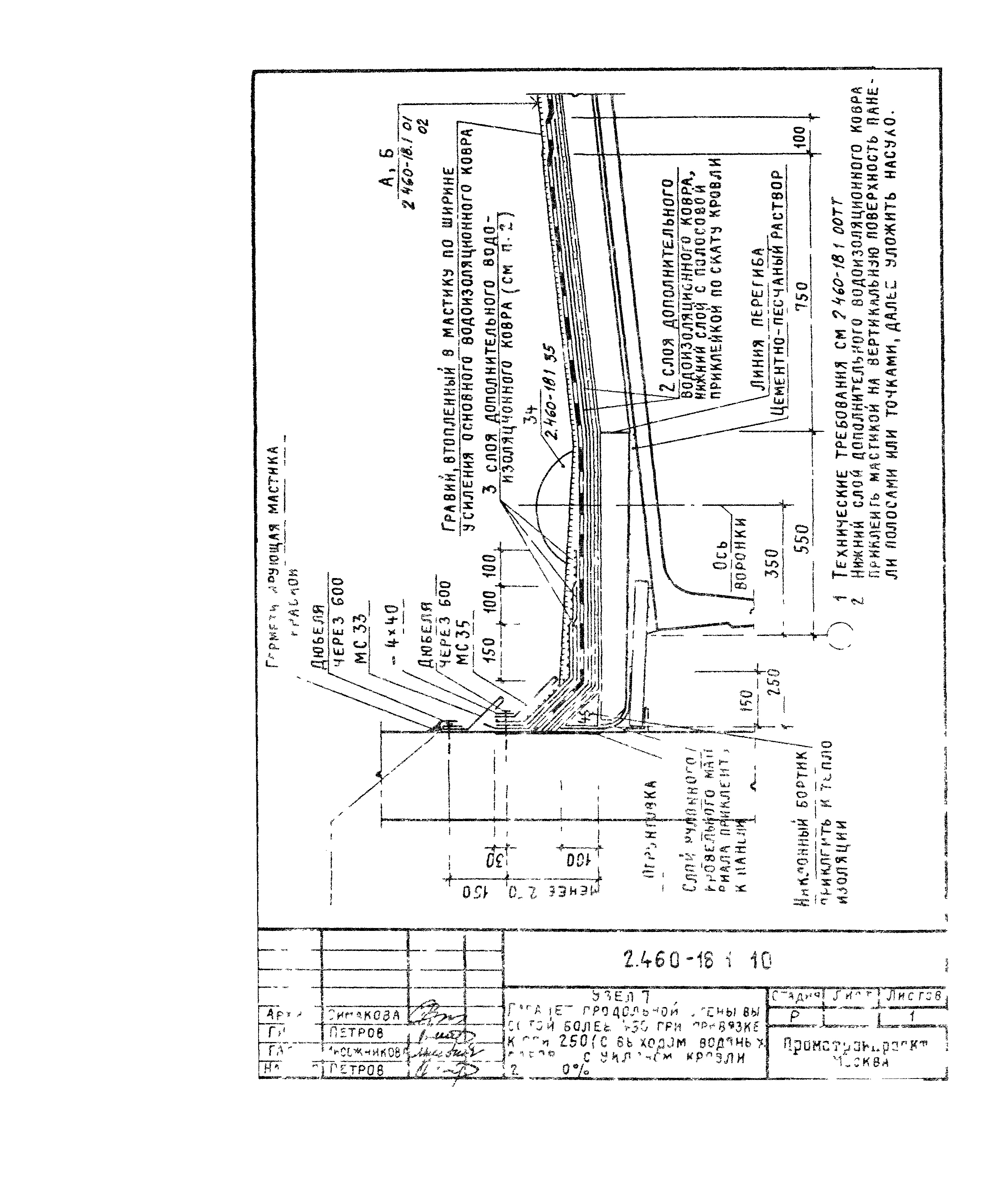

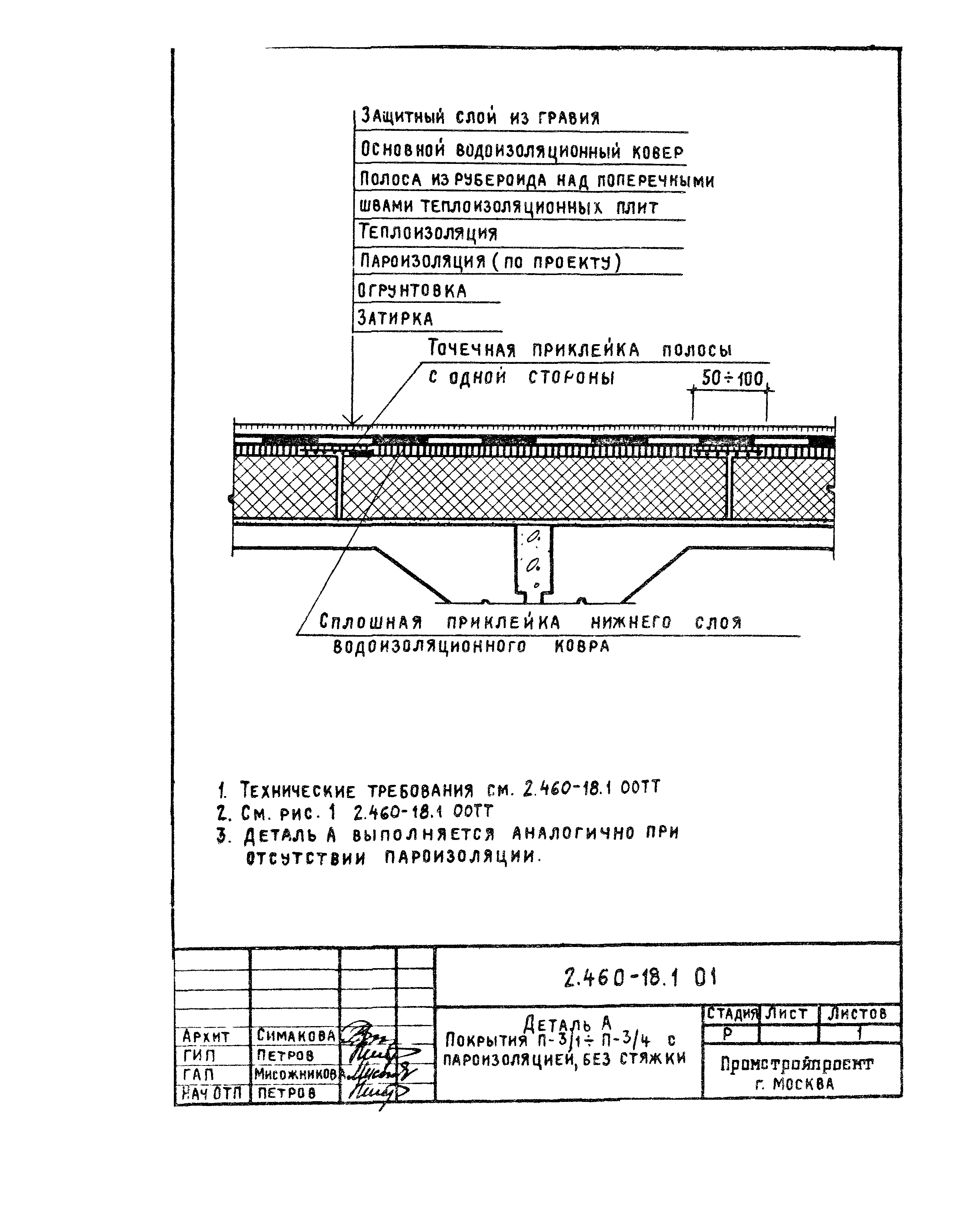

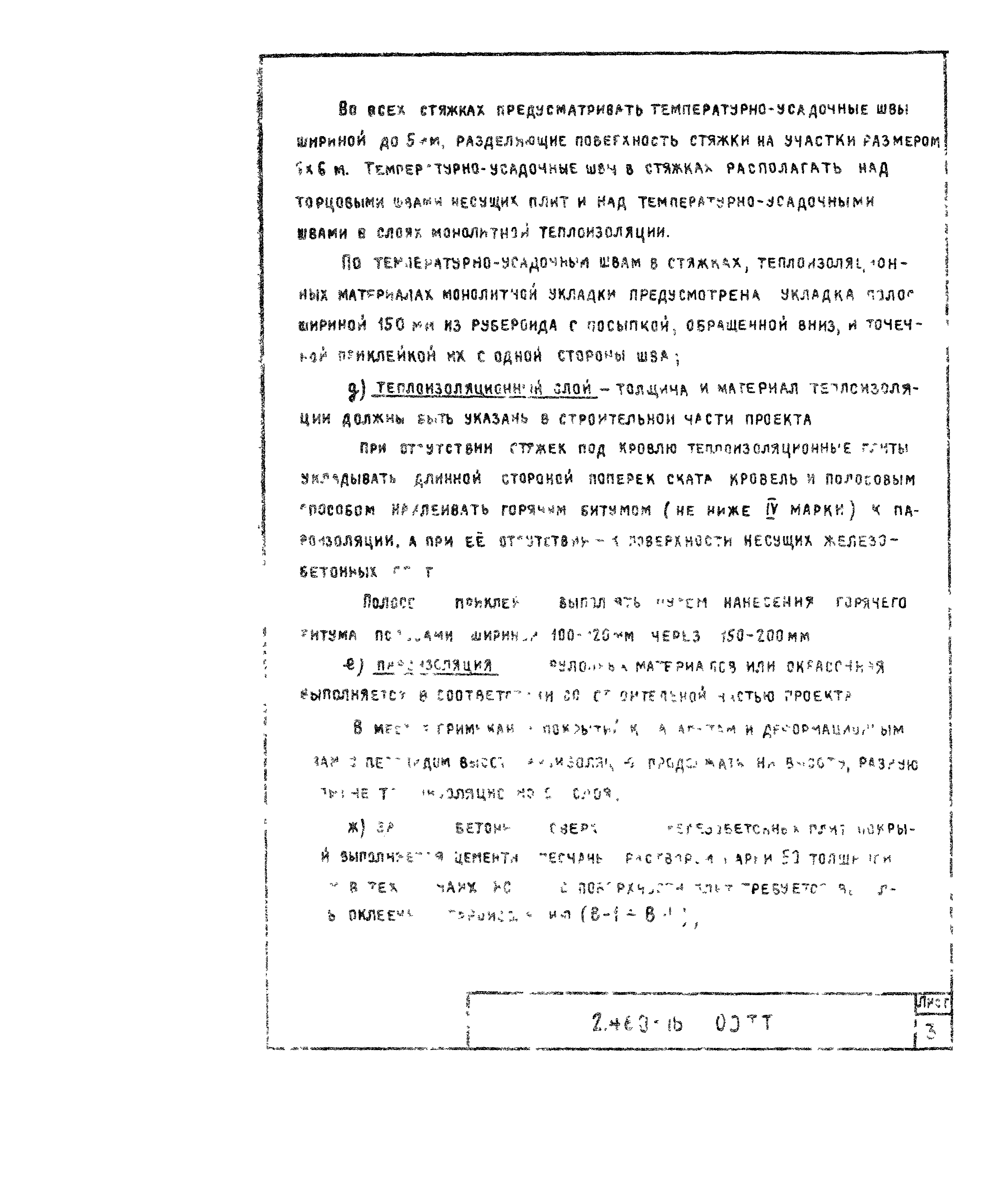

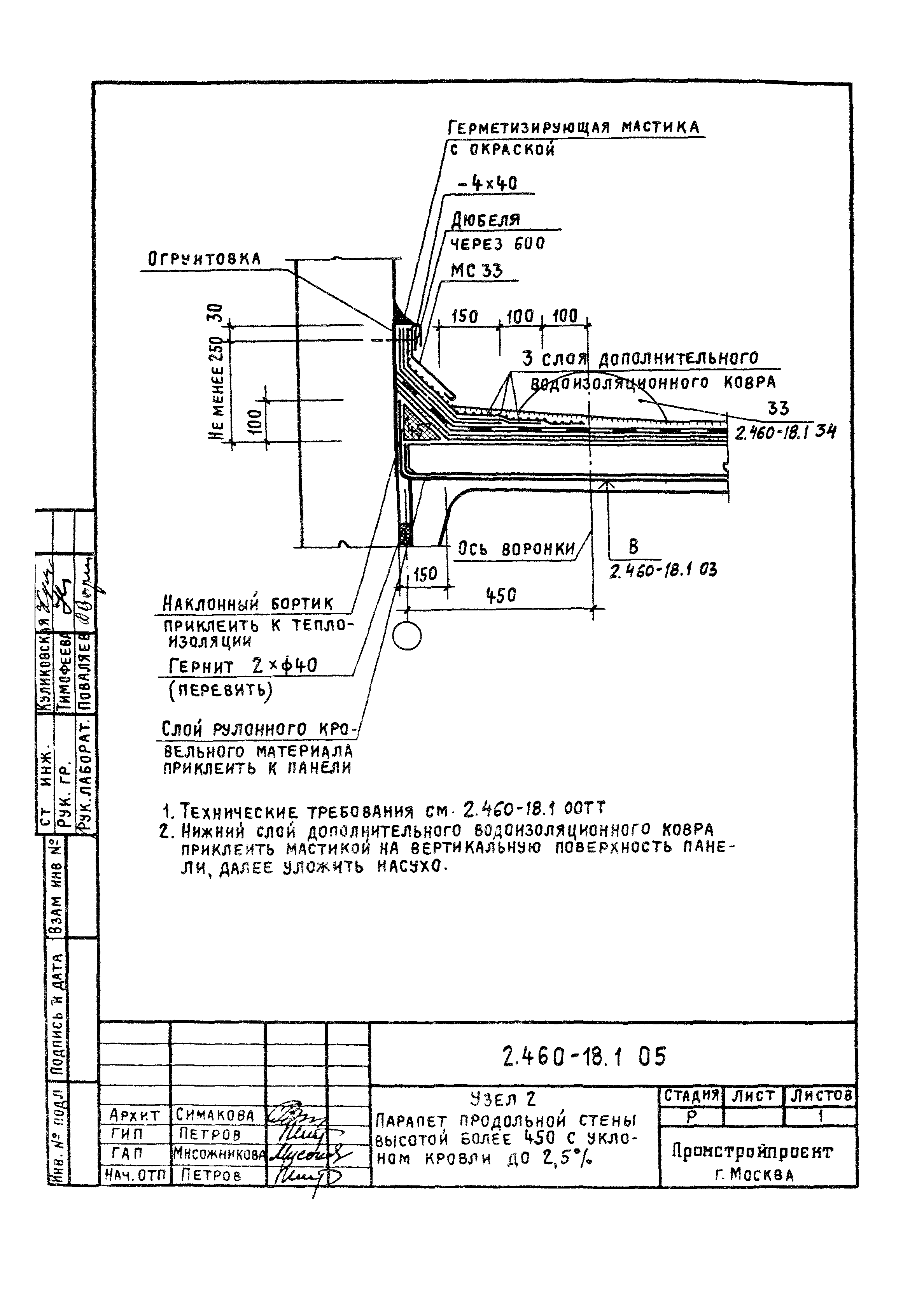

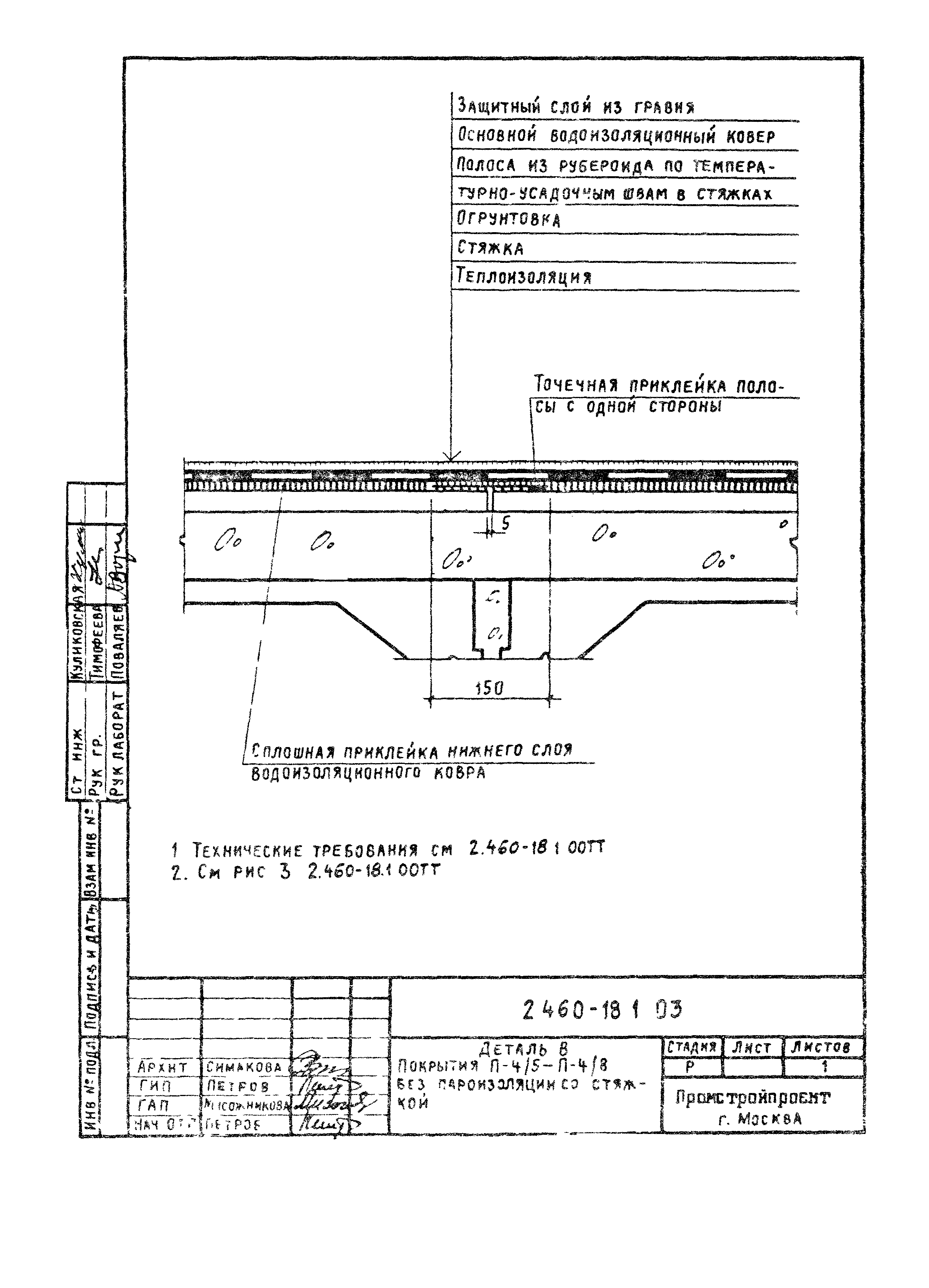

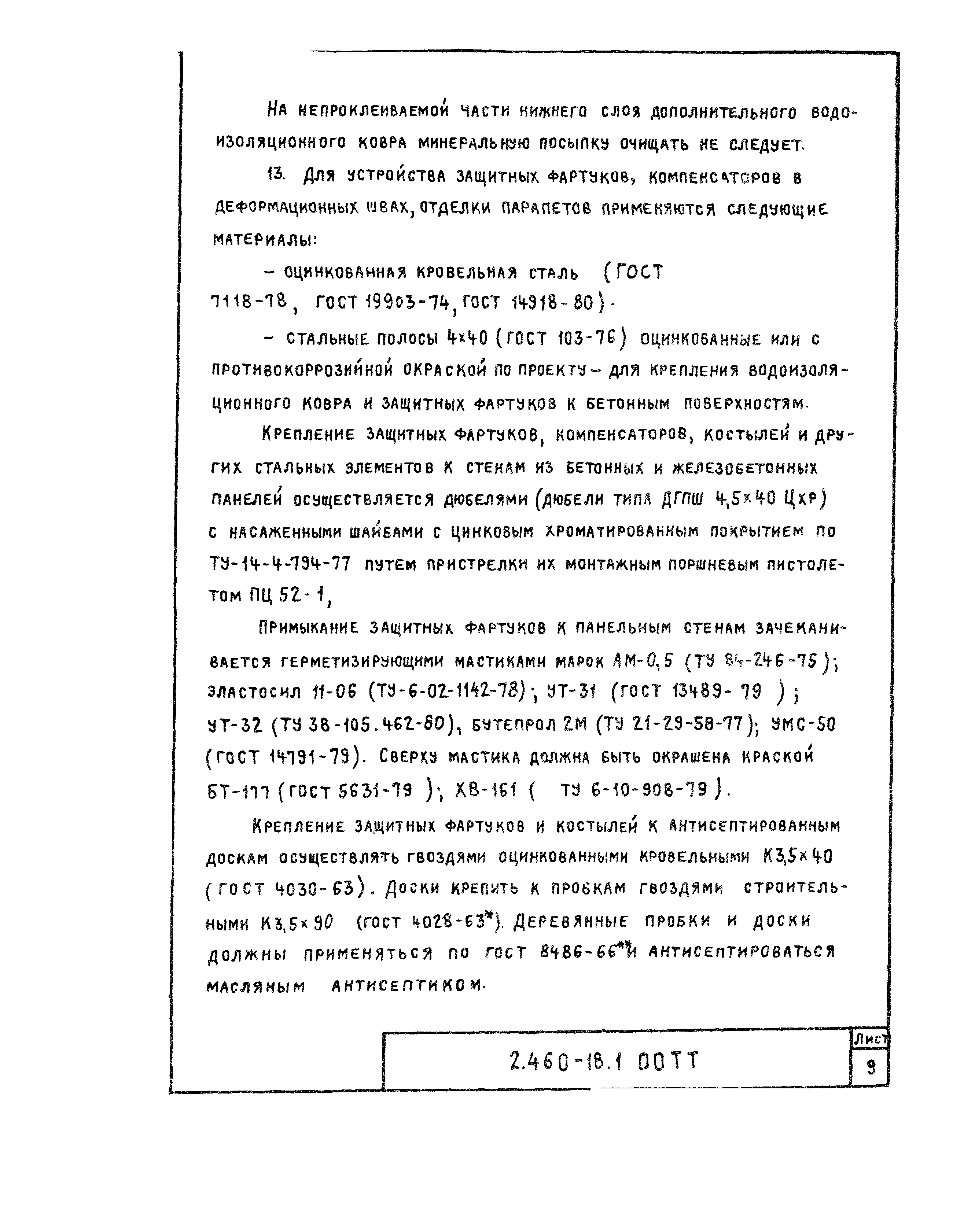

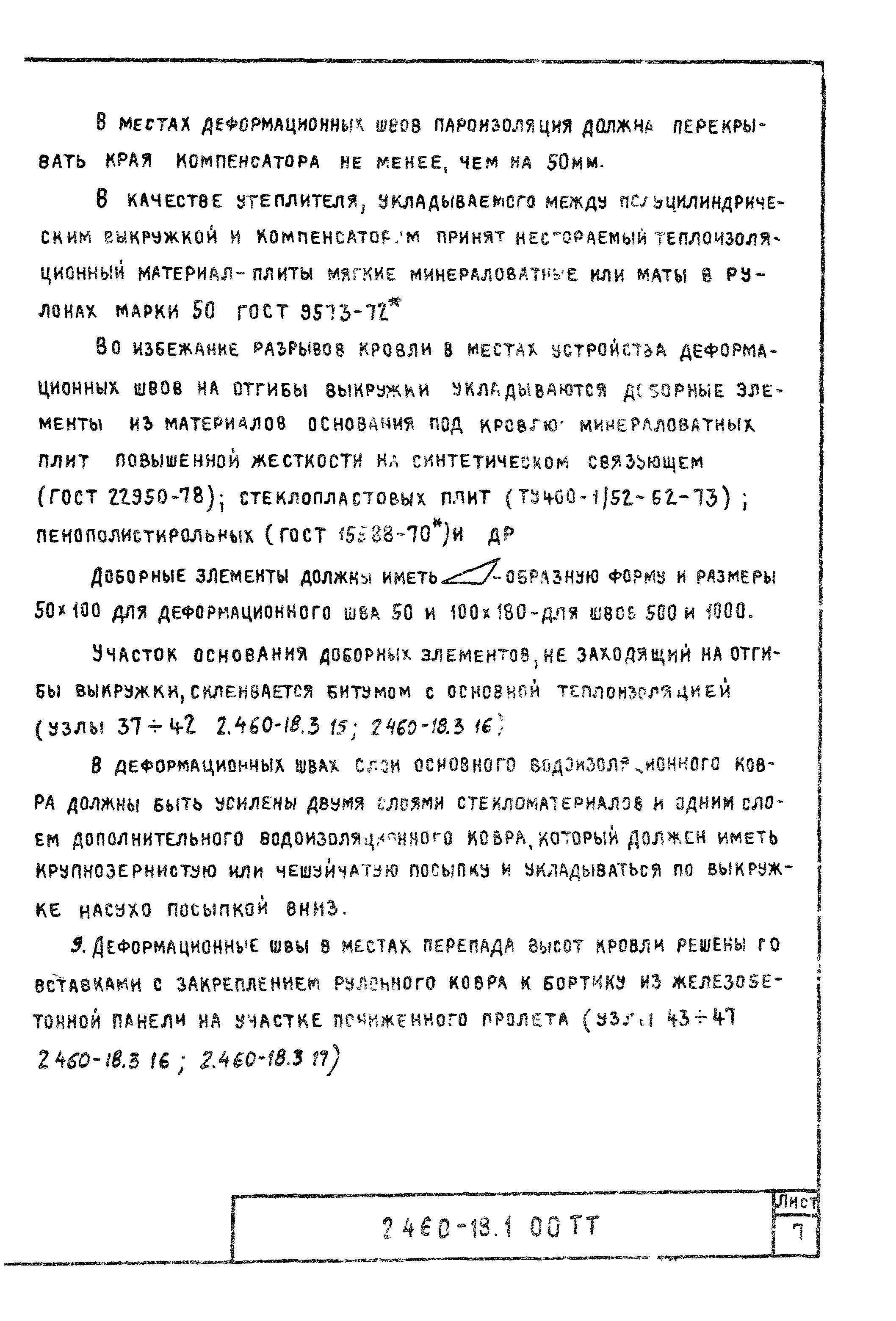

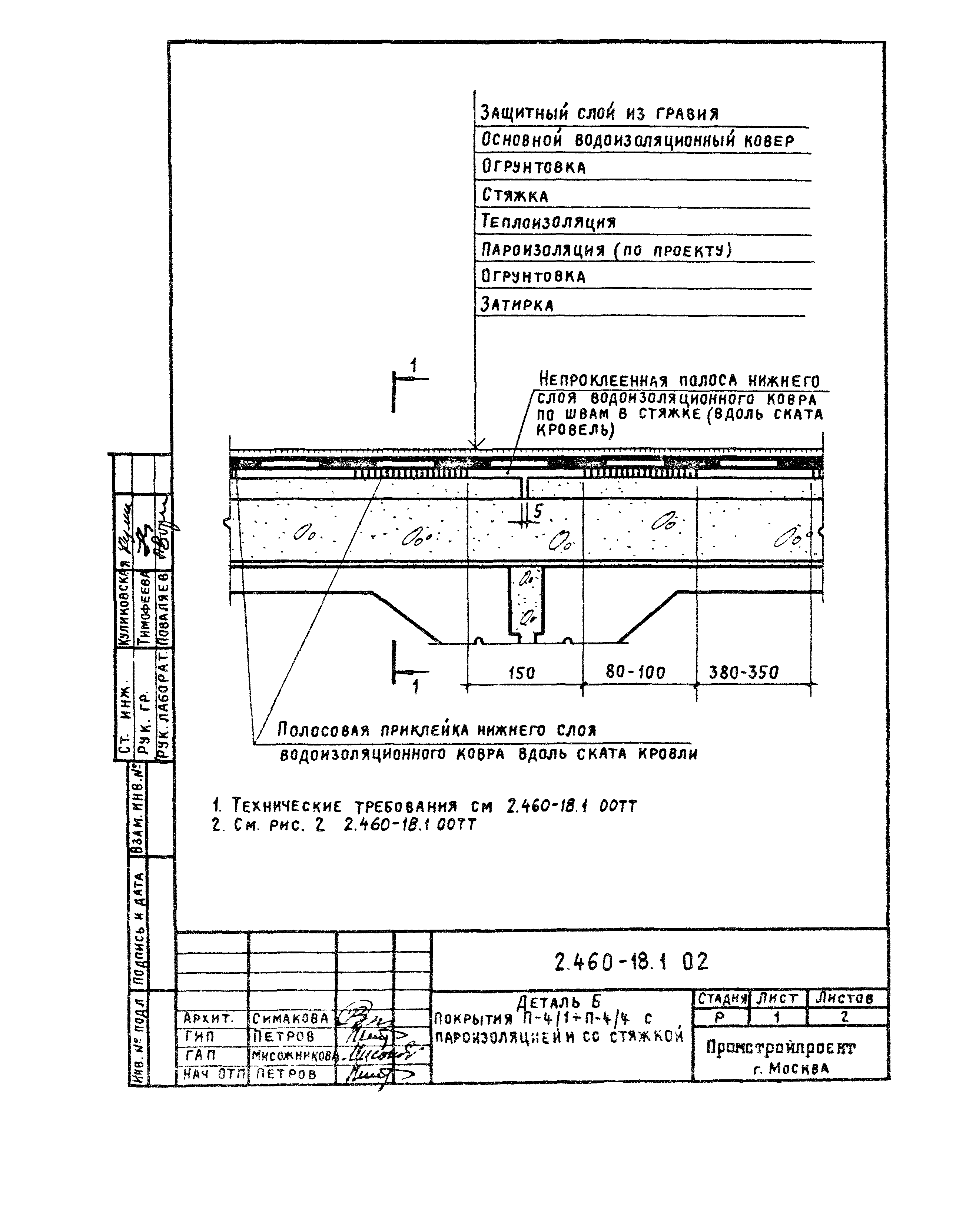

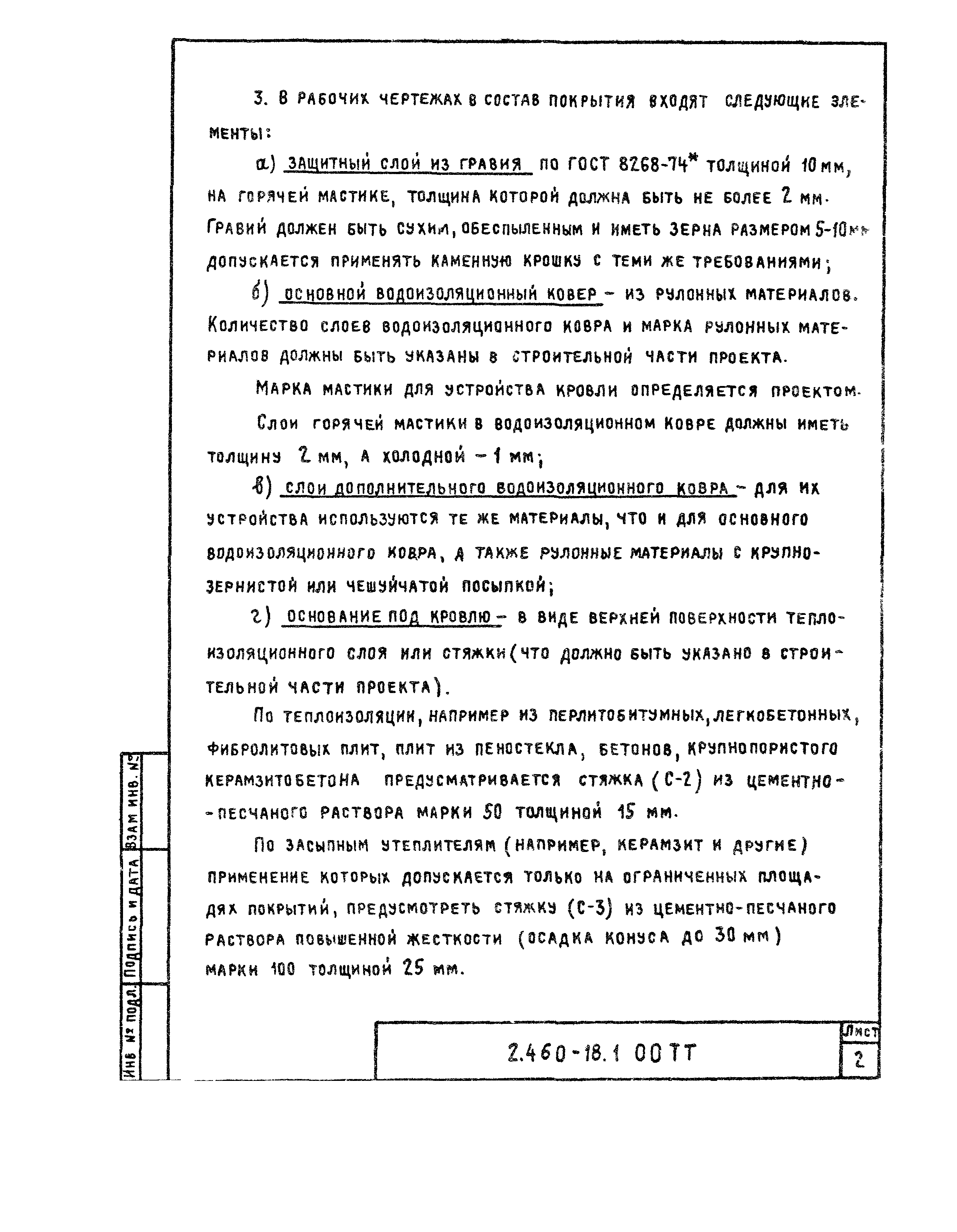

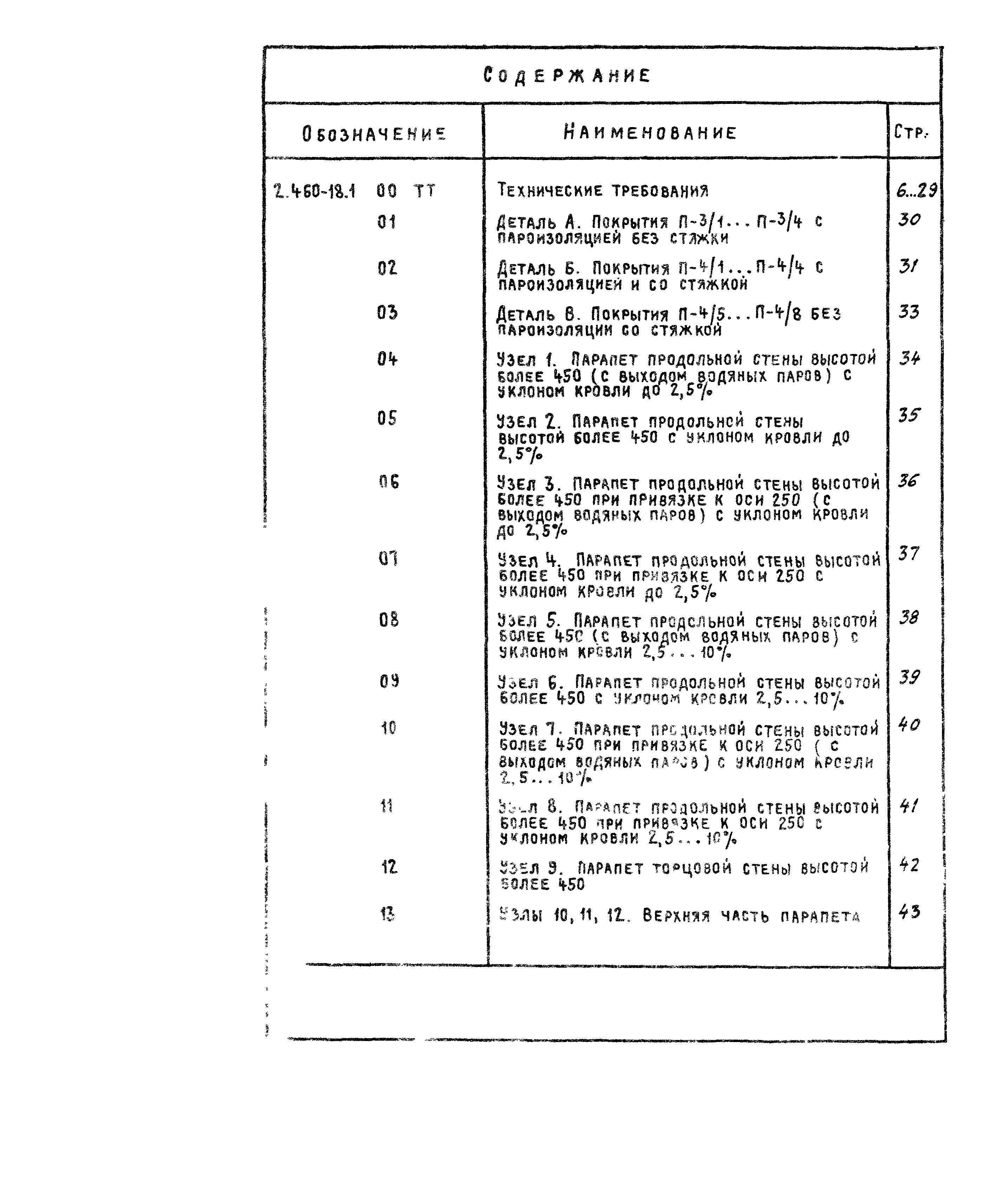

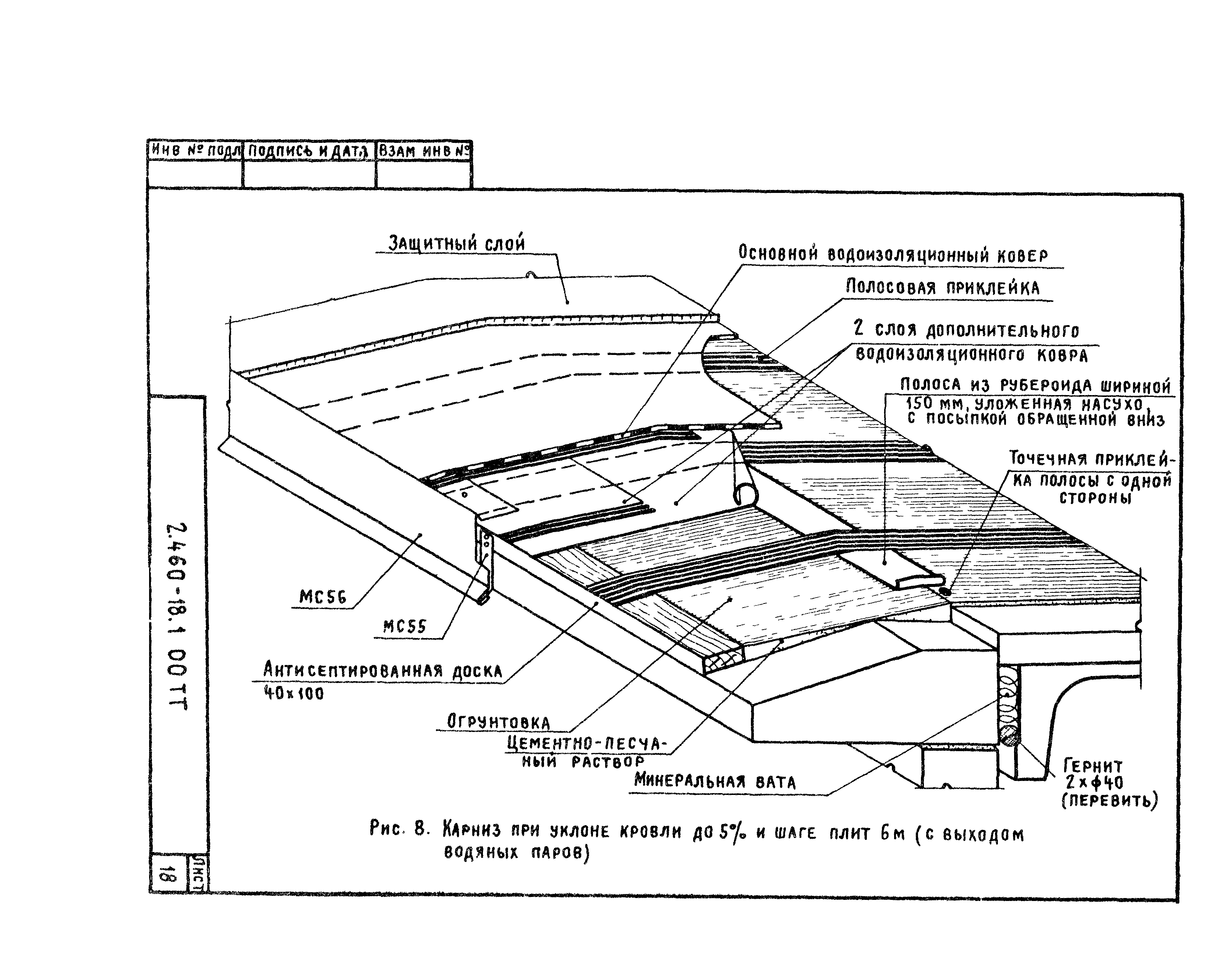

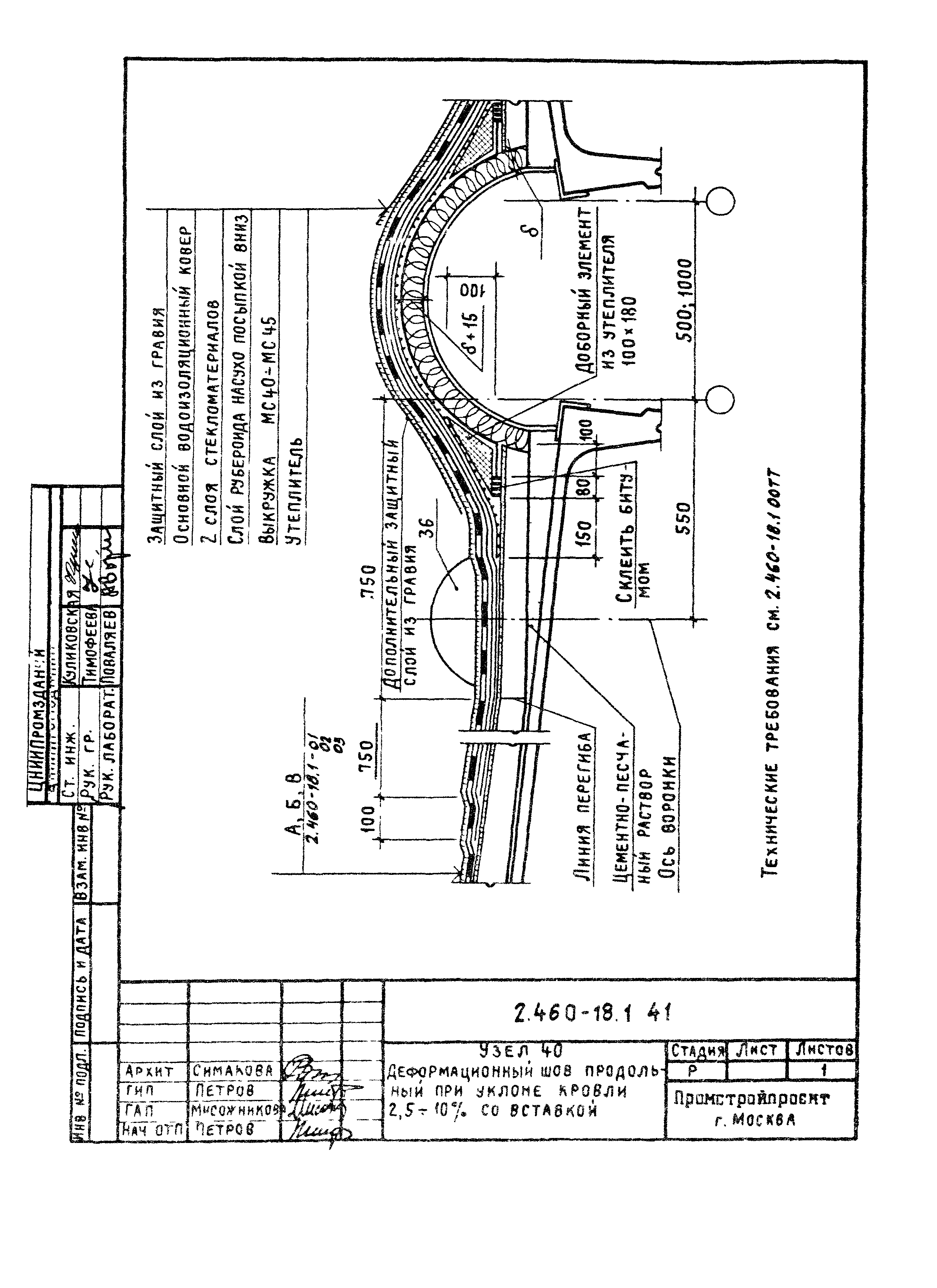

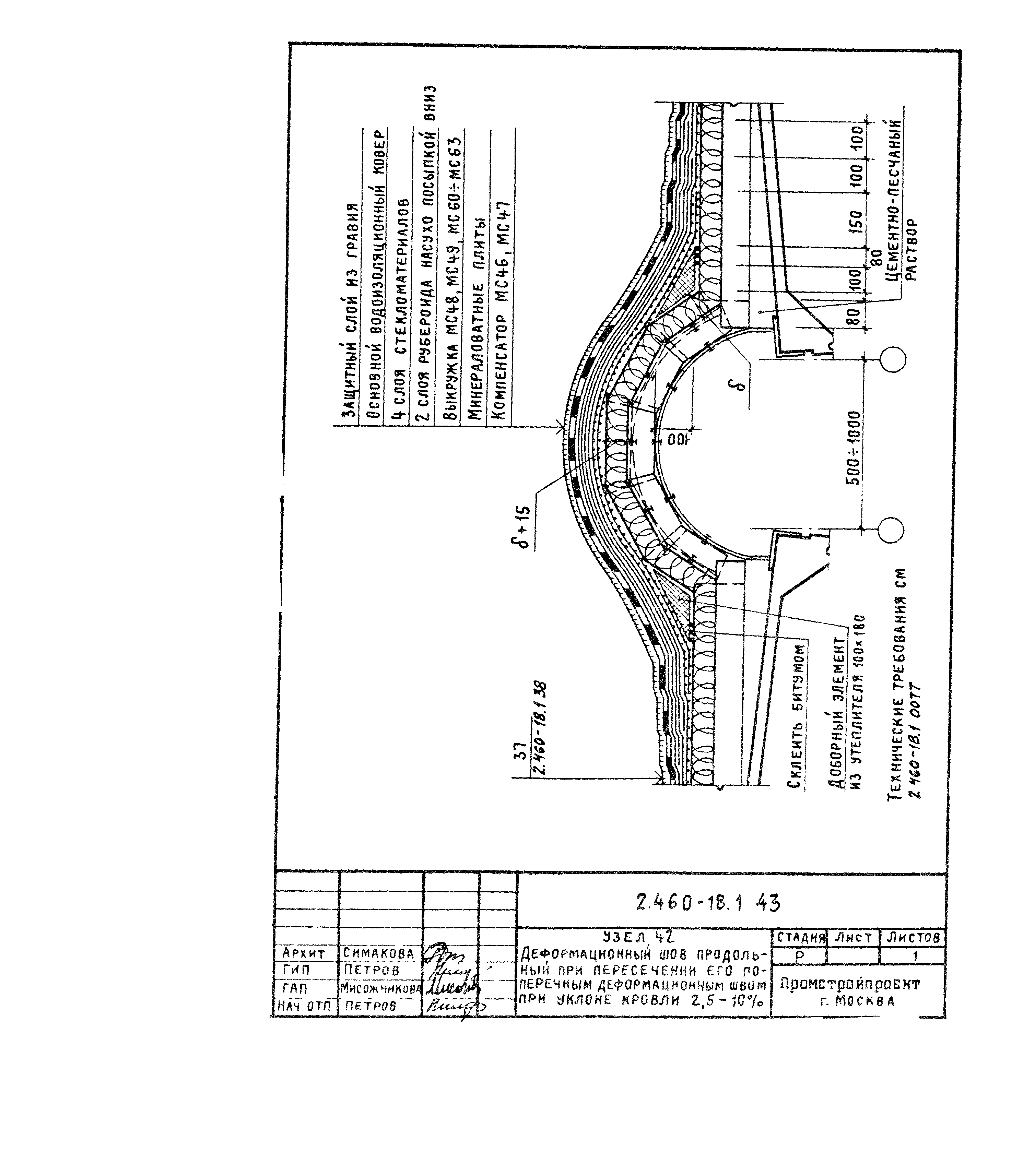

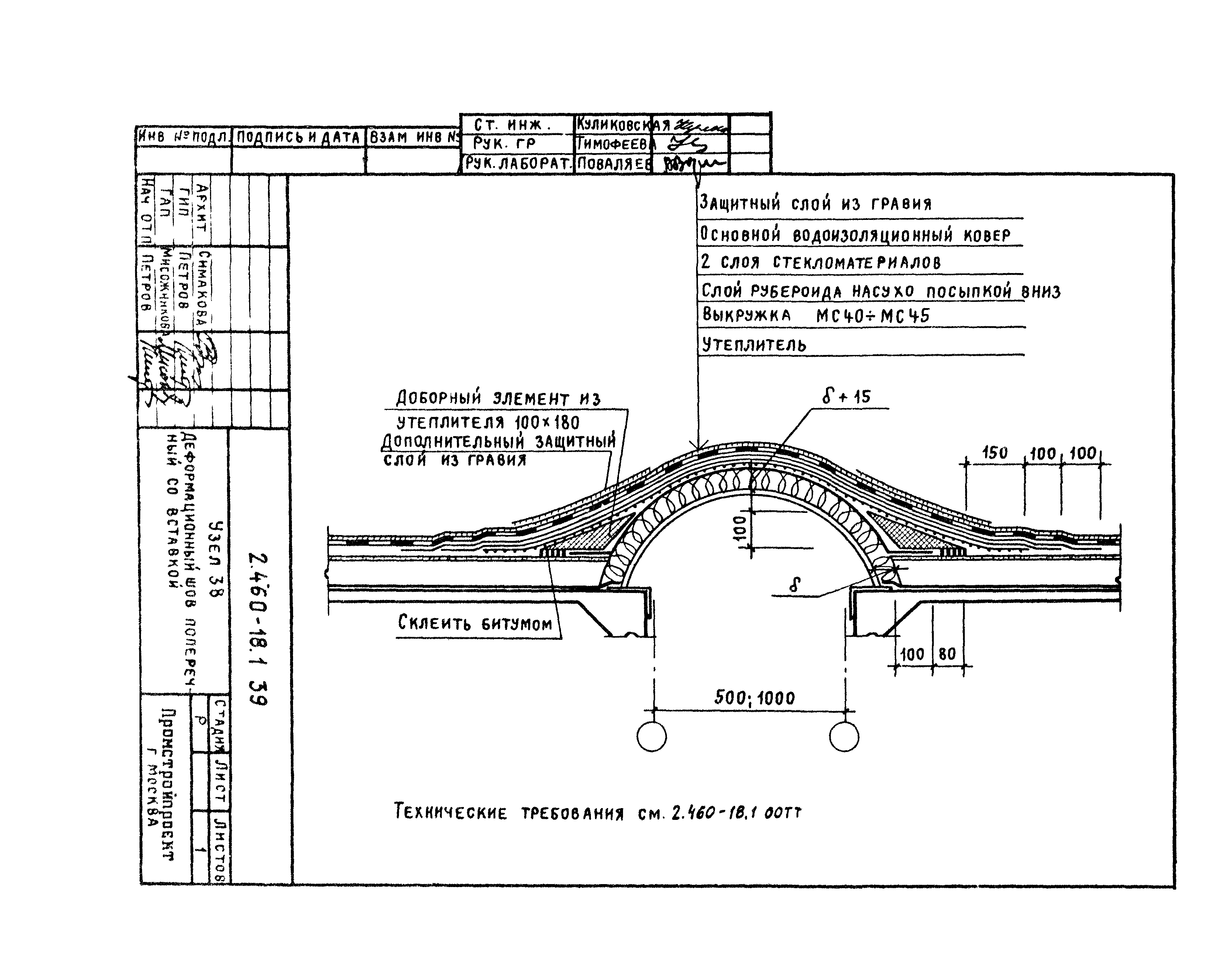

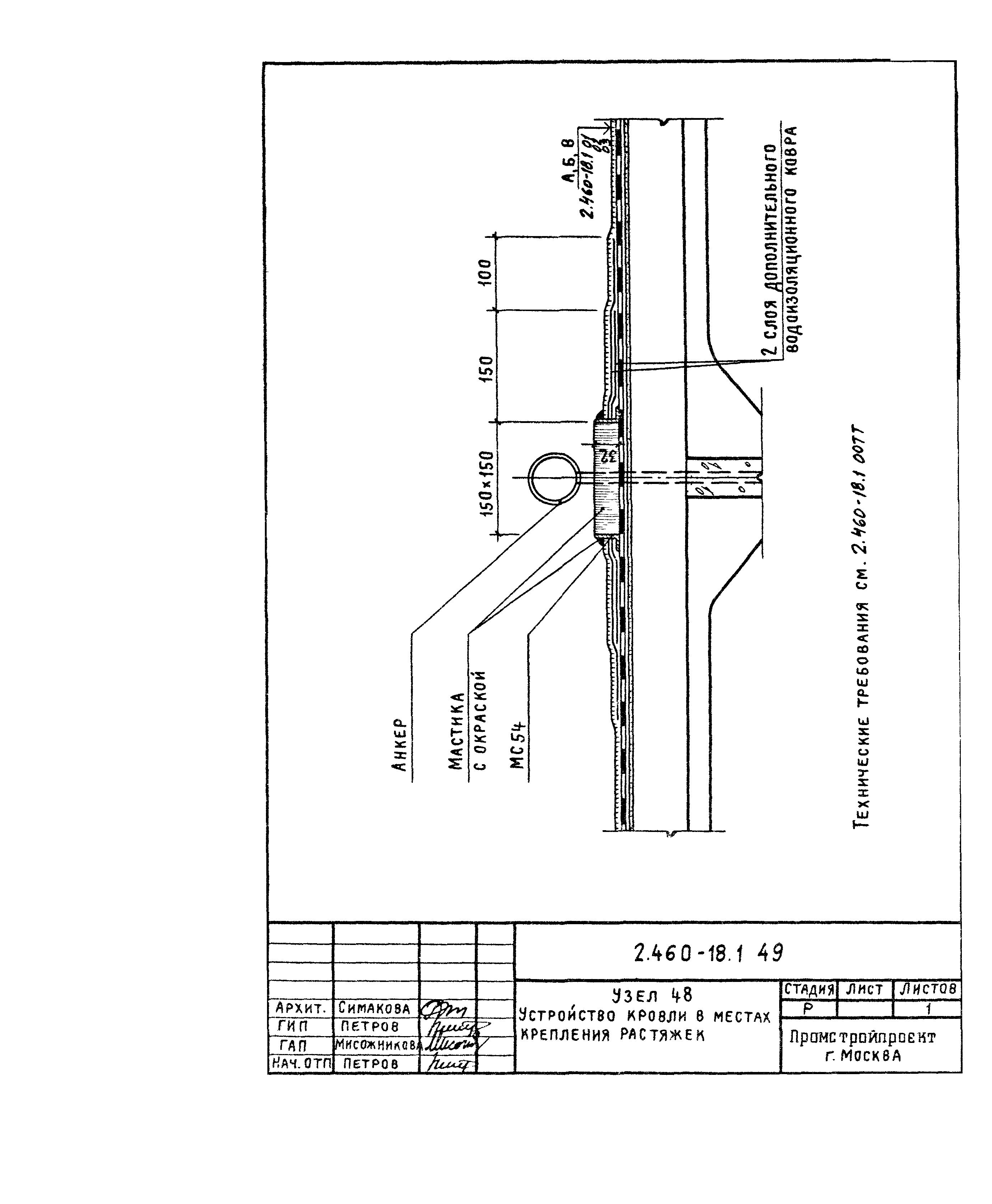

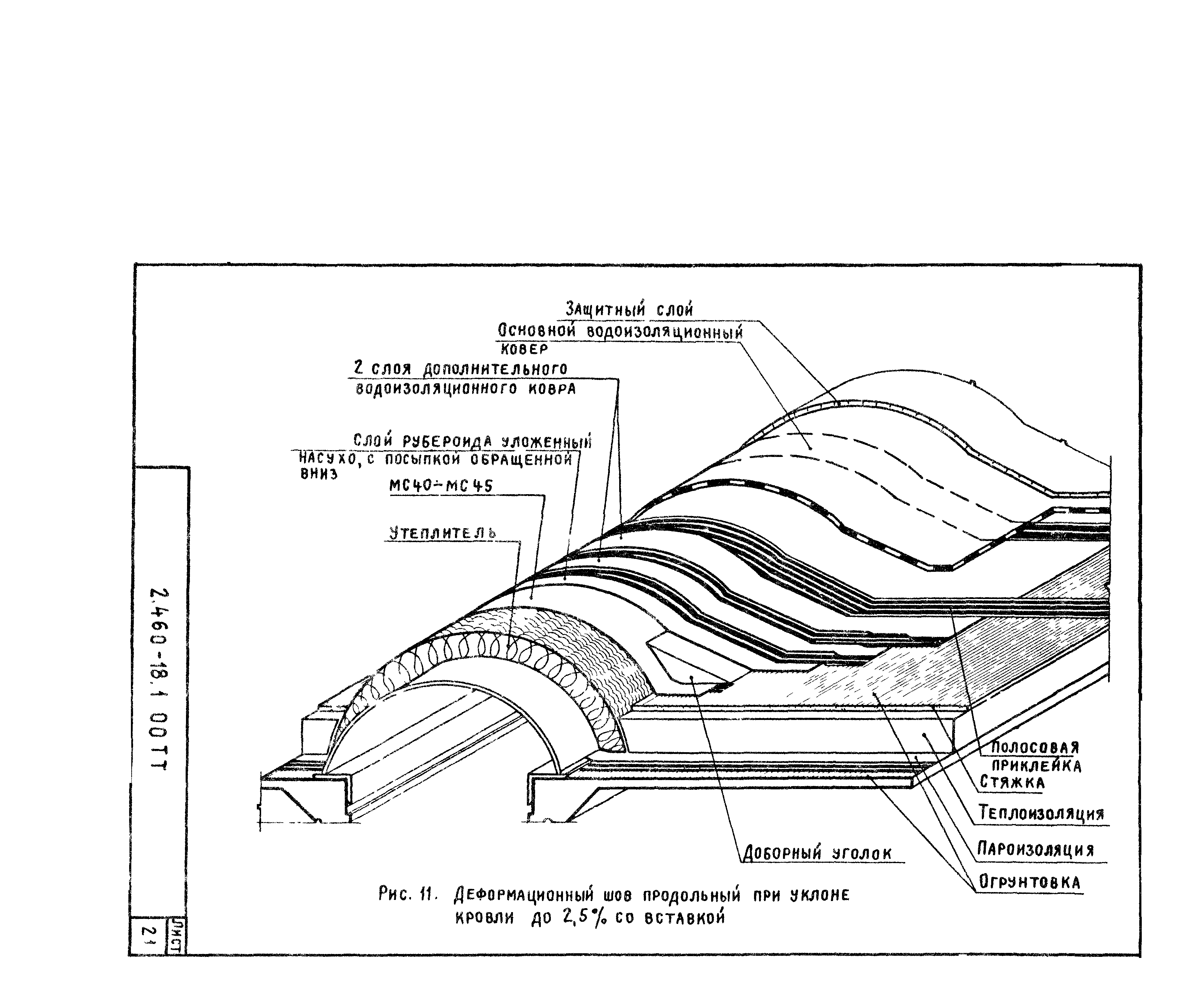

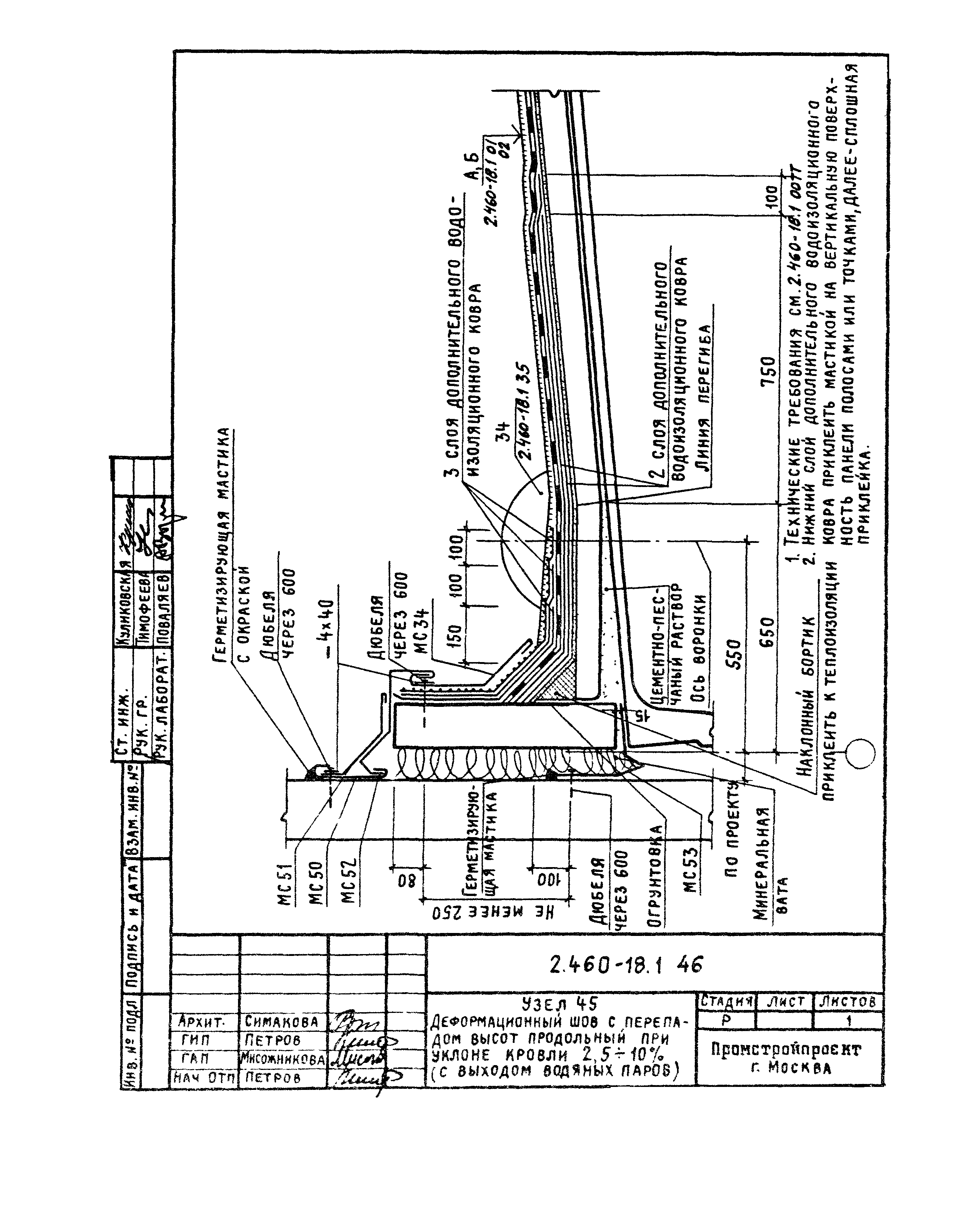

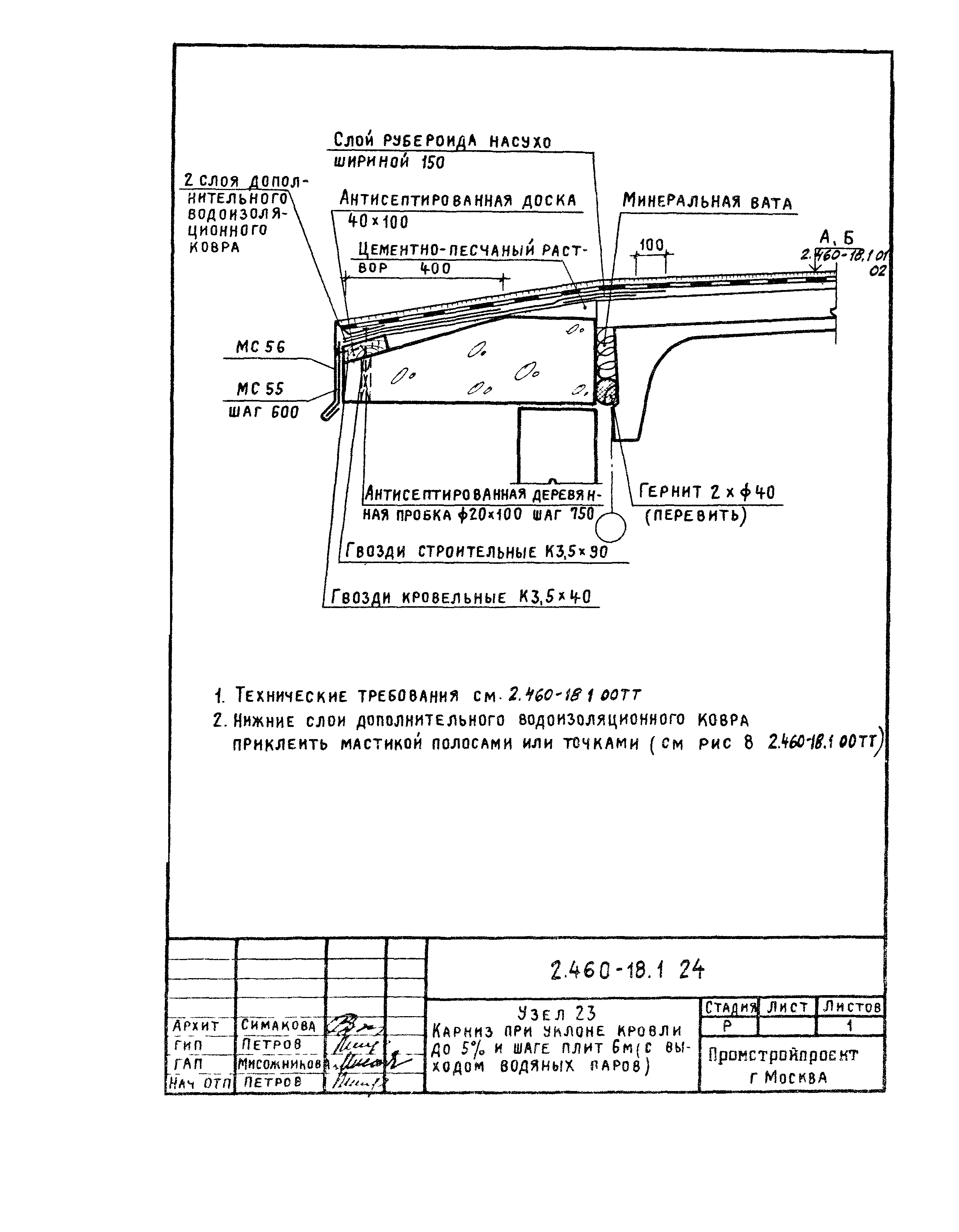

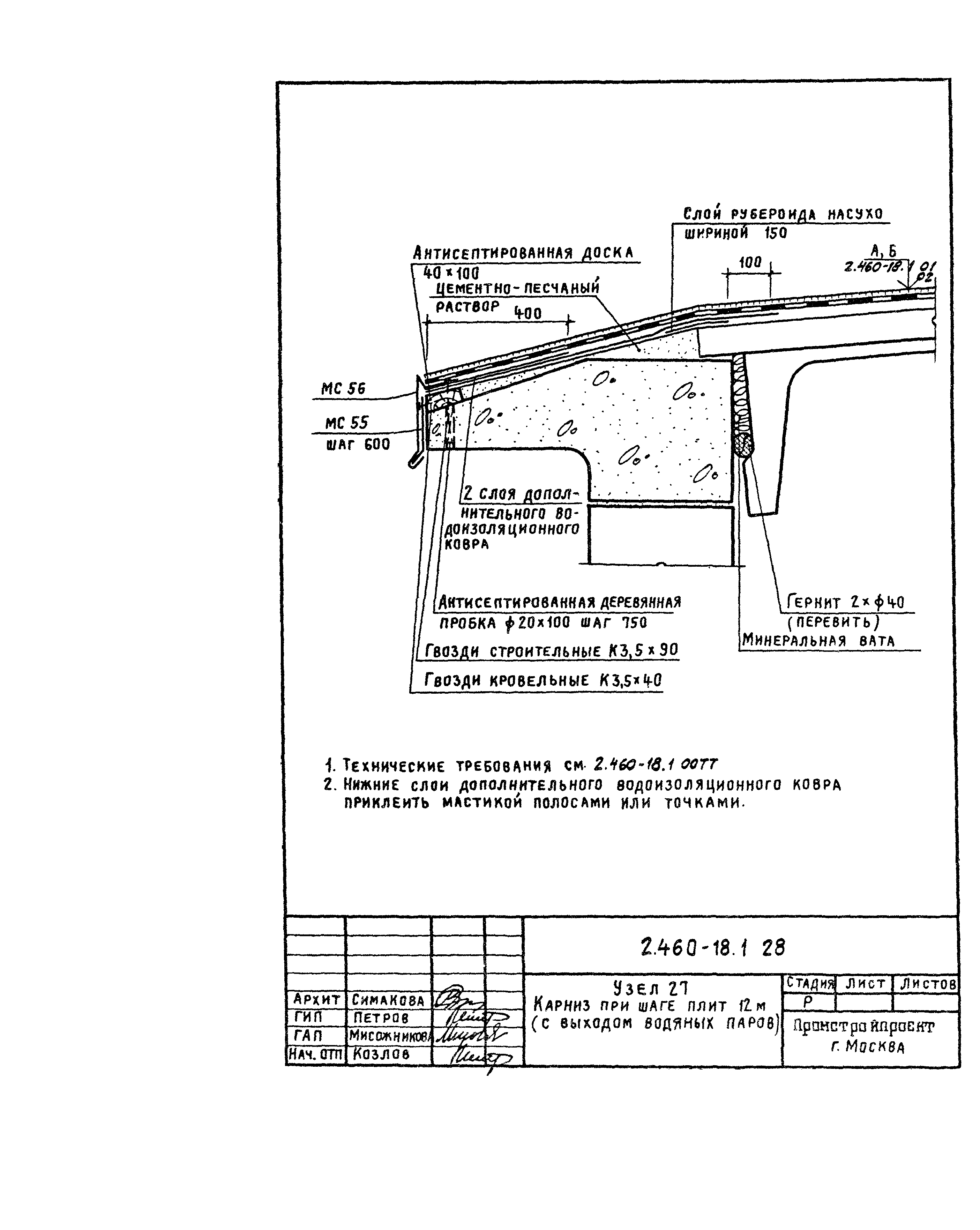

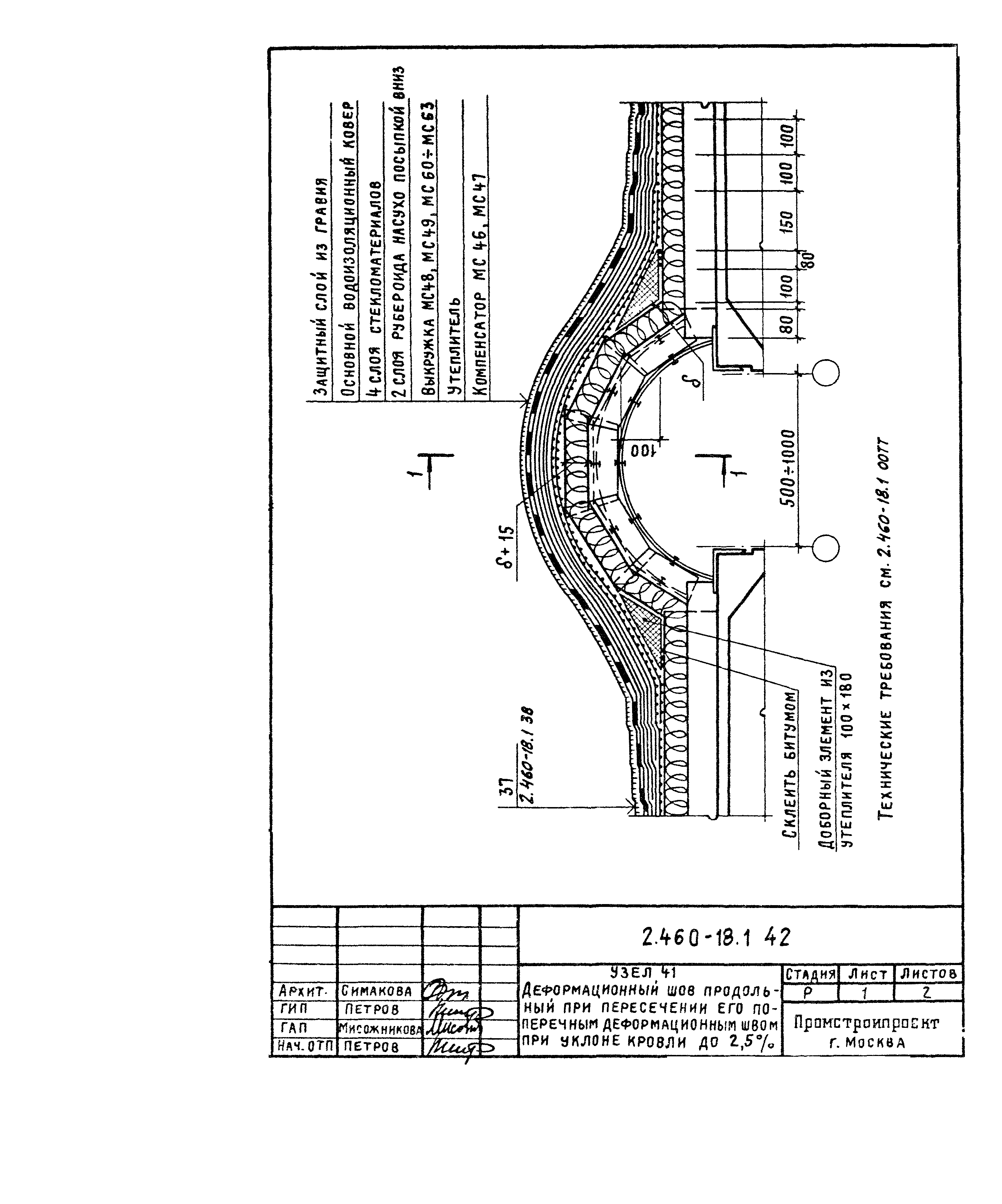

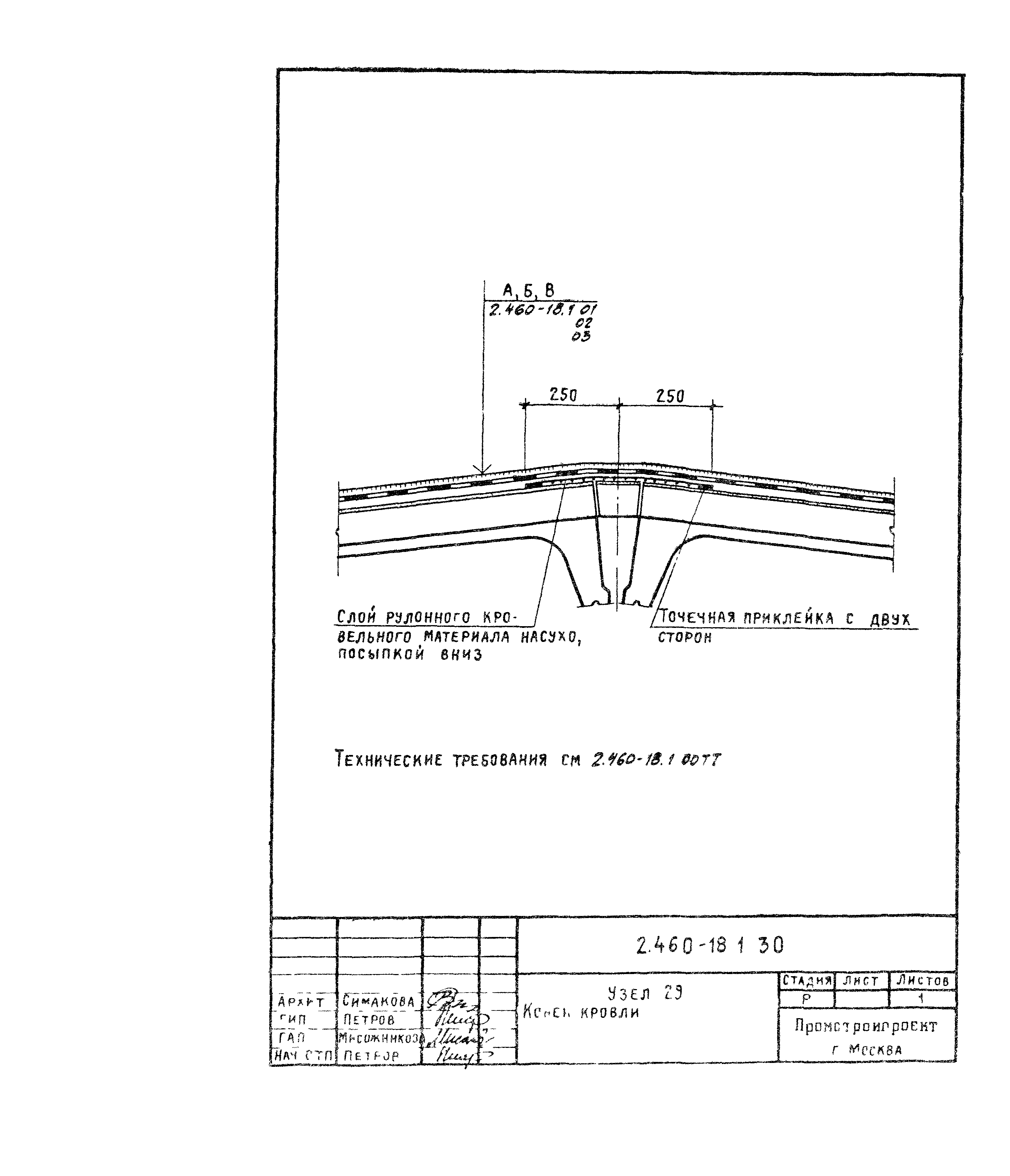

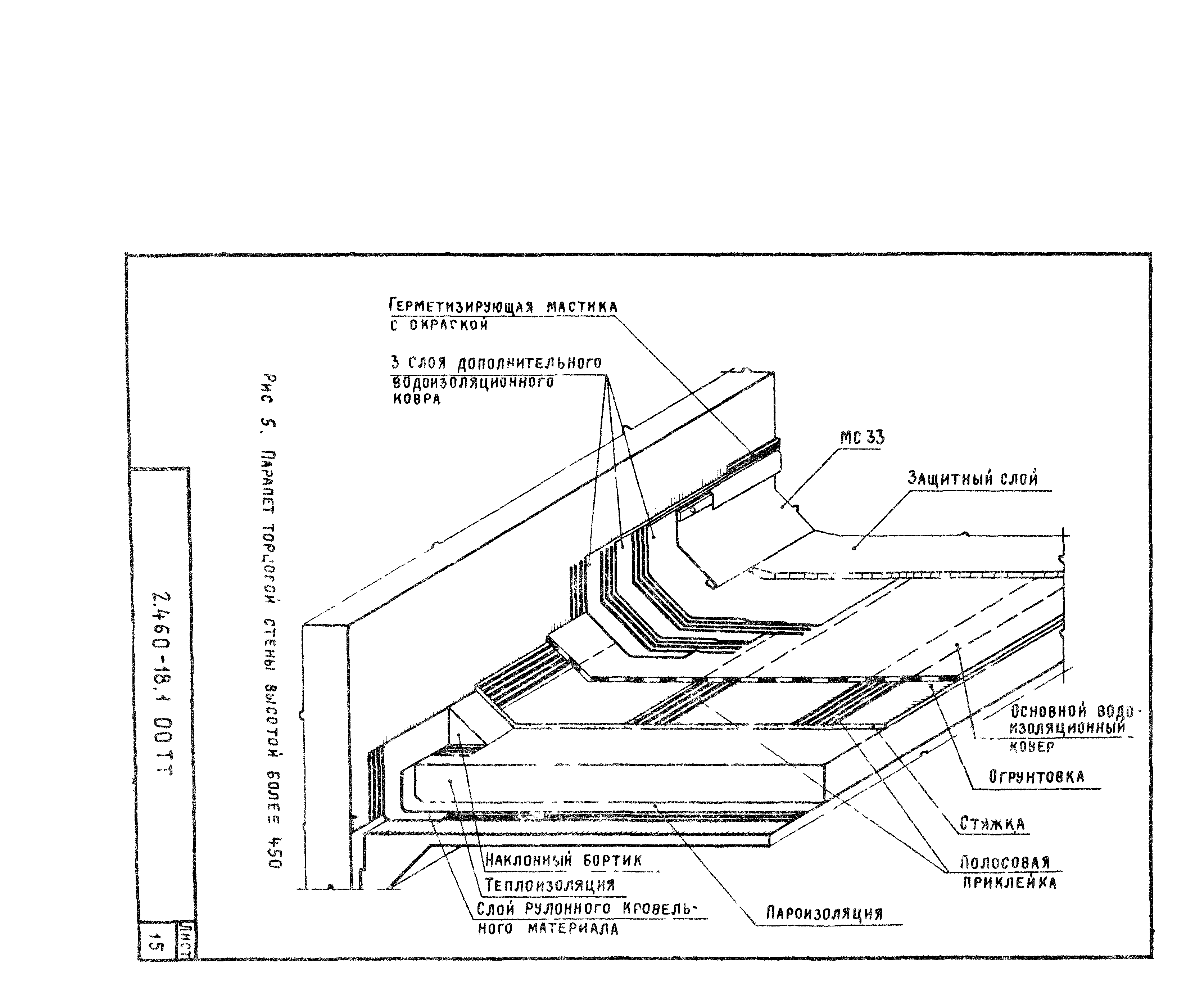

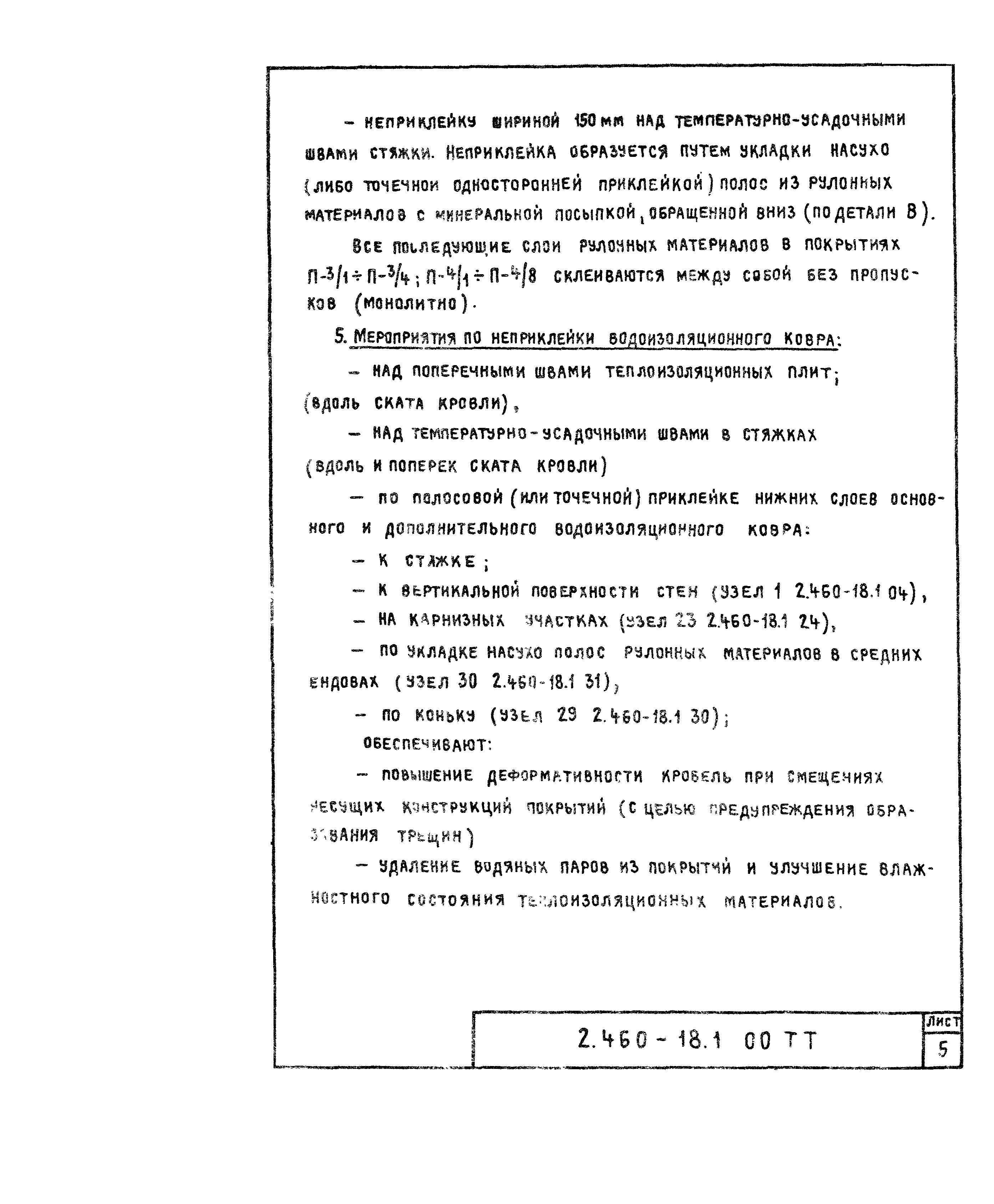

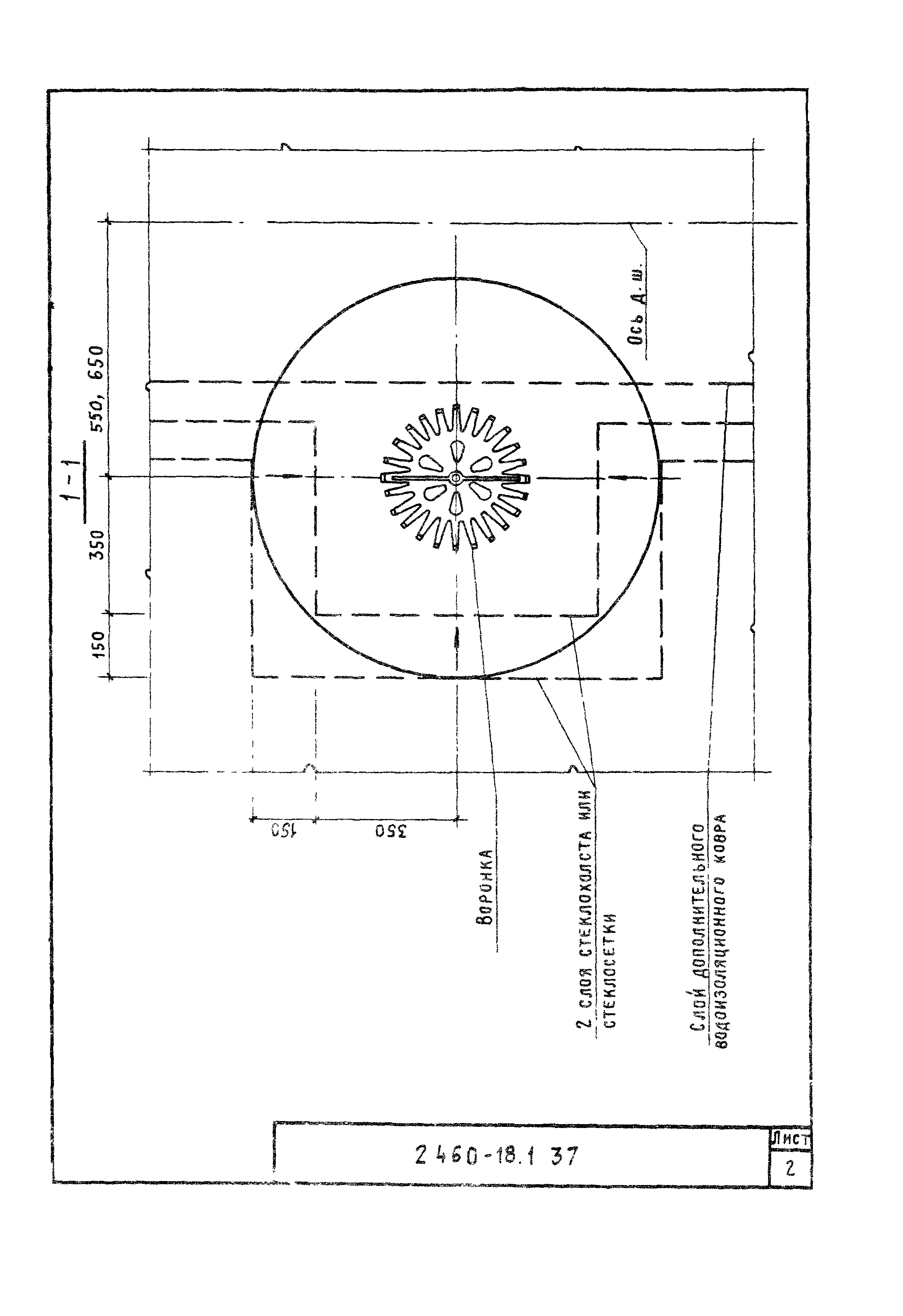

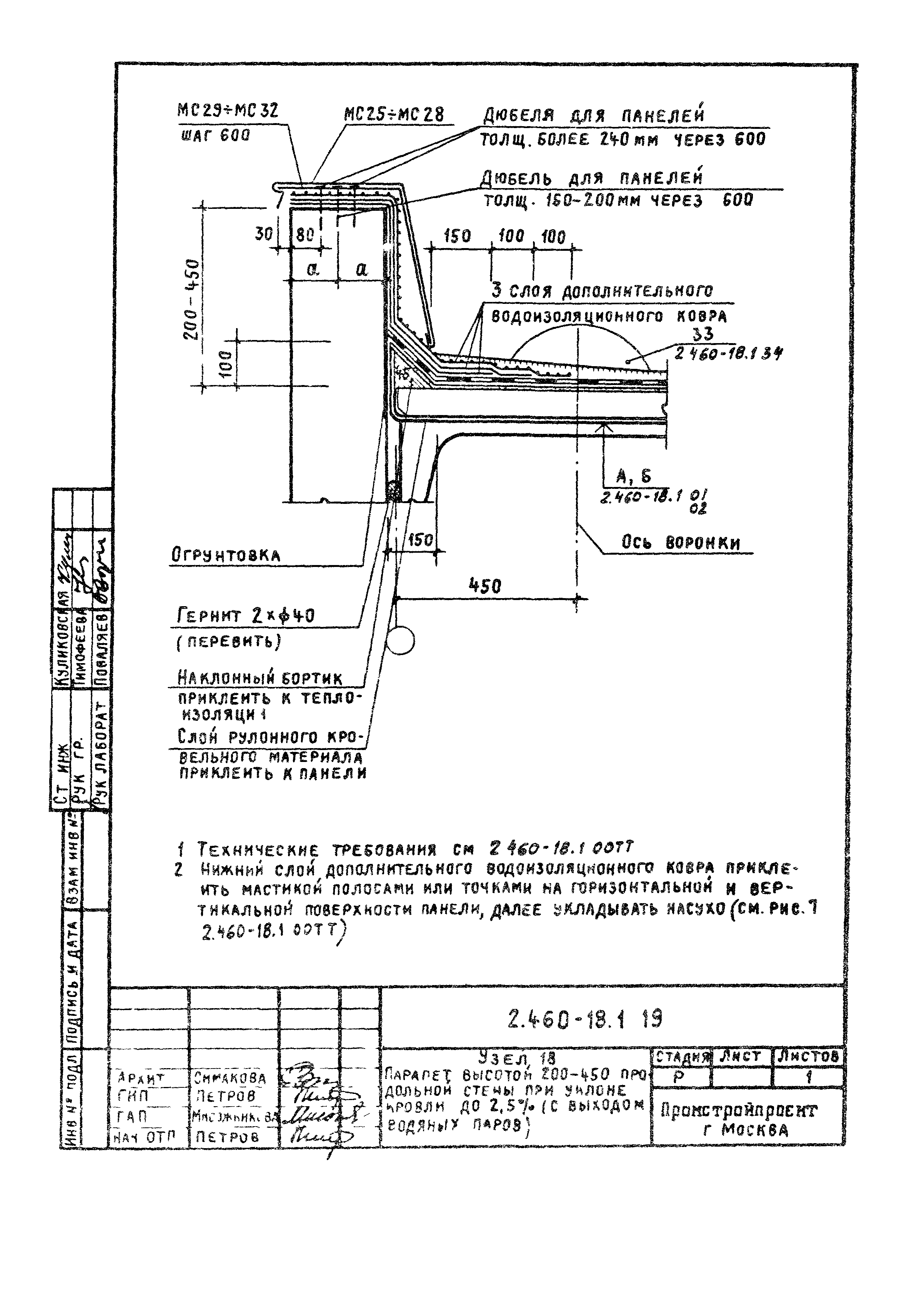

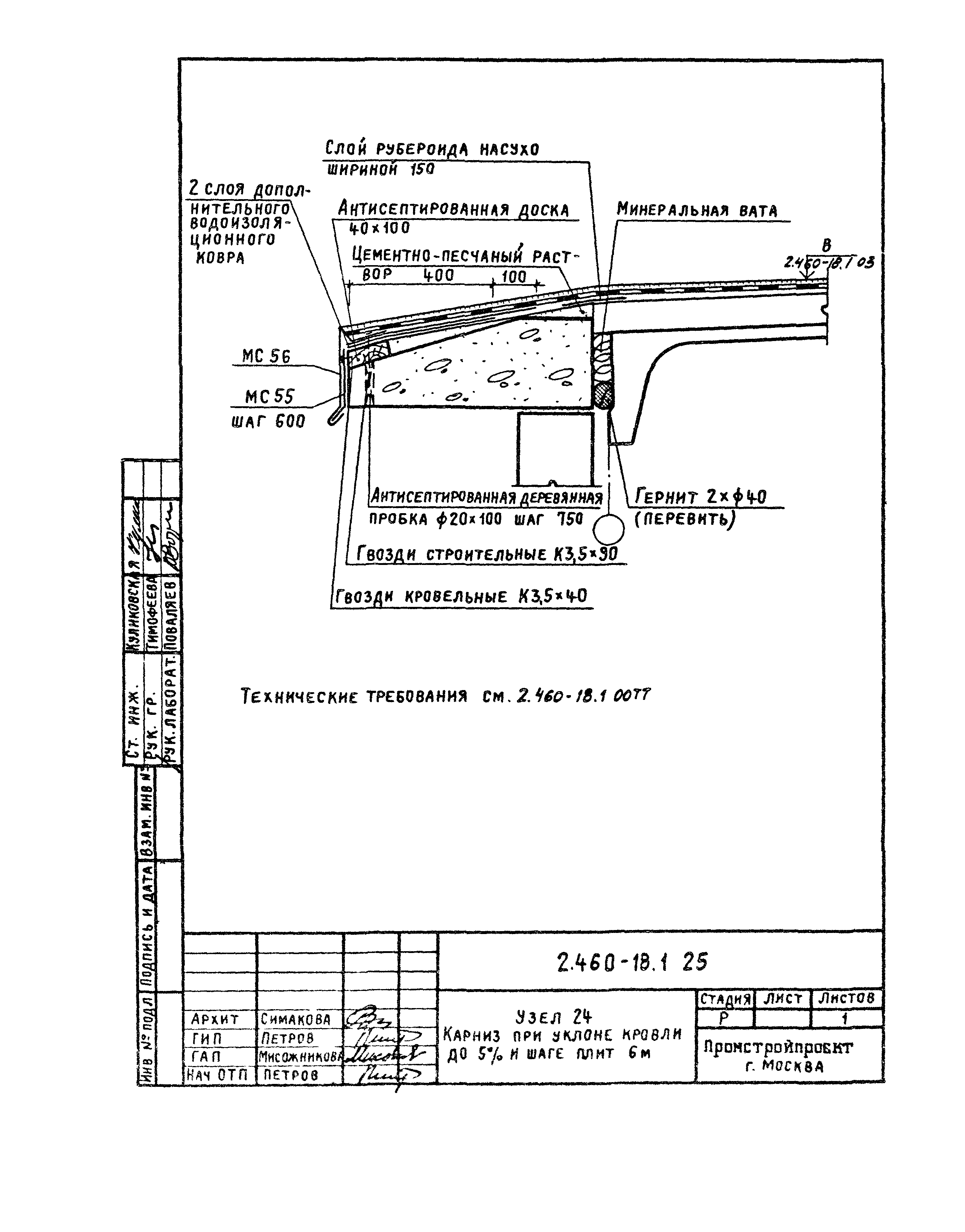

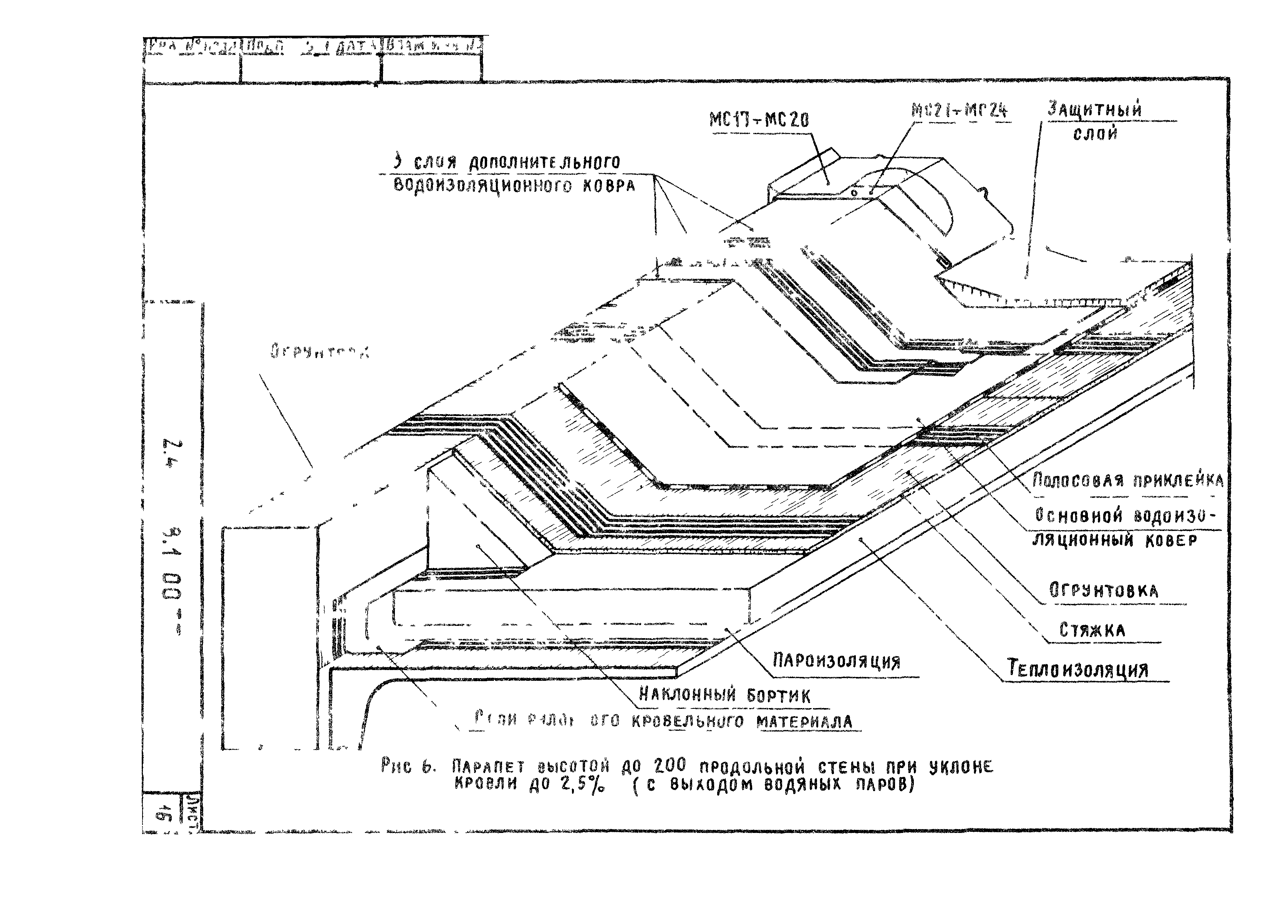

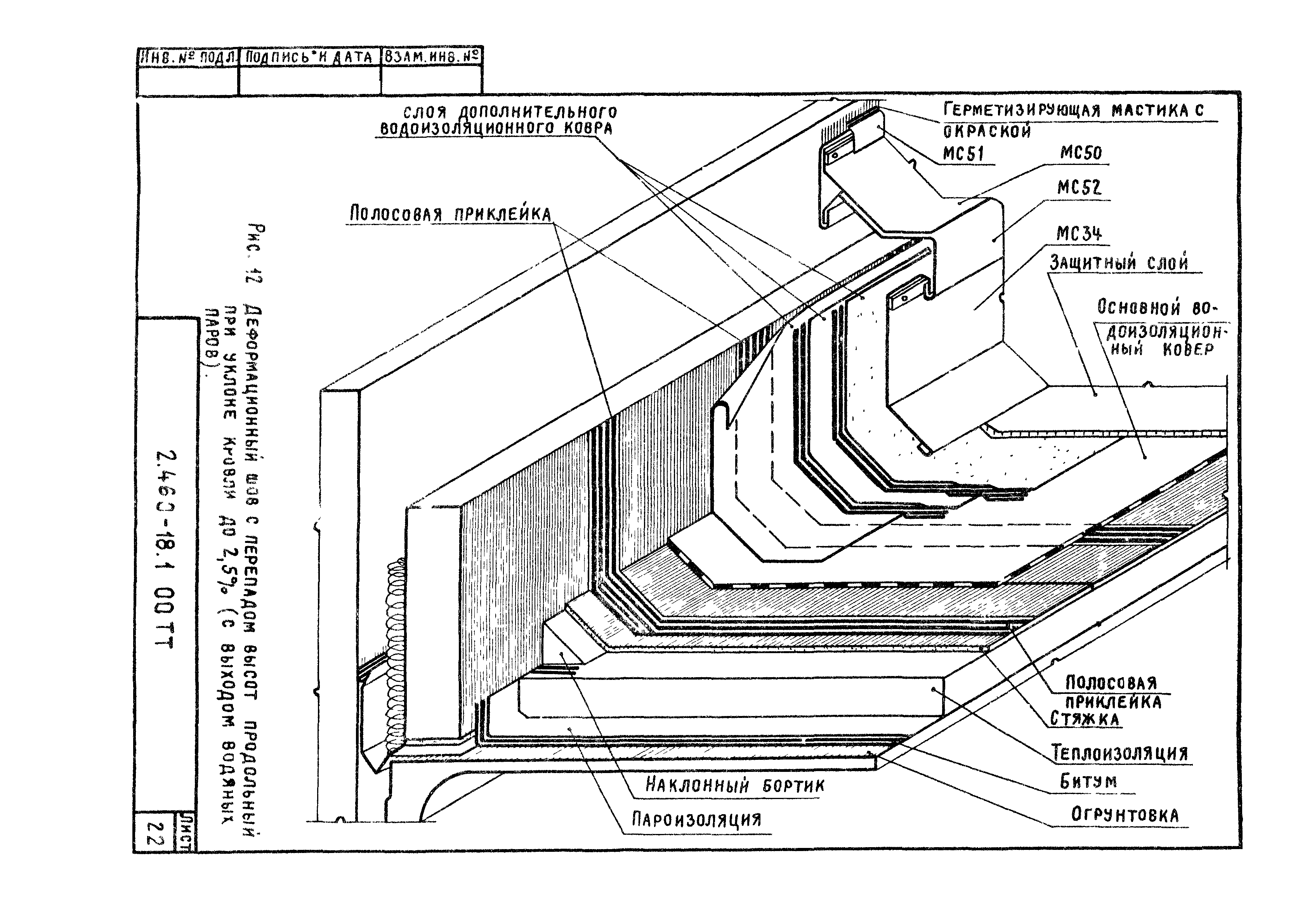

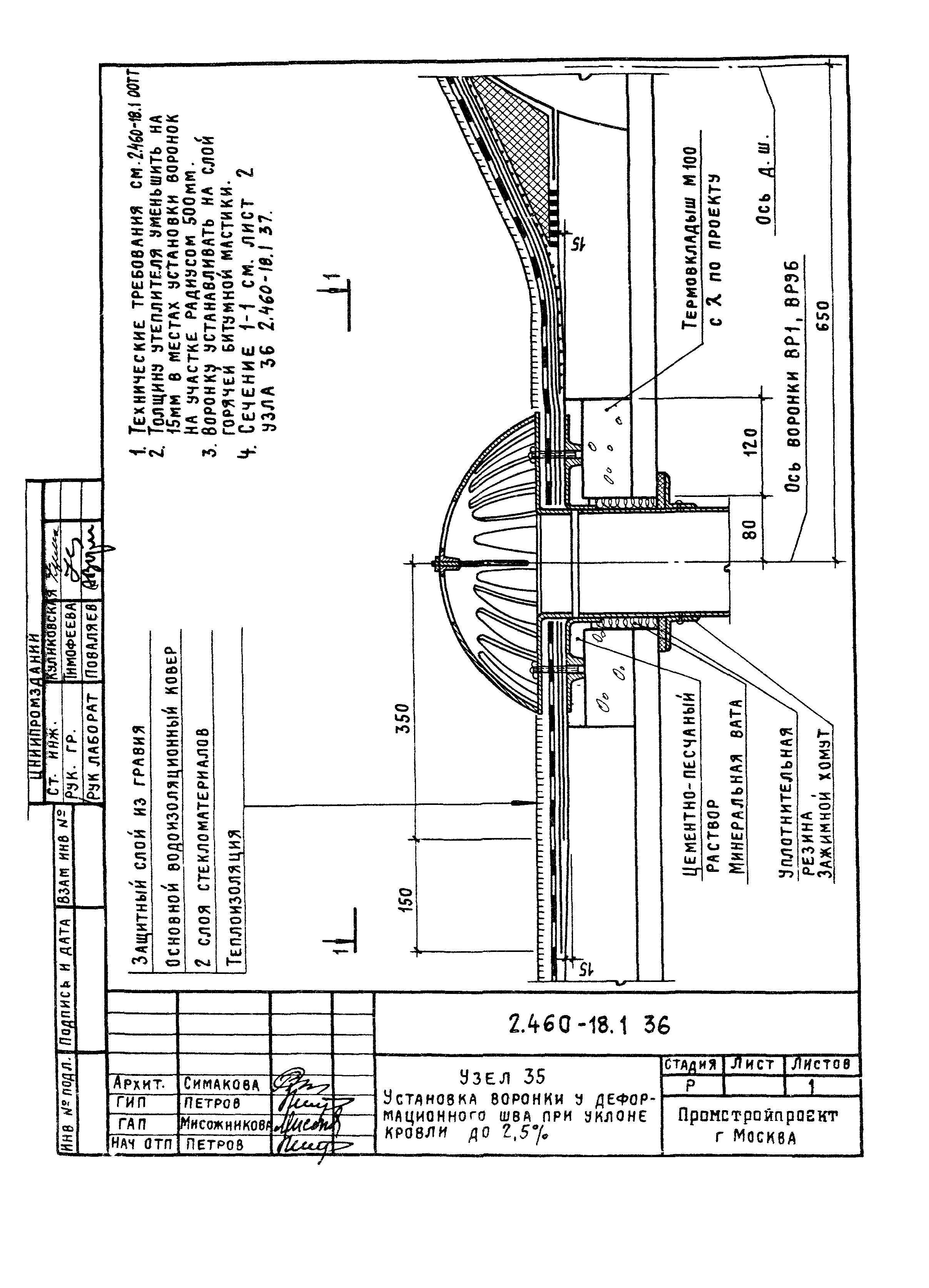

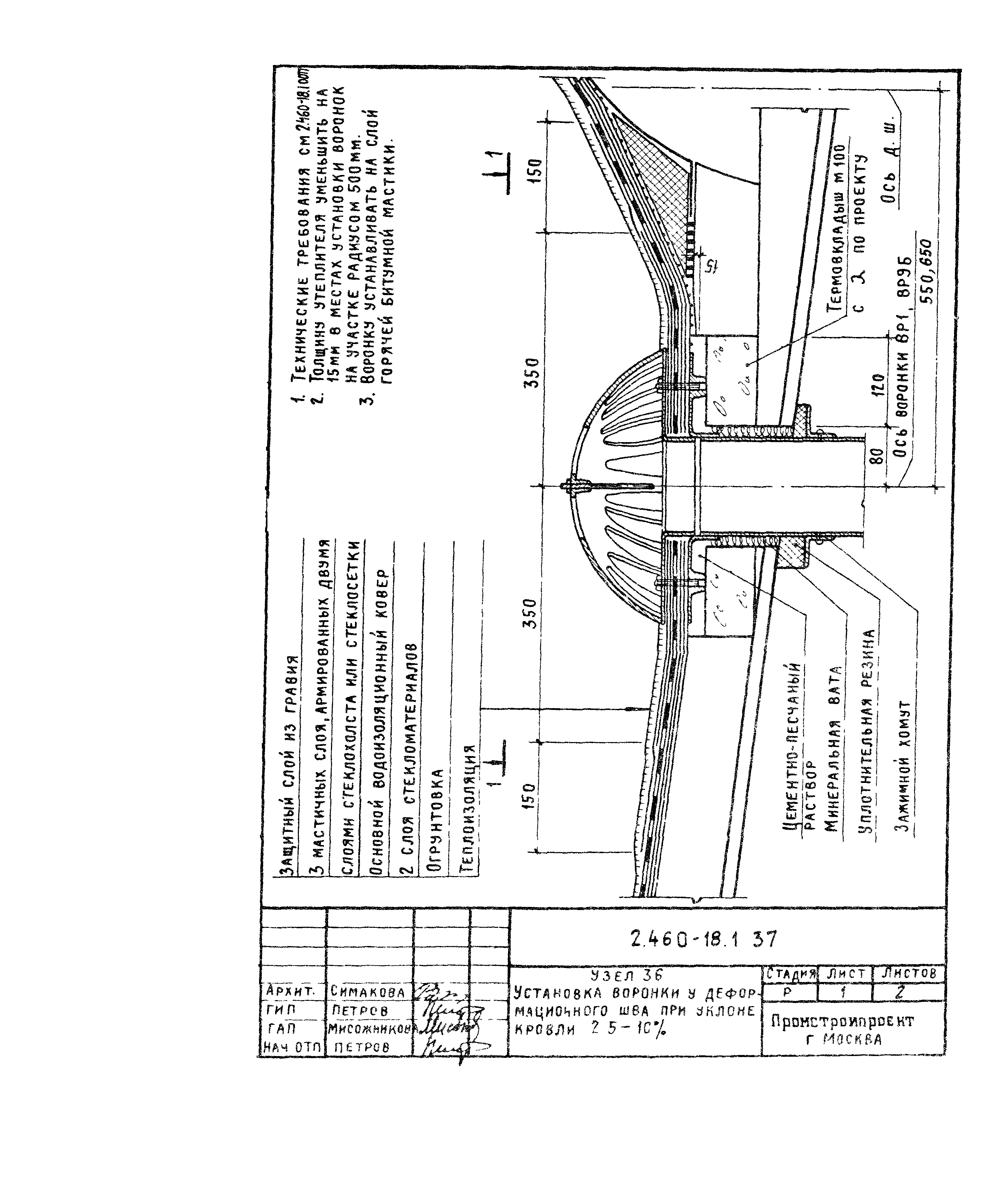

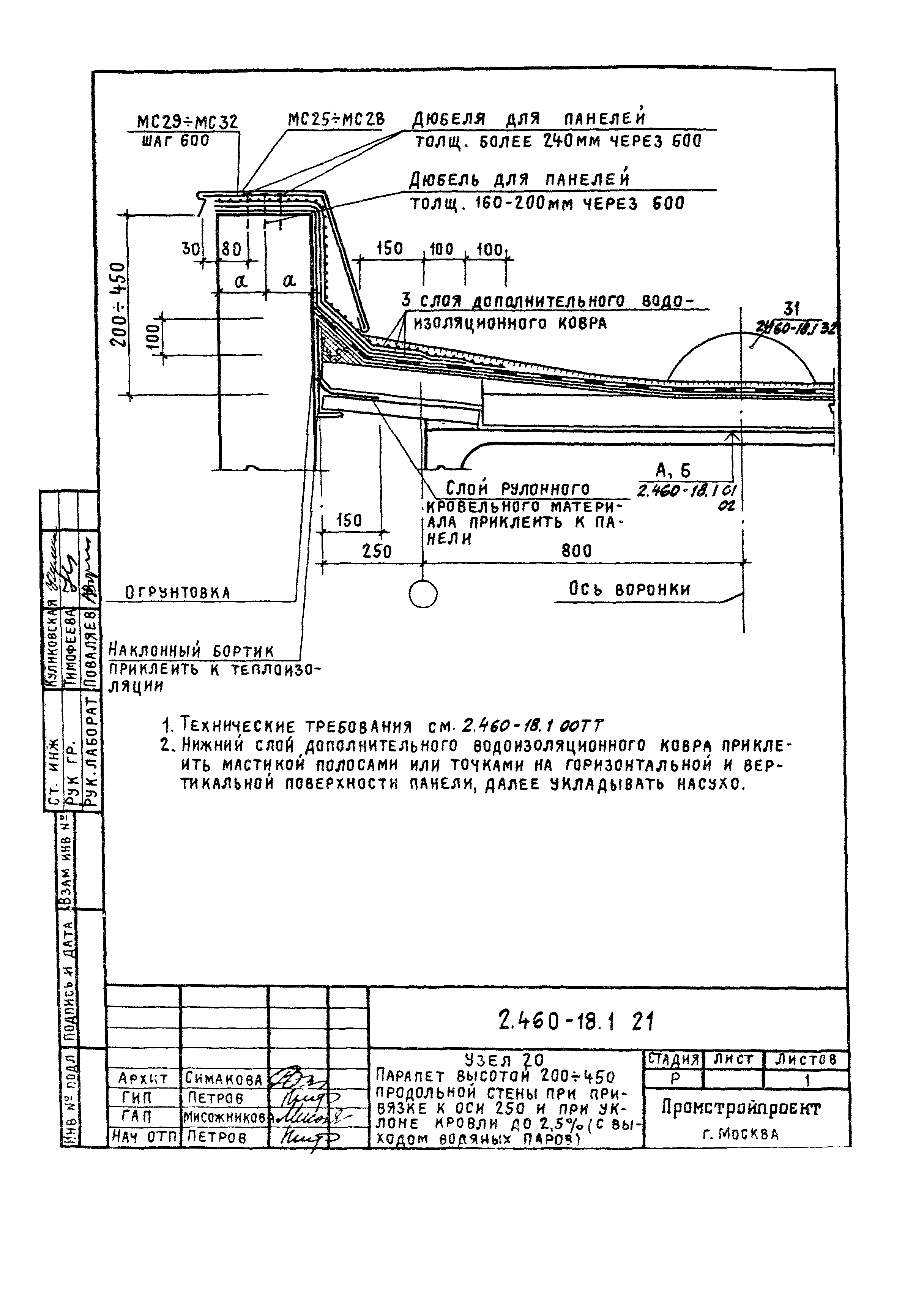

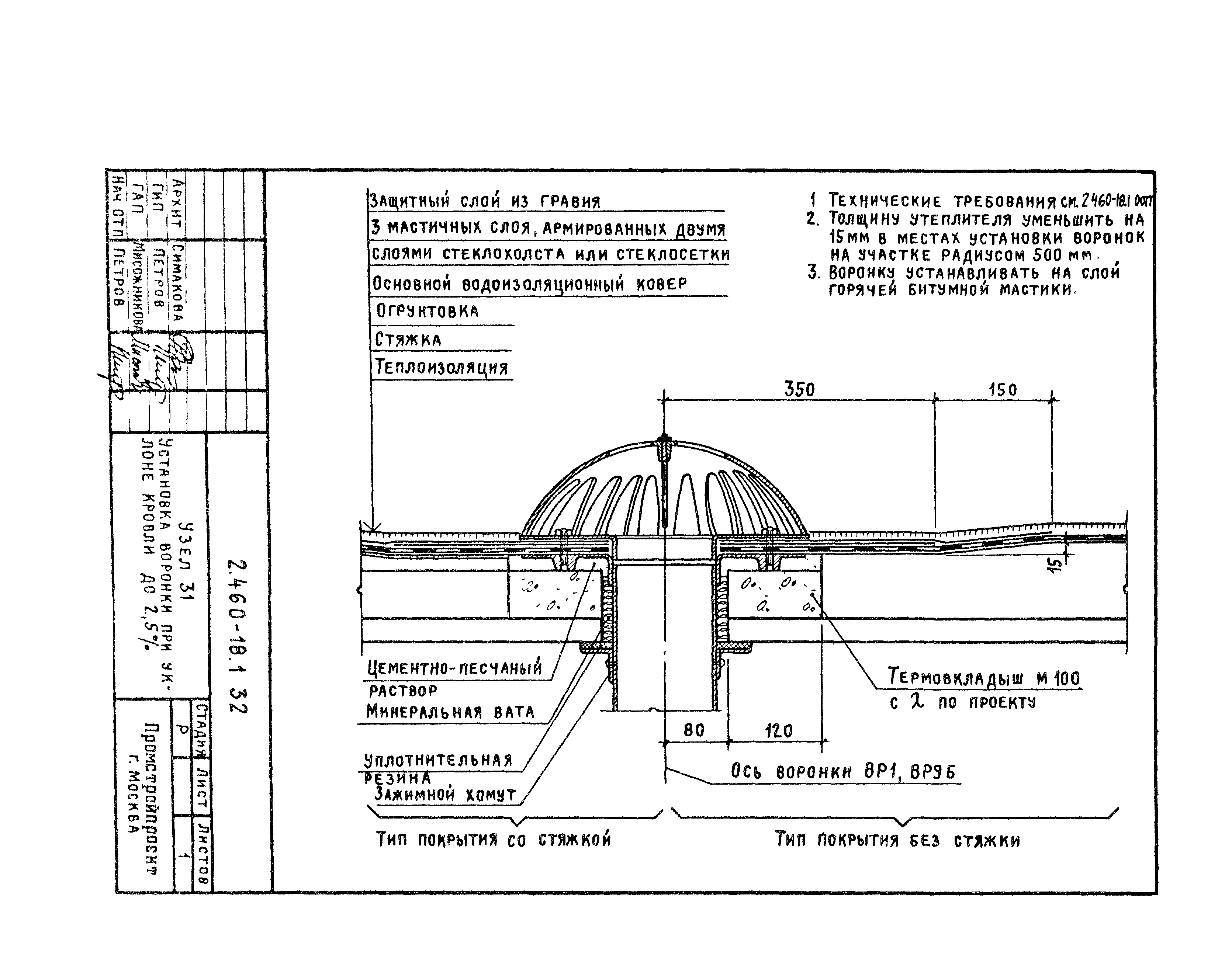

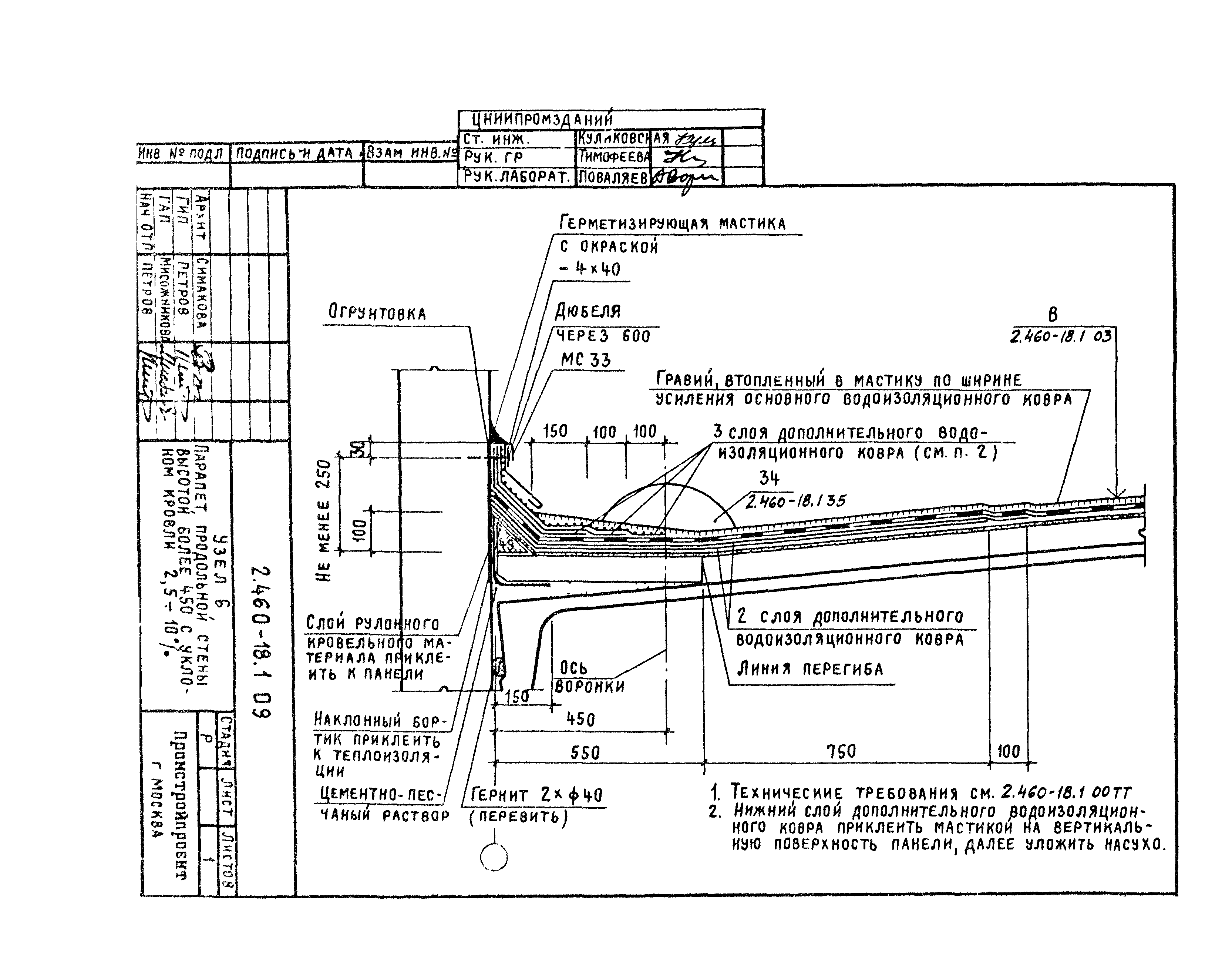

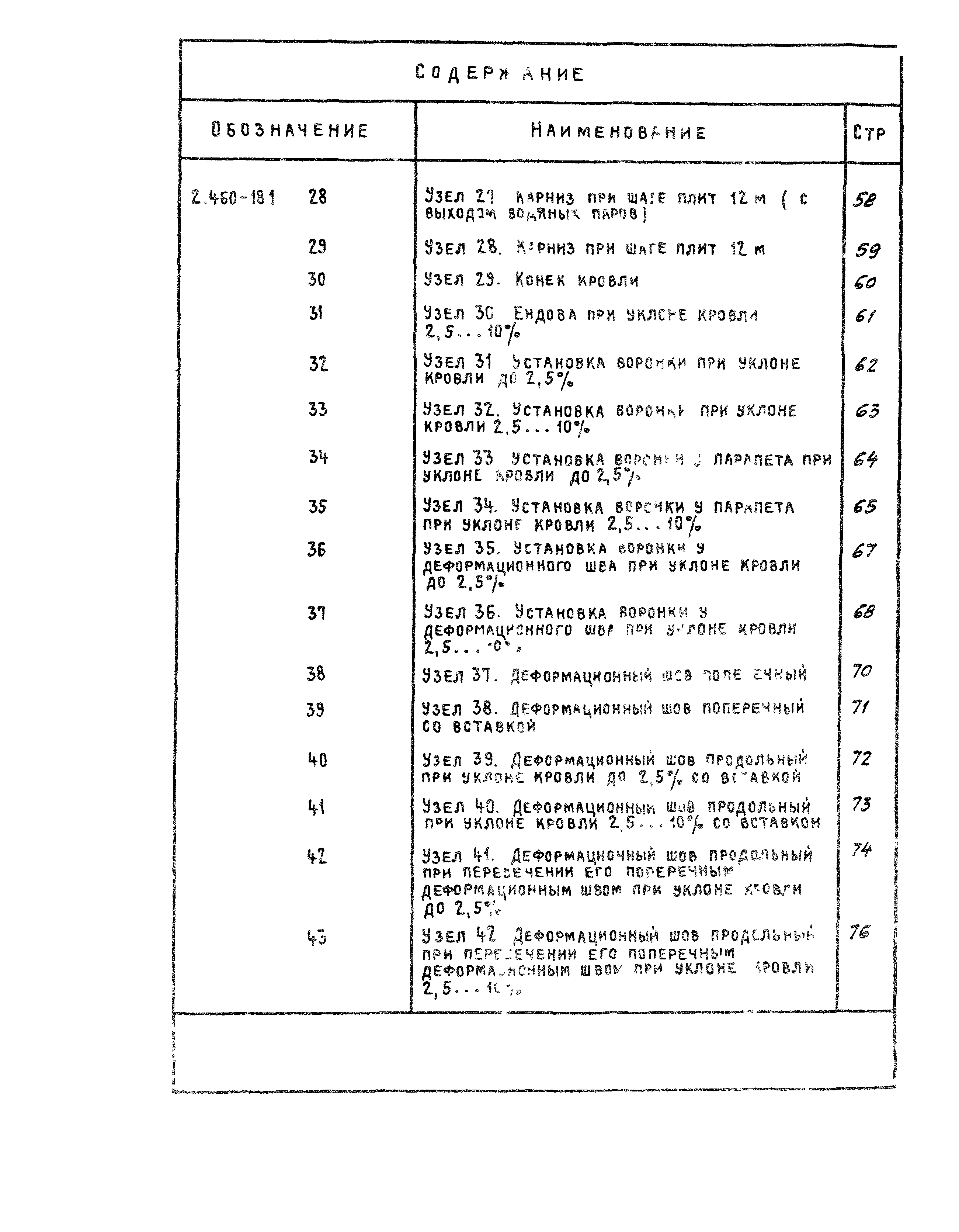

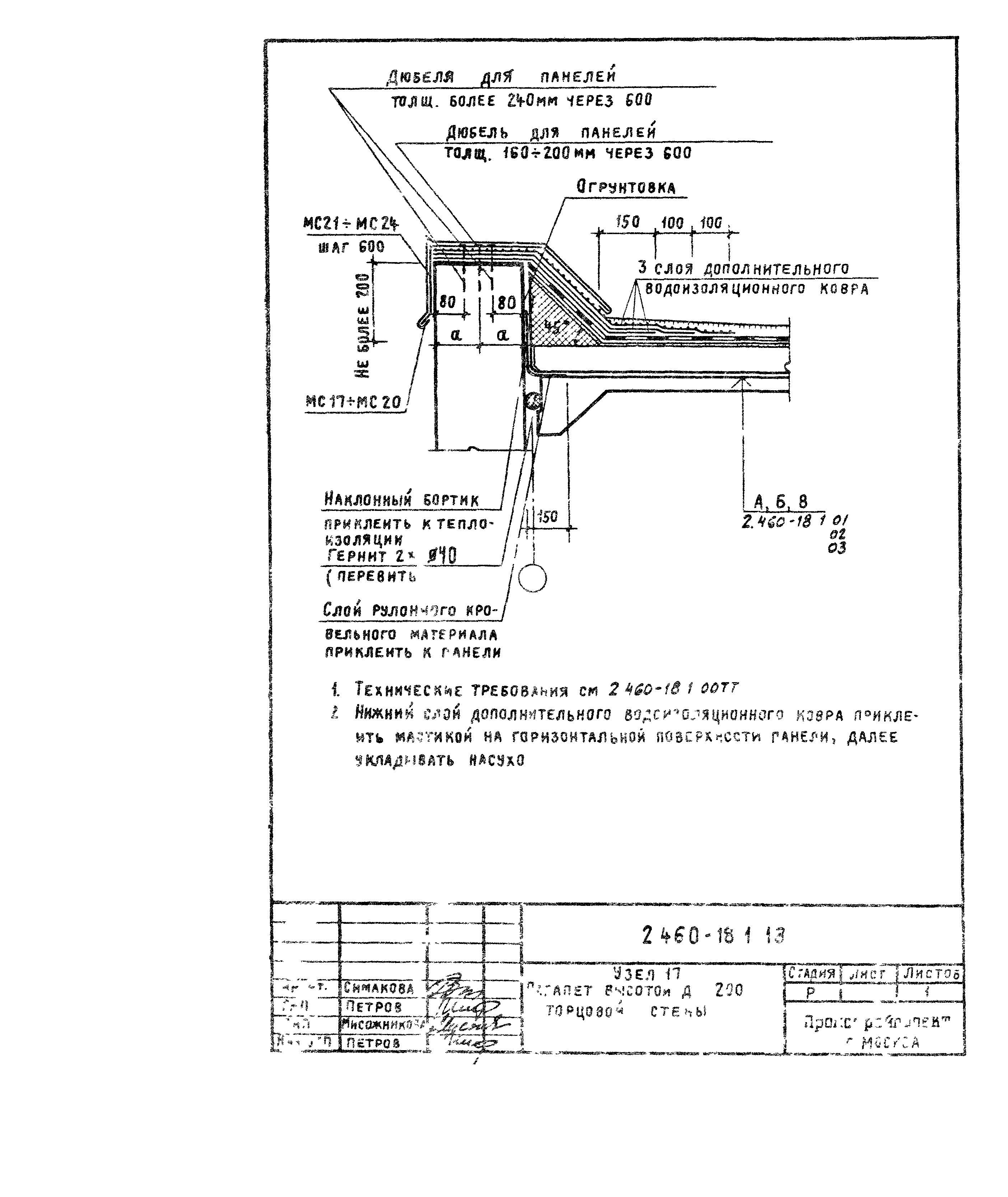

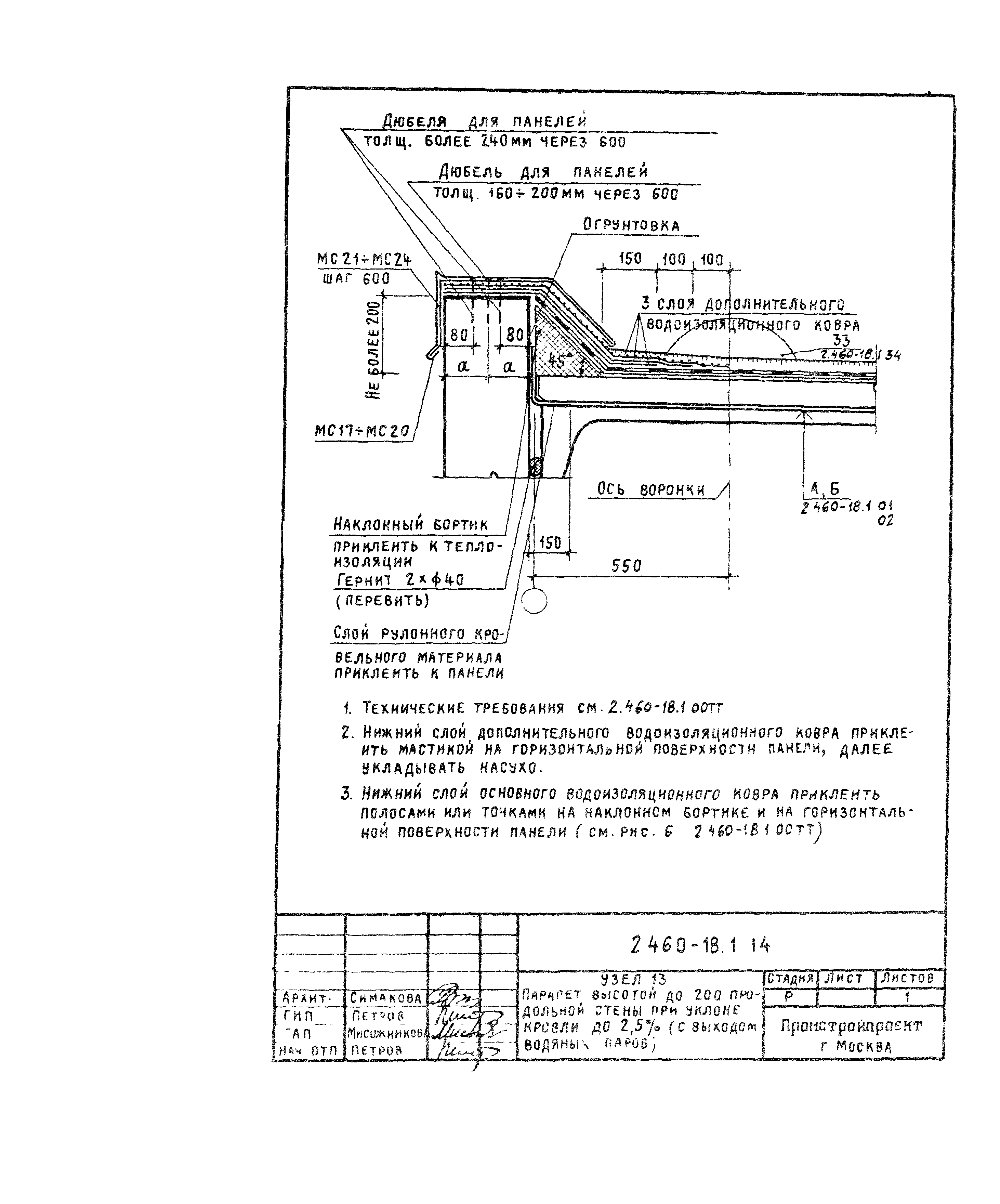

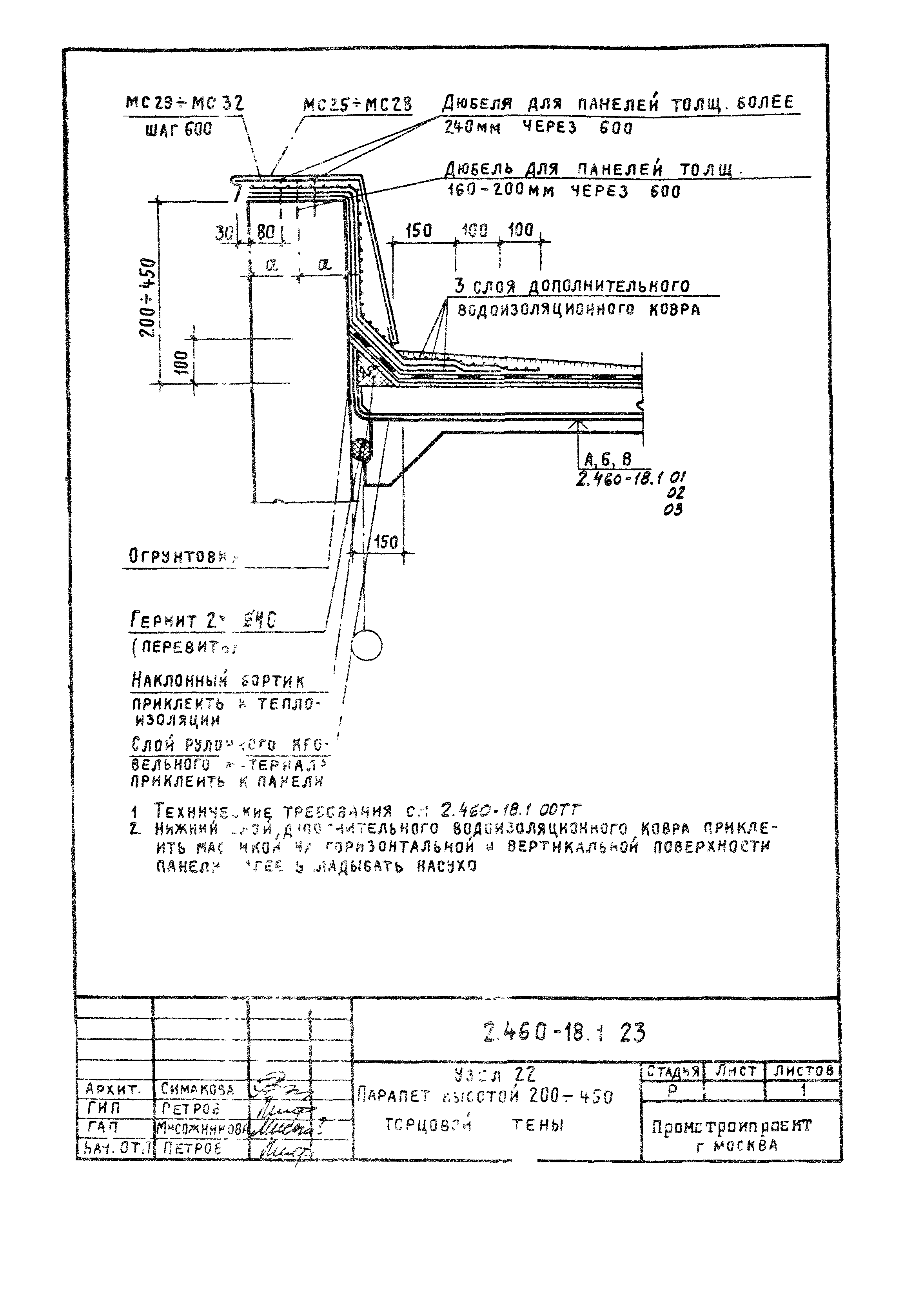

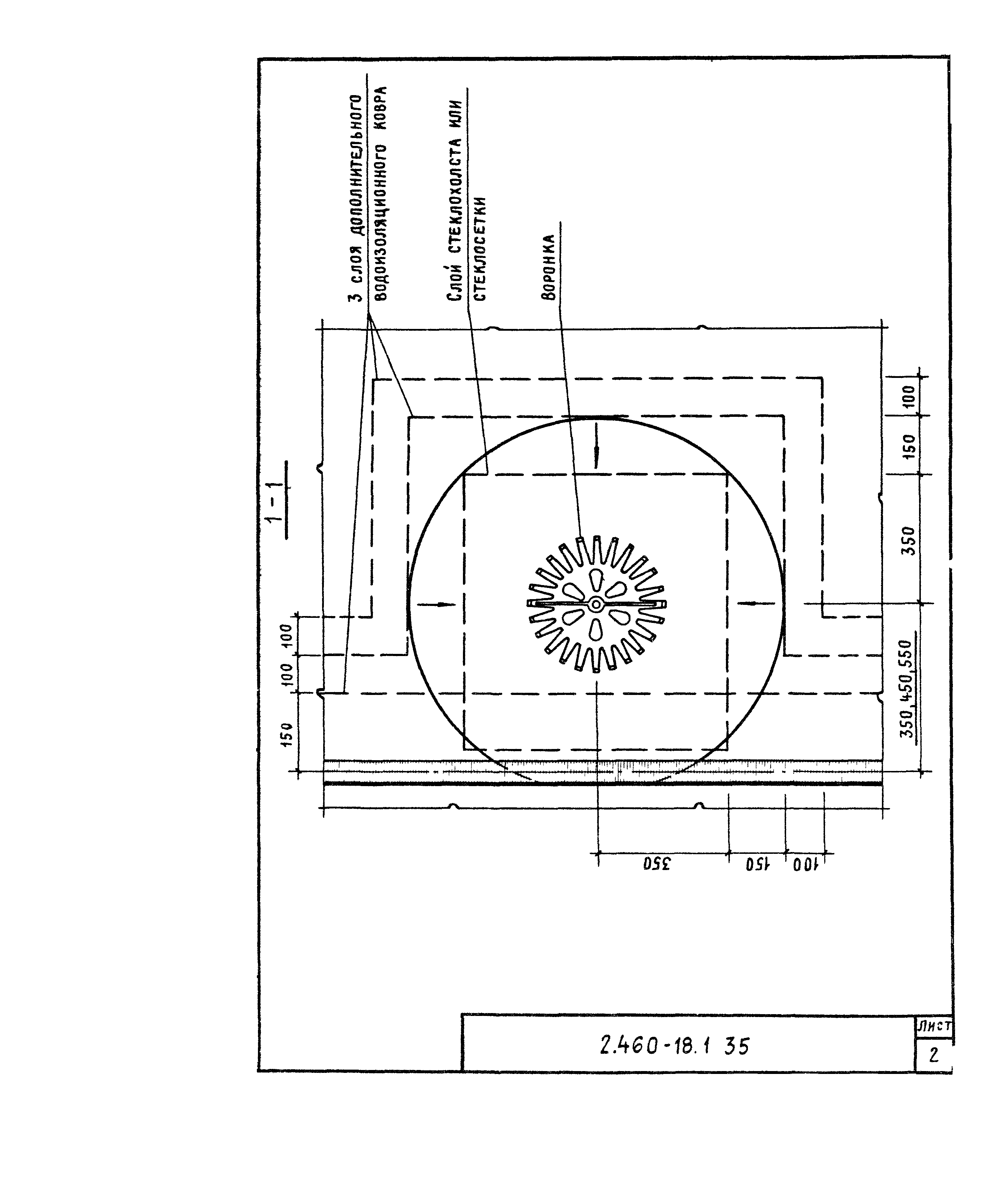

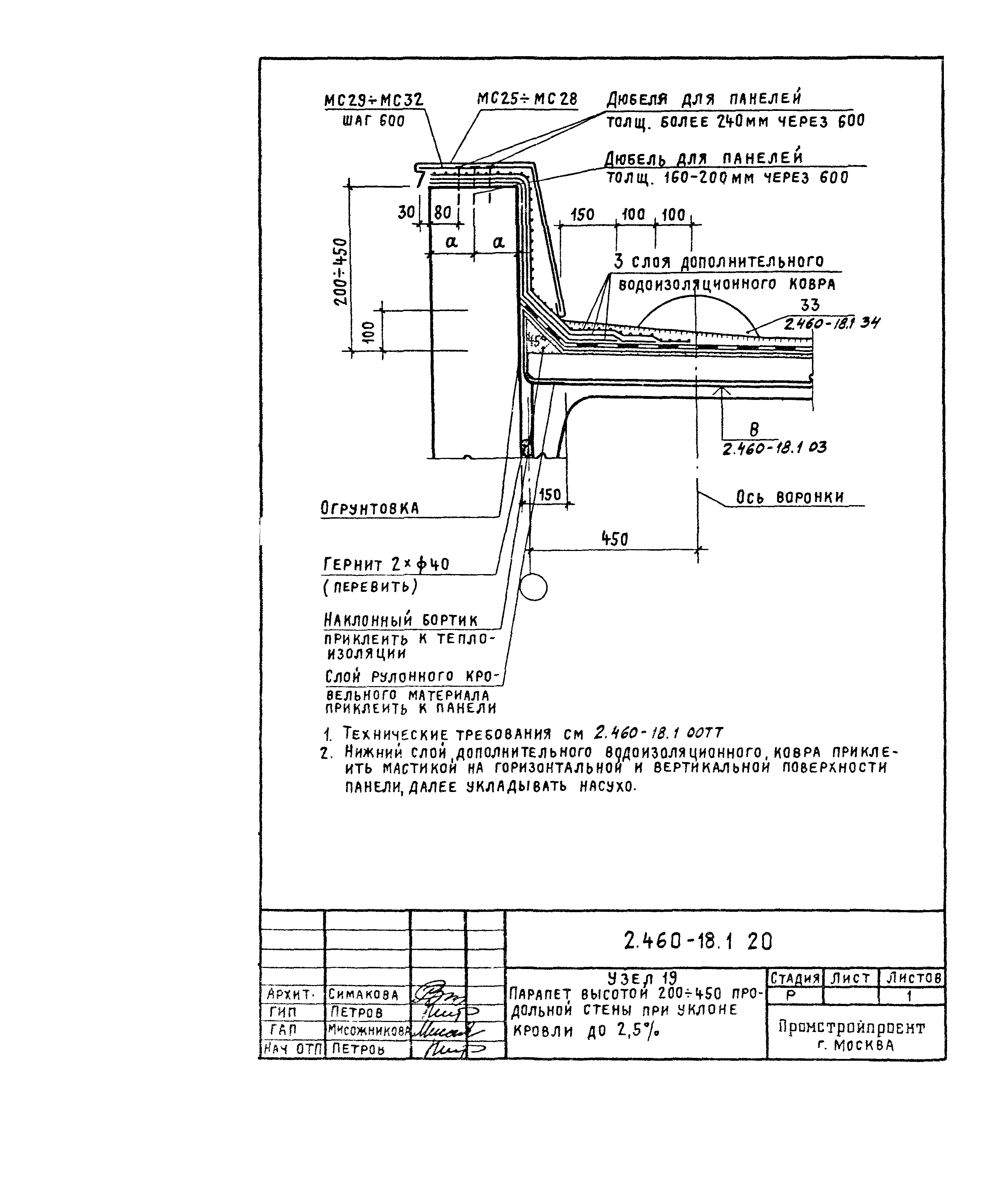

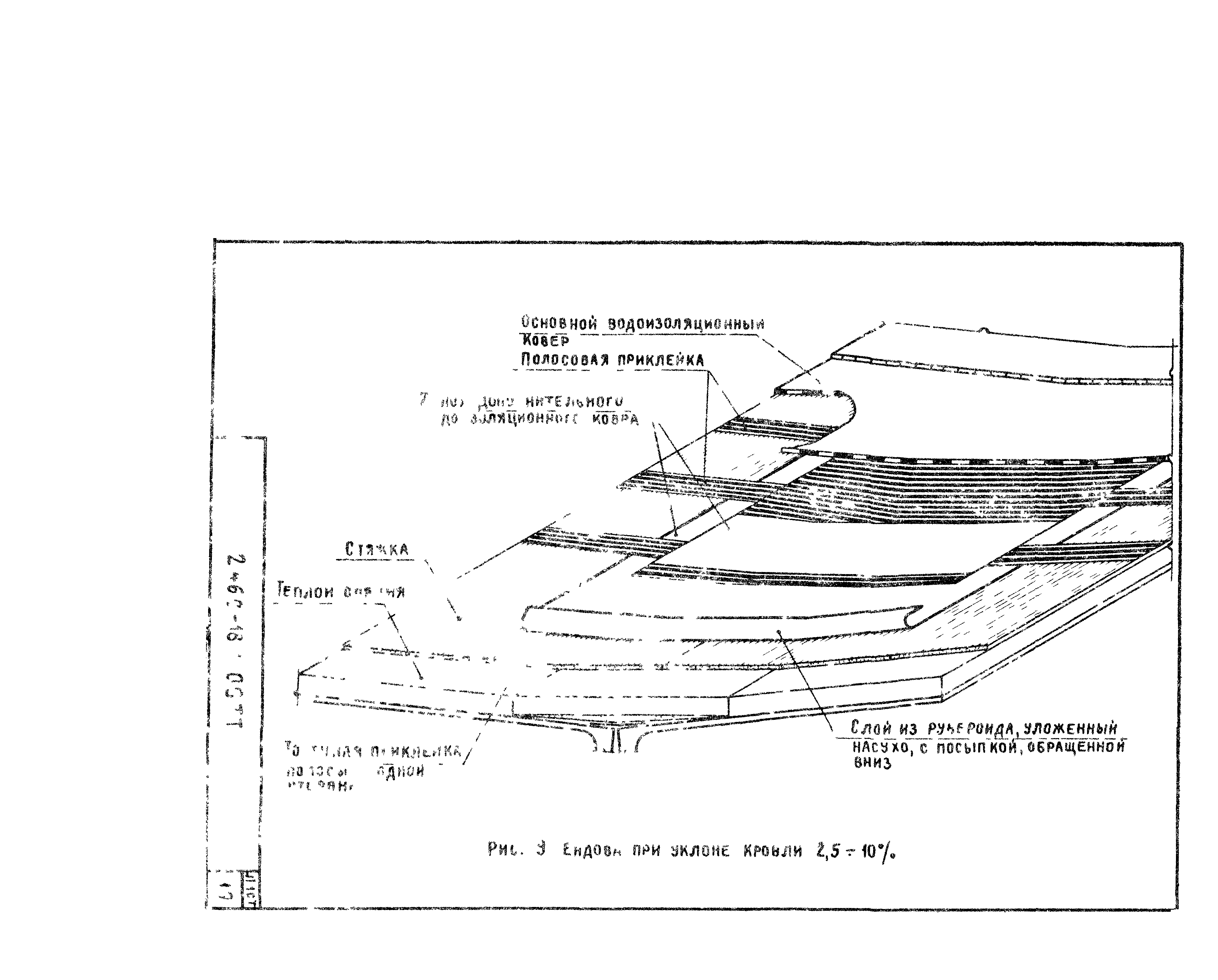

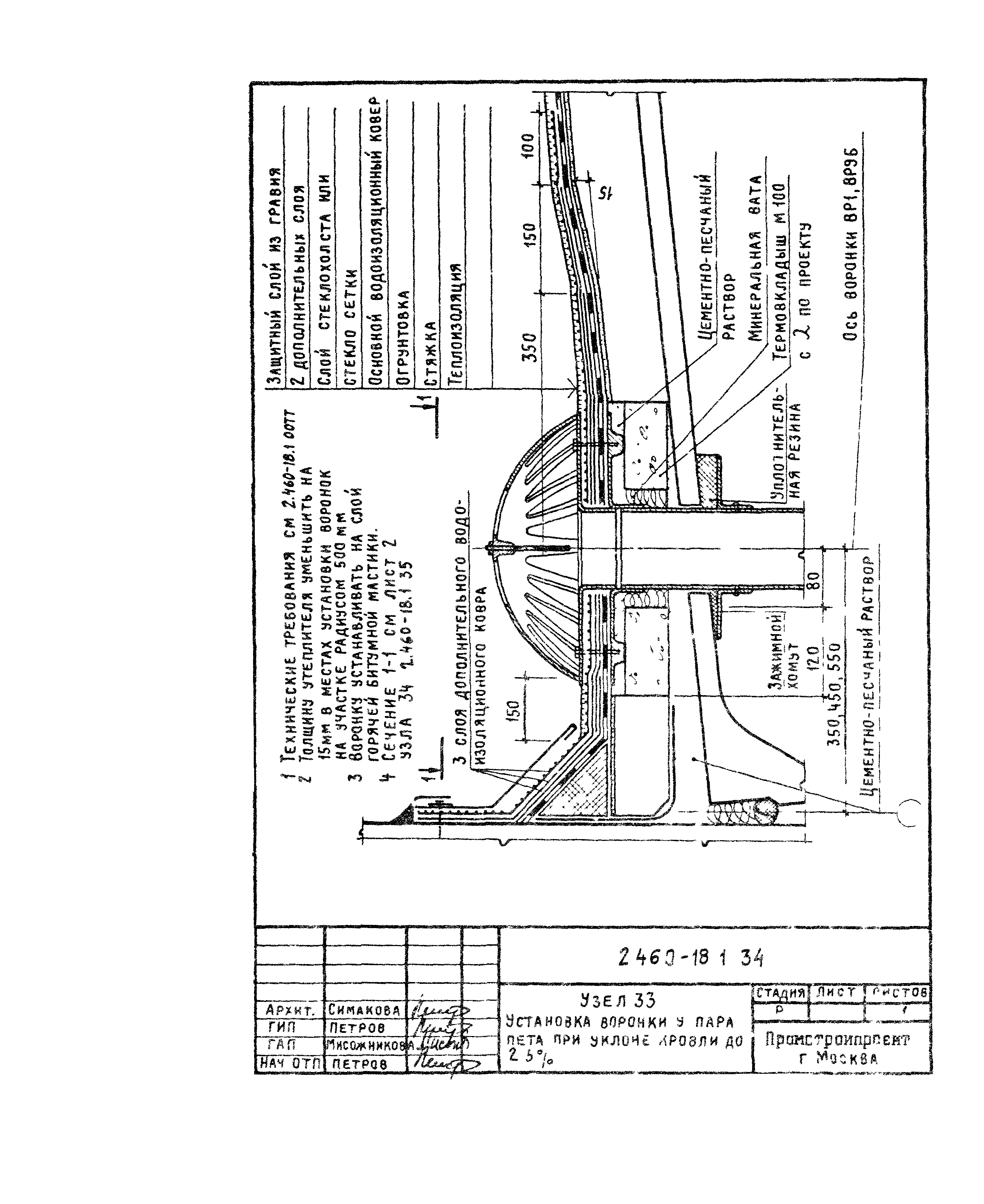

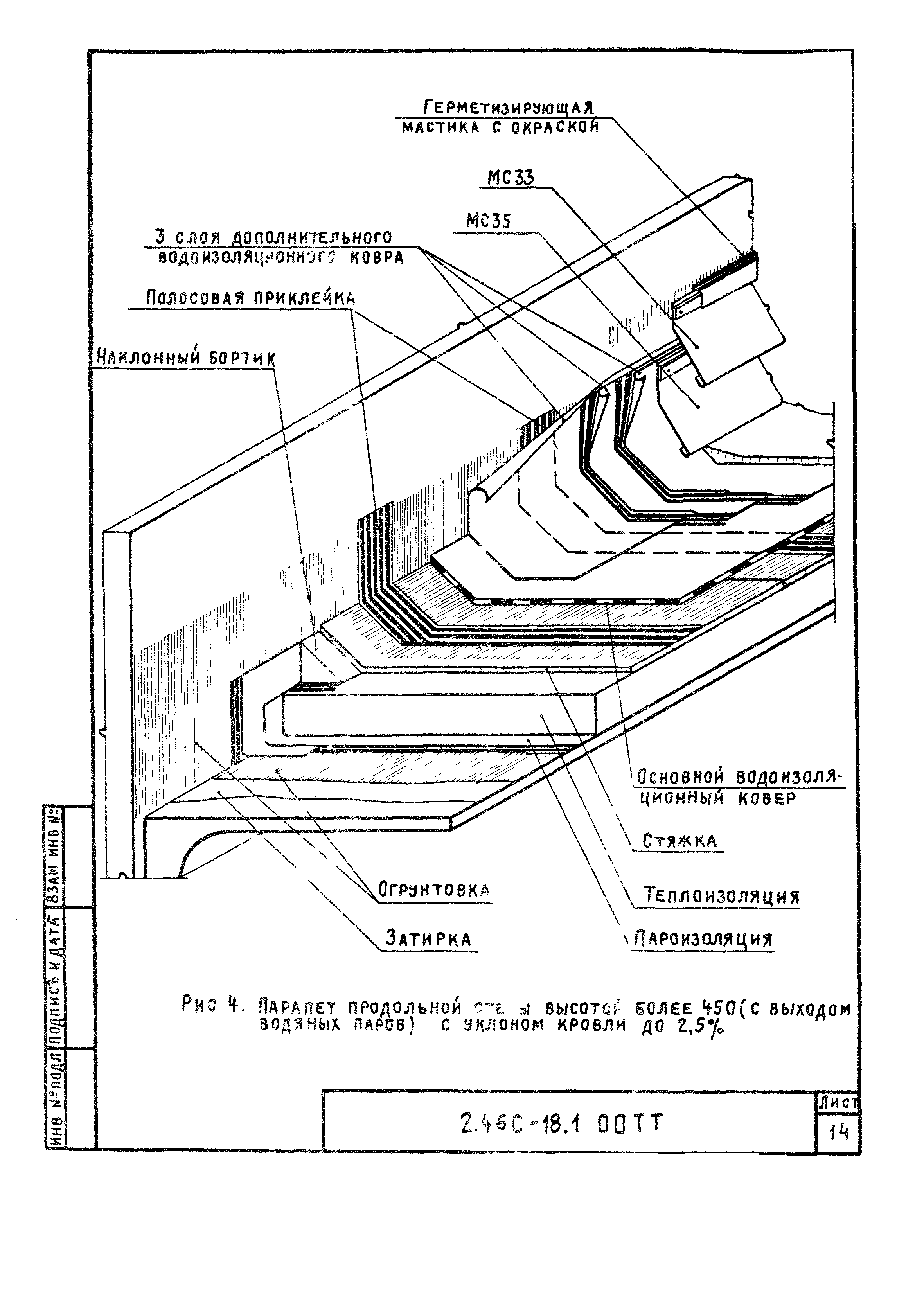

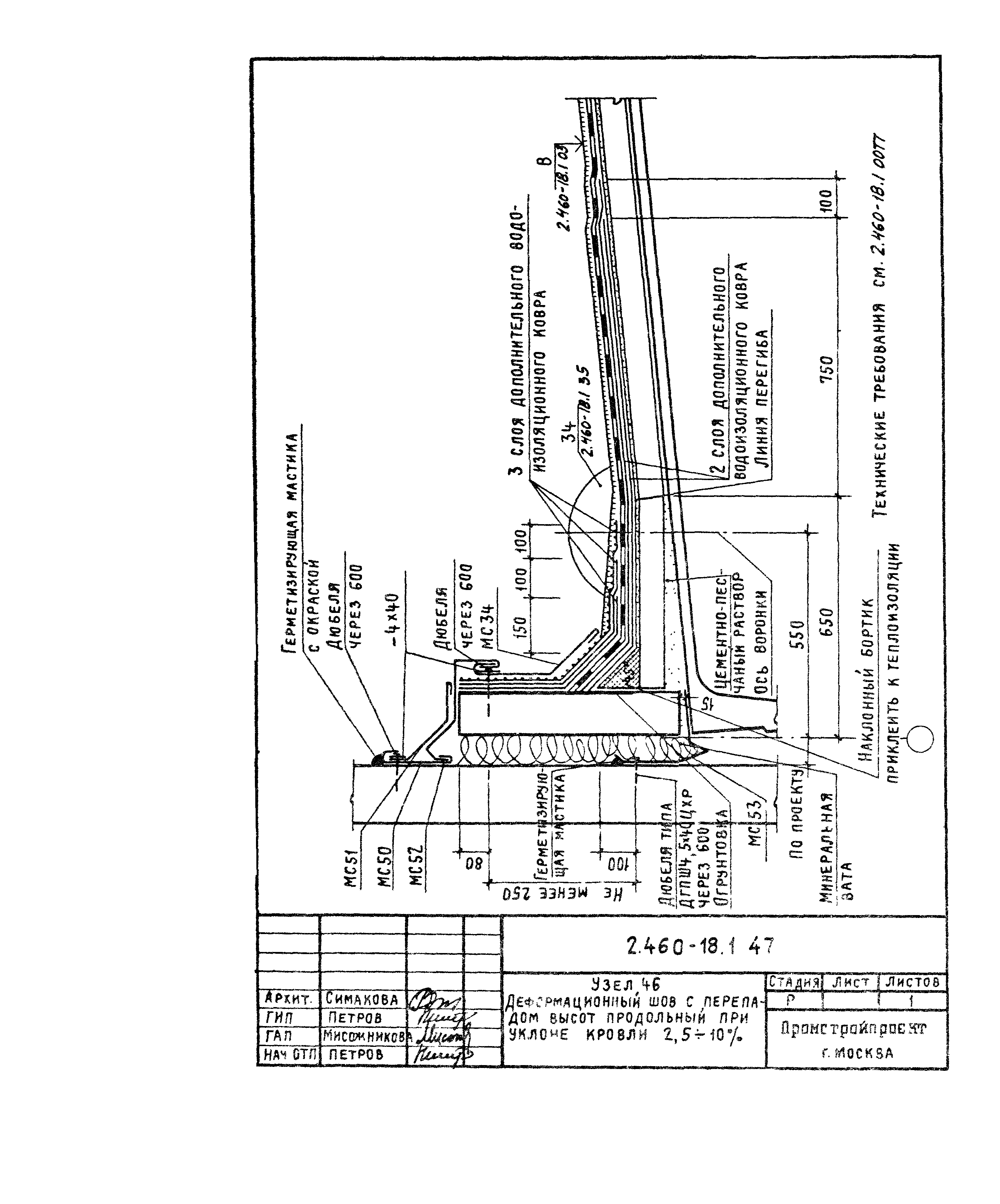

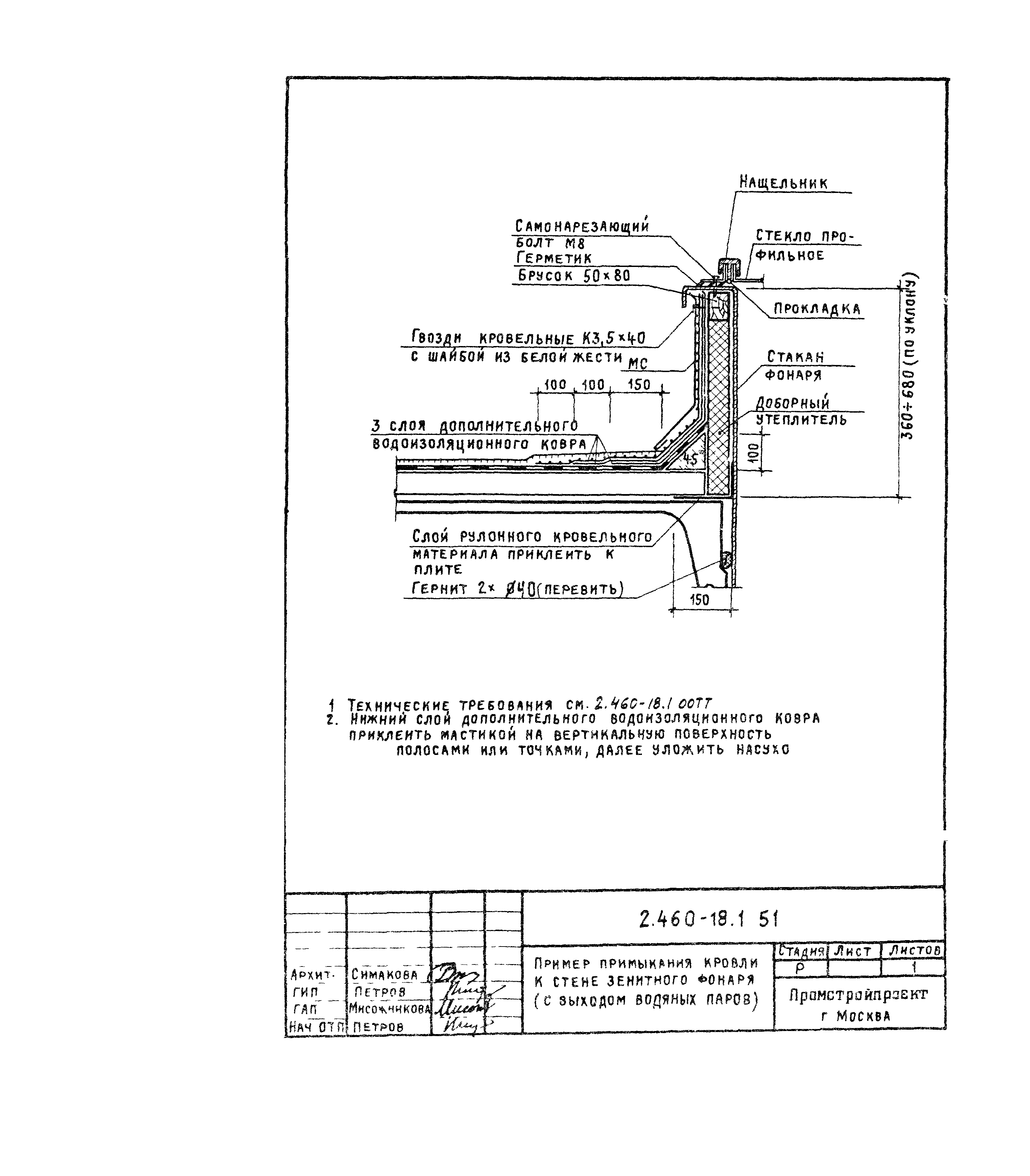

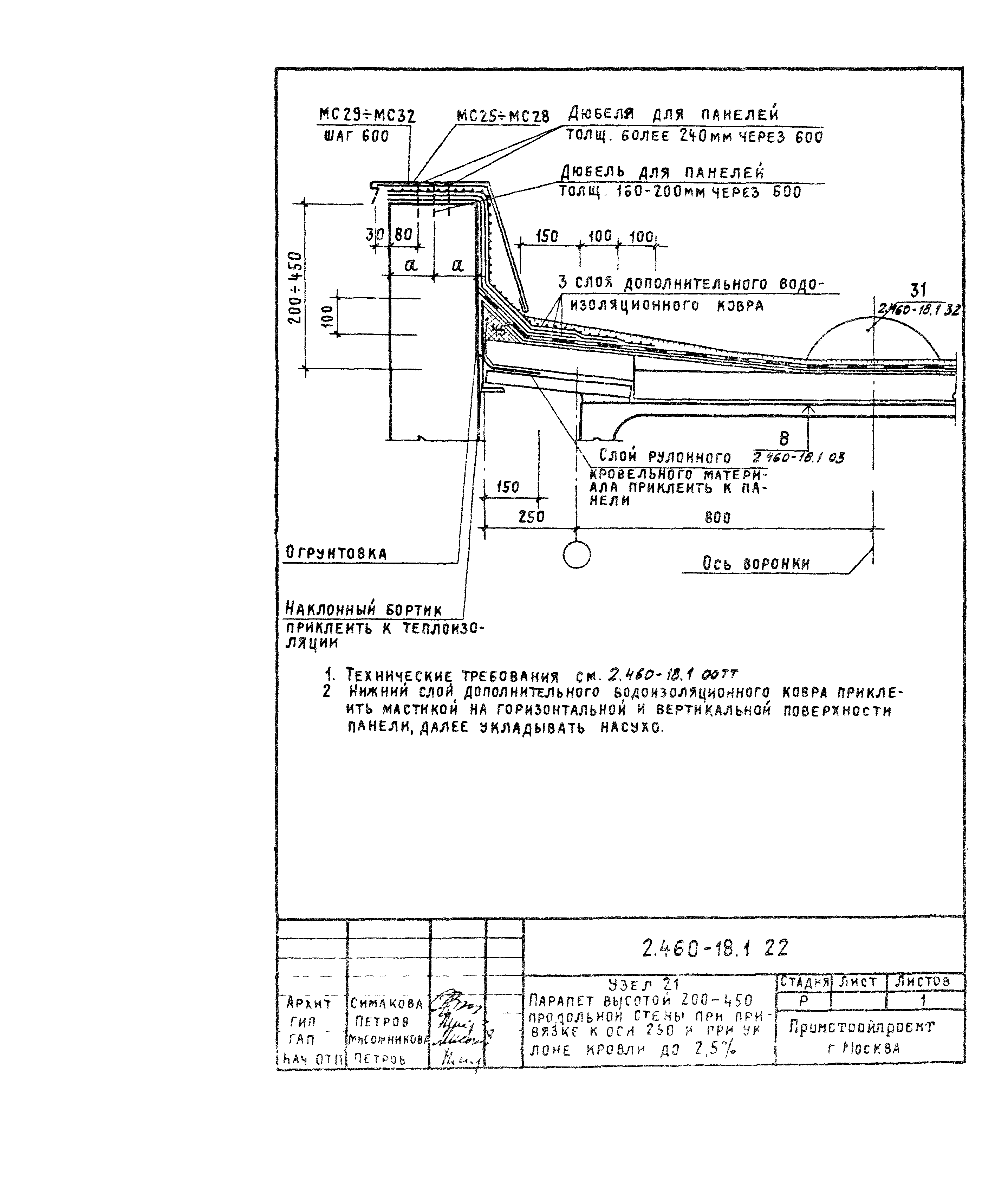

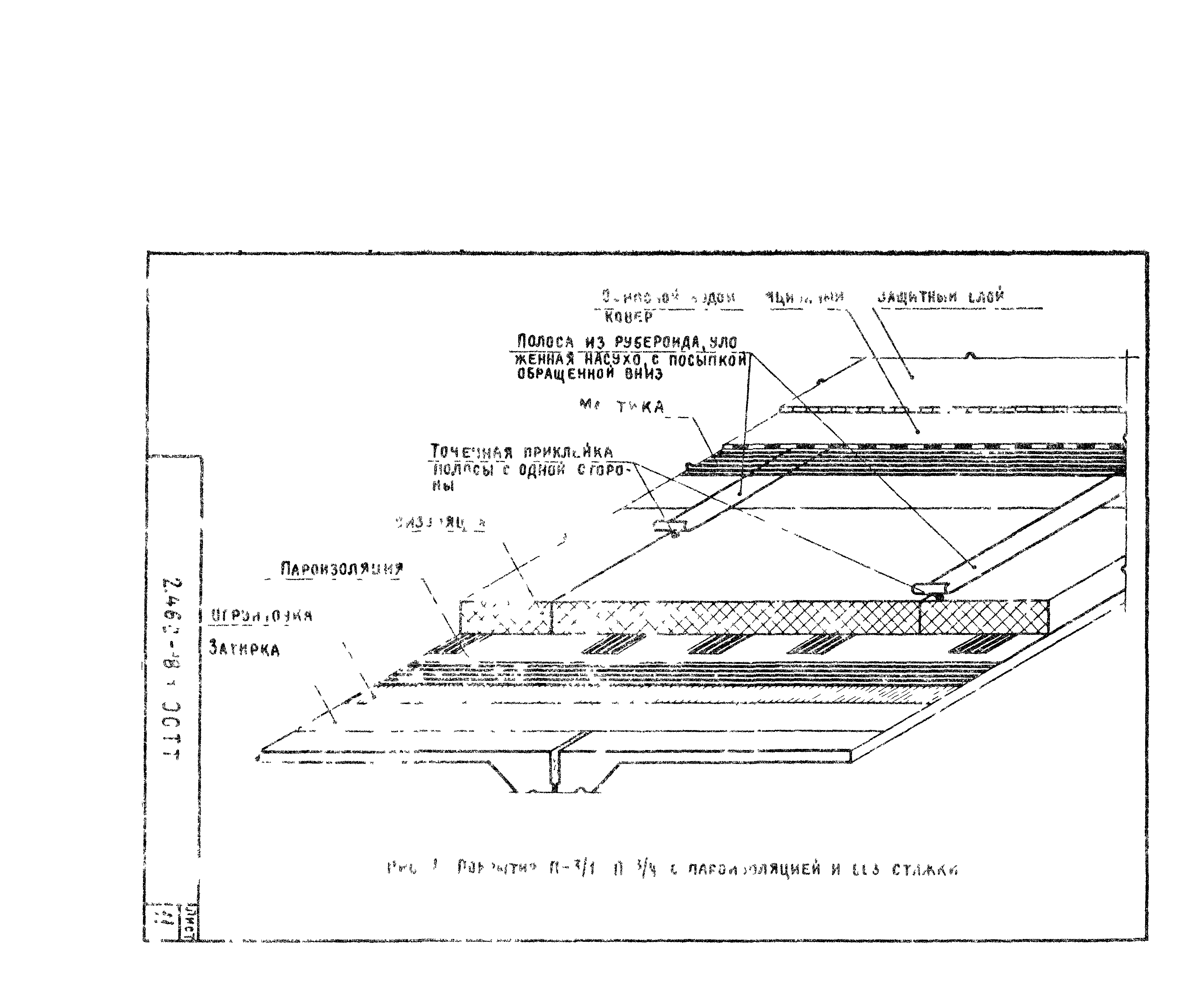

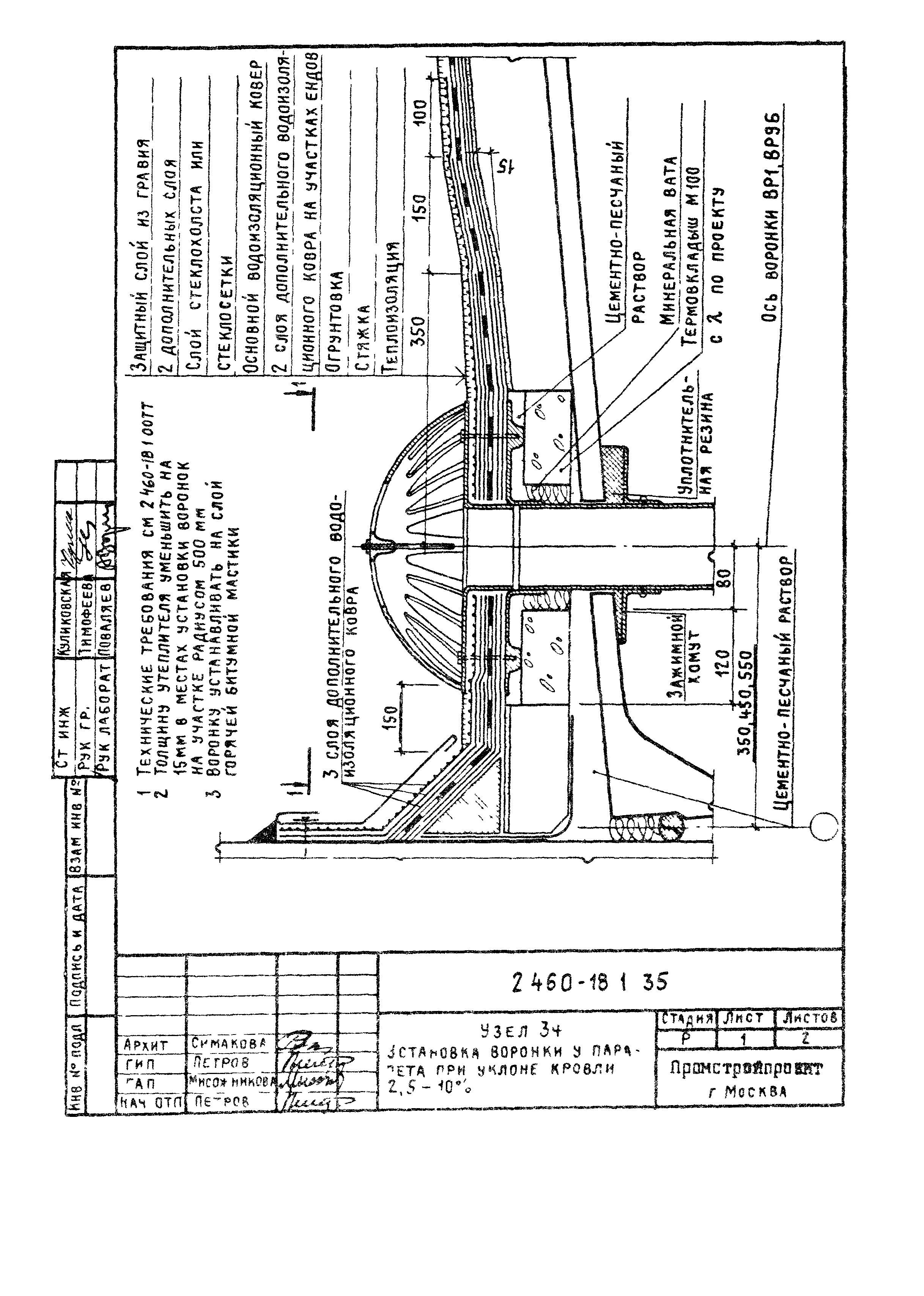

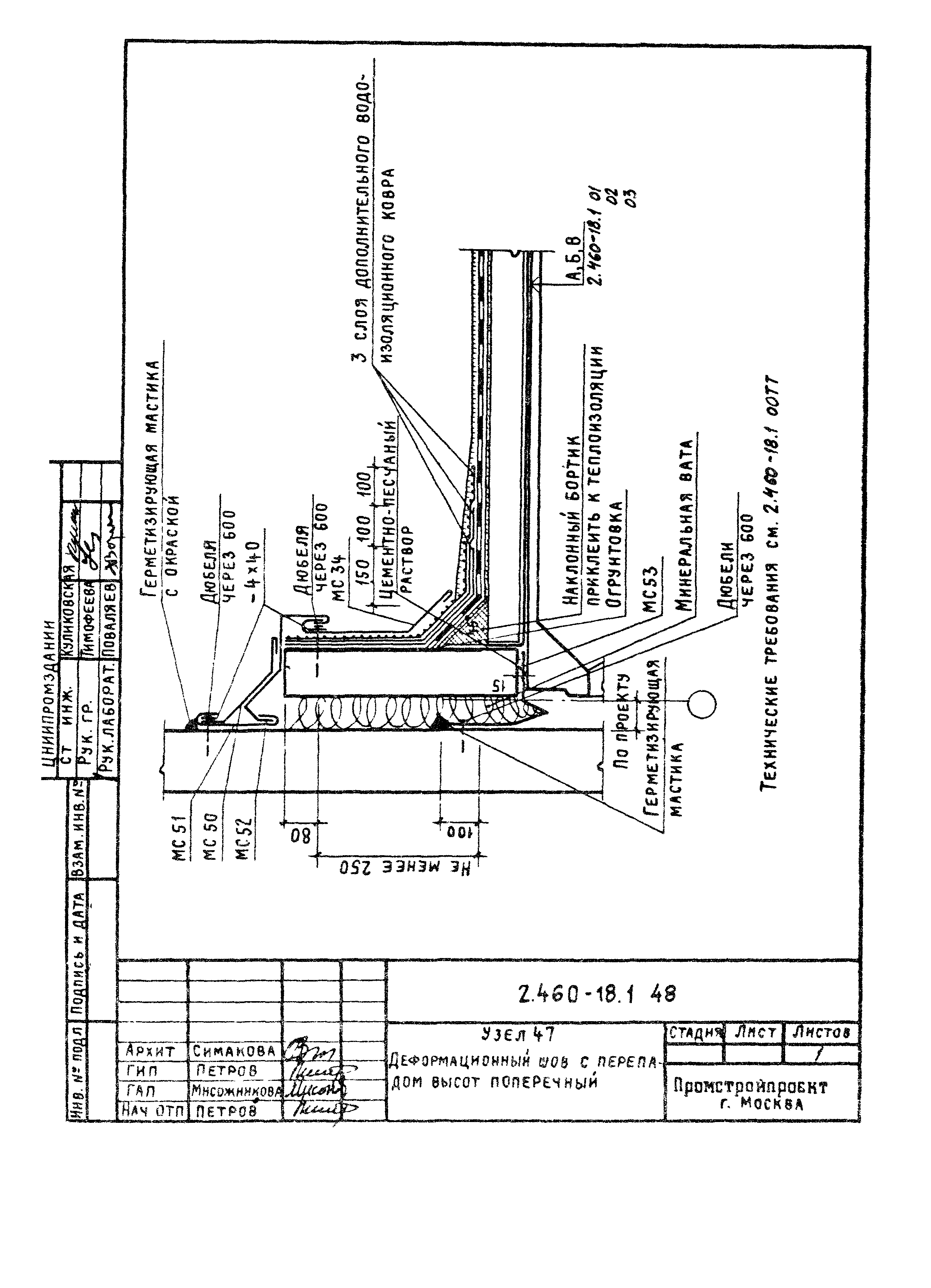

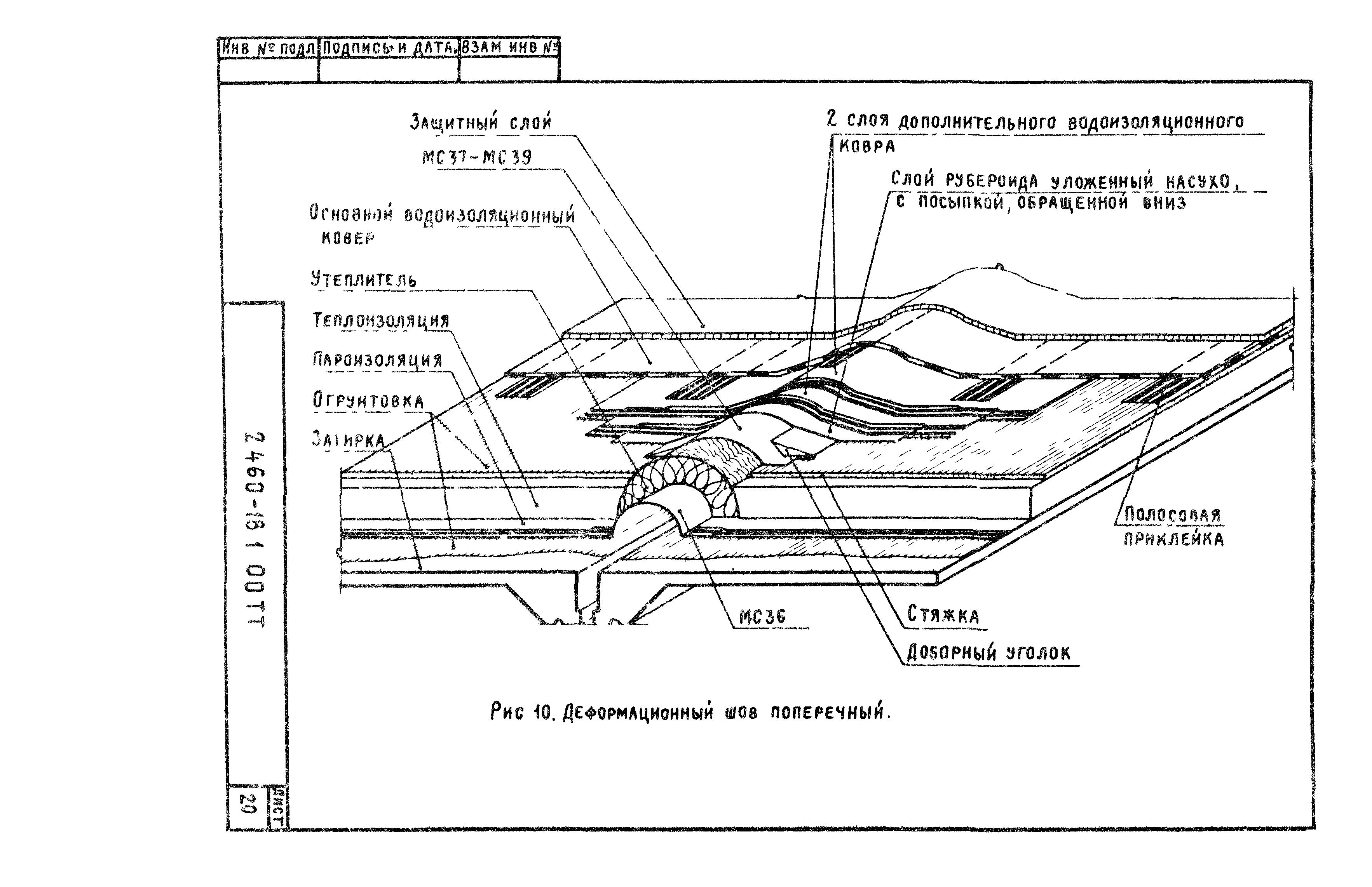

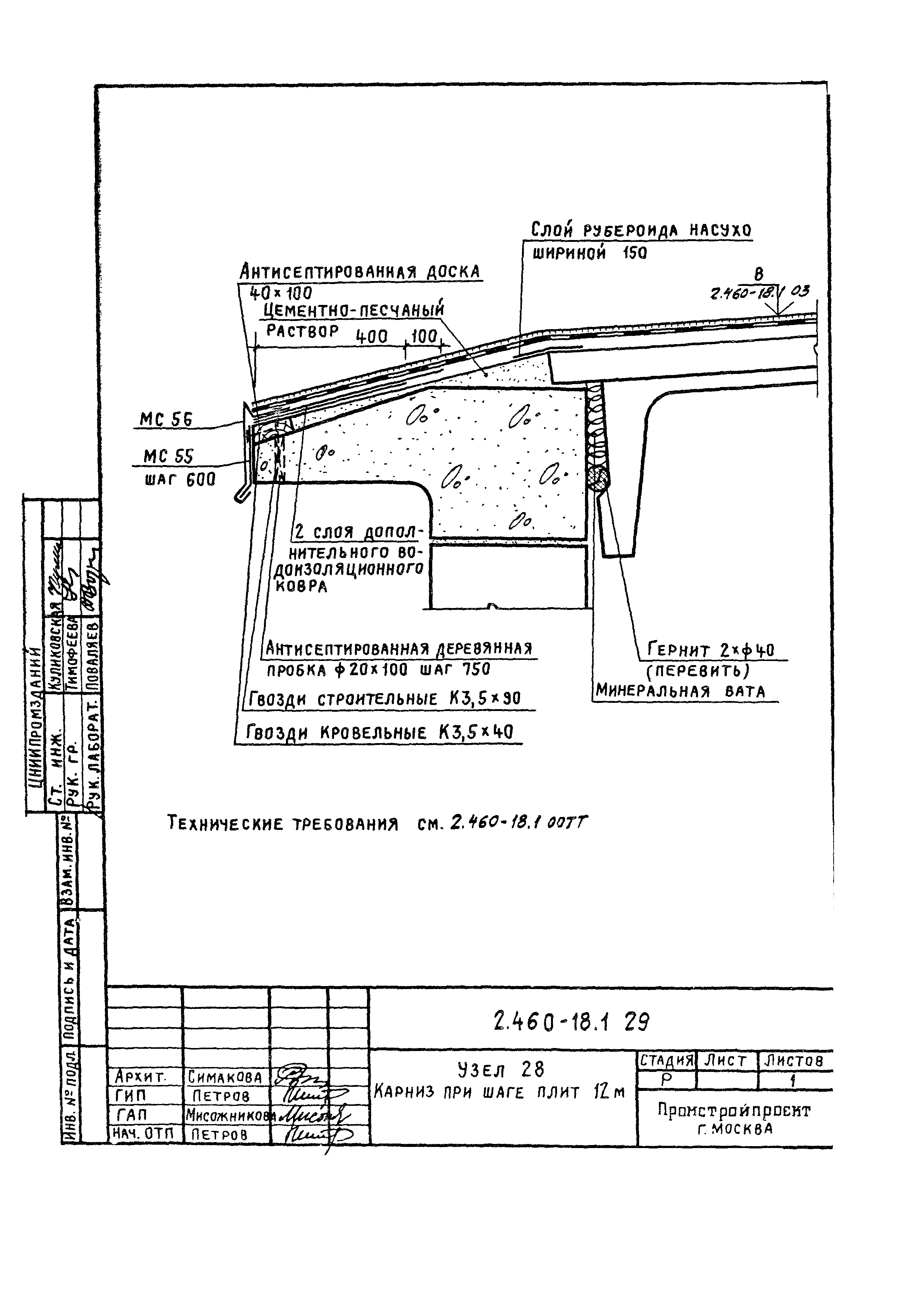

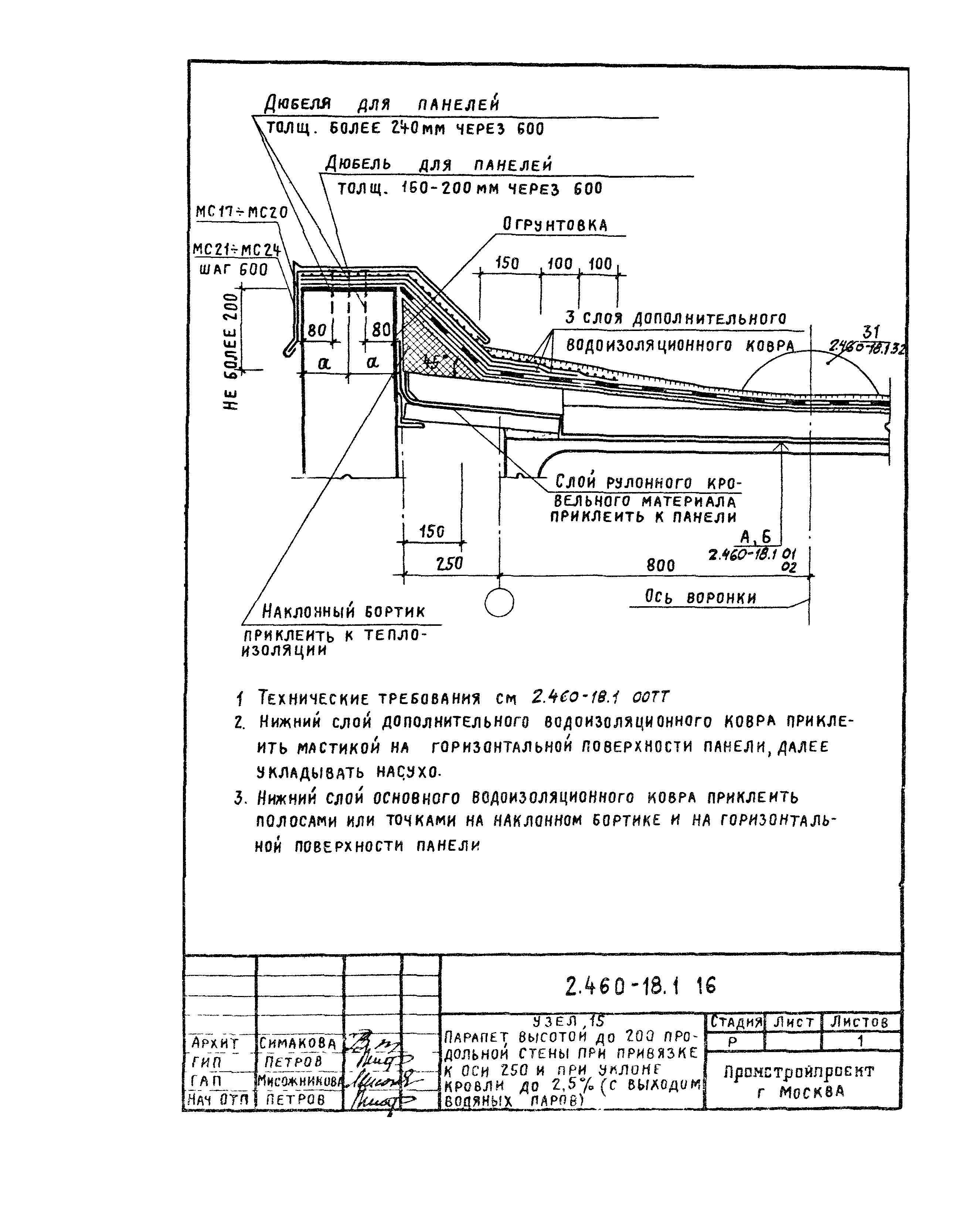

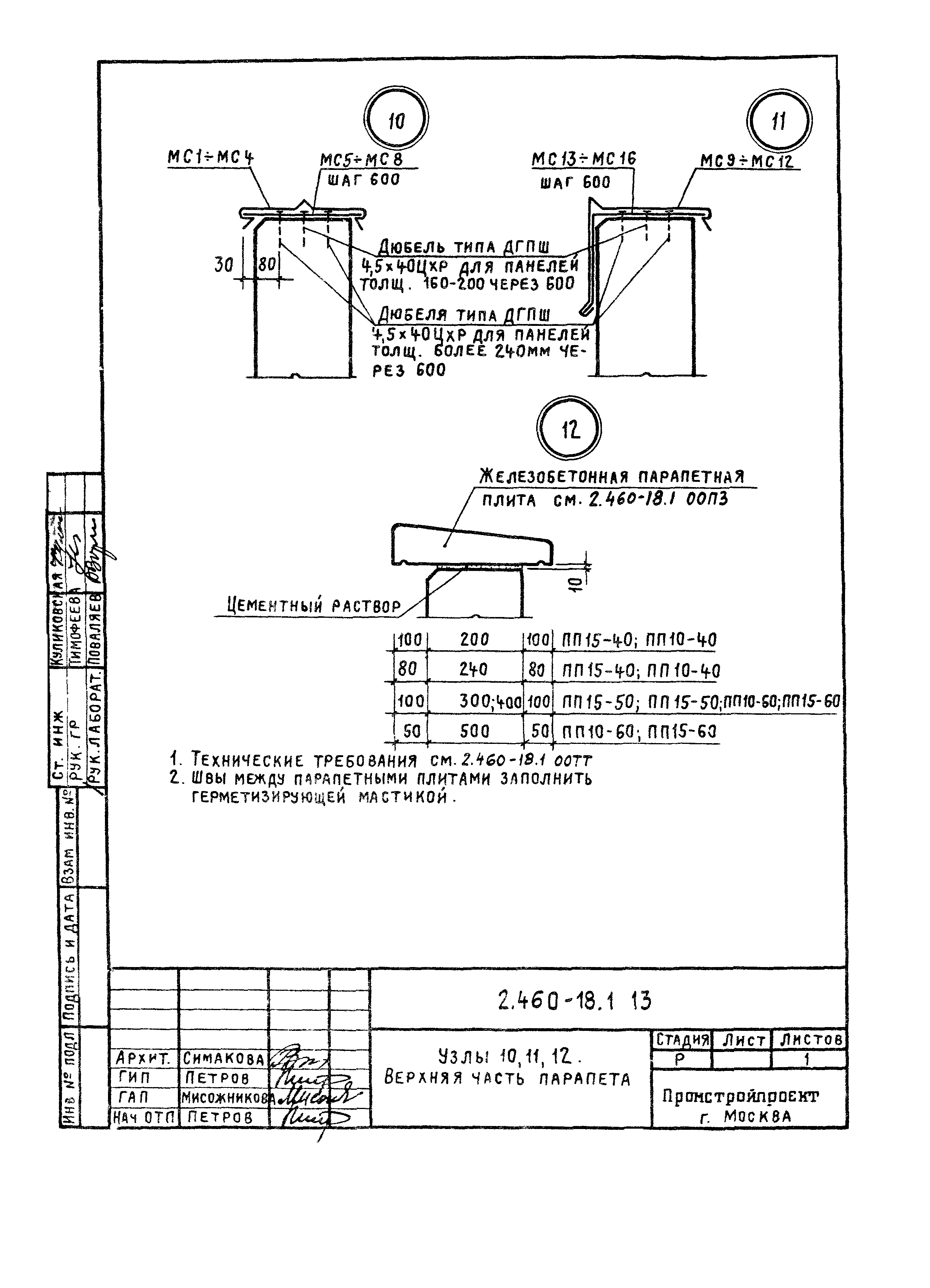

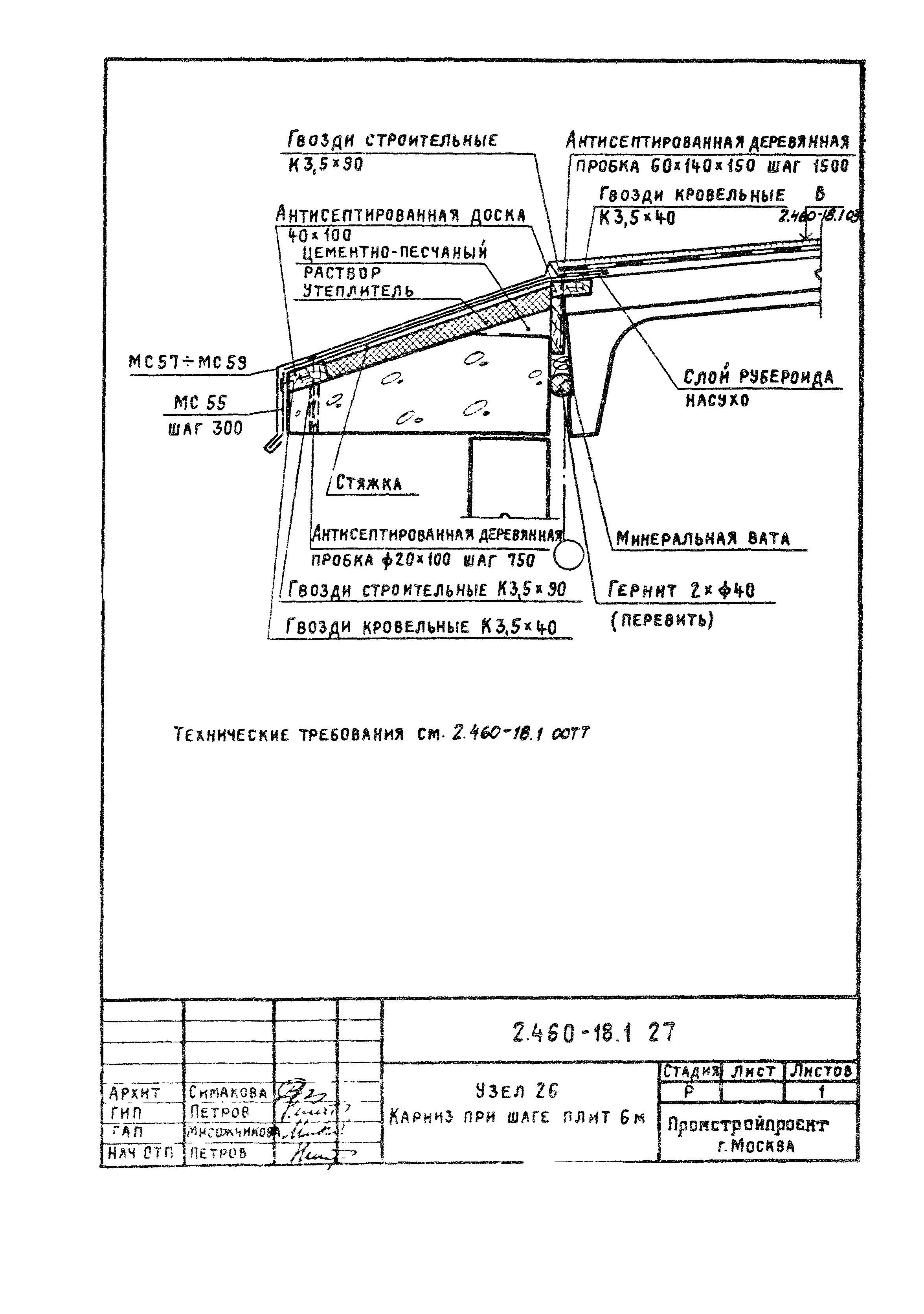

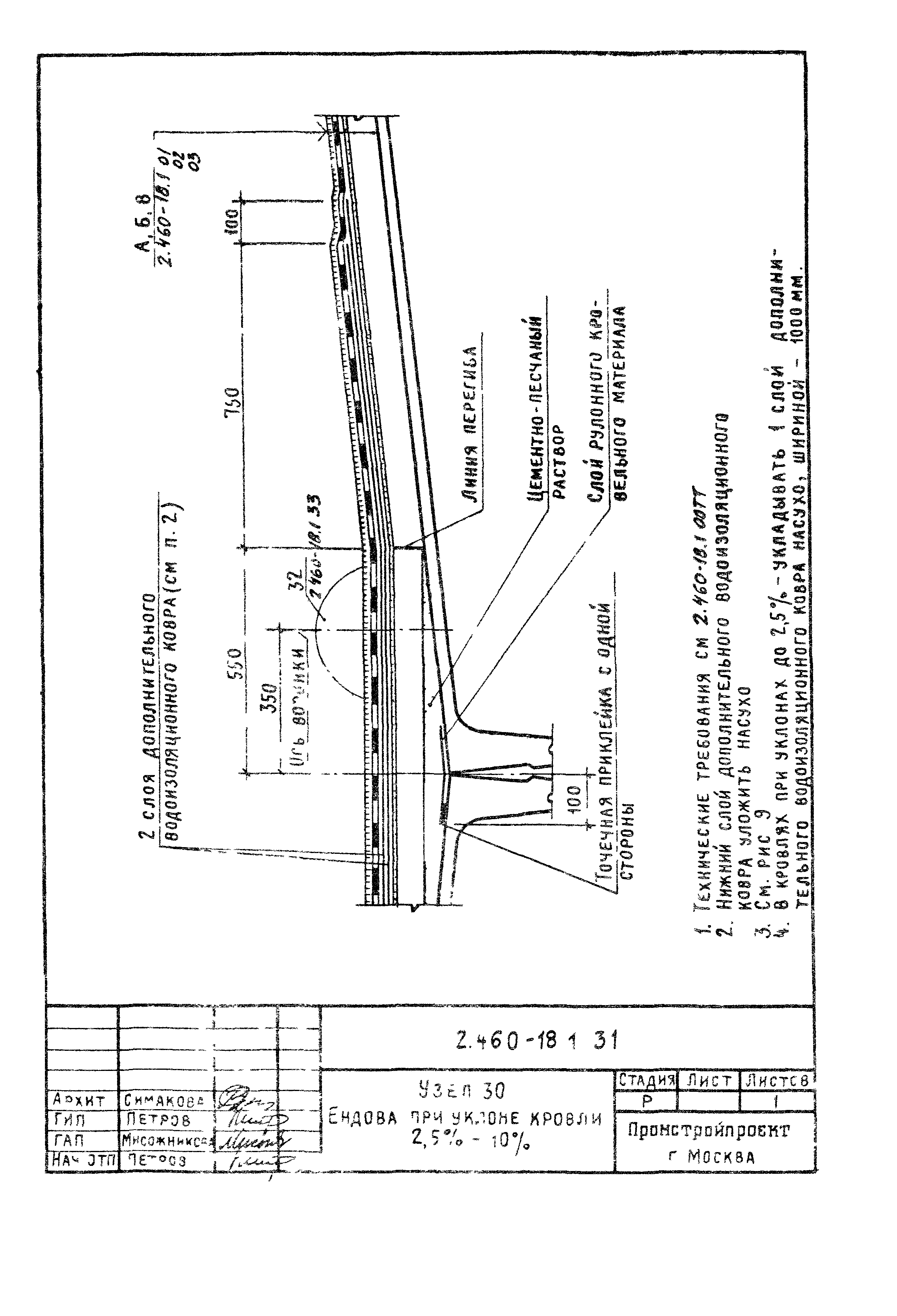

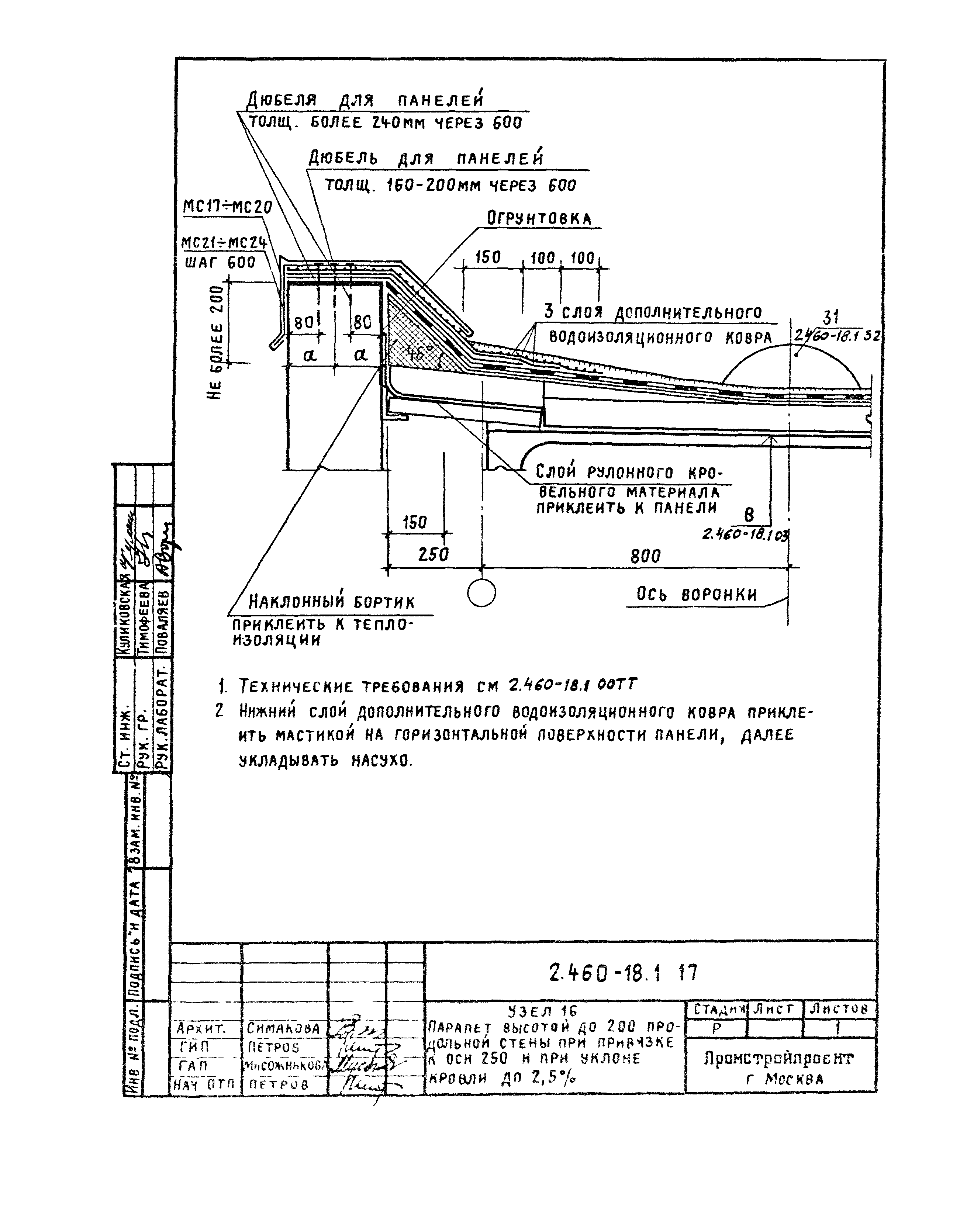

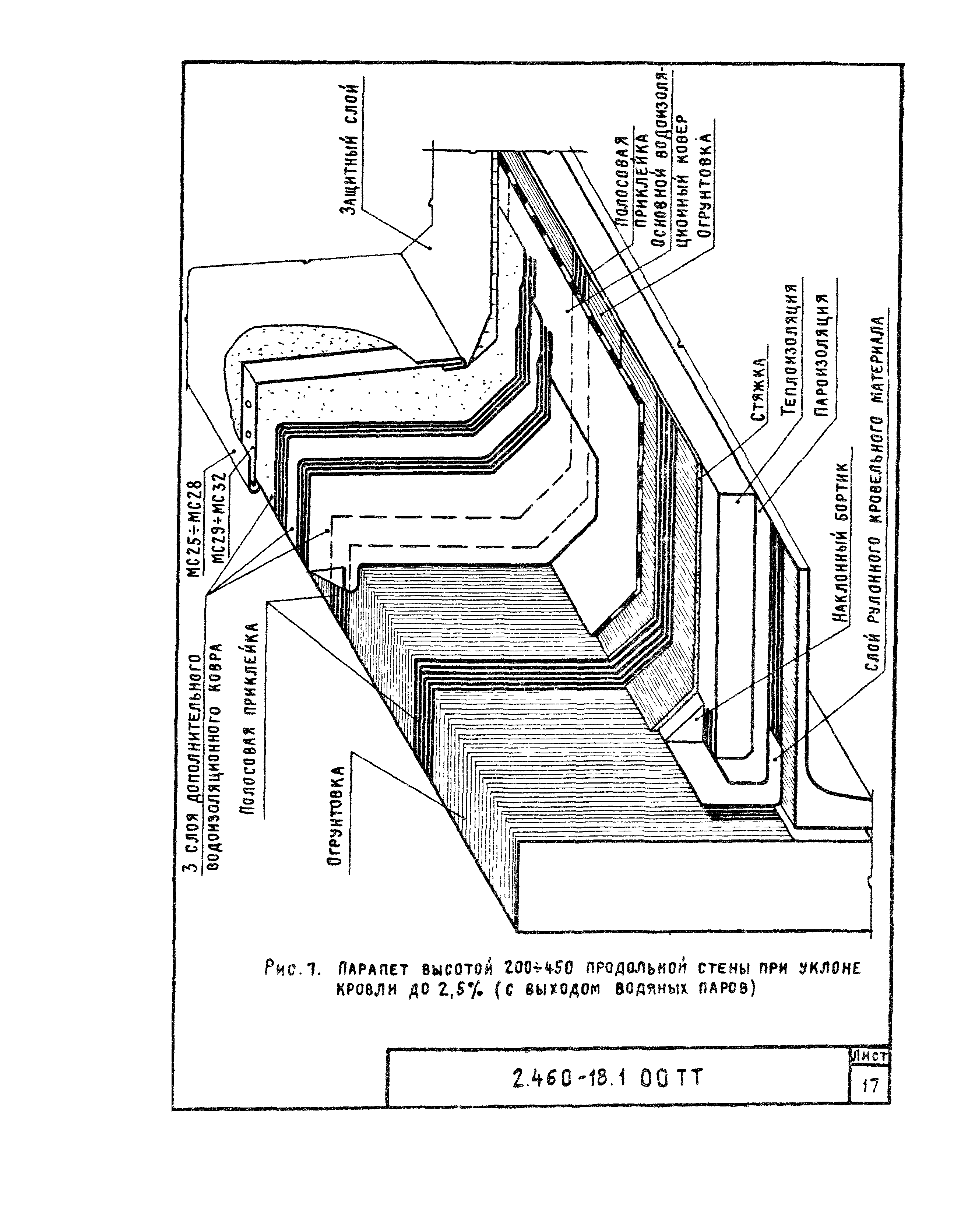

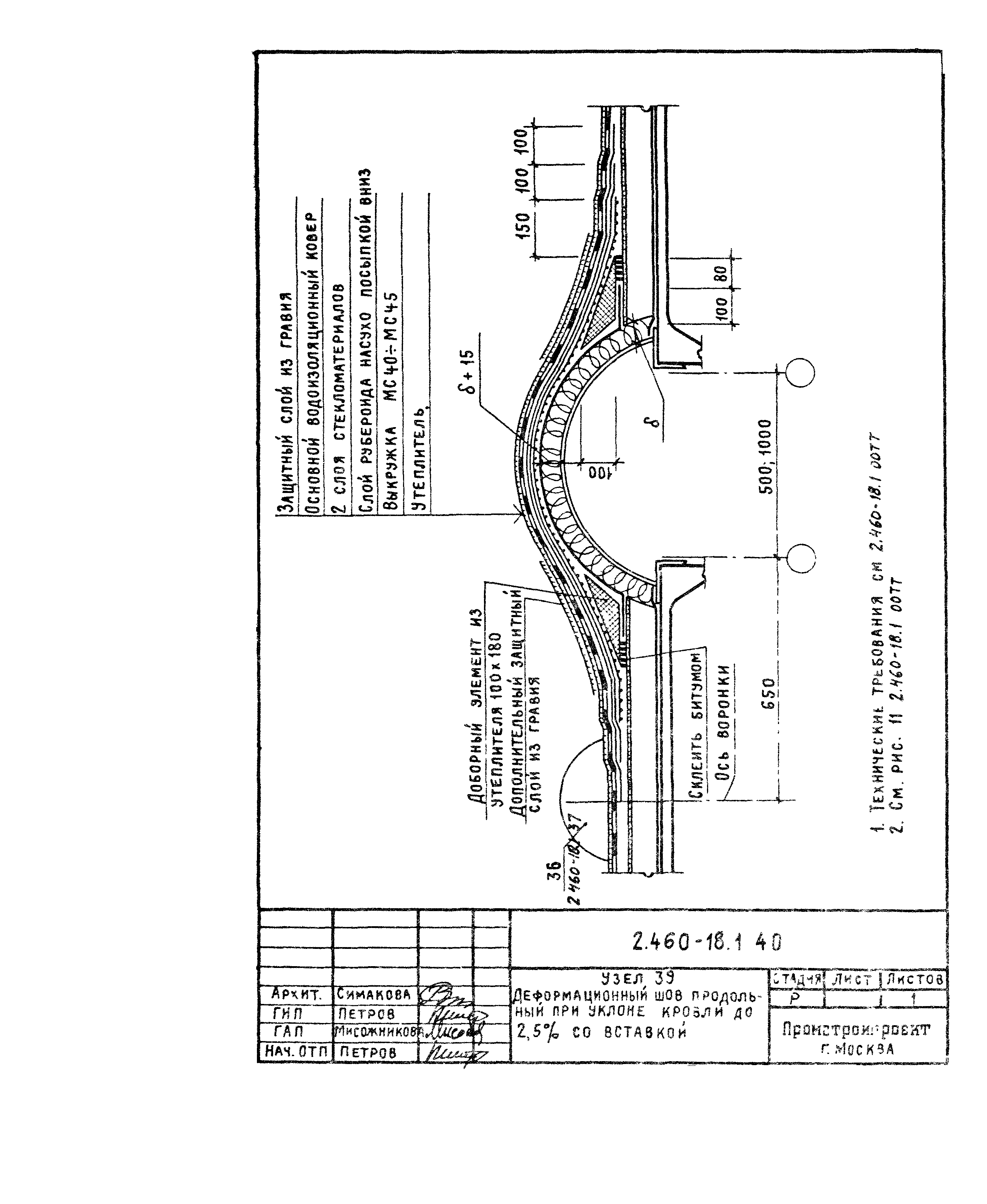

Выпуск 1. Узлы при уклонах кровель до 10%. Рабочие чертежиОбозначение: | Серия 2.460-18 | Обозначение англ: | Series 2.460-18 | Статус: | не определен законодательством | Название рус.: | Выпуск 1. Узлы при уклонах кровель до 10%. Рабочие чертежи | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.09.1982 | Оглавление: | 2.460-18.1 00 ТТ Технические требования 2.460-18.1 01 Деталь А. Покрытия П-3/1…П-3/4 с пароизоляцией без стяжки 2.460-18.1 02 Деталь Б. Покрытия П-4/1...П4/4 с пароизоляцией и со стяжкой 2.460-18.1 03 Деталь В. Покрытия П-4/5...П-4/8 без пароизоляции со стяжкой 2.460-18.1 04 Узел1. Парапет продольной стены высотой более 450 (с выходом водяных паров) с уклоном кровли до 2,5% 2.460-18.1 05 Узел 2. Парапет продольной стены высотой более 450 с уклоном кровли до 2,5% 2.460-18.1 06 Узел 3. Парапет продольной стены высотой более 450 при привязке к оси 250 (с выходом водяных паров) с уклоном кровли до 2,5% 2.460-18.1 07 Узел 4. Парапет продольной стены высотой более 450 при привязке к оси 250 с уклоном кровли до 2,5% 2.460-18.1 08 Узел 5. Парапет продольной стены высотой более 450 (с выходом водяных паров) с уклоном кровли 2,5...10% 2.460-18.1 09 Узел 6. Парапет продольной стены высотой более 450 с уклоном кровли 2,5...10% 2.460-18.1 10 Узел 7. Парапет продольной стены высотой более 450 при привязке к оси 250 (с выходом водяных паров) с уклоном кровли 2,5...10% 2.460-18.1 11 Узел 8. Парапет продольной стены высотой более 450 при привязке к оси 250 с уклоном кровли 2,5...10% 2.460-18.1 12 Узел 9. Парапет торцовой стены высотой более 450 2.460-18.1 13 Узлы 10, 11, 12. Верхняя часть парапета 2.460-18.1 14 Узел 13. Парапет высотой до 200 продольной стены при уклоне кровли до 2,5% (с входом водяных паров) 2.460-18.1 15 Узел 14. Парапет высотой до 200 продольной стены при уклоне кровли до 2,5% 2.460-18.1 16 Узел 15. Парапет высотой до 200 продольной стены при привязке к оси 250 и при уклоне кровли до 2,5% (с выходом водяных паров) 2.460-18.1 17 Узел 16. Парапет высотой до 200 продольной стены при привязке к оси 250и при уклоне кровли до 2,5% 2.460-18.1 18 Узел 17. Парапет высотой до 200 торцовой стены 2.460-18.1 19 Узел 18. Парапет высотой 200...450 продольной стены при уклоне кровли до 2,5% (с выходом водяных паров) 2.460-18.1 20 Узел 19. Парапет высотой 200...450 продольной стены при уклоне кровли до 2,5% 2.460-18.1 21 Узел 20. Парапет высотой 200...450 продольной стены при привязке к оси 250 и при уклоне кровли до 2,5% (с выходом водяных паров) 2.460-18.1 22 Узел 21. Парапет высотой 200...450 продольной стены при привязке к оси 250 и при уклоне кровли до 2,5% 2.460-18.1 23 Узел 22. Парапет высотой 200...450 торцовой стены 2.460-18.1 24 Узел 23. Карниз при уклоне кровли до 5% и шаге плит 6м (с выходом водяных паров) 2.460-18.1 25 Узел 24. Карниз при уклоне кровли до 5% и шаге плит 6м 2.460-18.1 26 Узел 25. Карниз при шаге плит 6м (с выходом водяных паров) 2.460-18.1 27 Узел 26. Карниз при шаге плит 6м 2.460-18.1 28 Узел 27. Карниз при шаге плит 12м (с выходом водяных паров) 2.460-18.1 29 Узел 28. Карниз при шаге плит 12м 2.460-18.1 30 Узел 29. Конек кровли 2.460-18.1 31 Узел 30. Ендова при уклоне кровли 2,5...10% 2.460-18.1 32 Узел 31. Установка воронки при уклоне кровли до 2,5% 2.460-18.1 33 Узел 32. Установка воронки при уклоне кровли 2,5...10% 2.460-18.1 34 Узел 33. Установка вороник парапета при уклоне кровли до 2,5% 2.460-18.1 35 Узел 34. Установка воронки у парапета при уклоне кровли 2,5...10% 2.460-18.1 36 Узел 35. Установка воронки у деформационного шва при уклоне кровли до 2,5% 2.460-18.1 37 Узел 36. Установка воронки у деформационного шва при уклоне кровли 2,5...10% 2.460-18.1 38 Узел 37. Деформационный шов поперечный 2.460-18.1 39 Узел 38. Деформационный шов поперечный со вставкой 2.460-18.1 40 Узел 39. Деформационный шов продольный при уклоне кровли до 2,5% со вставкой 2.460-18.1 41 Узел 40. Деформационный шов продольный при уклоне кровли 2,5...10% со вставкой 2.460-18.1 42 Узел 41. Деформационный шов продольный при пересечении его поперечным деформационным швом при уклоне кровли до 2,5% 2.460-18.1 43 Узел 42. Деформационный шов продольный при пересечении его поперечным деформационным швом при уклоне кровли 2,5...10% 2.460-18.1 44 Узел 43. Деформационный шов с перепадом высот продольный при уклоне кровли до 2,5% (с выходом водяных паров) 2.460-18.1 45 Узел 44. Деформационный шов с перепадом высот продольный при уклоне до 2,5% 2.460-18.1 46 Узел 45. Деформационный шов с перепадом высот продольный при уклоне кровли 2,5...10% (с выходом водяных паров) 2.460-18.1 47 Узел 46. Деформационный шов с перепадом высот продольный при уклоне кровли 2,5...10% 2.460-18.1 48 Узел 47. Деформационный шов с перепадом высот поперечный 2.460-18.1 49 Узел 48. Устройство кровли в местах крепления растяжек 2.460-18.1 50 Пример примыкания кровли к стене фонаря ( с выходом водяных паров) 2.460-18.1 51 Пример примыкания кровли к стене зенитного фонаря (с выходом водяных паров) | Разработан: | ЦНИИпромзданий ГПИ Промстройпроект
| Утверждён: | 27.04.1982 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 108)
| Издан: | ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1988 г. )
| Расположен в: |
| Заменяет собой: | |

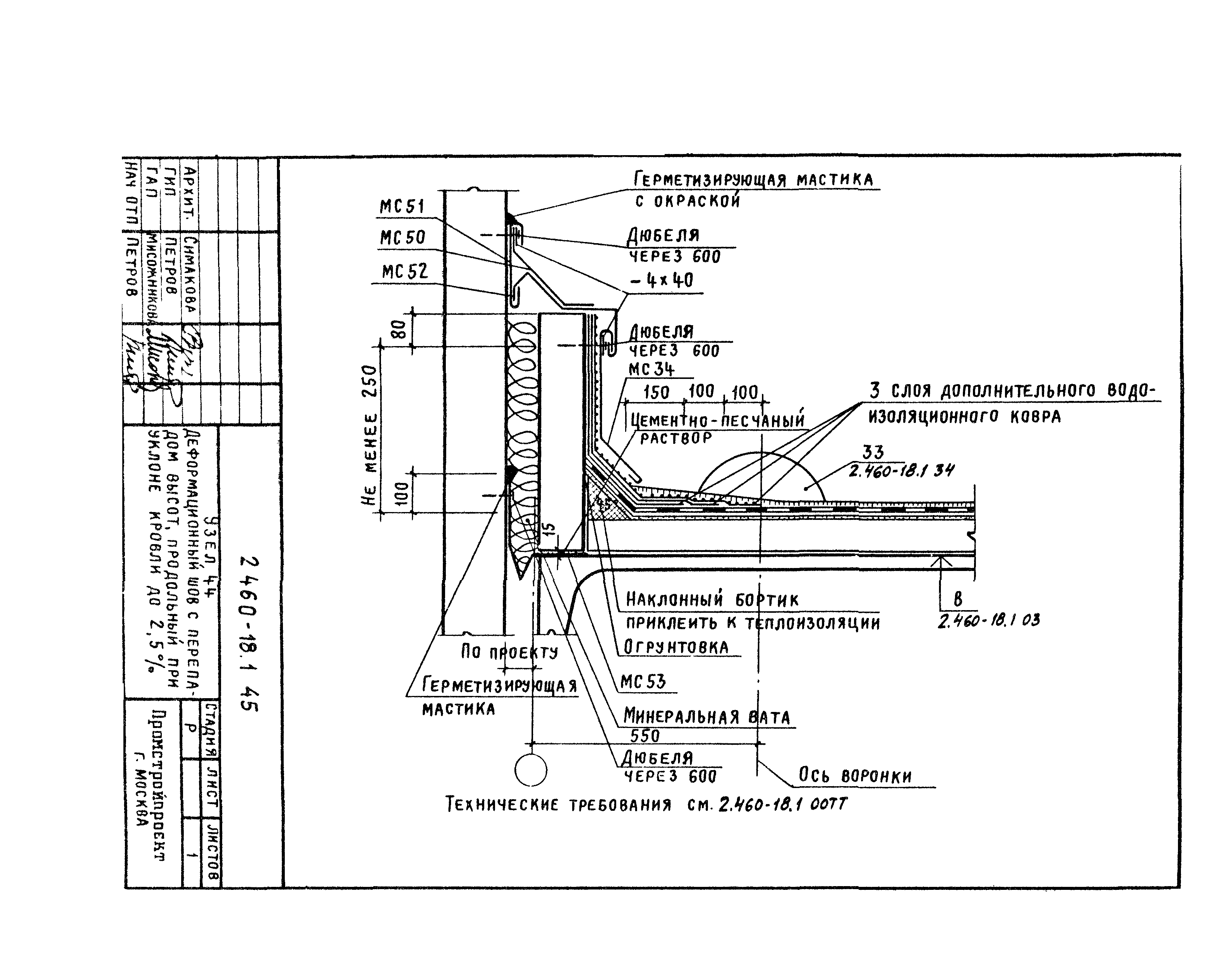

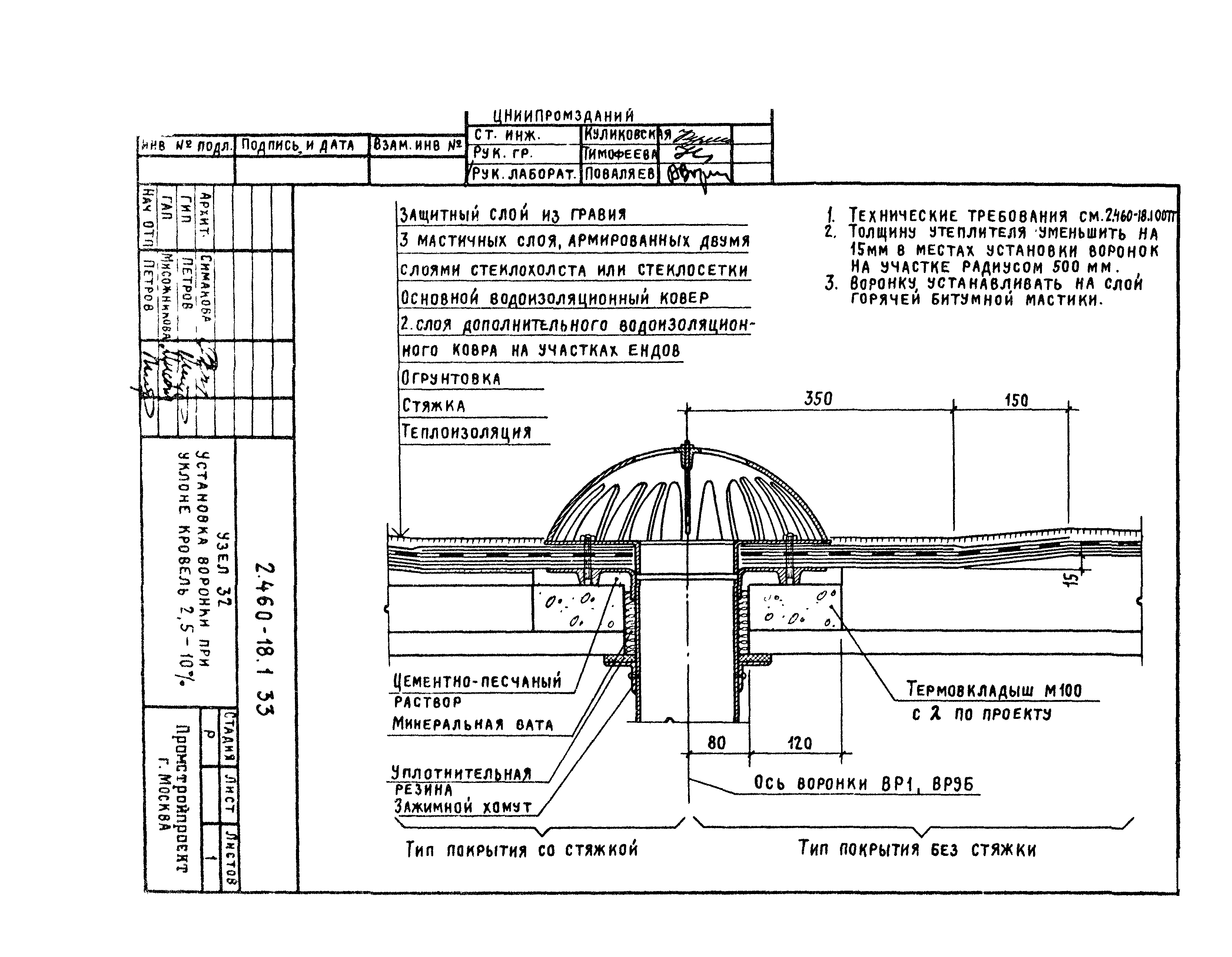

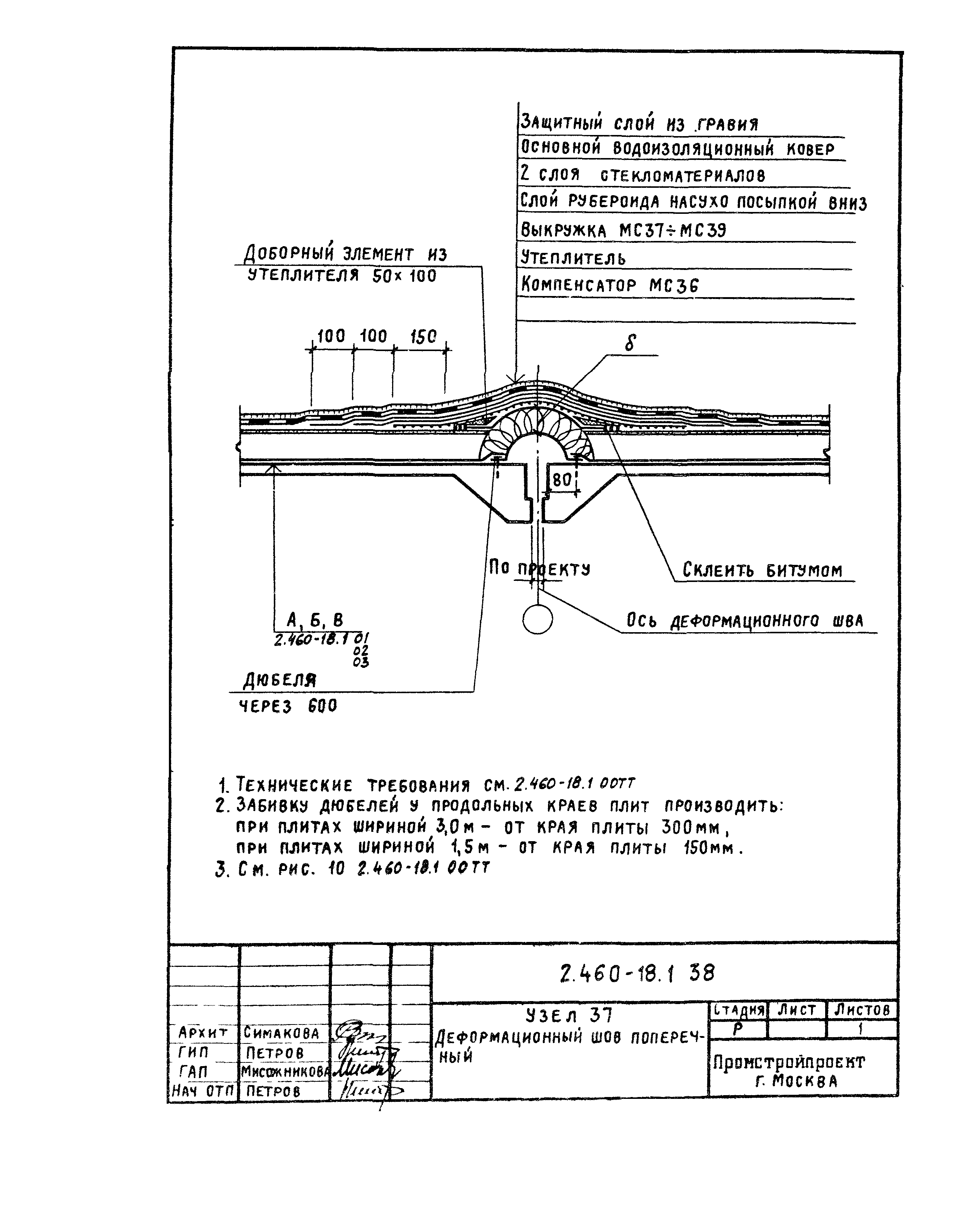

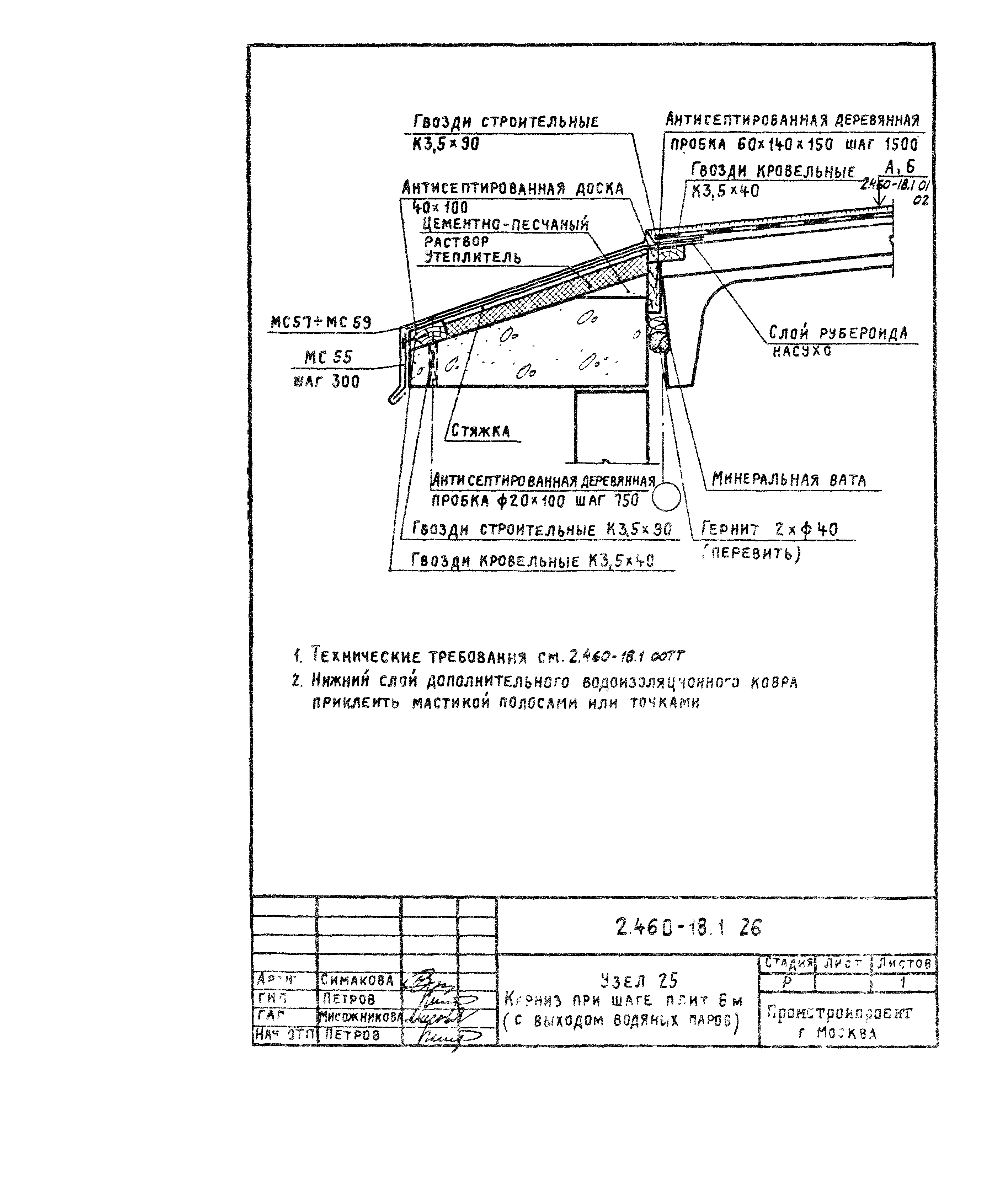

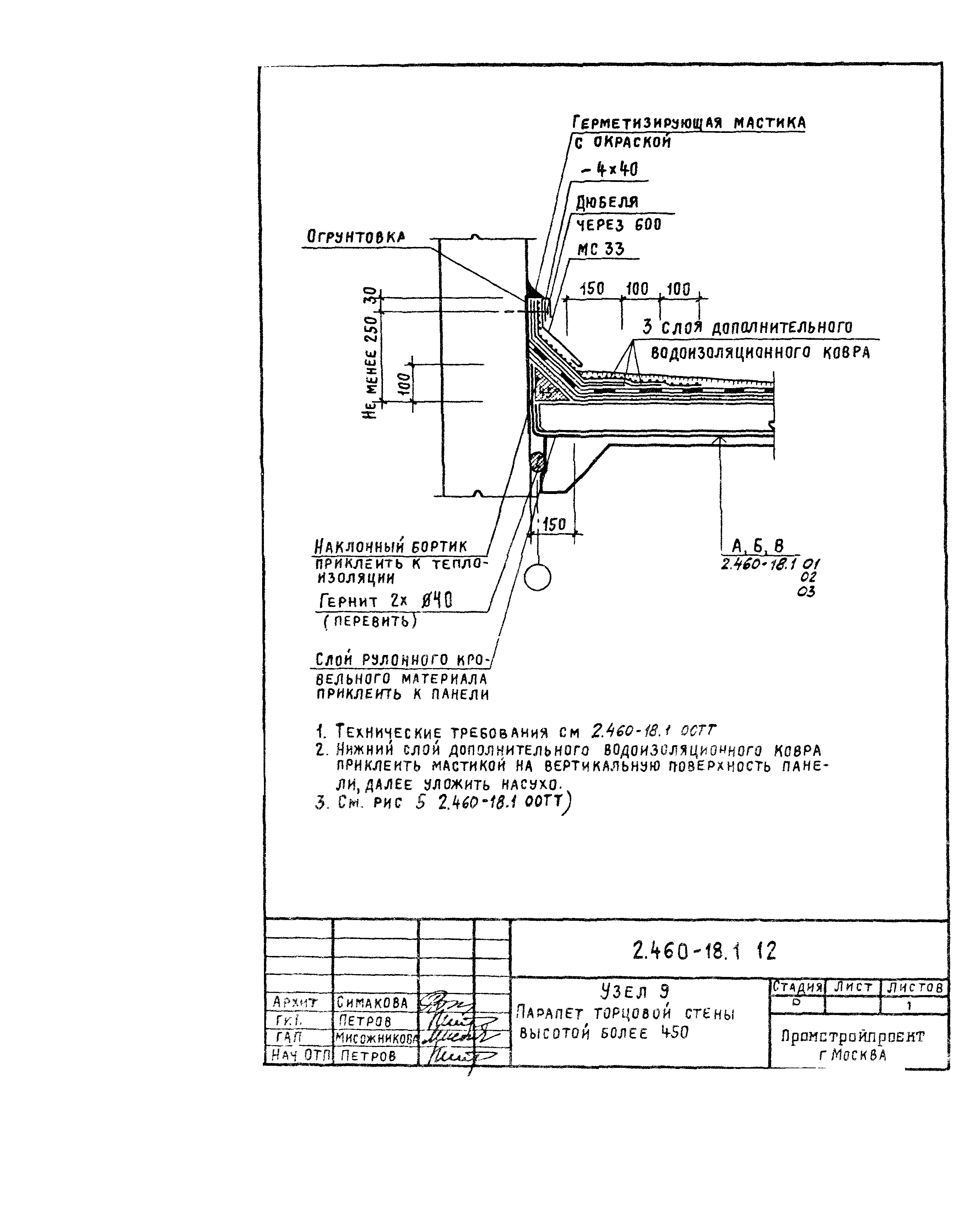

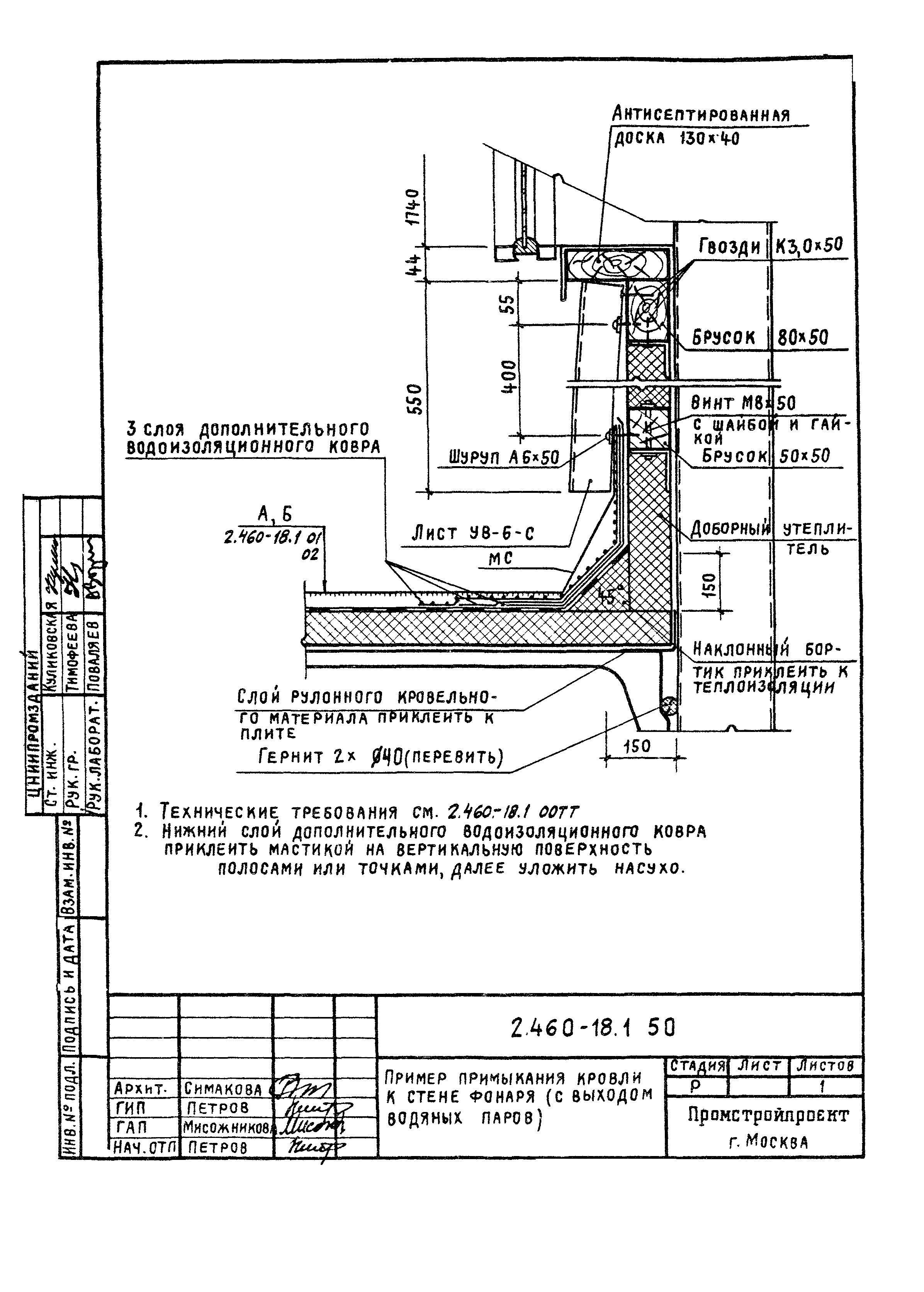

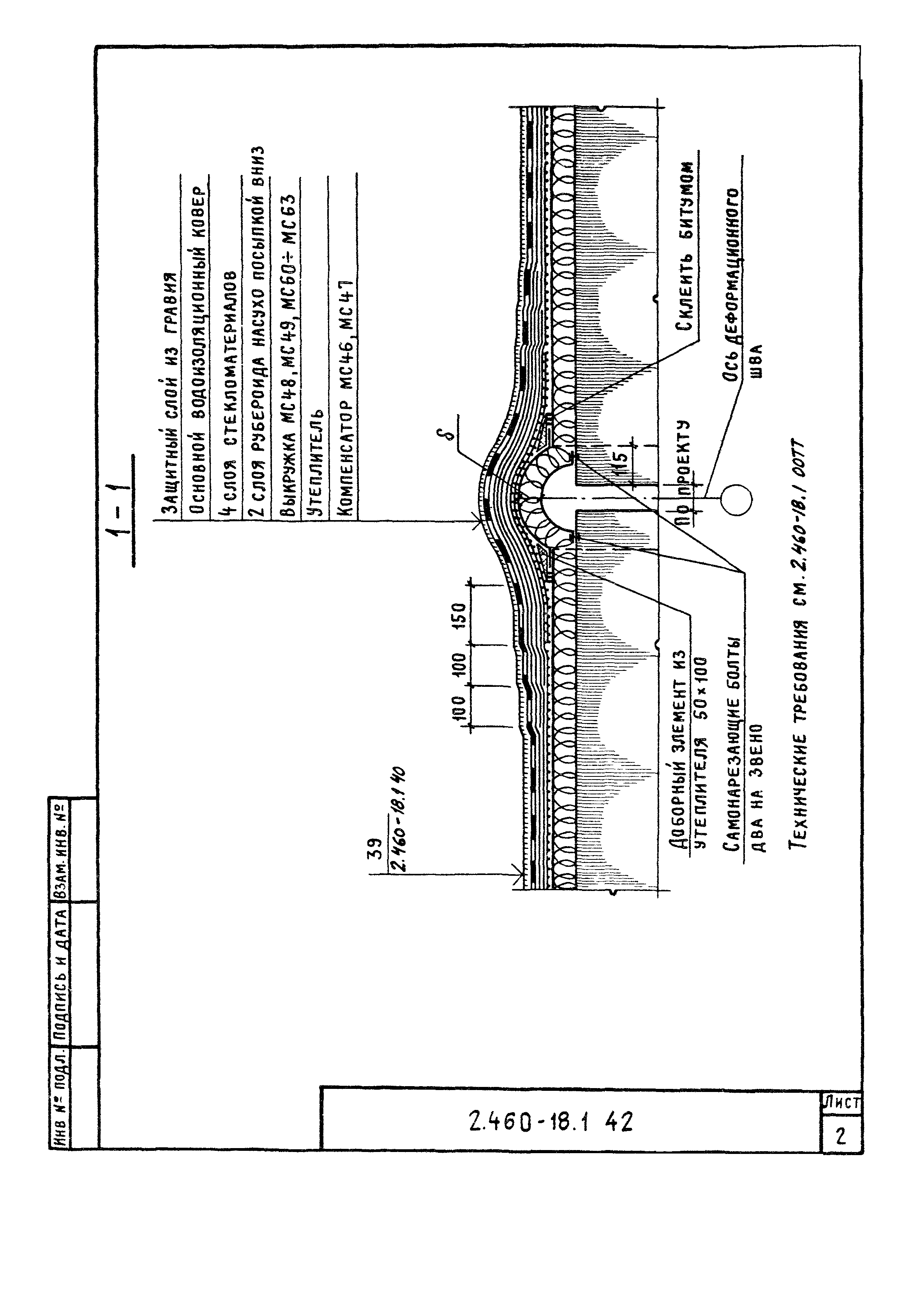

![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/0.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/1.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/2.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/3.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/4.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/5.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/6.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/7.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/8.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/9.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/10.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/11.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/12.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/13.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/14.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/15.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/16.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/17.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/18.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/19.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/20.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/21.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/22.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/23.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/24.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/25.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/26.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/27.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/28.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/29.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/30.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/31.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/32.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/33.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/34.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/35.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/36.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/37.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/38.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/39.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/40.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/41.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/42.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/43.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/44.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/45.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/46.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/47.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/48.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/49.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/50.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/51.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/52.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/53.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/54.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/55.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/56.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/57.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/58.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/59.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/60.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/61.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/62.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/63.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/64.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/65.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/66.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/67.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/68.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/69.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/70.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/71.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/72.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/73.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/74.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/75.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/76.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/77.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/78.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/79.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/80.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/81.gif) ![Серия 2.460-18](../../../Data2/1/4293847/4293847812.files/82.gif)
|
