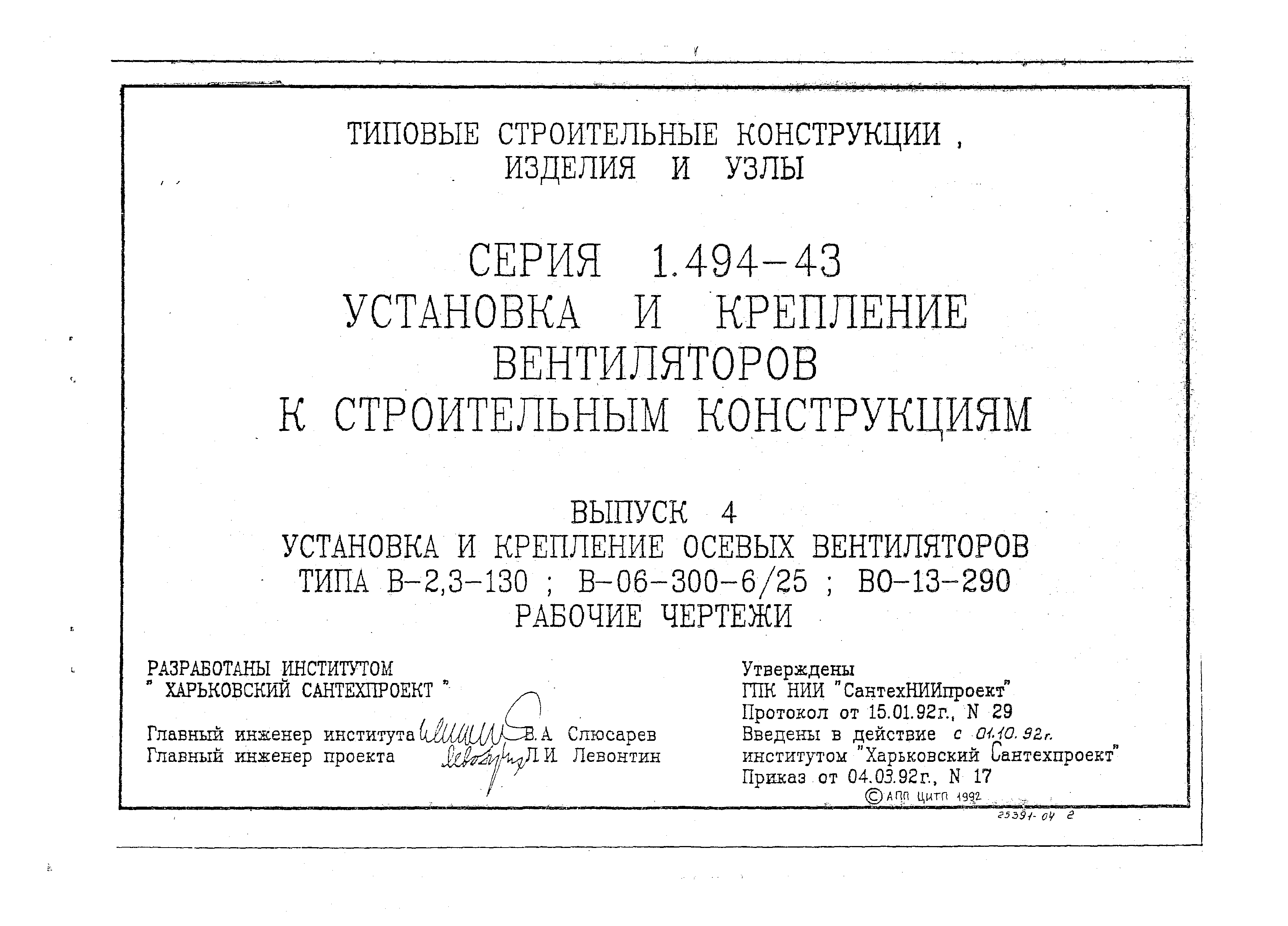

Скачать Серия 1.494-43 Выпуск 4. Установка и крепление осевых вентиляторов В-2,3-130; В-06-300-6/25; ВО-13-290. Рабочие чертежиДата актуализации: 10.08.2017 Серия 1.494-43

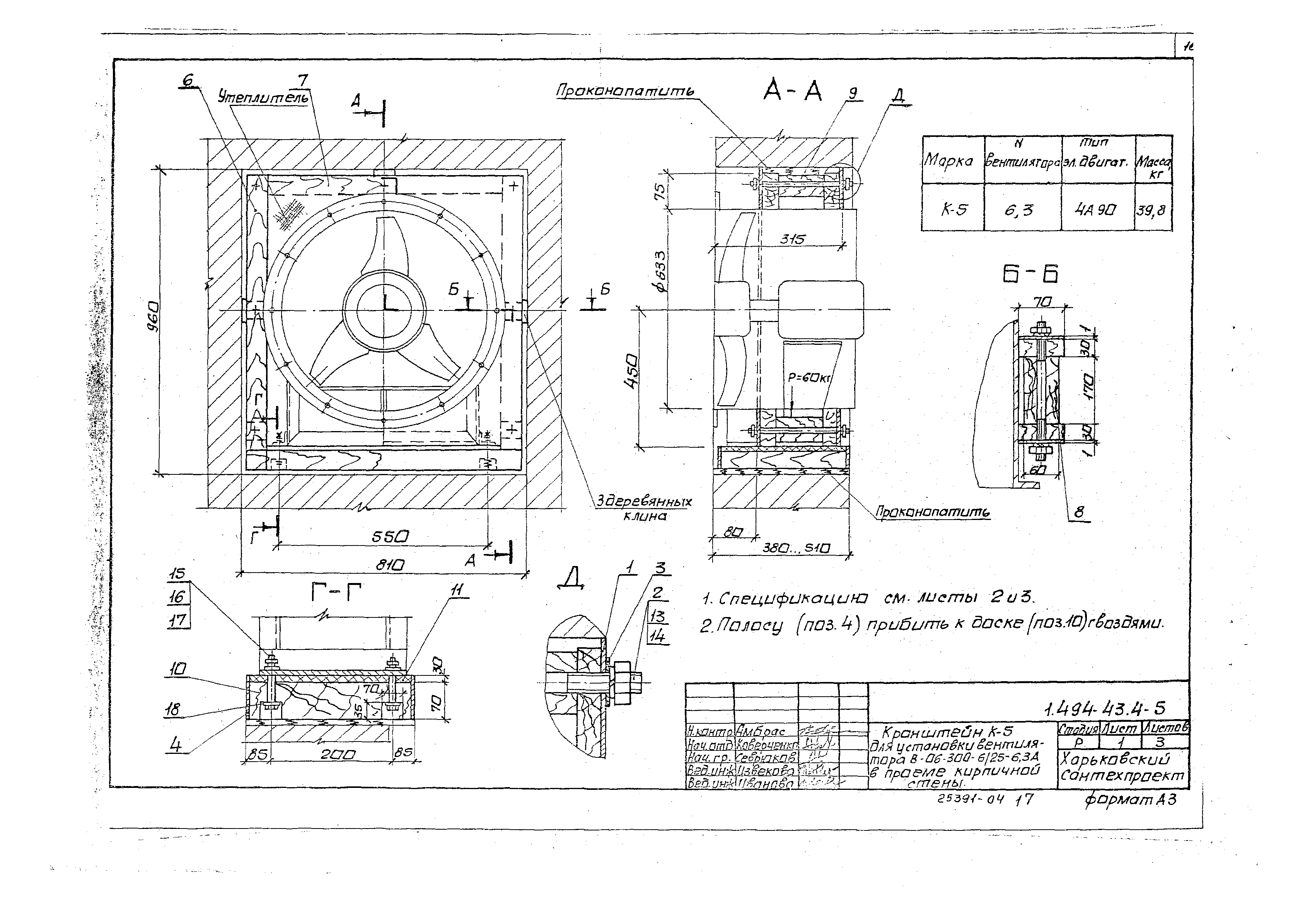

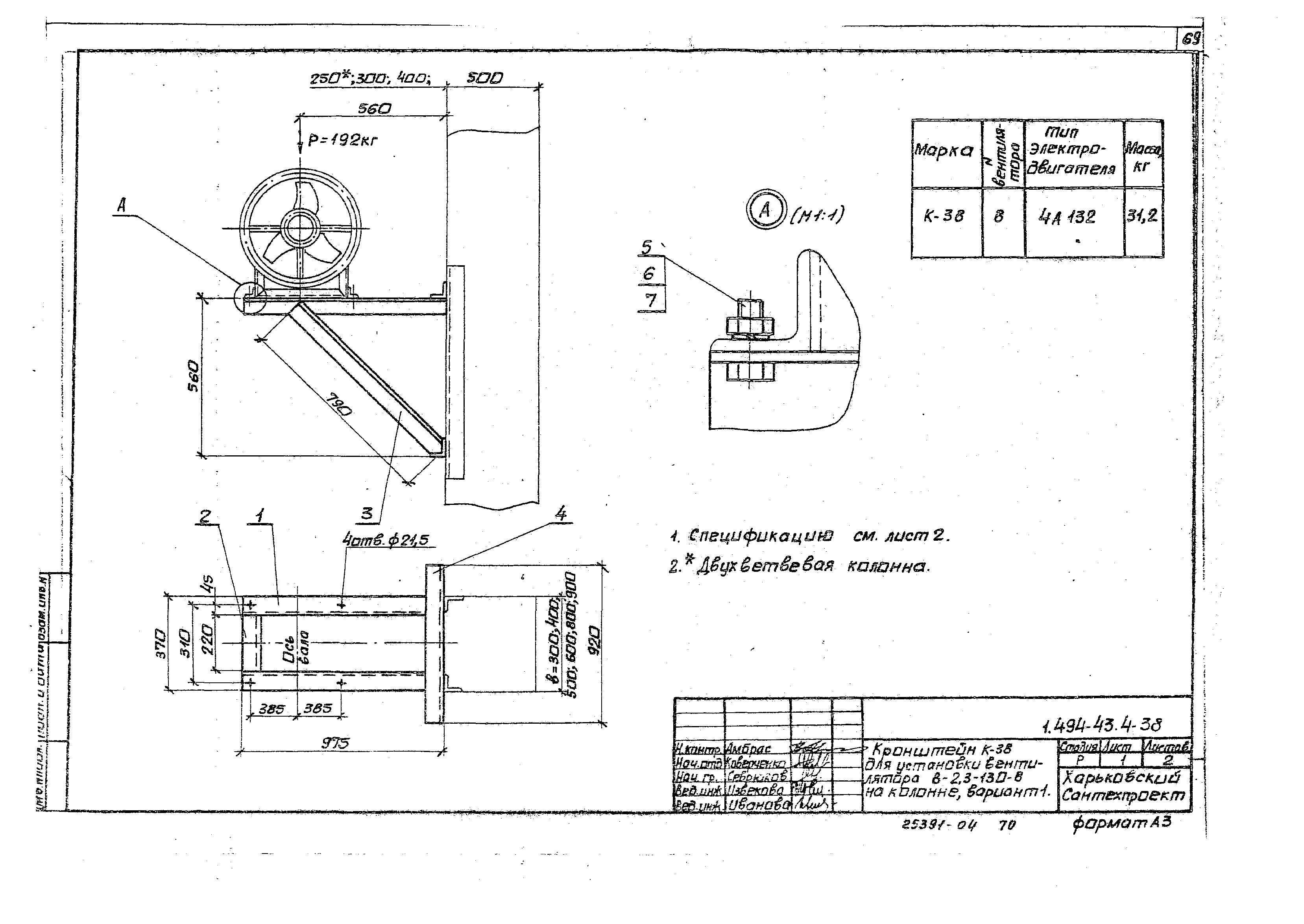

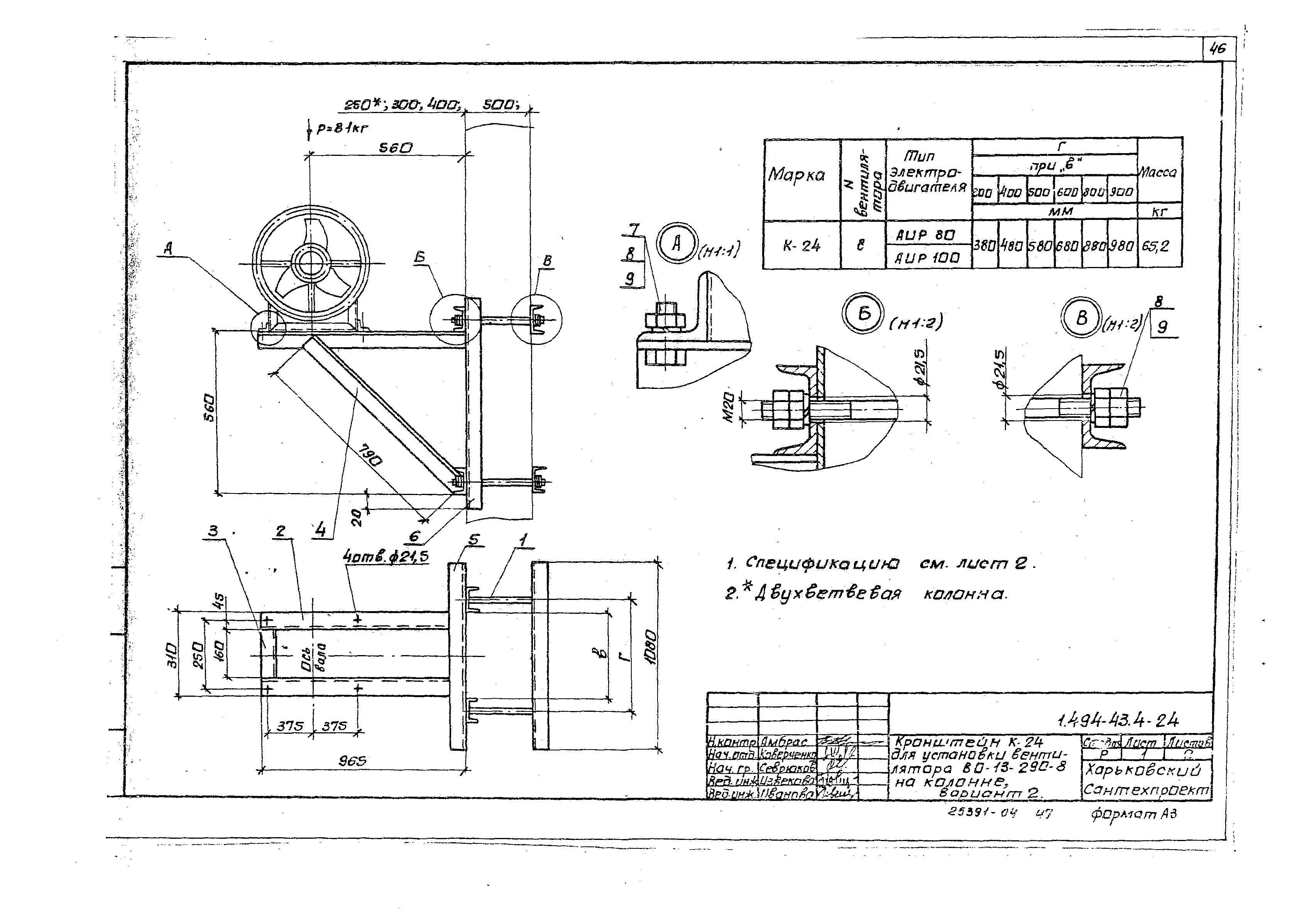

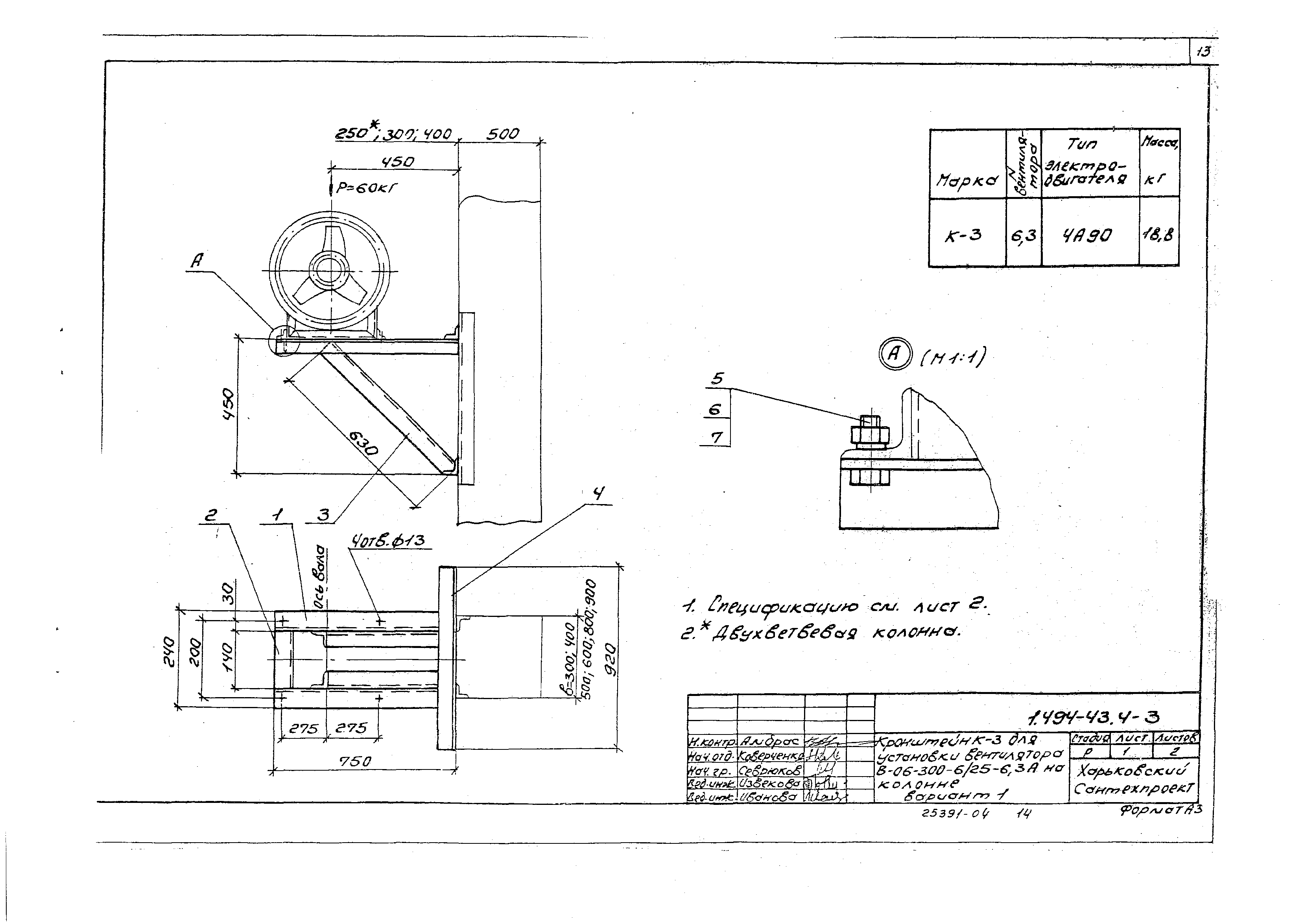

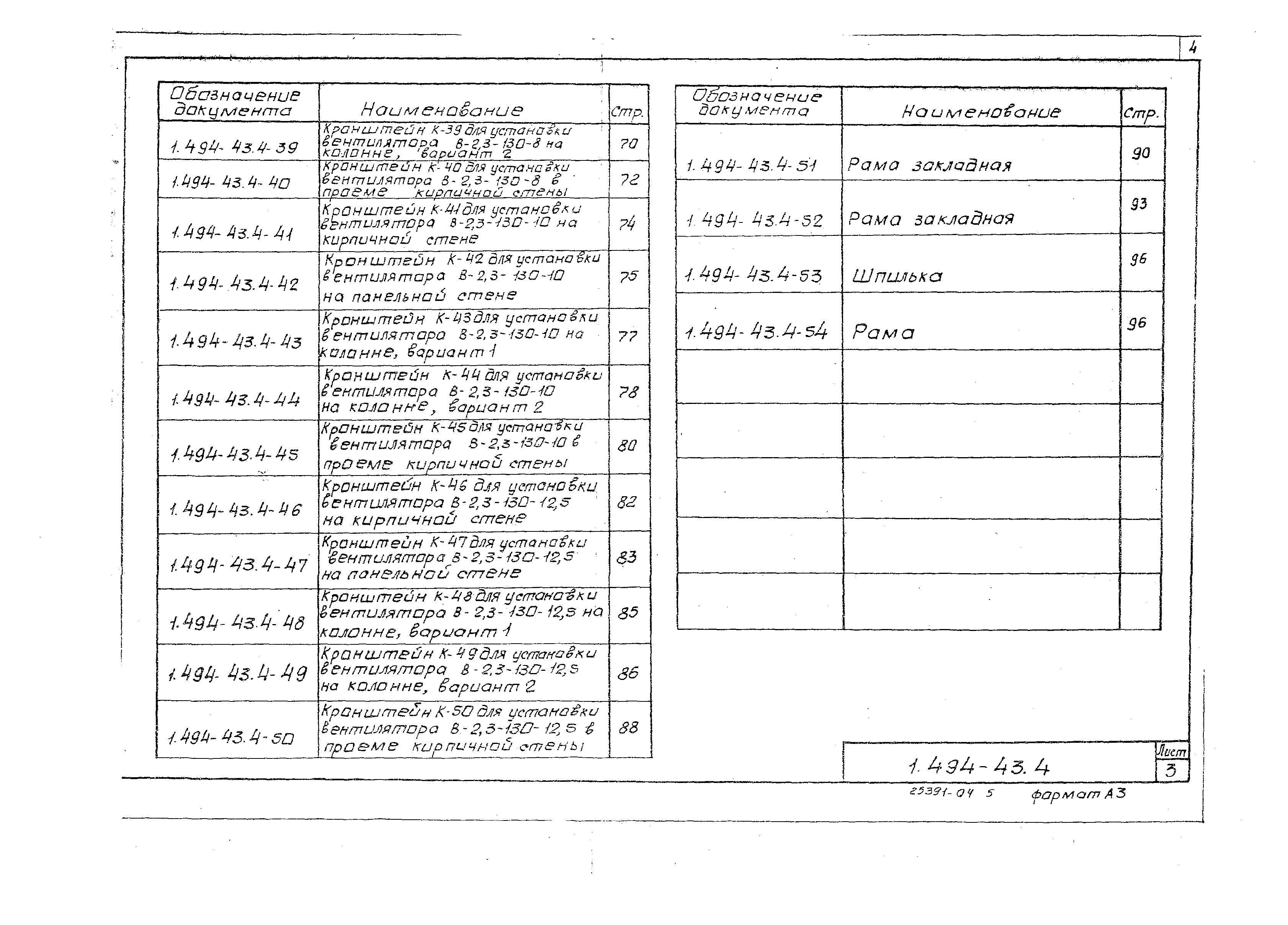

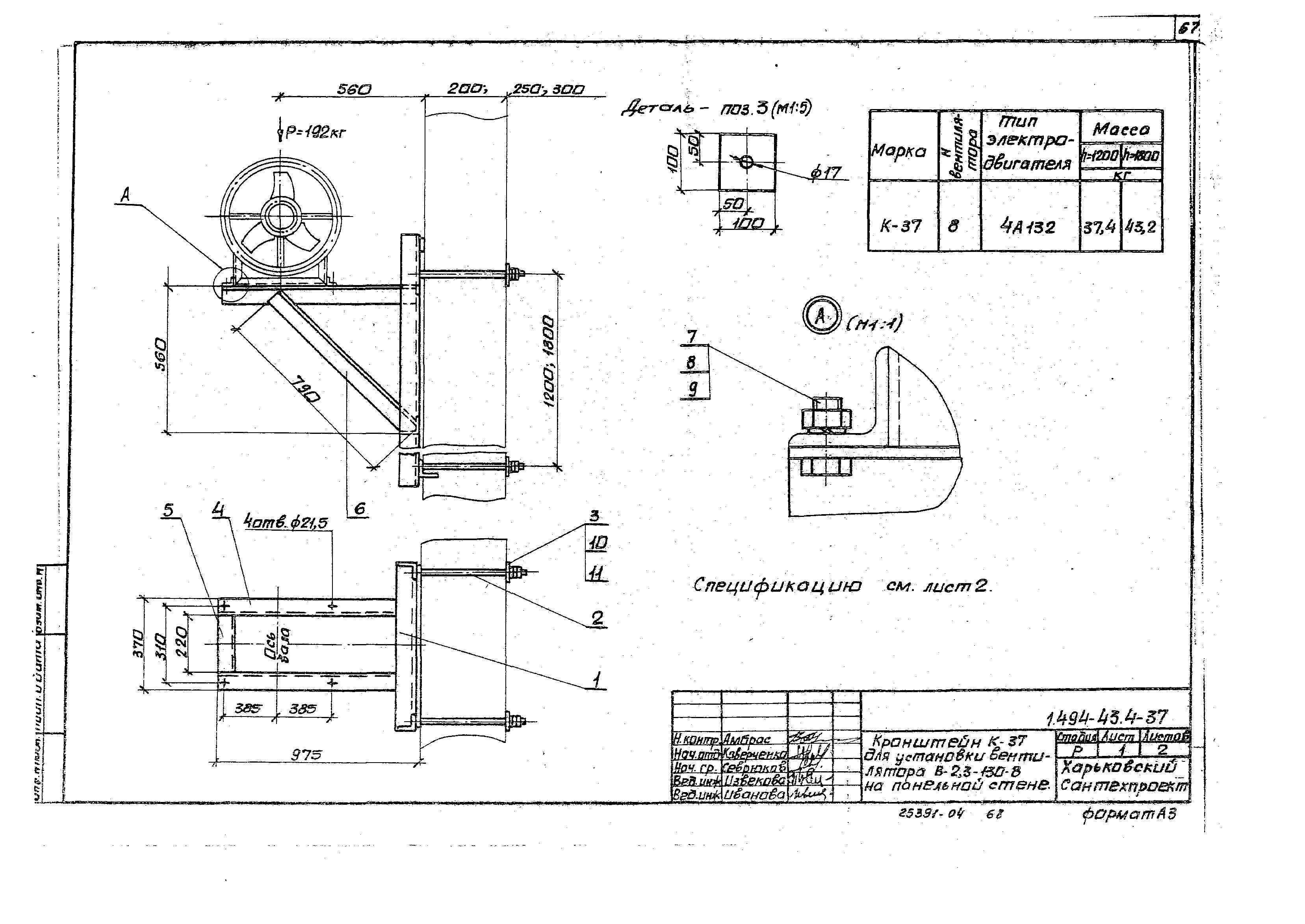

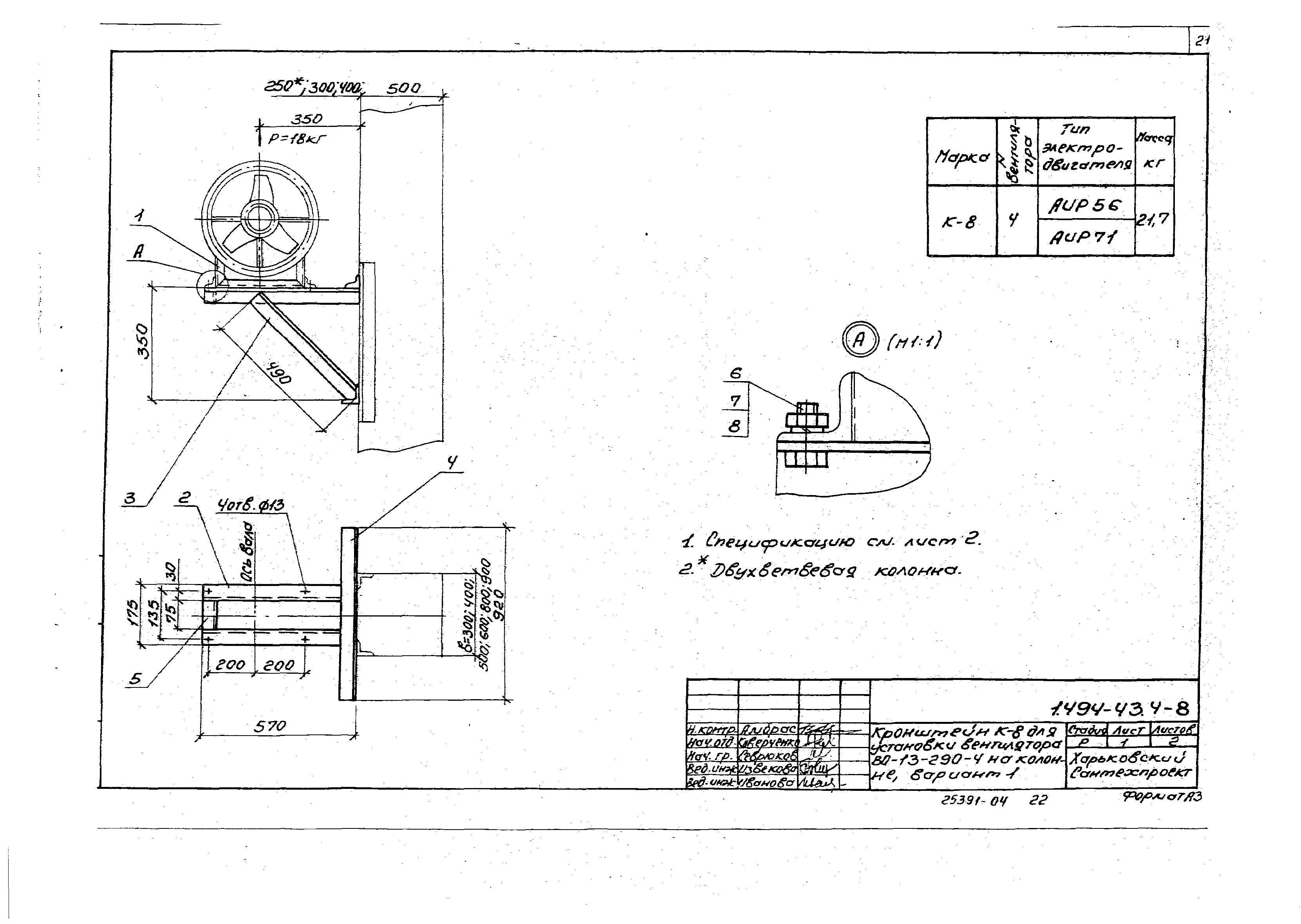

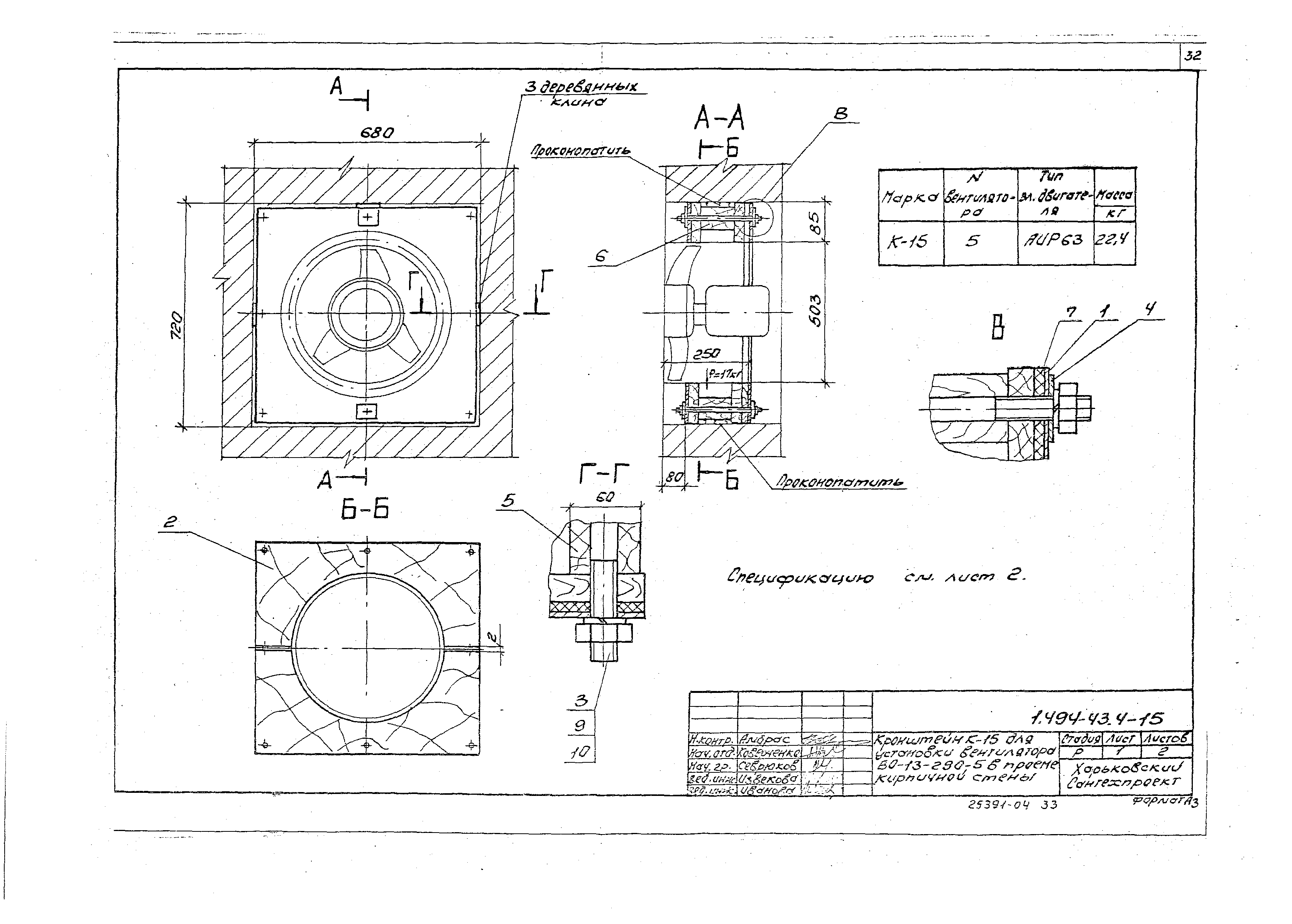

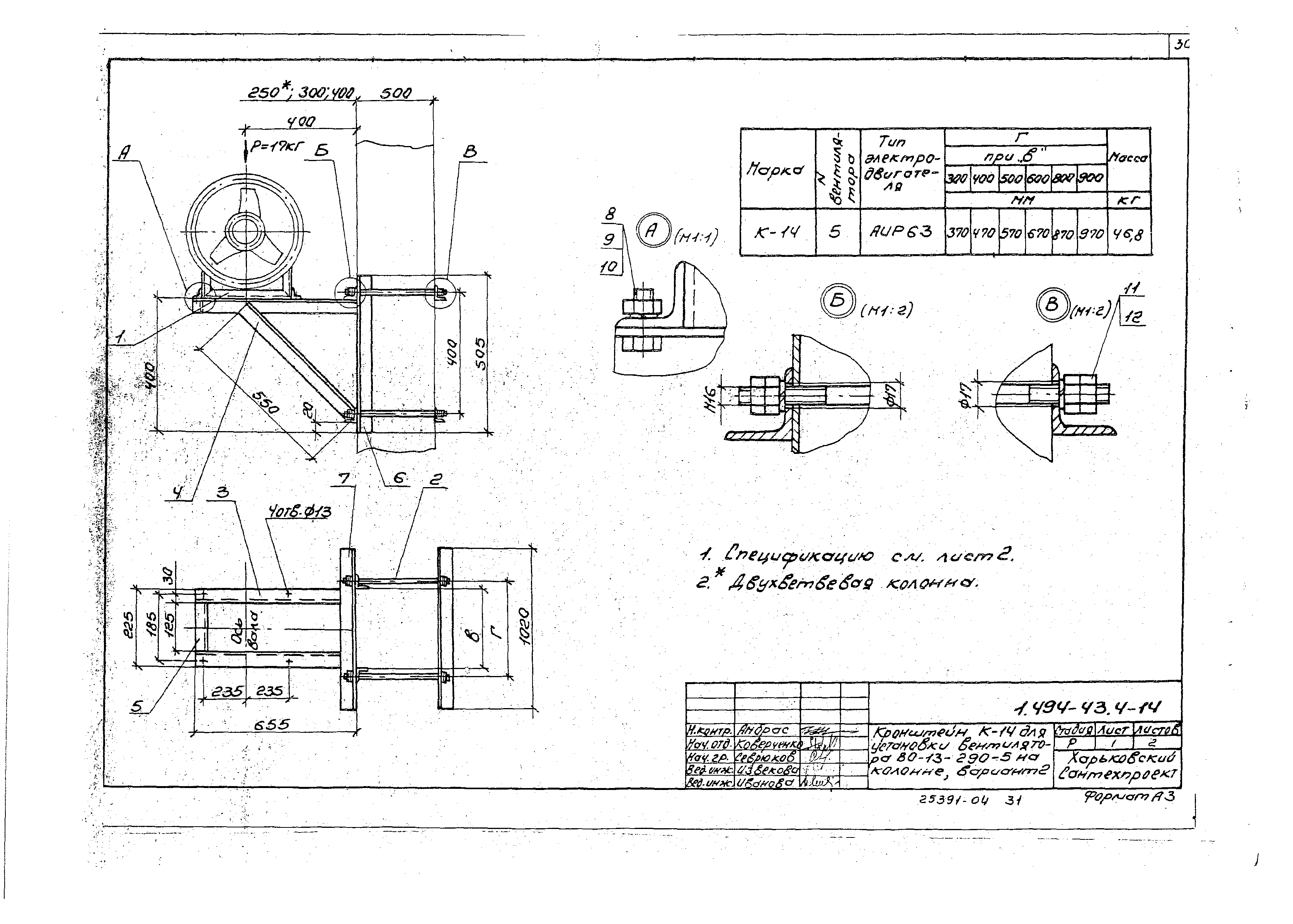

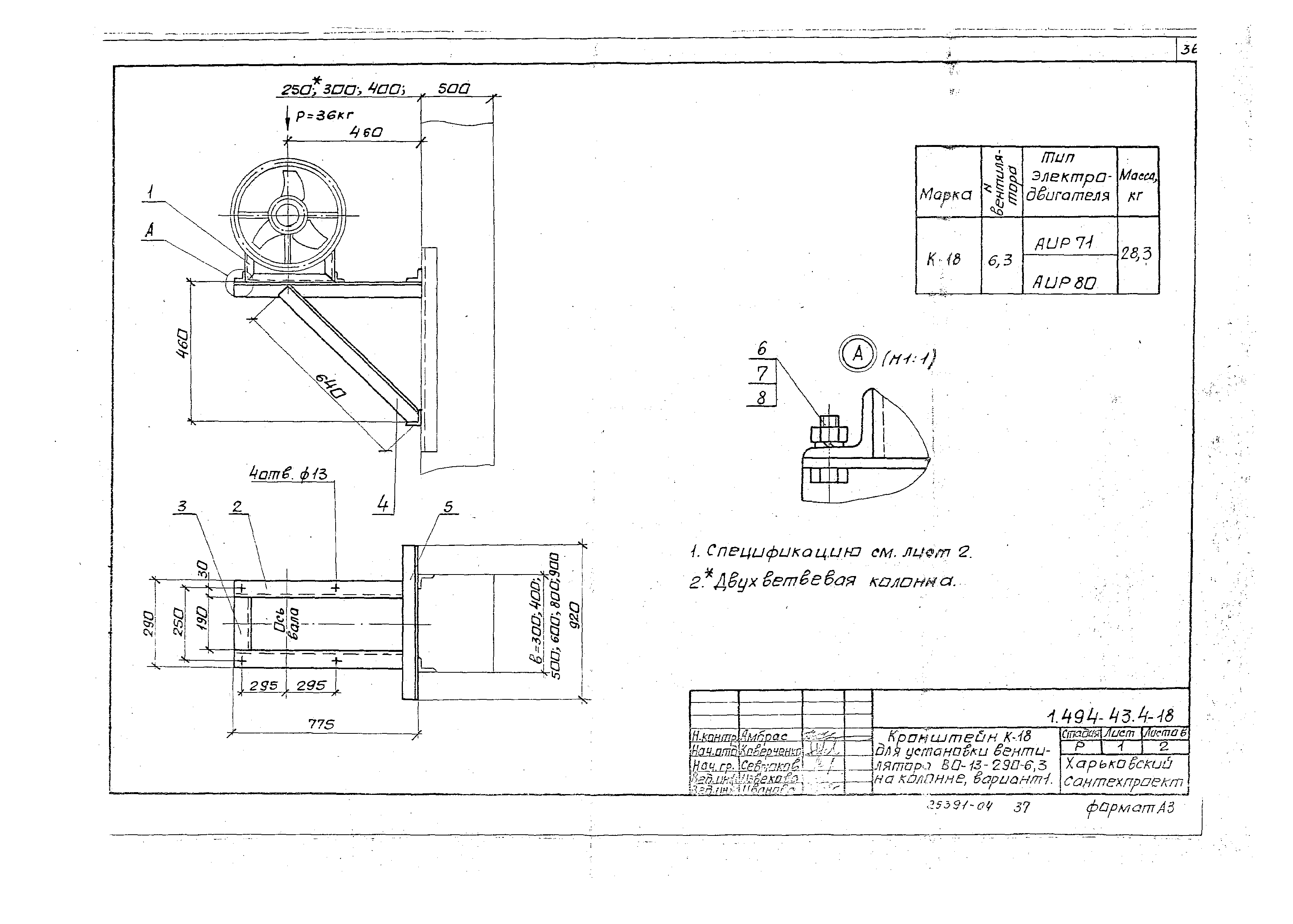

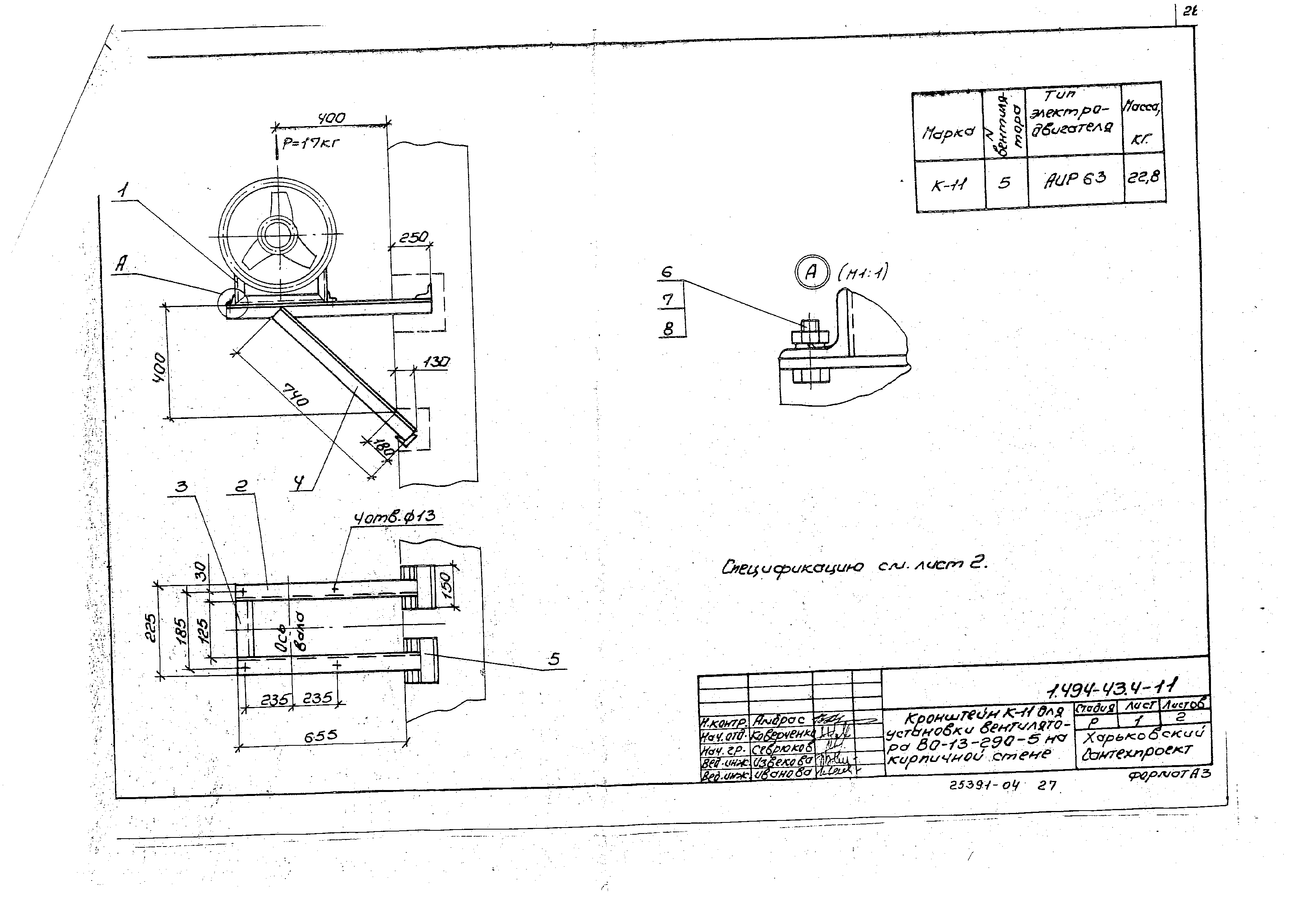

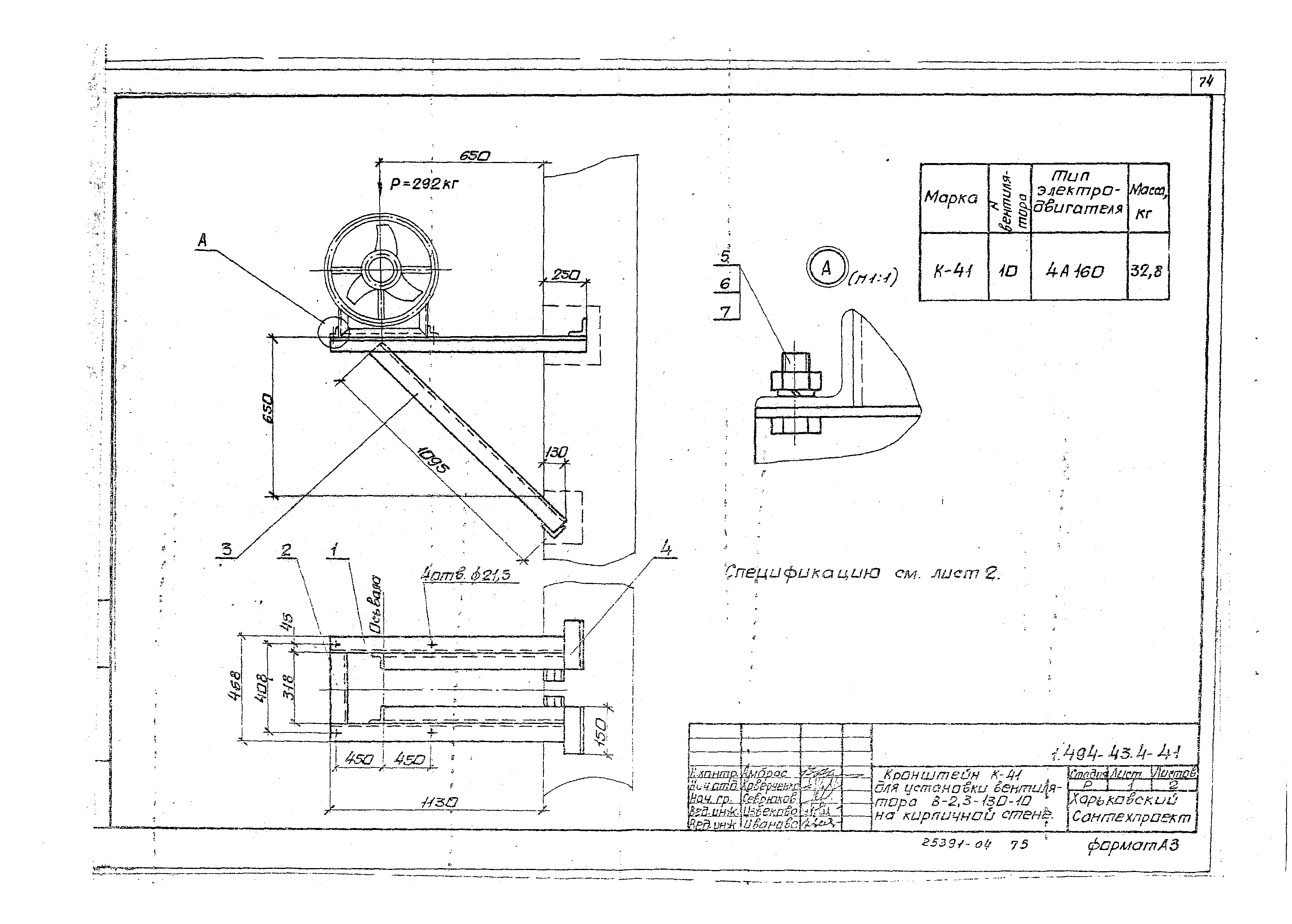

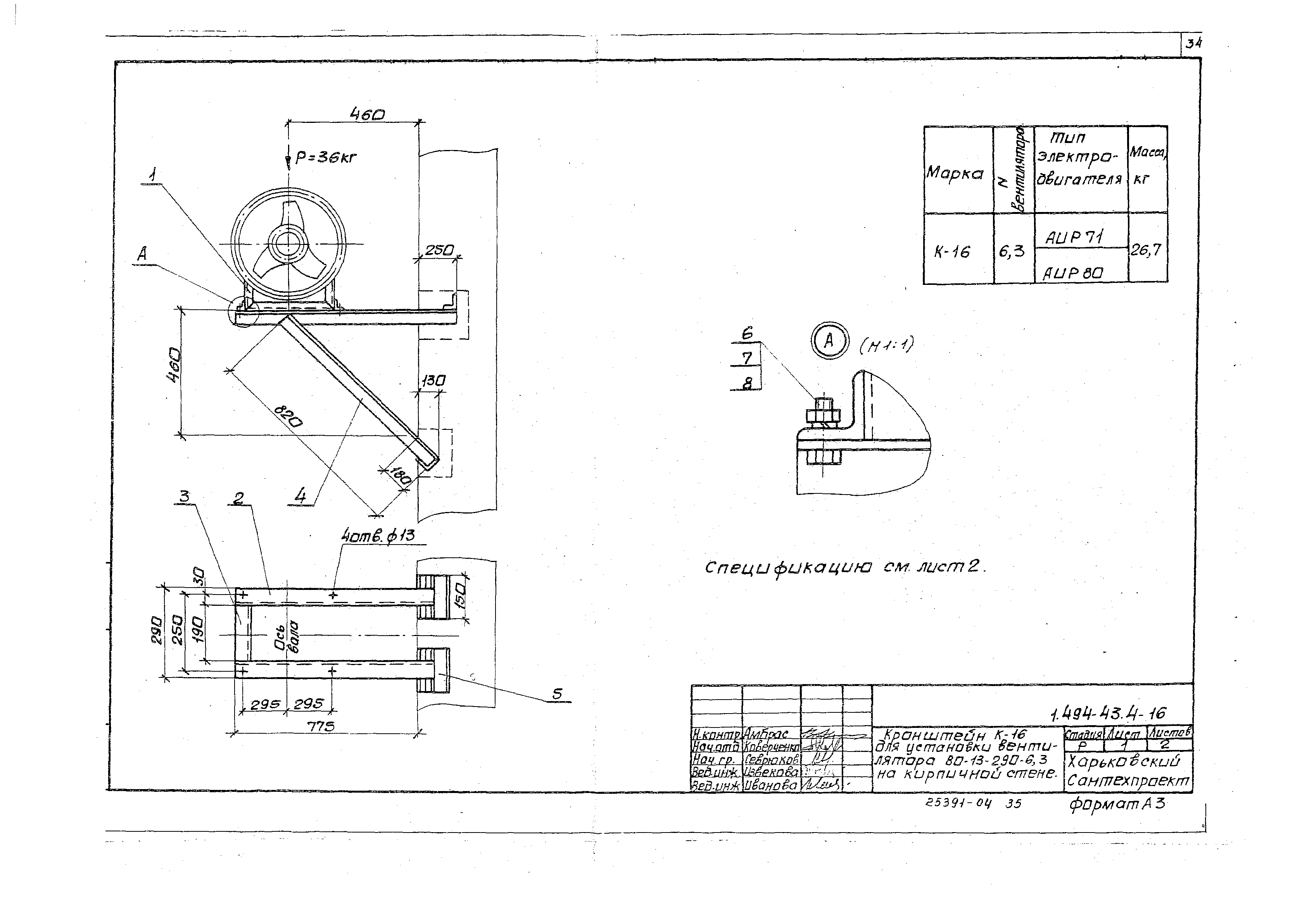

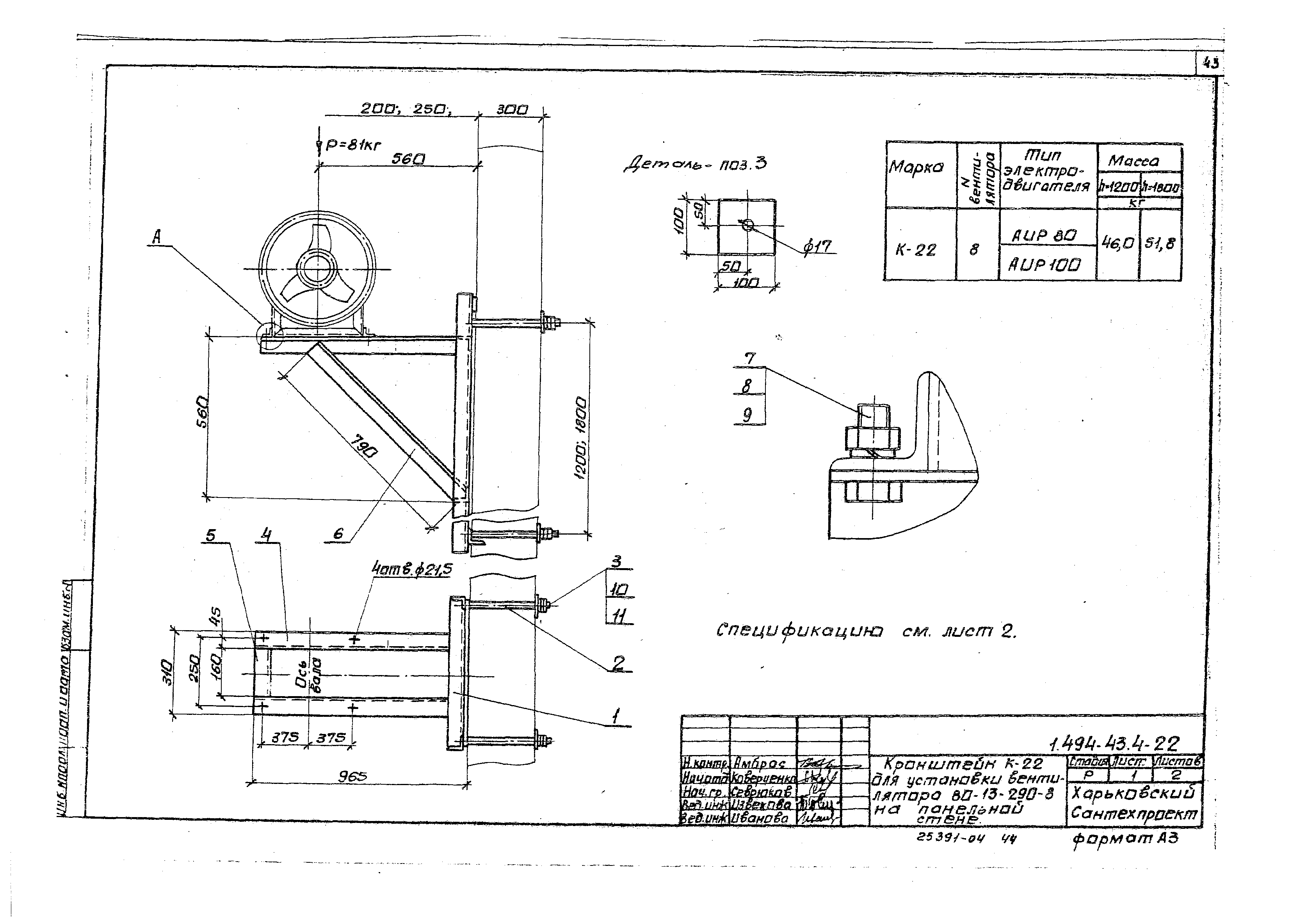

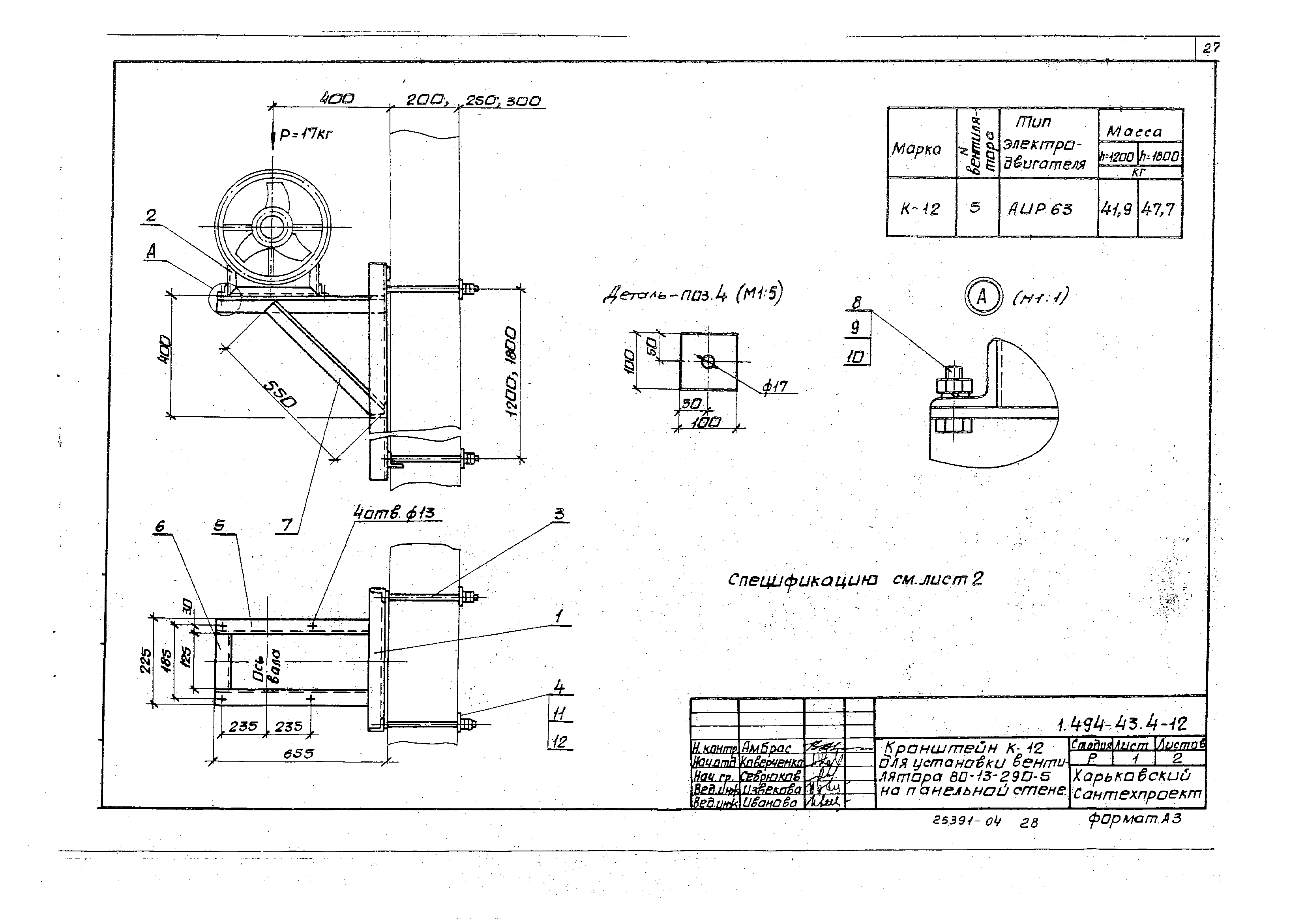

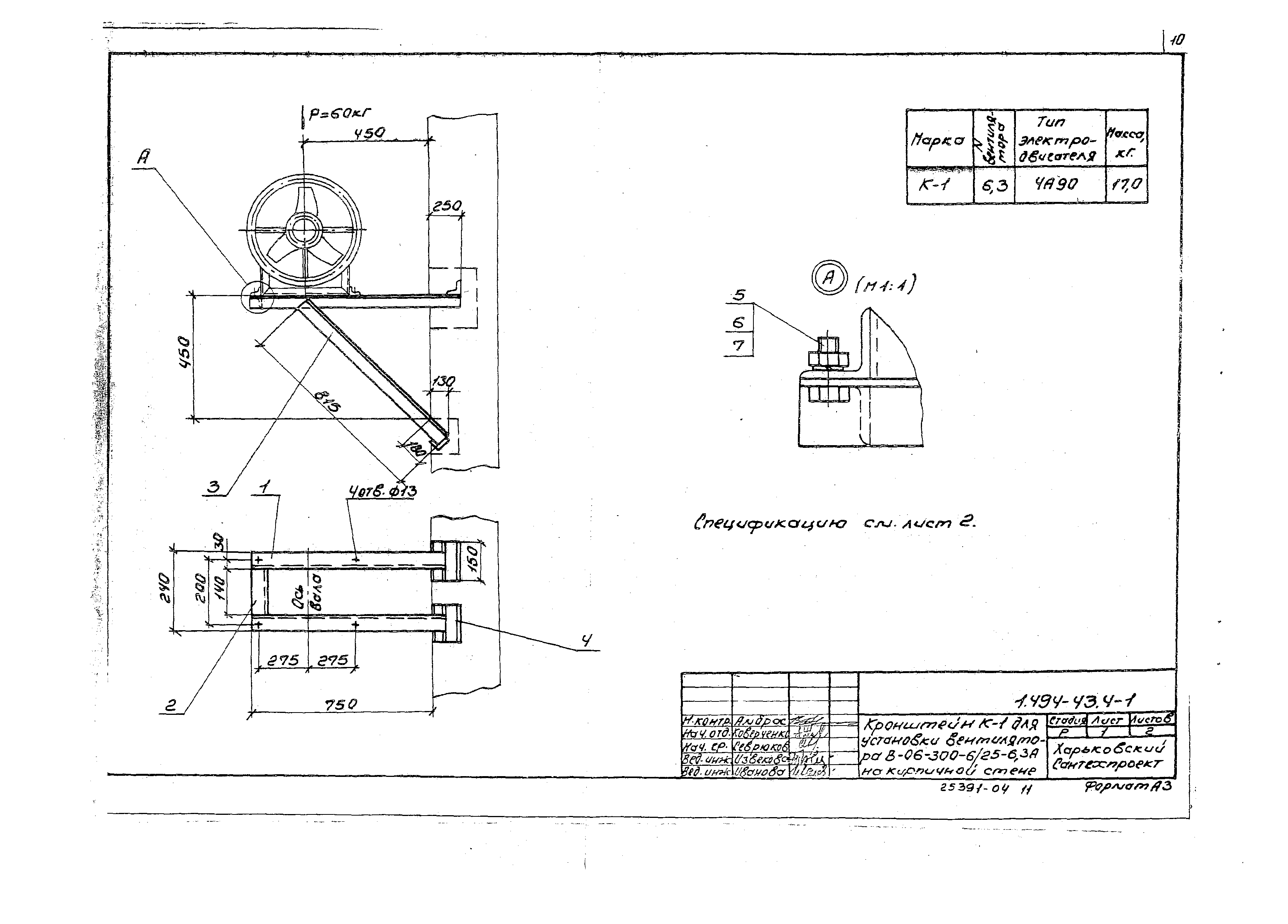

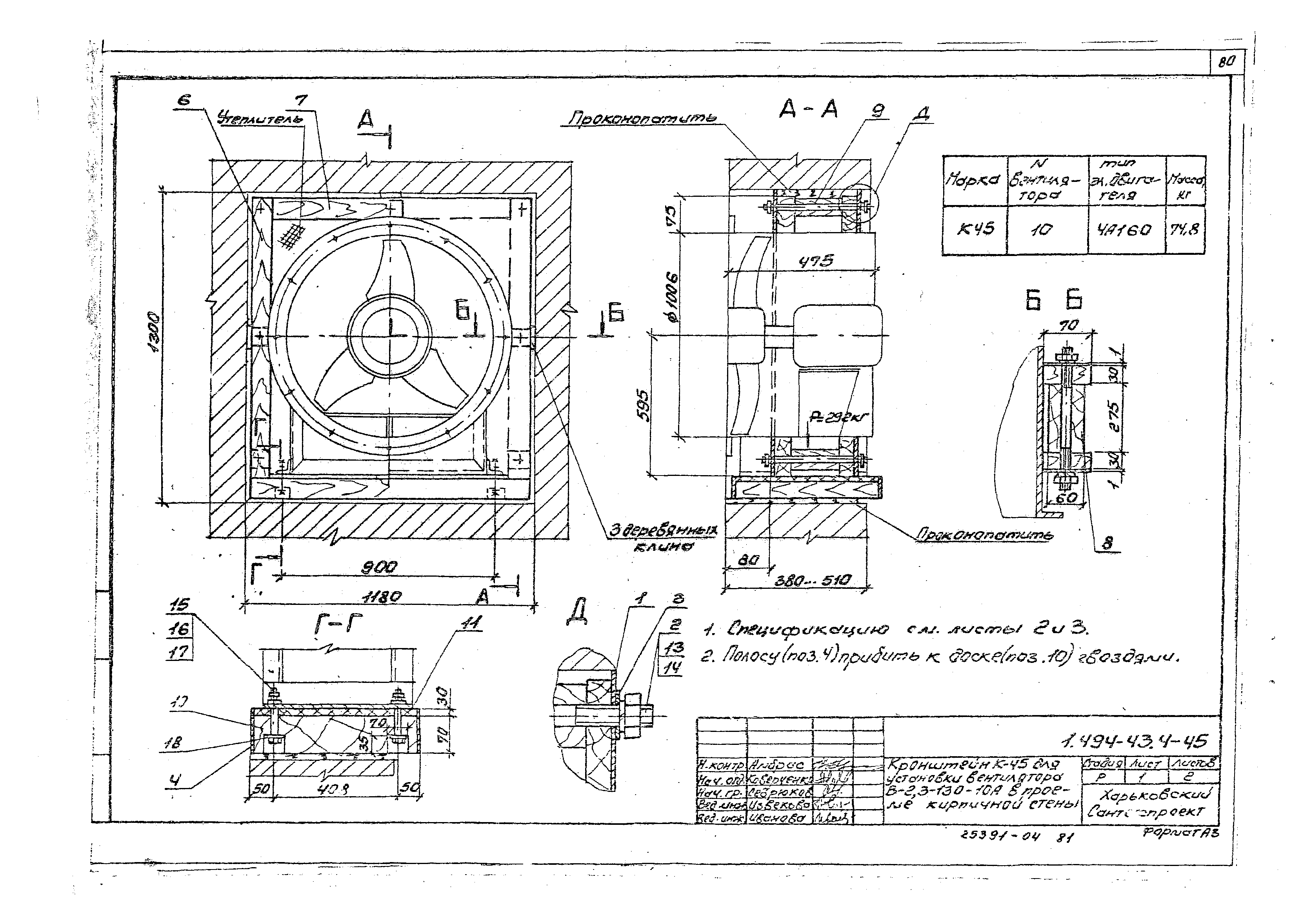

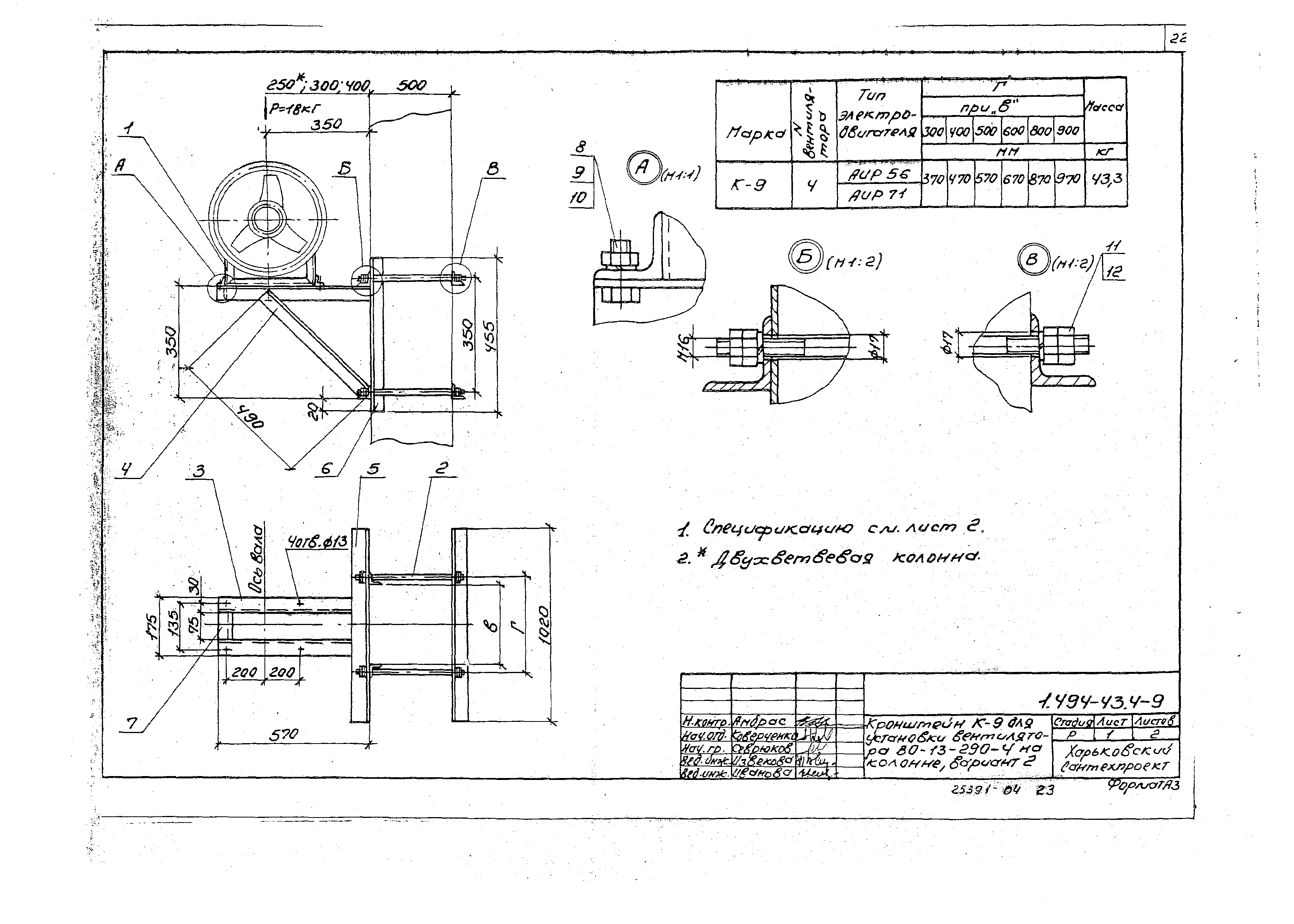

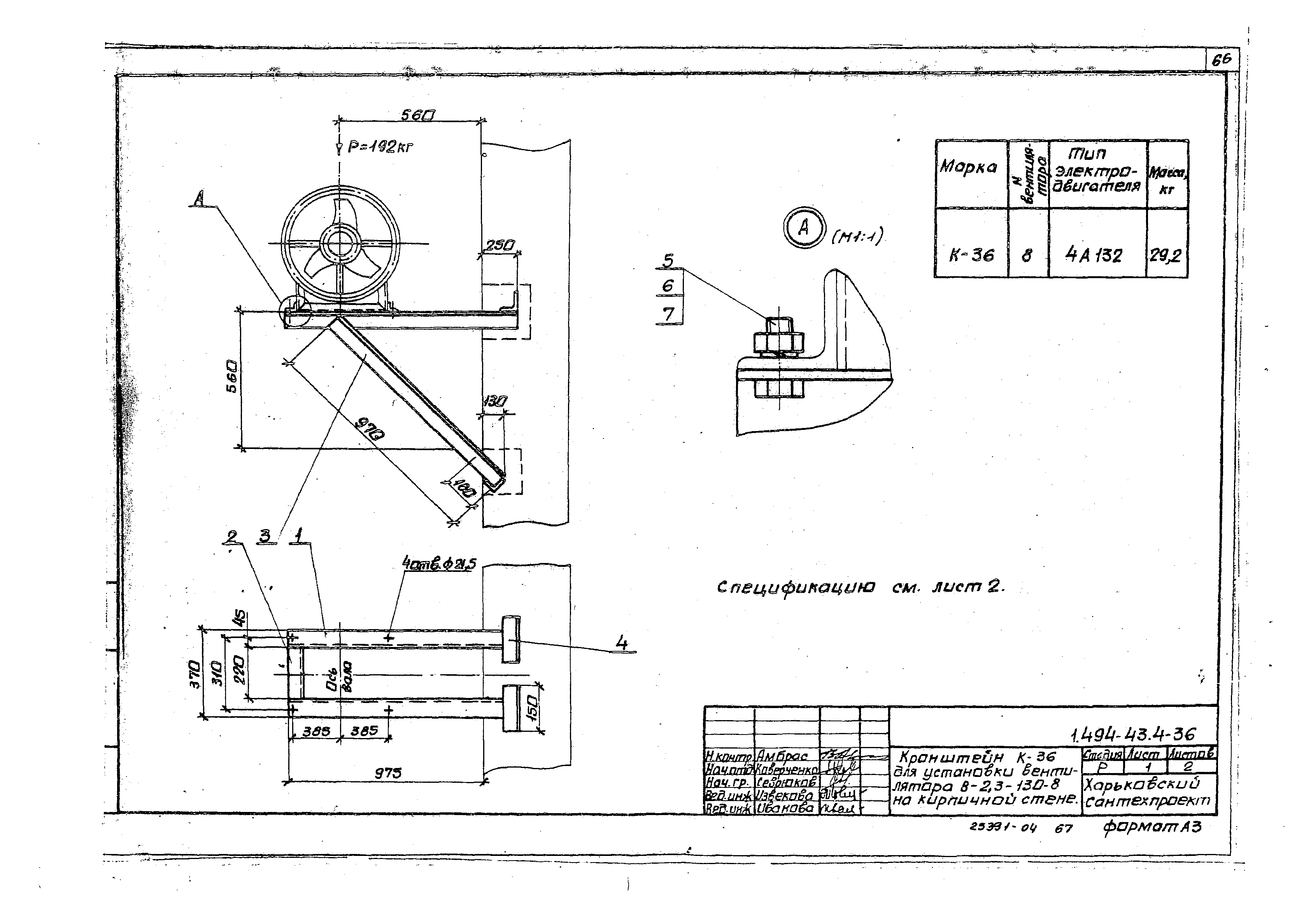

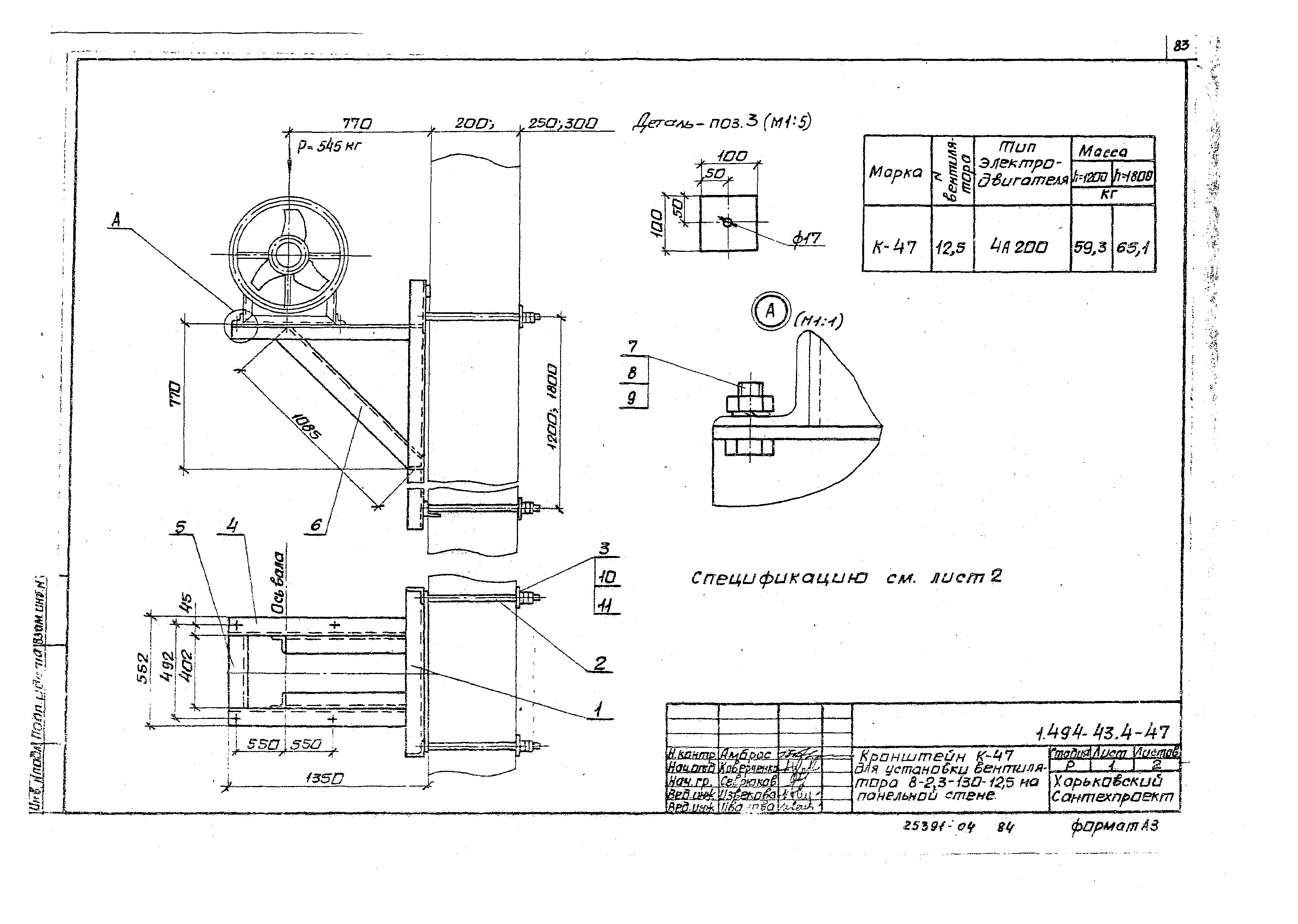

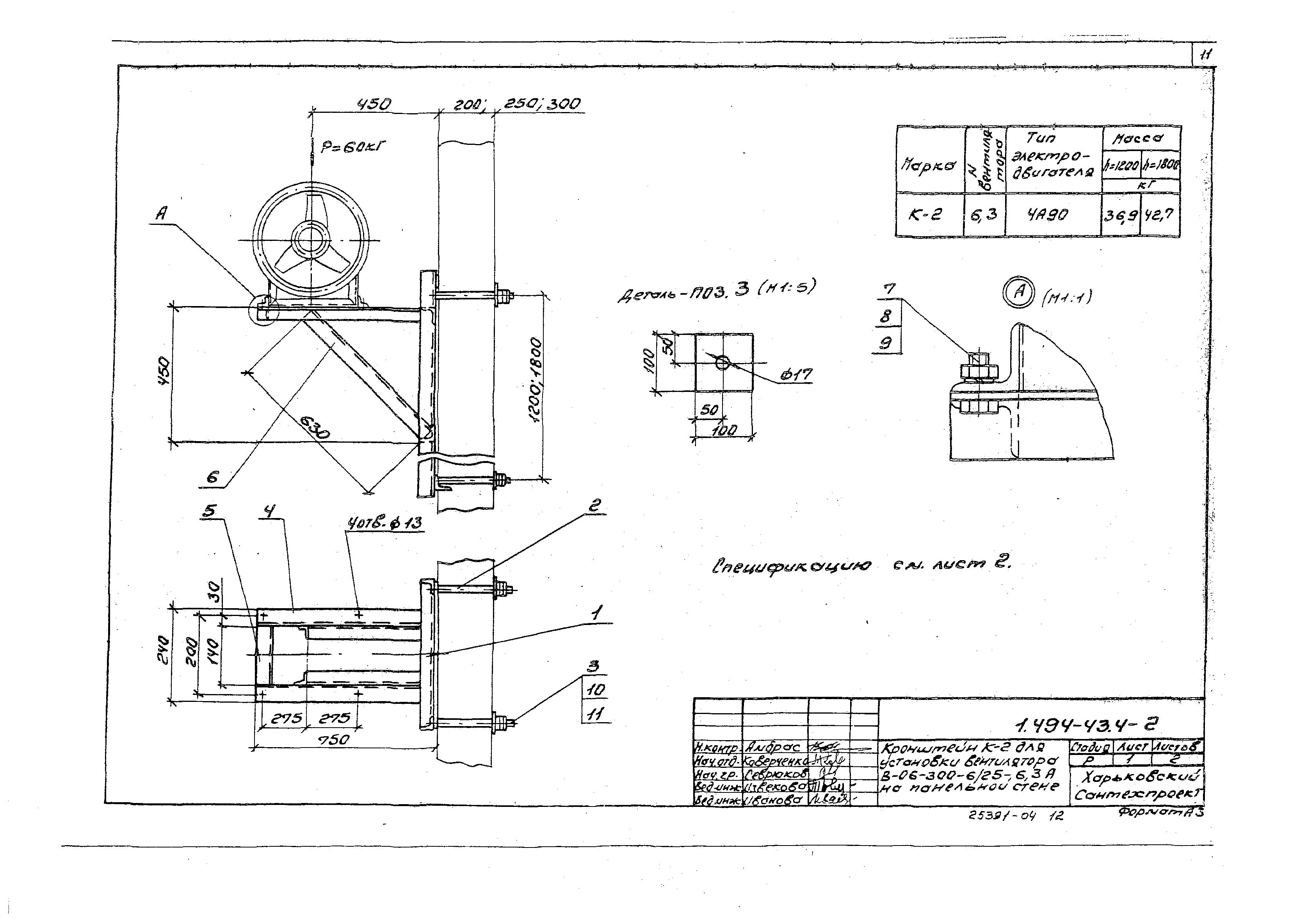

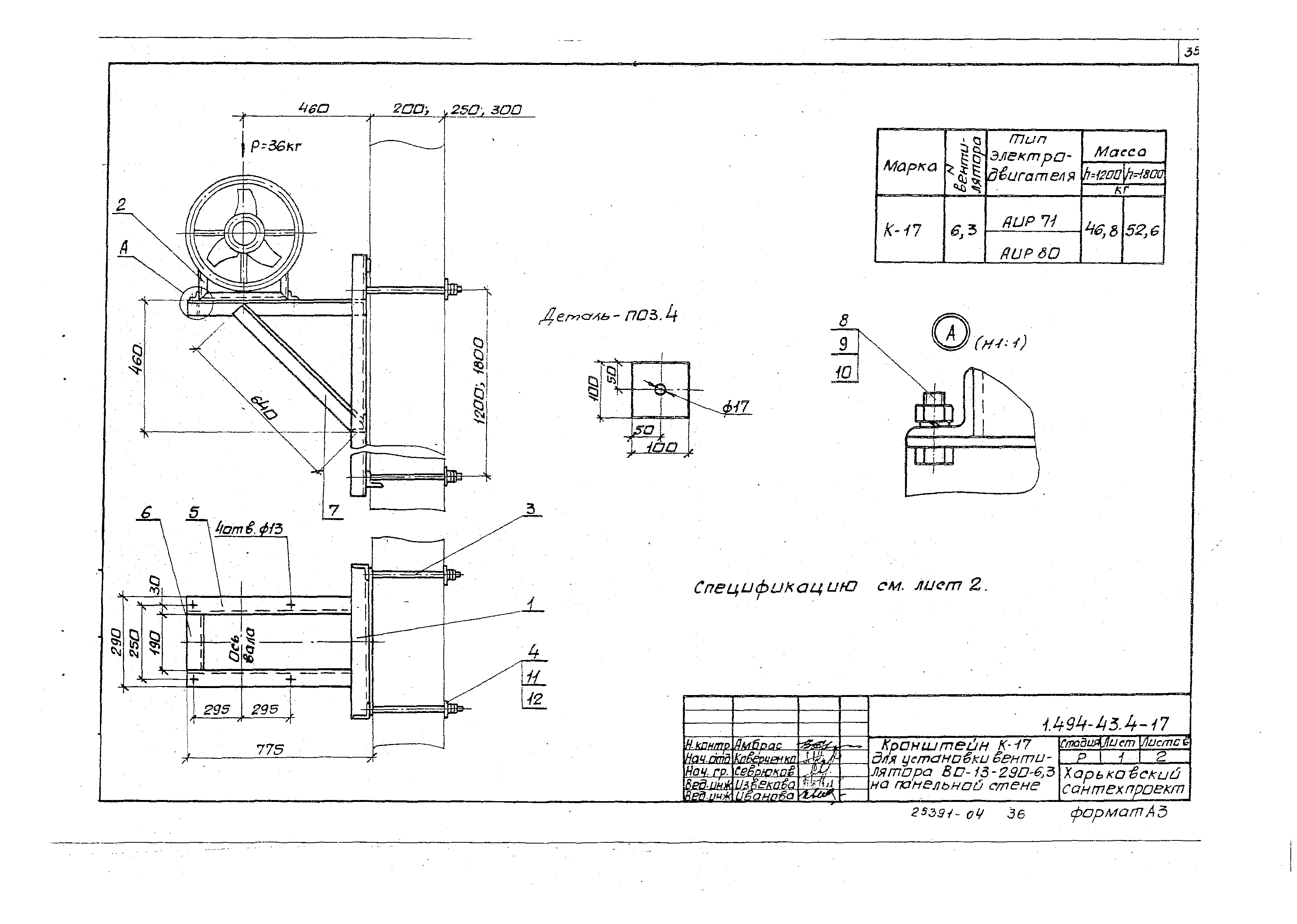

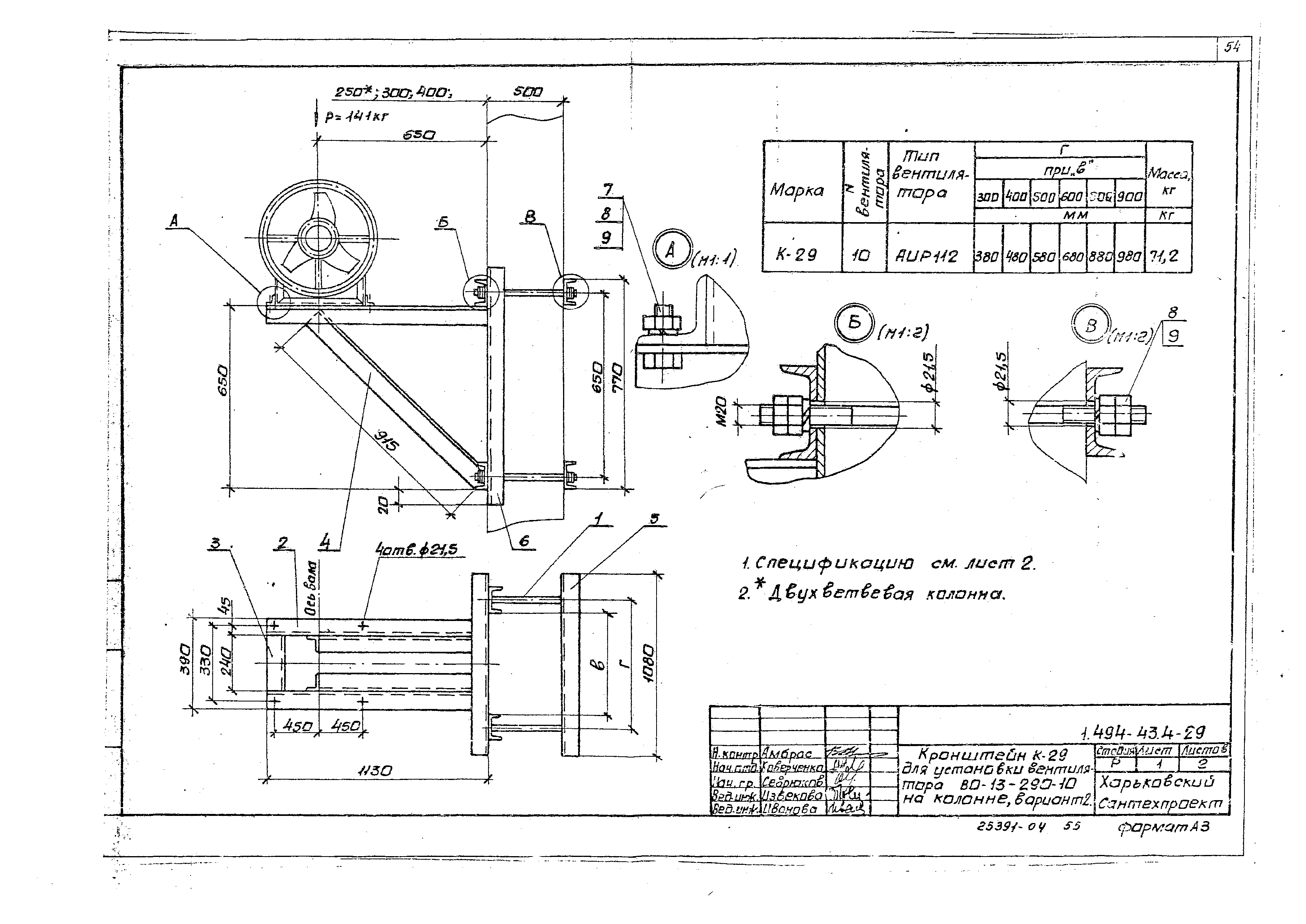

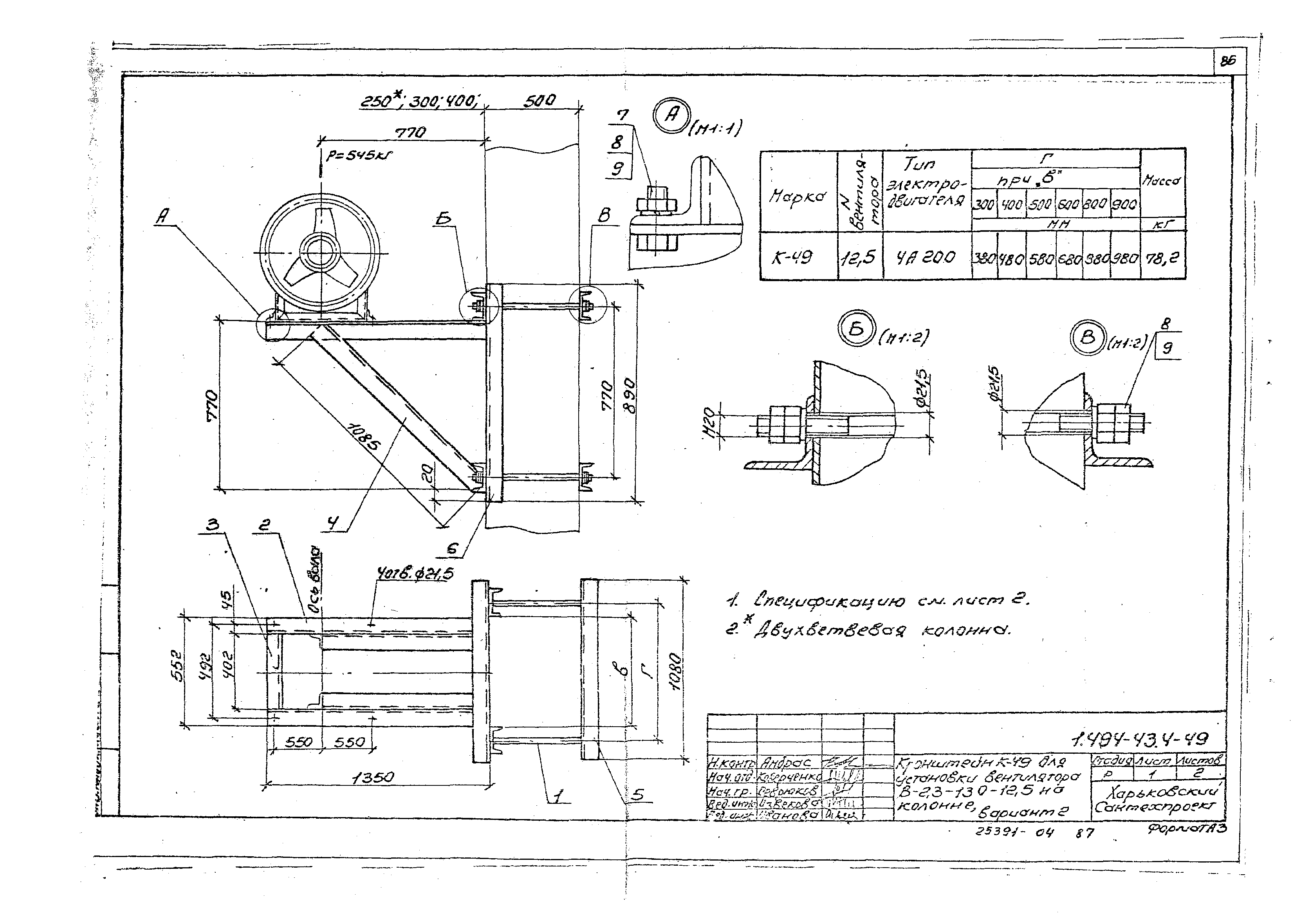

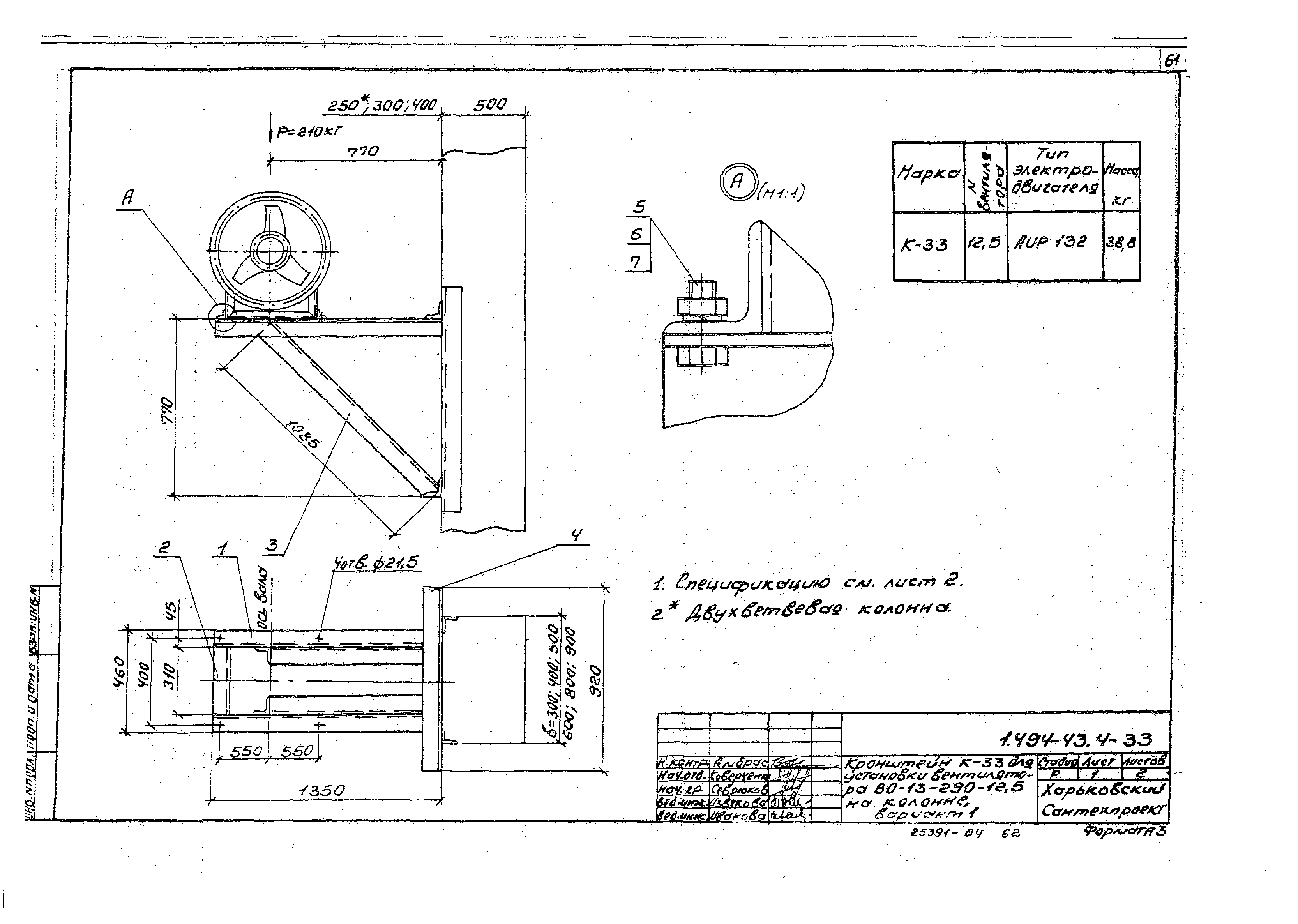

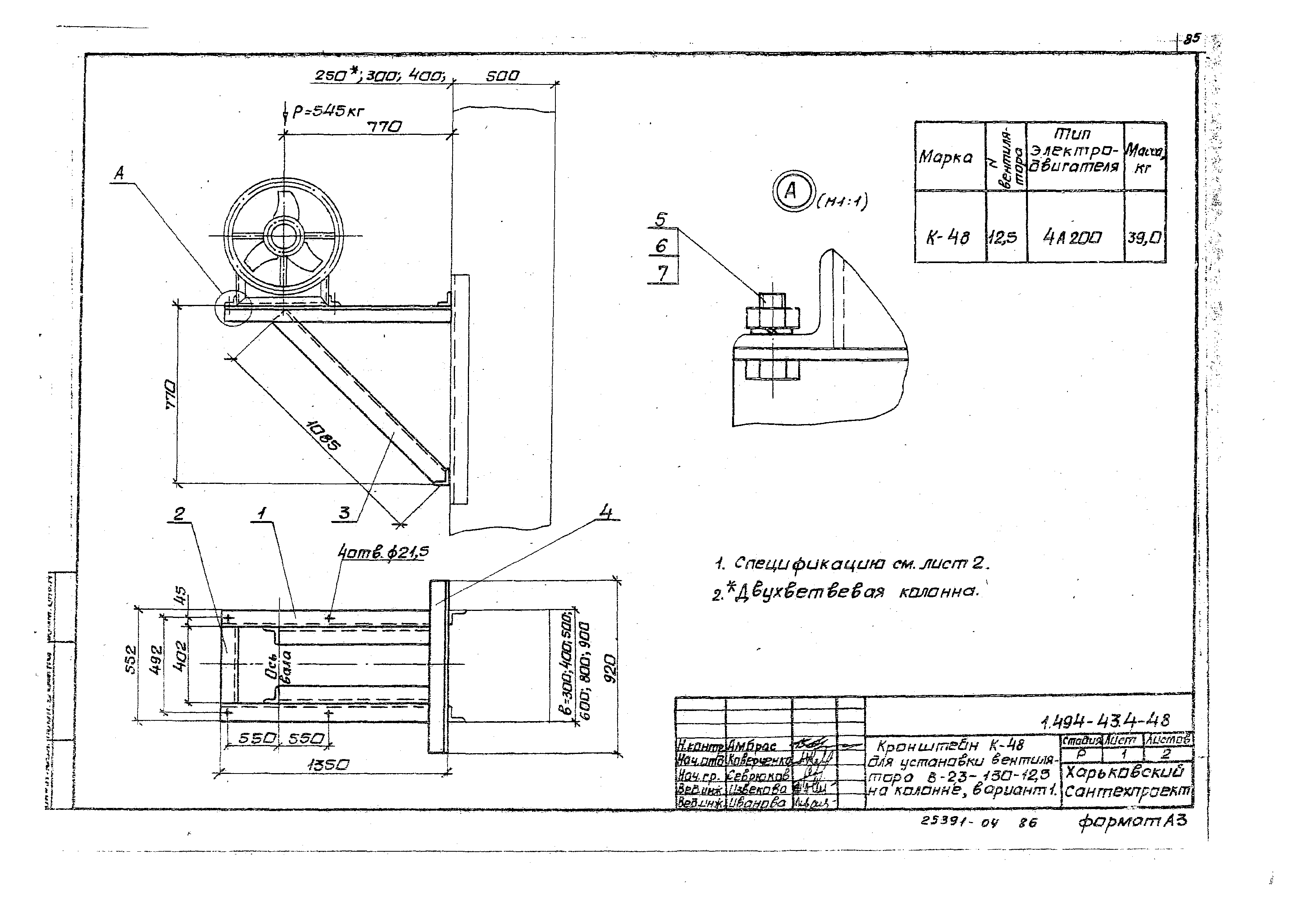

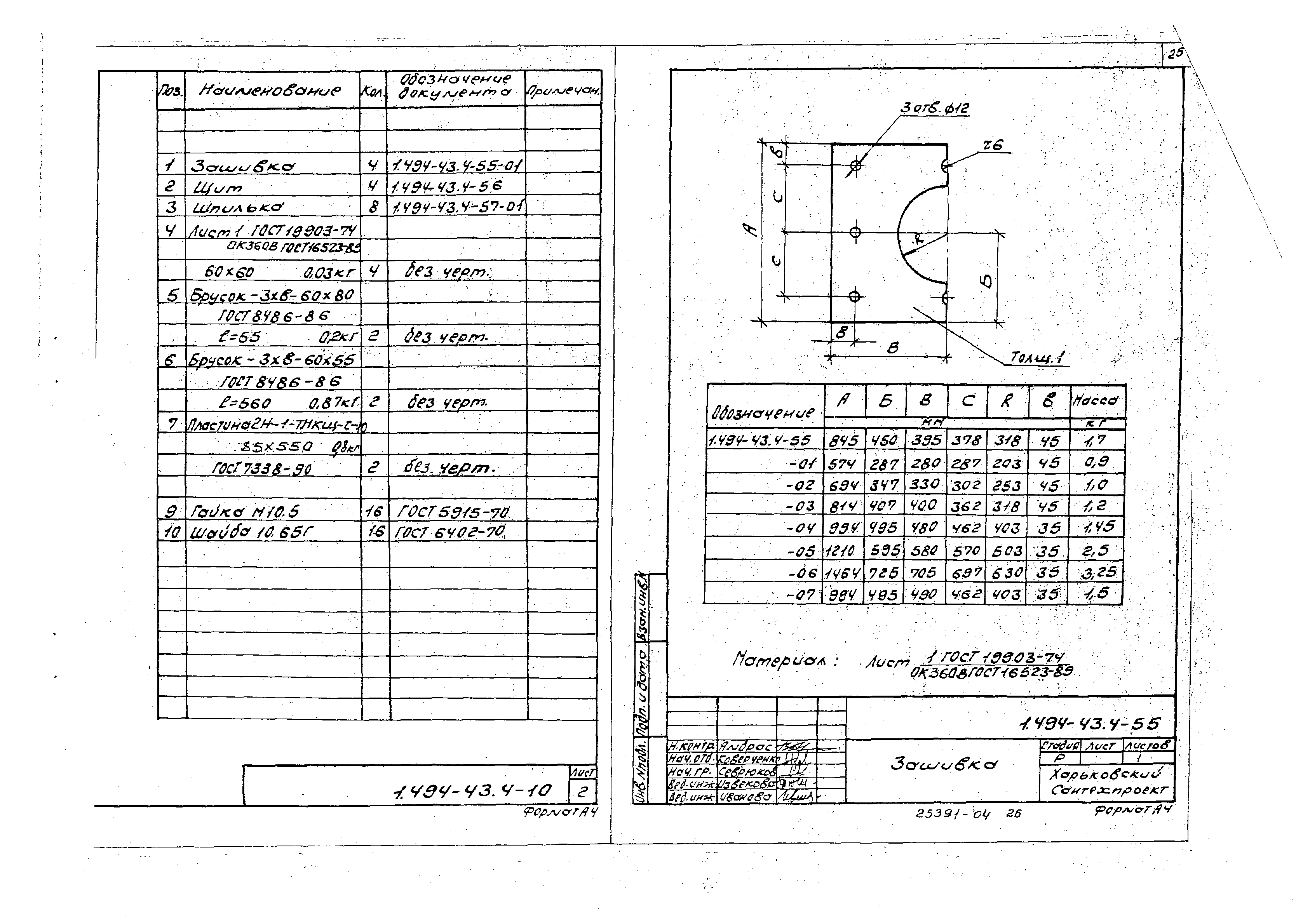

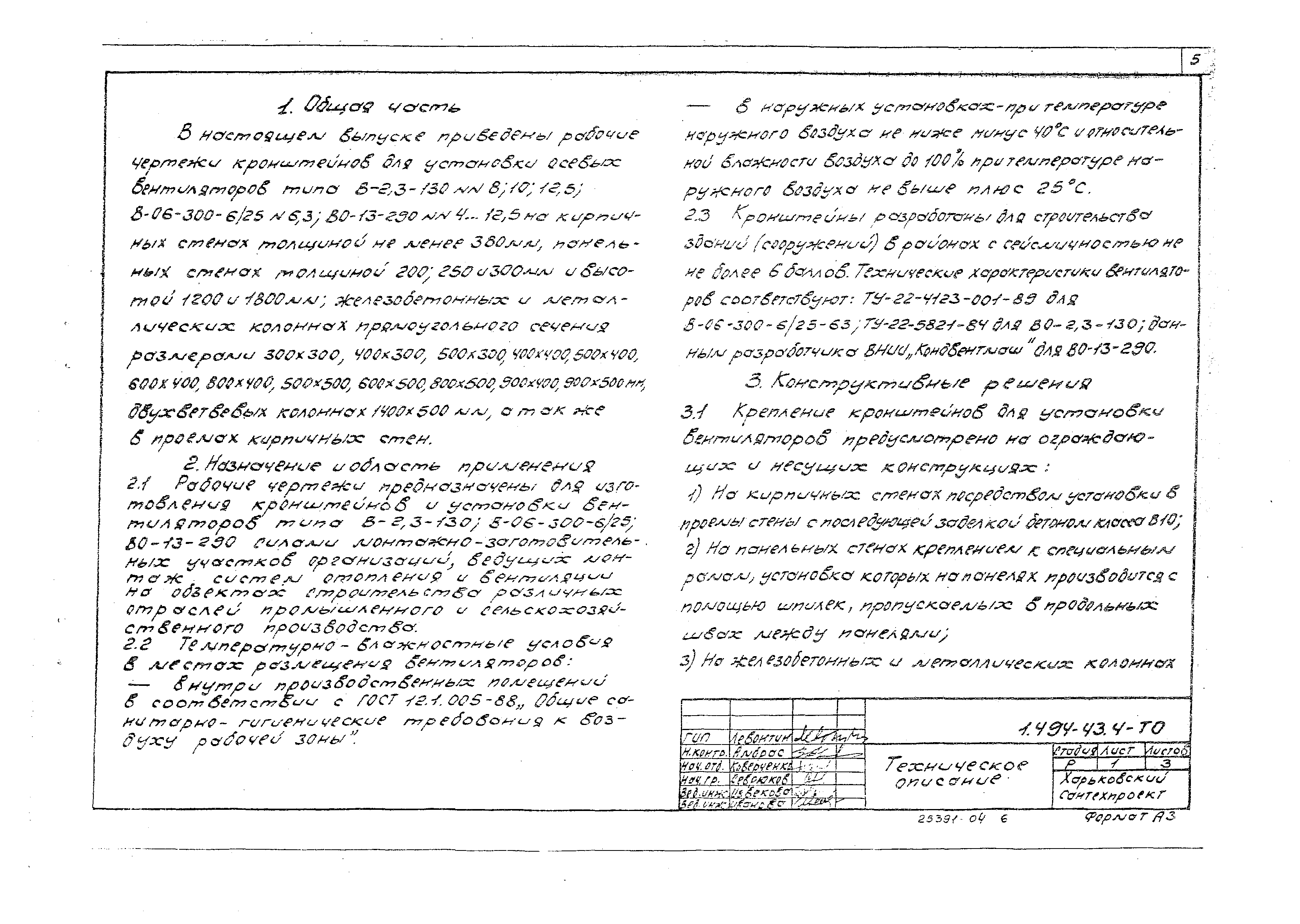

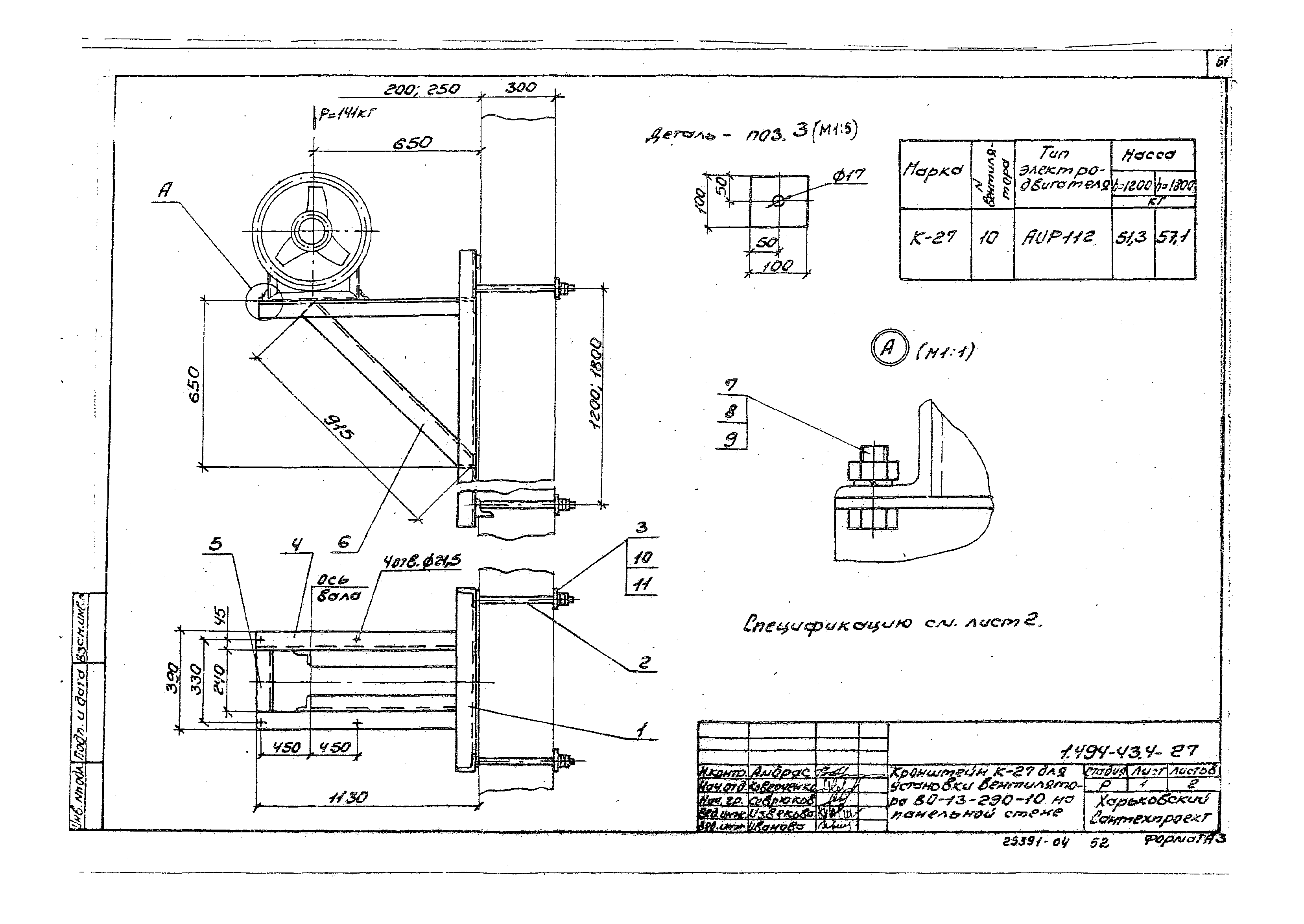

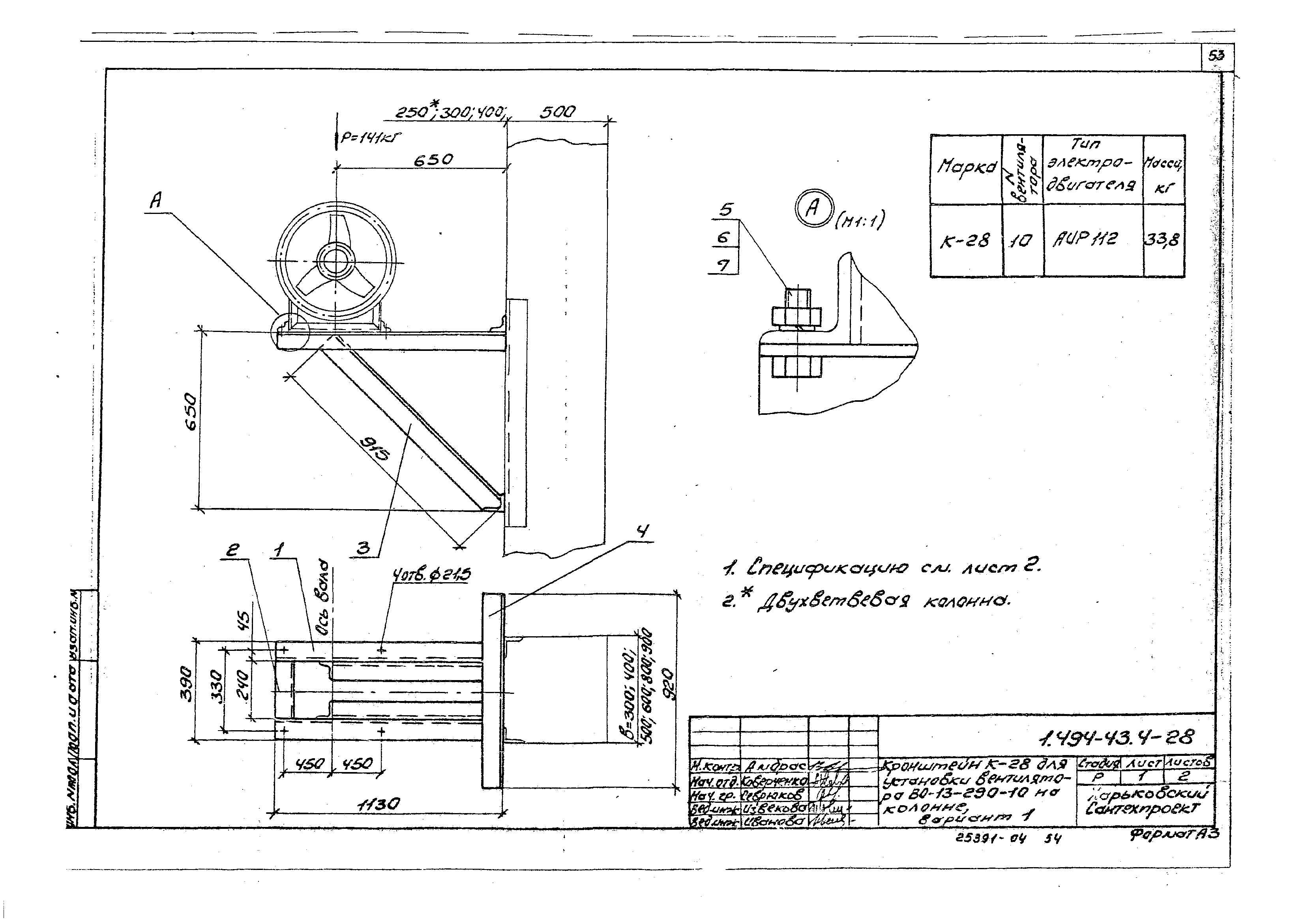

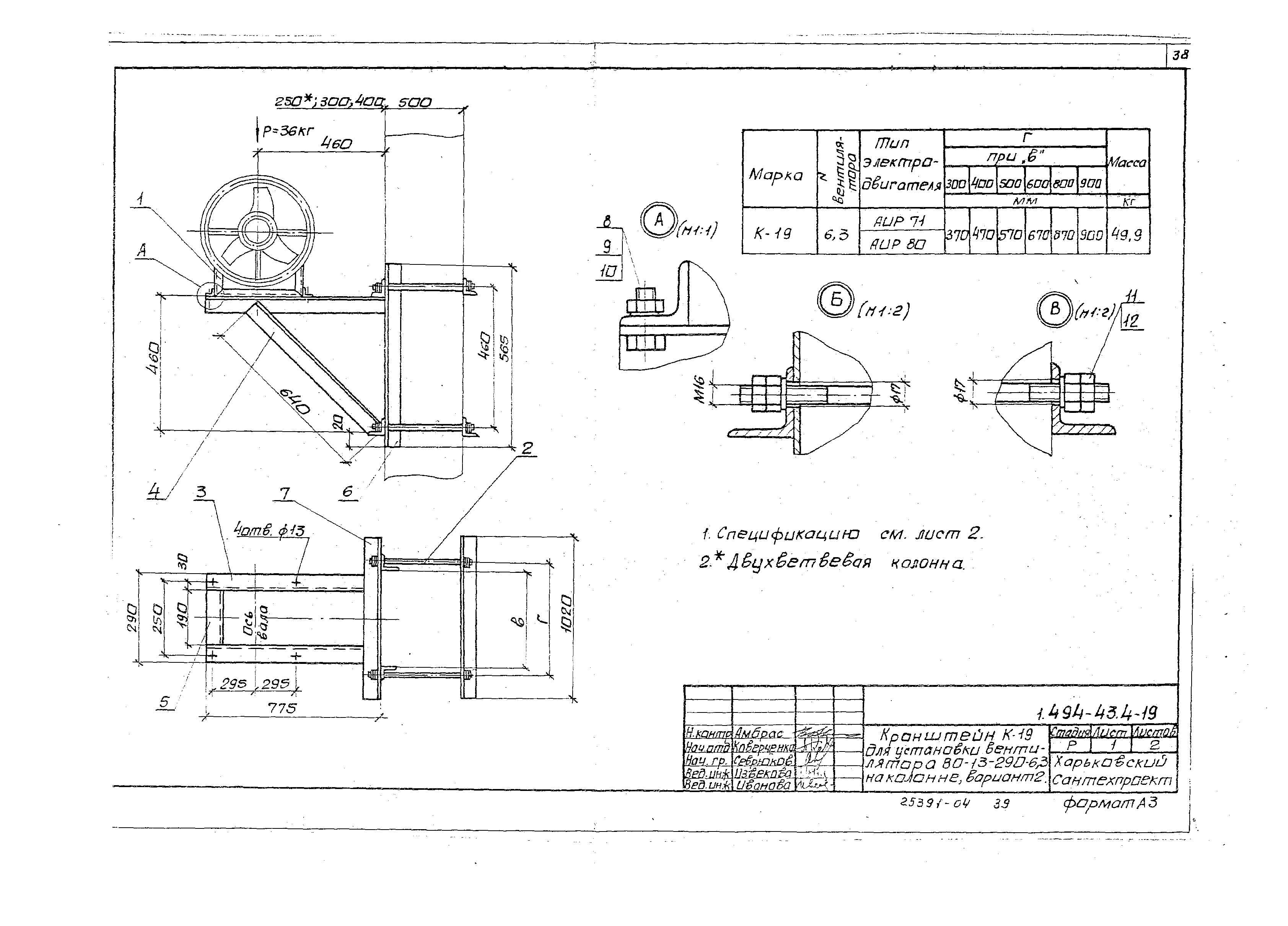

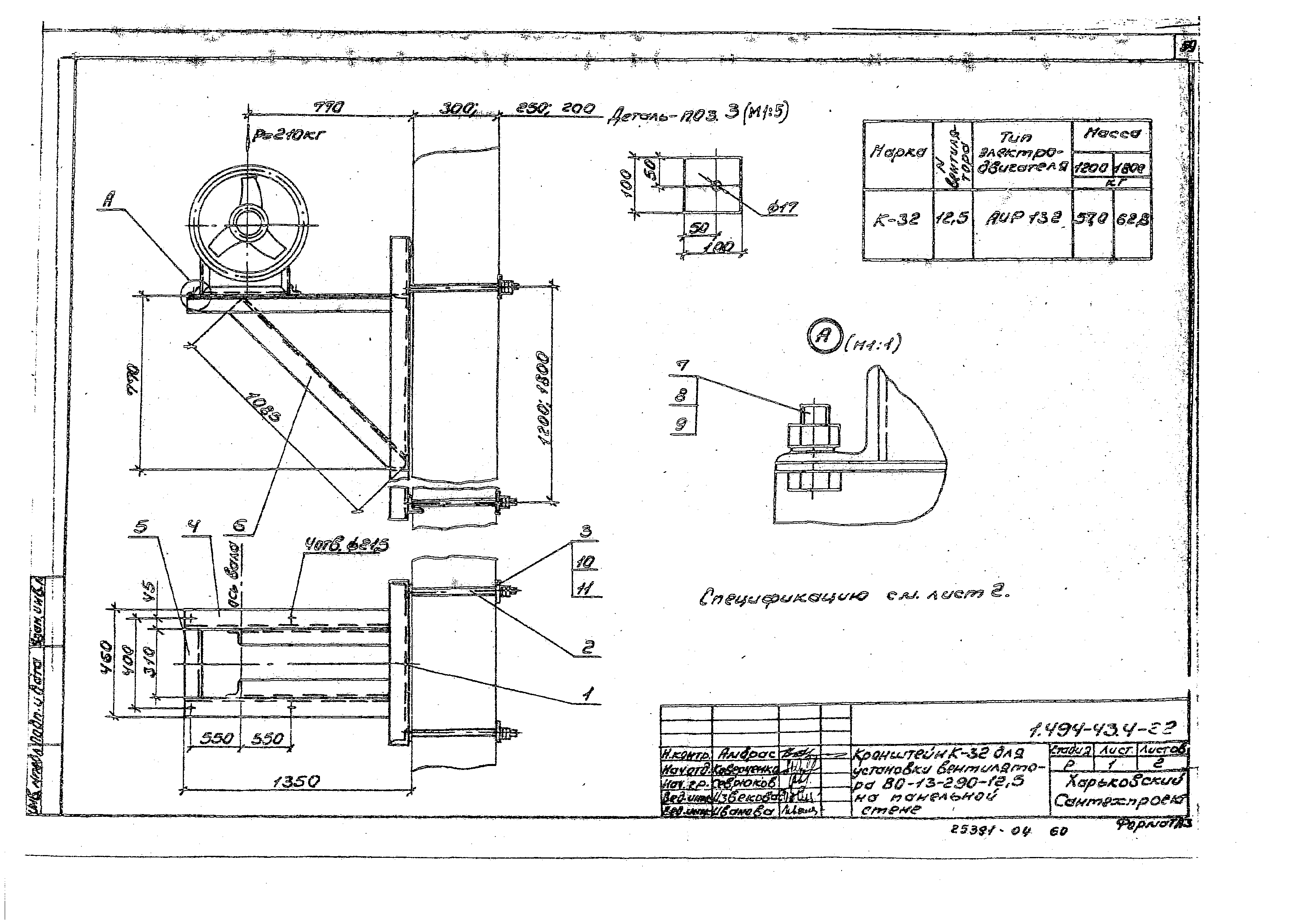

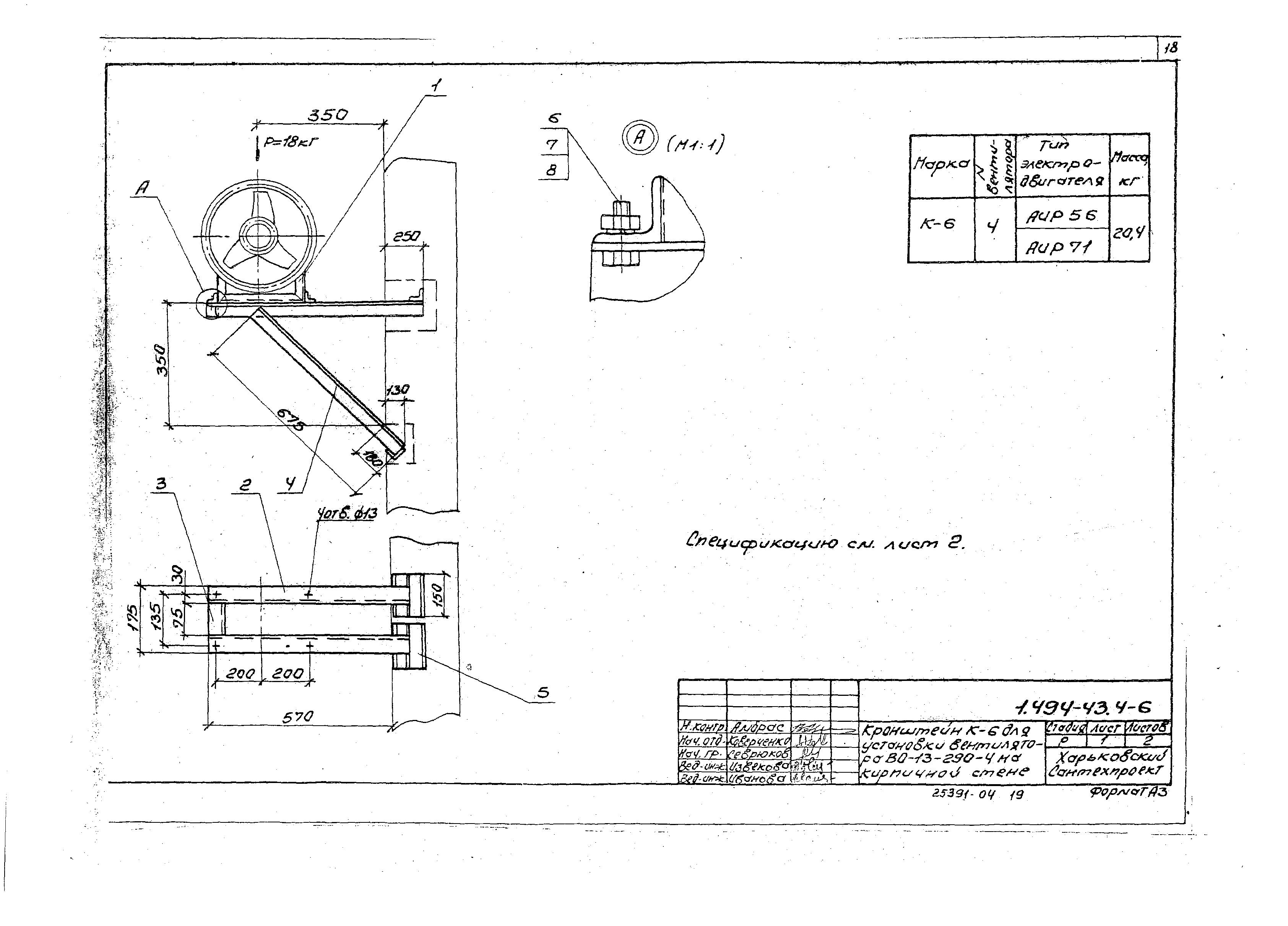

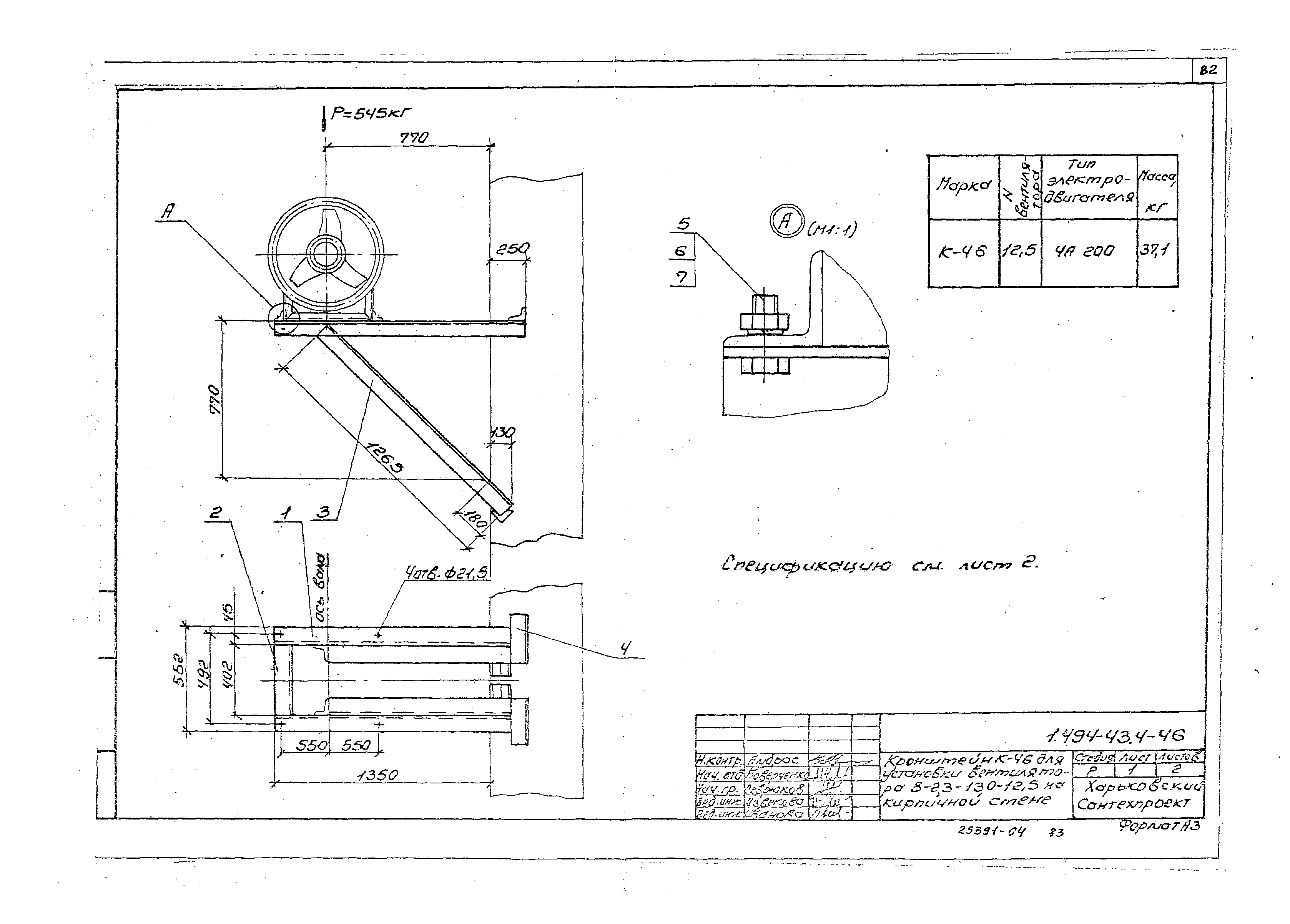

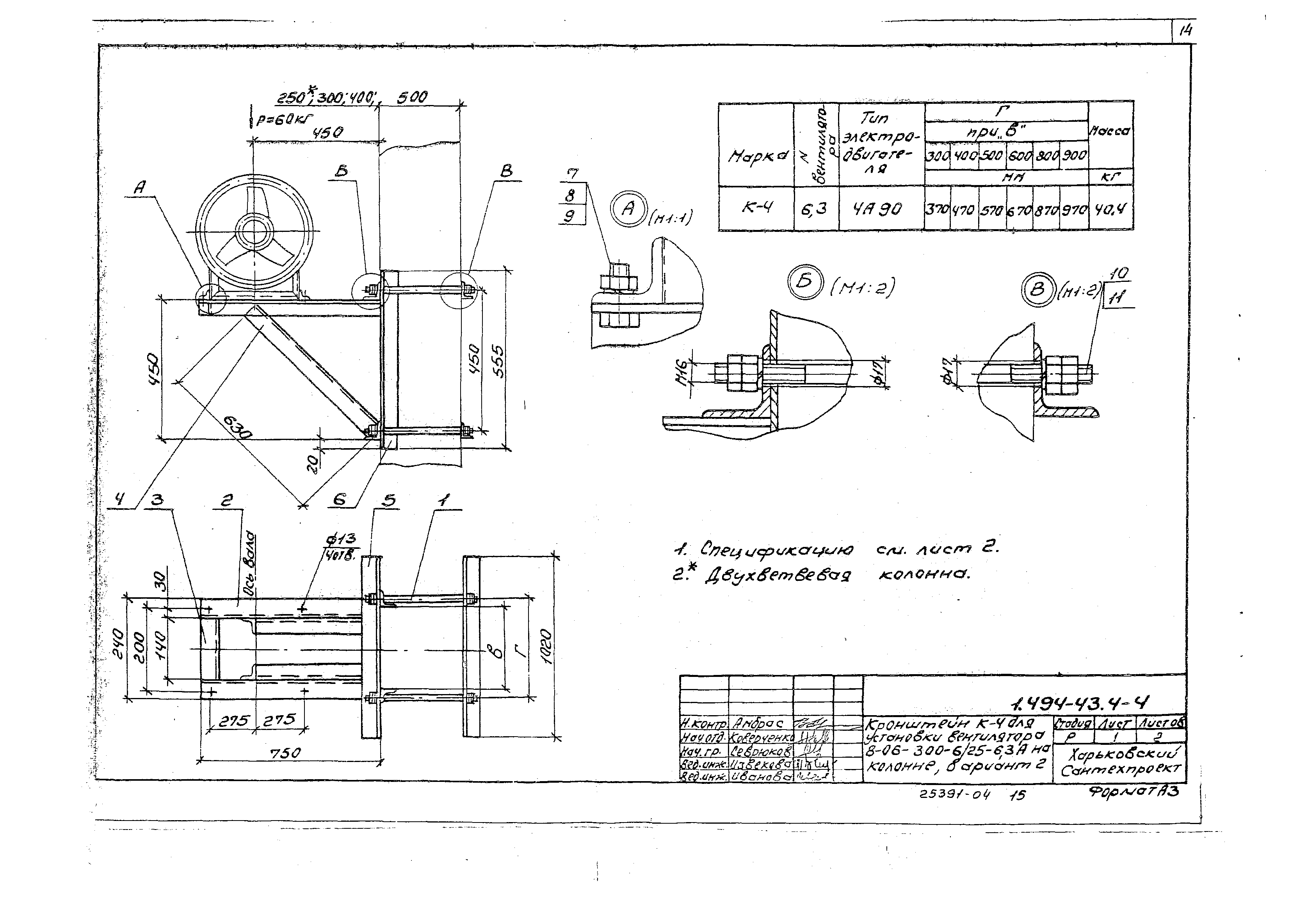

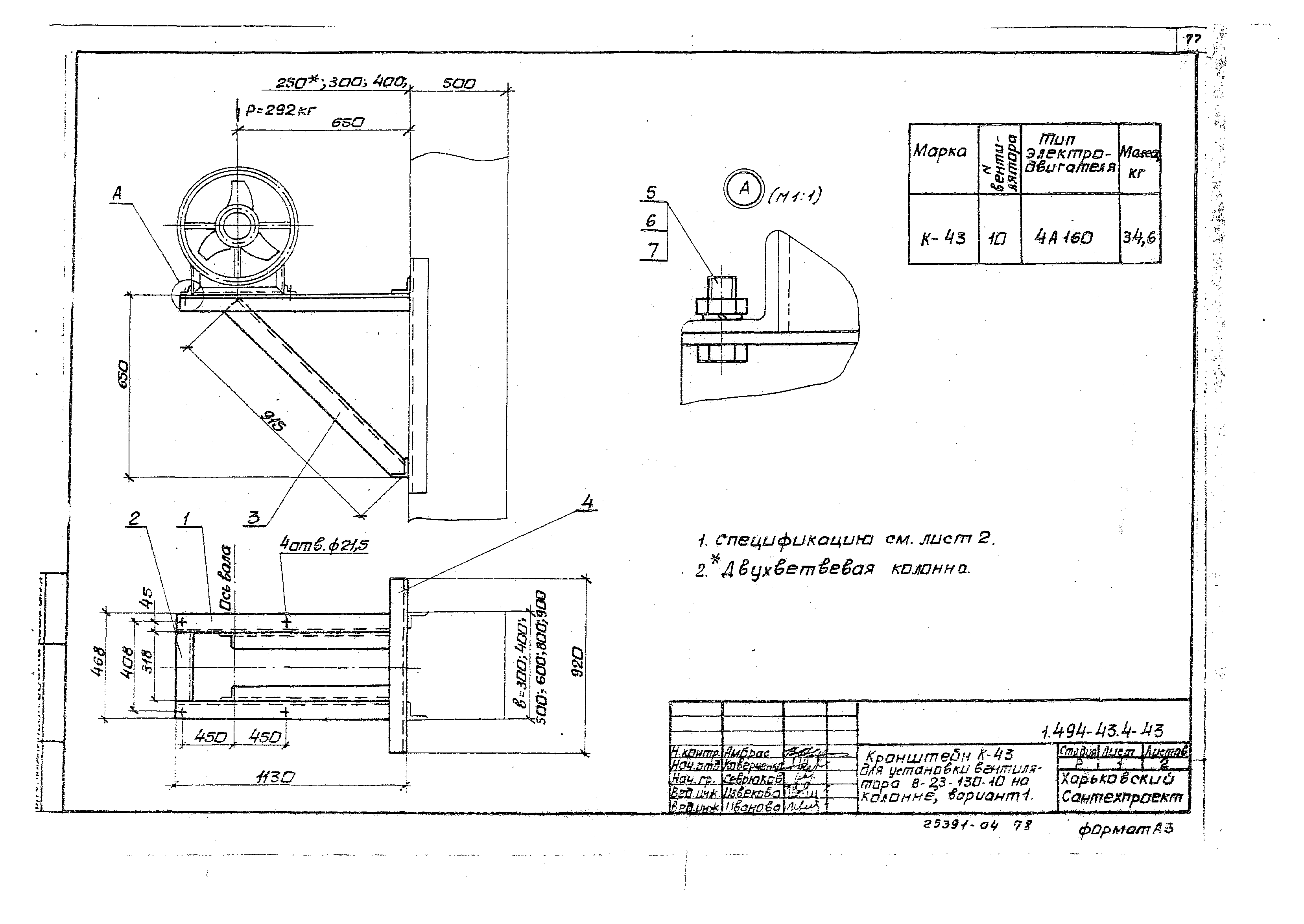

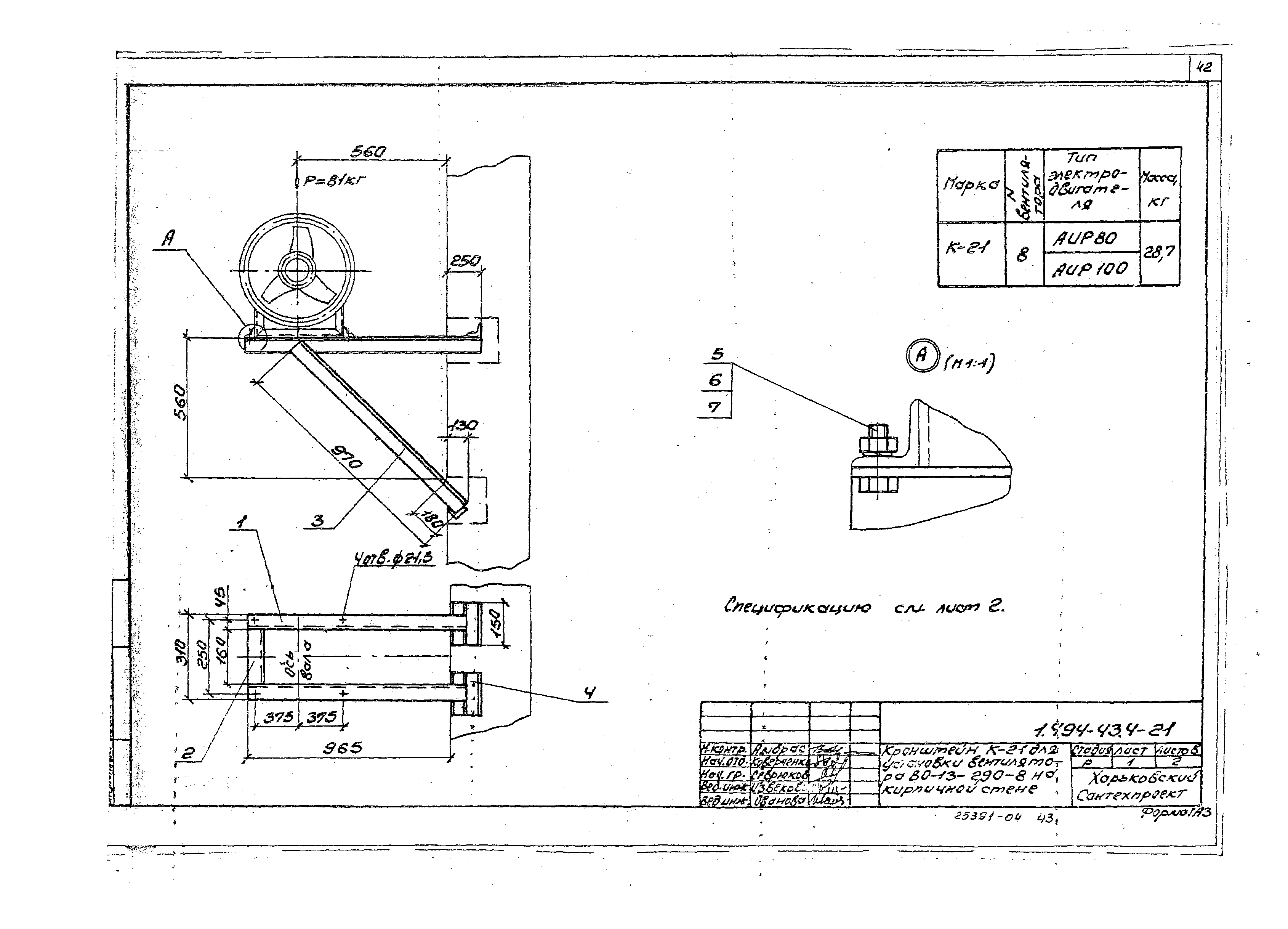

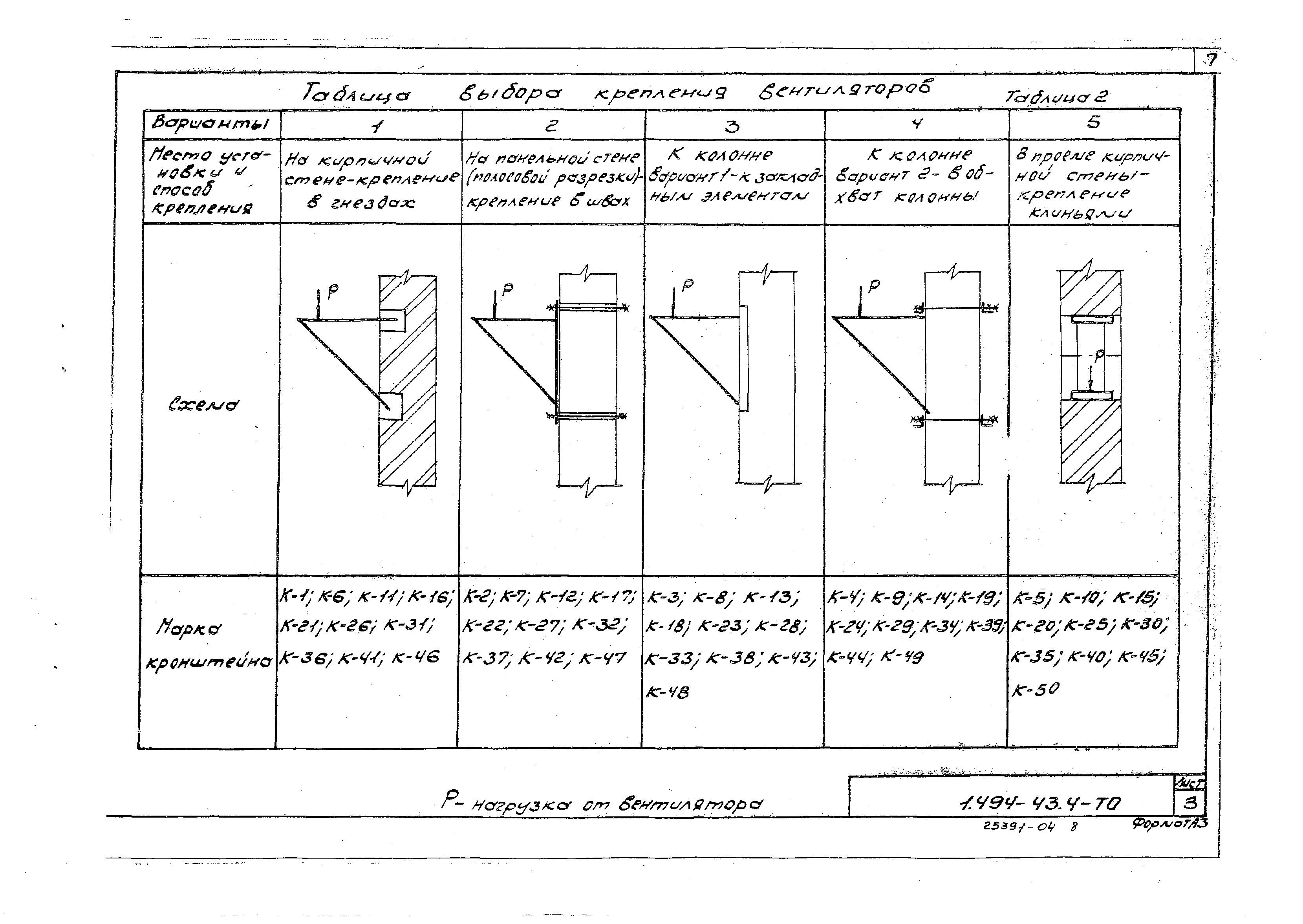

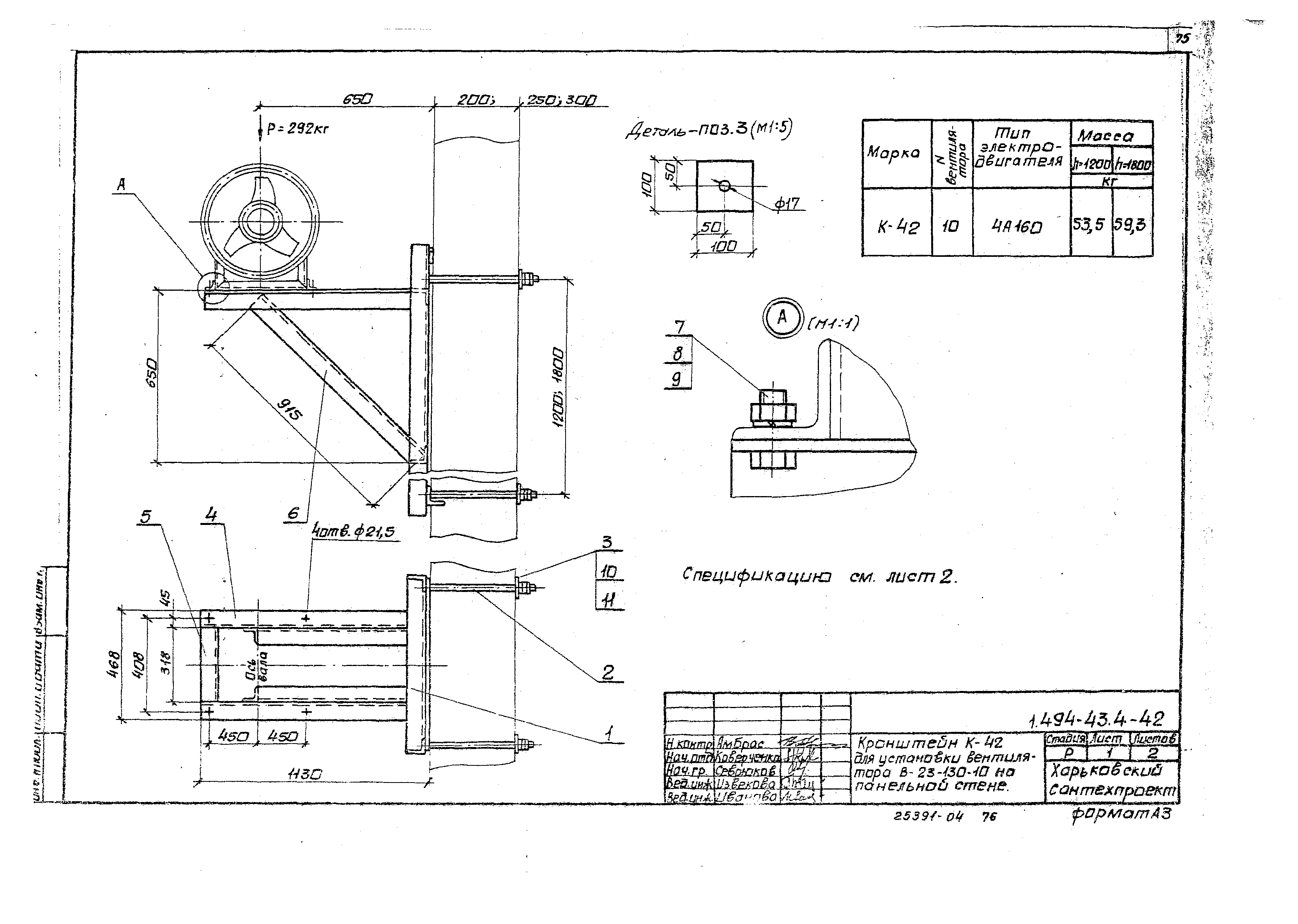

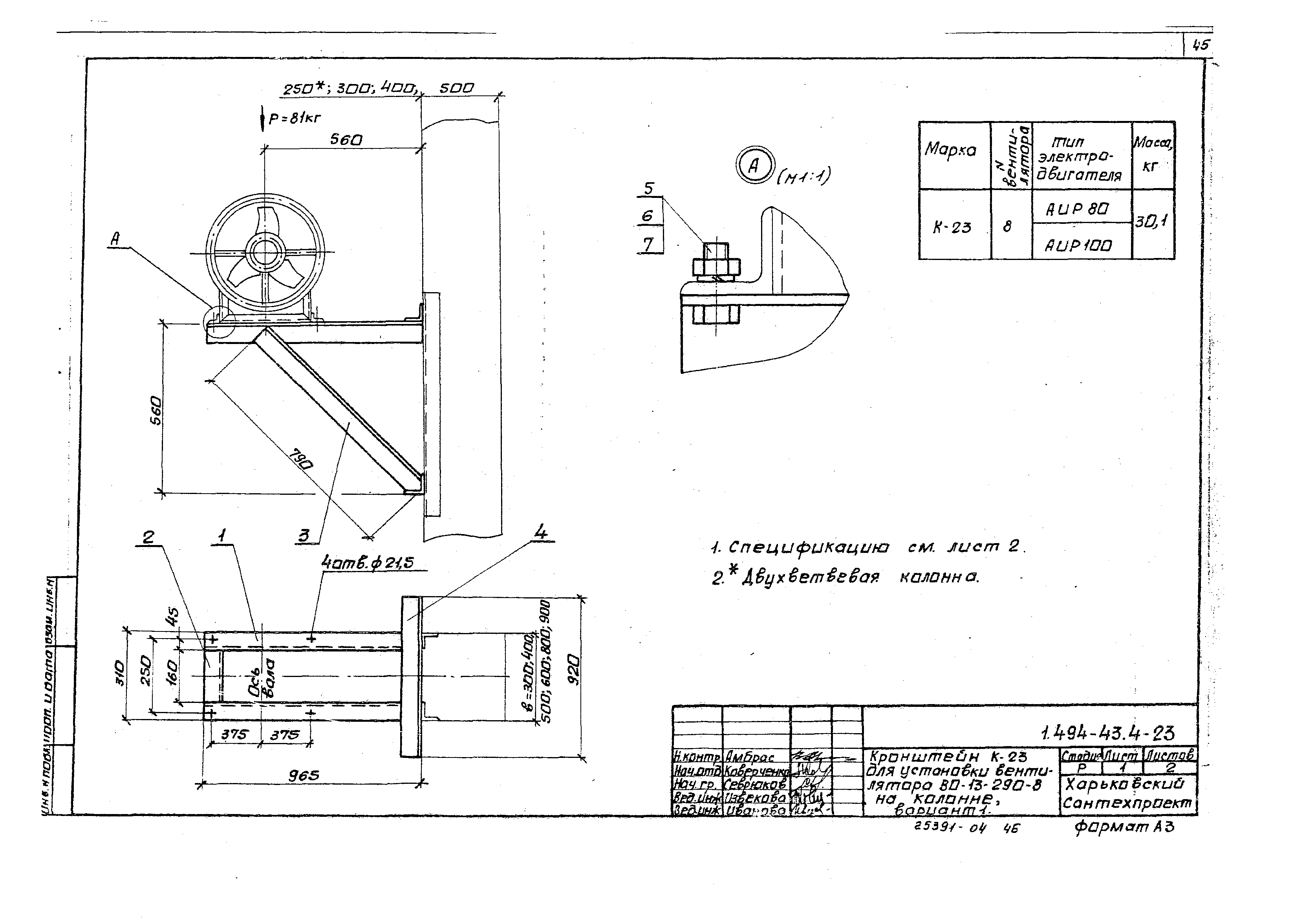

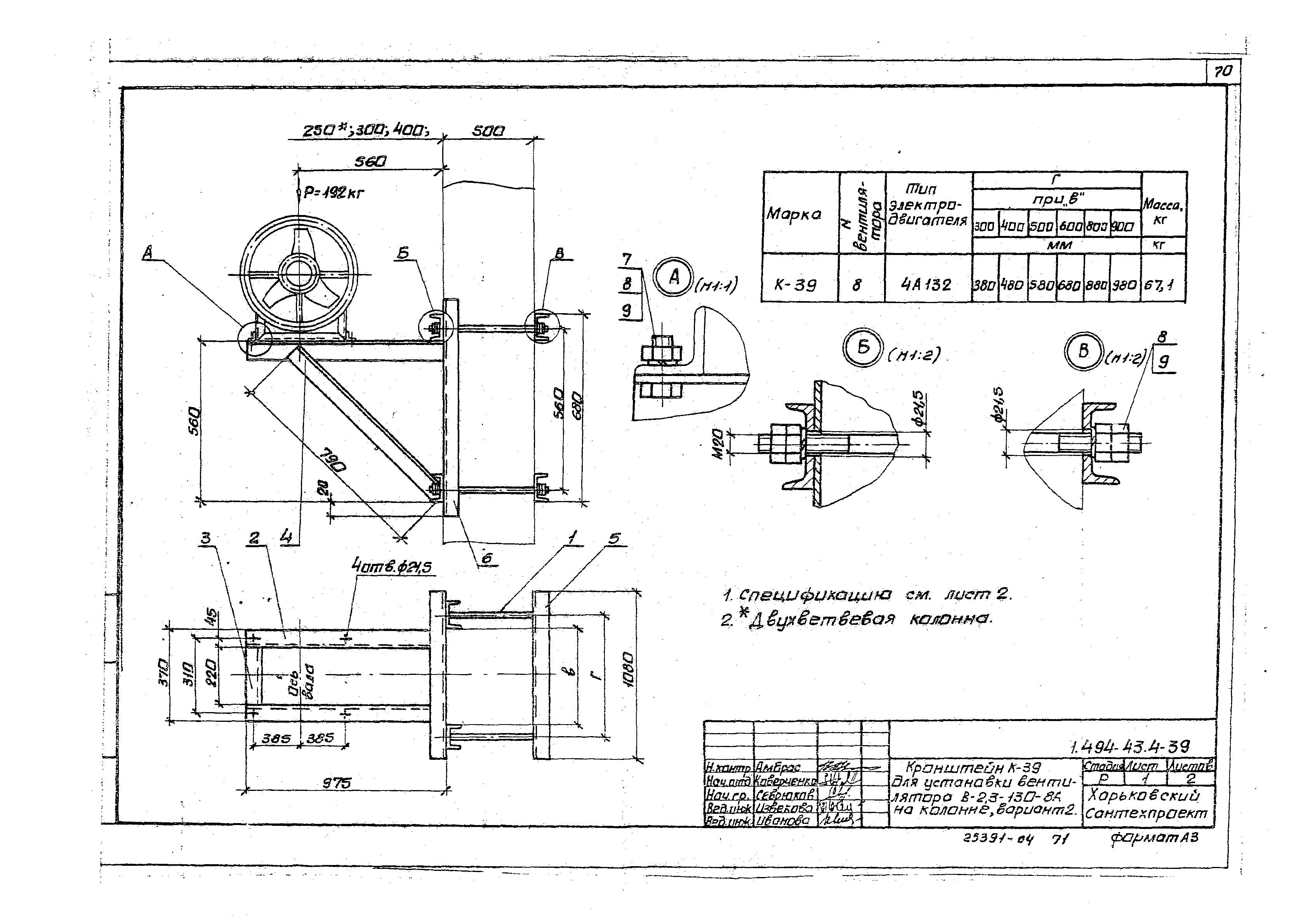

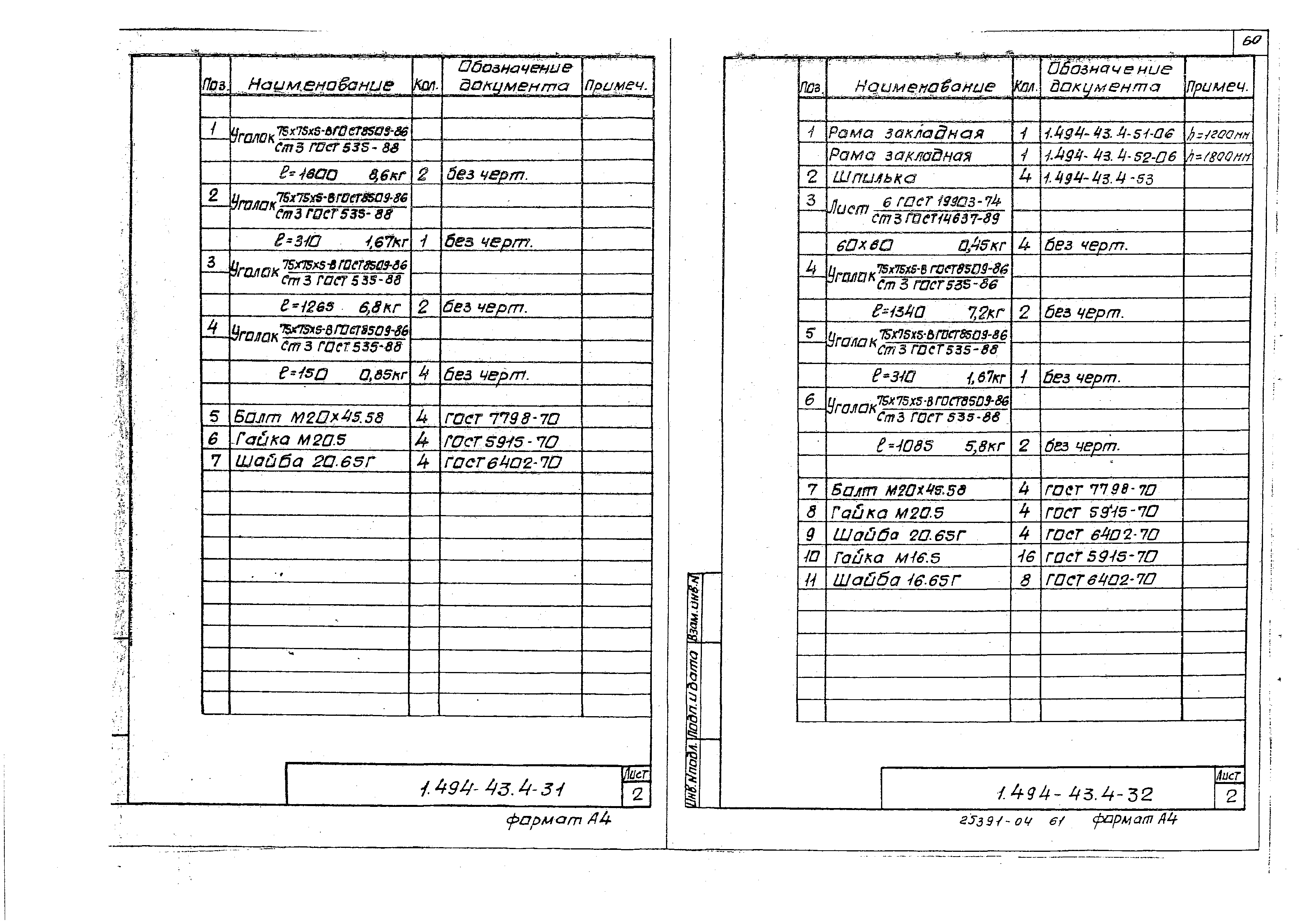

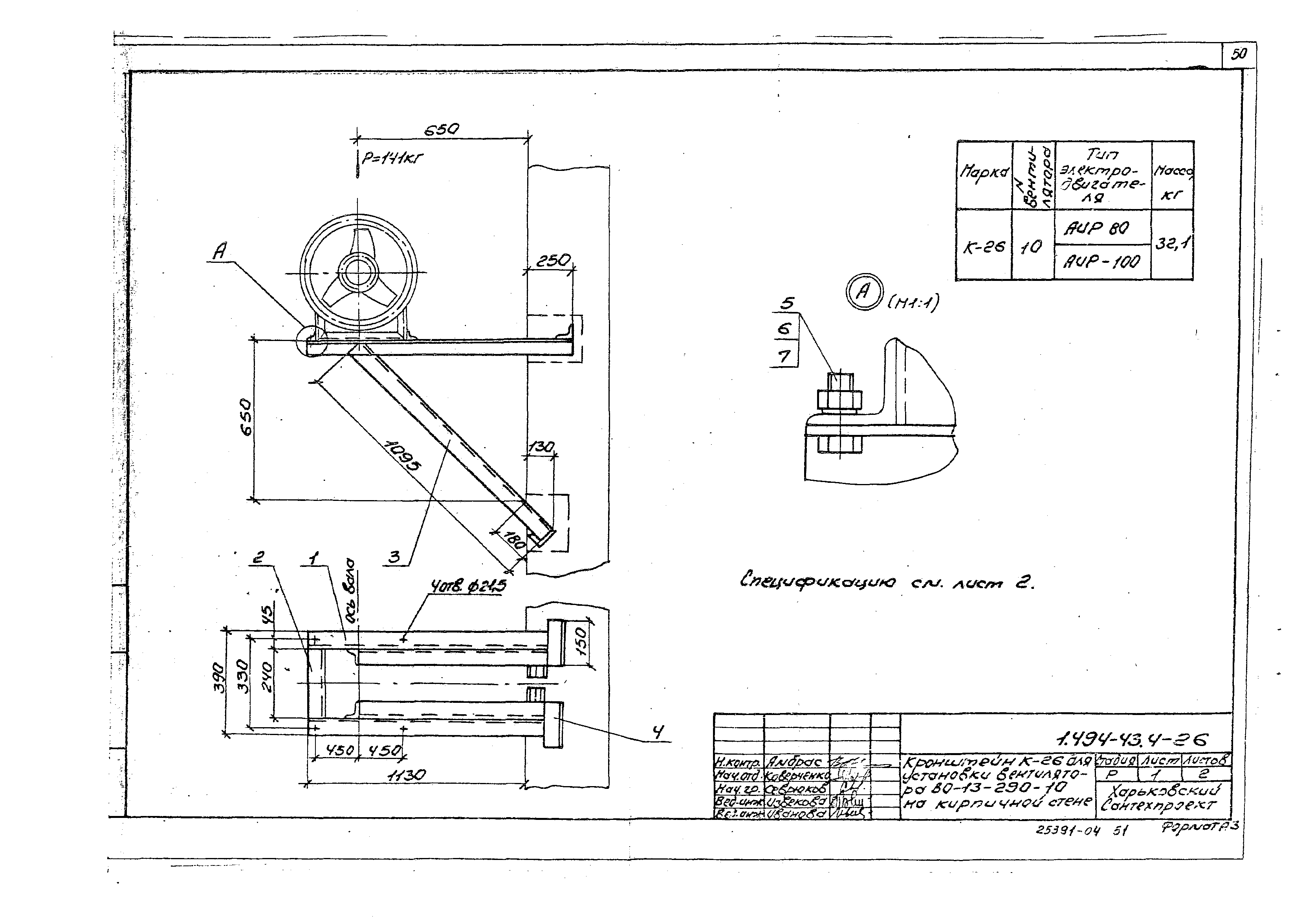

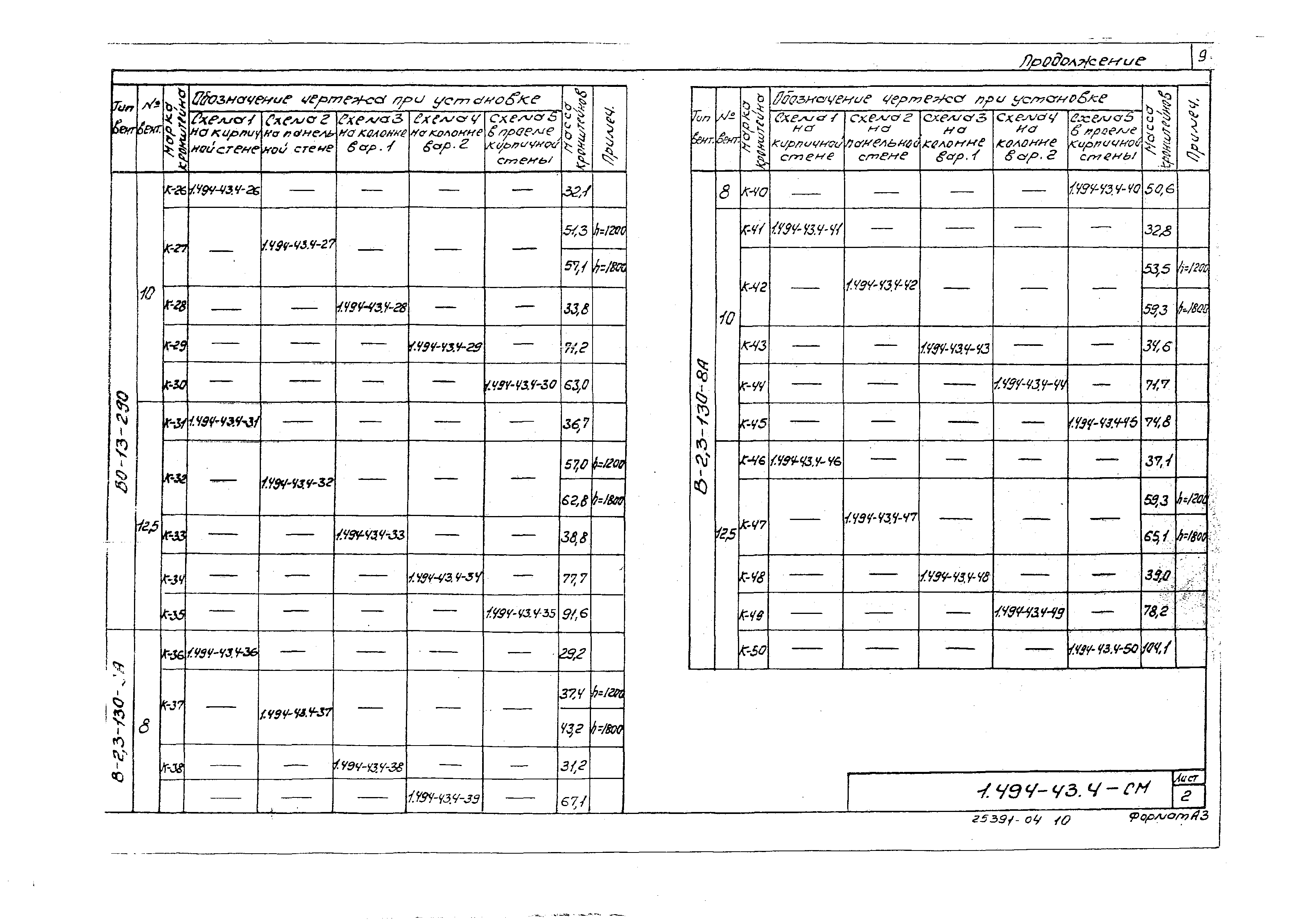

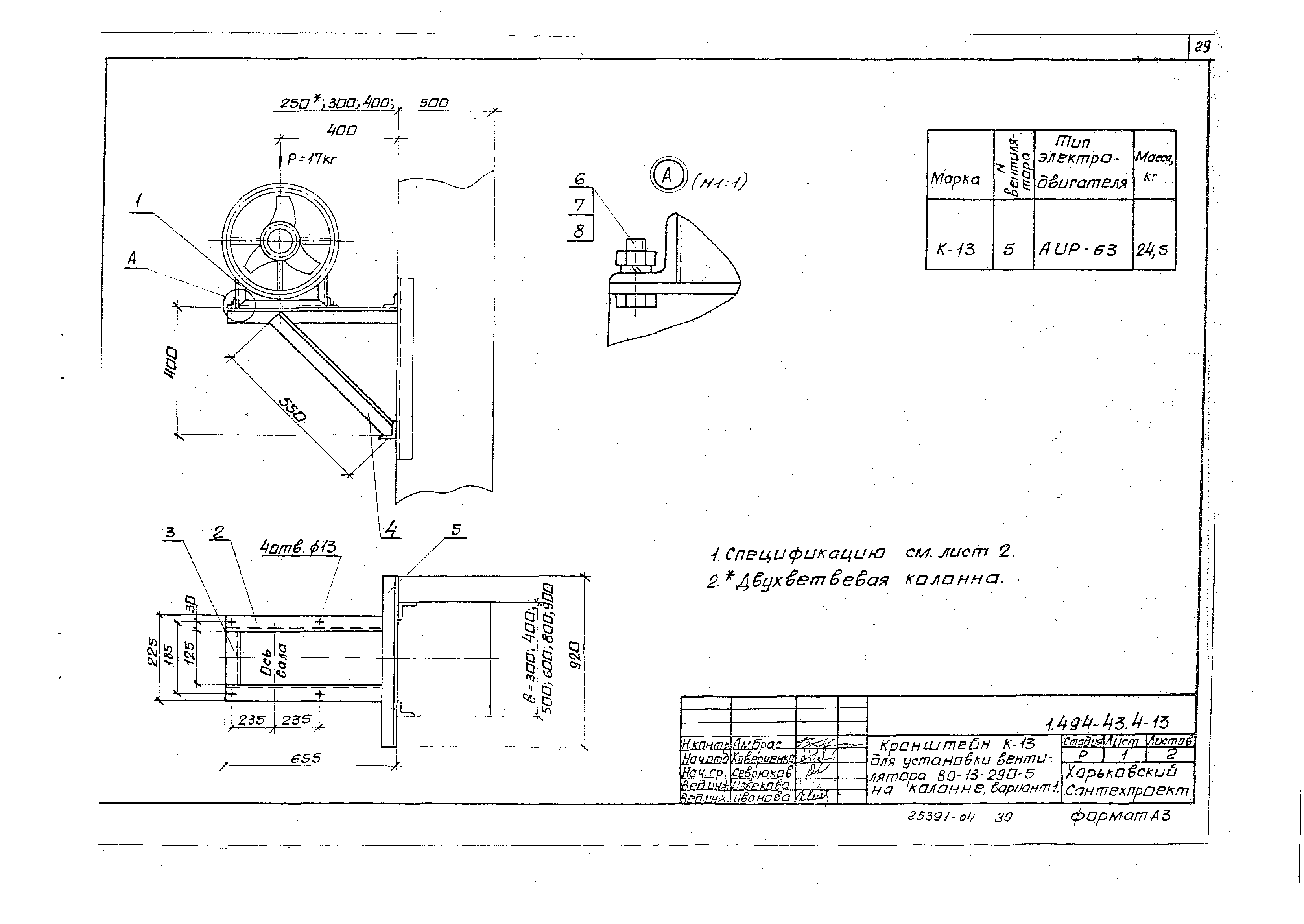

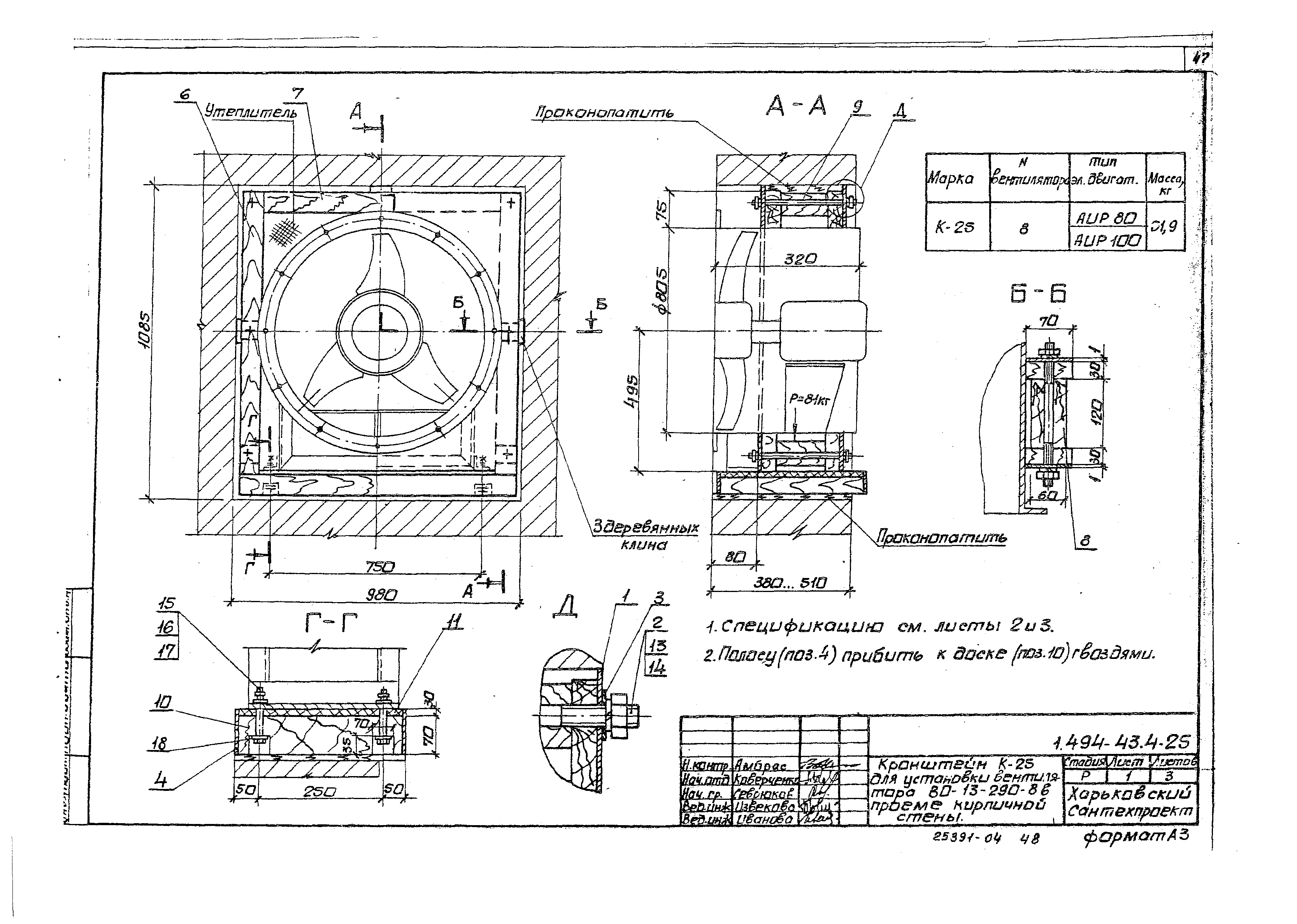

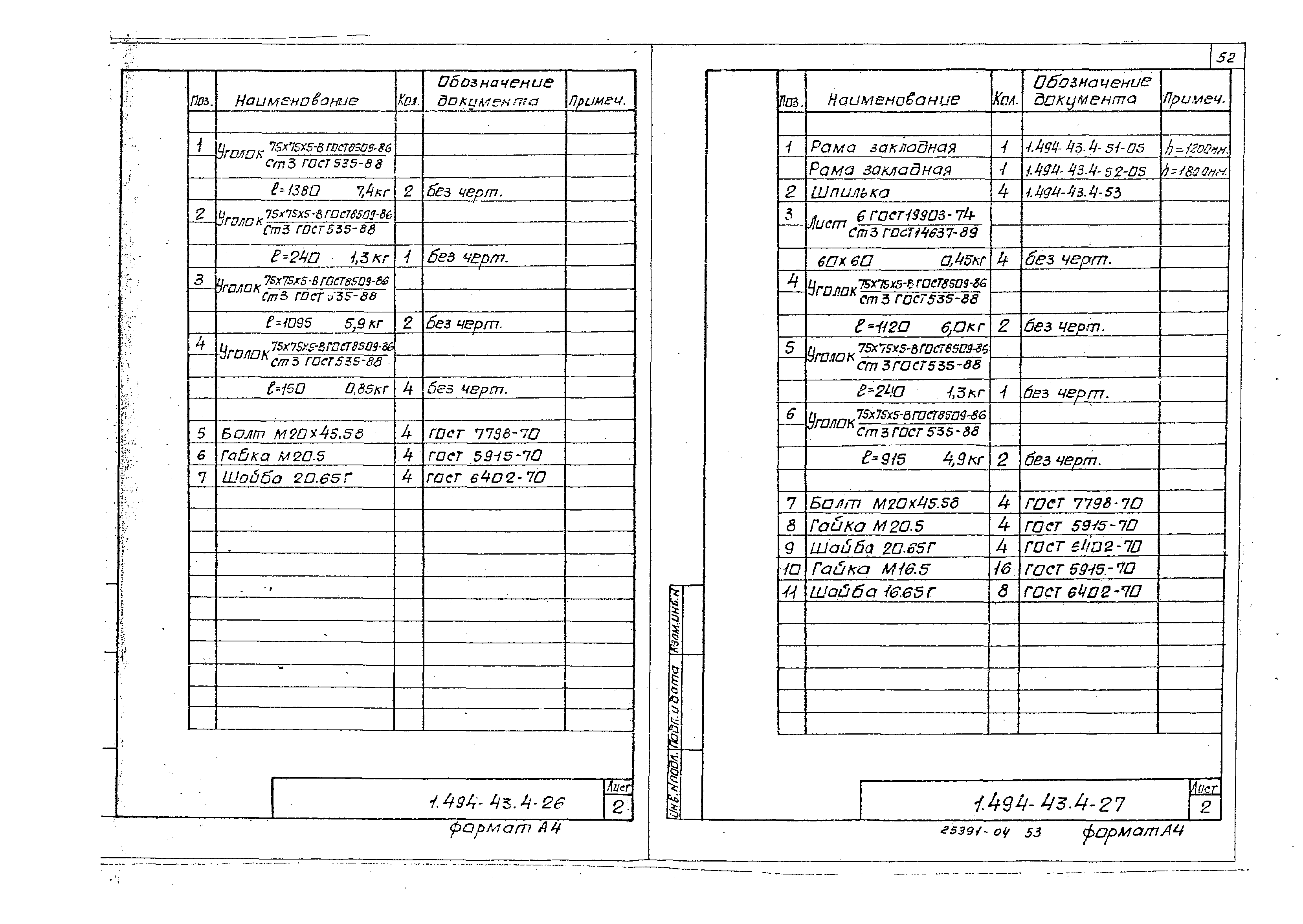

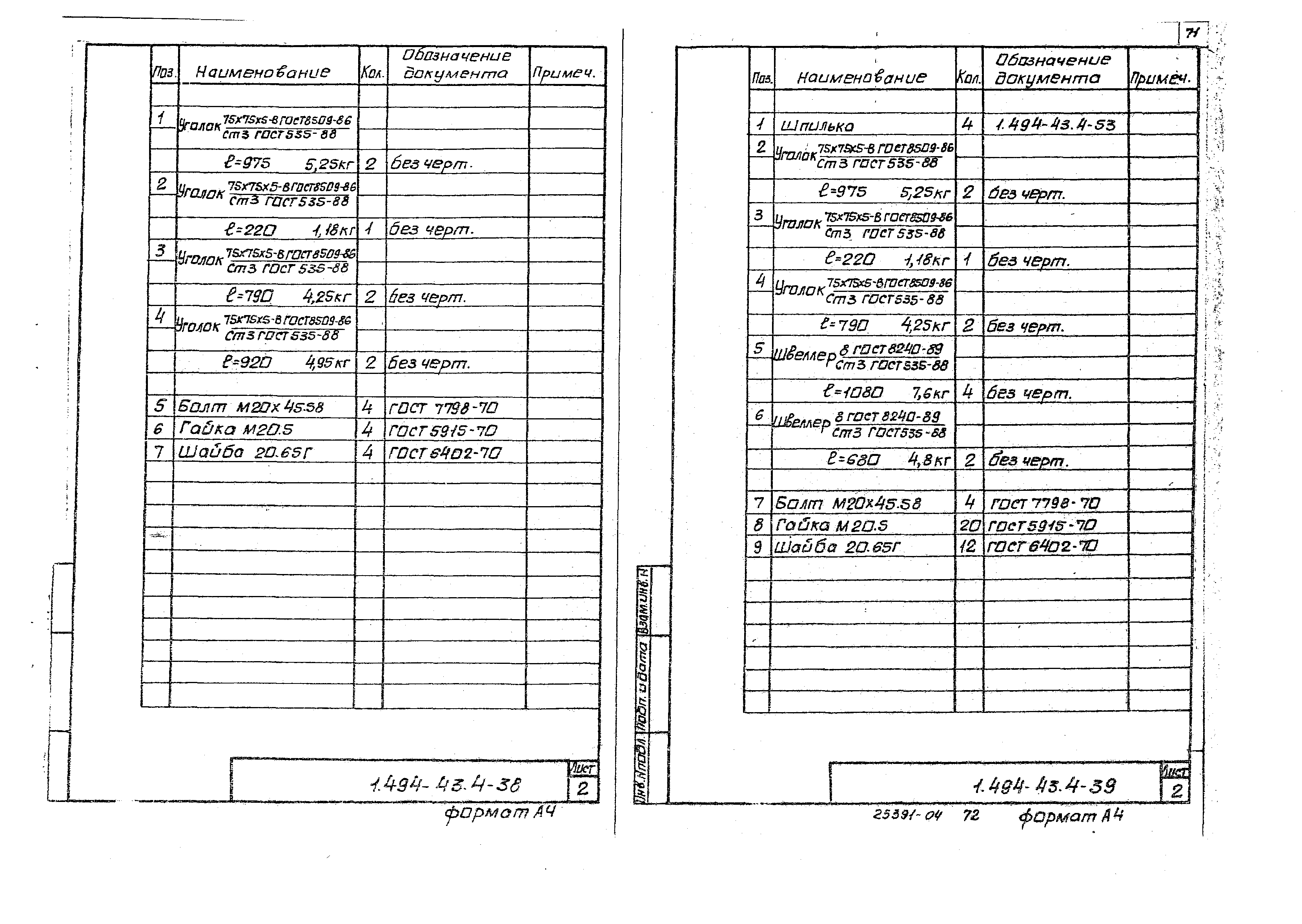

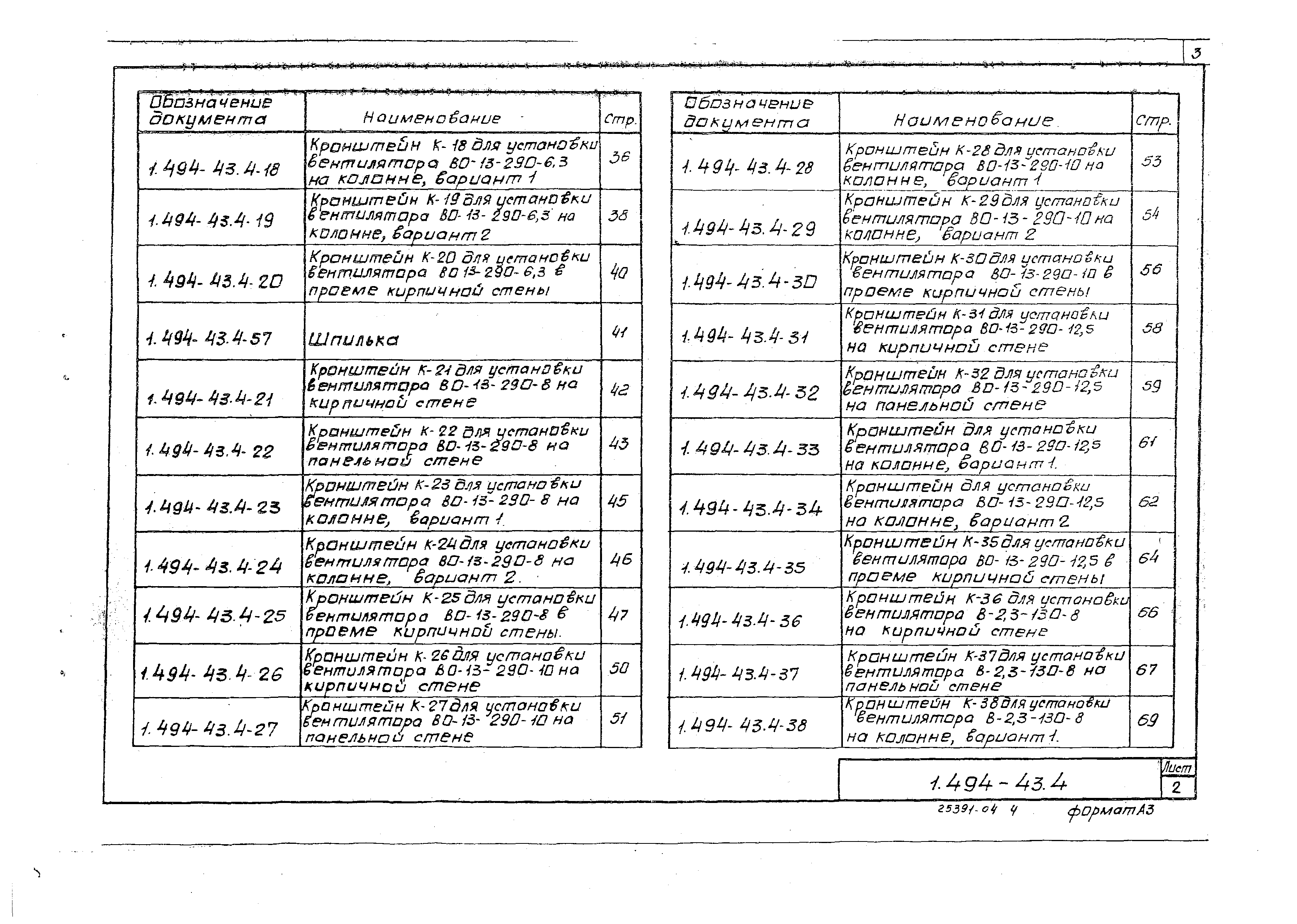

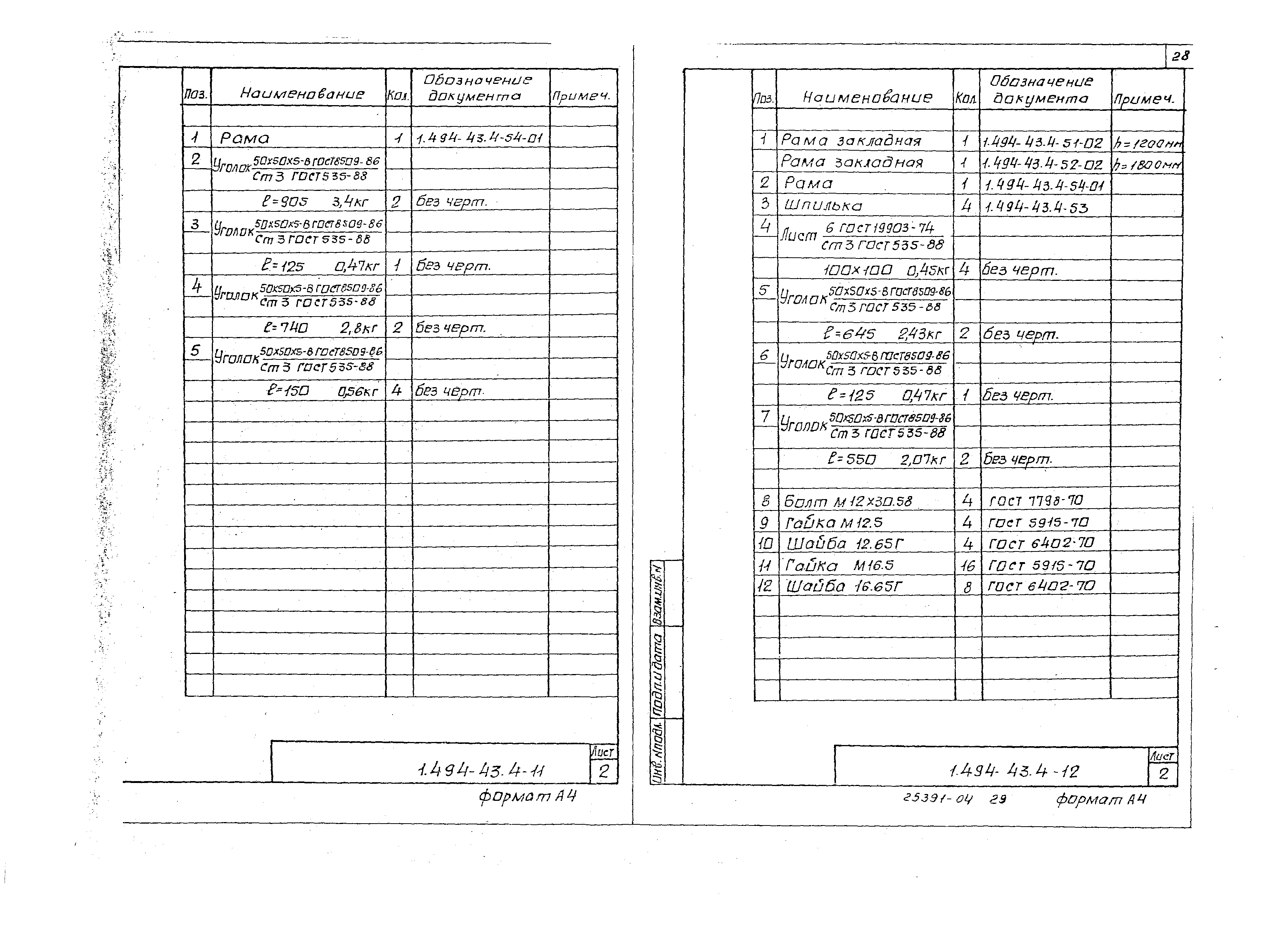

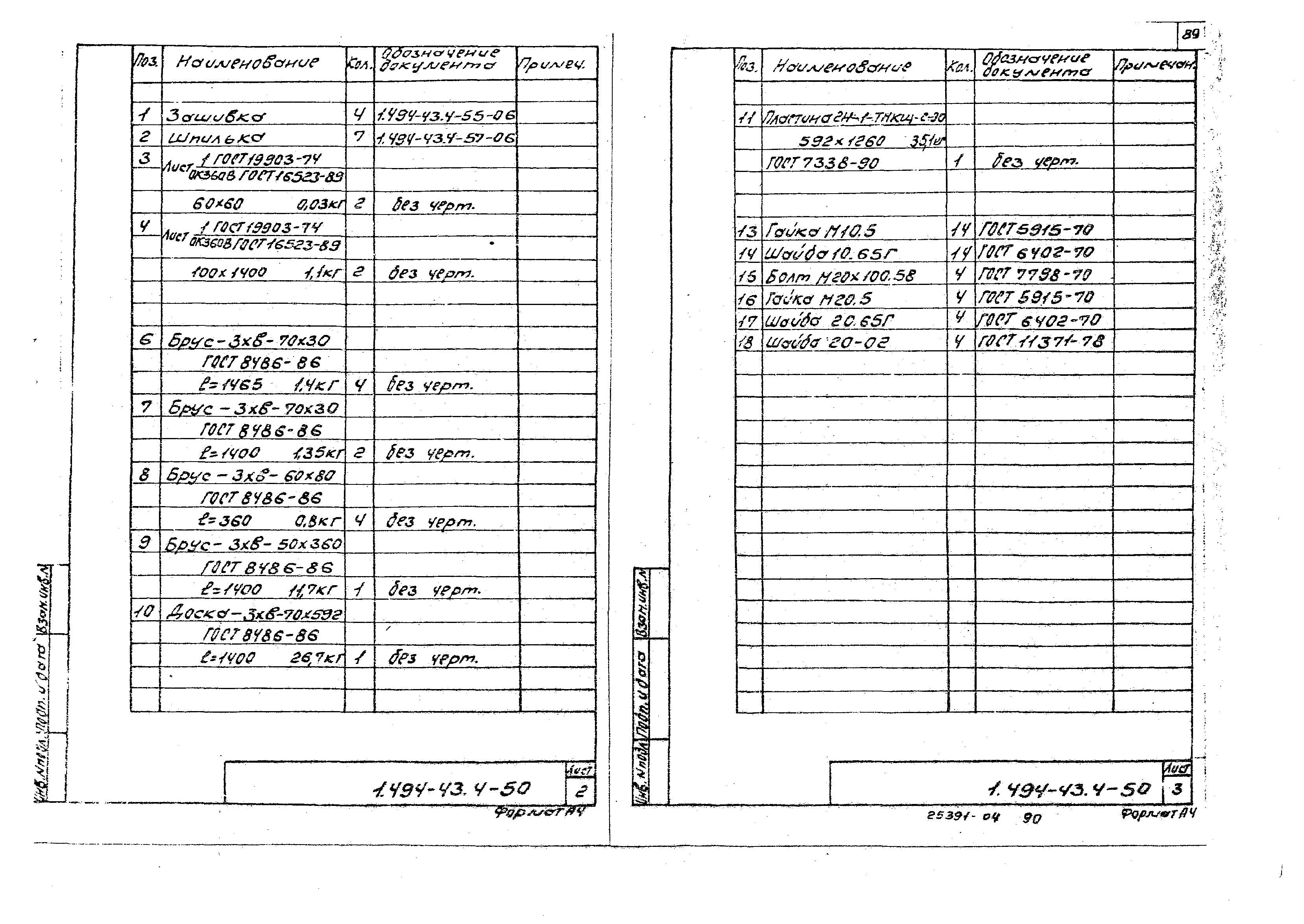

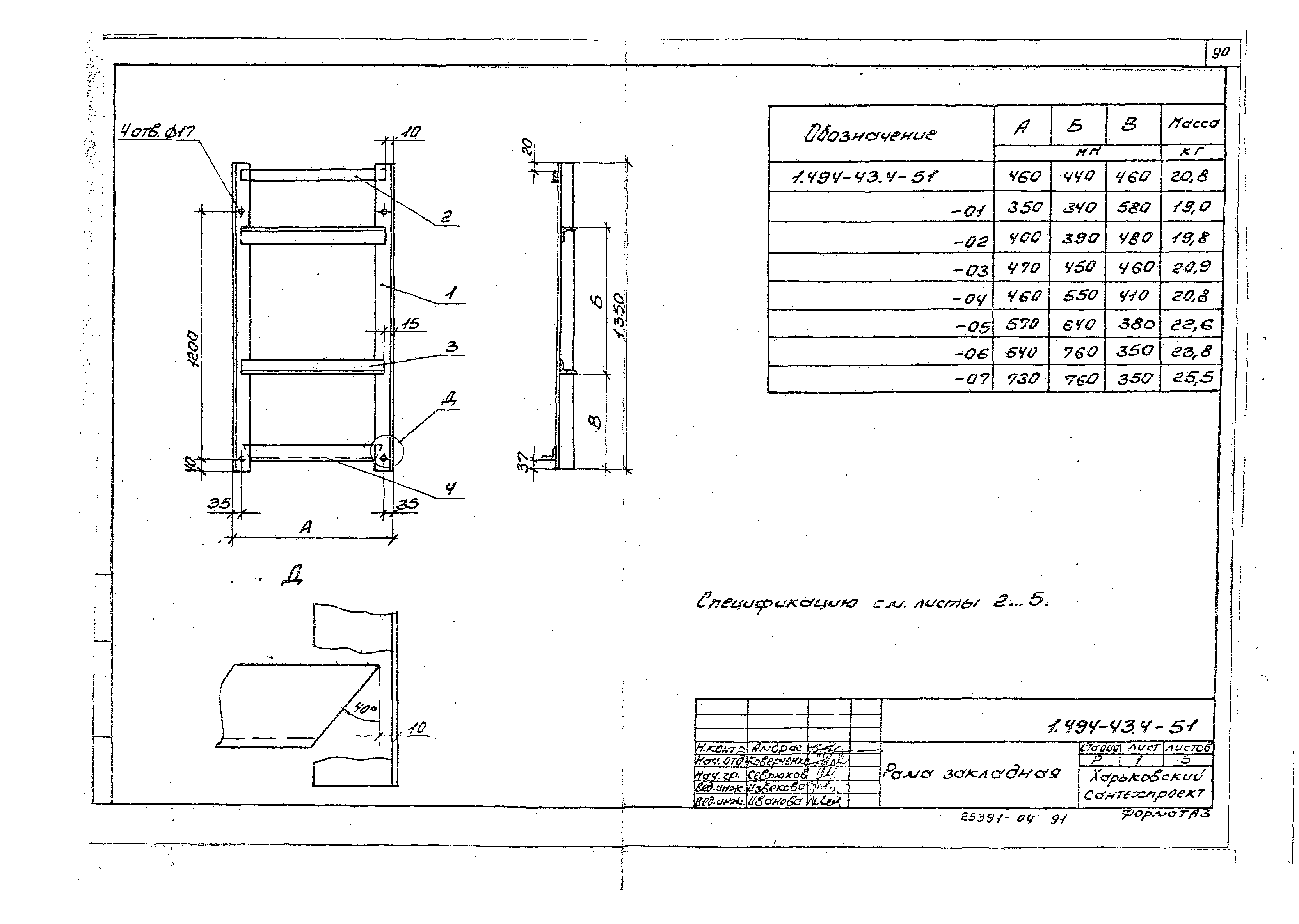

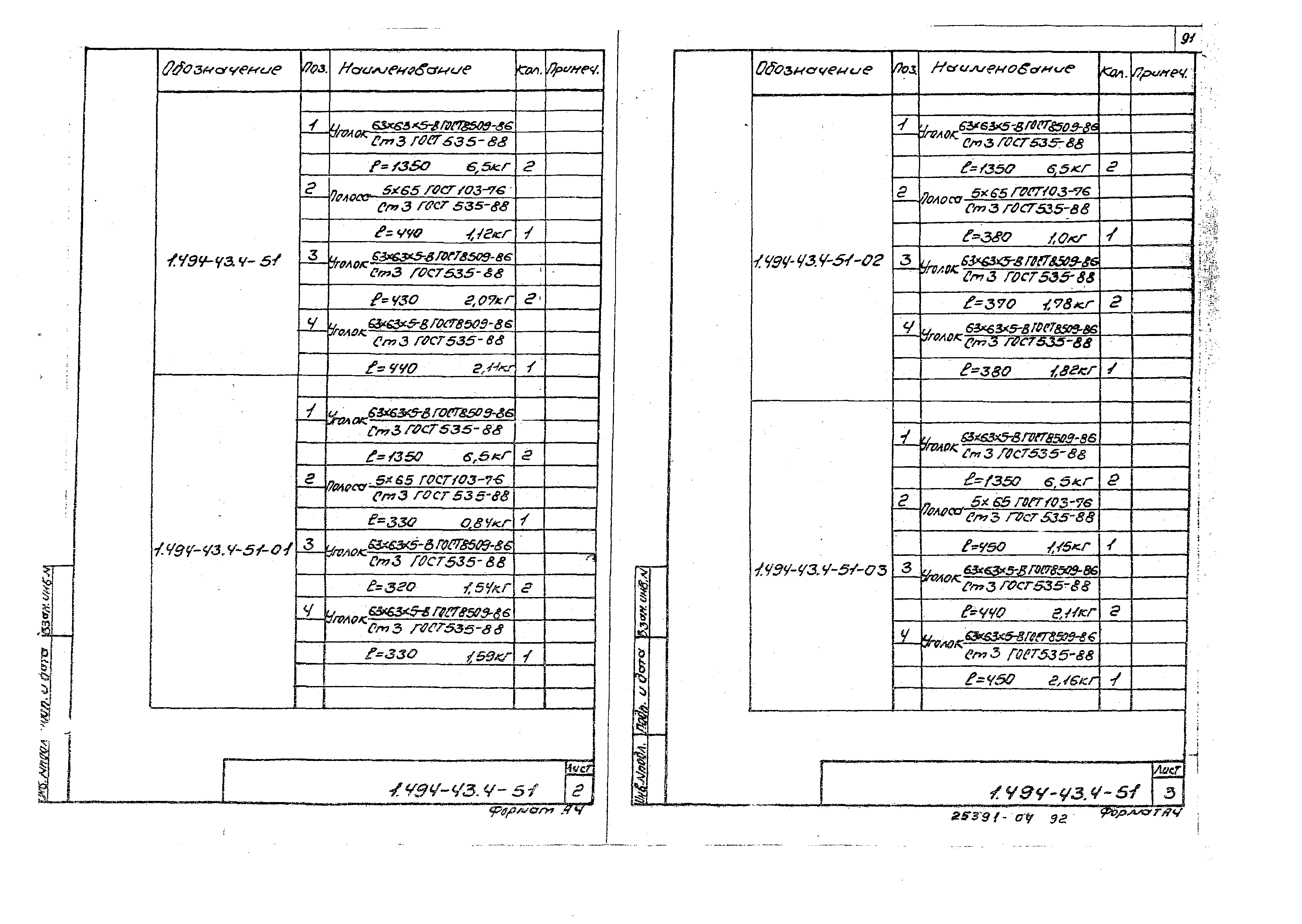

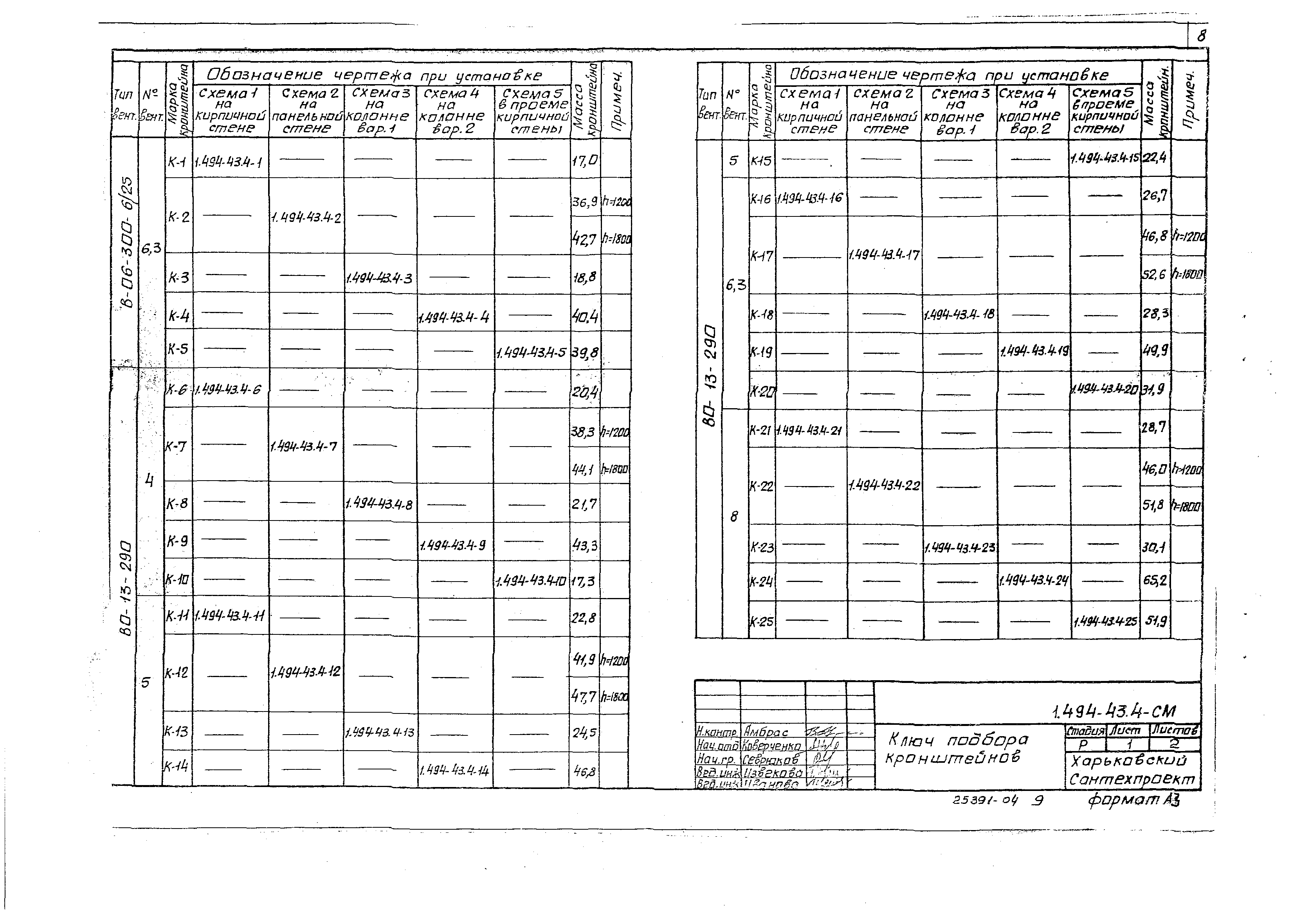

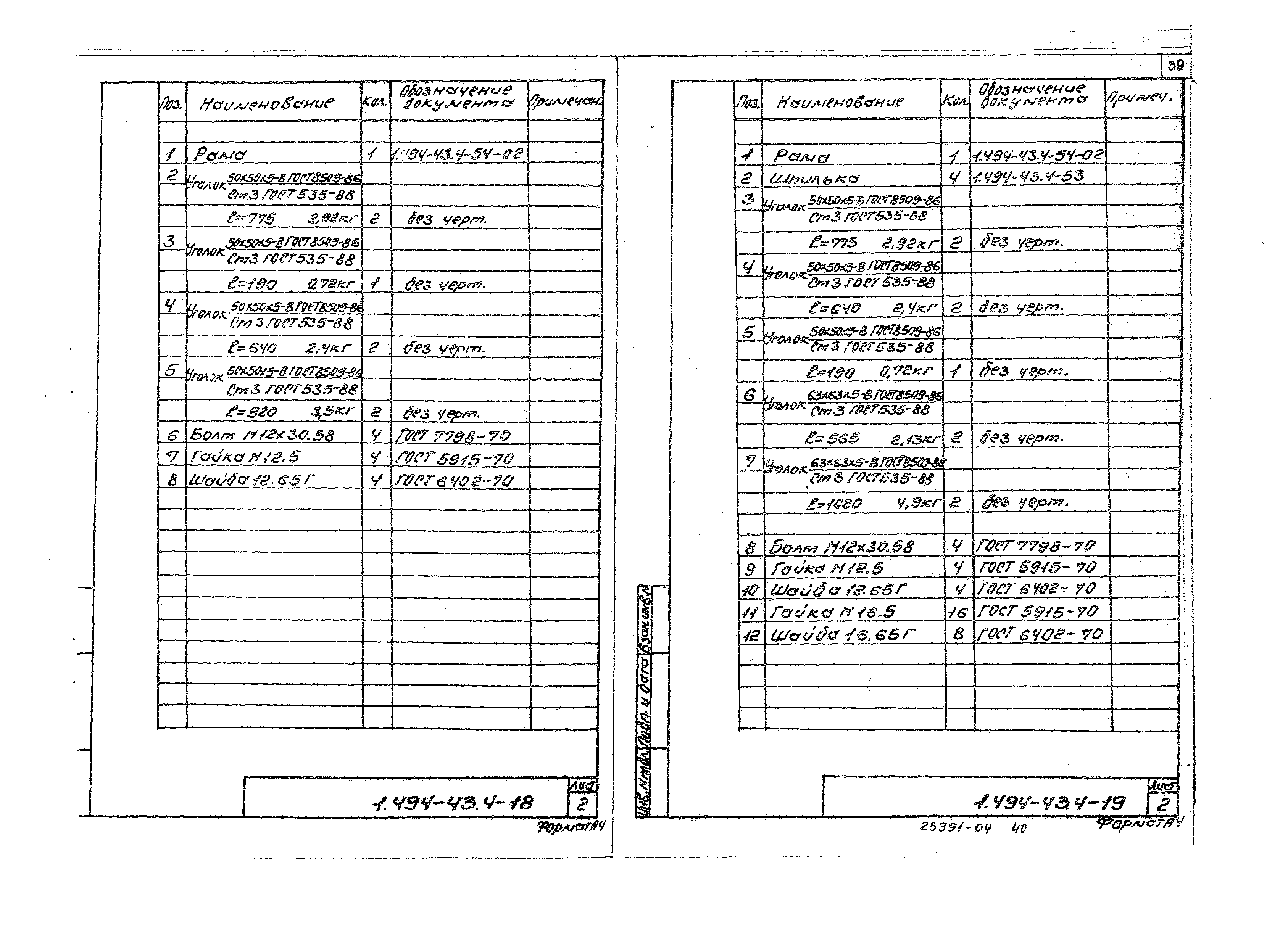

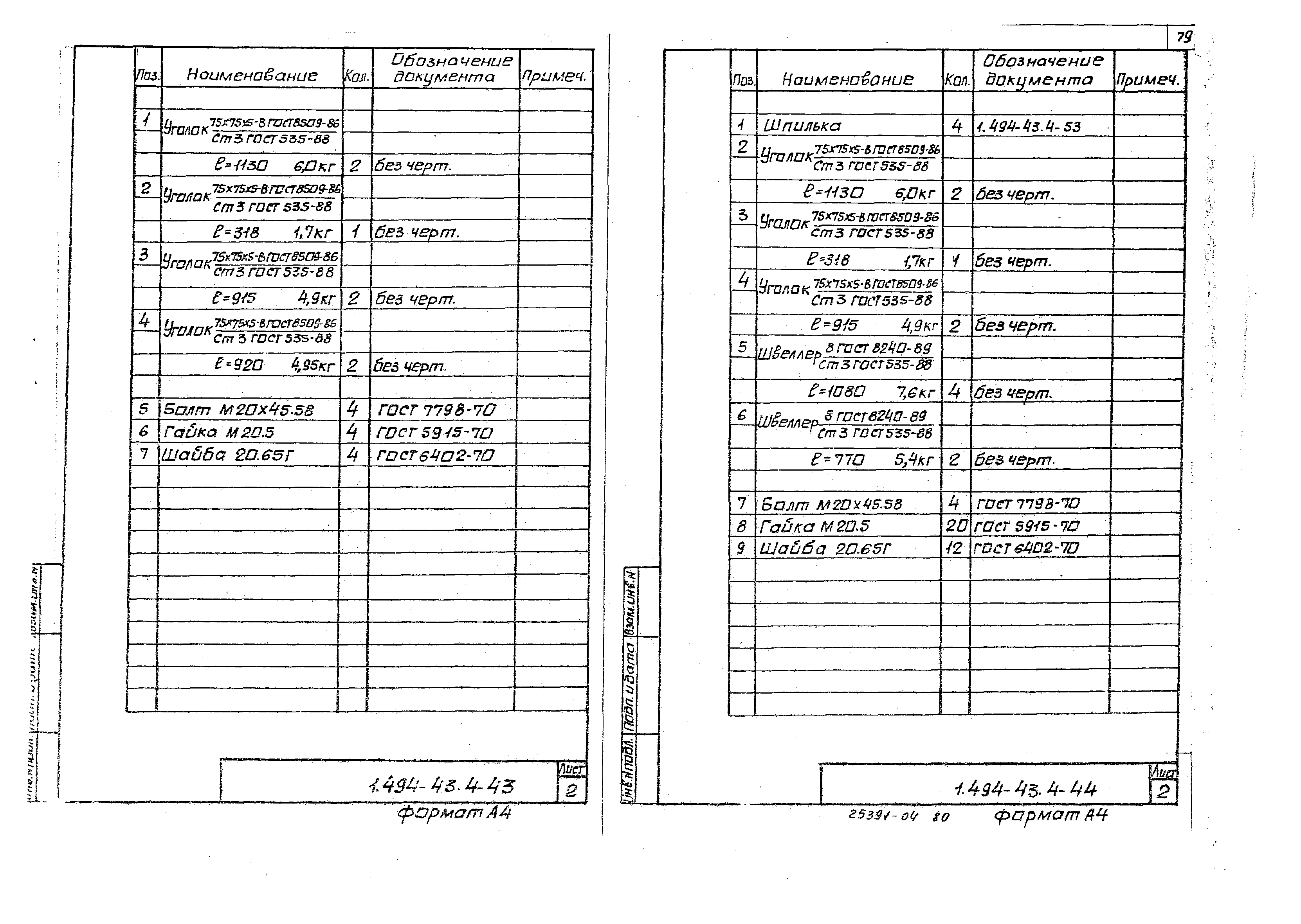

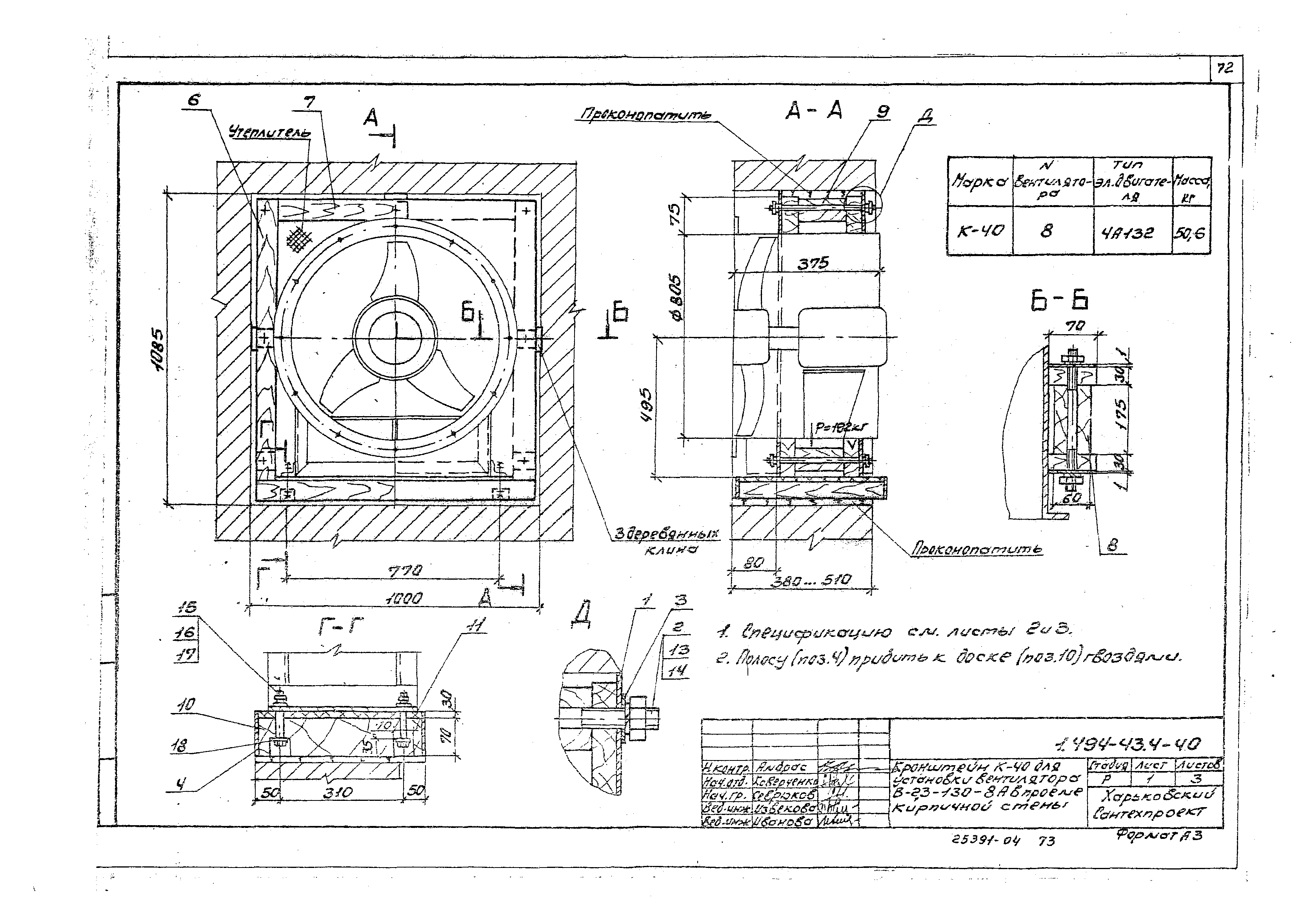

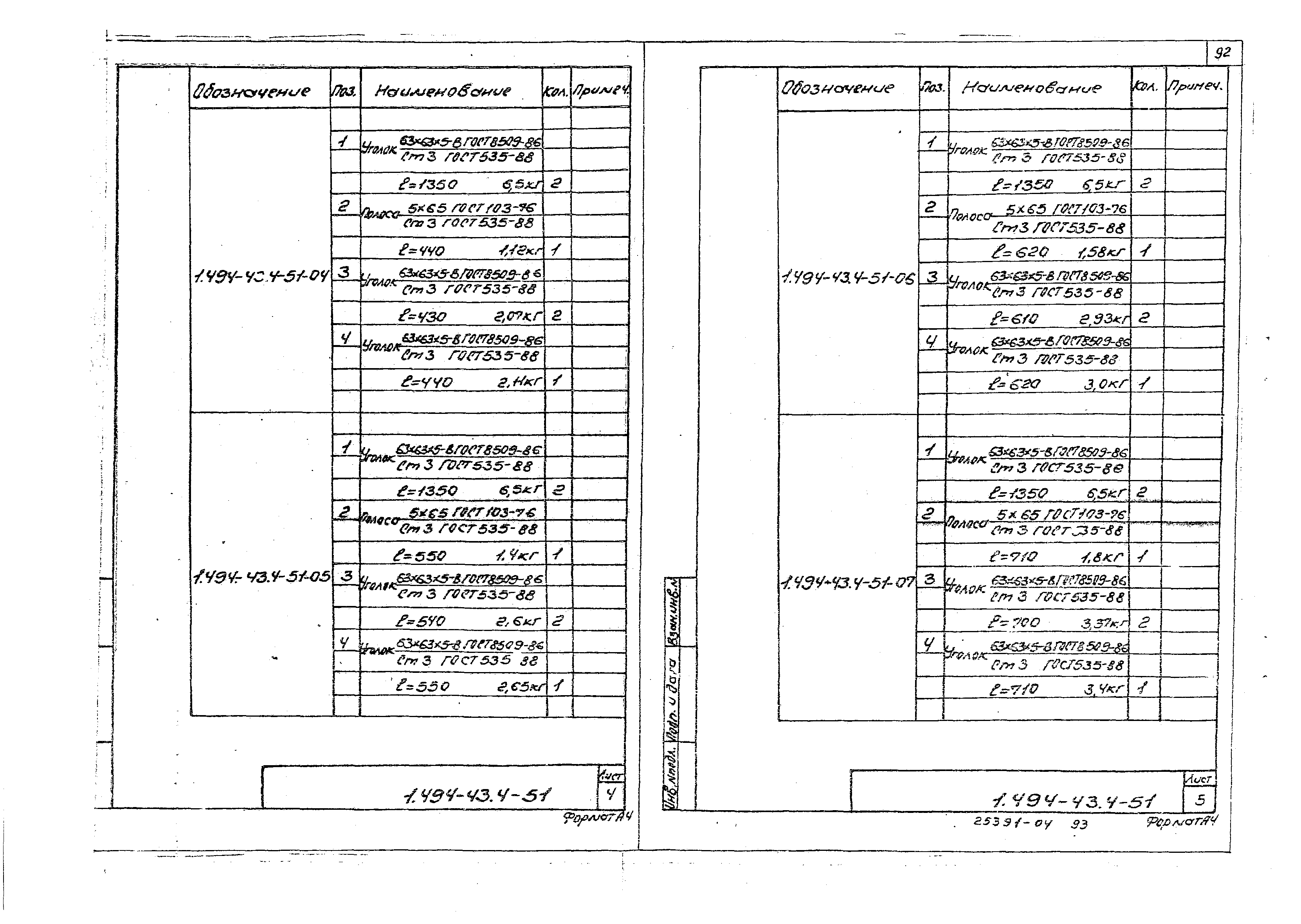

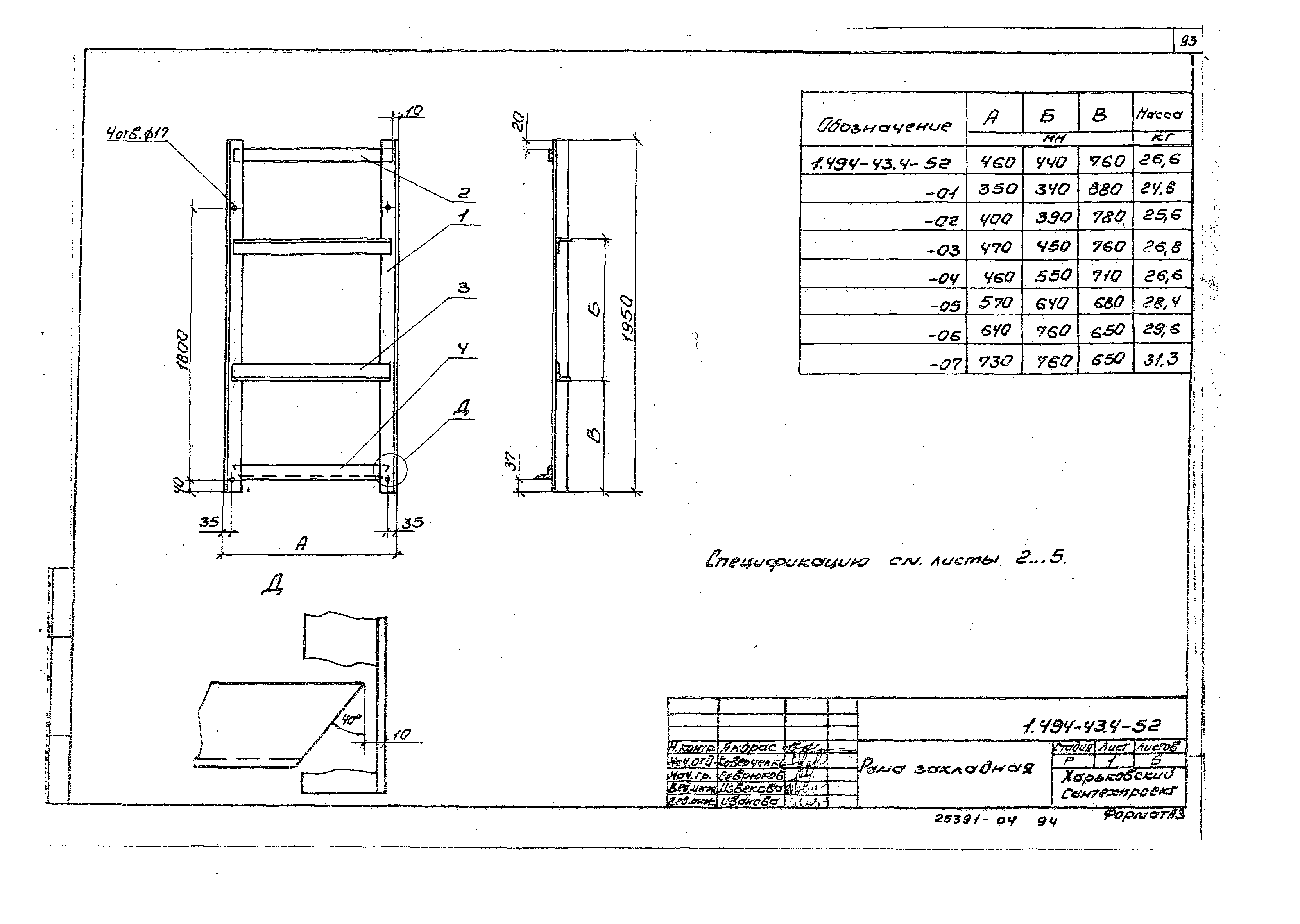

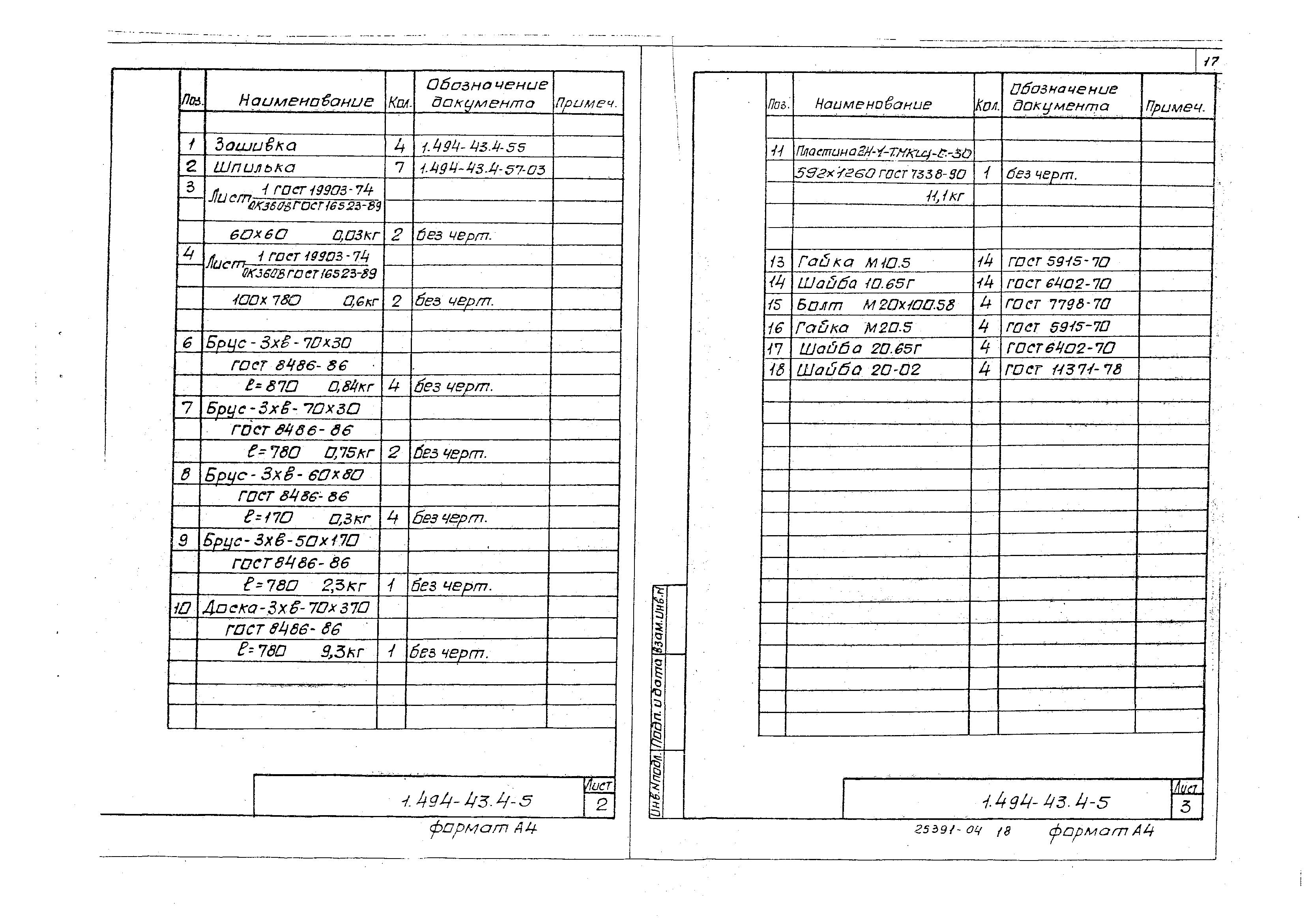

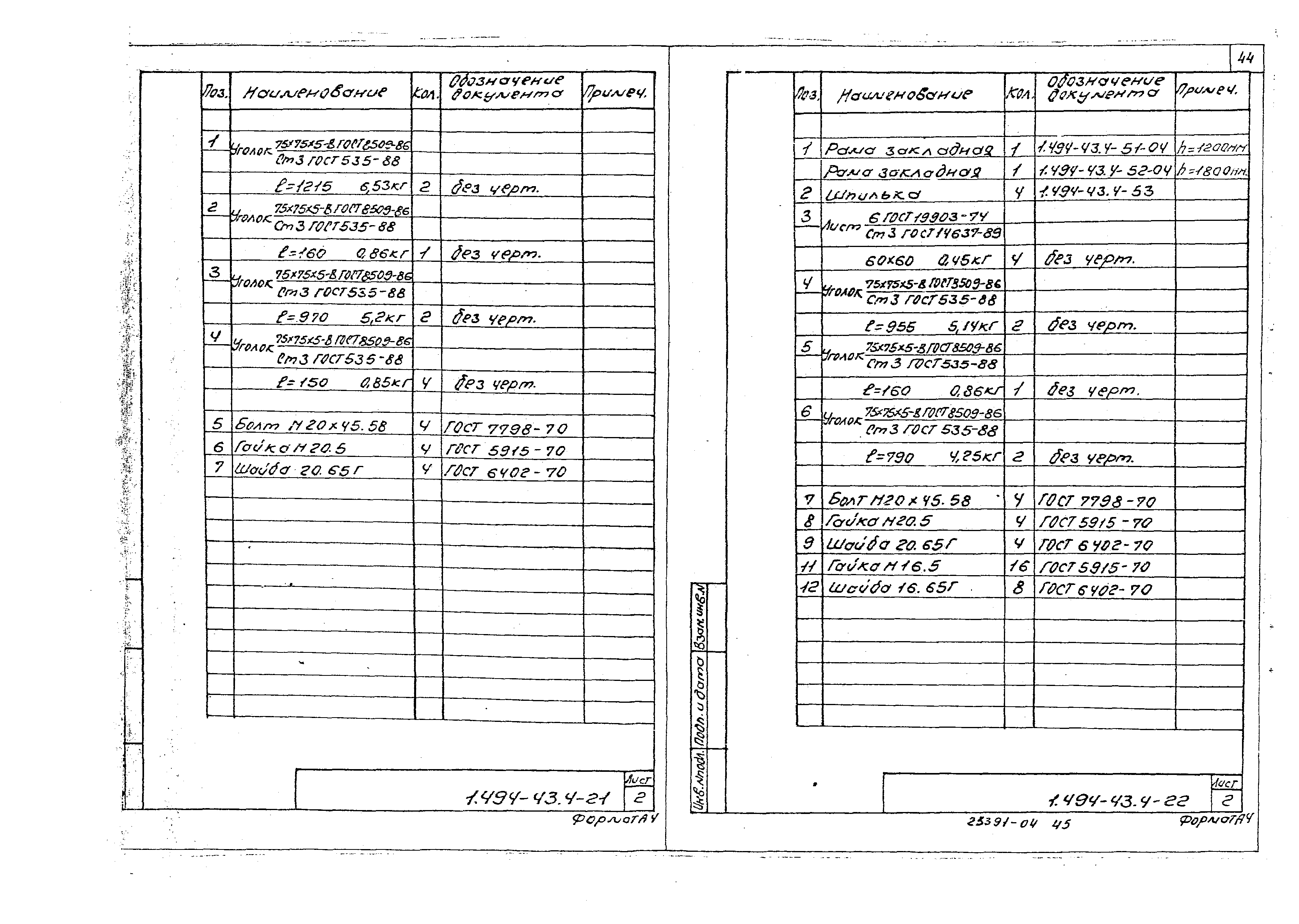

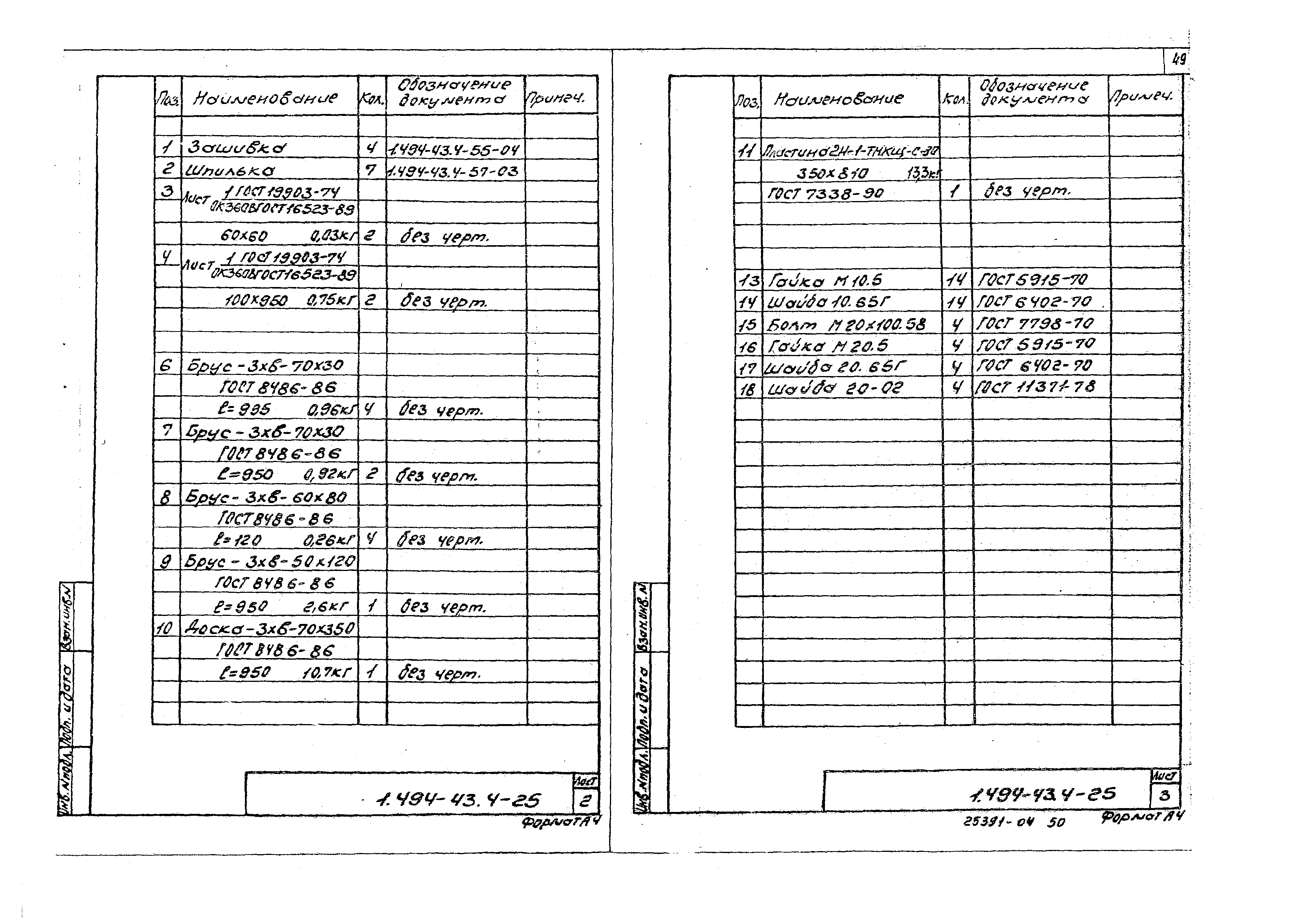

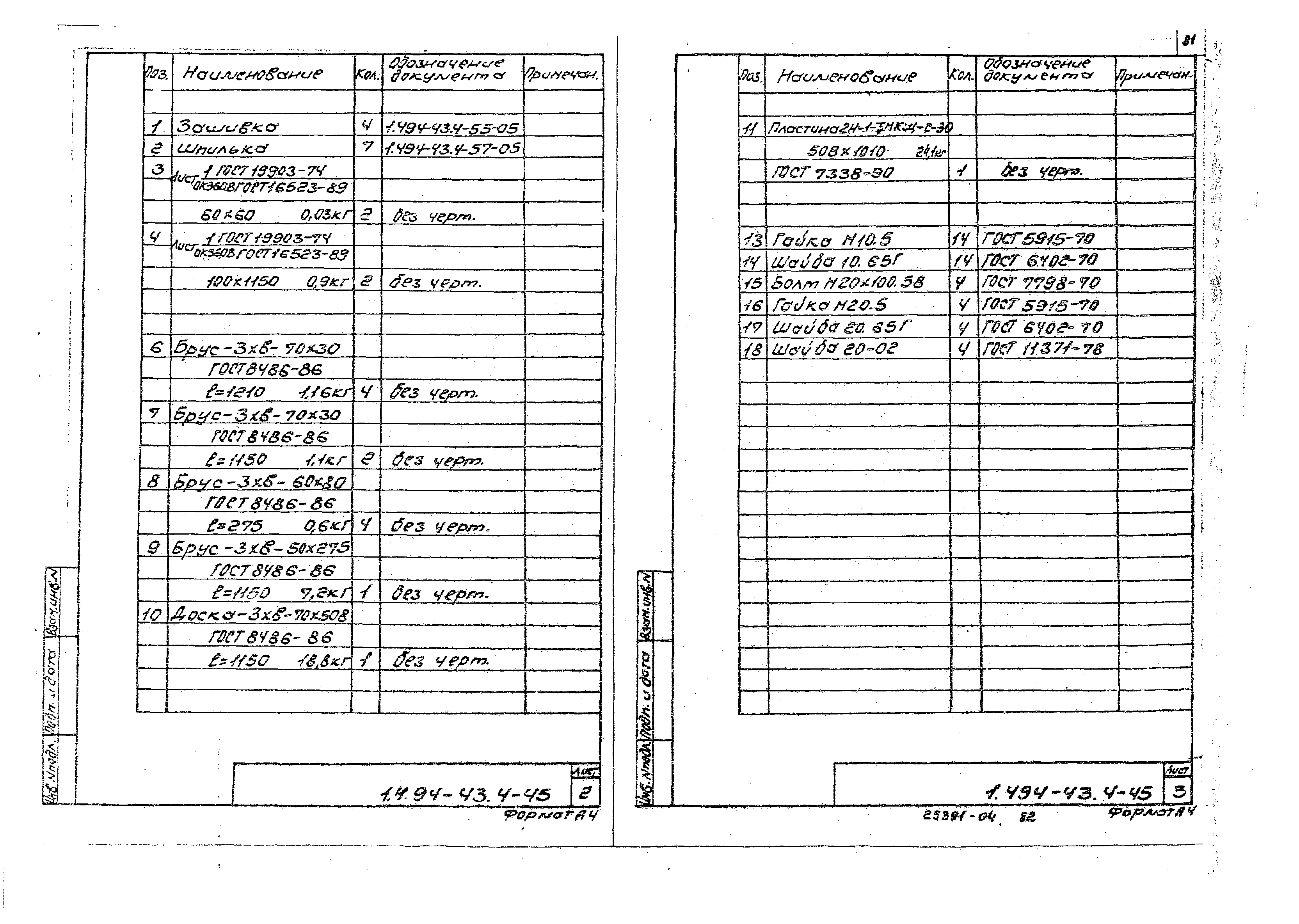

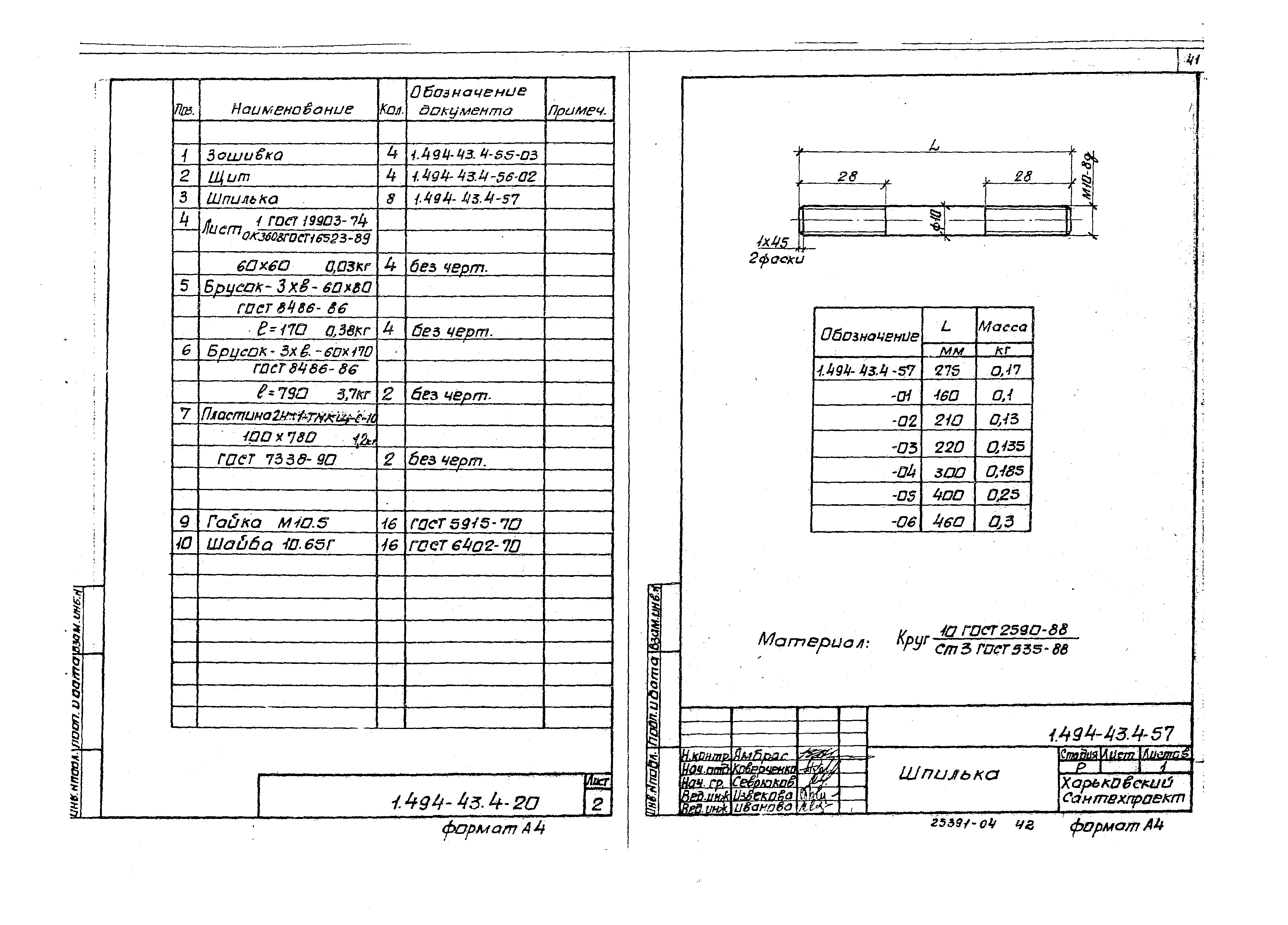

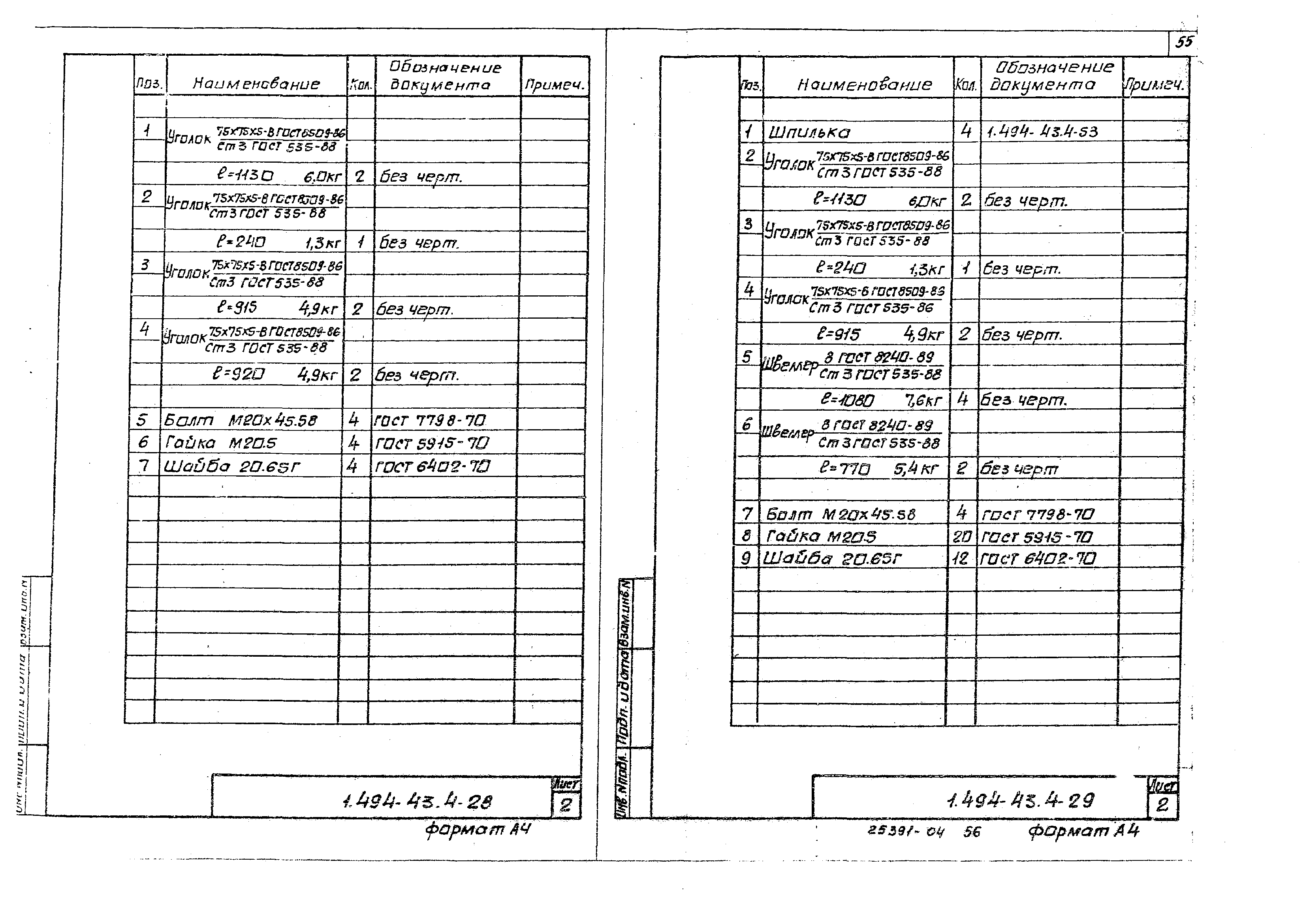

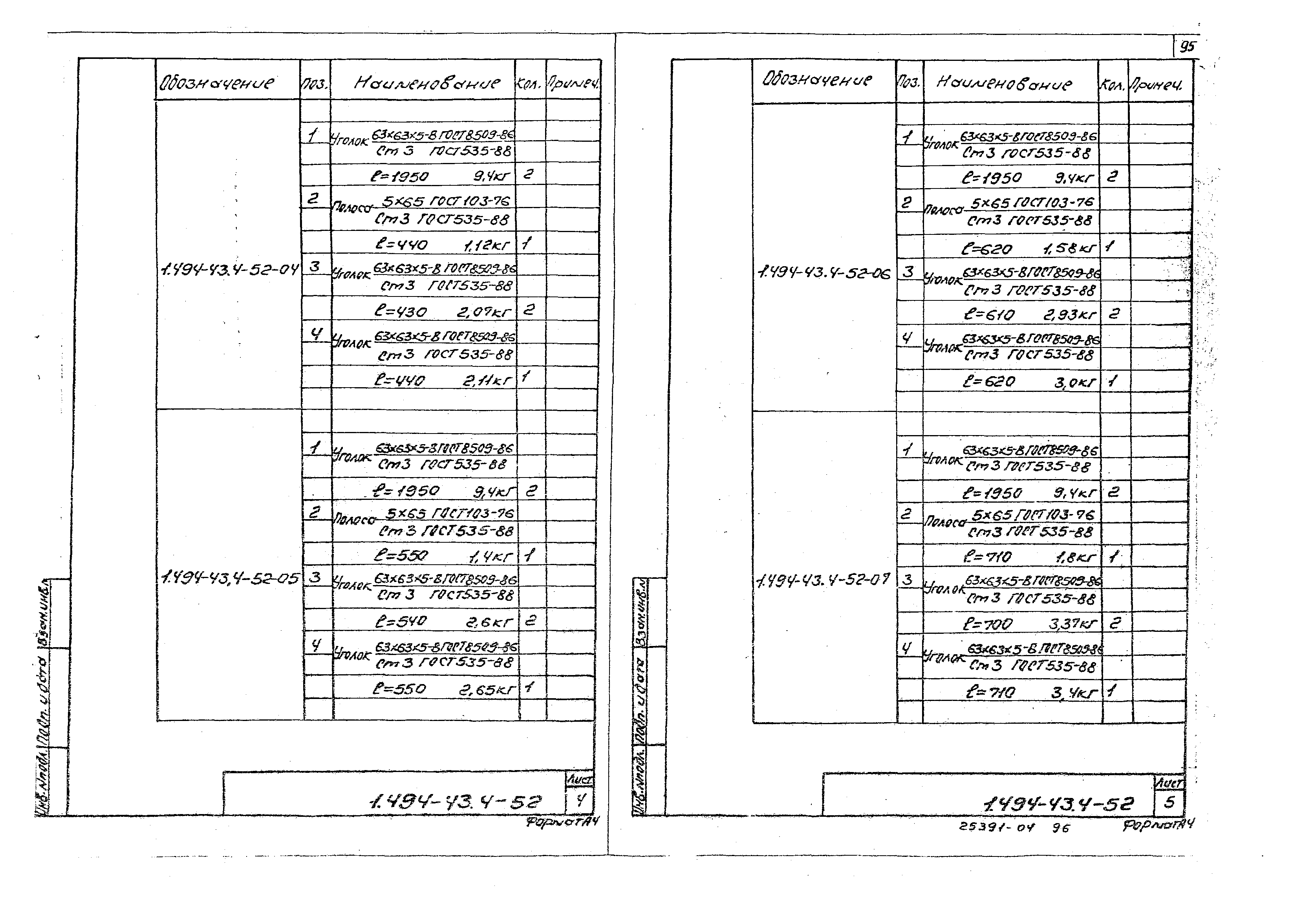

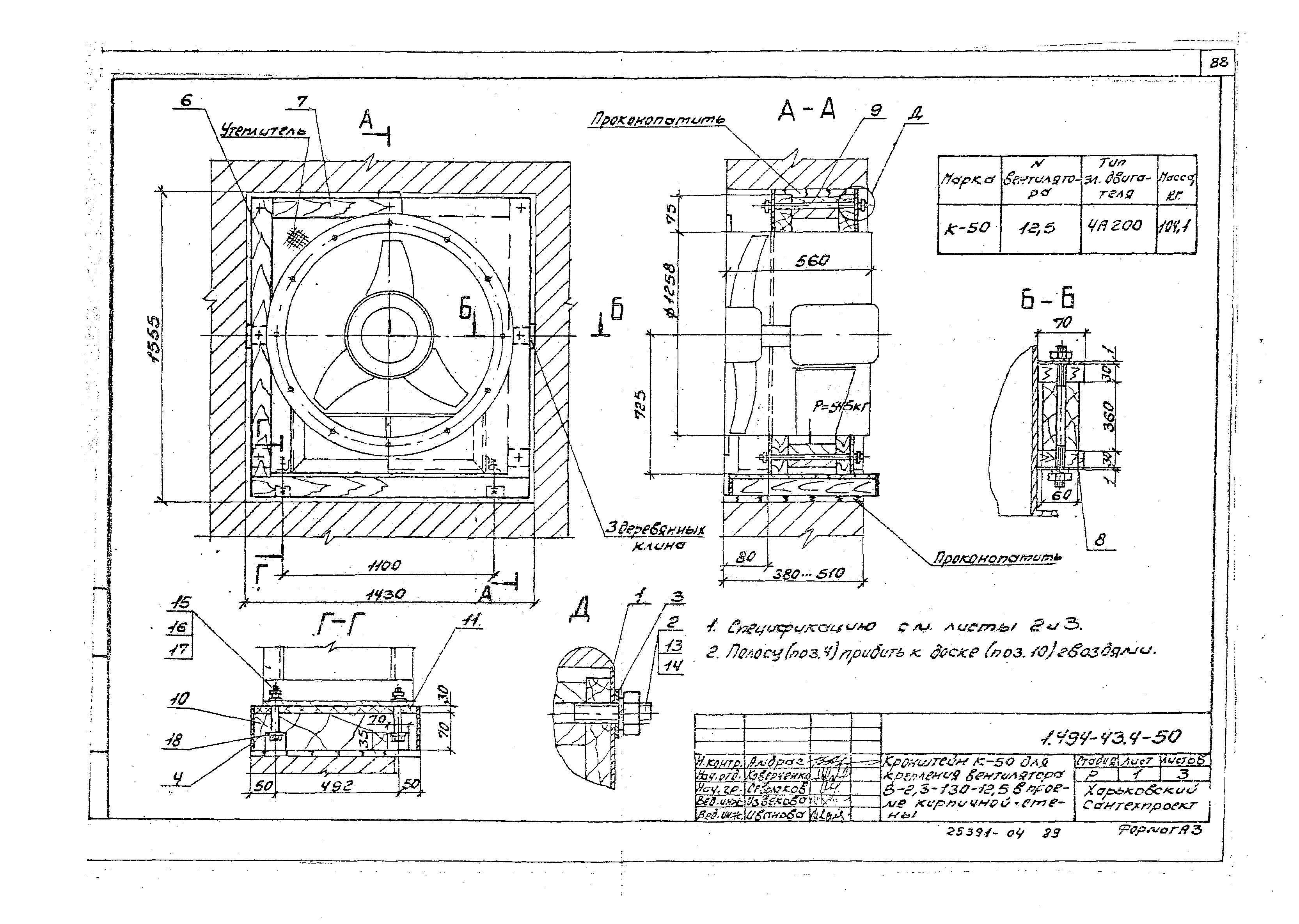

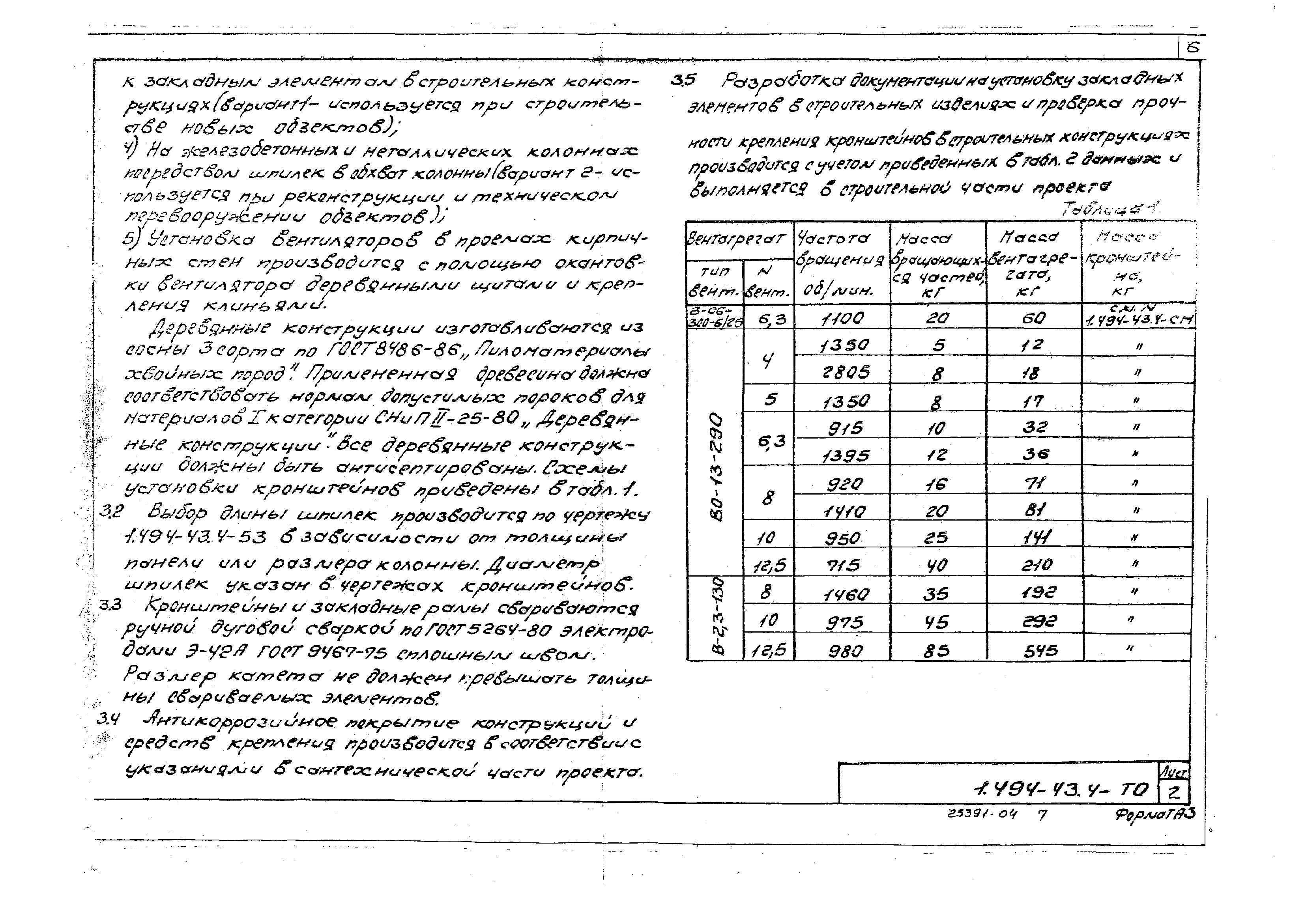

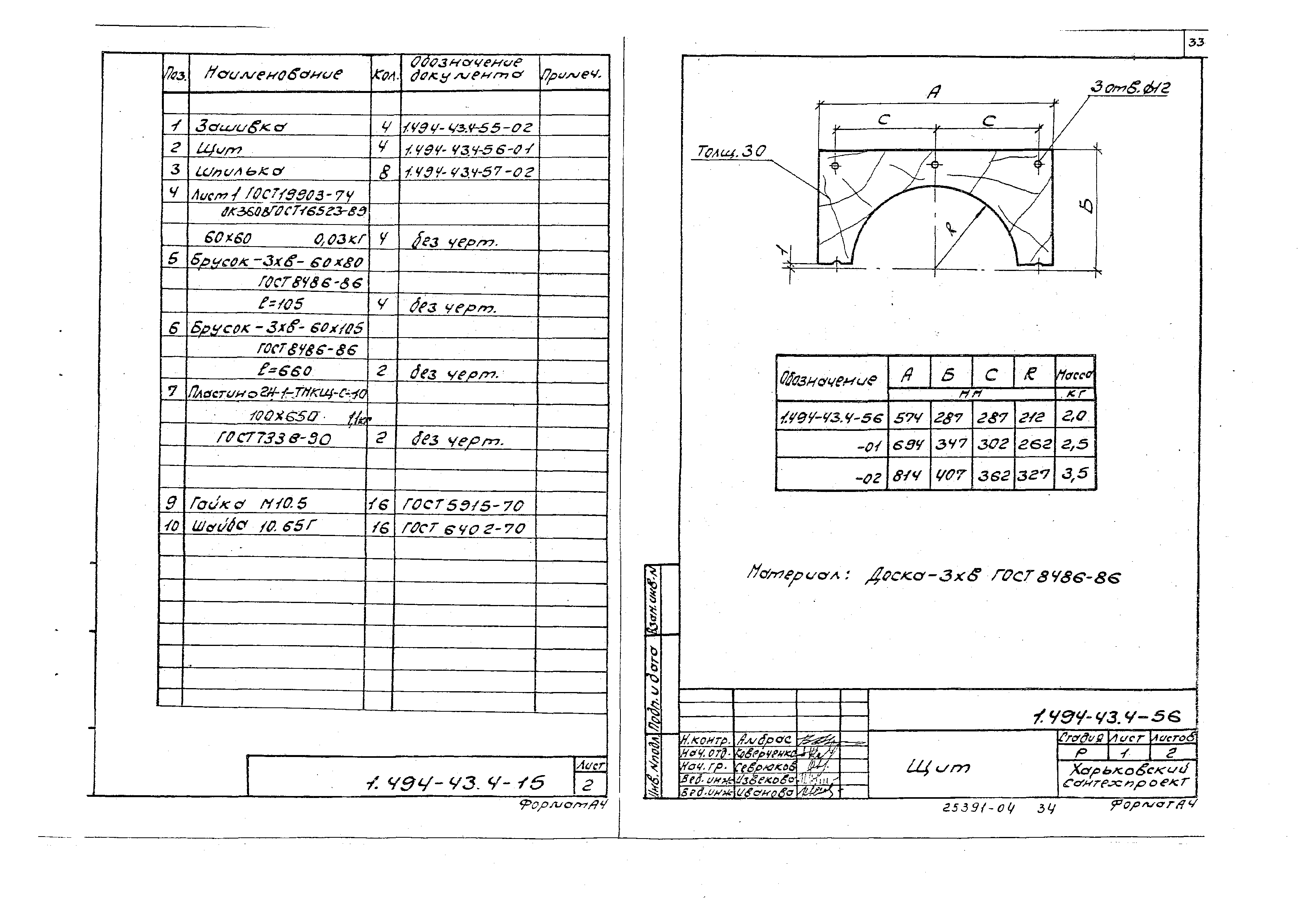

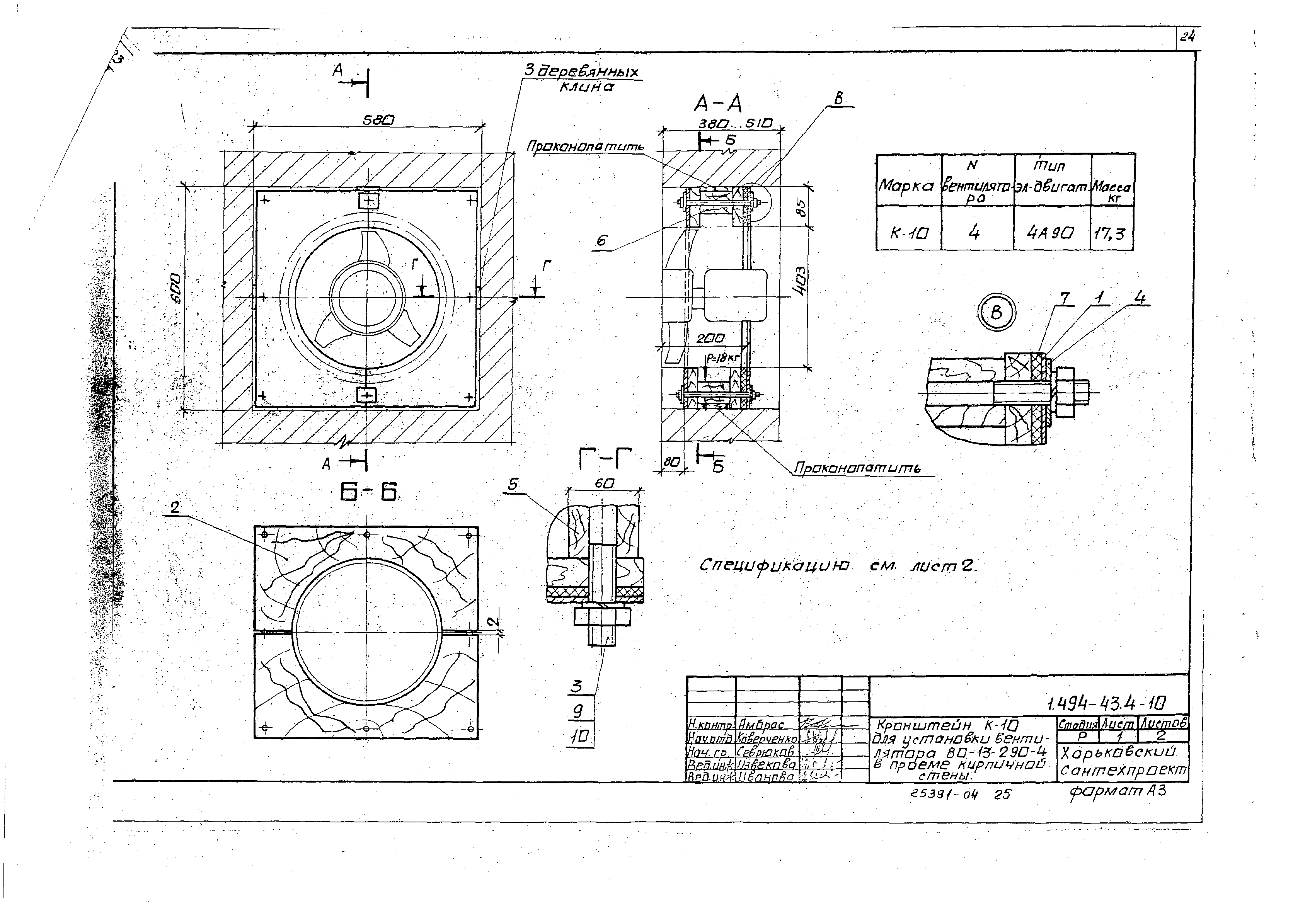

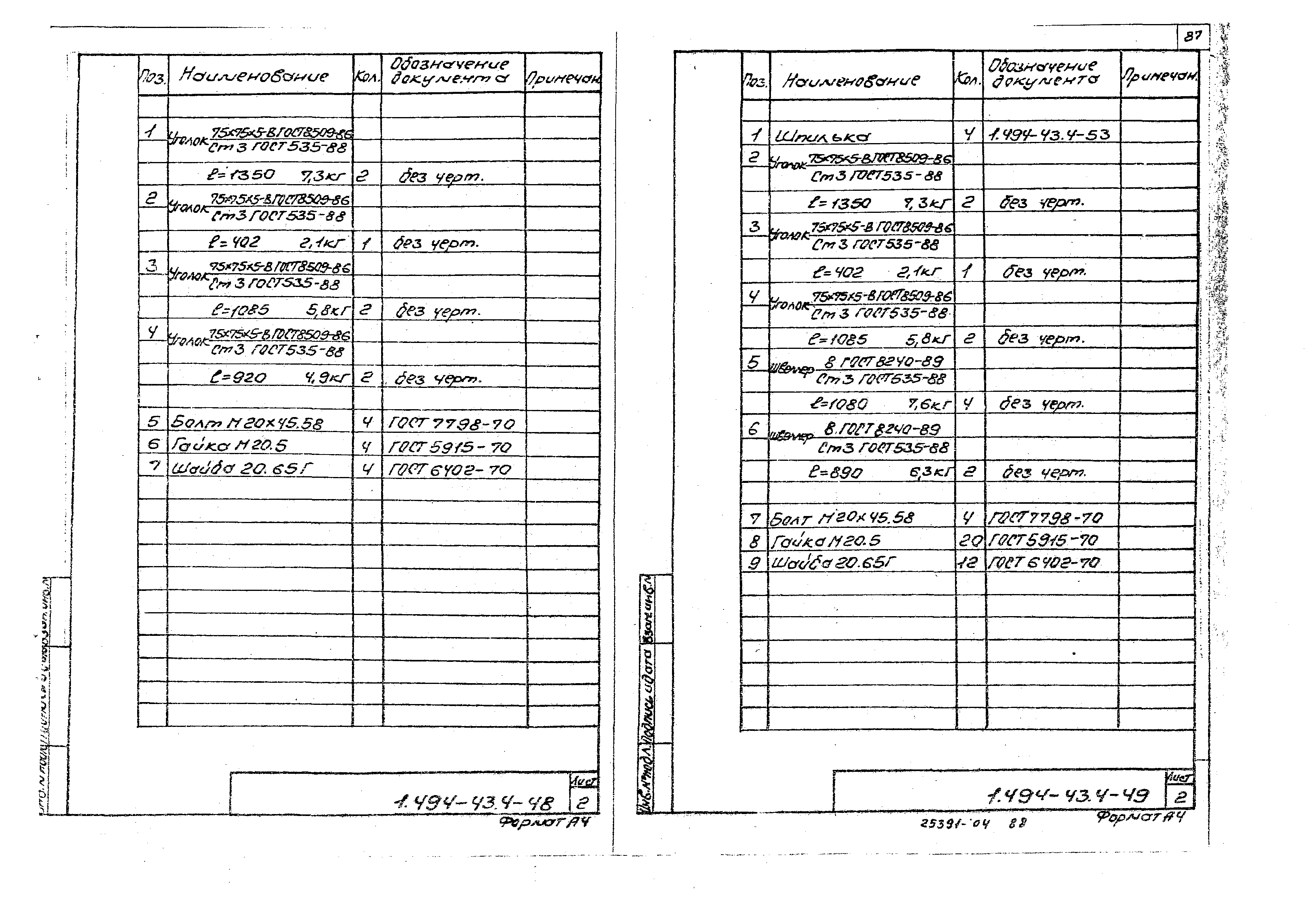

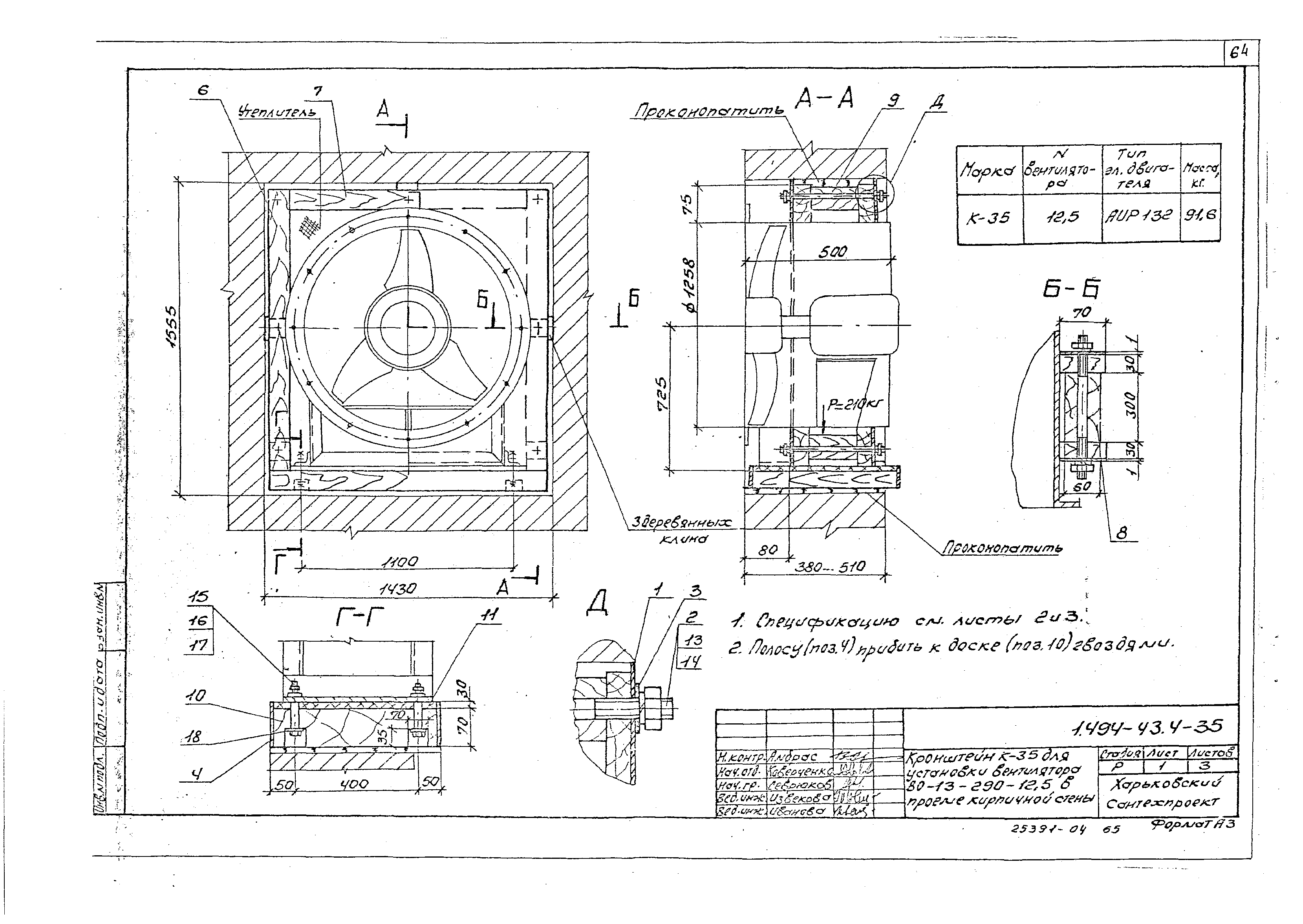

Выпуск 4. Установка и крепление осевых вентиляторов В-2,3-130; В-06-300-6/25; ВО-13-290. Рабочие чертежиОбозначение: | Серия 1.494-43 | Обозначение англ: | Series 1.494-43 | Статус: | не определен законодательством | Название рус.: | Выпуск 4. Установка и крепление осевых вентиляторов В-2,3-130; В-06-300-6/25; ВО-13-290. Рабочие чертежи | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.10.1992 | Область применения: | В настоящем выпуске приведены рабочие чертежи кронштейнов для установки осевых вентиляторов типа В-2,3-130 №8; 10; 12,5; В-06-300-6/25 №6,3; В0-13-290 №4….12,5 на кирпичных стенах толщиной не менее 360 мм, панельных стенах толщиной 200; 250 и 300 мм и высотой 1200 и 1800 мм; железобетонных и металлических колоннах прямоугольного сечения размерами 300х300, 400х300, 500х300, 400х400, 500х400, 600х400, 800х400, 500х500, 600х500, 800х500, 900х400, 900х500 мм, двухветвевых колоннах 1400х500 мм, а так же в проемах кирпичных стен | Разработан: | Харьковский Сантехпроект
| Утверждён: | 15.01.1992 Сантехниипроект (29)
| Издан: | АПП ЦИТП (1992 г. )
| Расположен в: |
|

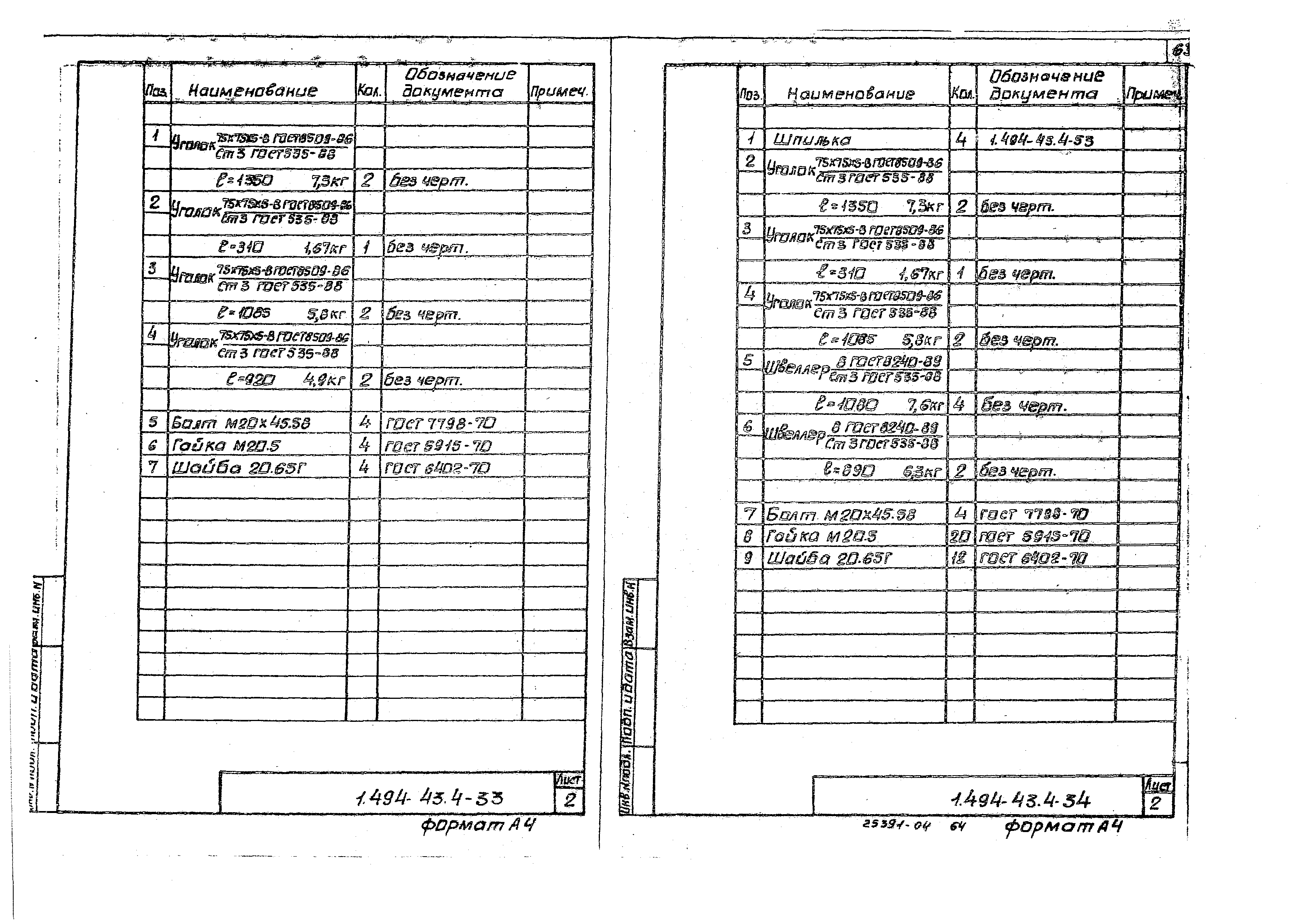

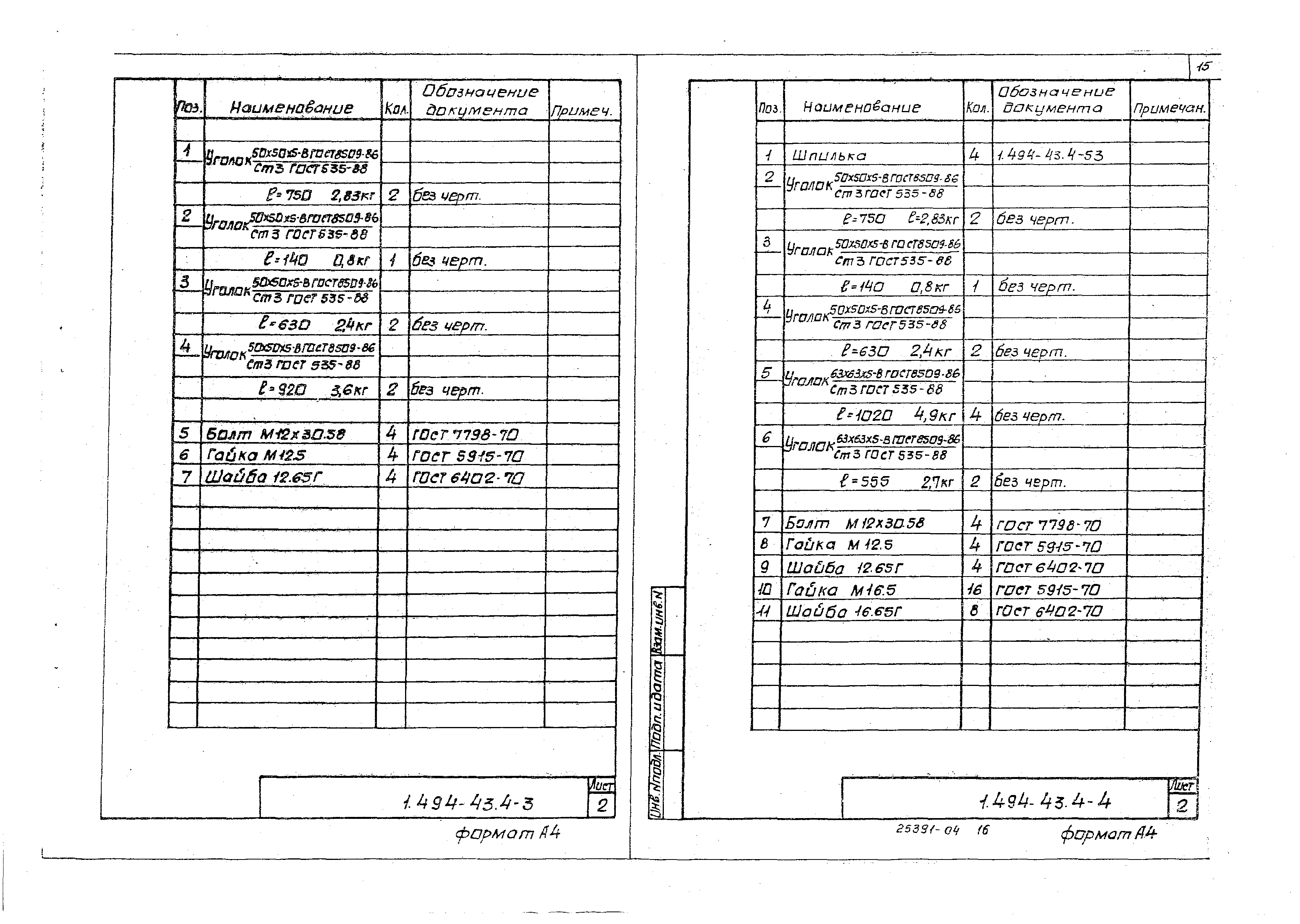

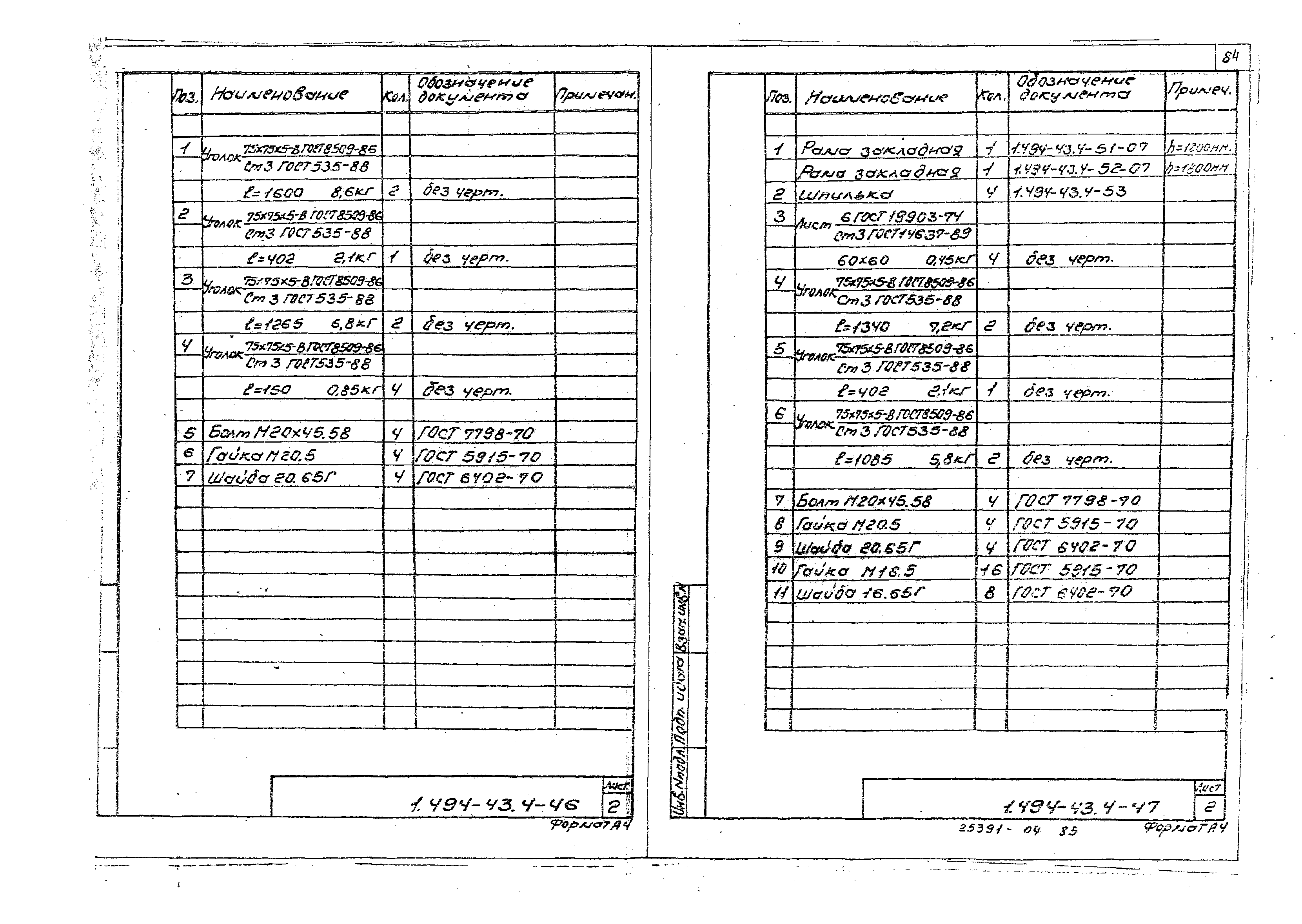

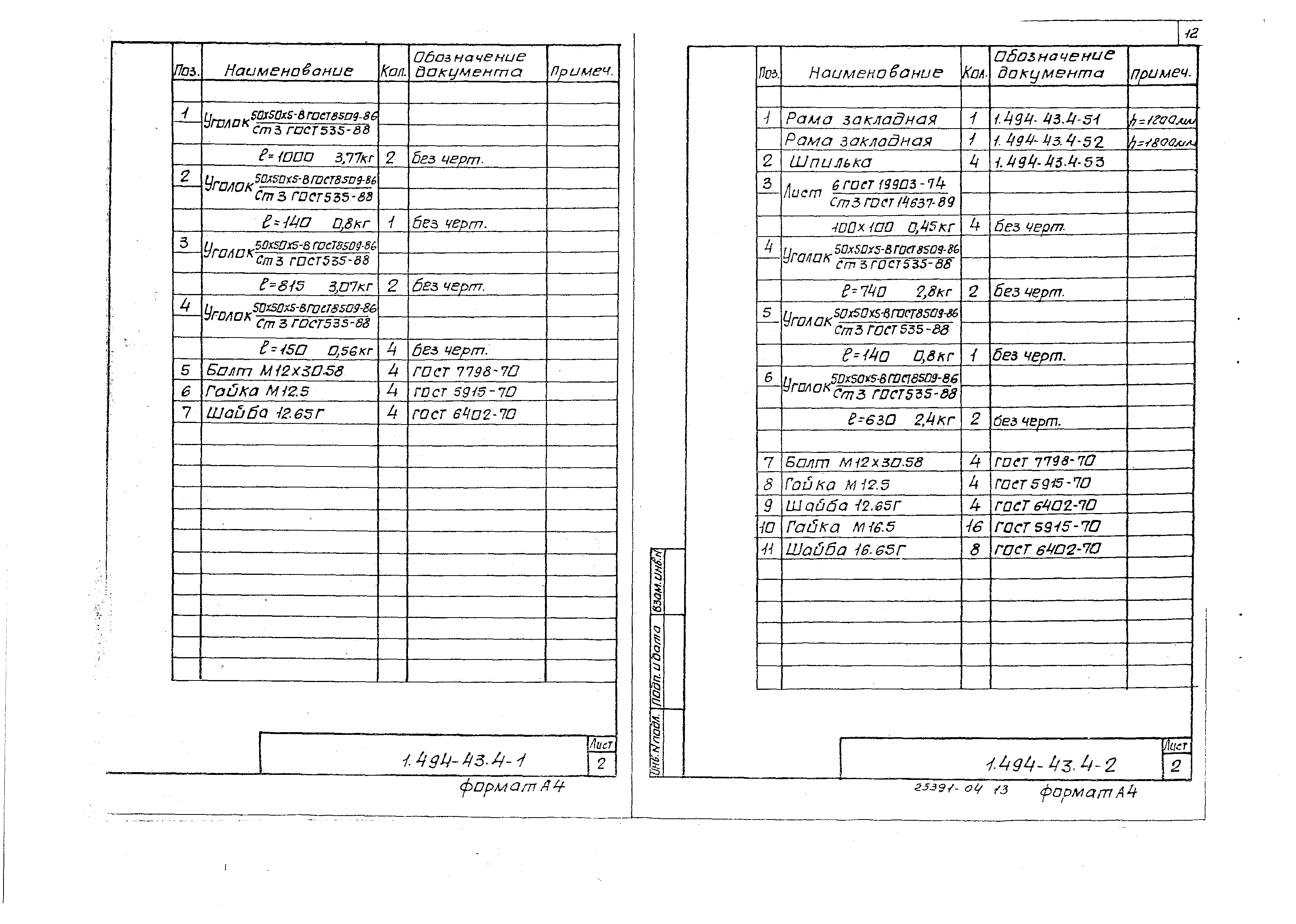

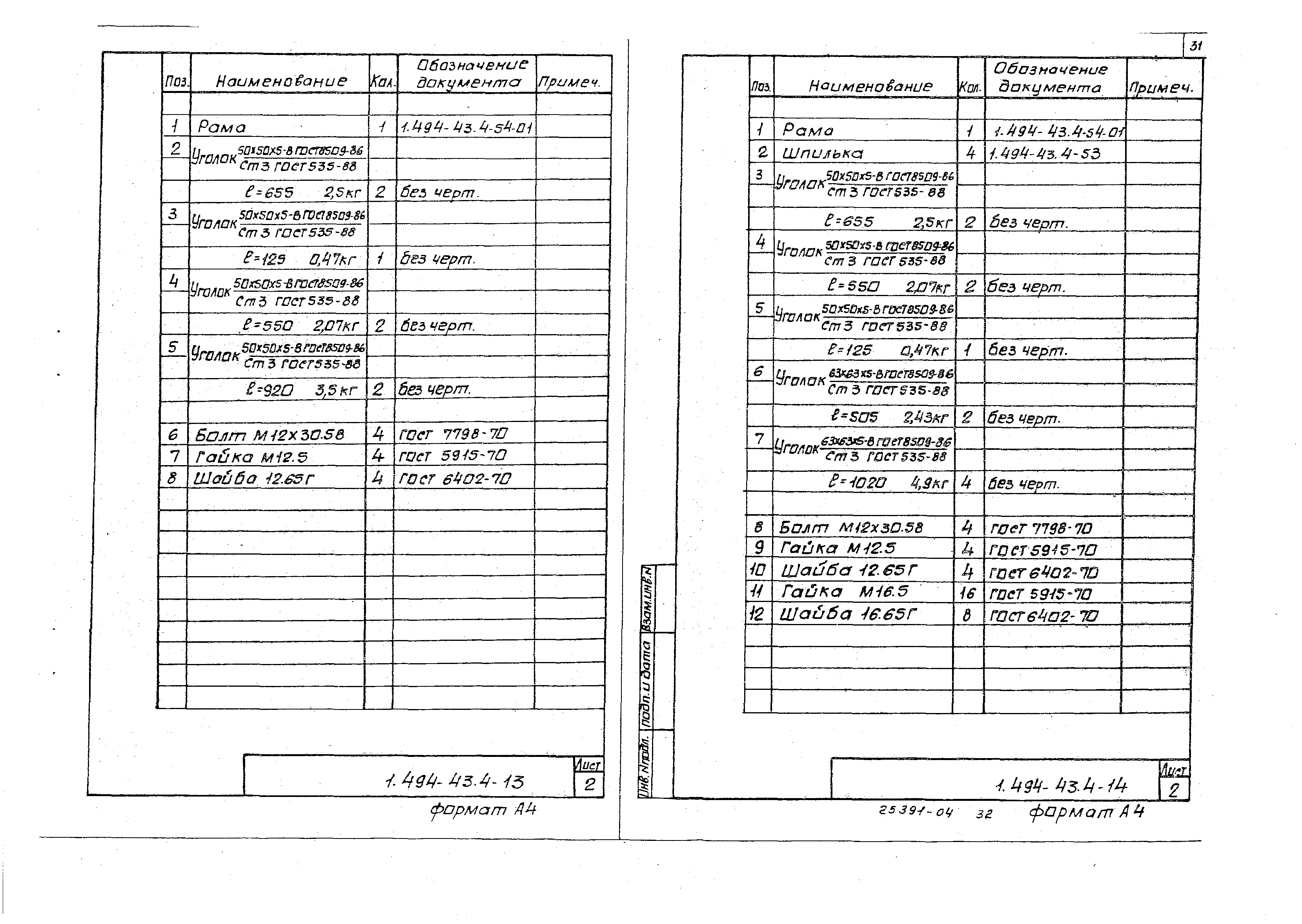

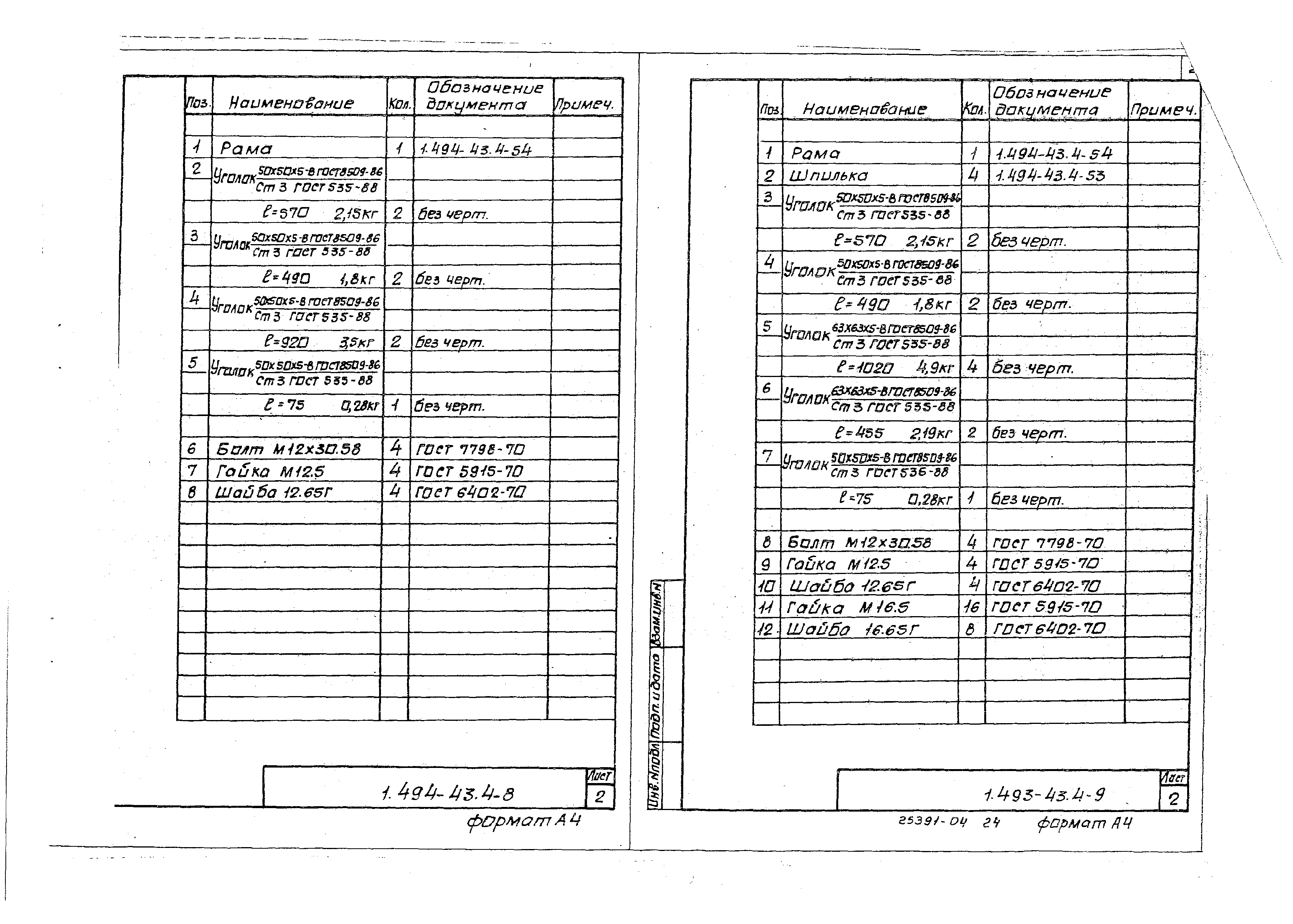

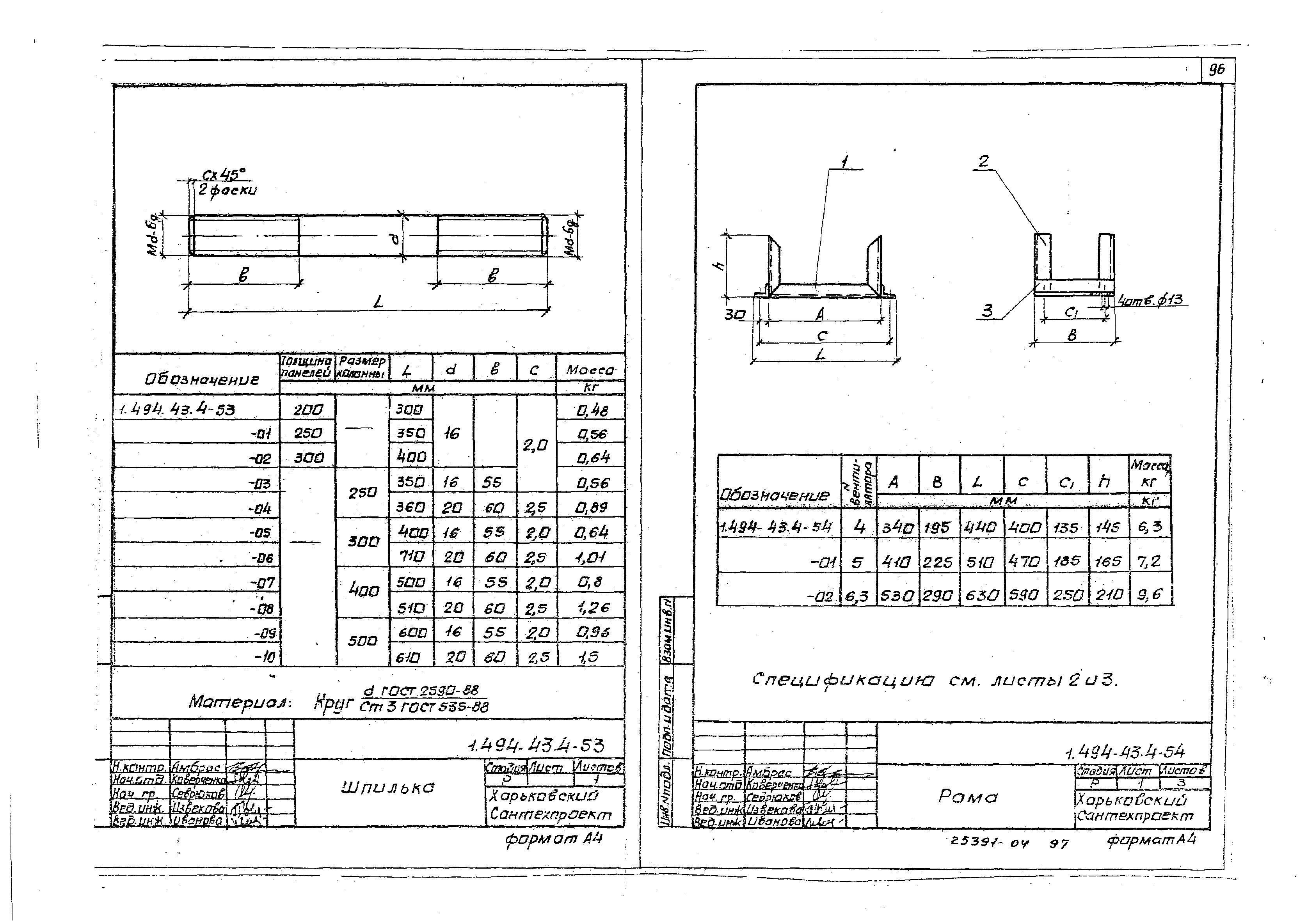

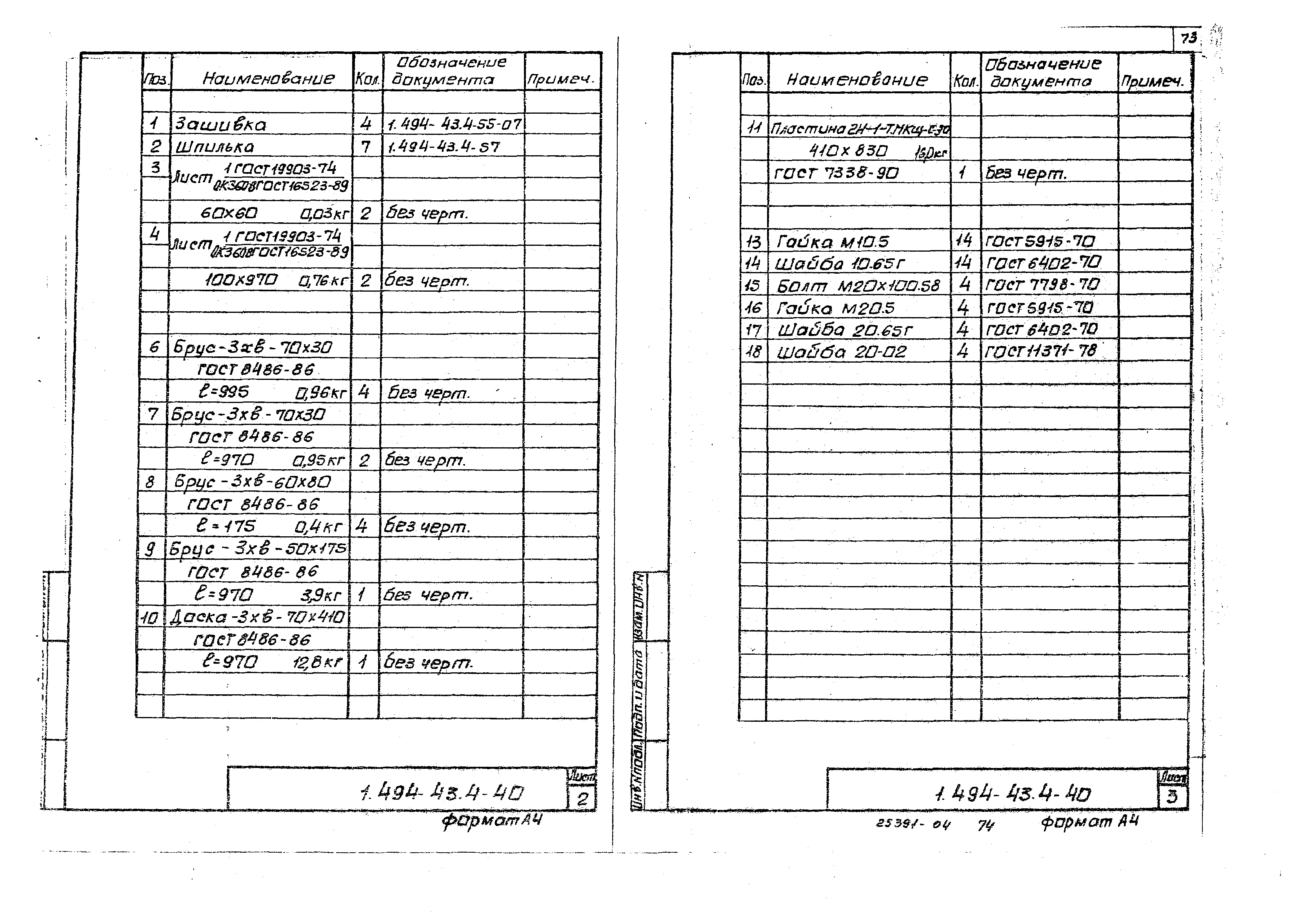

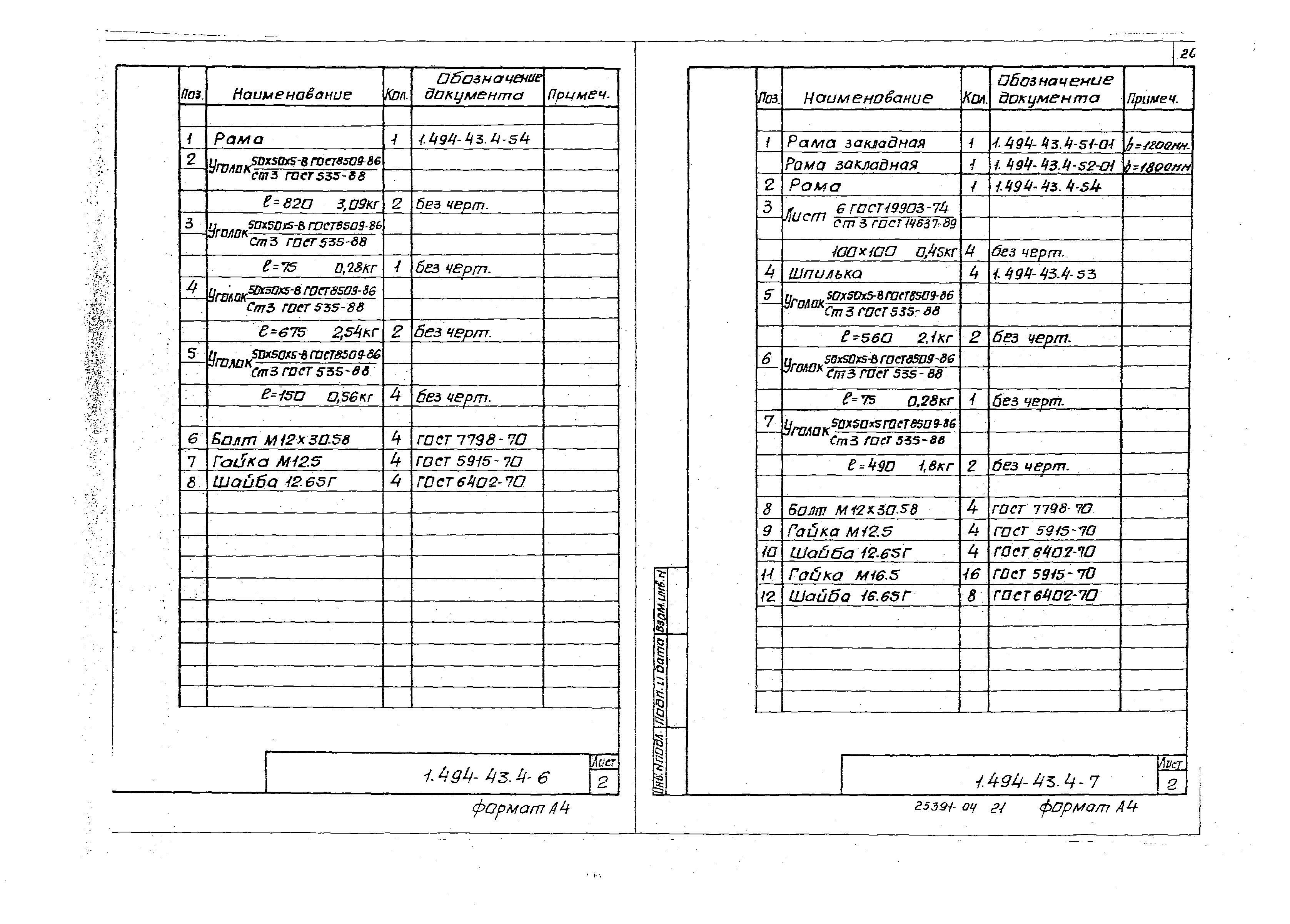

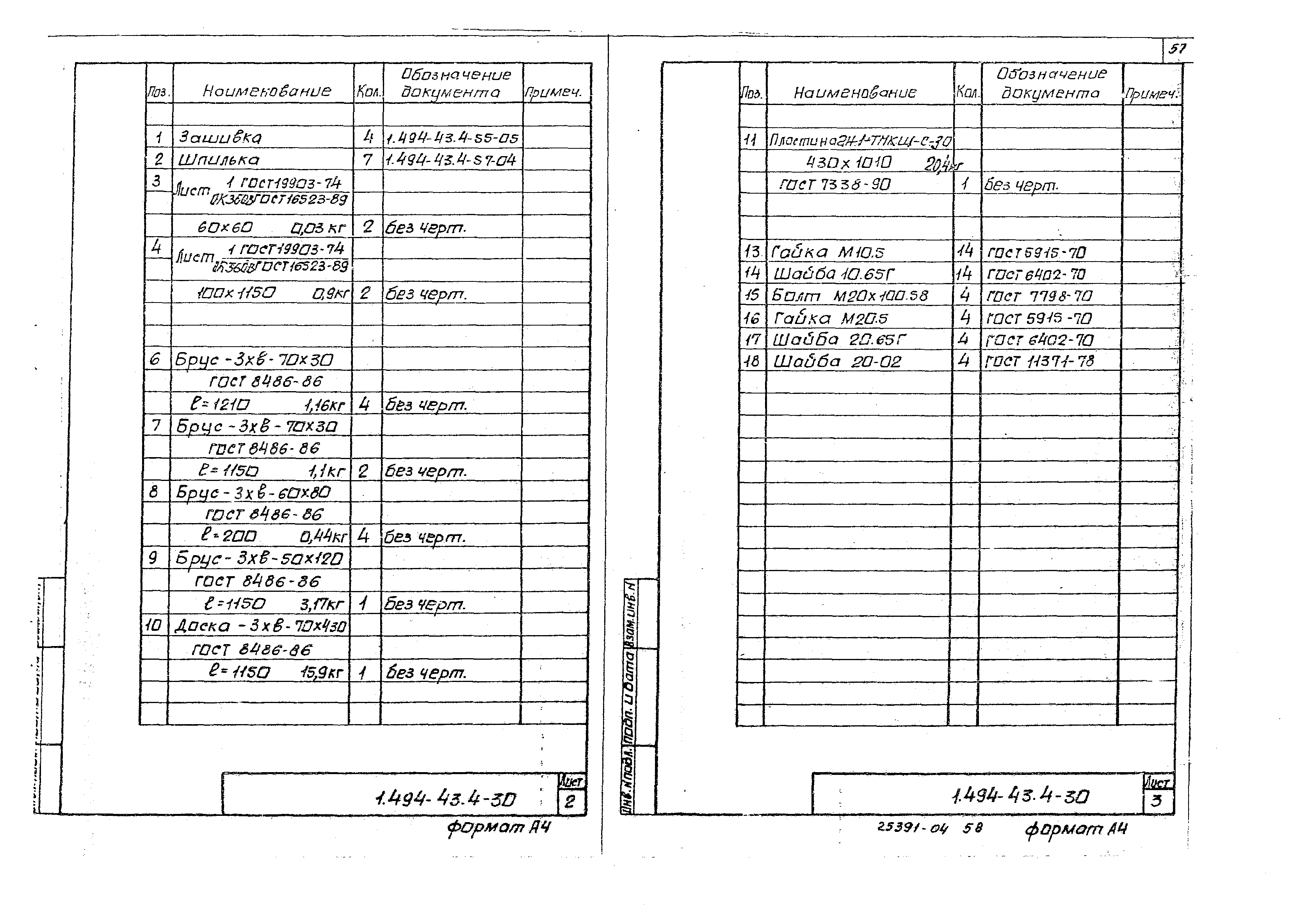

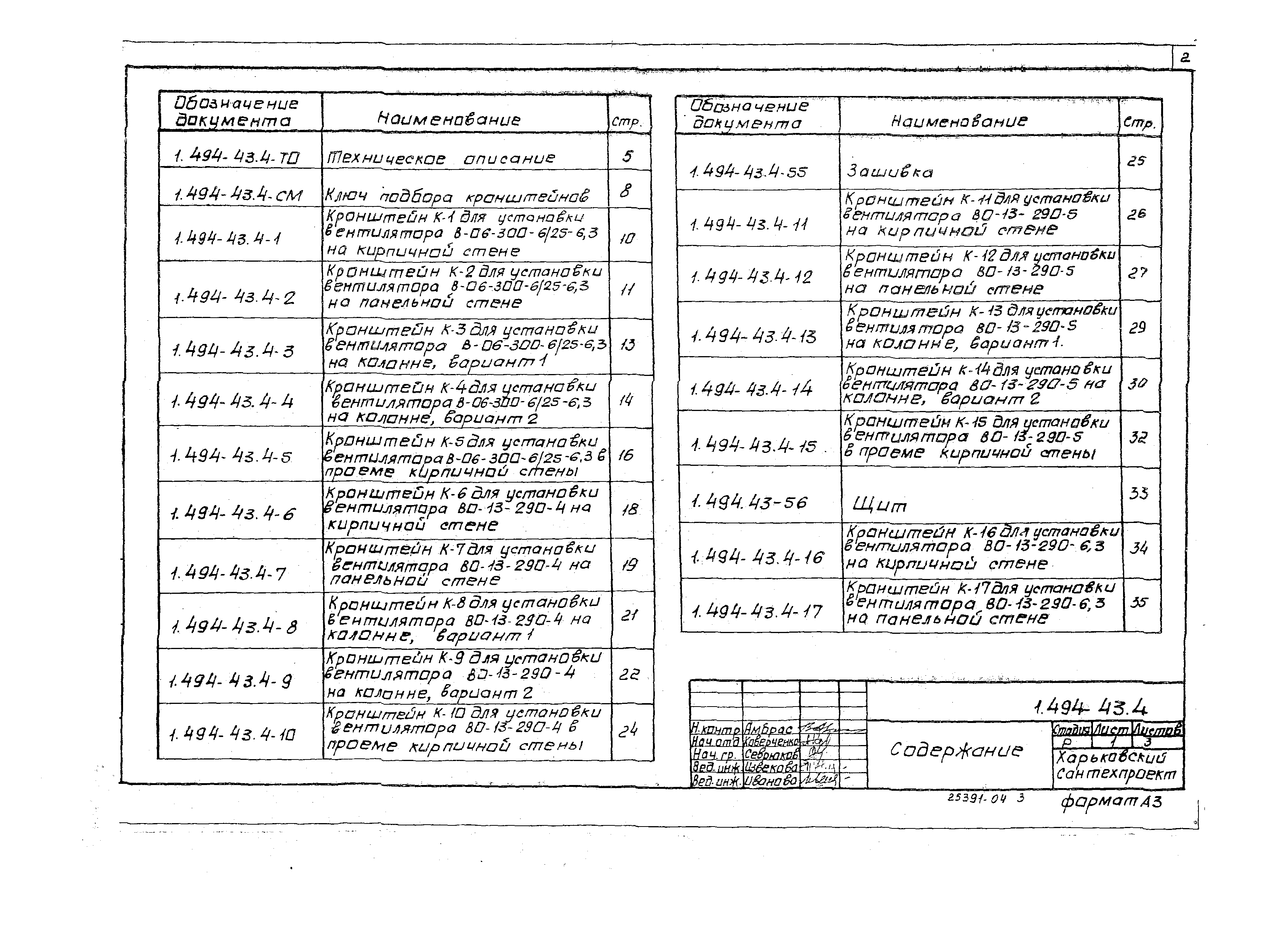

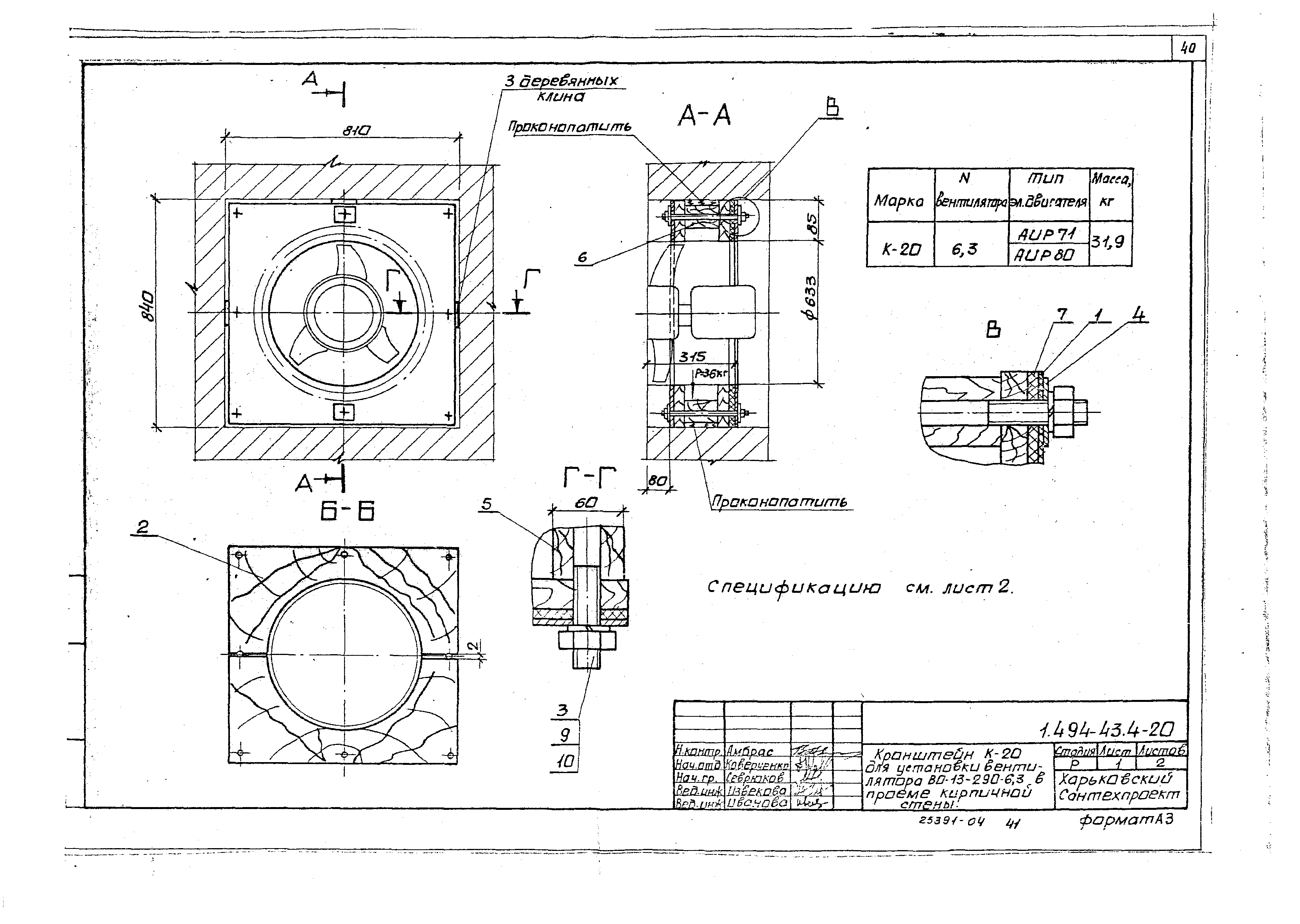

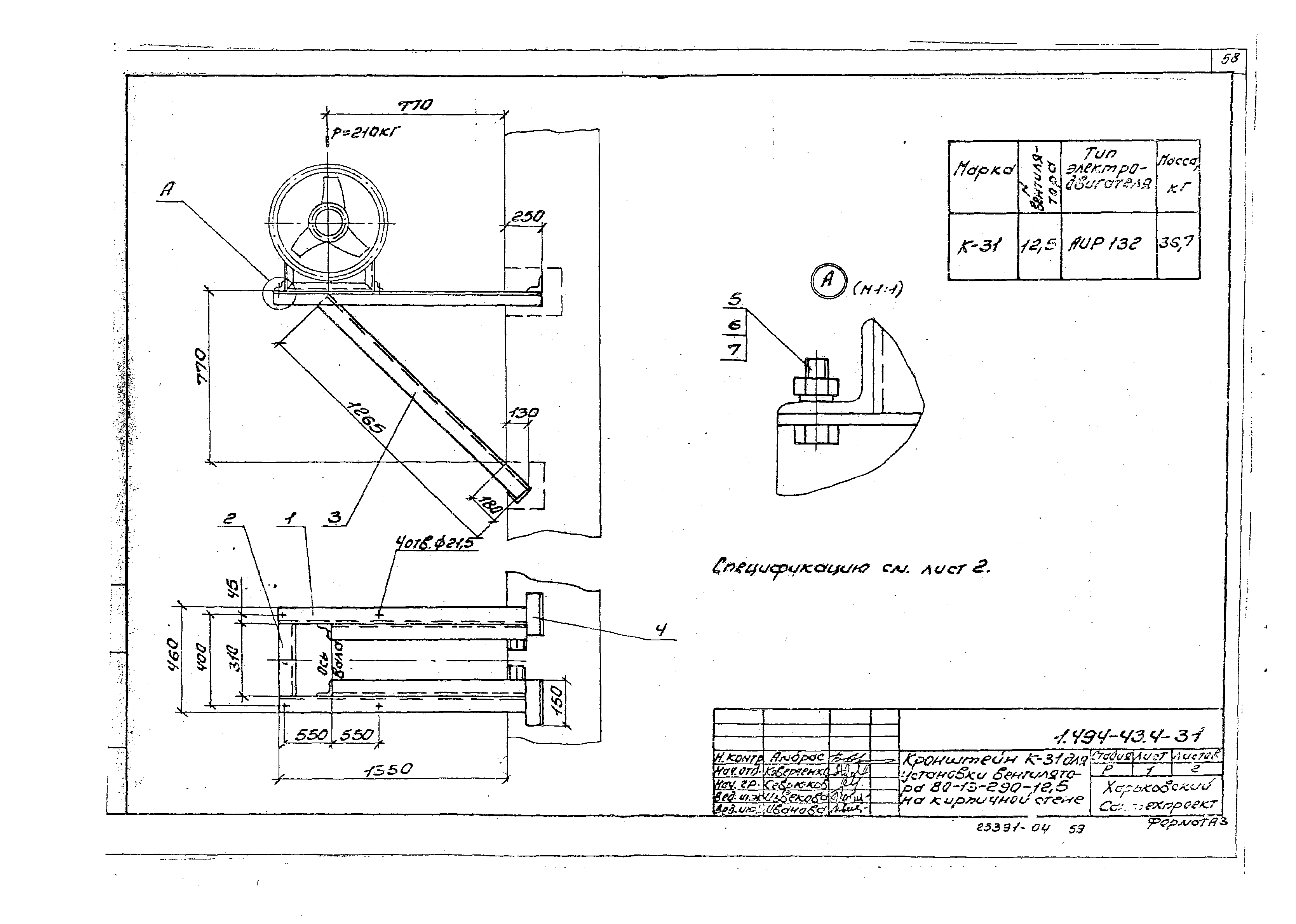

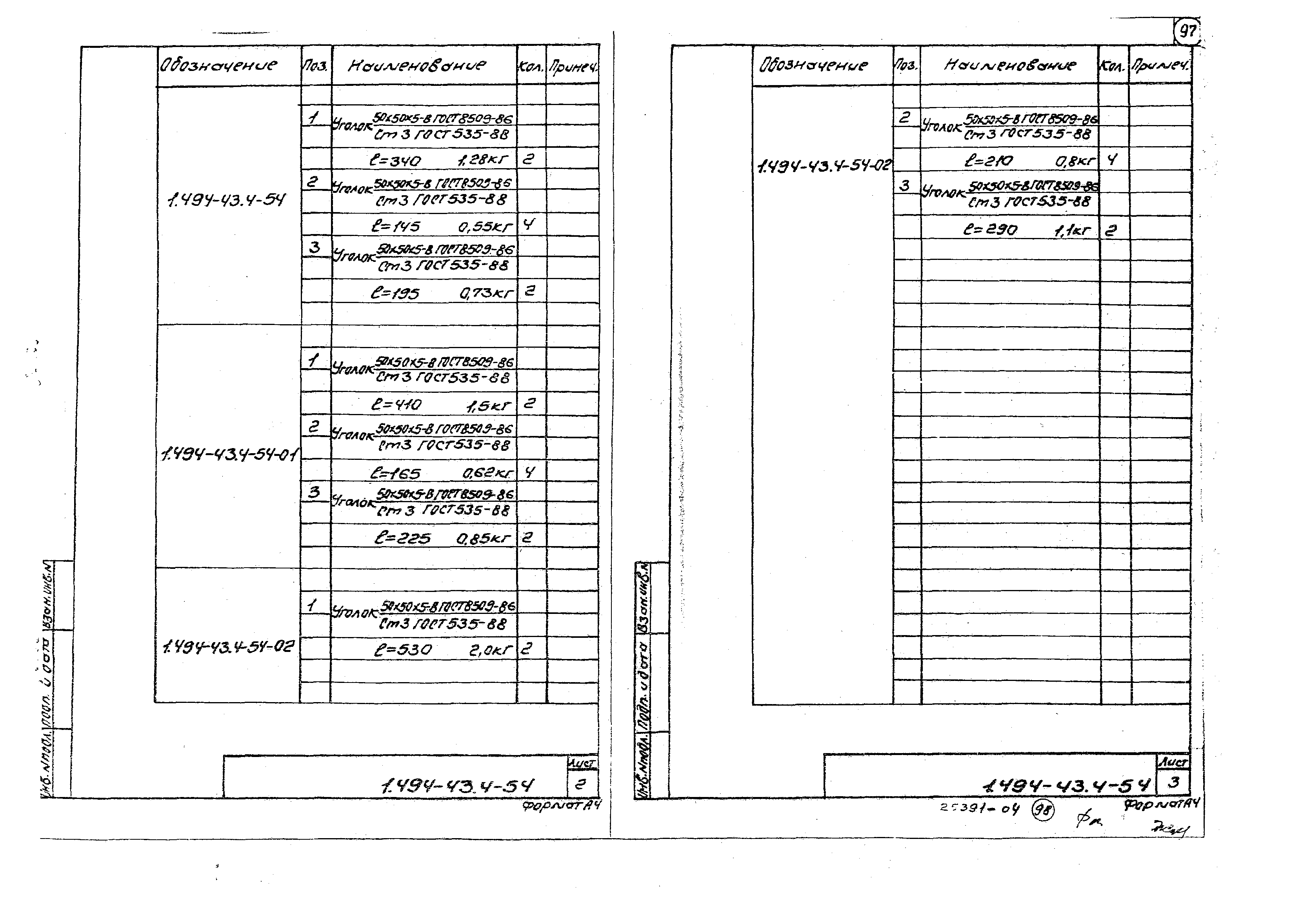

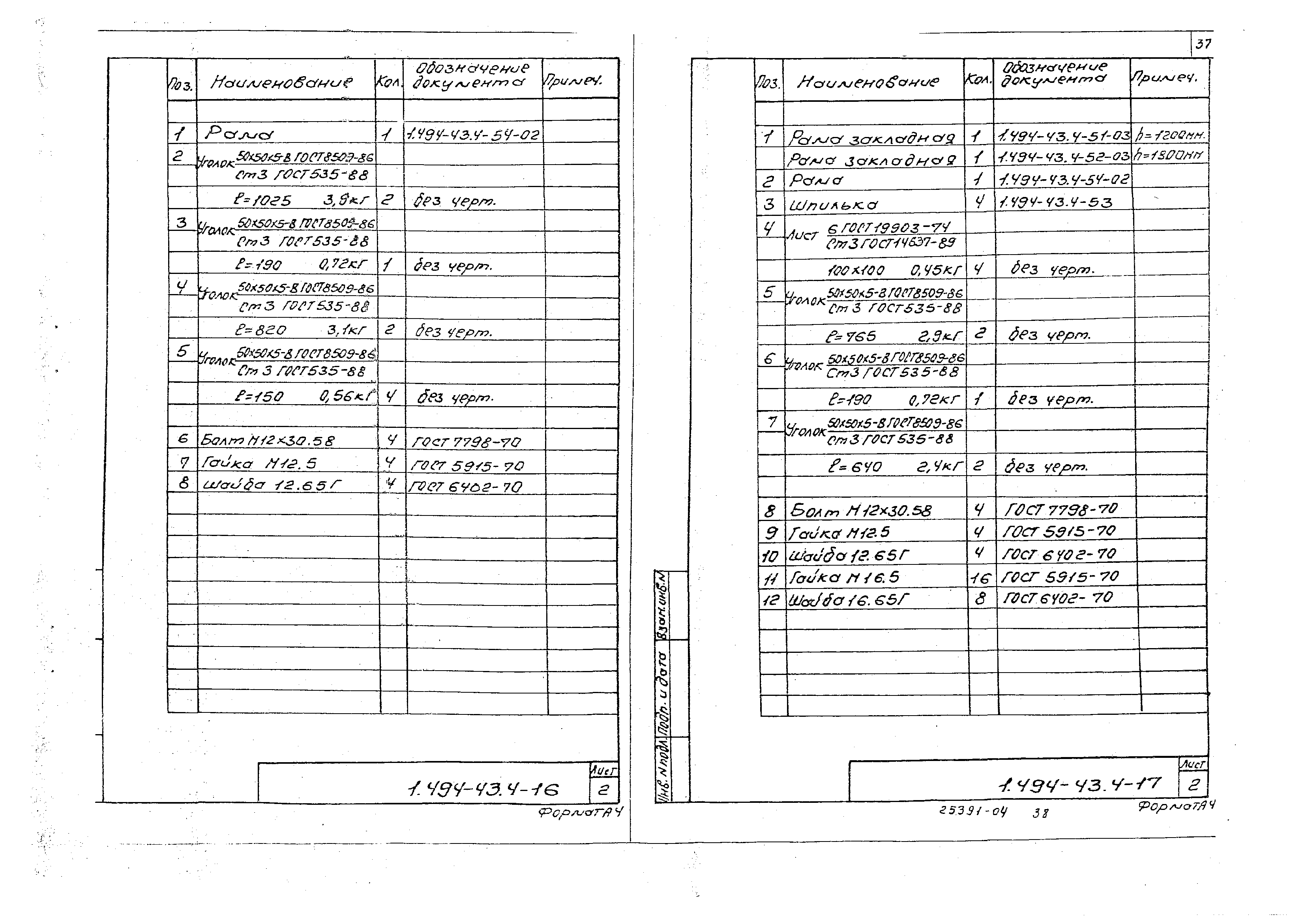

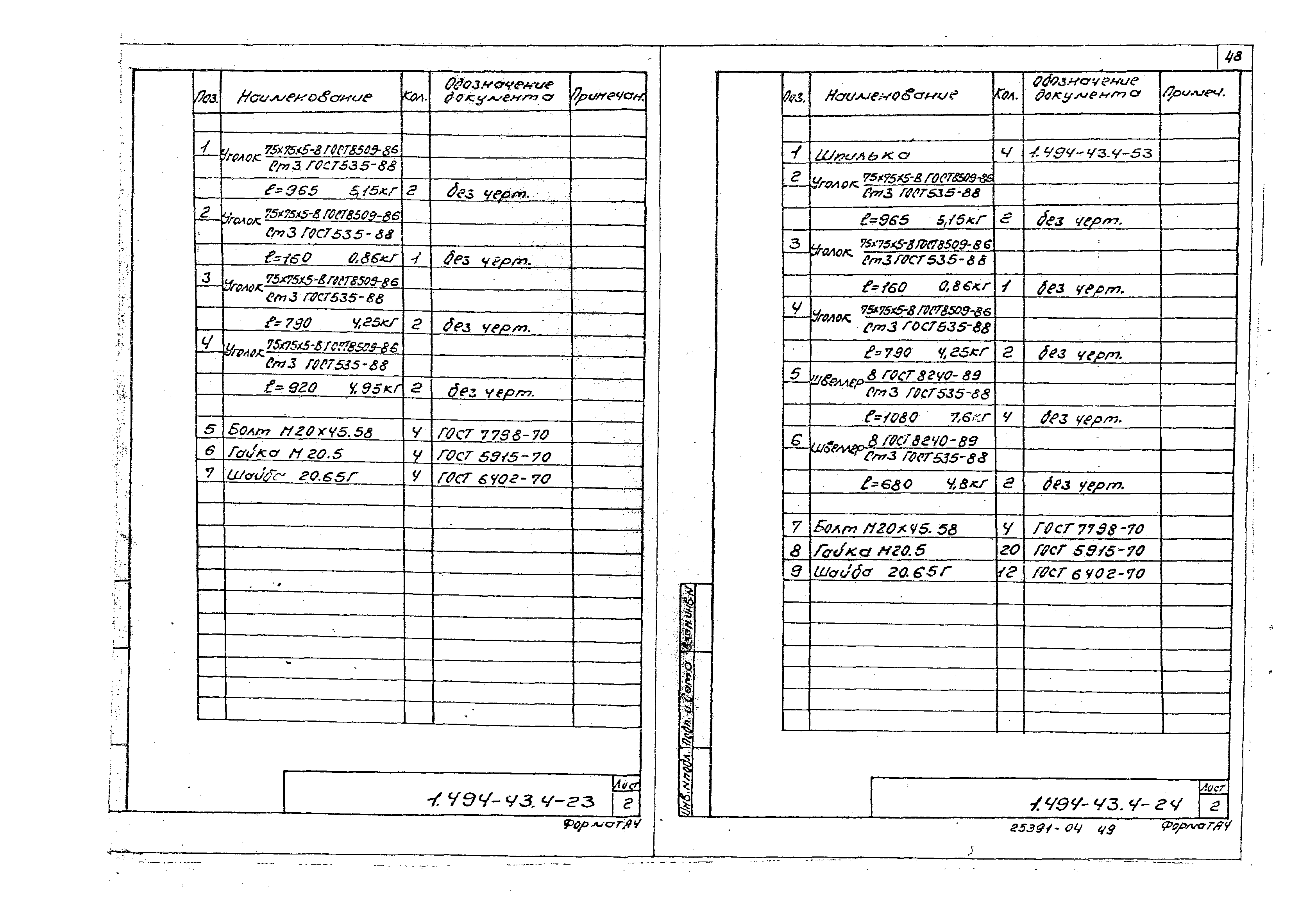

![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/0.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/1.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/2.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/3.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/4.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/5.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/6.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/7.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/8.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/9.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/10.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/11.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/12.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/13.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/14.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/15.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/16.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/17.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/18.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/19.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/20.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/21.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/22.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/23.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/24.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/25.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/26.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/27.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/28.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/29.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/30.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/31.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/32.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/33.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/34.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/35.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/36.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/37.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/38.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/39.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/40.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/41.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/42.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/43.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/44.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/45.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/46.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/47.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/48.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/49.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/50.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/51.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/52.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/53.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/54.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/55.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/56.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/57.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/58.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/59.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/60.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/61.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/62.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/63.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/64.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/65.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/66.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/67.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/68.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/69.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/70.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/71.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/72.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/73.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/74.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/75.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/76.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/77.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/78.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/79.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/80.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/81.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/82.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/83.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/84.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/85.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/86.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/87.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/88.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/89.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/90.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/91.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/92.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/93.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/94.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/95.gif) ![Серия 1.494-43](../../../Data2/1/4293847/4293847904.files/96.gif)
|
