Скачать Серия 1.065.1-2.94 Выпуск 3. Плиты 1,5х6 м. Рабочие чертежиДата актуализации: 10.08.2017 Серия 1.065.1-2.94

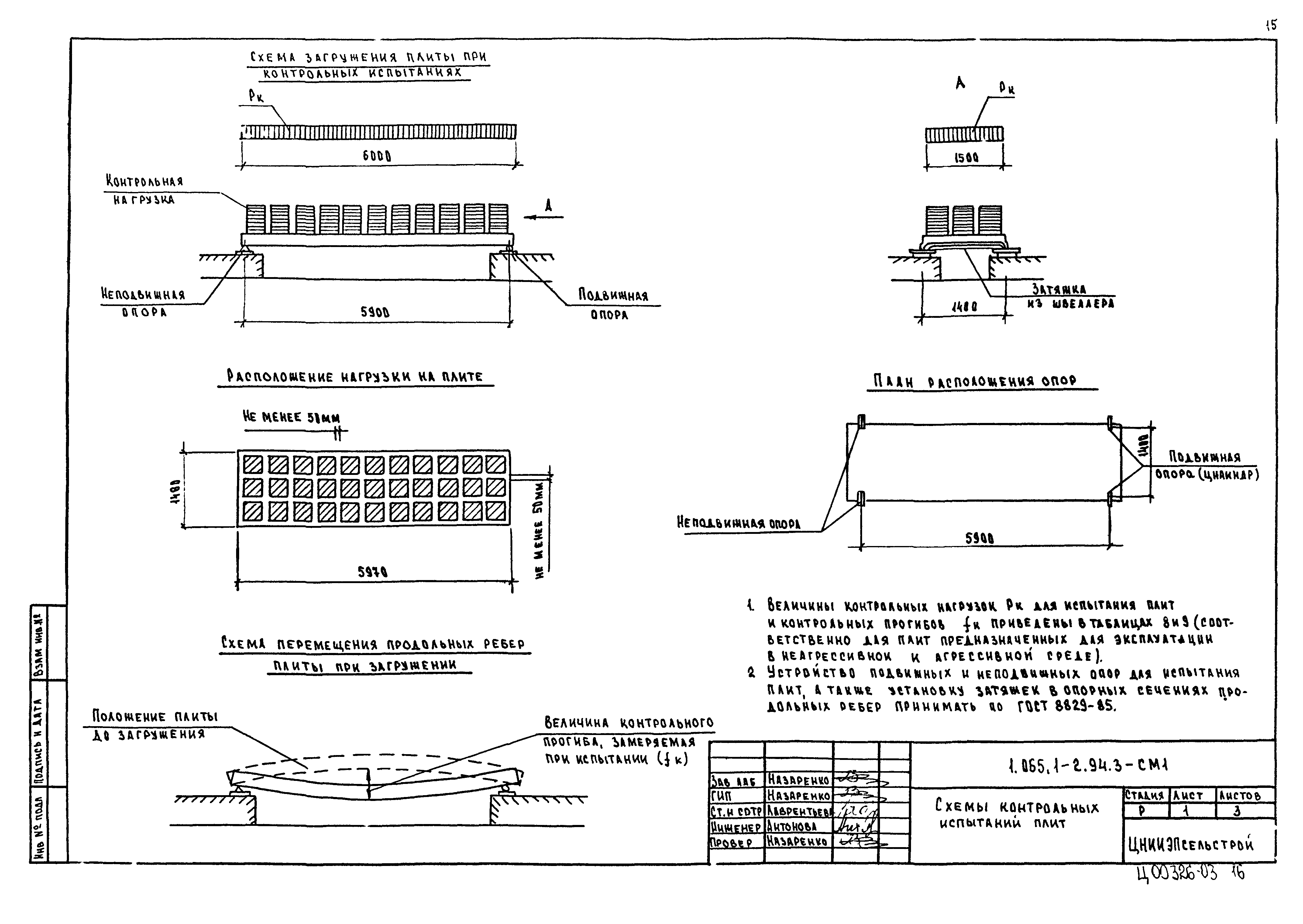

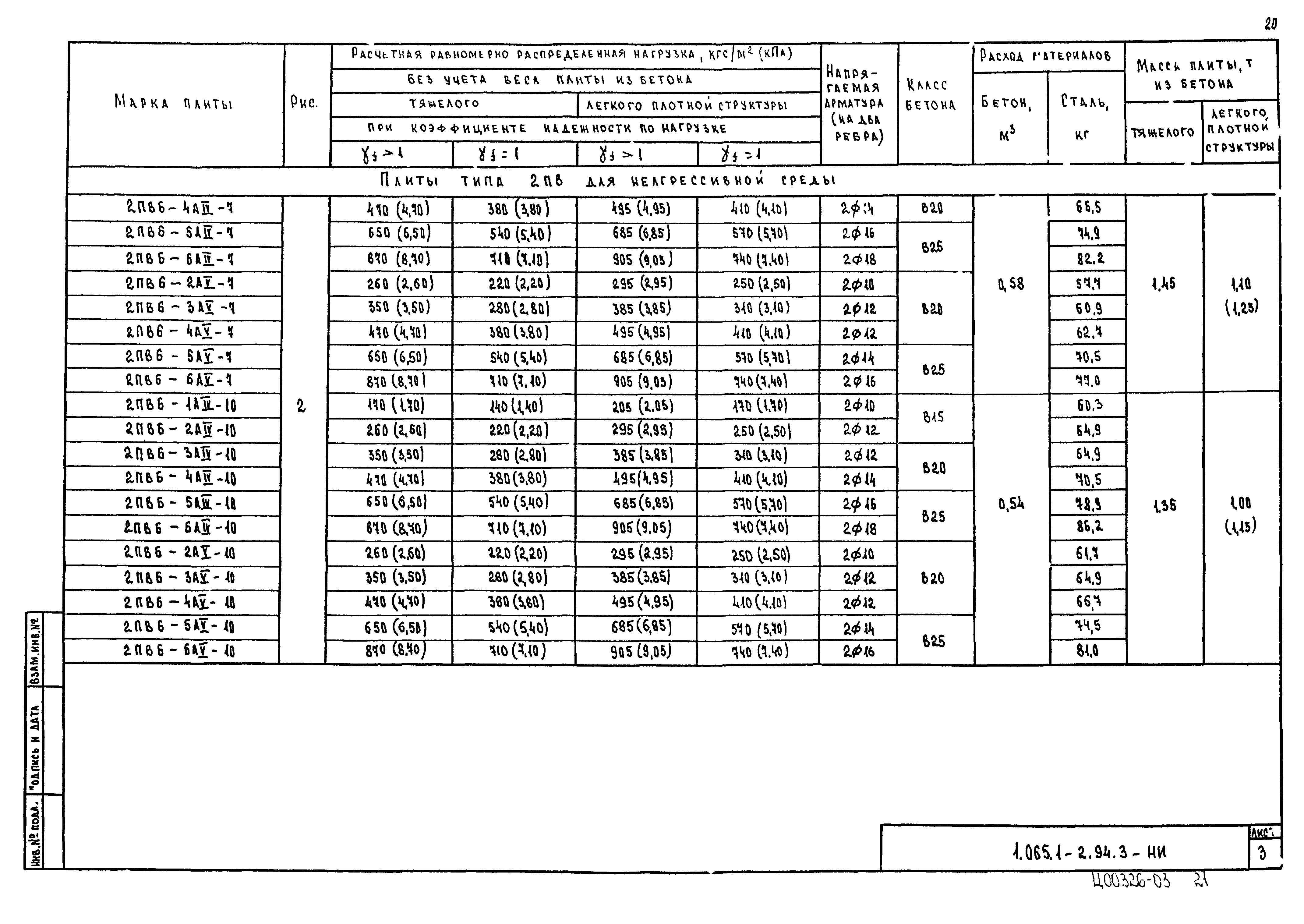

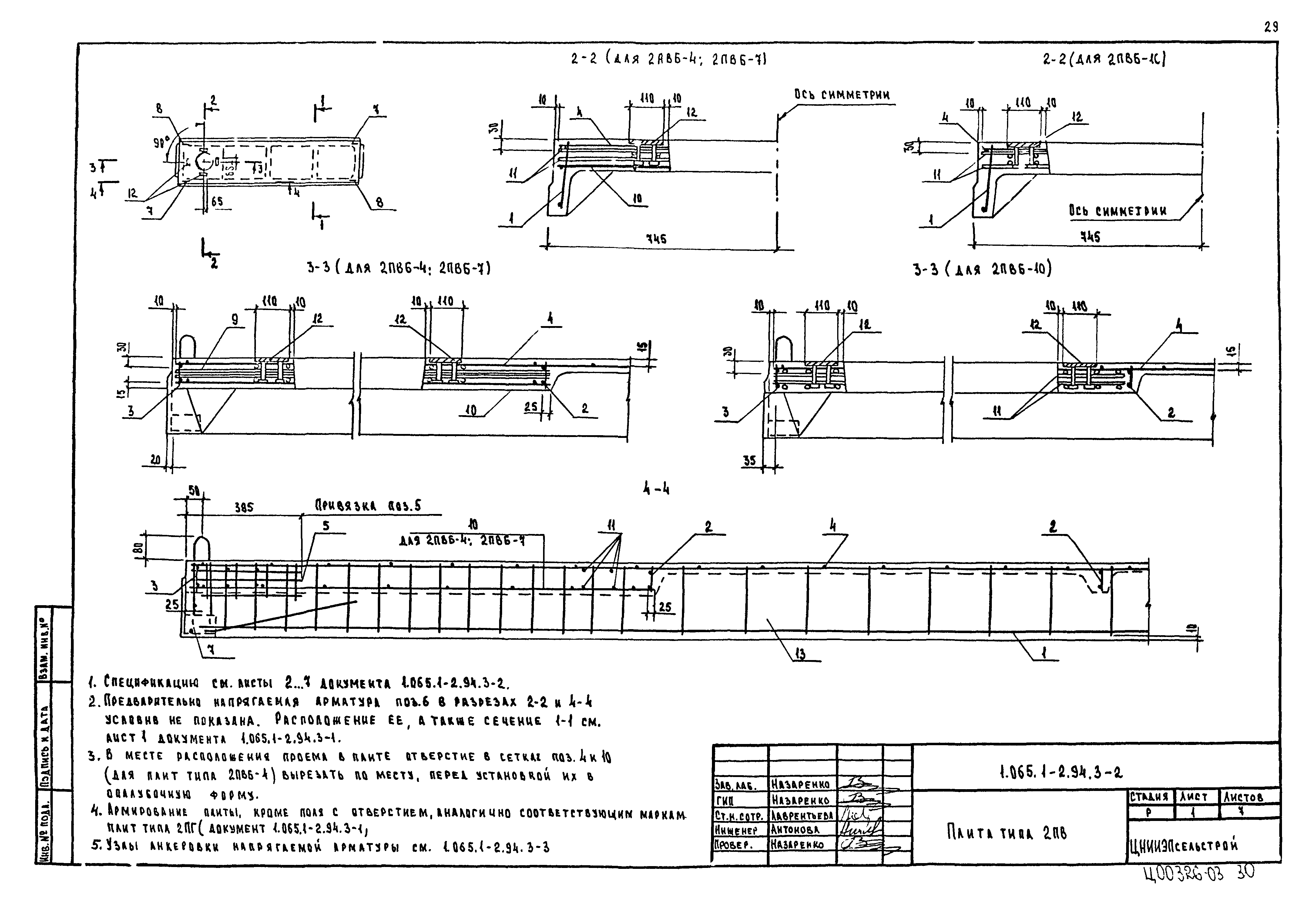

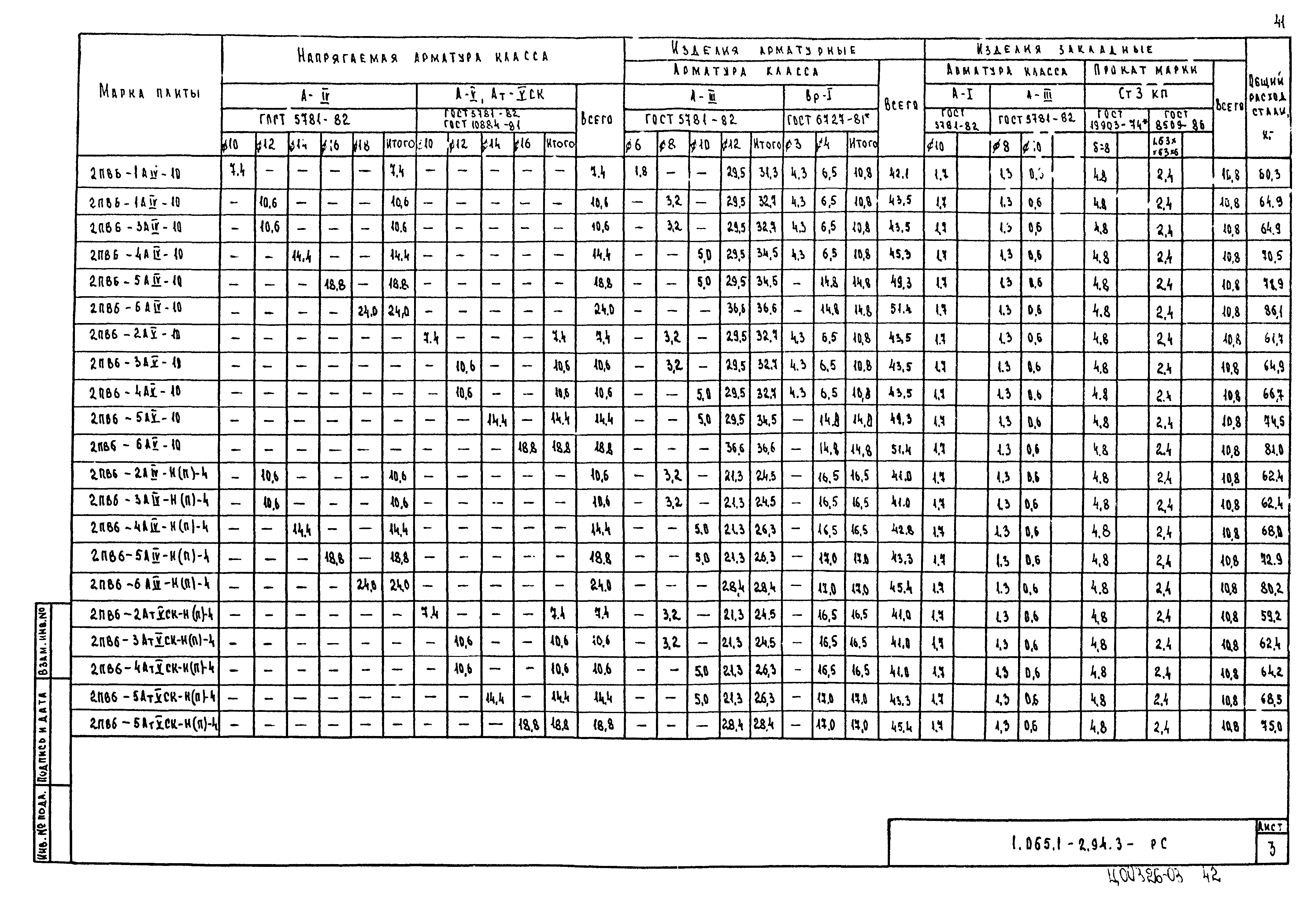

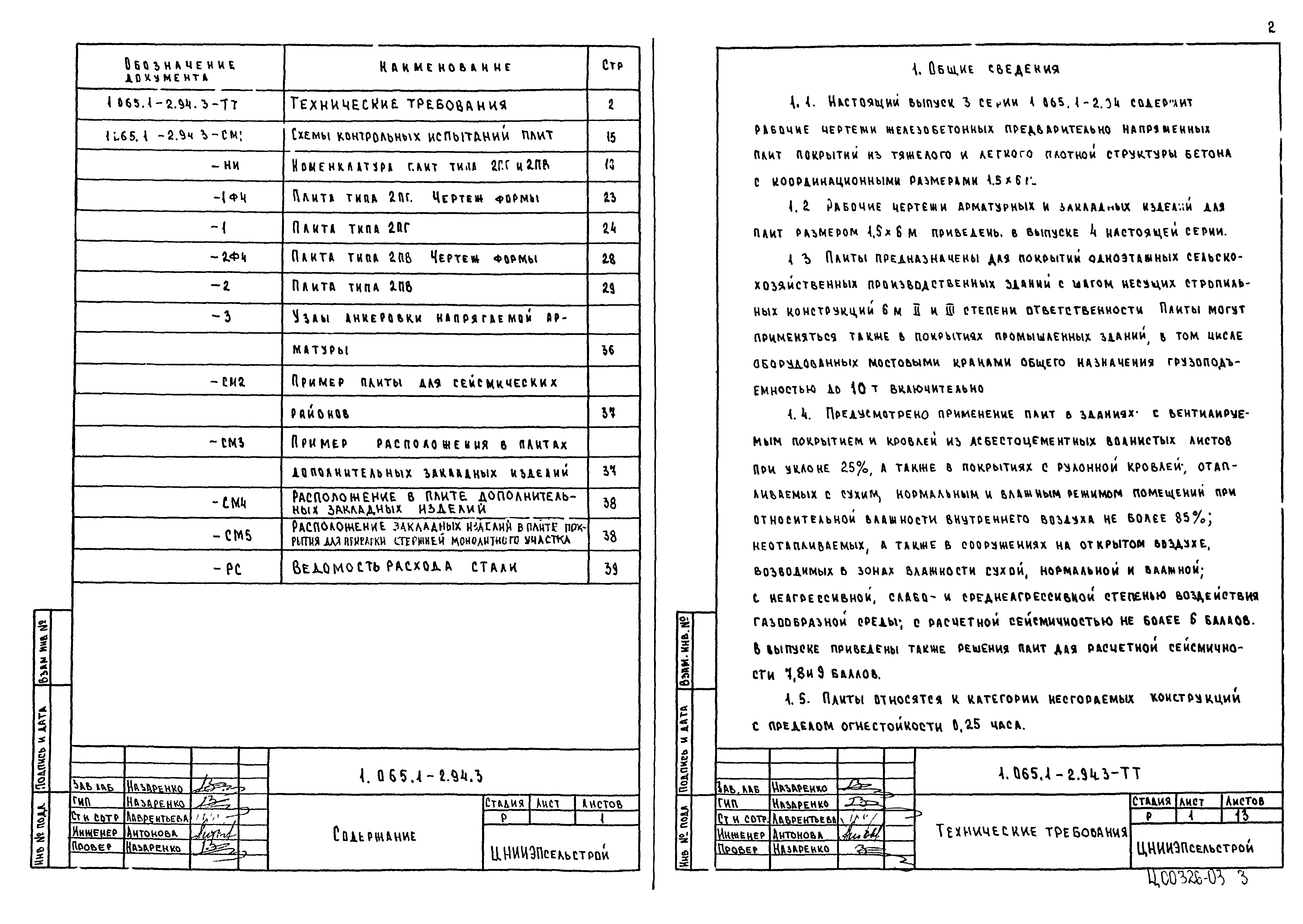

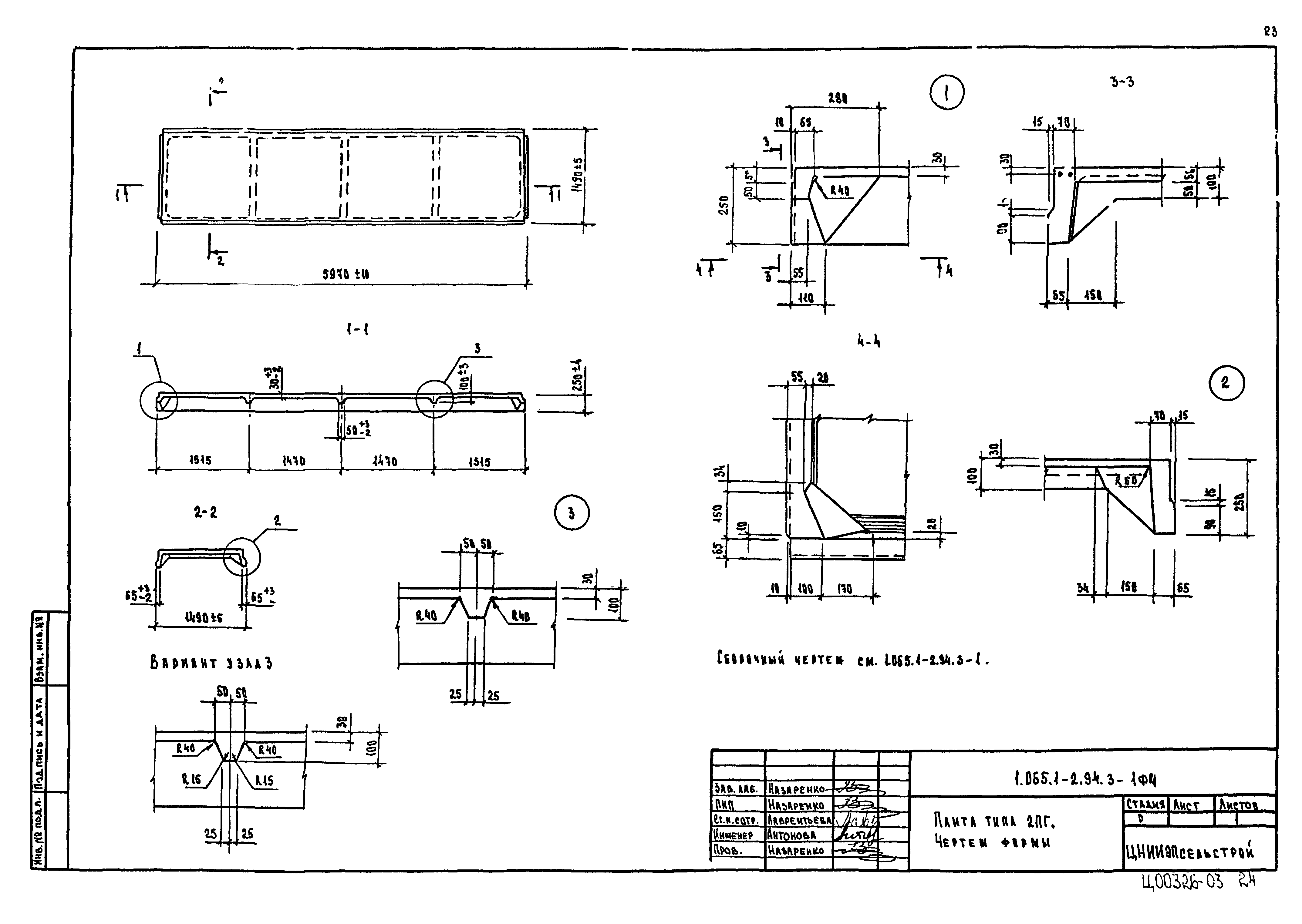

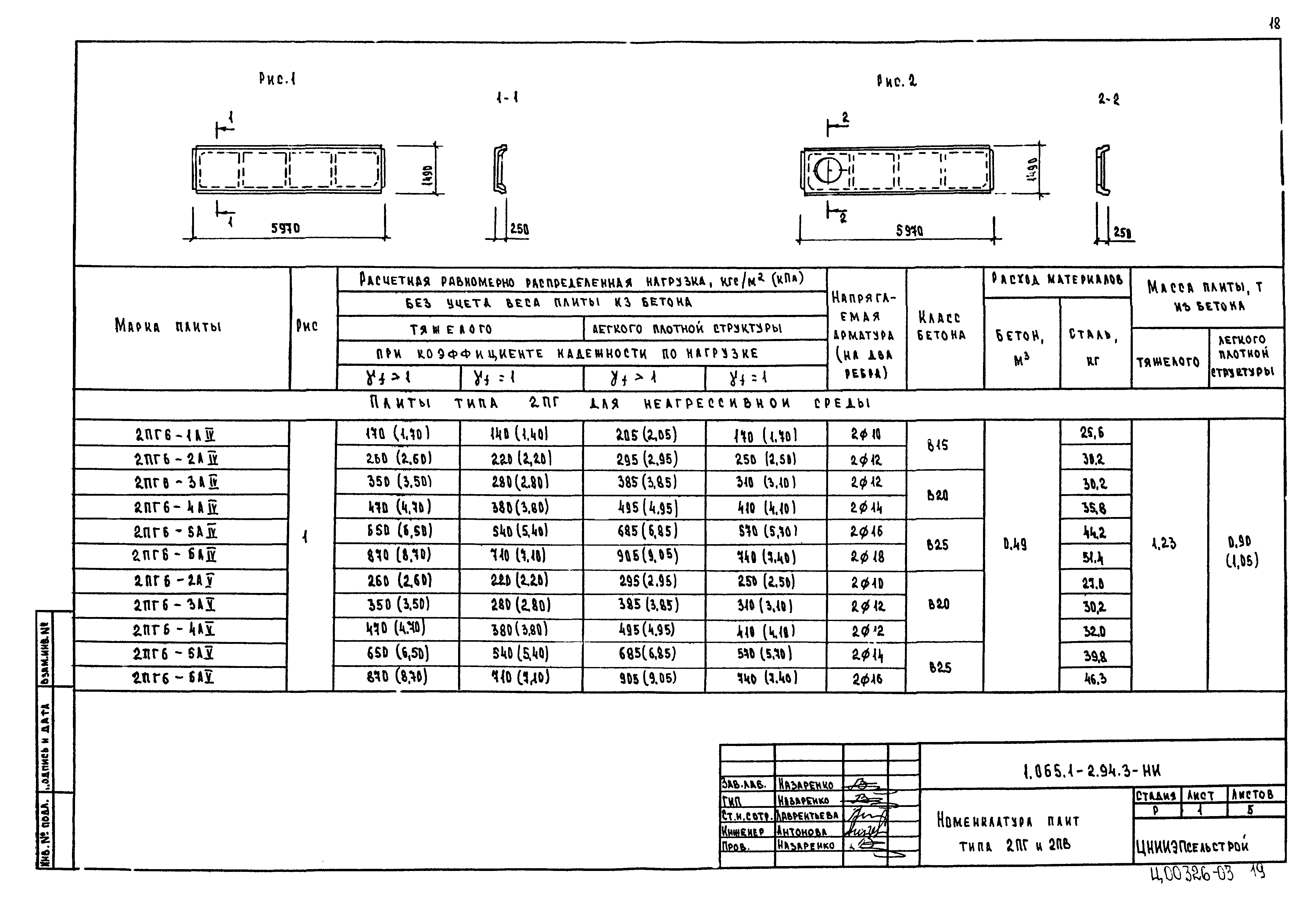

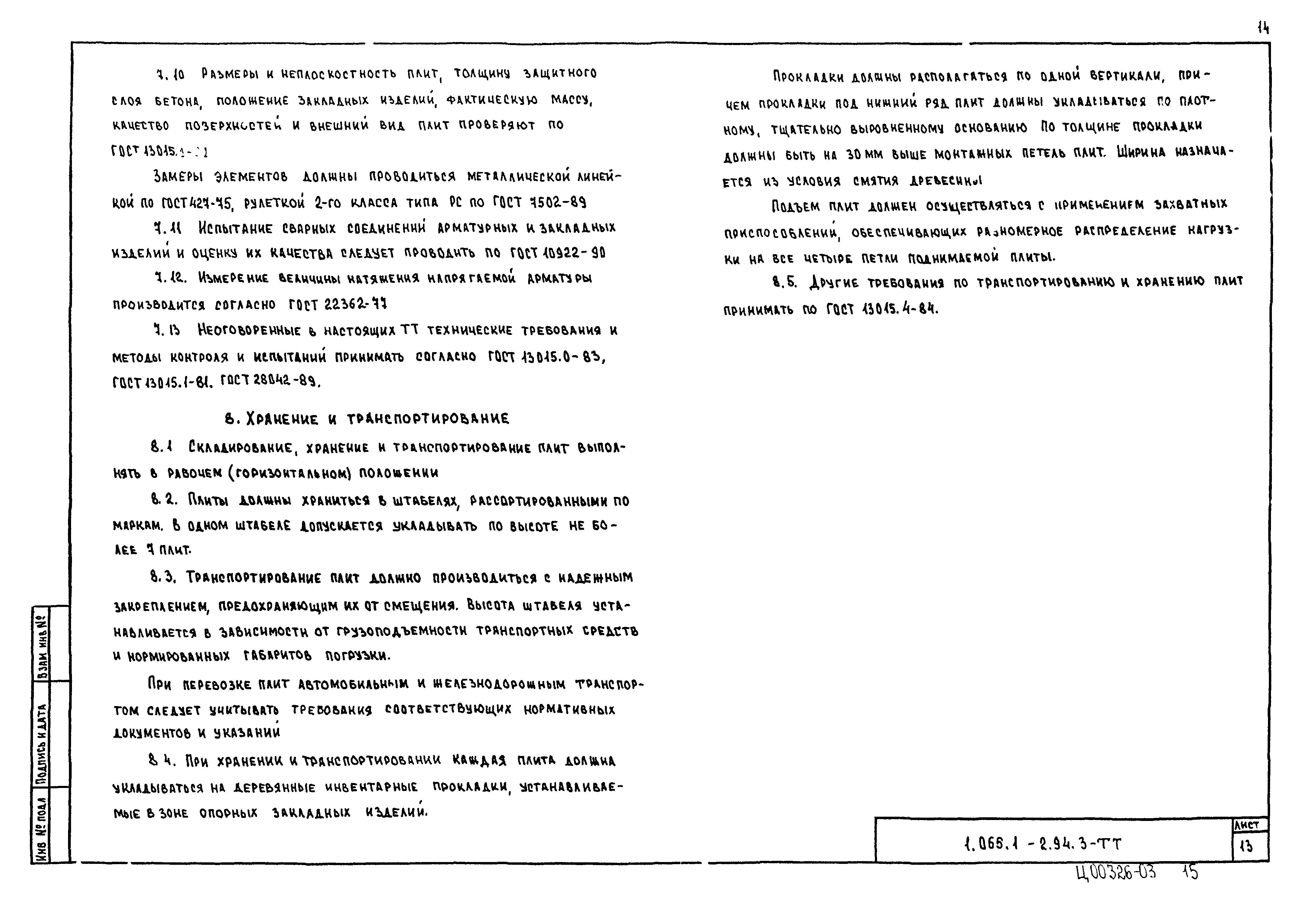

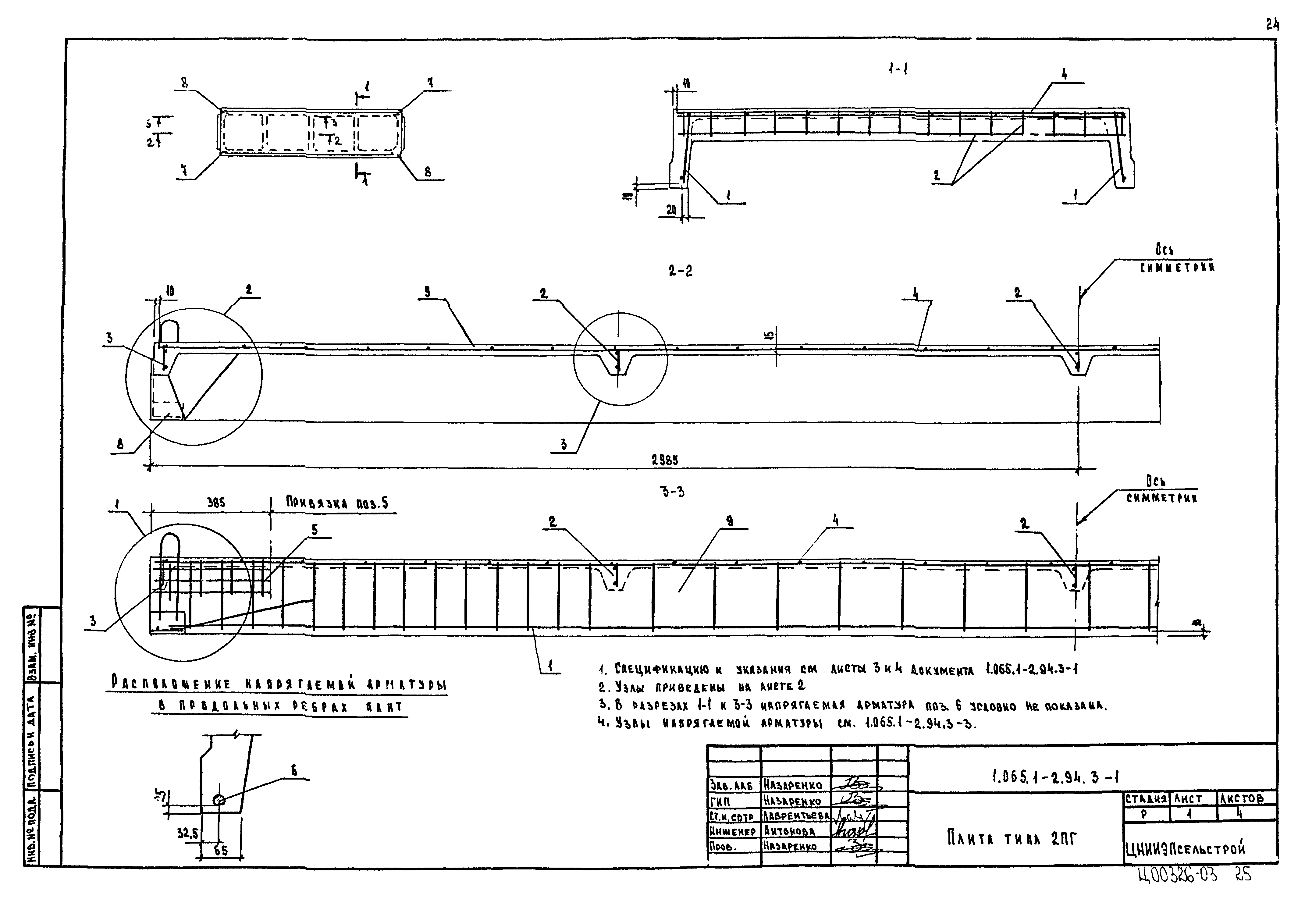

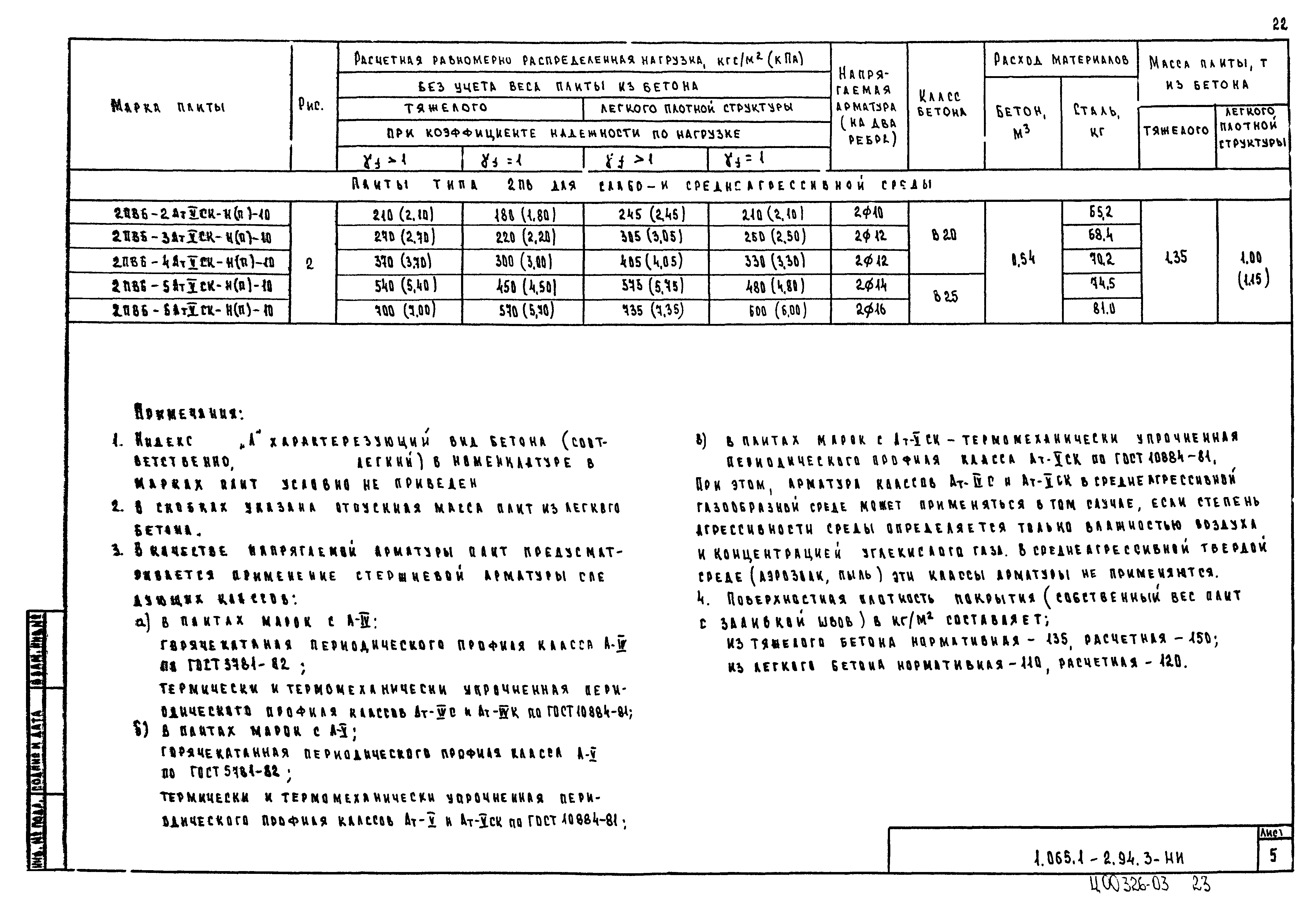

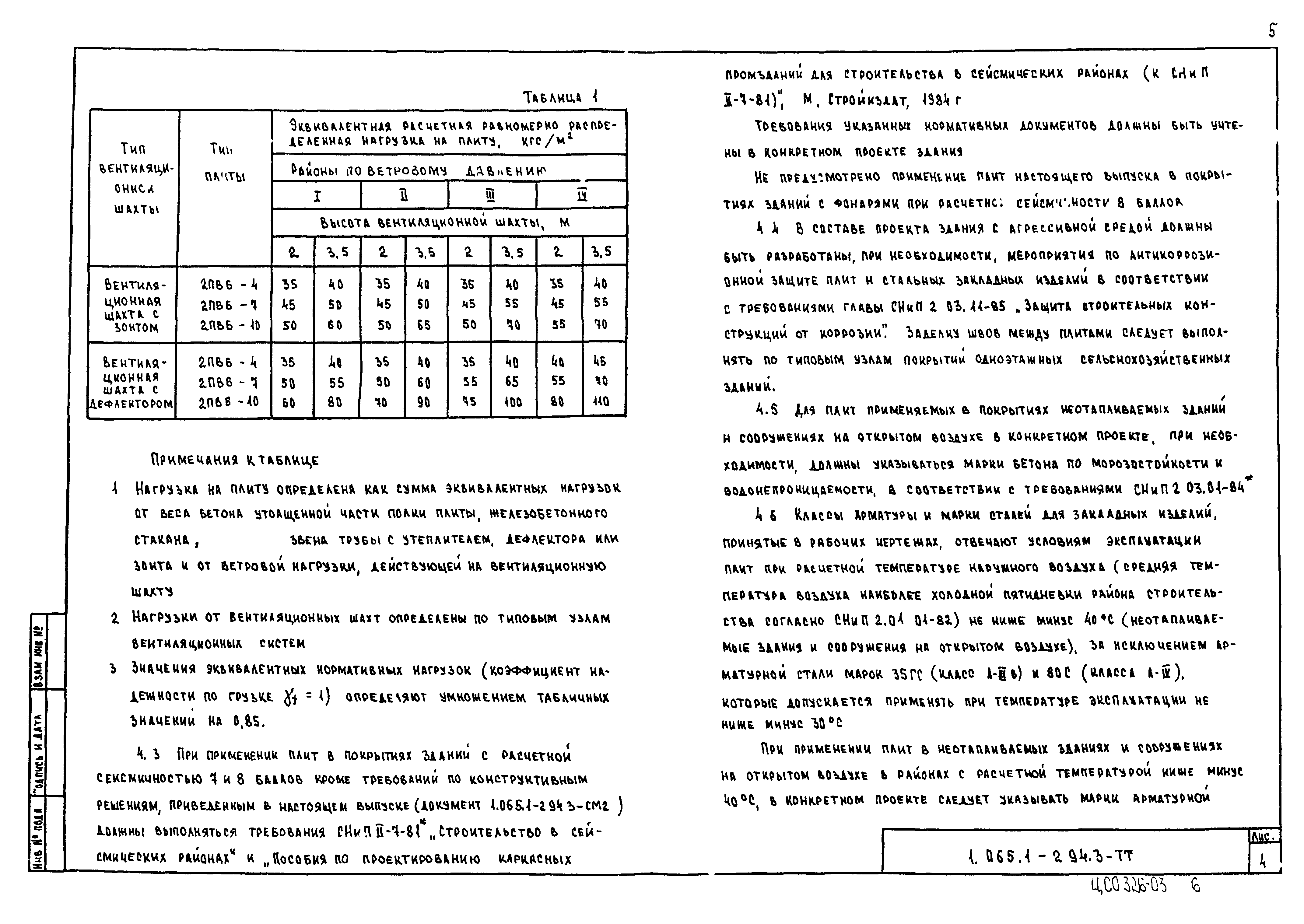

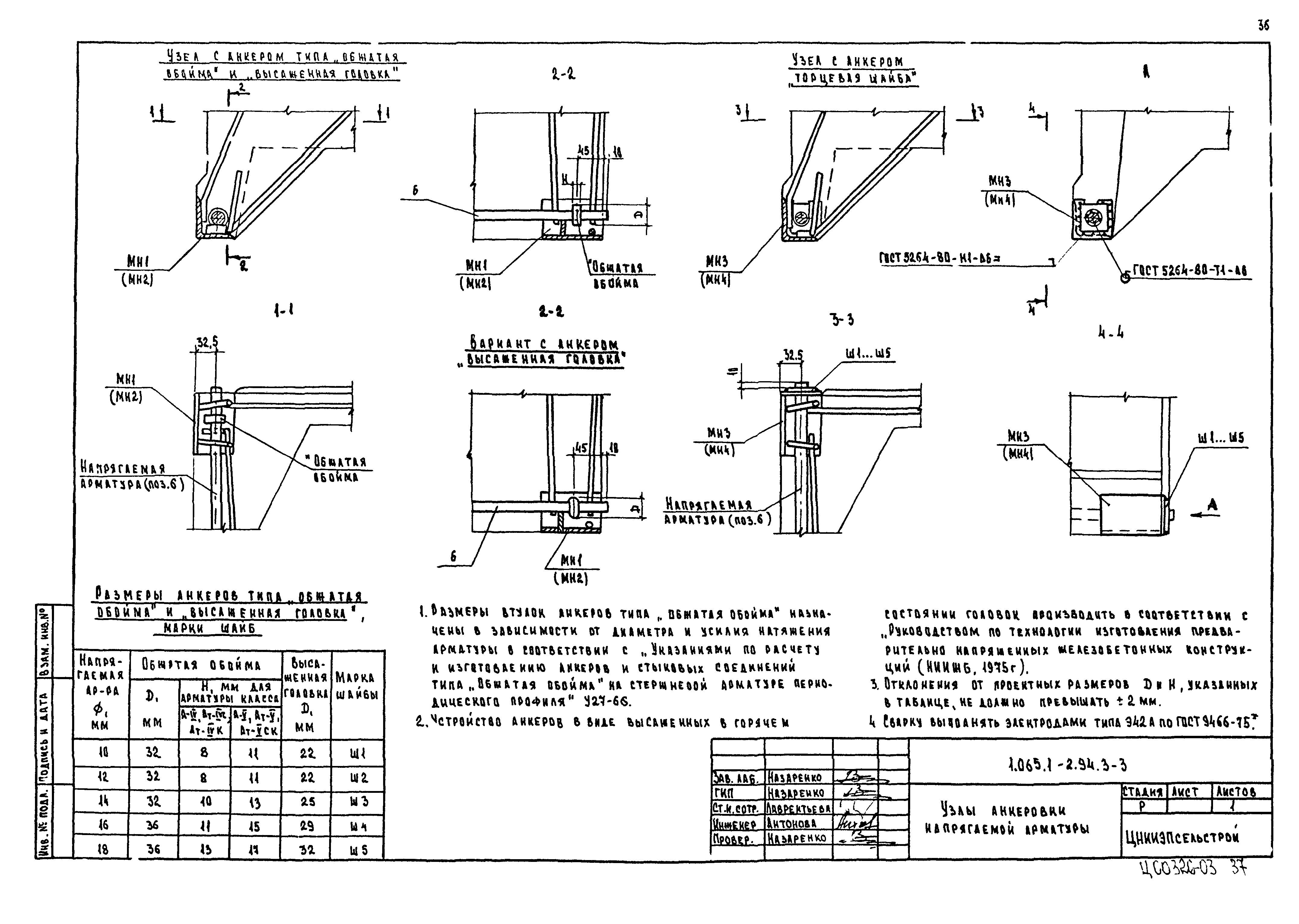

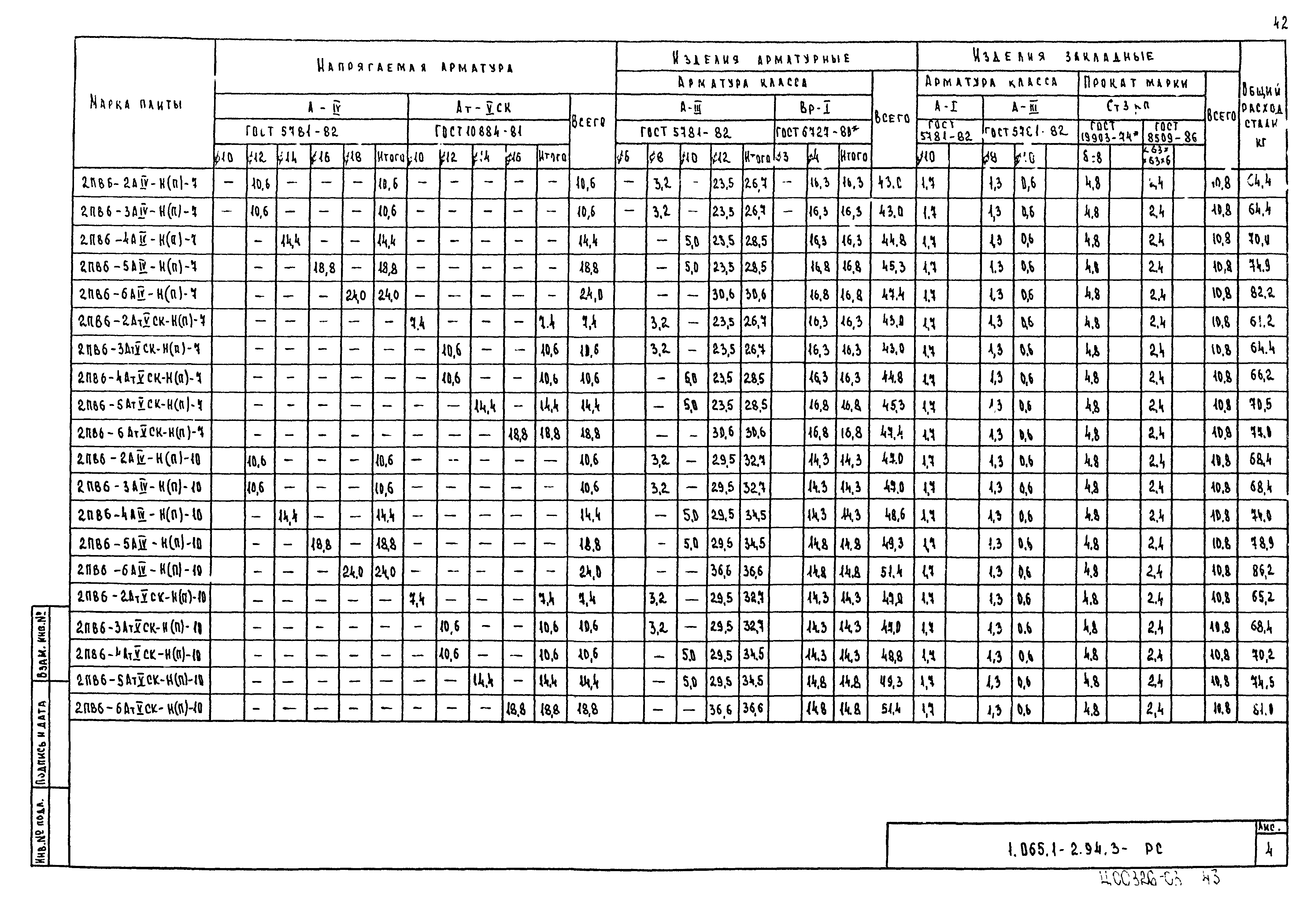

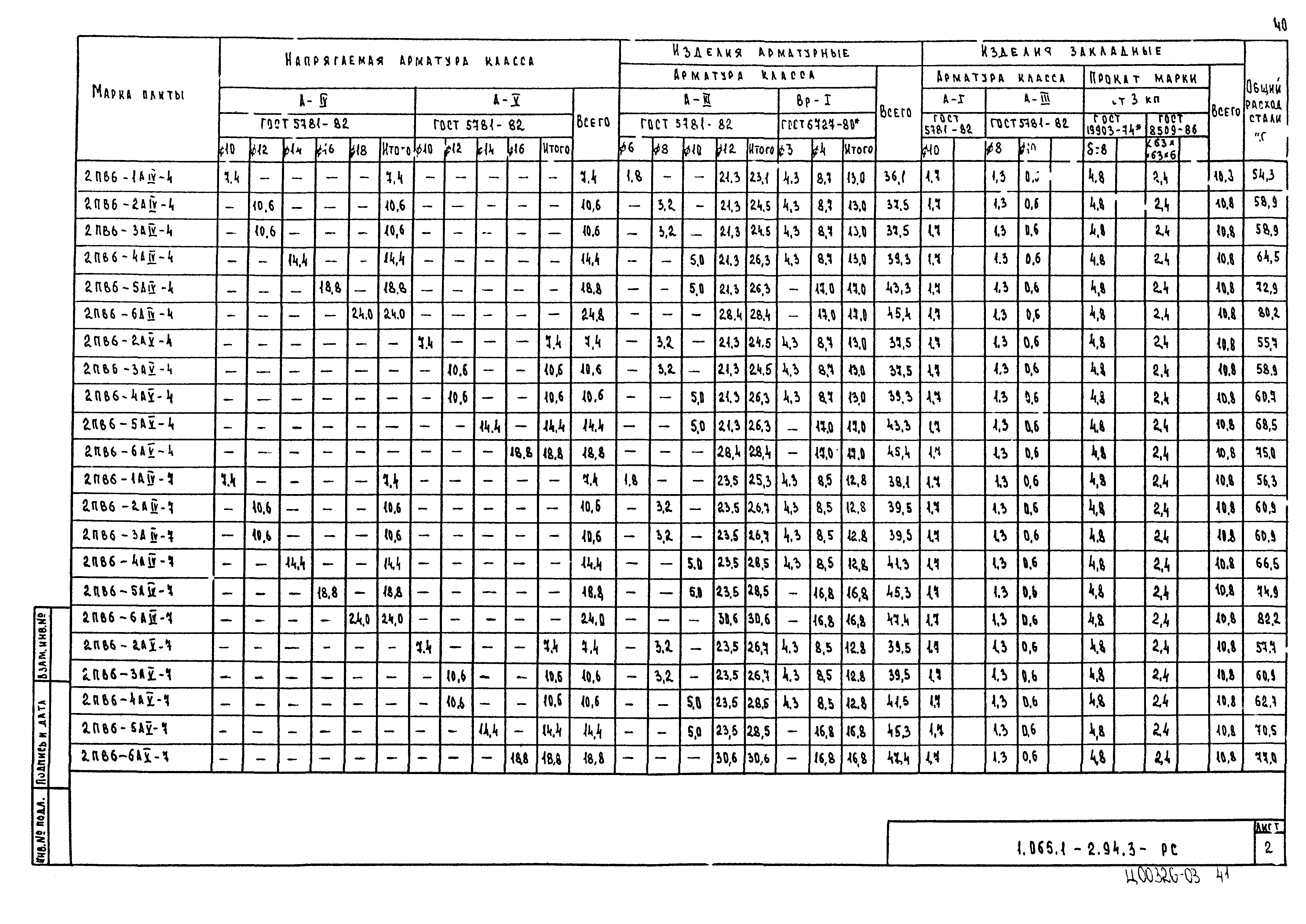

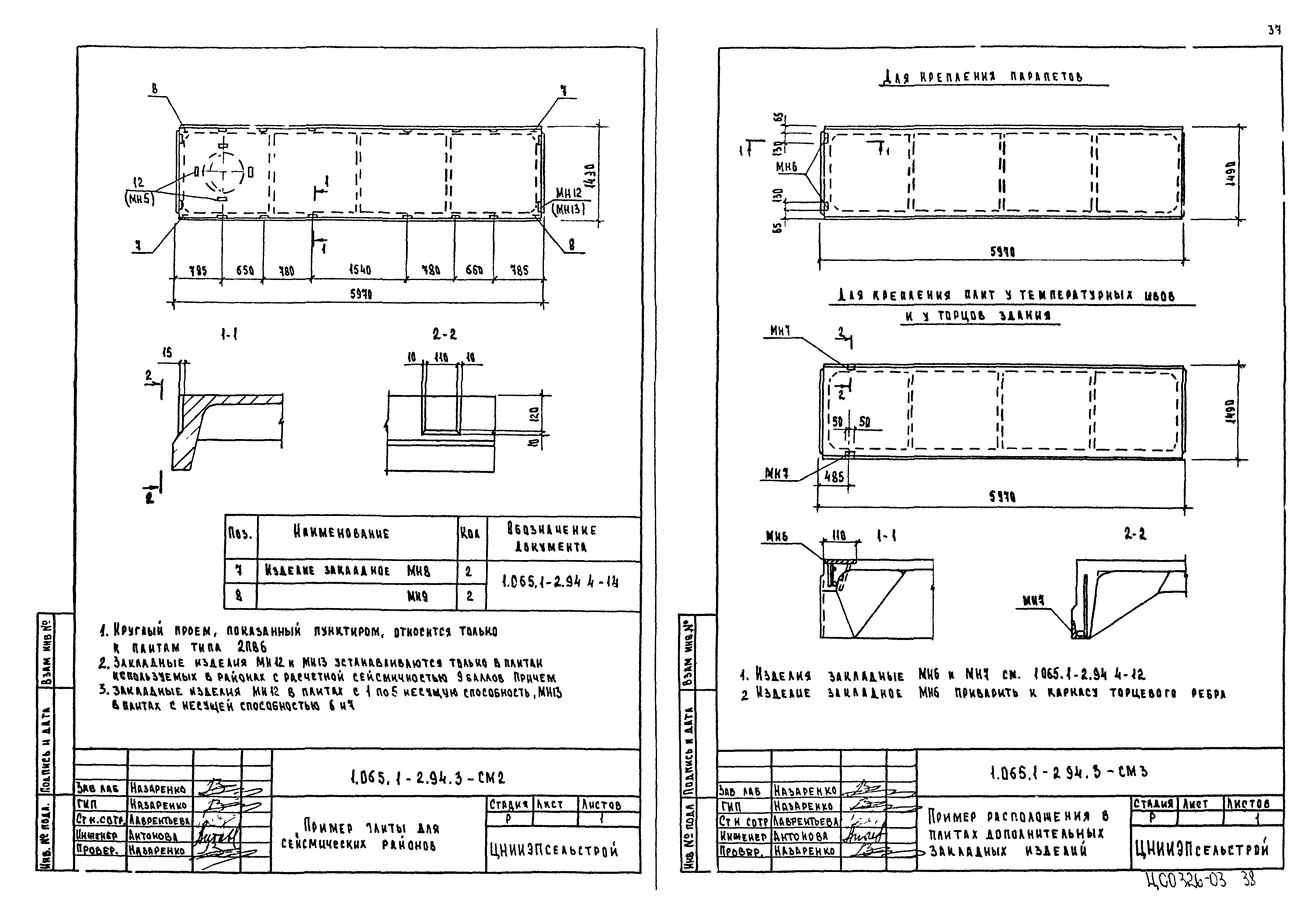

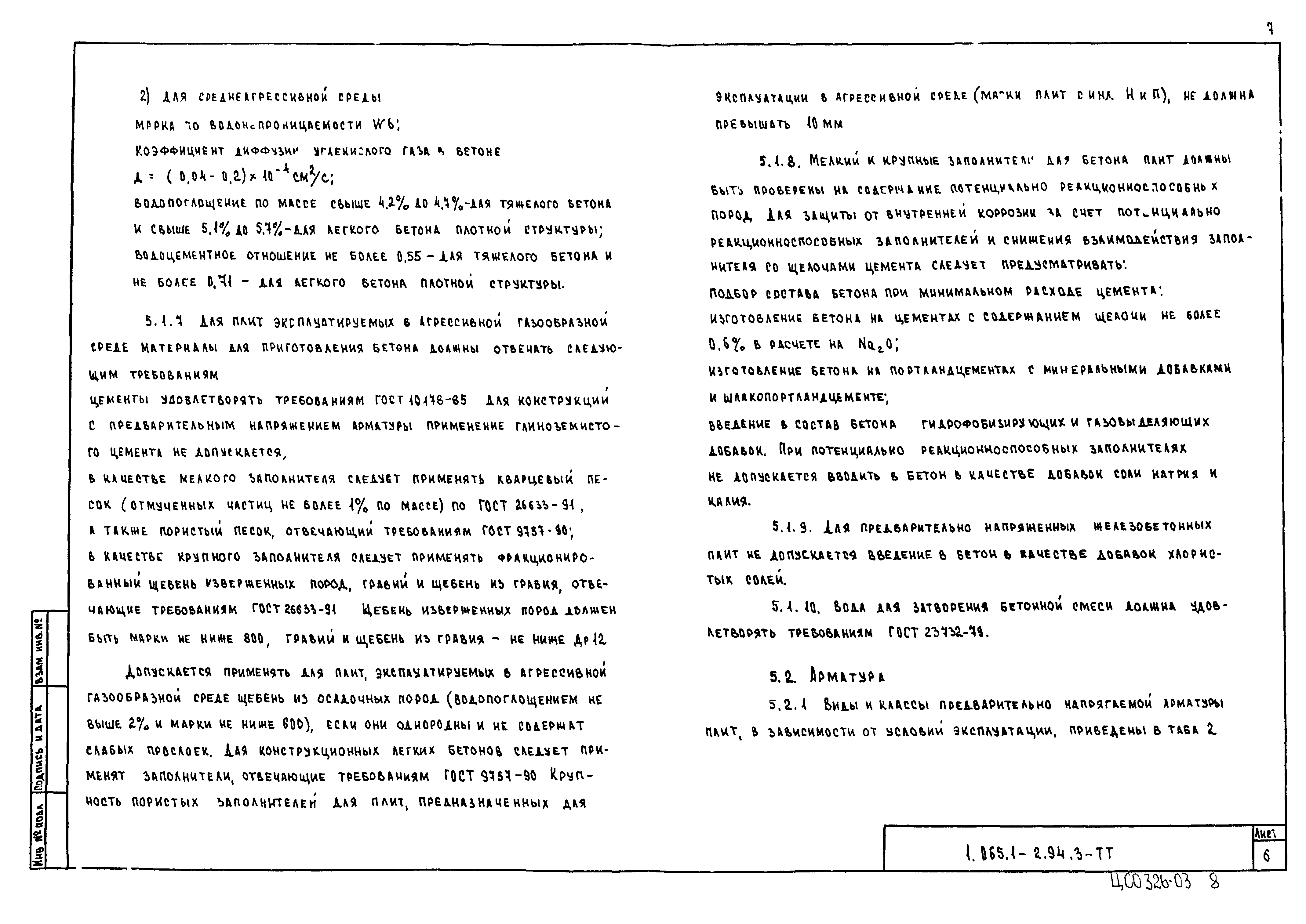

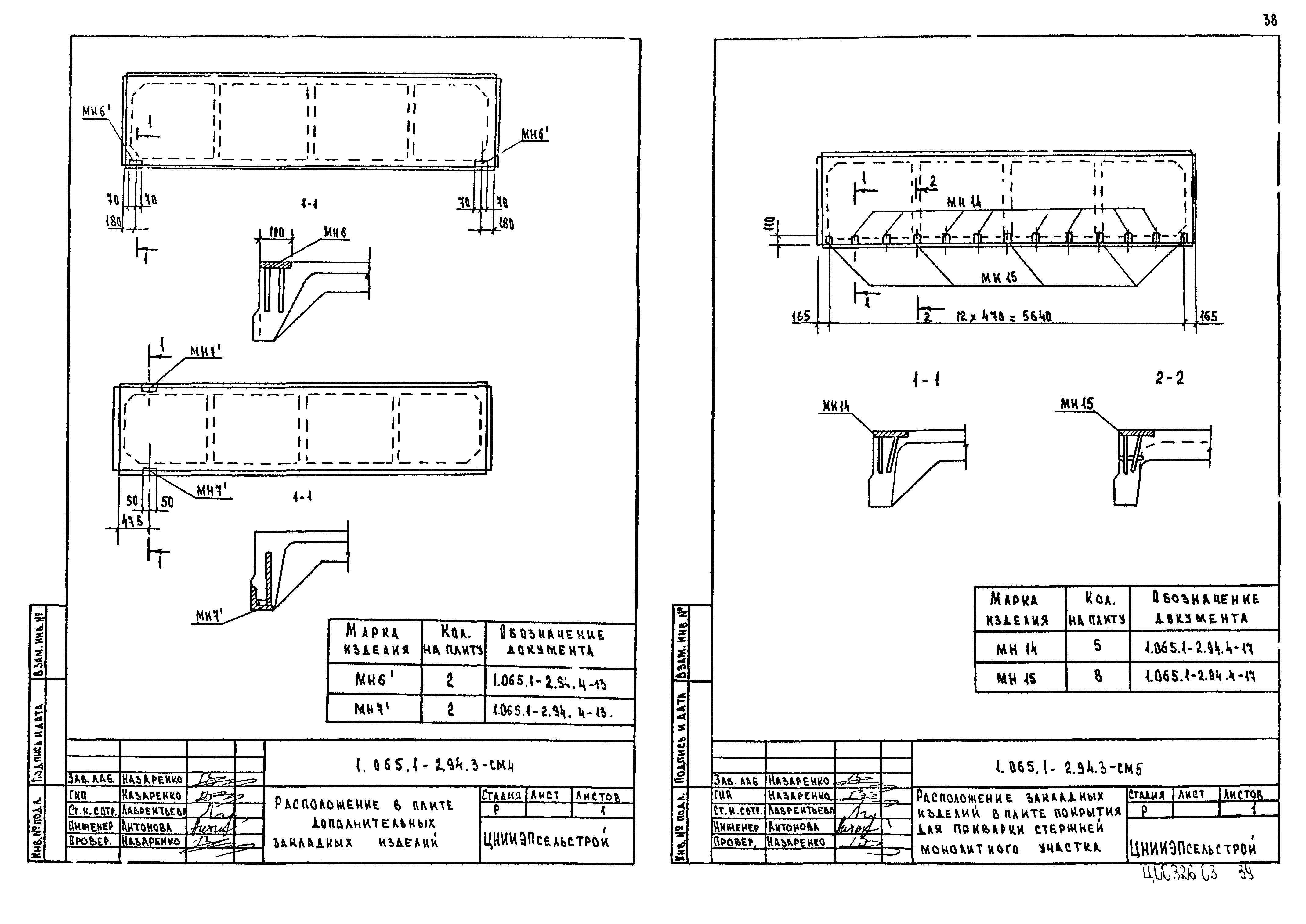

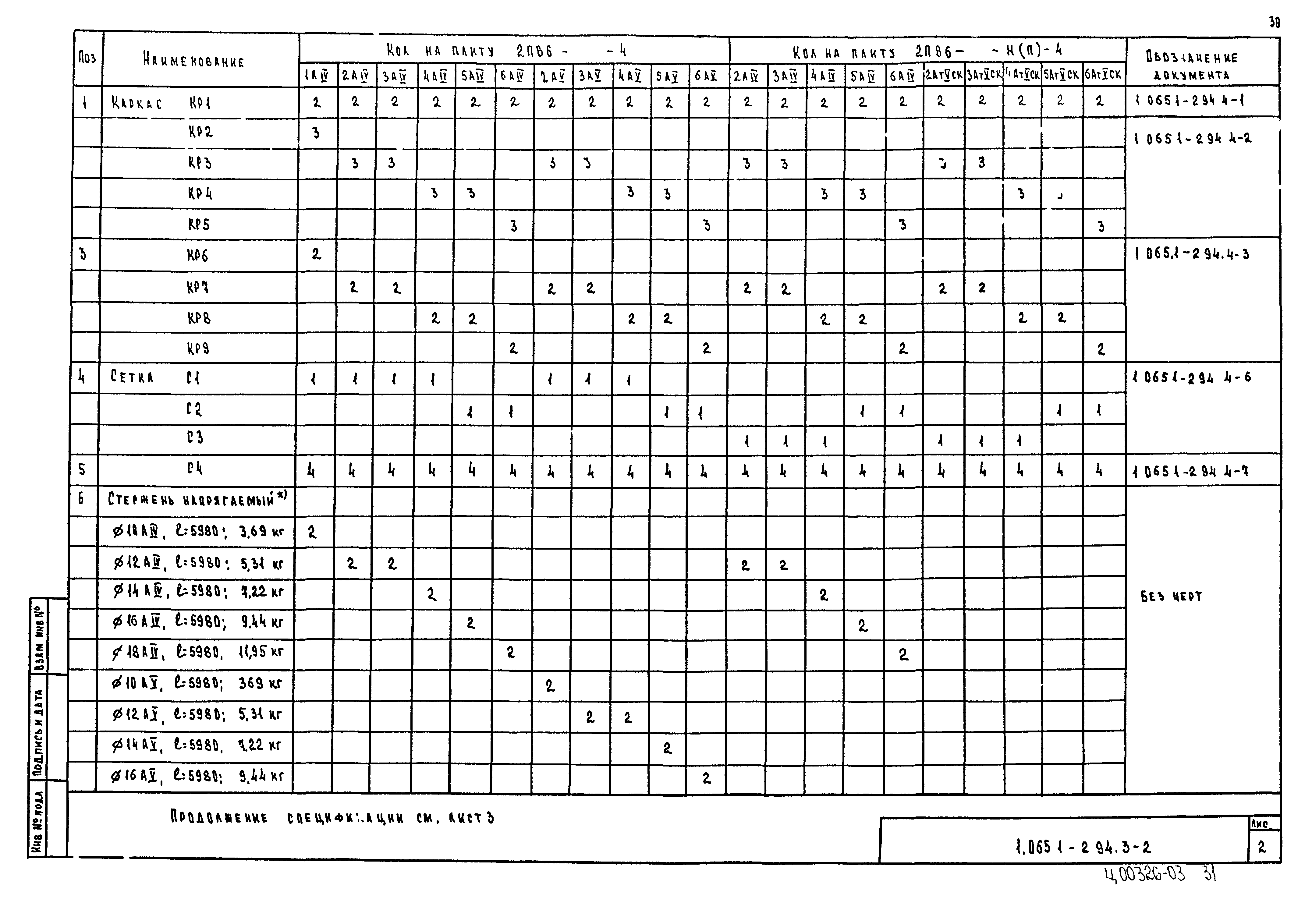

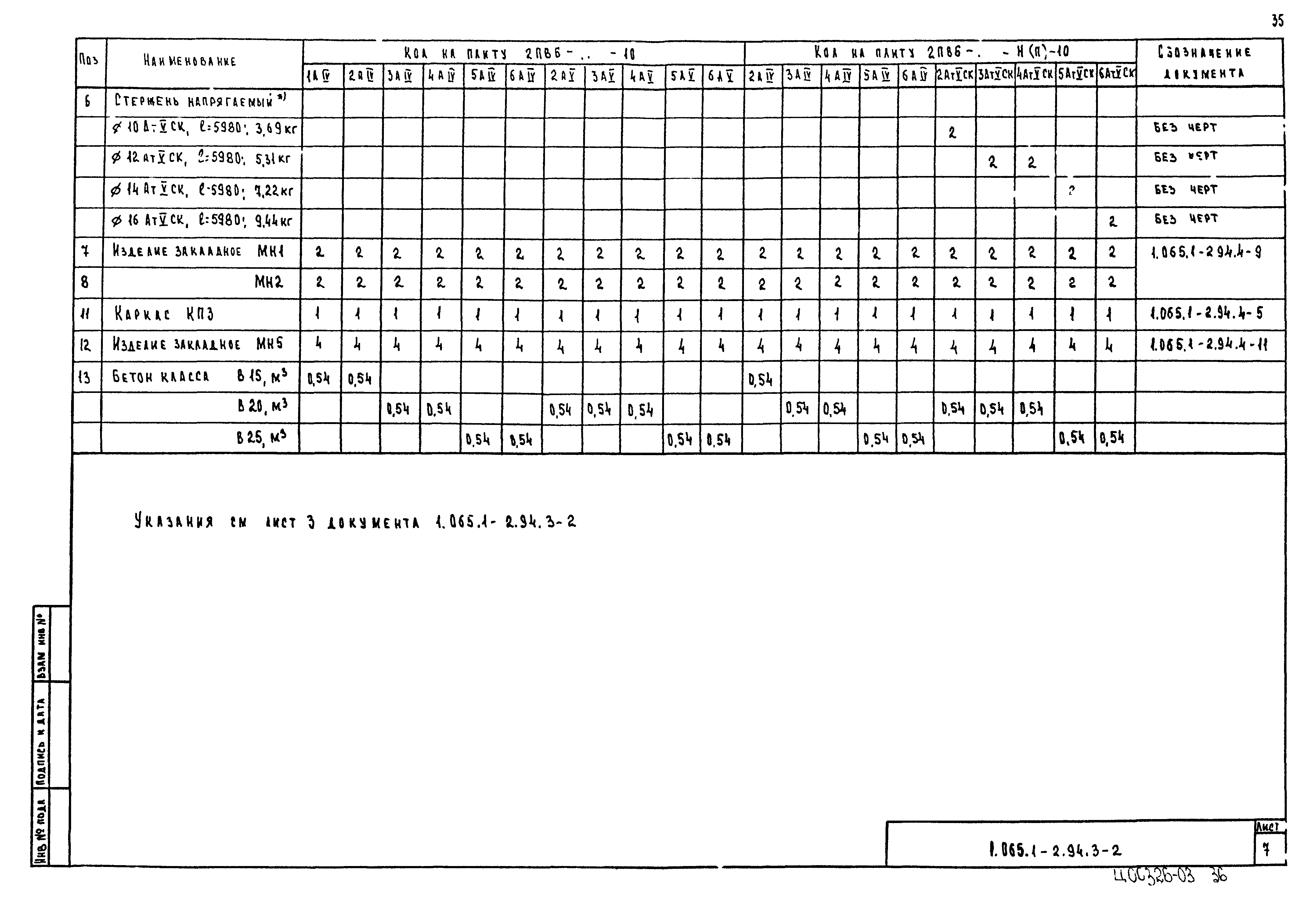

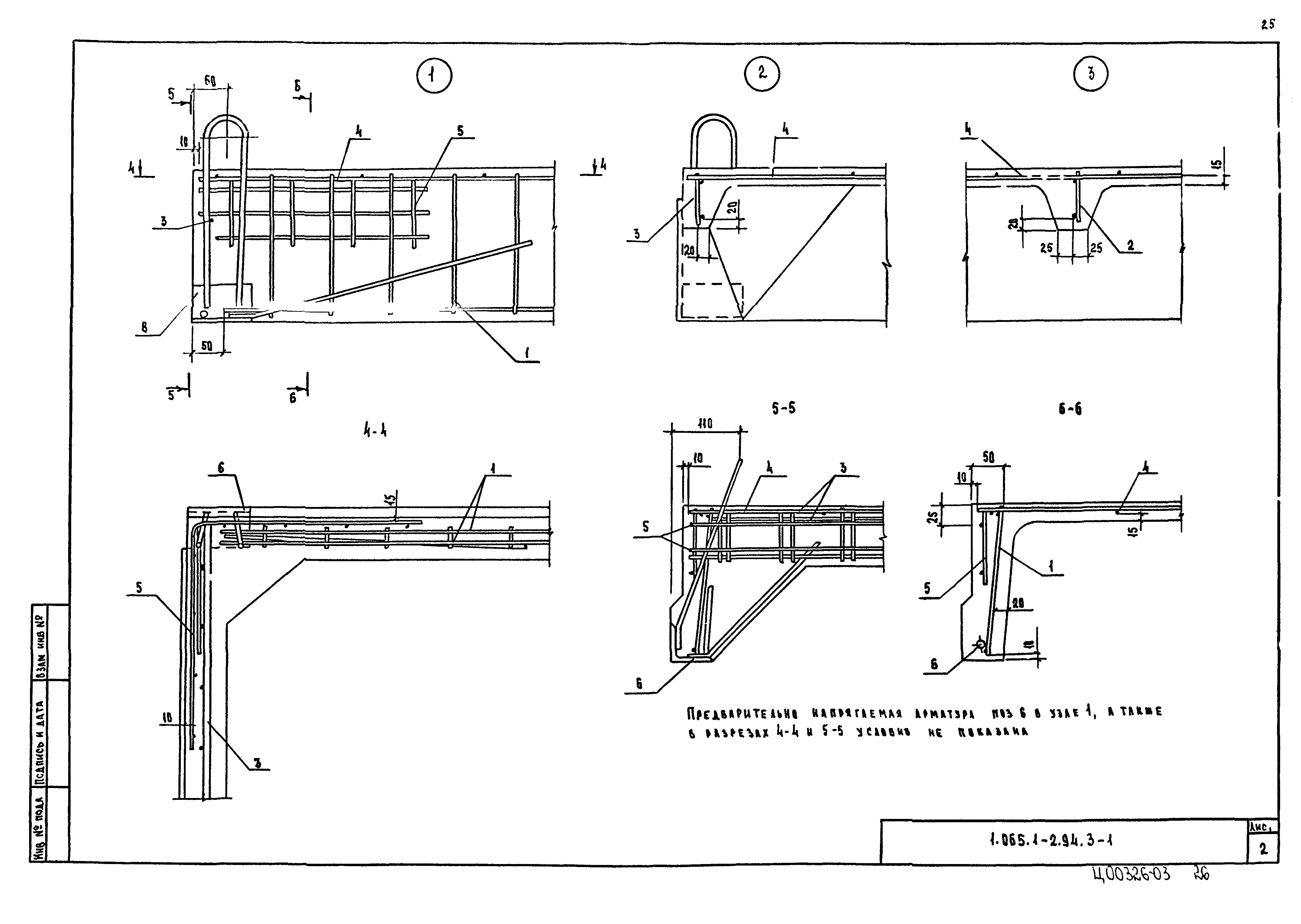

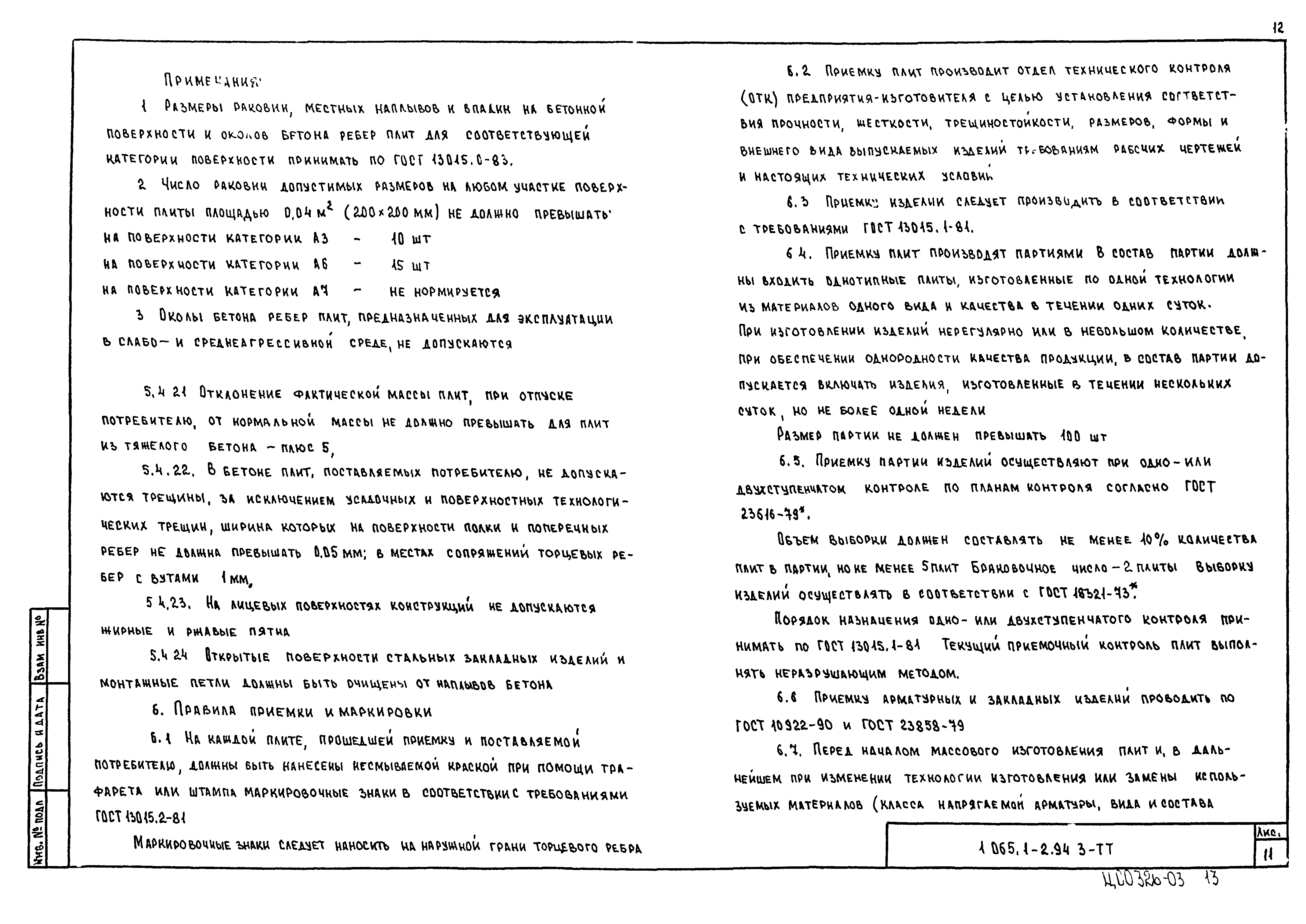

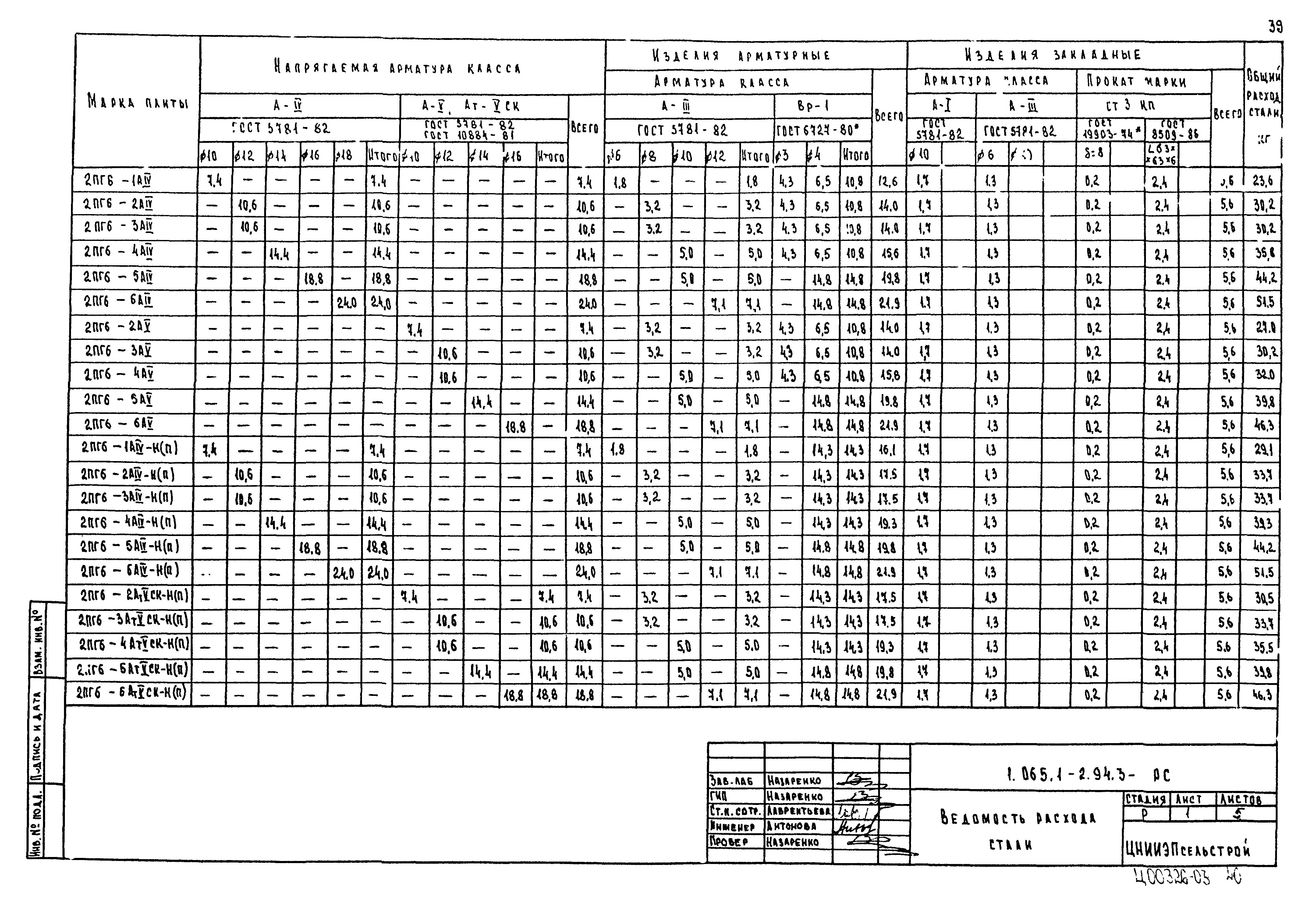

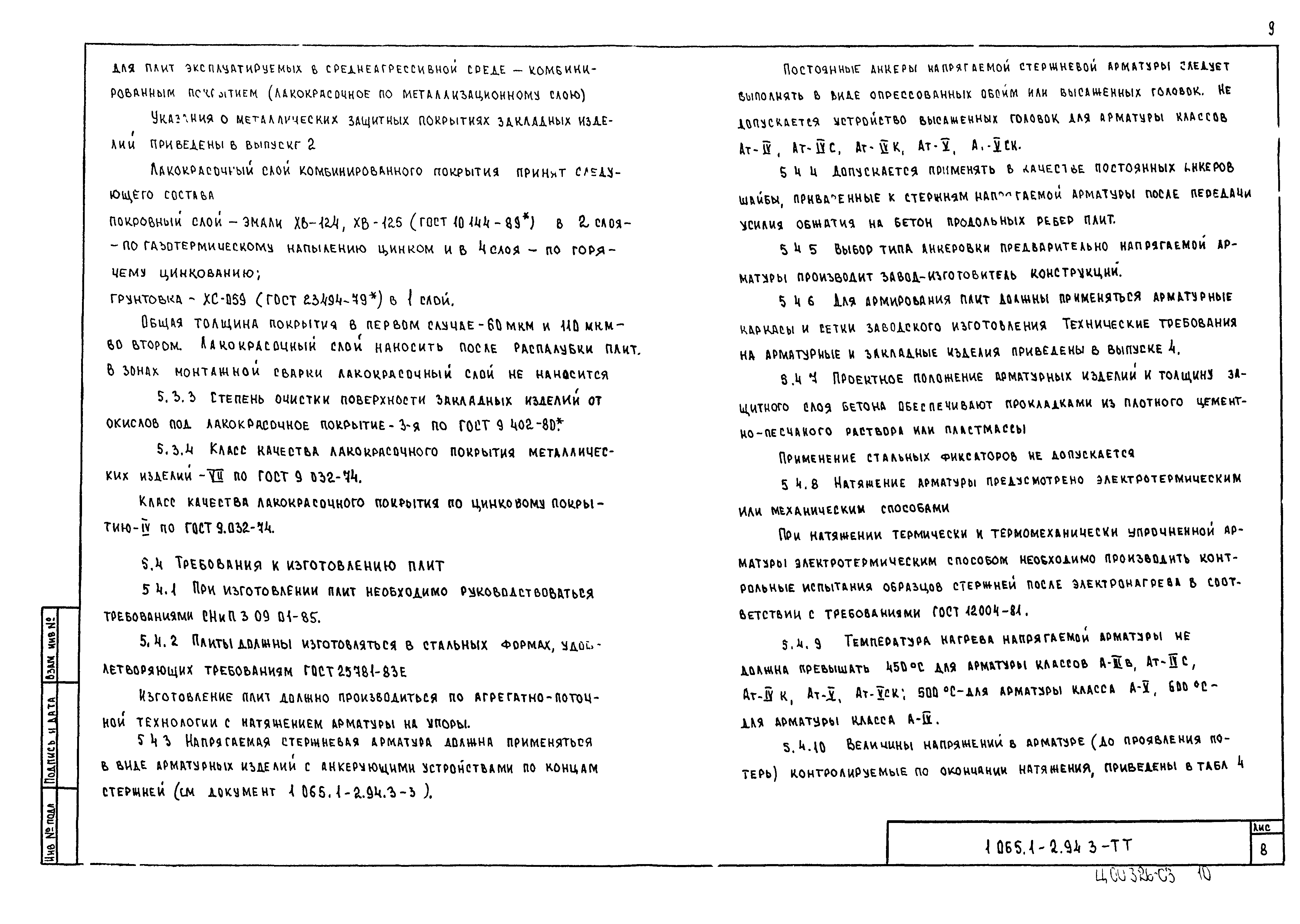

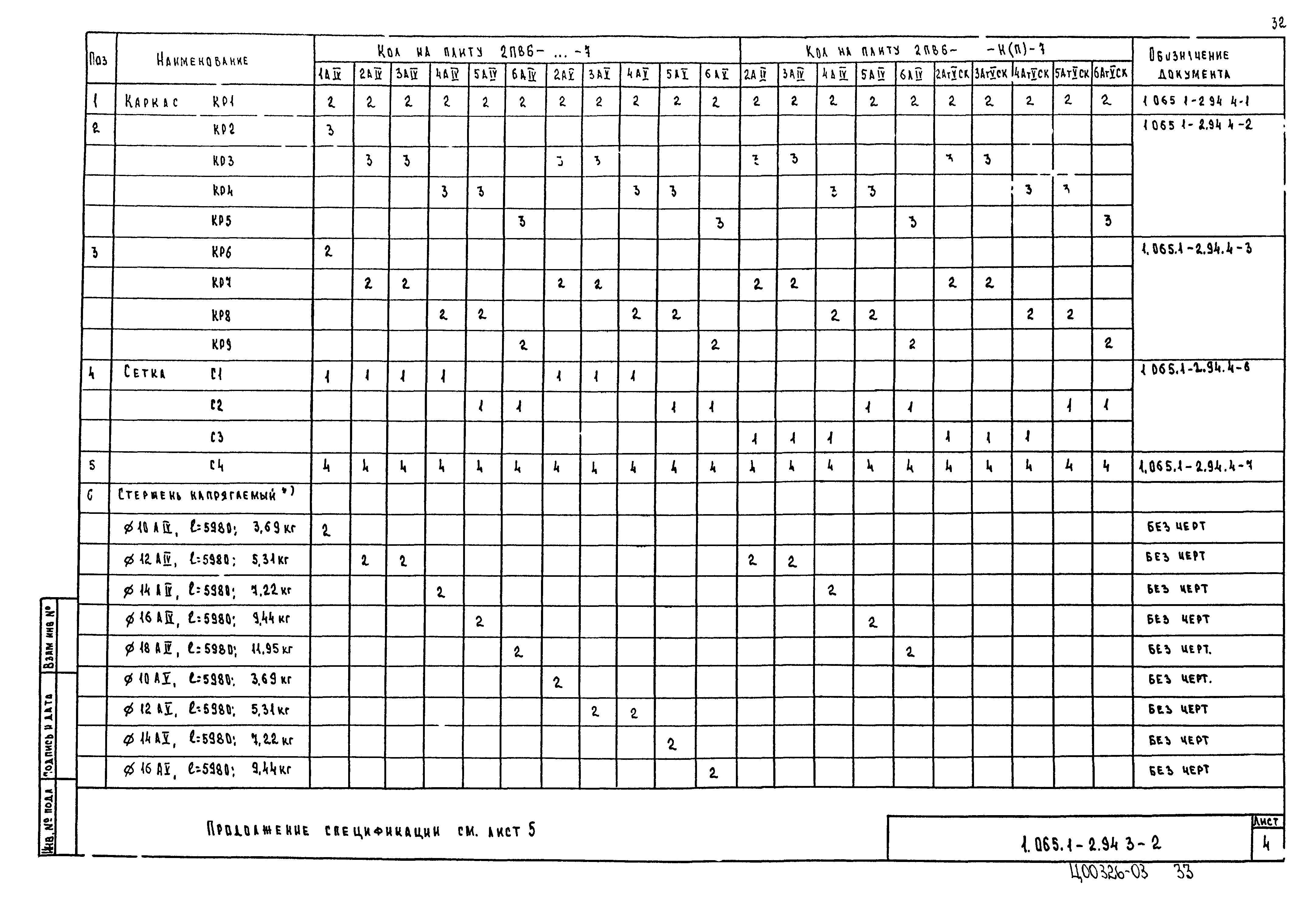

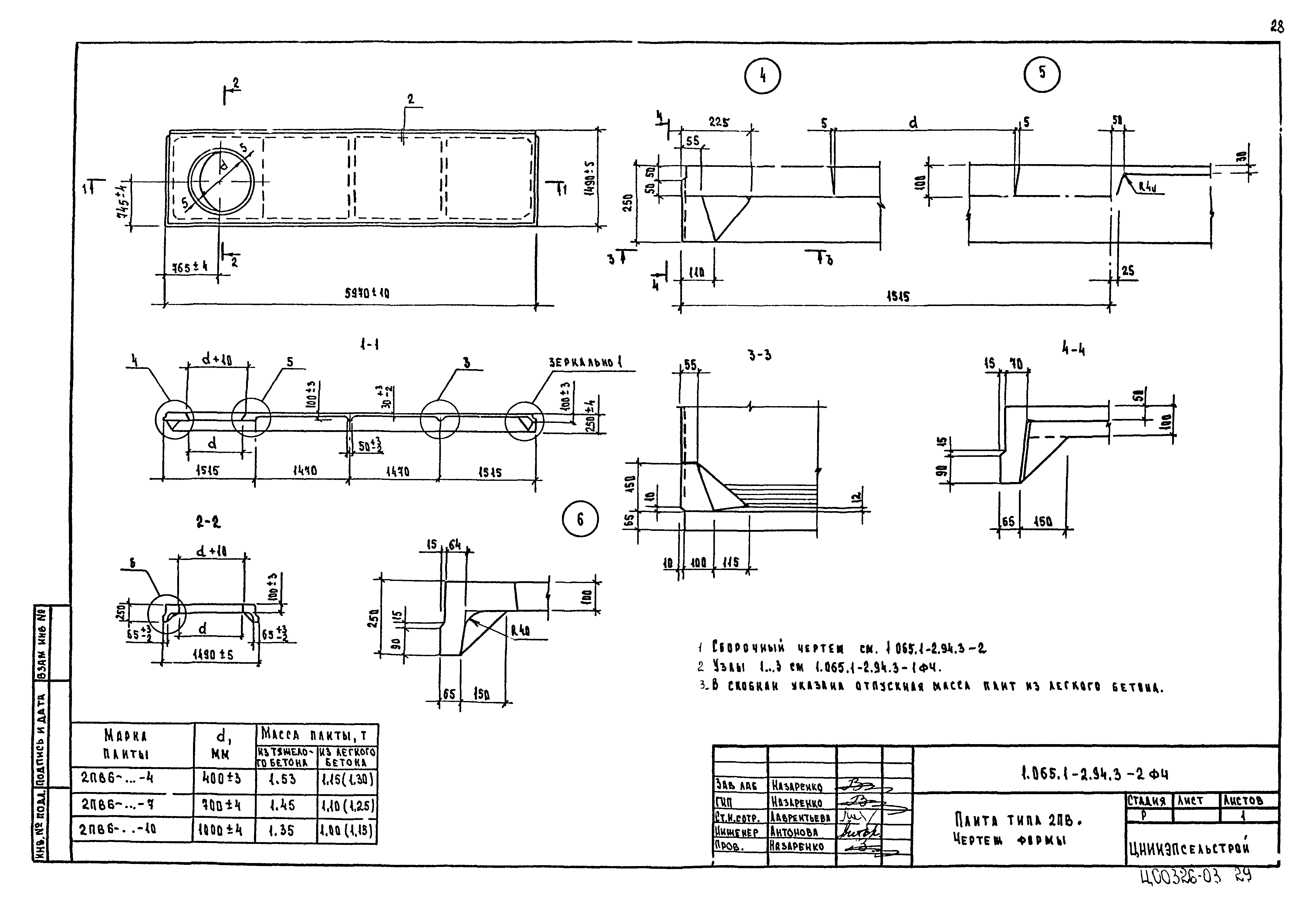

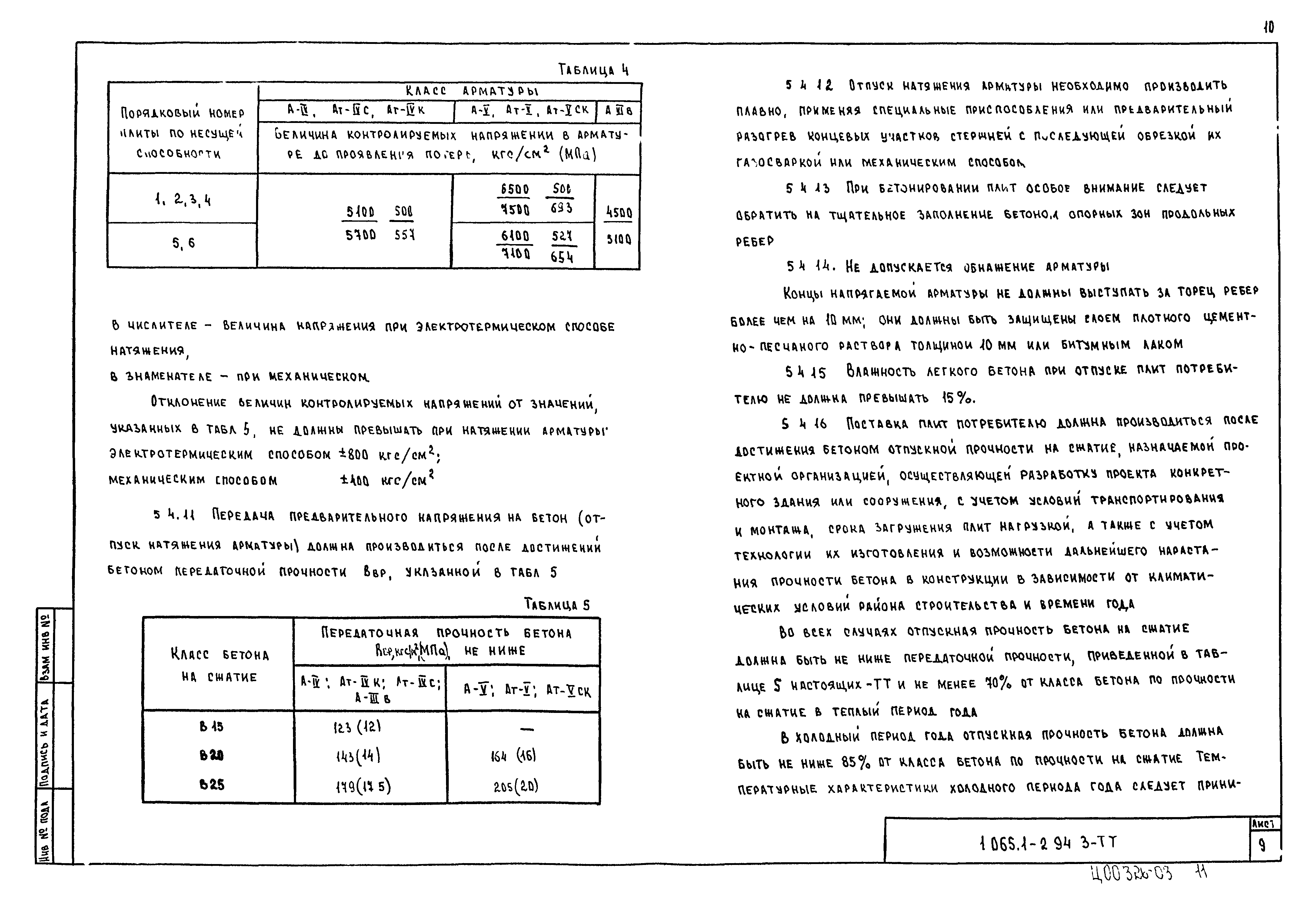

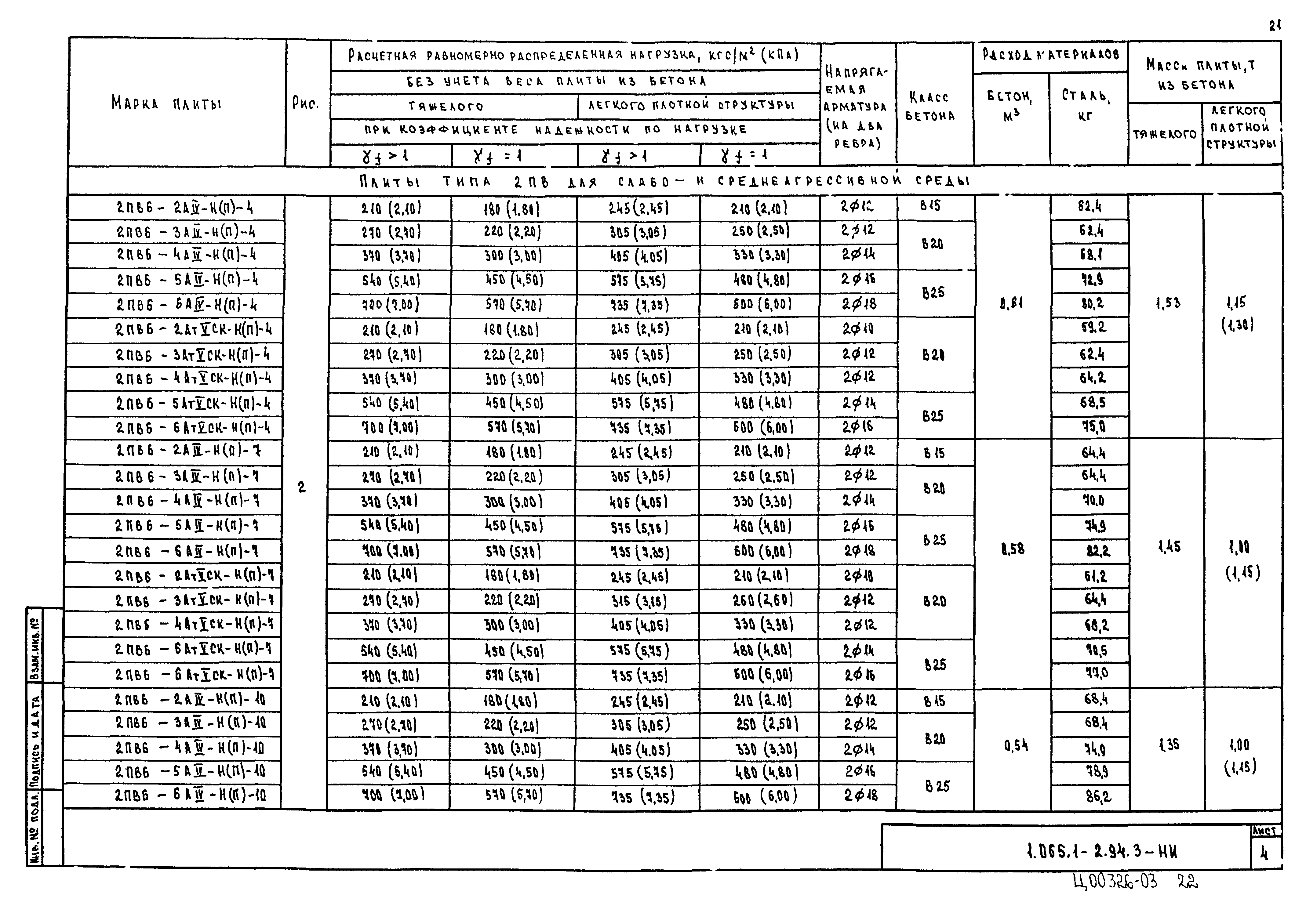

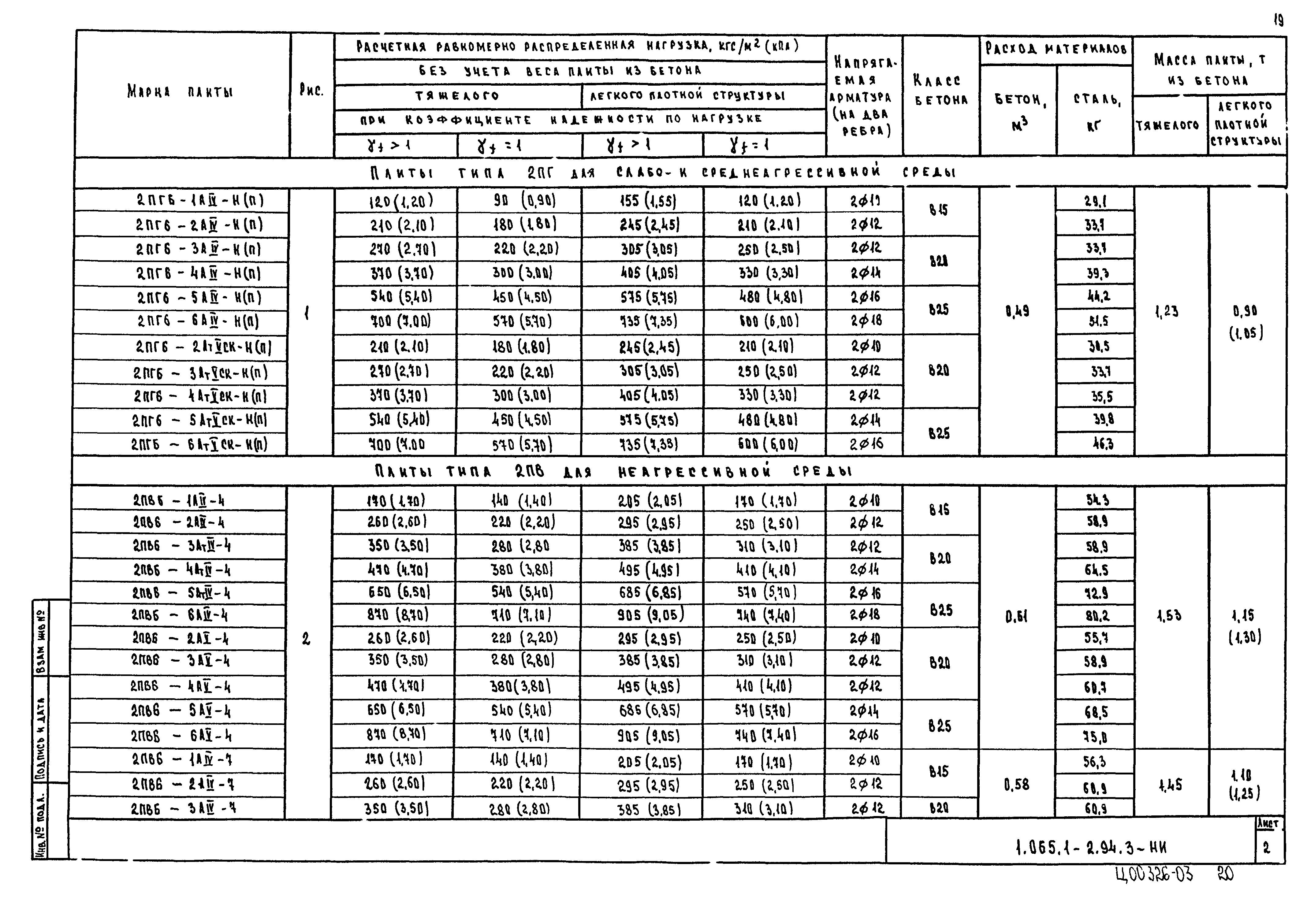

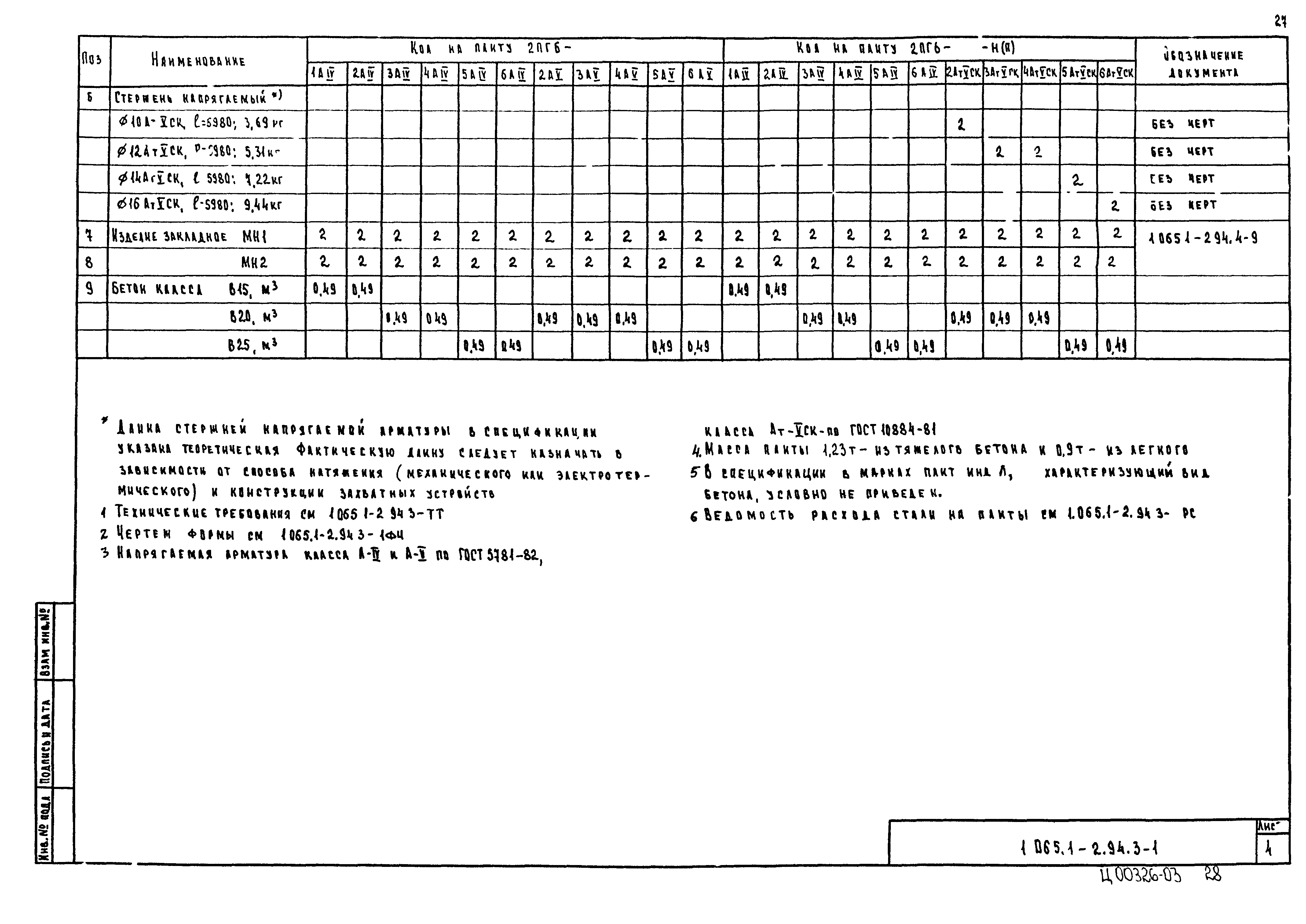

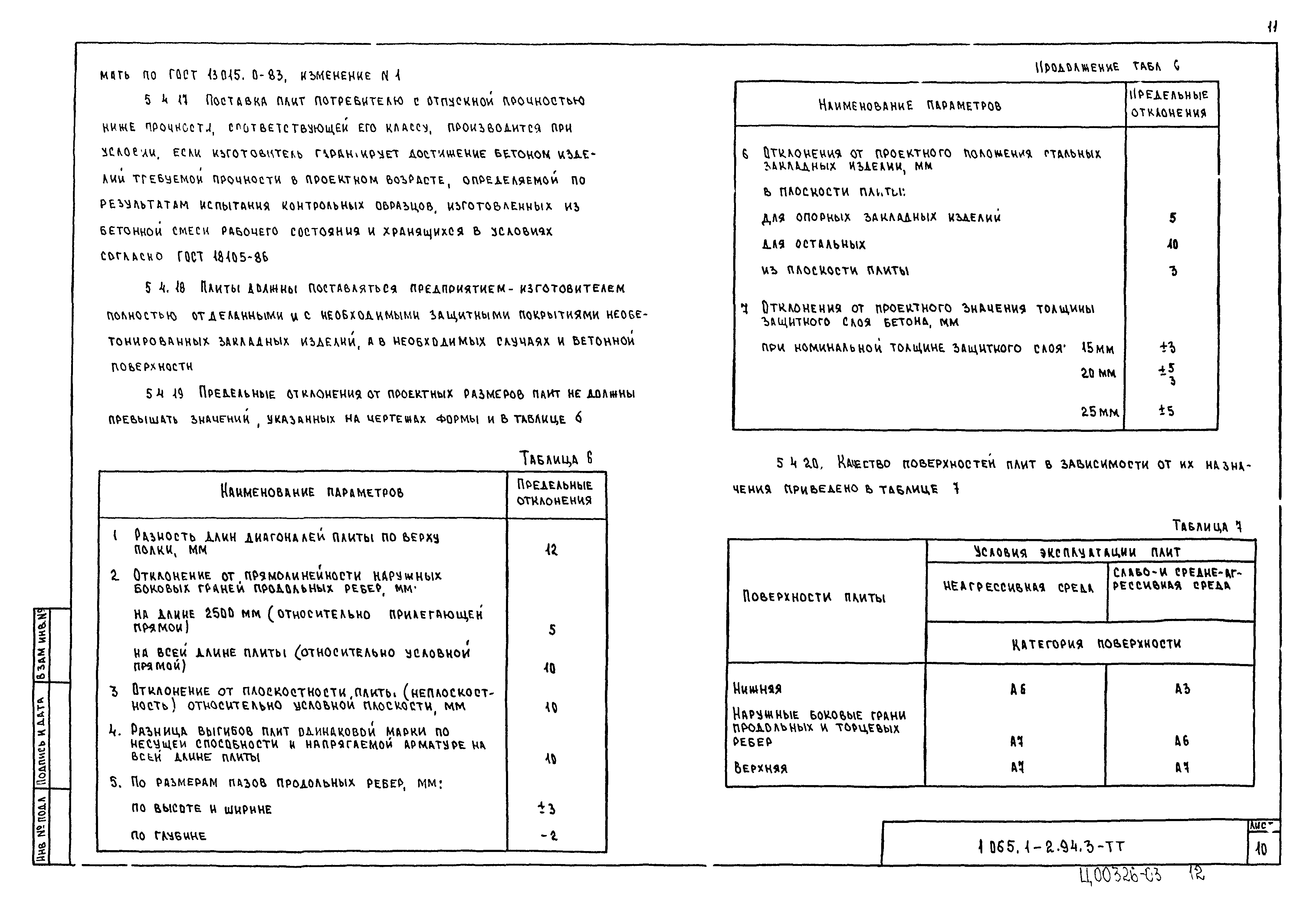

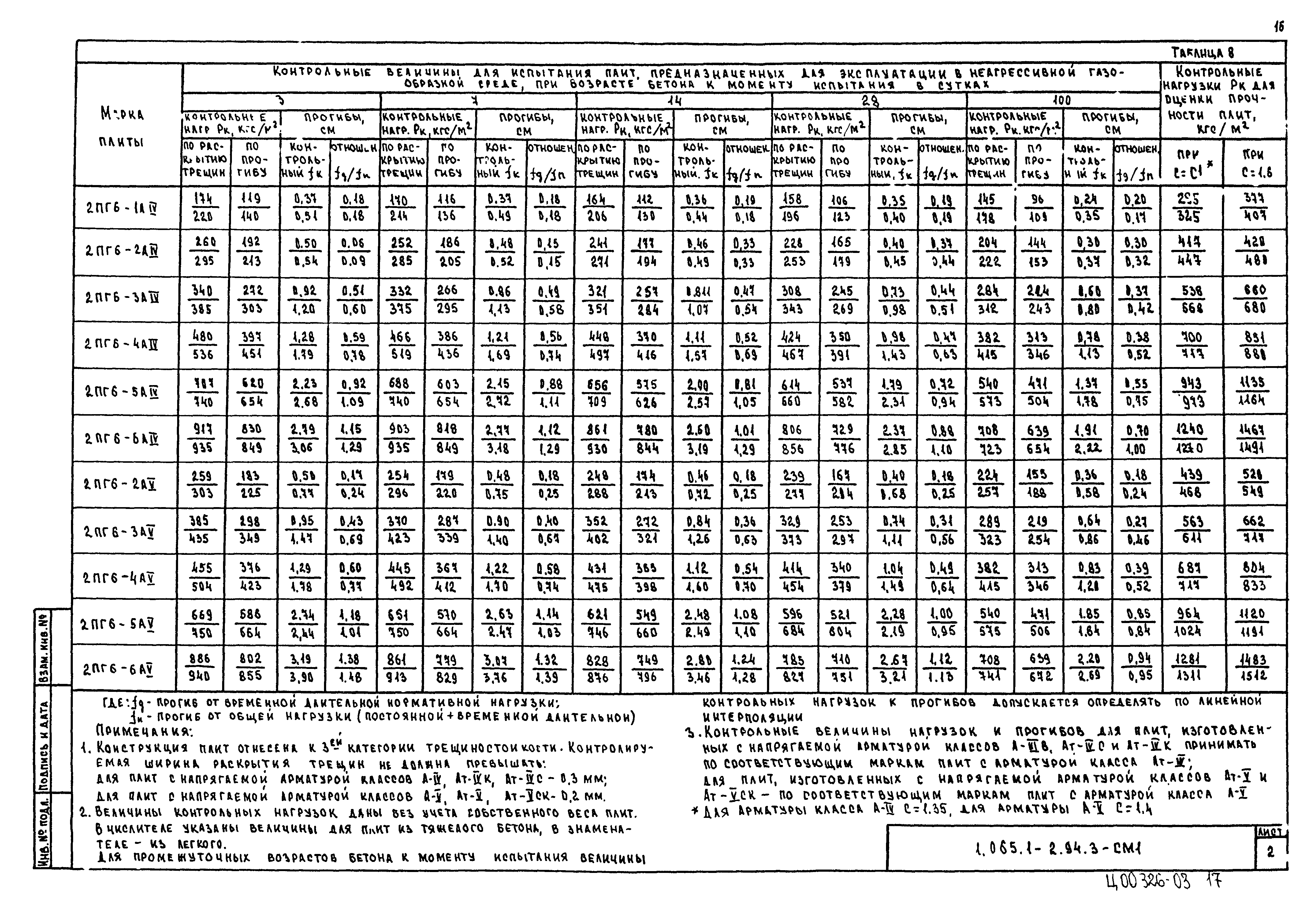

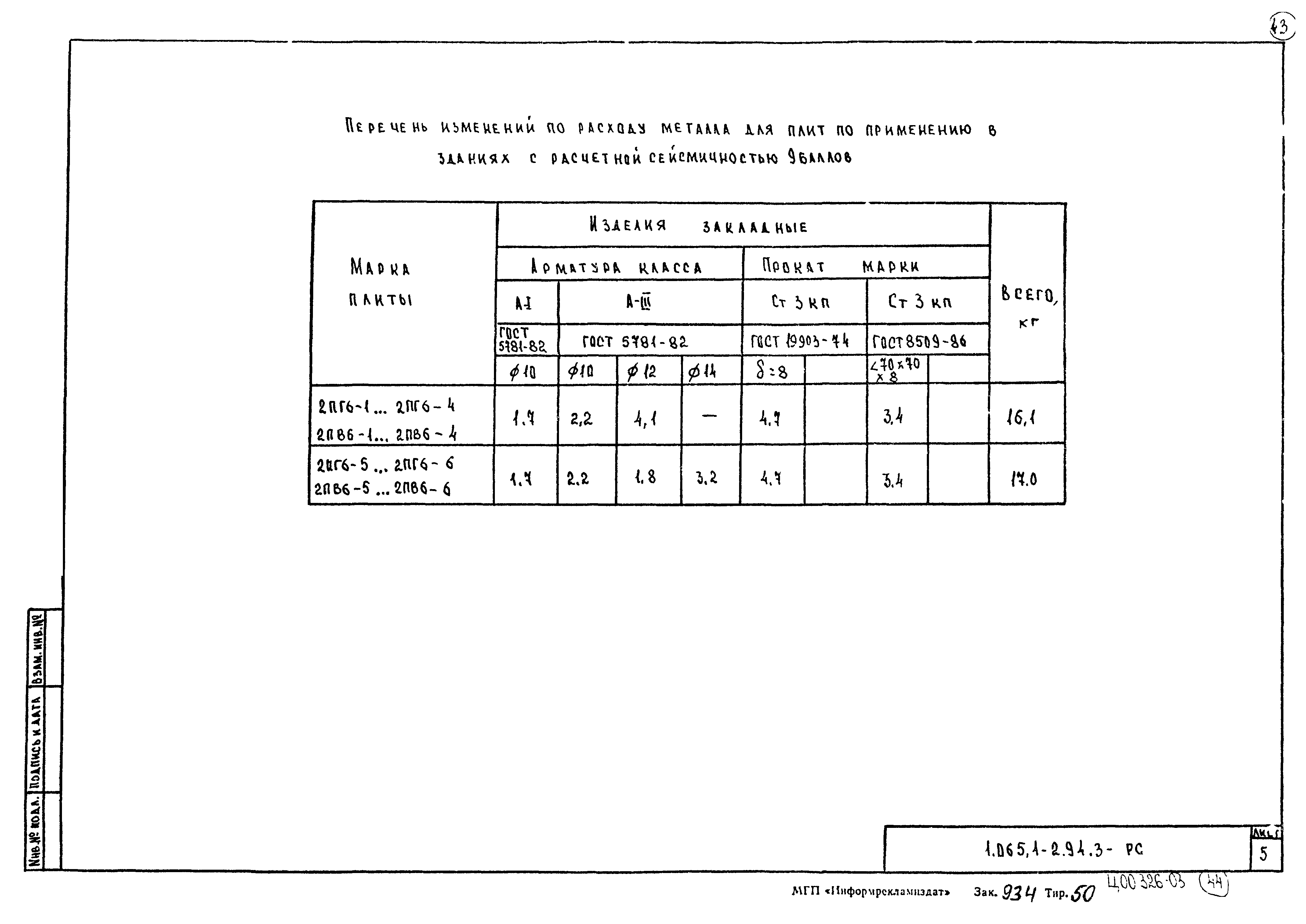

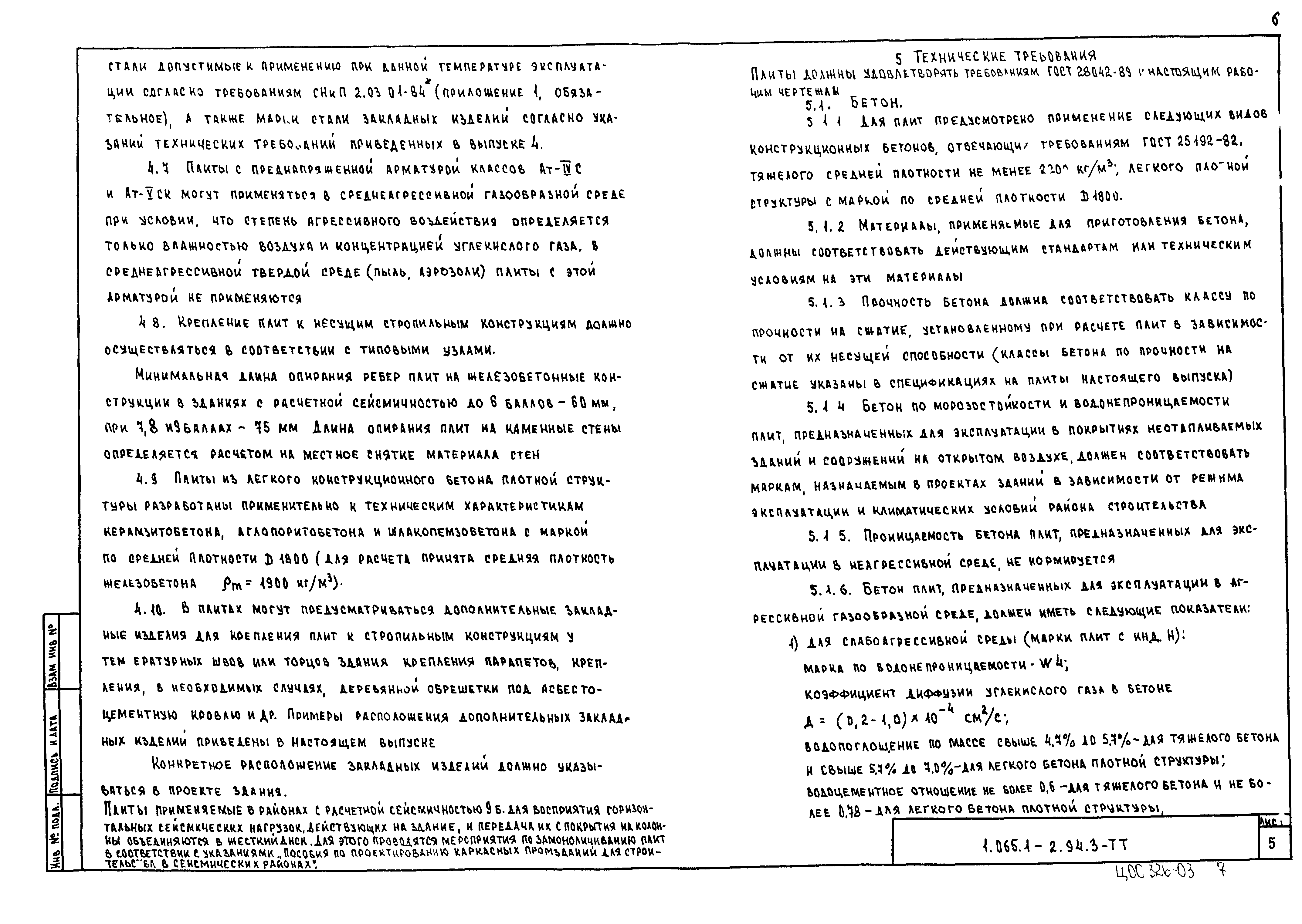

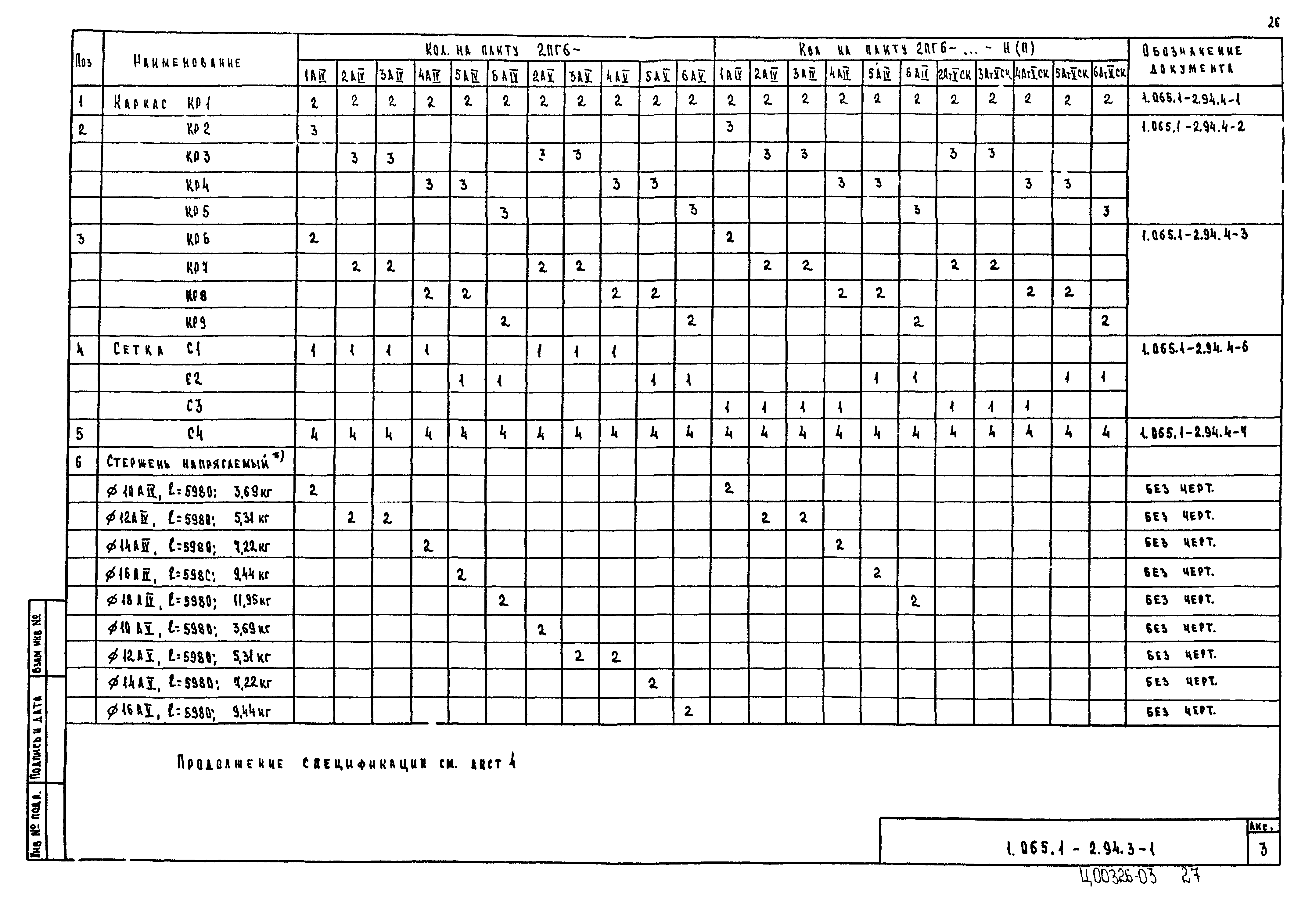

Выпуск 3. Плиты 1,5х6 м. Рабочие чертежиОбозначение: | Серия 1.065.1-2.94 | Обозначение англ: | Series 1.065.1-2.94 | Статус: | не определен законодательством | Название рус.: | Выпуск 3. Плиты 1,5х6 м. Рабочие чертежи | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.12.1994 | Оглавление: | 1.065.1-2.94.3-ТТ Технические требования 1.065.1-2.94.3-СМ1 Схемы контрольных испытаний плит 1.065.1-2.94.3-НИ Номенклатура плит типа 2ПГ и 2ПВ 1.065.1-2.94.3-1ФЧ Плита типа 2ПГ. Чертеж формы 1.065.1-2.94.3-1 Плита типа 2ПГ 1.065.1-2.94.3-2ФЧ Плита типа 2ПВ. Чертеж формы 1.065.1-2.94.3-2 Плита типа 2ПВ 1.065.1-2.94.3-3 Узлы анкеровки напрягаемой арматуры 1.065.1-2.94.3-СМ2 Пример плиты для сейсмических районов 1.065.1-2.94.3-СМ3 Пример расположения в плитах дополнительных закладных изделий 1.065.1-2.94.3-СМ4 Расположение в плите дополнительных закладных изделий 1.065.1-2.94.3-СМ5 Расположение закладных изделий в плите покрытия для приварки стержней монолитного участка 1.065.1-2.94.3-РС Ведомость расхода стали | Разработан: | ЦНИИЭПсельстрой
| Утверждён: | 17.10.1994 Главпроект Минстроя России (9-3-1/149)
| Расположен в: |
|
![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/0.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/1.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/2.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/3.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/4.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/5.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/6.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/7.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/8.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/9.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/10.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/11.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/12.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/13.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/14.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/15.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/16.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/17.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/18.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/19.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/20.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/21.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/22.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/23.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/24.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/25.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/26.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/27.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/28.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/29.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/30.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/31.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/32.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/33.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/34.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/35.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/36.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/37.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/38.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/39.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/40.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/41.gif) ![Серия 1.065.1-2.94](../../../Data2/1/4293848/4293848042.files/42.gif)
|
