Серия 1.131.1-25

Выпуск 1. Панели толщиной 120 и 160 мм. Рабочие чертежи

Обозначение:	Серия 1.131.1-25
Обозначение англ:	Series 1.131.1-25
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Панели толщиной 120 и 160 мм. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	30.01.1986

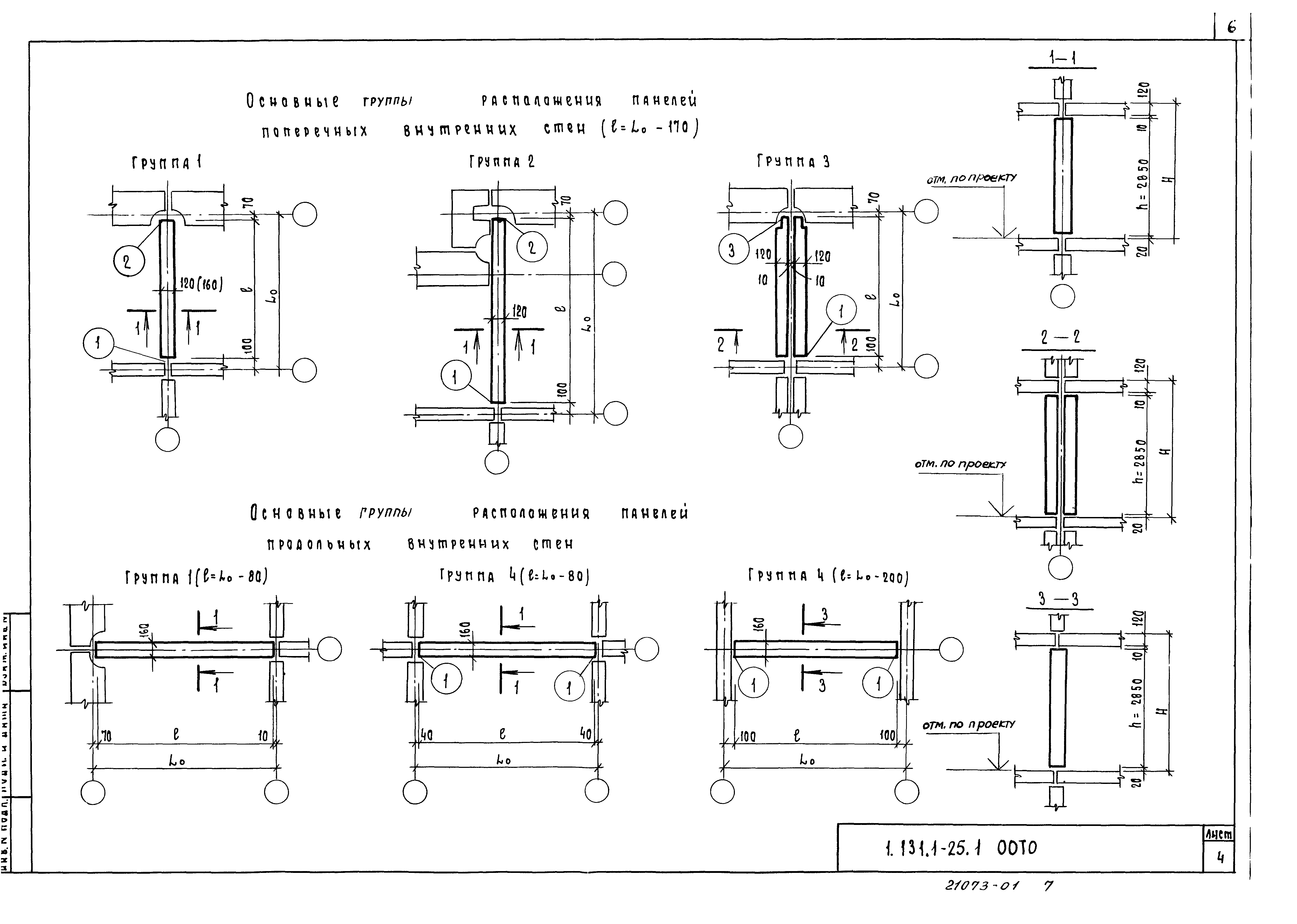

Область применения:	Рабочие чертежи панелей внутренних стен предназначены для проектирования и строительства жилых 5 и 9 - этажных домов с высотой этажа 3,0 м

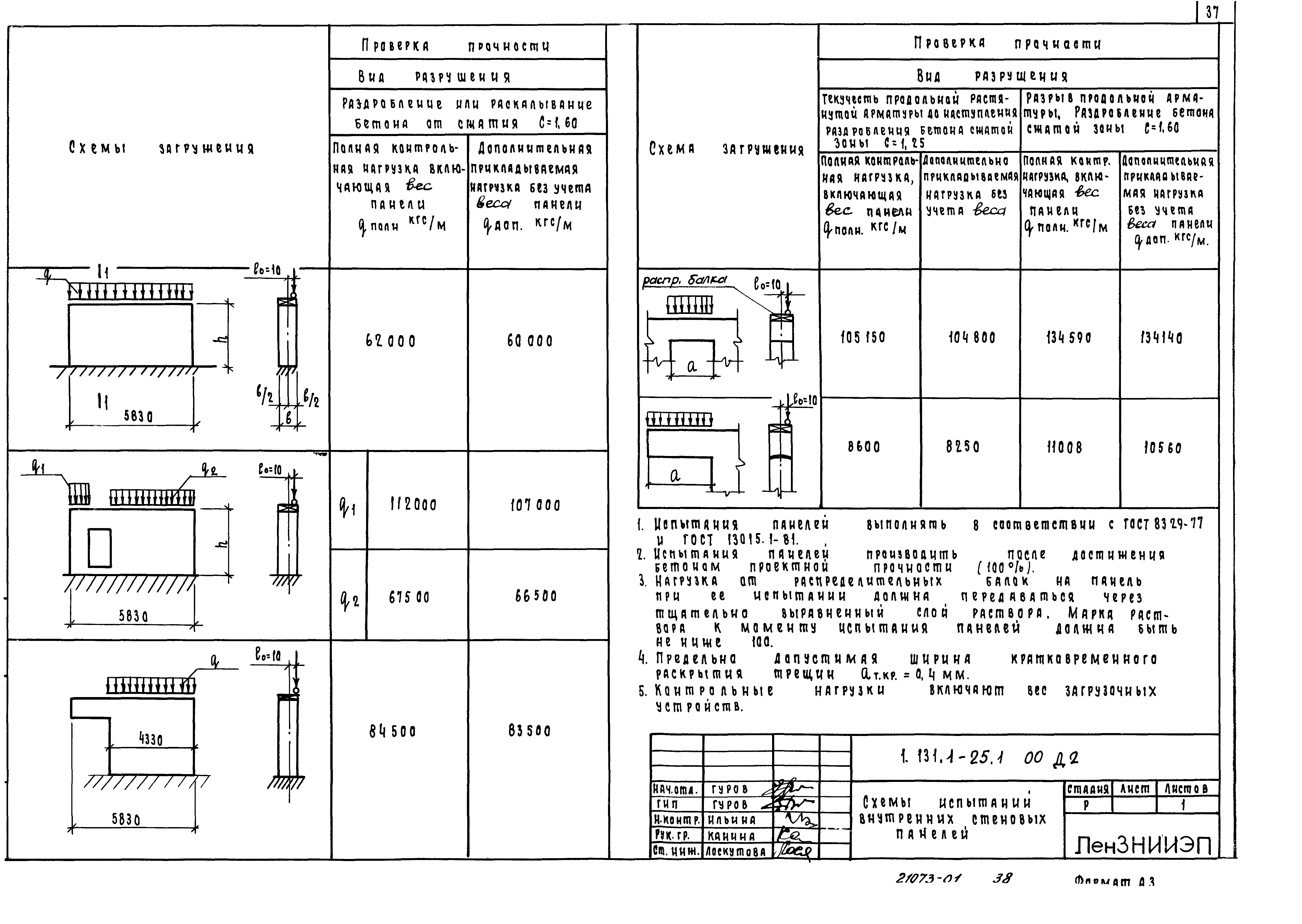

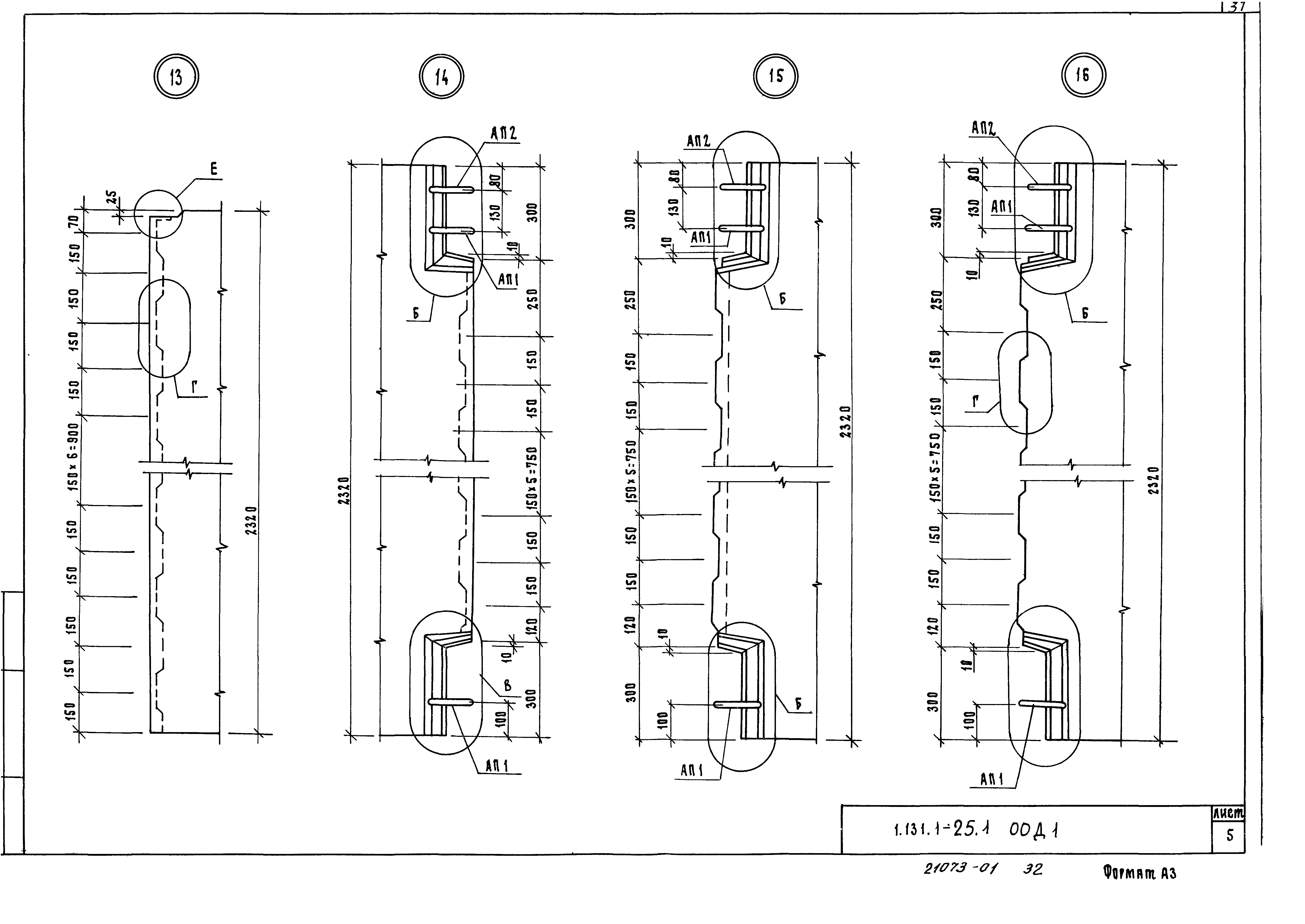

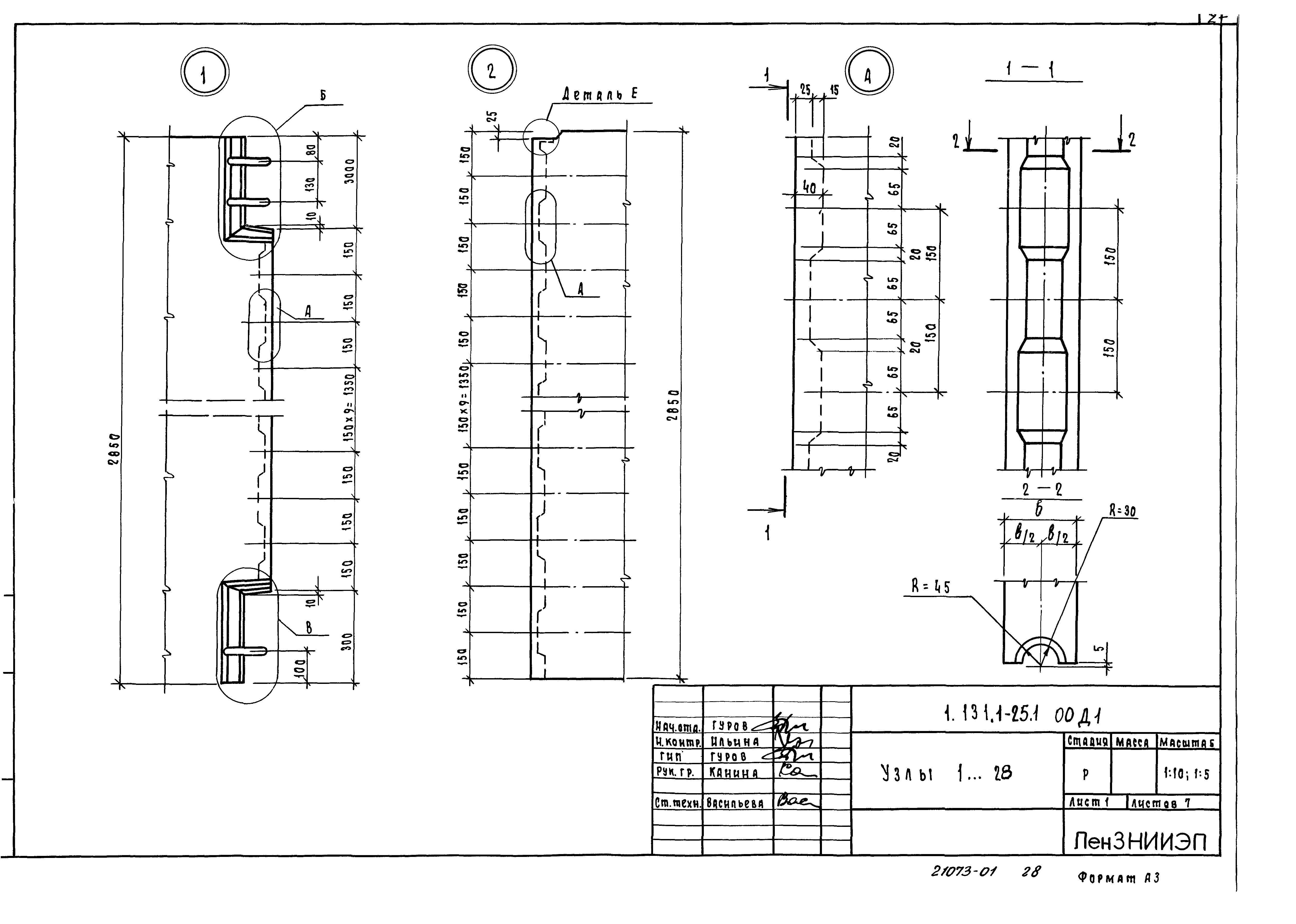

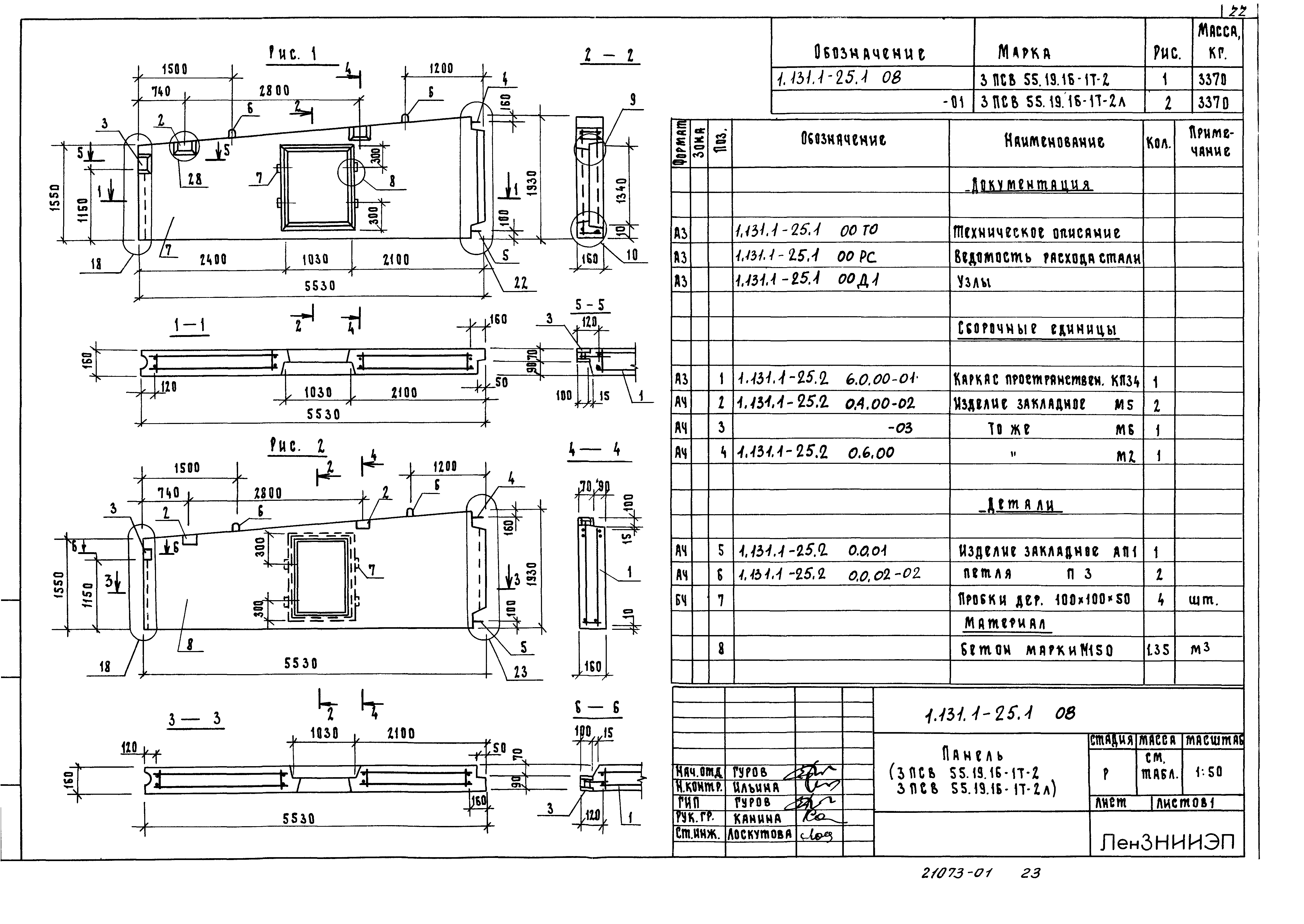

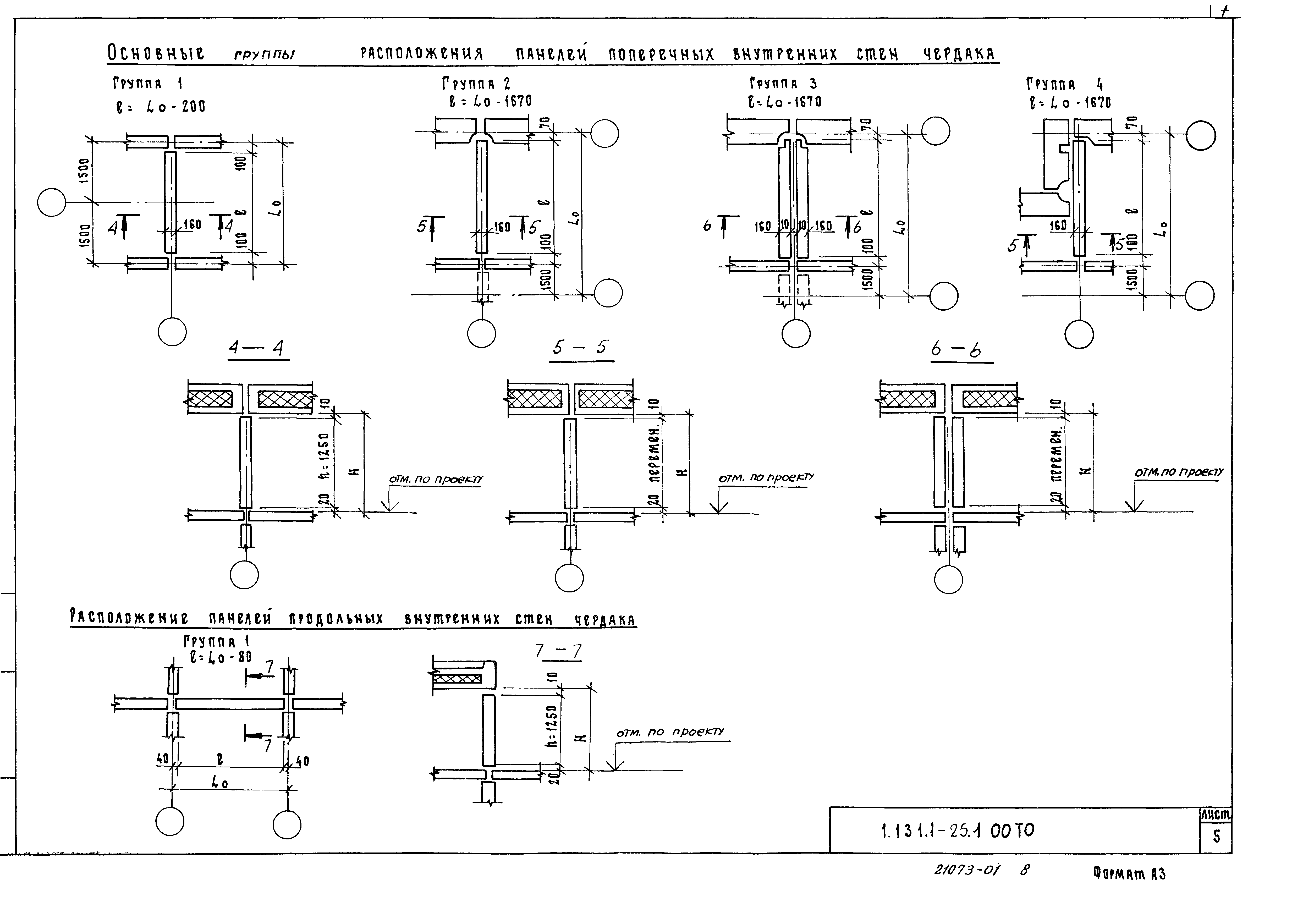

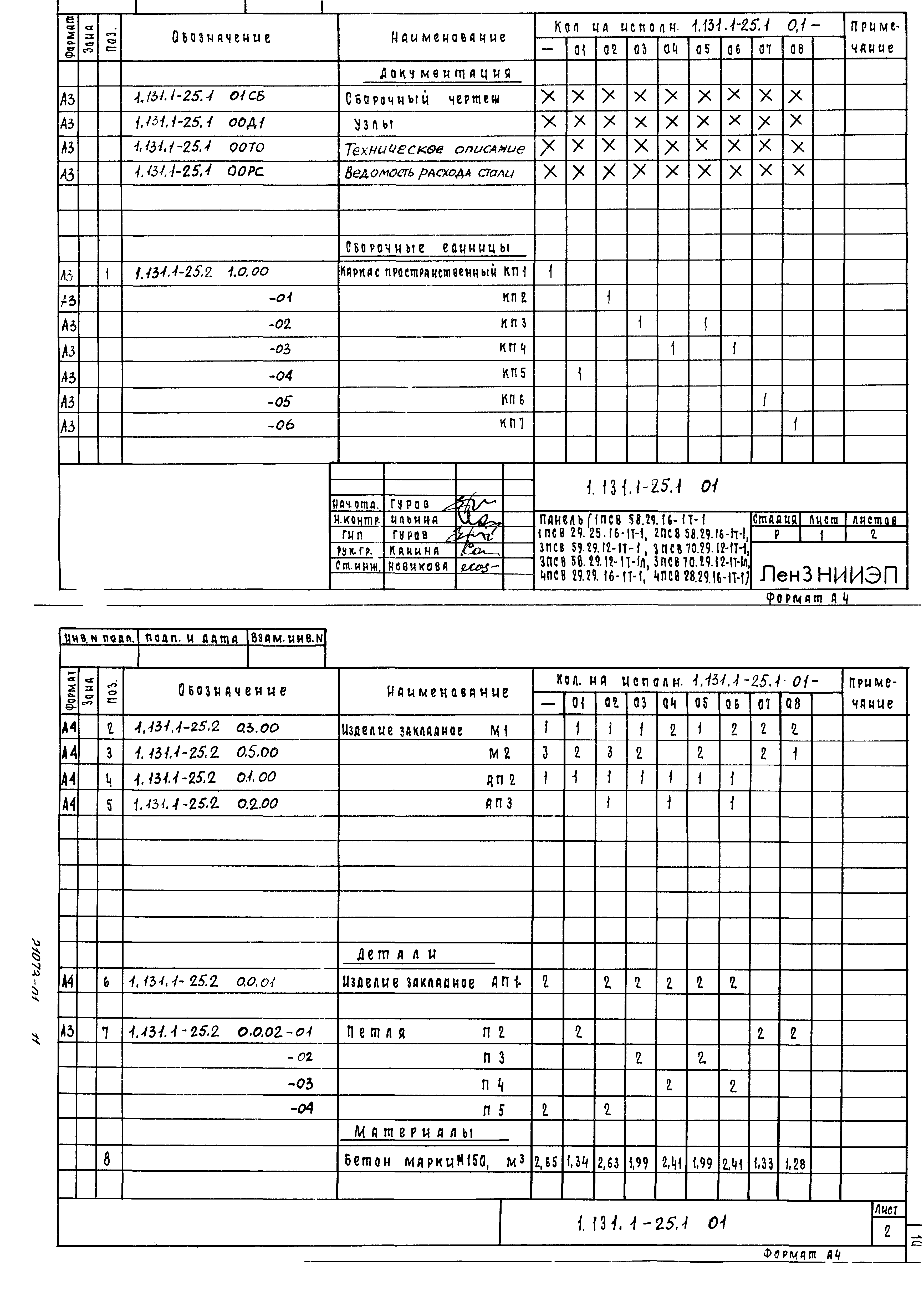

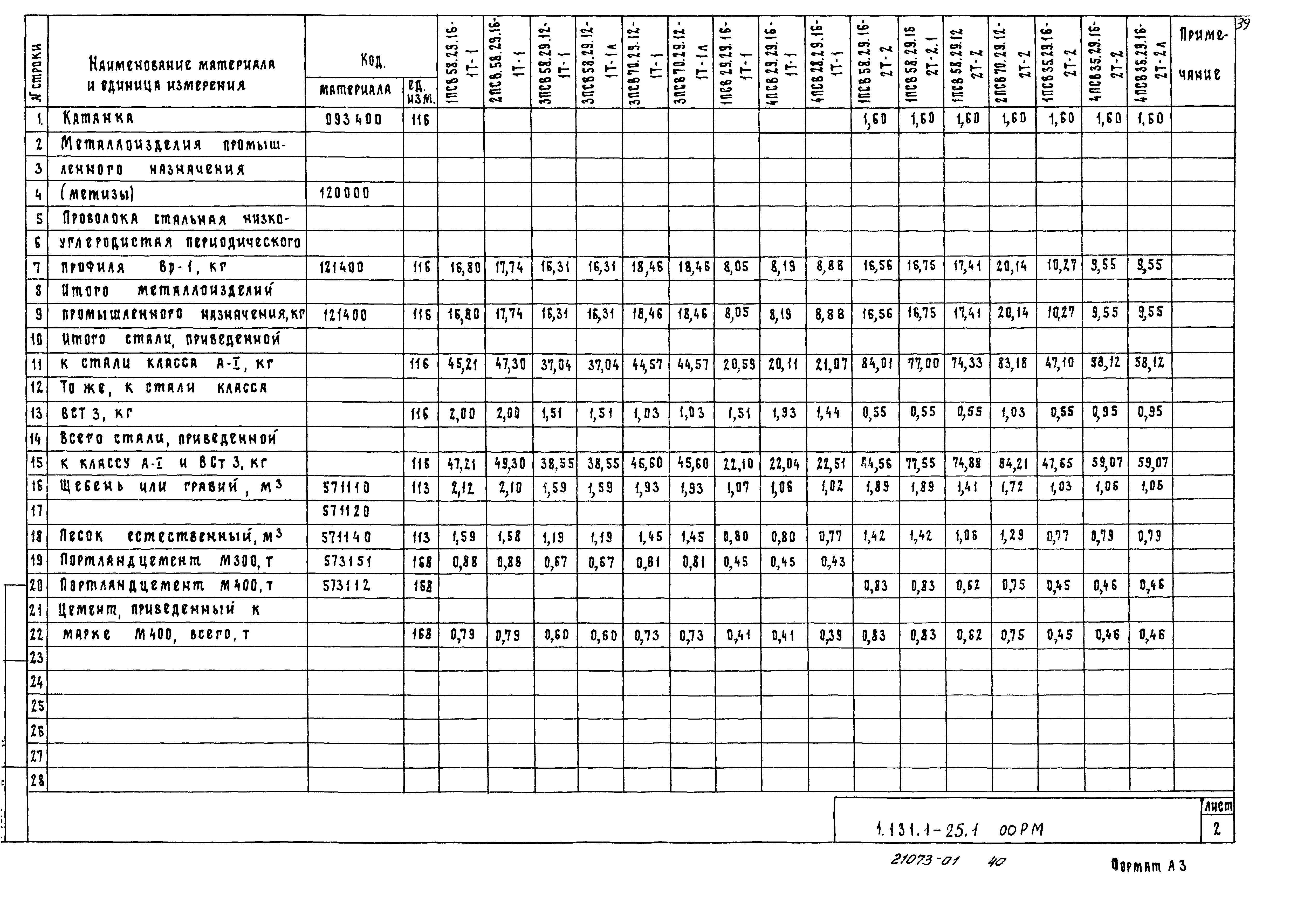

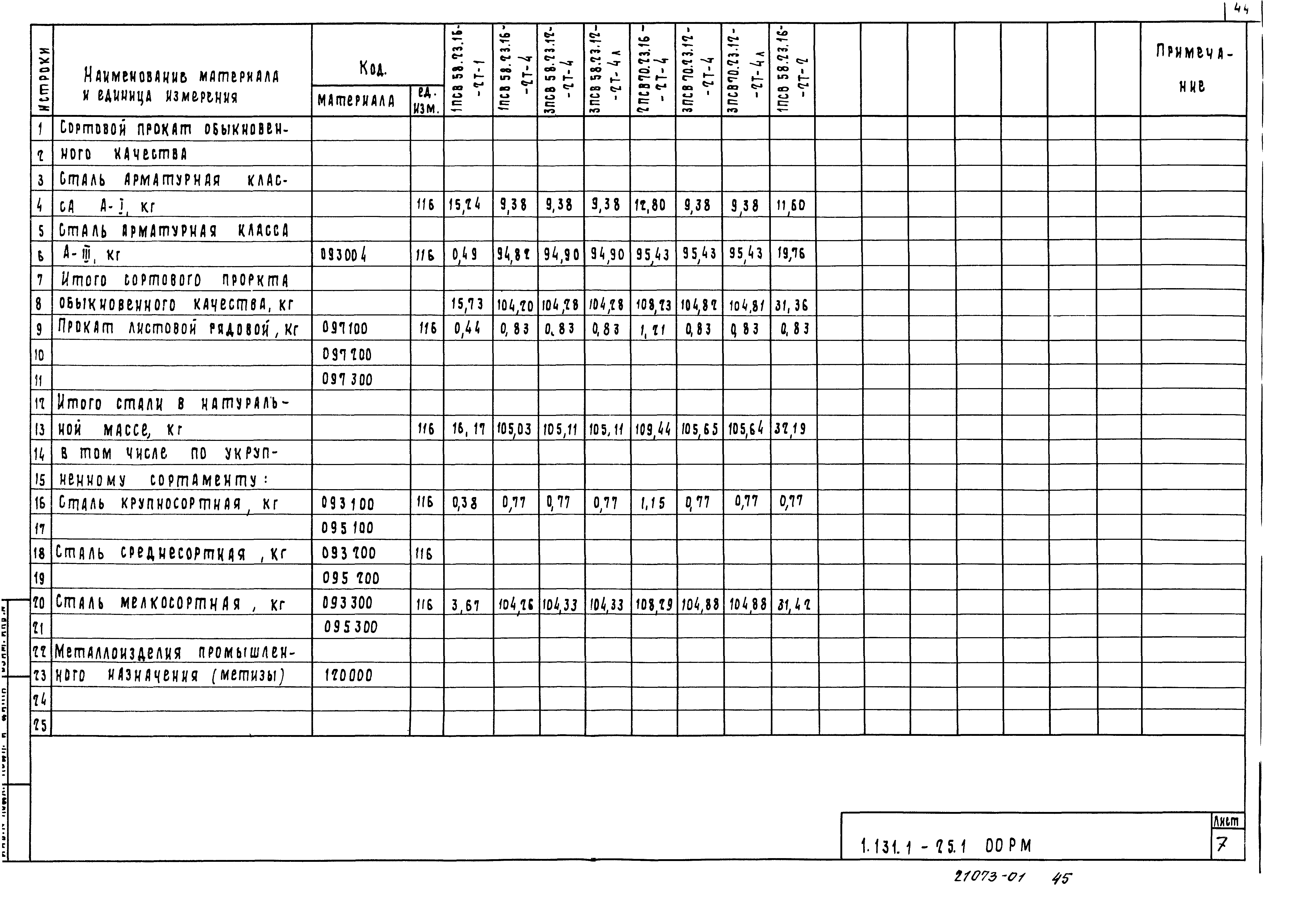

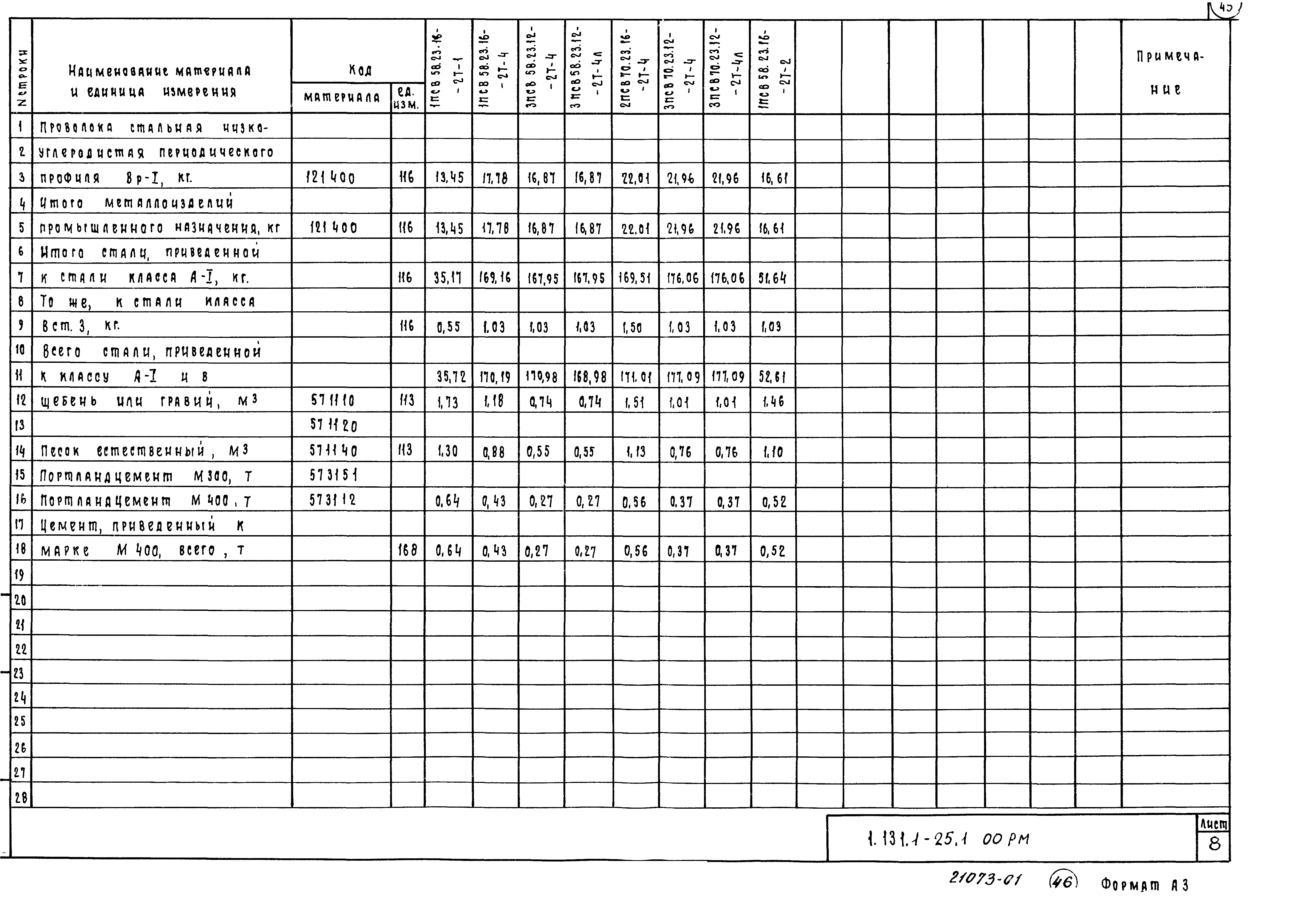

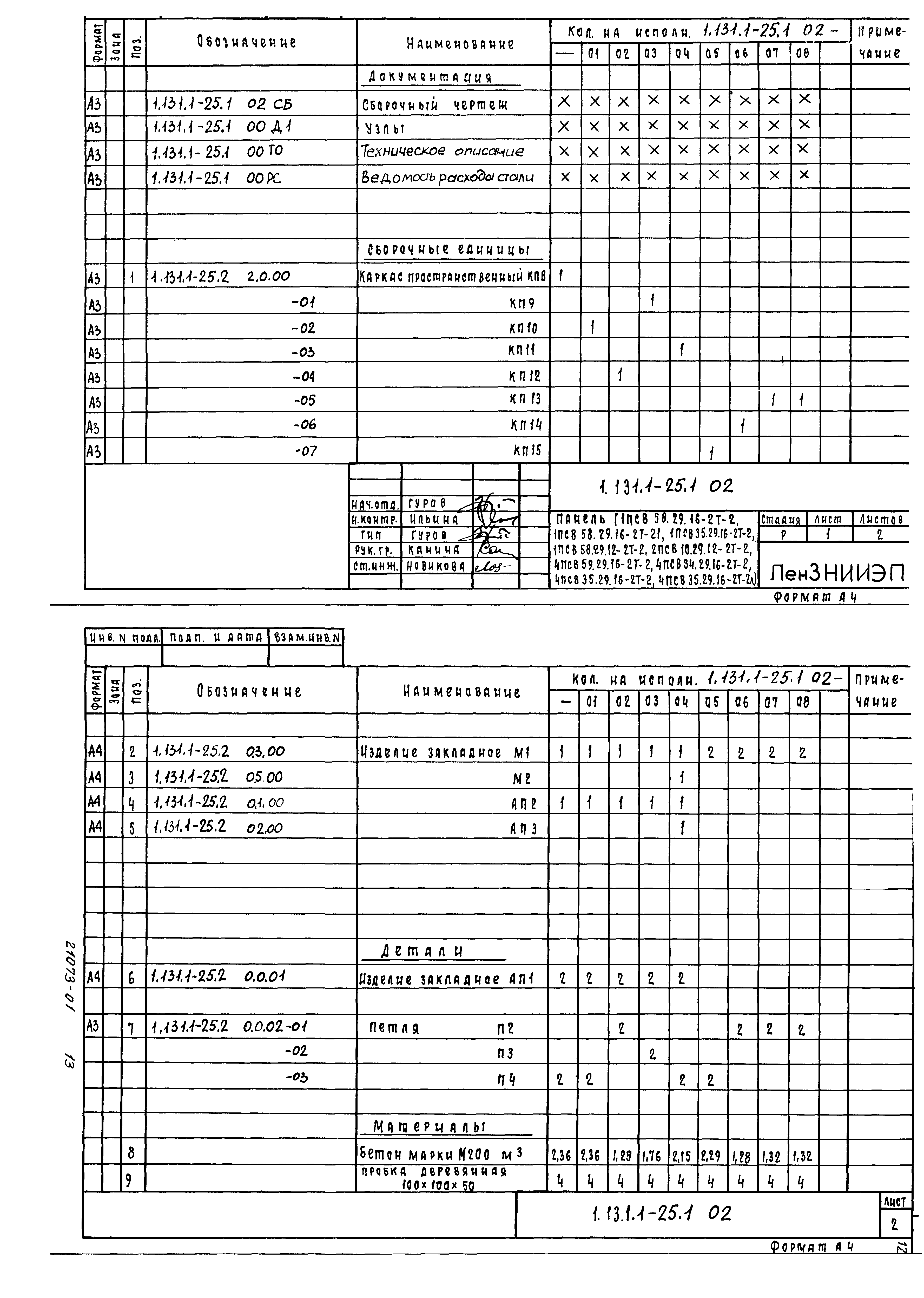

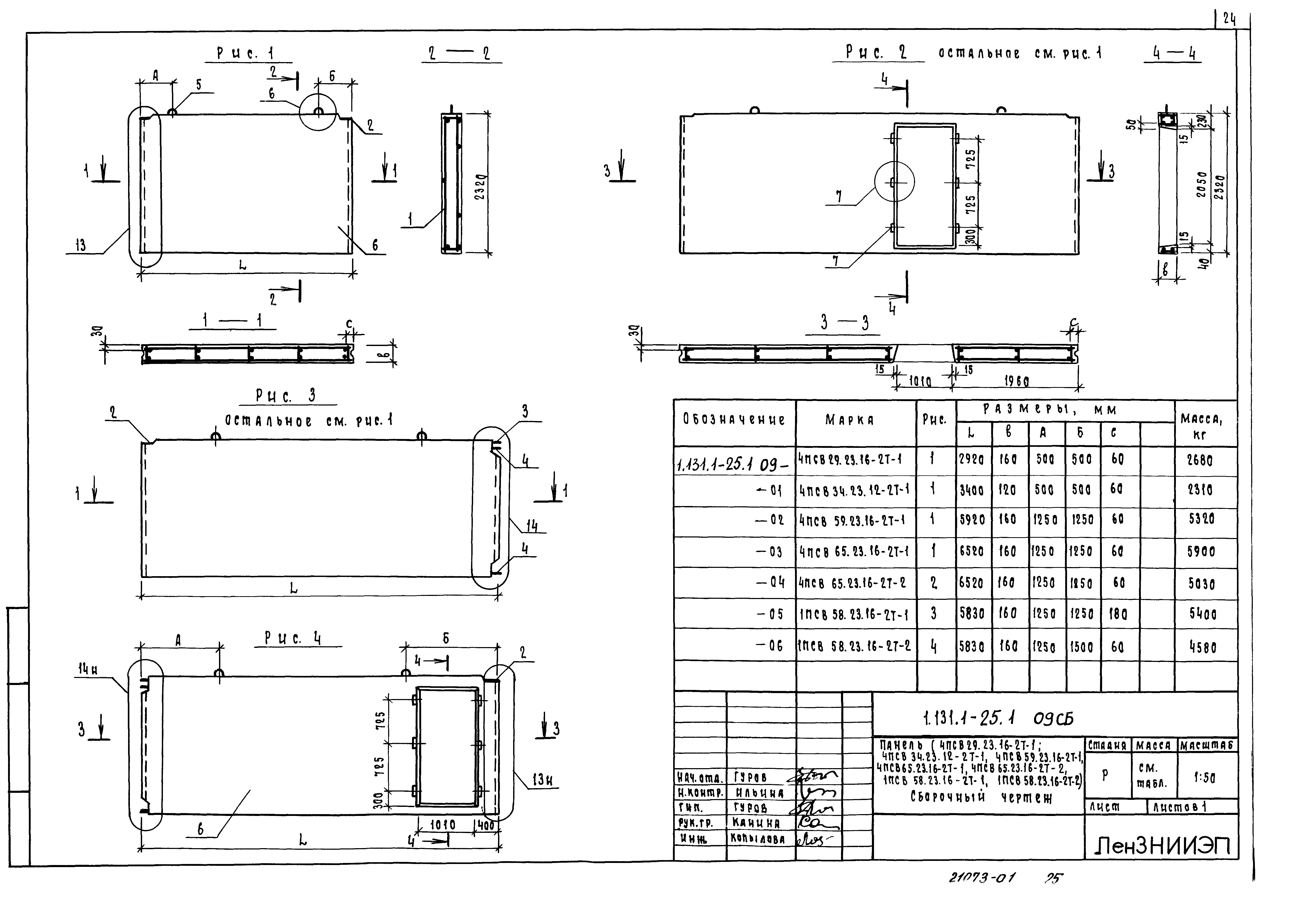

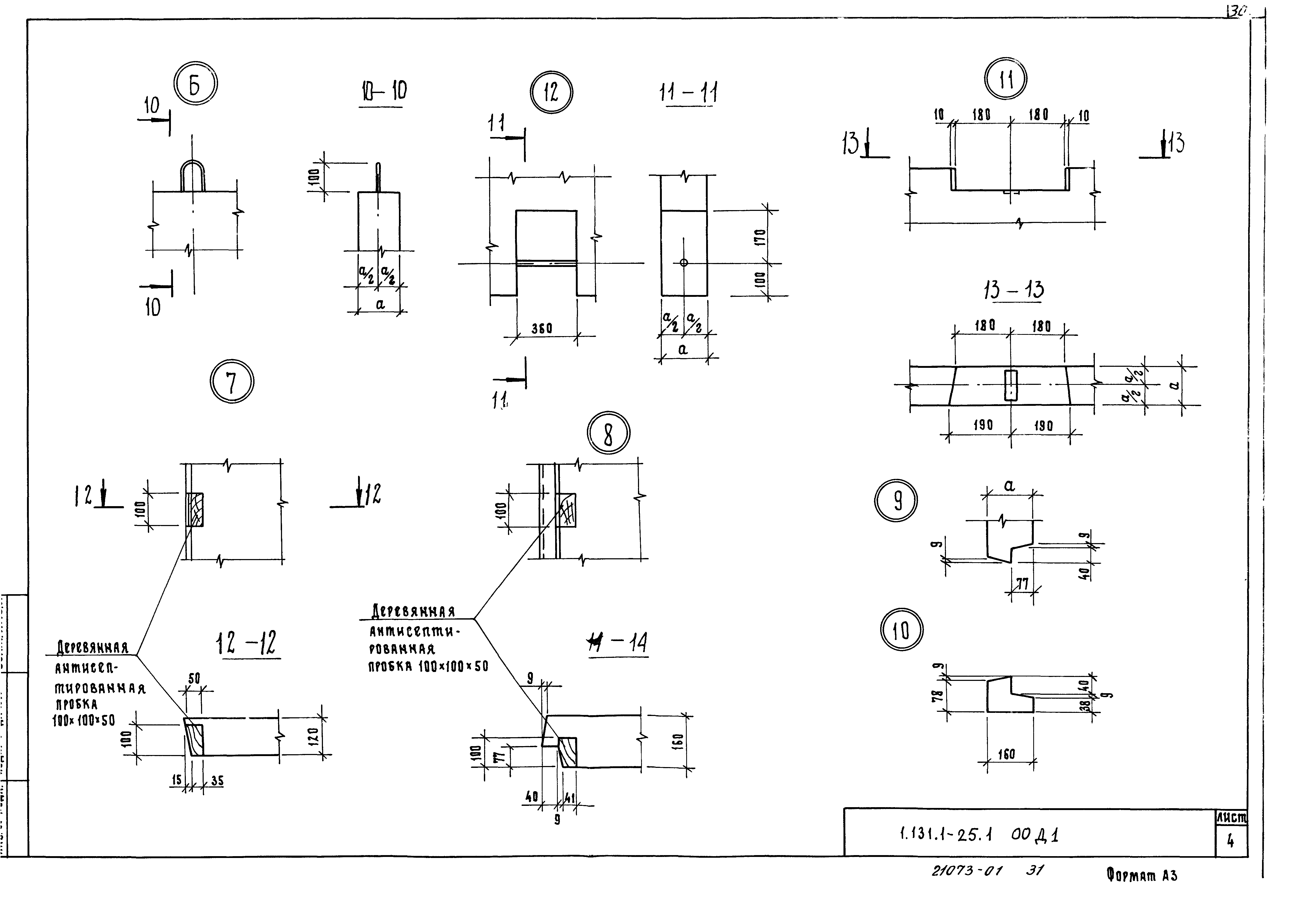

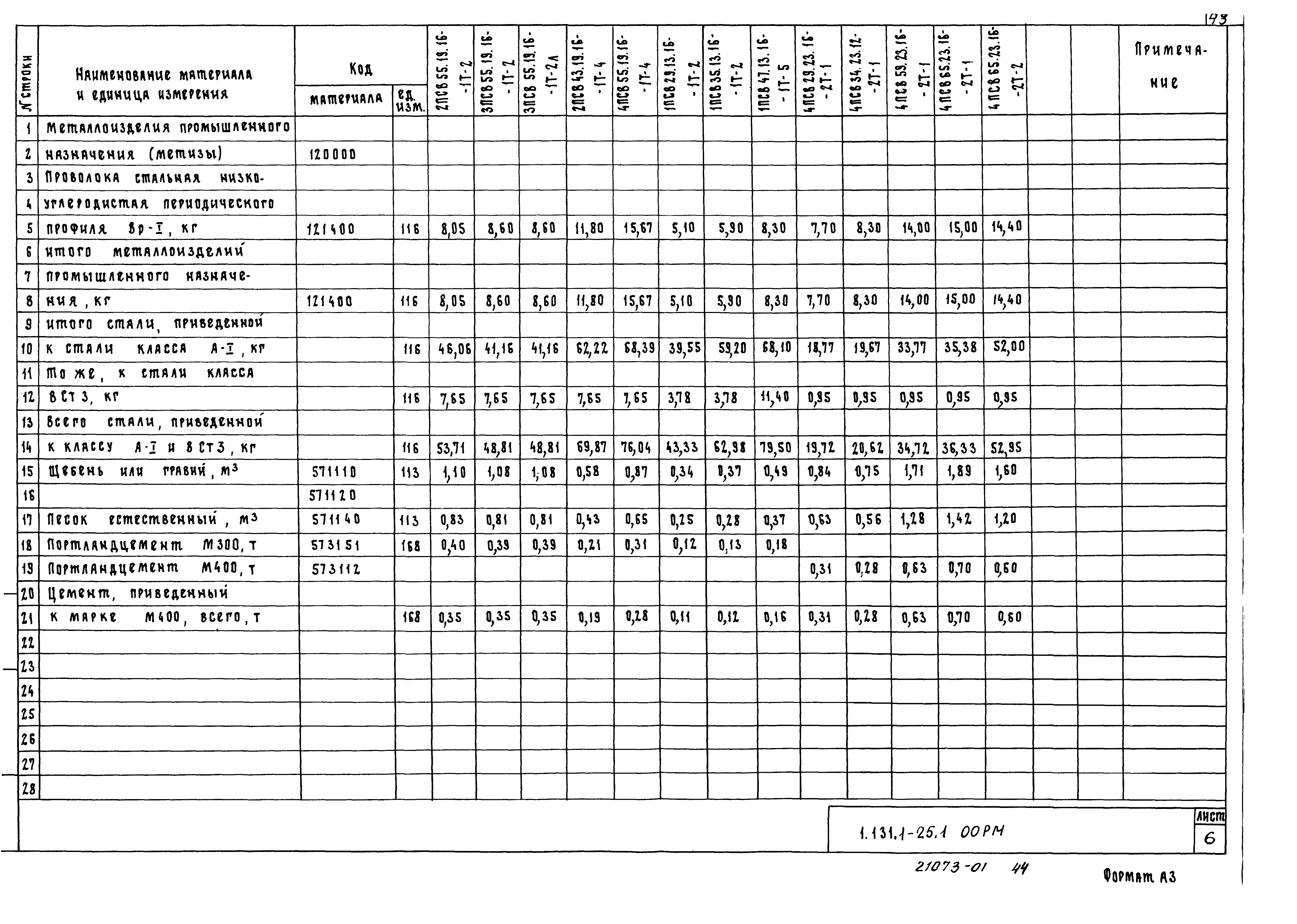

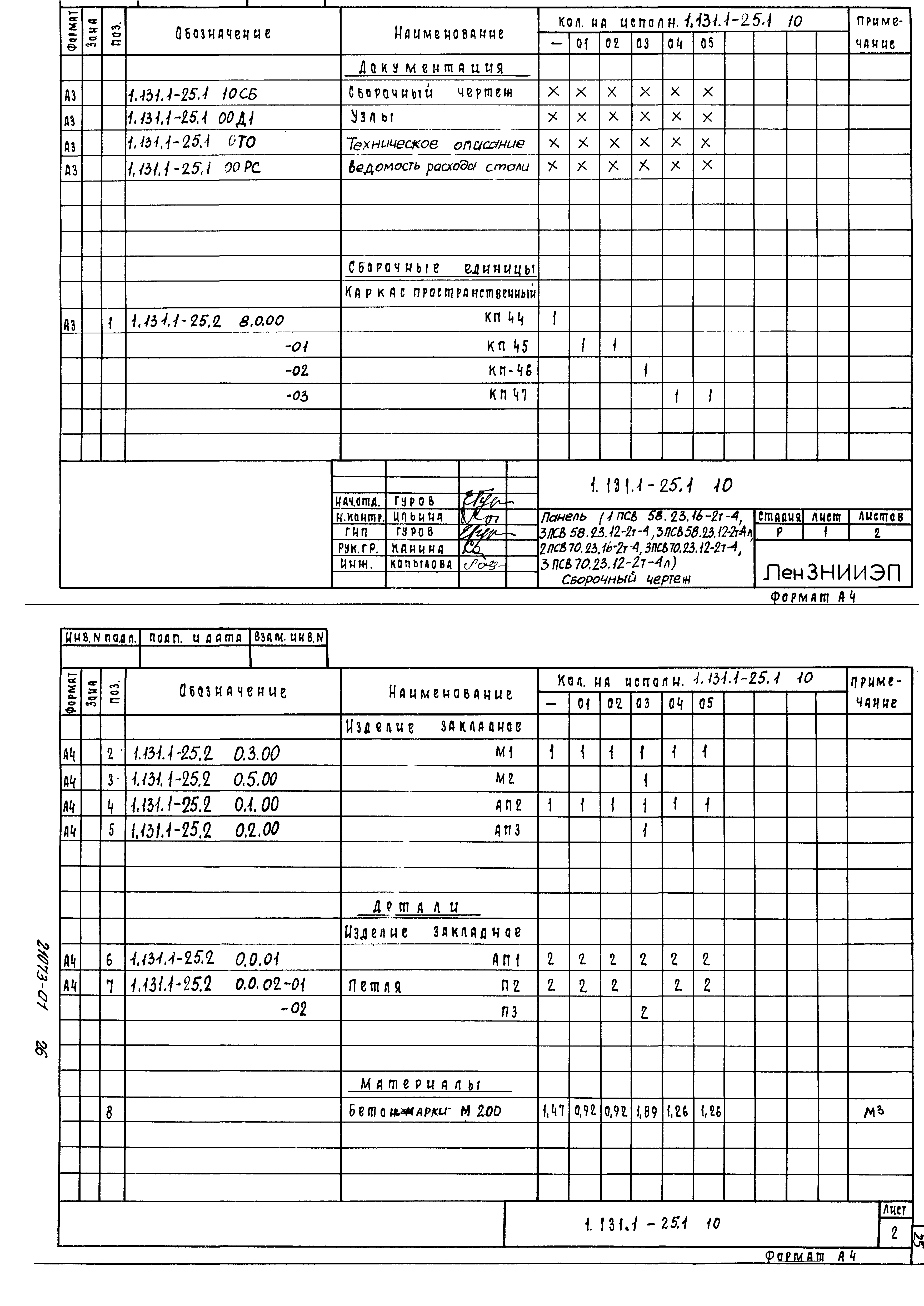

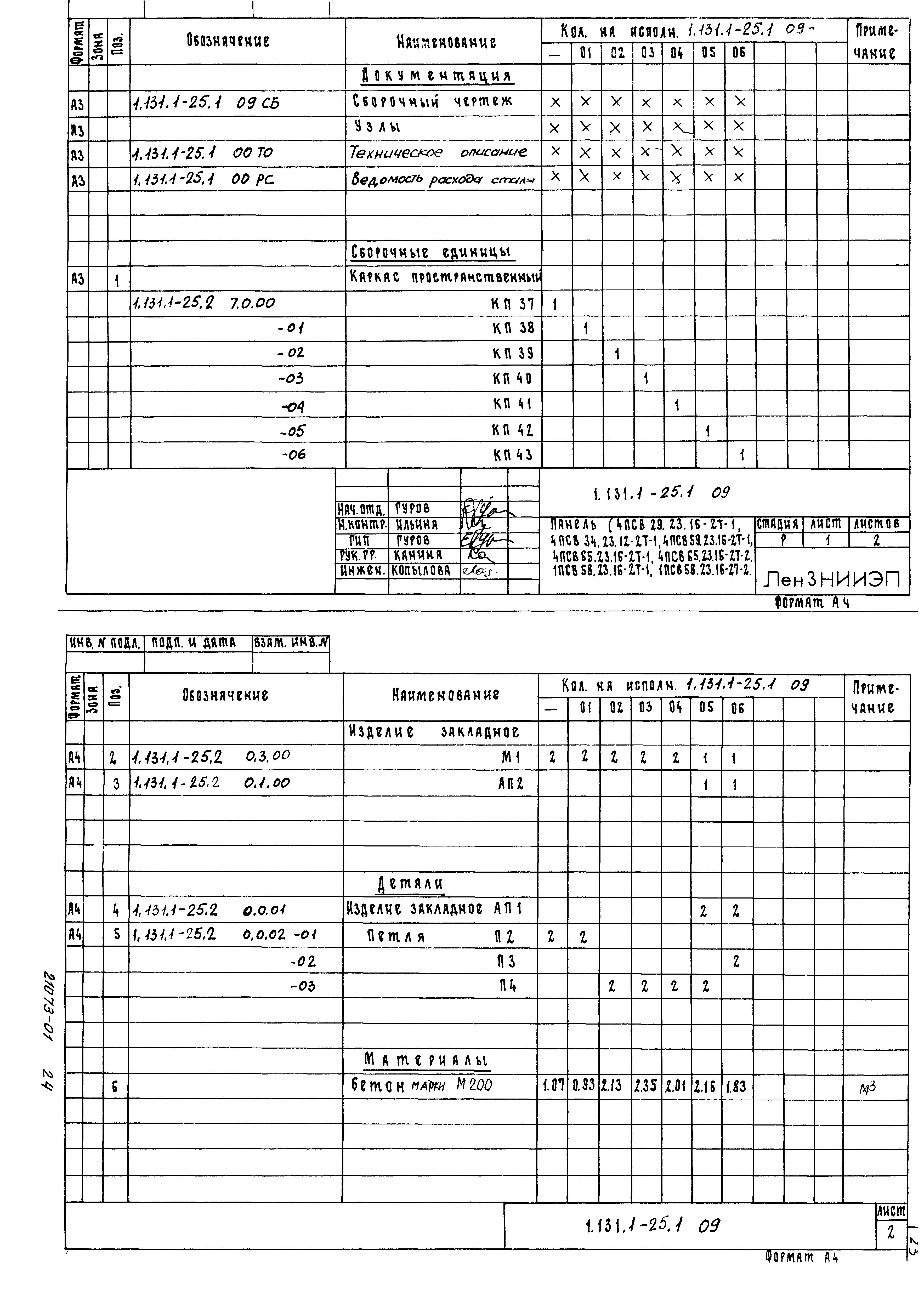

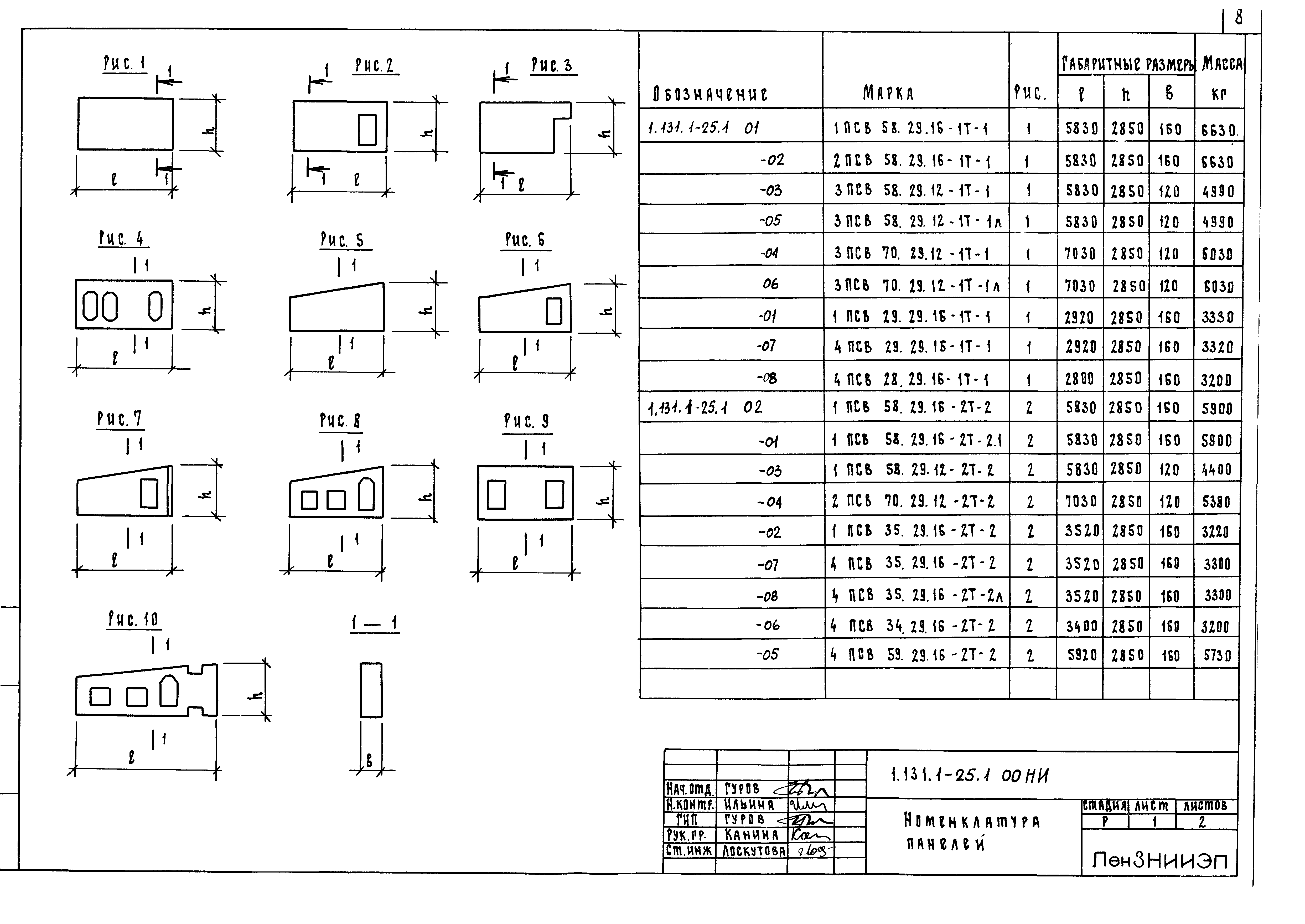

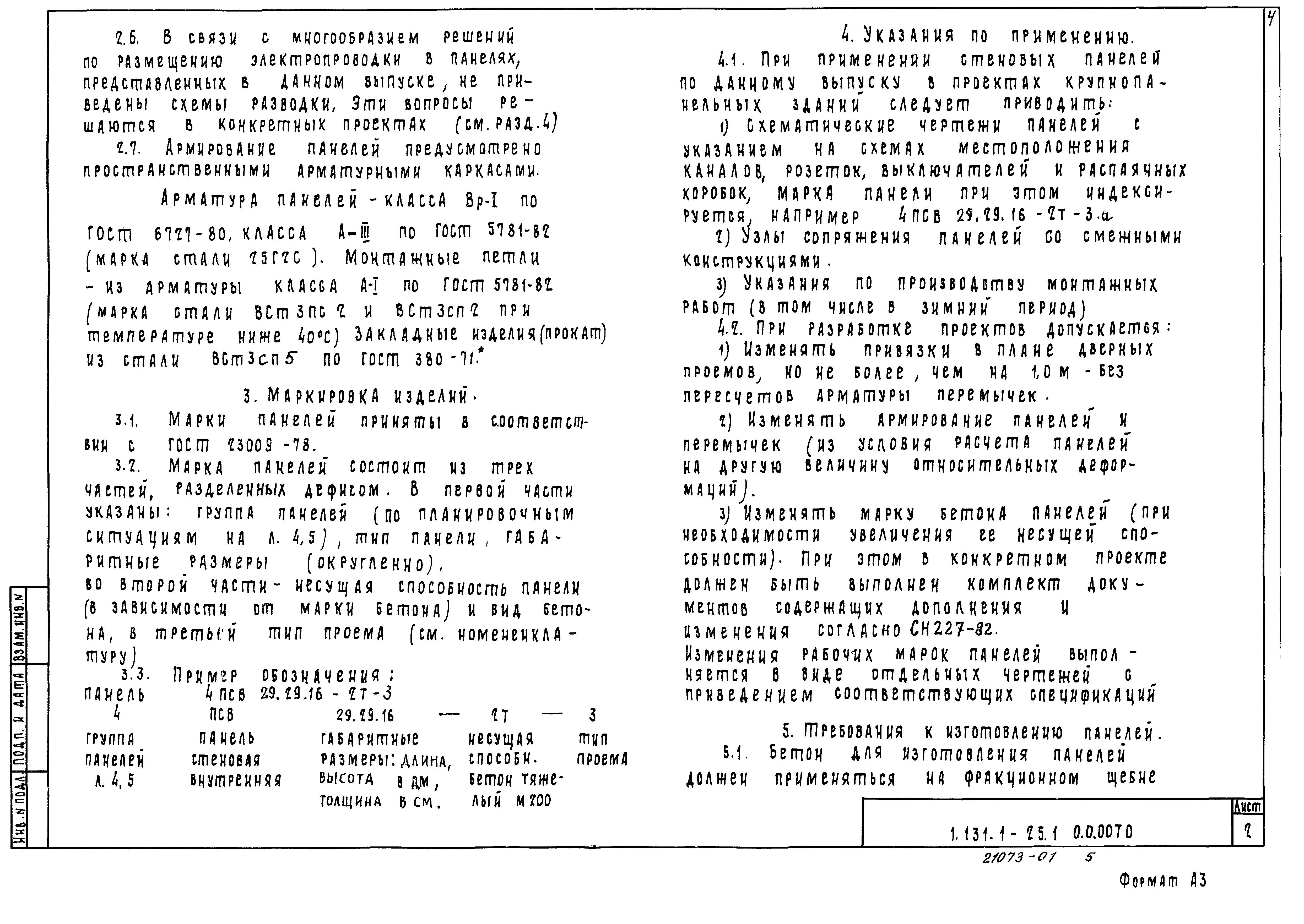

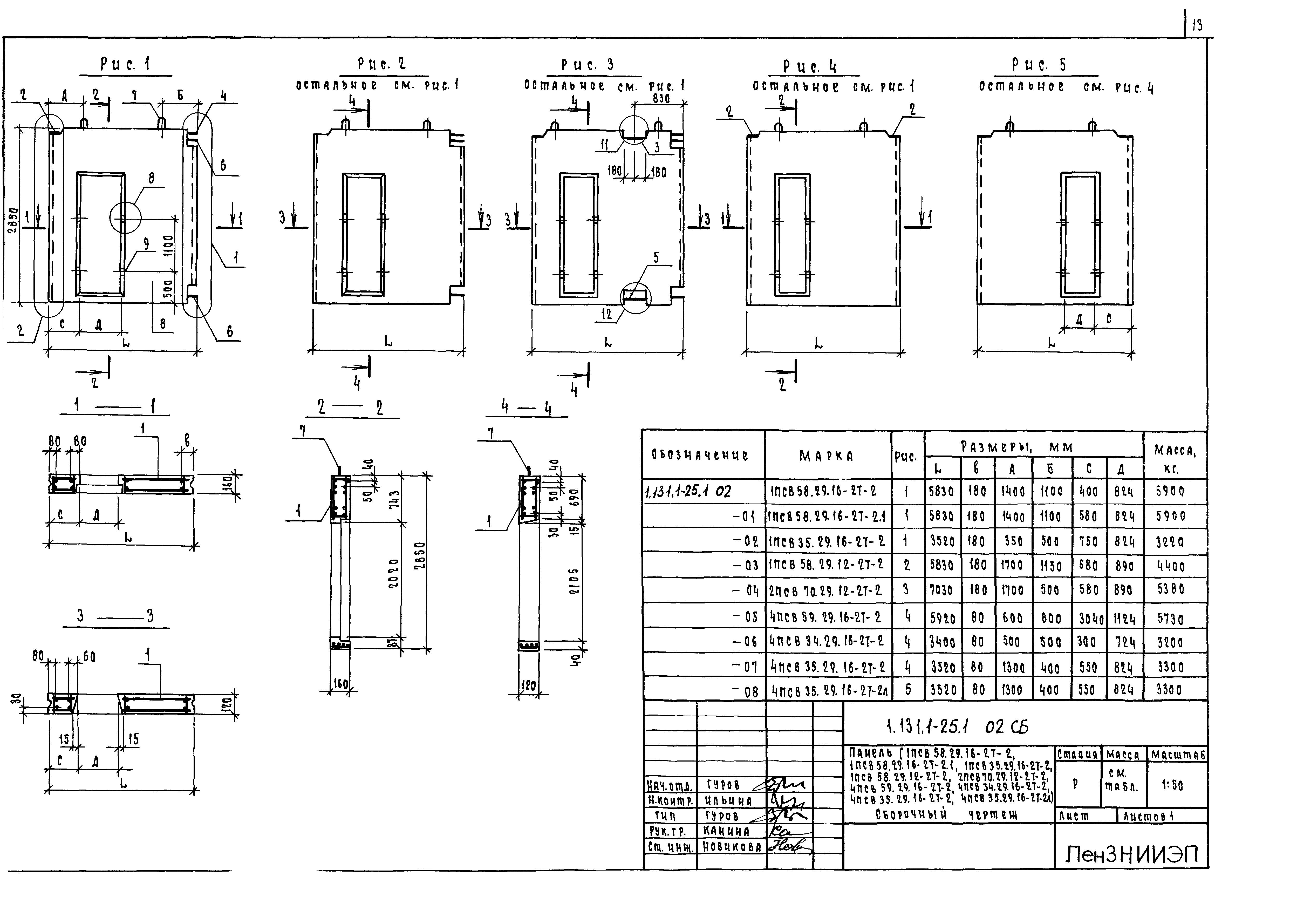

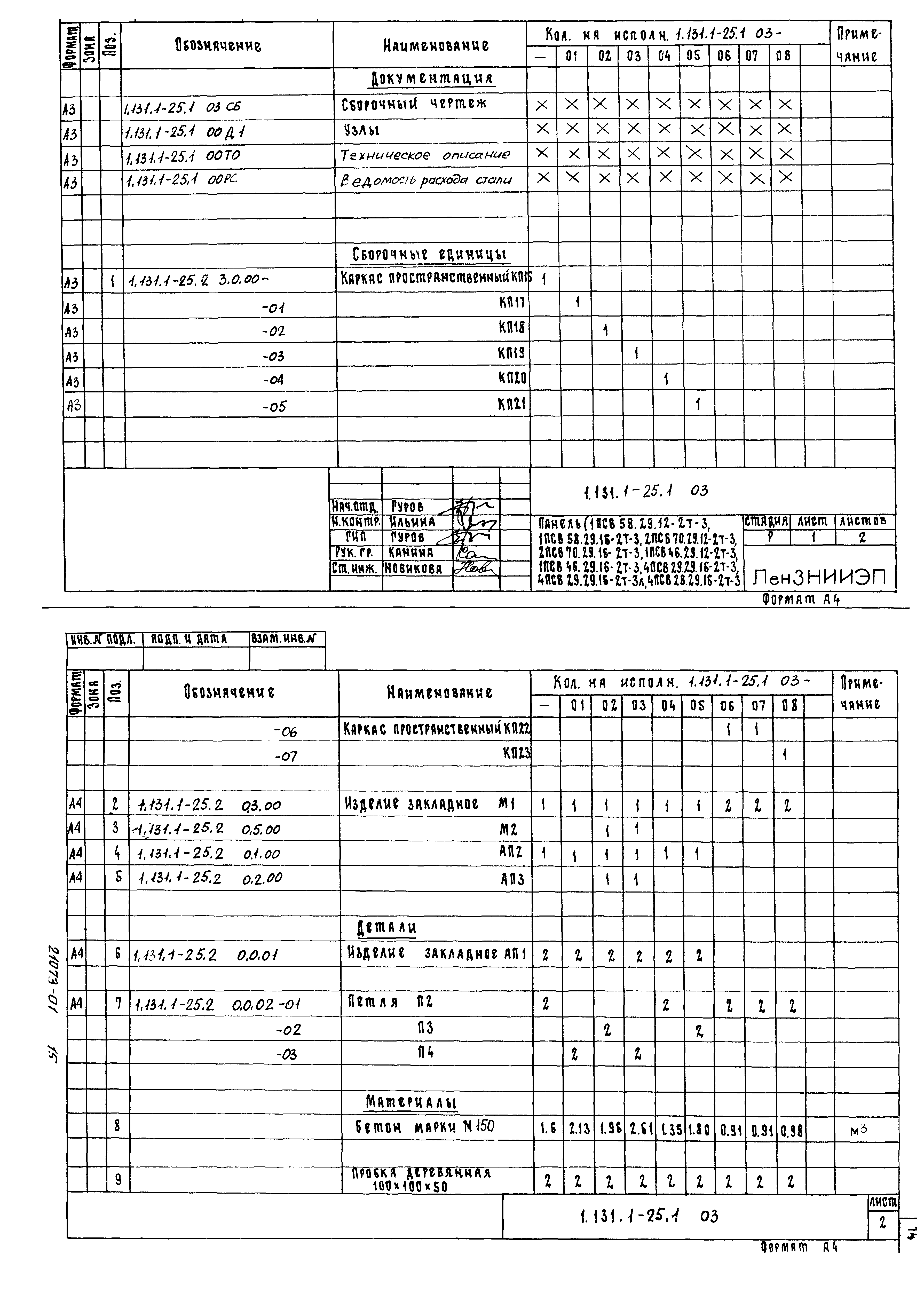

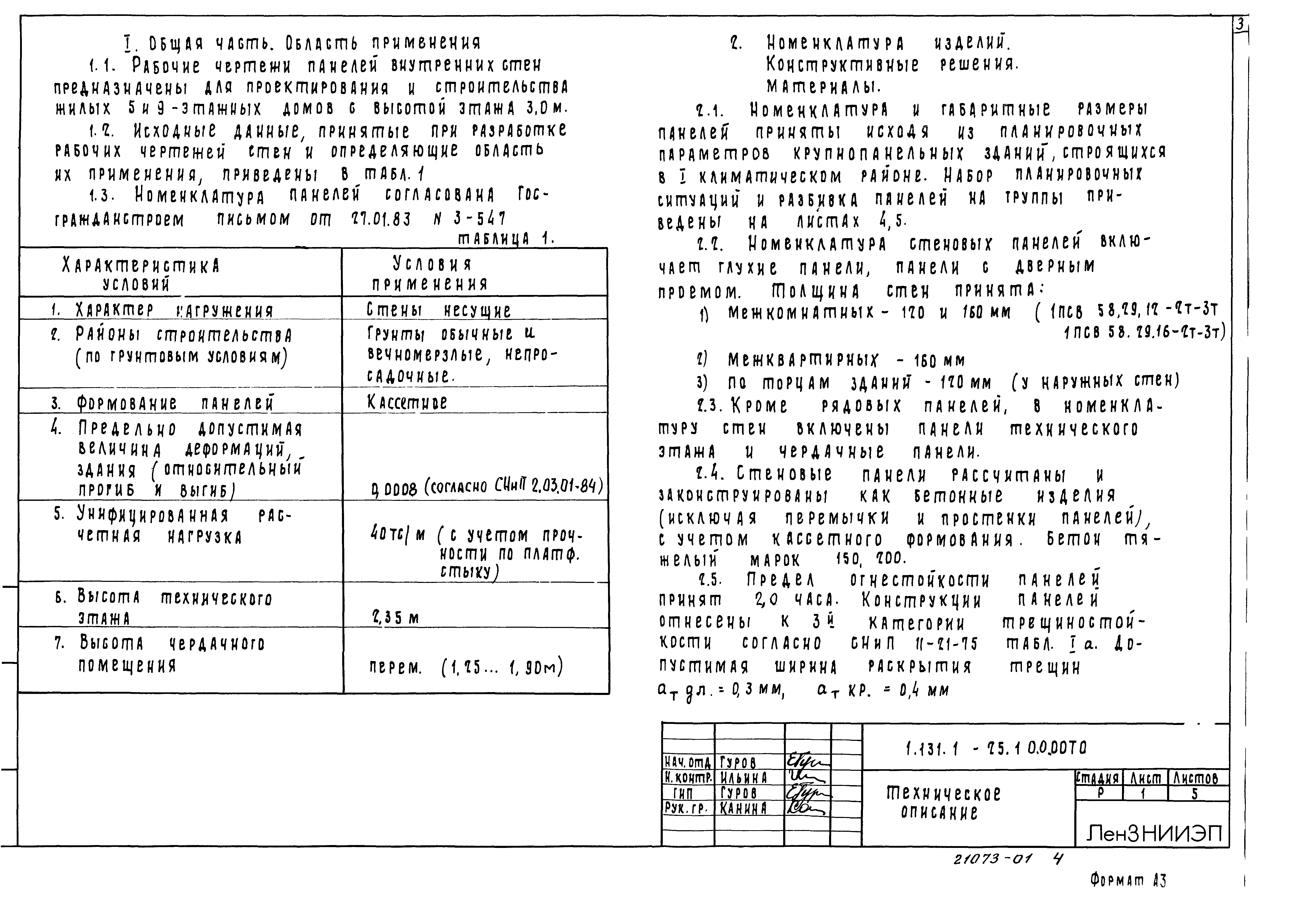

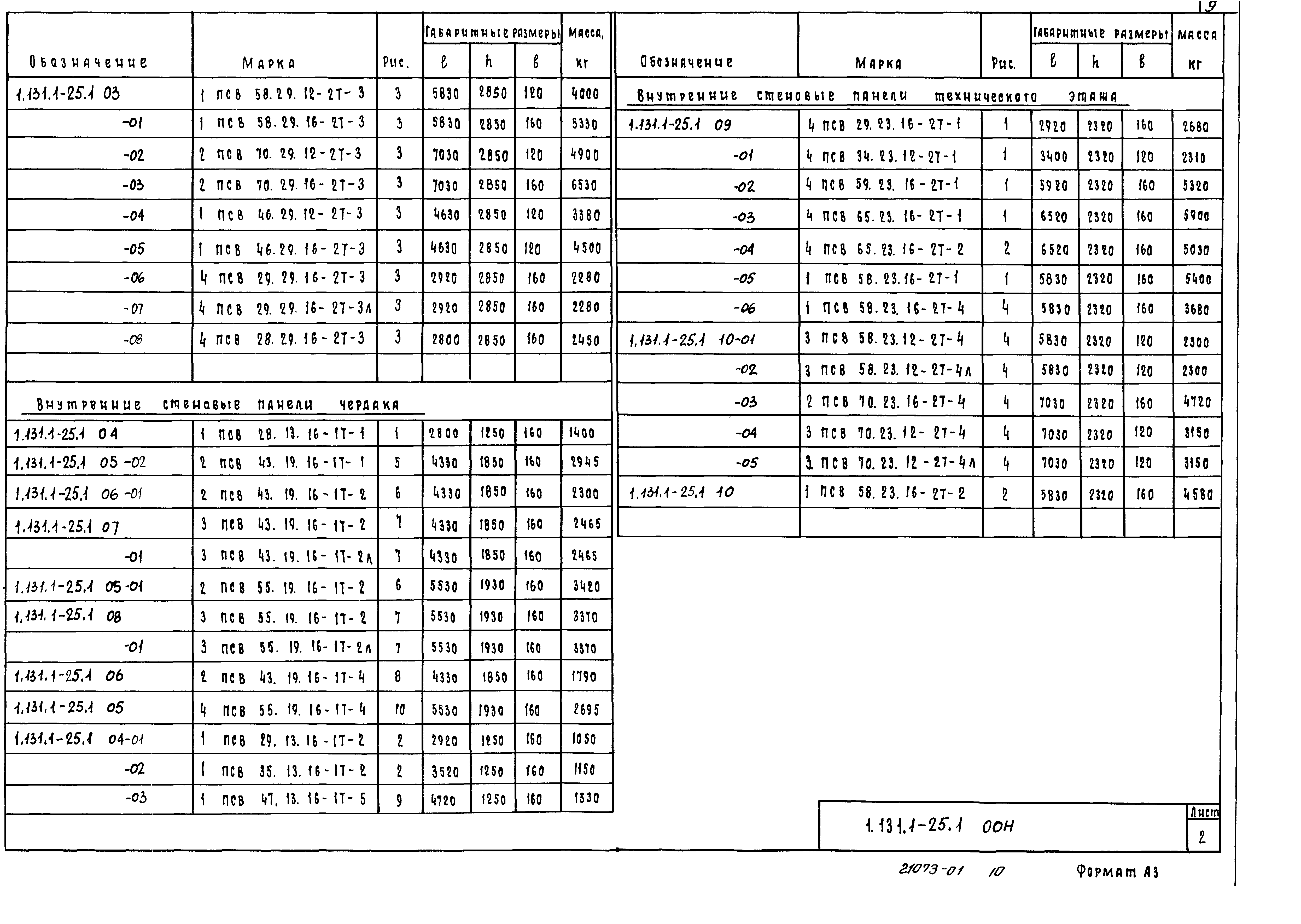

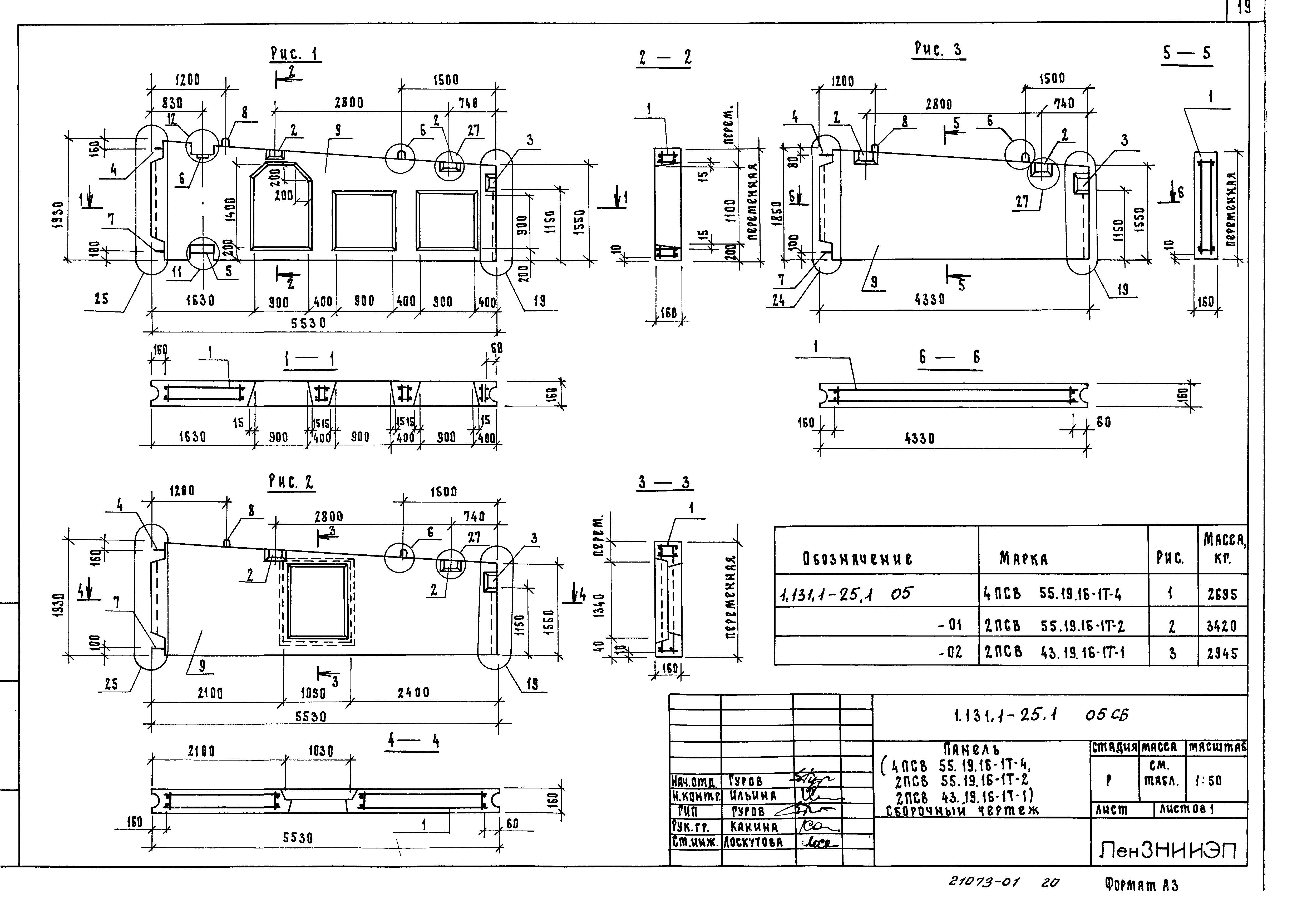

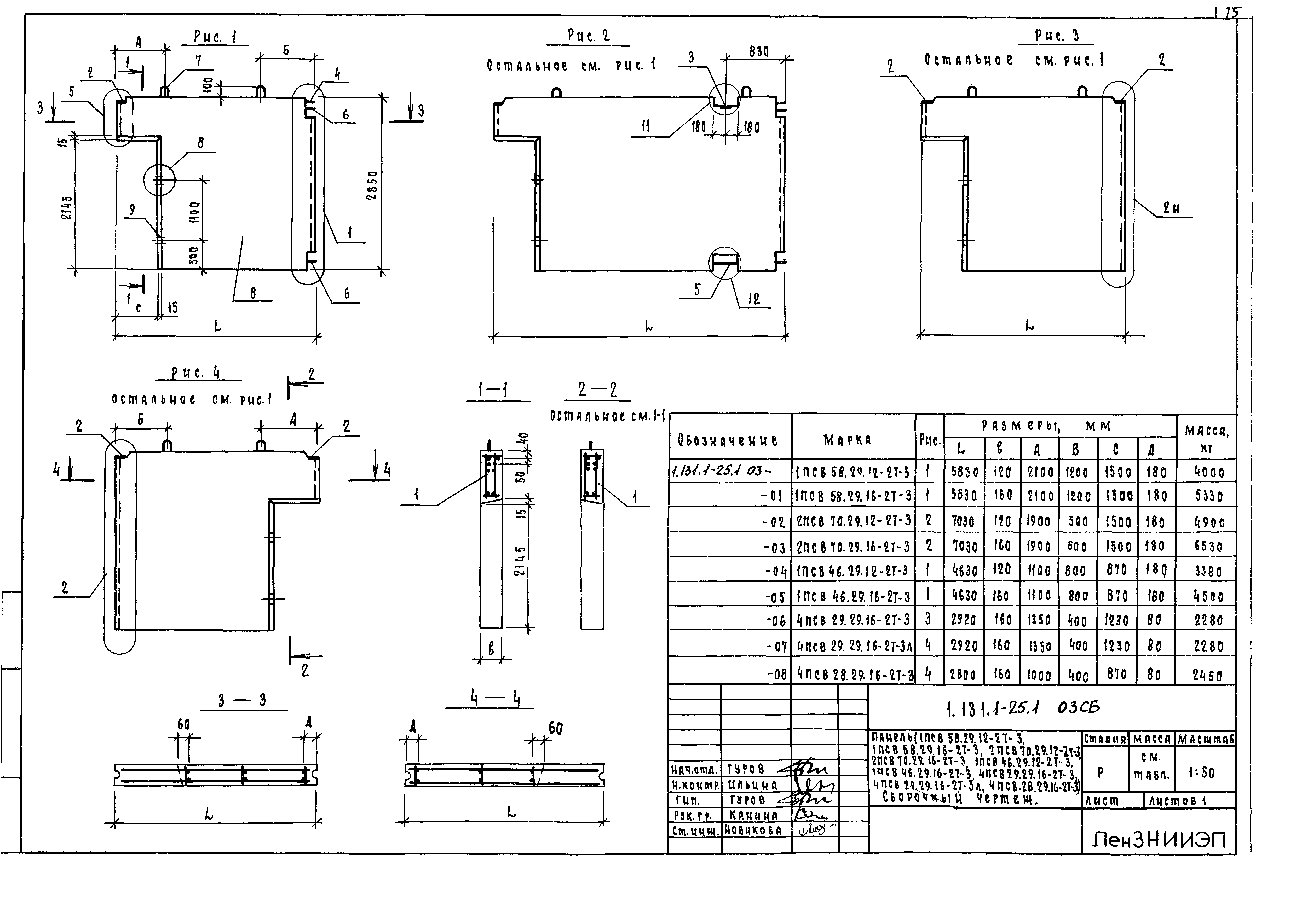

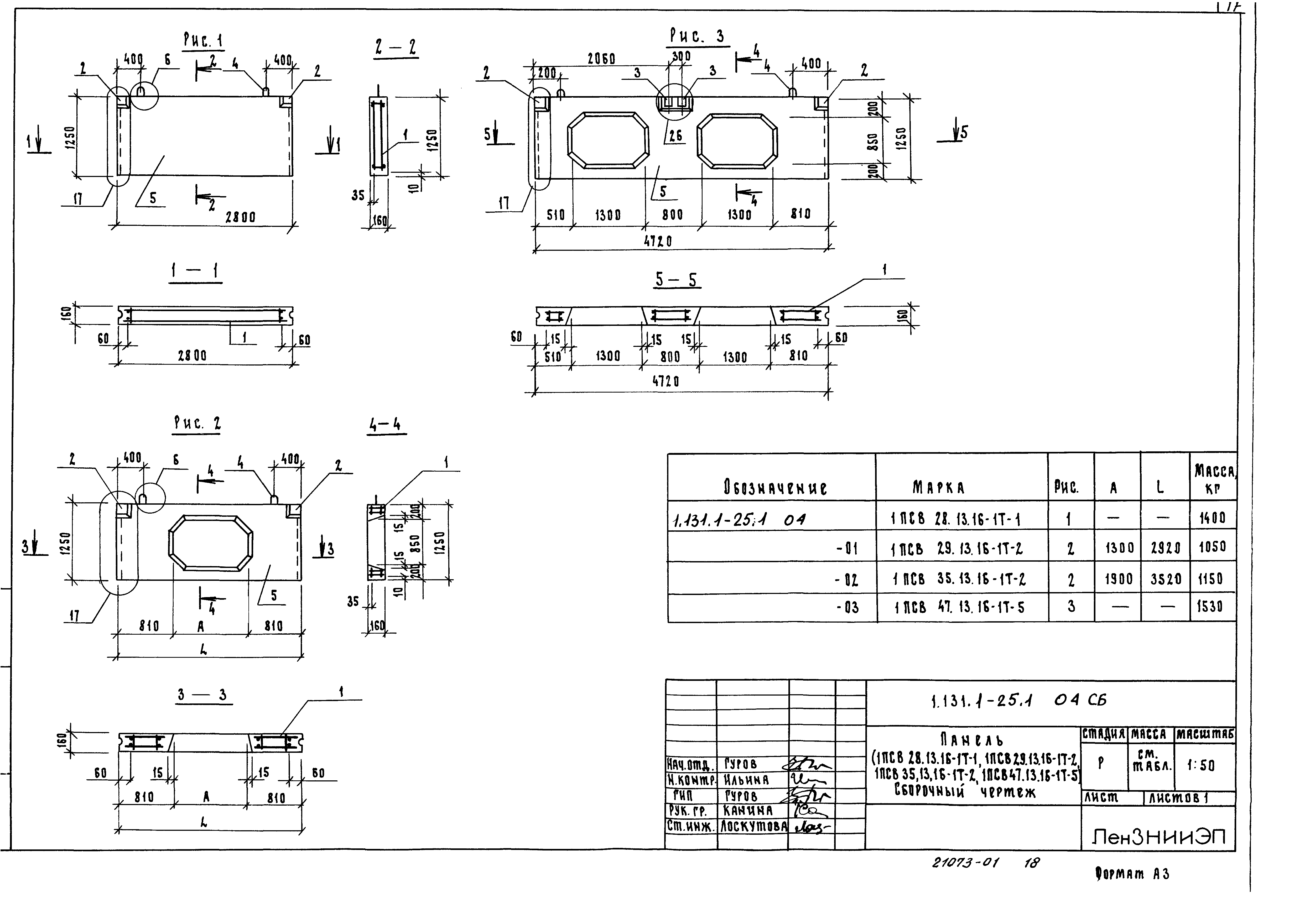

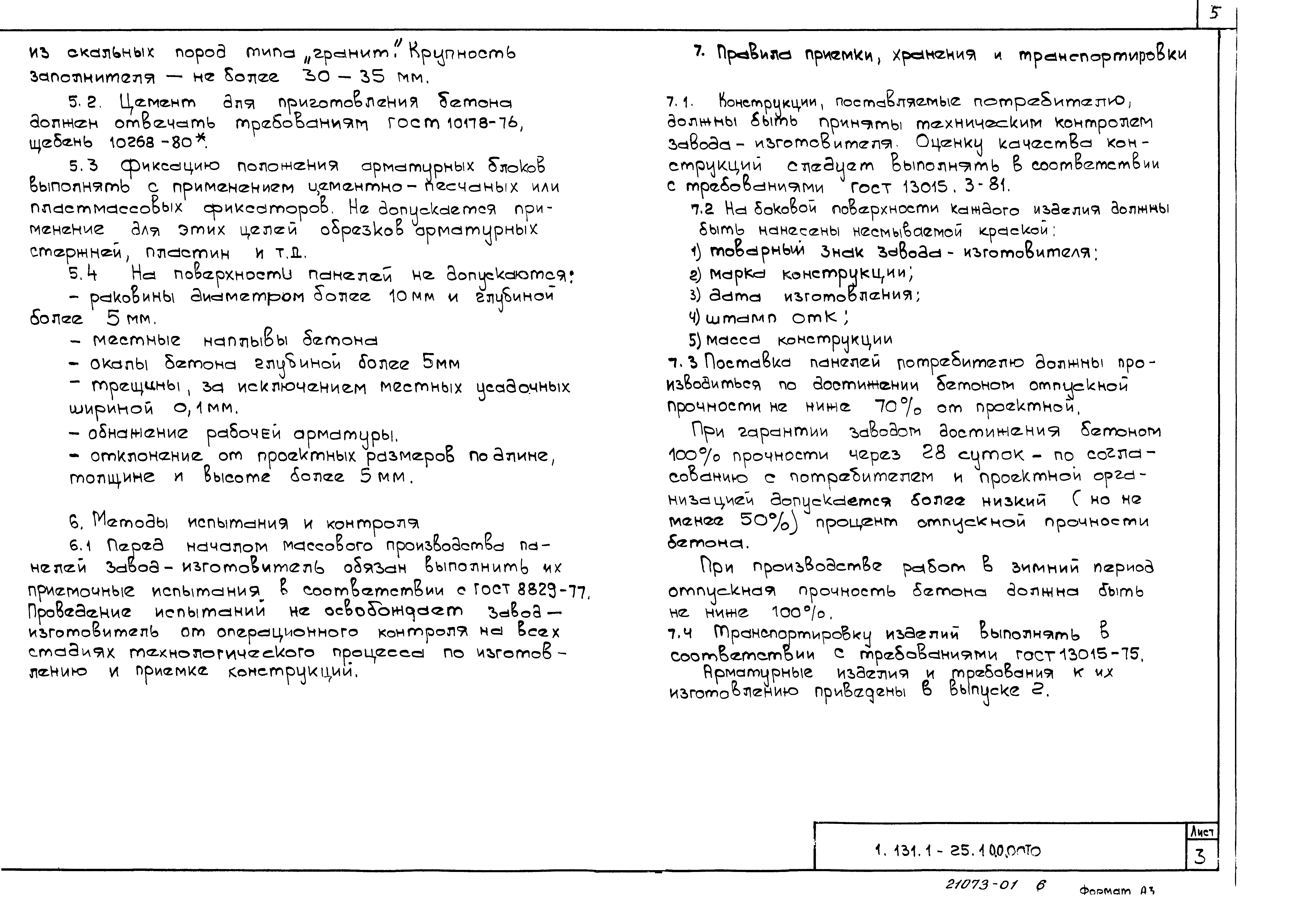

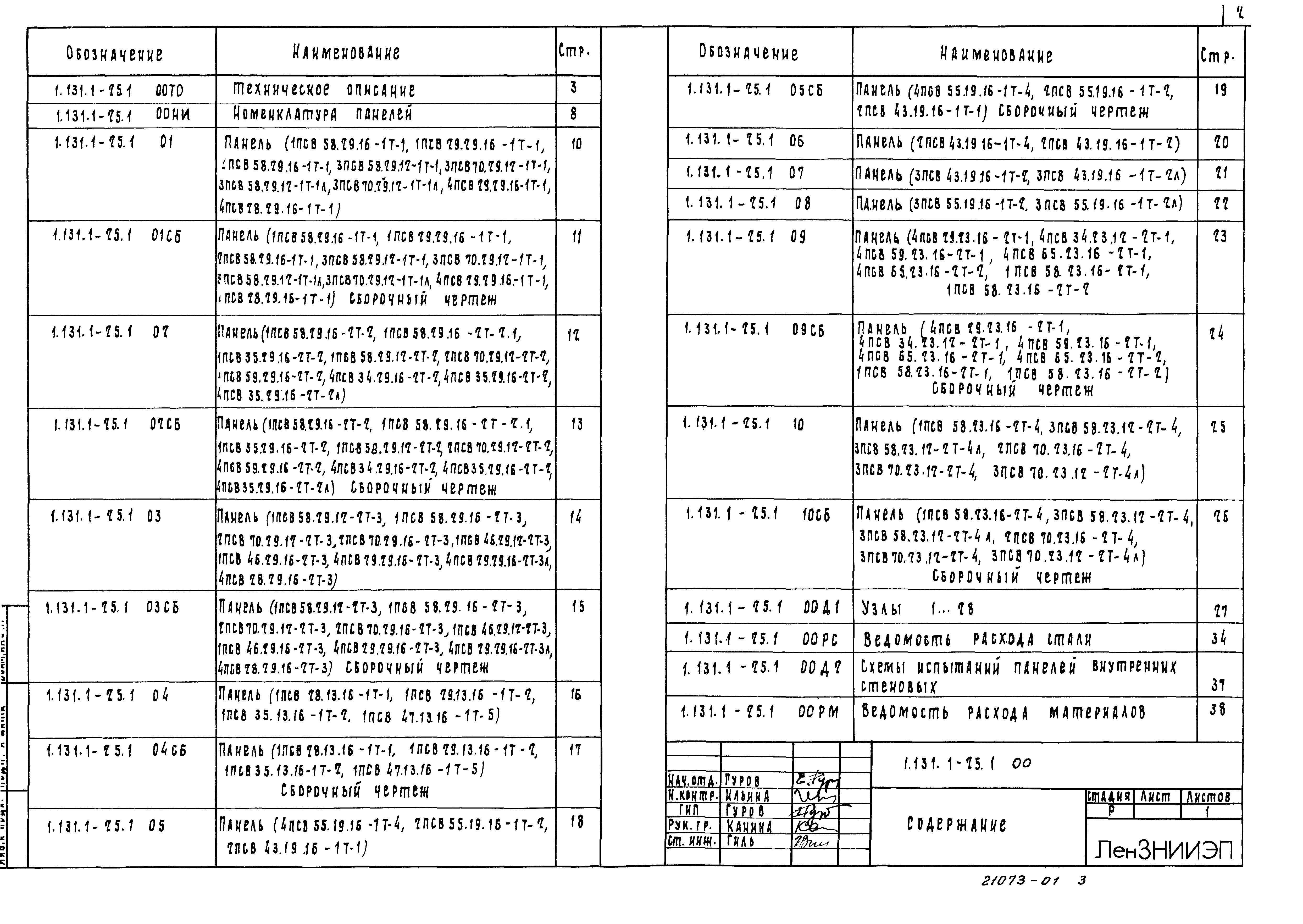

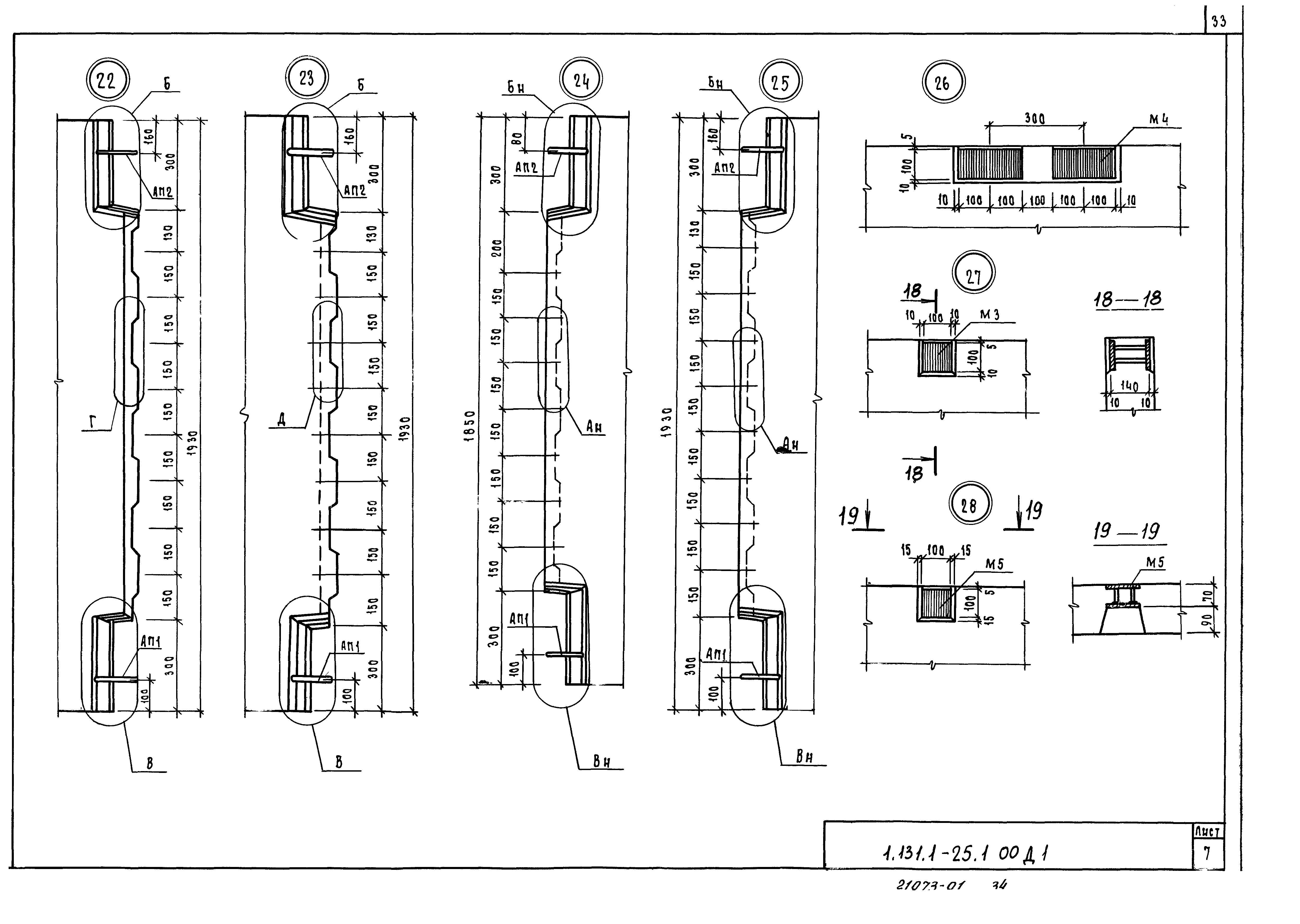

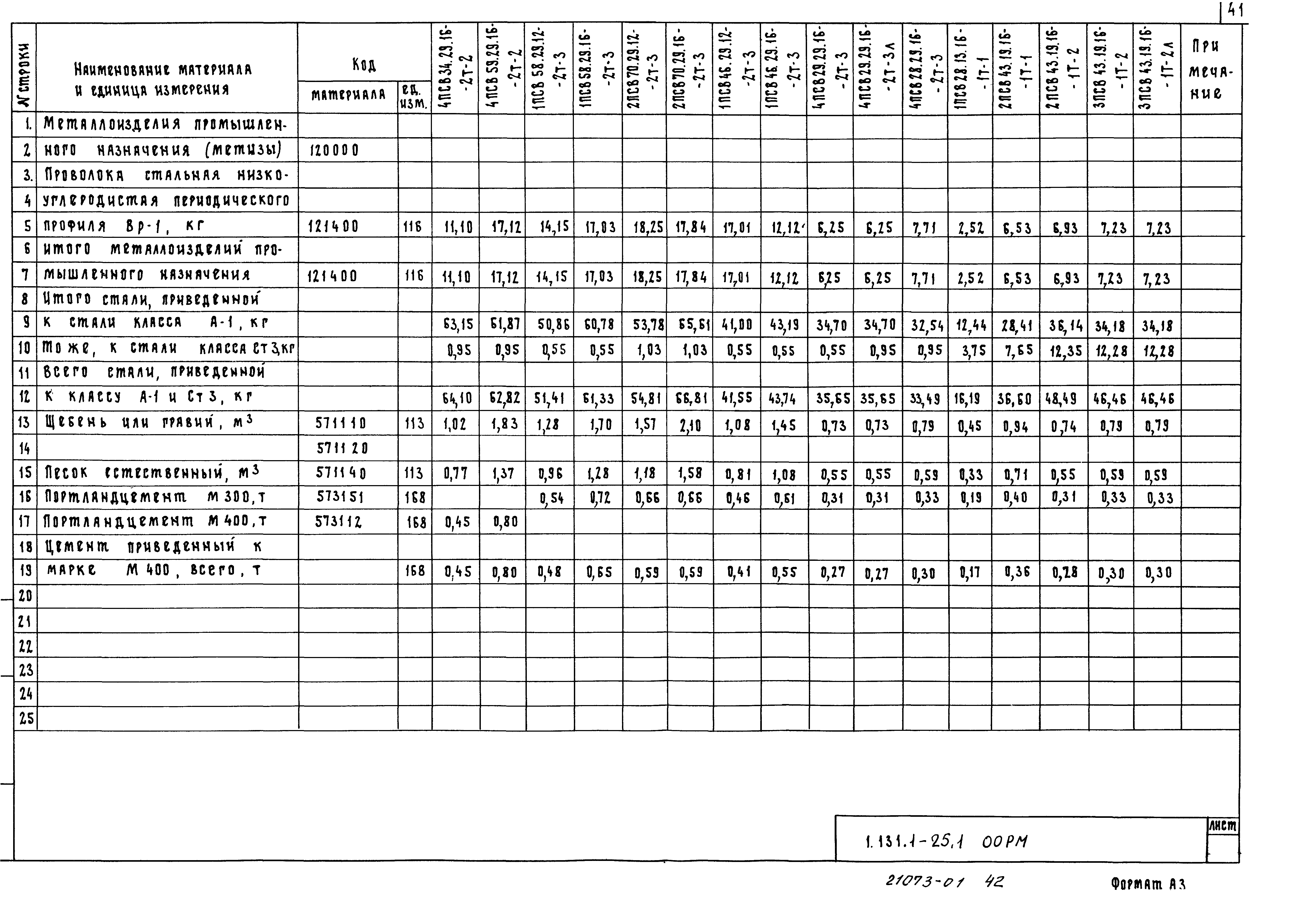

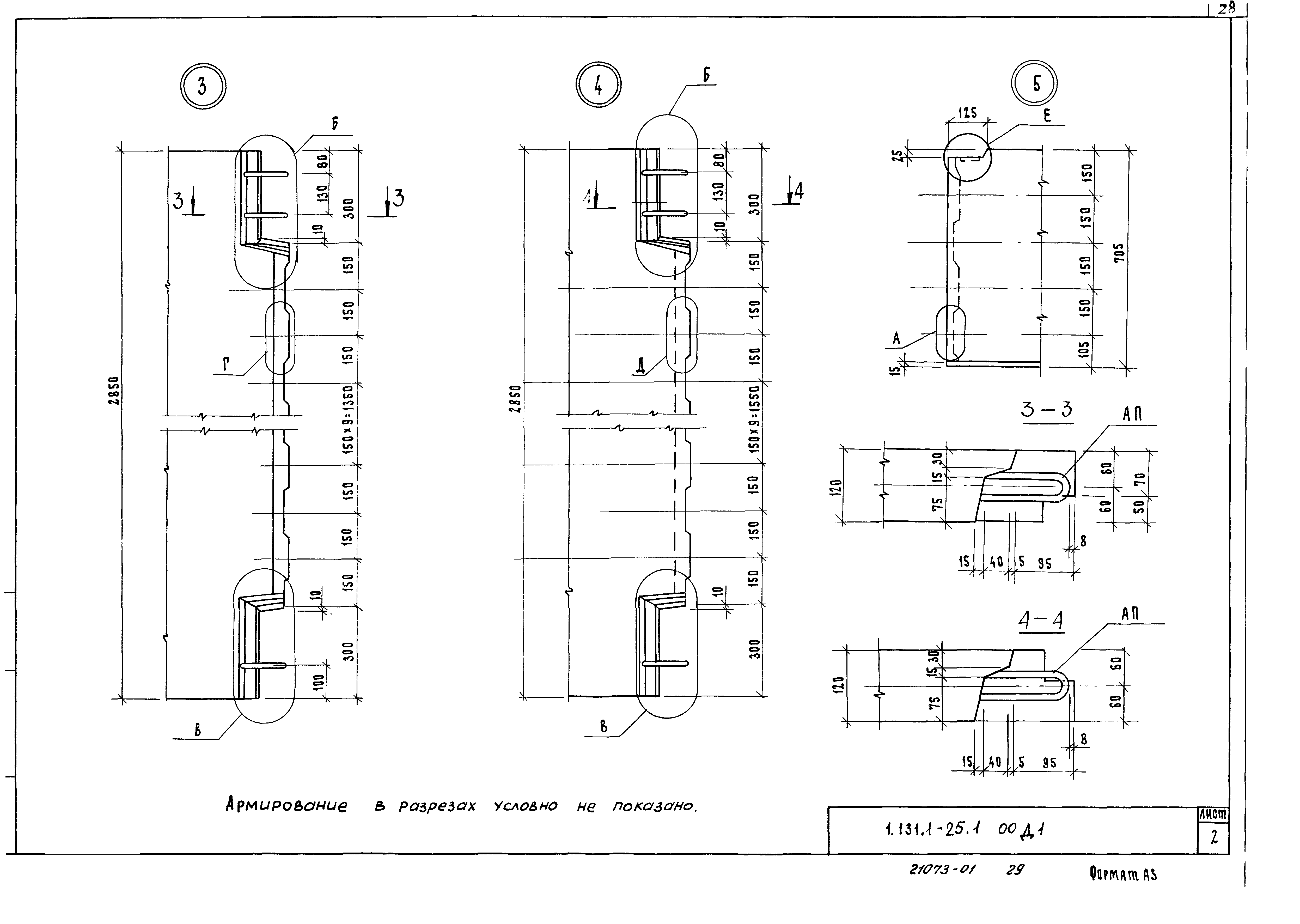

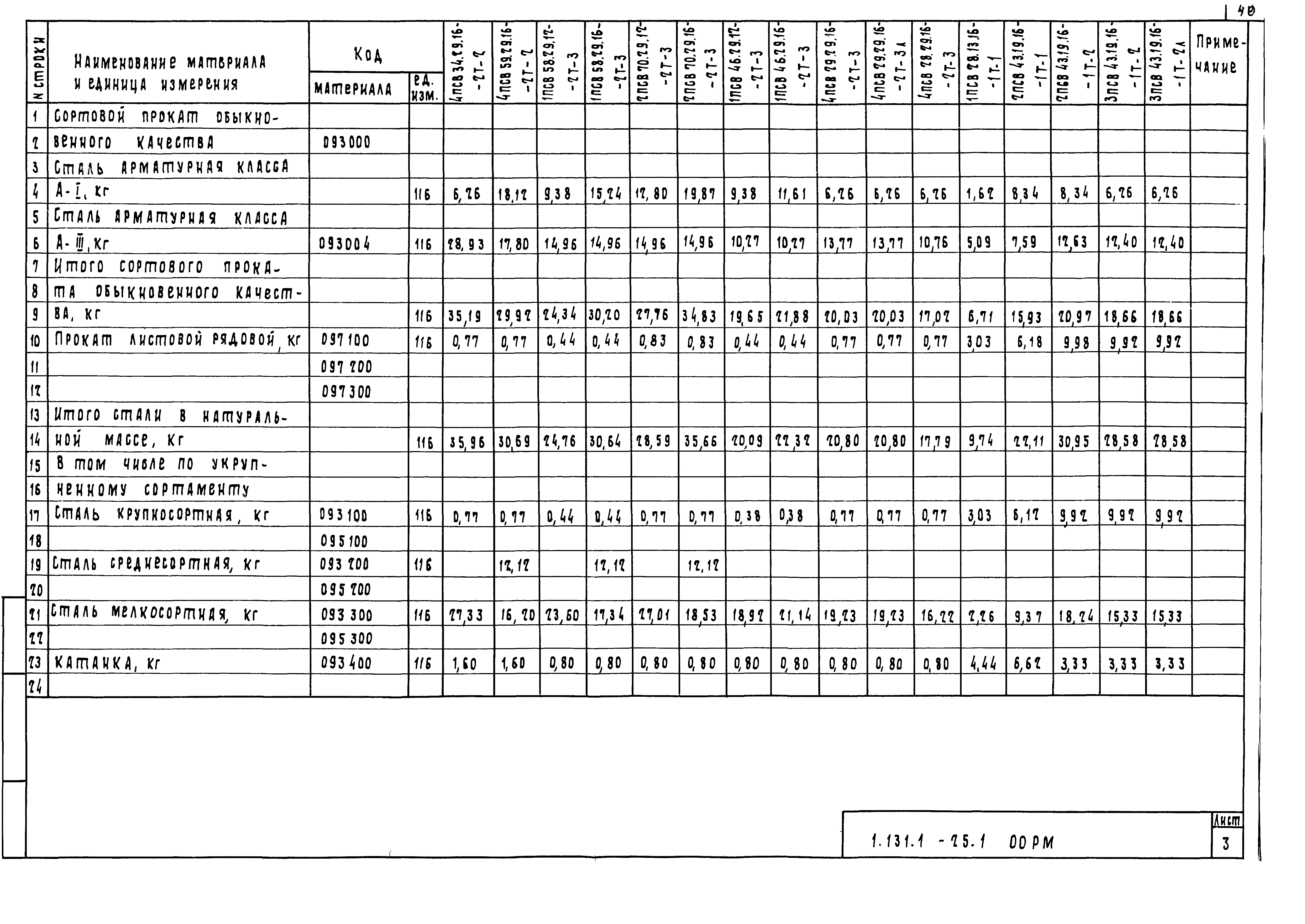

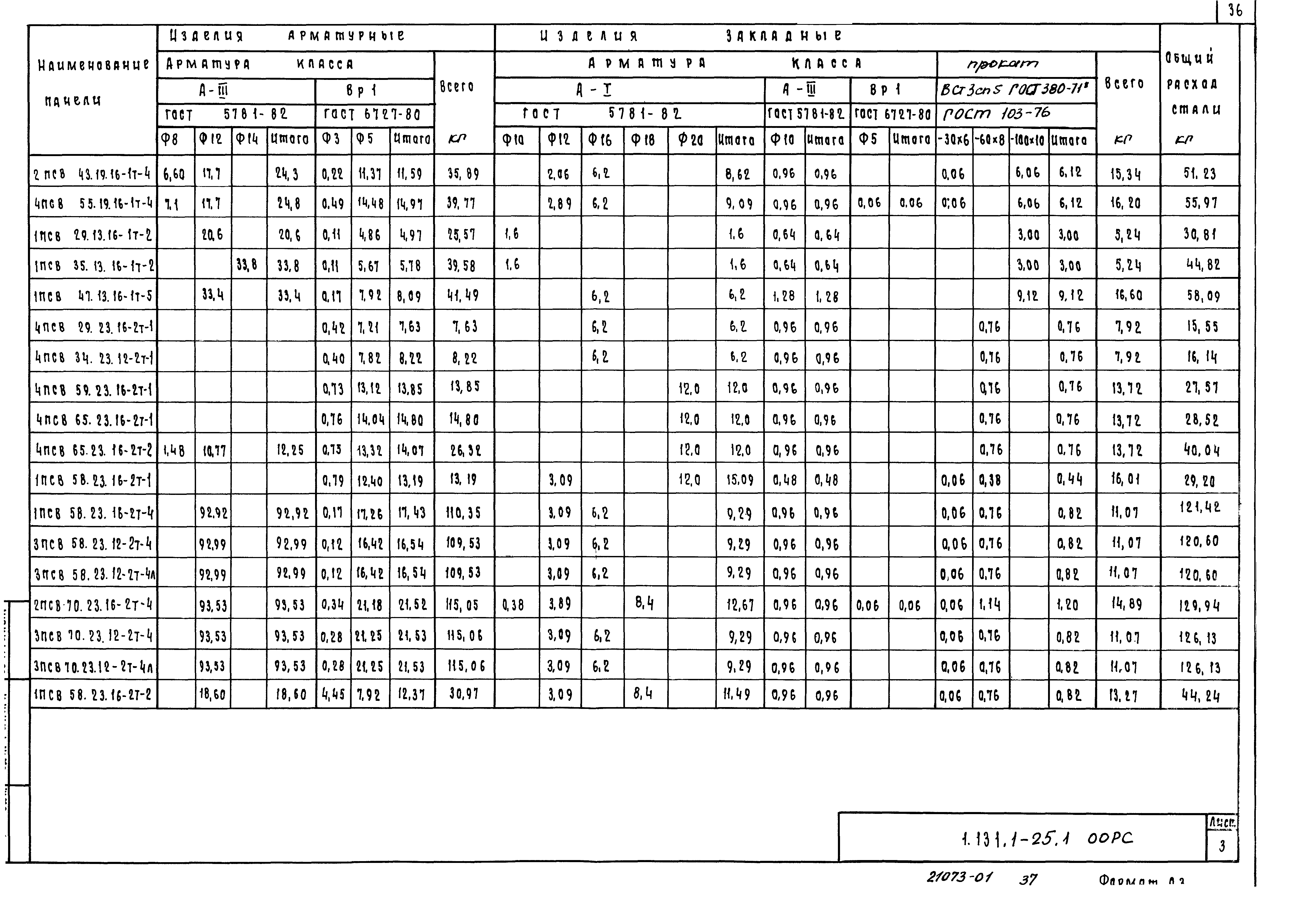

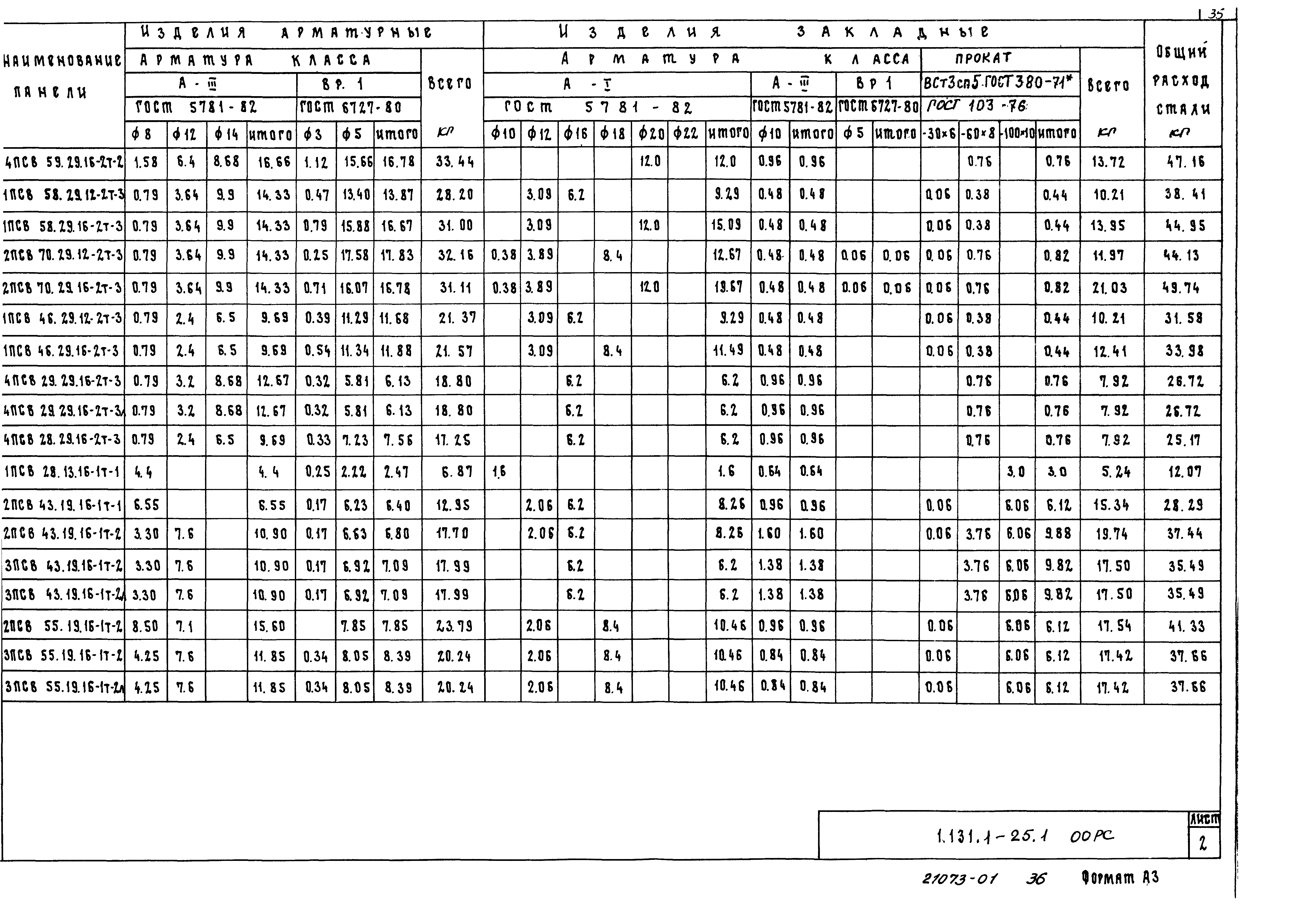

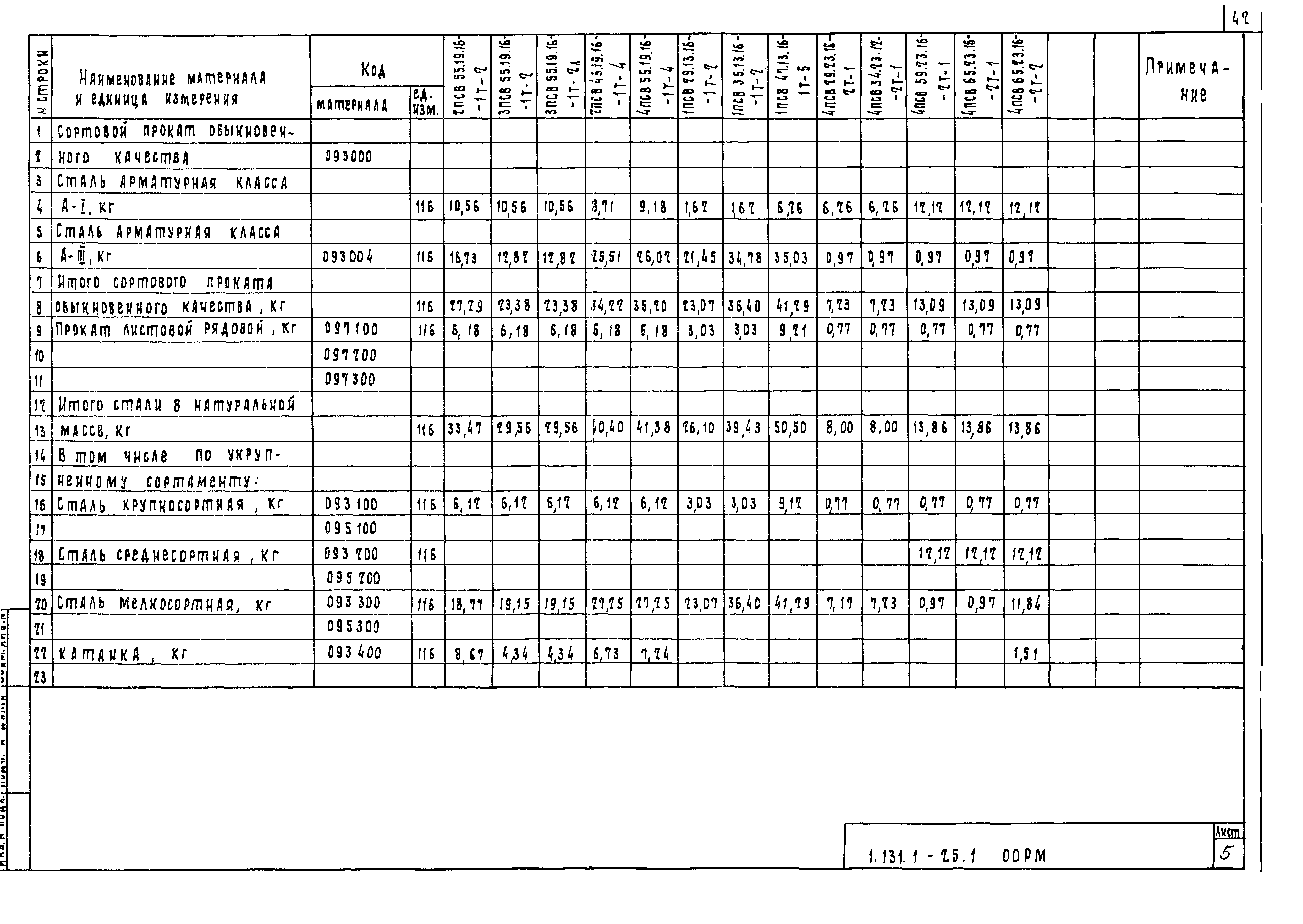

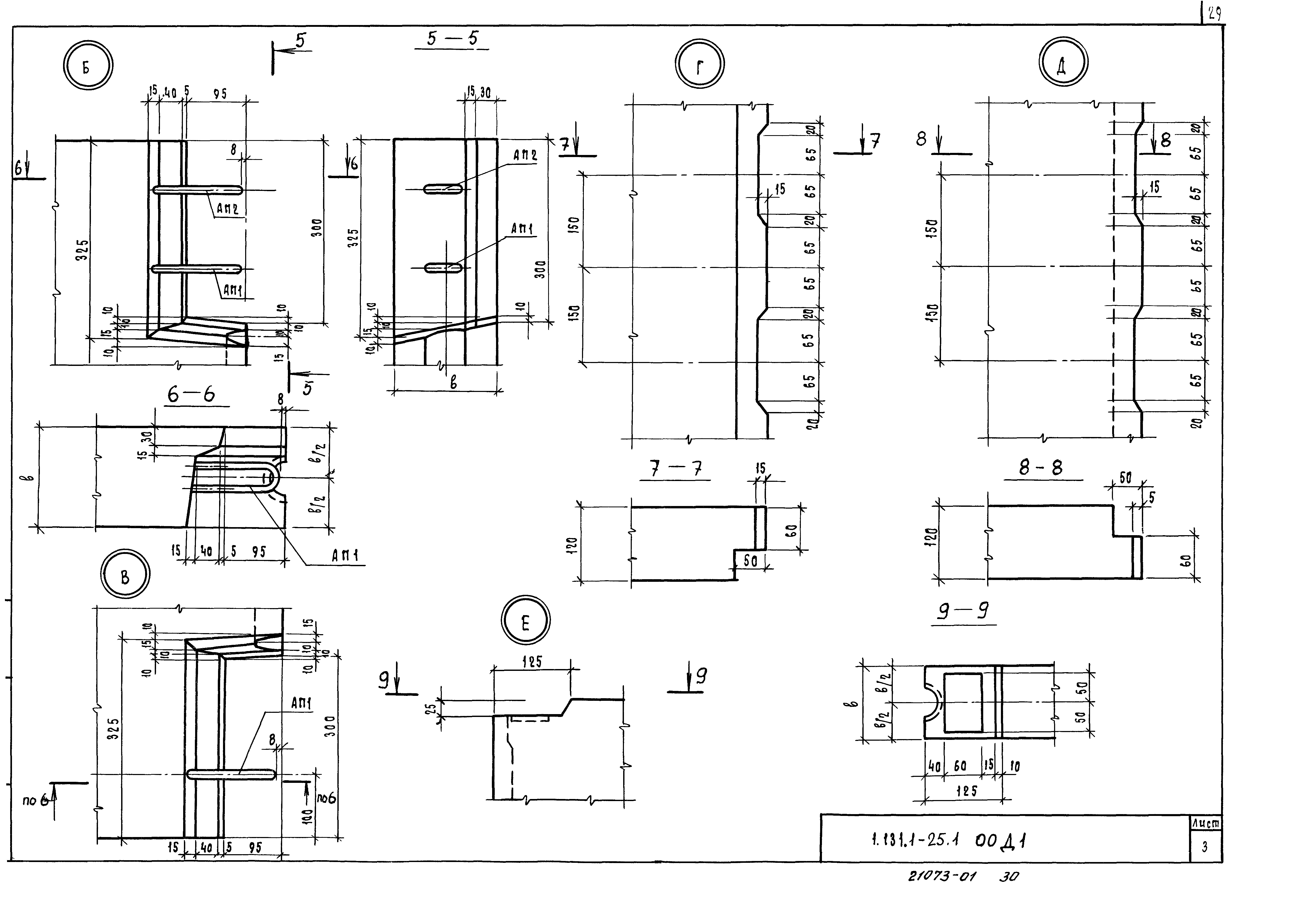

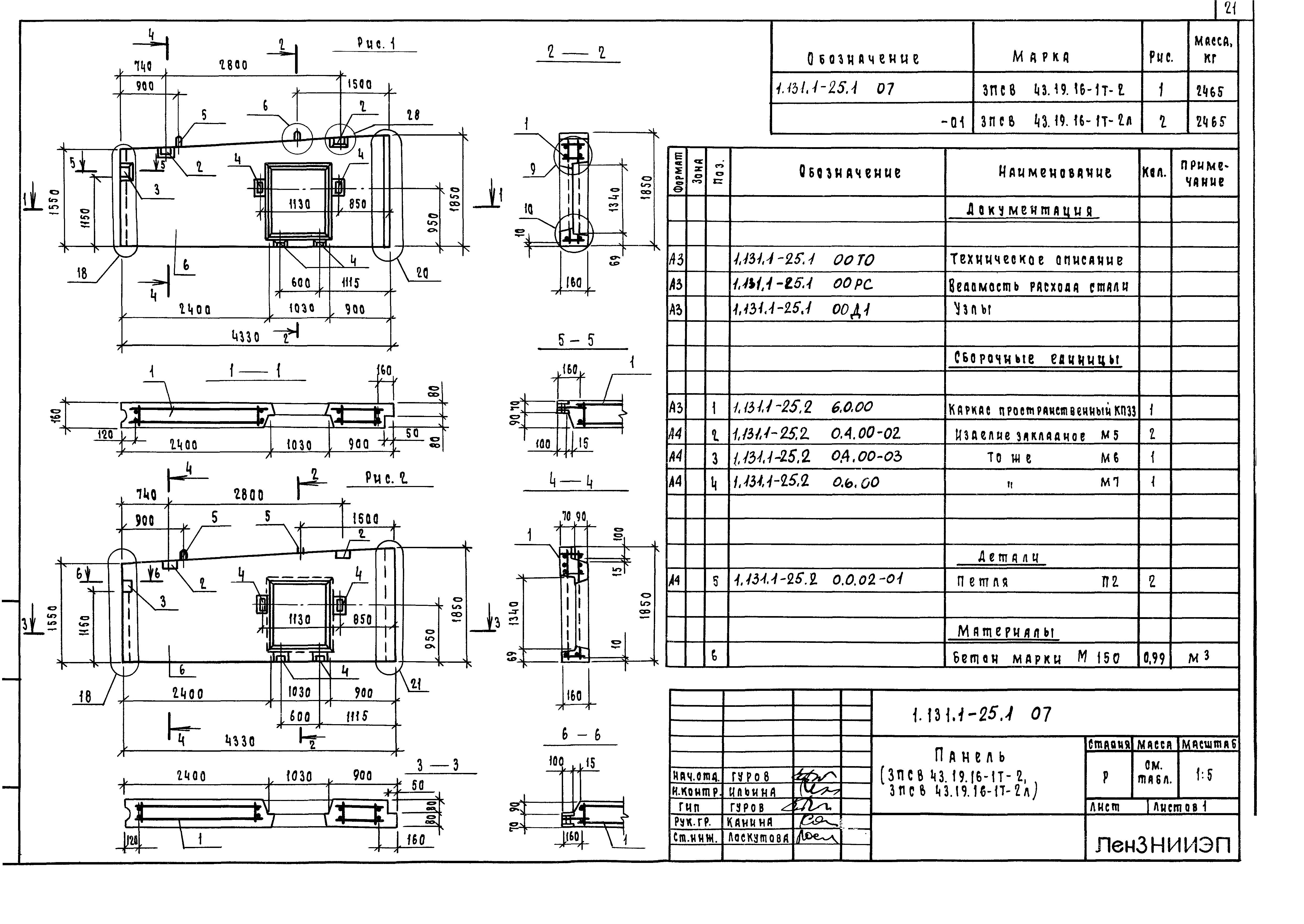

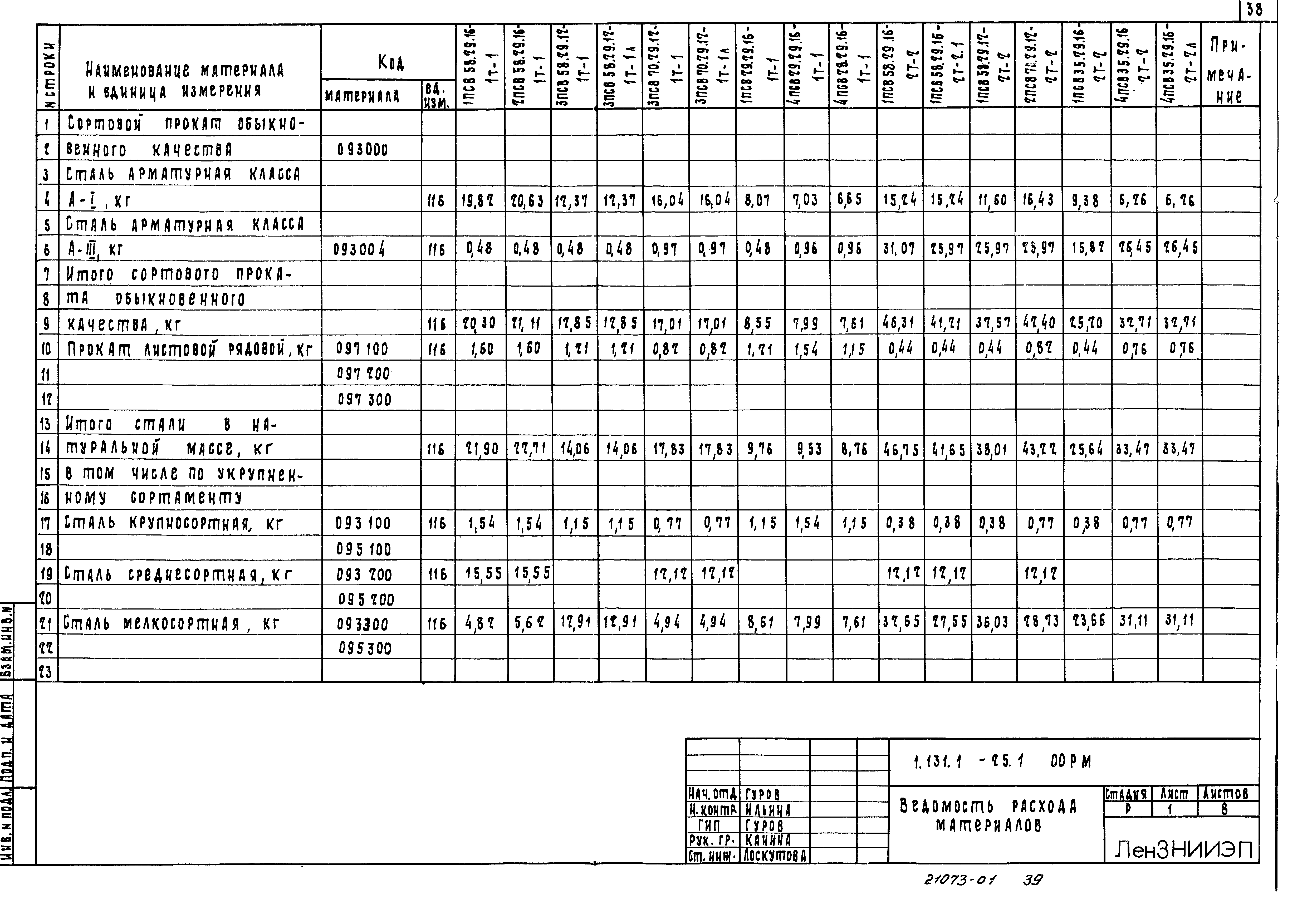

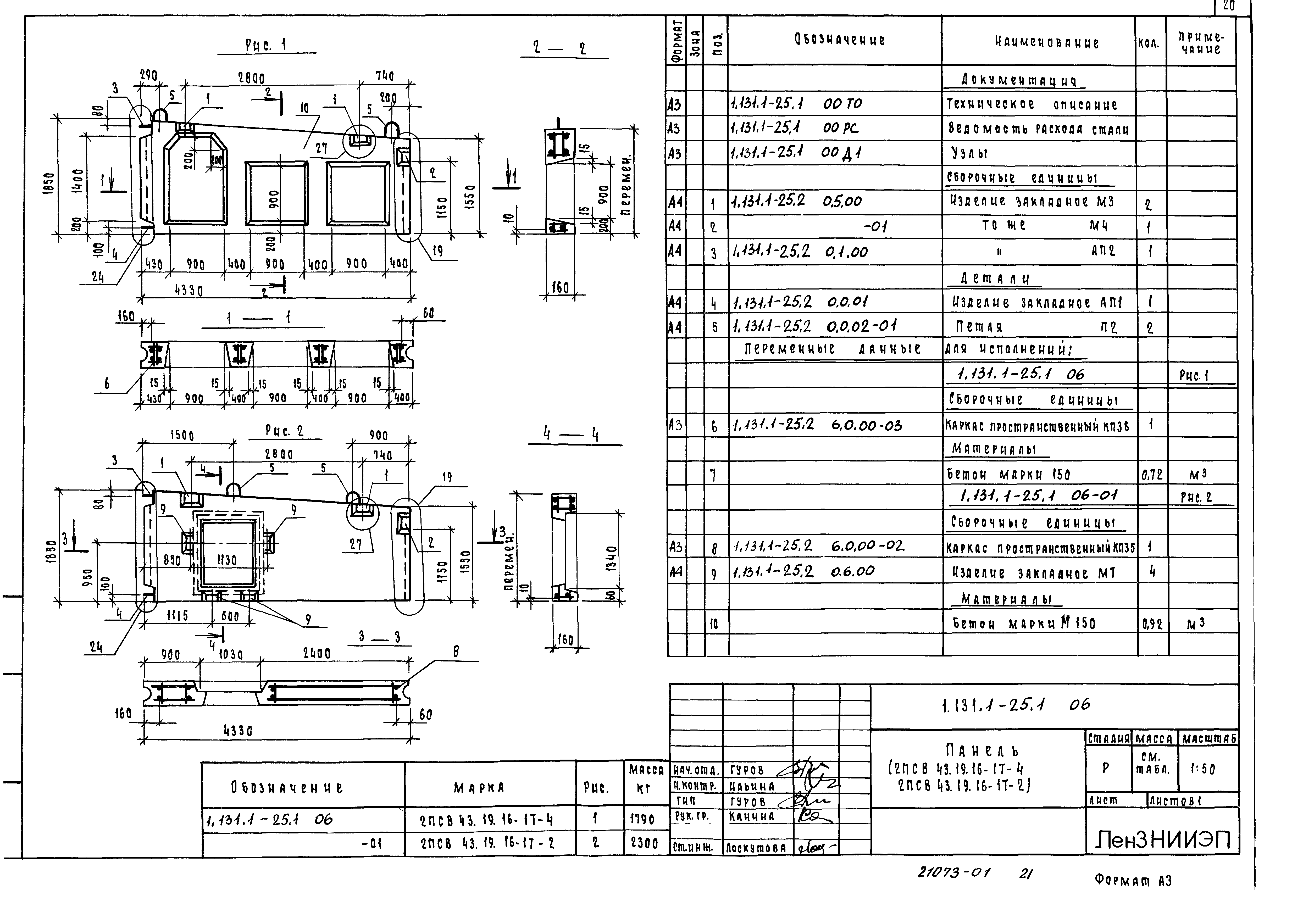

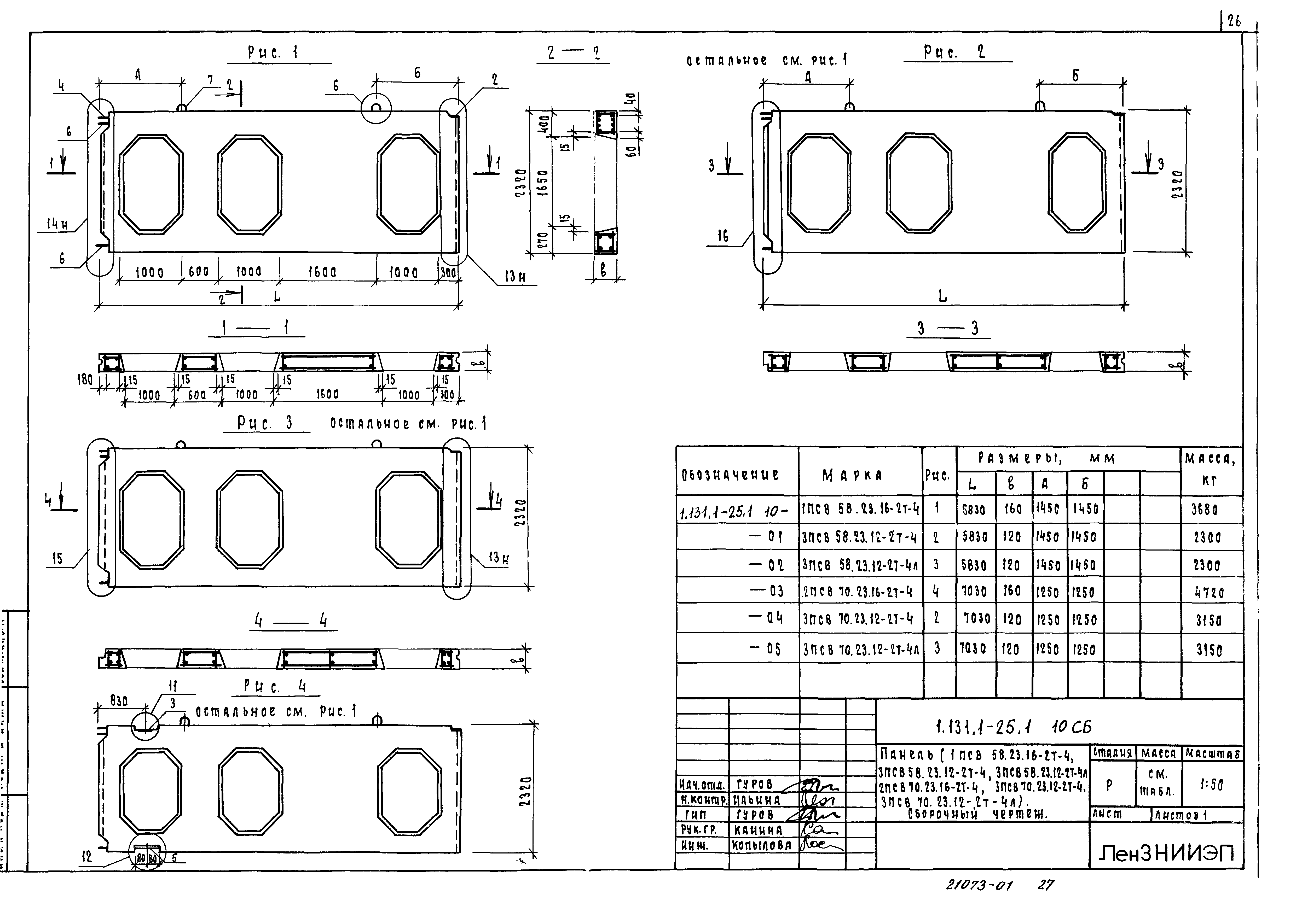

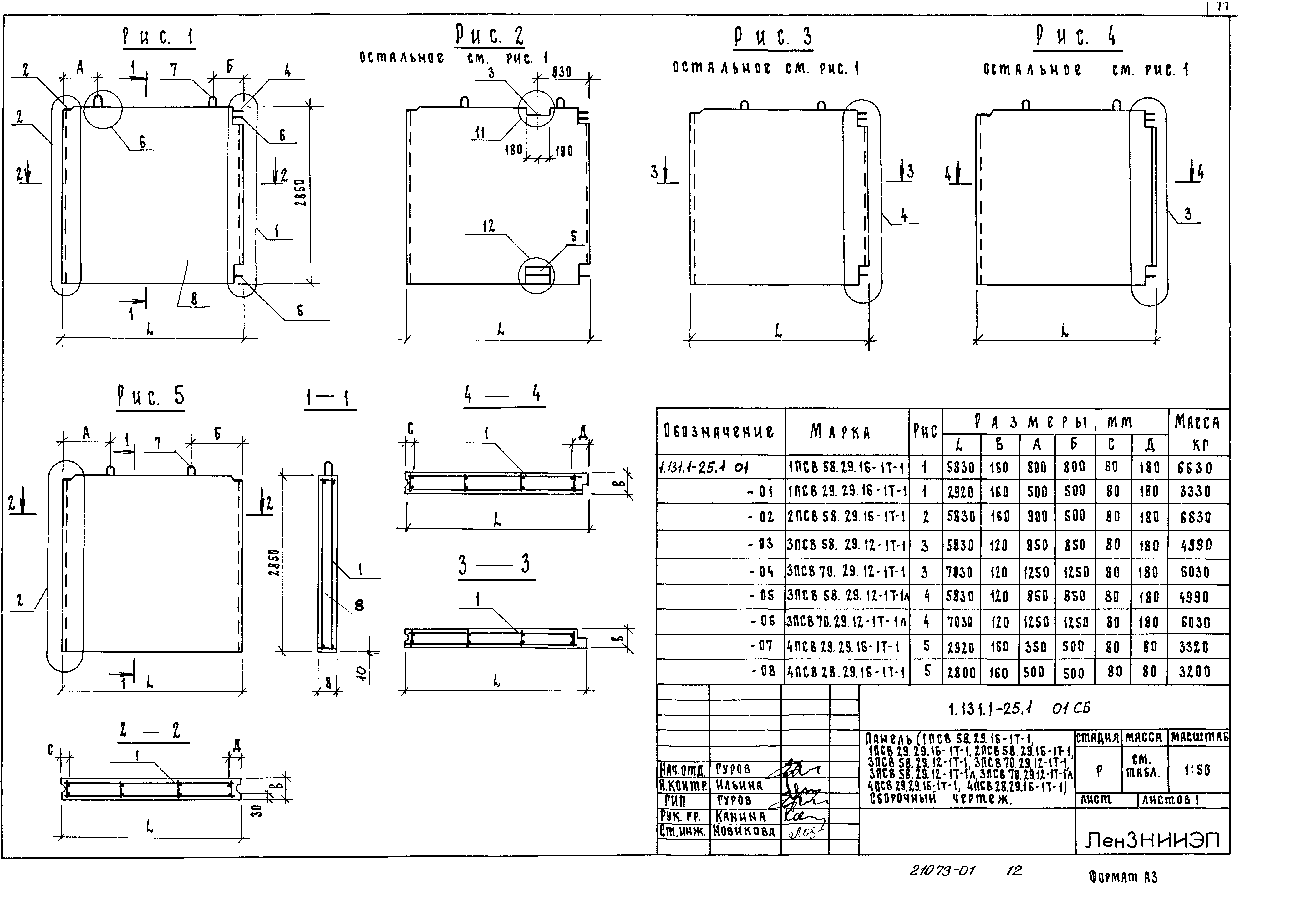

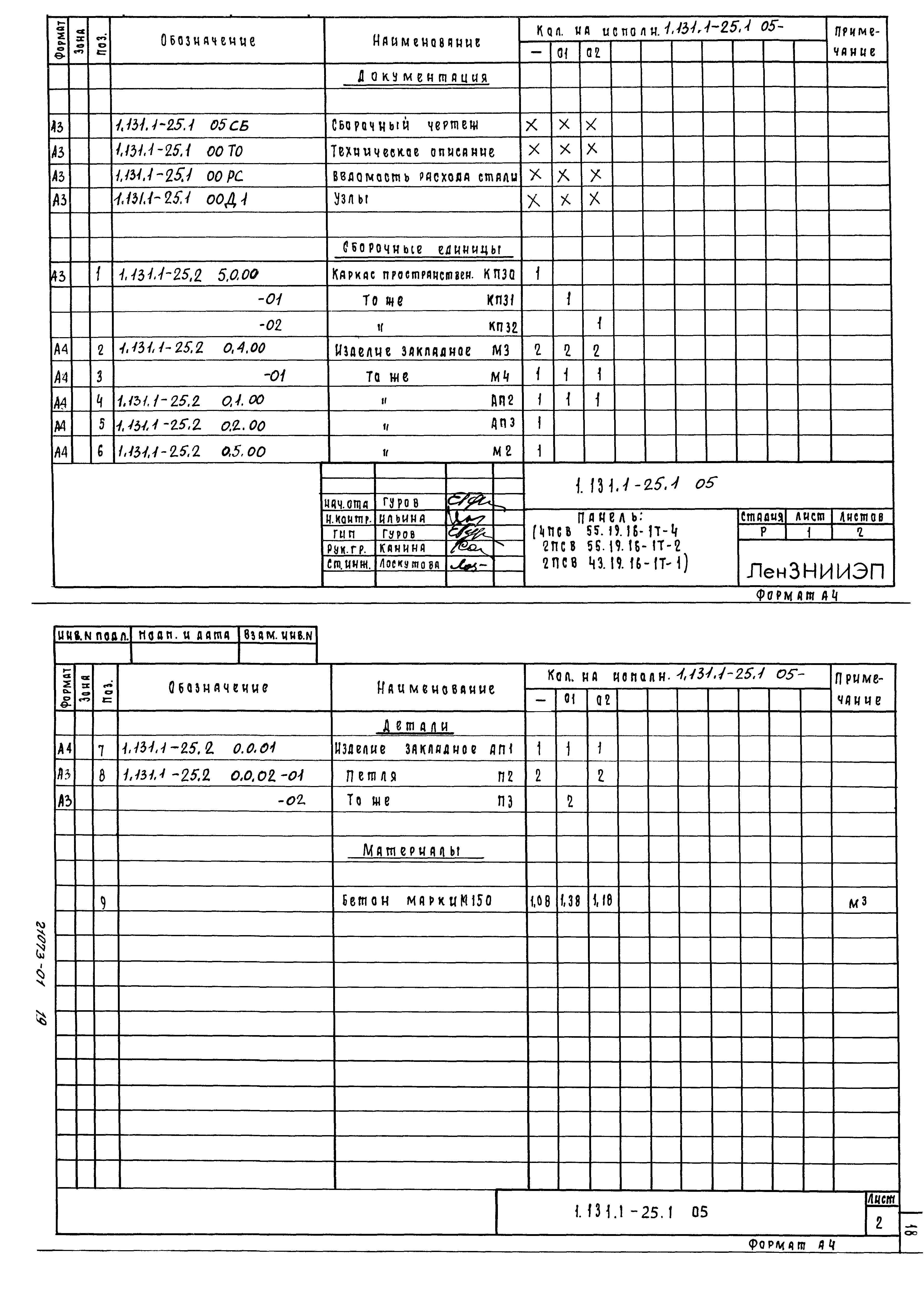

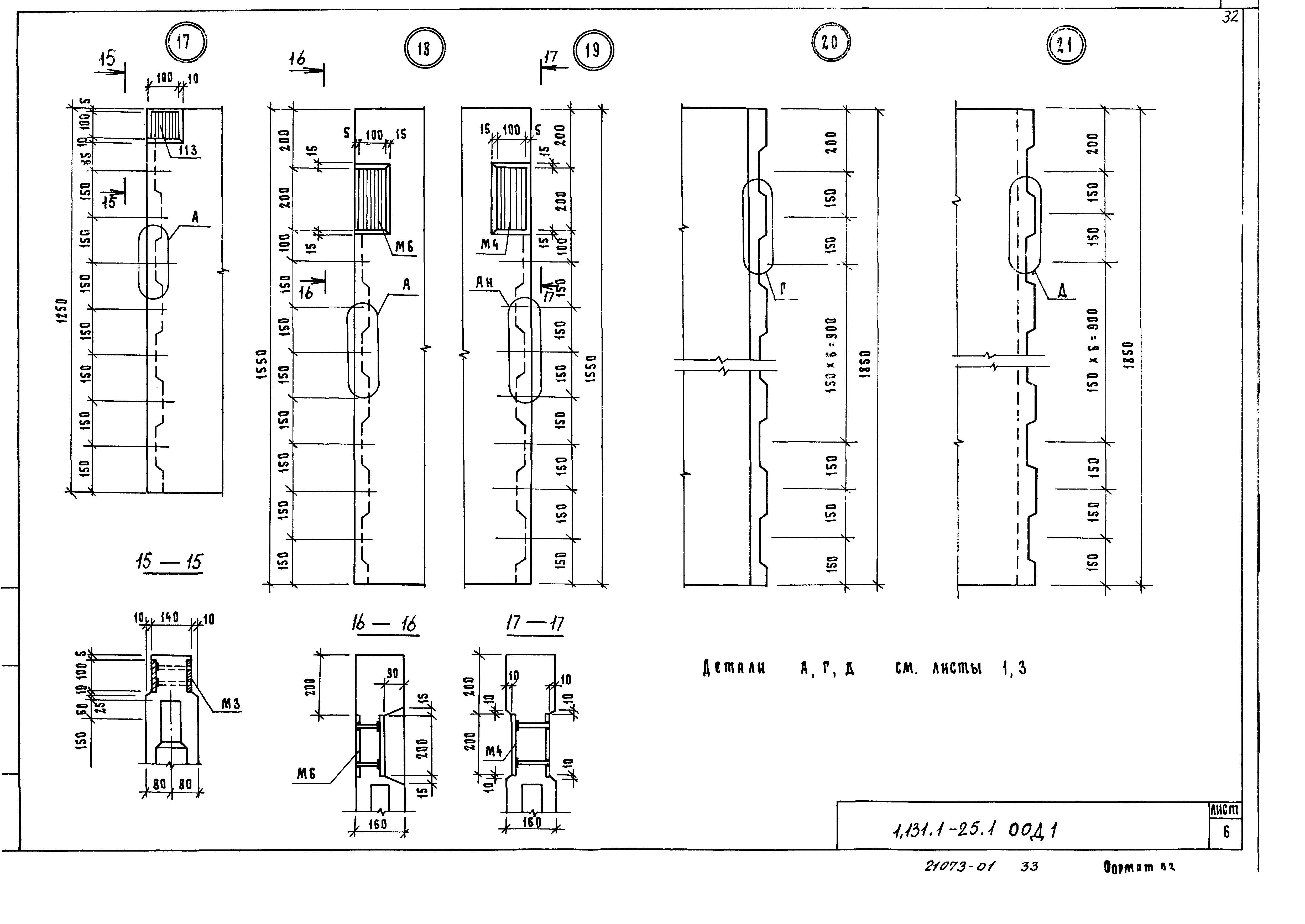

Оглавление:	1.131.1-25.1 00 ТО Техническое описание 1.131.1-25.1 00 НИ Номенклатура панелей 1.131.1-25.1 01 Панель (1ПСВ 58.29.16-1Т-1, 1ПСВ 29.29.16-1Т-1, 1ПСВ 58.29.16-1Т-1, 3ПСВ 58.29.12-1Т-1, 3ПСВ 70.29.12-1Т-1, 3ПСВ 58.29.12-1Т-1л, 3ПСВ 70.29.12-1Т-1л, 4ПСВ 29.29.16-1Т-1, 4ПСВ 28.29.16-1Т-1) 1.131.1-25.1 01 СБ Панель (1ПСВ 58.29.16-1Т-1, 1ПСВ 29.29.16-1Т-1, 1ПСВ 58.29.16-1Т-1, 3ПСВ 58.29.12-1Т-1, 3ПСВ 70.29.12-1Т-1, 3ПСВ 58.29.12-1Т-1л, 3ПСВ 70.29.12-1Т-1л, 4ПСВ 29.29.16-1Т-1, 4ПСВ 28.29.16-1Т-1). Сборочный чертеж 1.131.1-25.1 02 Панель (1ПСВ 58.29.16-2Т-2, 1ПСВ 58.29.16-2Т-2.1, 1ПСВ 35.29.16-2Т-2, 1ПСВ 58.29.12-2Т-2, 2ПСВ 70.29.12-2Т-2, 4ПСВ 59.29.16-2Т-2, 4ПСВ 34.29.16-2Т-2, 4ПСВ 35.29.16-2Т-2, 4ПСВ 35.29.16-2Т-2л) 1.131.1-25.1 02 СБ Панель (1ПСВ 58.29.16-2Т-2, 1ПСВ 58.29.16-2Т-2.1, 1ПСВ 35.29.16-2Т-2, 1ПСВ 58.29.12-2Т-2, 2ПСВ 70.29.12-2Т-2, 4ПСВ 59.29.16-2Т-2, 4ПСВ 34.29.16-2Т-2, 4ПСВ 35.29.16-2Т-2, 4ПСВ 35.29.16-2Т-2л). Сборочный чертеж 1.131.1-25.1 03 Панель (1ПСВ 58.29.12-2Т-3, 1ПСВ 58.29.16-2Т-3, 2ПСВ 70.29.17-2Т-3, 2ПСВ 70.29.16-2Т-3, 1ПСВ 46.29.12-2Т-3, 1ПСВ 46.29.16-2Т-3, 4ПСВ 29.29.16-2Т-3, 4ПСВ 29.29.16-2Т-3л, 4ПСВ 28.29.16-2Т-3) 1.131.1-25.1 03 СБ Панель (1ПСВ 58.29.12-2Т-3, 1ПСВ 58.29.16-2Т-3, 2ПСВ 70.29.17-2Т-3, 2ПСВ 70.29.16-2Т-3, 1ПСВ 46.29.12-2Т-3, 1ПСВ 46.29.16-2Т-3, 4ПСВ 29.29.16-2Т-3, 4ПСВ 29.29.16-2Т-3л, 4ПСВ 28.29.16-2Т-3). Сборочный чертеж 1.131.1-25.1 04 Панель (1ПСВ 28.13 .16-1Т-1, 1ПСВ 29.13.16-1Т-2, 1ПСВ 35.13.16-1Т-2, 1ПСВ 47.13.16-1Т-5) 1.131.1-25.1 04 СБ Панель (1ПСВ 28.13 .16-1Т-1, 1ПСВ 29.13.16-1Т-2, 1ПСВ 35.13.16-1Т-2, 1ПСВ 47.13.16-1Т-5). Сборочный чертеж 1.131.1-25.1 05 Панель (4ПСВ 55.19.16-1Т-4, 2ПСВ 55.19.16-1Т-2, 2ПСВ 43.19.16-1Т-1) 1.131.1-25.1 05 СБ Панель (4ПСВ 55.19.16-1Т-4, 2ПСВ 55.19.16-1Т-2, 2ПСВ 43.19.16-1Т-1). Сборочный чертеж 1.131.1-25.1 06 Панель (2ПСВ 43.19.16-1Т-4, 2ПСВ 43.19.16-1Т-2) 1.131.1-25.1 07 Панель (3ПСВ 43.19.16-1Т-2, 3ПСВ 43.19.16-1Т-2л) 1.131.1-25.1 08 Панель (3ПСВ 55.19.16-1Т-2, 3ПСВ 55.19.16-1Т-2л) 1.131.1-25.1 09 Панель (4ПСВ 29.23.16-2Т-1, 4ПСВ 34.23.12-2Т-1, 4ПСВ 59.23.16-2Т-1, 4ПСВ 65.23.16-2Т-1, 4ПСВ 65.23.16-2Т-2, 1ПСВ 58.23.16-2Т-1, 1ПСВ 58.23.16-2Т-2) 1.131.1-25.1 09 СБ Панель (4ПСВ 29.23.16-2Т-1, 4ПСВ 34.23.12-2Т-1, 4ПСВ 59.23.16-2Т-1, 4ПСВ 65.23.16-2Т-1, 4ПСВ 65.23.16-2Т-2, 1ПСВ 58.23.16-2Т-1, 1ПСВ 58.23.16-2Т-2). Сборочный чертеж 1.131.1-25.1 10 Панель (1ПСВ 58.23.16-2Т-4, 3ПСВ 58.23.12-2Т-4, 3ПСВ 58.23.12-2Т-4л, 2ПСВ 70.23.16-2Т-4, 3ПСВ 70.73.12-2Т-4, 3ПСВ 70.23.12-2Т-4л) 1.131.1-25.1 10 СБ Панель (1ПСВ 58.23.16-2Т-4, 3ПСВ 58.23.12-2Т-4, 3ПСВ 58.23.12-2Т-4л, 2ПСВ 70.23.16-2Т-4, 3ПСВ 70.73.12-2Т-4, 3ПСВ 70.23.12-2Т-4л). Сборочный чертеж 1.131.1-25.1 00 Д1 Узлы 1… 28 1.131.1-25.1 00 РС Ведомость расхода стали 1.131.1-25.1 00 Д2 Схемы испытаний панелей внутренних стеновых панелей 1.131.1-25.1 00 РМ Ведомость расхода материалов
Разработан:	ЛенЗНИИЭП Госгражданстроя
Утверждён:	20.01.1986 Госгражданстрой (Gosgrazhdanstroy 23)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1986 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены внутренние Панели бетонные и железобетонные
Нормативные ссылки:	СН 227-82 «Инструкция по типовому проектированию» ГОСТ 13015.3-81 «Конструкции и изделия бетонные и железобетонные сборные. Документ о качестве» ГОСТ 23009-78 «Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» СНиП II-21-75 «Бетонные и железобетонные конструкции» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» СНиП 2.03.01-84 «Бетонные и железобетонные конструкции»
