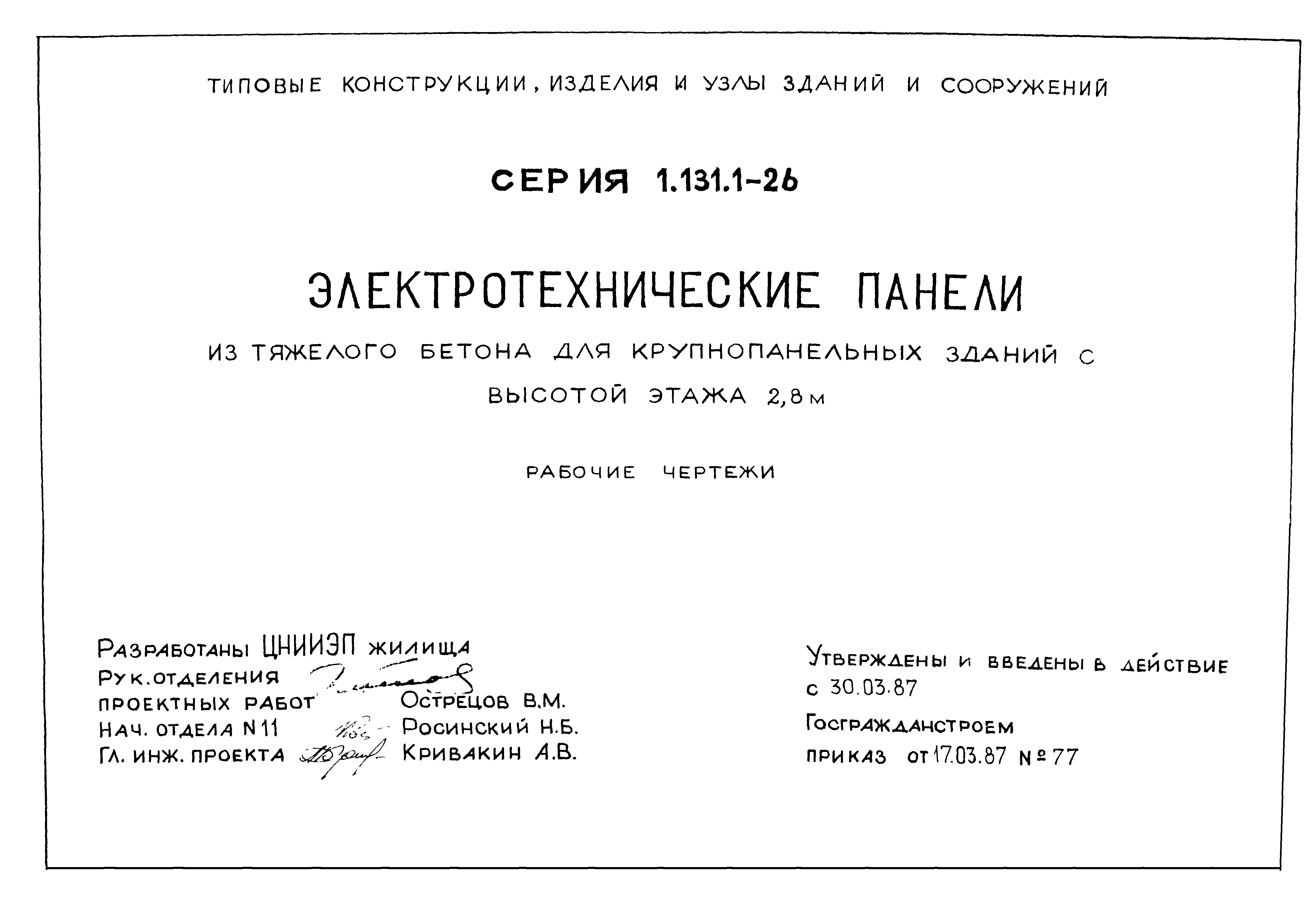

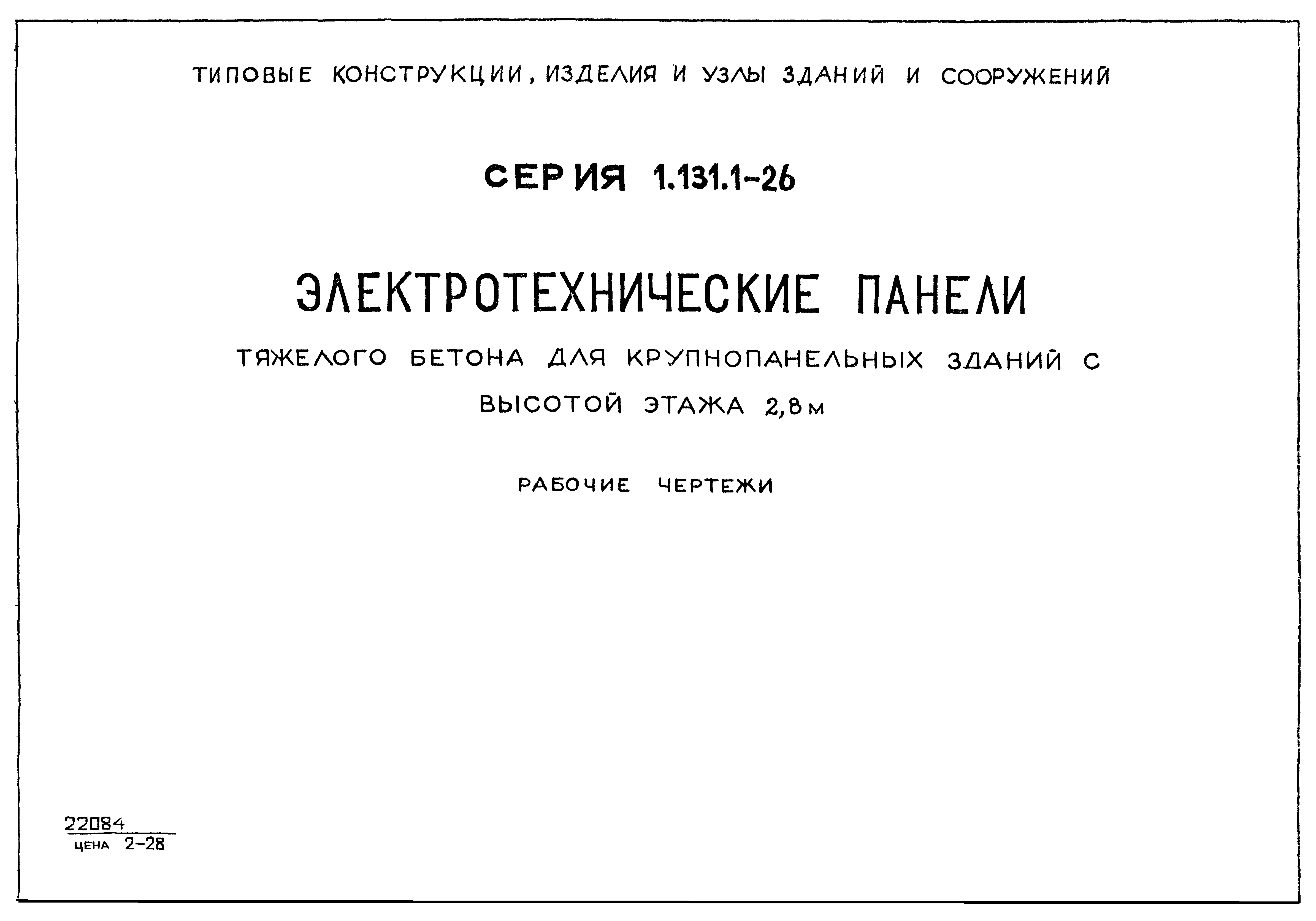

Скачать Серия 1.131.1-26 Электротехнические панели из тяжелого бетона для крупнопанельных зданий с высотой этажа 2,8 м. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.131.1-26

Электротехнические панели из тяжелого бетона для крупнопанельных зданий с высотой этажа 2,8 м. Рабочие чертежи

Обозначение:	Серия 1.131.1-26
Обозначение англ:	Series 1.131.1-26
Статус:	не определен законодательством
Название рус.:	Электротехнические панели из тяжелого бетона для крупнопанельных зданий с высотой этажа 2,8 м. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	30.03.1987
Область применения:	Электротехнические панели предназначены для крупнопанельных 5 - и 9 - этажных жилых зданий с шагом поперечных стен 3,0 - 3,6 м (малый шаг) и с шагом поперечных стен 3,0 - 6,0 м (смешанный и большой шаги) и высотой этажа 2,8

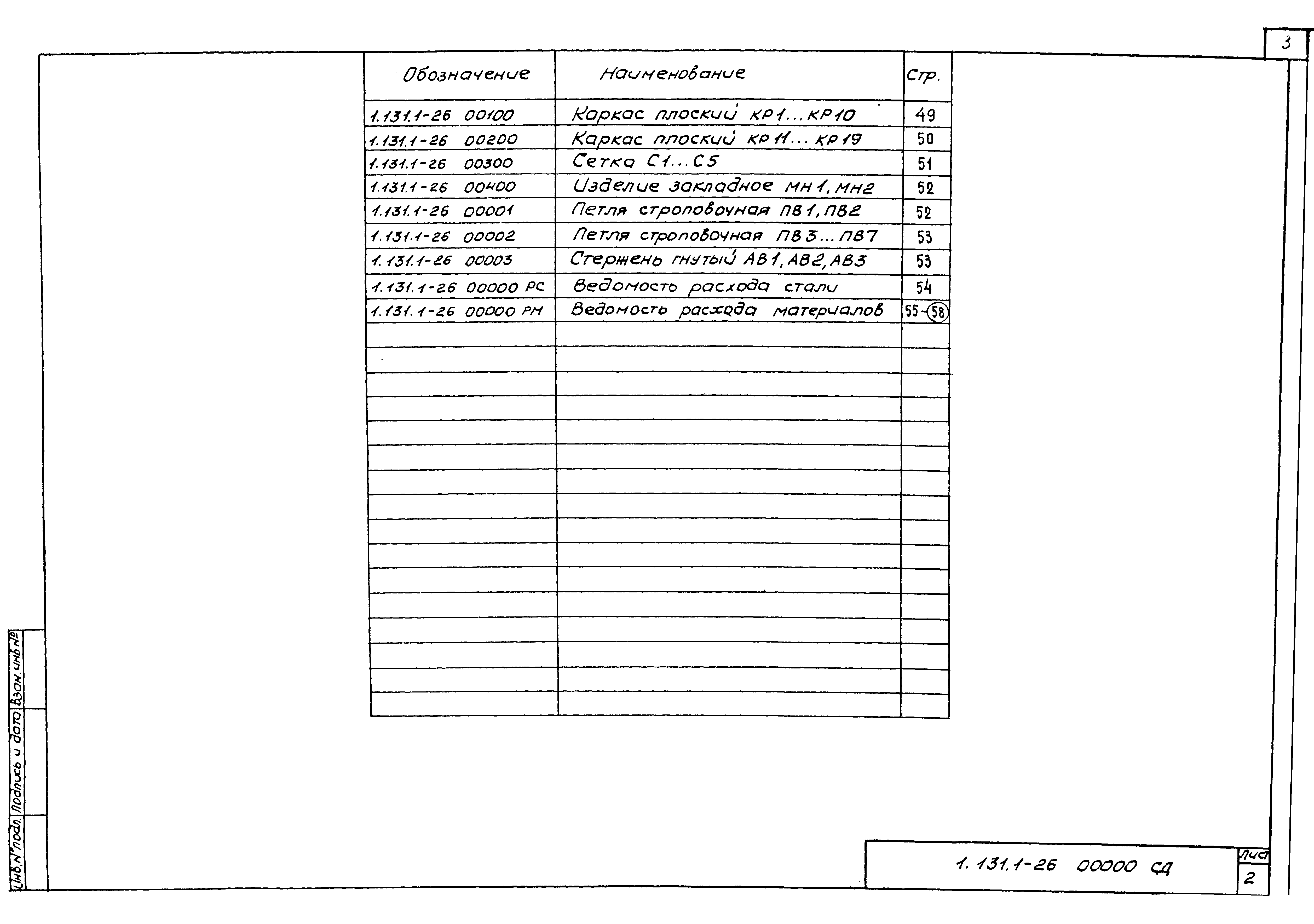

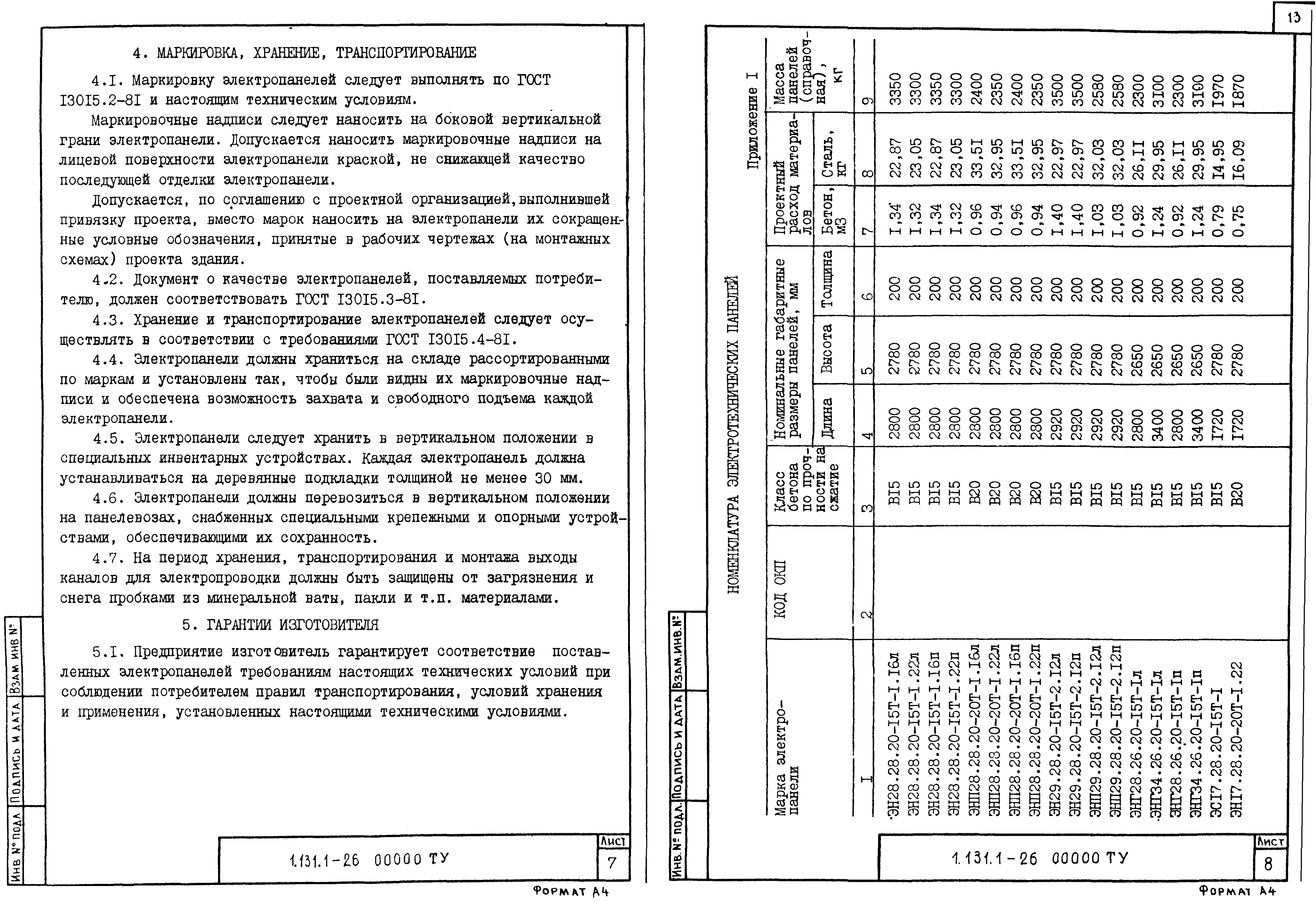

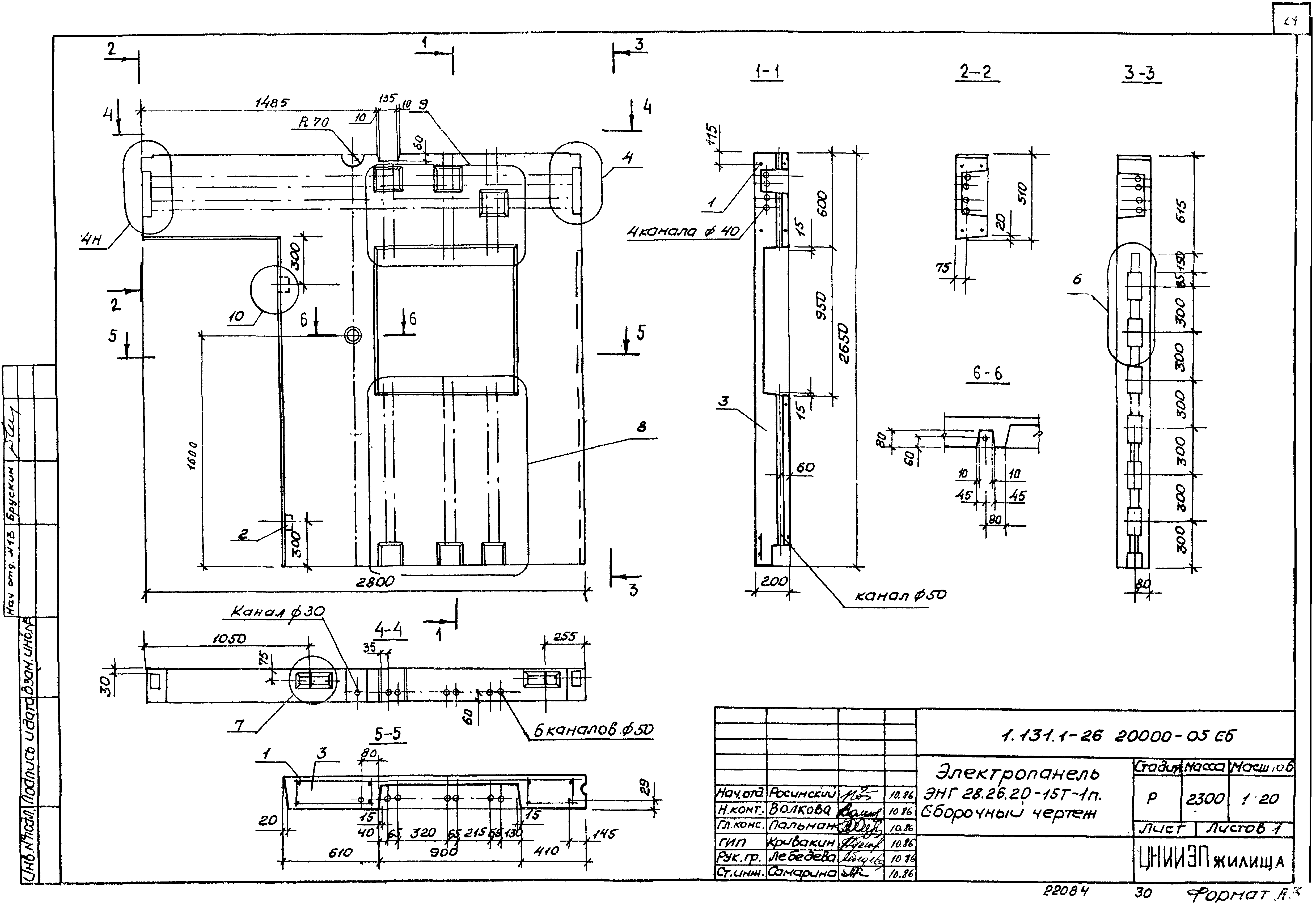

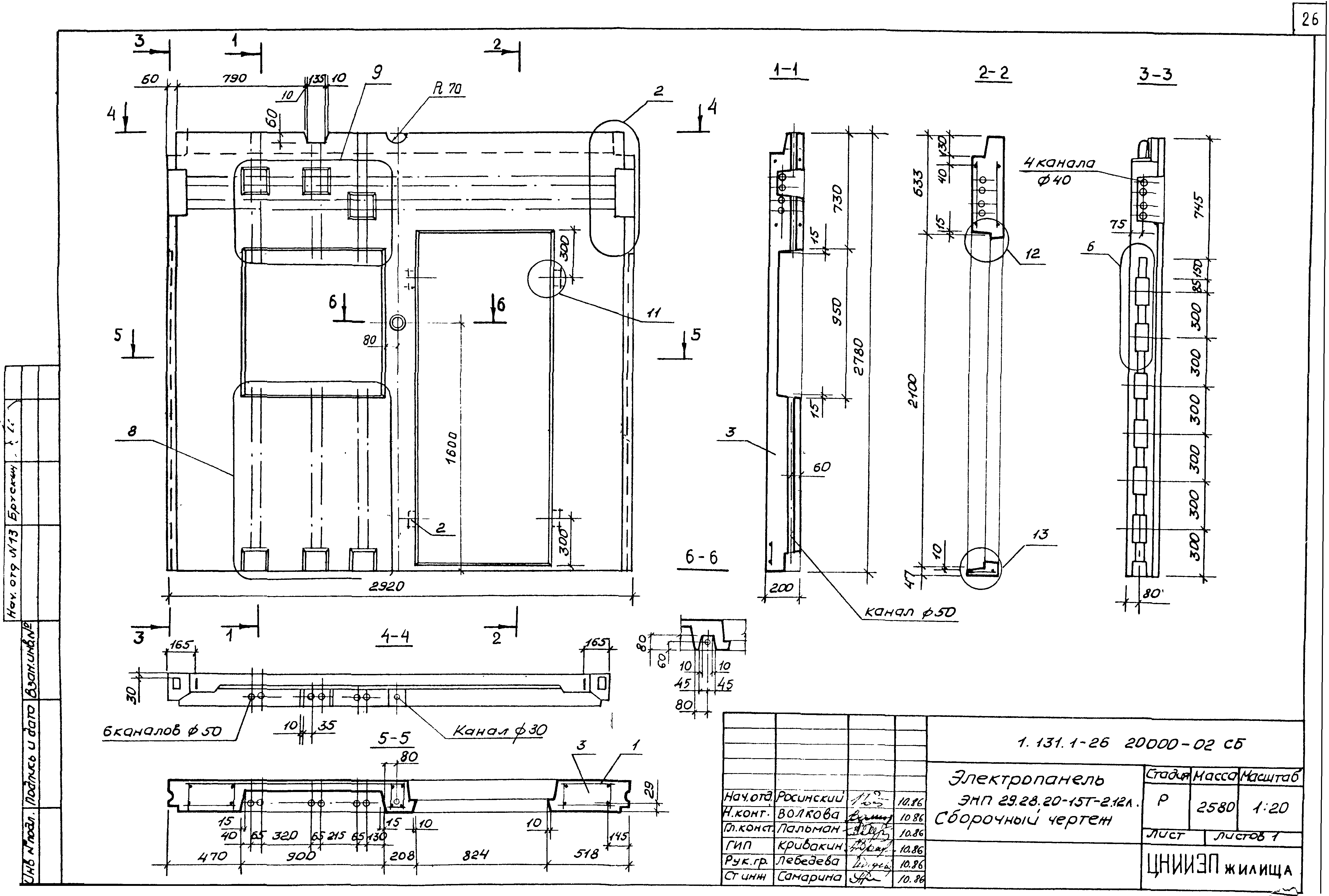

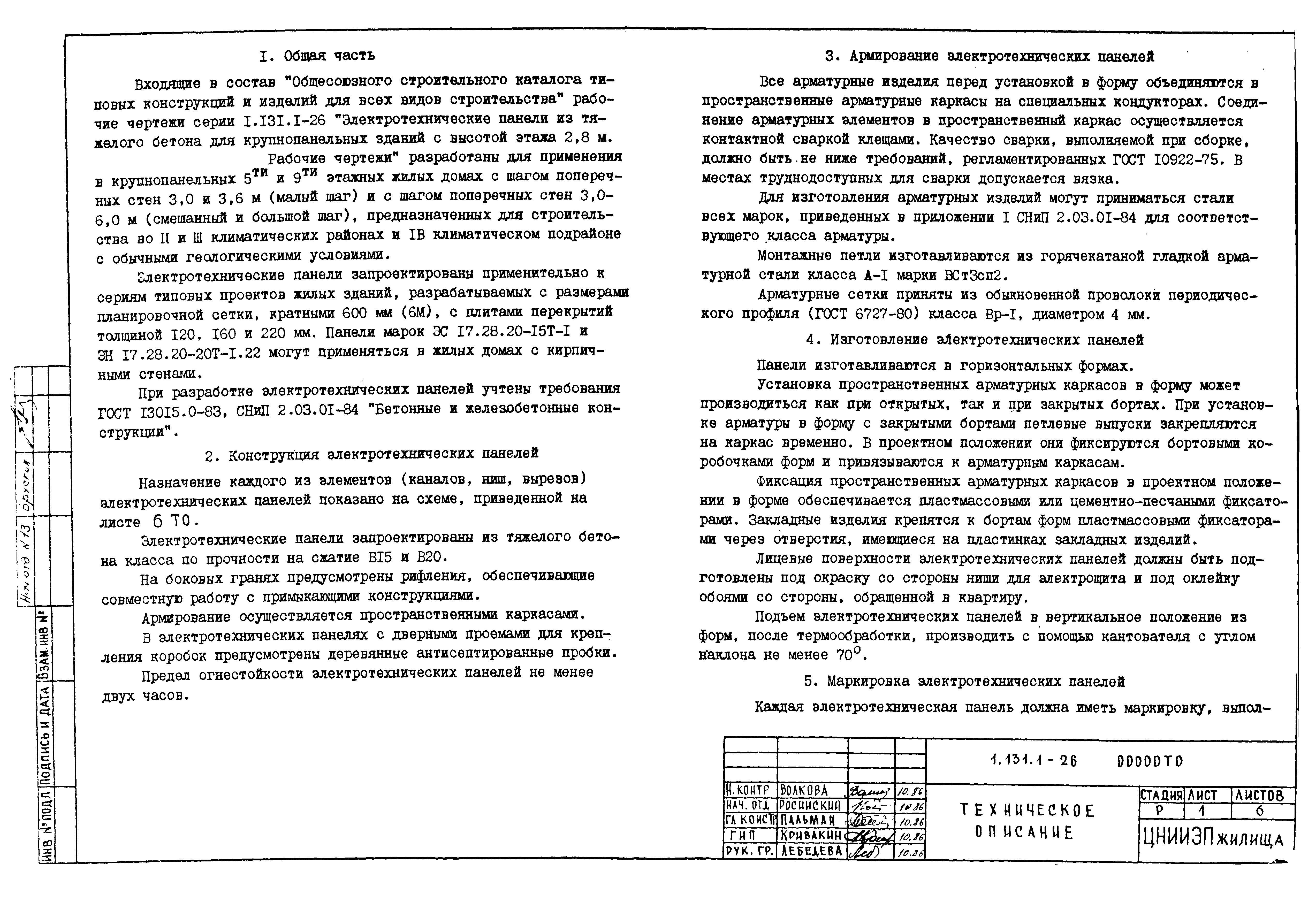

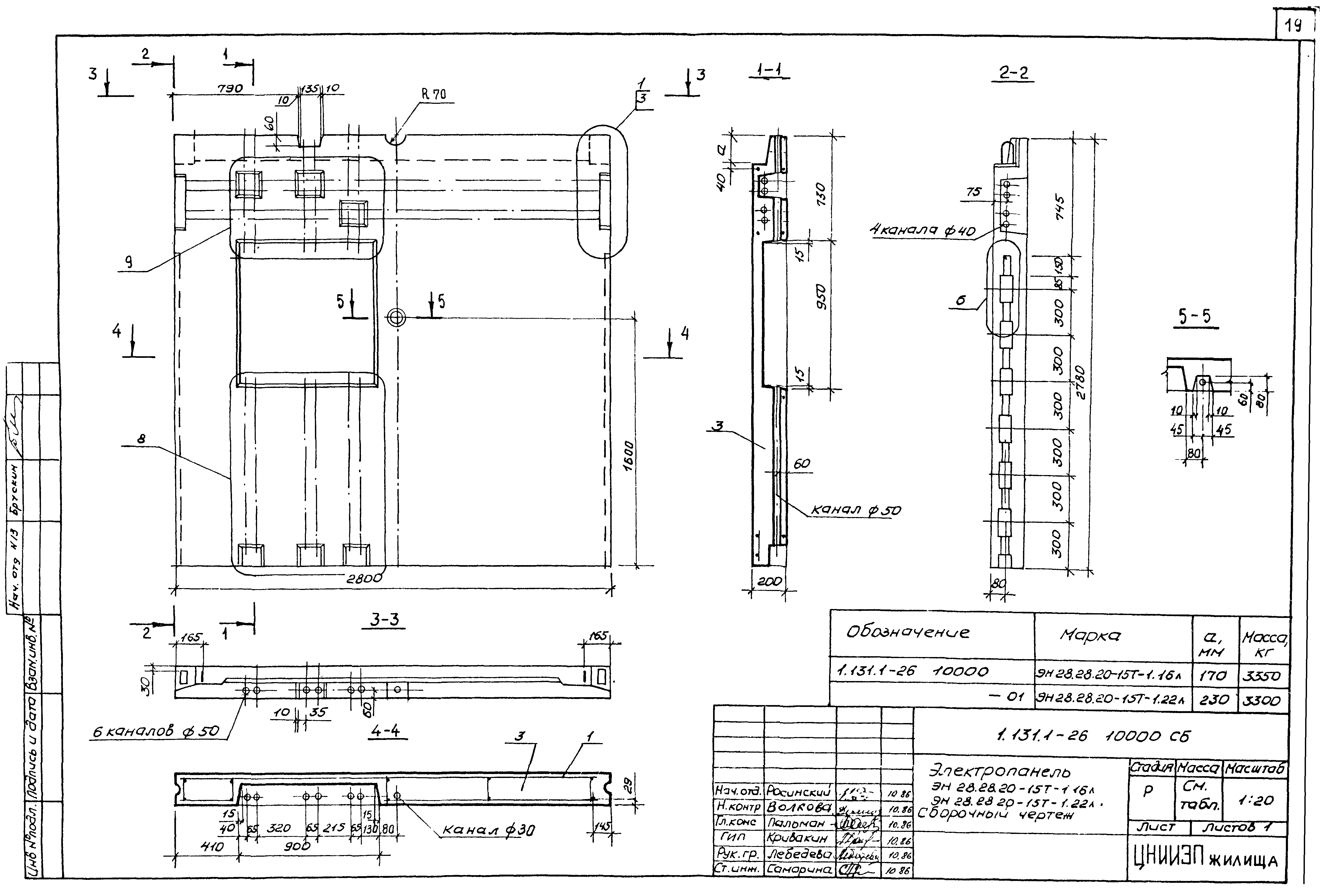

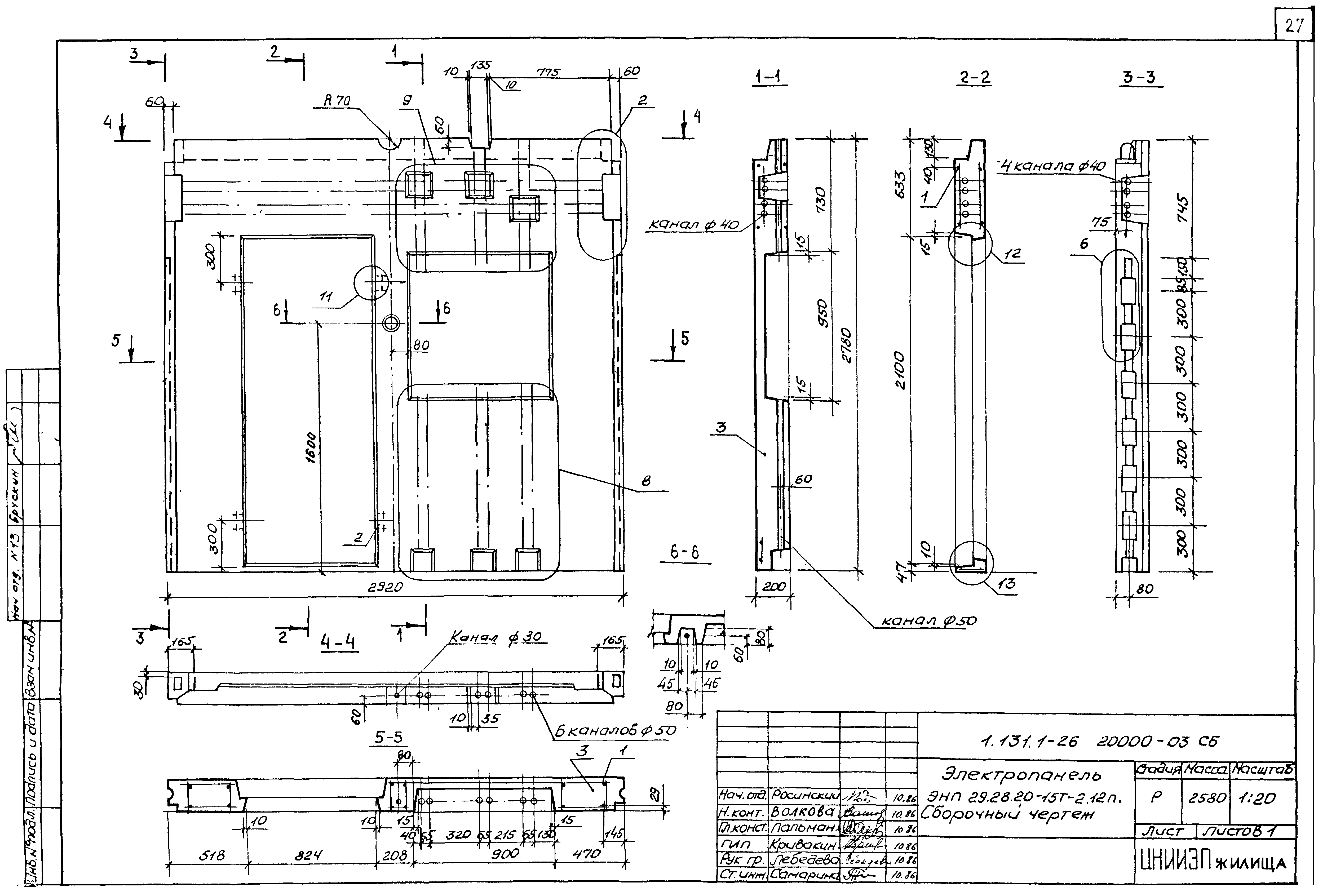

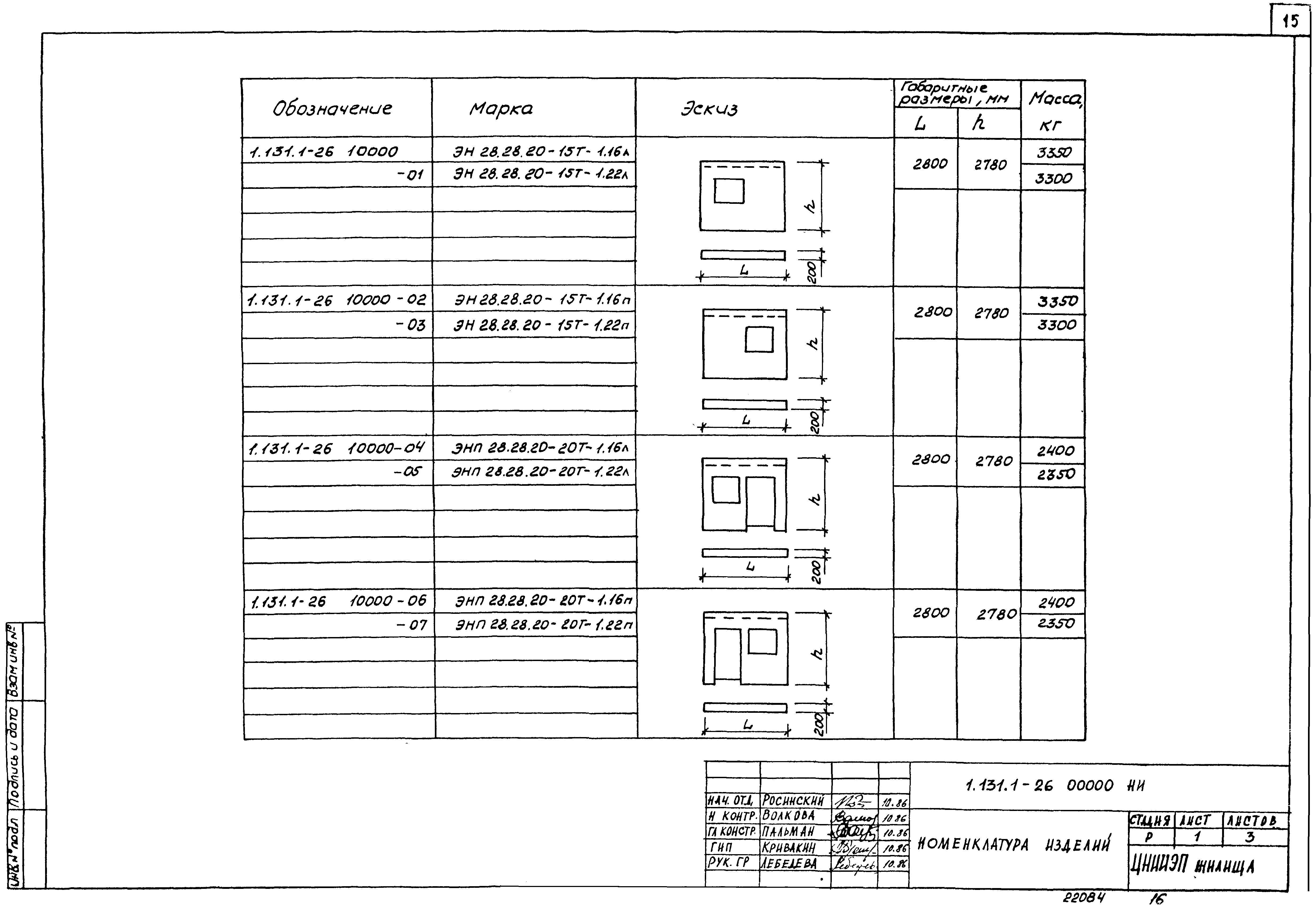

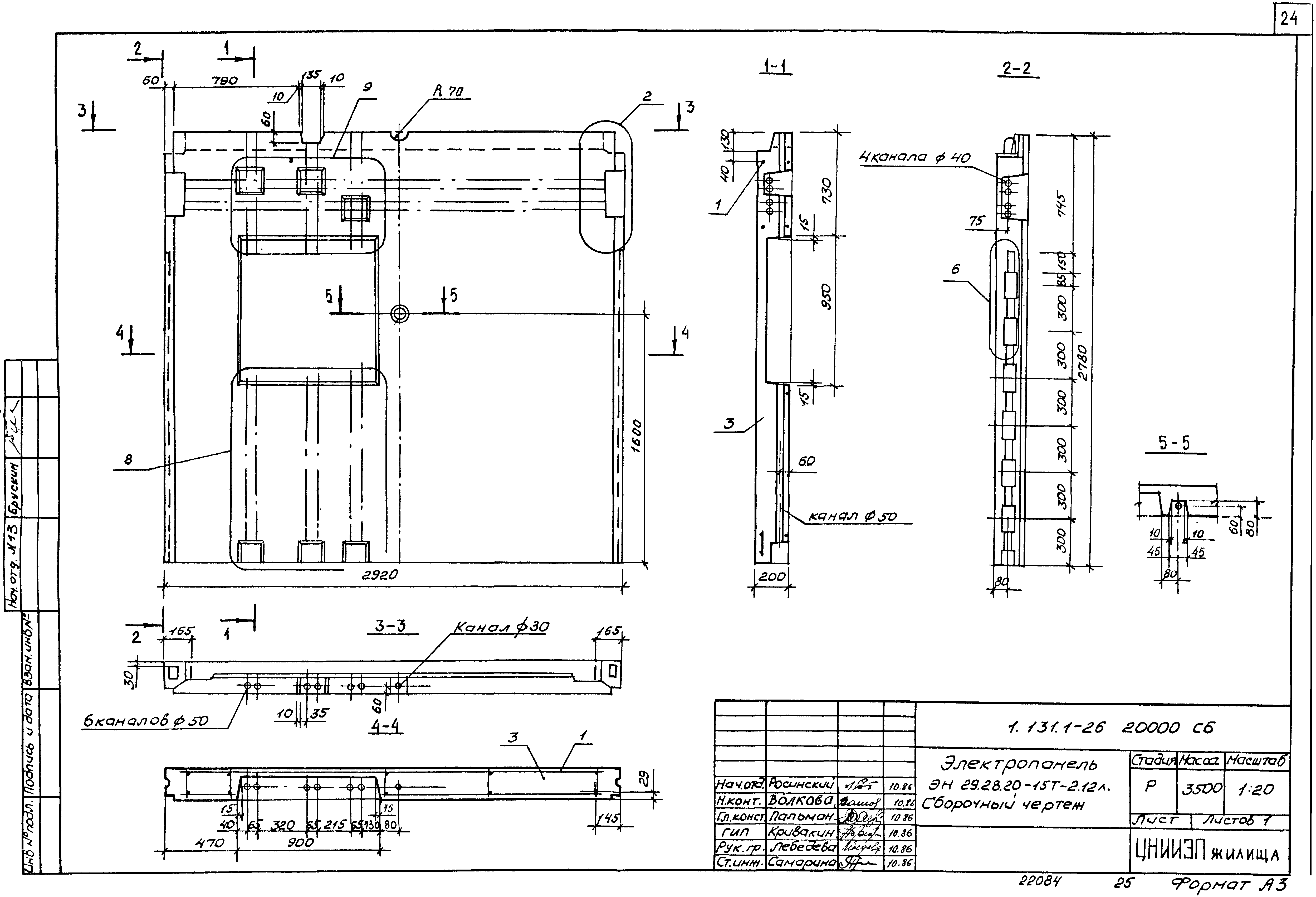

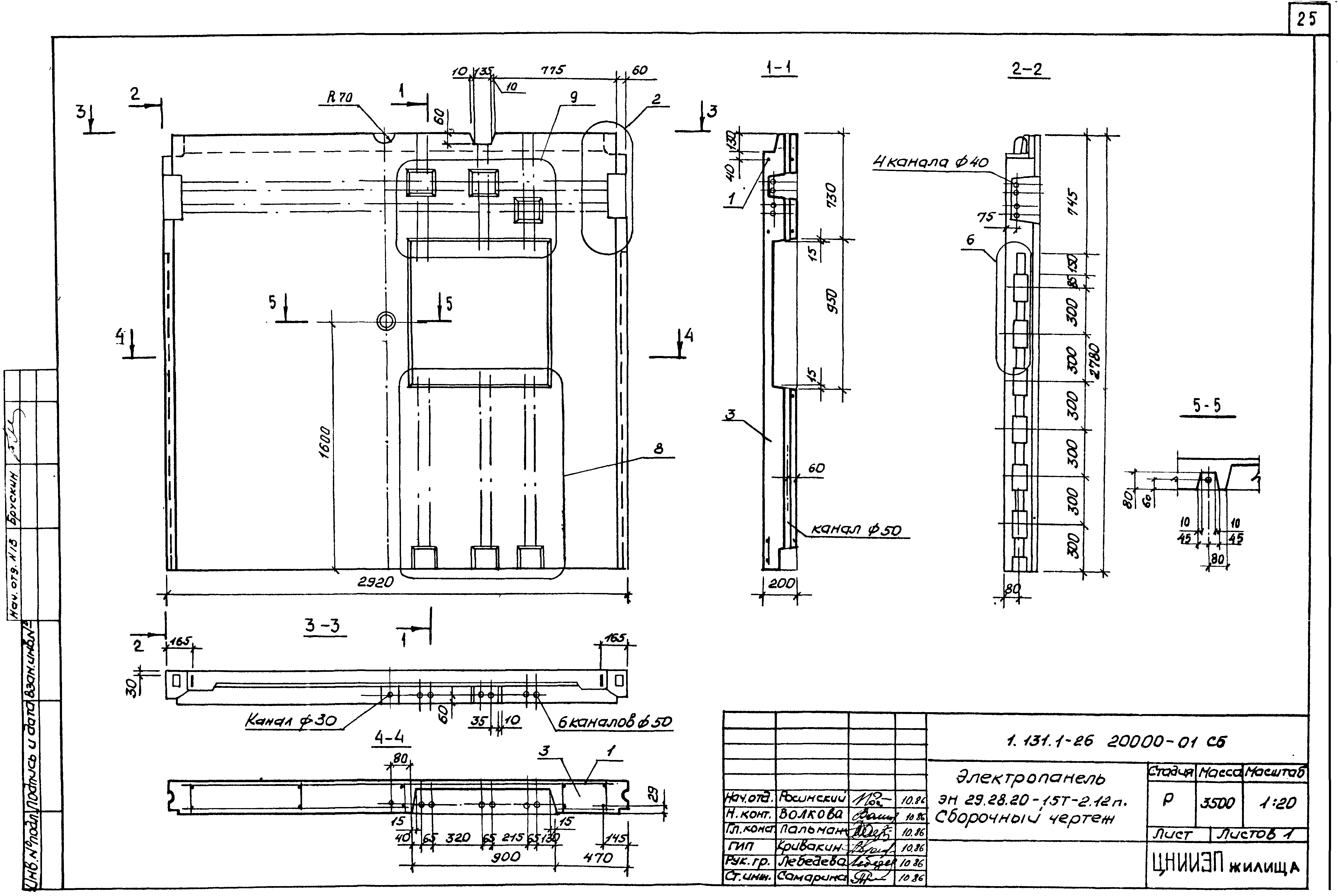

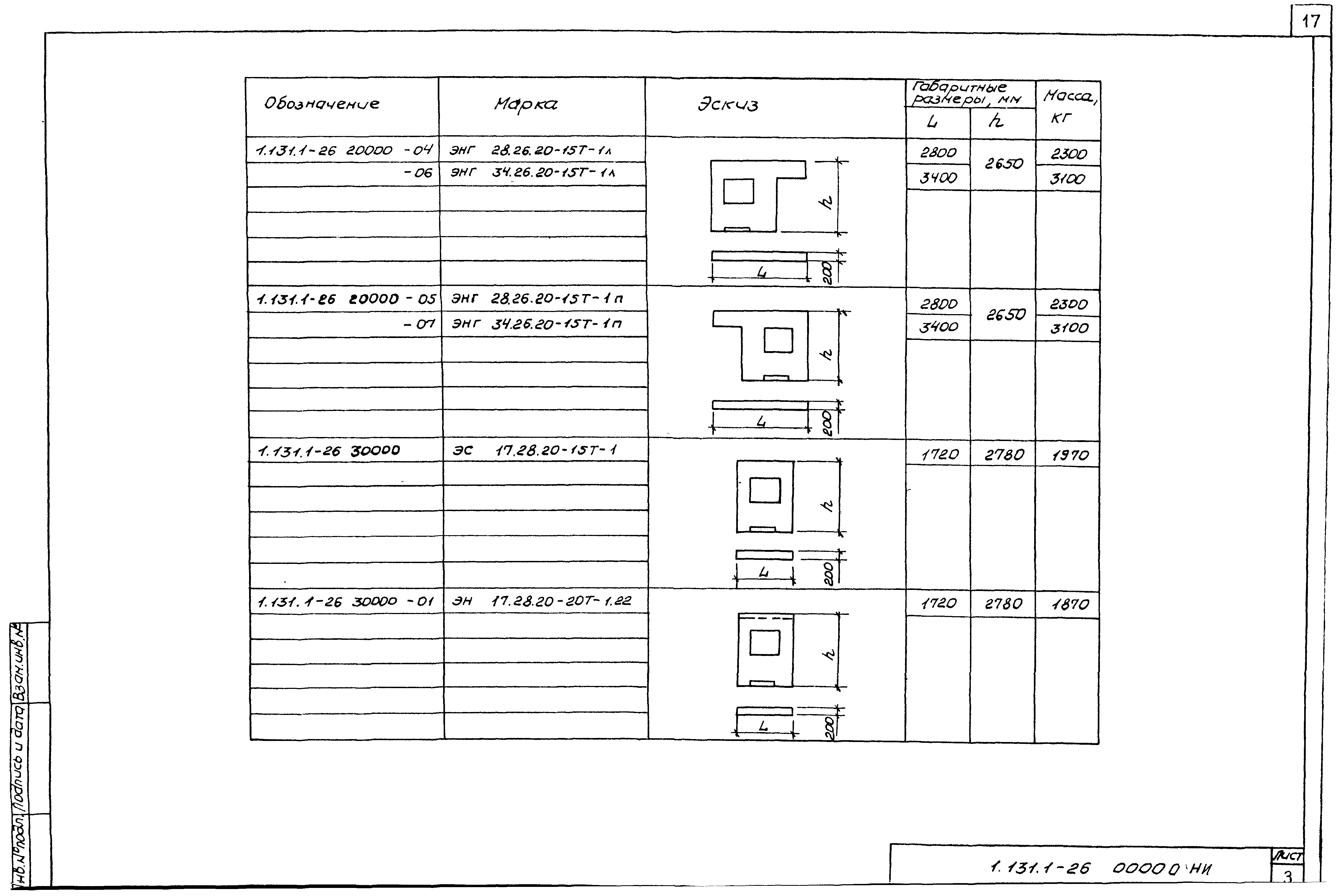

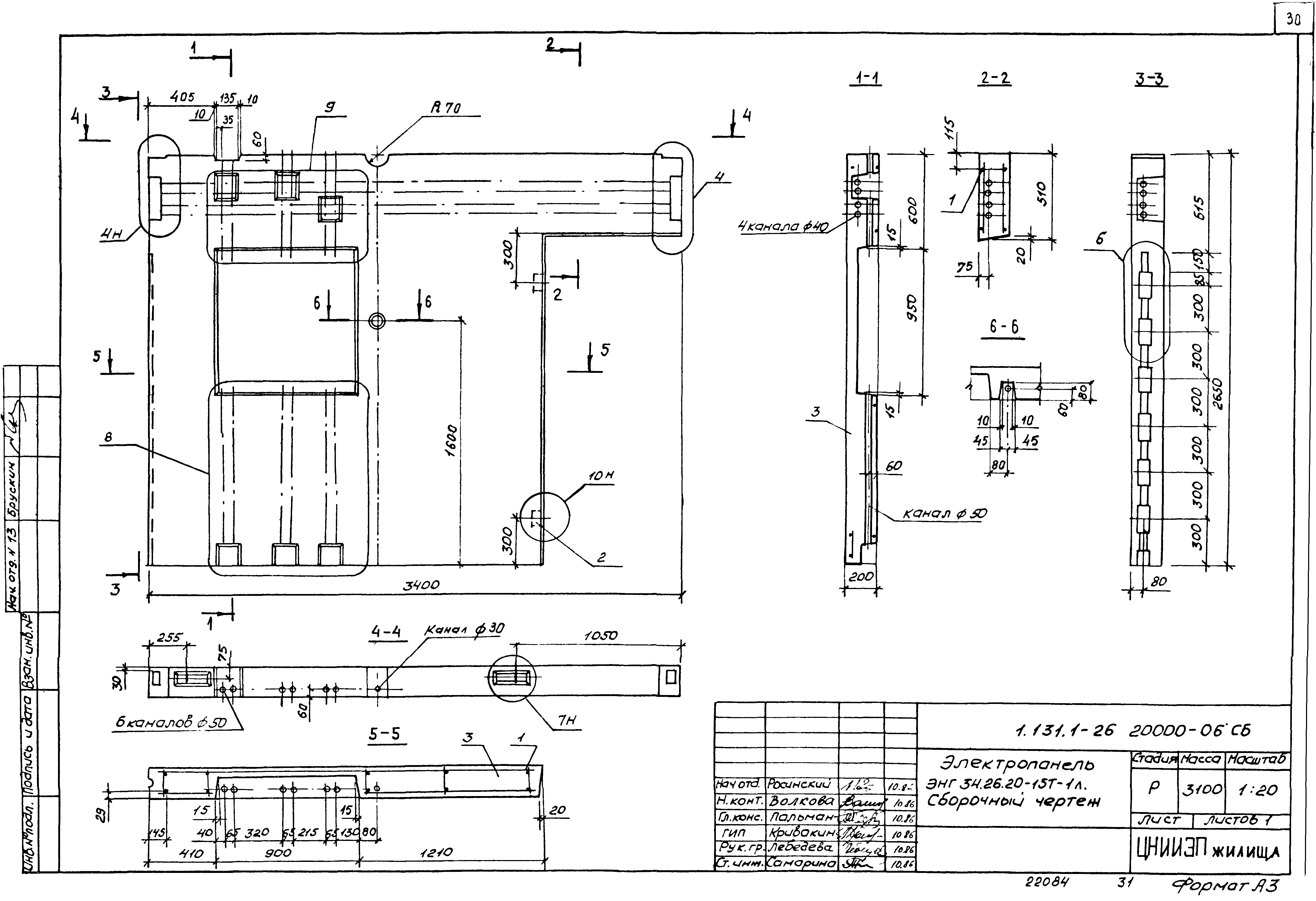

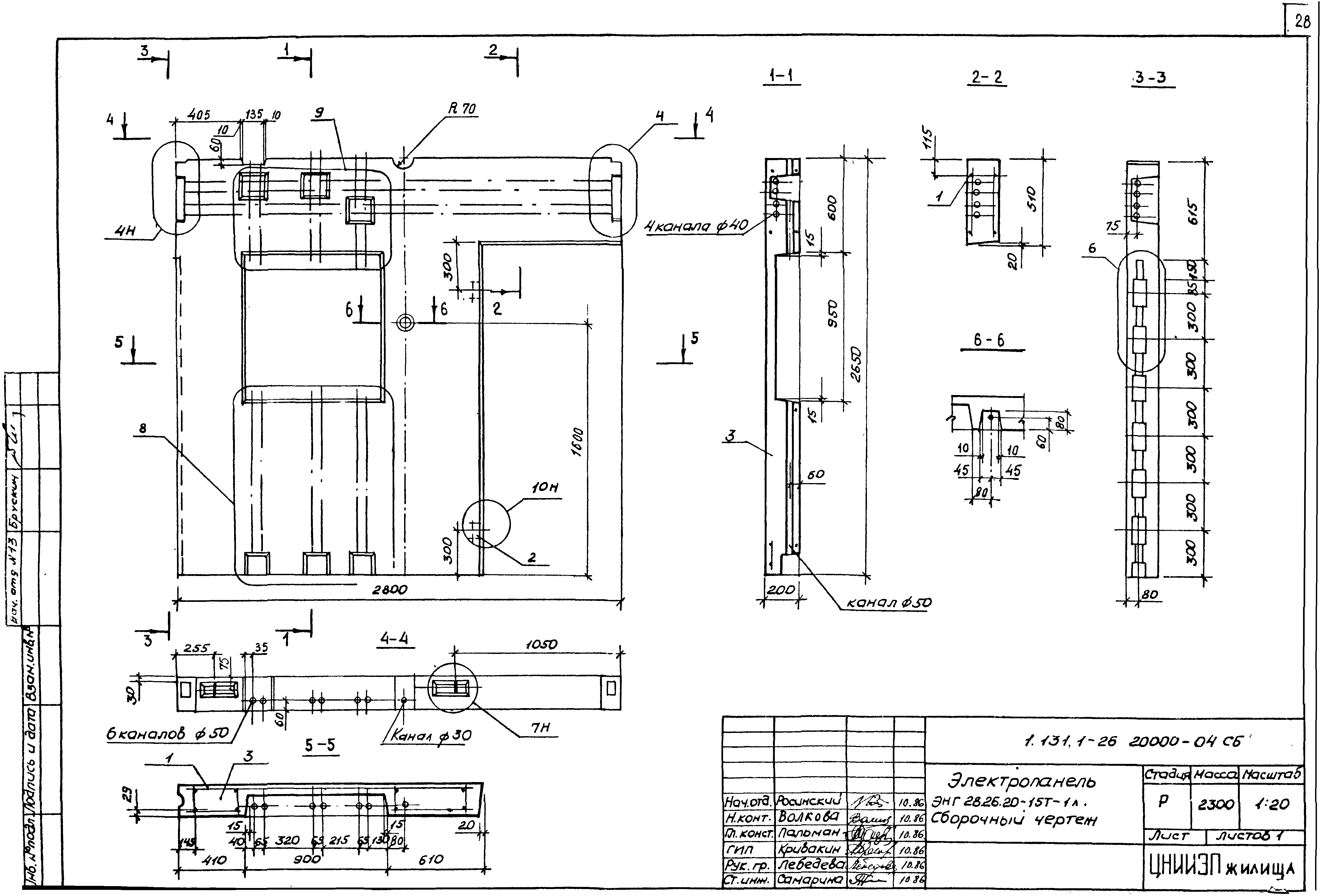

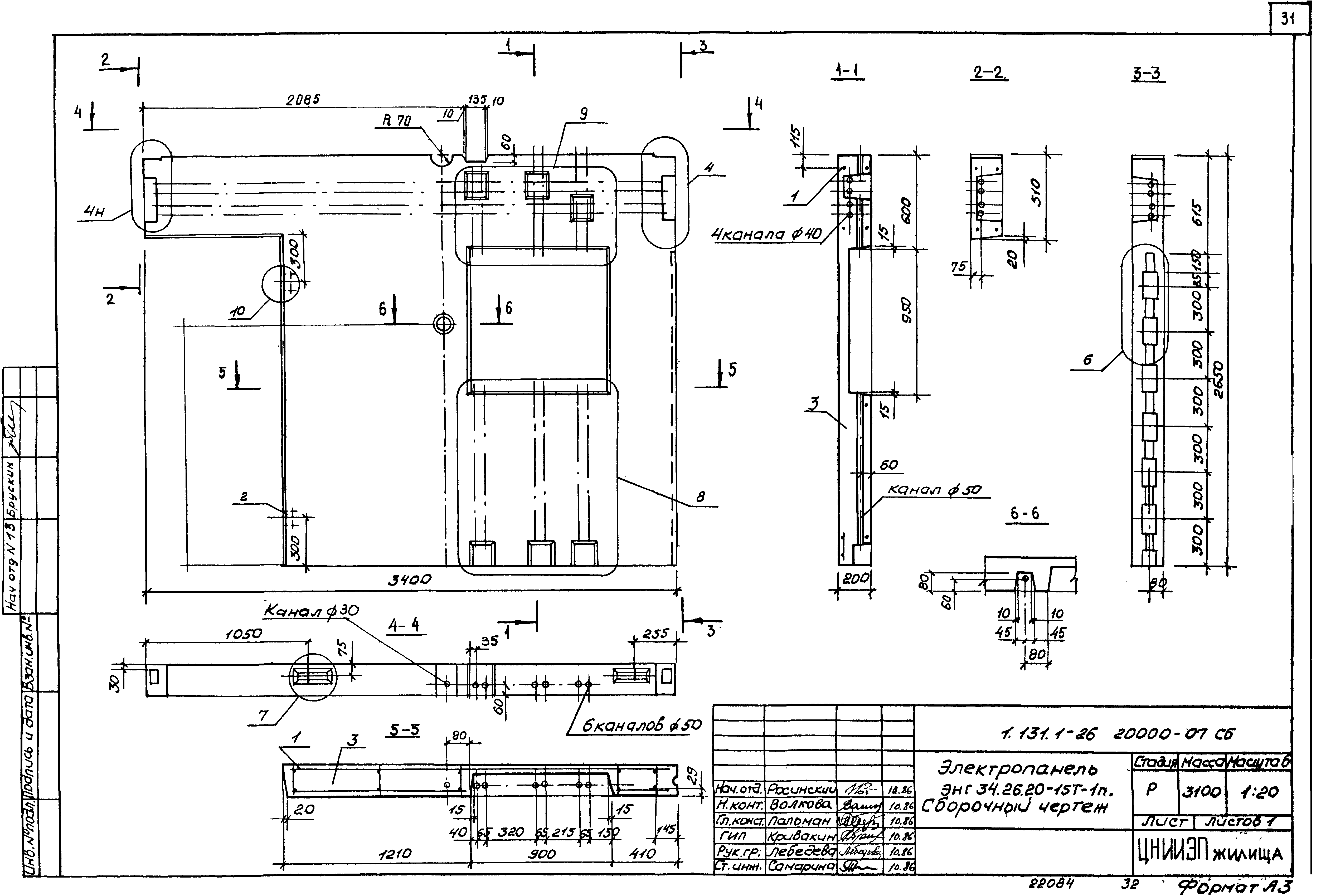

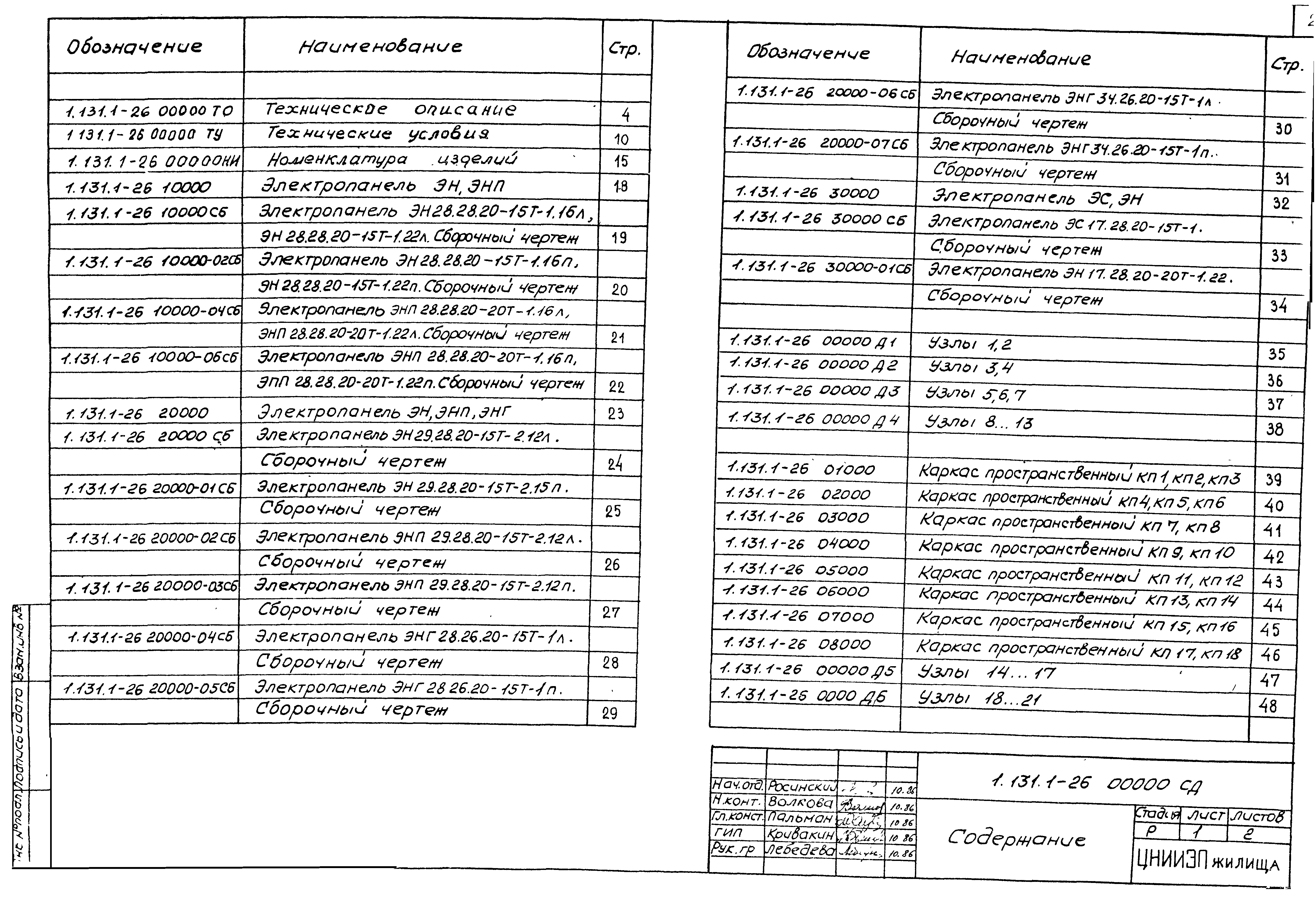

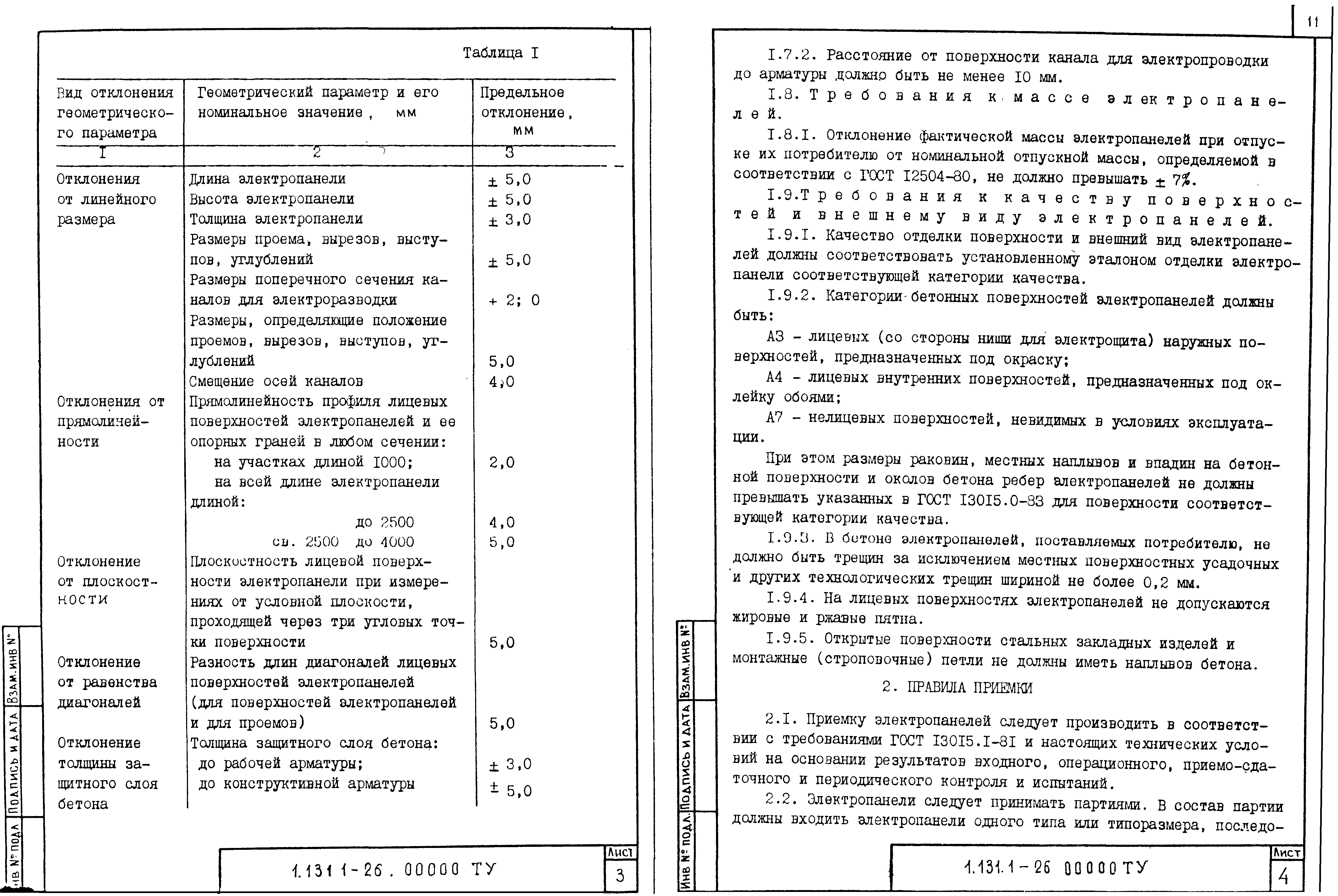

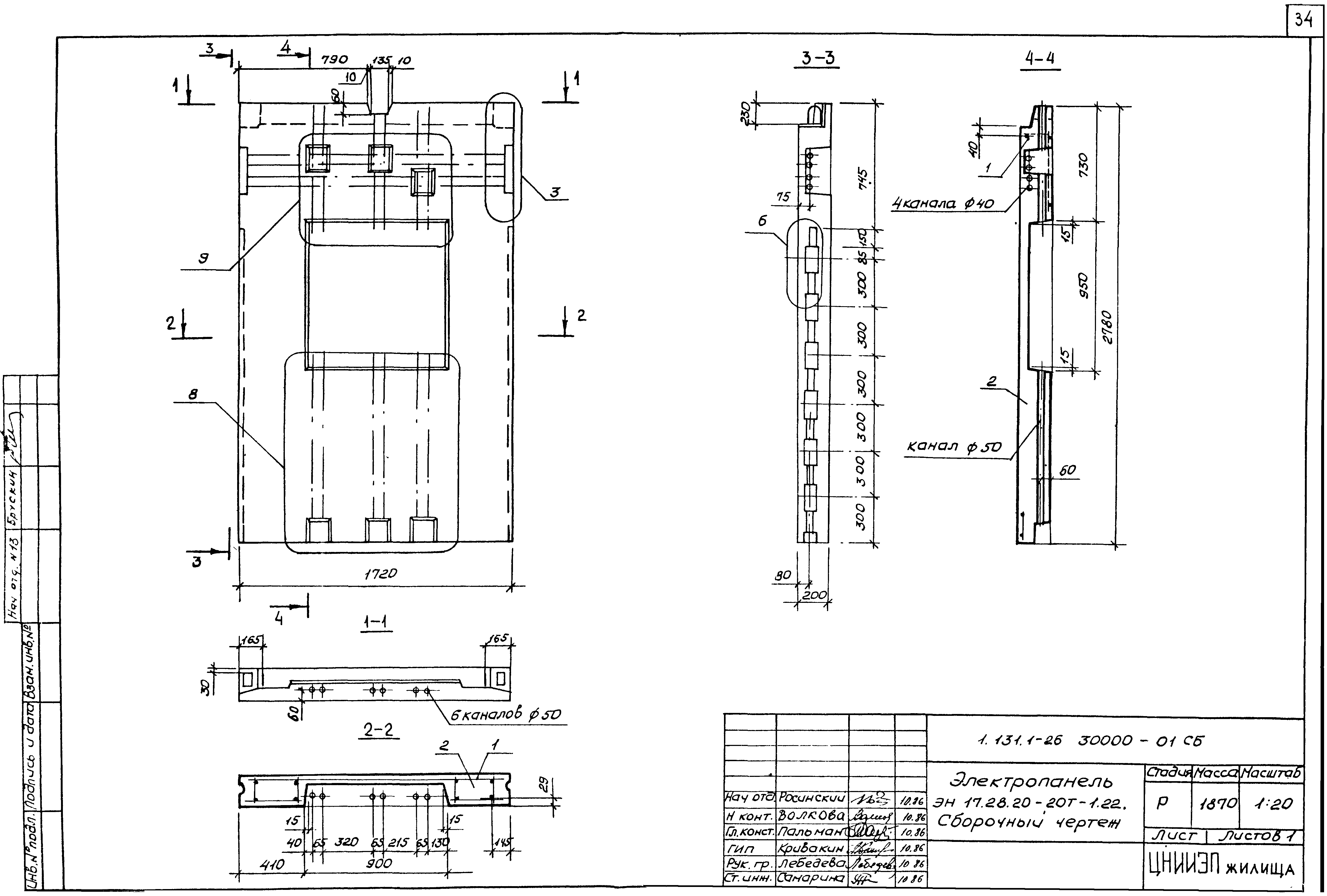

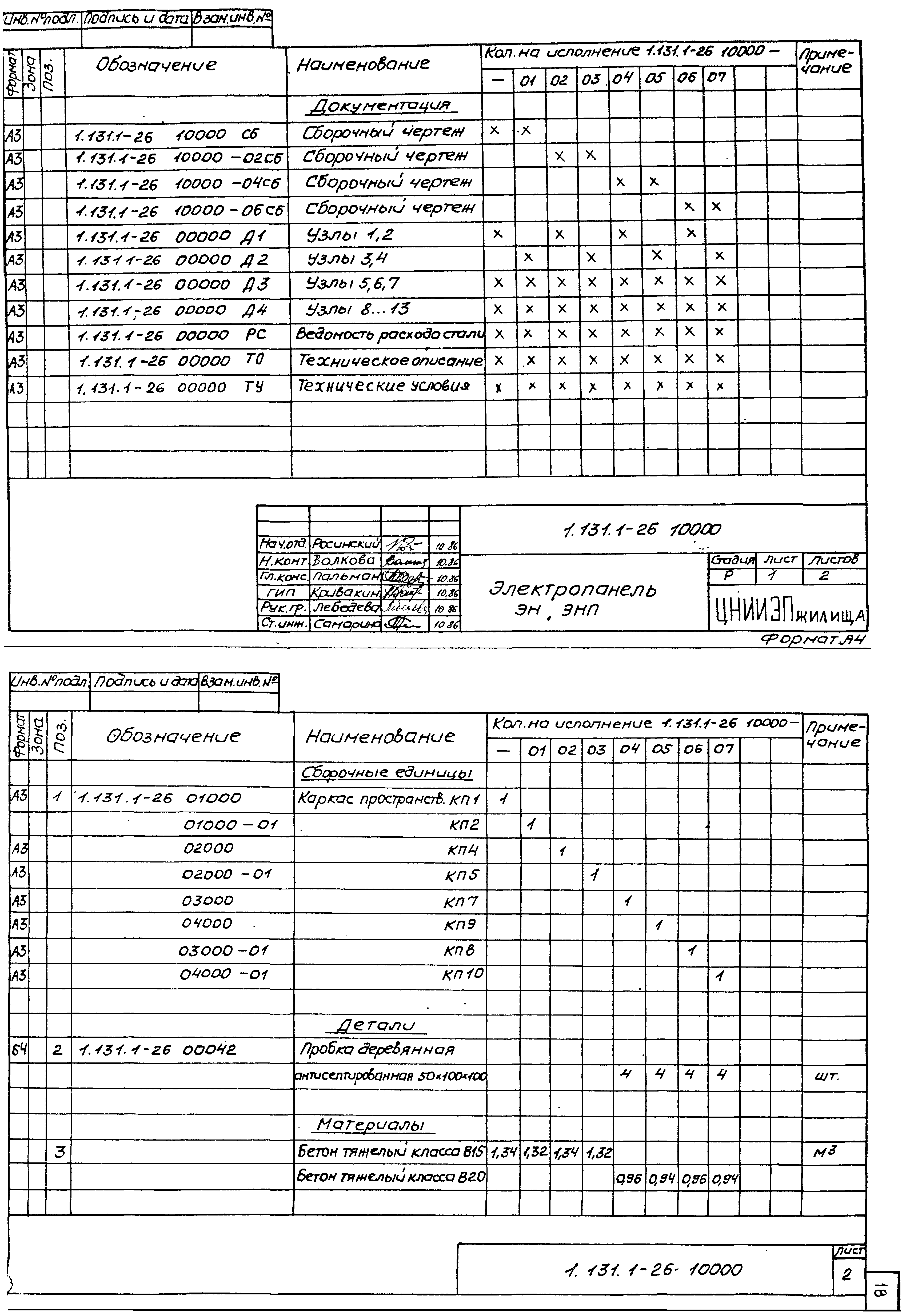

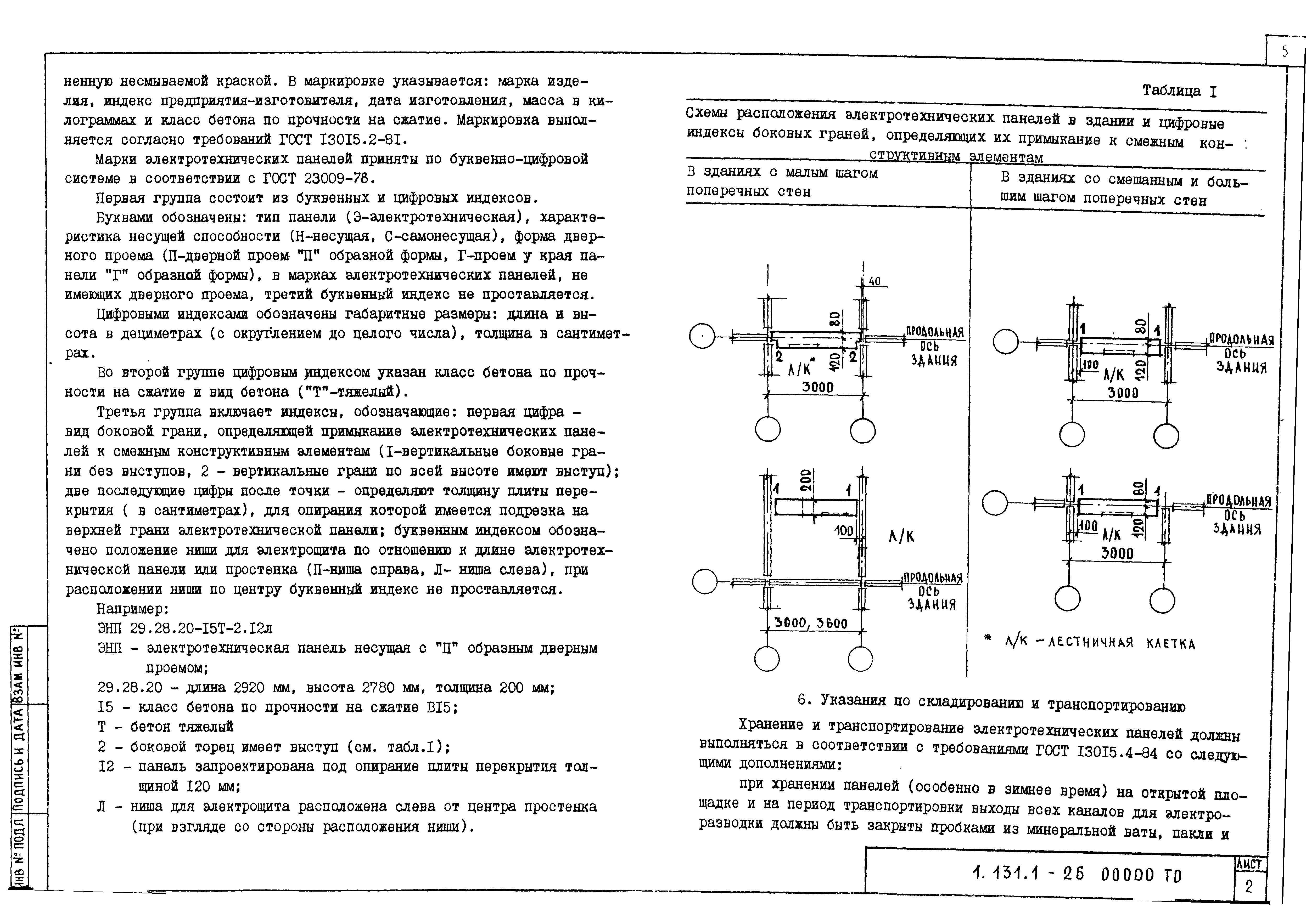

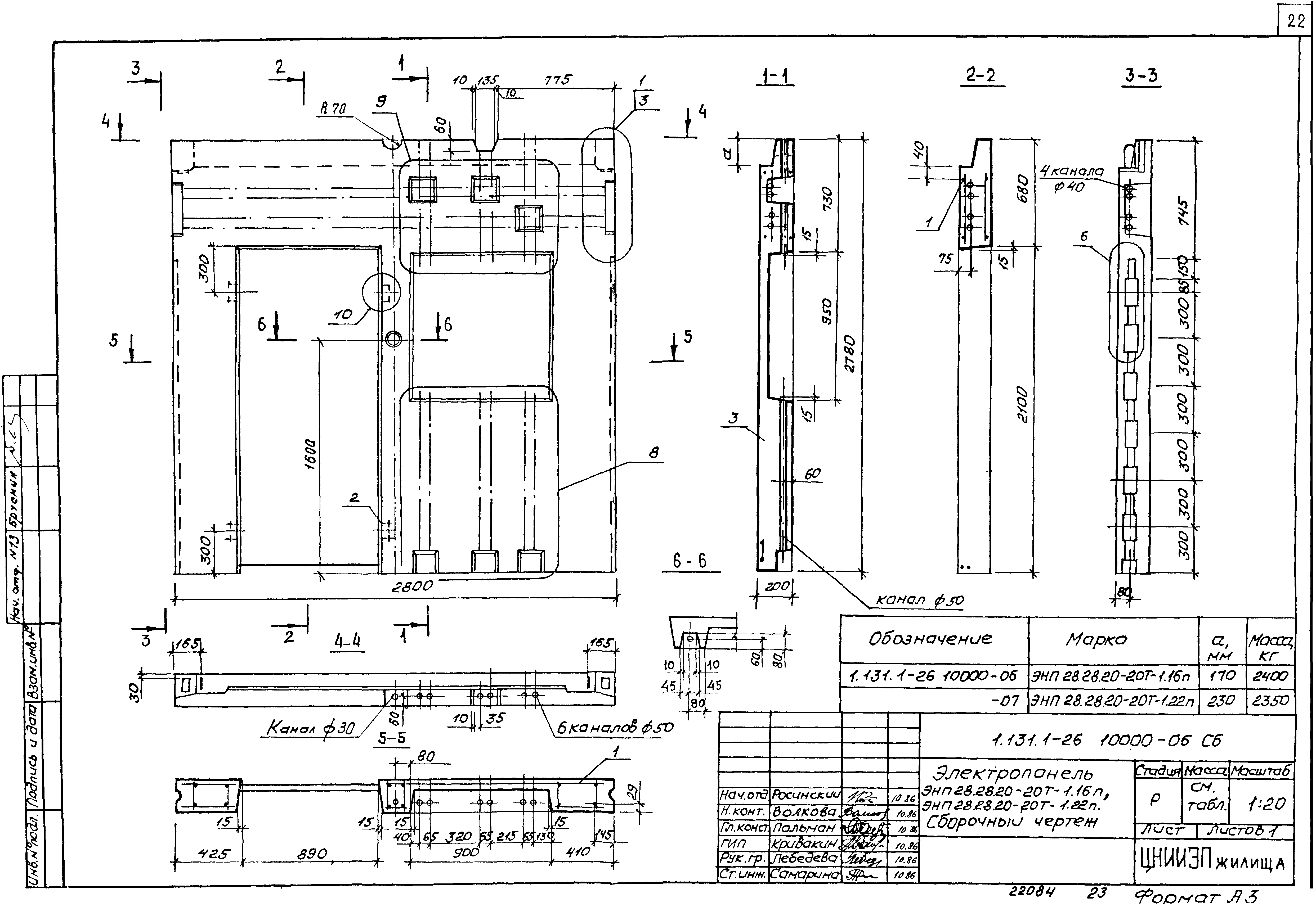

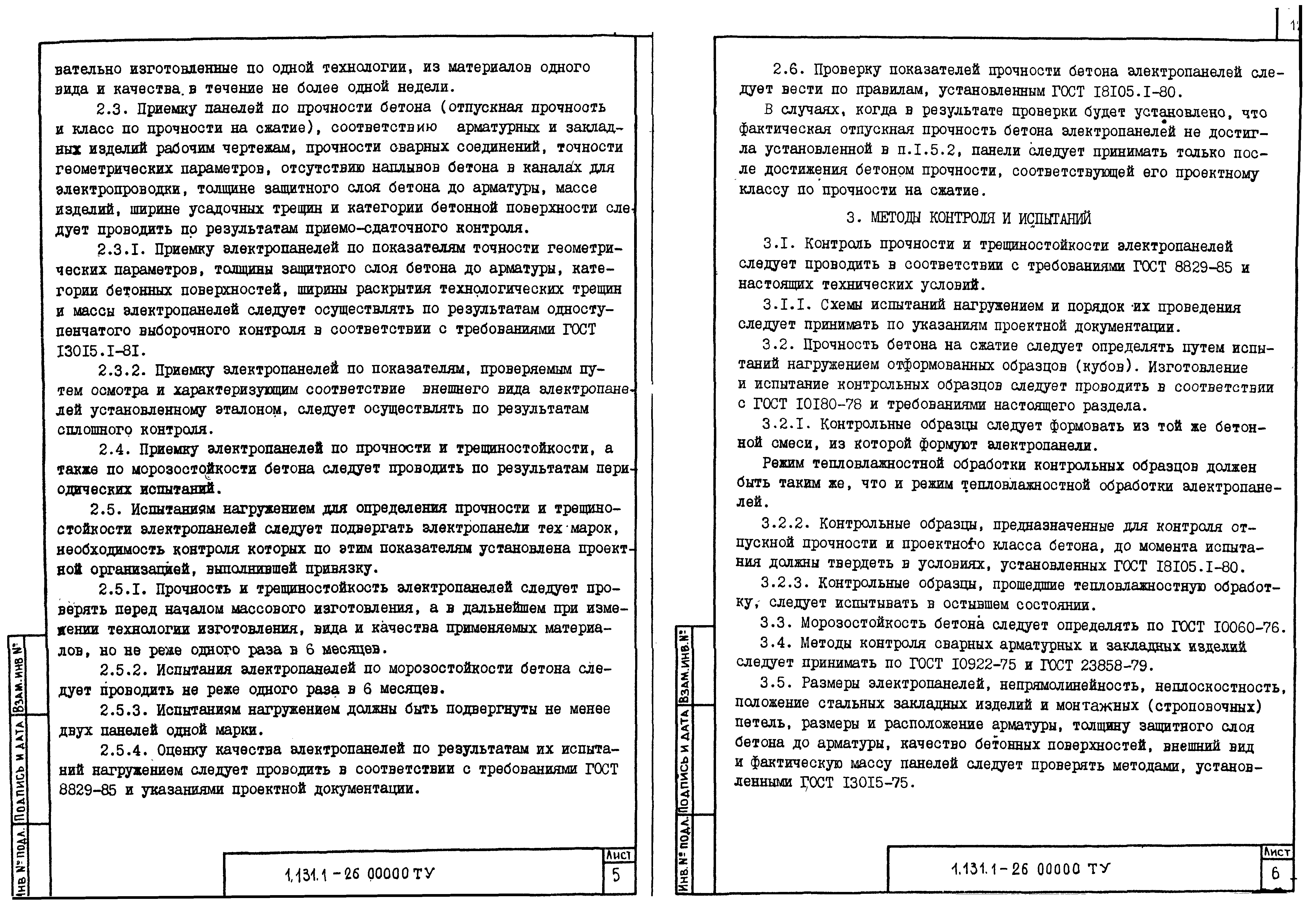

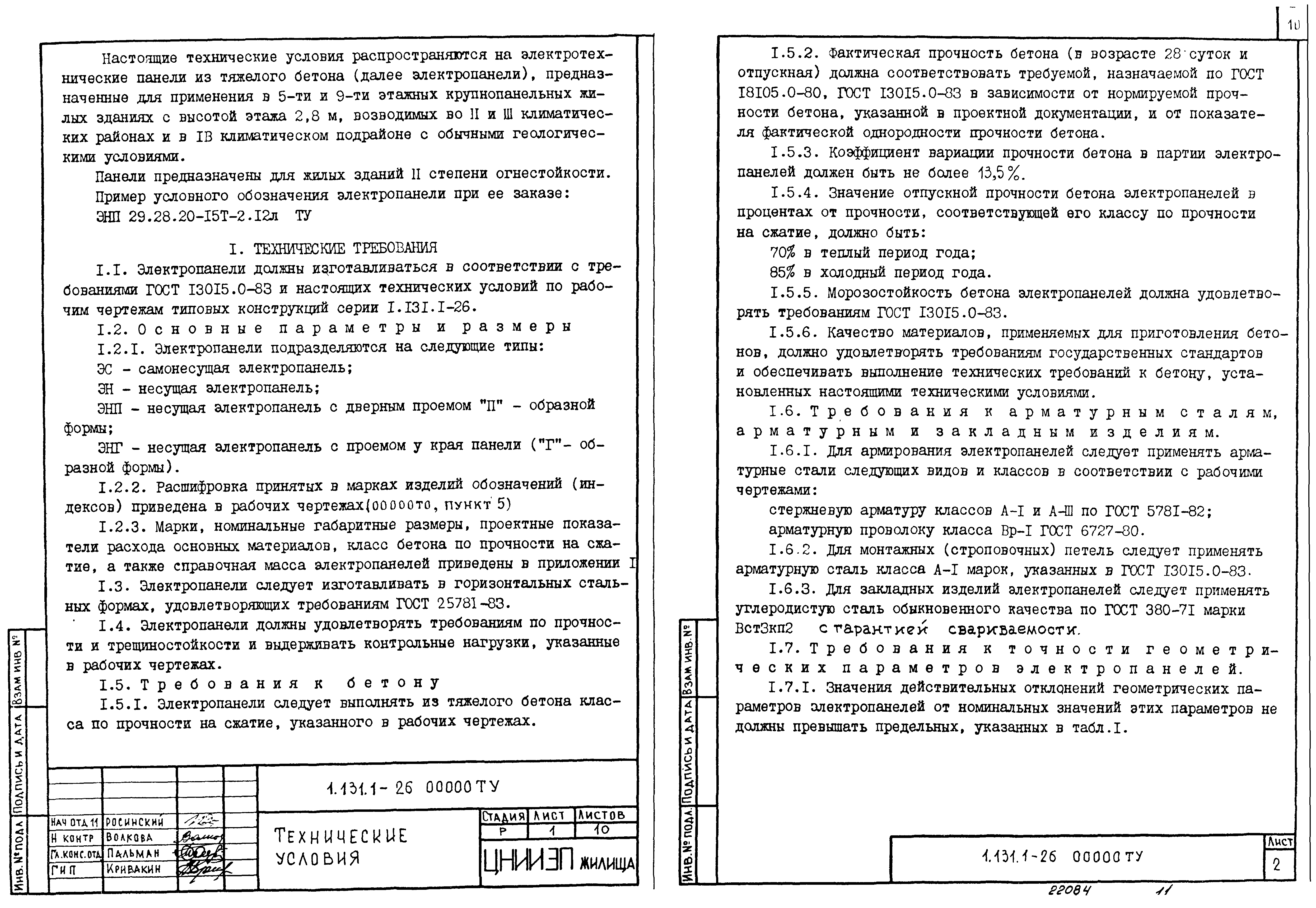

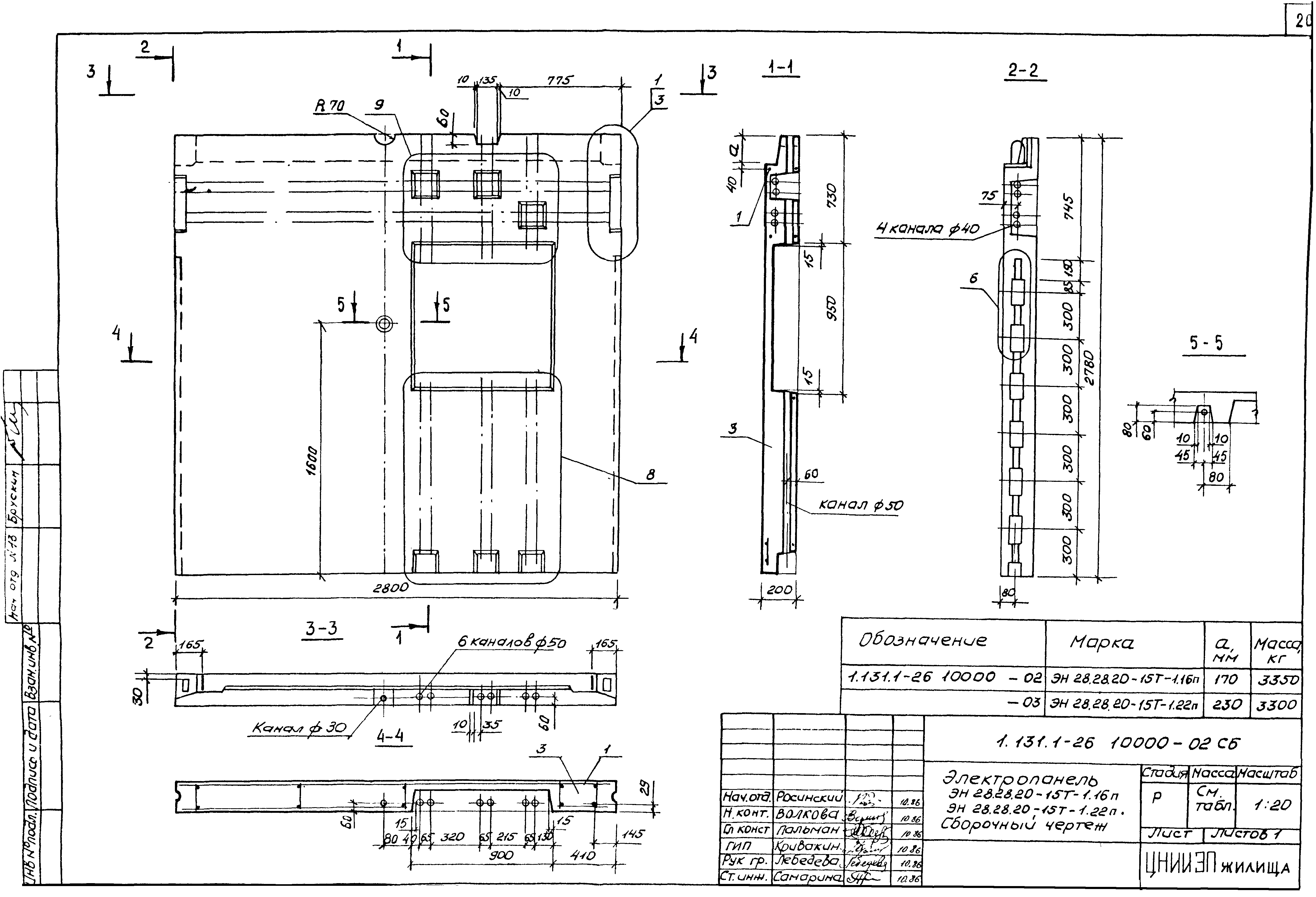

Оглавление:	1.131.1-26 00000 ТО Техническое описание 1.131.1-26 00000 ТУ Техническое условия 1.131.1-26 00000 НИ Номенклатура панелей 1.131.1-26 10000 Электропанель ЭН, ЭНП 1.131.1-26 10000 СБ Электропанель ЭН 28.28.20-15Т-1.16л, ЭН 28.28.20-15Т-1.22л. Сборочный чертеж 1.131.1-26 10000-02 СБ Электропанель ЭН 28.28.20-15Т-1.16п, ЭН 28.28.20-15Т-1.22п. Сборочный чертеж 1.131.1-26 10000-04 СБ Электропанель ЭН 28.28.20-20Т-1.16л, ЭН 28.28.20-20Т-1.22л. Сборочный чертеж 1.131.1-26 10000-06 СБ Электропанель ЭН 28.28.20-20Т-1.16п, ЭН 28.28.20-20Т-1.22п. Сборочный чертеж 1.131.1-26 20000 Электропанель ЭН, ЭНП, ЭНГ 1.131.1-26 20000 СБ Электропанель ЭН 29.28.20-15Т-2.12л. Сборочный чертеж 1.131.1-26 20000-01 СБ Электропанель ЭН 29.28.20-15Т-2.15п. Сборочный чертеж 1.131.1-26 20000-02 СБ Электропанель ЭНП 29.28.20-15Т-2.12л. Сборочный чертеж 1.131.1-26 20000-03 СБ Электропанель ЭНП 29.28.20-15Т-2.12п. Сборочный чертеж 1.131.1-26 20000-04 СБ Электропанель ЭНГ 28.26.20-15Т-1л. Сборочный чертеж 1.131.1-26 20000-05 СБ Электропанель ЭНГ 28.26.20-15Т-1п. Сборочный чертеж 1.131.1-26 20000-06 СБ Электропанель ЭНГ 34.26.20-15Т-1л. Сборочный чертеж 1.131.1-26 20000-07 СБ Электропанель ЭНГ 34.26.20-15Т-1п. Сборочный чертеж 1.131.1-26 30000 Электропанель ЭС, ЭН 1.131.1-26 30000 СБ Электропанель ЭС 17.28.20-15Т-1. Сборочный чертеж 1.131.1-26 30000-01 СБ Электропанель ЭН 17.28.20-20Т-1.22. Сборочный чертеж 1.131.1-26 00000 Д1 Узлы 1, 2 1.131.1-26 00000 Д2 Узлы 3, 4 1.131.1-26 00000 Д3 Узлы 5, 6, 7 1.131.1-26 00000 Д4 Узлы 8… 13 1.131.1-26 01000 Каркас простраственный КП1, КП2, КП3 1.131.1-26 02000 Каркас простраственный КП4, КП5, КП6 1.131.1-26 03000 Каркас простраственный КП7, КП8 1.131.1-26 04000 Каркас простраственный КП9, КП10 1.131.1-26 05000 Каркас простраственный КП11, КП12 1.131.1-26 06000 Каркас простраственный КП13, КП14 1.131.1-26 07000 Каркас простраственный КП15, КП16 1.131.1-26 08000 Каркас простраственный КП17, КП18 1.131.1-26 00000 Д5 Узлы 14… 17 1.131.1-26 00000 Д6 Узлы 18… 21 1.131.1-26 00100 Каркас плоский КР1… КР10 1.131.1-26 00200 Каркас плоский КР11… КР19 1.131.1-26 00300 Сетка С1… С5 1.131.1-26 00400 Изделие закладное МН1, МН2 1.131.1-26 00001 Петля строповочная ПВ1, ПВ2 1.131.1-26 00002 Петля строповочная ПВ3… ПВ7 1.131.1-26 00003 Стержень гнутый АВ1, АВ2, АВ3 1.131.1-26 00000 РС Ведомость расхода стали 1.131.1-26 00000 РМ Ведомость расхода материалов
Разработан:	ЦНИИЭП жилища
Утверждён:	17.03.1987 Госгражданстрой (Gosgrazhdanstroy 77)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1987 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены внутренние Панели бетонные и железобетонные

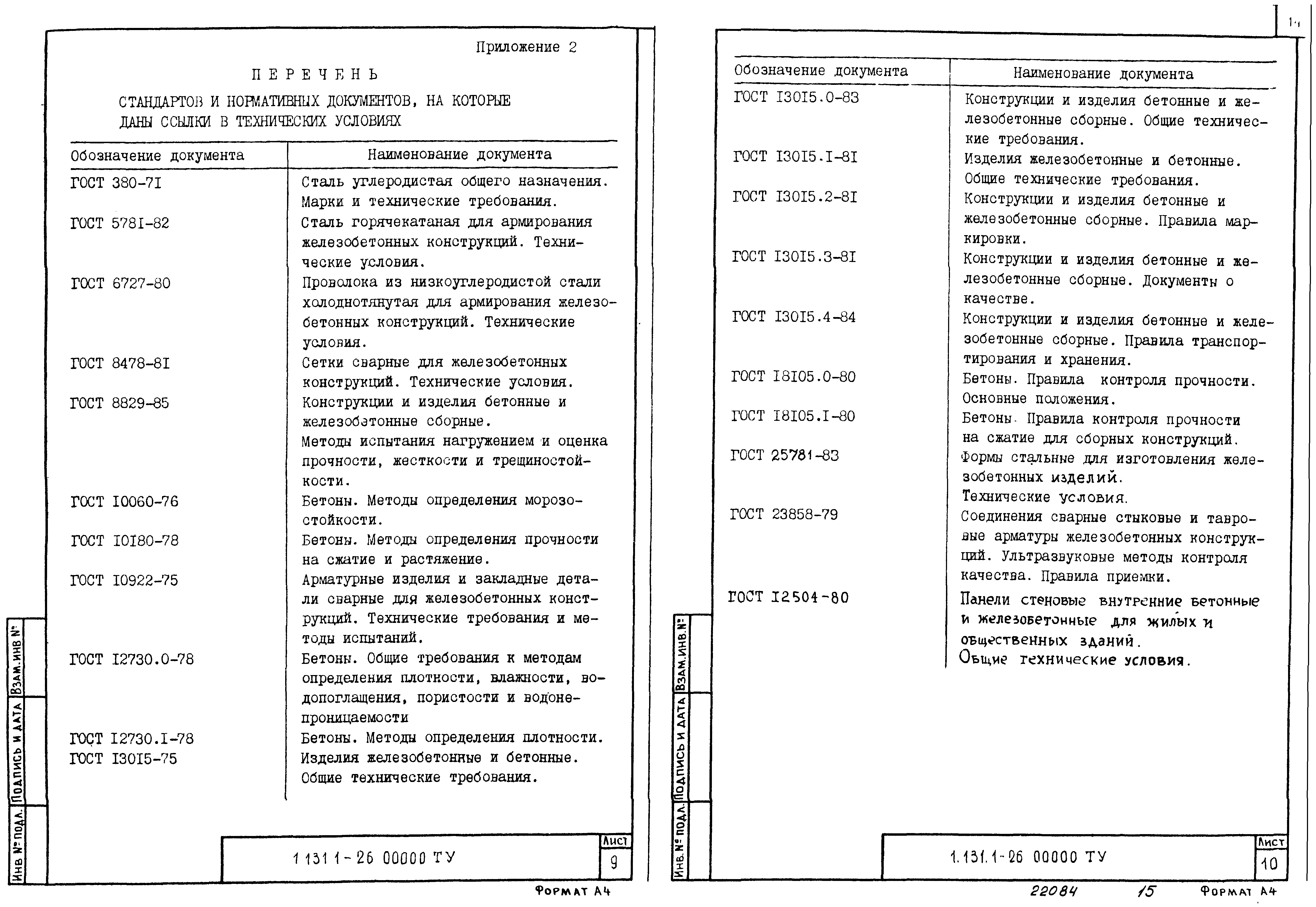

Нормативные ссылки:	ГОСТ 12504-80 «Панели стеновые внутренние бетонные и железобетонные для жилых и общественных зданий. Общие технические условия» ГОСТ 13015.0-83 «Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования» ГОСТ 13015.1-81 «Конструкции и изделия бетонные и железобетонные сборные. Приемка» ГОСТ 13015.2-81 «Конструкции и изделия бетонные и железобетонные сборные. Маркировка» ГОСТ 13015.3-81 «Конструкции и изделия бетонные и железобетонные сборные. Документ о качестве» ГОСТ 13015.4-84 «Конструкции и изделия бетонные и железобетонные сборные. Правила транспортирования и хранения» ГОСТ 23009-78 «Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)» ГОСТ 23858-79 «Соединения сварные стыковые и тавровые арматуры железобетонных конструкций. Ультразвуковые методы контроля качества. Правила приемки» ГОСТ 12730.0-78 «Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости» ГОСТ 12730.1-78 «Бетоны. Методы определения плотности» ГОСТ 25781-83 «Формы стальные для изготовления железобетонных изделий. Технические условия» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 8478-81 «Сетки сварные для железобетонных конструкций. Технические условия» ГОСТ 8829-85 «Конструкции и изделия бетонные и железобетонные сборные. Методы испытания нагружением и оценка прочности, жесткости и трещиностойкости» ГОСТ 10922-75 «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний» ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» СНиП 2.03.01-84 «Бетонные и железобетонные конструкции»
