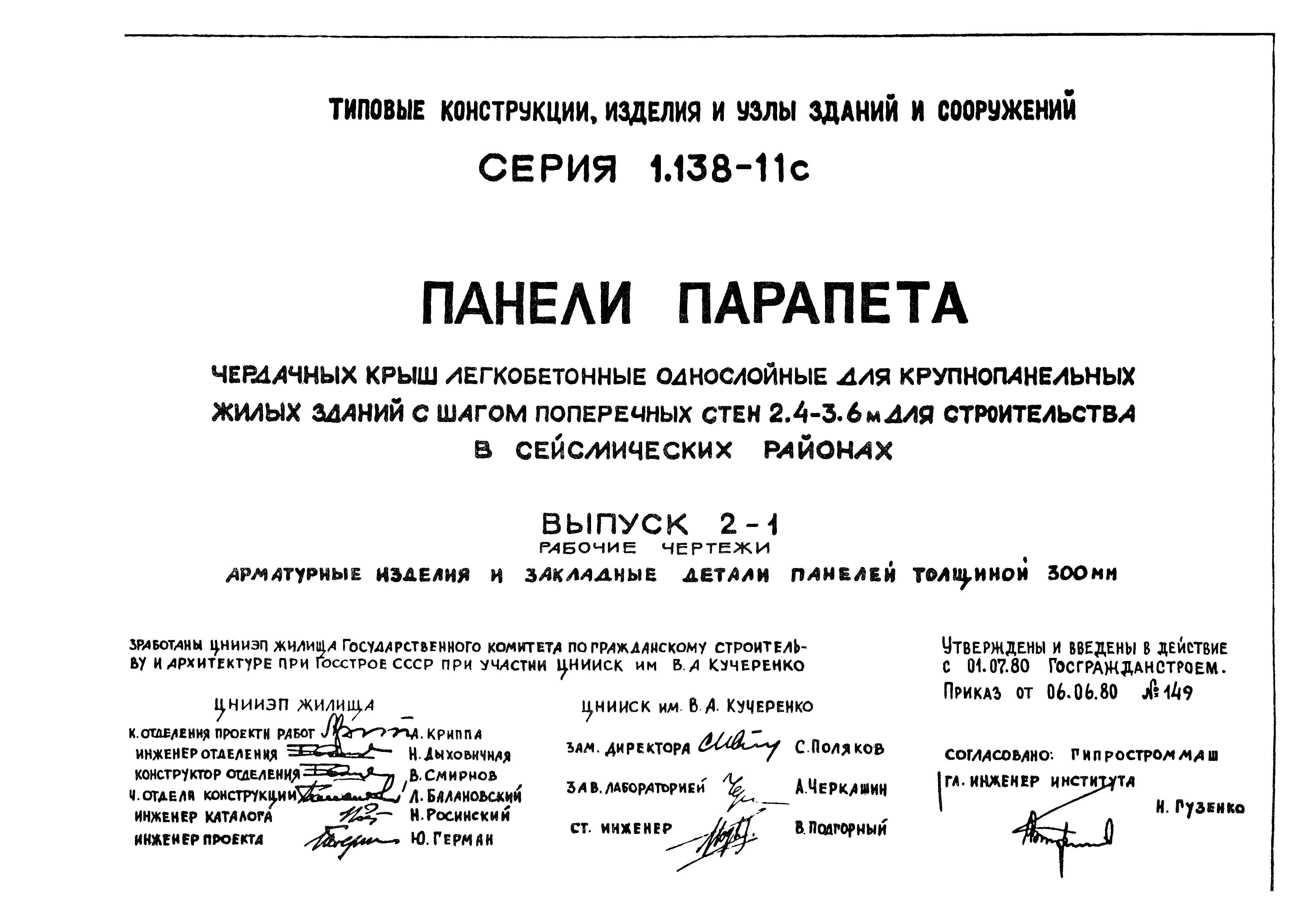

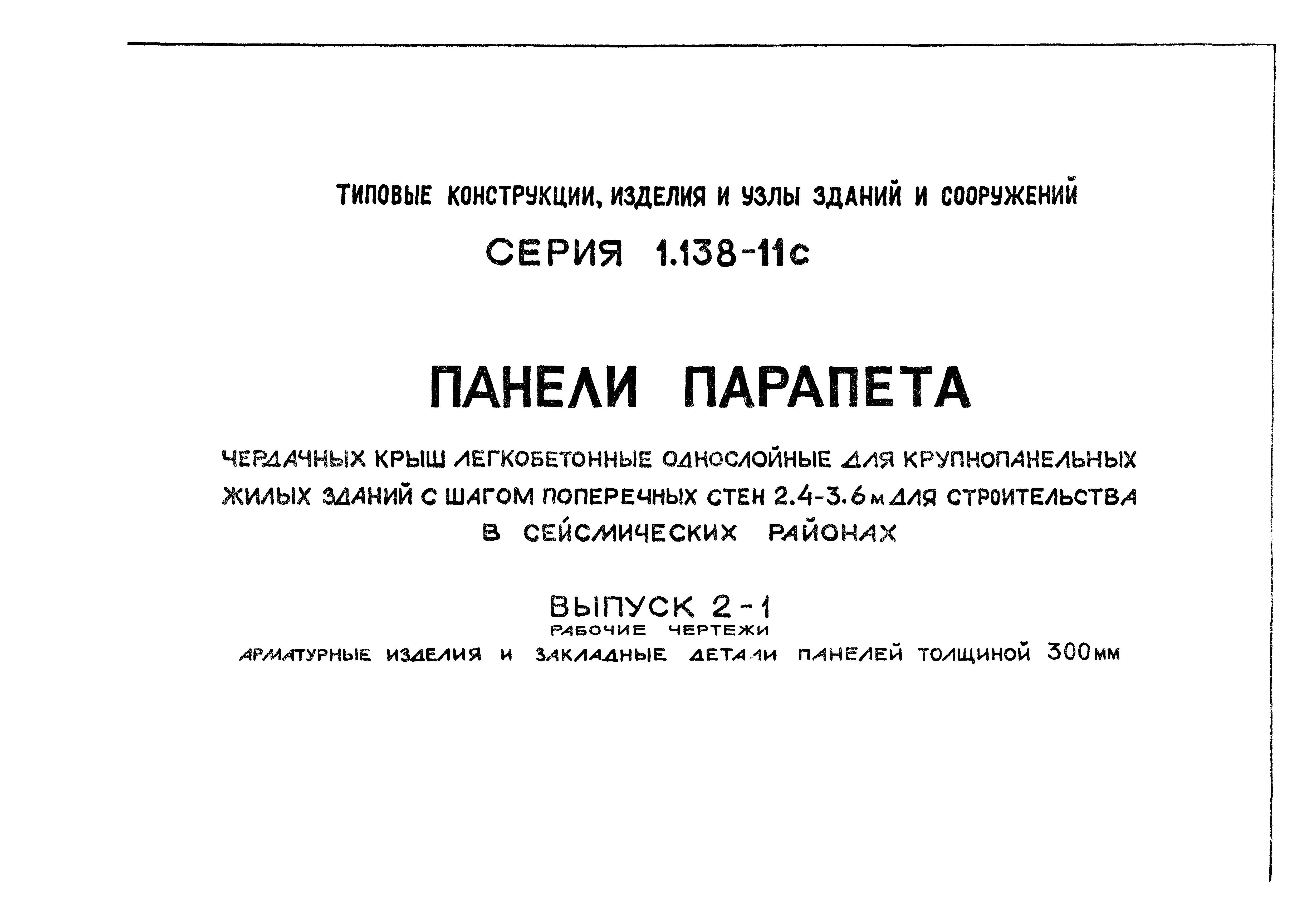

Скачать Серия 1.138-11с Выпуск 2-1. Арматурные изделия и закладные детали панелей толщиной 300 мм. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.138-11с

Выпуск 2-1. Арматурные изделия и закладные детали панелей толщиной 300 мм. Рабочие чертежи

Обозначение:	Серия 1.138-11с
Обозначение англ:	Series 1.138-11с
Статус:	не определен законодательством
Название рус.:	Выпуск 2-1. Арматурные изделия и закладные детали панелей толщиной 300 мм. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1980
Область применения:	В выпуске приведены чертежи плоских арматурных изделий (каркасов и сеток), пространственных каркасов и сеток, прямых и гнутых стержней, строповочных петель и закладных деталей, а также спецификации и выборки стали на эти изделия

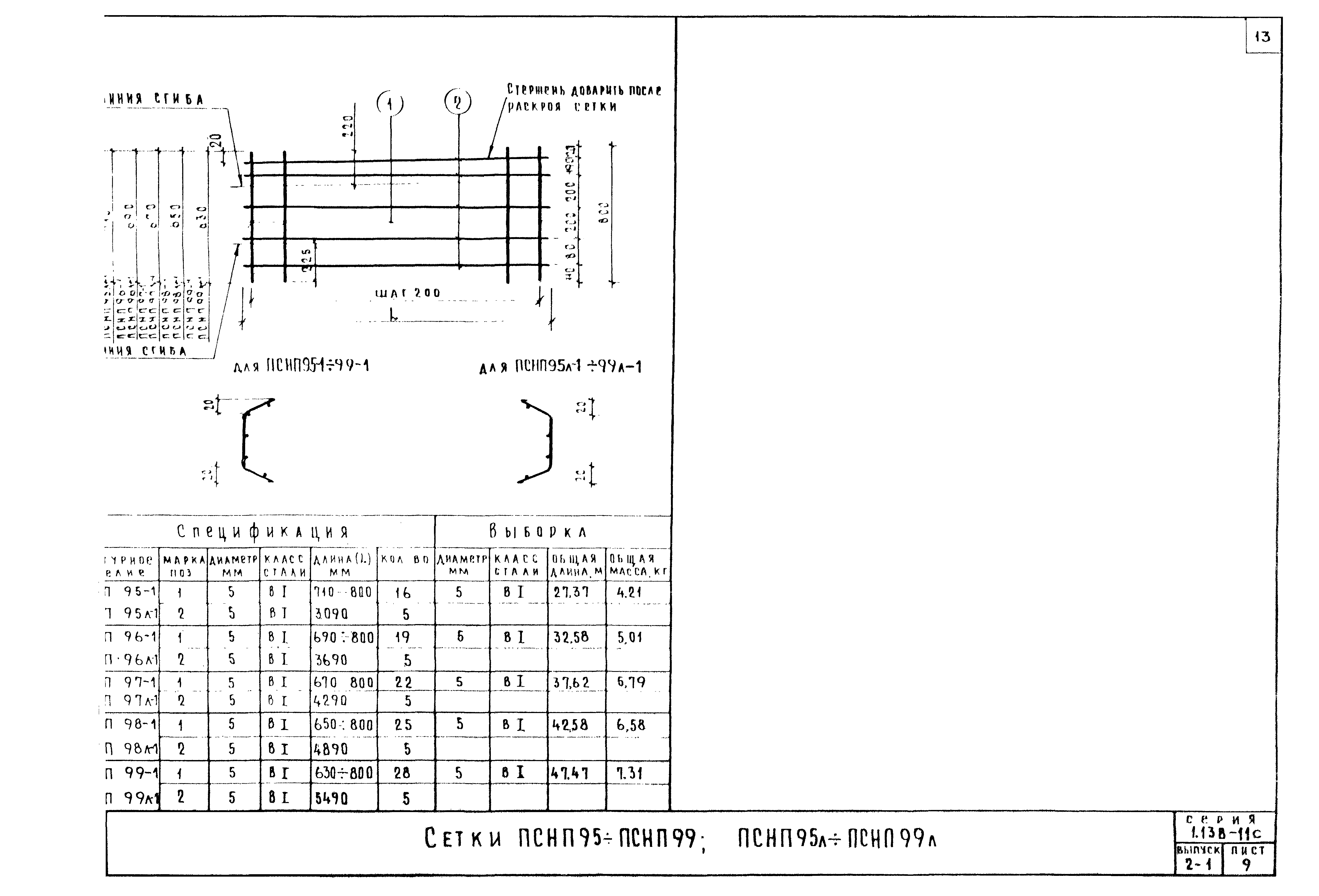

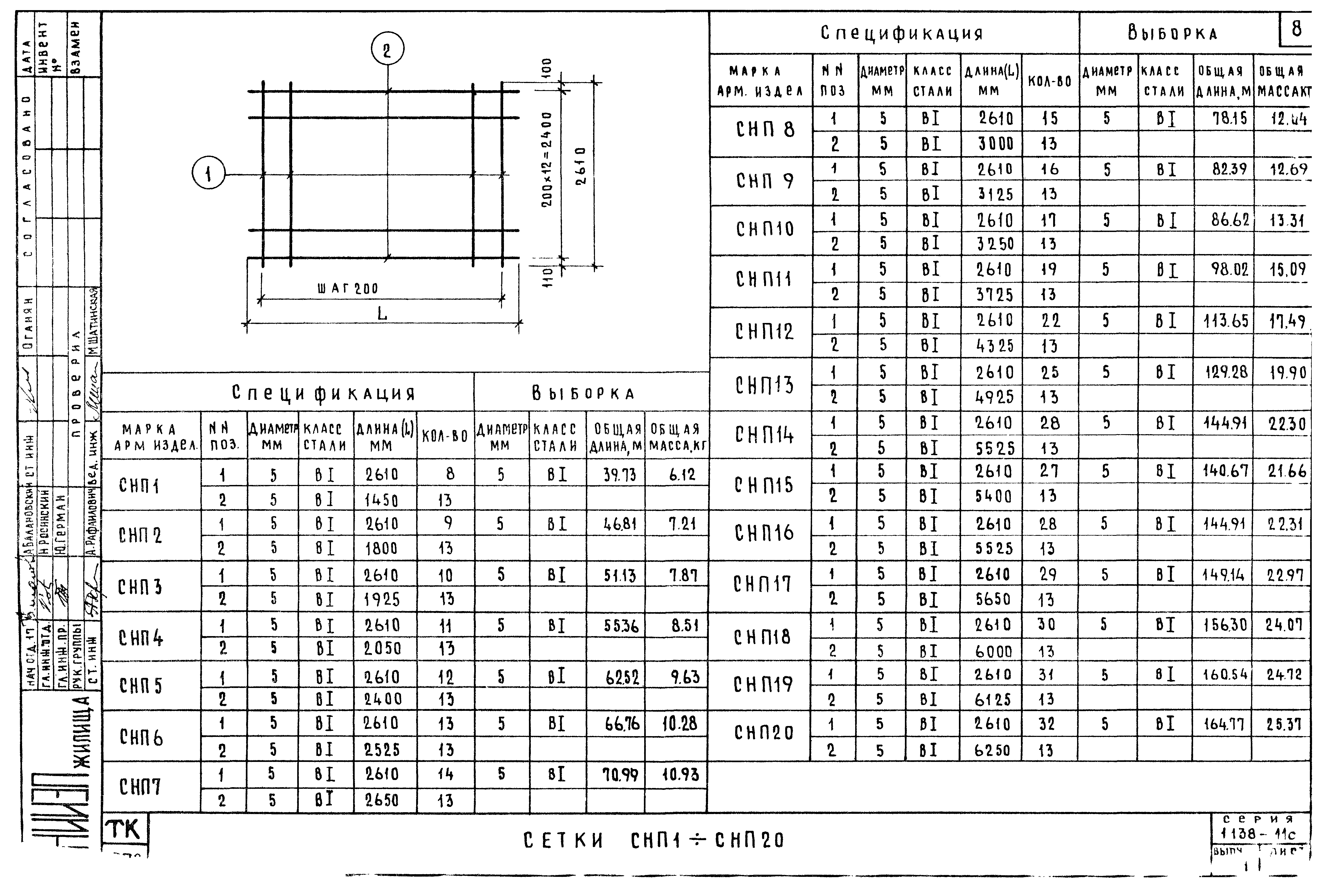

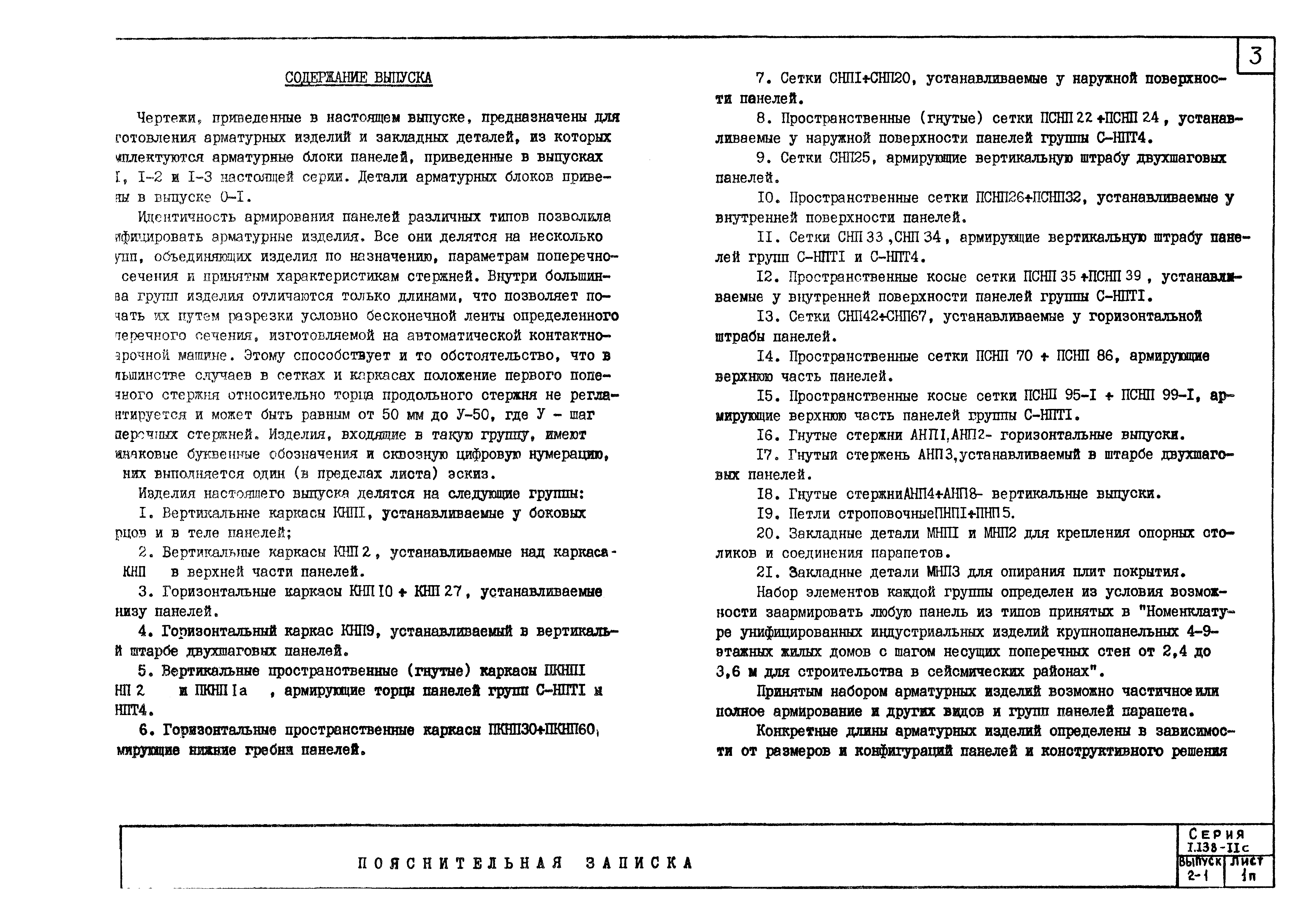

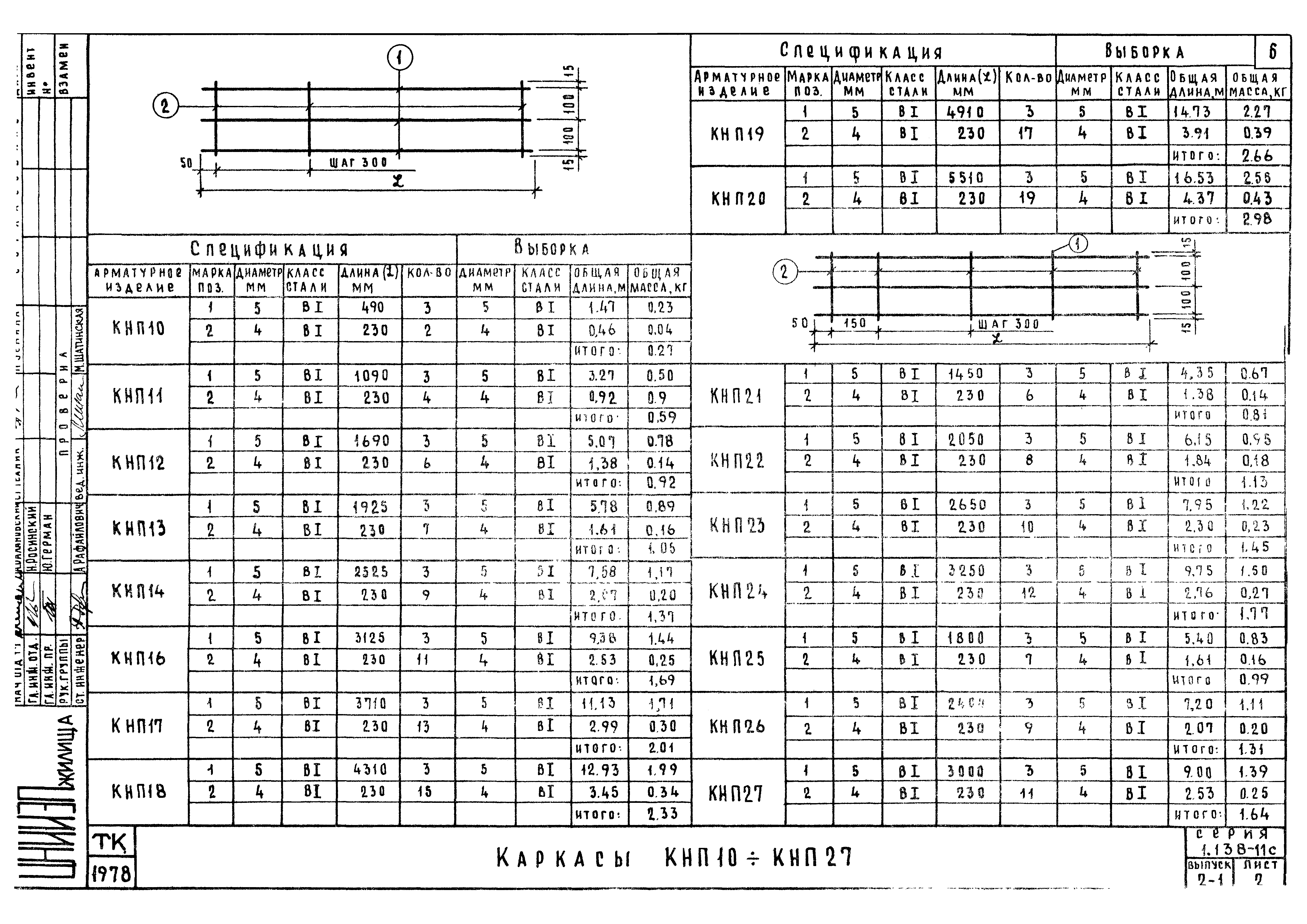

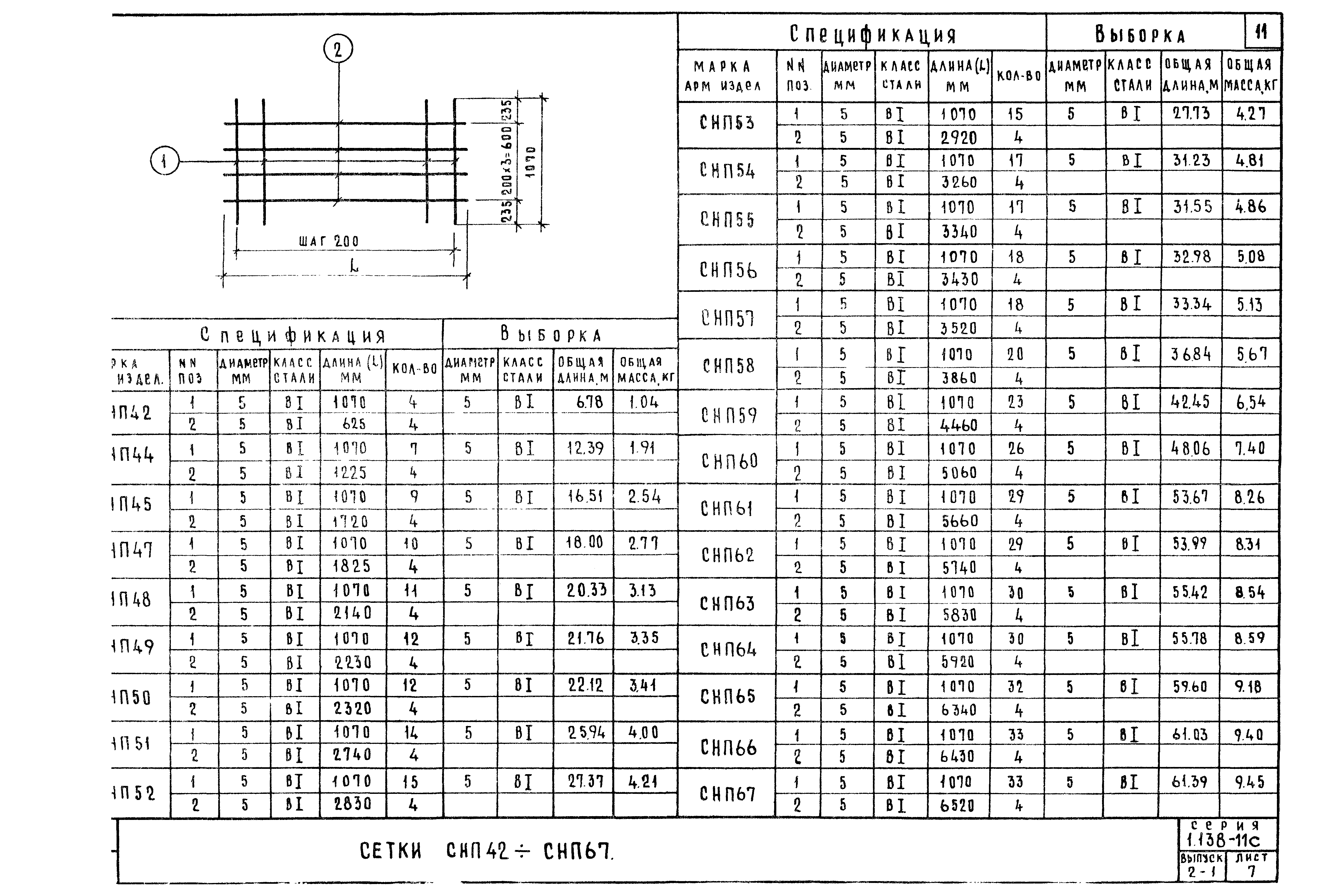

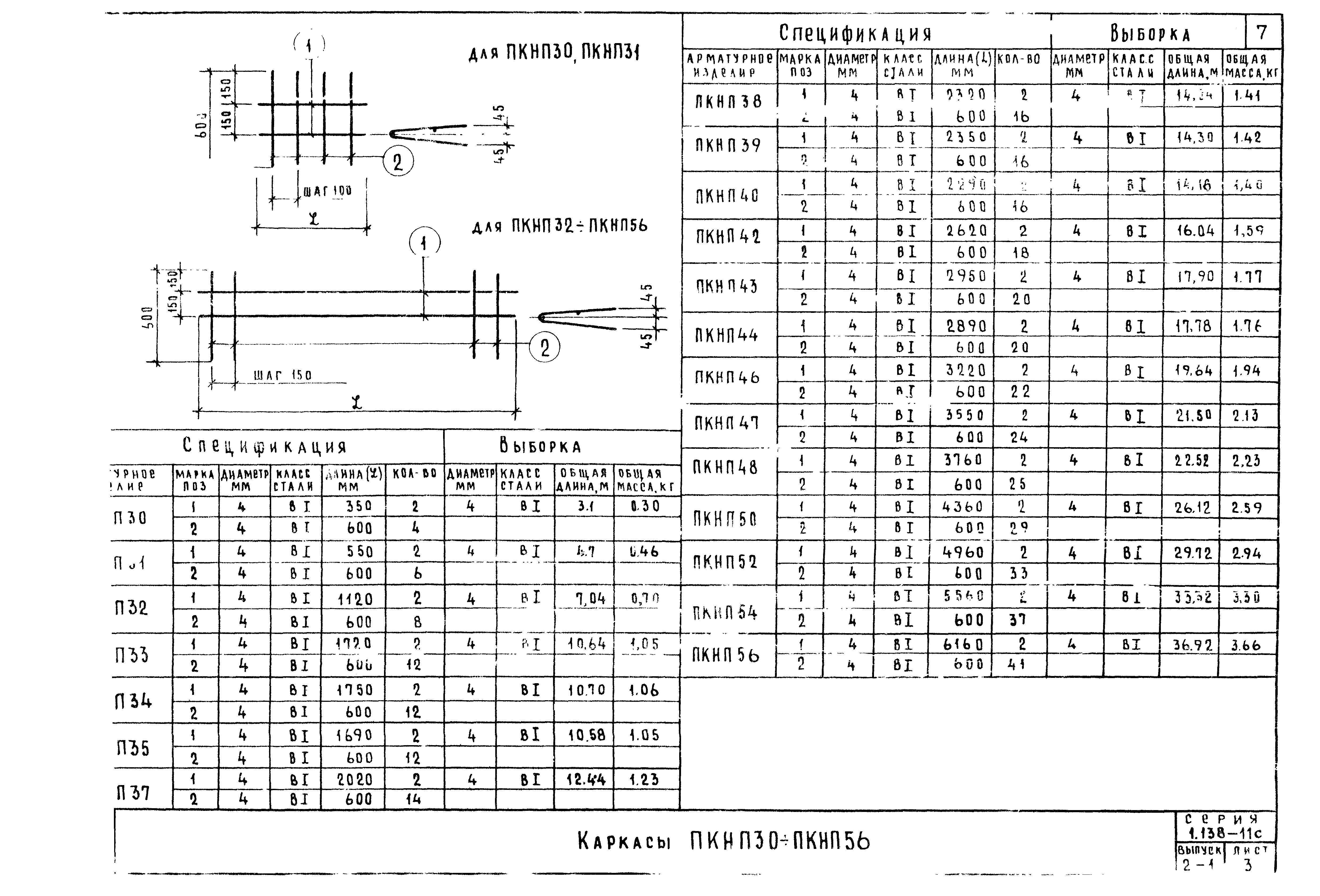

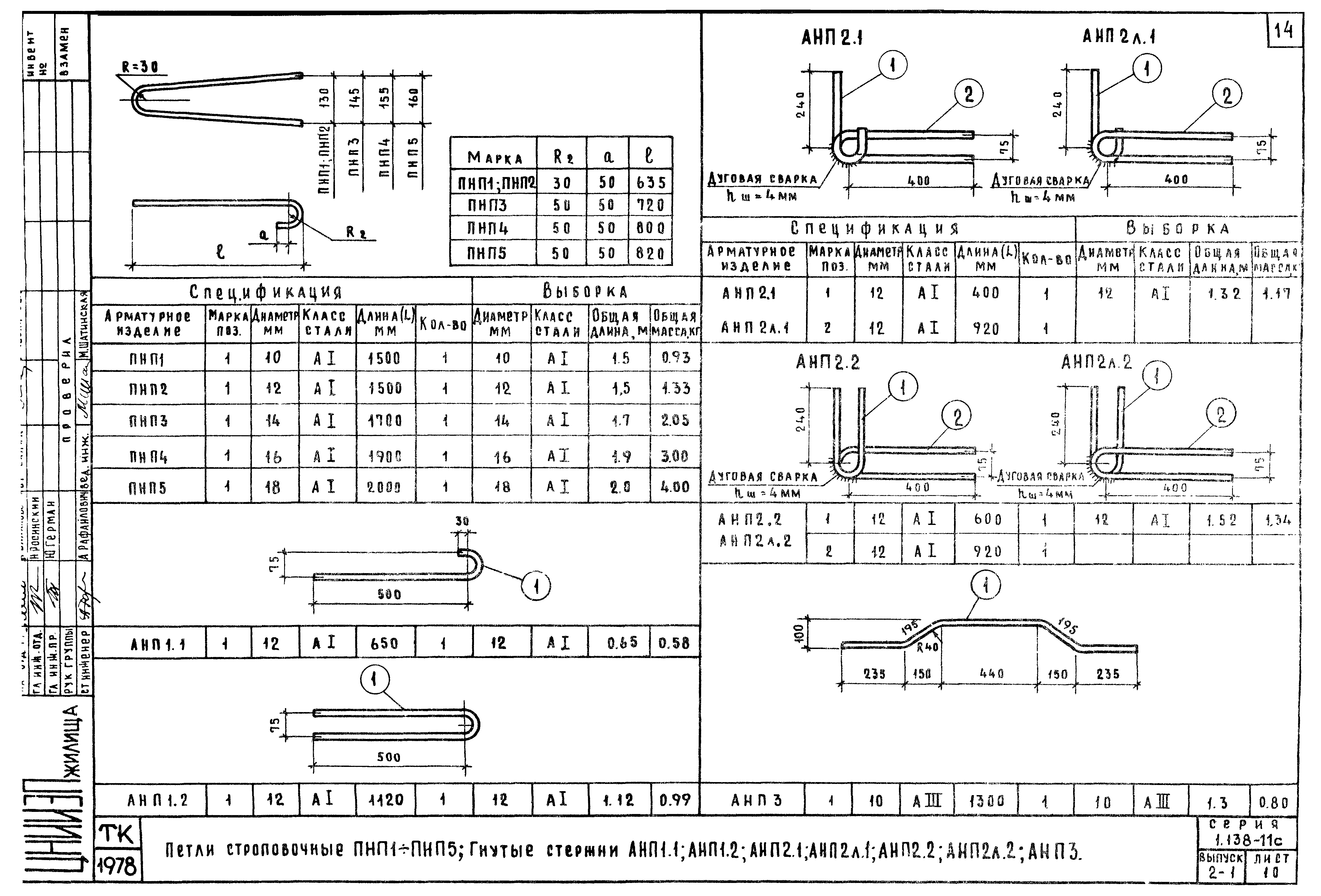

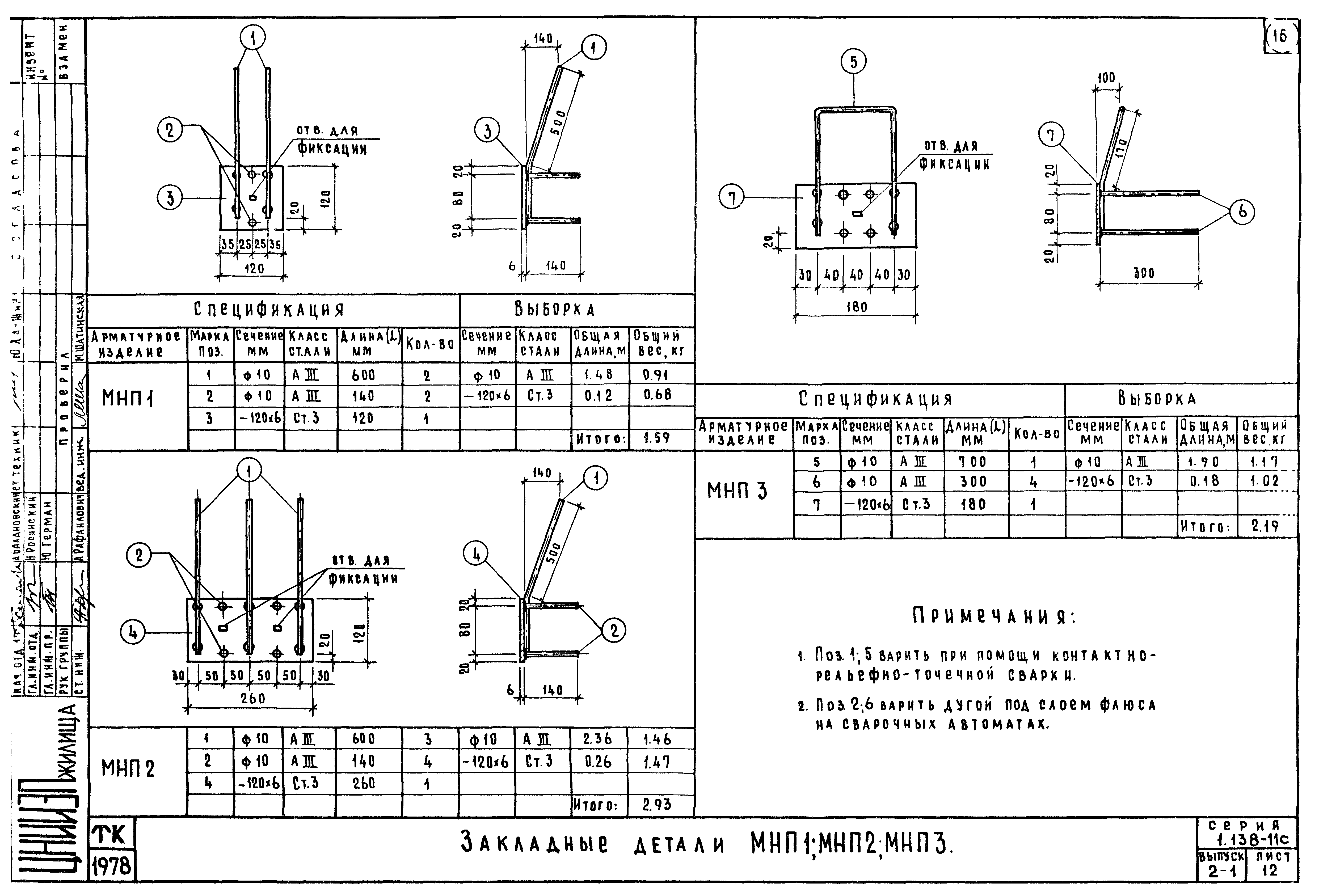

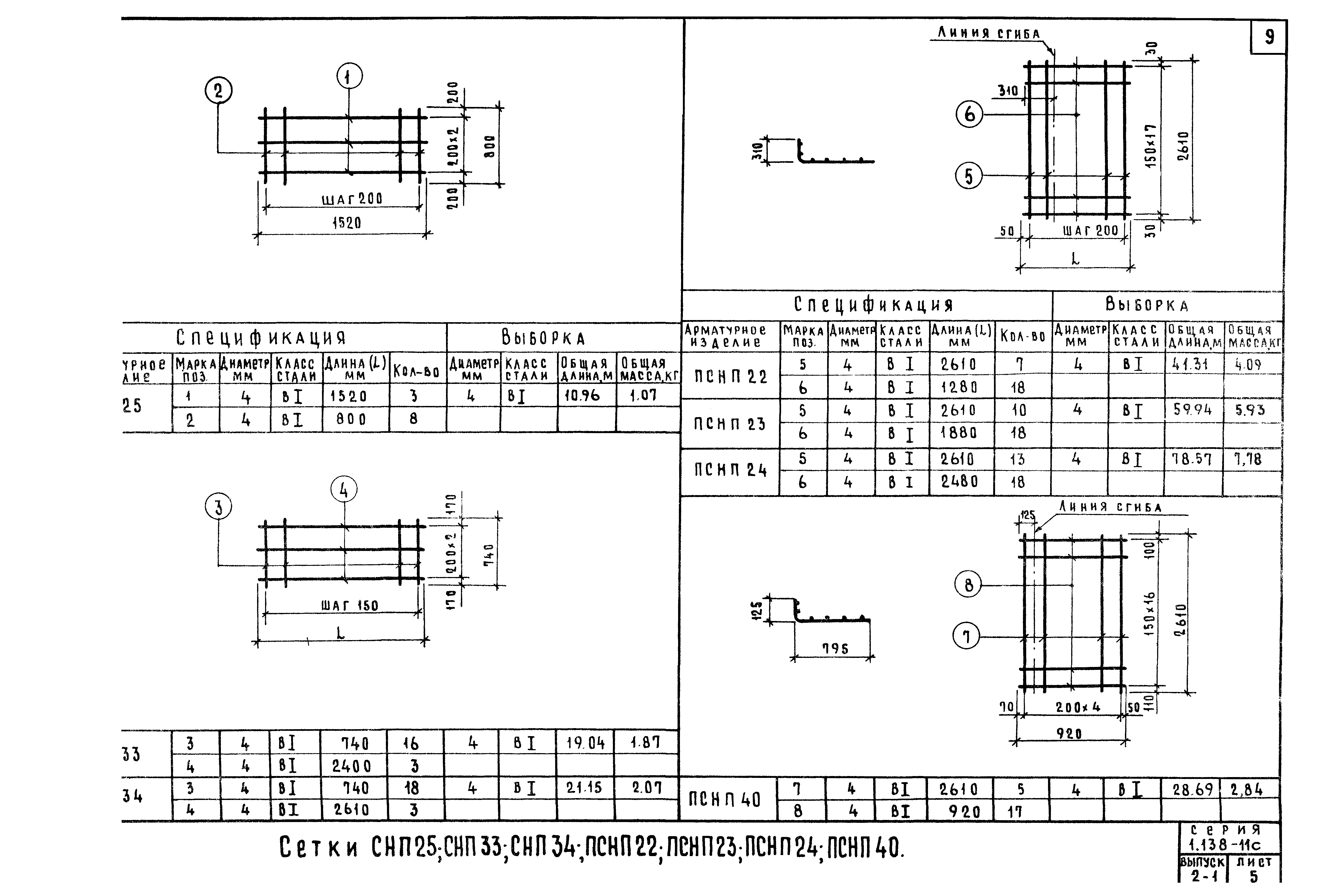

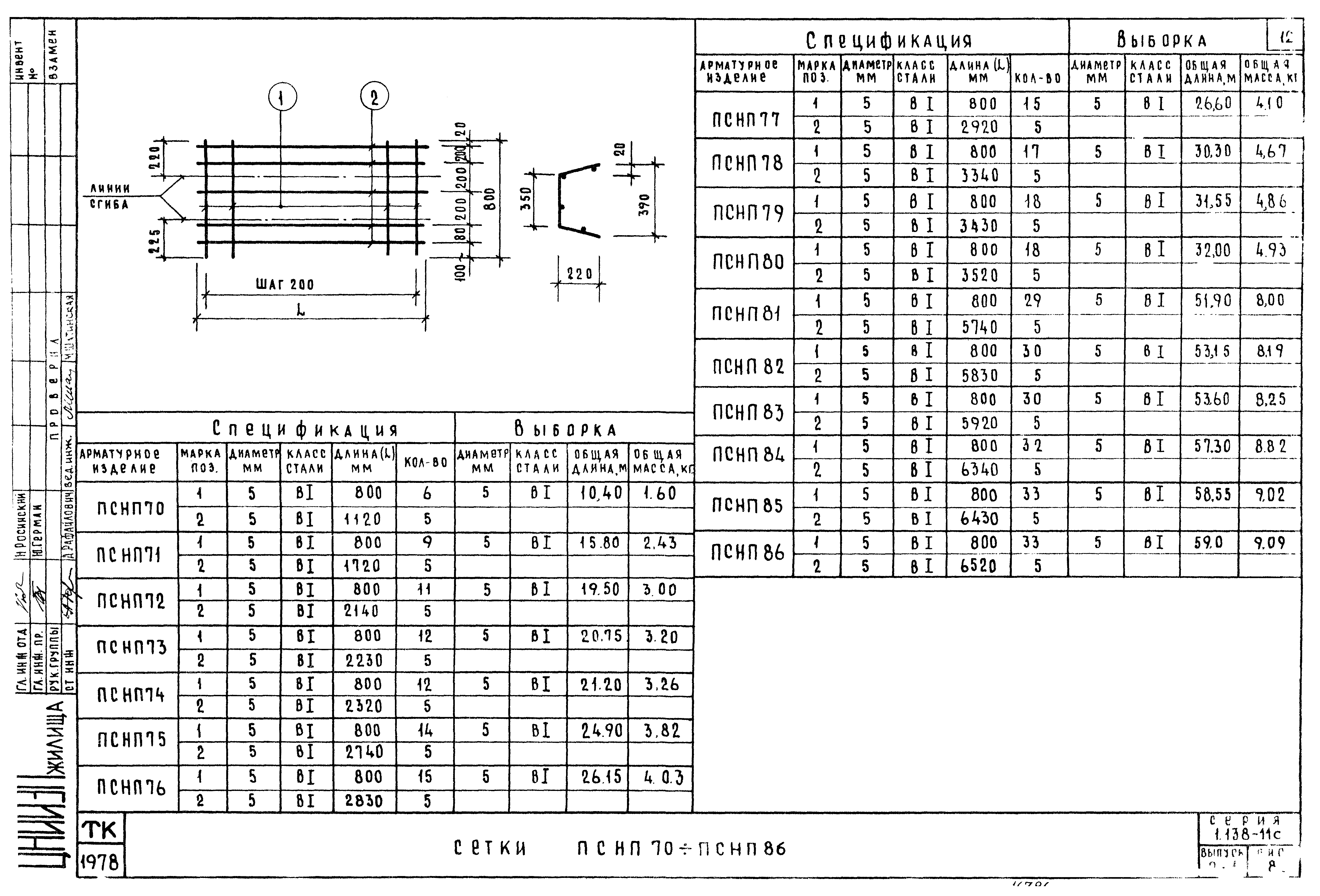

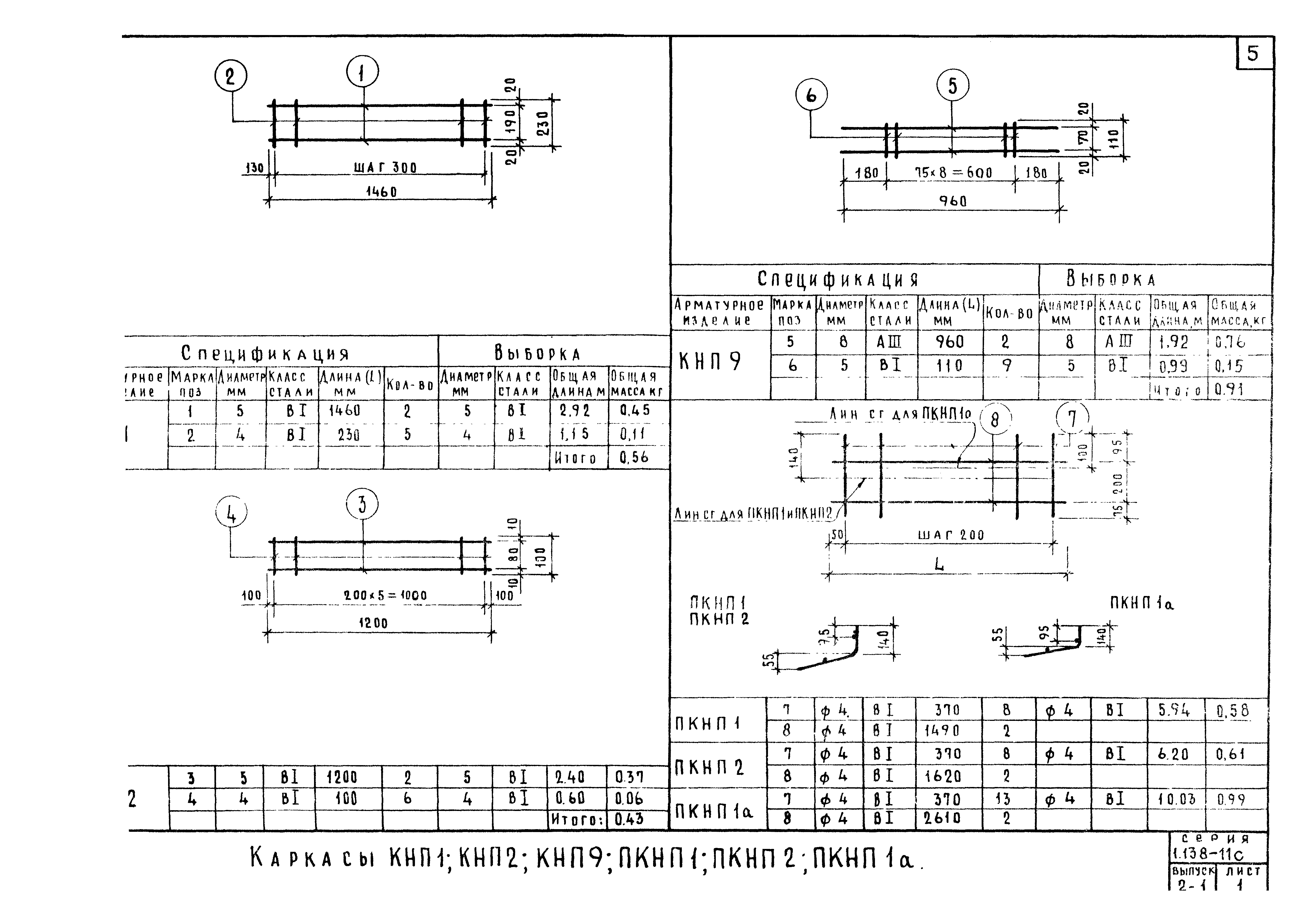

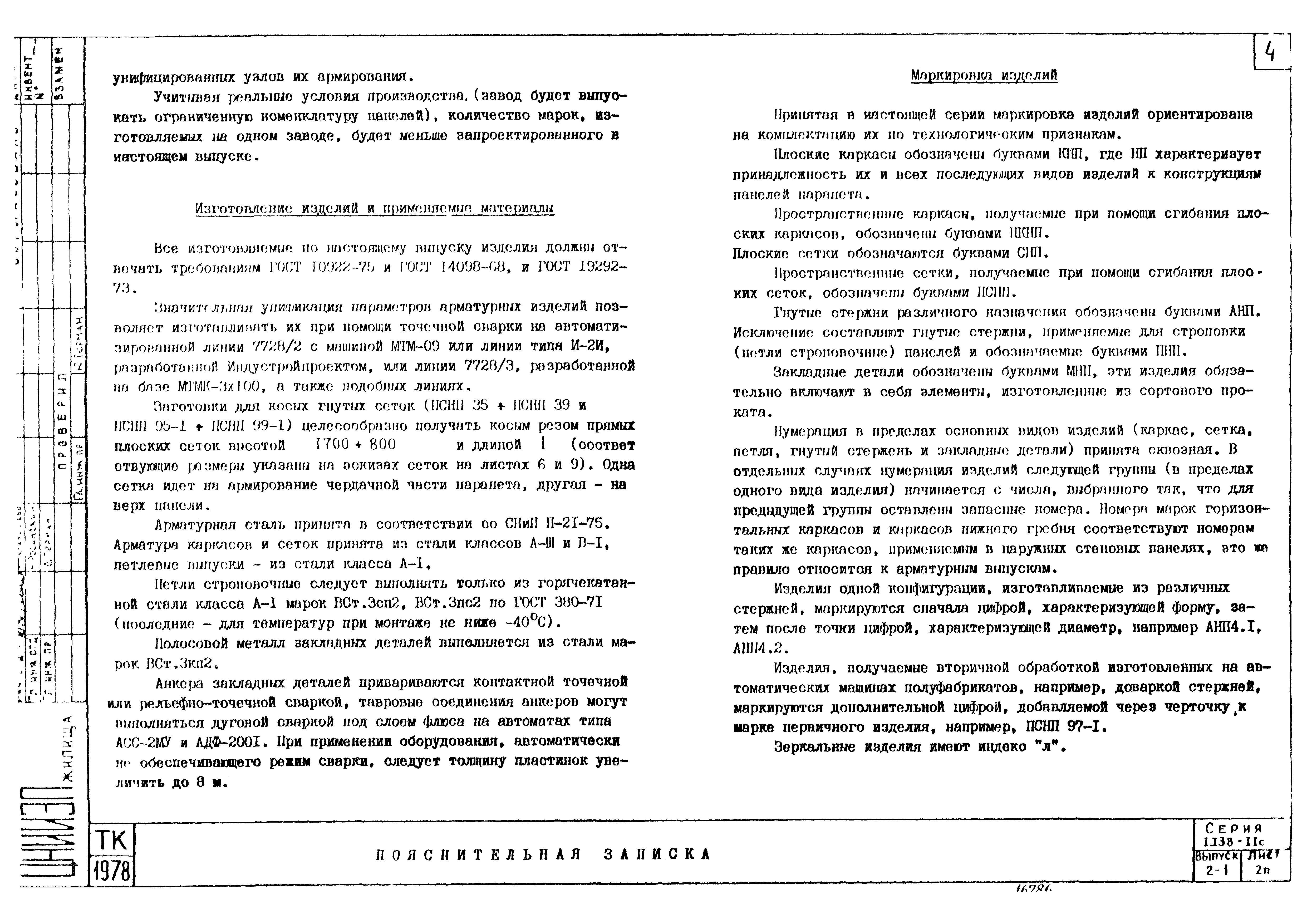

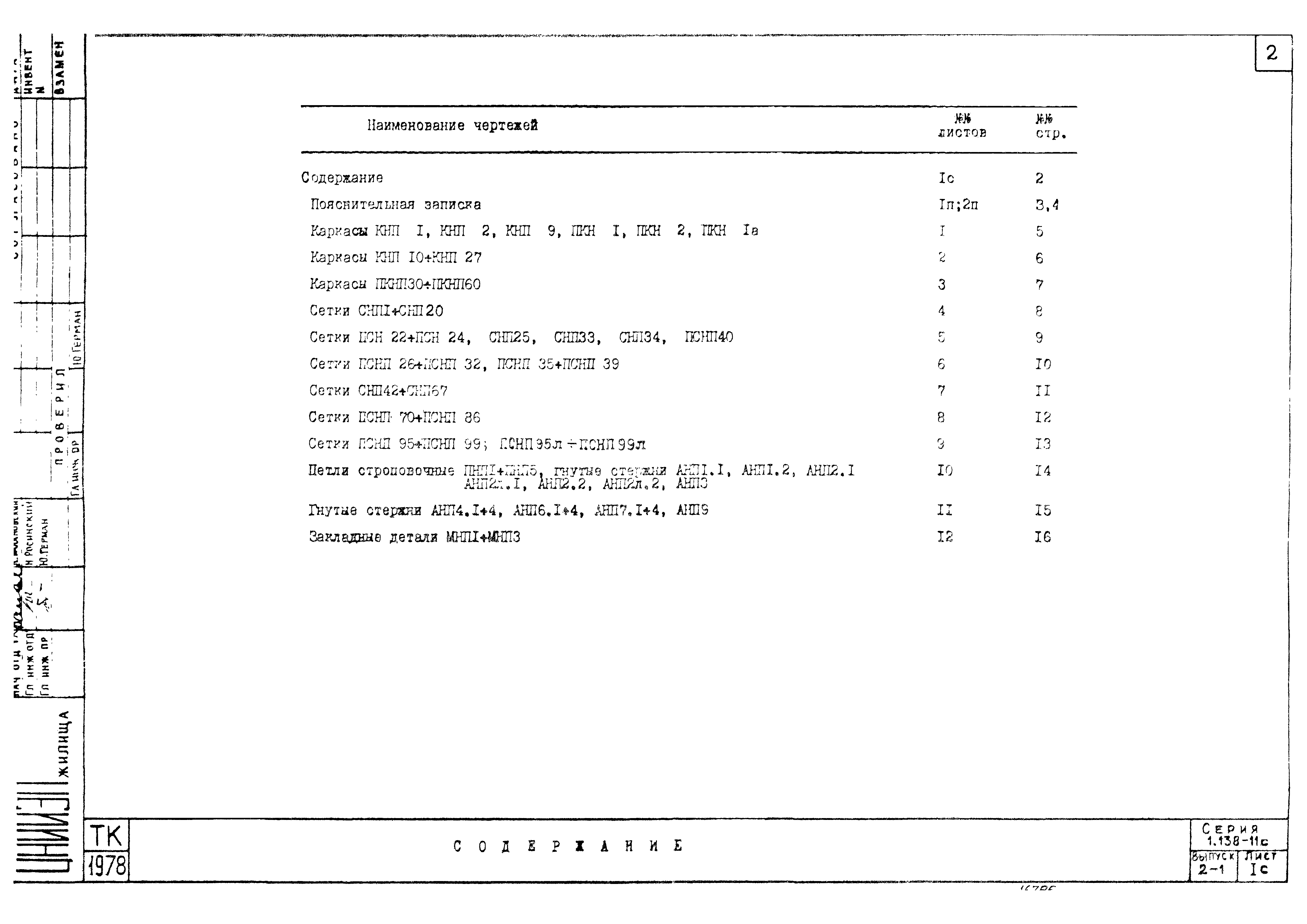

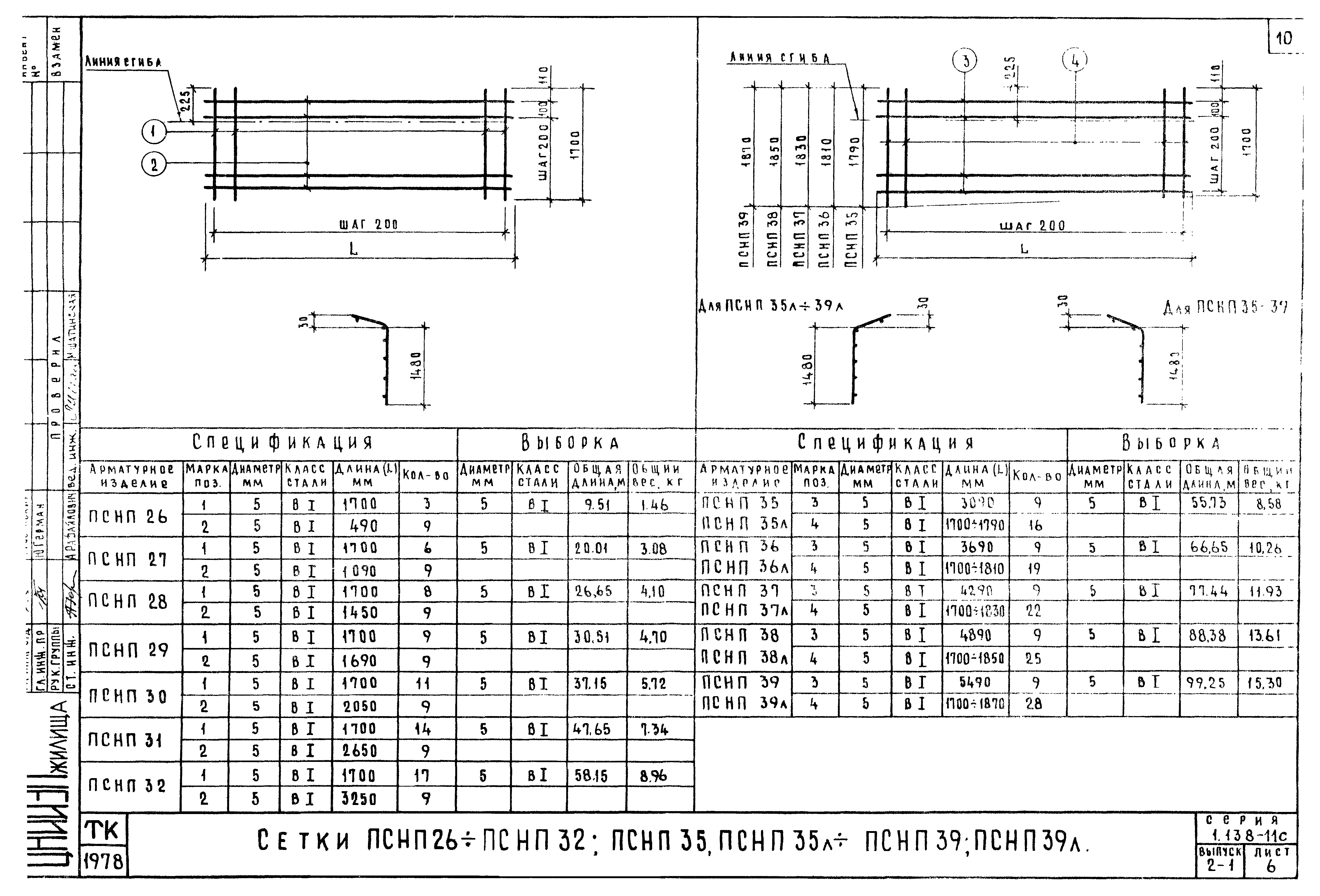

Оглавление:	Содержание Пояснительная записка Каркасы КНП1; КНП2; КНП9; ПКНП1; ПКНП2; ПКНП1а Каркасы КНП10 - КНП27 Каркасы ПКНП30 - ПКНП60 Сетки СНП1 - СНП20 Сетки СНП25; СНП33; СНП34; ПСНП40; ПСНП23; ПСНП24; ПСНП40 Сетки ПСНП26 - ПСНП32; ПСНП35 - ПСНП39 Сетки СНП42 - СНП67 Сетки ПСНП70 - ПСНП86 Сетки ПСНП95 - ПСНП99; ПСНП95л - ПСНП99л Петли строповочные ПНП1 - ПНП5; гнутые стержни АНП1.1; АНП1.2; АНП2.1; АНП2л.1; АНП2.2; АНП2л.2; АНП3 Гнутые стержни АНП4.1 - 4; АНП6.1 - 4; АНП7.1 - 4; АНП9 Закладные детали МНП1 - МНП3
Разработан:	ЦНИИСК им. В.А. Кучеренко ЦНИИЭП жилища
Утверждён:	06.06.1980 Госгражданстрой (Gosgrazhdanstroy 149)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели и блоки парапетов. Карнизы
Нормативные ссылки:	ГОСТ 14098-68 «Соединения сварные арматуры железобетонных изделий и конструкций. Контактная и ванная сварка. Основные типы и конструктивные элементы» ГОСТ 10922-75 «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний» СНиП II-21-75 «Бетонные и железобетонные конструкции» ГОСТ 19292-73 «Соединения сварные элементов закладных деталей сборных железобетонных конструкций. Контактная и автоматическая сварка плавлением. Основные типы и конструктивные элементы»
