Серия 1.832.1-13

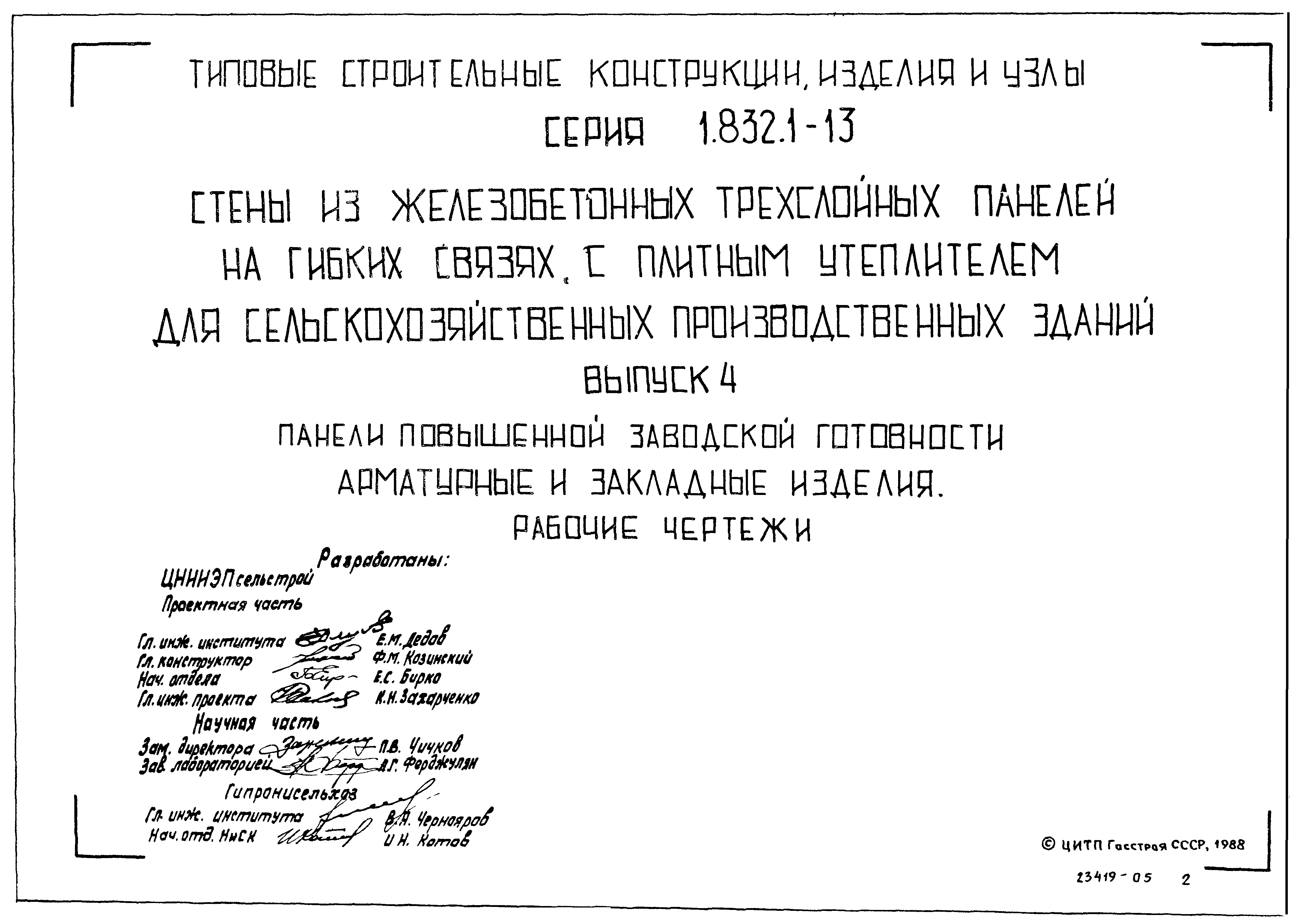

Выпуск 4. Панели повышенной заводской готовности. Арматурные и закладные изделия. Рабочие чертежи

Обозначение:	Серия 1.832.1-13
Обозначение англ:	Series 1.832.1-13
Статус:	не определен законодательством
Название рус.:	Выпуск 4. Панели повышенной заводской готовности. Арматурные и закладные изделия. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	15.02.1989
Область применения:	Выпуск содержит рабочие чертежи арматурных и закладных изделий трехслойных железобетонных панелей повышенной заводской готовности на гибких связях с плитным утеплителем

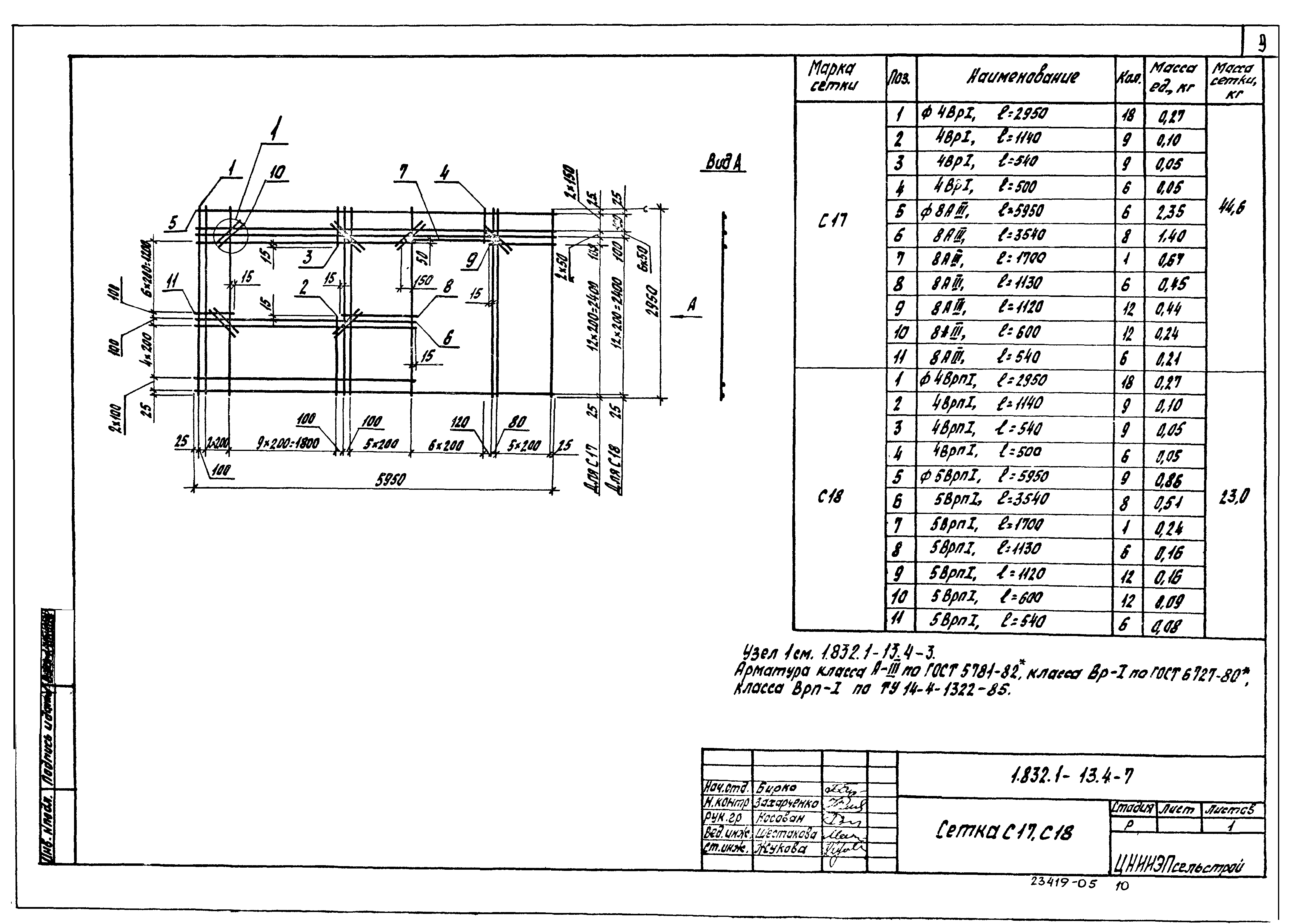

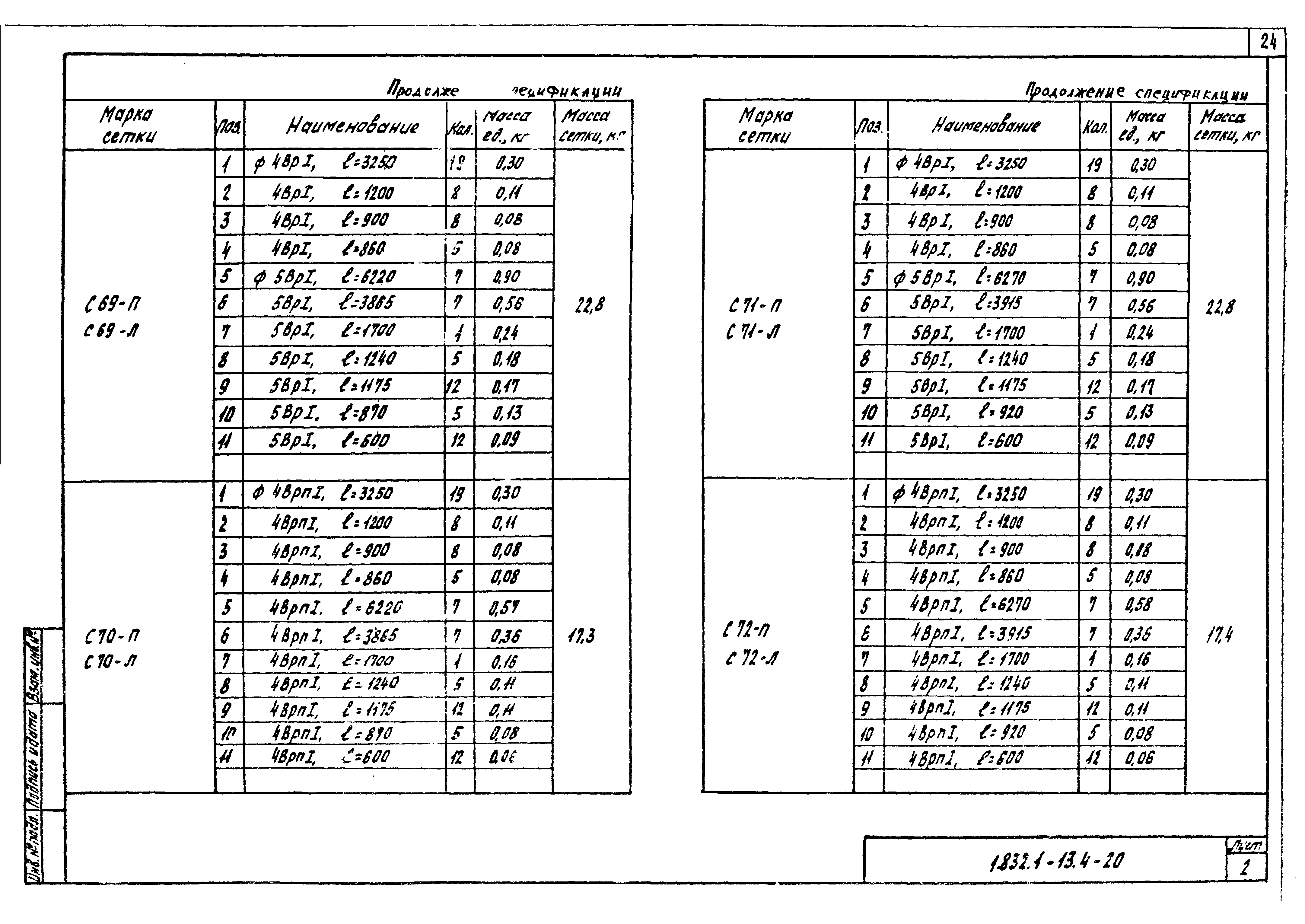

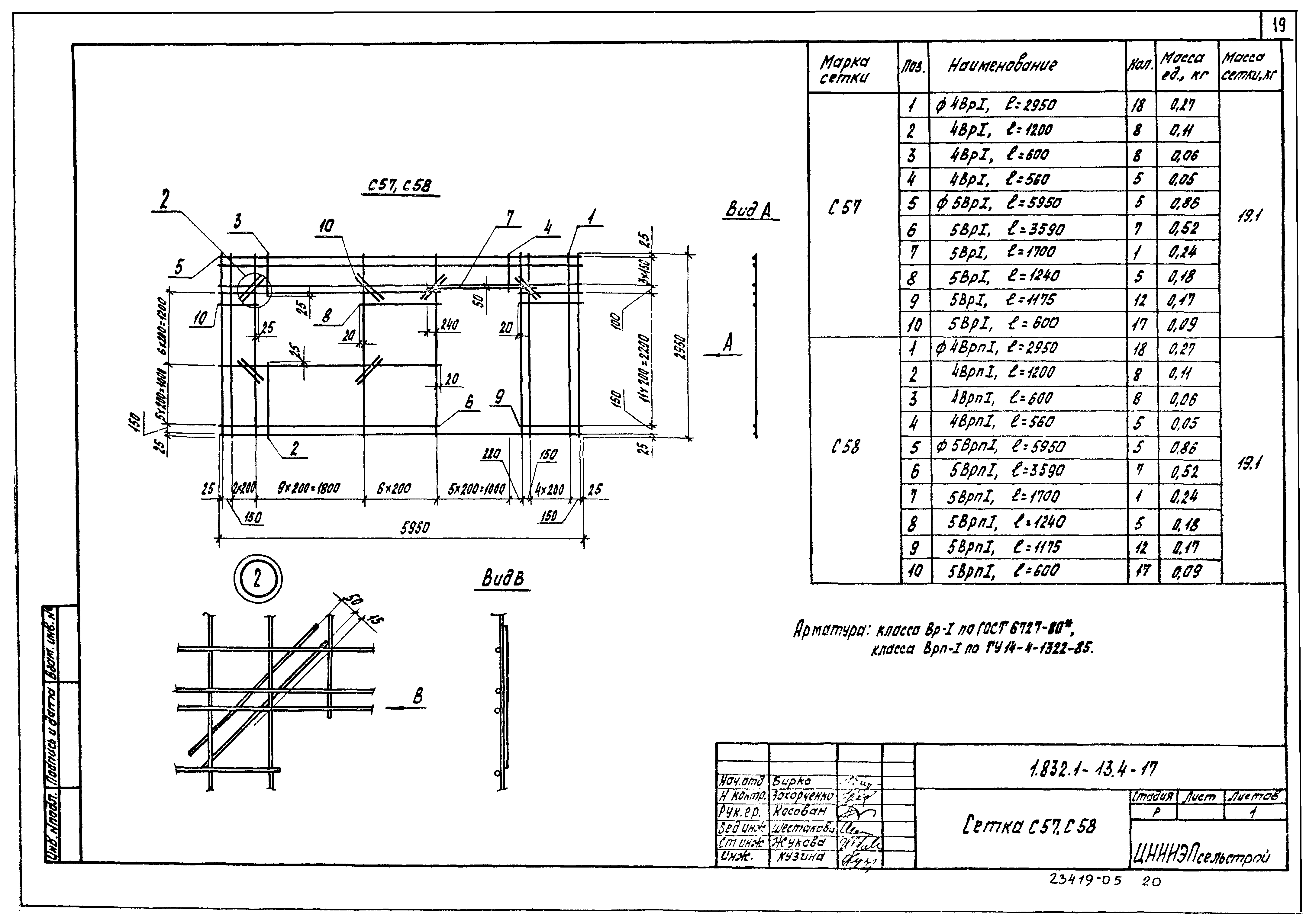

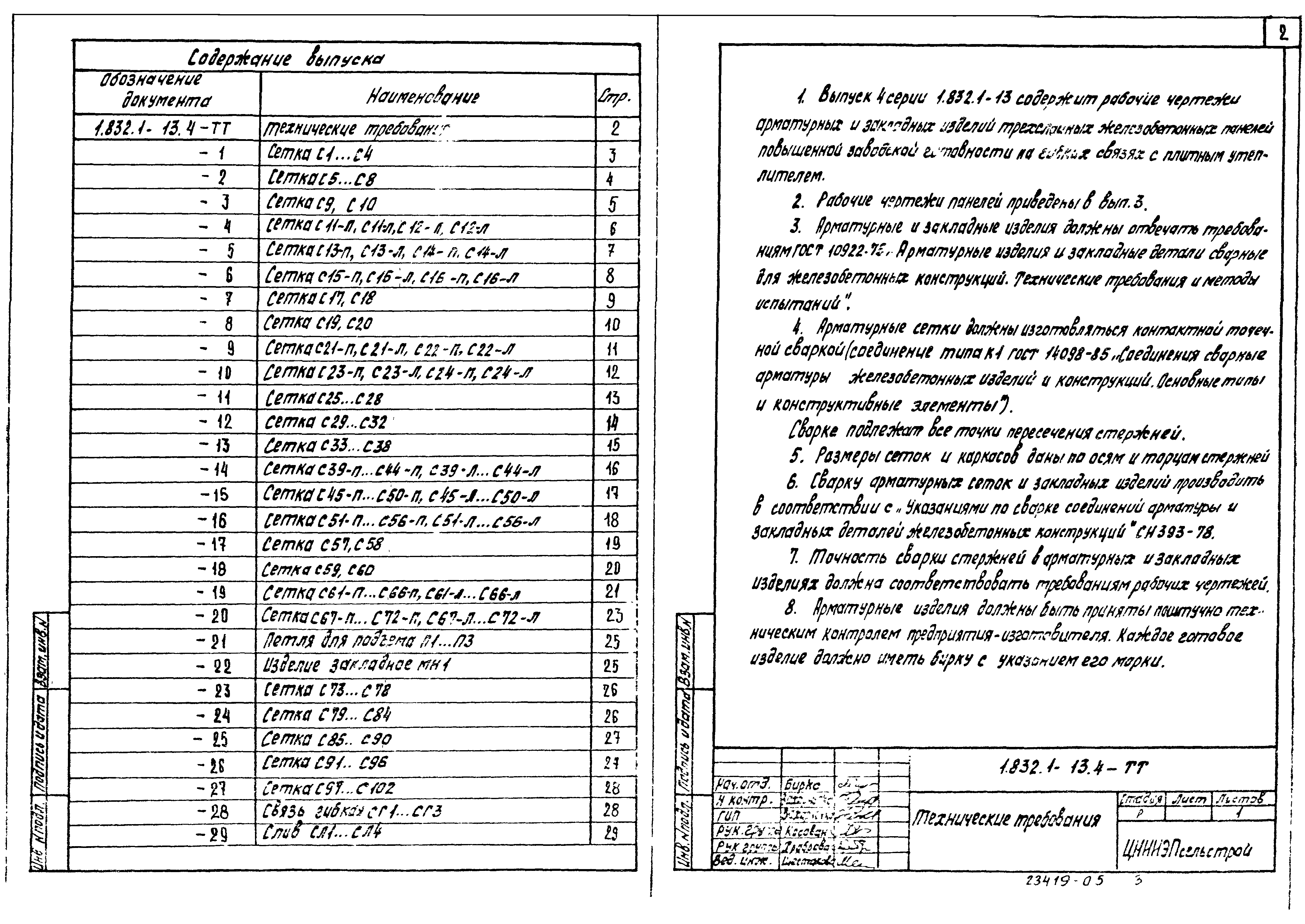

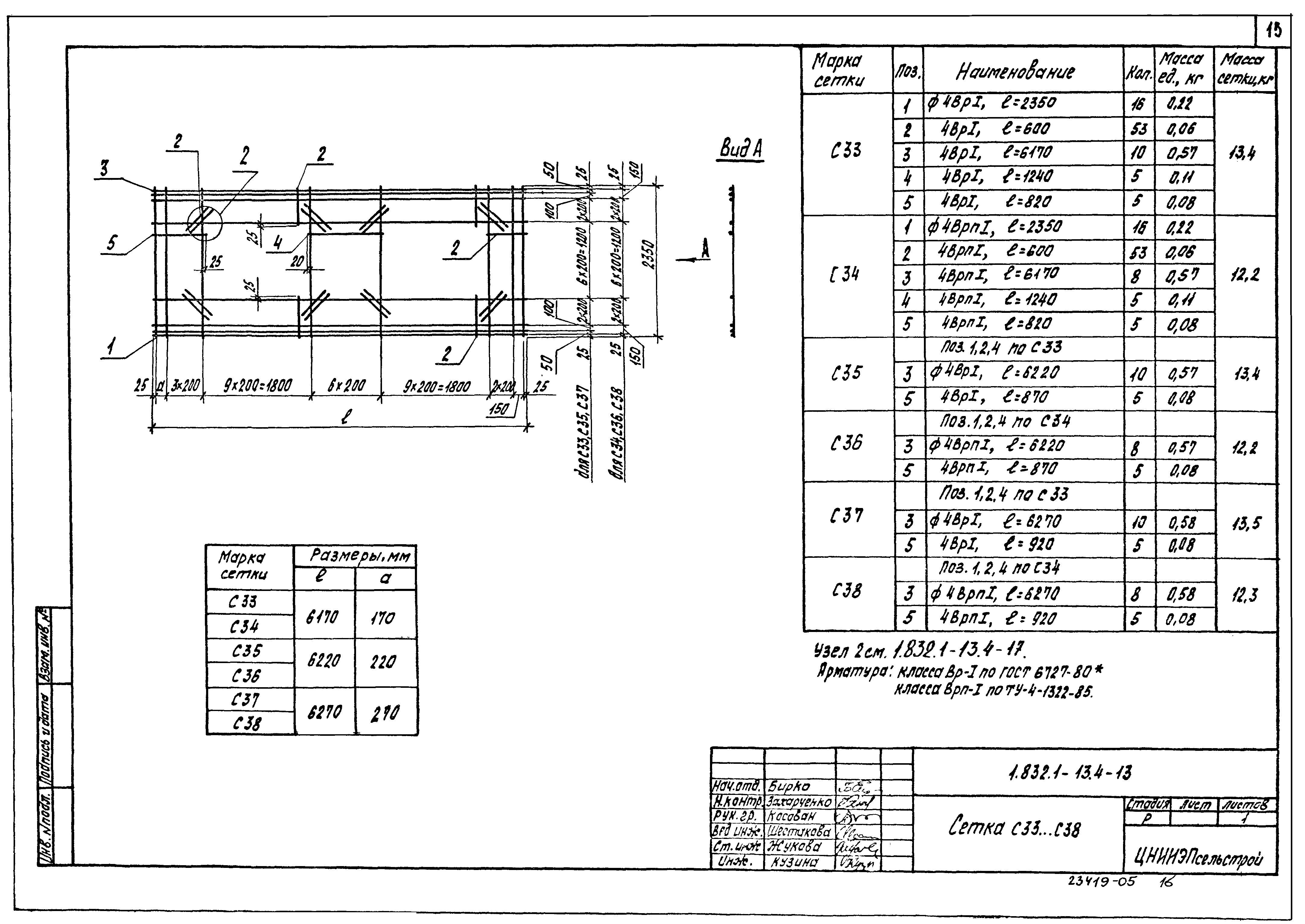

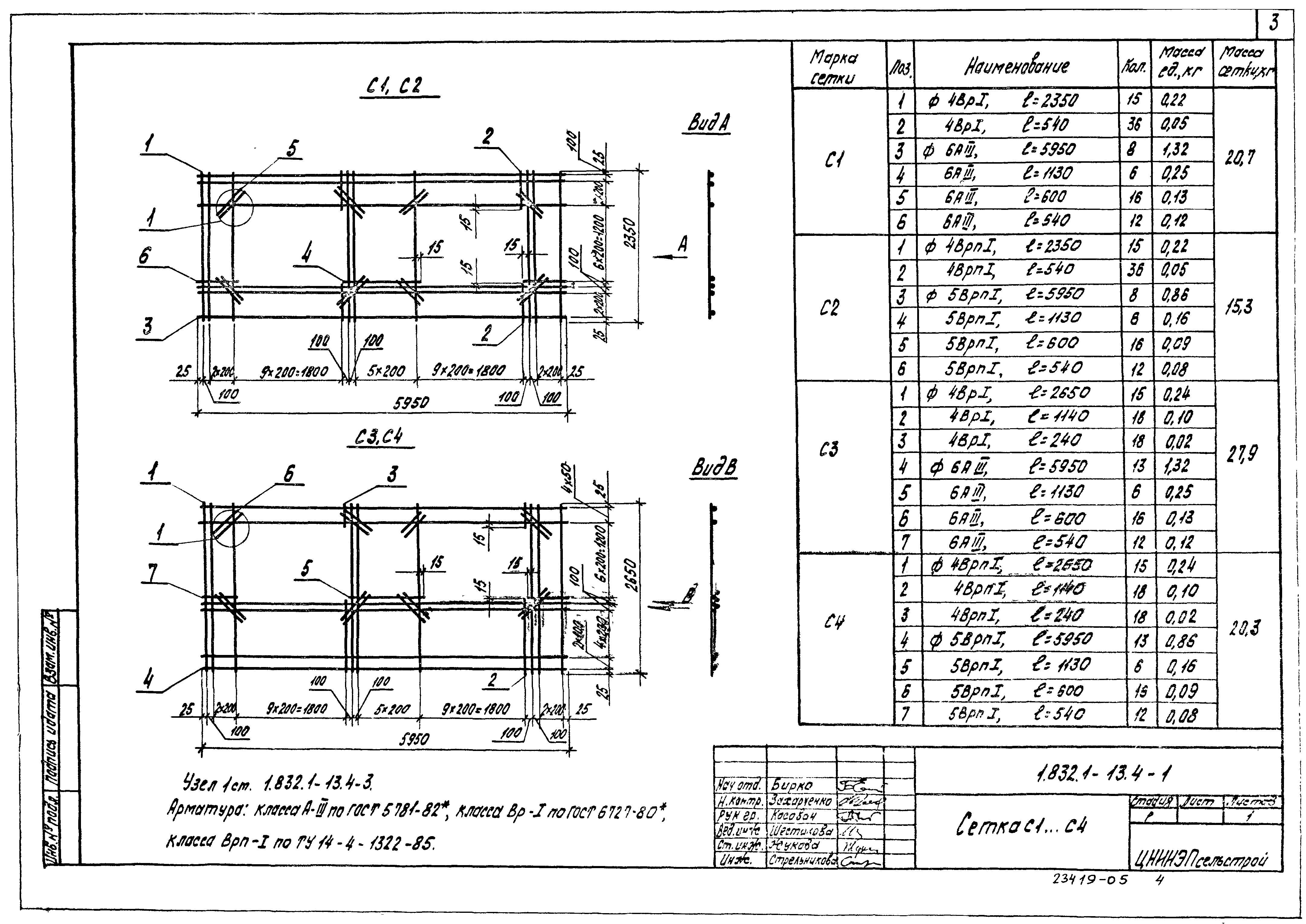

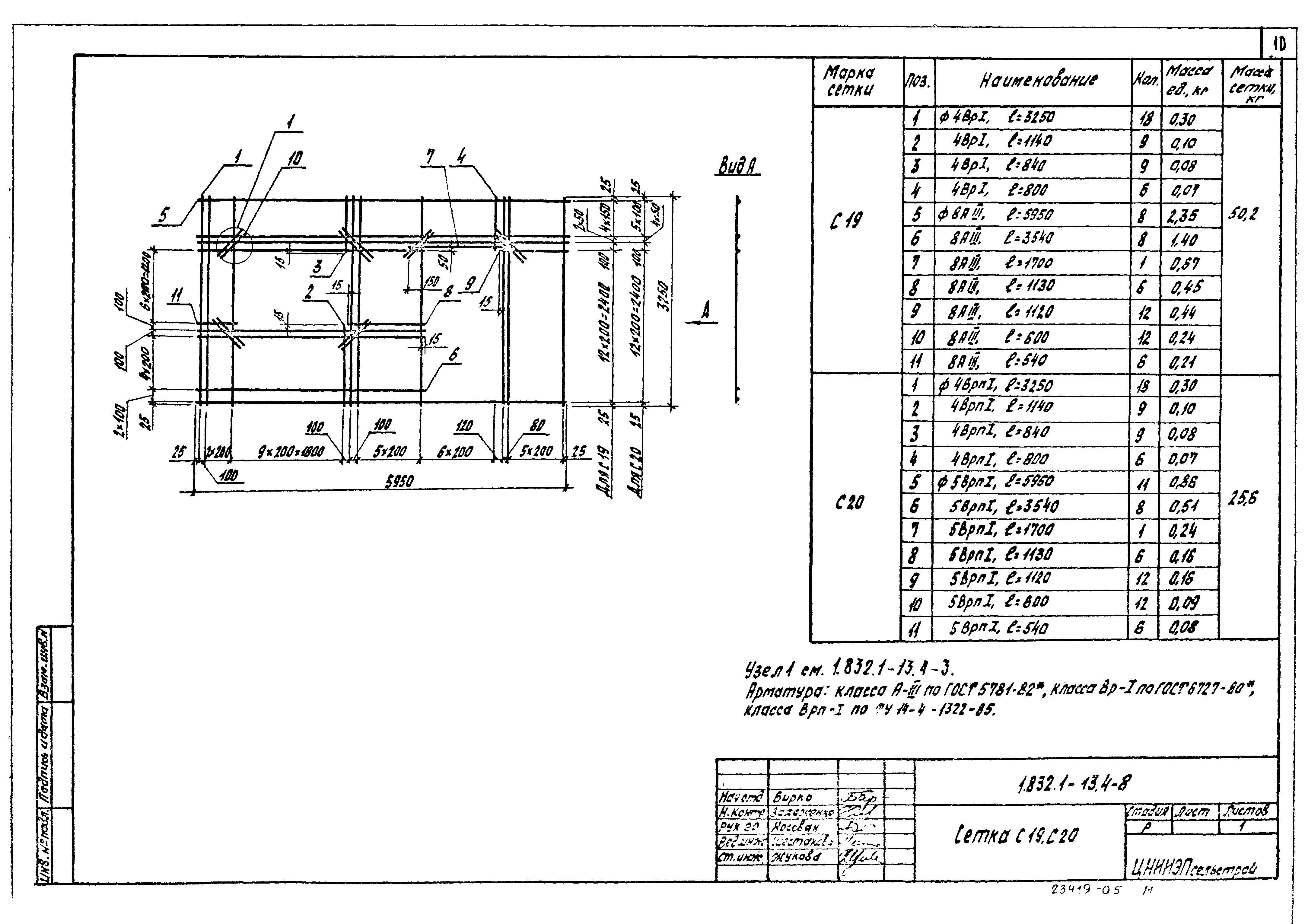

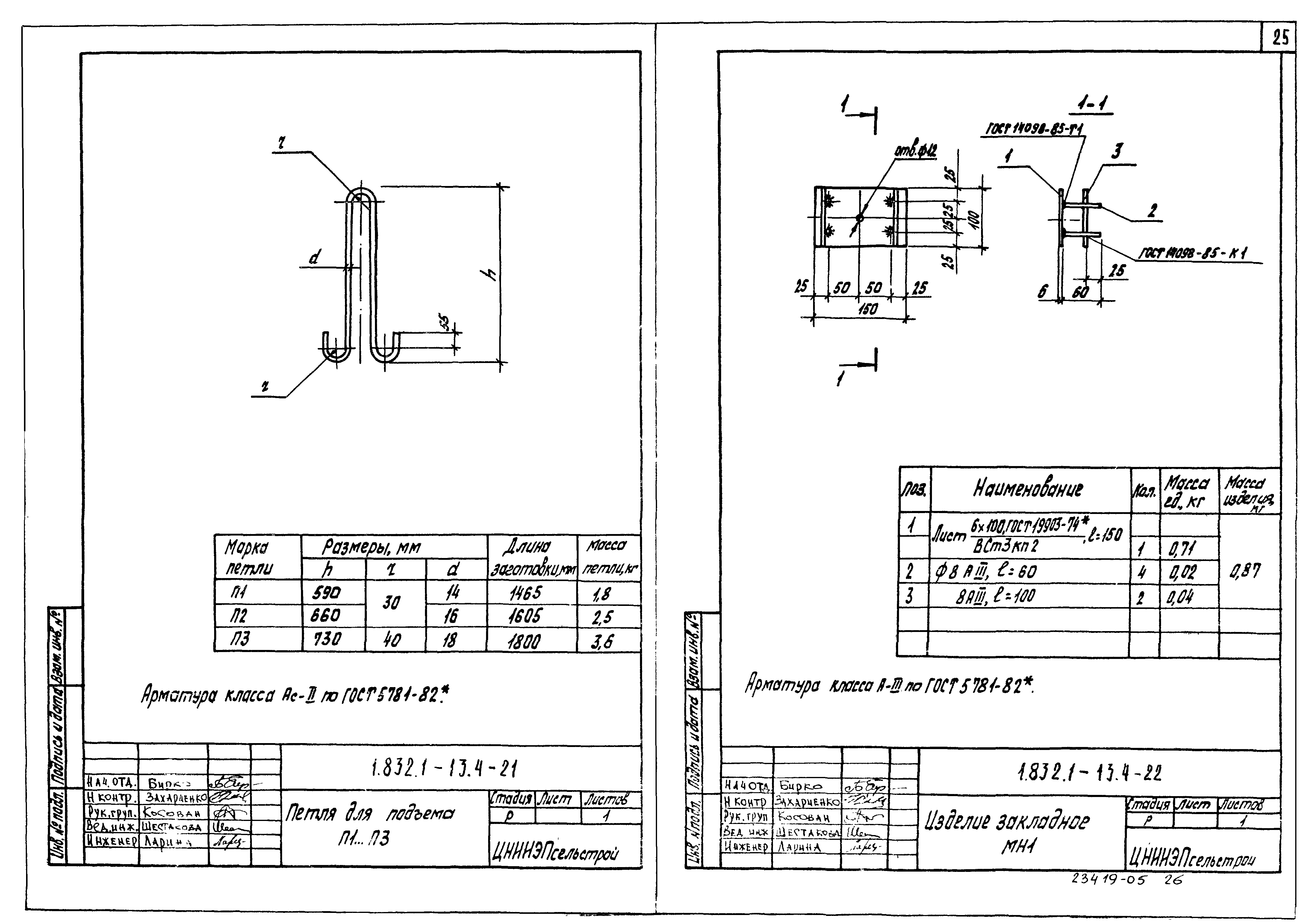

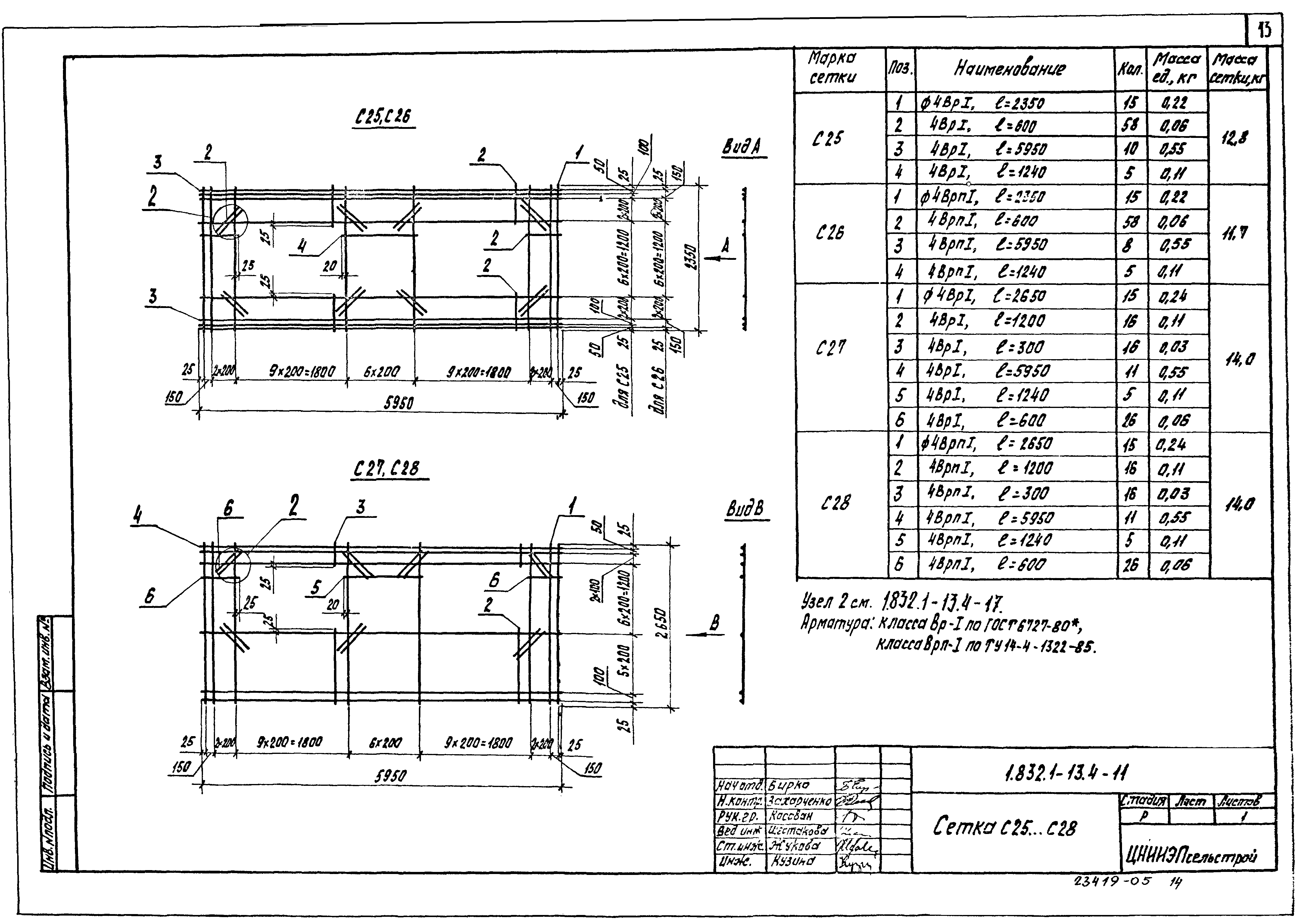

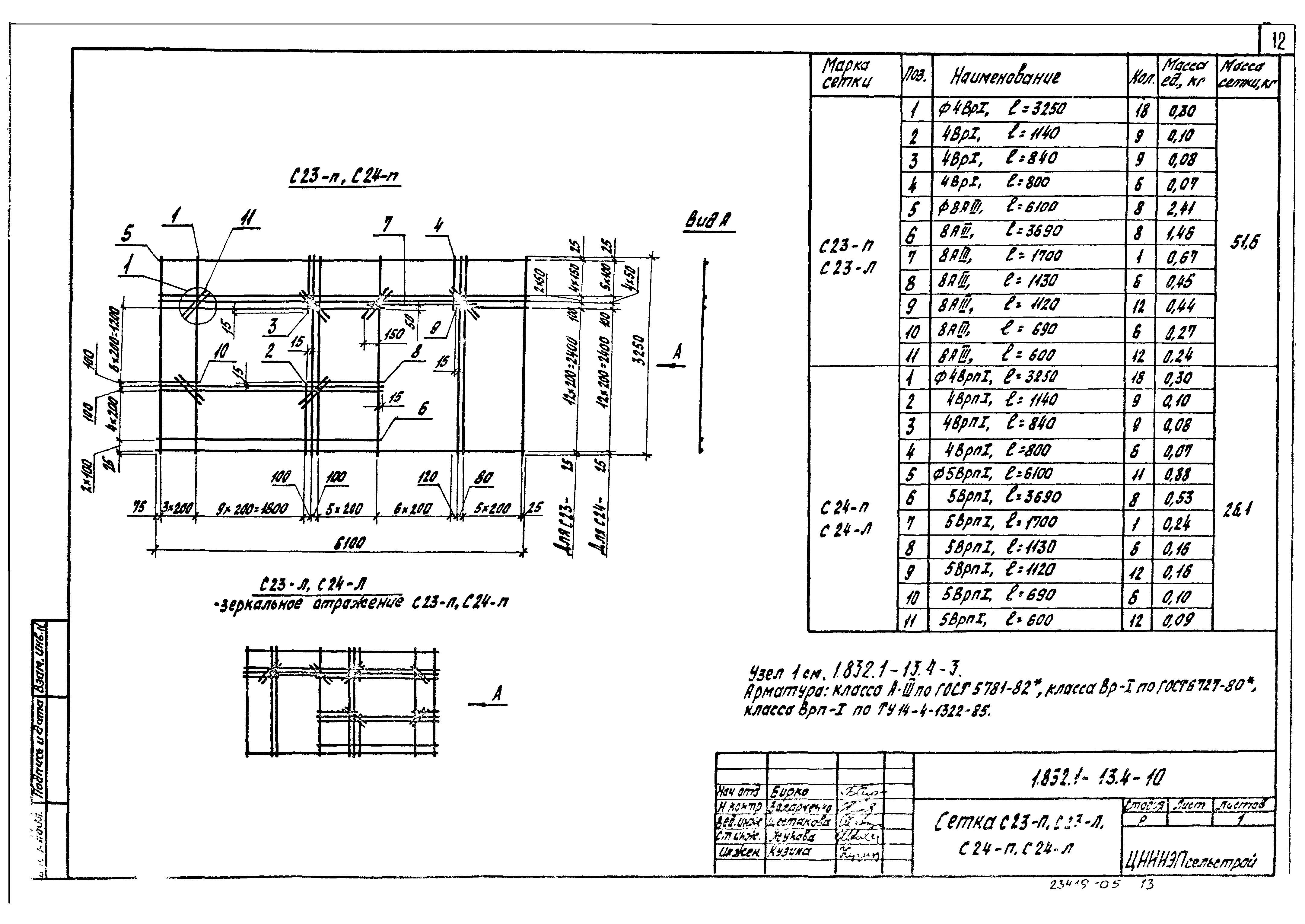

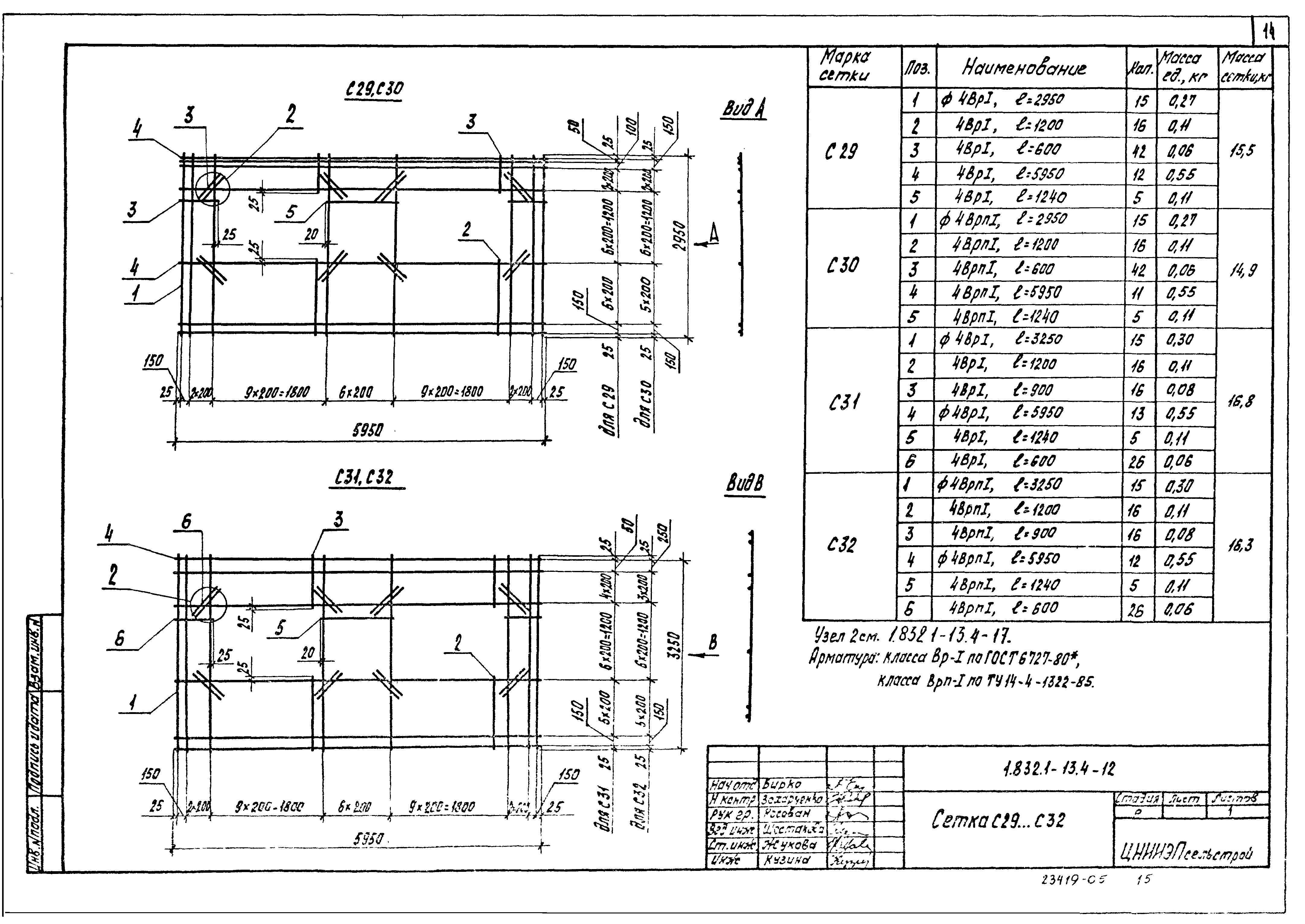

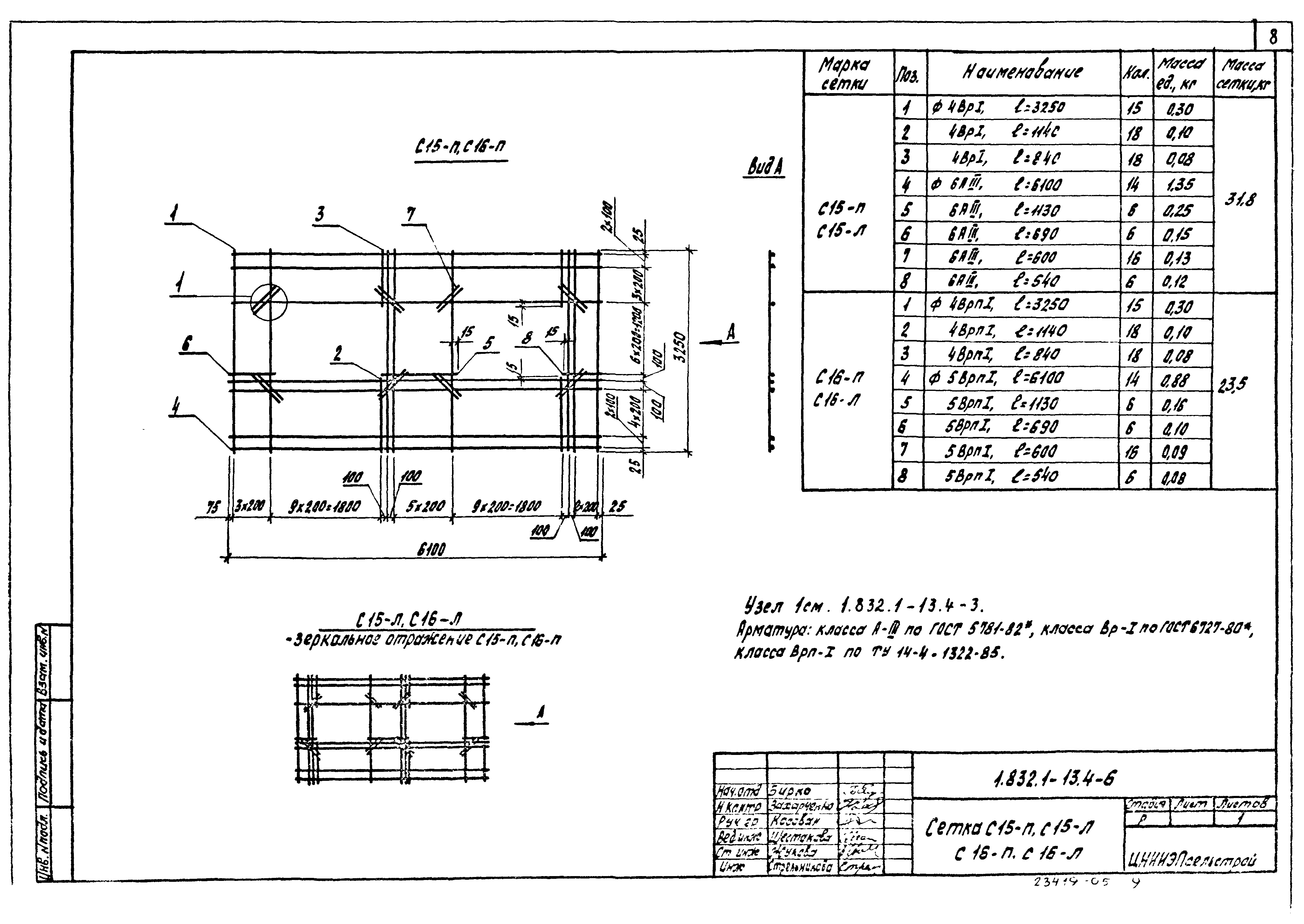

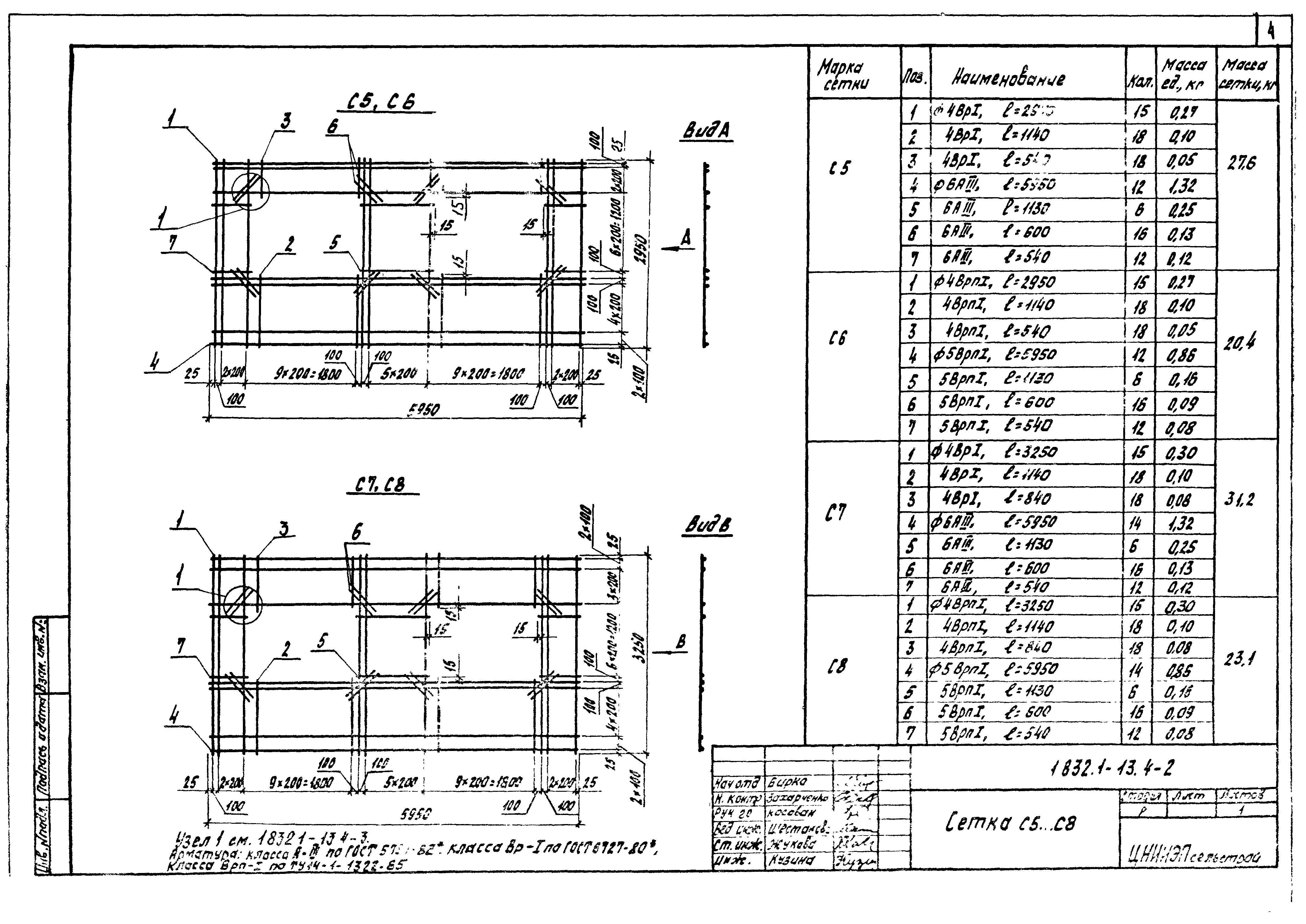

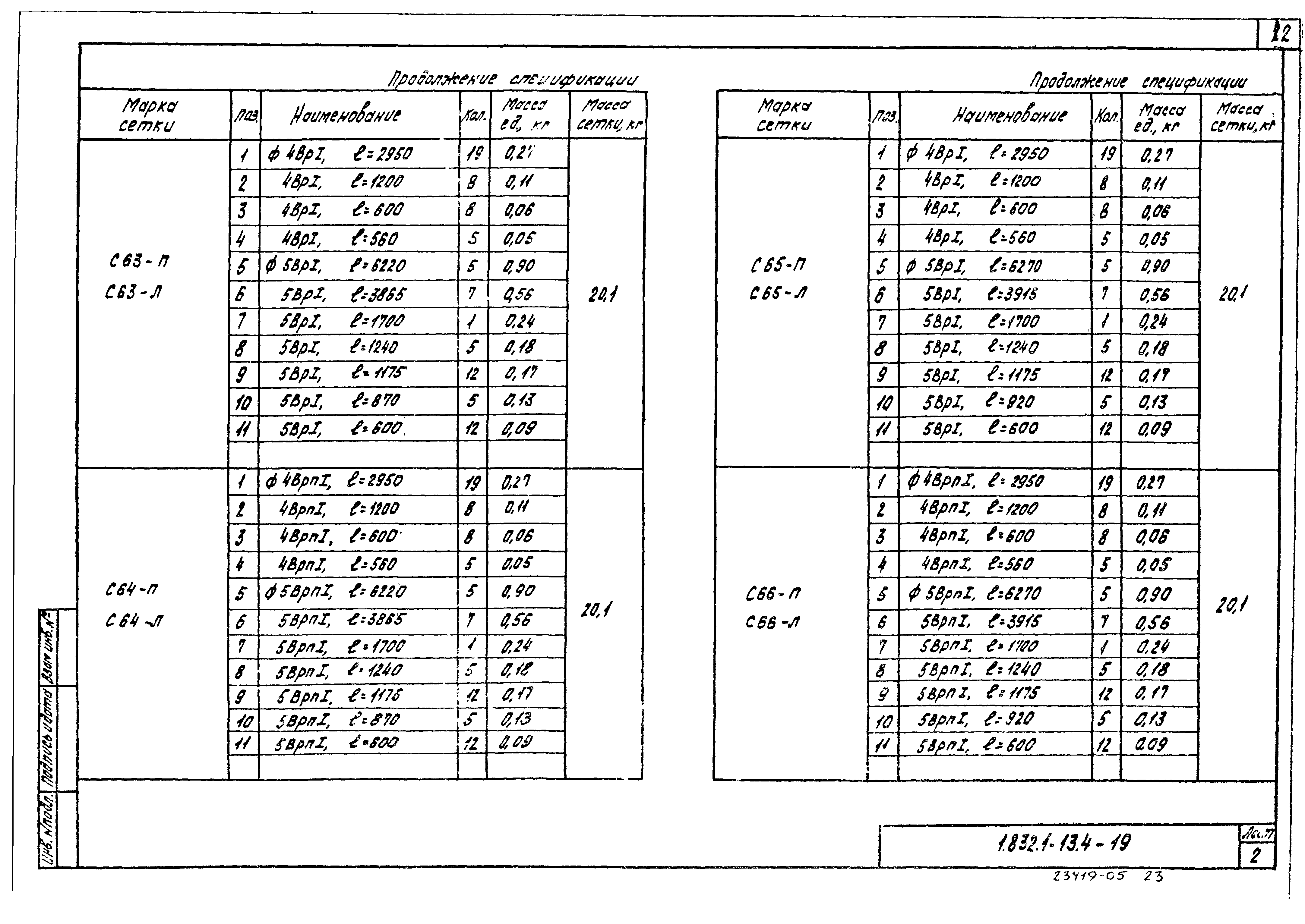

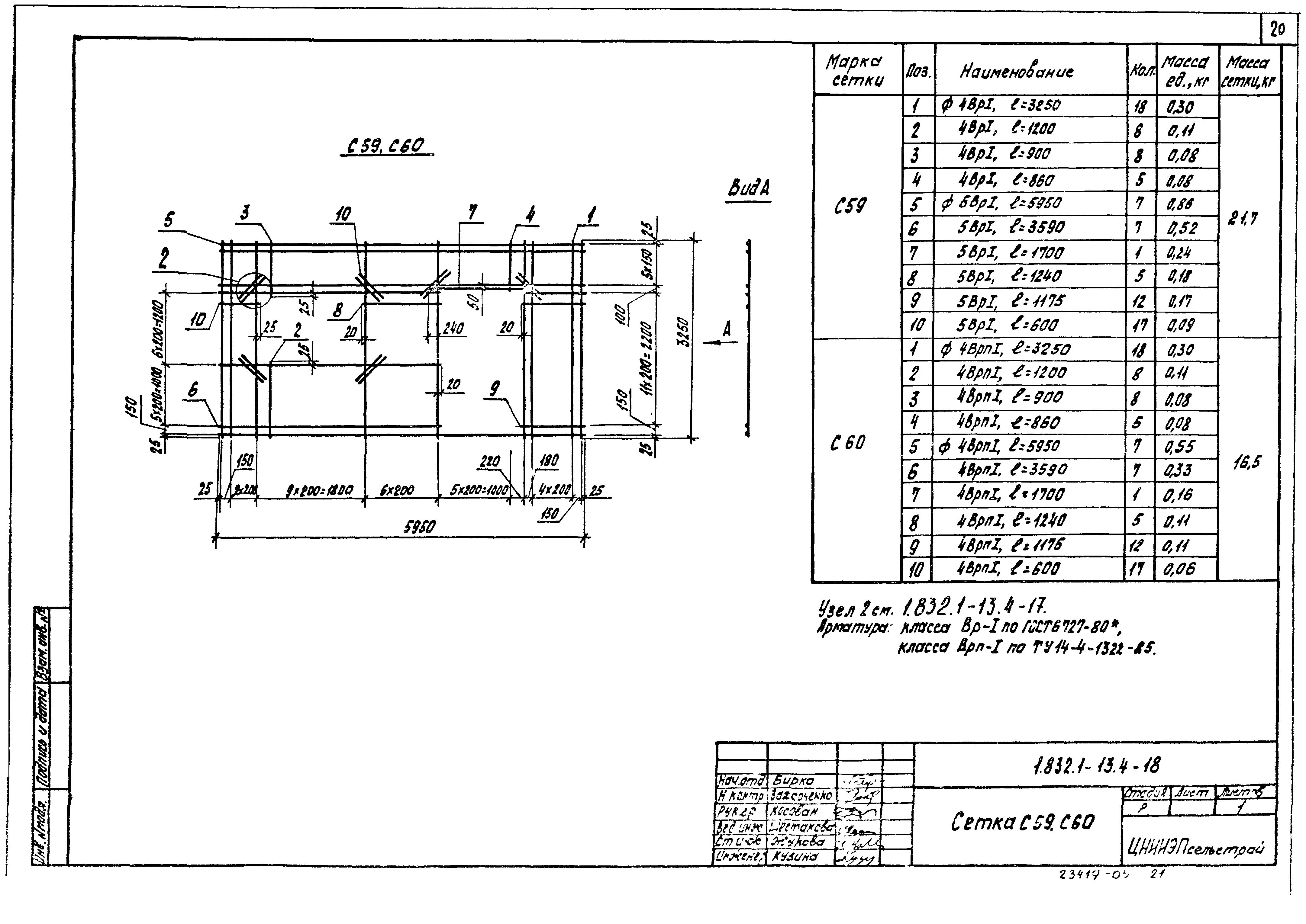

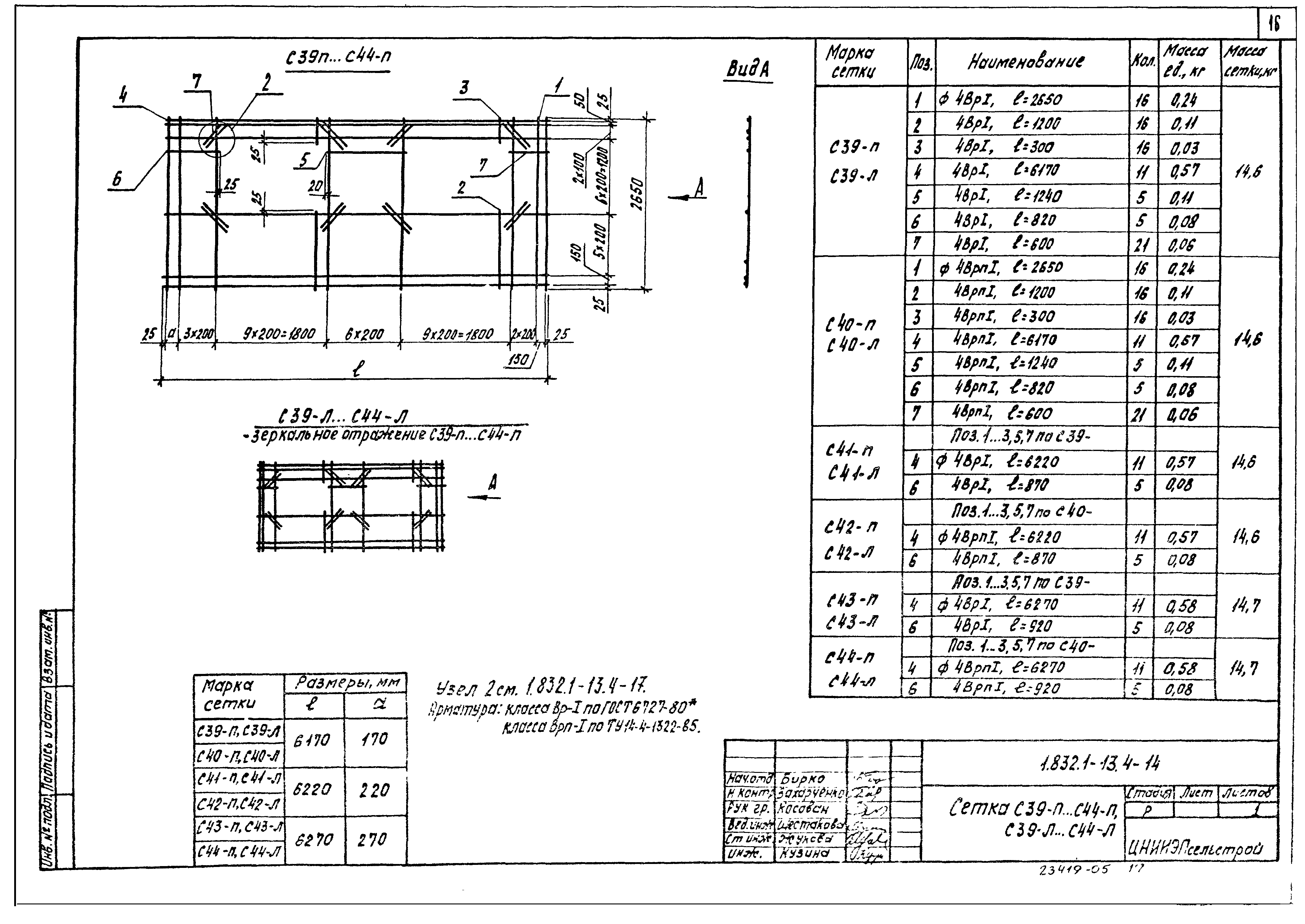

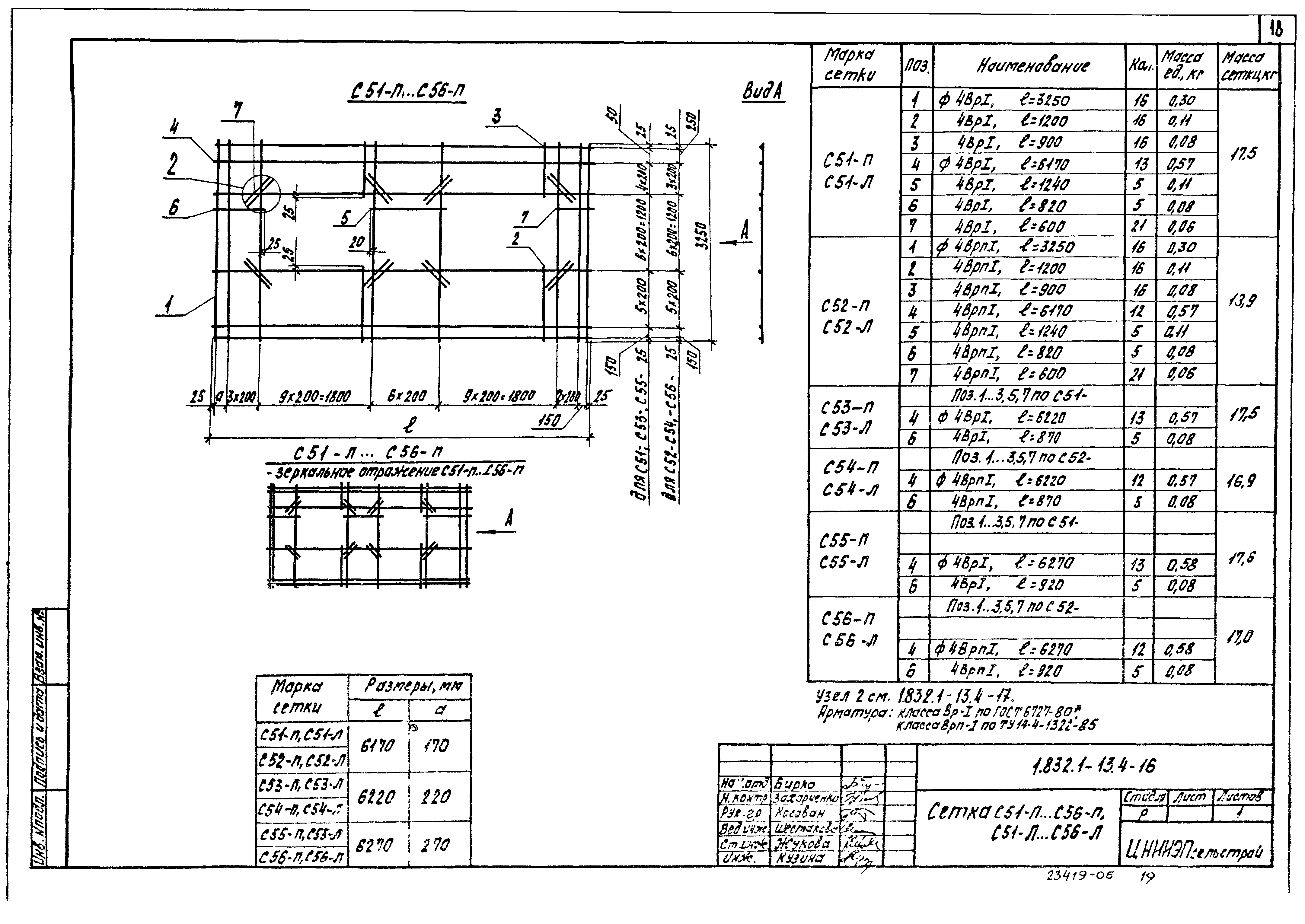

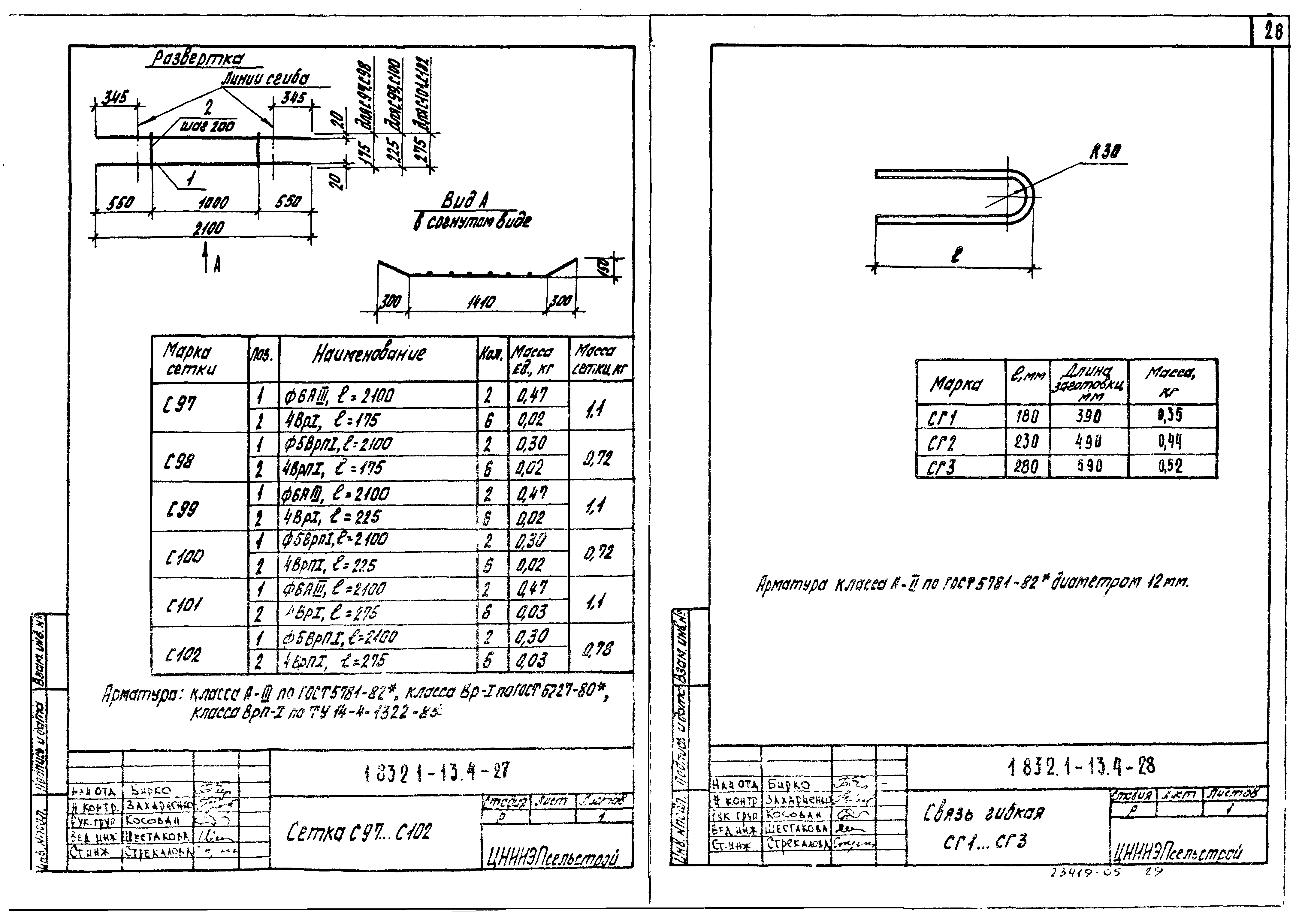

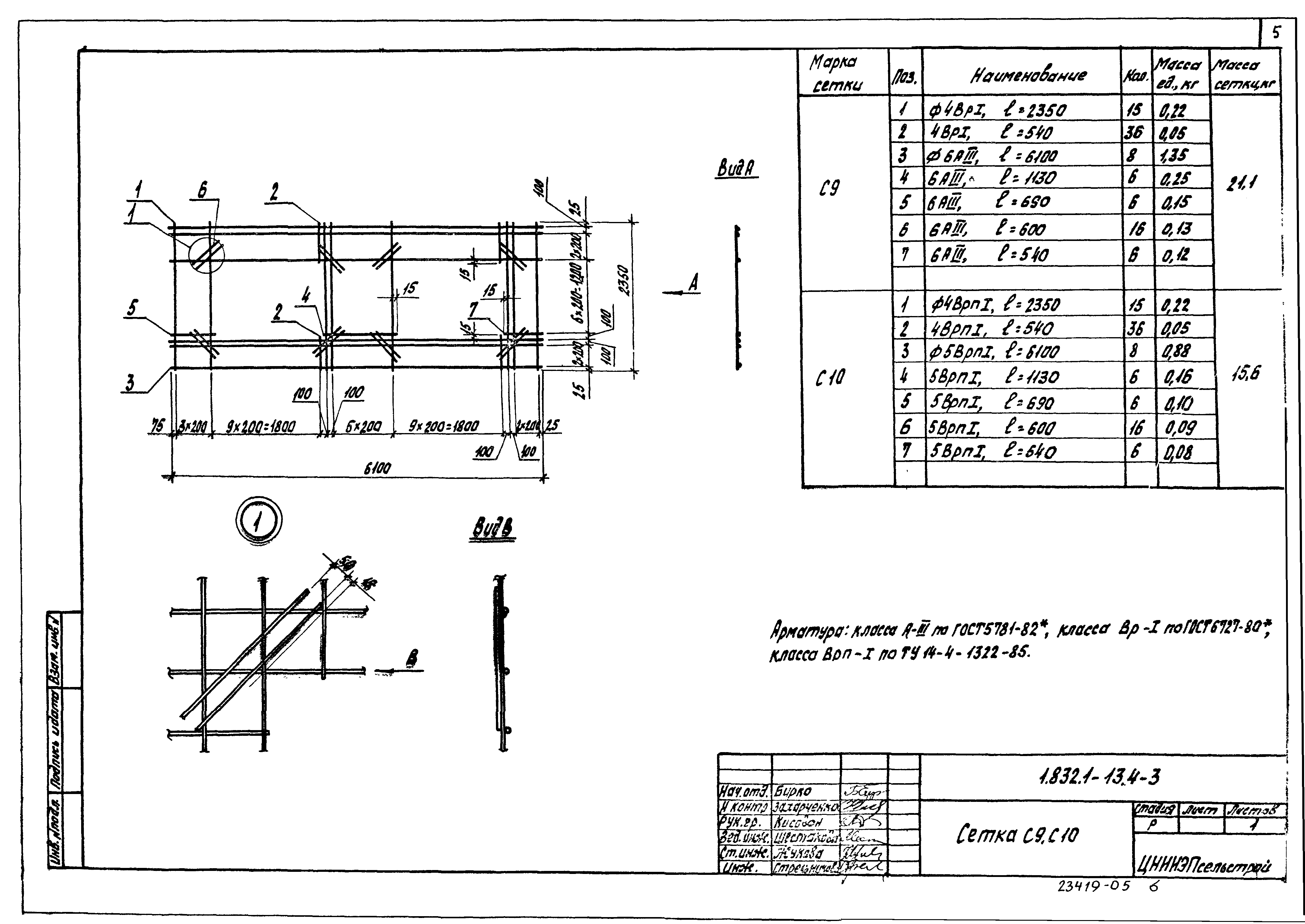

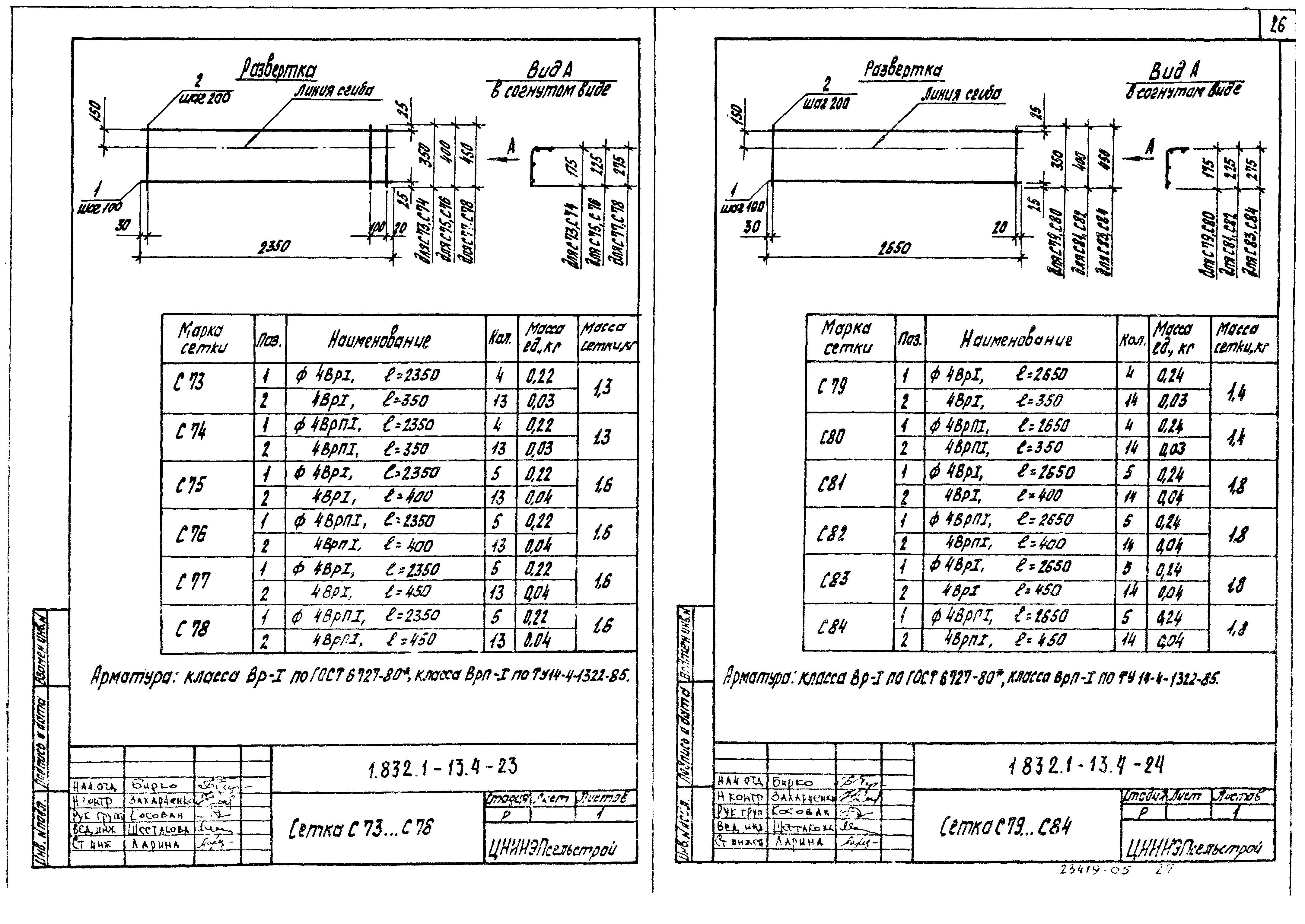

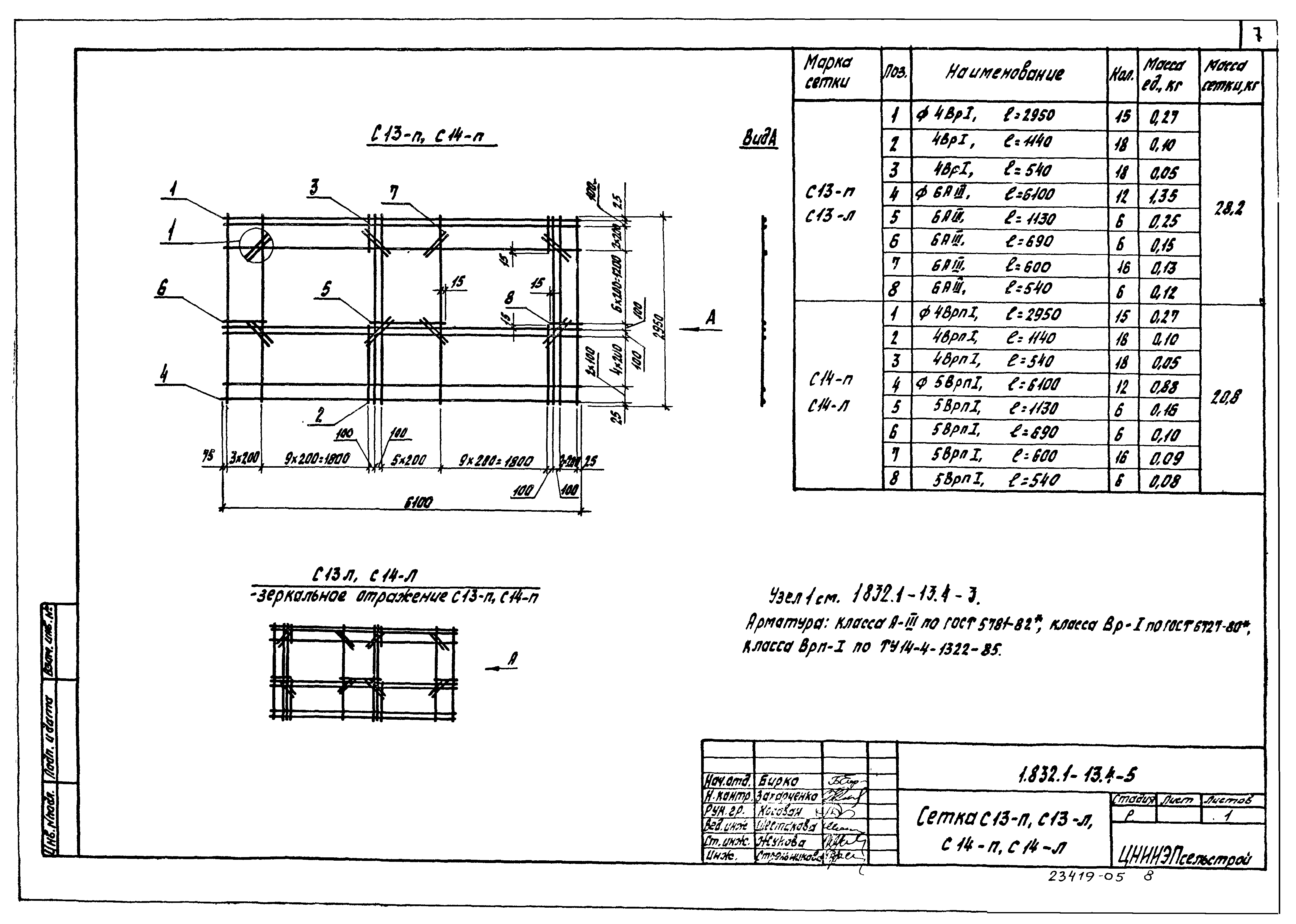

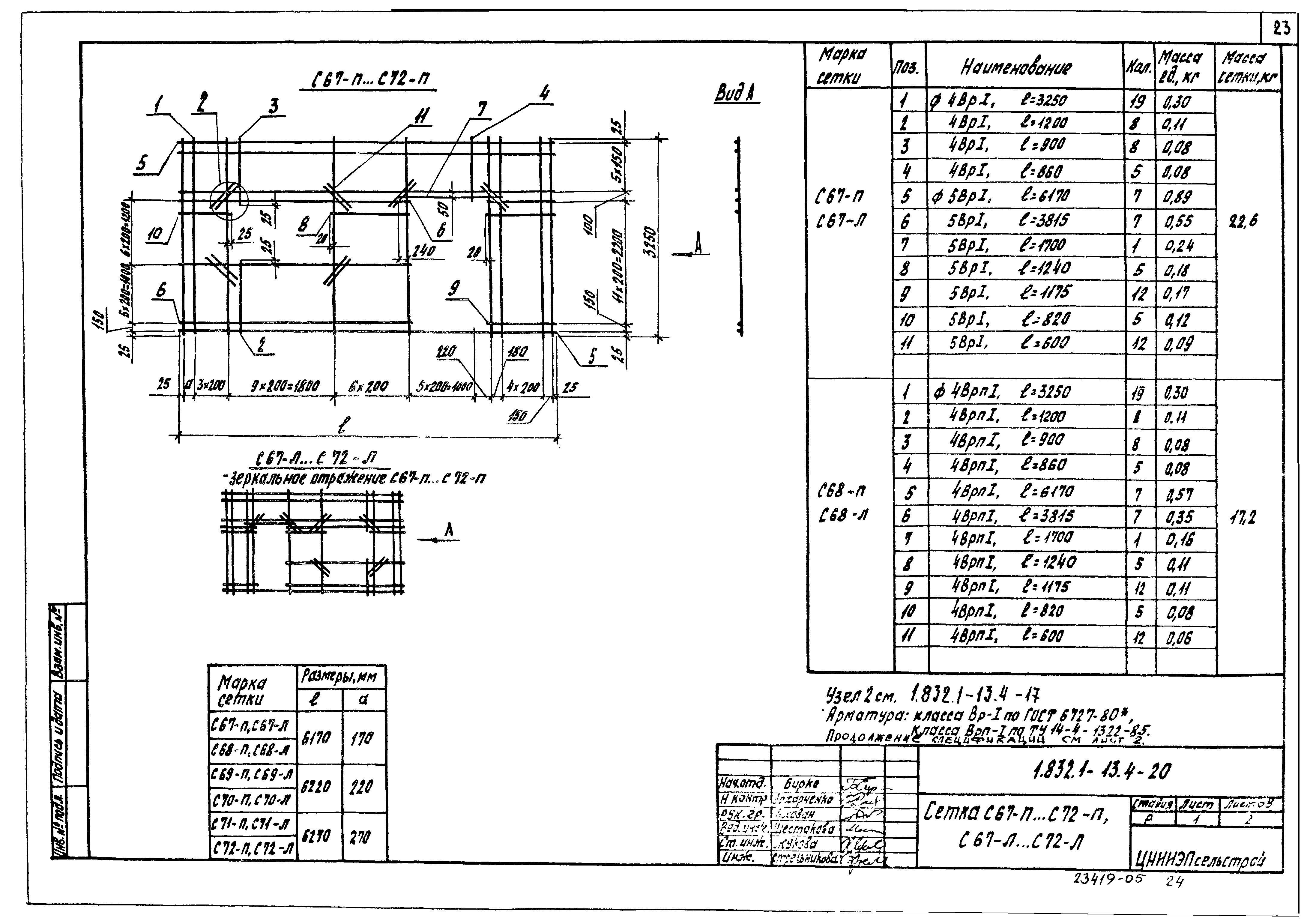

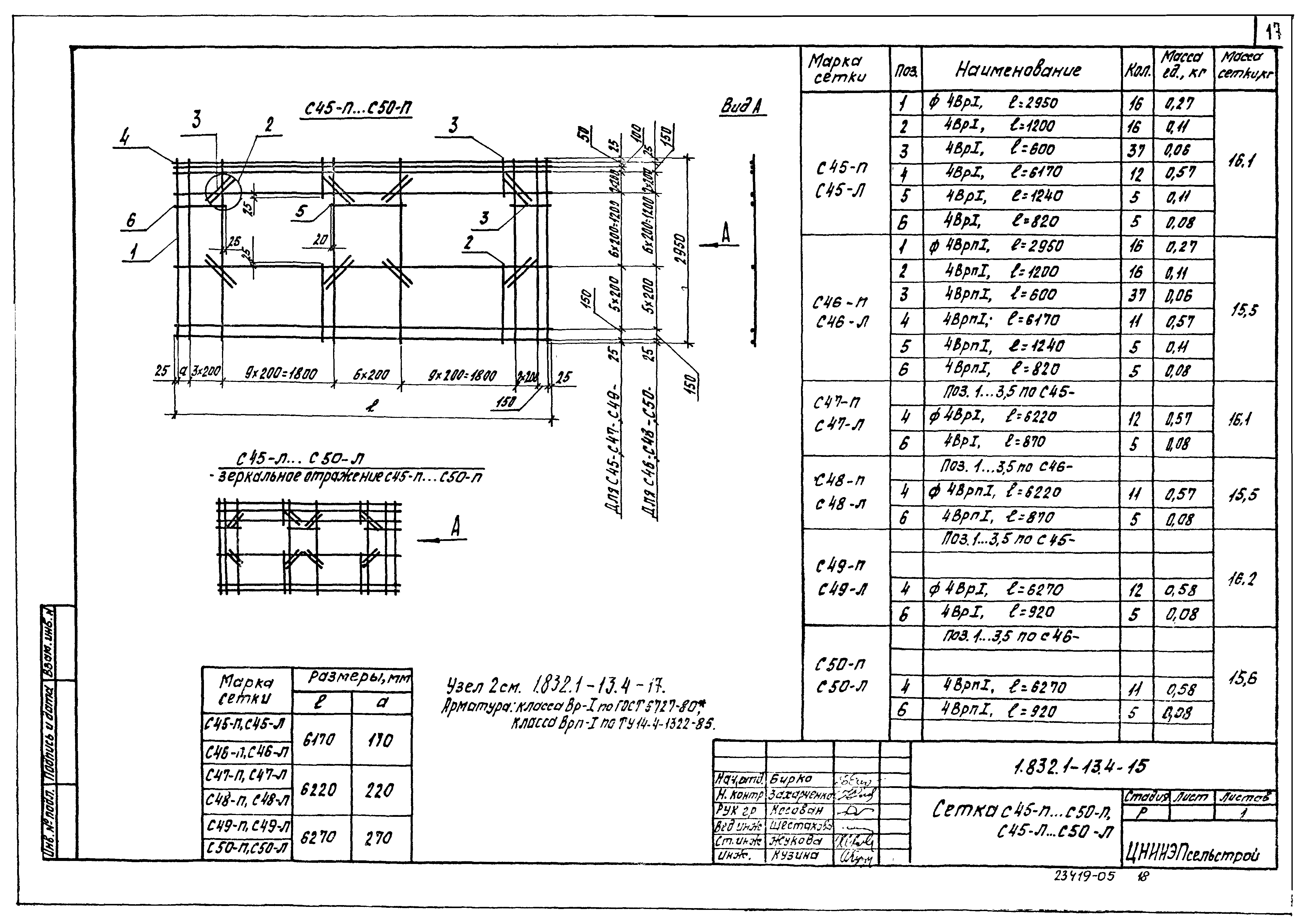

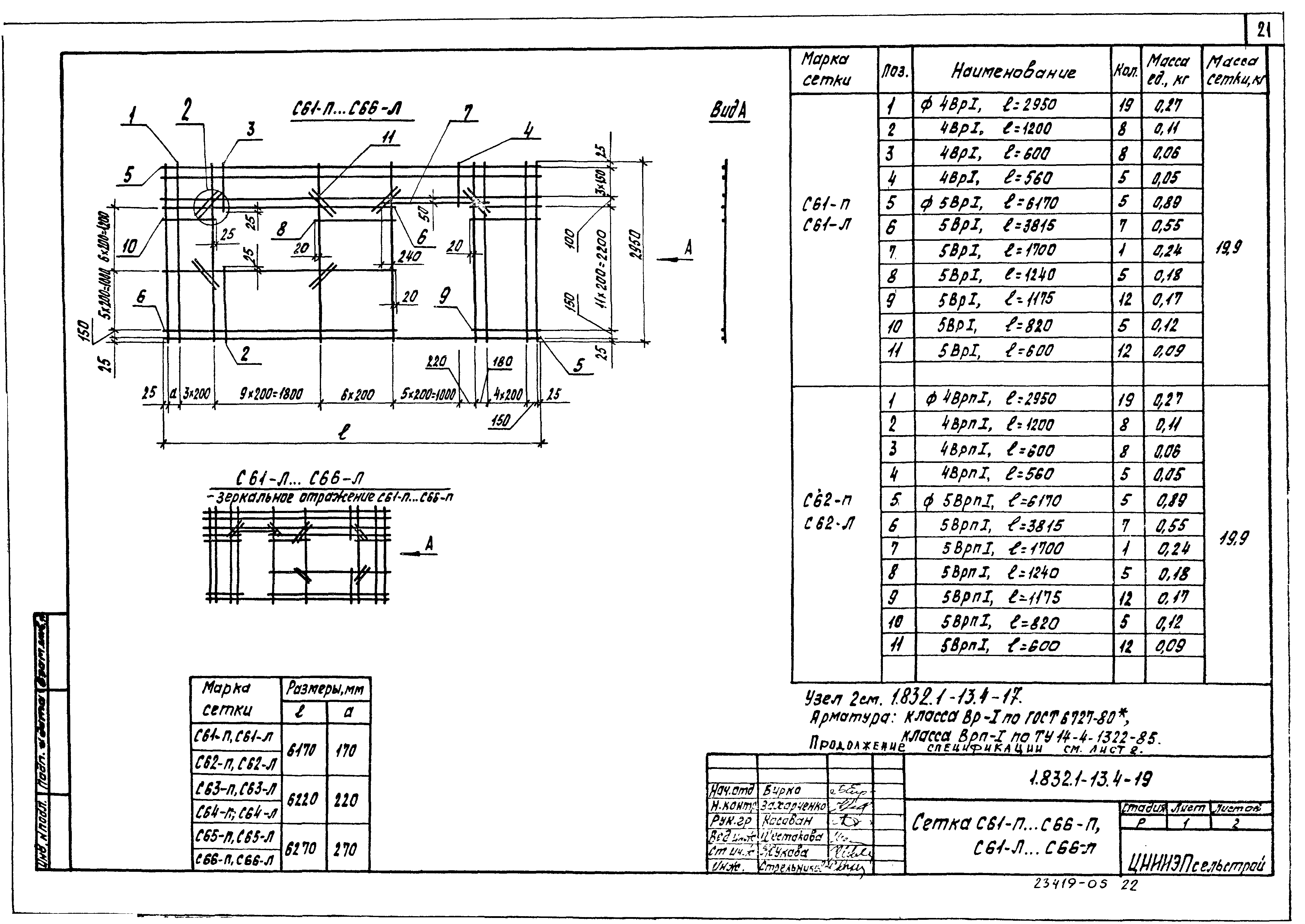

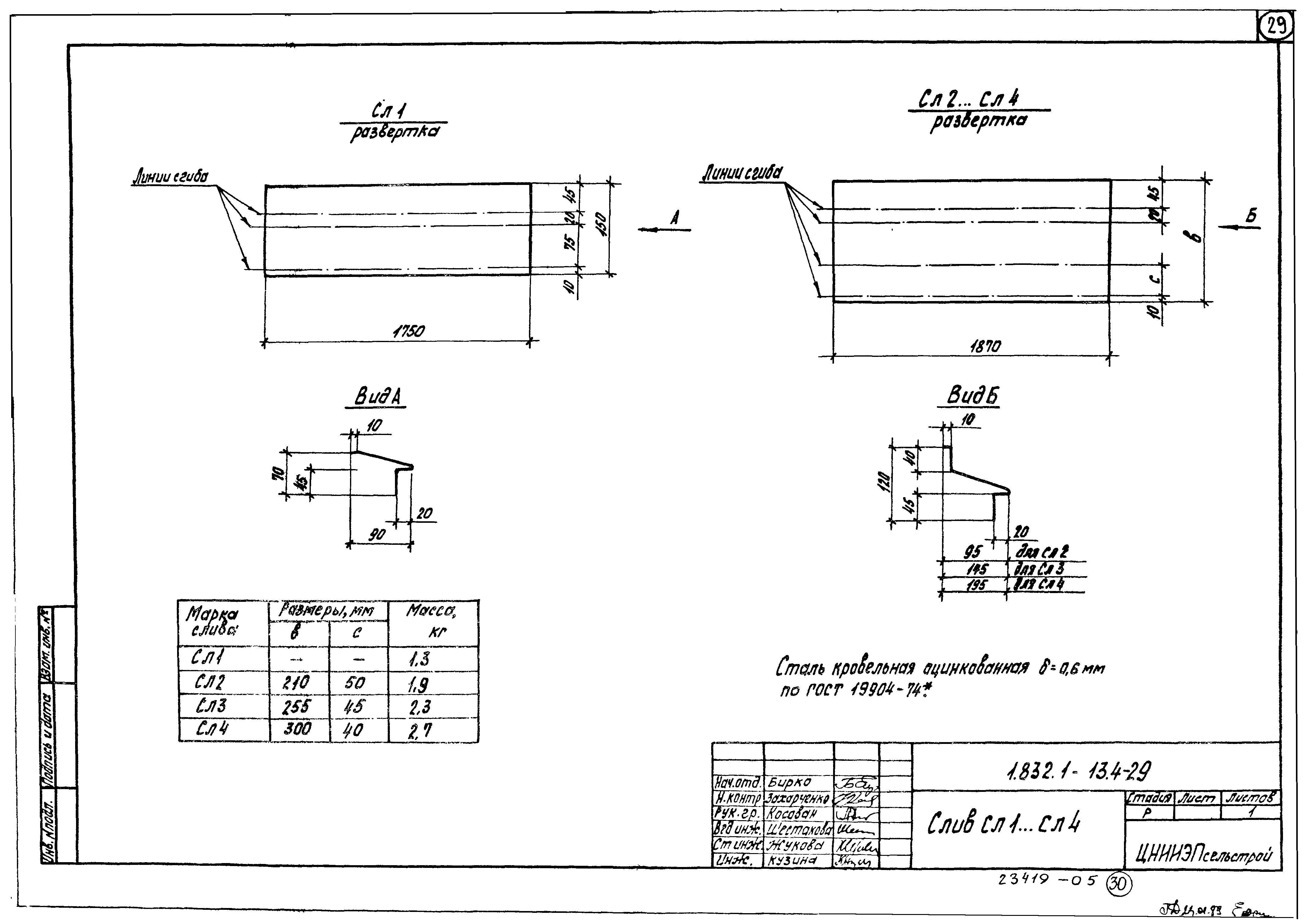

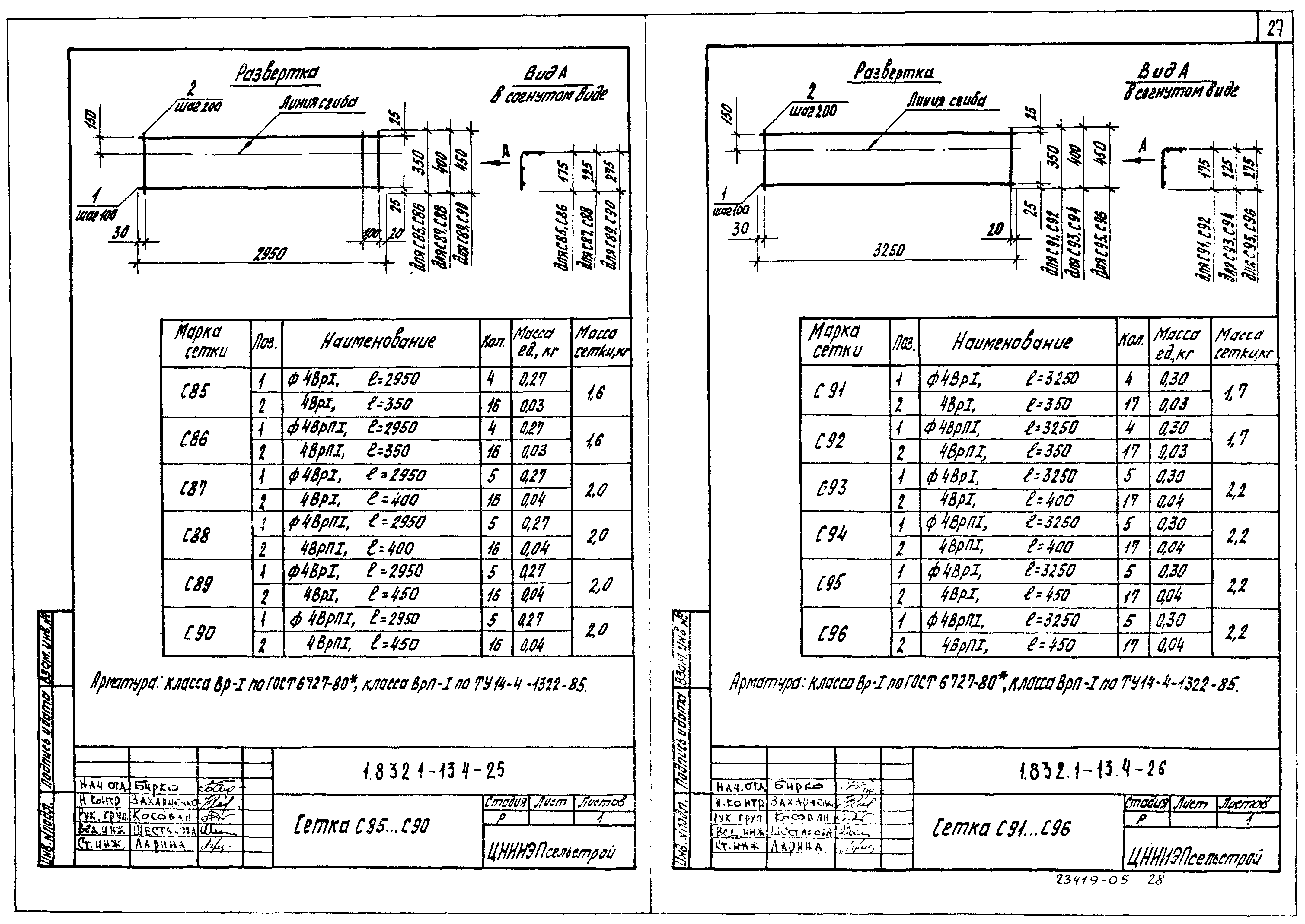

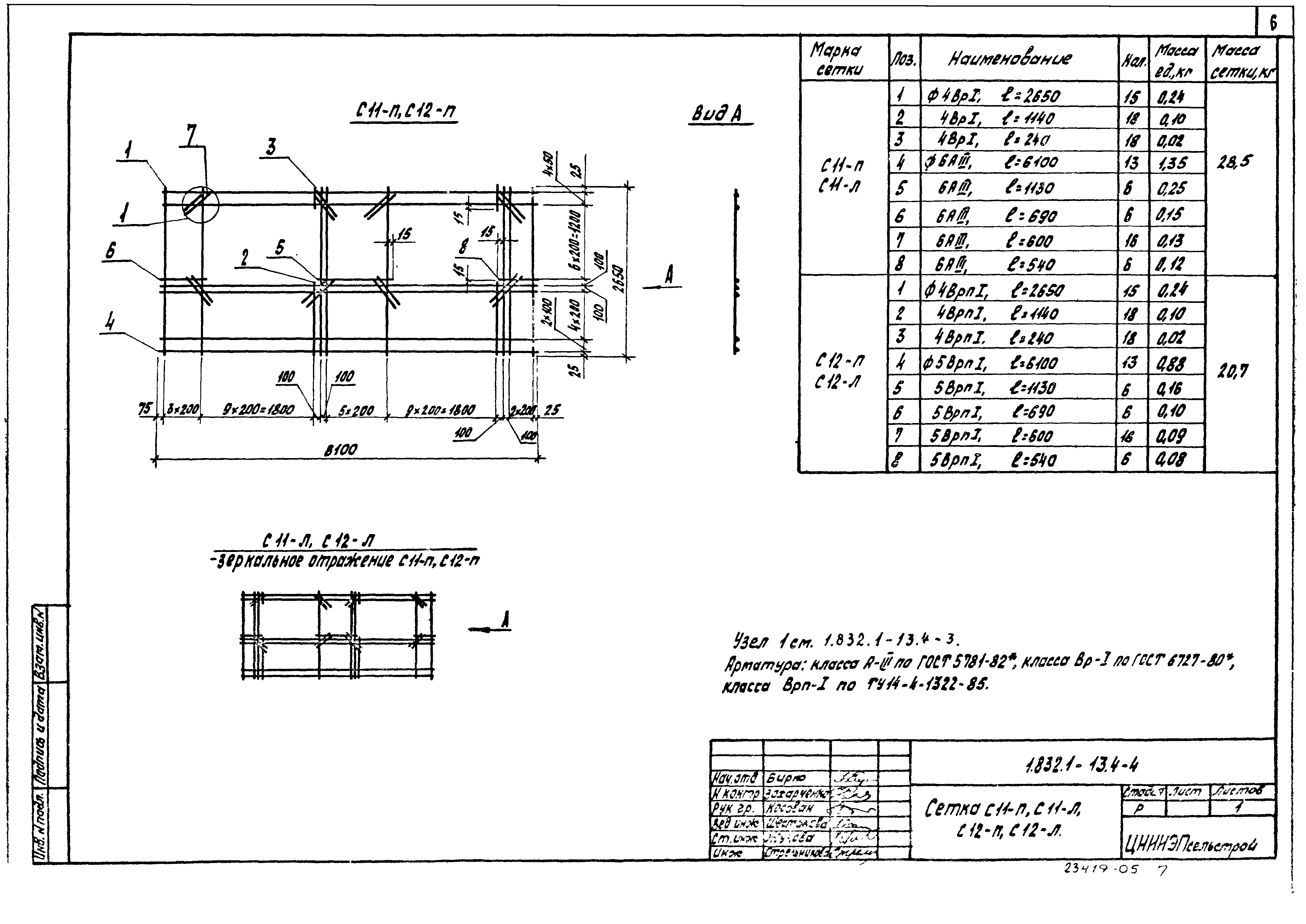

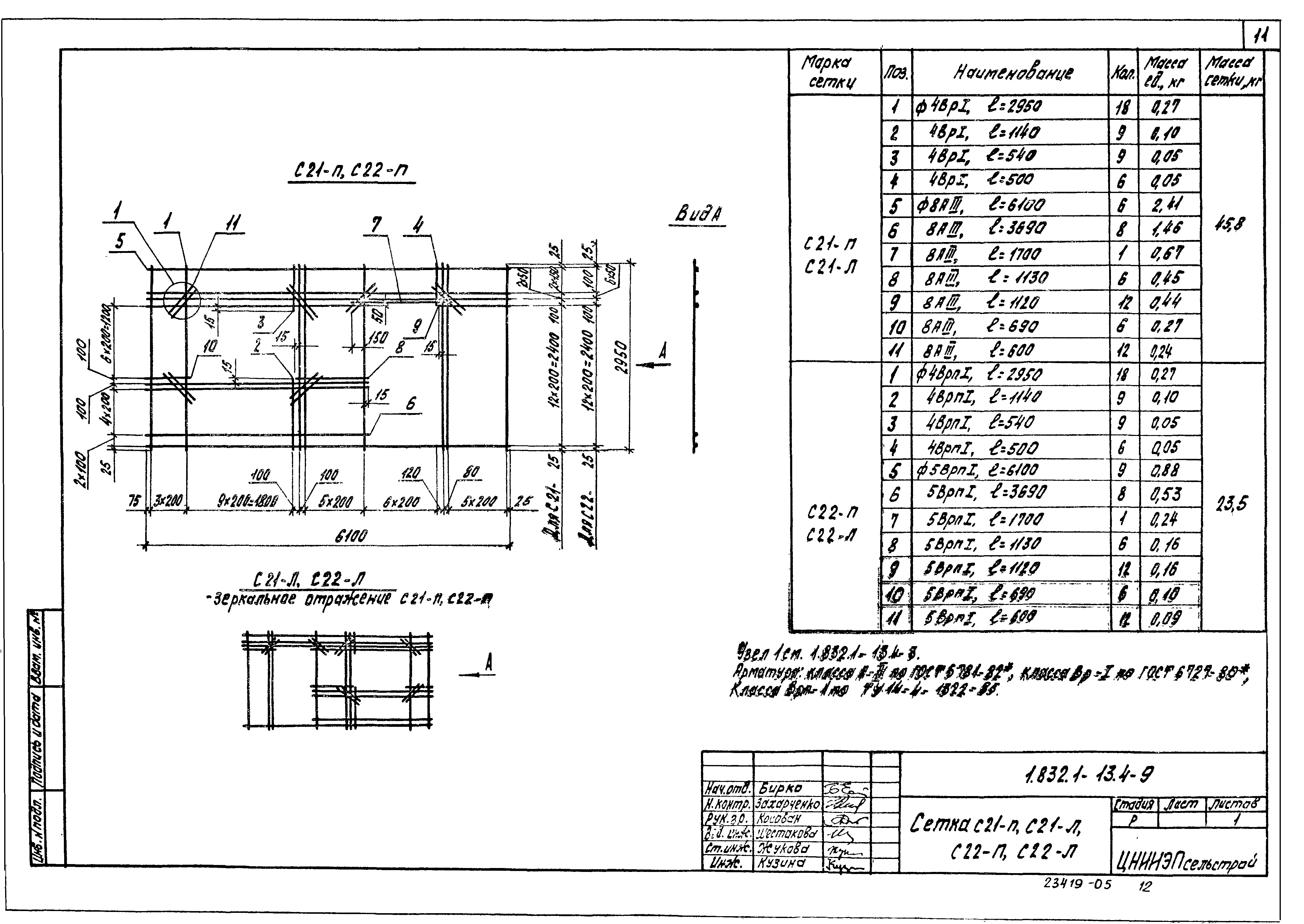

Оглавление:	1.832.1-13.4-ТТ Технические требования 1.832.1-13.4-1 Сетка С1… С4 1.832.1-13.4-2 Сетка С5… С8 1.832.1-13.4-3 Сетка С9, С10 1.832.1-13.4-4 Сетка С11-П, С11-Л, С12-П, С12-Л 1.832.1-13.4-5 Сетка С13-П, С13-Л, С14-П, С14-Л 1.832.1-13.4-6 Сетка С15-П, С15-Л, С16-П, С16-Л 1.832.1-13.4-7 Сетка С17, С18 1.832.1-13.4-8 Сетка С19, С20 1.832.1-13.4-9 Сетка С21-П, С21-Л, С22-П, С22-Л 1.832.1-13.4-10 Сетка С23-П, С23-Л, С24-П, С24-Л 1.832.1-13.4-11 Сетка С25… С28 1.832.1-13.4-12 Сетка С29… С32 1.832.1-13.4-13 Сетка С33… С38 1.832.1-13.4-14 Сетка С39-П… С44-П, С39-Л… С44-Л 1.832.1-13.4-15 Сетка С45-П… С50-П, С45-Л… С50-Л 1.832.1-13.4-16 Сетка С51-П… С56-П, С51-Л… С56-Л 1.832.1-13.4-17 Сетка С57, С58 1.832.1-13.4-18 Сетка С59, С60 1.832.1-13.4-19 Сетка С61-П… С66-П, С61-Л… С66-Л 1.832.1-13.4-20 Сетка С67-П… С72-П, С67-Л… С72-Л 1.832.1-13.4-21 Петля для подъема П1… П3 1.832.1-13.4-22 Изделие закладное МН1 1.832.1-13.4-23 Сетка С73… С78 1.832.1-13.4-24 Сетка С79… С84 1.832.1-13.4-25 Сетка С85… С90 1.832.1-13.4-26 Сетка С91… С96 1.832.1-13.4-27 Сетка С97… С102 1.832.1-13.4-28 Связь гибкая СГ1… СГ3 1.832.1-13.4-29 Слив СЛ1… СЛ4
Разработан:	ЦНИИЭПсельстрой ГипроНИсельхоз (Институт Гипронисельхоз )
Утверждён:	12.08.1988 Госагропром СССР (USSR Gosagroprom 804-48/853)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1988 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Заменяет собой:	Серия 1.832.1-8 «Трехслойные железобетонные стеновые панели на гибких связях с эффективным утеплителем для сельскохозяйственных зданий»
Нормативные ссылки:	ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 10922-75 «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний» СН 393-78 «Инструкция по сварке соединений арматуры и закладных деталей железобетонных конструкций» ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры» ГОСТ 19904-74 «Прокат листовой холоднокатаный. Сортамент»
