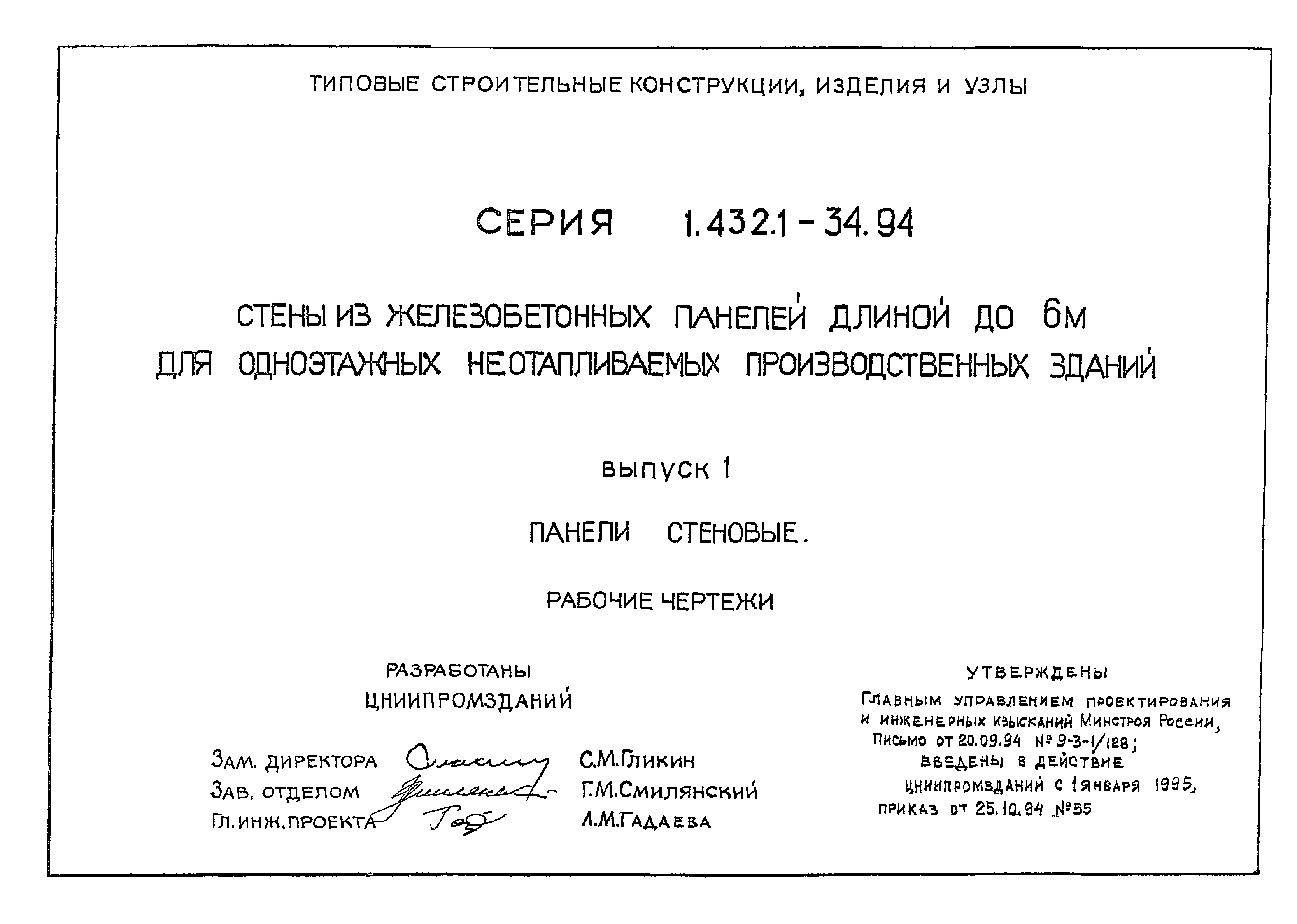

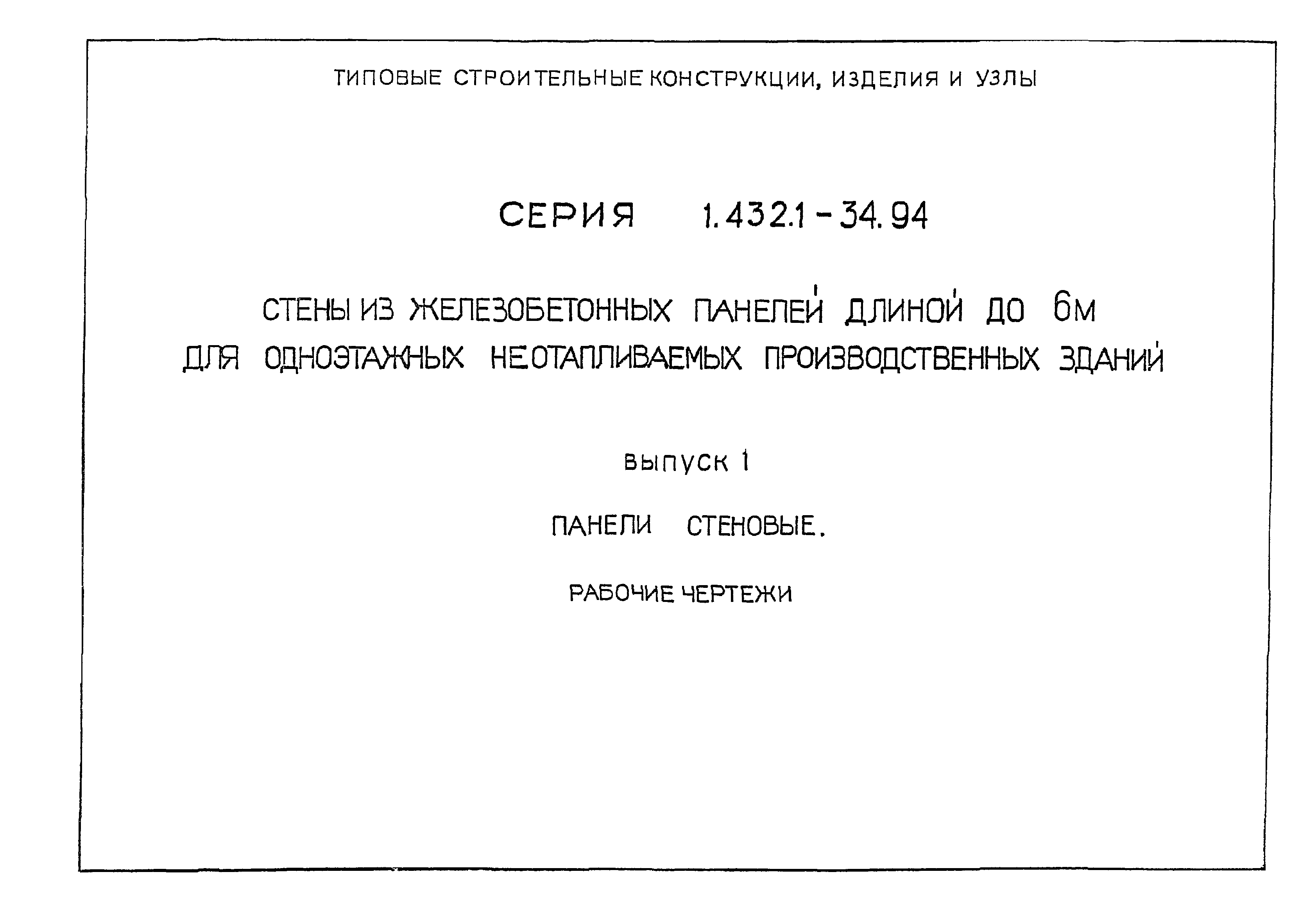

Серия 1.432.1-34.94

Выпуск 1. Панели стеновые. Рабочие чертежи

Обозначение:	Серия 1.432.1-34.94
Обозначение англ:	Series 1.432.1-34.94
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Панели стеновые. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1995
Область применения:	В выпуске приведены рабочие чертежи панелей и рекомендации по их изготовлению, испытанию, транспортированию и складированию

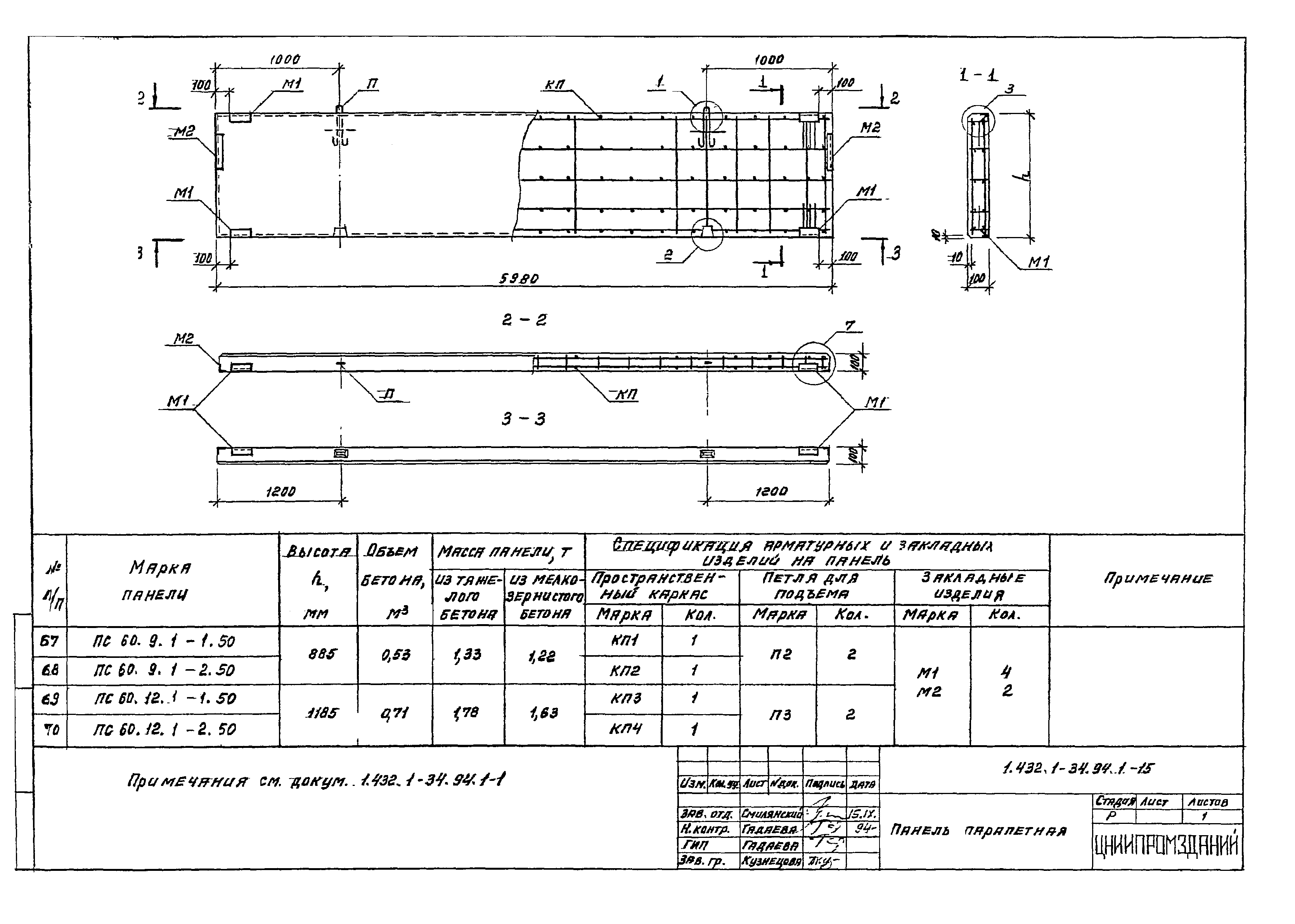

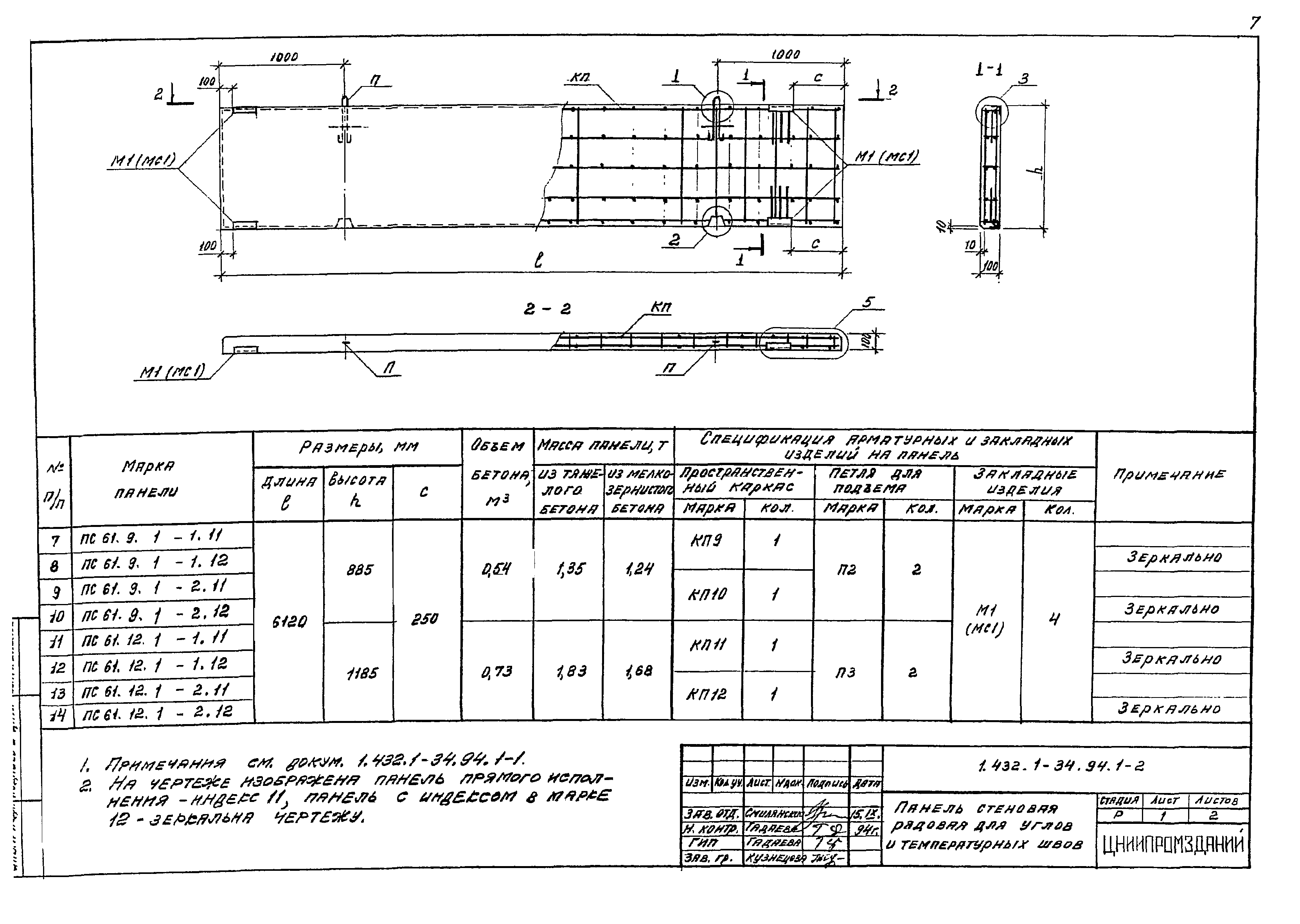

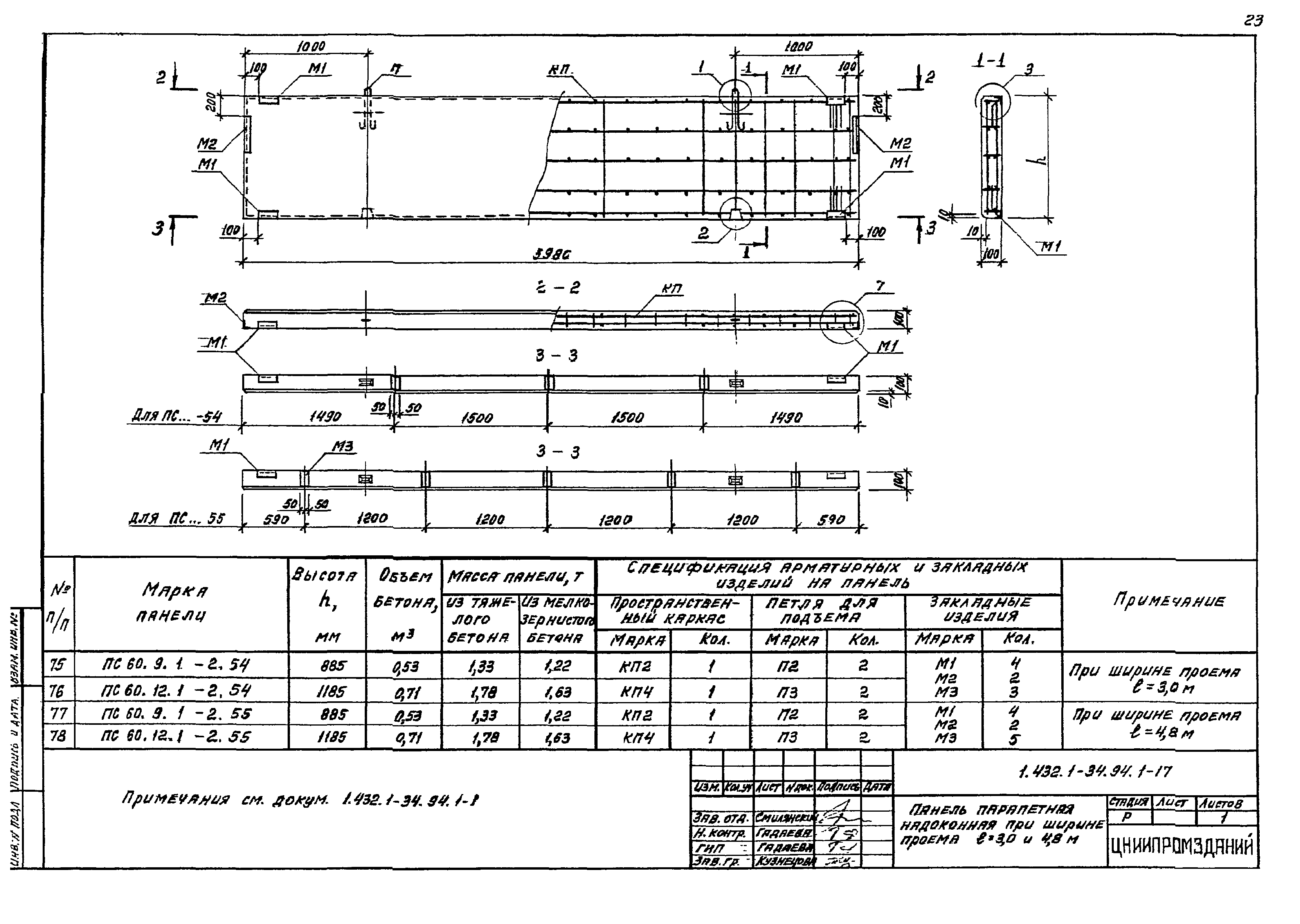

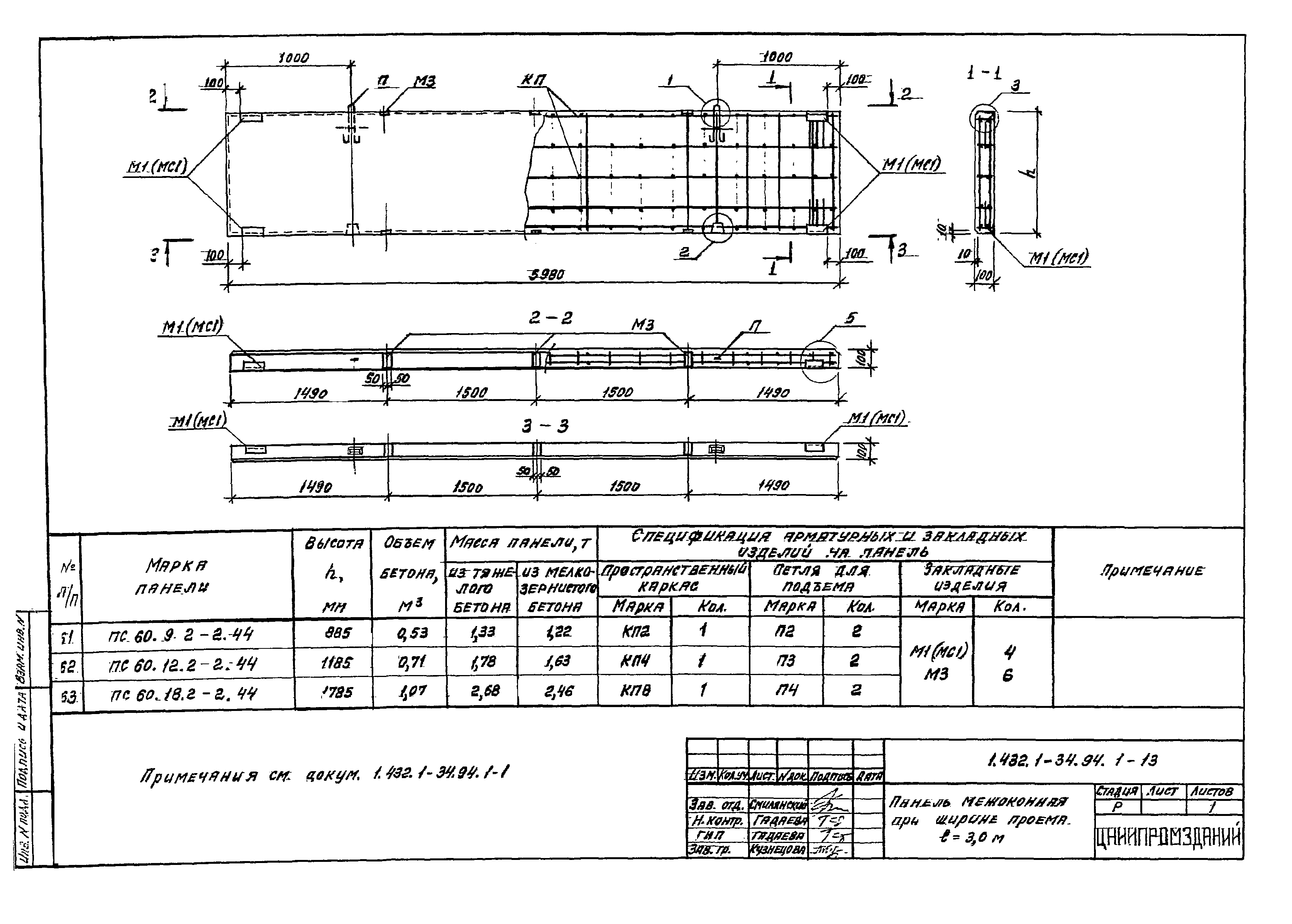

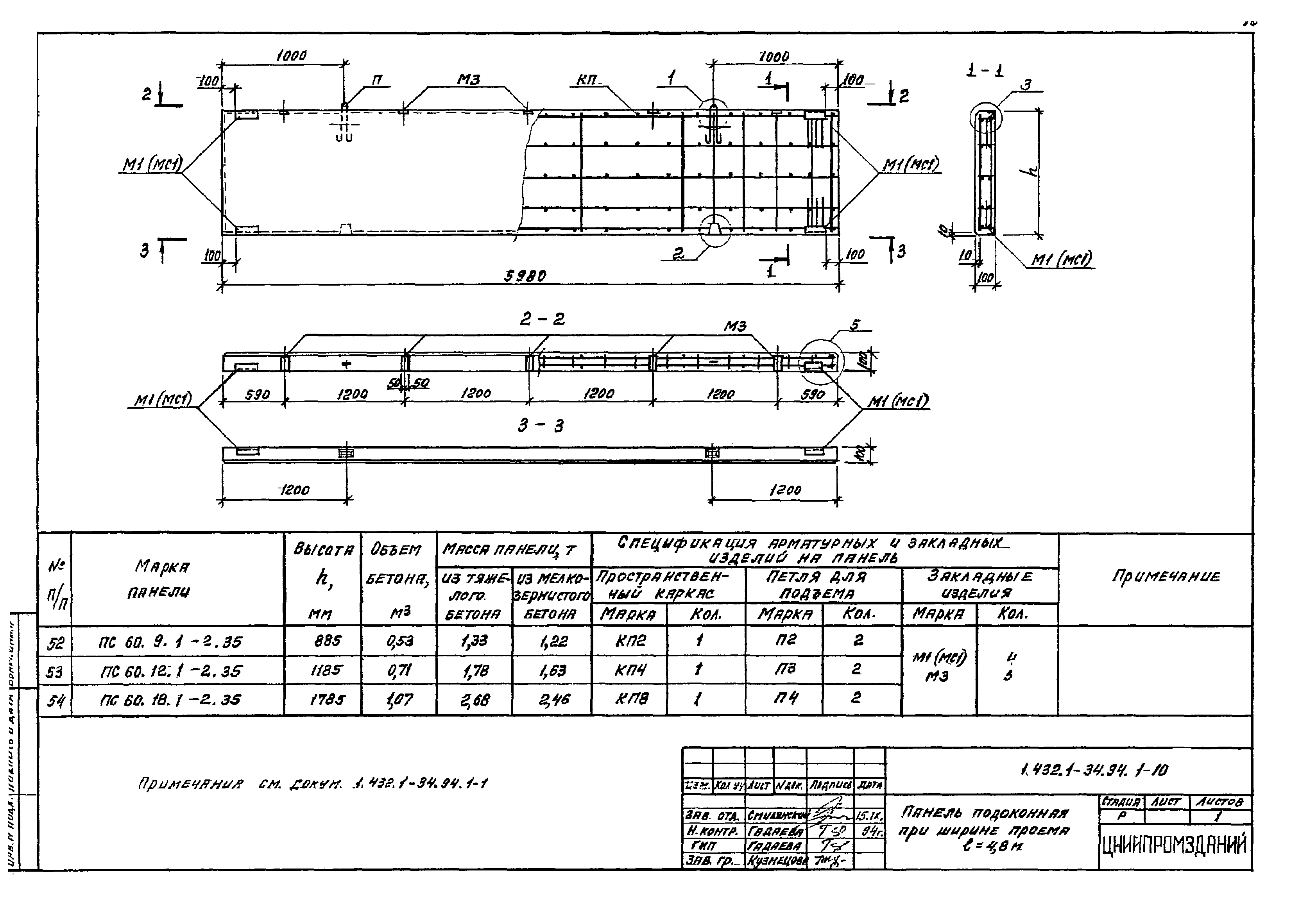

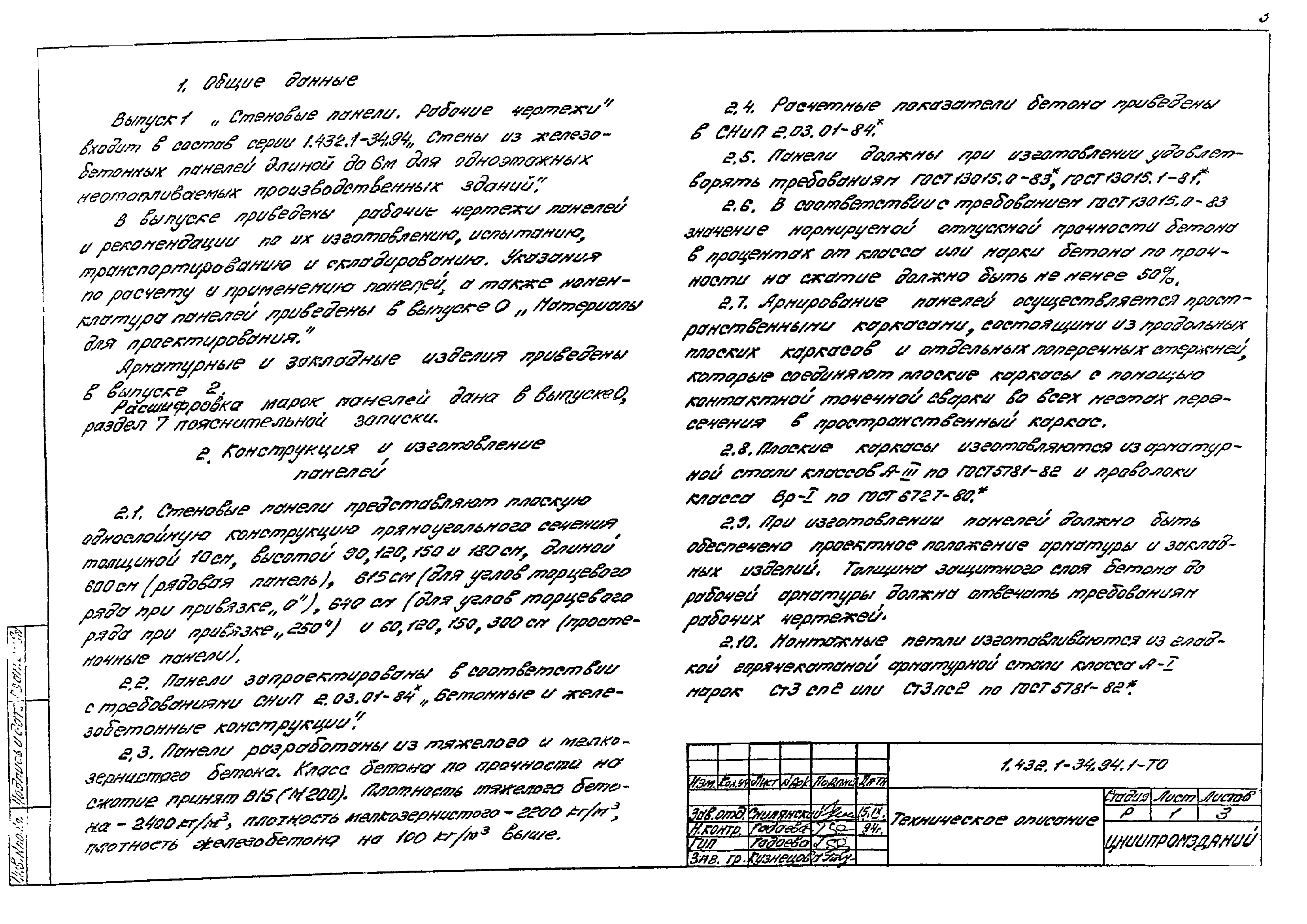

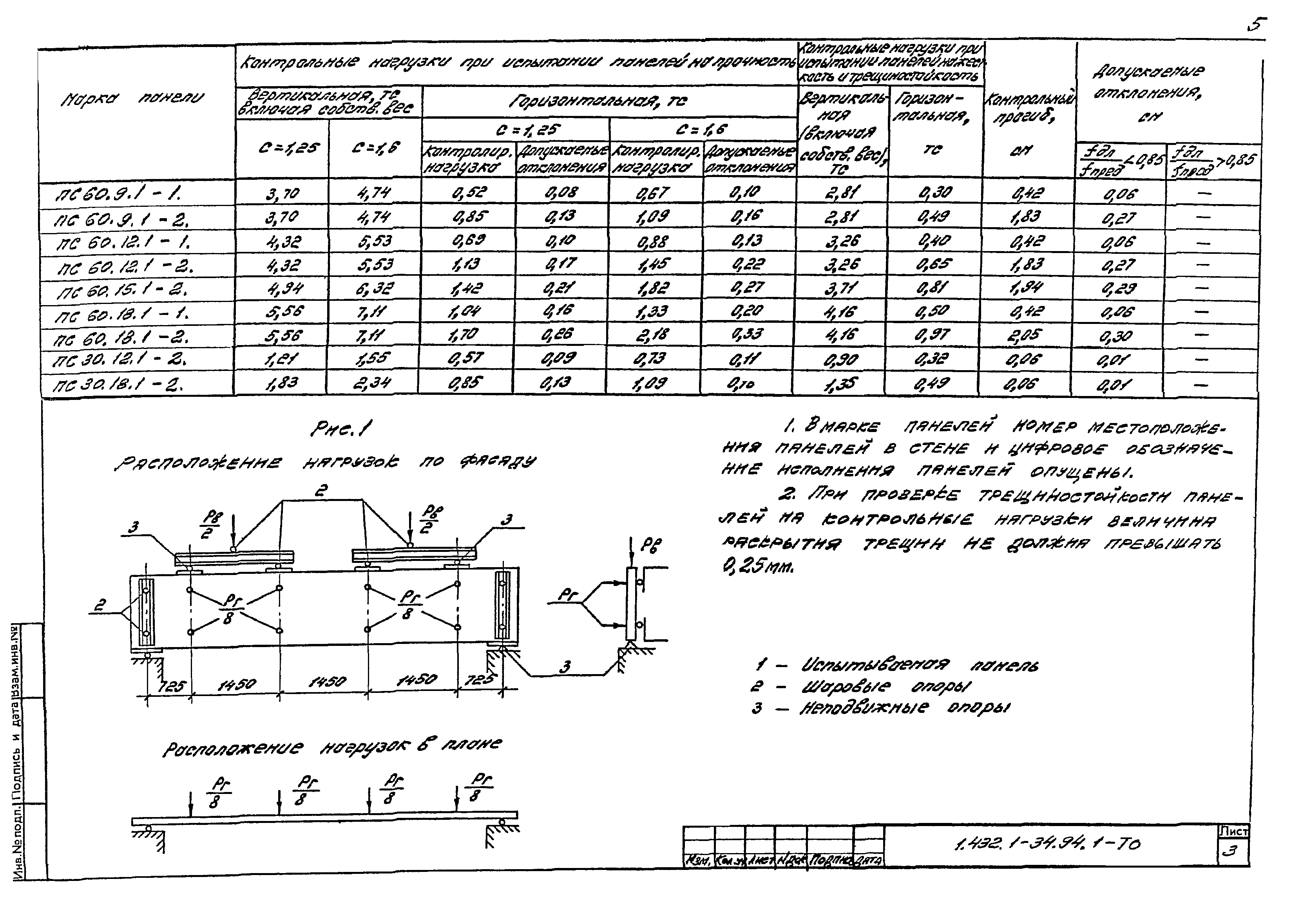

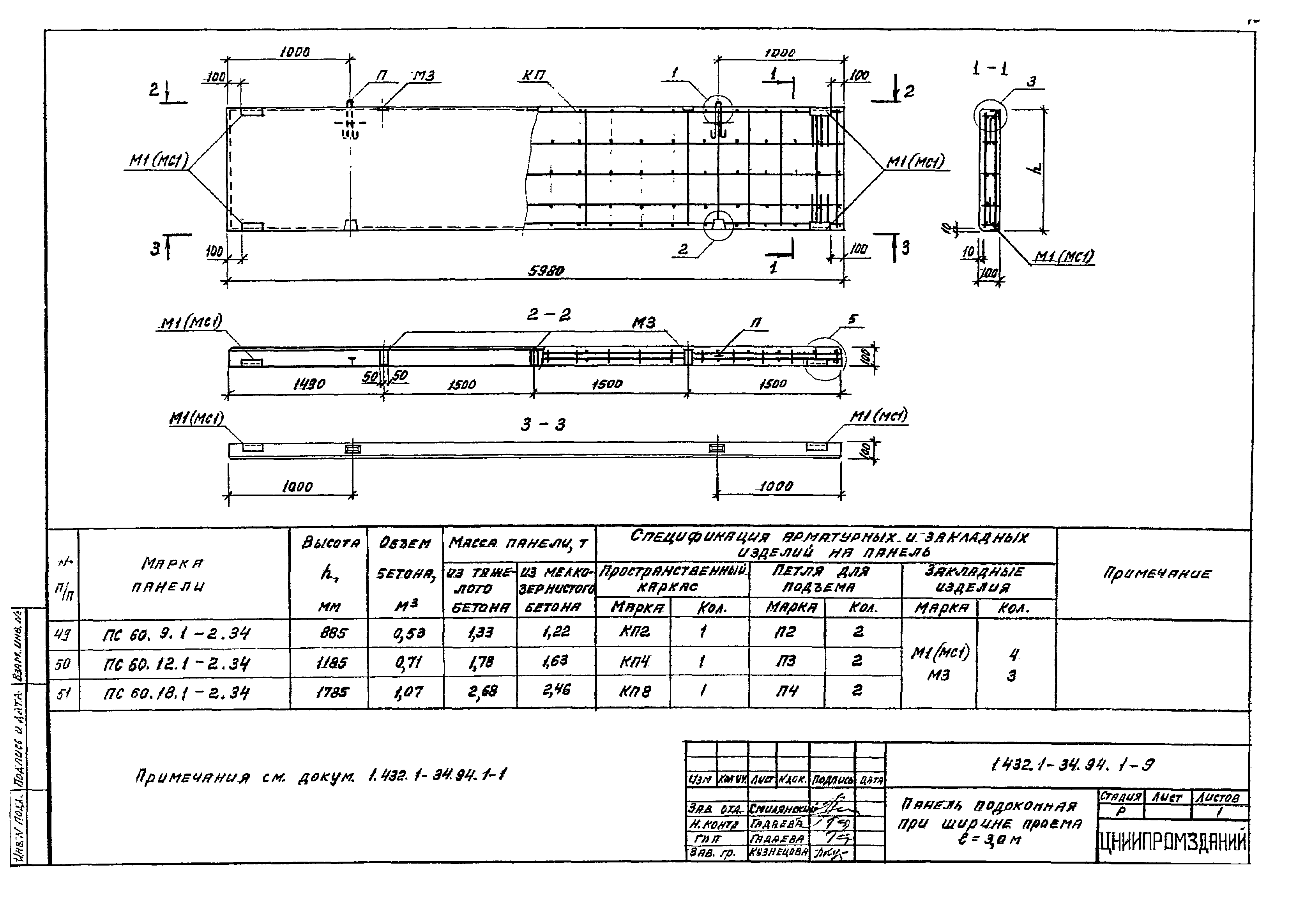

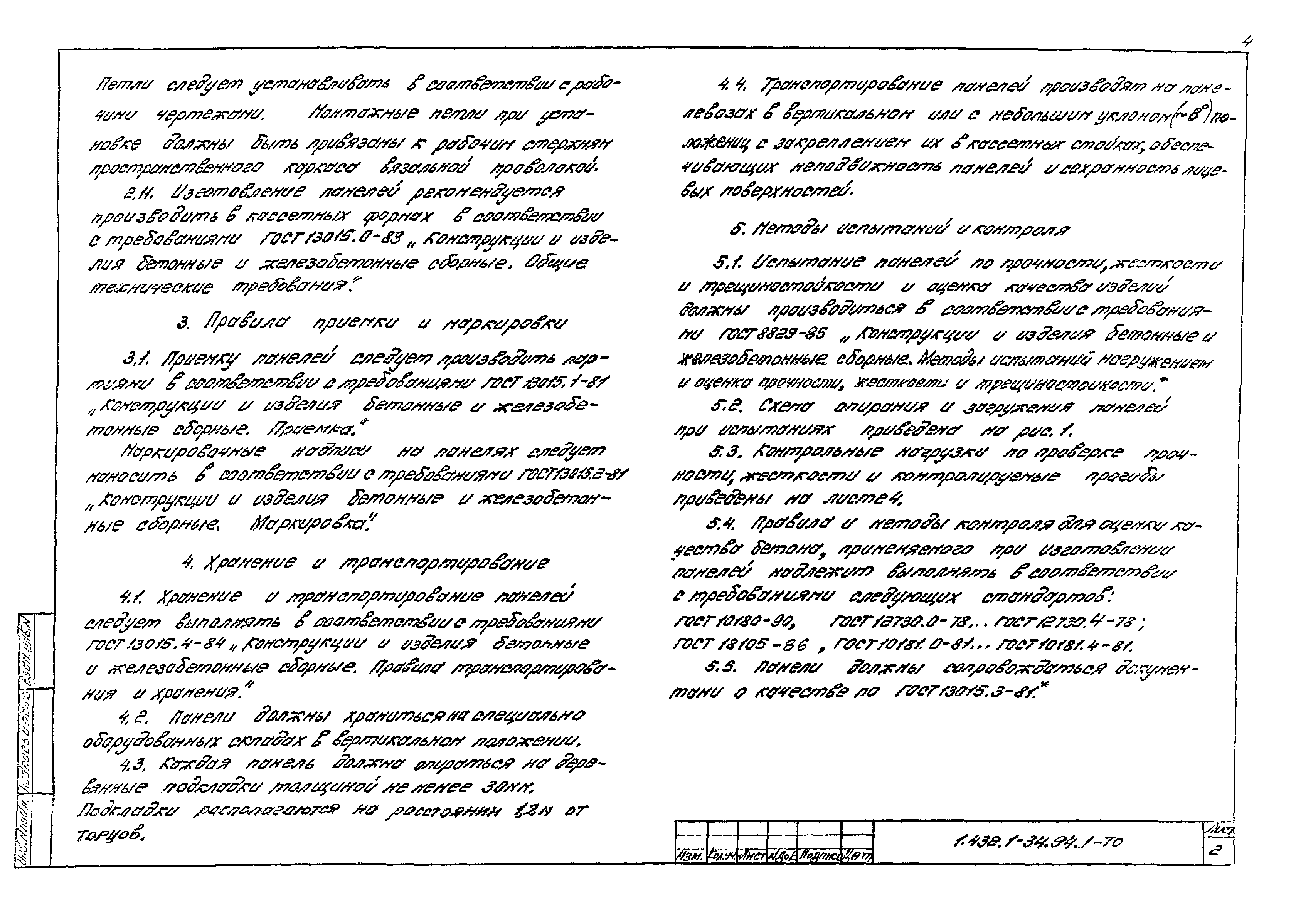

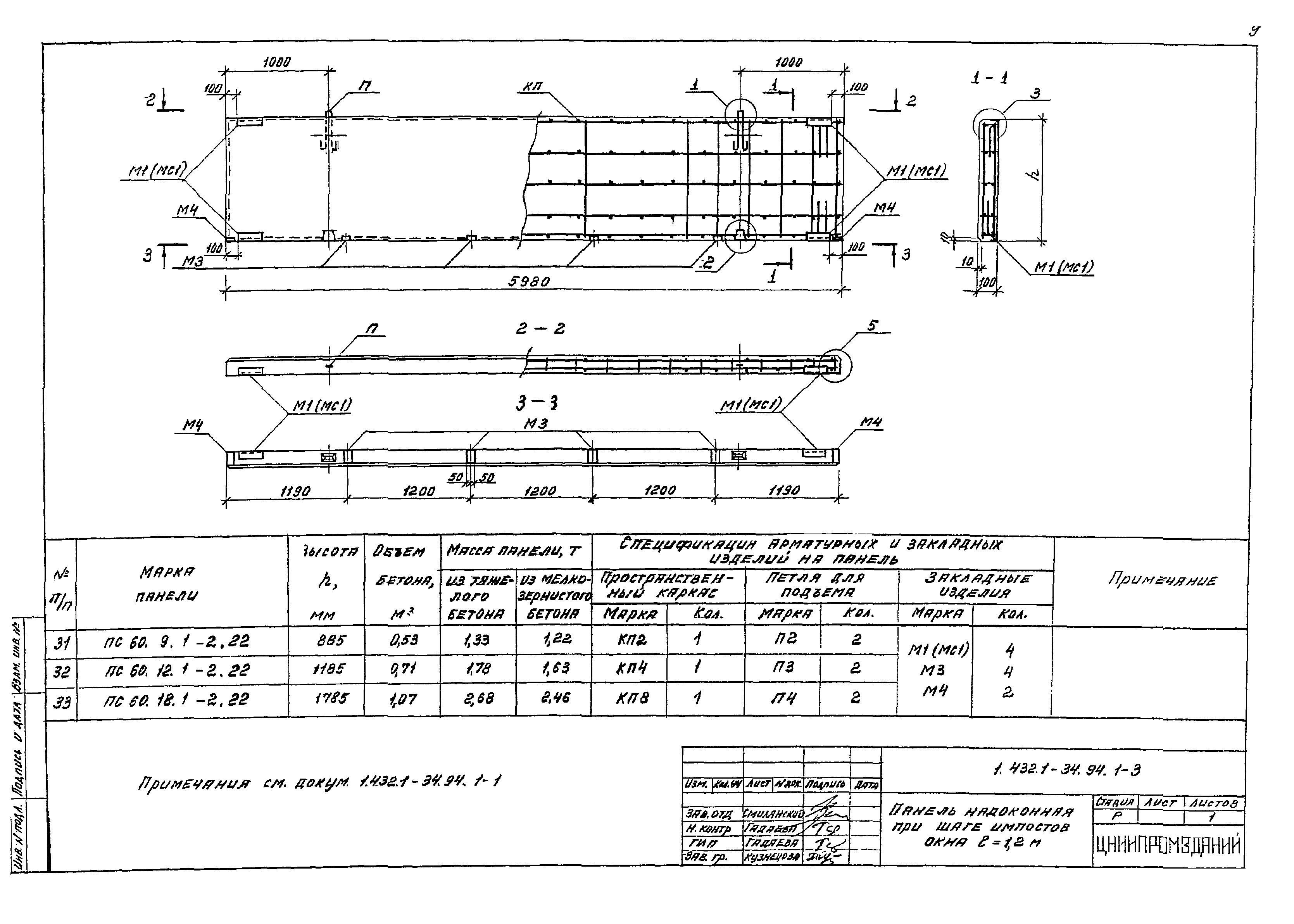

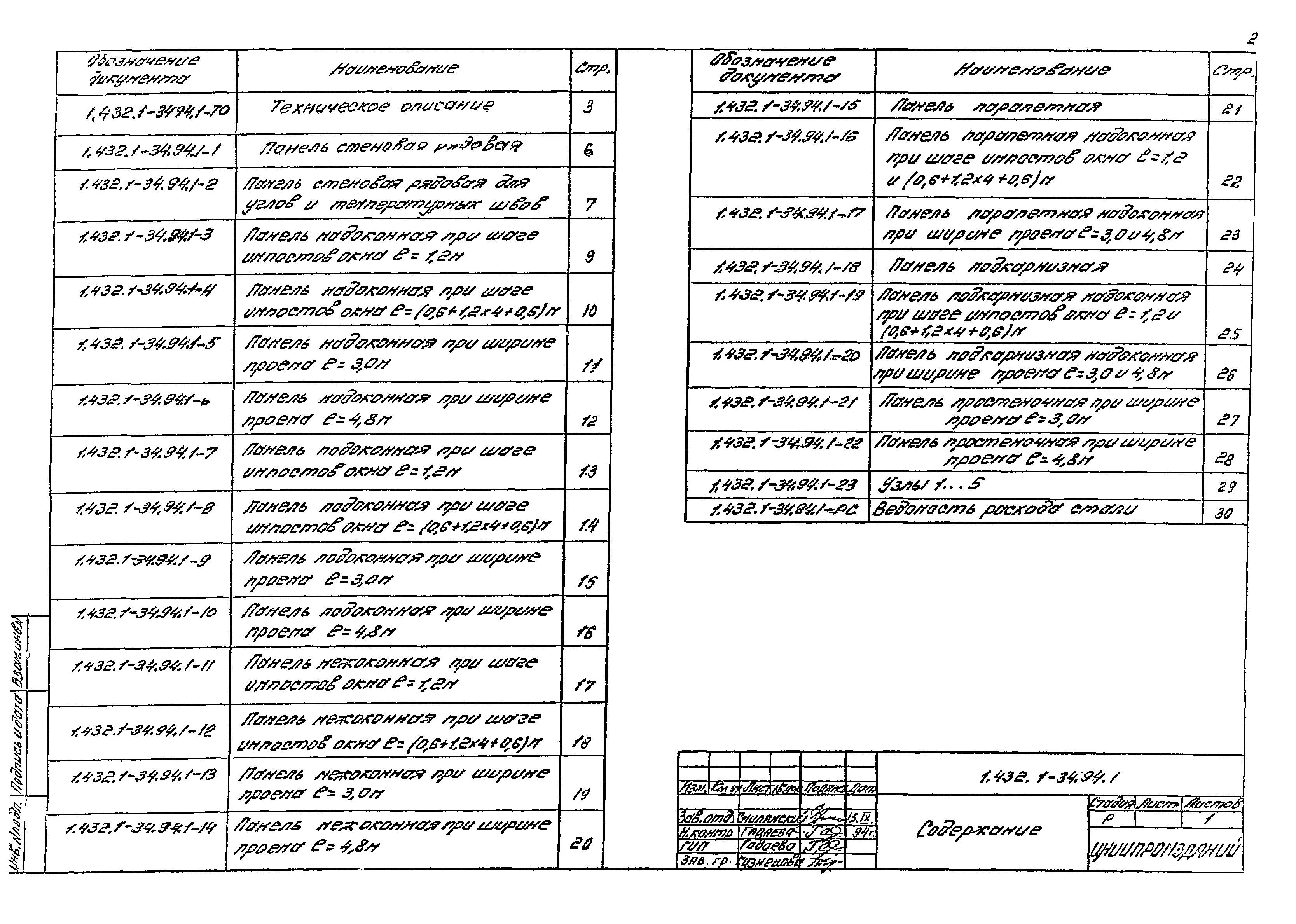

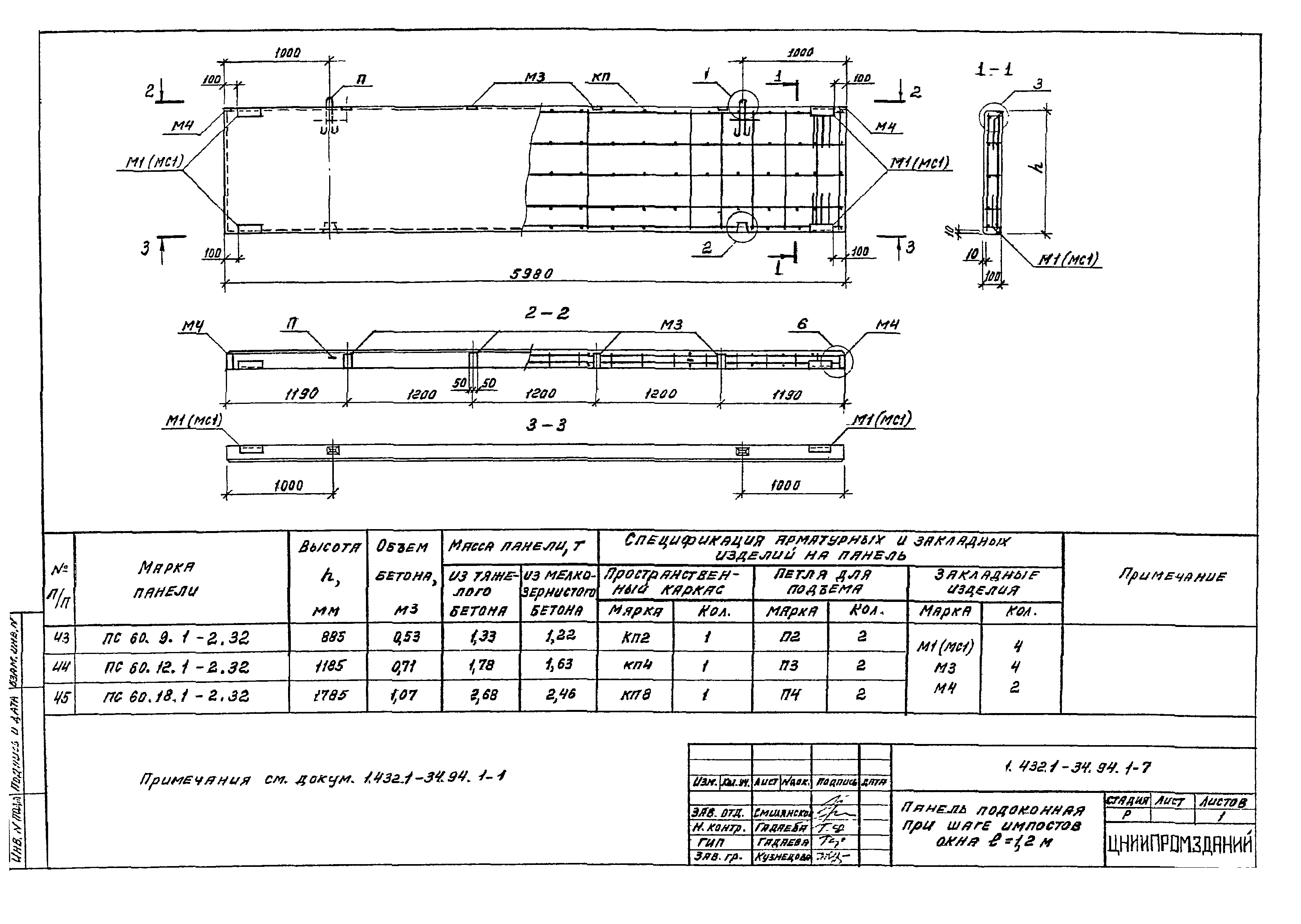

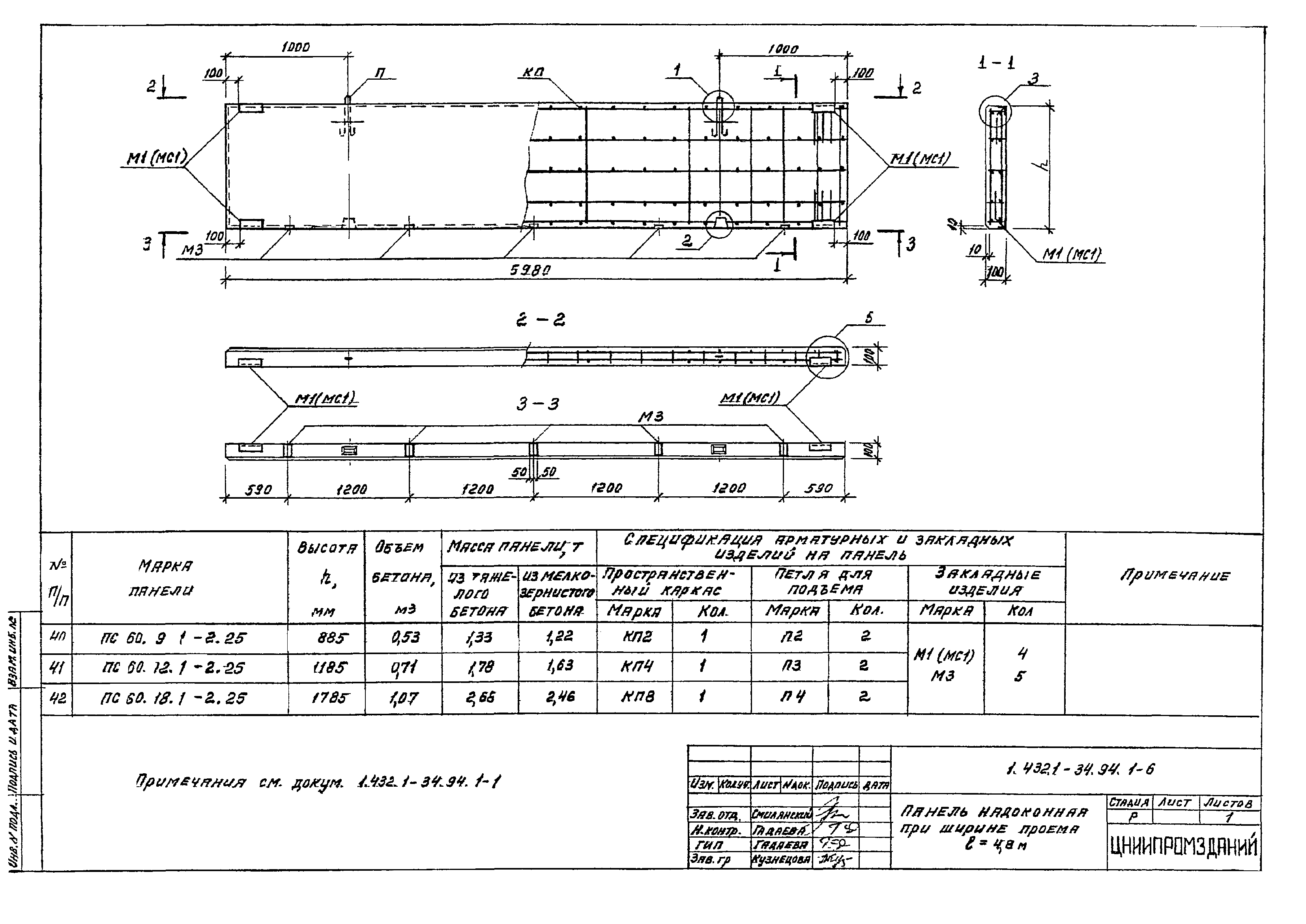

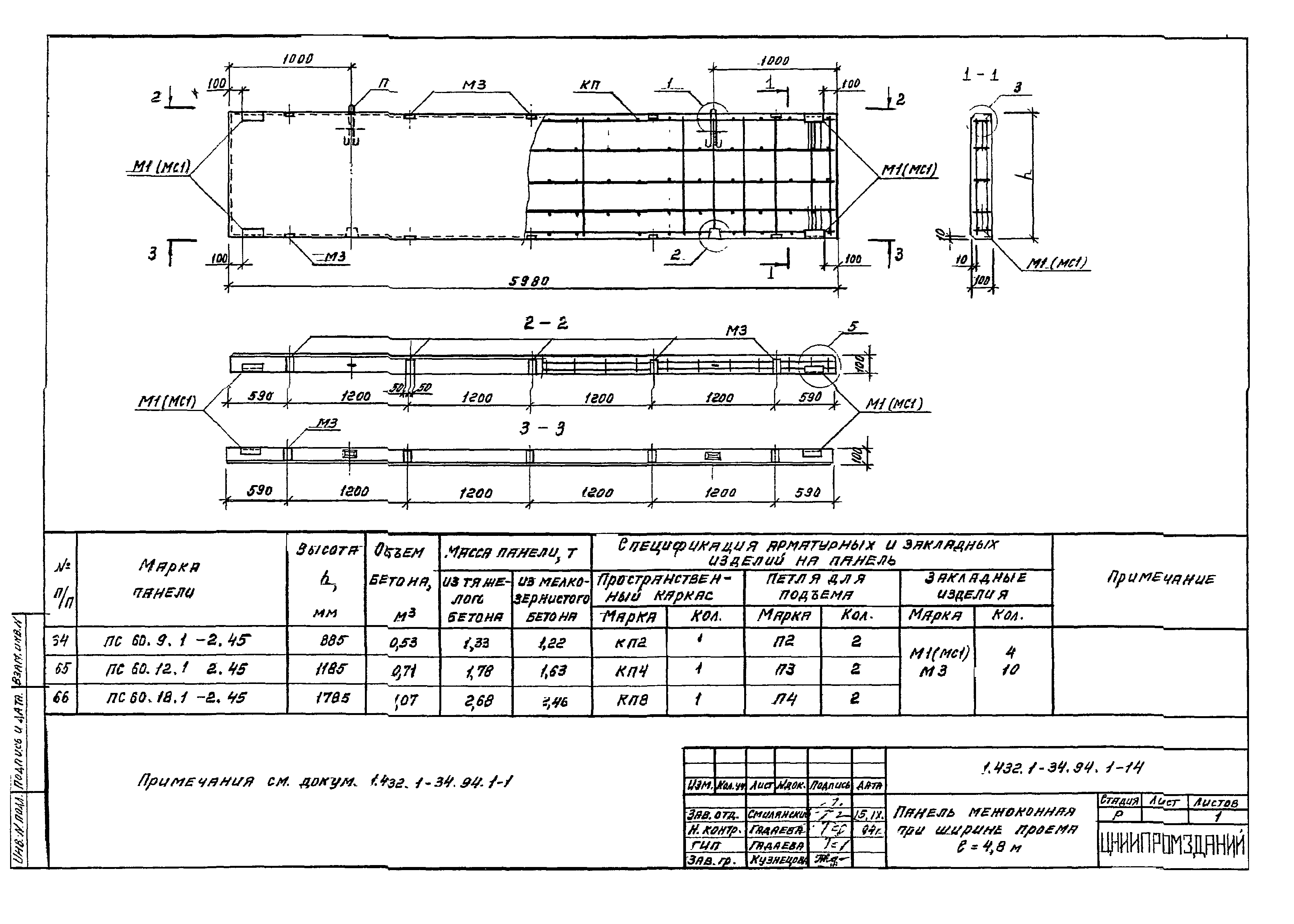

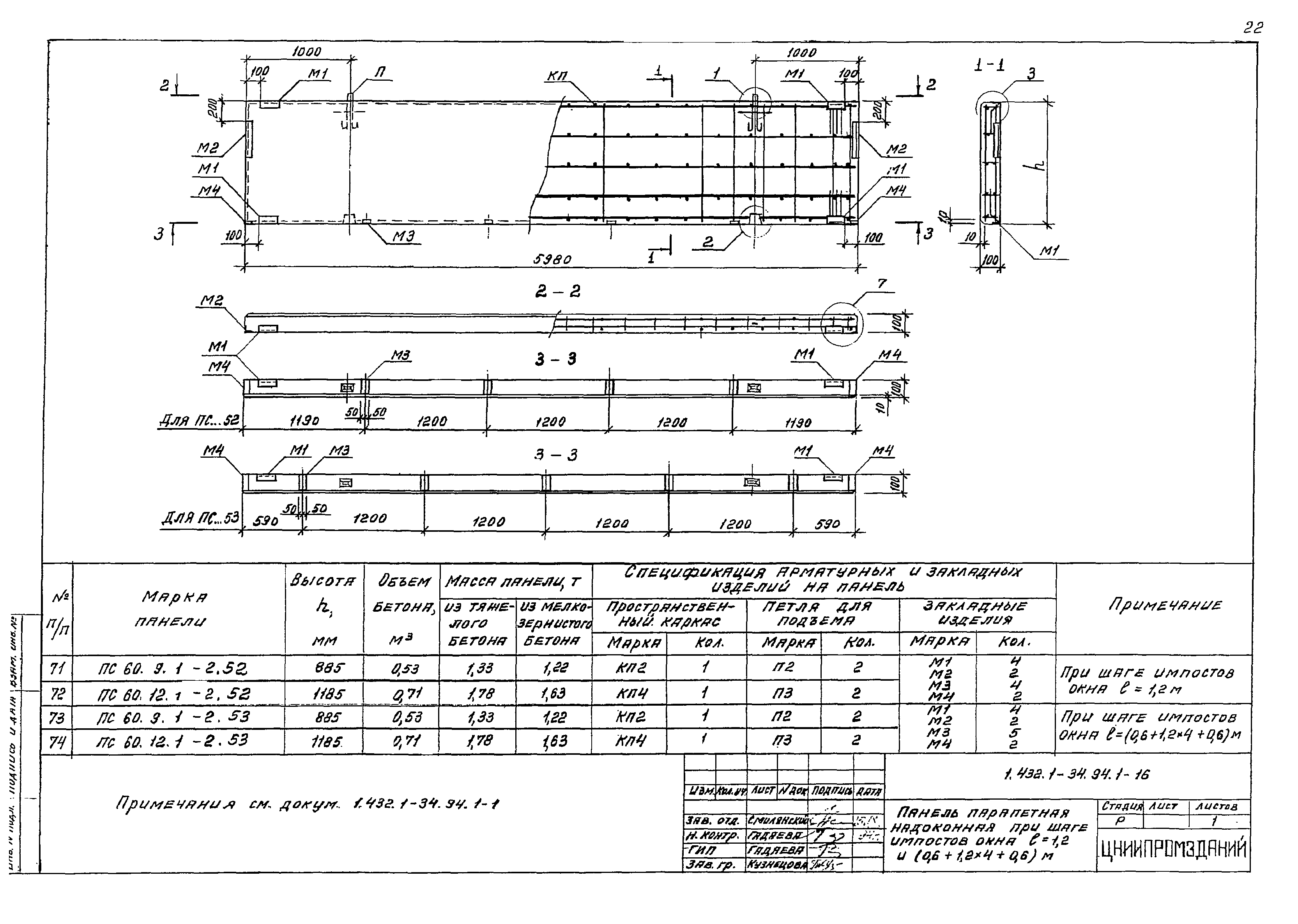

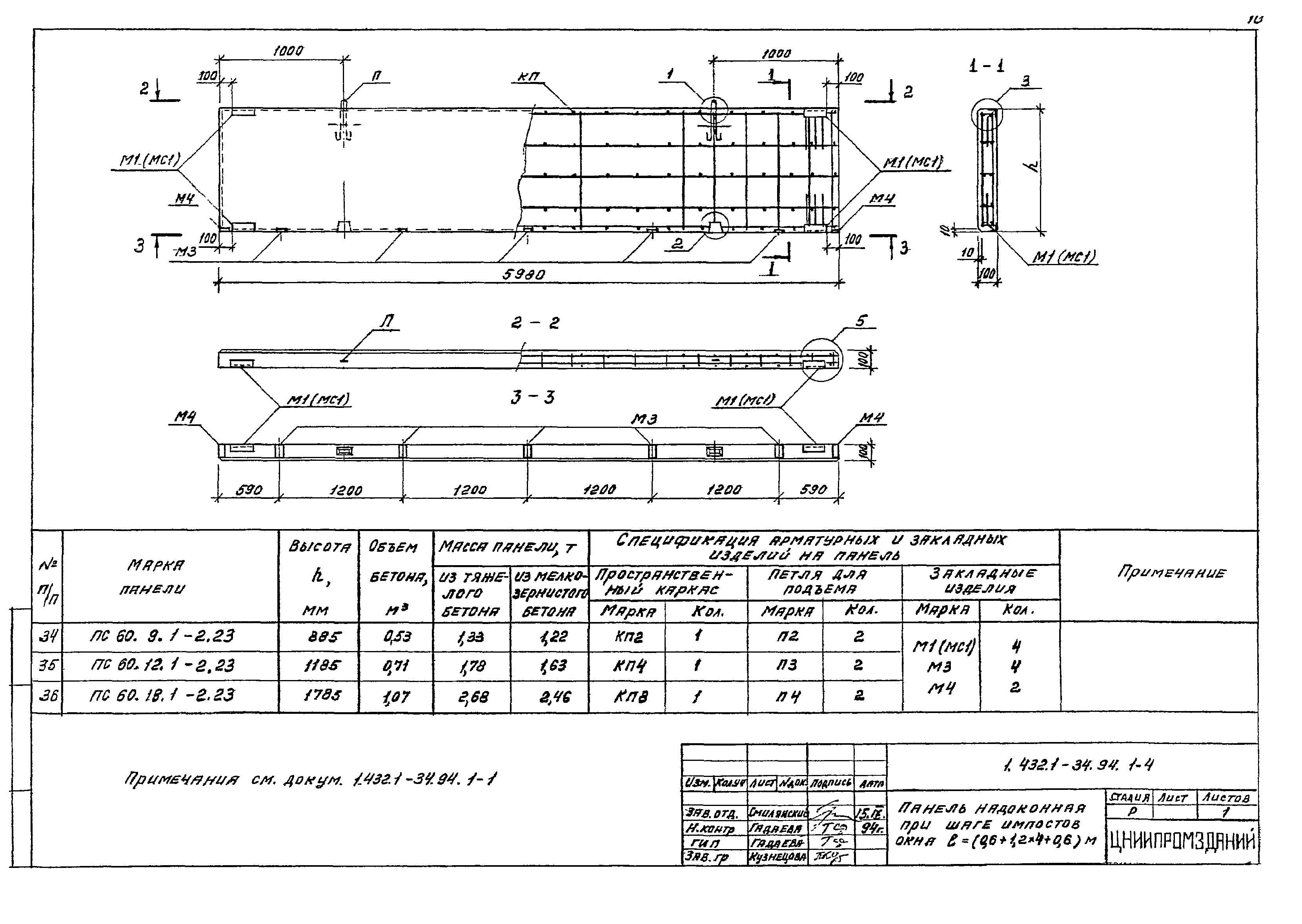

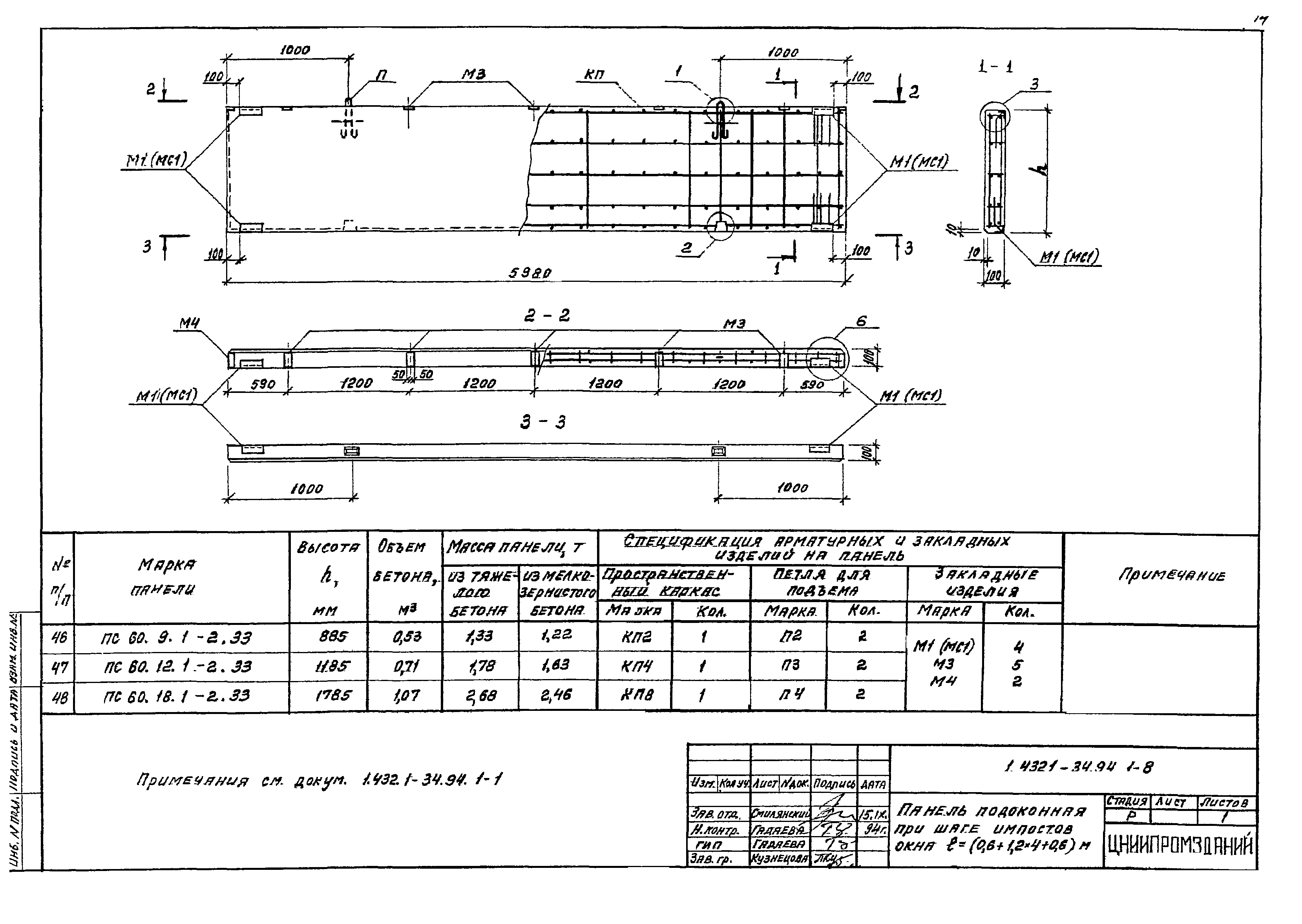

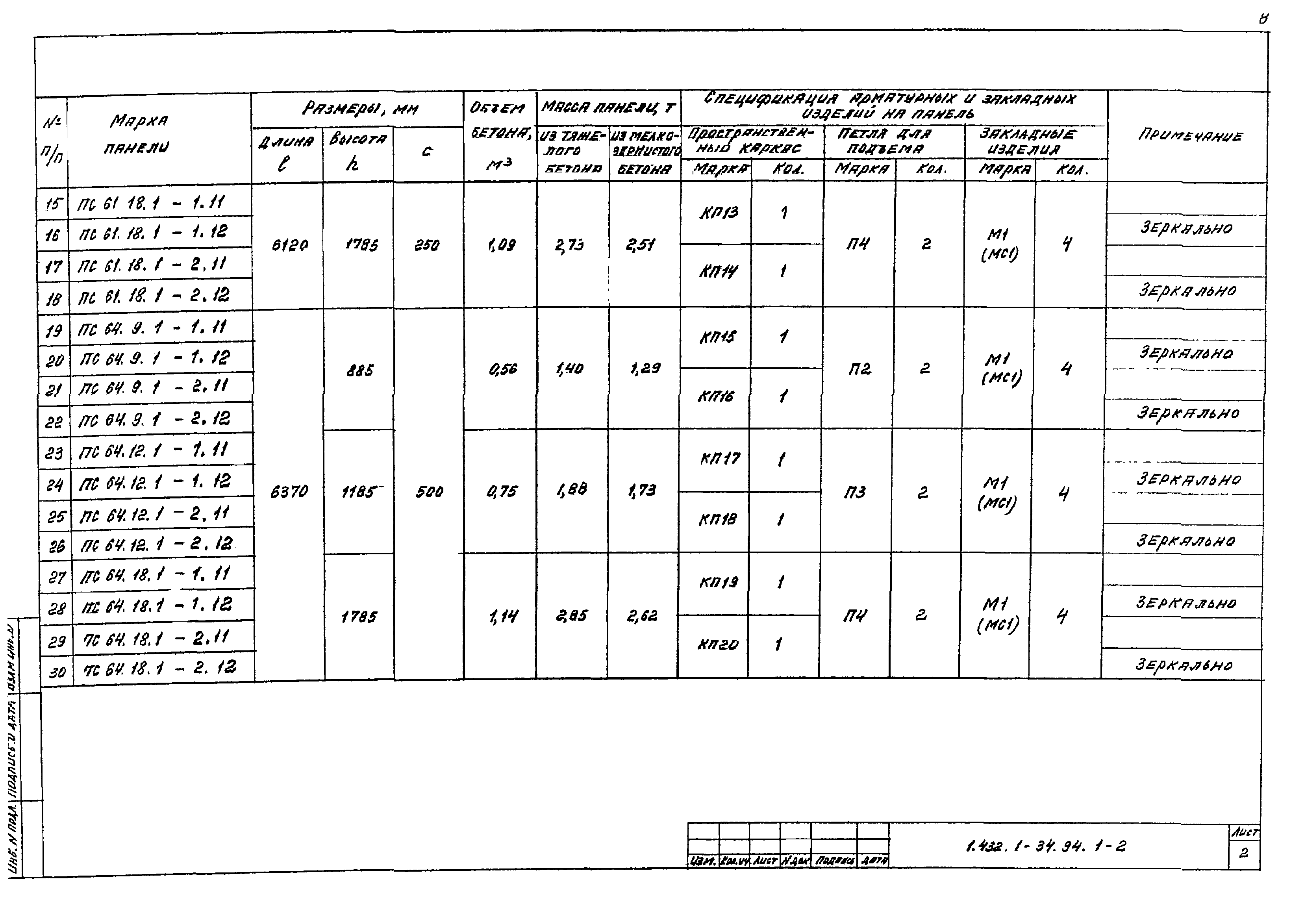

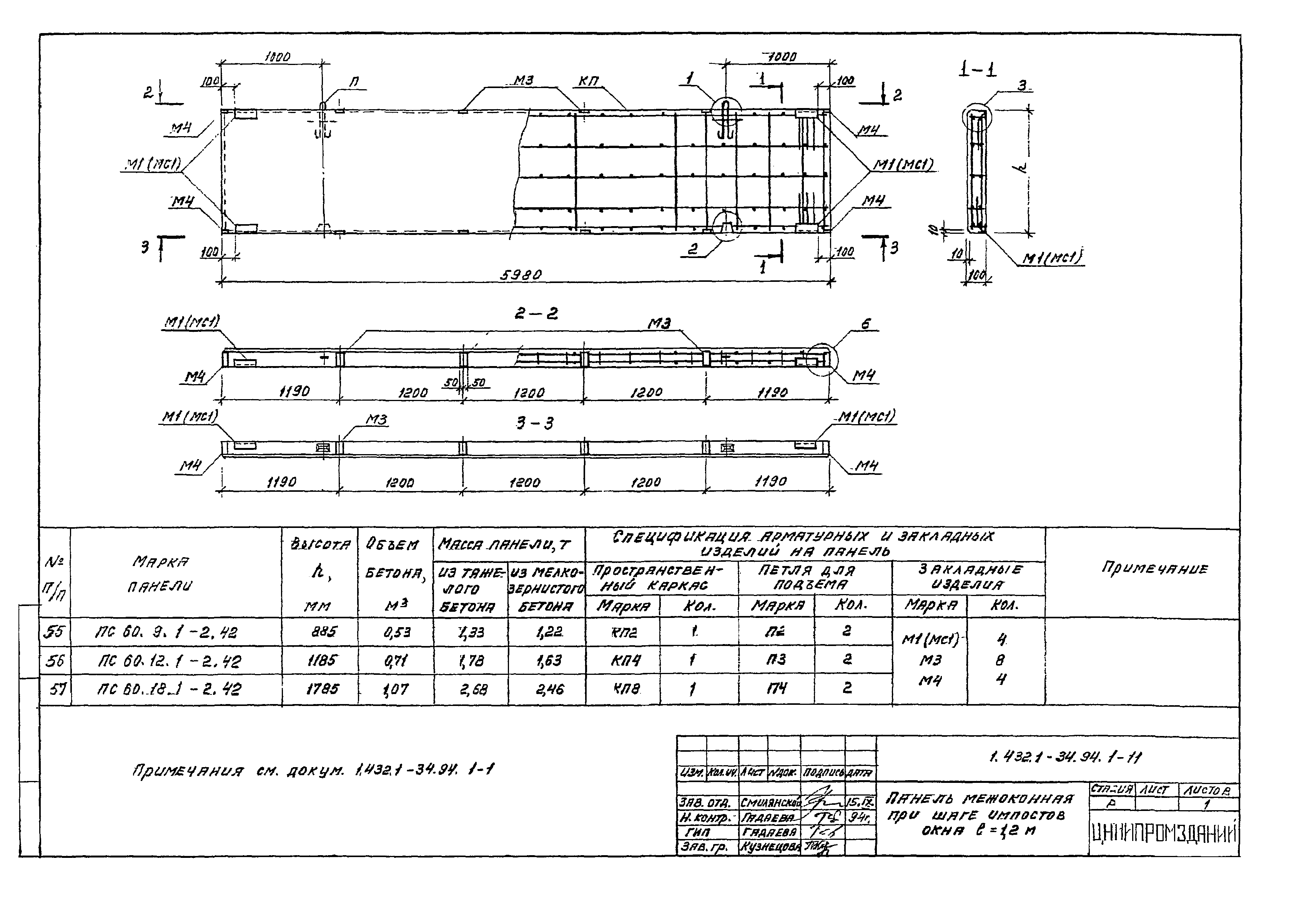

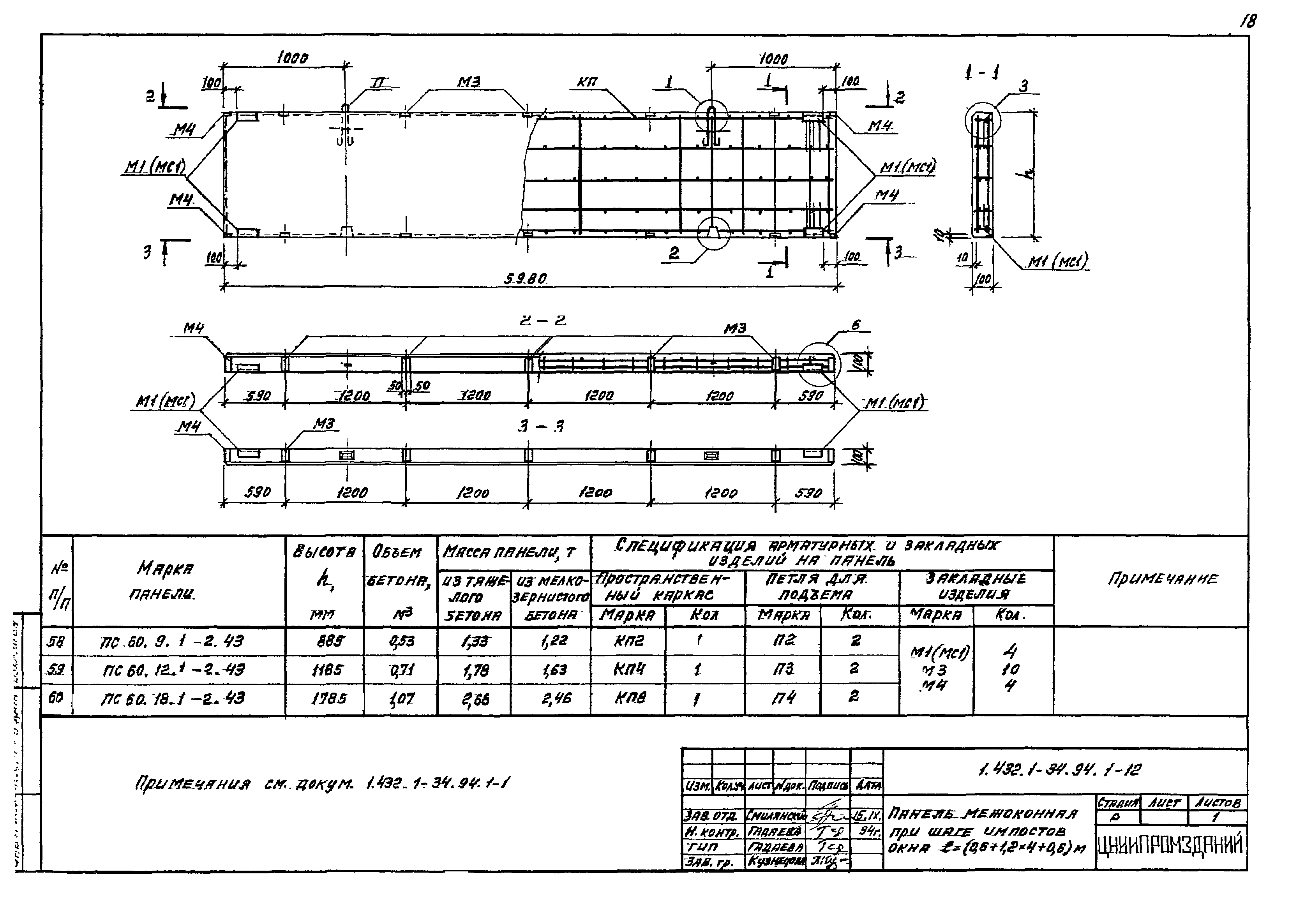

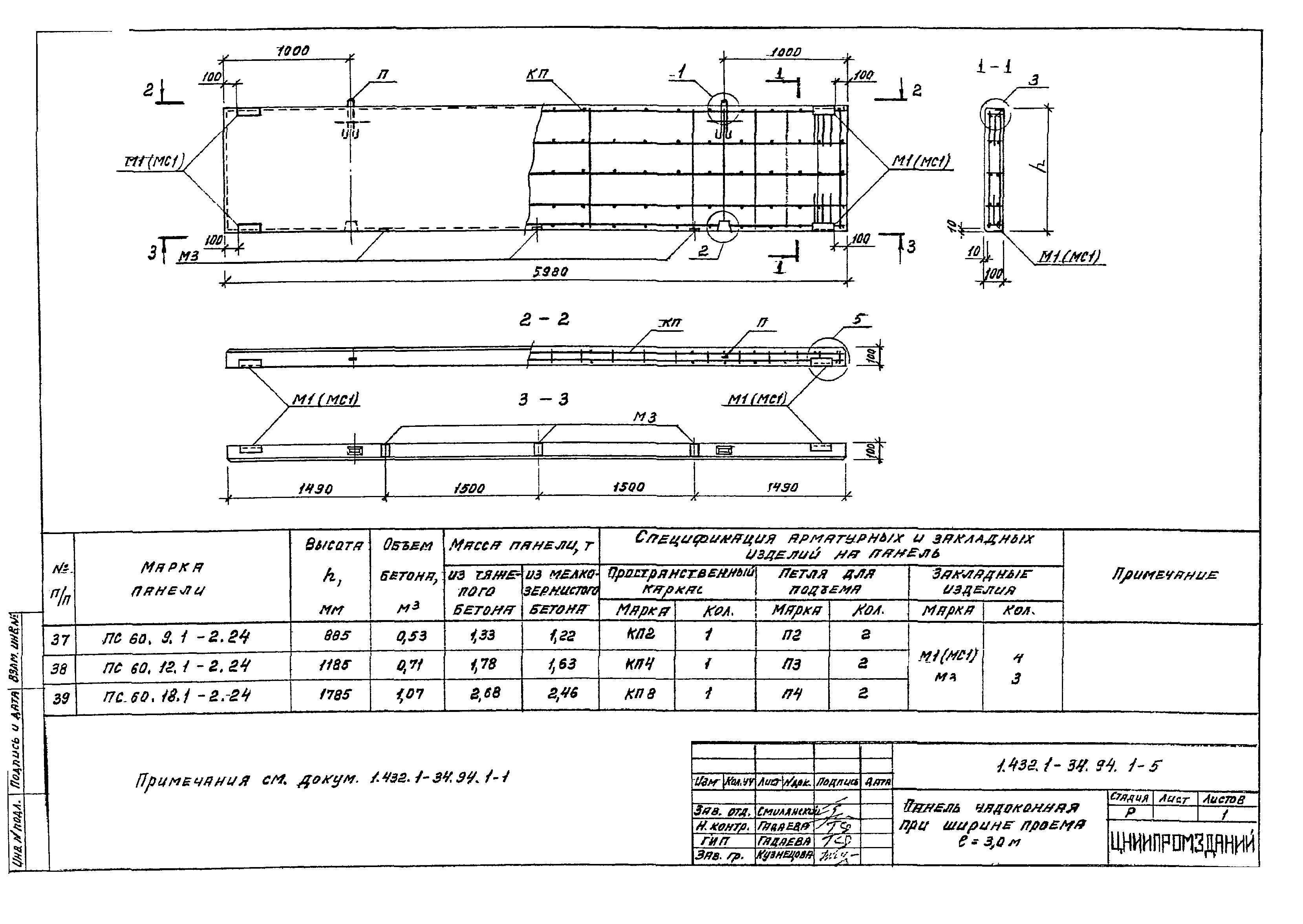

Оглавление:	1.432.1-34.94.1-ТО Техническое описание 1.432.1-34.94.1-1 Панель стеновая рядовая 1.432.1-34.94.1-2 Панель стеновая рядовая для углов и температурных швов 1.432.1-34.94.1-3 Панель надоконная при шаге импостов окна L = 1,2 м 1.432.1-34.94.1-4 Панель надоконная при шаге импостов окна L = (0,6 + 1,2х4 +0,6) м 1.432.1-34.94.1-5 Панель надоконная при ширине проема L = 3,0 м 1.432.1-34.94.1-6 Панель надоконная при ширине проема L = 4,8 м 1.432.1-34.94.1-7 Панель подоконная при шаге импостов окна L = 1,2 м 1.432.1-34.94.1-8 Панель подоконная при шаге импостов окна L = (0,6 + 1,2х4 +0,6) м 1.432.1-34.94.1-9 Панель подоконная при ширине проема L = 3,0 м 1.432.1-34.94.1-10 Панель подоконная при ширине проема L = 4,8 м 1.432.1-34.94.1-11 Панель межоконная при шаге импостов окна L = 1,2 м 1.432.1-34.94.1-12 Панель межоконная при шаге импостов окна L = (0,6 + 1,2х4 +0,6) м 1.432.1-34.94.1-13 Панель межоконная при ширине проема L = 3,0 м 1.432.1-34.94.1-14 Панель межоконная при ширине проема L = 4,8 м 1.432.1-34.94.1-15 Панель парапетная 1.432.1-34.94.1-16 Панель парапетная надоконная при шаге импостов окна L = 1,2 и (0,6 + 1,2х4 +0,6) м 1.432.1-34.94.1-17 Панель парапетная надоконная при ширине проема L = 3,0 и 4,8 м 1.432.1-34.94.1-18 Панель подкарнизная 1.432.1-34.94.1-19 Панель подкарнизная подоконная при шаге импостов окна L = 1,2 и (0,6 + 1,2х4 +0,6) м 1.432.1-34.94.1-20 Панель подкарнизная надоконная при ширине проема L = 3,0 и 4,8 м 1.432.1-34.94.1-21 Панель простеночная при ширине проема L = 3,0 м 1.432.1-34.94.1-22 Панель простеночная при ширине проема L = 4,8 м 1.432.1-34.94.1-23 Узлы 1… 5 1.432.1-34.94.1-РС Ведомость расхода стали
Разработан:	ЦНИИпромзданий
Утверждён:	20.09.1994 Минстрой России (Russian Federation Minstroy 9-3-1/128)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Заменяет собой:	Серия 1.432.1-25 «Стены из железобетонных панелей для неотапливаемых одноэтажных производственных зданий с шагом колонн 6 м»
Нормативные ссылки:	СНиП 2.03.01-84* «Бетонные и железобетонные конструкции» ГОСТ 13015.0-83 «Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования» ГОСТ 13015.1-81 «Конструкции и изделия бетонные и железобетонные сборные. Приемка» ГОСТ 13015.3-81 «Конструкции и изделия бетонные и железобетонные сборные. Документ о качестве» ГОСТ 13015.4-84 «Конструкции и изделия бетонные и железобетонные сборные. Правила транспортирования и хранения» ГОСТ 10180-90 «Бетоны. Методы определения прочности по контрольным образцам» ГОСТ 10181.0-81 «Смеси бетонные. Общие требования к методам испытаний» ГОСТ 10181.4-81 «Смеси бетонные. Методы определения расслаиваемости» ГОСТ 12730.0-78 «Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости» ГОСТ 12730.4-78 «Бетоны. Методы определения показателей пористости» ГОСТ 18105-86 «Бетоны. Правила контроля прочности» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 8509-86 «Уголки стальные горячекатаные равнополочные. Сортамент» ГОСТ 8829-85 «Конструкции и изделия бетонные и железобетонные сборные. Методы испытания нагружением и оценка прочности, жесткости и трещиностойкости»
