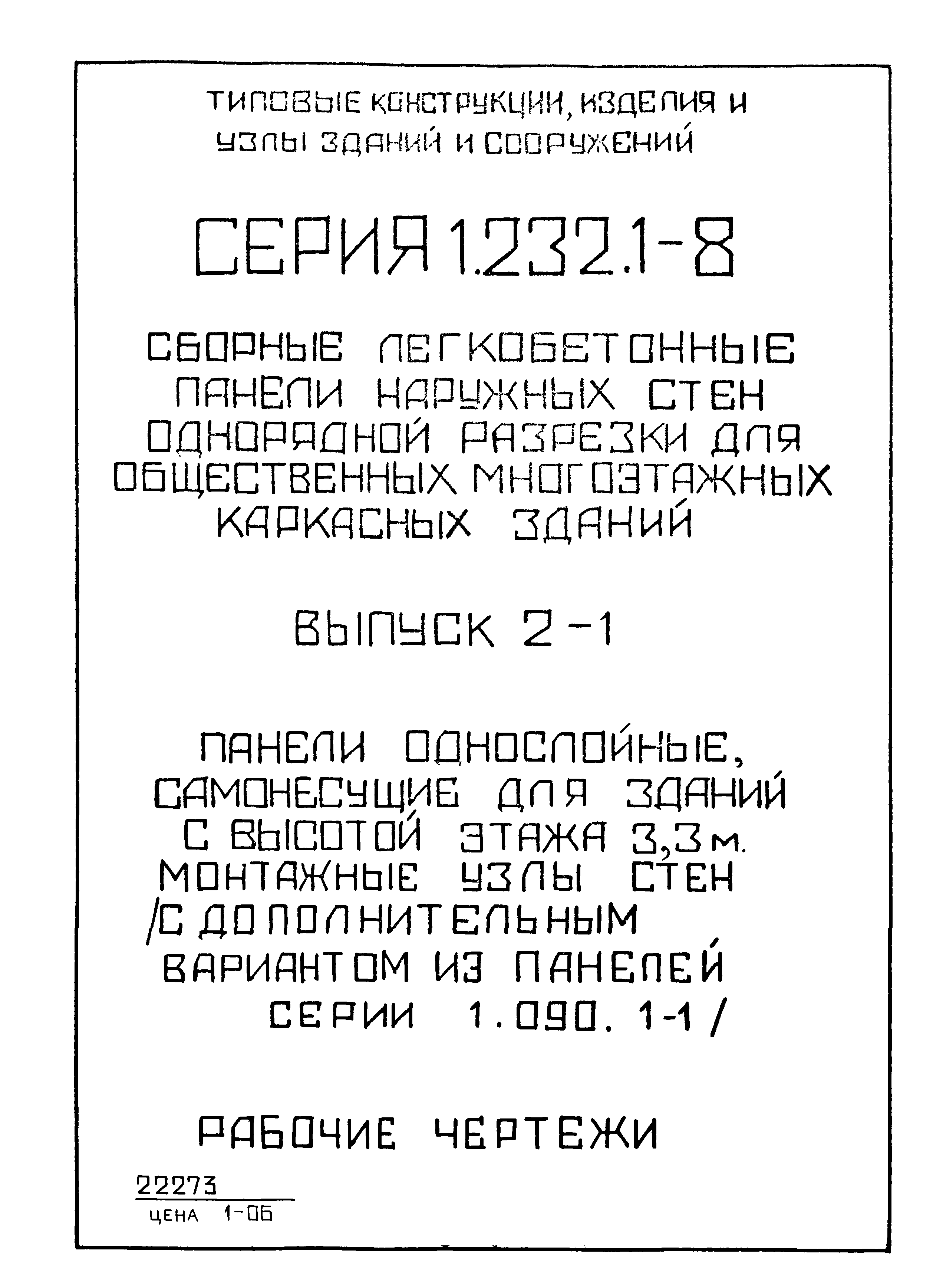

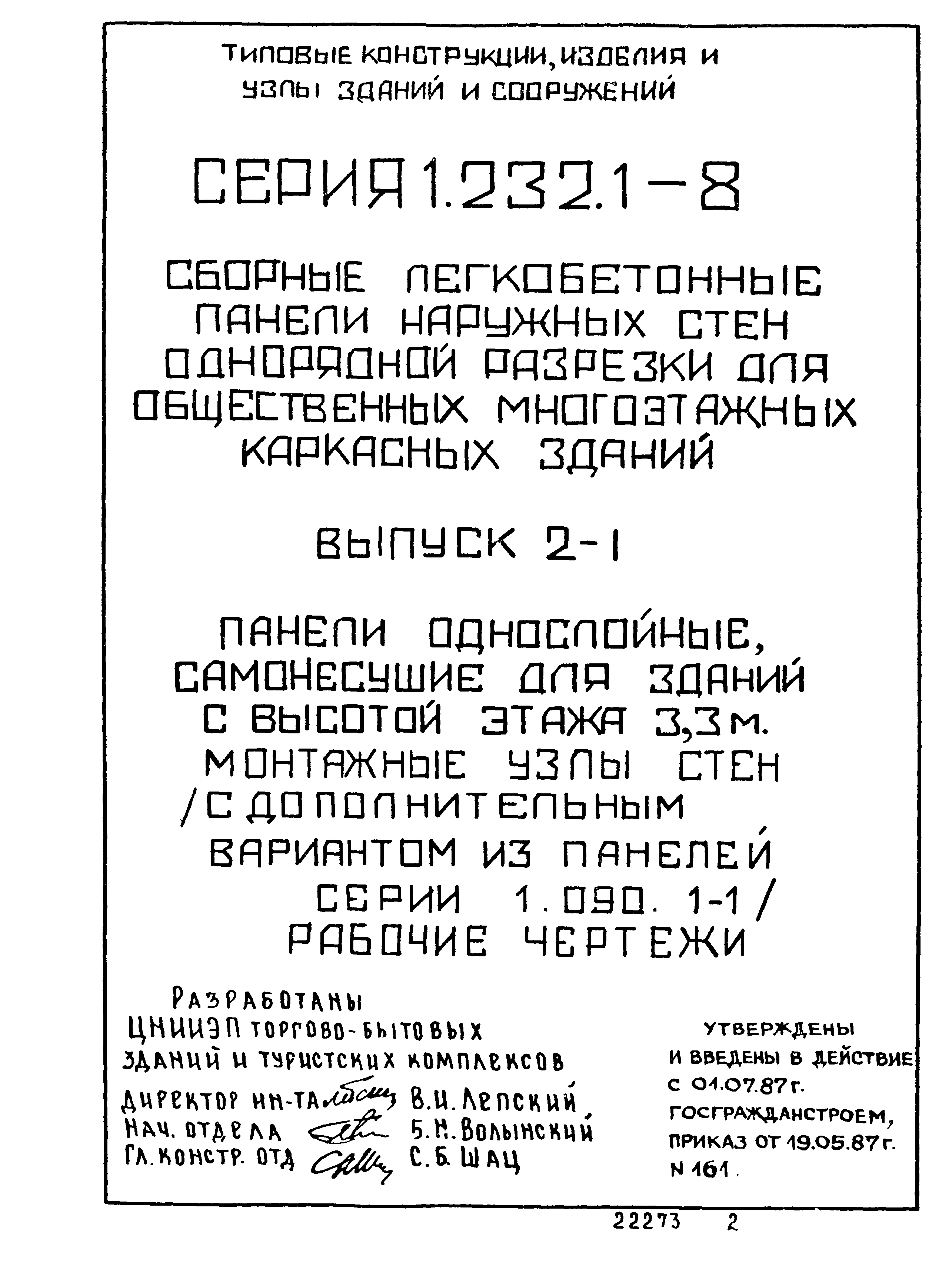

Скачать Серия 1.232.1-8 Выпуск 2-1. Панели однослойные, самонесущие для зданий с высотой этажа 3,3 м. Монтажные узлы стен (с дополнительным вариантом из панелей серии 1.090.1-1). Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.232.1-8

Выпуск 2-1. Панели однослойные, самонесущие для зданий с высотой этажа 3,3 м. Монтажные узлы стен (с дополнительным вариантом из панелей серии 1.090.1-1). Рабочие чертежи

Обозначение:	Серия 1.232.1-8
Обозначение англ:	Series 1.232.1-8
Статус:	действует
Название рус.:	Выпуск 2-1. Панели однослойные, самонесущие для зданий с высотой этажа 3,3 м. Монтажные узлы стен (с дополнительным вариантом из панелей серии 1.090.1-1). Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

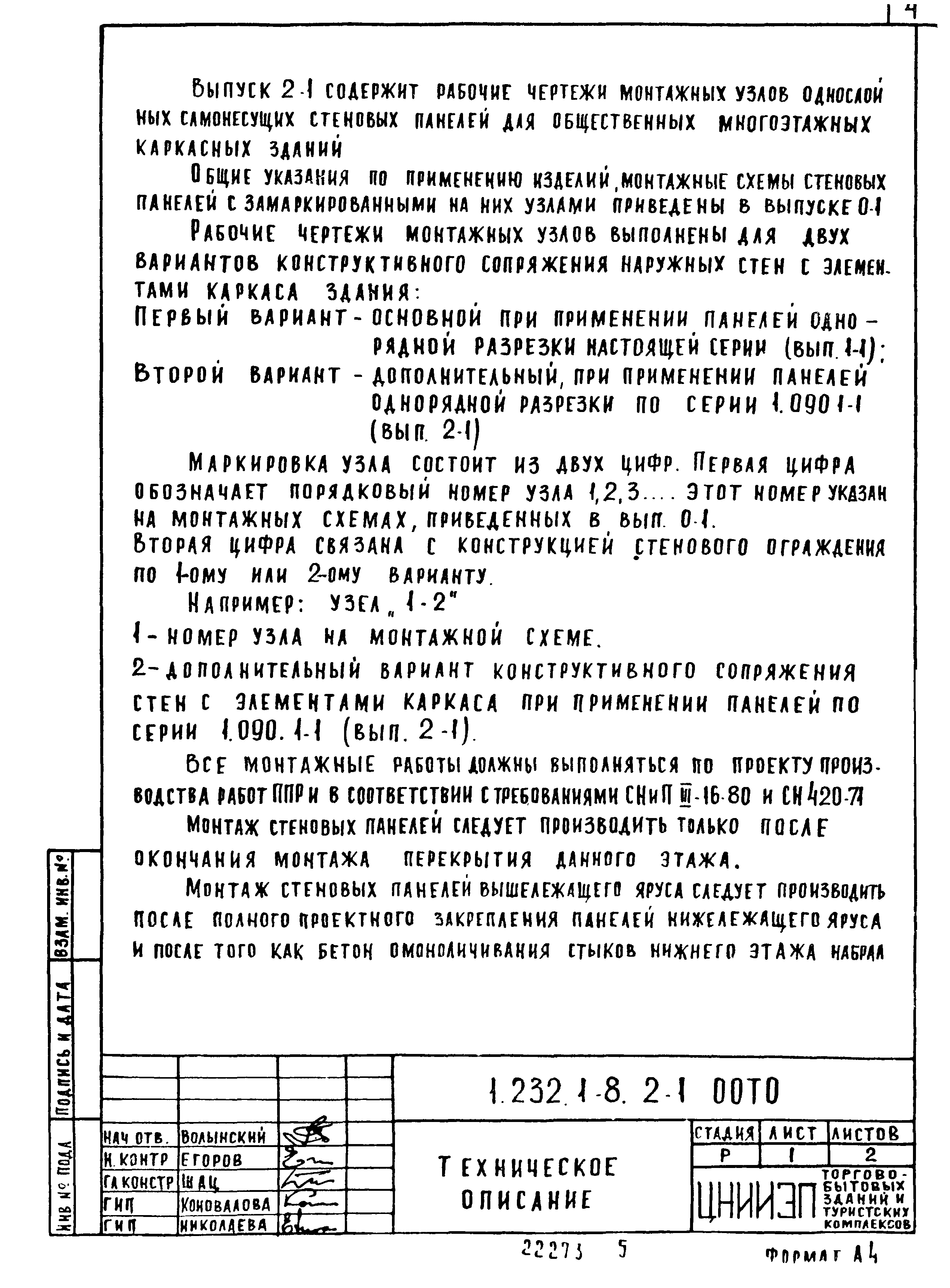

Область применения:	Выпуск 2-1 содержит рабочие чертежи монтажных узлов однослойных самонесущих стеновых панелей для общественных многоэтажных каркасных зданий

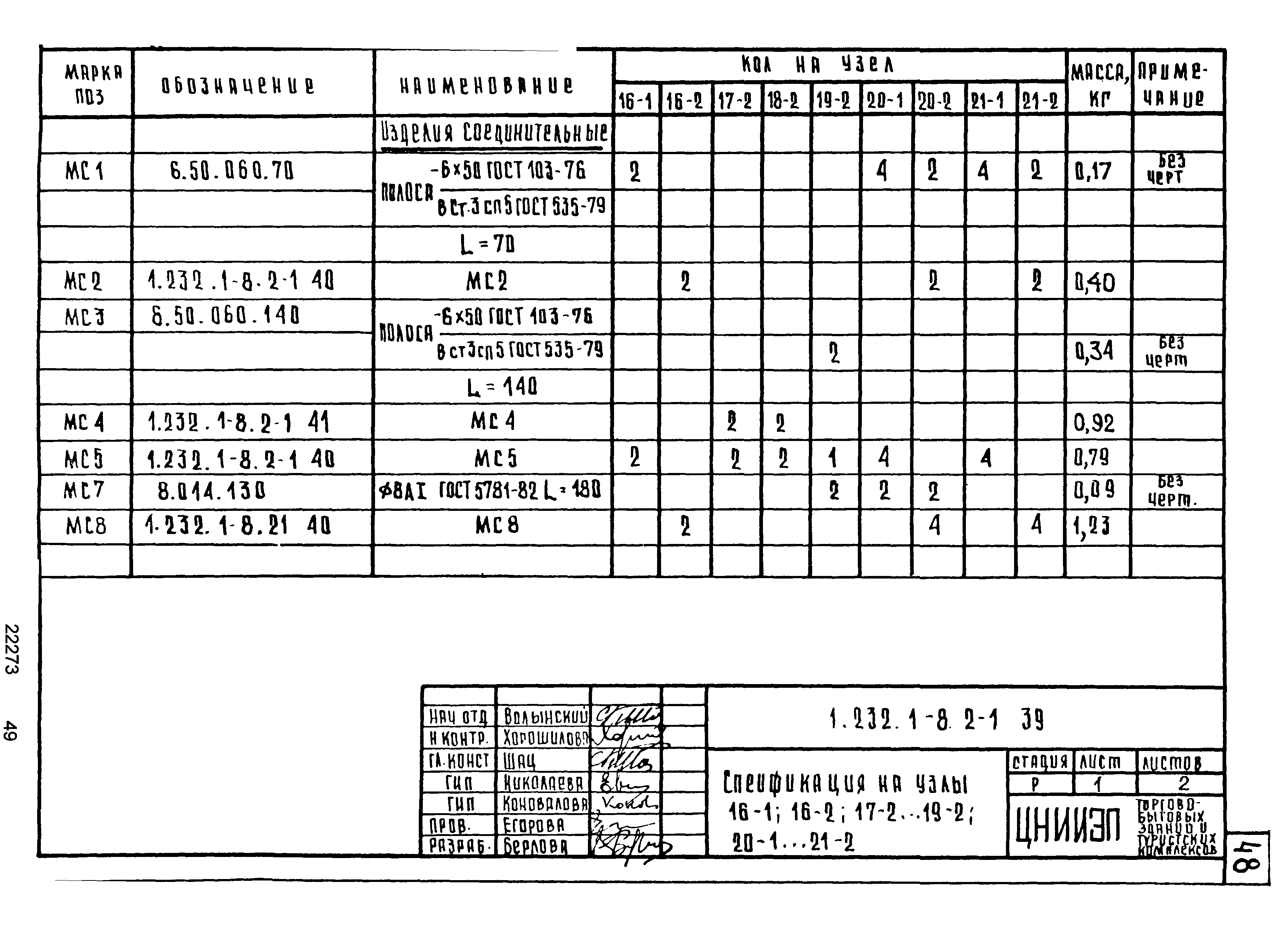

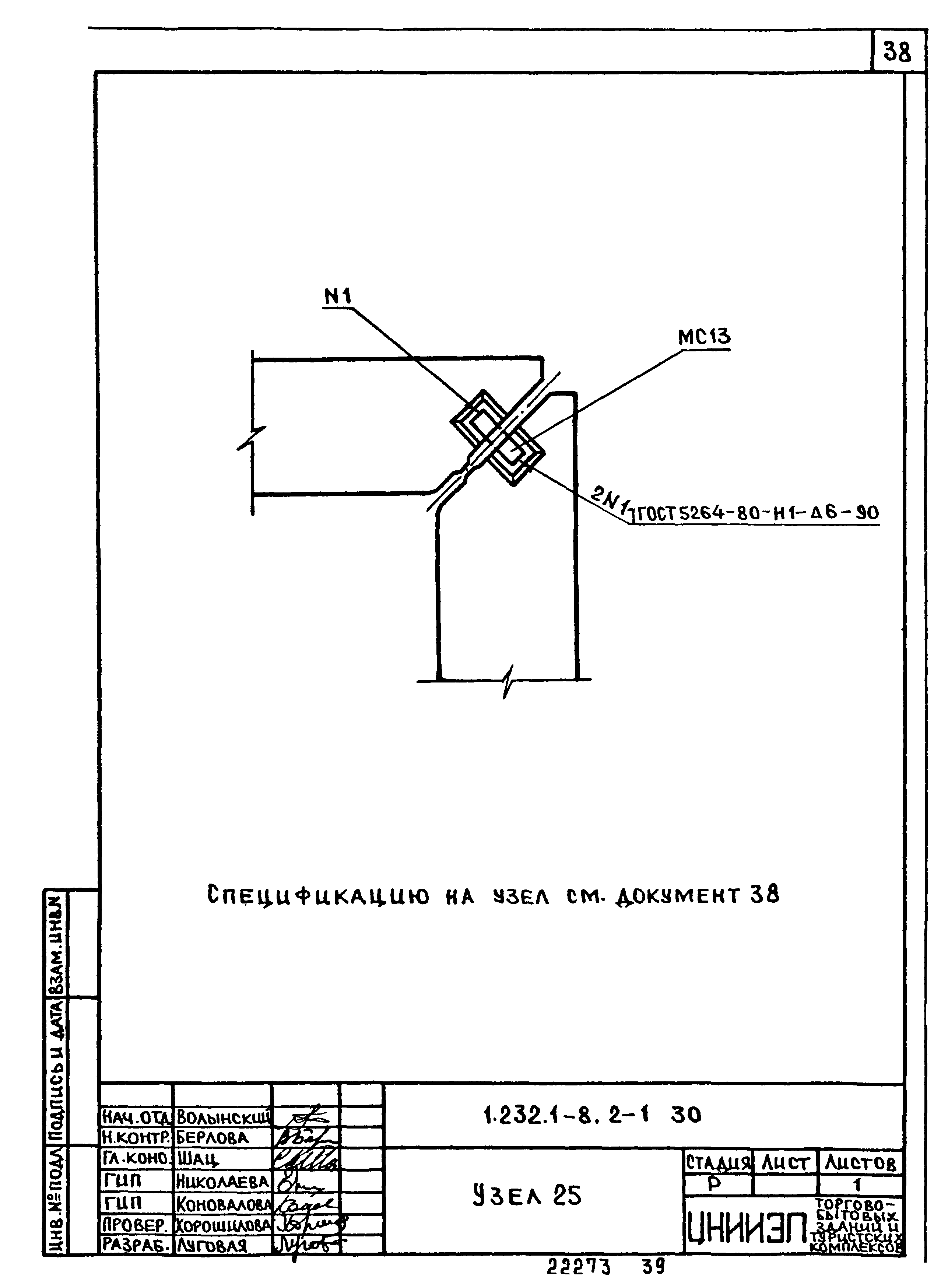

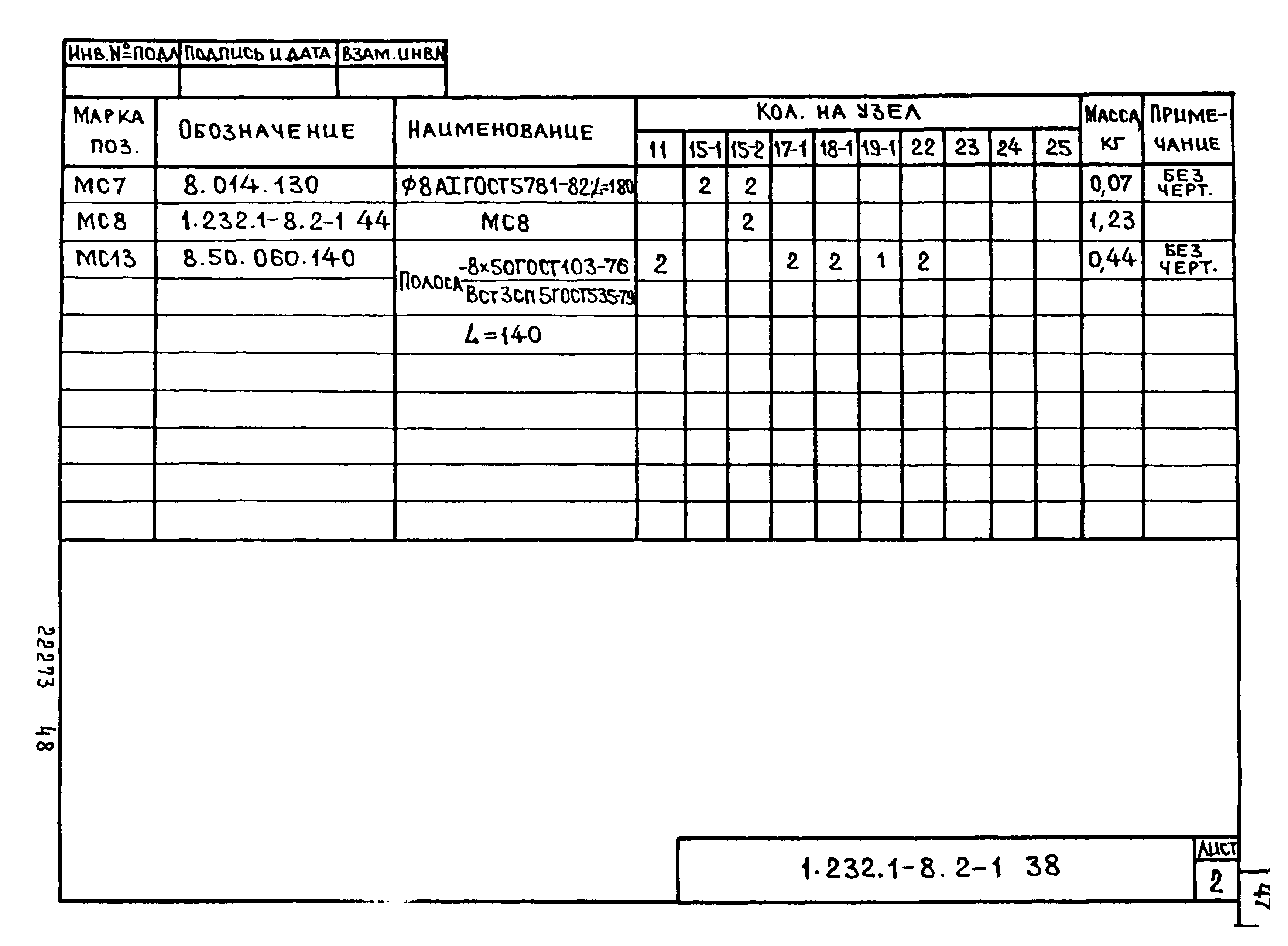

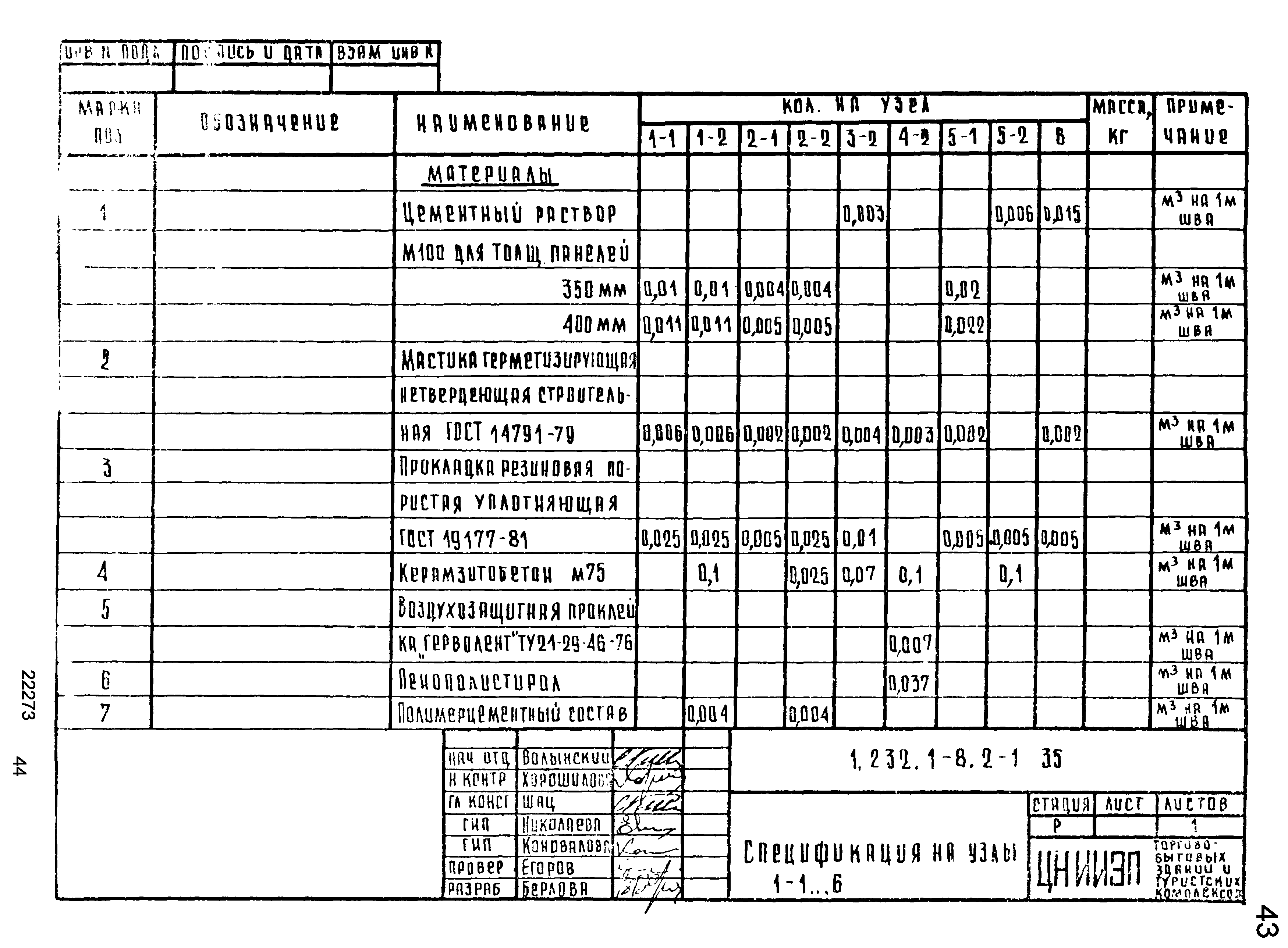

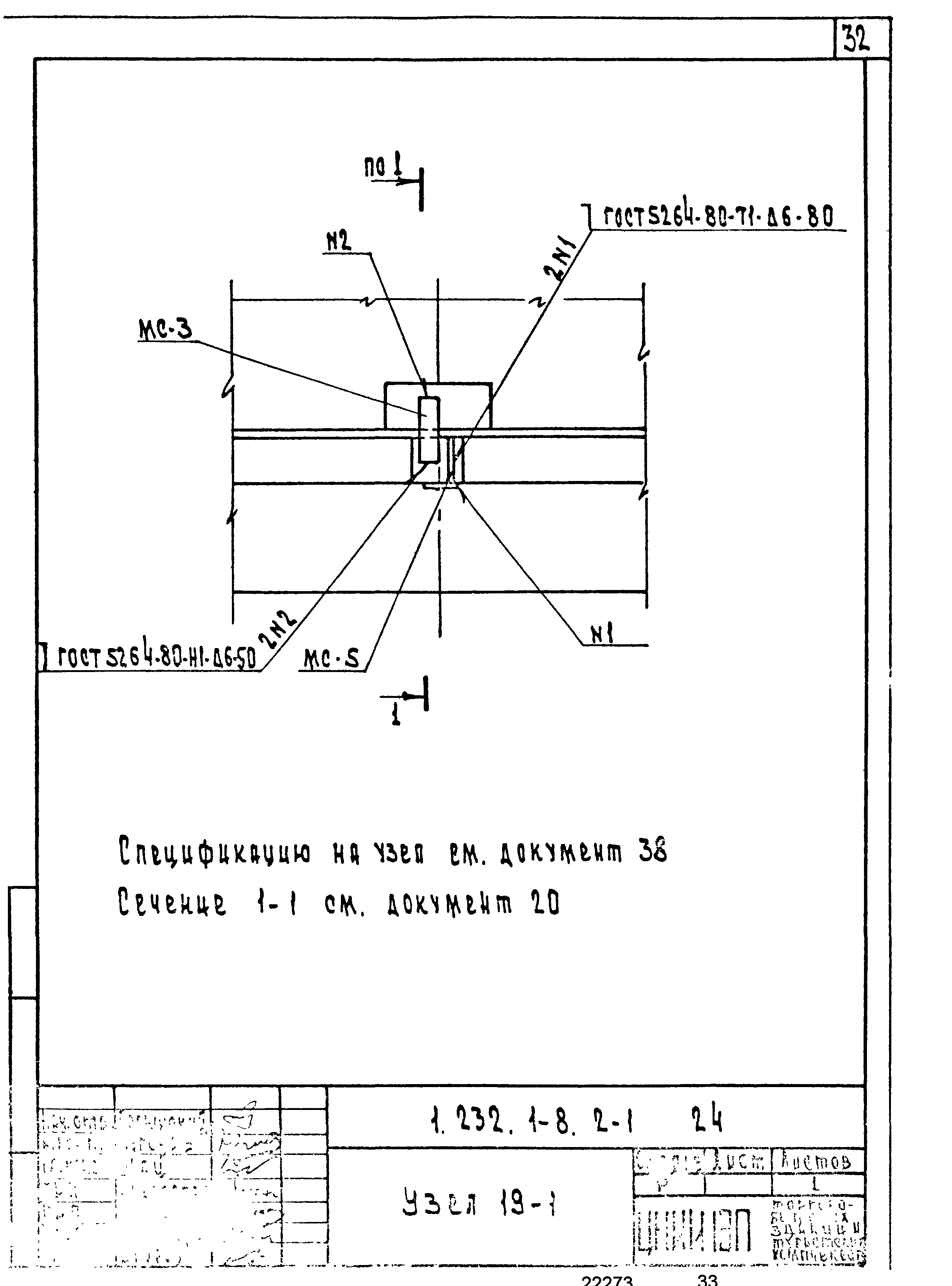

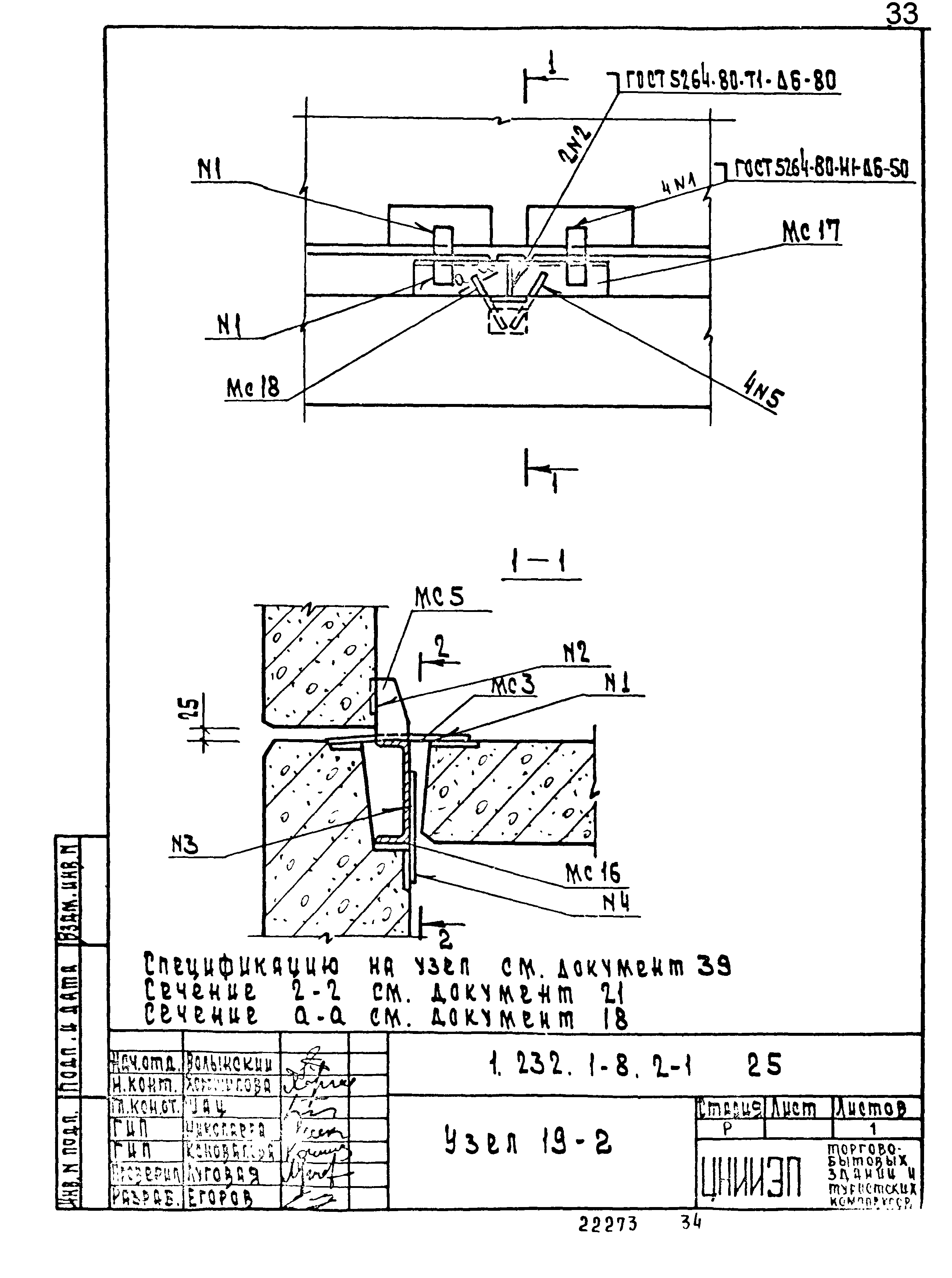

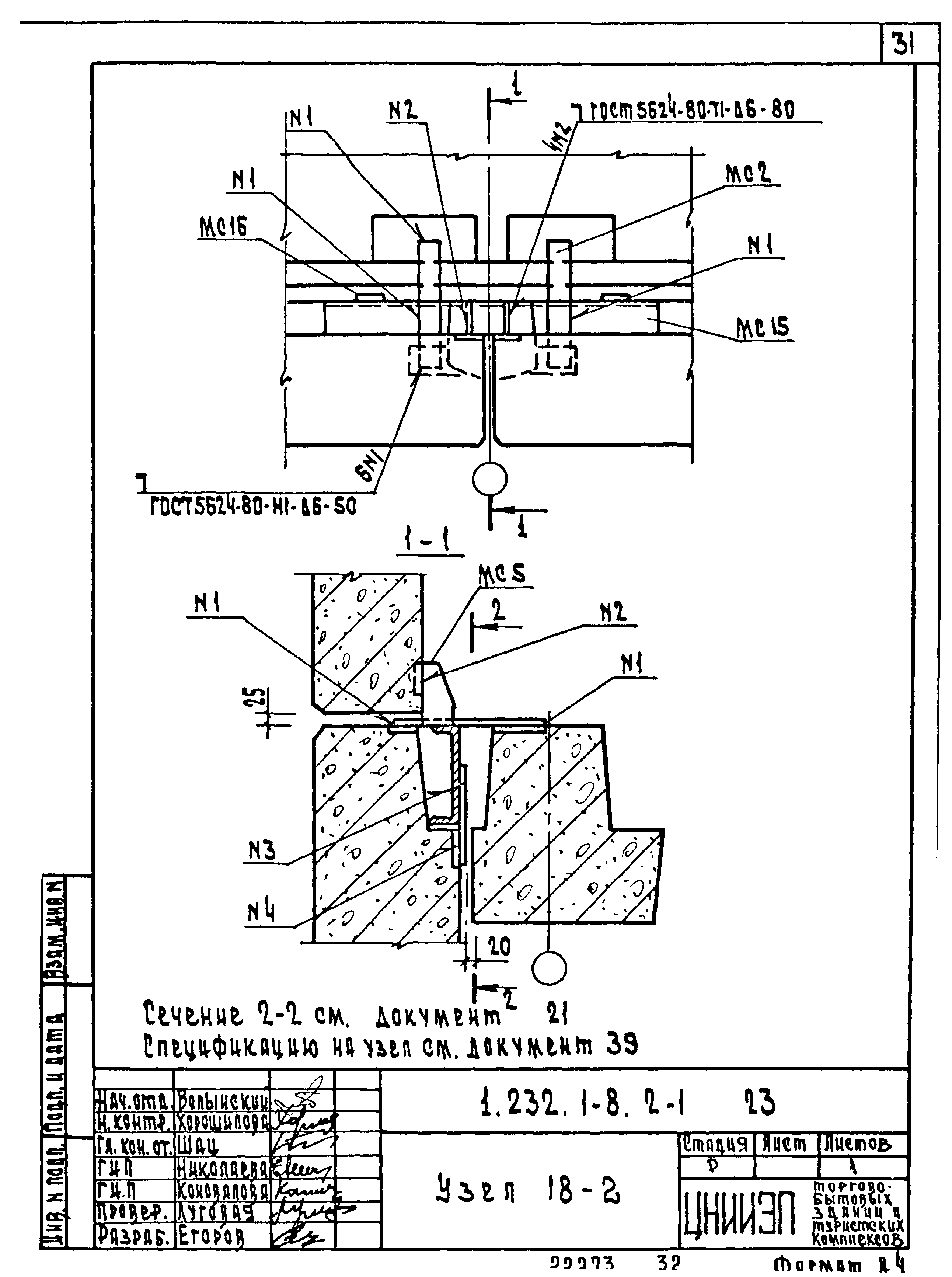

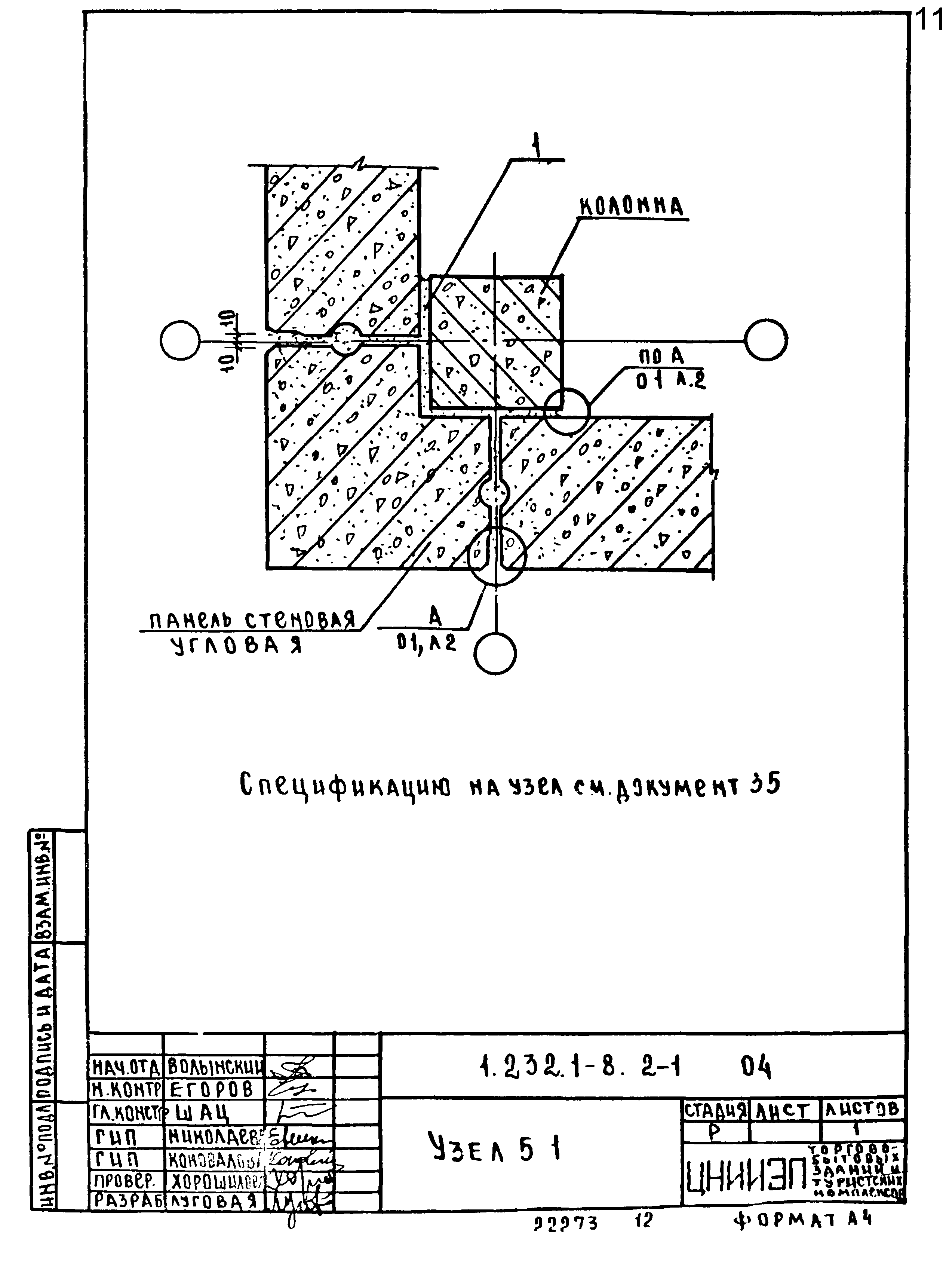

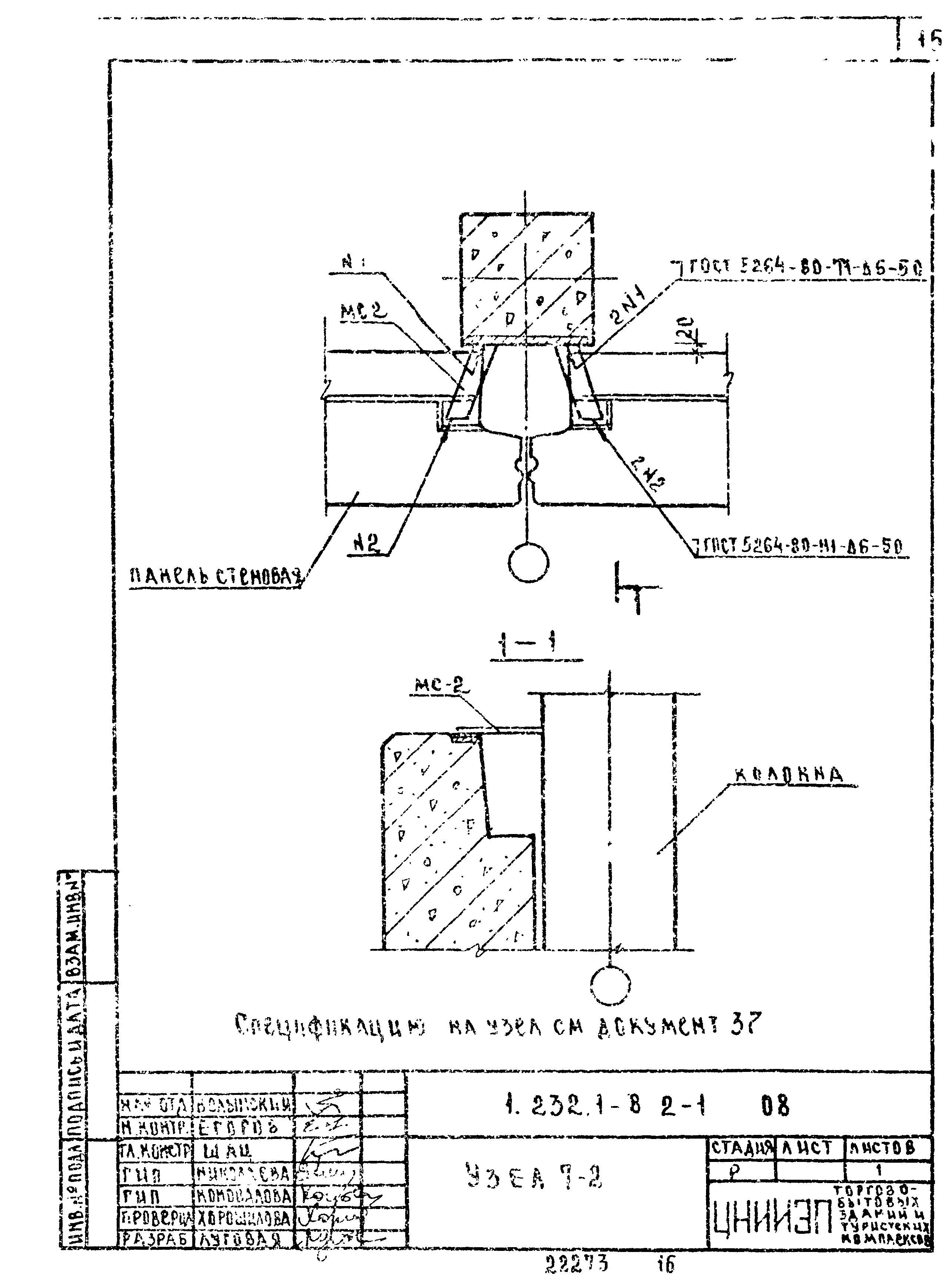

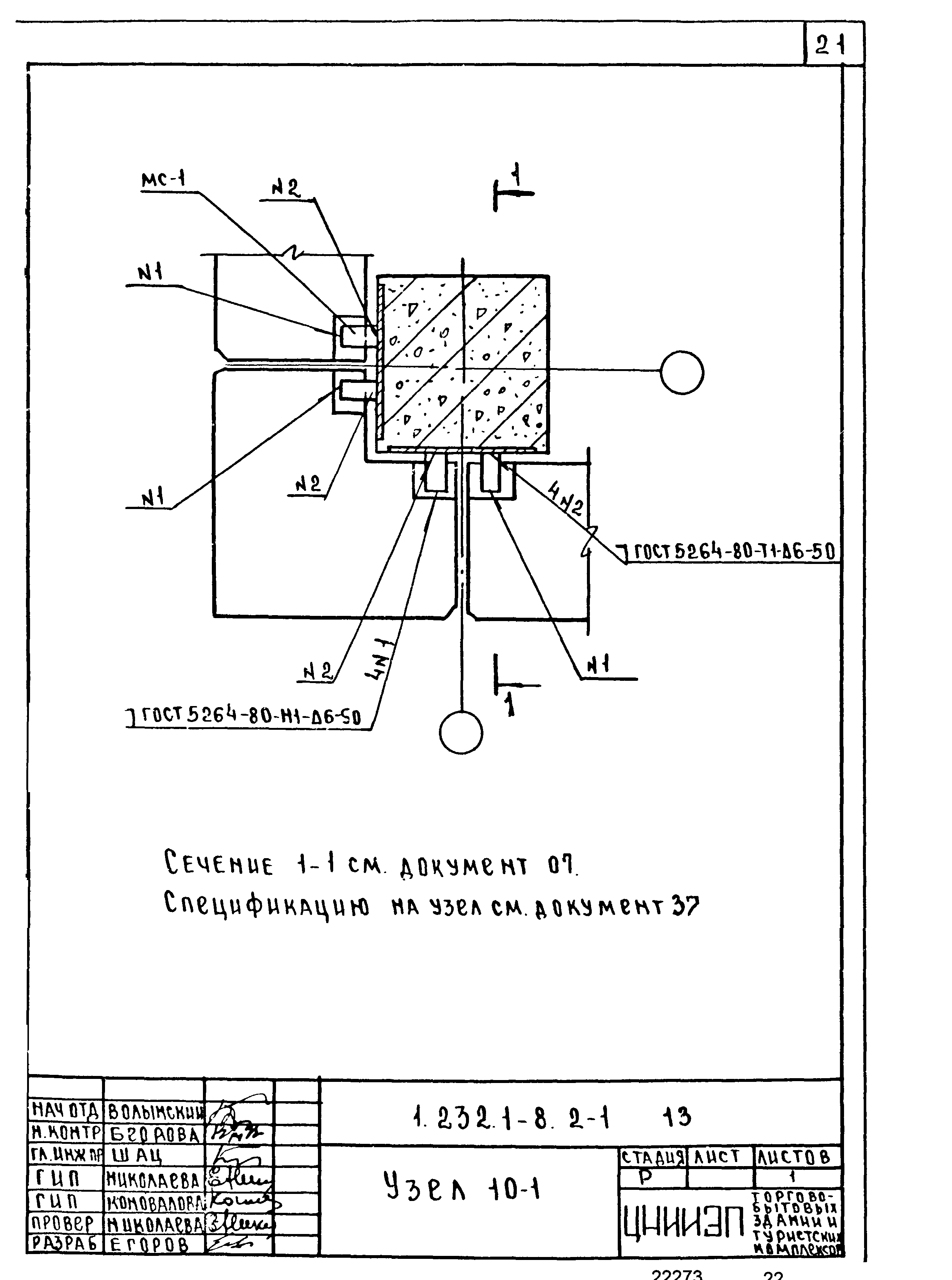

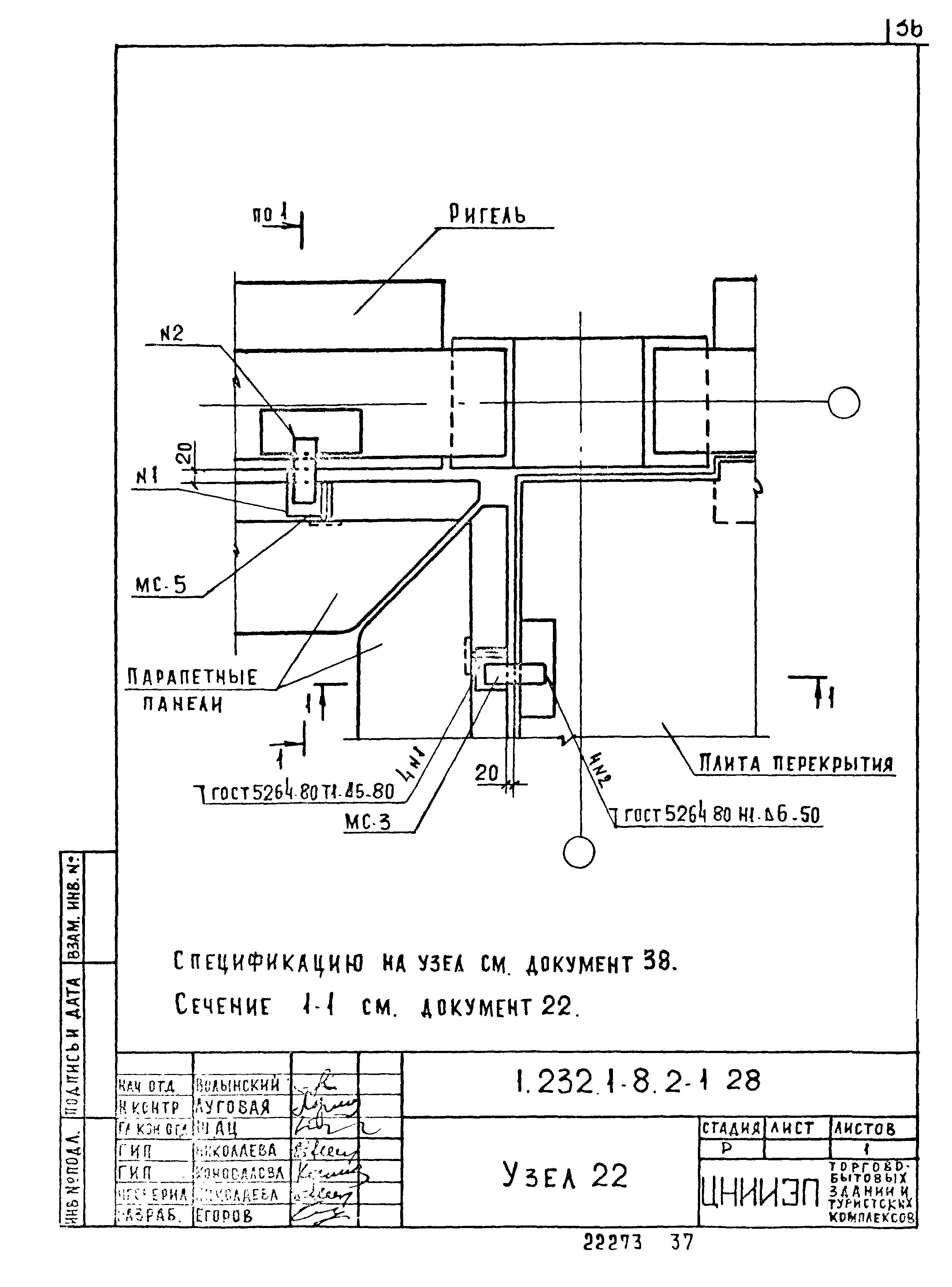

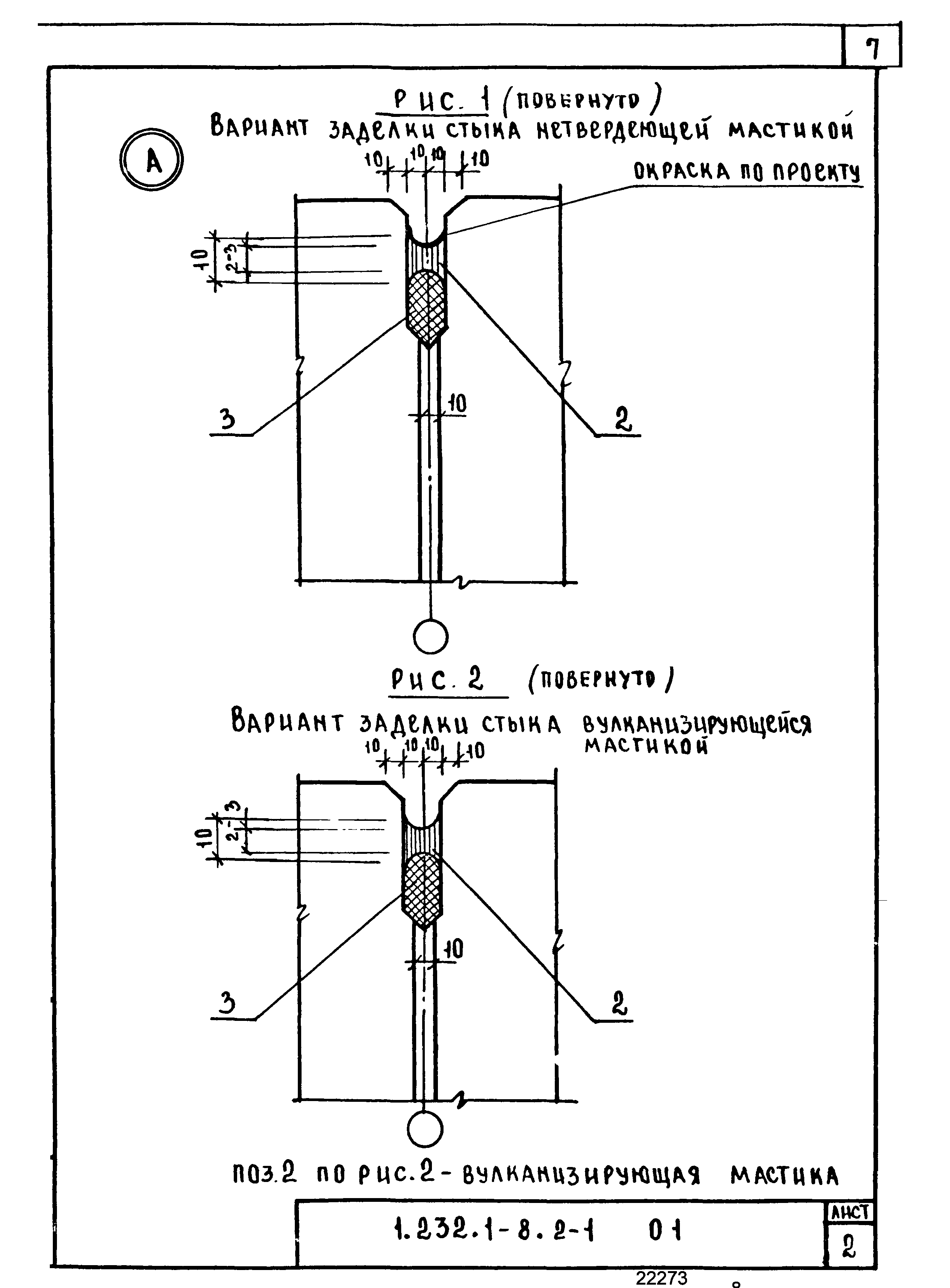

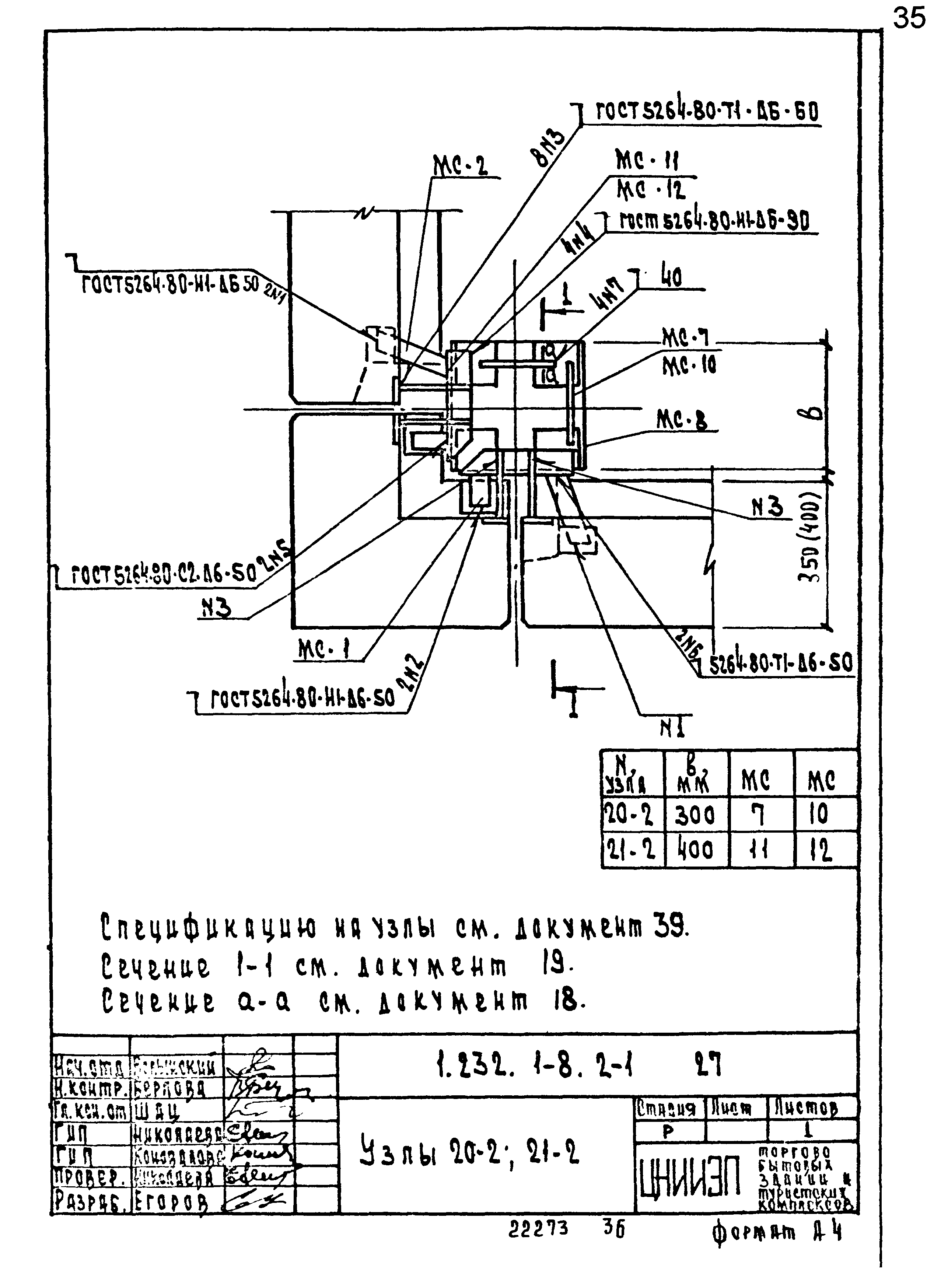

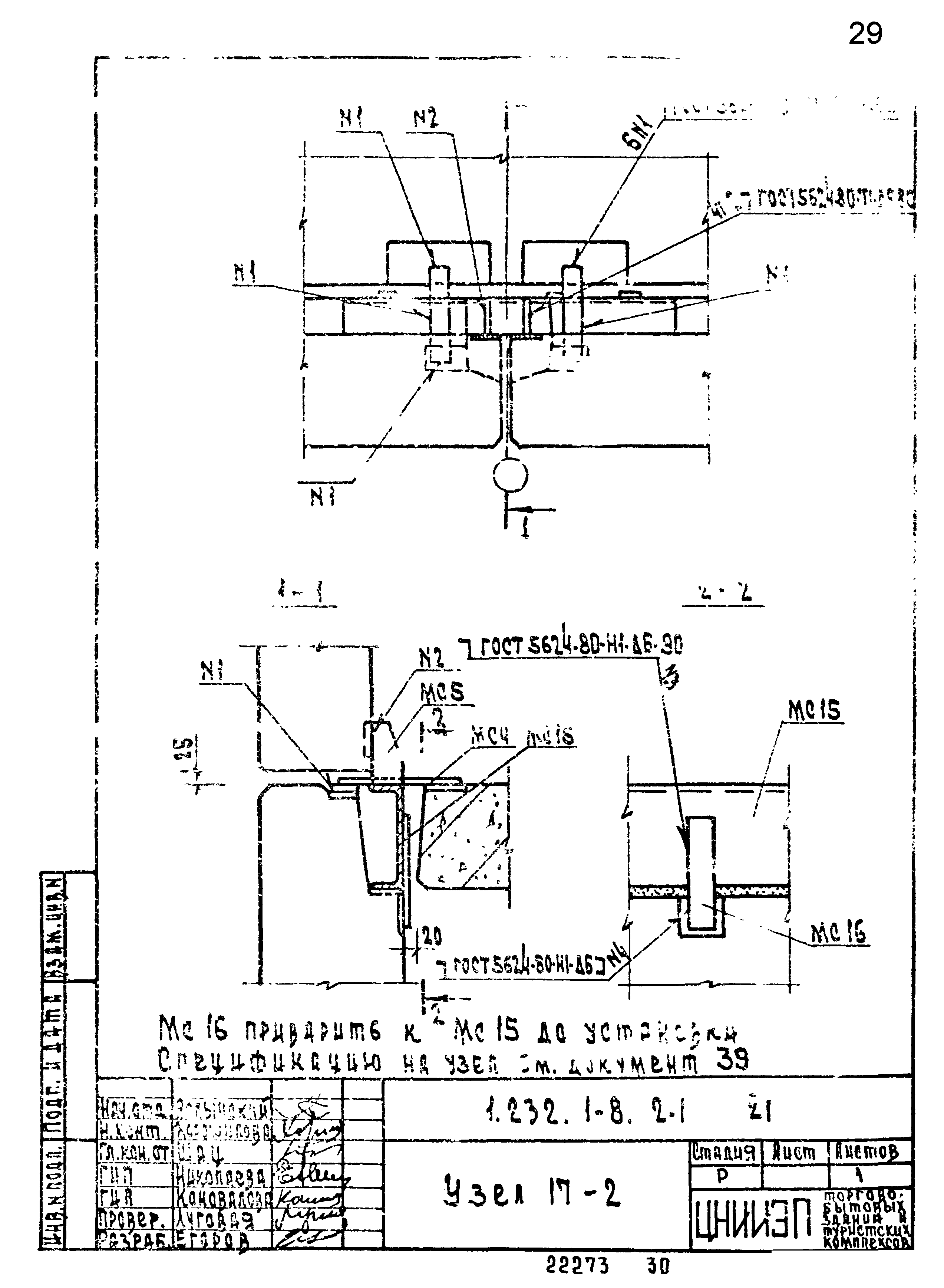

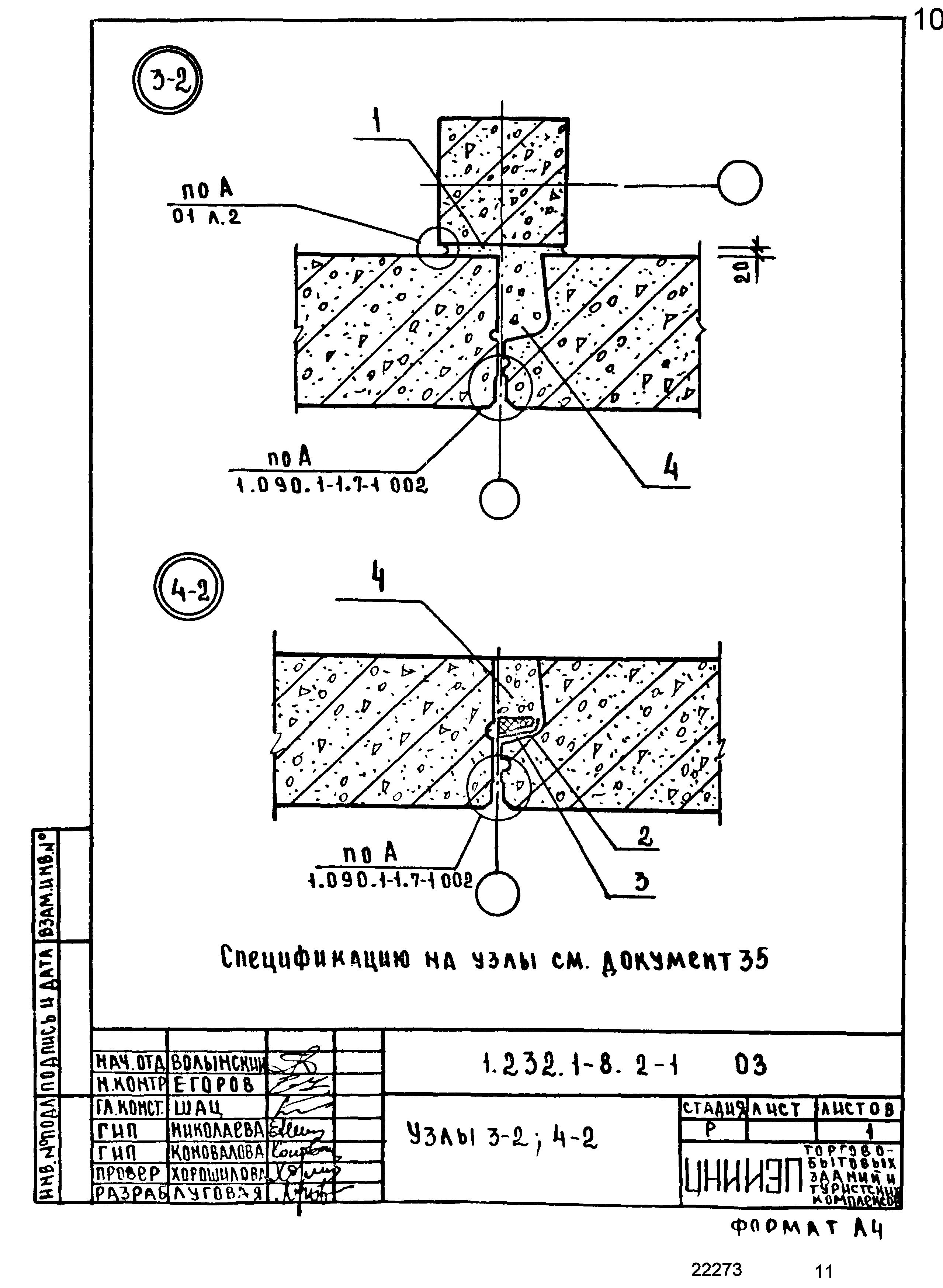

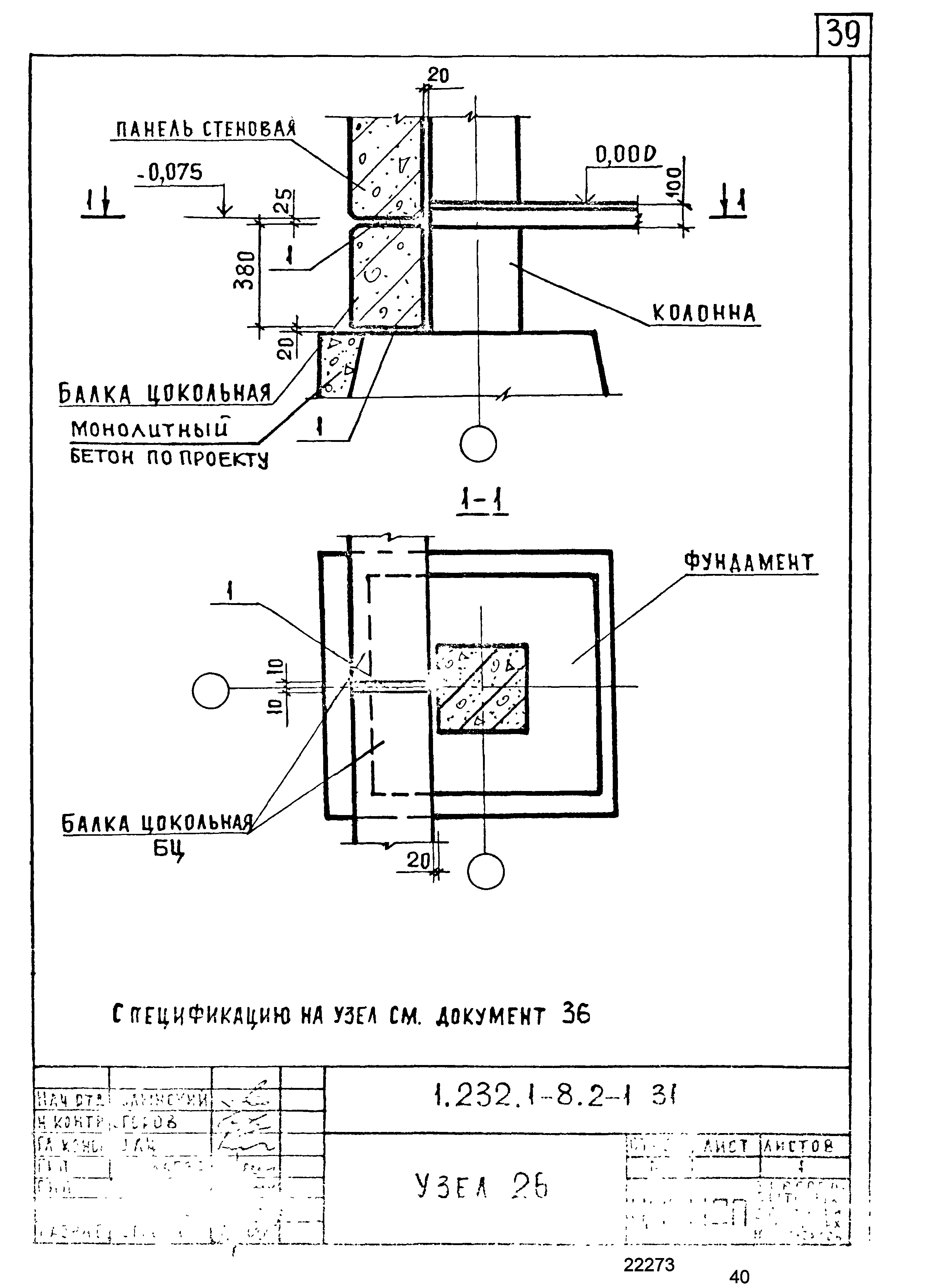

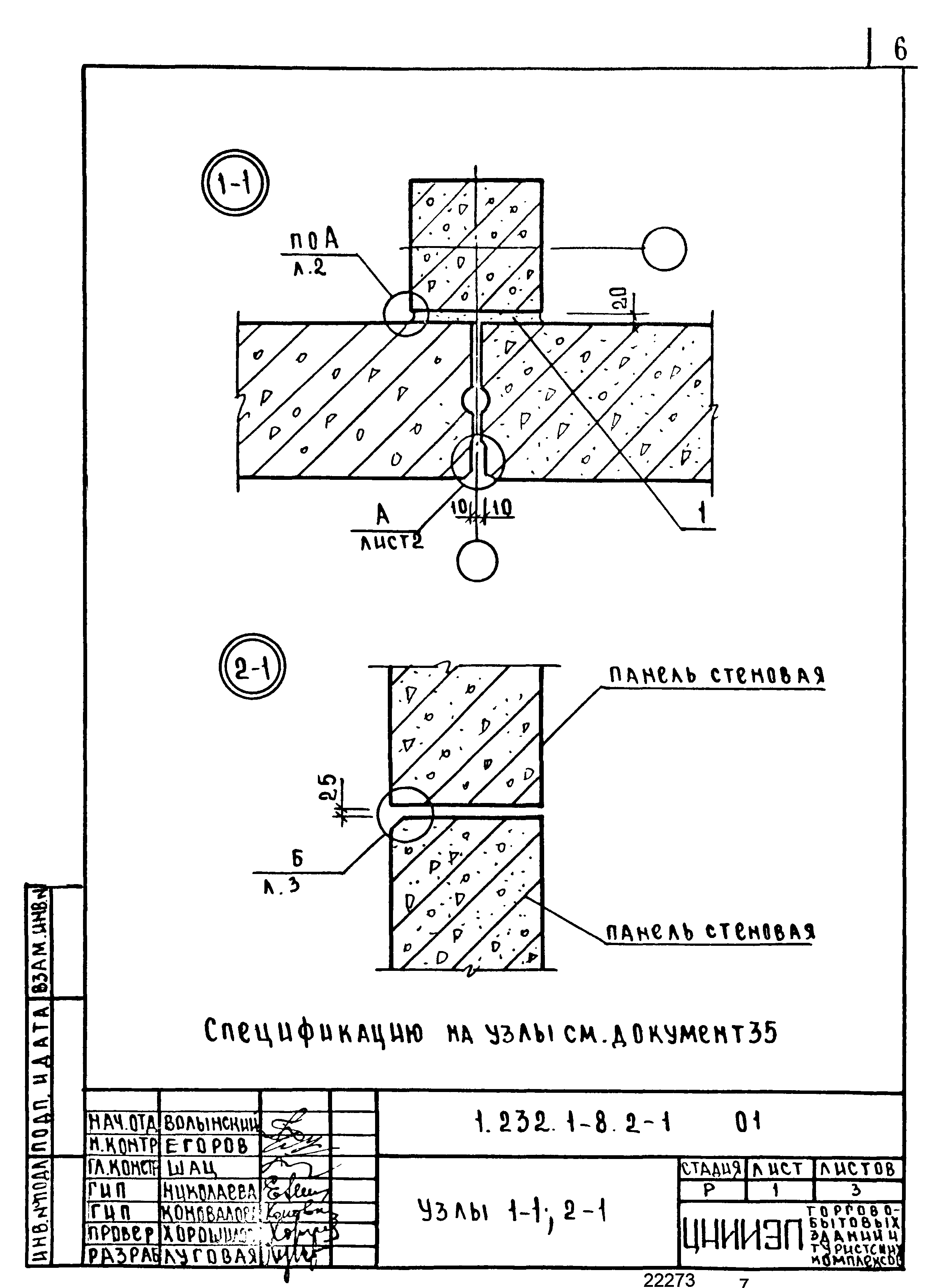

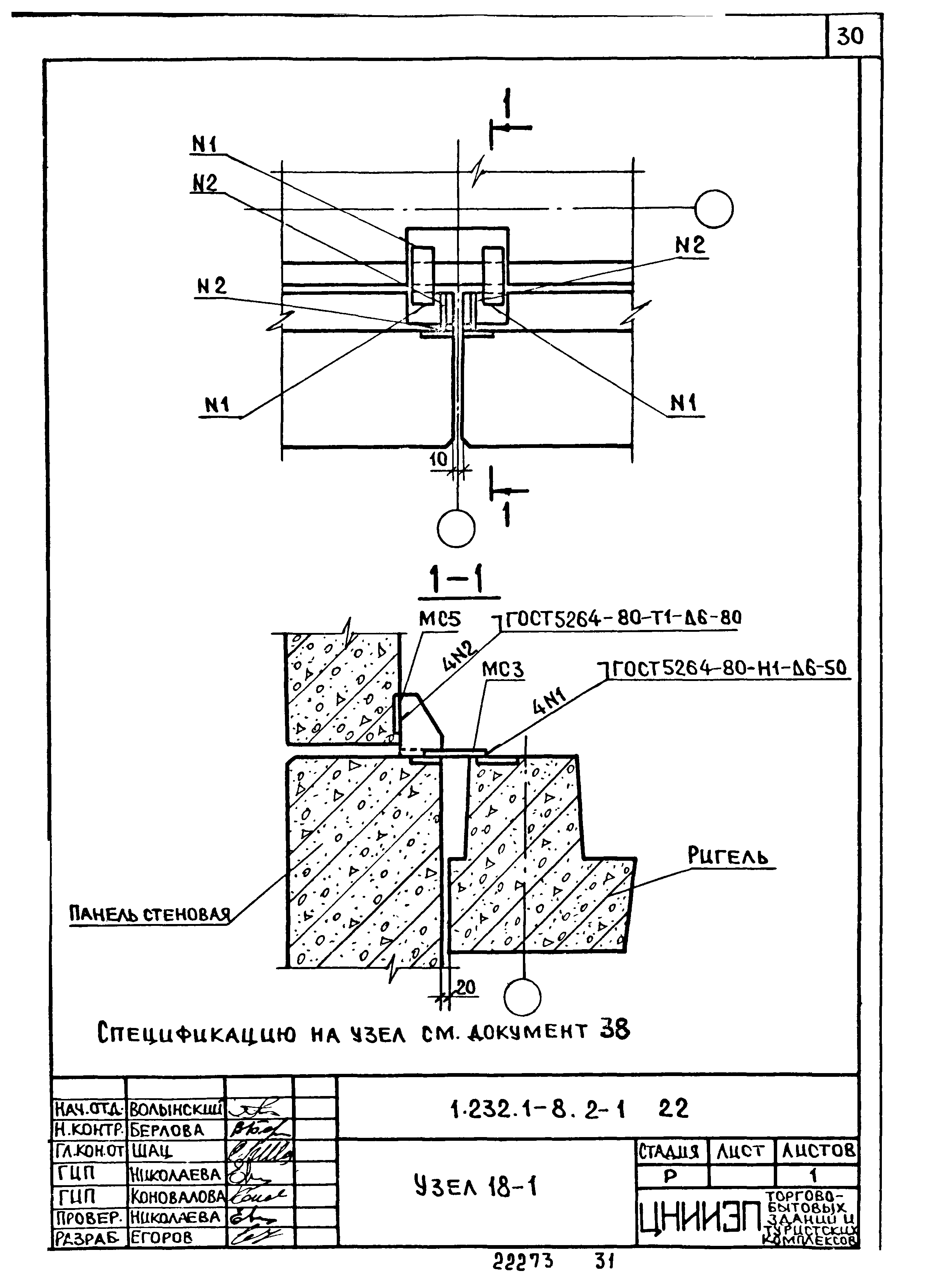

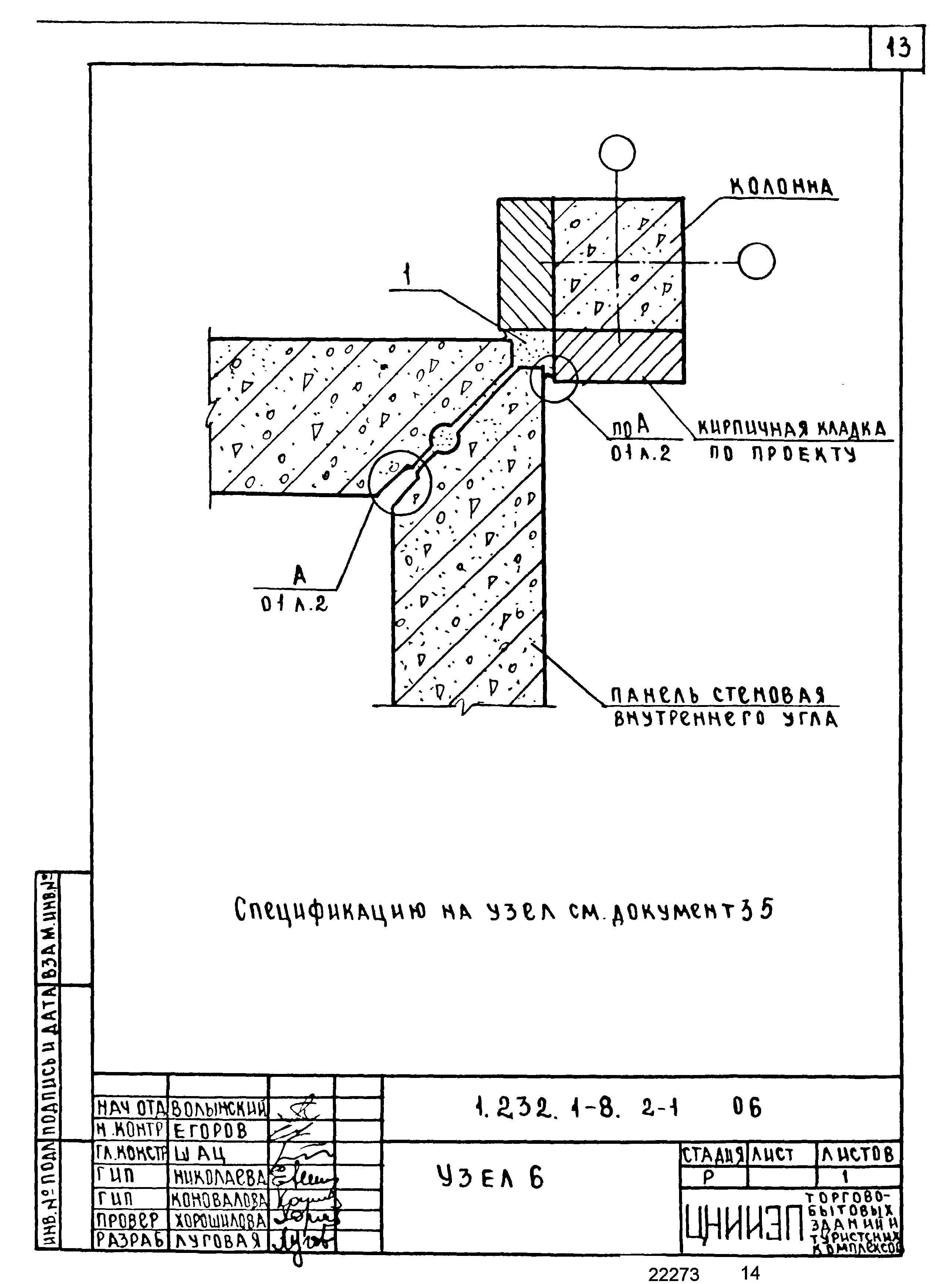

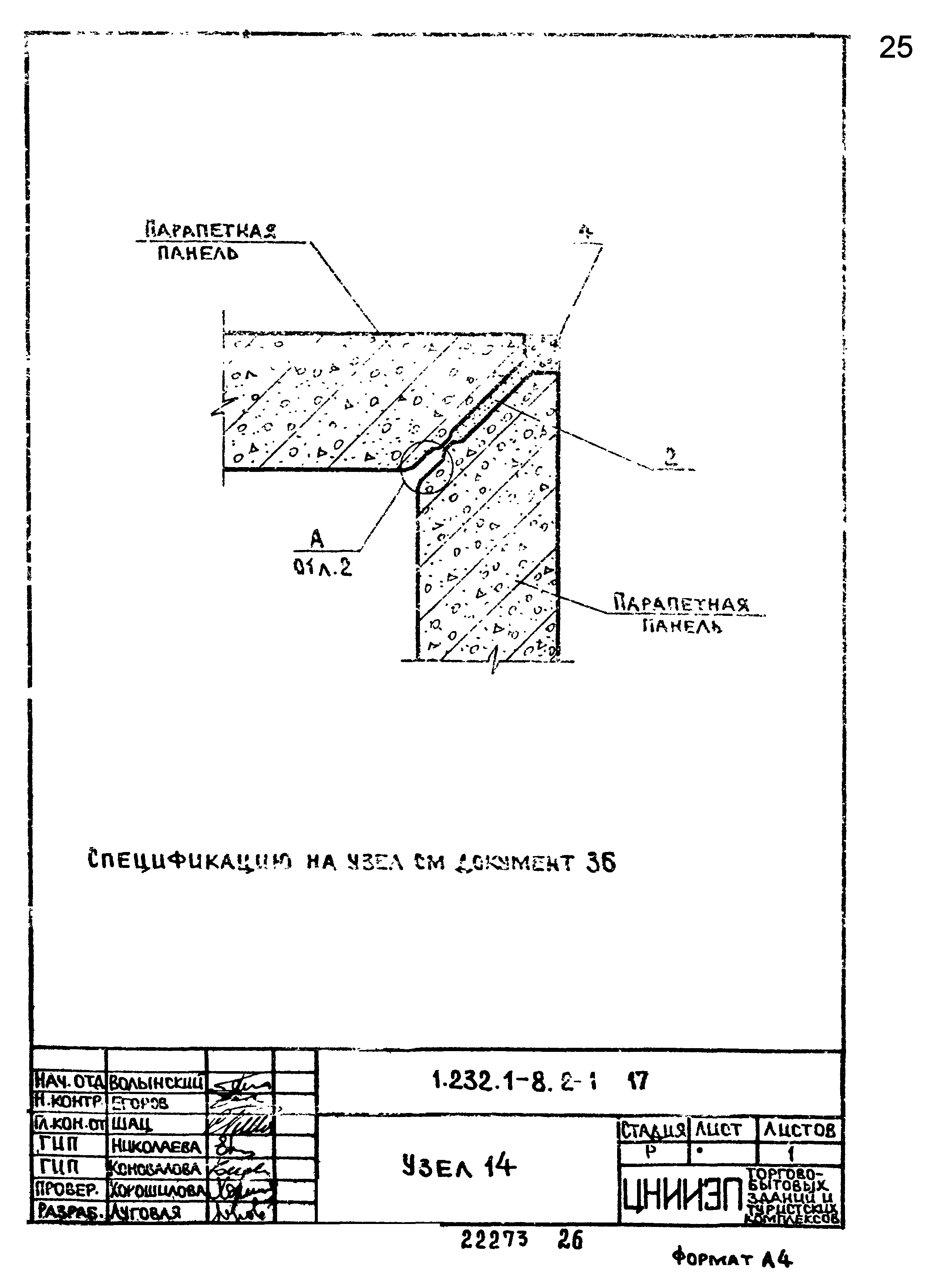

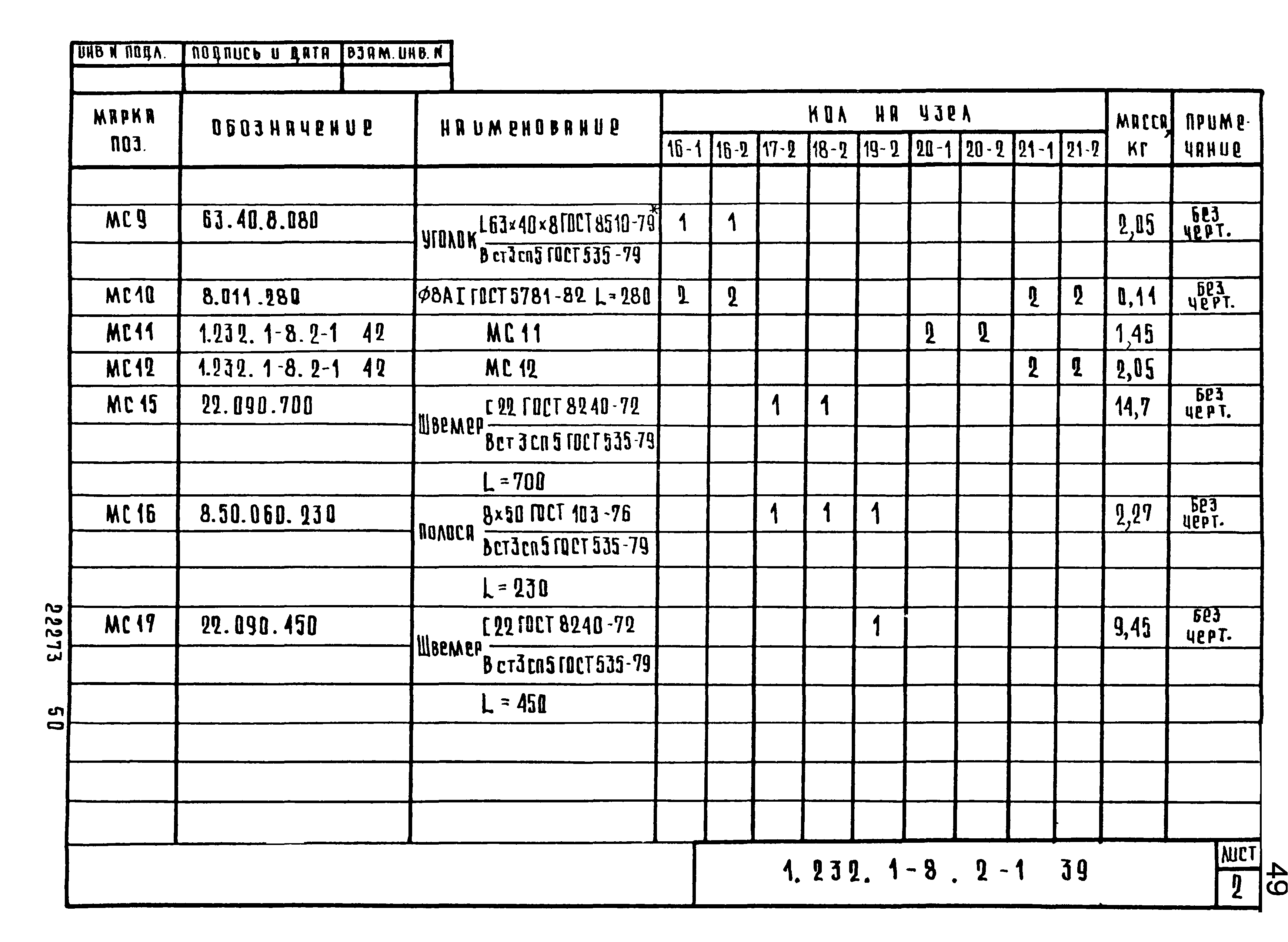

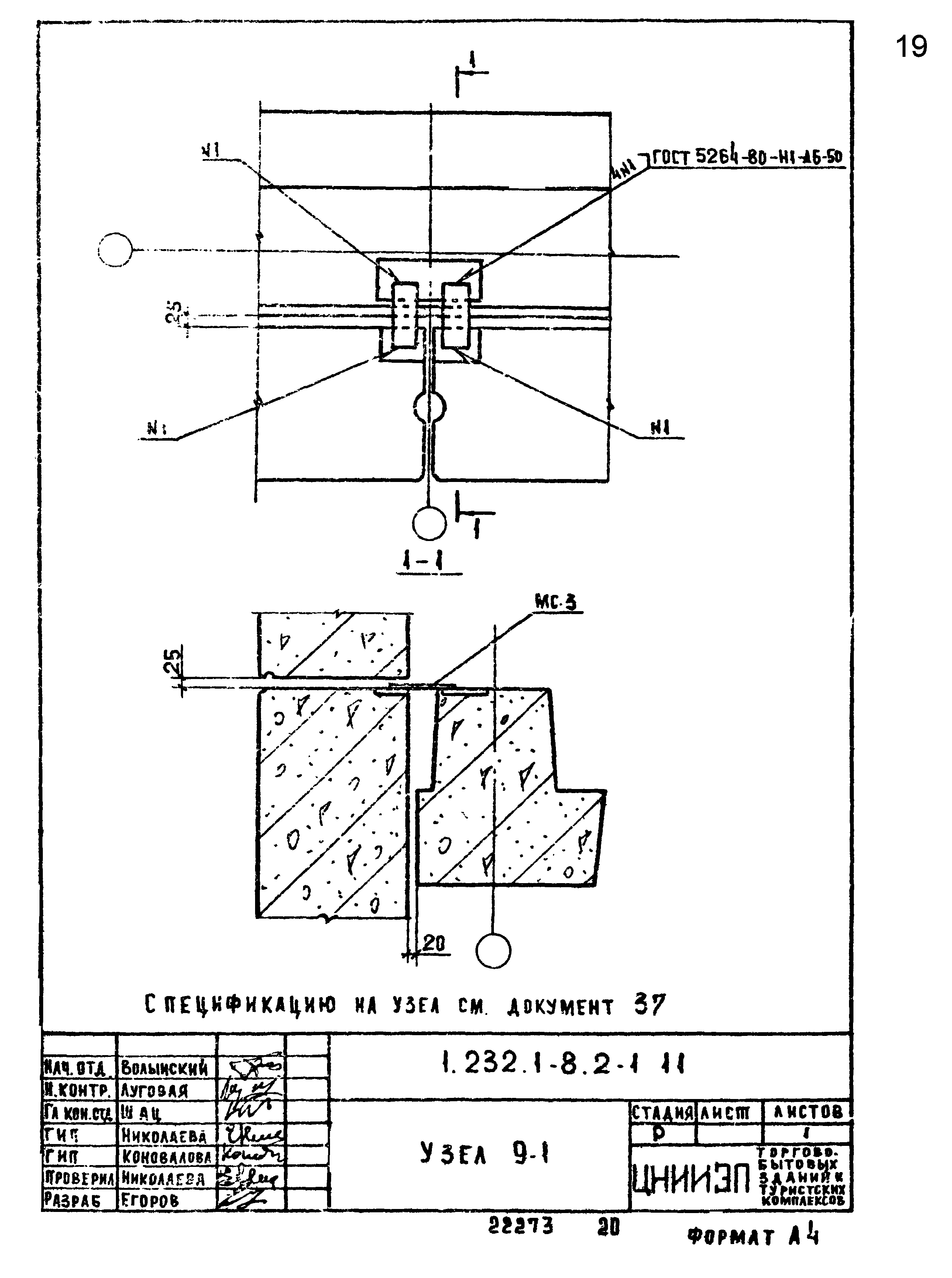

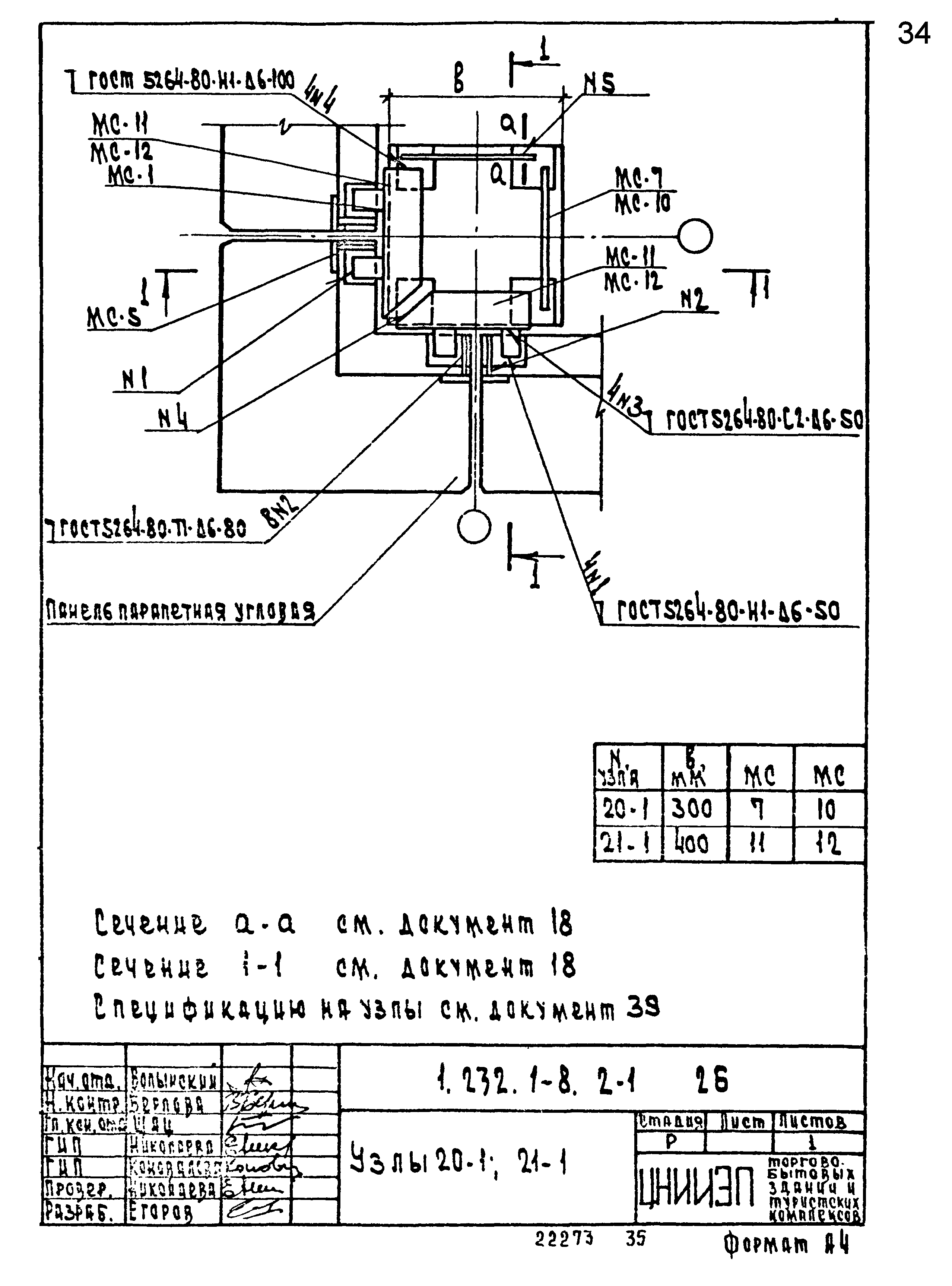

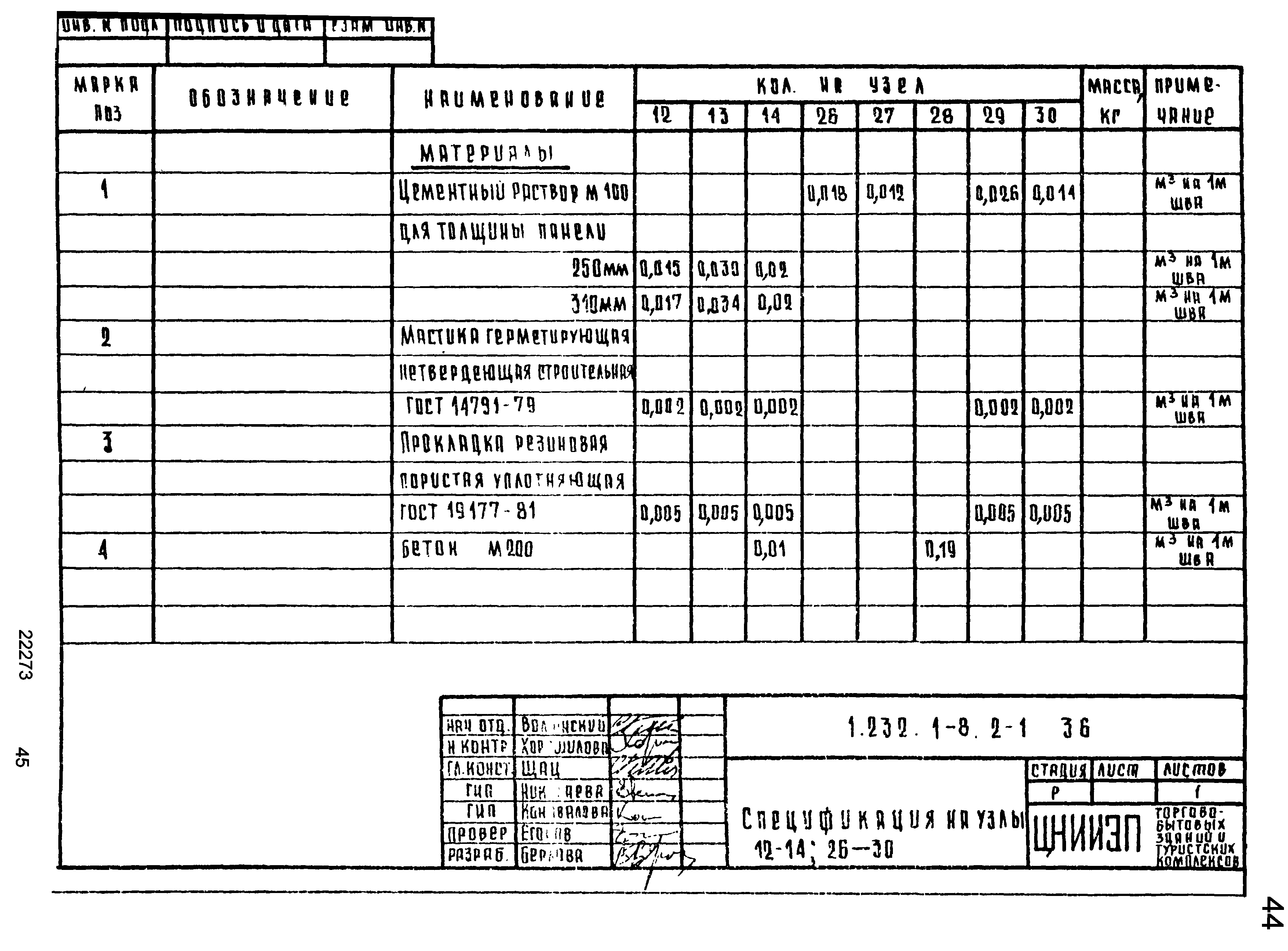

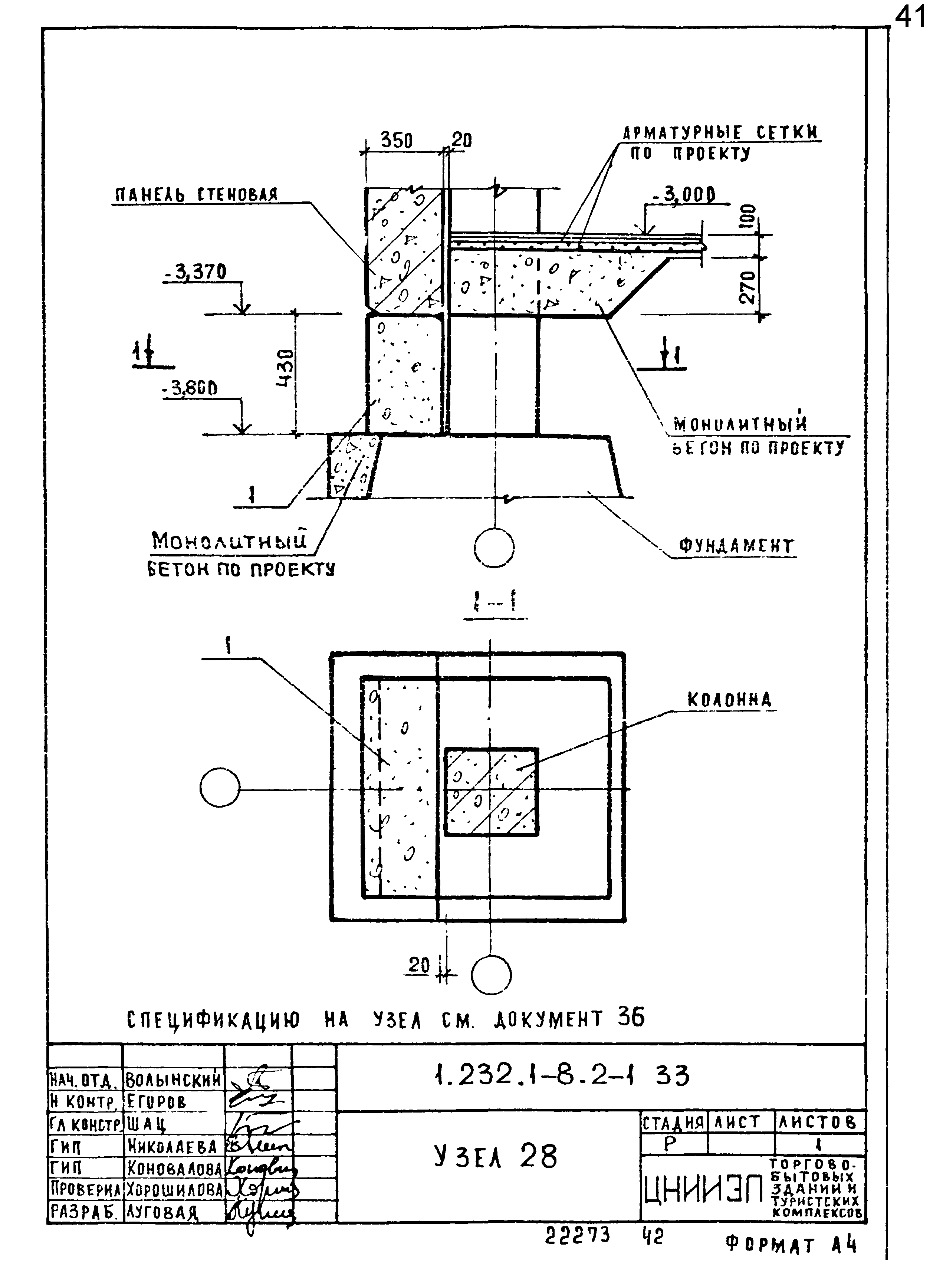

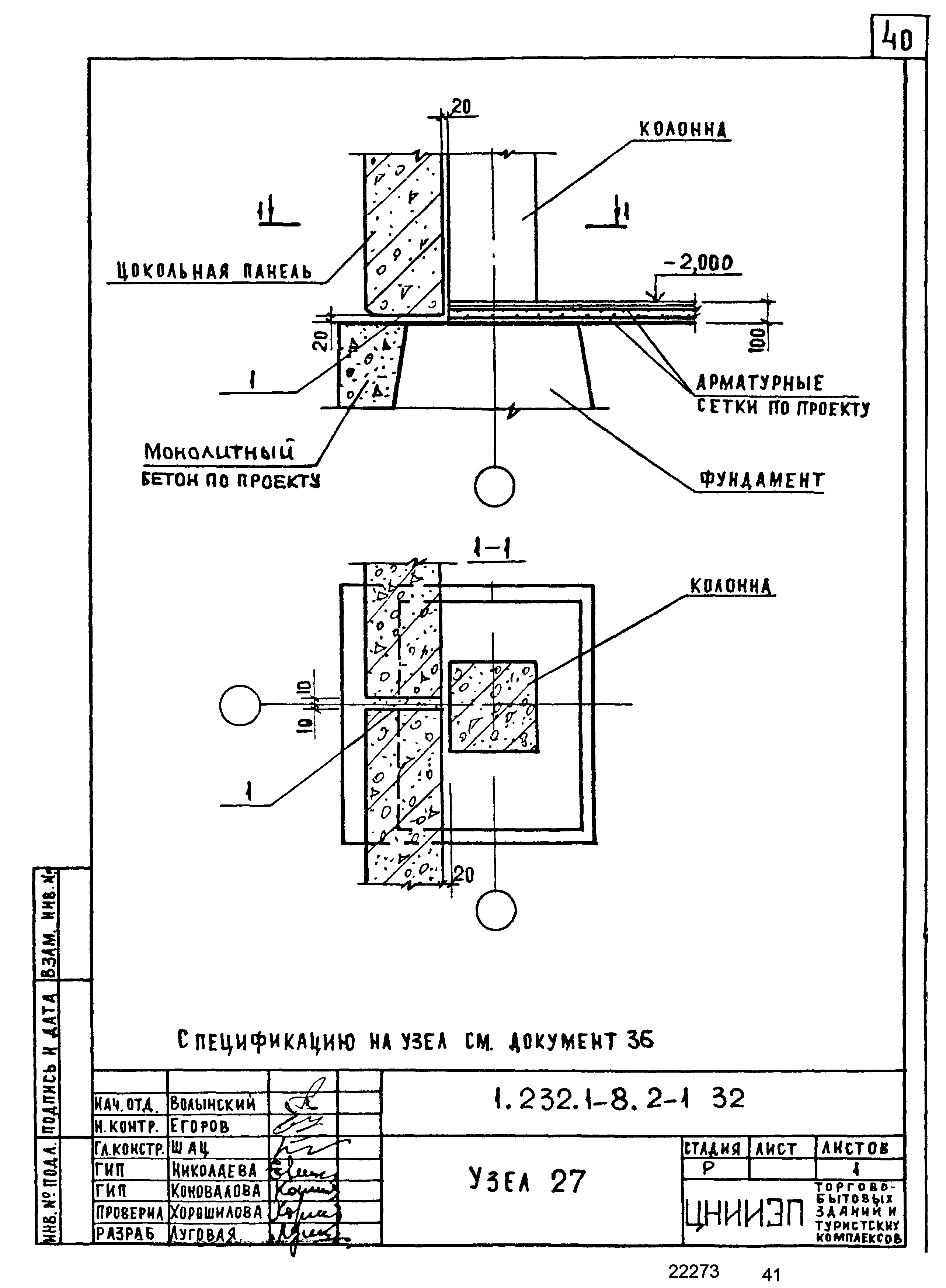

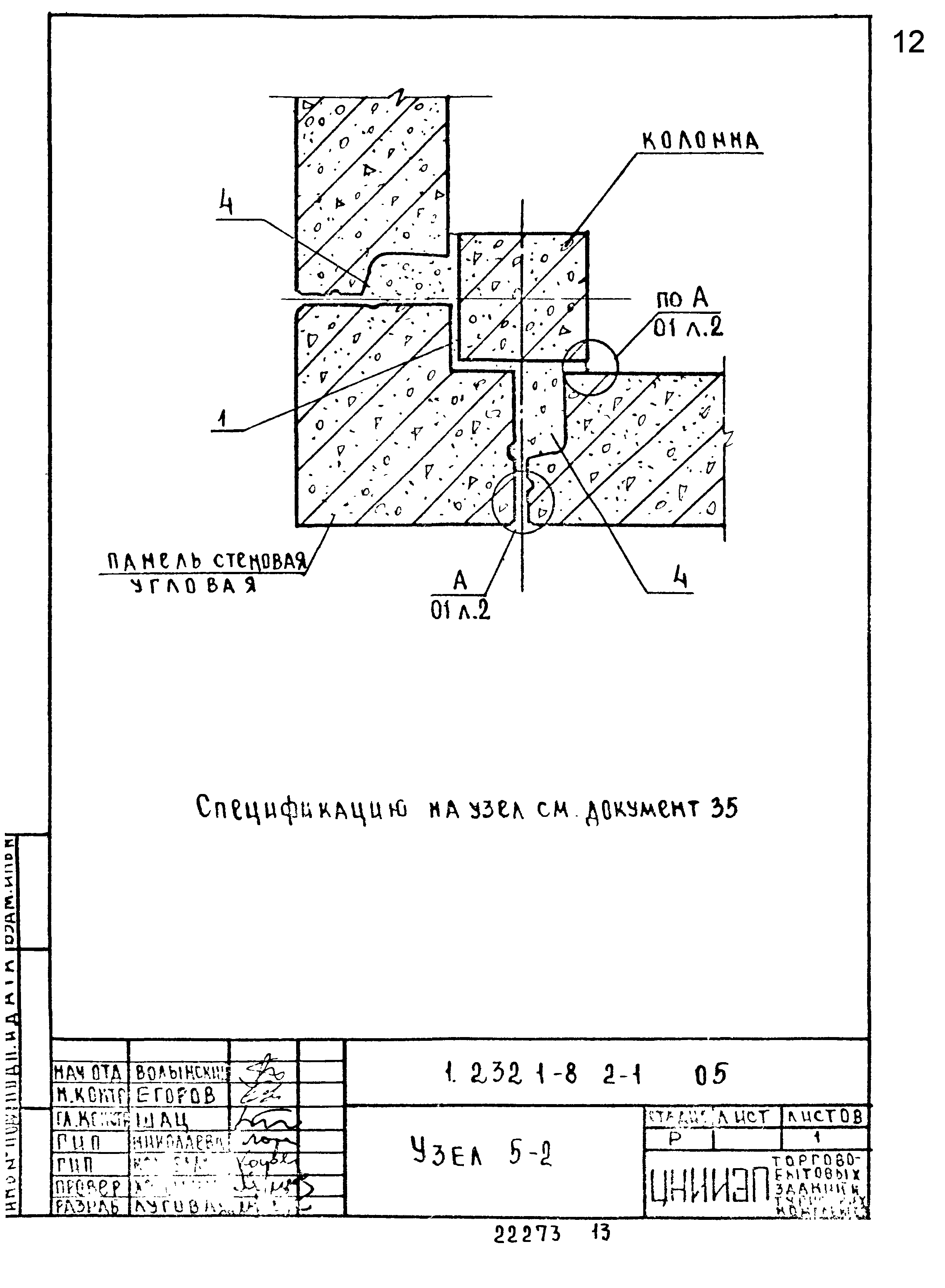

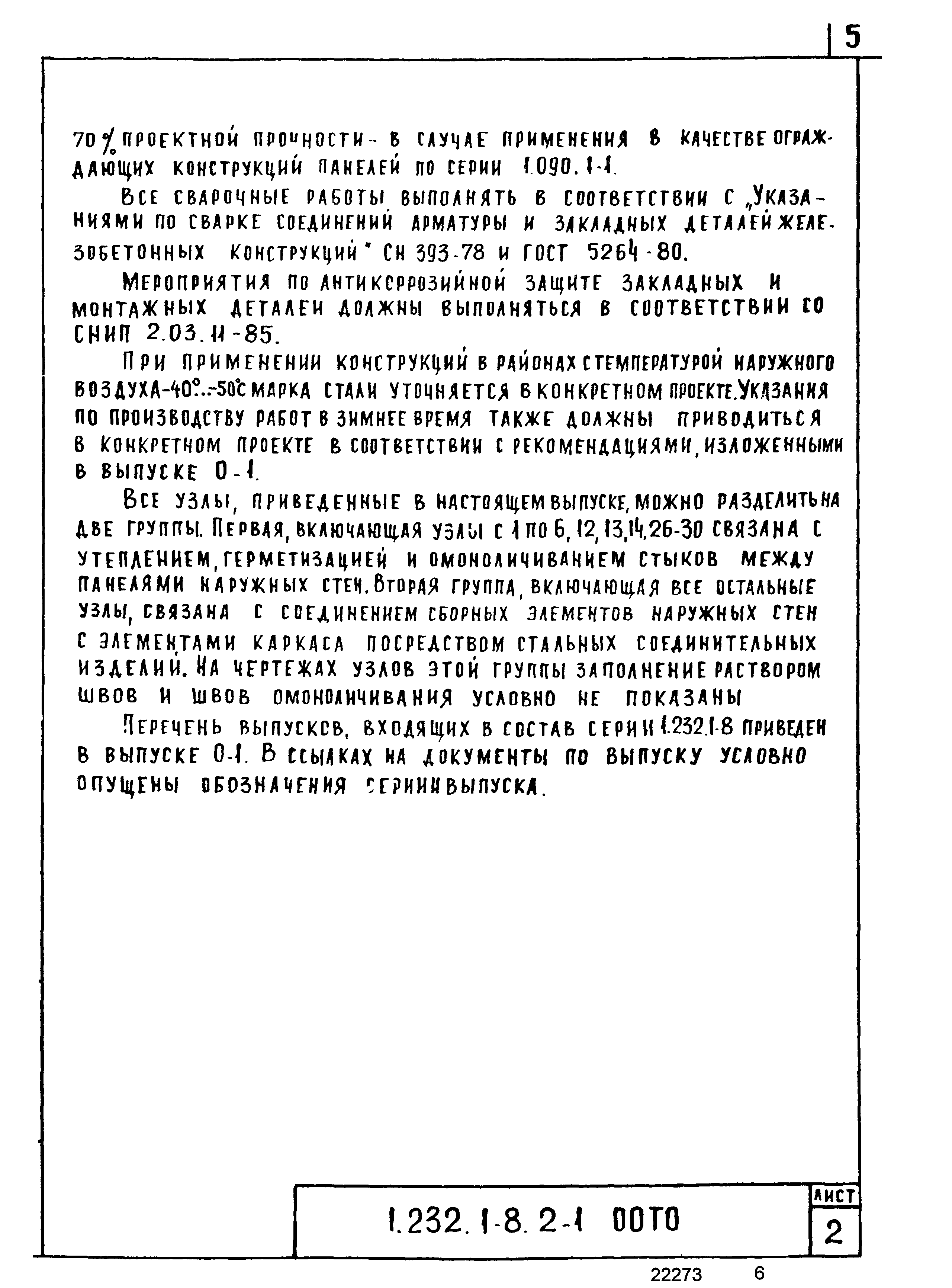

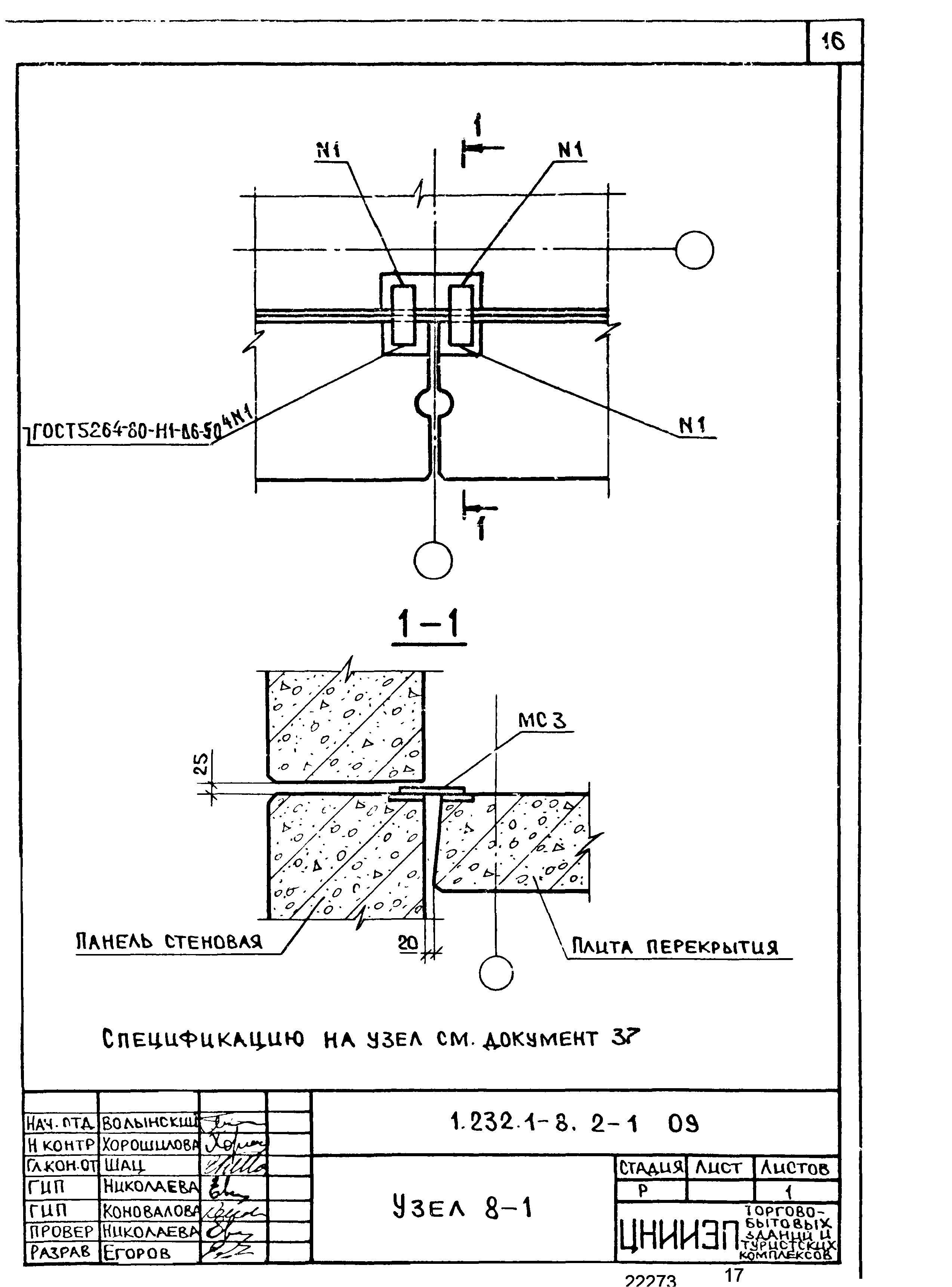

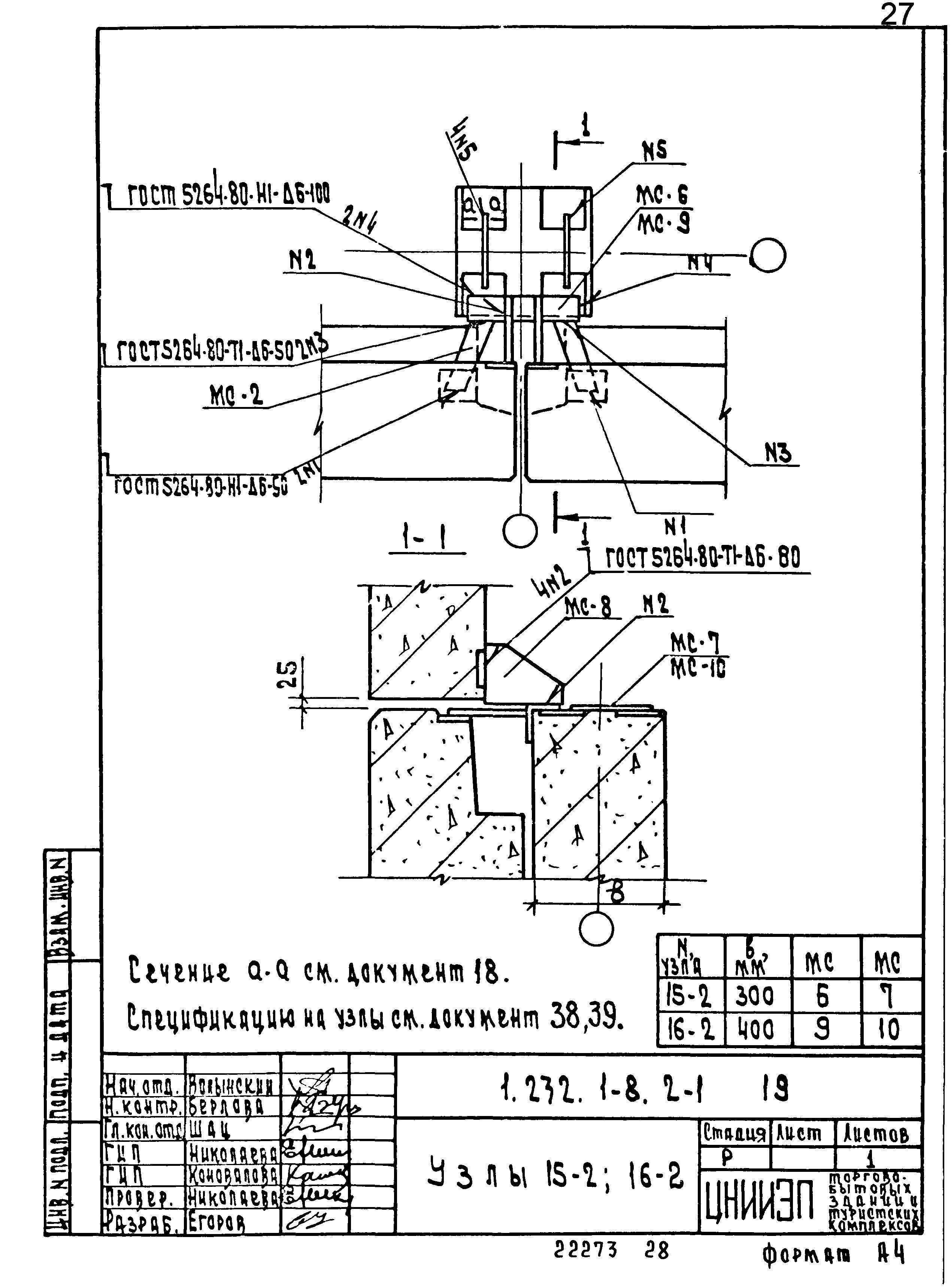

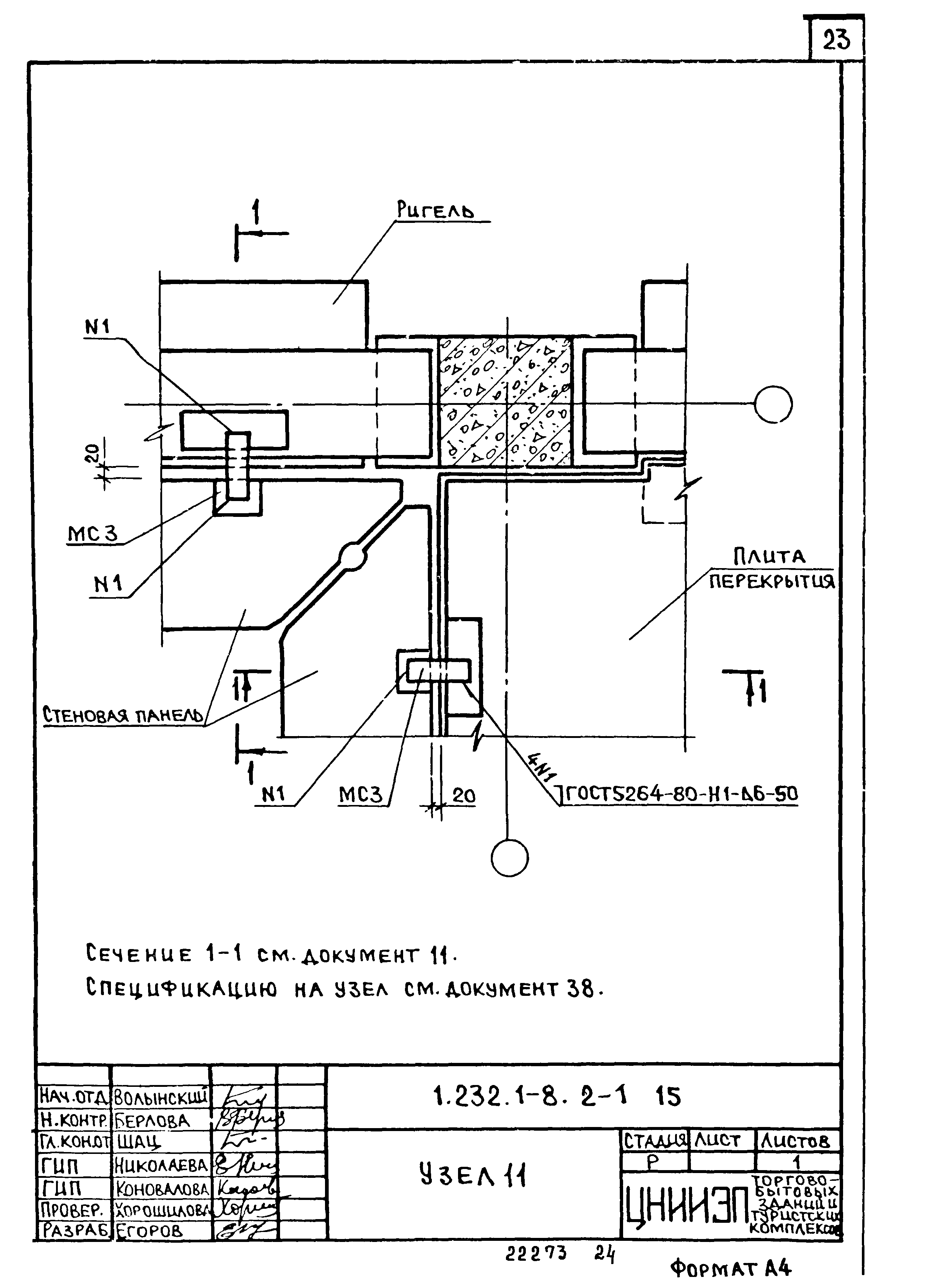

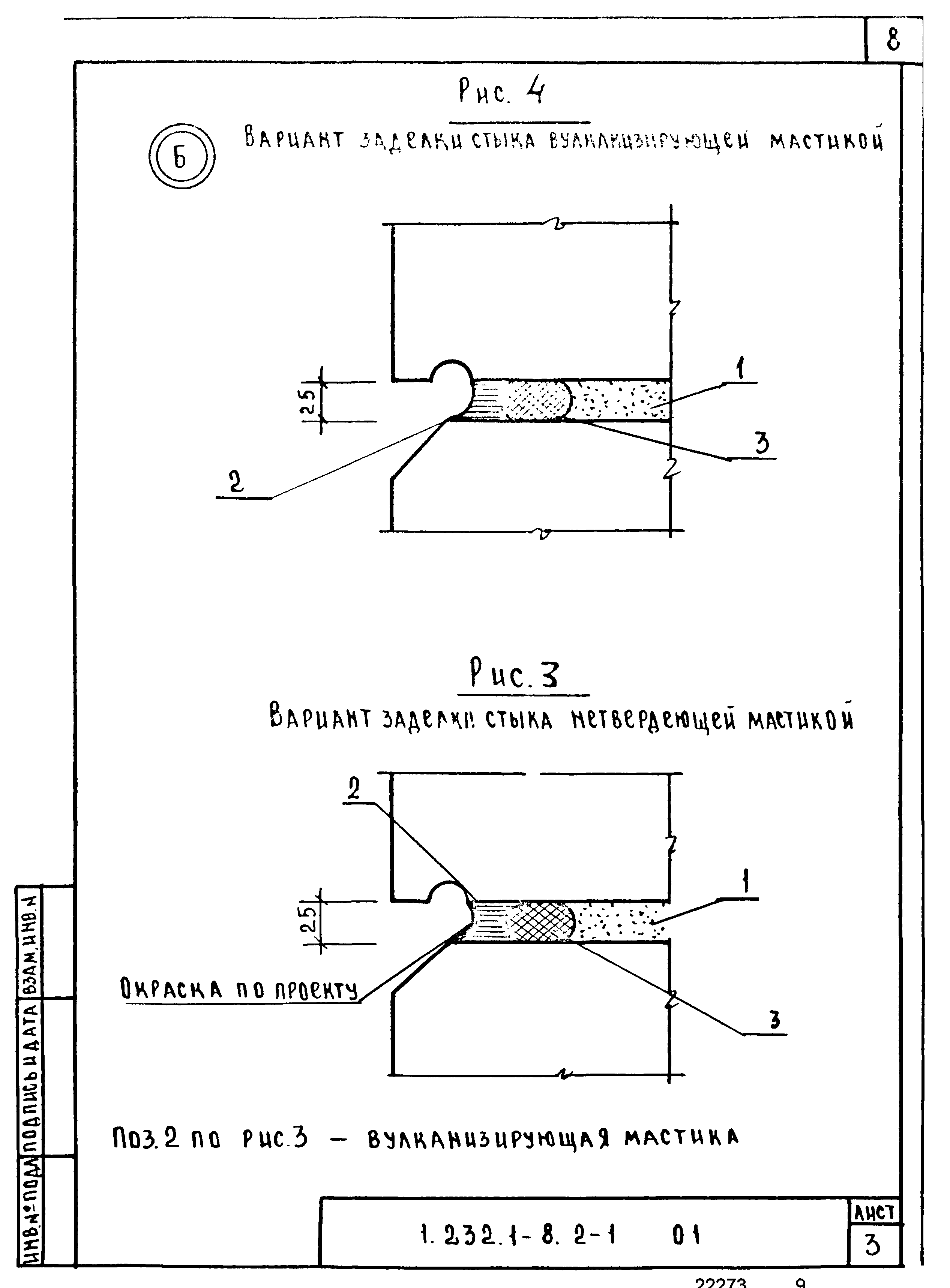

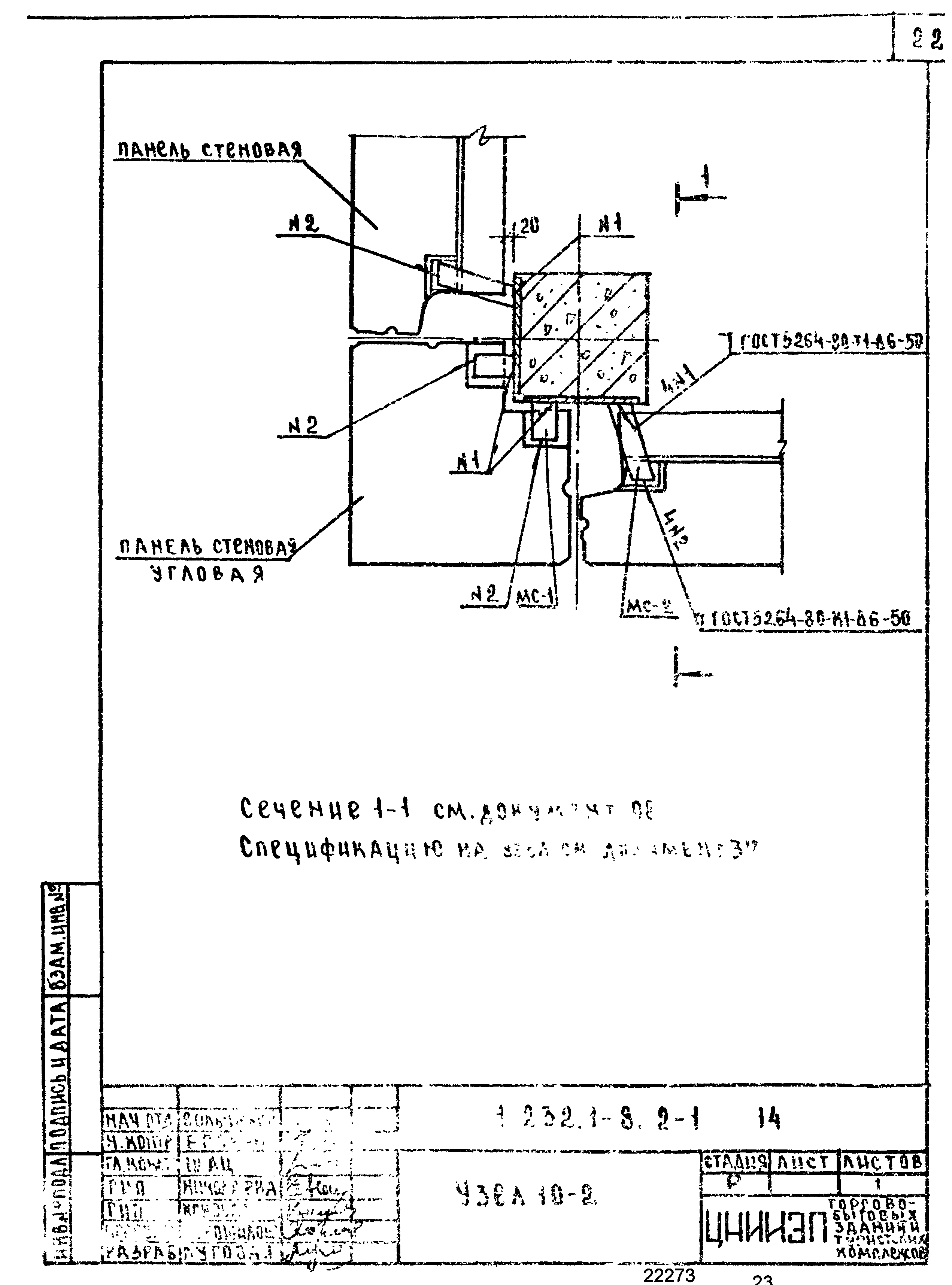

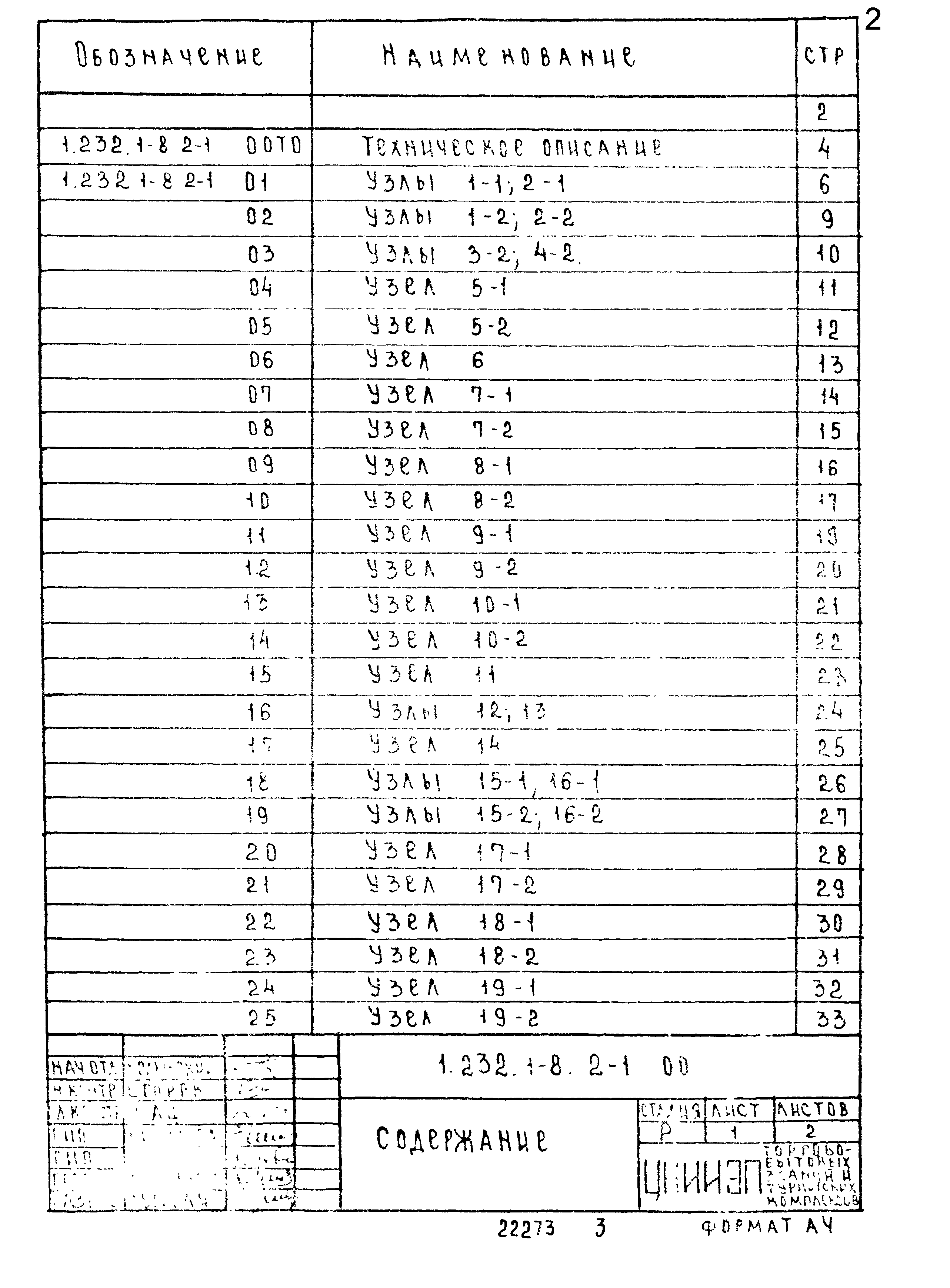

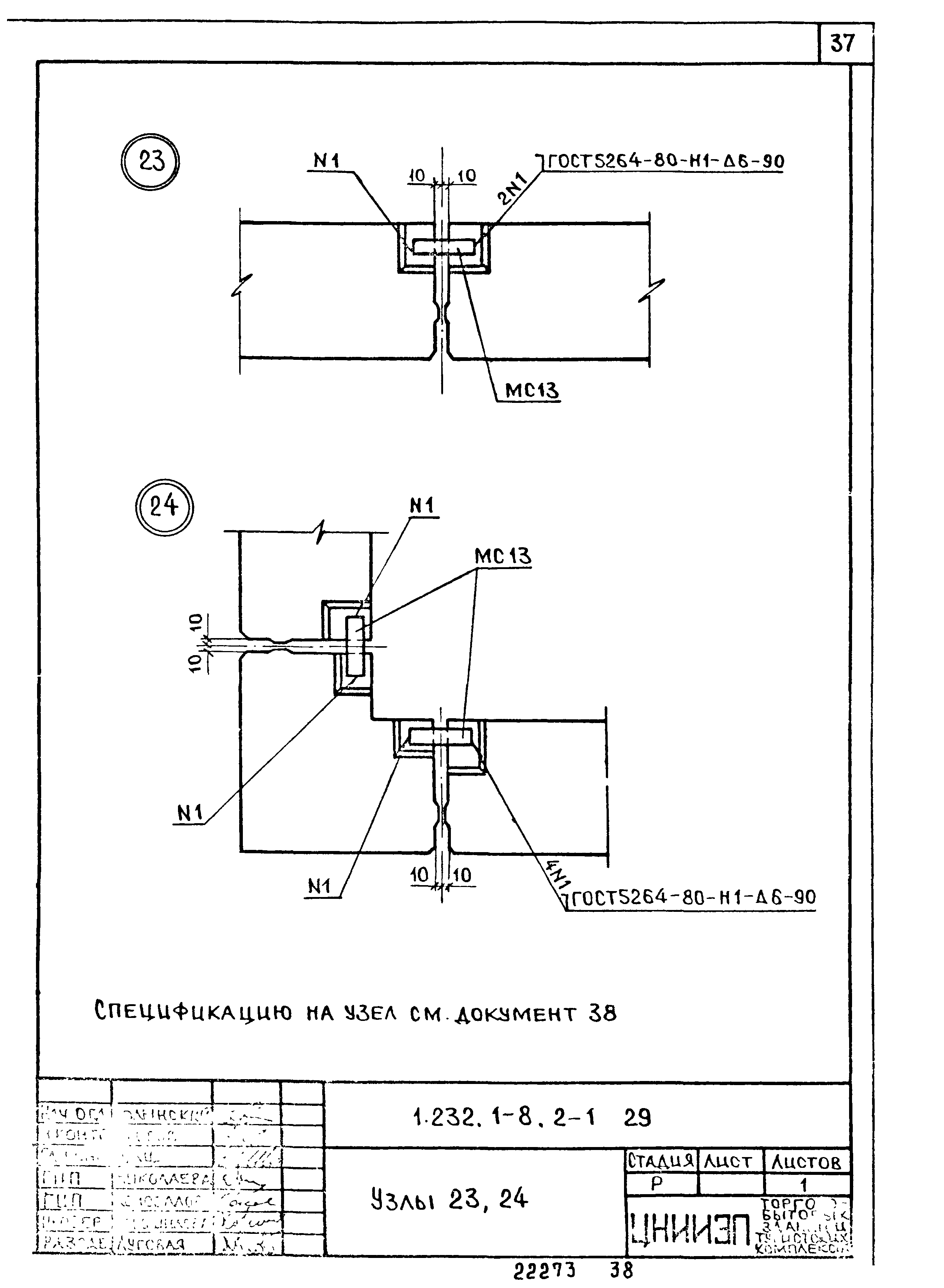

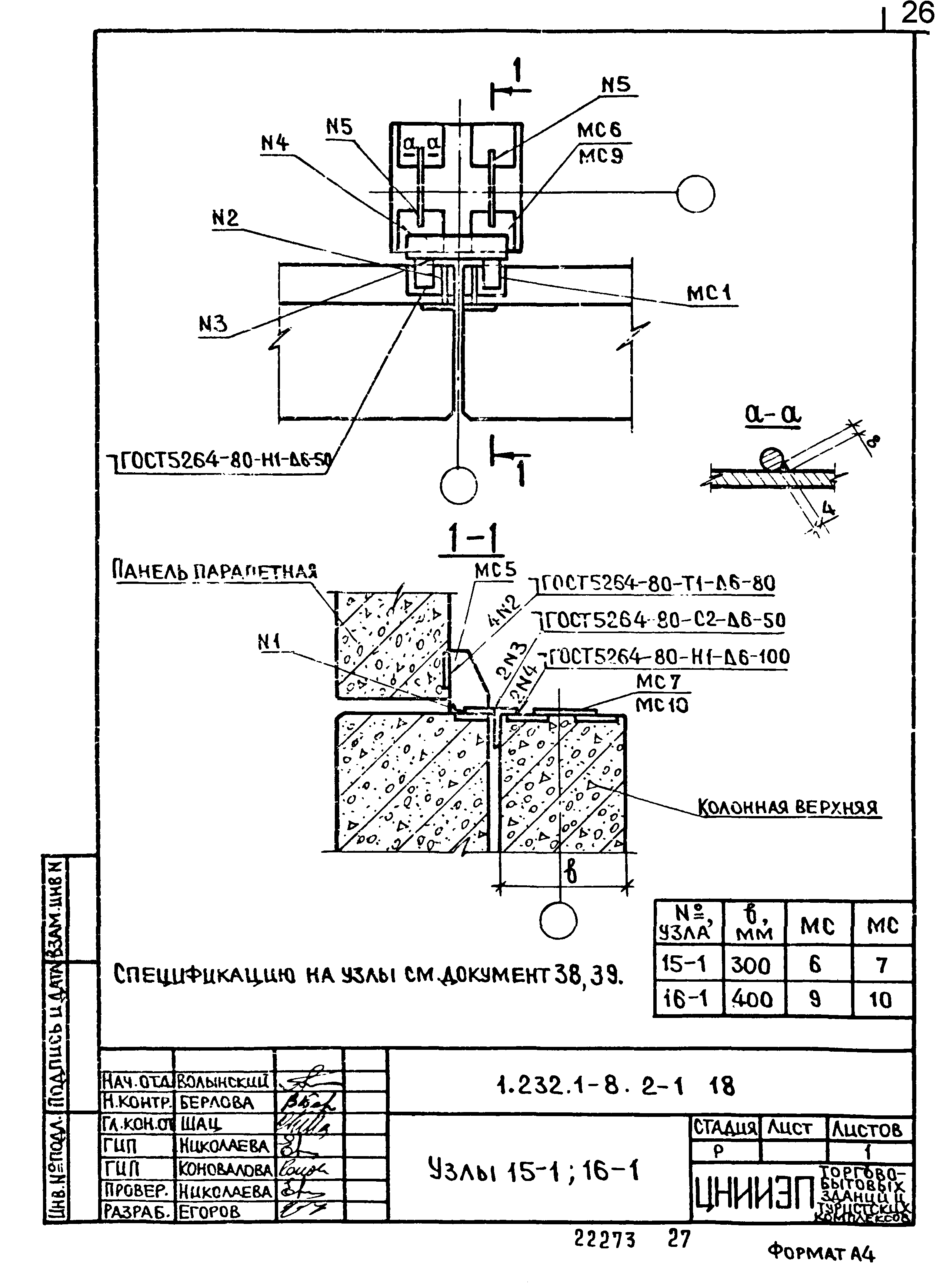

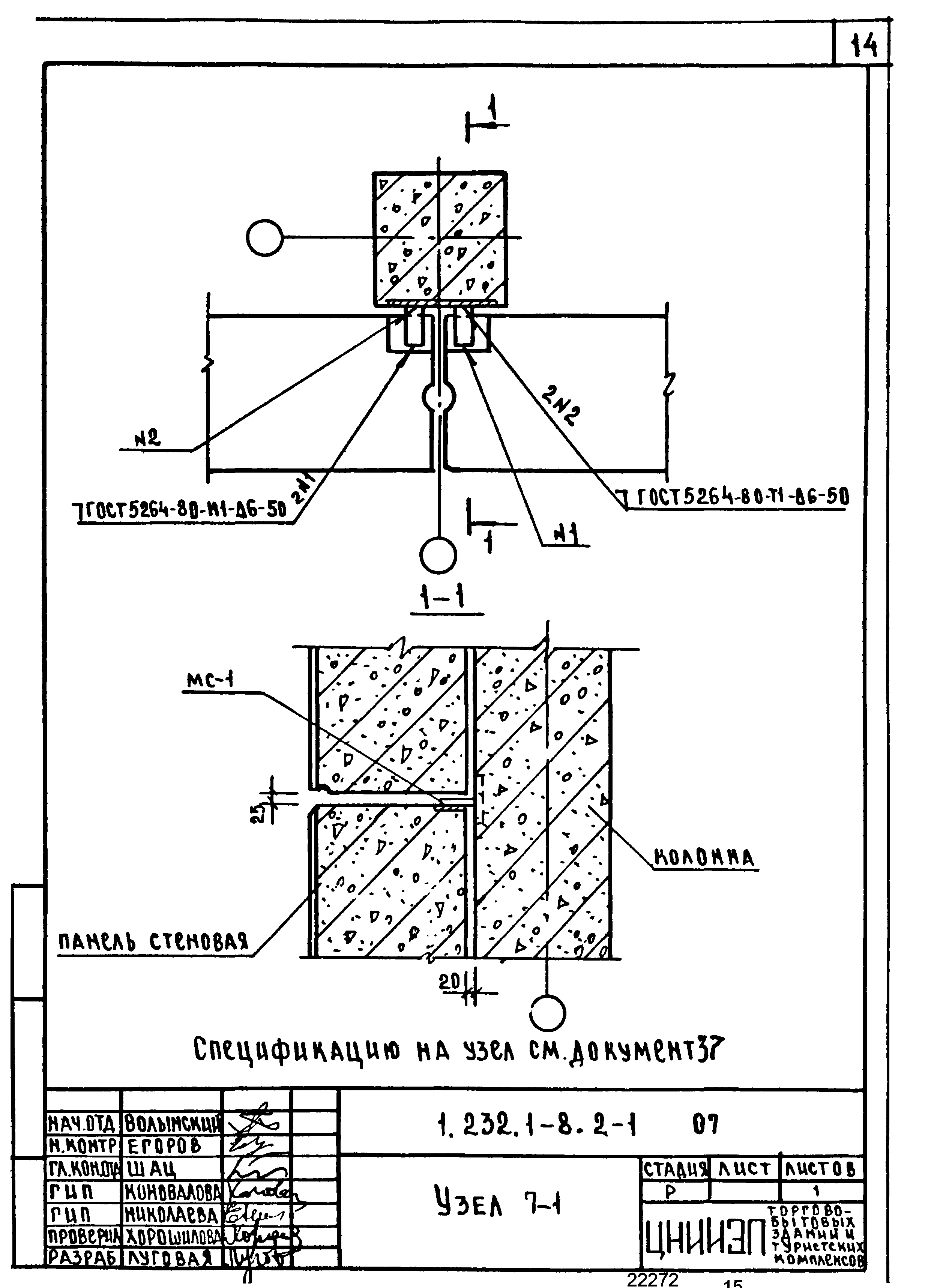

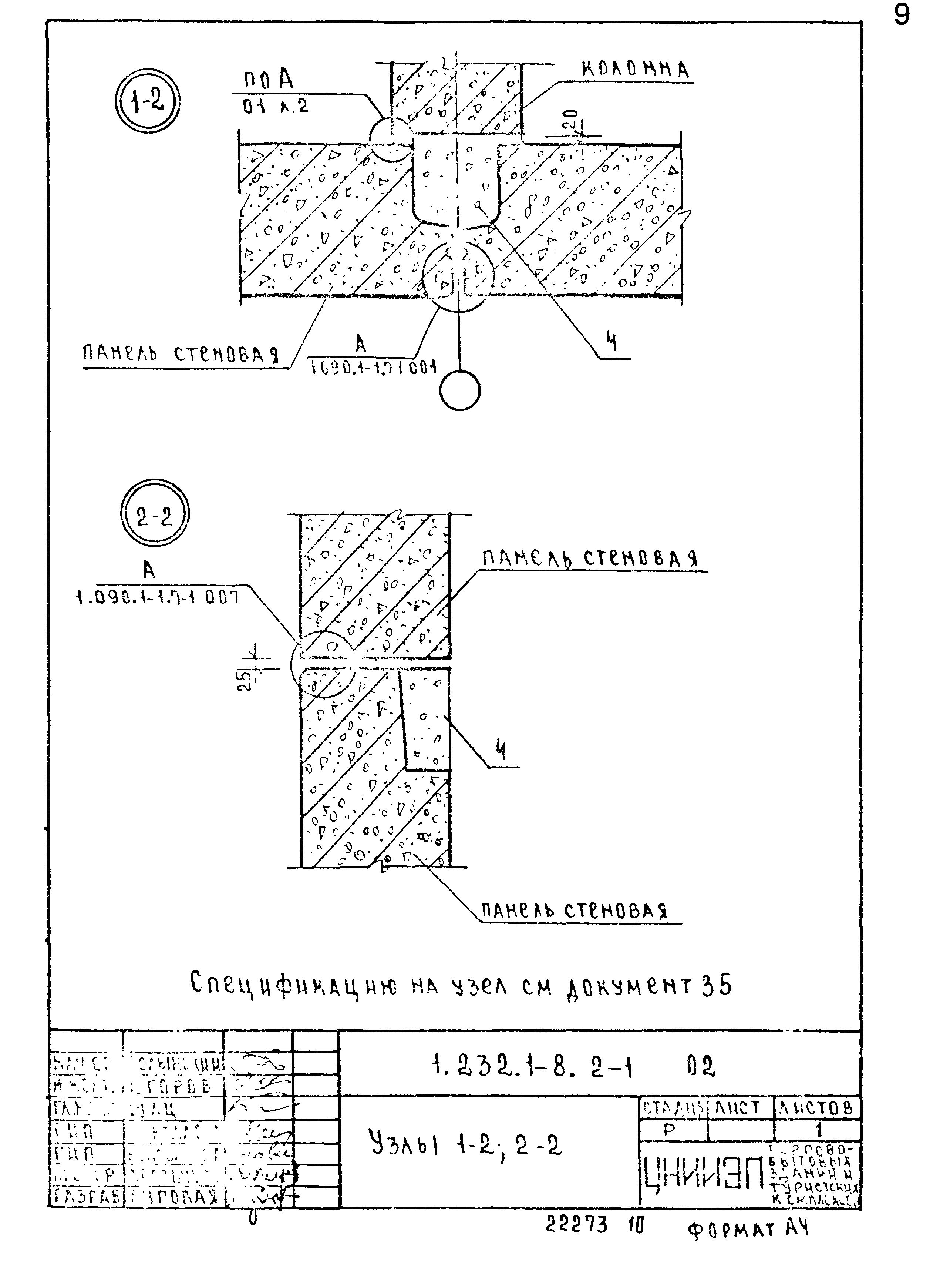

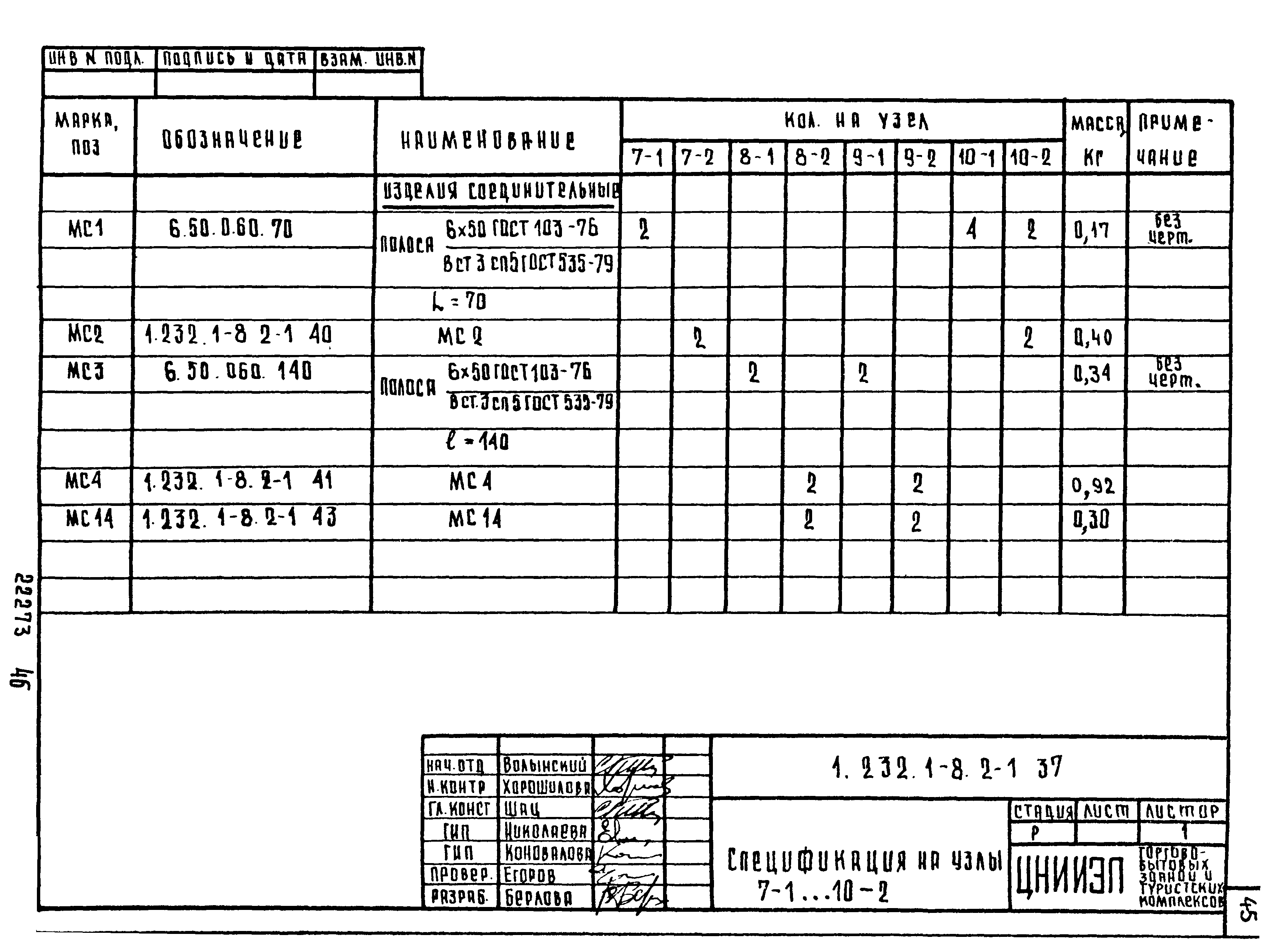

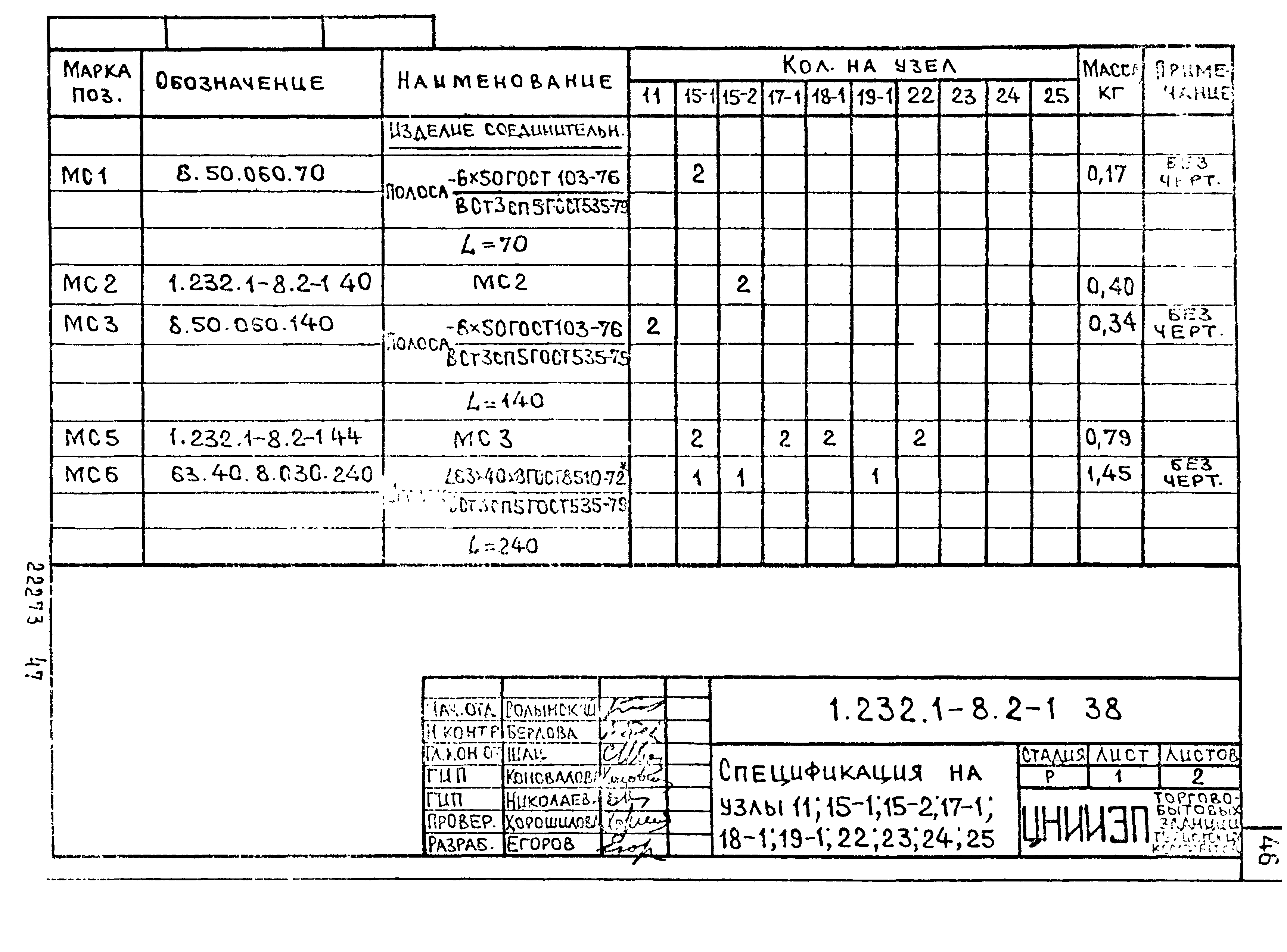

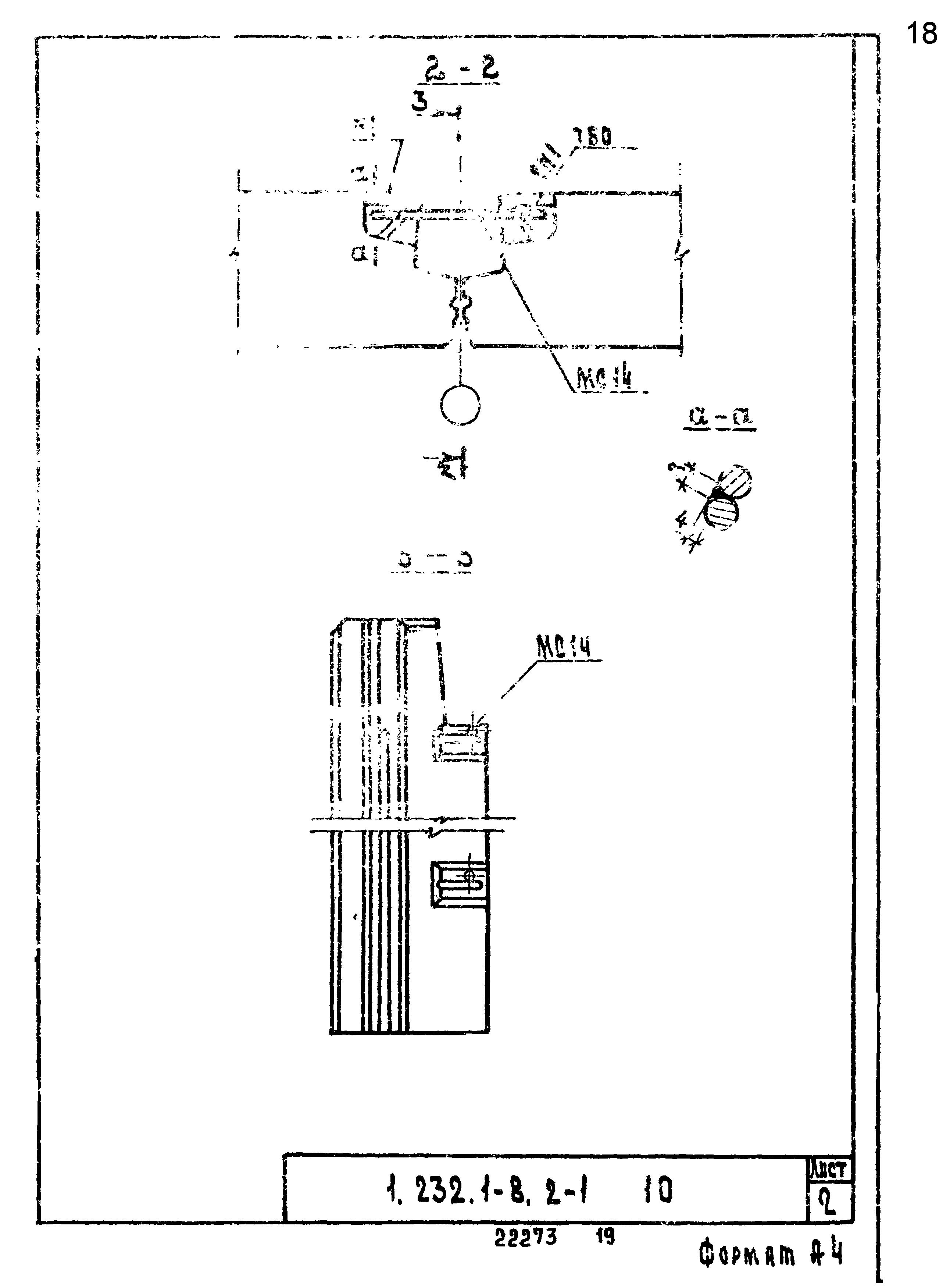

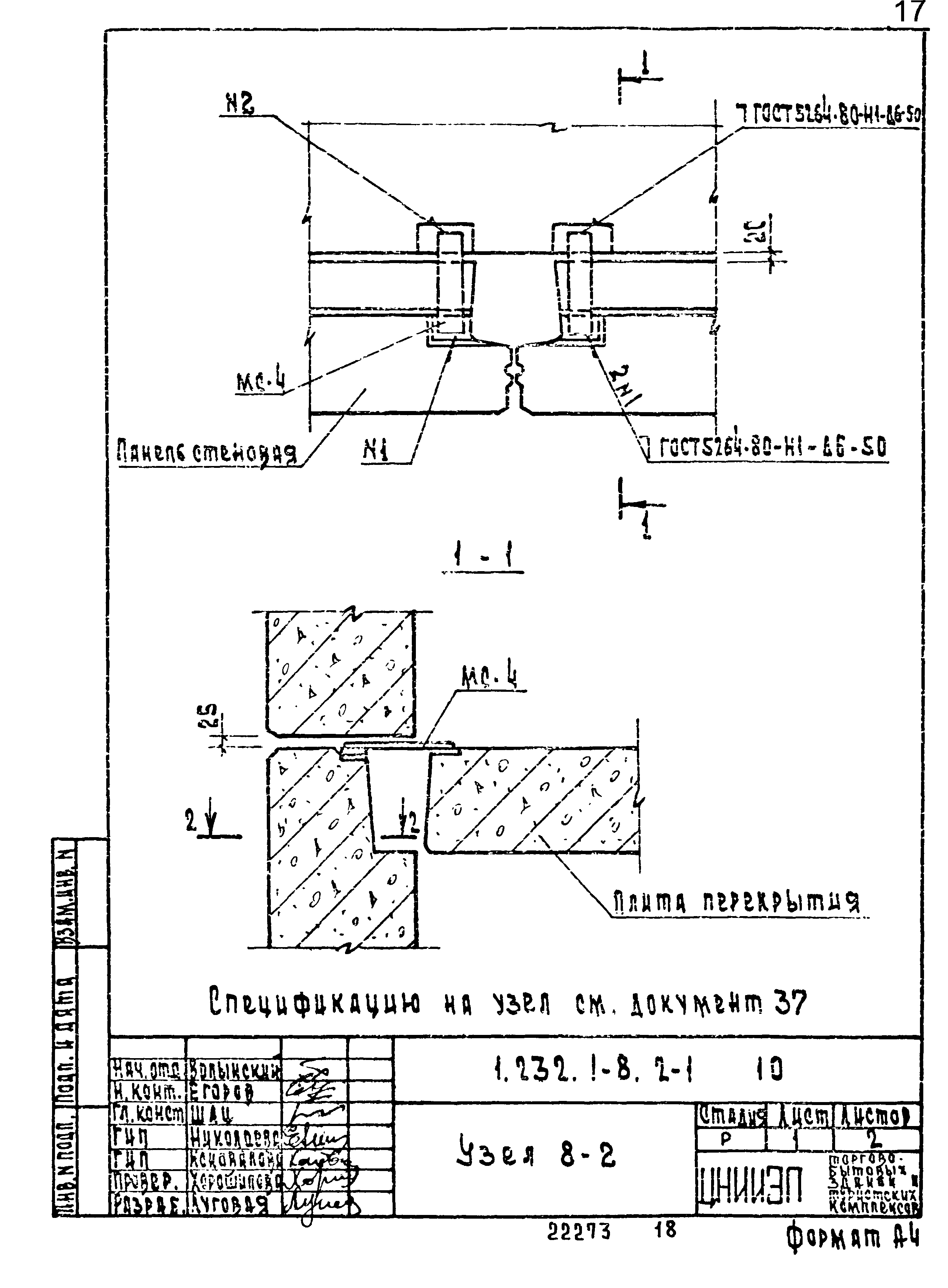

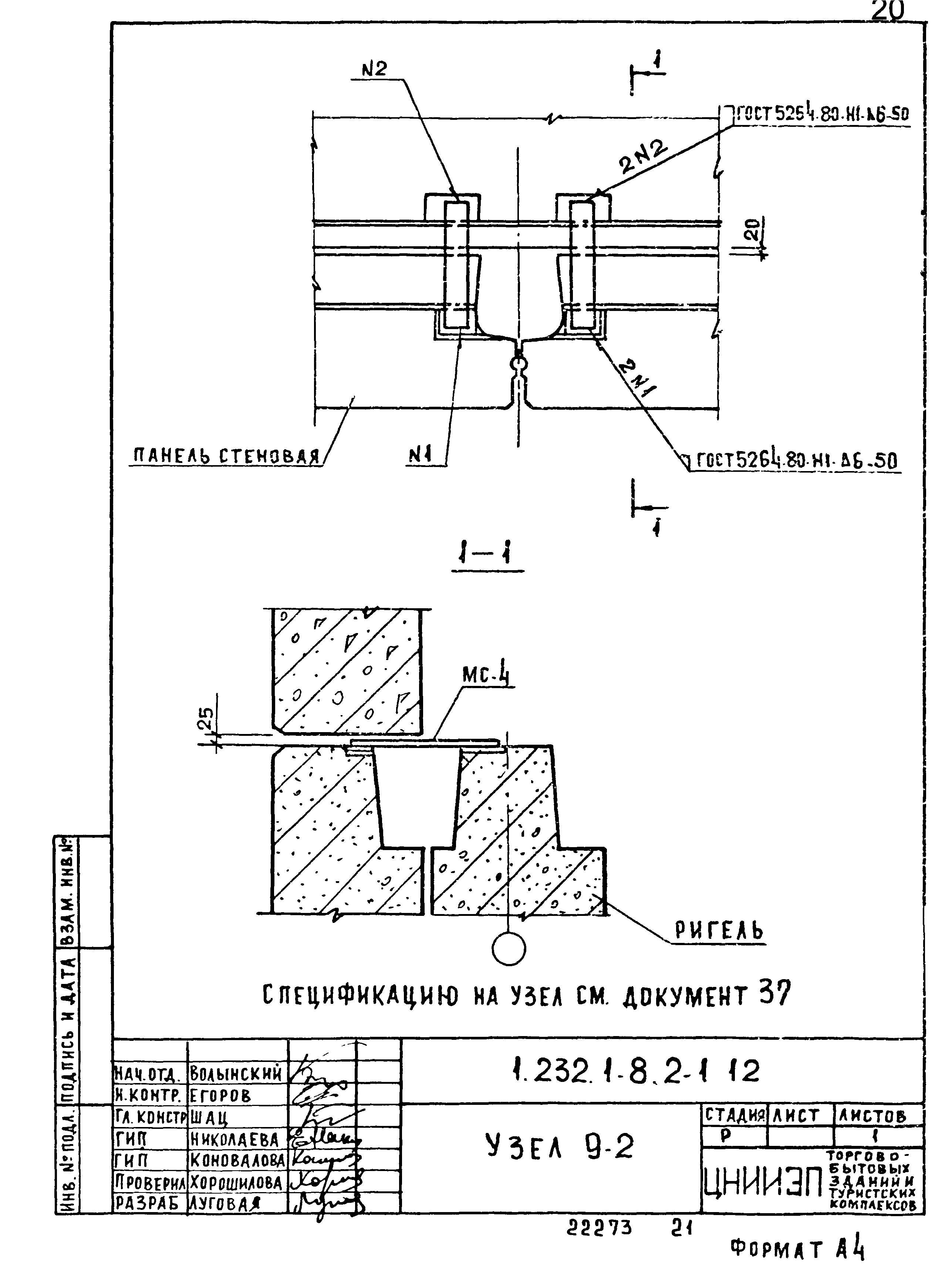

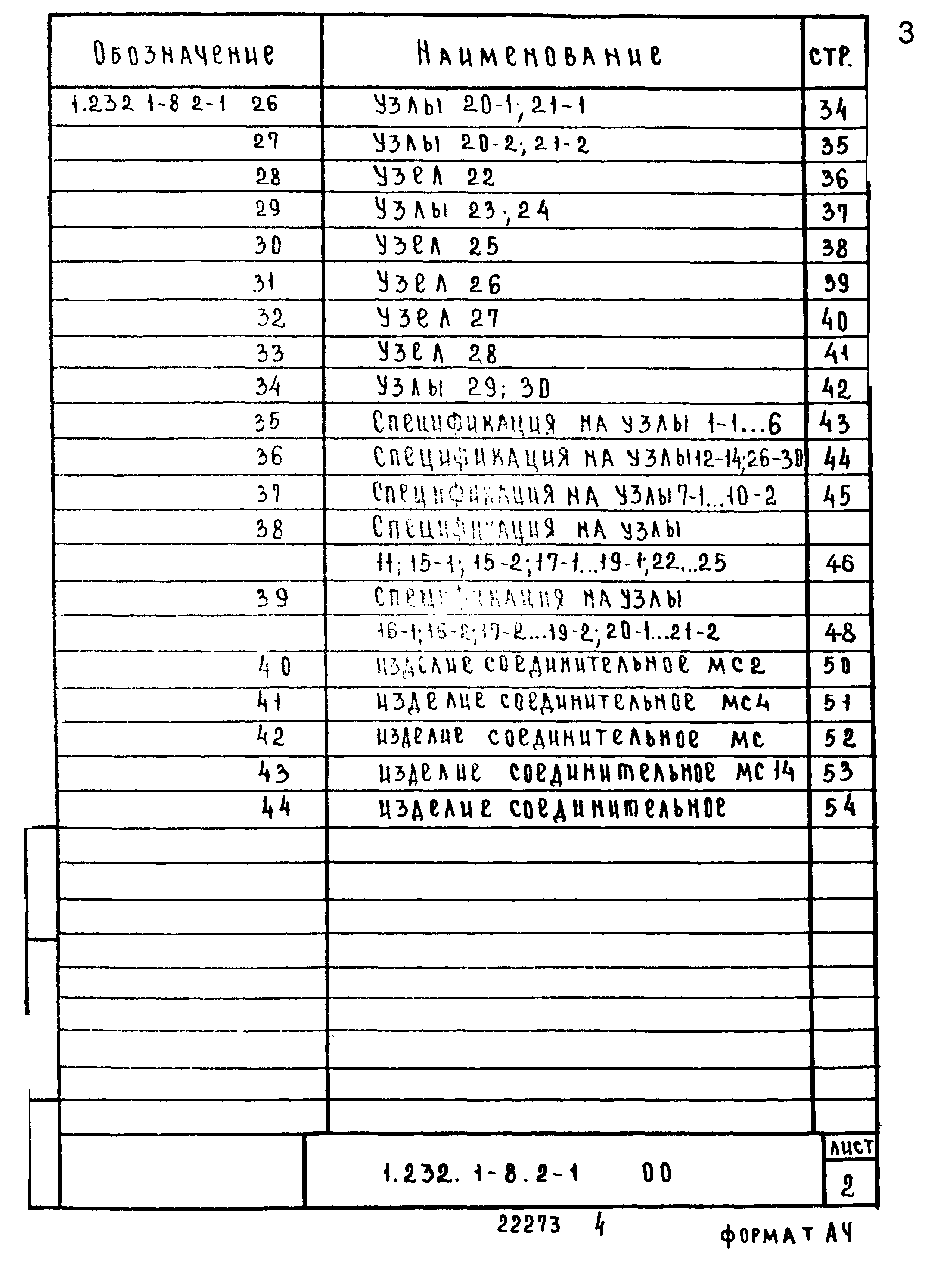

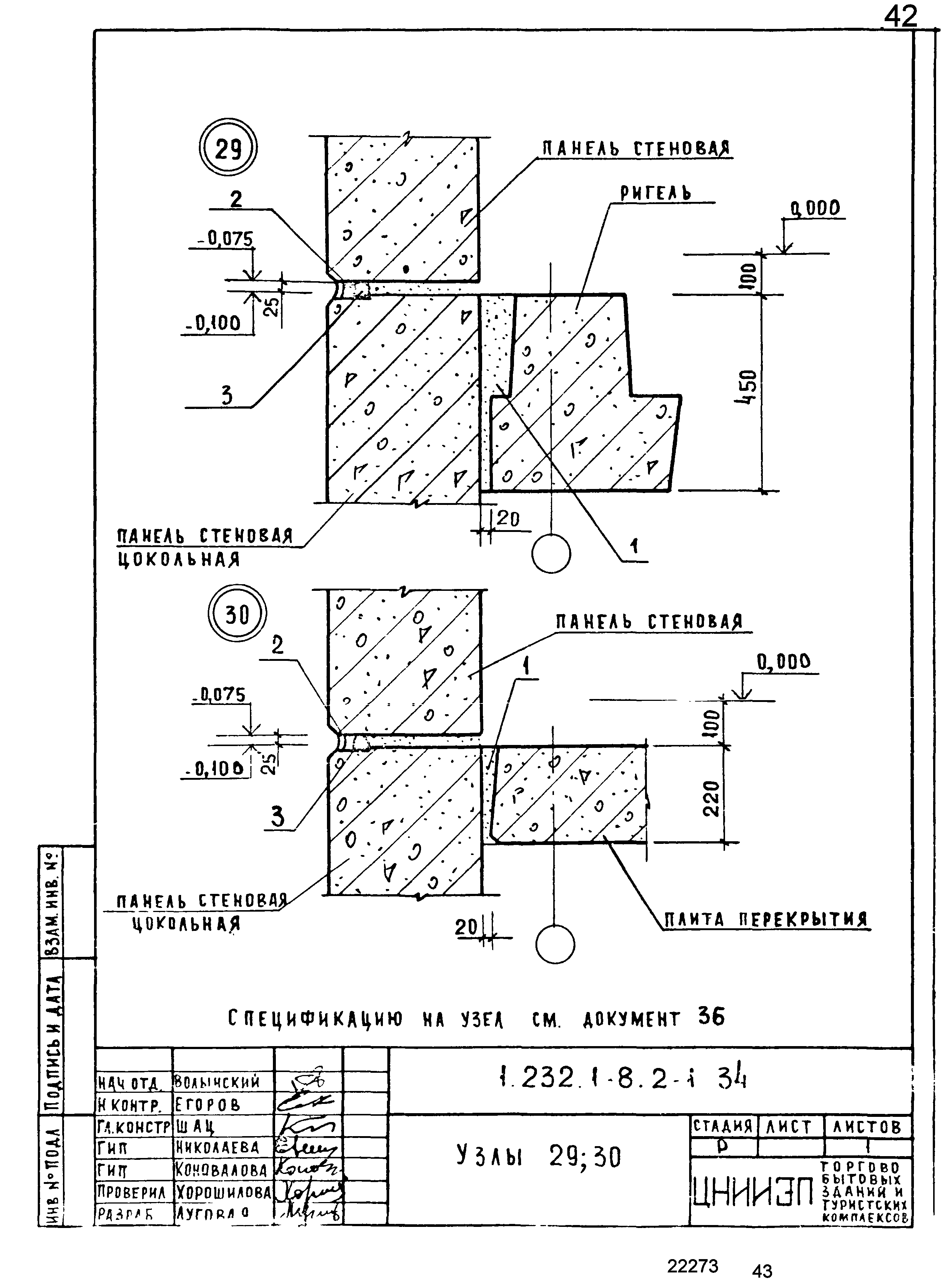

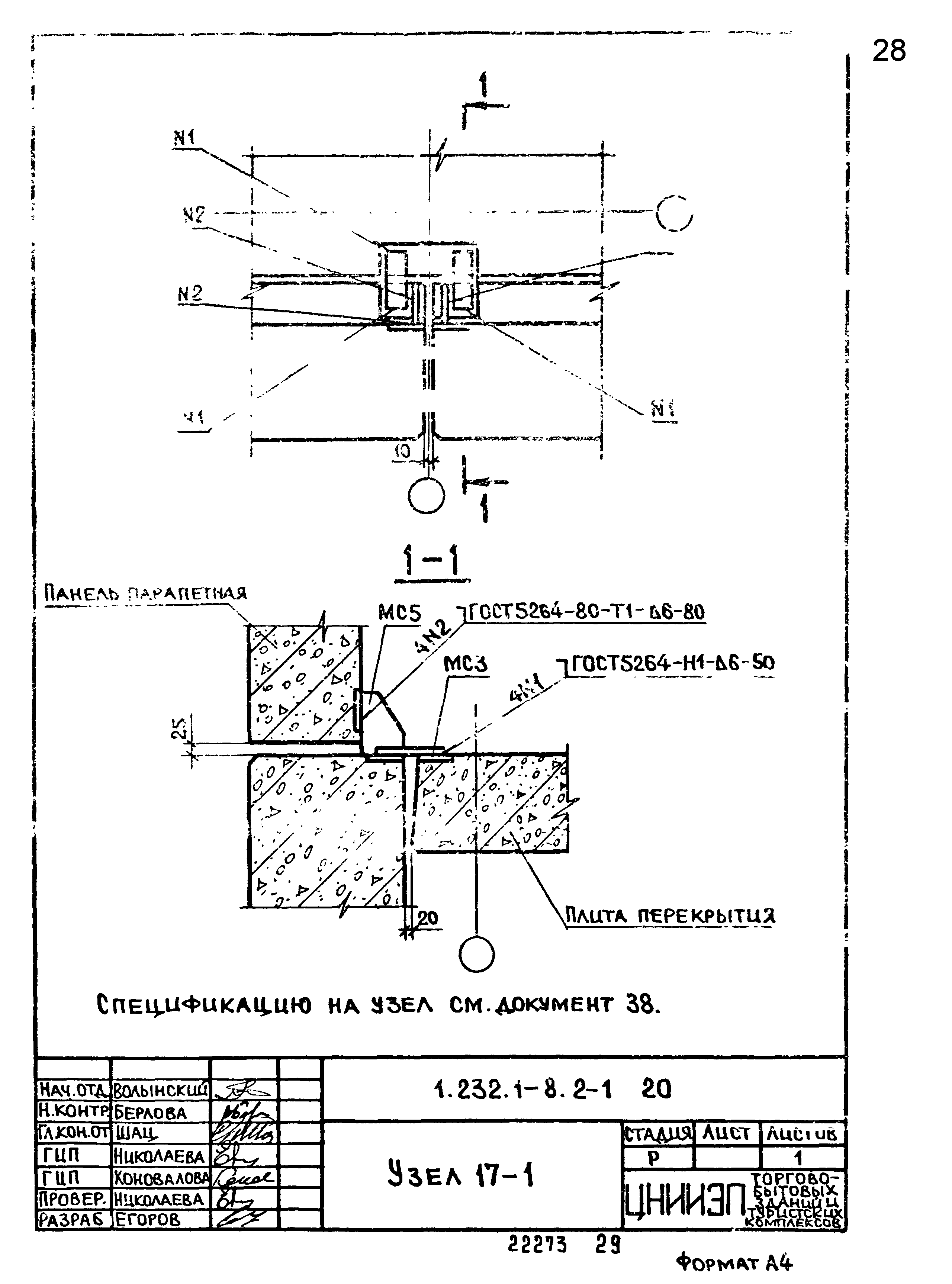

Оглавление:	1.232.1-8.2-1 00 ТО Техническое описание 1.232.1-8.2-1 01 Узлы 1-1; 2-1 1.232.1-8.2-1 02 Узлы 1-2; 2-2 1.232.1-8.2-1 03 Узлы 3-2; 4-2 1.232.1-8.2-1 04 Узлы 5-1 1.232.1-8.2-1 05 Узлы 5-2 1.232.1-8.2-1 06 Узлы 6 1.232.1-8.2-1 07 Узлы 7-1 1.232.1-8.2-1 08 Узлы 7-2 1.232.1-8.2-1 09 Узлы 8-1 1.232.1-8.2-1 10 Узлы 8-2 1.232.1-8.2-1 11 Узлы 9-1 1.232.1-8.2-1 12 Узлы 9-2 1.232.1-8.2-1 13 Узлы 10-1 1.232.1-8.2-1 14 Узлы 10-2 1.232.1-8.2-1 15 Узлы 11 1.232.1-8.2-1 16 Узлы 12; 13 1.232.1-8.2-1 17 Узлы 14 1.232.1-8.2-1 18 Узлы 15-1; 16-1 1.232.1-8.2-1 19 Узлы 15-2; 16-2 1.232.1-8.2-1 20 Узлы 17-1 1.232.1-8.2-1 21 Узлы 17-2 1.232.1-8.2-1 22 Узлы 18-1 1.232.1-8.2-1 23 Узлы 18-2 1.232.1-8.2-1 24 Узлы 19-1 1.232.1-8.2-1 25 Узлы 19-2 1.232.1-8.2-1 26 Узлы 20-1; 21-1 1.232.1-8.2-1 27 Узлы 20-2; 21-2 1.232.1-8.2-1 28 Узлы 22 1.232.1-8.2-1 29 Узлы 23; 24 1.232.1-8.2-1 30 Узлы 25 1.232.1-8.2-1 31 Узлы 26 1.232.1-8.2-1 32 Узлы 27 1.232.1-8.2-1 33 Узлы 28 1.232.1-8.2-1 34 Узлы 29; 30 1.232.1-8.2-1 35 Спецификацияна узлы 1-1… 6 1.232.1-8.2-1 36 Спецификацияна узлы 12-14; 26-30 1.232.1-8.2-1 37 Спецификацияна узлы 7-1… 10-2 1.232.1-8.2-1 38 Спецификацияна узлы 11; 15-1; 15-2; 17-1… 19-1; 22… 25 1.232.1-8.2-1 39 Спецификацияна узлы 16-1; 15-2; 17-2… 19-2; 20-1… 21-2 1.232.1-8.2-1 40 Изделие соединительное МС2 1.232.1-8.2-1 41 Изделие соединительное МС4 1.232.1-8.2-1 42 Изделие соединительное МС 1.232.1-8.2-1 43 Изделие соединительное МС14 1.232.1-8.2-1 44 Изделие соединительное
Разработан:	ЦНИИЭП торгово-бытовых зданий и туристских комплексов
Утверждён:	19.05.1987 Госгражданстрой (Gosgrazhdanstroy 161)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» ГОСТ 14791-79 «Мастика герметизирующая нетвердеющая строительная. Технические условия» ГОСТ 19177-81 «Прокладки резиновые пористые уплотняющие. Технические условия» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 8510-72 «Сталь прокатная угловая неравнополочная. Сортамент» СН 393-78 «Инструкция по сварке соединений арматуры и закладных деталей железобетонных конструкций» Серия 1.090.1-1 «Сборные железобетонные конструкции межвидового применения для крупнопанельных общественных зданий и вспомогательных зданий промышленных предприятий с высотой этажей 3,0 и 3,3 м» СНиП III-16-80 «Бетонные и железобетонные конструкции сборные» СН 420-71 «Указания по герметизации стыков при монтаже строительных конструкций»
