Скачать Серия 1.030.1-1/88 Выпуск 3-4с. Монтажные узлы стен многоэтажных зданий в районах сейсмичностью 7, 8 и 9 баллов. Соединительные изделия. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.030.1-1/88

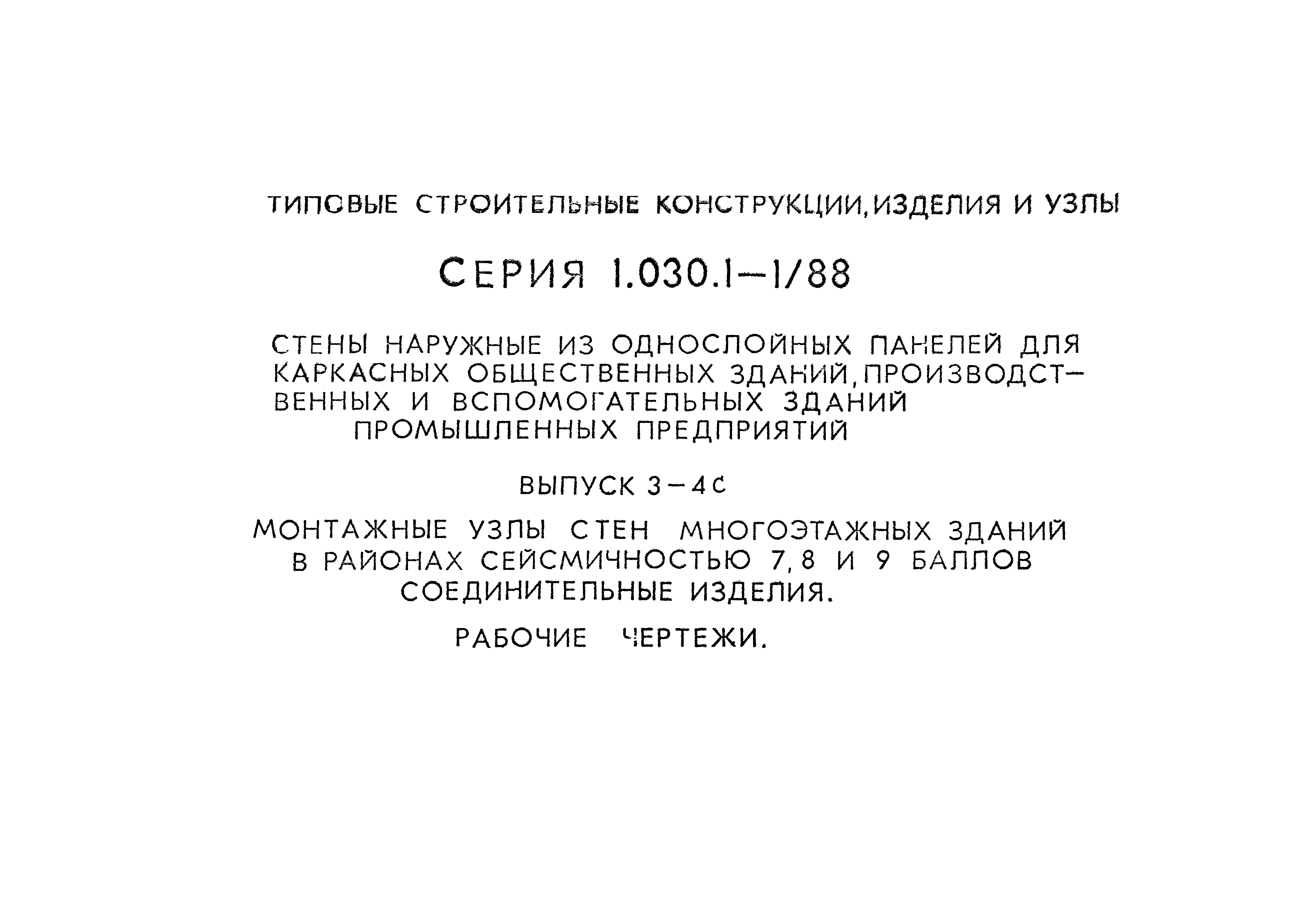

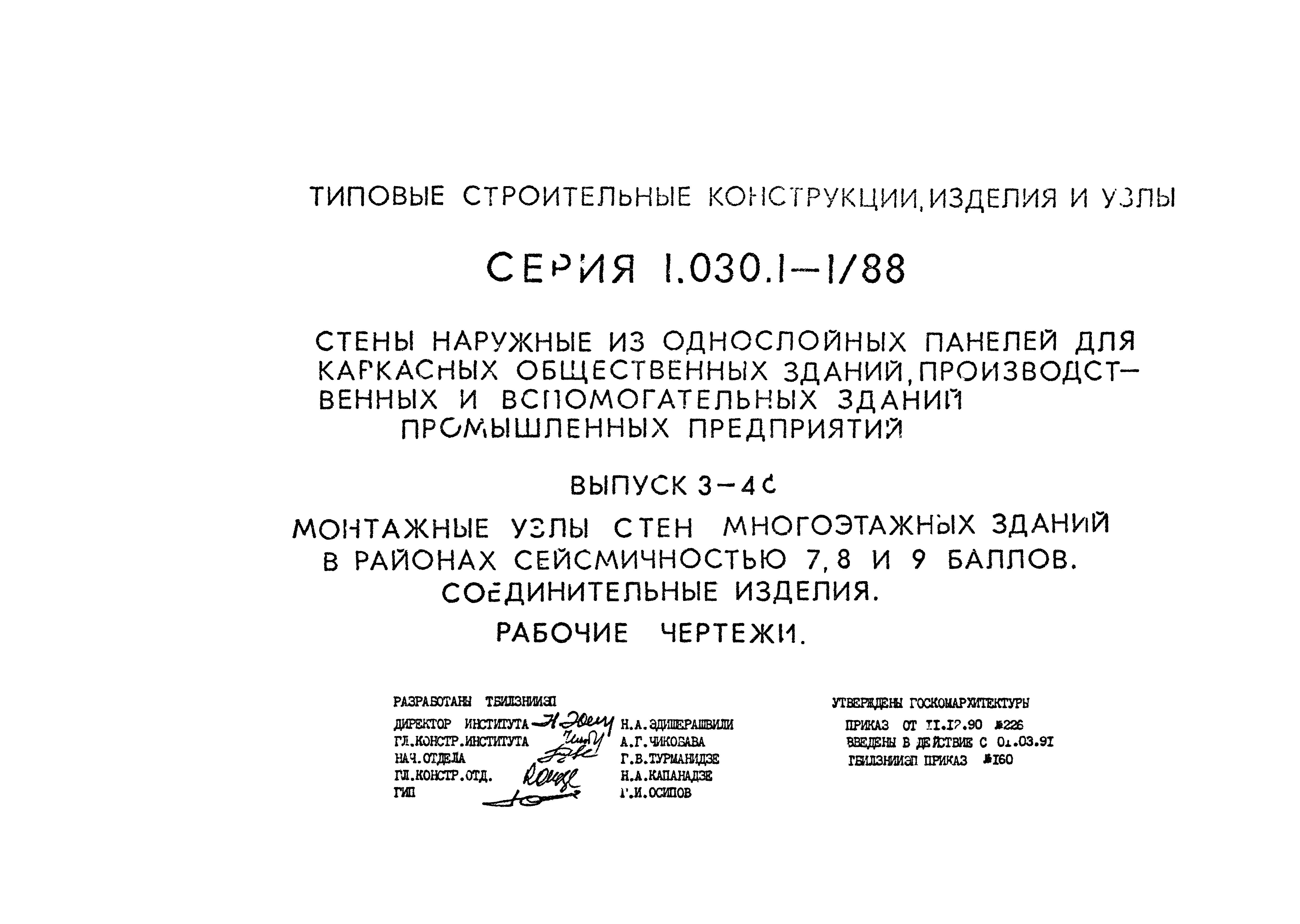

Выпуск 3-4с. Монтажные узлы стен многоэтажных зданий в районах сейсмичностью 7, 8 и 9 баллов. Соединительные изделия. Рабочие чертежи

Обозначение:	Серия 1.030.1-1/88
Обозначение англ:	Series 1.030.1-1/88
Статус:	действует
Название рус.:	Выпуск 3-4с. Монтажные узлы стен многоэтажных зданий в районах сейсмичностью 7, 8 и 9 баллов. Соединительные изделия. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	Настоящий выпуск содержит рабочие чертежи узлов сопряжений стеновых панелей навесных стен с каркасом серии 1.020.1-2с/89 и между собой и соединительные изделия

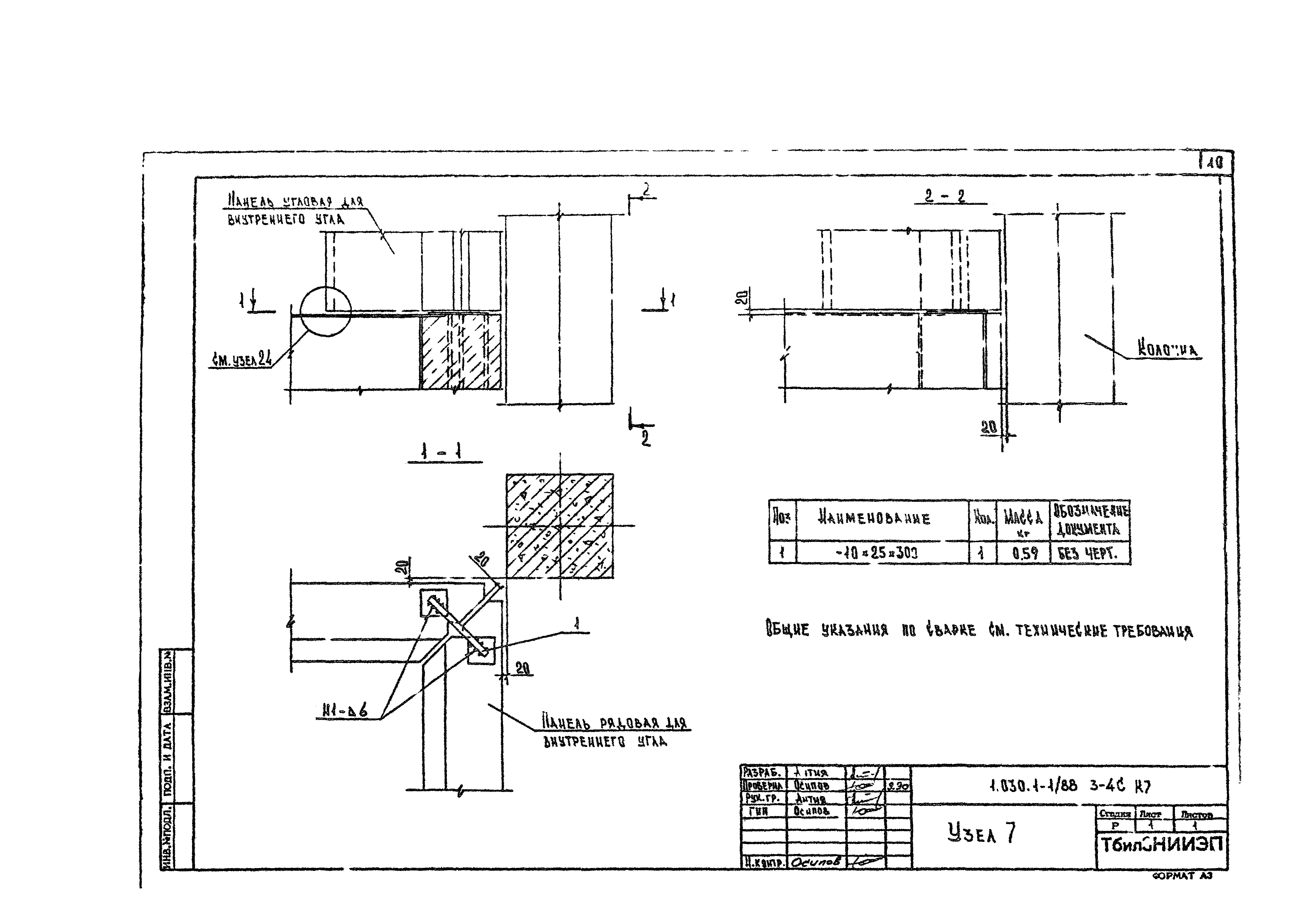

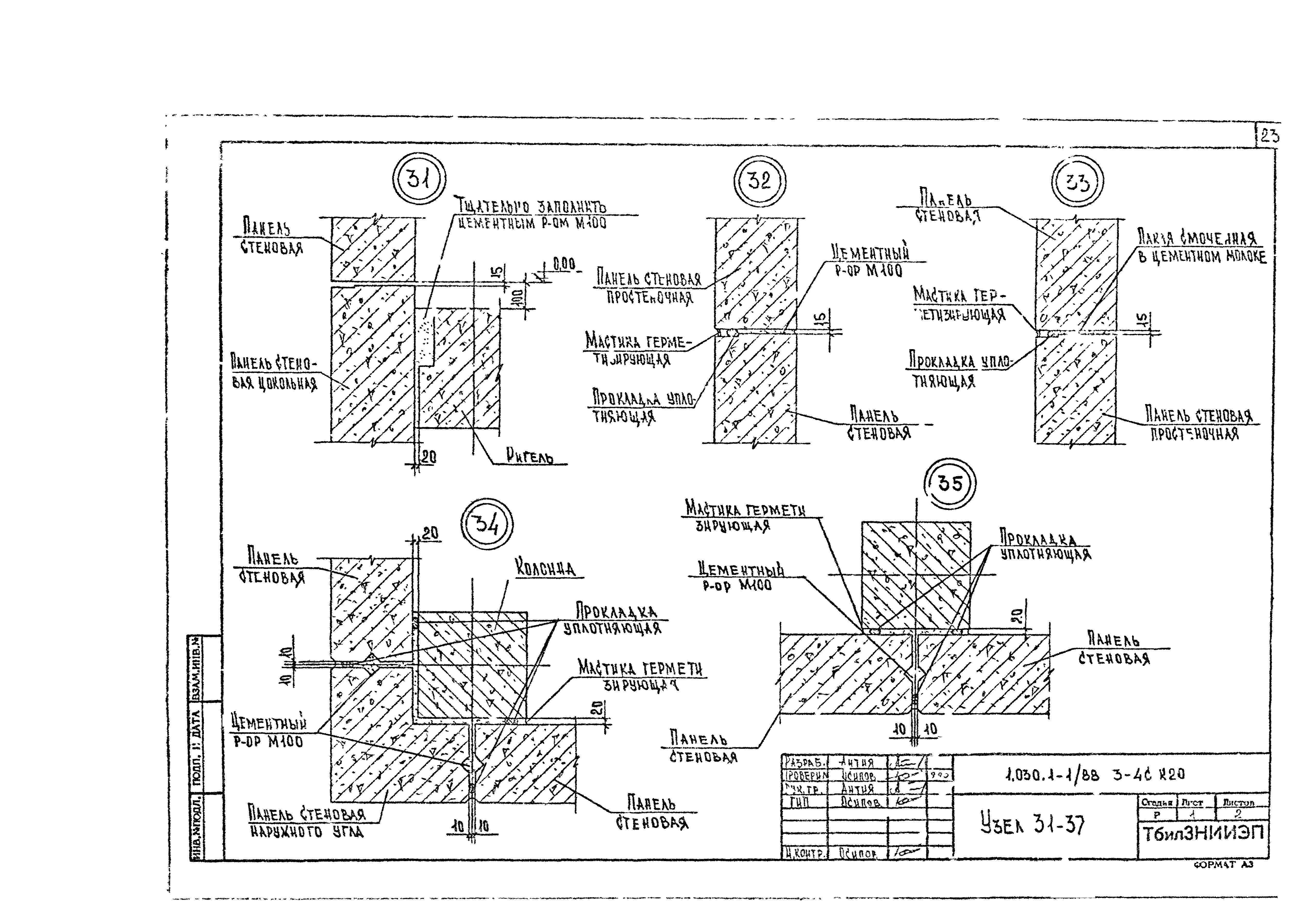

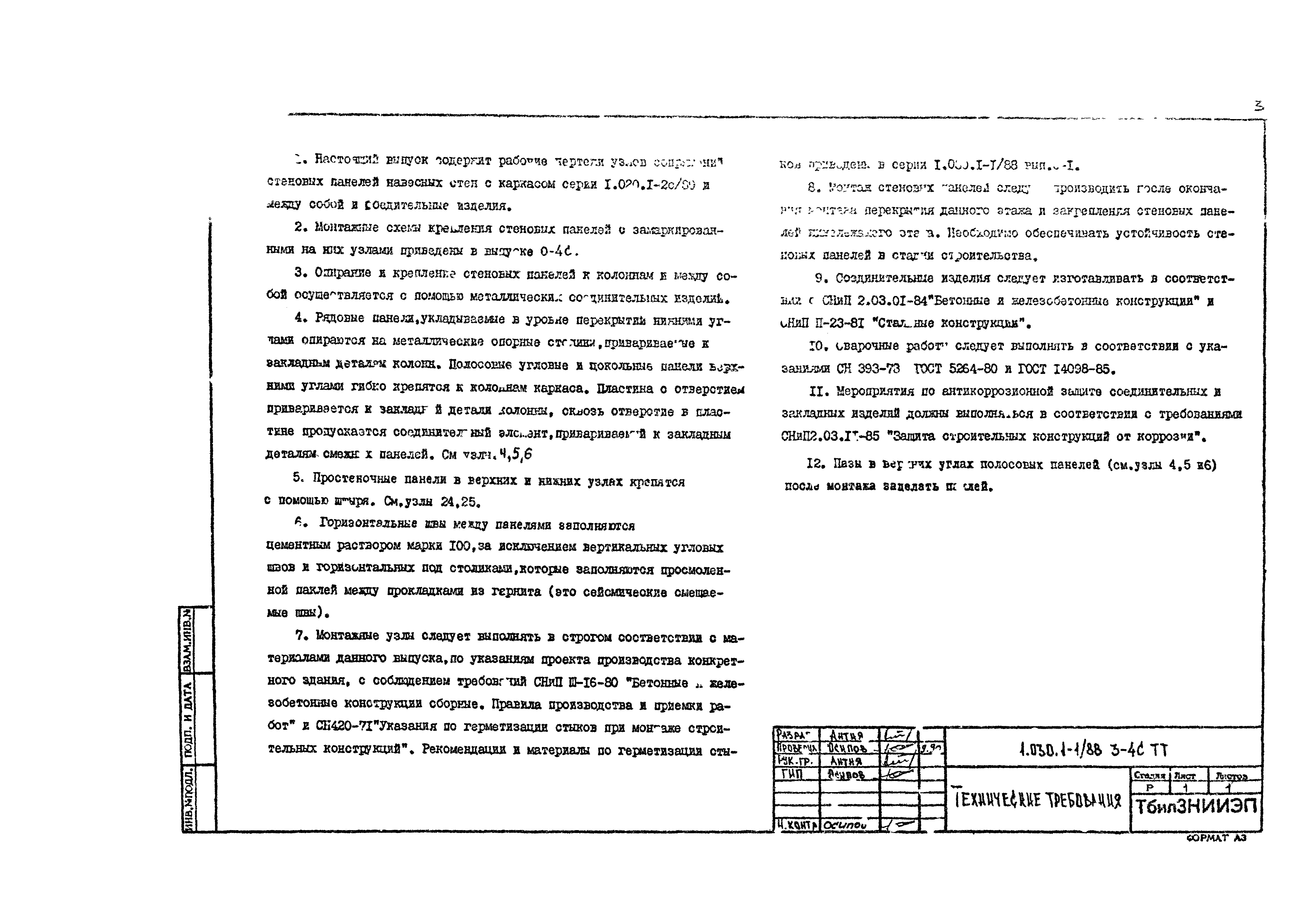

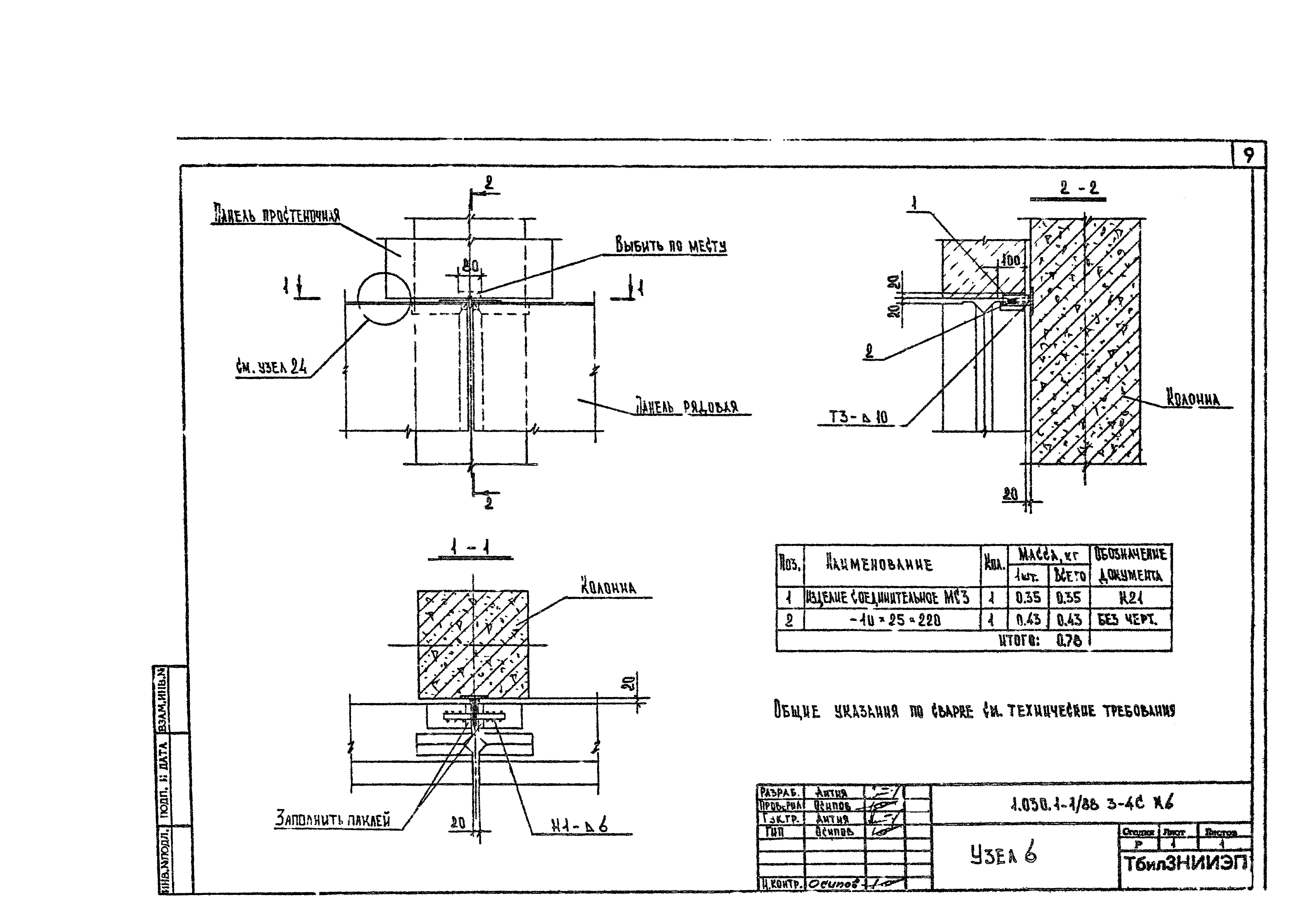

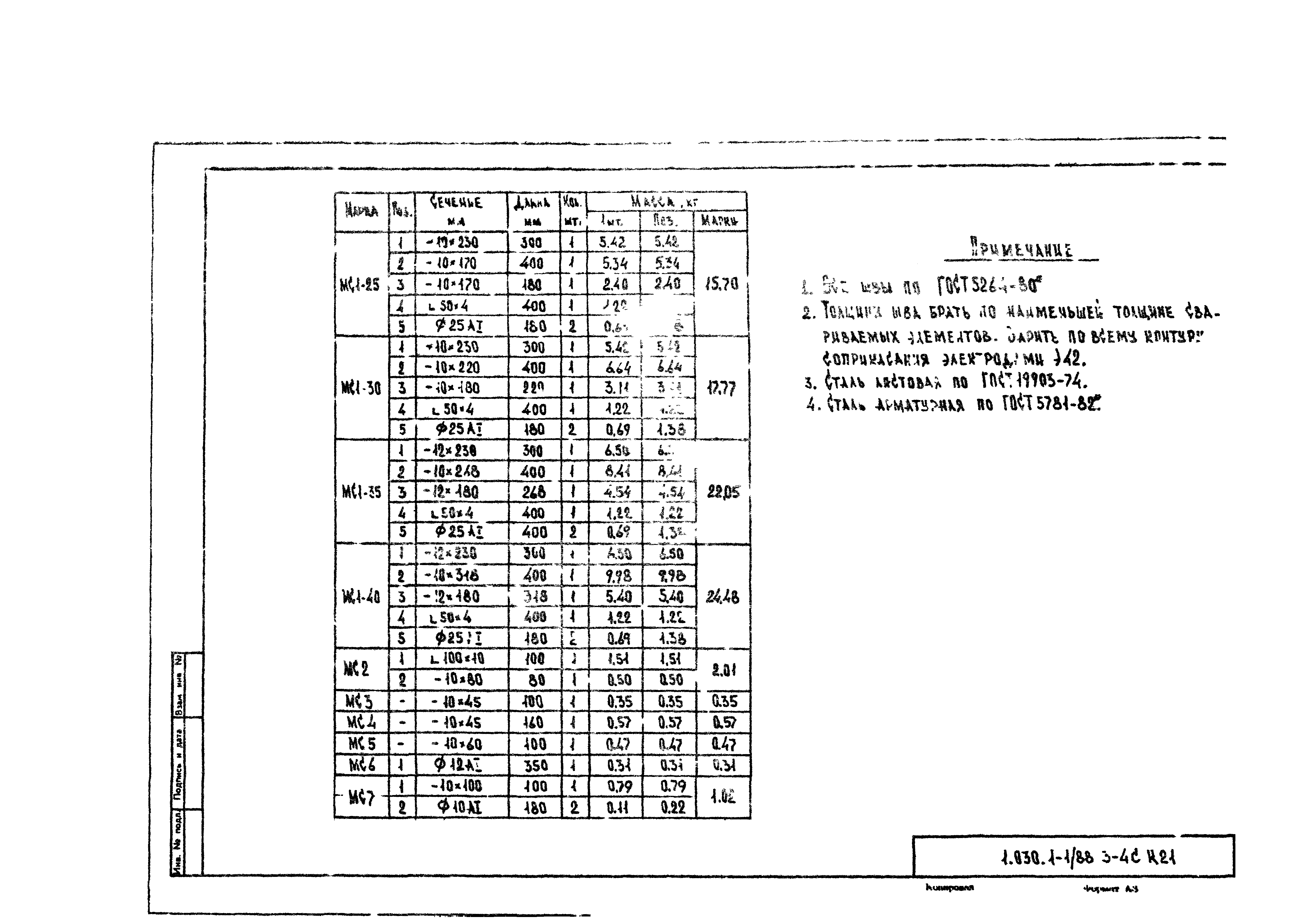

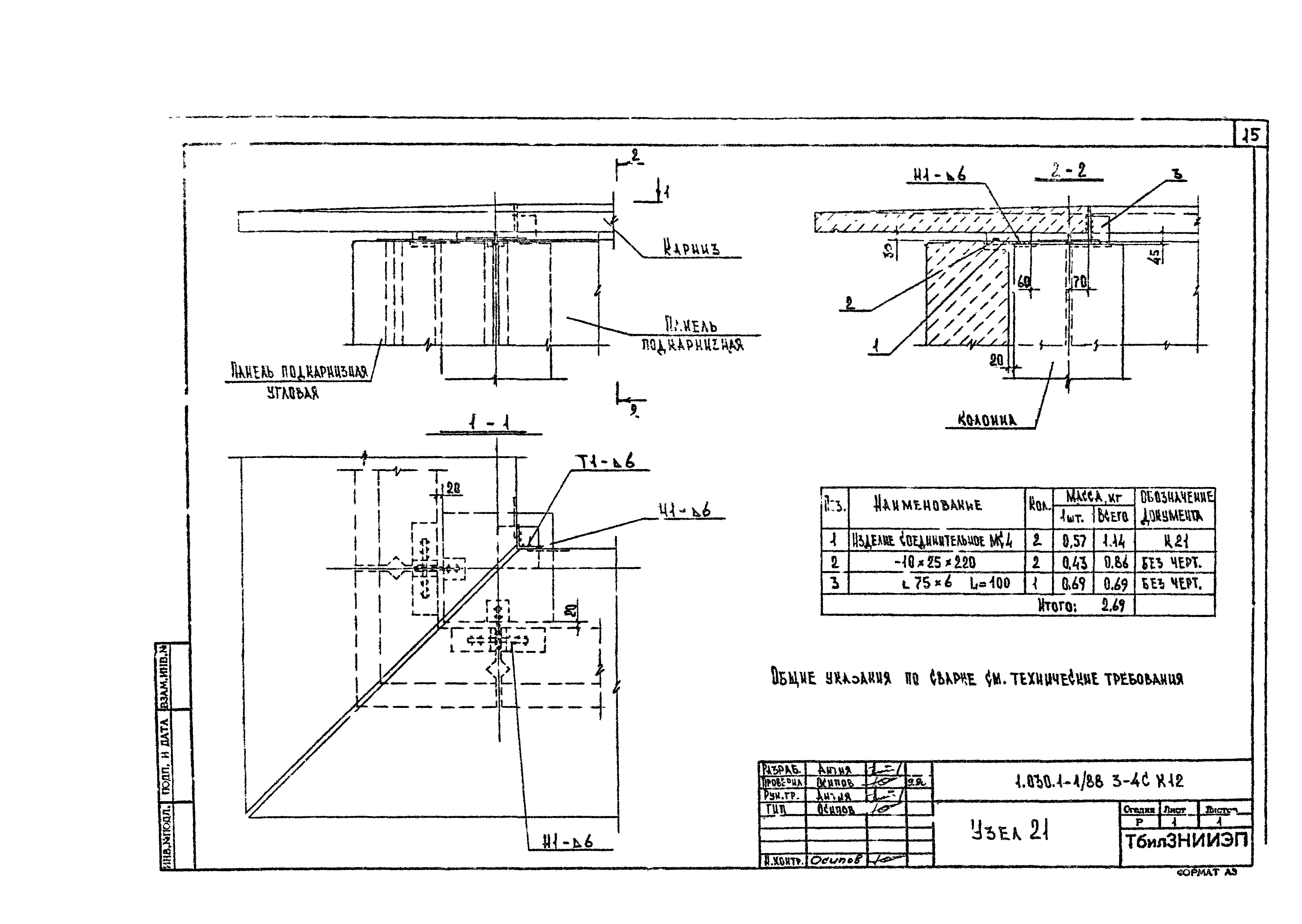

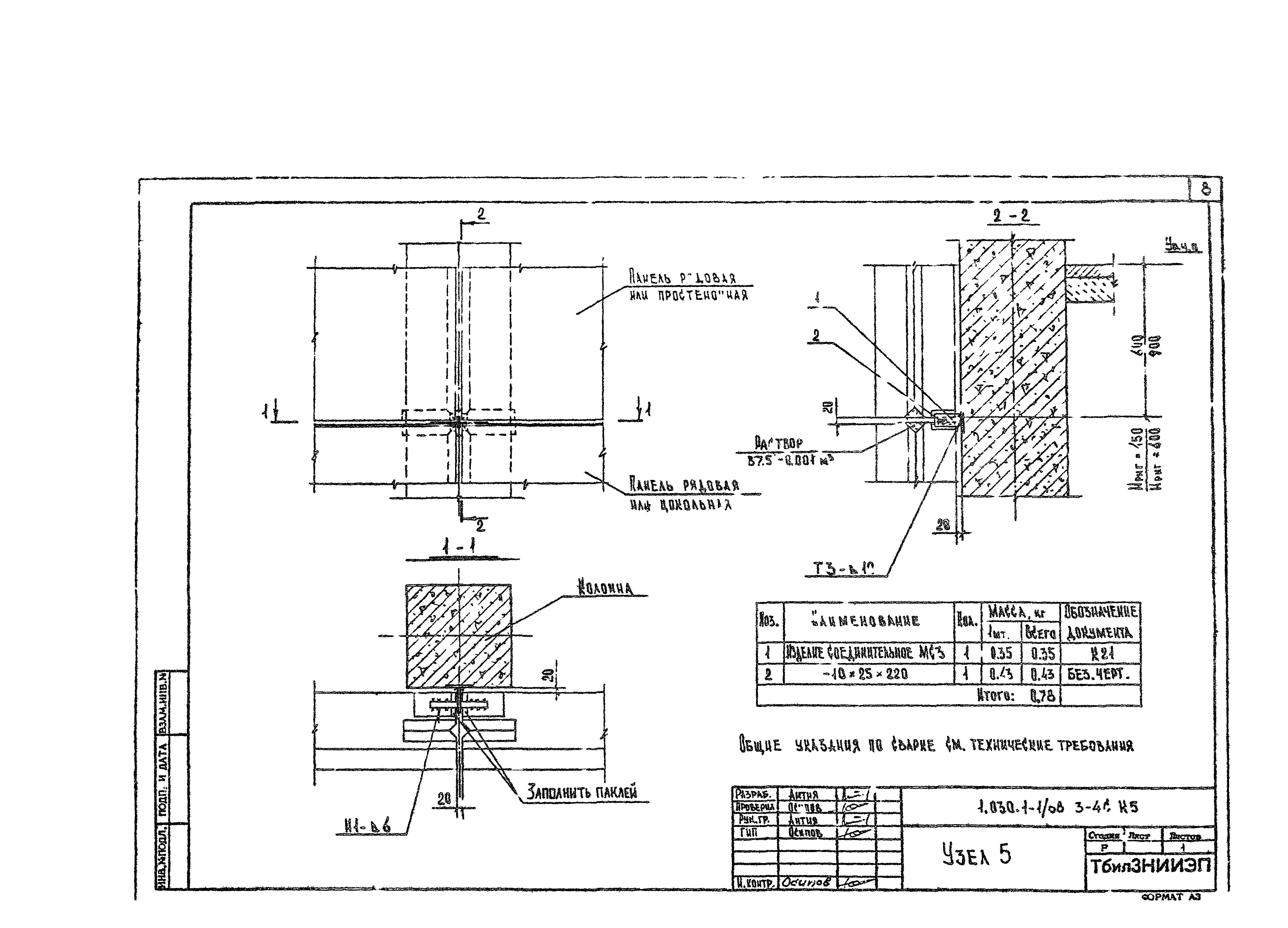

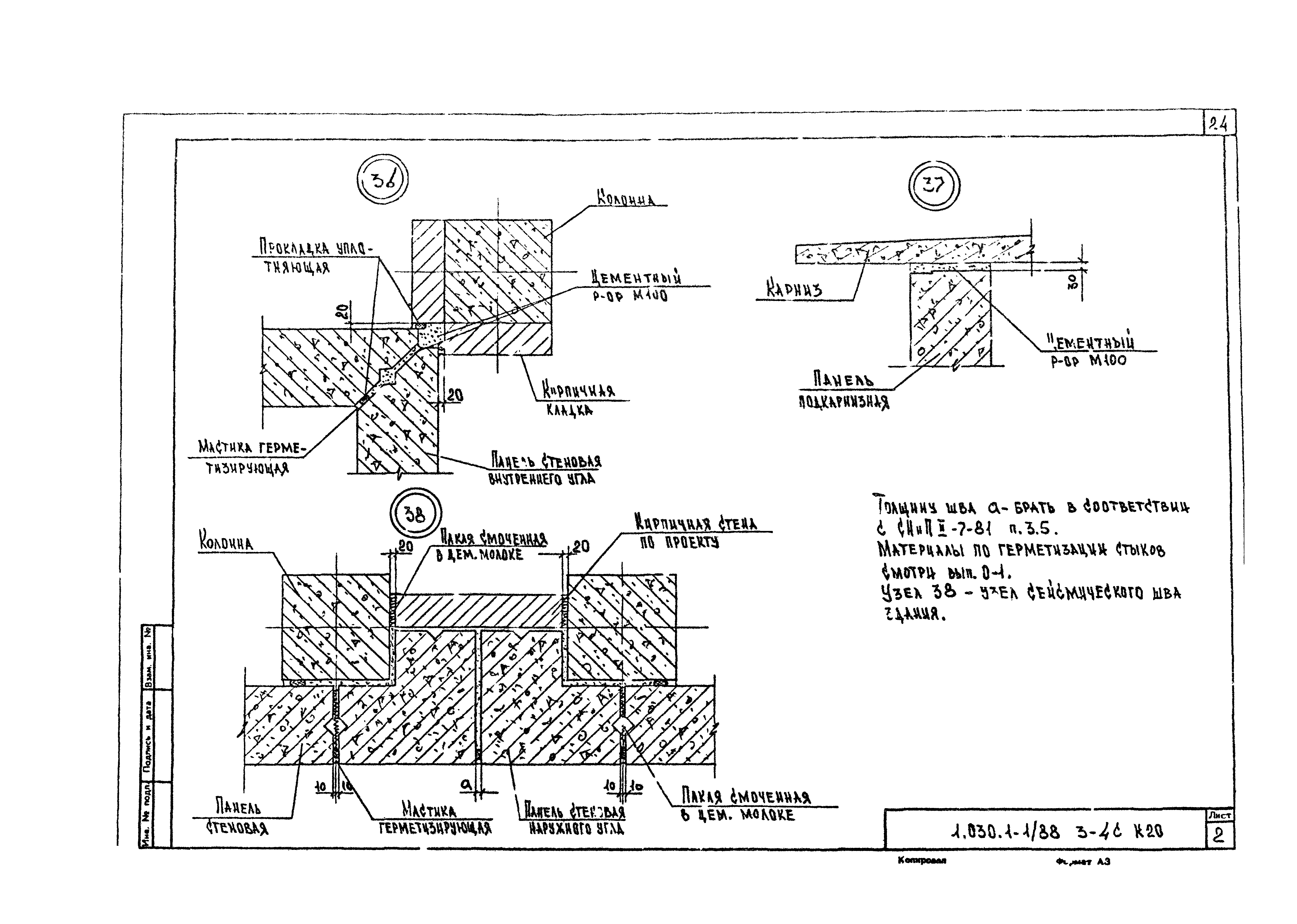

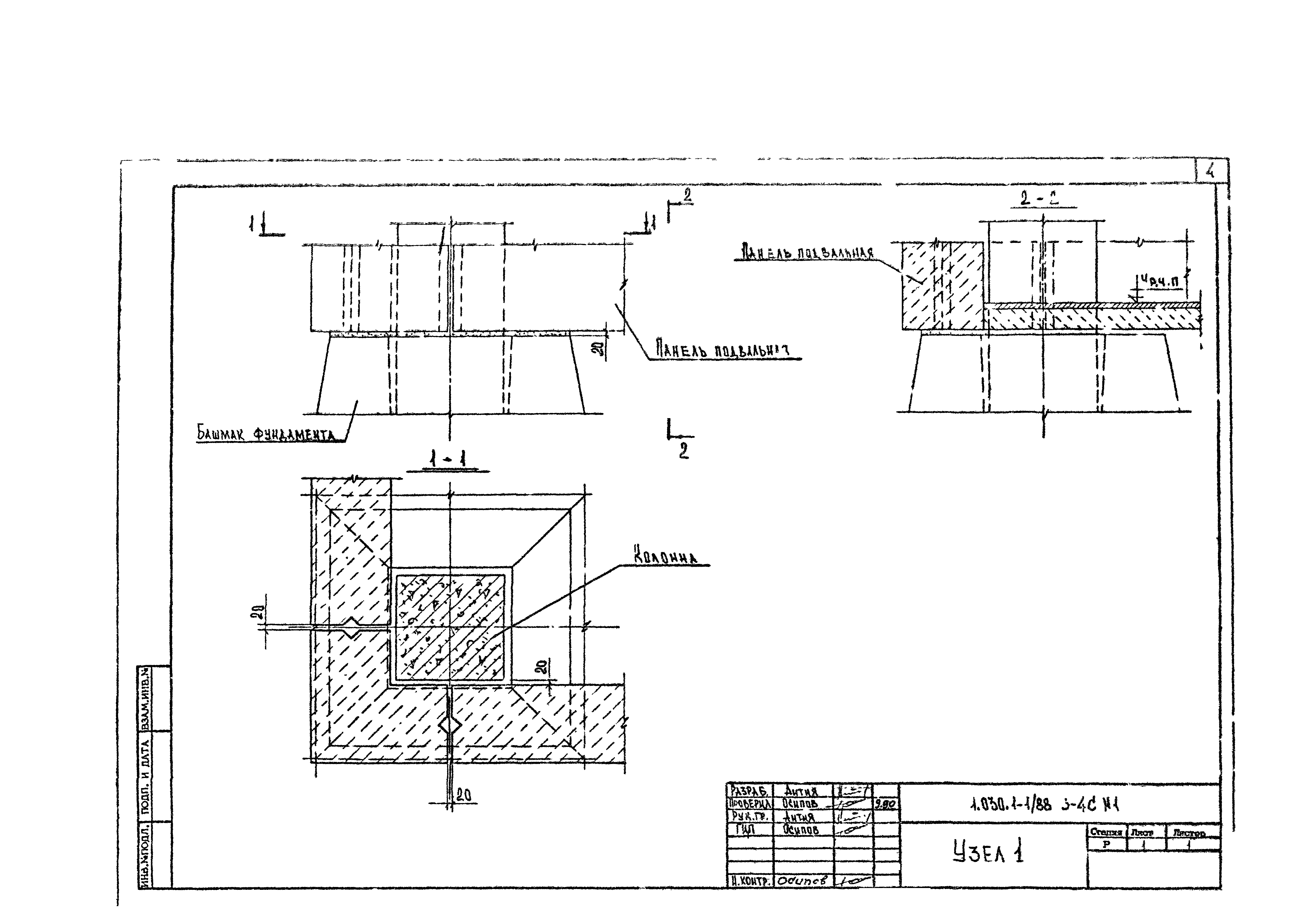

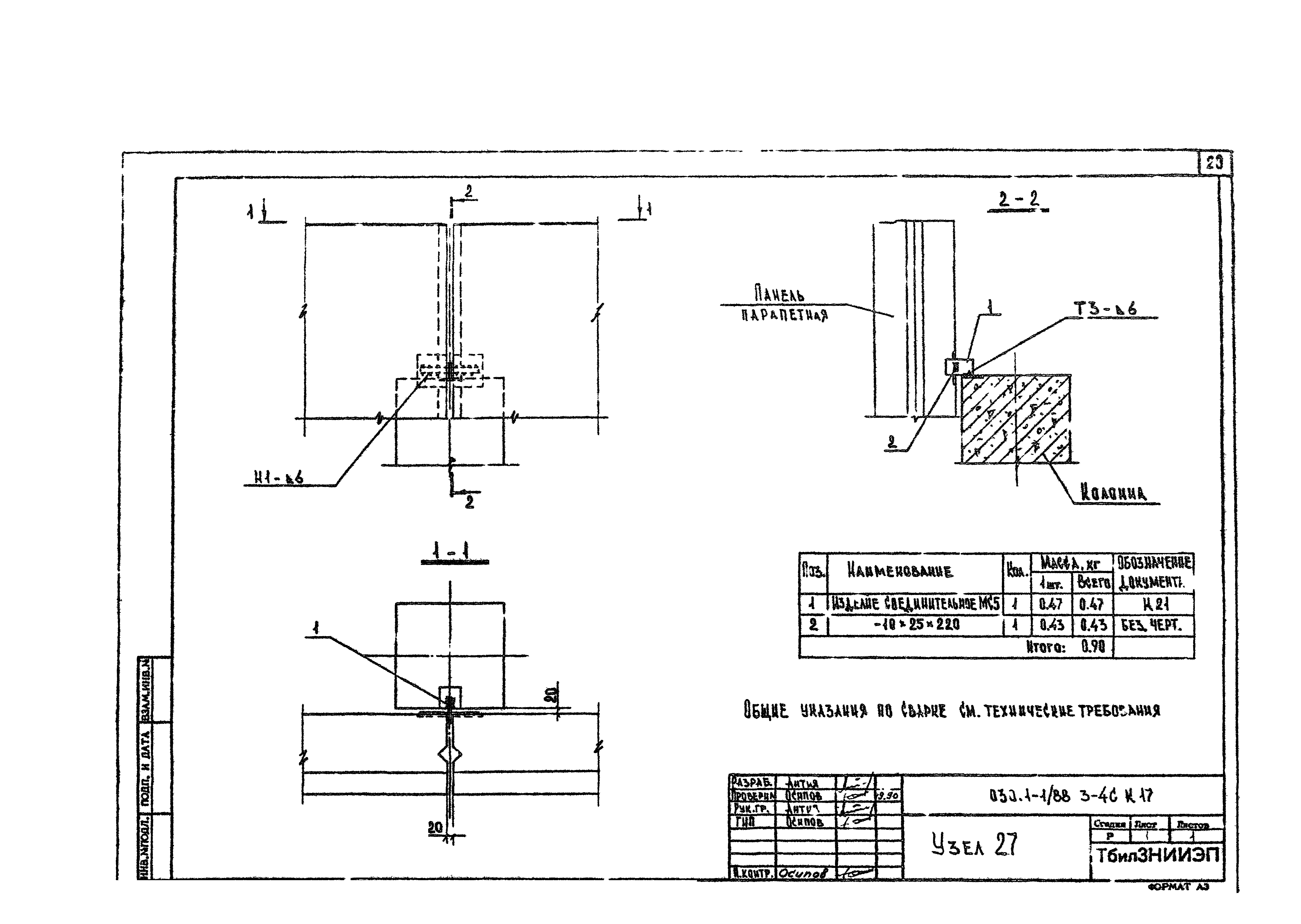

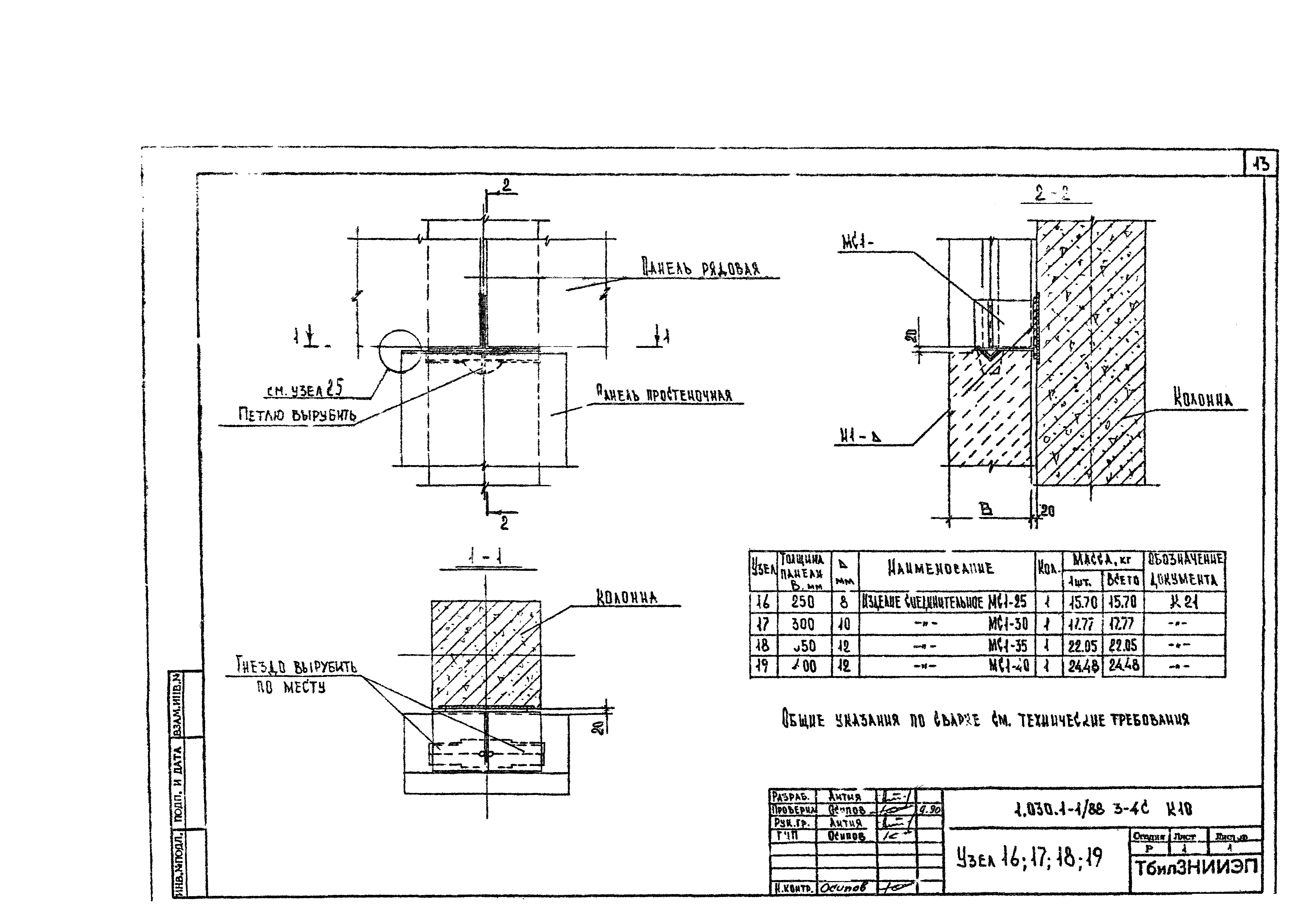

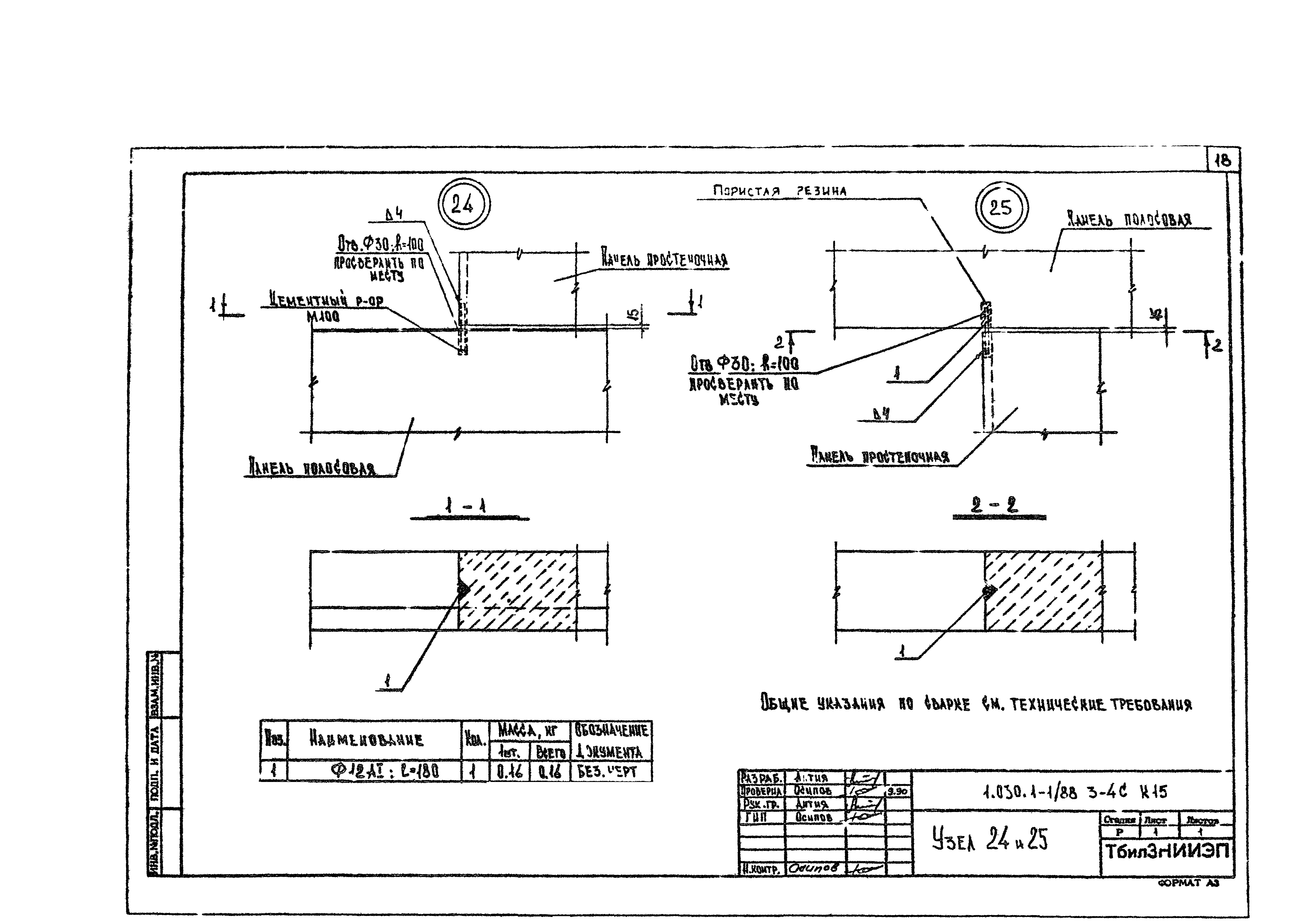

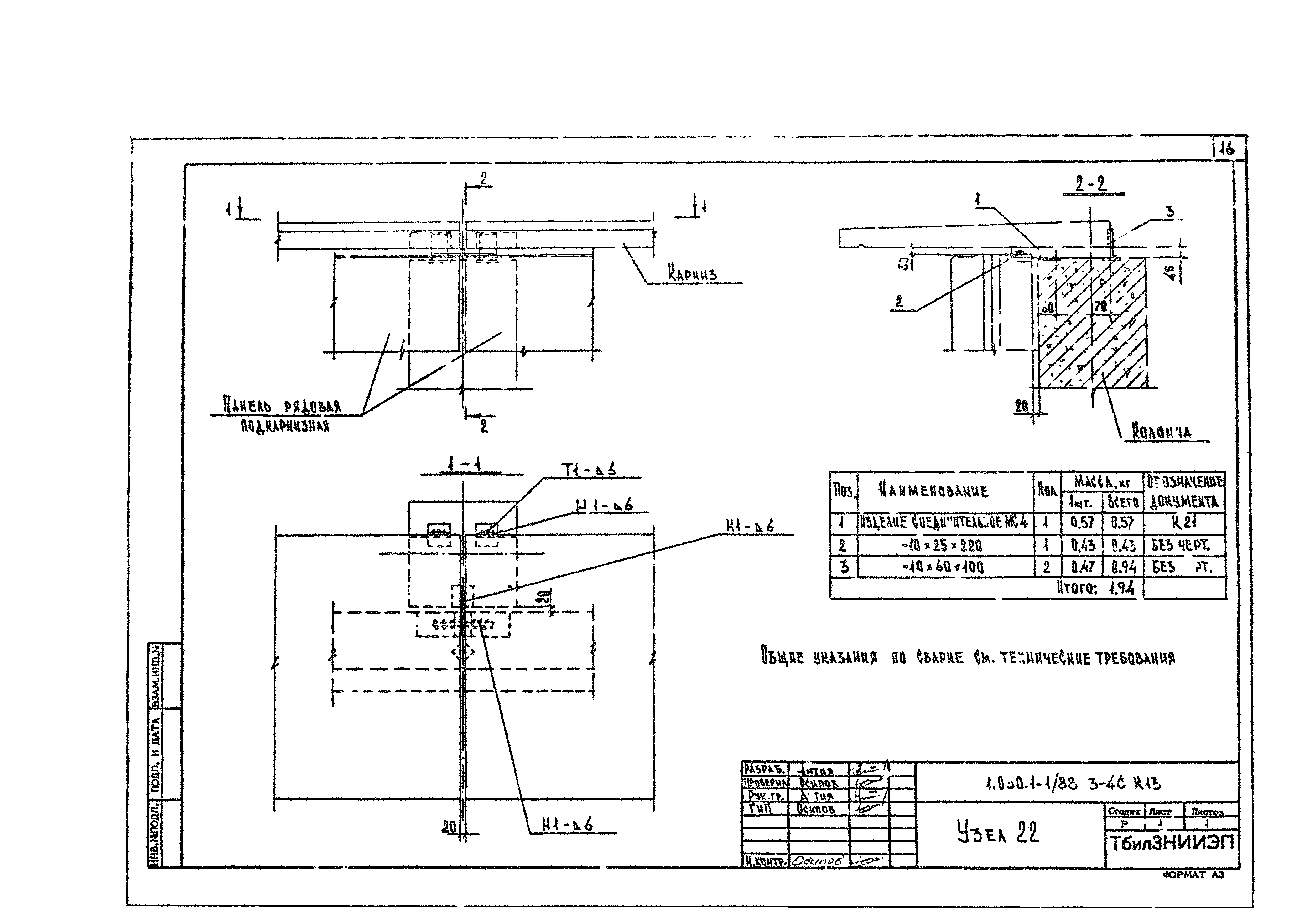

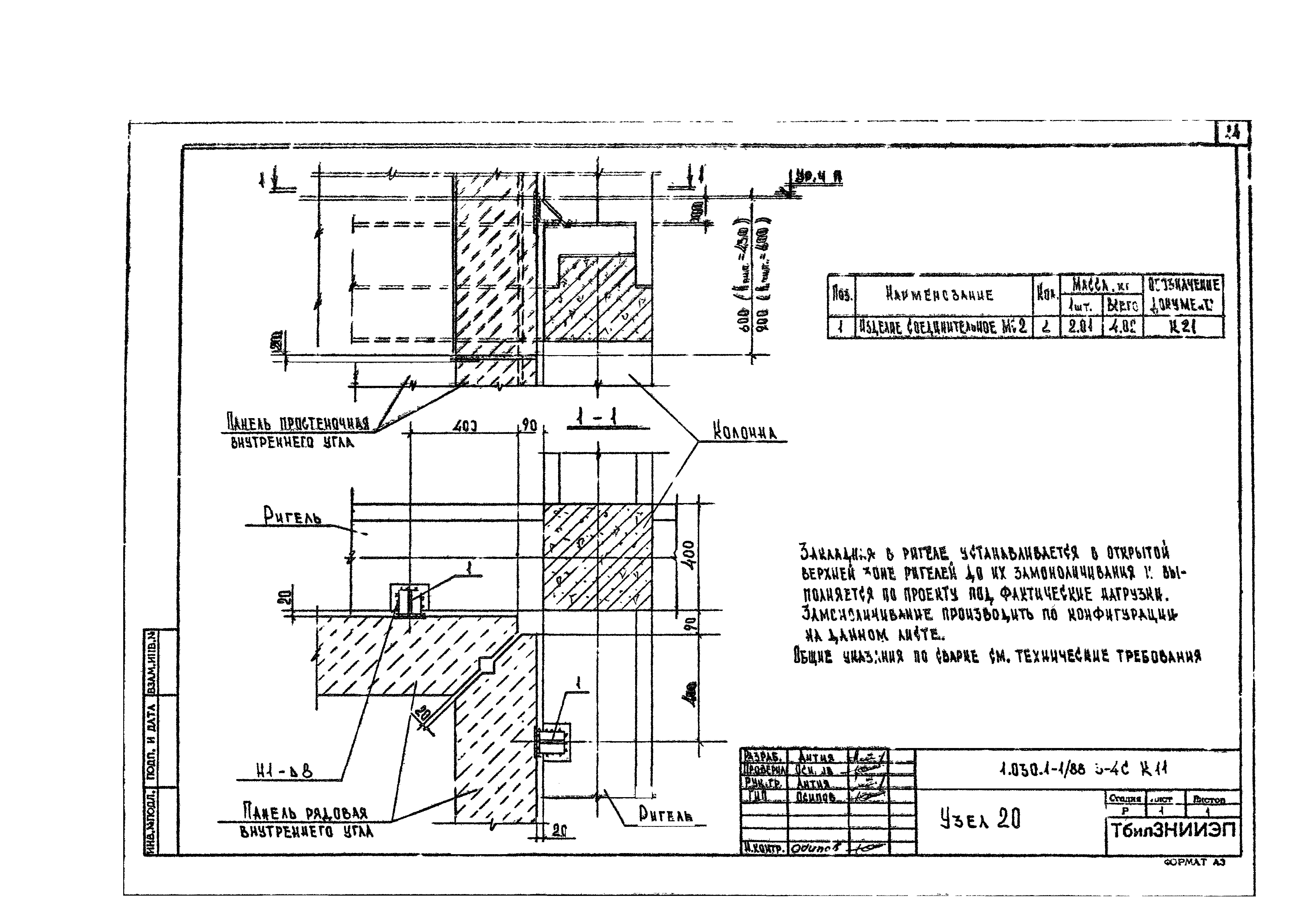

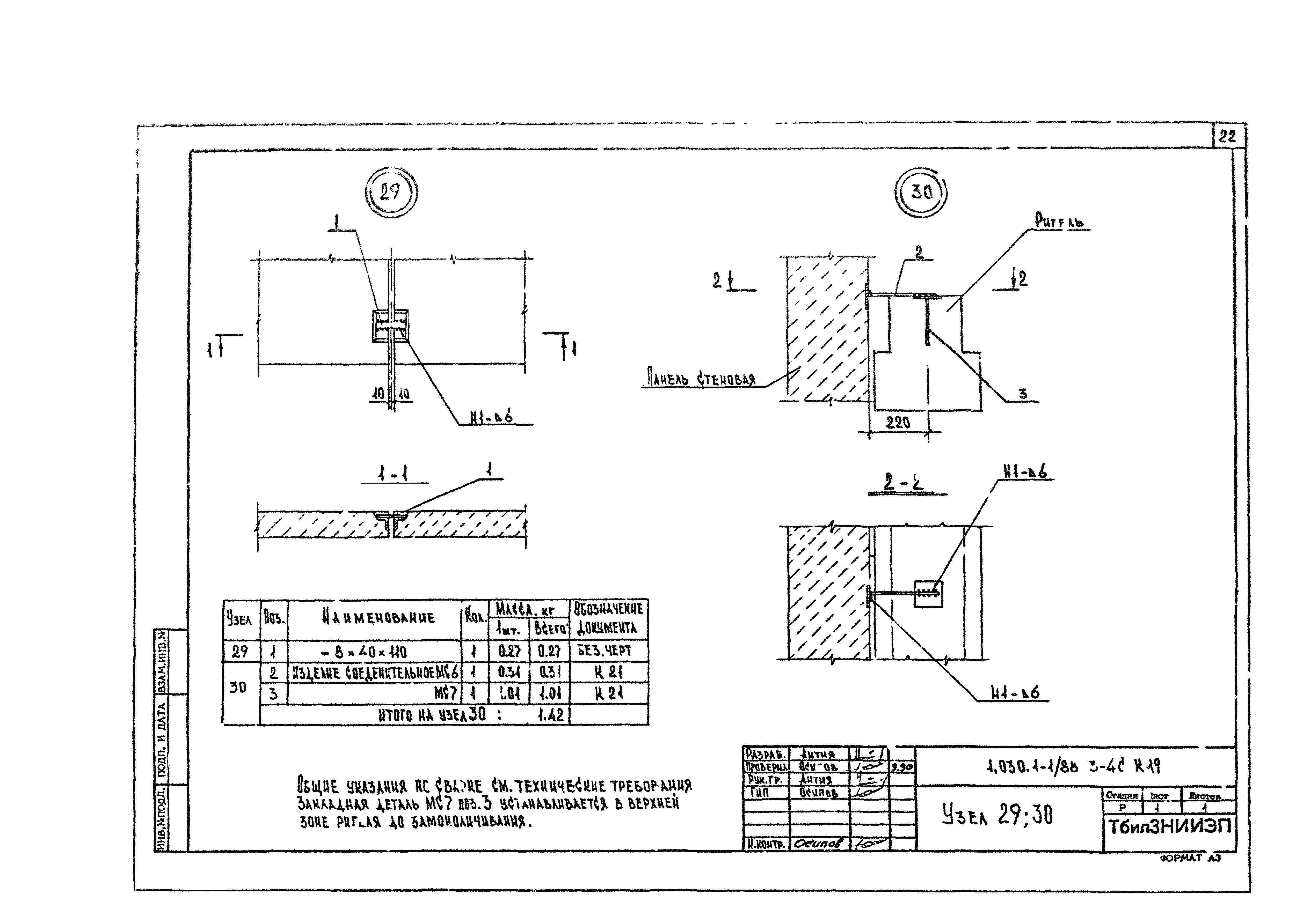

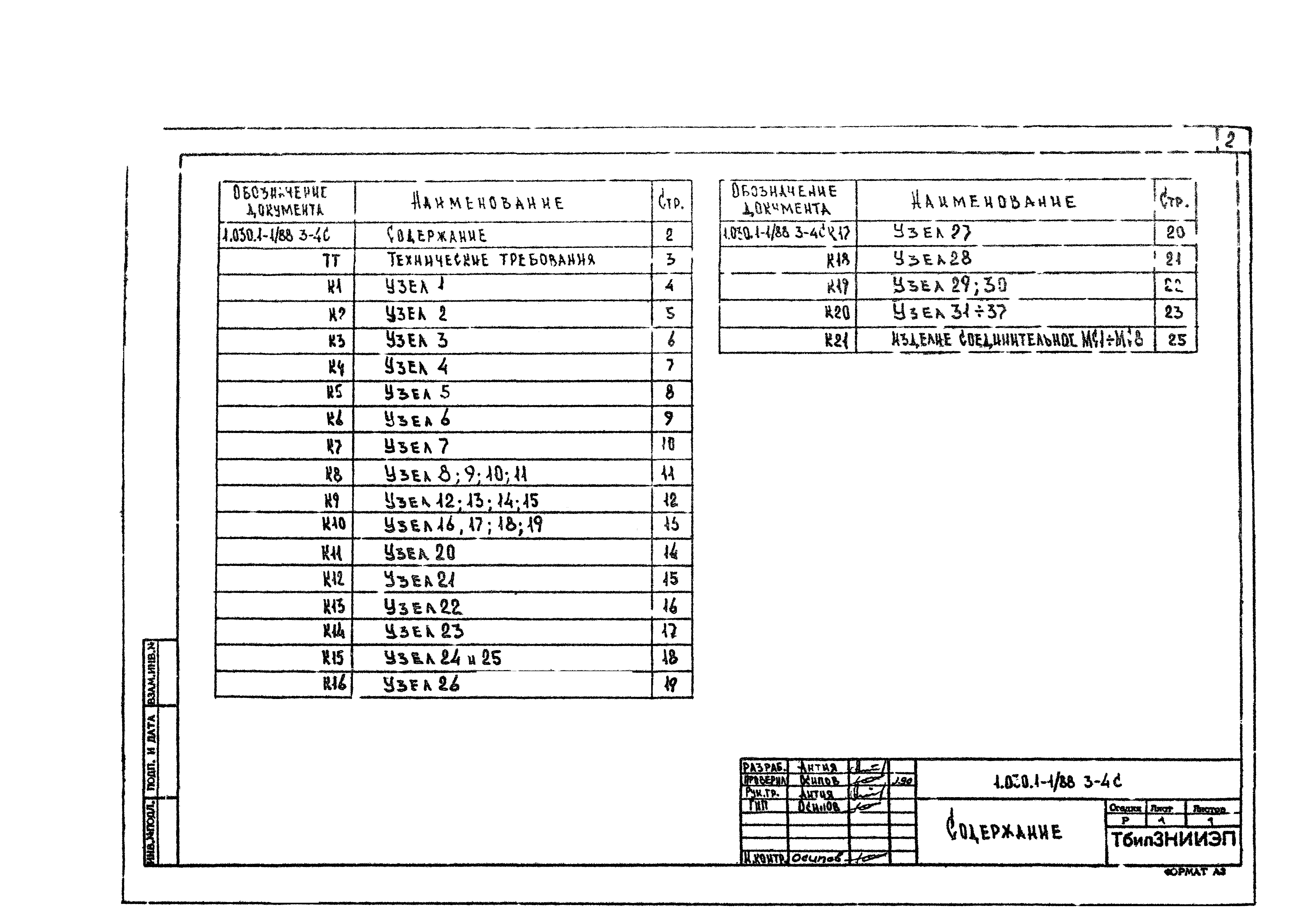

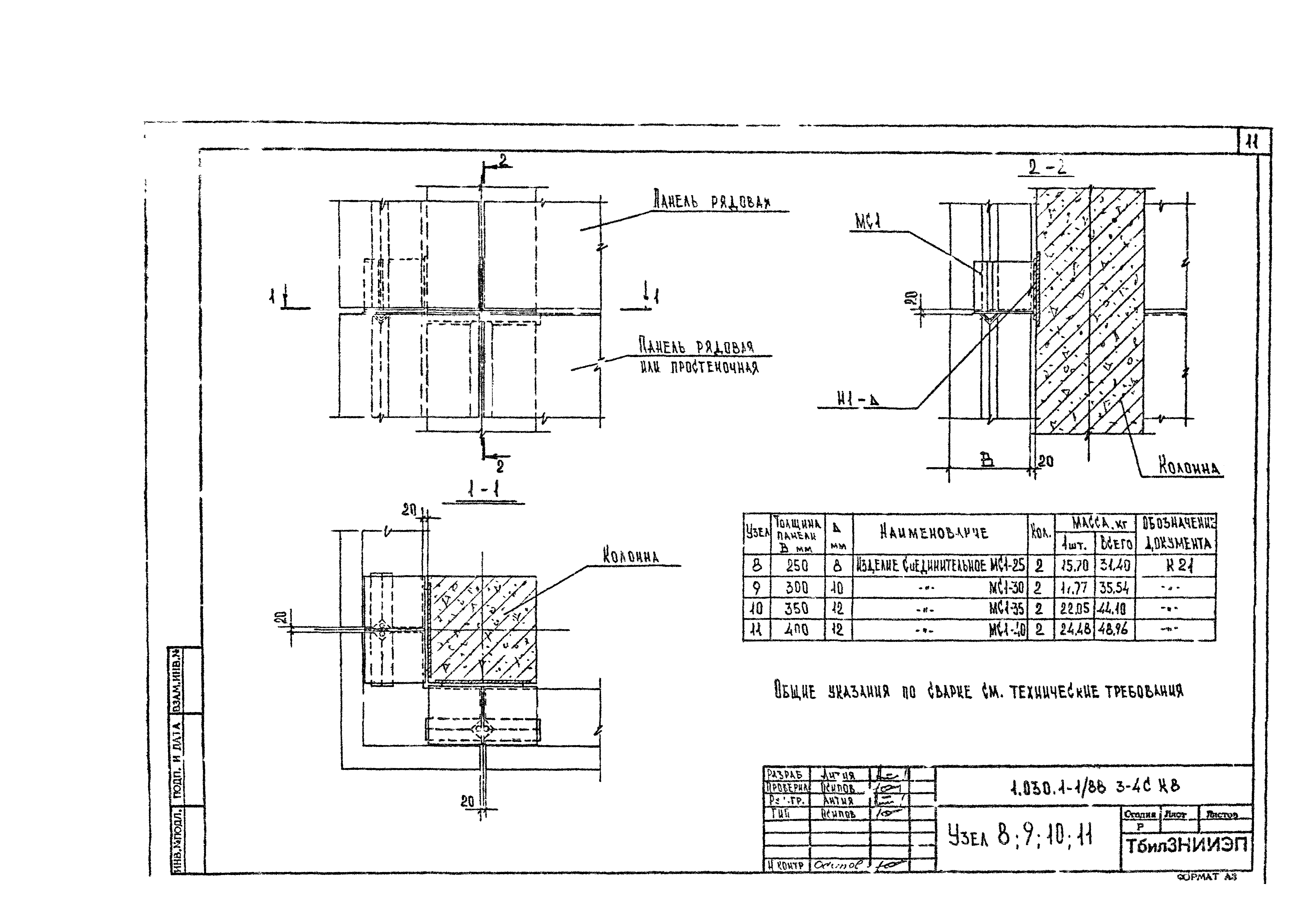

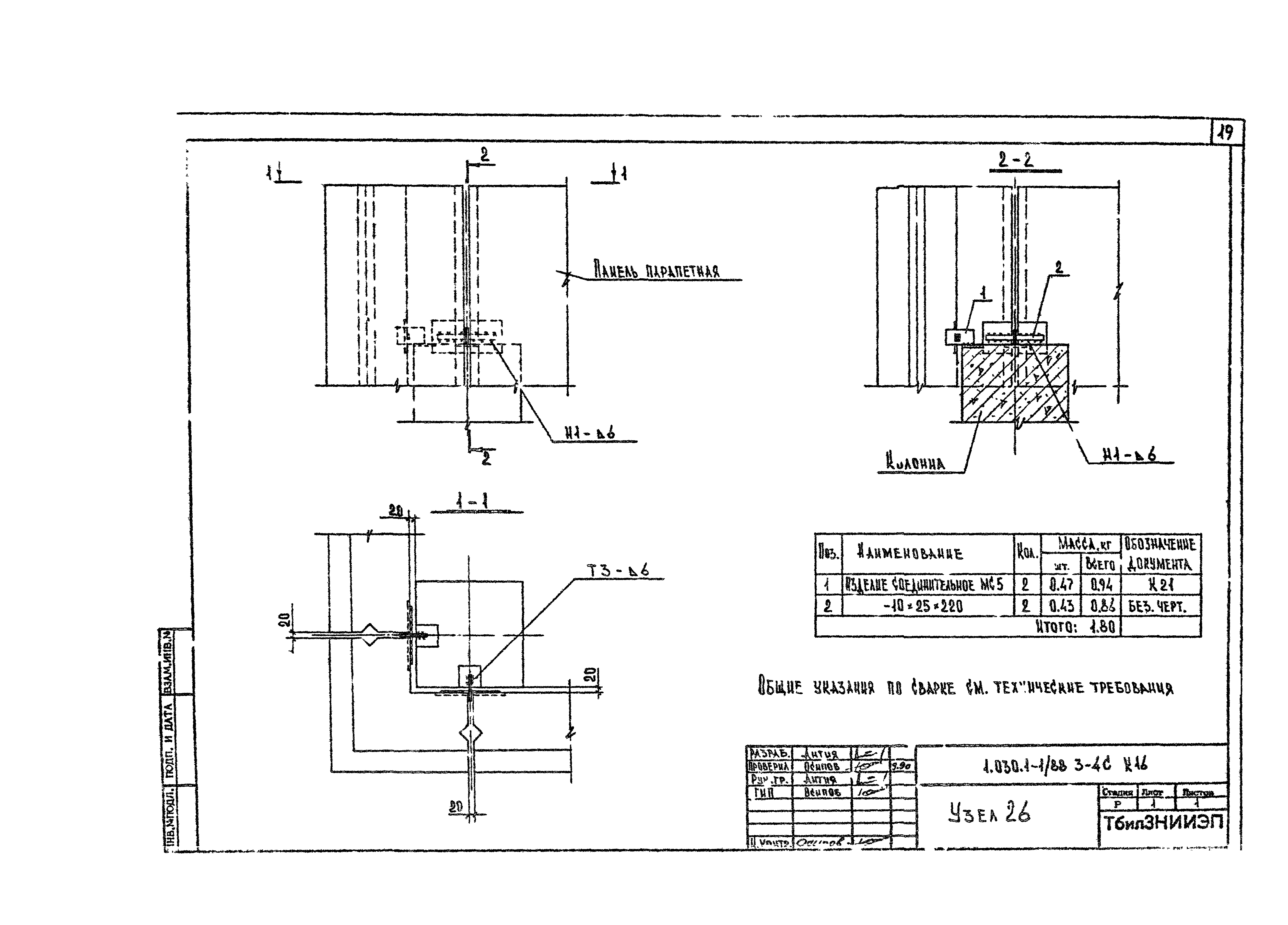

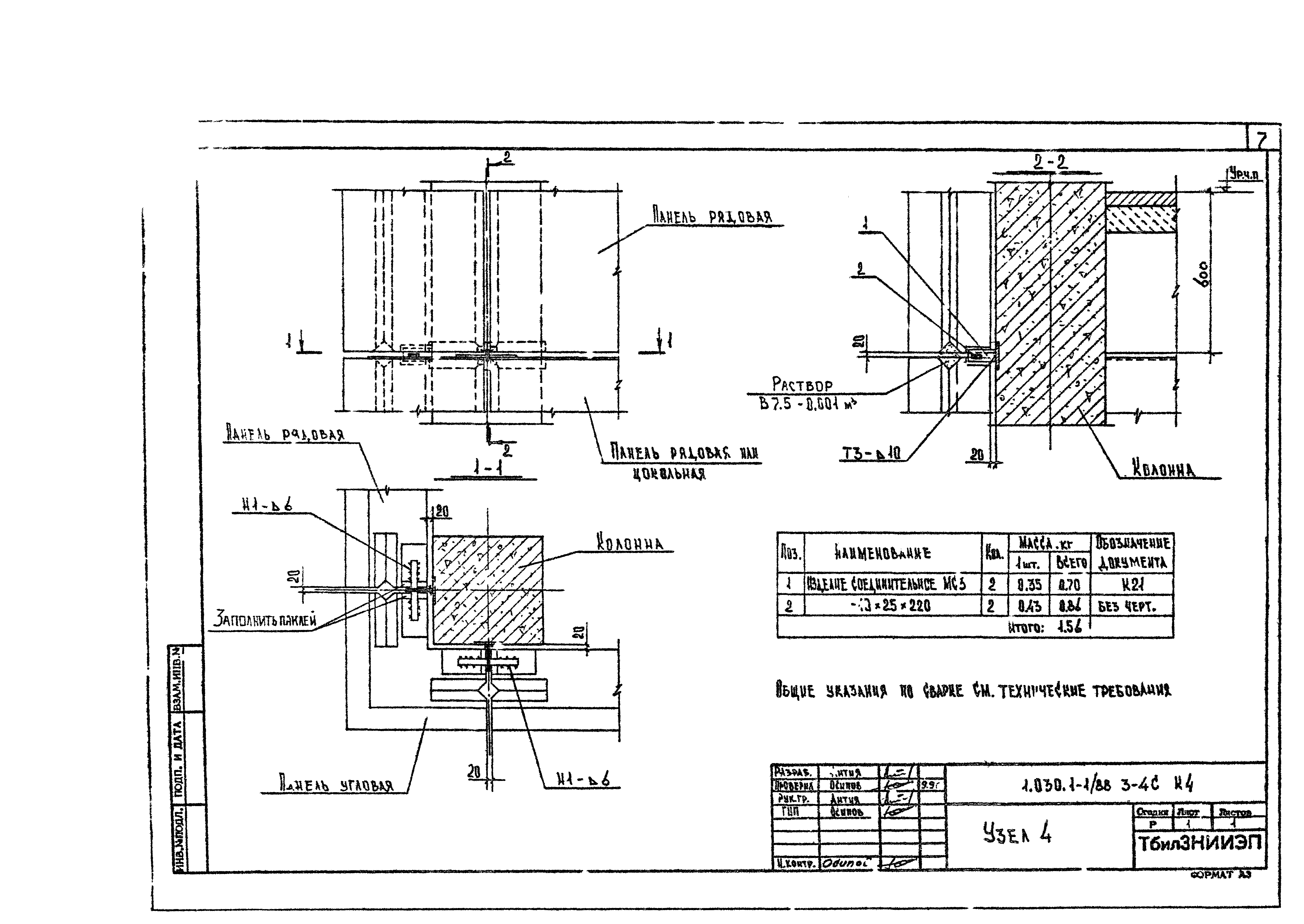

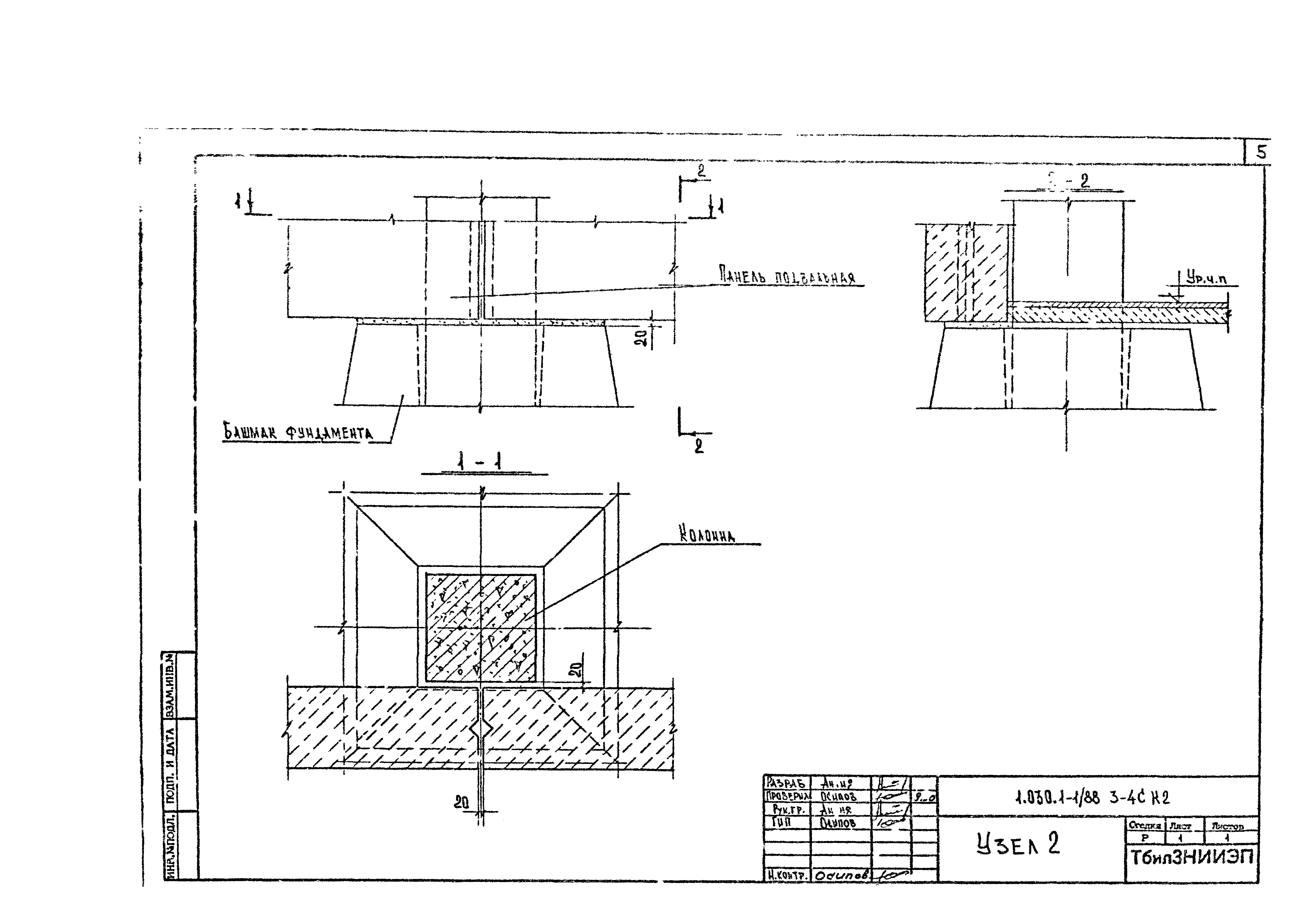

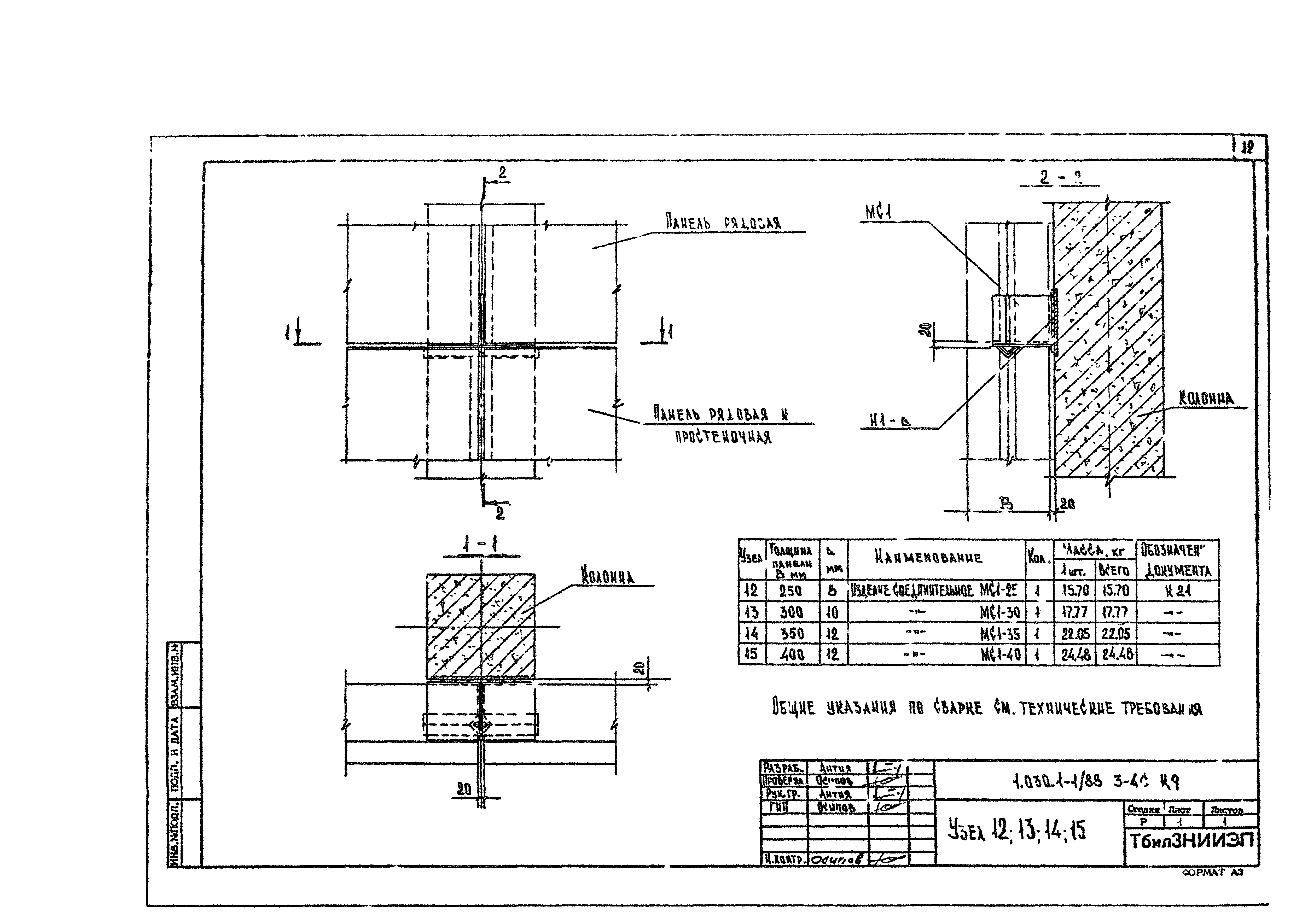

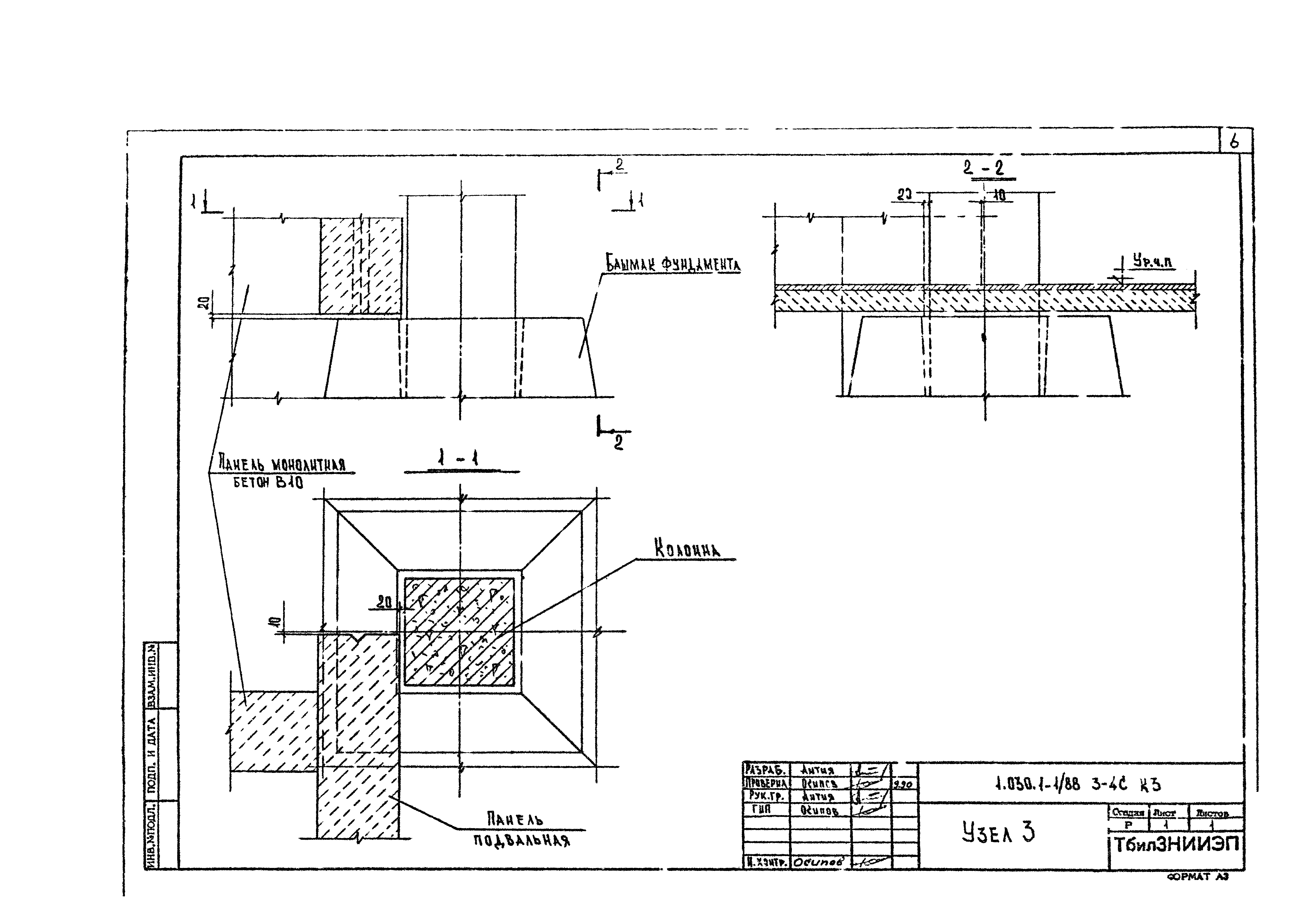

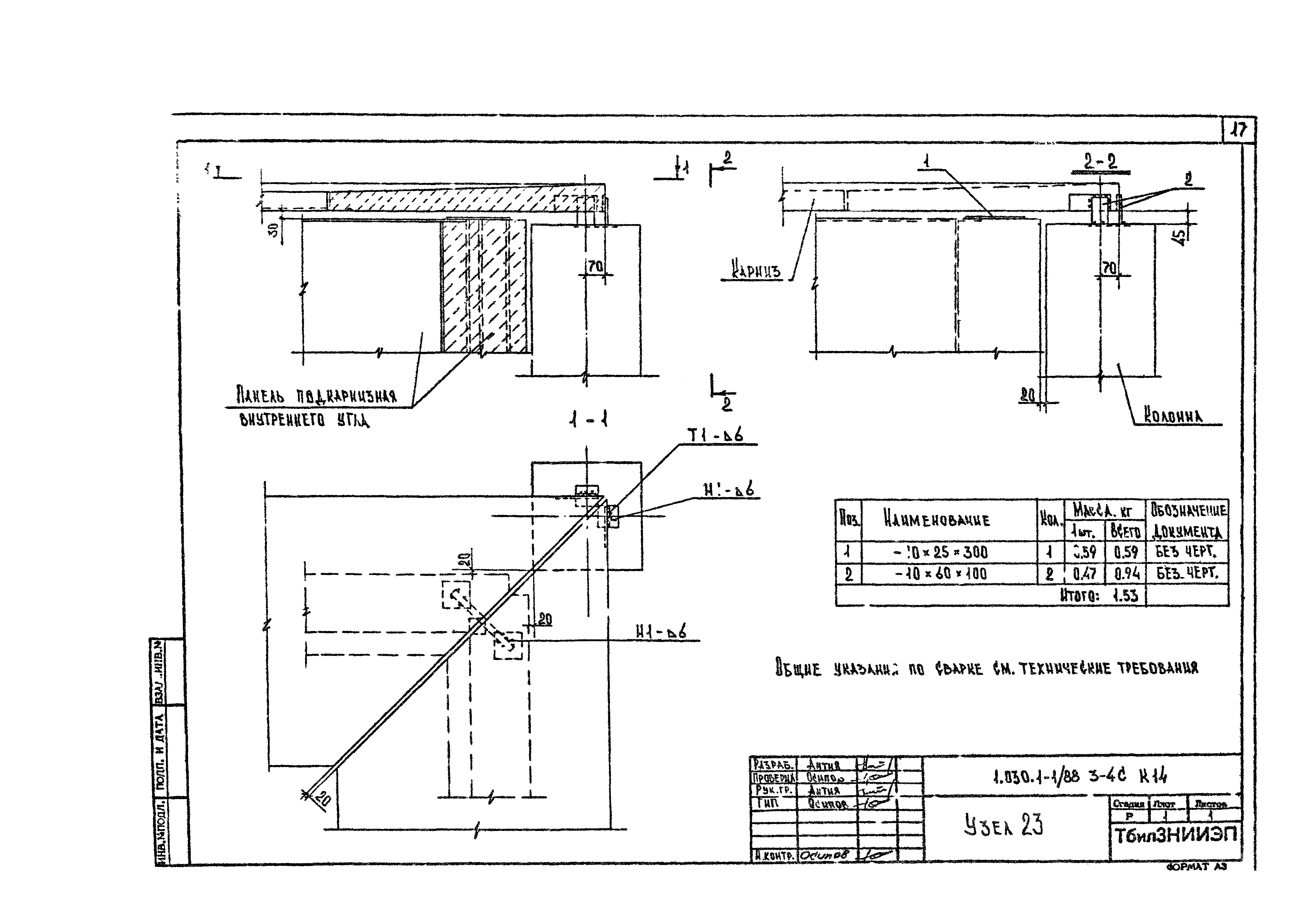

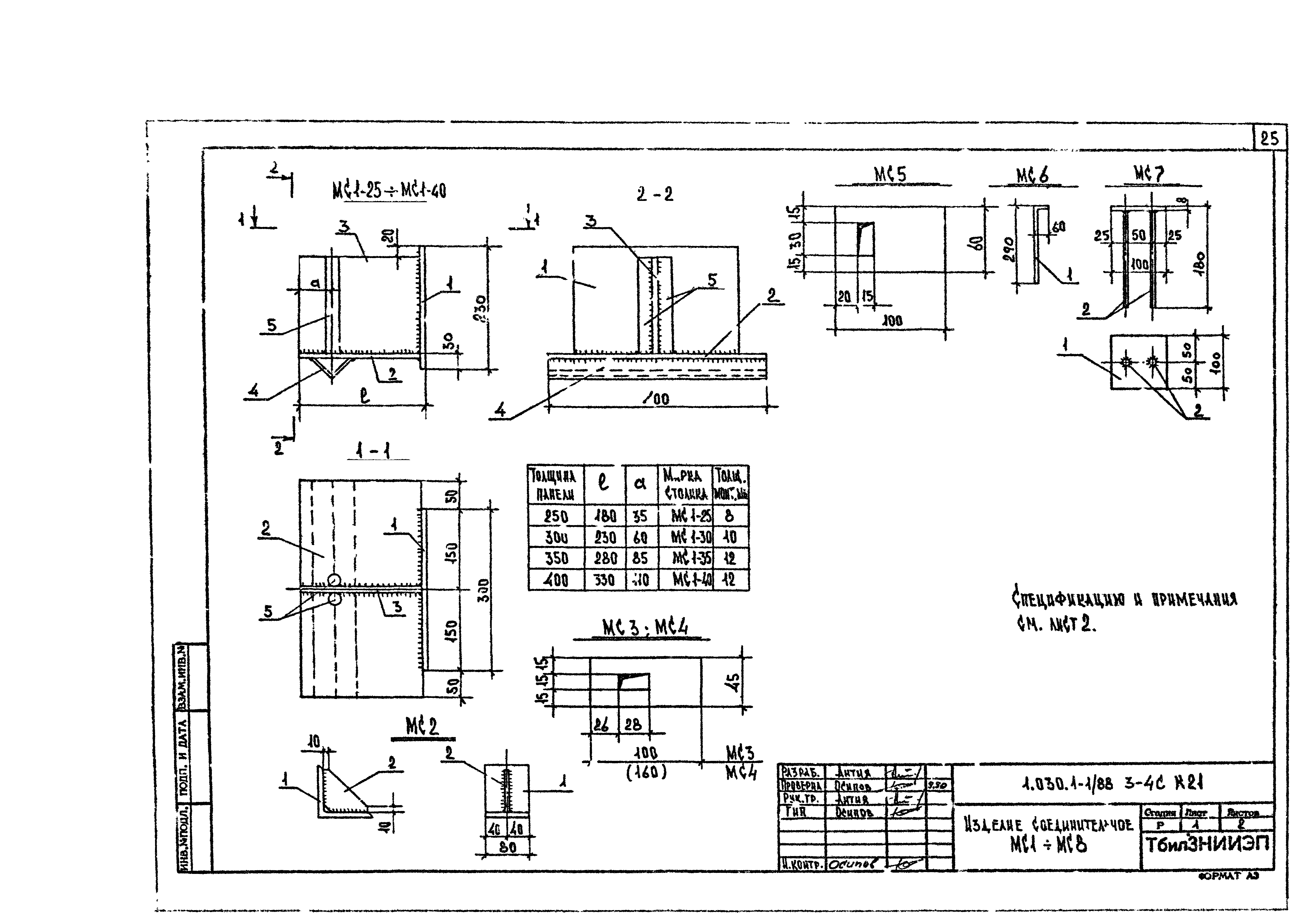

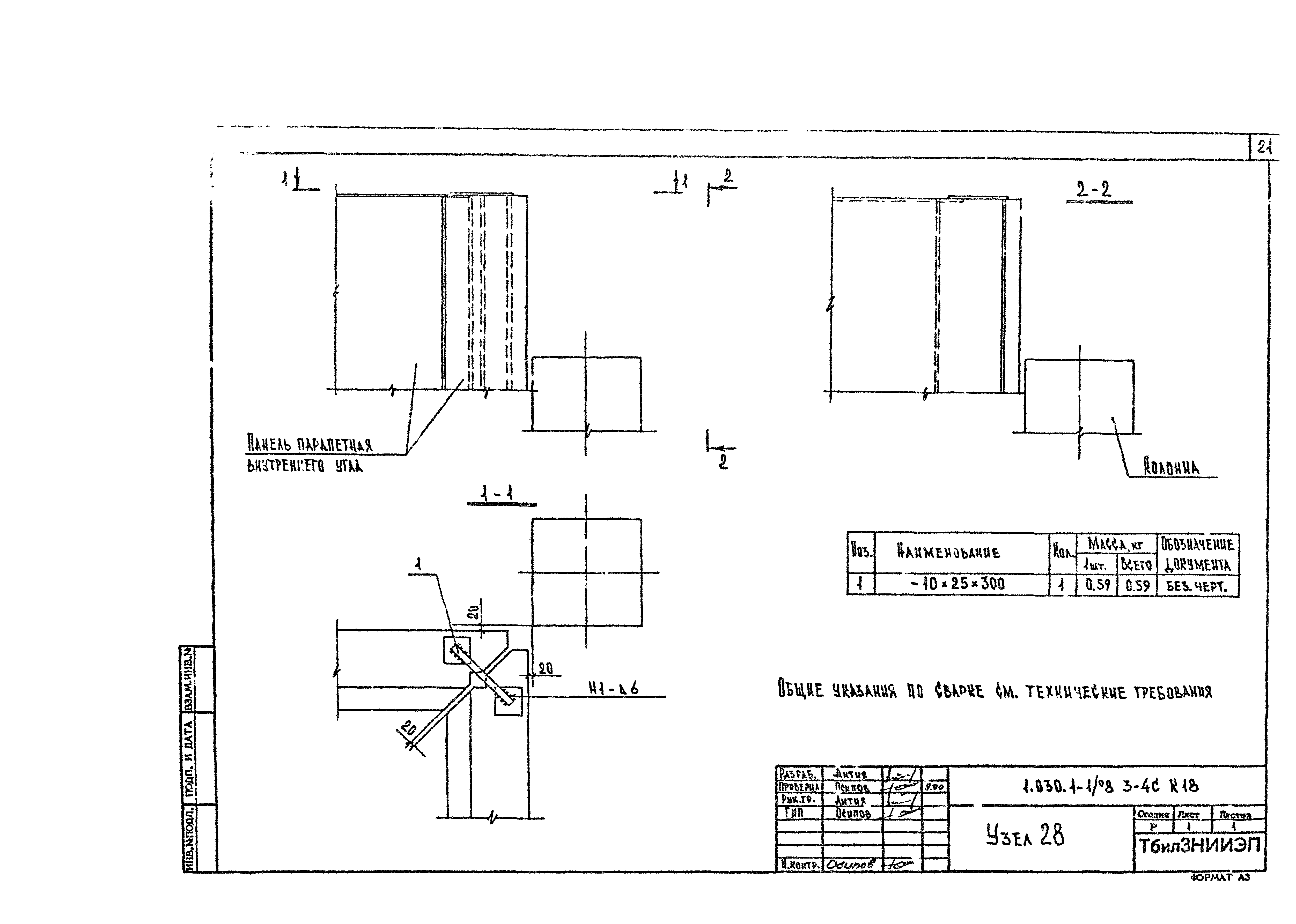

Оглавление:	1.030.1-1/88.3-4с Содержание 1.030.1-1/88.3-4с ТТ Технические требования 1.030.1-1/88.3-4с К1 Узел 1 1.030.1-1/88.3-4с К2 Узел 2 1.030.1-1/88.3-4с К3 Узел 3 1.030.1-1/88.3-4с К4 Узел 4 1.030.1-1/88.3-4с К5 Узел 6 1.030.1-1/88.3-4с К6 Узел 6 1.030.1-1/88.3-4с К7 Узел 7 1.030.1-1/88.3-4с К8 Узел 8; 9; 10; 11 1.030.1-1/88.3-4с К9 Узел 12; 13; 14; 15 1.030.1-1/88.3-4с К10 Узел 16; 17; 18; 19 1.030.1-1/88.3-4с К11 Узел 20 1.030.1-1/88.3-4с К12 Узел 21 1.030.1-1/88.3-4с К13 Узел 22 1.030.1-1/88.3-4с К14 Узел 23 1.030.1-1/88.3-4с К15 Узел 24 и 25 1.030.1-1/88.3-4с К16 Узел 26 1.030.1-1/88.3-4с К17 Узел 27 1.030.1-1/88.3-4с К18 Узел 28 1.030.1-1/88.3-4с К19 Узел 29; 30 1.030.1-1/88.3-4с К20 Узел 31/ 37 1.030.1-1/88.3-4с К21 Изделие соединительное МС1/ МС18
Разработан:	ТбилЗНИИЭП
Утверждён:	11.12.1990 Госкомархитектура (226)
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Строительные элементы Стены. Перегородки. Фасады Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП II-7-81* «Строительство в сейсмических районах» СНиП II-23-81* «Стальные конструкции» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» СН 393-78 «Инструкция по сварке соединений арматуры и закладных деталей железобетонных конструкций» ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры» СНиП III-16-80 «Бетонные и железобетонные конструкции сборные» СН 420-71 «Указания по герметизации стыков при монтаже строительных конструкций» СНиП 2.03.01-84 «Бетонные и железобетонные конструкции»
