Скачать Серия 1.030.1-1/88 Выпуск 3-2. Монтажные узлы стен многоэтажных зданий с высотой этажей 3,6; 4,2; 4,8; 5,4; 6,0 и 7,2 м (с фахверком и без фахверка). Рабочие чертежиДата актуализации: 10.08.2017 Серия 1.030.1-1/88

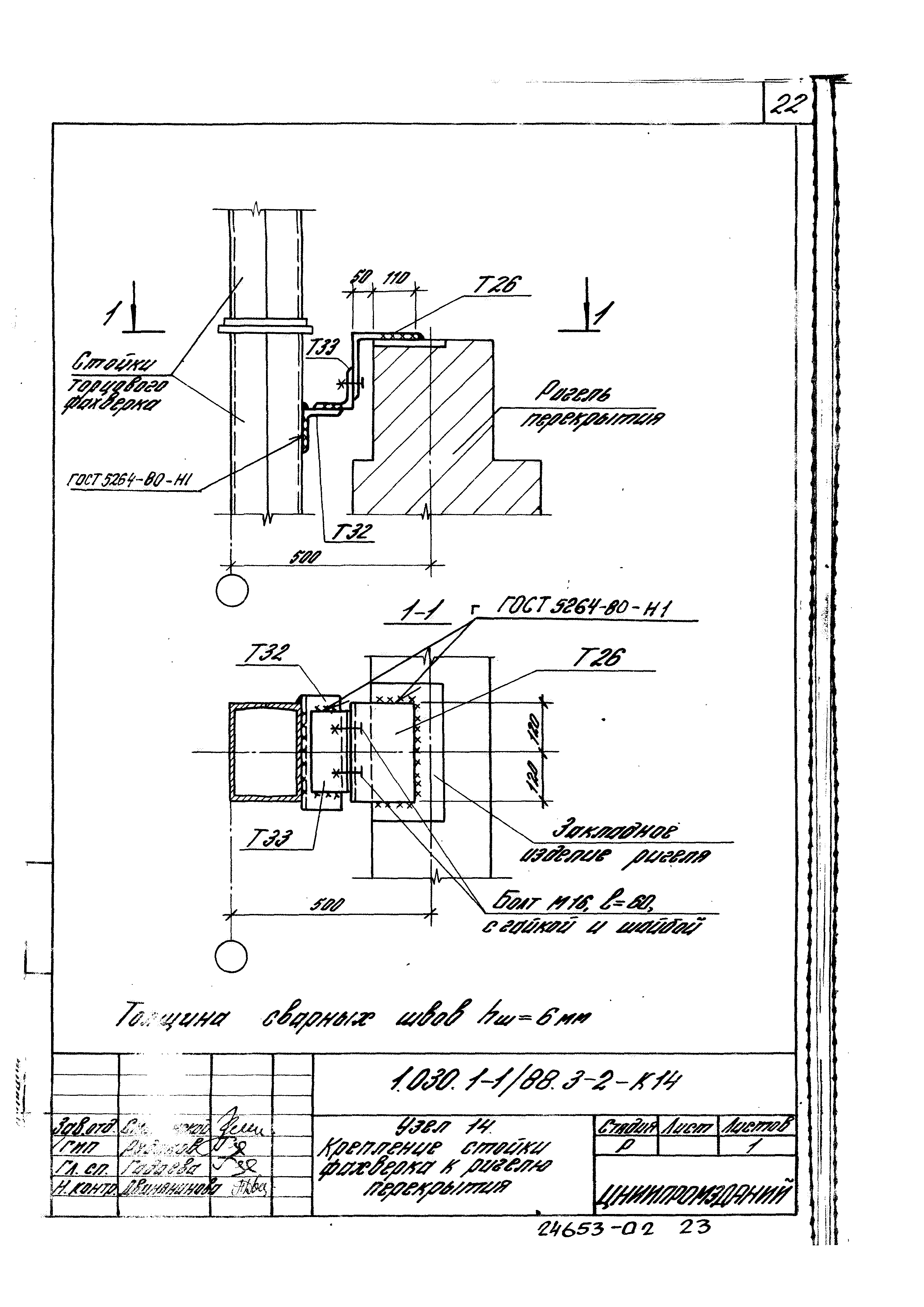

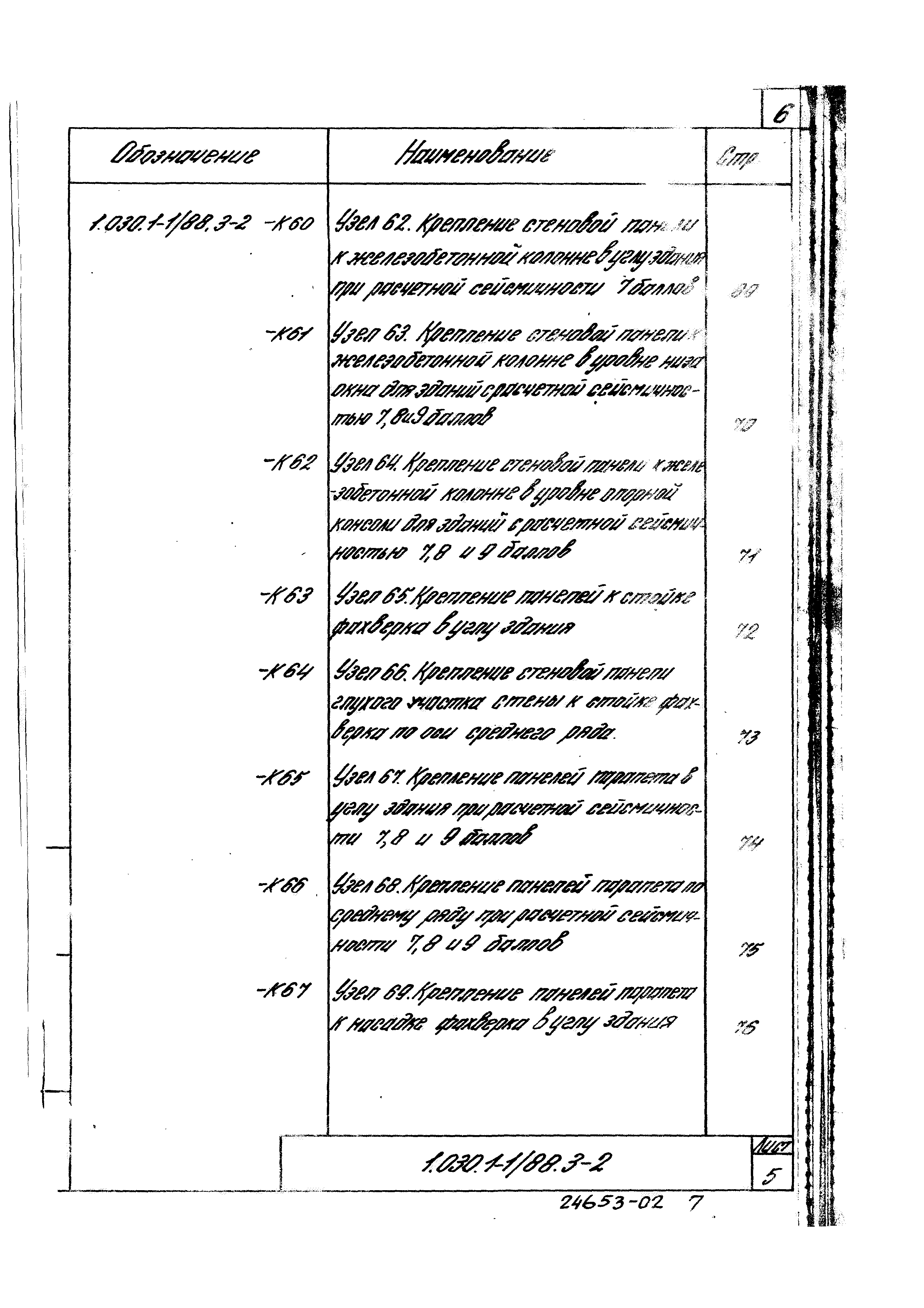

Выпуск 3-2. Монтажные узлы стен многоэтажных зданий с высотой этажей 3,6; 4,2; 4,8; 5,4; 6,0 и 7,2 м (с фахверком и без фахверка). Рабочие чертежиОбозначение: | Серия 1.030.1-1/88 | Обозначение англ: | Series 1.030.1-1/88 | Статус: | действует | Название рус.: | Выпуск 3-2. Монтажные узлы стен многоэтажных зданий с высотой этажей 3,6; 4,2; 4,8; 5,4; 6,0 и 7,2 м (с фахверком и без фахверка). Рабочие чертежи | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Область применения: | В выпуске приведены монтажные узлы сопряжения панелей самонесущих и навесных стен с железобетонным каркасом многоэтажных производственных зданий | Оглавление: | 1.030.1-1/88.3-2-ПЗ Пояснительная записка 1.030.1-1/88.3-2-К1 Узел 1. Крепление стоек фахверка к фундаменту в пролете L=9 и 12 м 1.030.1-1/88.3-2-К2 Узел 2. Крепление стоек фахверка к фундаменту 1.030.1-1/88.3-2-К3 Узел 3. Крепление оголовка стойки фахверка к ригелю торцового ряда 1.030.1-1/88.3-2-К4 Узел 4. Крепление основания стойки фахверка к ригелю перекрытия 1.030.1-1/88.3-2-К5 Узел 5. Крепление стойки фахверка верхнего этажа к ригелю торцового ряда 1.030.1-1/88.3-2-К6 Узел 6. Крепление опоры стойки фахверка верхнего этажа к колонне торцового ряда (hэт = 6,0 и 7,2 м) 1.030.1-1/88.3-2-К7 Узел 7. Стык стоек фахверка СФ и СВ 1.030.1-1/88.3-2-К8 Узел 8. Крепление стойки фахверка СВ к стропильной балки 1.030.1-1/88.3-2-К9 Узел 9. Крепление стойки фахверка к нижнему поясу стропильных ферм 1.030.1-1/88.3-2-К10 Узел 10. Крепление стойки фахверка к верхнему поясу стропильных ферм 1.030.1-1/88.3-2-К11 Узел 11. Крепление стойки фахверка к колонне торцового ряда 1.030.1-1/88.3-2-К12 Узел 12. Крепление торцового фахверка к монолитному ригелю 1.030.1-1/88.3-2-К13 Узел 13. Стык стоек фахверка в уровне перекрытия 1.030.1-1/88.3-2-К14 Узел 14 Крепление стойки фахверка к ригелю перекрытия 1.030.1-1/88.3-2-К15 Узел 15. Стык стоек фахверка в уровне перекрытия свободного этажа 1.030.1-1/88.3-2-К16 Узел 16. Опирание стойки фахверка верхнего этажа на монолитный ригель 1.030.1-1/88.3-2-К17 Узел 17. Крепление стойки фахверка к верхнему поясу стропильной балки 1.030.1-1/88.3-2-К18 Узел 18. Крепление стойки фахверка к нижнему поясу стропильной фермы 1.030.1-1/88.3-2-К19 Узел 19. Крепление стойки фахверка в углу здания к верхнему поясу стропильной фермы 1.030.1-1/88.3-2-К20 Узел 20. Крепление стойки фахверка верхнему поясу стропильной фермы 1.030.1-1/88.3-2-К21 Узел 21. Крепление стойки фахверка к верхнему поясу стропильной фермы в четверти пролета 1.030.1-1/88.3-2-К22 Узел 22. Крепление стойки фахверка к колонне в углу здания 1.030.1-1/88.3-2-К23 Узел 23. Крепление насадки НФ к стойке фахверка 1.030.1-1/88.3-2-К24 Узел 24. Крепление угловой насадки НУ к оголовку колонны 1.030.1-1/88.3-2-К25 Узел 25. Крепление угловой насадки НУ к балки покрытия 1.030.1-1/88.3-2-К26 Узел 26. Крепление опорной консоли РК к железобетонной колонне 1.030.1-1/88.3-2-К27 Узел 27. Крепление опорной консоли ТК к железобетонной колонне 1.030.1-1/88.3-2-К28 Узел 28. Крепление опорной консоли ФК к стойке фахверка 1.030.1-1/88.3-2-К29 Узел 29. Крепление опорной консоли ТК к стойке фахверка 1.030.1-1/88.3-2-К30 Узел 30 Опирание стеновой панели на фундаментную балку 1.030.1-1/88.3-2-К31 Узел 31 Опирание стеновой панели на фундаментную балку в сейсмические условиях 1.030.1-1/88.3-2-К32 Узел 32. Крепление стеновой панели к железобетонной колонне 1.030.1-1/88.3-2-К33 Узел 33. Крепление стеновой панели к железобетонной колонне в уровне опорной консоли 1.030.1-1/88.3-2-К34 Узел 34. Крепление стеновой панели к стойке фахверка 1.030.1-1/88.3-2-К35 Узел 35. Крепление стеновой панели к стойке фахверка в уровне опорной консоли ТК 1.030.1-1/88.3-2-К36 Узел 36. Крепление стеновой панели к стойке фахверка в уровне опорной консоли ФК 1.030.1-1/88.3-2-К37 Узел 37. Крепление простеночной панели к стойке фахверка 1.030.1-1/88.3-2-К38 Узел 38. Крепление простеночной панели к железобетонной колонне 1.030.1-1/88.3-2-К39 Узлы 39… 41. Крепление простенка к надоконной и подоконной панелям. Соединение простенков 1.030.1-1/88.3-2-К40 Узел 42. Крепление стеновой панели к балке покрытия по продольному ряду 1.030.1-1/88.3-2-К41 Узел 43. Крепление парапетной панели к плите покрытия 1.030.1-1/88.3-2-К42 Узел 44. Крепление панели парапета к насадке фахверка в глухом участке стены 1.030.1-1/88.3-2-К43 Узел 45. Крепление панели парапета к насадке фахверка по оси среднего ряда 1.030.1-1/88.3-2-К44 Узел 46. Крепление парапетной панели к колоннам продольного ряда 1.030.1-1/88.3-2-К45 Узел 47. Крепление парапетной панели к ригелю торцового ряда 1.030.1-1/88.3-2-К46 Узел 48. Крепление парапетной панели к колонне торцового ряда в пролете здания 1.030.1-1/88.3-2-К47 Узел 49. Крепление парапетной панели к плите покрытия по торцу здания 1.030.1-1/88.3-2-К48 Узел 50. Крепление парапетной панели у температурного шва со вставкой 1.030.1-1/88.3-2-К49 Узел 51. Крепление стеновой панели к опорной консоли по торцовому ряду колонн 1.030.1-1/88.3-2-К50 Узел 52. Крепление стеновой панели к железобетонной угловой колонне в уровне опорной консоли 1.030.1-1/88.3-2-К51 Узел 53. Крепление стеновой панели к железобетонной колонне в углу здания 1.030.1-1/88.3-2-К52 Узел 54. Крепление угловой стеновой панели к панели парапета 1.030.1-1/88.3-2-К53 Узел 55. Крепление панели парапета в углу здания 1.030.1-1/88.3-2-К54 Узел 56. Крепление панели парапета в углу здания при стропильных балках 1.030.1-1/88.3-2-К55 Узел 57. Крепление парапетной панели у температурного шва без вставки 1.030.1-1/88.3-2-К56 Узел 58. Крепление панелей к насадке и балке покрытия в углу здания 1.030.1-1/88.3-2-К57 Узел 59. Крепление панелей к железобетонной угловой колонне в уровне опирания ригеля 1.030.1-1/88.3-2-К58 Узел 60. Крепление стеновых панелей в уровне опорной консоли в углу здания при расчетной сейсмичности 7, 8 и 9 баллов 1.030.1-1/88.3-2-К59 Узел 61. Крепление верха стеновых панелей в углу здания при расчетной сейсмичности 7, 8 и 9 баллов 1.030.1-1/88.3-2-К60 Узел 62. Крепление стеновой панели к железобетонной колонне в углу здания при расчетной сейсмичности 7 баллов 1.030.1-1/88.3-2-К61 Узел 63. Крепление стеновой панели к железобетонной колонне в уровне низа окна для зданий с расчетной сейсмичностью 7, 8 и 9 баллов 1.030.1-1/88.3-2-К62 Узел 64. Крепление стеновой панели к железобетонной колонне в уровне опорной консоли для зданий с расчетной сейсмичностью 7, 8 и 9 баллов 1.030.1-1/88.3-2-К63 Узел 65. Крепление стеновой панелей к стойке фахверка в углу здания 1.030.1-1/88.3-2-К64 Узел 66. Крепление стеновой панели глухого участка стены к стойке фахверка по оси среднего ряда 1.030.1-1/88.3-2-К65 Узел 67. Крепление панелей парапета к стойке фахверка в углу здания при расчетной сейсмичности 7, 8 и 9 баллов 1.030.1-1/88.3-2-К66 Узел 68. Крепление панелей парапета к стойке фахверка в углу здания при расчетной сейсмичности 7, 8 и 9 баллов 1.030.1-1/88.3-2-К67 Узел 69. Крепление панелей парапета к насадке фахверка в углу здания 1.030.1-1/88.3-2-К68 Узел 70. Крепление стеновой панели глухого участка стены к стойке фахверка в уровне опорной консоли для зданий при расчетной сейсмичности 7, 8 и 9 баллов 1.030.1-1/88.3-2-К69 Узел 71. Крепление стеновых панелей к угловым насадкам 1.030.1-1/88.3-2-К70 Узлы 72… 75. Заполнение швов между панелями 1.030.1-1/88.3-2-К71 Узлы 76… 78. Заполнение швов между панелями на цементном растворе 1.030.1-1/88.3-2-К72 Узлы 79, 80. Антисейсмические швы 1.030.1-1/88.3-2-К73 Узел 81. Вертикальный антисейсмический шов в углу здания 1.030.1-1/88.3-2-К74 Монтажные узлы. Спецификация | Разработан: | ЦНИИпромзданий
| Утверждён: | 17.03.1989 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy АЧ-10)
| Издан: | АПП ЦИТП (1991 г. )
| Расположен в: |
| Нормативные ссылки: | |

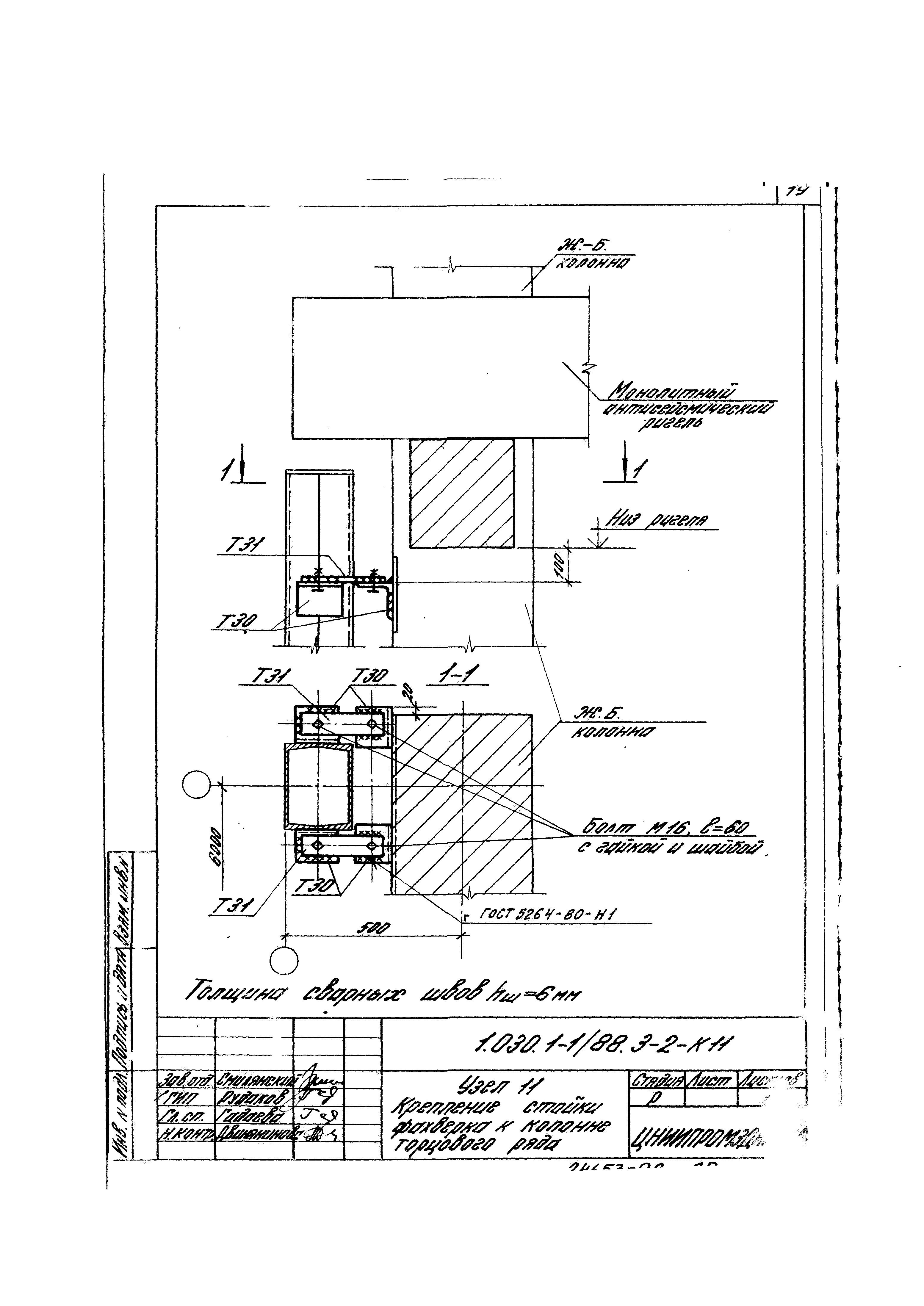

![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/0.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/1.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/2.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/3.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/4.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/5.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/6.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/7.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/8.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/9.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/10.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/11.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/12.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/13.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/14.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/15.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/16.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/17.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/18.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/19.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/20.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/21.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/22.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/23.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/24.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/25.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/26.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/27.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/28.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/29.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/30.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/31.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/32.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/33.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/34.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/35.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/36.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/37.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/38.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/39.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/40.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/41.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/42.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/43.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/44.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/45.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/46.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/47.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/48.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/49.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/50.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/51.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/52.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/53.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/54.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/55.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/56.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/57.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/58.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/59.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/60.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/61.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/62.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/63.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/64.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/65.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/66.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/67.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/68.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/69.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/70.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/71.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/72.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/73.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/74.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/75.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/76.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/77.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/78.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/79.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/80.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/81.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/82.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/83.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/84.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/85.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/86.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/87.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/88.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/89.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/90.gif) ![Серия 1.030.1-1/88](../../../Data2/1/4293848/4293848552.files/91.gif)
|
