Серия 1.030.1-1/88

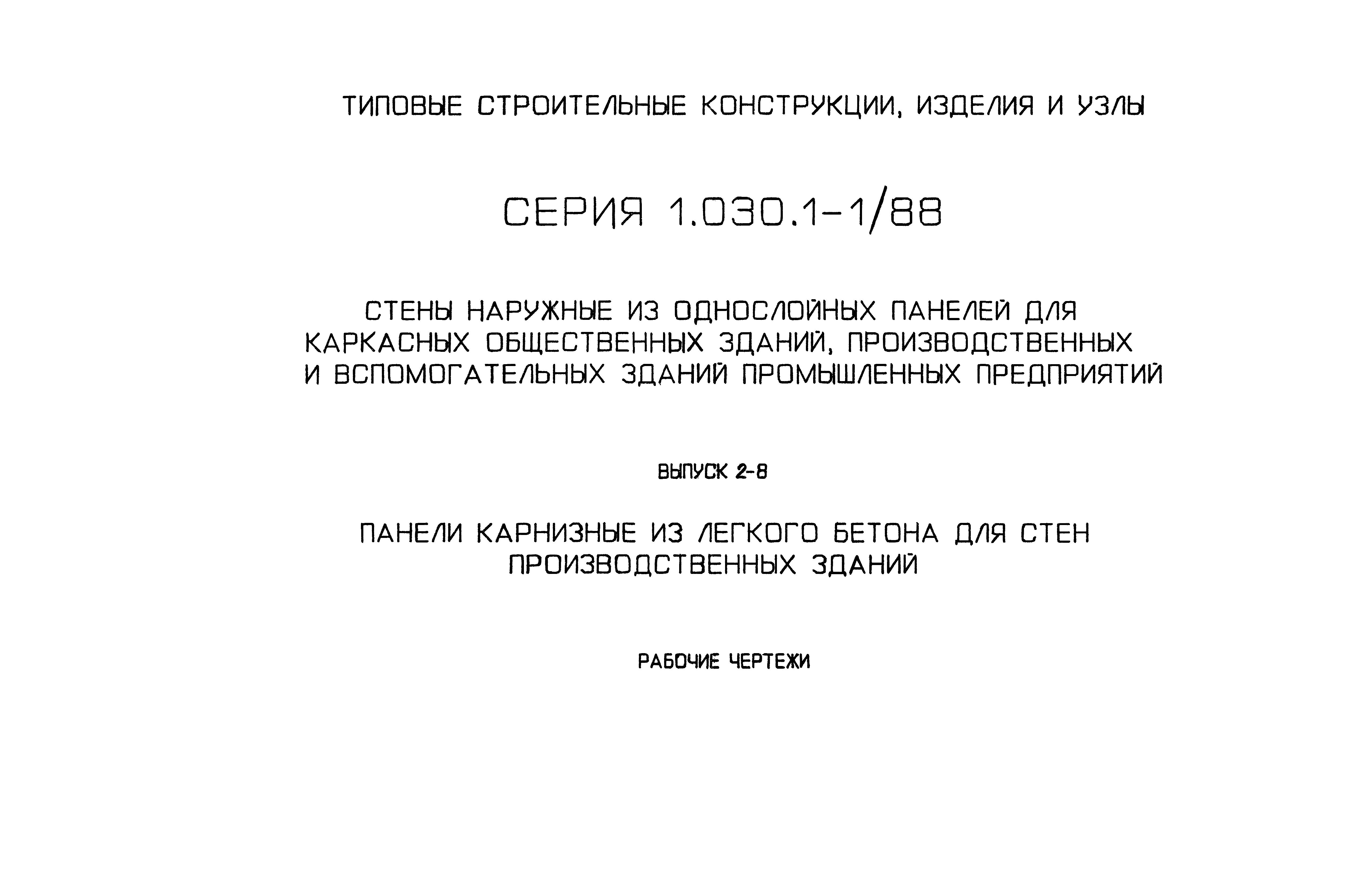

Выпуск 2-8. Панели карнизные из легкого бетона для стен производственных зданий. Рабочие чертежи

Обозначение:	Серия 1.030.1-1/88
Обозначение англ:	Series 1.030.1-1/88
Статус:	действует
Название рус.:	Выпуск 2-8. Панели карнизные из легкого бетона для стен производственных зданий. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	Выпуск 2-6 содержит рабочие чертежи карнизных панелей длиной 6 м для отапливаемых промышленных зданий. Панели предназначены для применения при проектировании и строительстве одноэтажных промышленных зданий высотой до 10 м

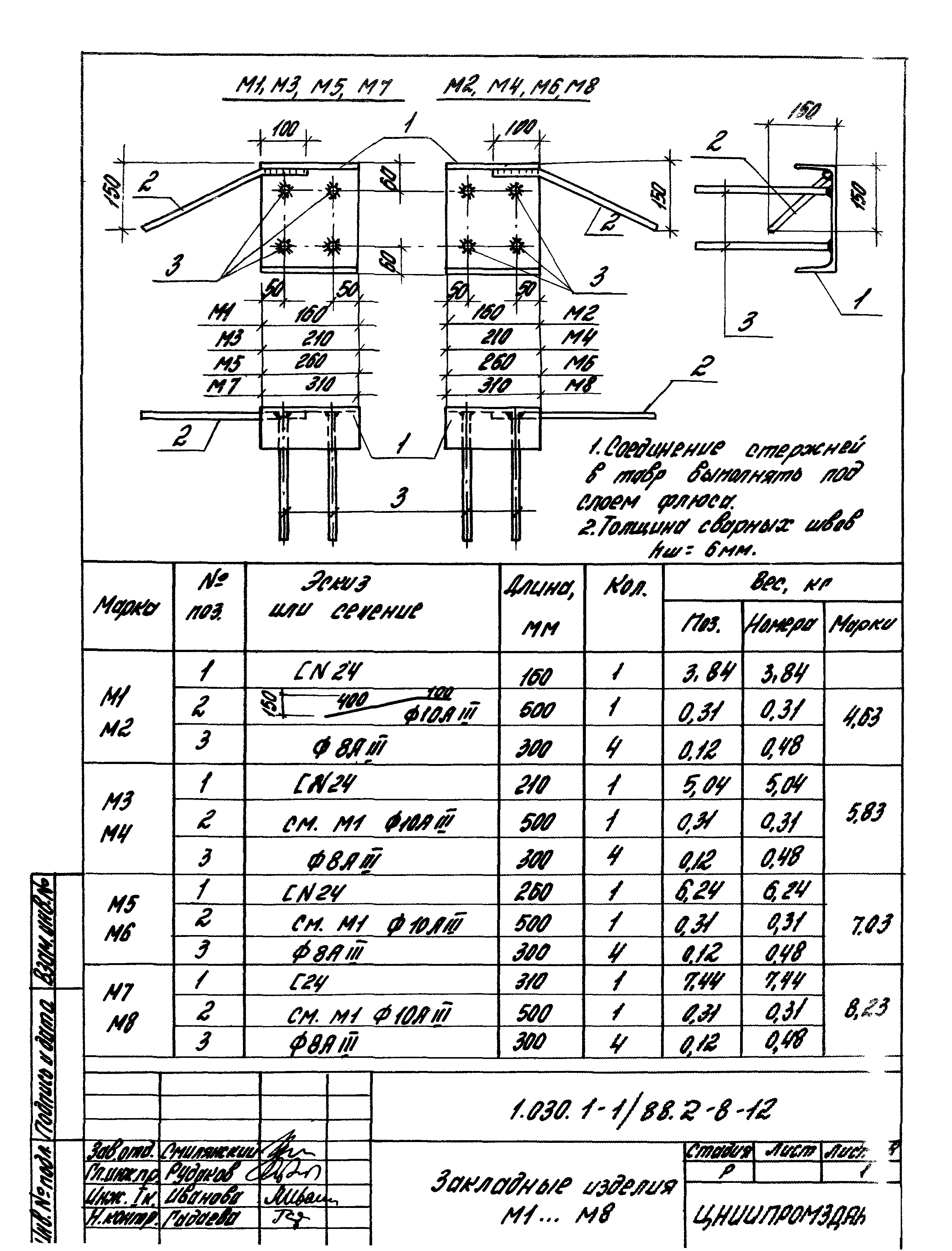

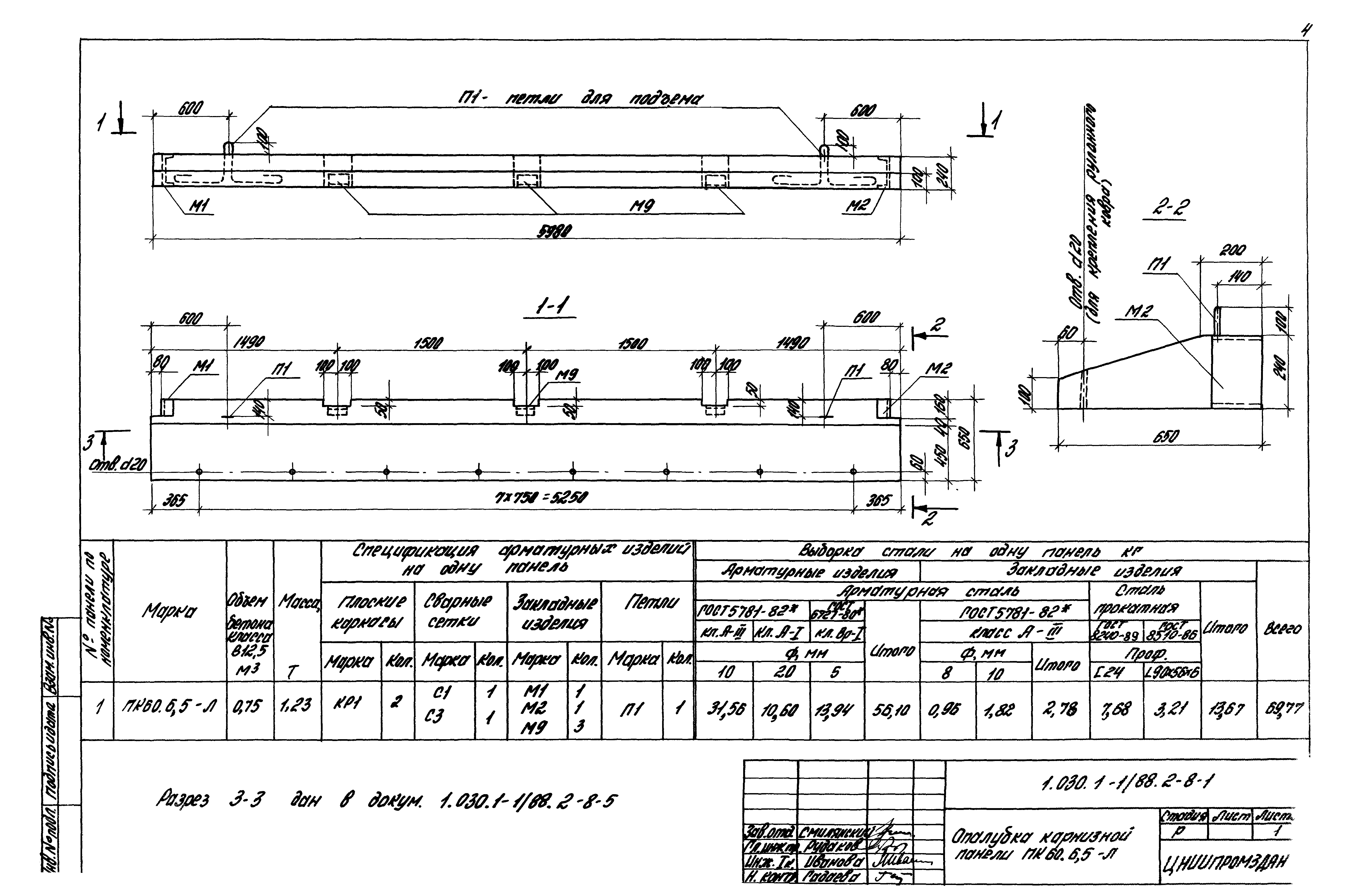

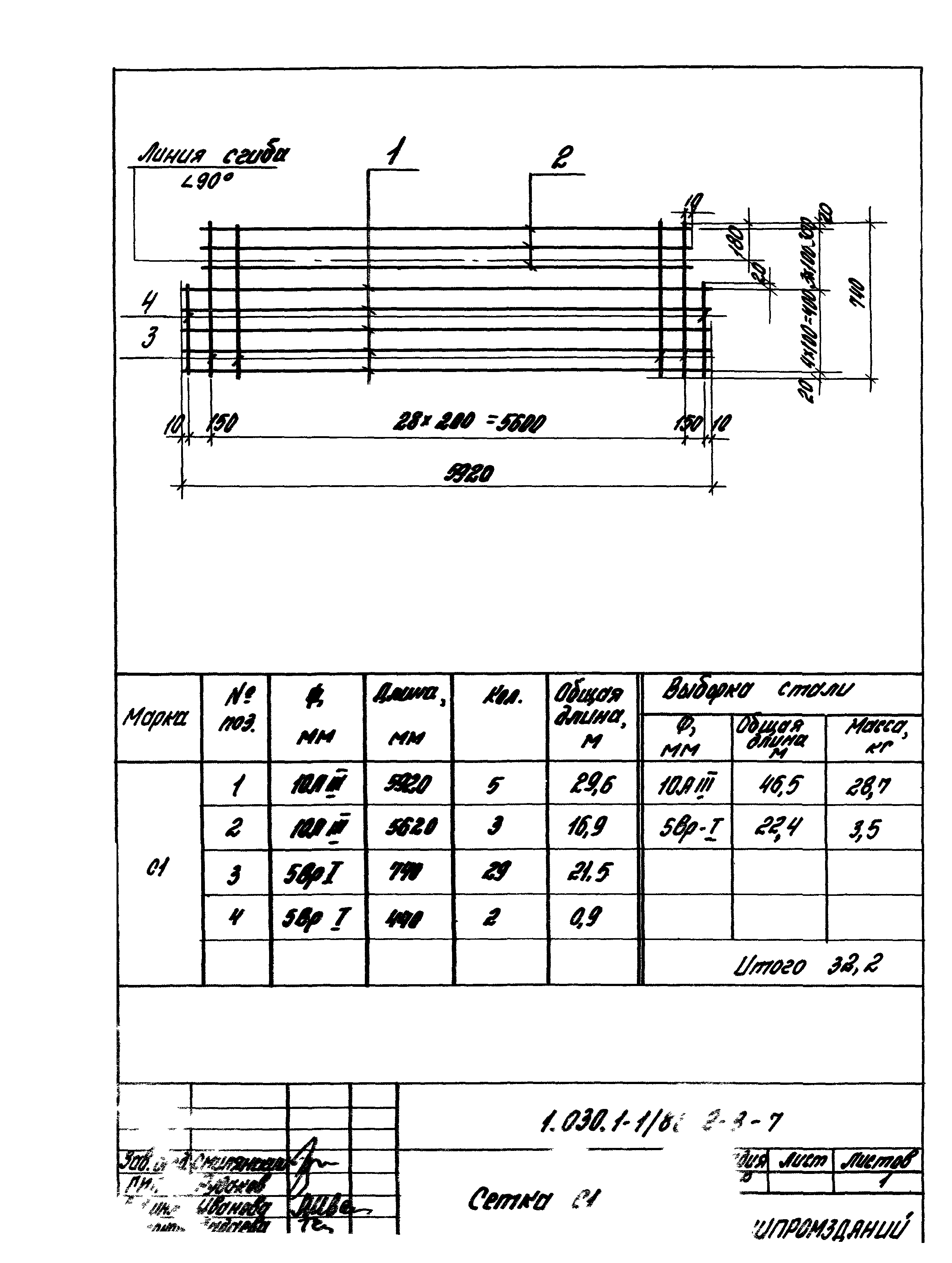

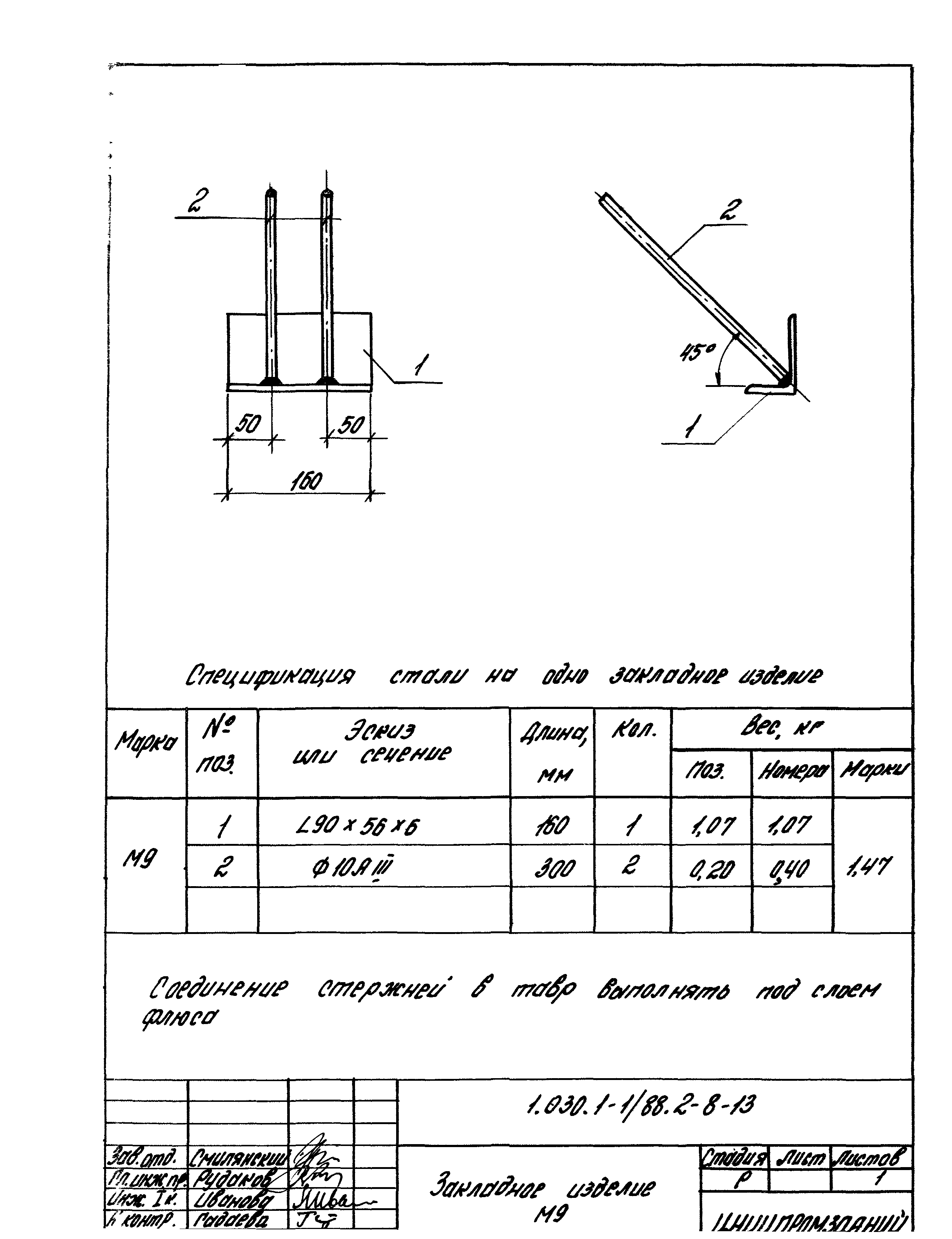

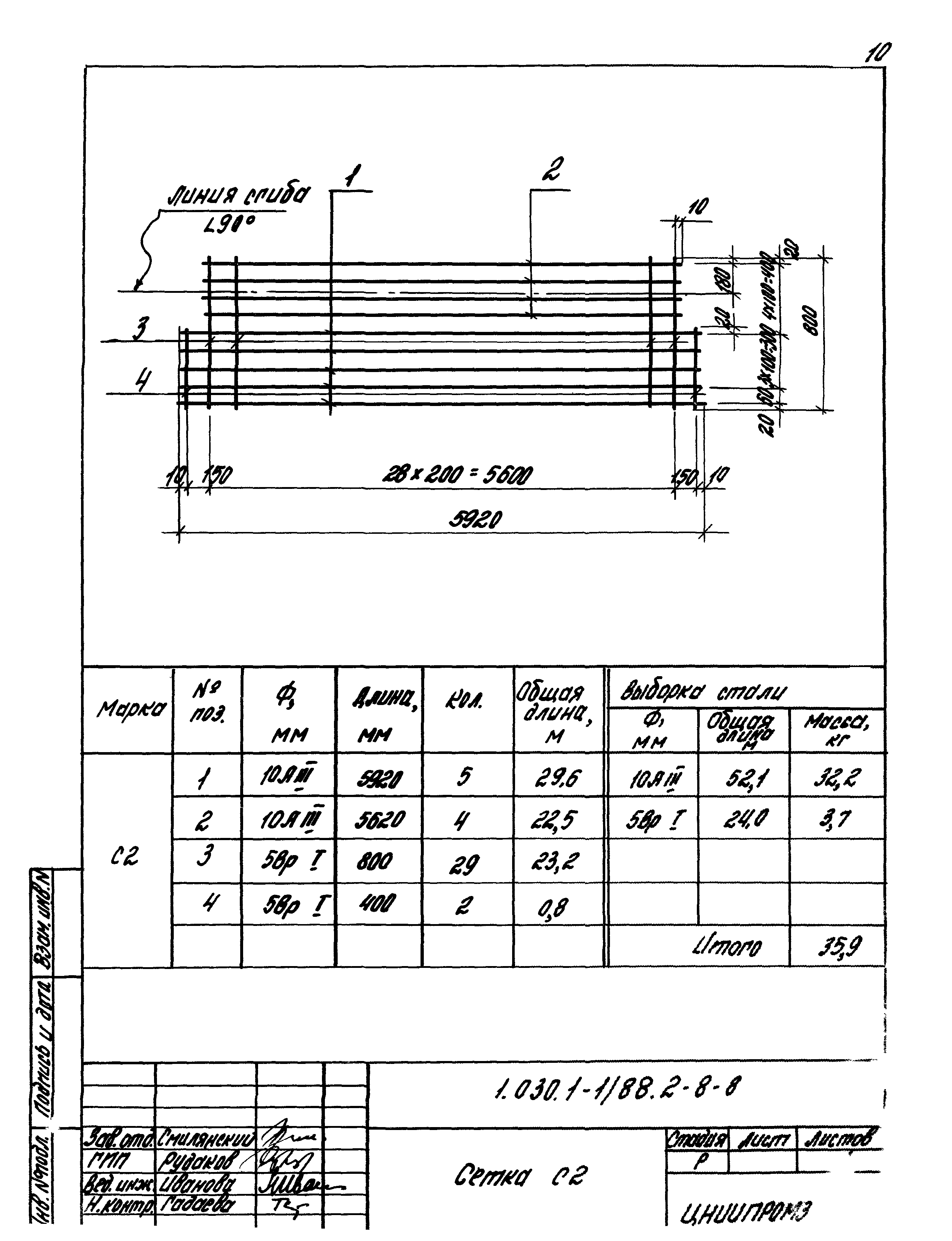

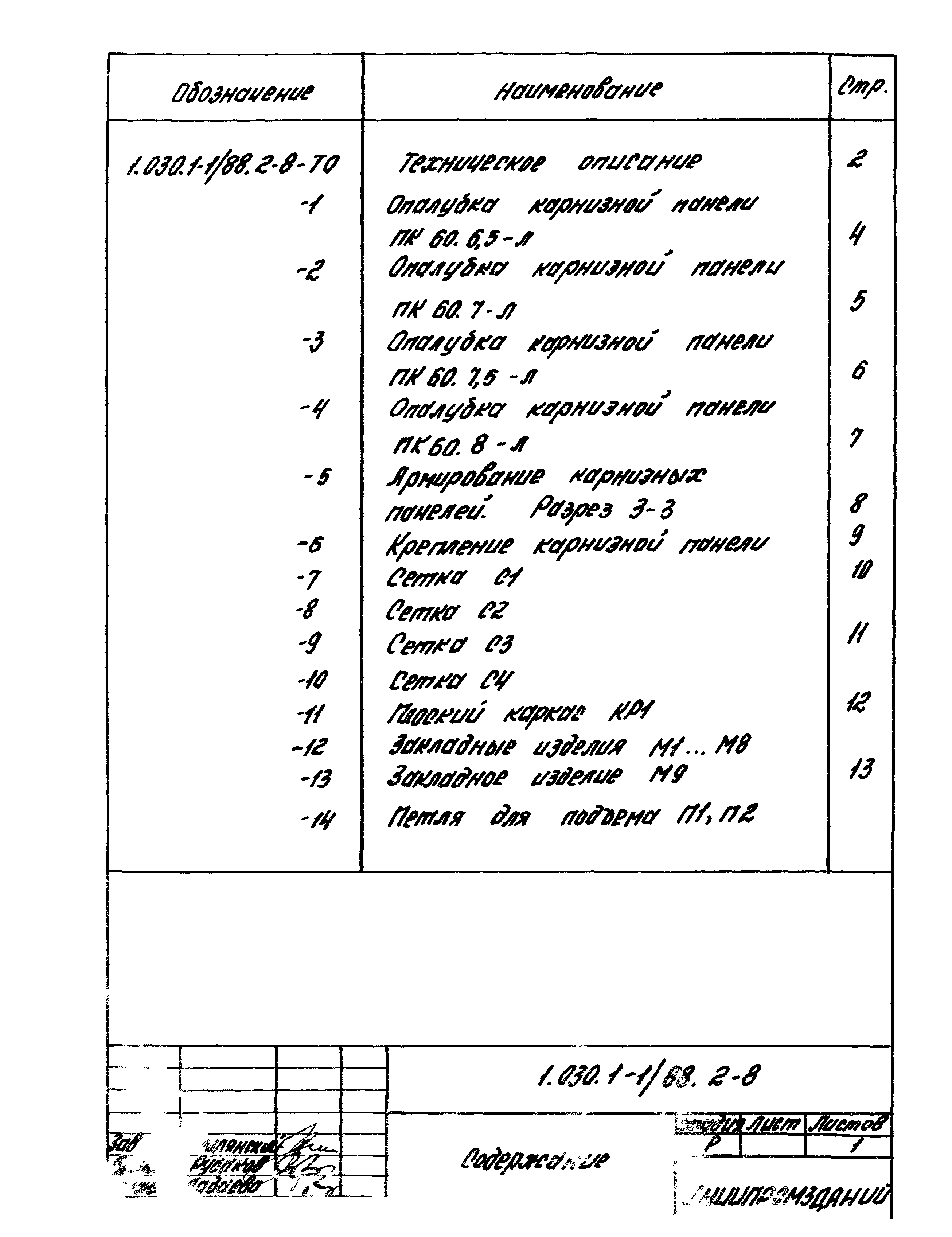

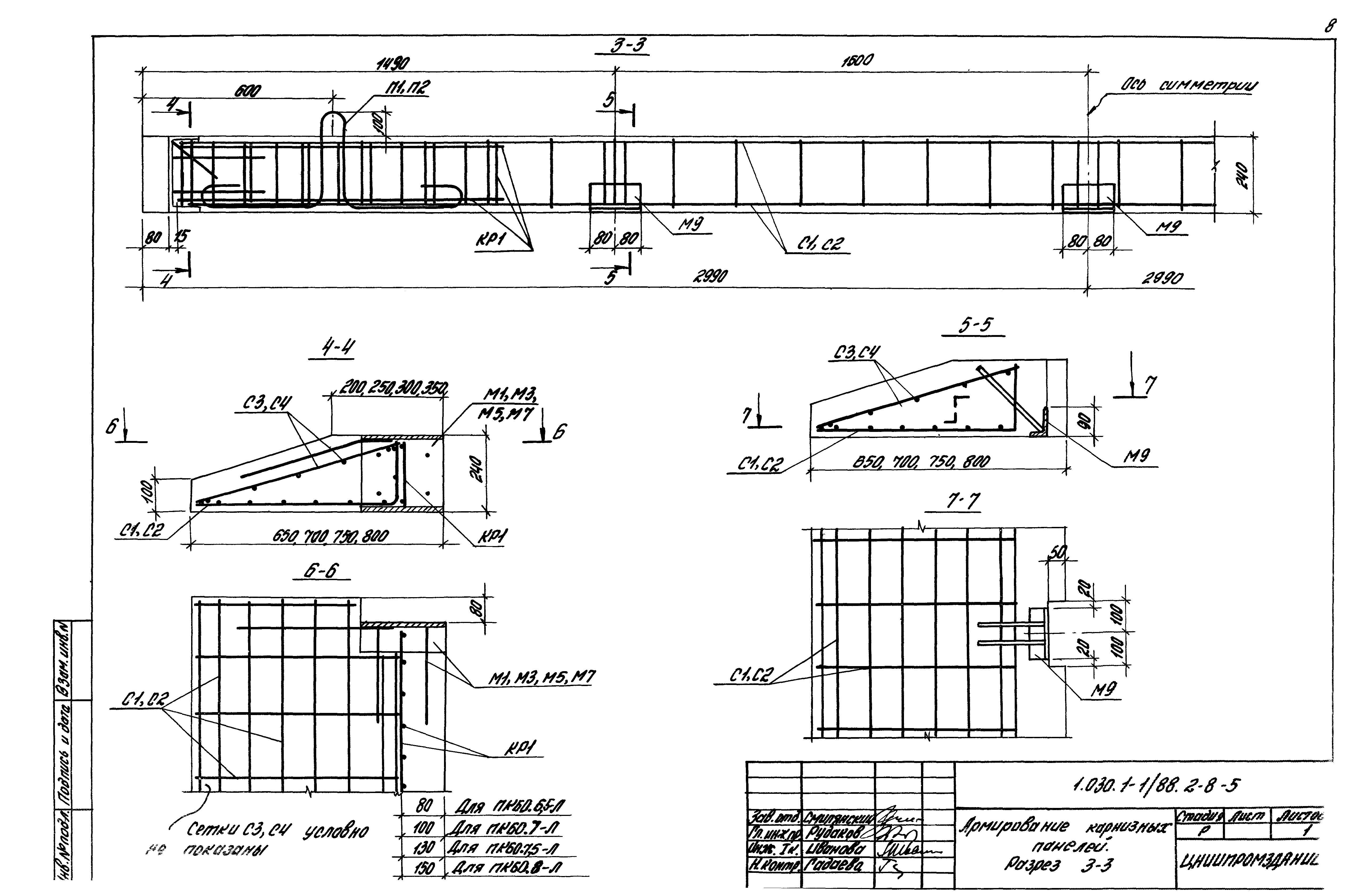

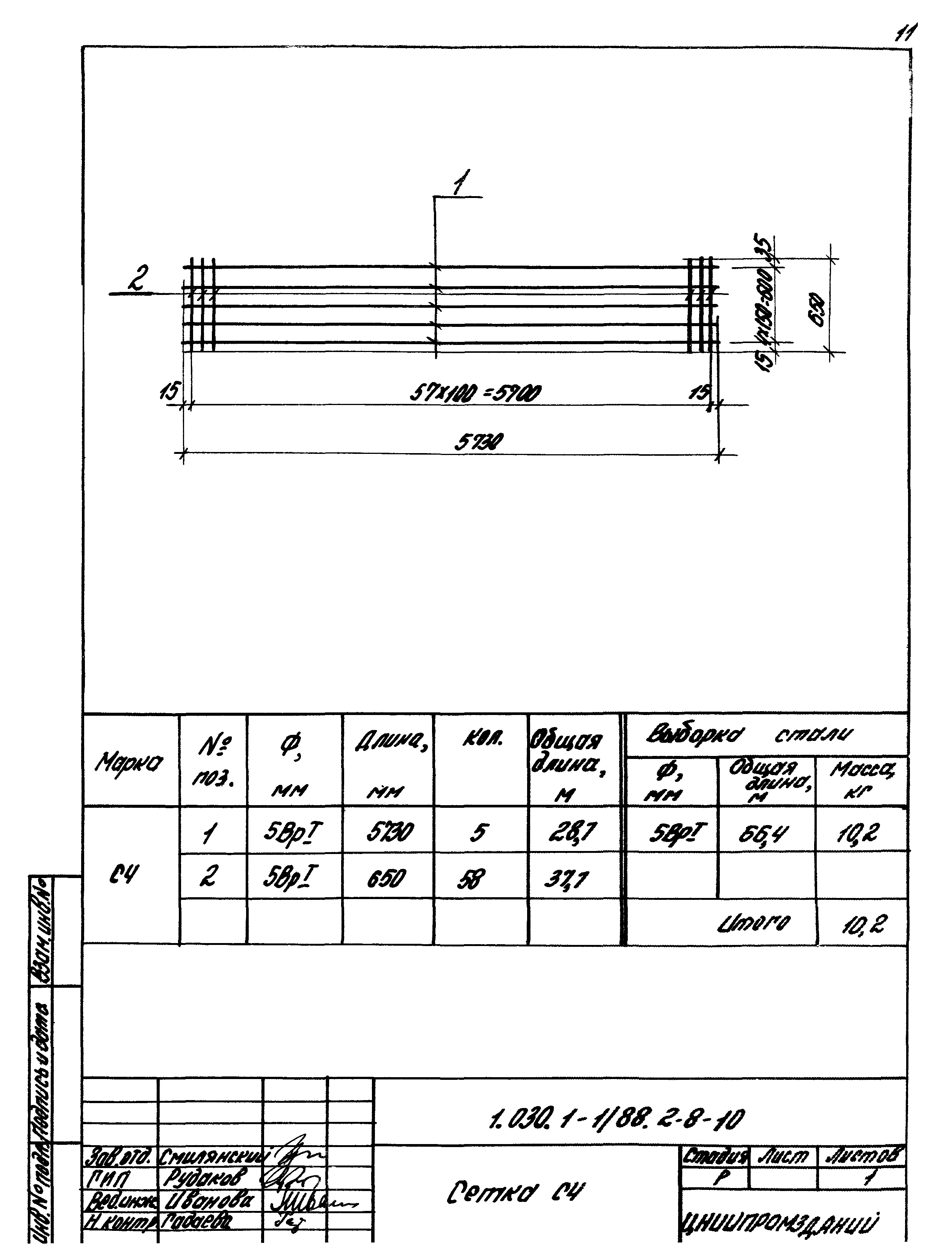

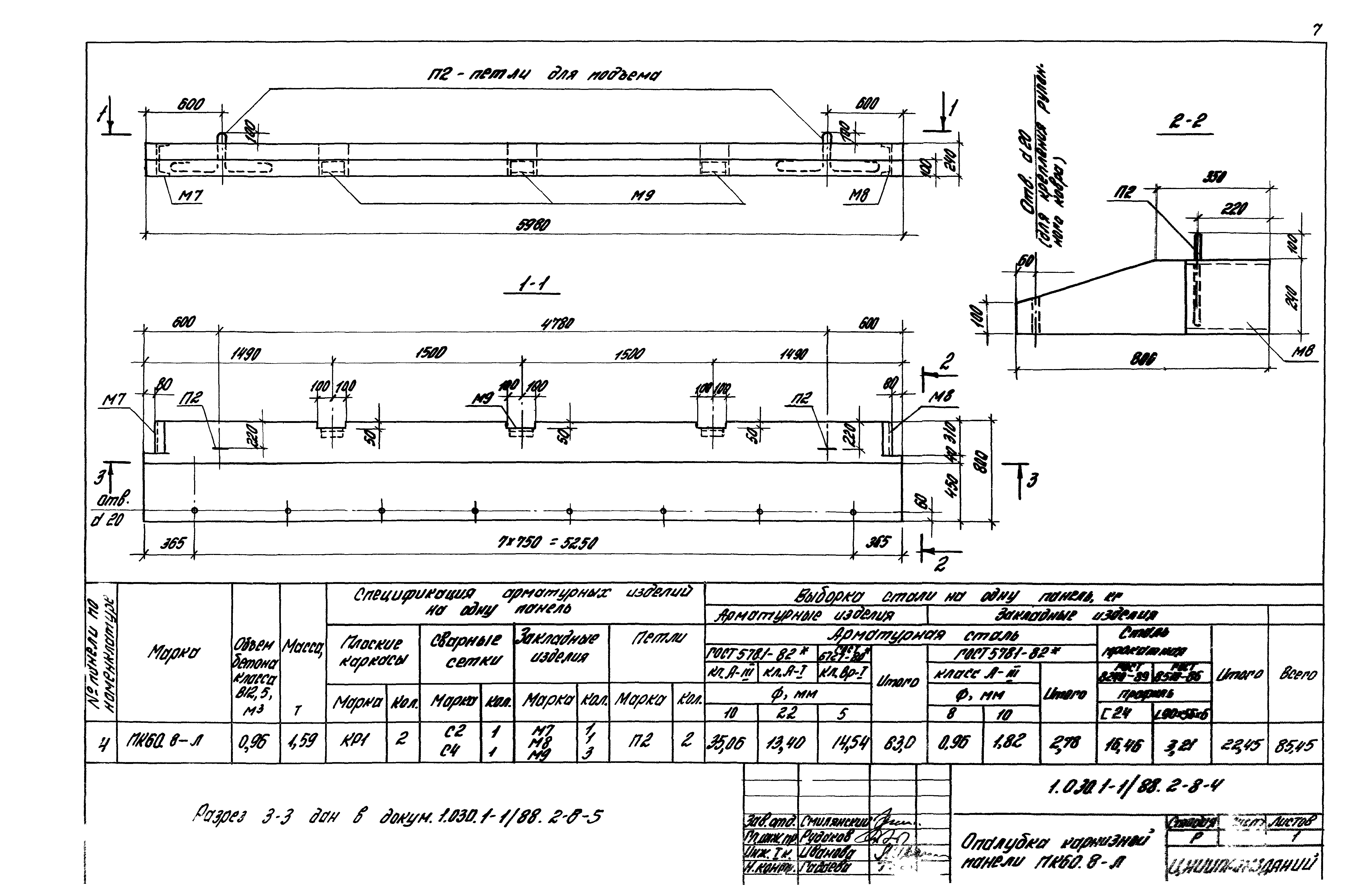

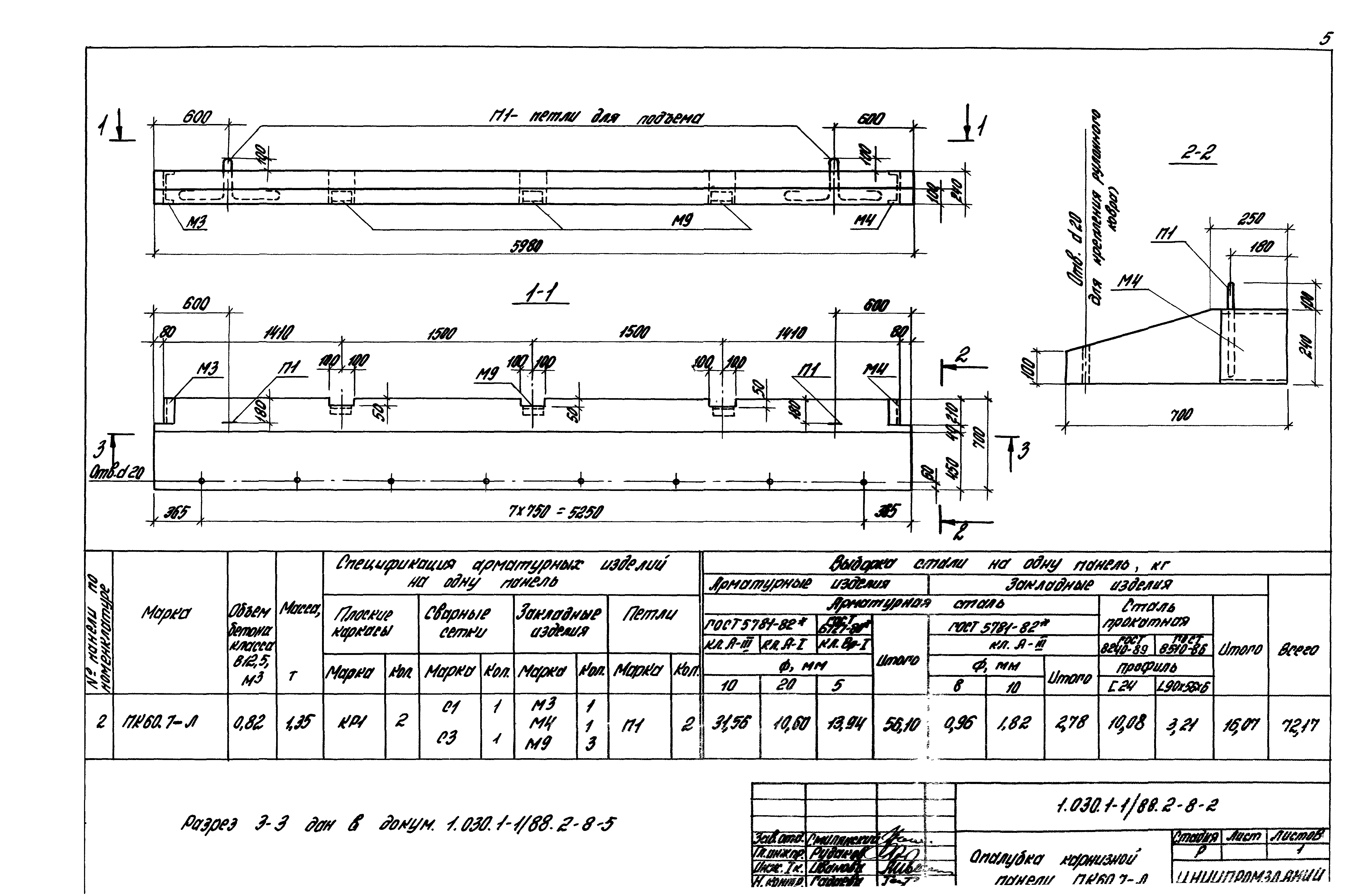

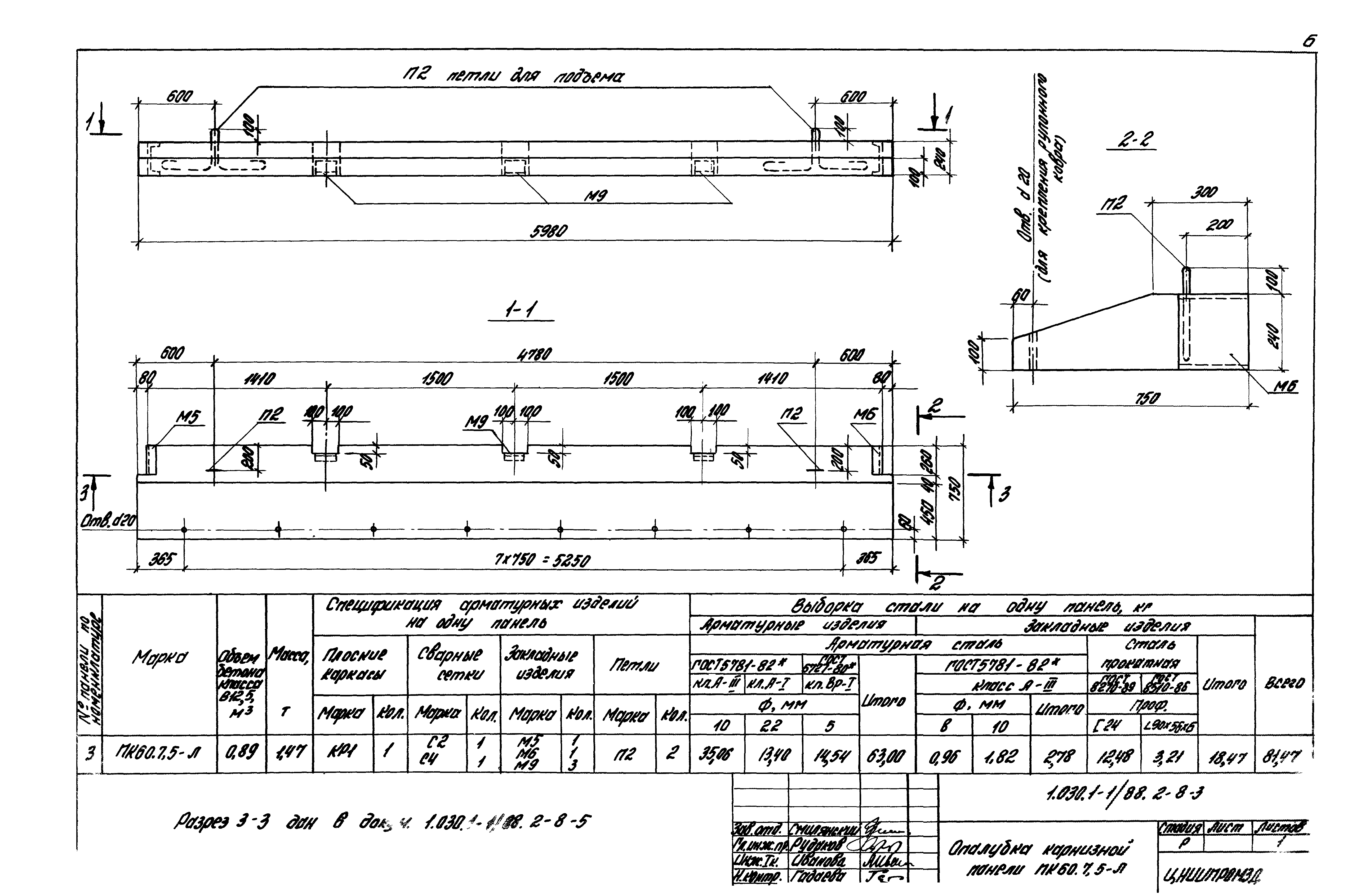

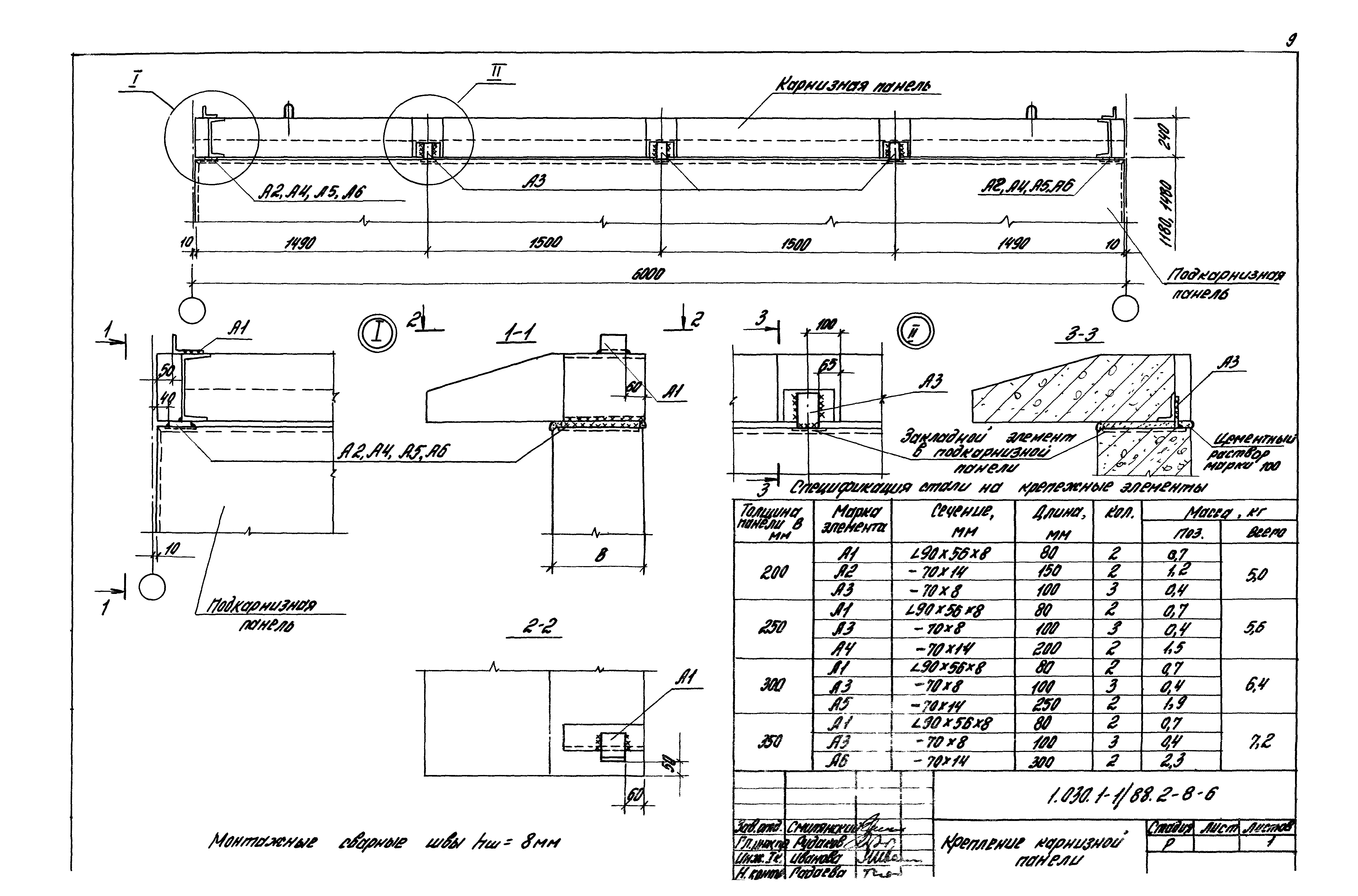

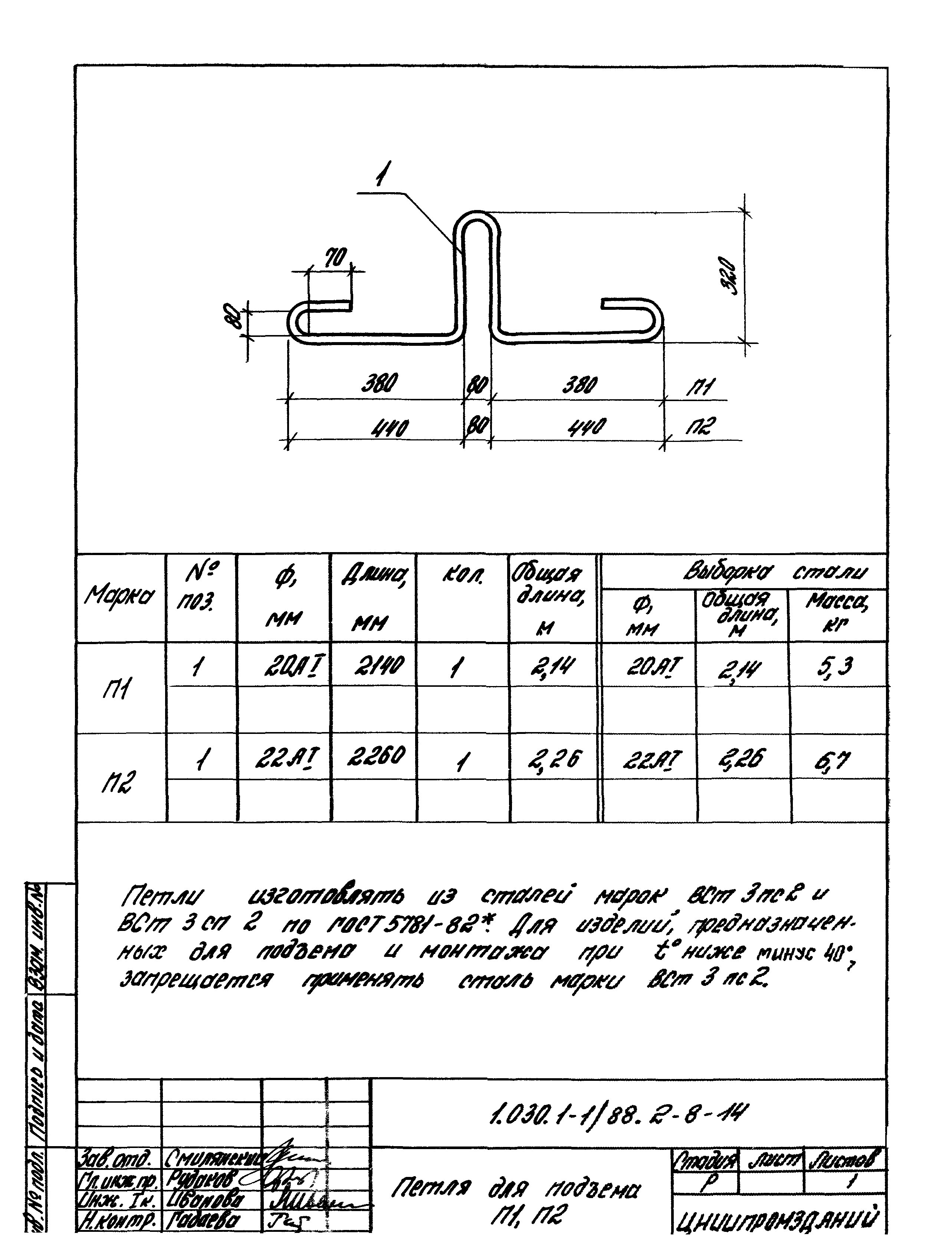

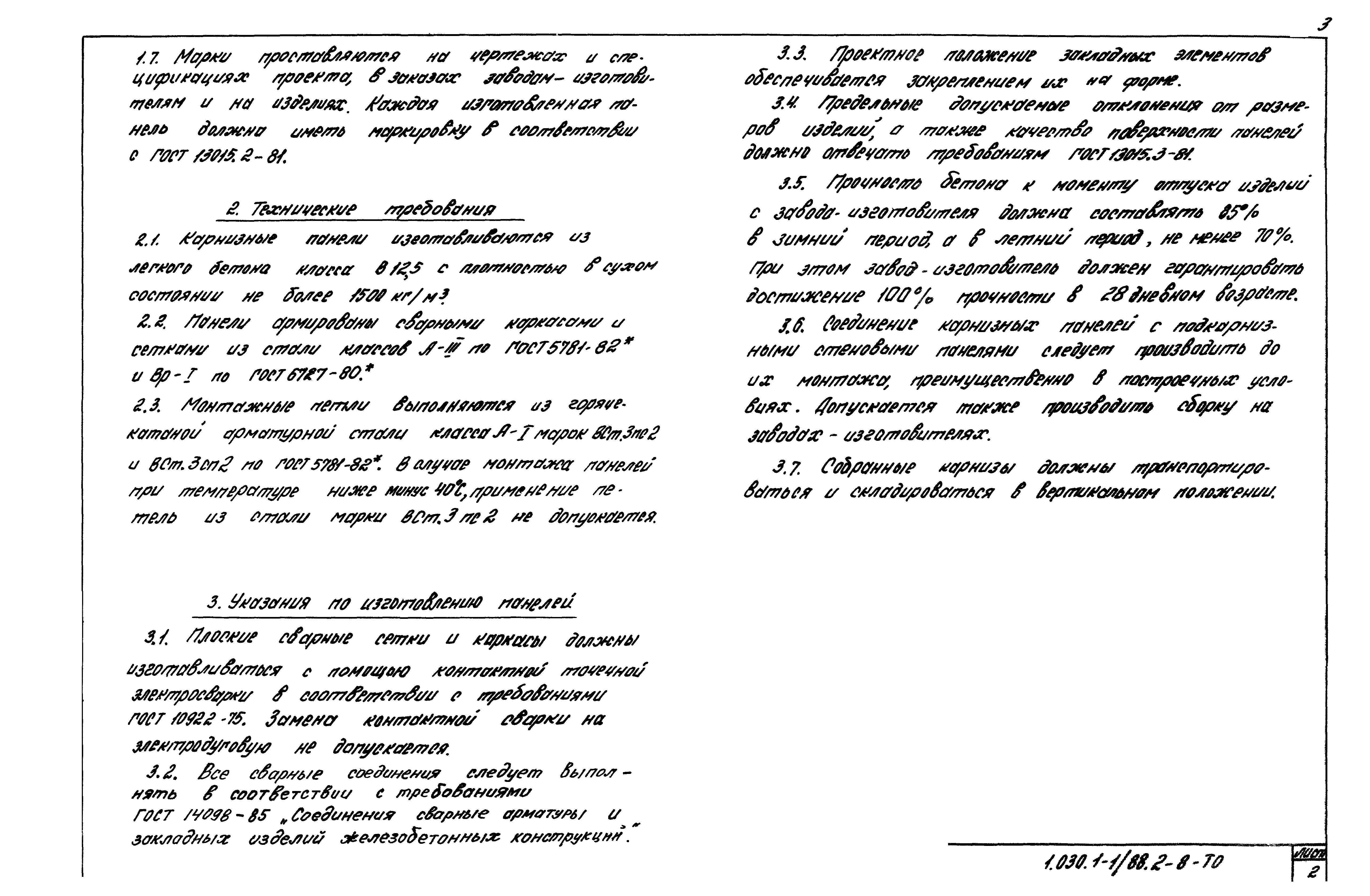

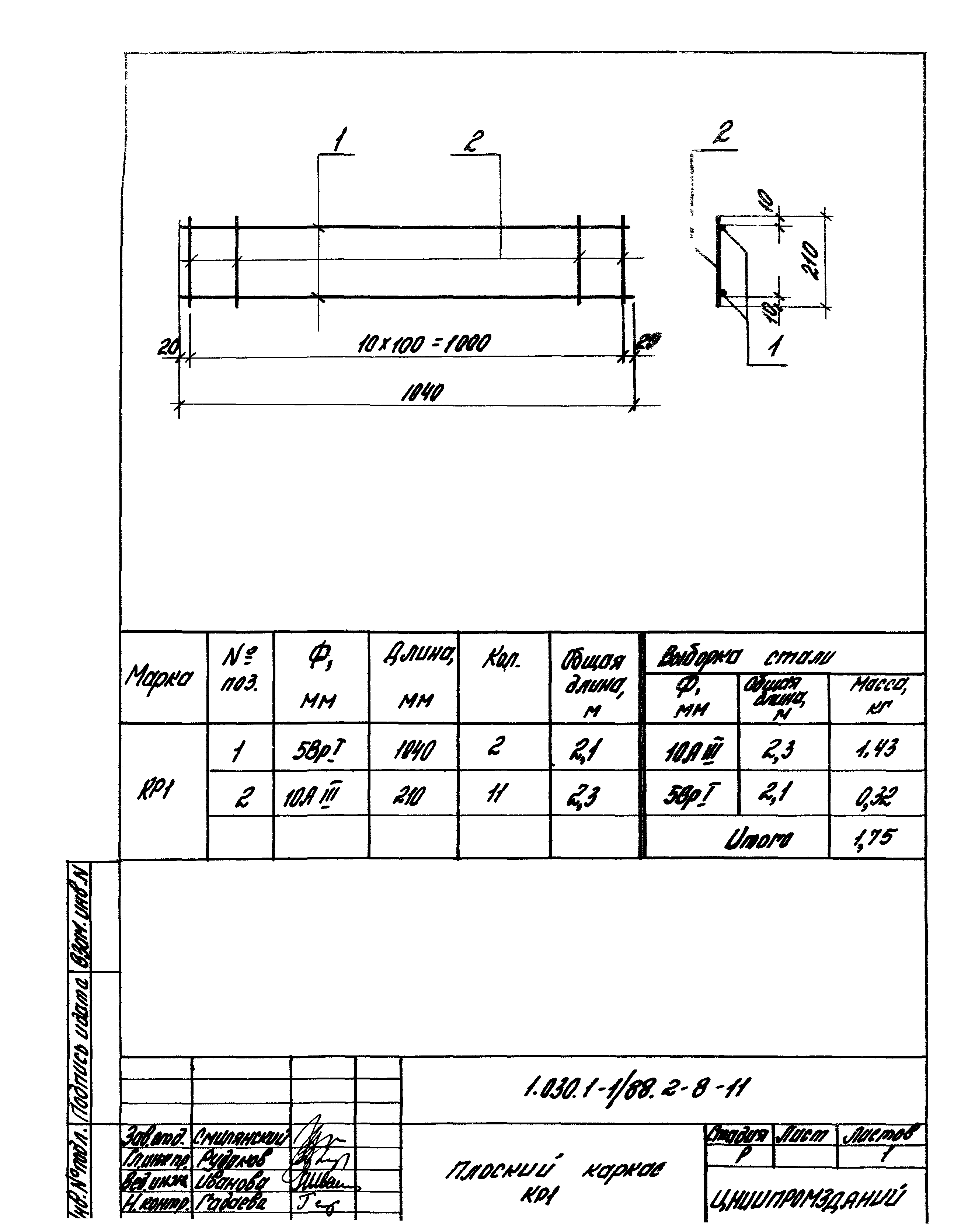

Оглавление:	1.030.1-1/88.2-8-ТО Техническое описание 1.030.1-1/88.2-8-1 Опалубка карнизной панели ПК 60.6,3-Л 1.030.1-1/88.2-8-2 Опалубка карнизной панели ПК 60.7-Л 1.030.1-1/88.2-8-3 Опалубка карнизной панели ПК 60.7,5-Л 1.030.1-1/88.2-8-4 Опалубка карнизной панели ПК 60.8-Л 1.030.1-1/88.2-8-5 Армирование карнизных панелей. Разрез 3-3 1.030.1-1/88.2-8-6 Крепление карнизной панели 1.030.1-1/88.2-8-7 Сетка С1 1.030.1-1/88.2-8-8 Сетка С2 1.030.1-1/88.2-8-9 Сетка С3 1.030.1-1/88.2-8-10 Сетка С4 1.030.1-1/88.2-8-11 Плоский каркас КР1 1.030.1-1/88.2-8-12 Закладные изделия М1… М8 1.030.1-1/88.2-8-13 Закладные изделия М9 1.030.1-1/88.2-8-14 Петля для подъема П1, П2
Разработан:	ЦНИИпромзданий
Утверждён:	17.03.1989 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy АЧ-10)
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Строительные элементы Стены. Перегородки. Фасады Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Нормативные ссылки:	ГОСТ 13015.2-81 «Конструкции и изделия бетонные и железобетонные сборные. Маркировка» ГОСТ 13015.3-81 «Конструкции и изделия бетонные и железобетонные сборные. Документ о качестве» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 8240-89 «Швеллеры стальные горячекатаные. Сортамент» ГОСТ 8510-86 «Уголки стальные горячекатаные неравнополочные. Сортамент» ГОСТ 10922-75 «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний» ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры»
