Серия 1.030.1-1/88

Выпуск 2-1. Панели из легких и ячеистых бетонов толщиной 200 мм для стен производственных зданий промышленных предприятий. Опалубка и армирование. Рабочие чертежи

Обозначение:	Серия 1.030.1-1/88
Обозначение англ:	Series 1.030.1-1/88
Статус:	действует
Название рус.:	Выпуск 2-1. Панели из легких и ячеистых бетонов толщиной 200 мм для стен производственных зданий промышленных предприятий. Опалубка и армирование. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	Выпуск содержит опалубочные и арматурные чертежи панелей, выборку стали, арматурно-опалубочные узлы, а также номенклатуру панелей

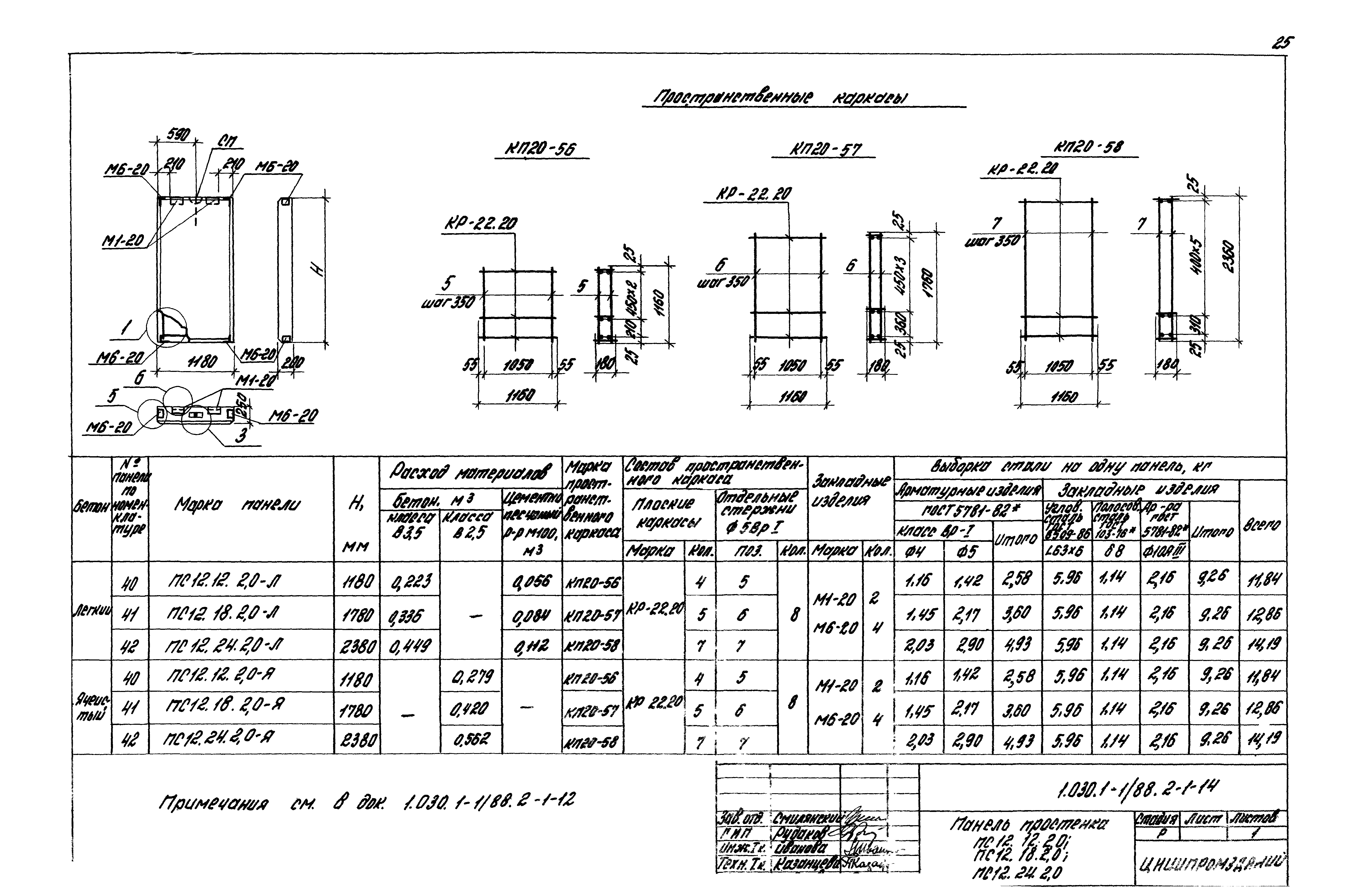

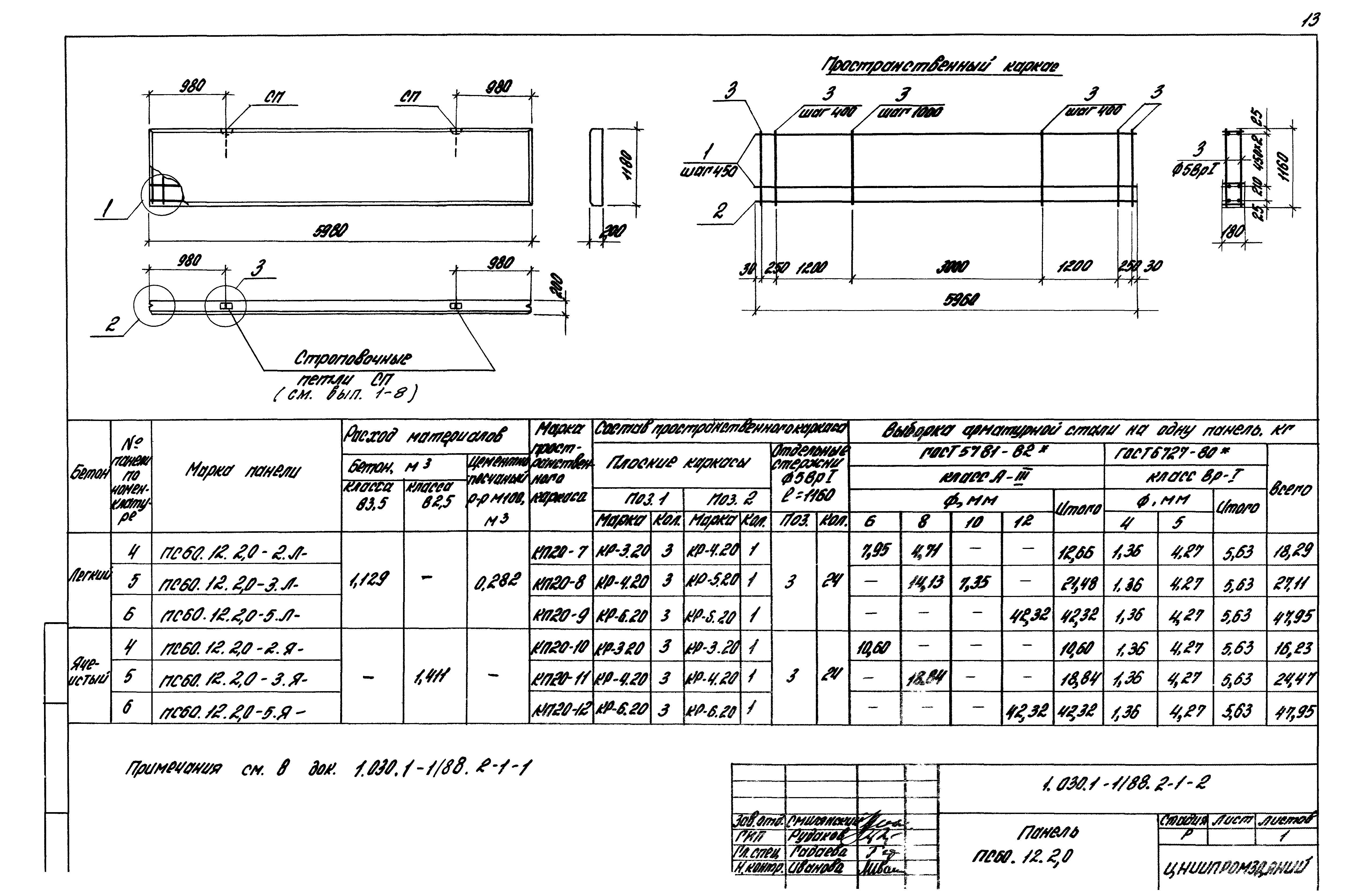

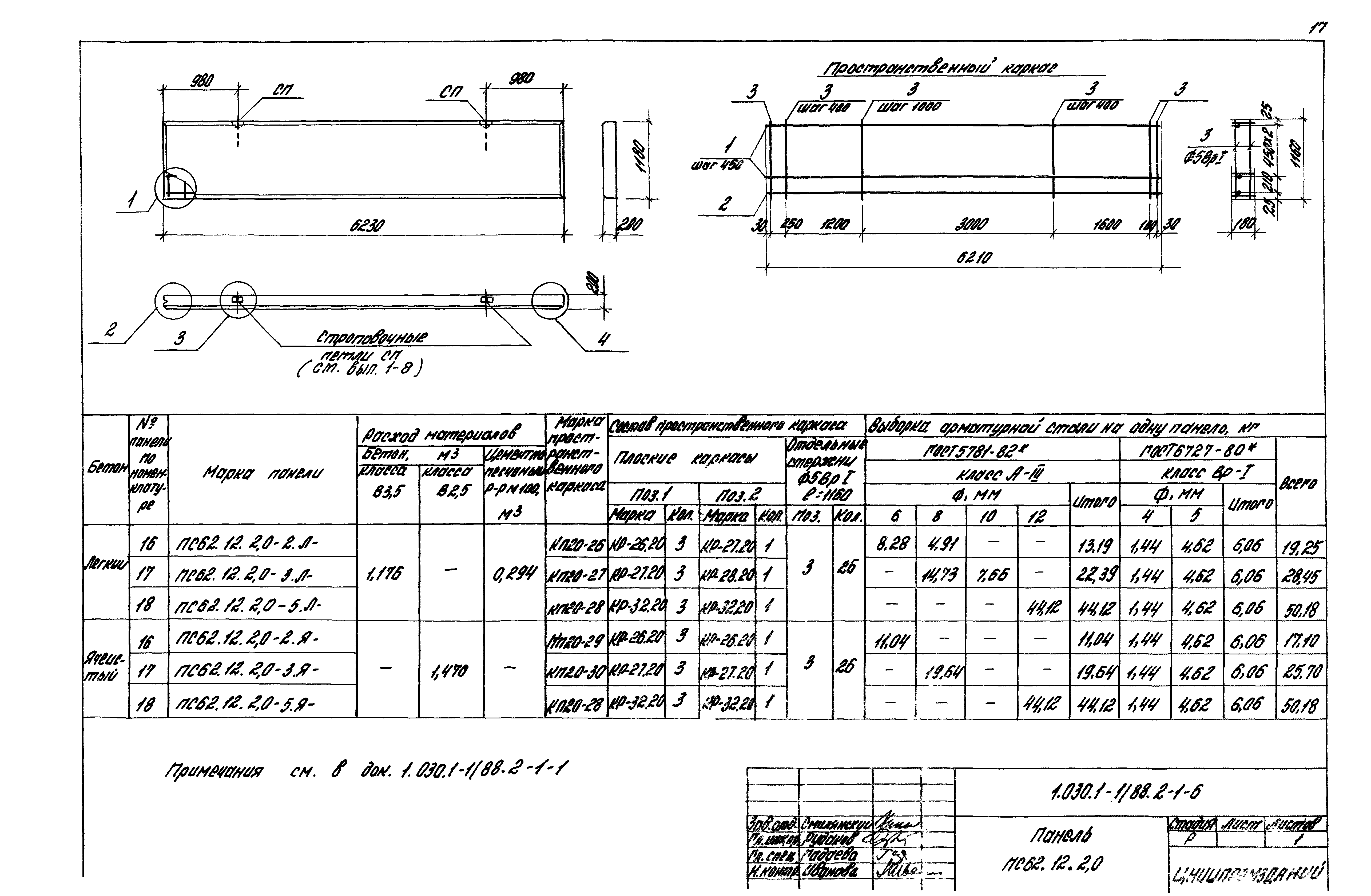

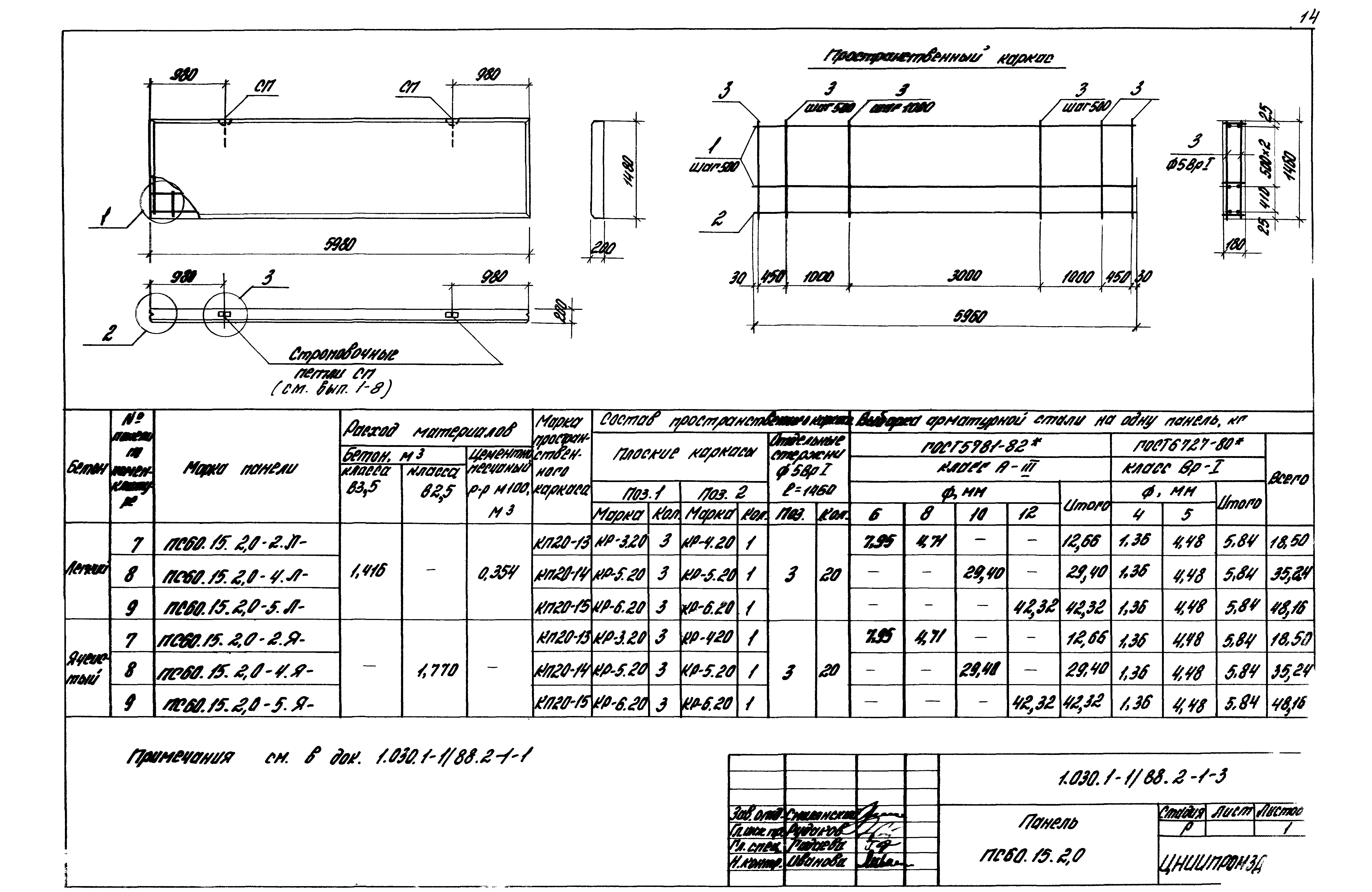

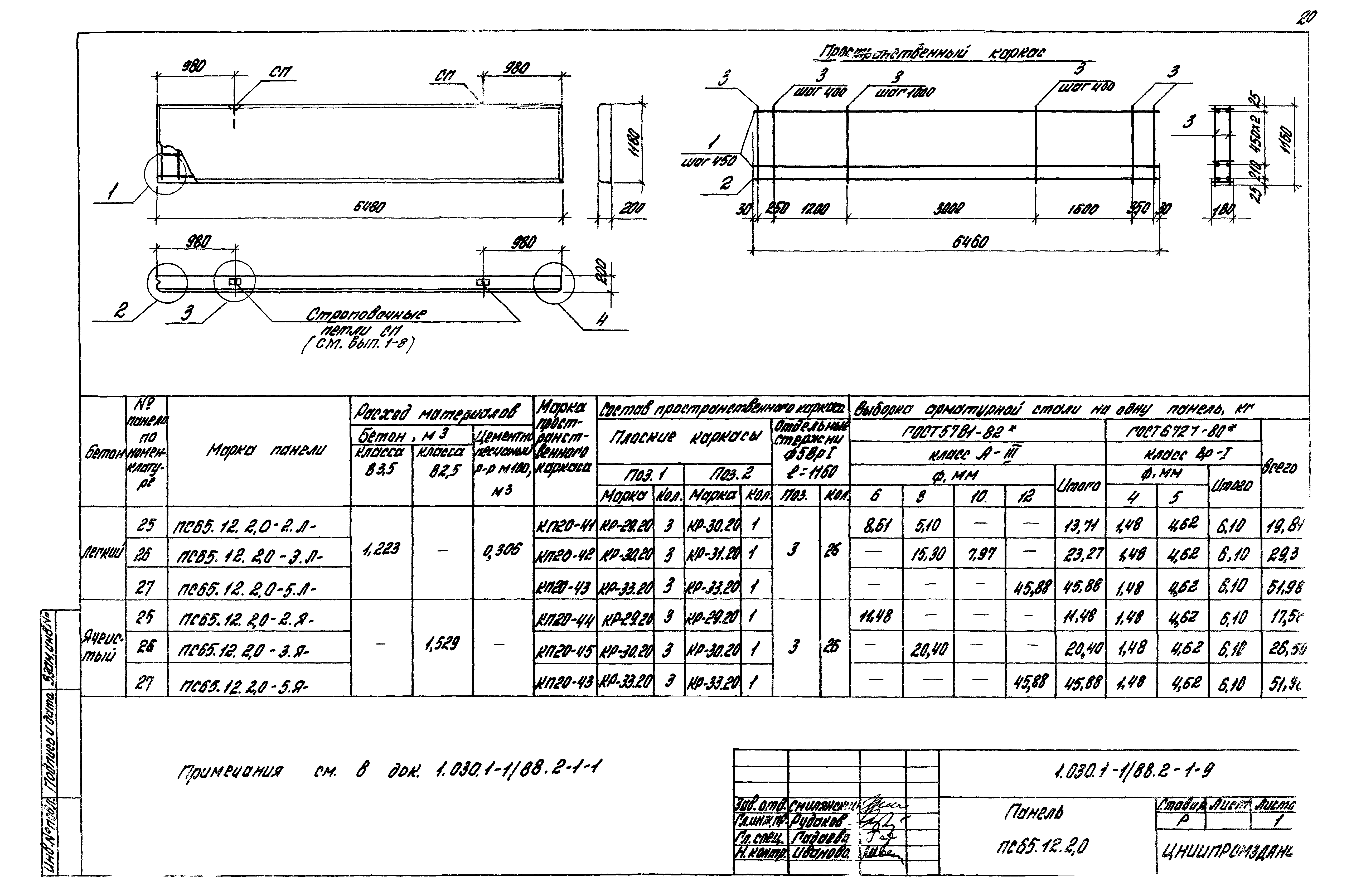

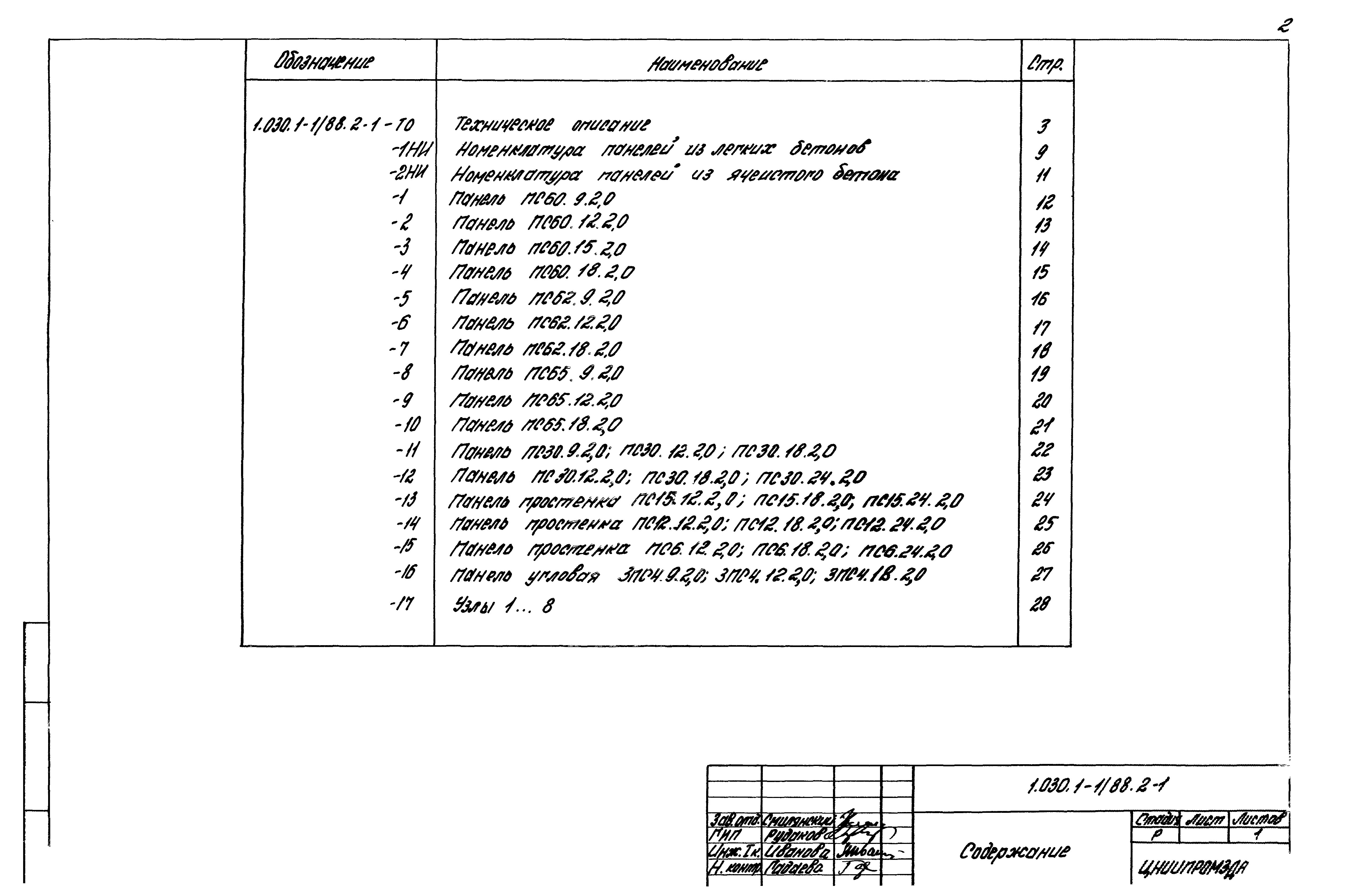

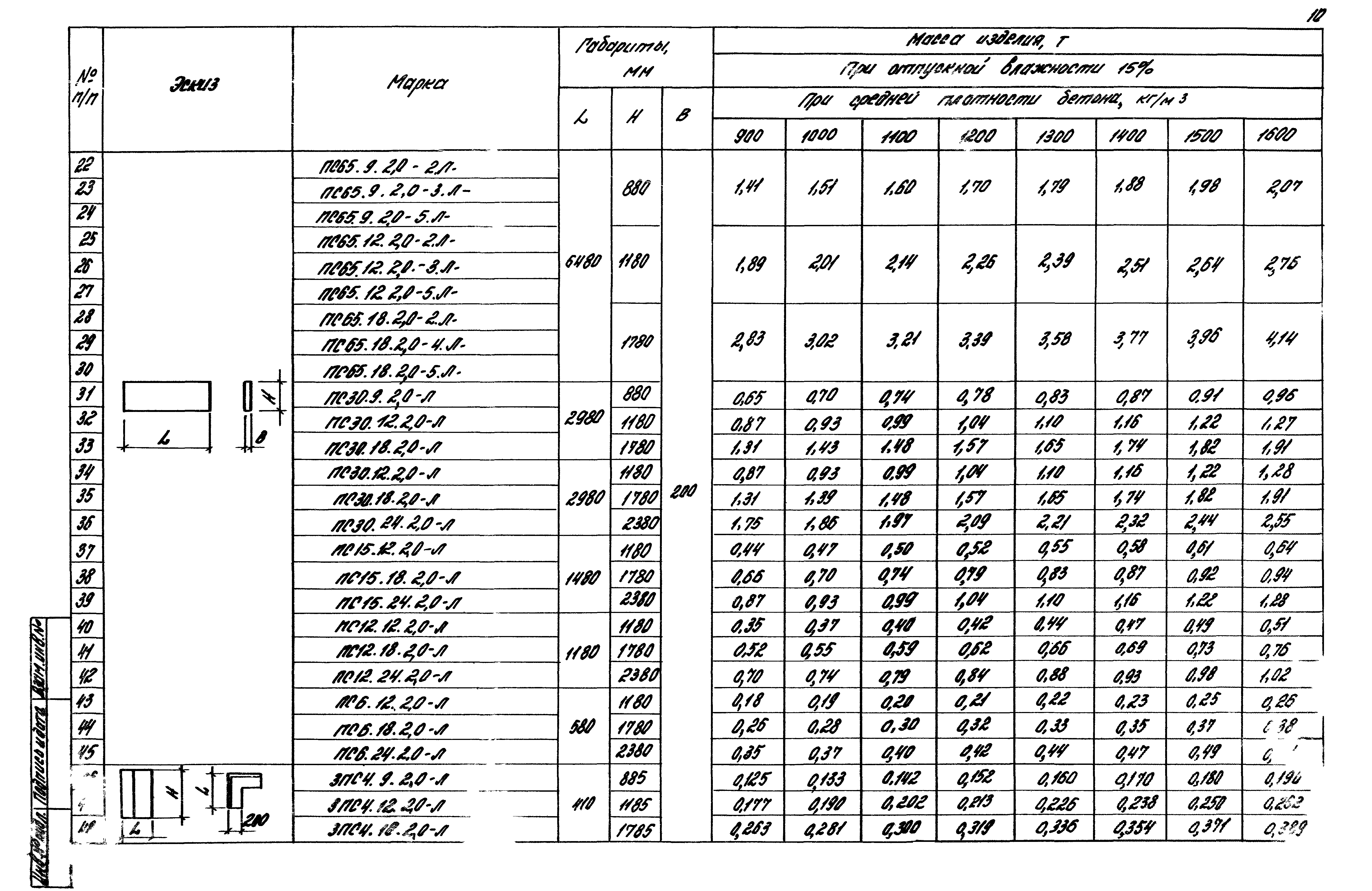

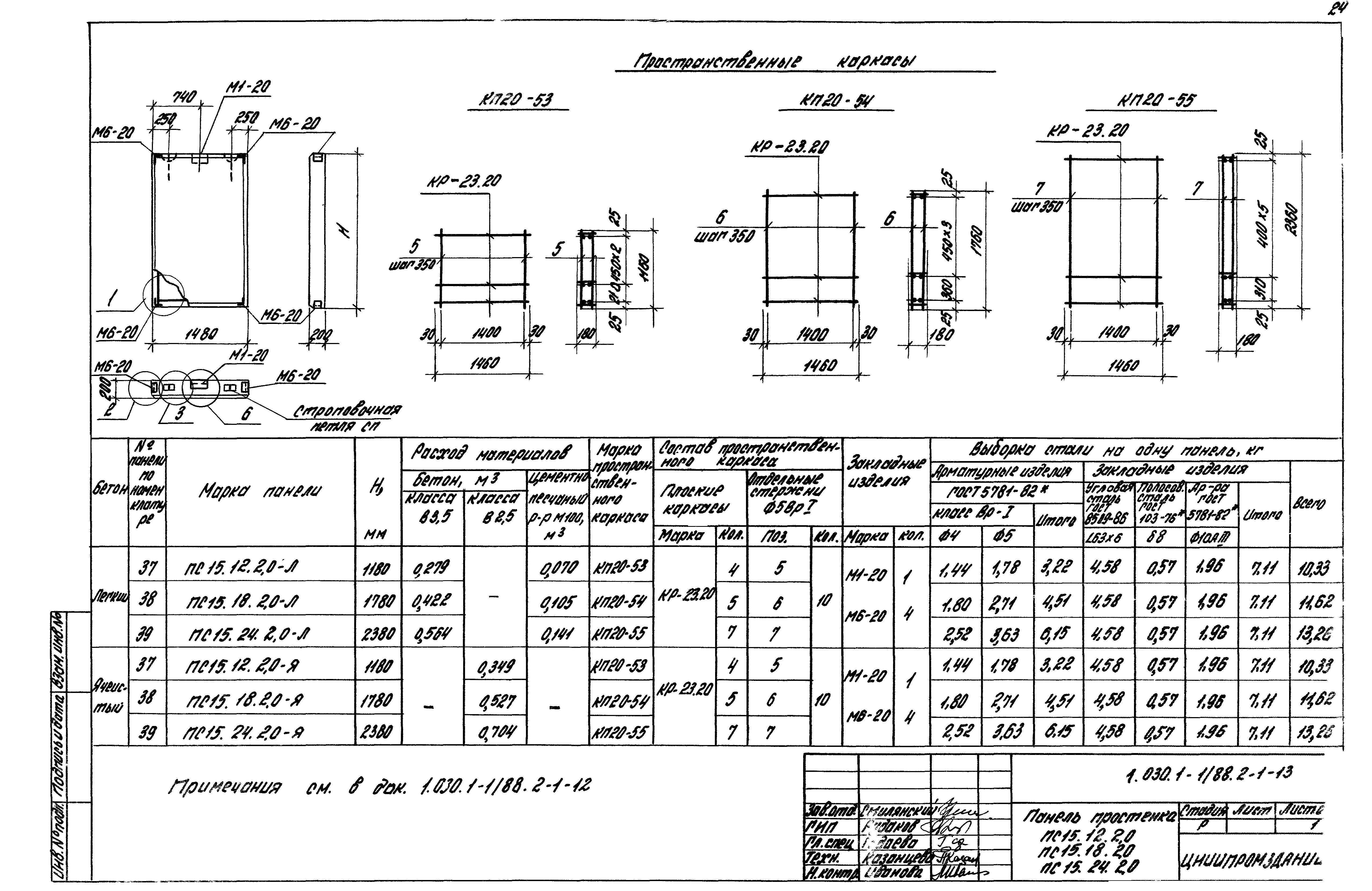

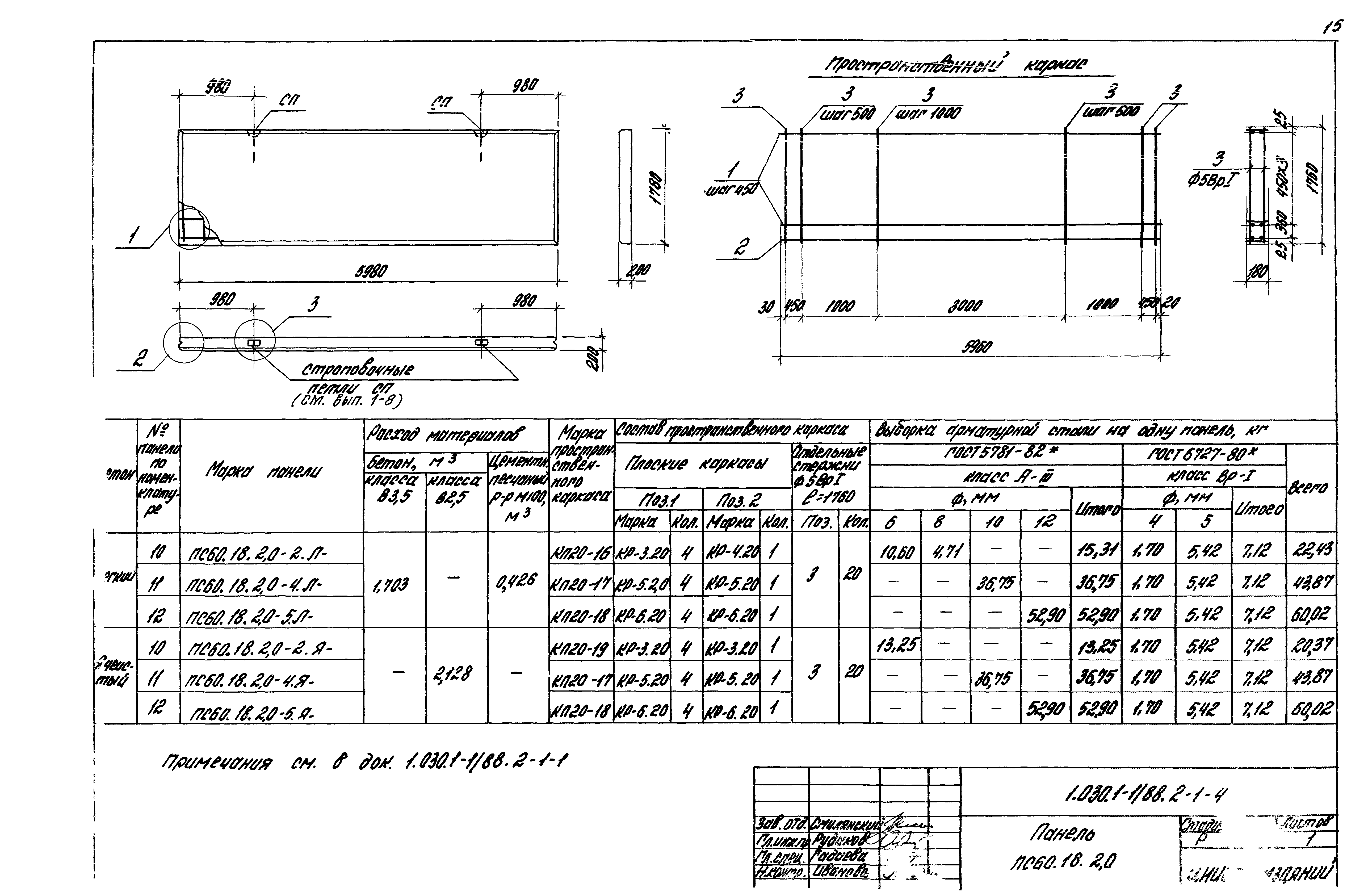

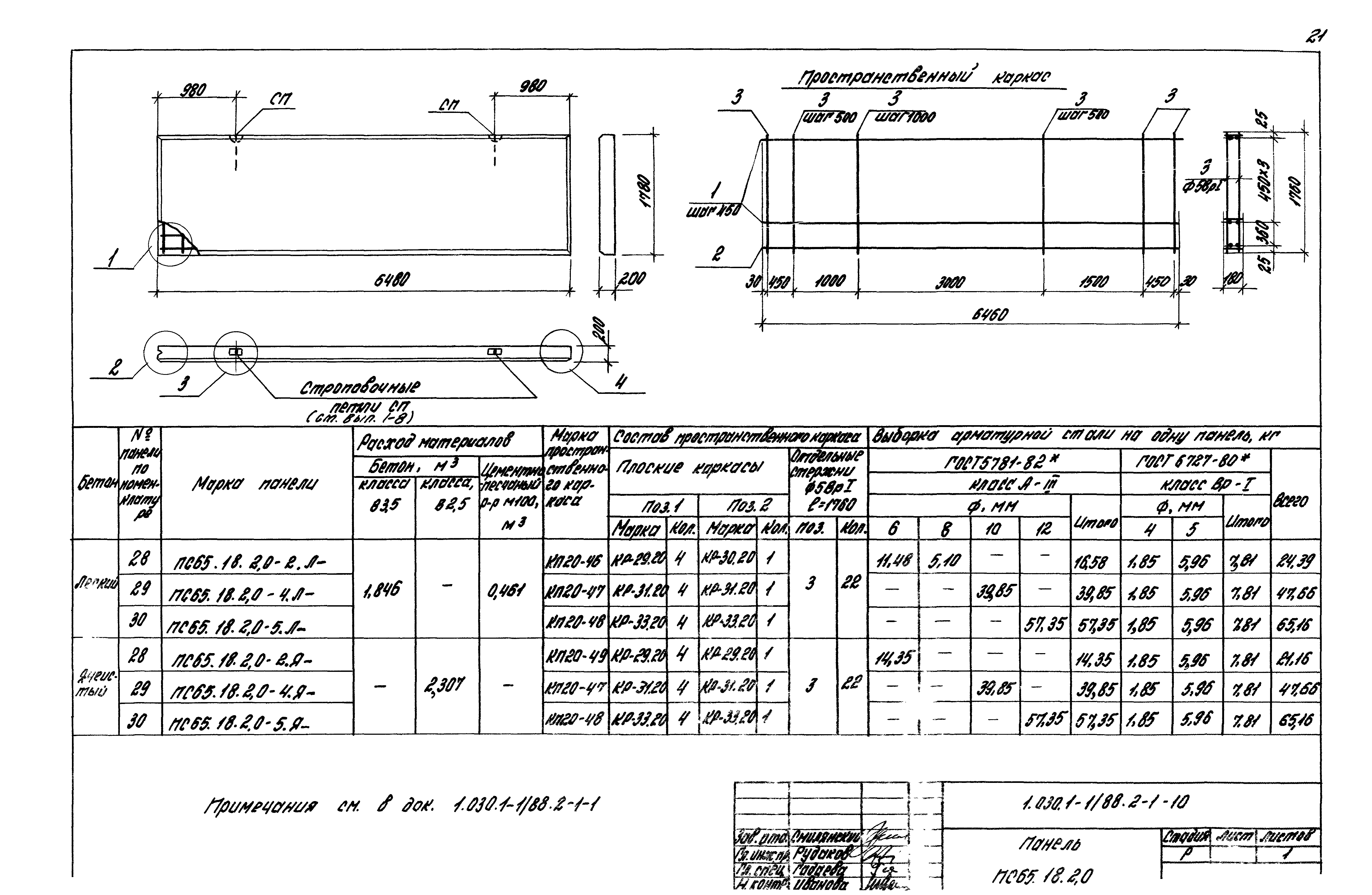

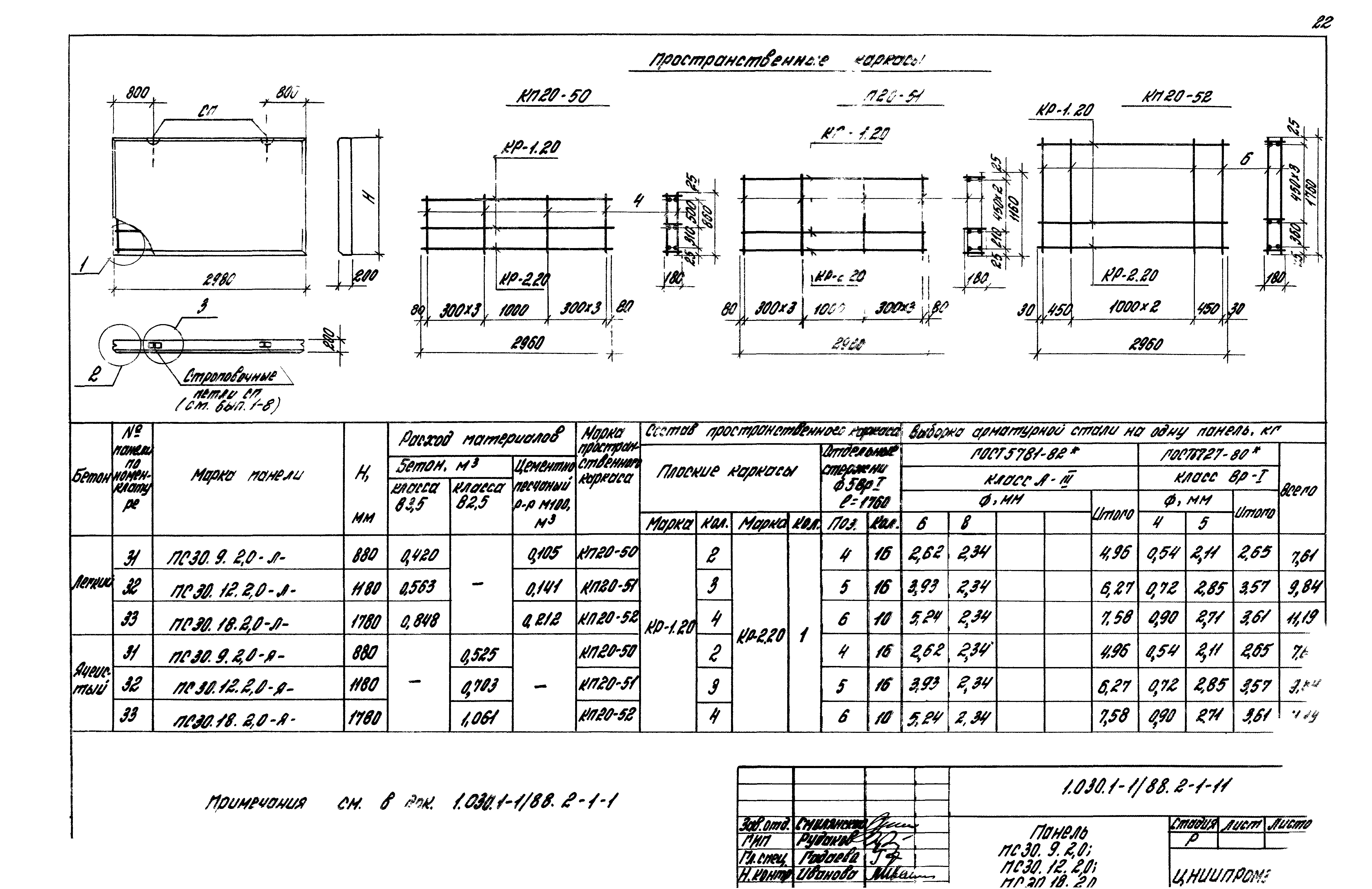

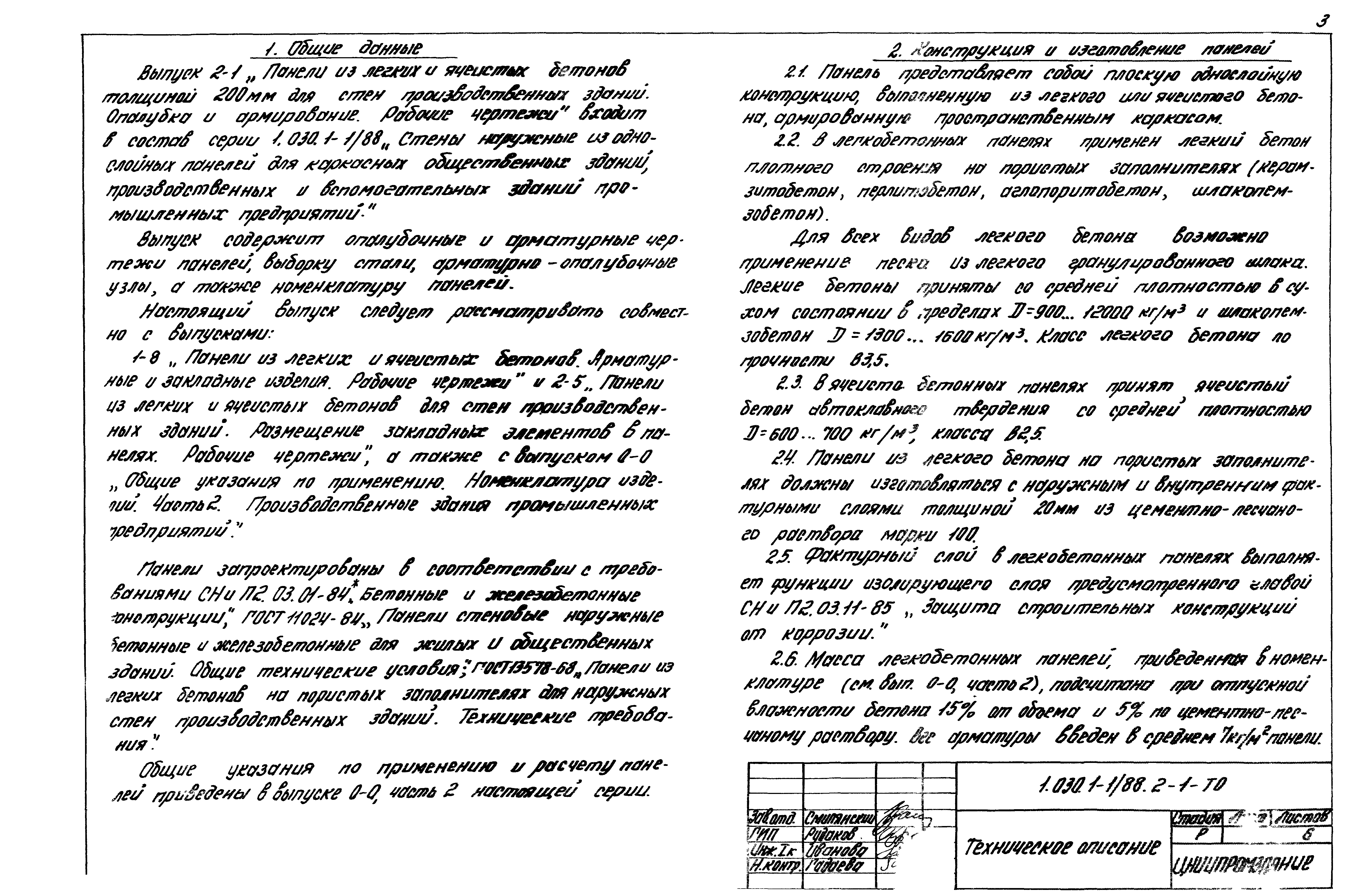

Оглавление:	1.030.1-1/88.2-1-ТО Техническое описание 1.030.1-1/88.2-1-1НИ Номенклатура панелей из легких бетонов 1.030.1-1/88.2-1-2НИ Номенклатура панелей из ячеистого бетона 1.030.1-1/88.2-1-1 Панель ПС 60.9.2,0 1.030.1-1/88.2-1-2 Панель ПС 60.12.2,0 1.030.1-1/88.2-1-3 Панель ПС 60.15.2,0 1.030.1-1/88.2-1-4 Панель ПС 60.18.2,0 1.030.1-1/88.2-1-5 Панель ПС 62.9.2,0 1.030.1-1/88.2-1-6 Панель ПС 62.12.2,0 1.030.1-1/88.2-1-7 Панель ПС 62.18.2,0 1.030.1-1/88.2-1-8 Панель ПС 65.9.2,0 1.030.1-1/88.2-1-9 Панель ПС 65.12.2,0 1.030.1-1/88.2-1-10 Панель ПС 65.18.2,0 1.030.1-1/88.2-1-11 Панель ПС 30.9.2,0; ПС 30.12.2,0; ПС 30.18.2,0 1.030.1-1/88.2-1-12 Панель ПС 30.12.2,0; ПС 30.18.2,0; ПС 30.24.2,0 1.030.1-1/88.2-1-13 Панель простенка ПС 15.12.2,0; ПС 15.18.2,0; ПС 15.24.2,0 1.030.1-1/88.2-1-14 Панель простенка ПС 12.12.2,0; ПС 12.18.2,0; ПС 12.24.2,0 1.030.1-1/88.2-1-15 Панель простенка ПС 6.12.2,0; ПС 6.18.2,0; ПС 6.24.2,0 1.030.1-1/88.2-1-16 Панель простенка 3ПС 4.9.2,0; 3ПС 4.12.2,0; 3ПС 4.18.2,0 1.030.1-1/88.2-1-17 Узлы 1… 8
Разработан:	НИИЖБ Госстроя СССР АО ЦНИИпромзданий
Утверждён:	17.03.1989 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy АЧ-10)
Издан:	АПП ЦИТП (1991 г. )
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Строительные элементы Стены. Перегородки. Фасады Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП 2.03.01-84* «Бетонные и железобетонные конструкции» ВСН 66-89-76 «Инструкция по отделке фасадных поверхностей панелей для наружных стен» ГОСТ 11024-84 «Панели стеновые наружные бетонные и железобетонные для жилых и общественных зданий. Общие технические условия» ГОСТ 13578-68 «Панели из легких бетонов на пористых заполнителях для наружных стен производственных зданий. Технические требования» ГОСТ 23009-78 «Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ВСН 2-82 «Указания по проектированию систем обогрева технологических трубопроводов и оборудования на открытых площадках в химической промышленности» ГОСТ 8509-86 «Уголки стальные горячекатаные равнополочные. Сортамент»
