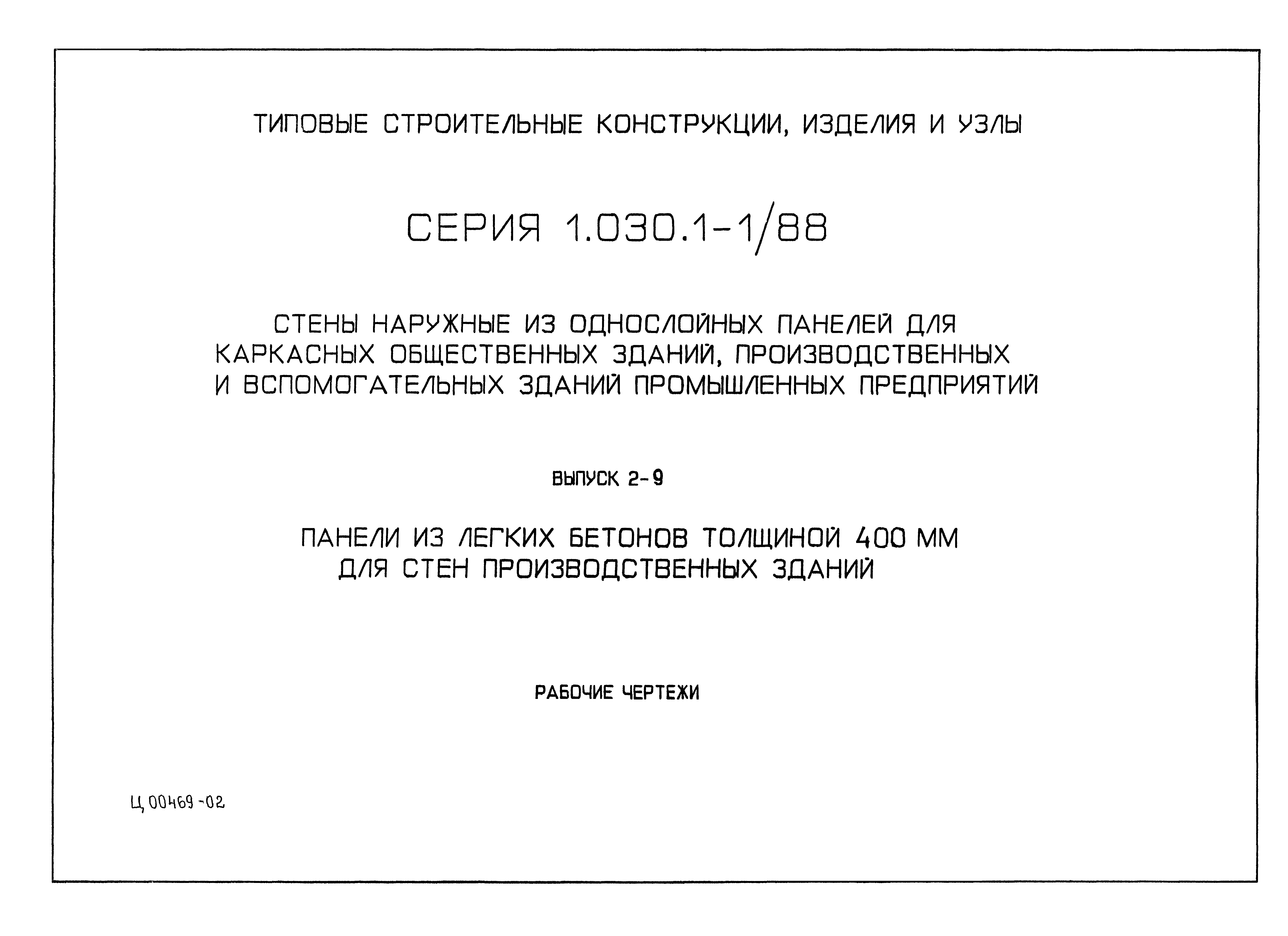

Скачать Серия 1.030.1-1/88 Выпуск 2-9. Панели из легких бетонов толщиной 400 мм для стен производственных зданий. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.030.1-1/88

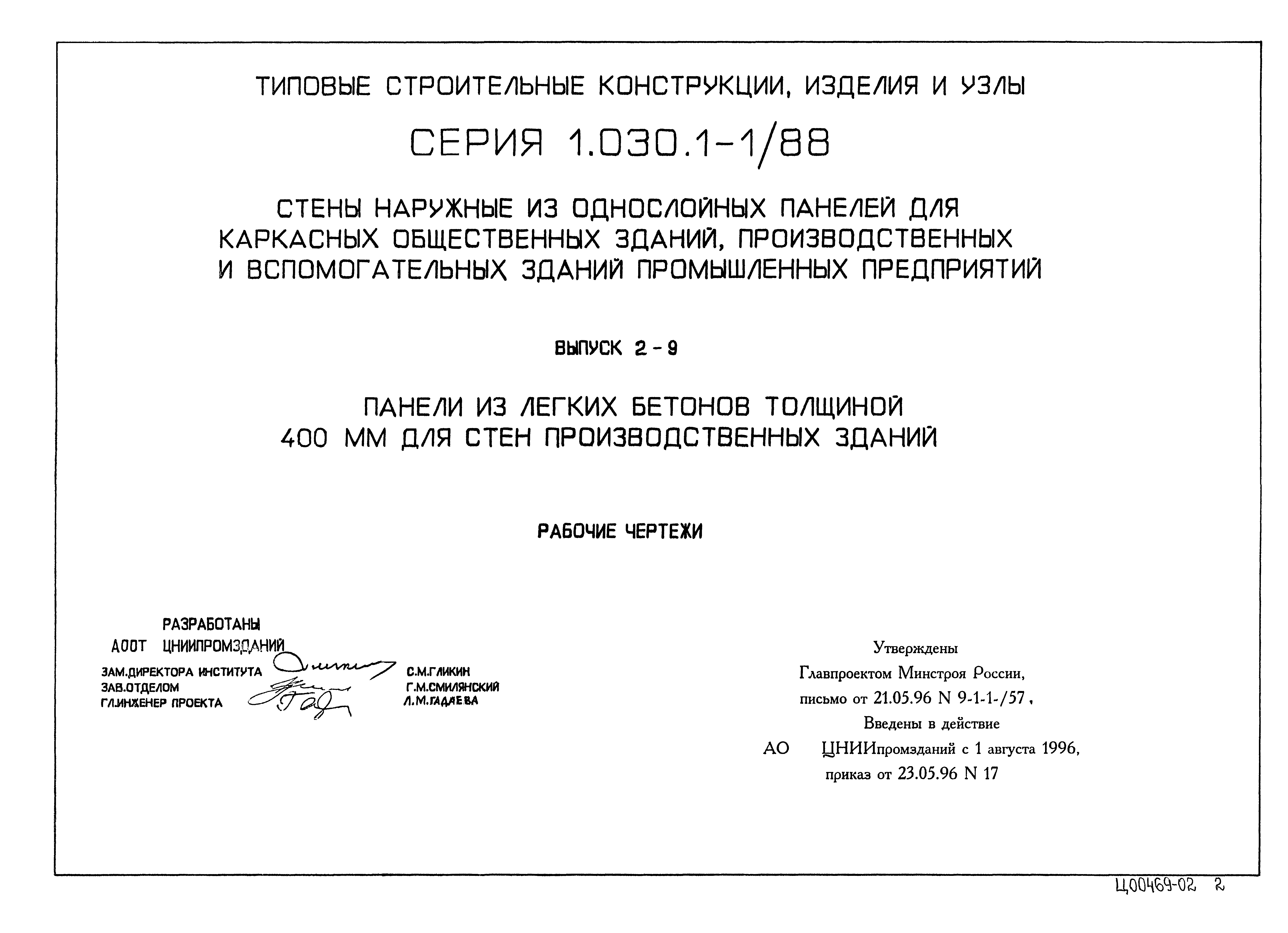

Выпуск 2-9. Панели из легких бетонов толщиной 400 мм для стен производственных зданий. Рабочие чертежи

Обозначение:	Серия 1.030.1-1/88
Обозначение англ:	Series 1.030.1-1/88
Статус:	действует
Название рус.:	Выпуск 2-9. Панели из легких бетонов толщиной 400 мм для стен производственных зданий. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	Выпуск содержит опалубочные и арматурные чертежи панелей, выборку стали, арматурно-опалубочные узлы, а также номенклатуру панелей

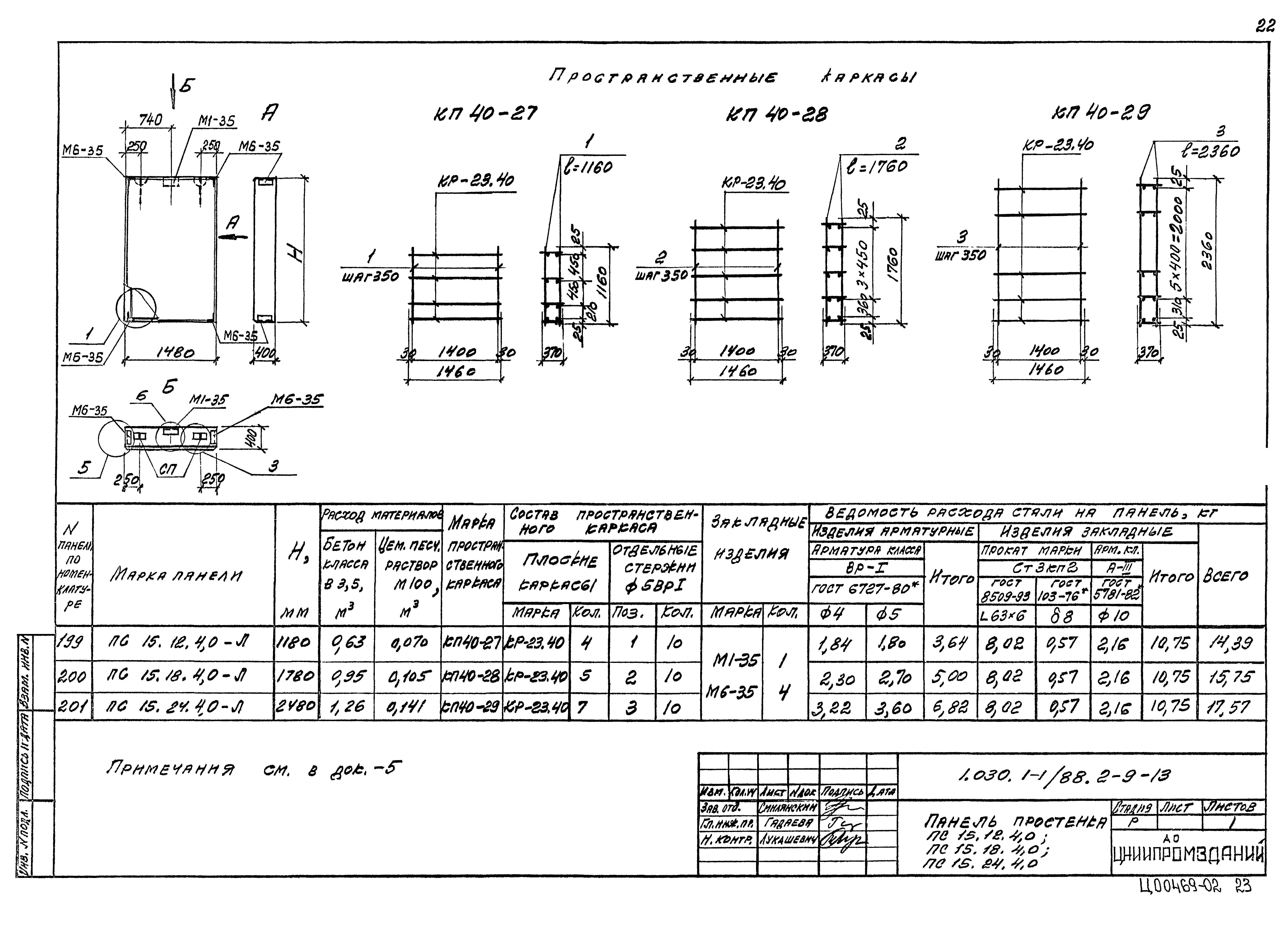

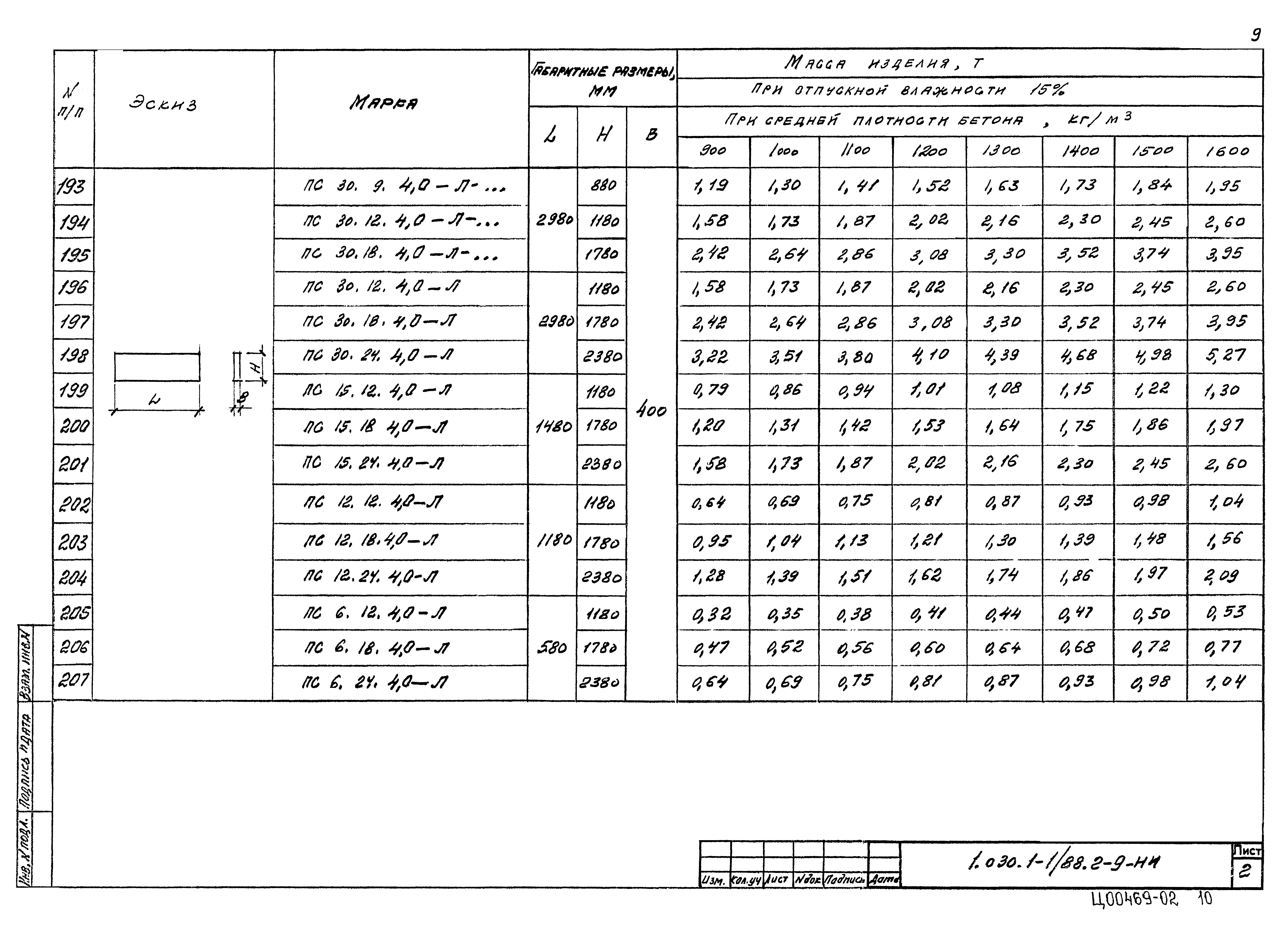

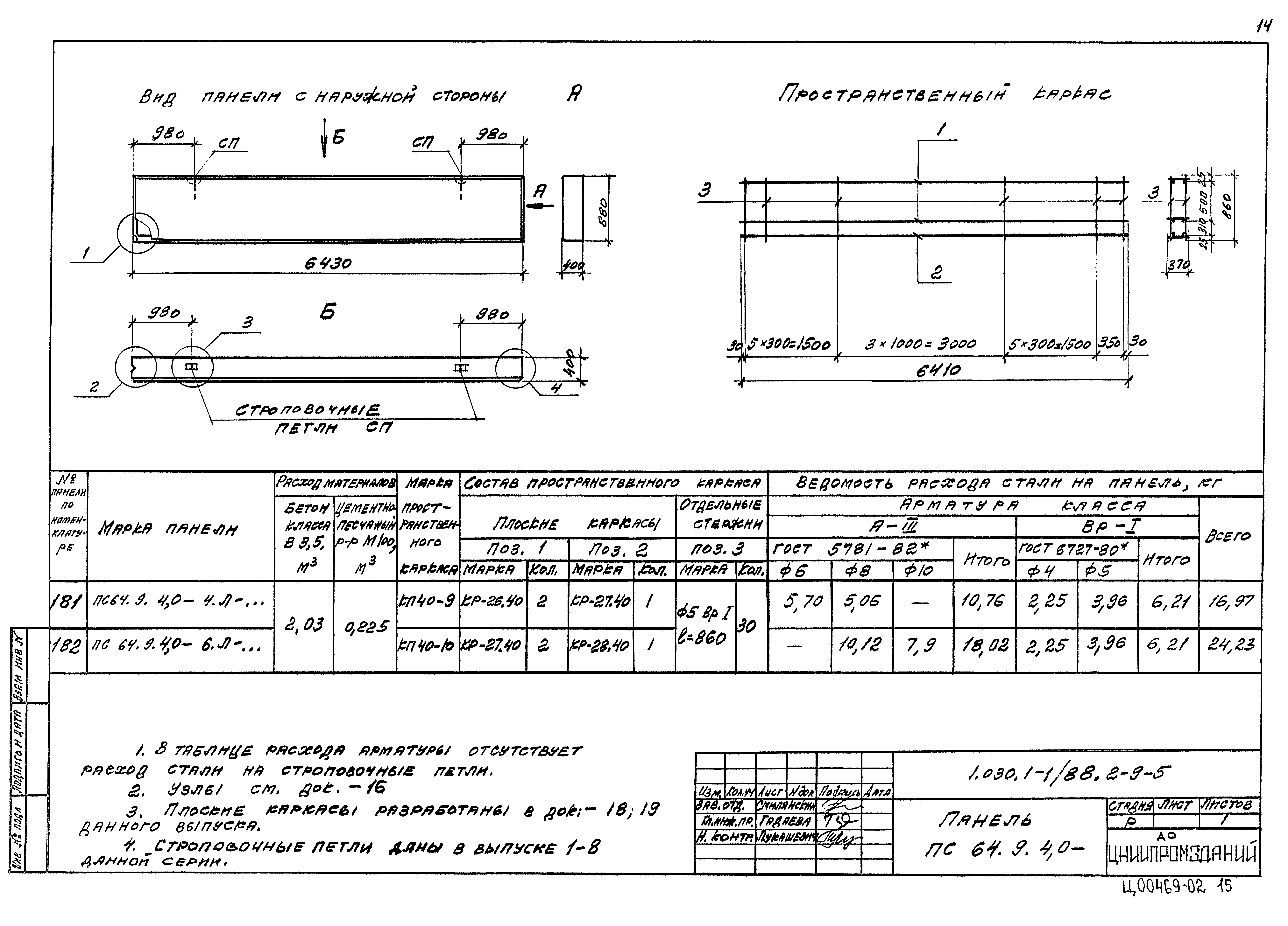

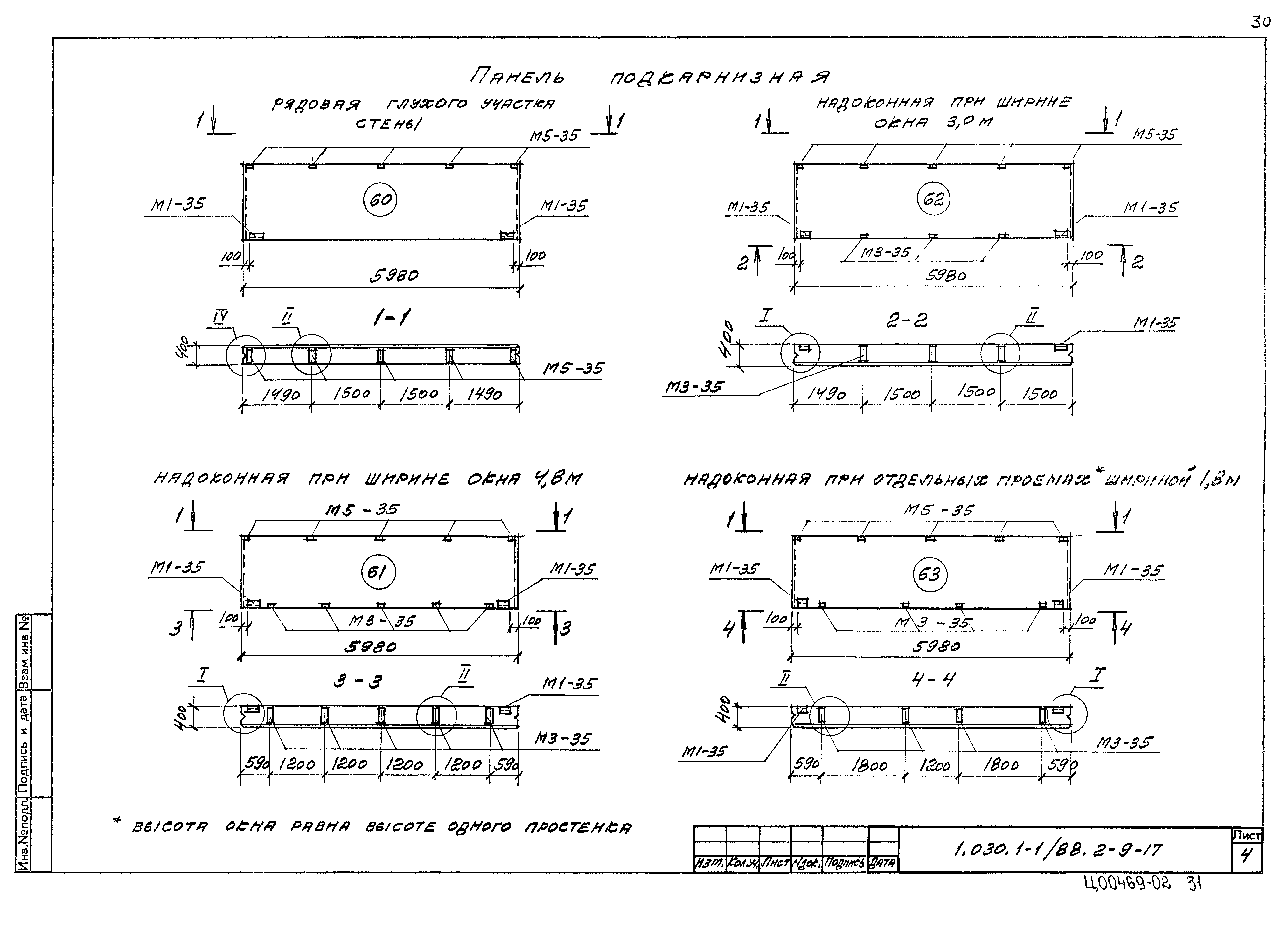

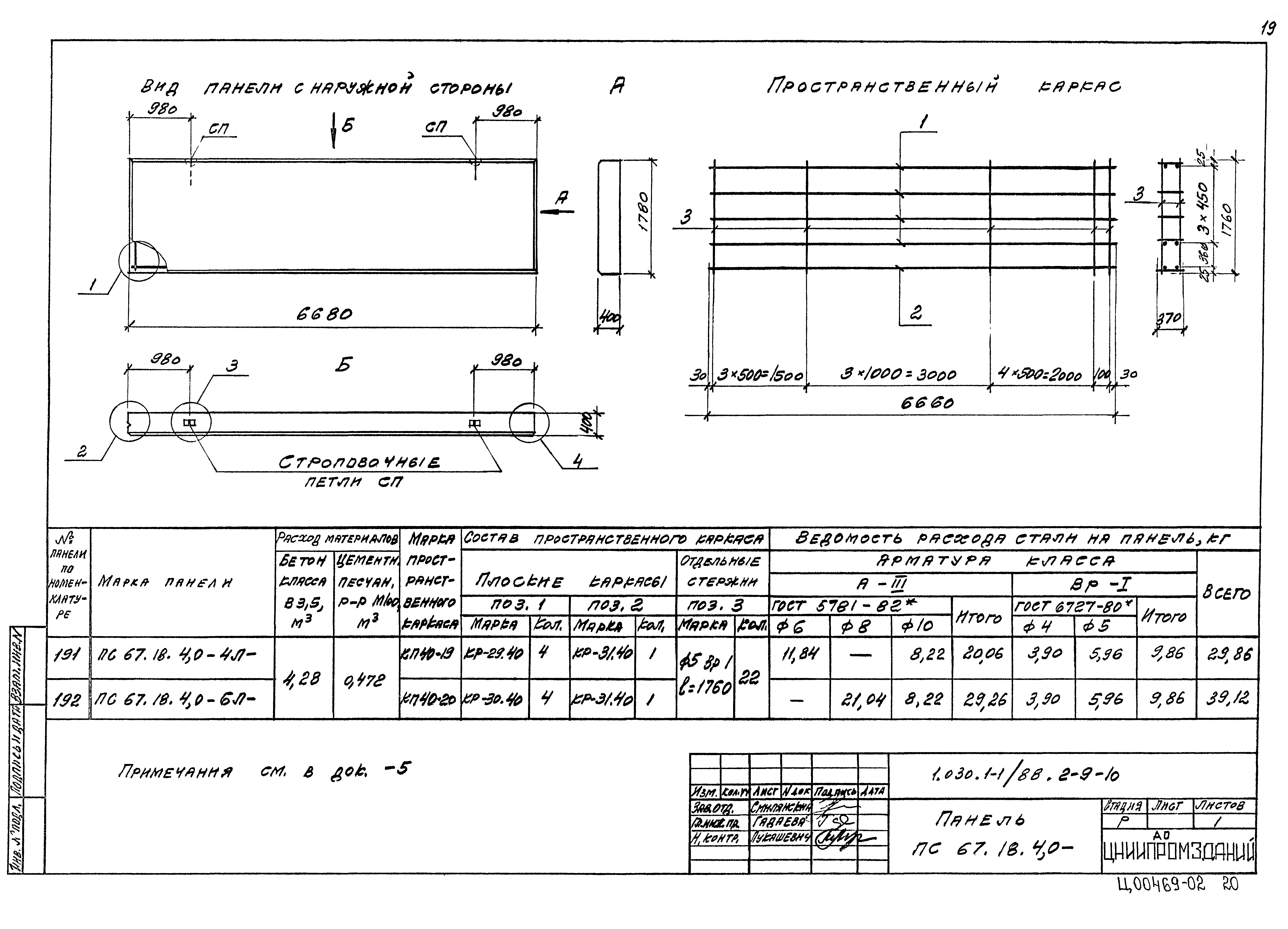

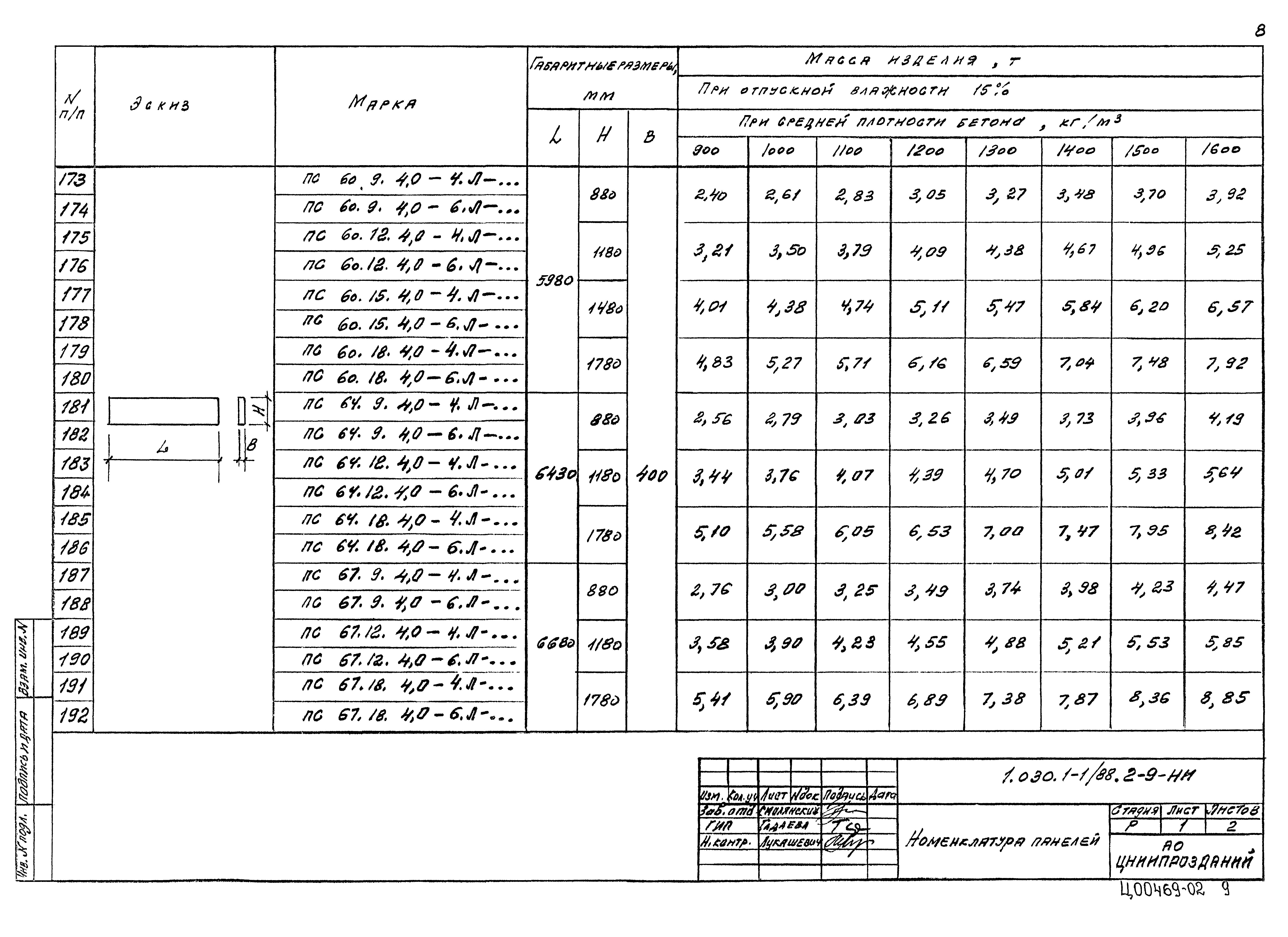

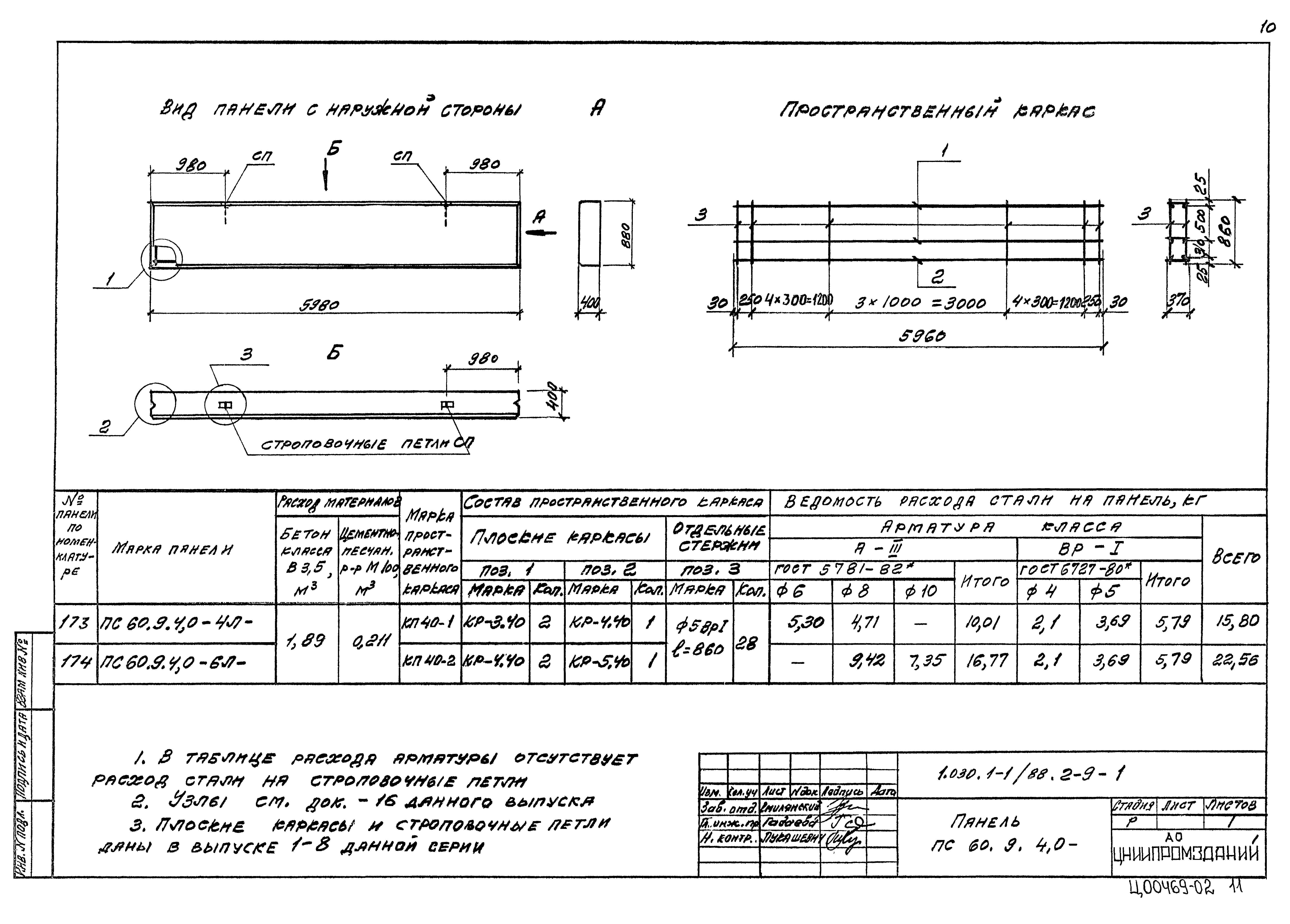

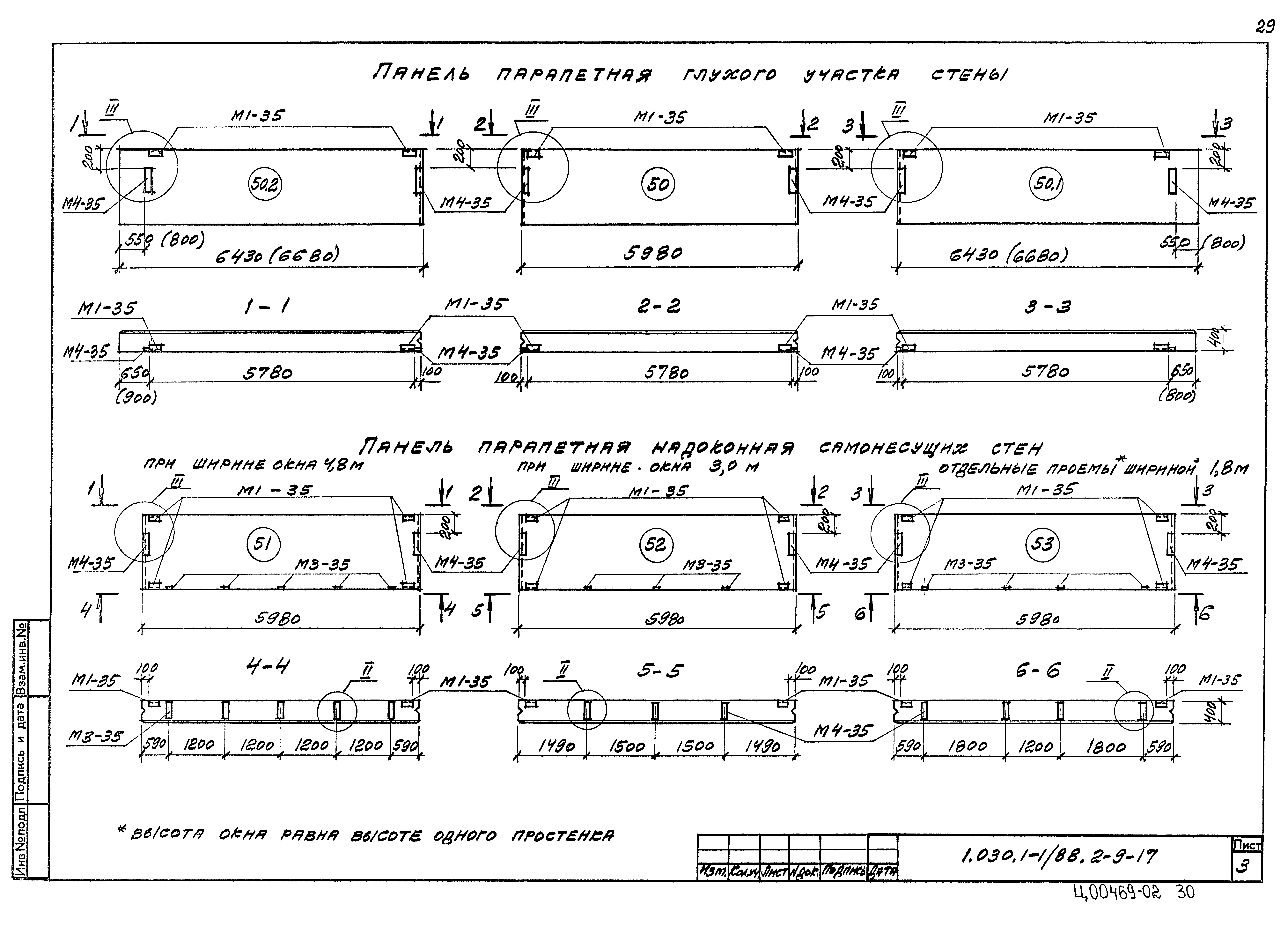

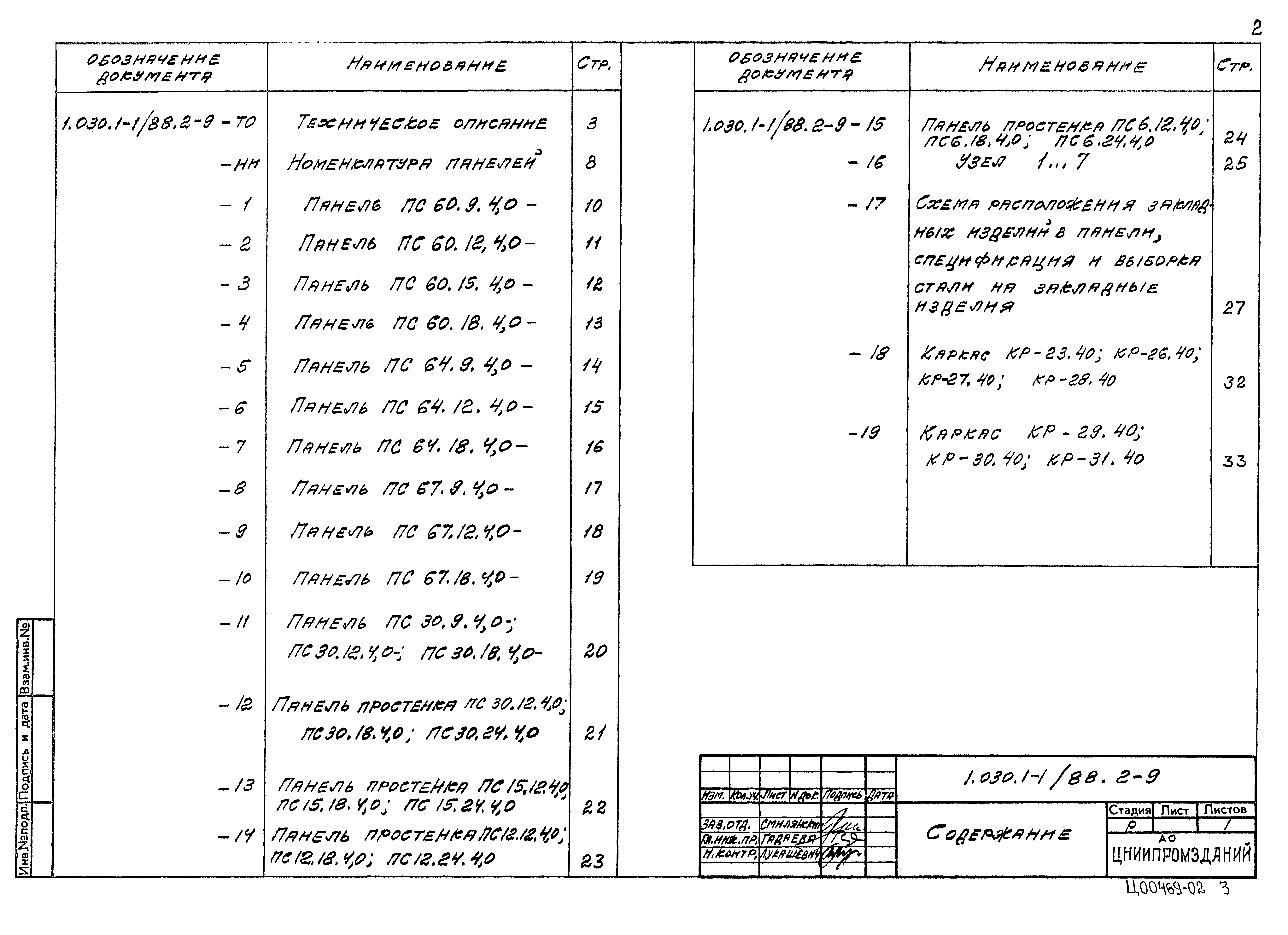

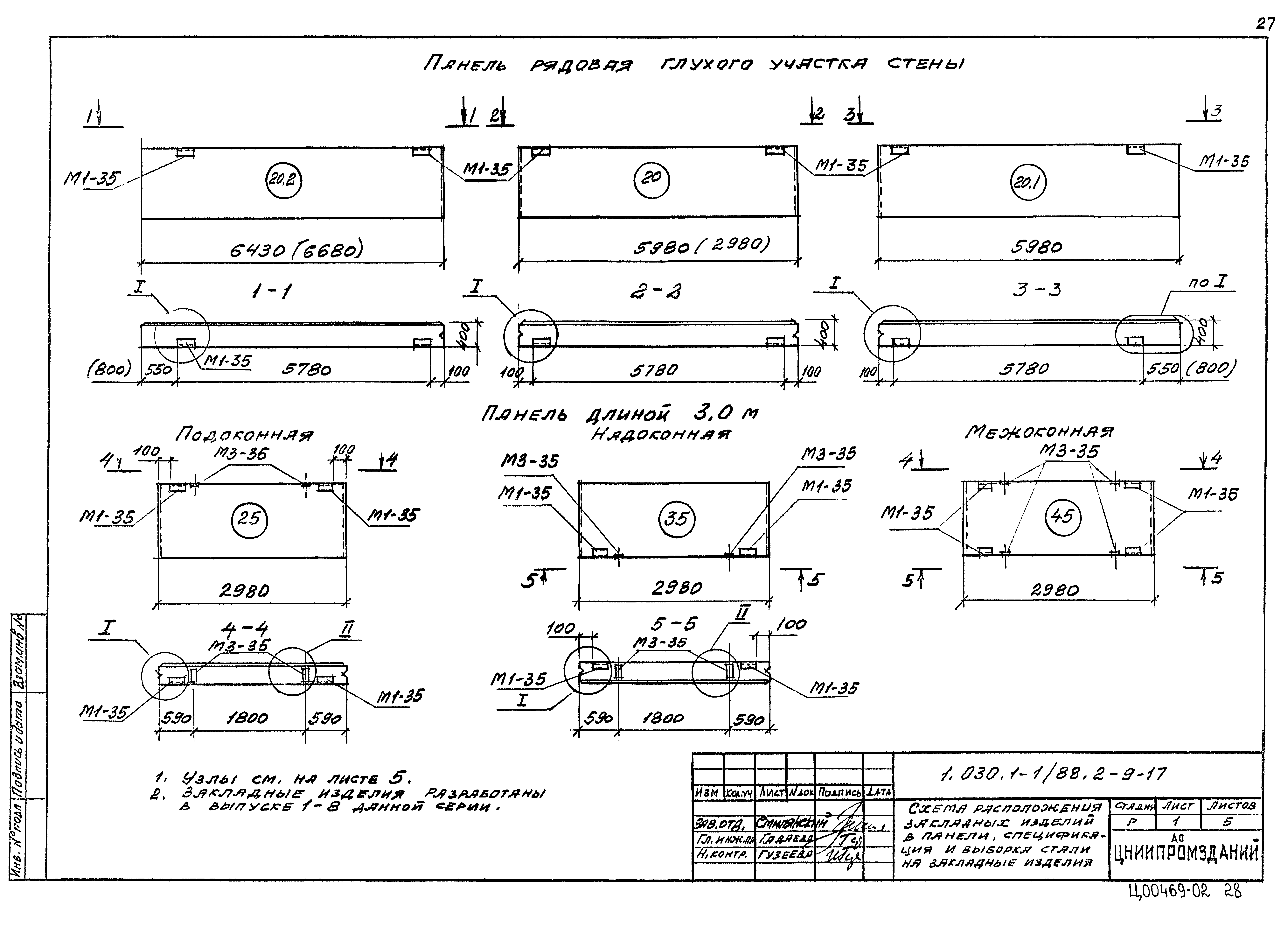

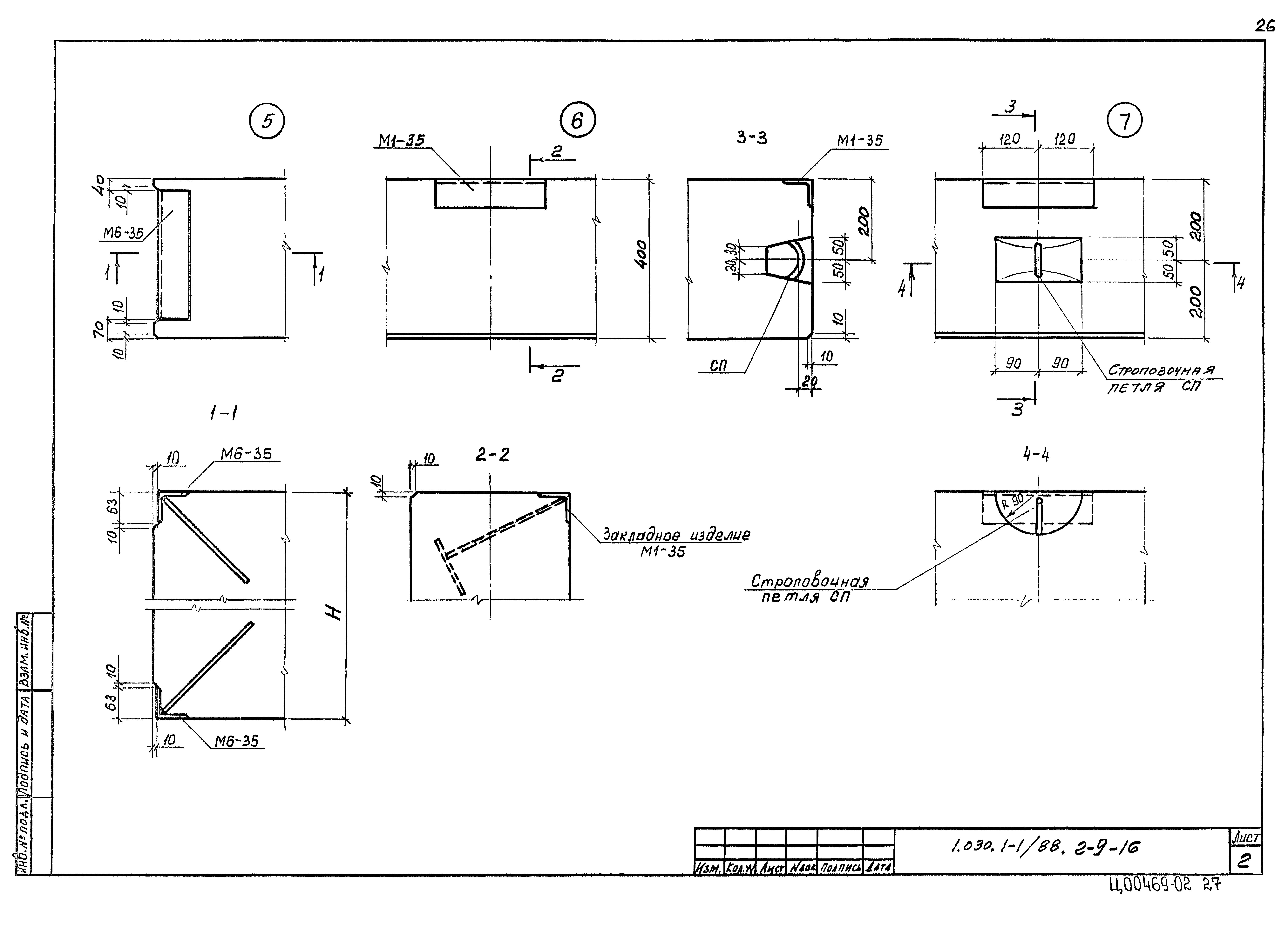

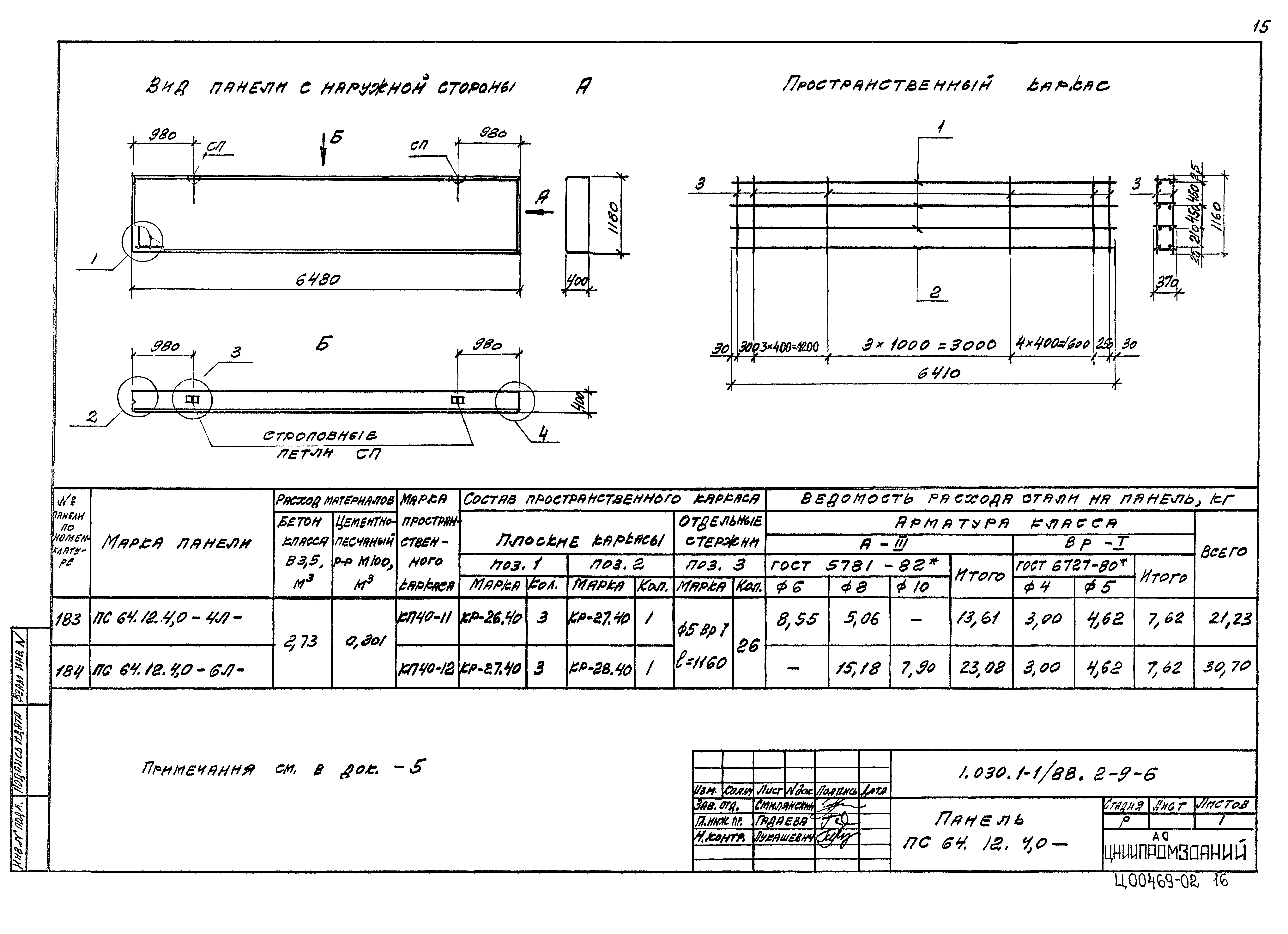

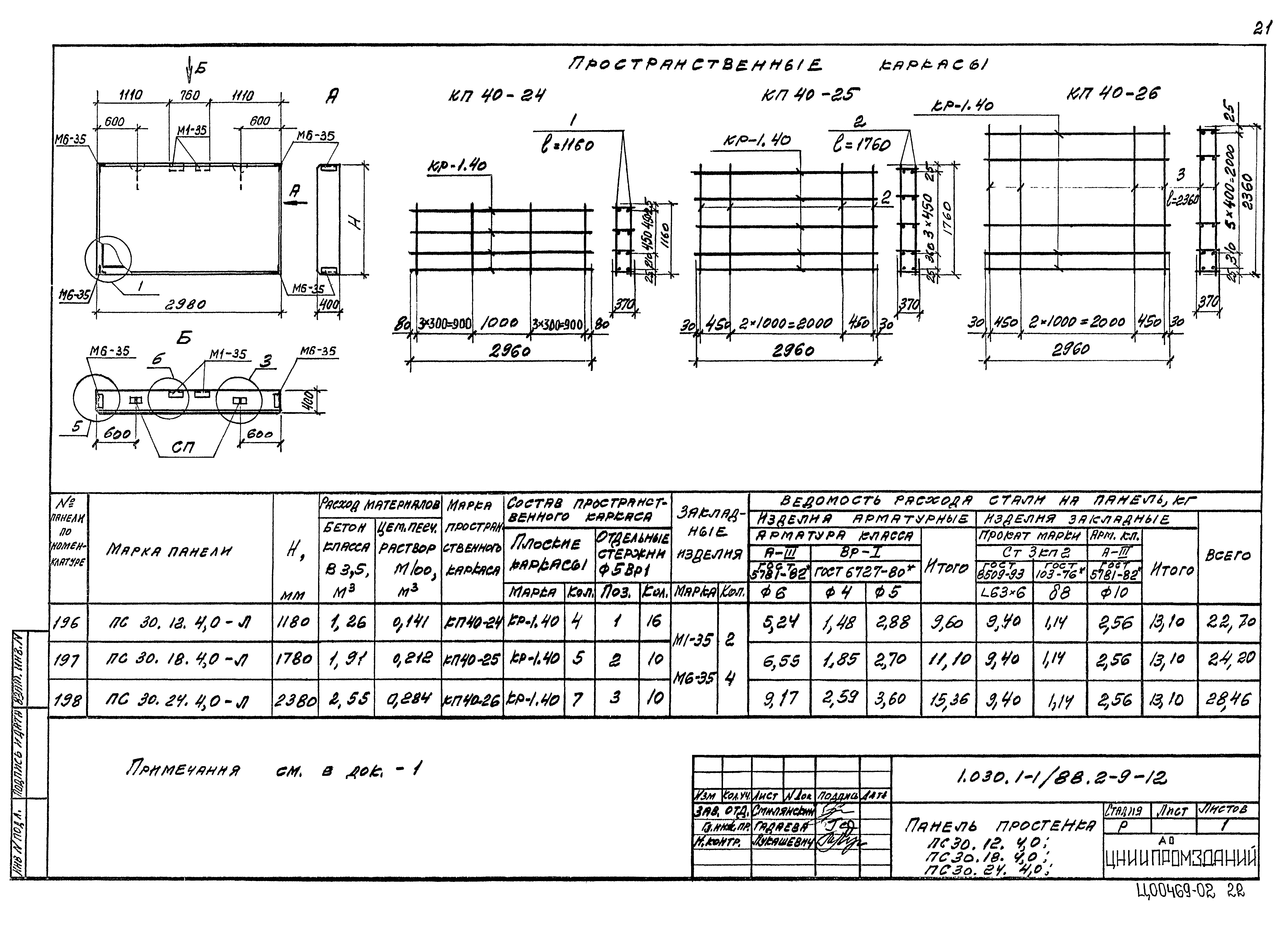

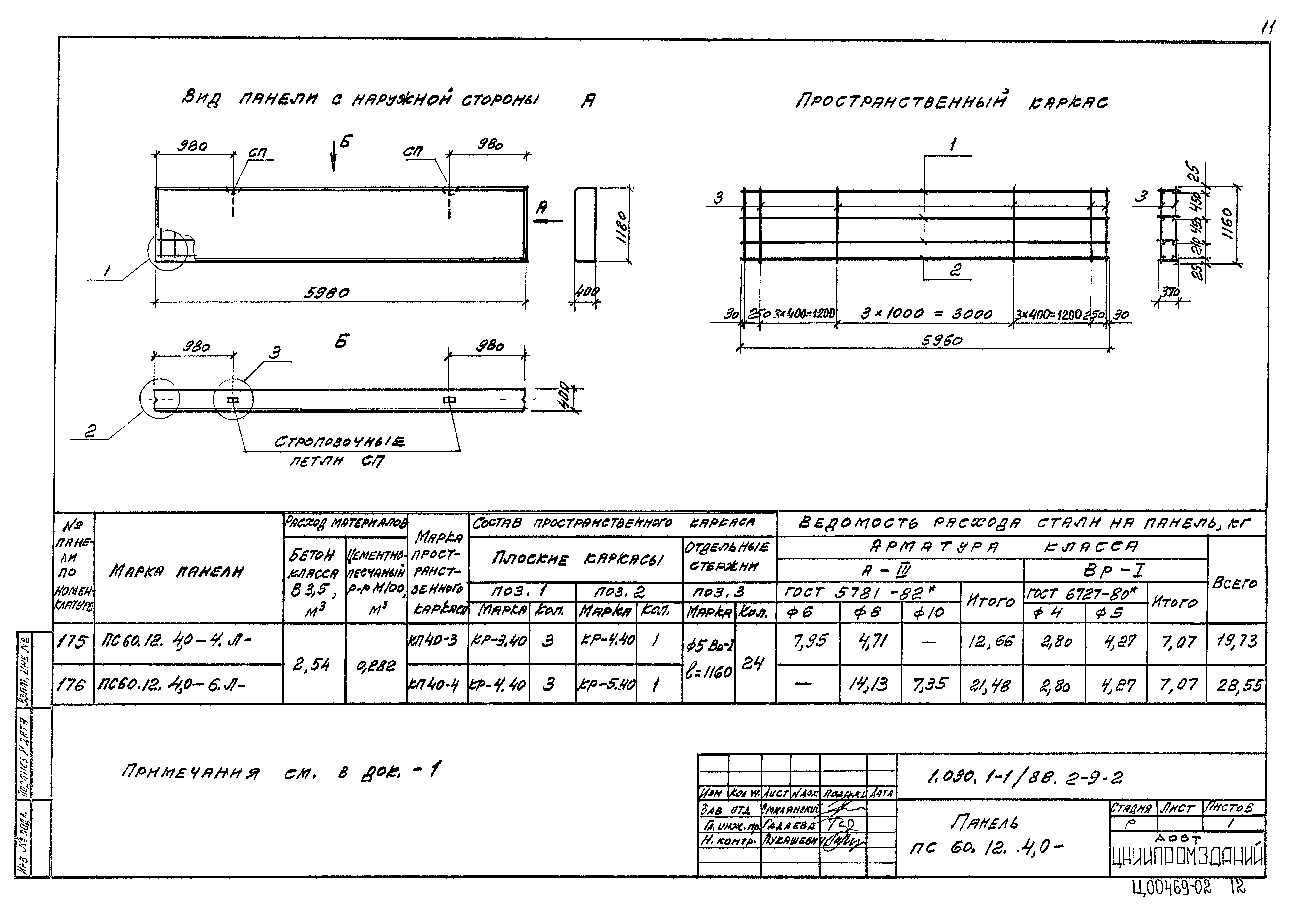

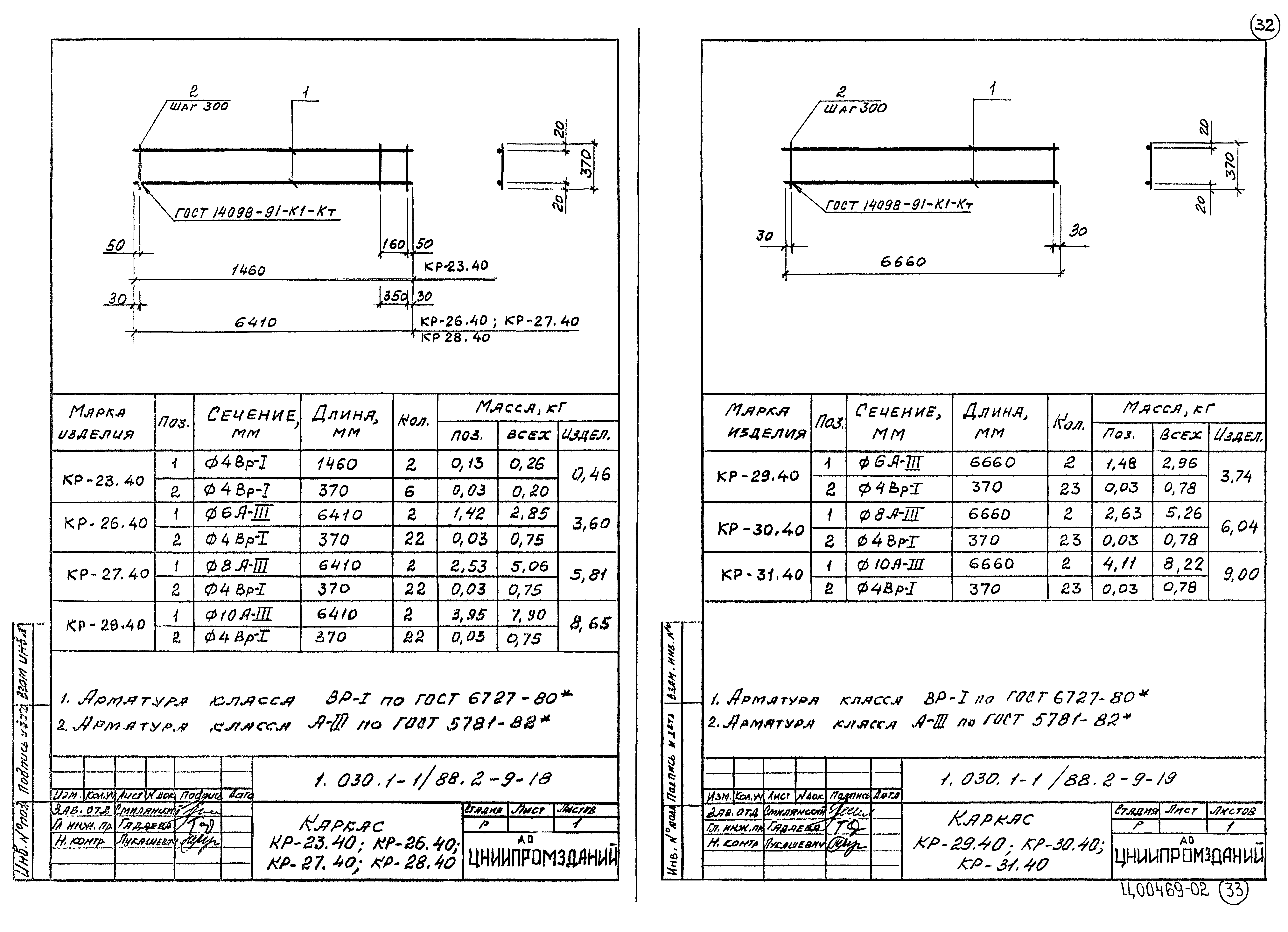

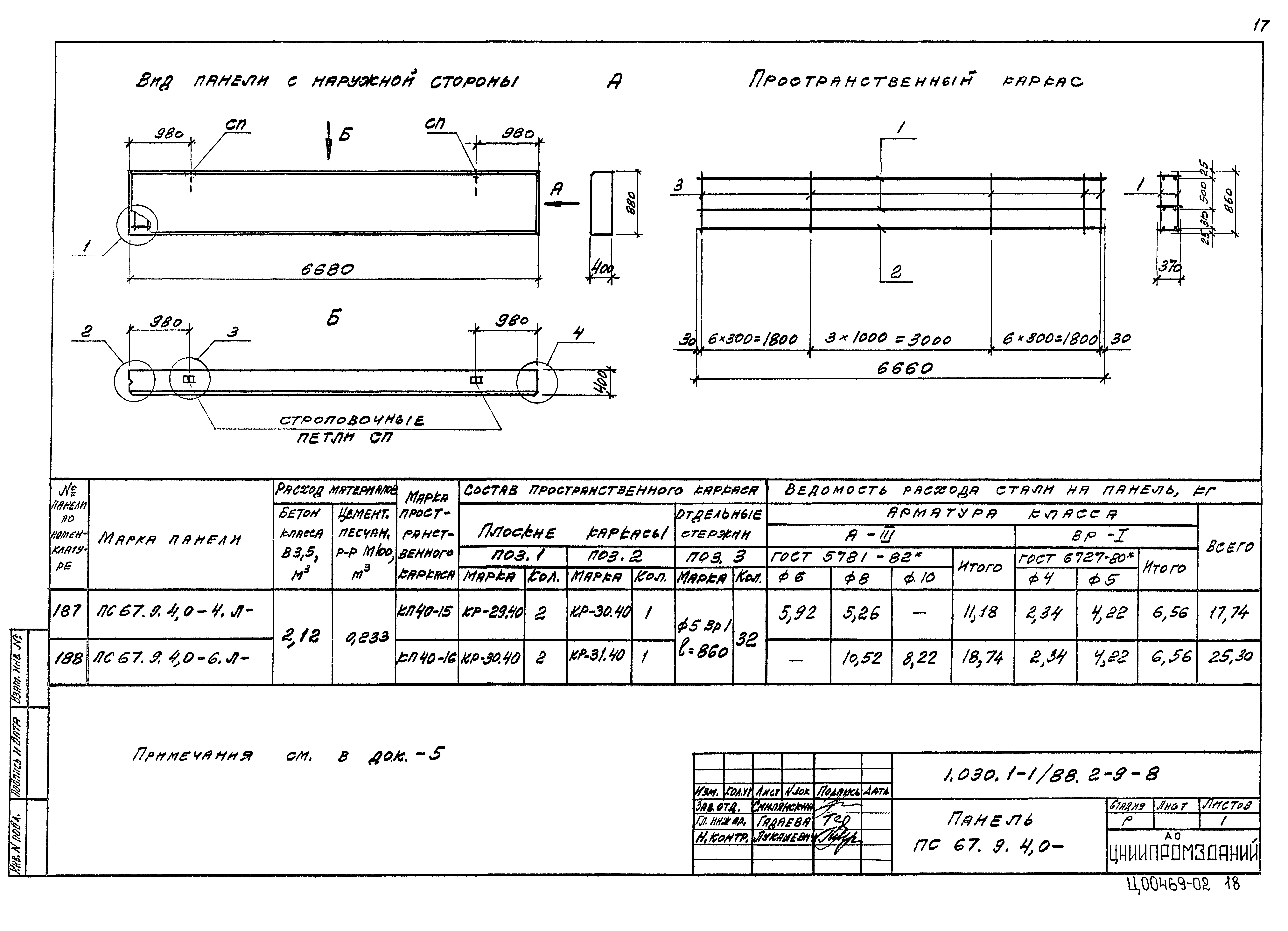

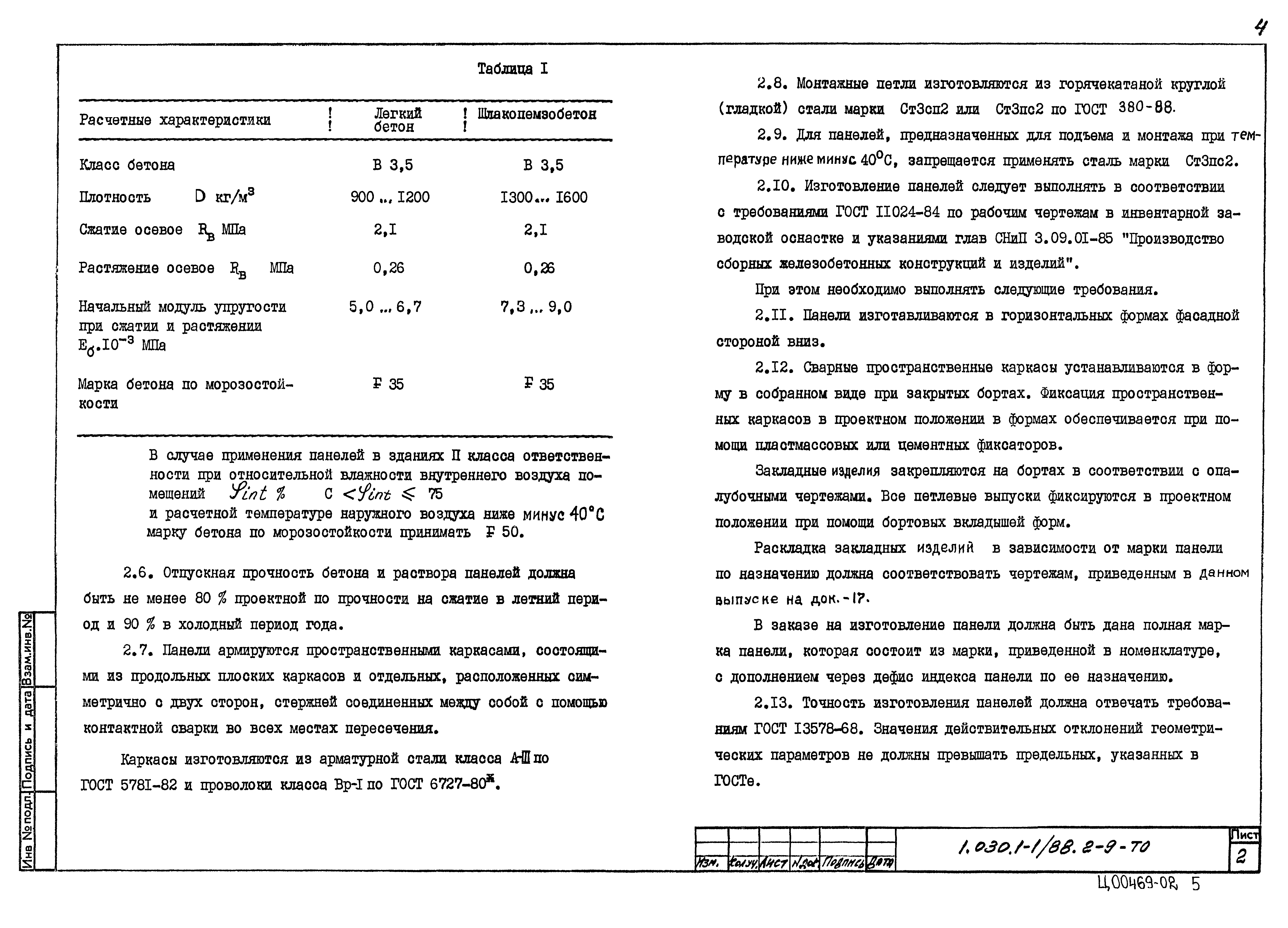

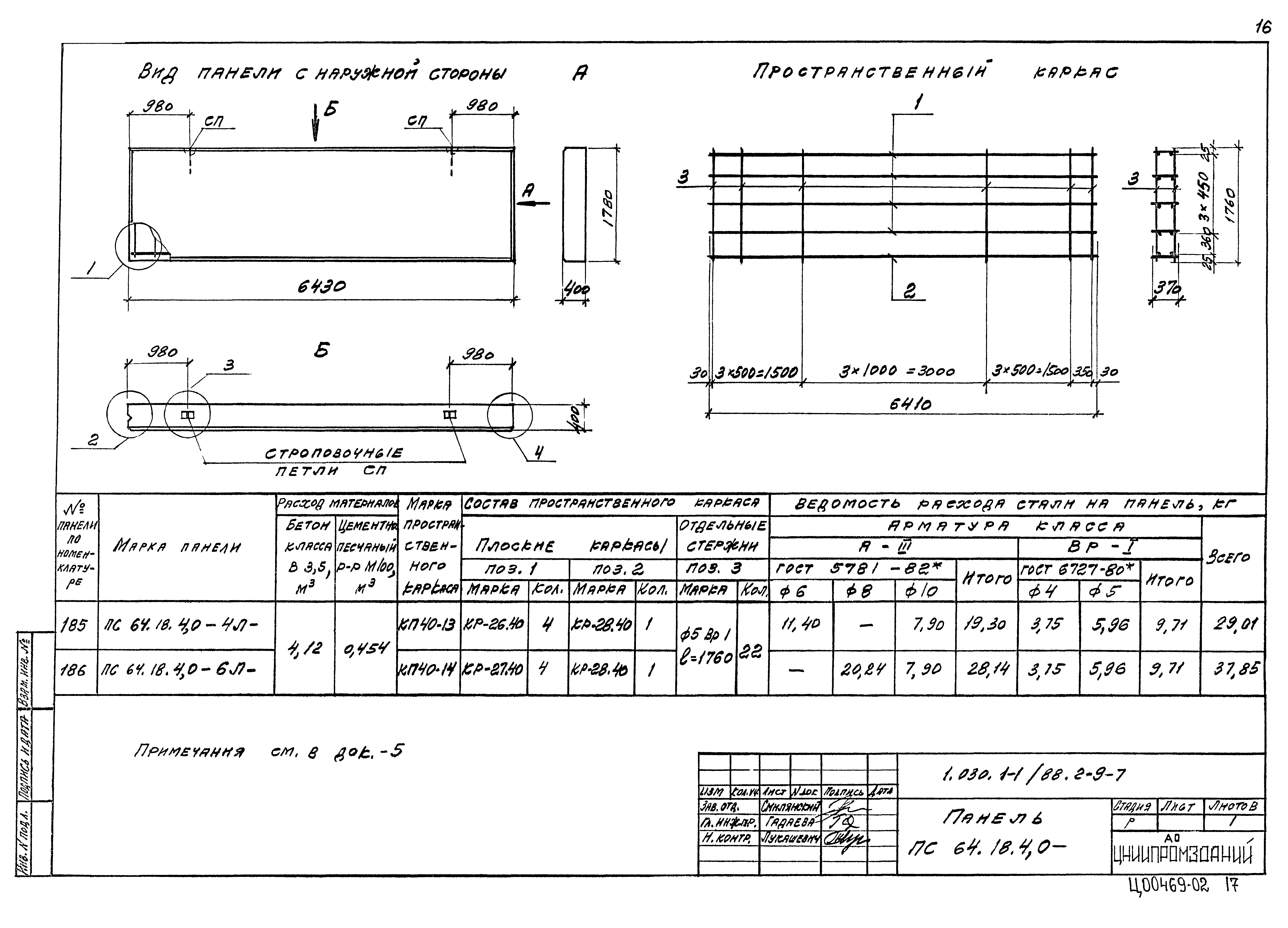

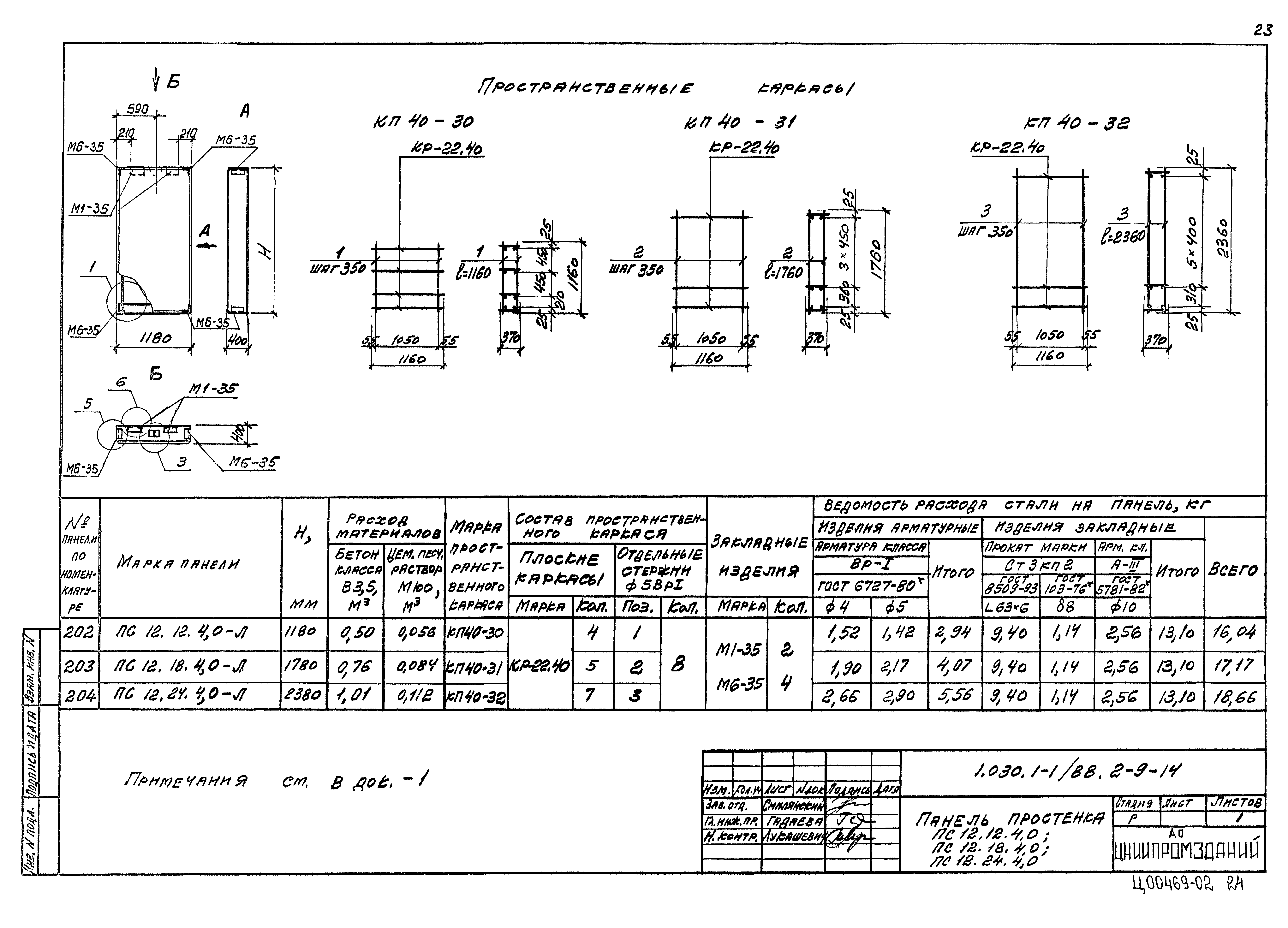

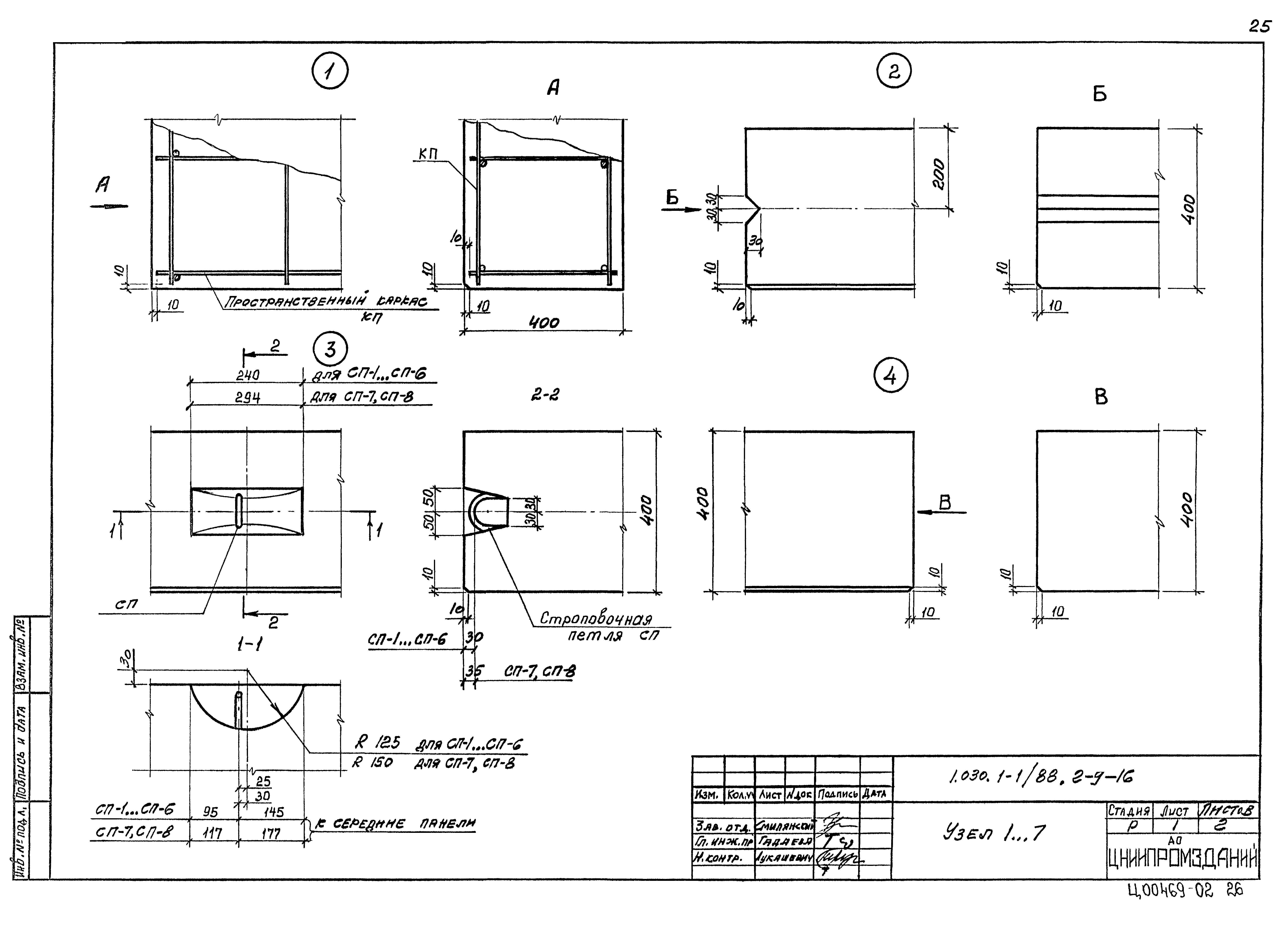

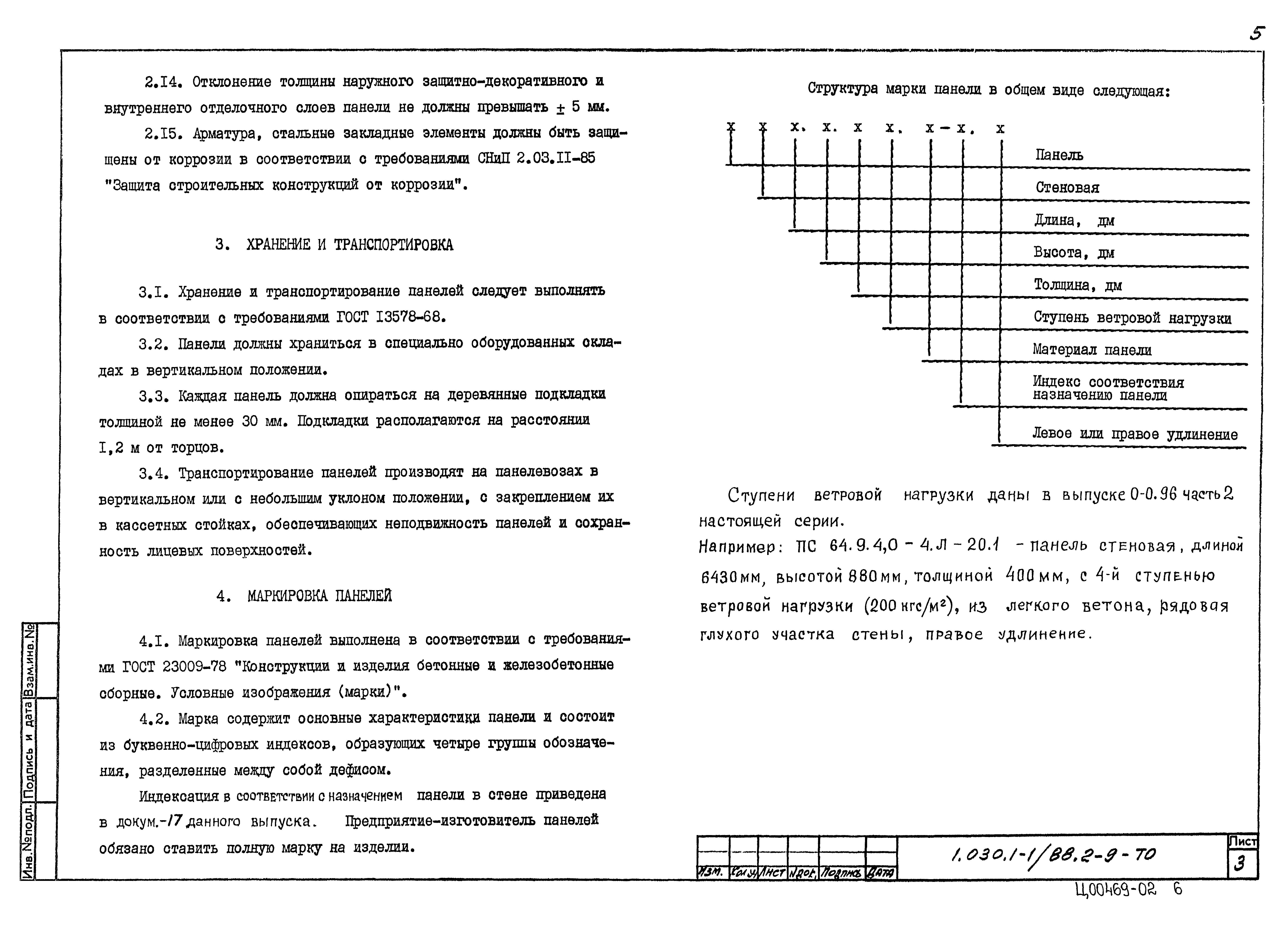

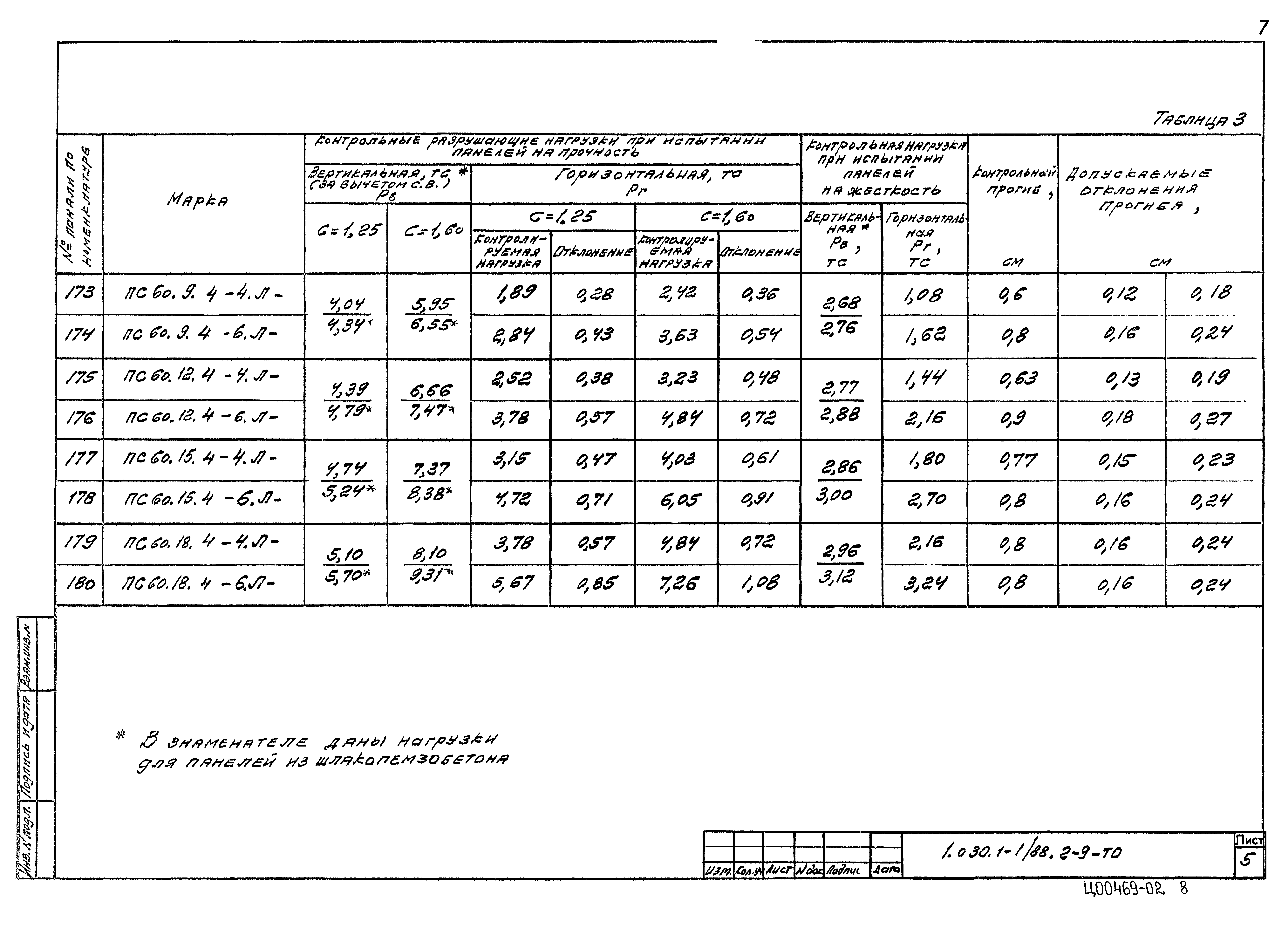

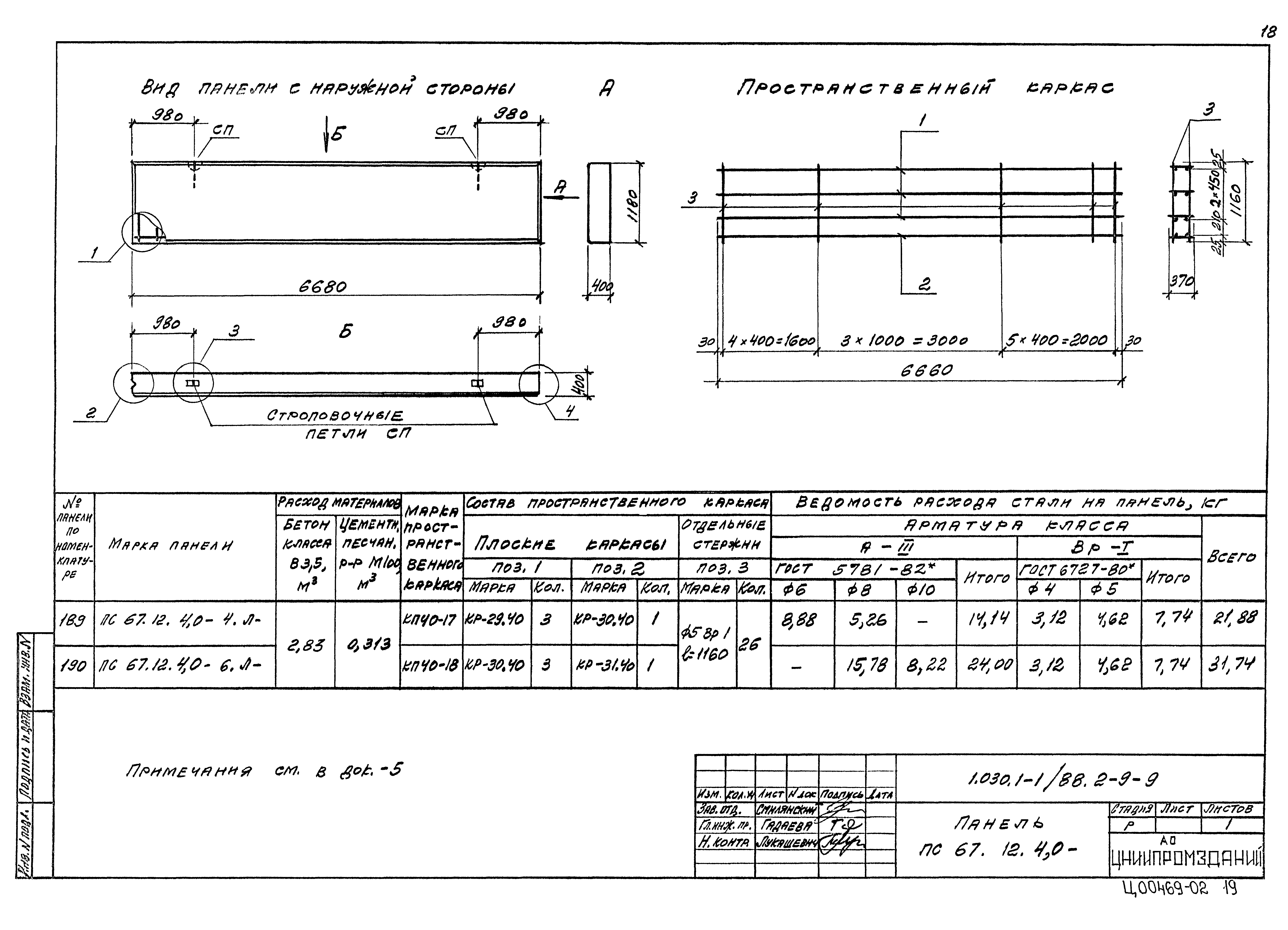

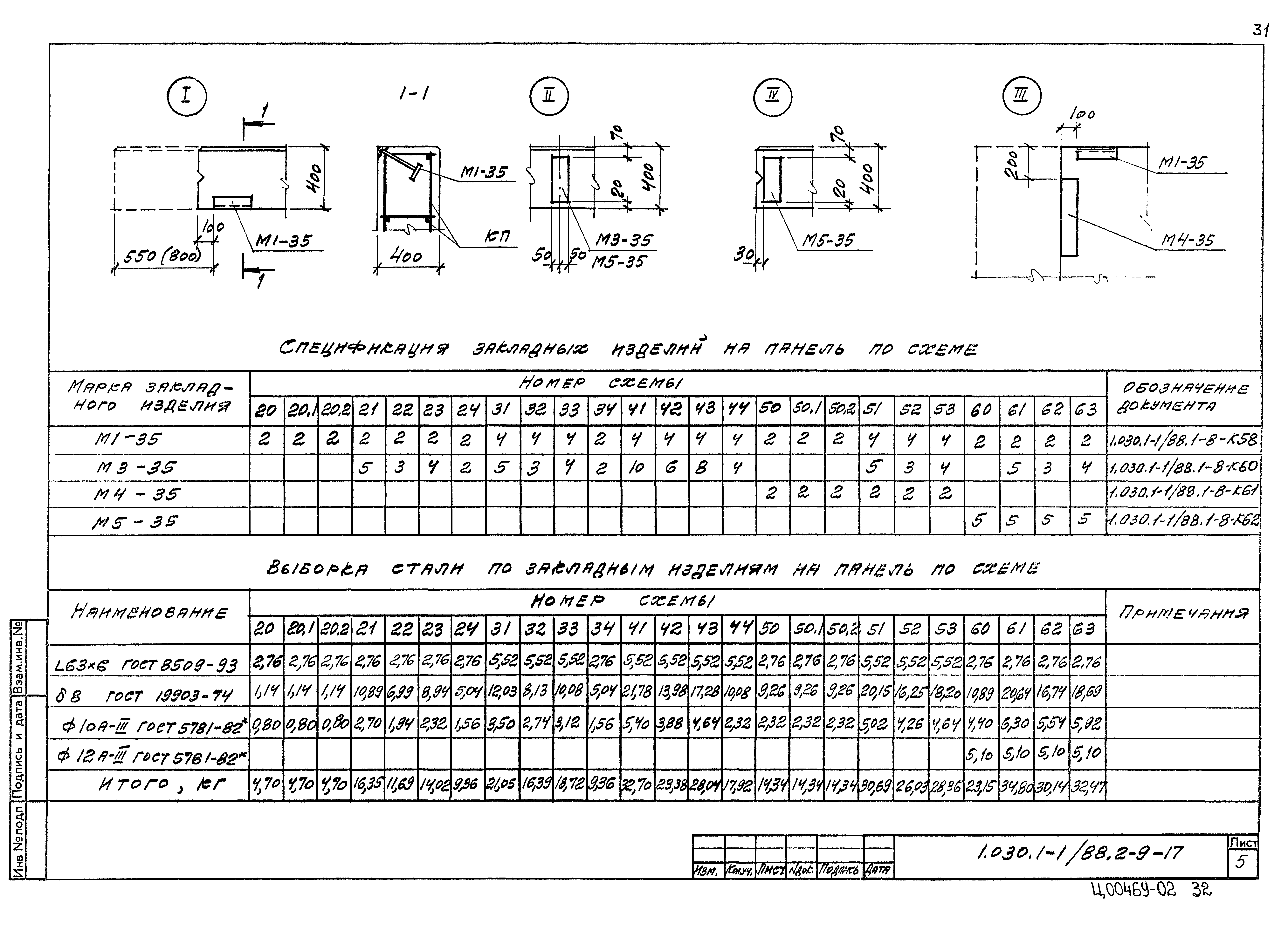

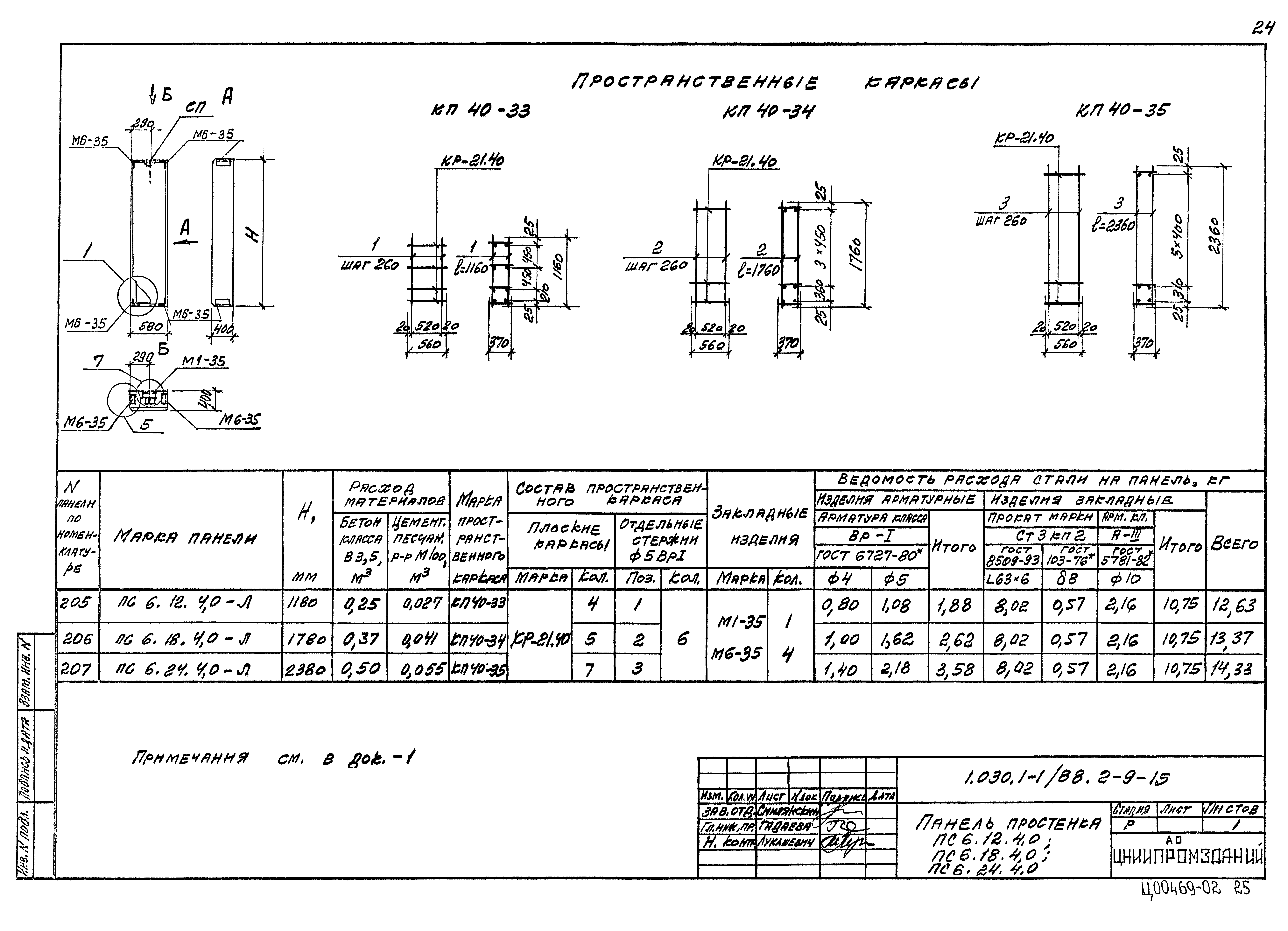

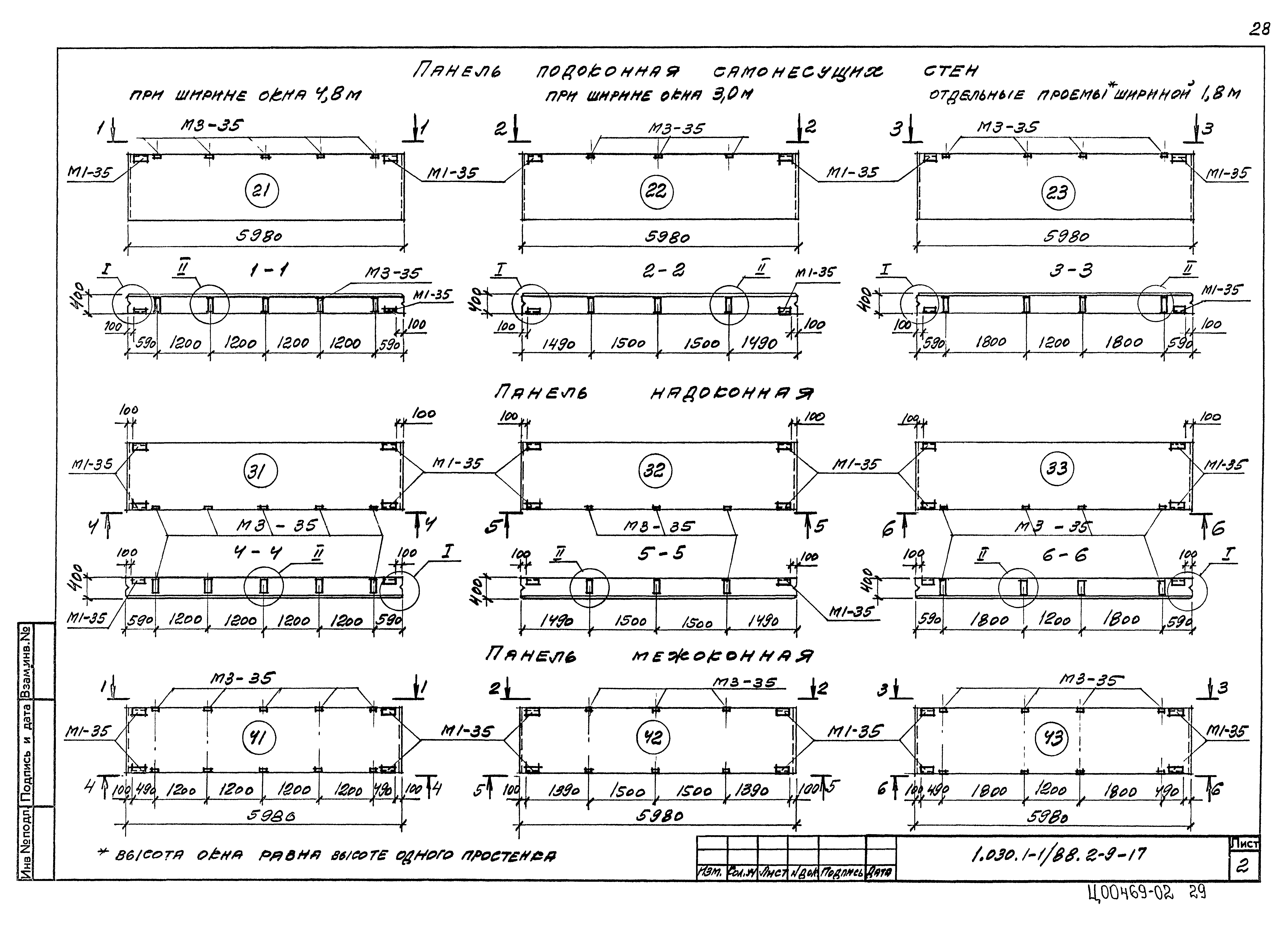

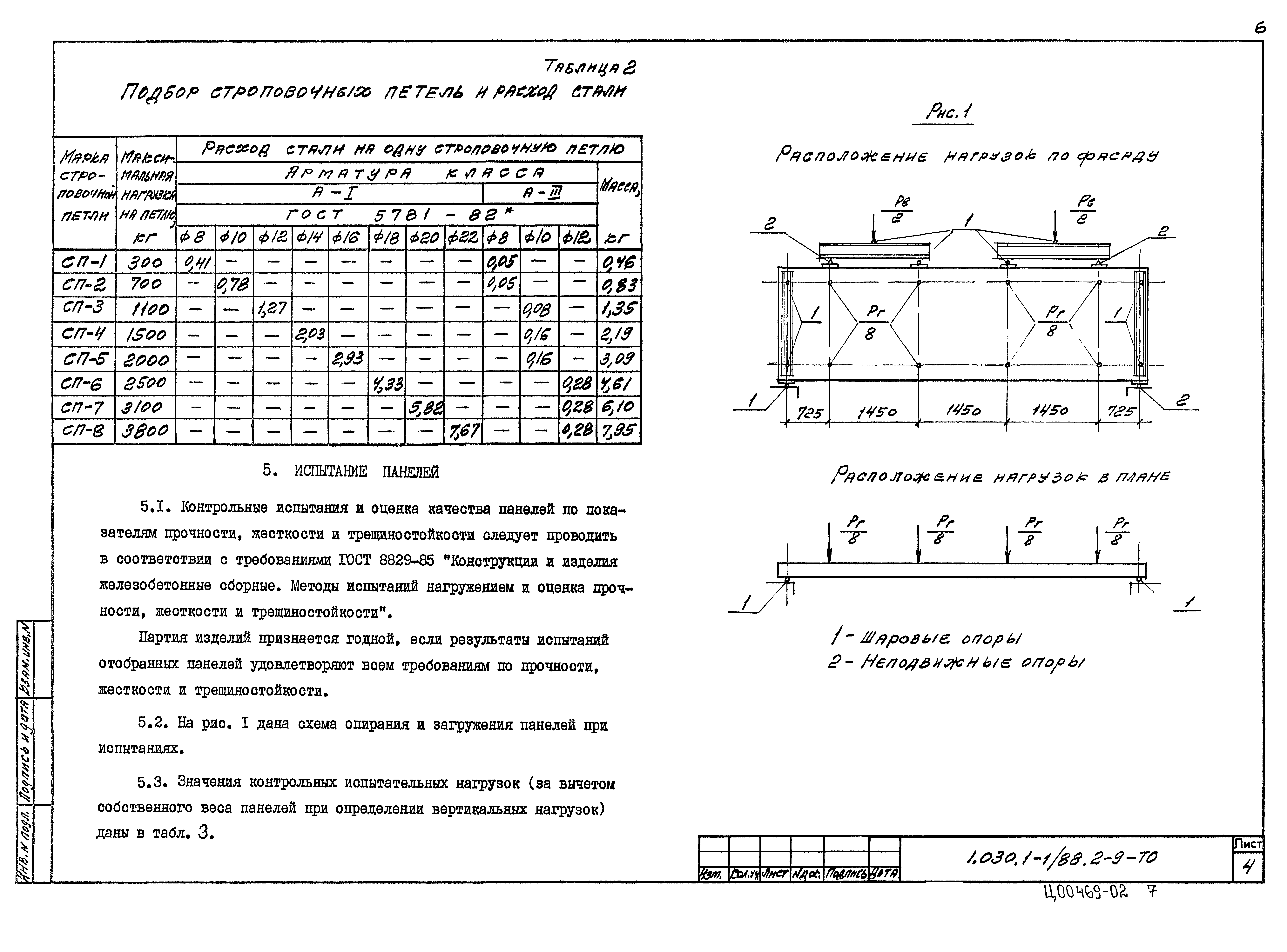

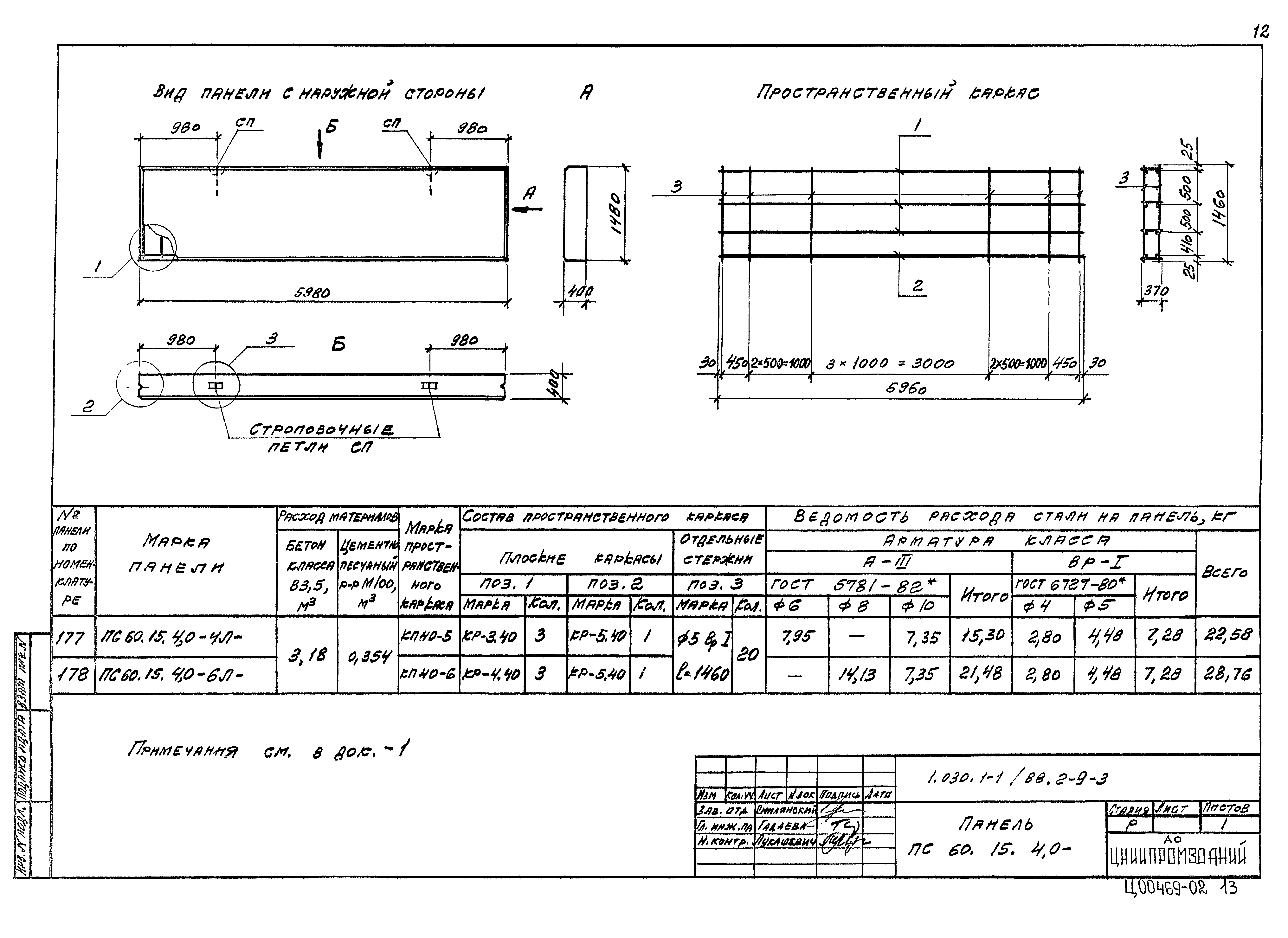

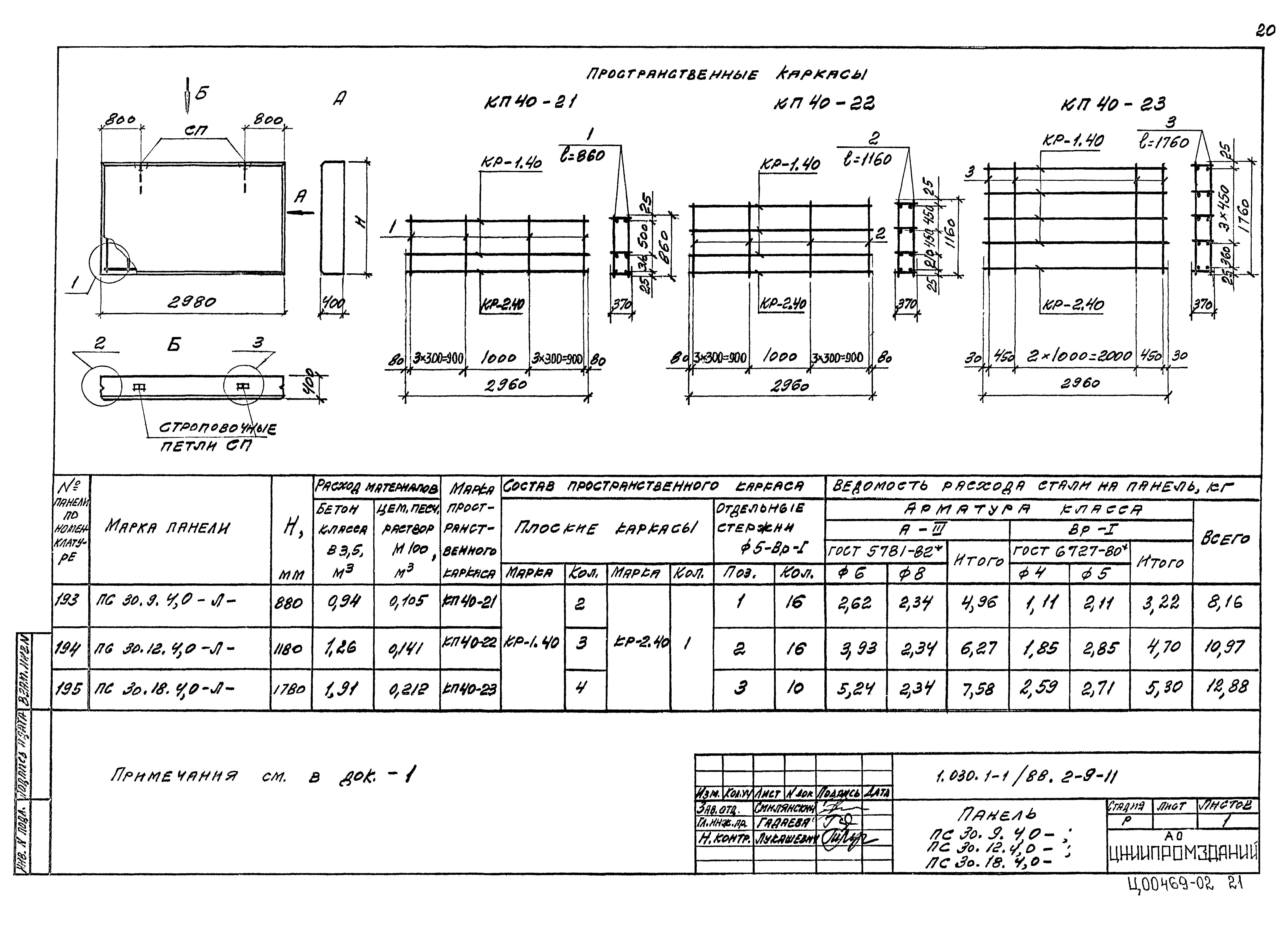

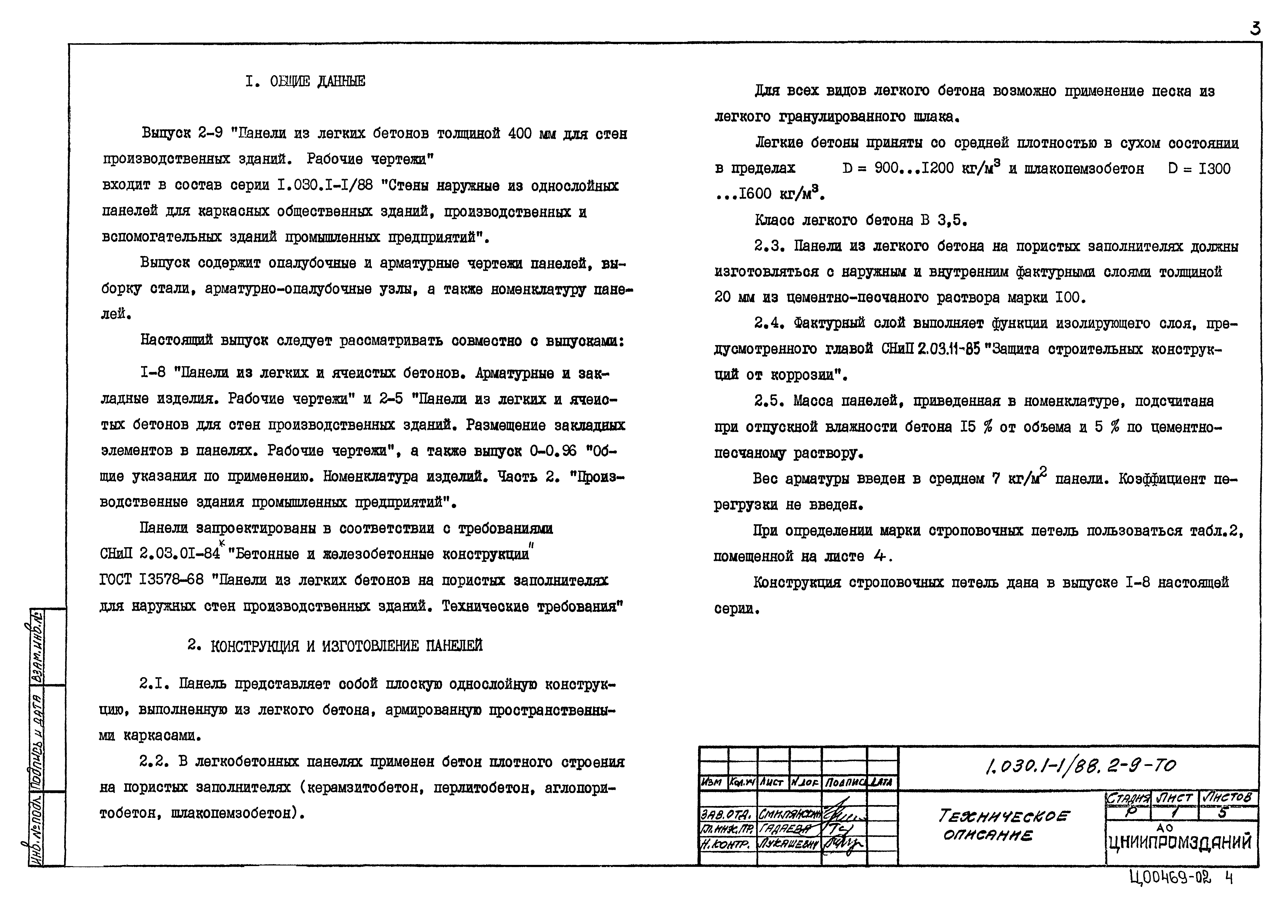

Оглавление:	1.030.1-1/88.2-9-ТО Техническое описание 1.030.1-1/88.2-9-НИ Номенклатура панелей 1.030.1-1/88.2-9-1 Панель ПС 60.9.4,0- 1.030.1-1/88.2-9-2 Панель ПС 60.12.4,0- 1.030.1-1/88.2-9-3 Панель ПС 60.15.4,0- 1.030.1-1/88.2-9-4 Панель ПС 60.18.4,0- 1.030.1-1/88.2-9-5 Панель ПС 64.9.4,0- 1.030.1-1/88.2-9-6 Панель ПС 64.12.4,0- 1.030.1-1/88.2-9-7 Панель ПС 64.18.4,0- 1.030.1-1/88.2-9-8 Панель ПС 67.9.4,0- 1.030.1-1/88.2-9-9 Панель ПС 67.12.4,0- 1.030.1-1/88.2-9-10 Панель ПС 67.18.4,0- 1.030.1-1/88.2-9-11 Панель ПС 30.9.4,0-; ПС 30.12.4,0-; ПС 30.18.4,0- 1.030.1-1/88.2-9-12 Панель простенка ПС 30.12.4,0; ПС 30.18.4,0; ПС 30.24.4,0 1.030.1-1/88.2-9-13 Панель простенка ПС 15.12.4,0; ПС 15.18.4,0; ПС 15.24.4,0 1.030.1-1/88.2-9-14 Панель простенка ПС 12.12.4,0; ПС 12.18.4,0; ПС 12.24.4,0 1.030.1-1/88.2-9-15 Панель простенка ПС 6.12.4,0; ПС 6.18.4,0; ПС 6.24.4,0 1.030.1-1/88.2-9-16 Узел 1… 7 1.030.1-1/88.2-9-17 Схема расположения закладных изделий в панели, спецификация и выборка стали на закладные изделия 1.030.1-1/88.2-9-18 Каркас КР-23.40; КР-26.40; КР-27.40; КР-28.40 1.030.1-1/88.2-9-19 Каркас КР-29.40; КР-30.40; КР-31.40
Разработан:	ЦНИИпромзданий
Утверждён:	21.05.1996 Главпроект Минстроя России (9-1-1/57)
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Строительные элементы Стены. Перегородки. Фасады Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП 2.03.01-84* «Бетонные и железобетонные конструкции» СНиП 3.09.01-85 «Производство сборных железобетонных конструкций и изделий» ГОСТ 11024-84 «Панели стеновые наружные бетонные и железобетонные для жилых и общественных зданий. Общие технические условия» ГОСТ 13578-68 «Панели из легких бетонов на пористых заполнителях для наружных стен производственных зданий. Технические требования» ГОСТ 14098-91 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры» ГОСТ 23009-78 «Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 8509-93 «Уголки стальные горячекатаные равнополочные. Сортамент» ГОСТ 380-88 «Сталь углеродистая обыкновенного качества. Марки»
