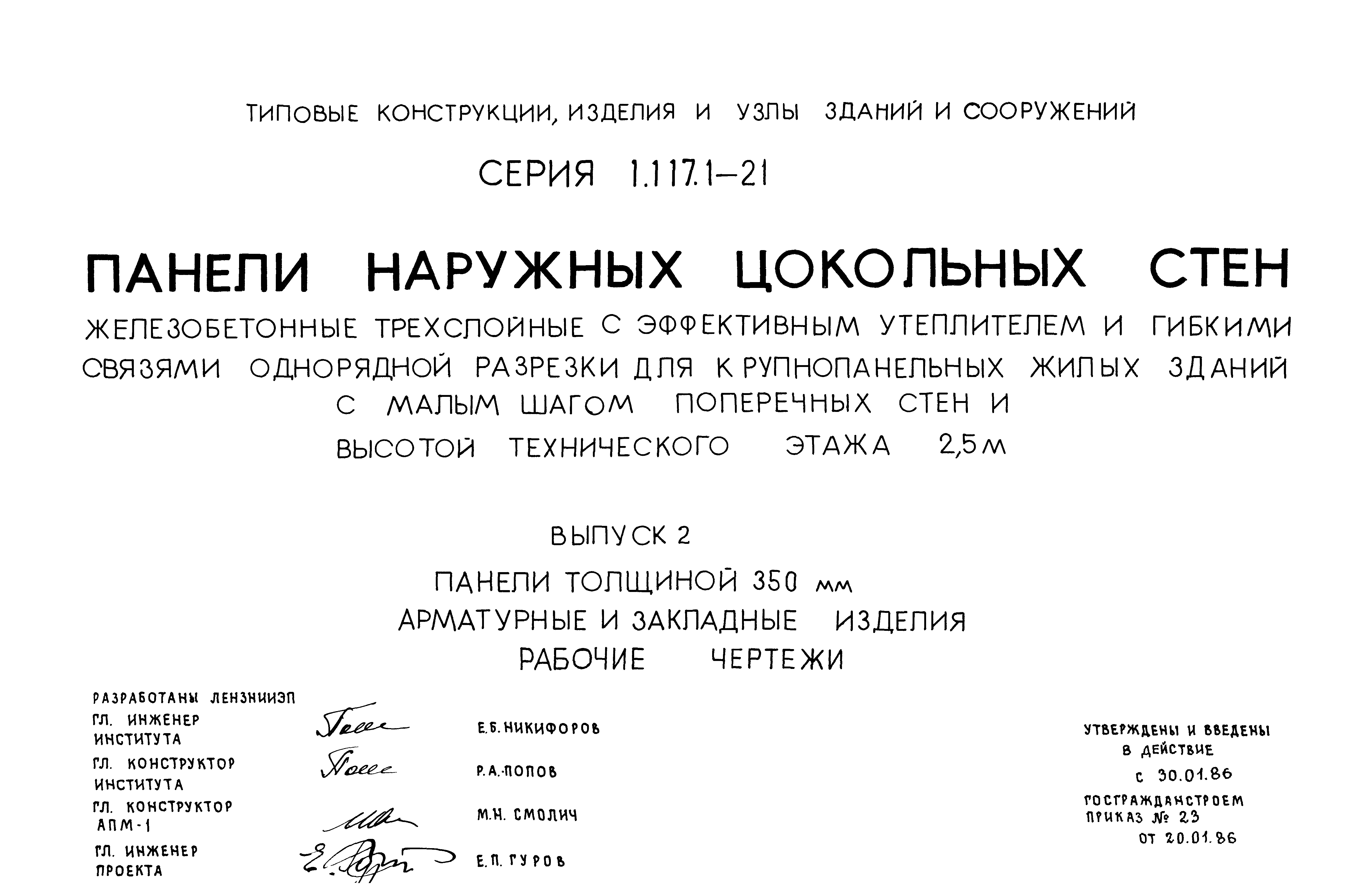

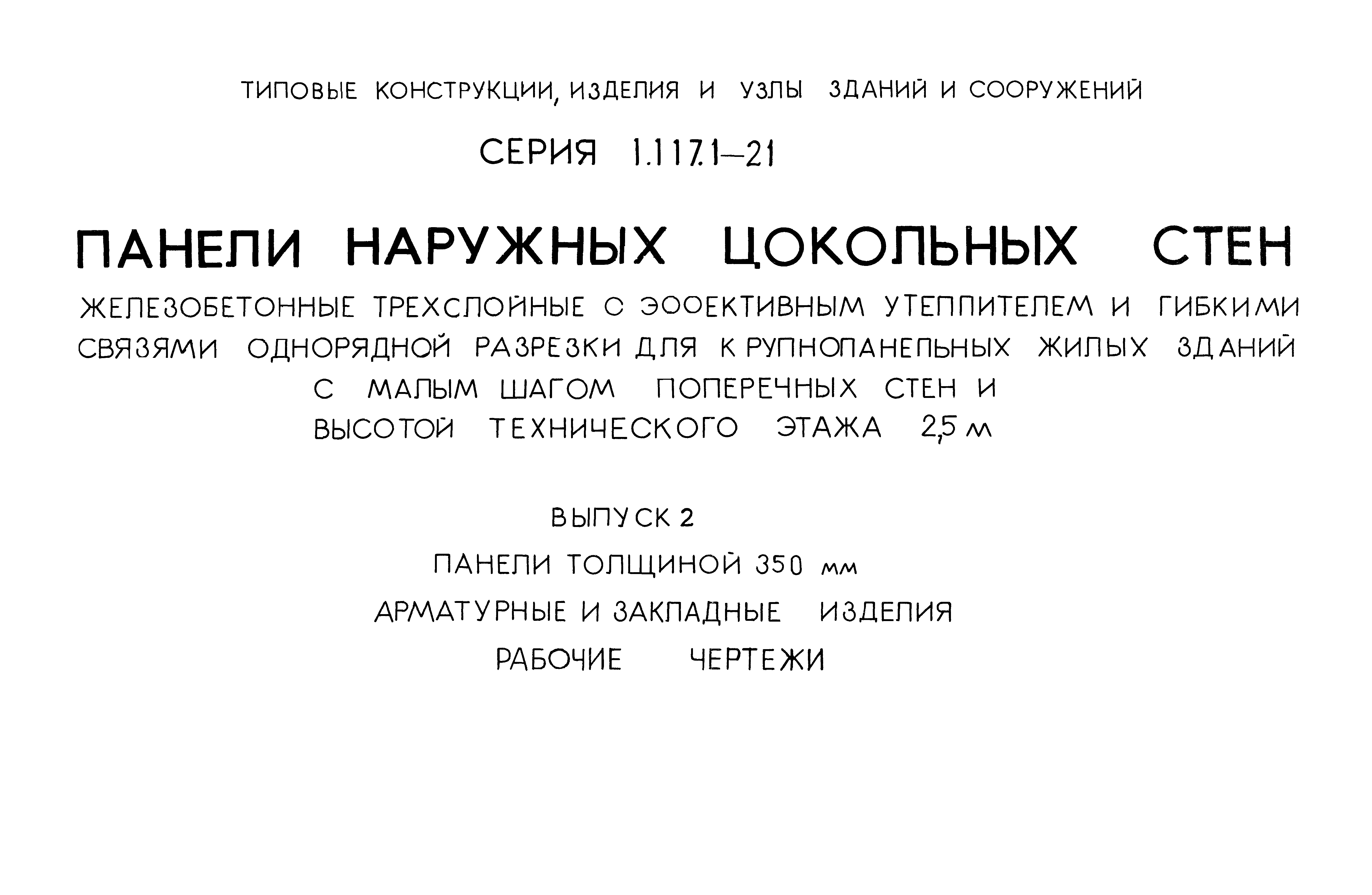

Скачать Серия 1.117.1-21 Выпуск 2. Панели толщиной 350 мм. Арматурные и закладные изделия. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.117.1-21

Выпуск 2. Панели толщиной 350 мм. Арматурные и закладные изделия. Рабочие чертежи

Обозначение:	Серия 1.117.1-21
Обозначение англ:	Series 1.117.1-21
Статус:	не определен законодательством
Название рус.:	Выпуск 2. Панели толщиной 350 мм. Арматурные и закладные изделия. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	30.01.1986

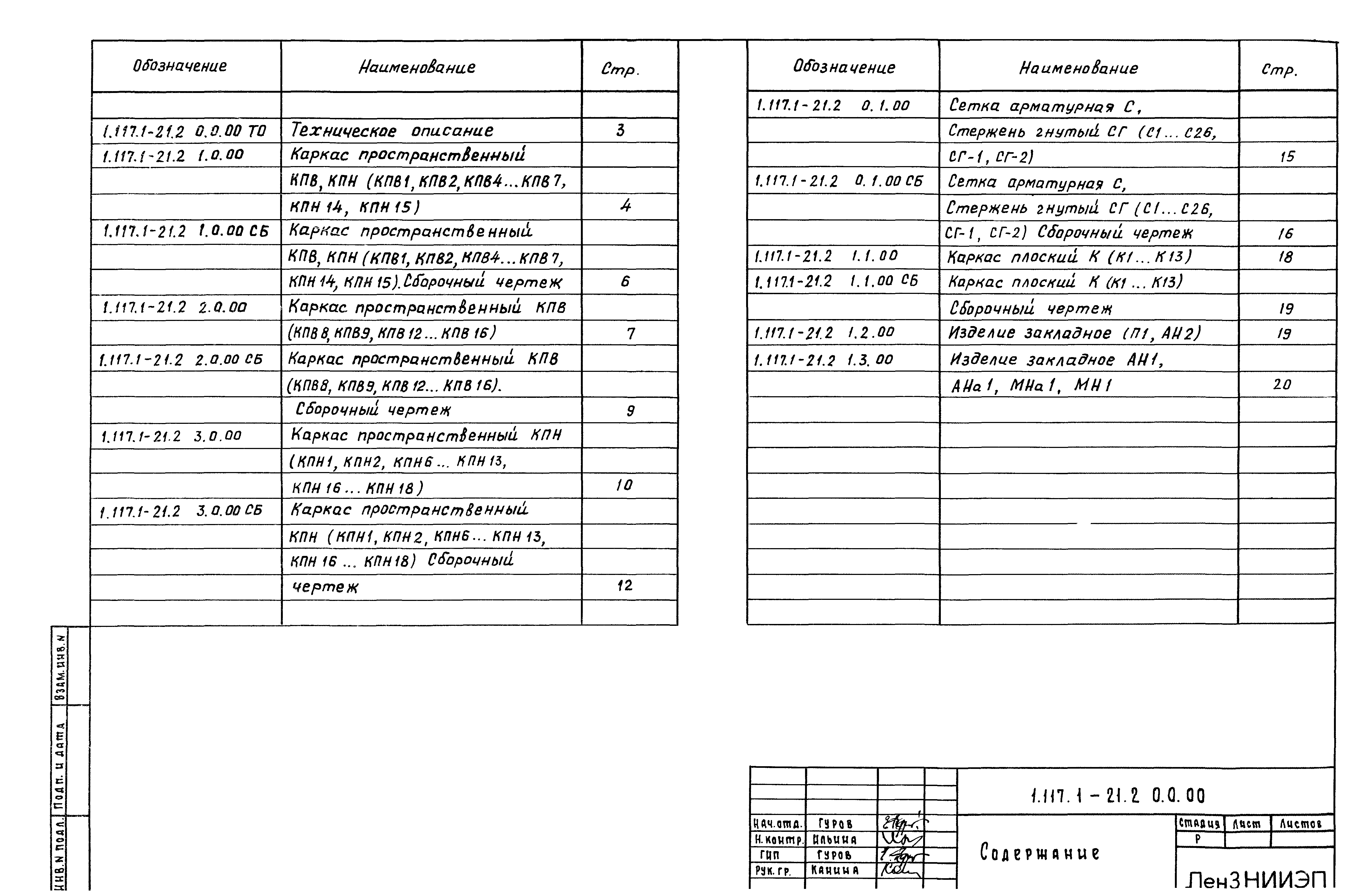

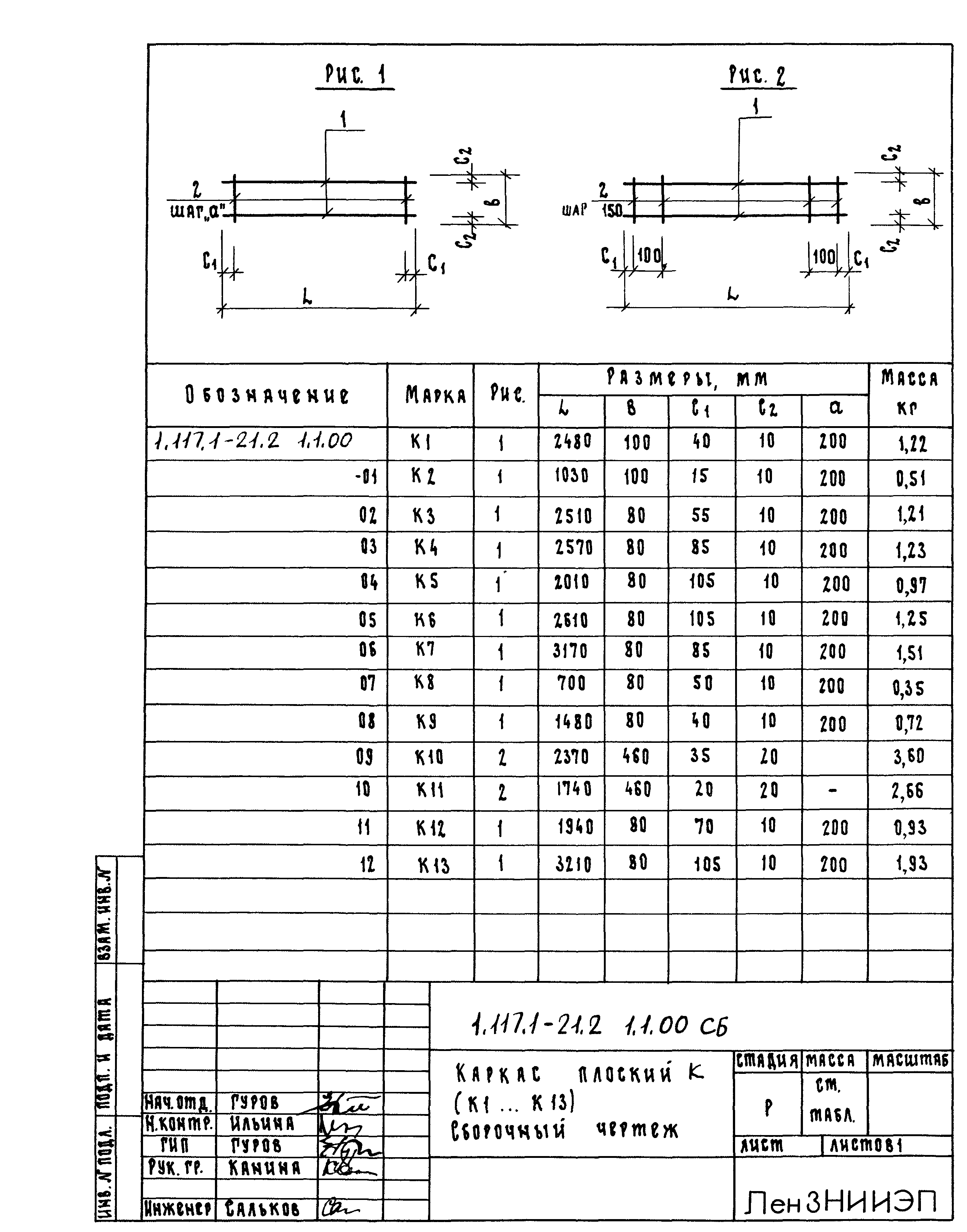

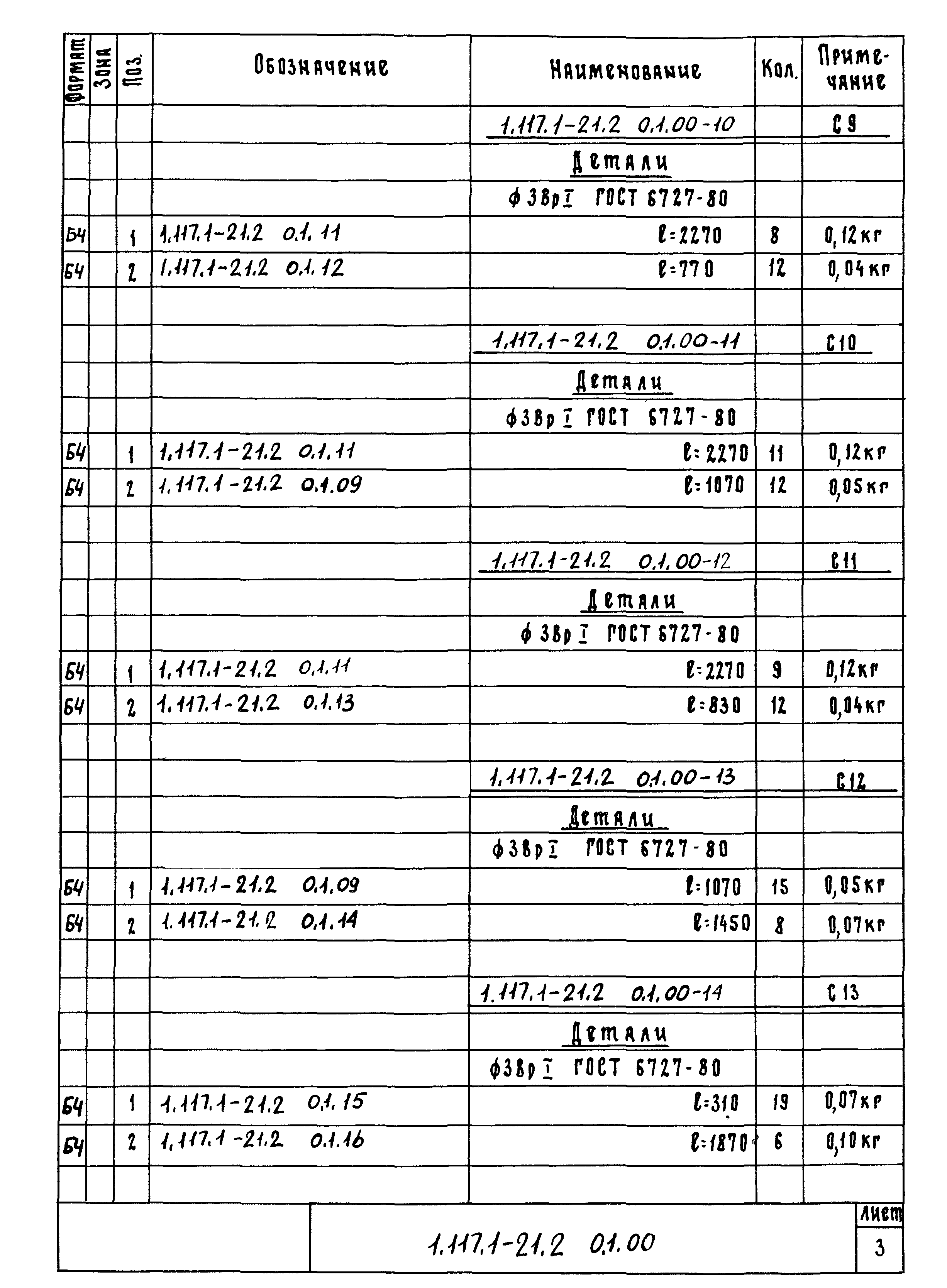

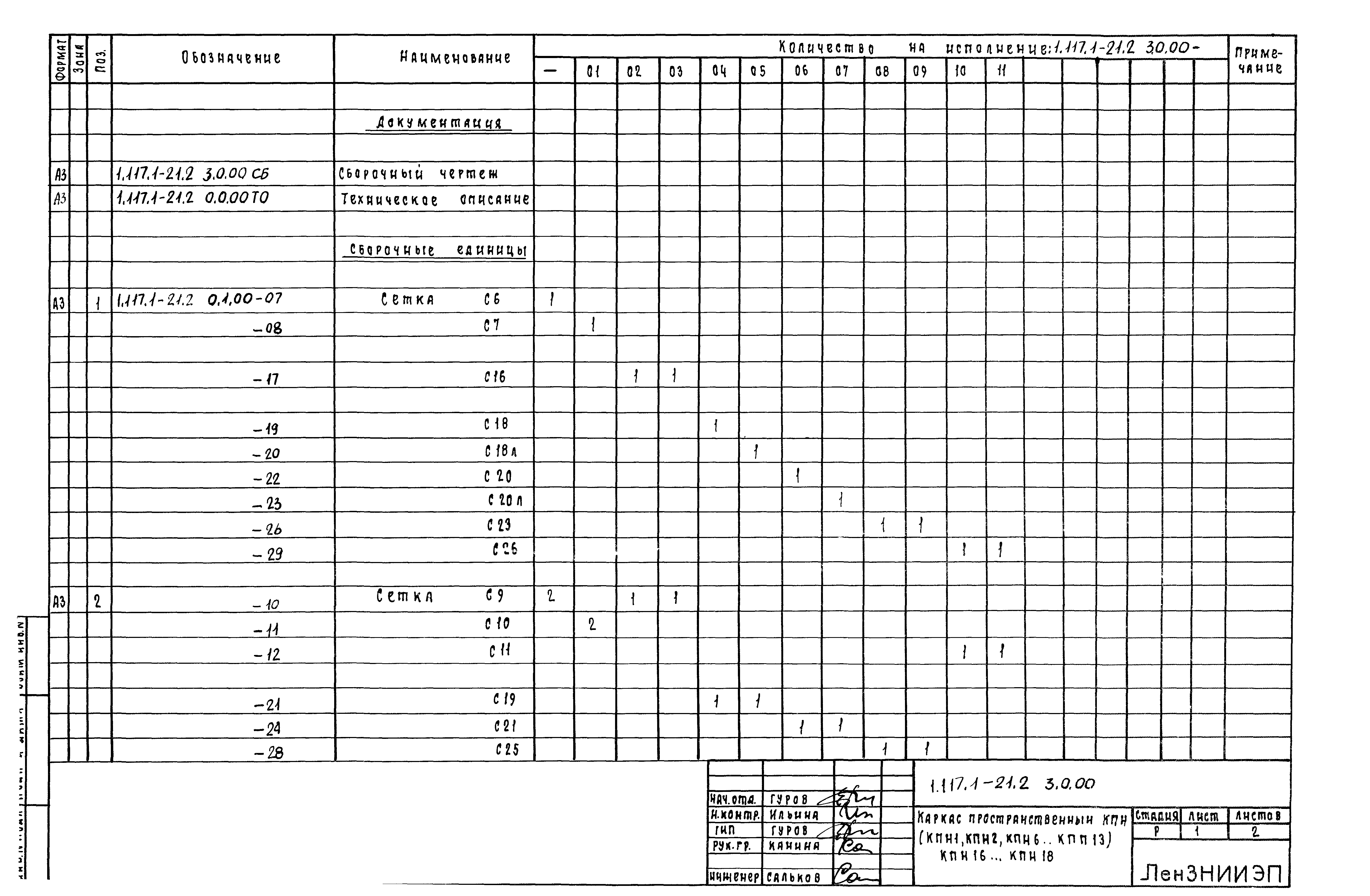

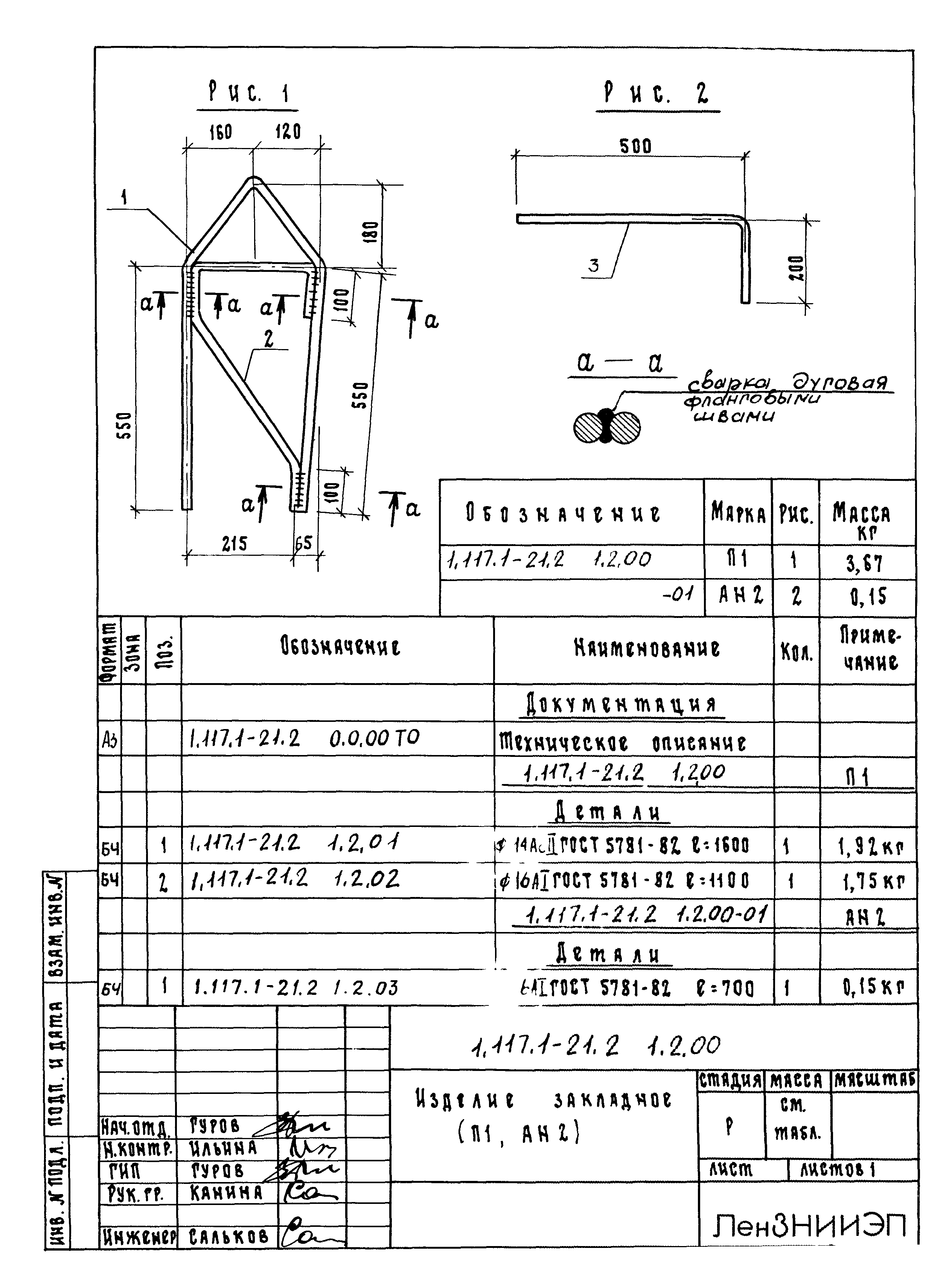

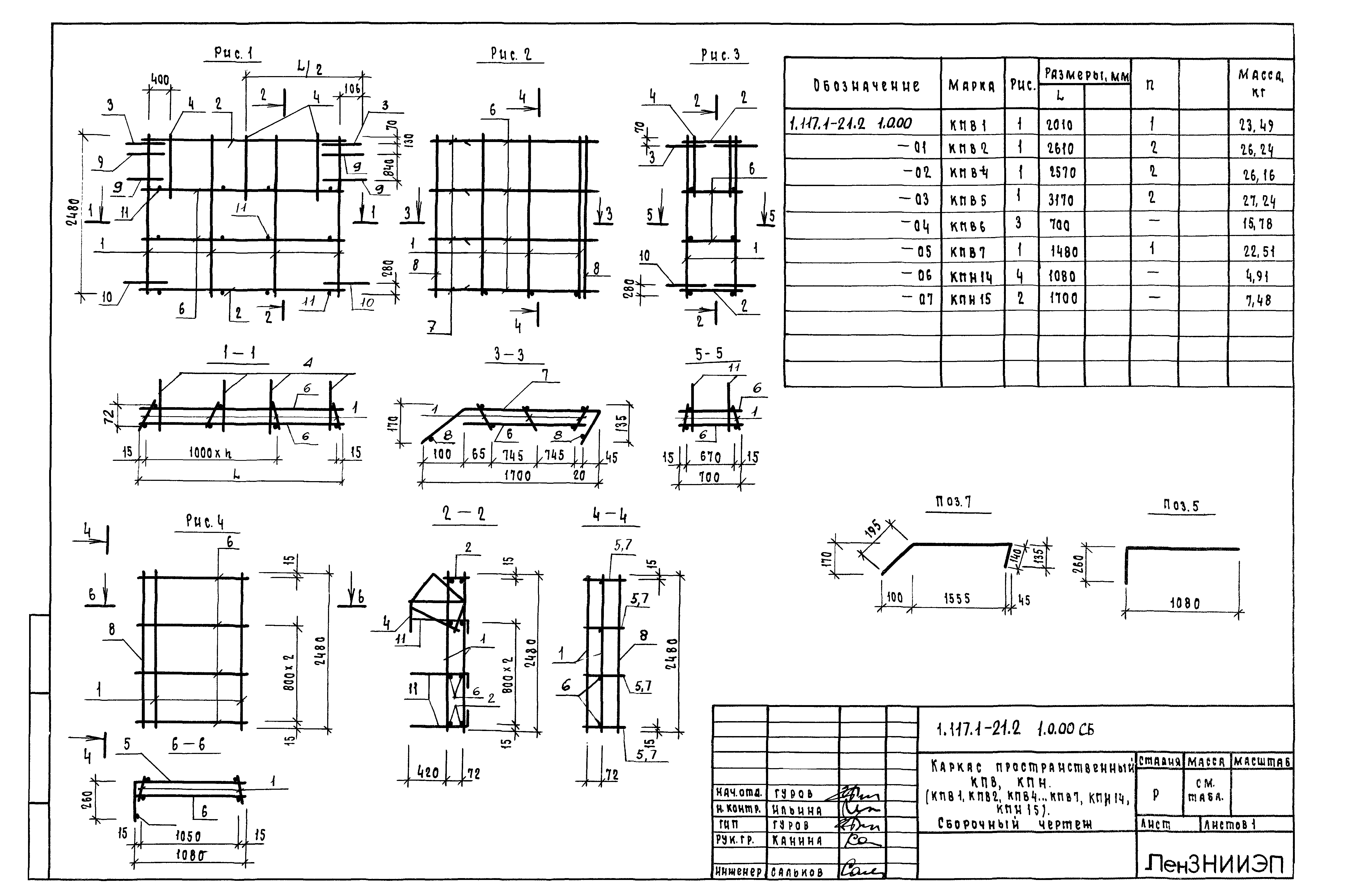

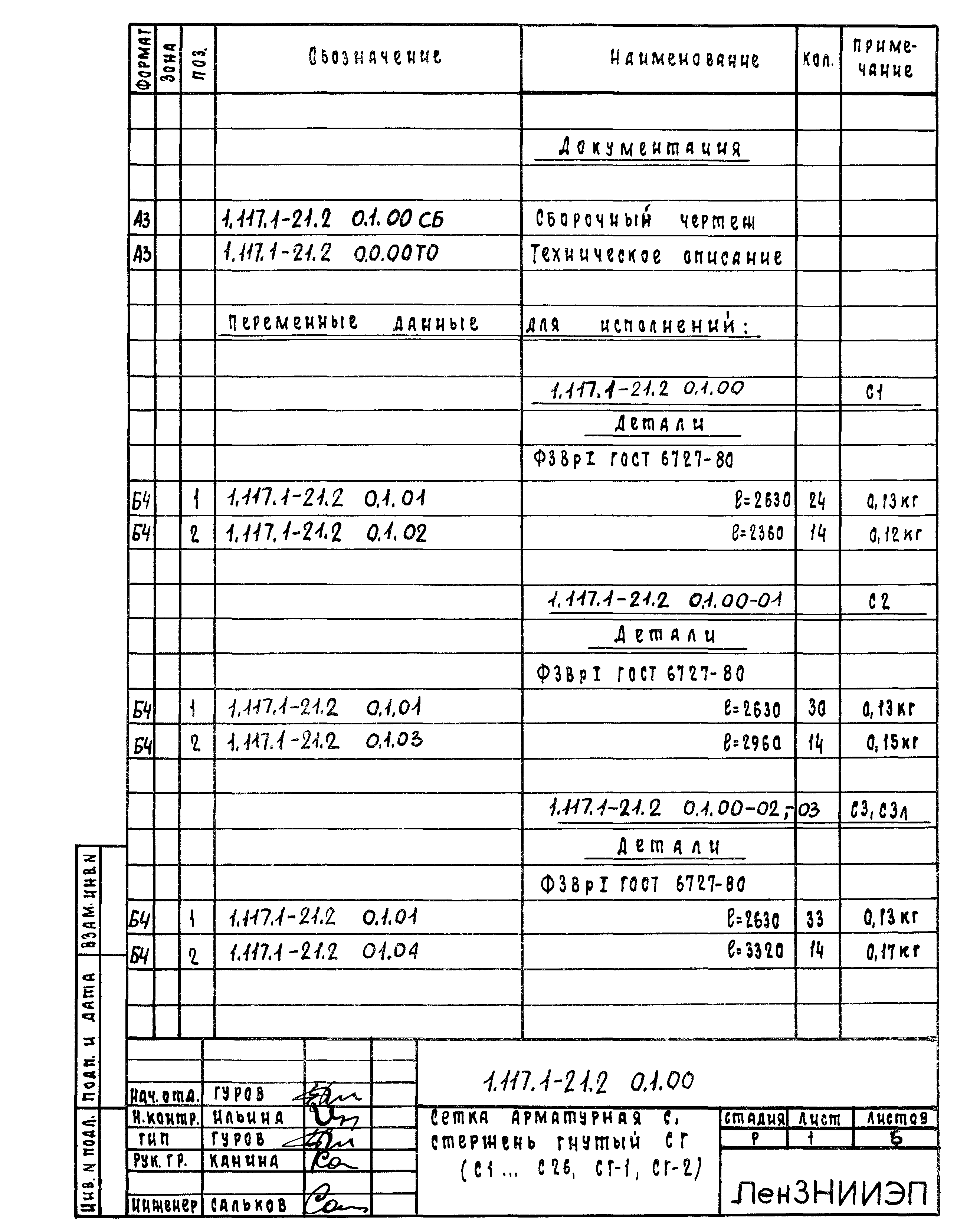

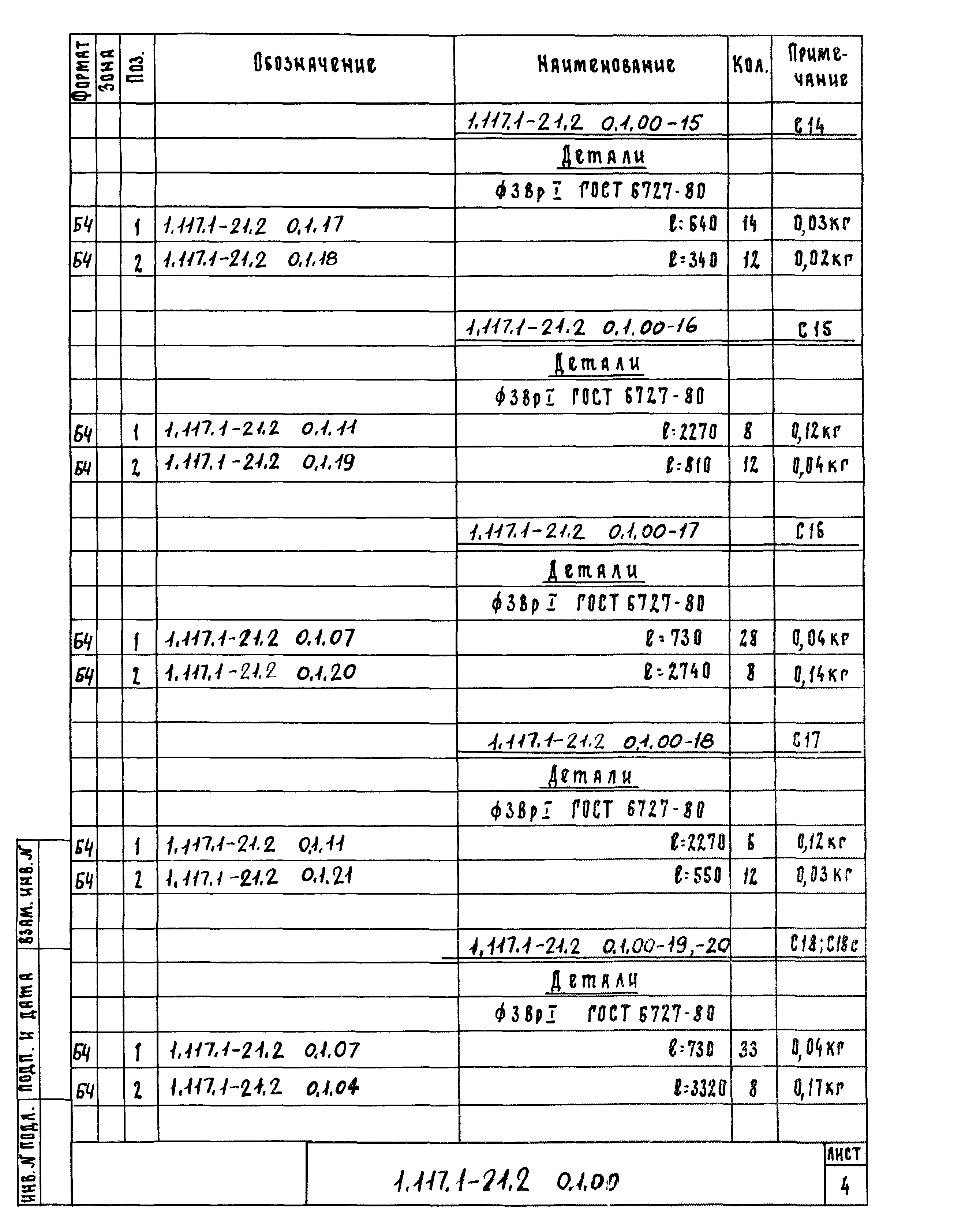

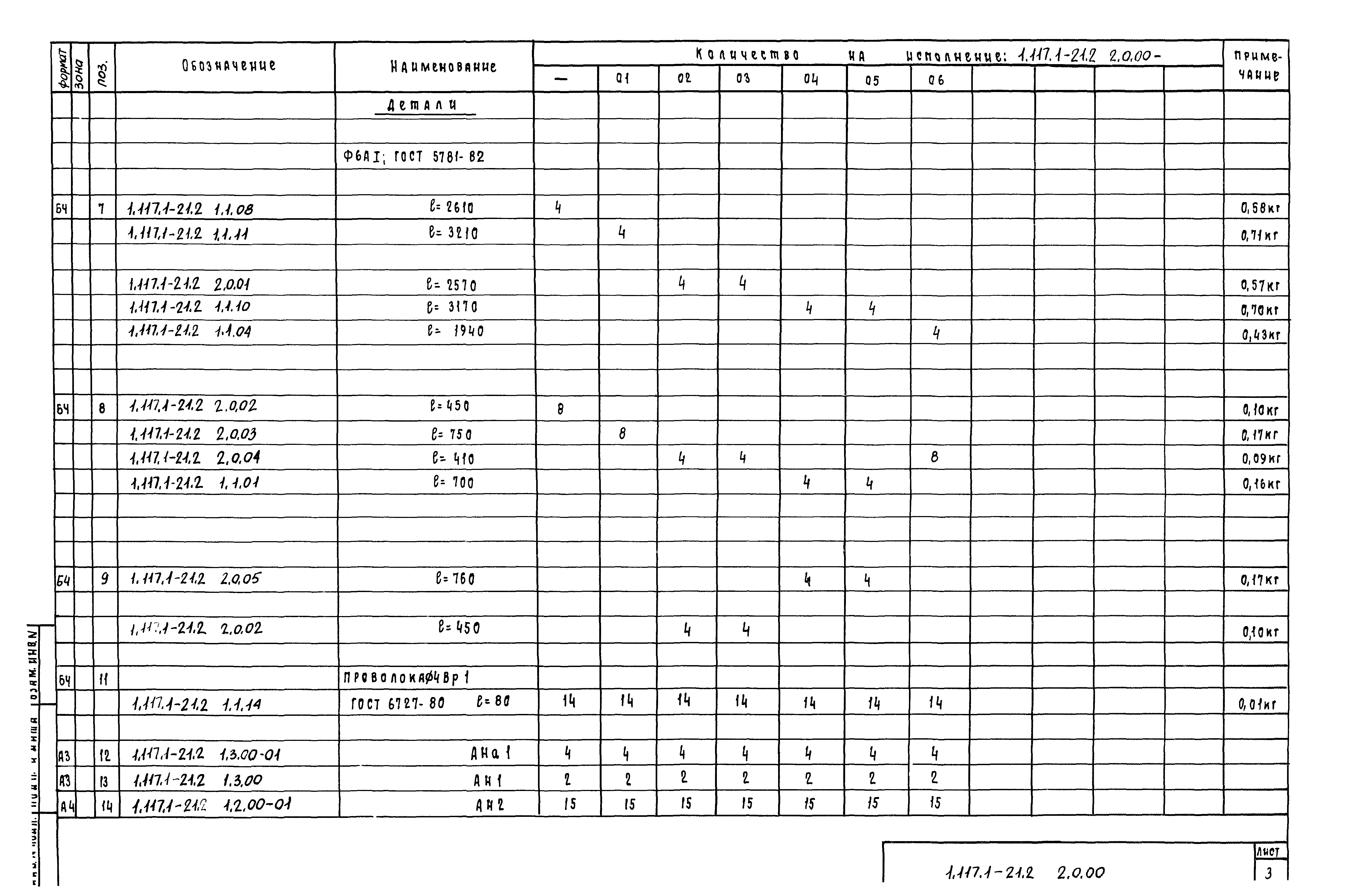

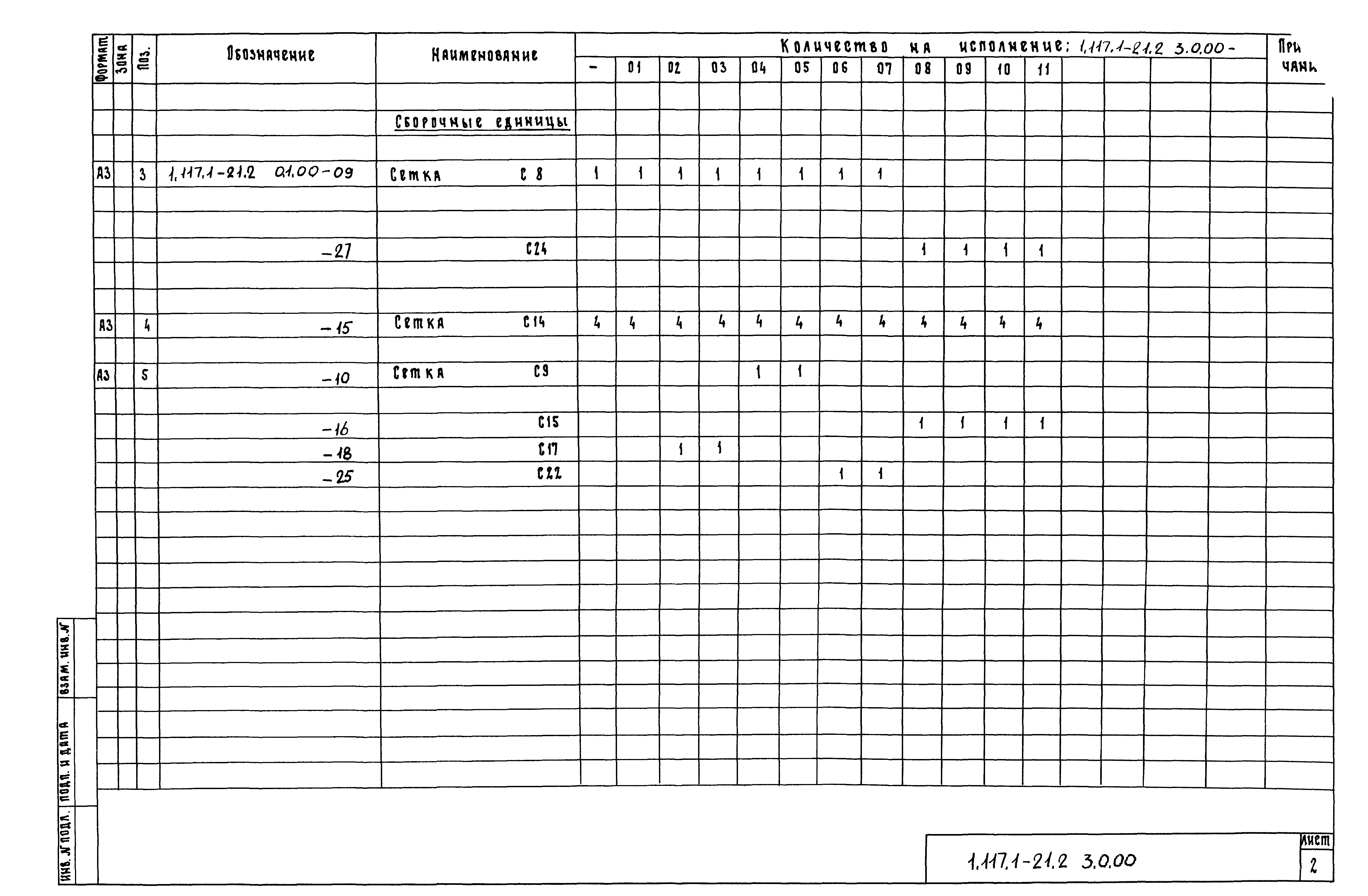

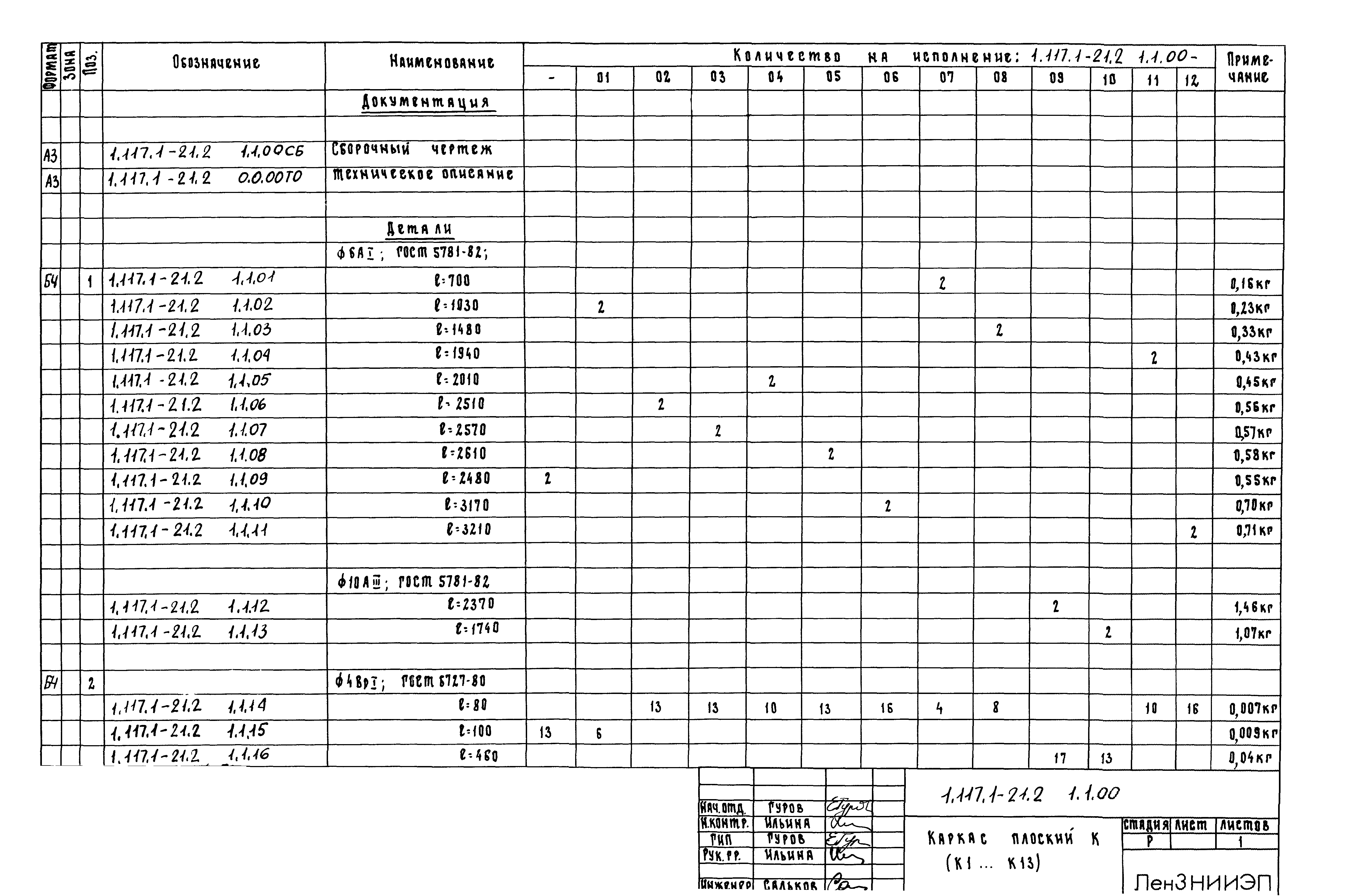

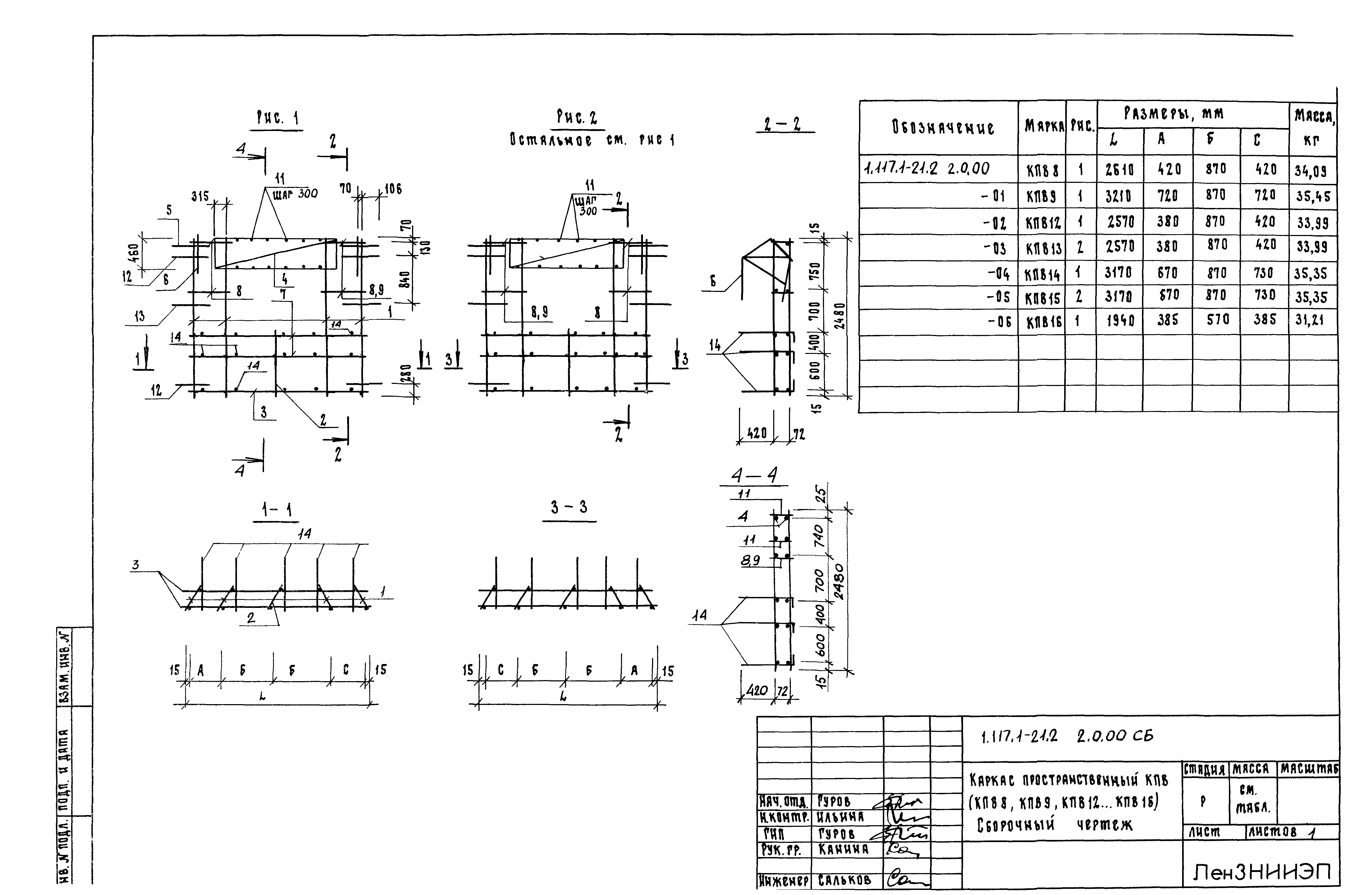

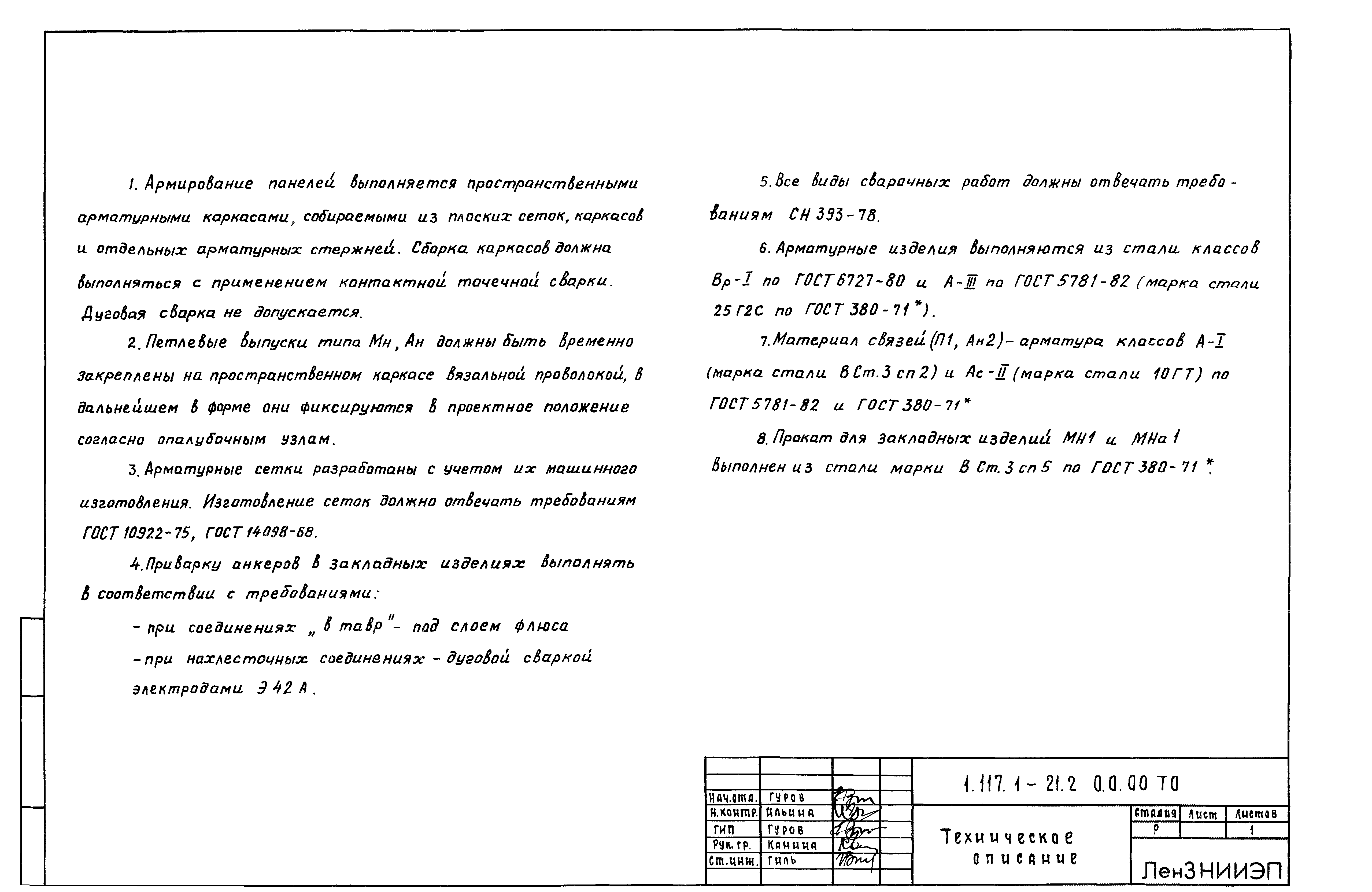

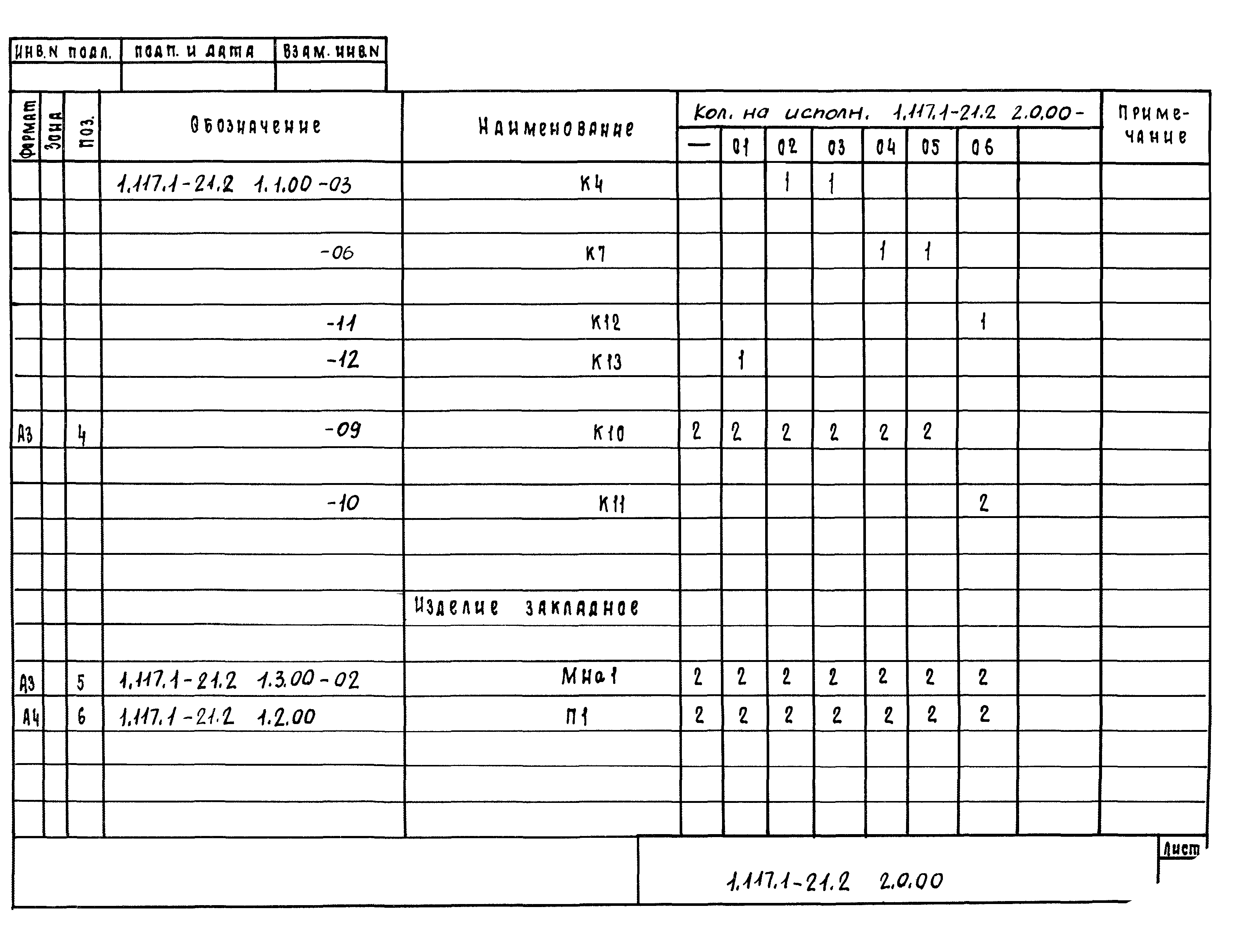

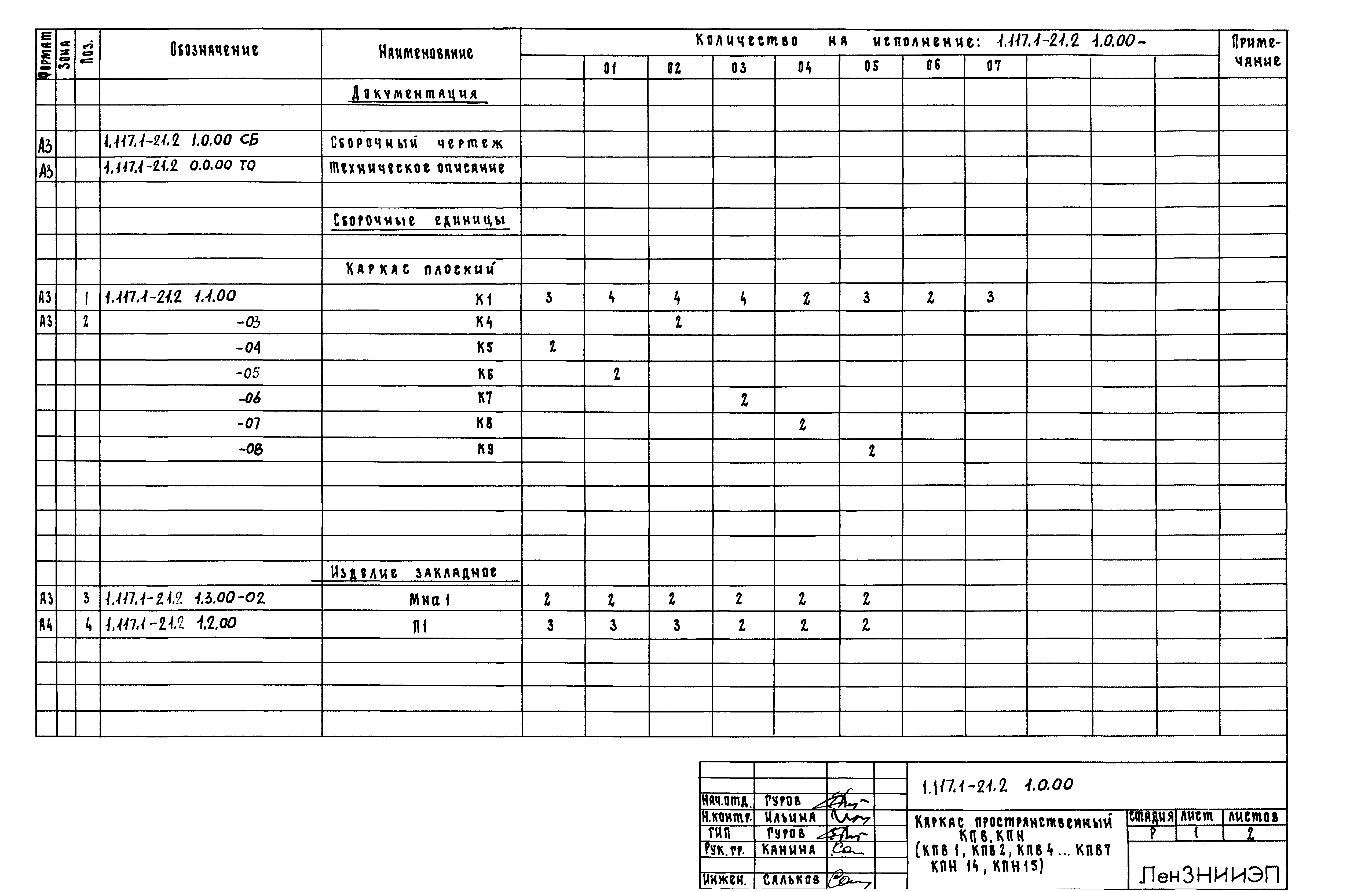

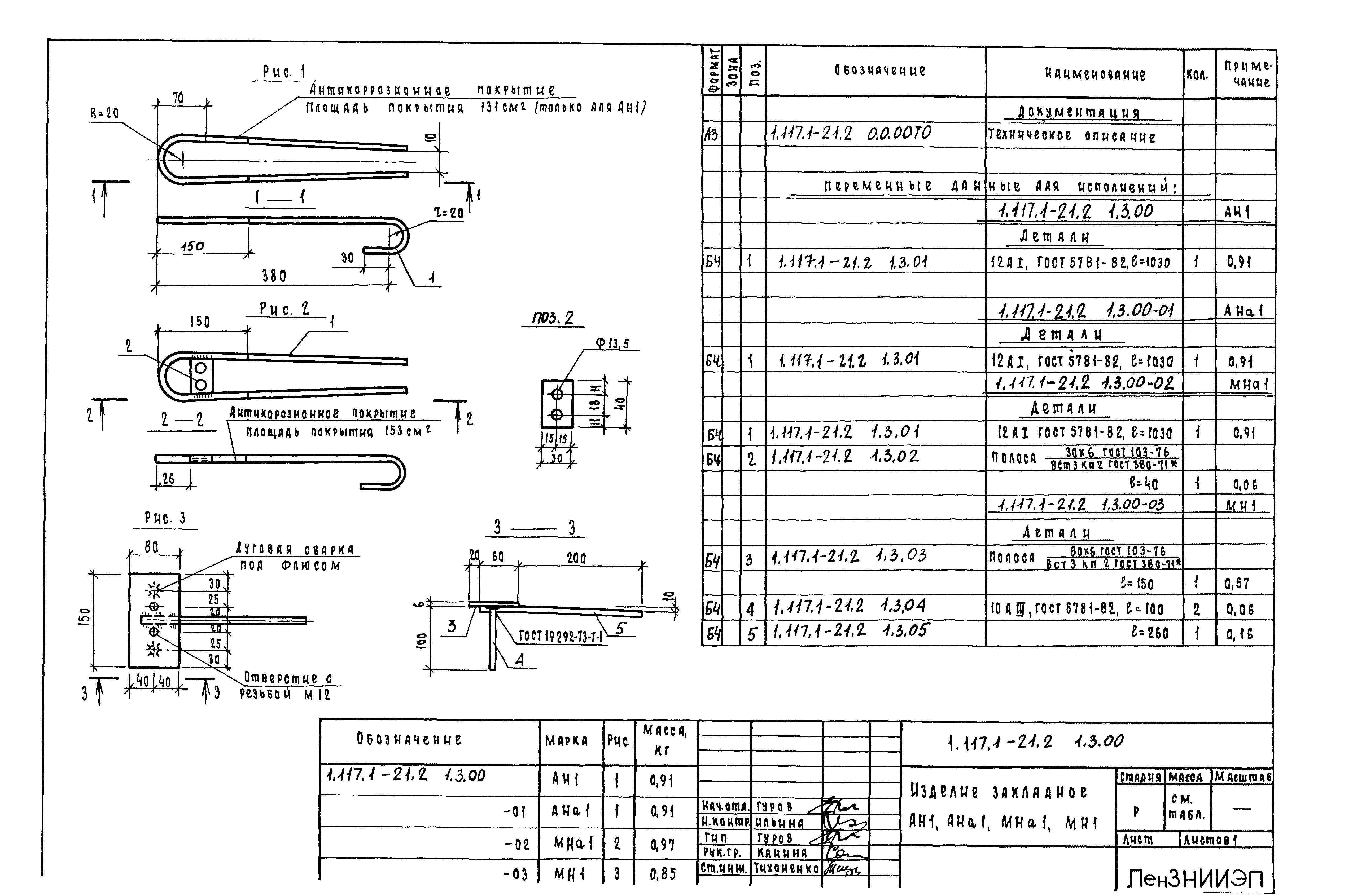

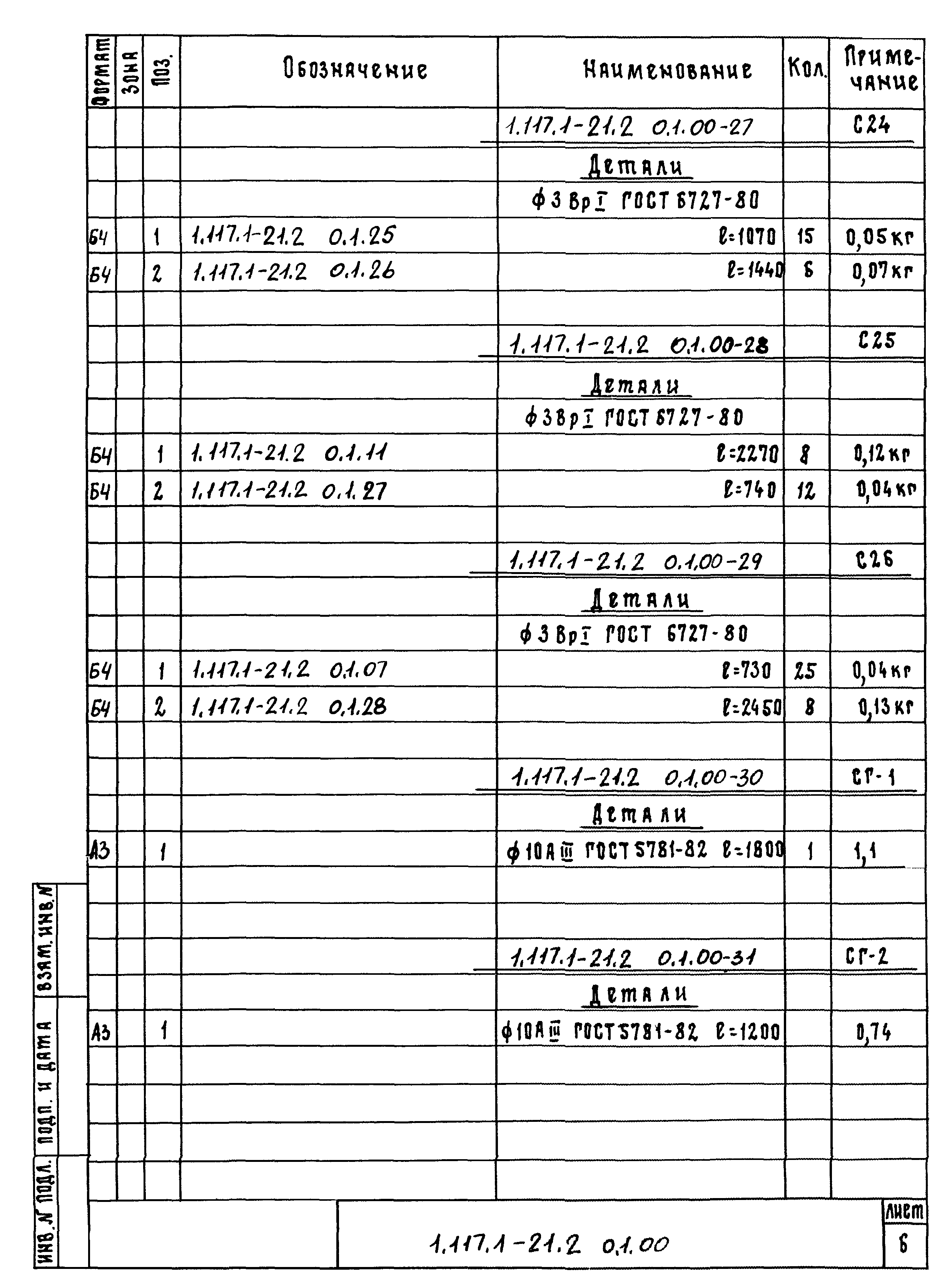

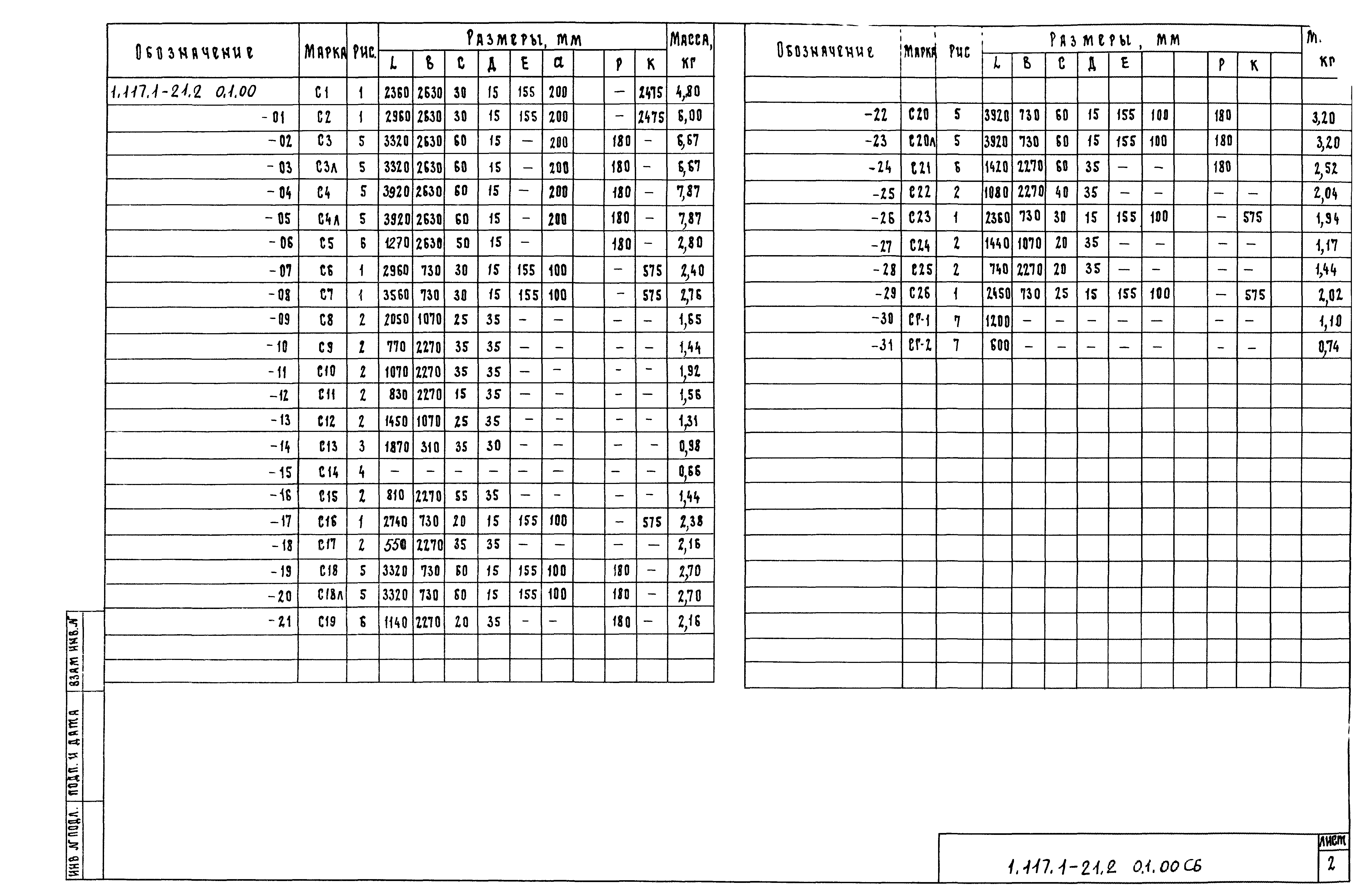

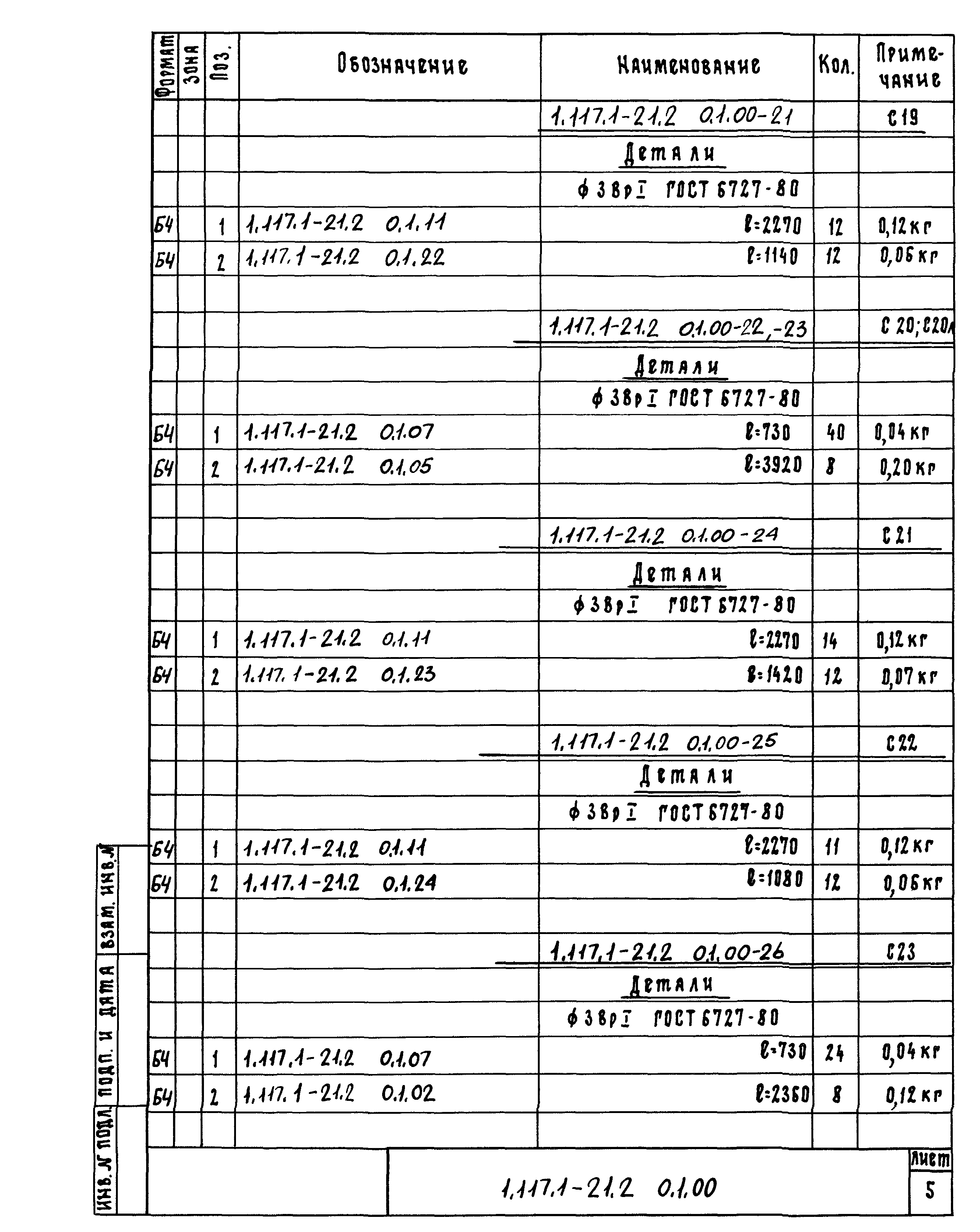

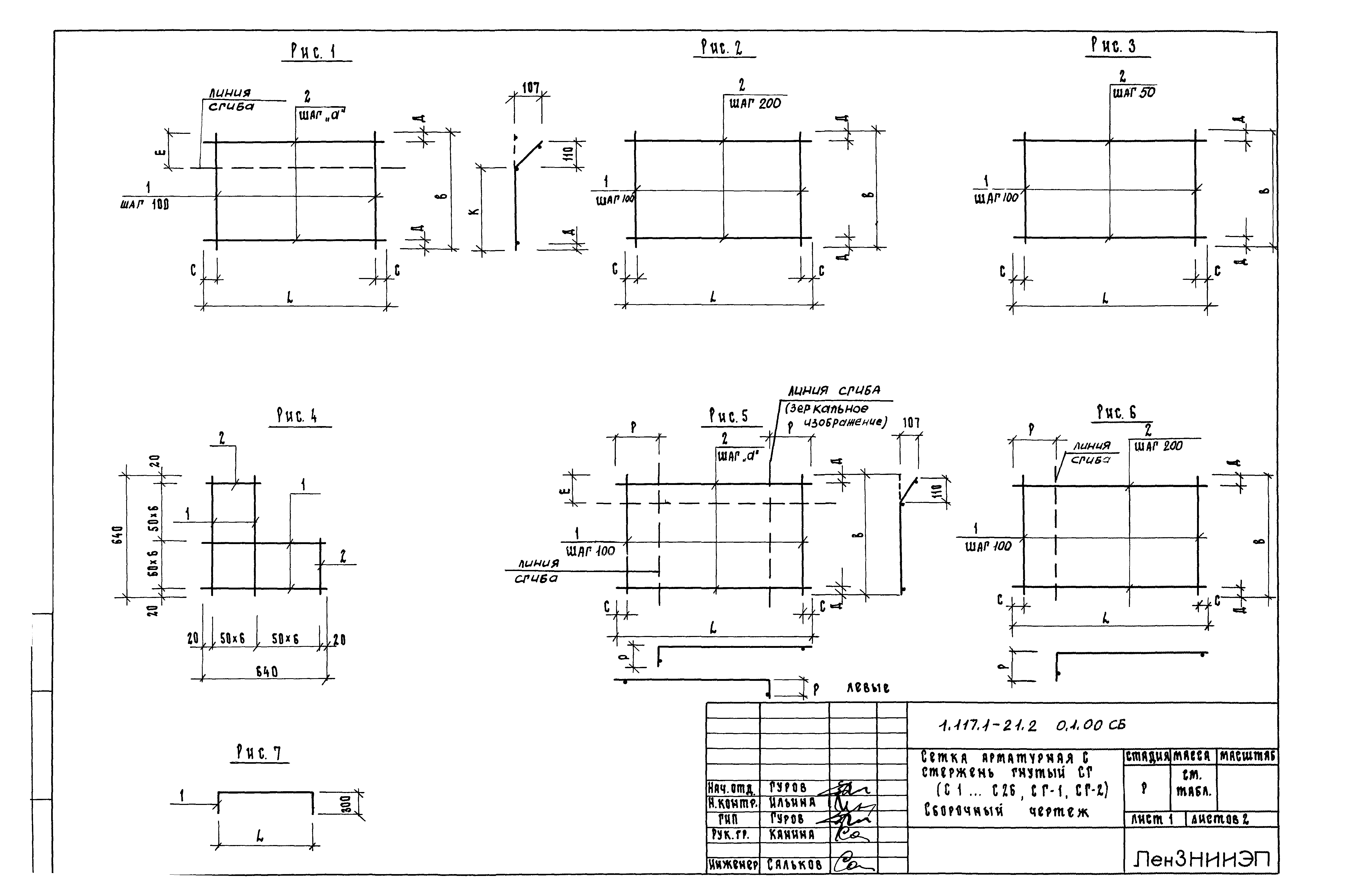

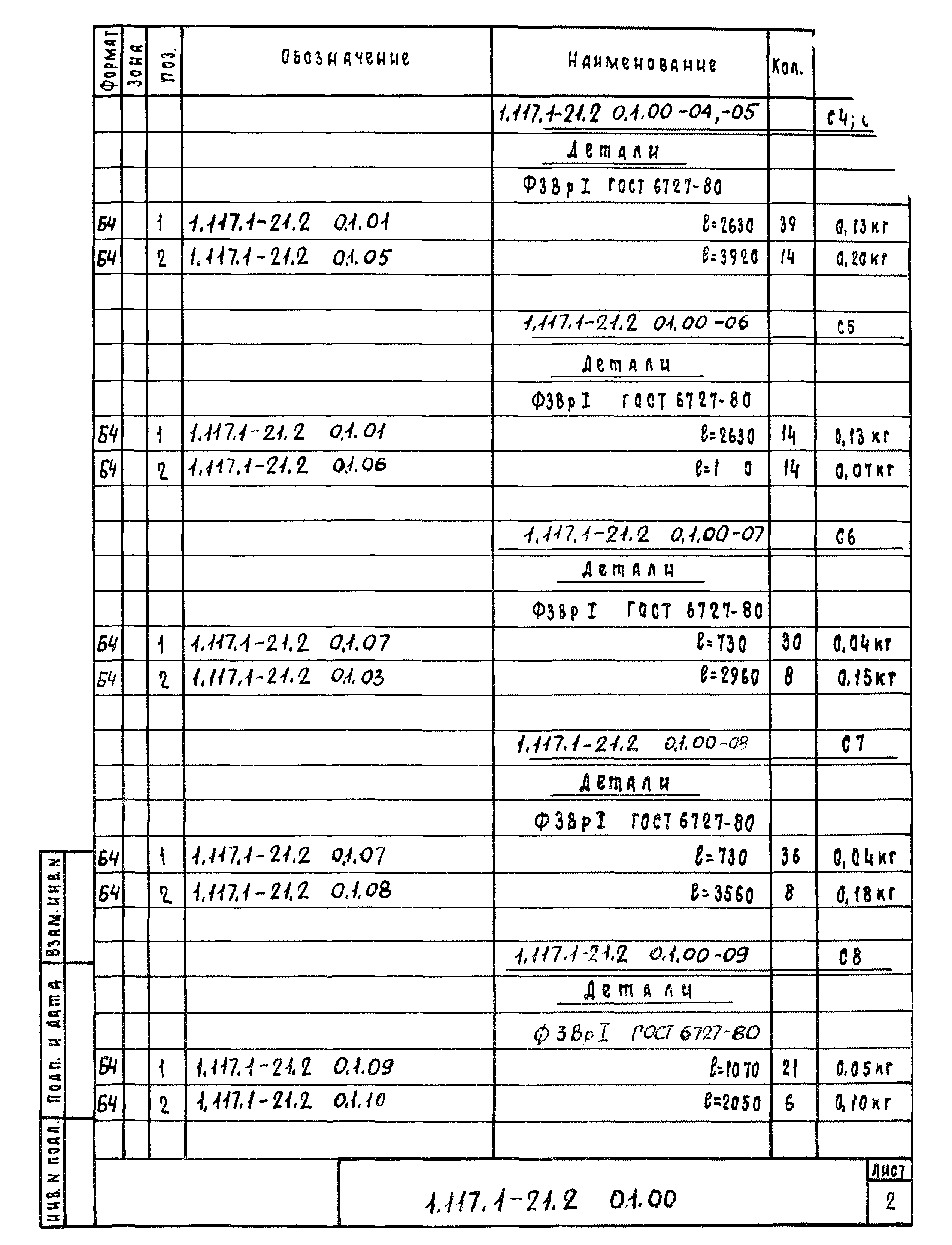

Оглавление:	1.117-21.2.0.0.00 Техническое описание 1.117-21.2.1.0.00 Каркас пространственный КПВ, КПН (КПВ1, КПВ2, КПВ4… КПВ7, КПН14, КПН 15 ) 1.117-21.2.1.0.00 СБ Каркас пространственный КПВ, КПН (КПВ1, КПВ2, КПВ4… КПВ7, КПН14, КПН 15 ). Сборочный чертеж 1.117-21.2.2.0.00 Каркас пространственный КПВ(КПВ8, КПВ9, КПВ12… КПВ16) 1.117-21.2.2.0.00 СБ Каркас пространственный КПВ(КПВ8, КПВ9, КПВ12… КПВ16). Сборочный чертеж 1.117-21.2.3.0.00 Каркас пространственный КПН(КПН1, КПН2, КПН6… КПН13, КПН16… КПН18) 1.117-21.2.3.0.00 СБ Каркас пространственный КПН(КПН1, КПН2, КПН6… КПН13, КПН16… КПН18). Сборочный чертеж 1.117-21.2.0.1.00 Сетка арматурная С1, Стержень гнутый СГ(С1… С26, СГ-1, СГ-2) 1.117-21.2.0.1.00 СБ Сетка арматурная С1, Стержень гнутый СГ(С1… С26, СГ-1, СГ-2). Сборочный чертеж 1.117-21.2.1.1.00 Каркас плоский К(К1… К13) 1.117-21.2.1.1.00 СБ Каркас плоский К(К1… К13). Сборочный чертеж 1.117-21.2.1.2.00 Изделие закладное (П1, АН2) 1.117-21.2.1.3.00 Изделие закладное АН1, Ана1, МНа1, МН1
Разработан:	ЛенЗНИИЭП Госгражданстроя
Утверждён:	20.01.1986 Госгражданстрой (Gosgrazhdanstroy 23)
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Конструкции зданий Бетонные конструкции Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Цокольные панели и блоки стен подвалов
Нормативные ссылки:	ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 14098-68 «Соединения сварные арматуры железобетонных изделий и конструкций. Контактная и ванная сварка. Основные типы и конструктивные элементы» ГОСТ 10922-75 «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний» СН 393-78 «Инструкция по сварке соединений арматуры и закладных деталей железобетонных конструкций» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» ГОСТ 19292-73 «Соединения сварные элементов закладных деталей сборных железобетонных конструкций. Контактная и автоматическая сварка плавлением. Основные типы и конструктивные элементы»
