Серия 1.117.1-20

Выпуск 1. Панели толщиной 400 и 450 мм. Рабочие чертежи

Обозначение:	Серия 1.117.1-20
Обозначение англ:	Series 1.117.1-20
Статус:	действует
Название рус.:	Выпуск 1. Панели толщиной 400 и 450 мм. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	Рабочие чертежи унифицированных однослойных цокольных панелей наружных стен предназначены для проектирования и строительства крупнопанельных жилых зданий до 9 этажей в I климатическом районе (подрайоны IА, IБ, IГ, IД) на обычных и вечномерзлых грунтах, используемых по принципу II

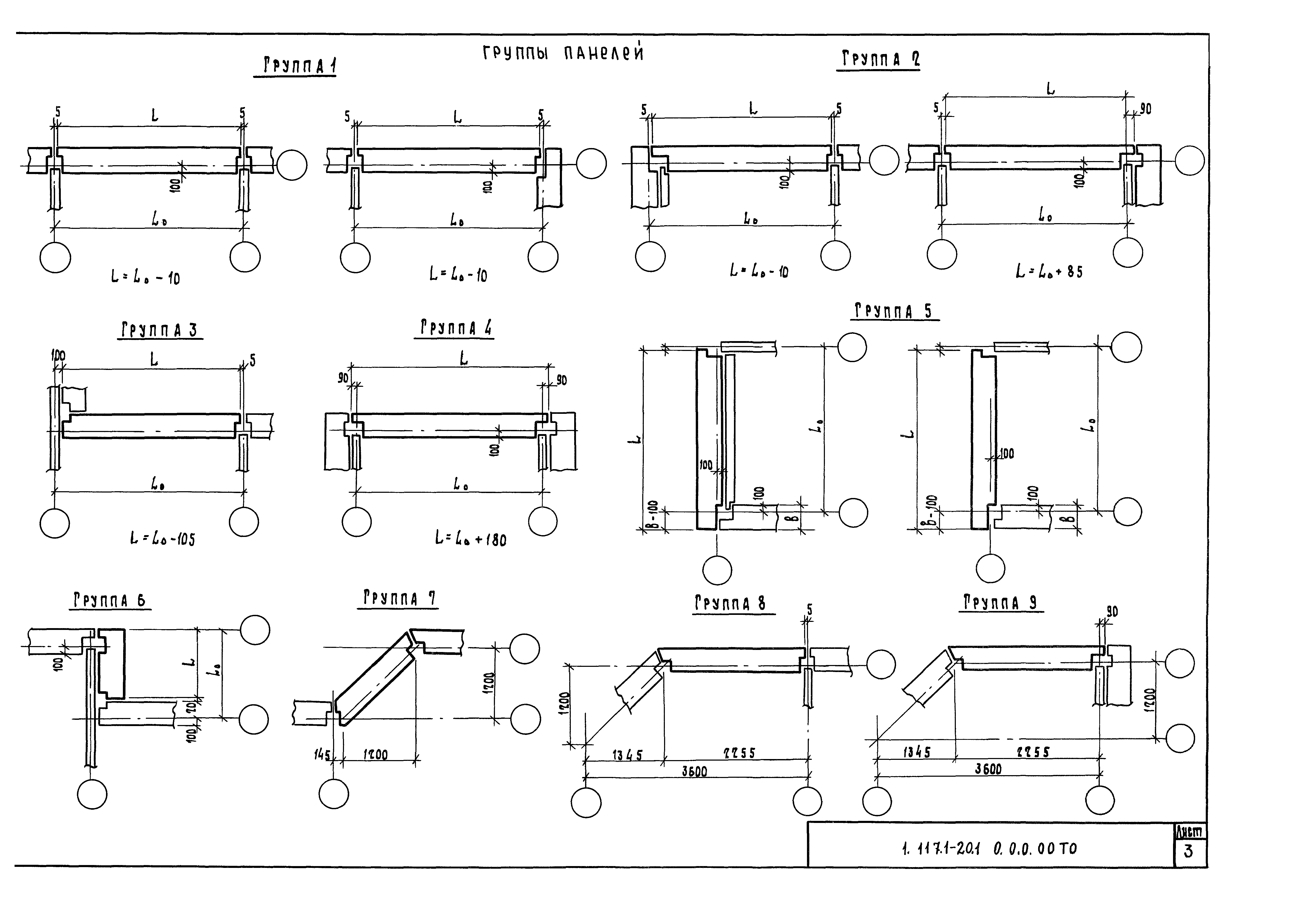

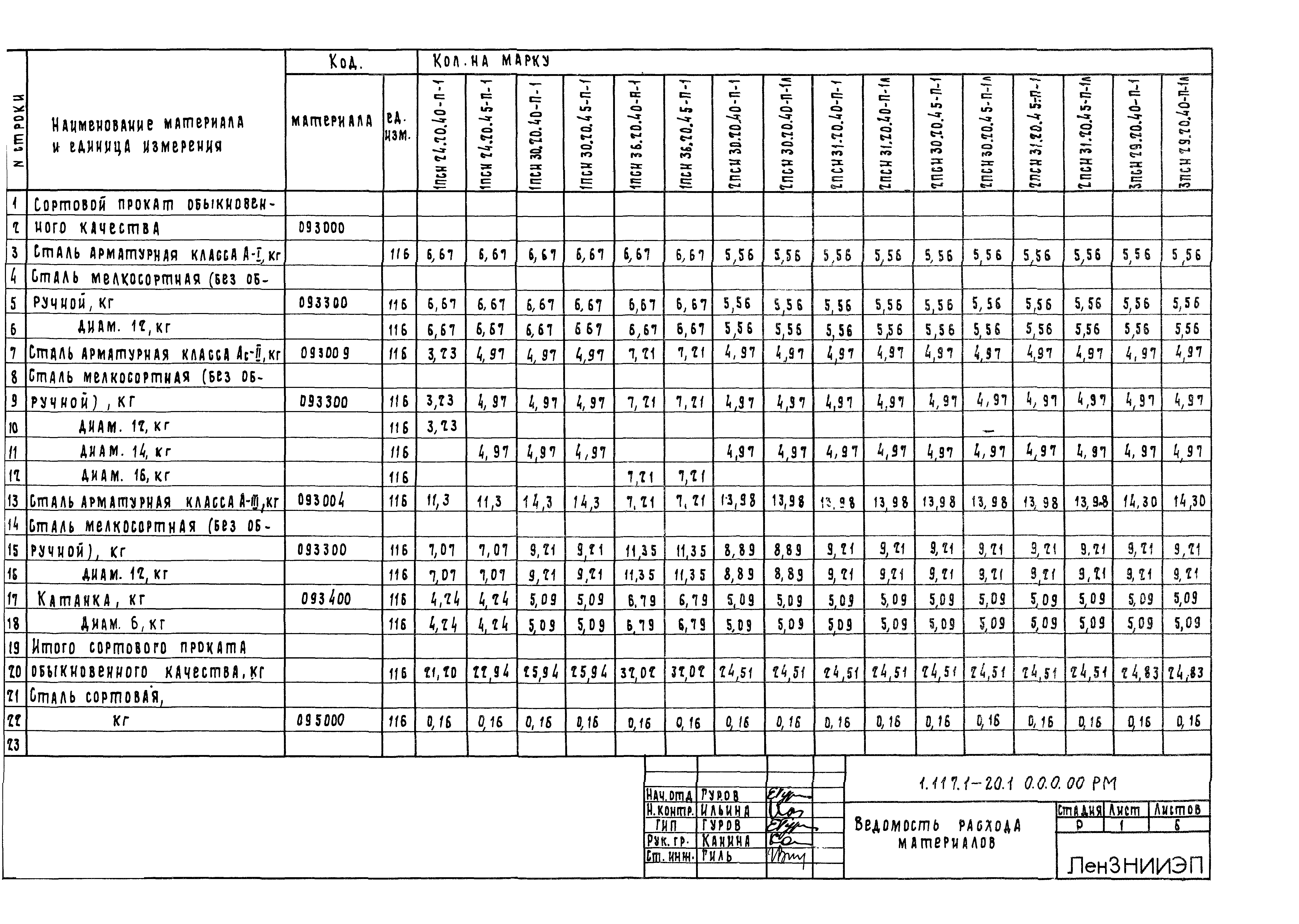

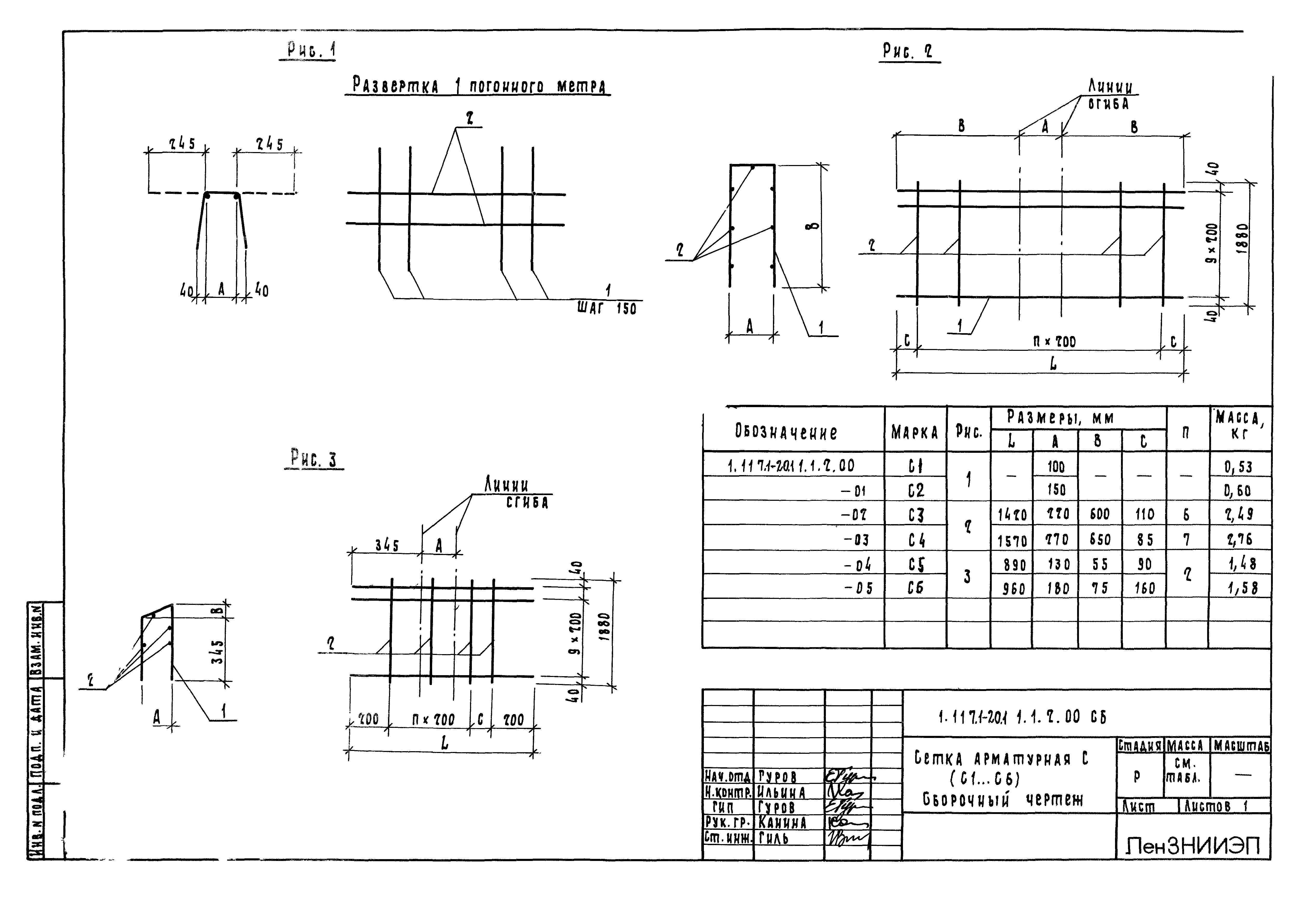

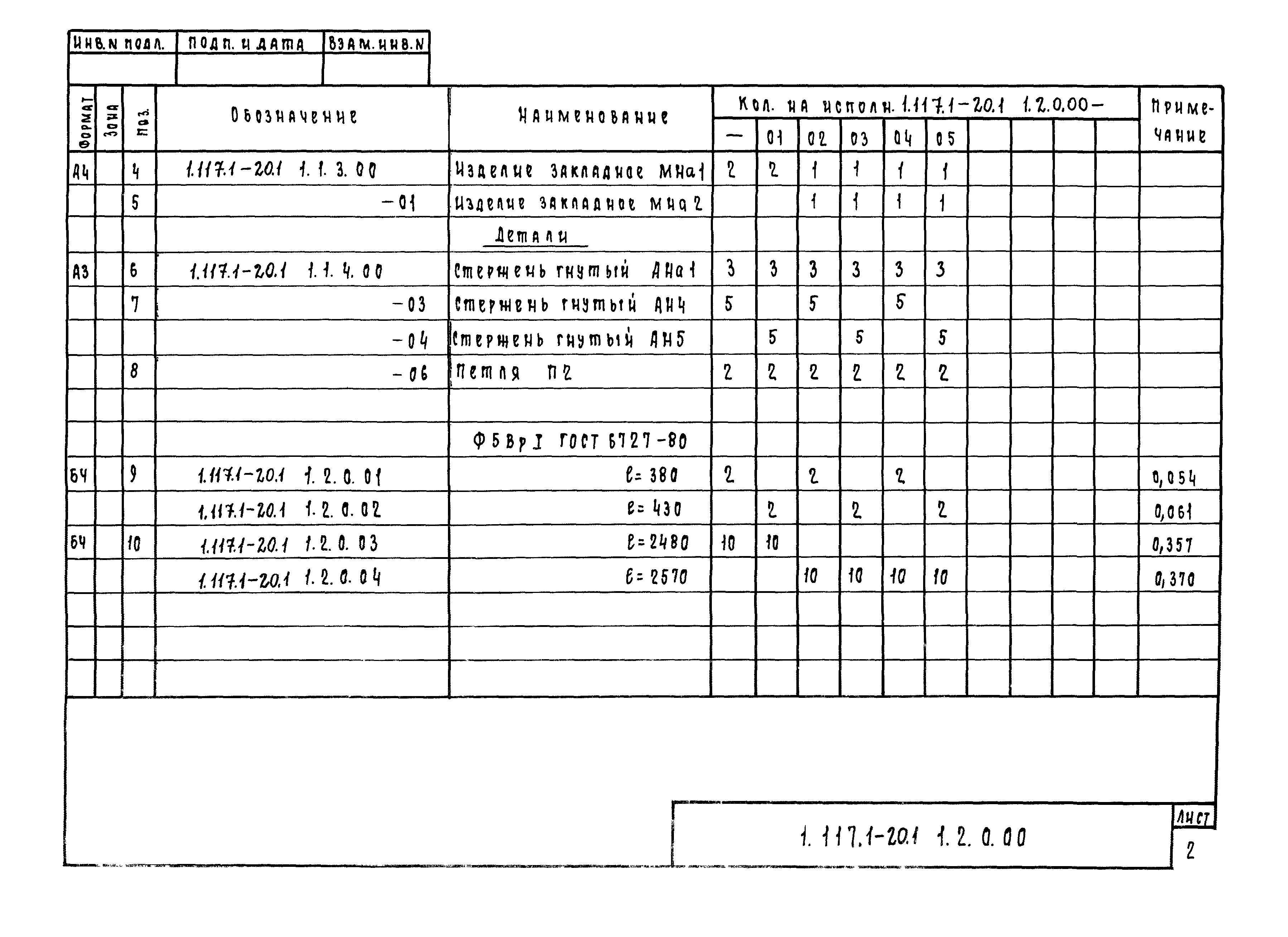

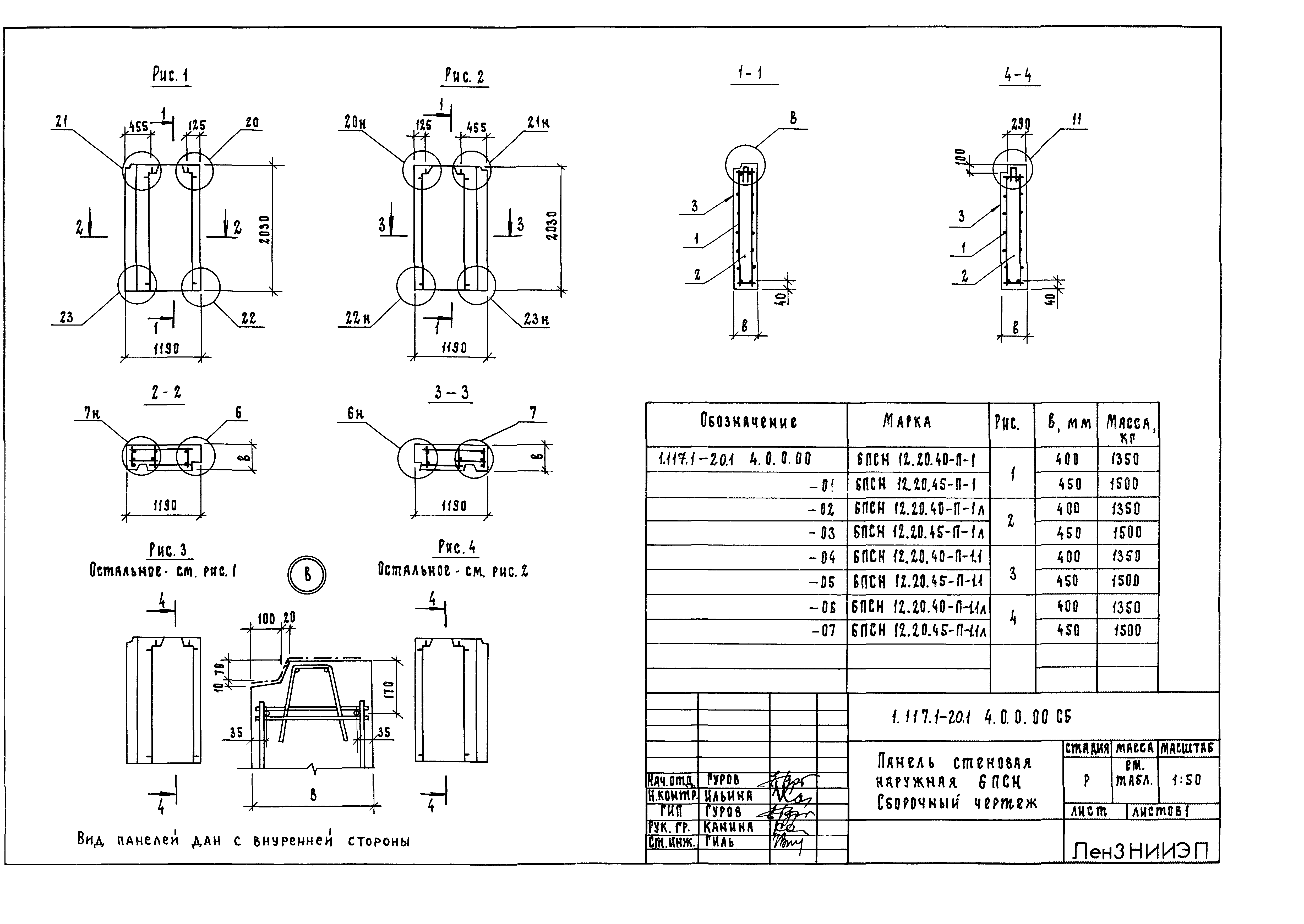

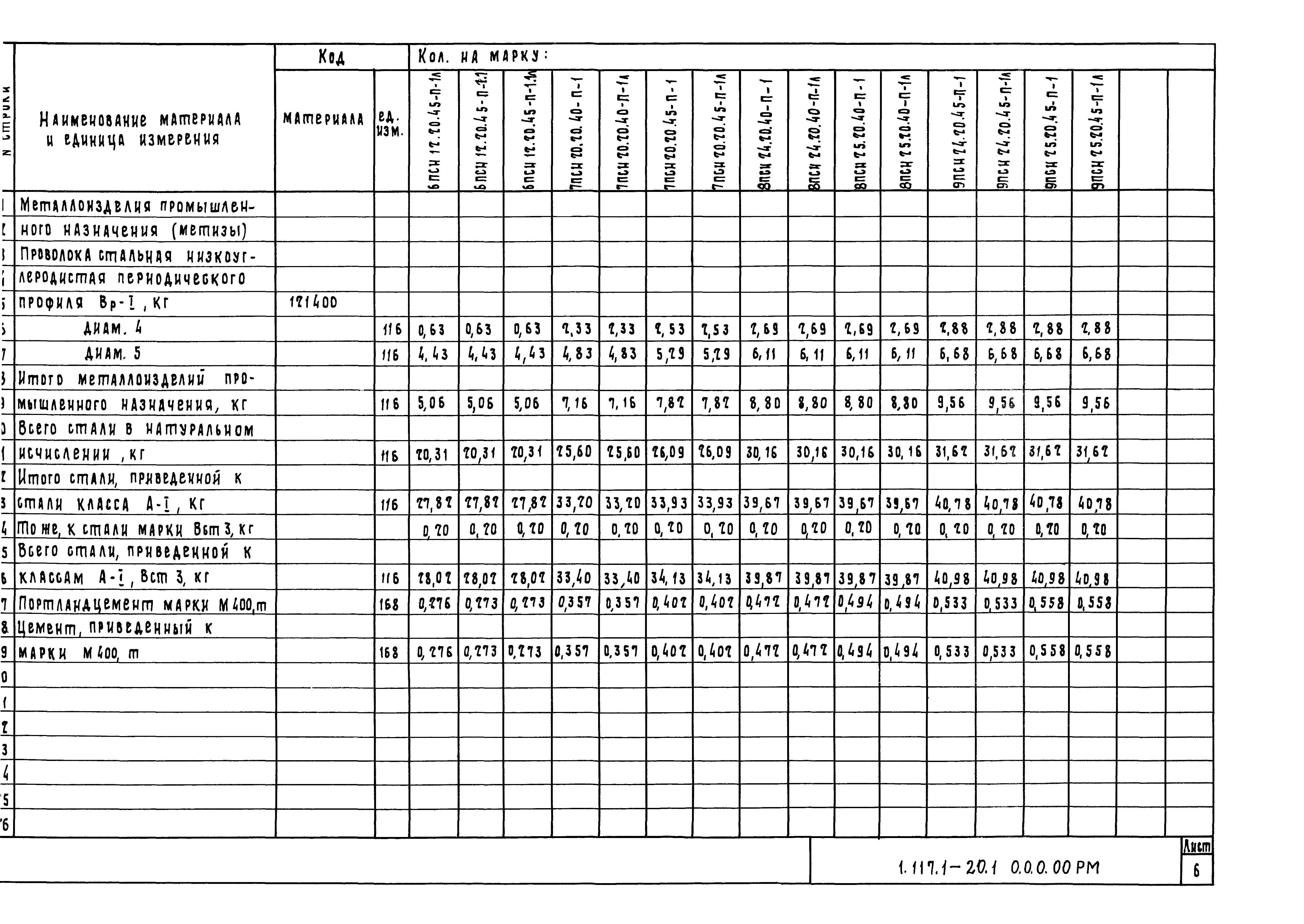

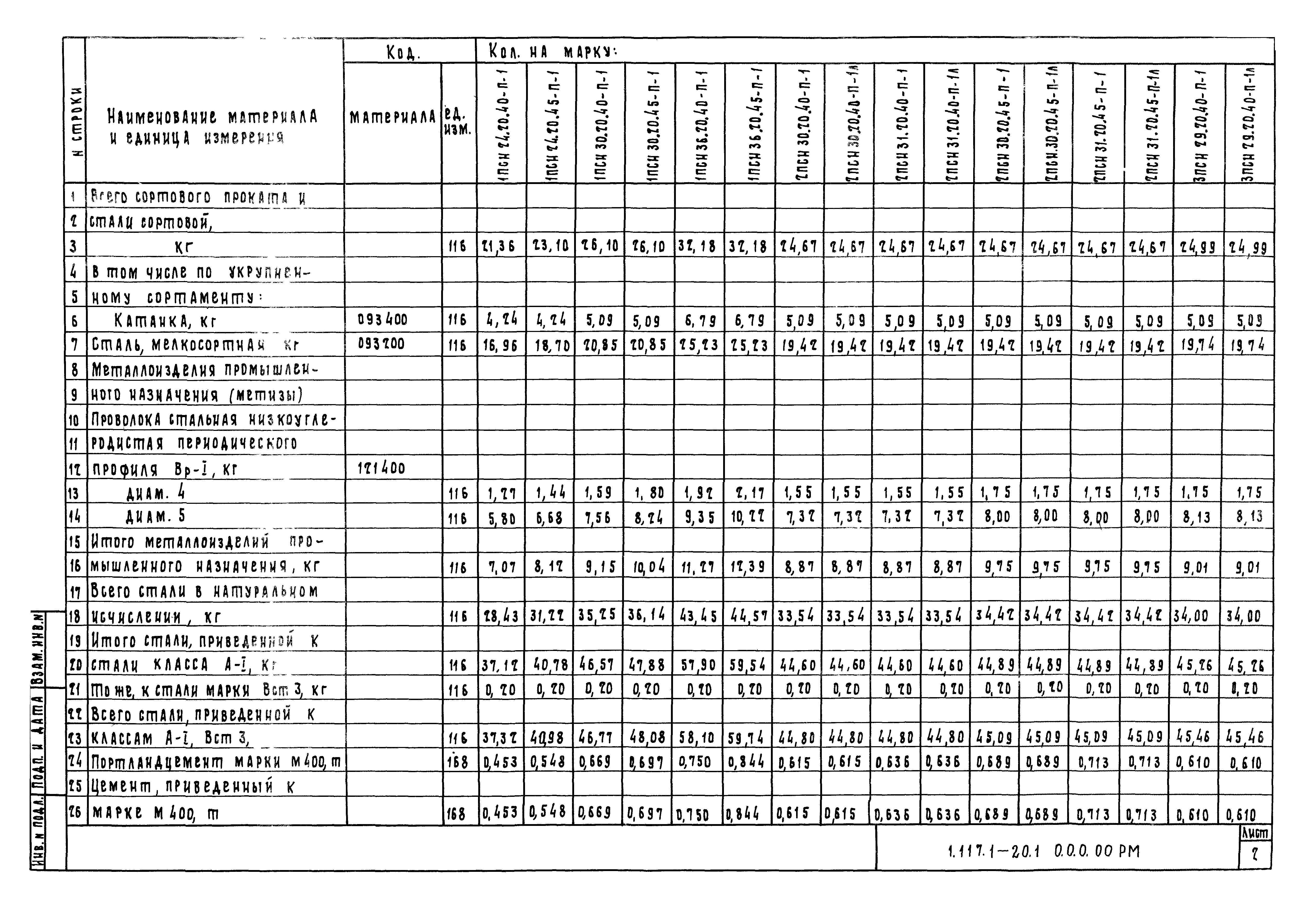

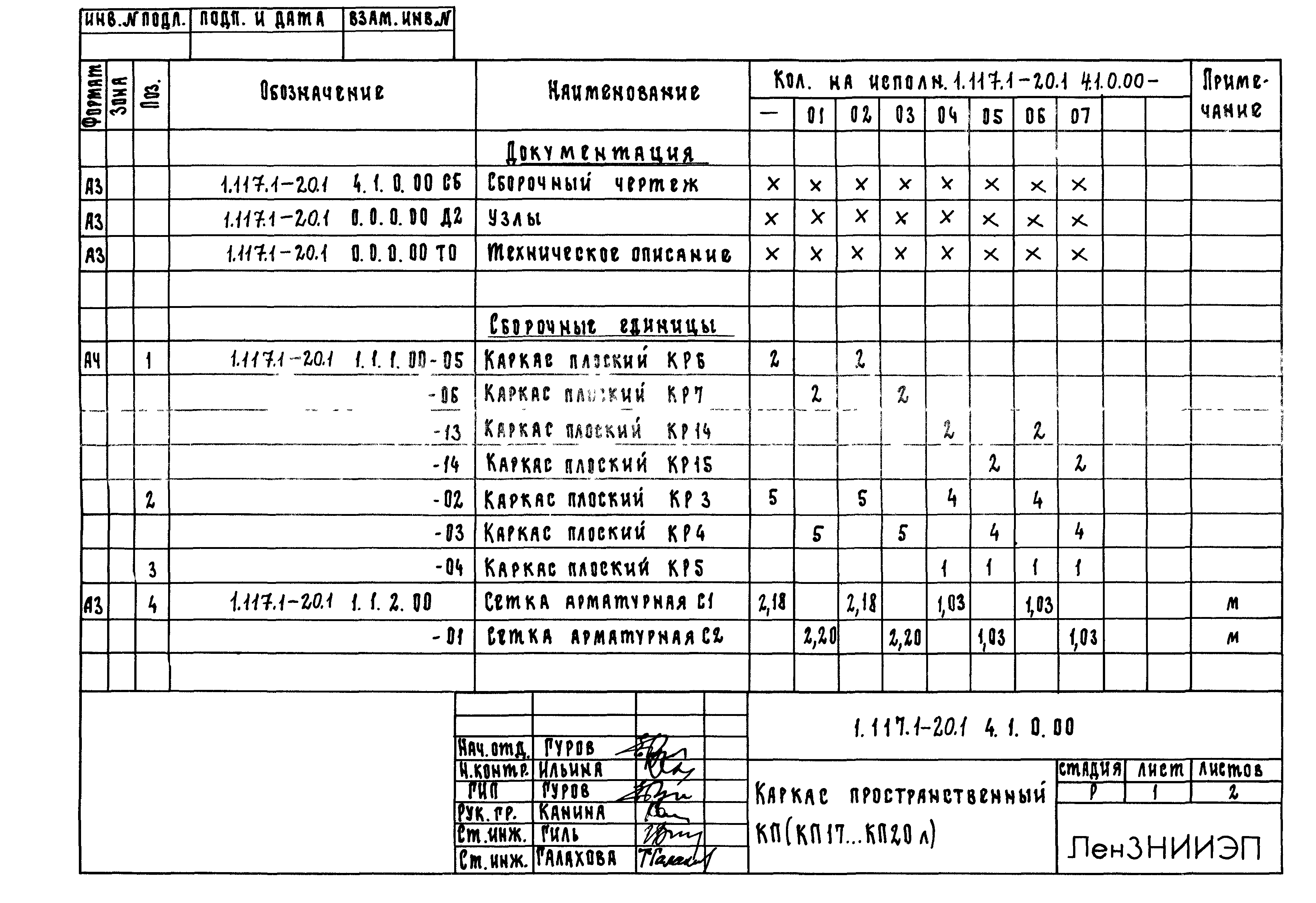

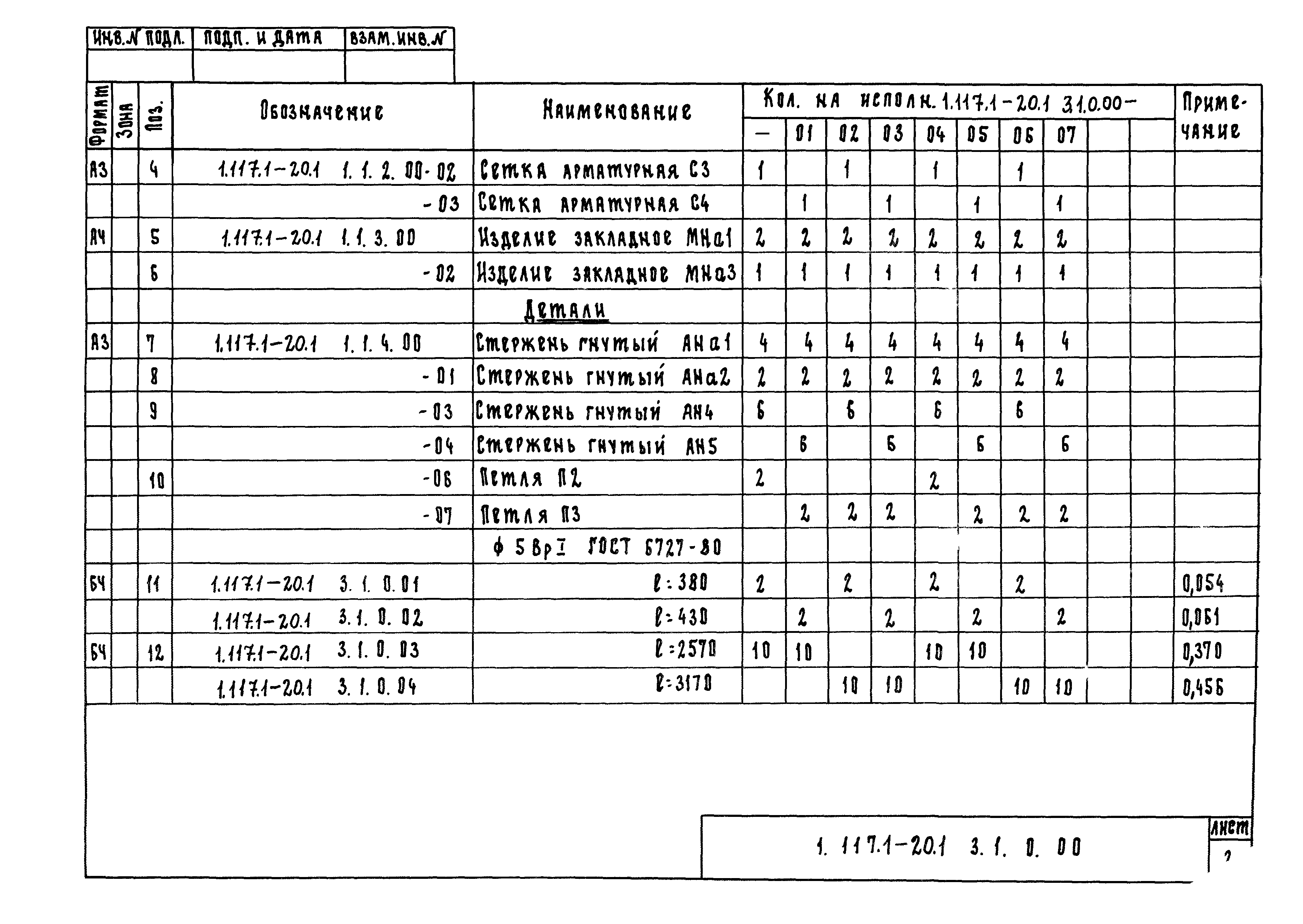

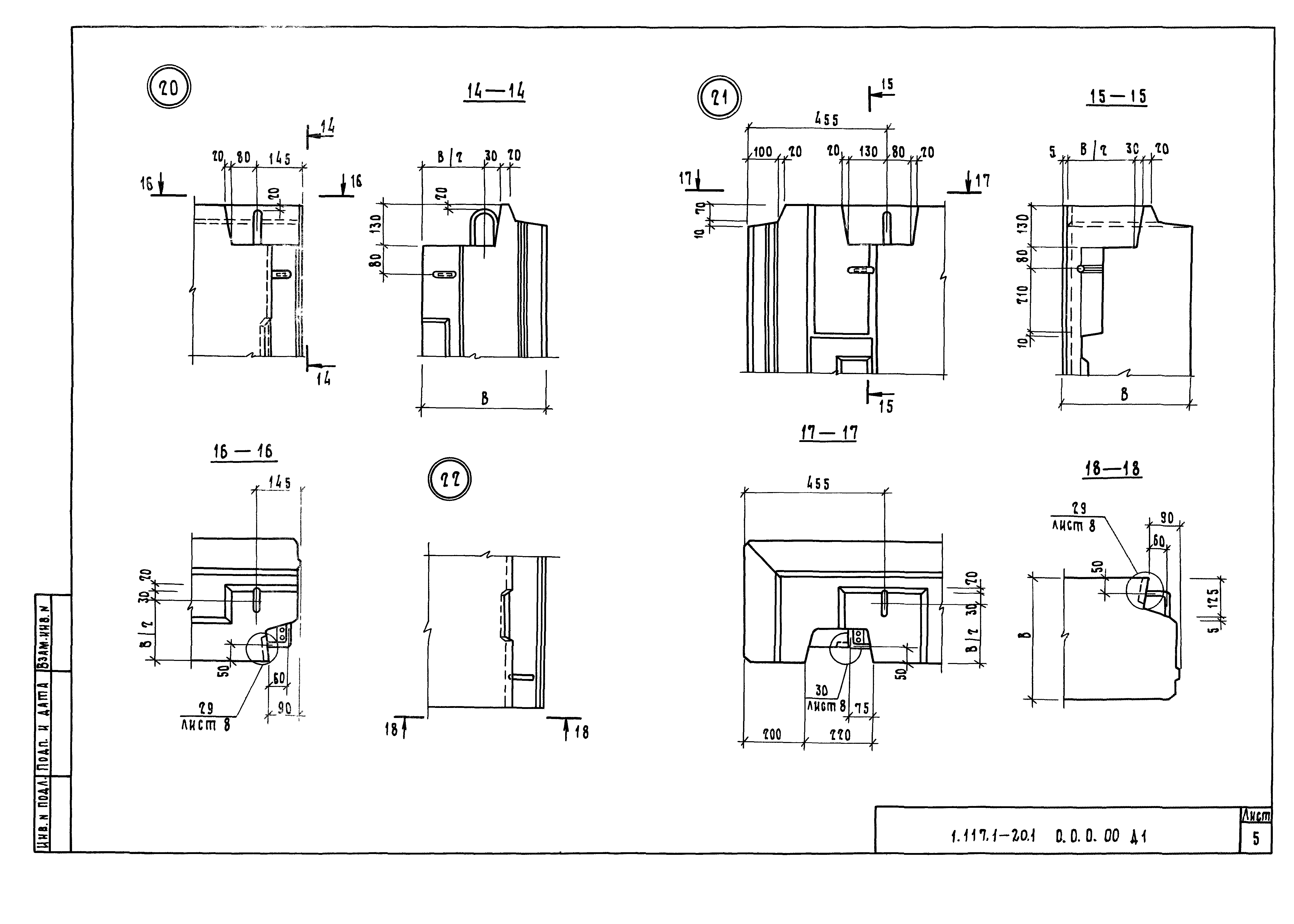

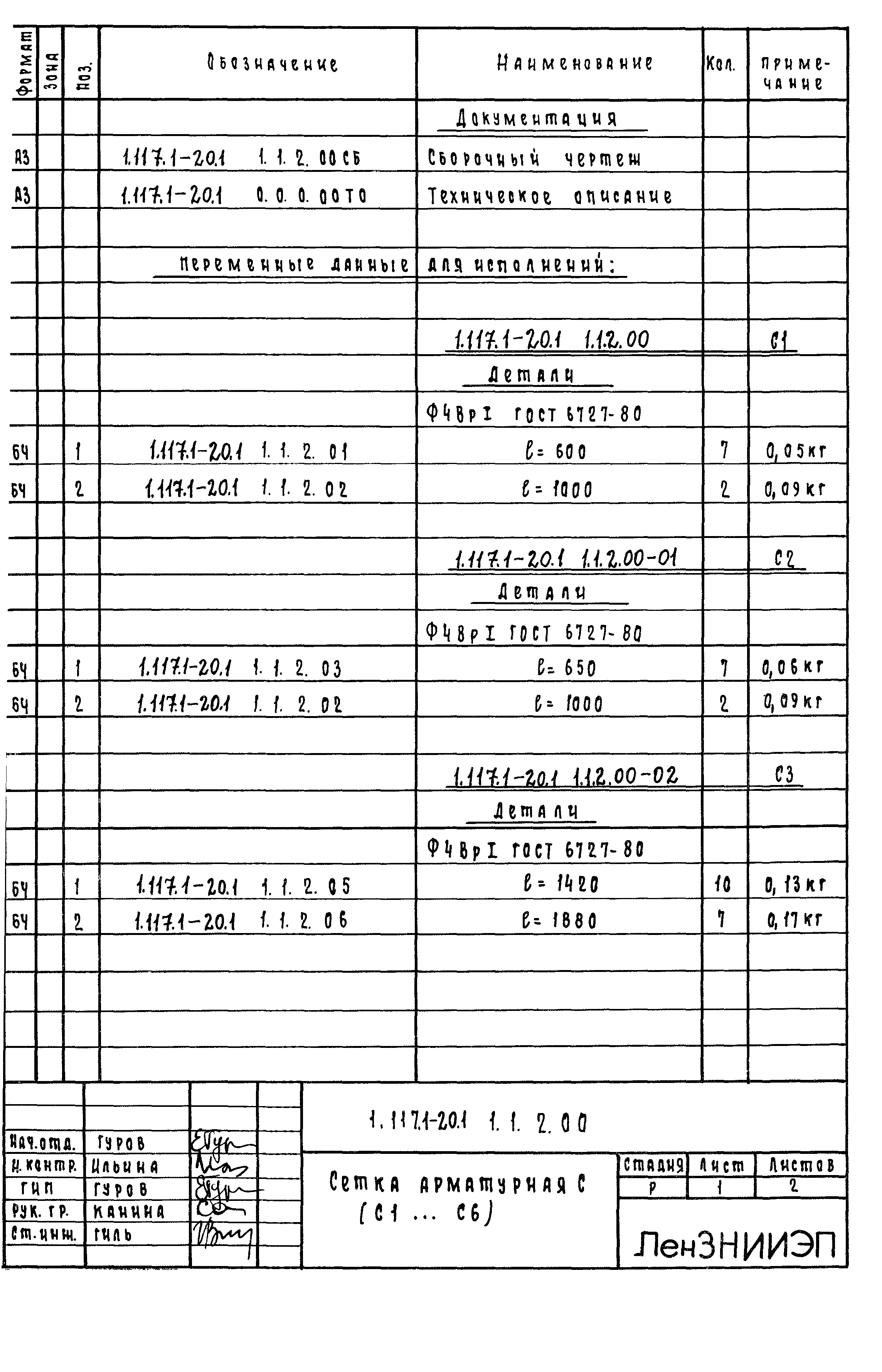

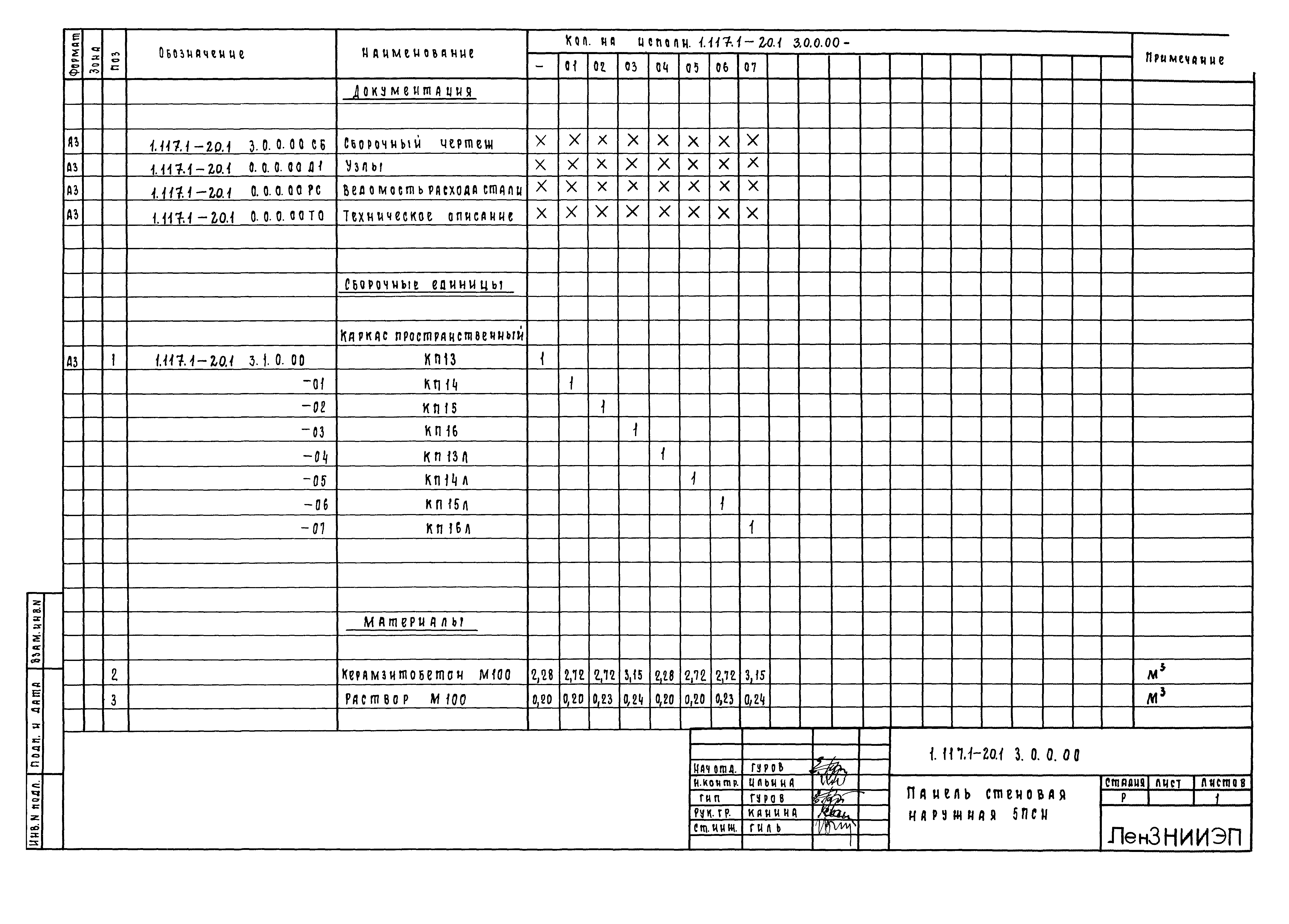

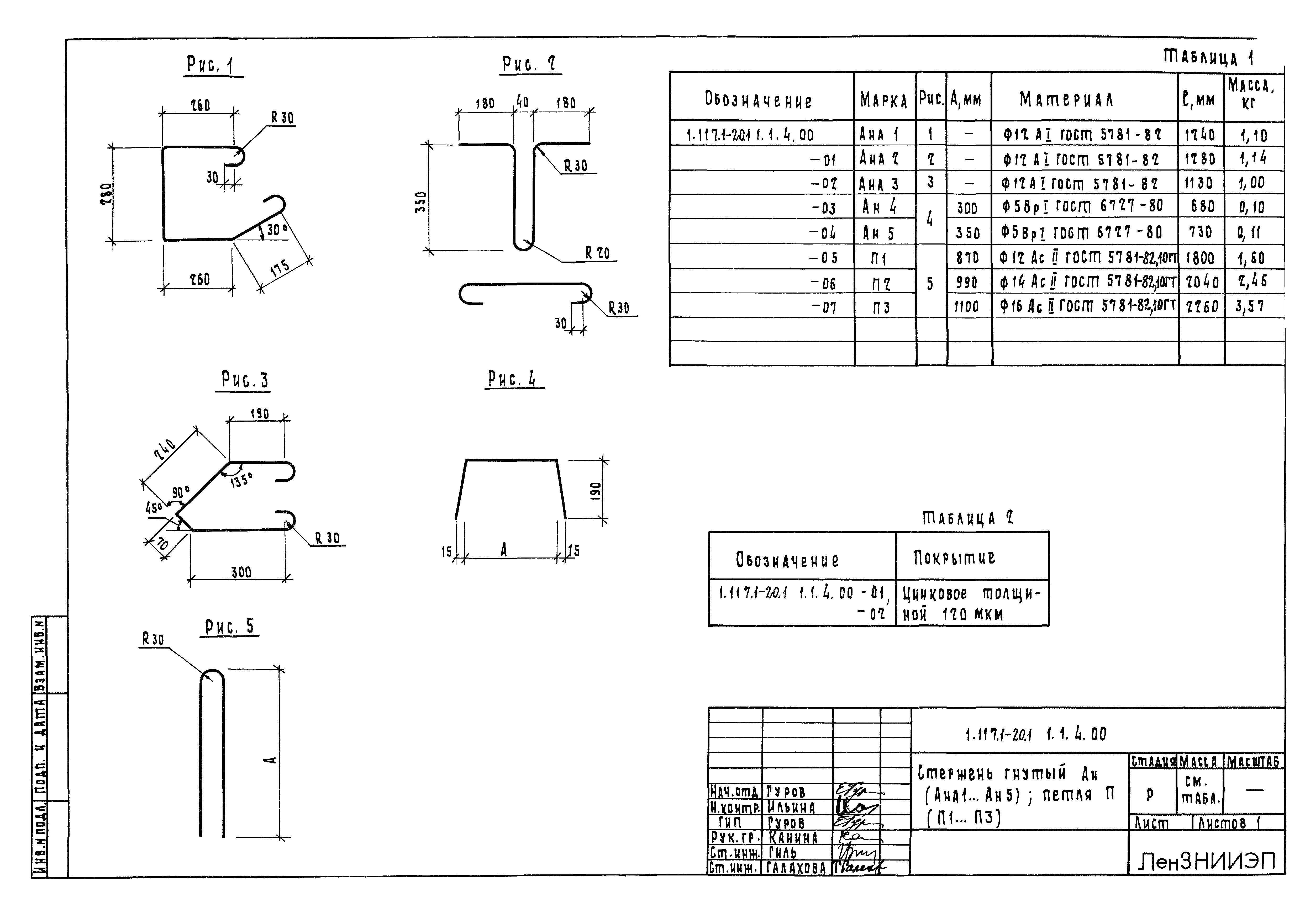

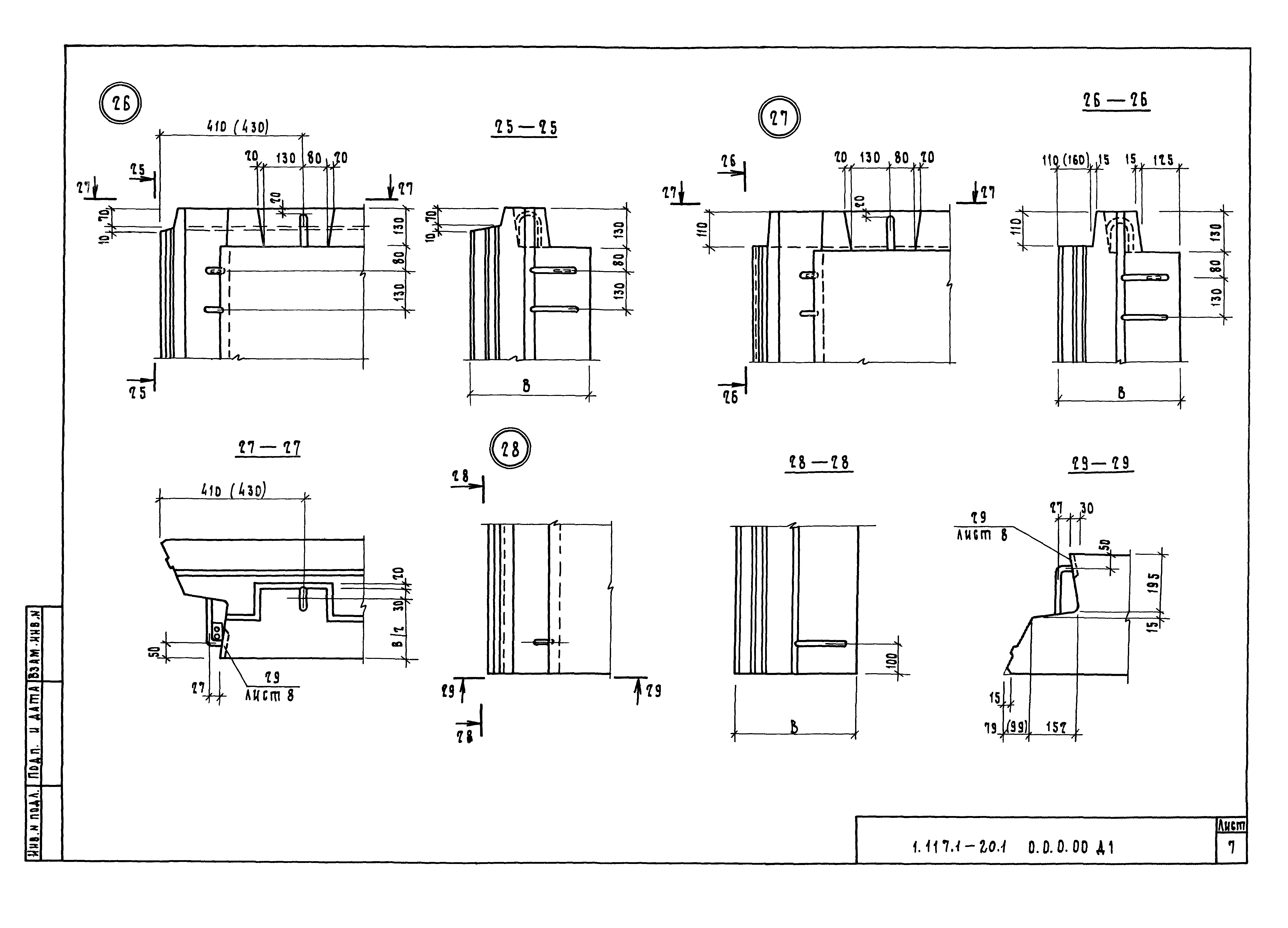

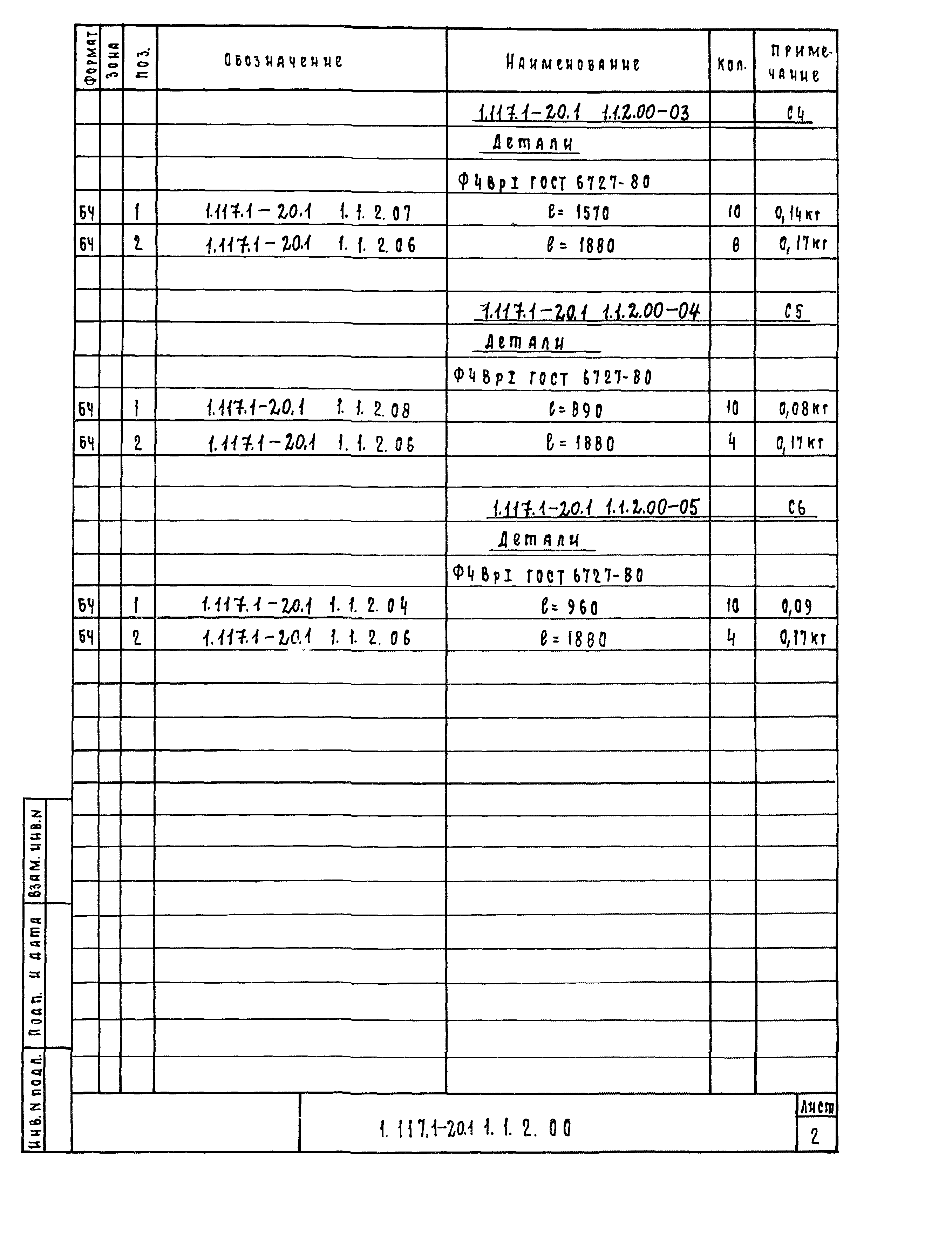

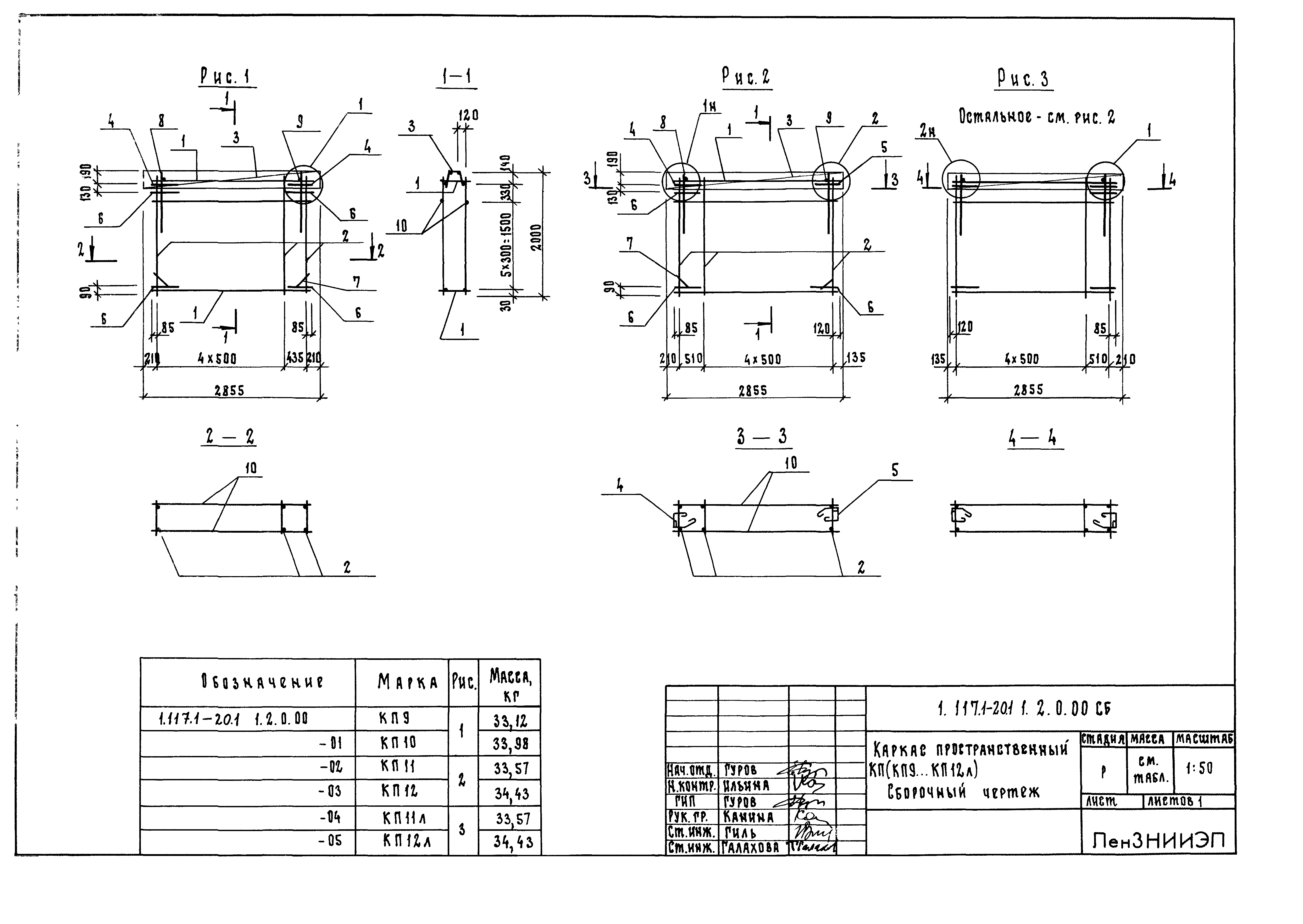

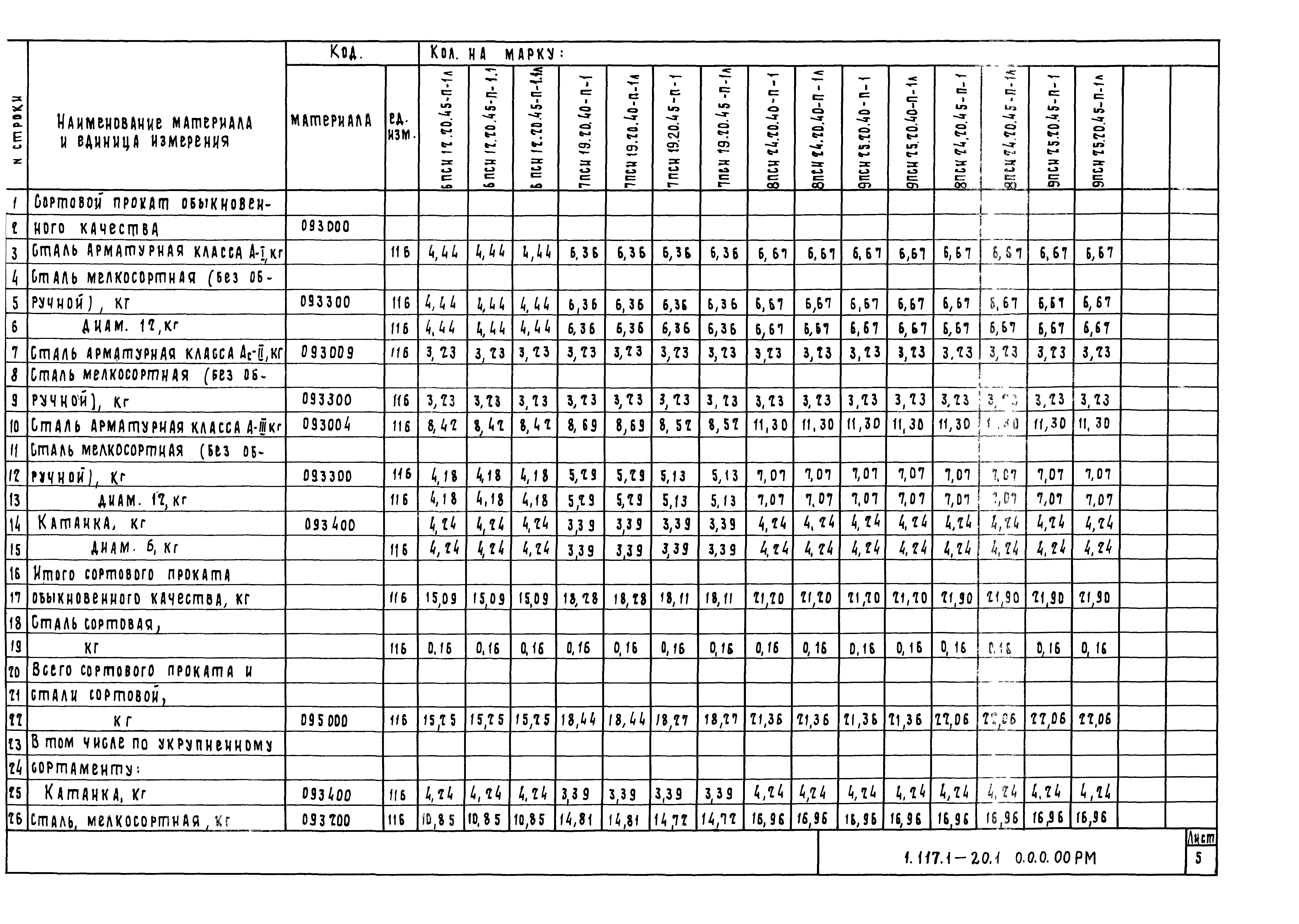

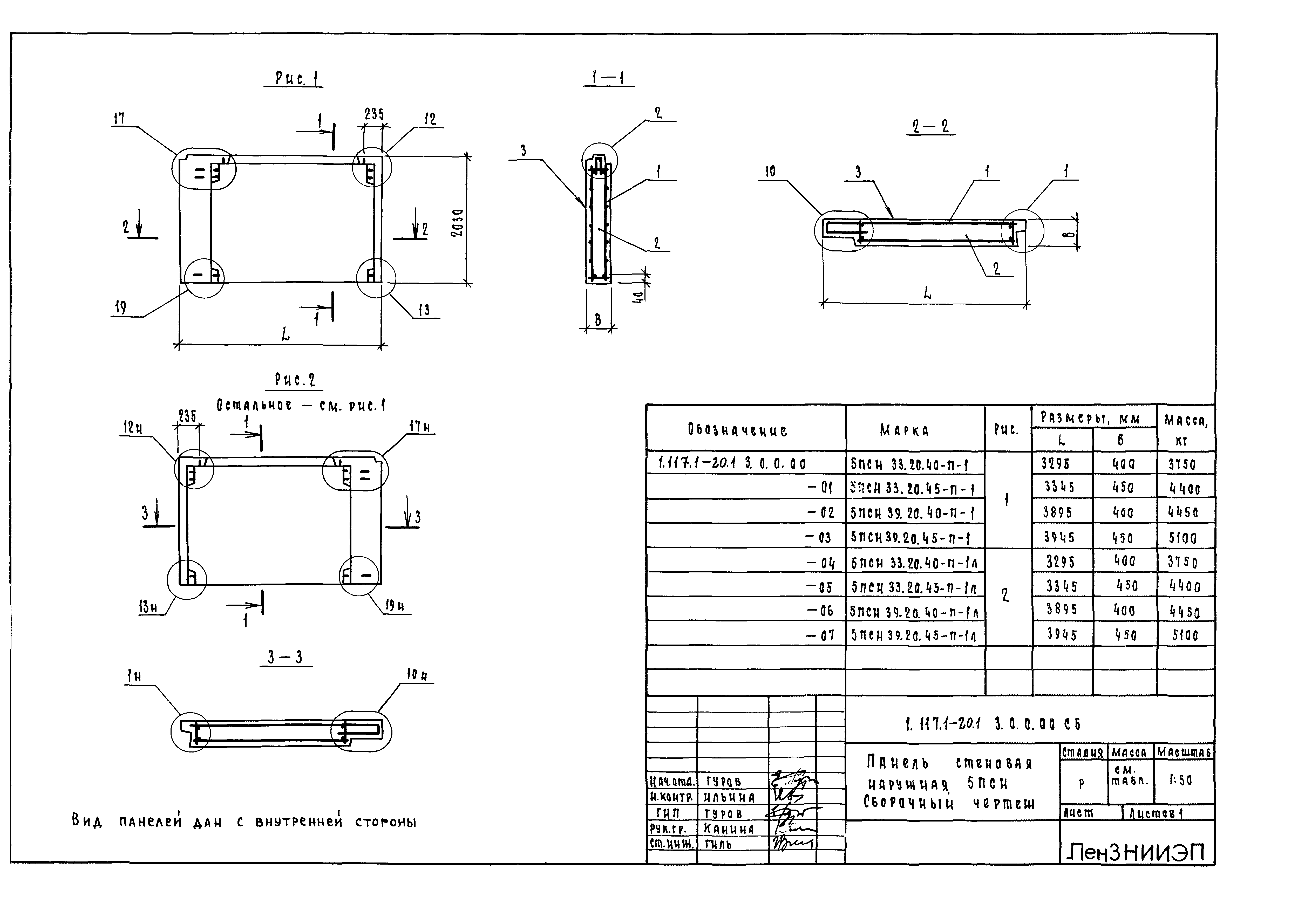

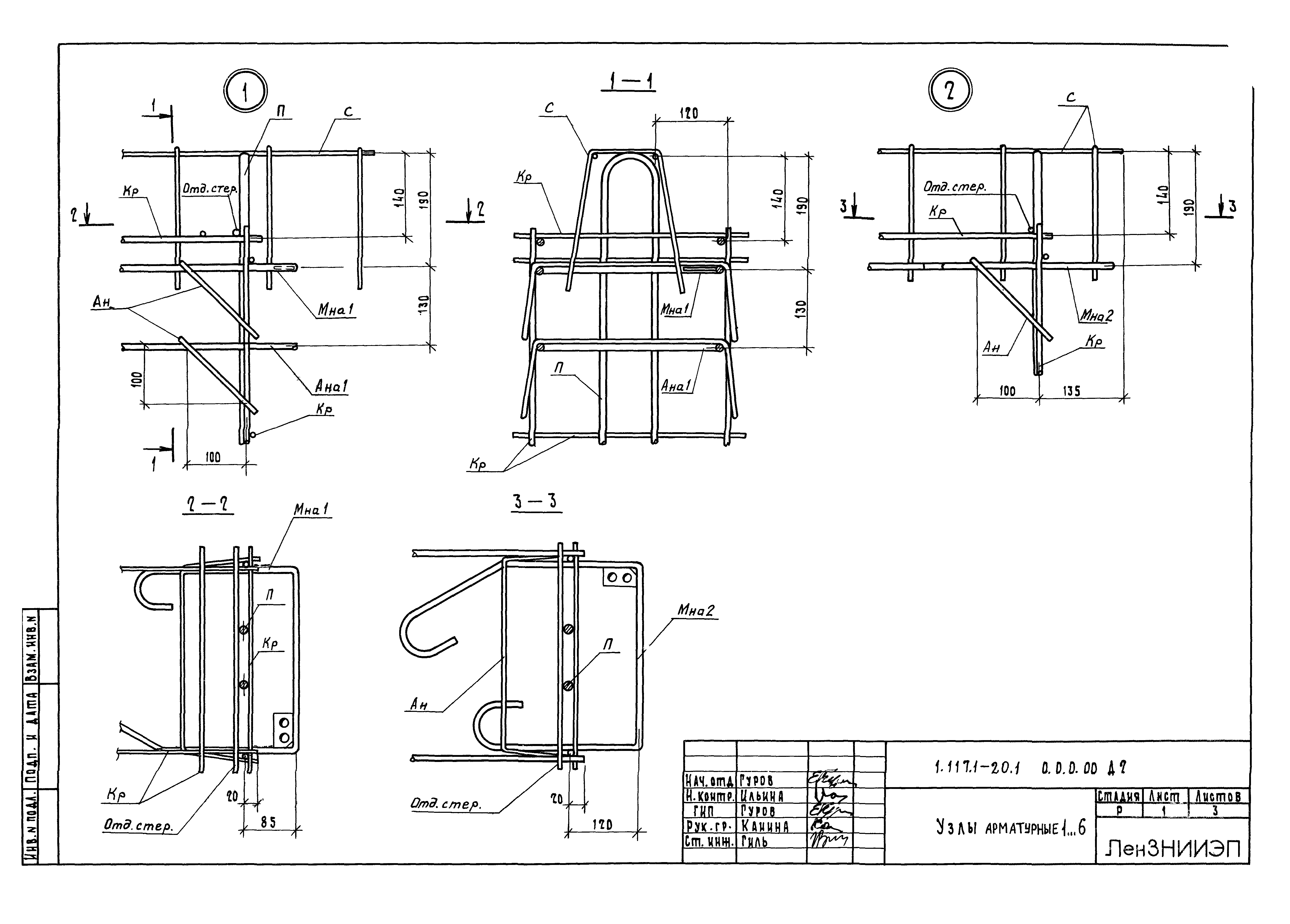

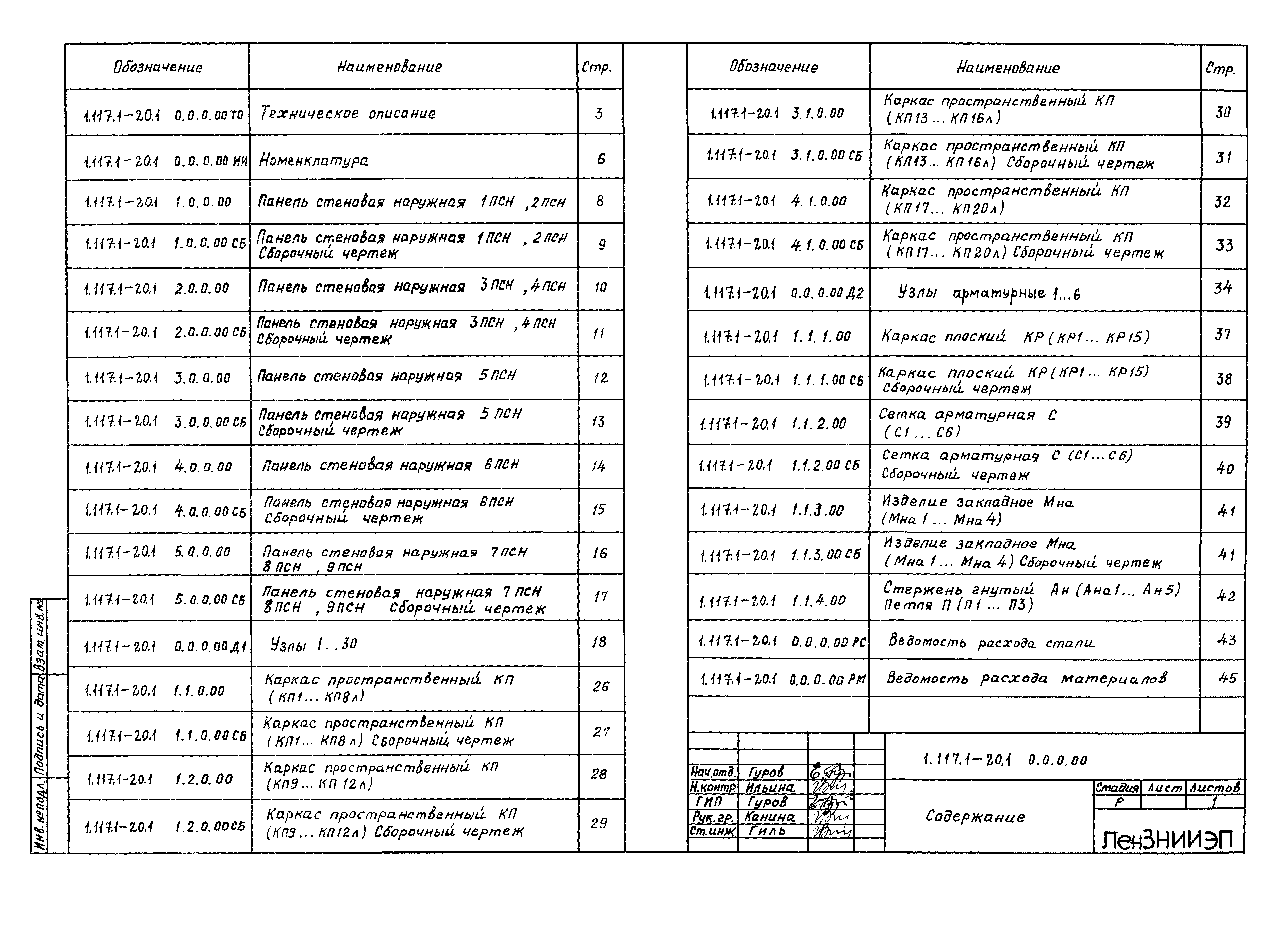

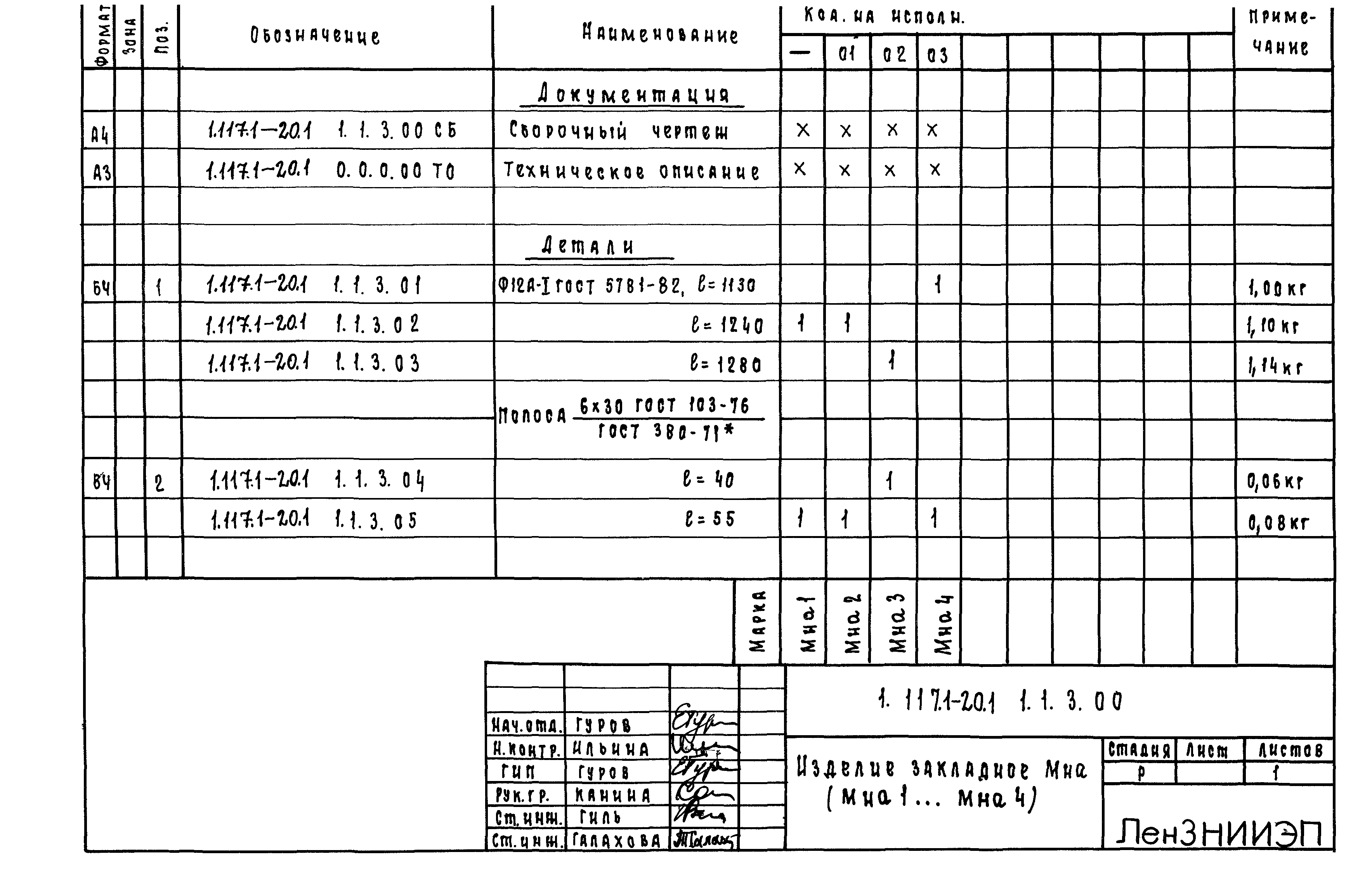

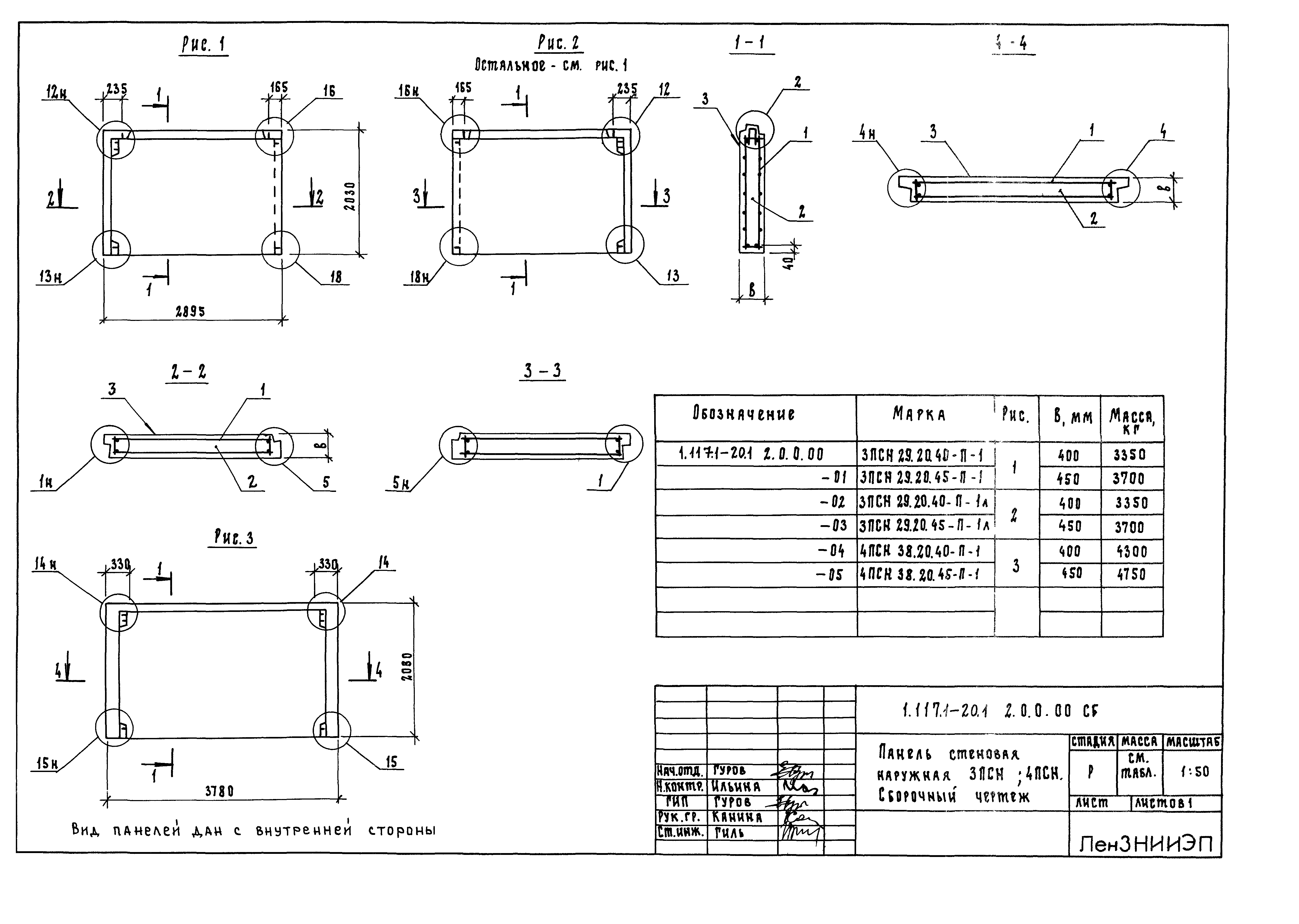

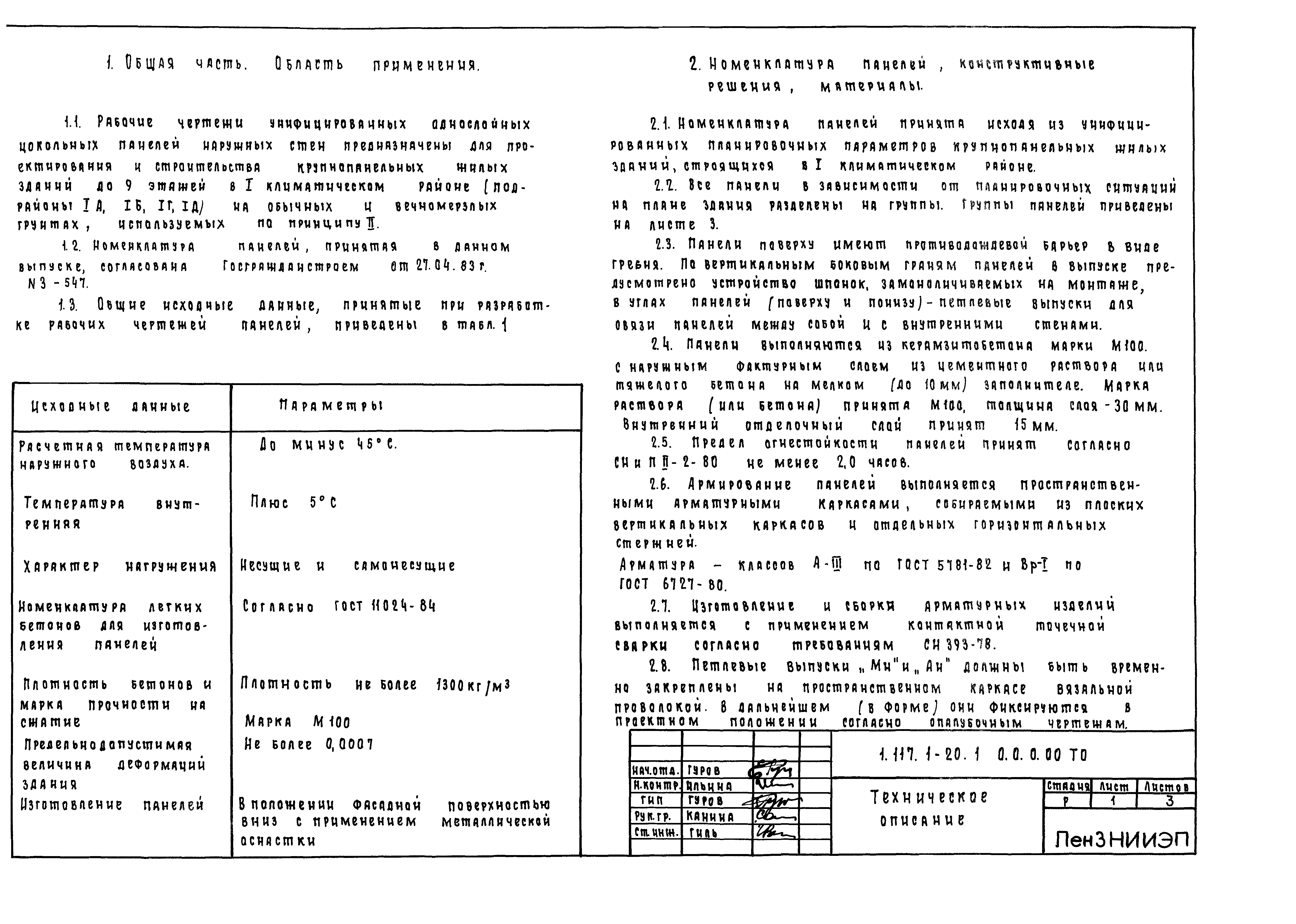

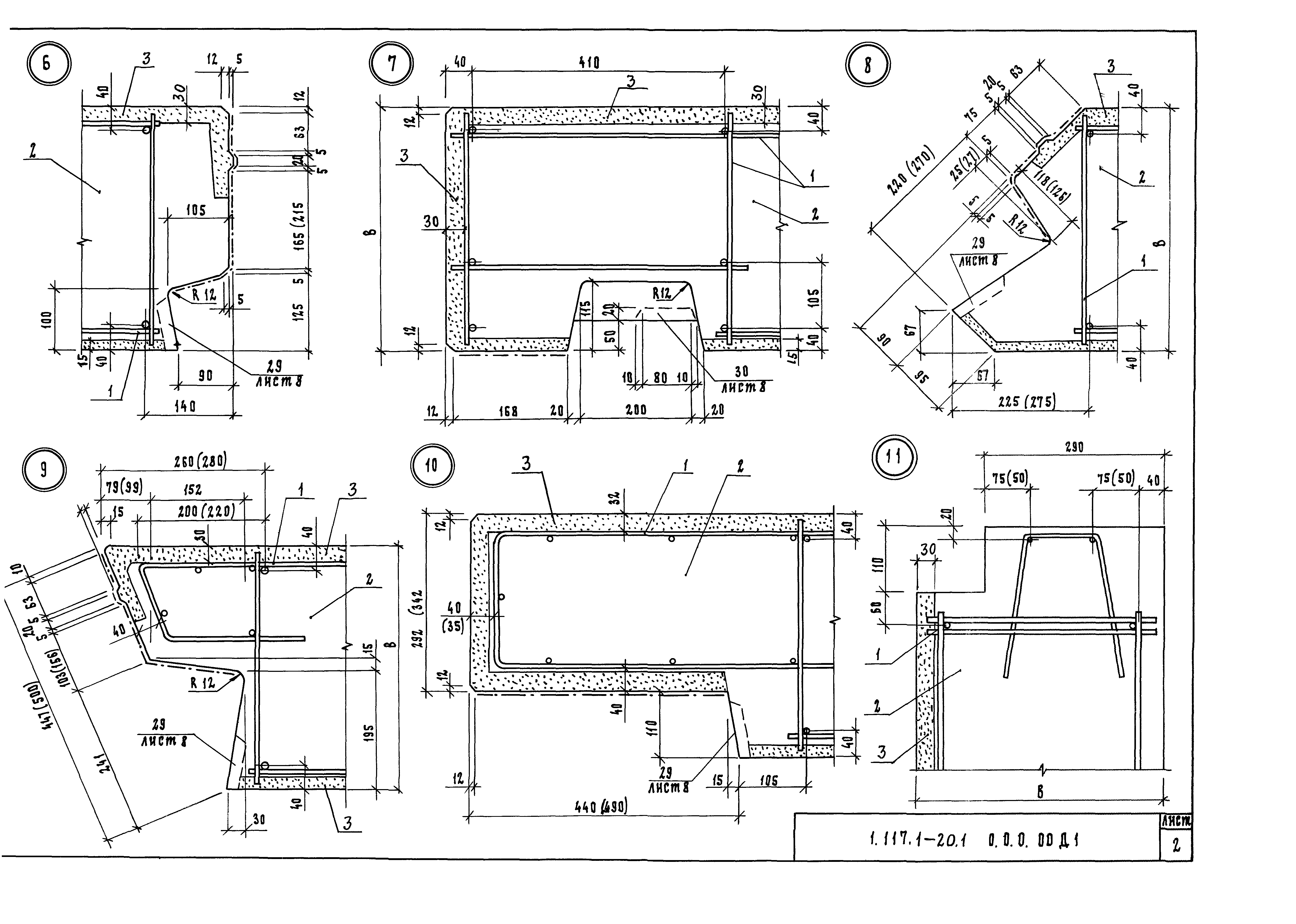

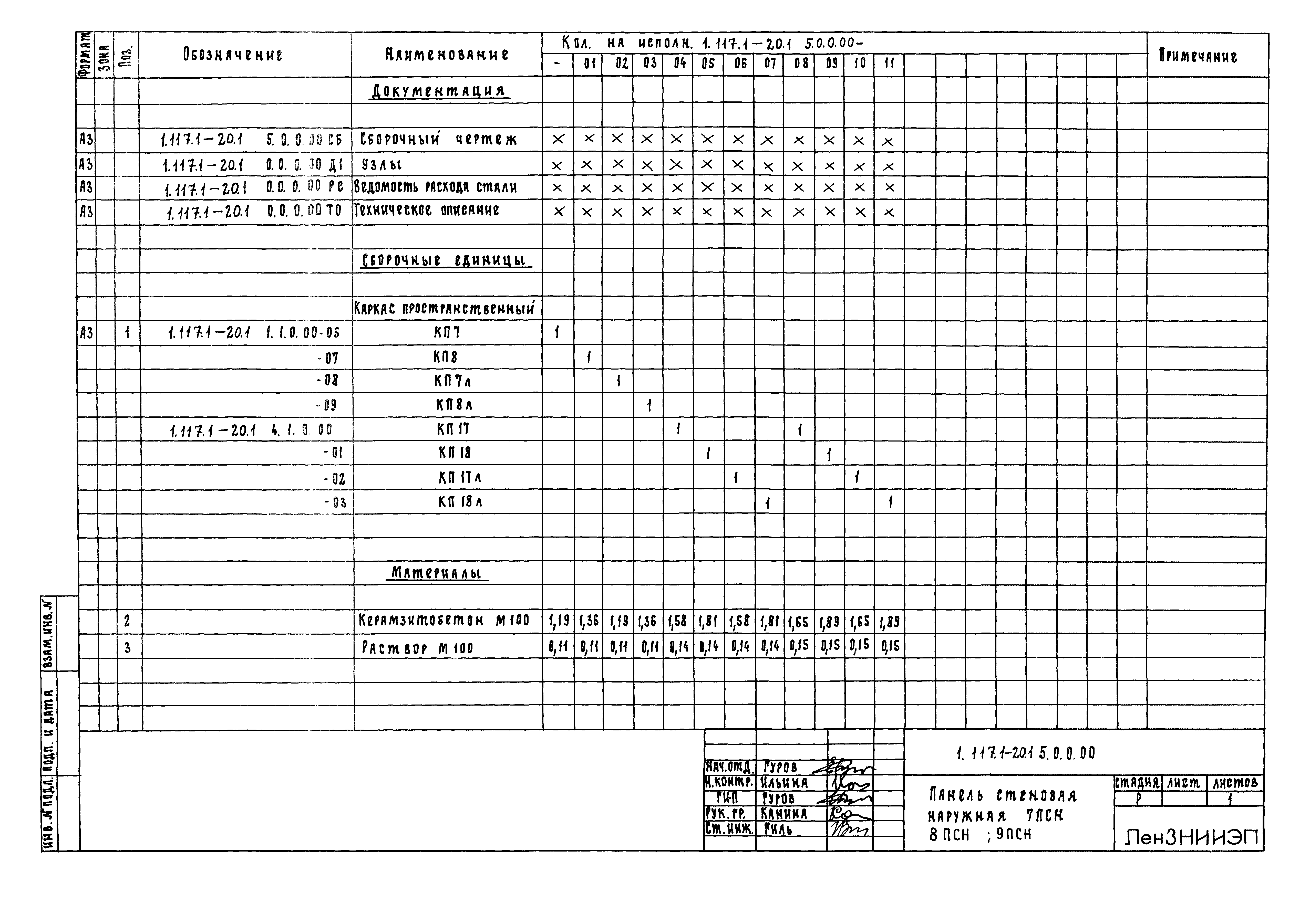

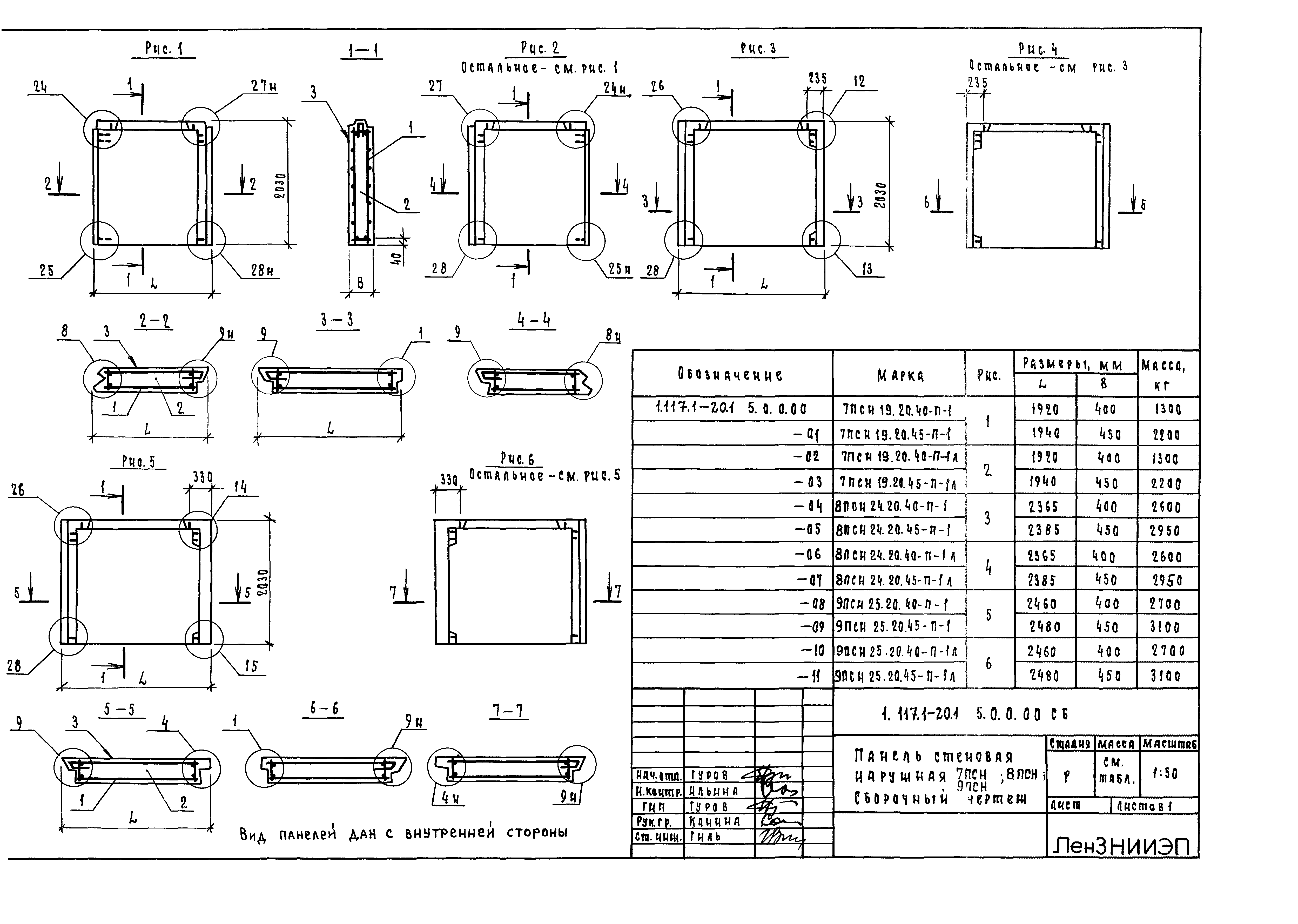

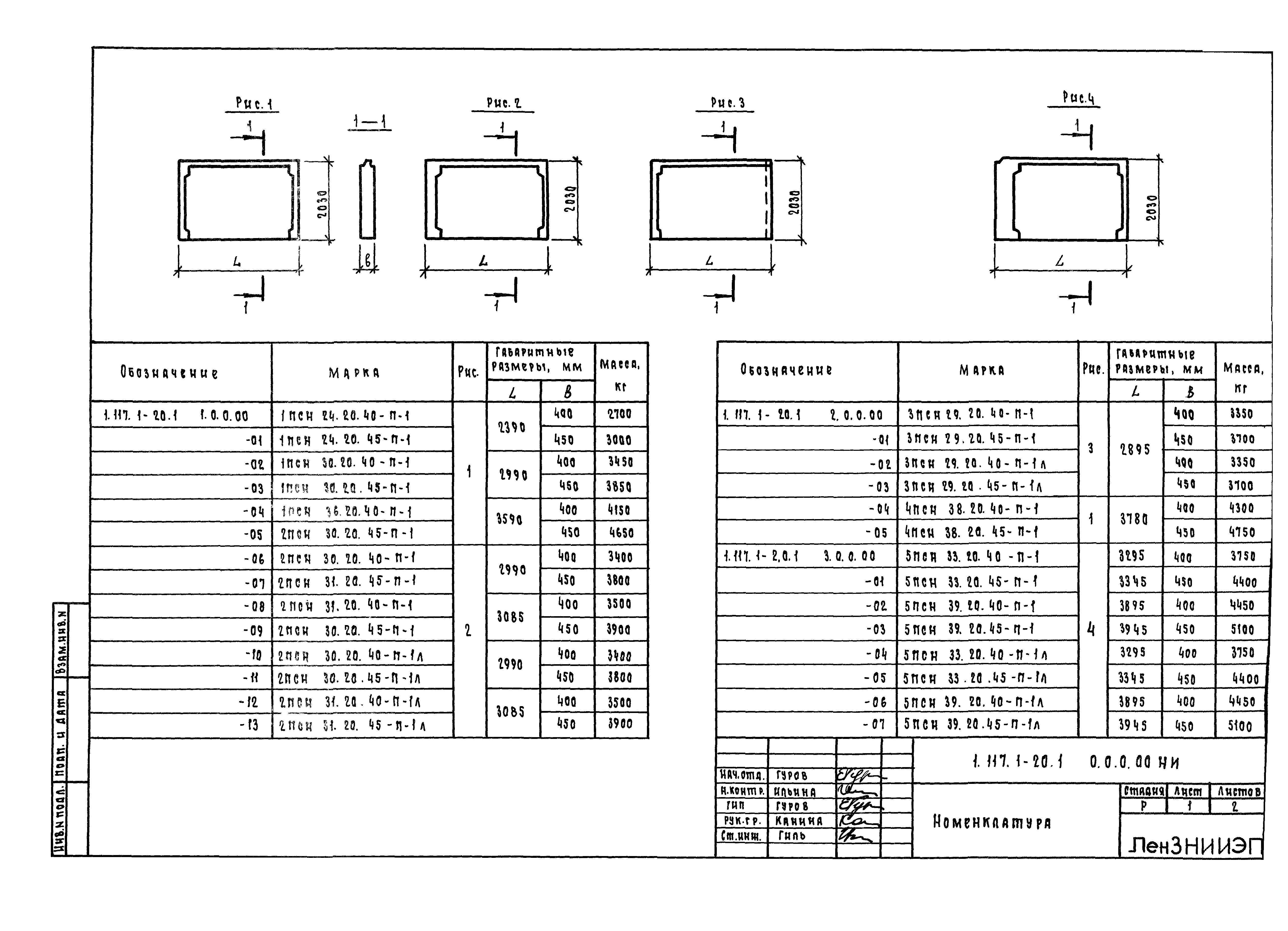

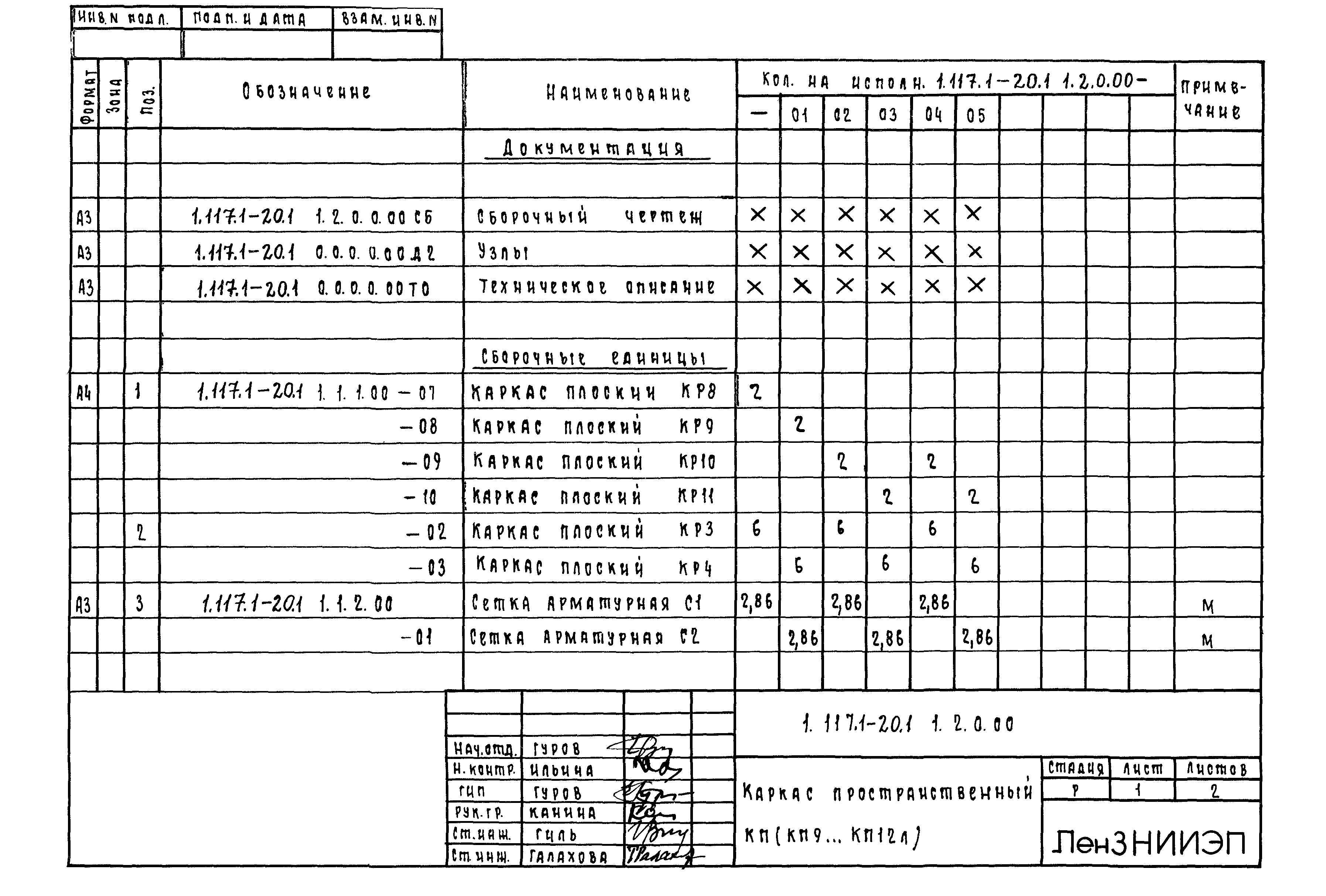

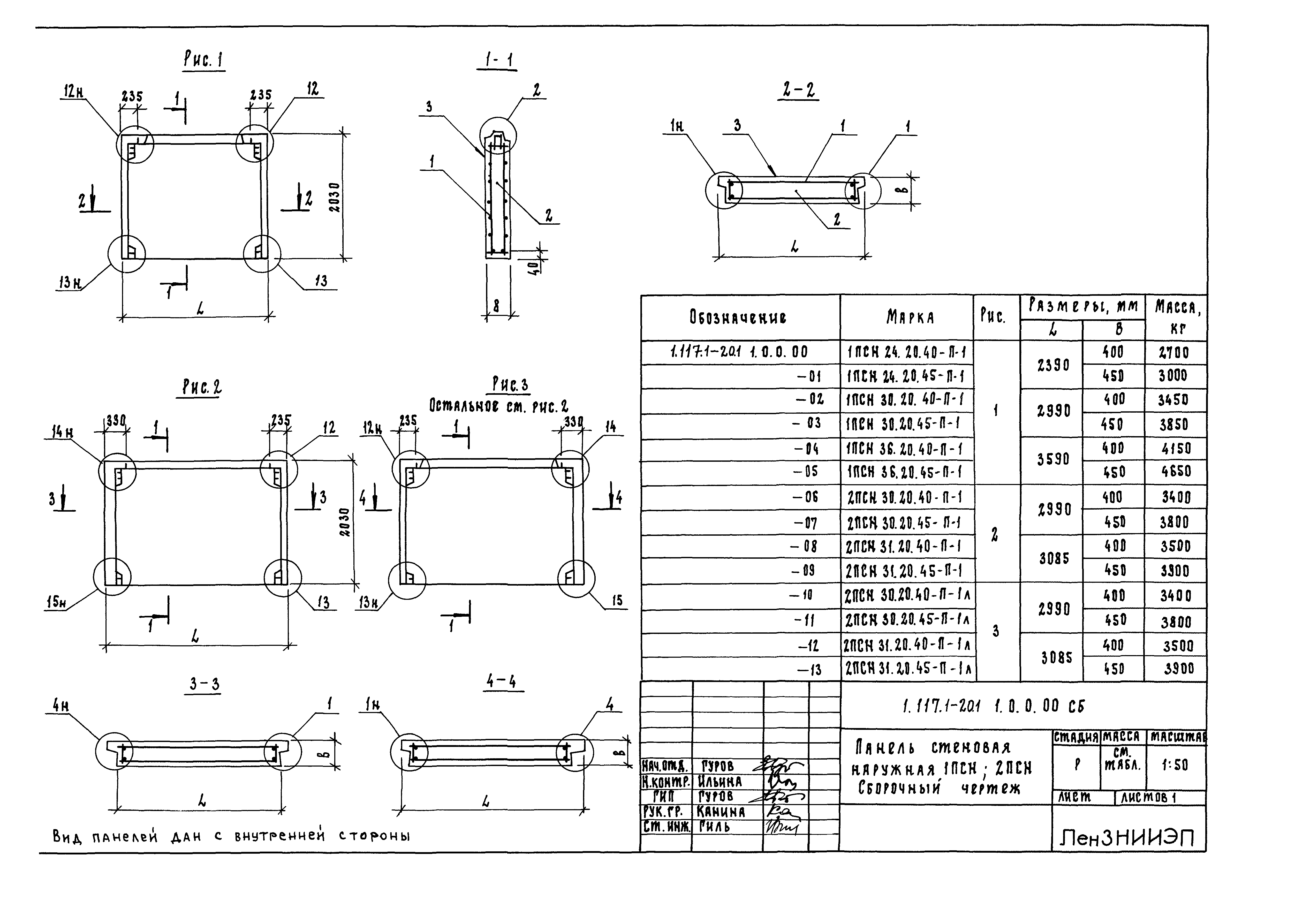

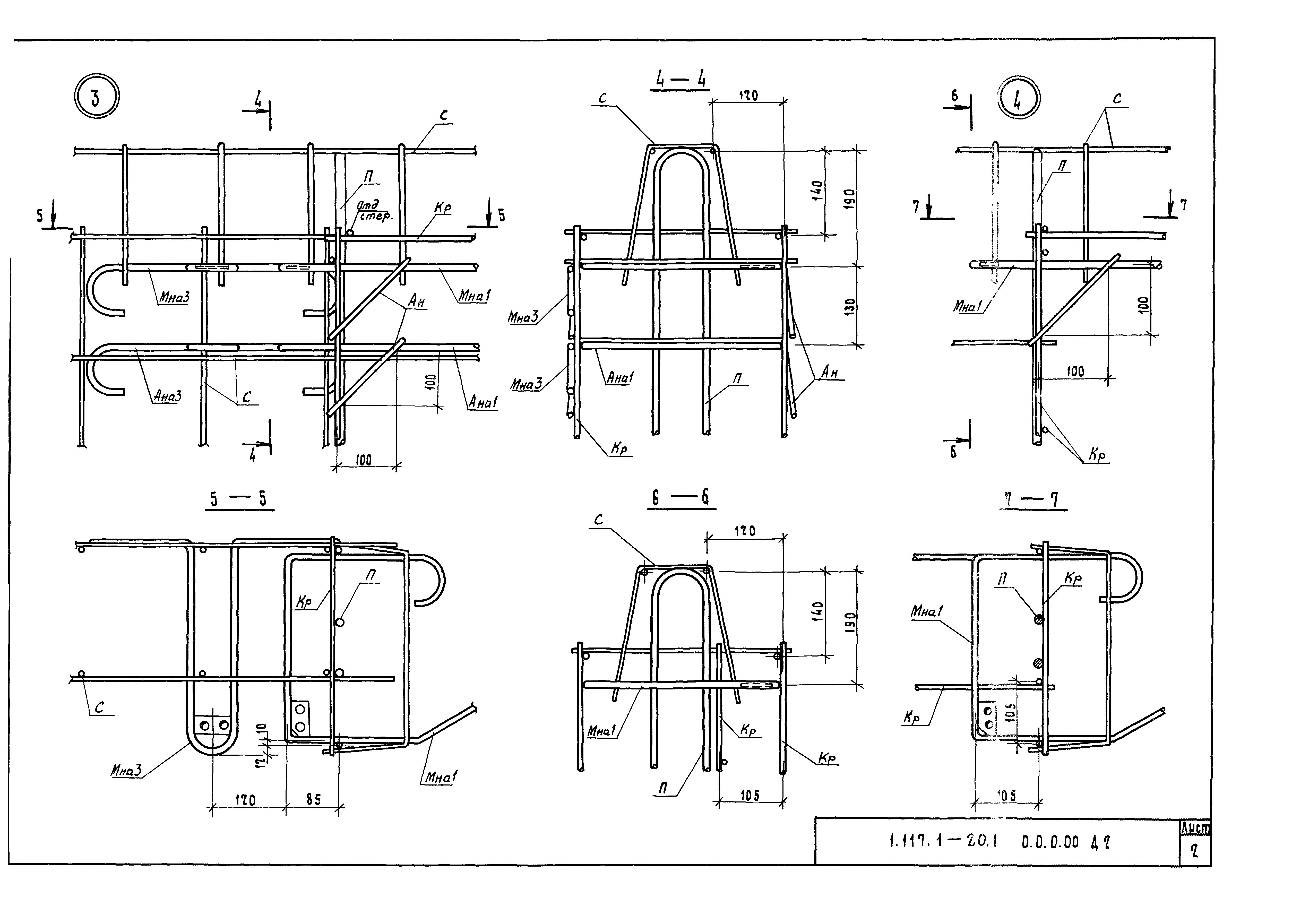

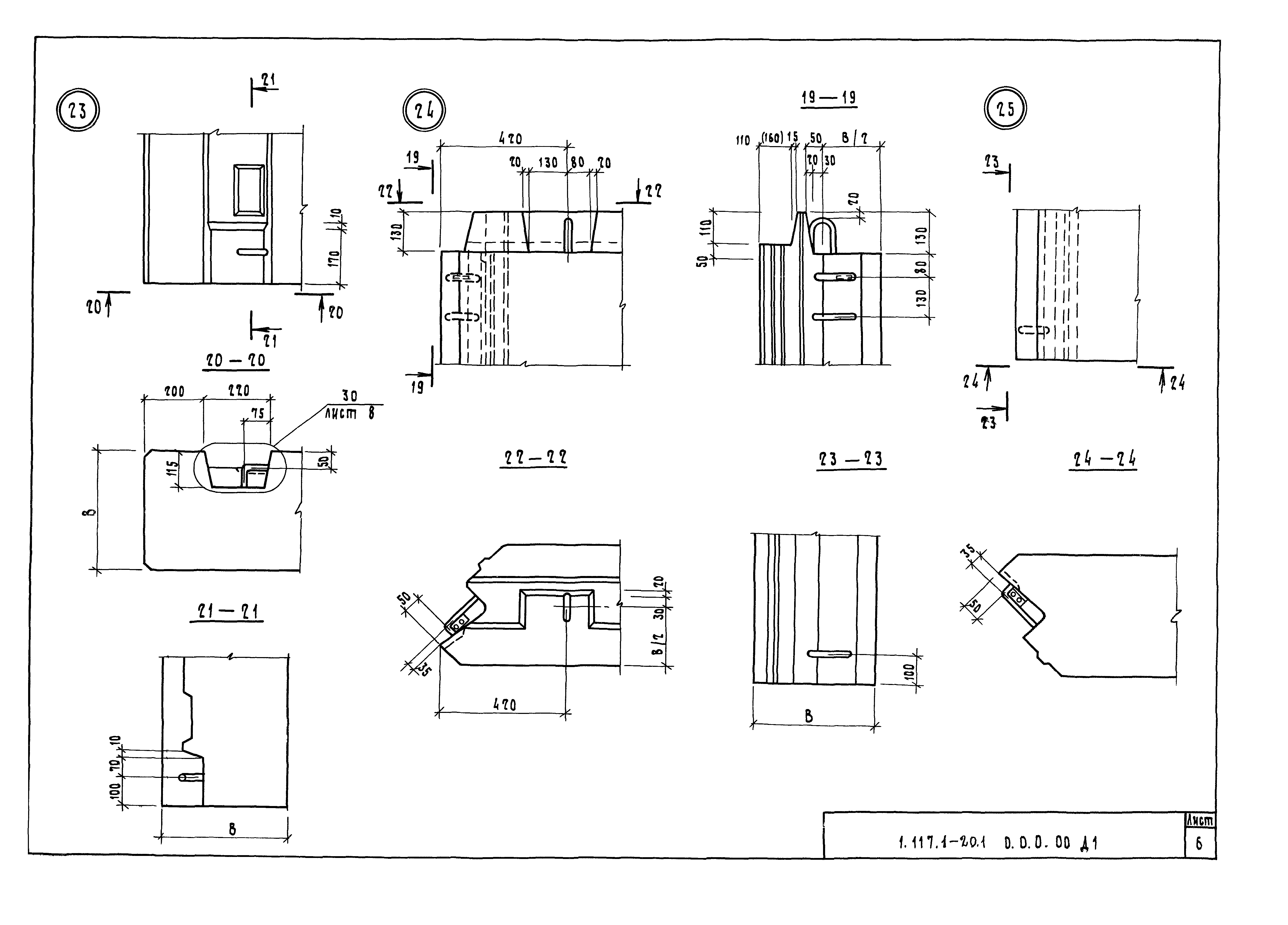

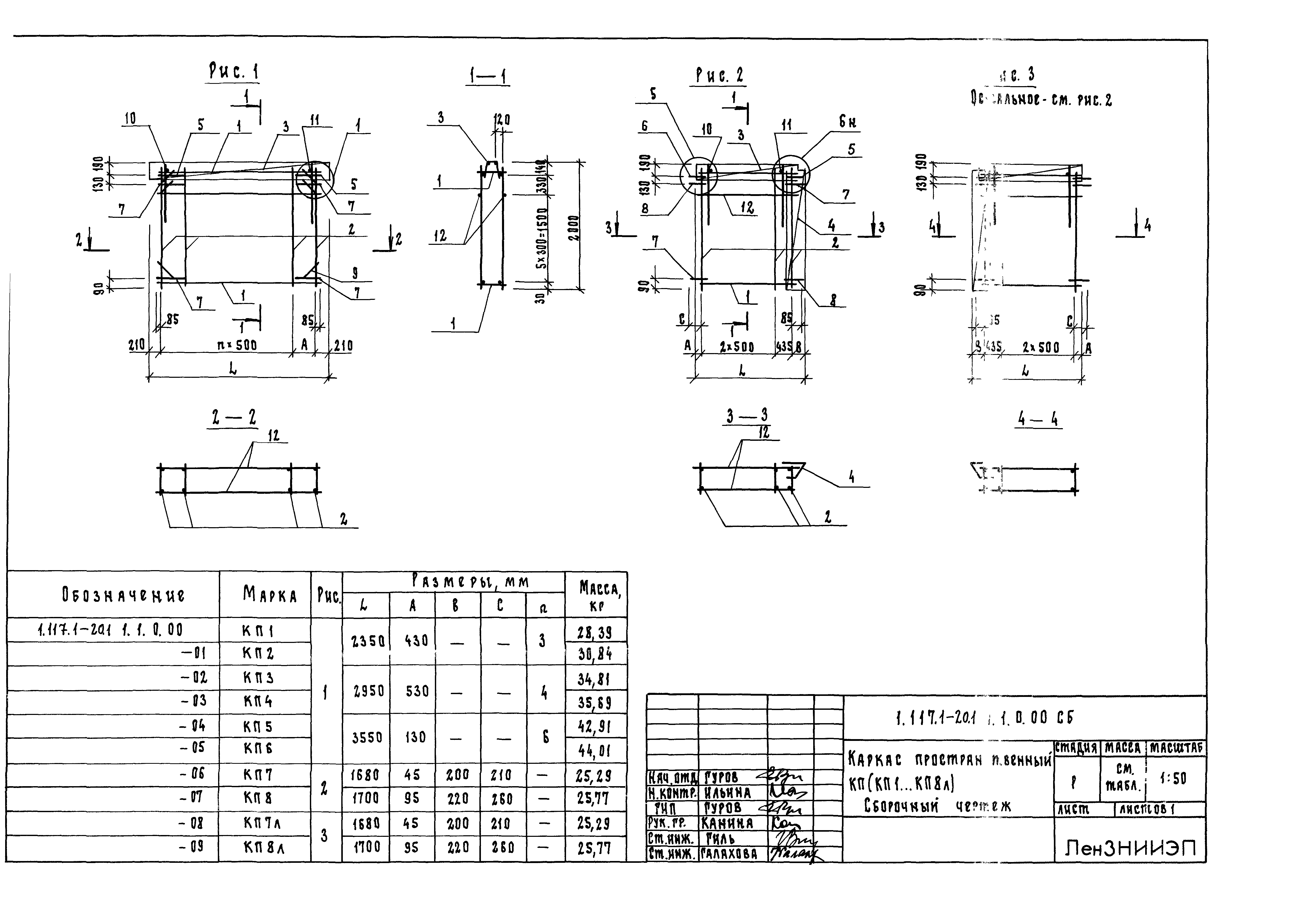

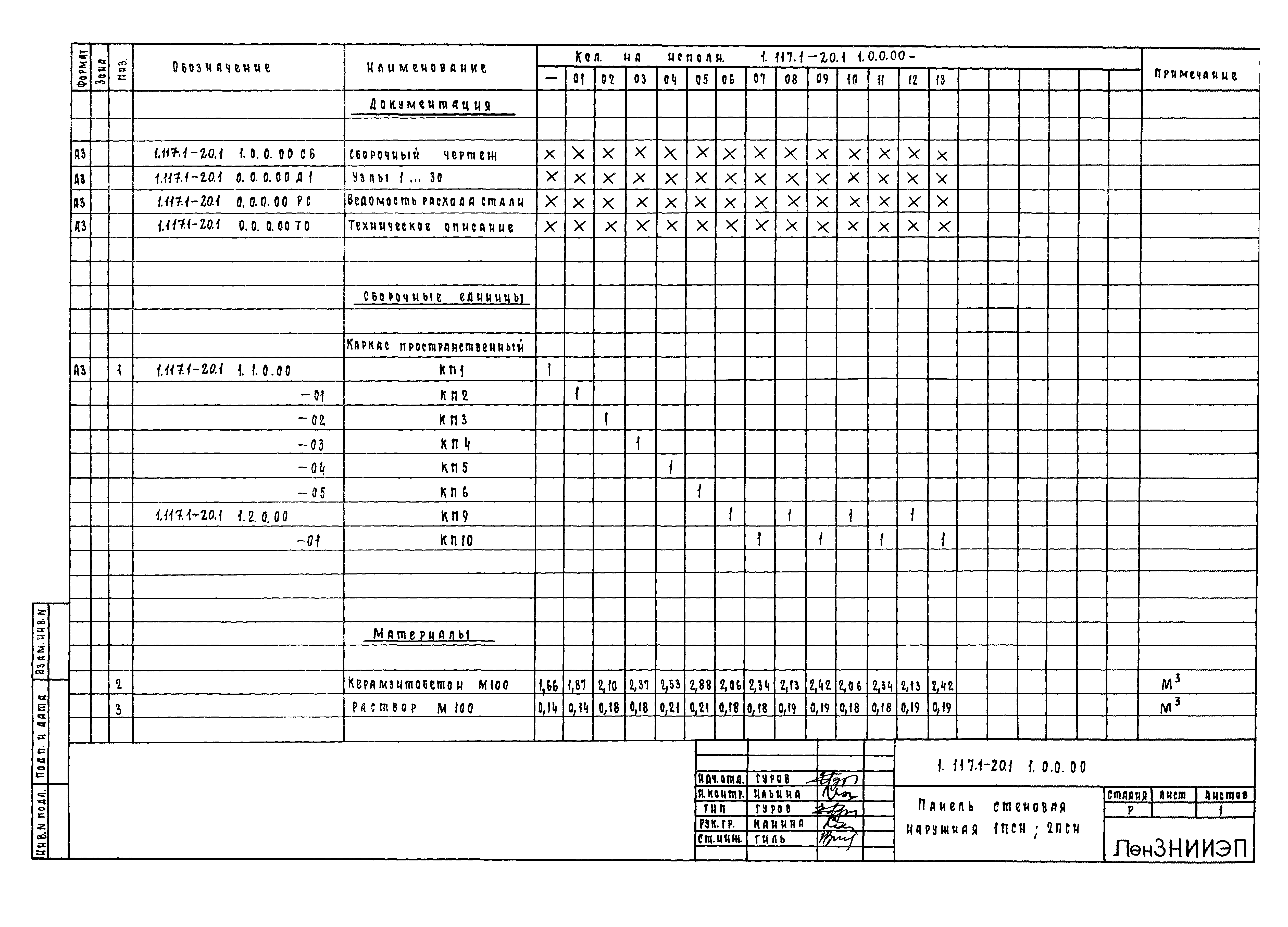

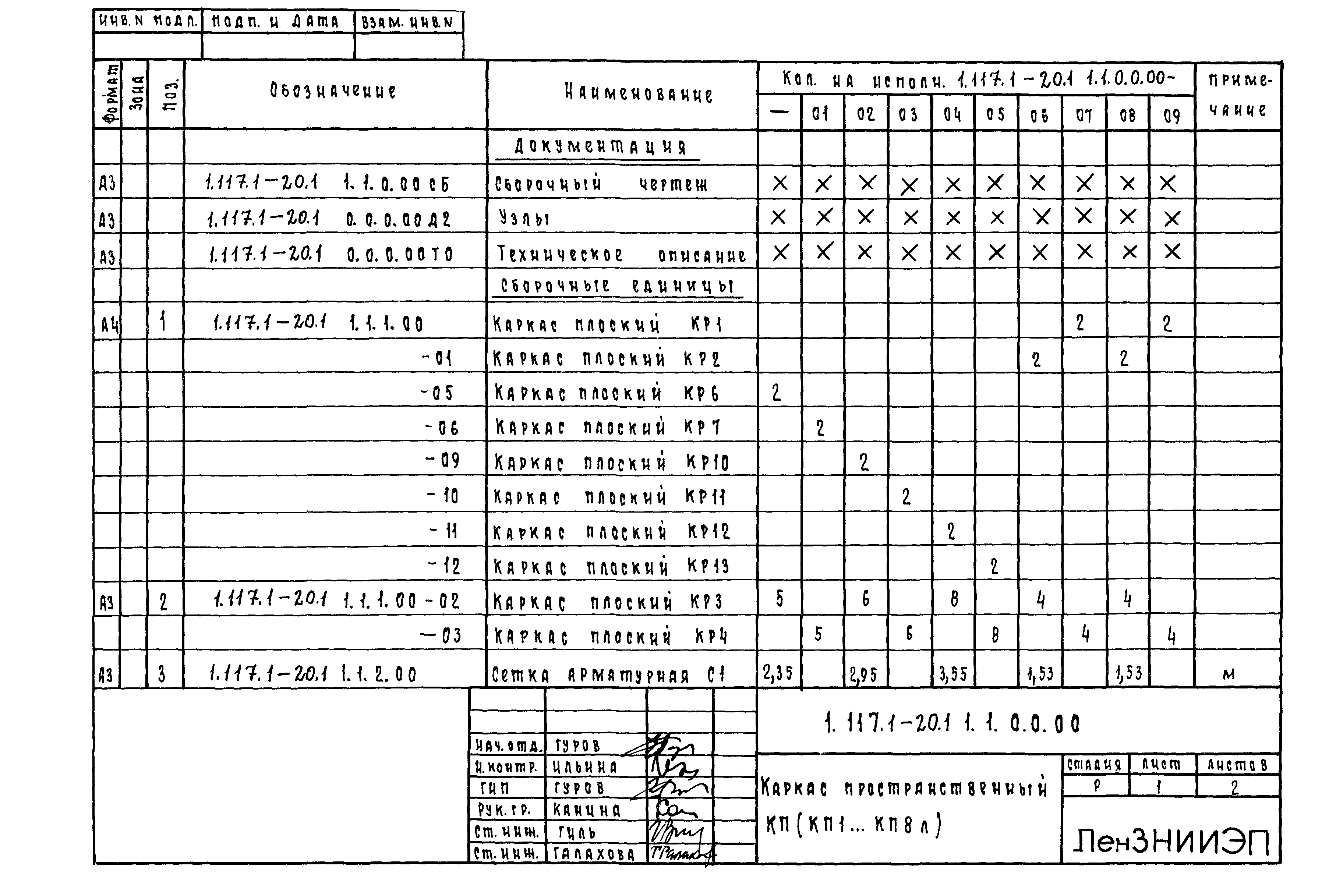

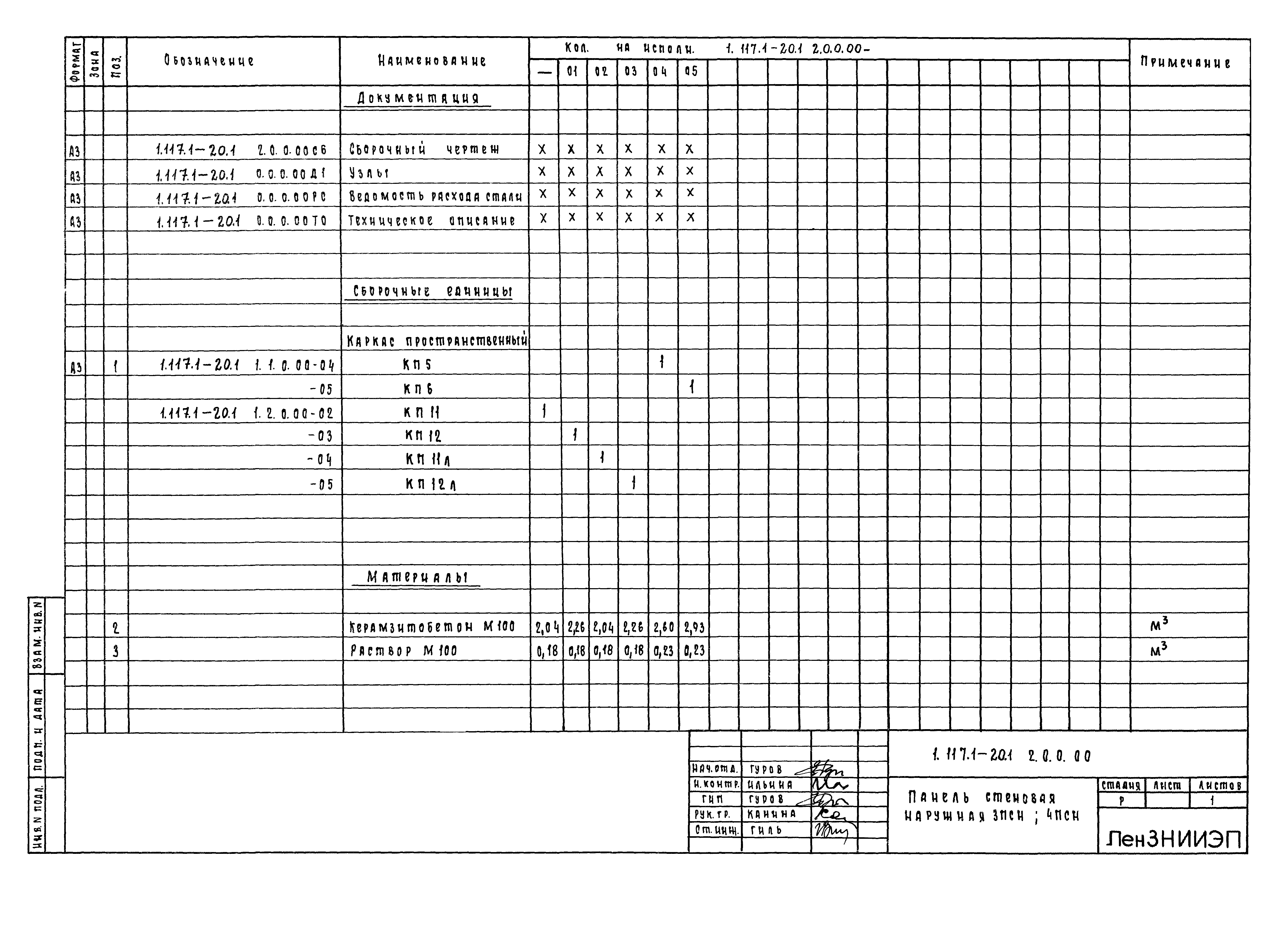

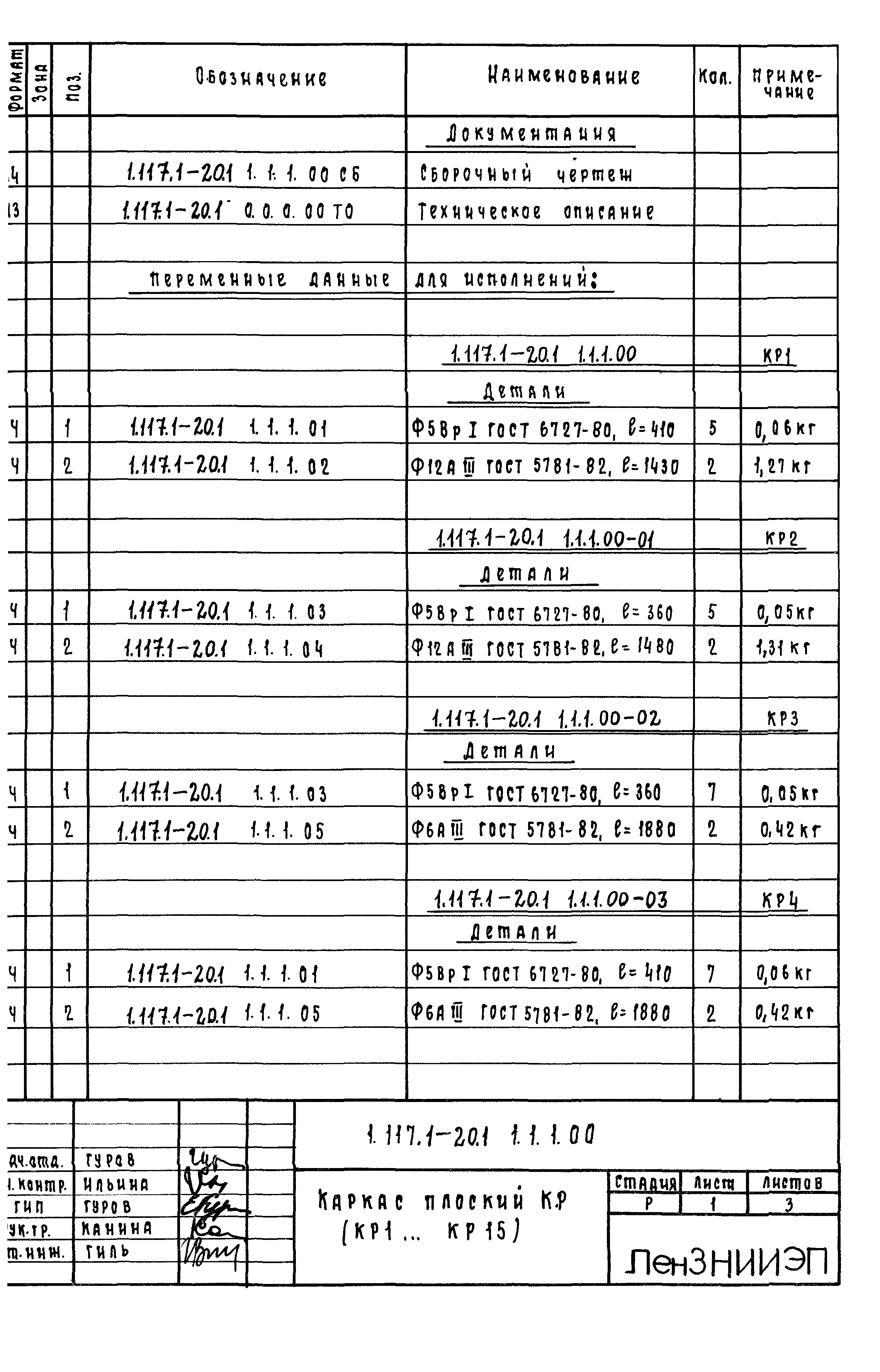

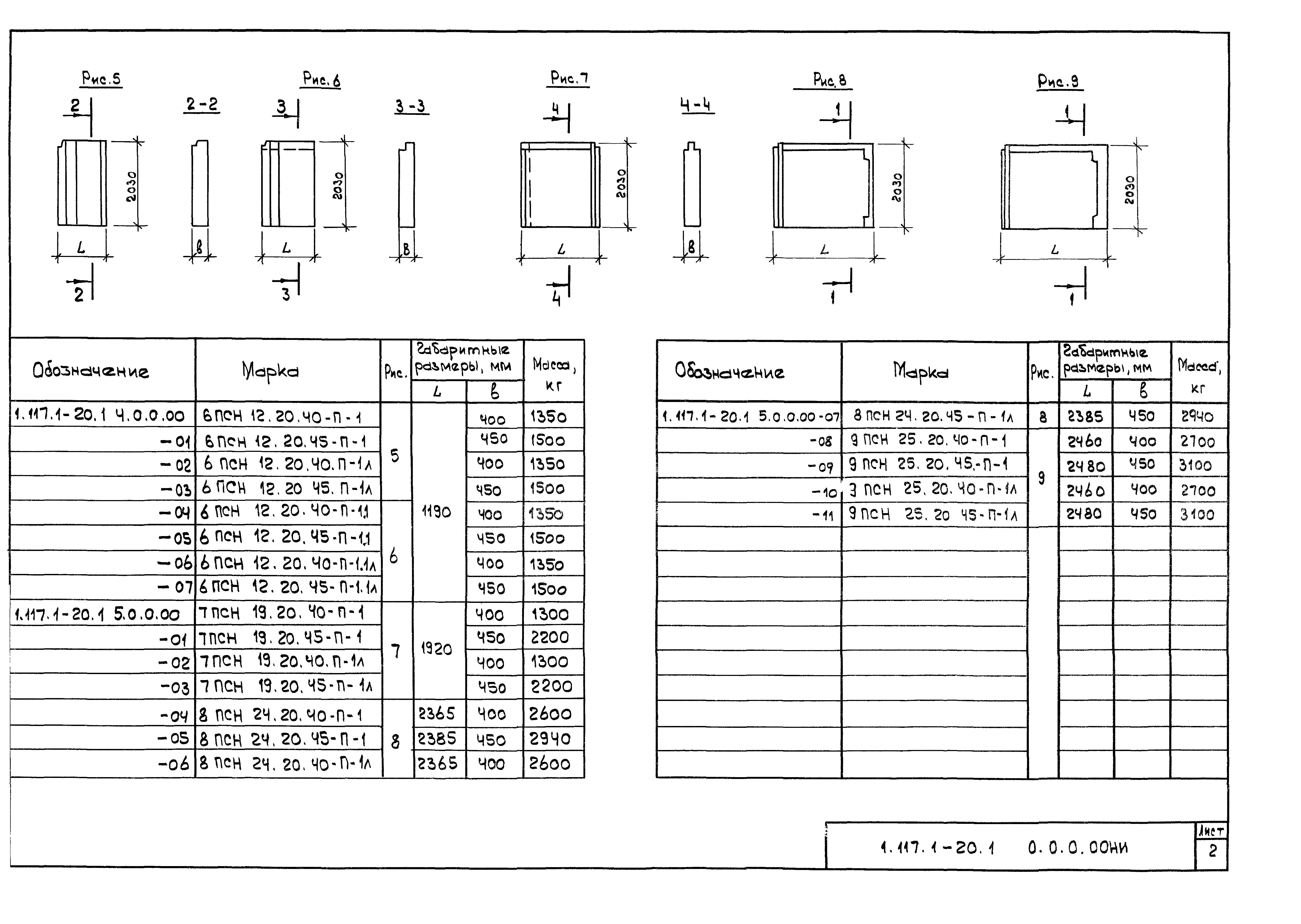

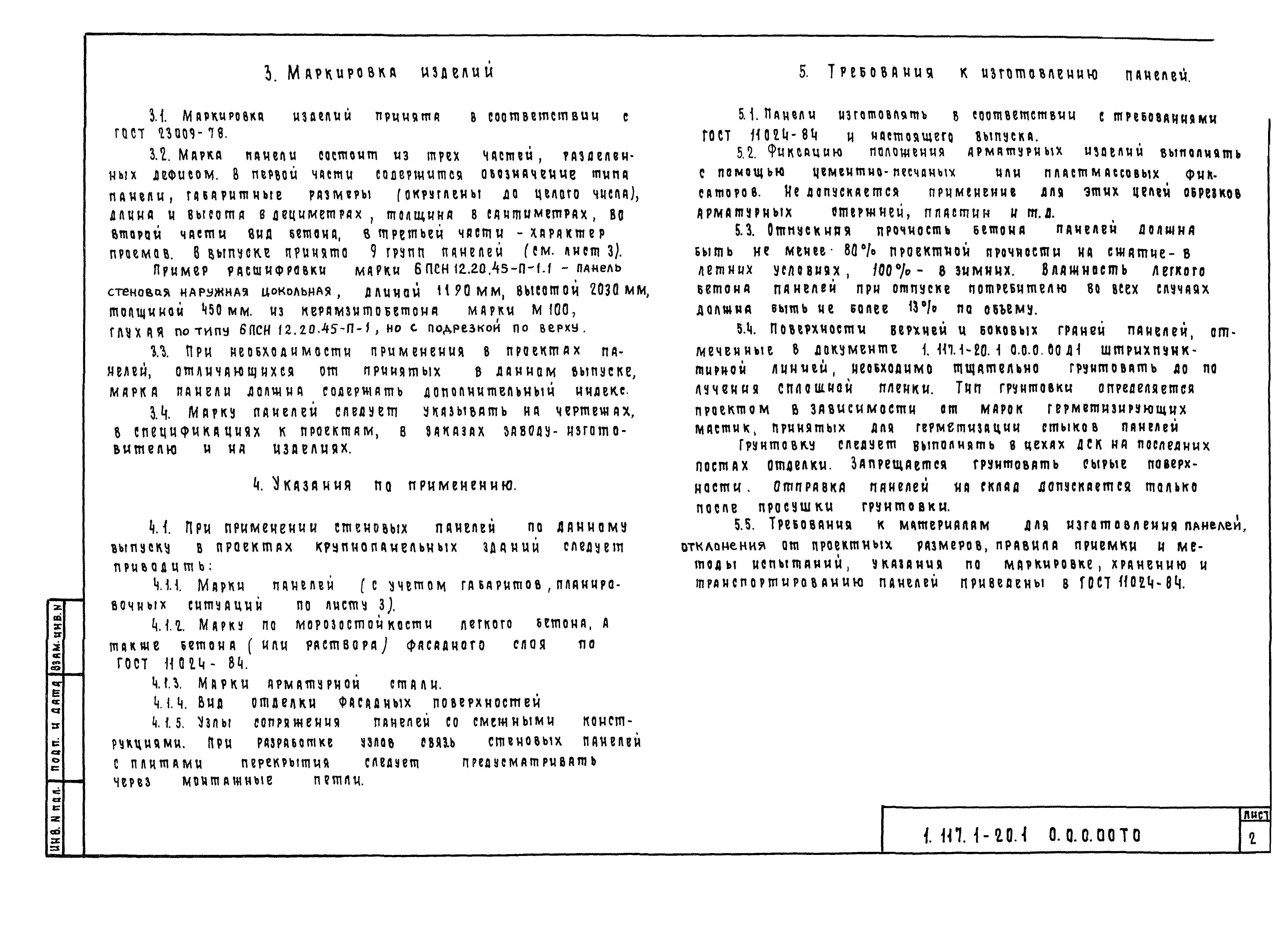

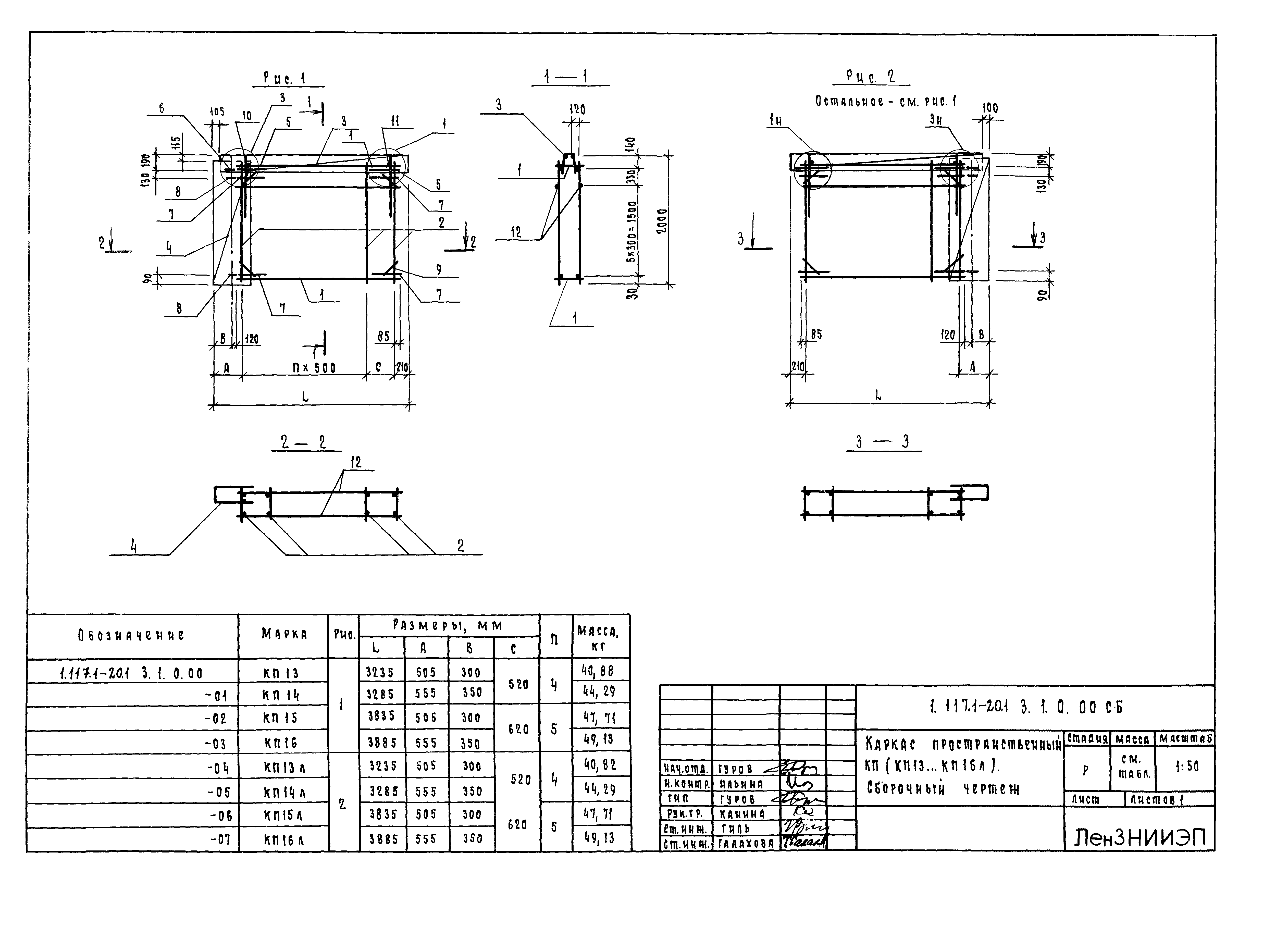

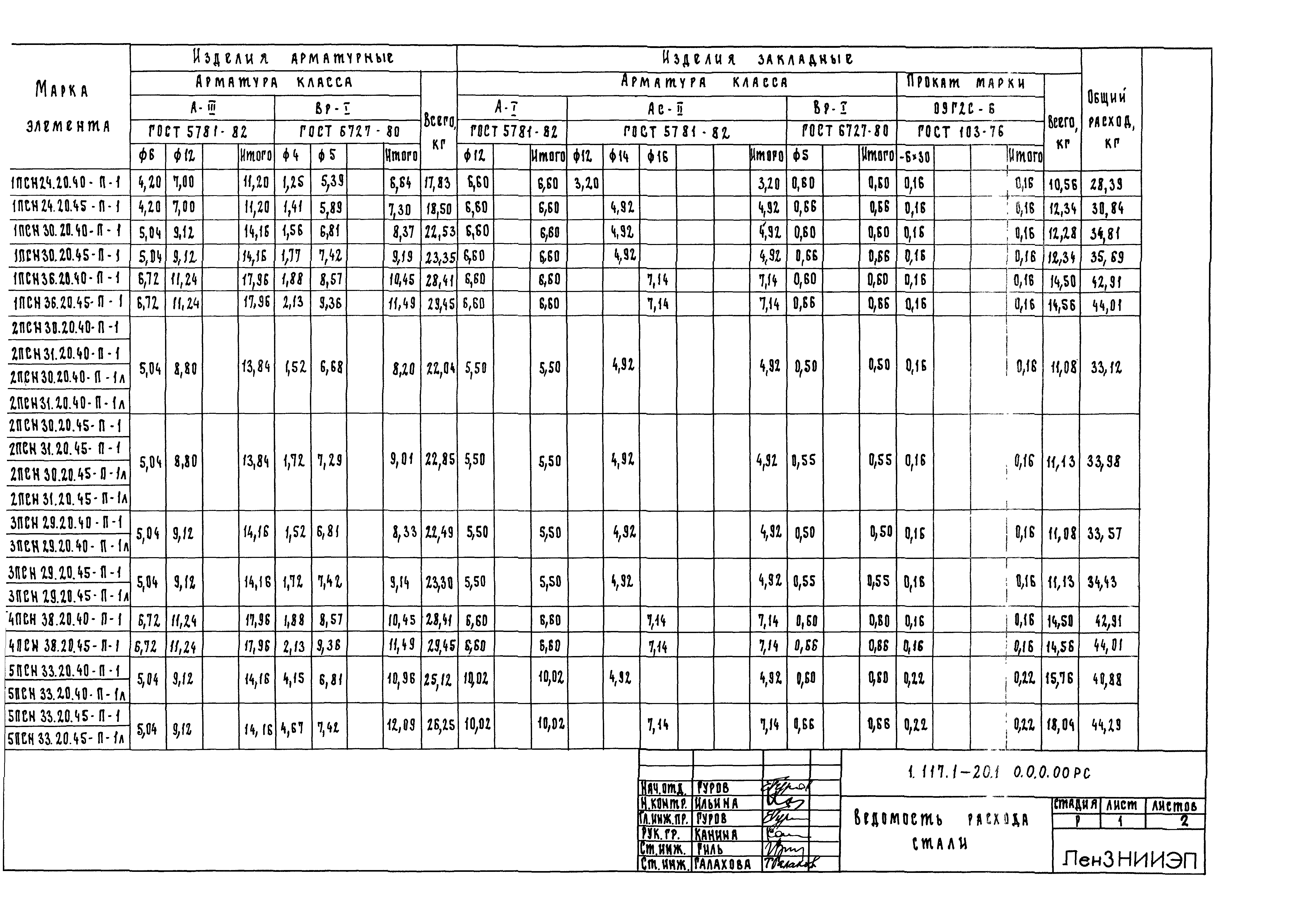

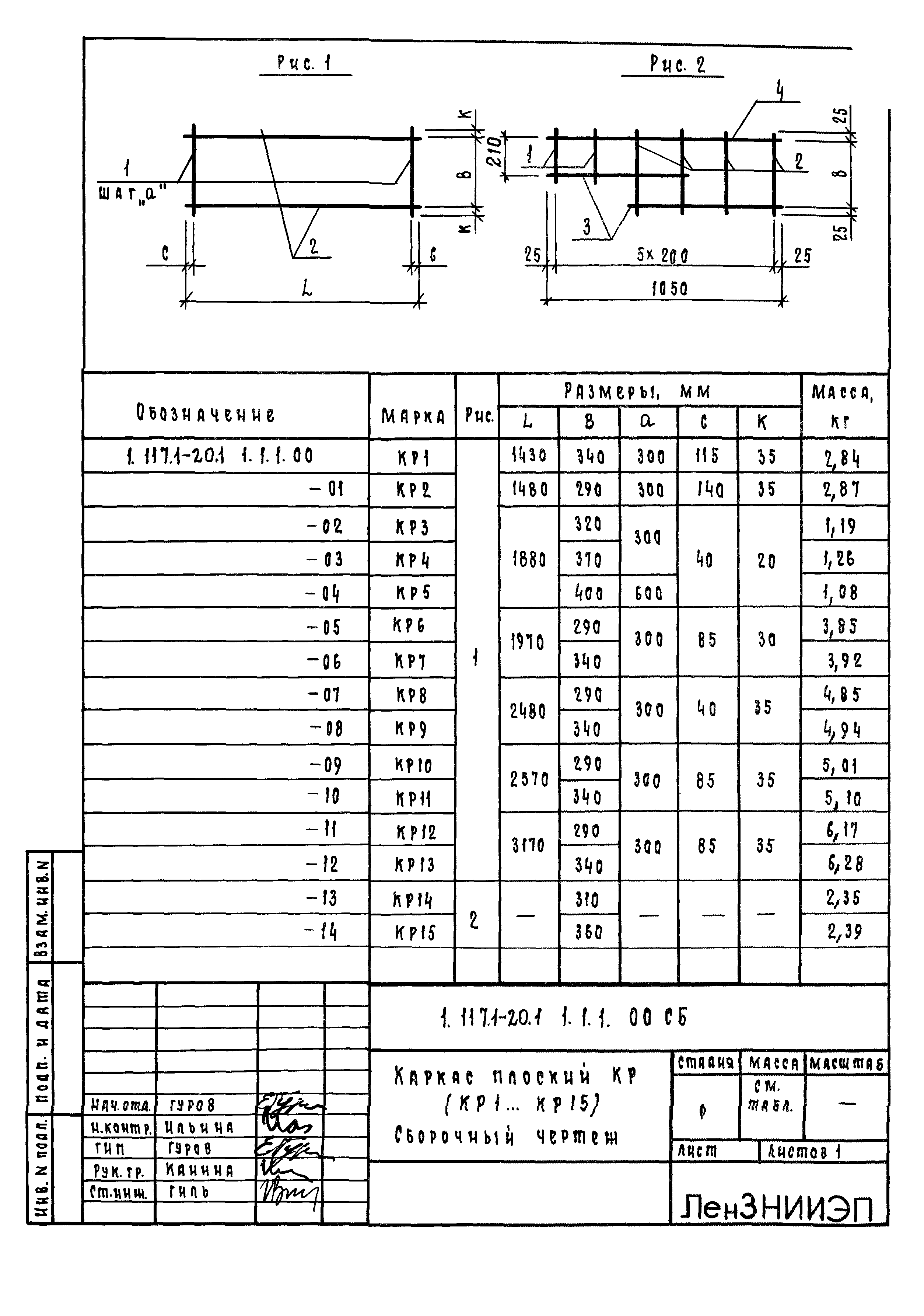

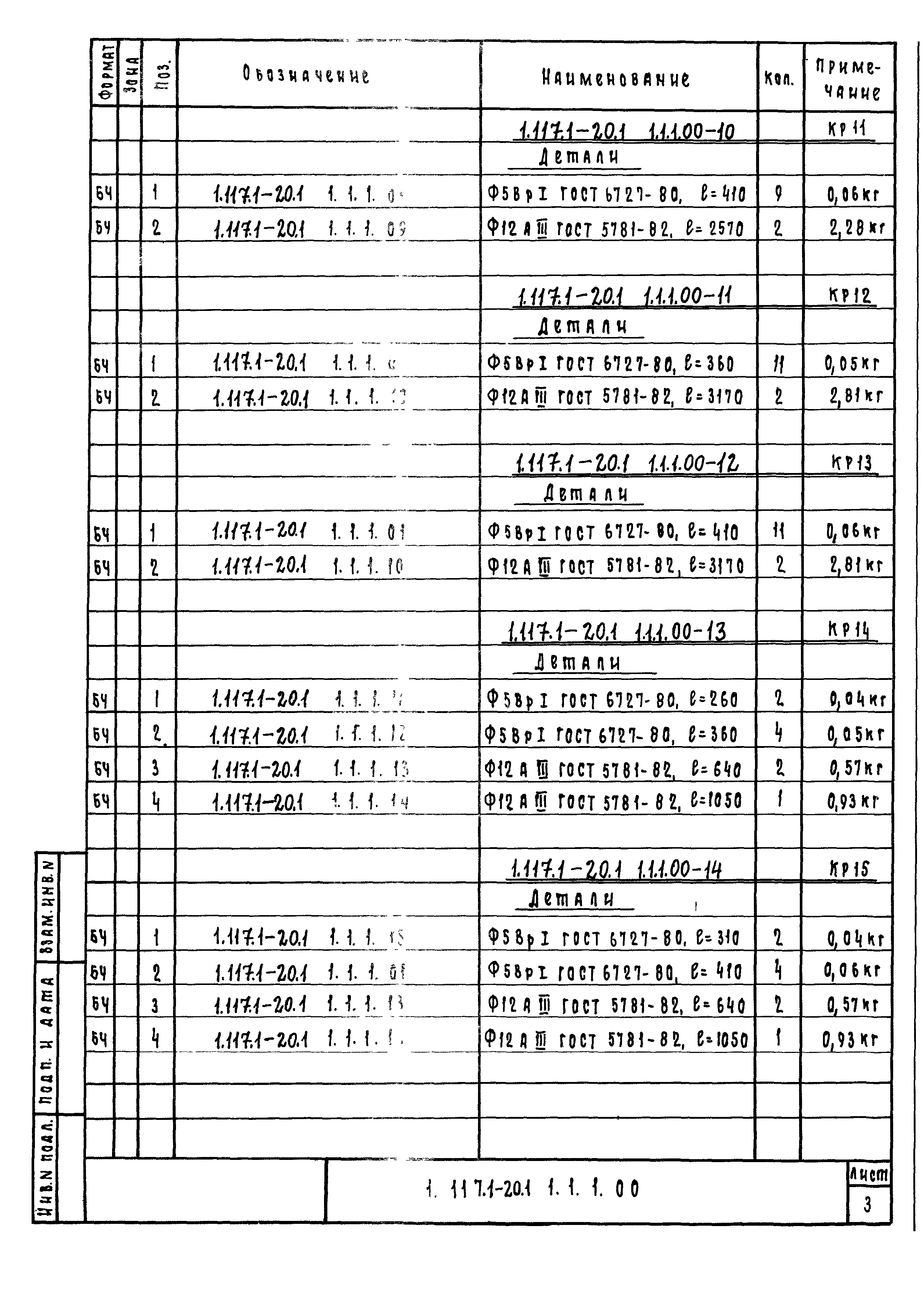

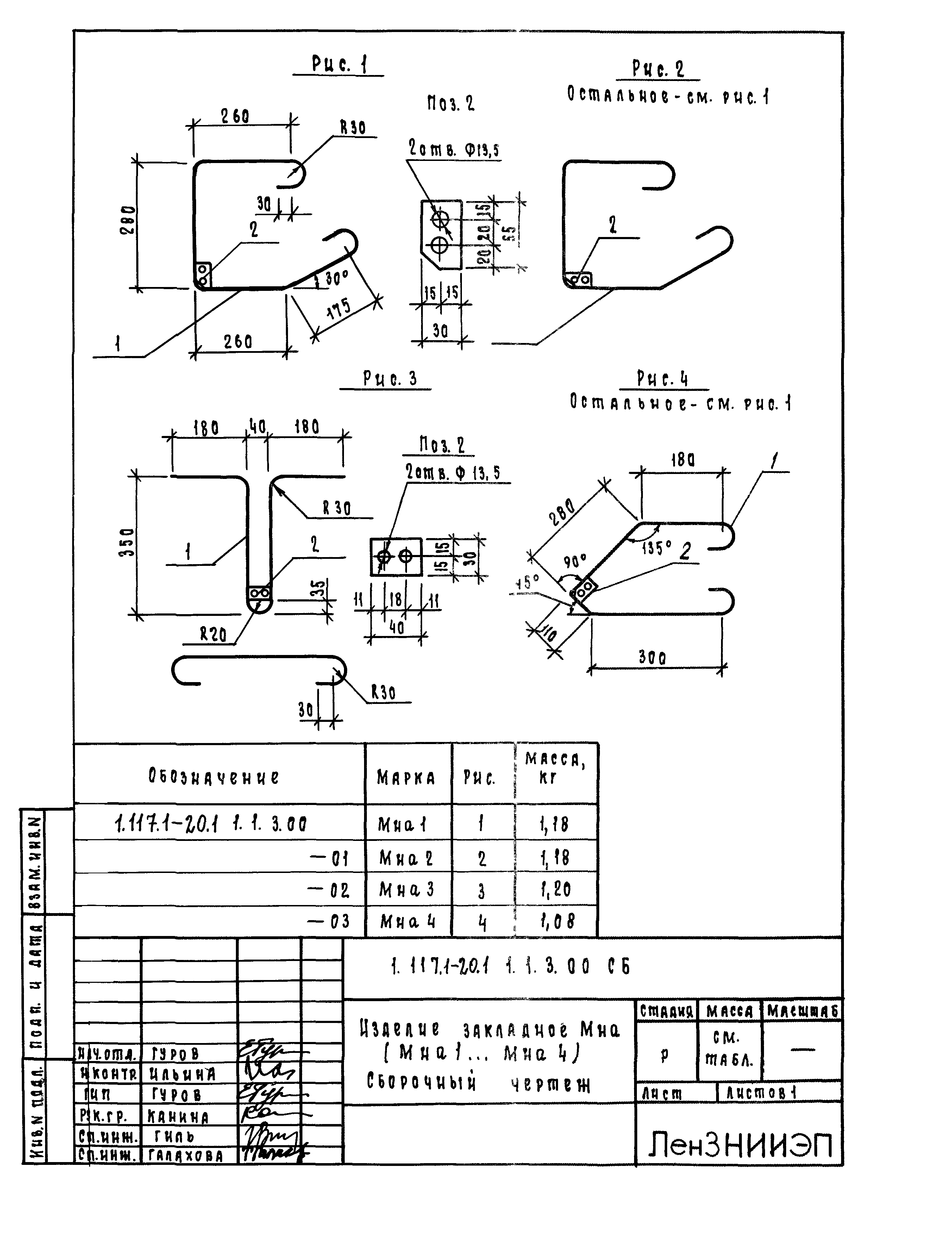

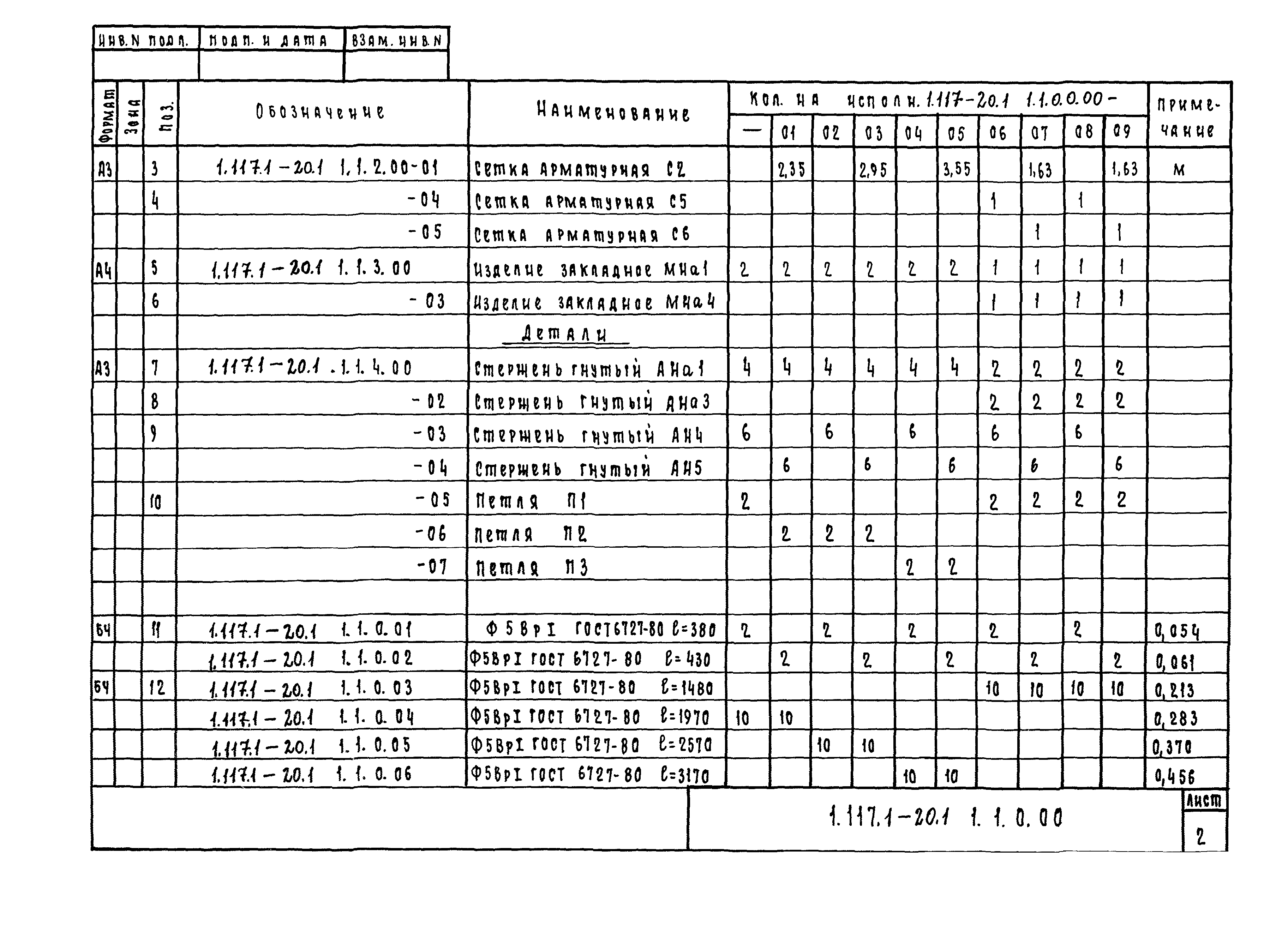

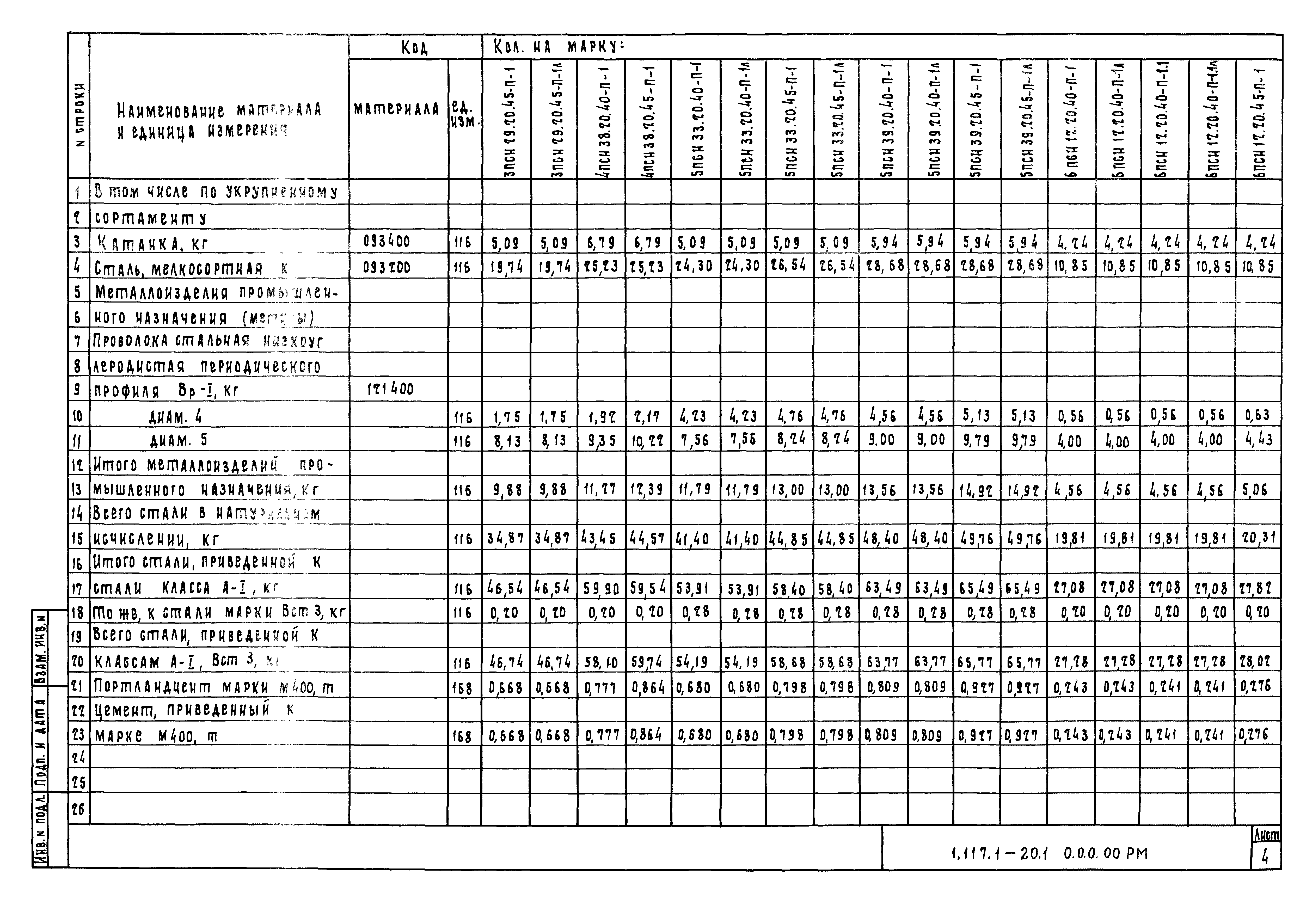

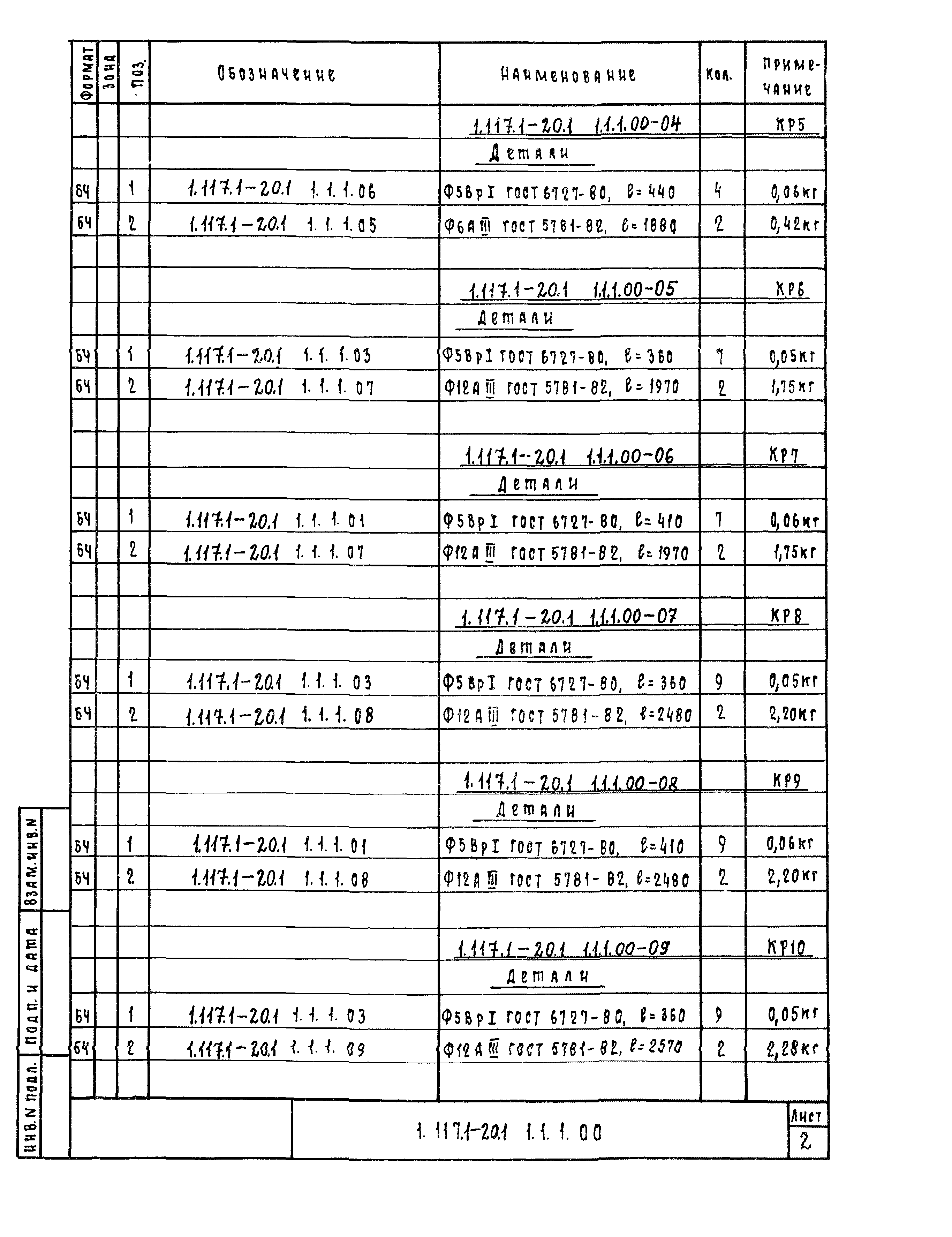

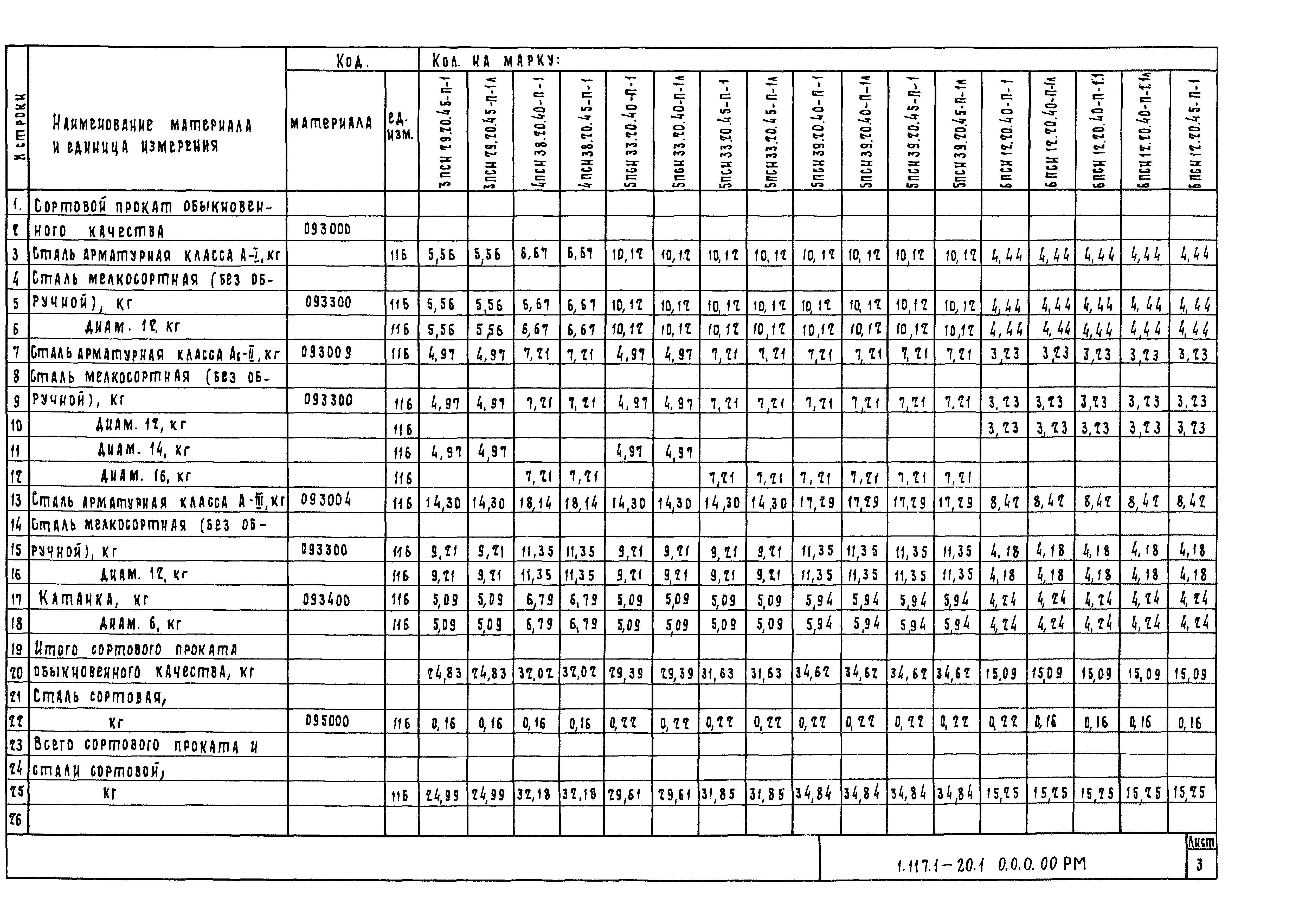

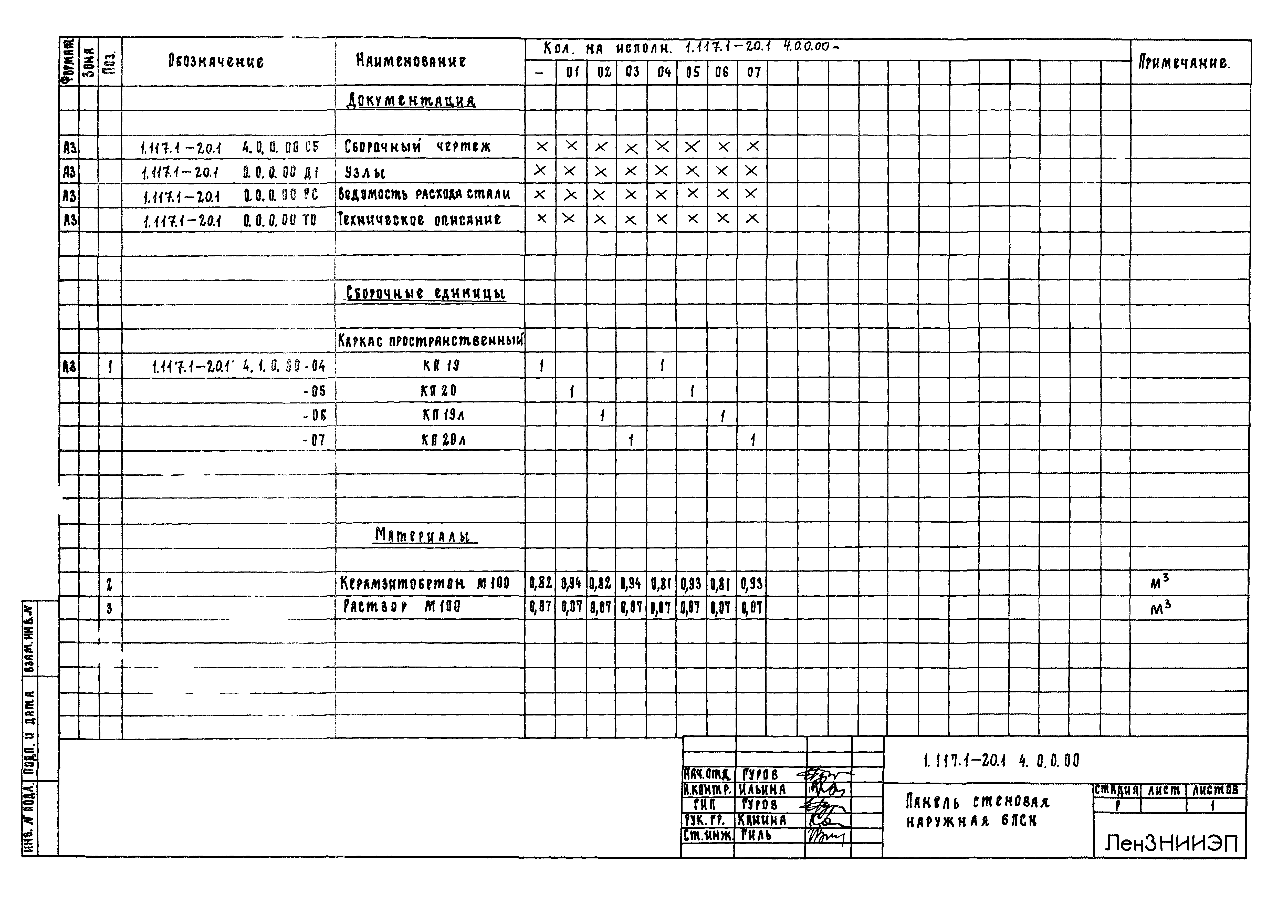

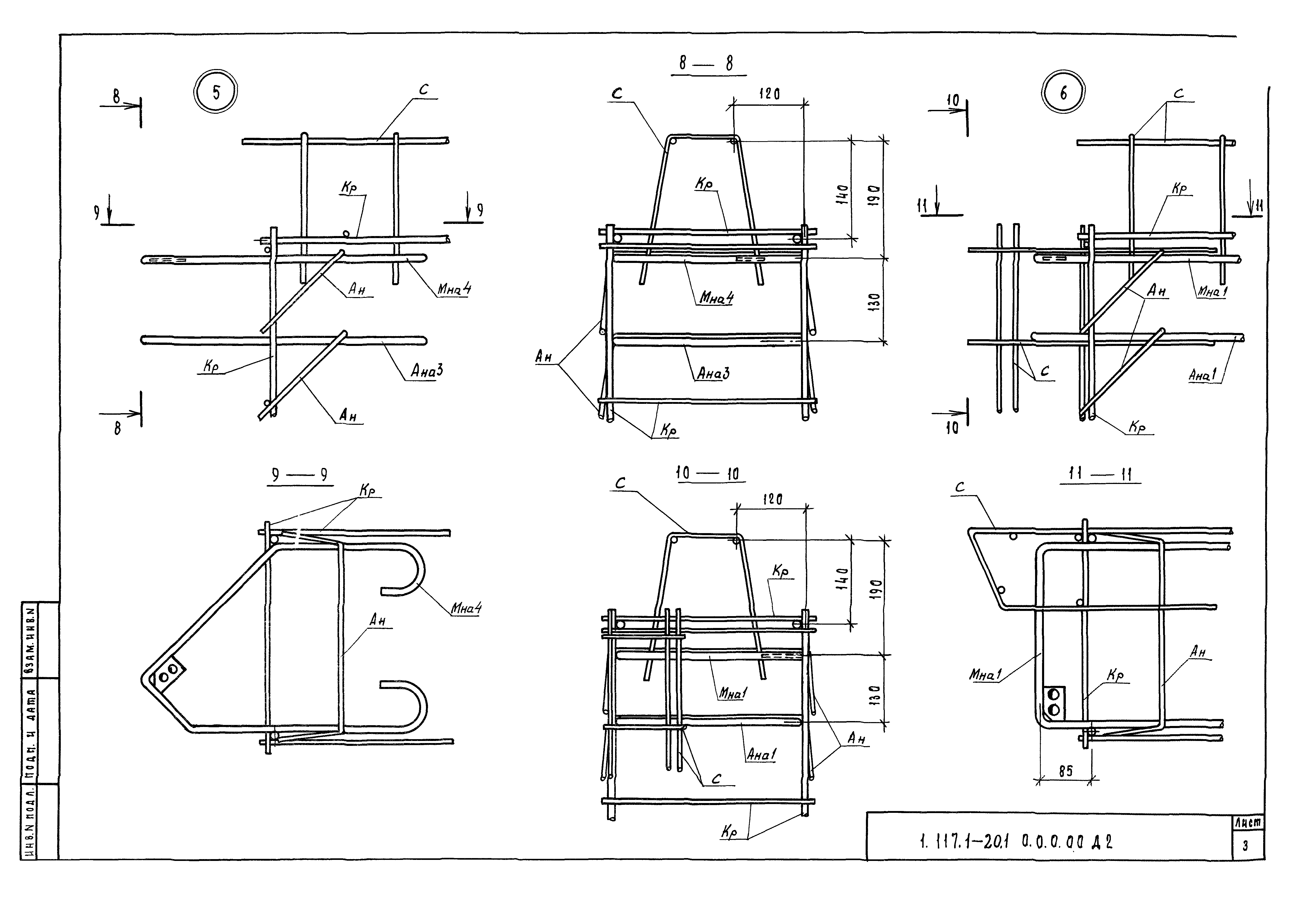

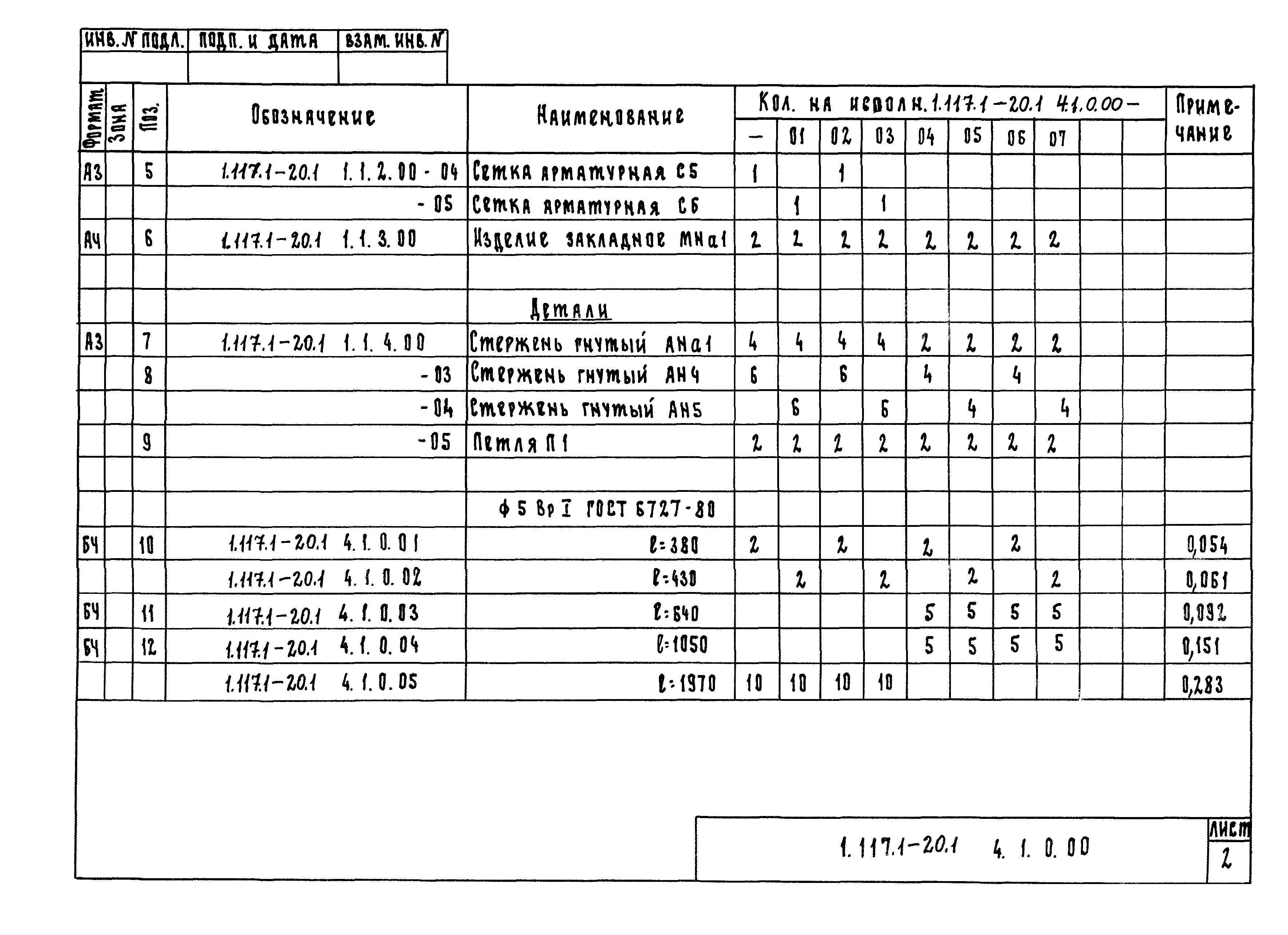

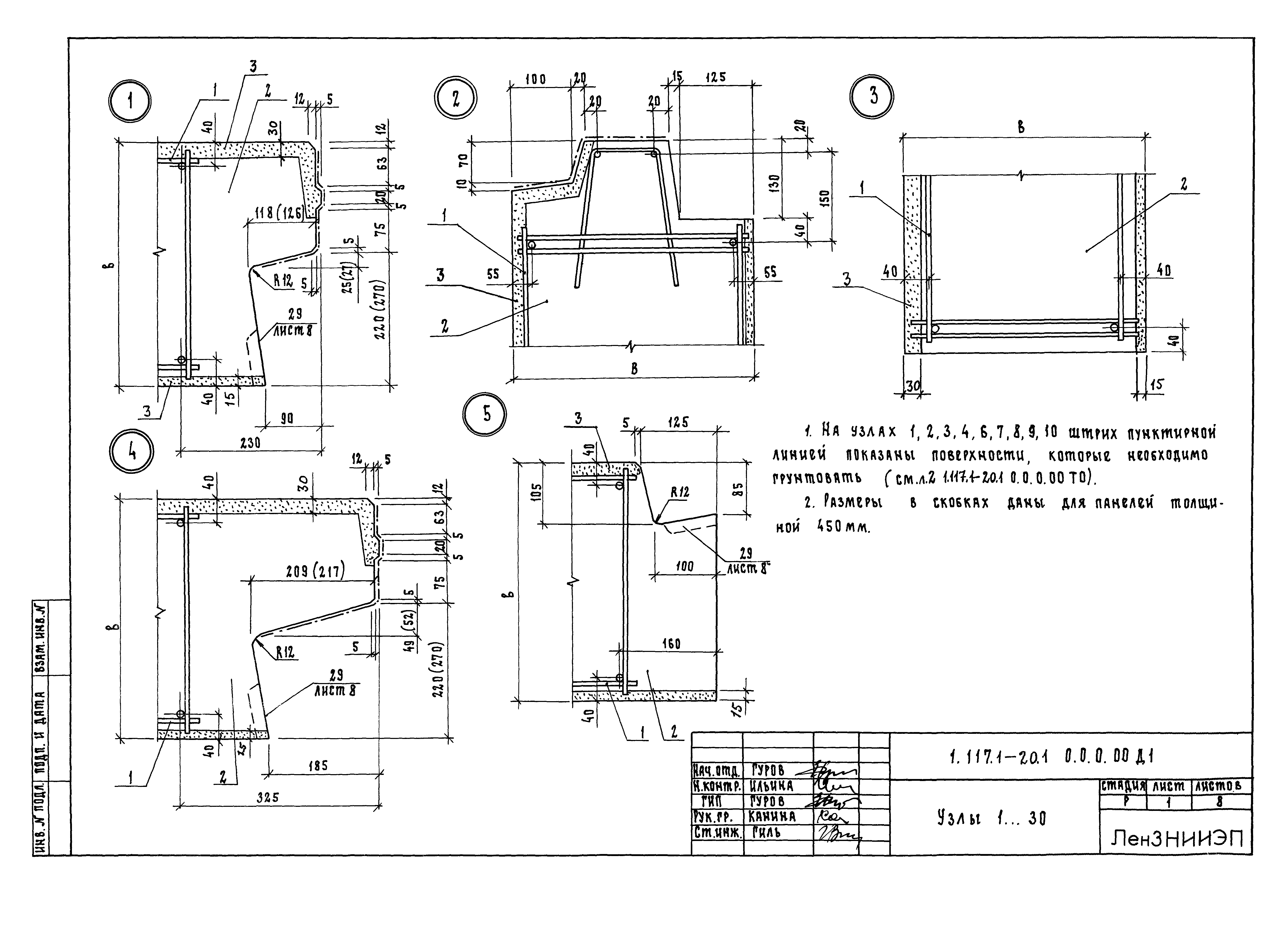

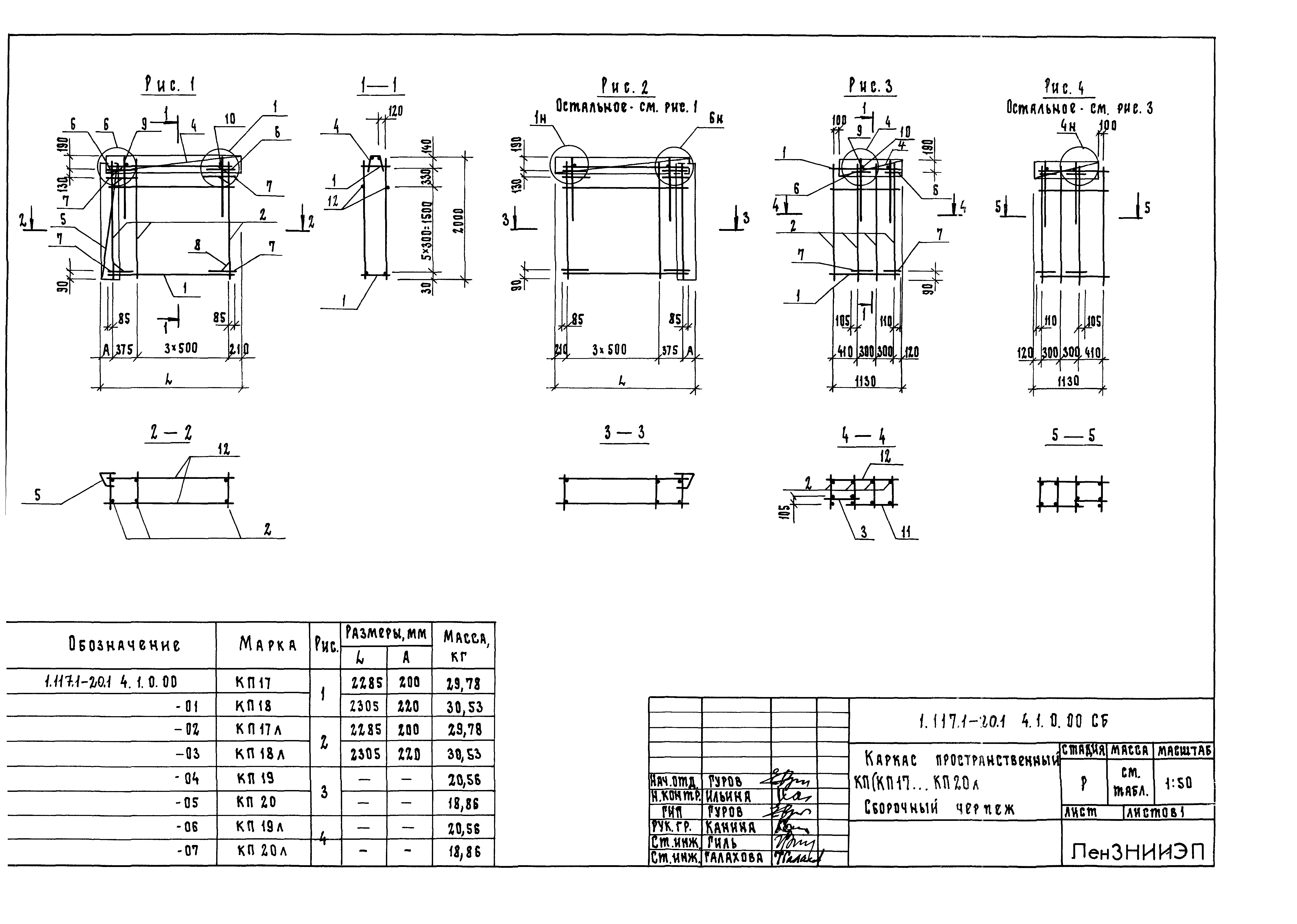

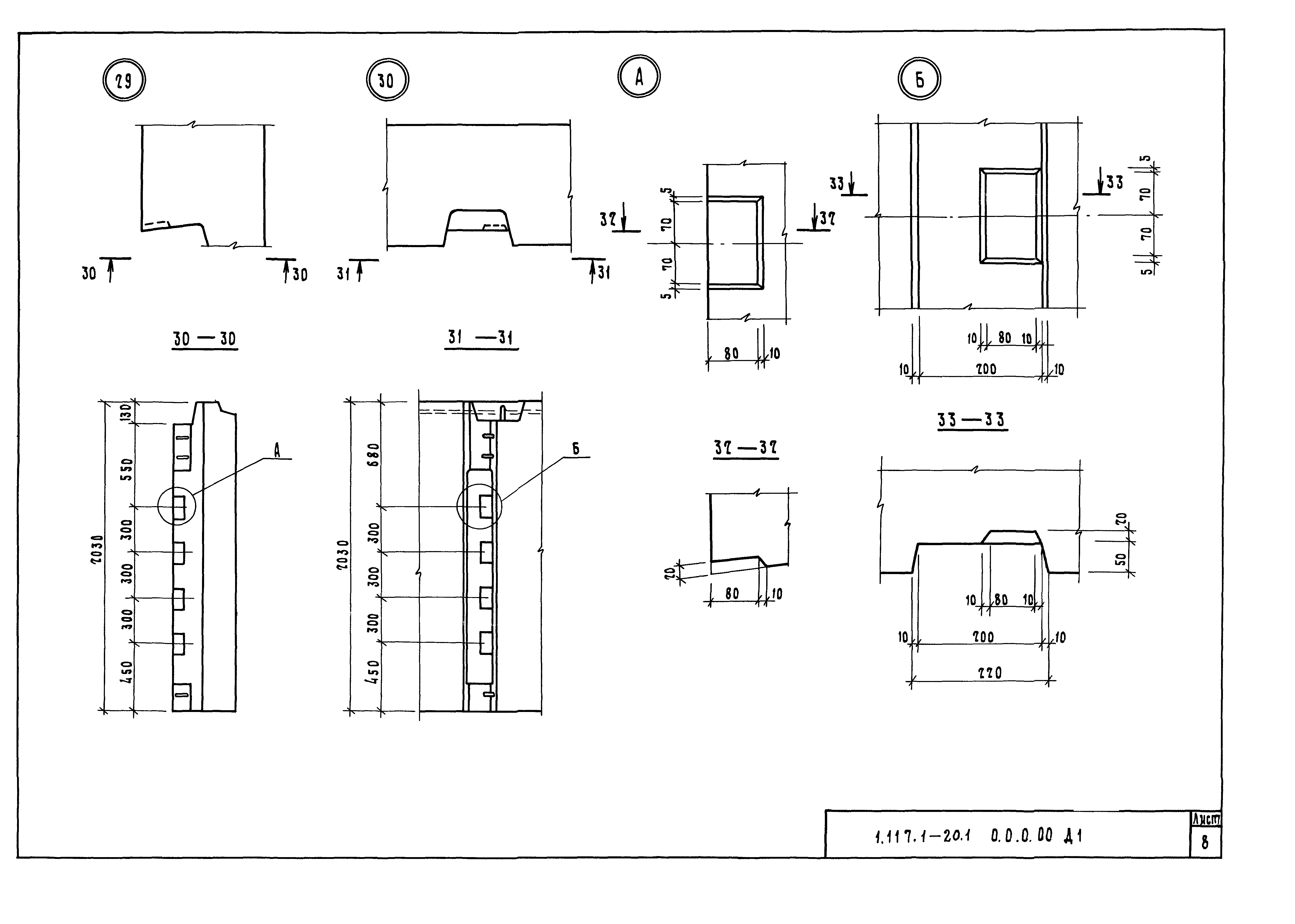

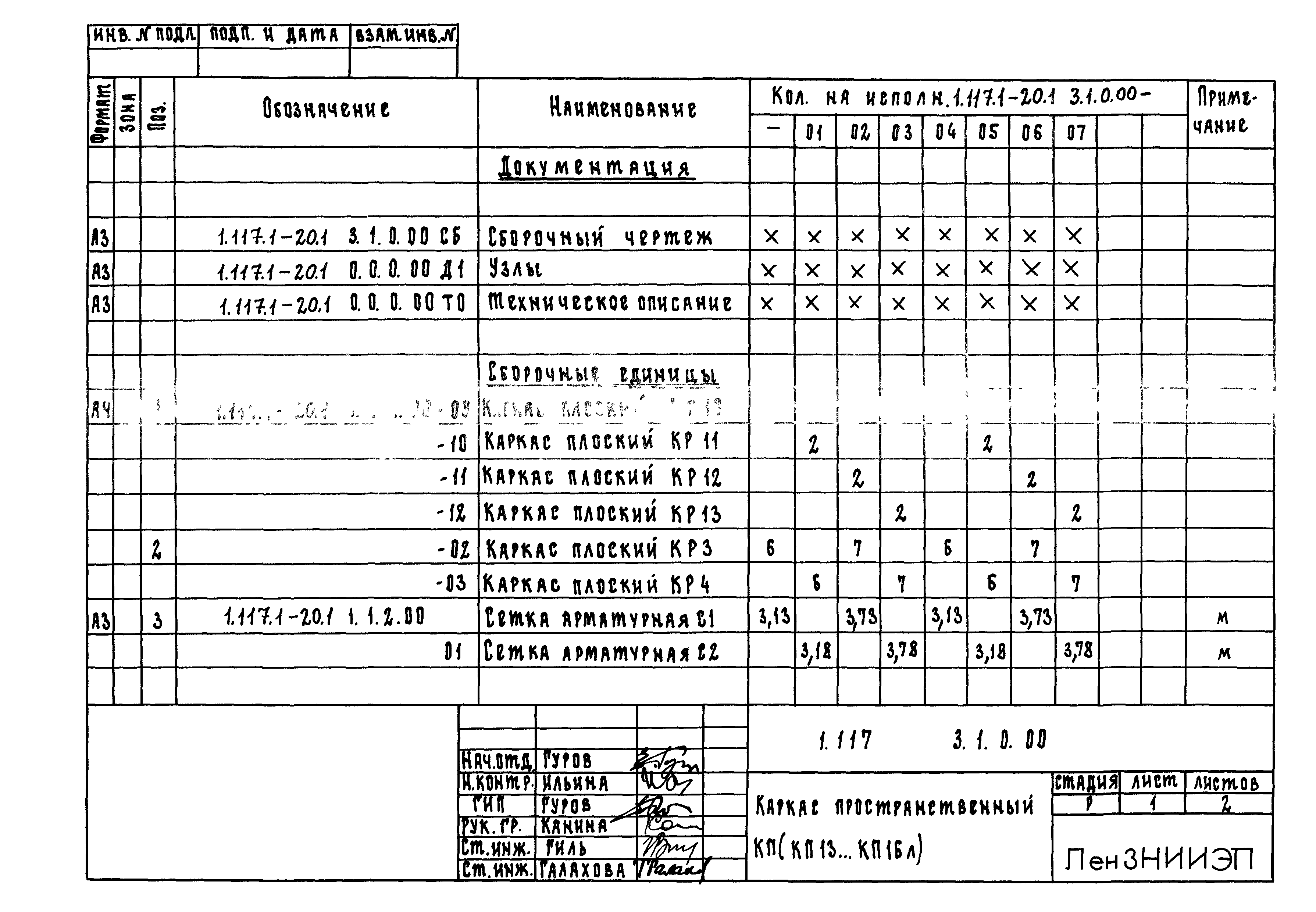

Оглавление:	1.117.1-20.10.0.0.00 ТО Техническое описание 1.117.1-20.10.0.0.00 НИ Номенклатура 1.117.1-20.11.0.0.00 Панель стеновая наружная 1ПСН, 2ПСН 1.117.1-20.11.0.0.00 СБ Панель стеновая наружная 1ПСН, 2ПСН. Сборочный чертеж 1.117.1-20.12.0.0.00 Панель стеновая наружная 3ПСН, 4ПСН 1.117.1-20.12.0.0.00 СБ Панель стеновая наружная 3ПСН, 4ПСН. Сборочный чертеж 1.117.1-20.13.0.0.00 Панель стеновая наружная 5ПСН 1.117.1-20.13.0.0.00 СБ Панель стеновая наружная 5ПСН. Сборочный чертеж 1.117.1-20.14.0.0.00 Панель стеновая наружная 6ПСН 1.117.1-20.14.0.0.00 СБ Панель стеновая наружная 6ПСН. Сборочный чертеж 1.117.1-20.15.0.0.00 Панель стеновая наружная 7ПСН, 8ПСН, 9ПСН 1.117.1-20.15.0.0.00 СБ Панель стеновая наружная 7ПСН, 8ПСН, 9ПСН. Сборочный чертеж 1.117.1-20.10.0.0.00 Д1 Узлы 1… 30 1.117.1-20.11.1.0.00 Каркас пространственный КП (КП1… КП8л) 1.117.1-20.11.1.0.00 СБ Каркас пространственный КП (КП1… КП8л). Сборочный чертеж 1.117.1-20.11.2.0.00 Каркас пространственный КП (КП9… КП12л) 1.117.1-20.11.2.0.00 СБ Каркас пространственный КП (КП9… КП12л). Сборочный чертеж 1.117.1-20.13.1.0.00 Каркас пространственный КП (КП13… КП16л) 1.117.1-20.13.1.0.00 СБ Каркас пространственный КП (КП13… КП16л). Сборочный чертеж 1.117.1-20.14.1.0.00 Каркас пространственный КП (КП17… КП20л) 1.117.1-20.14.1.0.00 СБ Каркас пространственный КП (КП17… КП20л). Сборочный чертеж 1.117.1-20.10.0.0.00 Д2 Узлы арматурные 1… 6 1.117.1-20.11.1.1.00 Каркас плоский КР(КР1… КР15) 1.117.1-20.11.1.1.00 СБ Каркас плоский КР(КР1… КР15). Сборочный чертеж 1.117.1-20.11.1.2.00 Сетка арматурная С(С1… С6) 1.117.1-20.11.1.2.00 СБ Сетка арматурная С(С1… С6). Сборочный чертеж 1.117.1-20.11.1.3.00 Изделие закладное Мна(Мна1… Мна4) 1.117.1-20.11.1.3.00 СБ Изделие закладное Мна(Мна1… Мна4). Сборочный чертеж 1.117.1-20.11.1.4.00 Стержень гнутый Ан(Ана1… Ана5). Петля П(П1… П3) 1.117.1-20.00.0.0.00 РС Ведомость расхода стали 1.117.1-20.00.0.0.00 РМ Ведомость расхода материалов
Разработан:	ЛенЗНИИЭП Госгражданстроя
Утверждён:	20.01.1986 Госгражданстрой (Gosgrazhdanstroy 23)
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Конструкции зданий Бетонные конструкции Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Цокольные панели и блоки стен подвалов
Нормативные ссылки:	ГОСТ 11024-84 «Панели стеновые наружные бетонные и железобетонные для жилых и общественных зданий. Общие технические условия» ГОСТ 23009-78 «Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» СН 393-78 «Инструкция по сварке соединений арматуры и закладных деталей железобетонных конструкций» СНиП II-2-80 «Противопожарные нормы проектирования зданий и сооружений» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования»
