Серия 1.117.1-15пв

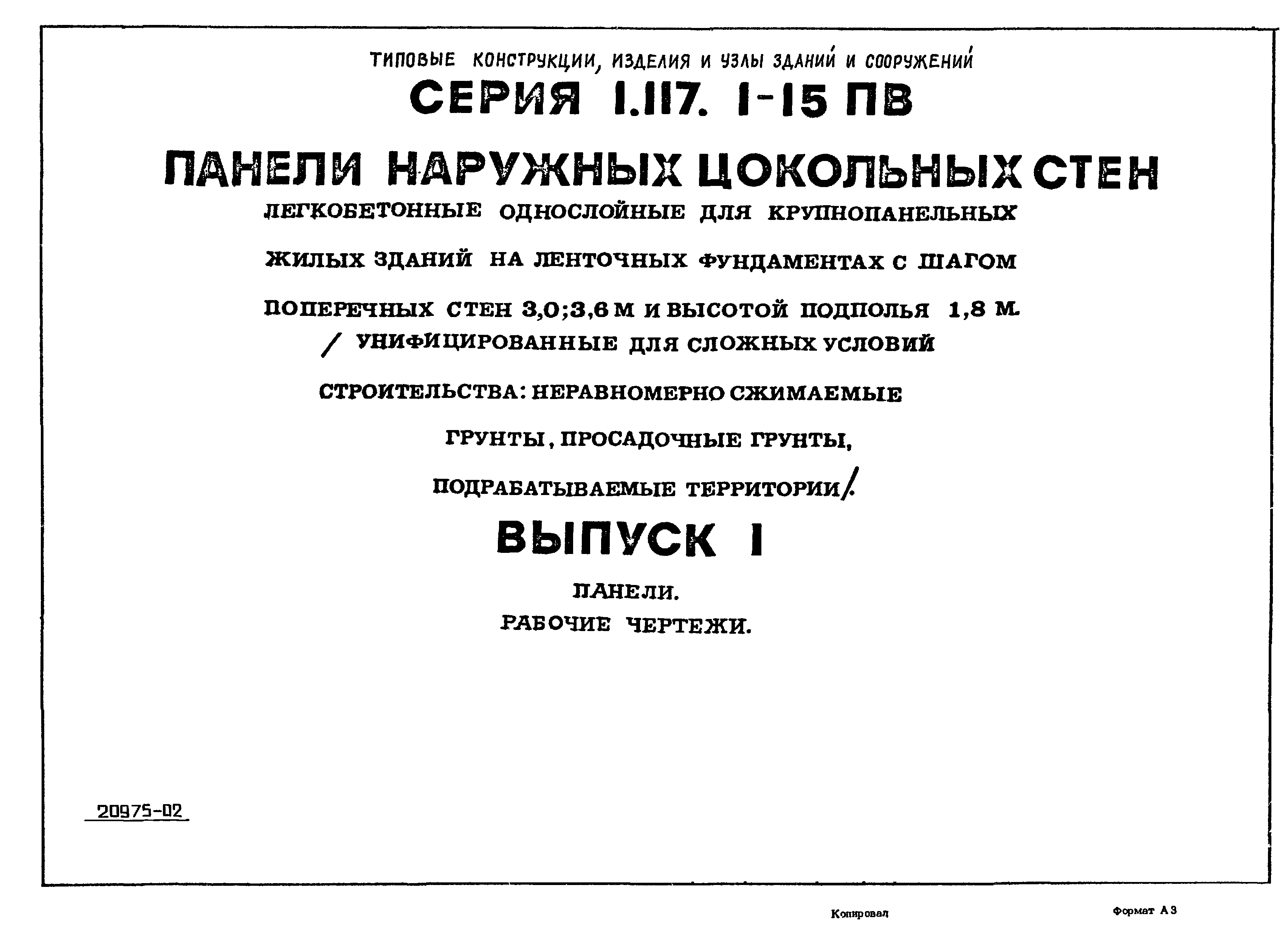

Выпуск 1. Панели. Рабочие чертежи

Обозначение:	Серия 1.117.1-15пв
Обозначение англ:	Series 1.117.1-15пв
Статус:	действует
Название рус.:	Выпуск 1. Панели. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	В выпуске 1 данной серии представлены рабочие чертежи наружных цокольных панелей толщиной 310 мм. Настоящим альбомом надо пользоваться совместно с выпусками 0, 2

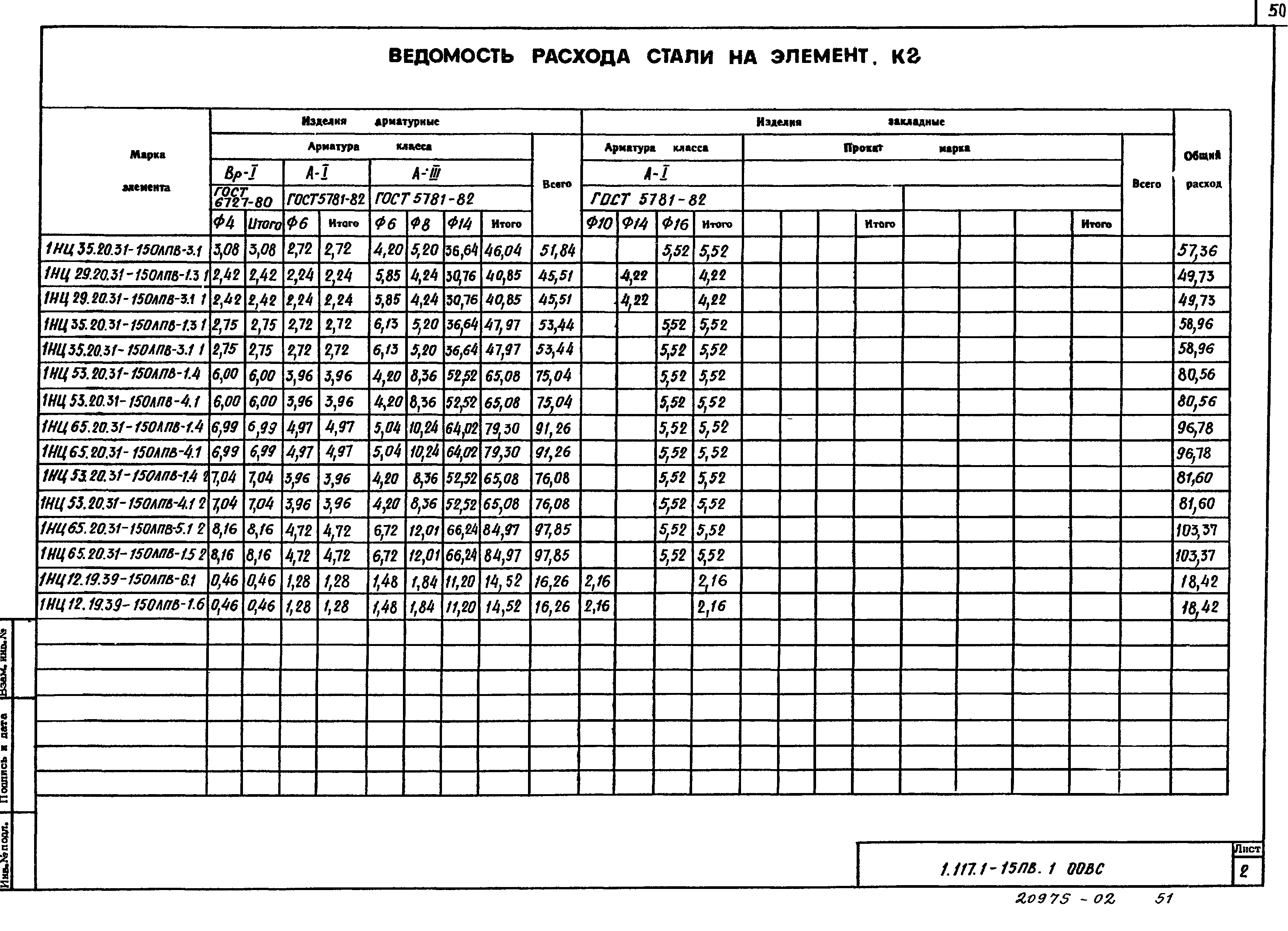

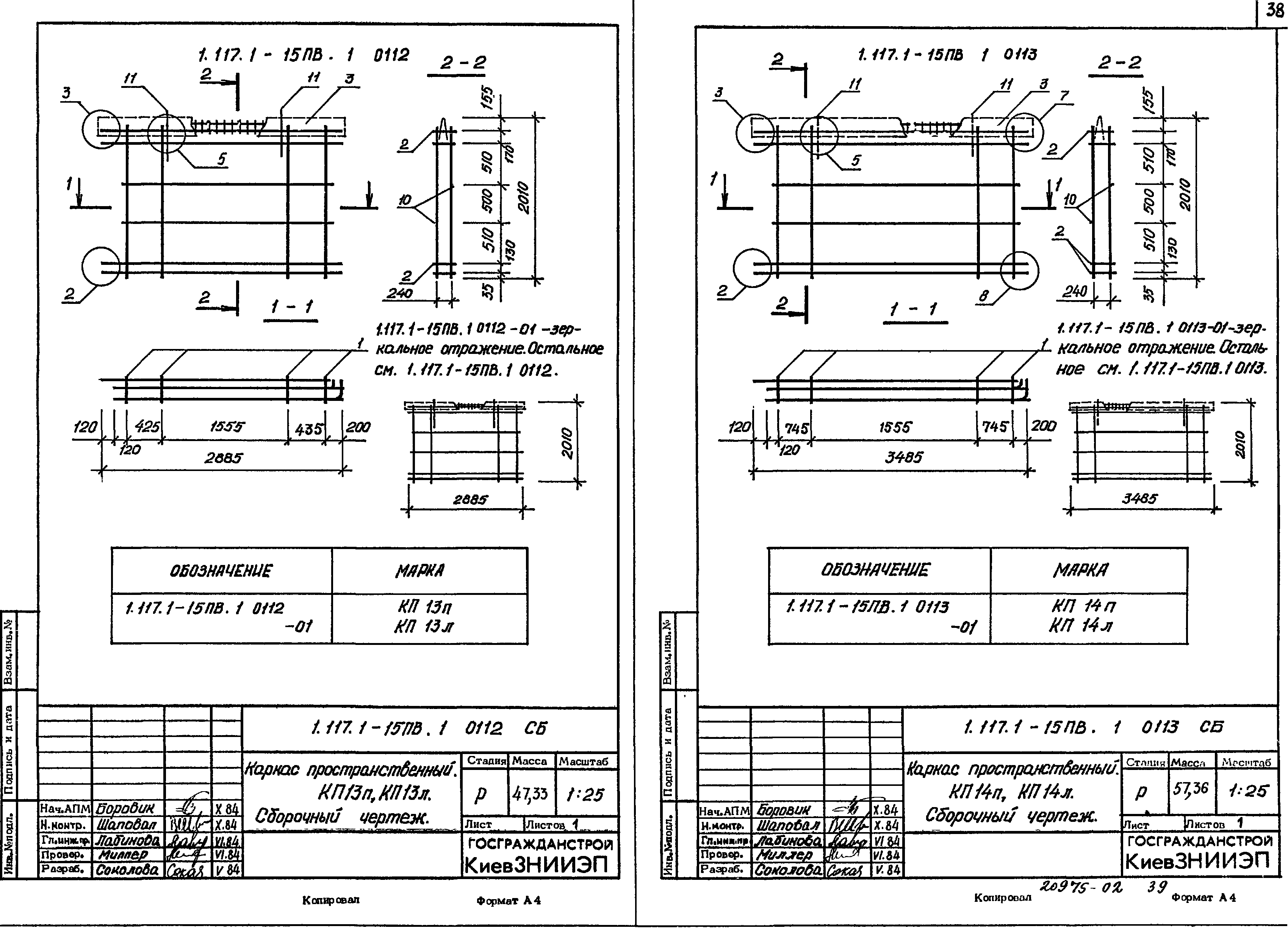

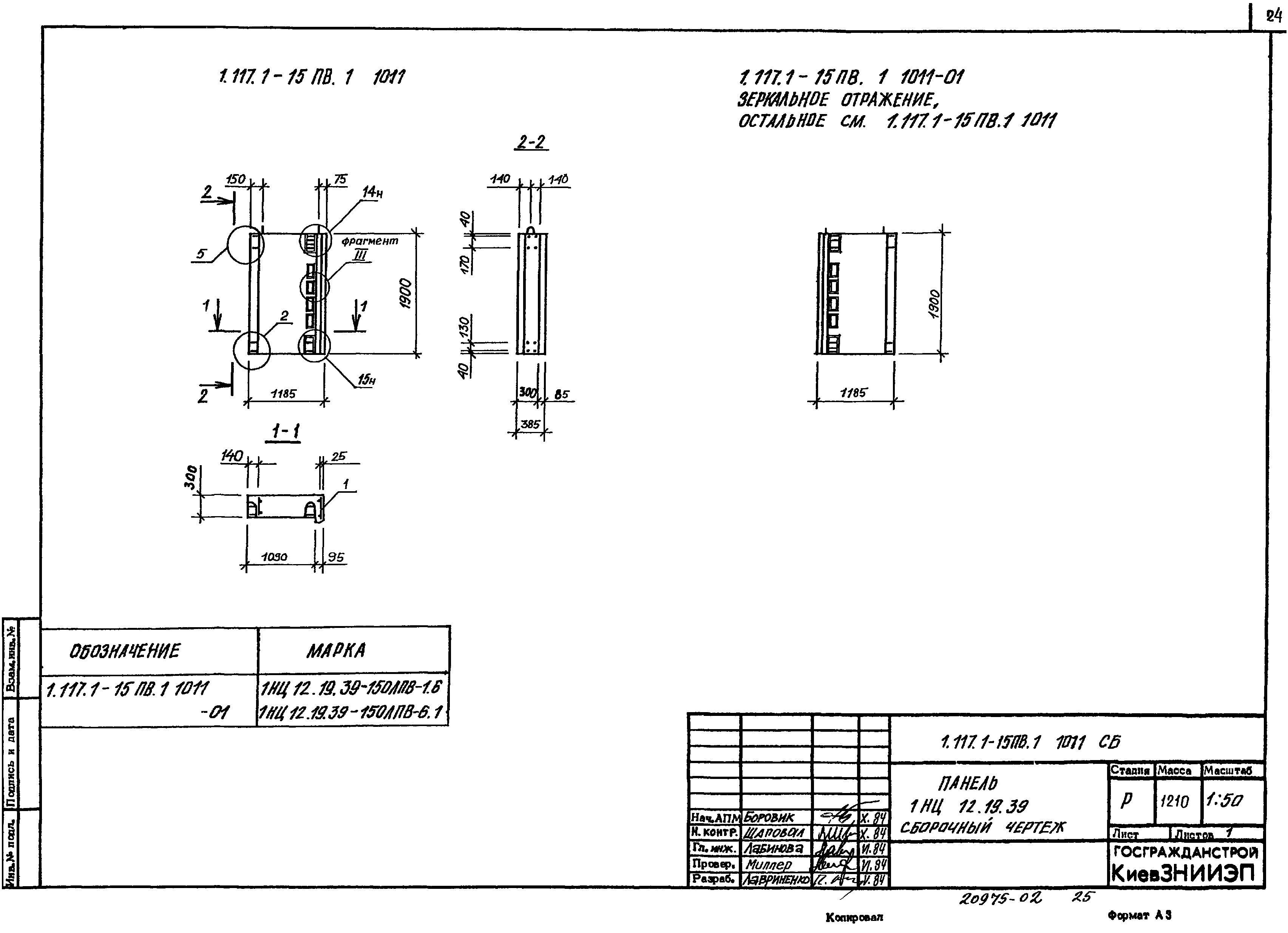

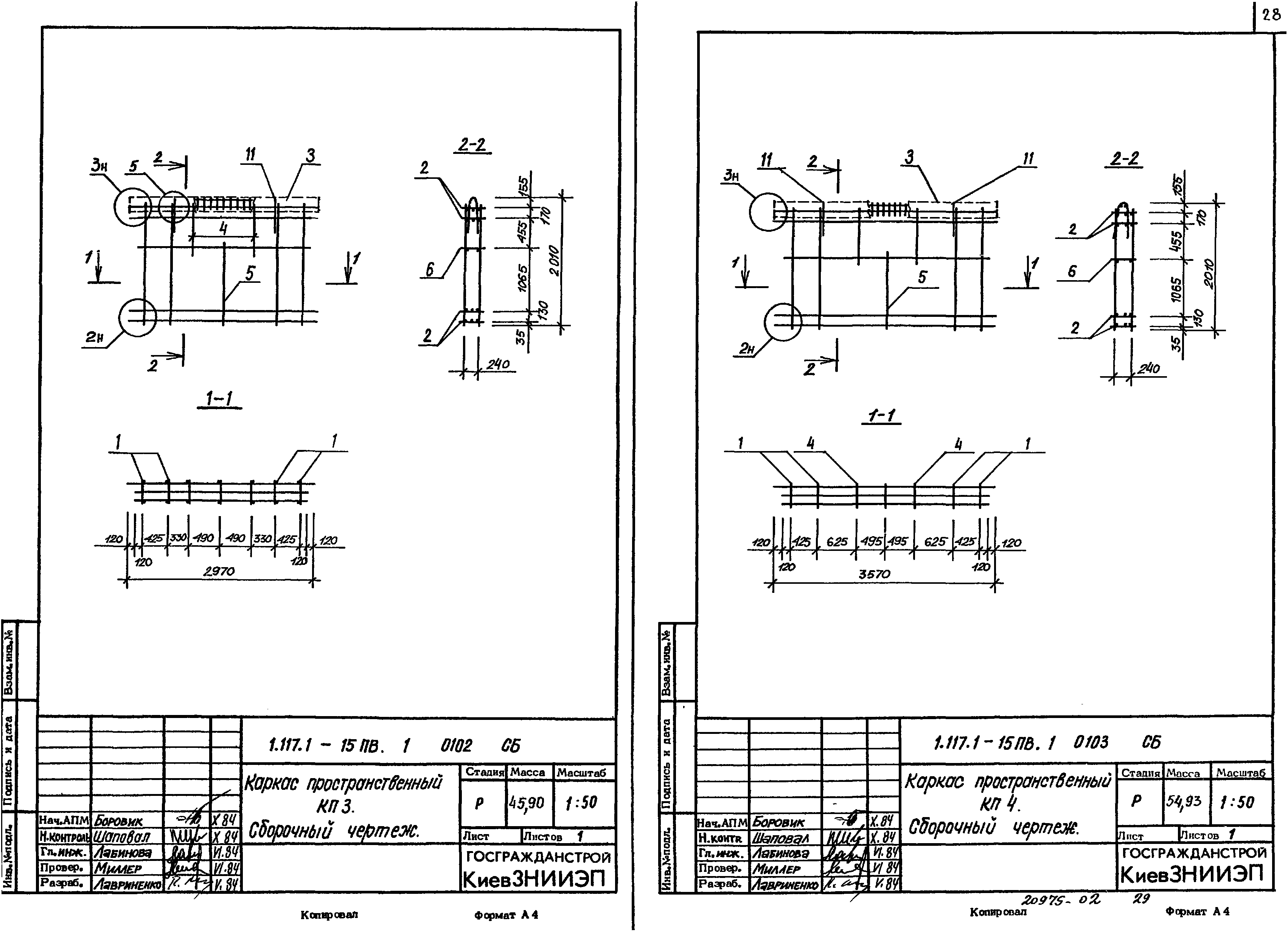

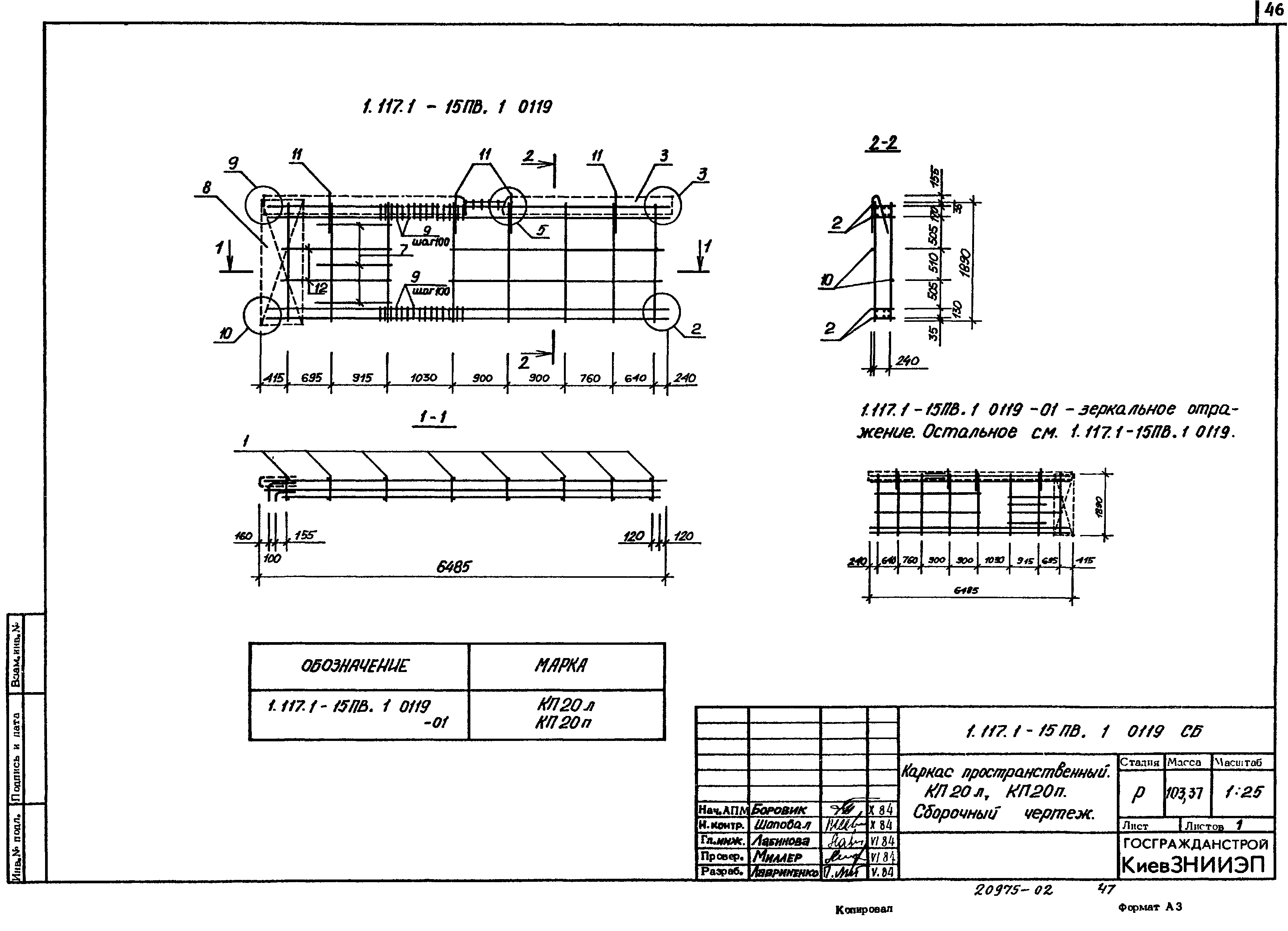

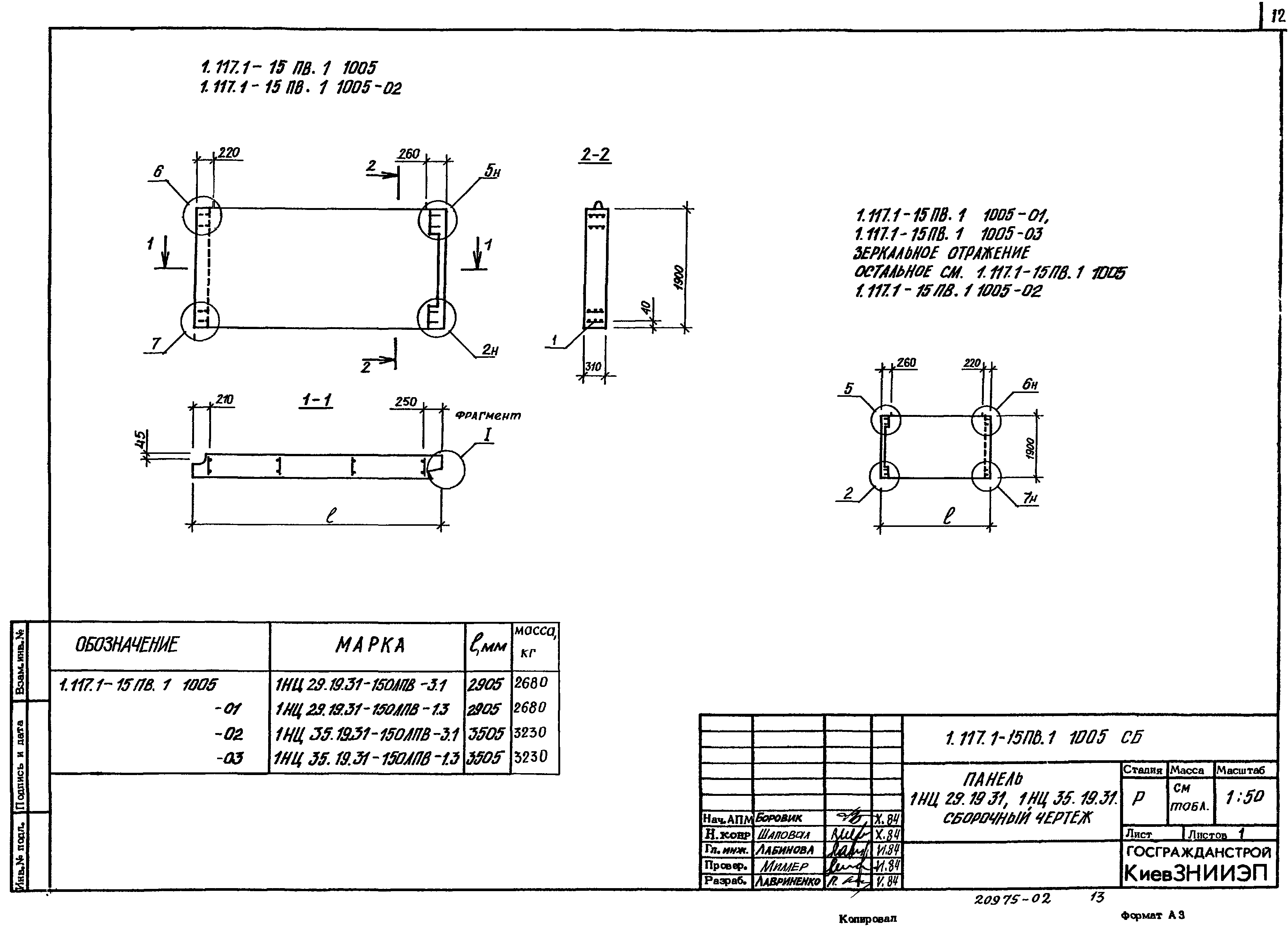

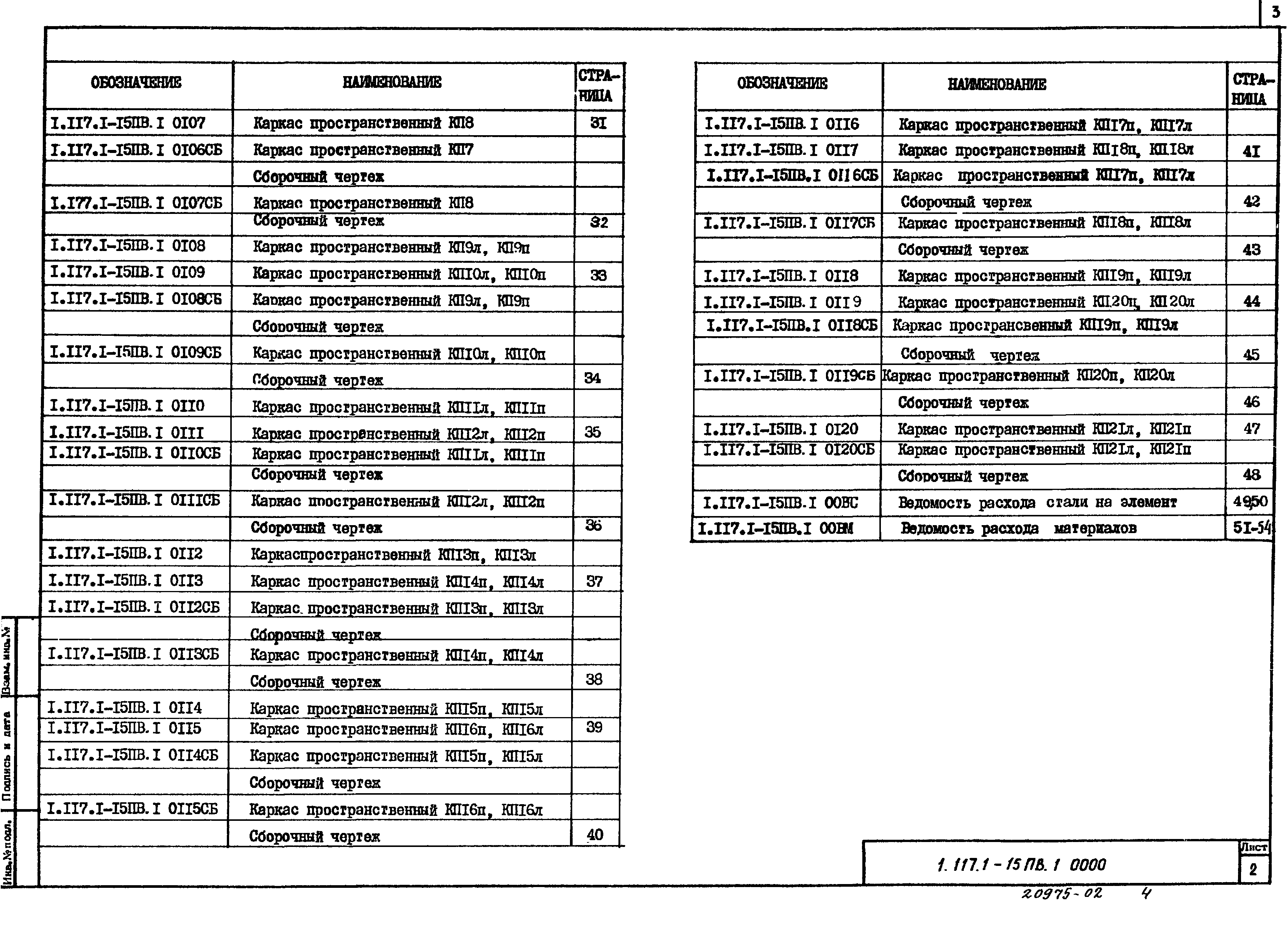

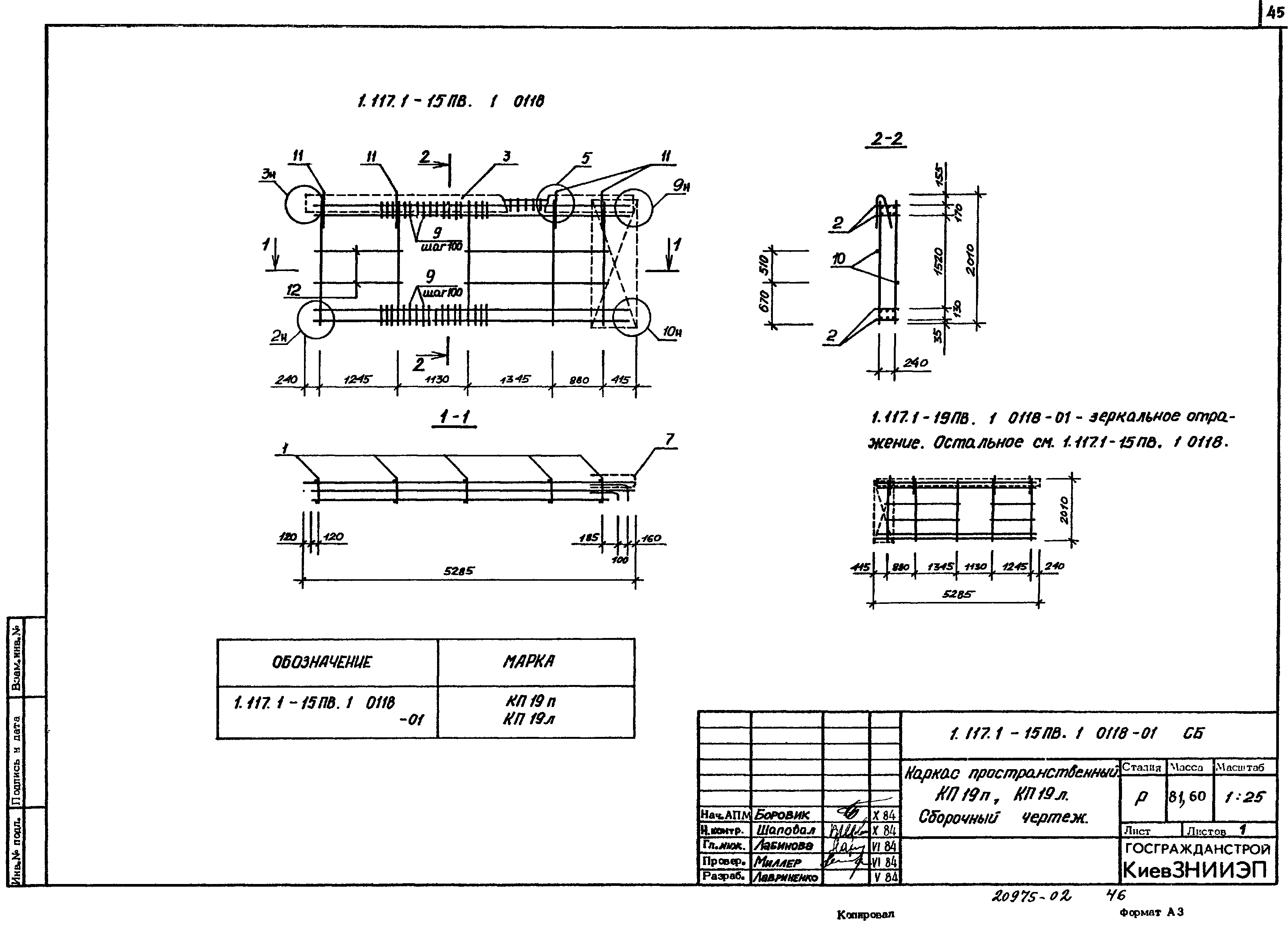

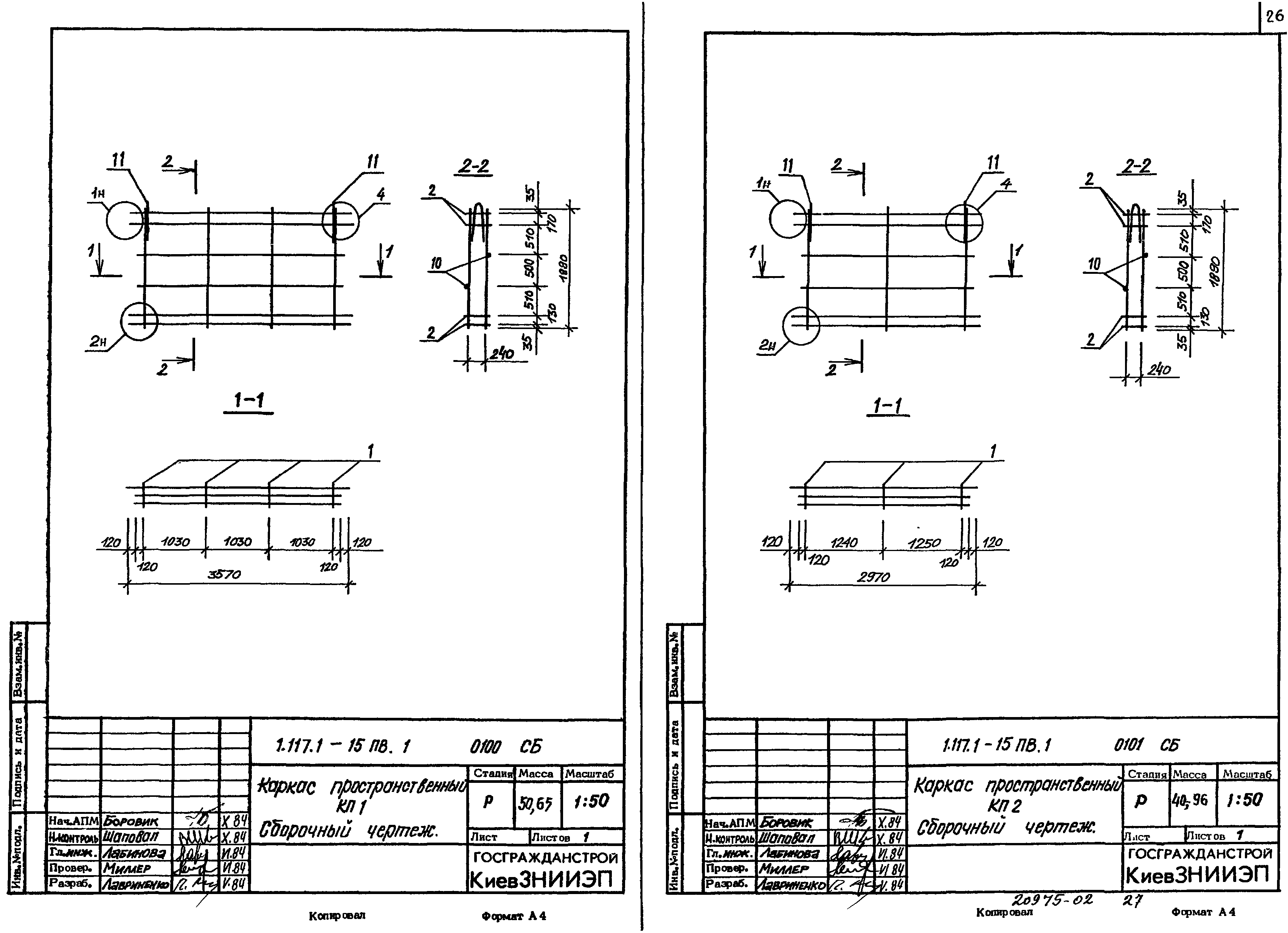

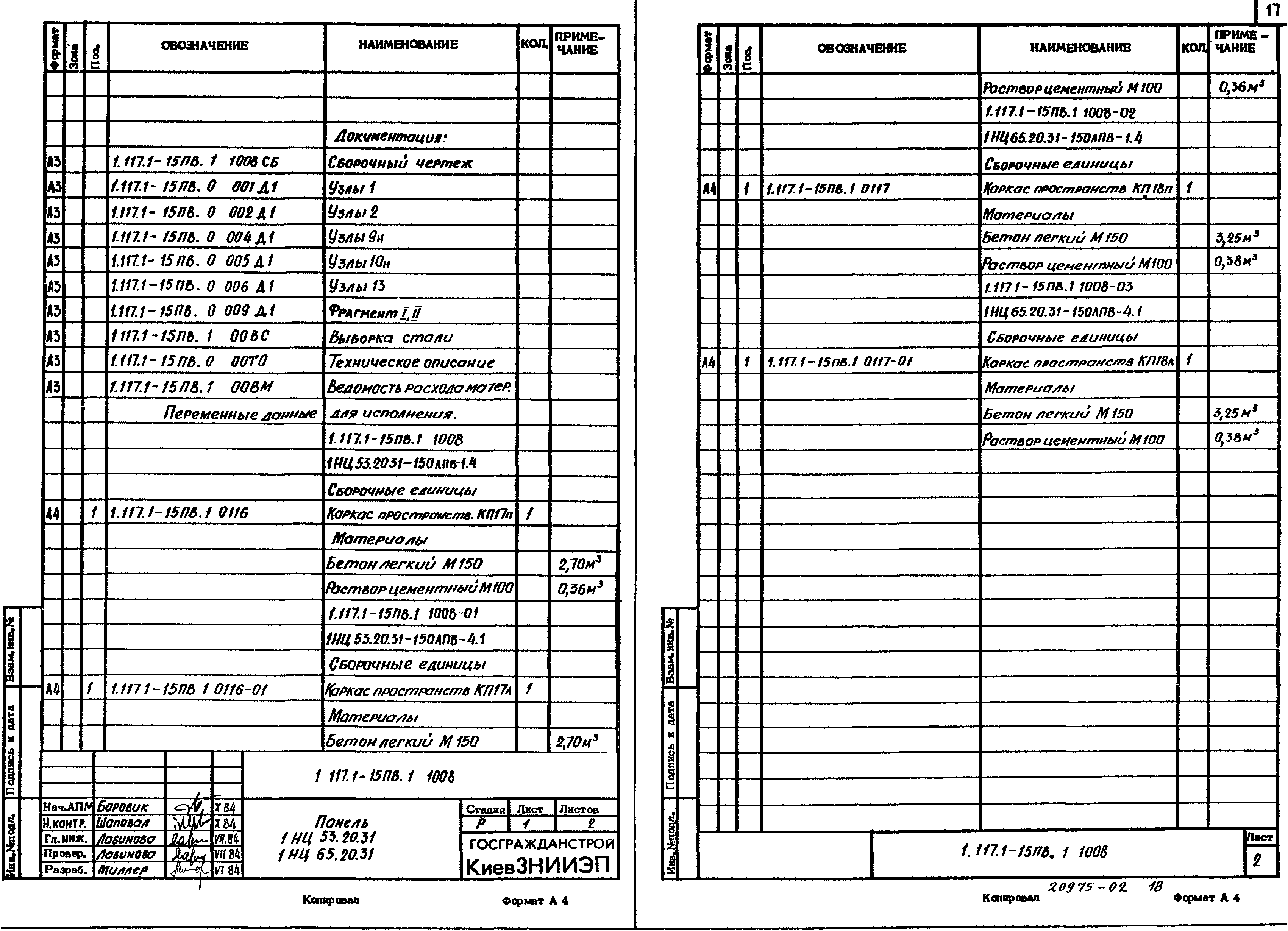

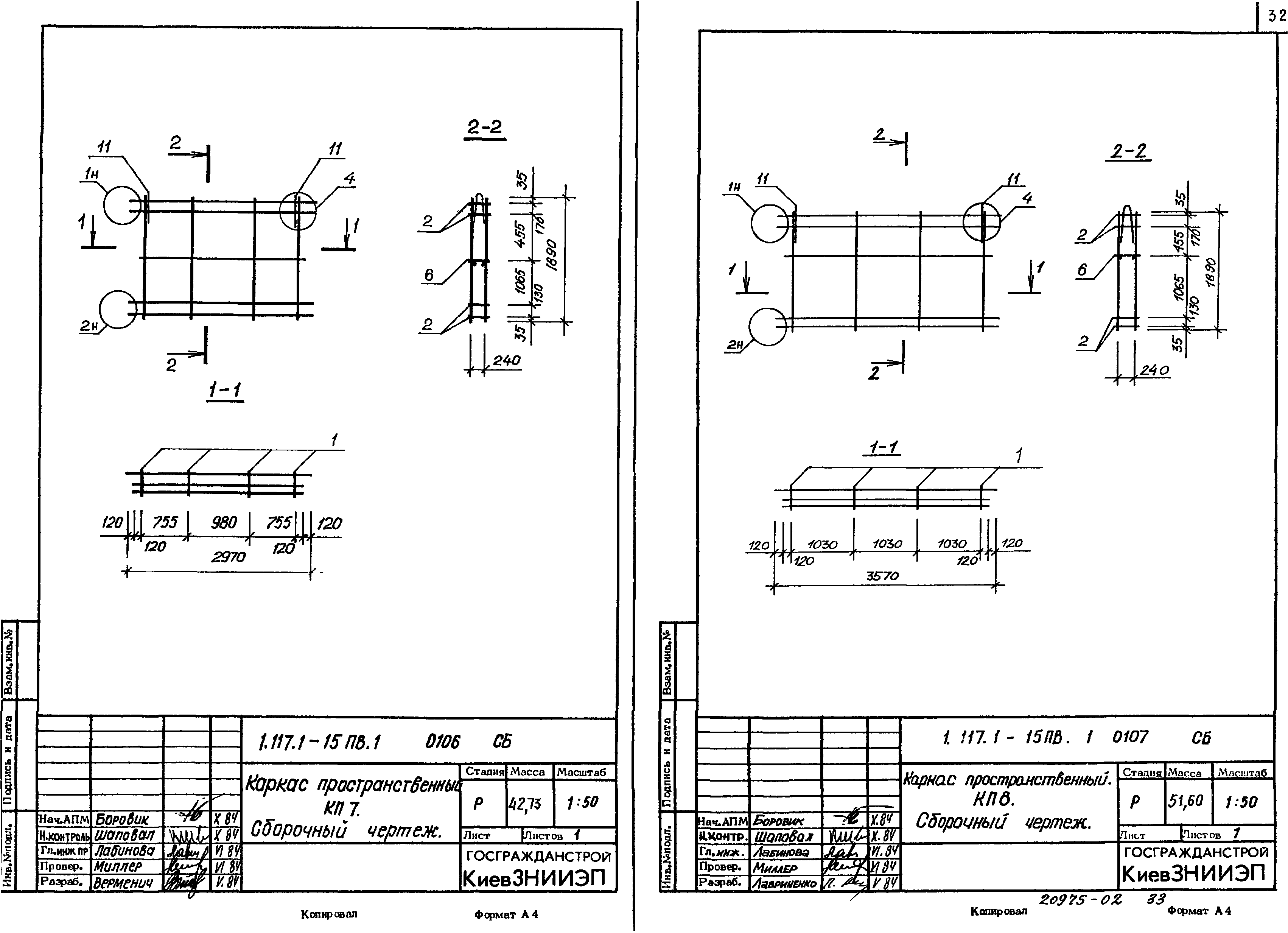

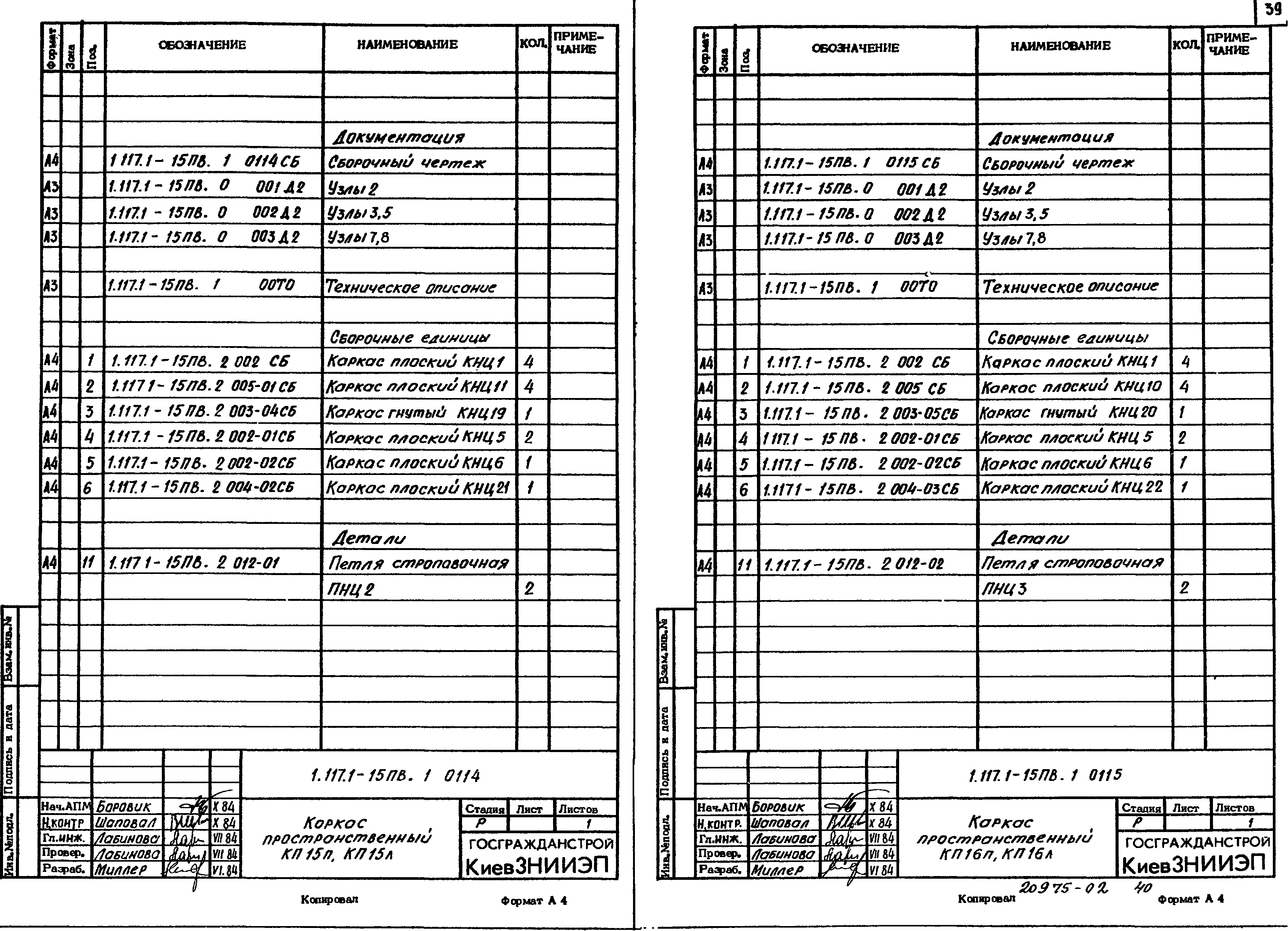

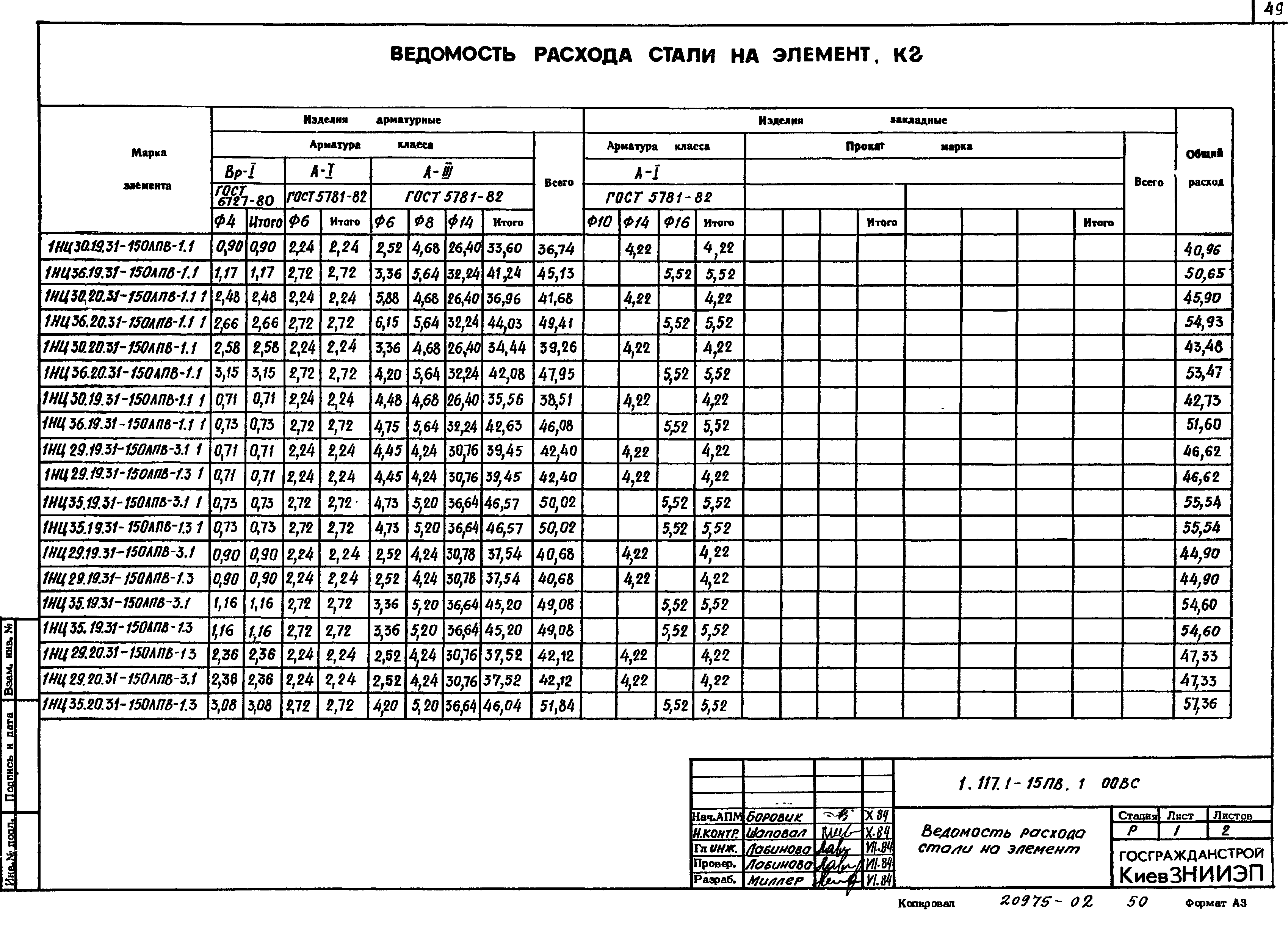

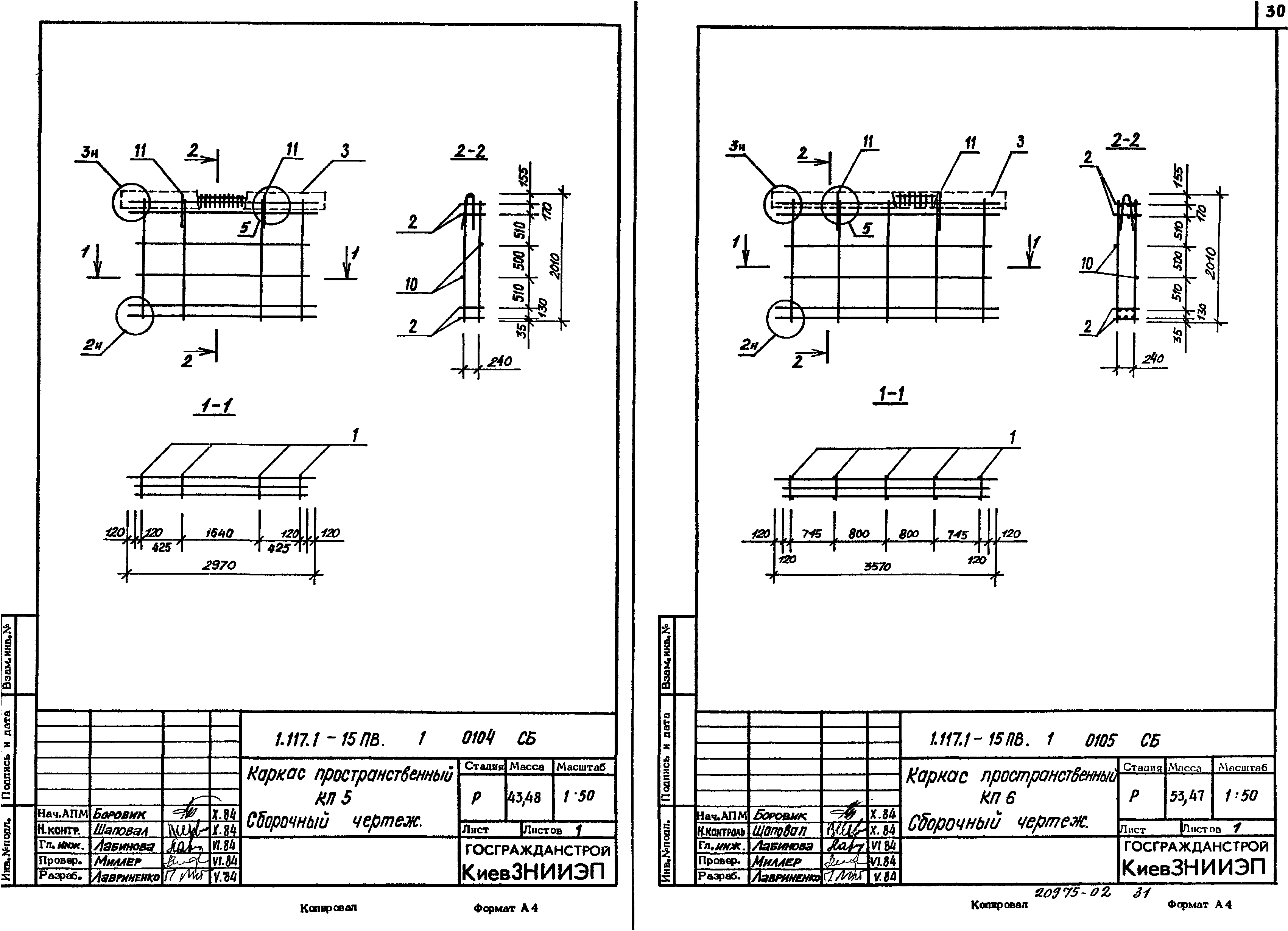

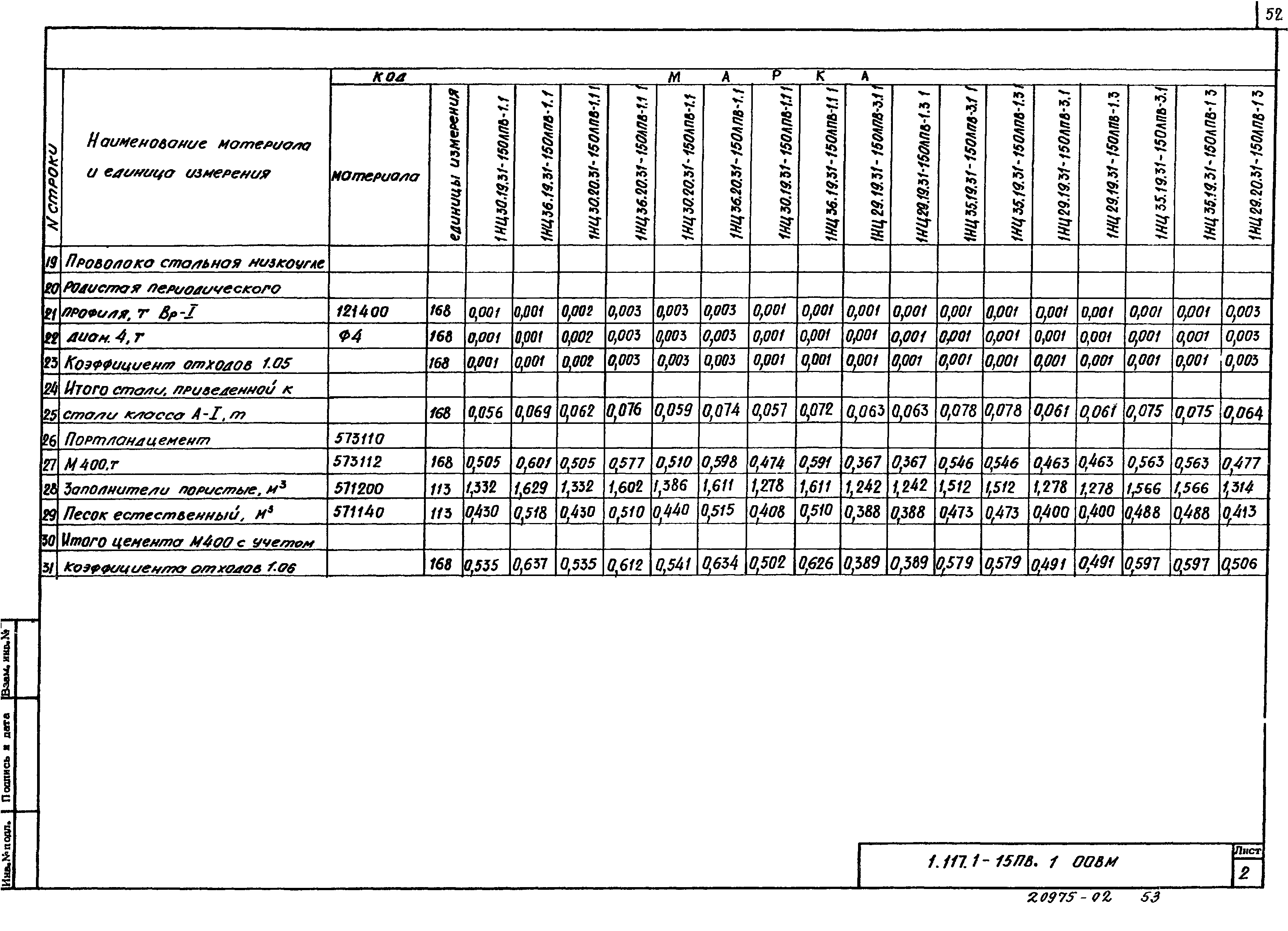

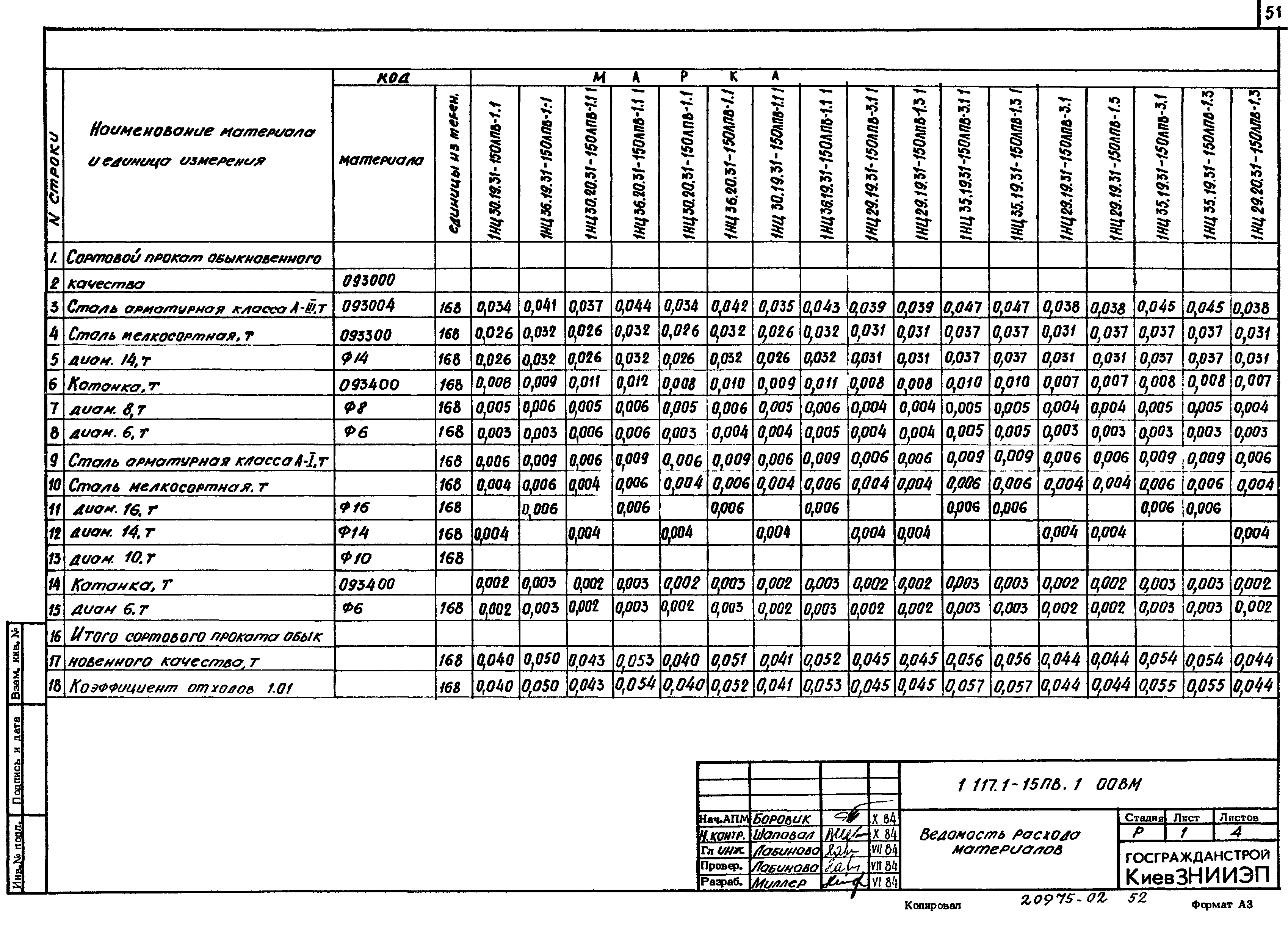

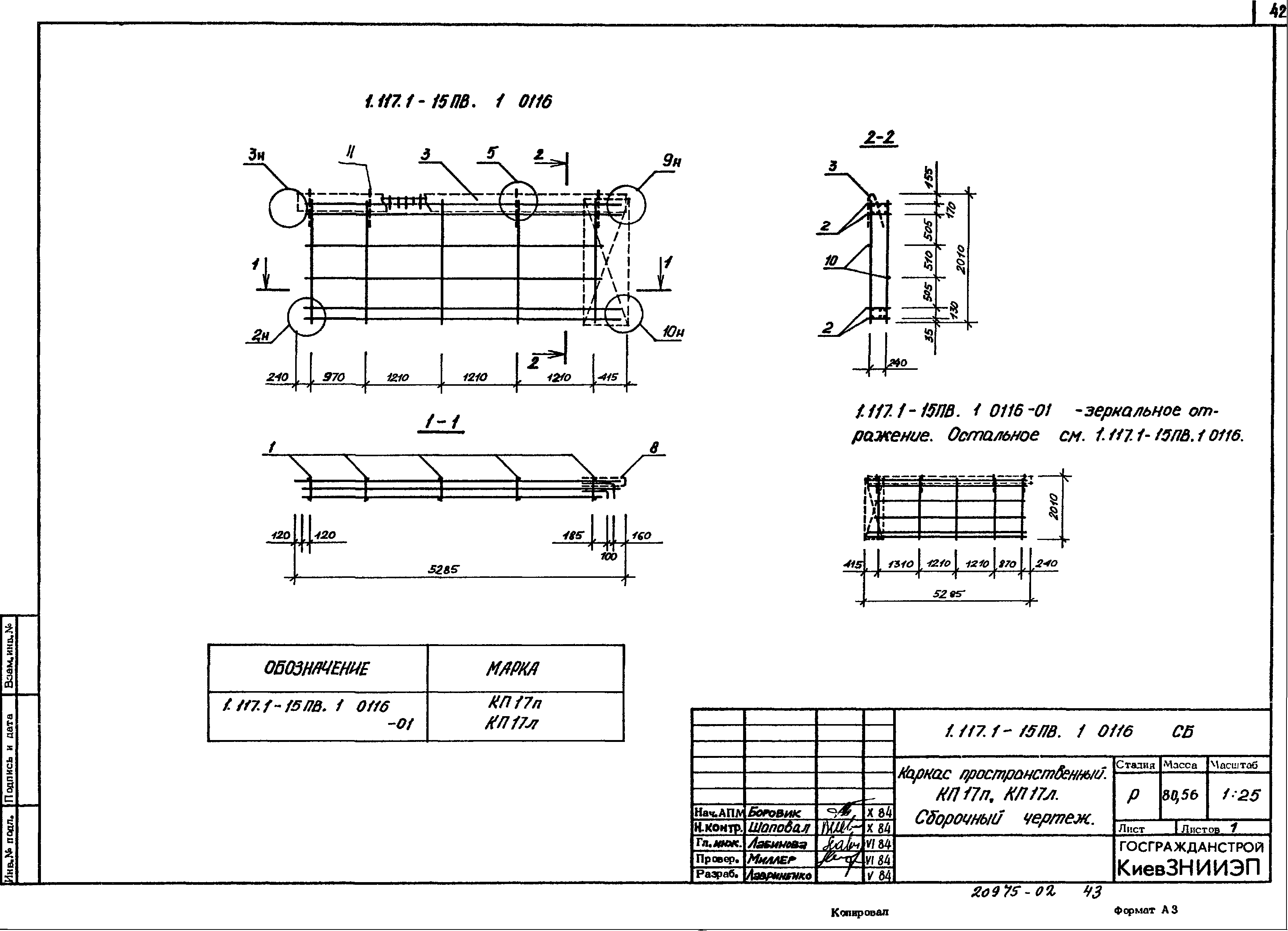

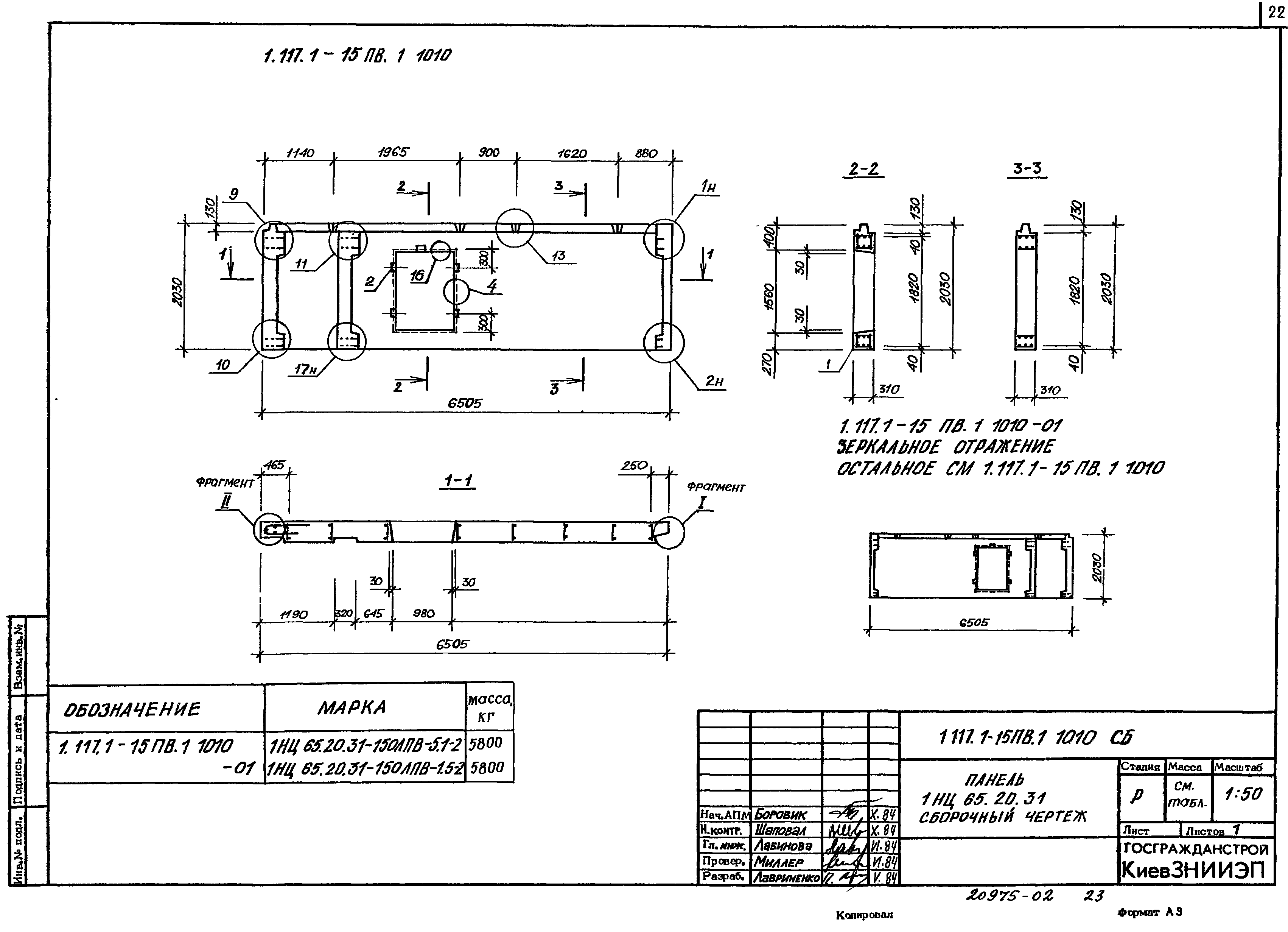

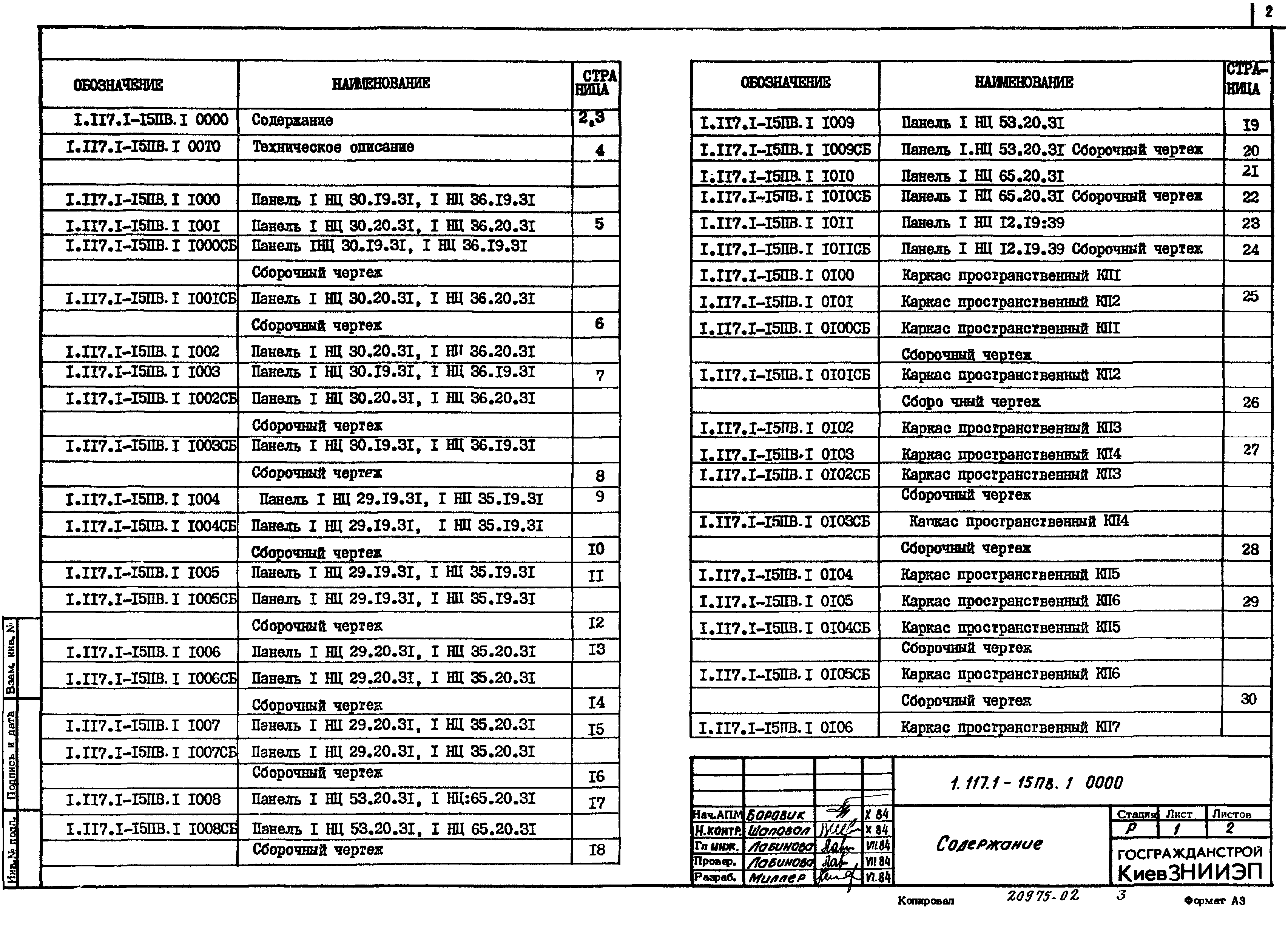

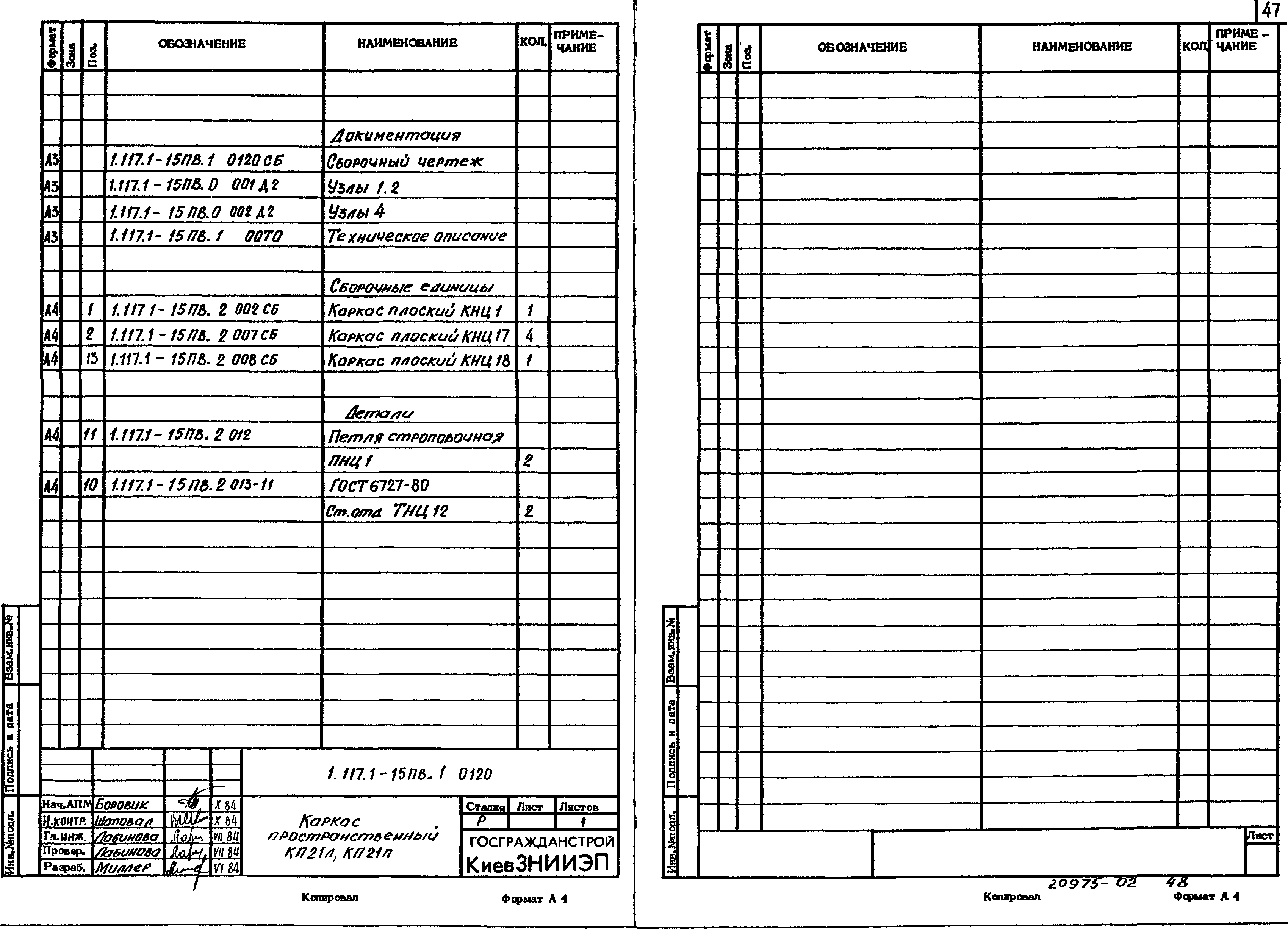

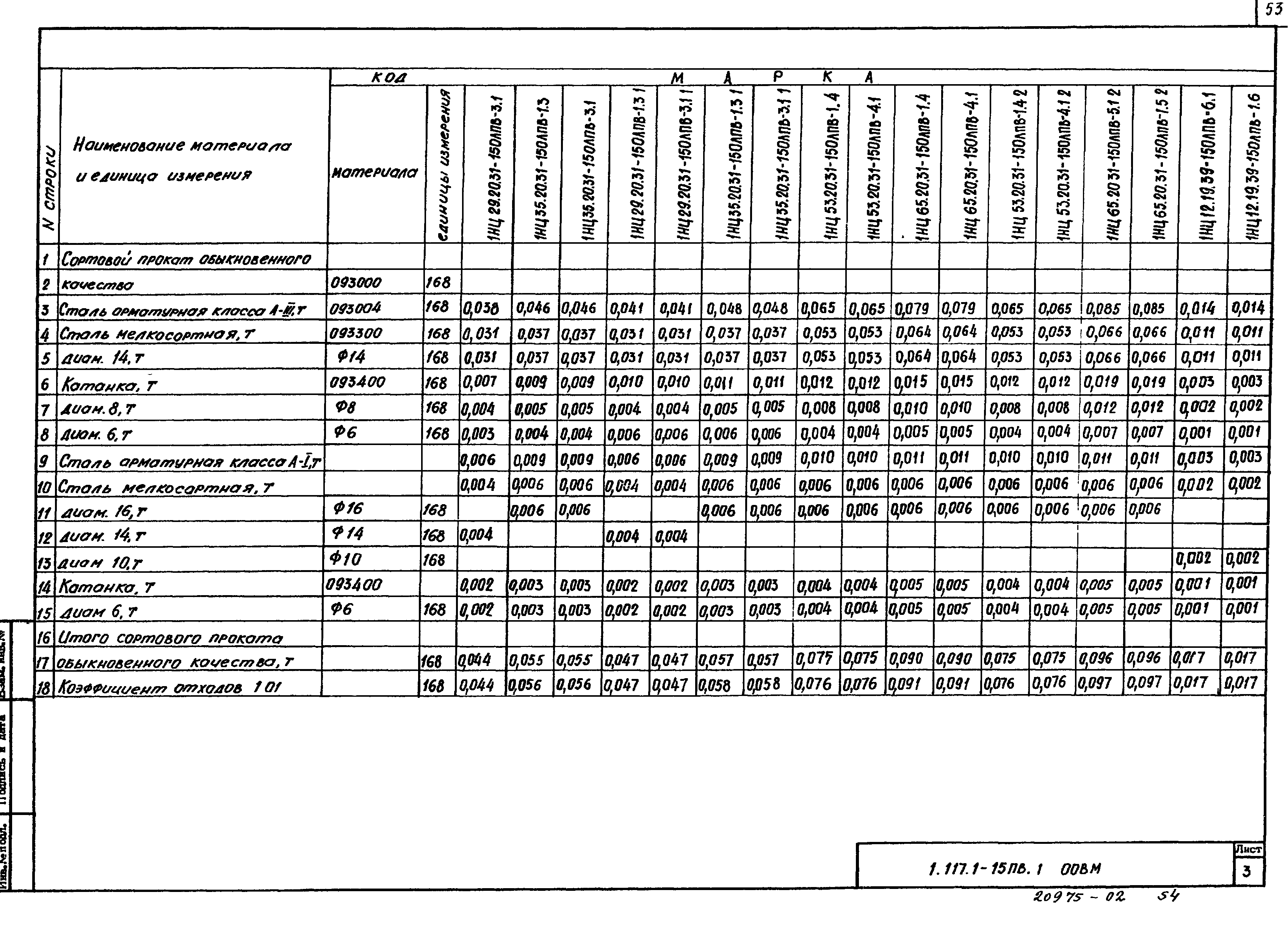

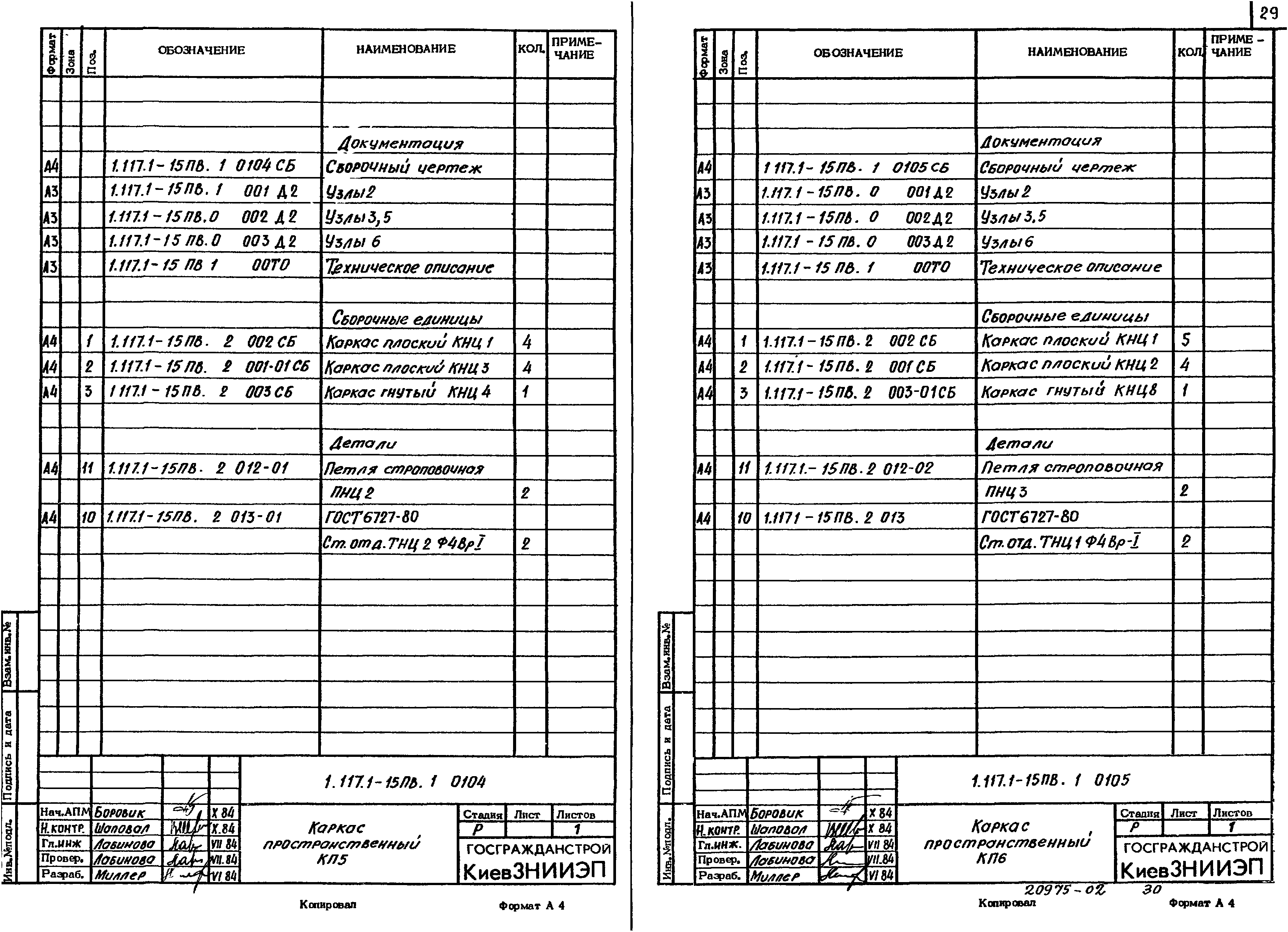

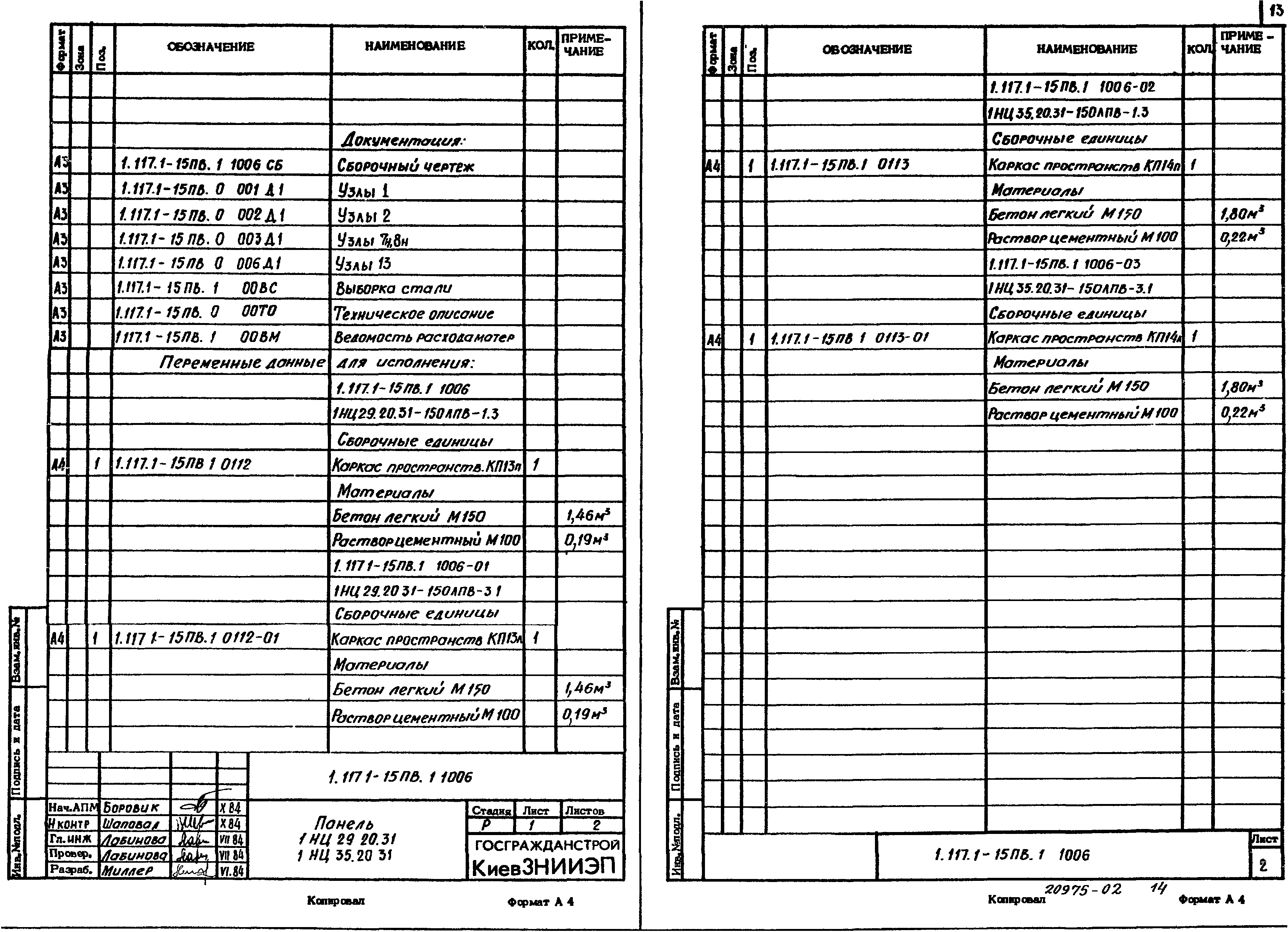

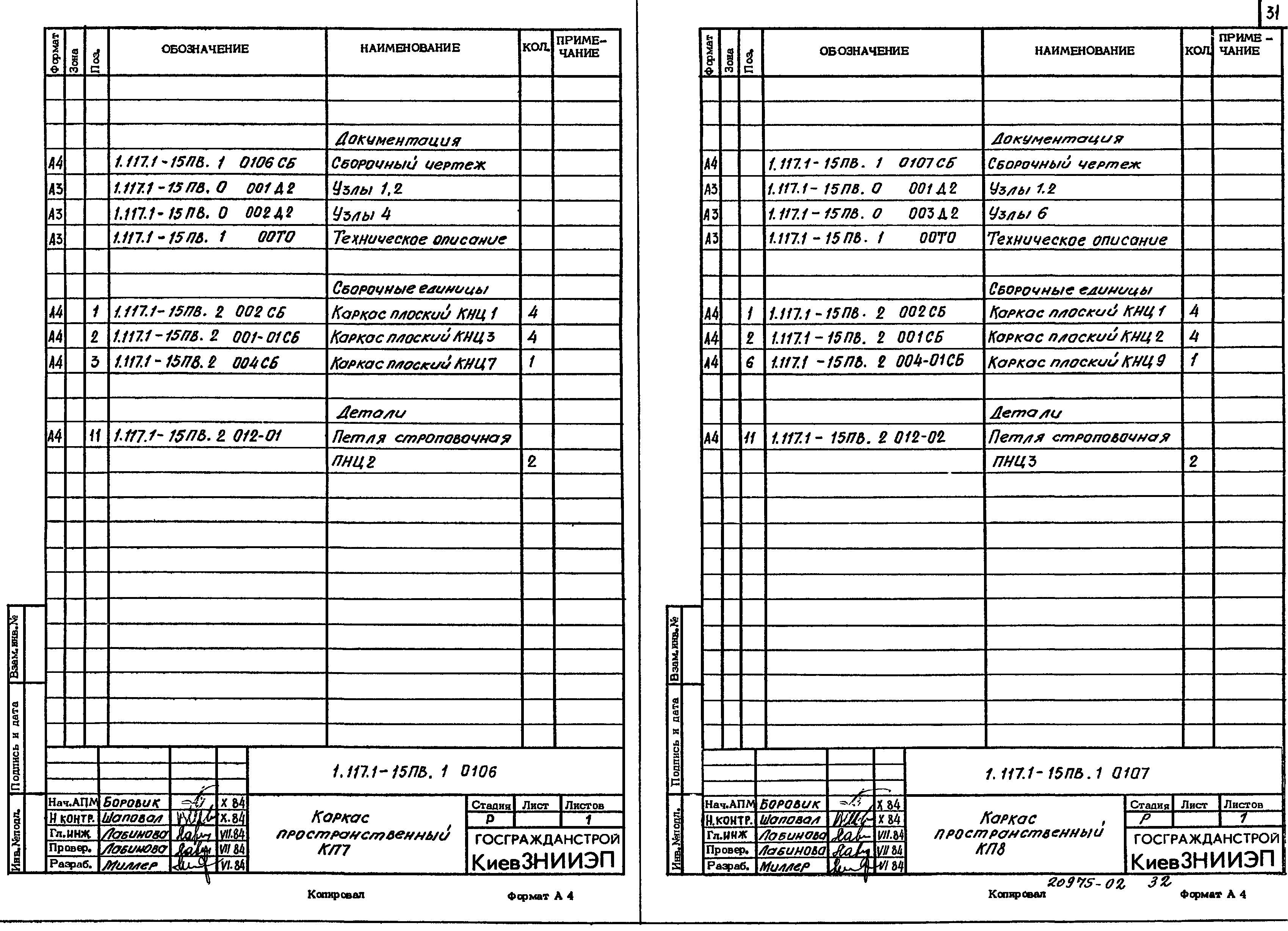

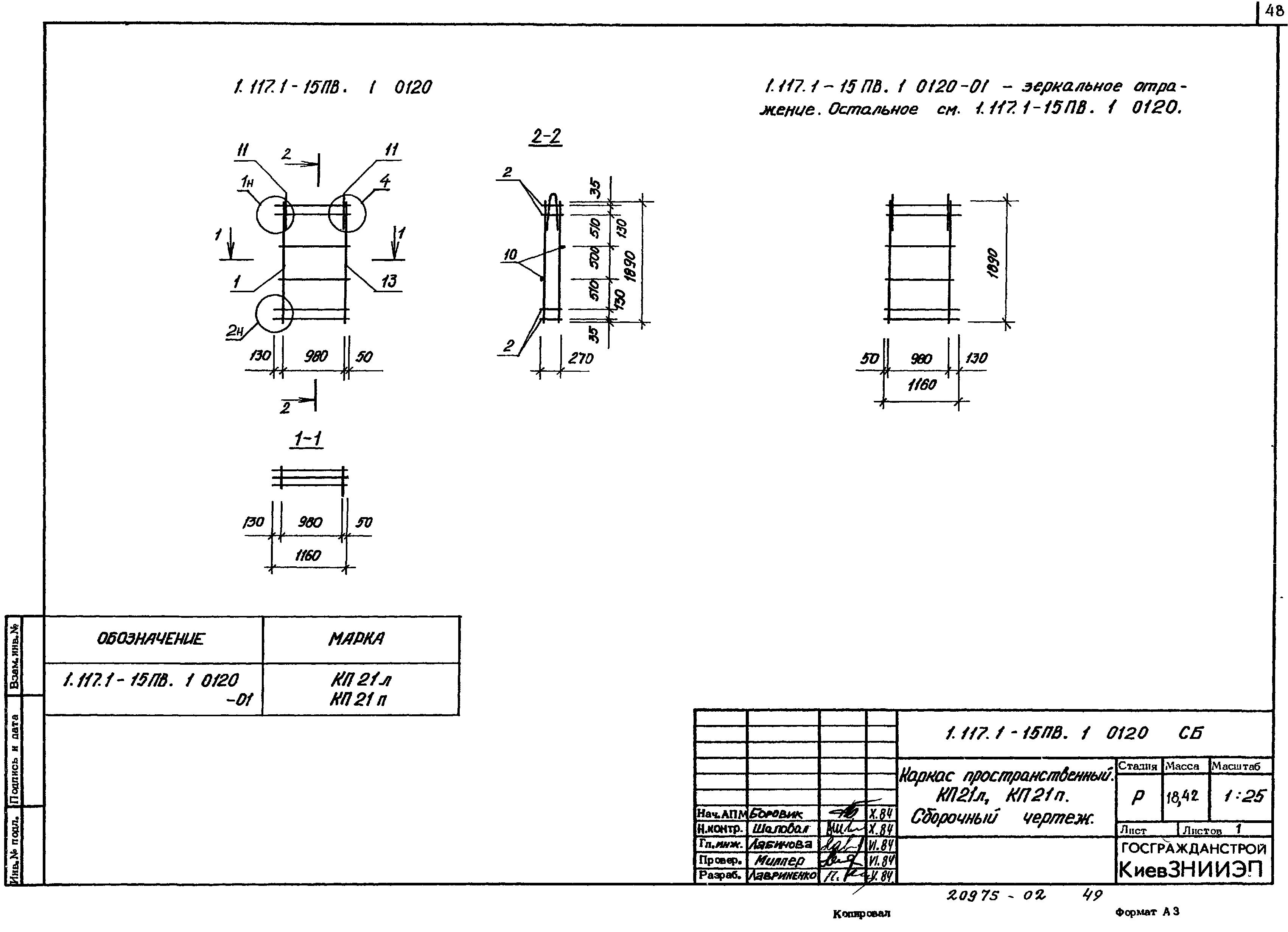

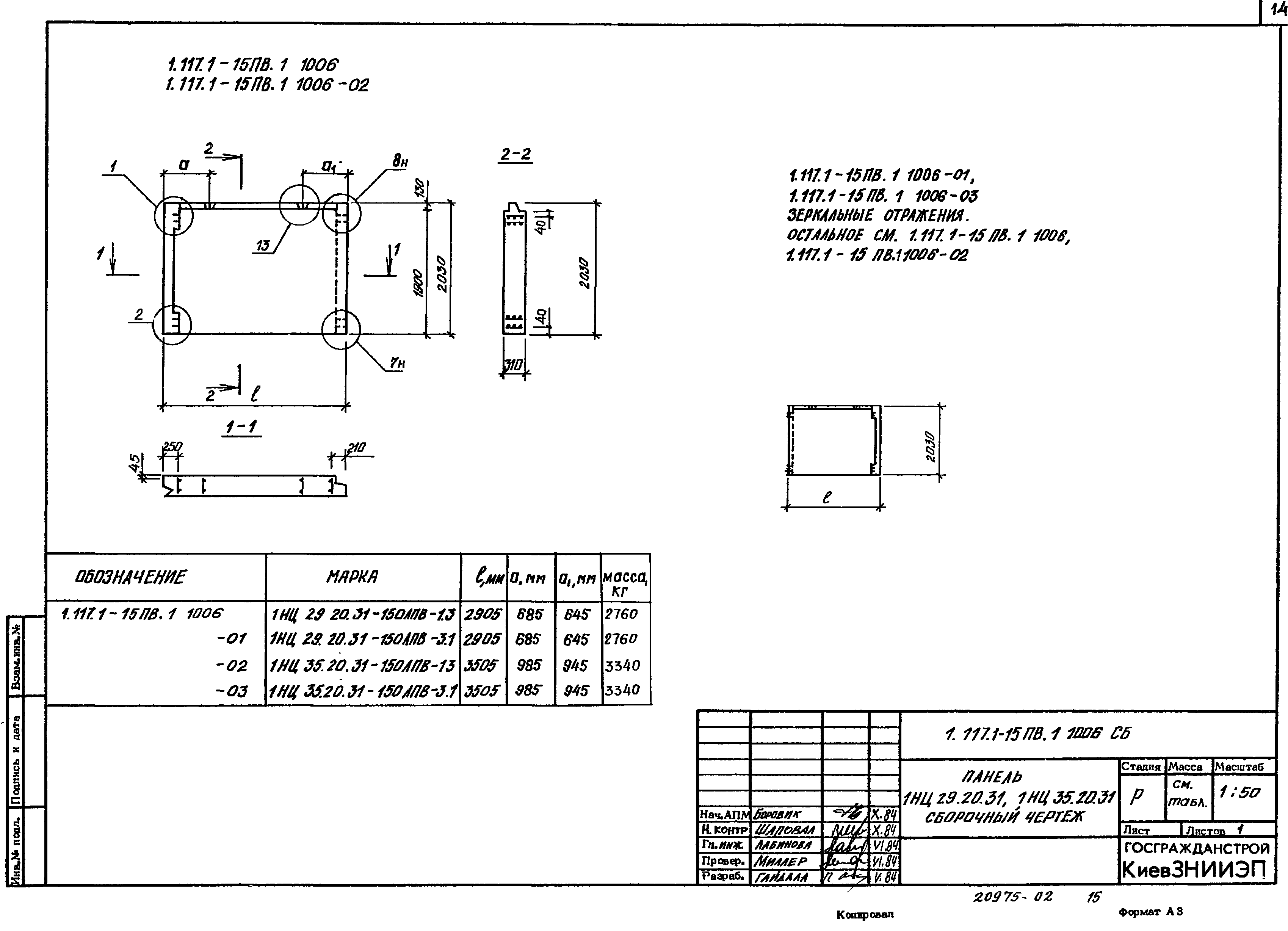

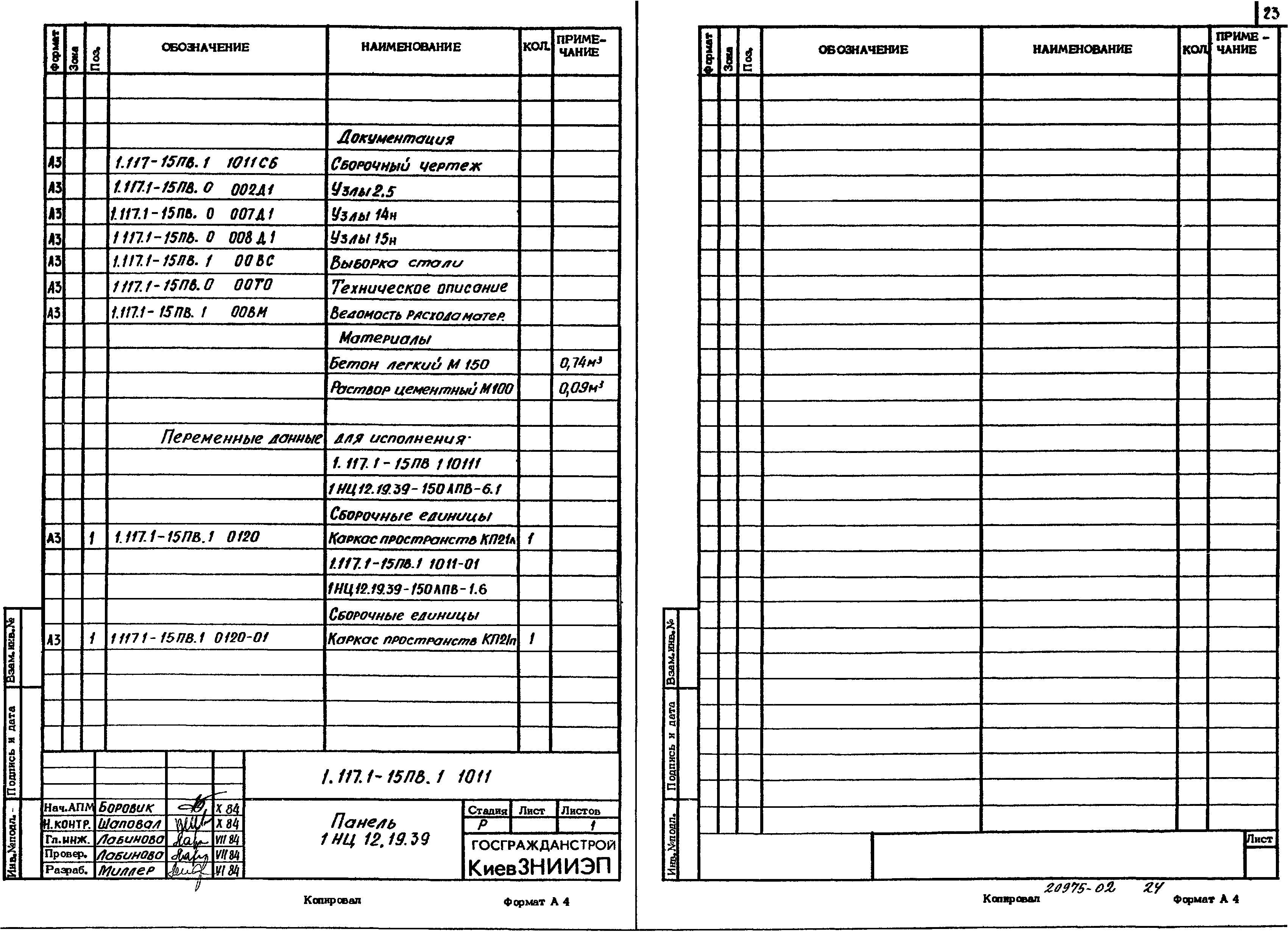

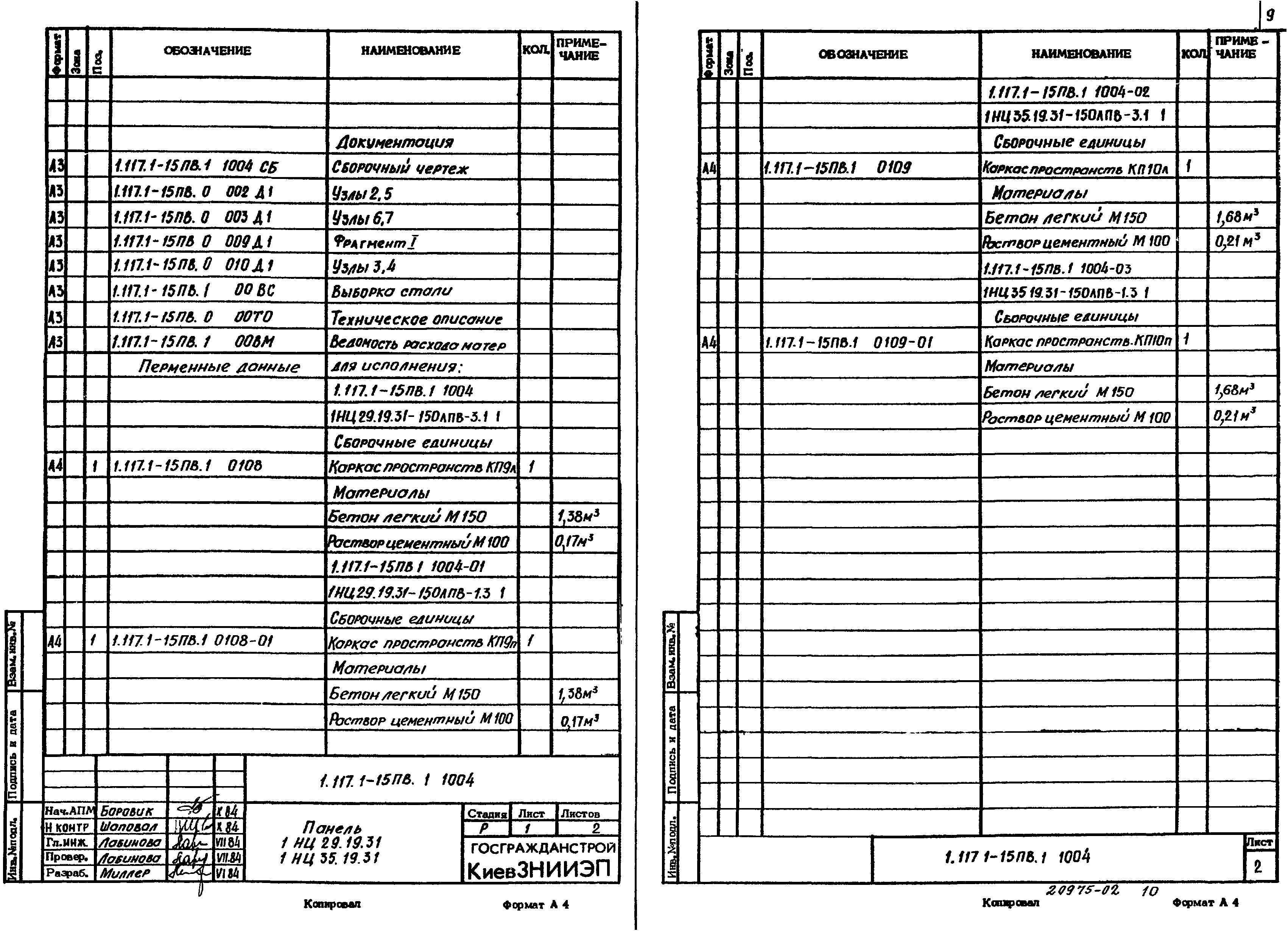

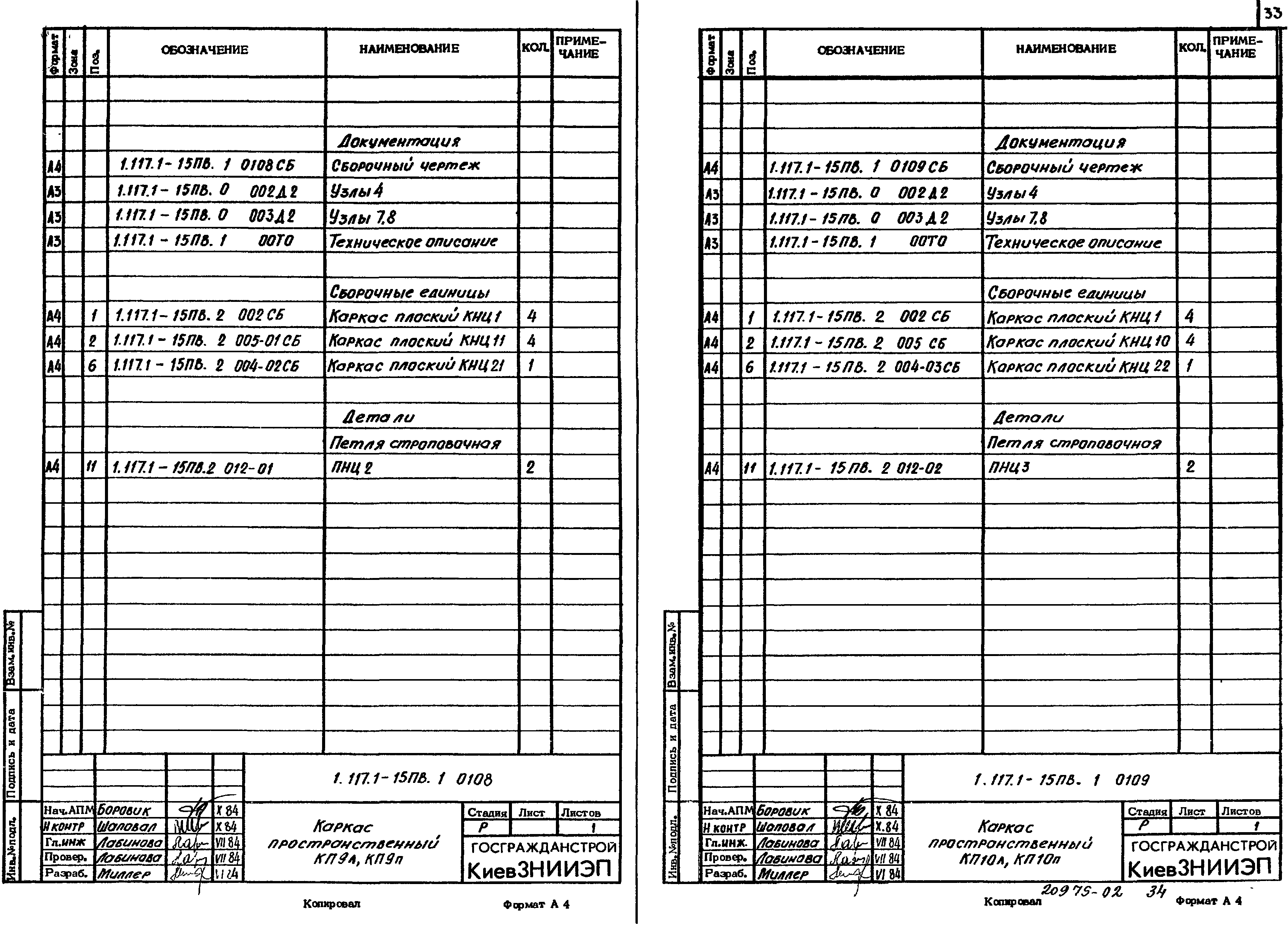

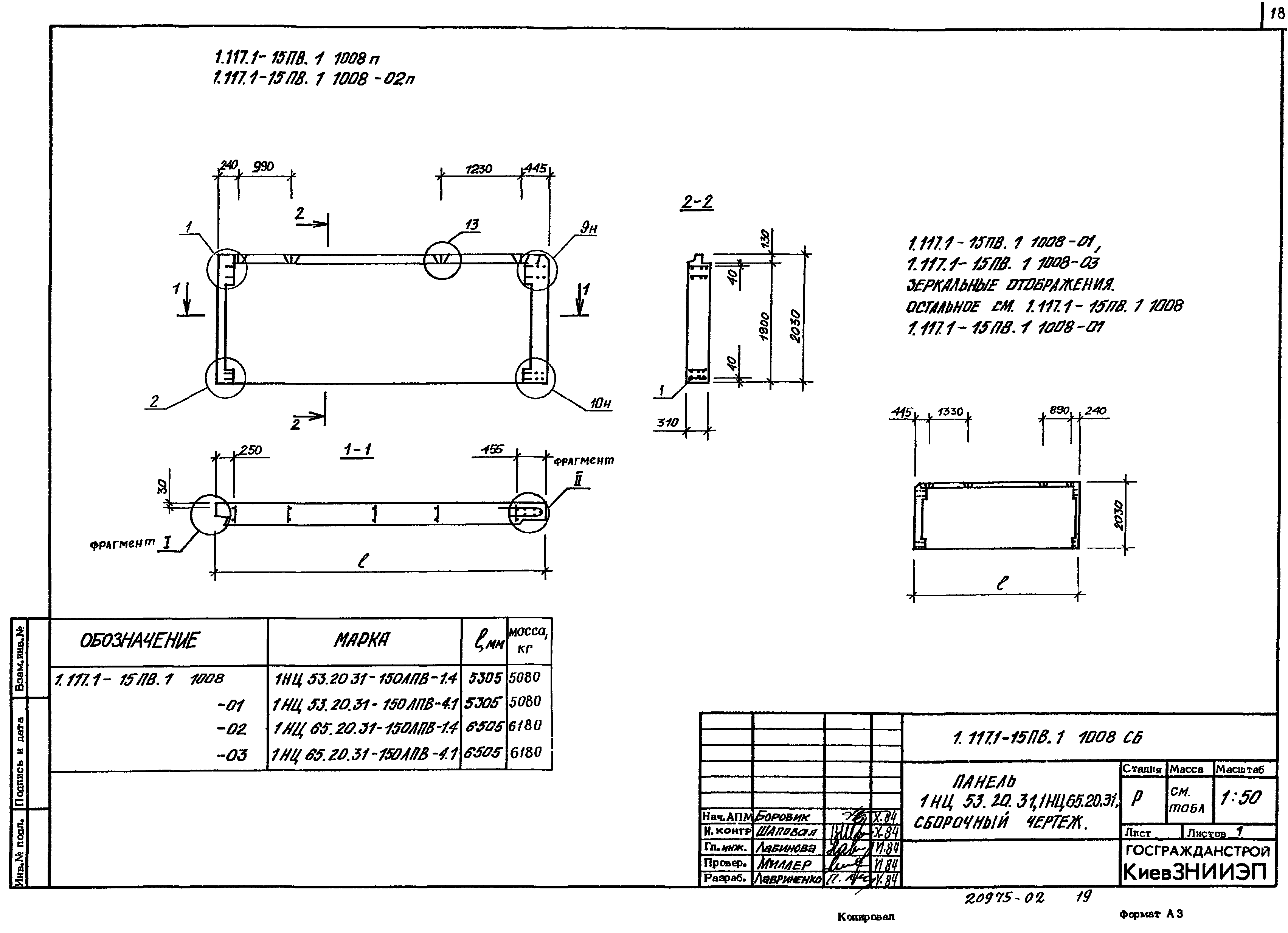

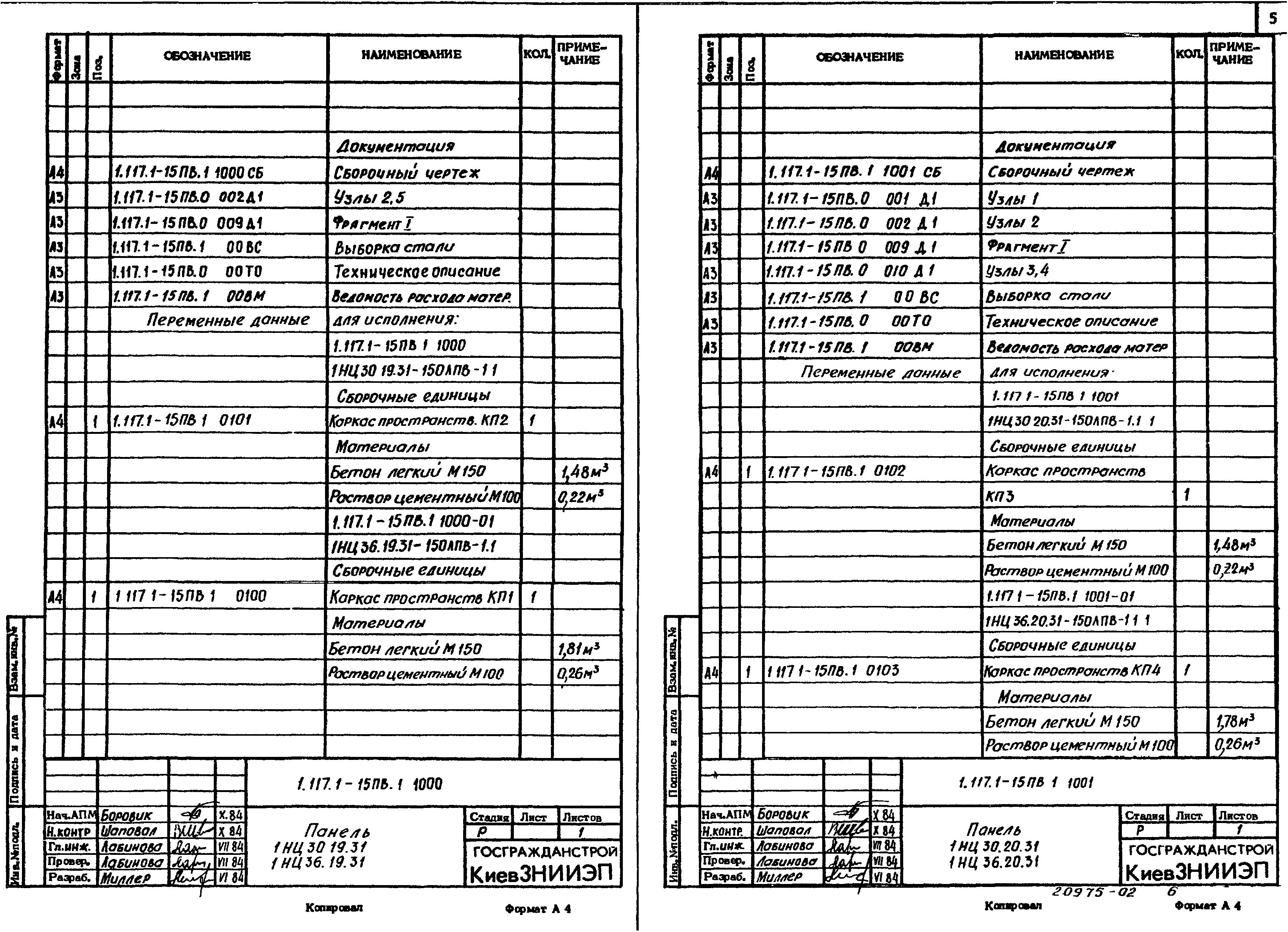

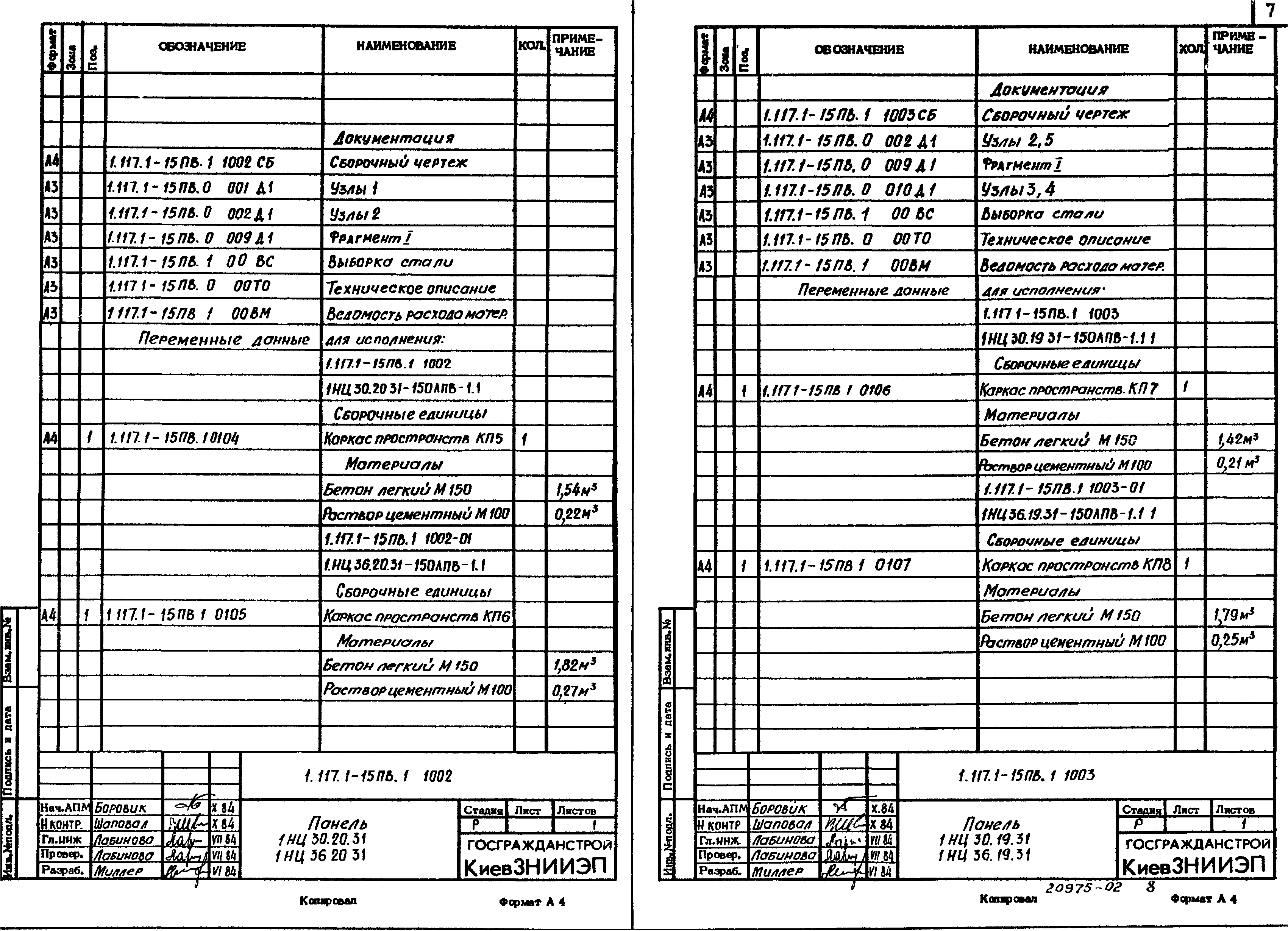

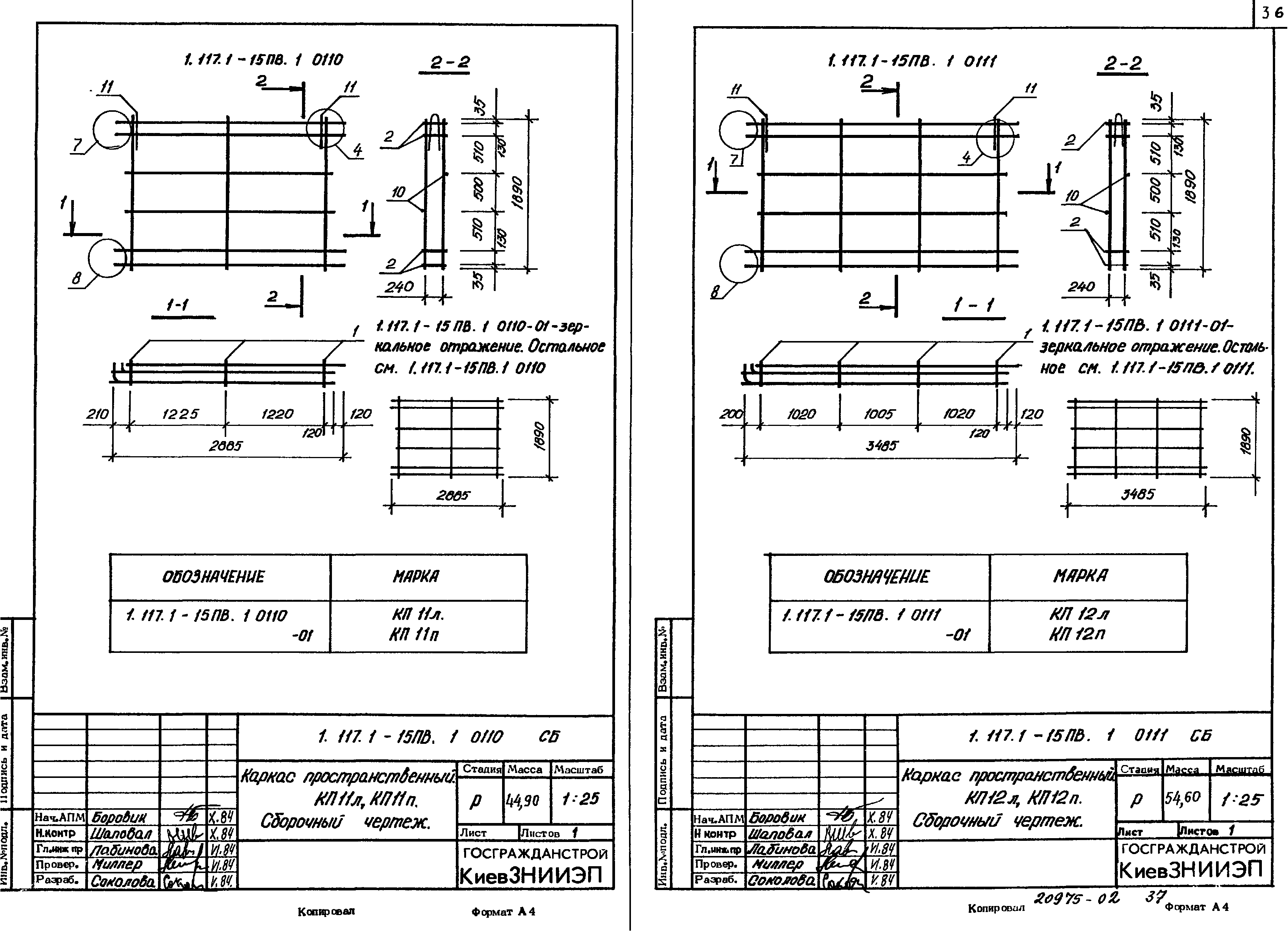

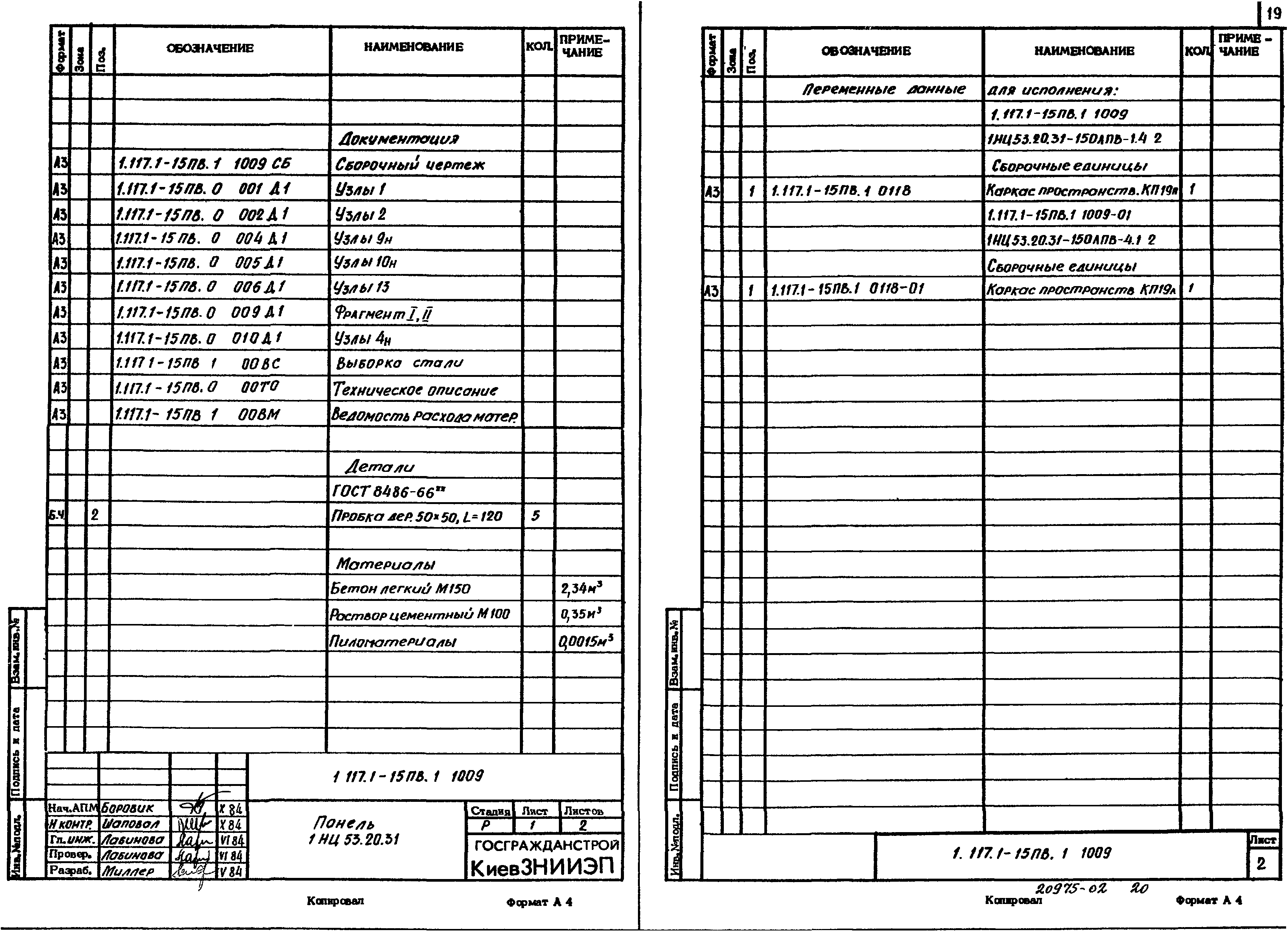

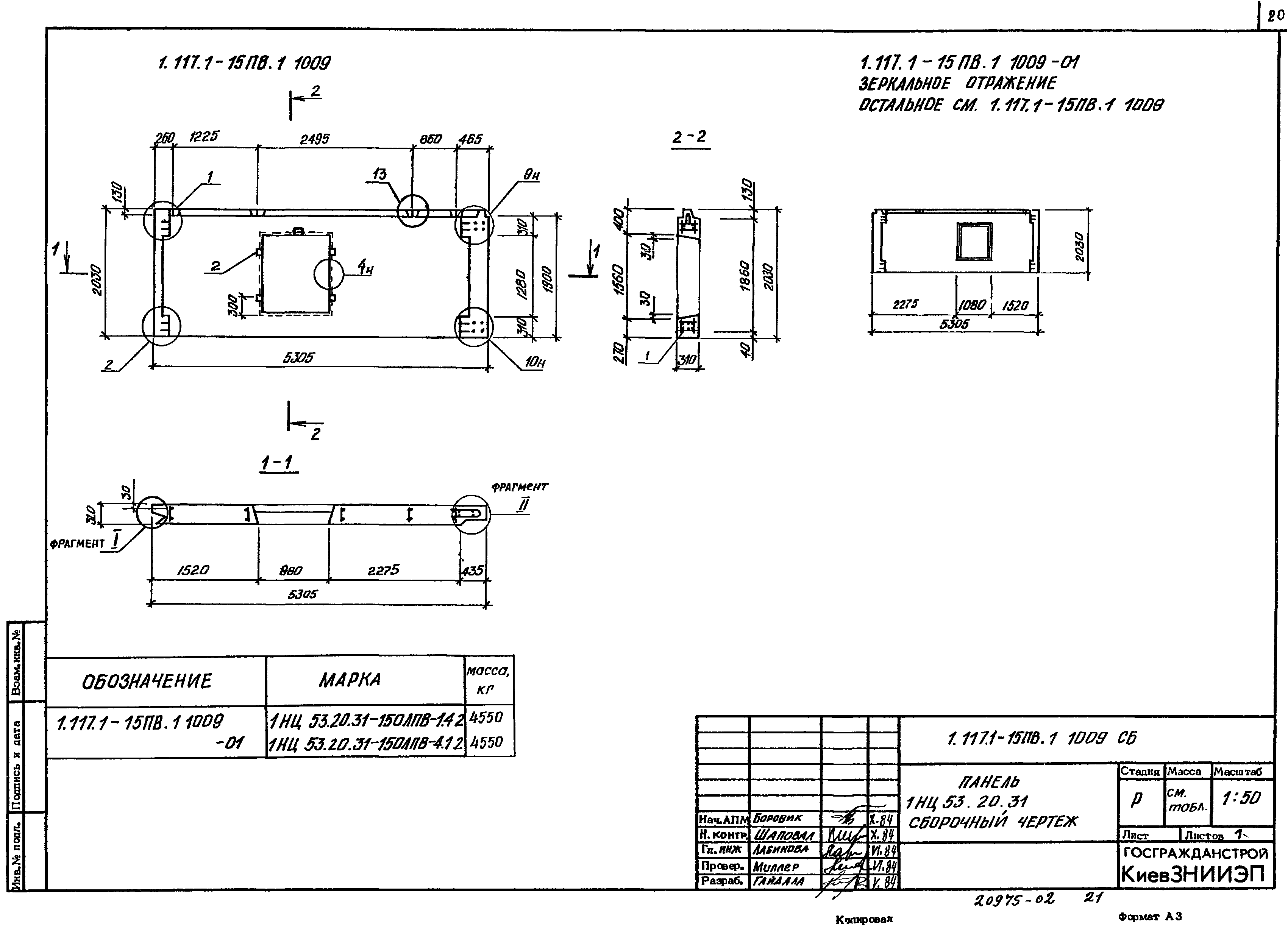

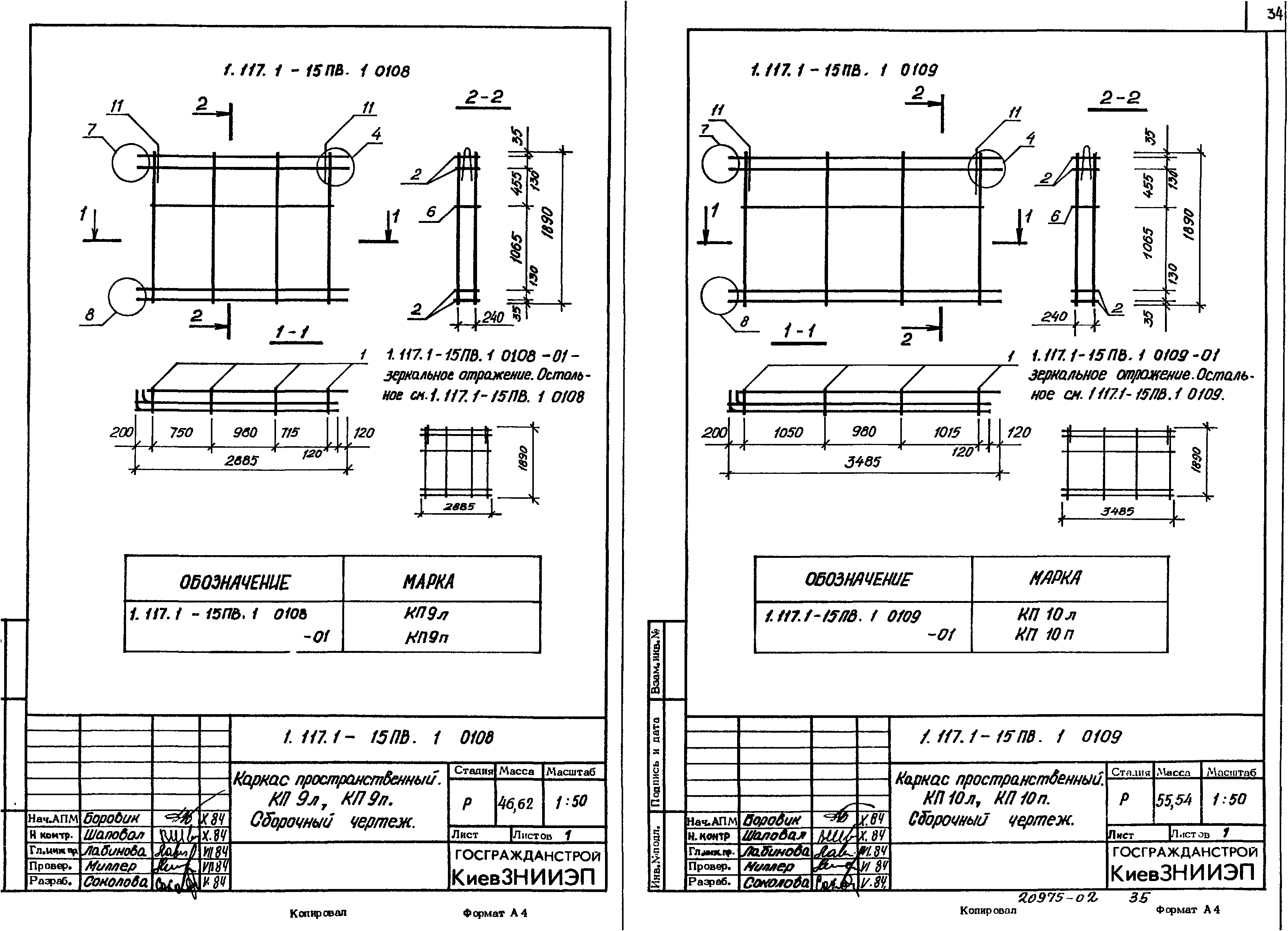

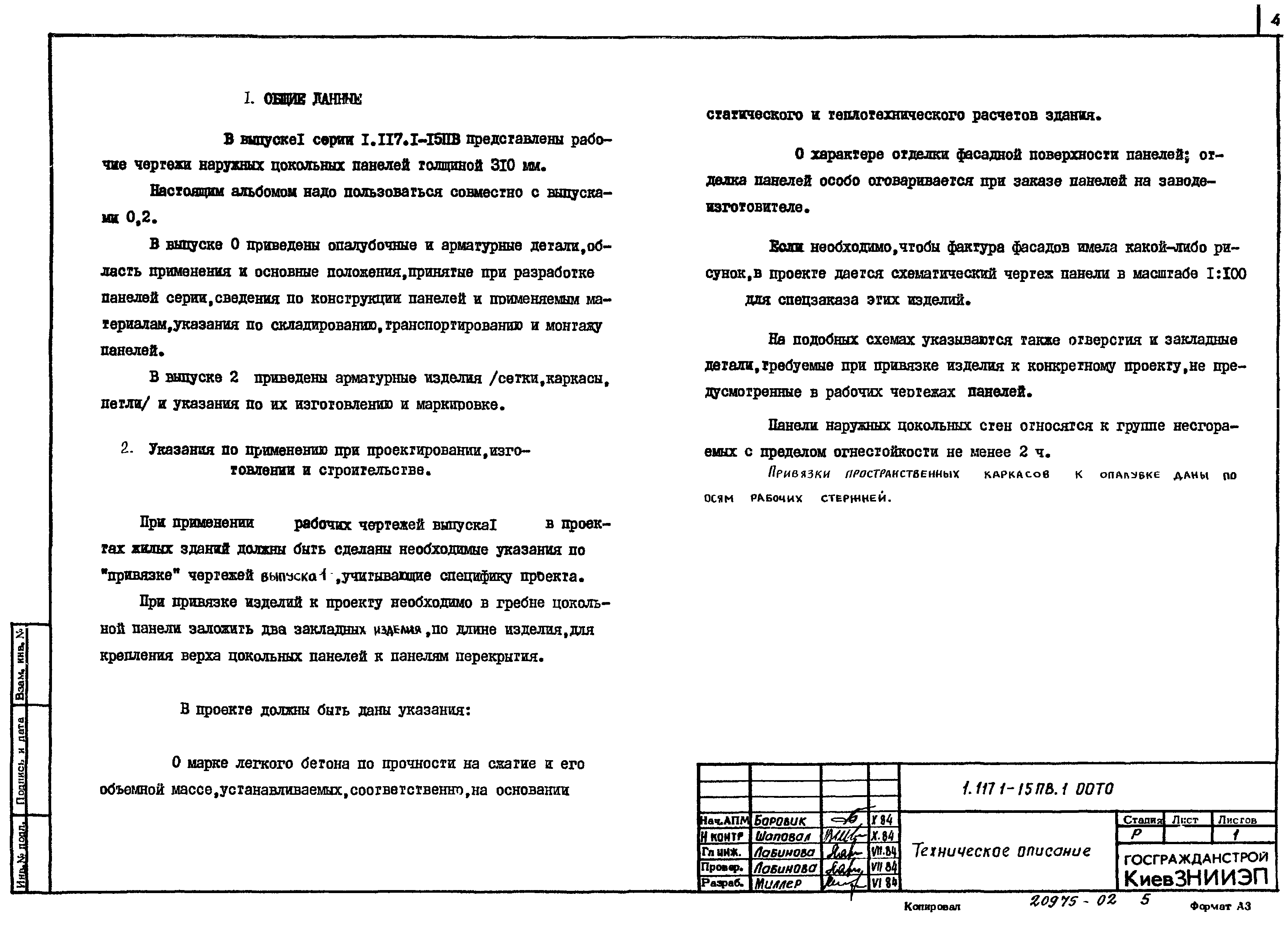

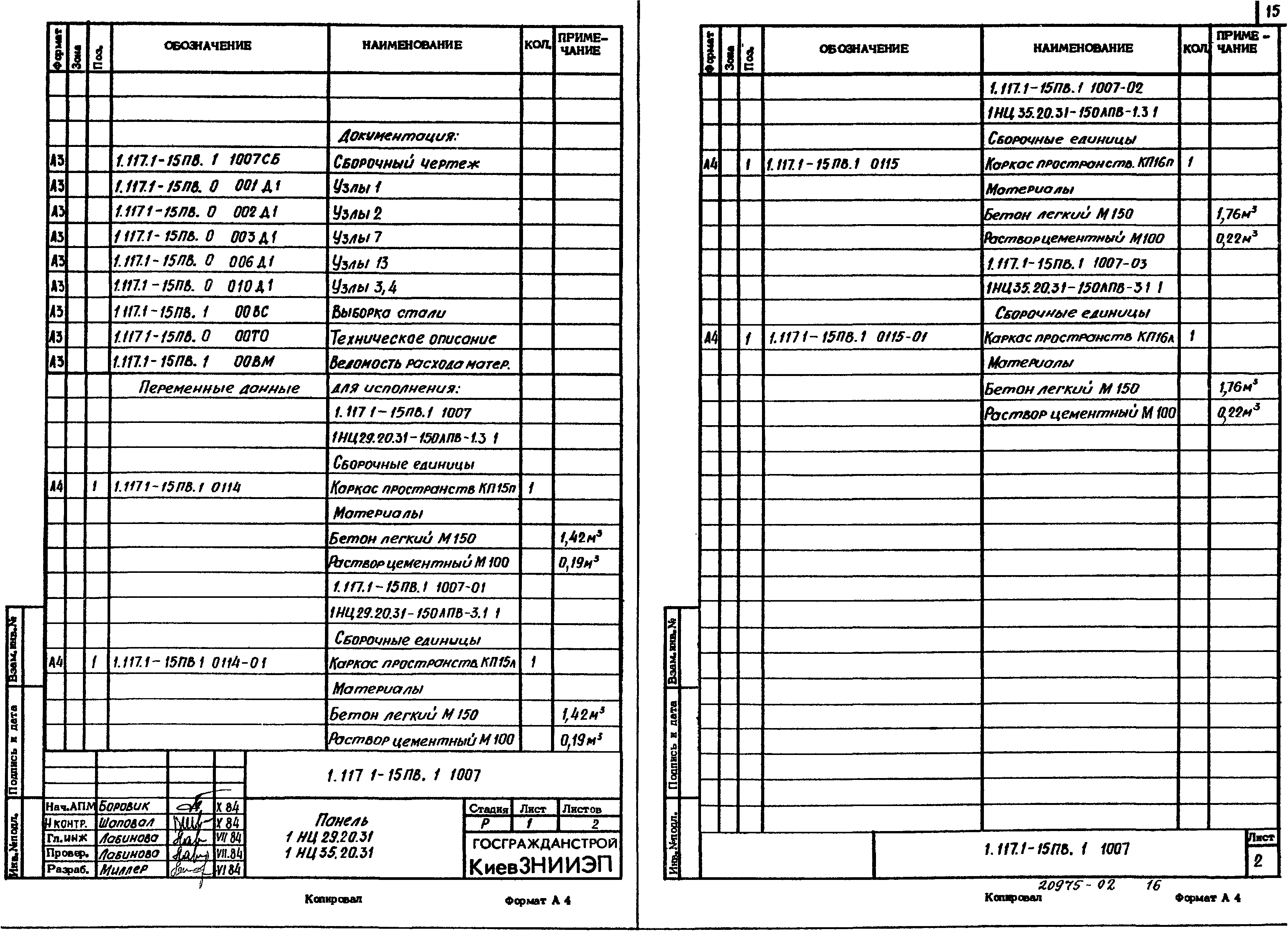

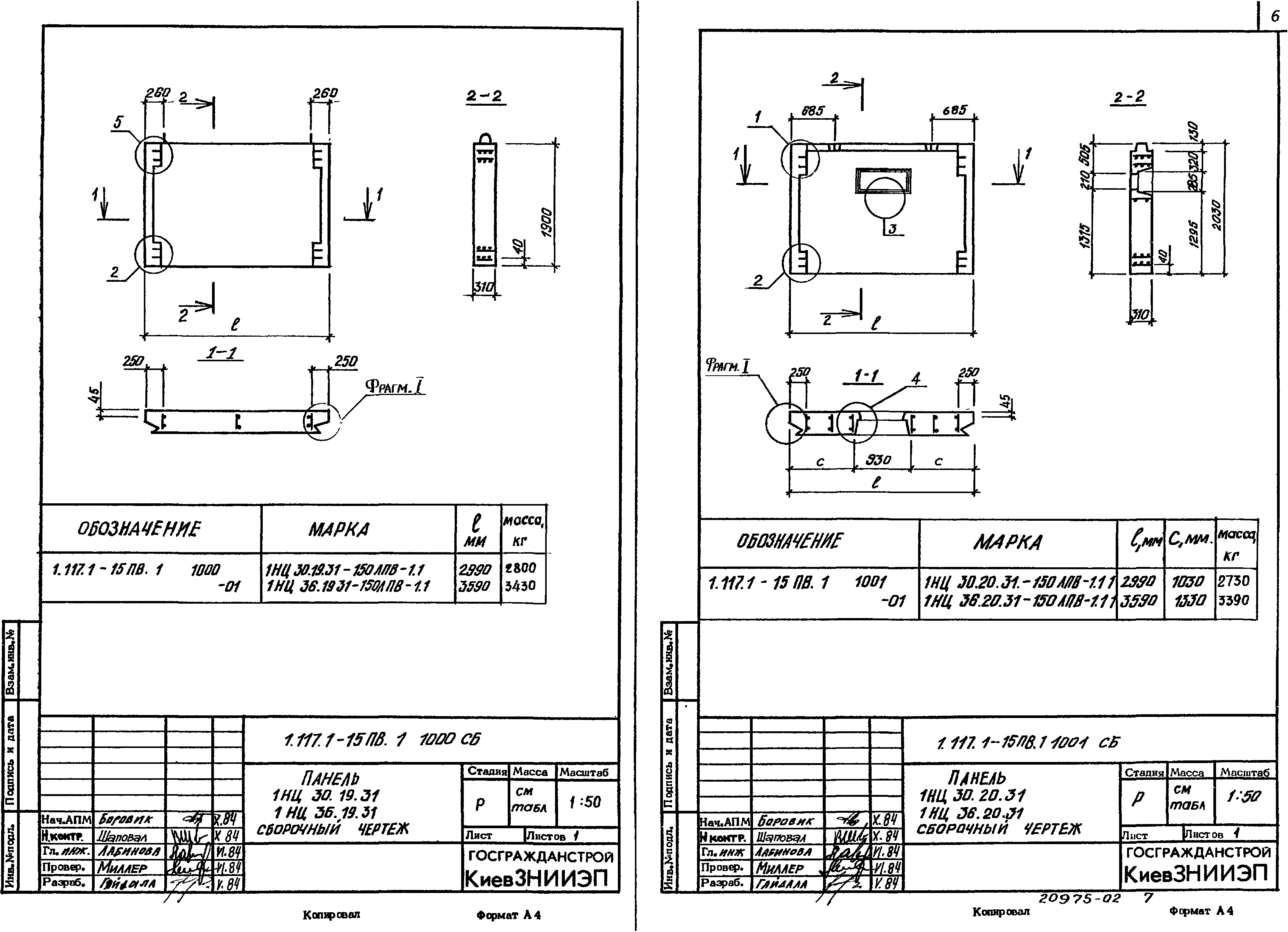

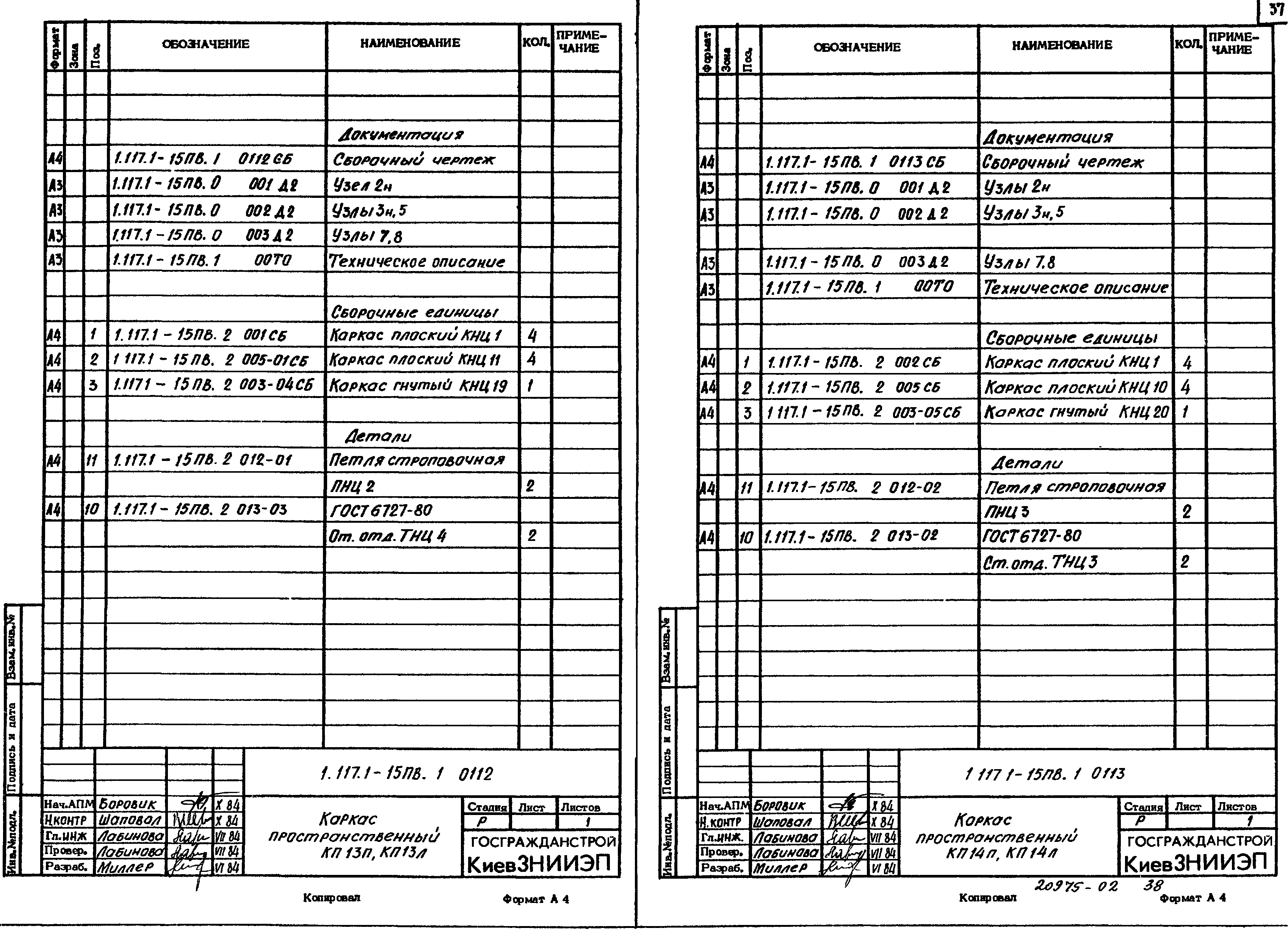

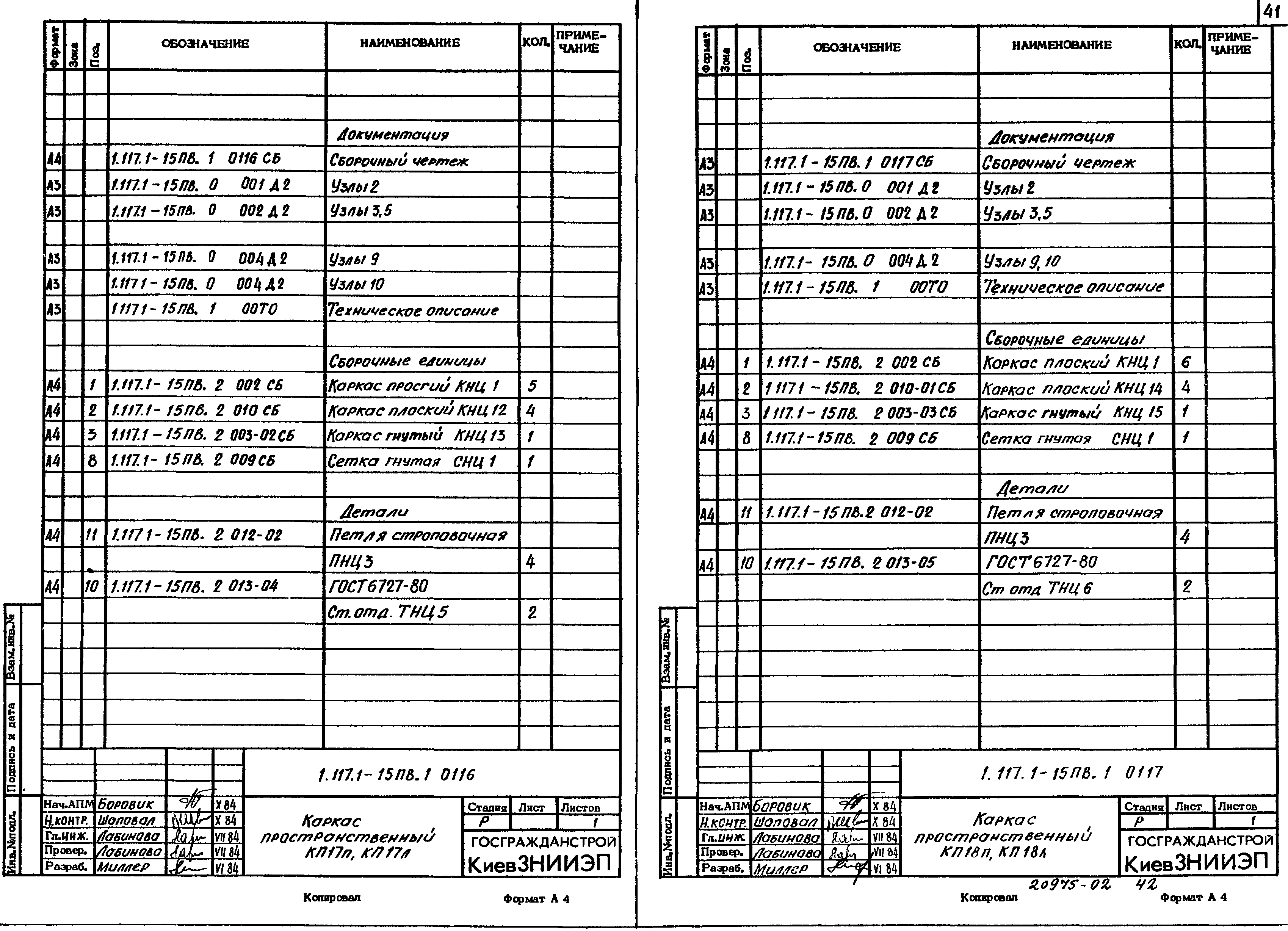

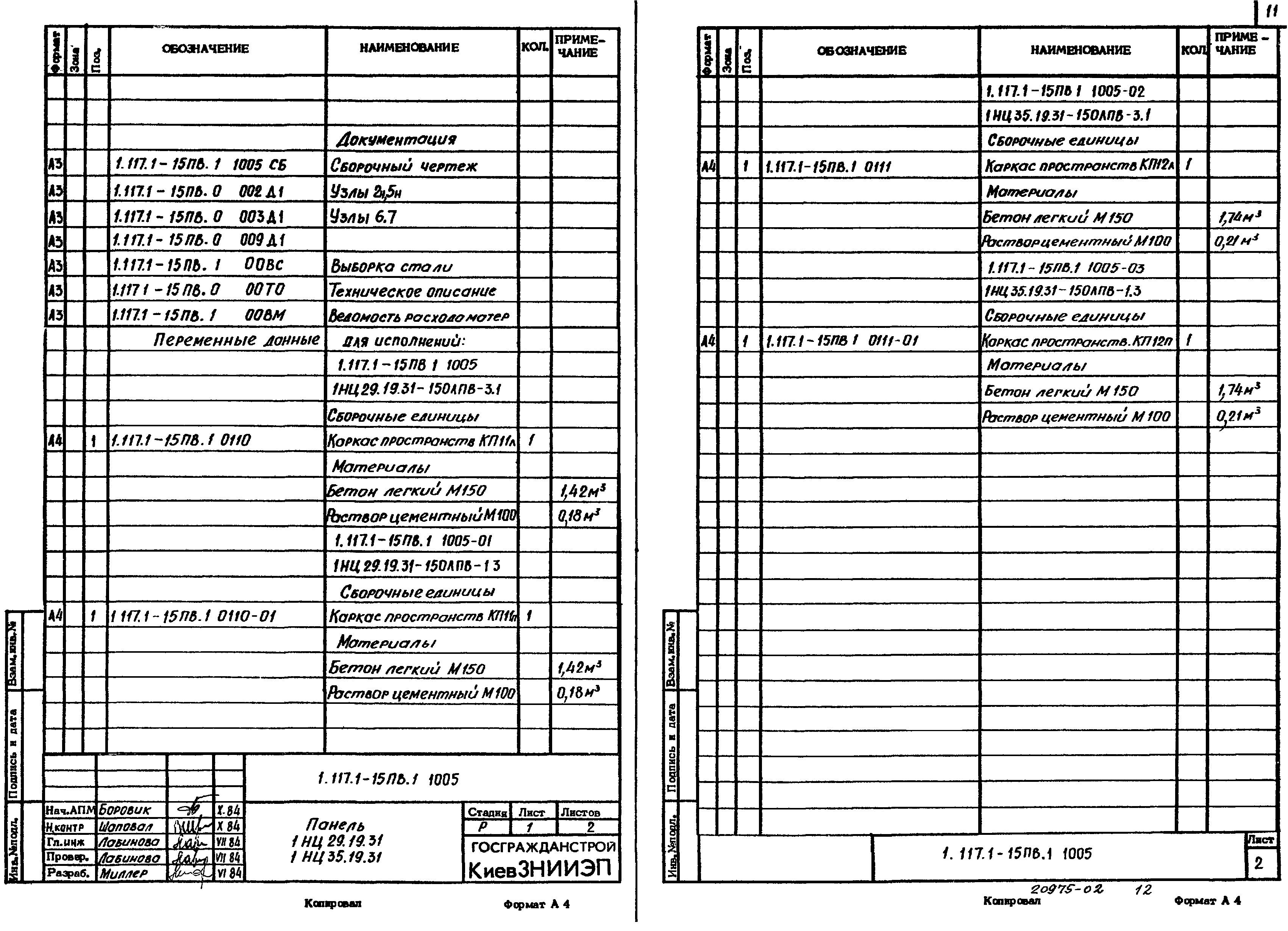

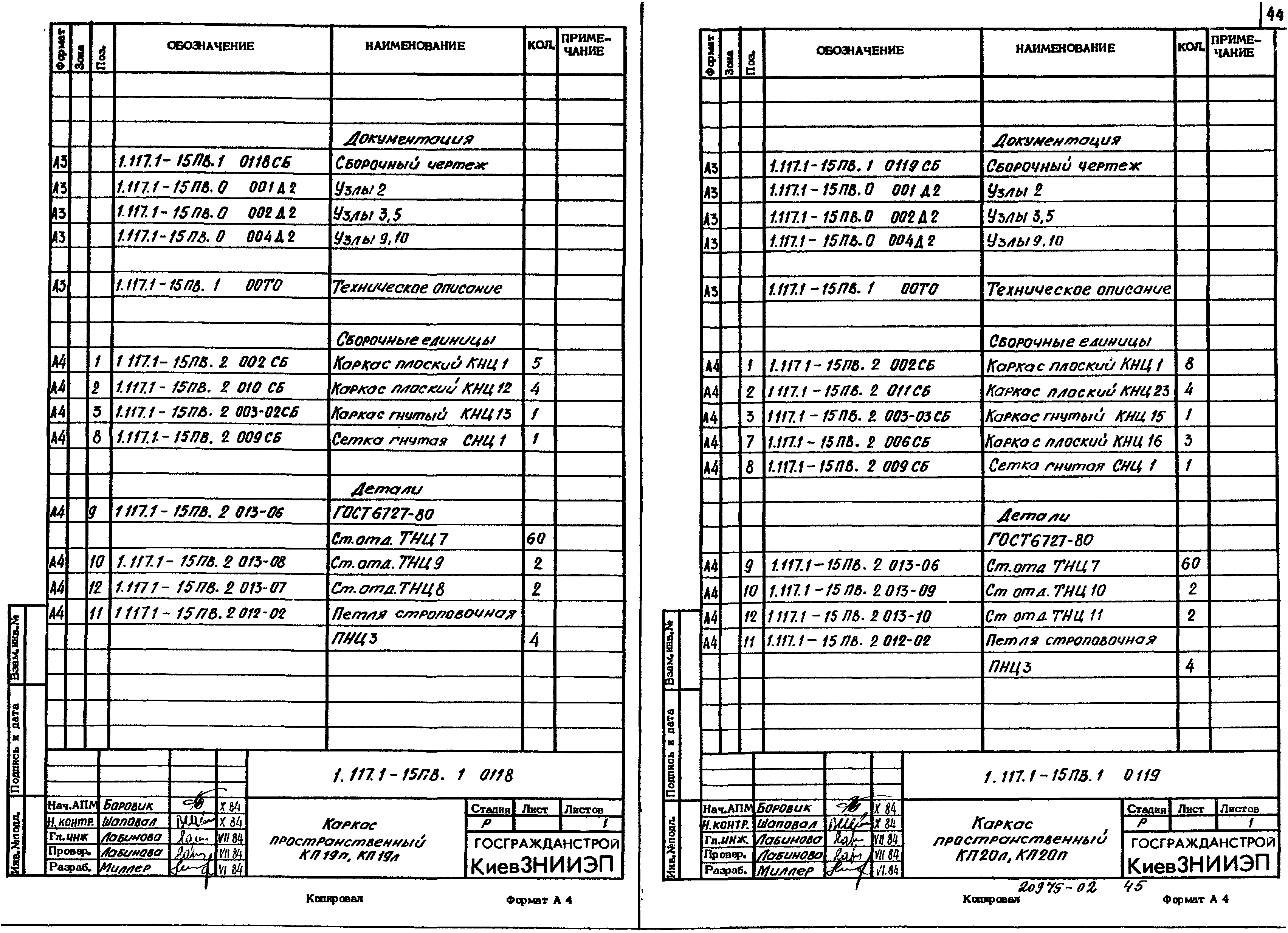

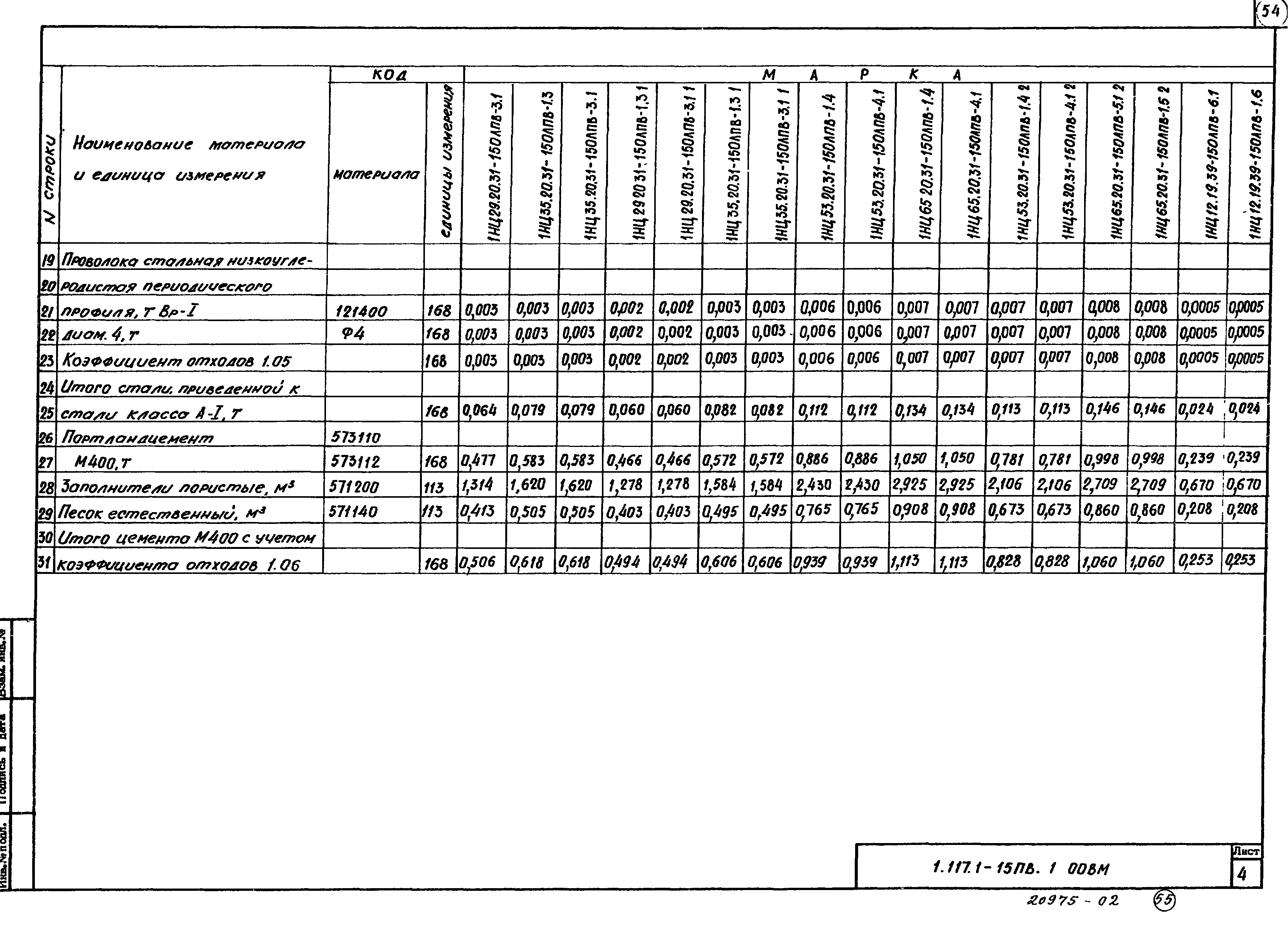

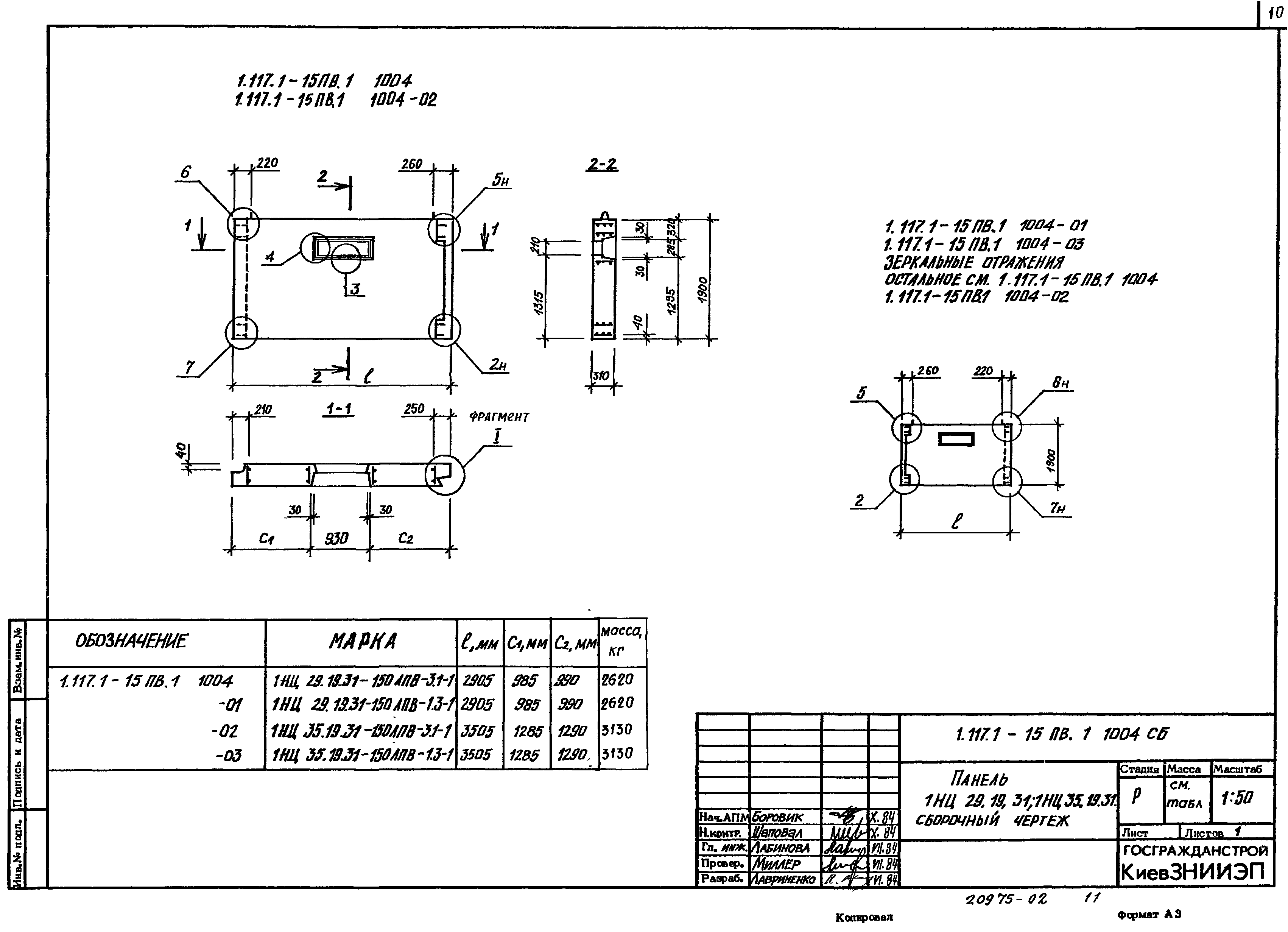

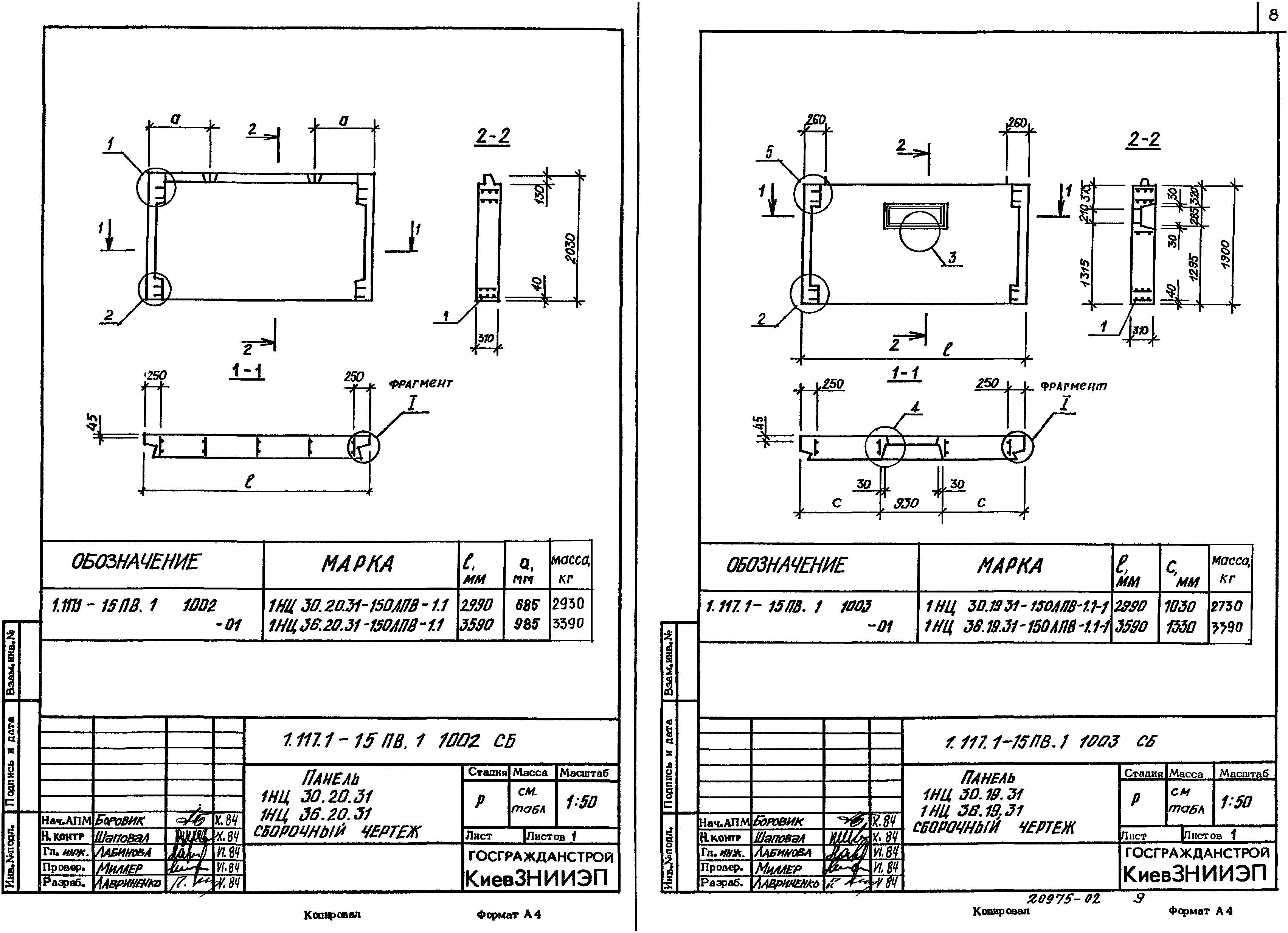

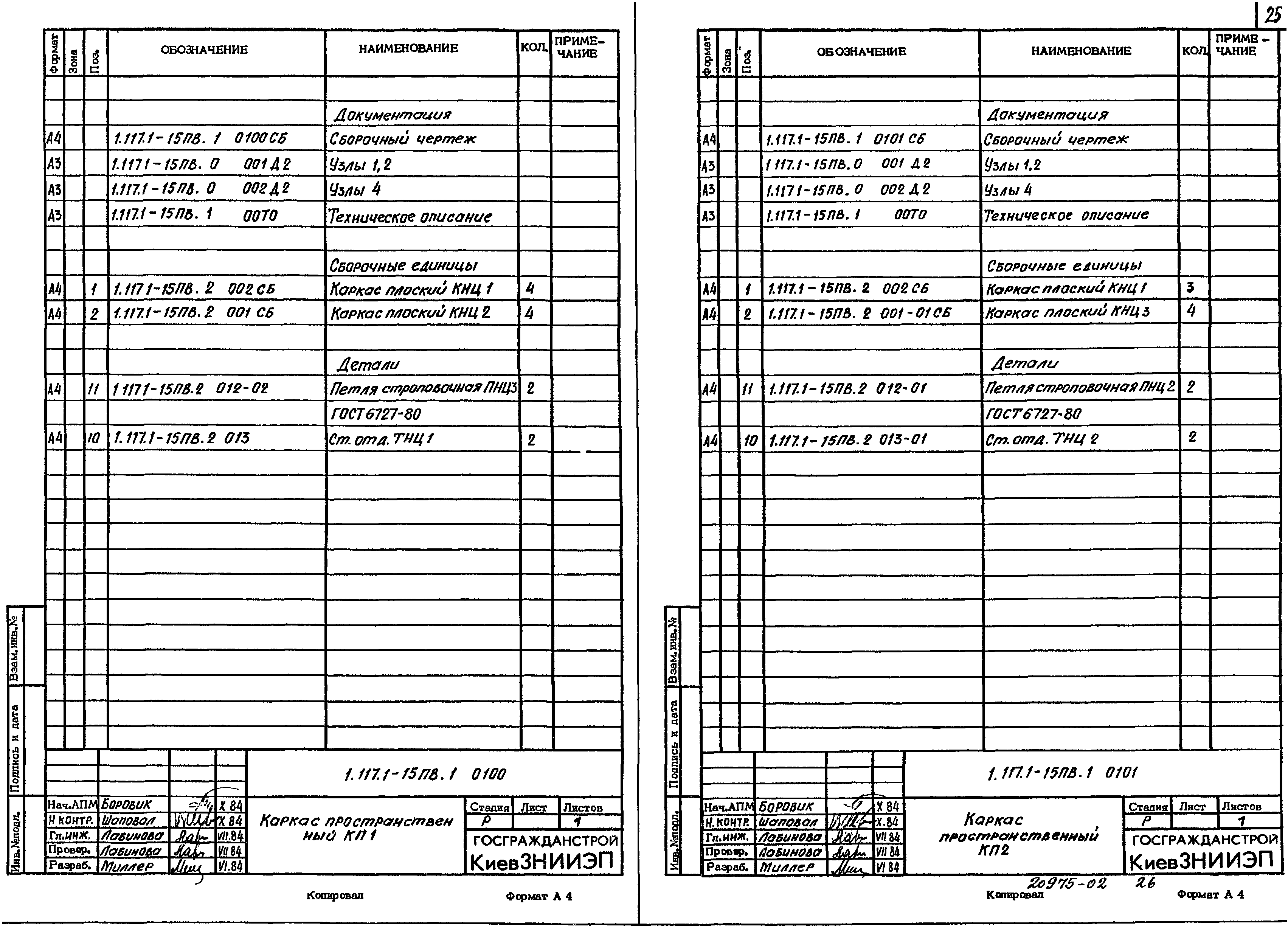

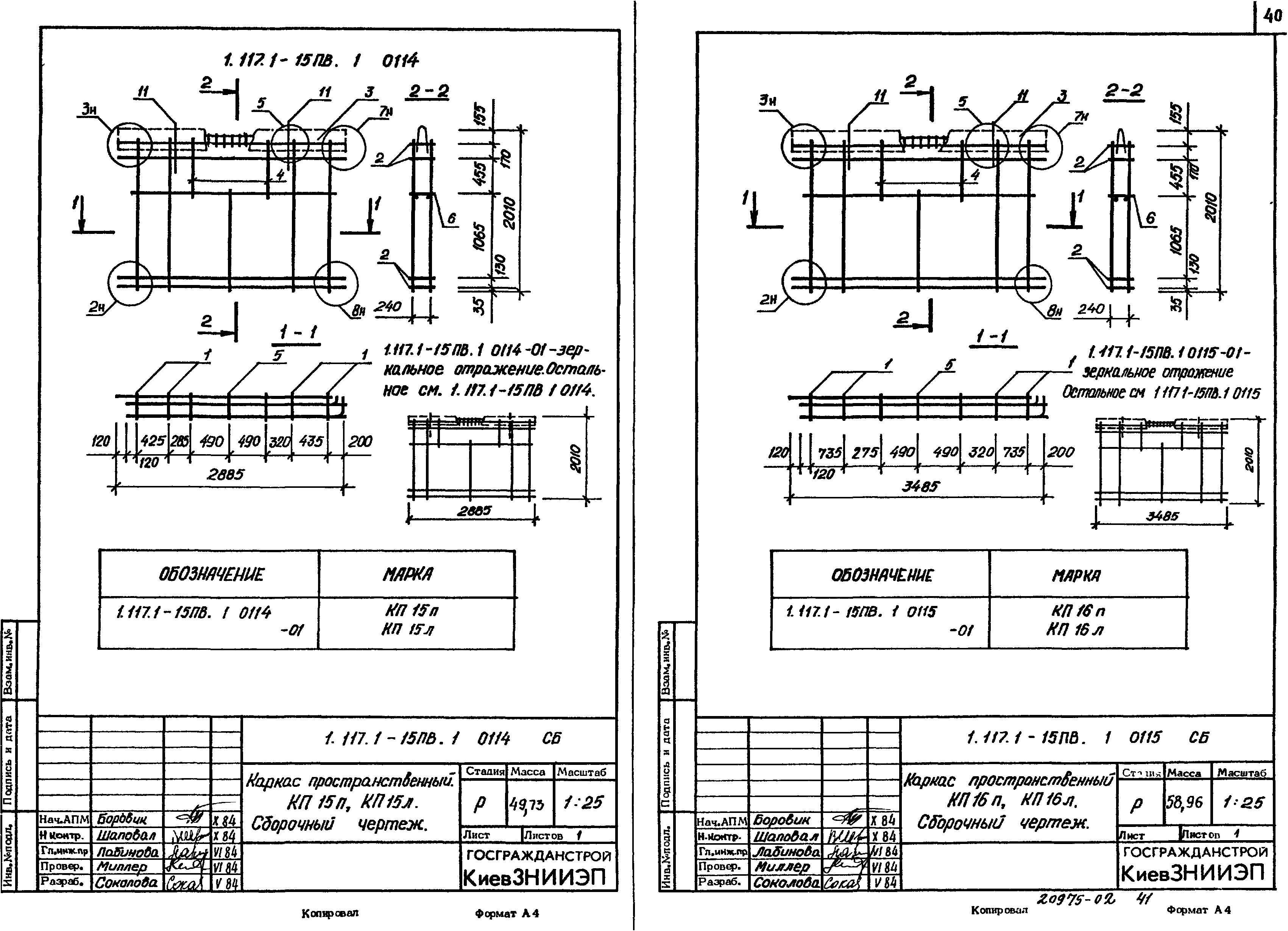

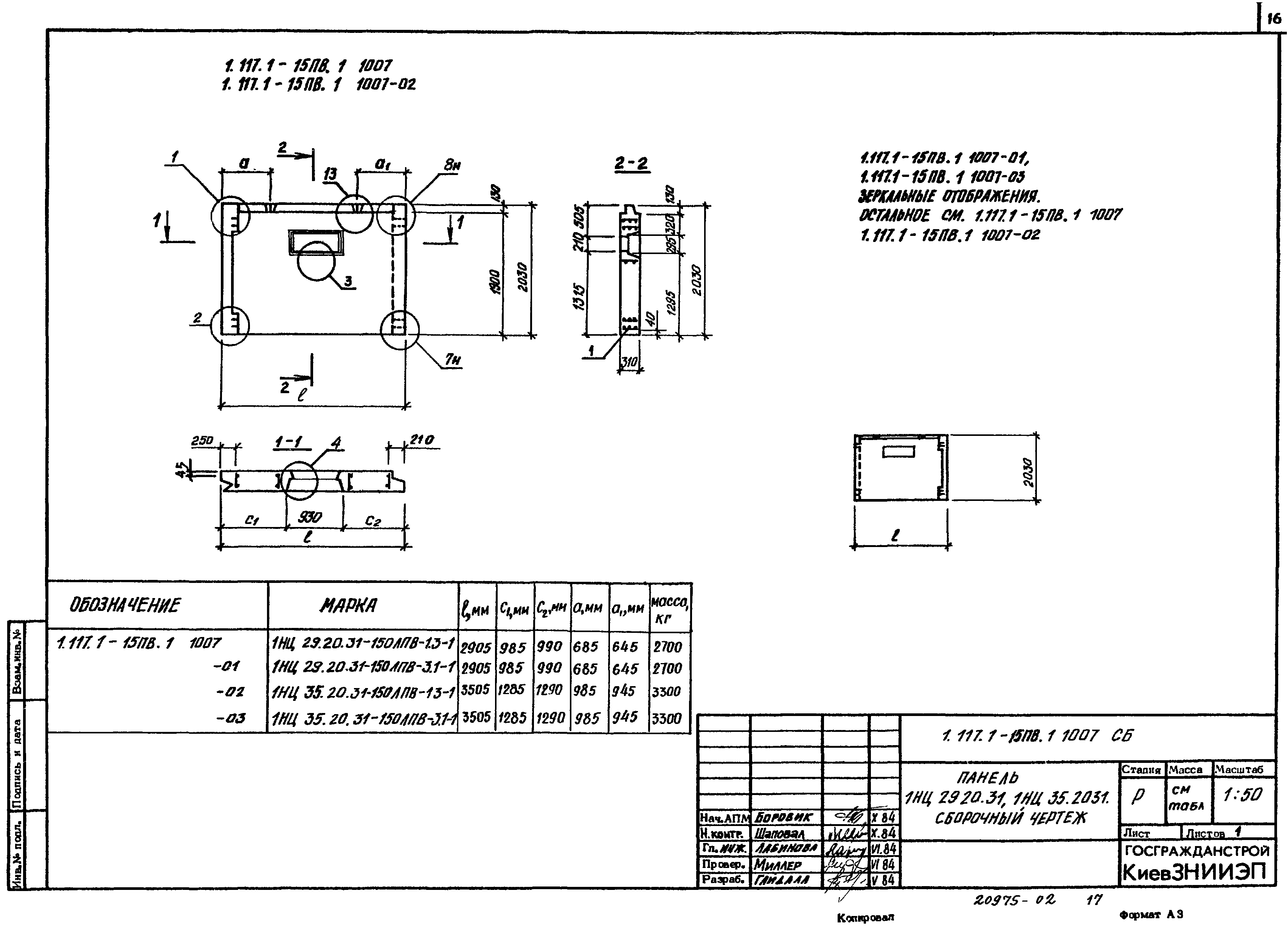

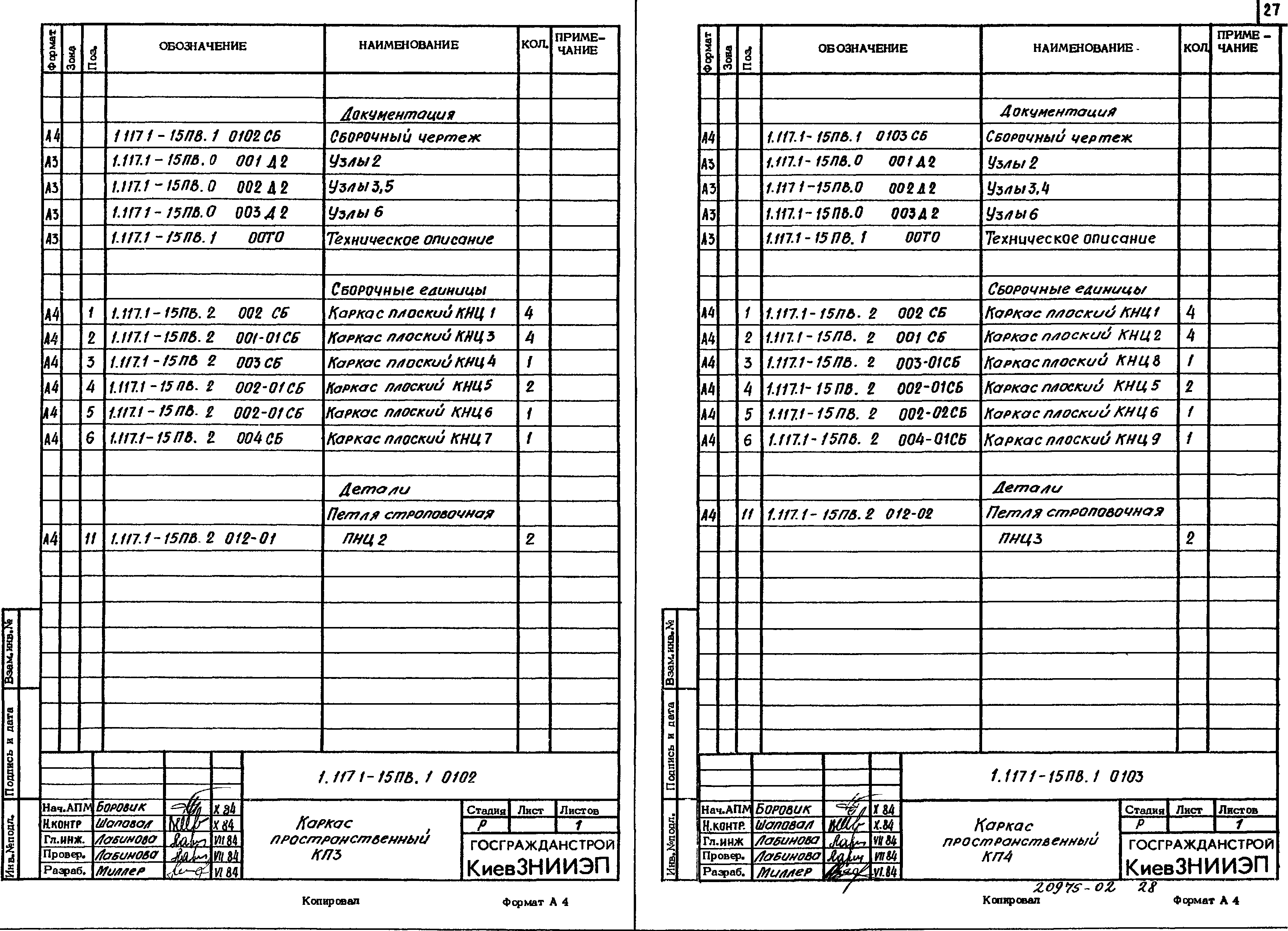

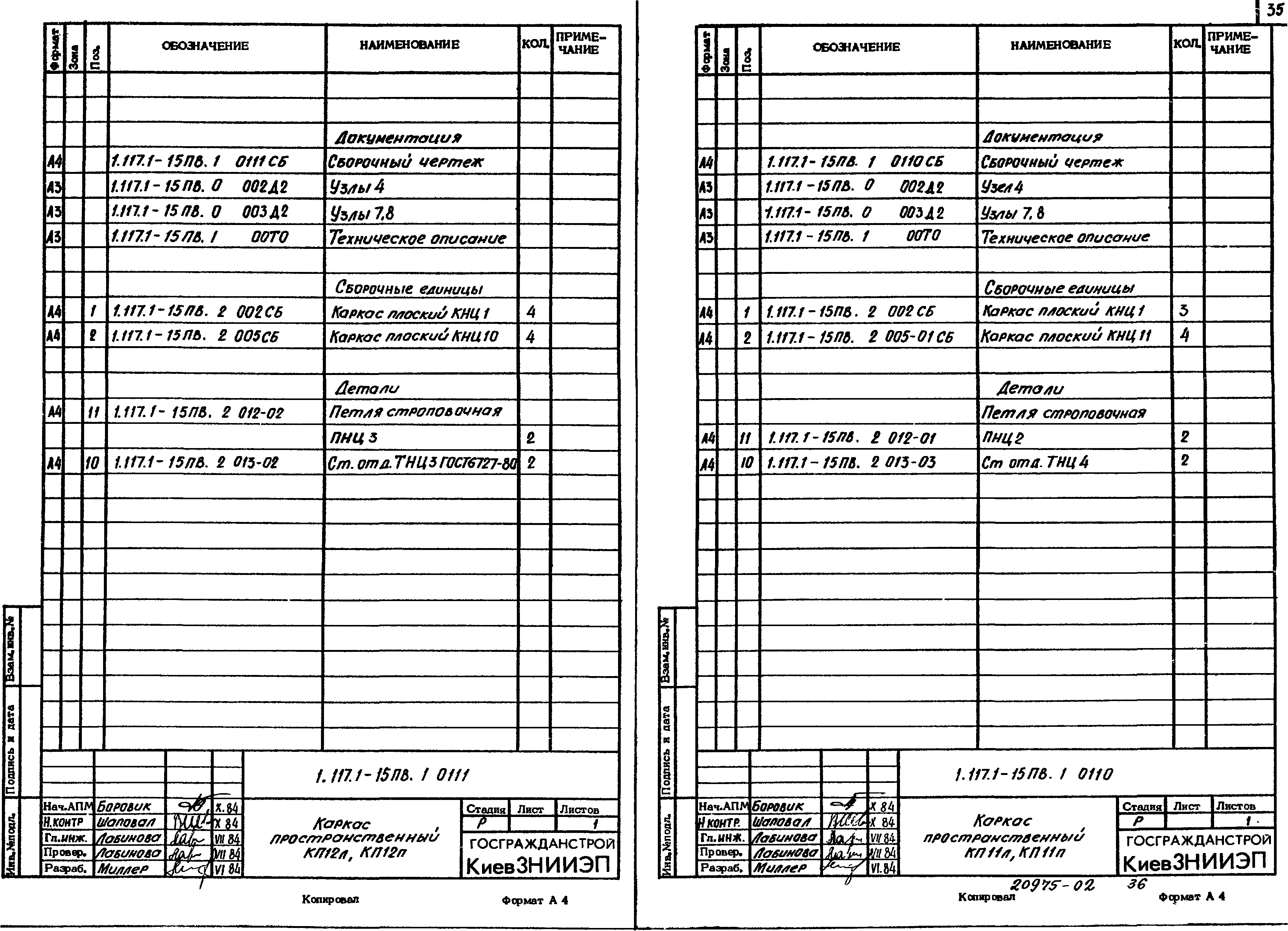

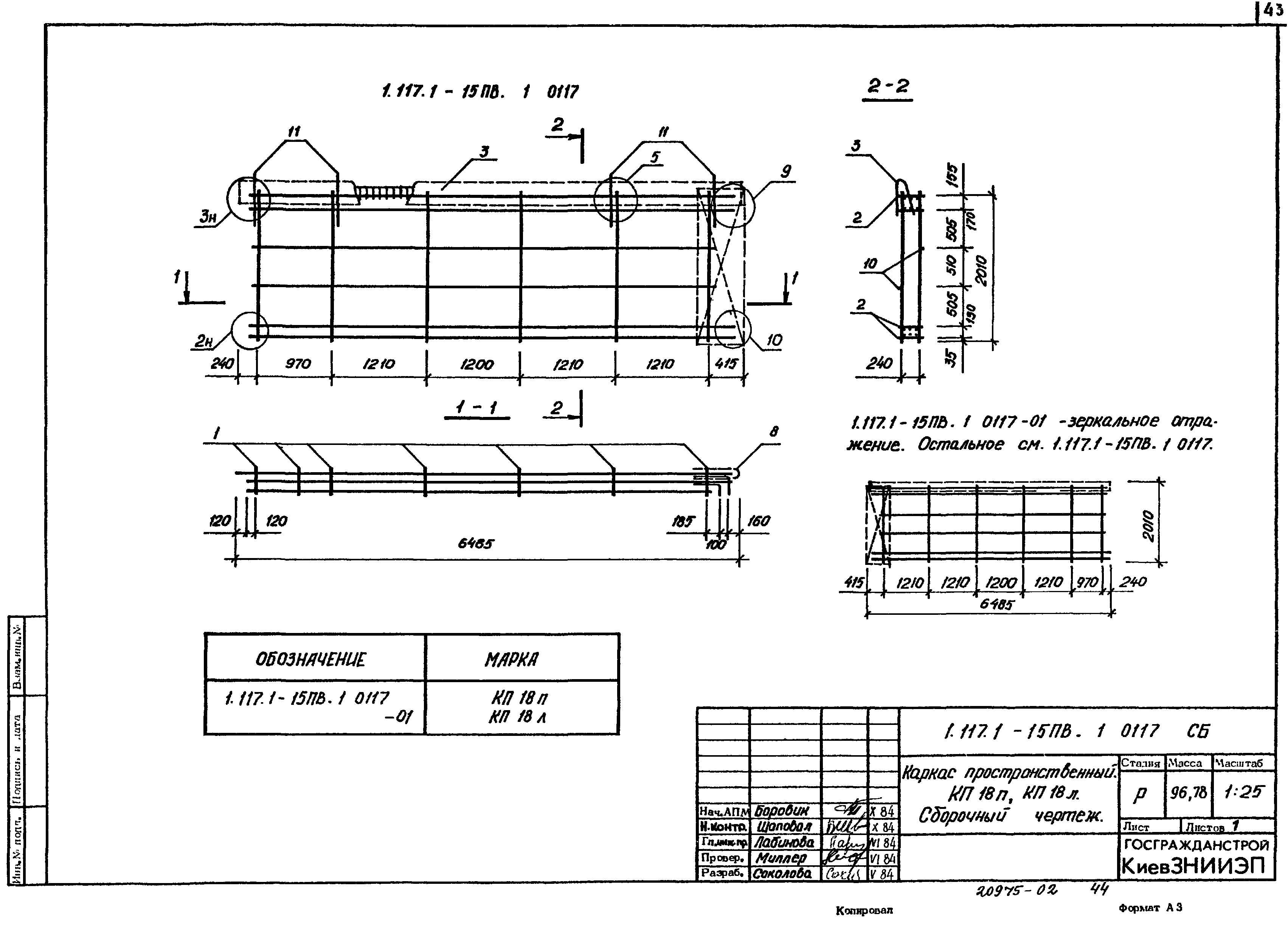

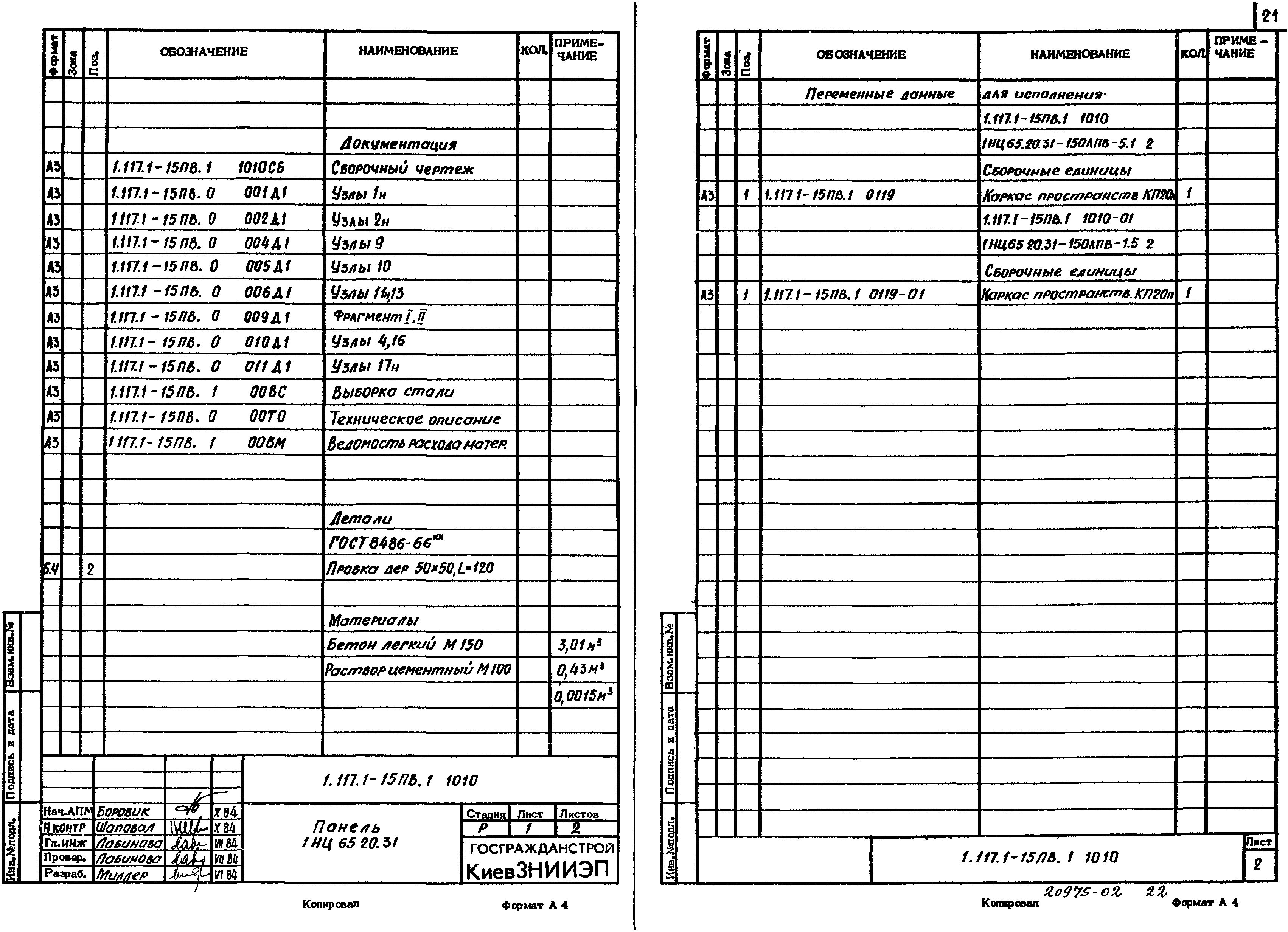

Оглавление:	1.117.1-15ПВ.1 0000 Содержание 1.117.1-15ПВ.1 00ТО Техническое описание 1.117.1-15ПВ.1 1000 Панель 1 НЦ 30.19.31, 1 НЦ 36.19.31 1.117.1-15ПВ.1 1001 Панель 1 НЦ 30.20.31, 1 НЦ 36.20.31 1.117.1-15ПВ.1 1000СБ Панель 1 НЦ 30.19.31, 1 НЦ 36.19.31. Сборочный чертеж 1.117.1-15ПВ.1 1001СБ Панель 1 НЦ 30.20.31, 1 НЦ 36.20.31. Сборочный чертеж 1.117.1-15ПВ.1 1002 Панель 1 НЦ 30.20.31, 1 НЦ 36.20.31 1.117.1-15ПВ.1 1003 Панель 1 НЦ 30.19.31, 1 НЦ 36.19.31 1.117.1-15ПВ.1 1002СБ Панель 1 НЦ 30.20.31, 1 НЦ 36.20.31. Сборочный чертеж 1.117.1-15ПВ.1 1003СБ Панель 1 НЦ 30.19.31, 1 НЦ 36.19.31. Сборочный чертеж 1.117.1-15ПВ.1 1004 Панель 1 НЦ 29.19.31, 1 НЦ 35.19.31 1.117.1-15ПВ.1 1004СБ Панель 1 НЦ 29.19.31, 1 НЦ 35.19.31. Сборочный чертеж 1.117.1-15ПВ.1 1005 Панель 1 НЦ 29.19.31, 1 НЦ 35.19.31 1.117.1-15ПВ.1 1005СБ Панель 1 НЦ 29.19.31, 1 НЦ 35.19.31. Сборочный чертеж 1.117.1-15ПВ.1 1006 Панель 1 НЦ 29.20.31, 1 НЦ 35.20.31 1.117.1-15ПВ.1 1006СБ Панель 1 НЦ 29.20.31, 1 НЦ 35.20.31. Сборочный чертеж 1.117.1-15ПВ.1 1007 Панель 1 НЦ 29.20.31, 1 НЦ 35.20.31 1.117.1-15ПВ.1 1007СБ Панель 1 НЦ 29.20.31, 1 НЦ 35.20.31. Сборочный чертеж 1.117.1-15ПВ.1 1008 Панель 1 НЦ 53.20.31, 1 НЦ 65.20.31 1.117.1-15ПВ.1 1008СБ Панель 1 НЦ 53.20.31, 1 НЦ 65.20.31. Сборочный чертеж 1.117.1-15ПВ.1 1009 Панель 1 НЦ 53.20.31 1.117.1-15ПВ.1 1009СБ Панель 1 НЦ 53.20.31. Сборочный чертеж 1.117.1-15ПВ.1 1010 Панель 1 НЦ 65.20.31 1.117.1-15ПВ.1 1010СБ Панель 1 НЦ 65.20.31. Сборочный чертеж 1.117.1-15ПВ.1 1011 Панель 1 НЦ 12.19.39 1.117.1-15ПВ.1 1011СБ Панель 1 НЦ 12.19.39. Сборочный чертеж 1.117.1-15ПВ.1 0100 Каркас пространственный КП1 1.117.1-15ПВ.1 0101 Каркас пространственный КП2 1.117.1-15ПВ.1 0100СБ Каркас пространственный КП1. Сборочный чертеж 1.117.1-15ПВ.1 0101СБ Каркас пространственный КП2. Сборочный чертеж 1.117.1-15ПВ.1 0102 Каркас пространственный КП3 1.117.1-15ПВ.1 0103 Каркас пространственный КП4 1.117.1-15ПВ.1 0102СБ Каркас пространственный КП3. Сборочный чертеж 1.117.1-15ПВ.1 0103СБ Каркас пространственный КП4. Сборочный чертеж 1.117.1-15ПВ.1 0104 Каркас пространственный КП5 1.117.1-15ПВ.1 0105 Каркас пространственный КП6 1.117.1-15ПВ.1 0104СБ Каркас пространственный КП5. Сборочный чертеж 1.117.1-15ПВ.1 0105СБ Каркас пространственный КП6. Сборочный чертеж 1.117.1-15ПВ.1 0106 Каркас пространственный КП7 1.117.1-15ПВ.1 0107 Каркас пространственный КП8 1.117.1-15ПВ.1 0106СБ Каркас пространственный КП7. Сборочный чертеж 1.117.1-15ПВ.1 0107СБ Каркас пространственный КП8. Сборочный чертеж 1.117.1-15ПВ.1 0108 Каркас пространственный КП9л, КП9п 1.117.1-15ПВ.1 0109 Каркас пространственный КП10л, КП10п 1.117.1-15ПВ.1 0108СБ Каркас пространственный КП9л, КП9п. Сборочный чертеж 1.117.1-15ПВ.1 0109СБ Каркас пространственный КП10л, КП10п. Сборочный чертеж 1.117.1-15ПВ.1 0110 Каркас пространственный КП11л, КП11п 1.117.1-15ПВ.1 0111 Каркас пространственный КП12л, КП12п 1.117.1-15ПВ.1 0110СБ Каркас пространственный КП11л, КП11п. Сборочный чертеж 1.117.1-15ПВ.1 0111СБ Каркас пространственный КП12л, КП12п. Сборочный чертеж 1.117.1-15ПВ.1 0112 Каркас пространственный КП13л, КП13п 1.117.1-15ПВ.1 0113 Каркас пространственный КП14л, КП14п 1.117.1-15ПВ.1 0112СБ Каркас пространственный КП13л, КП13п. Сборочный чертеж 1.117.1-15ПВ.1 0113СБ Каркас пространственный КП14л, КП14п. Сборочный чертеж 1.117.1-15ПВ.1 0114 Каркас пространственный КП15л, КП15п 1.117.1-15ПВ.1 0115 Каркас пространственный КП16л, КП16п 1.117.1-15ПВ.1 0114СБ Каркас пространственный КП15л, КП15п. Сборочный чертеж 1.117.1-15ПВ.1 0115СБ Каркас пространственный КП16л, КП16п. Сборочный чертеж 1.117.1-15ПВ.1 0116 Каркас пространственный КП17л, КП17п 1.117.1-15ПВ.1 0117 Каркас пространственный КП18л, КП18п 1.117.1-15ПВ.1 0116СБ Каркас пространственный КП17л, КП17п. Сборочный чертеж 1.117.1-15ПВ.1 0117СБ Каркас пространственный КП18л, КП18п. Сборочный чертеж 1.117.1-15ПВ.1 0118 Каркас пространственный КП19л, КП19п 1.117.1-15ПВ.1 0119 Каркас пространственный КП20л, КП20п 1.117.1-15ПВ.1 0118СБ Каркас пространственный КП19л, КП19п. Сборочный чертеж 1.117.1-15ПВ.1 0119СБ Каркас пространственный КП20л, КП20п. Сборочный чертеж 1.117.1-15ПВ.1 0120 Каркас пространственный КП21л, КП21п 1.117.1-15ПВ.1 0120СБ Каркас пространственный КП21л, КП21п. Сборочный чертеж 1.117.1-15ПВ.100ВС Ведомость расхода стали на элемент 1.117.1-15ПВ.100ВМ Ведомость расхода материалов
Разработан:	КиевЗНИИЭП
Утверждён:	29.11.1985 Госгражданстрой (Gosgrazhdanstroy 369)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Цокольные панели и блоки стен подвалов
Нормативные ссылки:	ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 8486-66 «Пиломатериалы хвойных пород»
