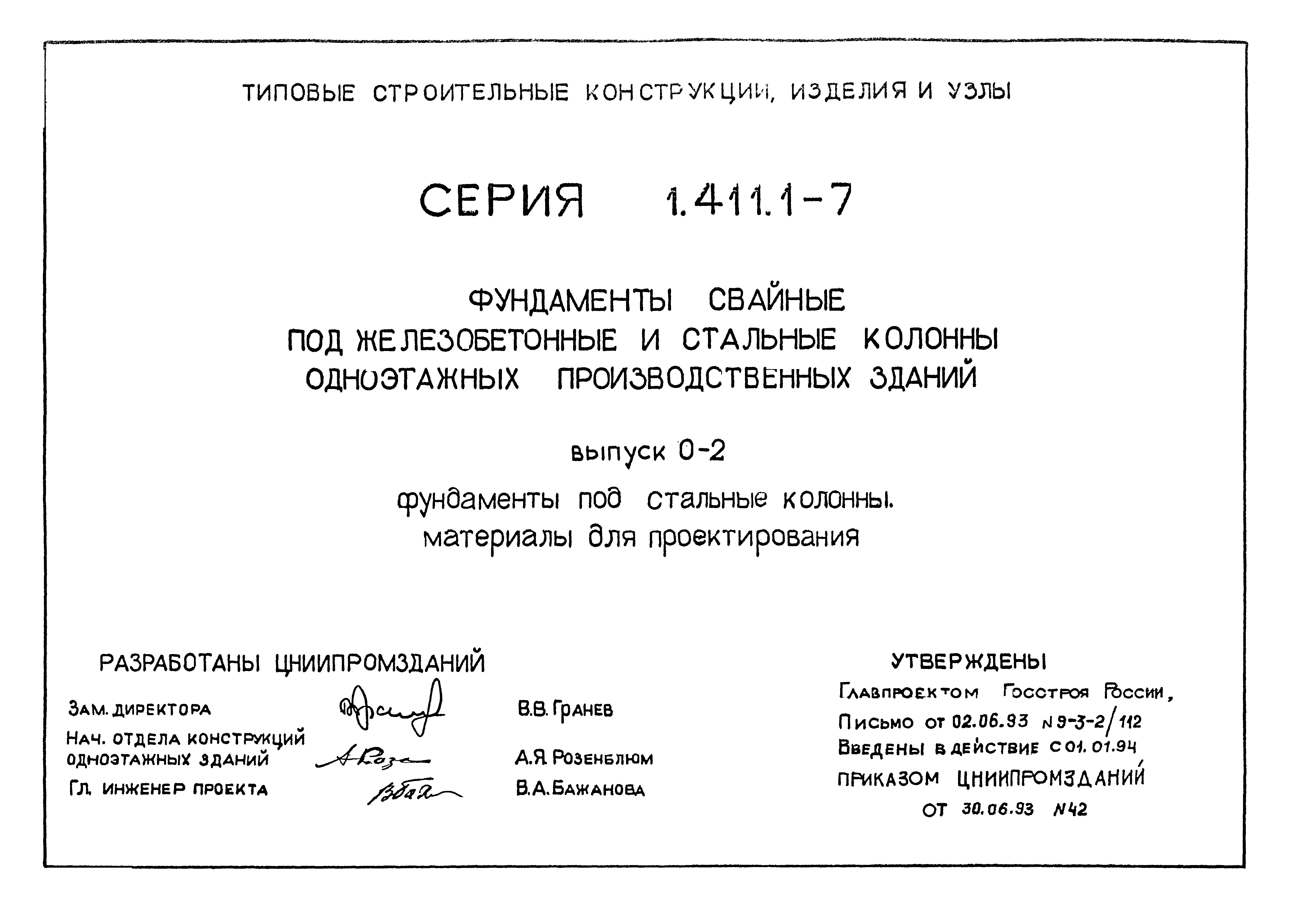

Скачать Серия 1.411.1-7 Выпуск 0-2. Фундаменты под стальные колонны. Материалы для проектированияДата актуализации: 10.08.2017 Серия 1.411.1-7

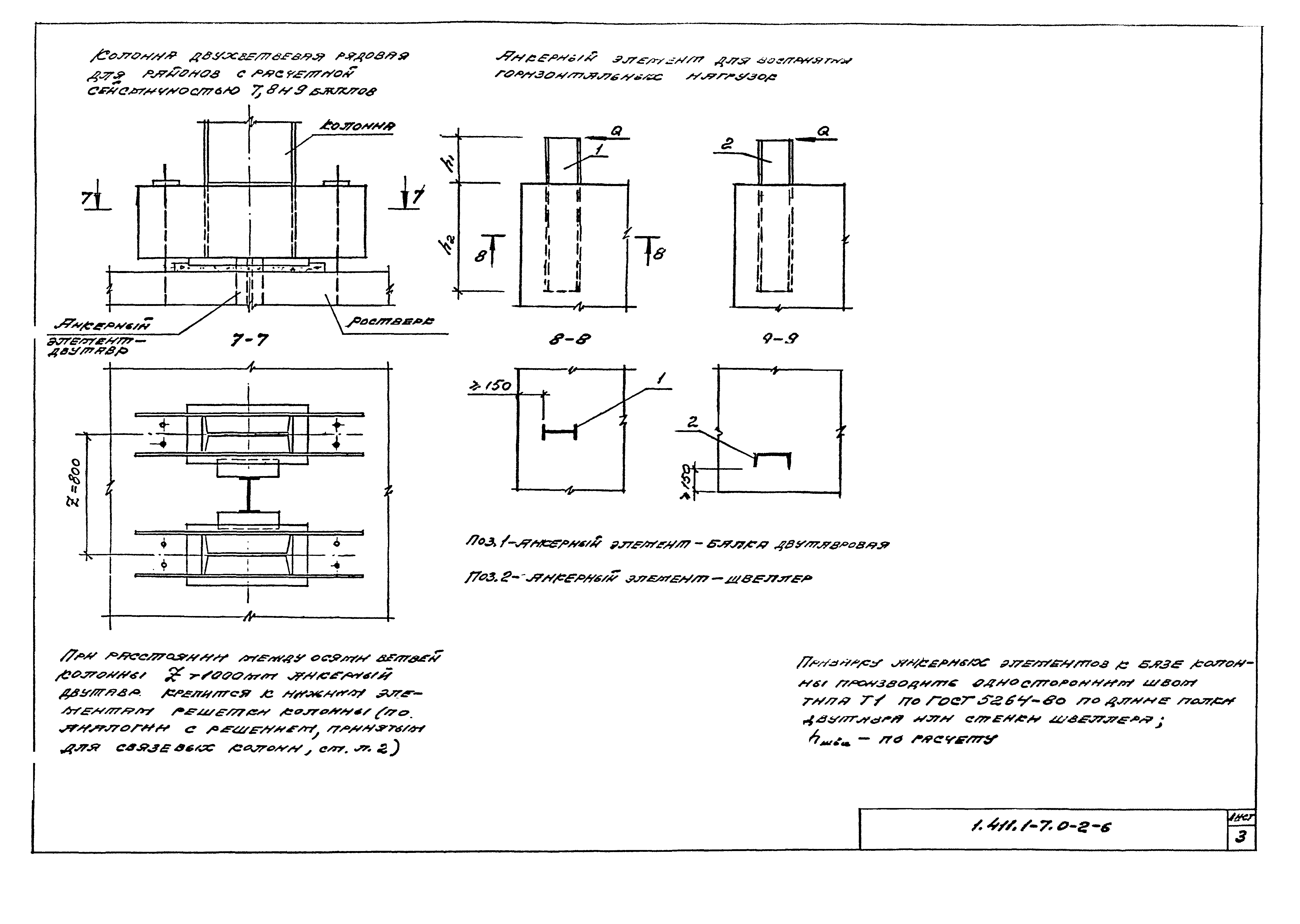

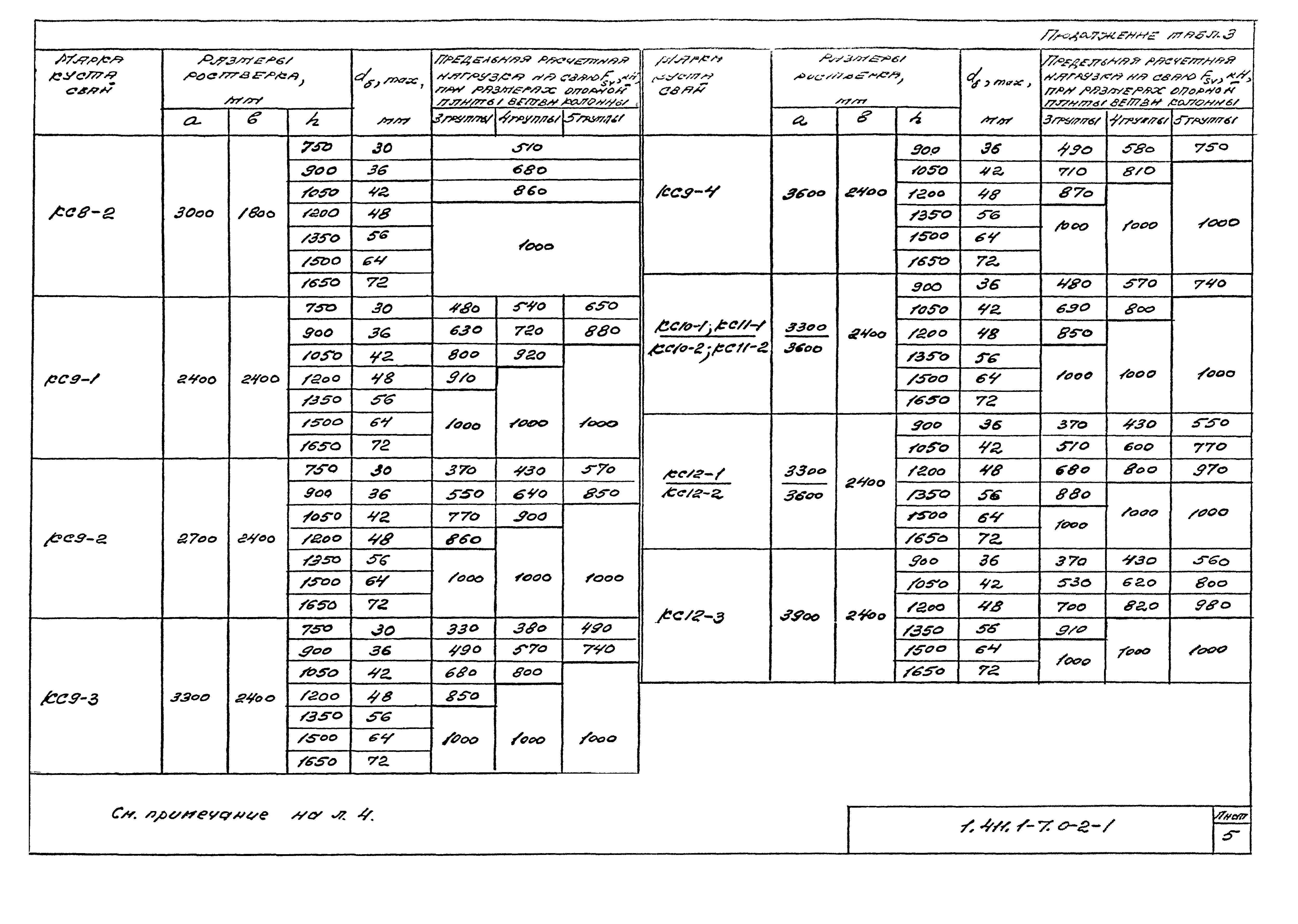

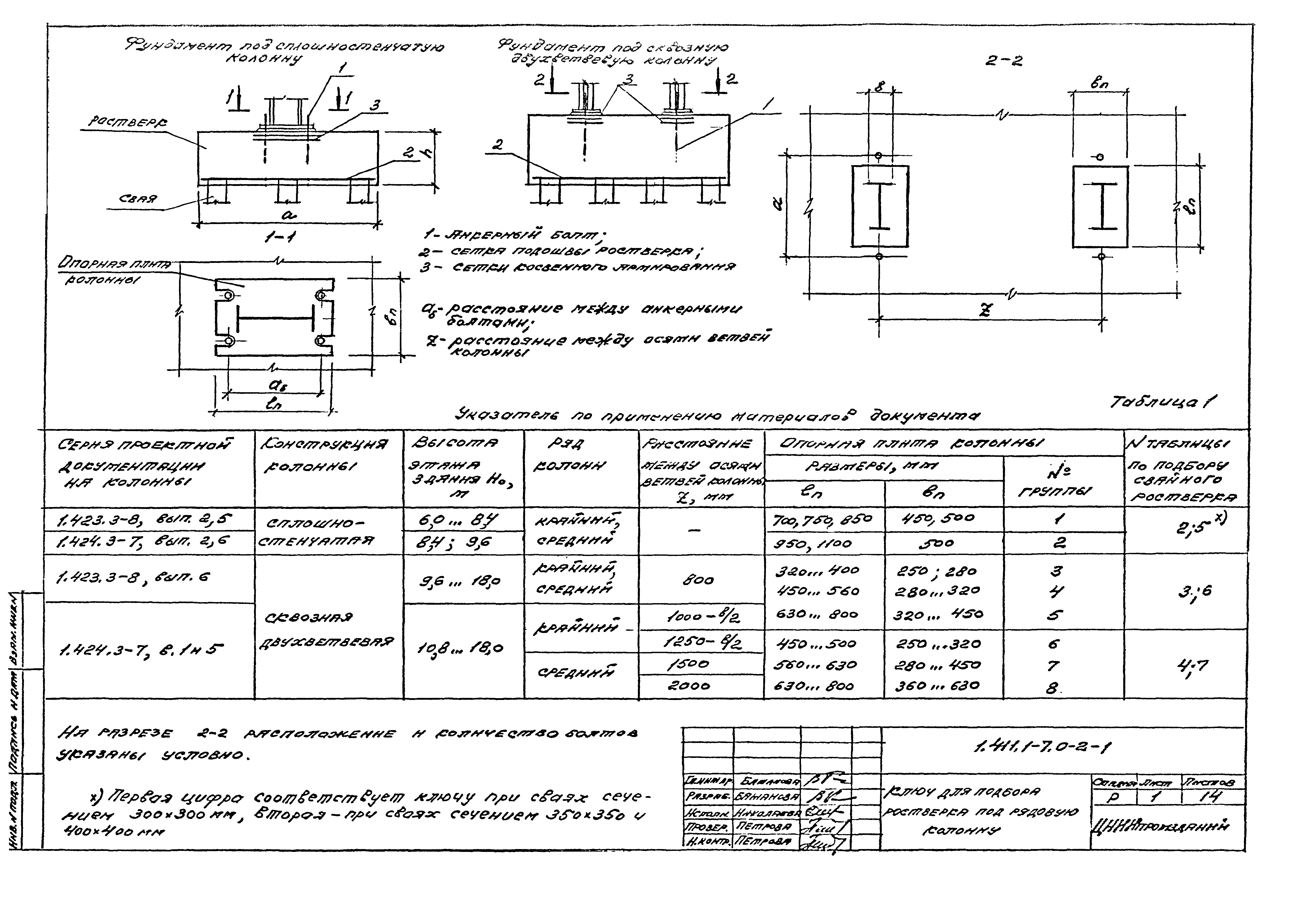

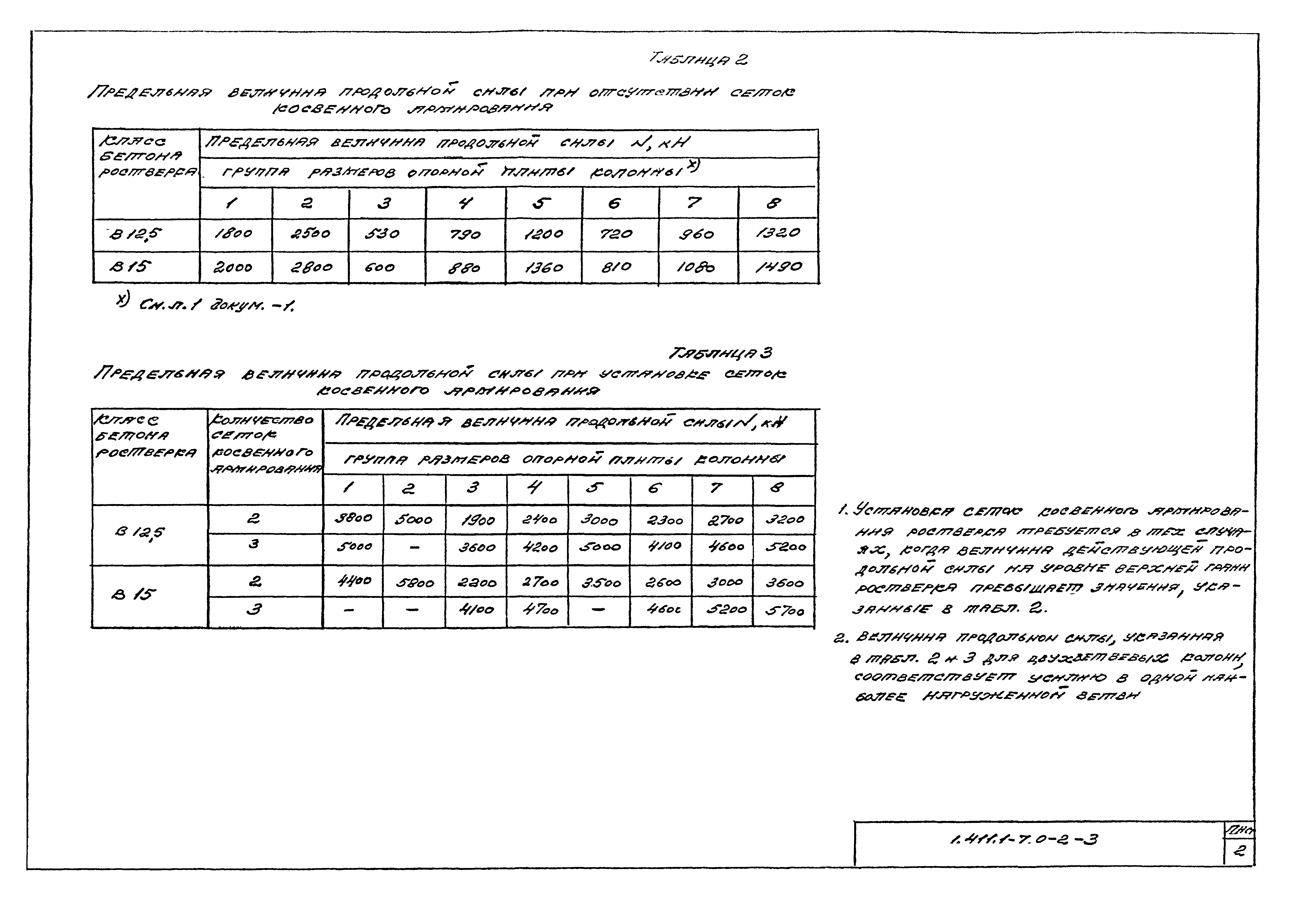

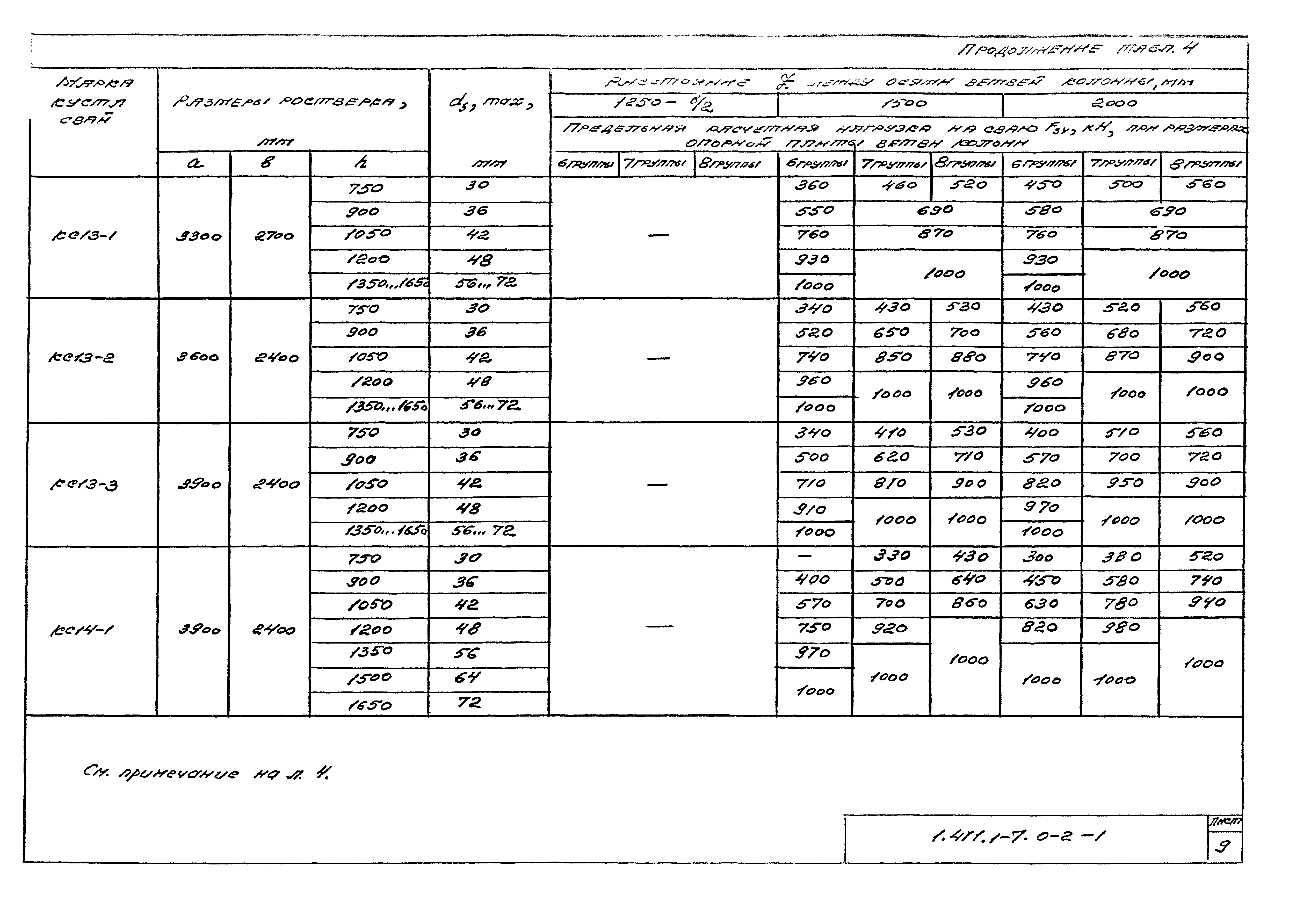

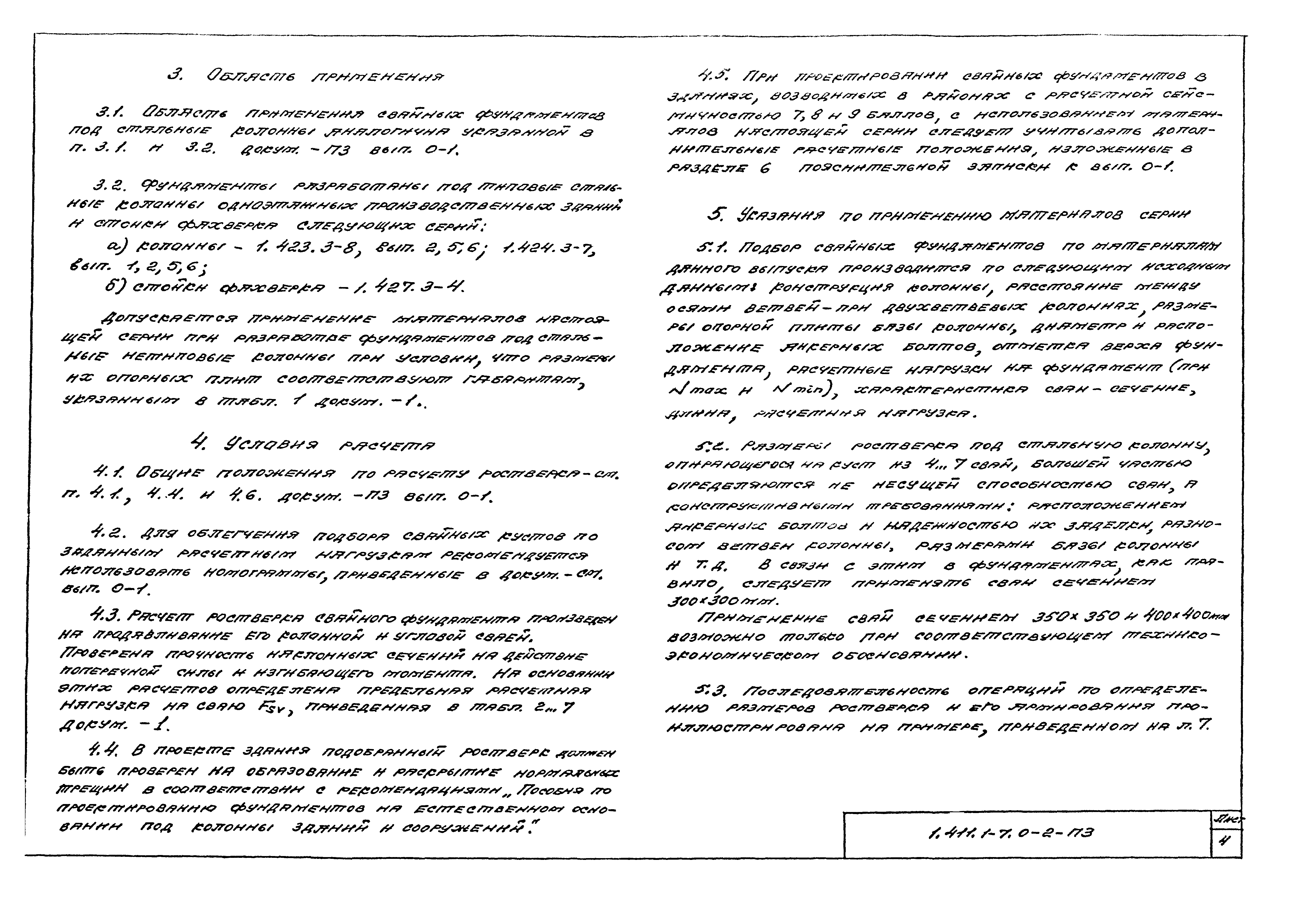

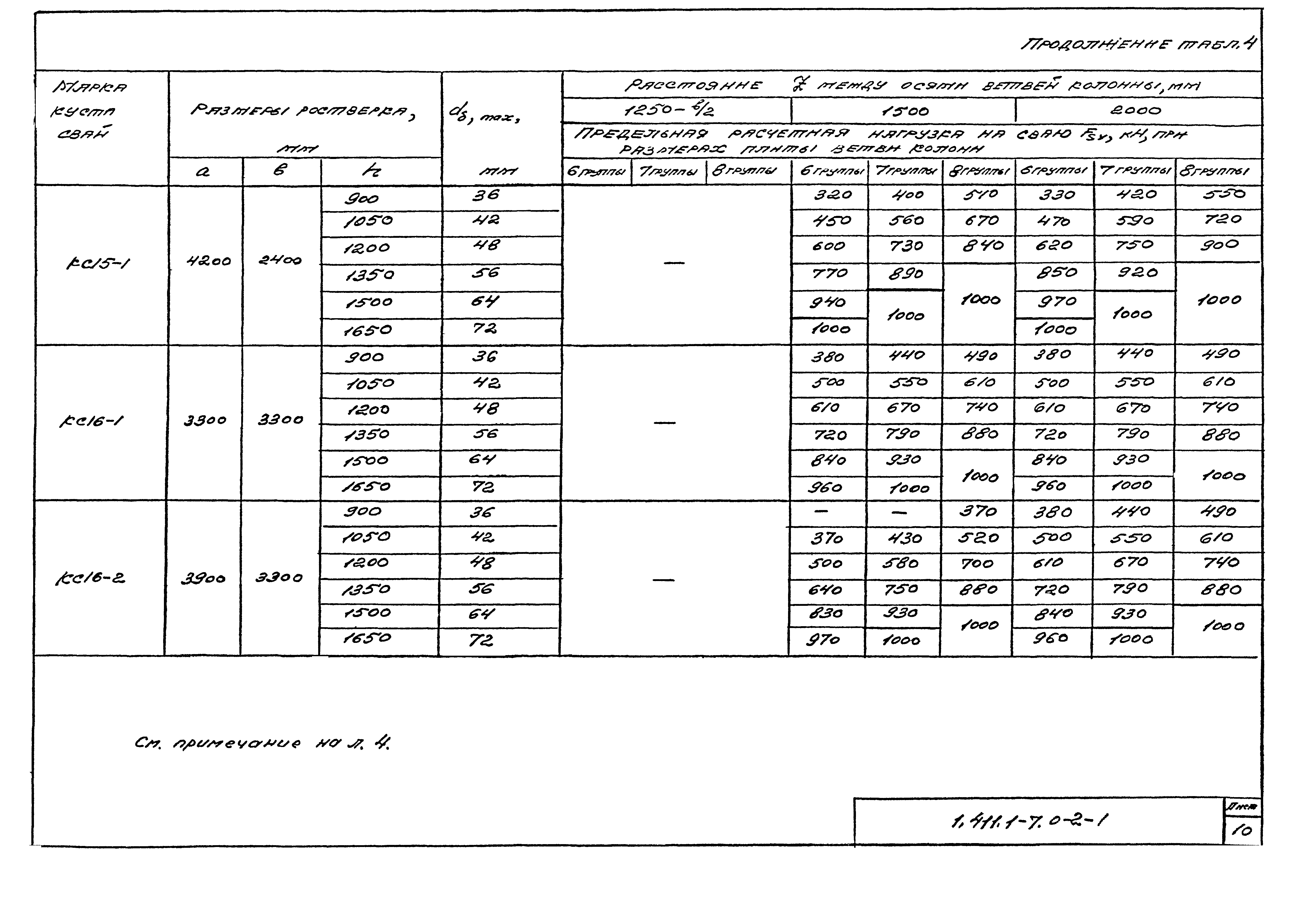

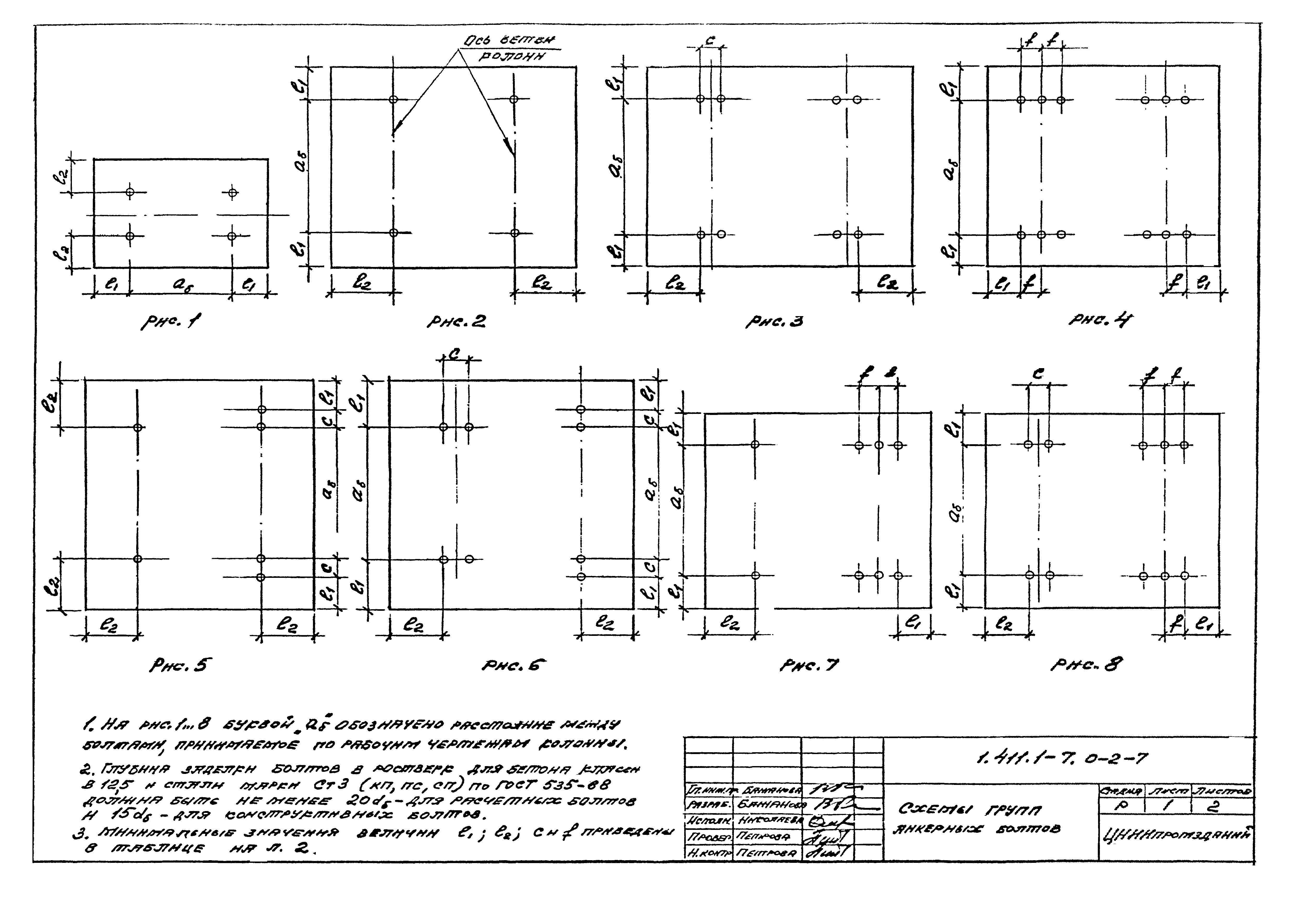

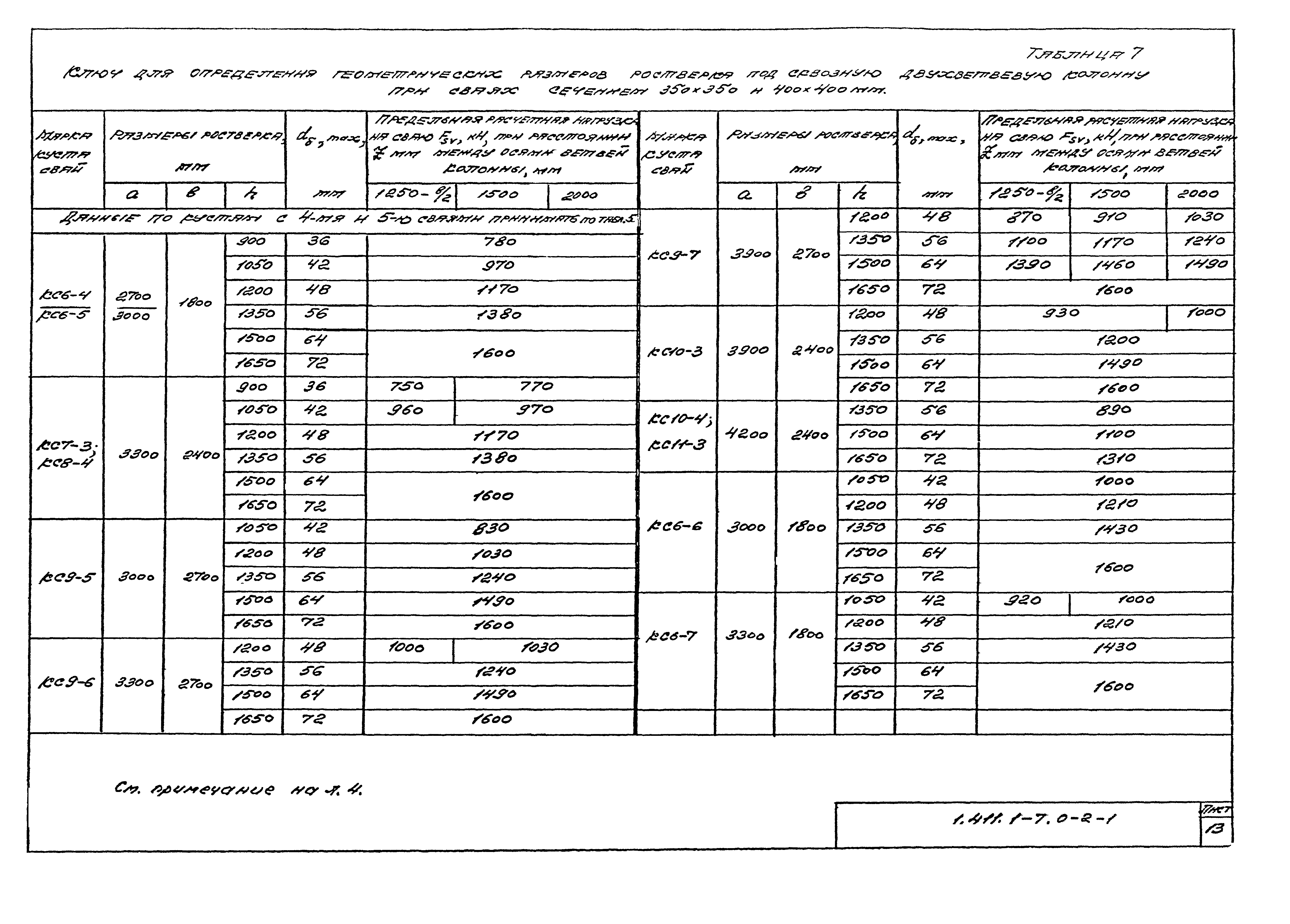

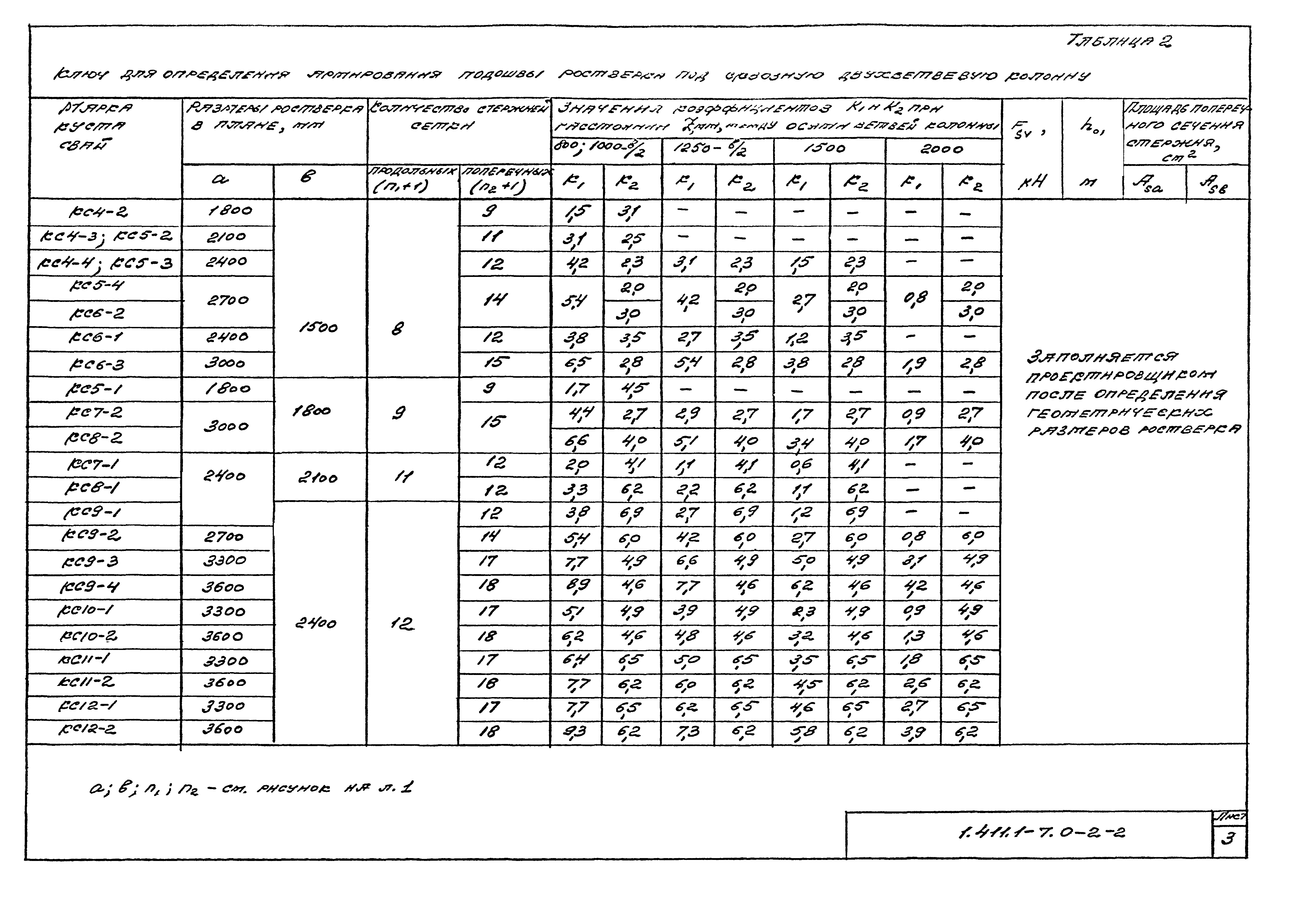

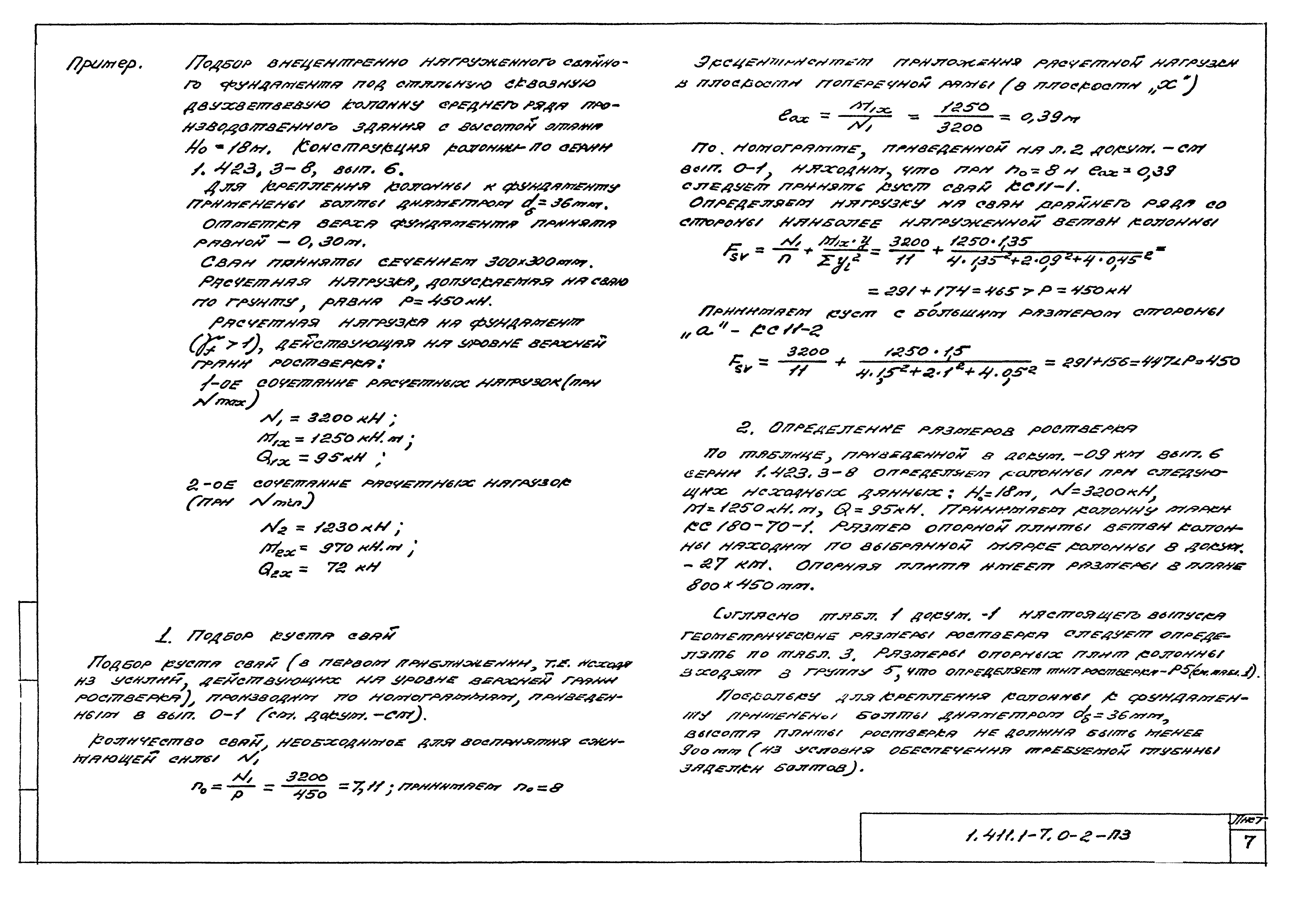

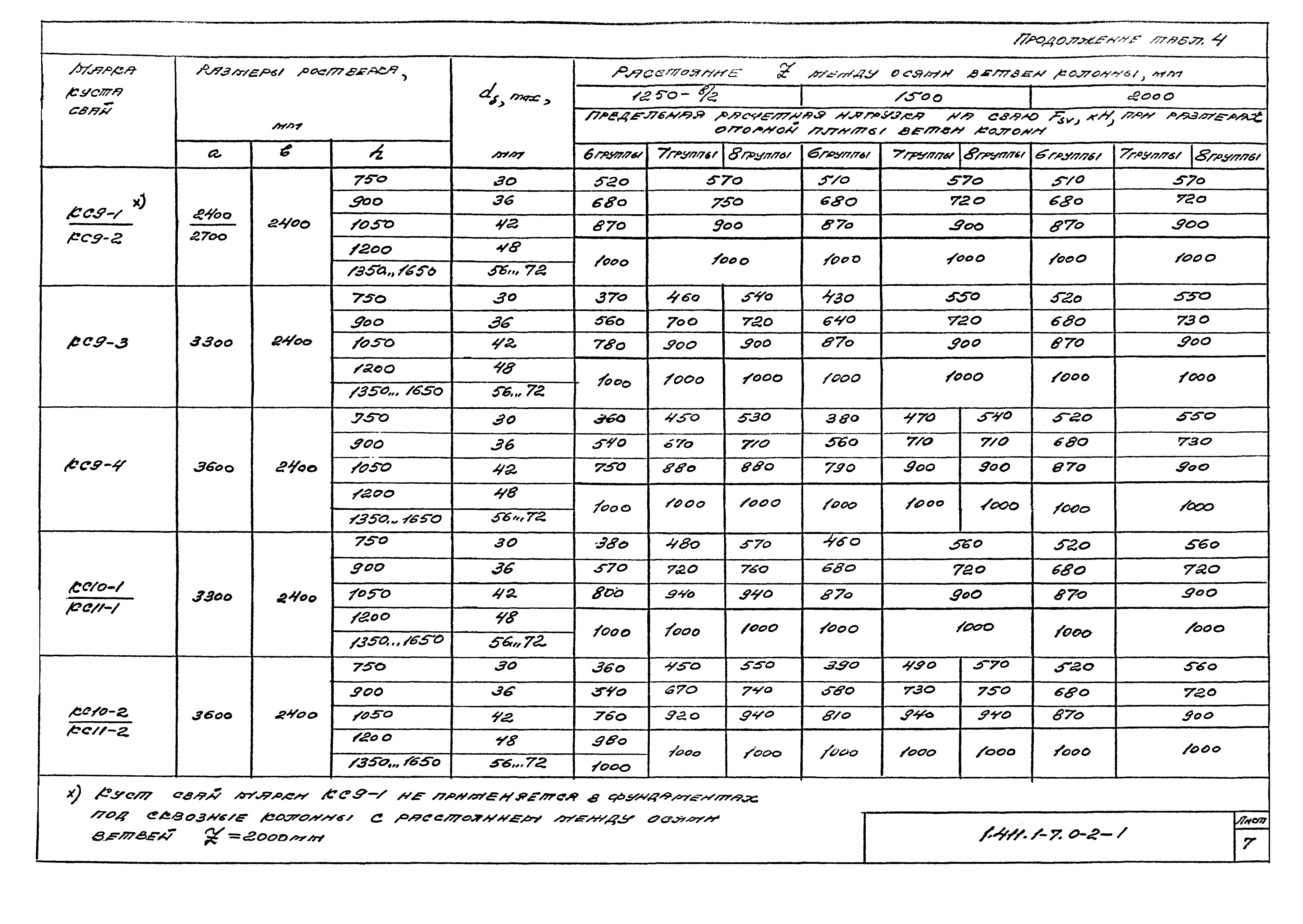

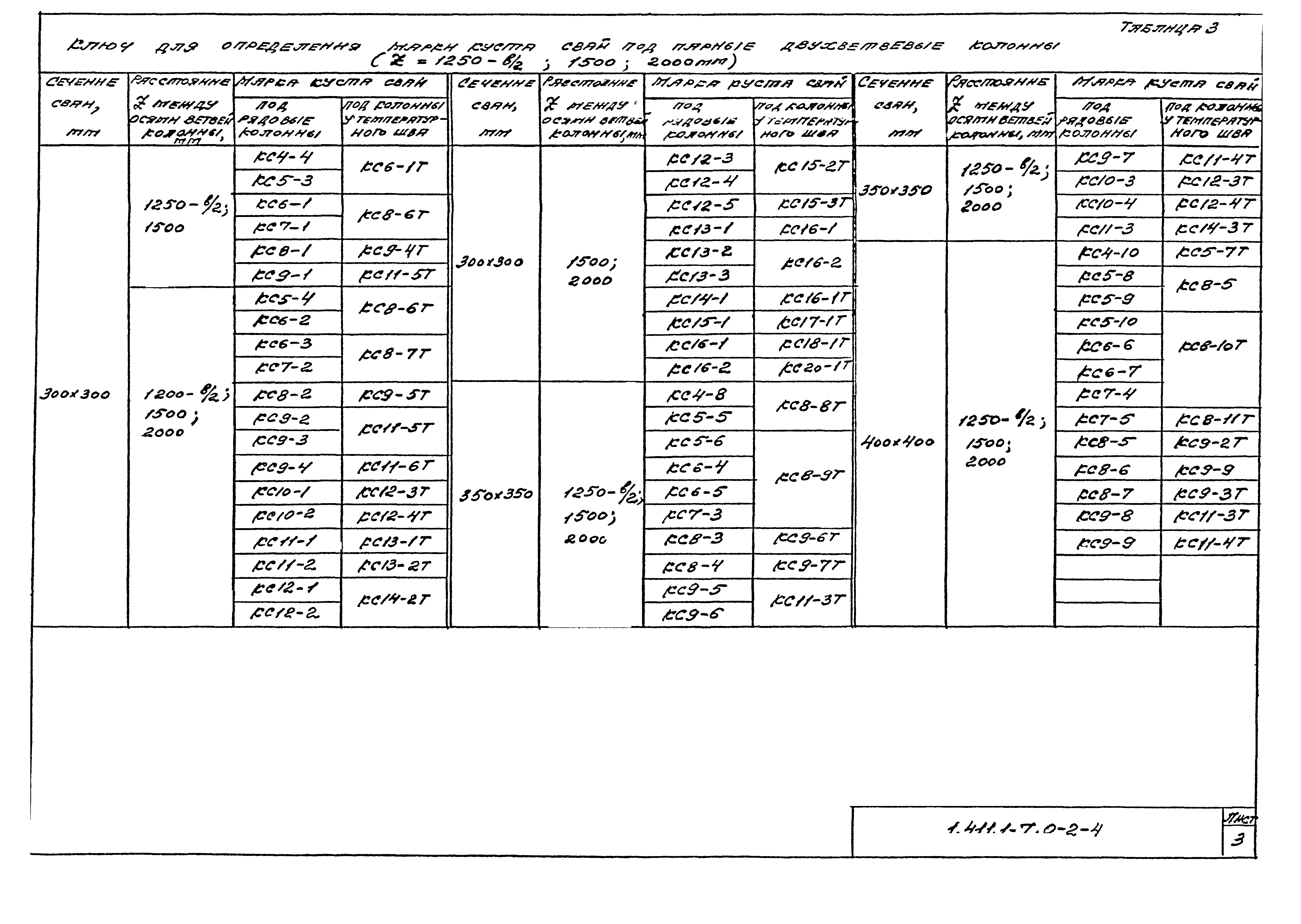

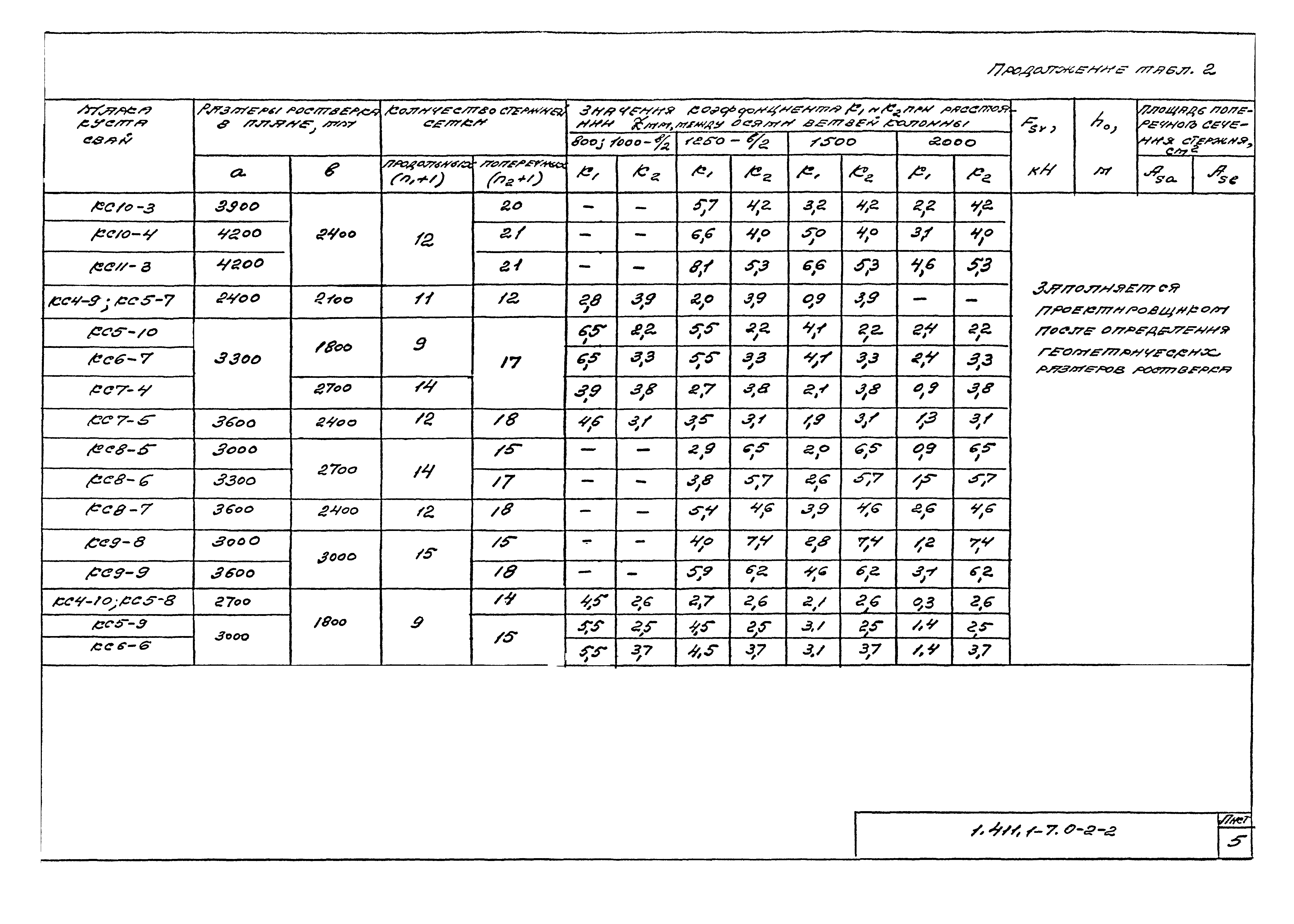

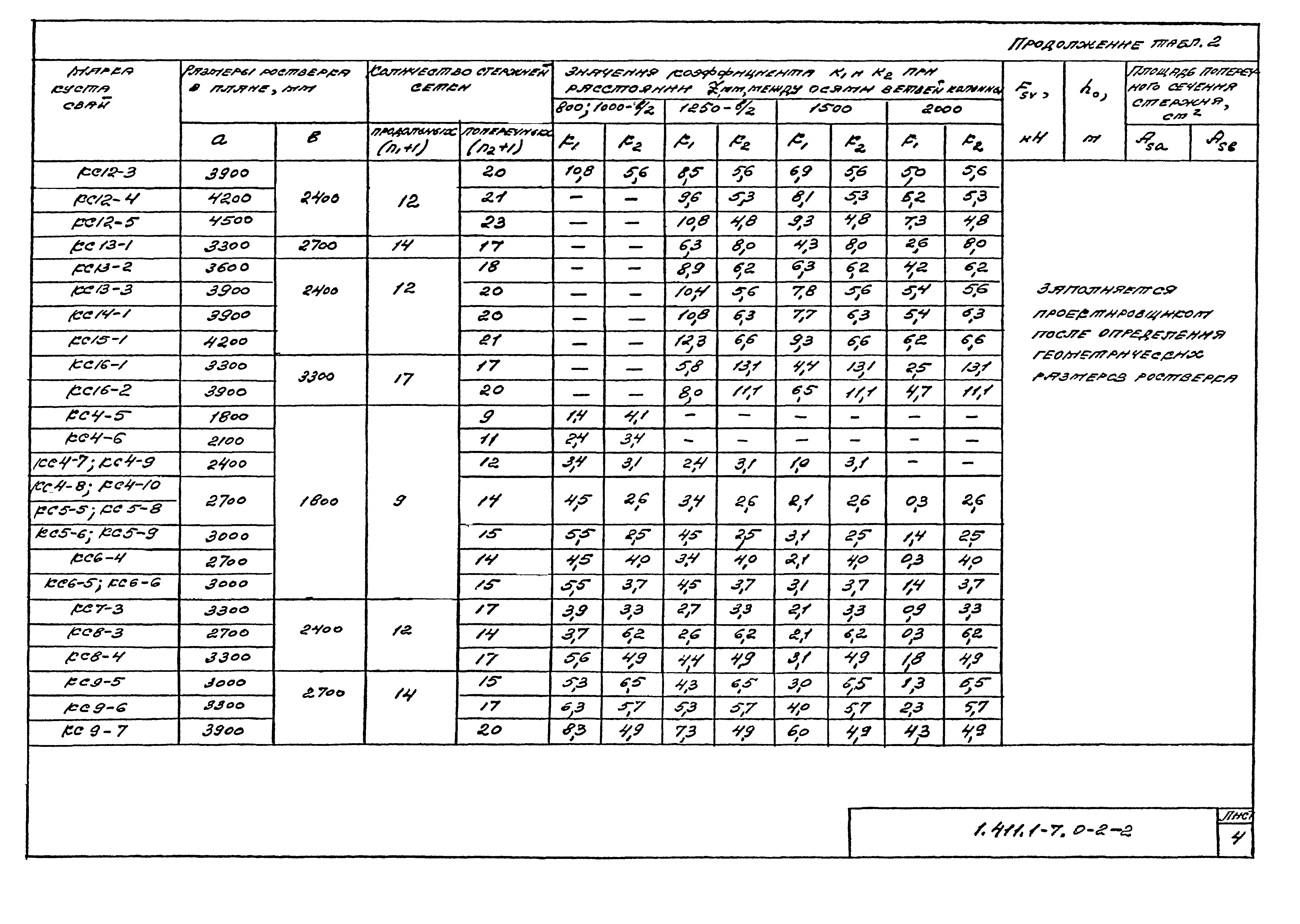

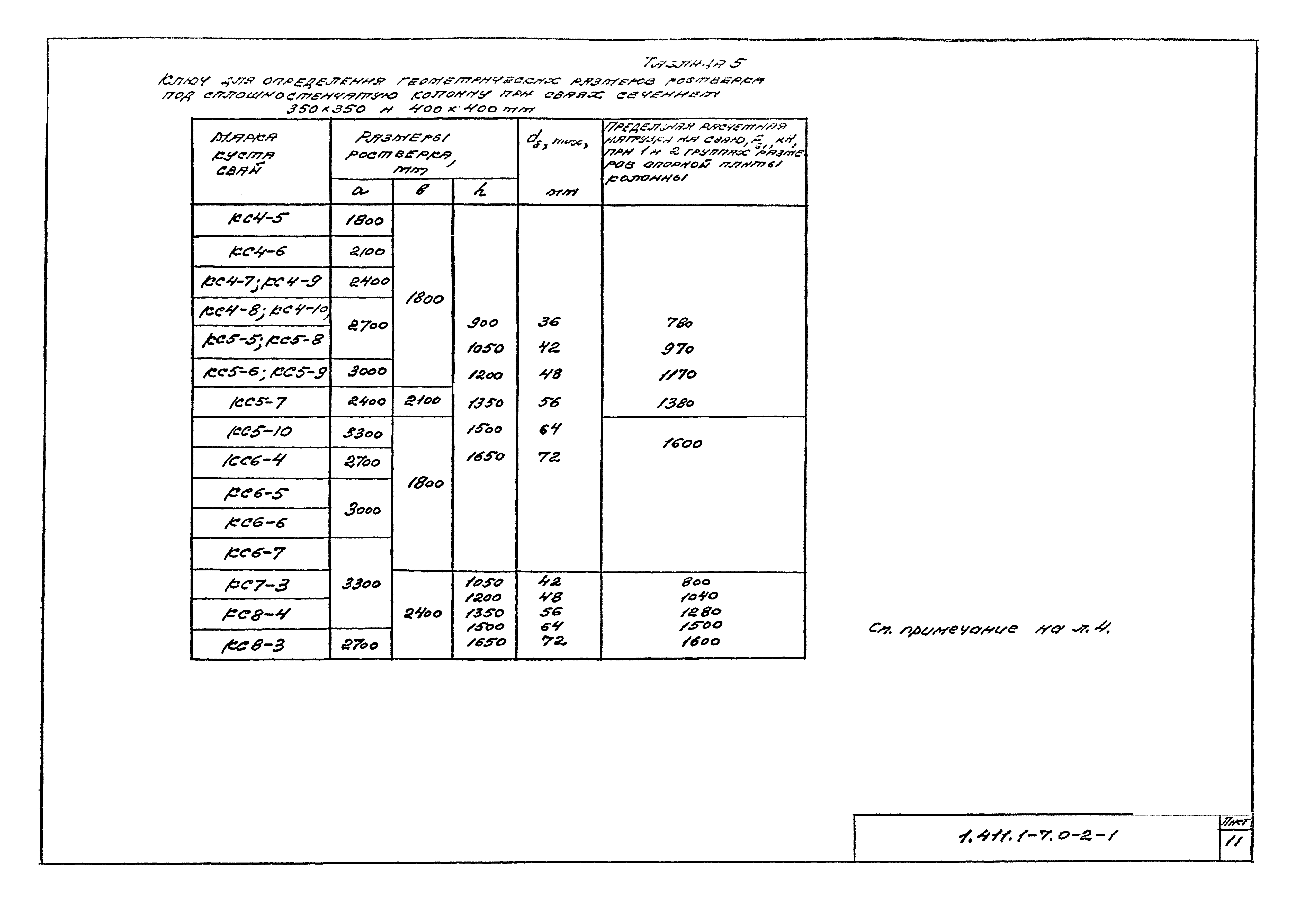

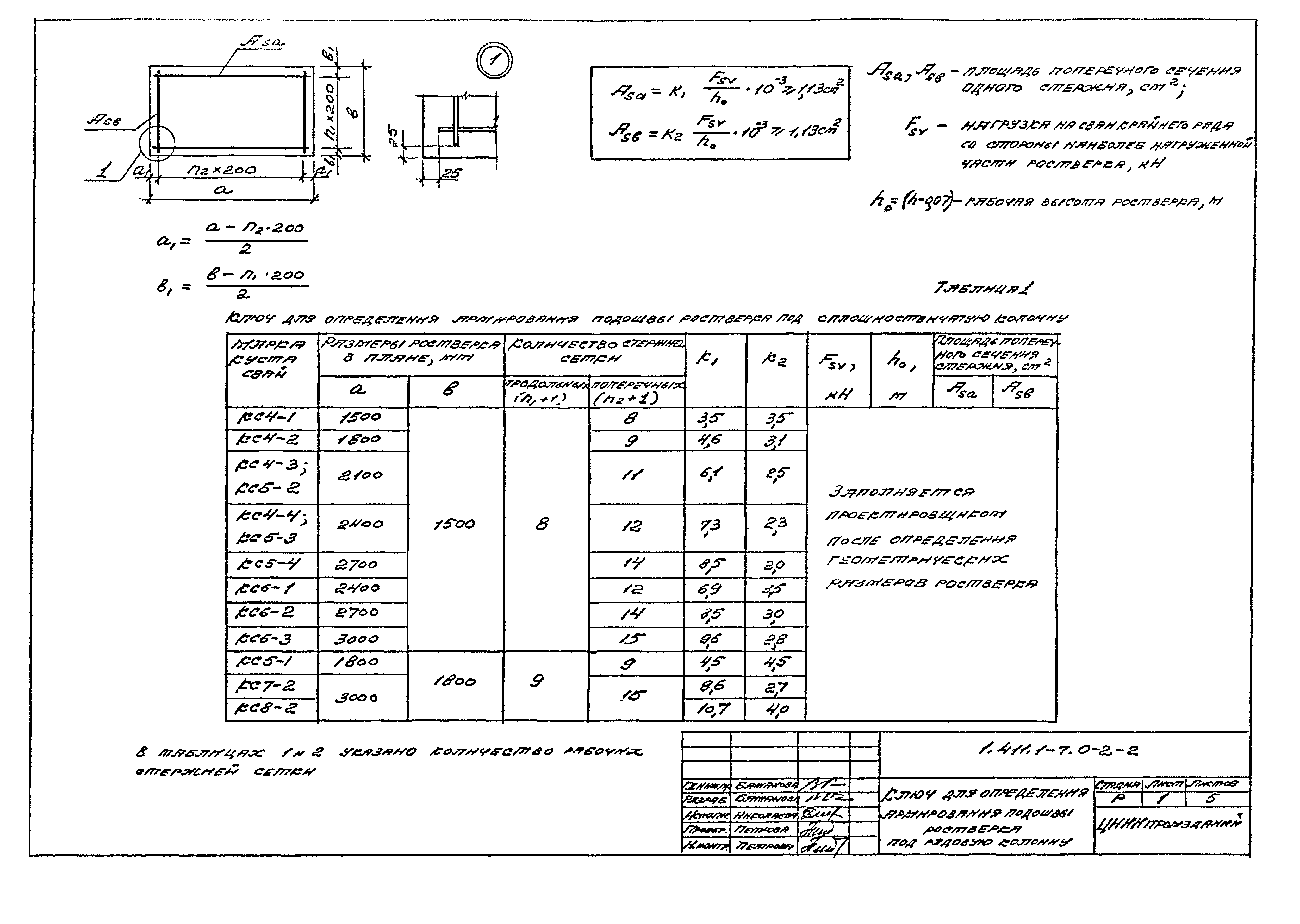

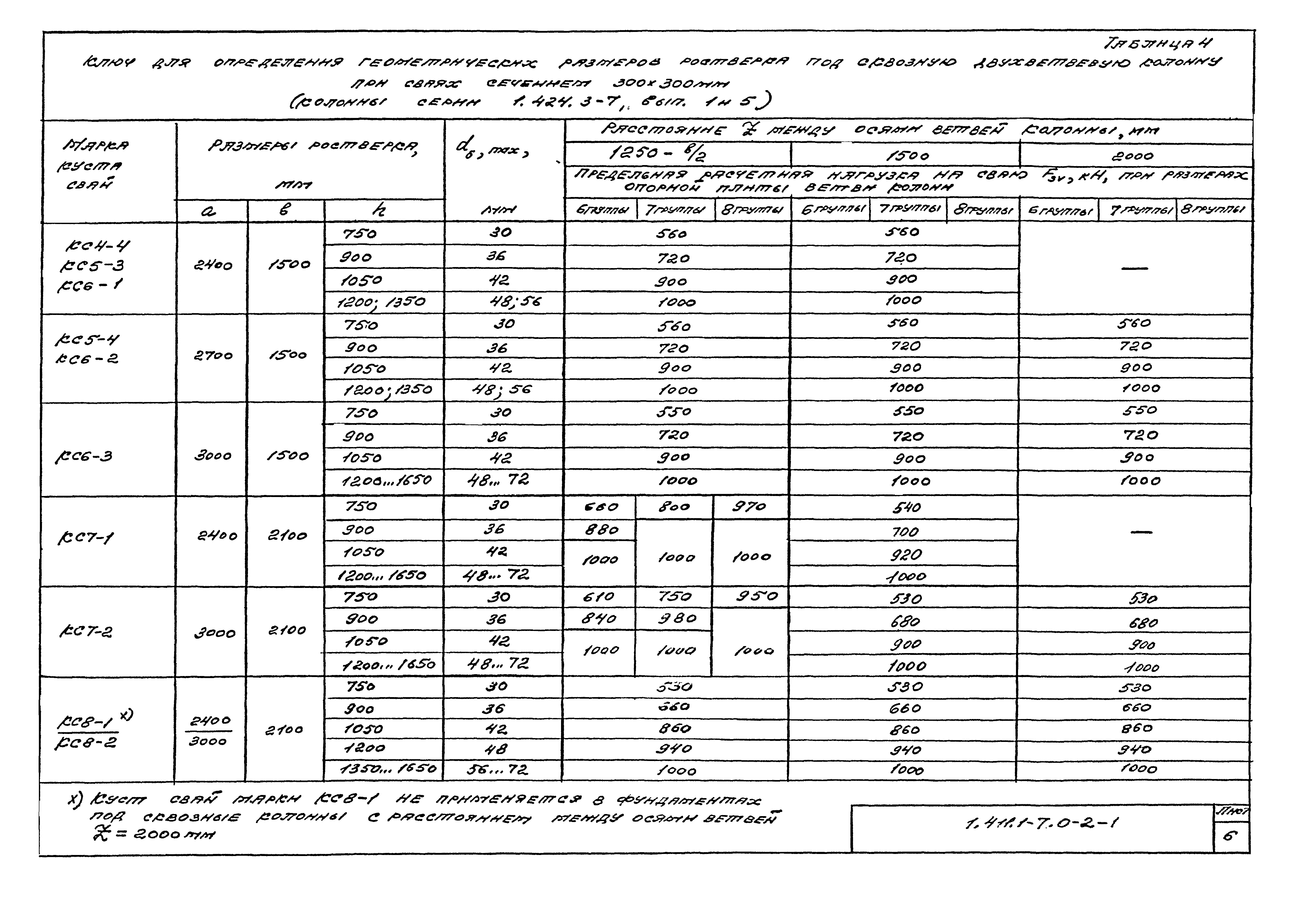

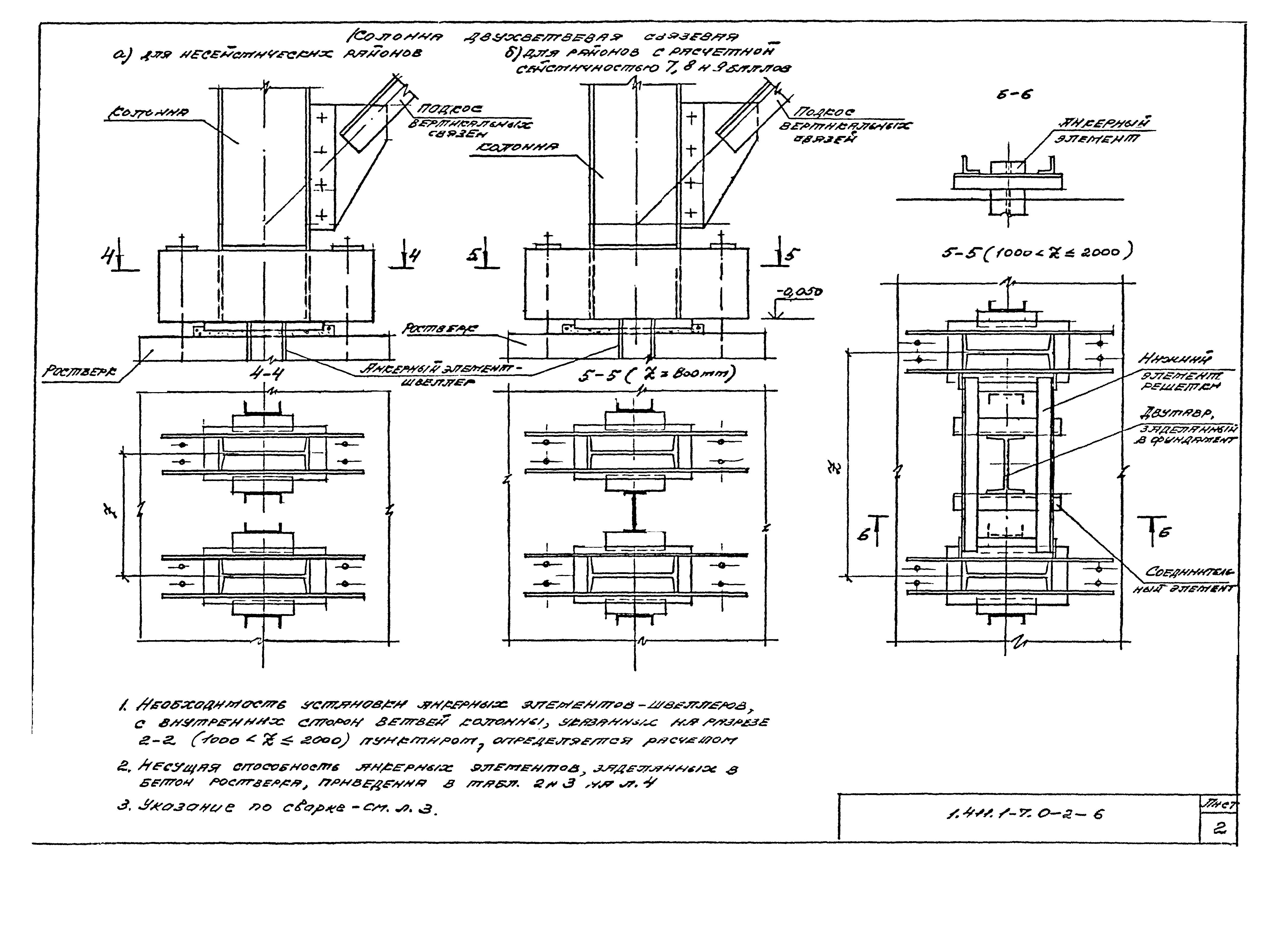

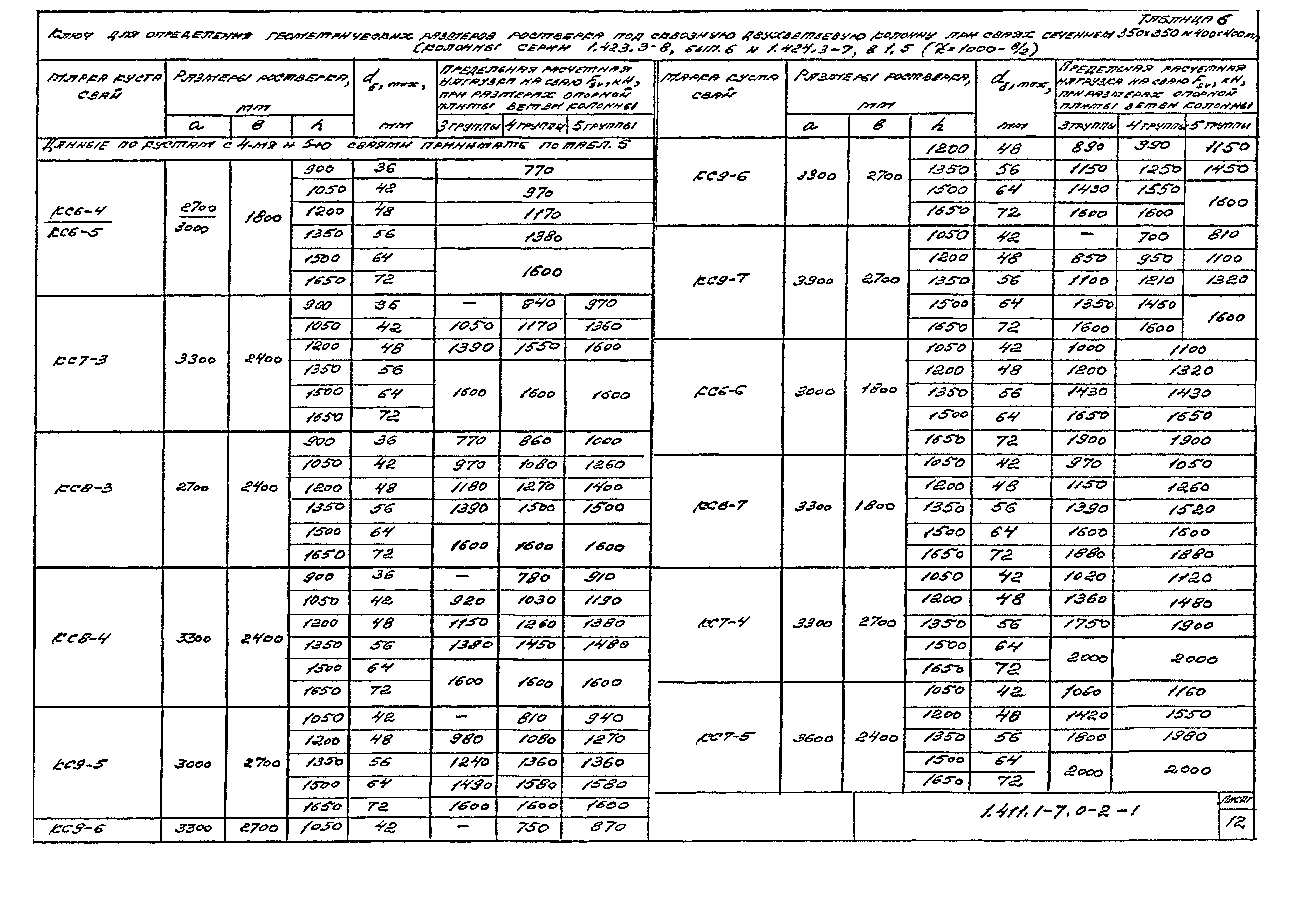

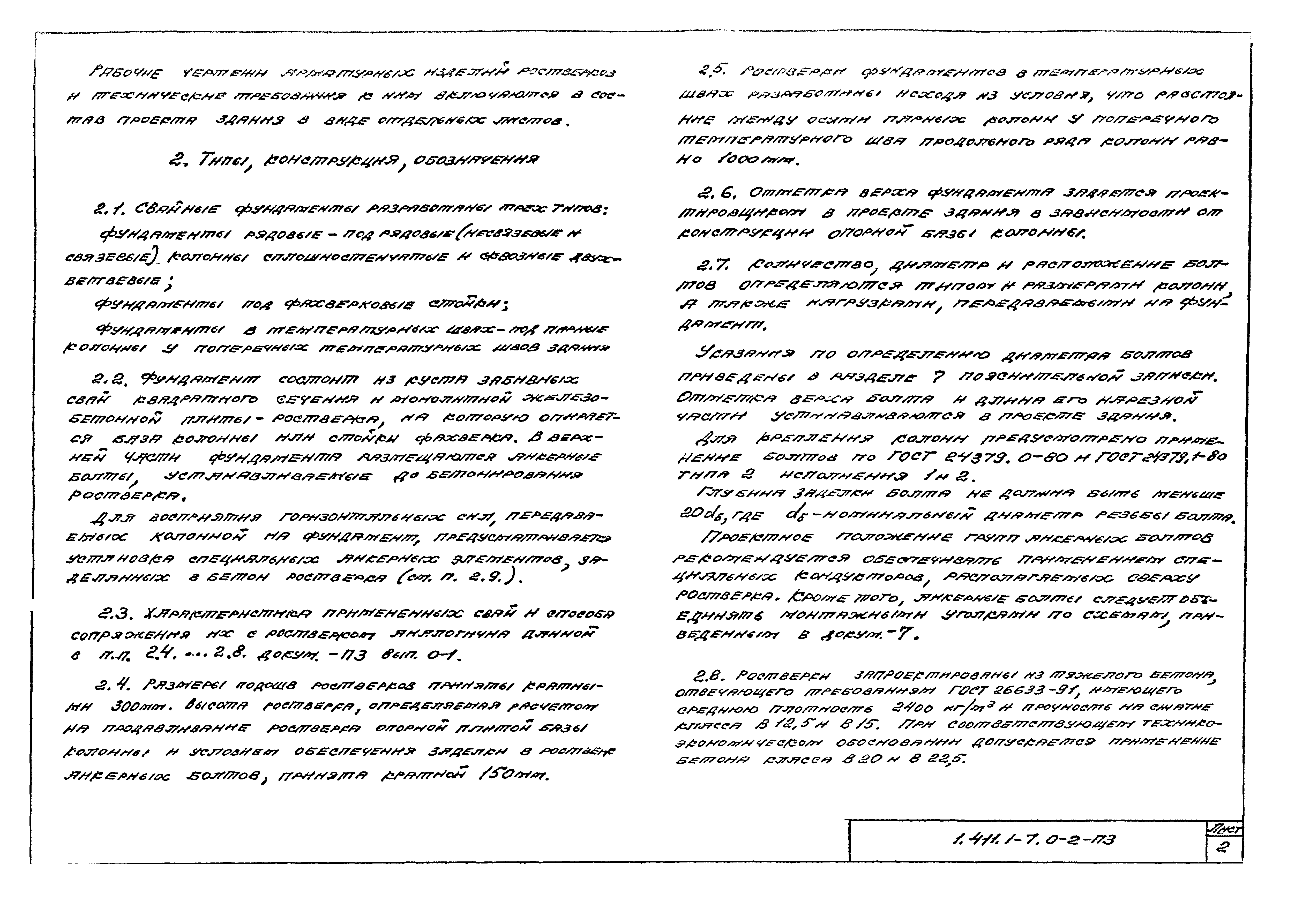

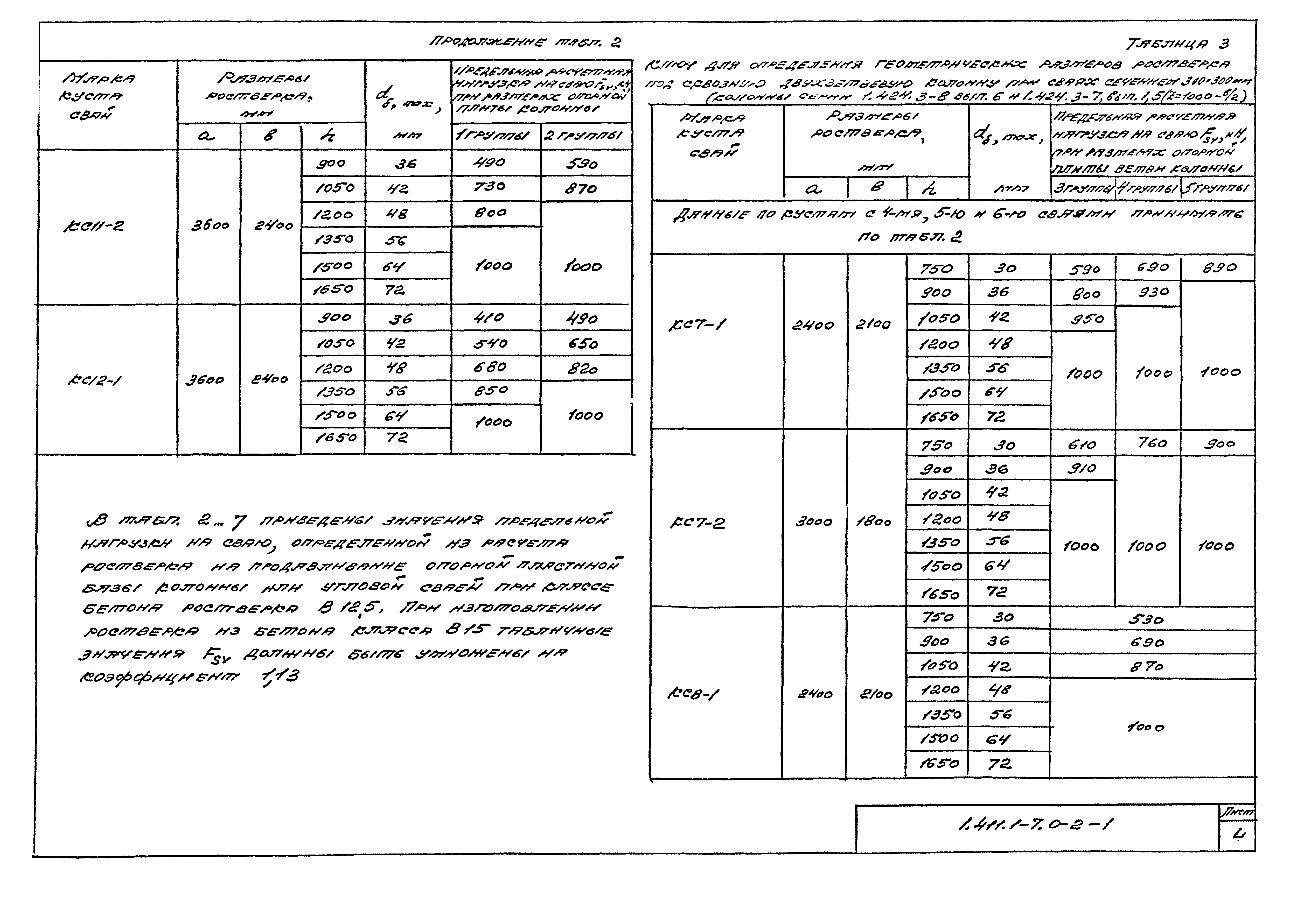

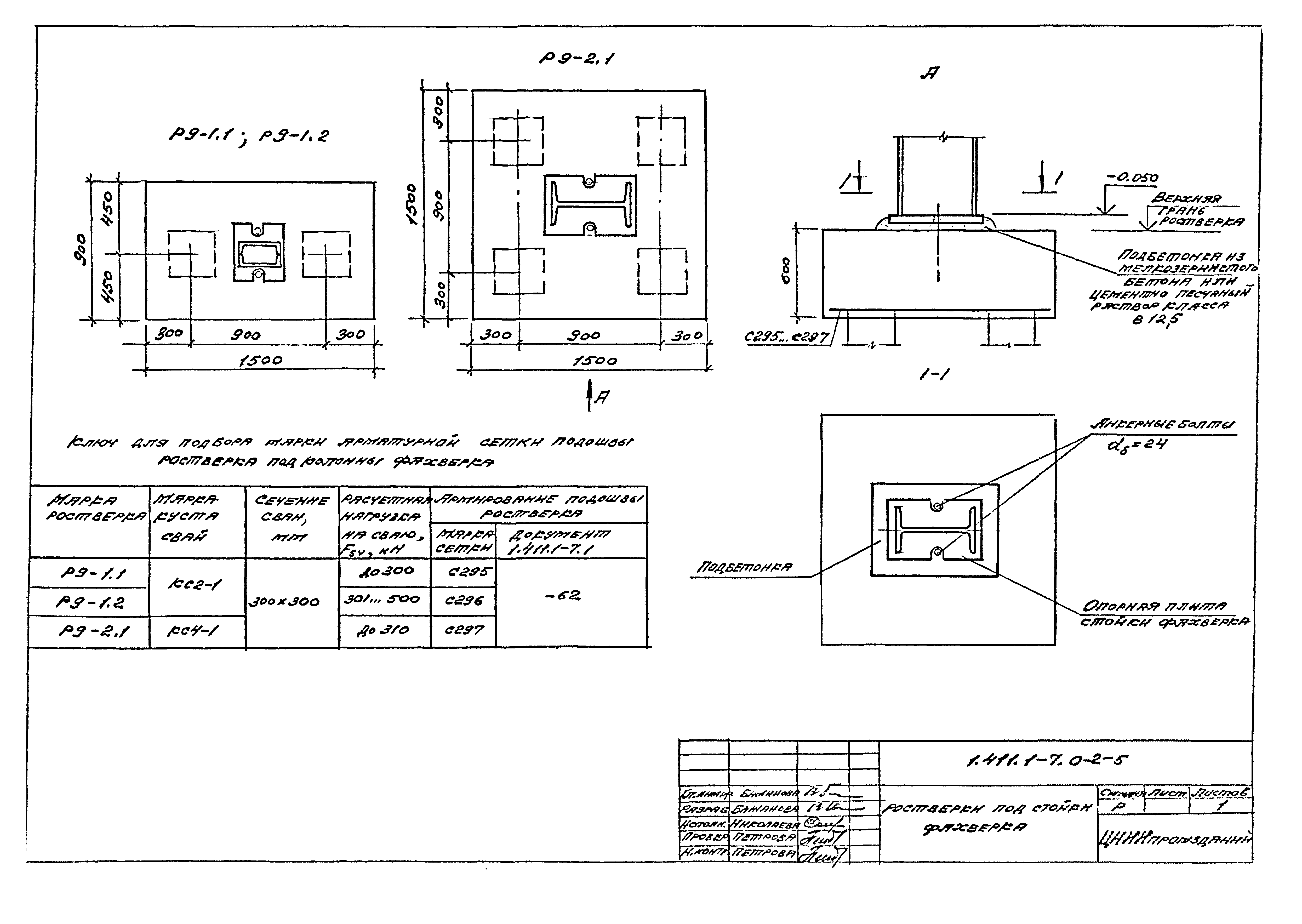

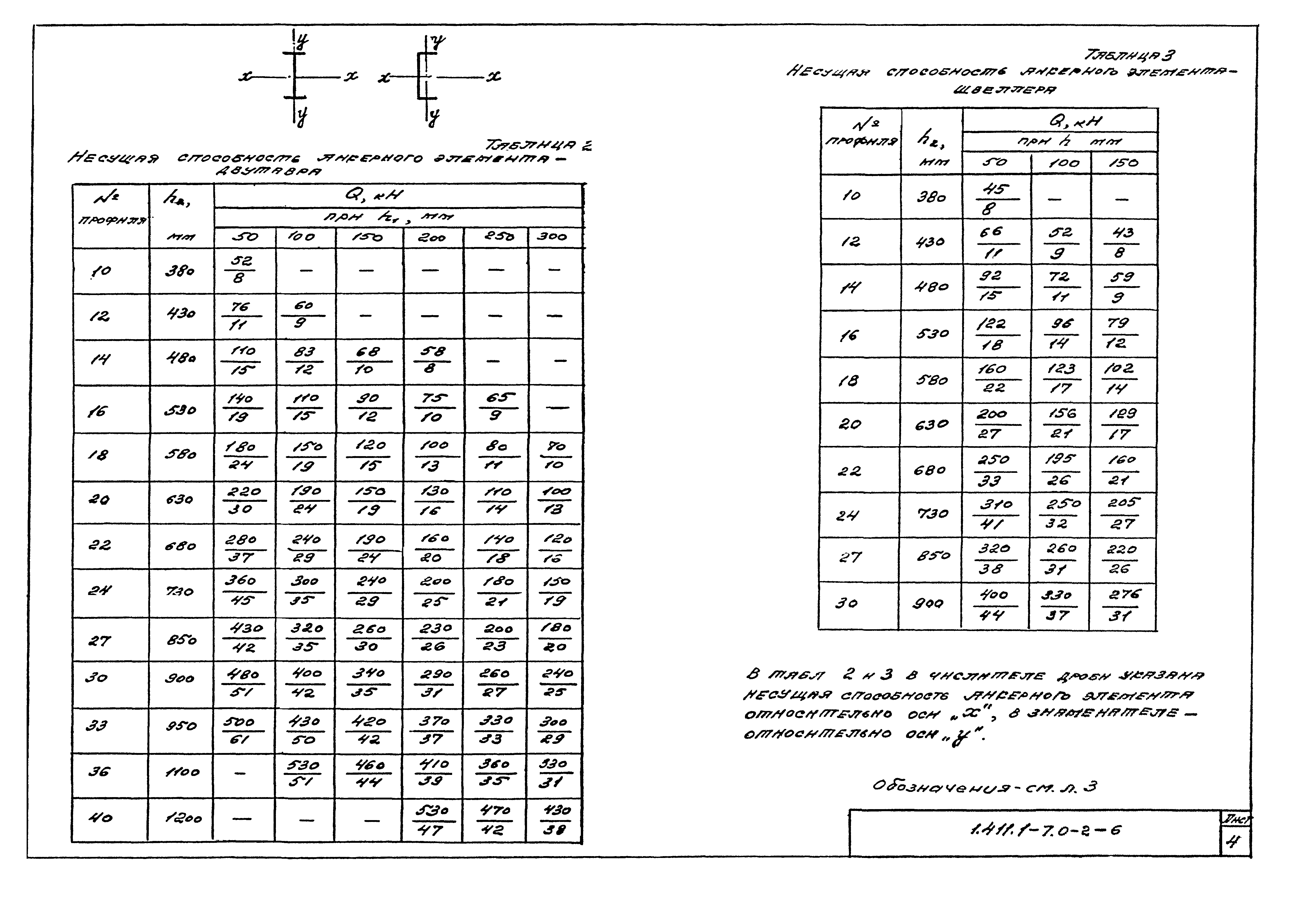

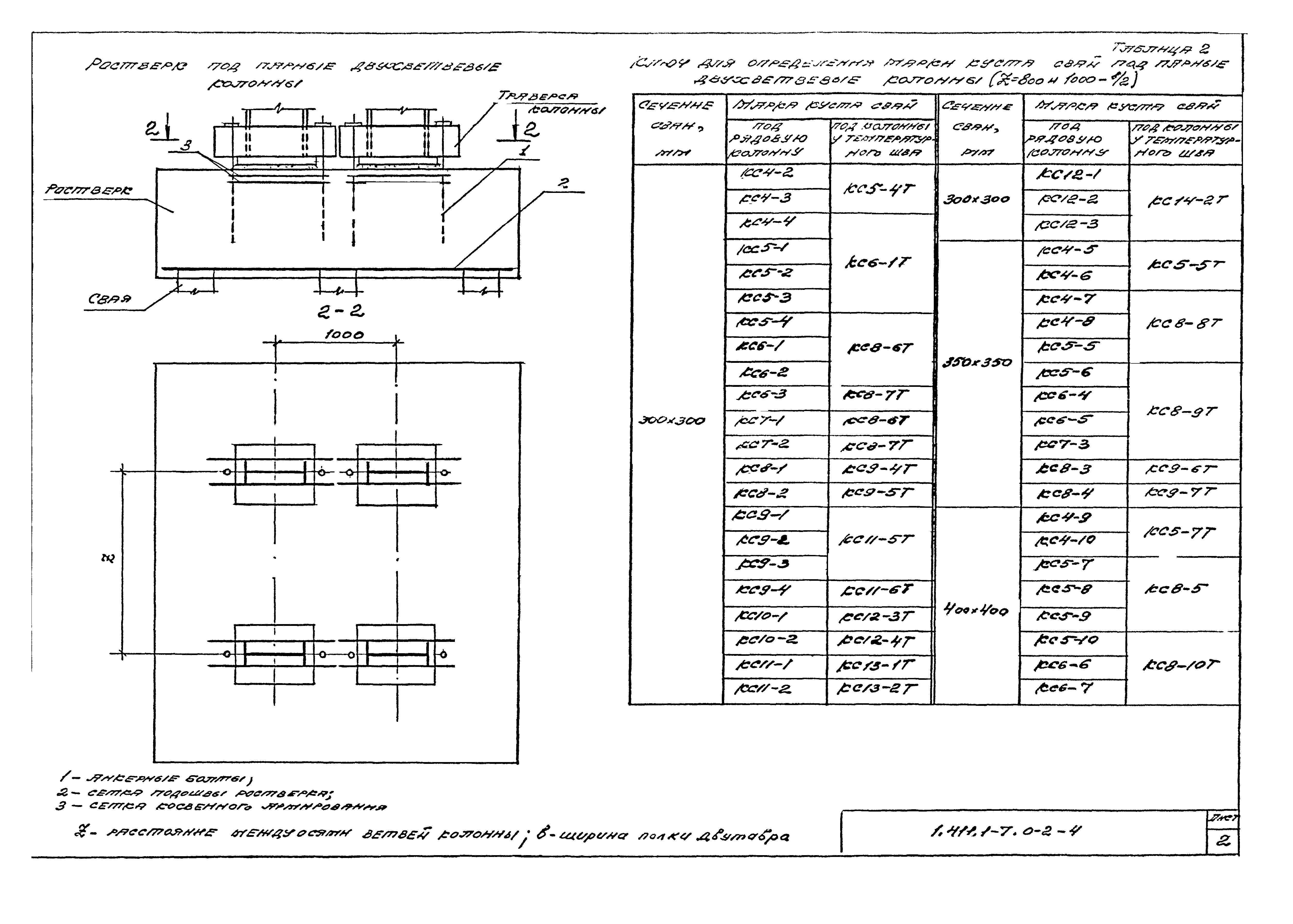

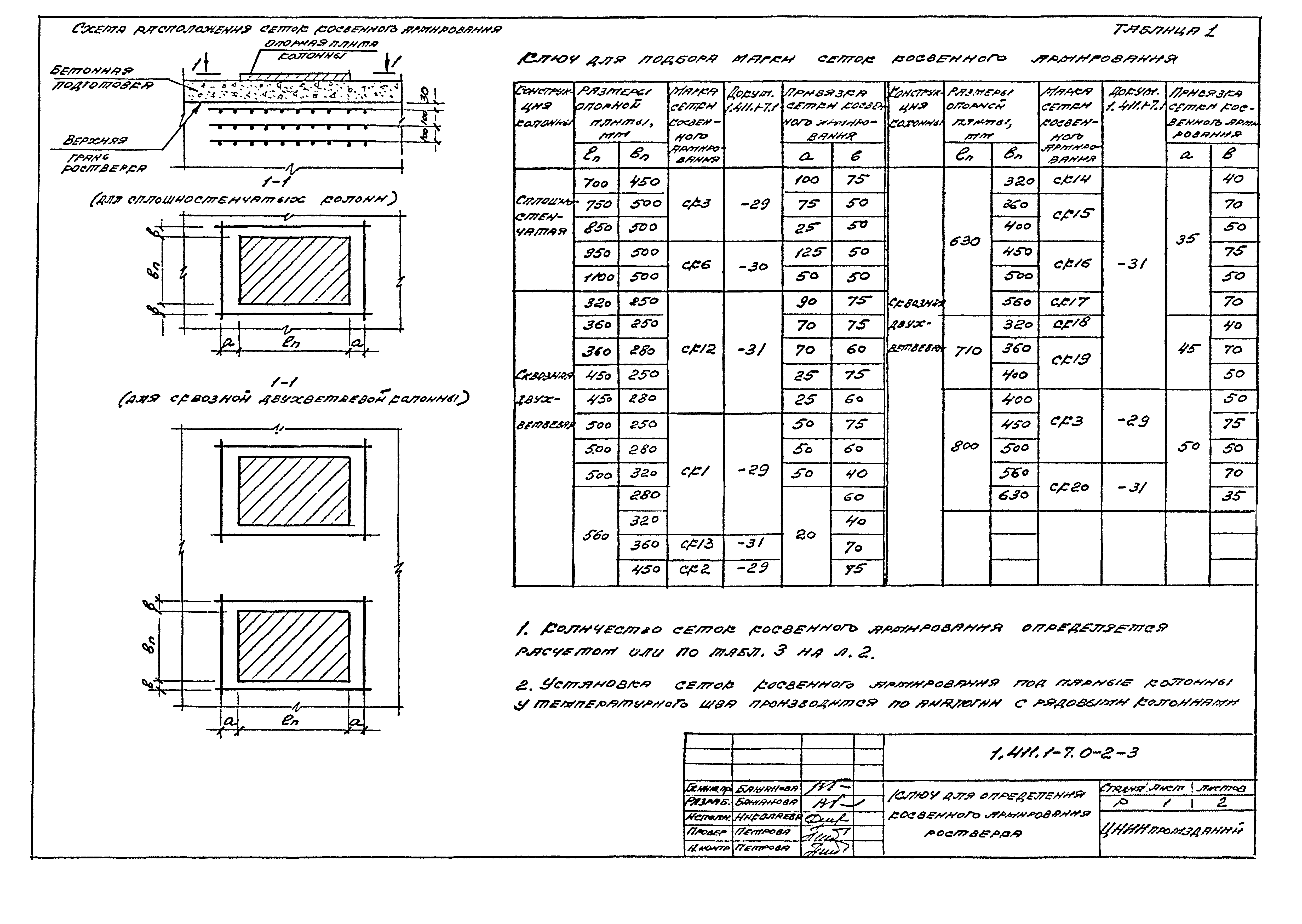

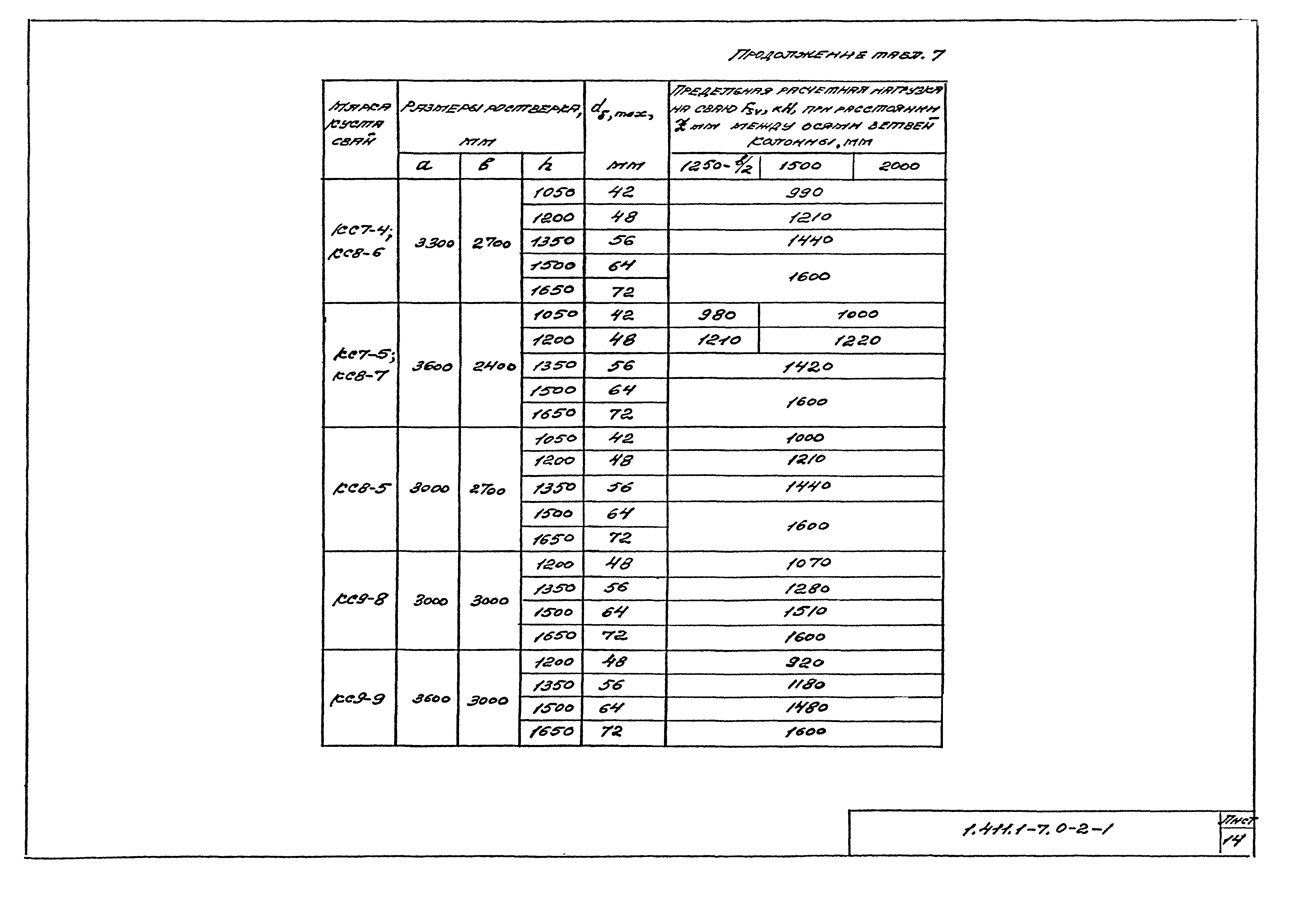

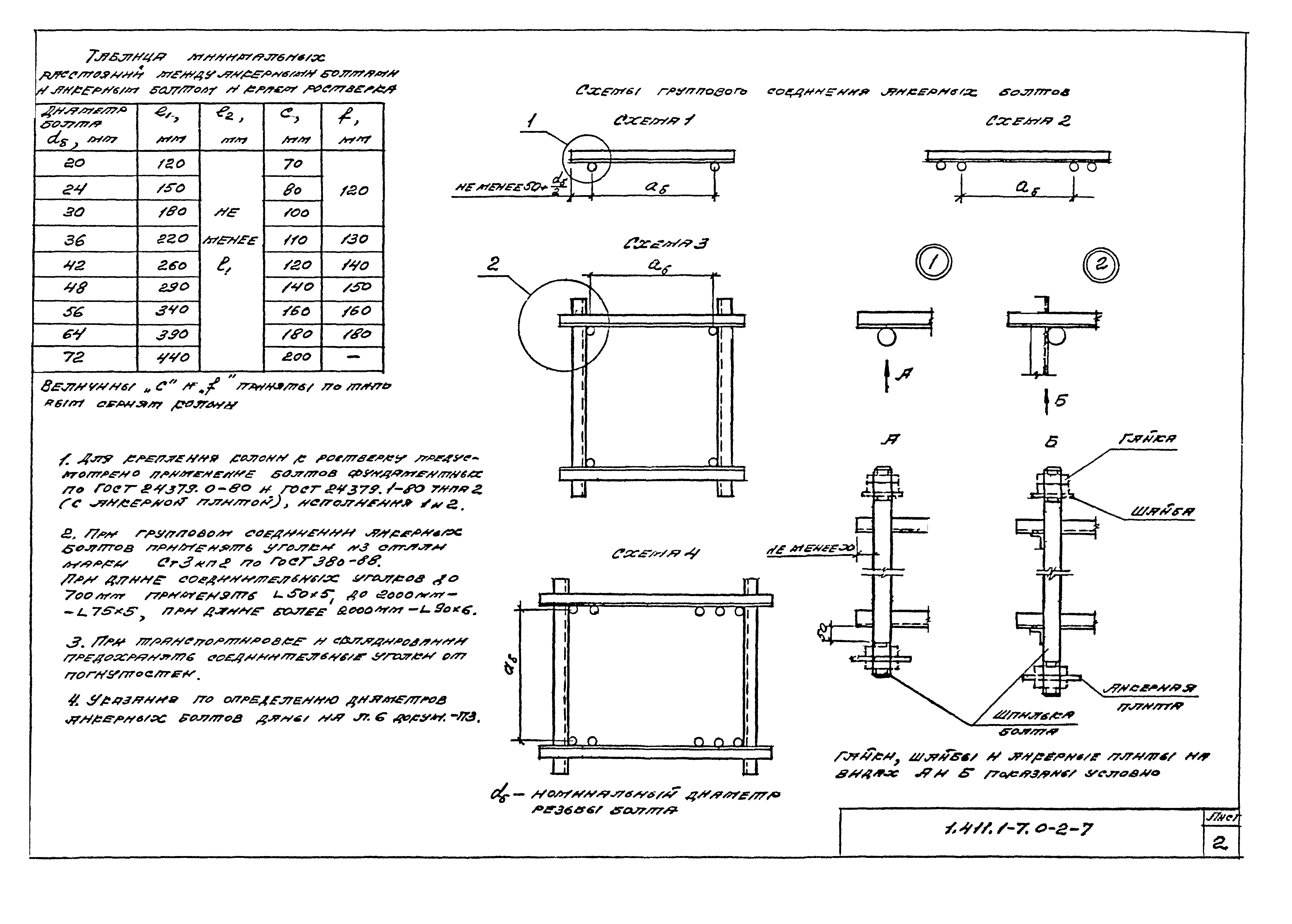

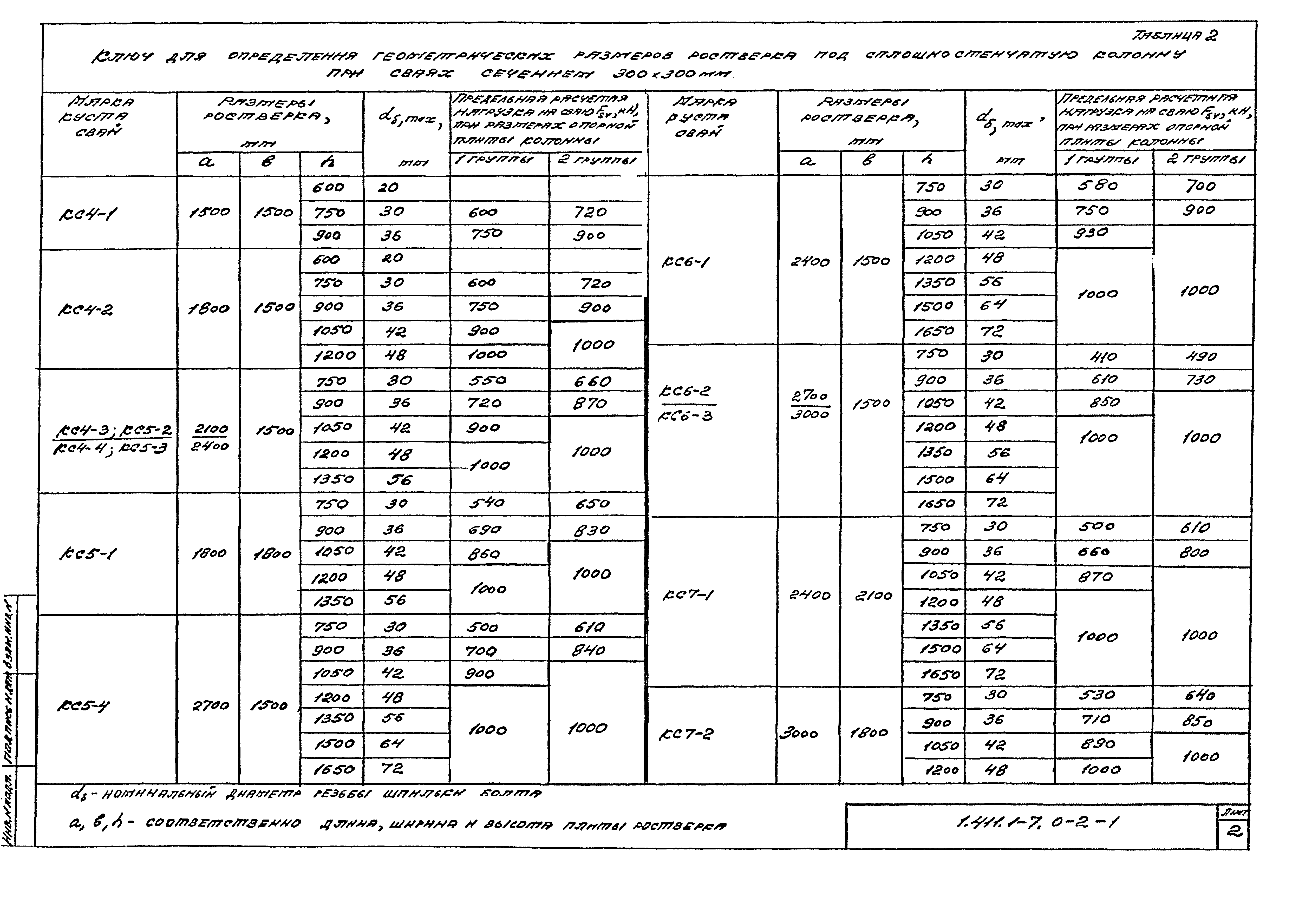

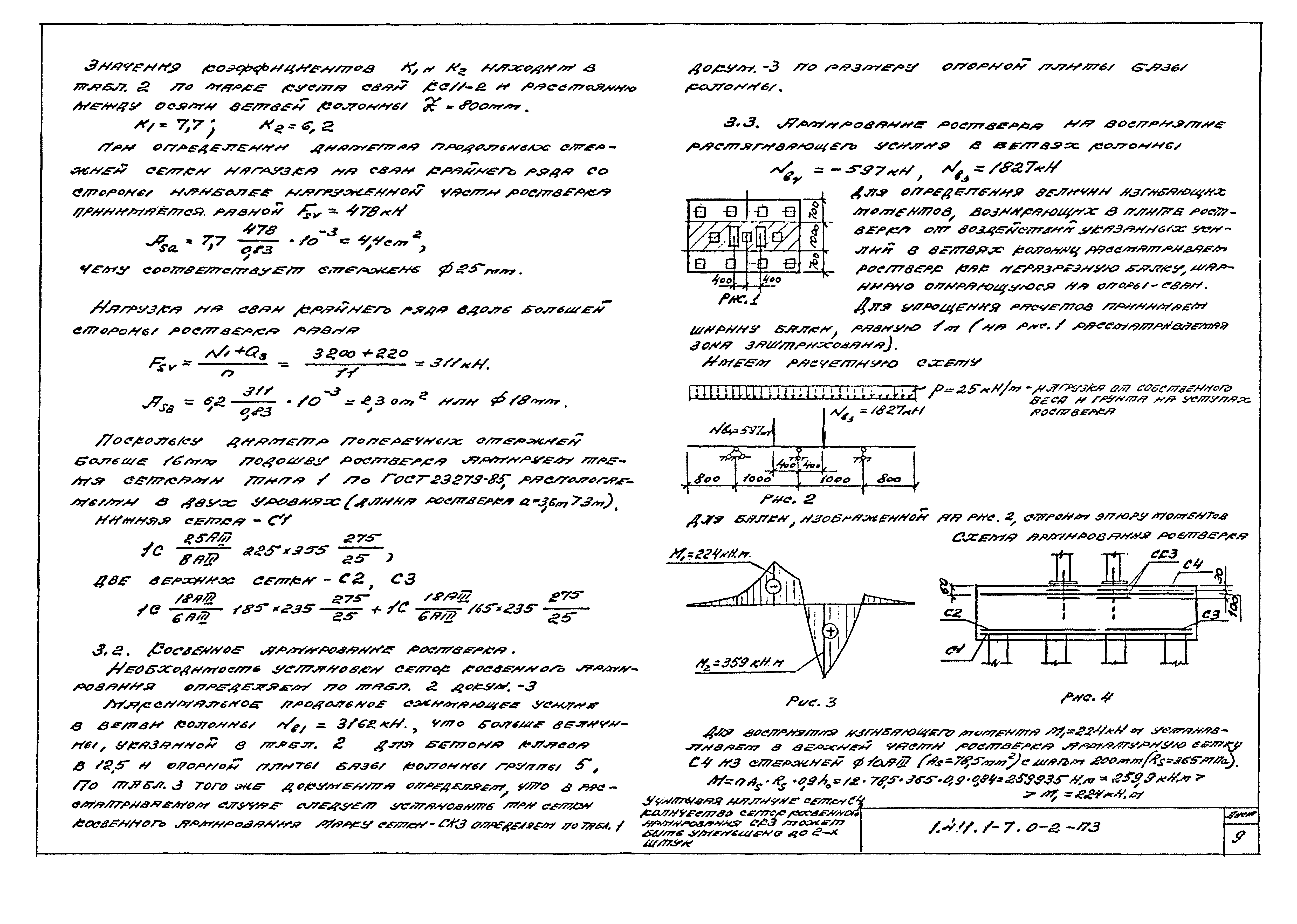

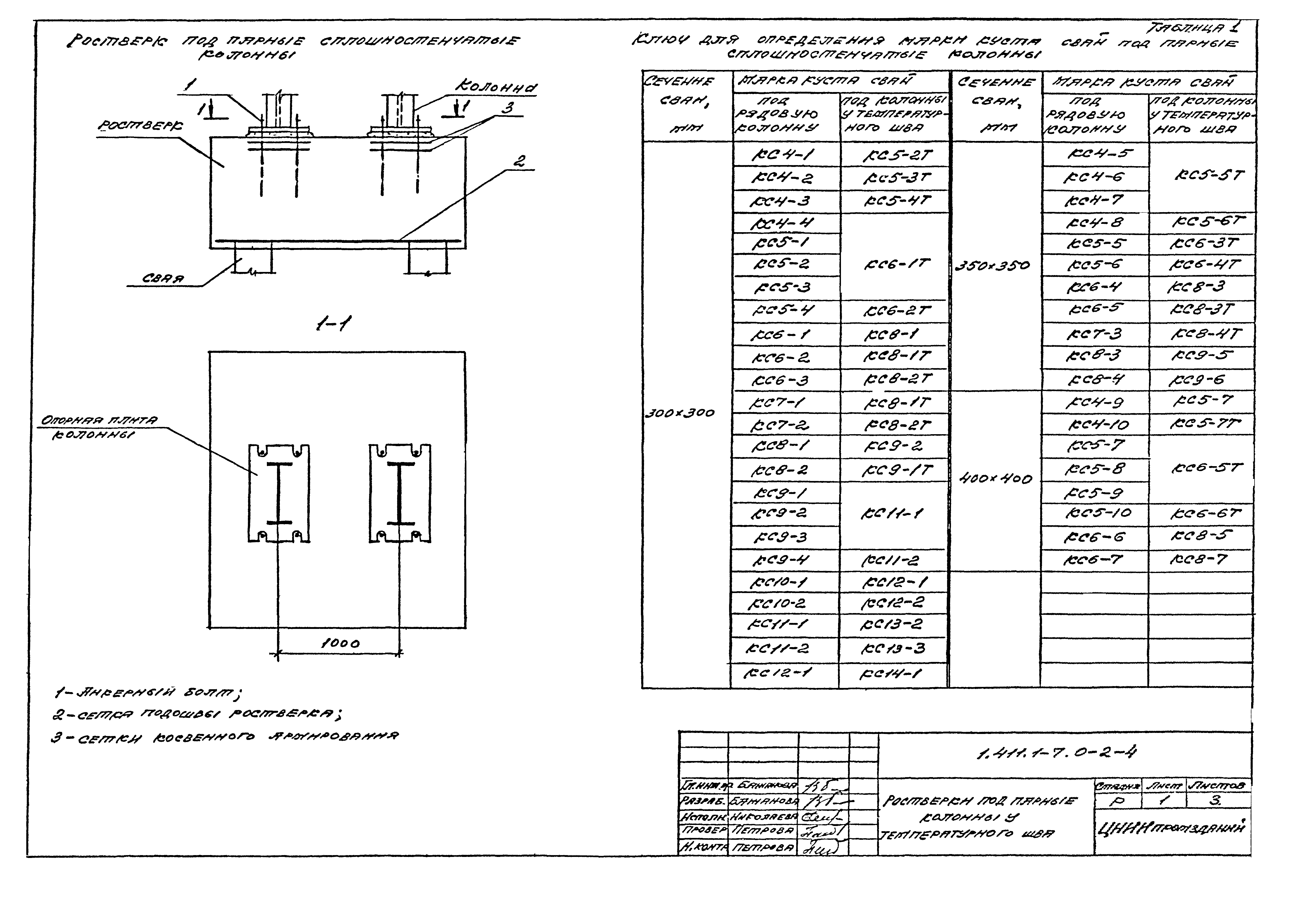

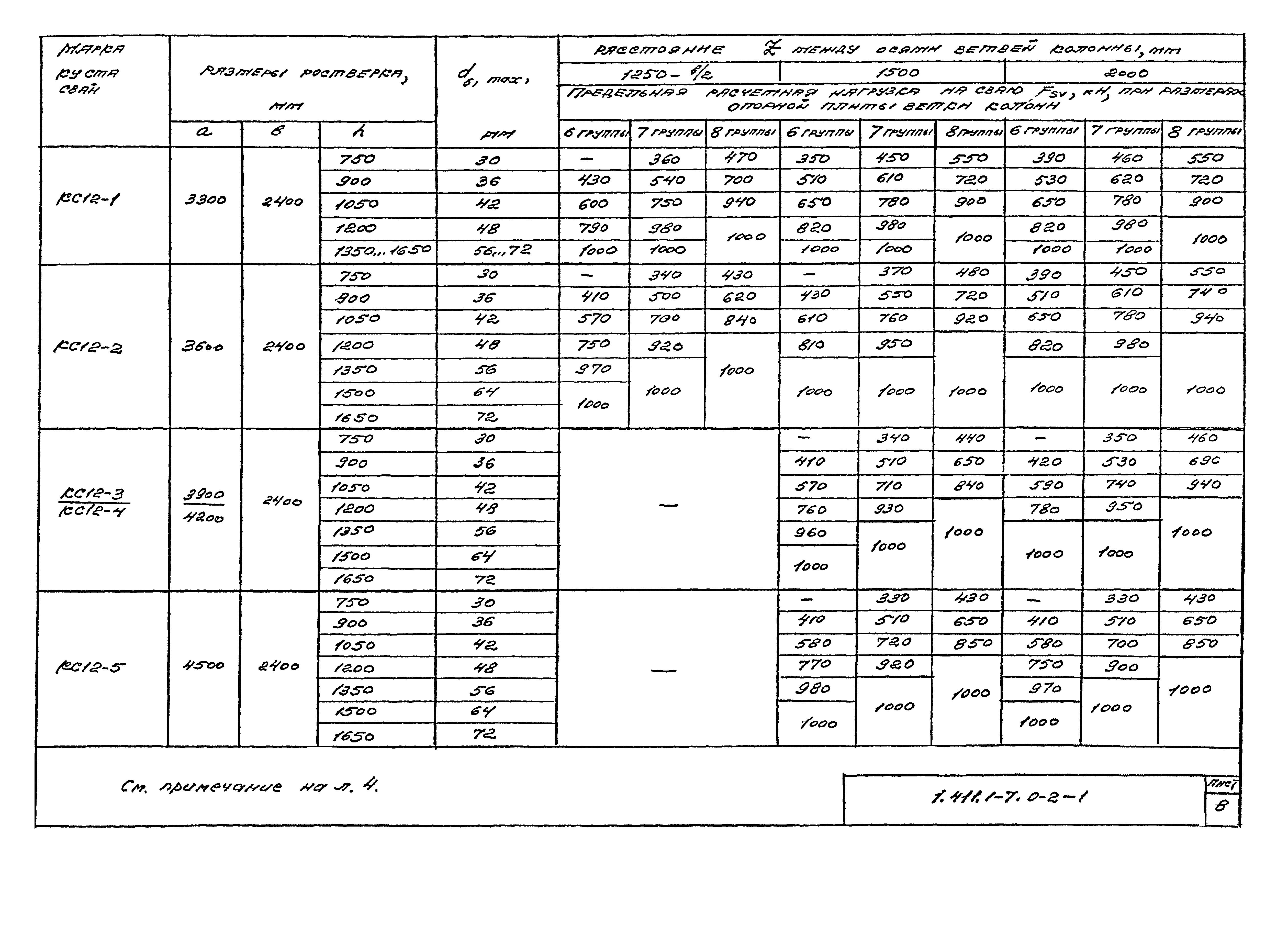

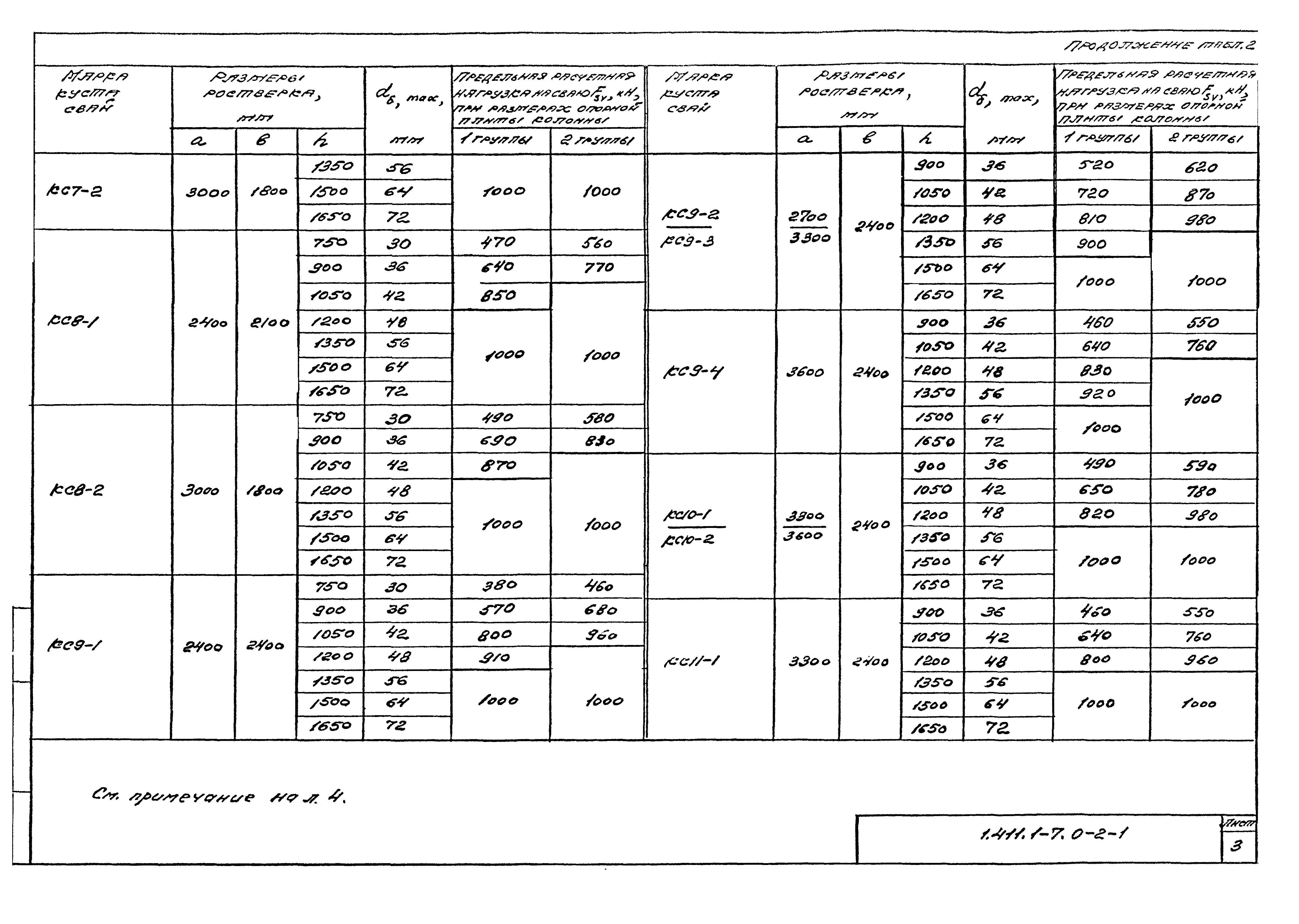

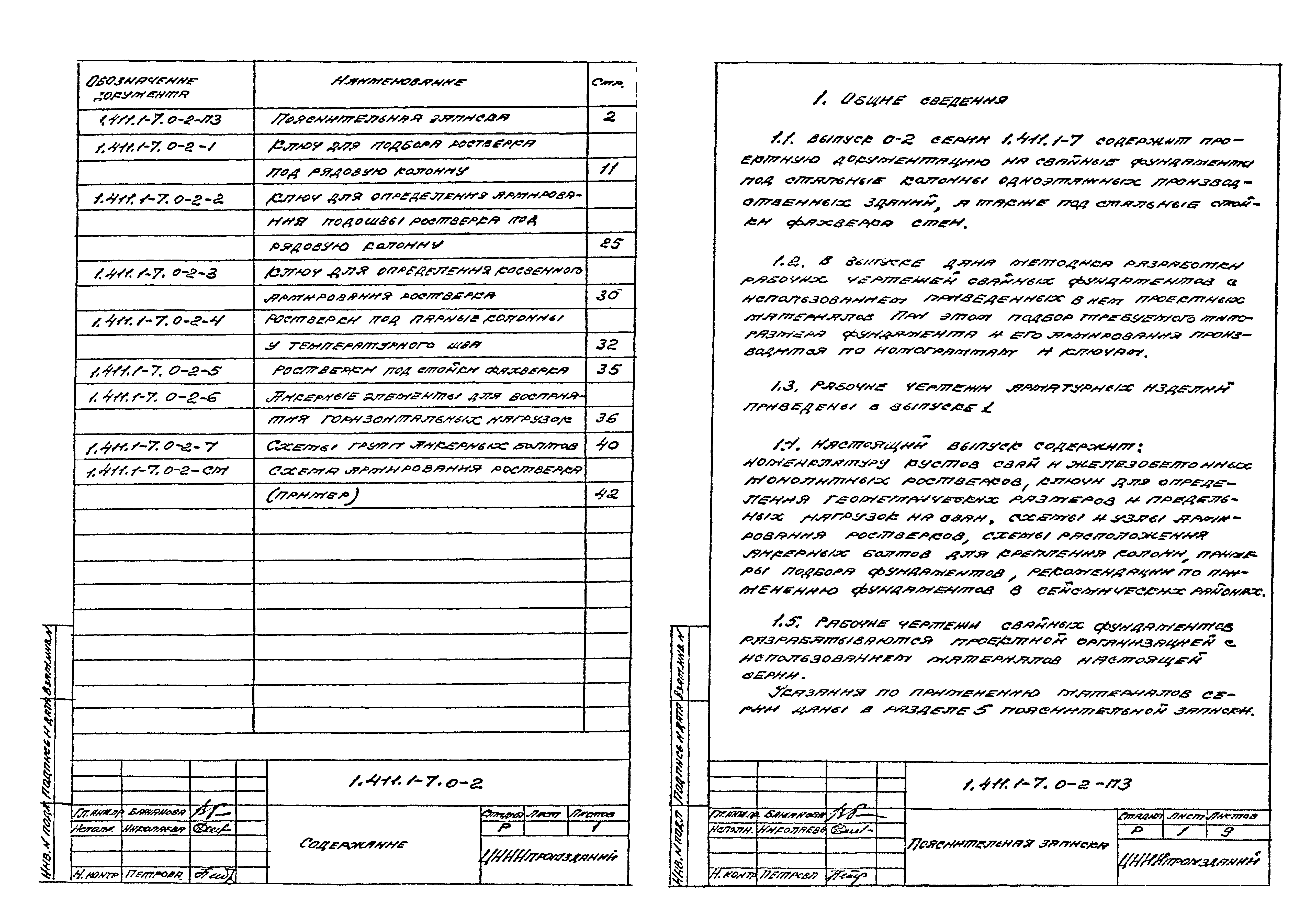

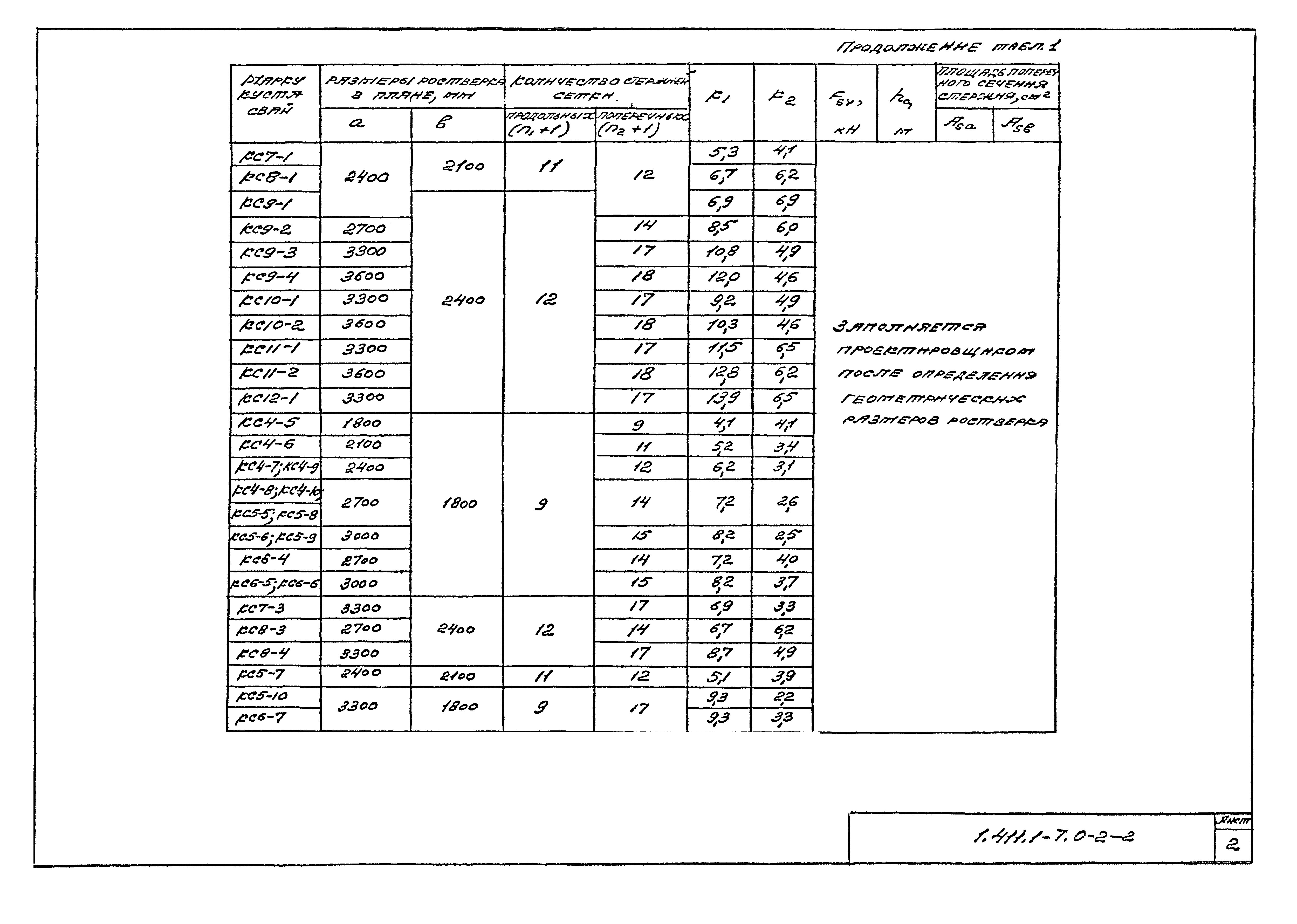

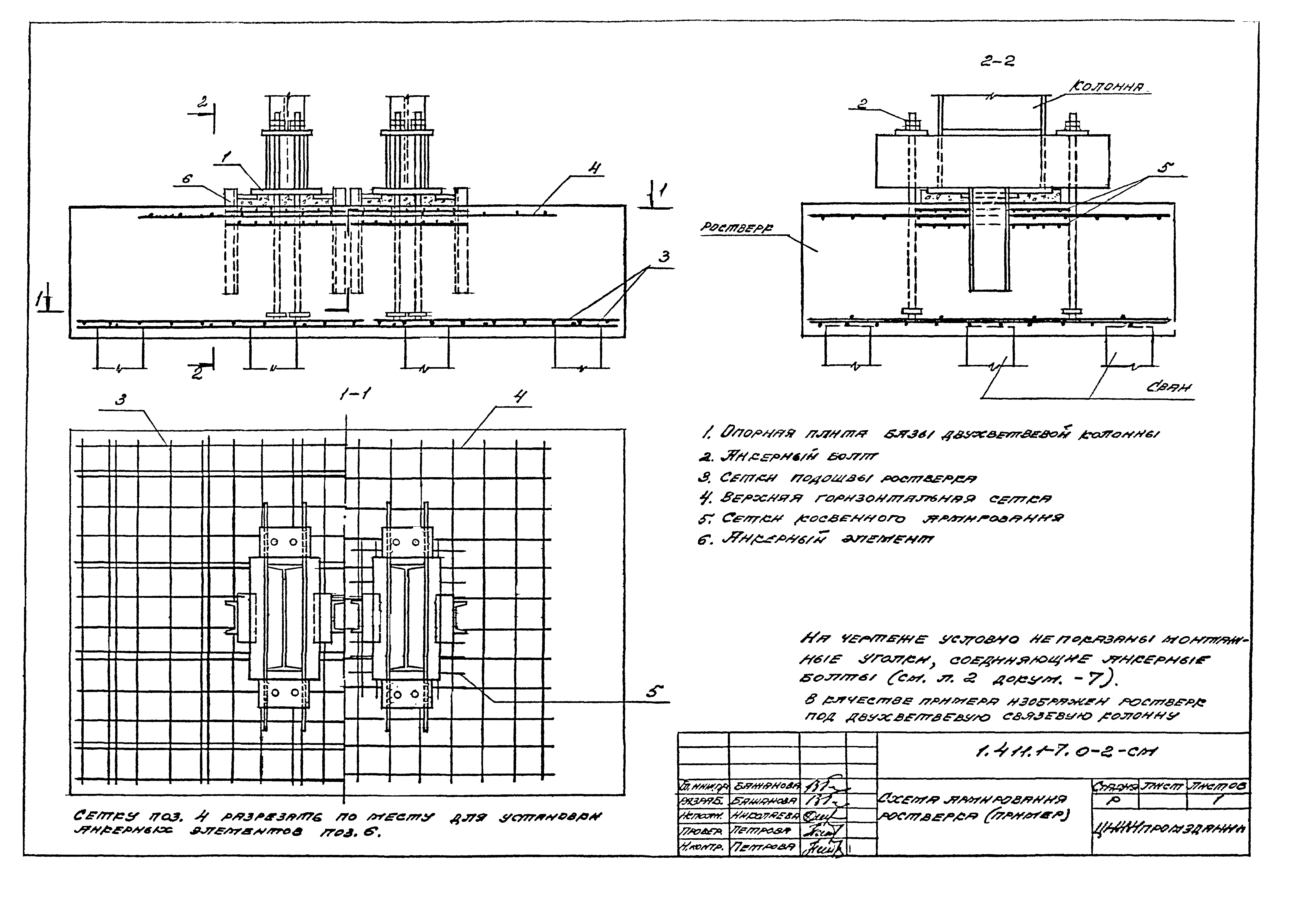

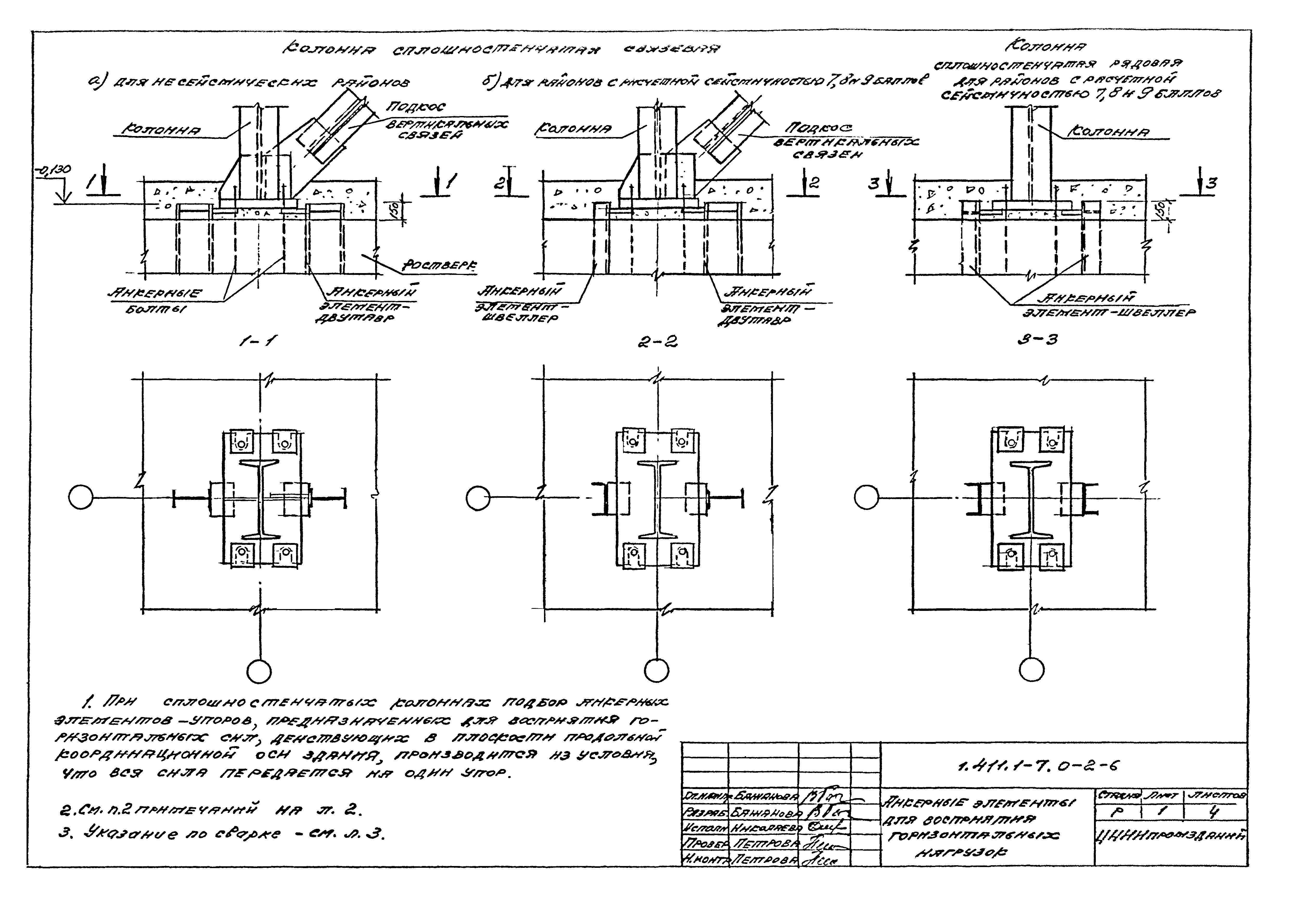

Выпуск 0-2. Фундаменты под стальные колонны. Материалы для проектированияОбозначение: | Серия 1.411.1-7 | Обозначение англ: | Series 1.411.1-7 | Статус: | не определен законодательством | Название рус.: | Выпуск 0-2. Фундаменты под стальные колонны. Материалы для проектирования | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.01.1994 | Область применения: | Выпуск 0-2 серии 1.411.1-7 содержит проектную документацию на свайные фундаменты под стальные колонны одноэтажных производственных зданий, а также под стальные стойки фахверка стен | Оглавление: | 1.411.1-7.0-2-ПЗ Пояснительная записка 1.411.1-7.0-2-1 Ключ для подбора ростверка под рядовую колонну 1.411.1-7.0-2-2 Ключ для определения армирования подошвы ростверка под рядовую колонну 1.411.1-7.0-2-3 Ключ для определения косвенного армирования ростверка 1.411.1-7.0-2-4 Ростверки под парные колонны у температурного шва 1.411.1-7.0-2-5 Ростверки под стойки фахверка 1.411.1-7.0-2-6 Анкерные элементы для воспринятия горизонтальных нагузок 1.411.1-7.0-2-7 Схемы групп анкерных болтов 1.411.1-7.0-2-СМ Схема армирования ростверка (пример) | Разработан: | ЦНИИпромзданий
| Утверждён: | 02.06.1993 Главпроект Госстроя России (9-3-2/112)
| Расположен в: |
| Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.03.01-84* «Бетонные и железобетонные конструкции»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 23279-85 «Сетки арматурные сварные для железобетонных конструкций и изделий. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 24379.0-80 «Болты фундаментные. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 24379.1-80 «Болты фундаментные. Конструкция и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 26633-91 «Бетоны тяжелые и мелкозернистые. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия»![](../../../image/file2.gif) ГОСТ 10884-81 «Сталь арматурная термомеханически и термически упрочненная периодического профиля. Технические условия»![](../../../image/file2.gif) ГОСТ 380-88 «Сталь углеродистая обыкновенного качества. Марки»![](../../../image/file2.gif) Серия 1.423.3-8 «Выпуск 5. Колонны для зданий высотой от 6,0 до 8,4 м бескрановых и с подвесными электрическими кранами общего назначения грузоподъемностью до 5 т с применением профилей по сокращенному сортаменту металлопроката (дополнение к выпуску 2). Чертежи КМ»![](../../../image/file2.gif) Серия 1.423.3-8 «Выпуск 6. Колонны для зданий высотой от 9,6 до 18,0 м бескрановых и с подвесными электрическими кранами общего назначения грузоподъемностью до 5 т. Чертежи КМ»![](../../../image/file2.gif) Серия 1.424.3-7 «Выпуск 1. Колонны для зданий высотой от 10,8 до 18,0 м с мостовыми электрическими кранами общего назначения грузоподъемностью до 50 т. Чертежи КМ»![](../../../image/file2.gif) Серия 1.423.3-8 «Выпуск 2. Колонны для зданий высотой от 6,0 до 8,4 м бескрановых и с подвесными электрическими кранами общего назначения грузоподъемностью 5 т. Чертежи КМ»![](../../../image/file2.gif) Серия 1.424.3-7 «Выпуск 5. Колонны для зданий высотой от 10,8 до 18 м с мостовыми электрическими кранами общего назначения грузоподъемностью до 50 т с применением профилей по сокращенному сортаменту металлопроката (дополнение к выпуску 1). Чертежи КМ»![](../../../image/file2.gif) Серия 1.424.3-7 «Выпуск 2. Колонны для зданий высотой 8,4 и 9,6 м с мостовыми электрическими кранами общего назначения грузоподъемностью до 20 т. Чертежи КМ»![](../../../image/file2.gif) Серия 1.424.3-7 «Выпуск 6. Колонны для зданий высотой 8,4 и 9,6 м с мостовыми электрическими кранами общего назначения грузоподъемностью до 20 т с применением профилей по сокращенному сортаменту металлопроката (дополнение к выпуску 2). Чертежи КМ»![](../../../image/file3.gif) Серия 1.427.3-4 «Стальные стойки фахверка одноэтажных производственных зданий»
|
![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/0.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/1.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/2.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/3.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/4.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/5.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/6.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/7.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/8.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/9.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/10.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/11.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/12.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/13.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/14.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/15.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/16.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/17.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/18.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/19.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/20.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/21.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/22.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/23.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/24.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/25.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/26.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/27.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/28.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/29.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/30.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/31.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/32.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/33.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/34.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/35.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/36.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/37.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/38.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/39.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/40.gif) ![Серия 1.411.1-7](../../../Data2/1/4293848/4293848727.files/41.gif)
|
