Скачать Серия 1.011.1-10 Выпуск 8. Сваи составные сплошного квадратного сечения с ненапрягаемой арматурой. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.011.1-10

Выпуск 8. Сваи составные сплошного квадратного сечения с ненапрягаемой арматурой. Рабочие чертежи

Обозначение:	Серия 1.011.1-10
Обозначение англ:	Series 1.011.1-10
Статус:	не определен законодательством
Название рус.:	Выпуск 8. Сваи составные сплошного квадратного сечения с ненапрягаемой арматурой. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.03.1990

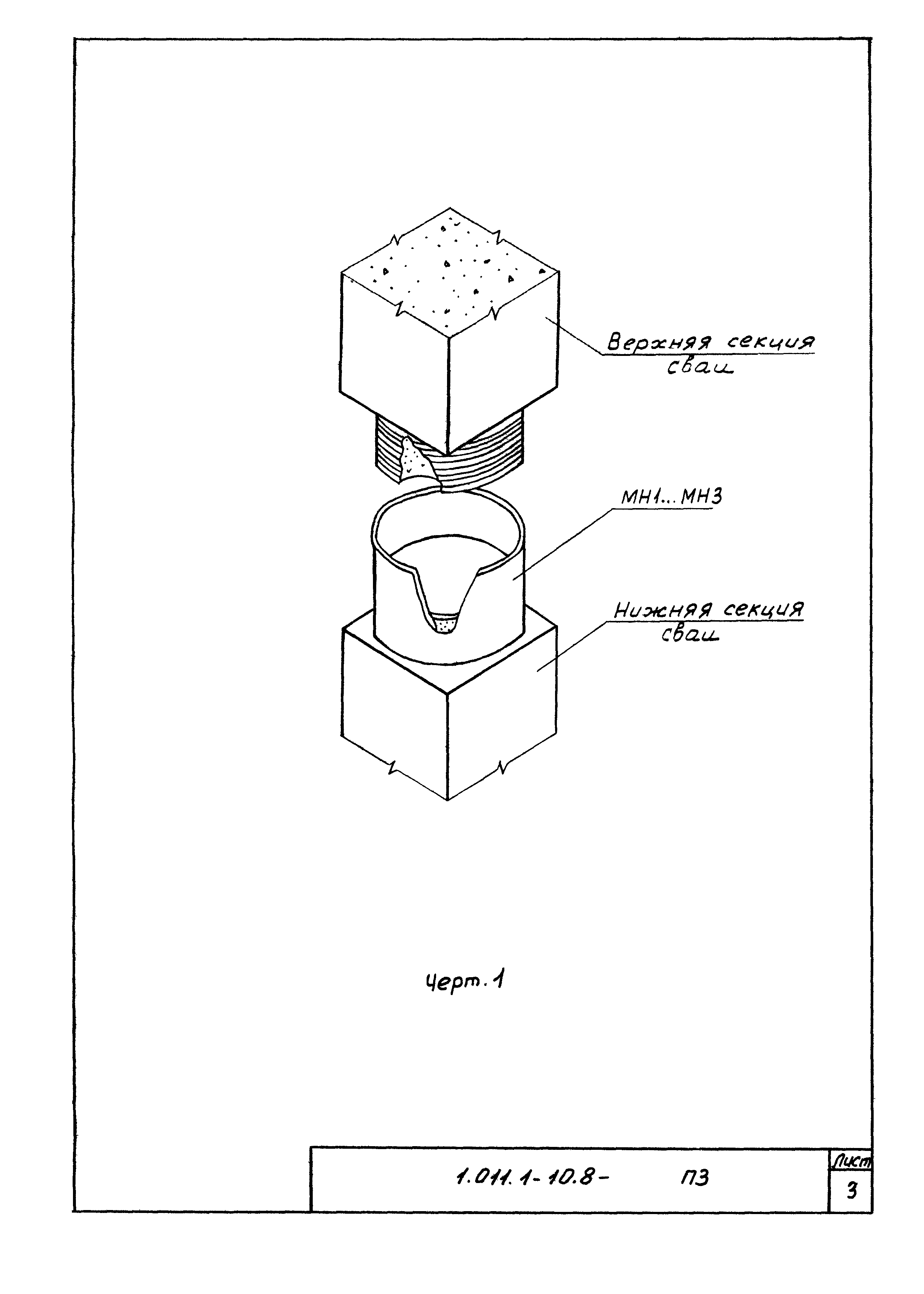

Область применения:	Настоящий выпуск содержит рабочие чертежи забивных железобетонных составных свай сплошного квадратного сечения с ненапрягаемой арматурой со стаканным и сварным стыками, предназначенных для свайных фундаментов зданий и сооружений

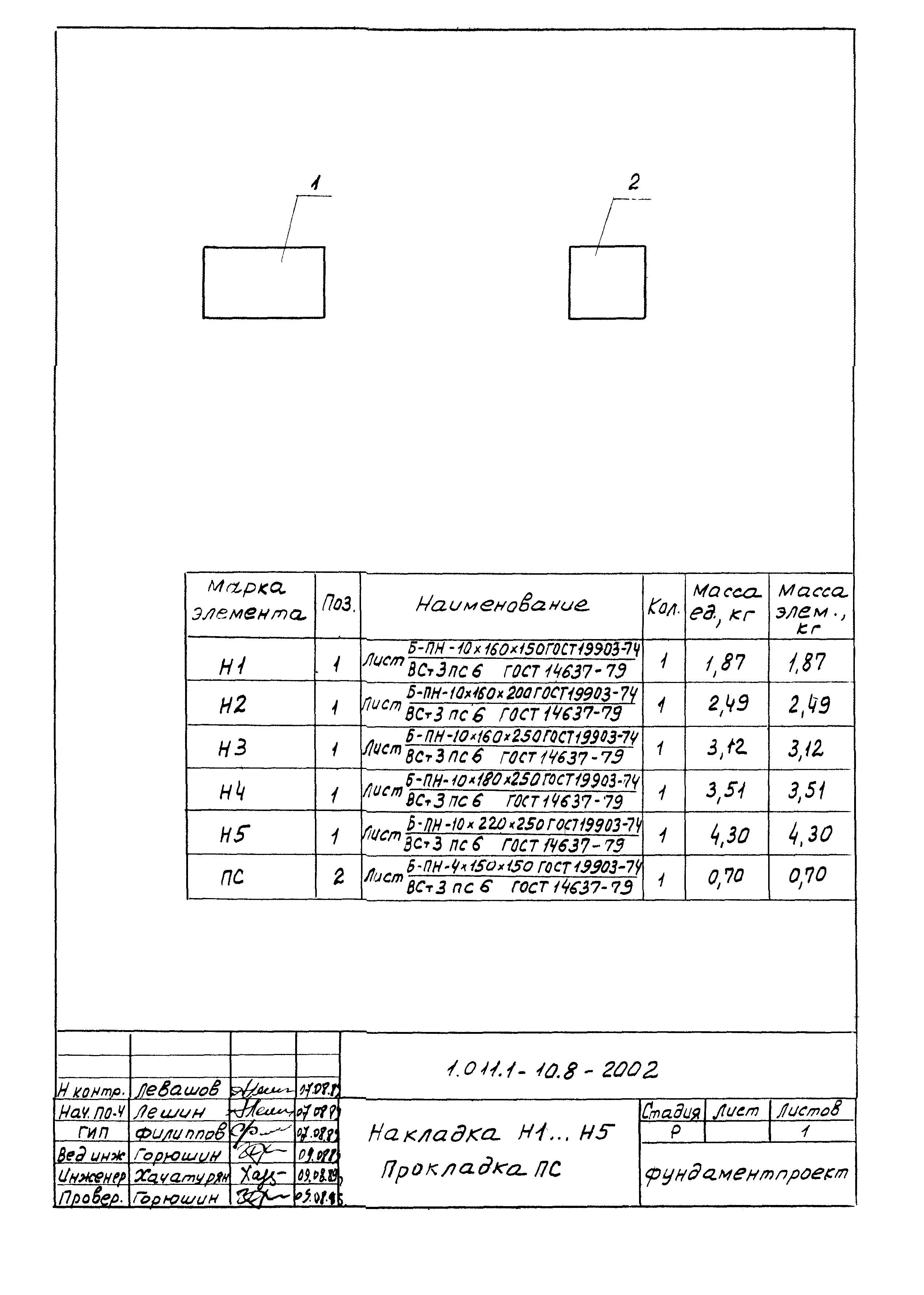

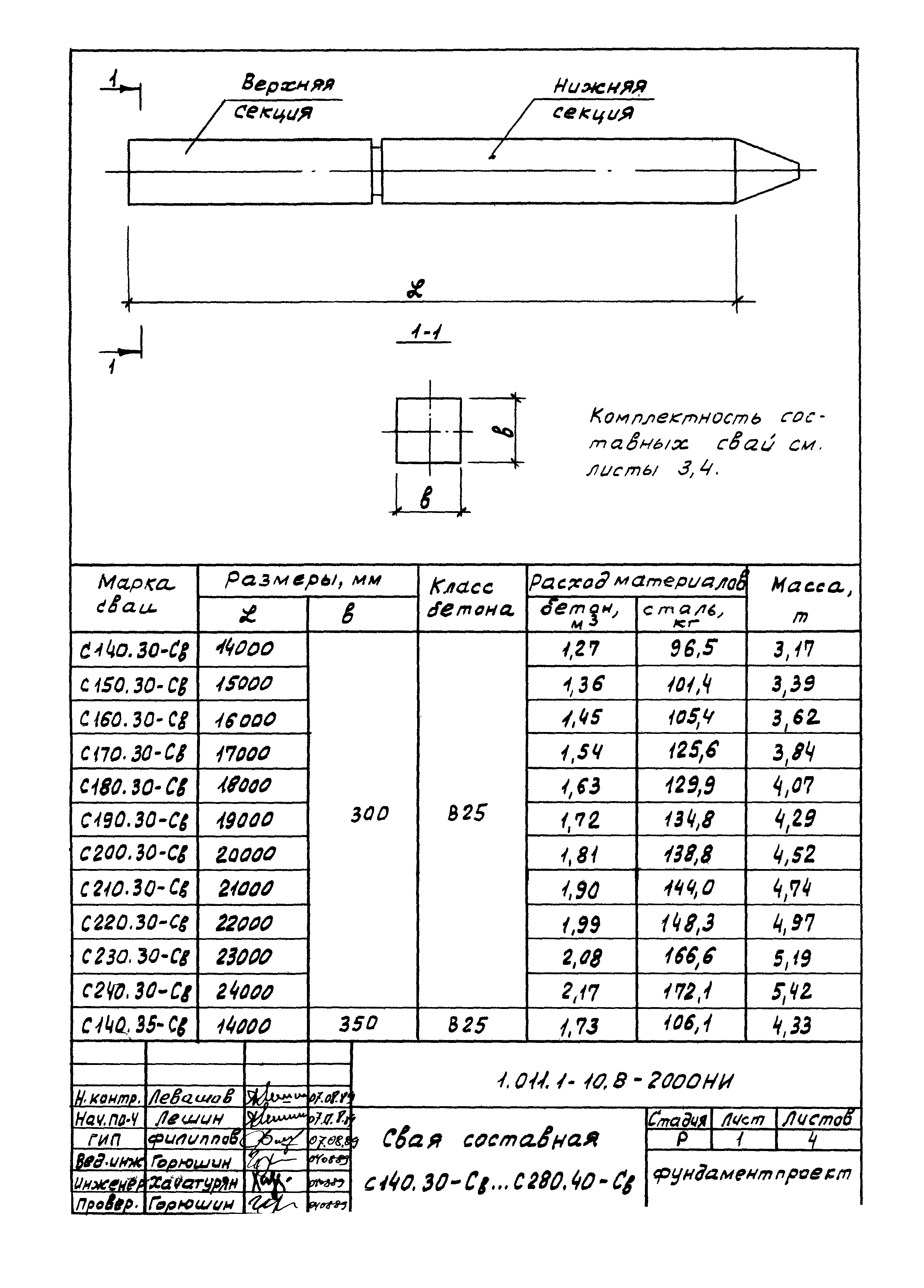

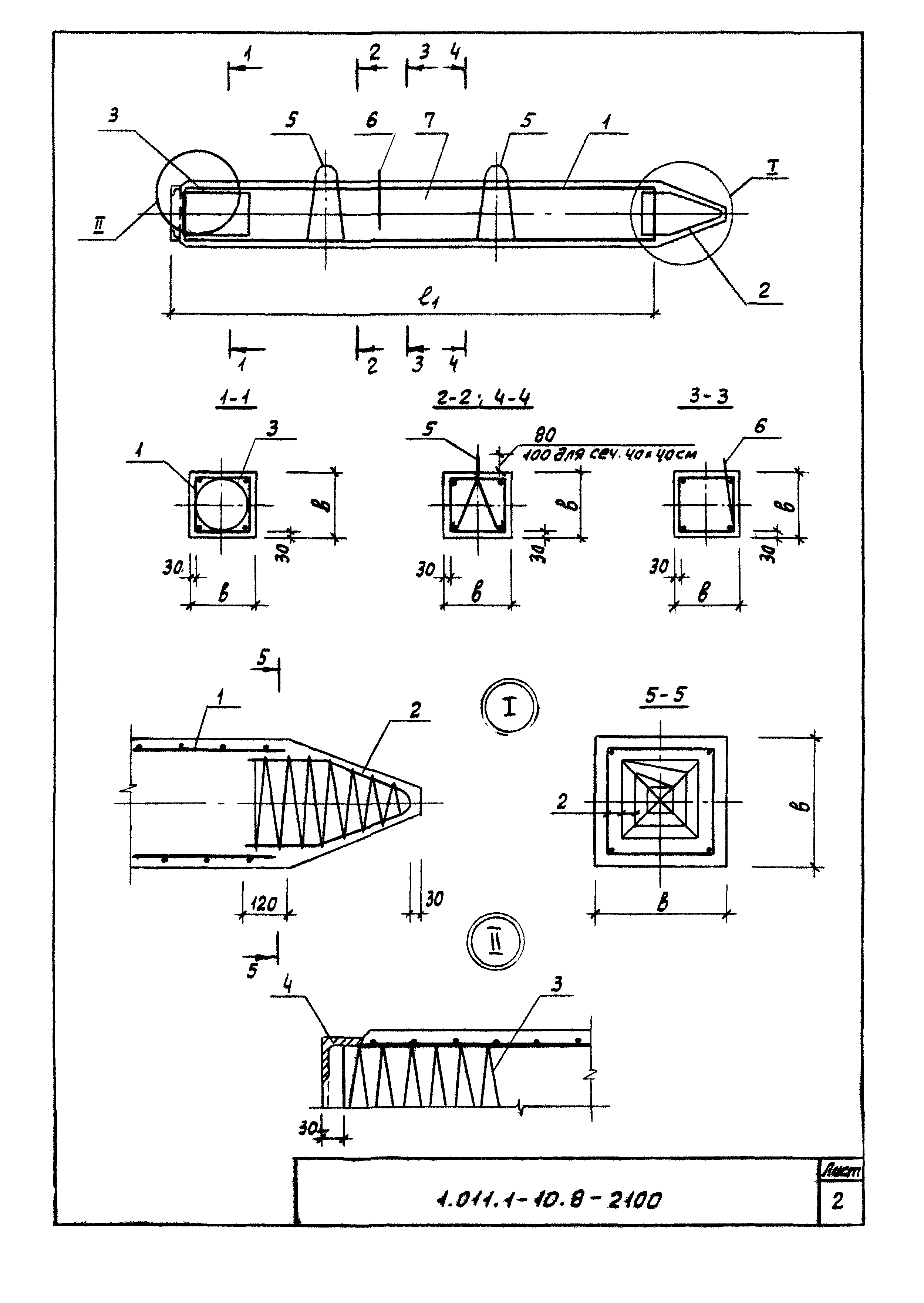

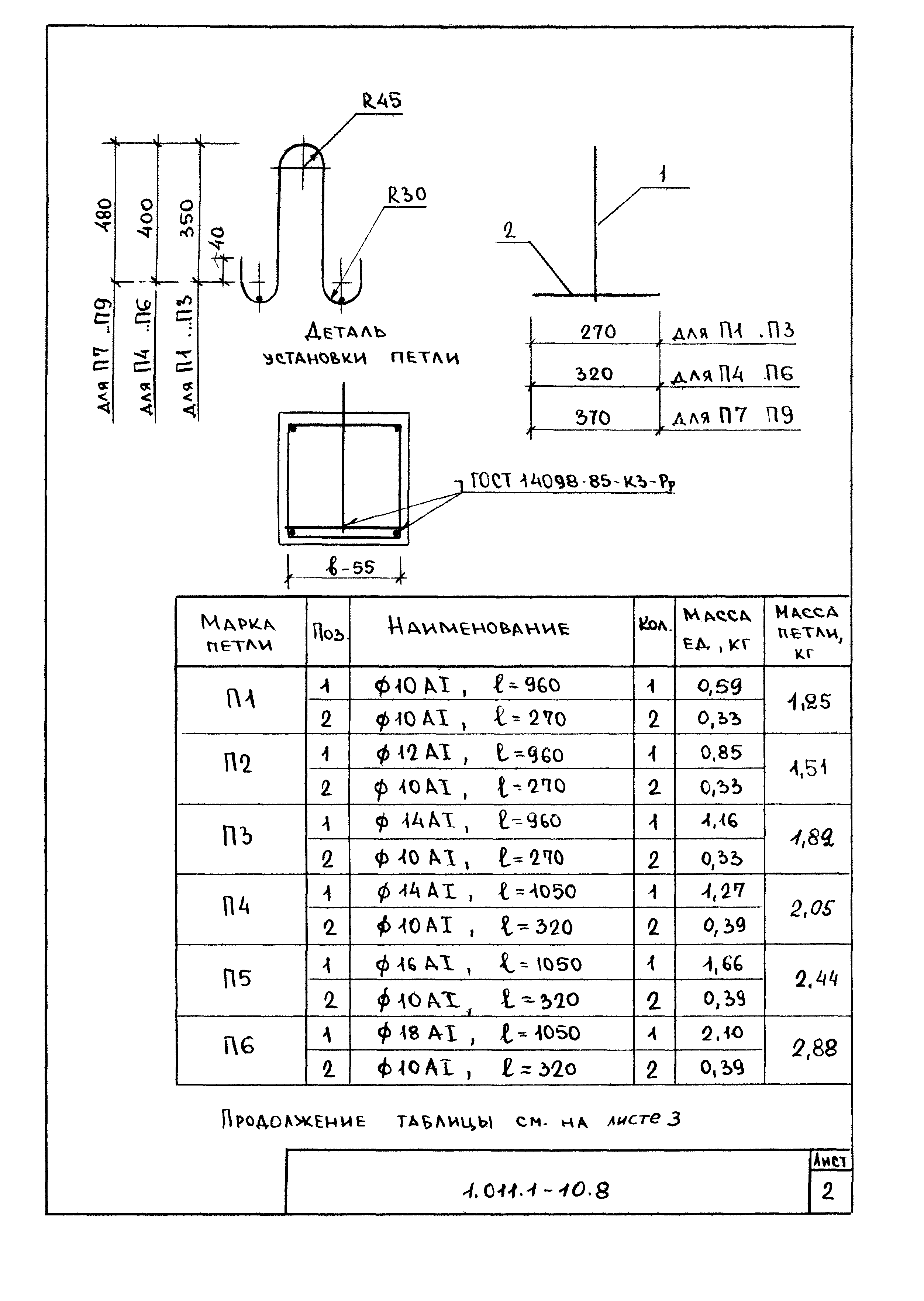

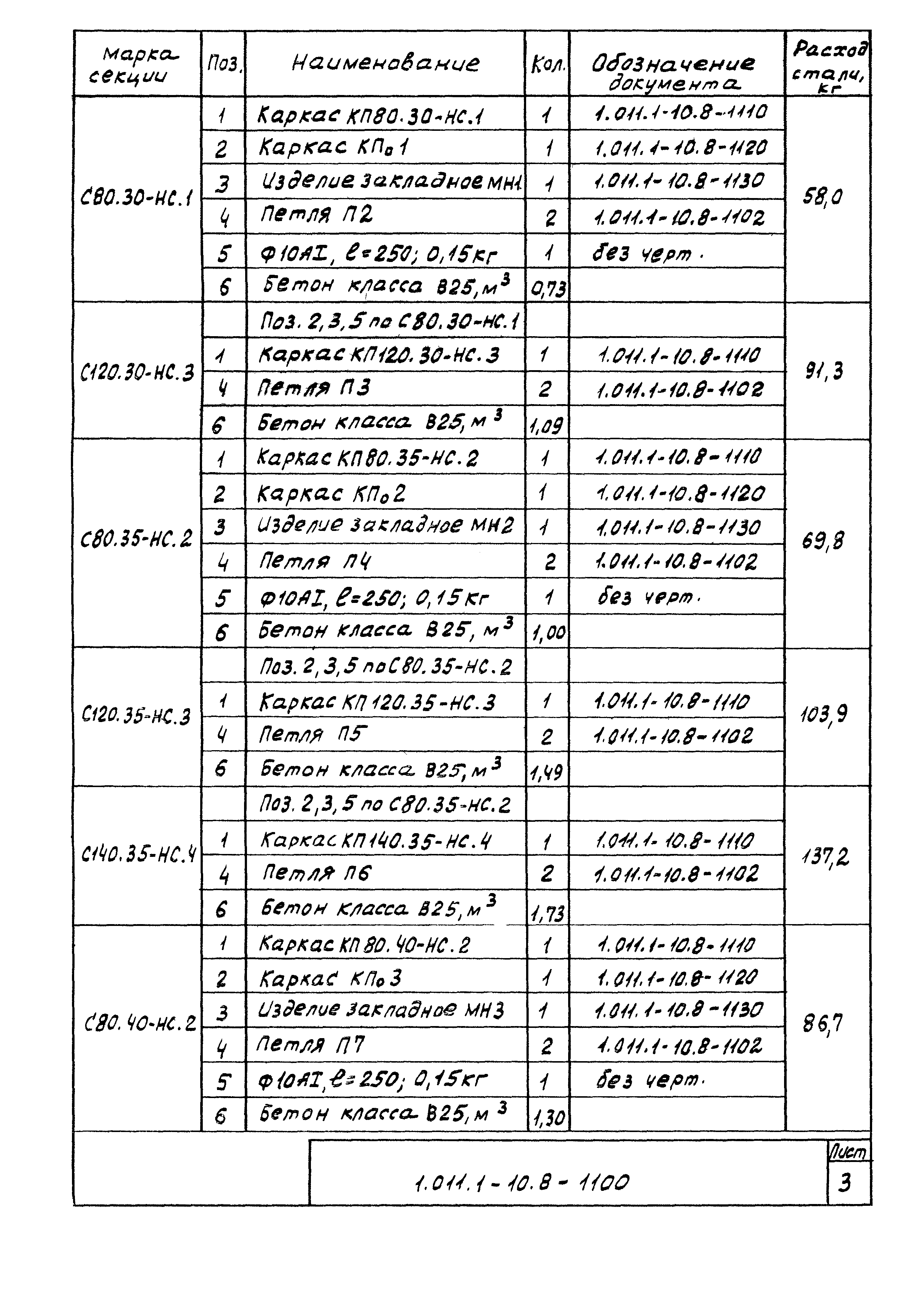

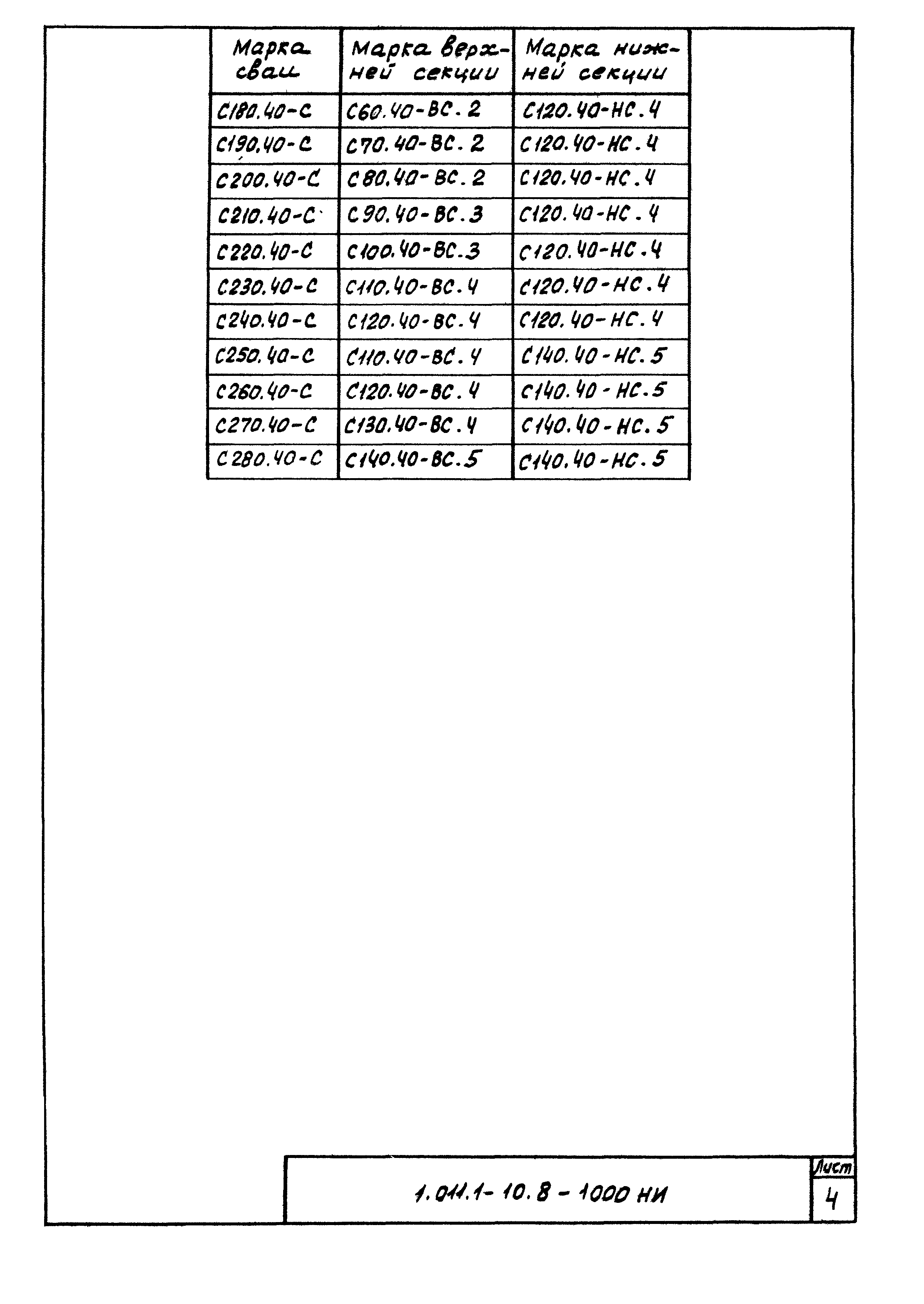

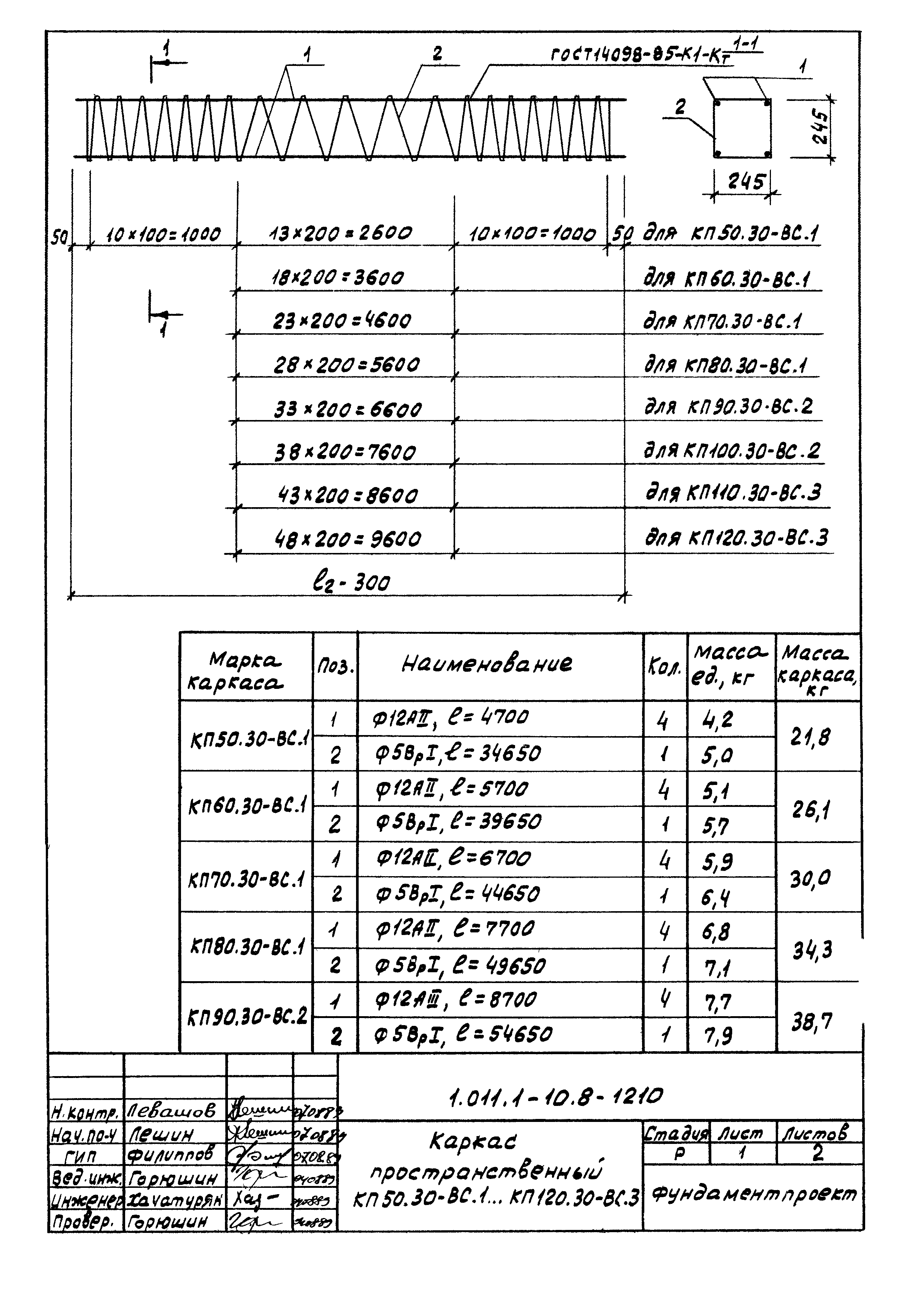

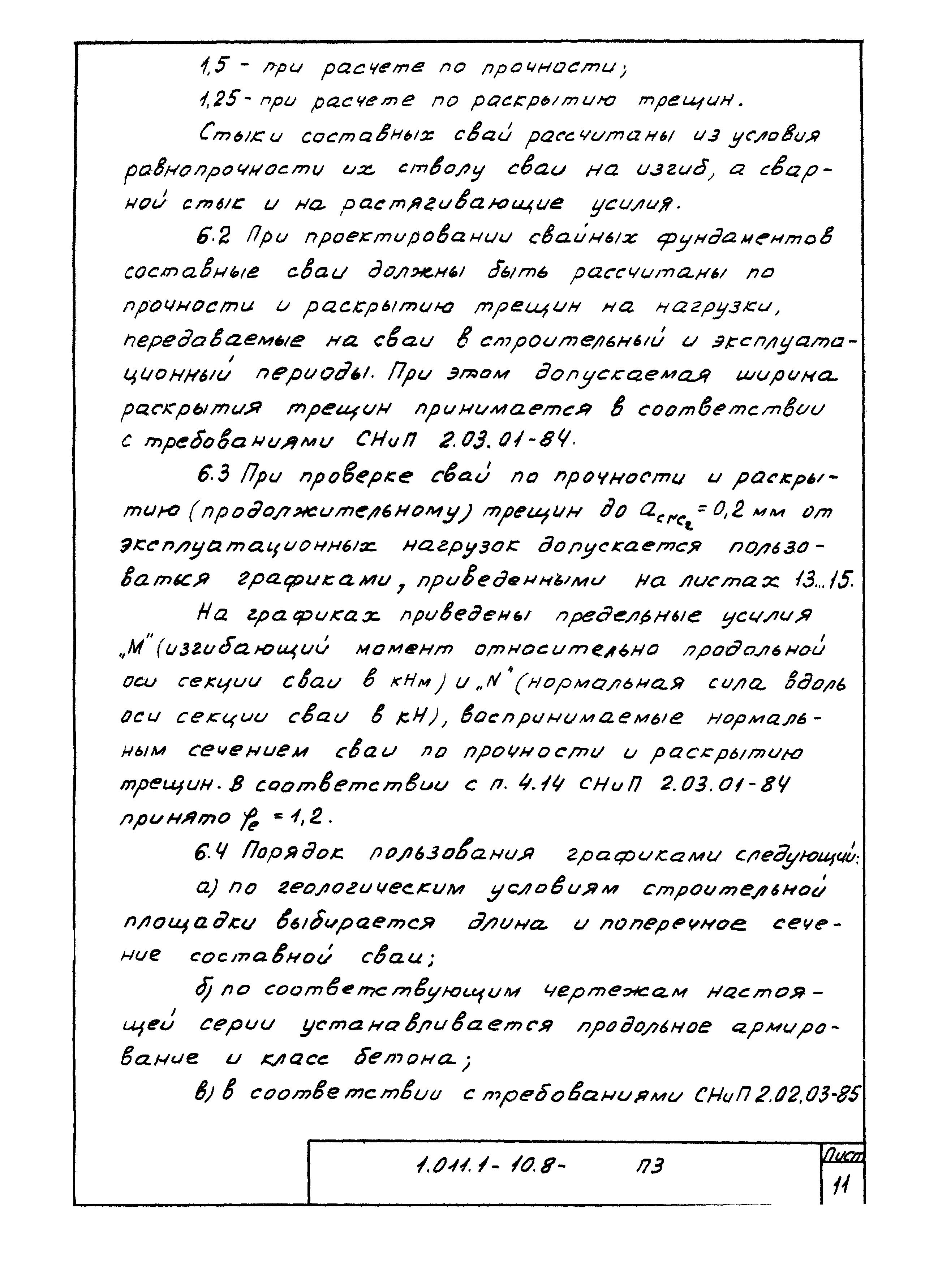

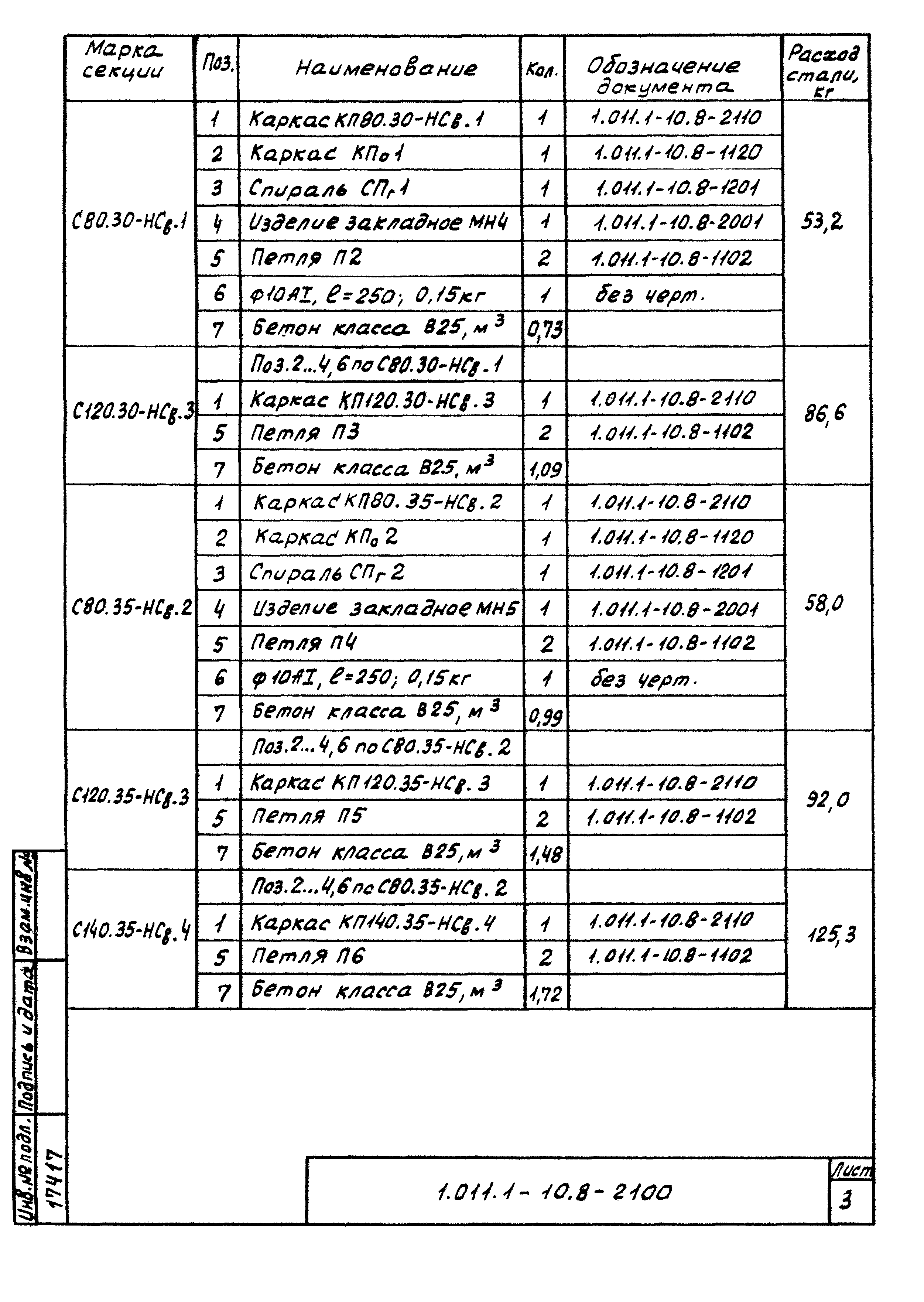

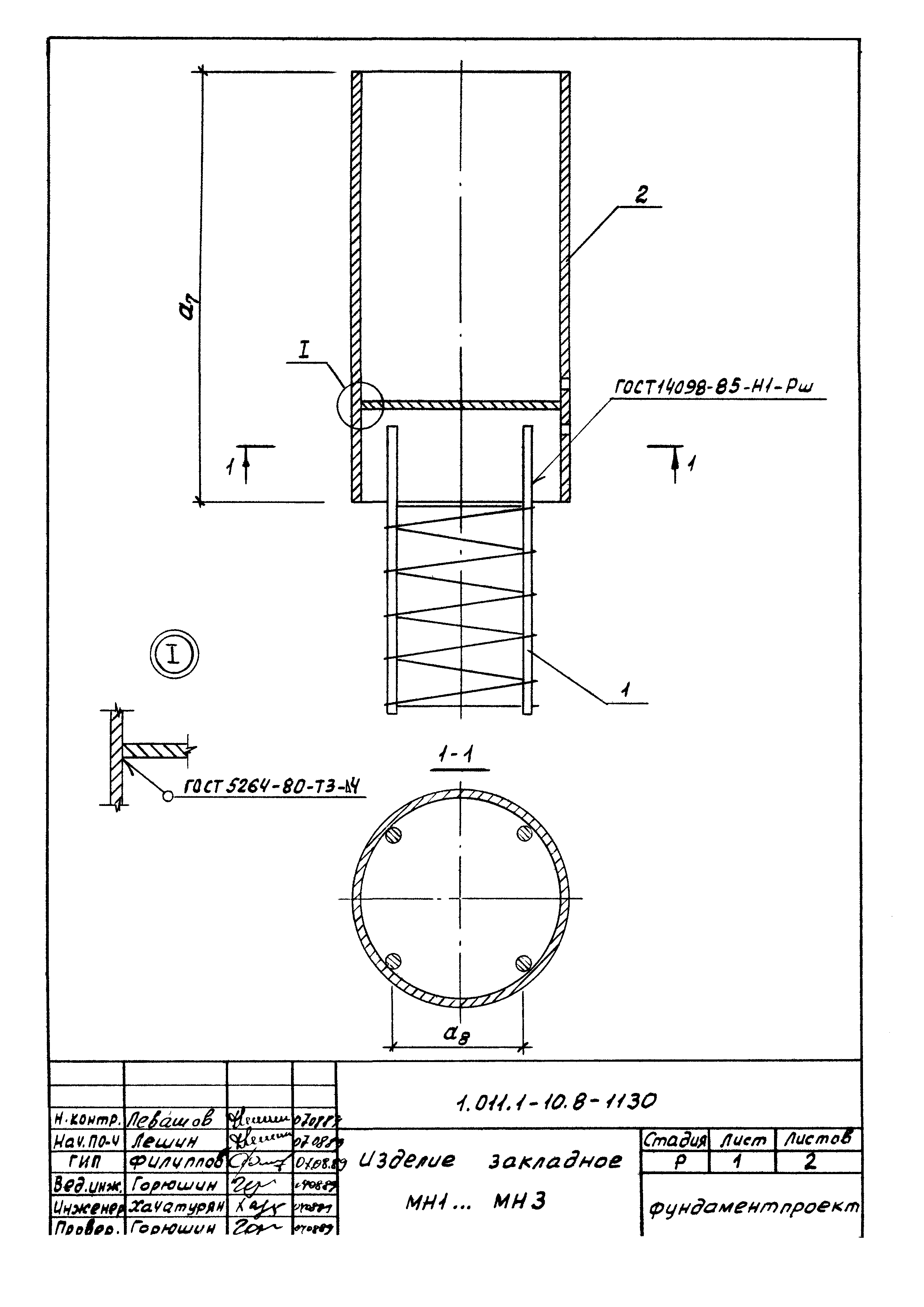

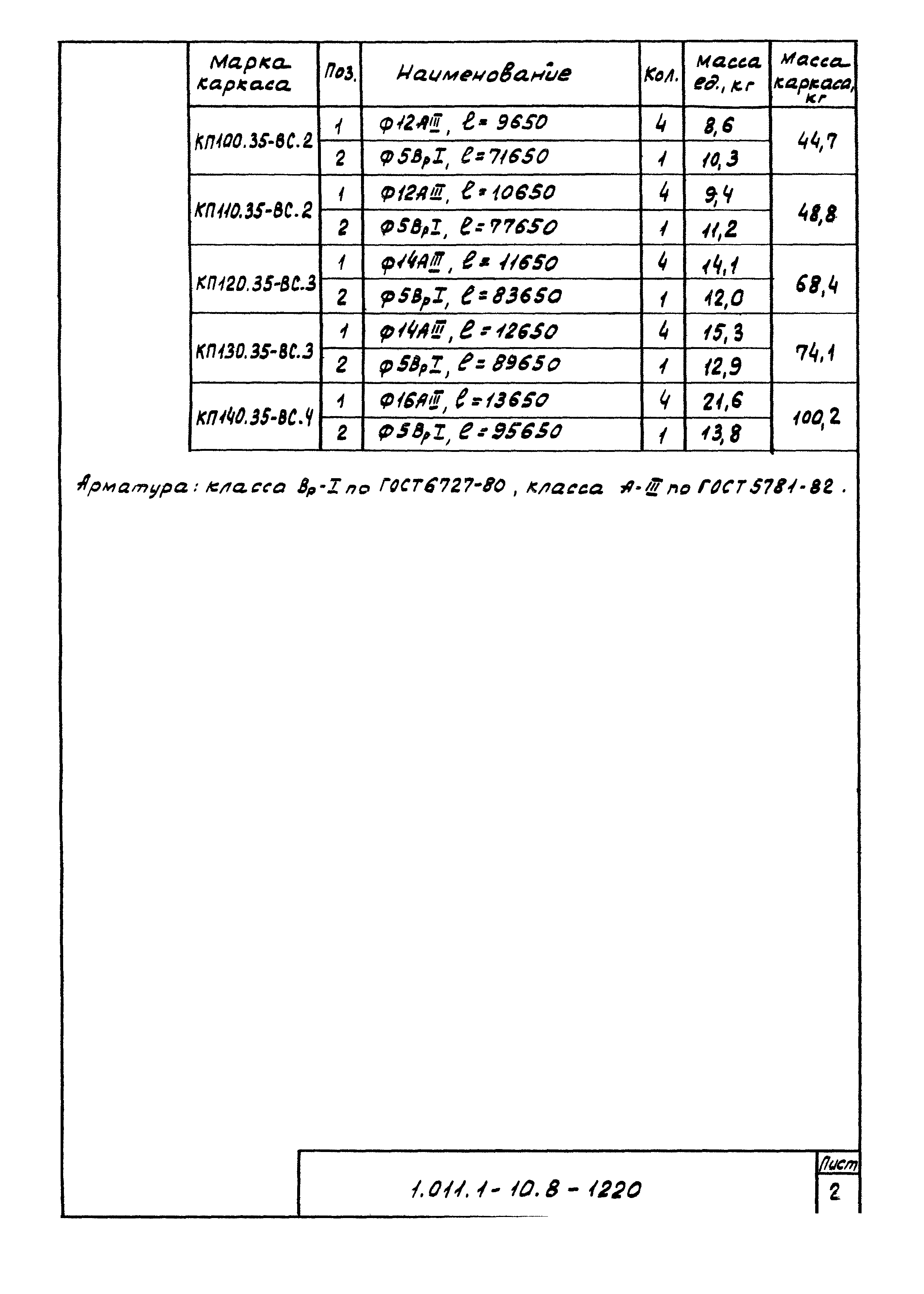

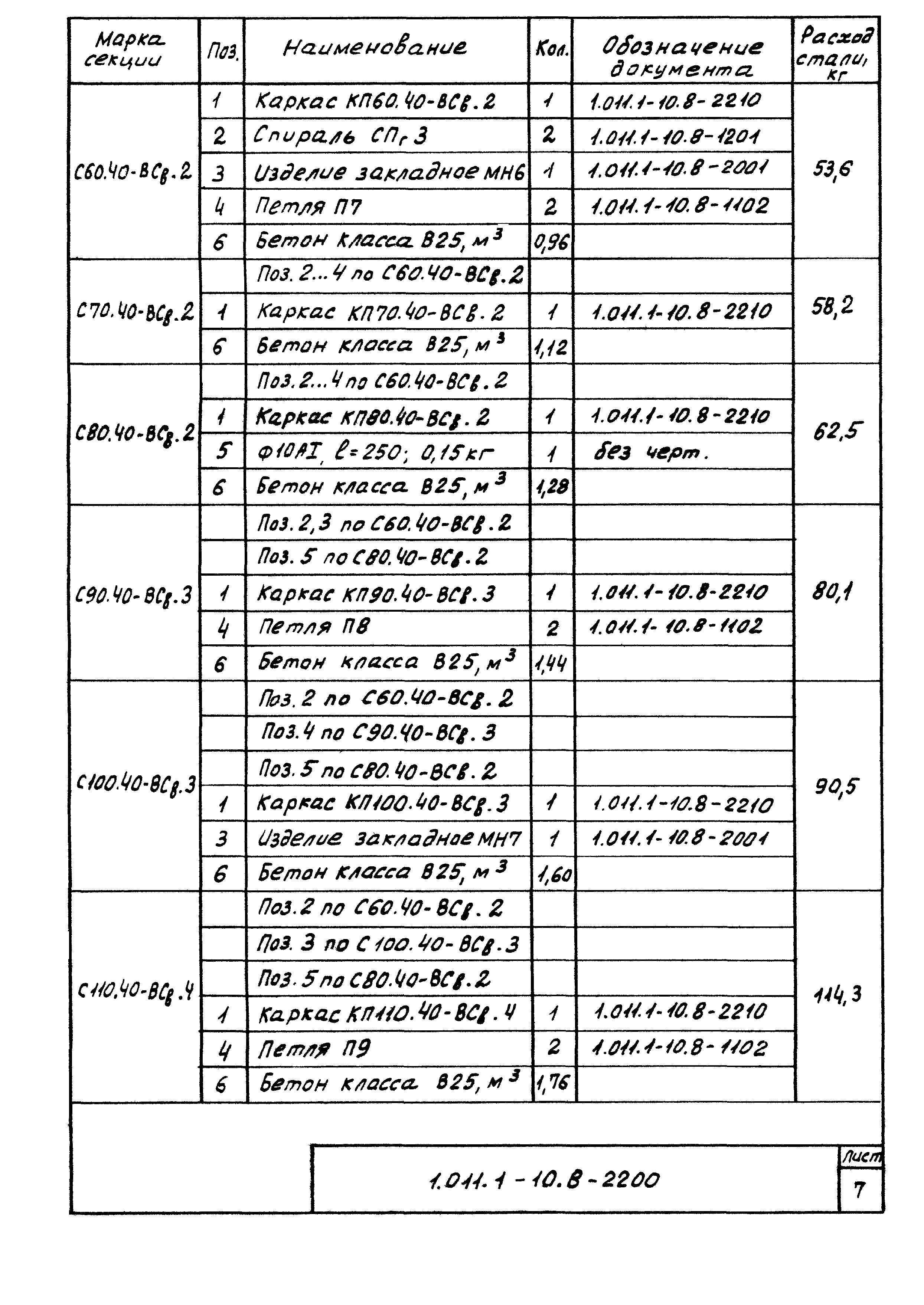

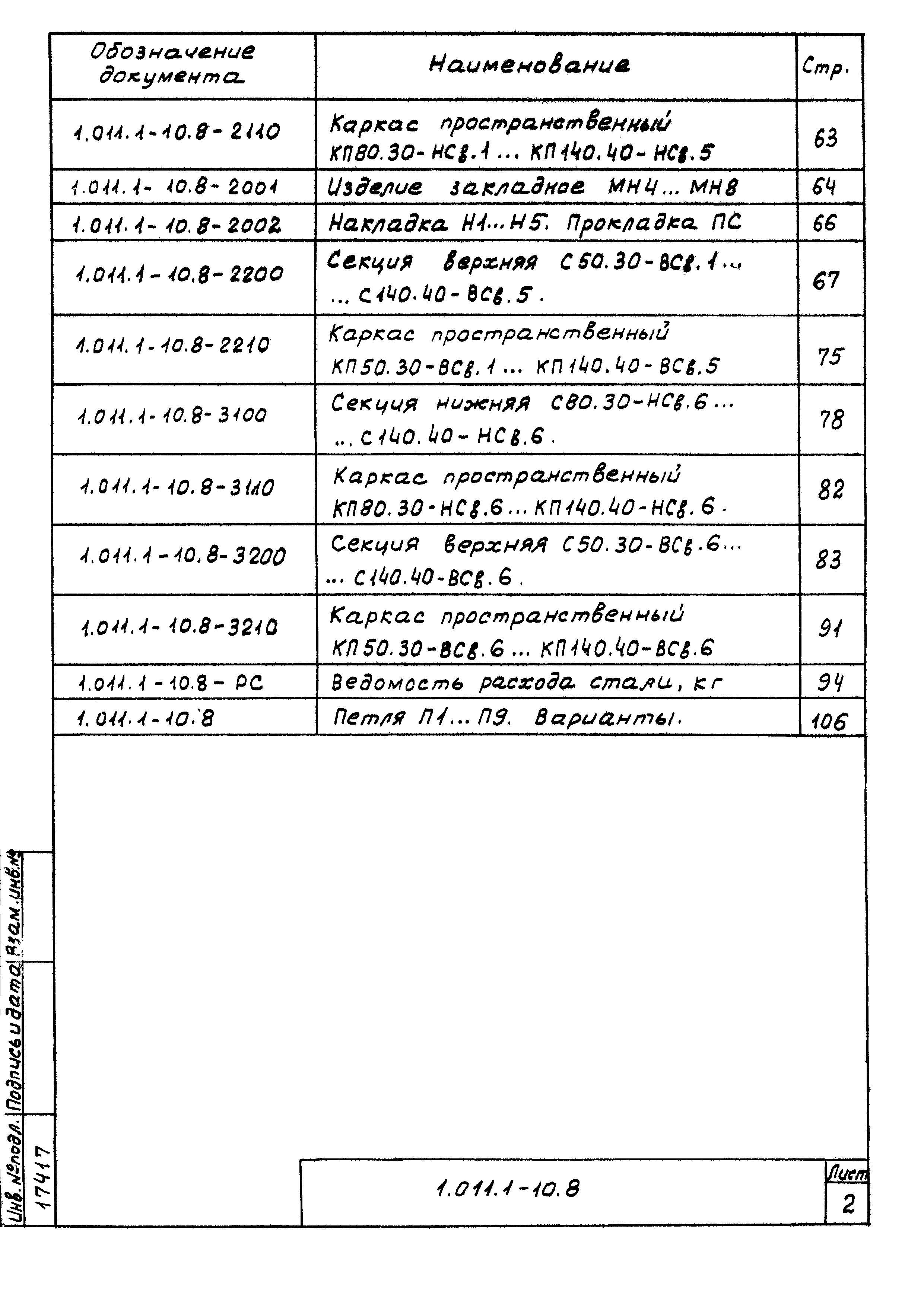

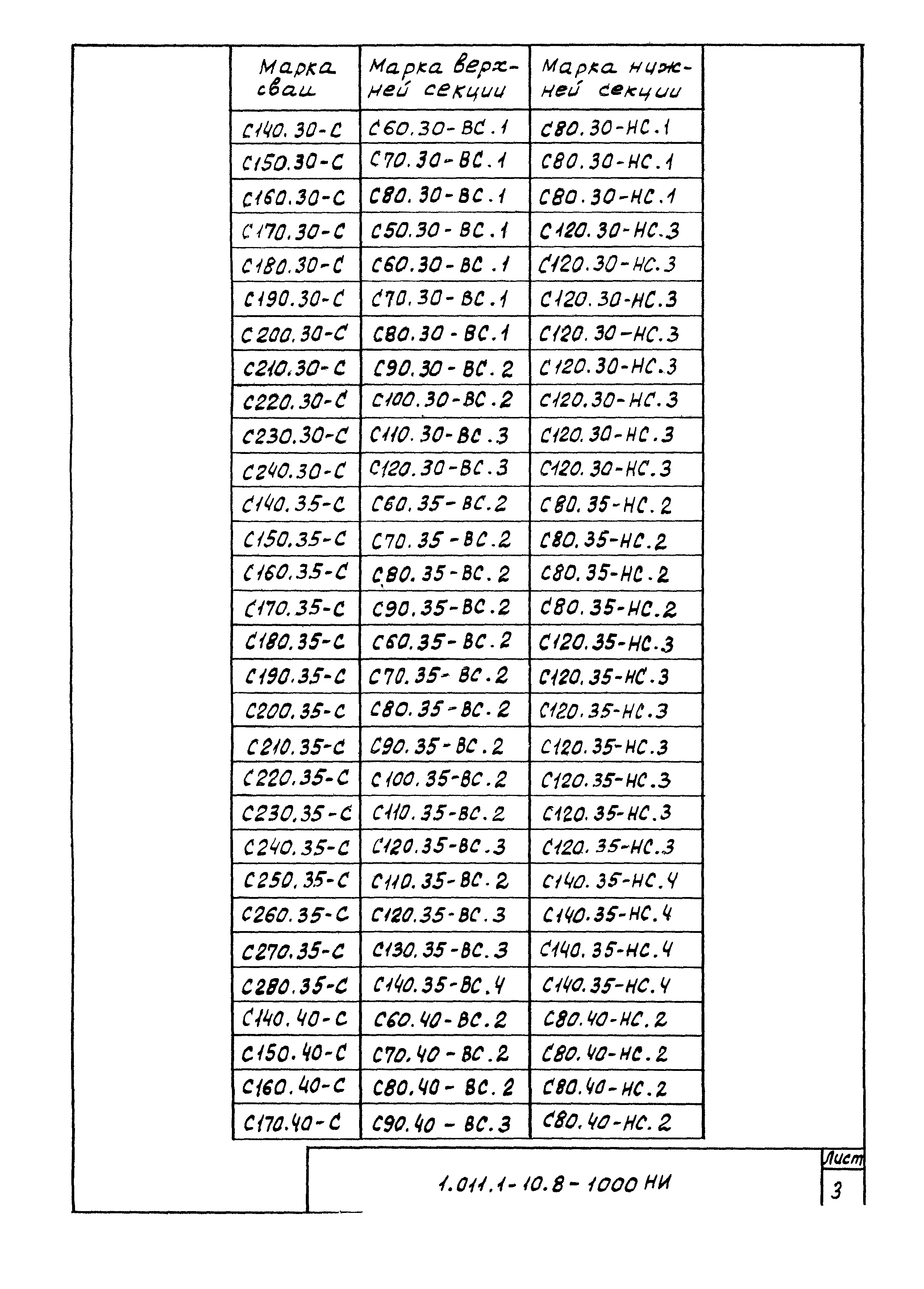

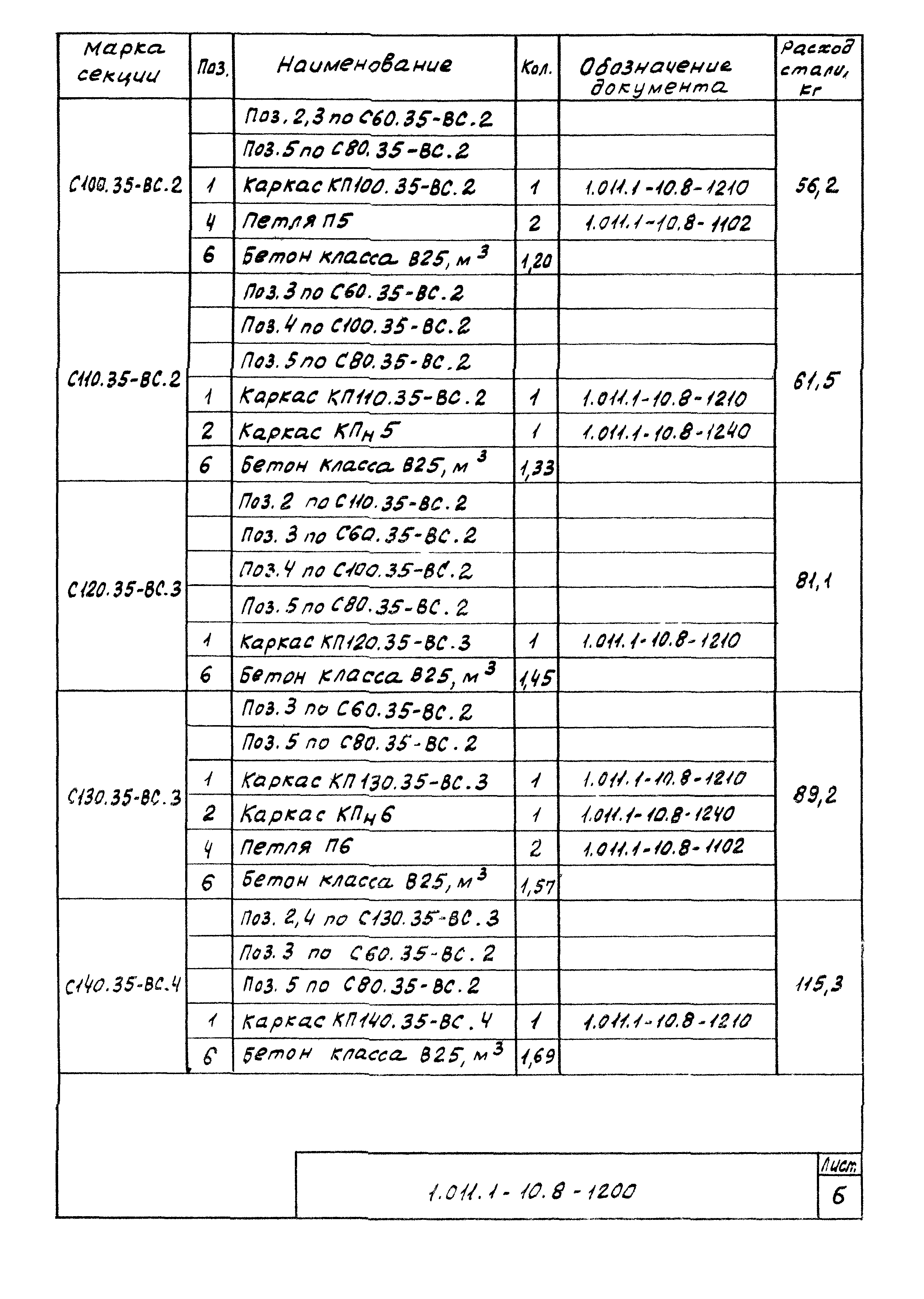

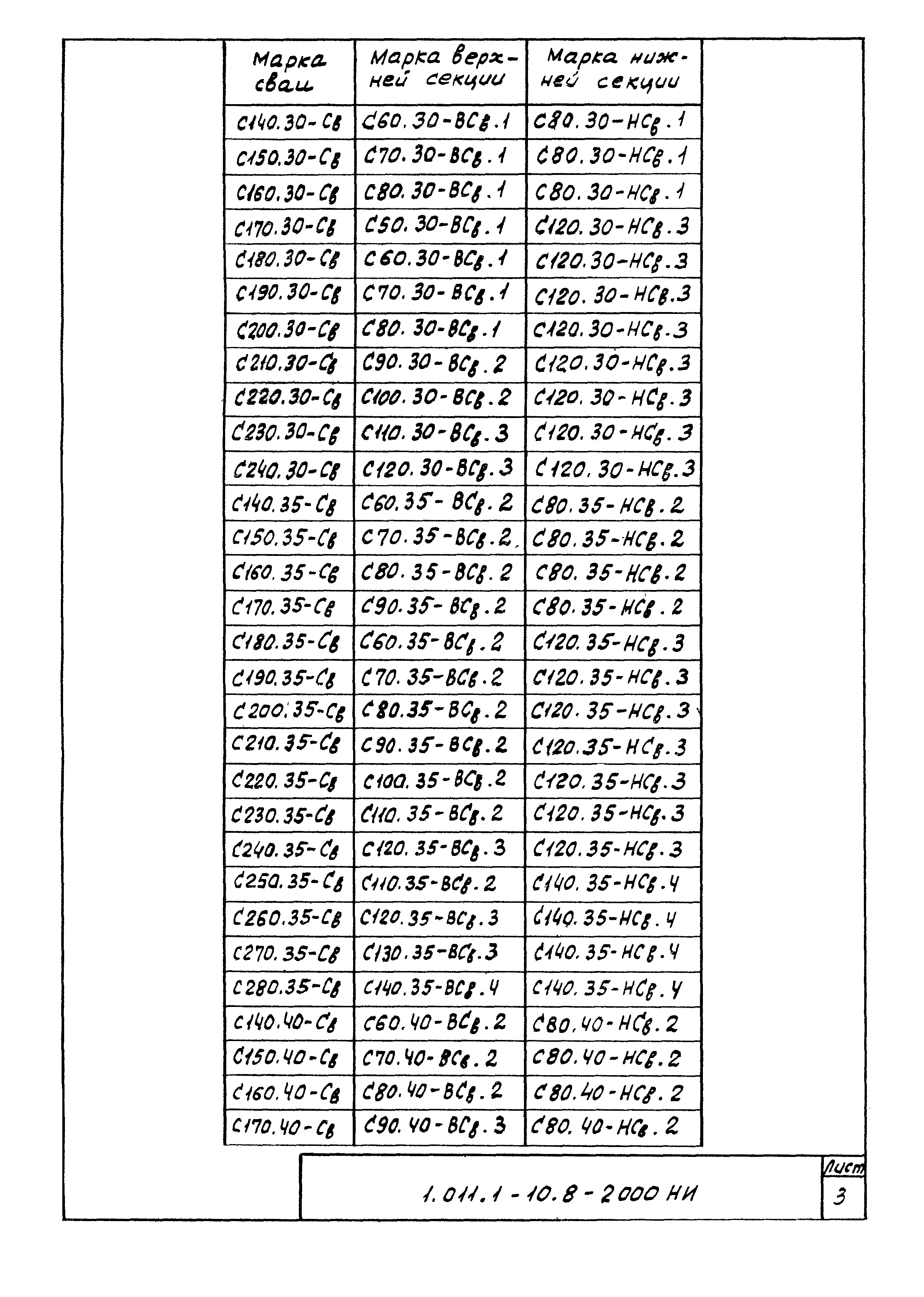

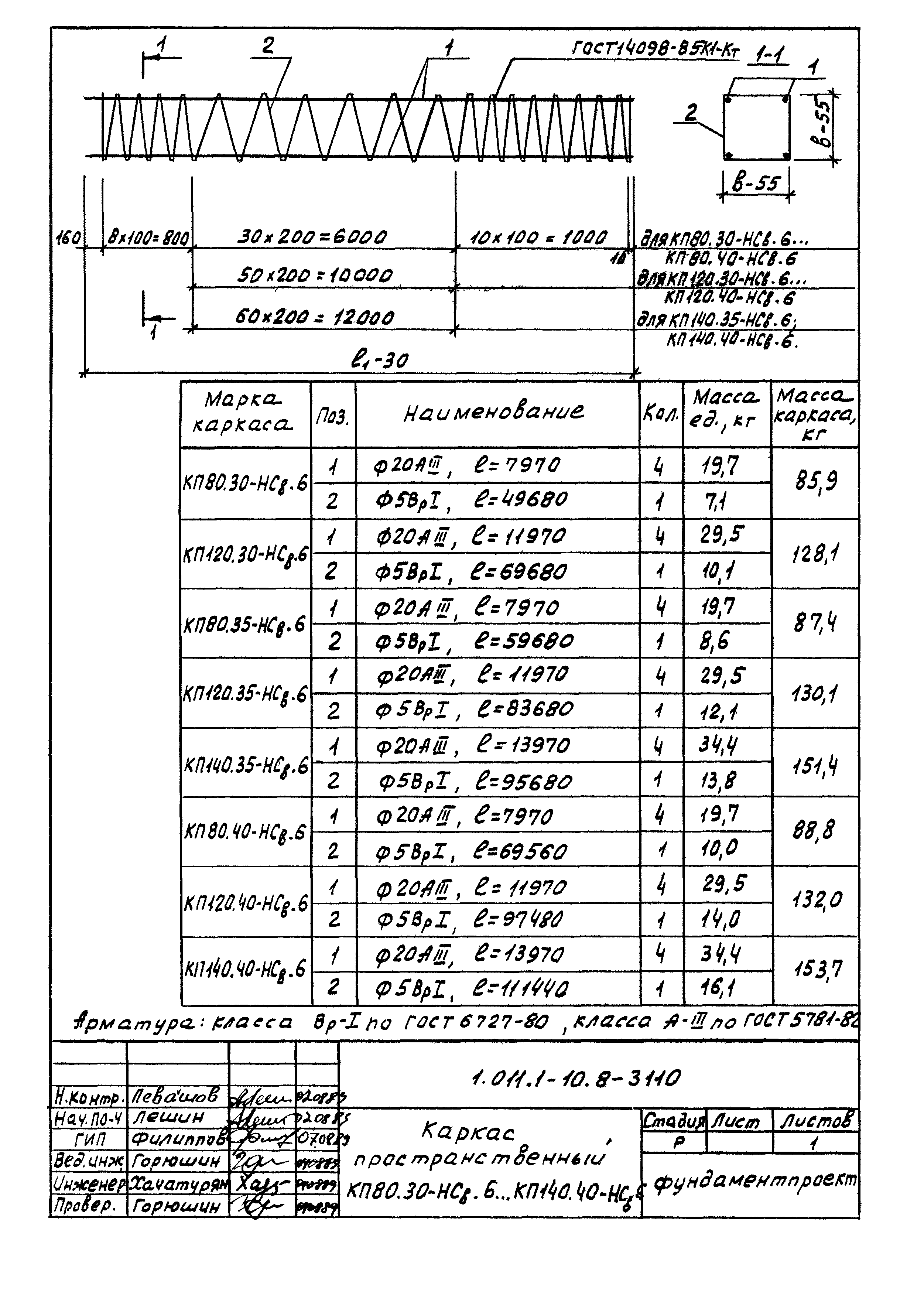

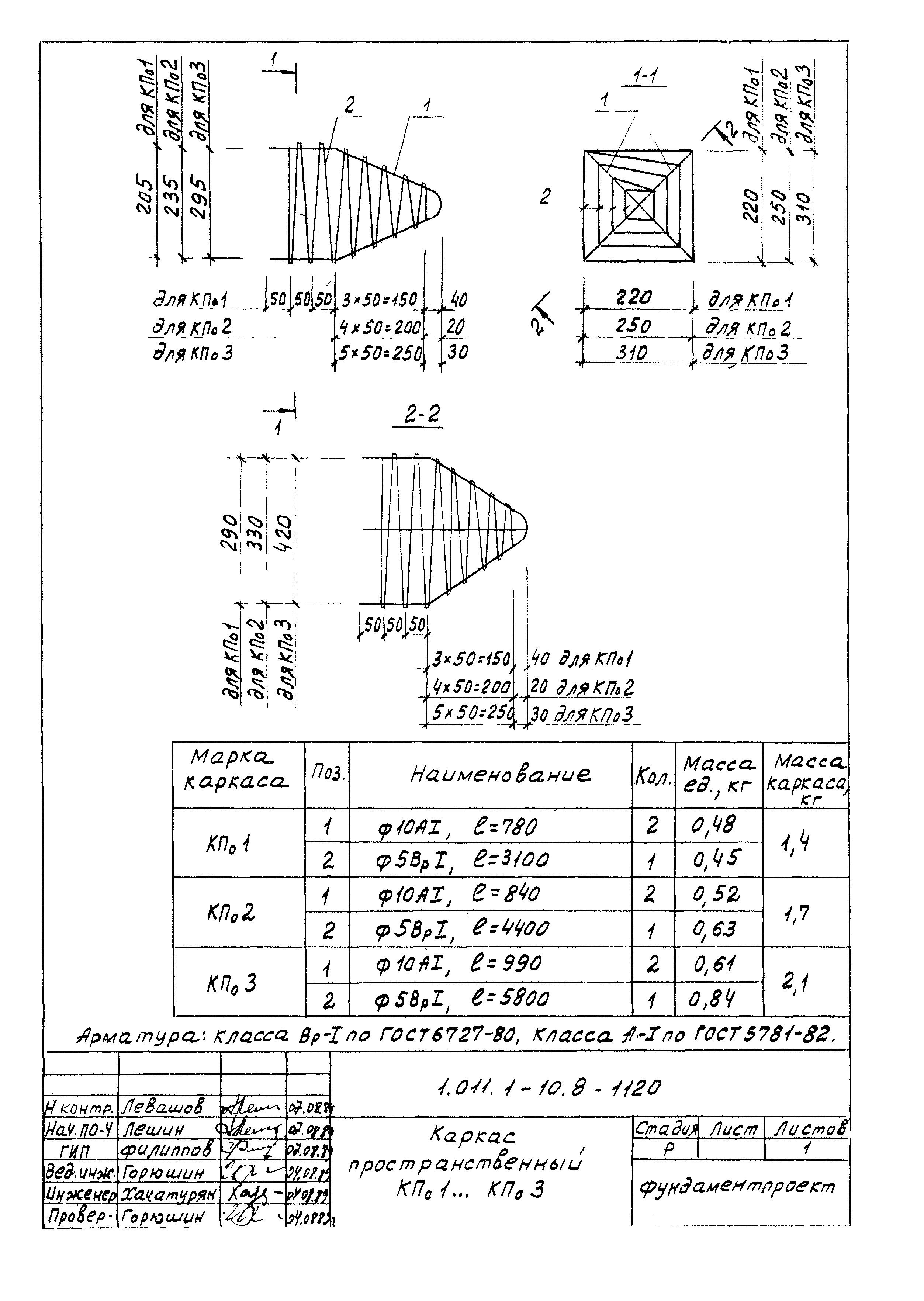

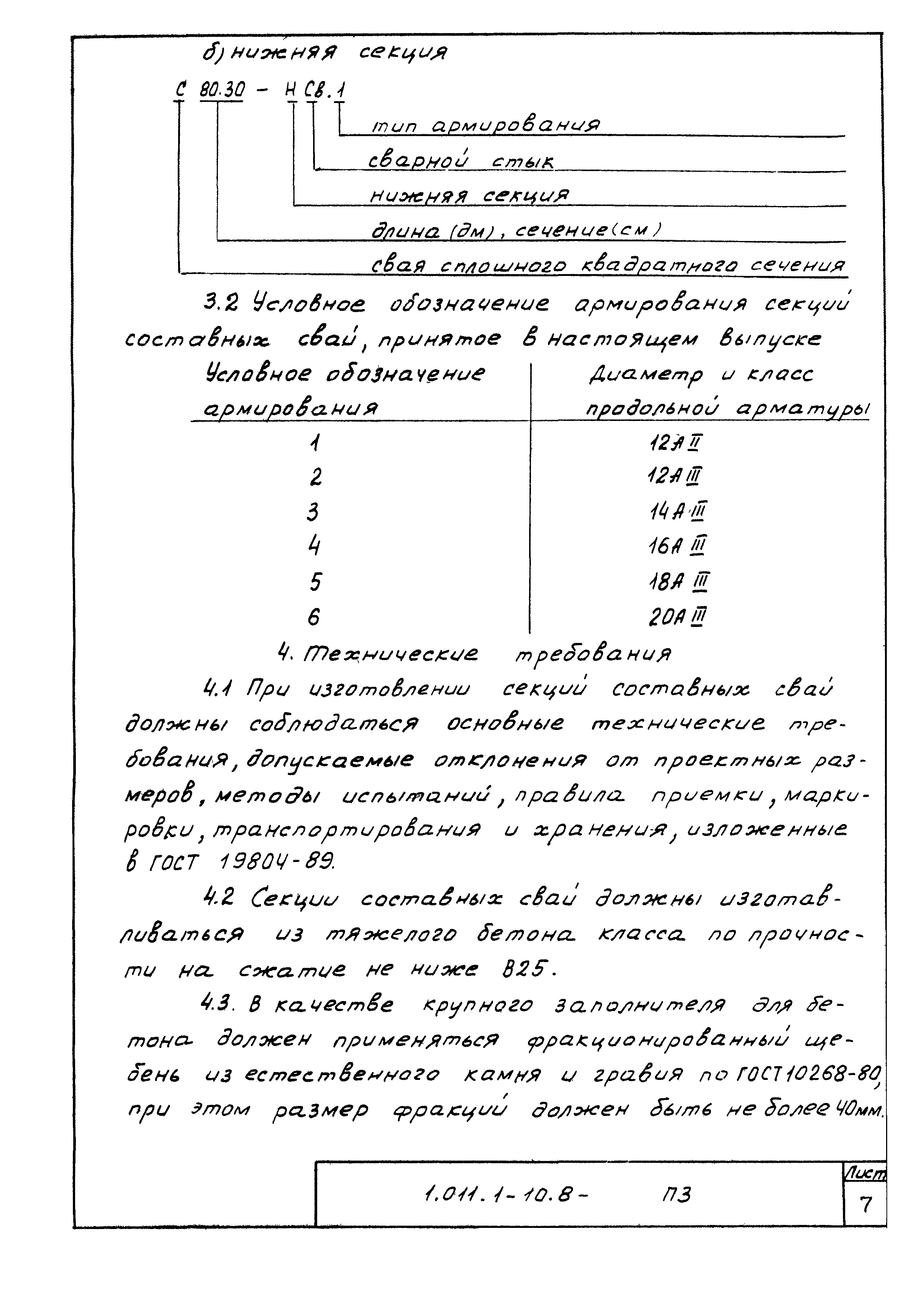

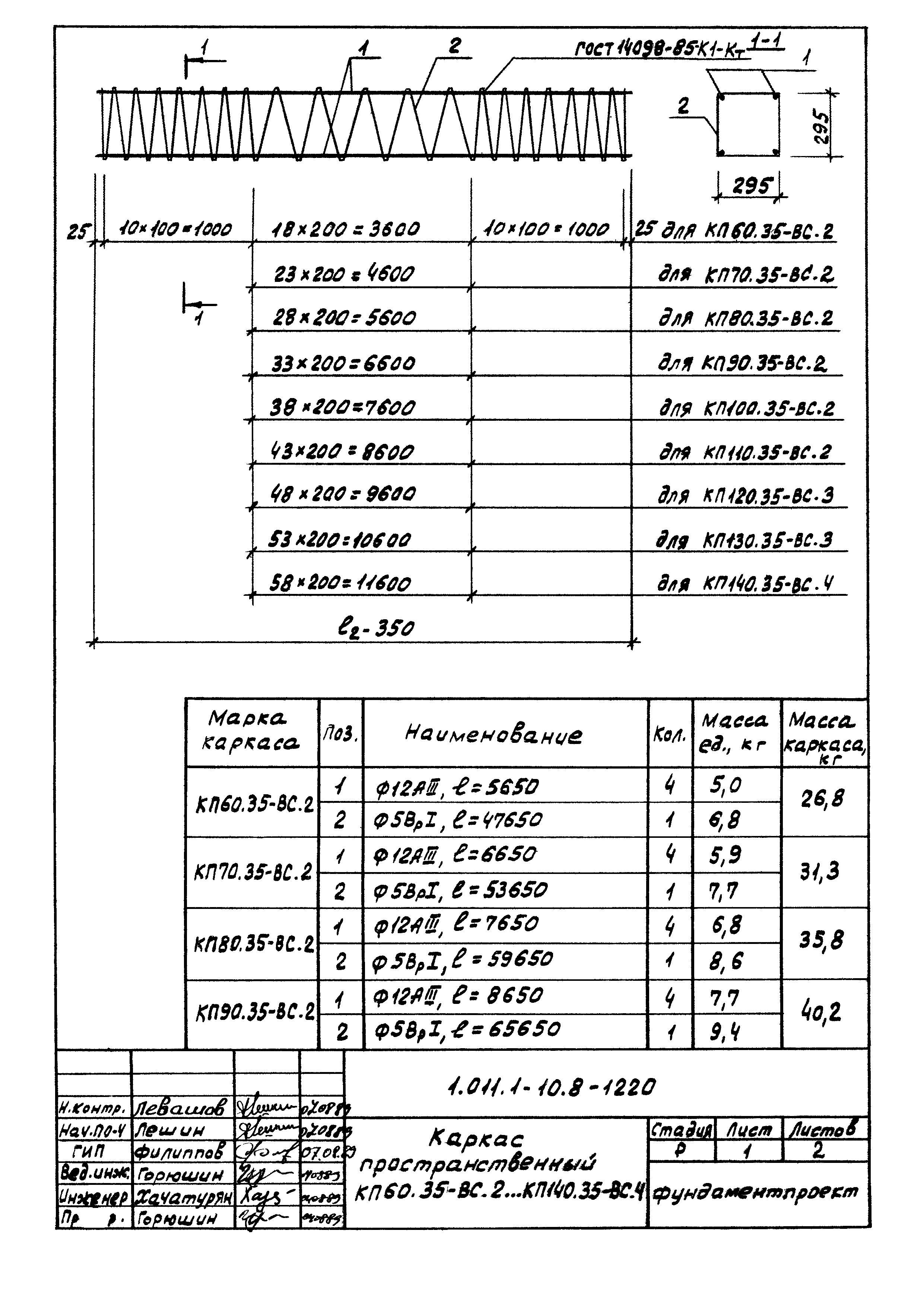

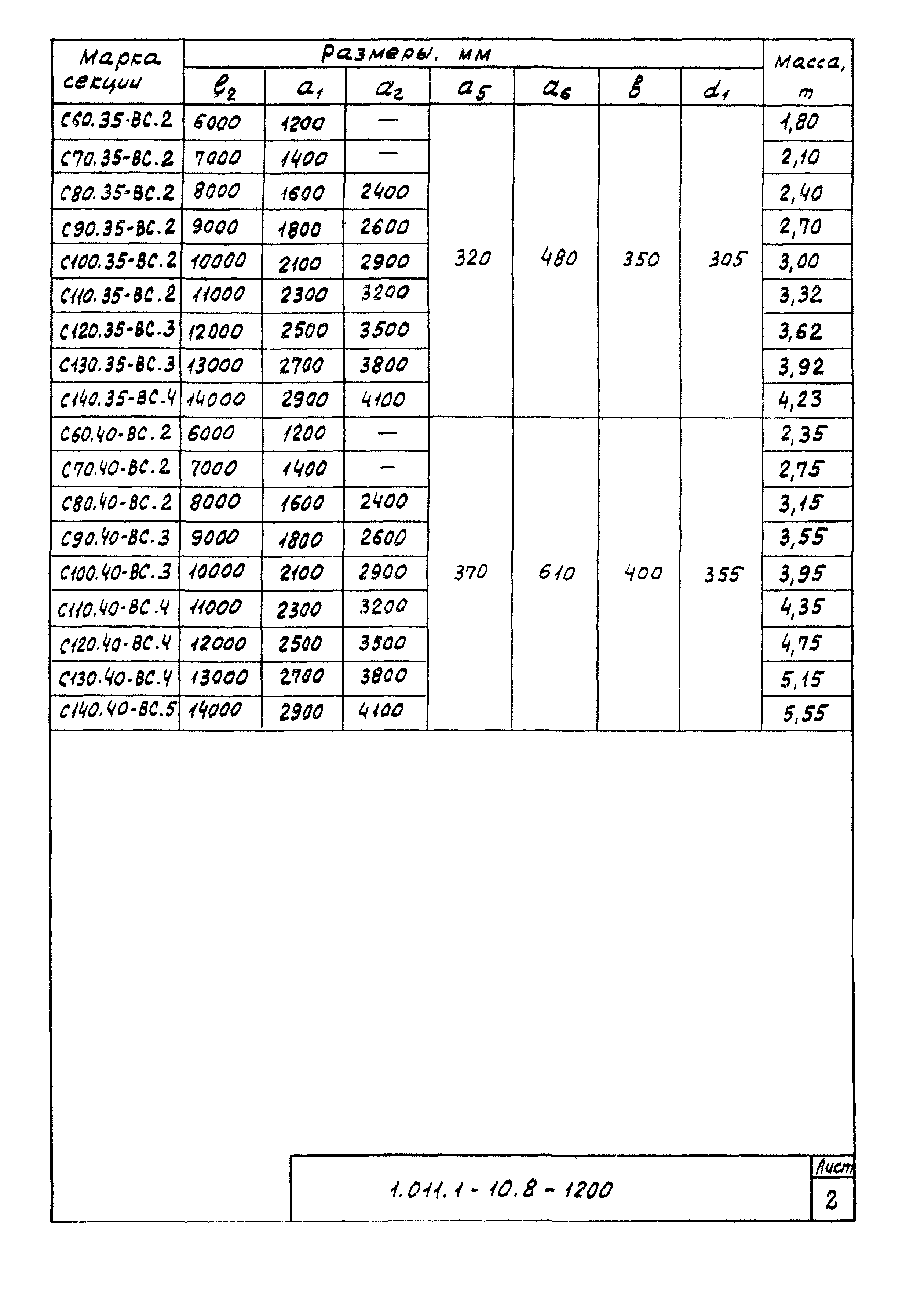

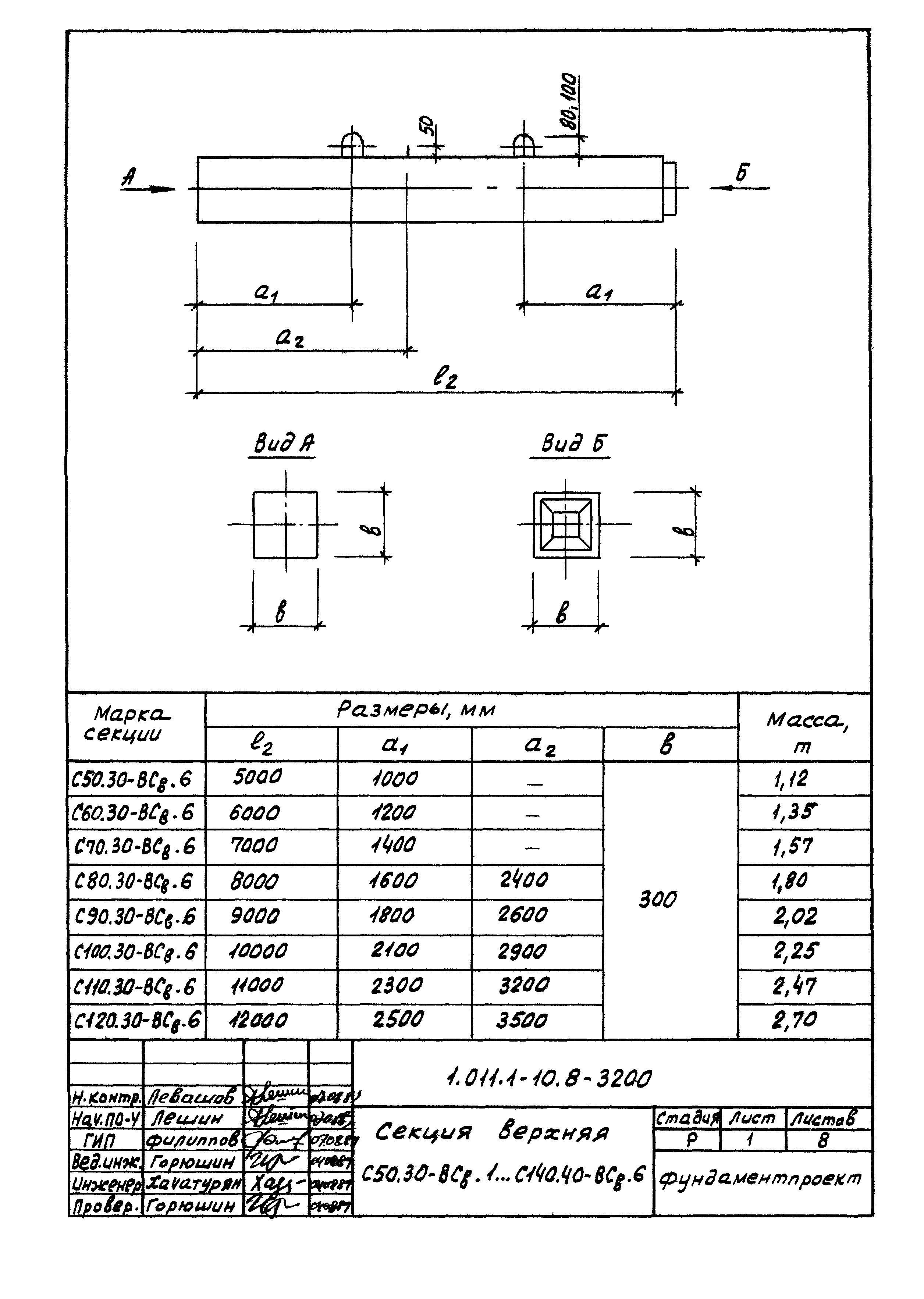

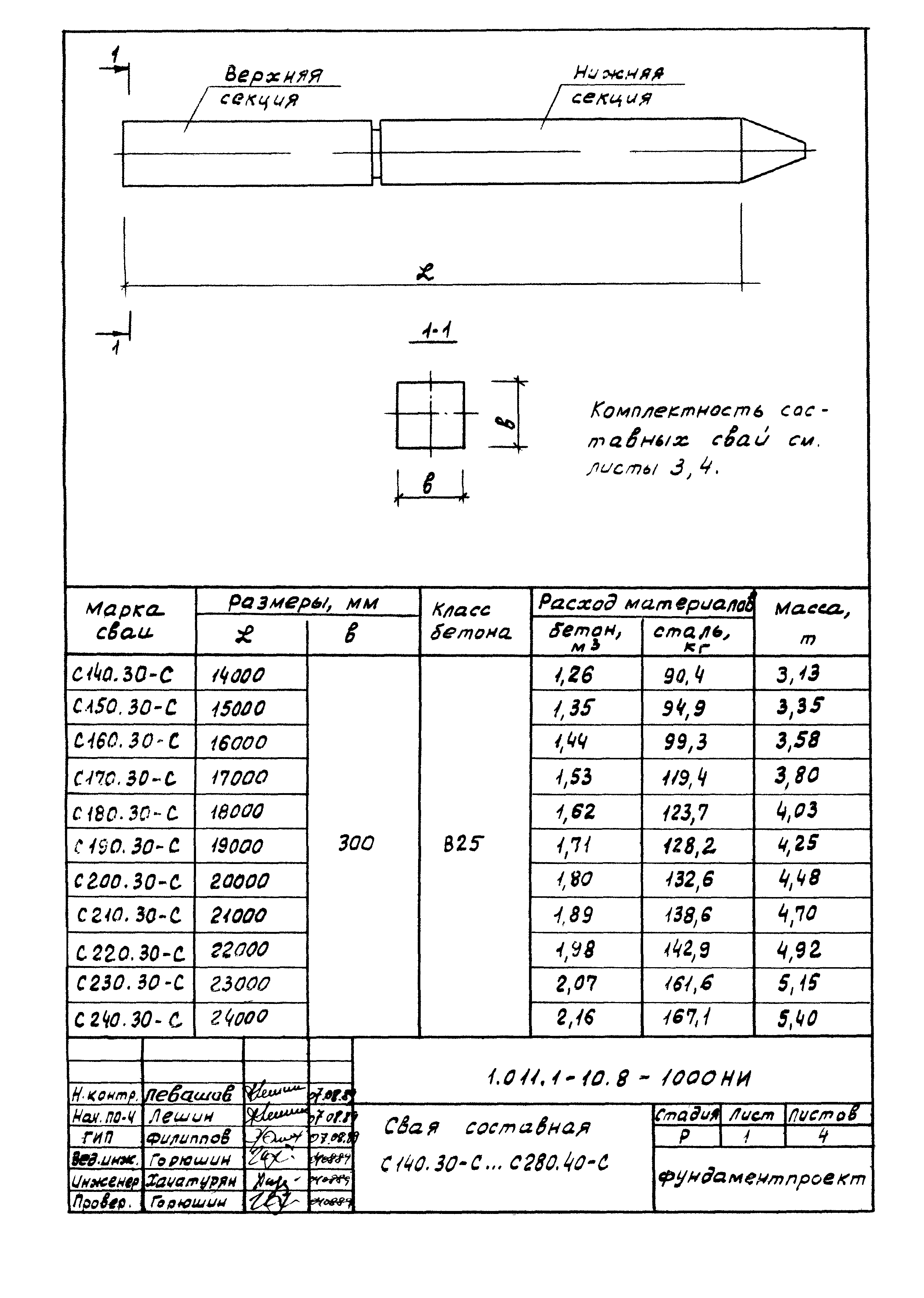

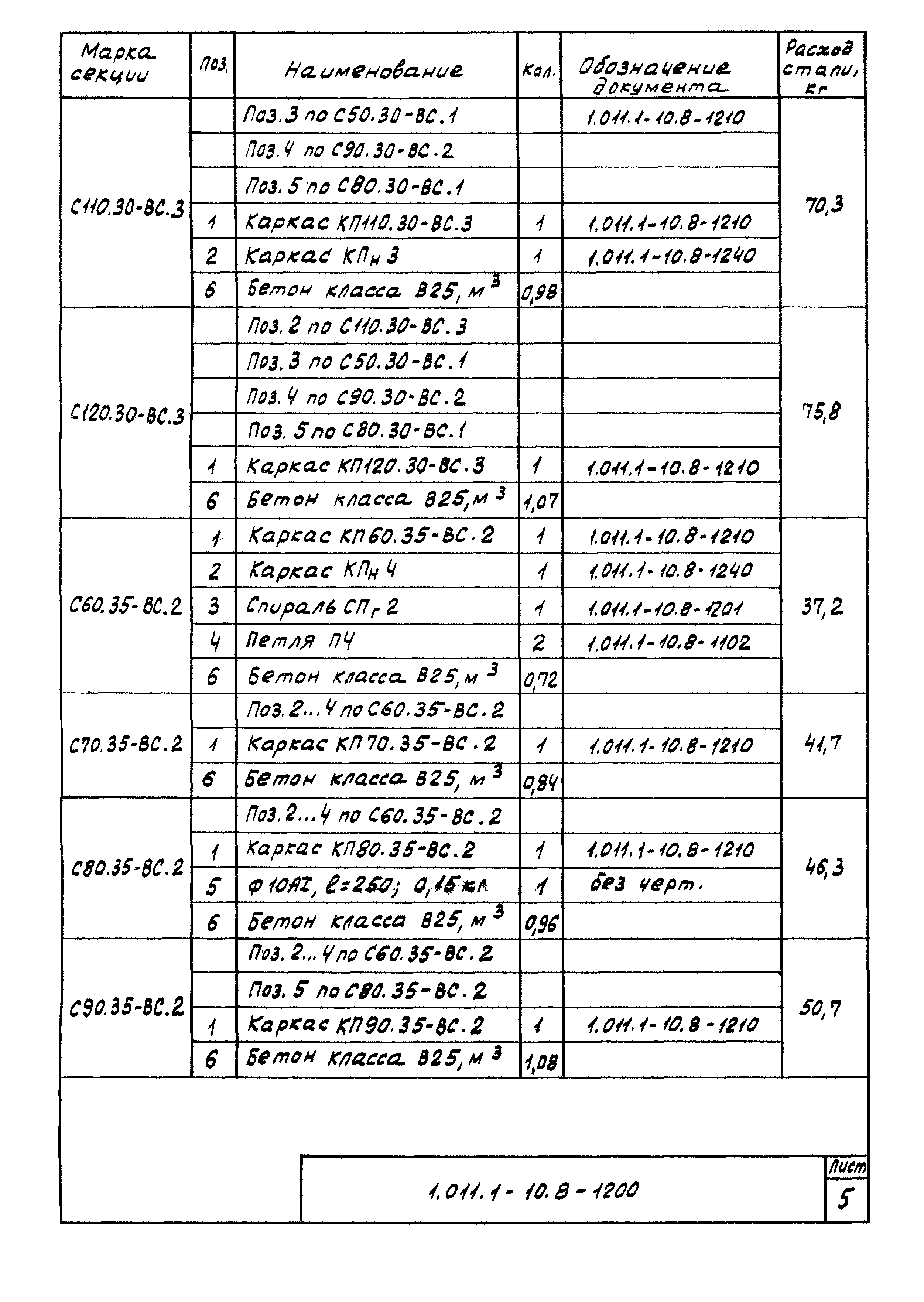

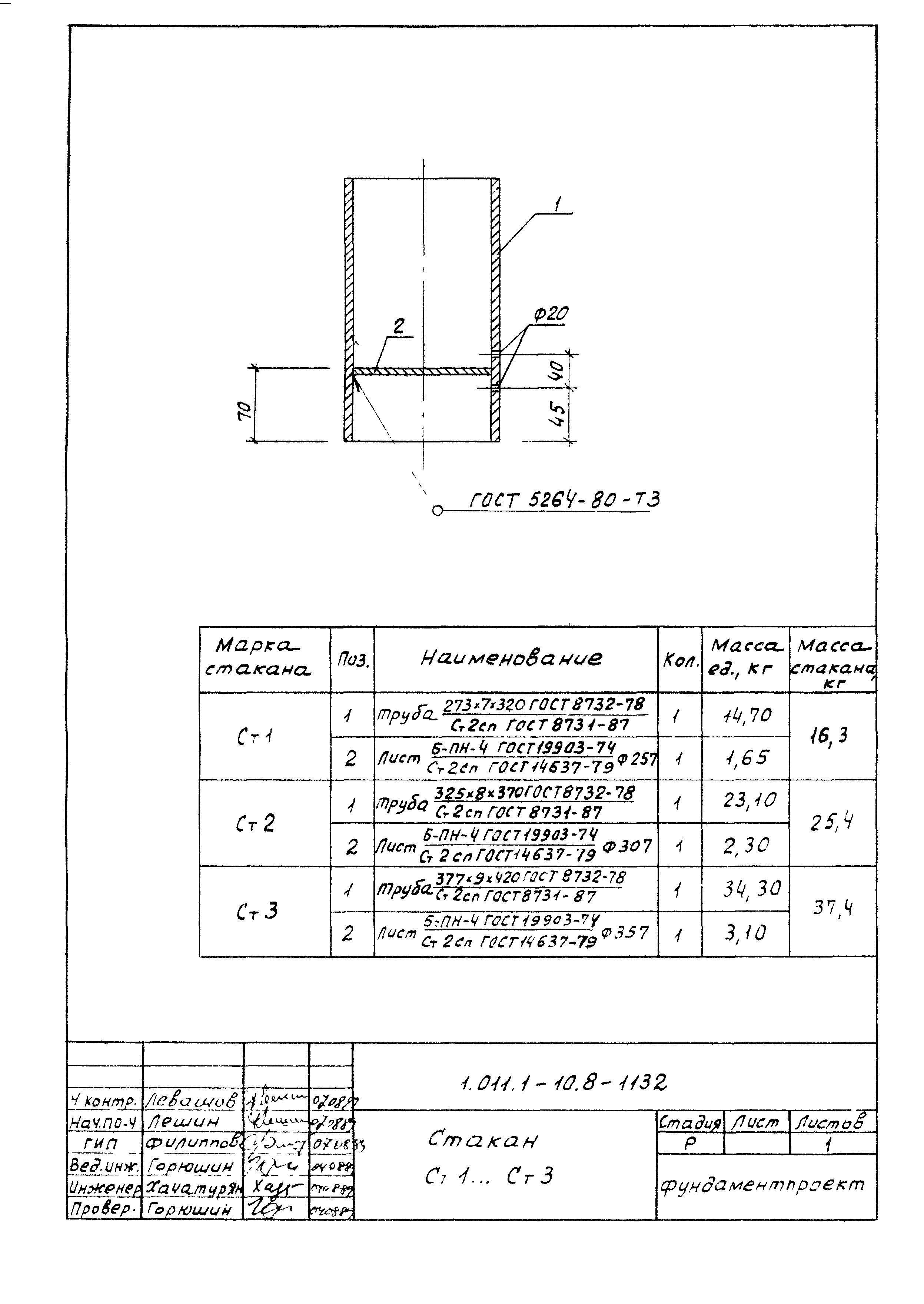

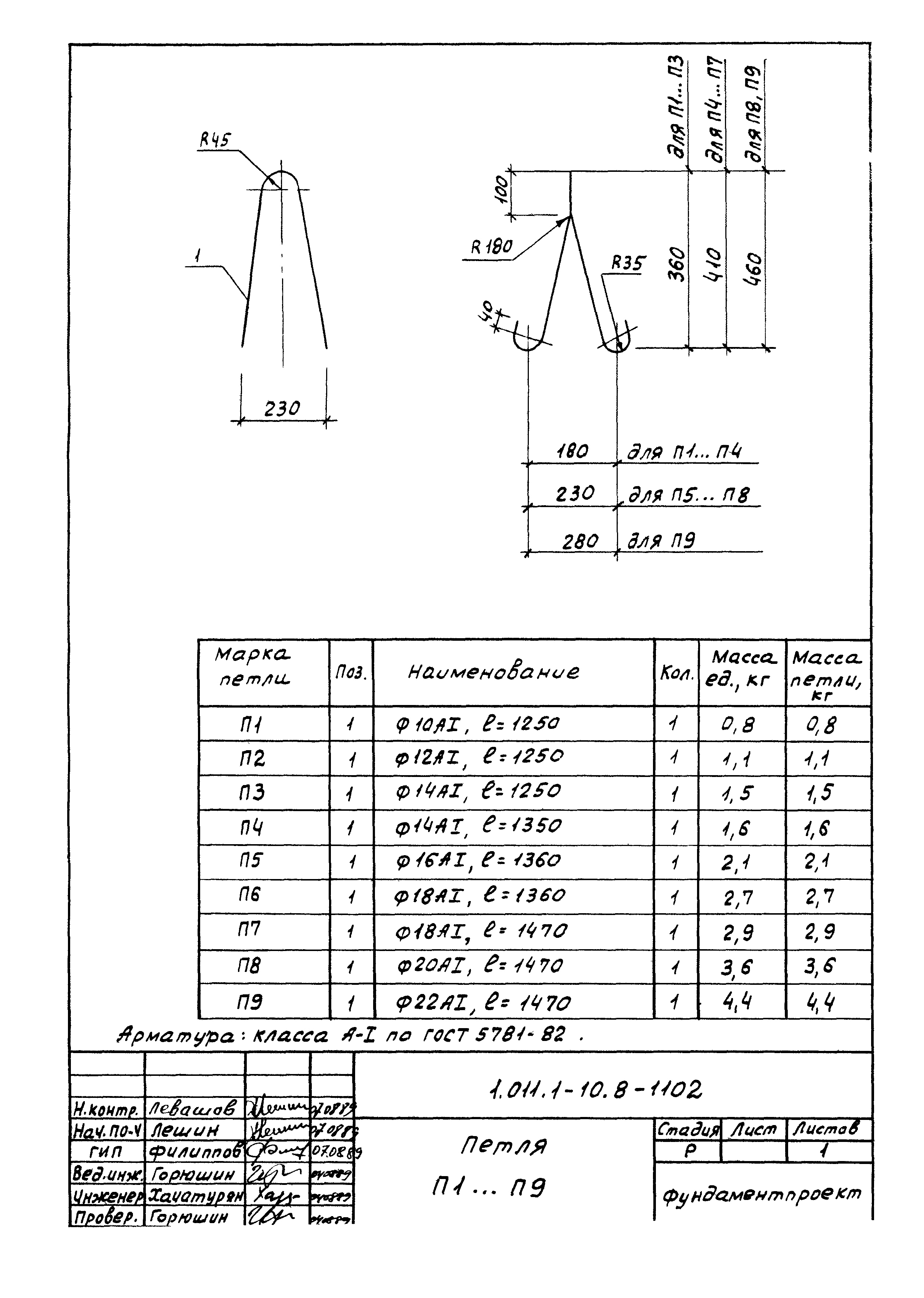

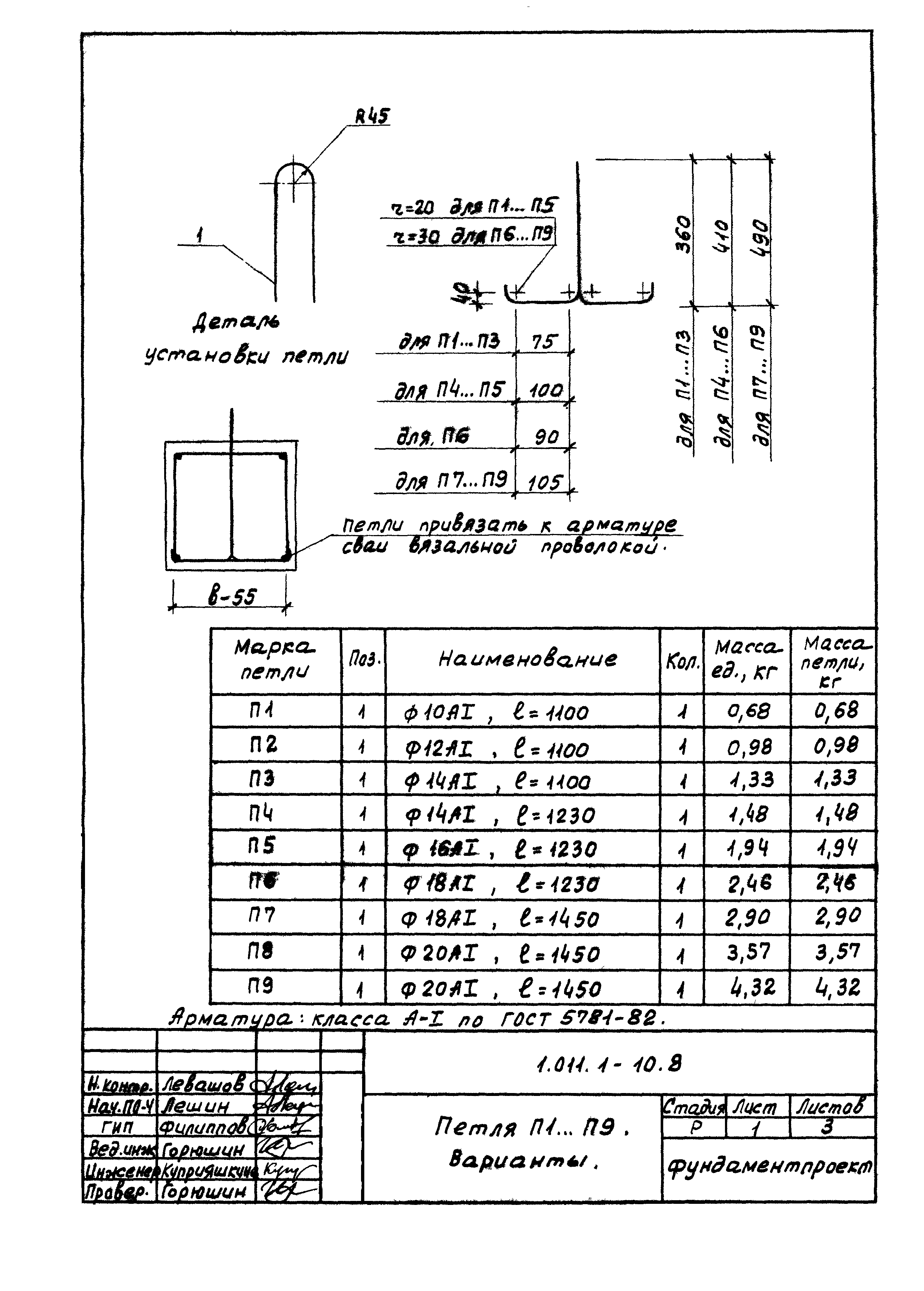

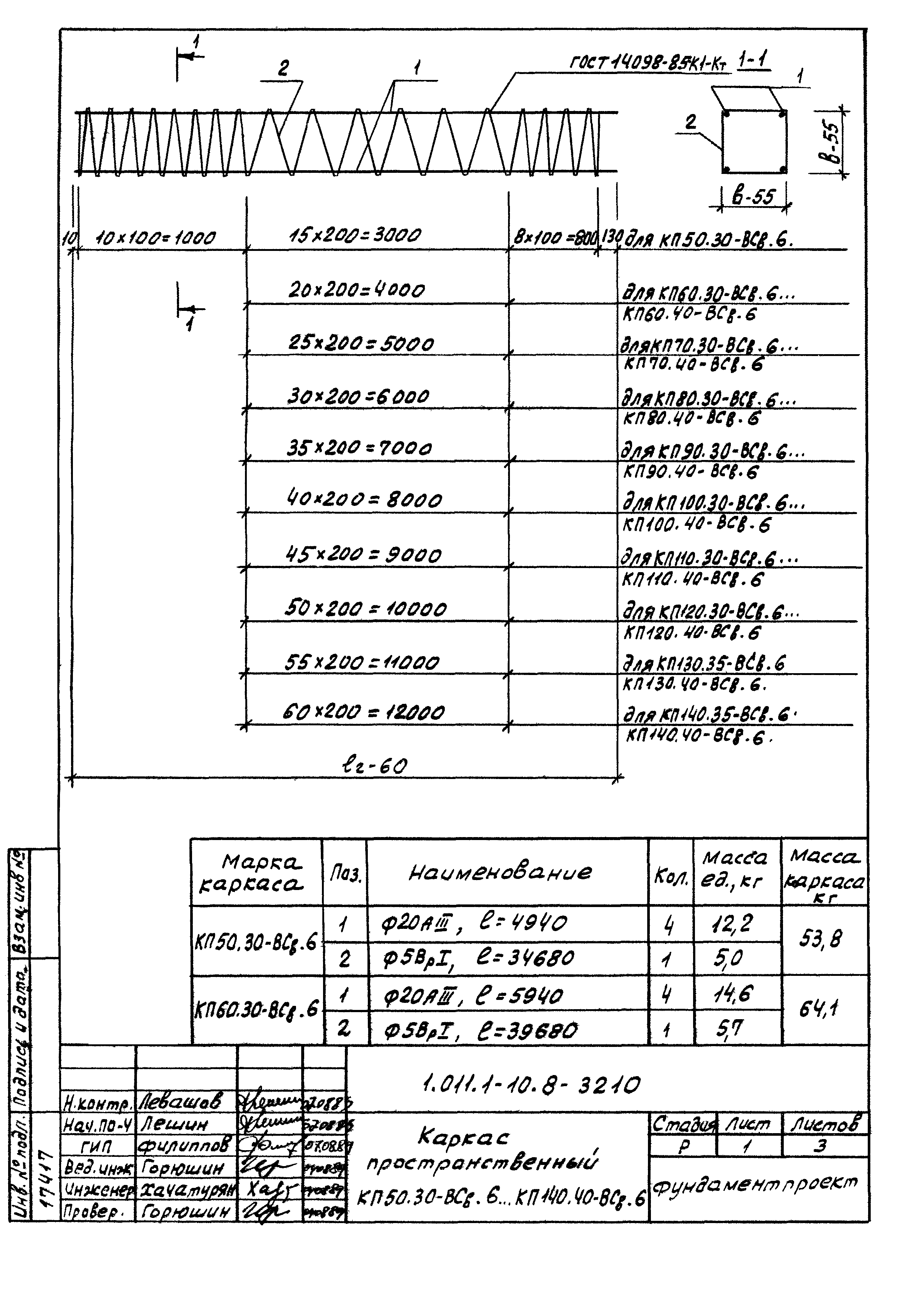

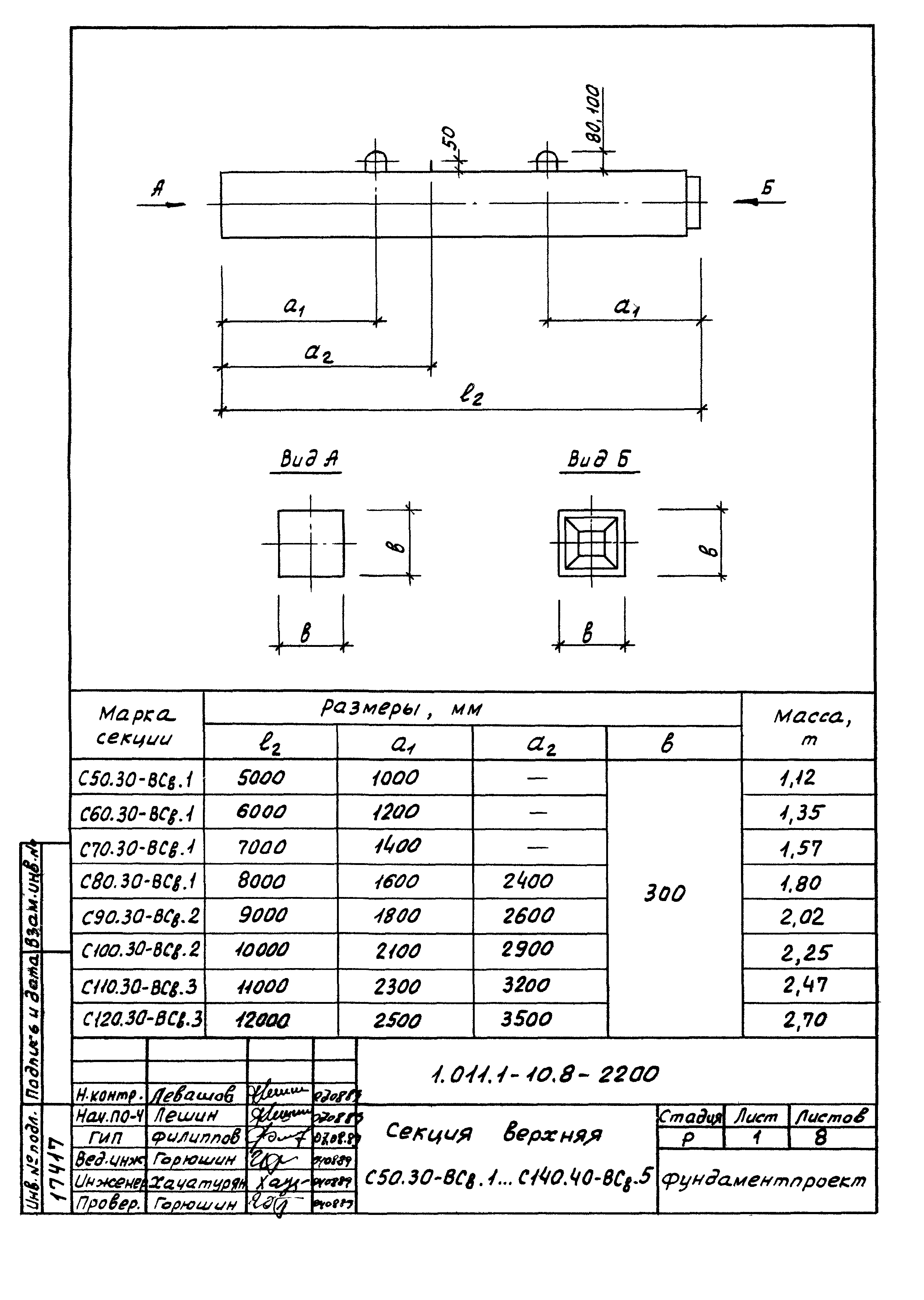

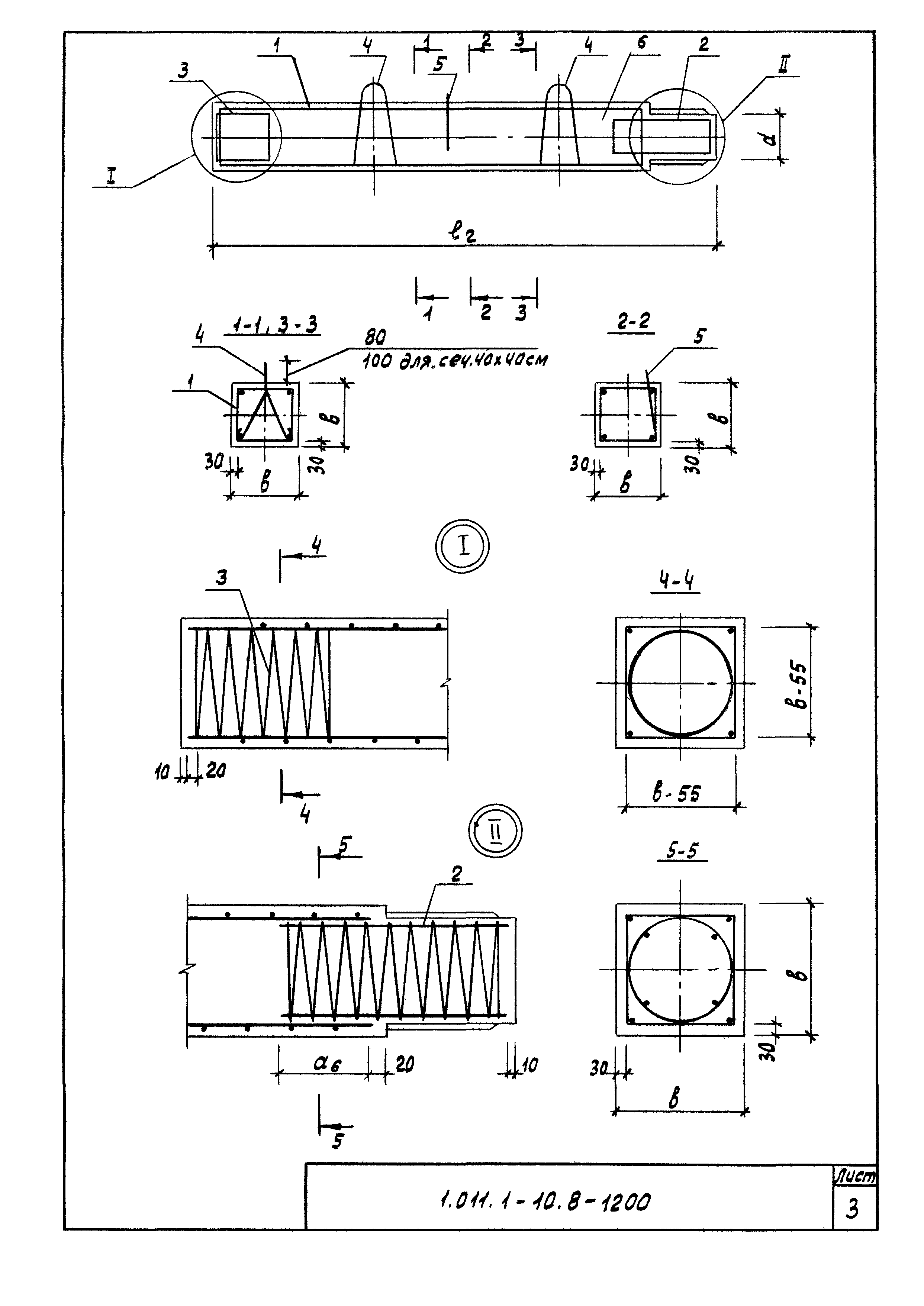

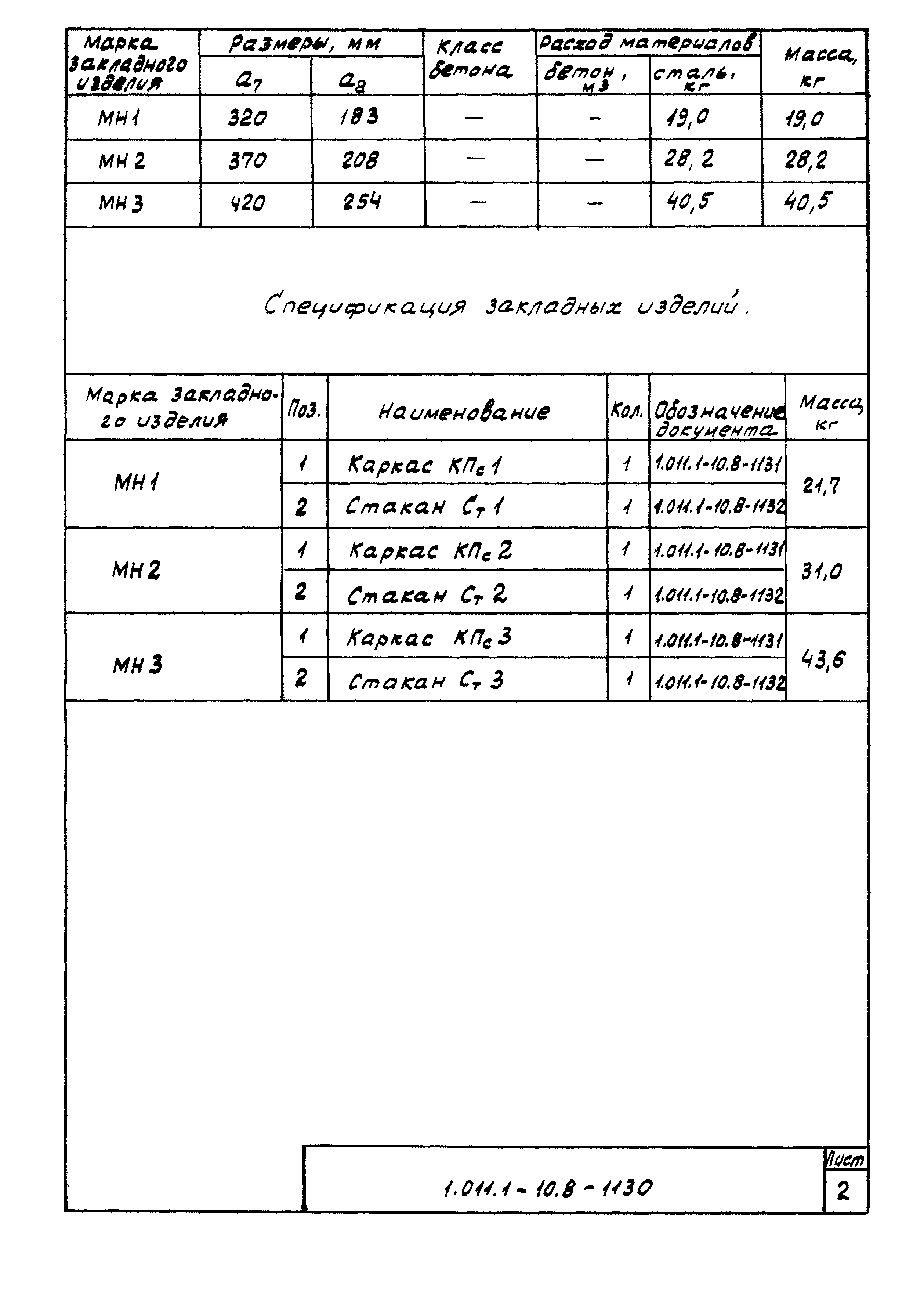

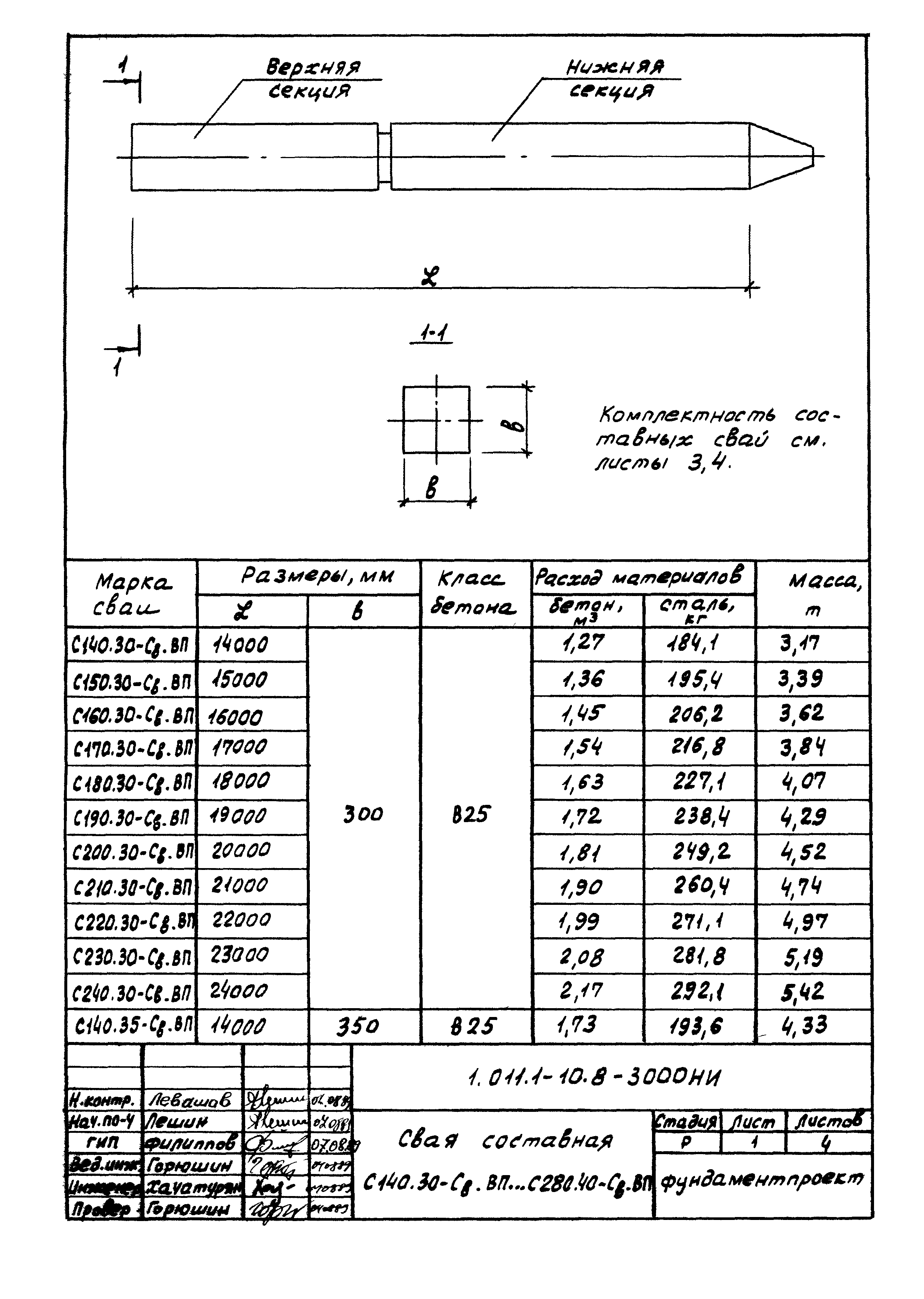

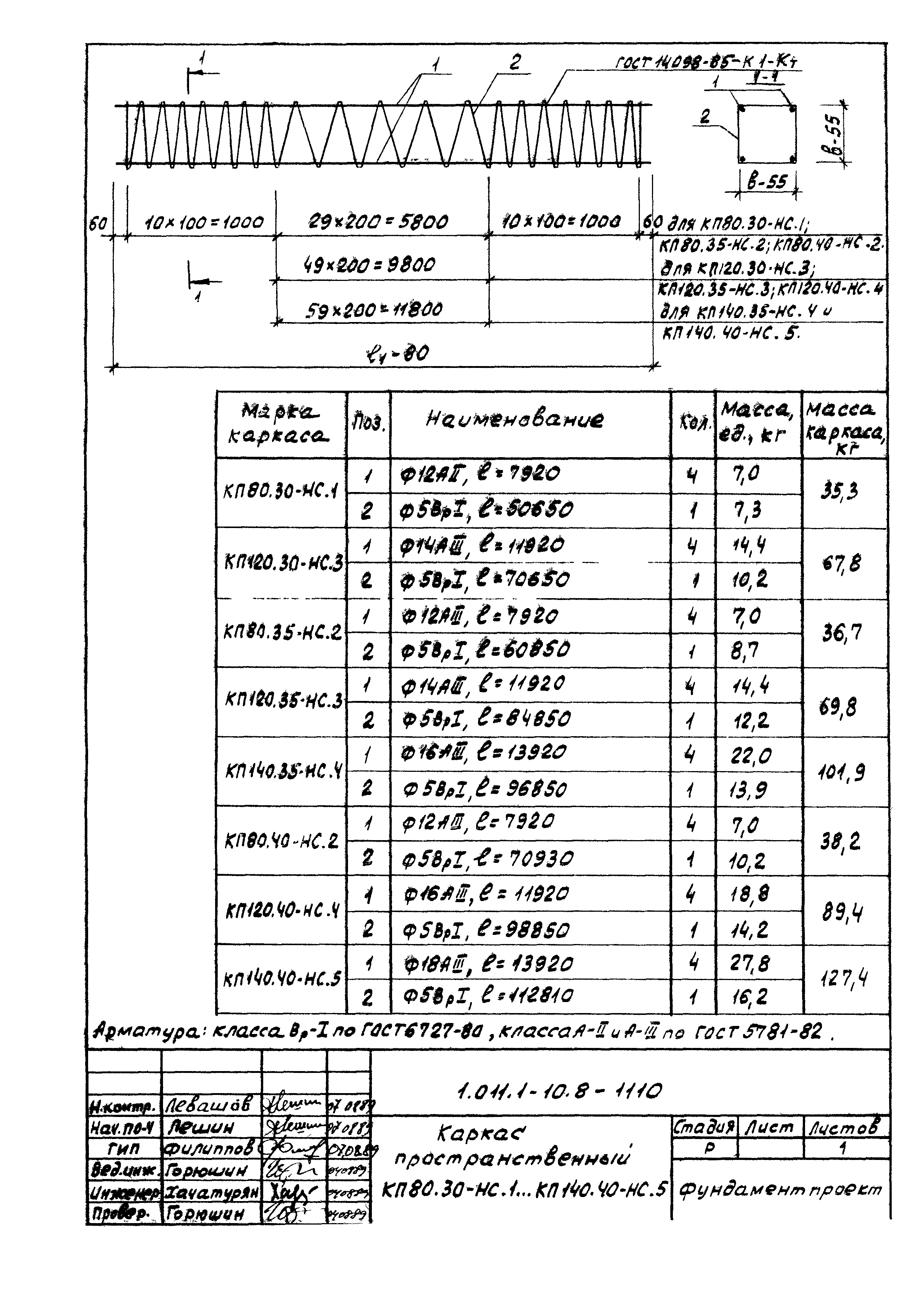

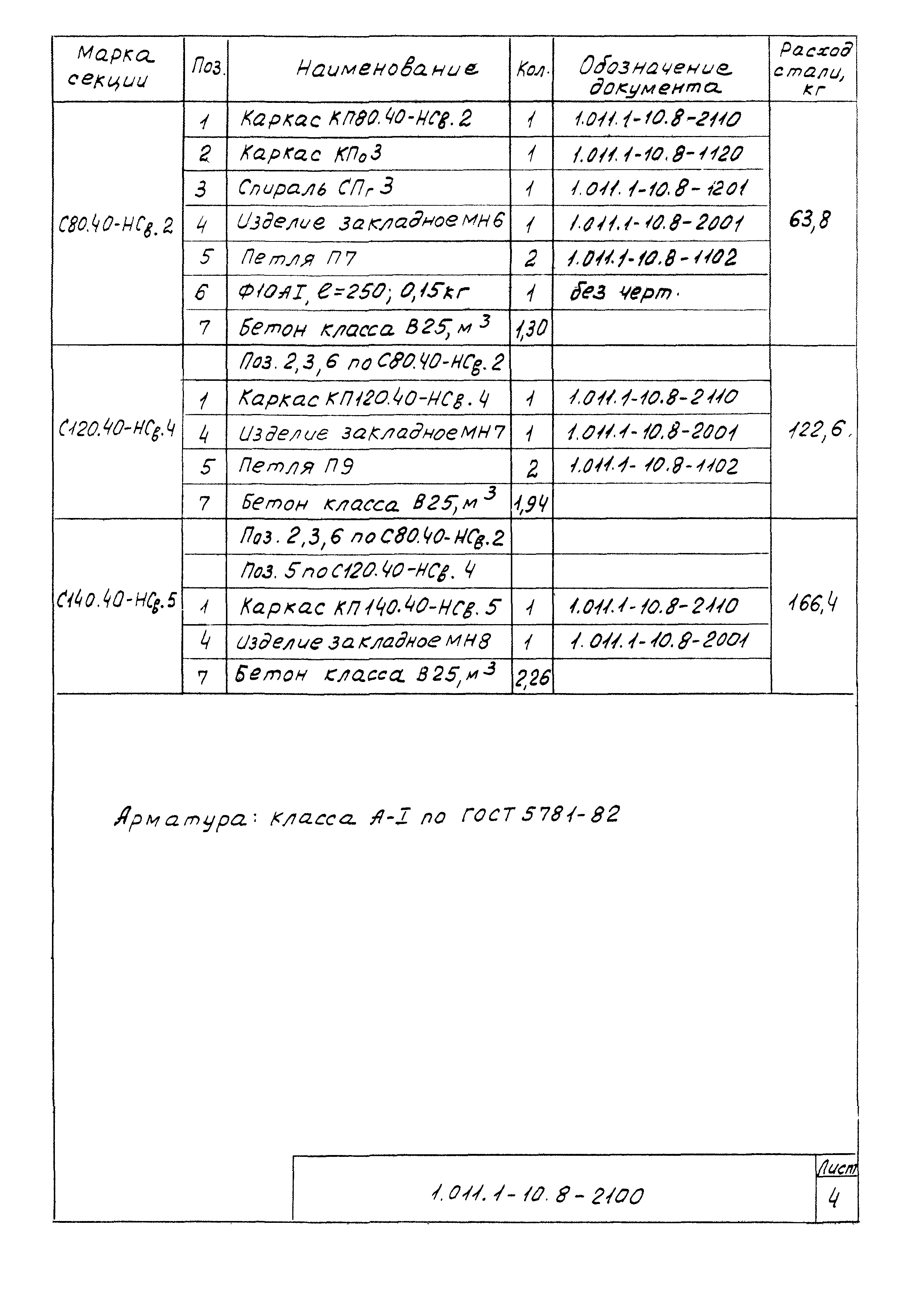

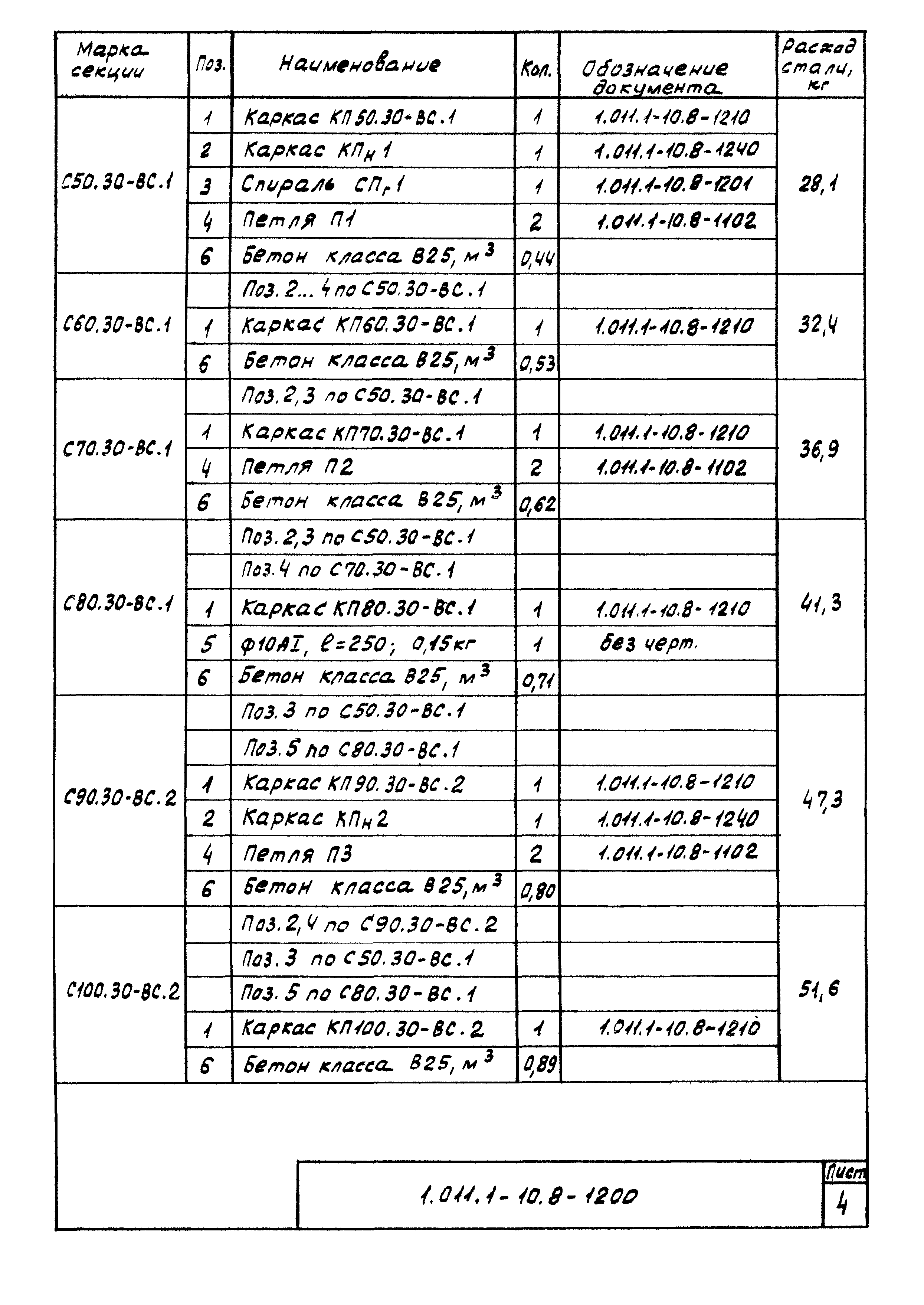

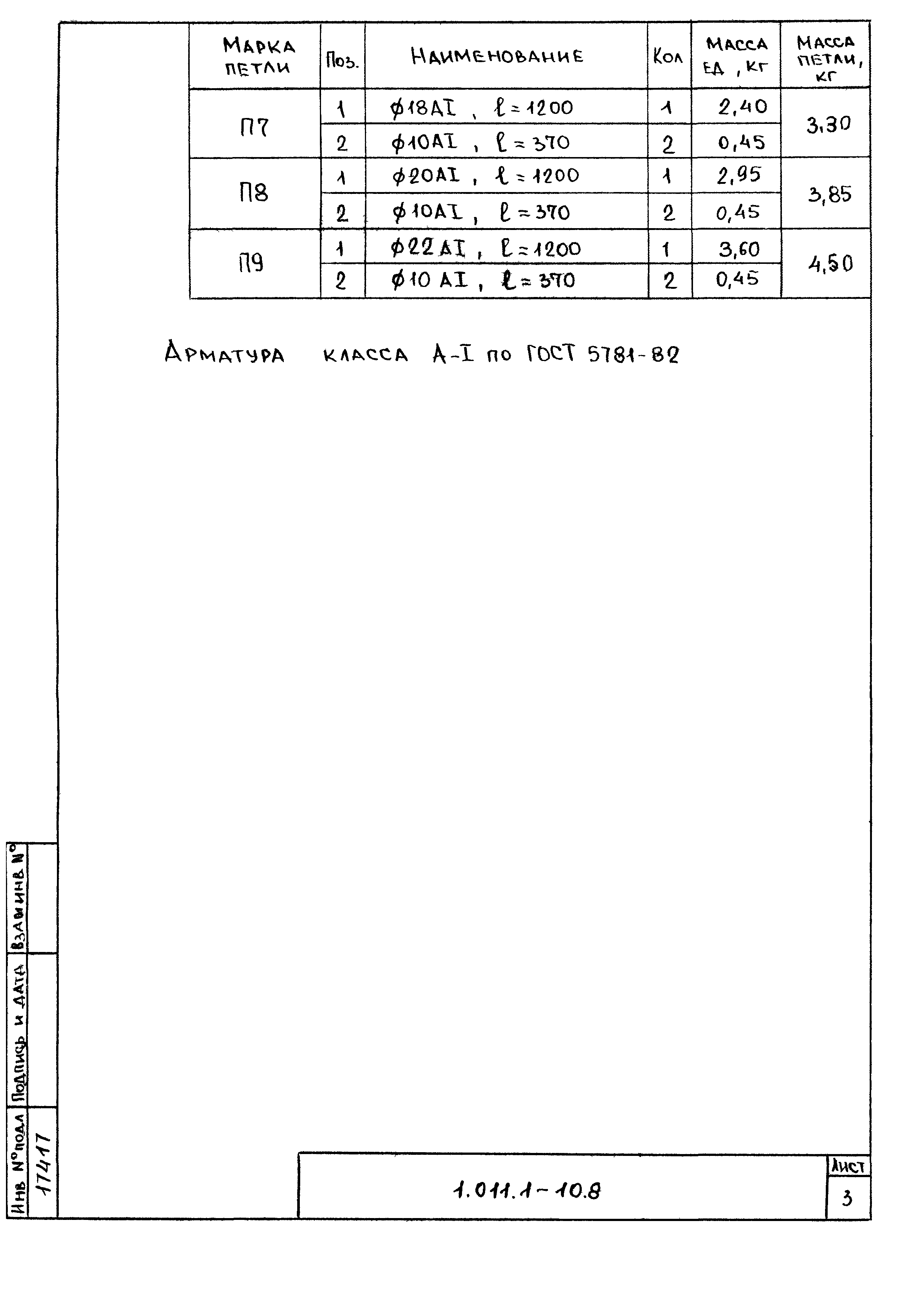

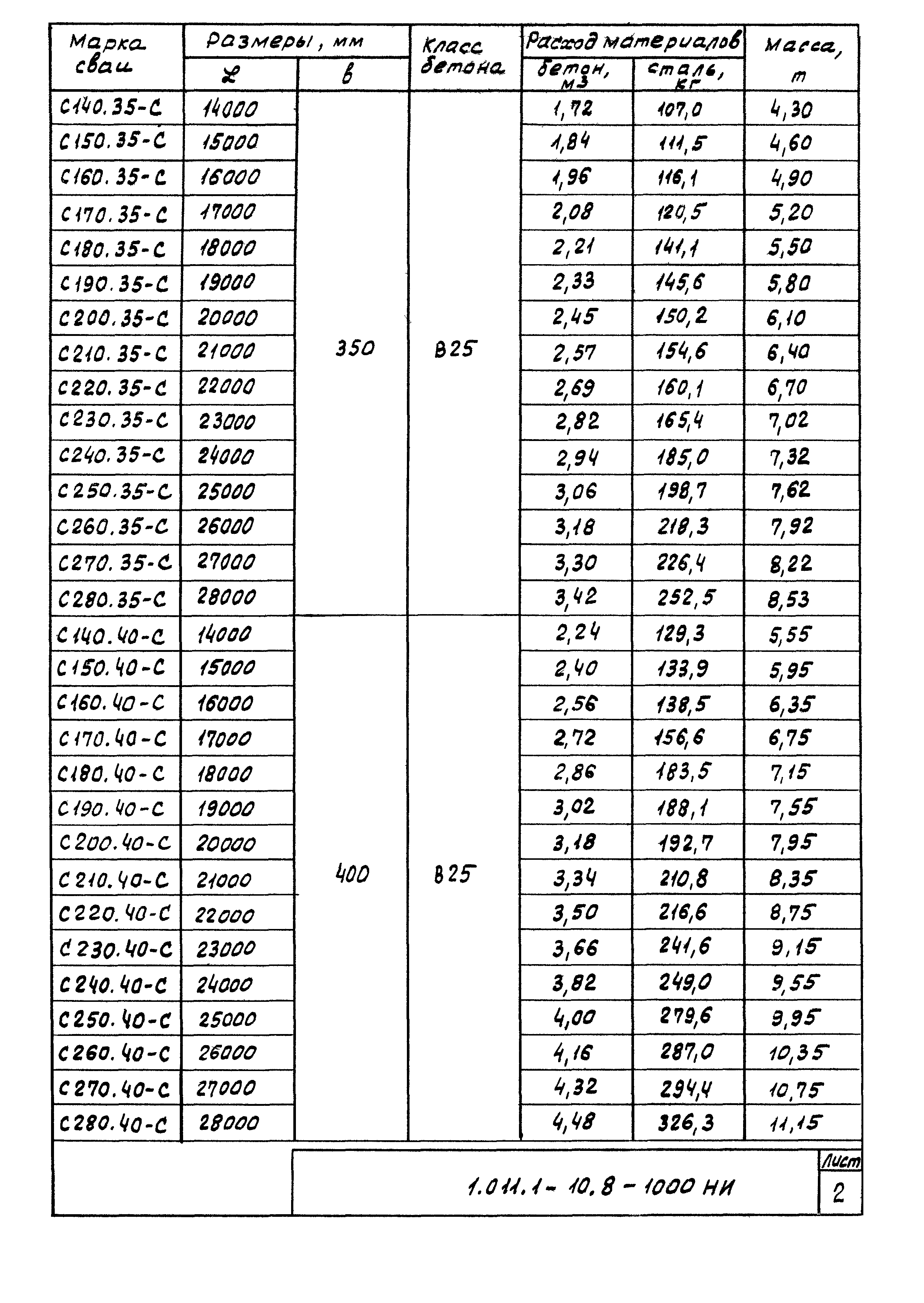

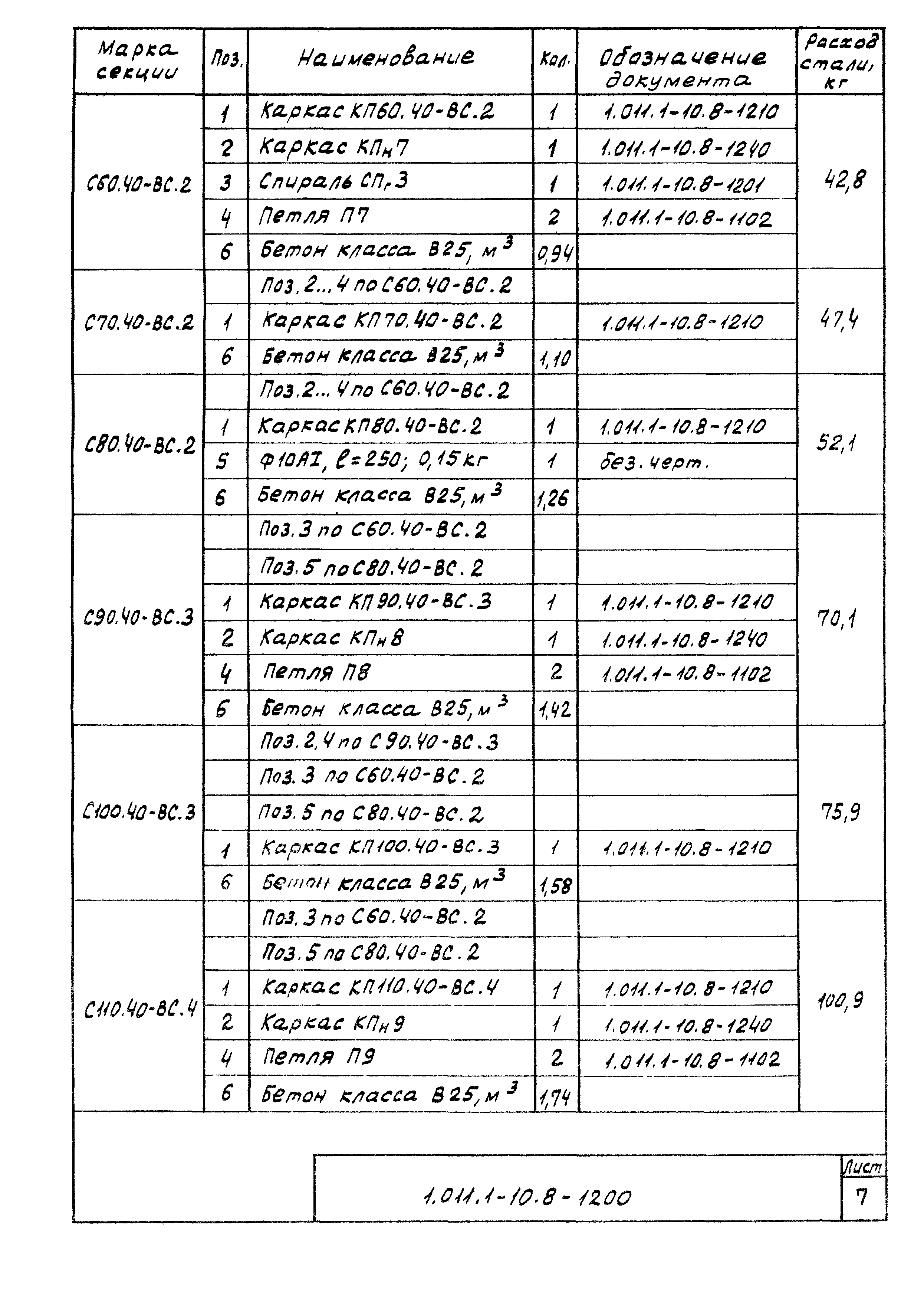

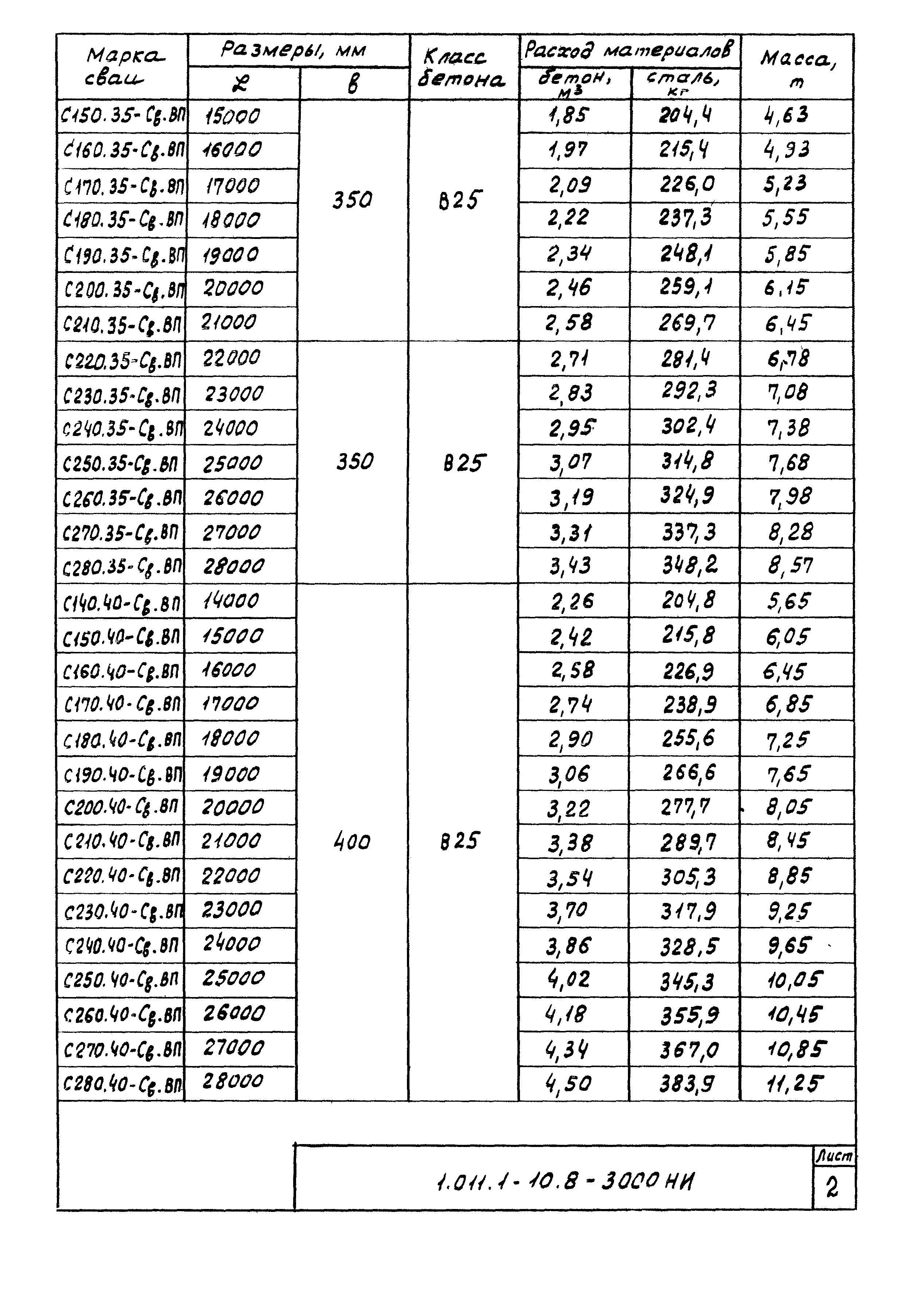

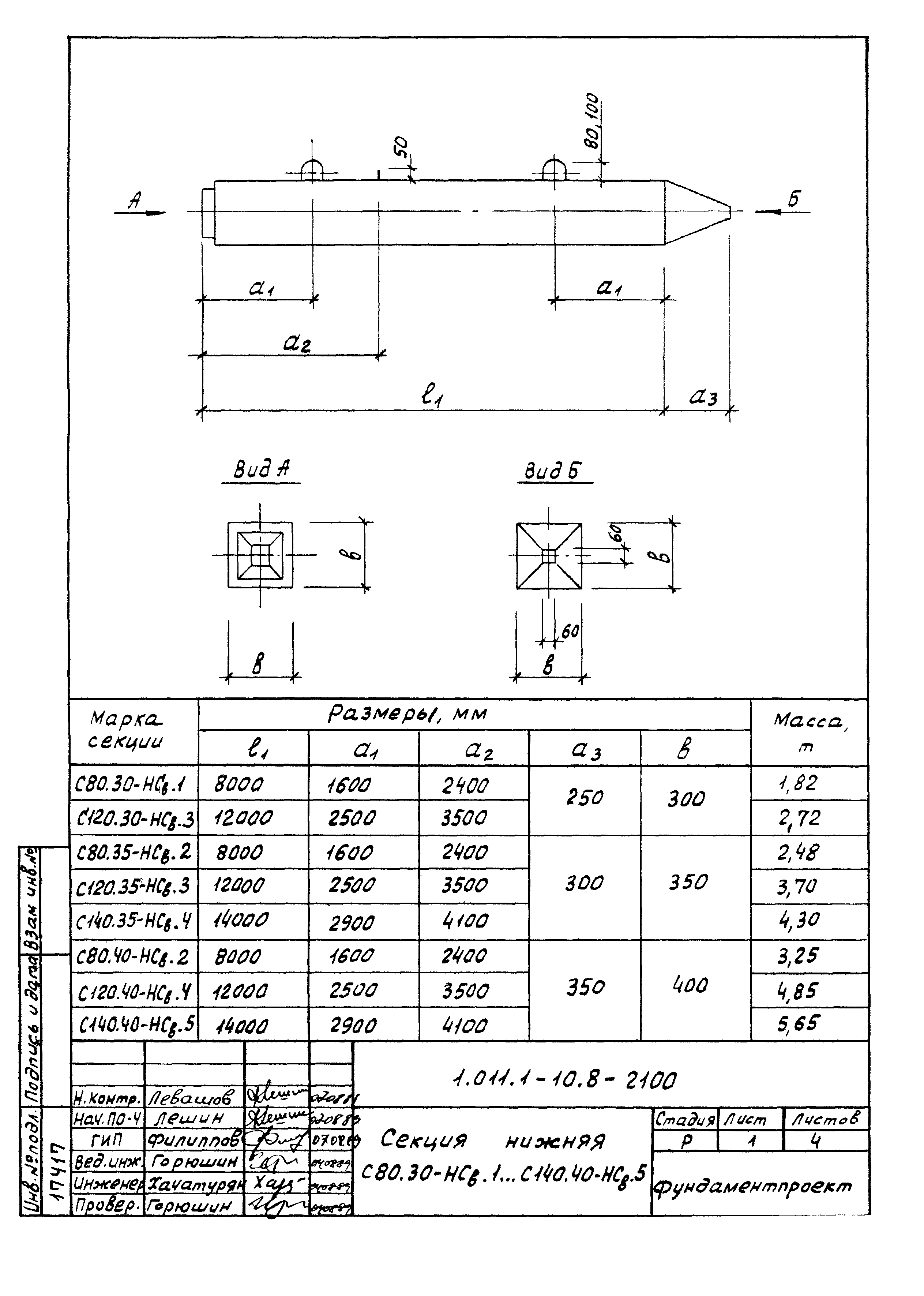

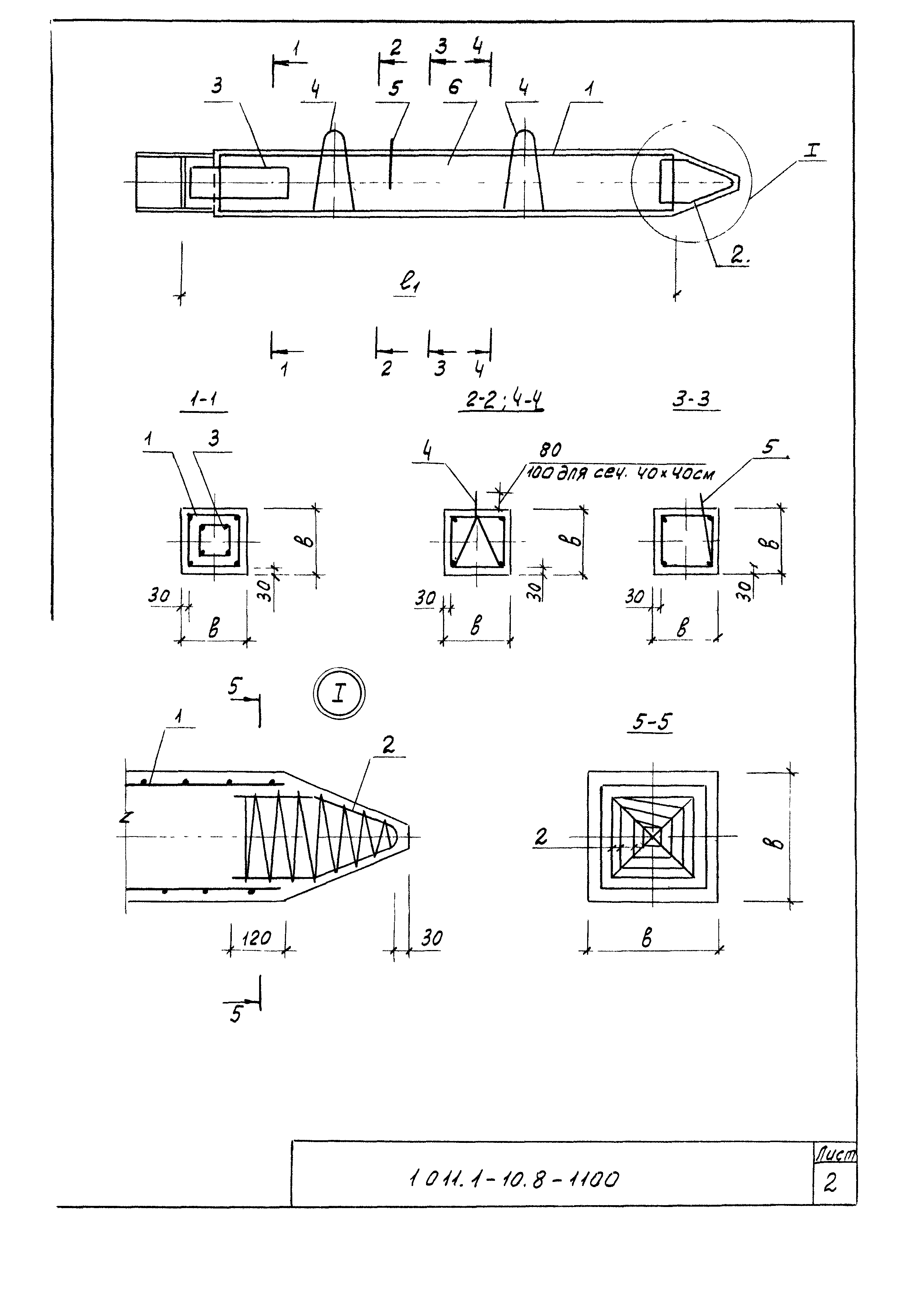

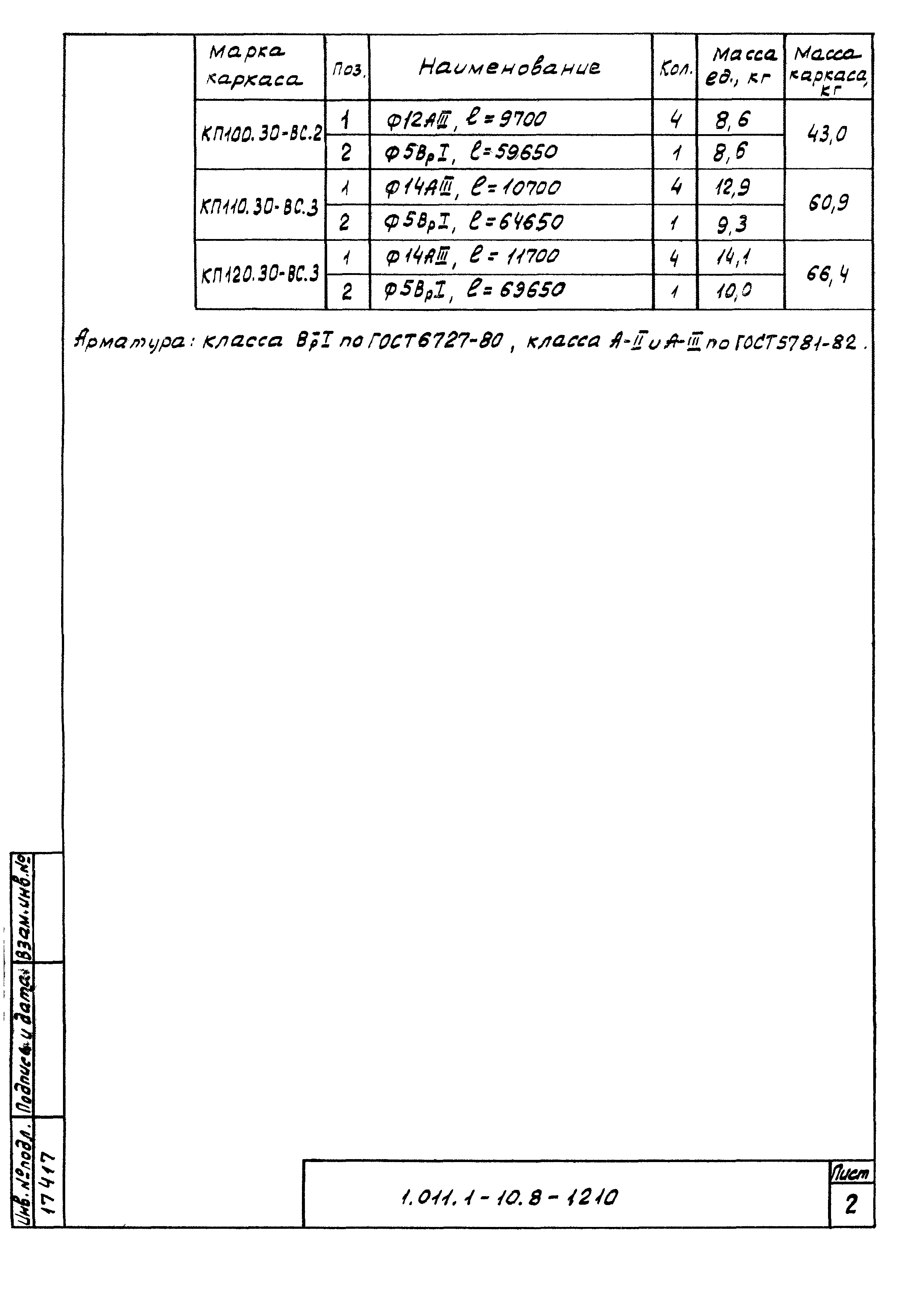

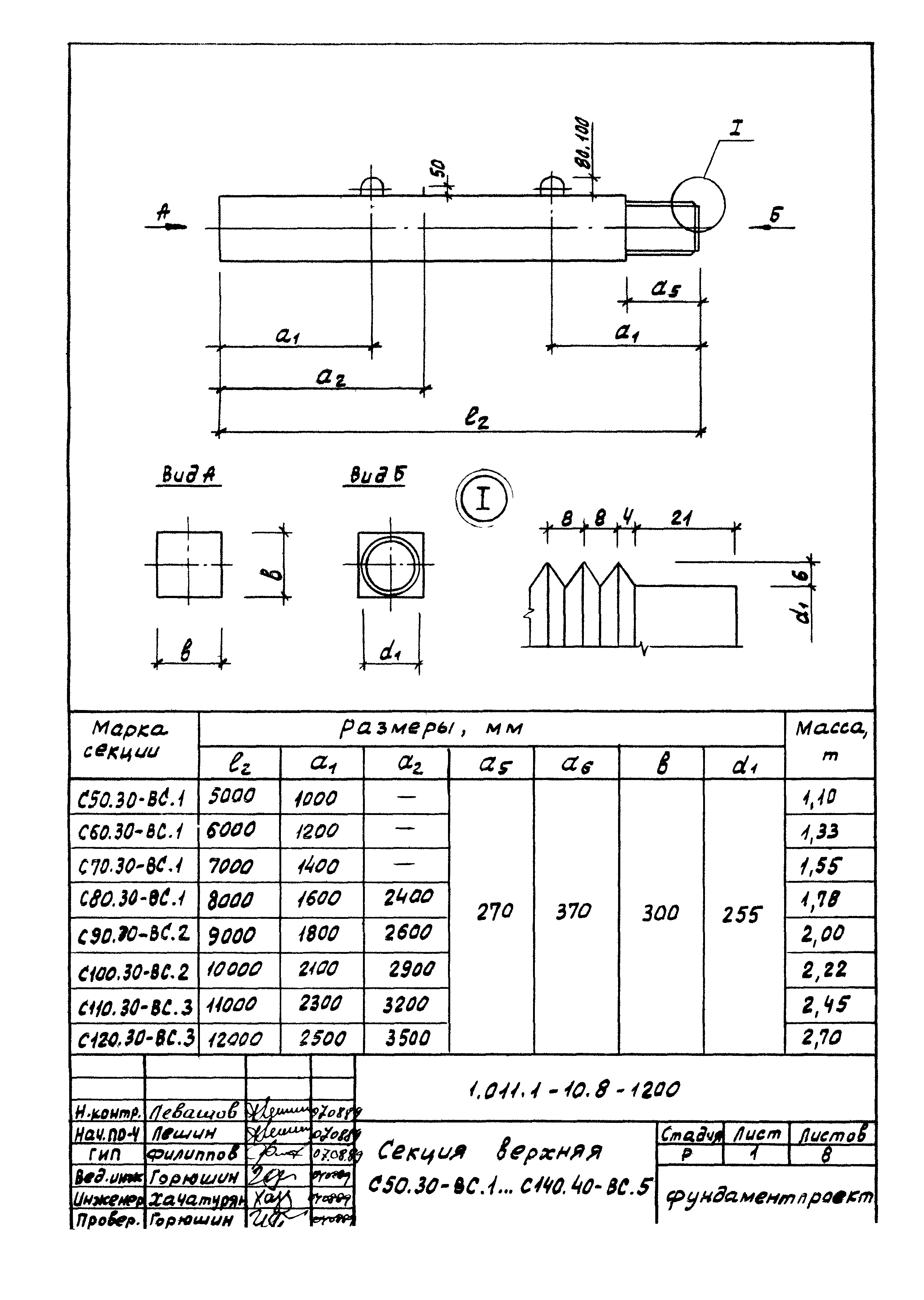

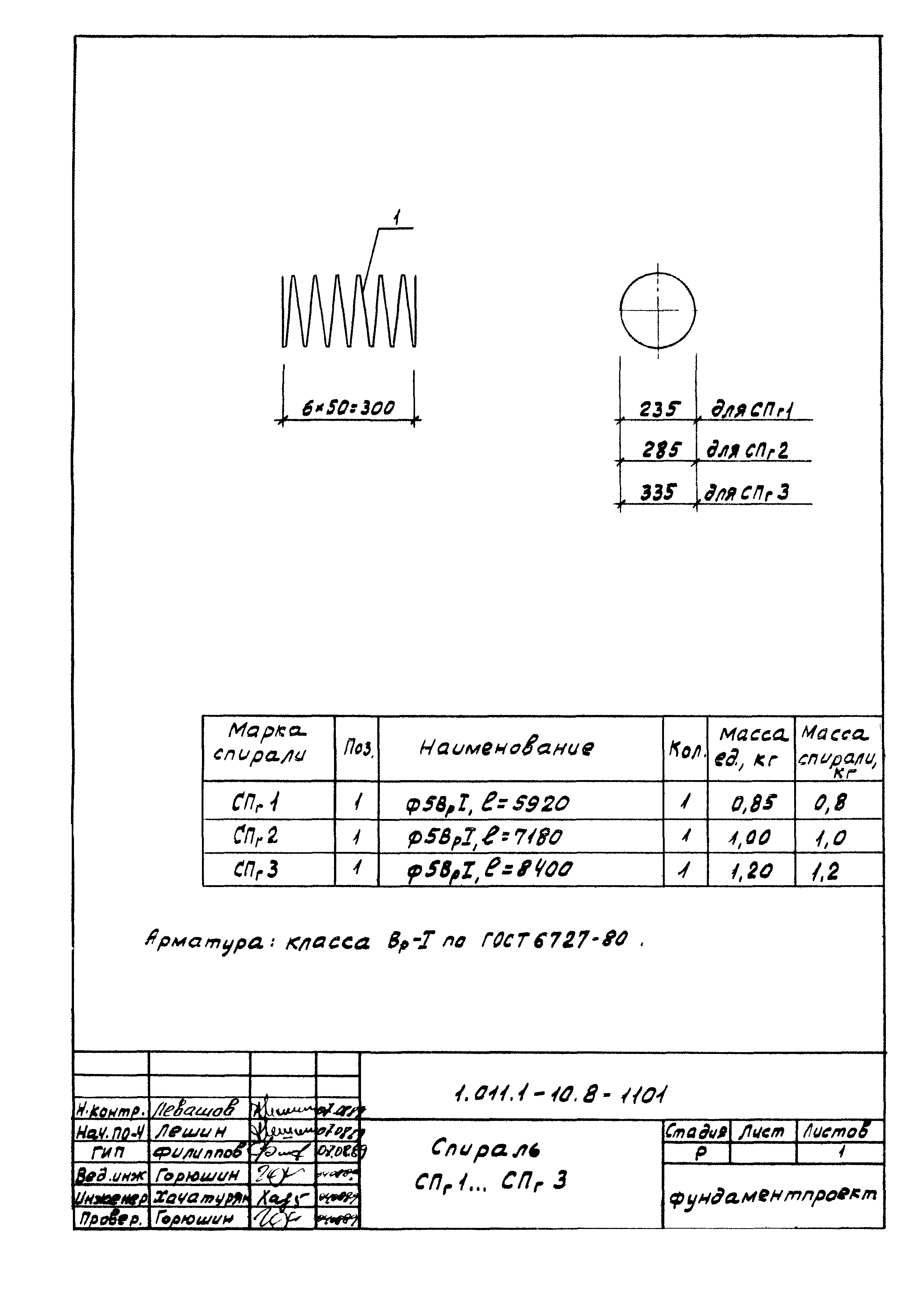

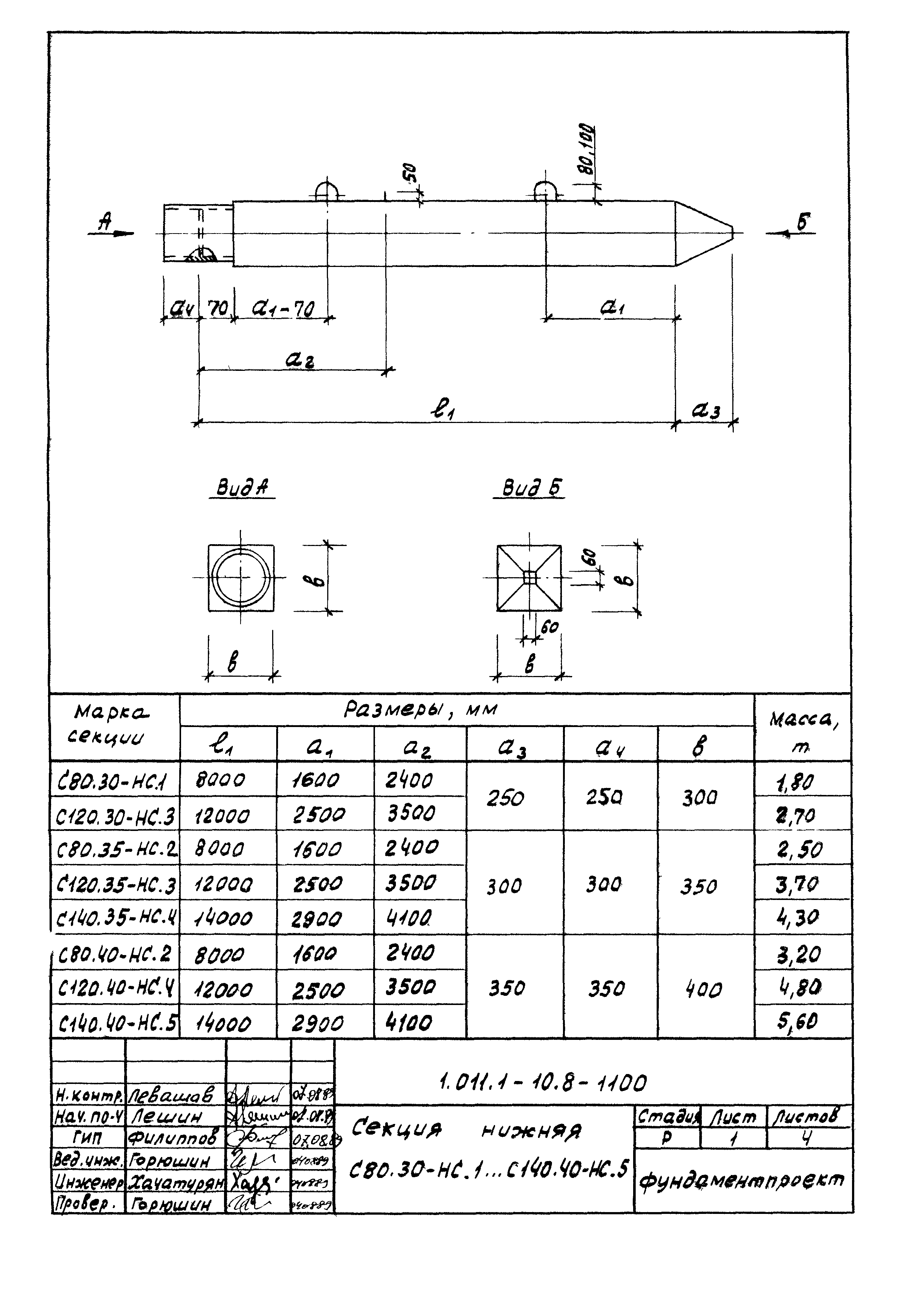

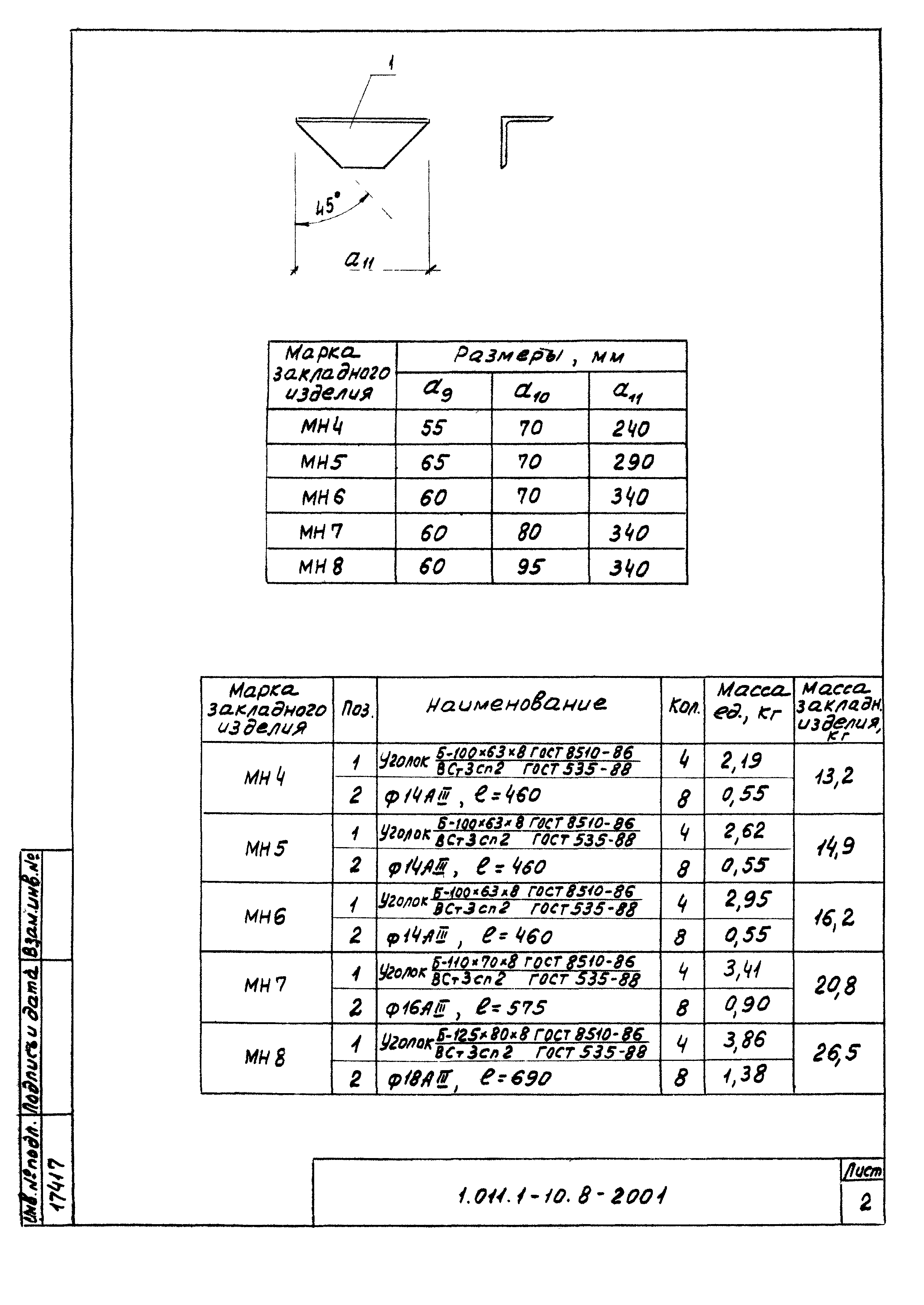

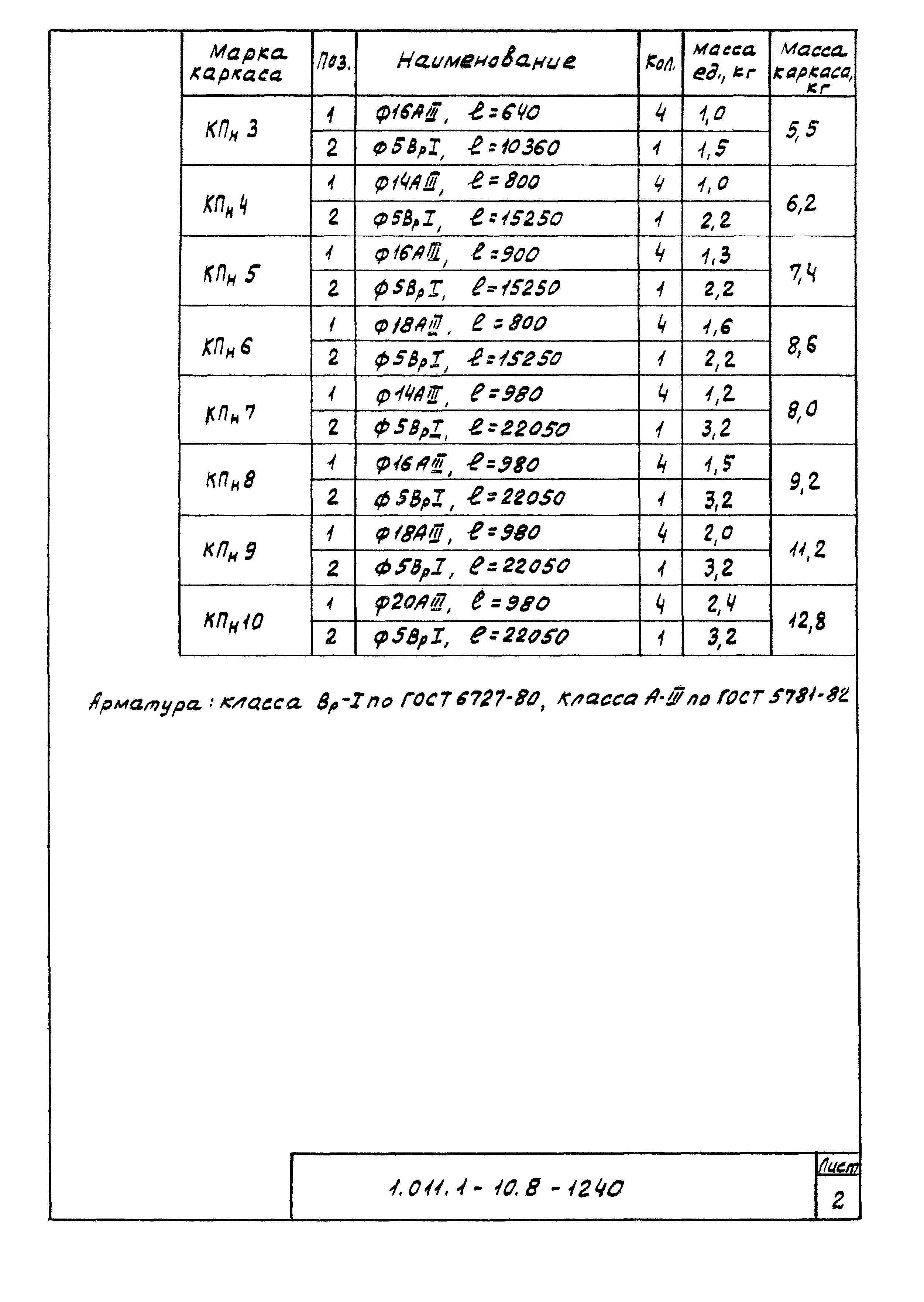

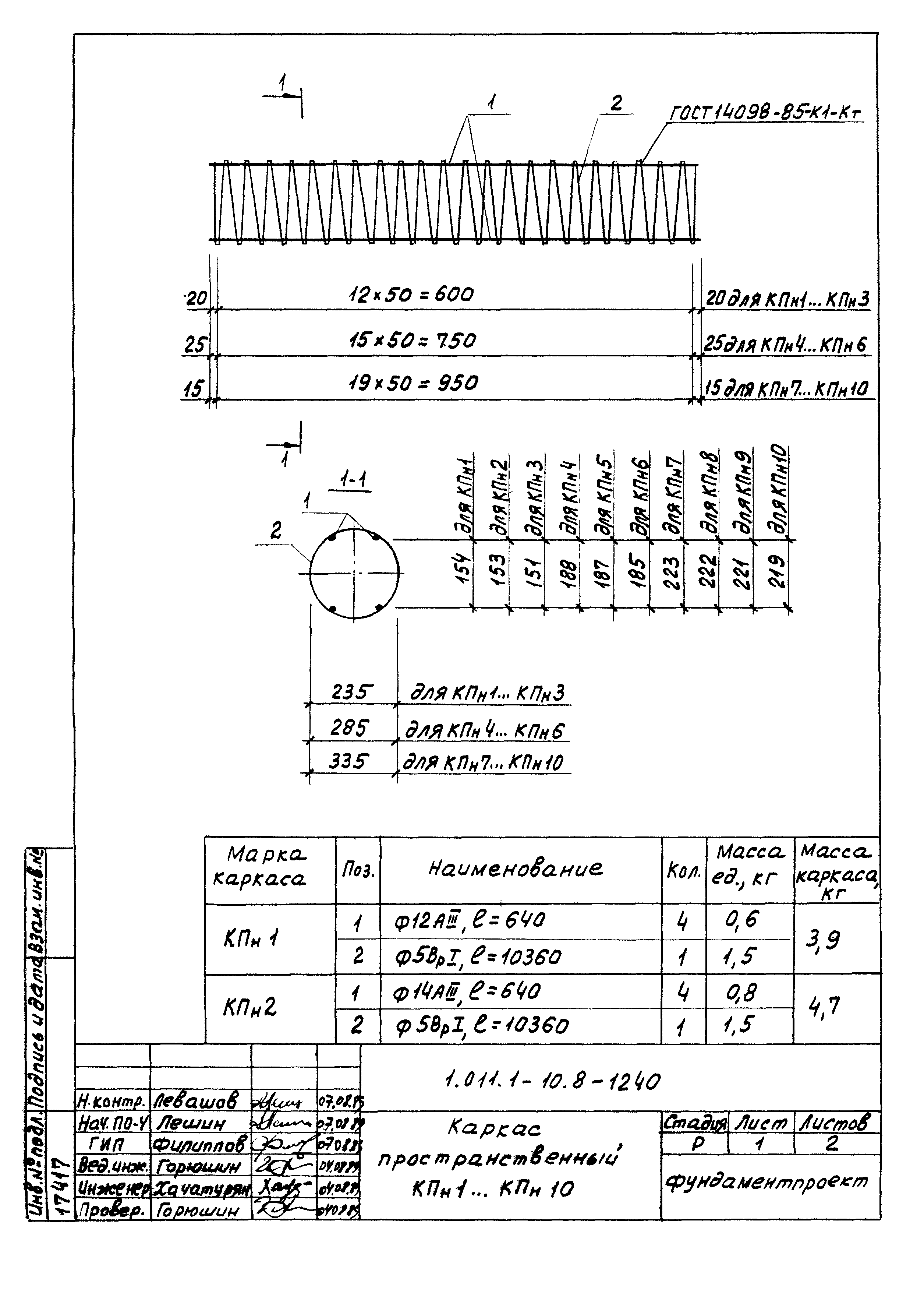

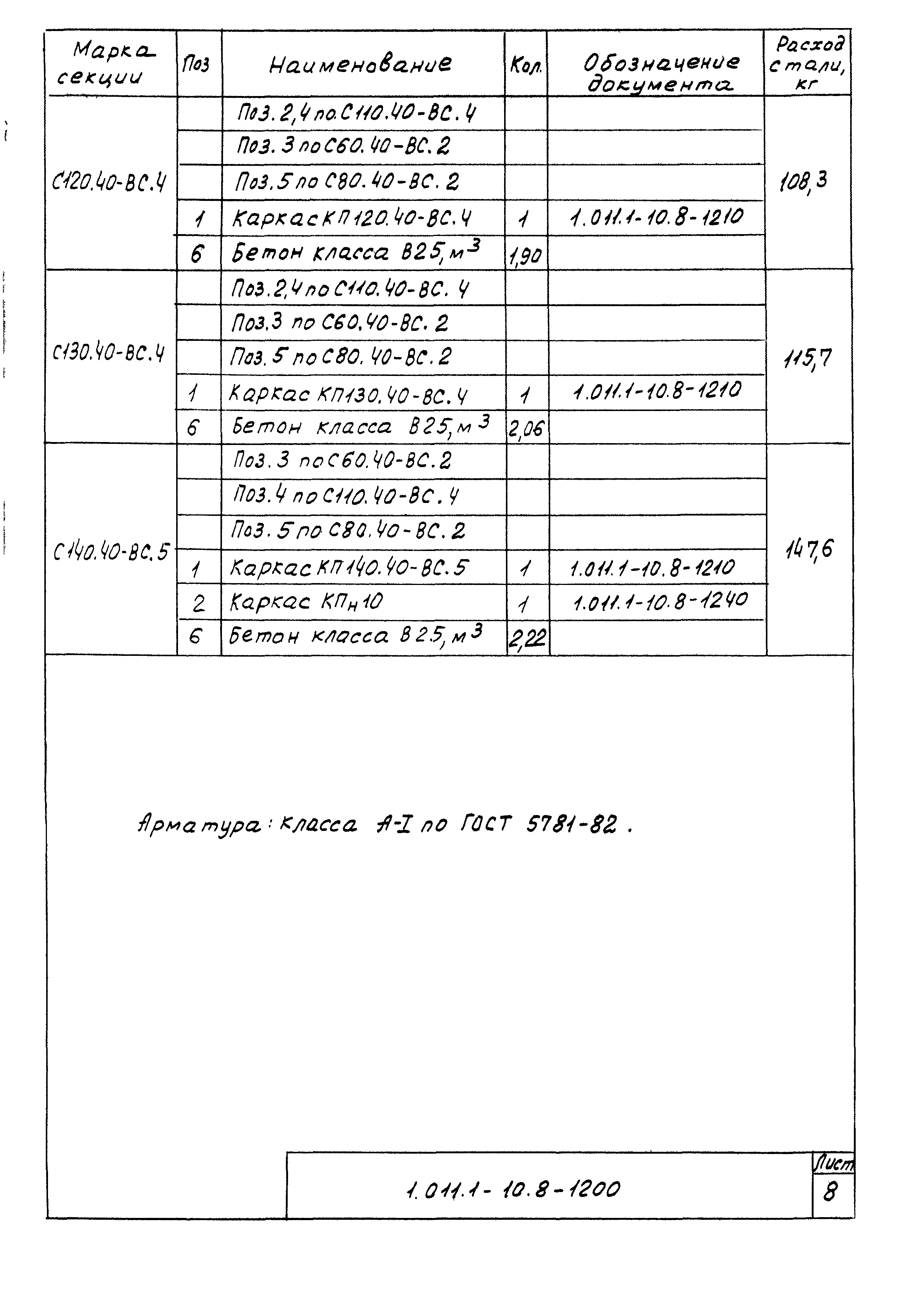

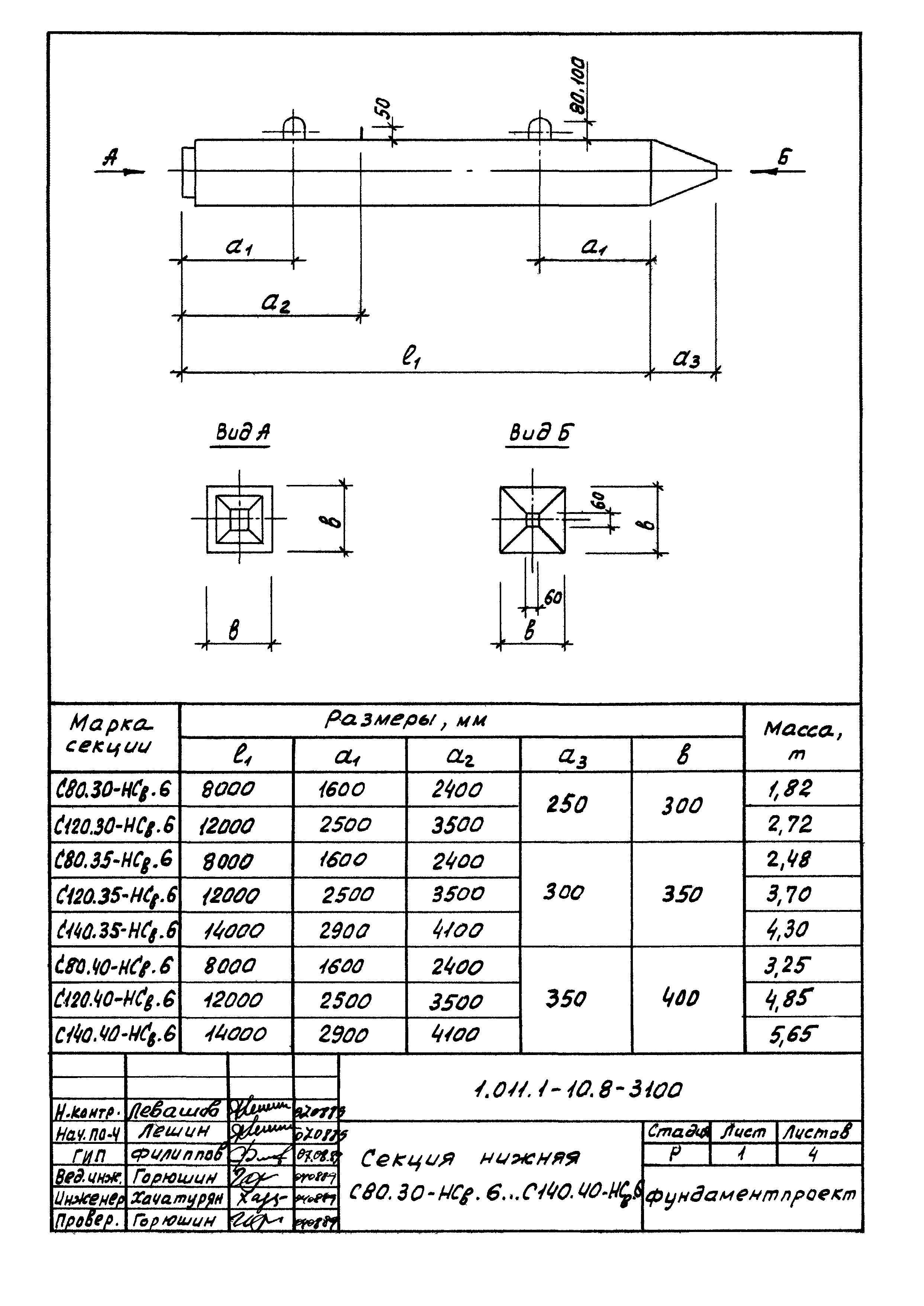

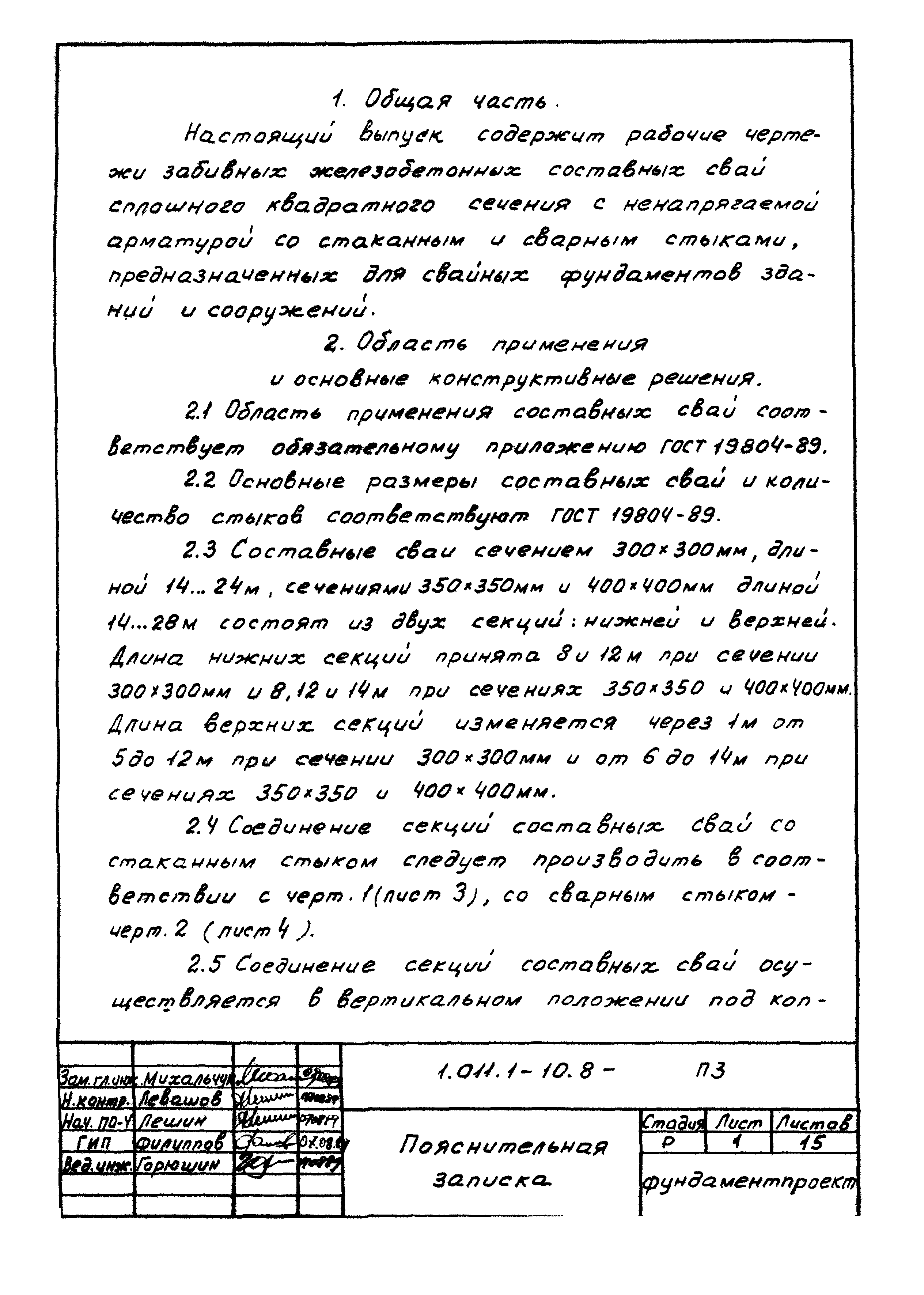

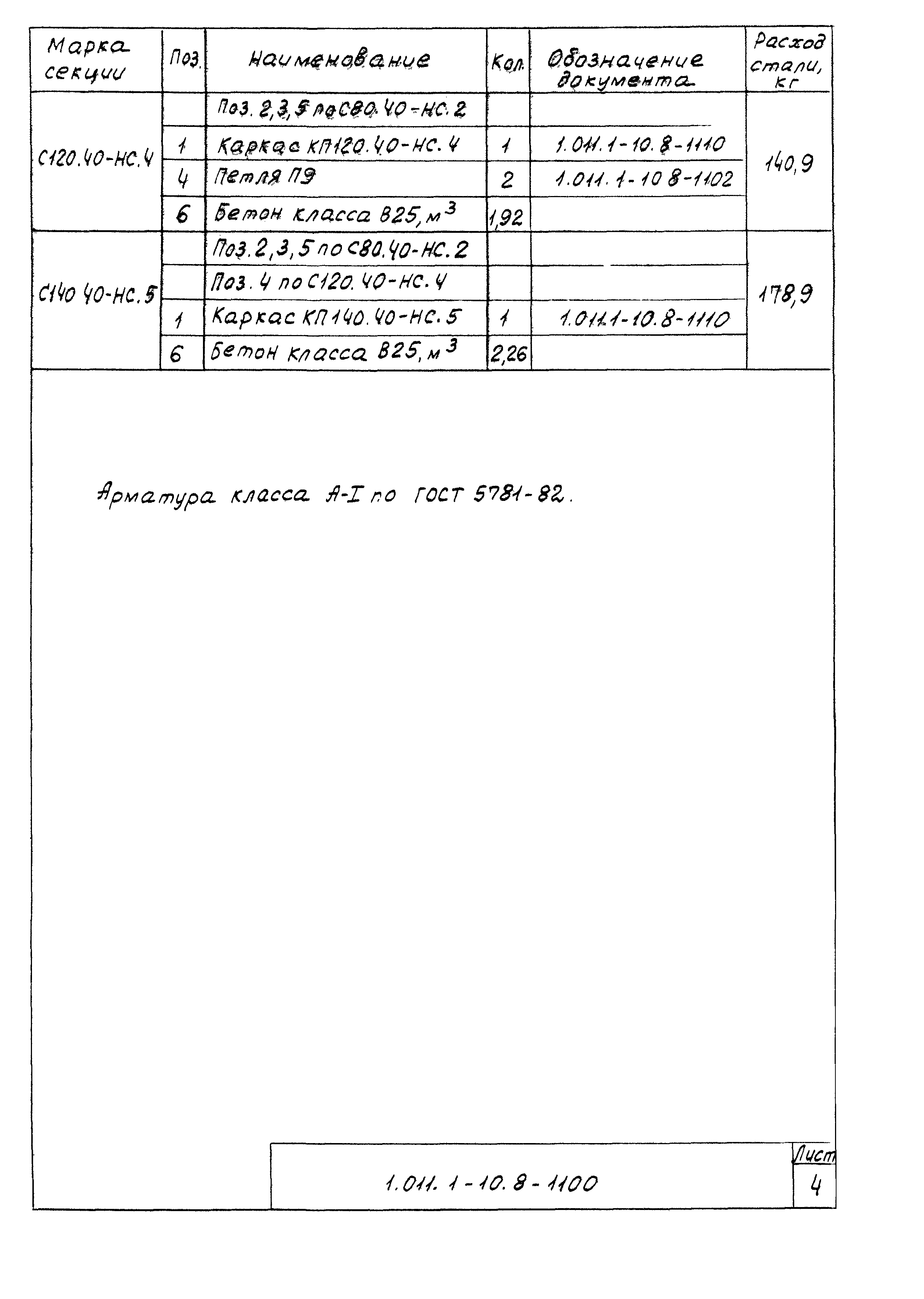

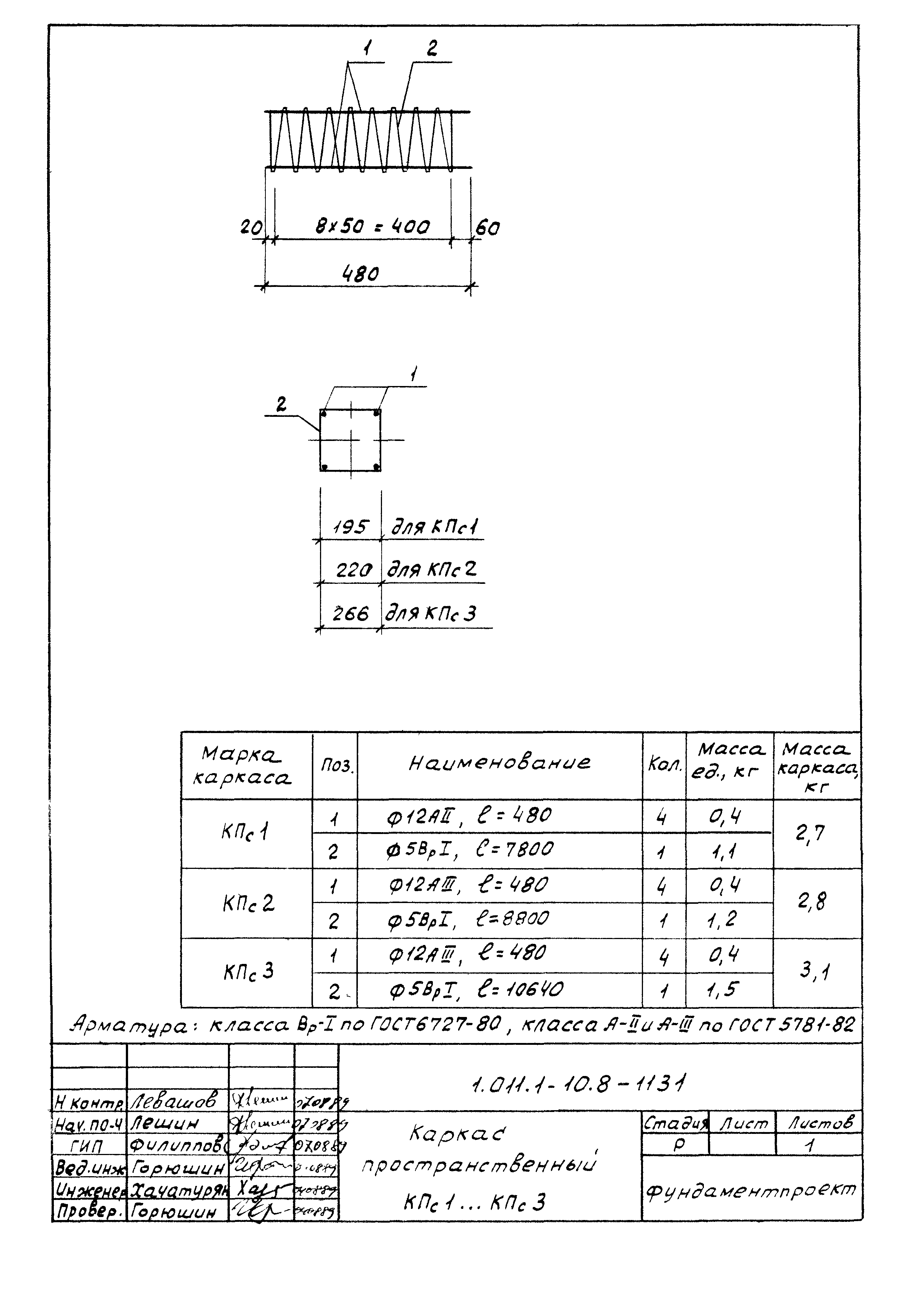

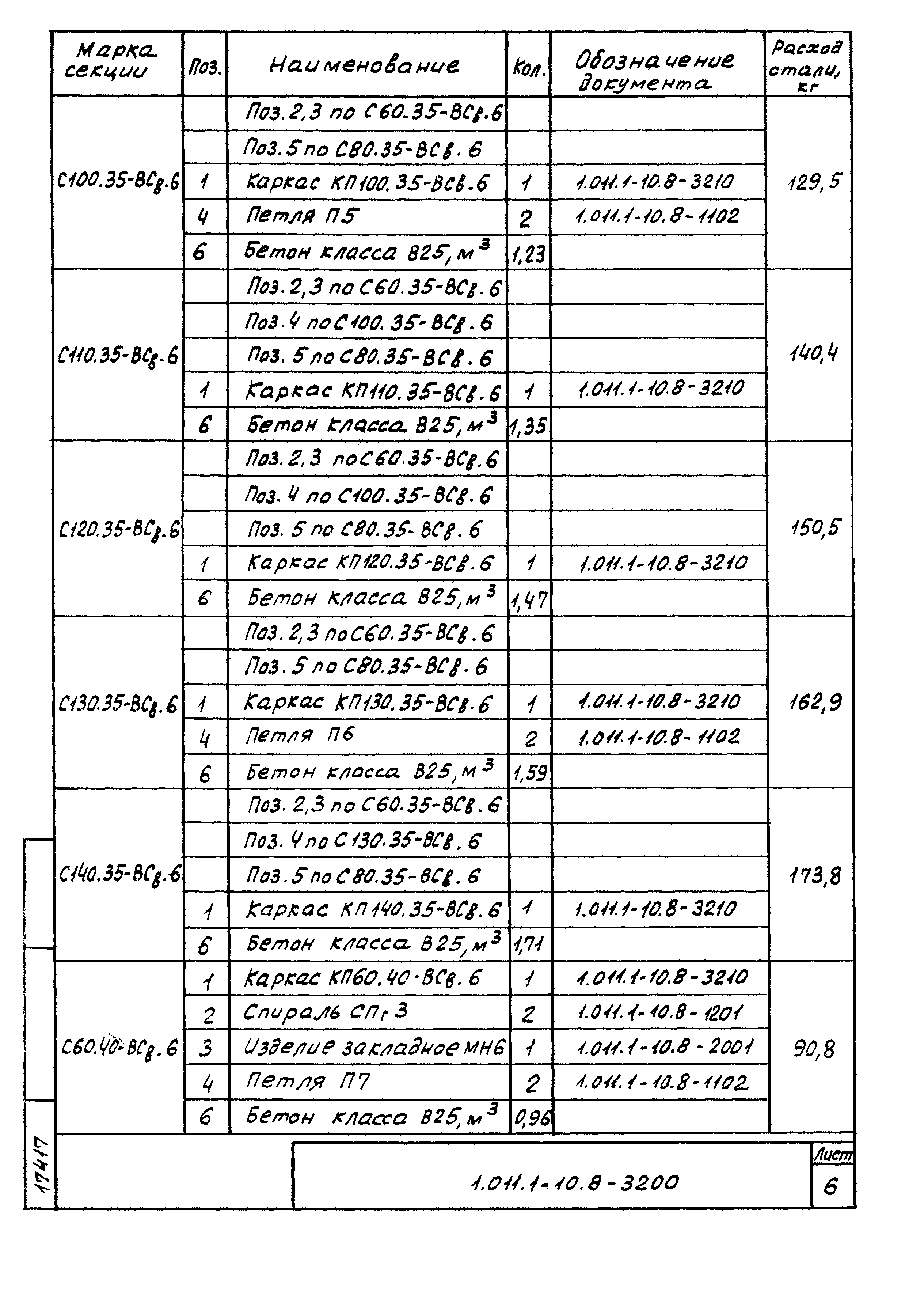

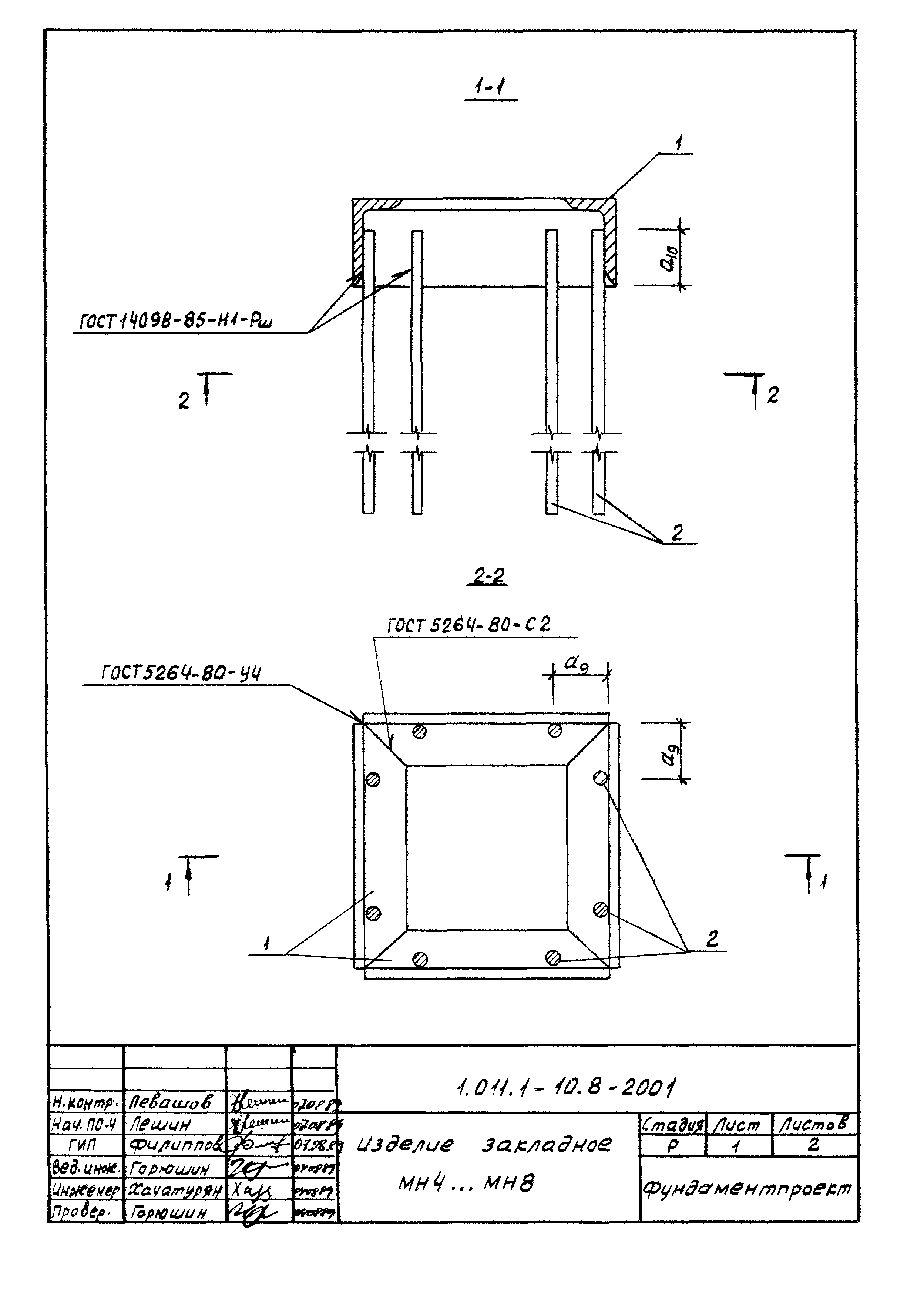

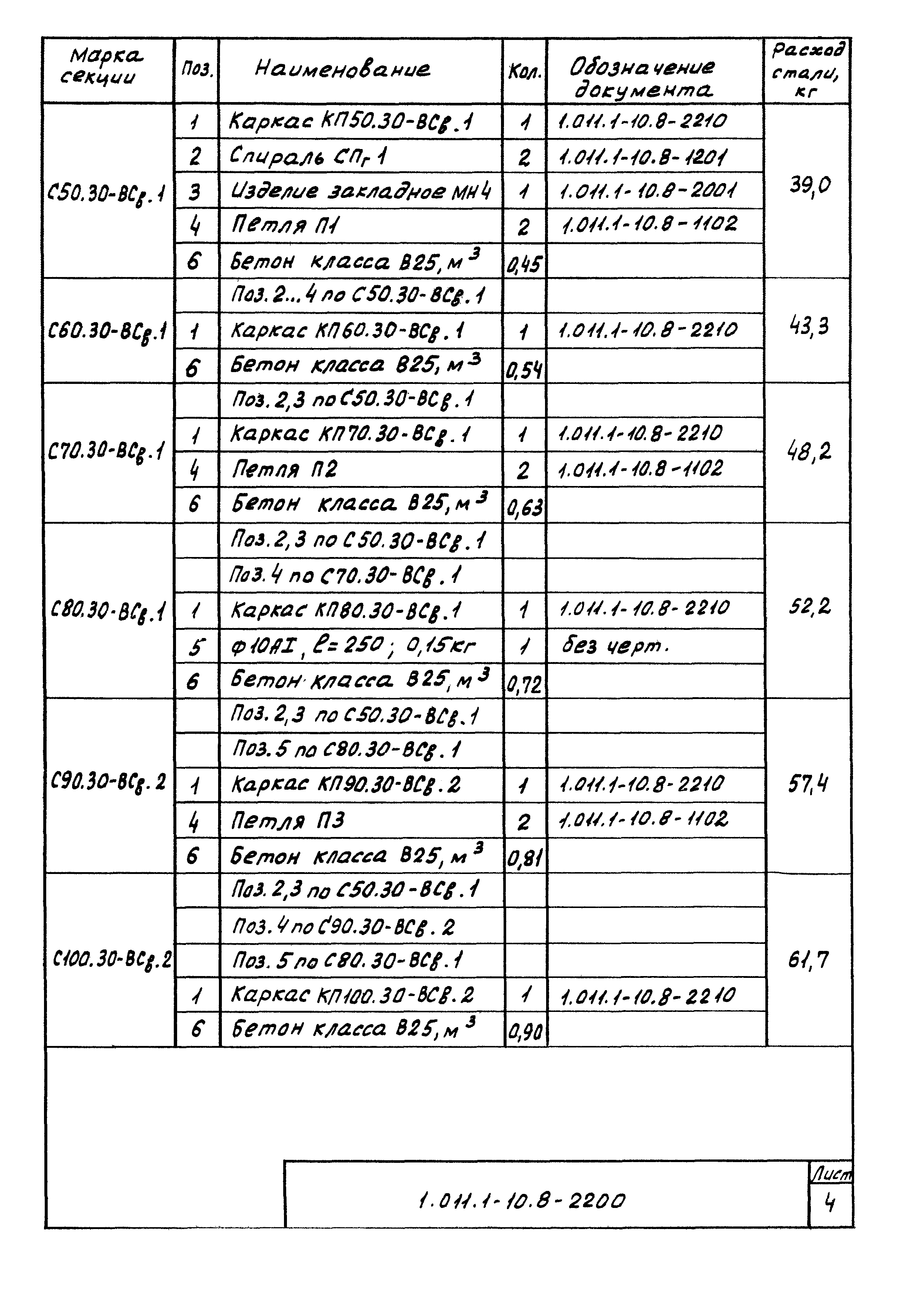

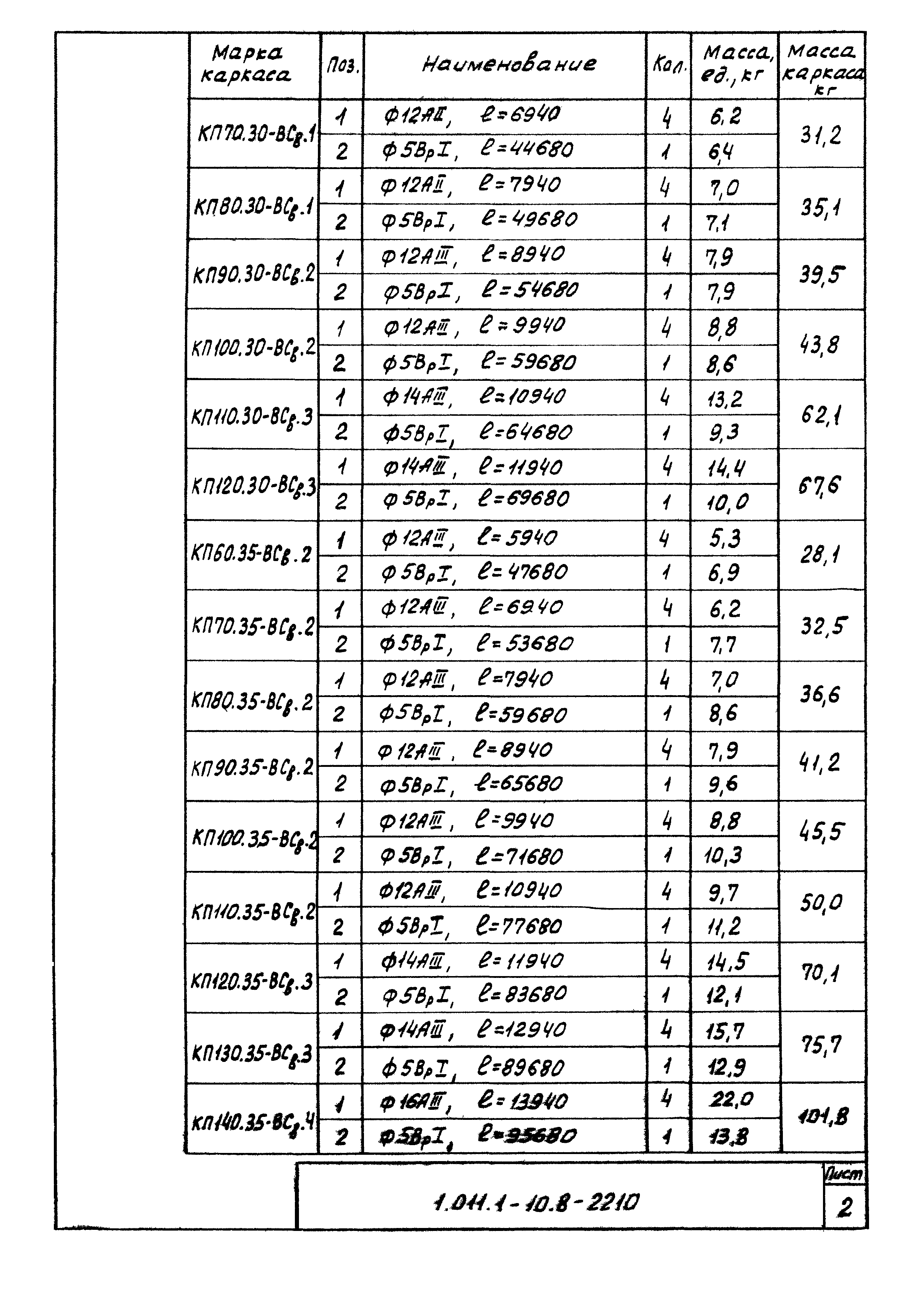

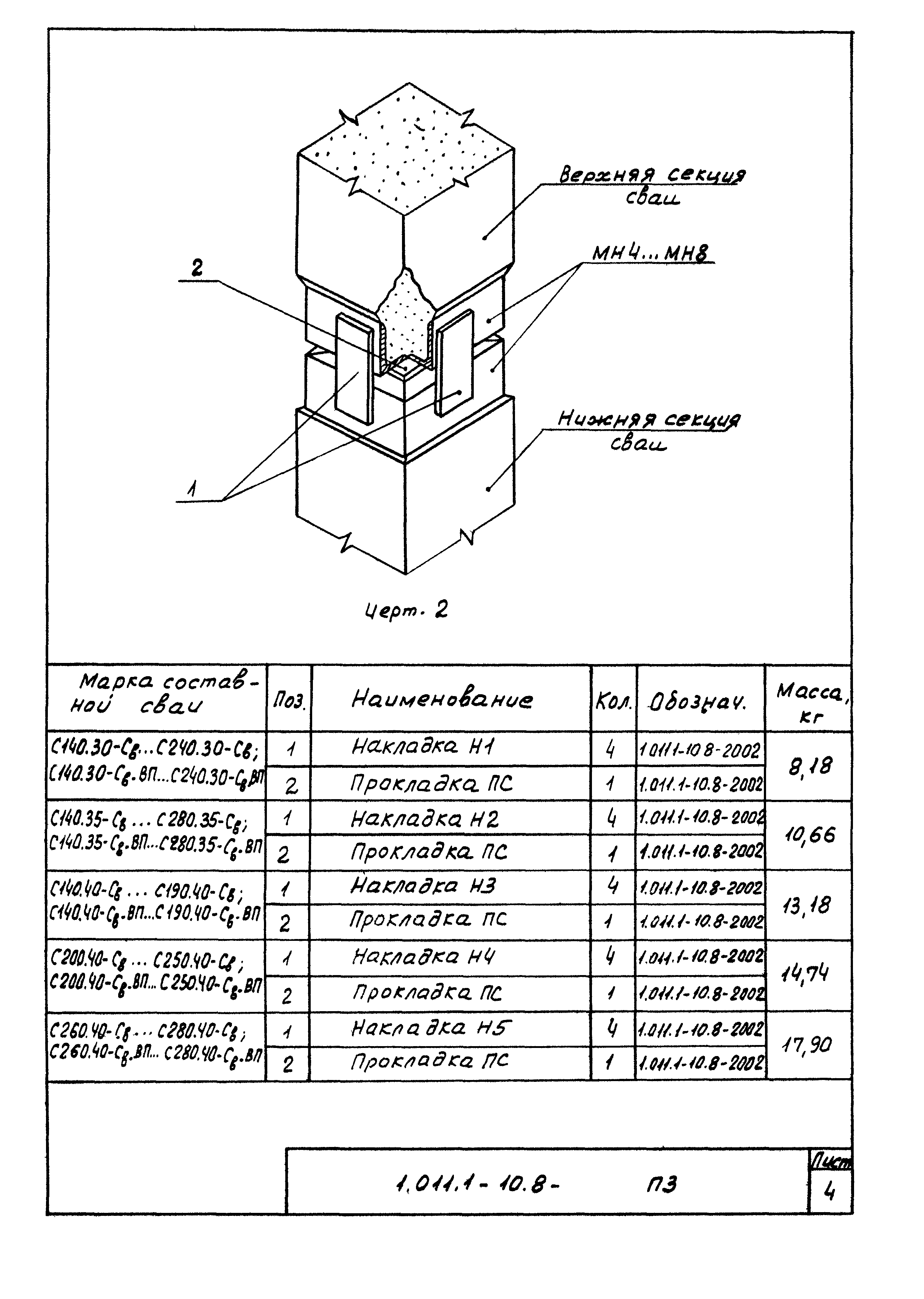

Оглавление:	1.011.1-10.8-ПЗ Пояснительная записка 1.011.1-10.8-1000 НИ Свая составная С140.30 - С… С280.40 - С 1.011.1-10.8-2000 НИ Свая составная С140.30 - Св… С280.40 - Св 1.011.1-10.8-3000 НИ Свая составная С140.30 - Св.ВП… С280.40 - Св.ВП 1.011.1-10.8-1100 Секция нижняя С80.30 - НС.1… С140.40 - НС.5 1.011.1-10.8-1110 Каркас пространственный КП80.30 - НС.1… КП140.40 - НС.5 1.011.1-10.8-1120 Каркас пространственный КПо1… КПо3 1.011.1-10.8-1102 Петля П1… П9 1.011.1-10.8-1130 Изделие закладное МН1… МН3 1.011.1-10.8-1131 Каркас пространственный КПс1… КПс3 1.011.1-10.8-1132 Стакан Ст… Ст3 1.011.1-10.8-1200 Секция верхняя С50.30 - ВС.1… С140.40 - ВС.5 1.011.1-10.8-1201 Спираль СПг1… СПг3 1.011.1-10.8-1210 Каркас пространственный КП50.30 - ВС.1… КП120.30 - ВС.3 1.011.1-10.8-1220 Каркас пространственный КП60.35 - ВС.2… КП140.35 - ВС.4 1.011.1-10.8-1230 Каркас пространственный КП60.40 - ВС.2… КП140.40 - ВС.5 1.011.1-10.8-1240 Каркас пространственный КПн1… КПн10 1.011.1-10.8-2100 Секция нижняя С80.30 - НСв.1… С140.40 - НСв.5 1.011.1-10.8-2110 Каркас пространственный КП80.30 - НС.в1… КП140.40 - НСв.5 1.011.1-10.8-2001 Изделие закладное МН4… МН8 1.011.1-10.8-2002 Накладная Н1… Н5. Прокладка ПС 1.011.1-10.8-2200 Секция верхняя С50.30 - ВСв.1… С140.40 - ВСв.5 1.011.1-10.8-2210 Каркас пространственный КП50.30 - ВСв.1… КП140.40 - ВСв.5 1.011.1-10.8-3100 Секция нижняя С80.30 - НСв.6… С140.40 - НСв.6 1.011.1-10.8-3110 Каркас пространственный КП80.30 - НСв.6… КП140.40 - НСв.6 1.011.1-10.8-3200 Секция верхняя С50.30 - ВСв.6… С140.40 - ВСв.6 1.011.1-10.8-3210 Каркас пространственный КП50.30 - ВСв.6… КП140.40 - ВСв.6 1.011.1-10.8-РС Ведомость расхода стали, кг 1.011.1-10.8-Петля П1… П9. Варианты
Разработан:	ВНИИОСП им. Н.М. Герсеванова Фундаментпроект НИИЖБА
Утверждён:	23.02.1989 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy )
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1989 г. )
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Конструкции зданий Бетонные конструкции Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Сваи
Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП 2.02.03-85 «Свайные фундаменты» ГОСТ 535-88 «Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 8510-86 «Уголки стальные горячекатаные неравнополочные. Сортамент» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 8732-78 «Трубы стальные бесшовные горячедеформированные. Сортамент» ГОСТ 10884-81 «Сталь арматурная термомеханически и термически упрочненная периодического профиля. Технические условия» ГОСТ 10268-80 «Бетон тяжелый. Технические требования к заполнителям» ГОСТ 14637-79 «Прокат толстолистовой и широкополосный универсальный из углеродистой стали общего назначения. Технические условия» ГОСТ 10922-75 «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний» ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры» СНиП 2.03.01-84 «Бетонные и железобетонные конструкции»
