Скачать Серия 1.011.1-10 Выпуск 3. Сваи квадратного сечения без поперечного армирования ствола. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.011.1-10

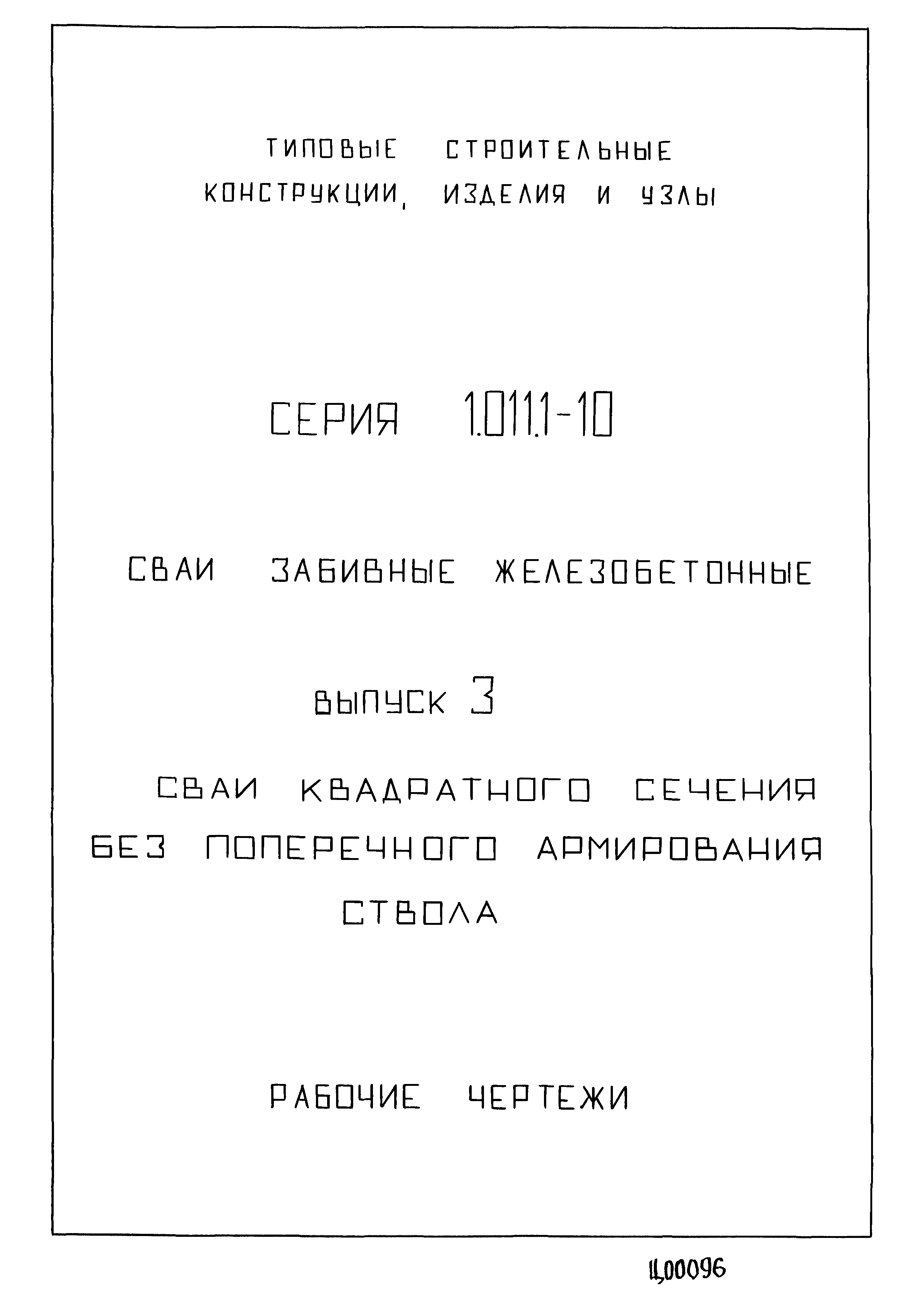

Выпуск 3. Сваи квадратного сечения без поперечного армирования ствола. Рабочие чертежи

Обозначение:	Серия 1.011.1-10
Обозначение англ:	Series 1.011.1-10
Статус:	не определен законодательством
Название рус.:	Выпуск 3. Сваи квадратного сечения без поперечного армирования ствола. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1994
Область применения:	Настоящий выпуск содержит рабочие чертежи свай забивных железобетонных квадратного сечения без поперечного армирования ствола с напрягаемой проволочной, стержневой и арматурой из канатов. Сваи должны изготовляться из тяжелого бетона класса по прочности на сжатие В25

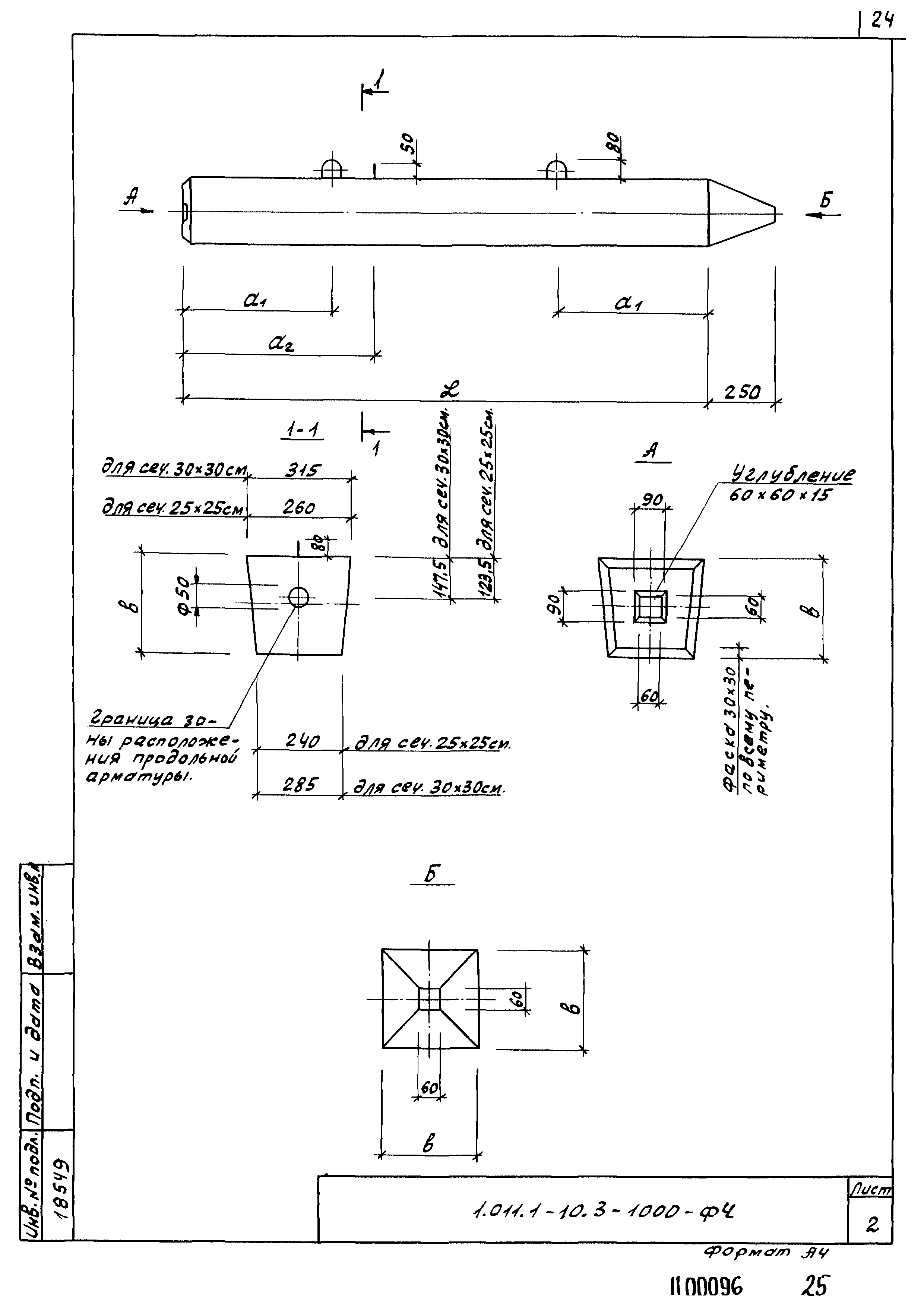

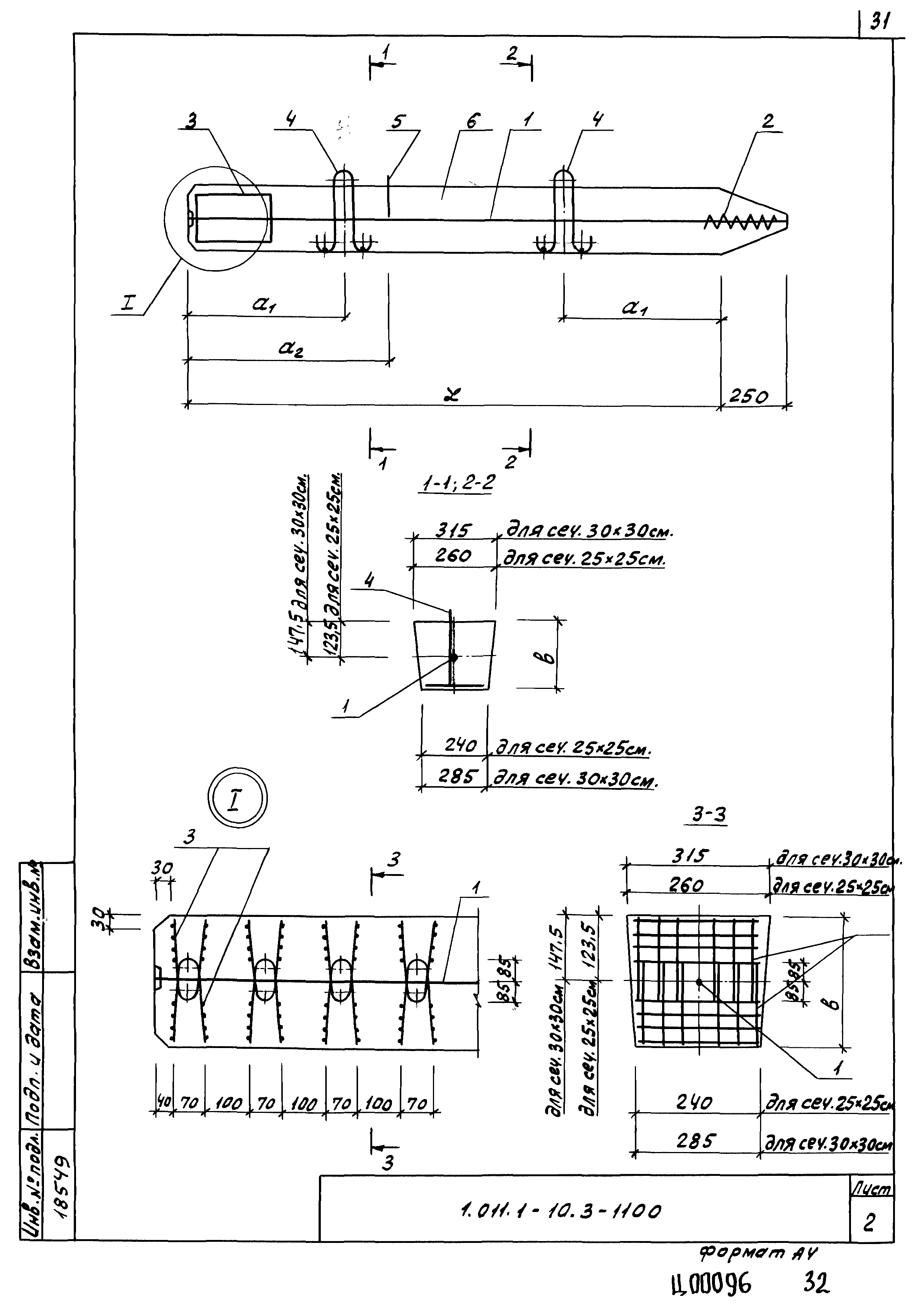

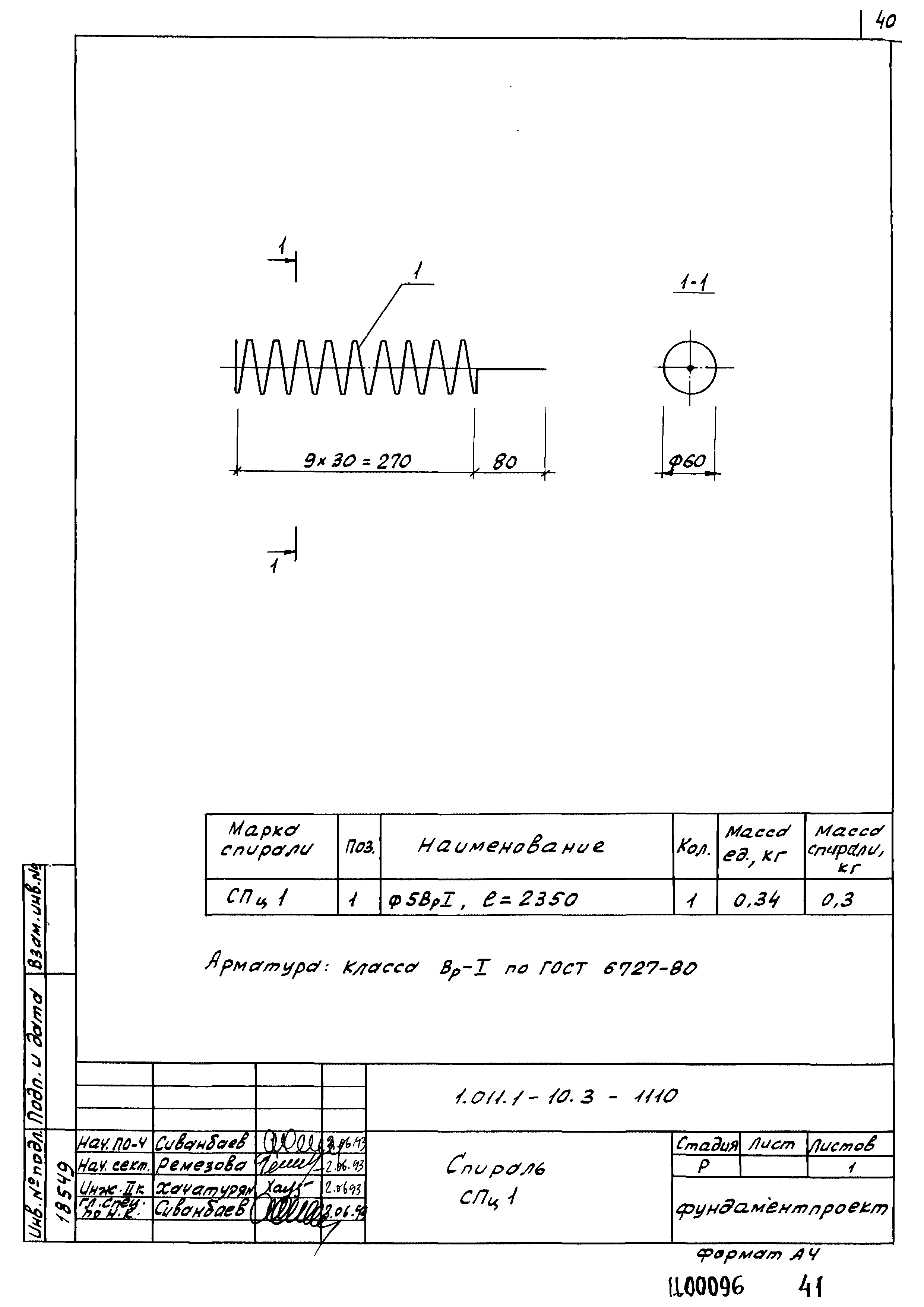

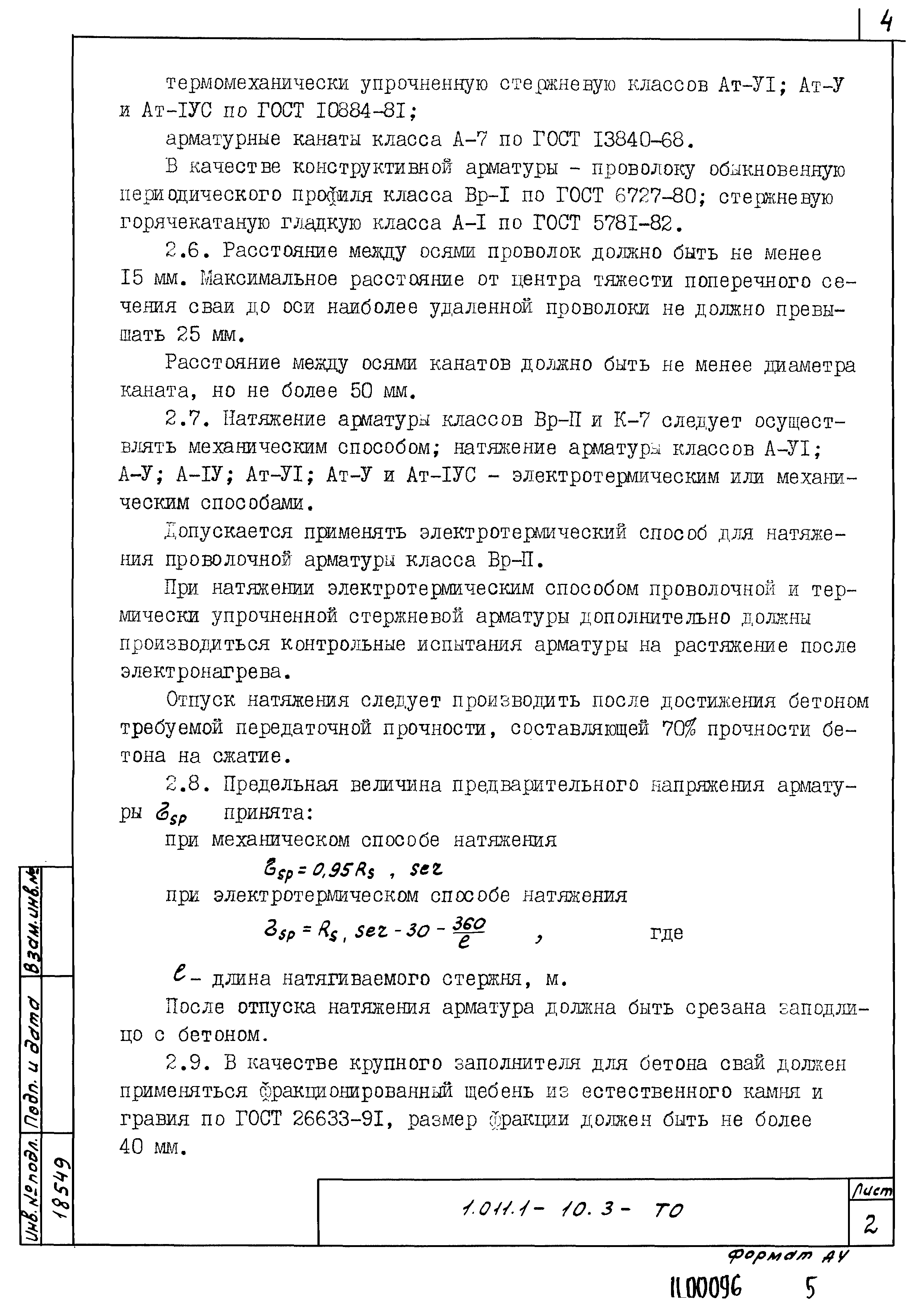

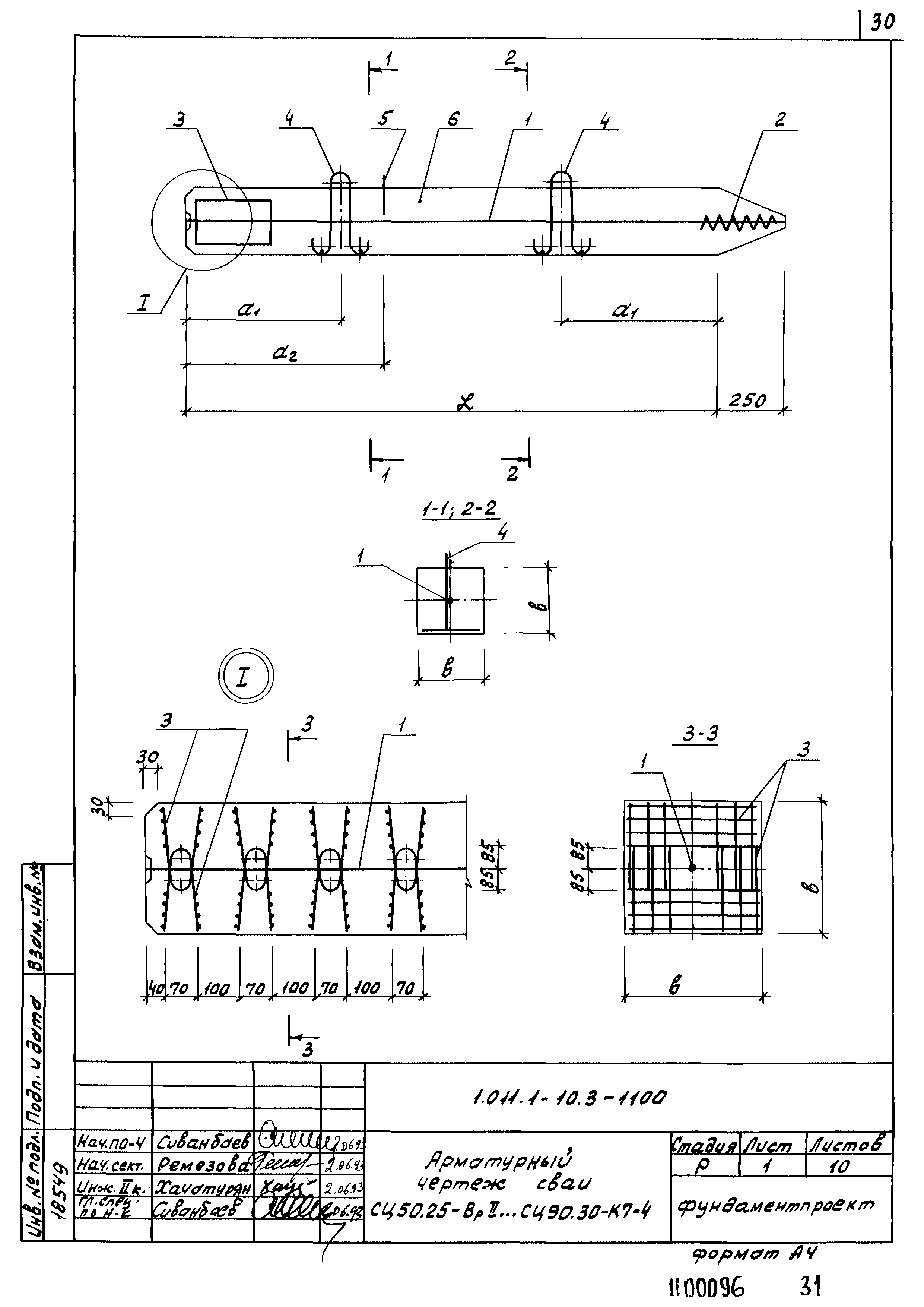

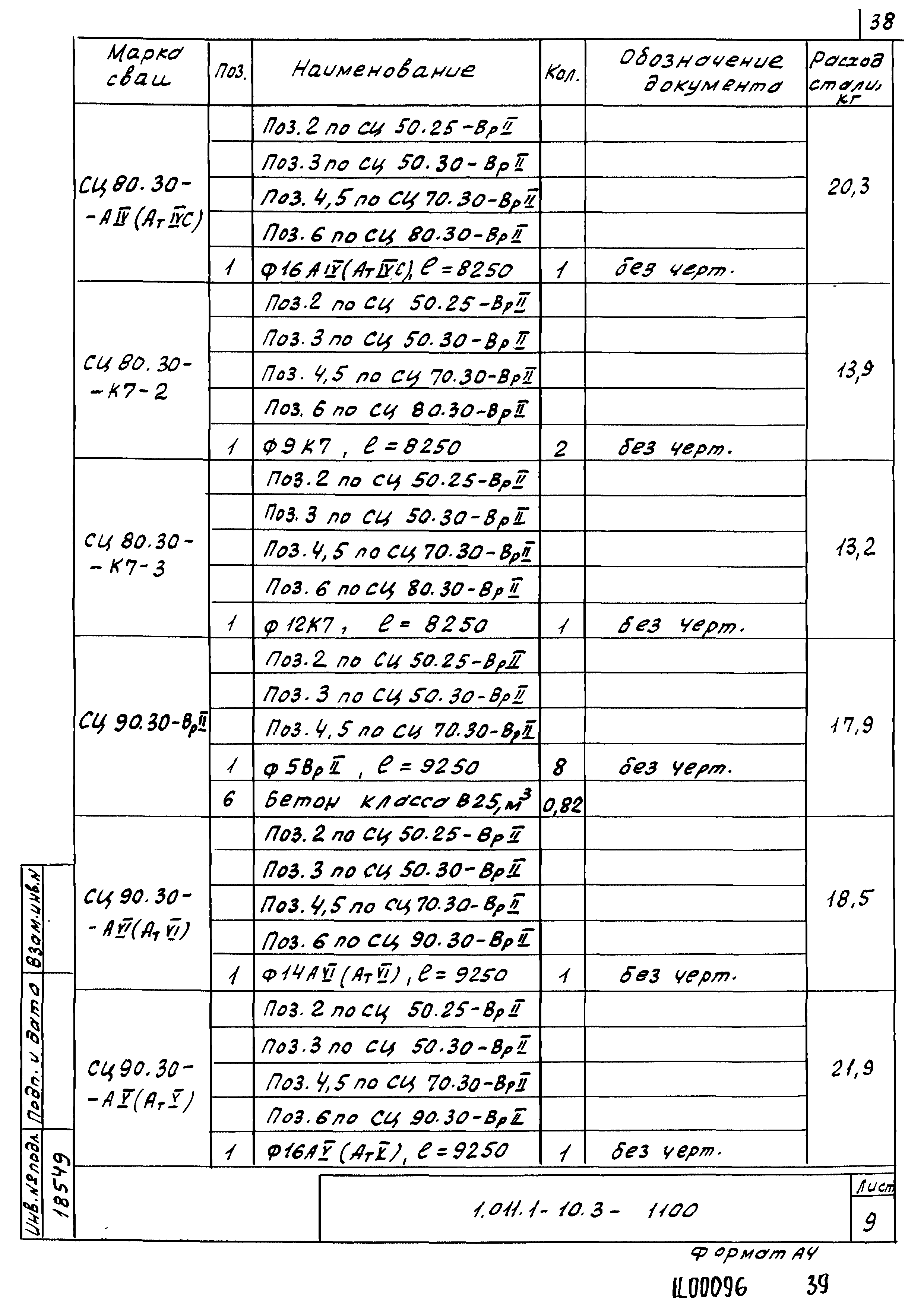

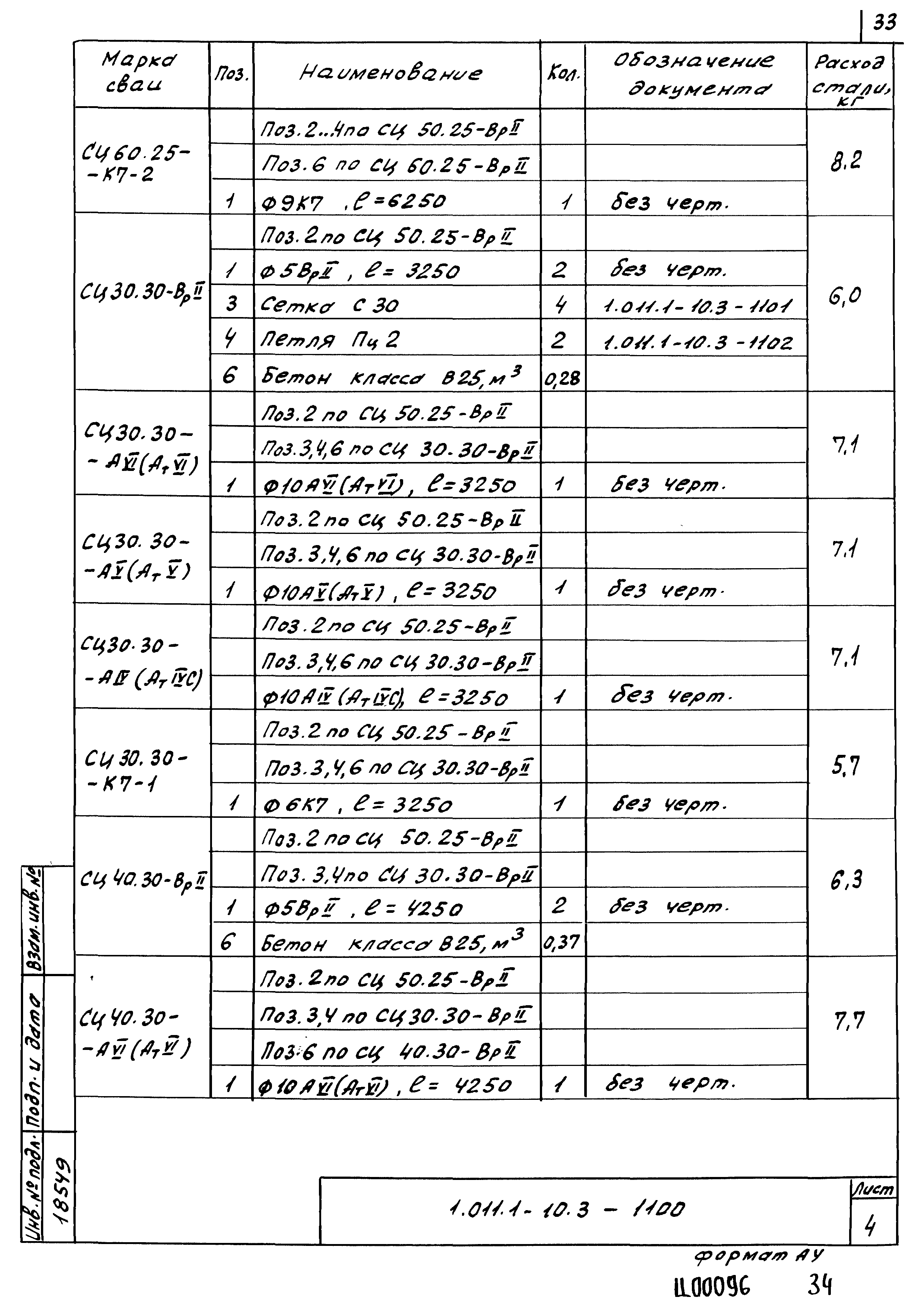

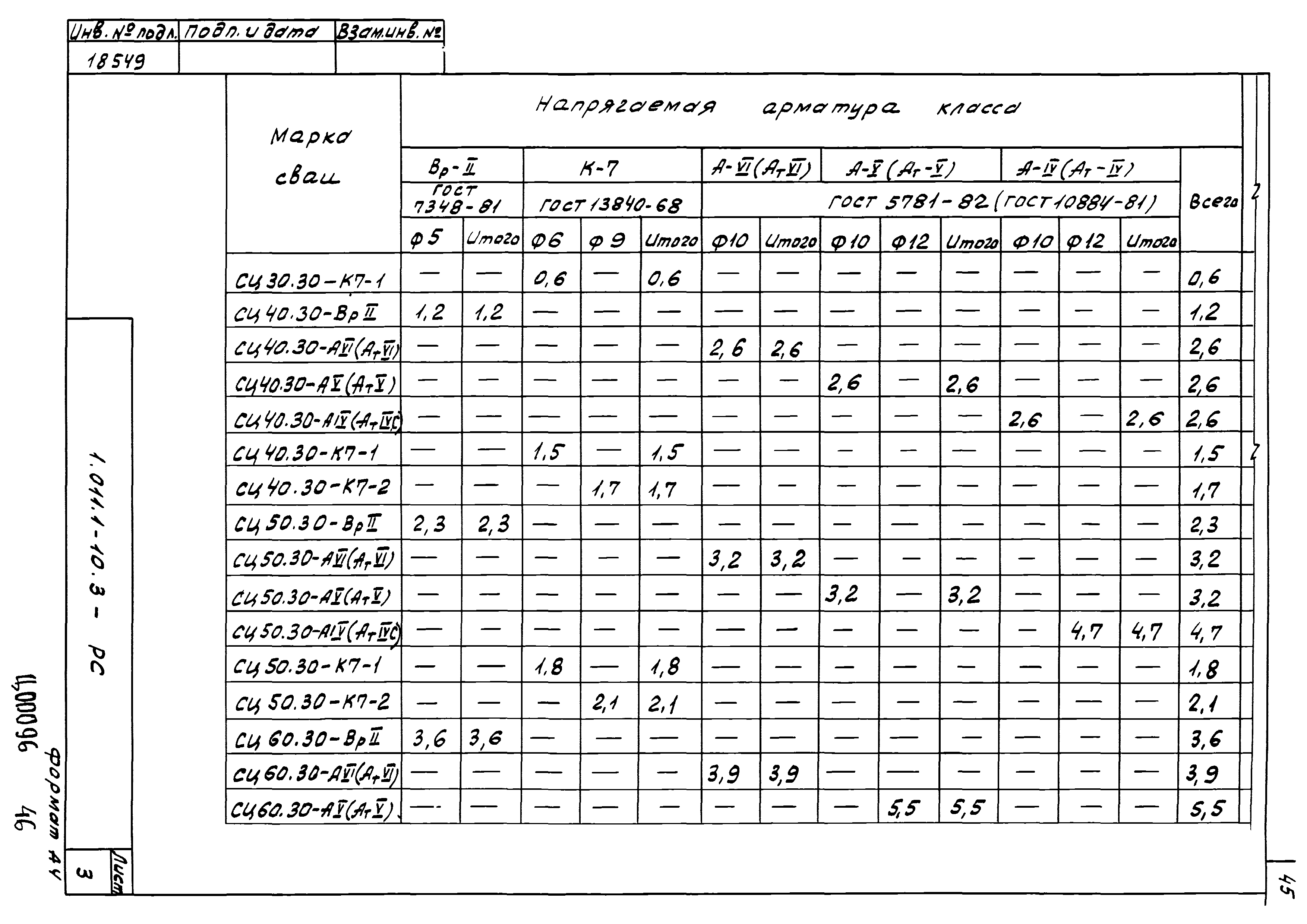

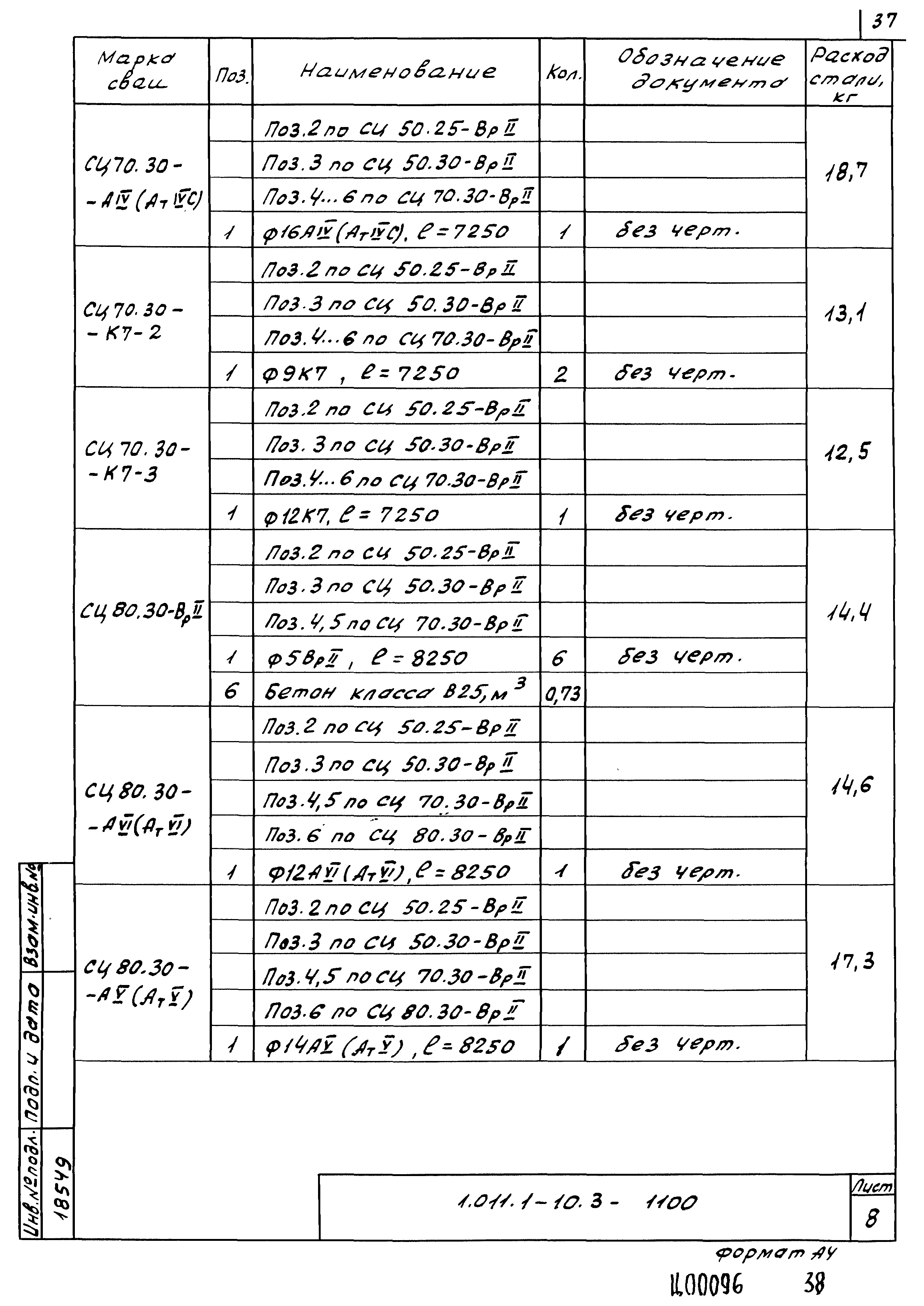

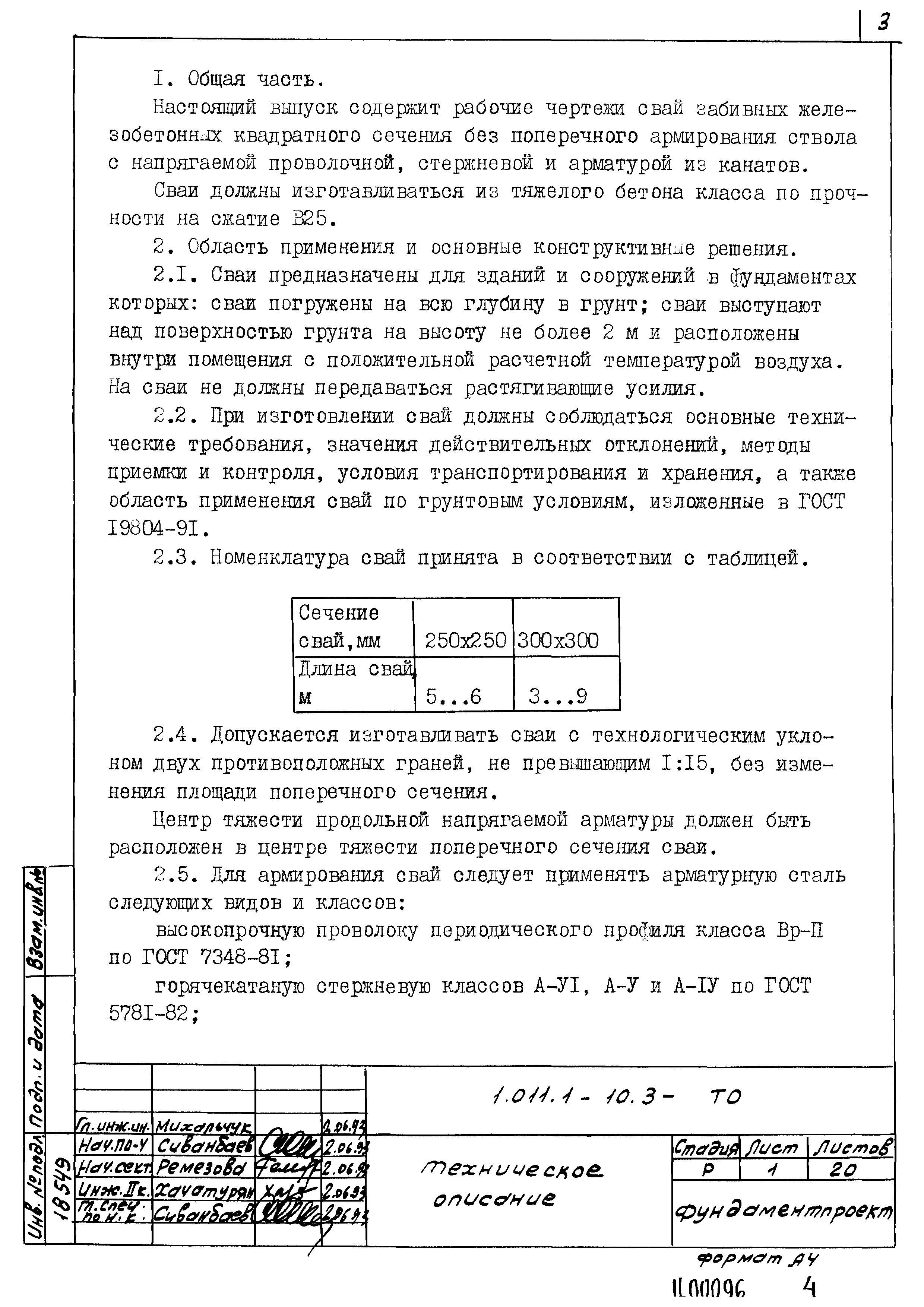

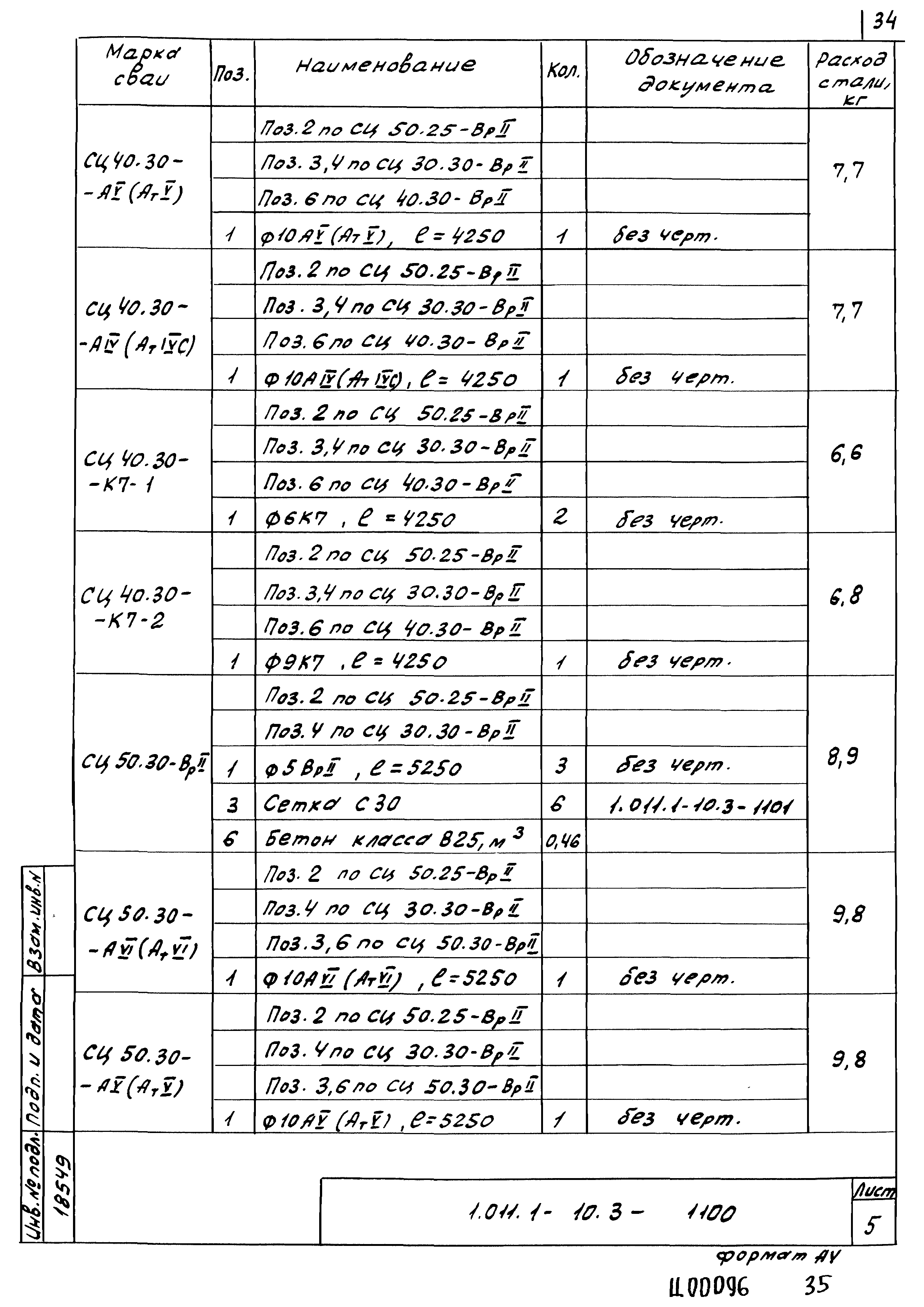

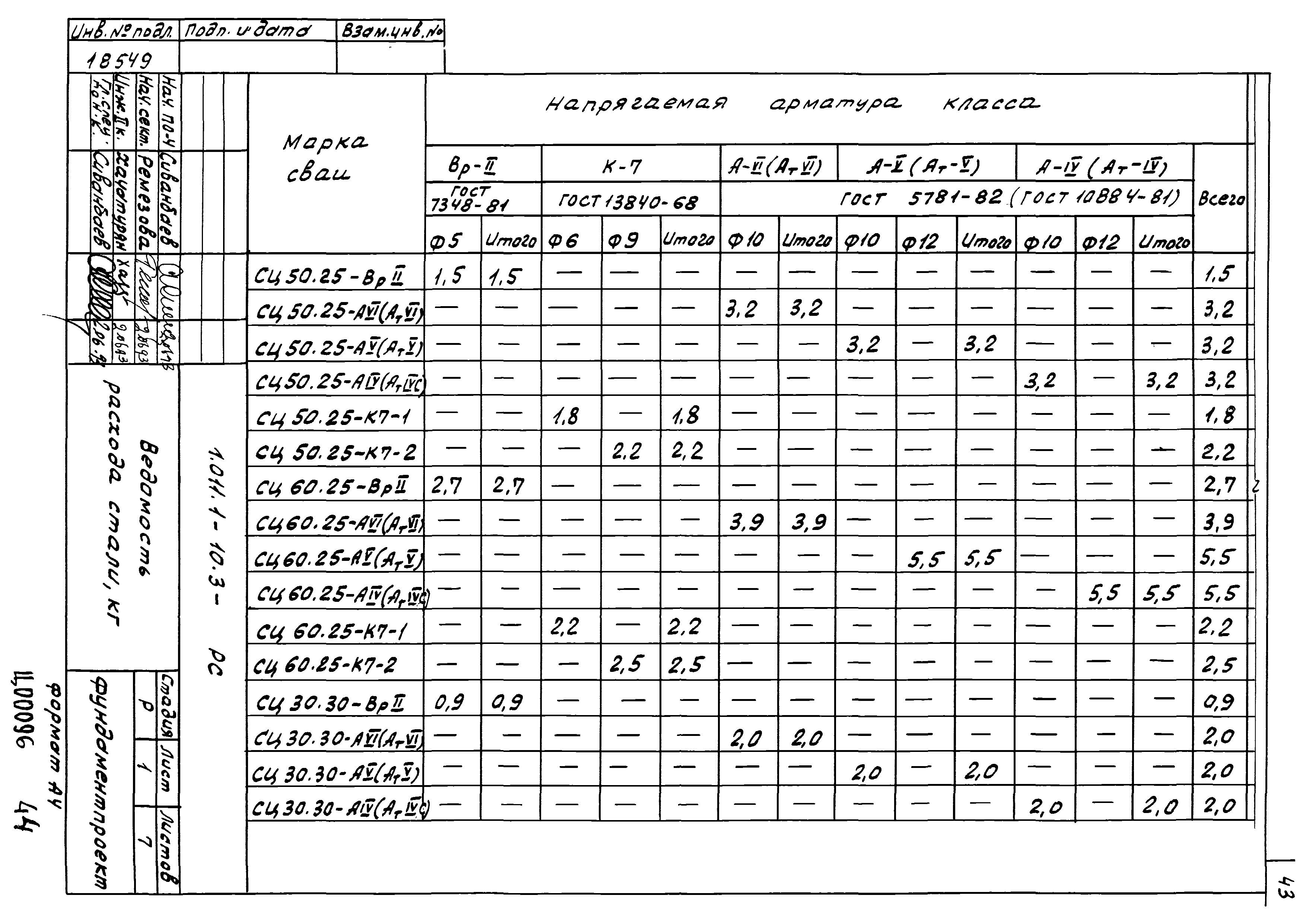

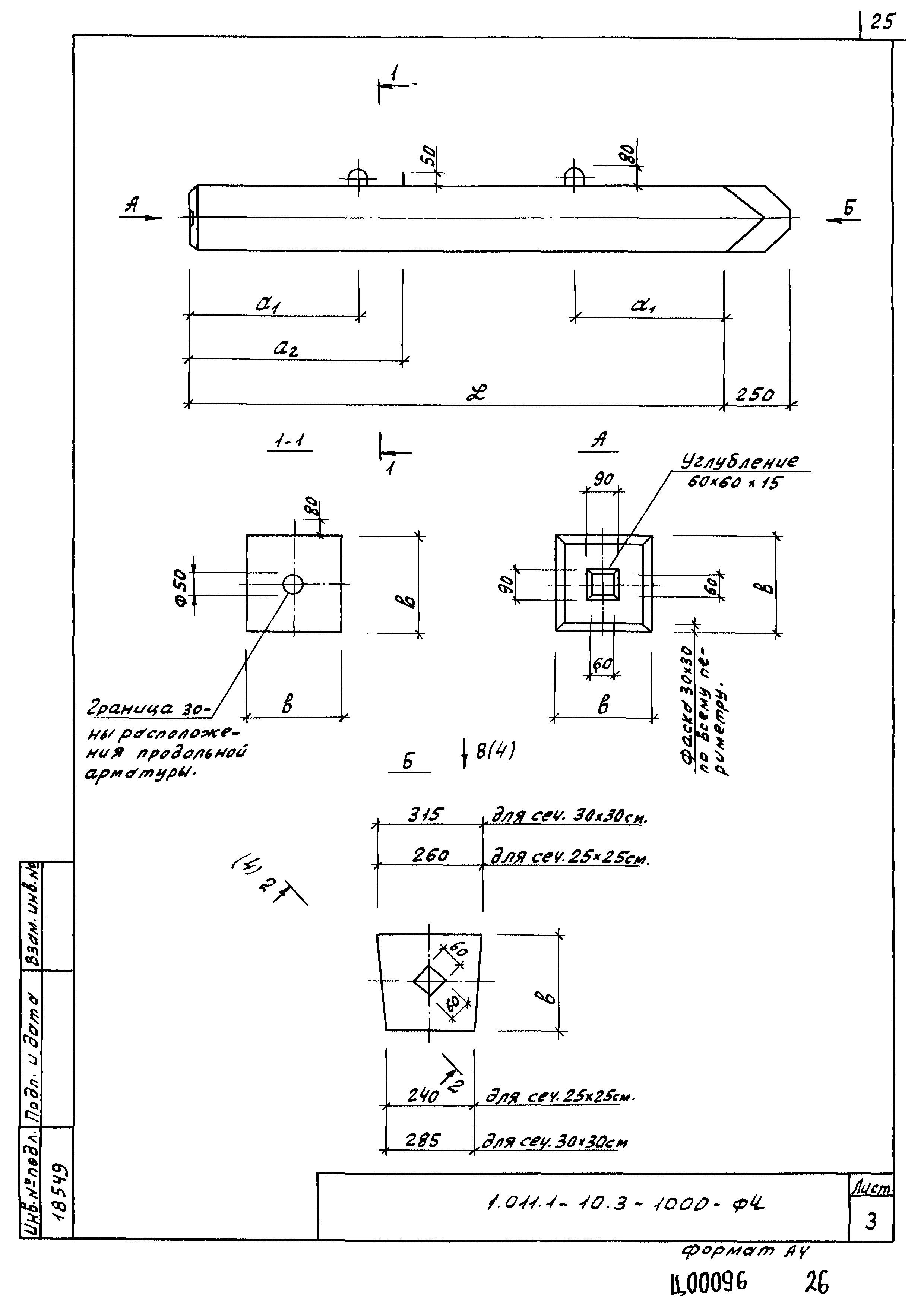

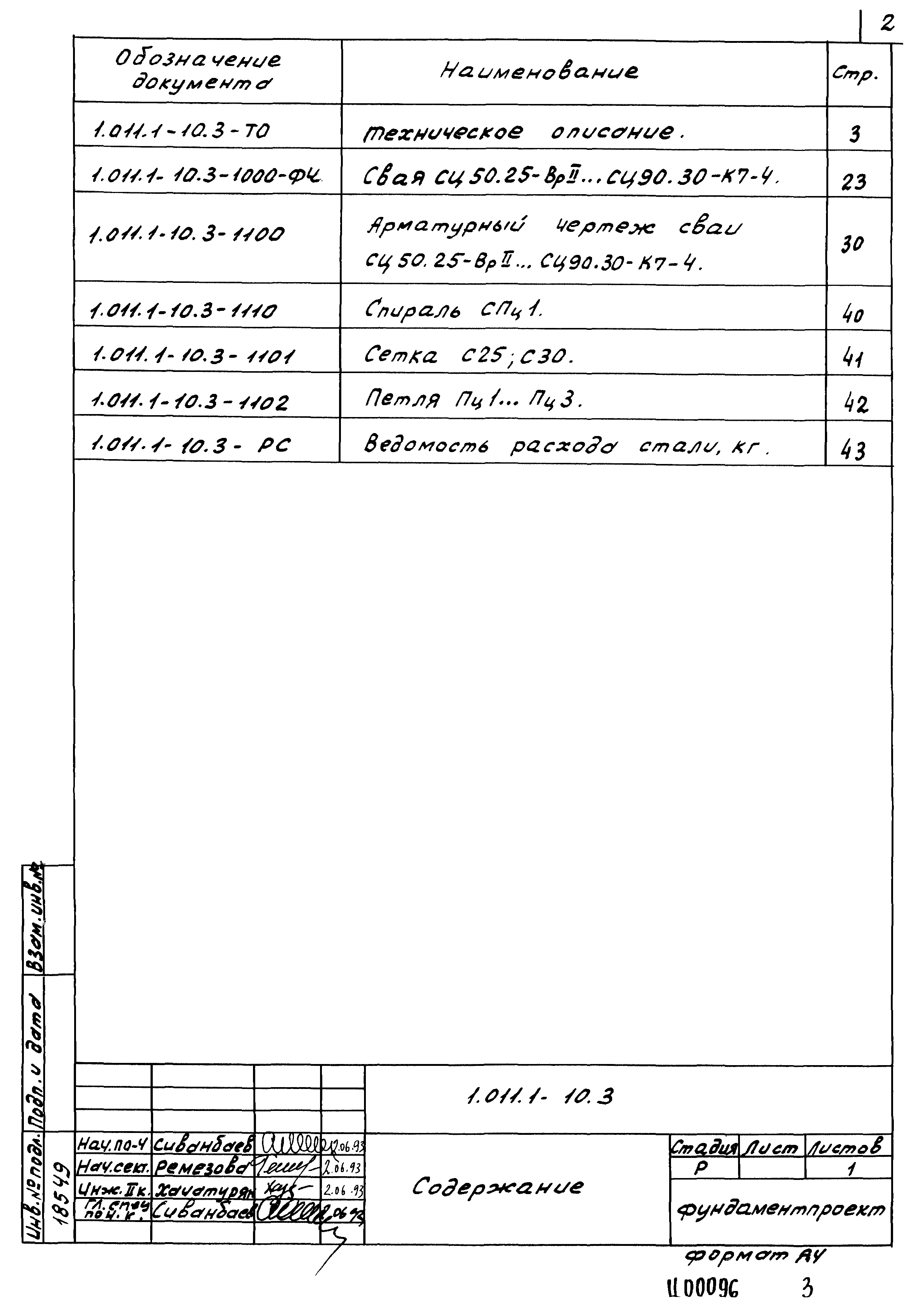

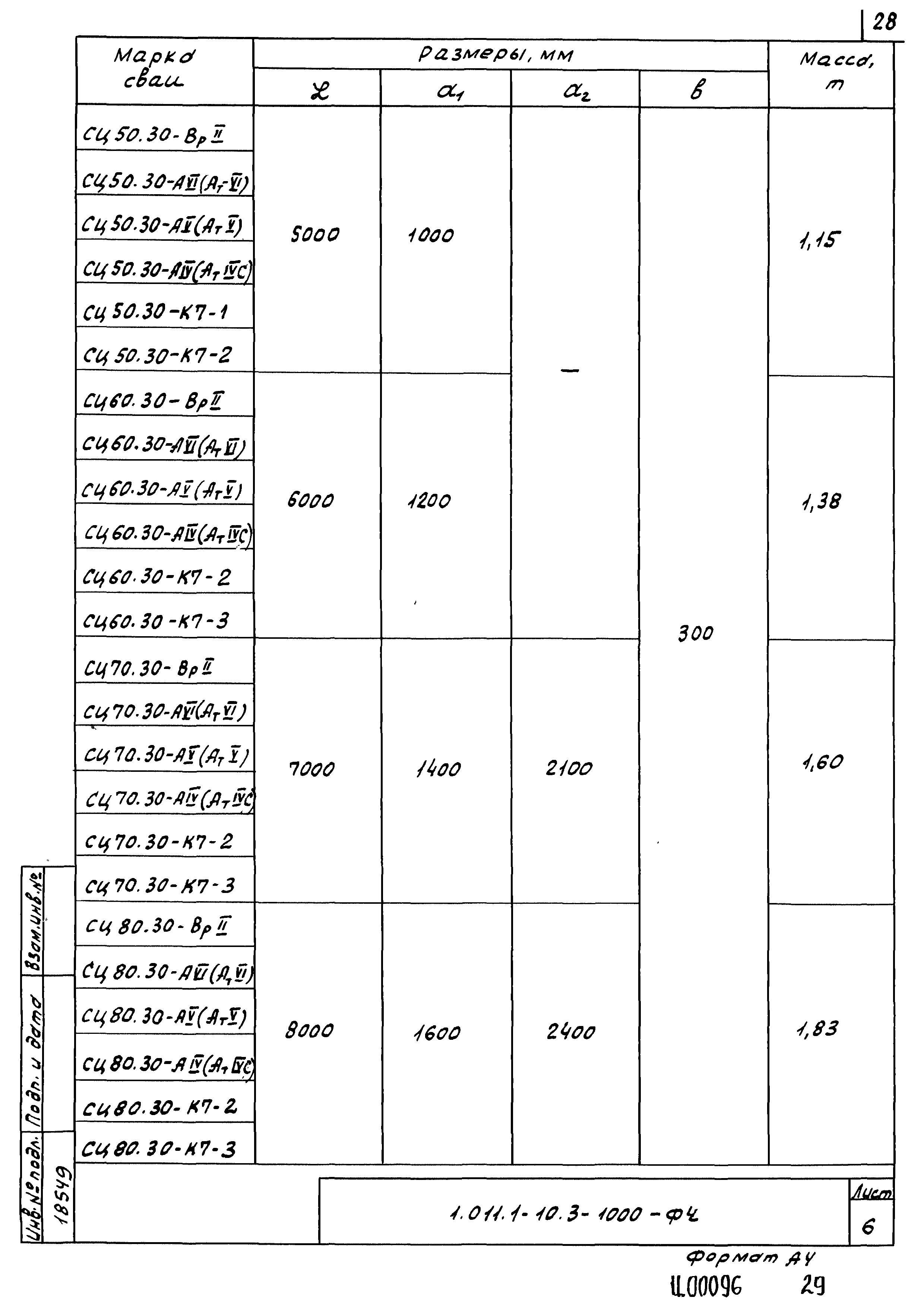

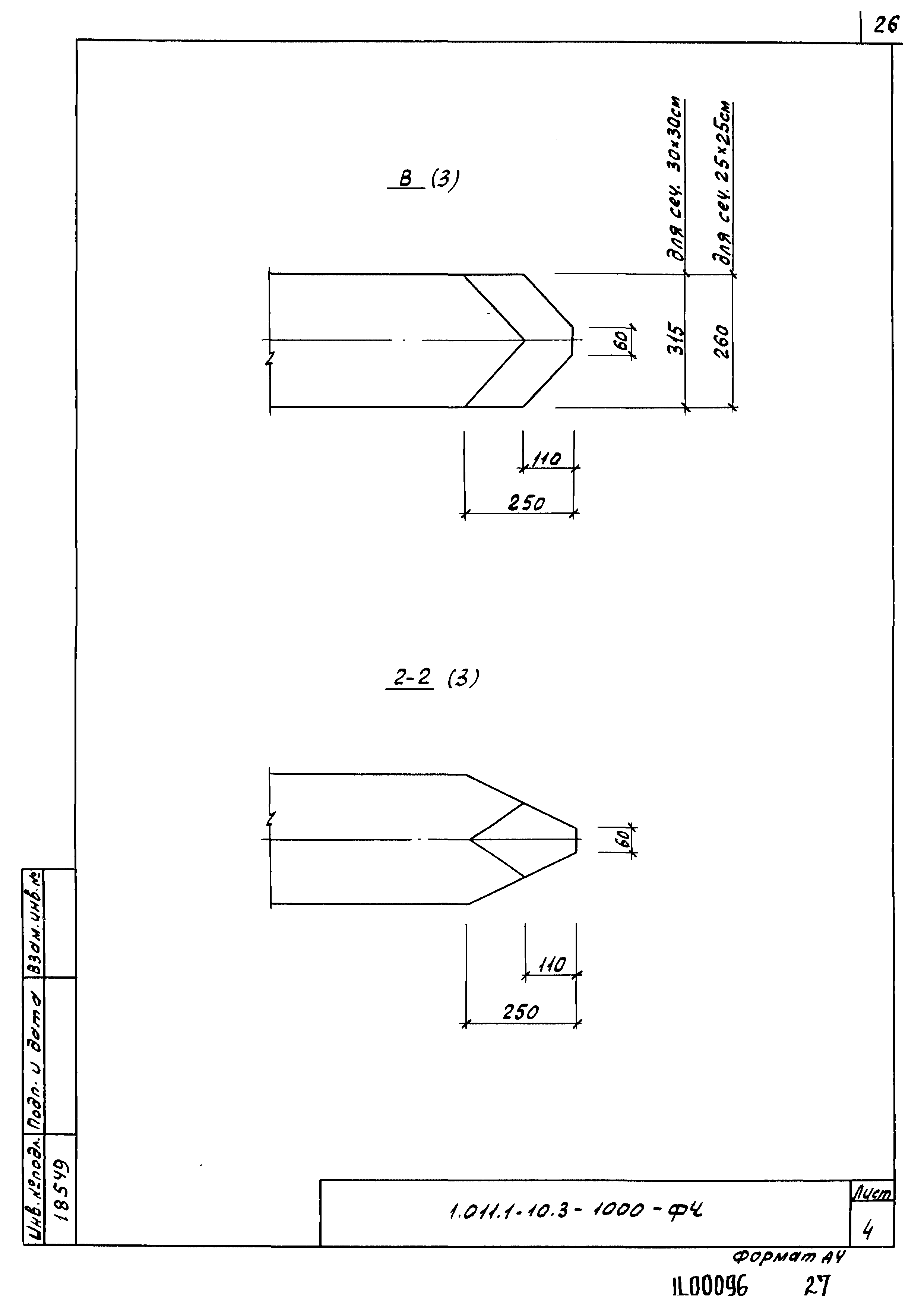

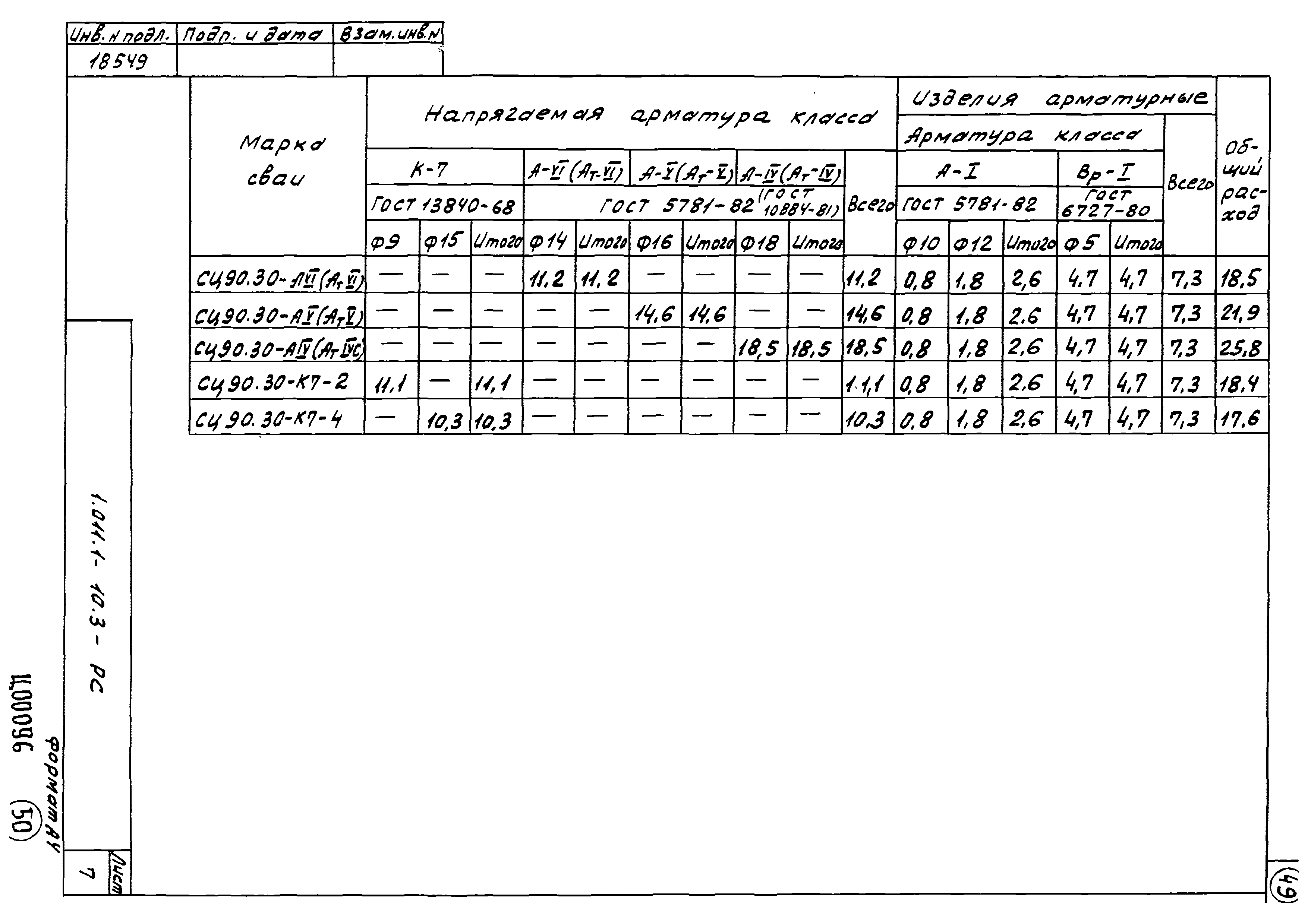

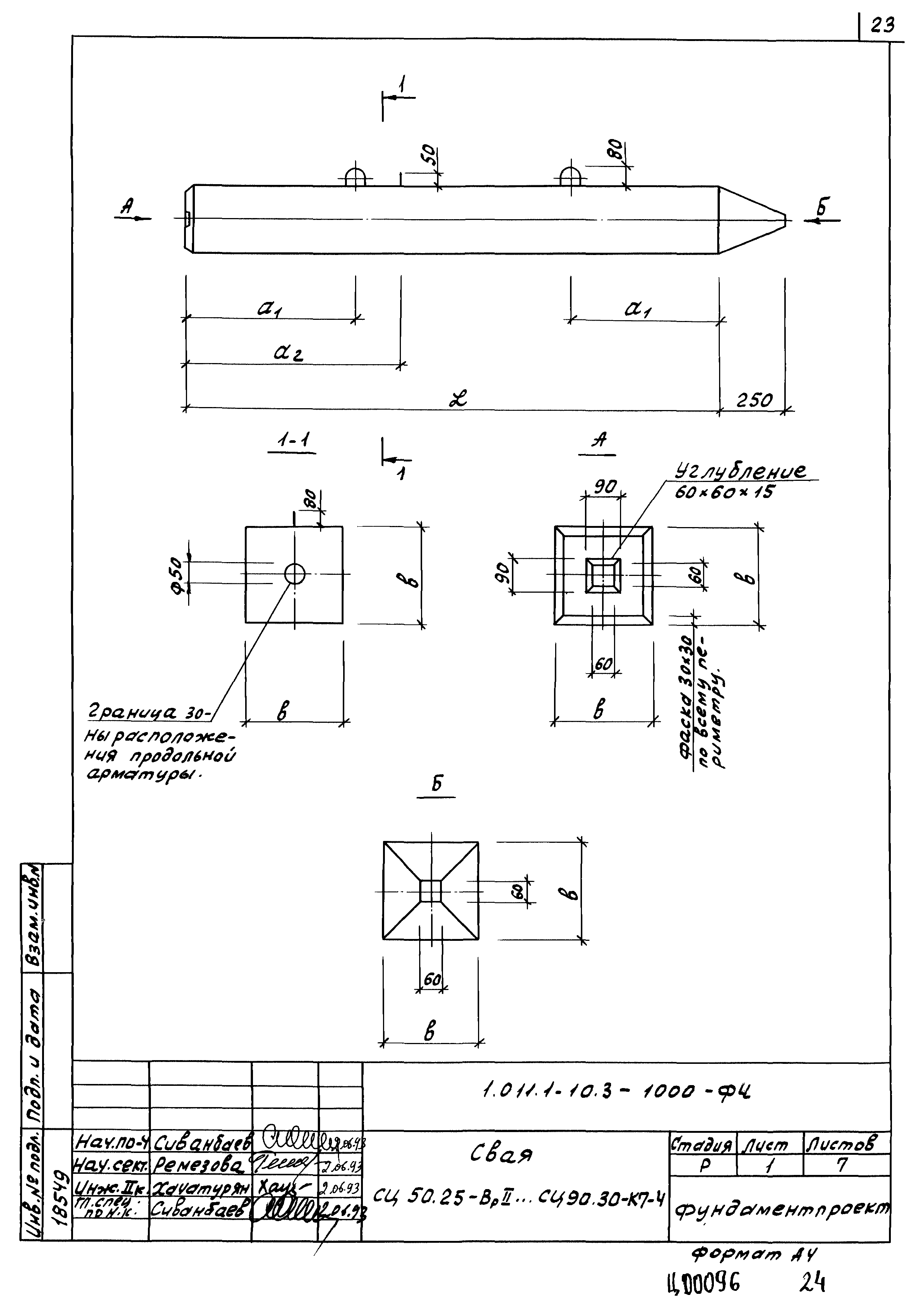

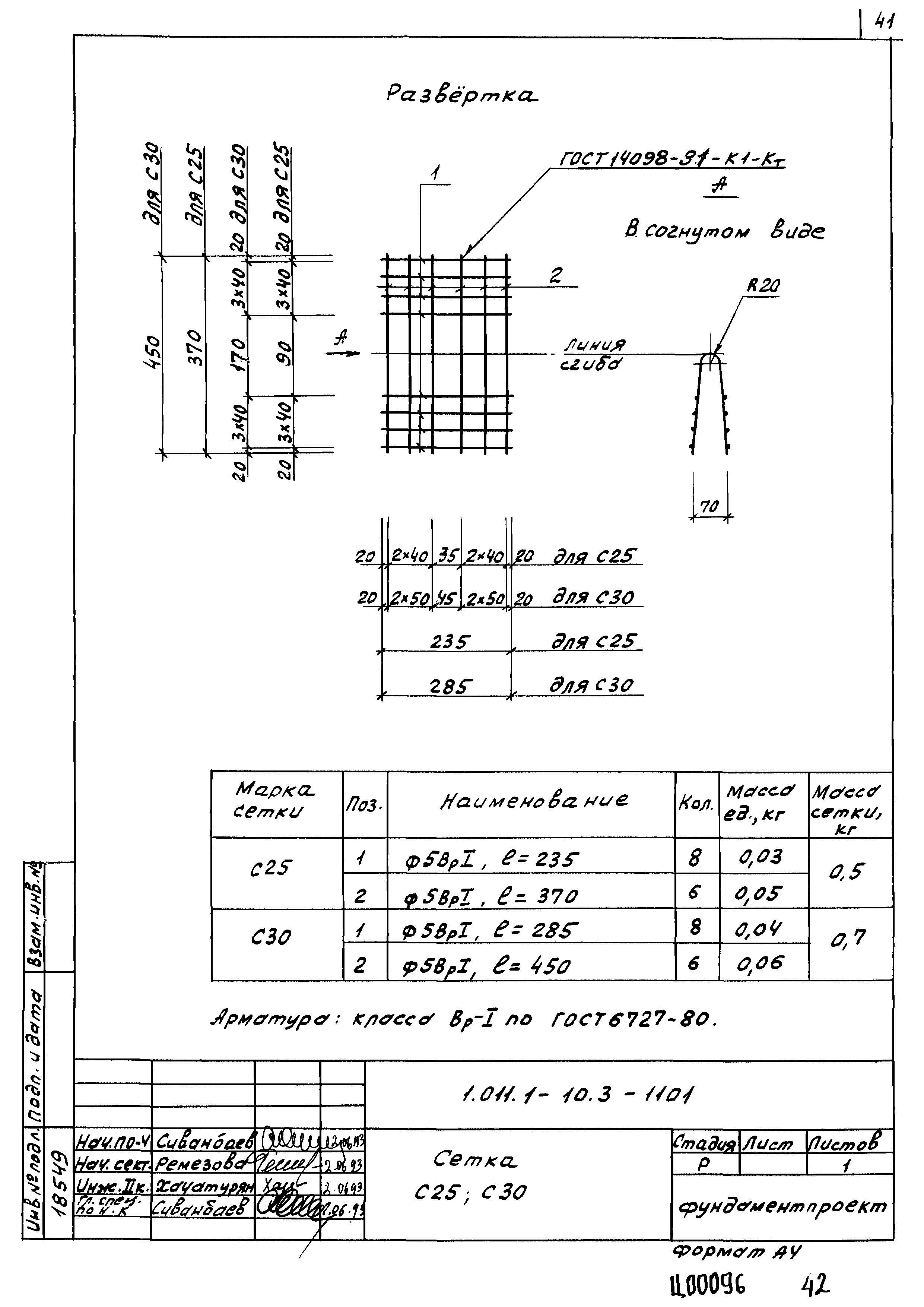

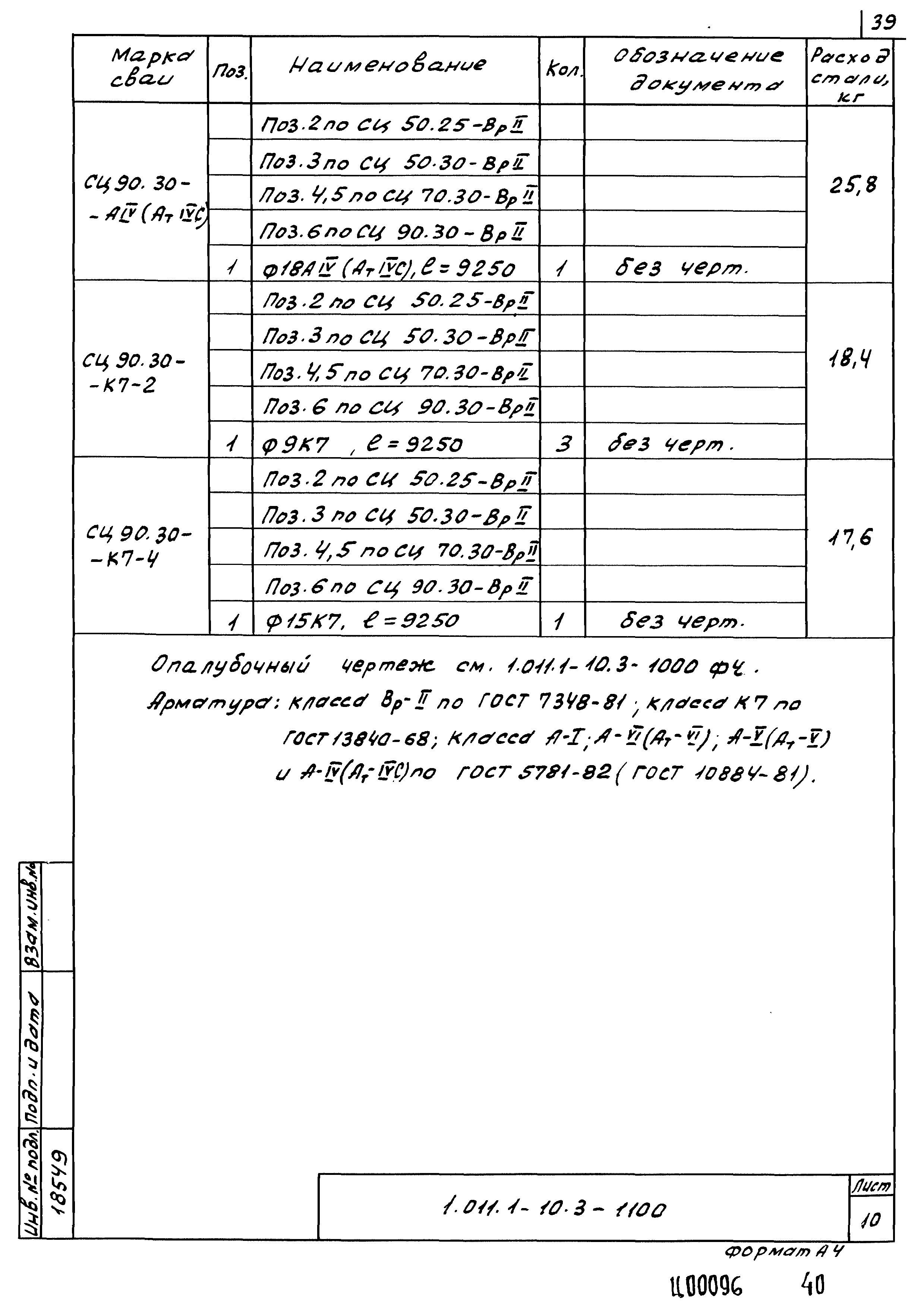

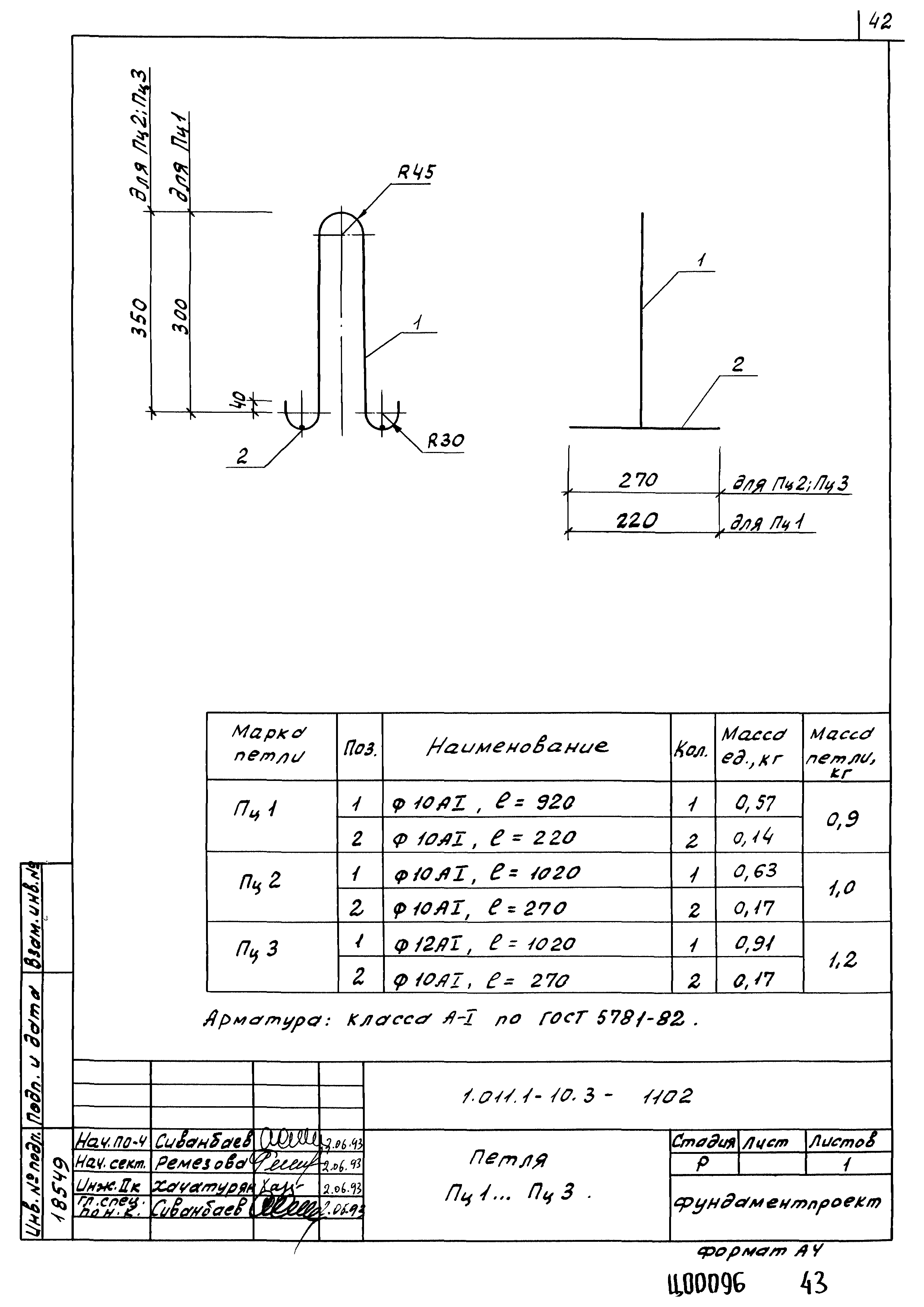

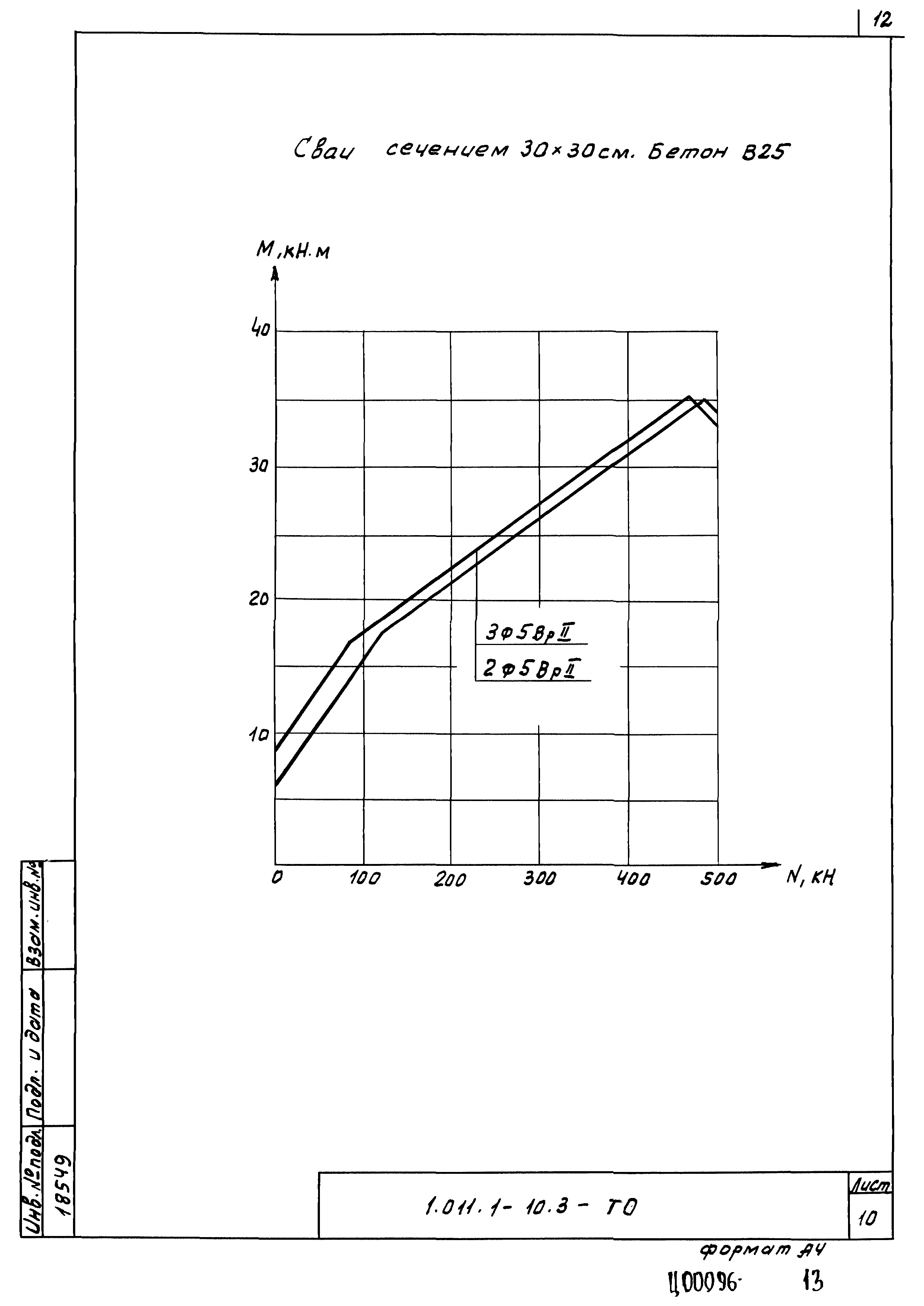

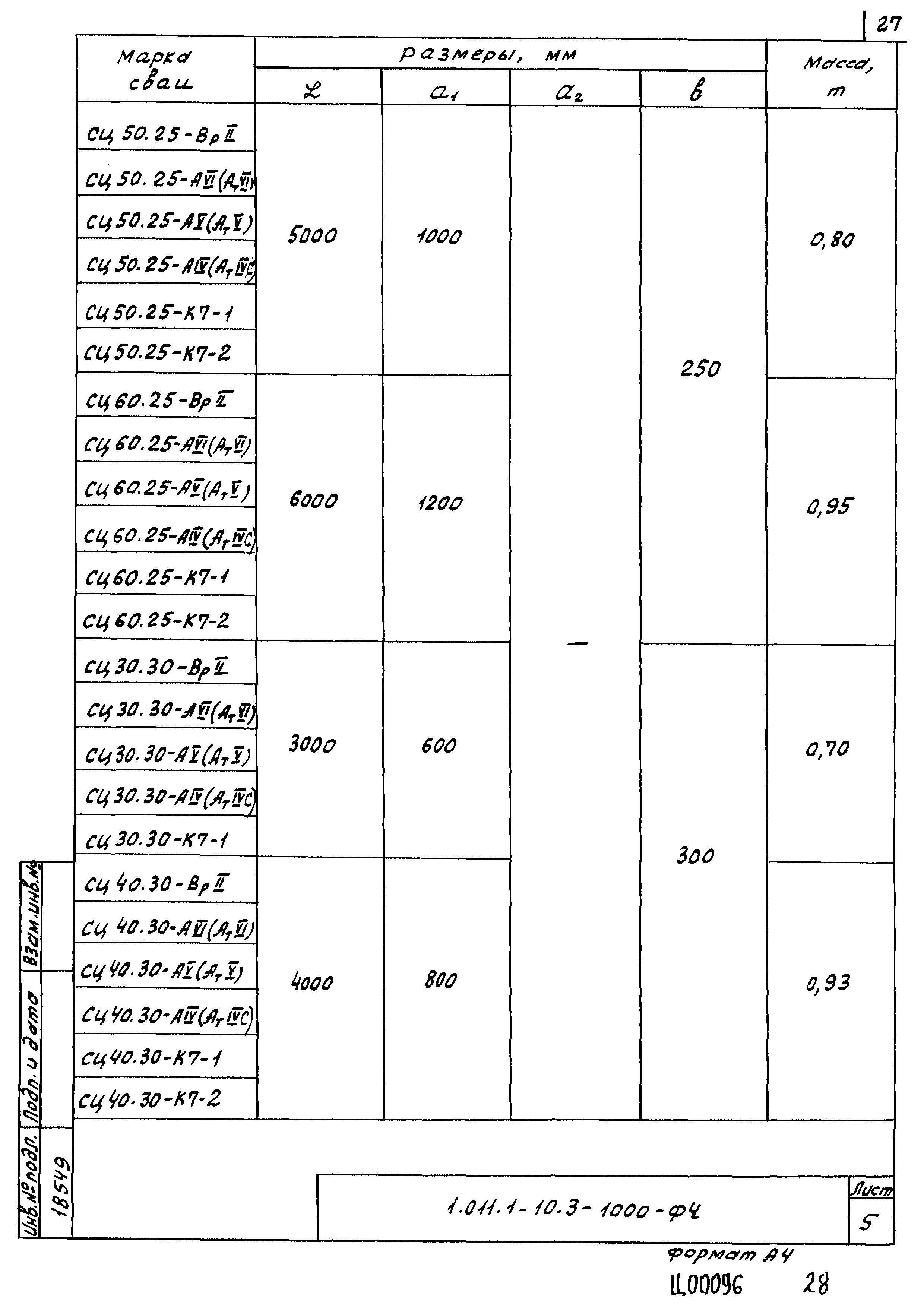

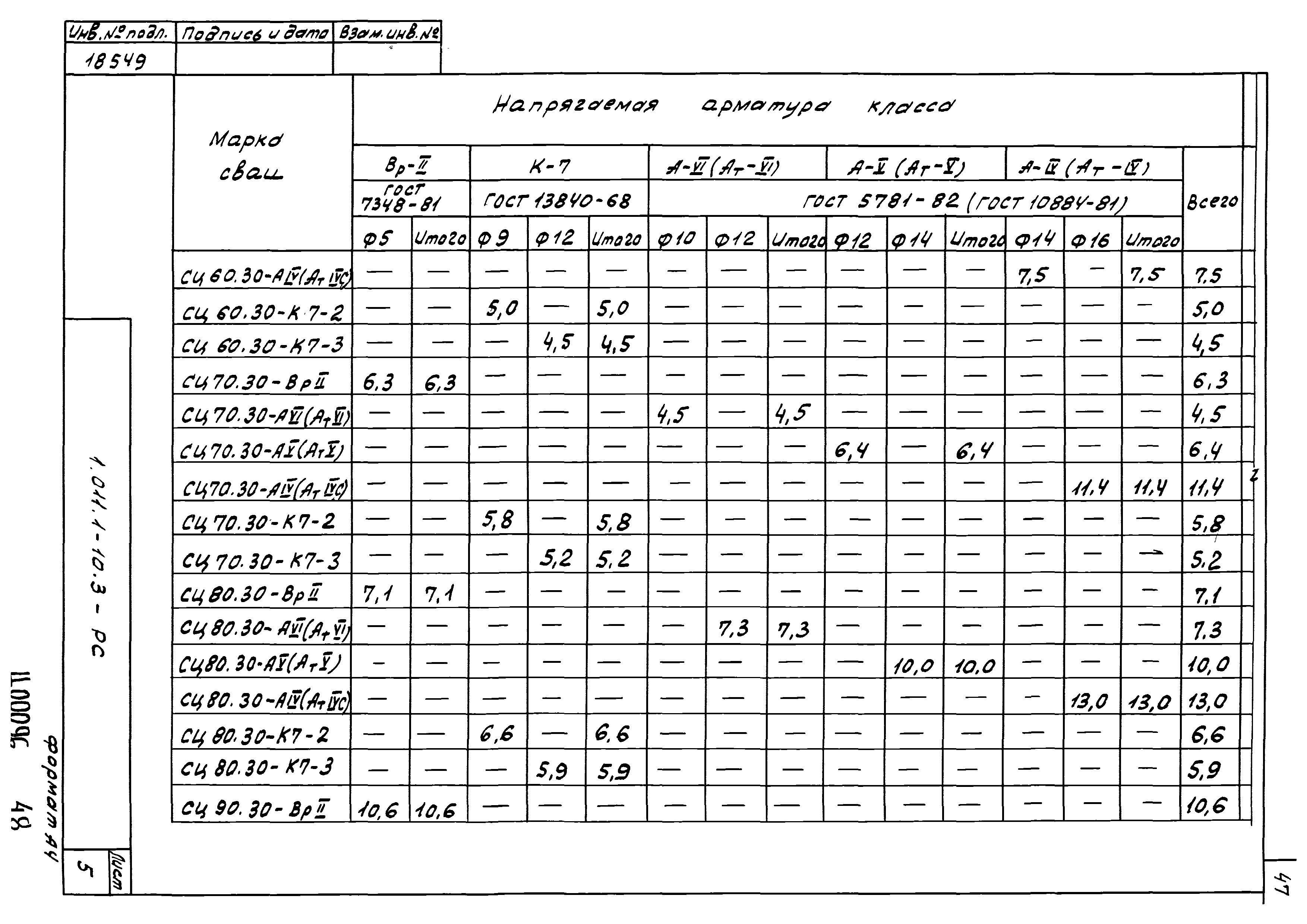

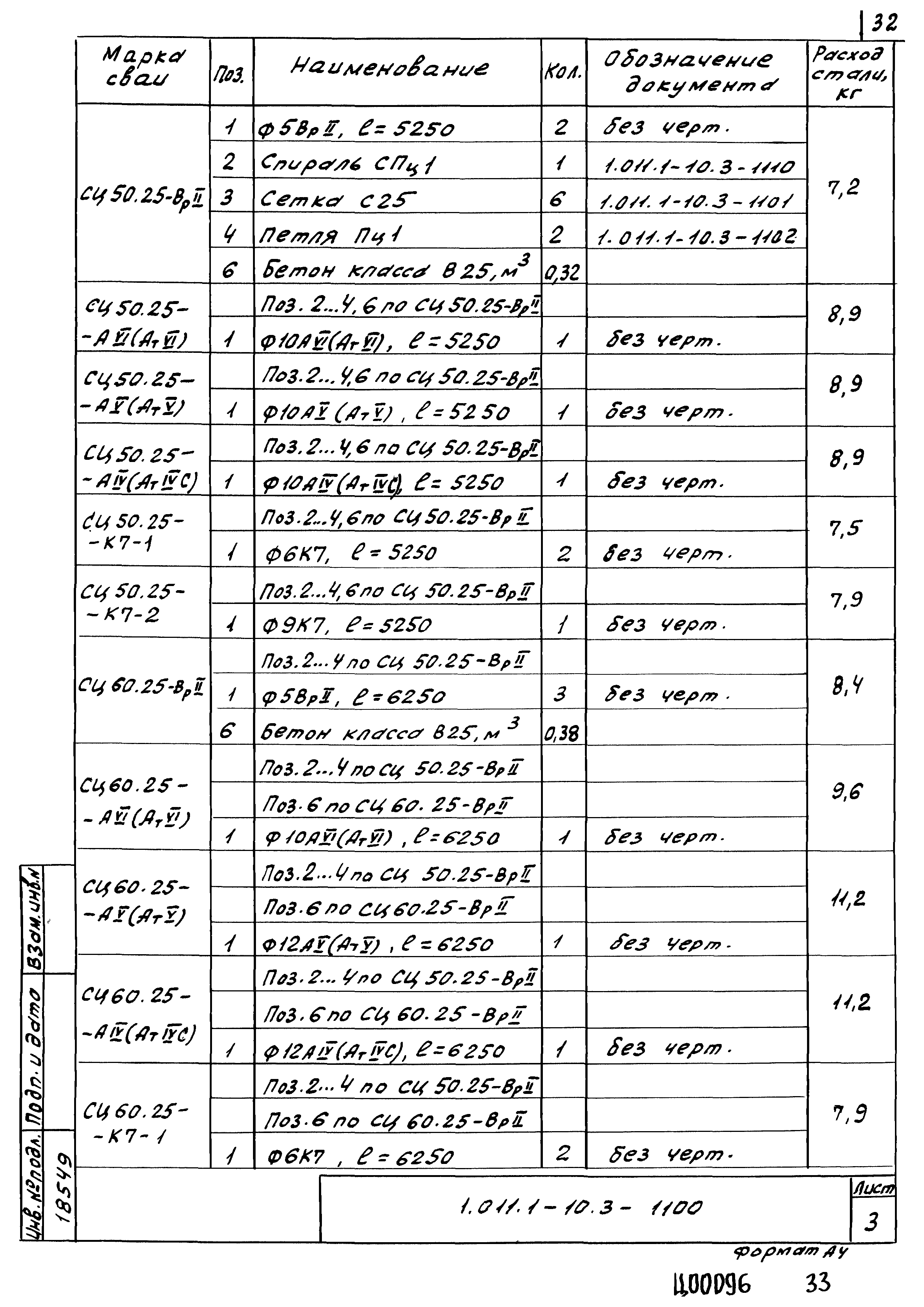

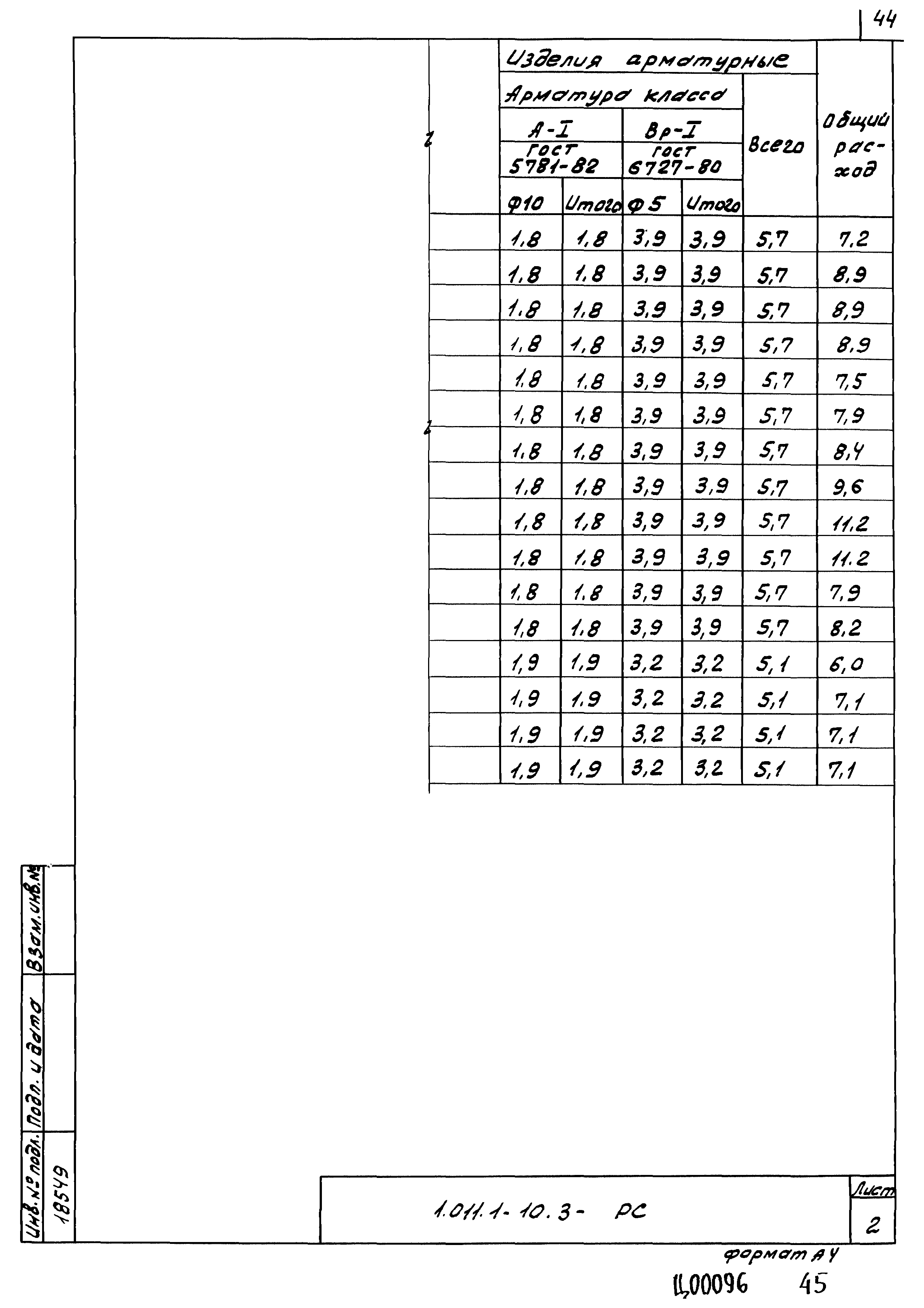

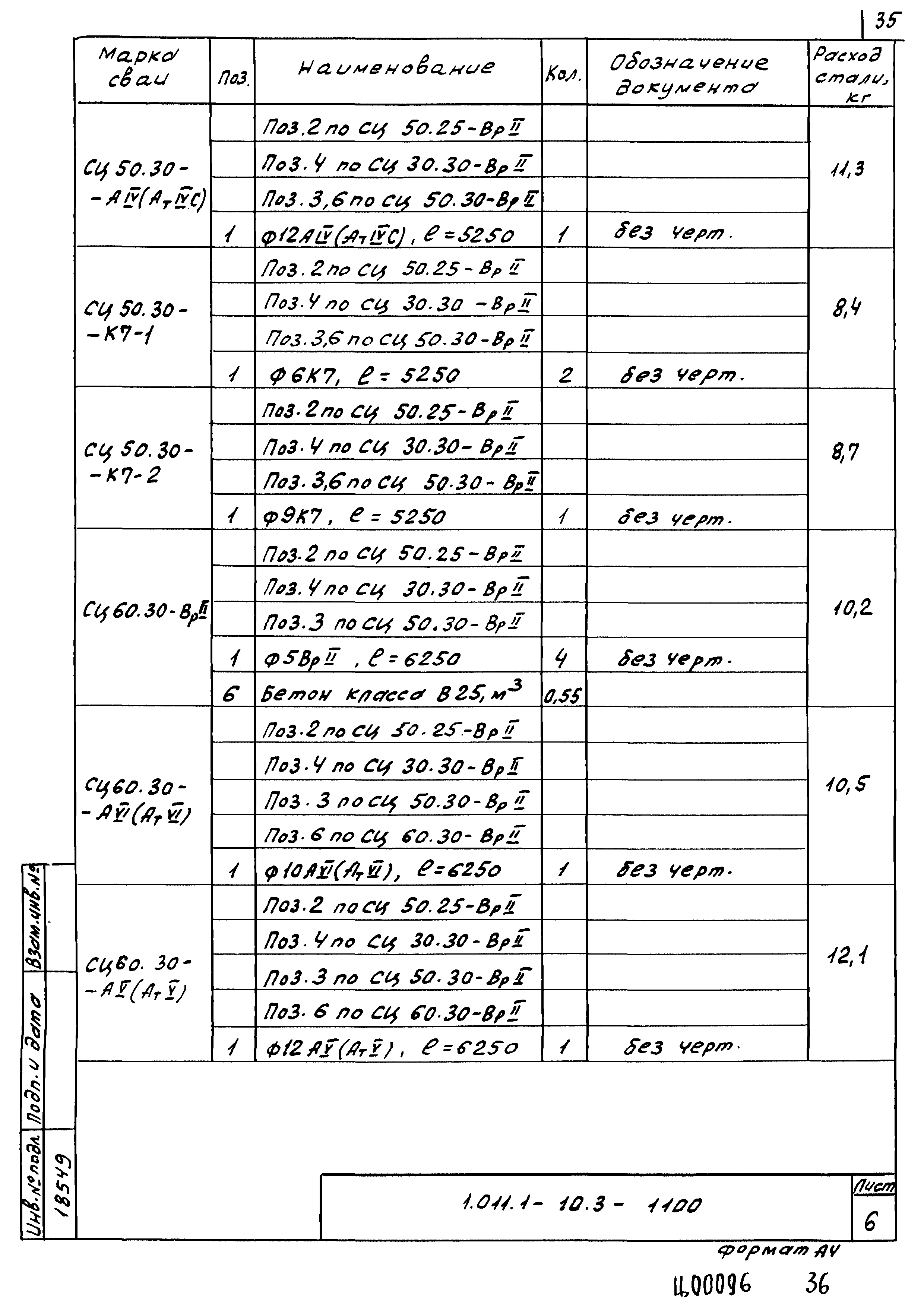

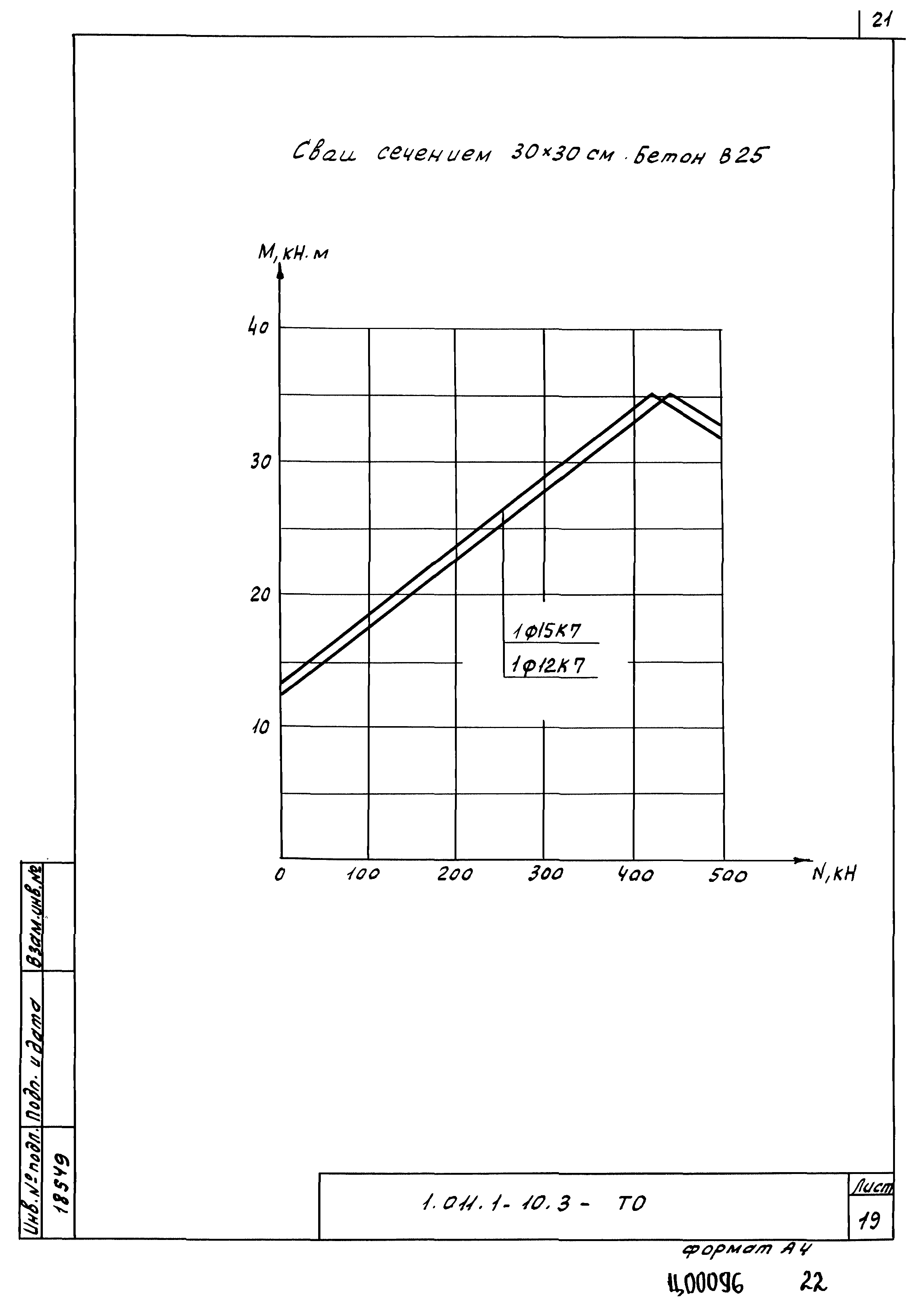

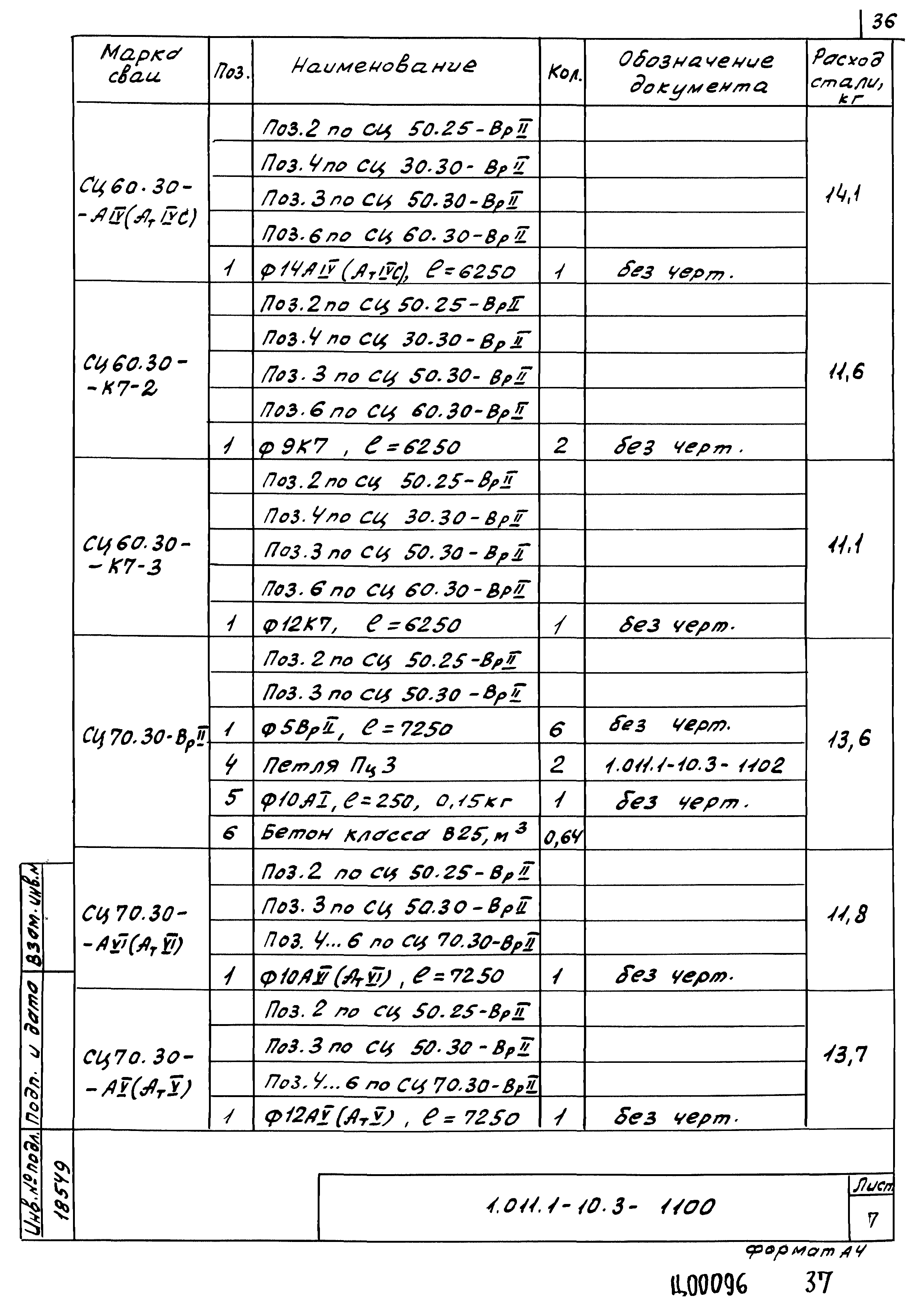

Оглавление:	1.011.1-10.3-ТО Техническое описание 1.011.1-10.3- 1000-ФИ Свая СЦ 50.25 - Вр2… сц90.30 - К7-4 1.011.1-10.3-1100 Арматурный чертеж сваи СЦ 50.25 - Вр2… сц90.30 - К7-4 1.011.1-10.3-1110 Спираль СПц1 1.011.1-10.3-1101 Сетка С25; С30 1.011.1-10.3-1102 Петля Пц1…Пц3 1.011.1-10.3- Ведомость расхода стали, кг
Разработан:	Фундаментпроект
Утверждён:	20.07.1993 Госстрой России (Russian Federation Gosstroy 9-3-2/155)
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Конструкции зданий Бетонные конструкции Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Сваи
Нормативные ссылки:	СНиП 2.02.03-85 «Свайные фундаменты» ГОСТ 19804-91 «Сваи железобетонные. Технические условия» ГОСТ 26633-91 «Бетоны тяжелые и мелкозернистые. Технические условия» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 7348-81 «Проволока из углеродистой стали для армирования предварительно напряженных железобетонных конструкций.Технические условия» ГОСТ 13840-68 «Канаты стальные арматурные 1х7. Технические условия» ГОСТ 10884-81 «Сталь арматурная термомеханически и термически упрочненная периодического профиля. Технические условия»
