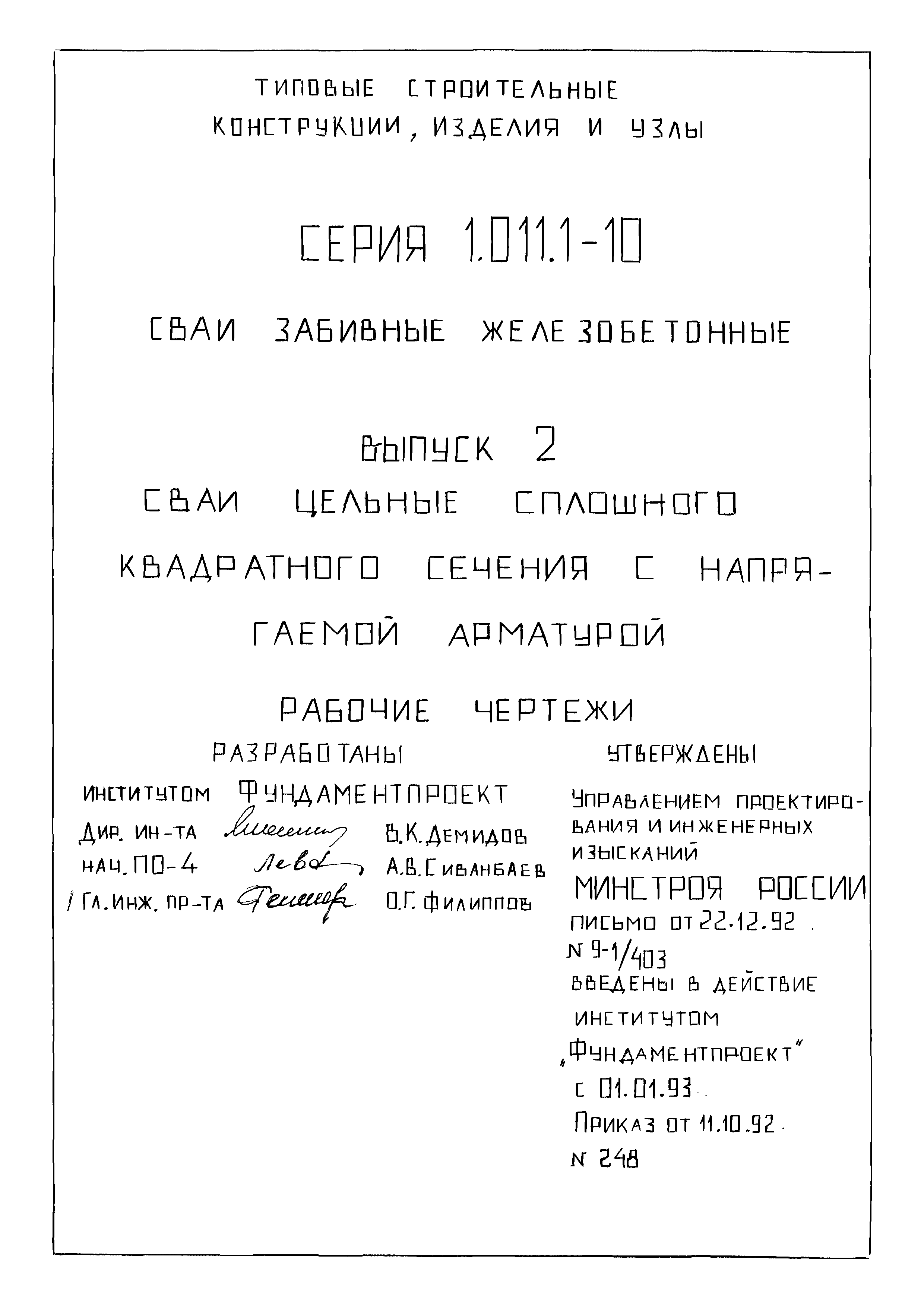

Скачать Серия 1.011.1-10 Выпуск 2. Сваи цельные сплошного квадратного сечения с напрягаемой арматурой. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.011.1-10

Выпуск 2. Сваи цельные сплошного квадратного сечения с напрягаемой арматурой. Рабочие чертежи

Обозначение:	Серия 1.011.1-10
Обозначение англ:	Series 1.011.1-10
Статус:	не определен законодательством
Название рус.:	Выпуск 2. Сваи цельные сплошного квадратного сечения с напрягаемой арматурой. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1993

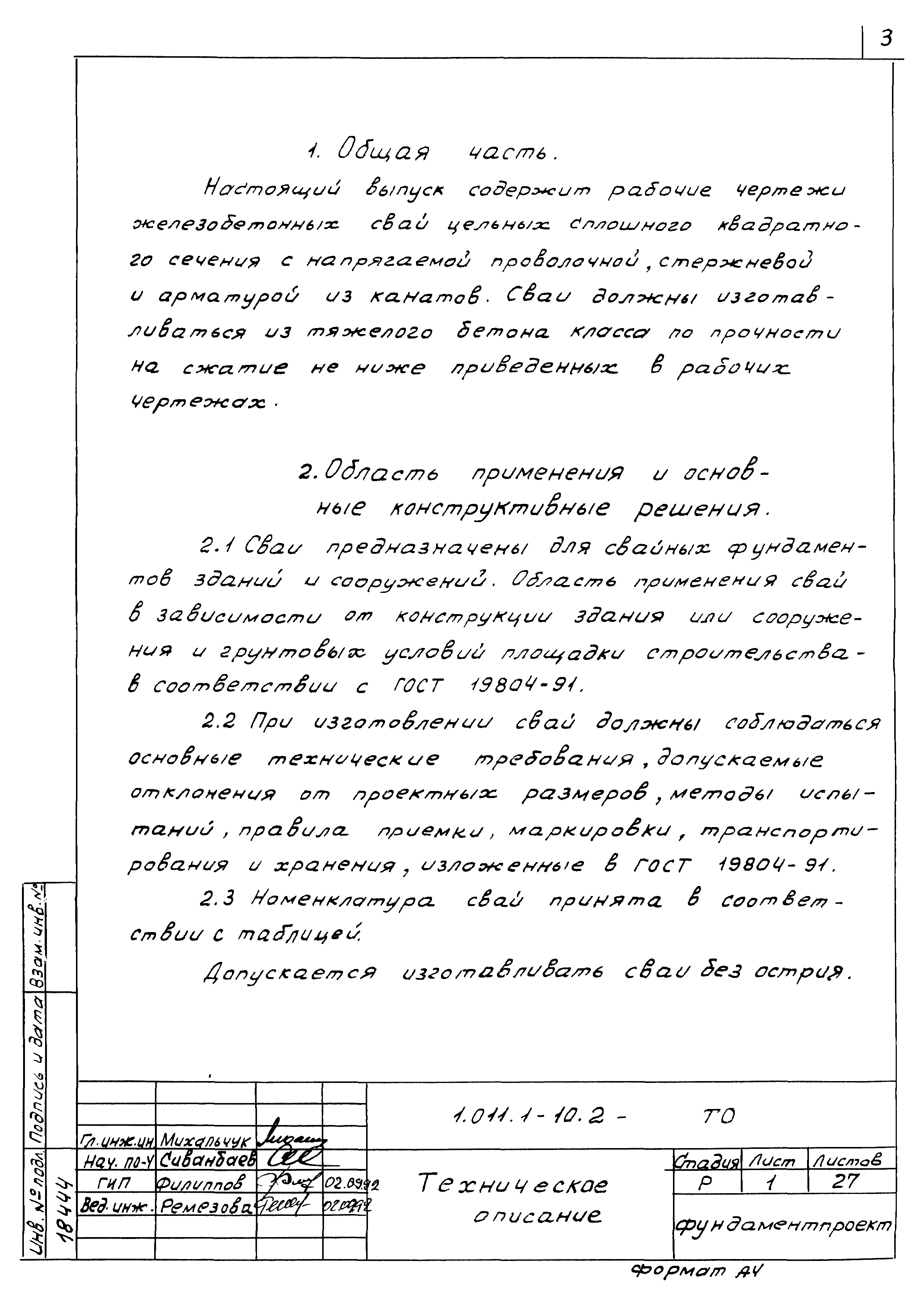

Область применения:	Настоящий выпуск содержит рабочие чертежи железобетонных свай цельных сплошного квадратного сечения с напрягаемой проволочной, стержневой и арматурой из канатов. Сваи должны изготавливаться из тяжелого бетона класса по прочности на сжатие не ниже приведенных в рабочих чертежах

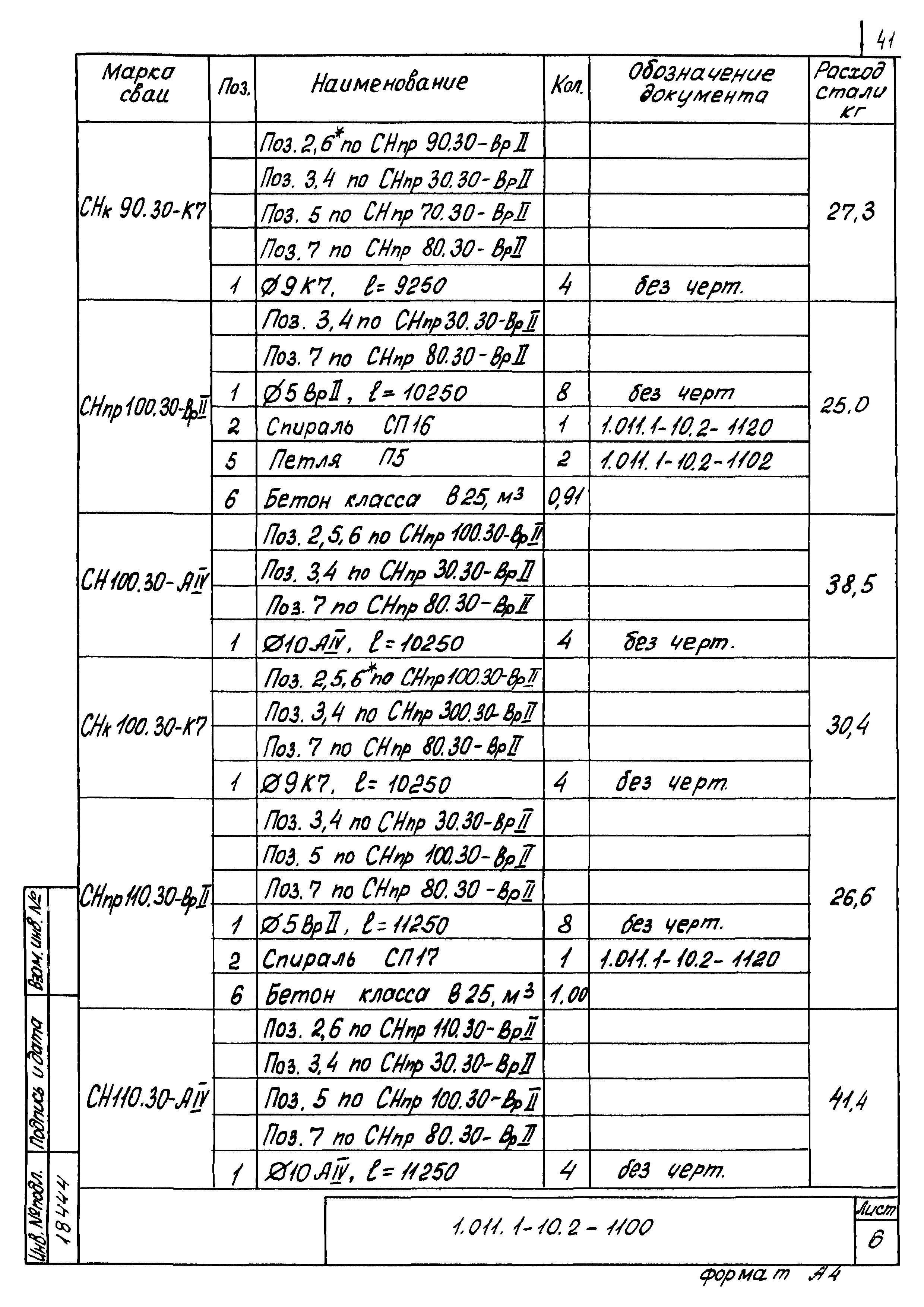

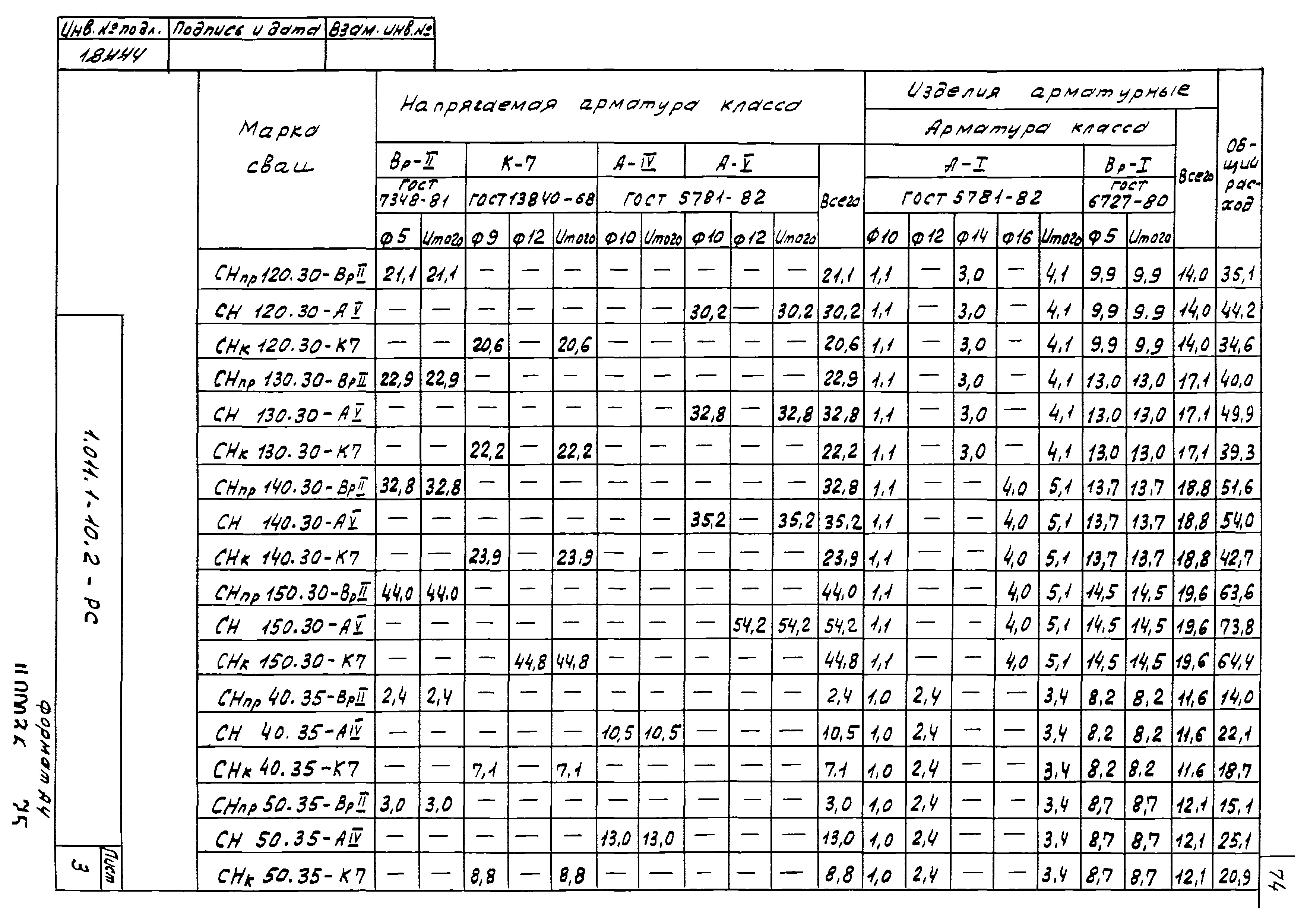

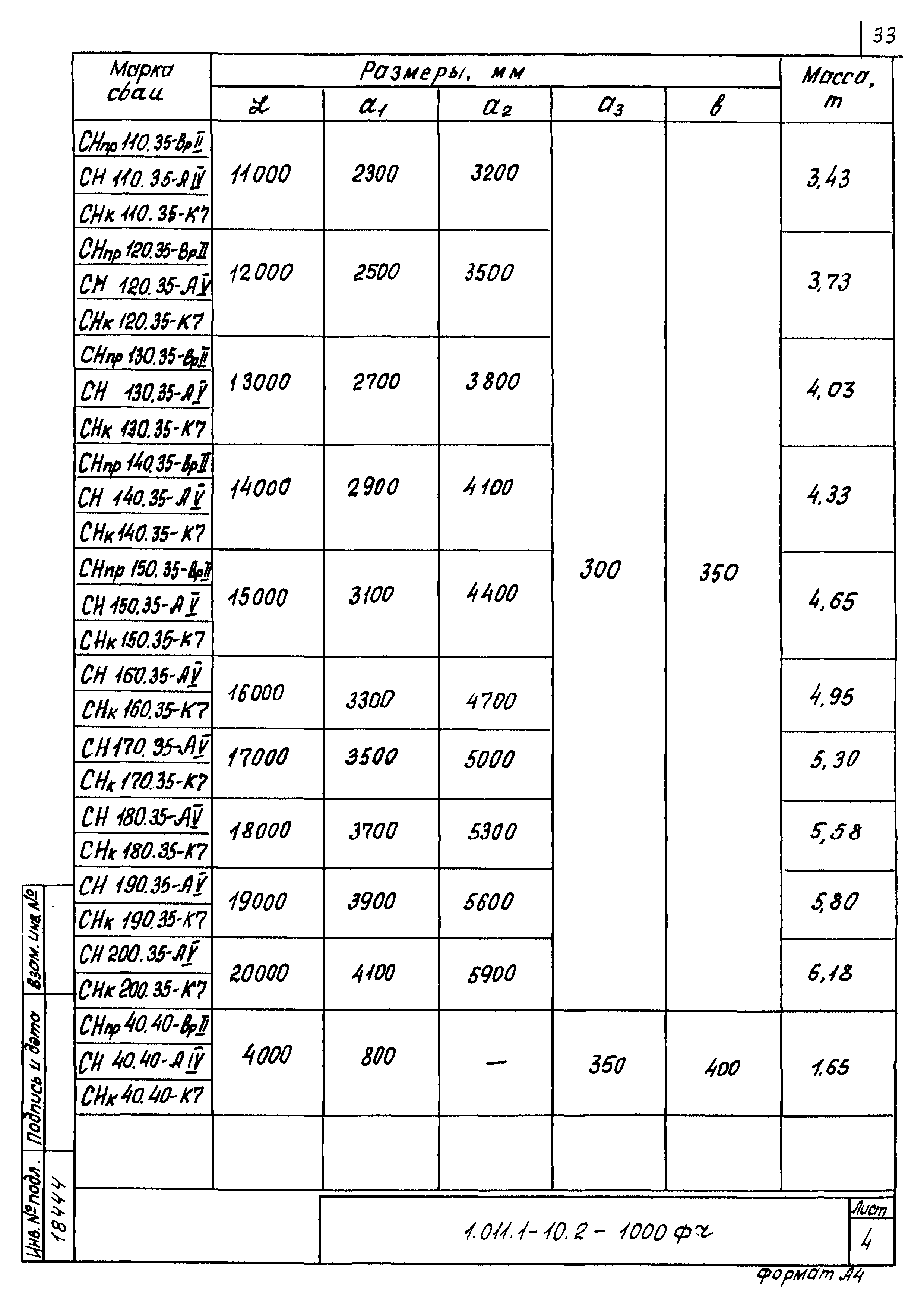

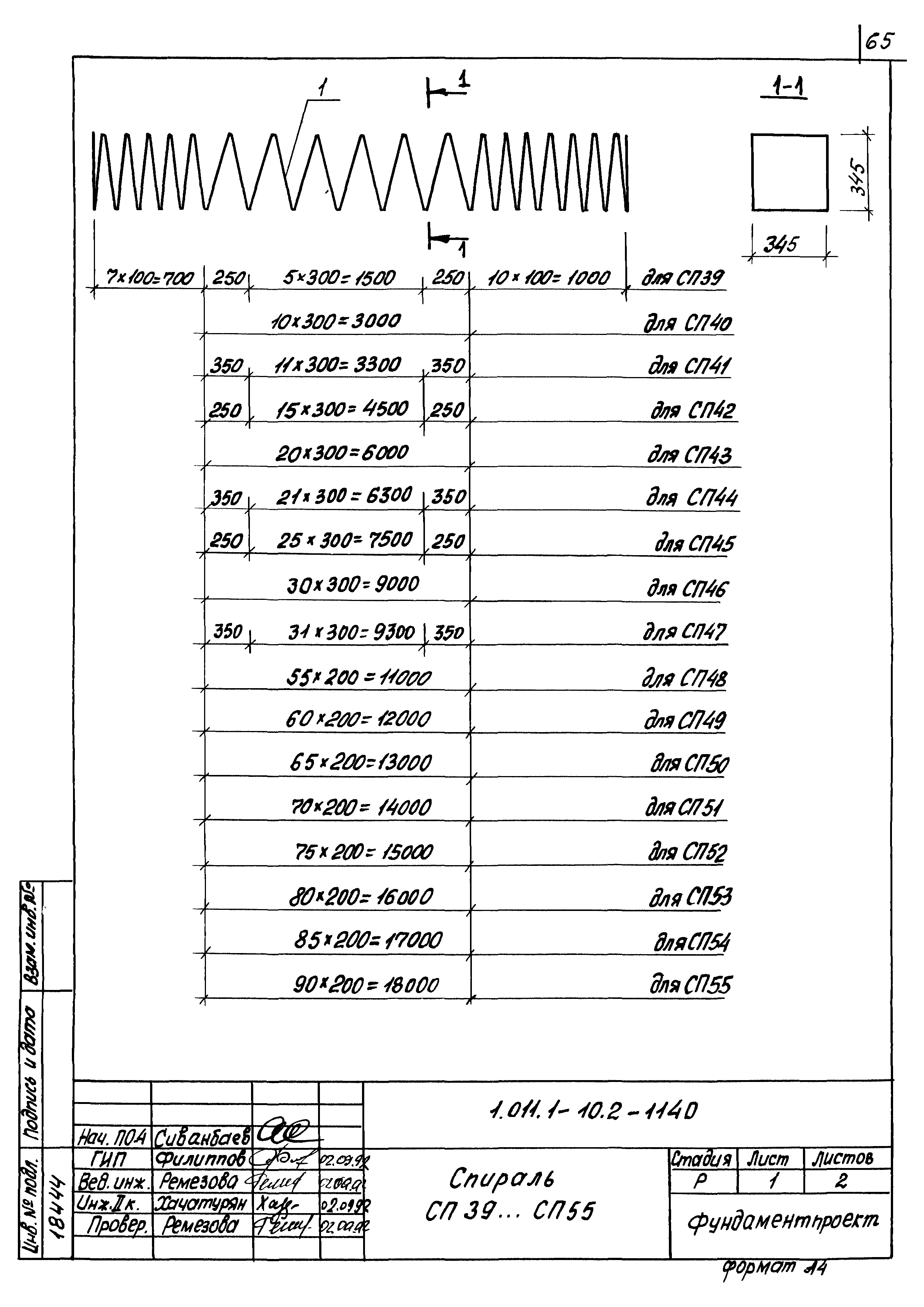

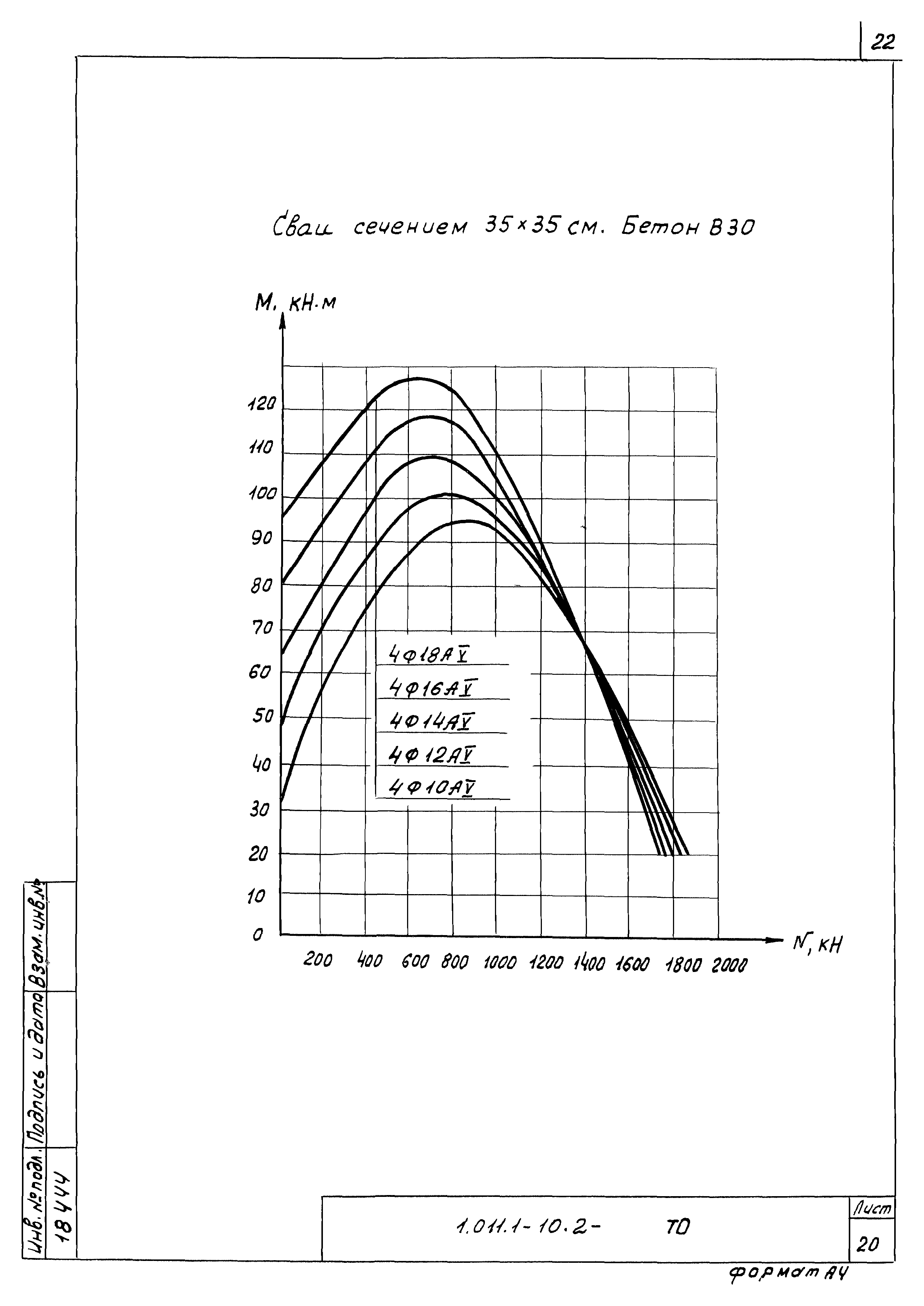

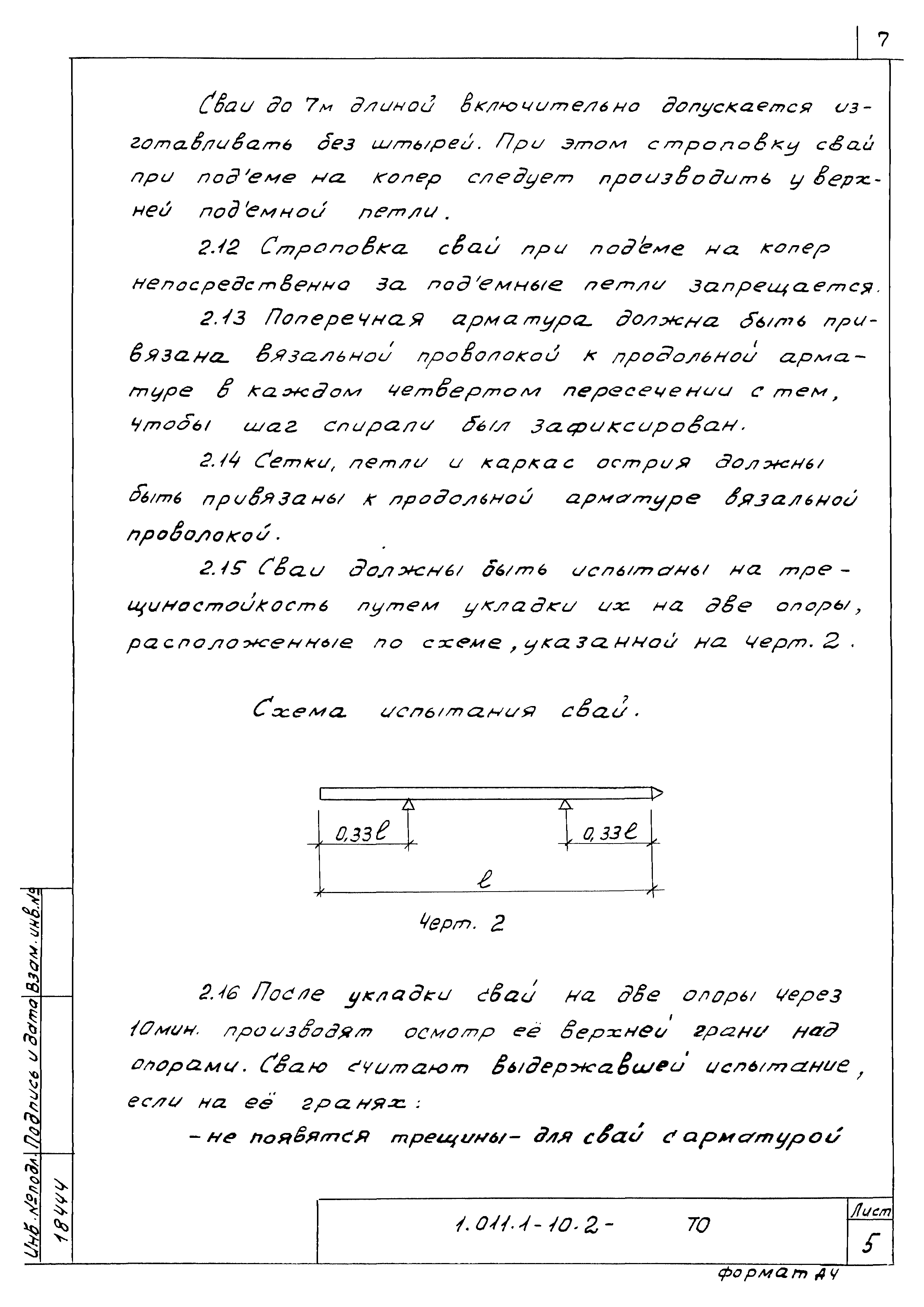

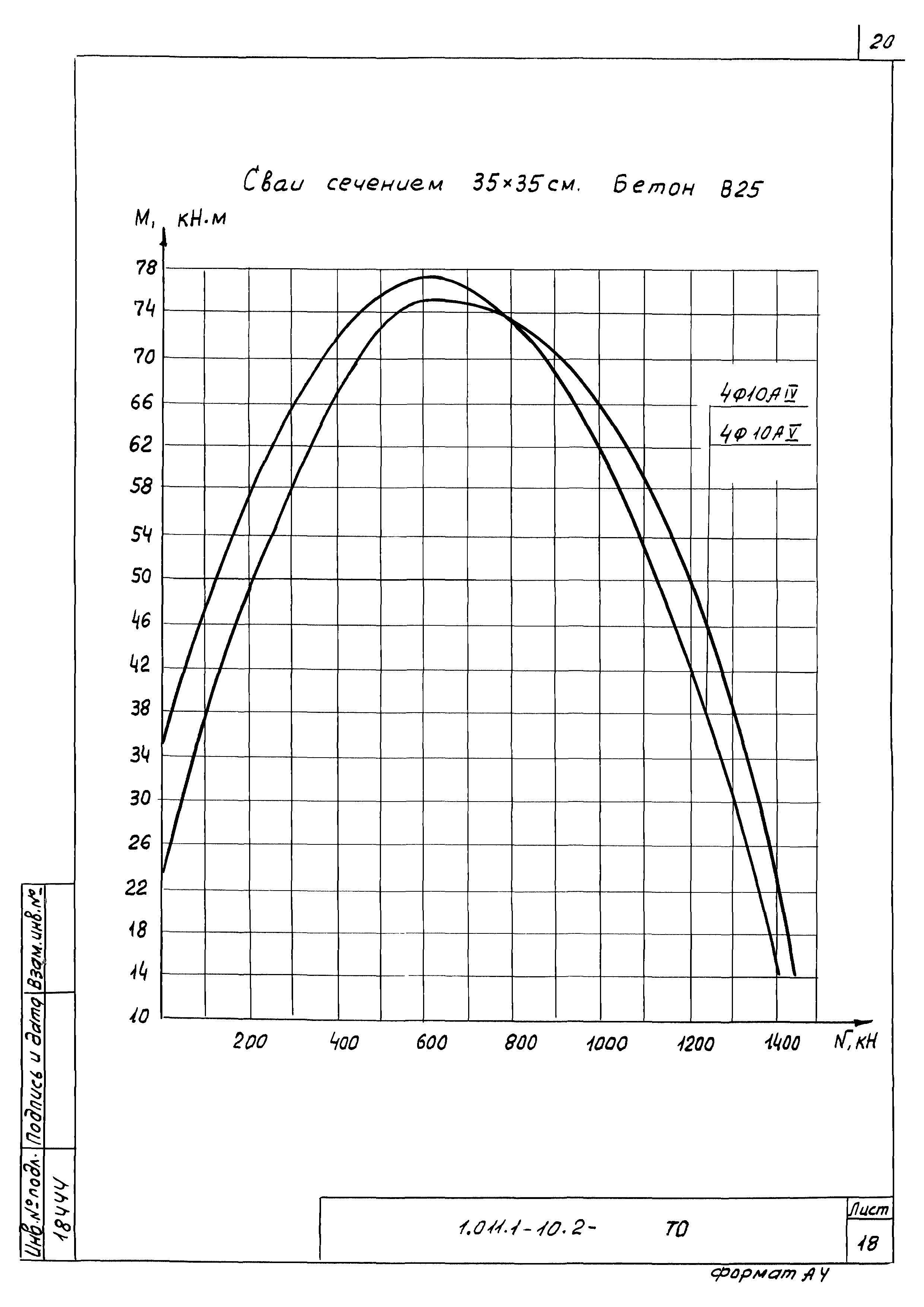

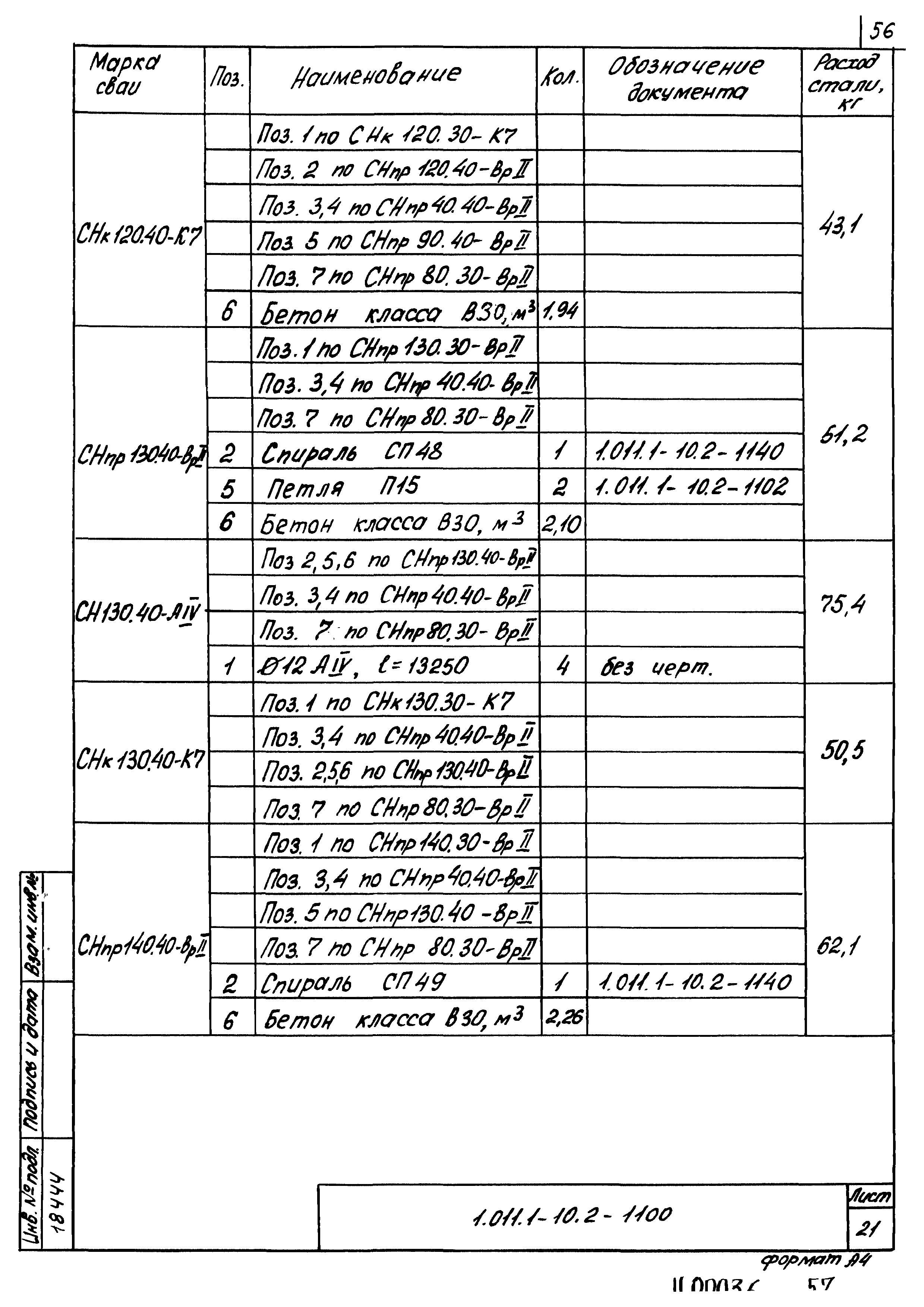

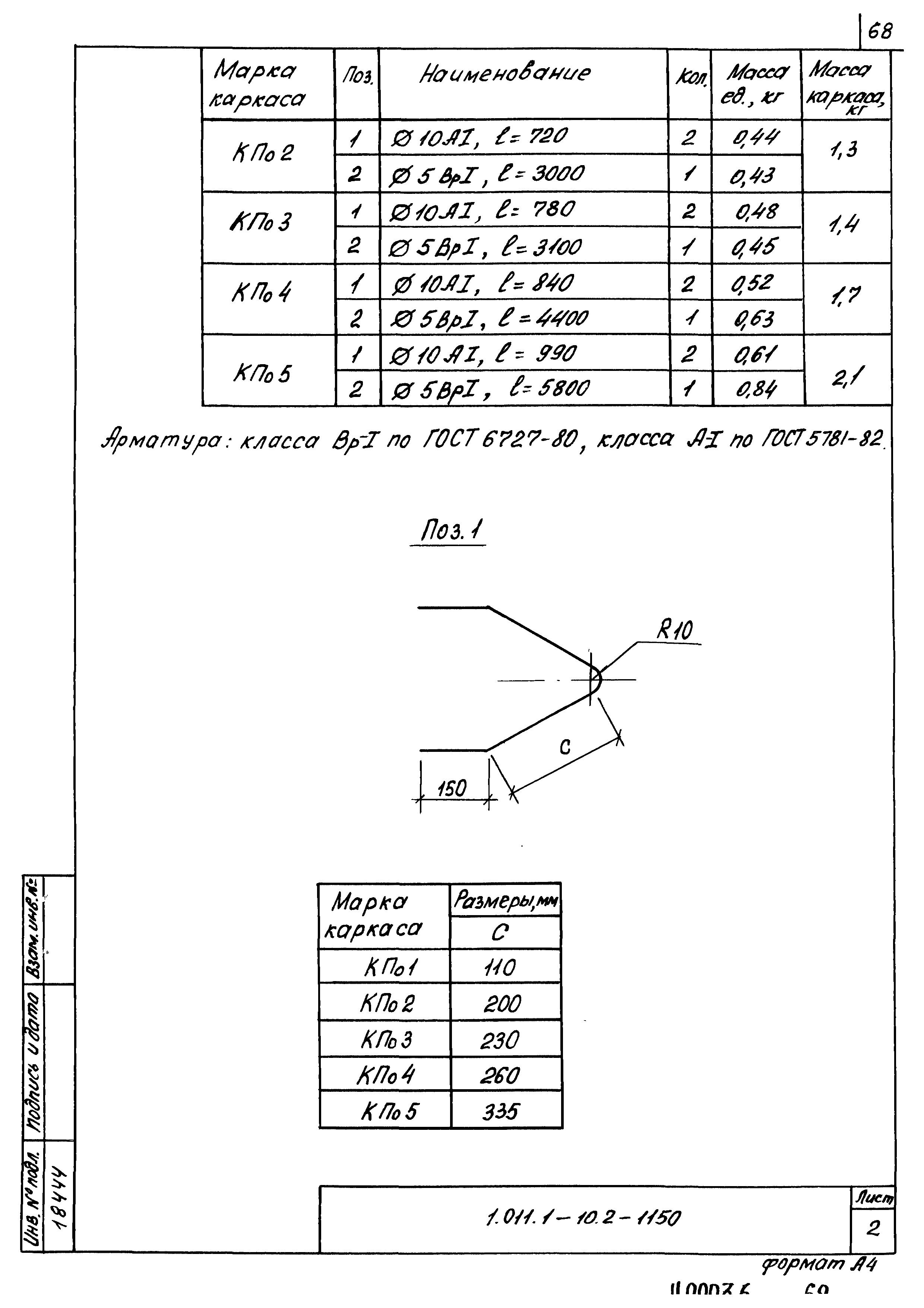

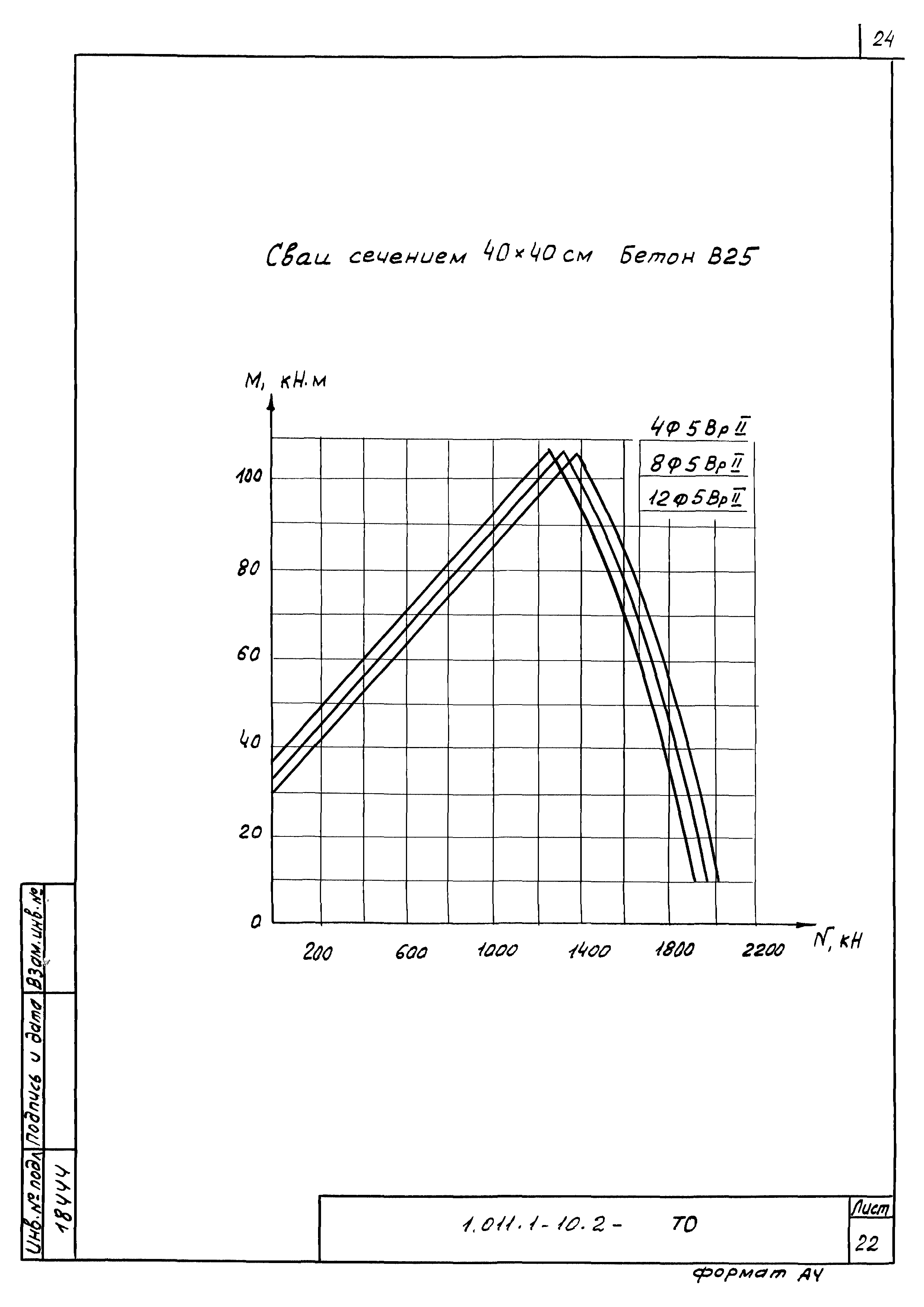

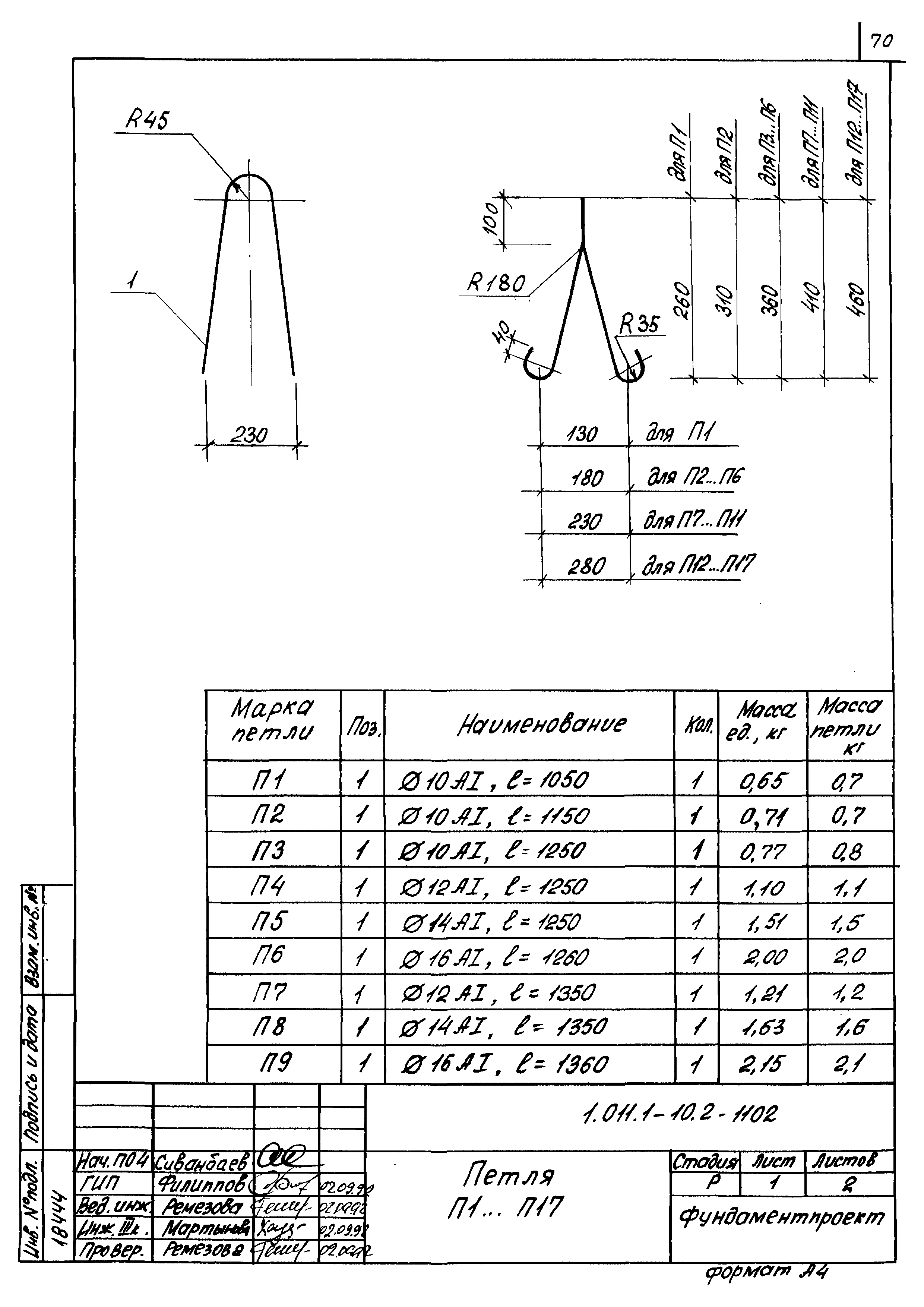

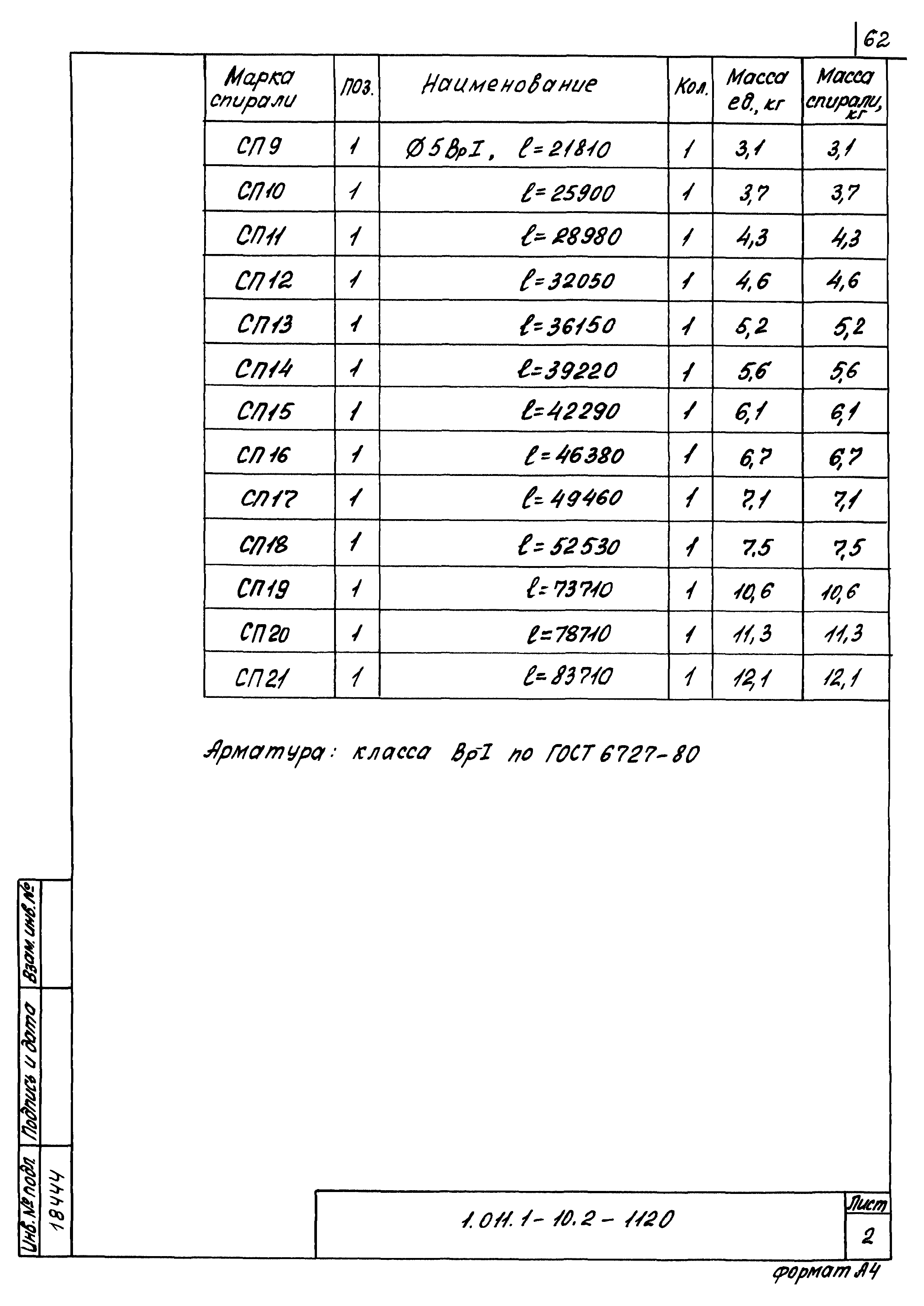

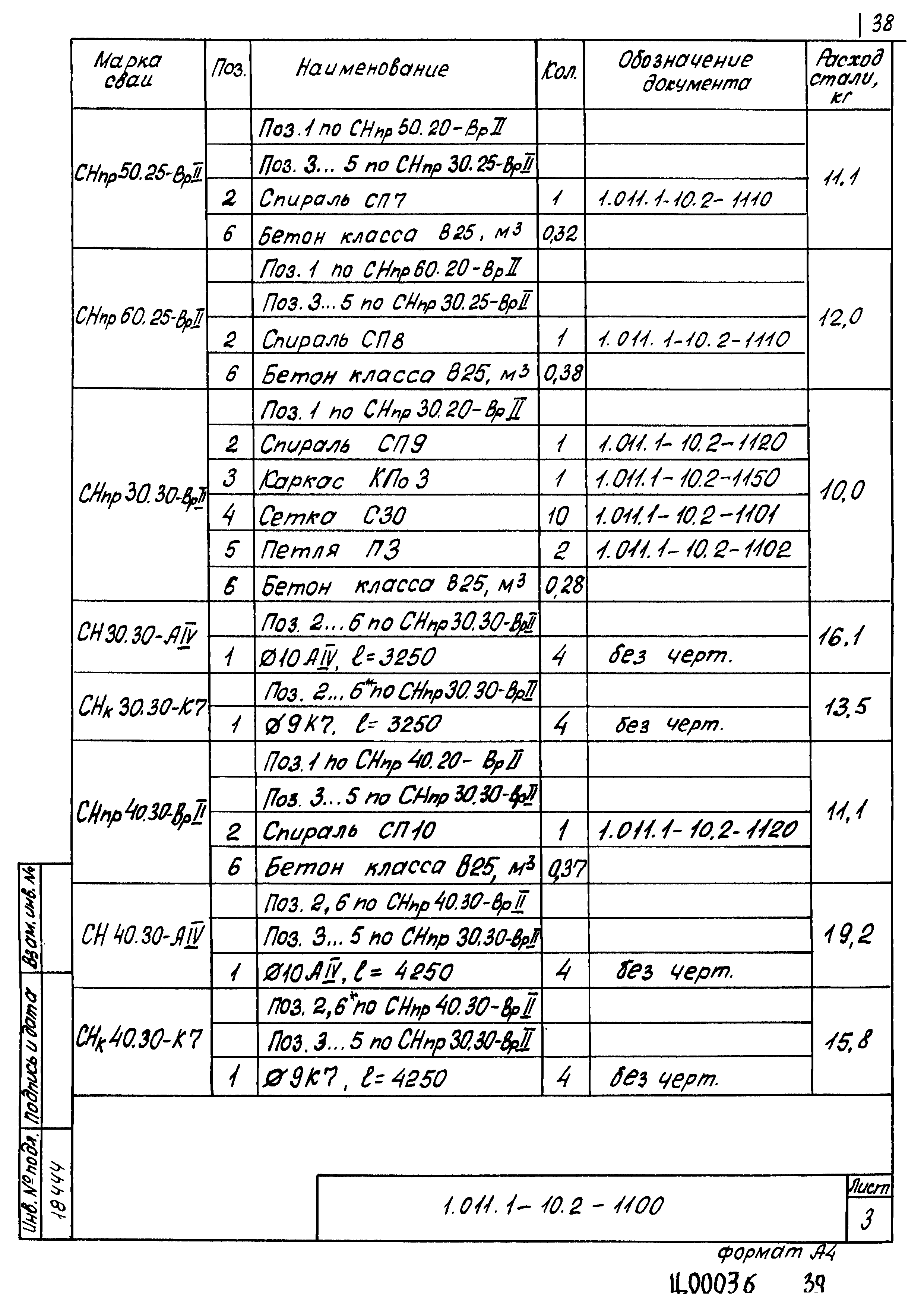

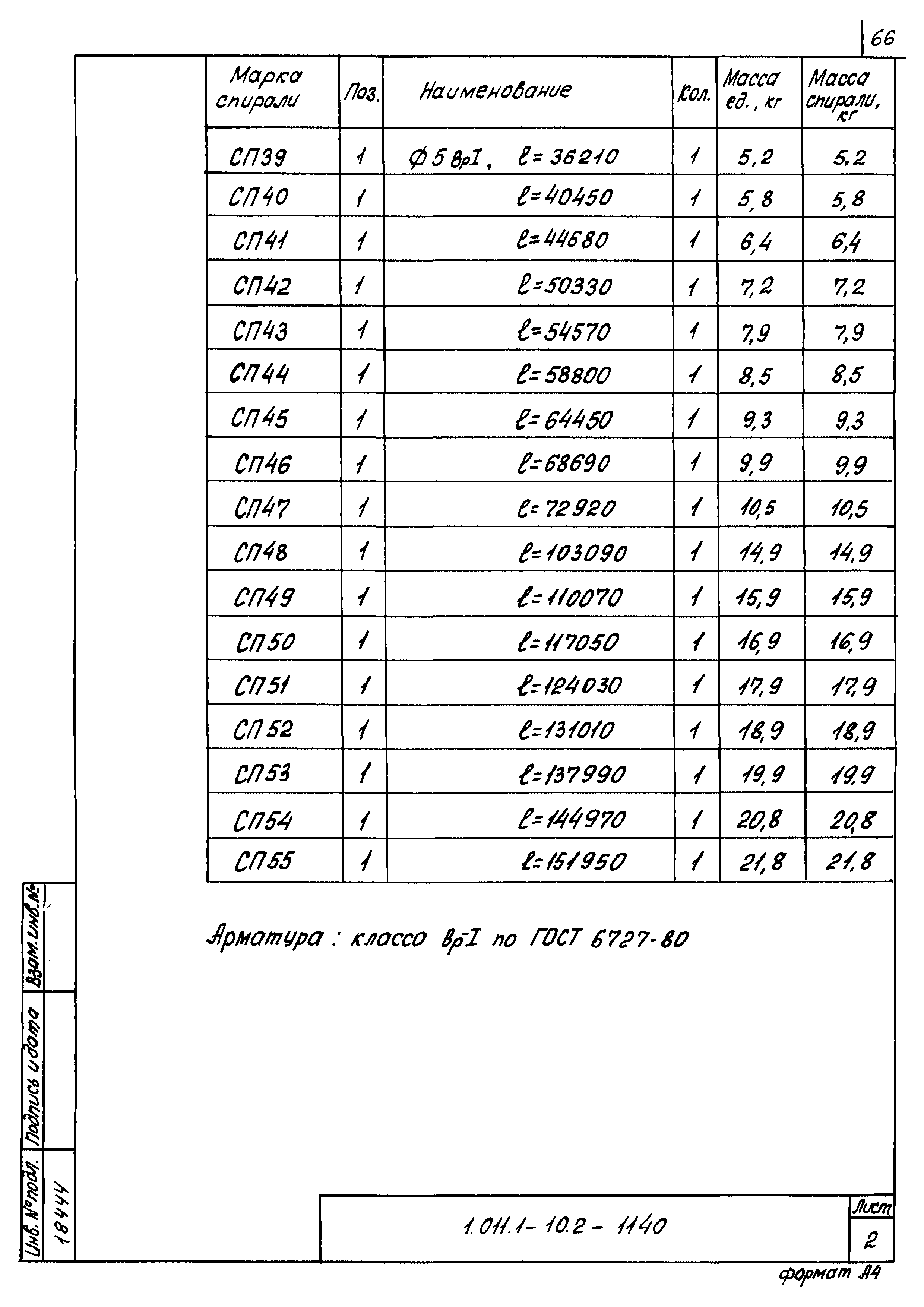

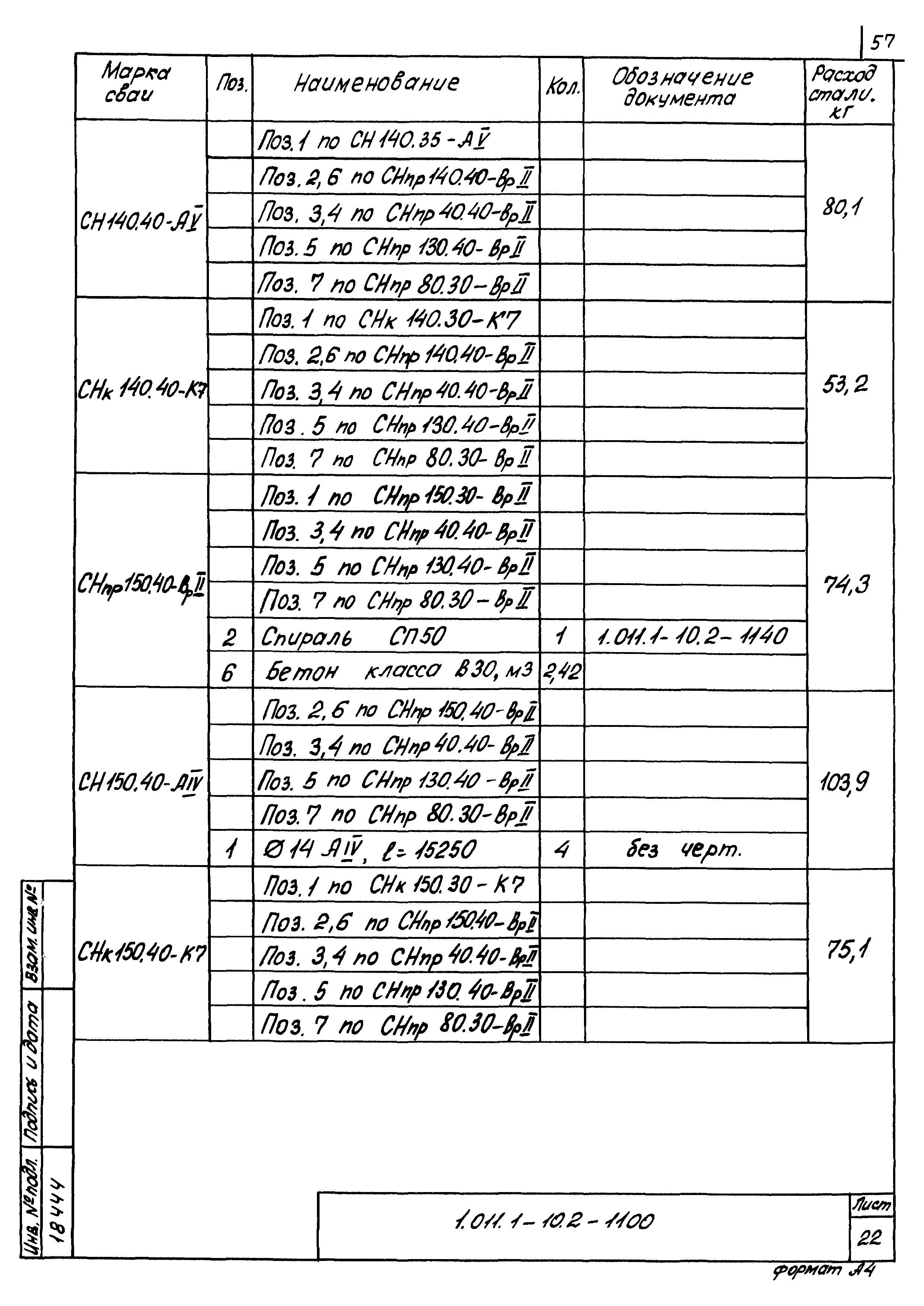

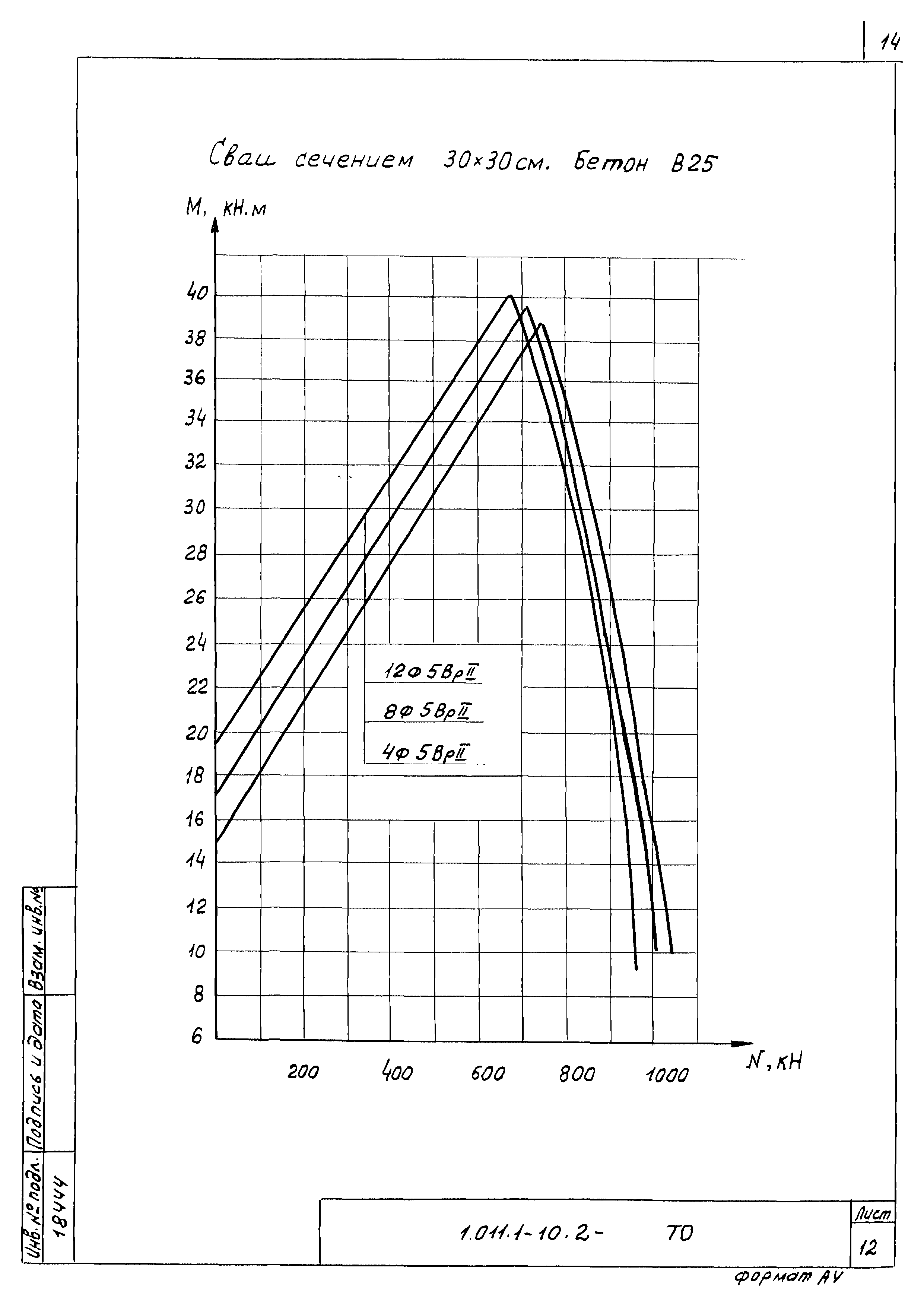

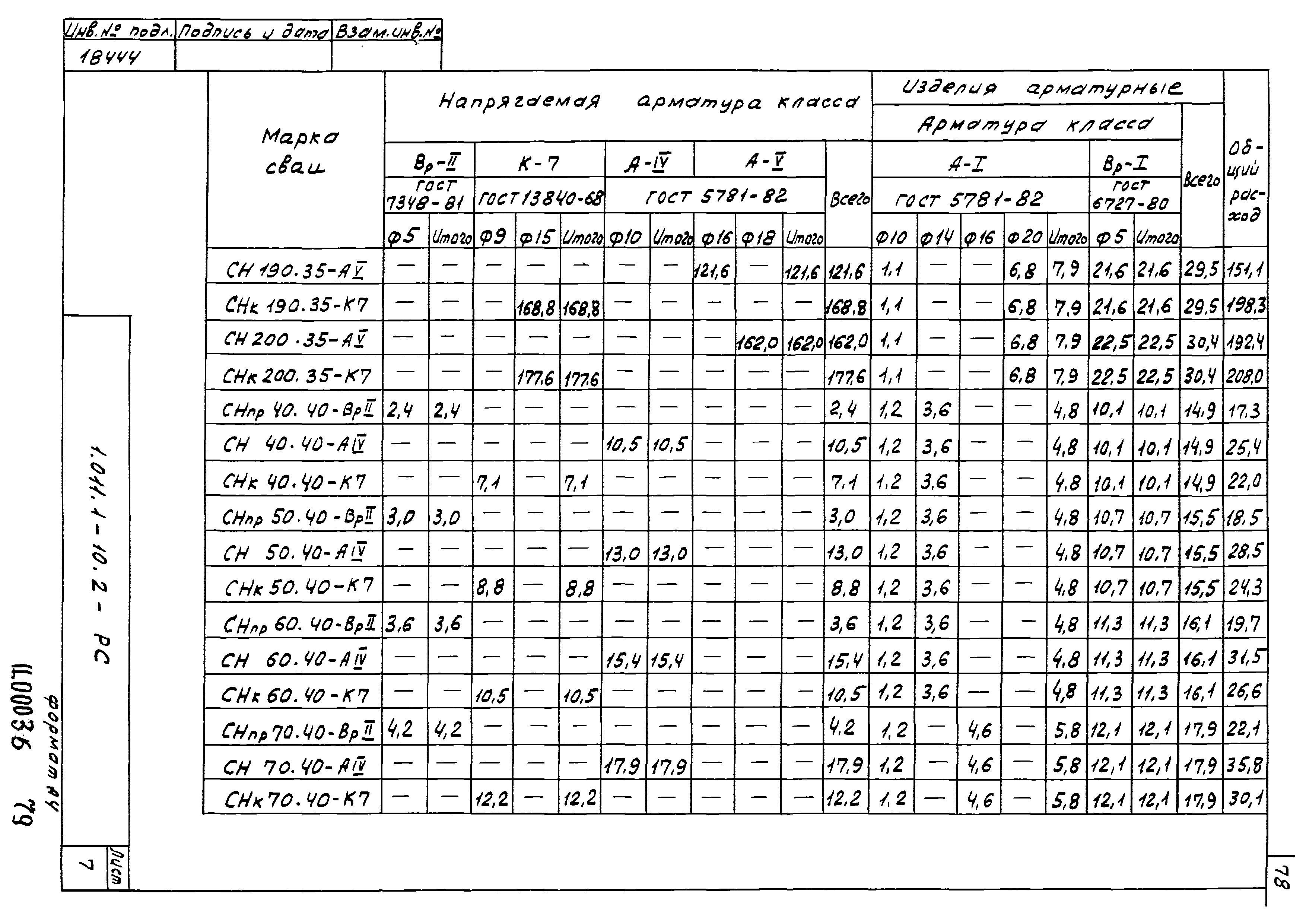

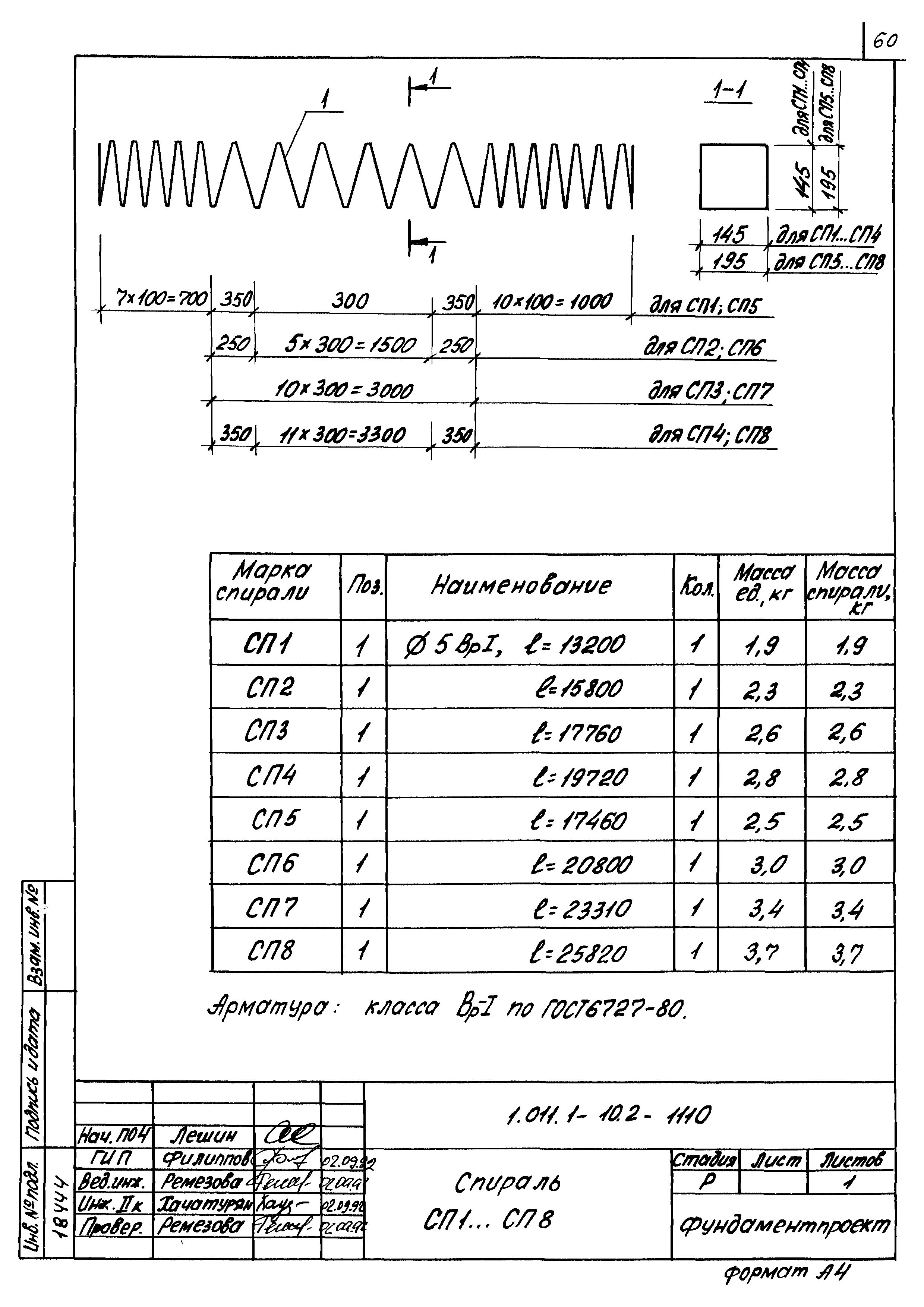

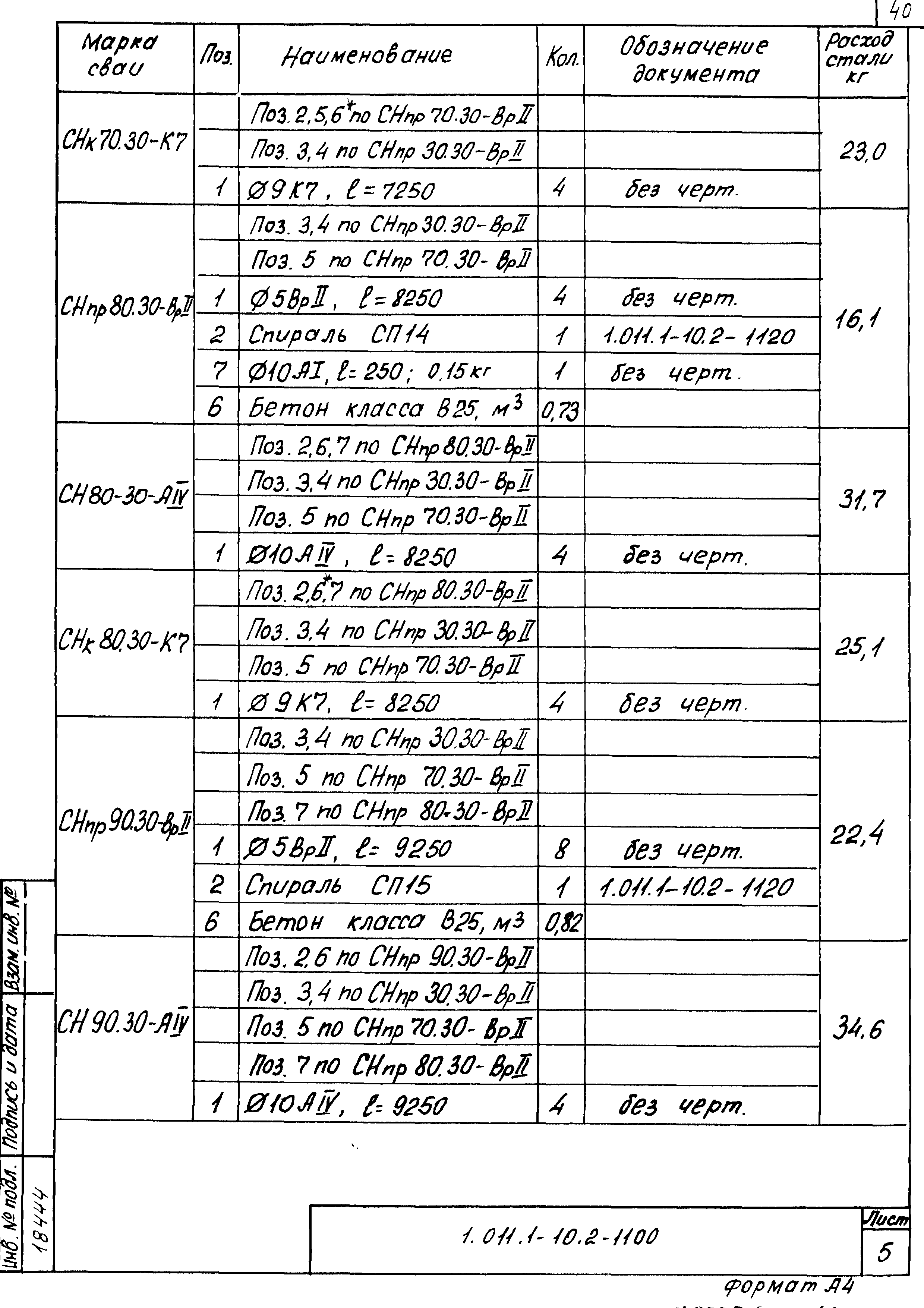

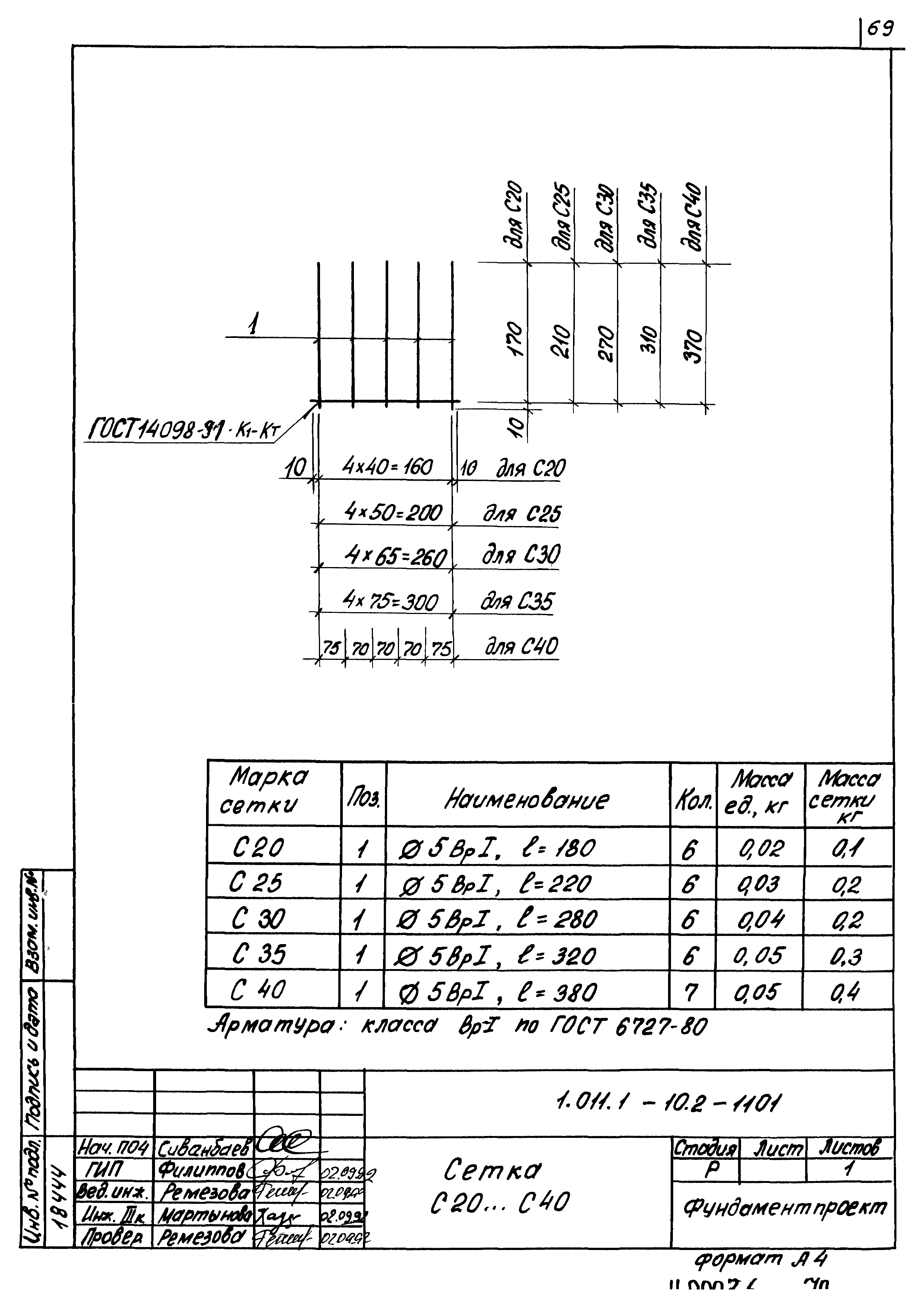

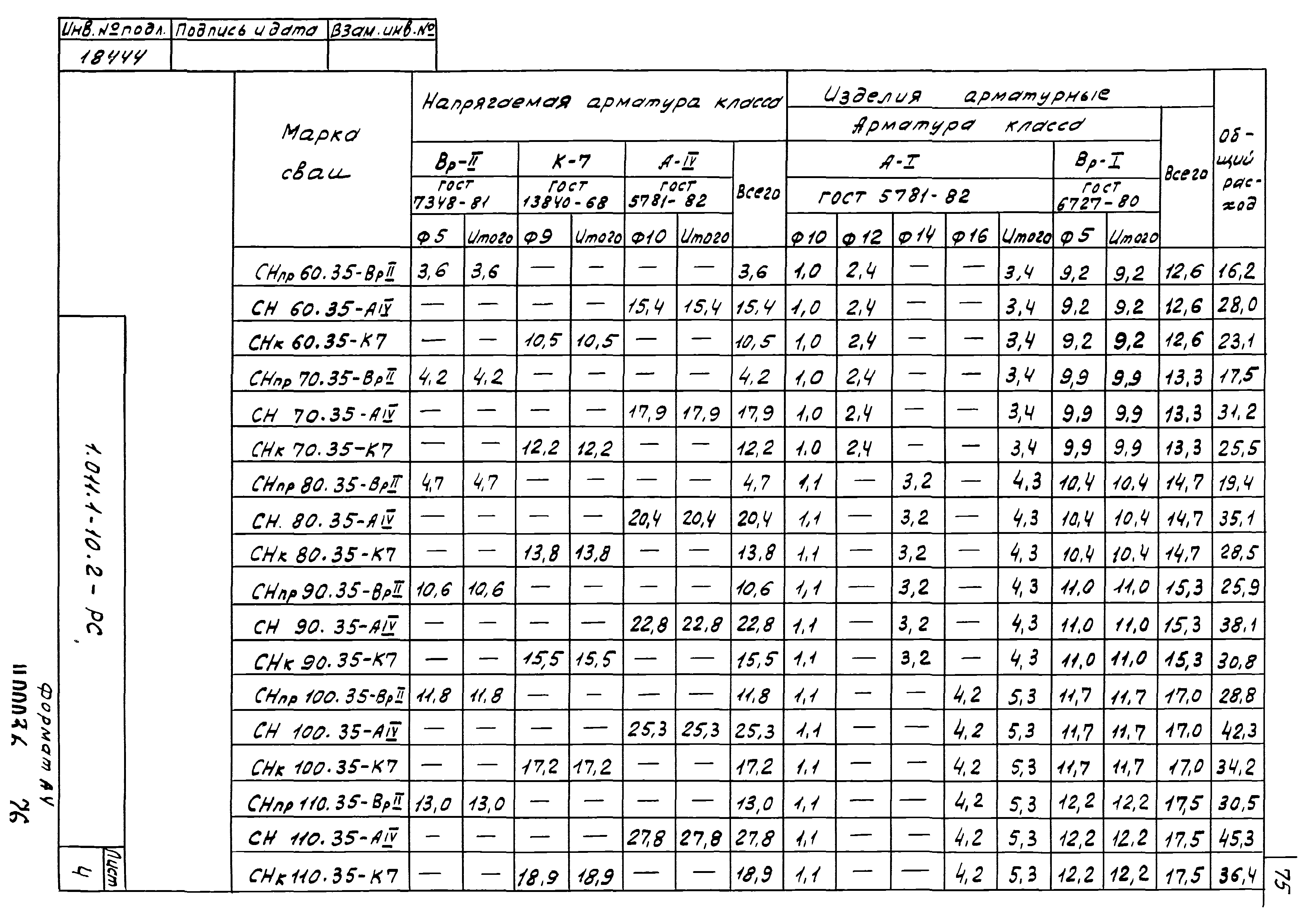

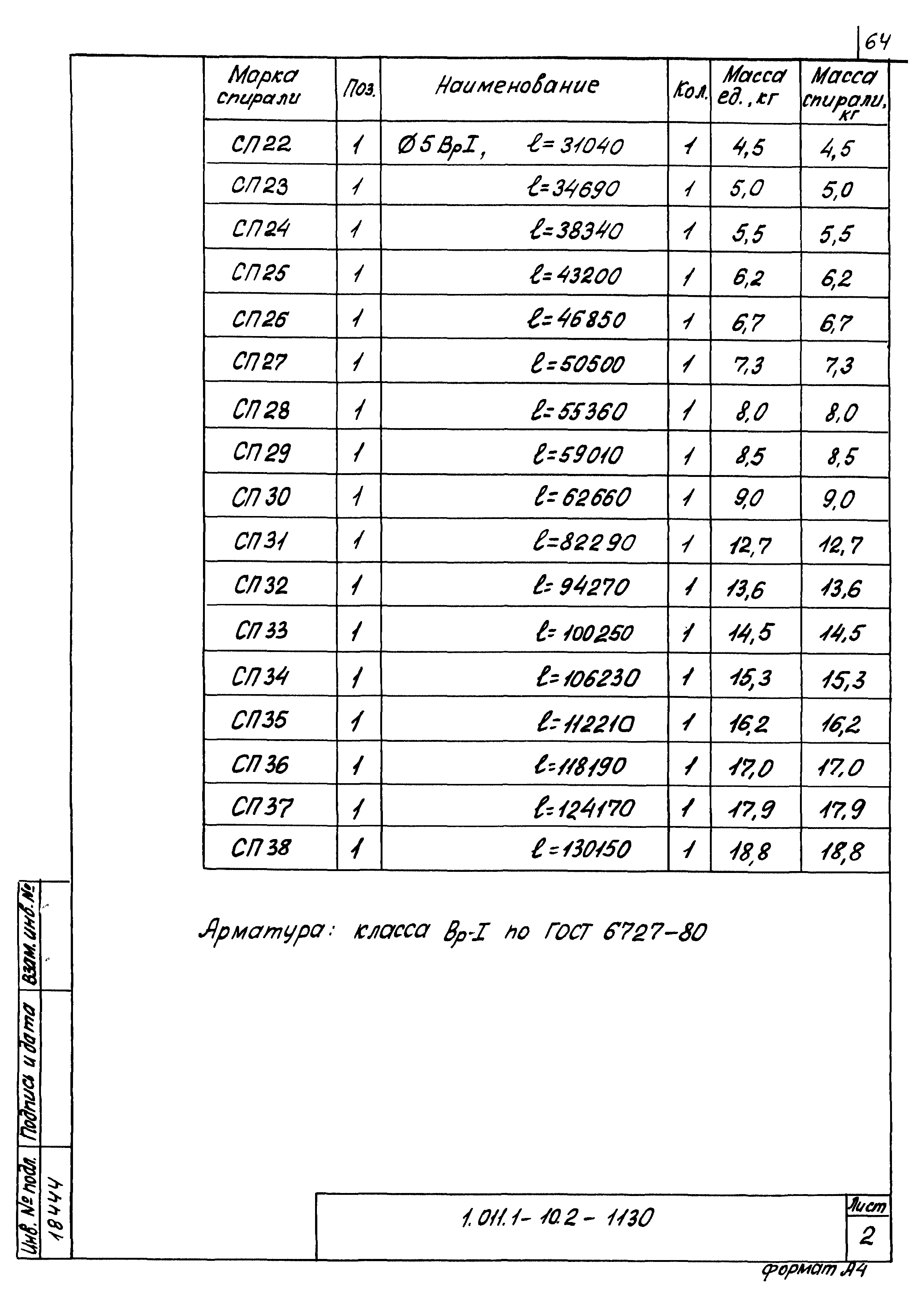

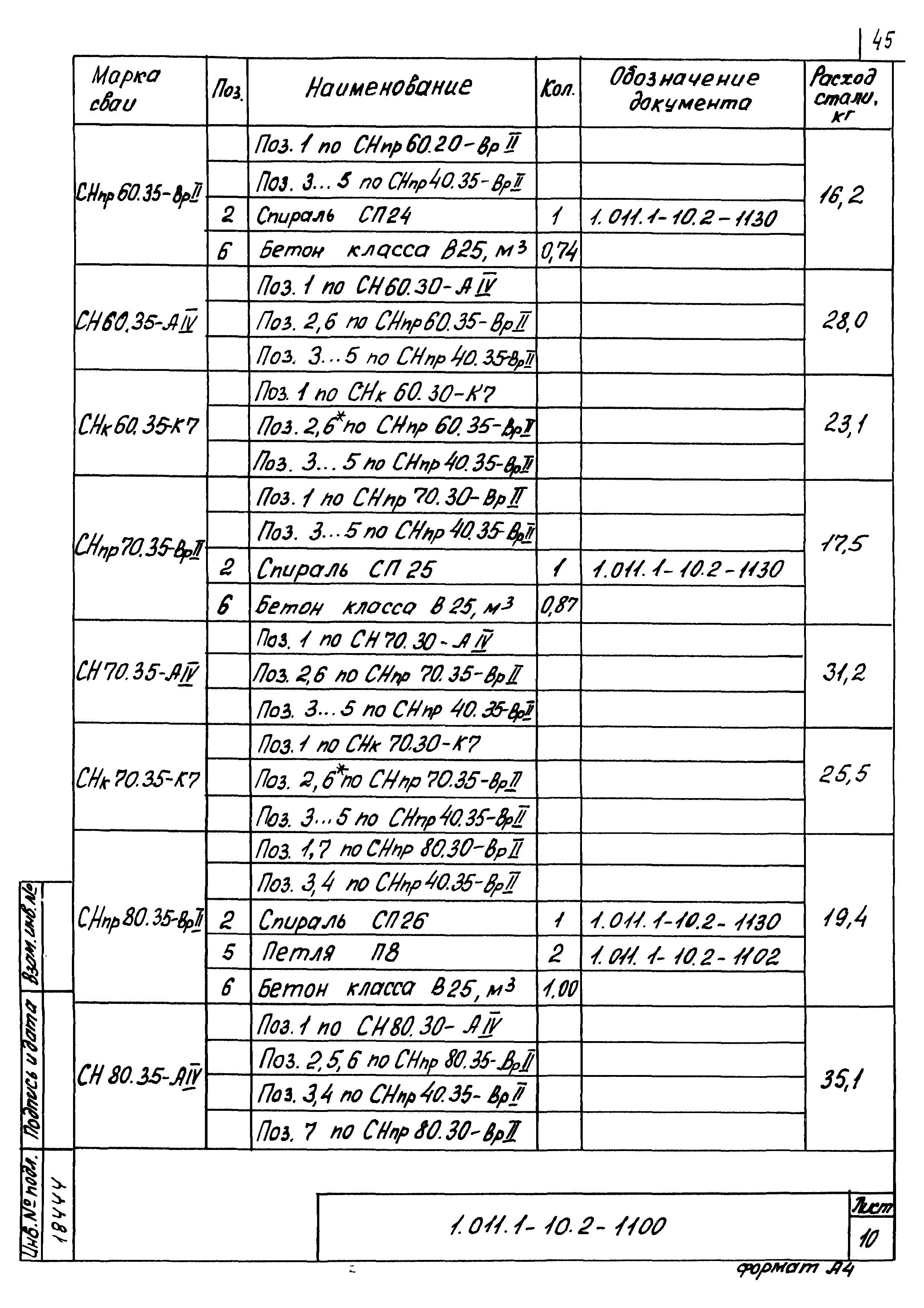

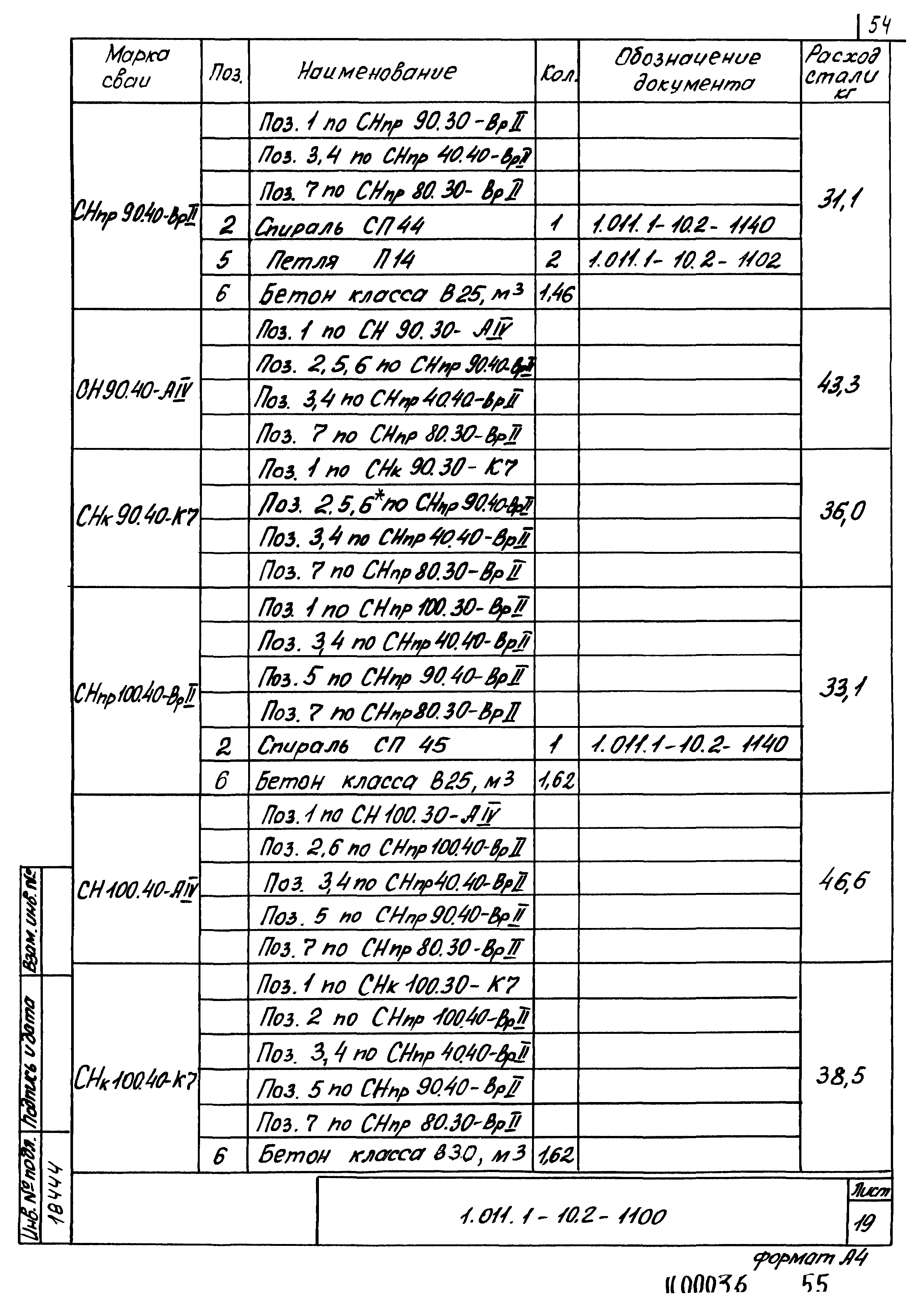

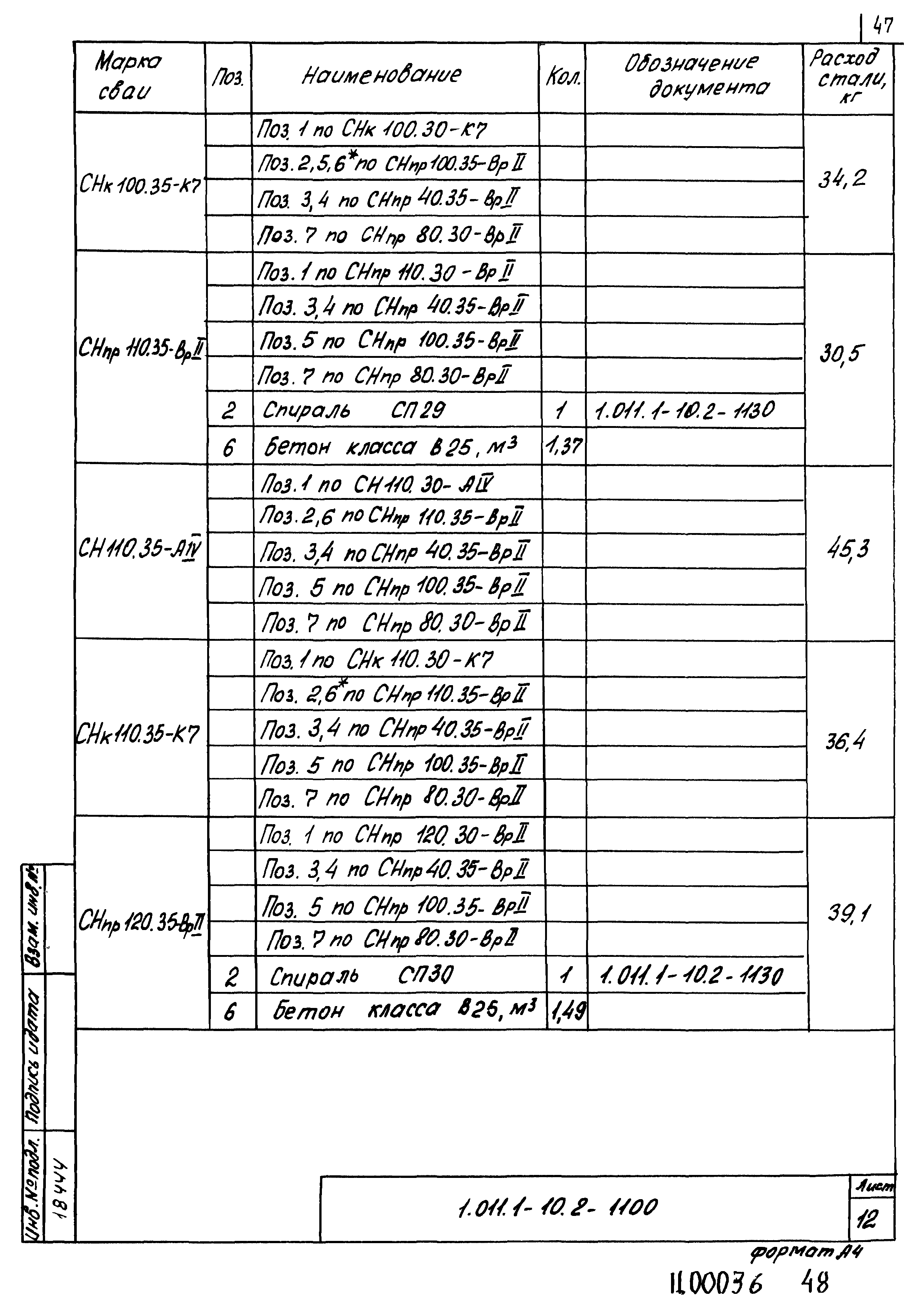

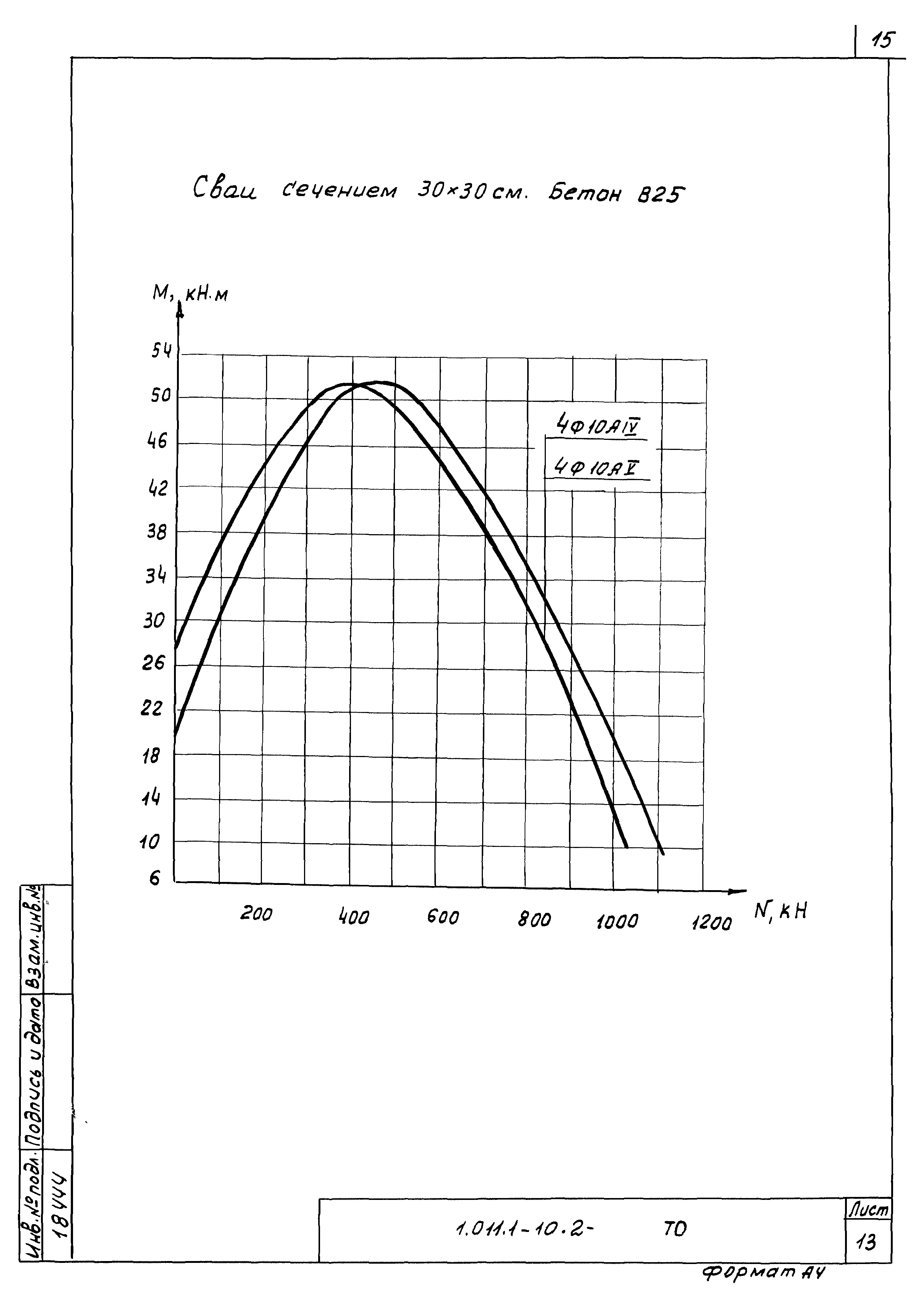

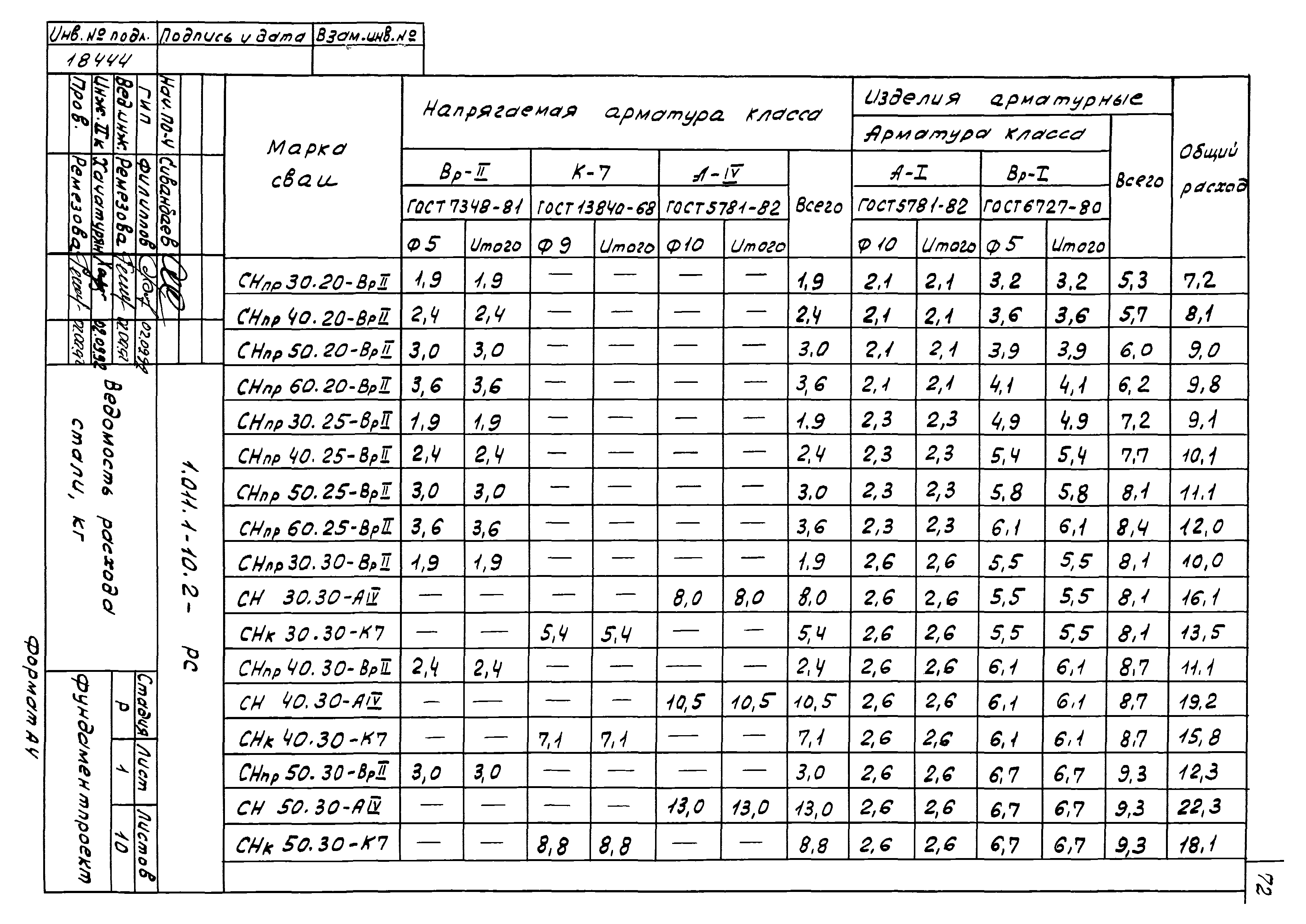

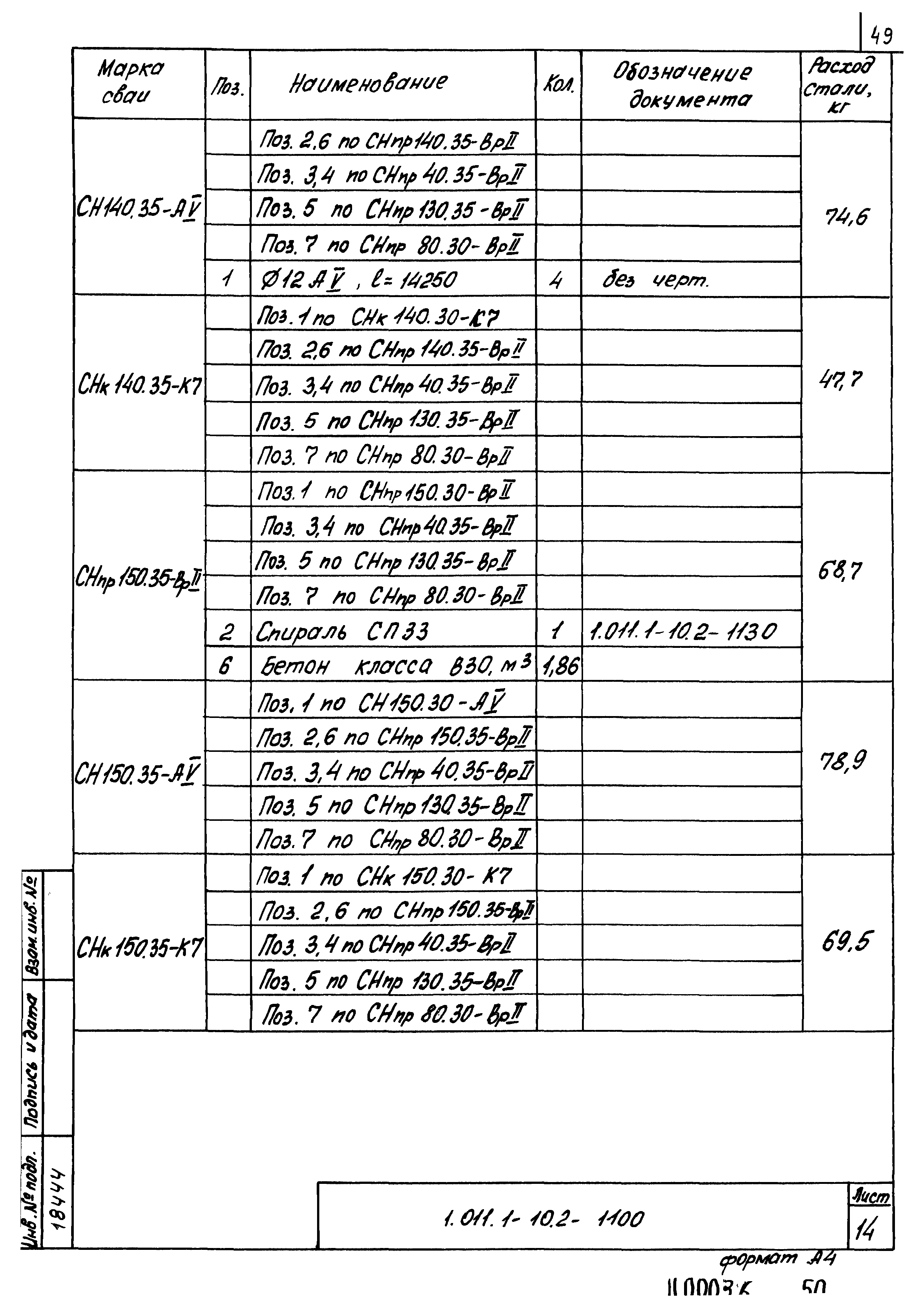

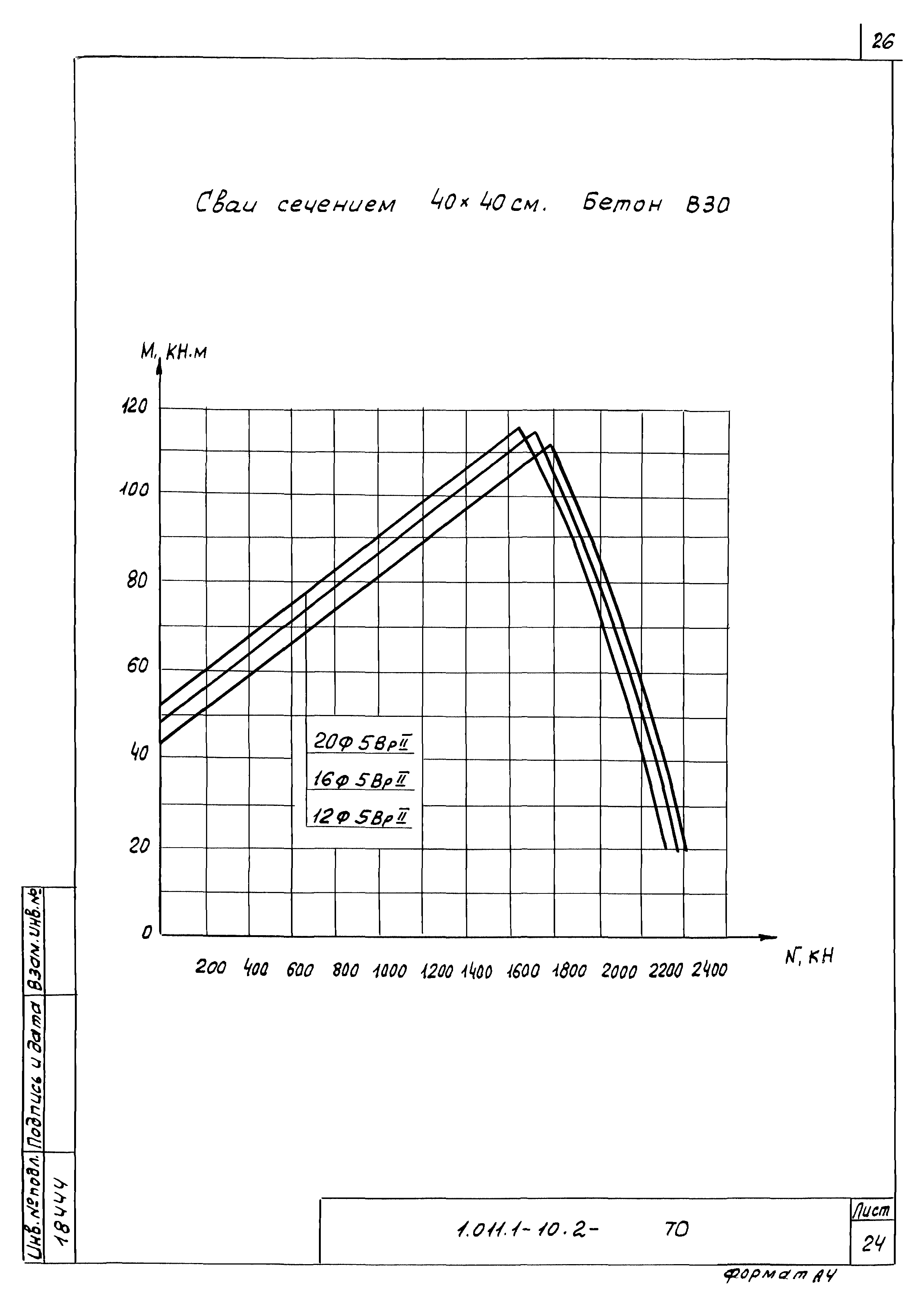

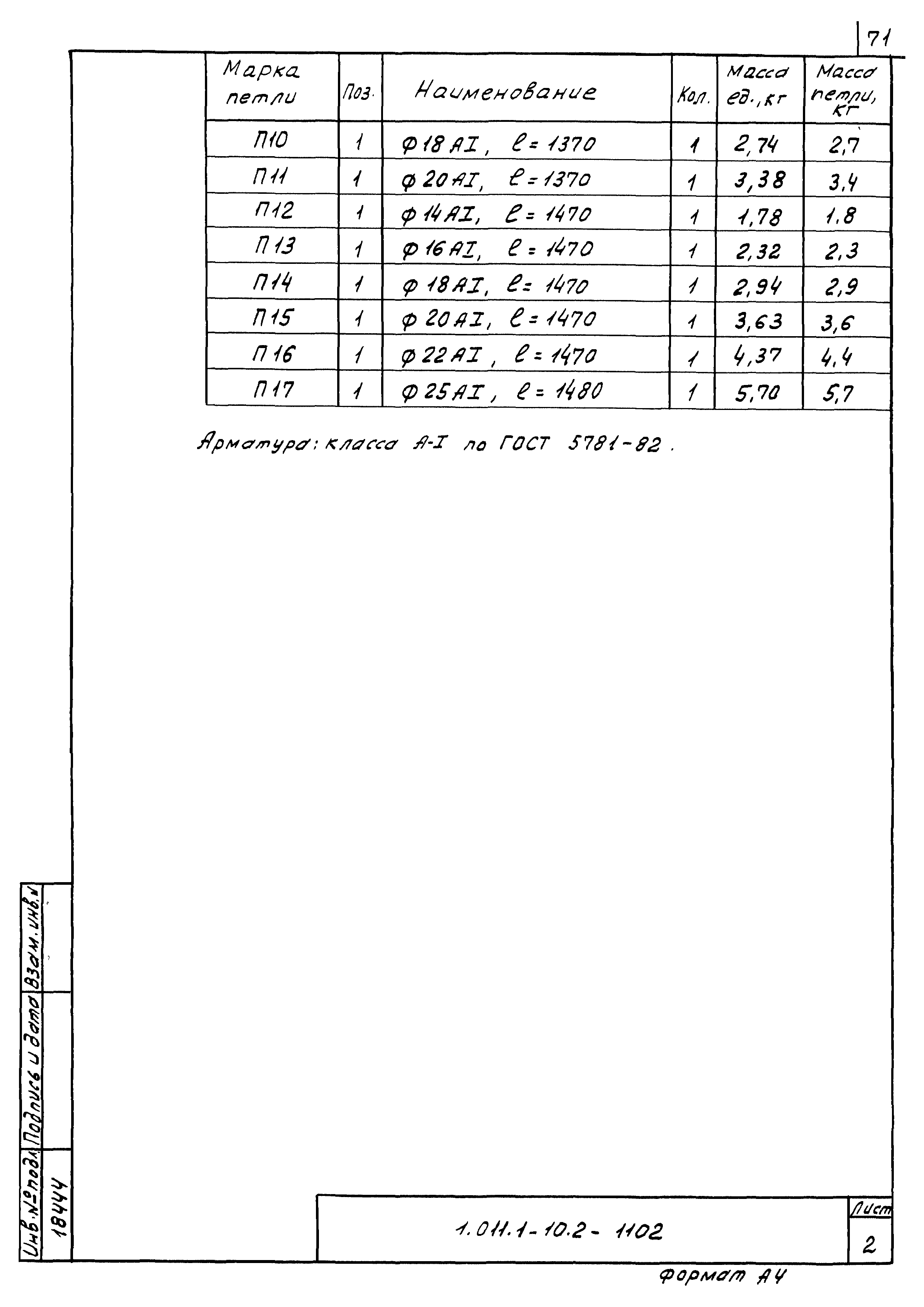

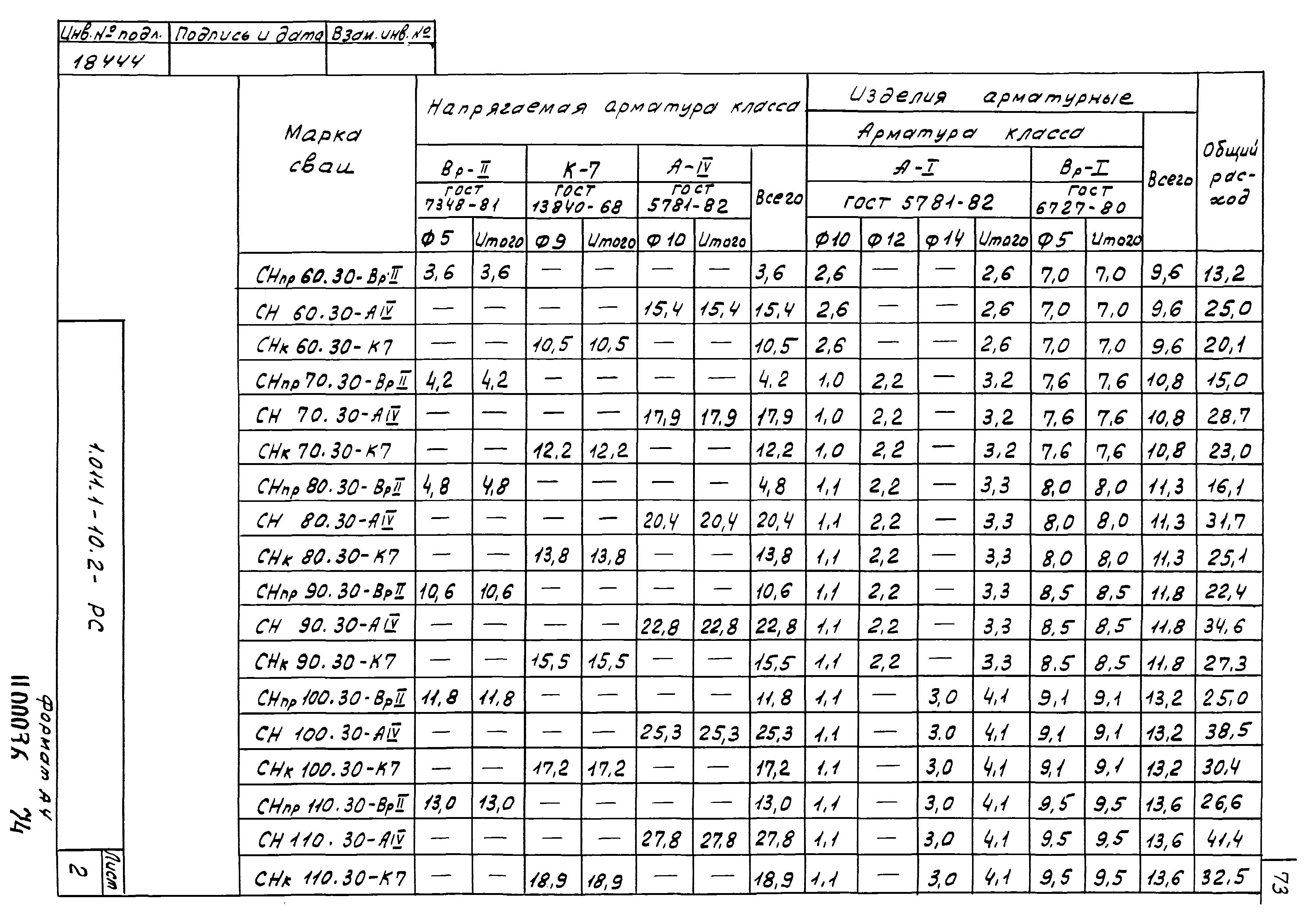

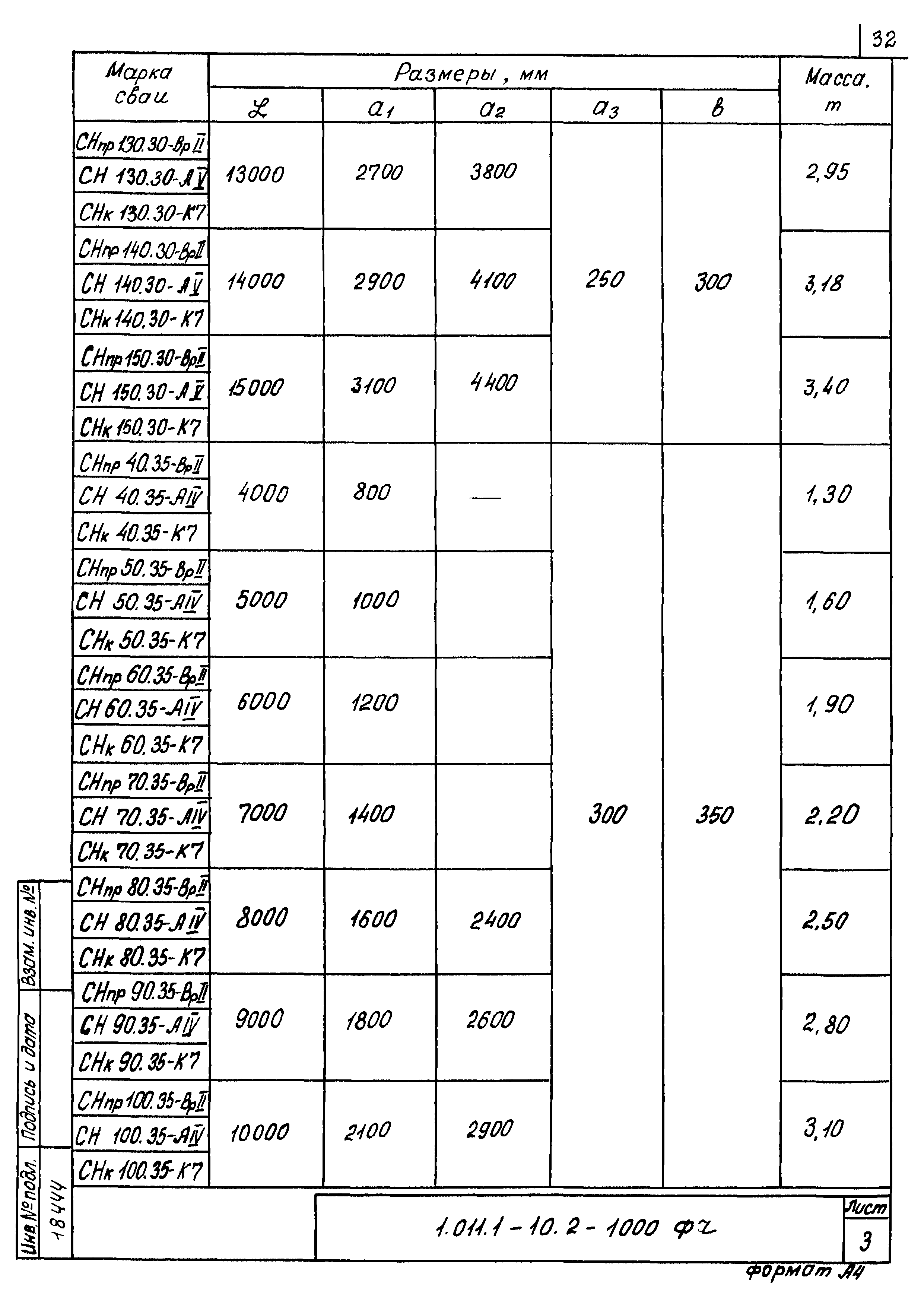

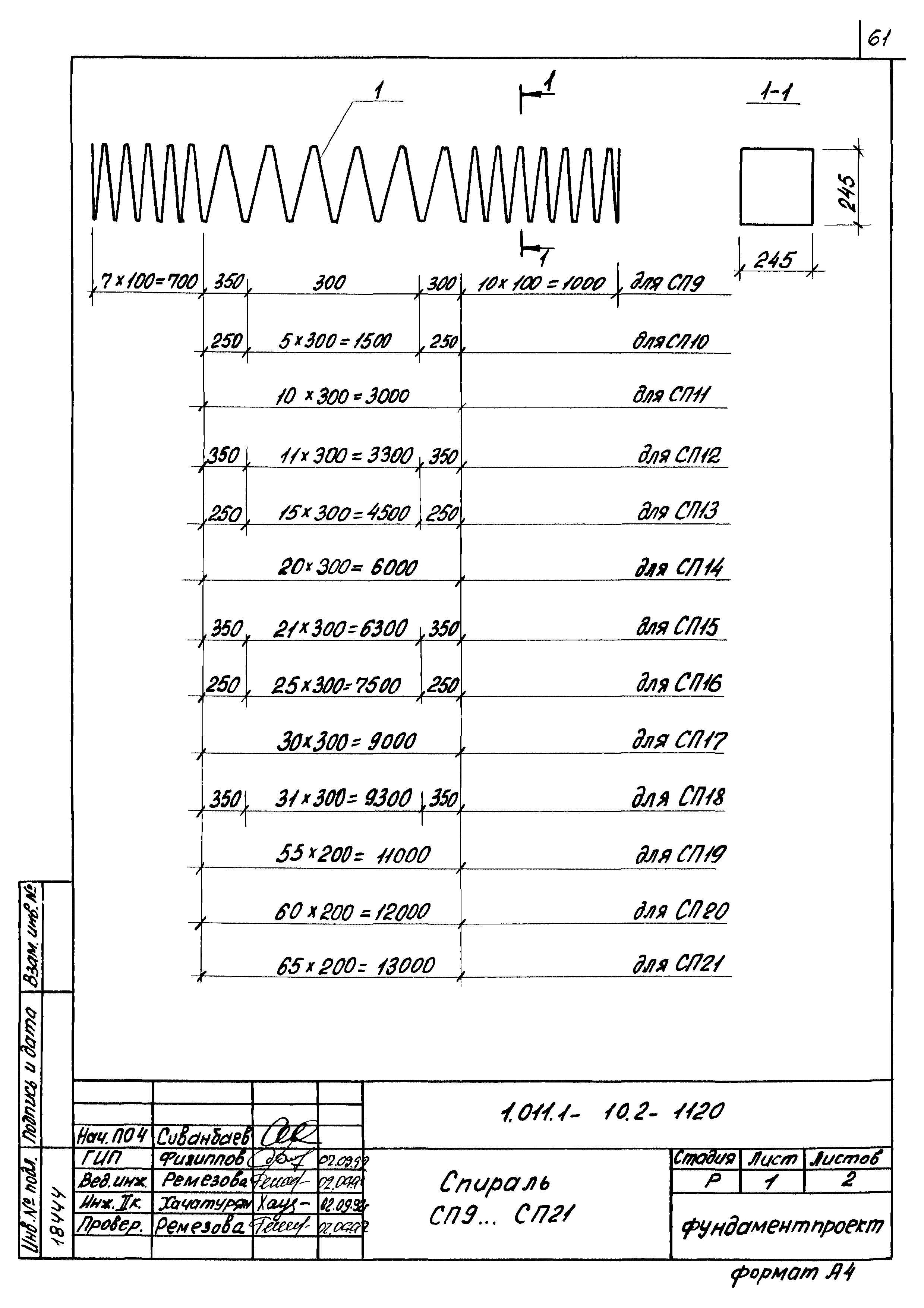

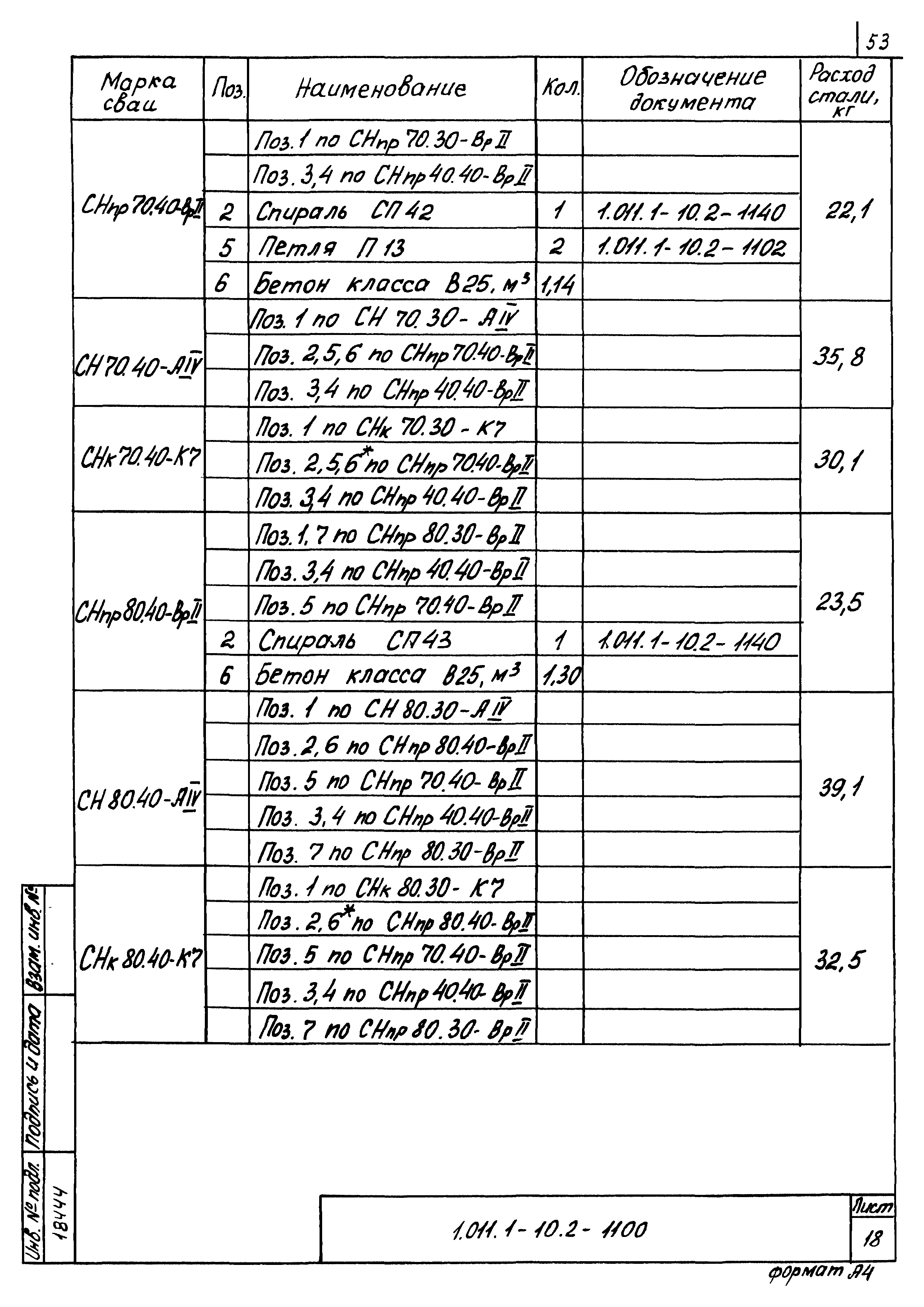

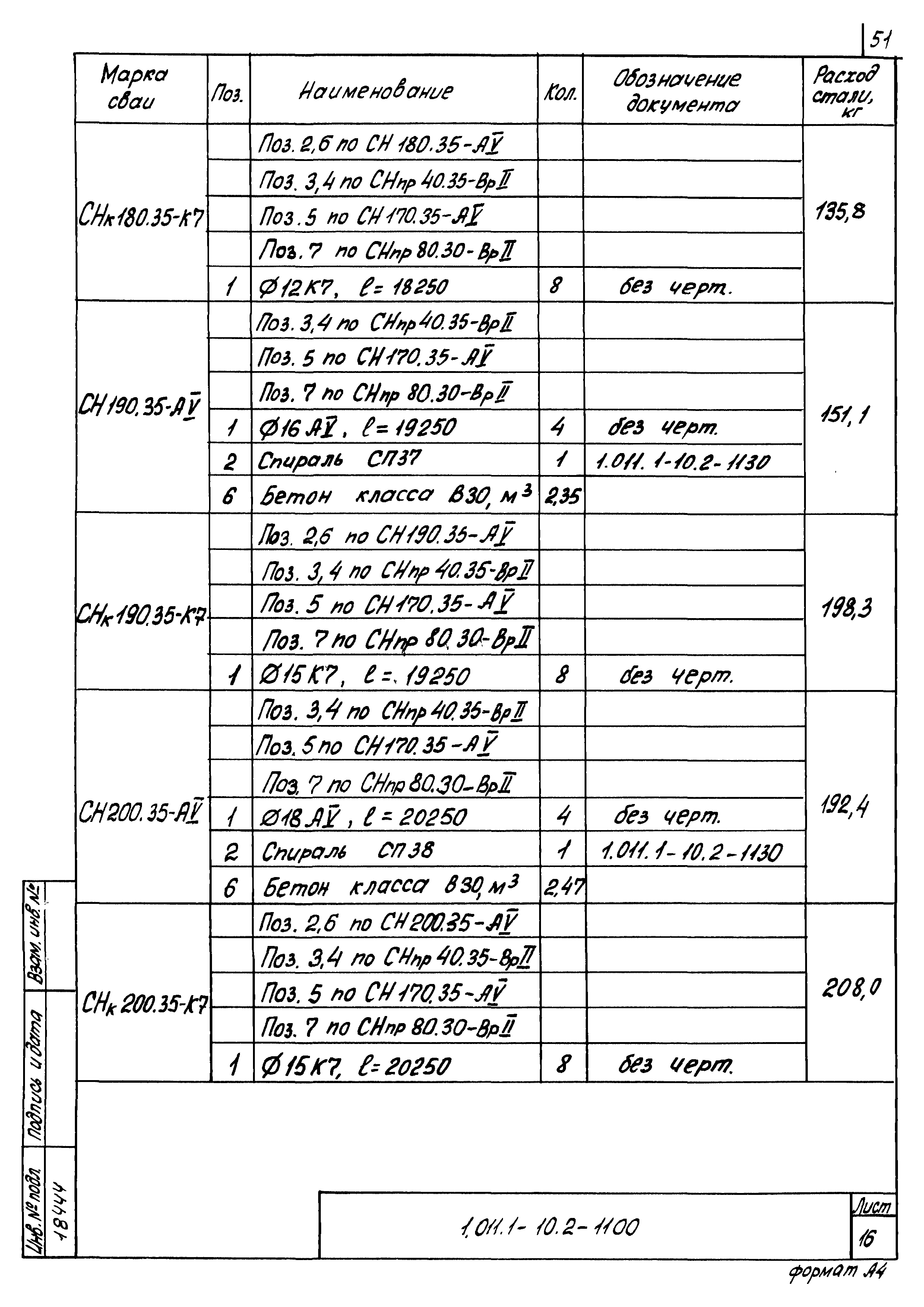

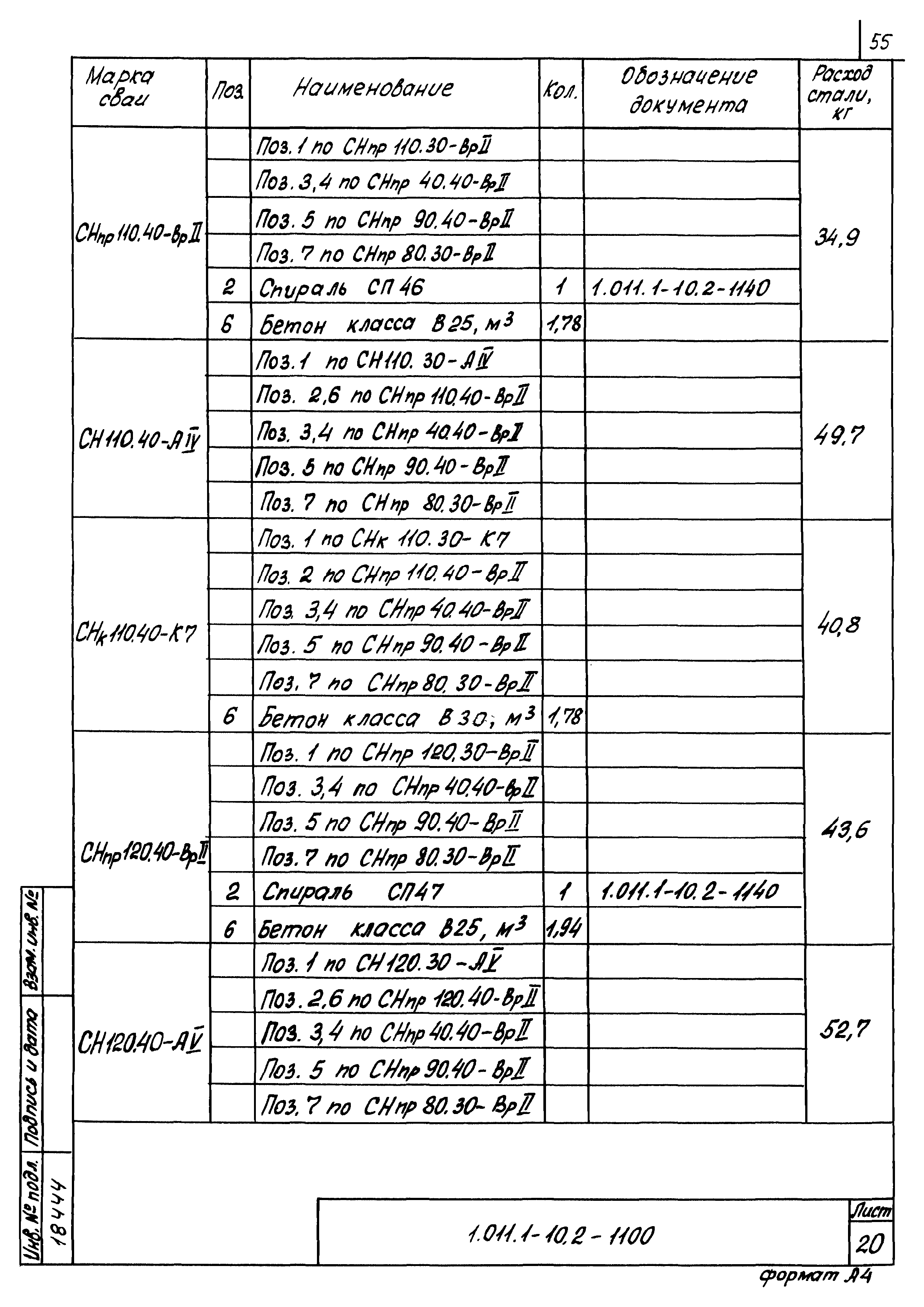

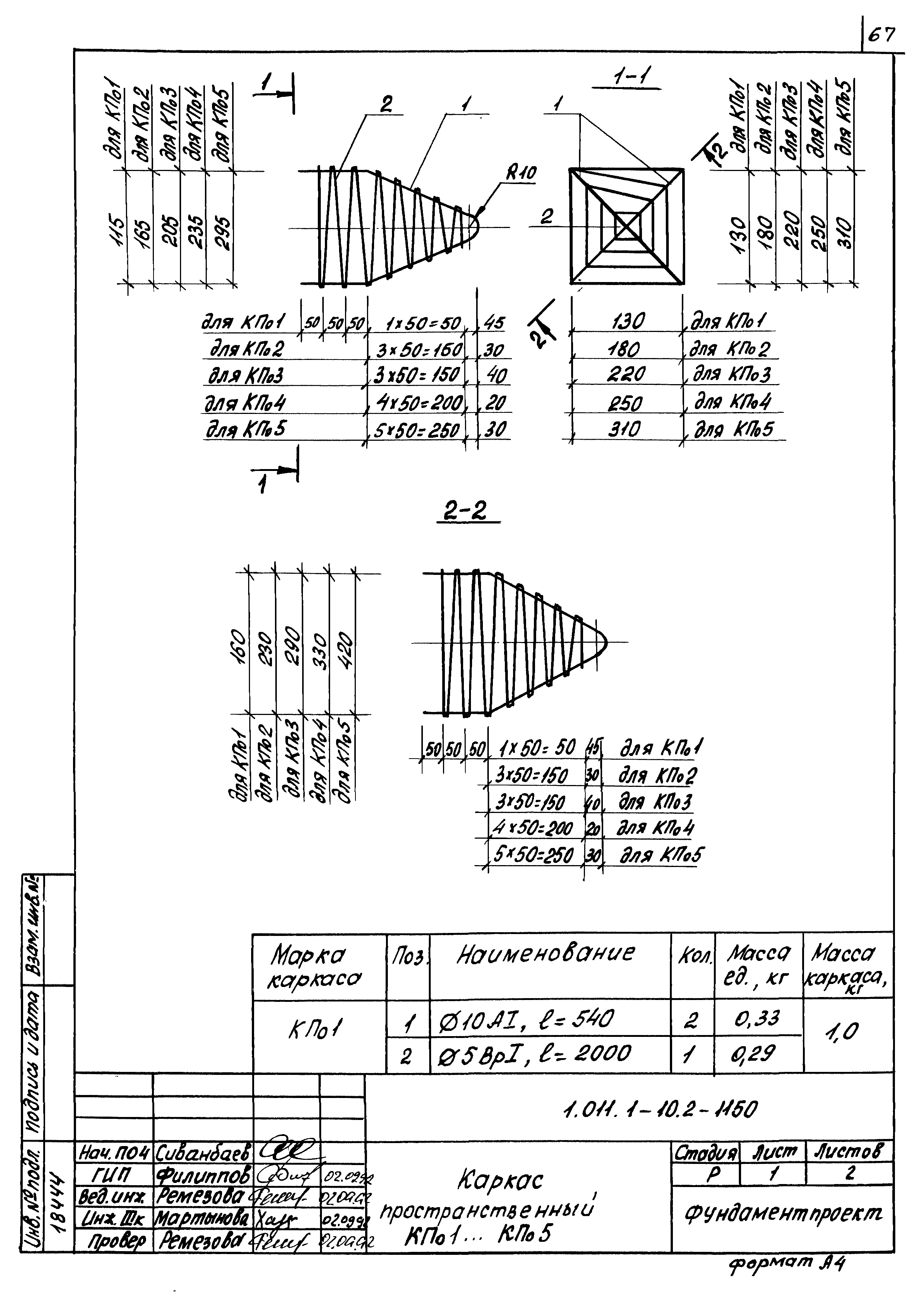

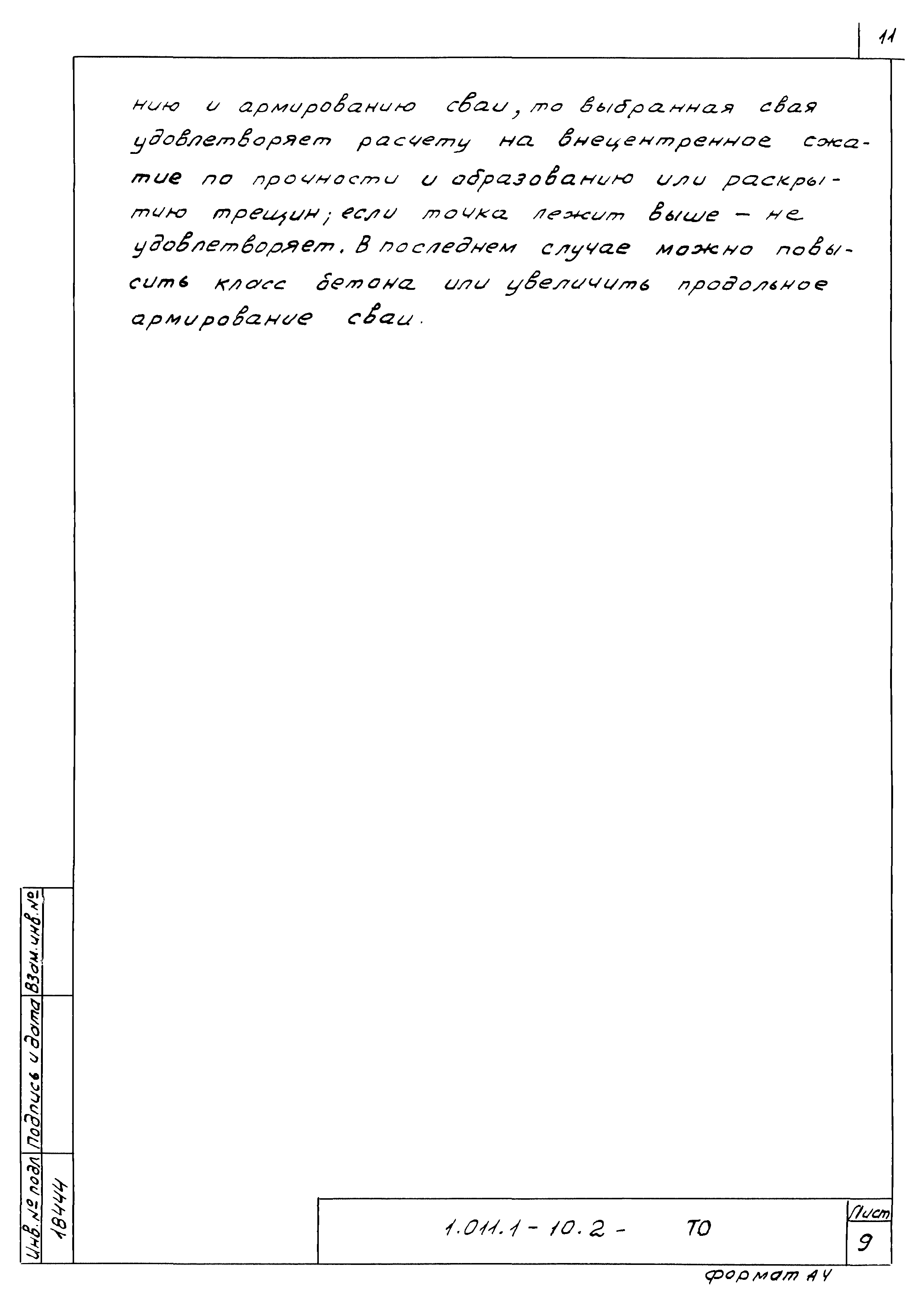

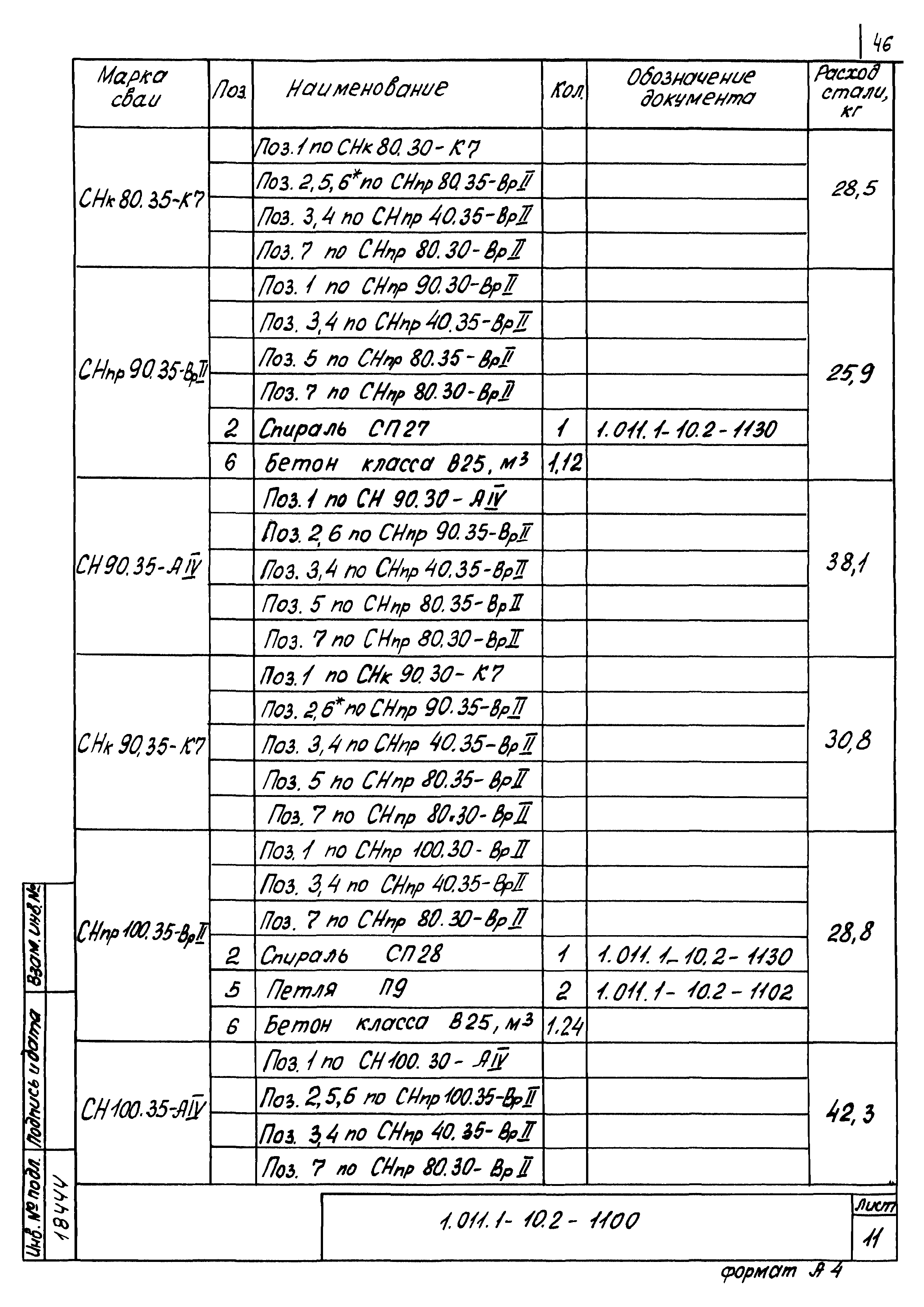

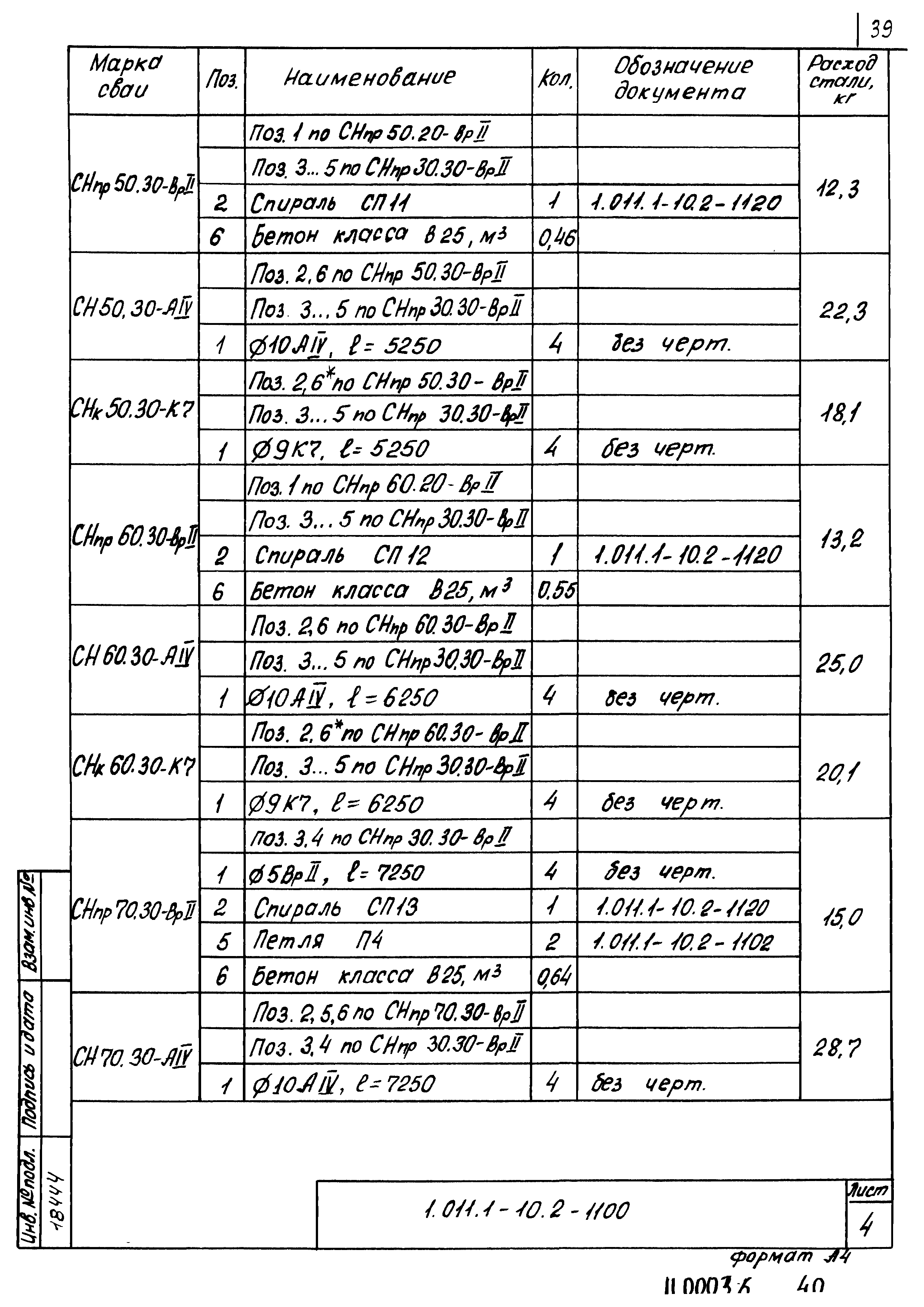

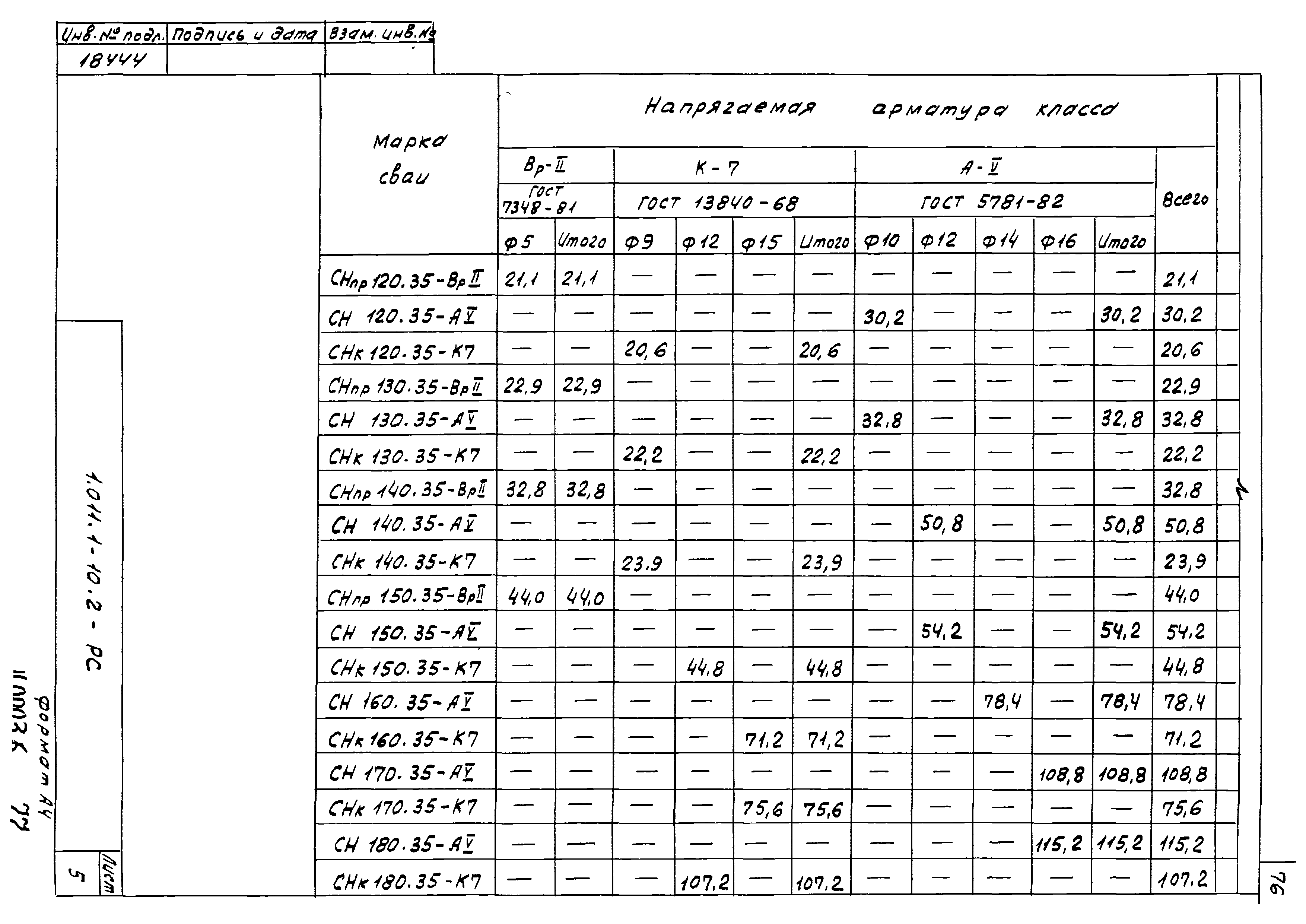

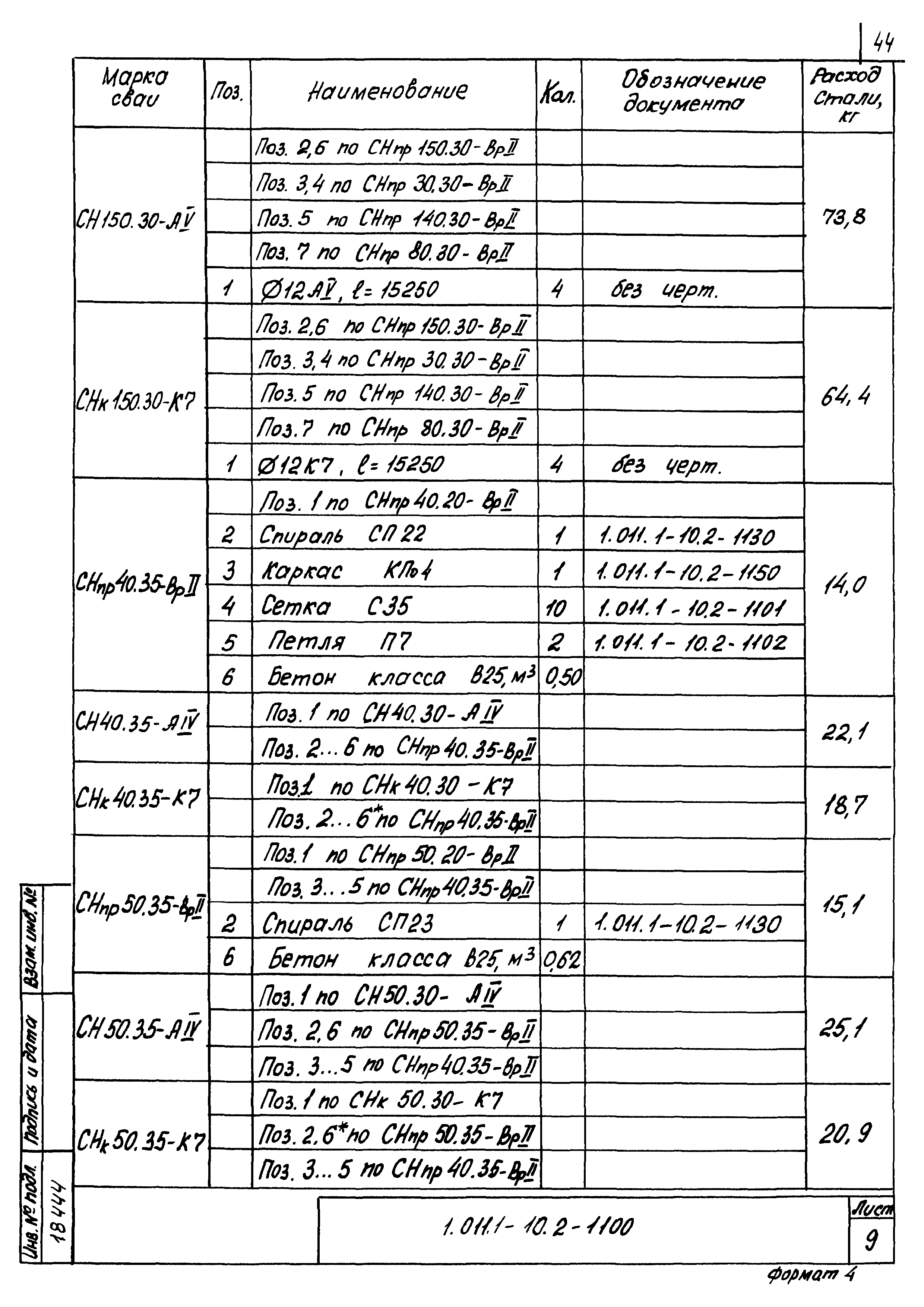

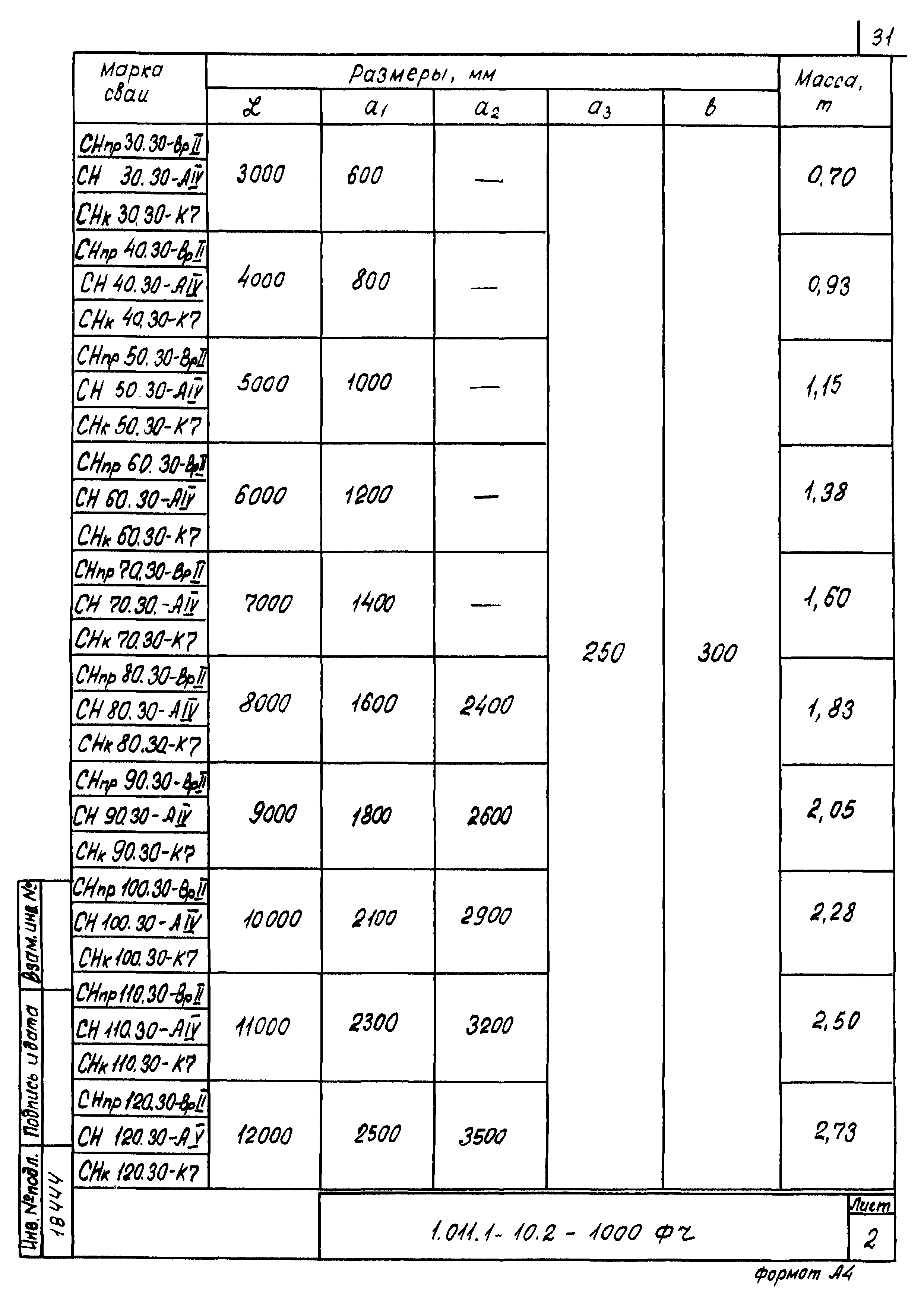

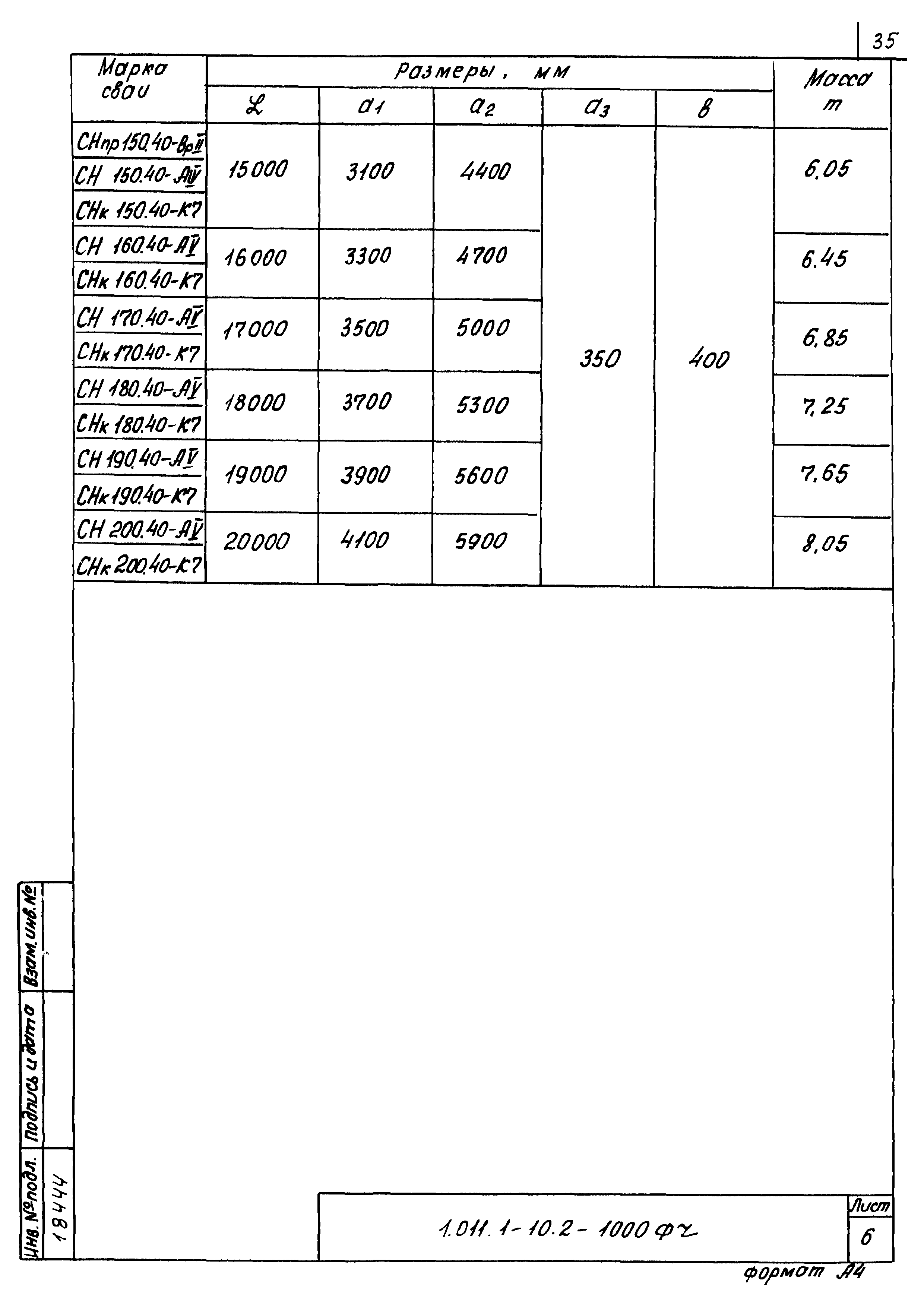

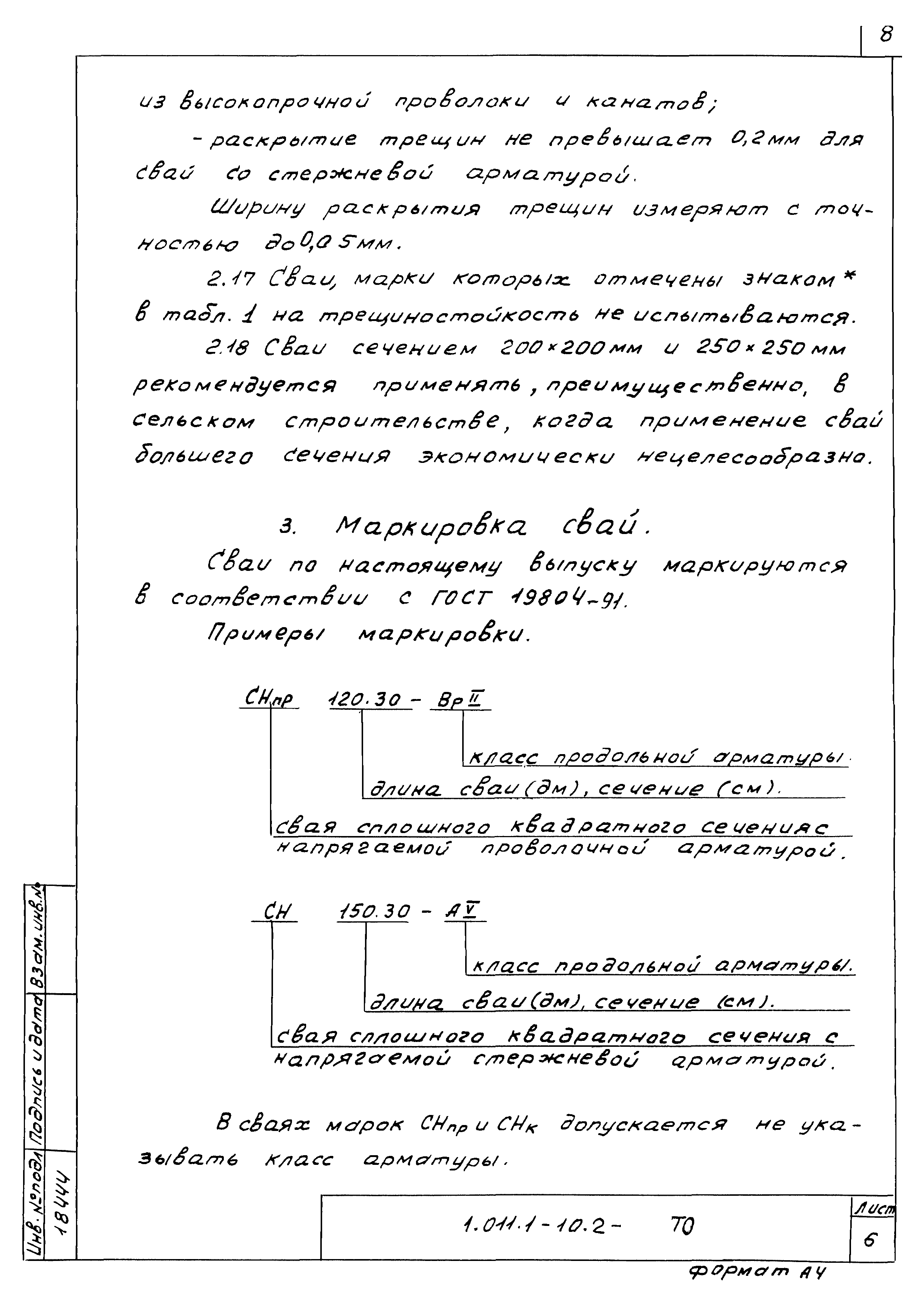

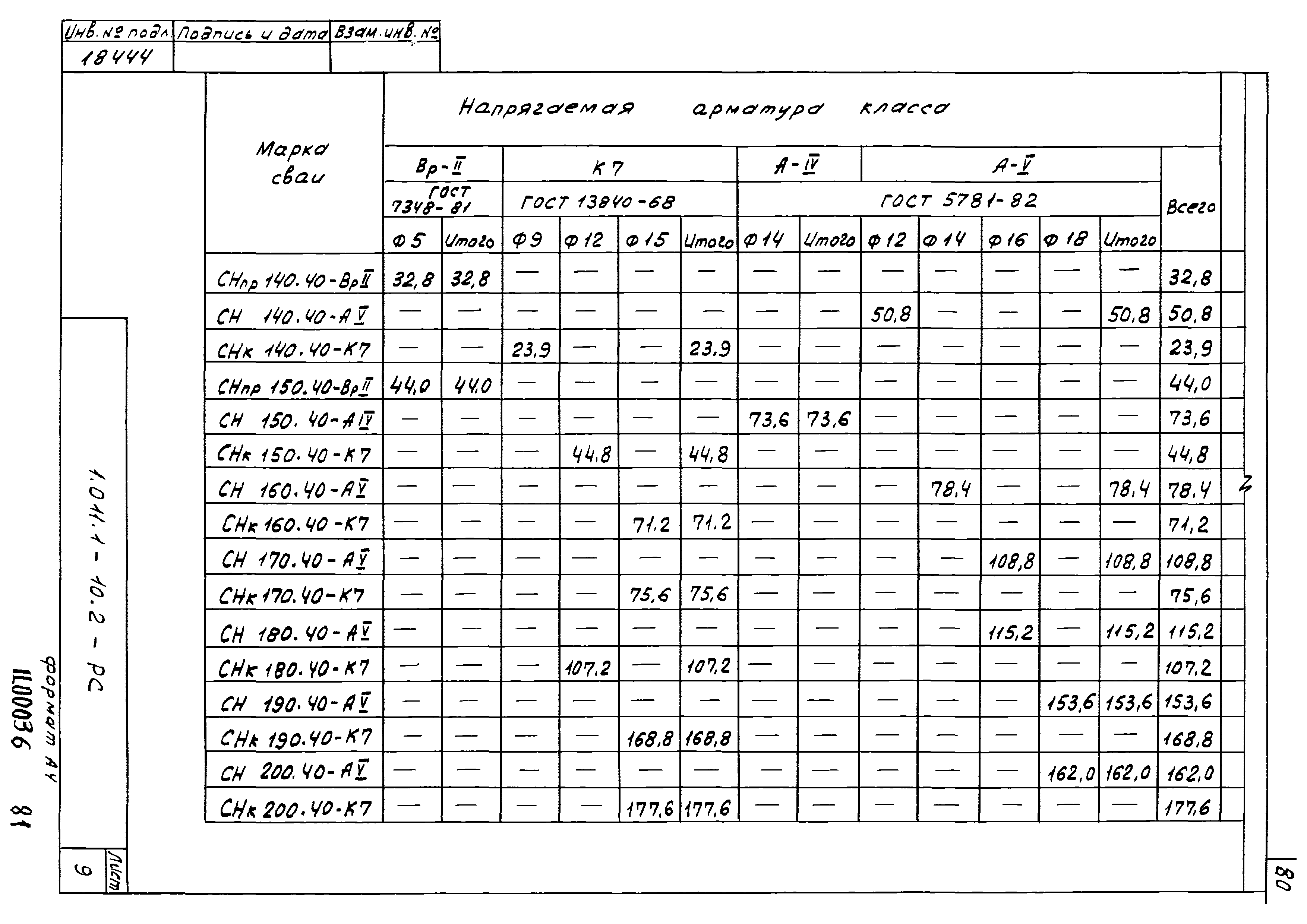

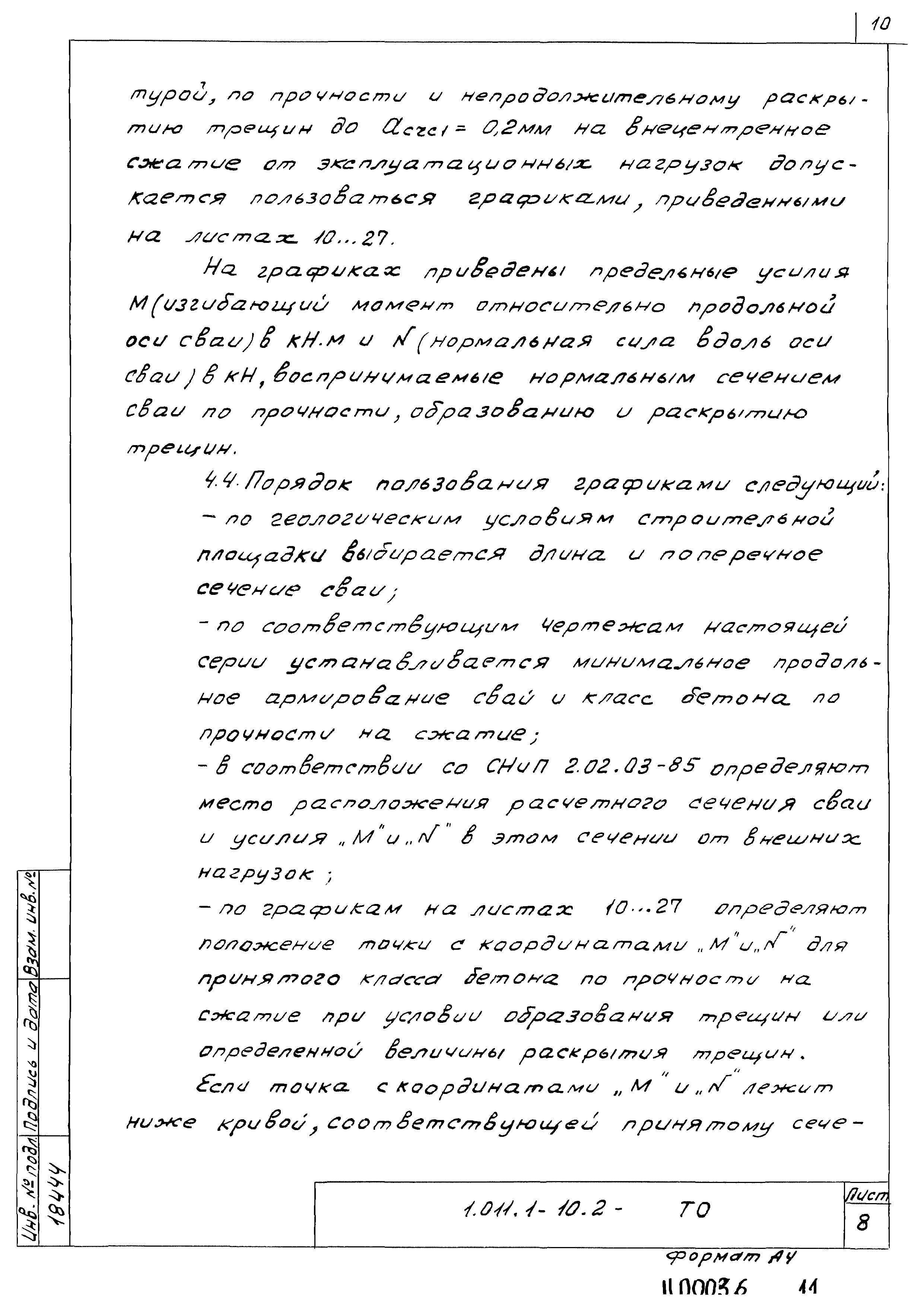

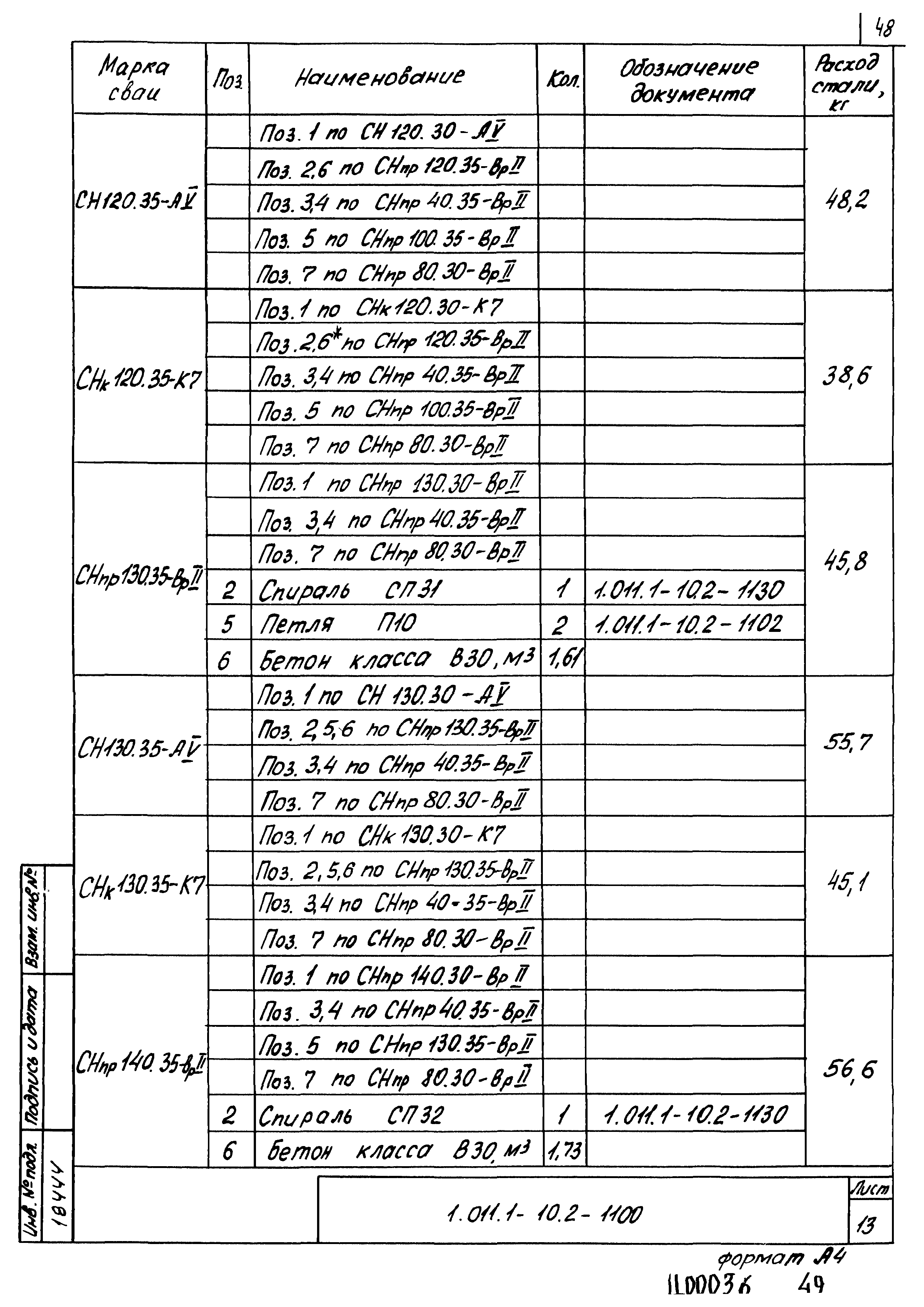

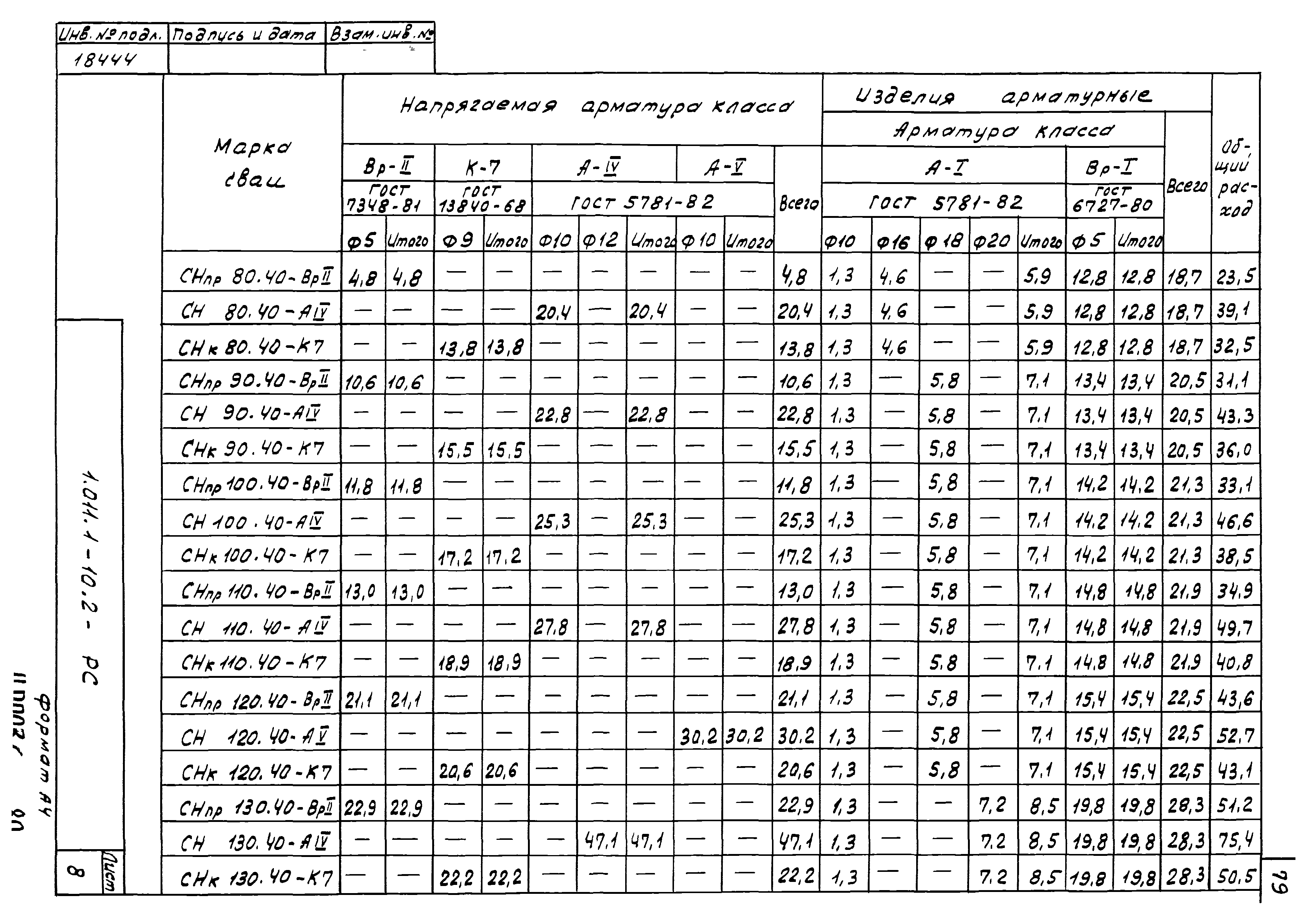

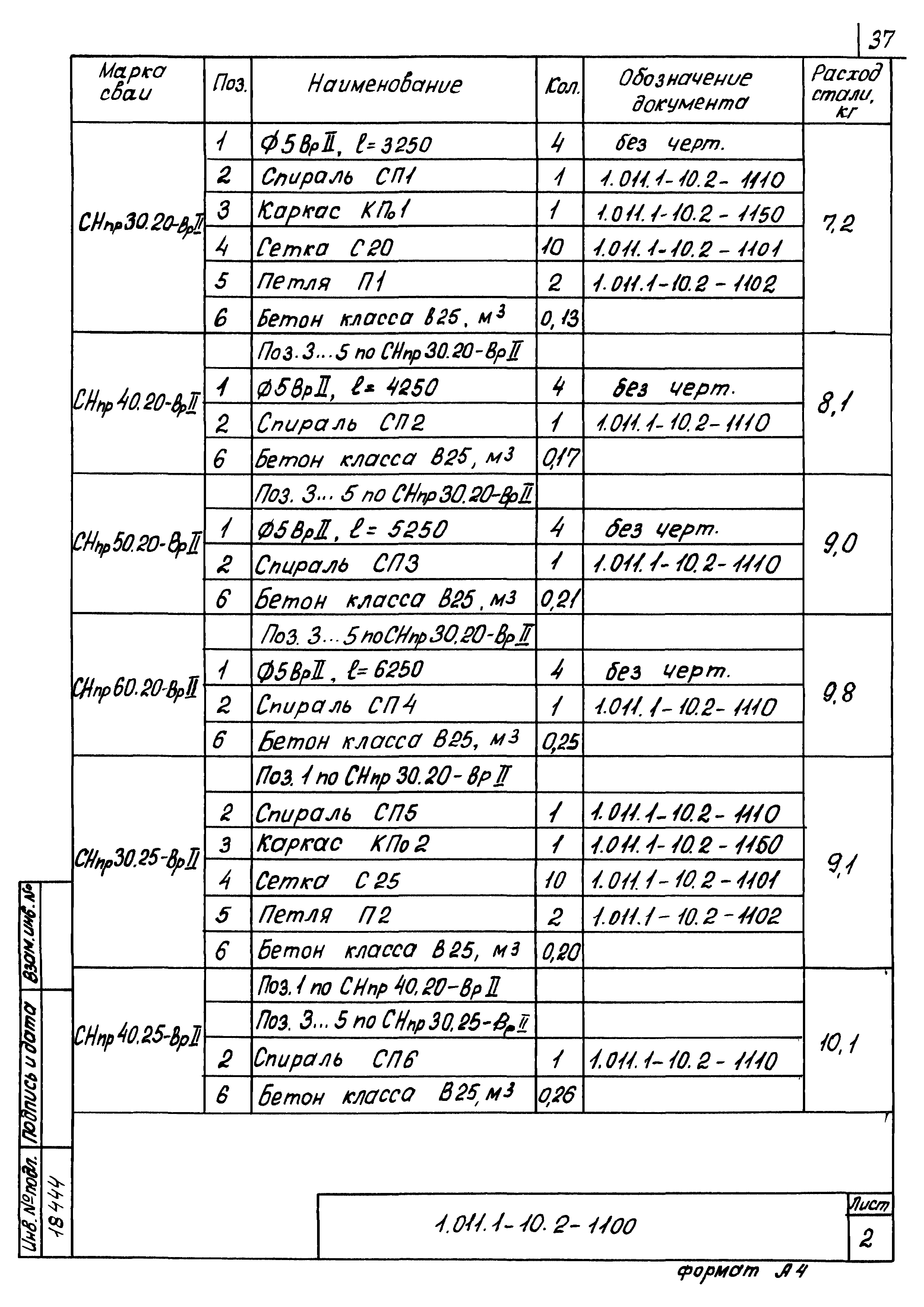

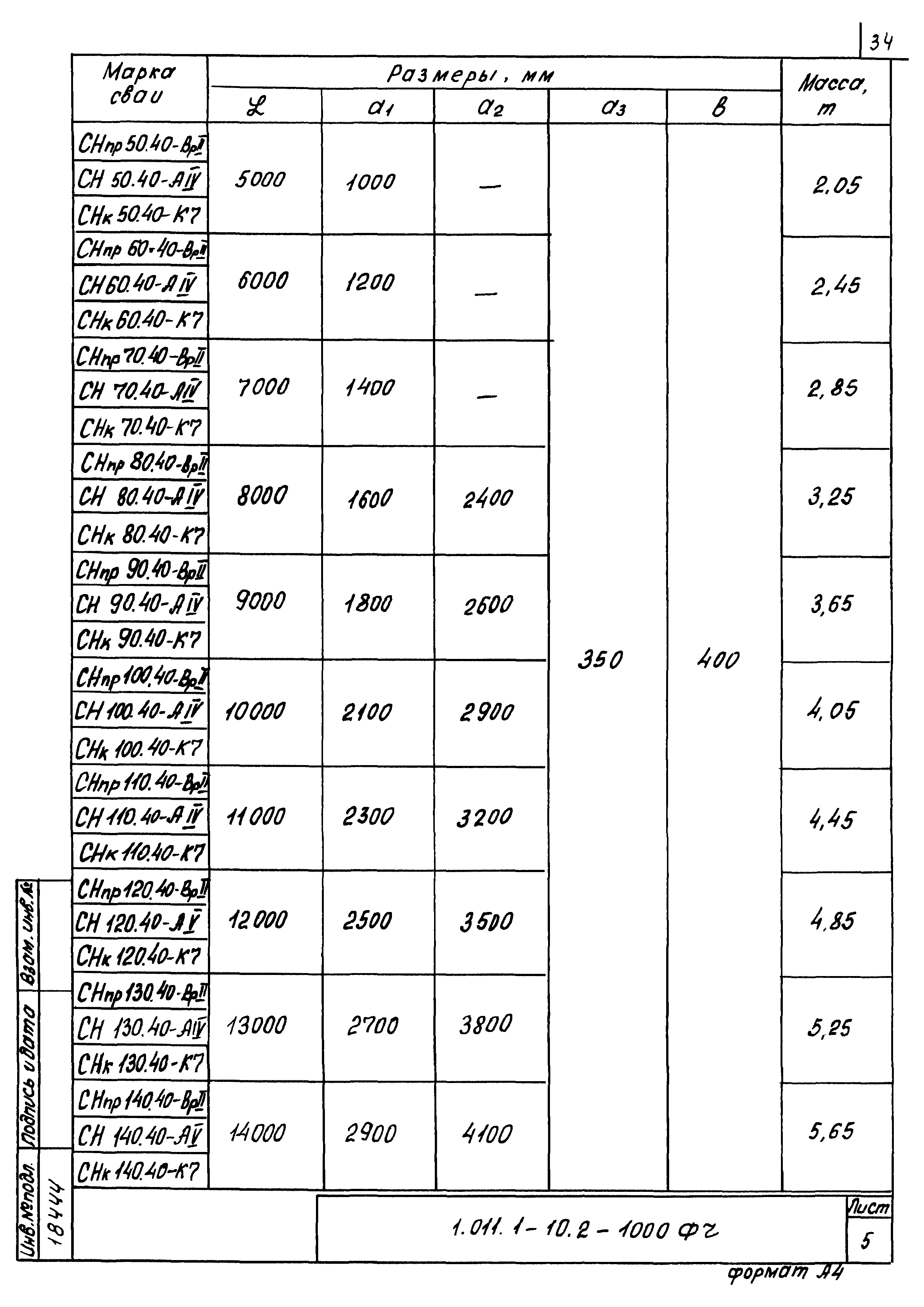

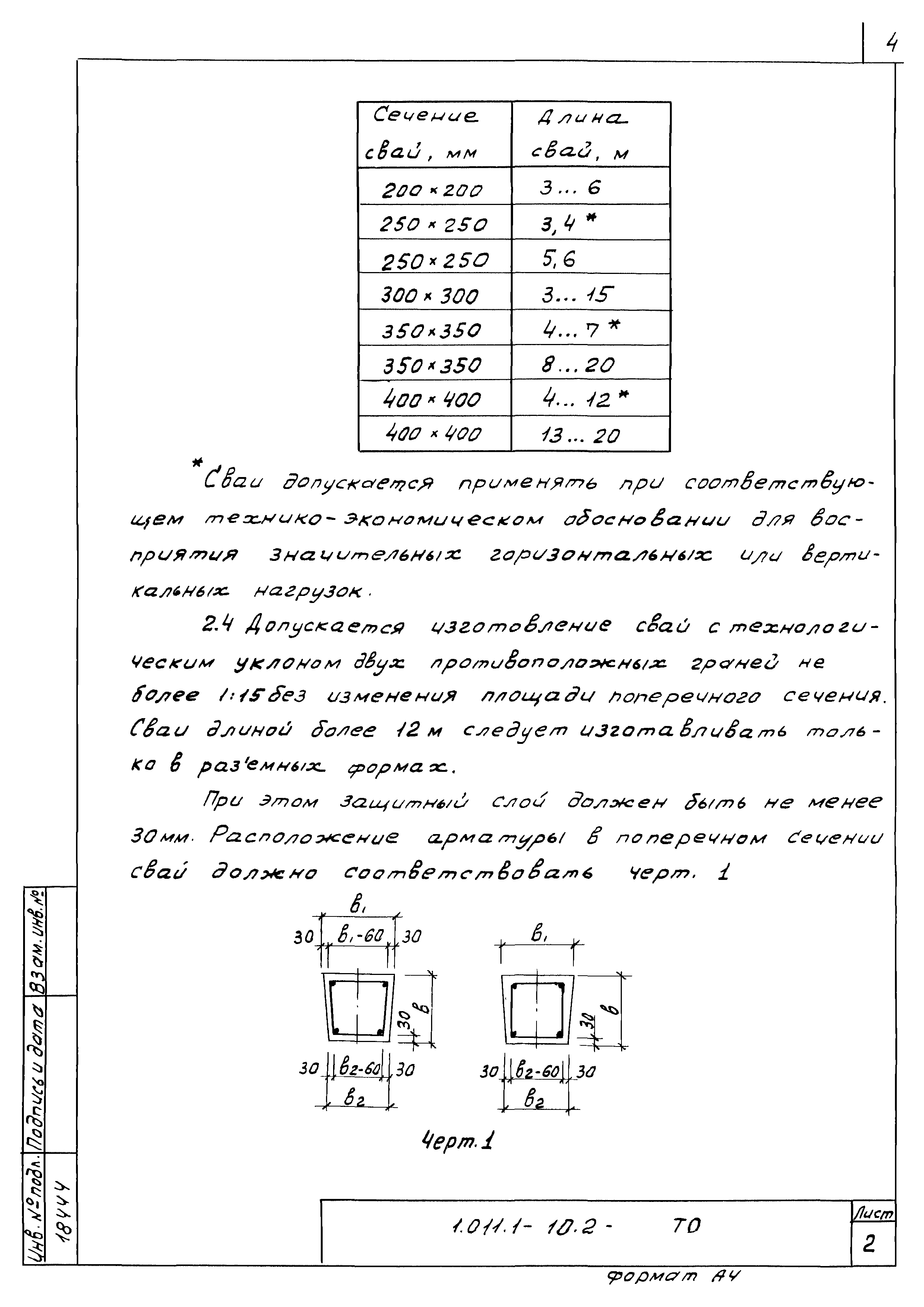

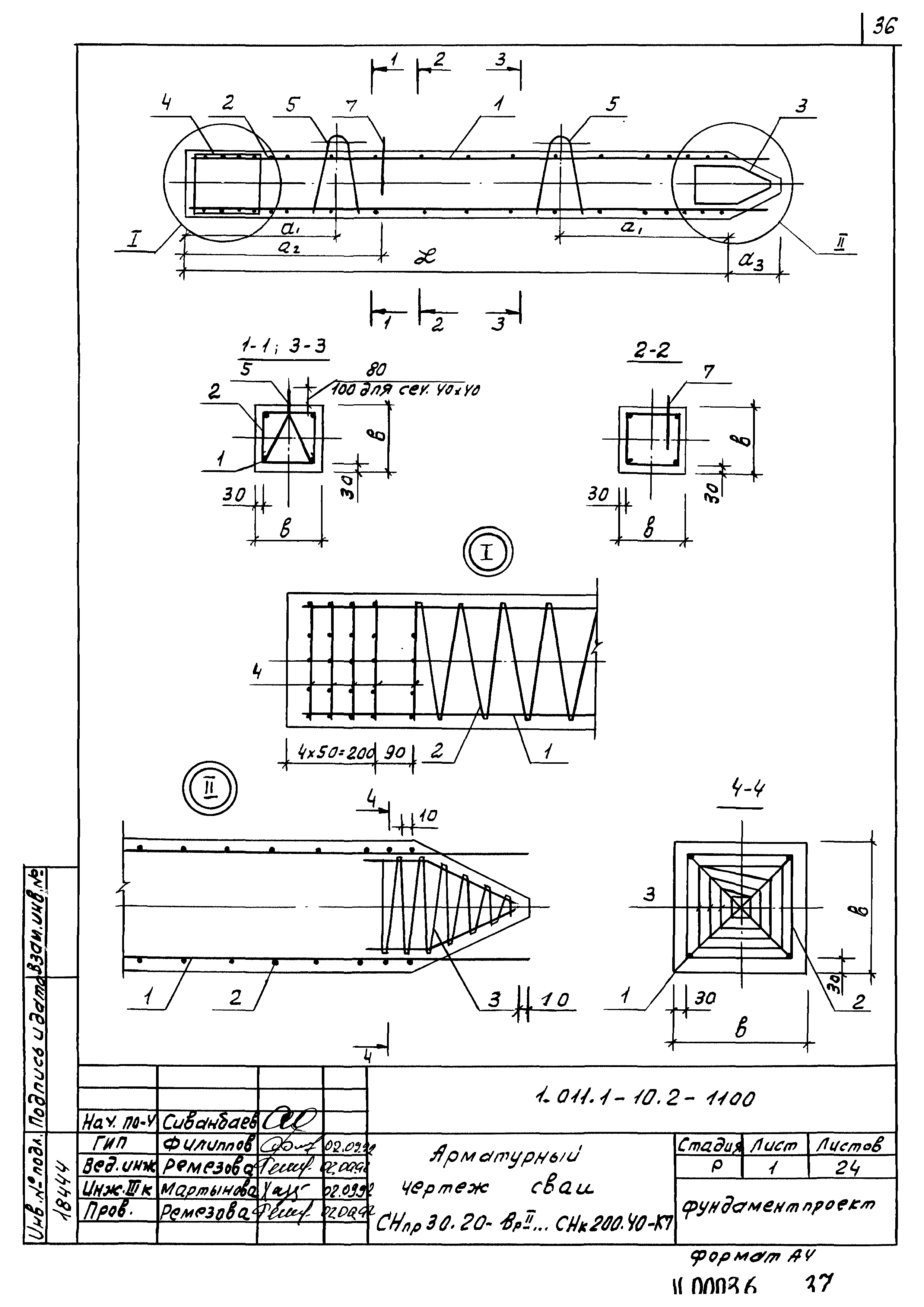

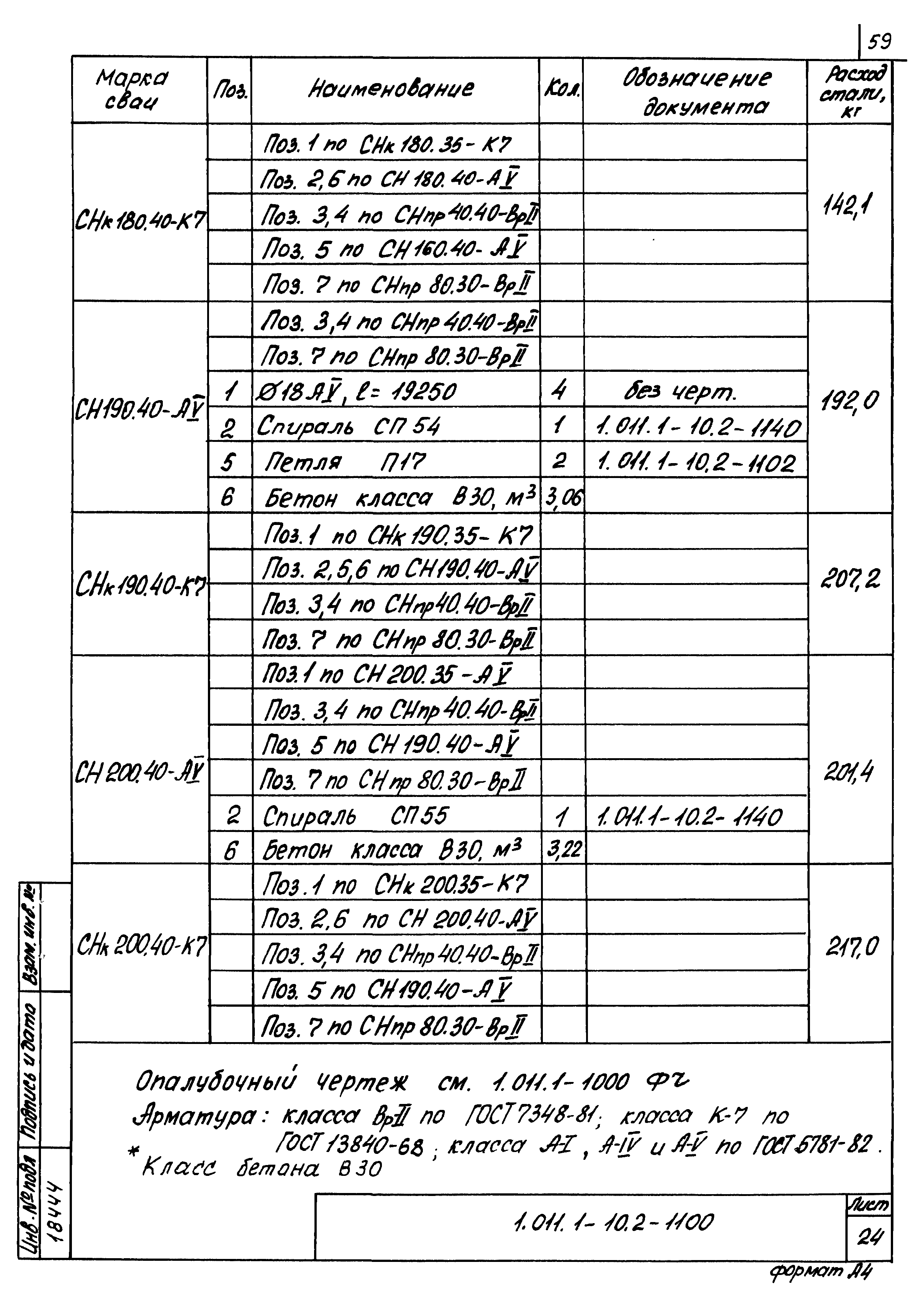

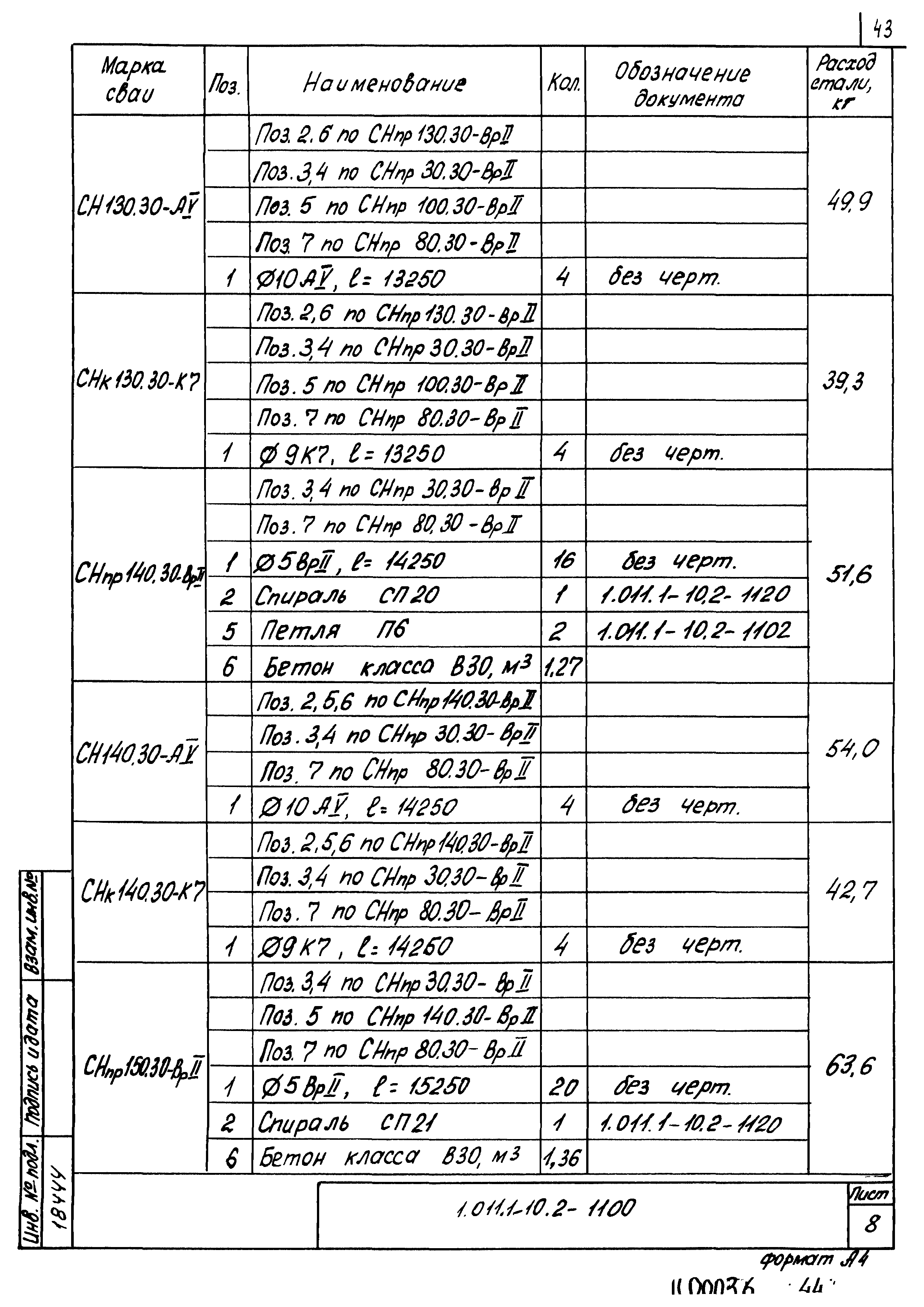

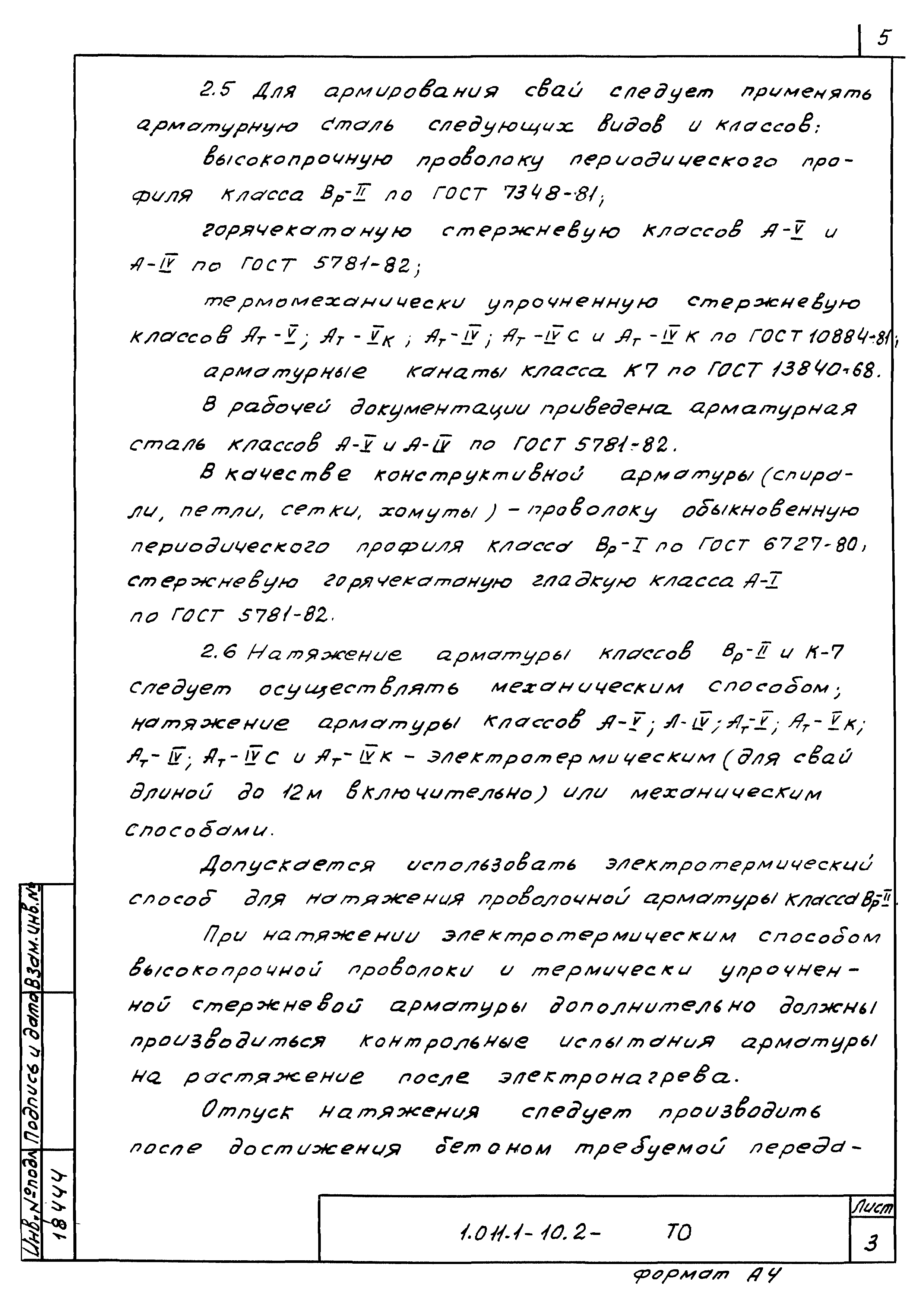

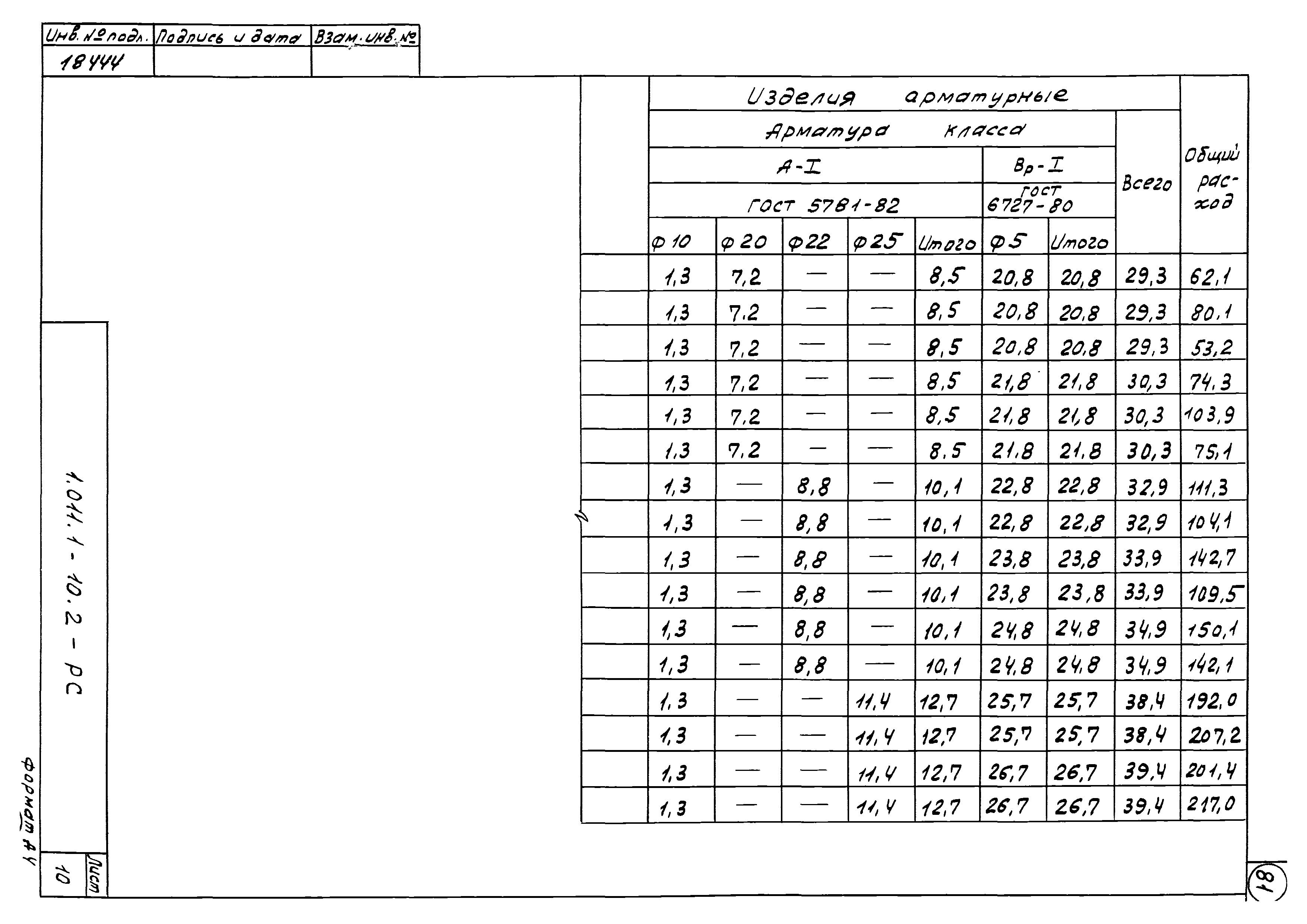

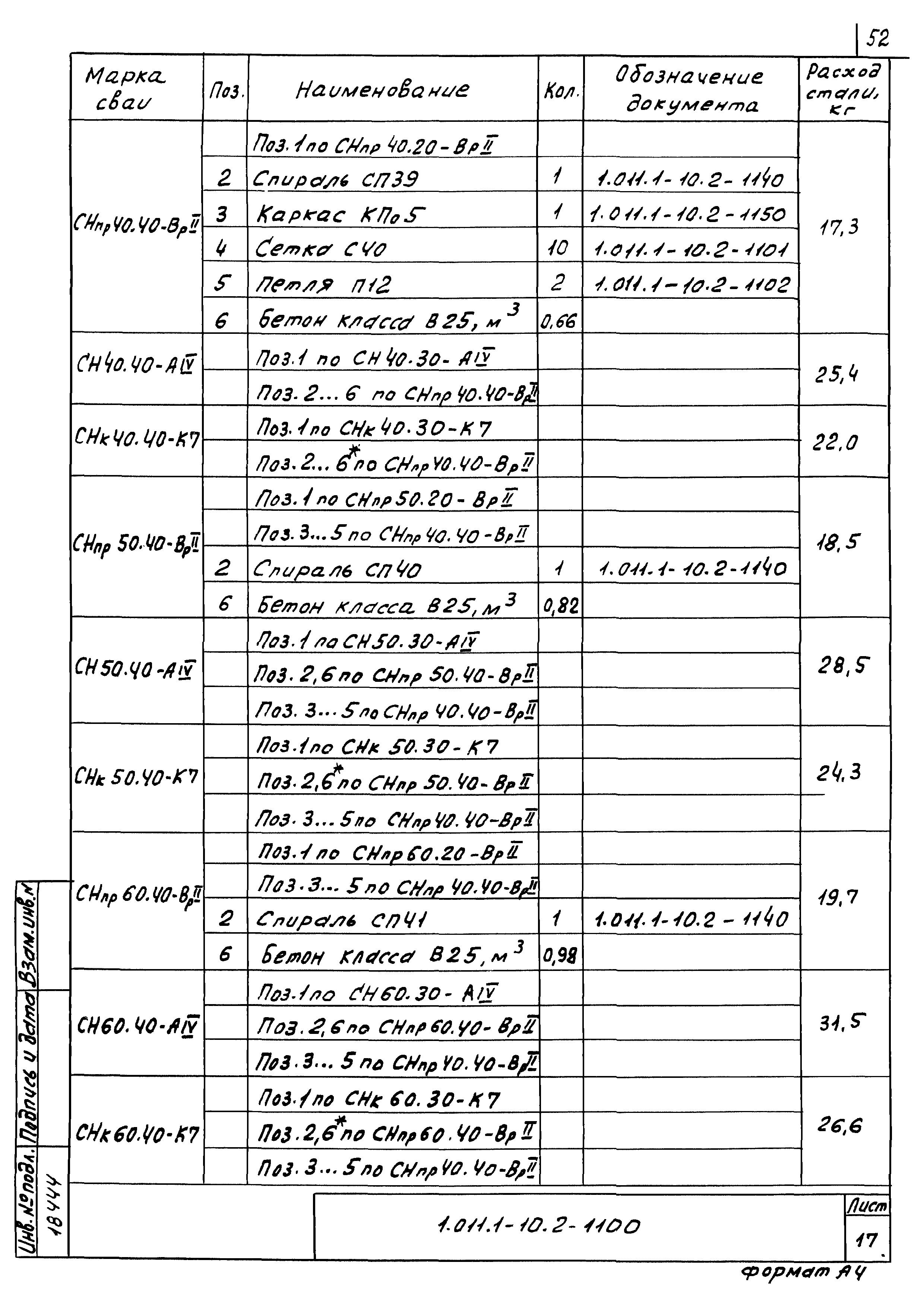

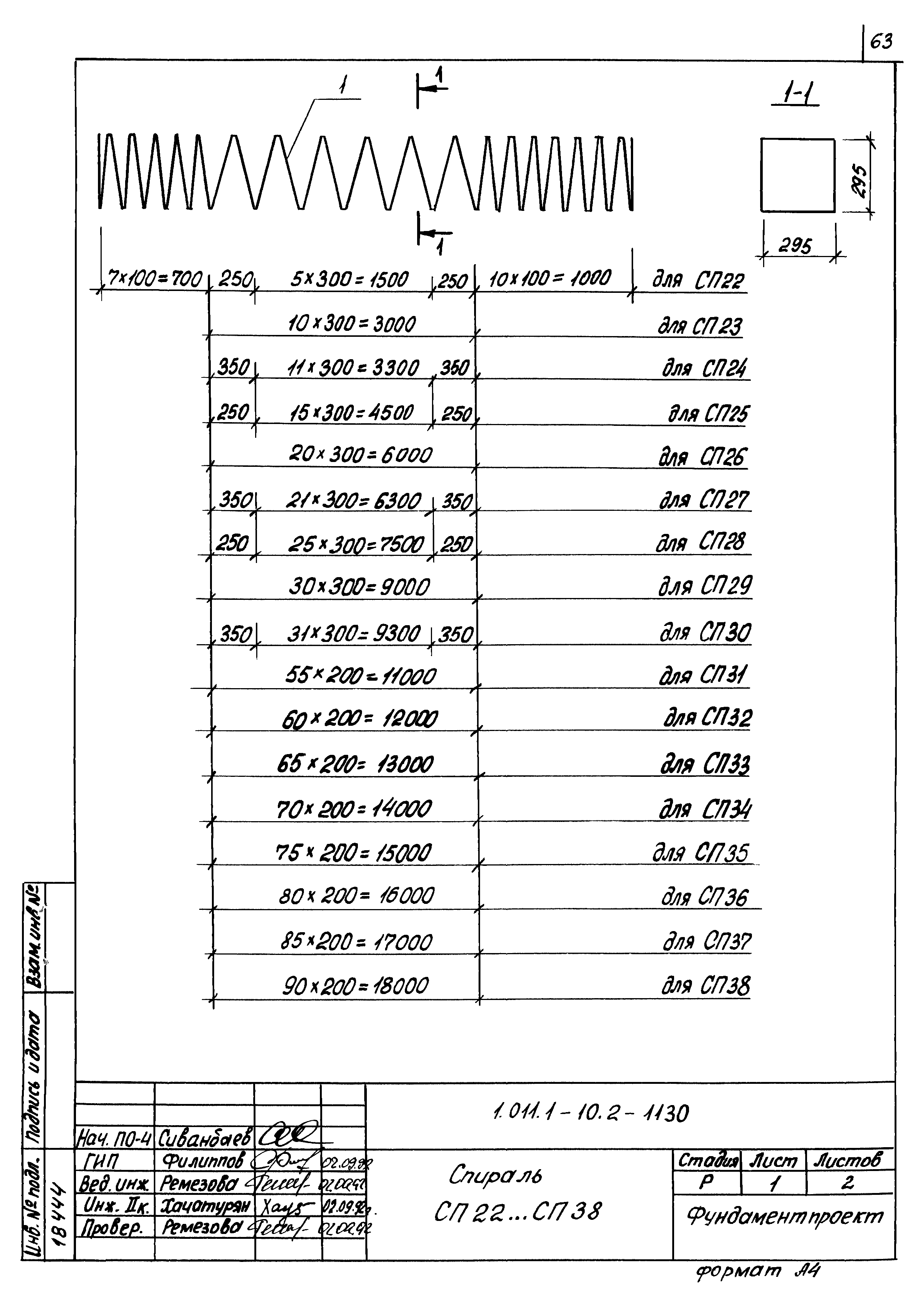

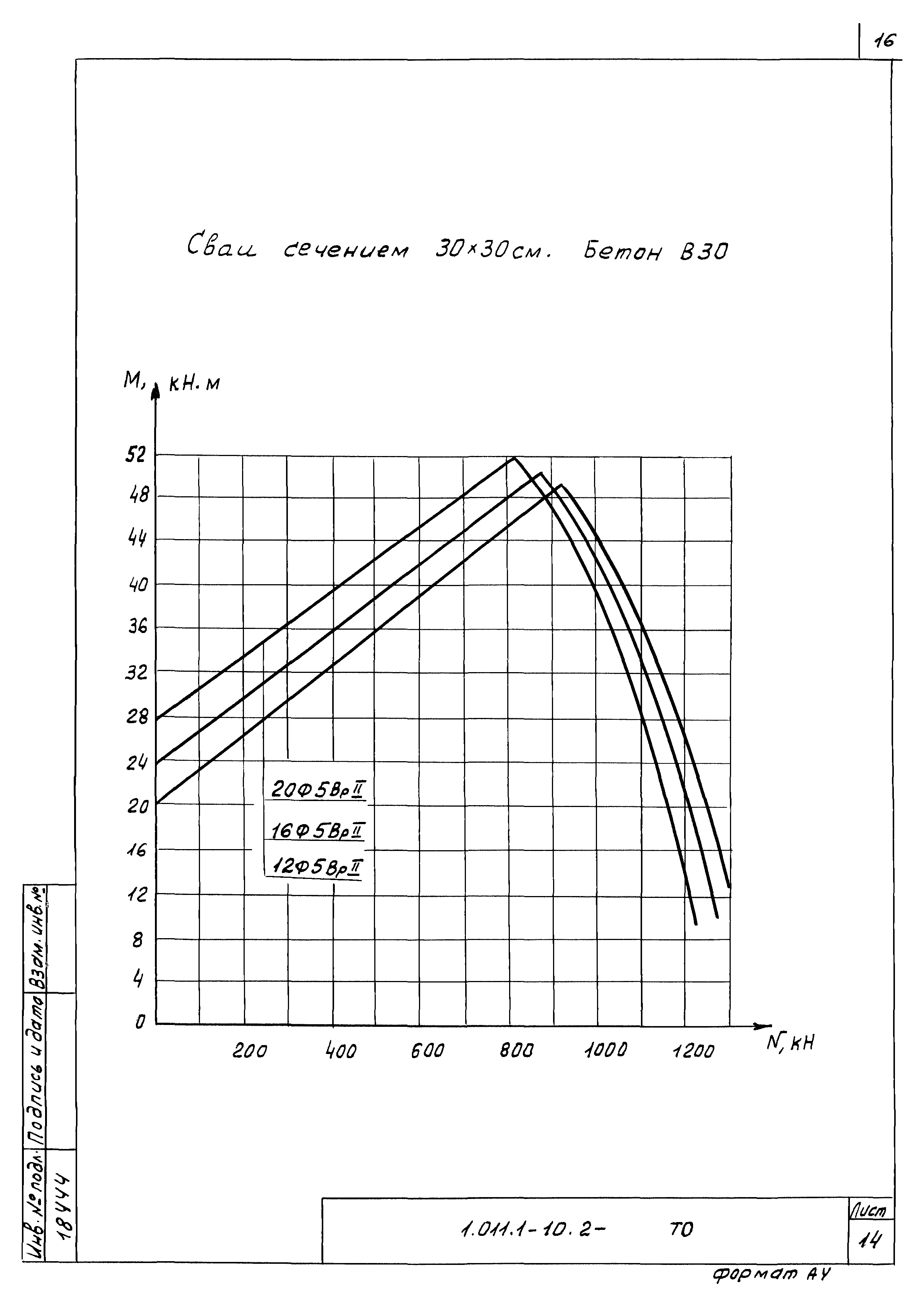

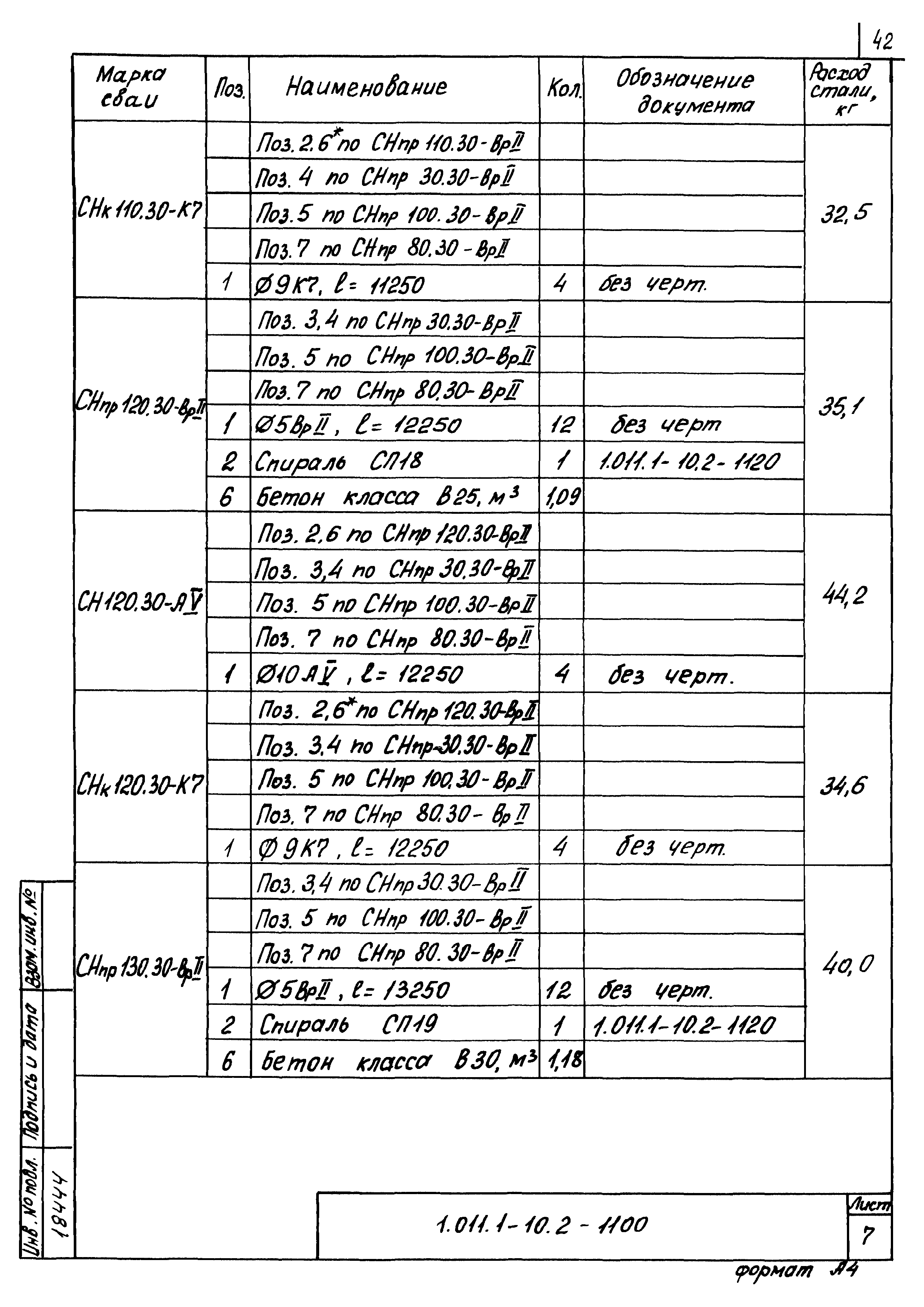

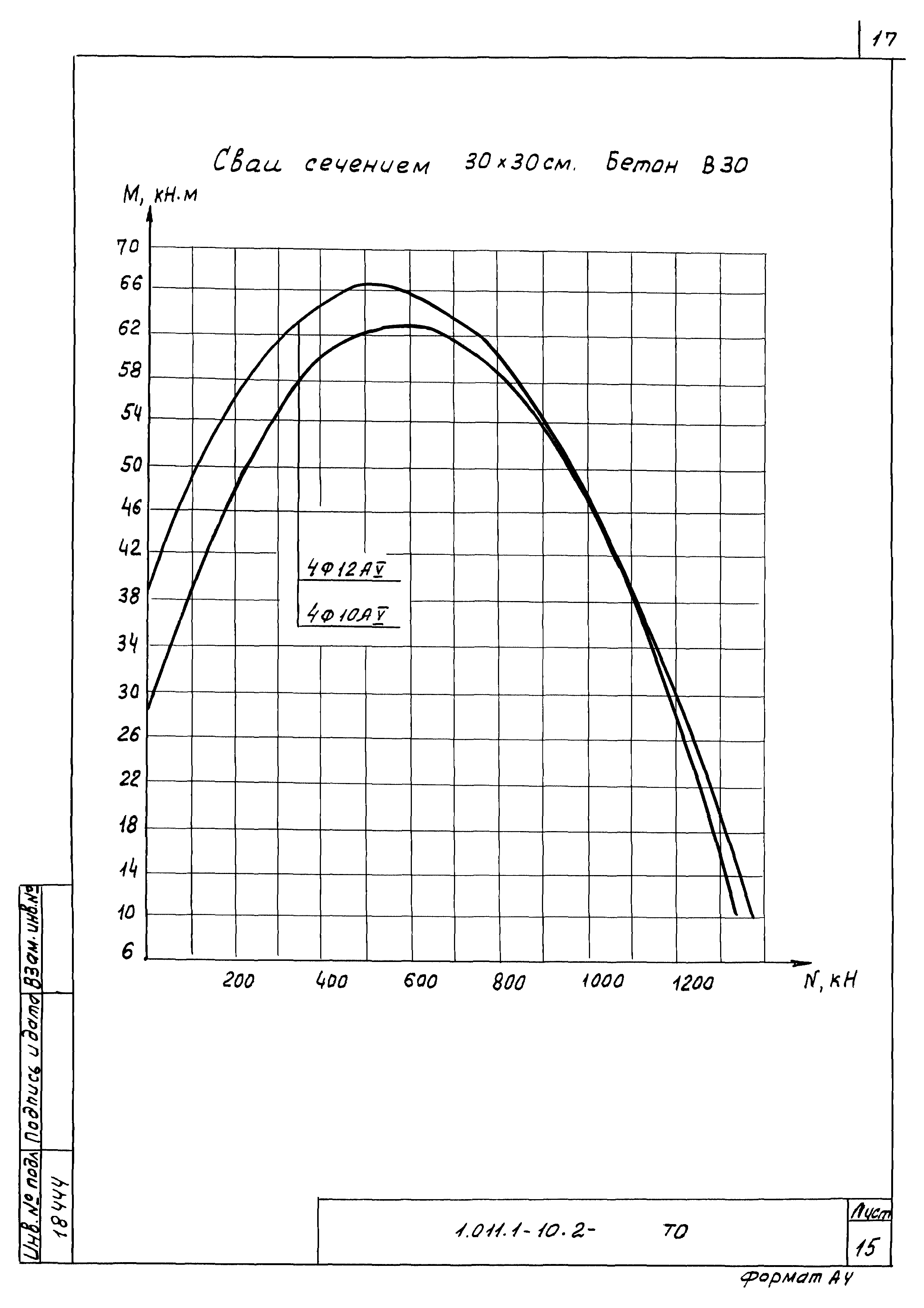

Оглавление:	1.011.1-10.2-ТО Техническое описание 1.011.1-10.2-1000 ФЧ Свая СНпр 30, 20 - Вр2… СНх200.40-К7 1.011.1-10.2-1100 Арматурный чертеж сваи СНпр 30.20 - Вр2… СНх200.40-к7 1.011.1-10.2-1100 Спираль СП1…СП8 1.011.1-10.2-1120 Спираль СП9…СП21 1.011.1-10.2-1130 Спираль СП22…СП38 1.011.1-10.2-1140 Спираль СП39…СП55 1.011.1-10.2-1150 Каркас пространственный КПо1… КПо5 1.011.1-10.2-1101 Сетка С20… С40 1.011.1-10.2-1102 Петля П1… П17 1.011.1-10.2-РС Ведомость расхода стали, кг
Разработан:	Фундаментпроект
Утверждён:	22.12.1992 Минстрой России (Russian Federation Minstroy 9-1/403)
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Конструкции зданий Бетонные конструкции Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Сваи
Нормативные ссылки:	СНиП 2.02.03-85 «Свайные фундаменты» СНиП 2.03.01-84* «Бетонные и железобетонные конструкции» ГОСТ 19804-91 «Сваи железобетонные. Технические условия» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 7348-81 «Проволока из углеродистой стали для армирования предварительно напряженных железобетонных конструкций.Технические условия» ГОСТ 13840-68 «Канаты стальные арматурные 1х7. Технические условия» ГОСТ 10884-81 «Сталь арматурная термомеханически и термически упрочненная периодического профиля. Технические условия»
