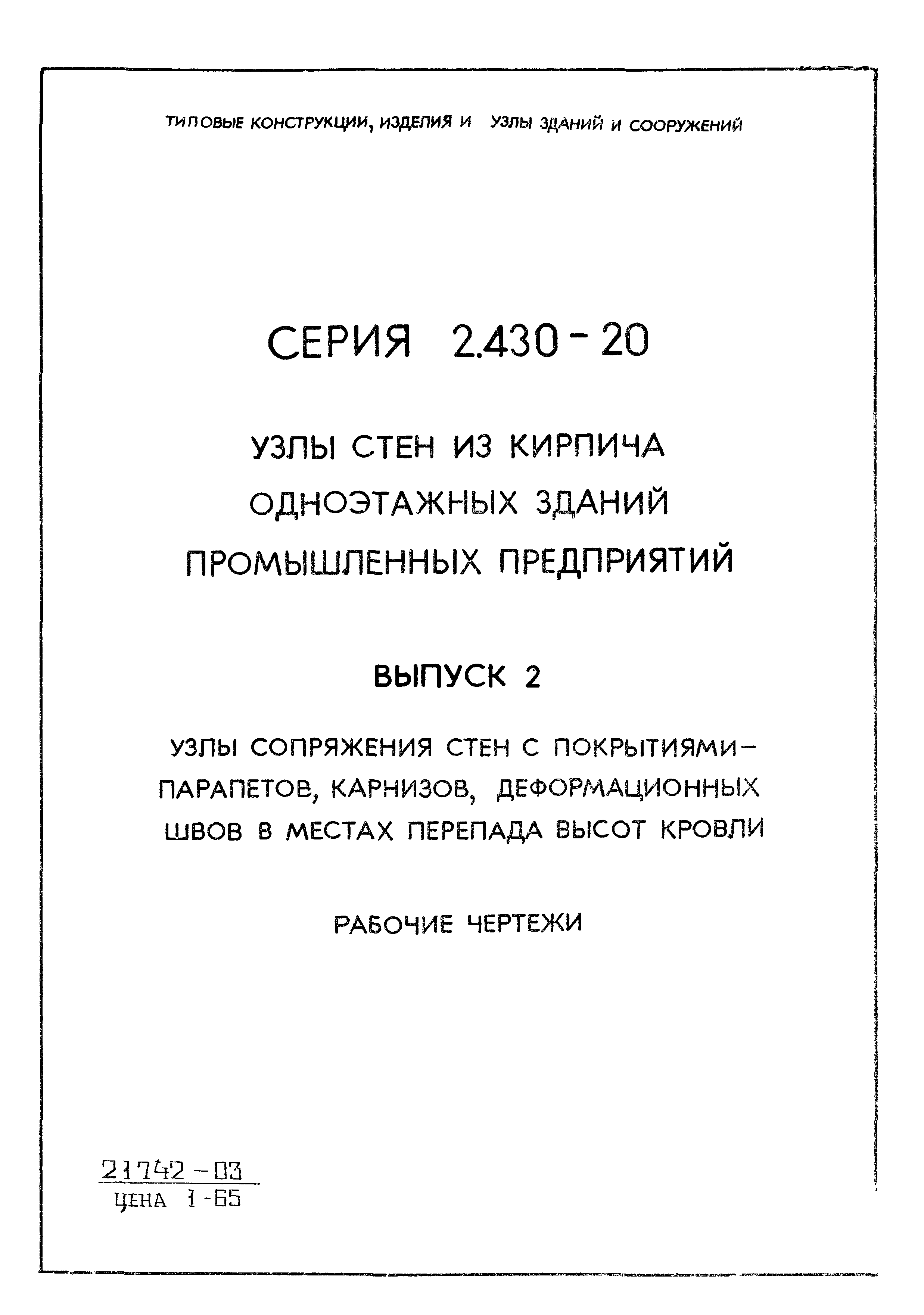

Скачать Серия 2.430-20 Выпуск 2. Узлы сопряжения стен с покрытиями - парапетов, карнизов, деформационных швов в местах перепада высот кровли. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 2.430-20

Выпуск 2. Узлы сопряжения стен с покрытиями - парапетов, карнизов, деформационных швов в местах перепада высот кровли. Рабочие чертежи

Обозначение:	Серия 2.430-20
Обозначение англ:	Series 2.430-20
Статус:	действует
Название рус.:	Выпуск 2. Узлы сопряжения стен с покрытиями - парапетов, карнизов, деформационных швов в местах перепада высот кровли. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

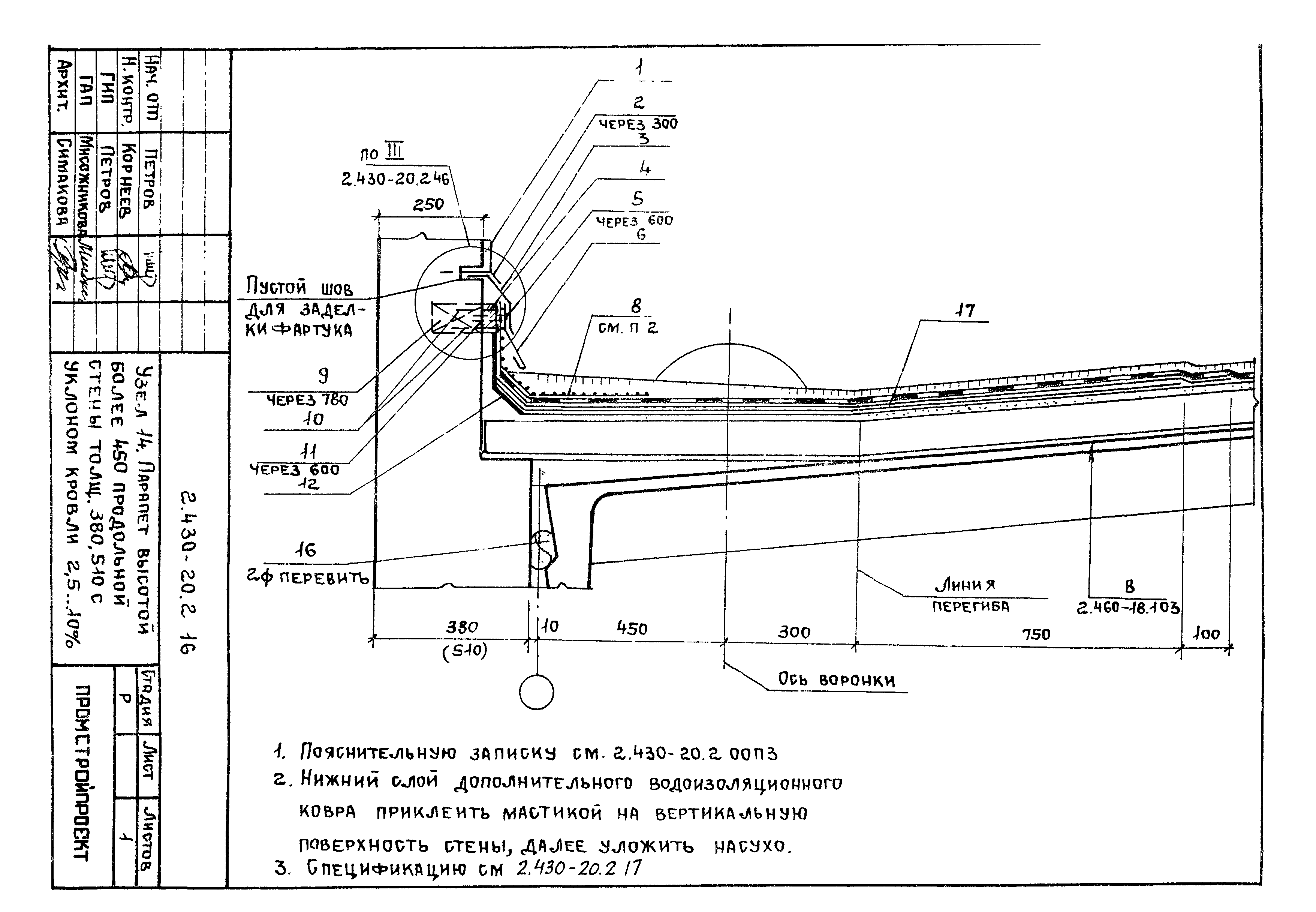

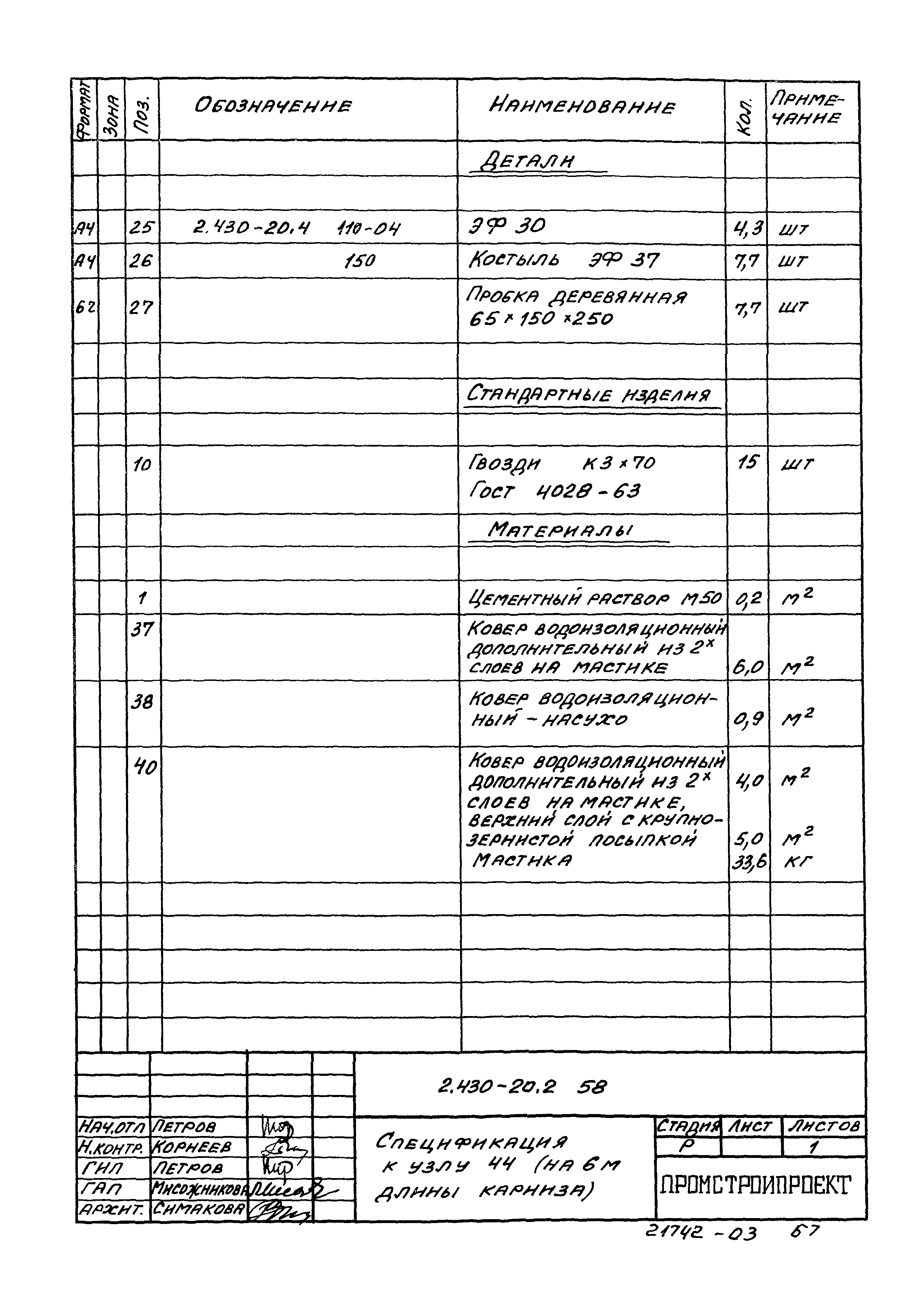

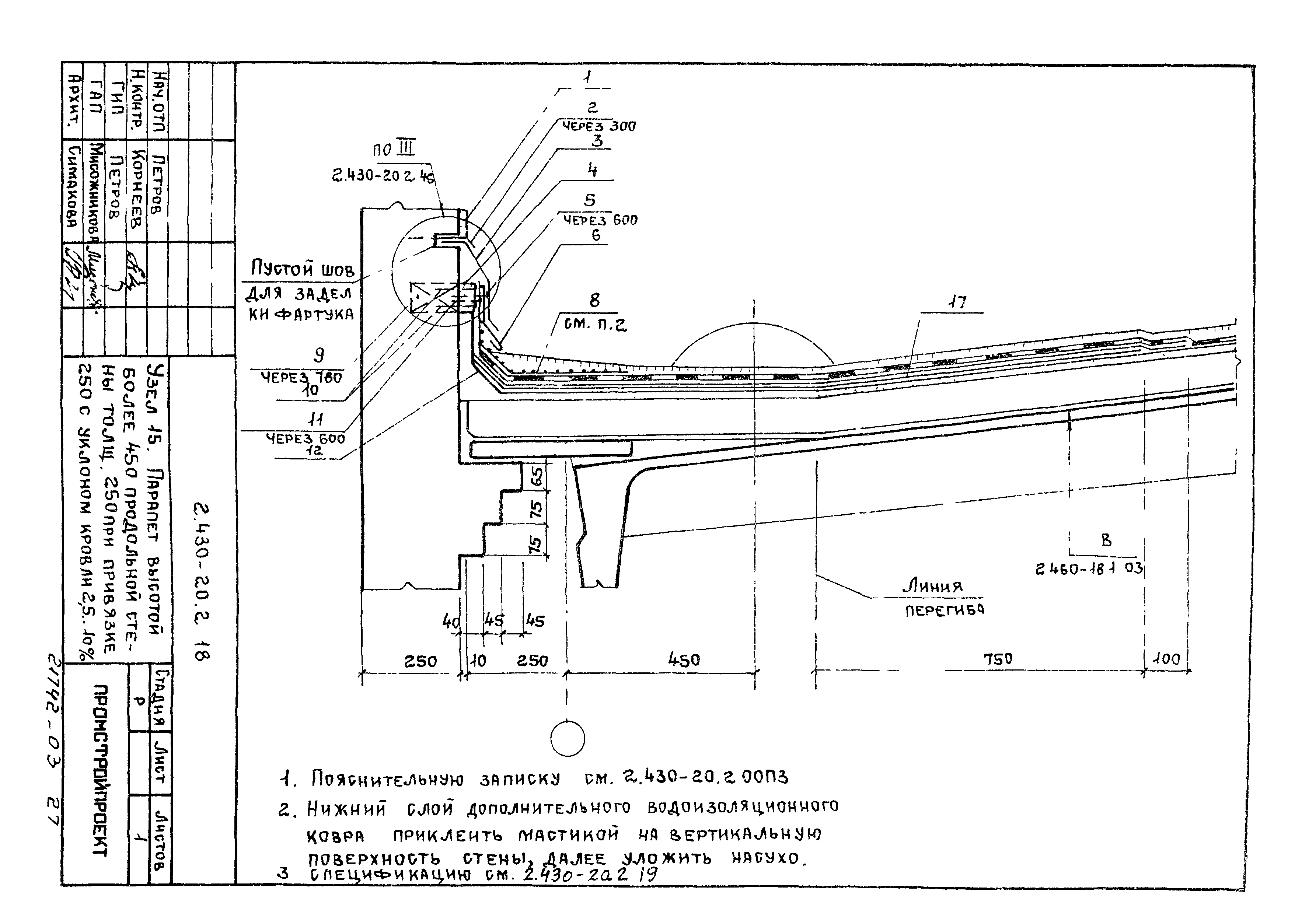

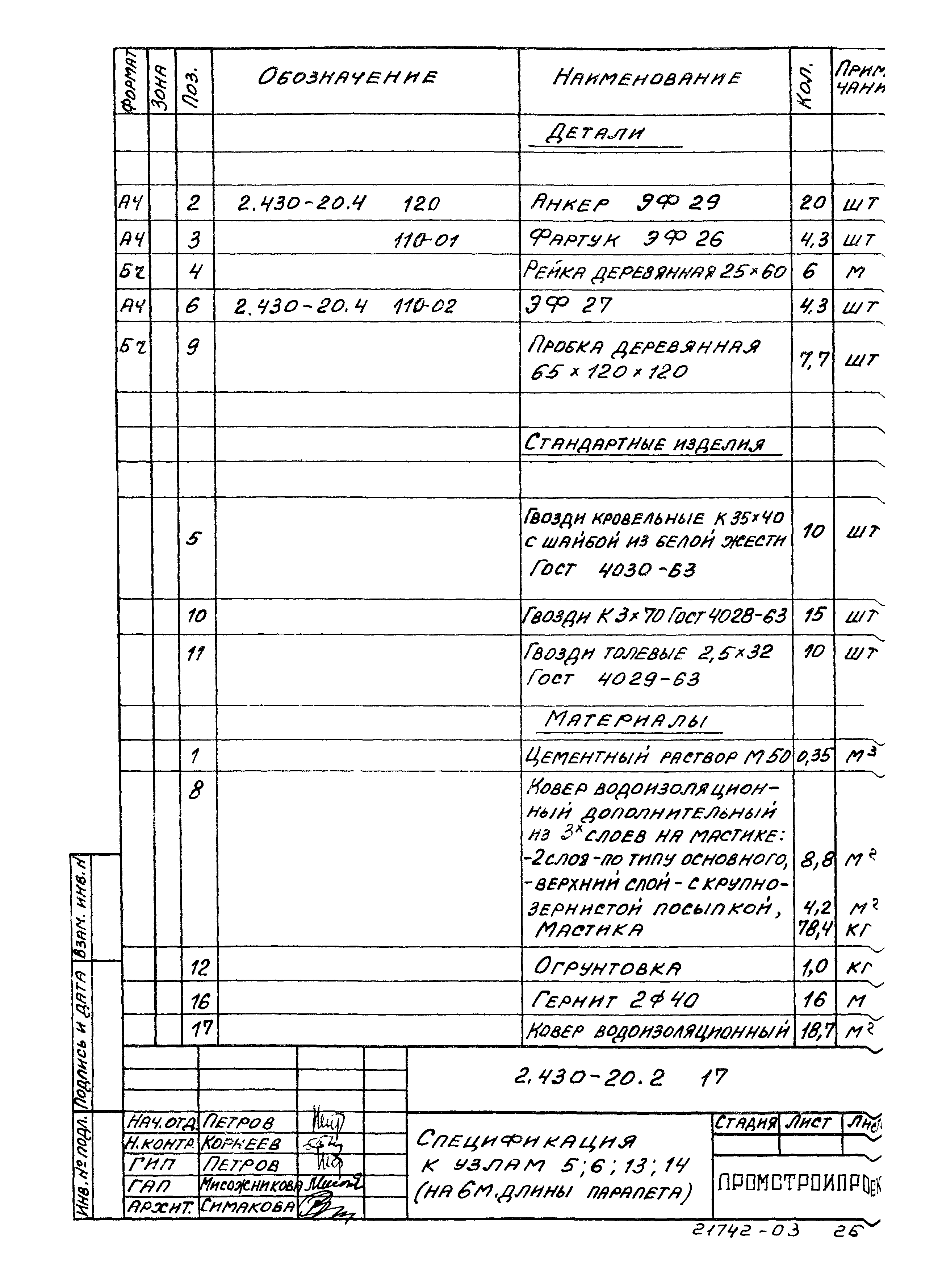

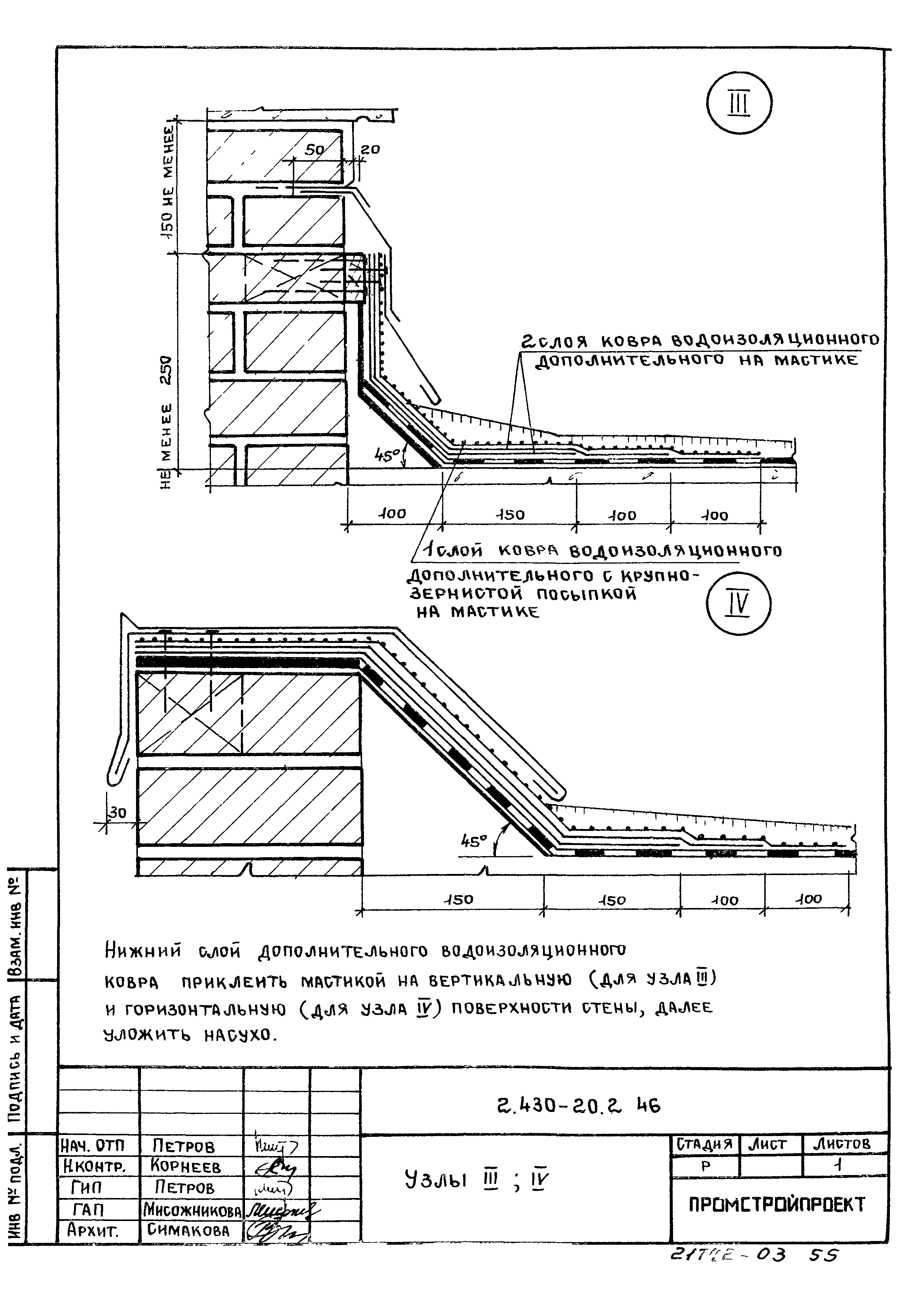

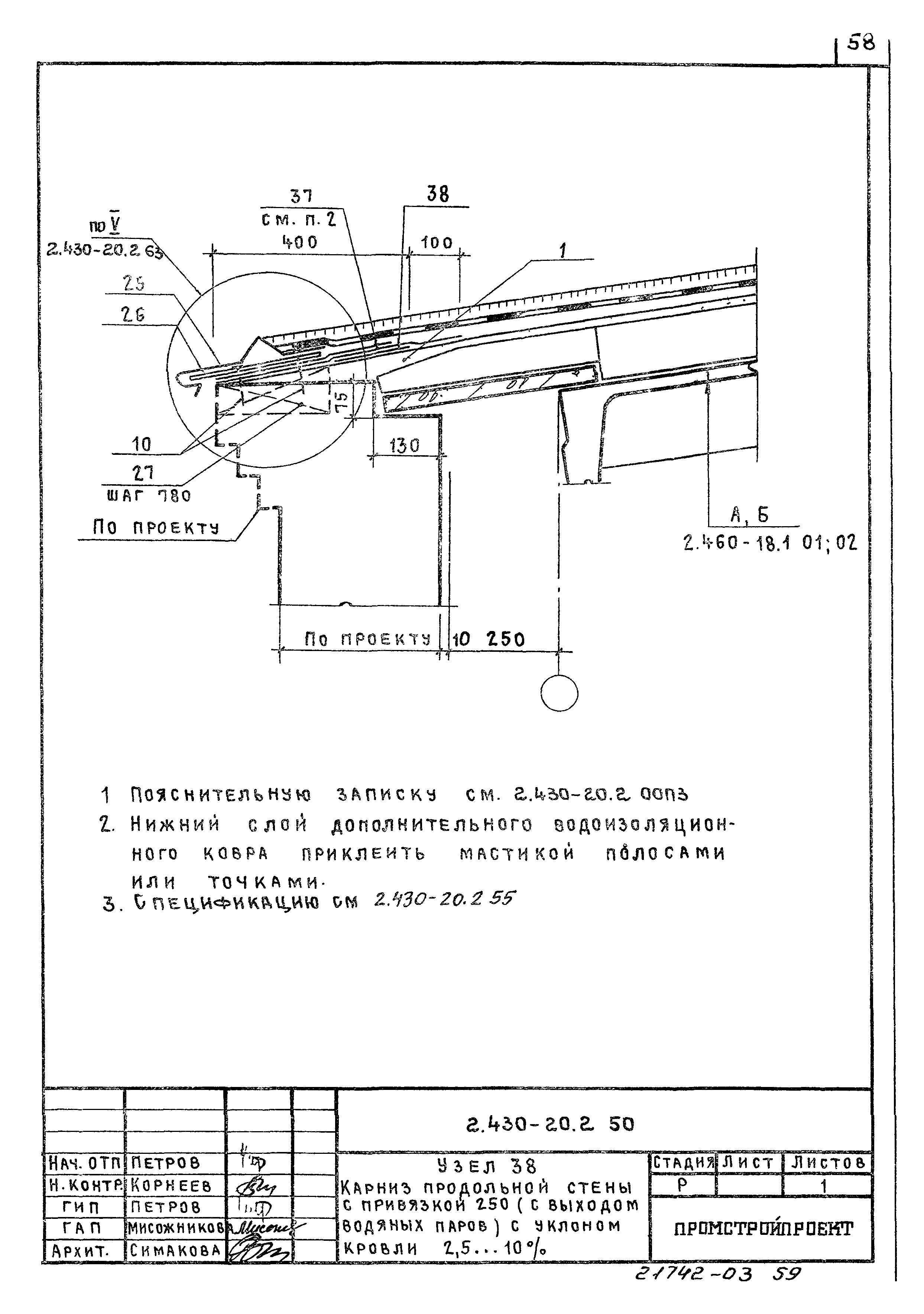

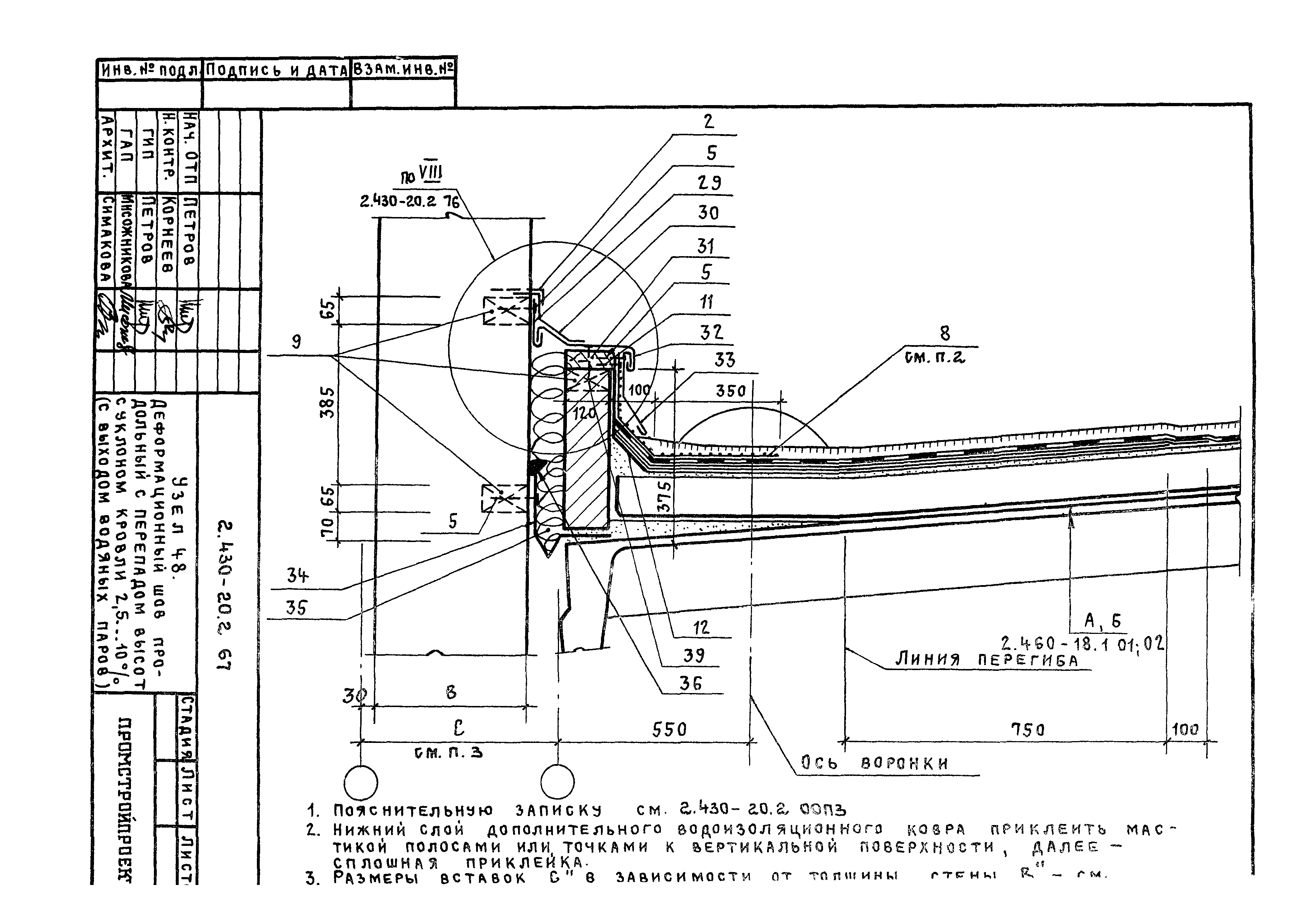

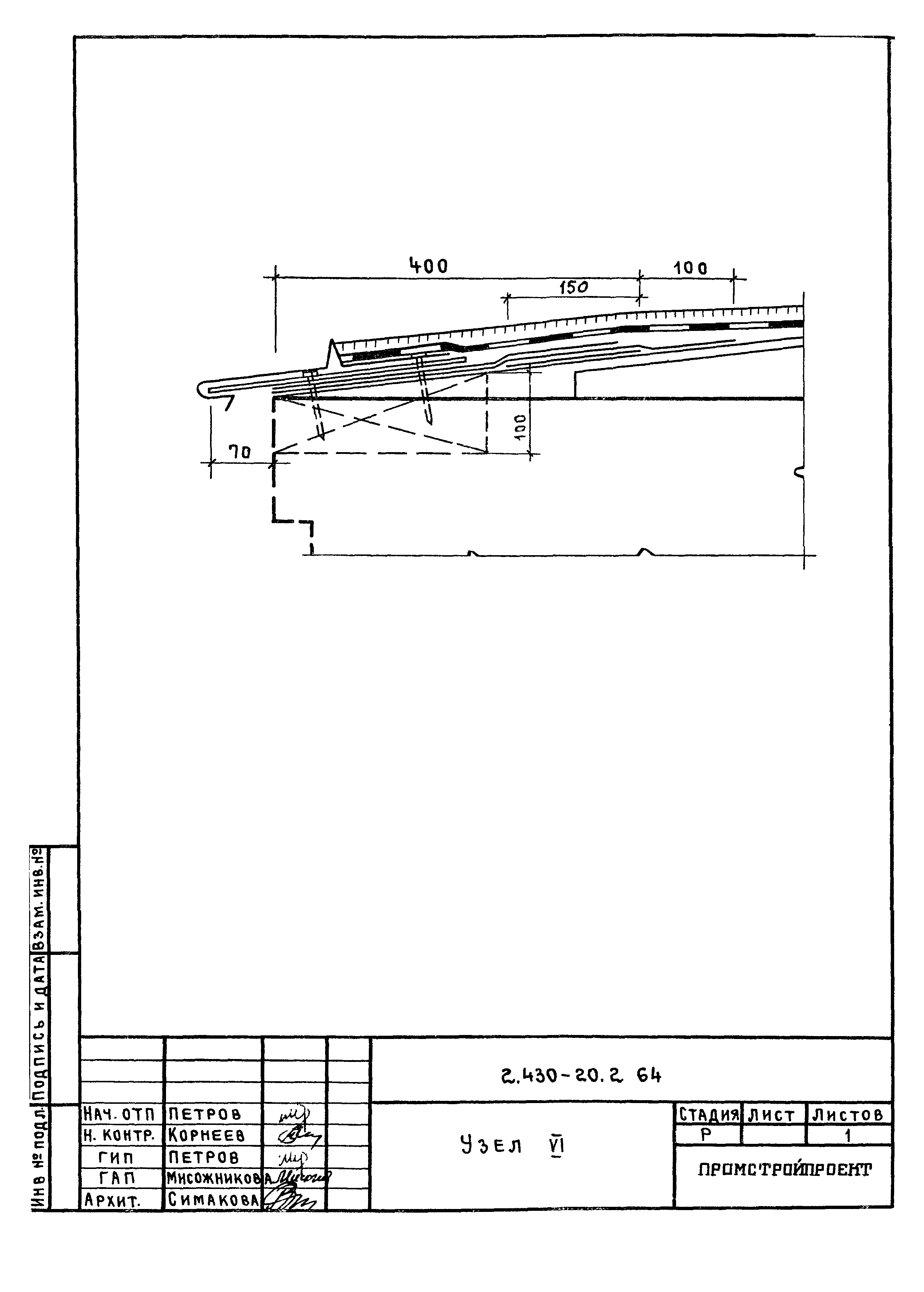

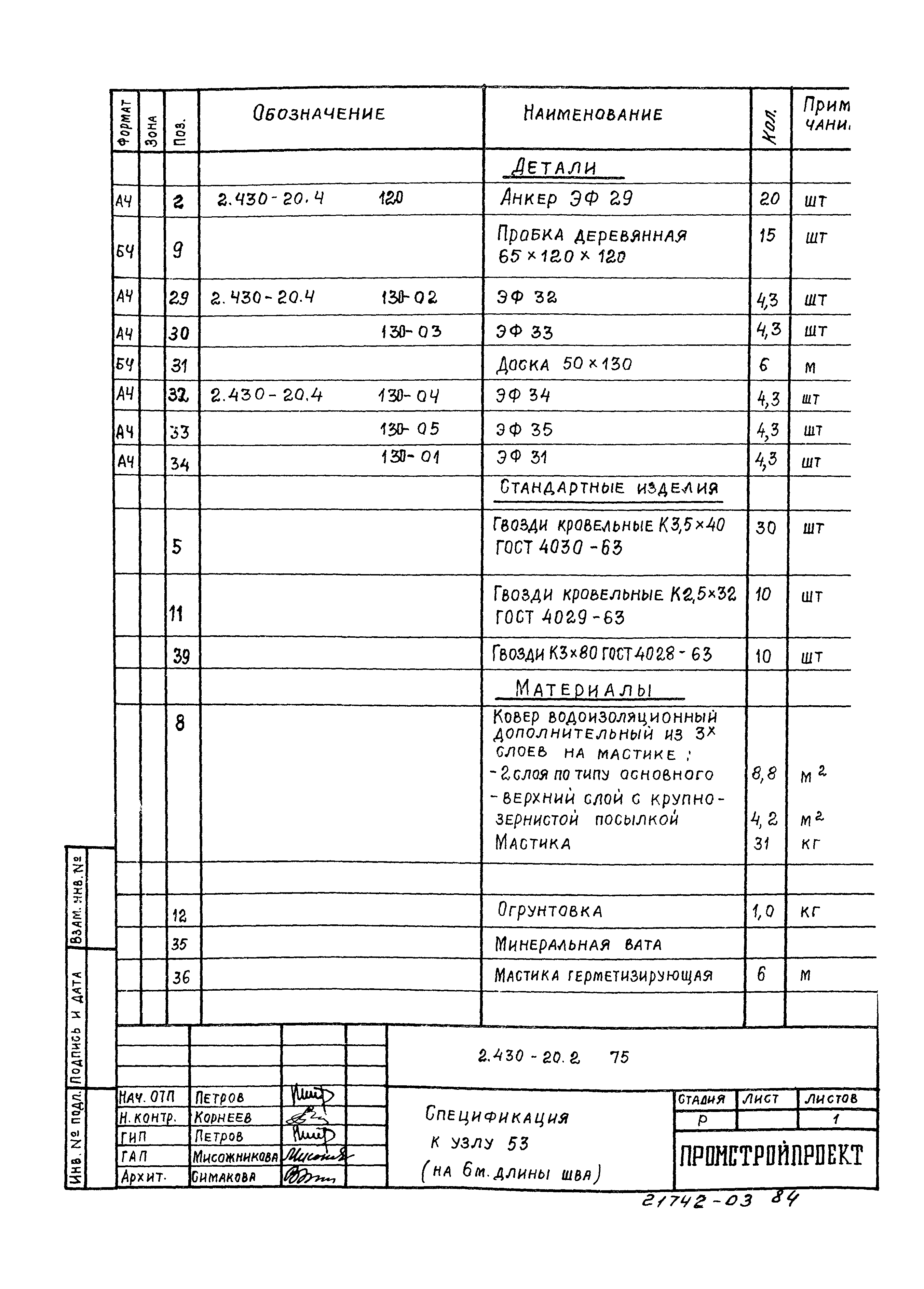

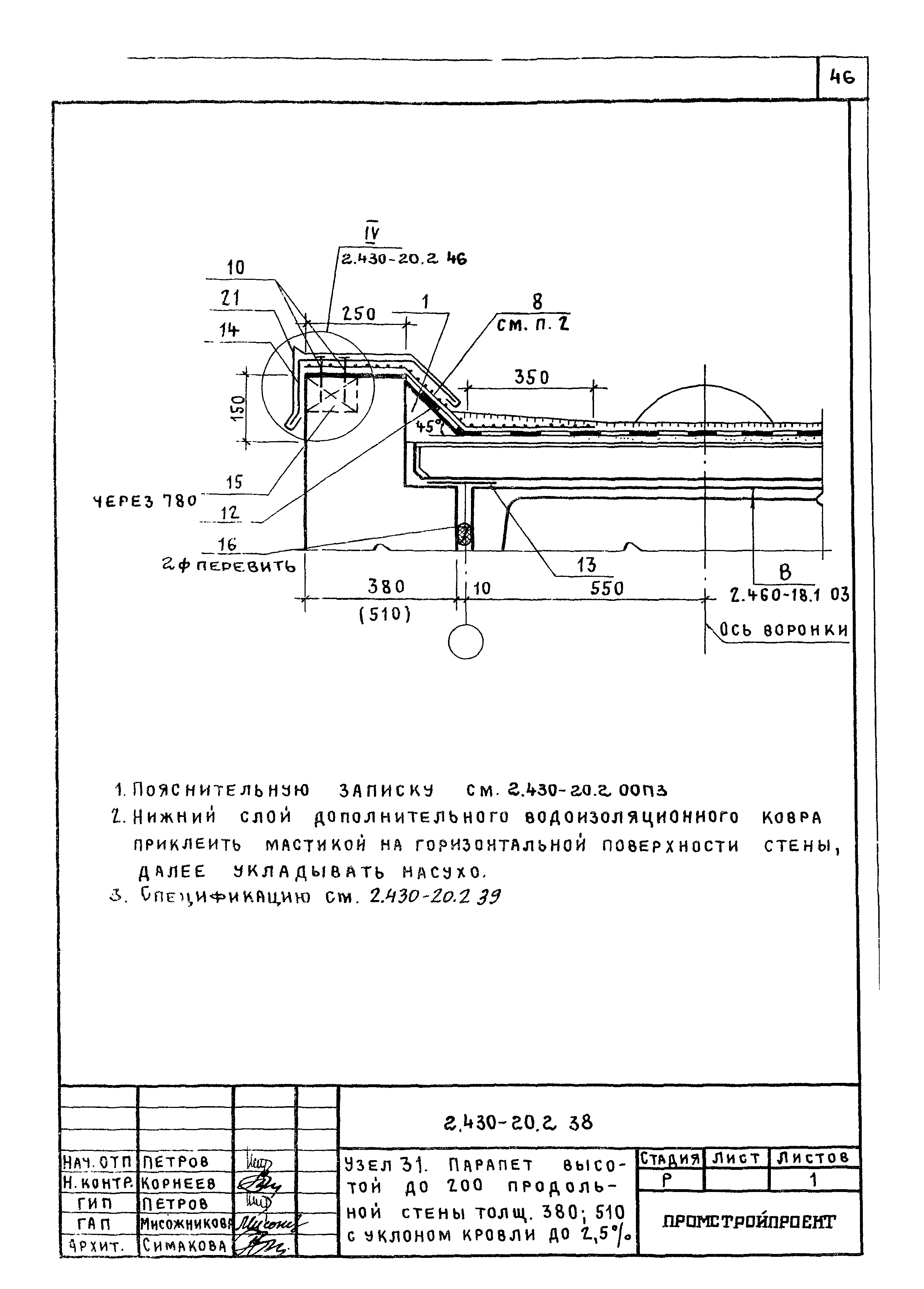

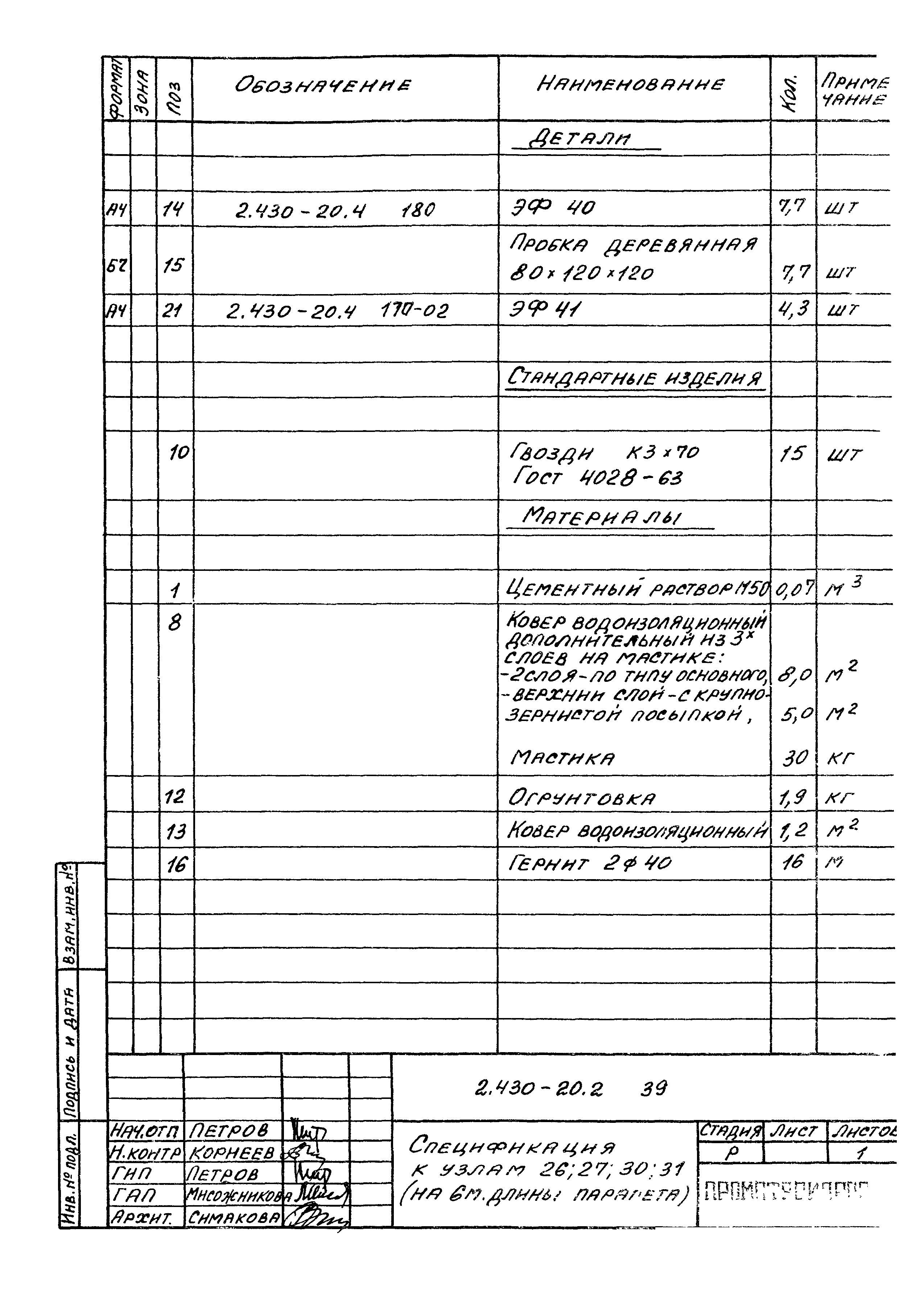

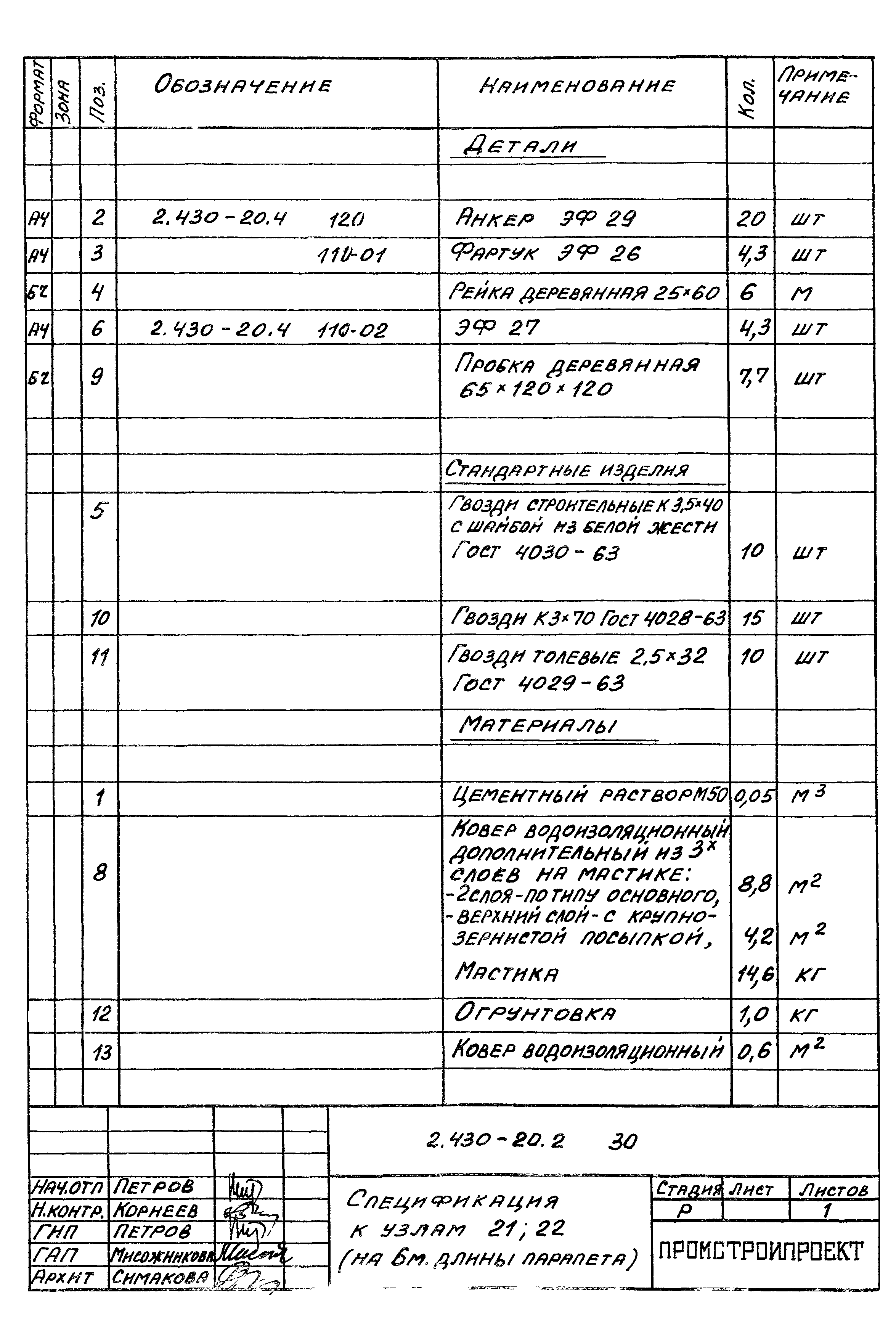

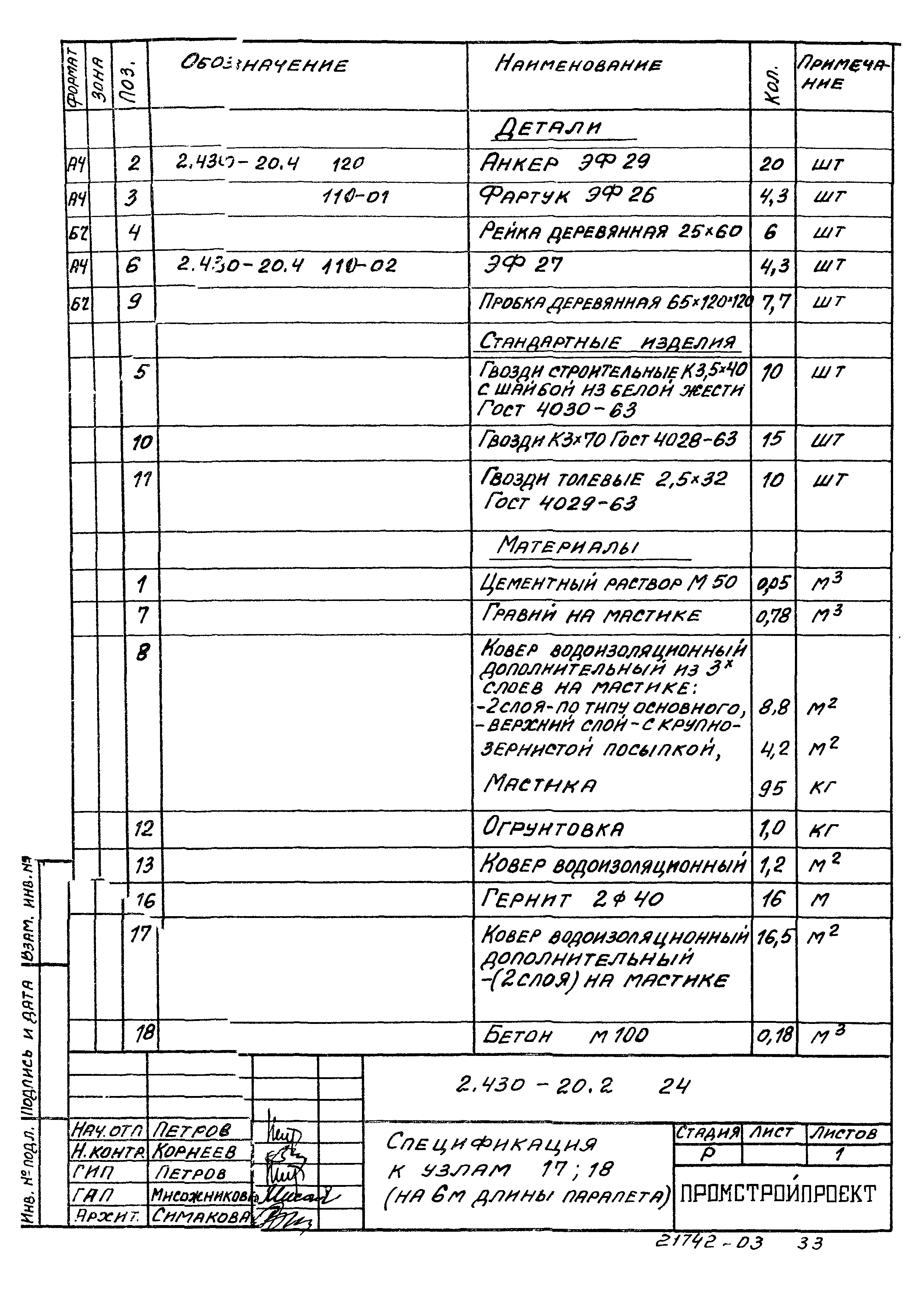

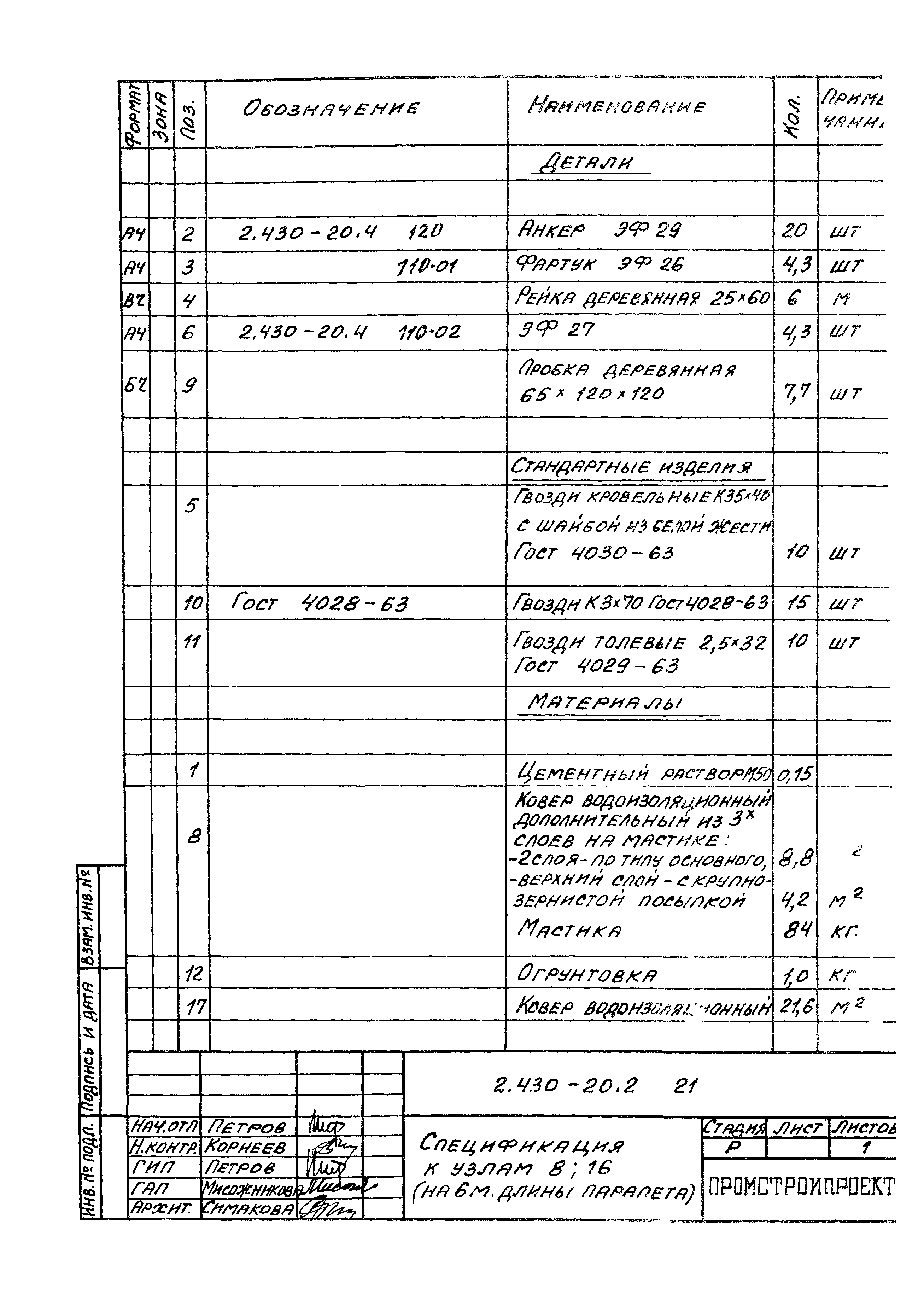

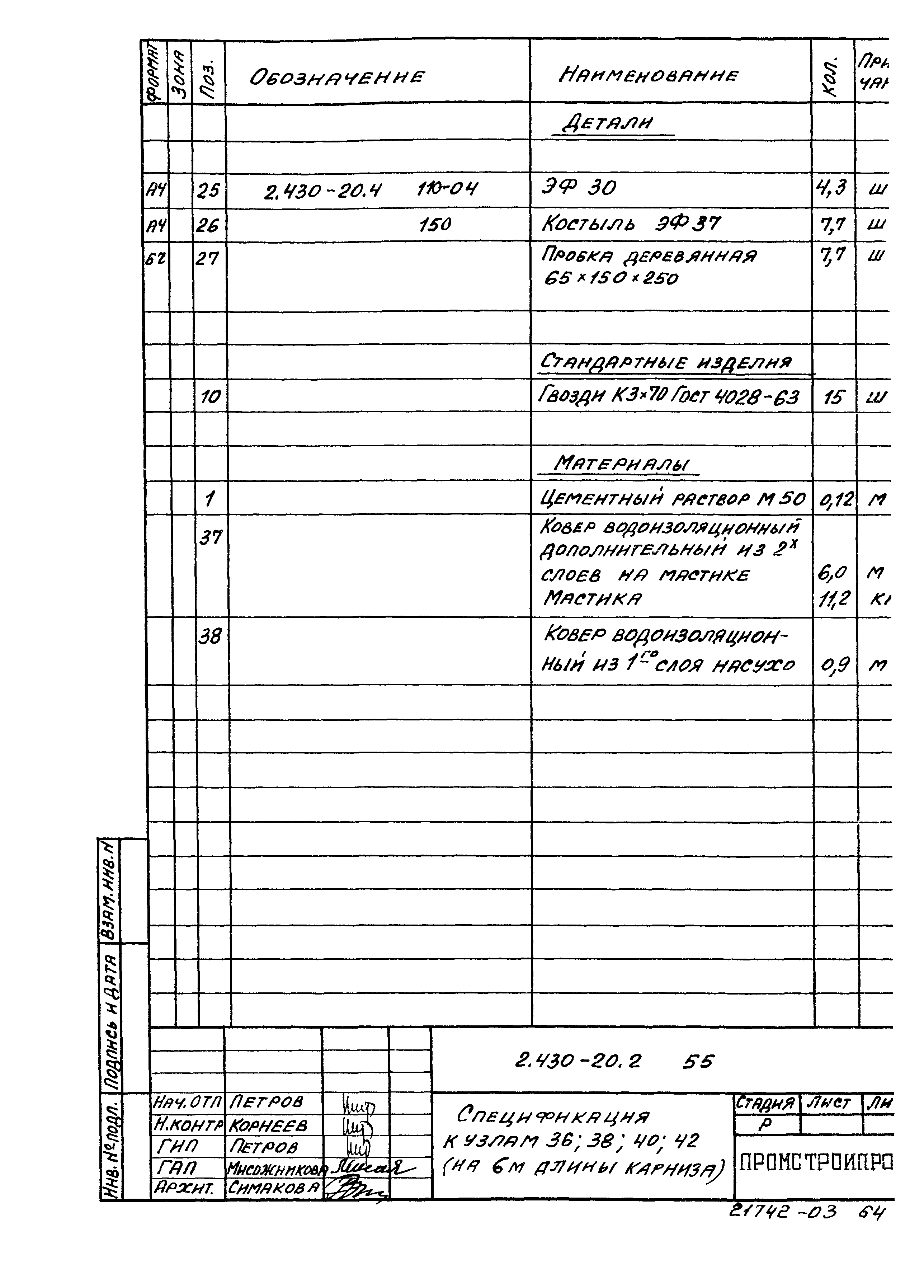

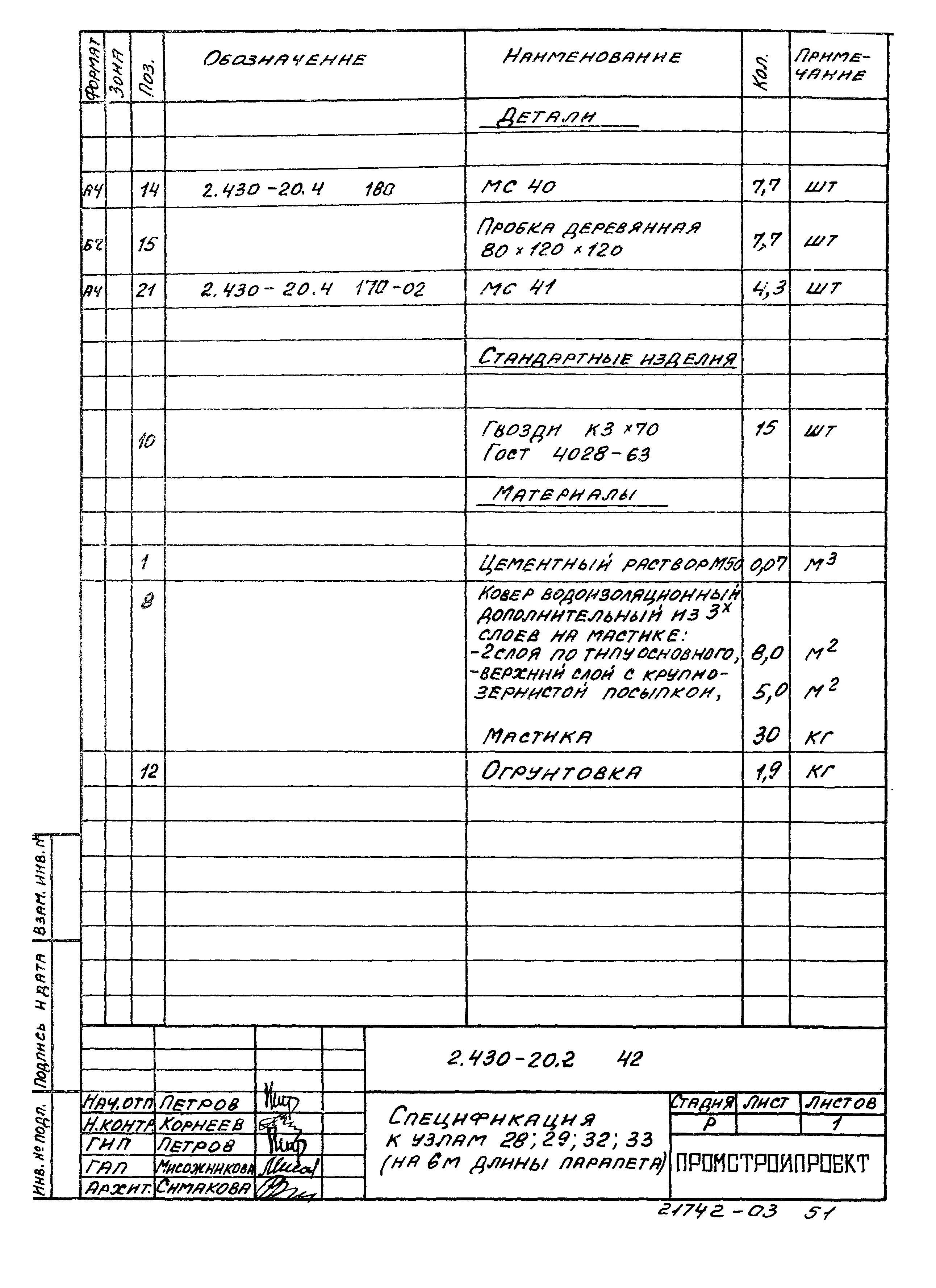

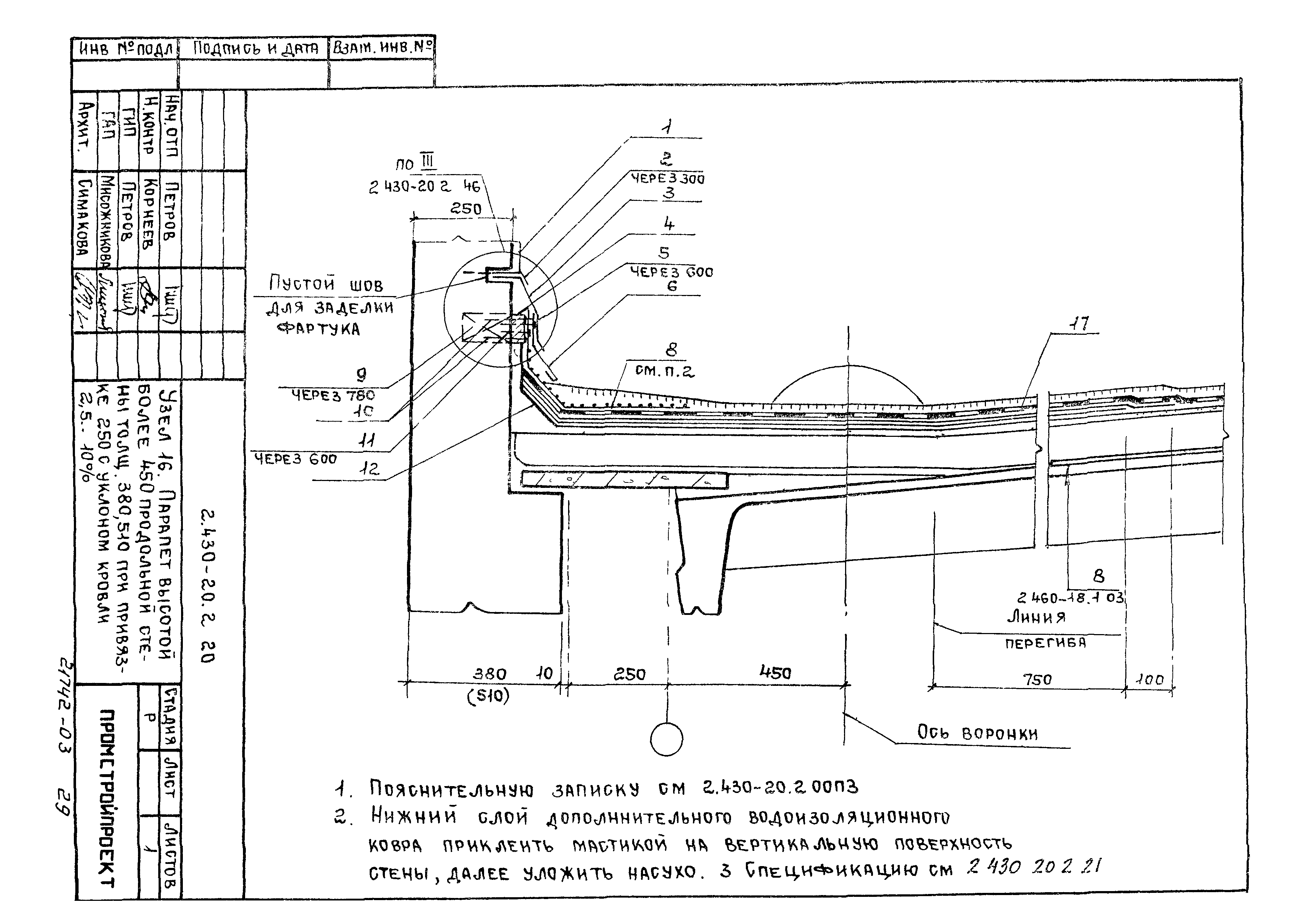

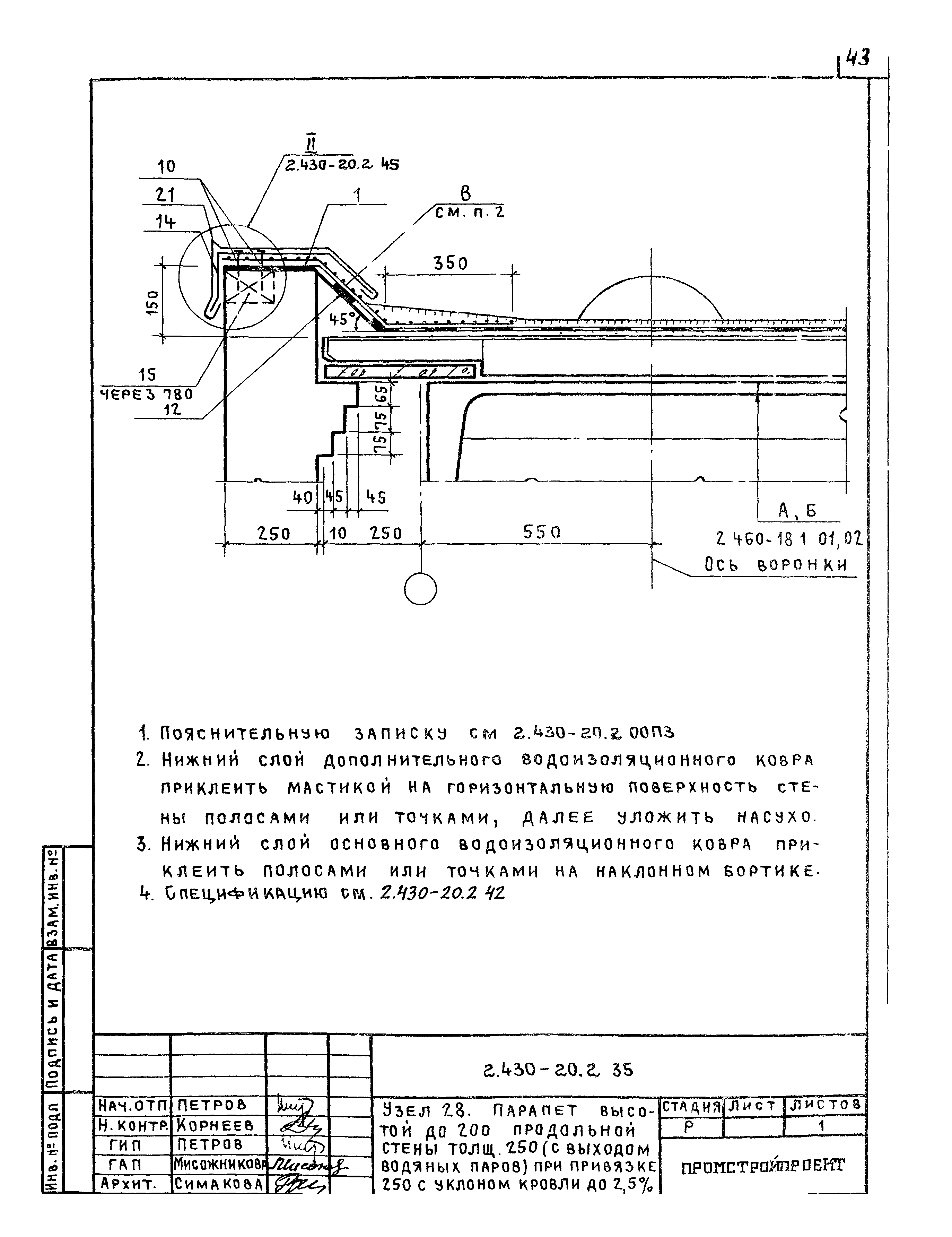

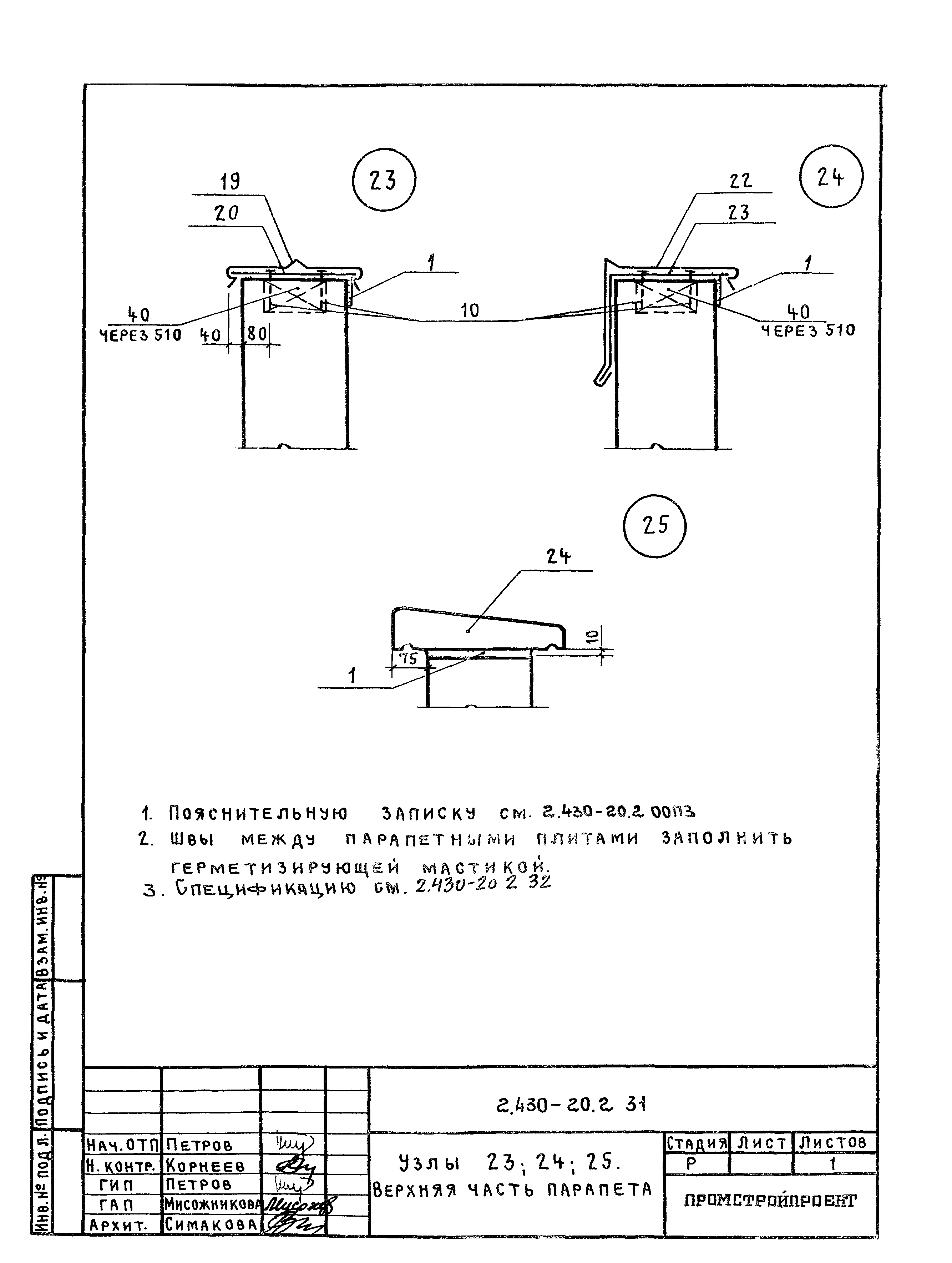

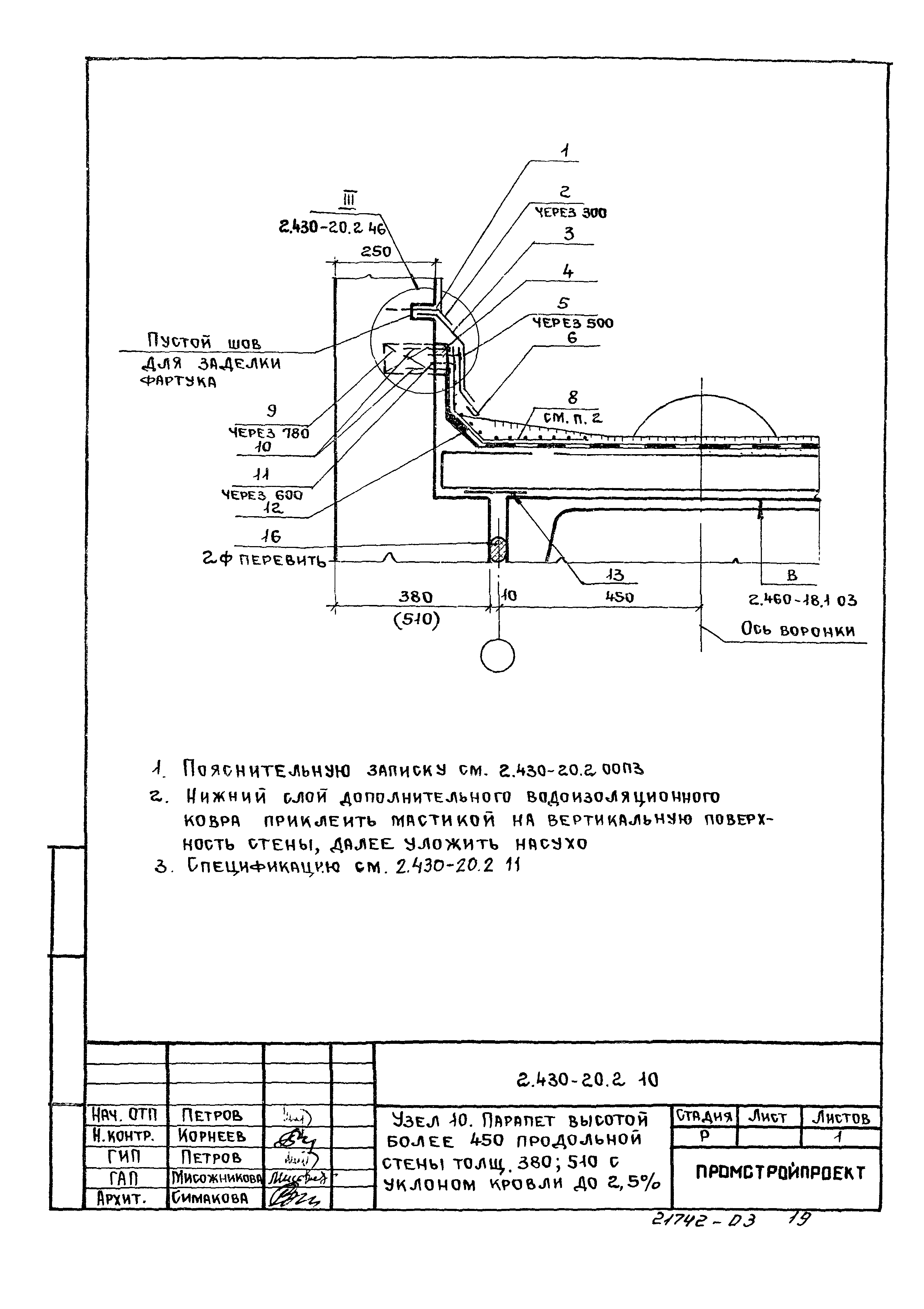

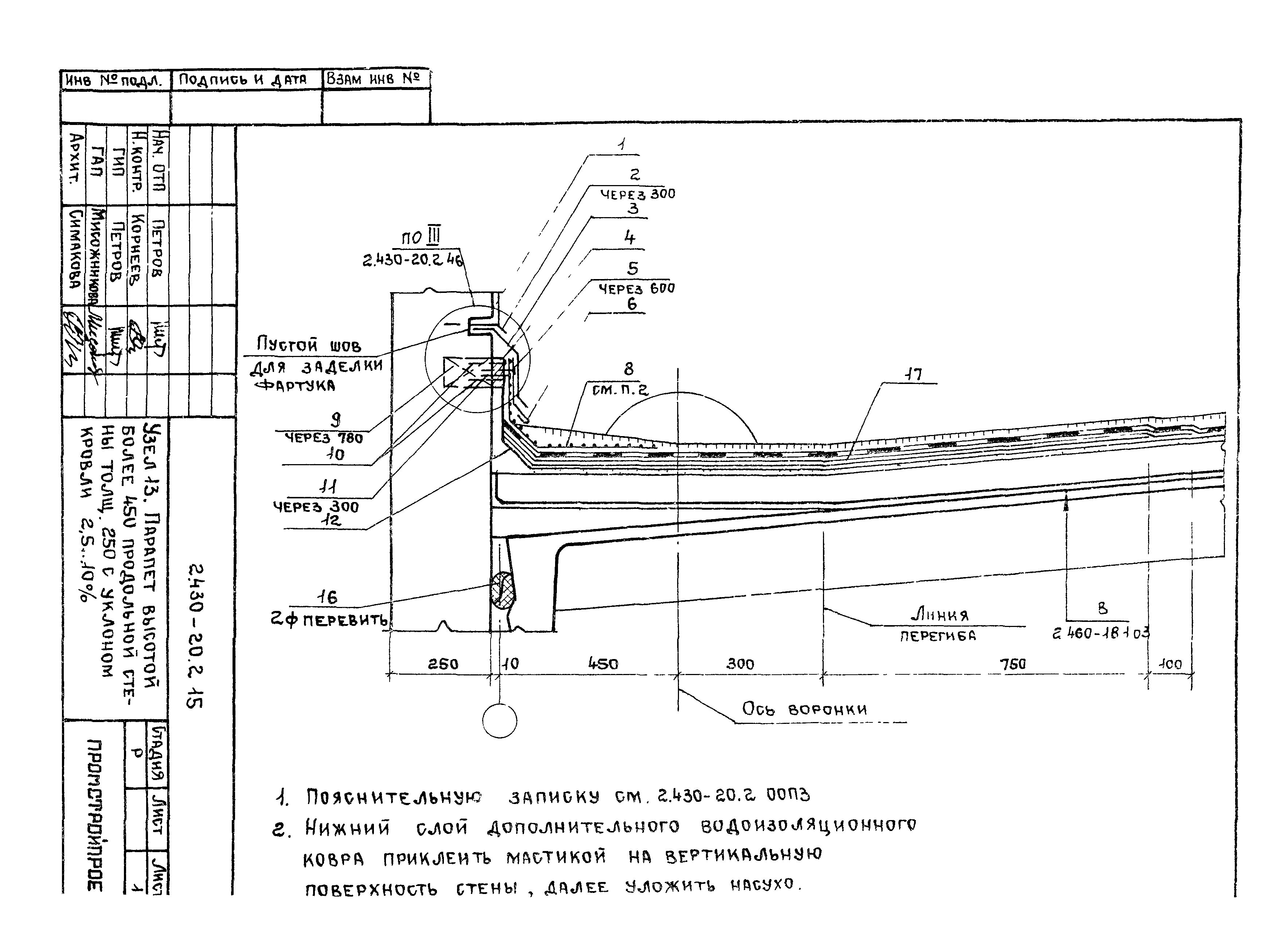

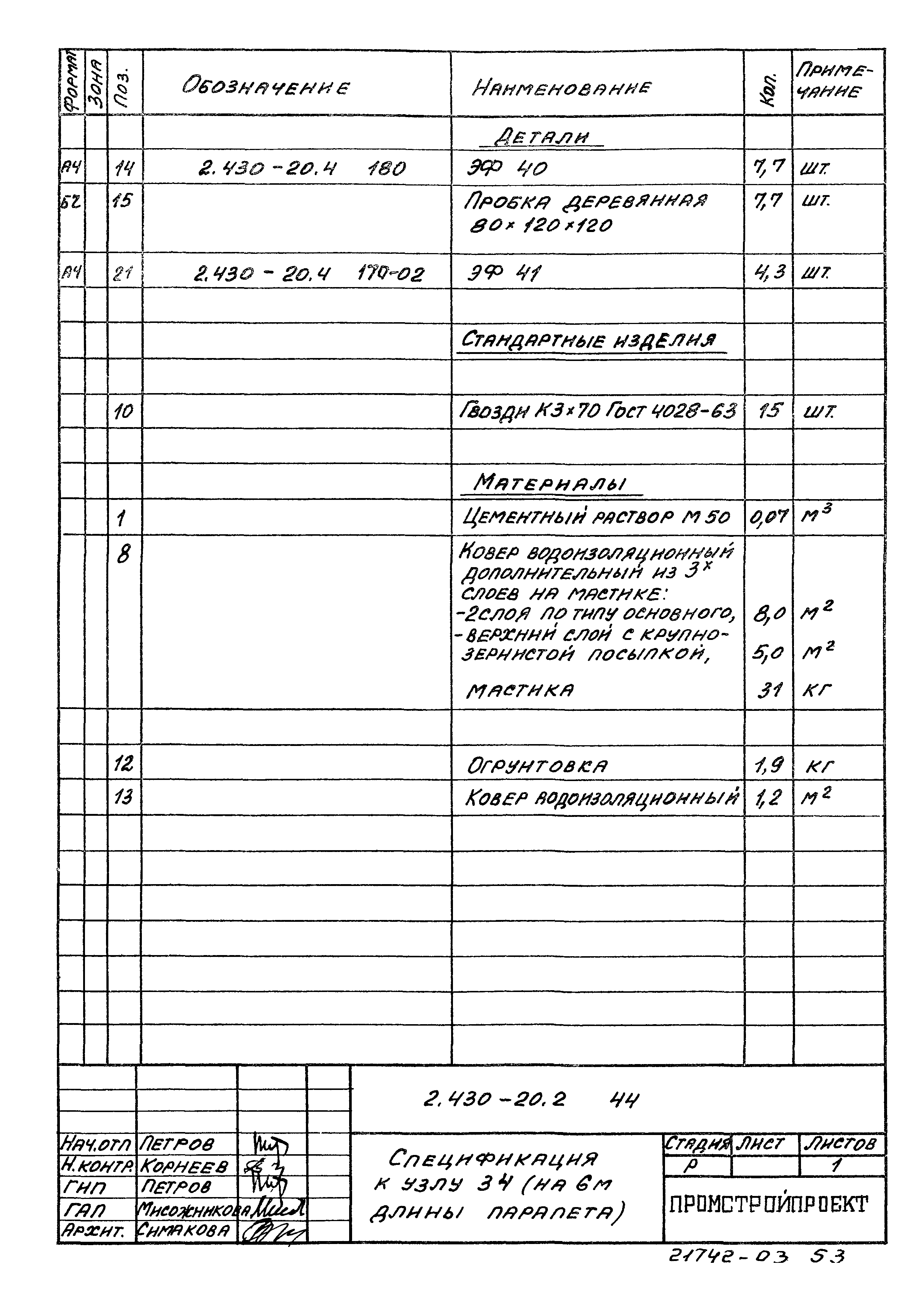

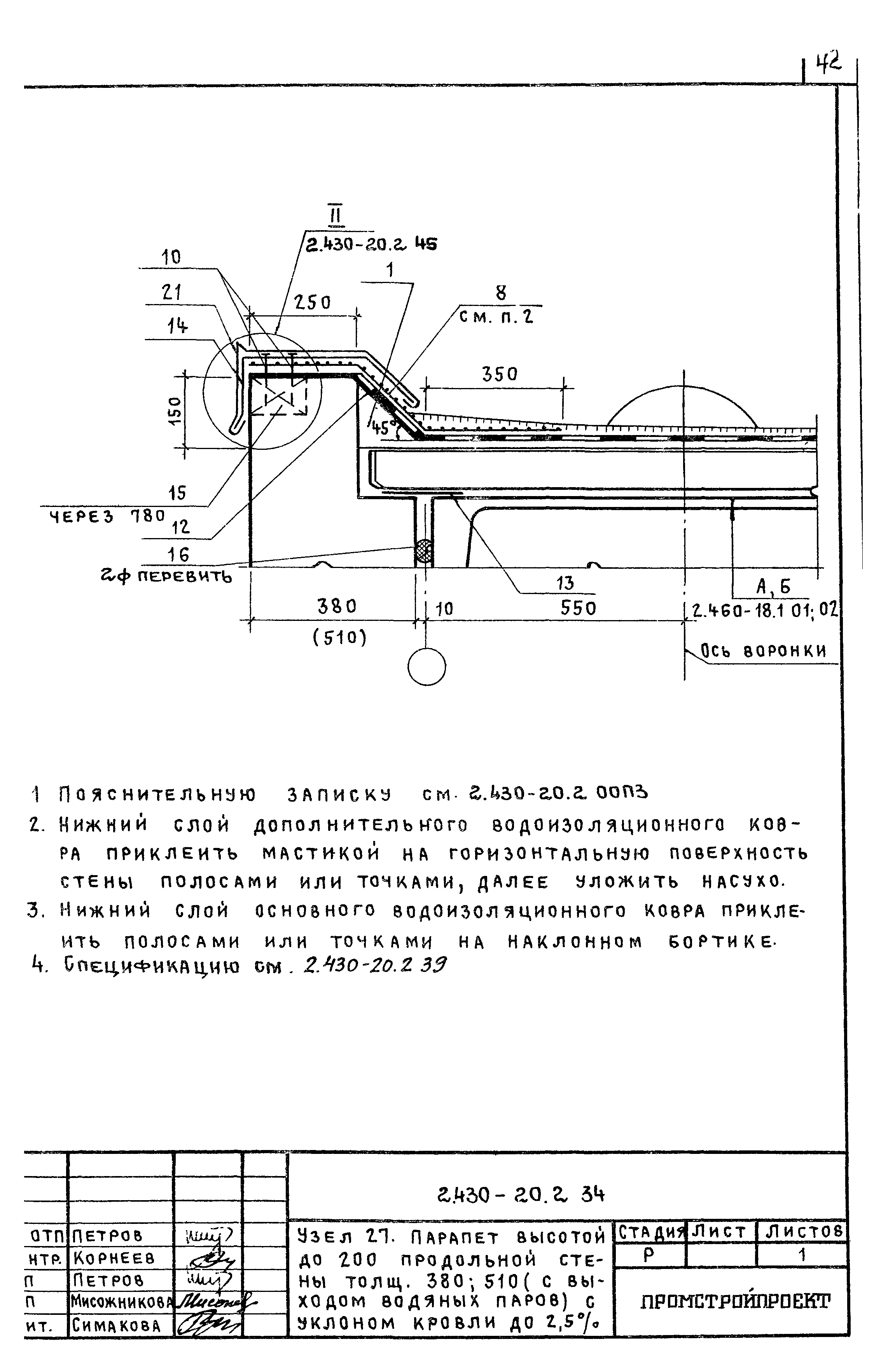

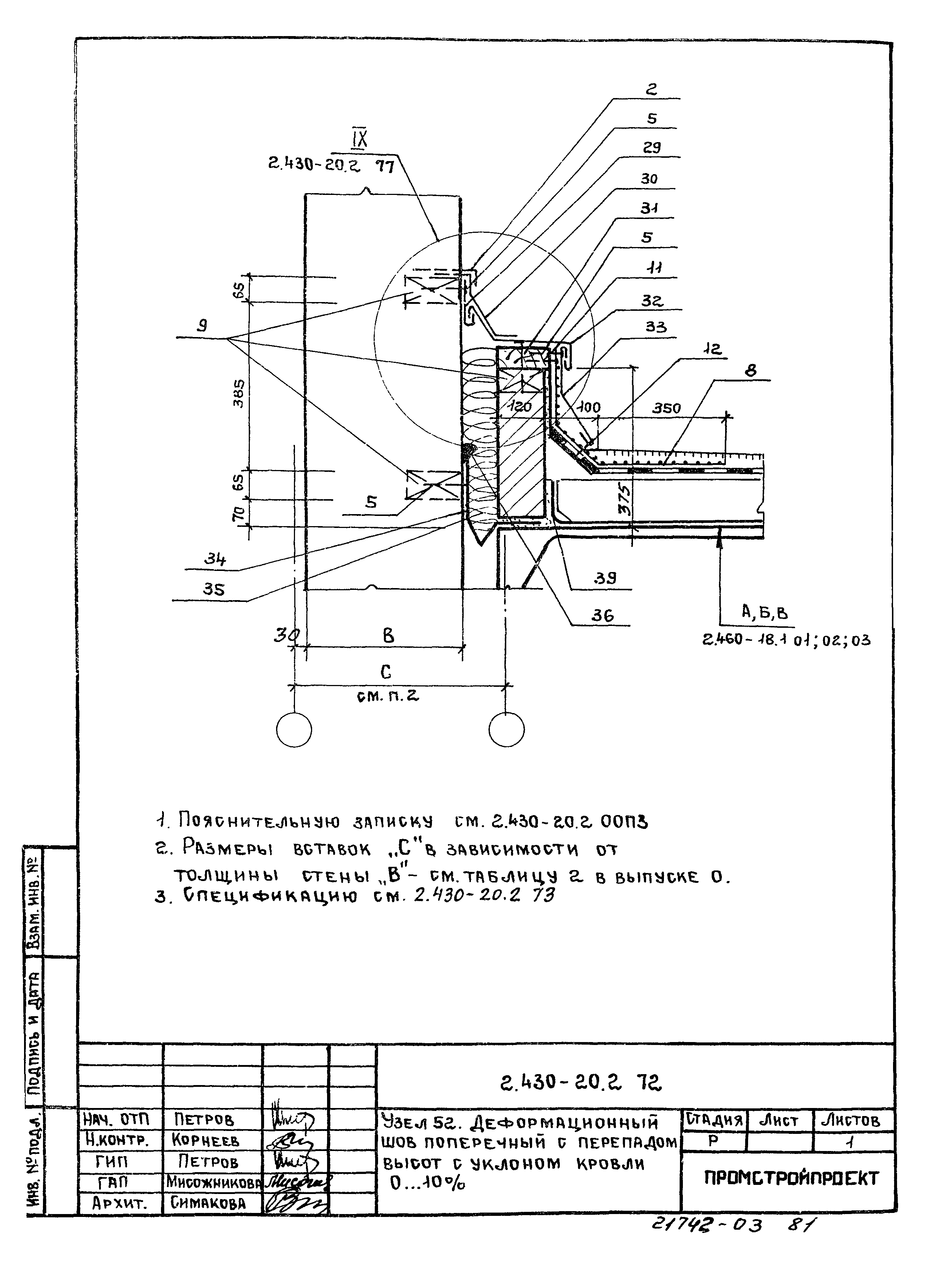

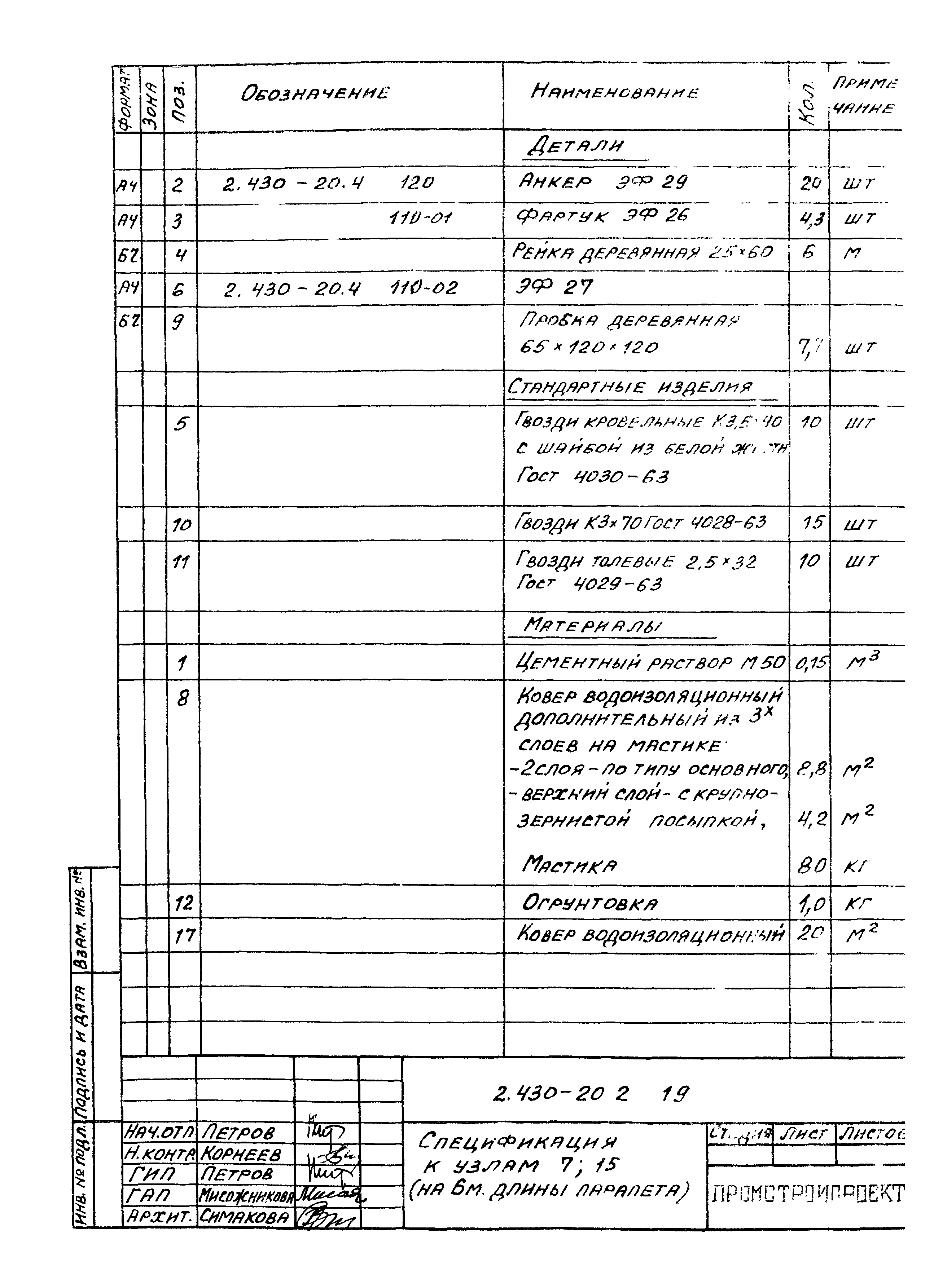

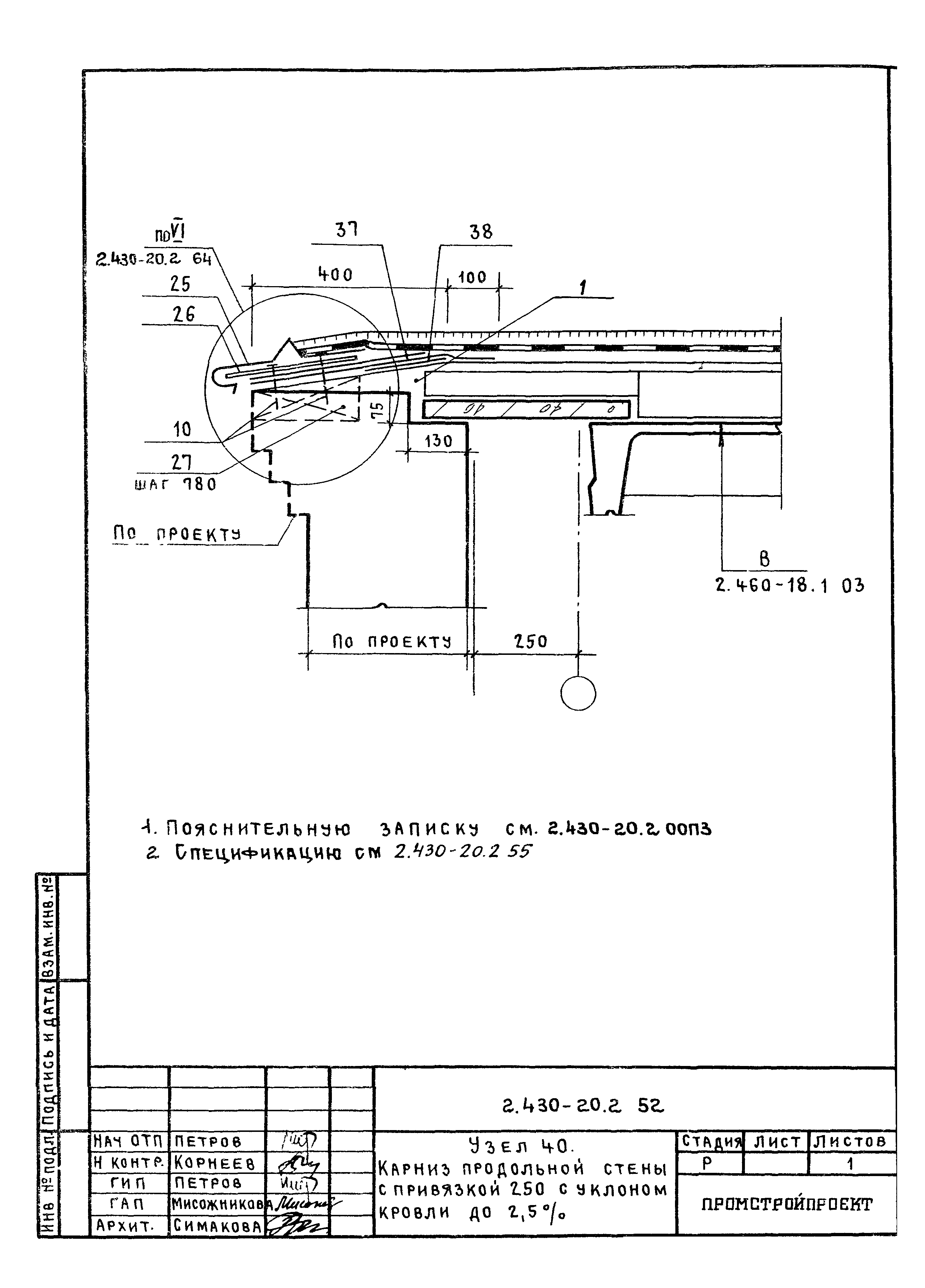

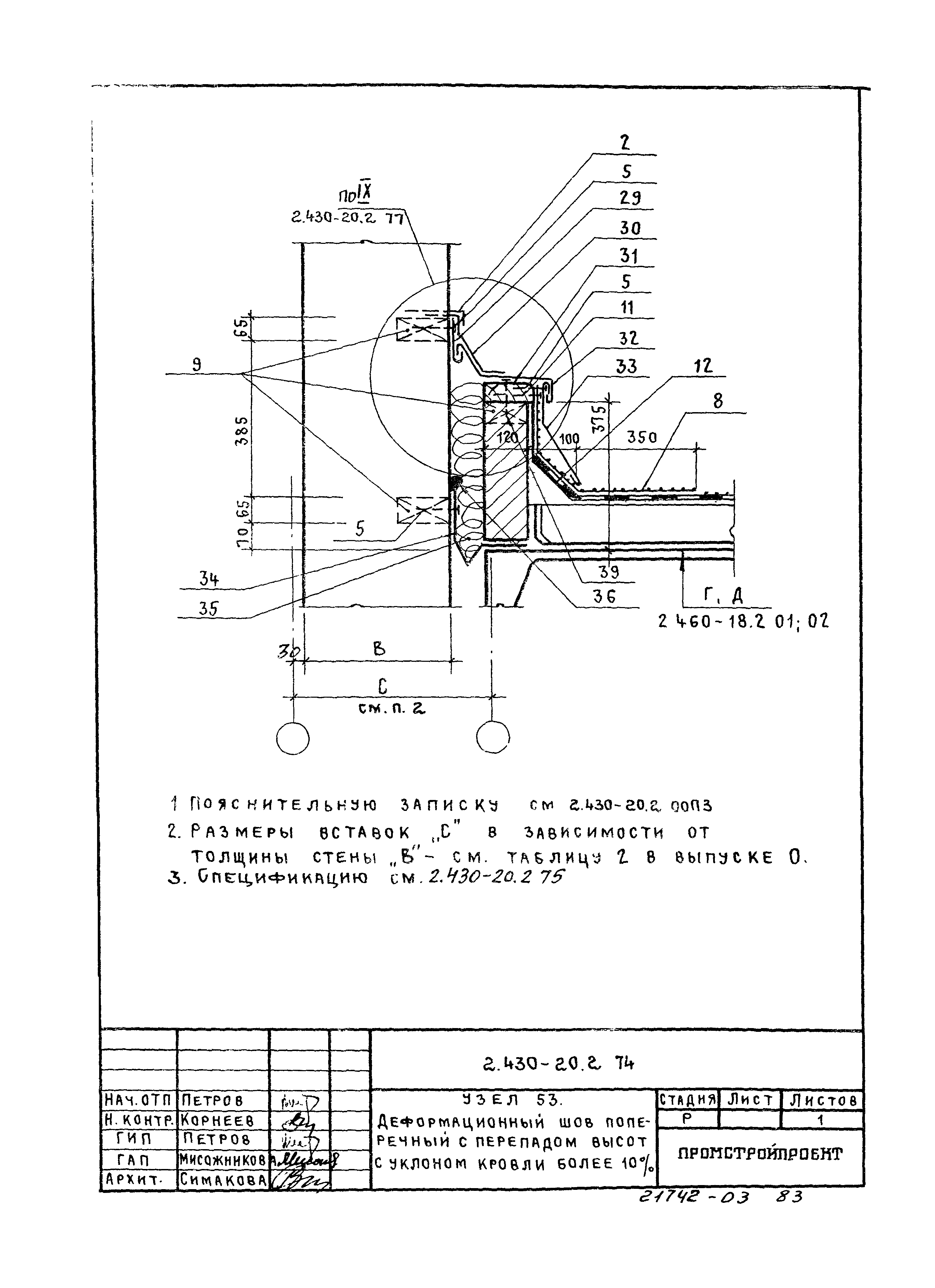

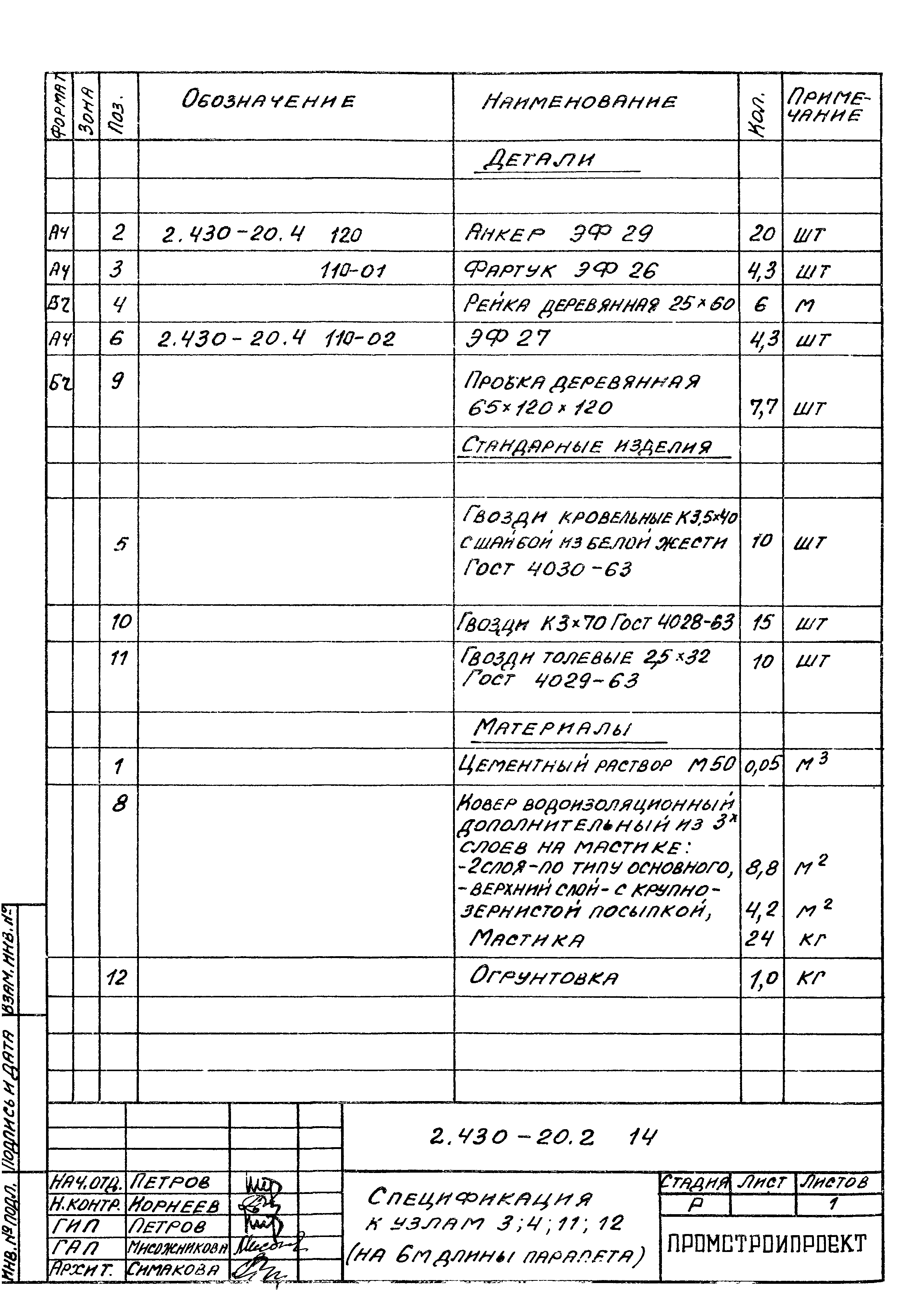

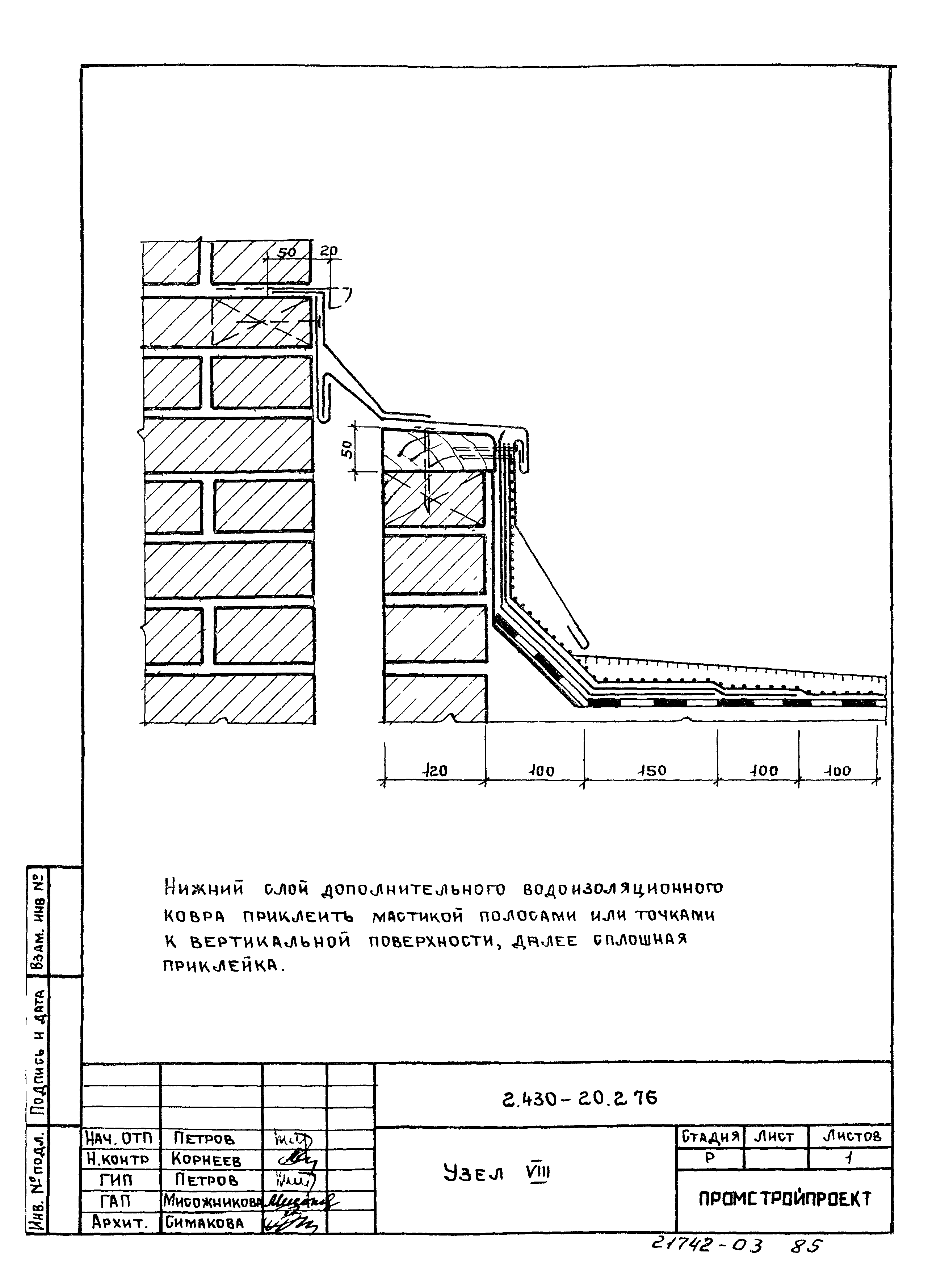

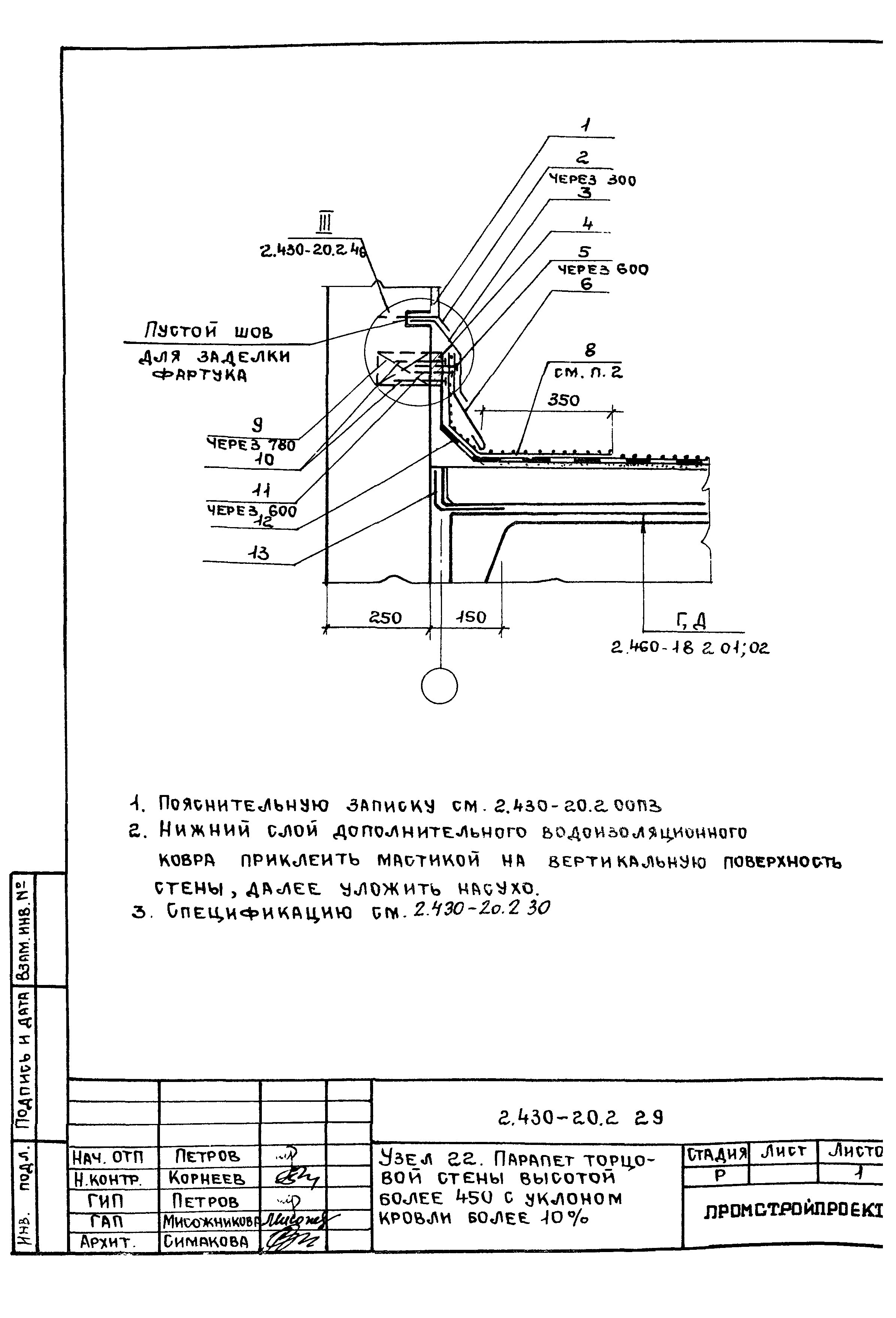

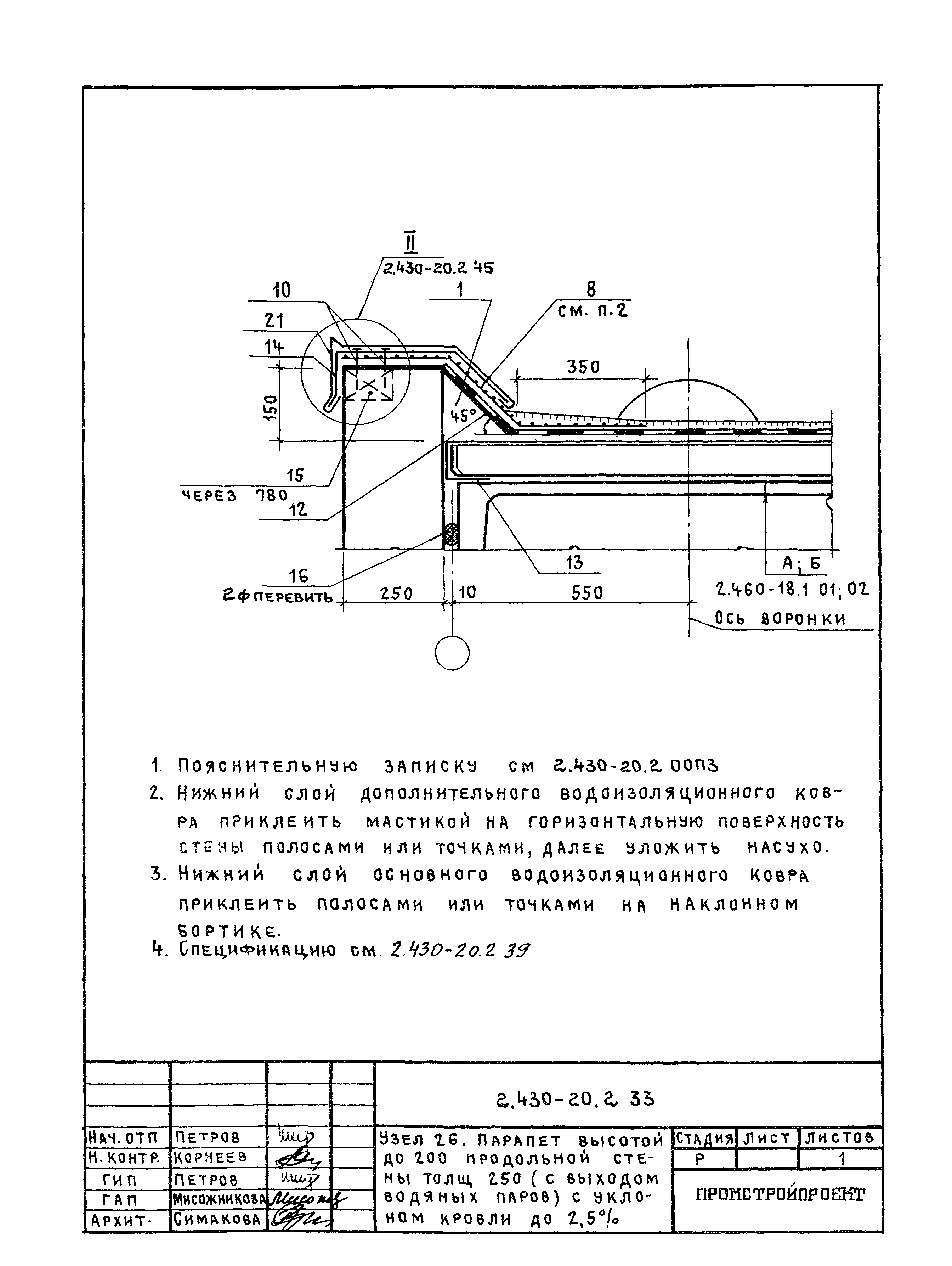

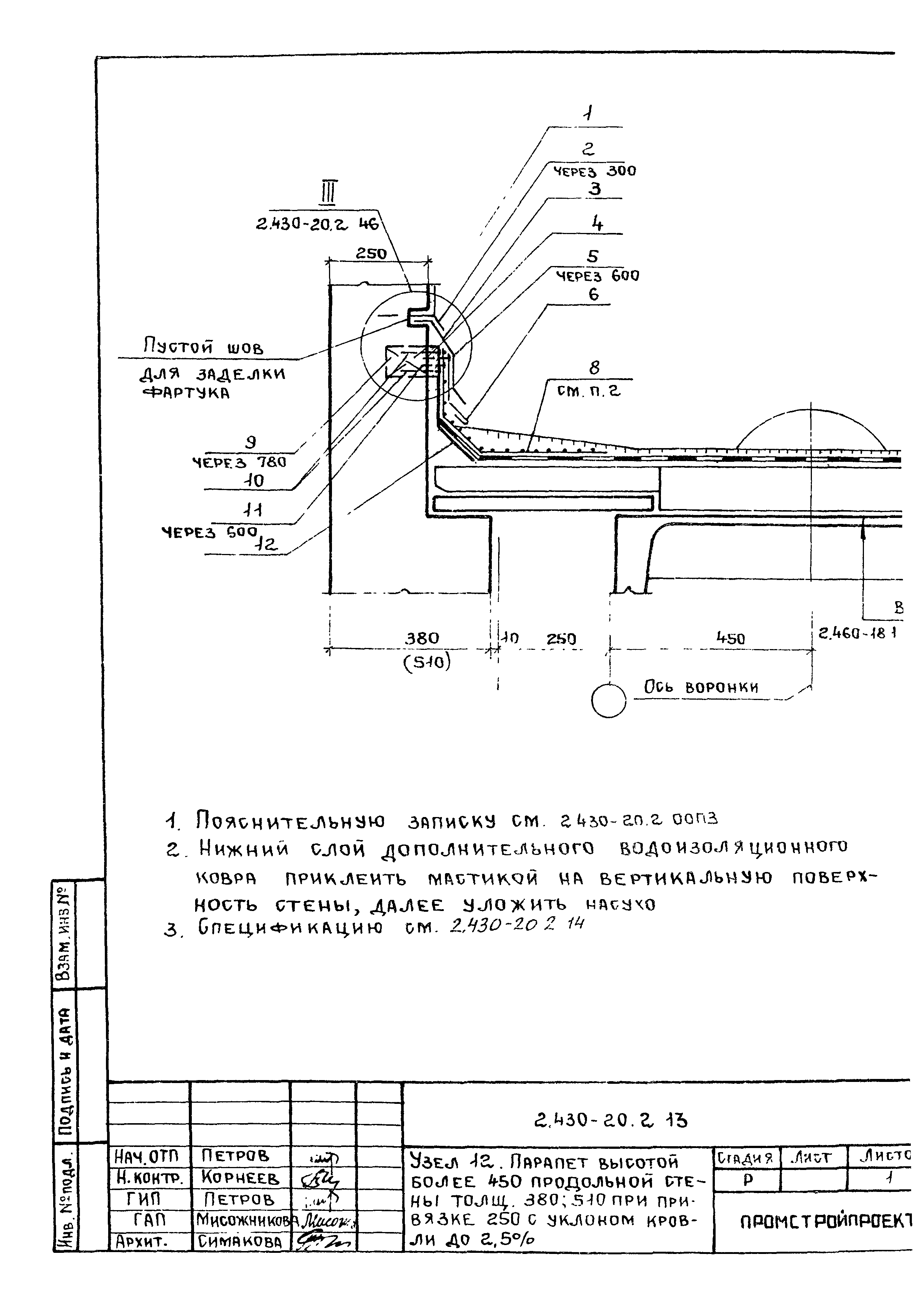

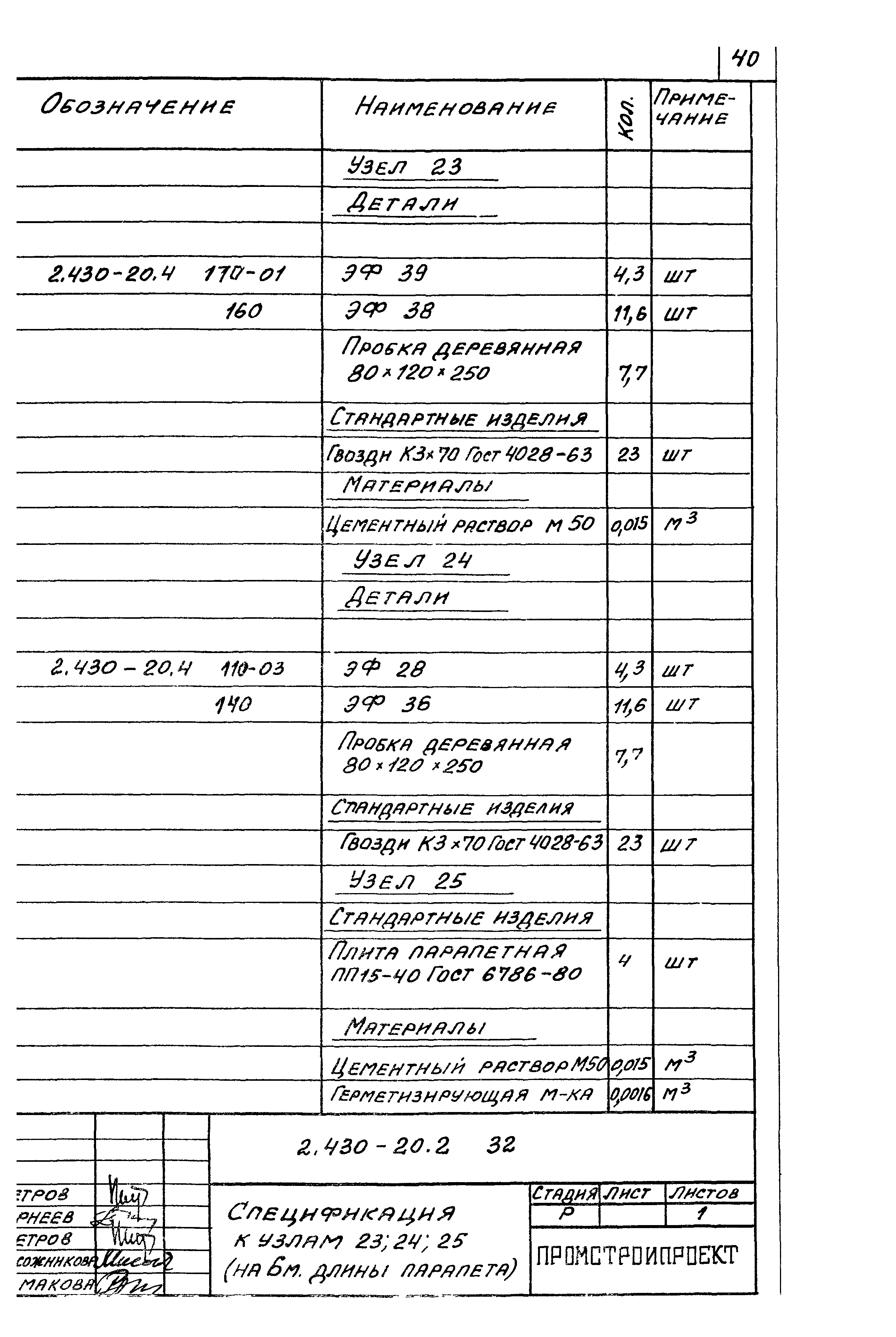

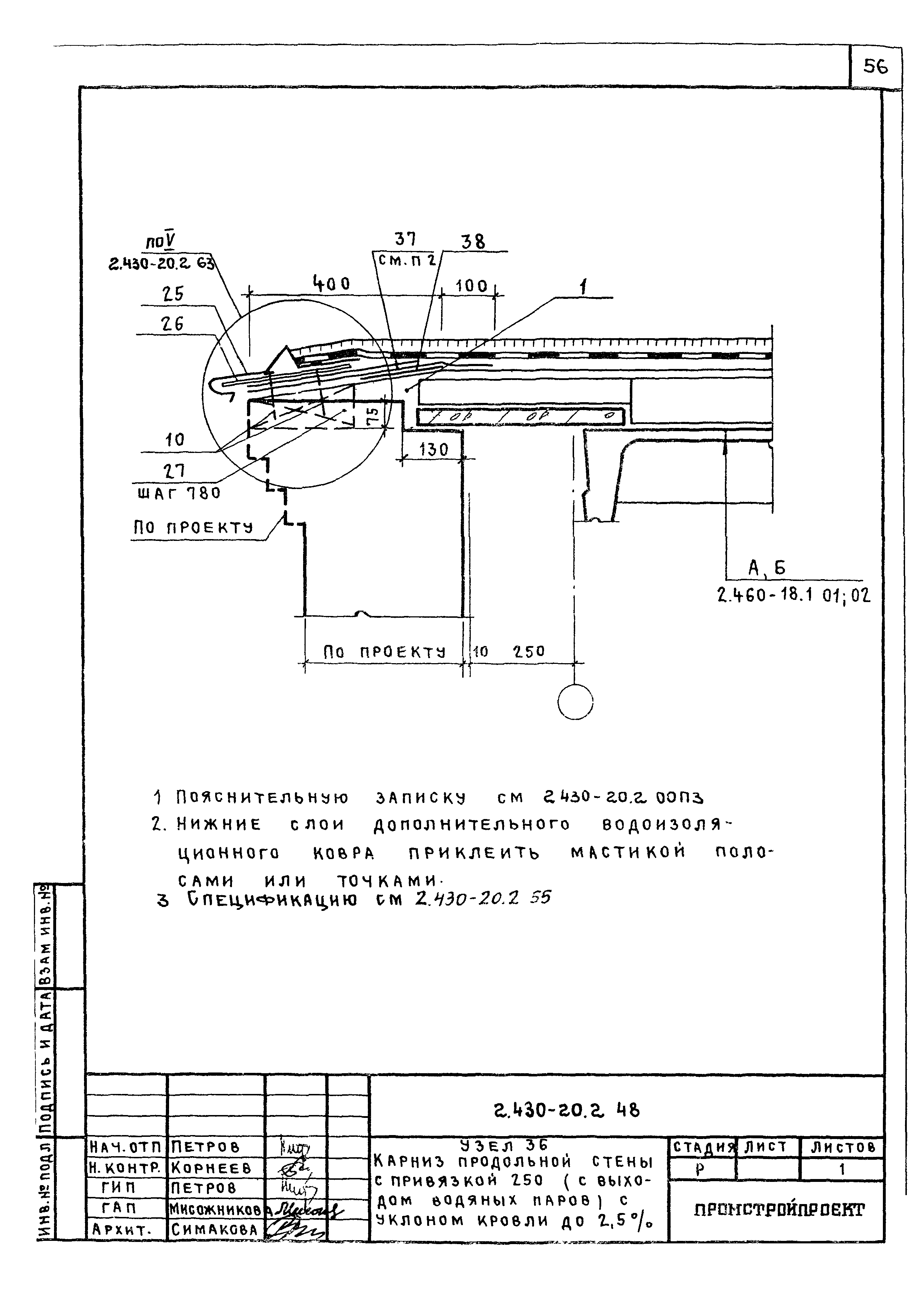

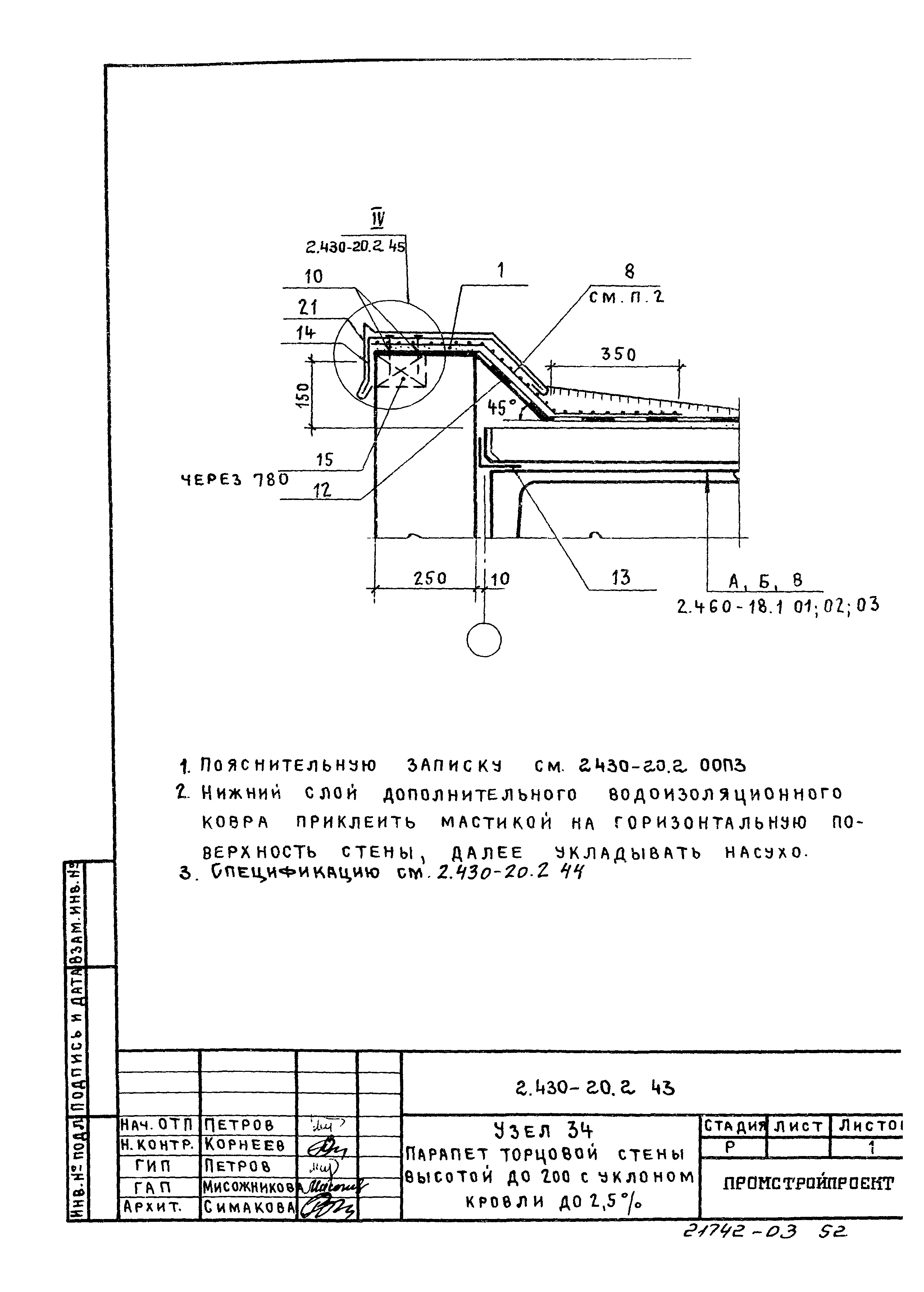

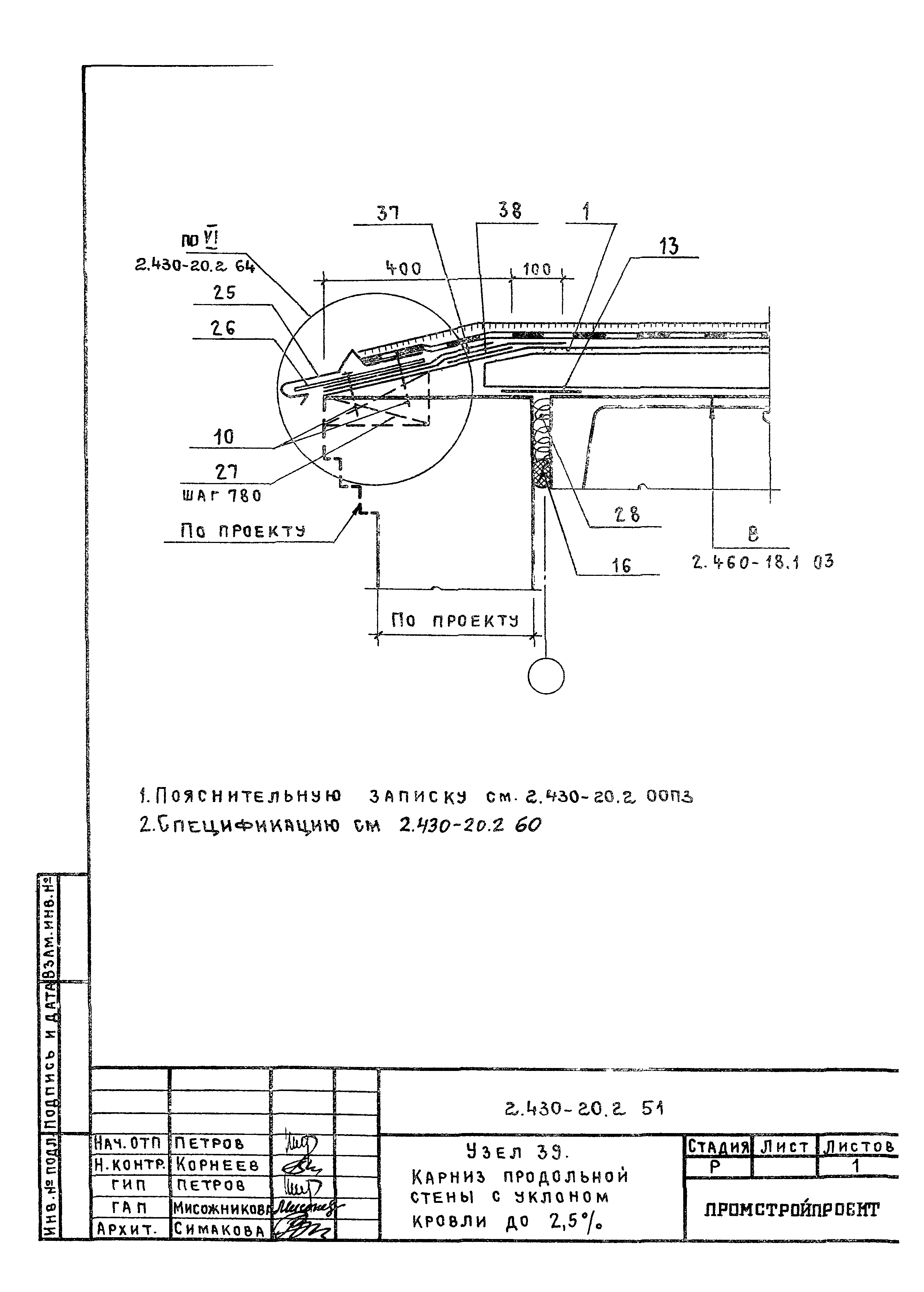

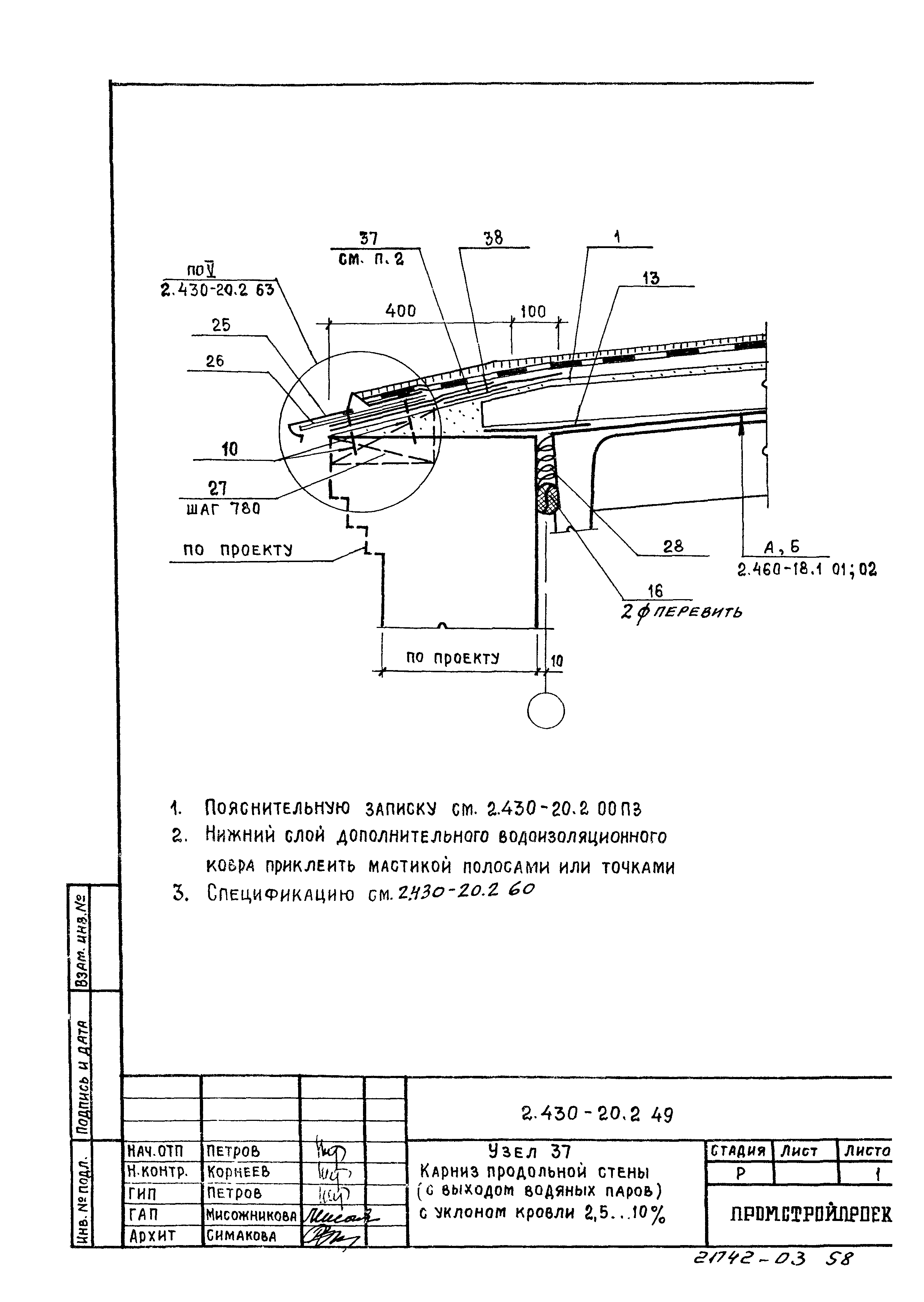

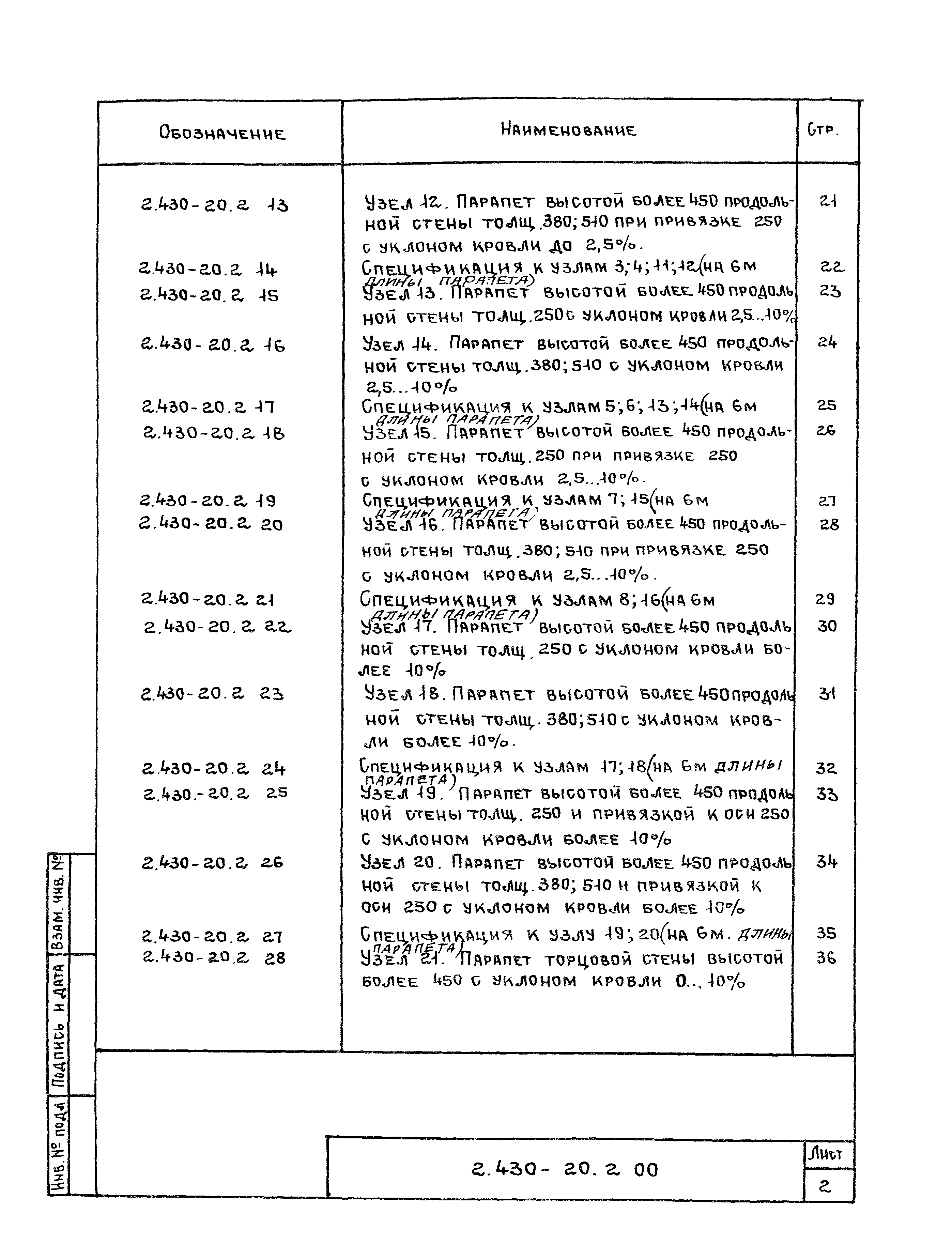

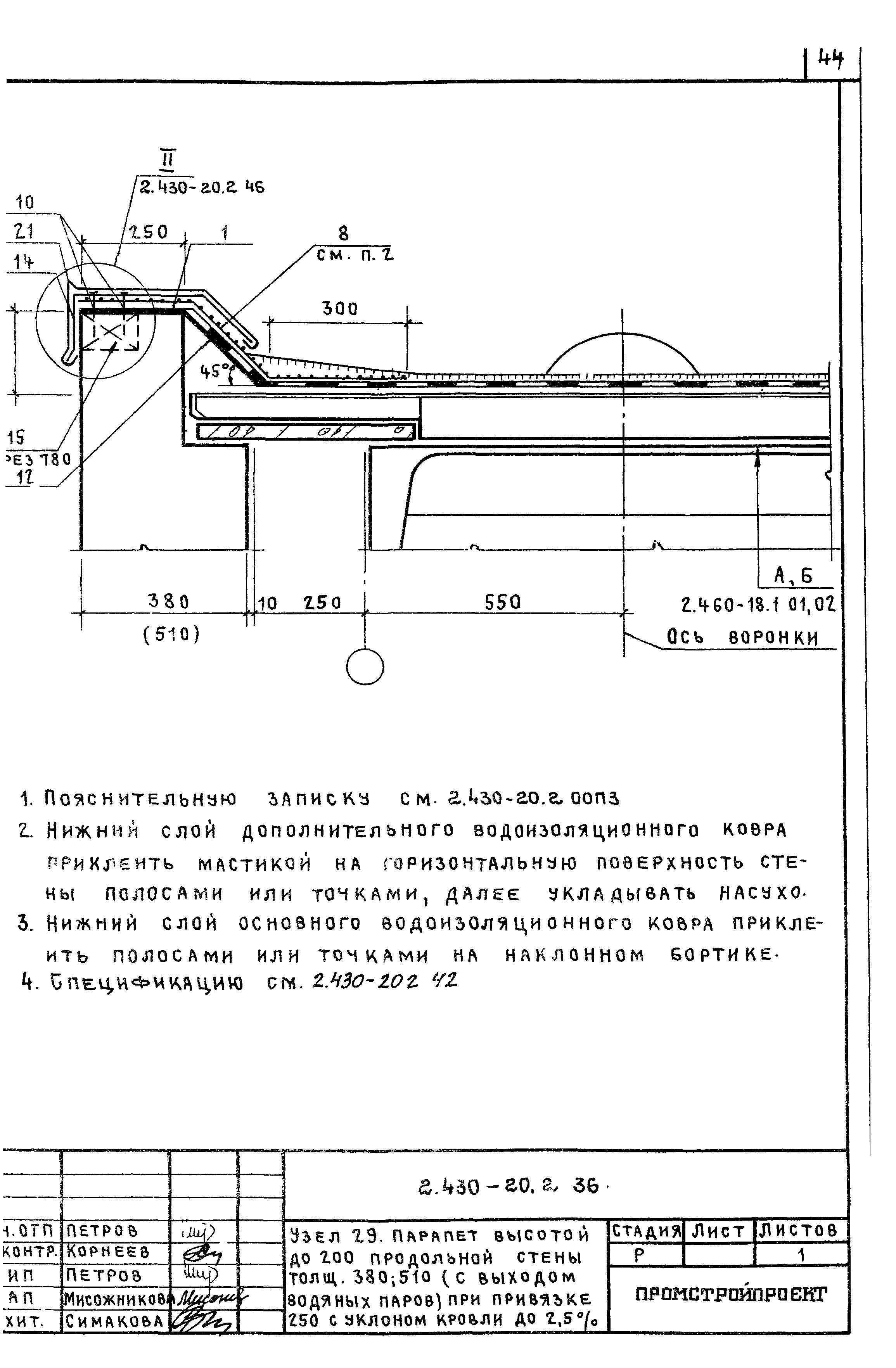

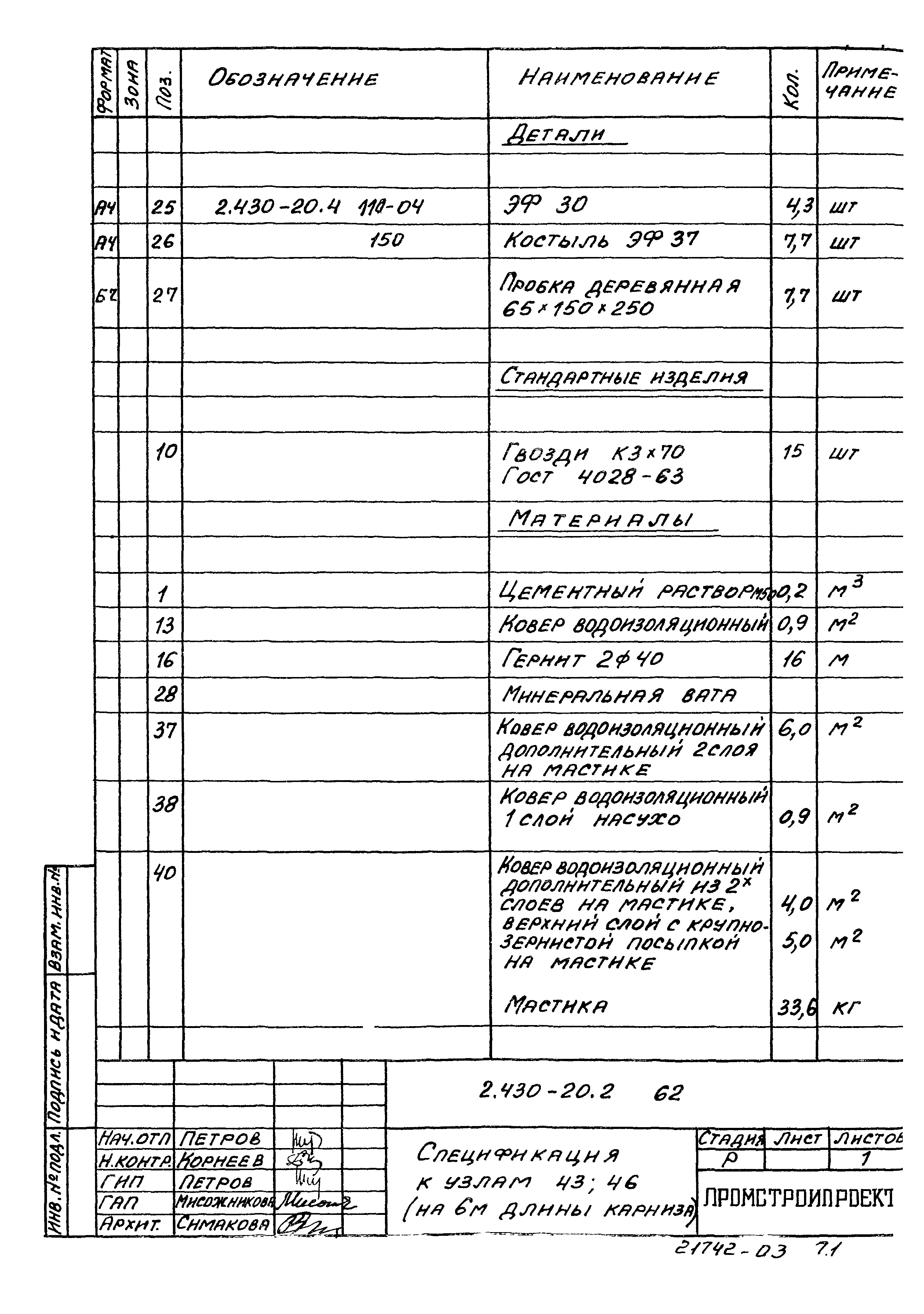

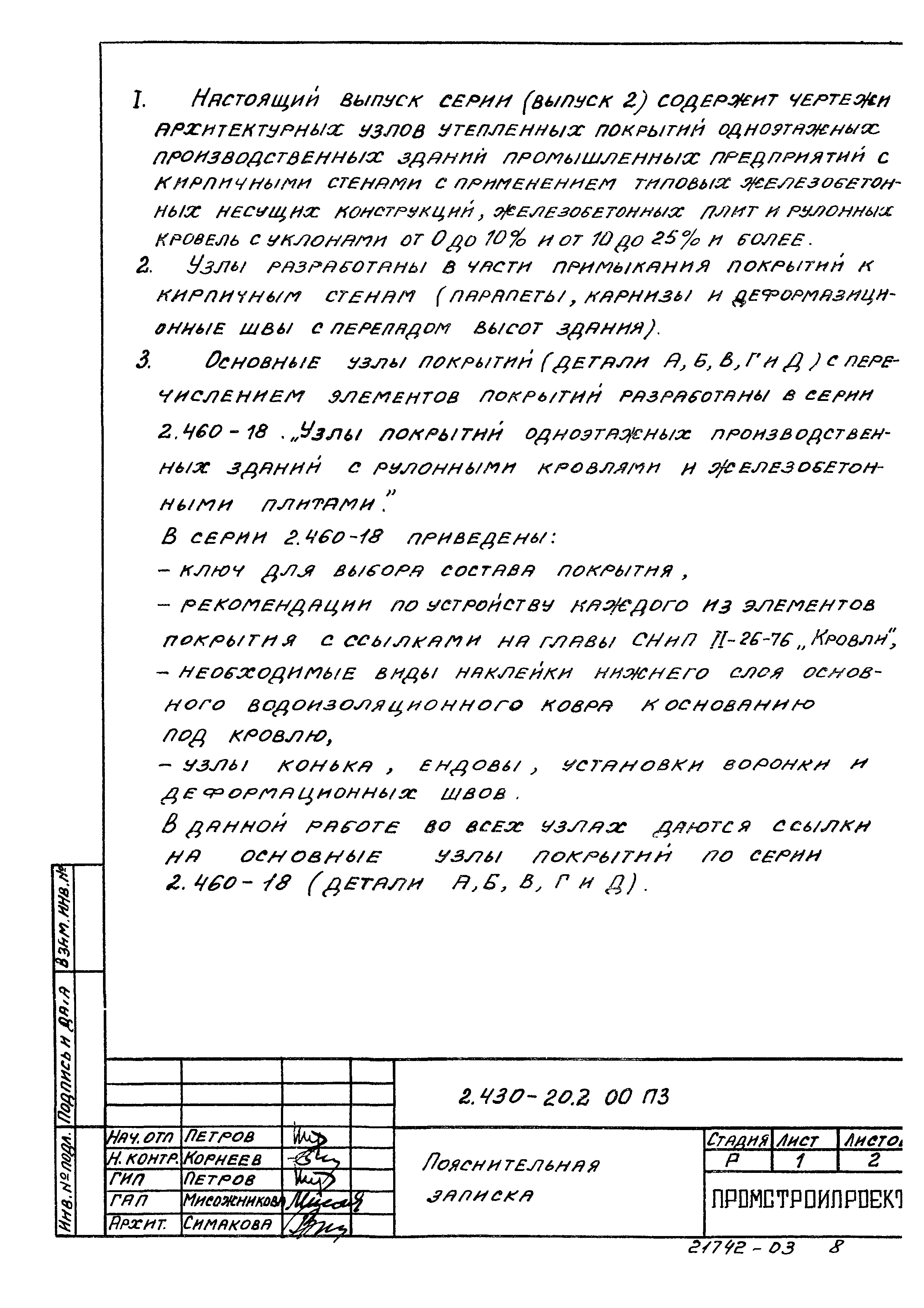

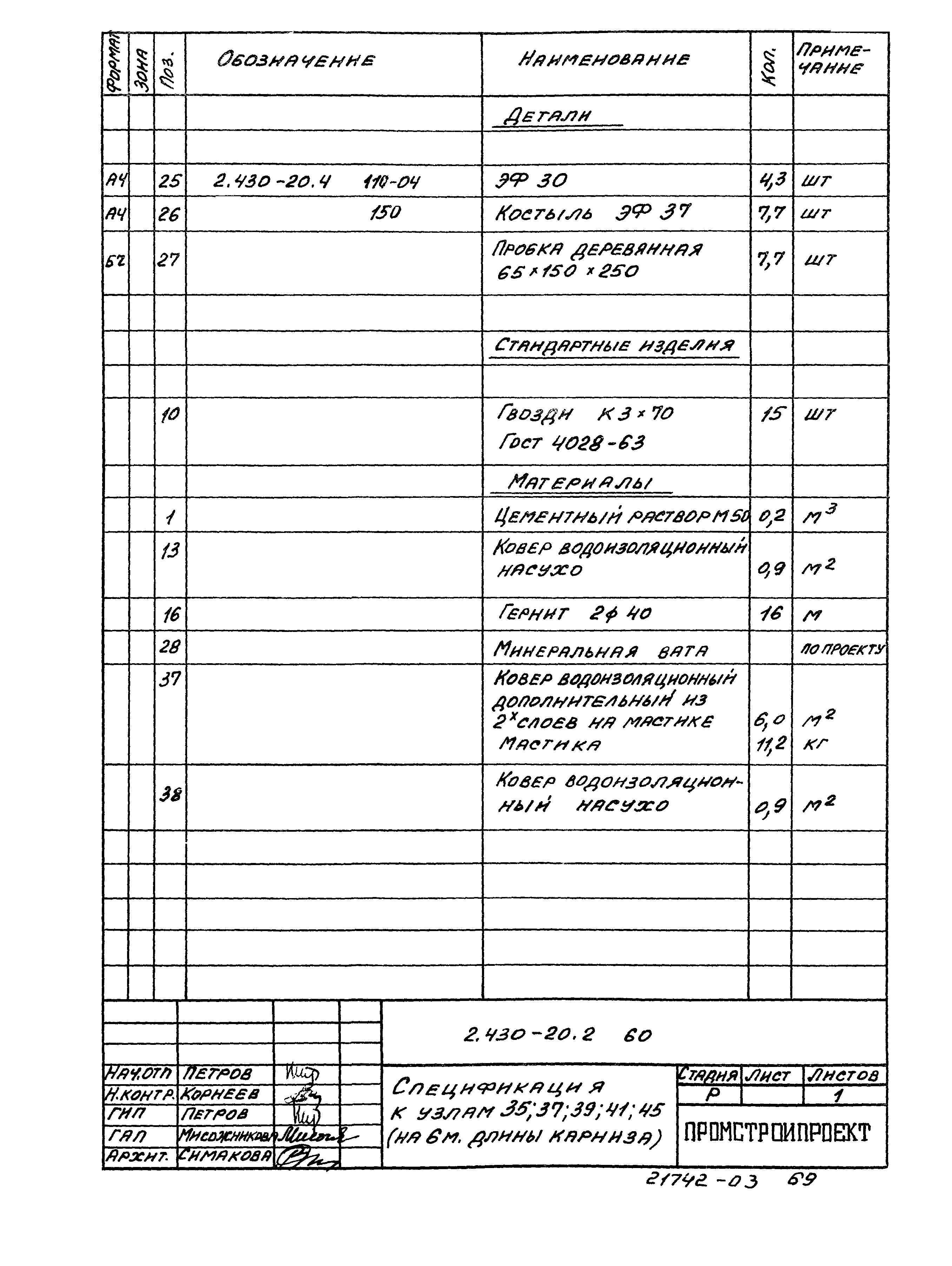

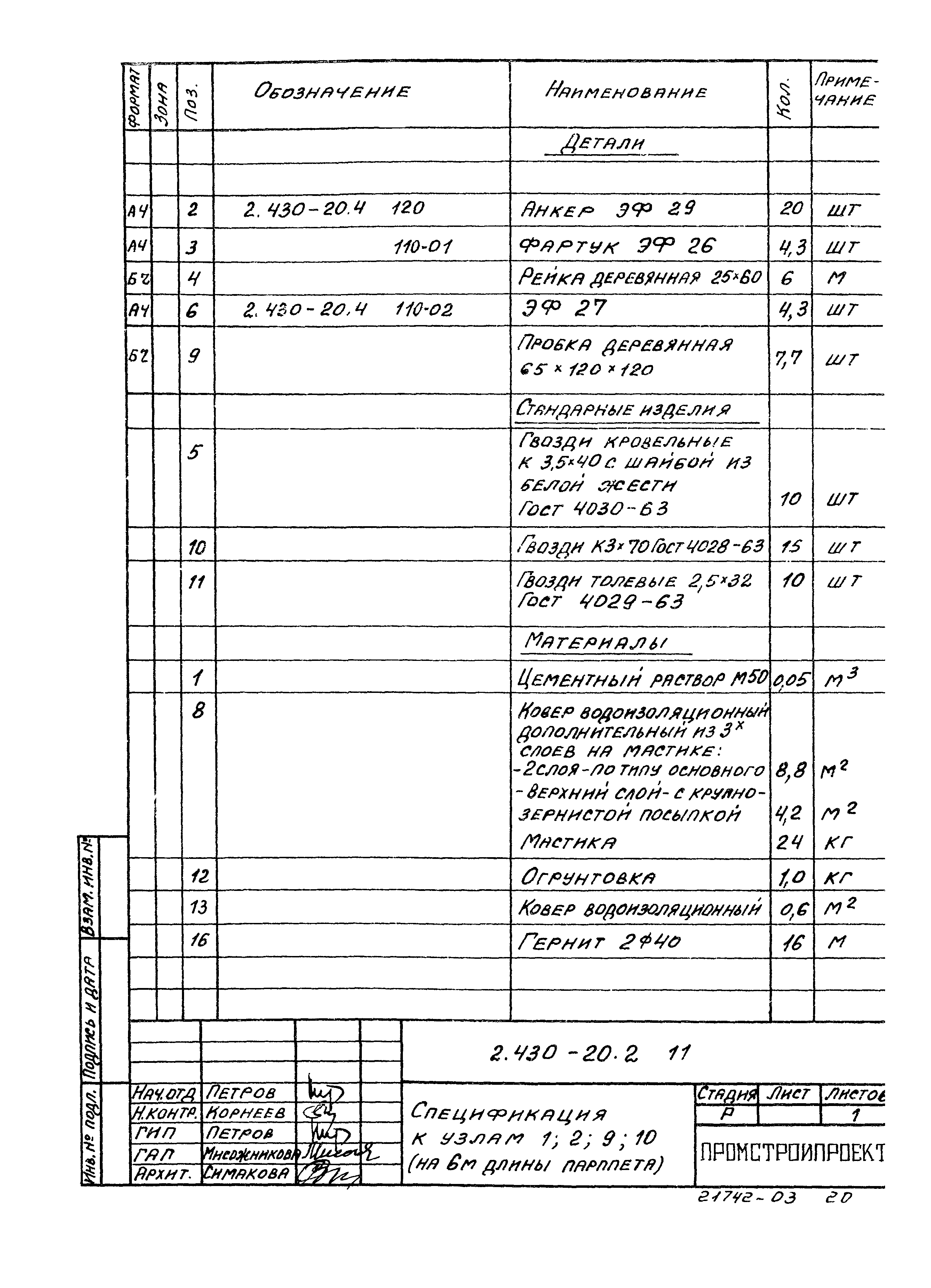

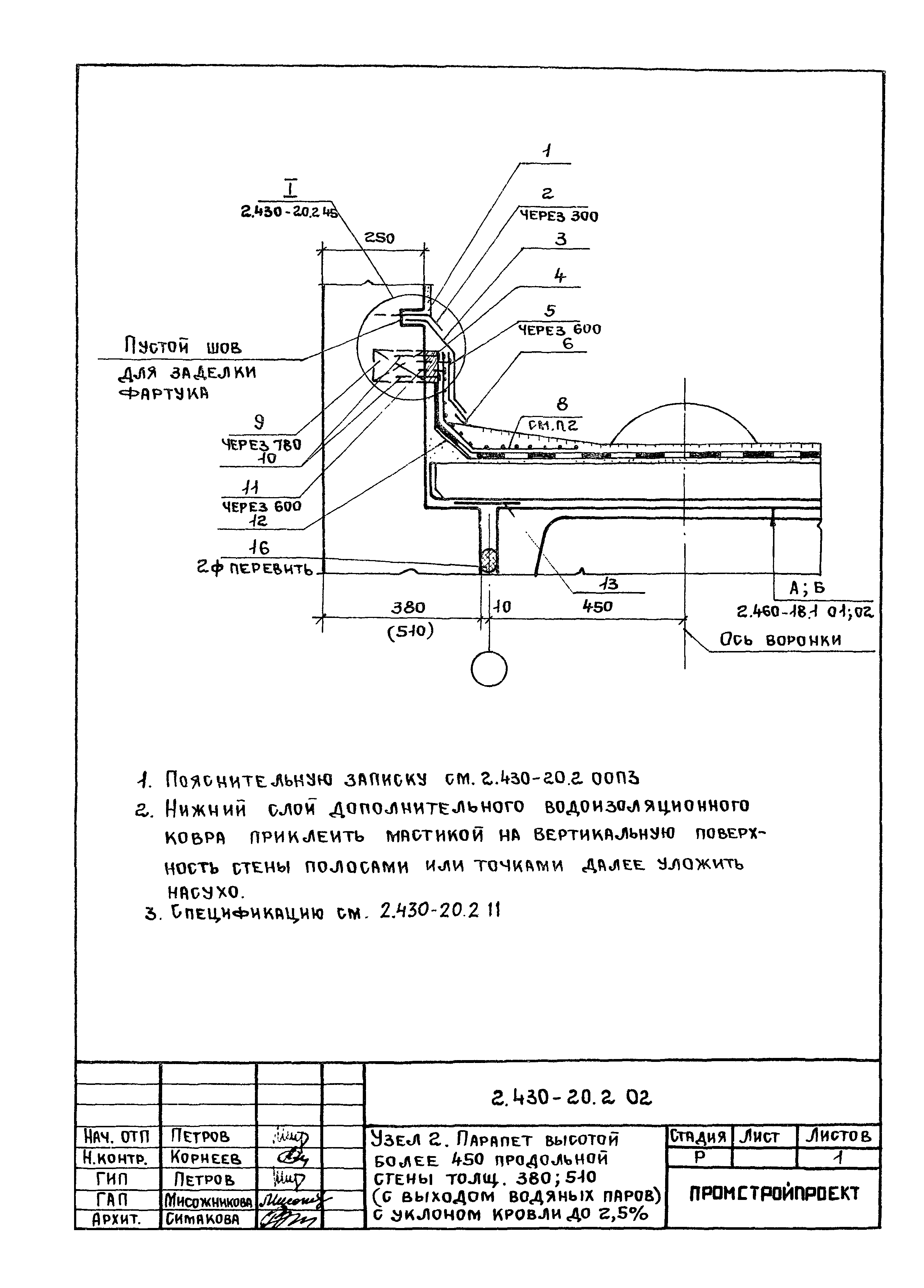

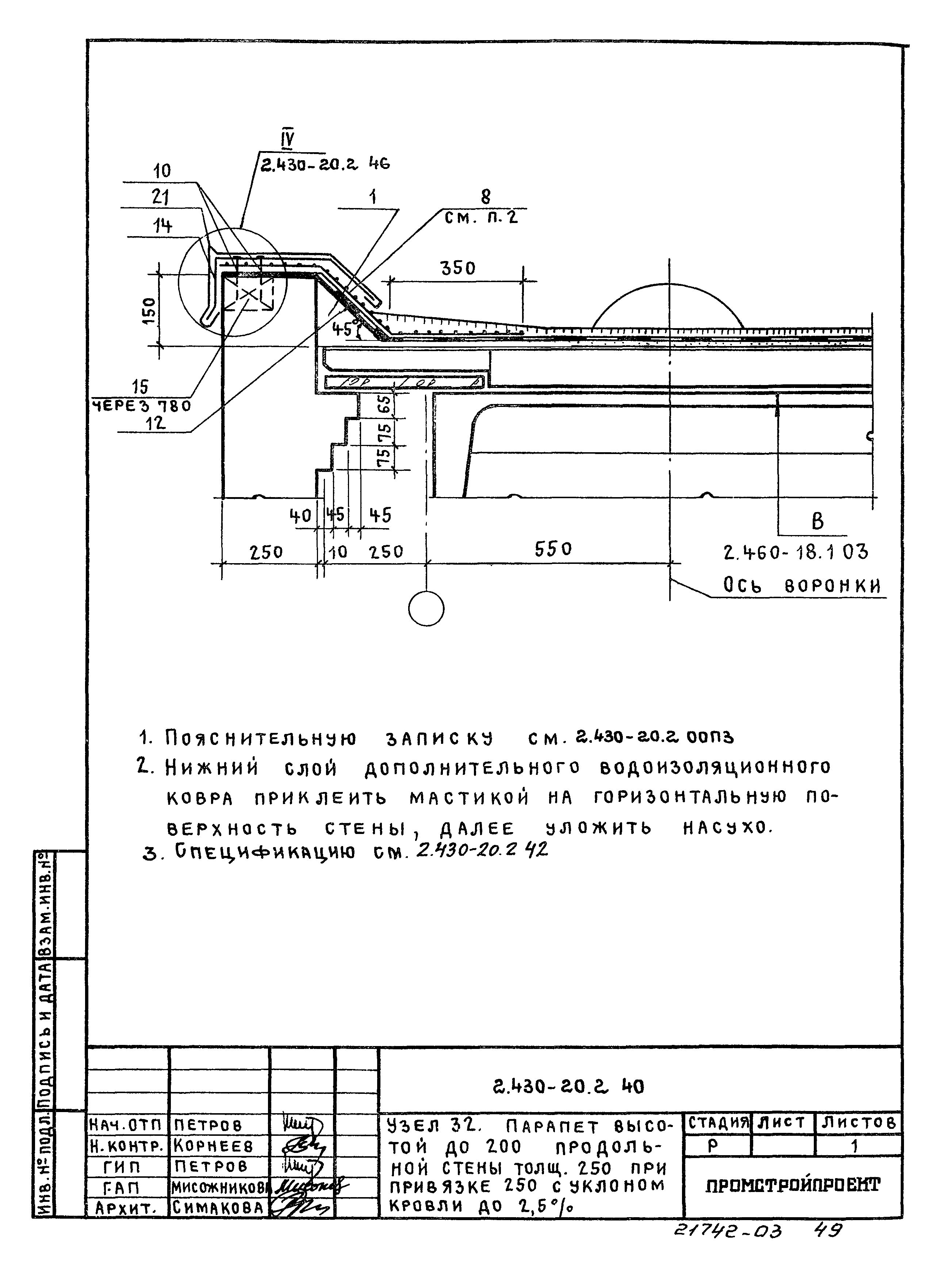

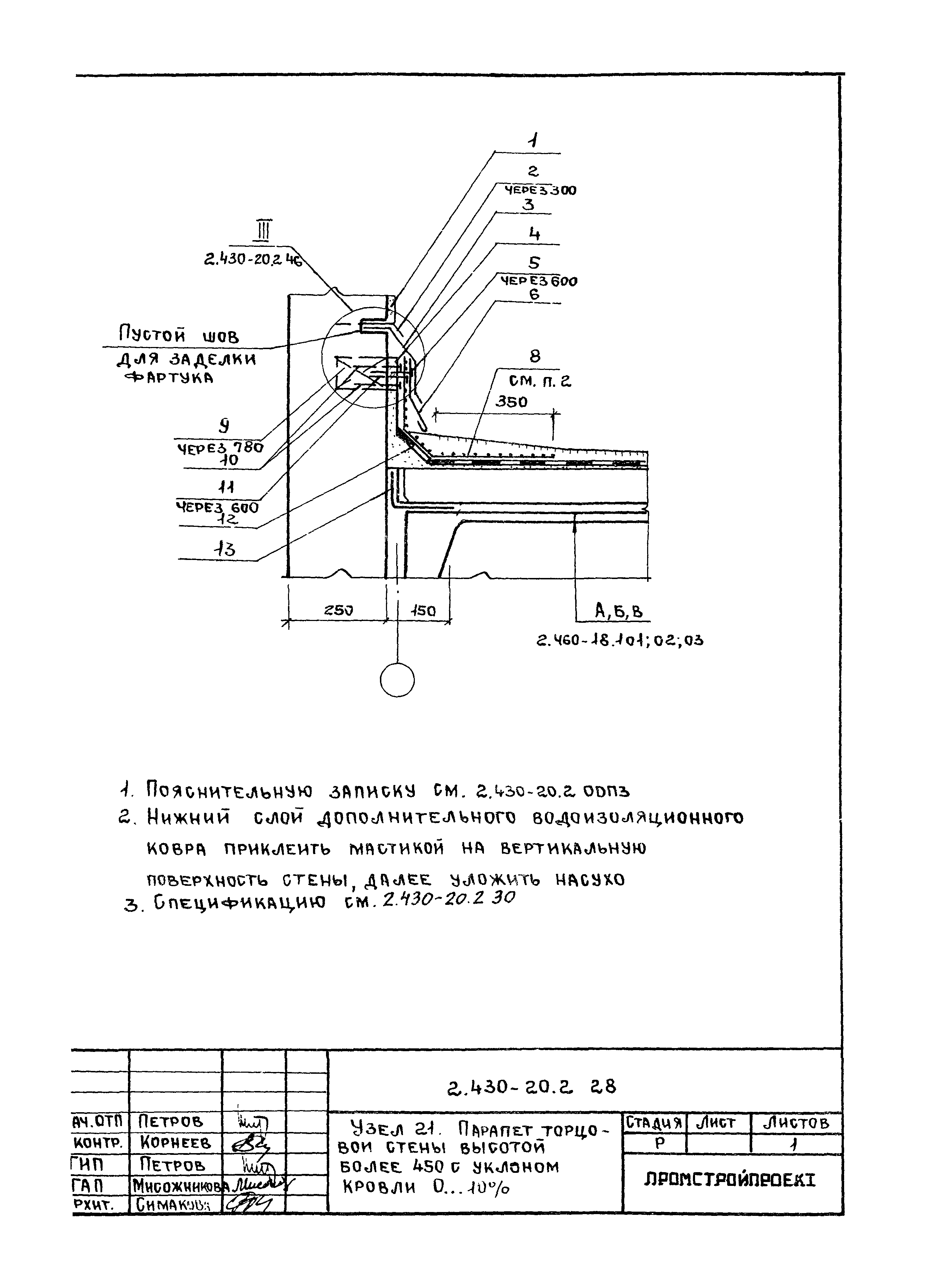

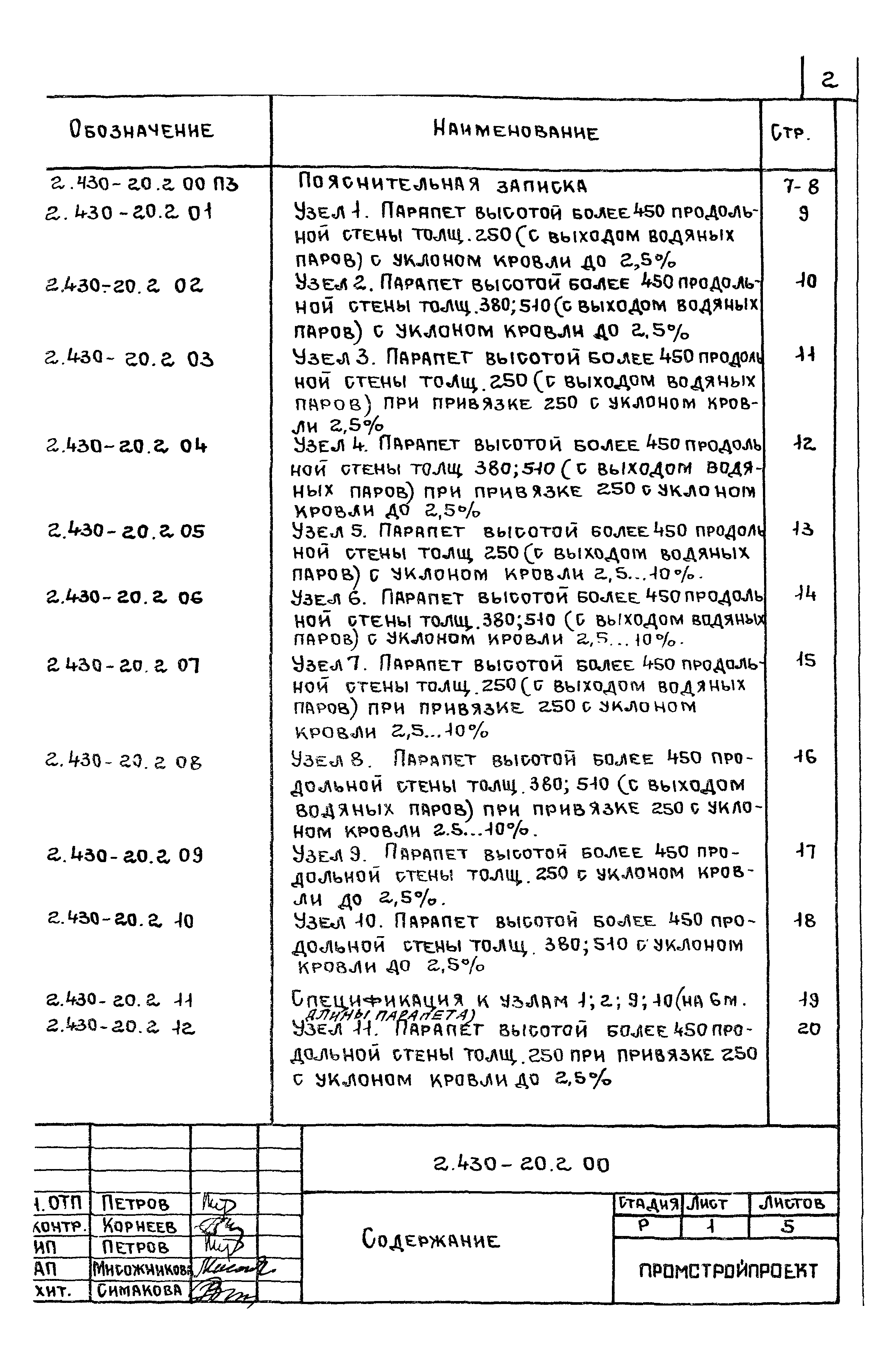

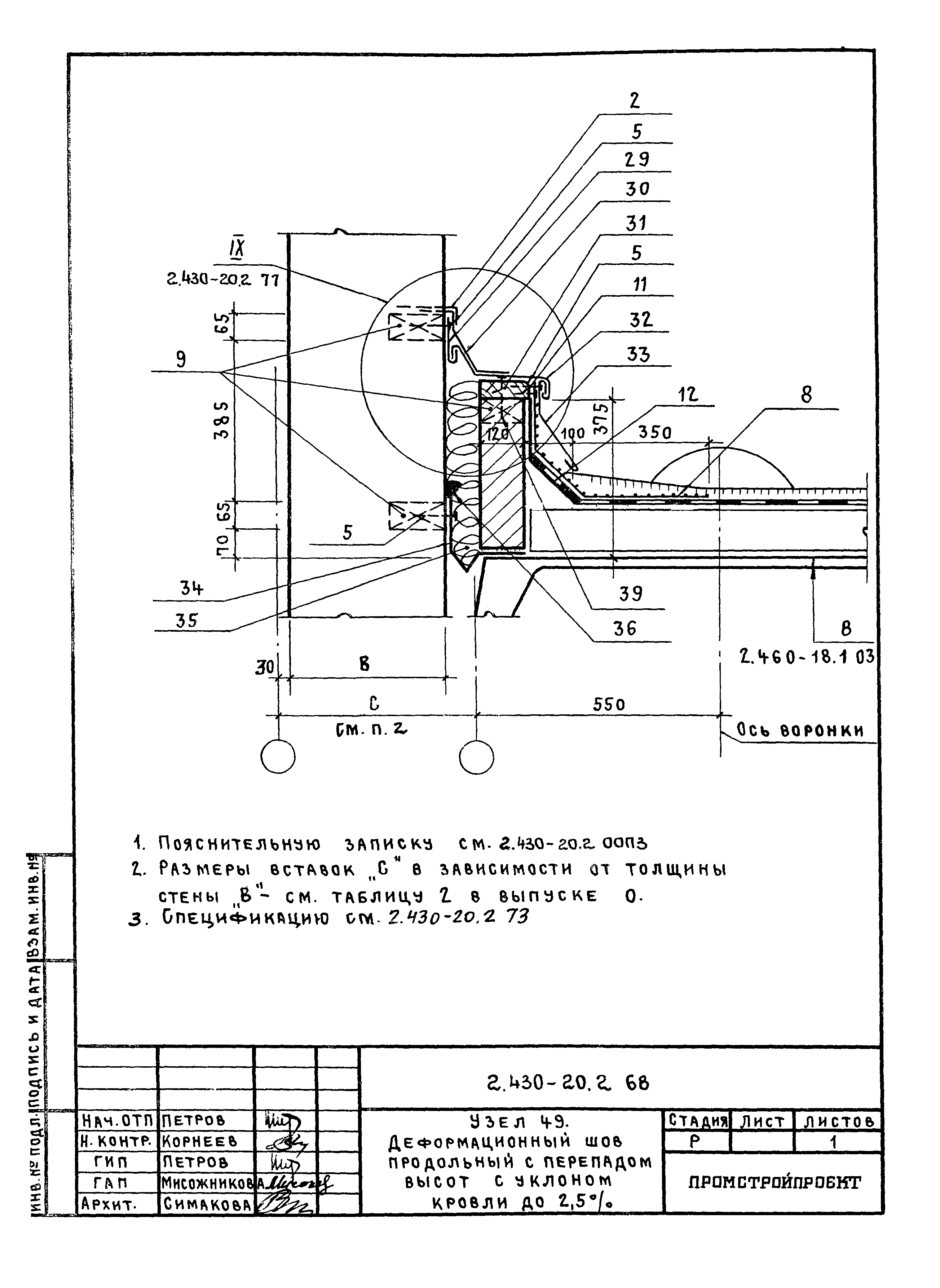

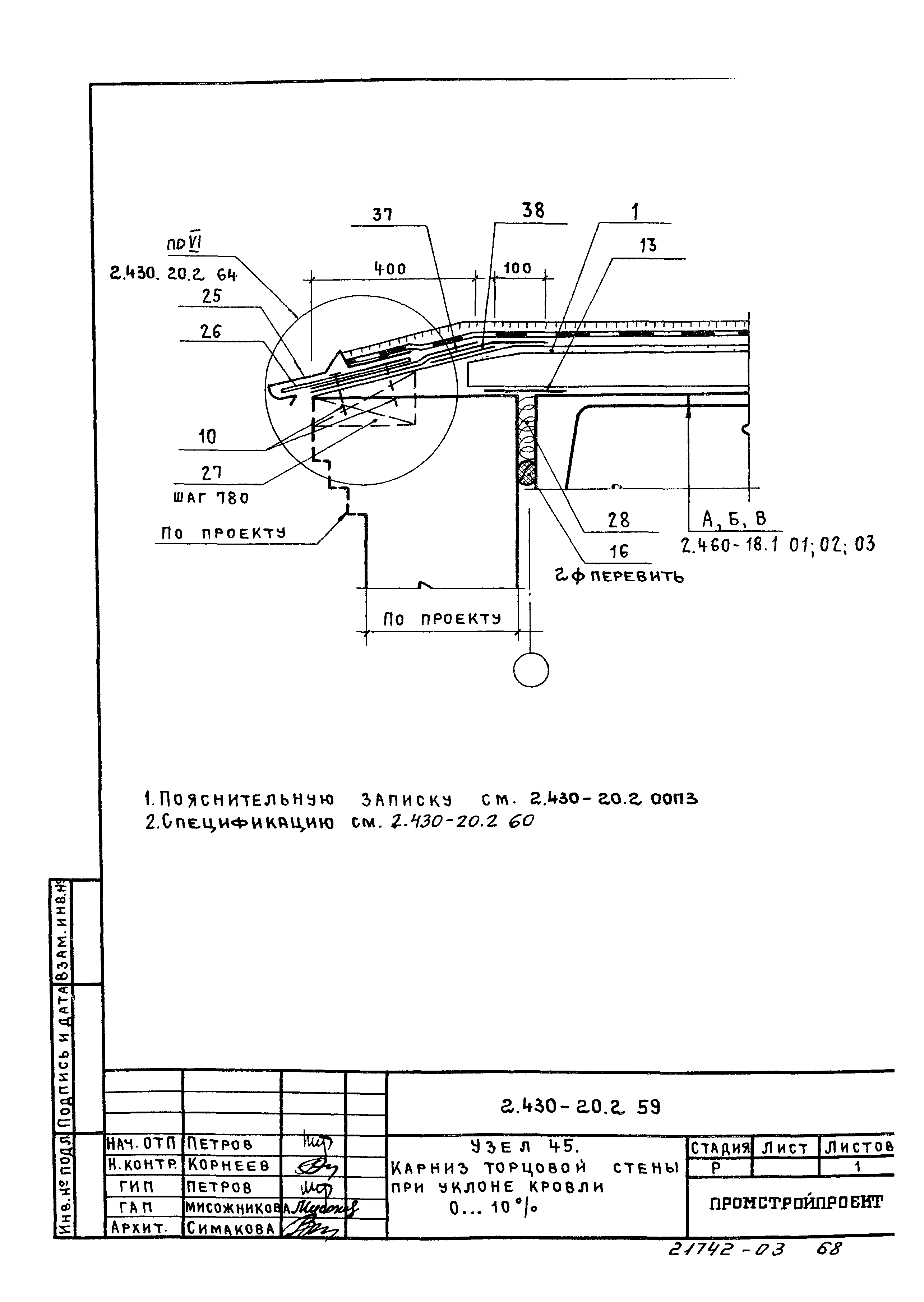

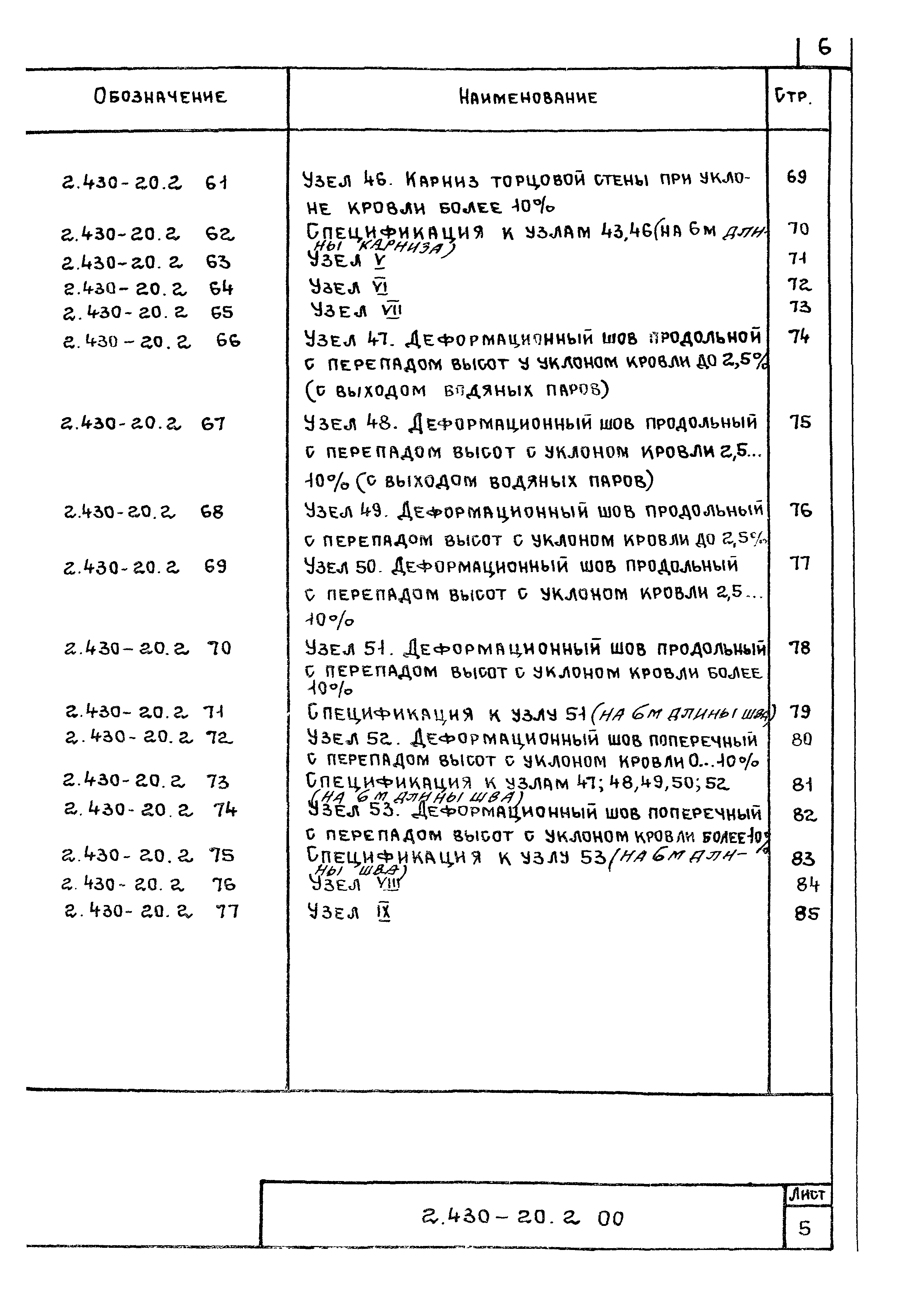

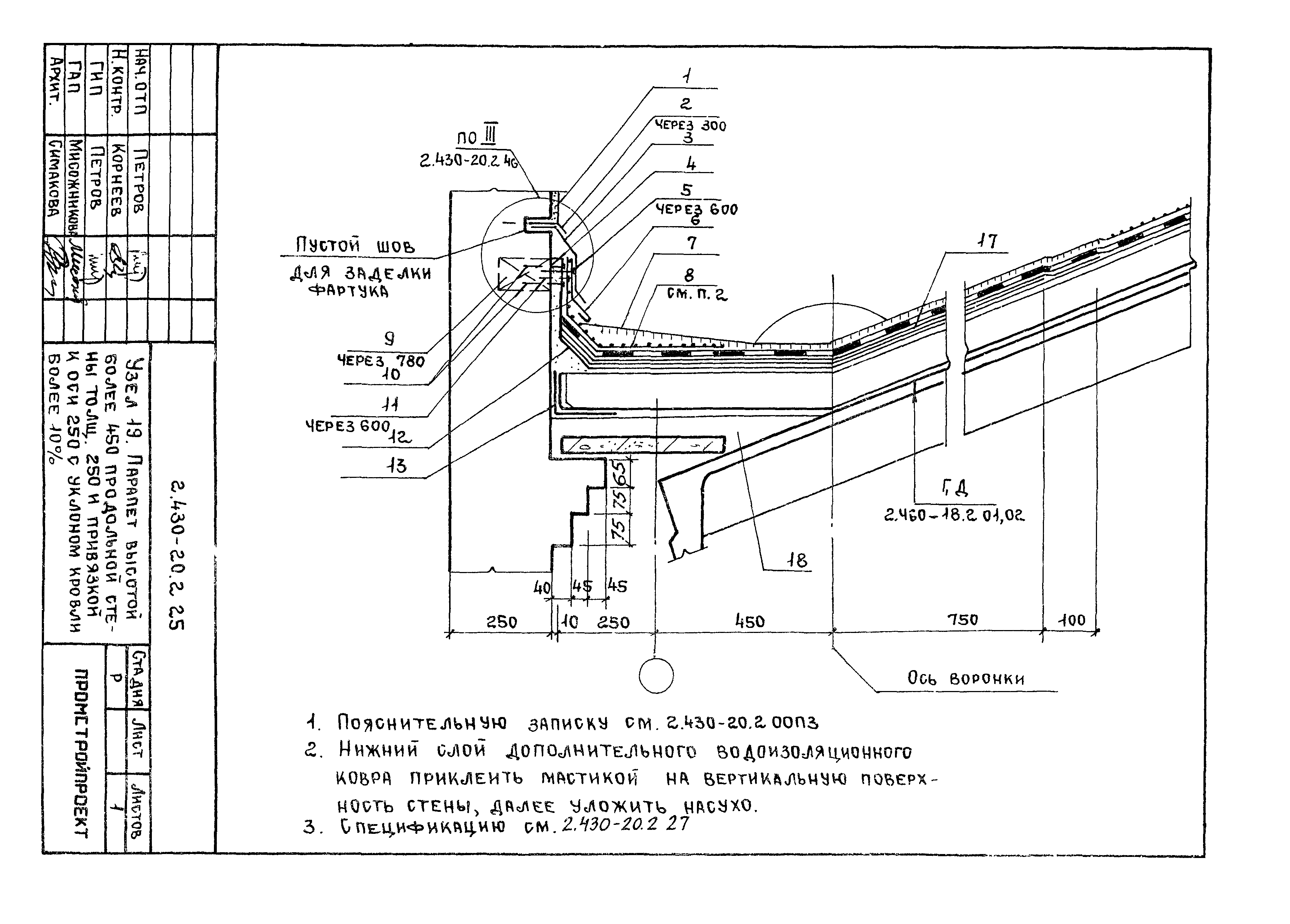

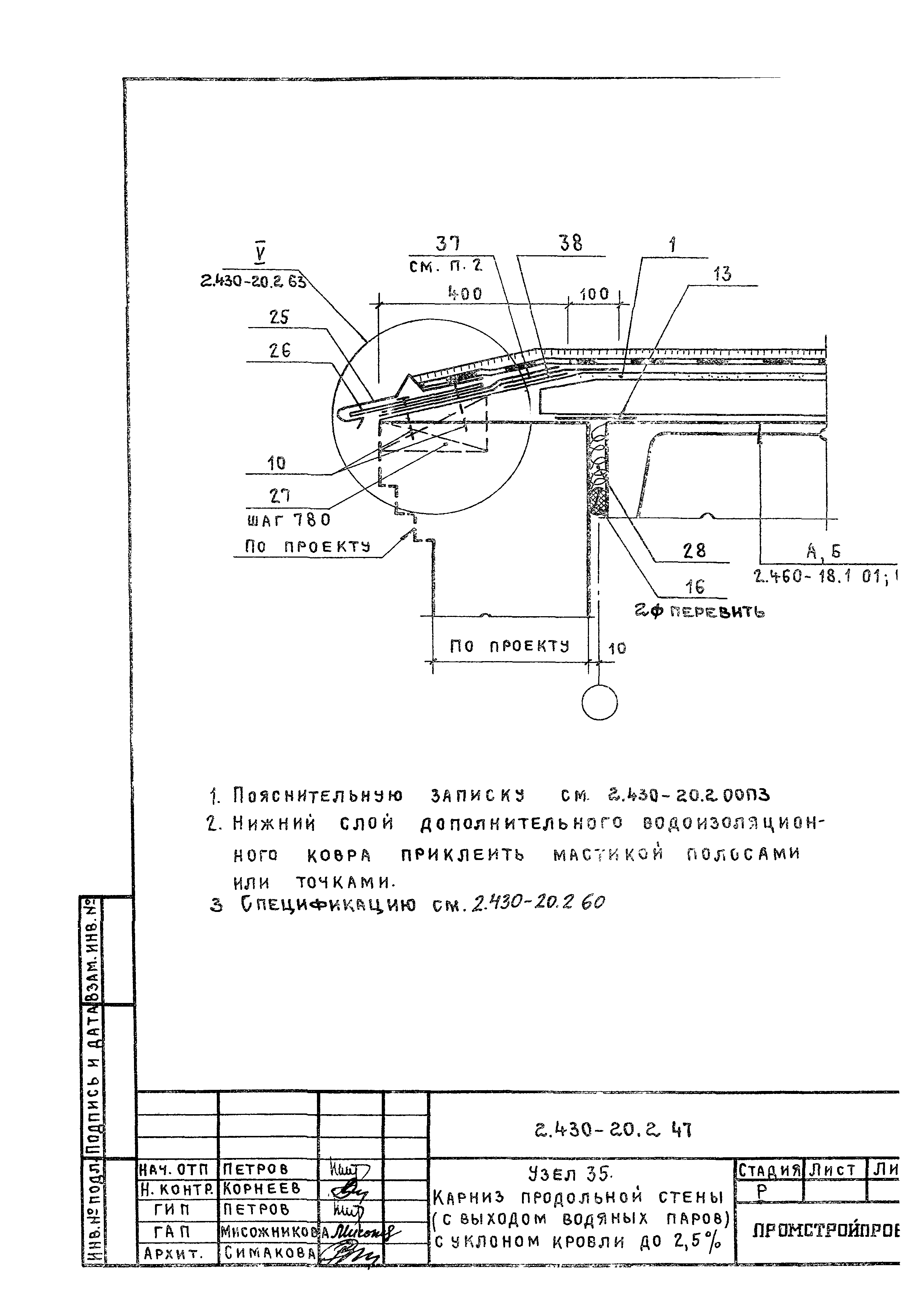

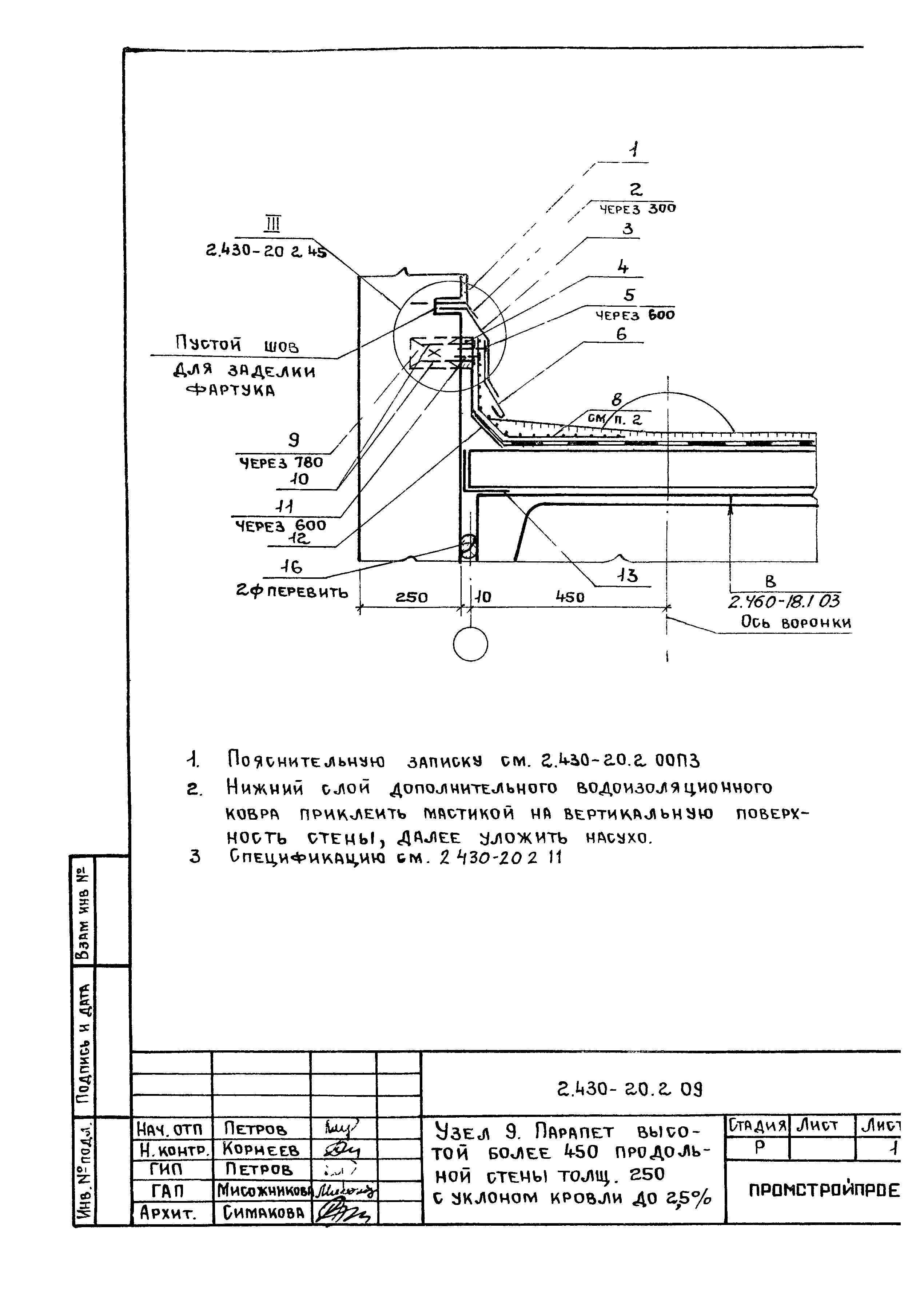

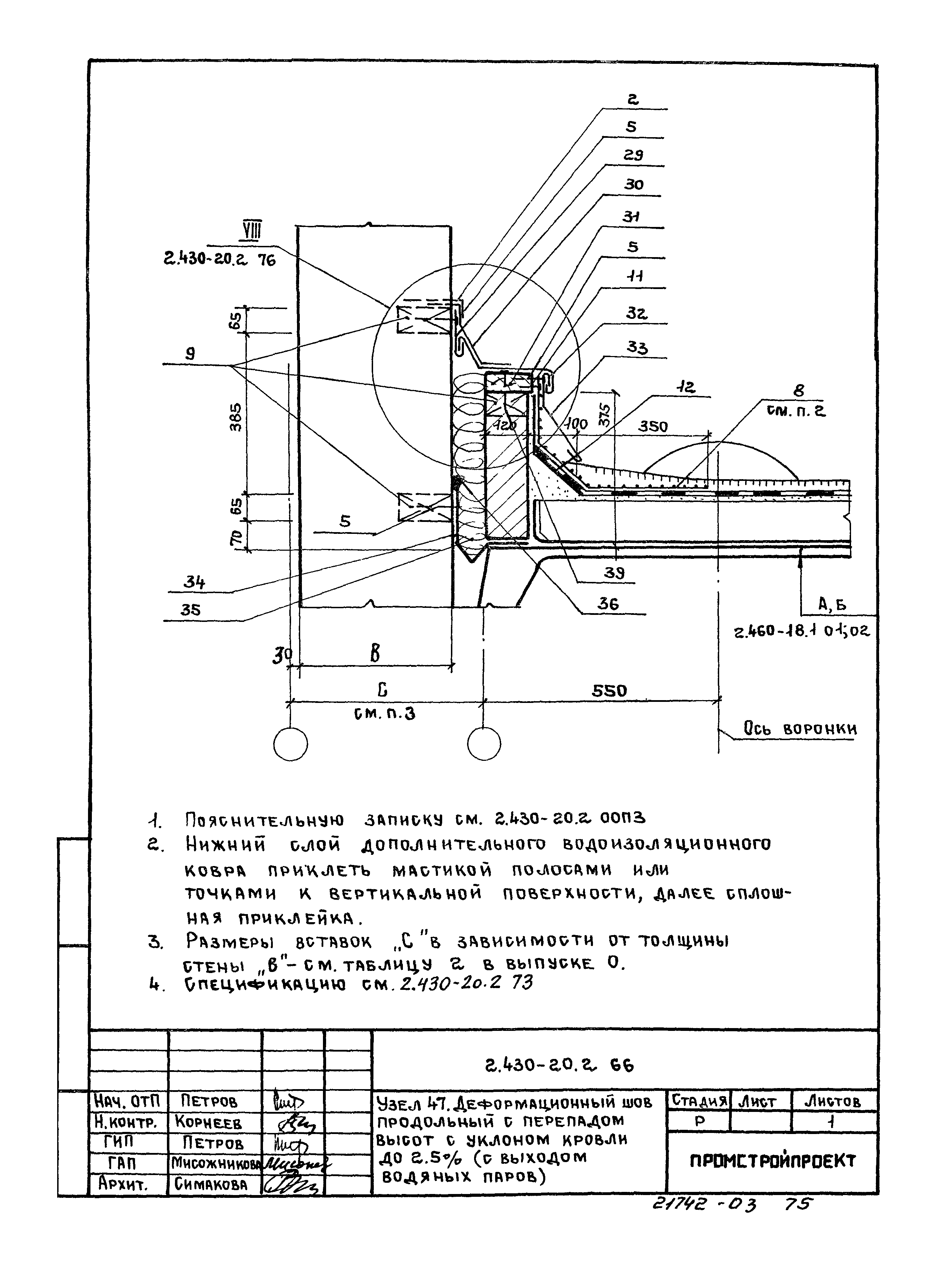

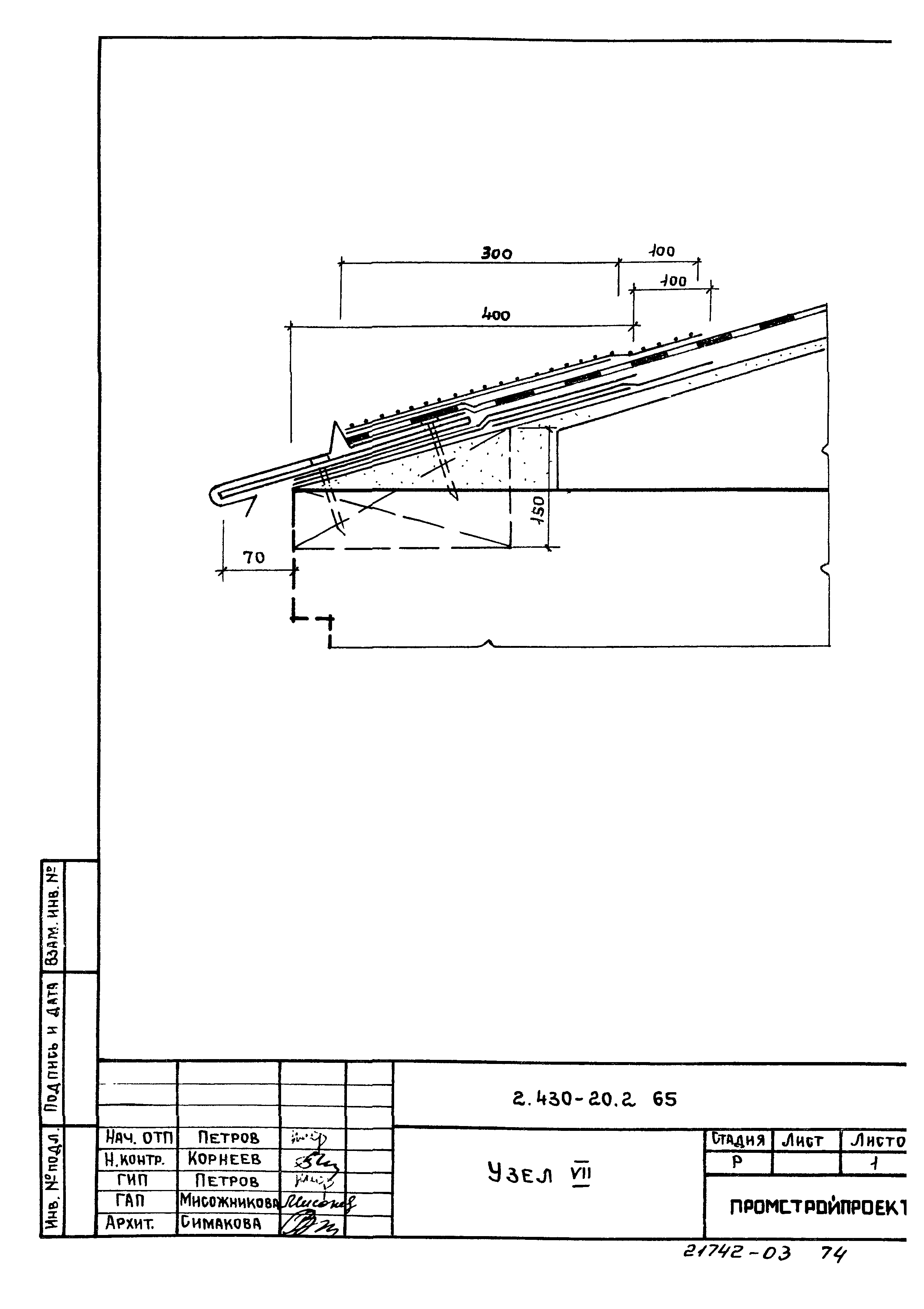

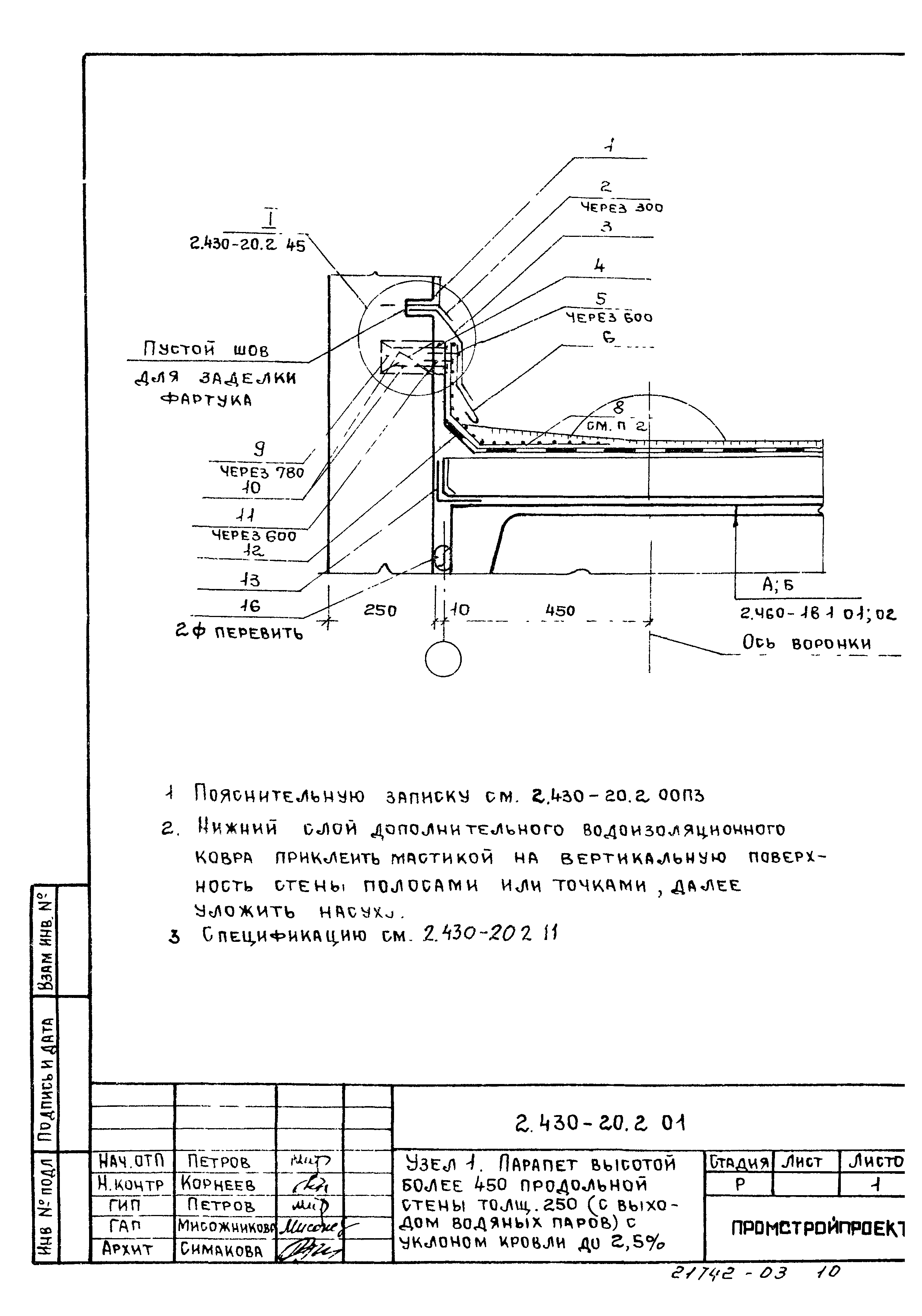

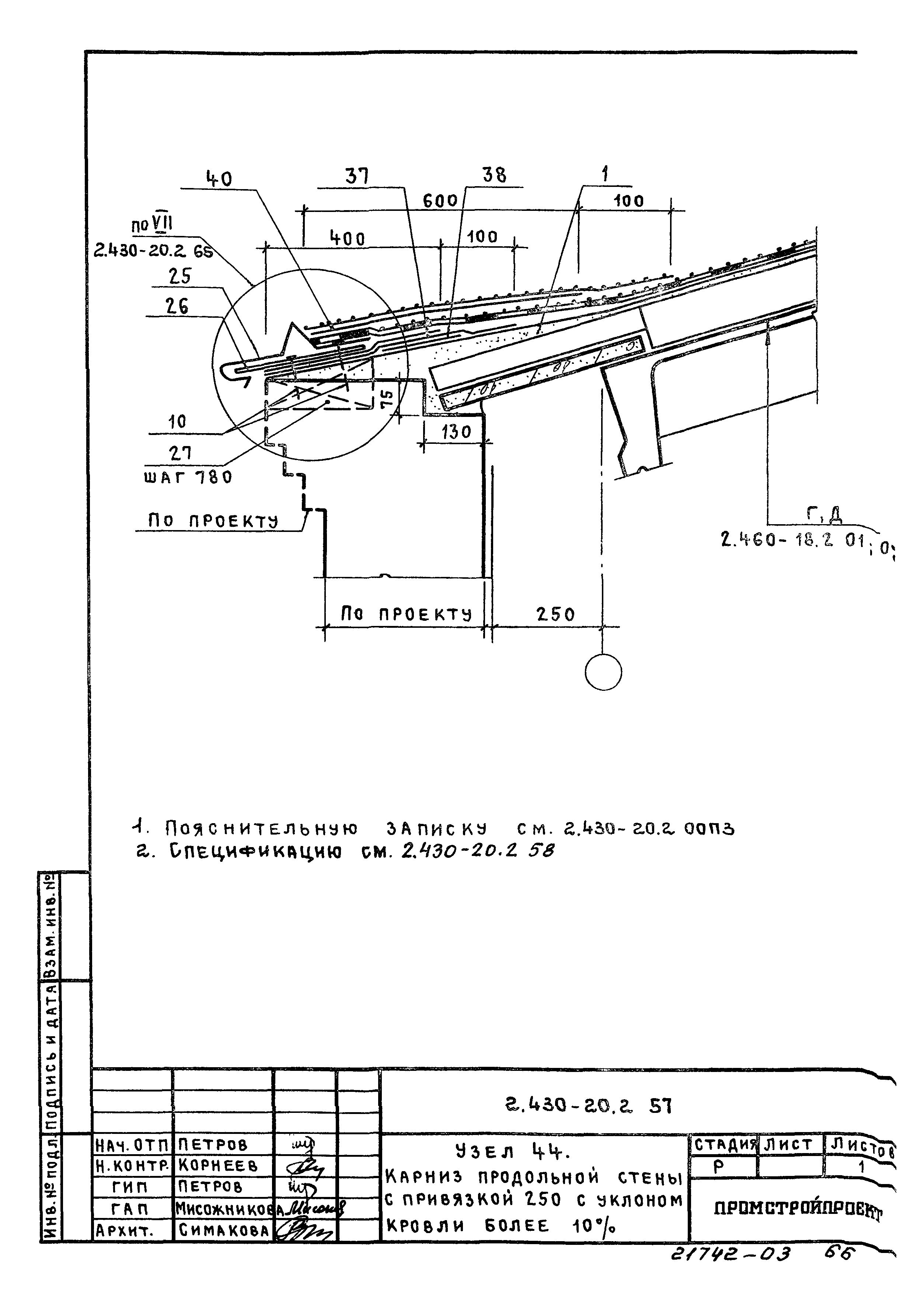

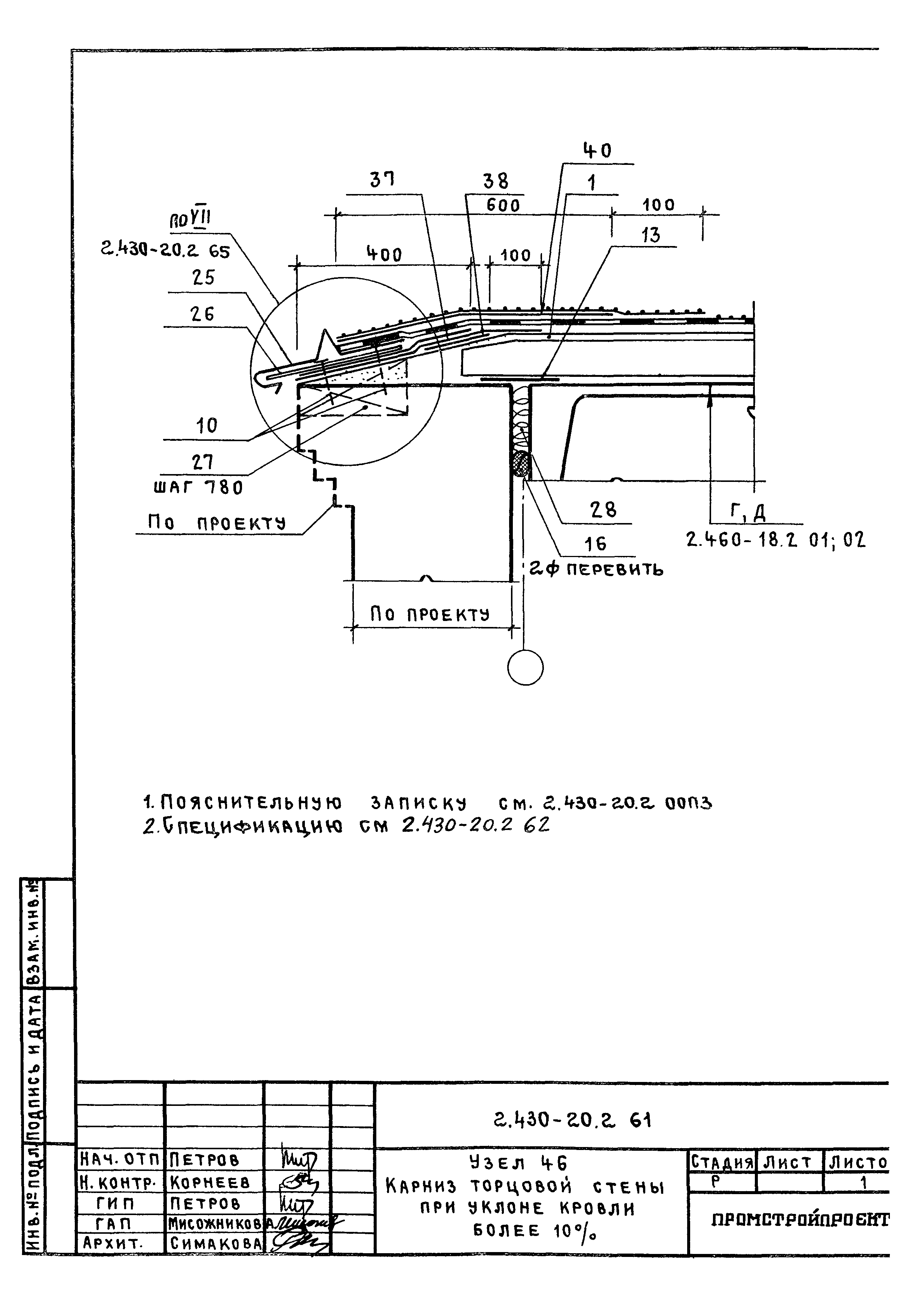

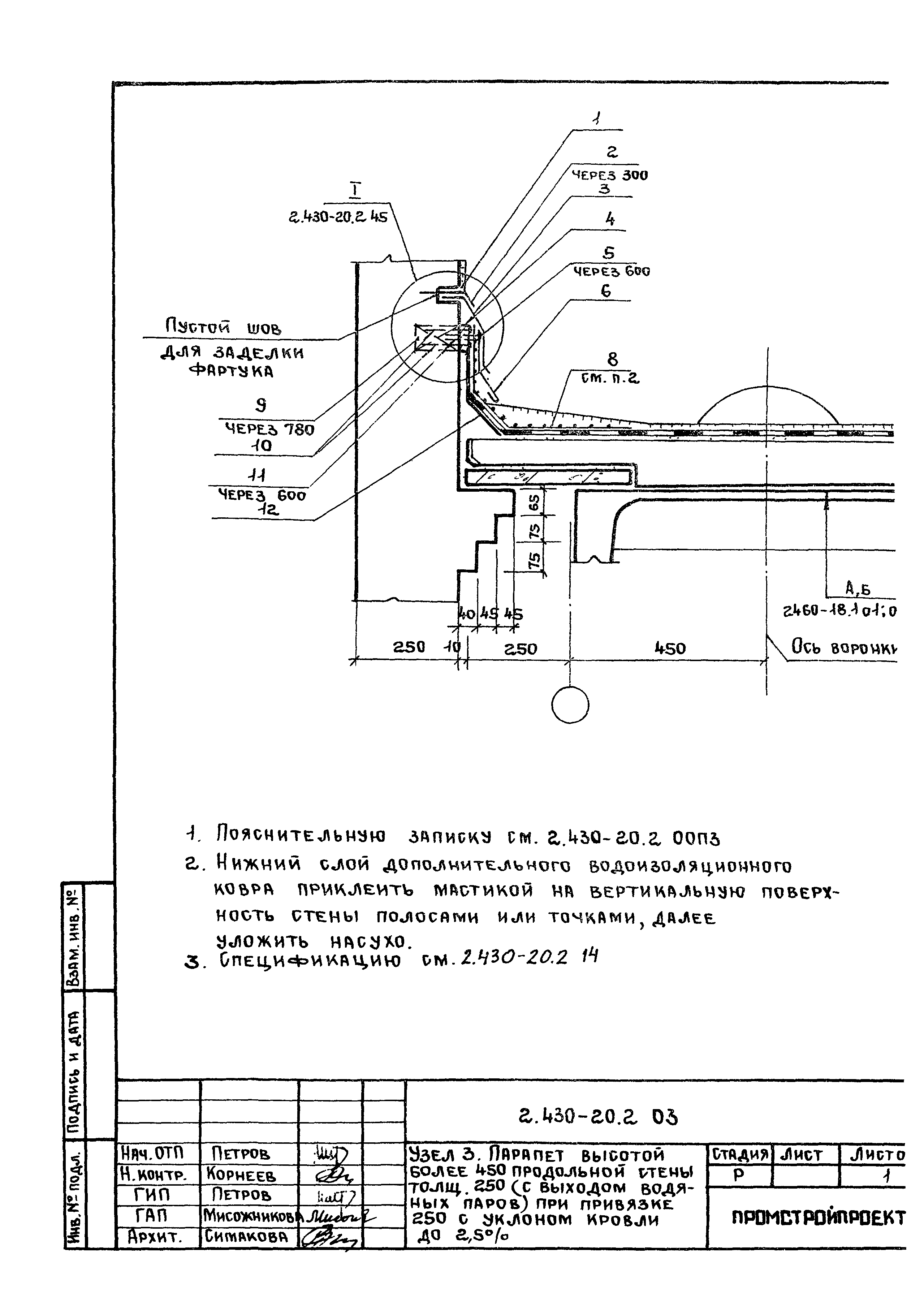

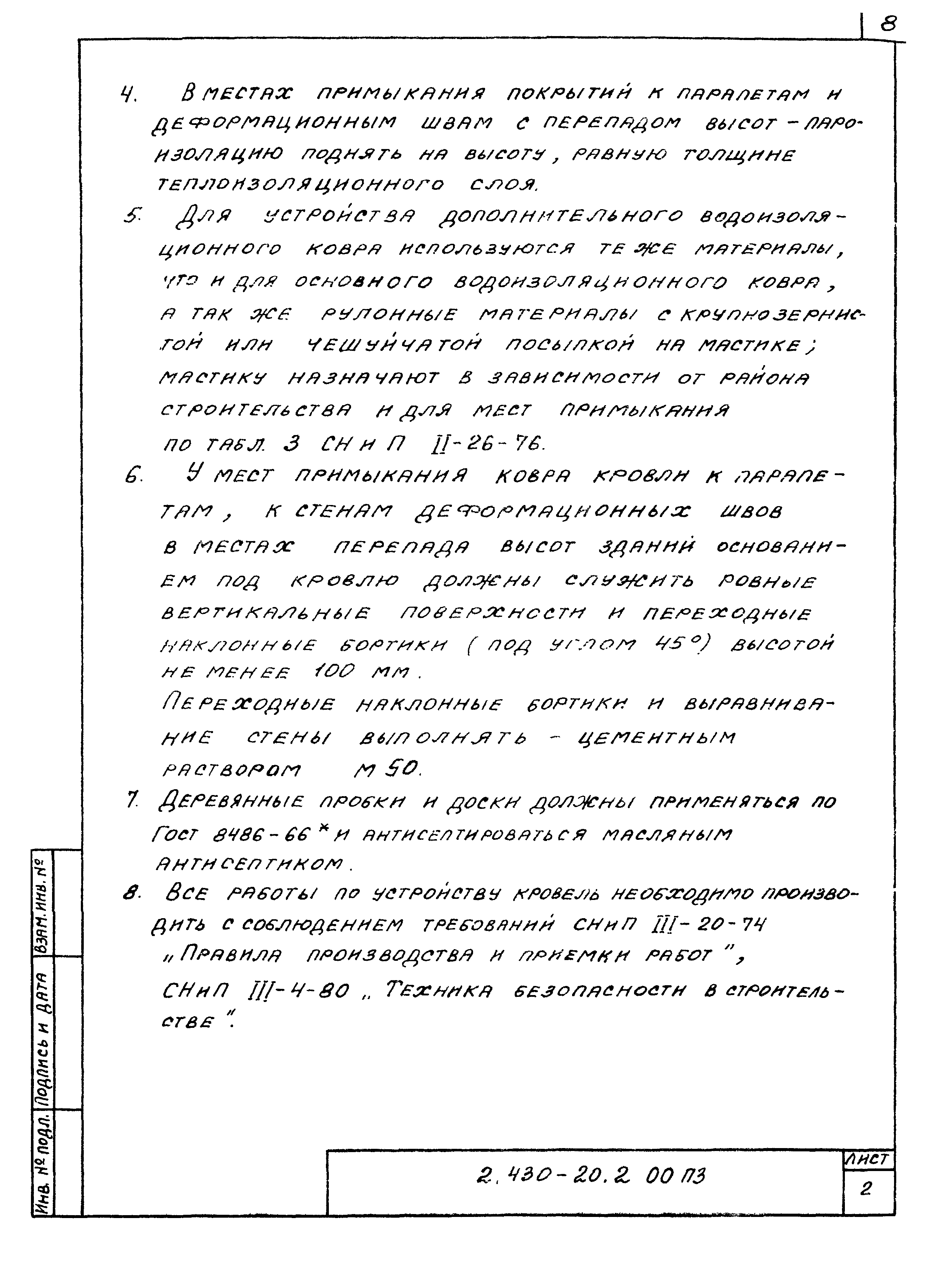

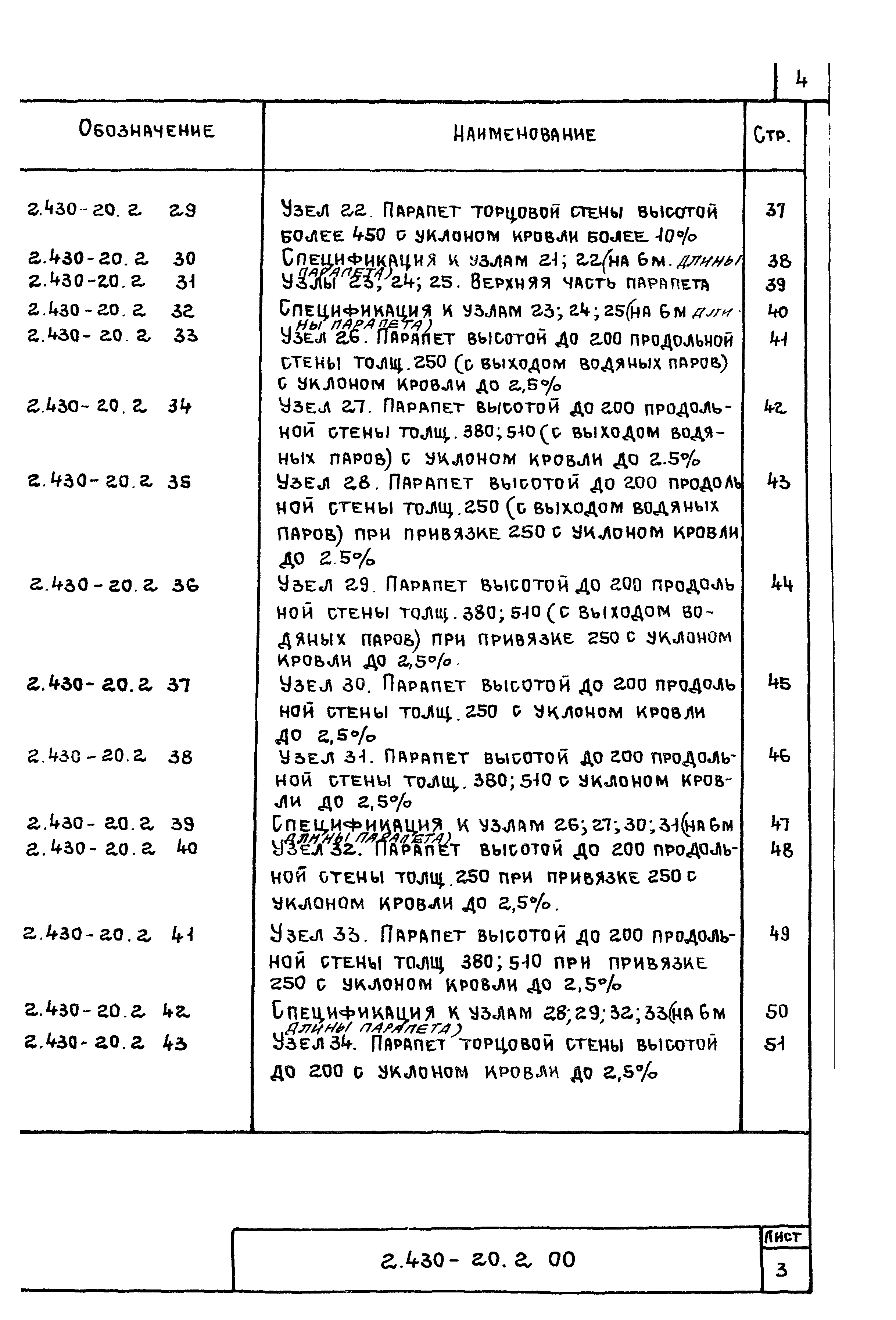

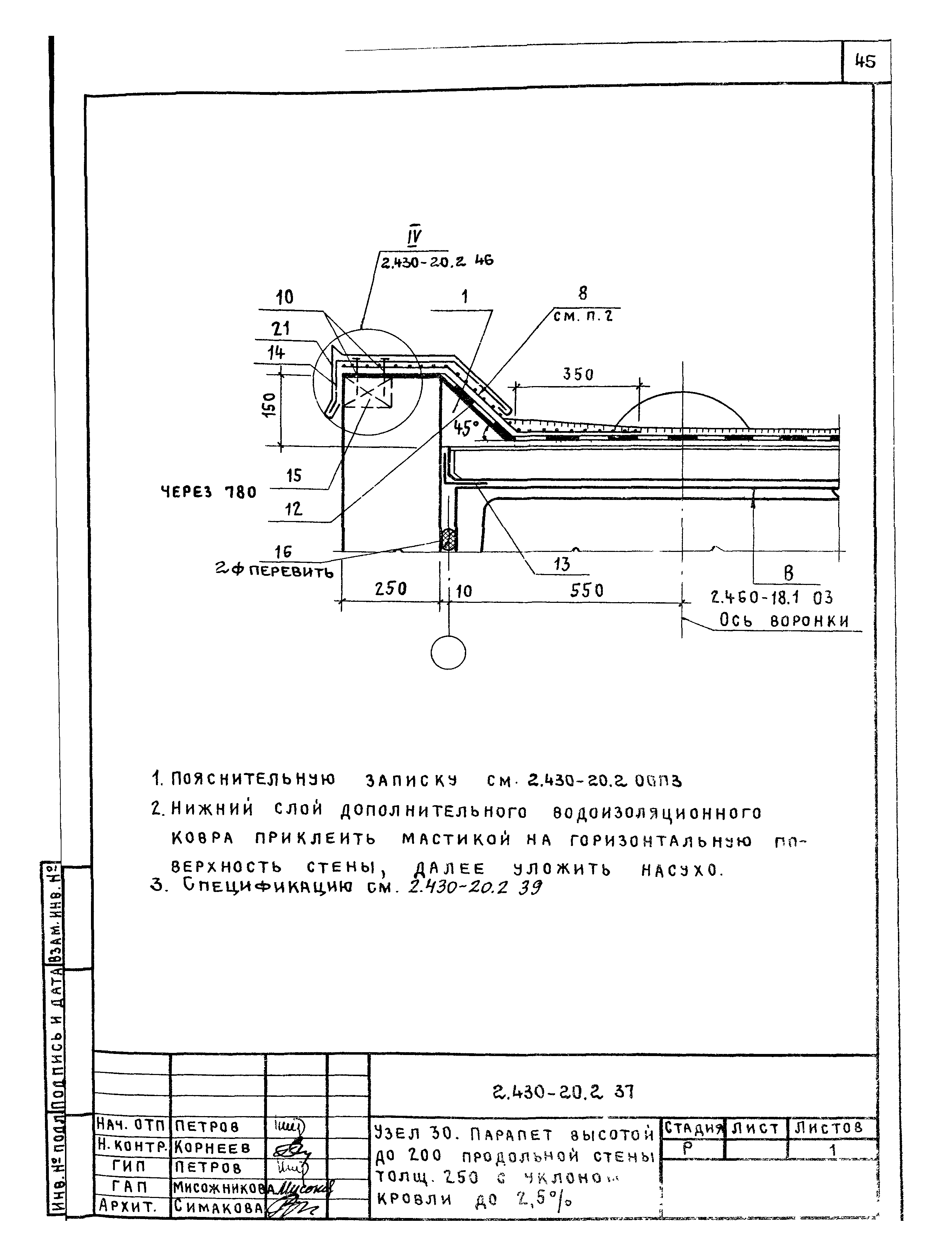

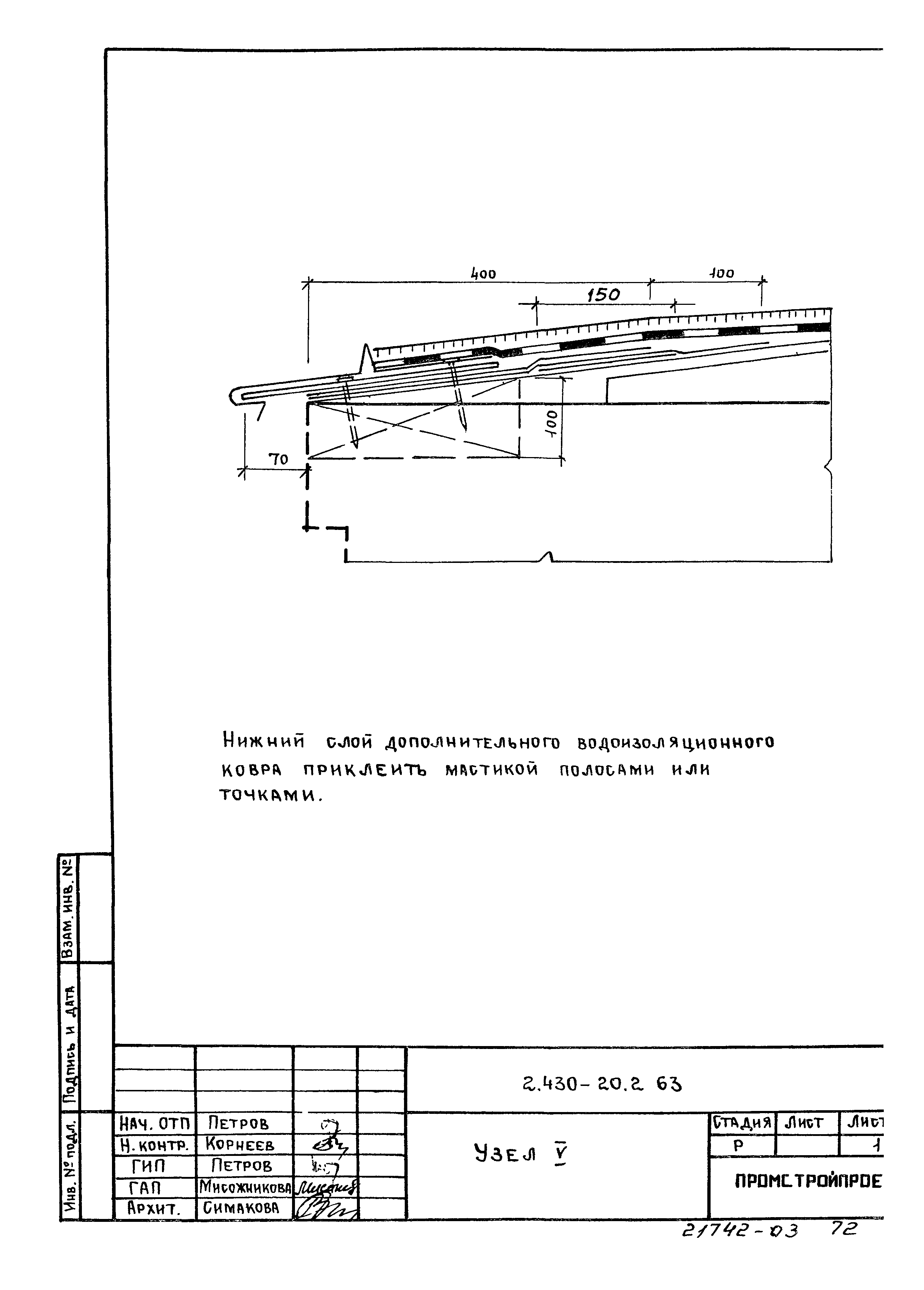

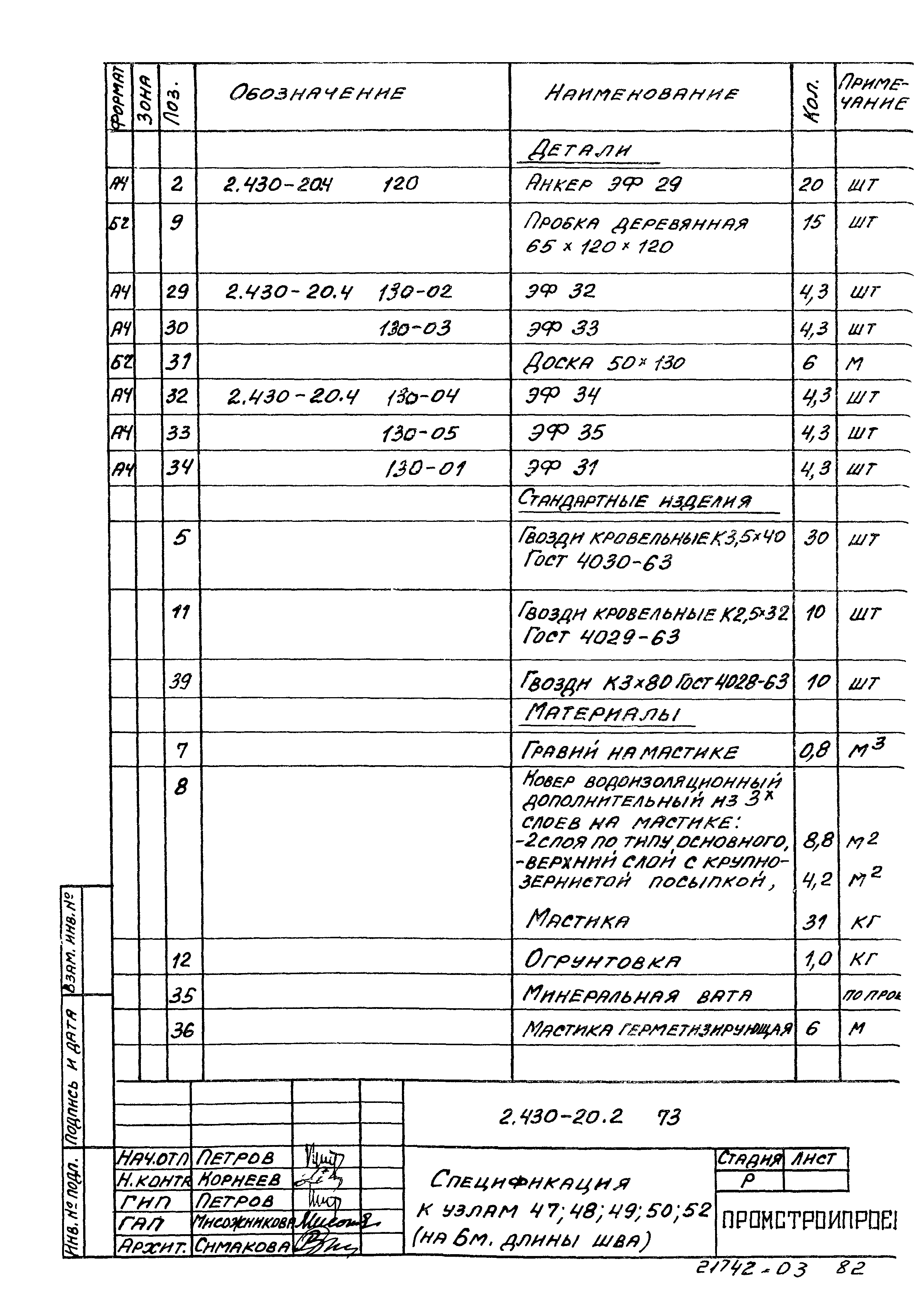

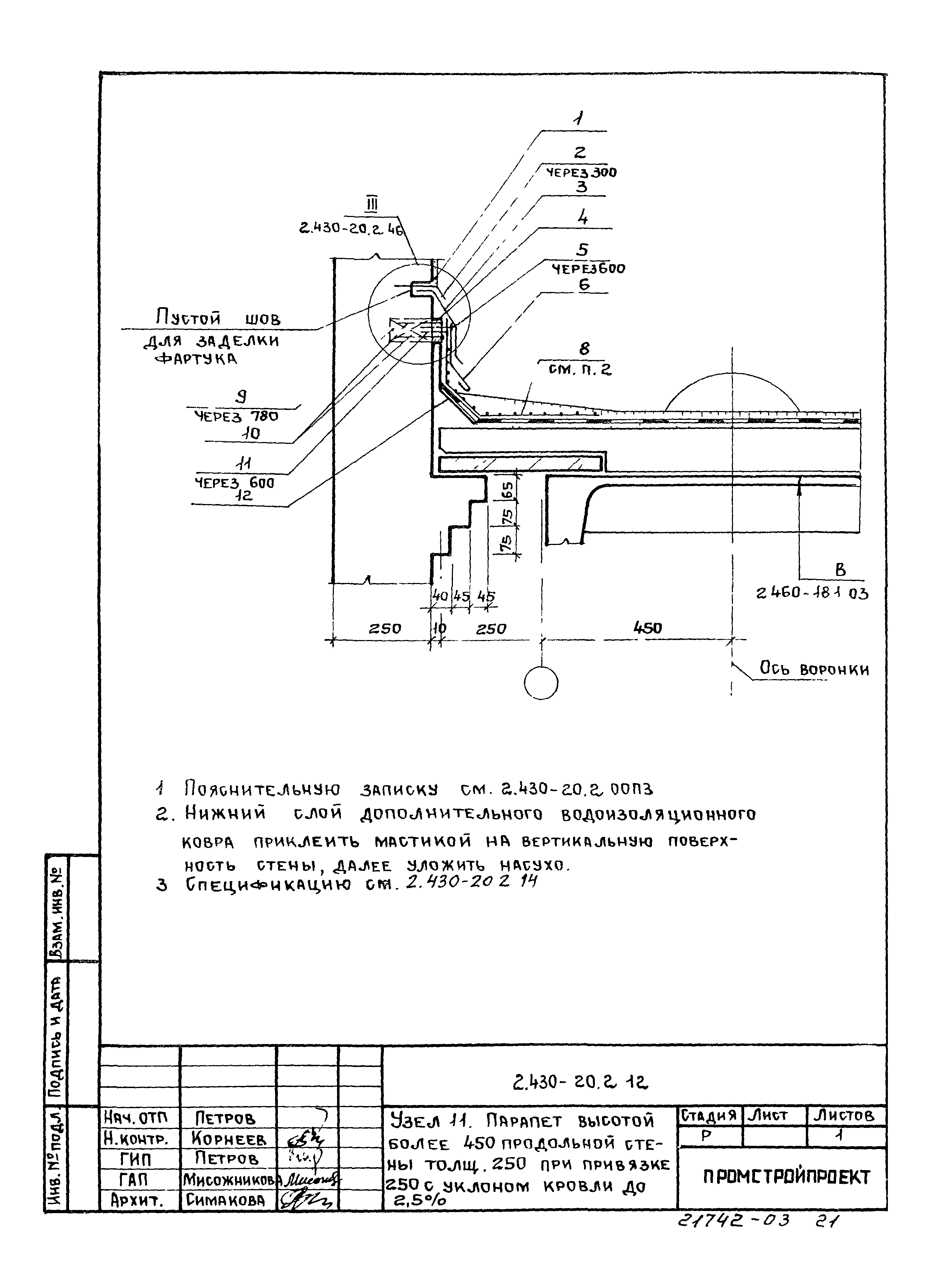

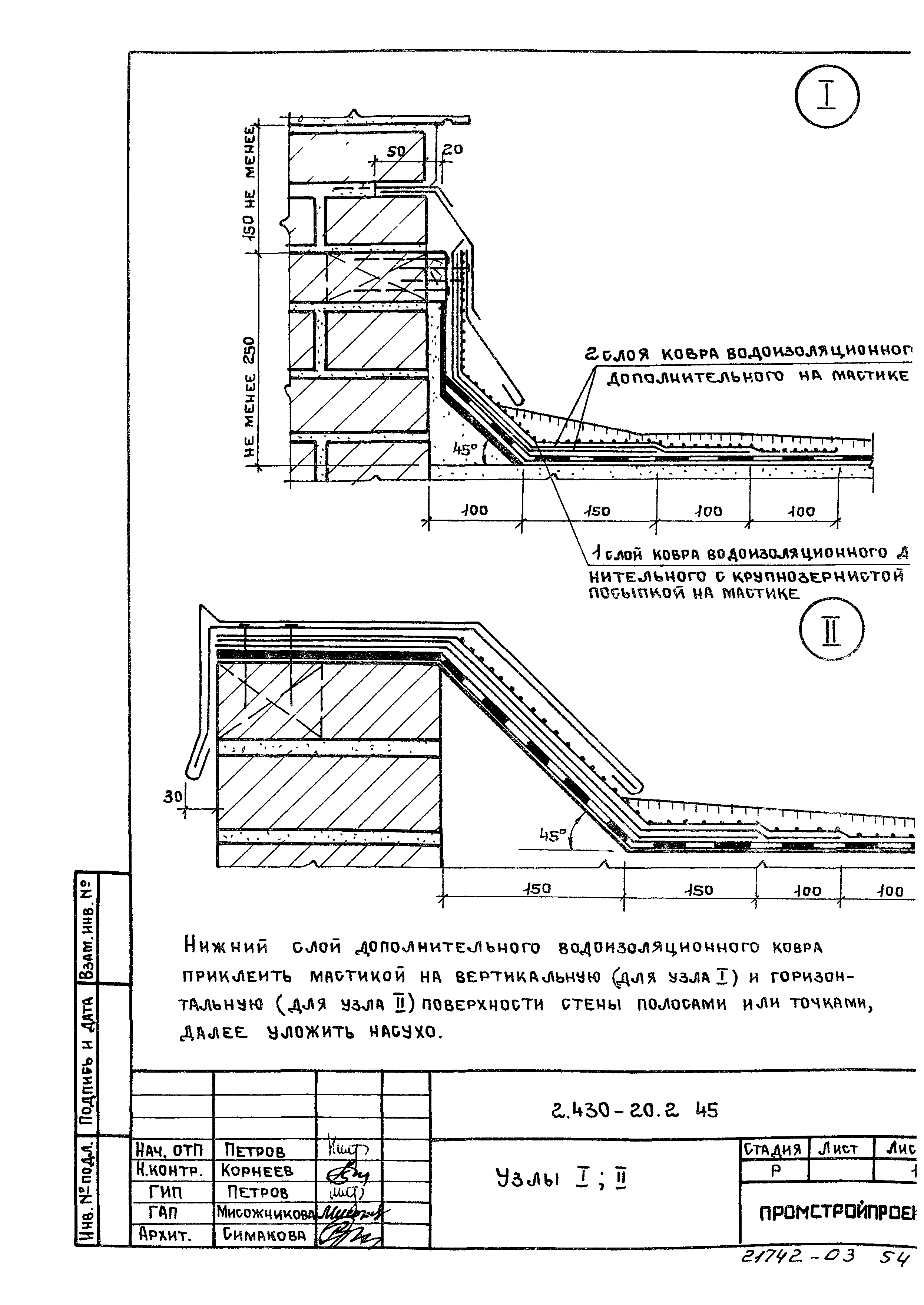

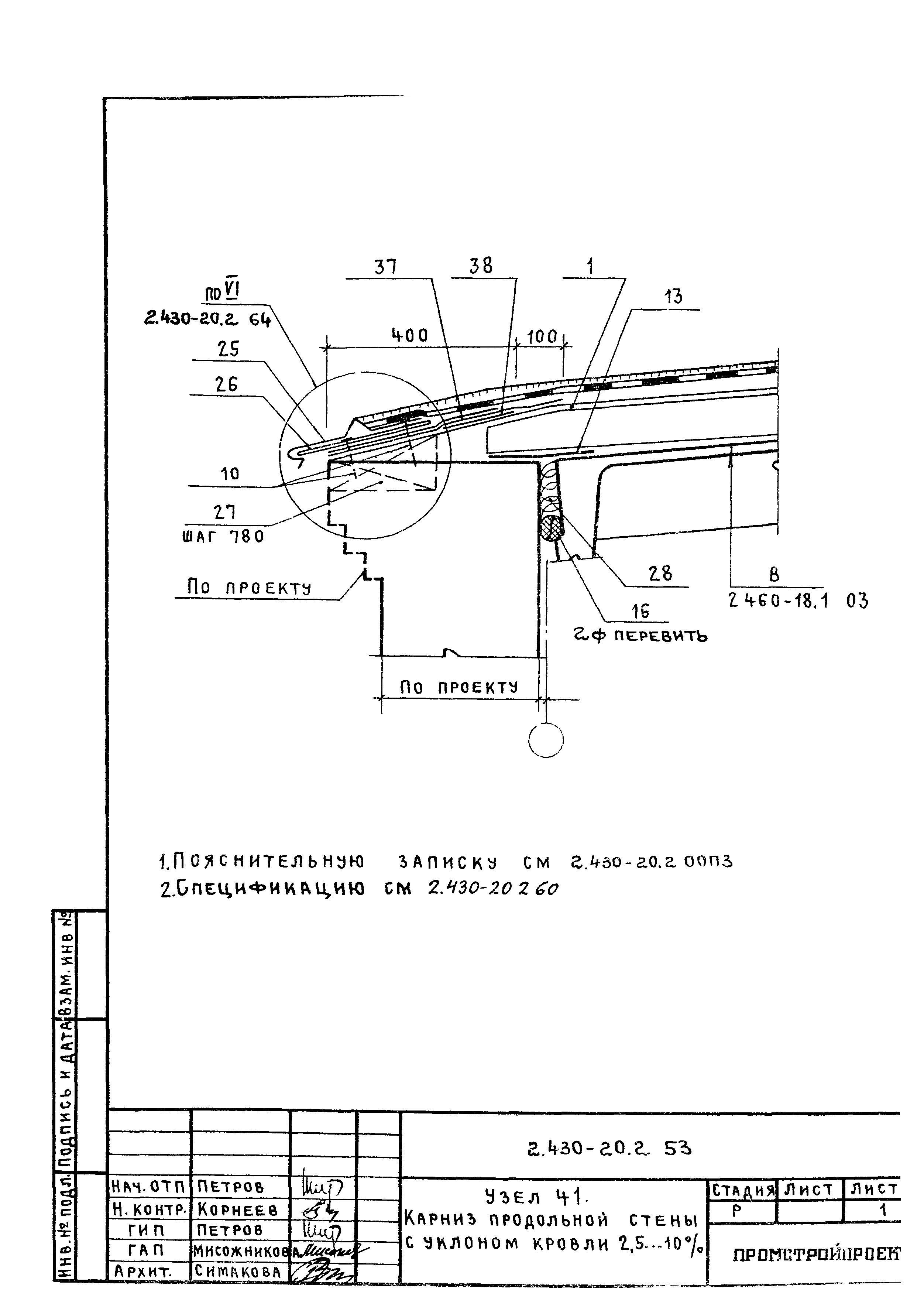

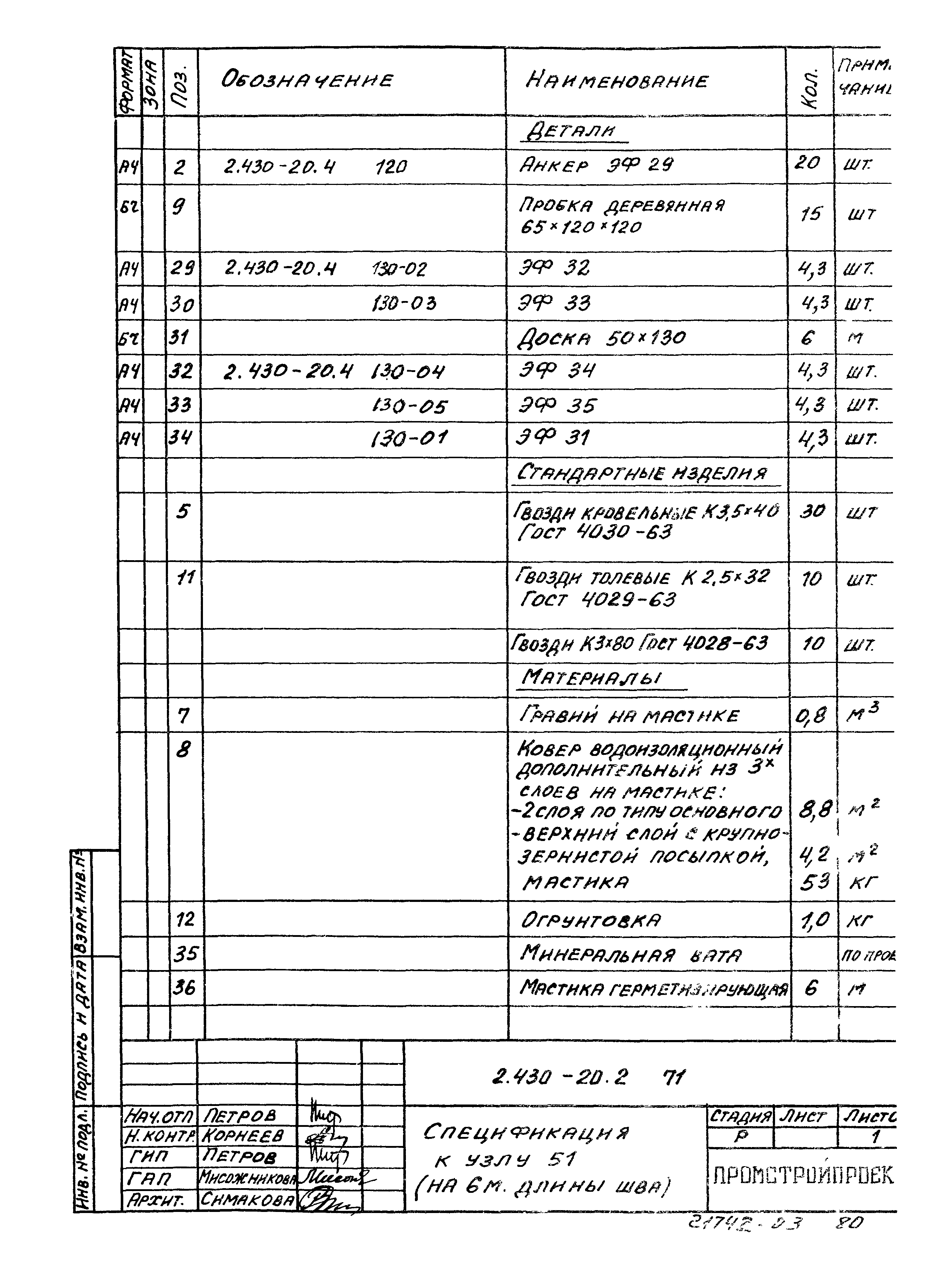

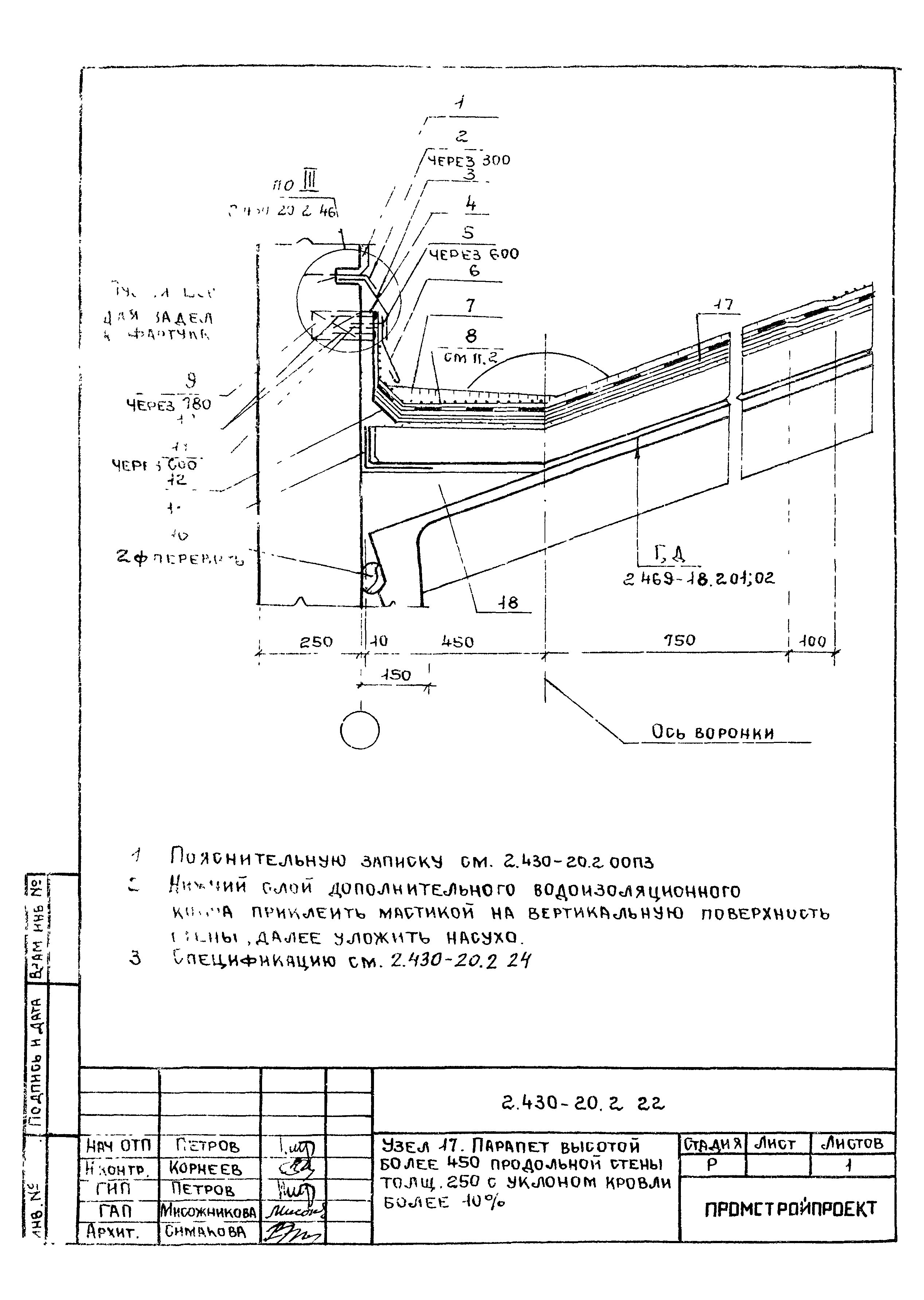

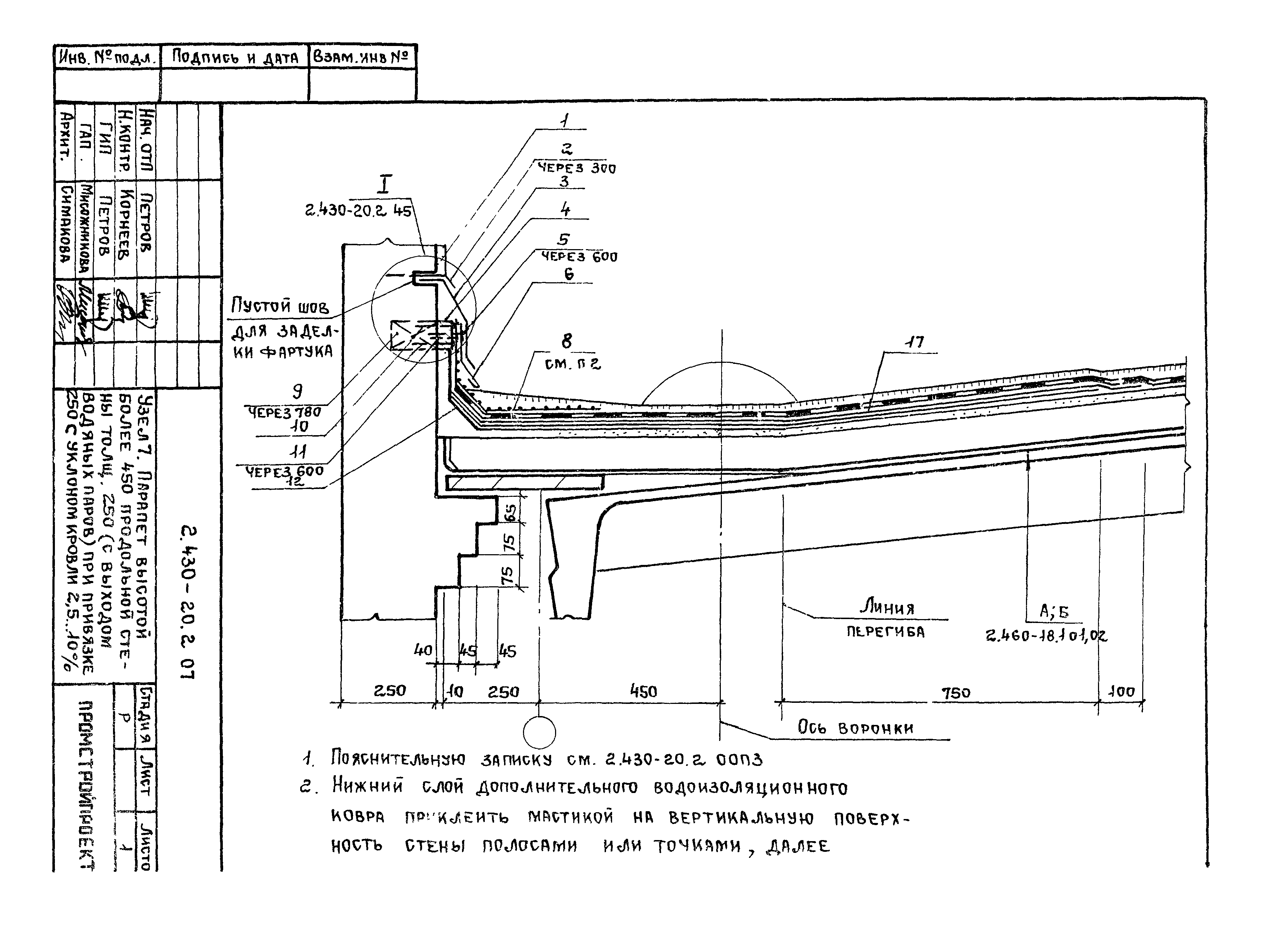

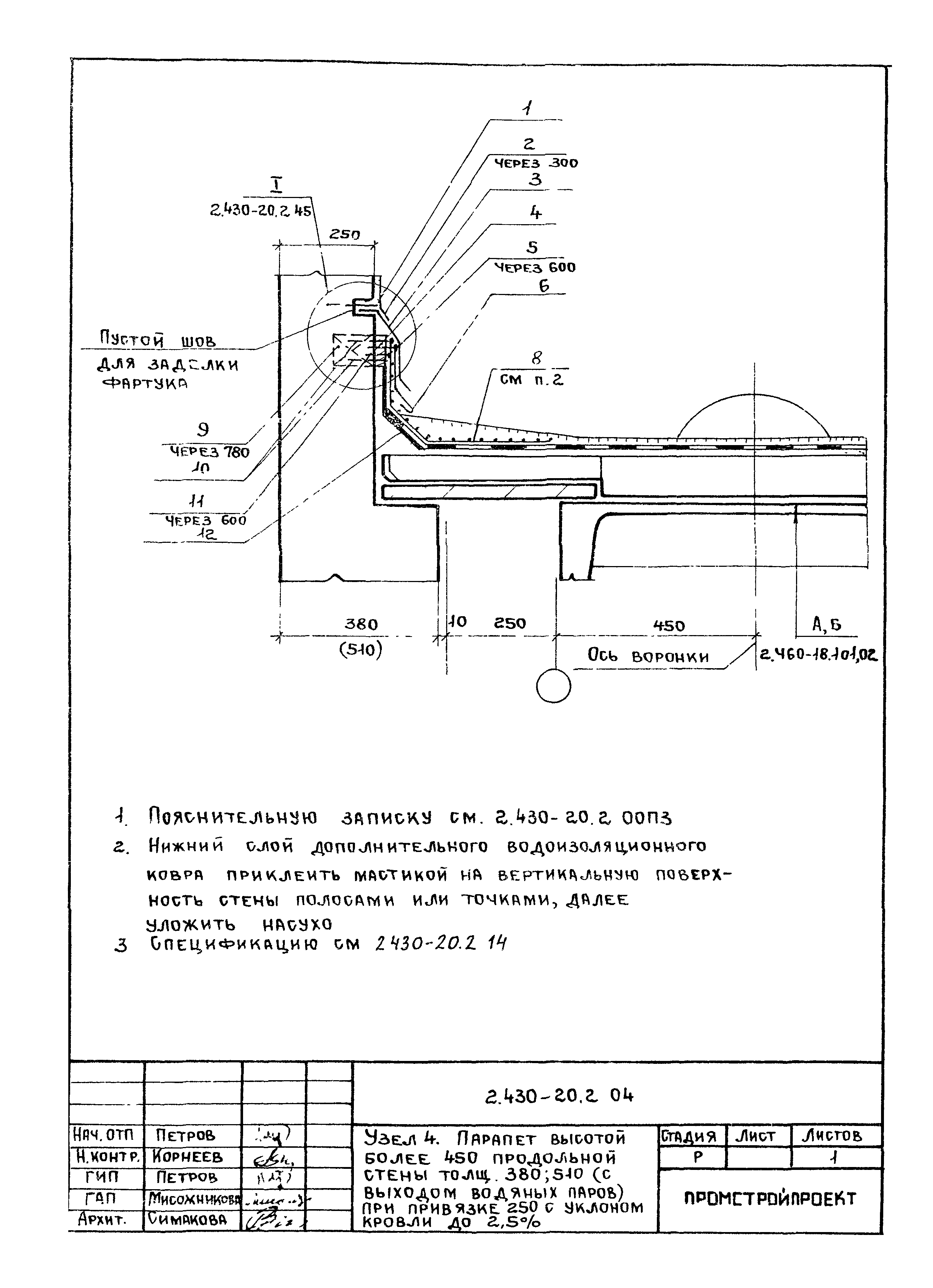

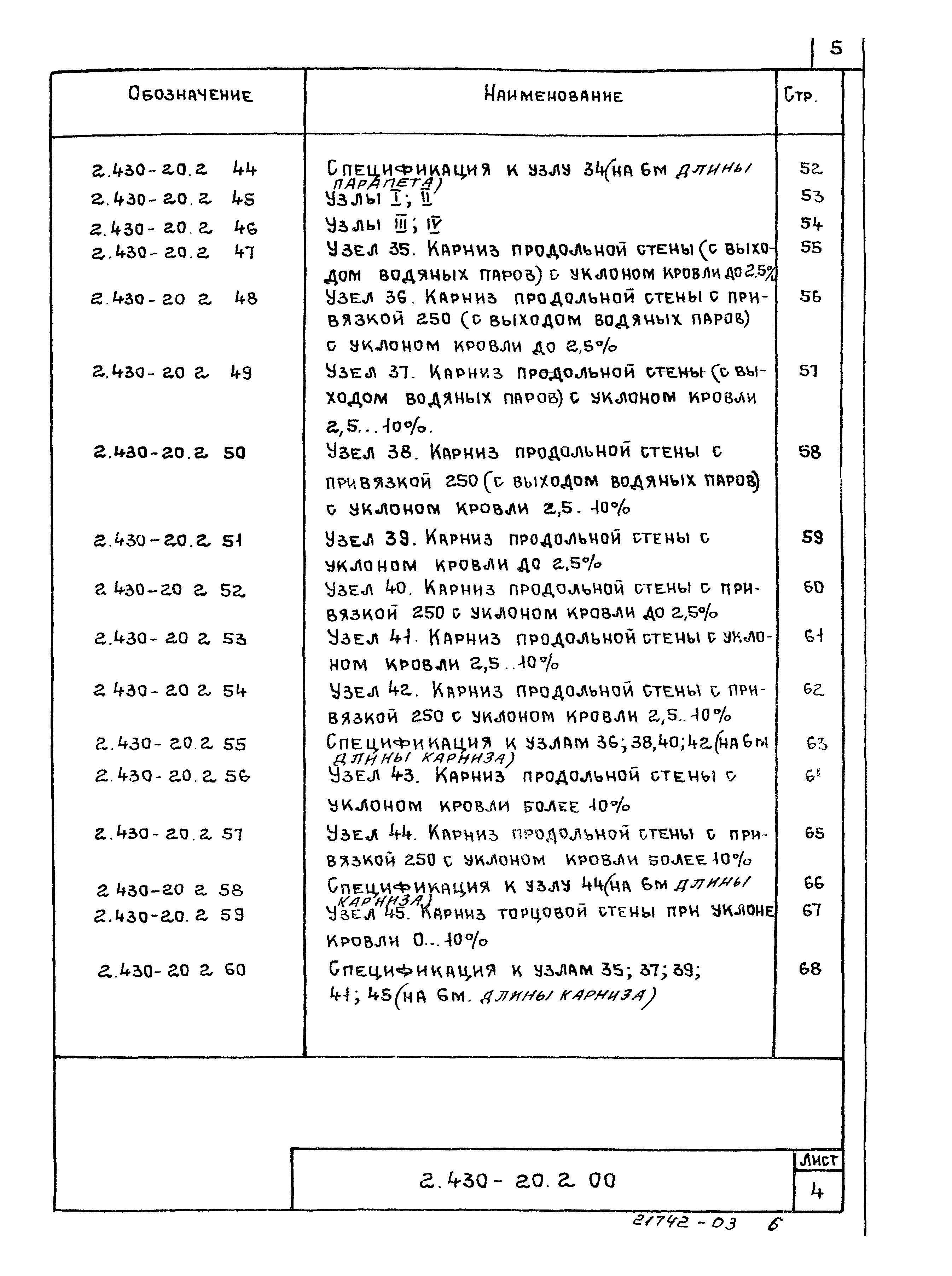

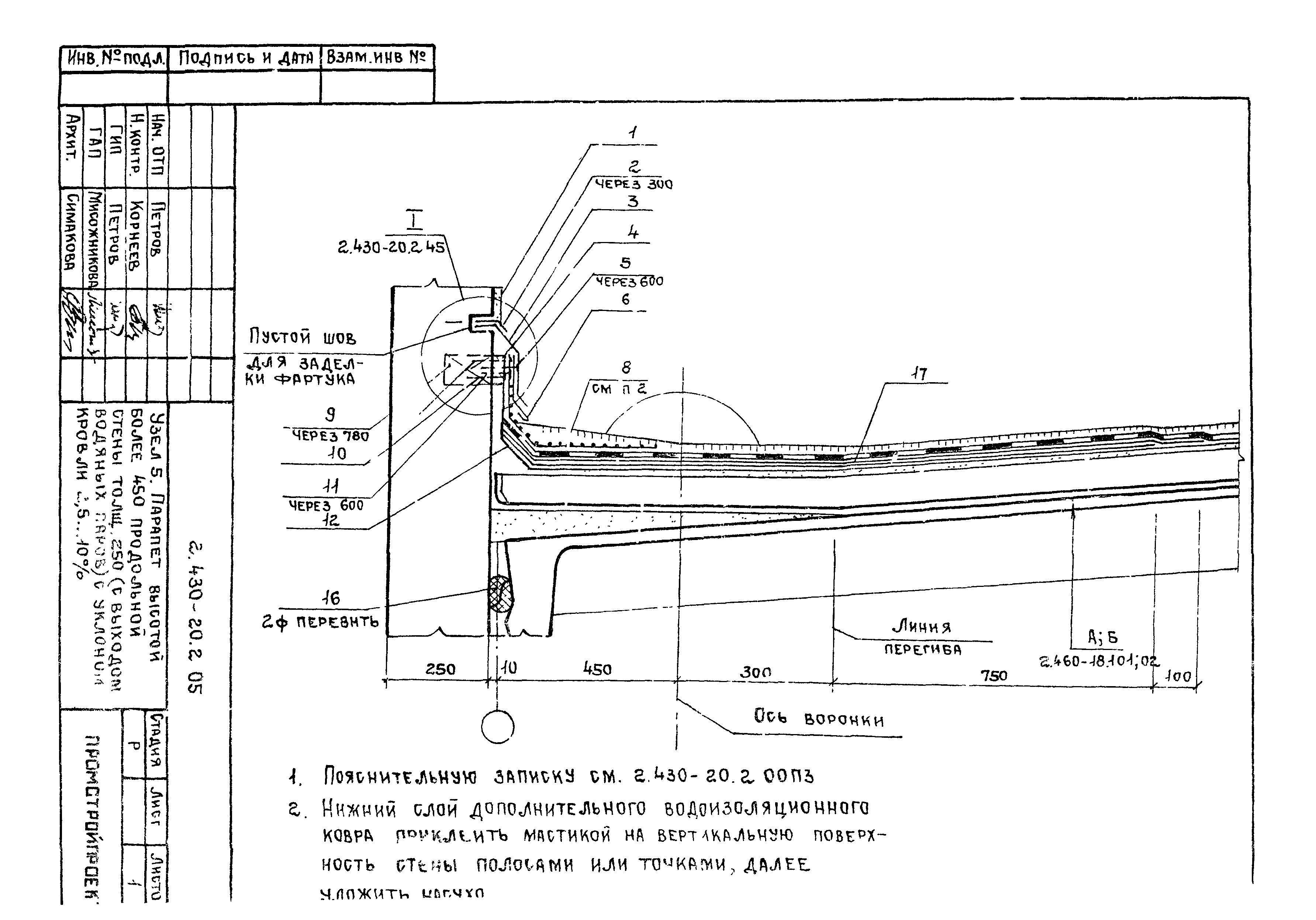

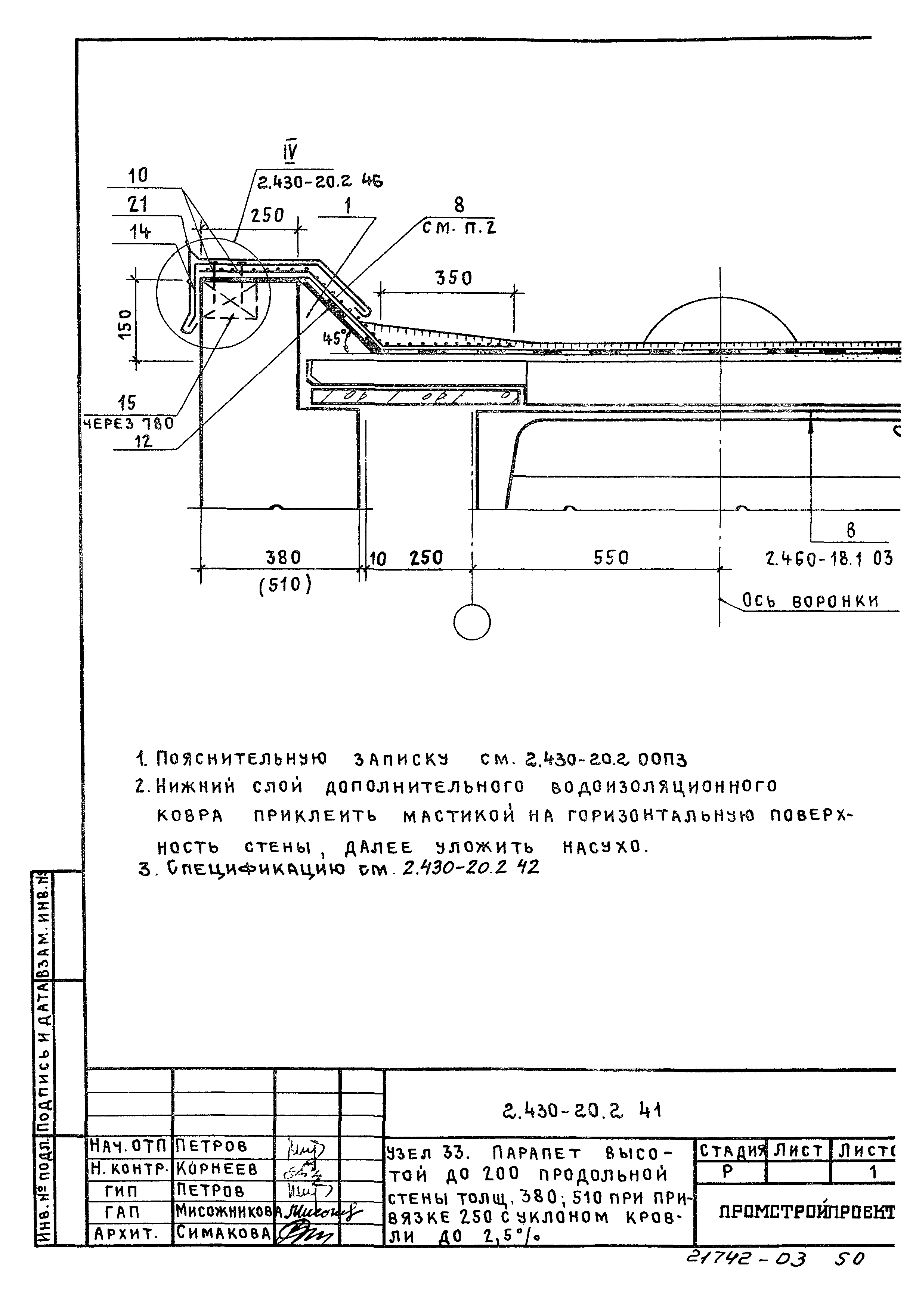

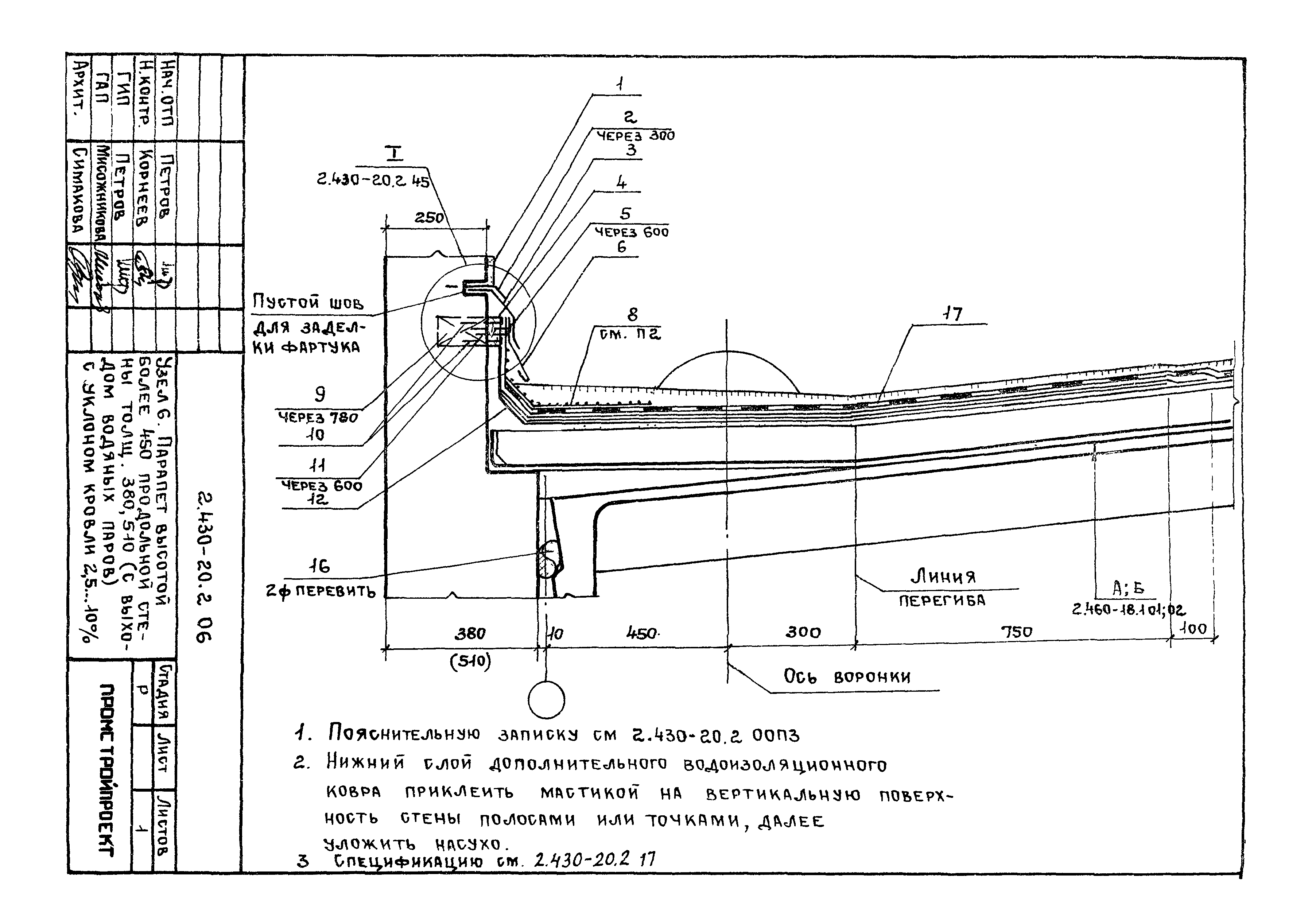

Оглавление:	2.430-20.2 00 ПЗ Пояснительная записка 2.430-20.2 01 Узел 1. Парапет высотой более 450 продольной стены толщ. 250 (с выходом водяных паров) с уклоном кровли до 2,5% 2.430-20.2 02 Узел 2. Парапет высотой более 450 продольной стены толщ. 380; 510 (с выходом водяных паров) с уклоном кровли до 2,5% 2.430-20.2 03 Узел 3. Парапет высотой более 450 продольной стены толщ. 250 (с выходом водяных паров) при привязке 250 с уклоном кровли до 2,5% 2.430-20.2 04 Узел 4. Парапет высотой более 450 продольной стены толщ. 380; 510 (с выходом водяных паров) при привязке 250 с уклоном кровли до 2,5% 2.430-20.2 05 Узел 5. Парапет высотой более 450 продольной стены толщ. 250 (с выходом водяных паров) с уклоном кровли до 2,5… 10% 2.430-20.2 06 Узел 6. Парапет высотой более 450 продольной стены толщ. 380; 510 (с выходом водяных паров) с уклоном кровли до 2,5… 10% 2.430-20.2 07 Узел 7. Парапет высотой более 450 продольной стены толщ. 250 (с выходом водяных паров) при привязке 250 с уклоном кровли до 2,5… 10% 2.430-20.2 08 Узел 8. Парапет высотой более 450 продольной стены толщ. 380; 510 (с выходом водяных паров) при привязке 250 с уклоном кровли до 2,5… 10% 2.430-20.2 09 Узел 9. Парапет высотой более 450 продольной стены толщ. 250 с уклоном кровли до 2,5% 2.430-20.2 10 Узел 10. Парапет высотой более 450 продольной стены толщ. 380; 510 с уклоном кровли до 2,5% 2.430-20.2 11 Спецификация к узлам 1; 2; 9; 10 (на 6 м длины парапета) 2.430-20.2 12 Узел 11. Парапет высотой более 450 продольной стены толщ. 250 при привязке 250 с уклоном кровли до 2,5% 2.430-20.2 13 Узел 12. Парапет высотой более 450 продольной стены толщ. 380; 510 при привязке 250 с уклоном кровли до 2,5% 2.430-20.2 14 Спецификация к узлам 3; 4; 11; 12 (на 6 м длины парапета) 2.430-20.2 15 Узел 13. Парапет высотой более 450 продольной стены толщ. 250 с уклоном кровли до 2,5… 10% 2.430-20.2 16 Узел 14. Парапет высотой более 450 продольной стены толщ. 380; 510 с уклоном кровли до 2,5… 10% 2.430-20.2 17 Спецификация к узлам 5; 6; 13; 14 (на 6 м длины парапета) 2.430-20.2 18 Узел 15. Парапет высотой более 450 продольной стены толщ. 250 при привязке 250 с уклоном кровли до 2,5… 10% 2.430-20.2 19 Спецификация к узлам 7; 15 (на 6 м длины парапета) 2.430-20.2 20 Узел 16. Парапет высотой более 450 продольной стены толщ. 380; 510 при привязке 250 с уклоном кровли до 2,5… 10% 2.430-20.2 21 Спецификация к узлам 8; 16 (на 6 м длины парапета) 2.430-20.2 22 Узел 17. Парапет высотой более 450 продольной стены толщ. 250 с уклоном кровли более 10% 2.430-20.2 23 Узел 18. Парапет высотой более 450 продольной стены толщ. 380; 510 с уклоном кровли более 10% 2.430-20.2 24 Спецификация к узлам 17; 18 (на 6 м длины парапета) 2.430-20.2 25 Узел 19. Парапет высотой более 450 продольной стены толщ. 250 и привязкой к оси 250 с уклоном кровли более 10% 2.430-20.2 26 Узел 20. Парапет высотой более 450 продольной стены толщ. 380; 510 и привязкой к оси 250 с уклоном кровли более 10% 2.430-20.2 27 Спецификация к узлам 19; 20 (на 6 м длины парапета) 2.430-20.2 28 Узел 21. Парапет торцевой стены высотой более 450 с уклоном кровли 0… 10% 2.430-20.2 29 Узел 22. Парапет торцевой стены высотой более 450 с уклоном более 10% 2.430-20.2 30 Спецификация к узлам 21; 22 (на 6 м длины парапета) 2.430-20.2 31 Узлы 23; 24; 25. Верхняя часть парапета 2.430-20.2 32 Спецификация к узлам 23; 24; 25 (на 6 м длины парапета) 2.430-20.2 33 Узел 26. Парапет высотой до 200 продольной стены толщ. 250 (с выходом водяных паров) с уклоном кровли до 2,5% 2.430-20.2 34 Узел 27. Парапет высотой до 200 продольной стены толщ. 380; 510 (с выходом водяных паров) с уклоном кровли до 2,5% 2.430-20.2 35 Узел 28. Парапет высотой до 200 продольной стены толщ. 250 (с выходом водяных паров) при привязке 250 с уклоном кровли до 2,5% 2.430-20.2 36 Узел 29. Парапет высотой до 200 продольной стены толщ. 380; 510 (с выходом водяных паров) при привязке 250 с уклоном кровли до 2,5% 2.430-20.2 37 Узел 30. Парапет высотой до 200 продольной стены толщ. 250 с уклоном кровли до 2,5% 2.430-20.2 38 Узел 31. Парапет высотой до 200 продольной стены толщ. 380; 510 с уклоном кровли до 2,5% 2.430-20.2 39 Спецификация к узлам 26; 27; 30; 31 (на 6 м длины парапета) 2.430-20.2 40 Узел 32. Парапет высотой до 200 продольной стены толщ. 250 при привязке 250 с уклоном кровли до 2,5% 2.430-20.2 41 Узел 33. Парапет высотой до 200 продольной стены толщ. 380; 510 при привязке 250 с уклоном кровли до 2,5% 2.430-20.2 42 Спецификация к узлам 28; 29; 32; 33 (на 6 м длины парапета) 2.430-20.2 43 Узел 34. Парапет торцевой стены высотой до 200 с уклоном кровли до 2,5% 2.430-20.2 44 Спецификация к узлам 34 (на 6 м длины парапета) 2.430-20.2 45 Узлы I; II 2.430-20.2 46 Узлы III; IV 2.430-20.2 47 Узел 35. Карниз продольной стены (с выходом водяных паровоз) с уклоном кровли до 2,5% 2.430-20.2 48 Узел 36. Карниз продольной стены с привязкой 250 (с выходом водяных паровоз) с уклоном кровли до 2,5% 2.430-20.2 49 Узел 37. Карниз продольной стены с привязкой 250 (с выходом водяных паровоз) с уклоном кровли до 2,5… 10% 2.430-20.2 50 Узел 38. Карниз продольной стены с привязкой 250 (с выходом водяных паровоз) с уклоном кровли до 2,5… 10% 2.430-20.2 51 Узел 39. Карниз продольной стены с уклоном кровли до 2,5% 2.430-20.2 52 Узел 40. Карниз продольной стены с привязкой 250 с уклоном кровли до 2,5% 2.430-20.2 53 Узел 41. Карниз продольной стены с уклоном кровли до 2,5… 10% 2.430-20.2 54 Узел 42. Карниз продольной стены с привязкой 250 с уклоном кровли до 2,5… 10% 2.430-20.2 55 Спецификация к узлам 36; 38; 40; 42 (на 6 м длины карниза) 2.430-20.2 56 Узел 43. Карниз продольной стены с уклоном кровли более 10% 2.430-20.2 57 Узел 44. Карниз продольной стены с привязкой 250 с уклоном кровли более 10% 2.430-20.2 58 Спецификация к узлам 44 (на 6 м длины карниза) 2.430-20.2 59 Узел 45. Карниз торцевой стены при уклоне кровли 0… 10% 2.430-20.2 60 Спецификация к узлам 35; 37; 39; 41; 45 (на 6 м длины карниза) 2.430-20.2 61 Узел 46. Карниз торцевой стены при уклоне кровли более 10% 2.430-20.2 62 Спецификация к узлам 43; 46 (на 6 м длины карниза) 2.430-20.2 63 Узел V 2.430-20.2 64 Узел VI 2.430-20.2 65 Узел VII 2.430-20.2 66 Узел 47. Деформационный шов продольной с перепадом высот с уклоном кровли до 2,5% (с выходом водяных паров) 2.430-20.2 67 Узел 48. Деформационный шов продольной с перепадом высот с уклоном кровли до 2,5… 10% (с выходом водяных паров) 2.430-20.2 68 Узел 49. Деформационный шов продольной с перепадом высот с уклоном кровли до 2,5% 2.430-20.2 69 Узел 50. Деформационный шов продольной с перепадом высот с уклоном кровли до 2,5… 10% 2.430-20.2 70 Узел 51. Деформационный шов продольной с перепадом высот с уклоном кровли более 10% 2.430-20.2 71 Спецификация к узлу 51 (на 6 м длины шва) 2.430-20.2 72 Узел 52. Деформационный шов поперечный с перепадом высот с уклоном кровли 0… 10% 2.430-20.2 73 Спецификация к узлам 47; 48; 49; 50; 52 (на 6 м длины шва) 2.430-20.2 74 Узел 53. Деформационный шов поперечный с перепадом высот с уклоном кровли более 10% 2.430-20.2 75 Спецификация к узлу 53 (на 6 м длины шва) 2.430-20.2 76 Узел VIII 2.430-20.2 77 Узел IX
Разработан:	Промстройпроект Госстроя СССР
Утверждён:	04.08.1986 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 104)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1986 г. )
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Конструкции зданий Каменная и кирпичная кладка Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Узлы и детали стен и перегородок
