ГКИНП 35

Инструкция по съемке и составлению планов подземных коммуникаций

Обозначение:	ГКИНП 35
Обозначение англ:	GKINP 35
Статус:	действует
Название рус.:	Инструкция по съемке и составлению планов подземных коммуникаций
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	Инструкция устанавливает основные технические требования к проведению исполнительных геодезических съемок подземных коммуникаций и выполнению работ по съемке существующих подземных коммуникаций, составлению специальных планов подземных коммуникаций и оформлению технической документации по выполненным работам, а также определяет правила и порядок создания материалов картографического учета коммуникации.

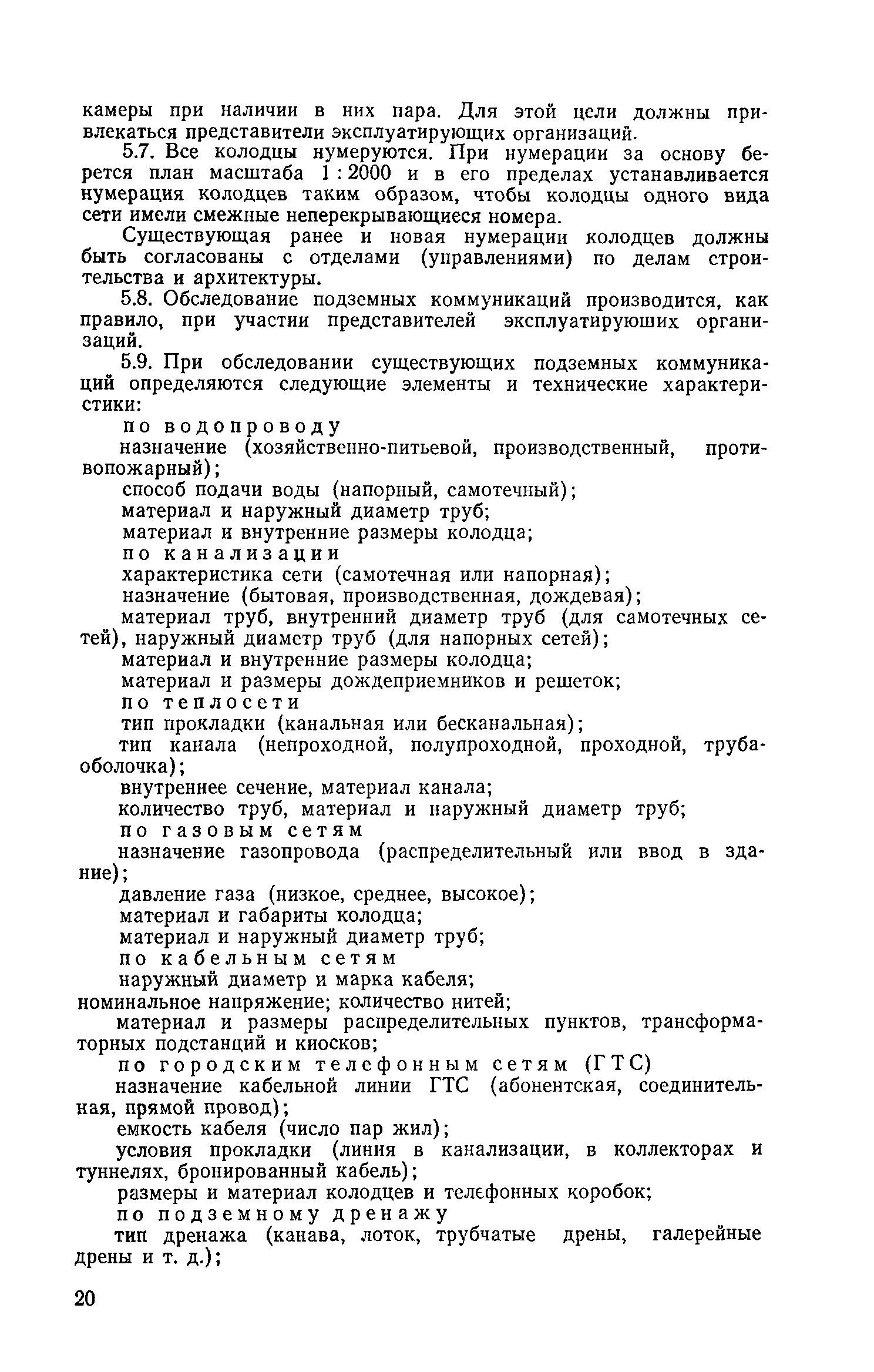

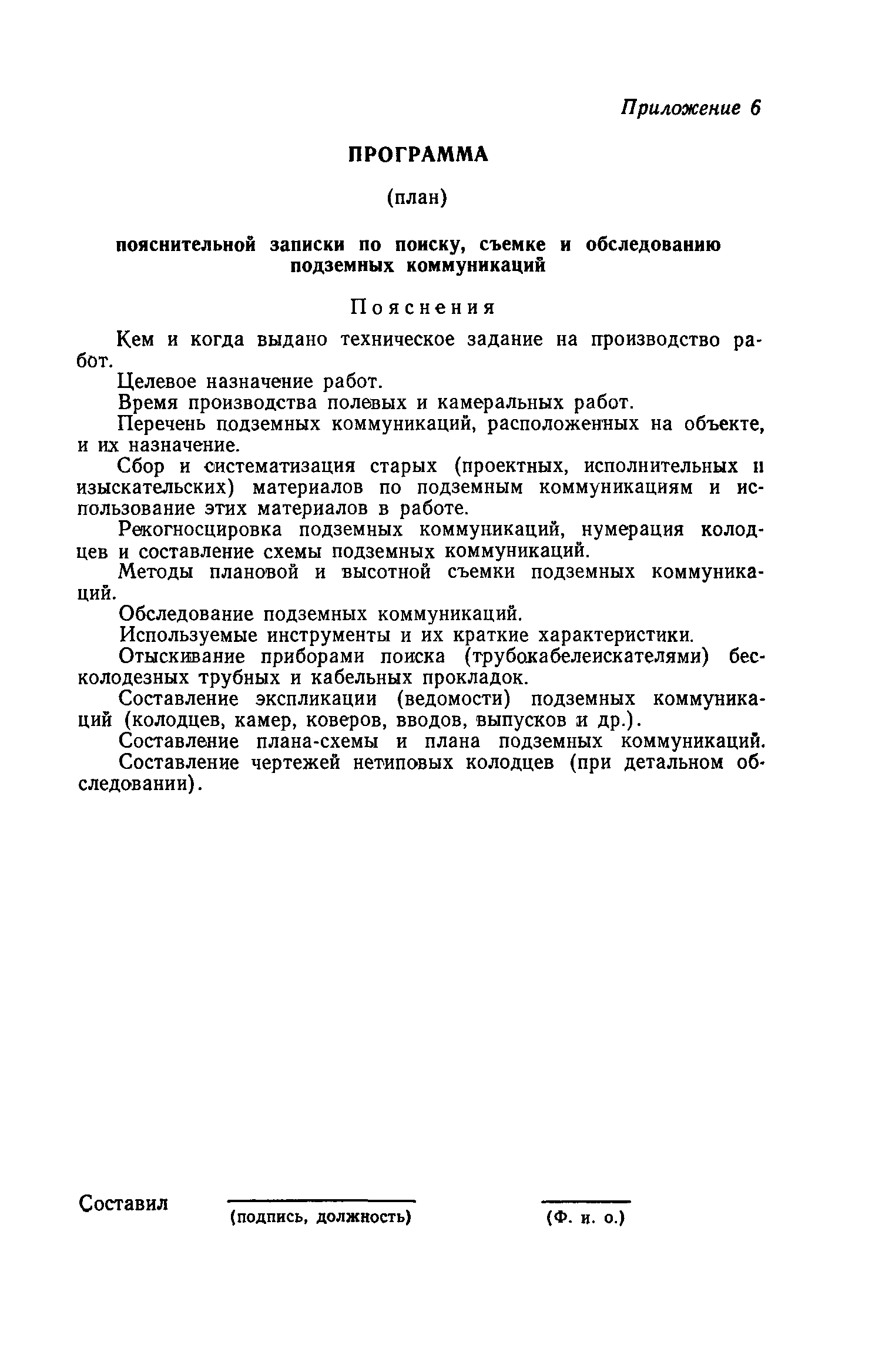

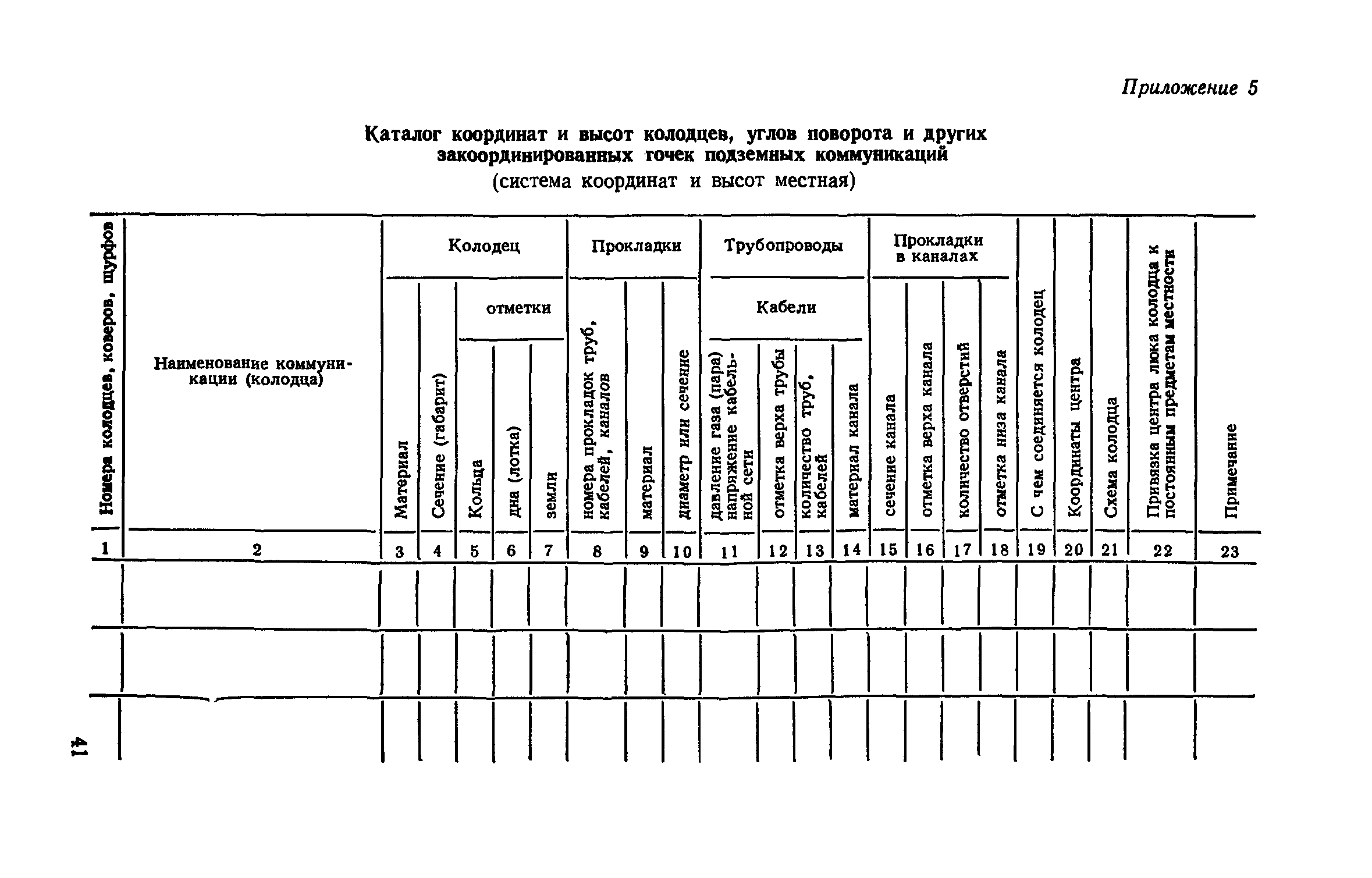

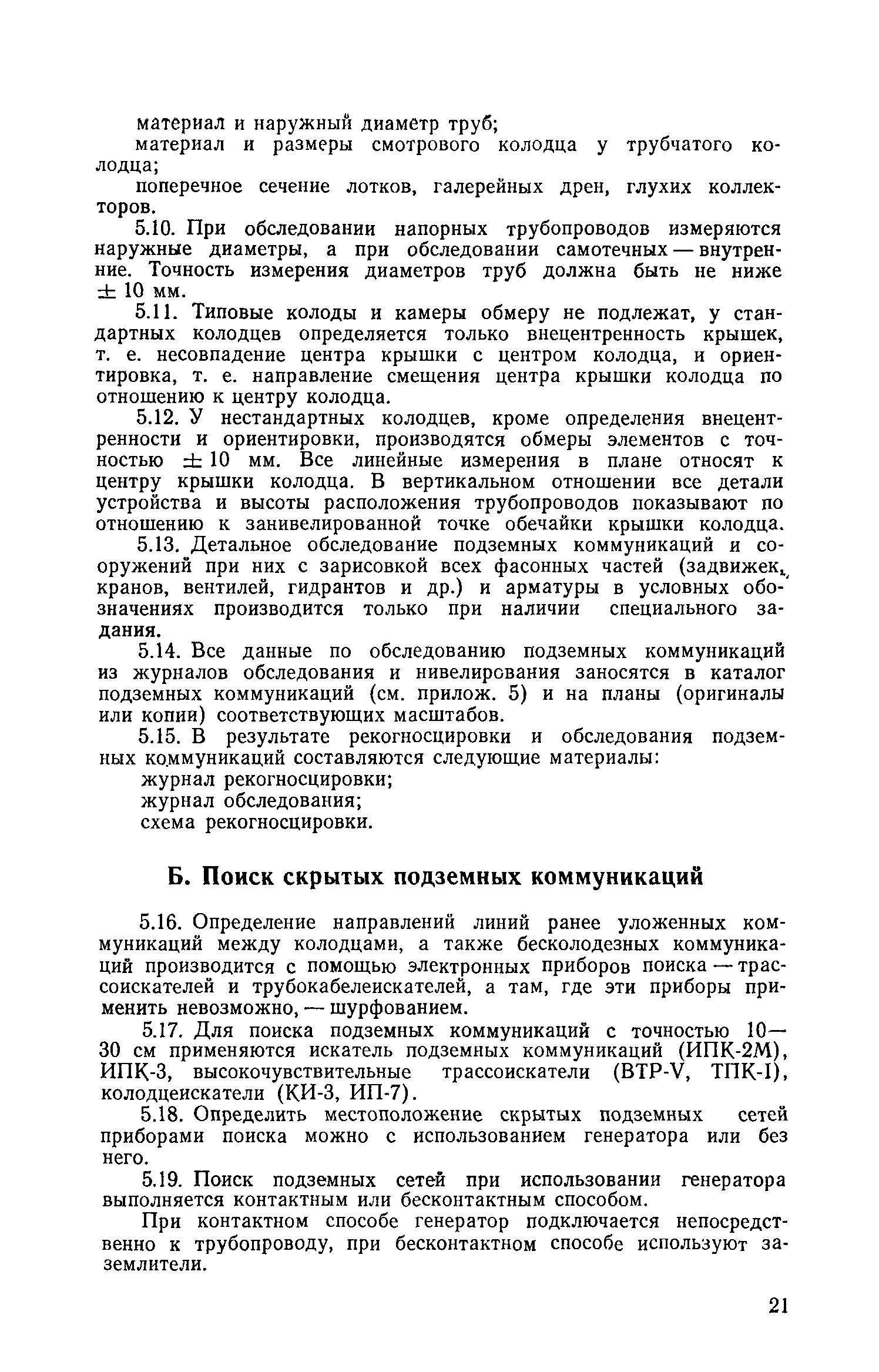

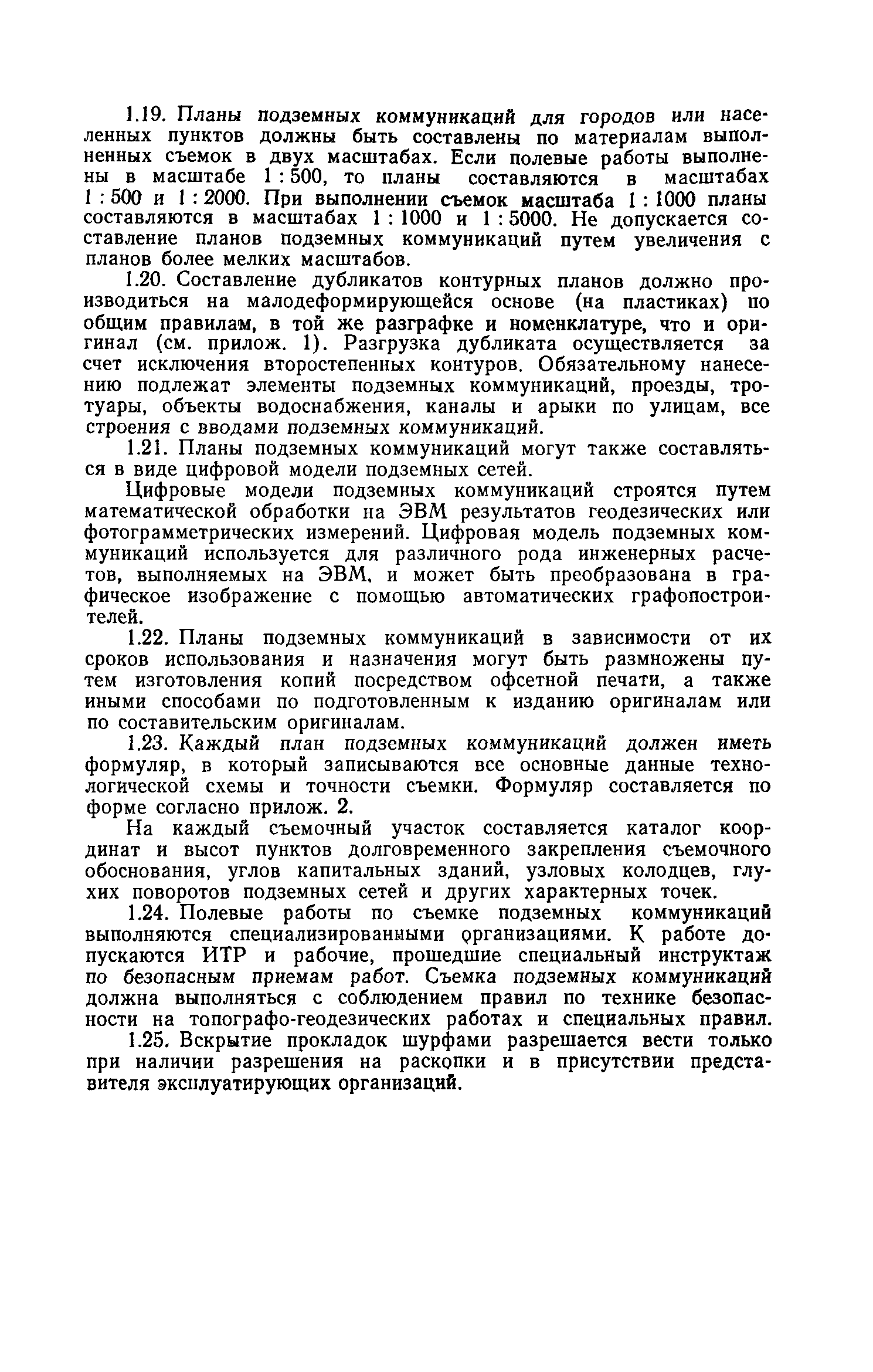

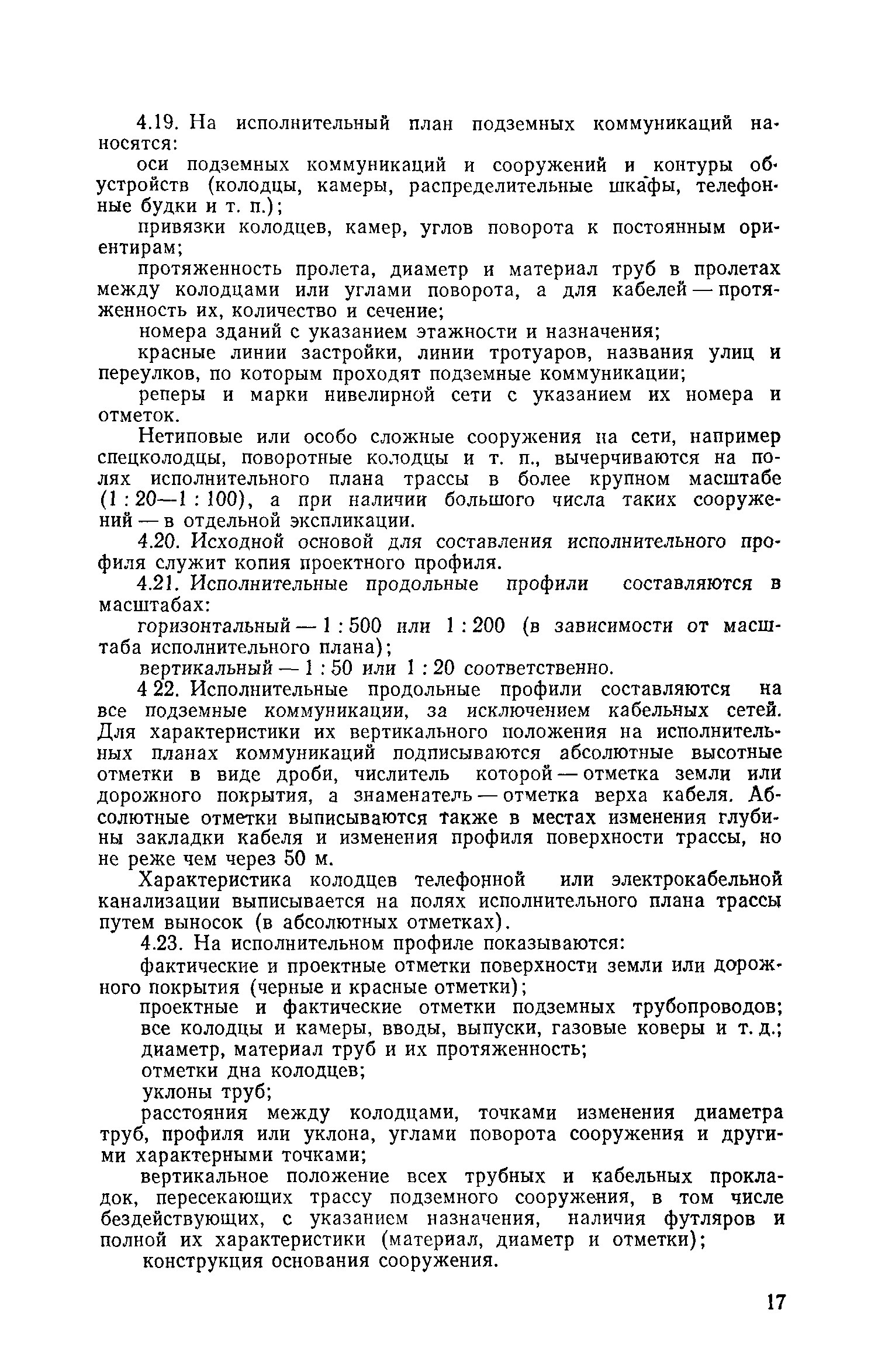

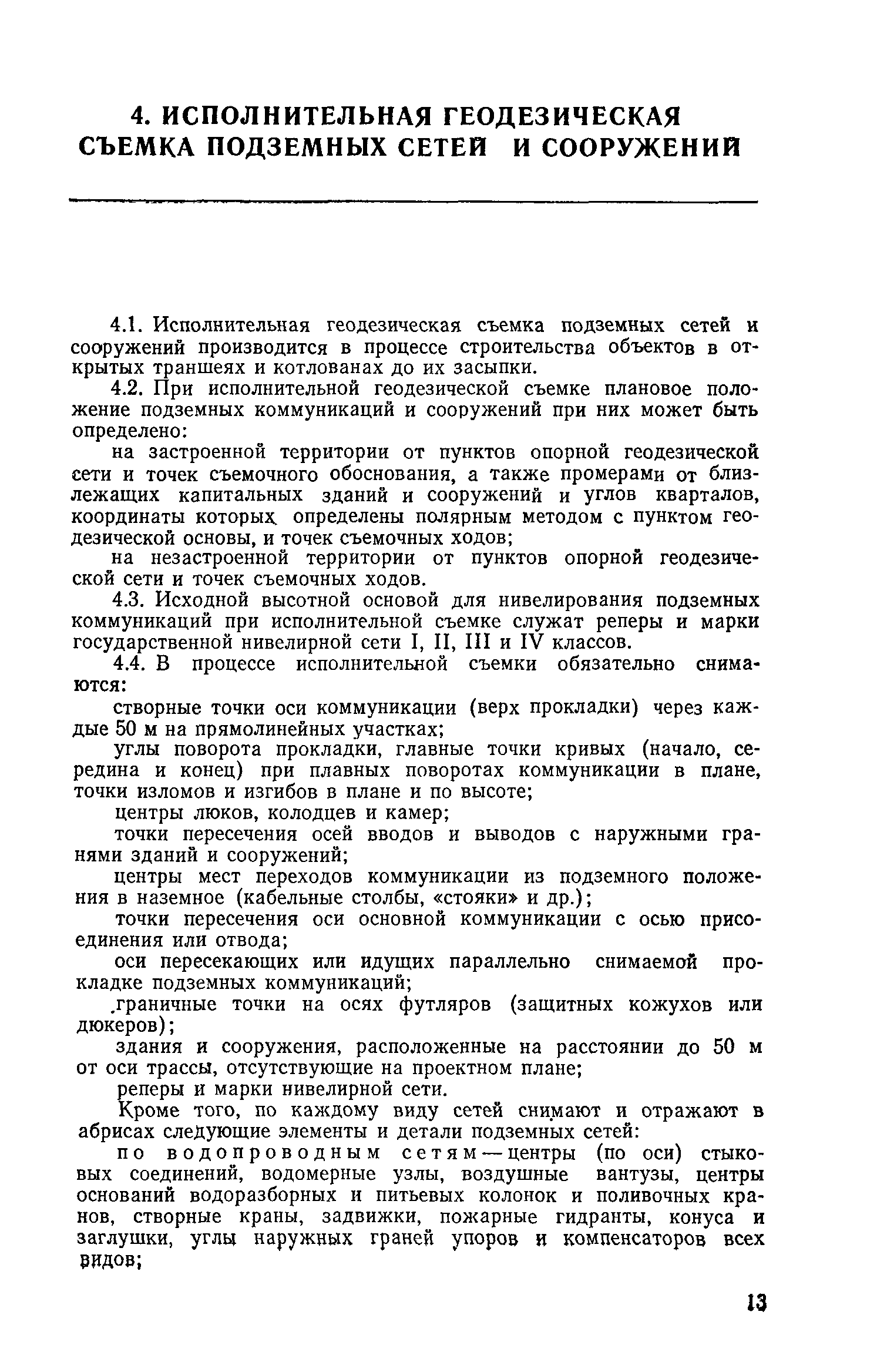

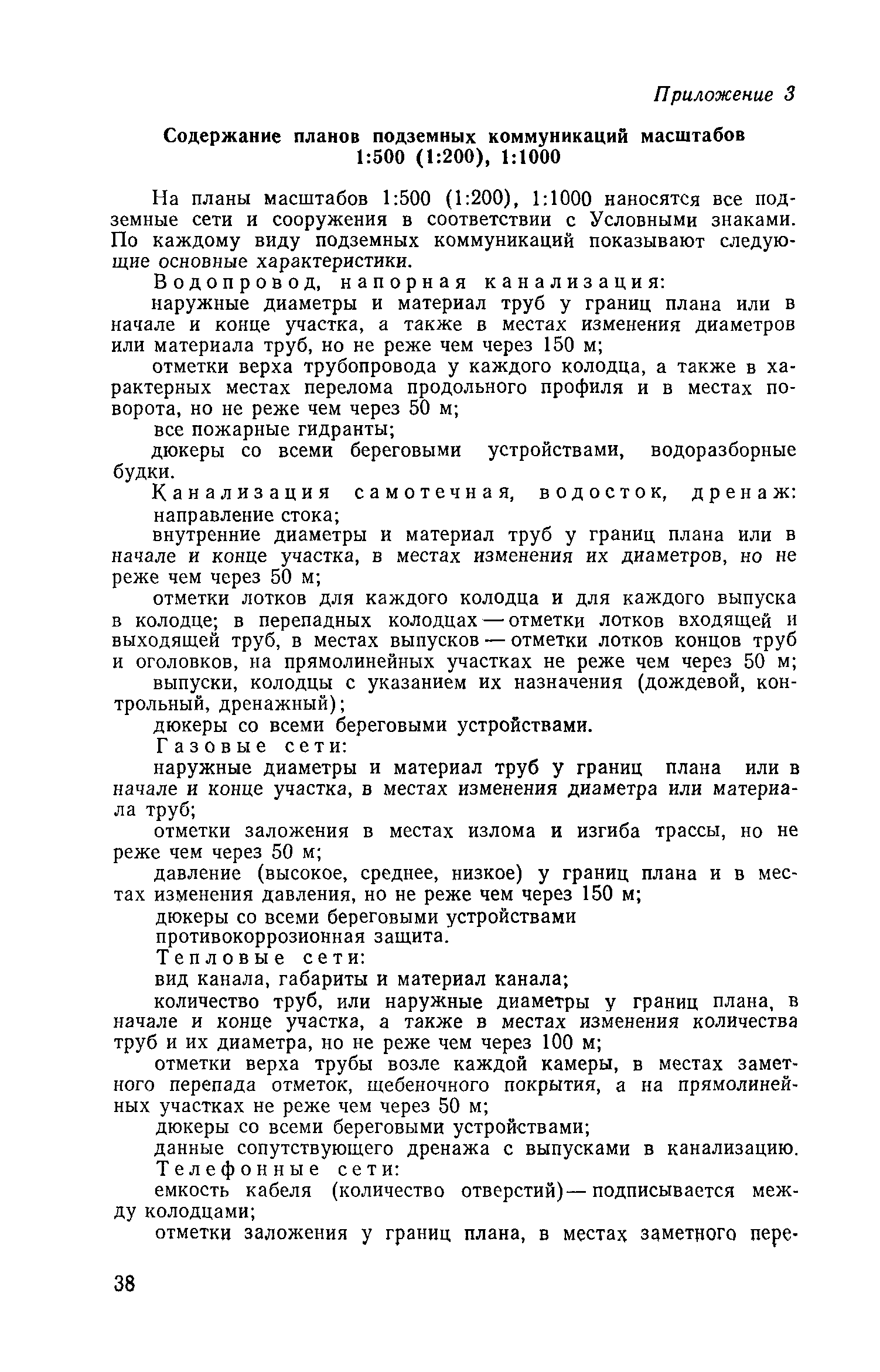

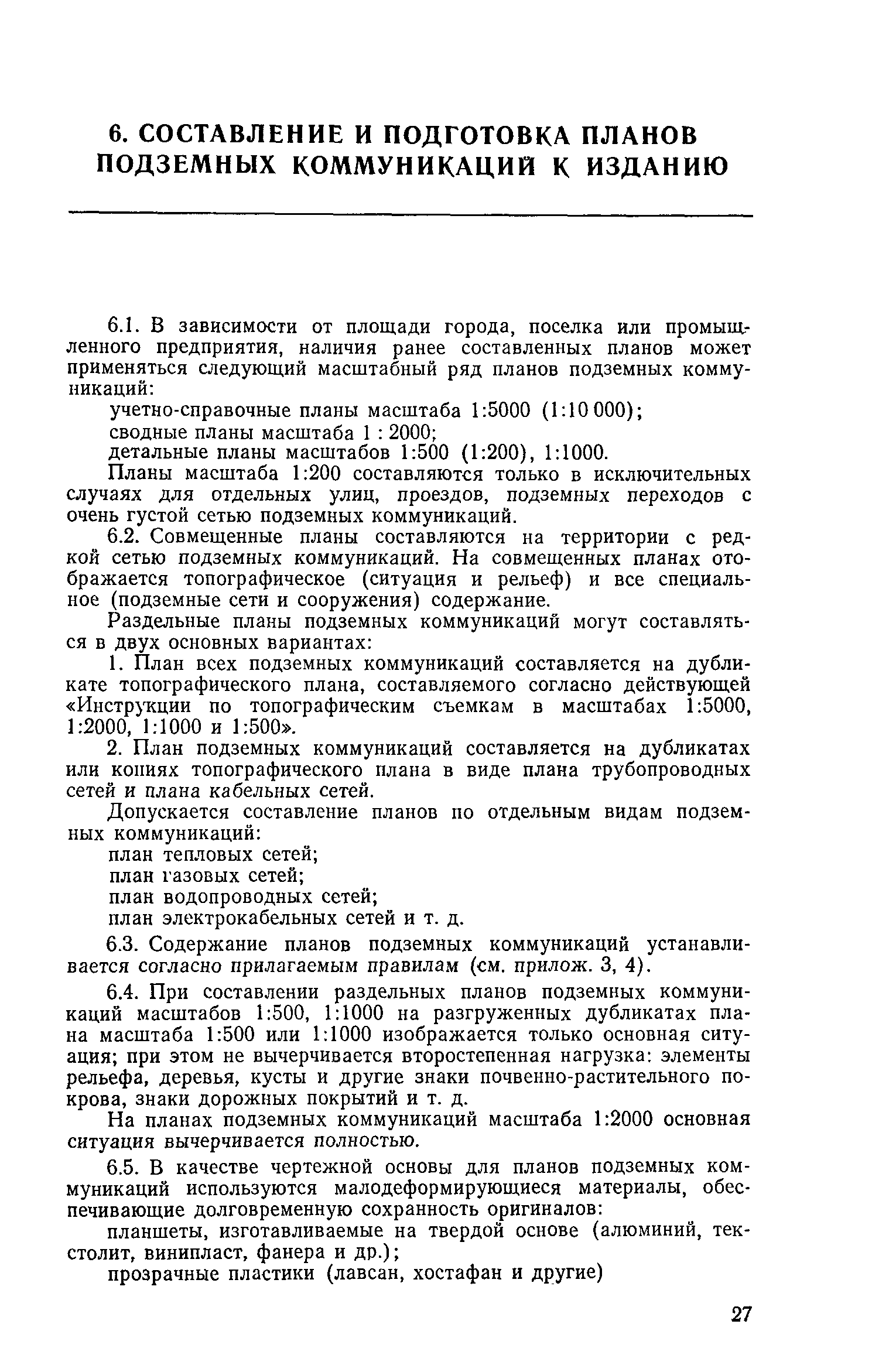

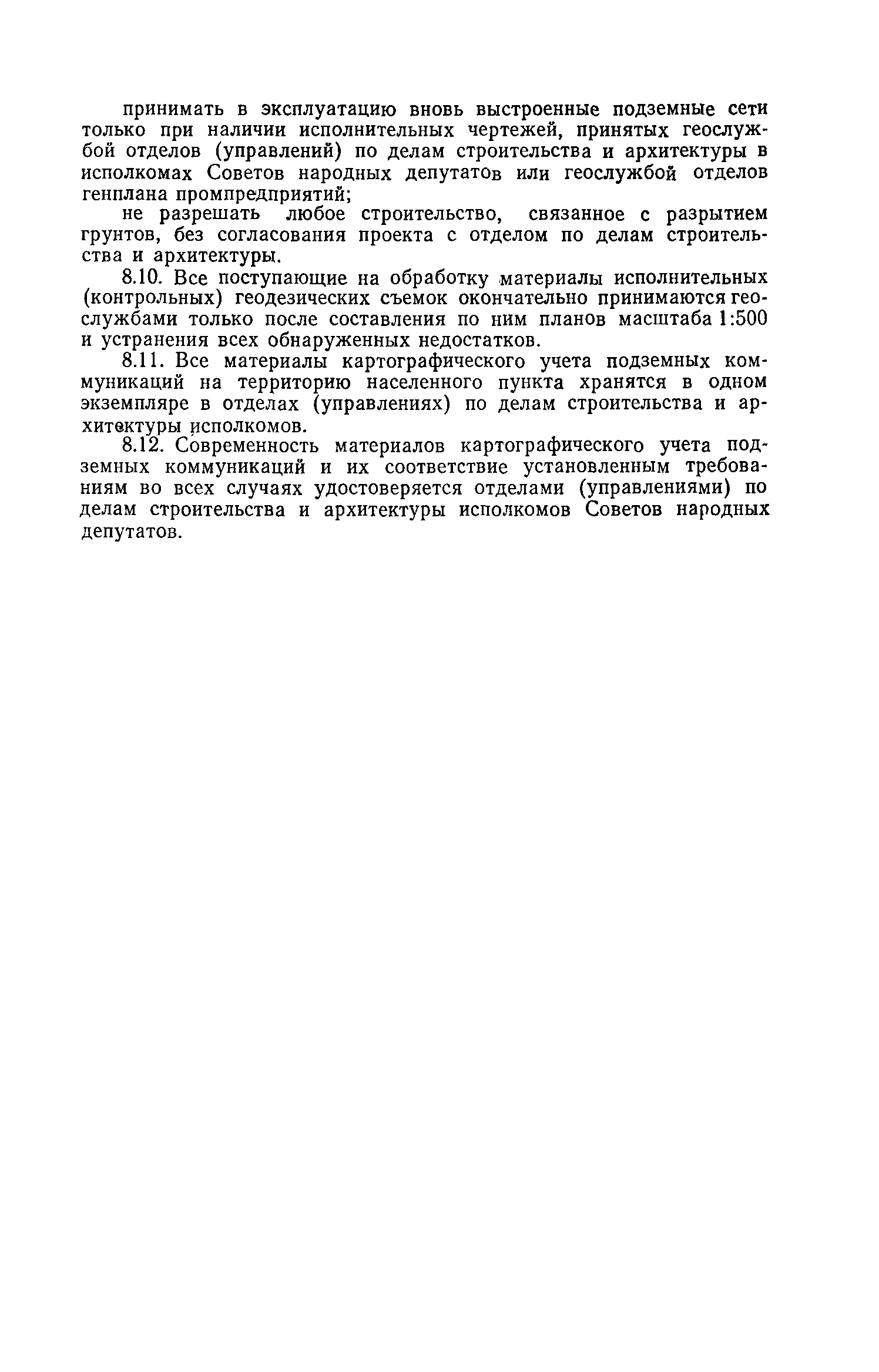

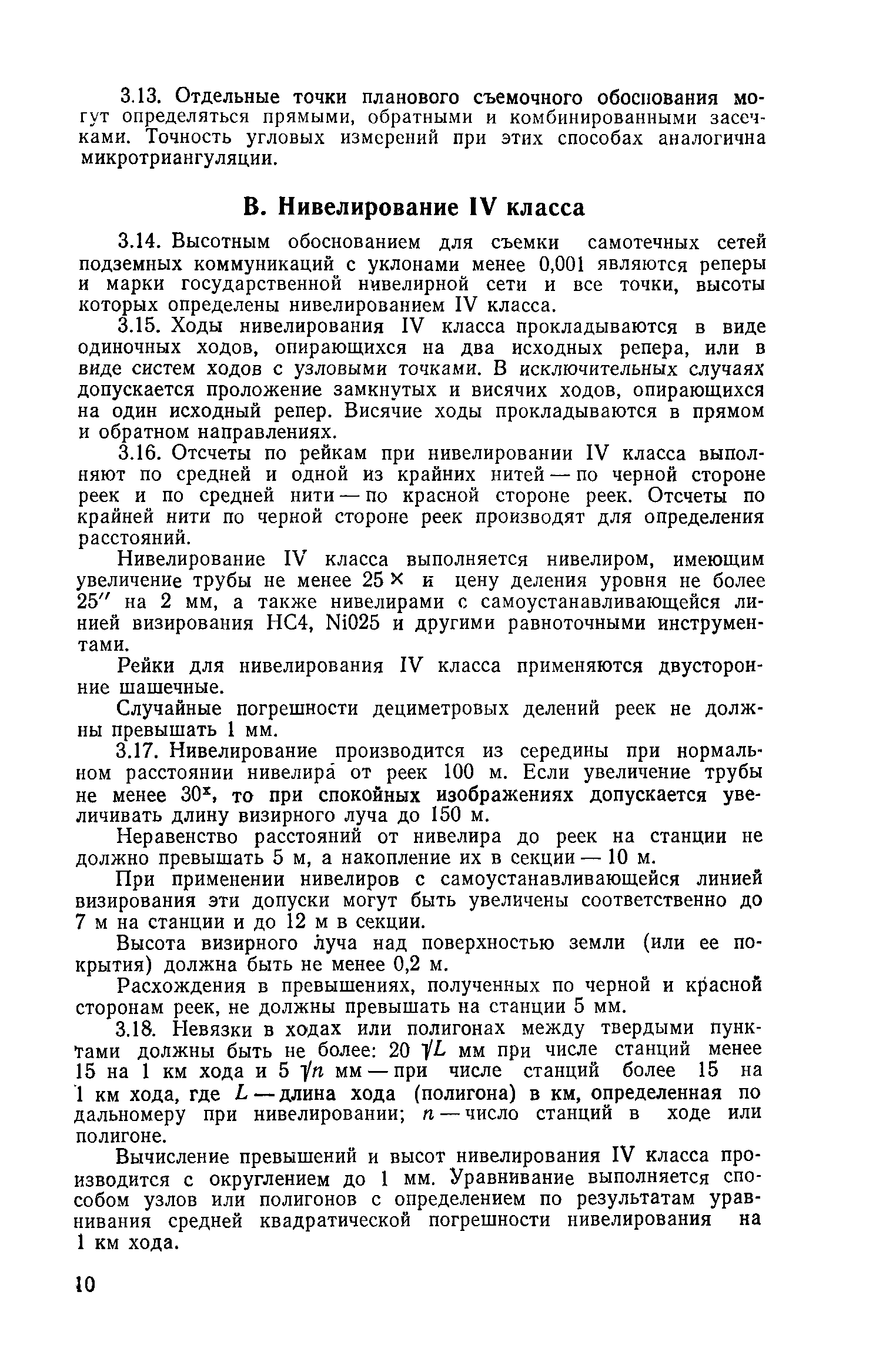

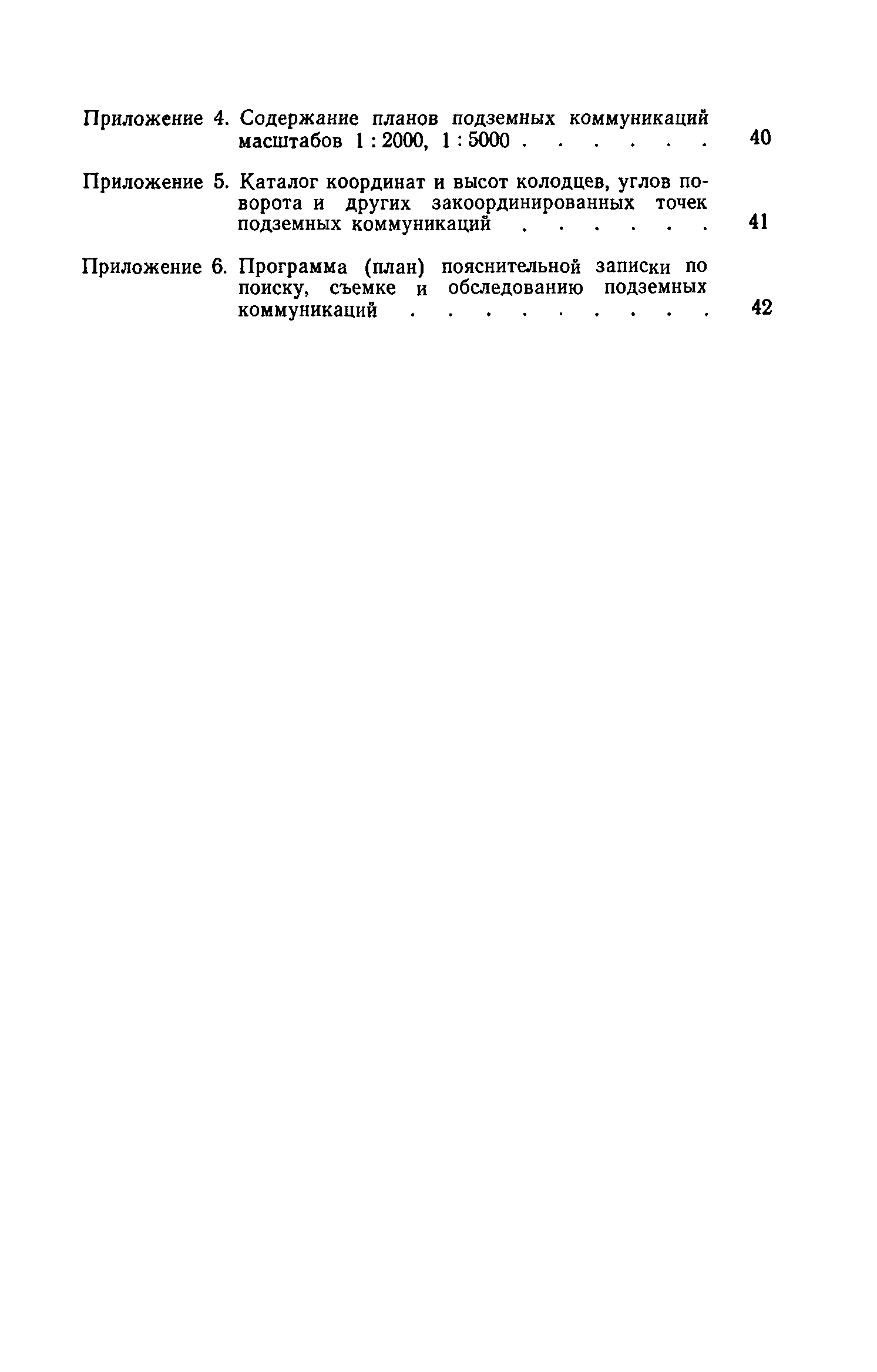

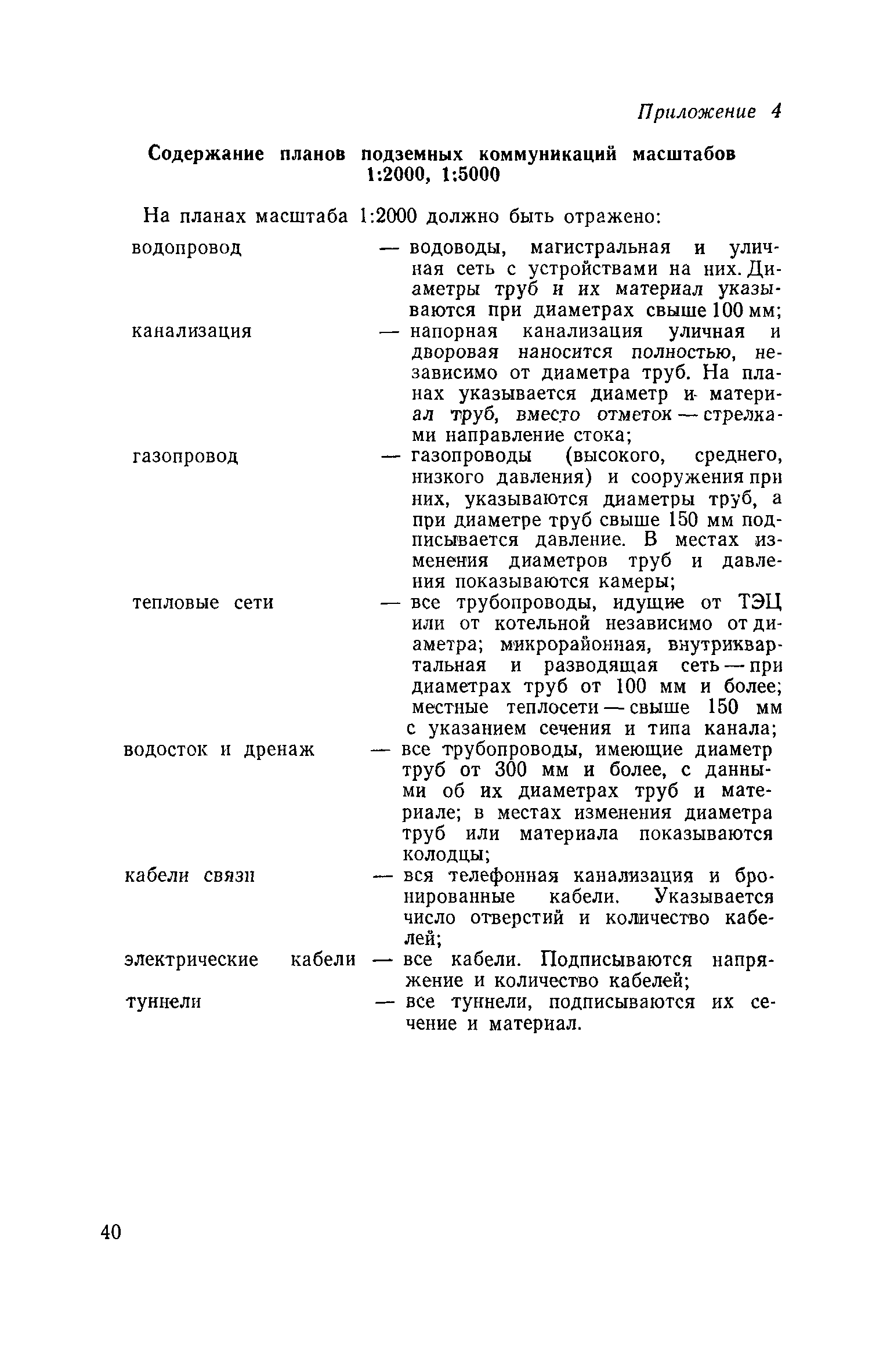

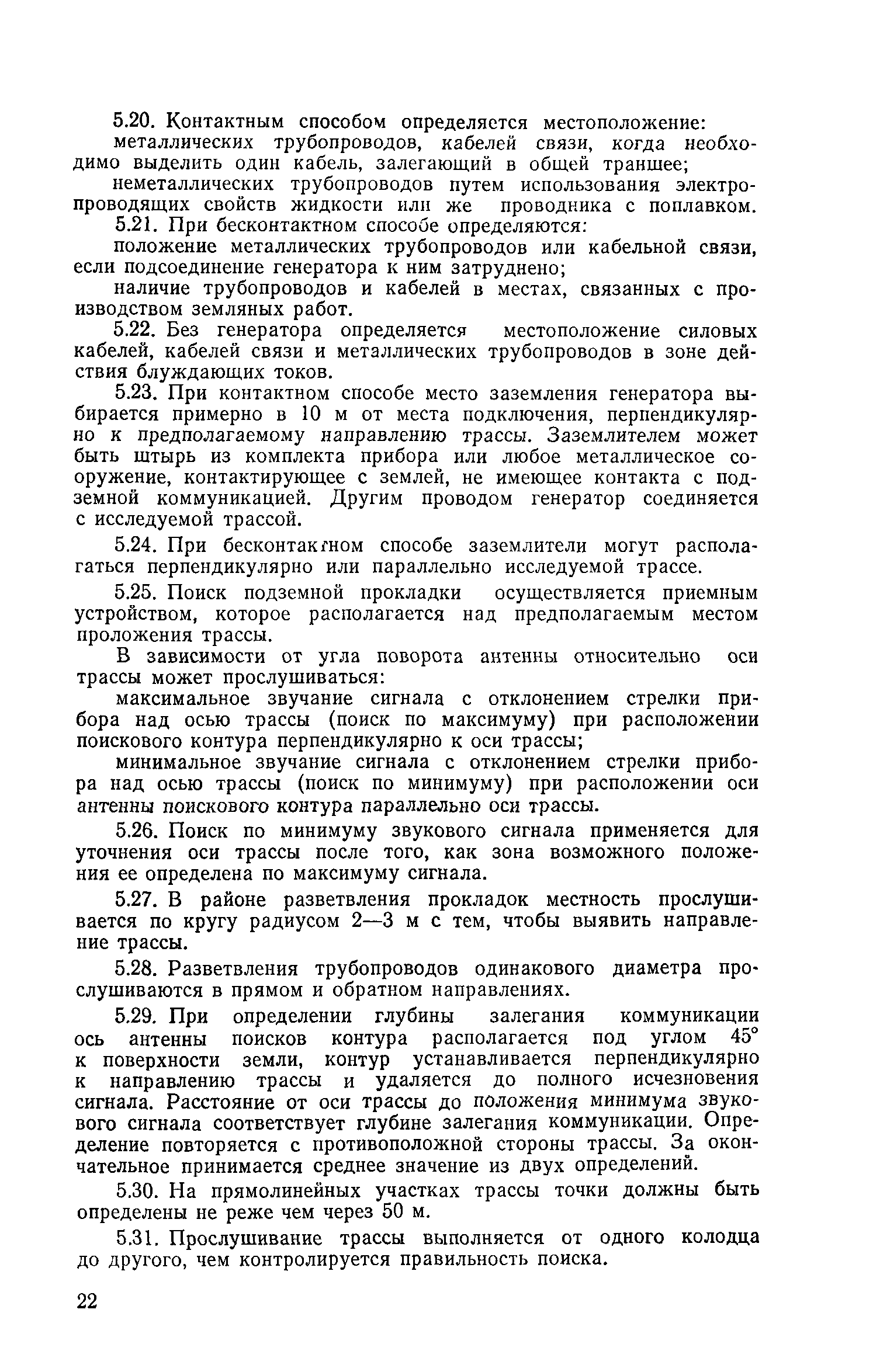

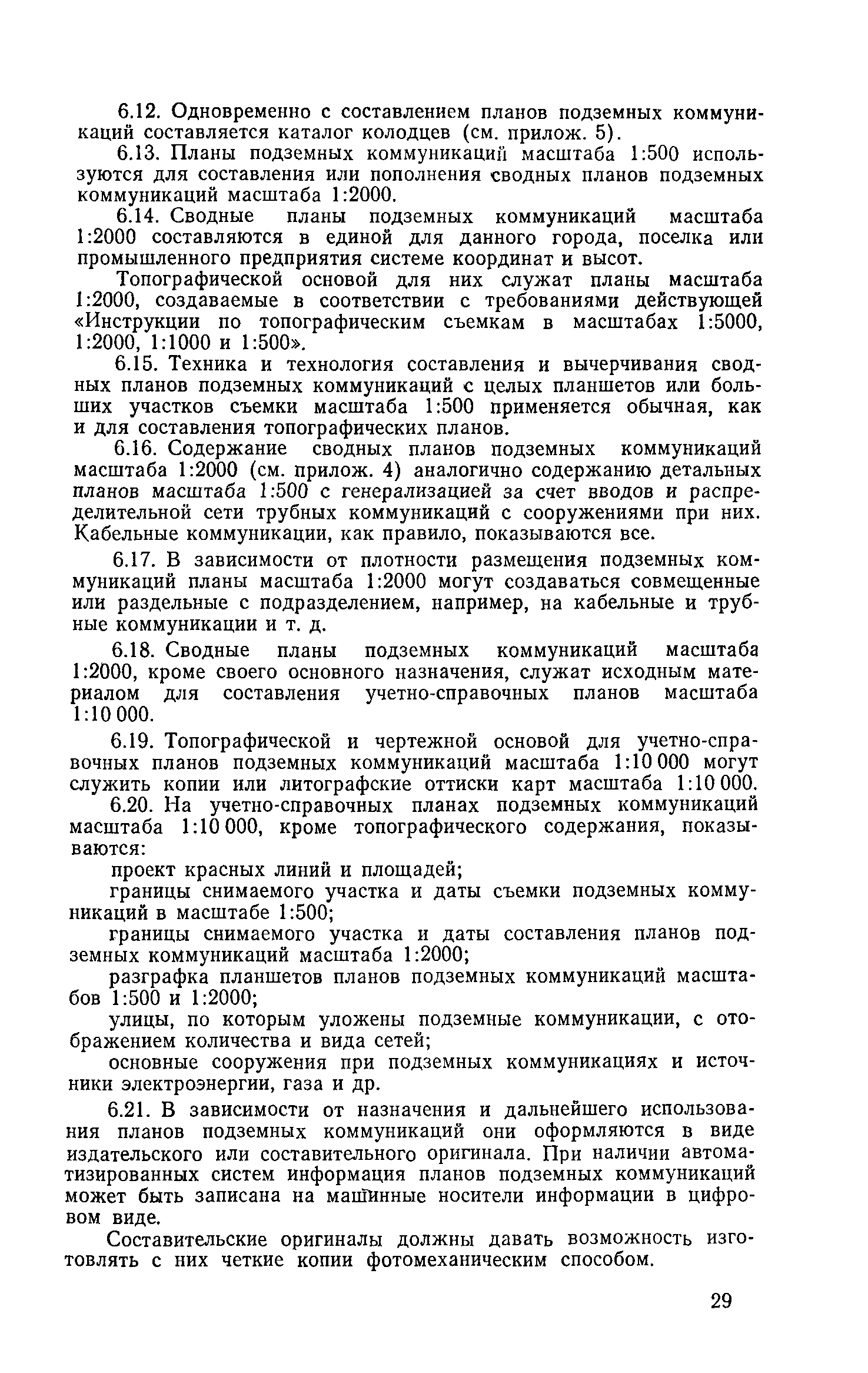

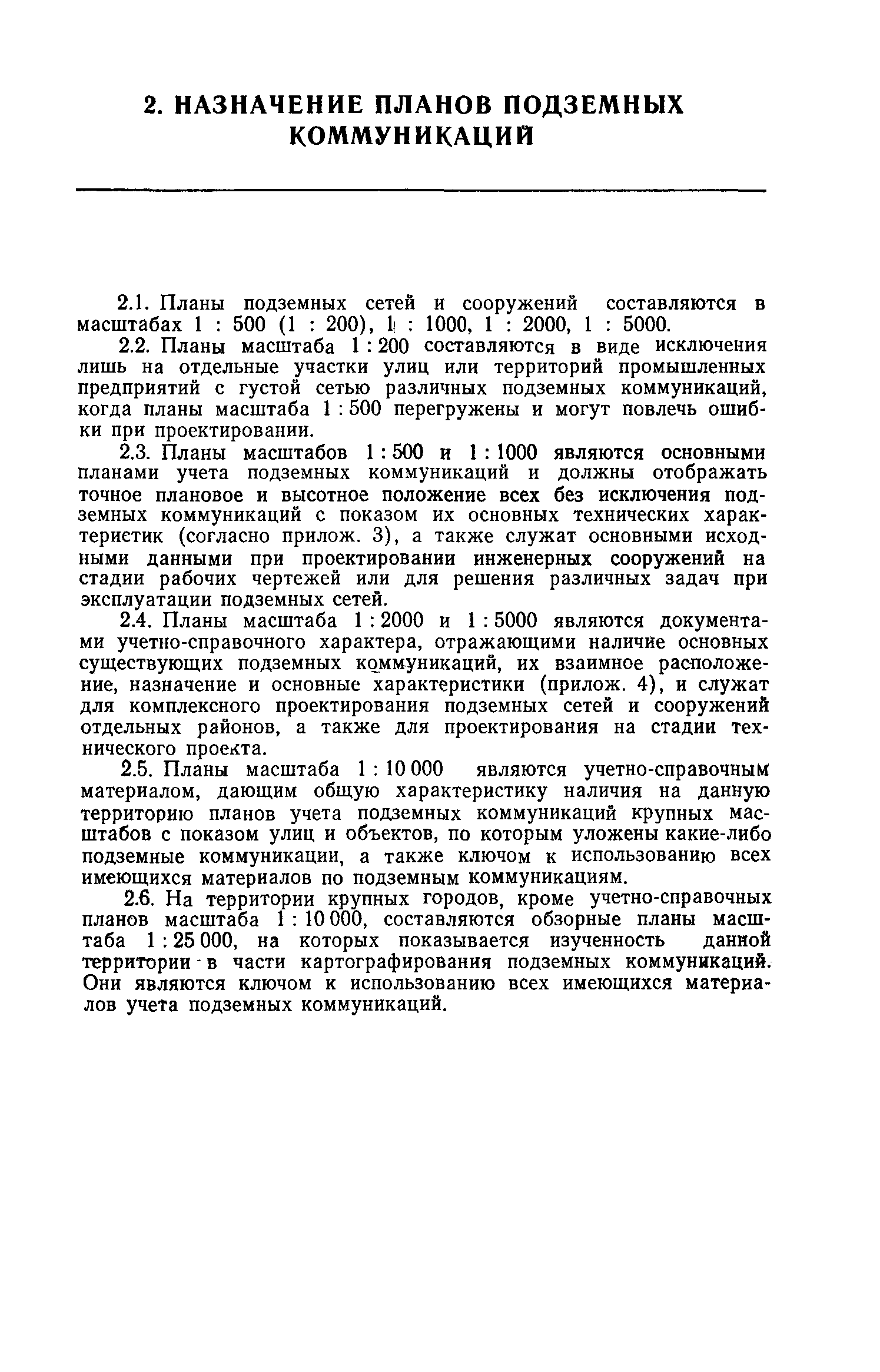

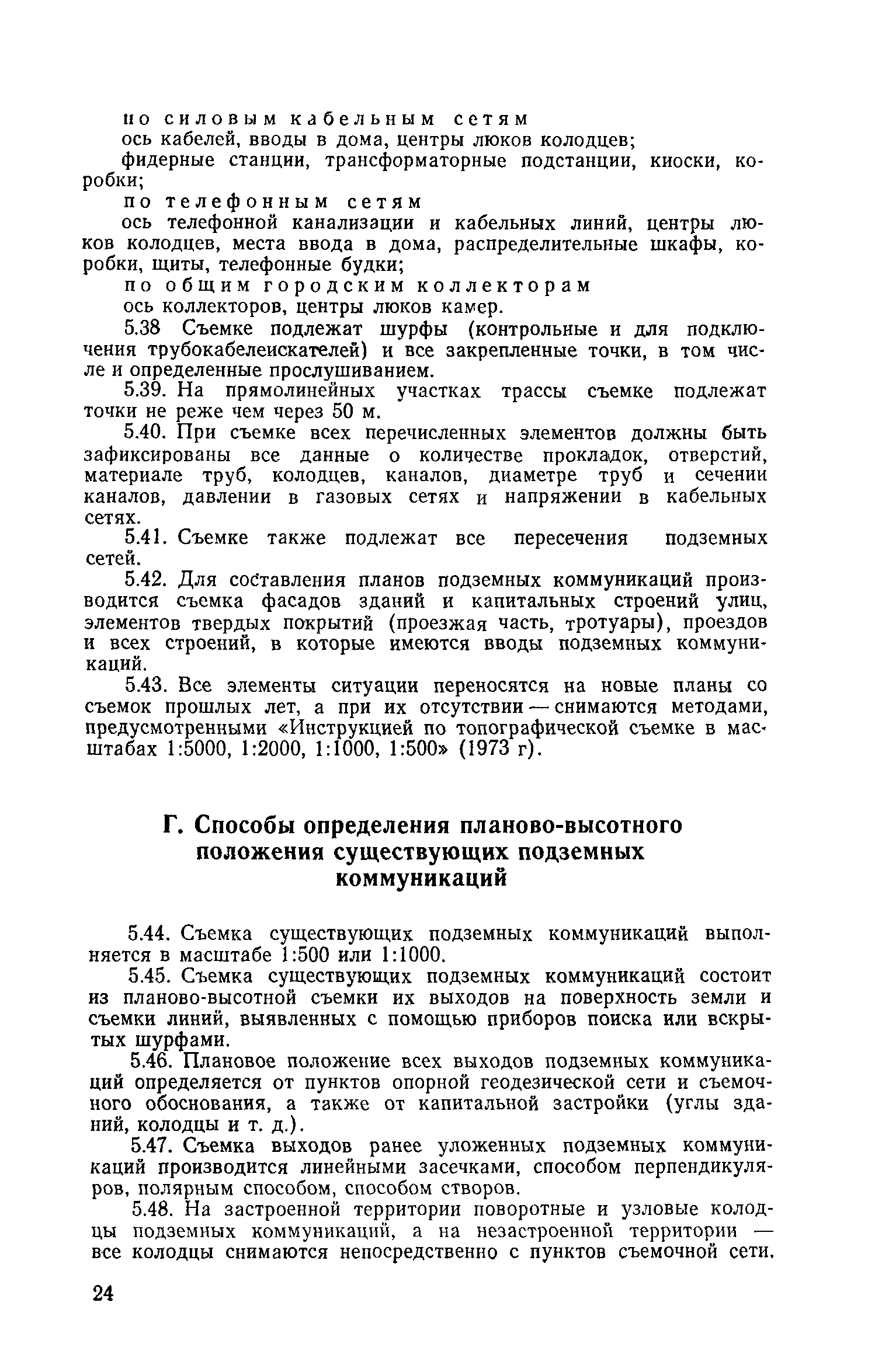

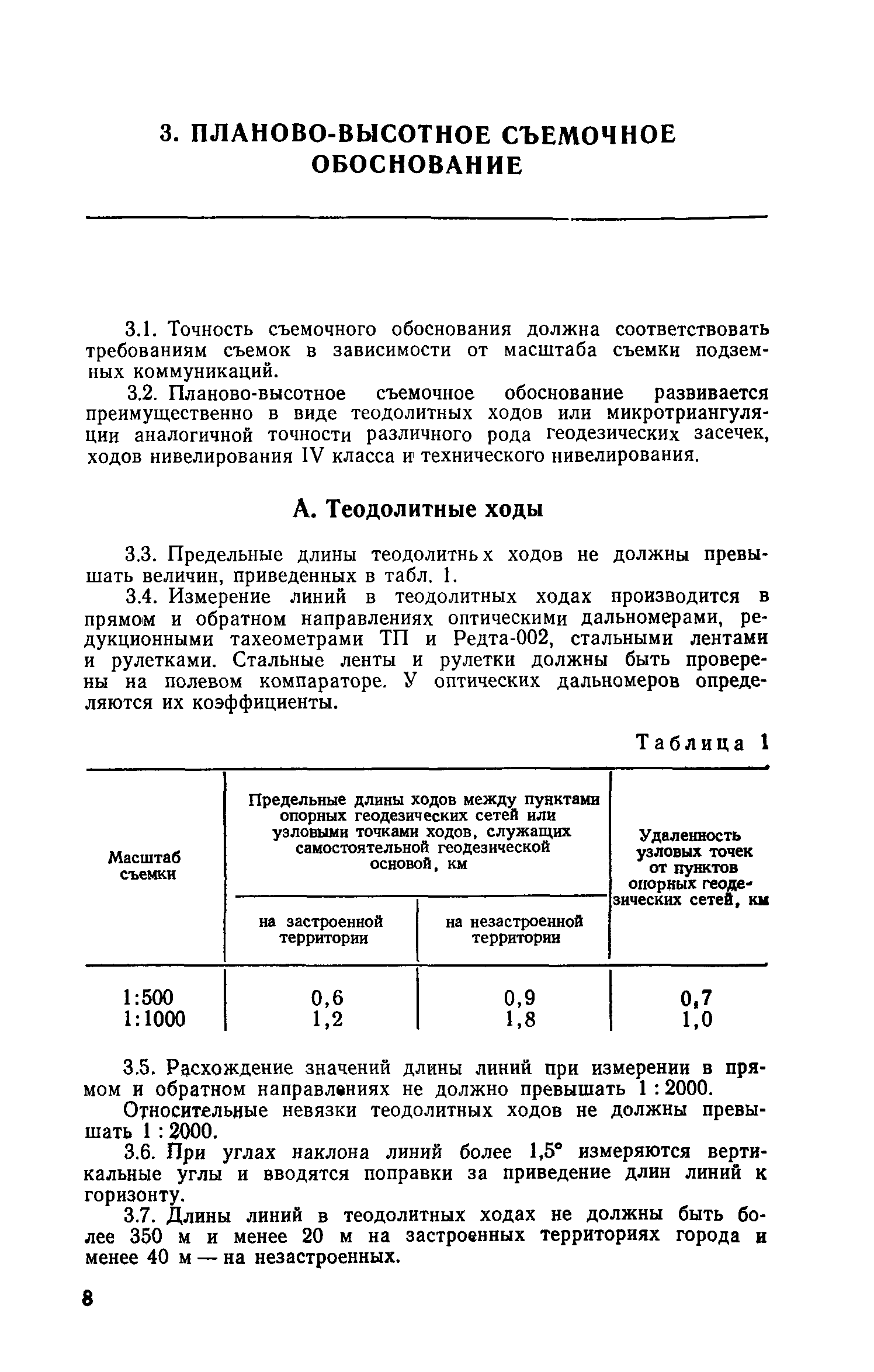

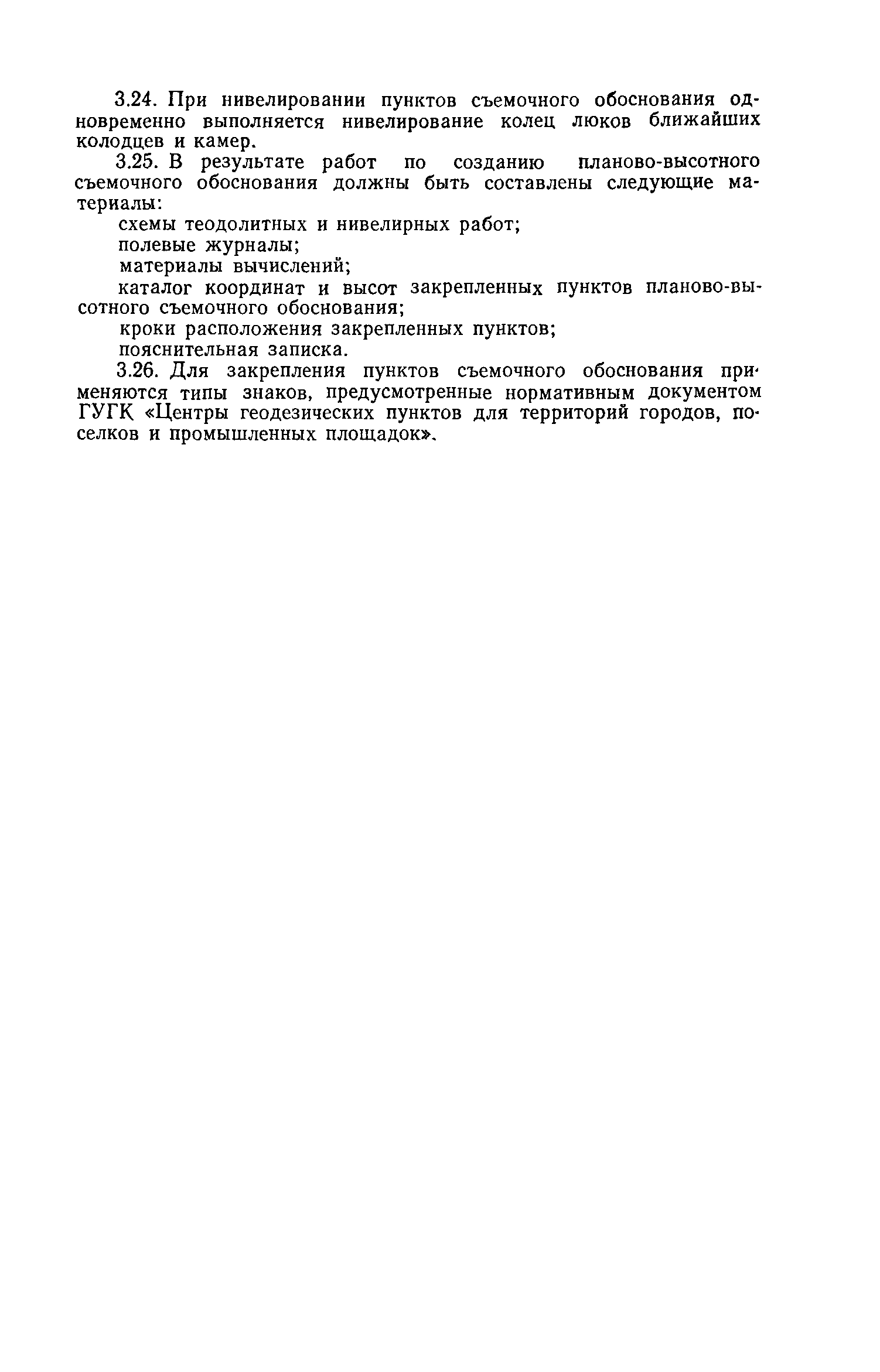

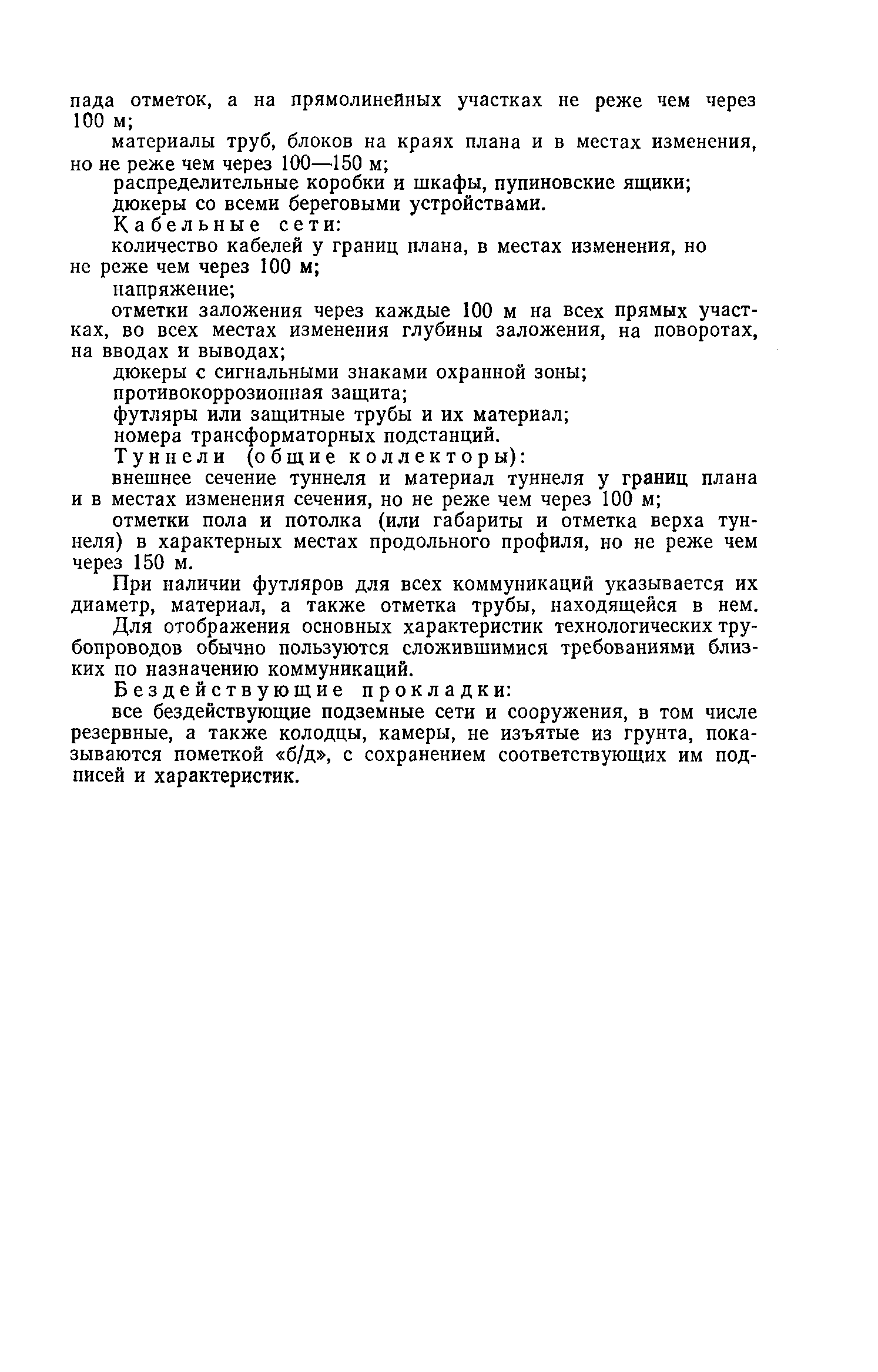

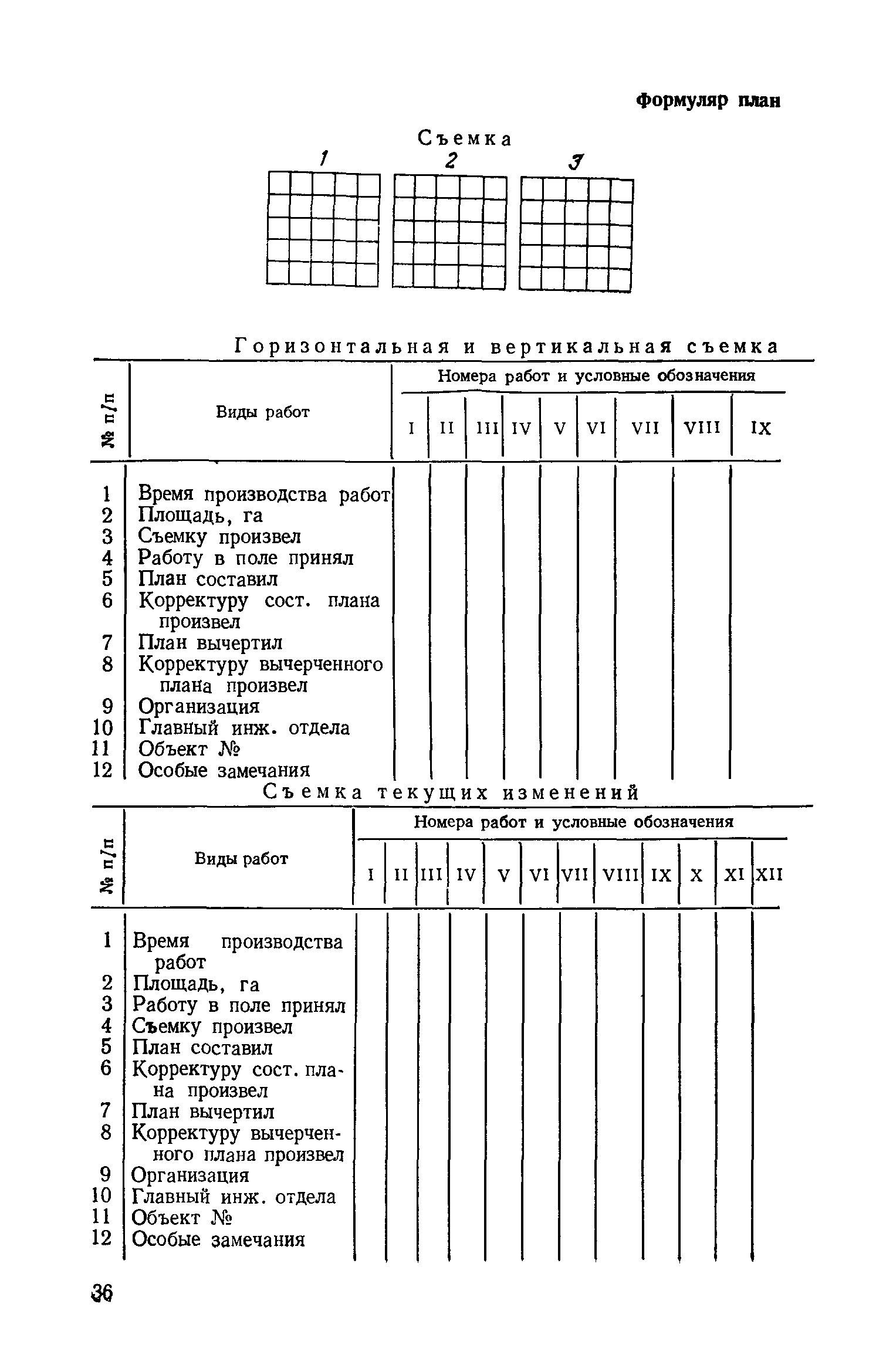

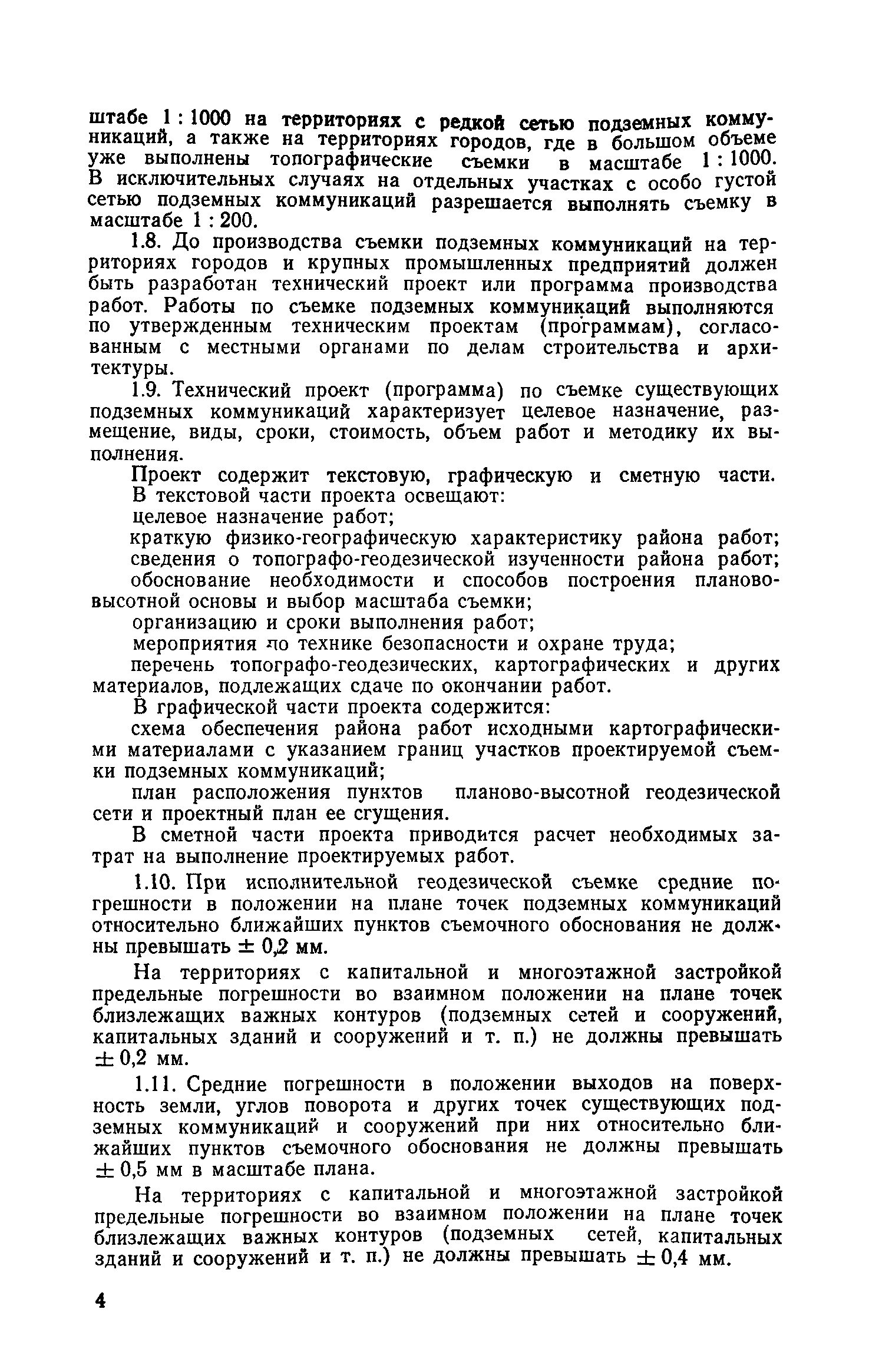

Оглавление:	1 Общие положения 2 Назначение планов подземных коммуникаций 3 Планово-высотное съемочное обоснование 4 Исполнительная геодезическая съемка подземных сетей и сооружений 5 Съемка существующих подземных коммуникаций 6 Составление и подготовка планов подземных коммуникаций к изданию 7 Обновление и поддержание на уровне современности планов подземных коммуникаций 8 Картографический учет подземных коммуникаций Приложение 1. Разграфка планов Приложение 2. Формуляр планшета Приложение 3. Содержание планов подземных коммуникаций масштабов 1:500 (1:200), 1:1000 Приложение 4. Содержание планов подземных коммуникаций масштабов 1:2000, 1:5000 Приложение 5. Каталог координат и высот колодцев, углов поворота и других закоординированных точек подземных коммуникаций Приложение 6. Программа (план) пояснительной записки по поиску, съемке и обследованию подземных коммуникаций
Разработан:	НИИПГ ГУГК Мосгоргеотрест Ташкентский политехнический институт ВНИИИС Главное архитектурно-планировочное управление г. Москвы
Утверждён:	16.03.1978 Главное управление геодезии и картографии при Совете Министров СССР (National Administration for Geodesy and Cartography at the USSR Cabinet of Ministers )
Издан:	Издательство Недра (1978 г. )
Расположен в:	Техническая документация Экология МАТЕМАТИКА. ЕСТЕСТВЕННЫЕ НАУКИ Астрономия. Геодезия. География Строительство Нормативные документы Нормативные документы органов надзора Нормативные документы по геодезии и картографии
