Скачать Серия 1.141-1 Выпуск 60. Панели с круглыми пустотами длиной 4180, 3580, 2980, 2680 и 2380 мм, шириной 1790, 1490, 1190 и 990 мм, армированные стержнями из стали класса А-III и Вр-I. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.141-1

Выпуск 60. Панели с круглыми пустотами длиной 4180, 3580, 2980, 2680 и 2380 мм, шириной 1790, 1490, 1190 и 990 мм, армированные стержнями из стали класса А-III и Вр-I. Рабочие чертежи

Обозначение:	Серия 1.141-1
Обозначение англ:	Series 1.141-1
Статус:	действует
Название рус.:	Выпуск 60. Панели с круглыми пустотами длиной 4180, 3580, 2980, 2680 и 2380 мм, шириной 1790, 1490, 1190 и 990 мм, армированные стержнями из стали класса А-III и Вр-I. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

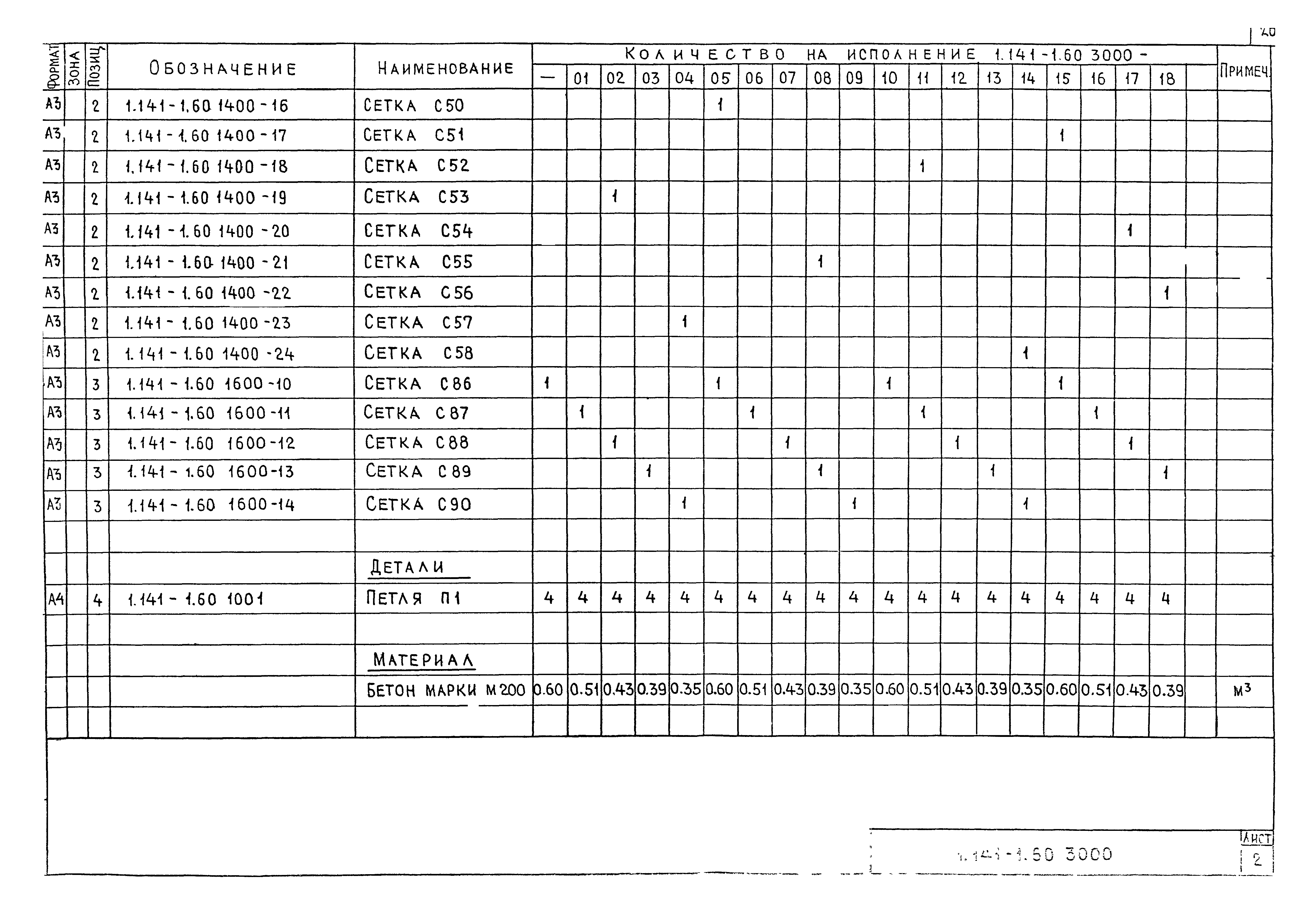

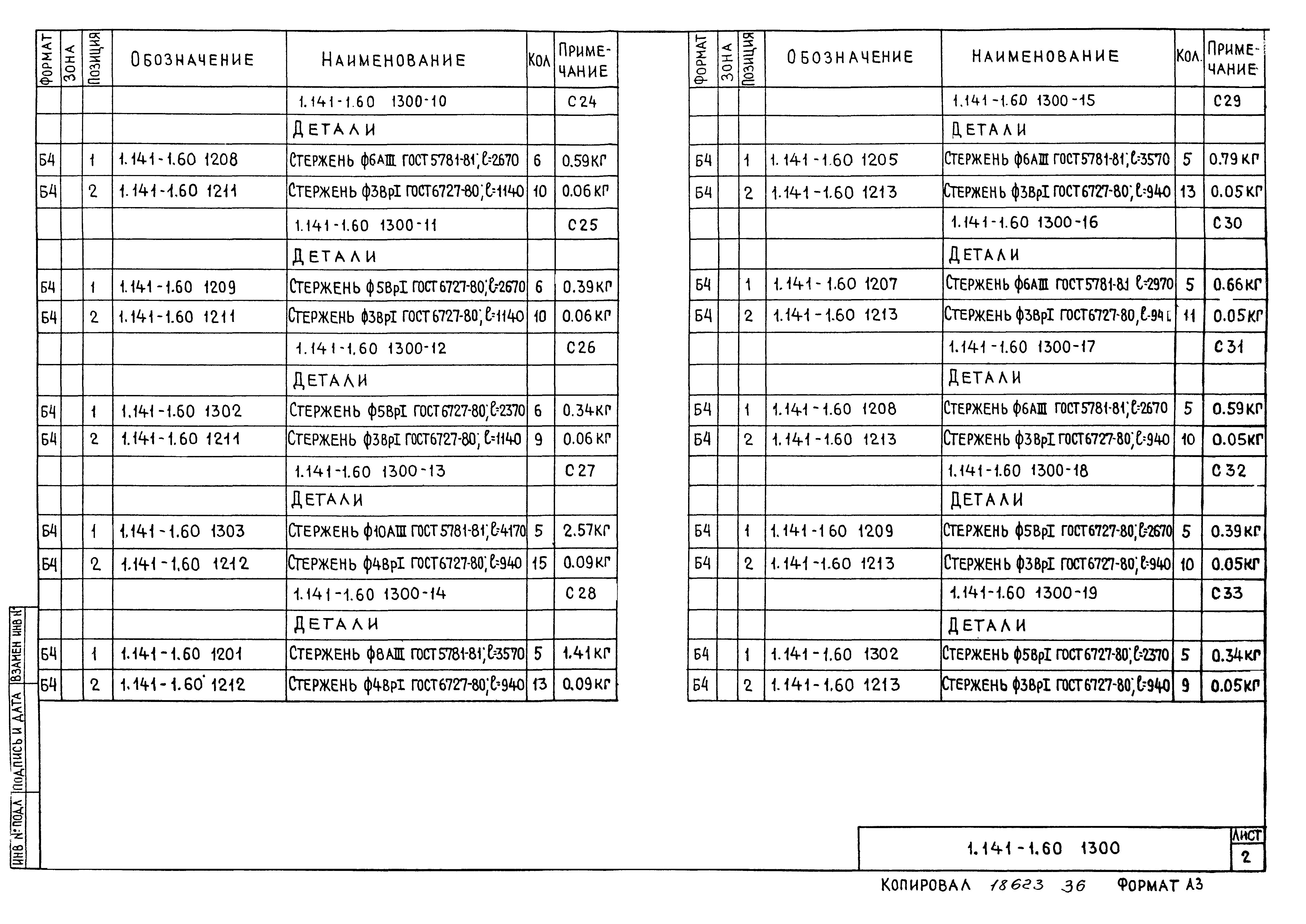

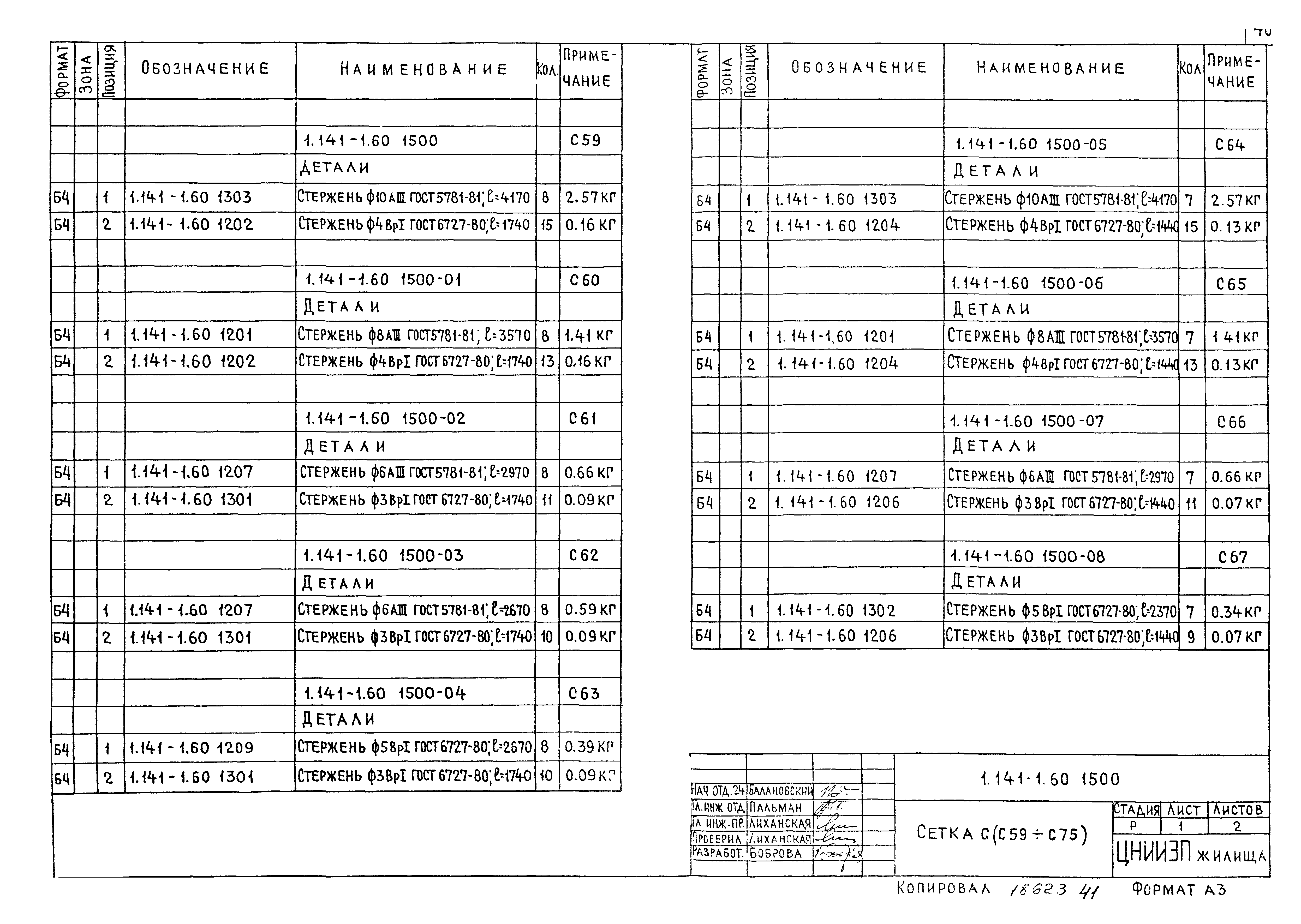

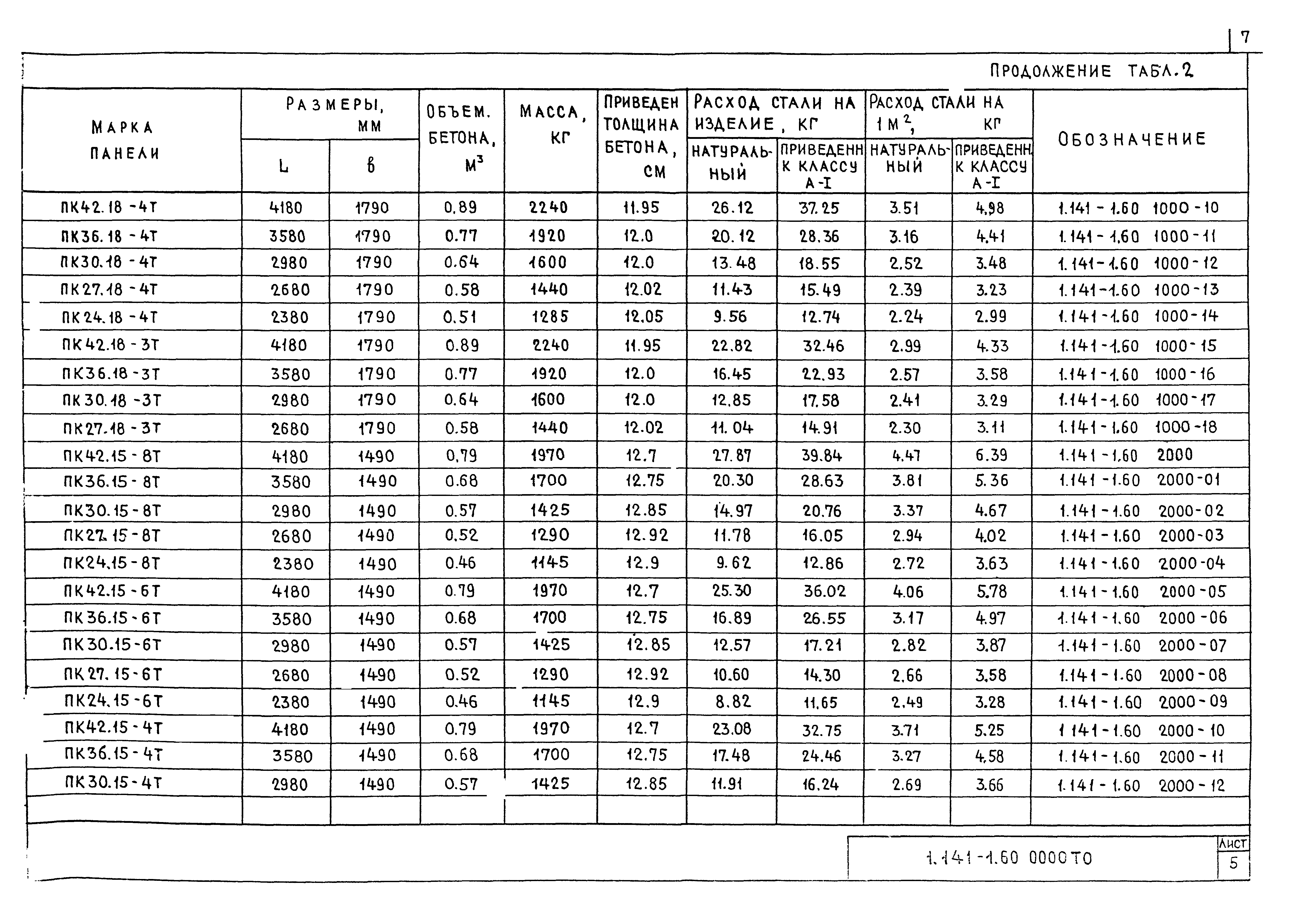

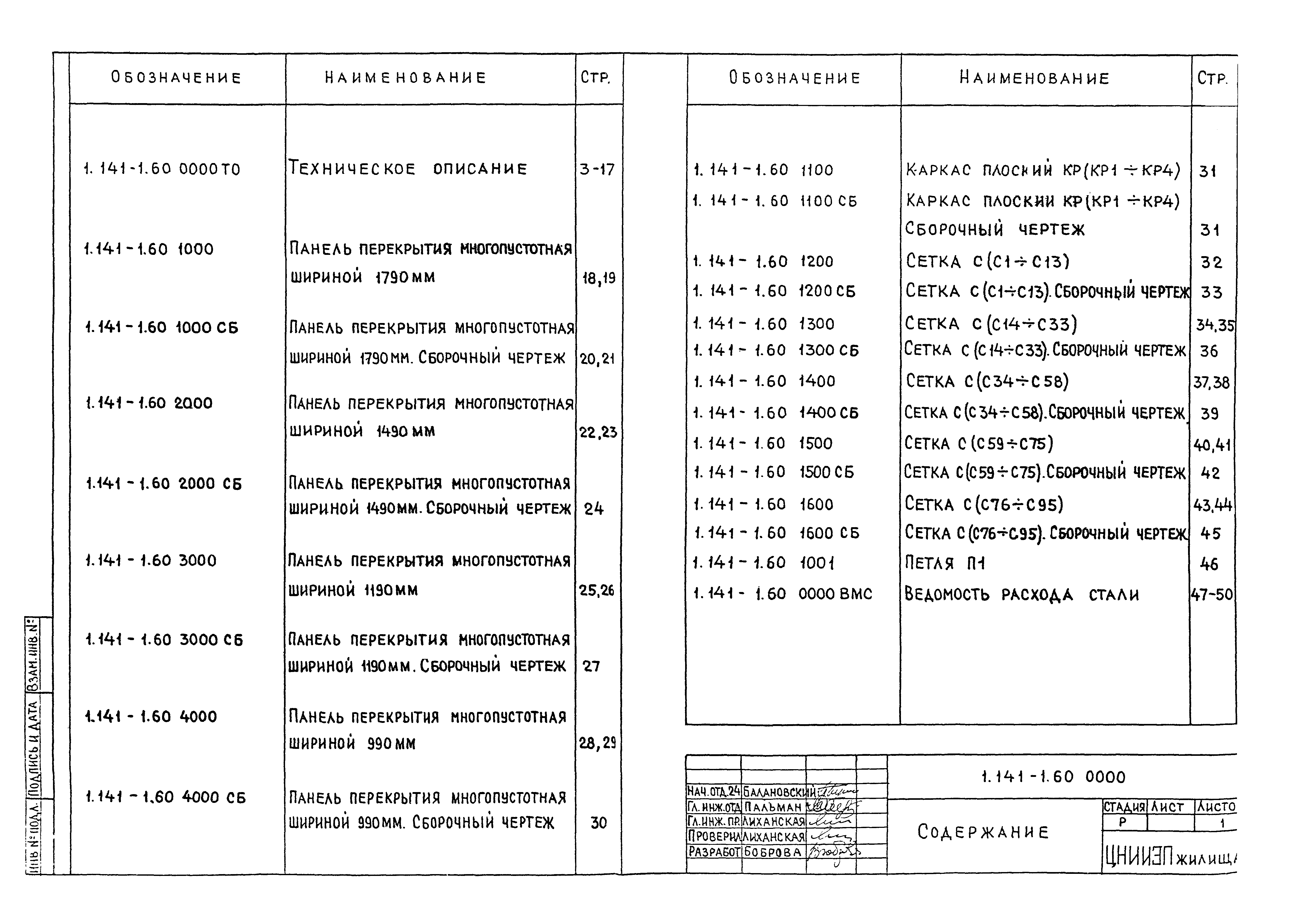

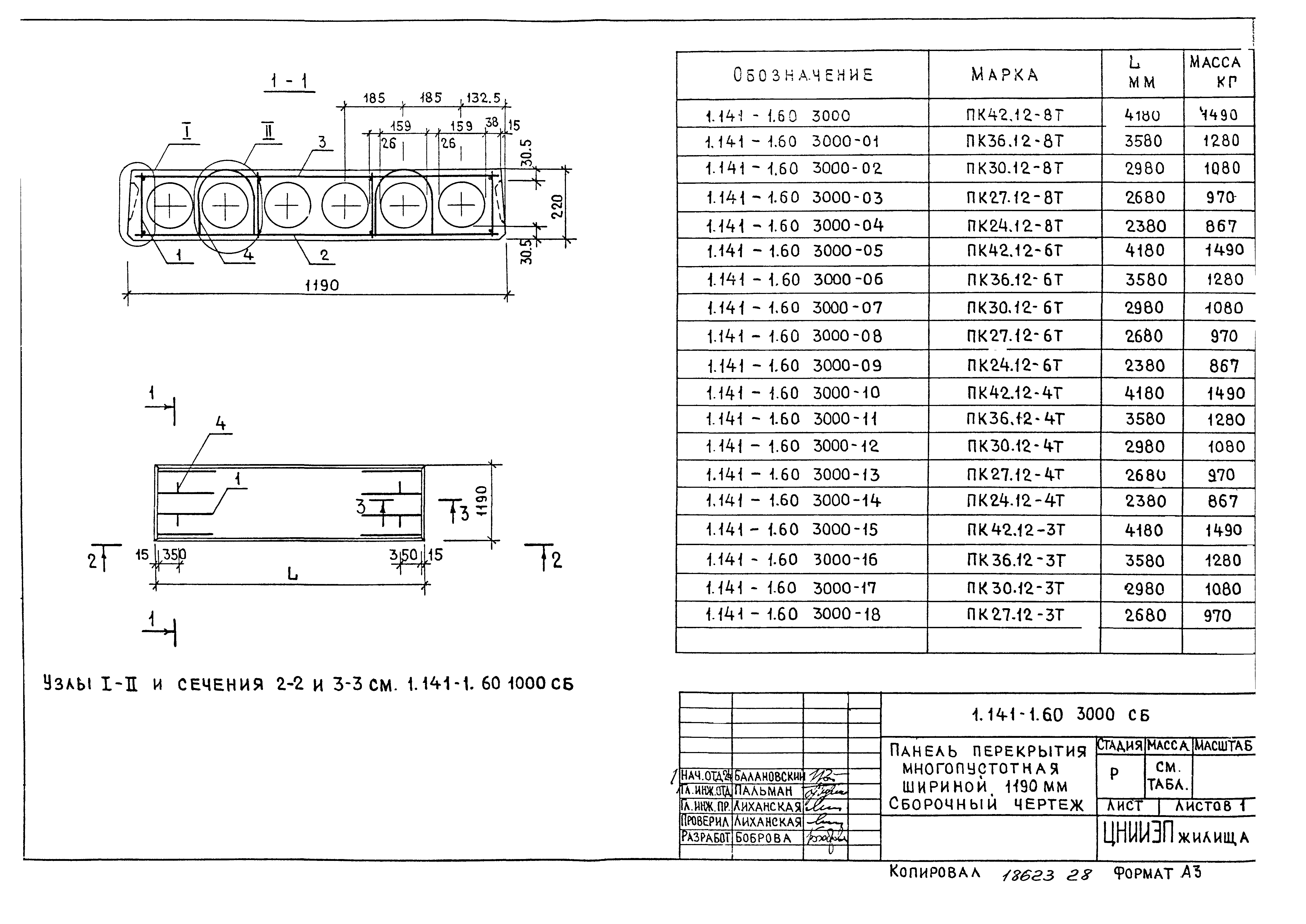

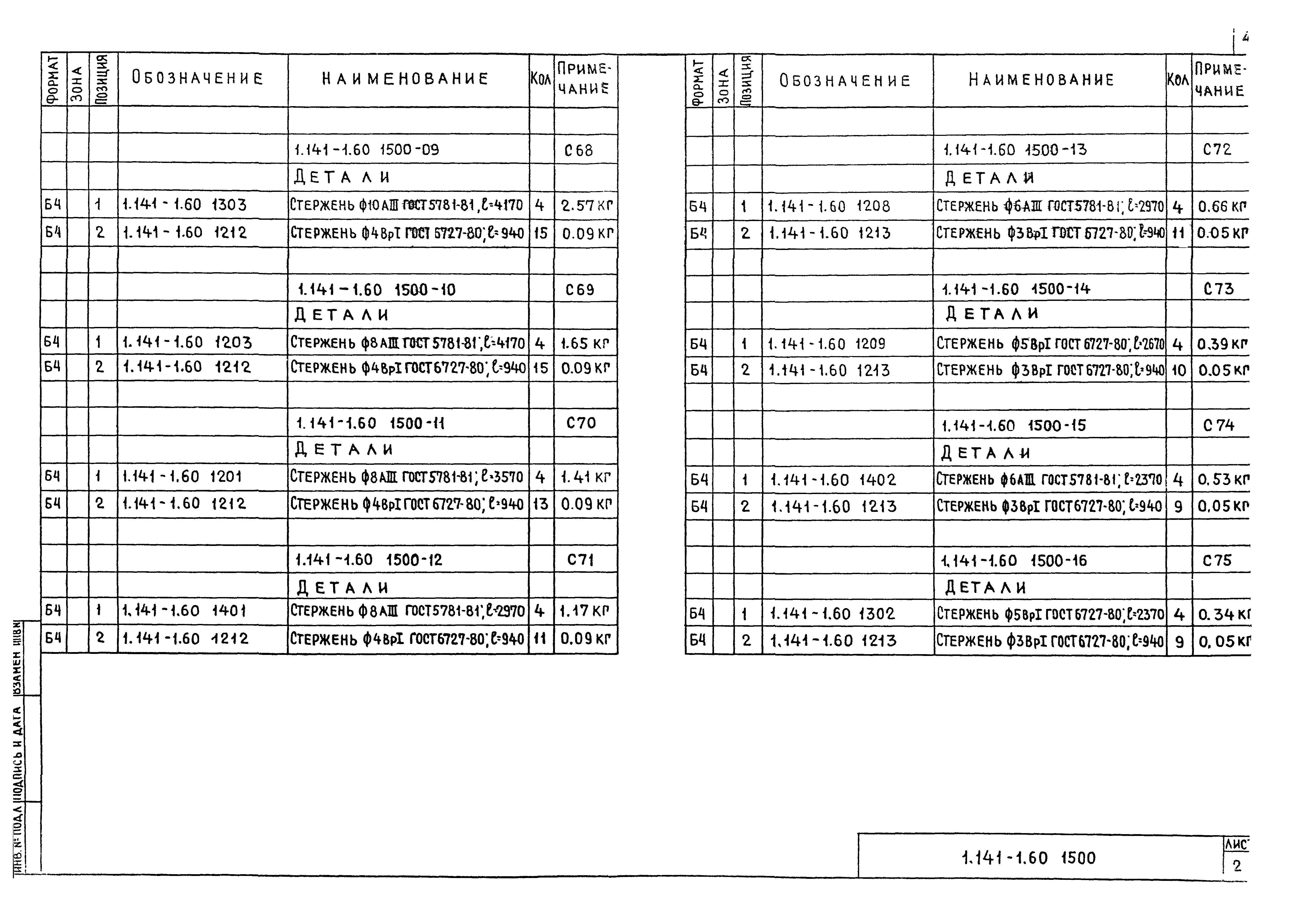

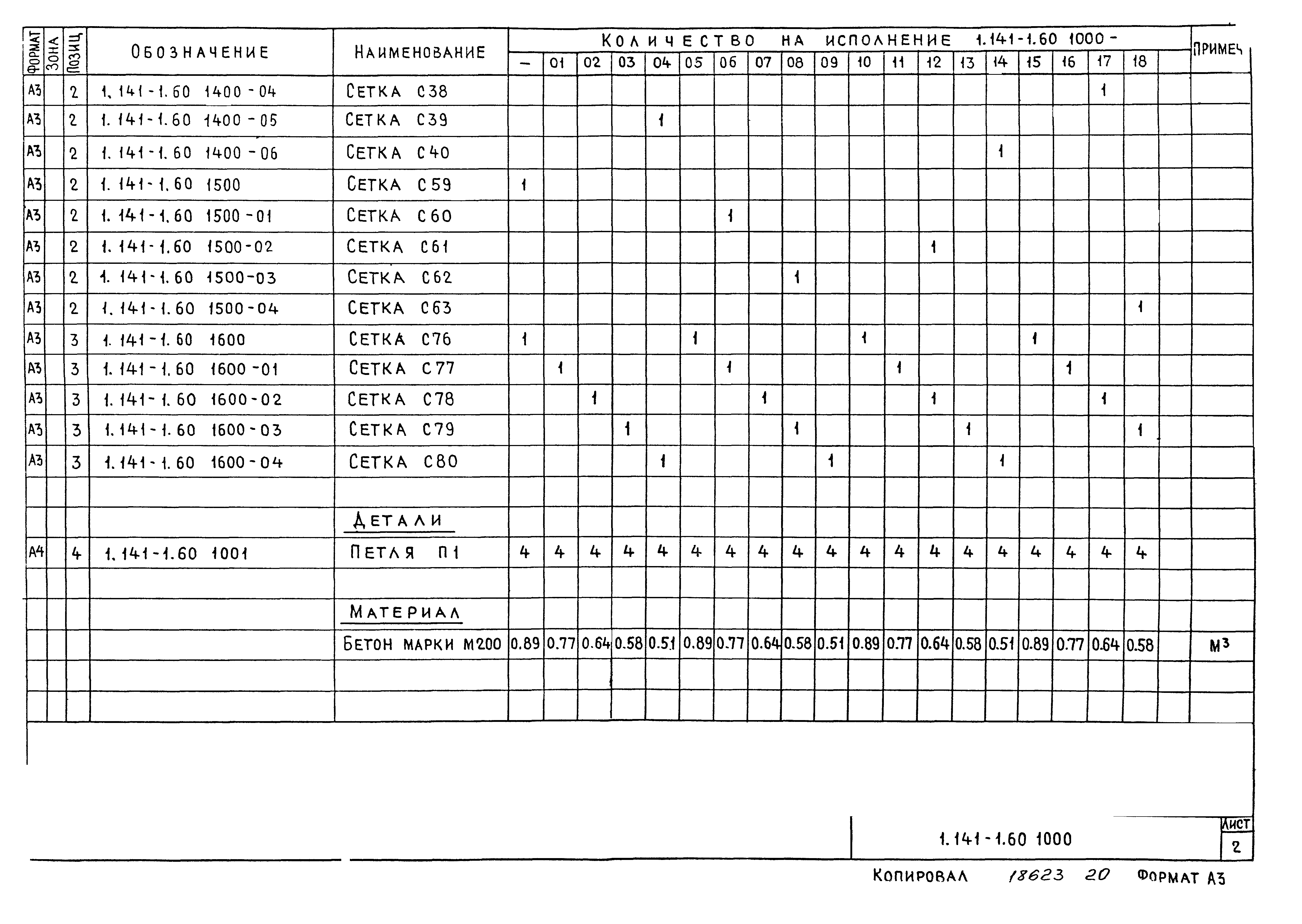

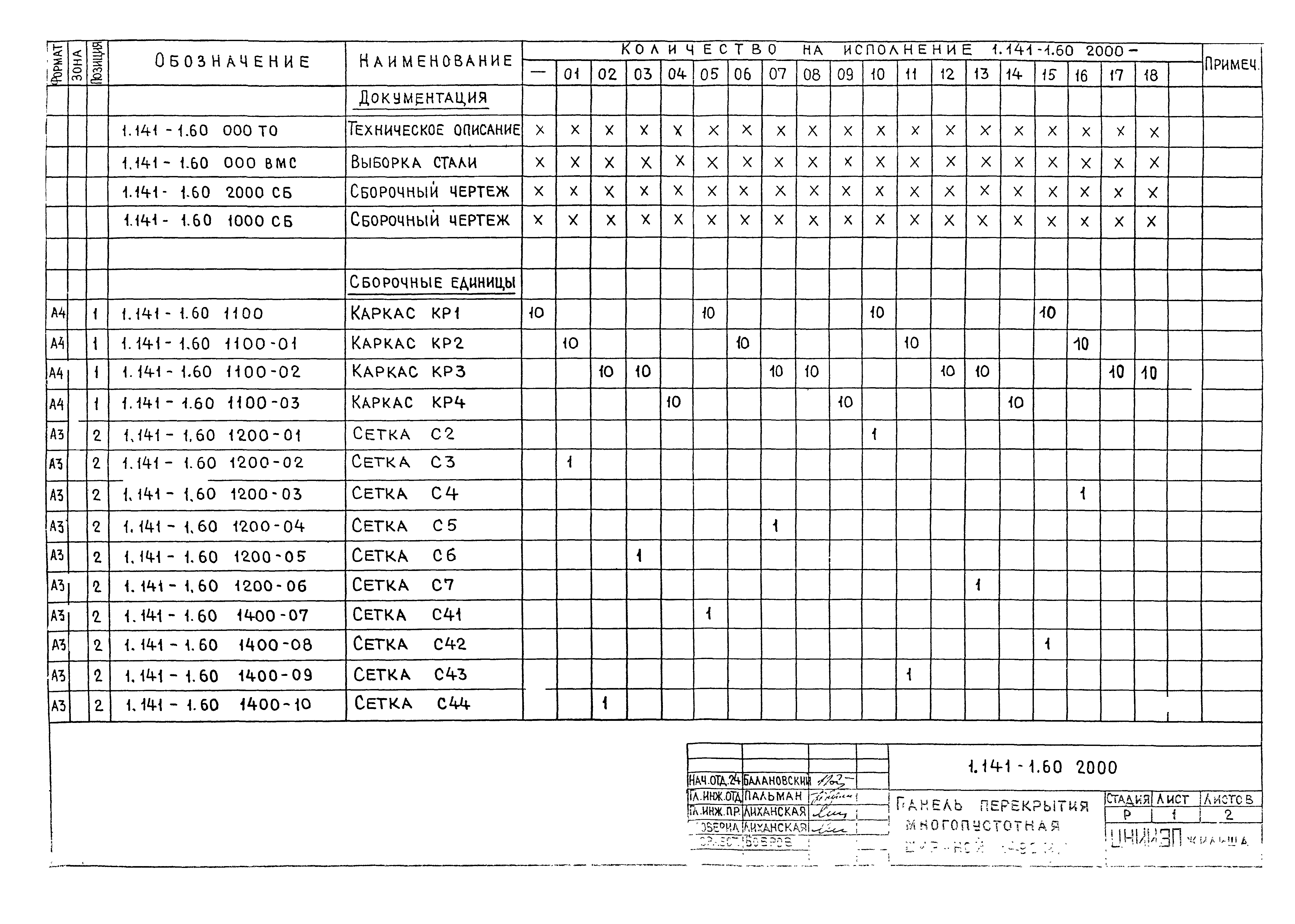

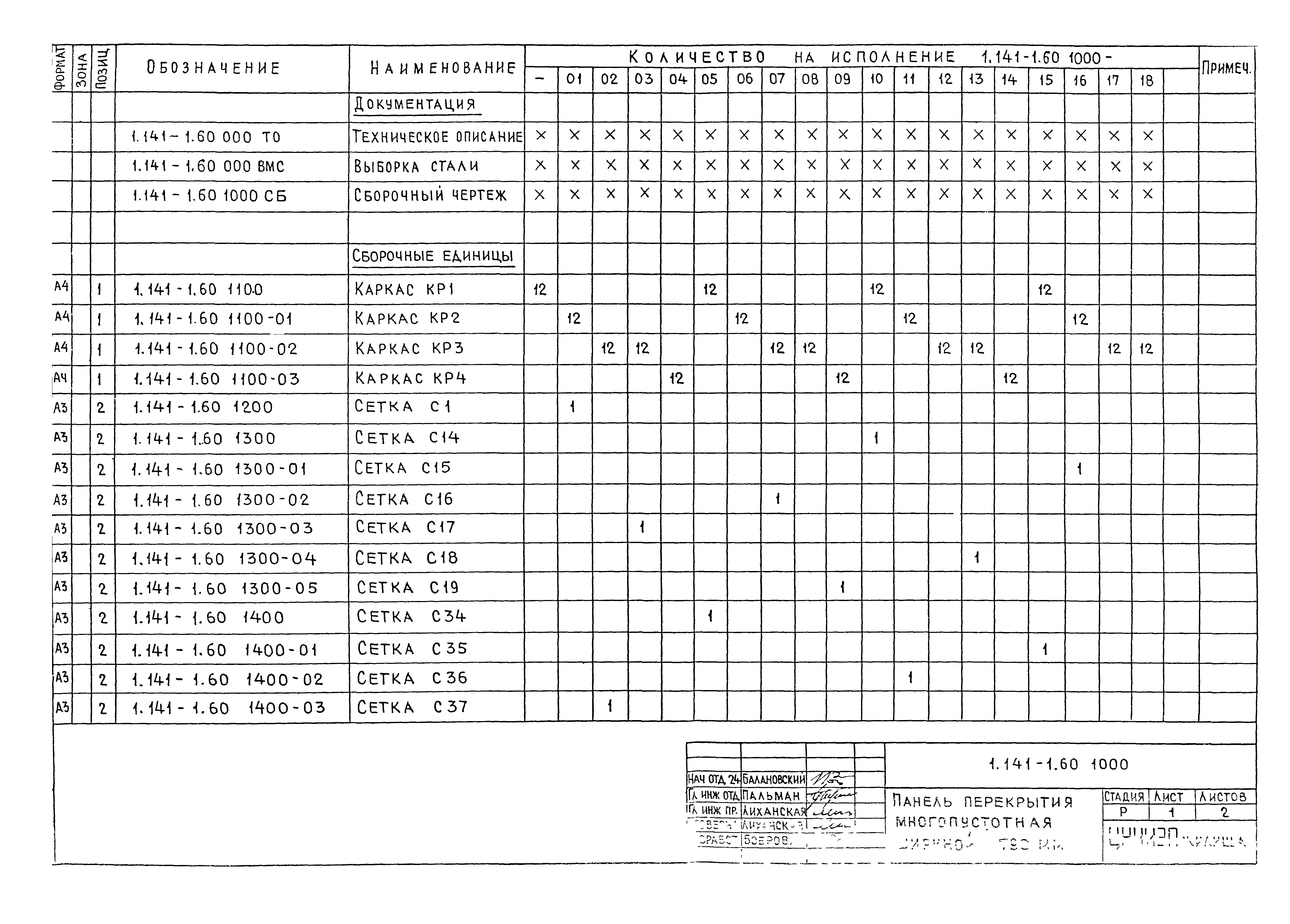

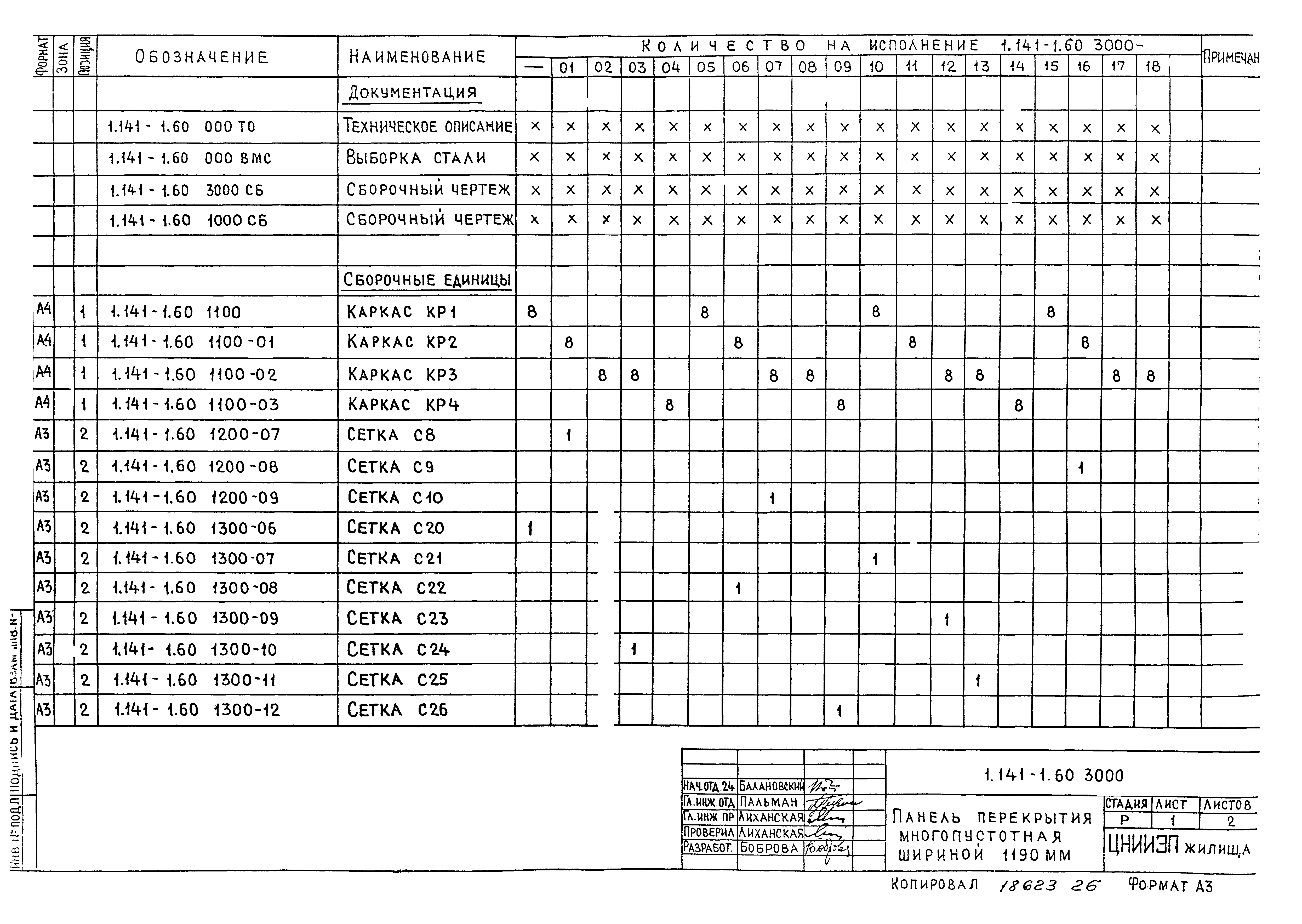

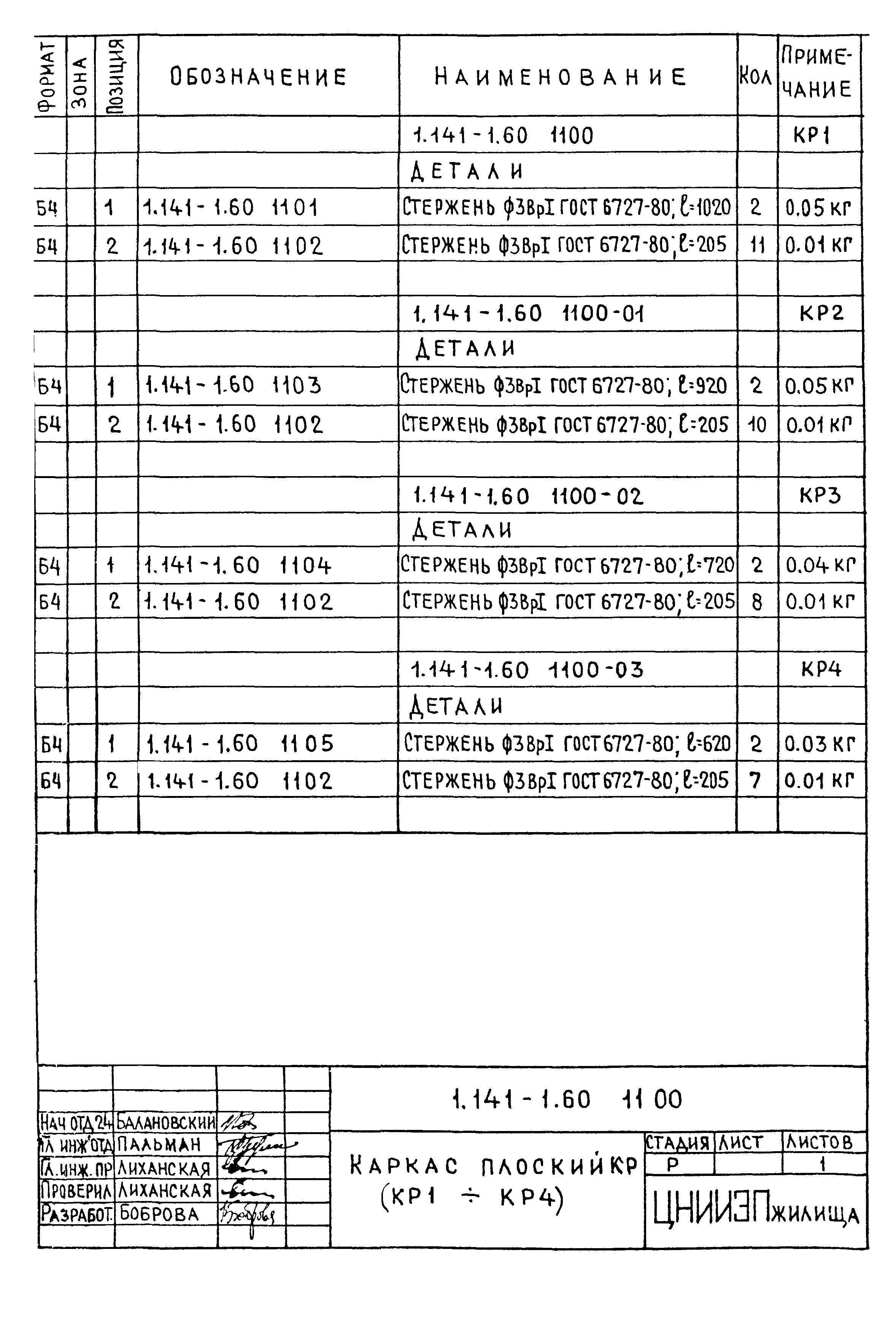

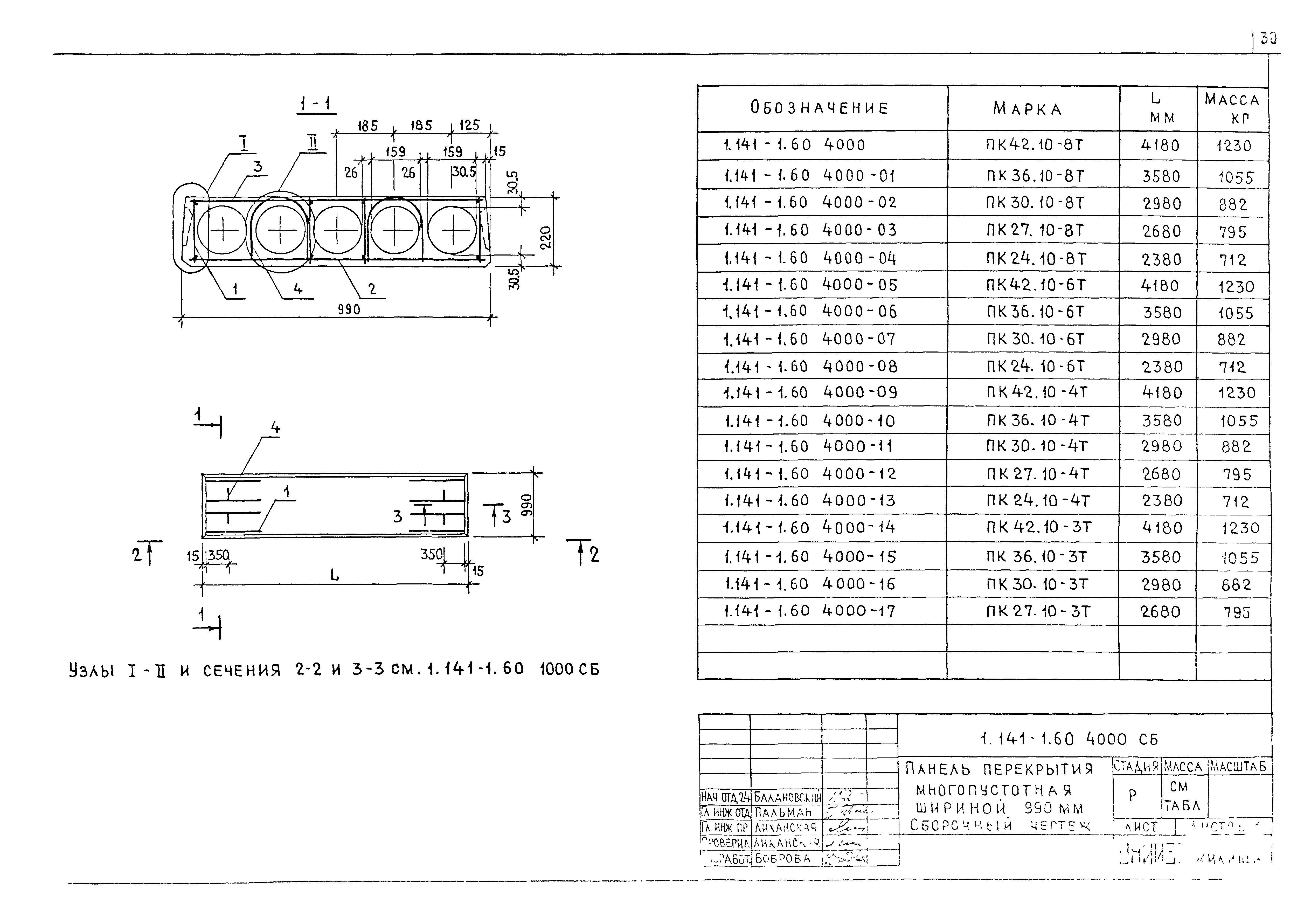

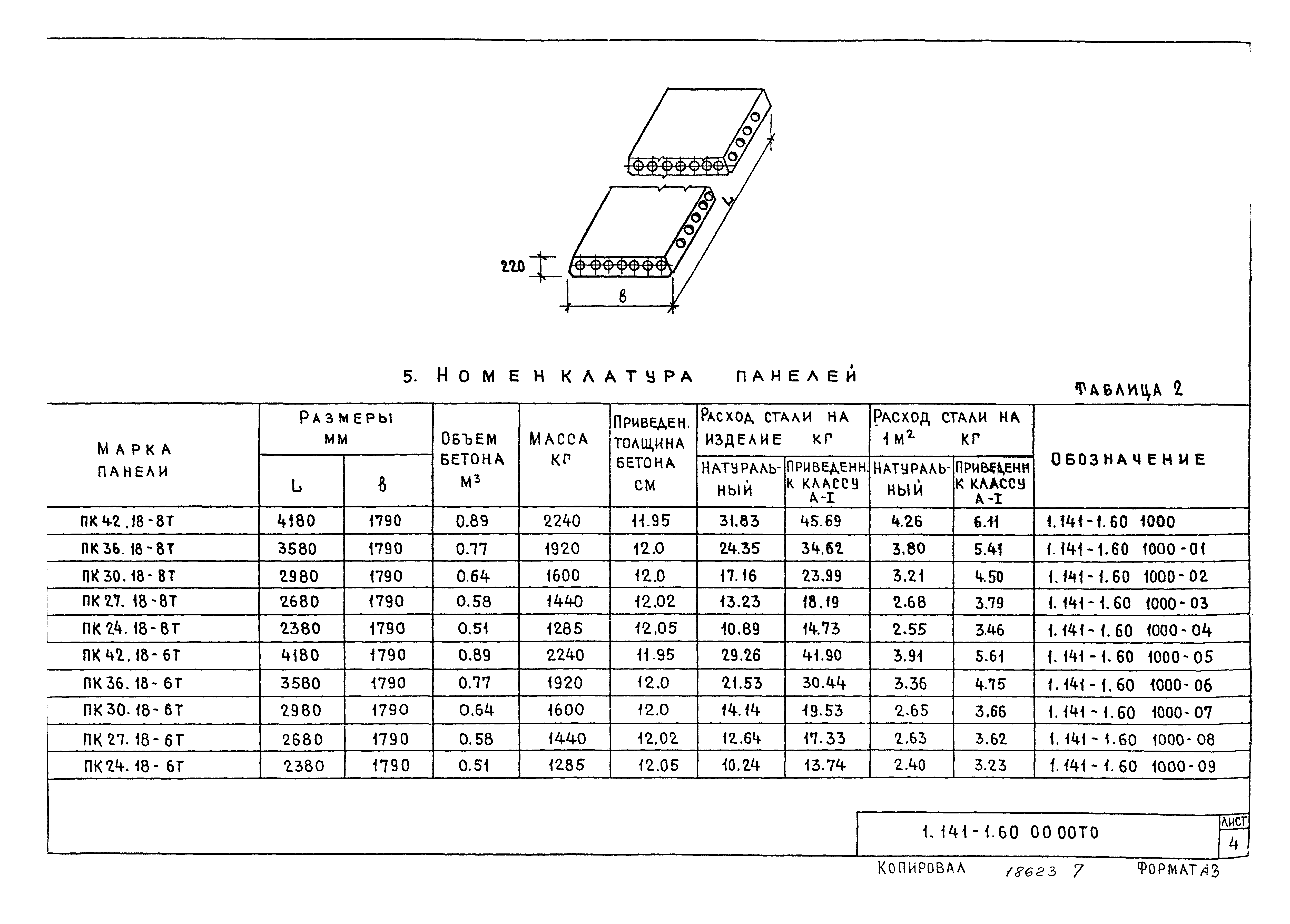

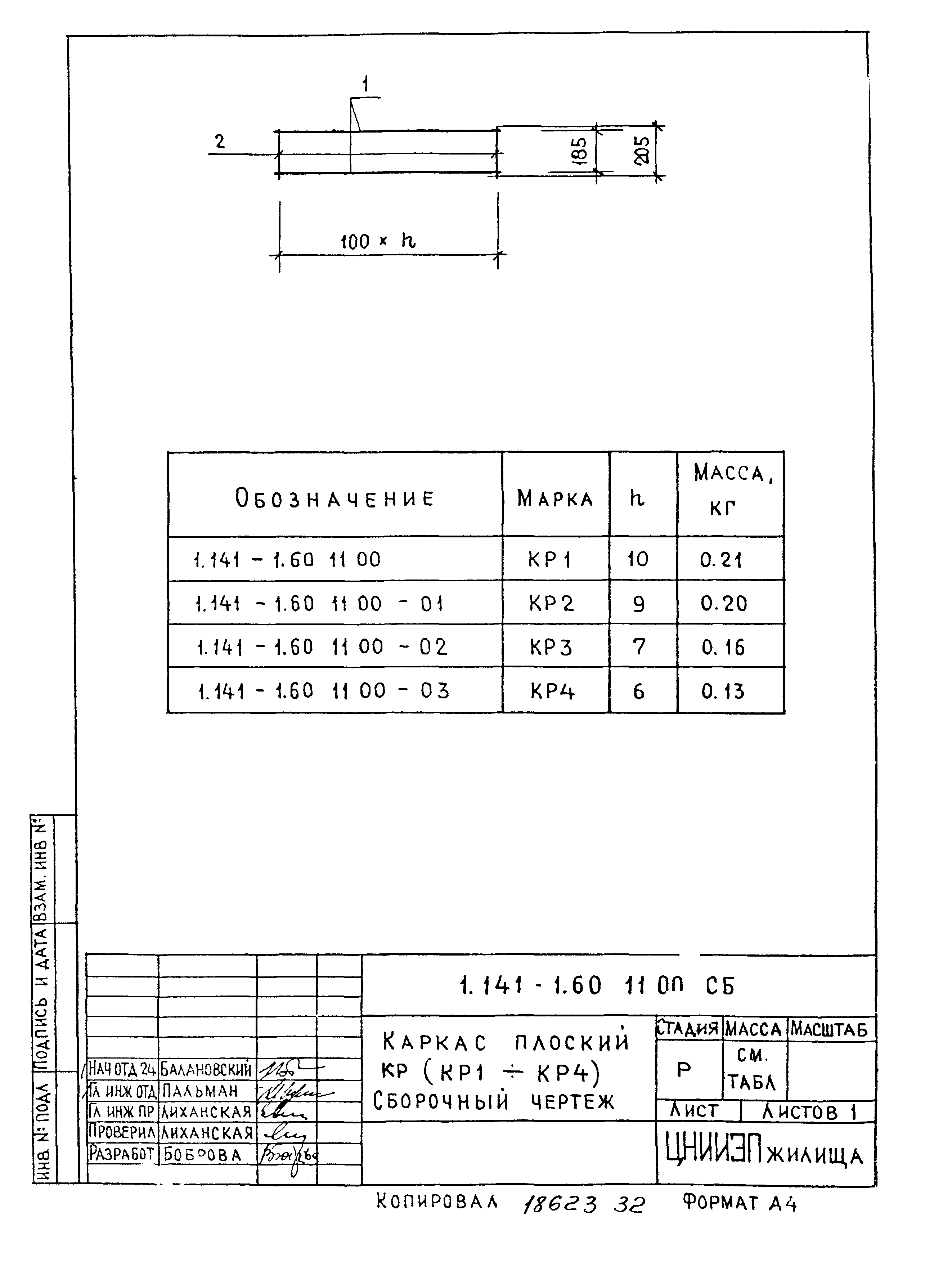

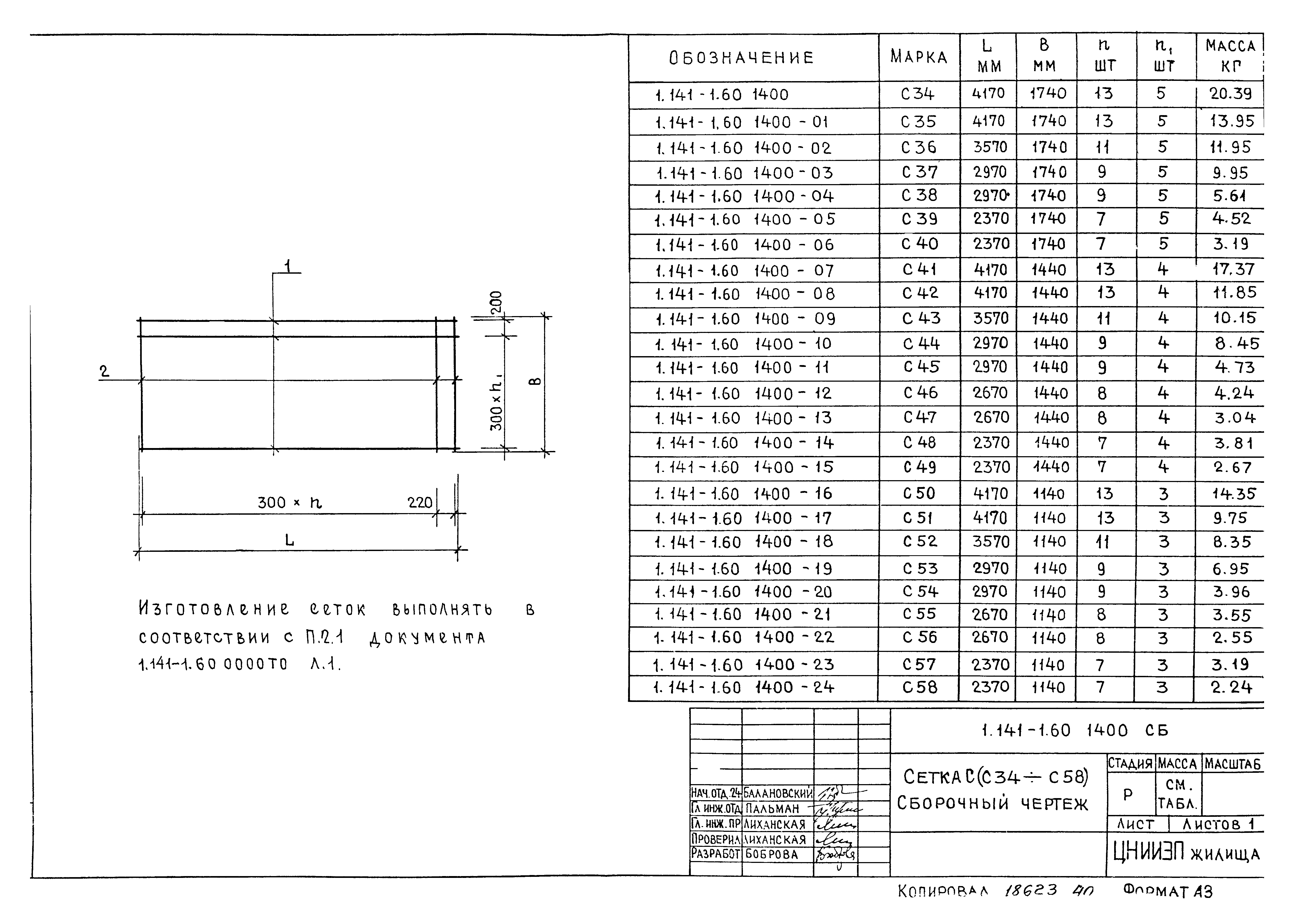

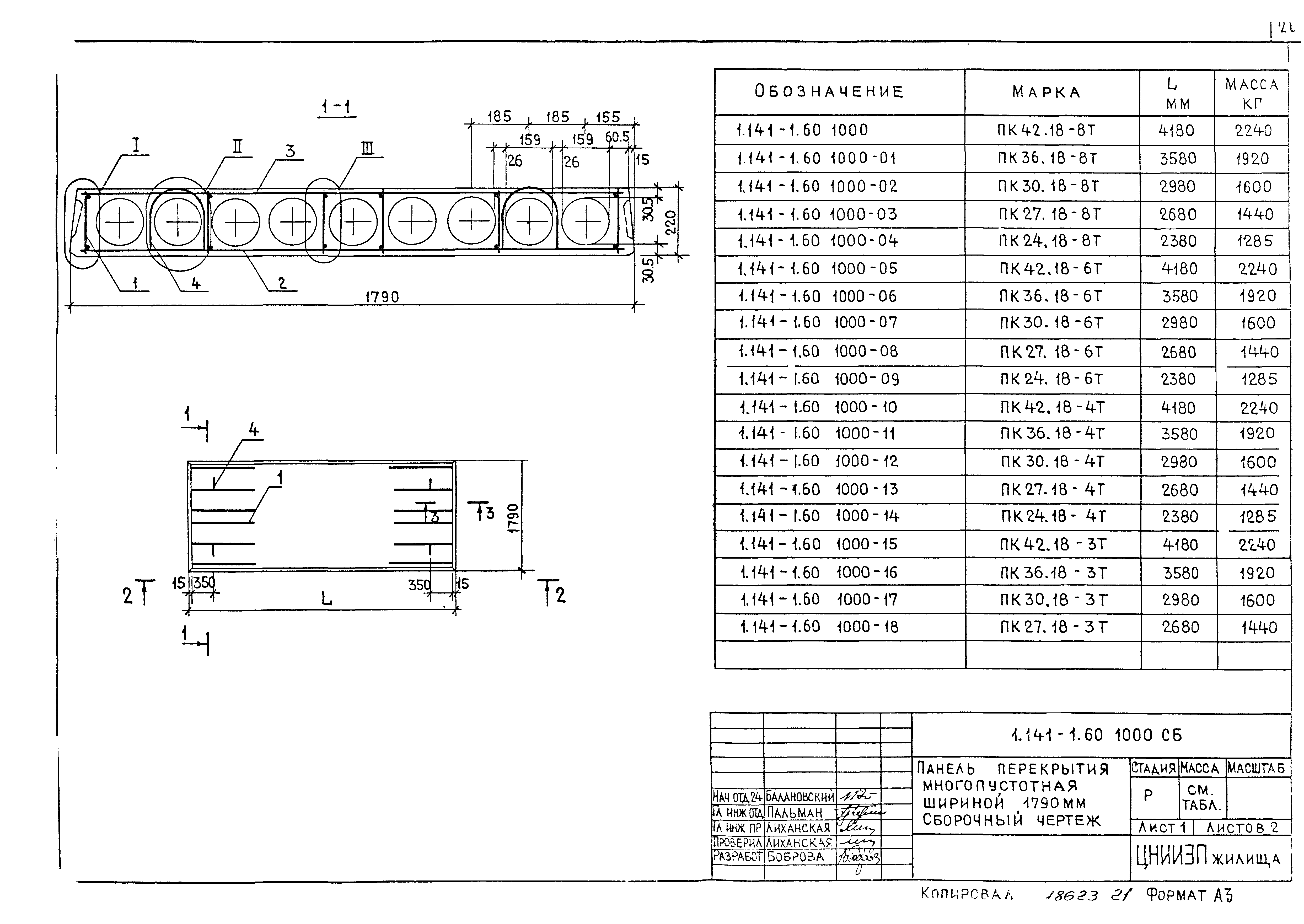

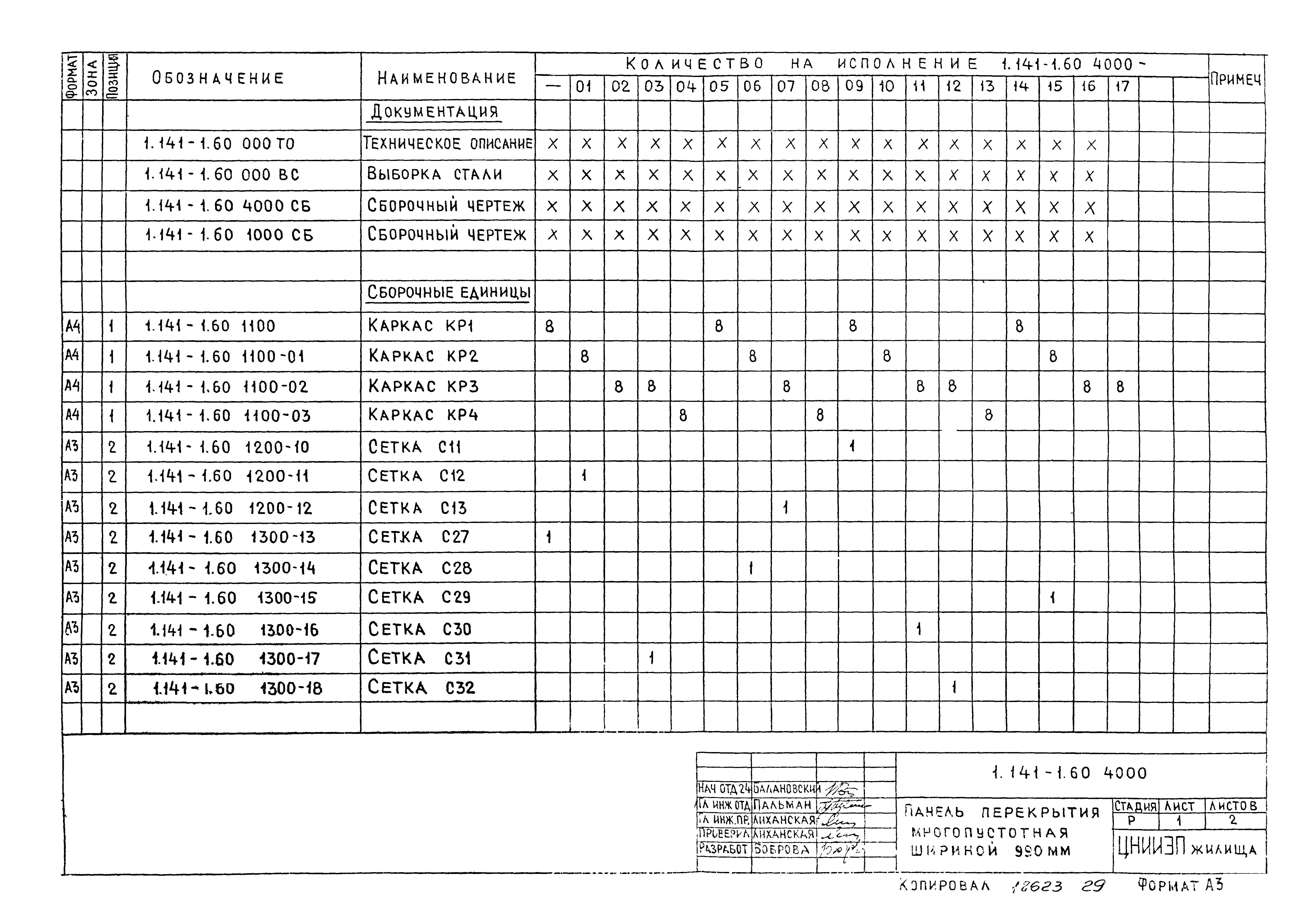

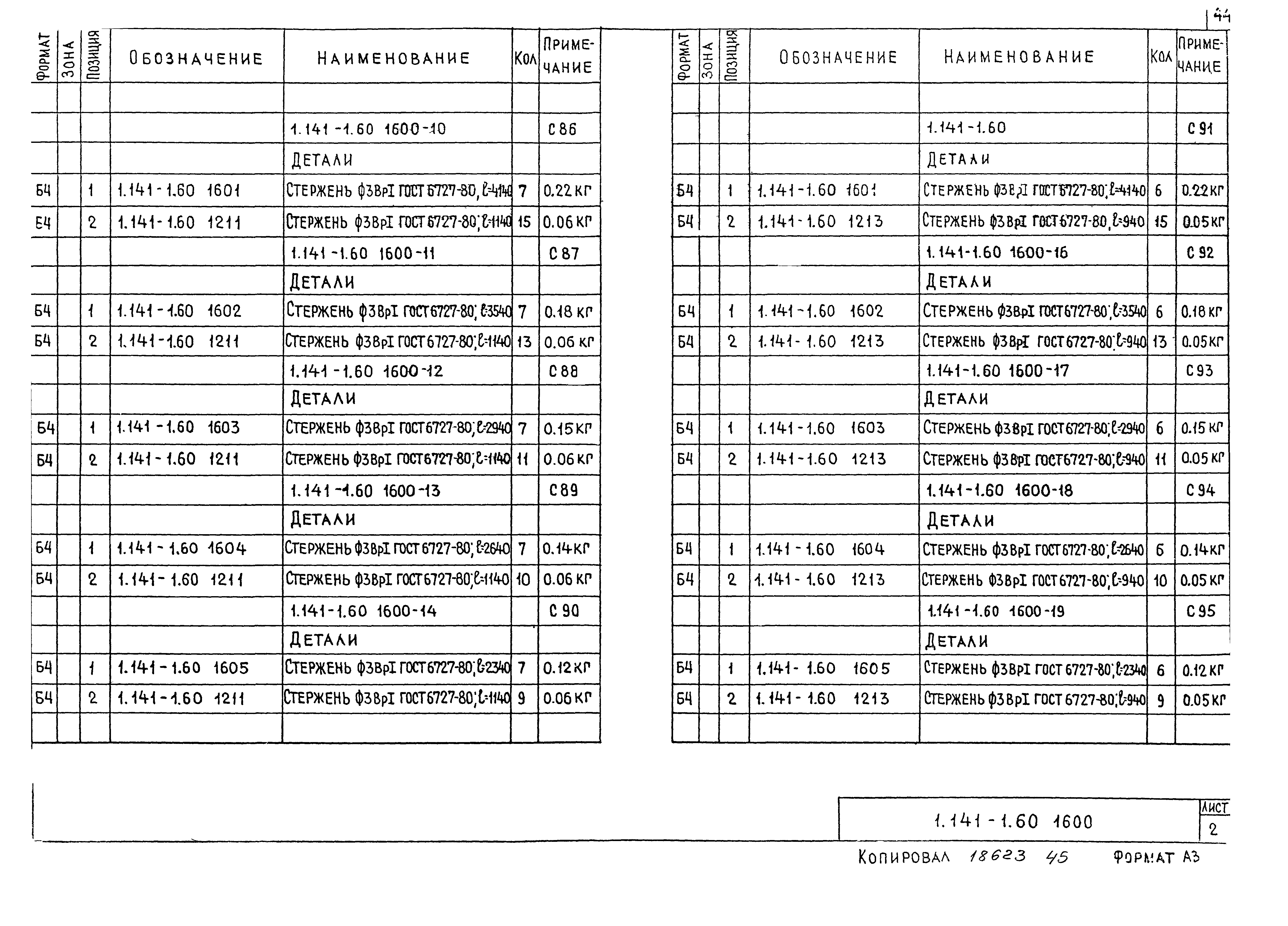

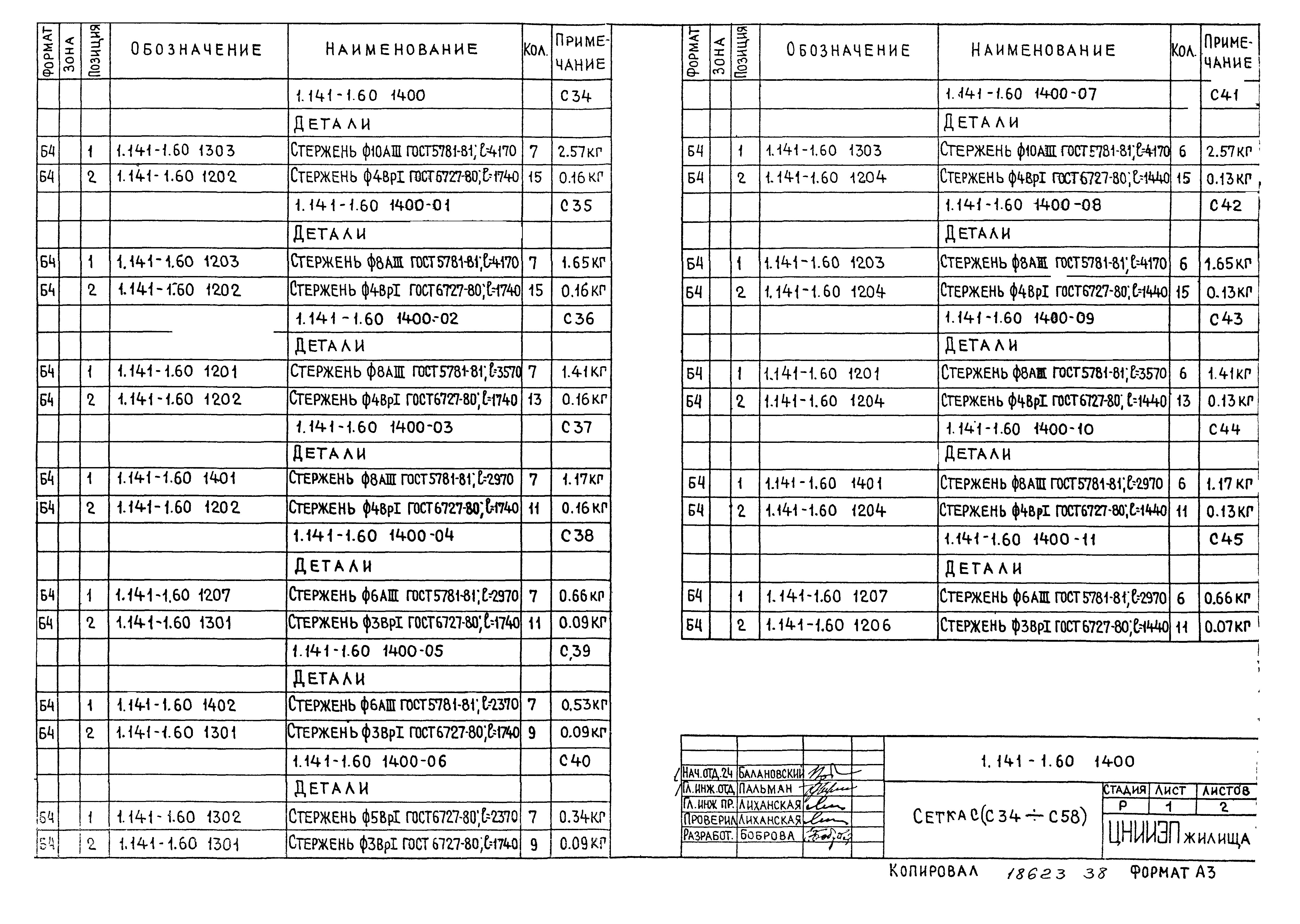

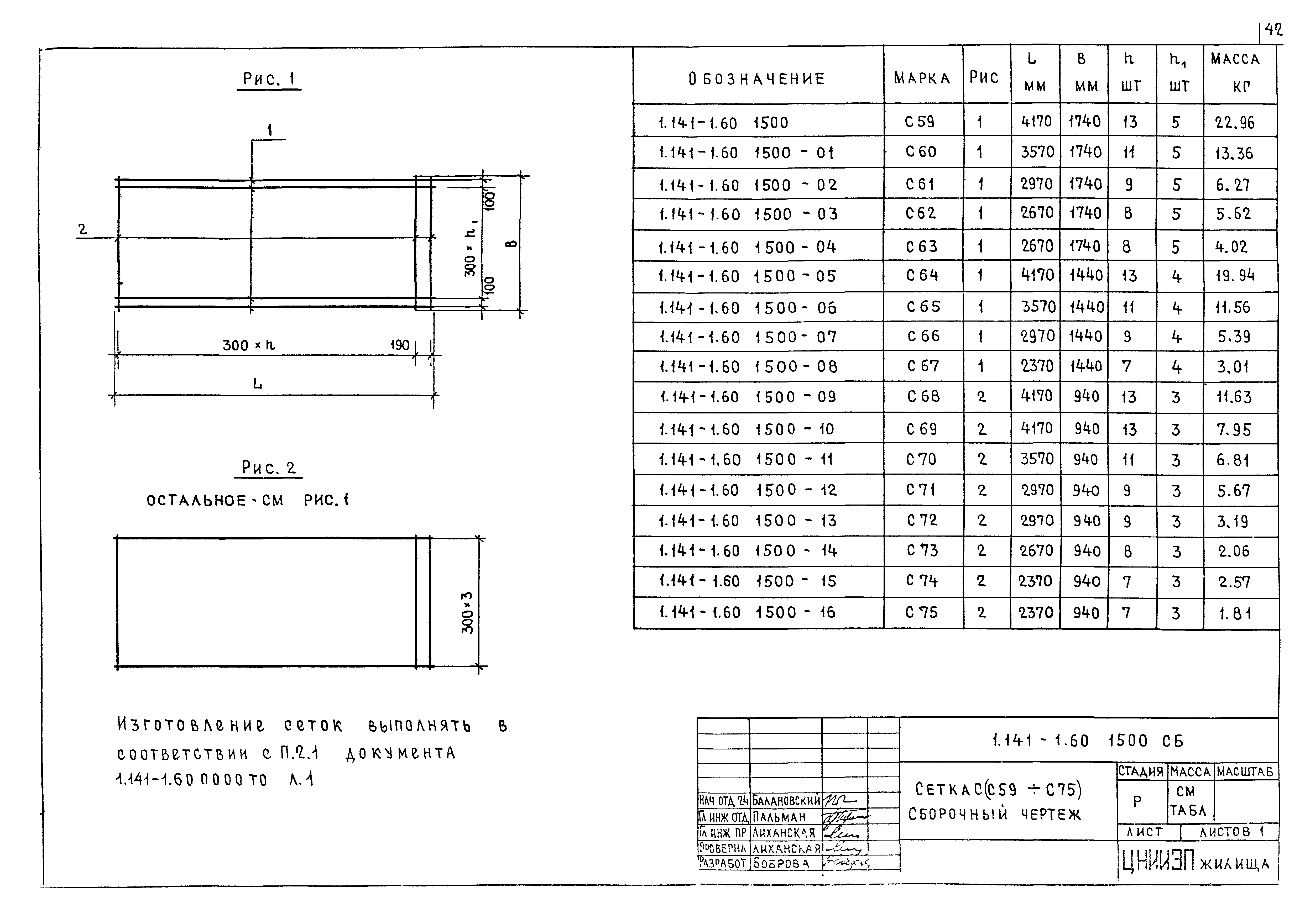

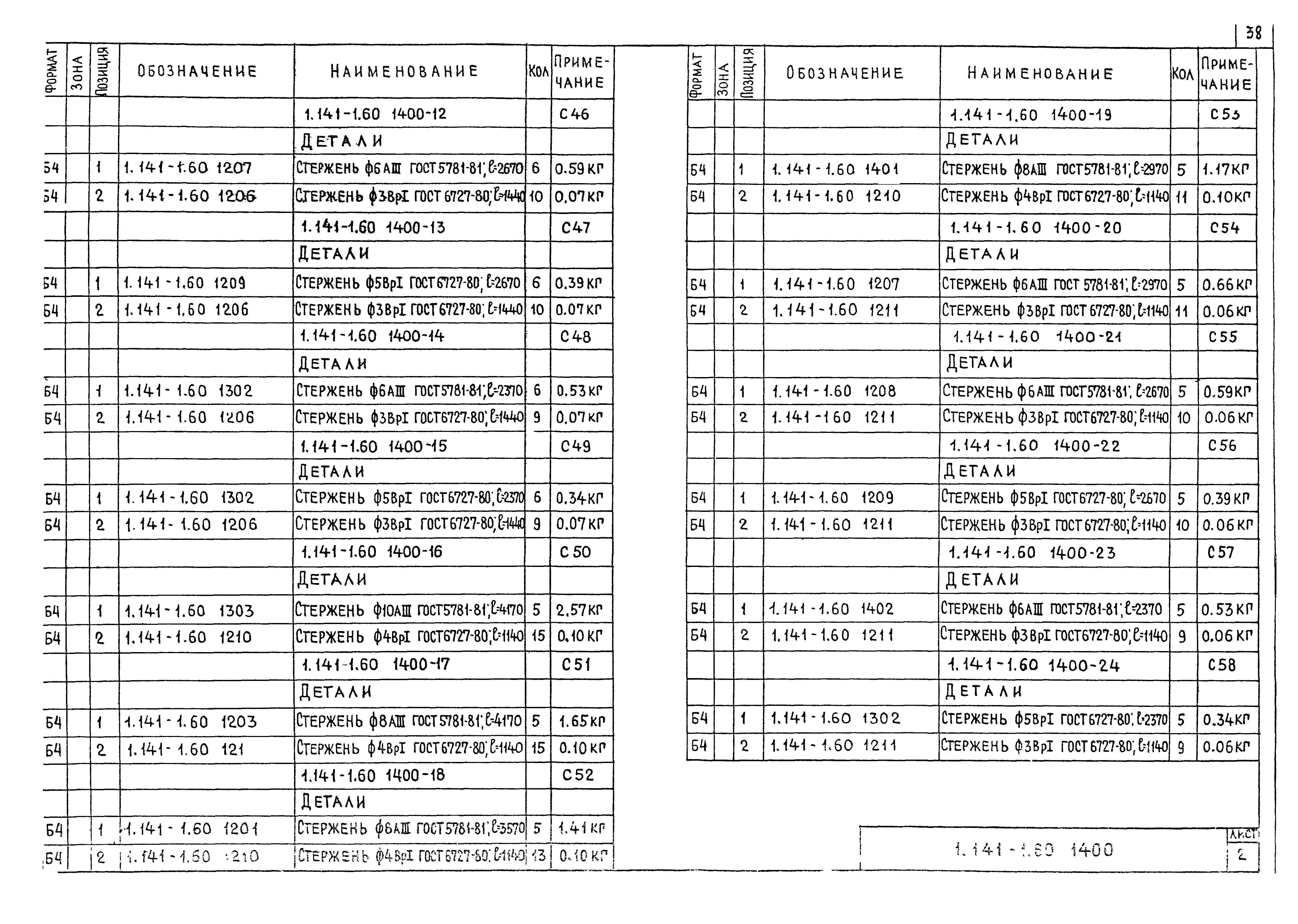

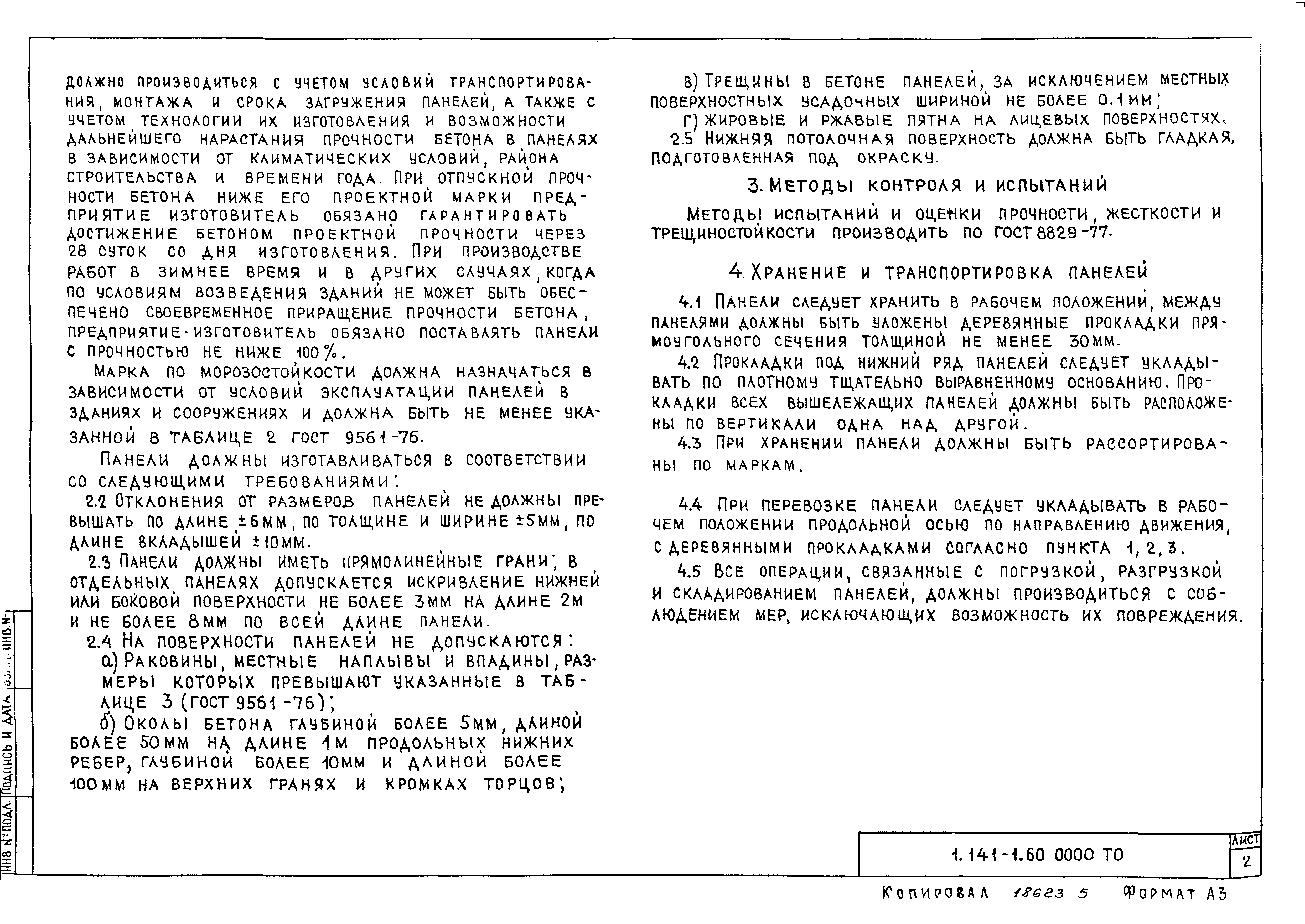

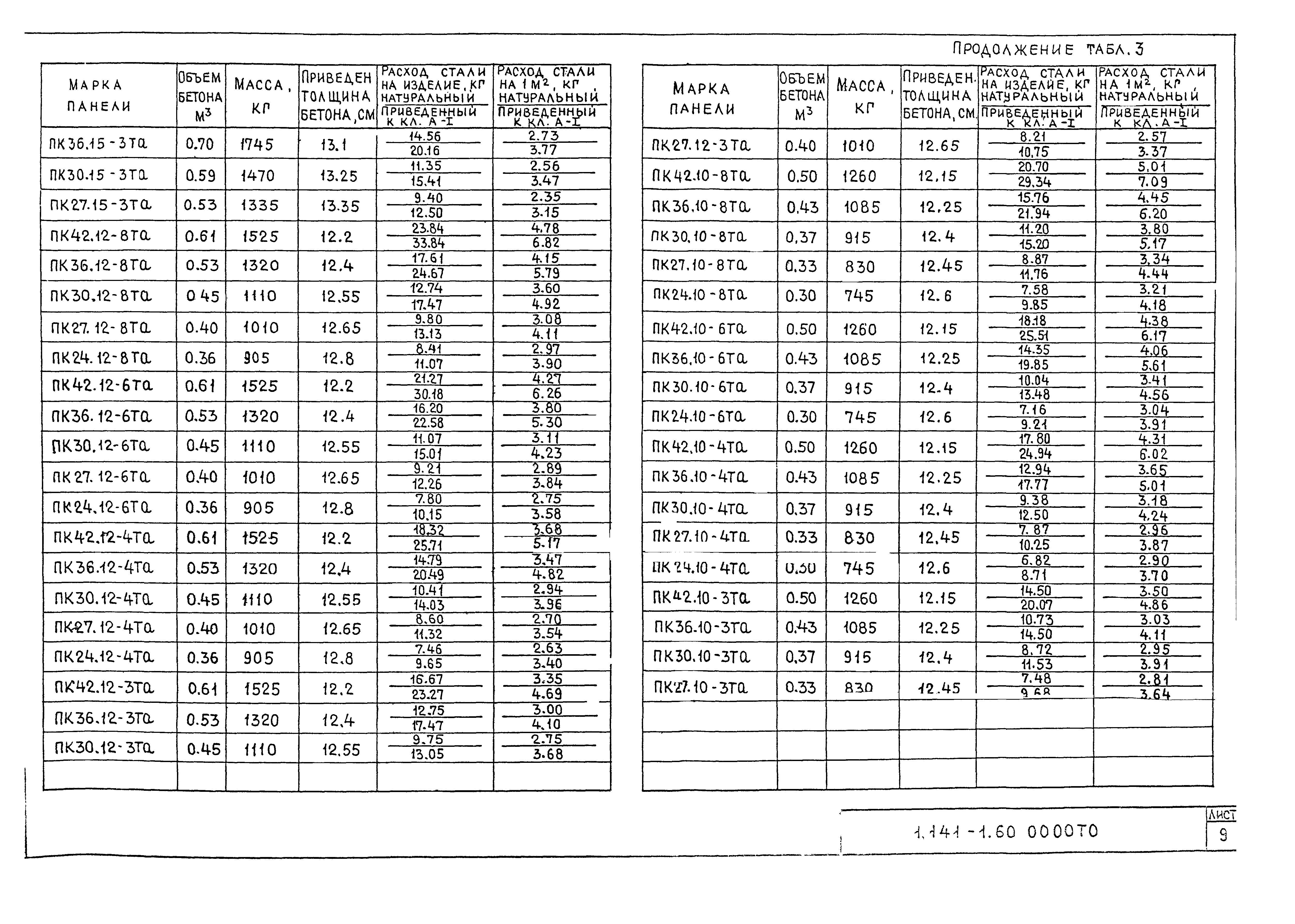

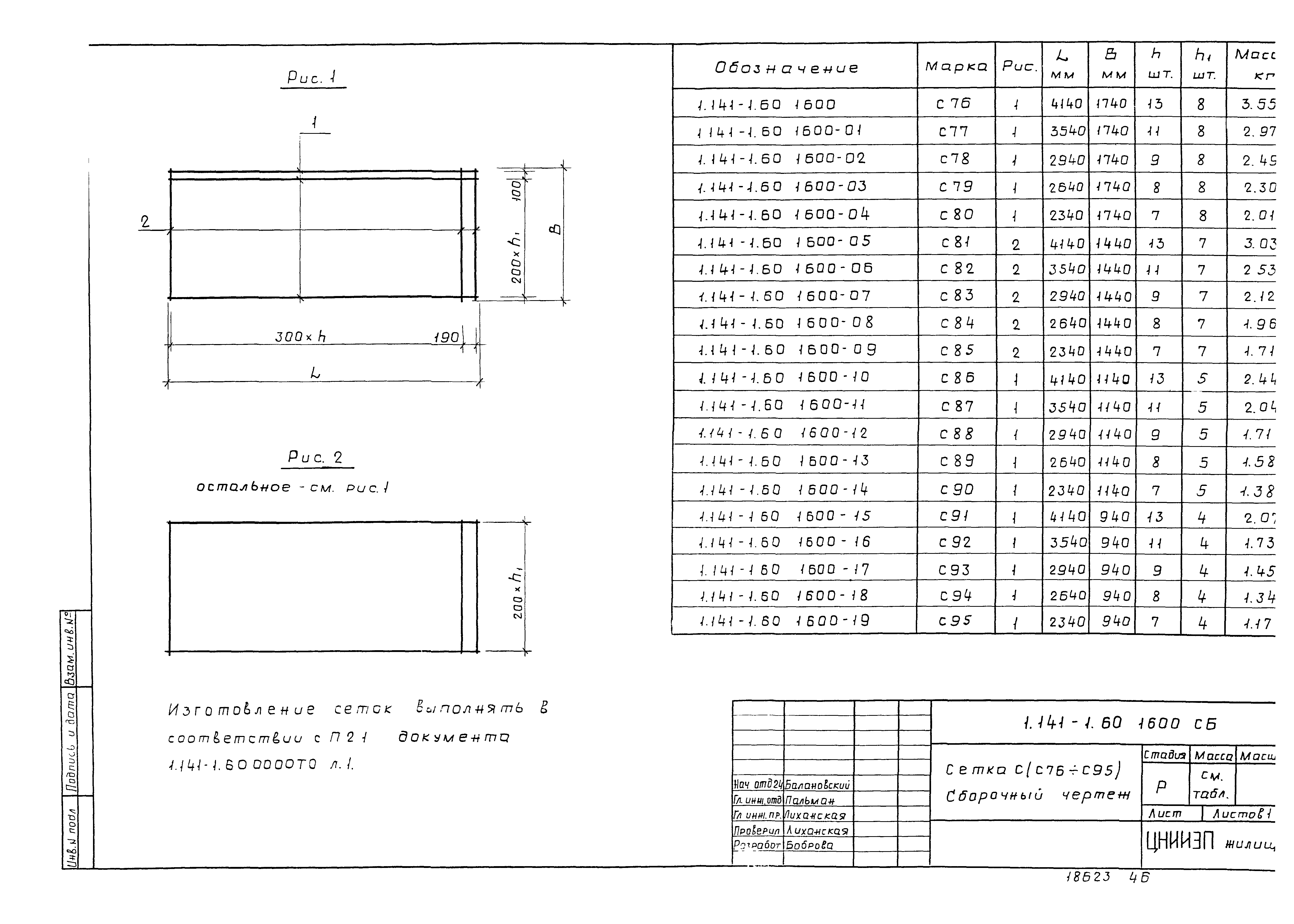

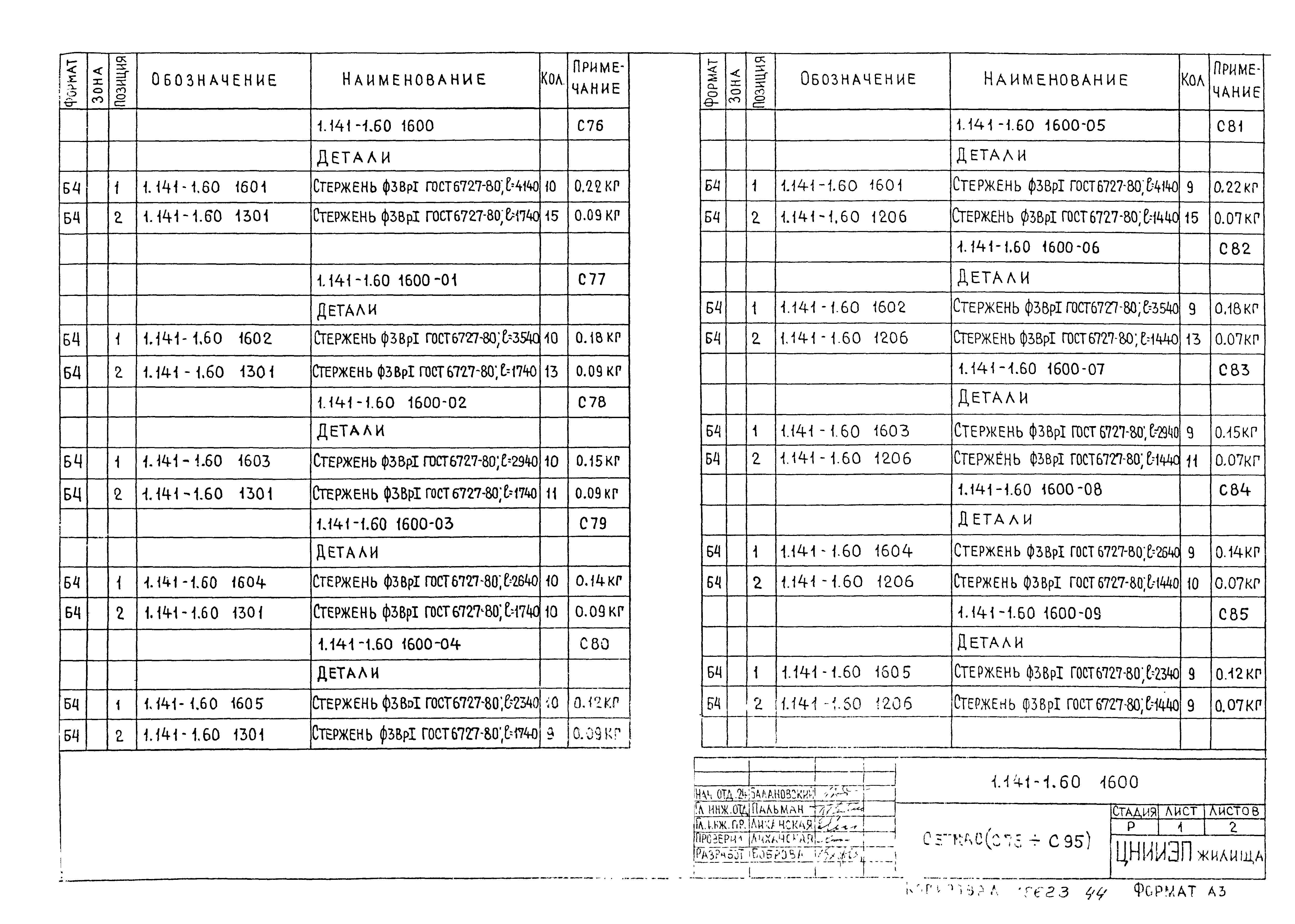

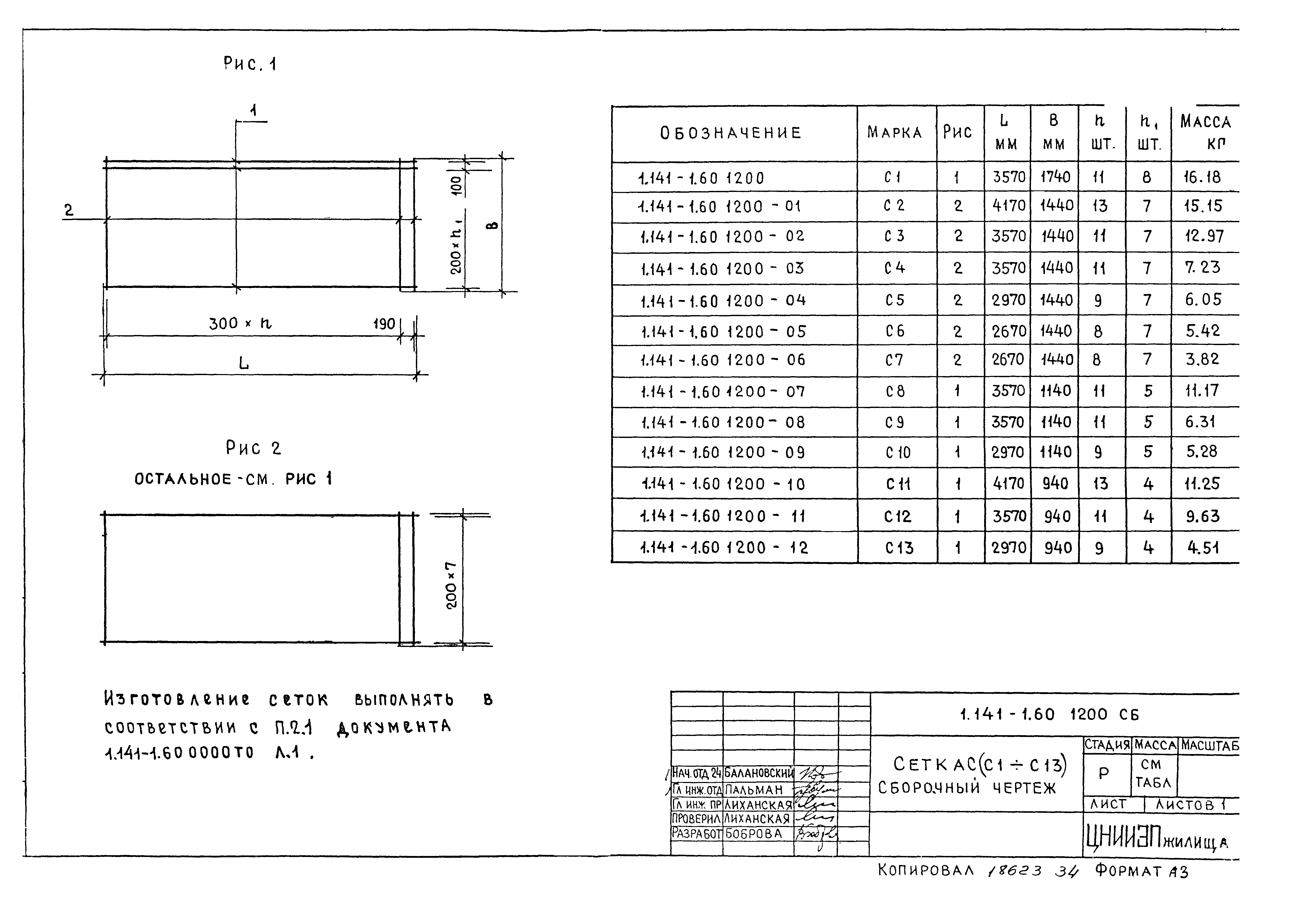

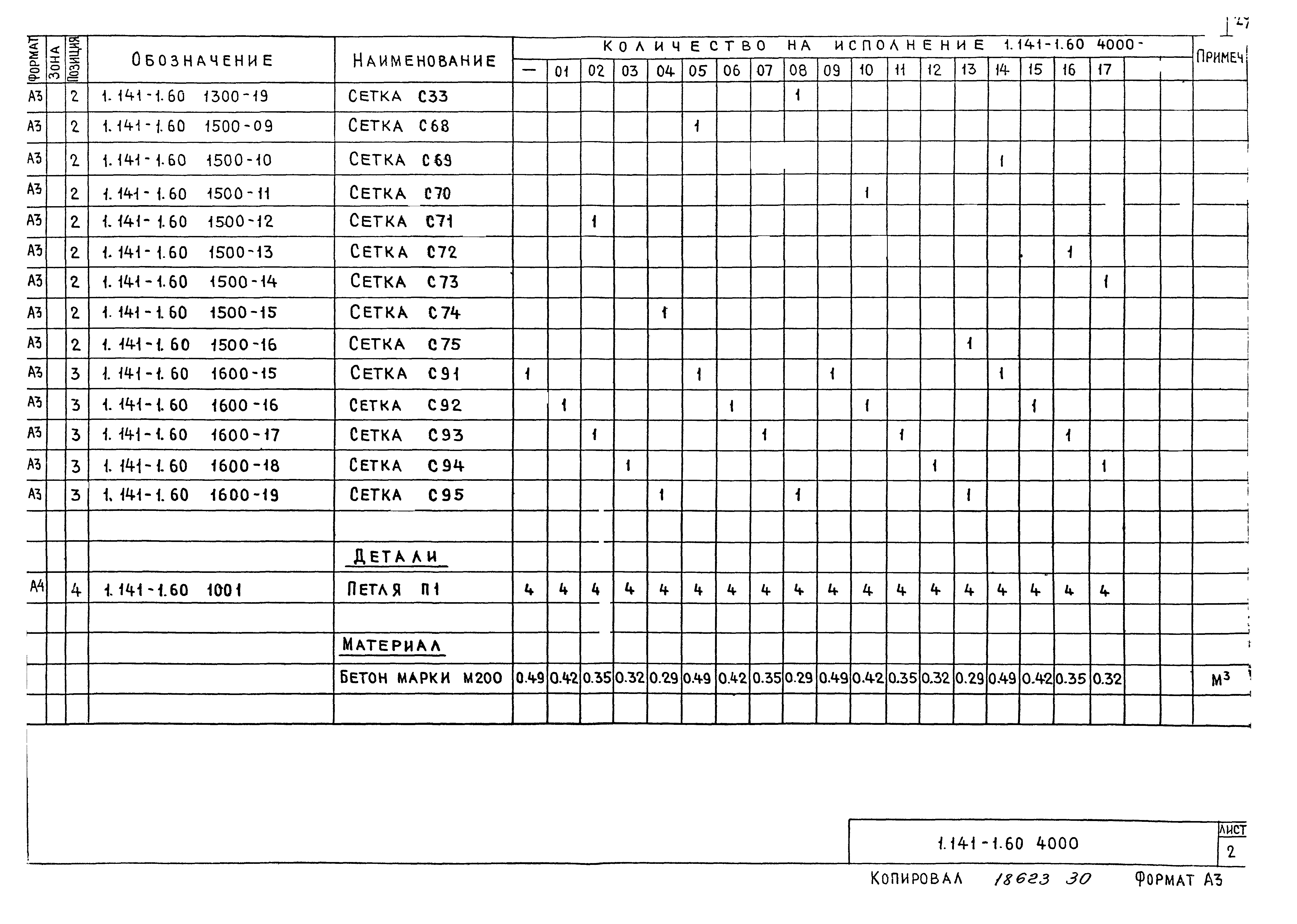

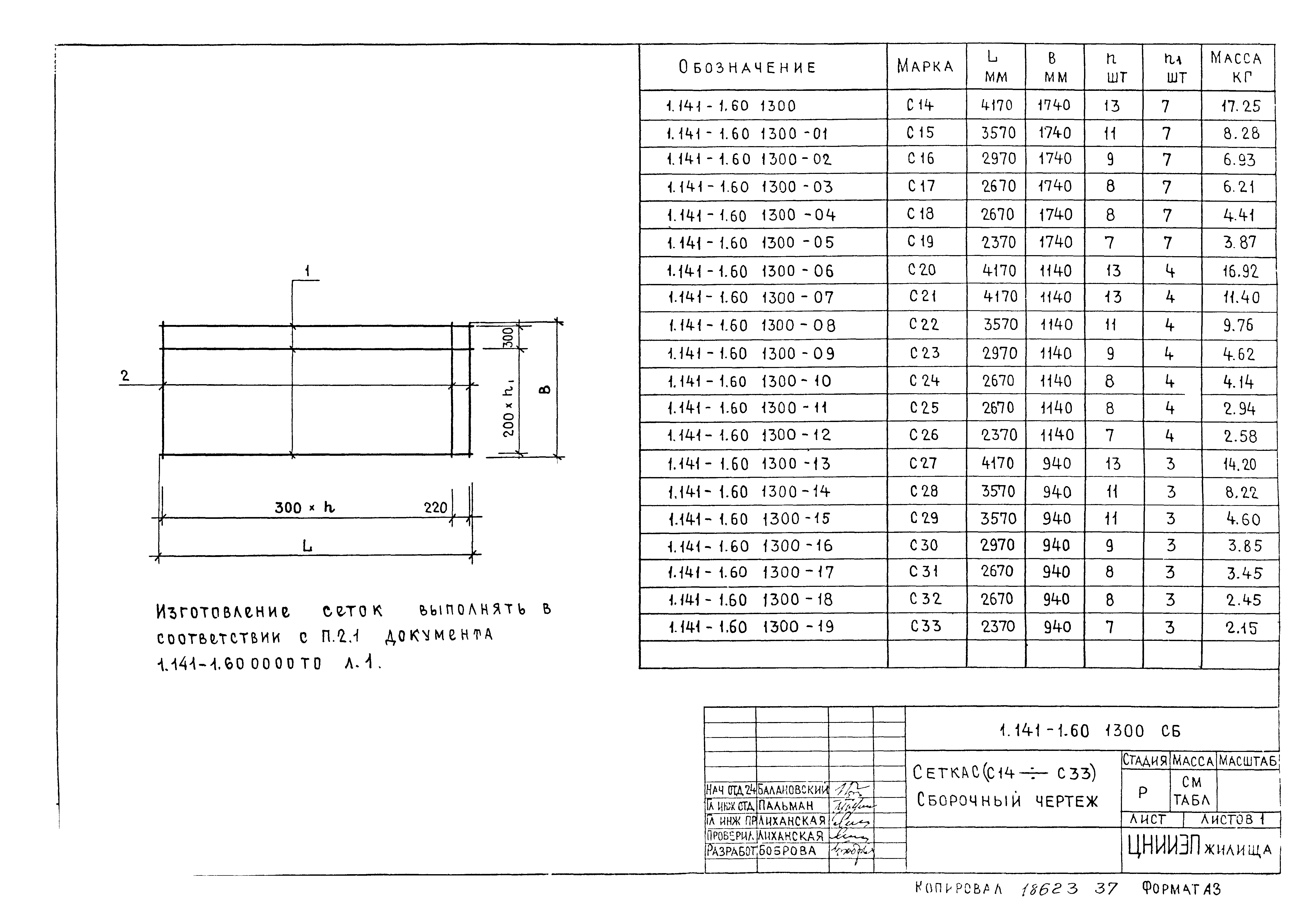

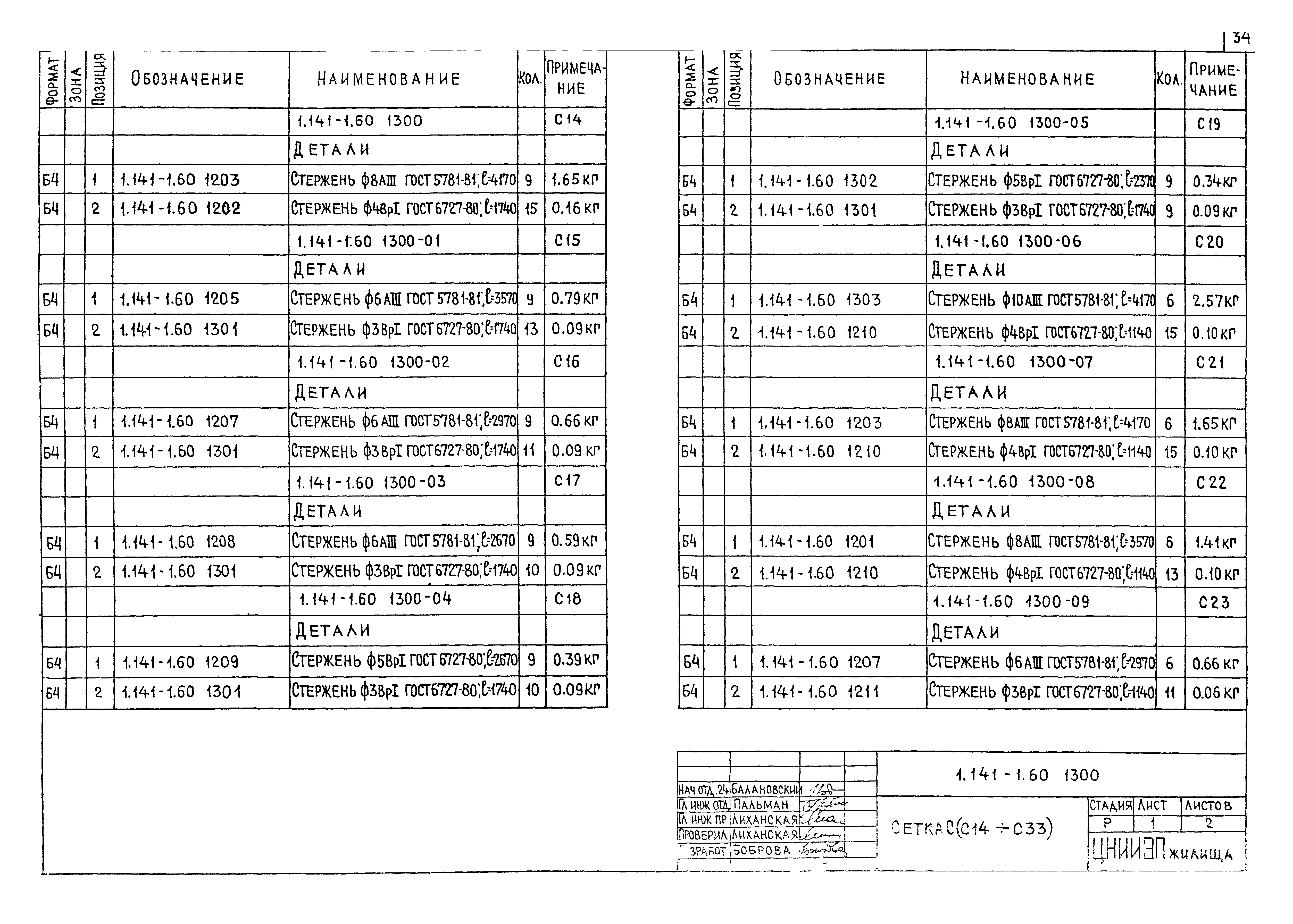

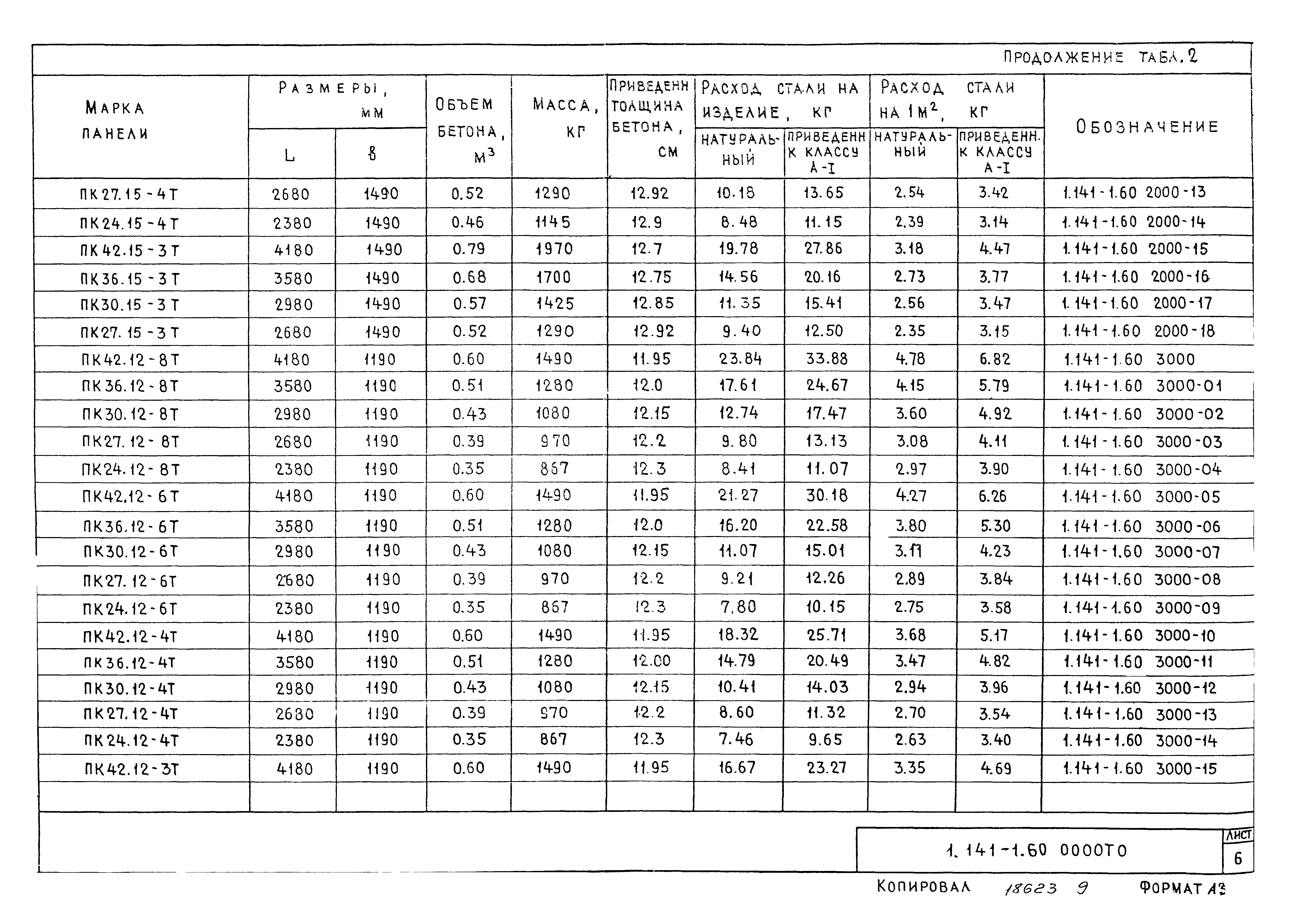

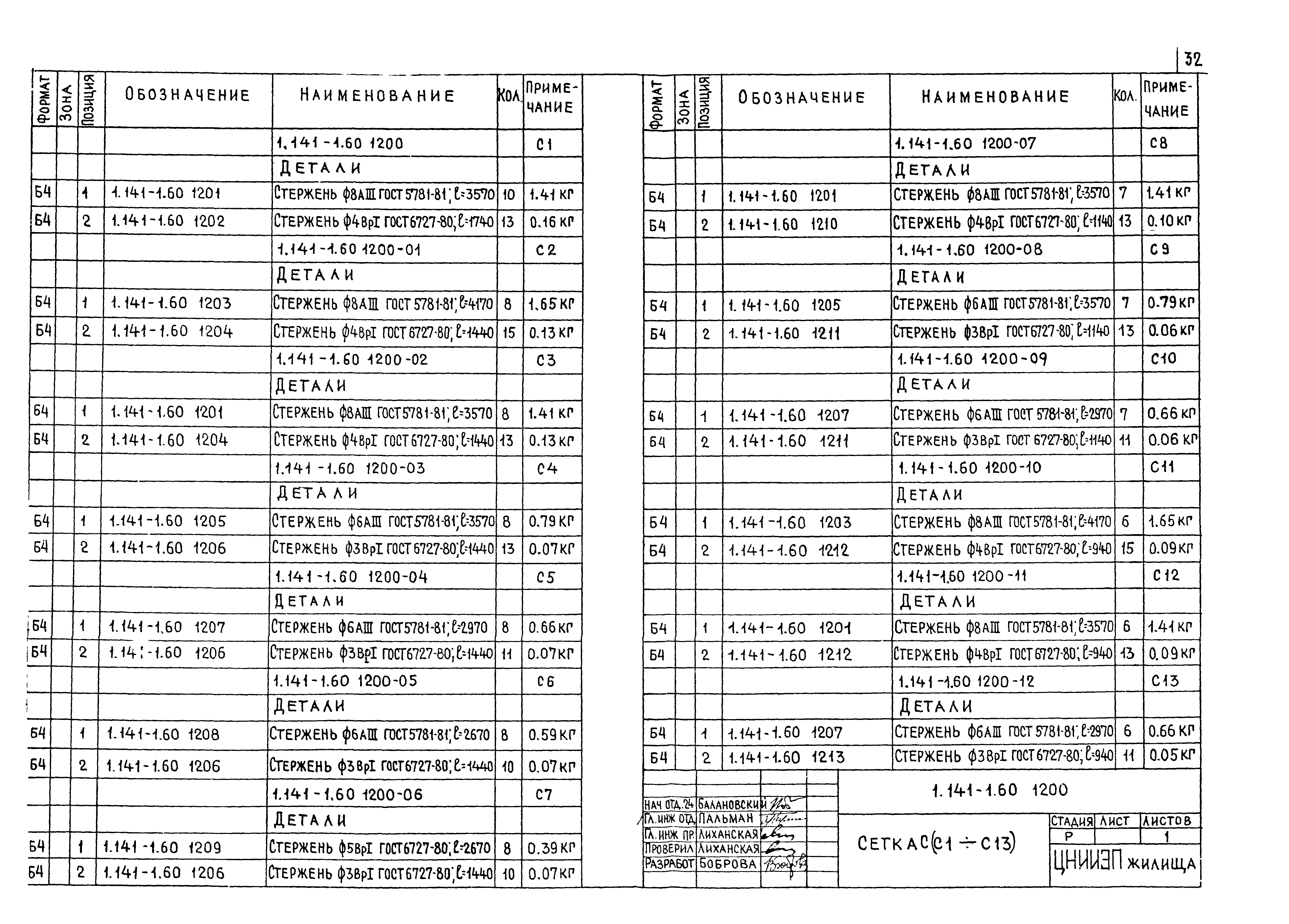

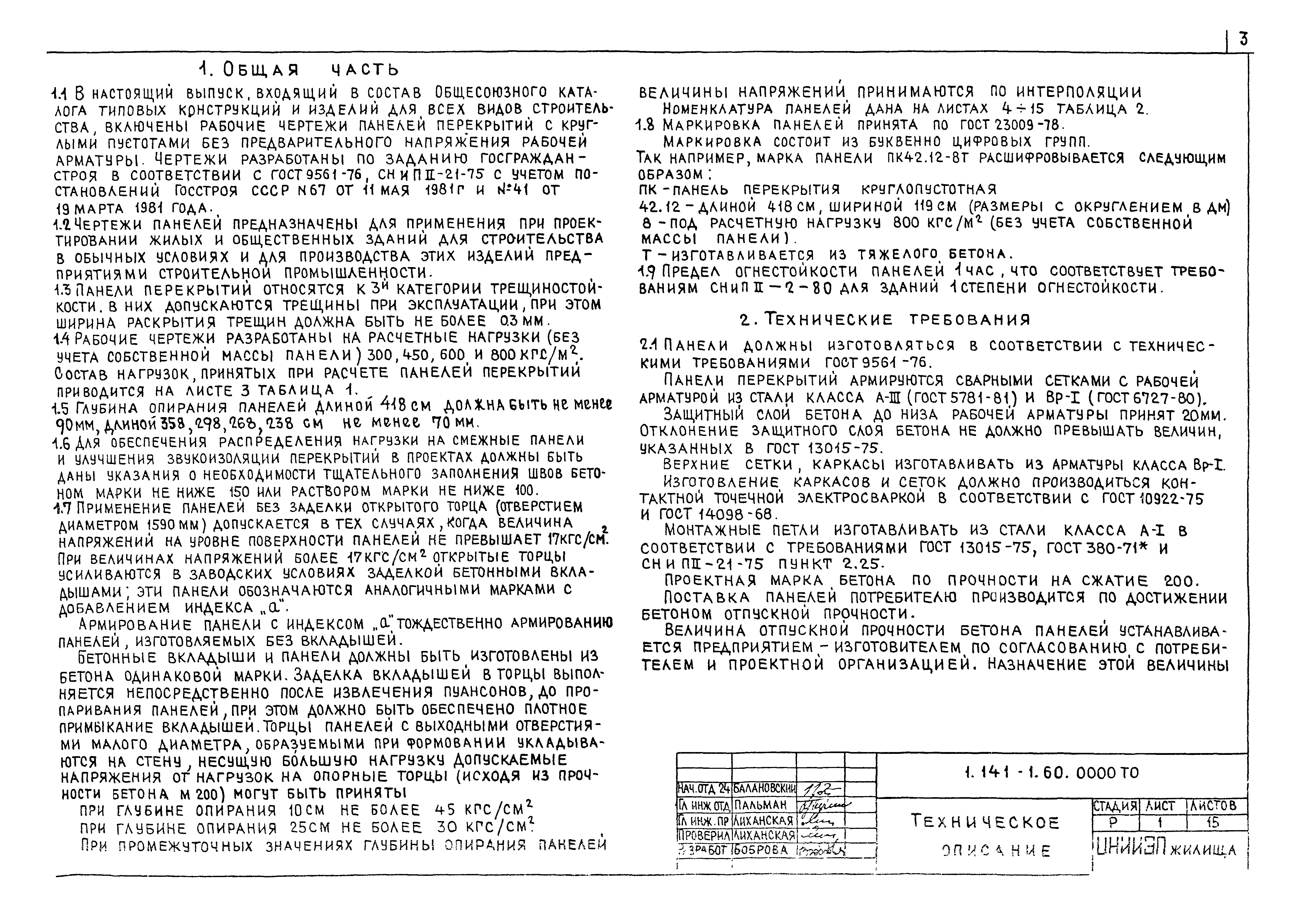

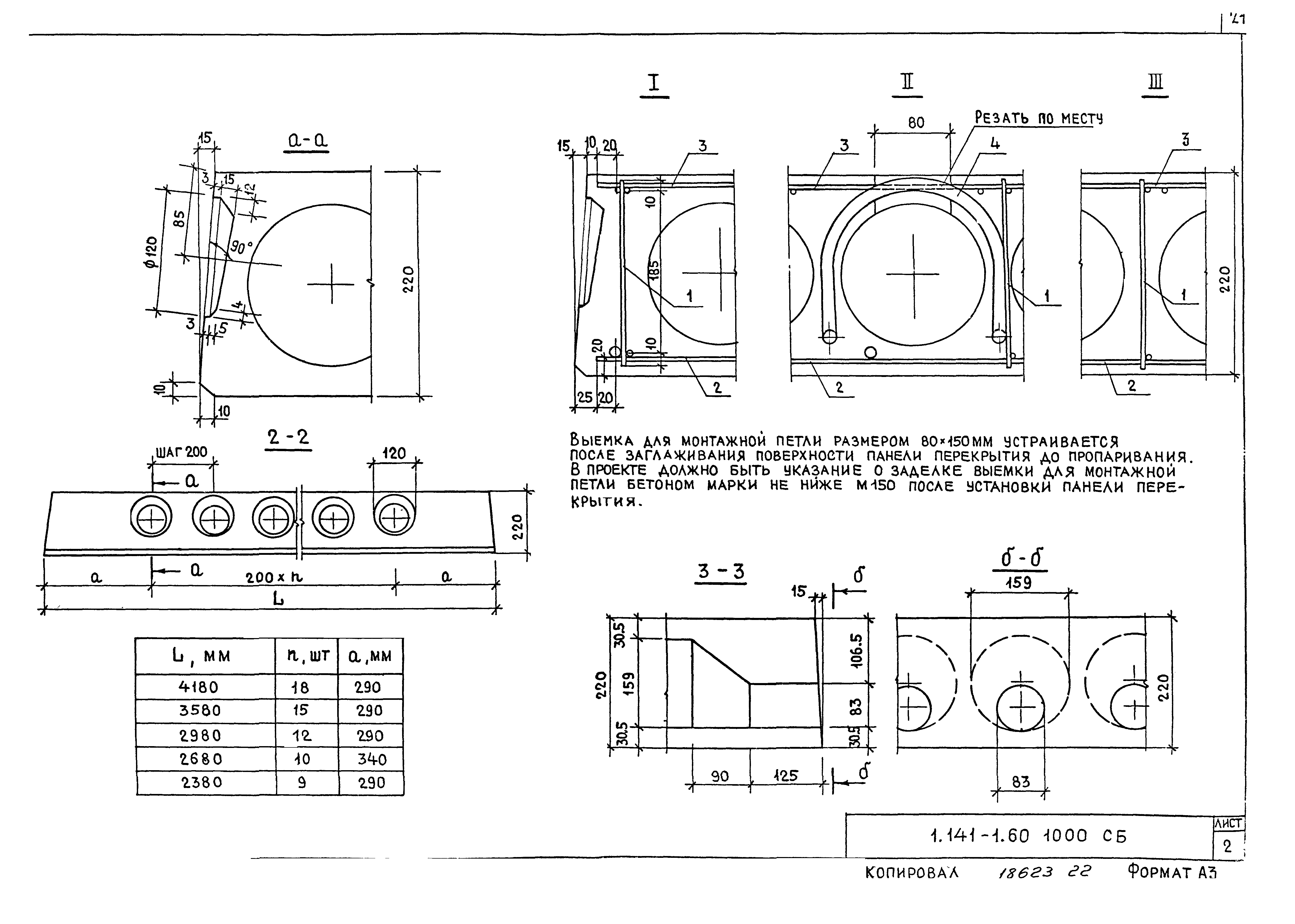

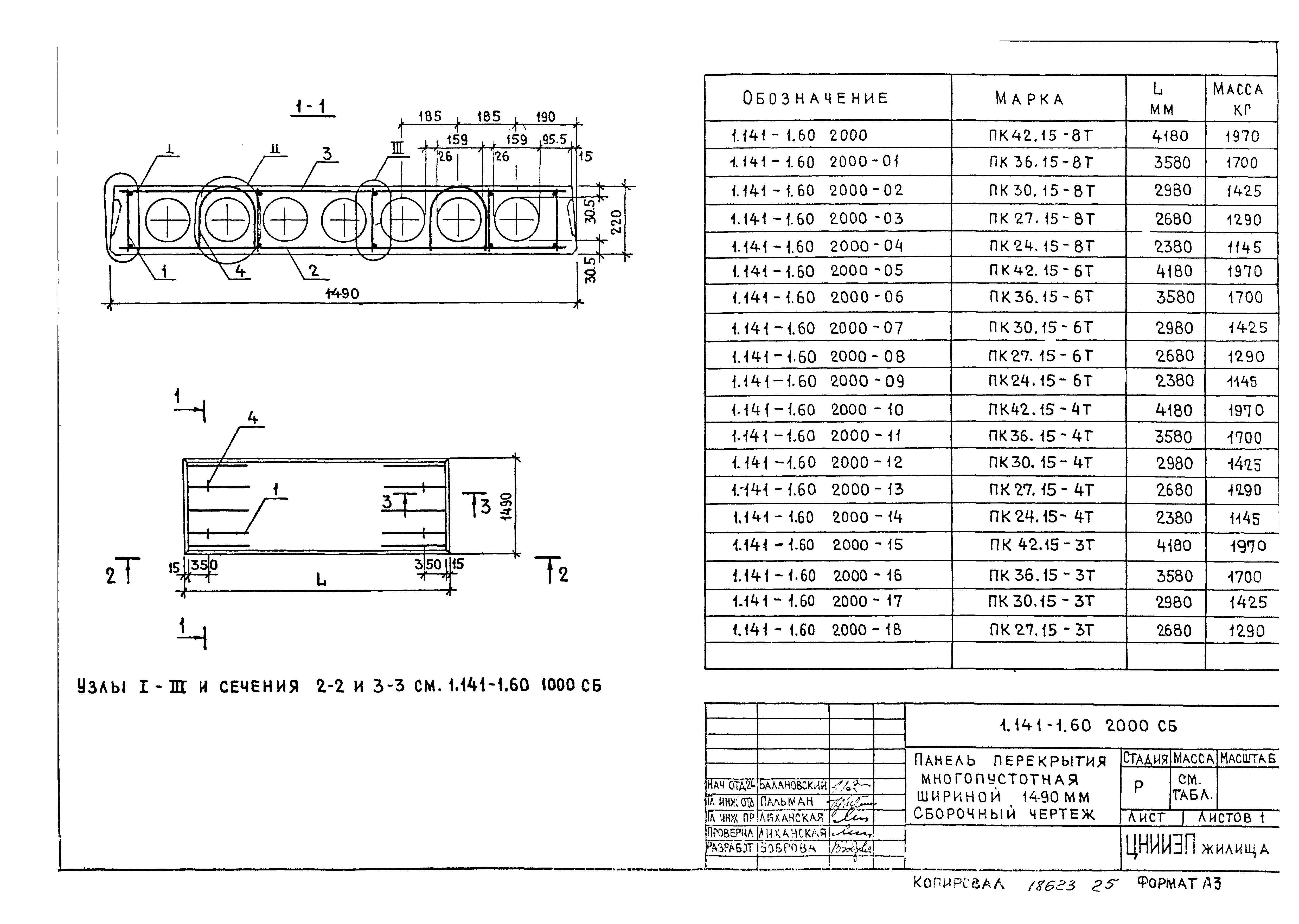

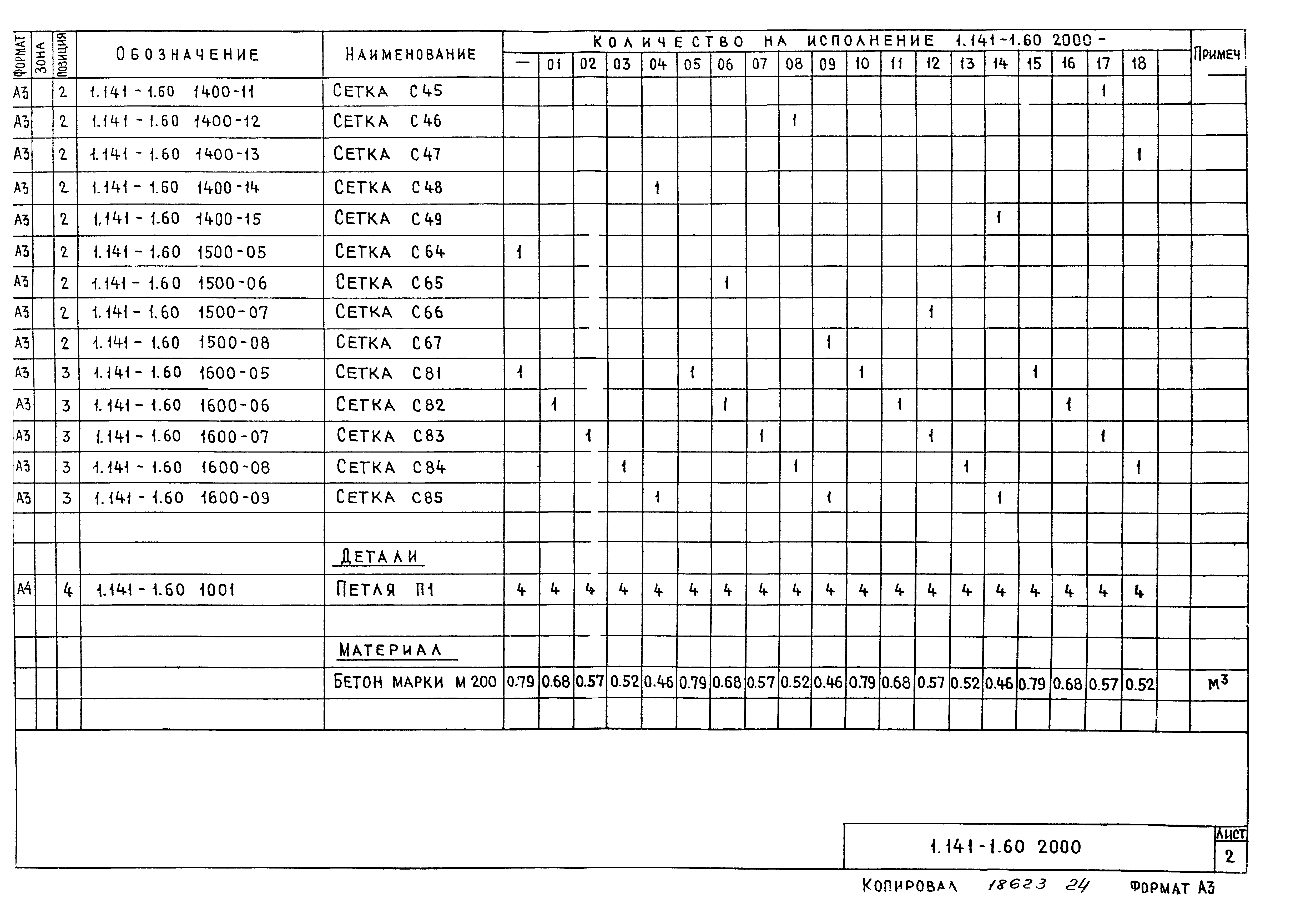

Оглавление:	1.141-1.60 0000 ТО Техническое описание 1.141-1.60 1000 Панель перекрытия многопустотная шириной 1790 мм 1.141-1.60 1000 СБ Панель перекрытия многопустотная шириной 1790 мм. Сборочный чертеж 1.141-1.60 2000 Панель перекрытия многопустотная шириной 1490 мм 1.141-1.60 2000 СБ Панель перекрытия многопустотная шириной 1490 мм. Сборочный чертеж 1.141-1.60 3000 Панель перекрытия многопустотная шириной 1190 мм 1.141-1.60 3000 СБ Панель перекрытия многопустотная шириной 1190 мм. Сборочный чертеж 1.141-1.60 4000 Панель перекрытия многопустотная шириной 990 мм 1.141-1.60 4000 СБ Панель перекрытия многопустотная шириной 990 мм. Сборочный чертеж 1.141-1.60 1100 Каркас плоский КР (КР1 - КР4) 1.141-1.60 1100 СБ Каркас плоский КР (КР1 - КР4). Сборочный чертеж 1.141-1.60 1200 Сетка С (С1 - С13) 1.141-1.60 1200 СБ Сетка С (С1 - С13). Сборочный чертеж 1.141-1.60 1300 Сетка С (С14 - С33) 1.141-1.60 1300 СБ Сетка С (С14 - С33). Сборочный чертеж 1.141-1.60 1400 Сетка С (С34 - С58) 1.141-1.60 1400 СБ Сетка С (С34 - С58). Сборочный чертеж 1.141-1.60 1500 Сетка С (С59 - С75) 1.141-1.60 1500 СБ Сетка С (С59 - С75). Сборочный чертеж 1.141-1.60 1600 Сетка С (С76 - С95) 1.141-1.60 1600 СБ Сетка С (С76 - С95). Сборочный чертеж 1.141-1.60 1001 Петля П1 1.141-1.60 0000 ВМС Ведомость расхода стали
Разработан:	НИИЖБ Госстроя СССР ЦНИИЭП жилища
Утверждён:	04.02.1983 Госгражданстрой (Gosgrazhdanstroy 45)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции двухэтажных и многоэтажных зданий Различные изделия и элементы многоэтажных зданий Плиты и панели перекрытий Многопустотные
Заменяет собой:	Серия 1.141-1 «Выпуск 11. Панели с круглыми пустотами длиной 418, 388, 358, 298, 268 см, шириной 99 см, армированные сетками с рабочей арматурой из стали класса А-III» Серия 1.141-1 «Выпуск 12. Панели с круглыми пустотами длиной 268 см, шириной 149 и 119 см, армированные сетками с рабочей арматурой из стали классов А-III и В-I» Серия 1.141-1 «Выпуск 16. Панели с круглыми пустотами длиной 328 см, шириной 149 и 119 см, армированные сетками с рабочей арматурой из стали класса А-III» Серия 1.141-1 «Выпуск 50. Панели с круглыми пустотами длиной 448 и 418 см, шириной 179 см, армированные сетками с рабочей арматурой из стали класса А-III» Серия 1.141-1 «Выпуск 51. Панели с круглыми пустотами длиной 388 и 358 см, шириной 179 см, армированные сетками с рабочей арматурой из стали класса А-III» Серия 1.141-1 «Выпуск 52. Панели с круглыми пустотами длиной 328 и 298 см, шириной 179 см, армированные сетками с рабочей арматурой из стали класса А-III» Серия 1.141-1 «Выпуск 10. Панели с круглыми пустотами длиной 298 см, шириной 149 и 119 см, армированные сетками с рабочей арматурой из стали класса А-III» Серия 1.141-1 «Выпуск 17. Панели с круглыми пустотами длиной 238 см, шириной 149 и 119 см, армированные сетками с рабочей арматурой из стали класса В-I» Серия 1.141-1 «Выпуск 7. Панели с круглыми пустотами длиной 418 см, шириной 149 и 119 см, армированные сетками с рабочей арматурой из стали класса А-III» Серия 1.141-1 «Выпуск 8. Панели с круглыми пустотами длиной 388 см, шириной 149 и 119 см, армированные сетками с рабочей арматурой из стали класса А-III» Серия 1.141-1 «Выпуск 9. Панели с круглыми пустотами длиной 358 см, шириной 149 и 119 см, армированные сетками с рабочей арматурой из стали класса А-III» Серия 1.141-1 «Выпуск 18. Панели с круглыми пустотами длиной 448, 328 и 238 см, шириной 99 см, армированные сетками с рабочей арматурой из стали классов А-III и В-I»
Нормативные ссылки:	ГОСТ 9561-91 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 380-88 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 8829-85 «Конструкции и изделия бетонные и железобетонные сборные. Методы испытания нагружением и оценка прочности, жесткости и трещиностойкости»
