Серия 5.904-38

Гибкие вставки к центробежным вентиляторам. Рабочие чертежи

Обозначение:	Серия 5.904-38
Обозначение англ:	Series 5.904-38
Статус:	не определен законодательством
Название рус.:	Гибкие вставки к центробежным вентиляторам. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1987
Область применения:	Гибкие вставки предназначены для предотвращения передачи вибраций от вентилятора к воздуховоду и применяются в вентиляционных установках, перемещающих воздух, в интервале температур от -50 до +50 градусов С.

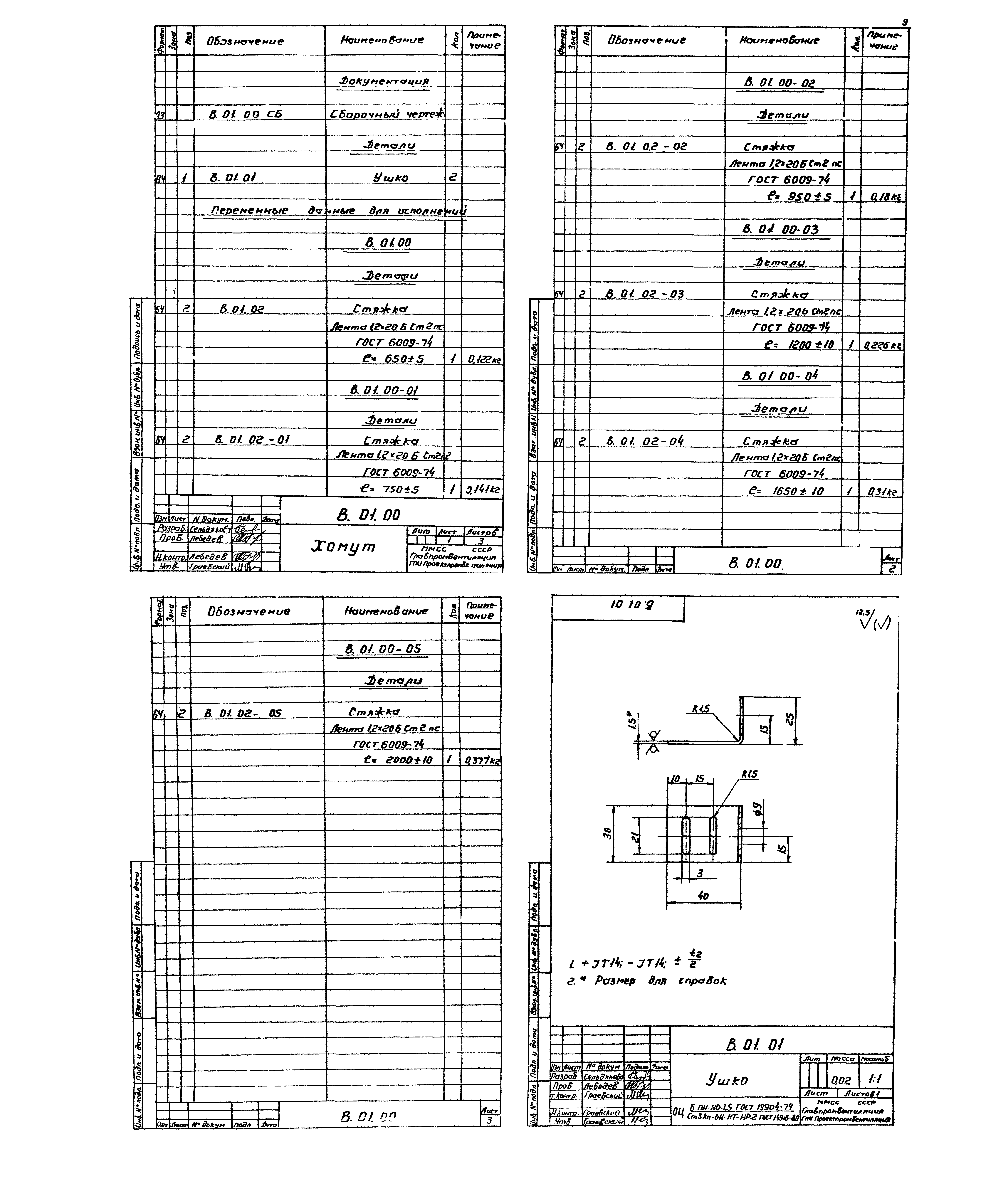

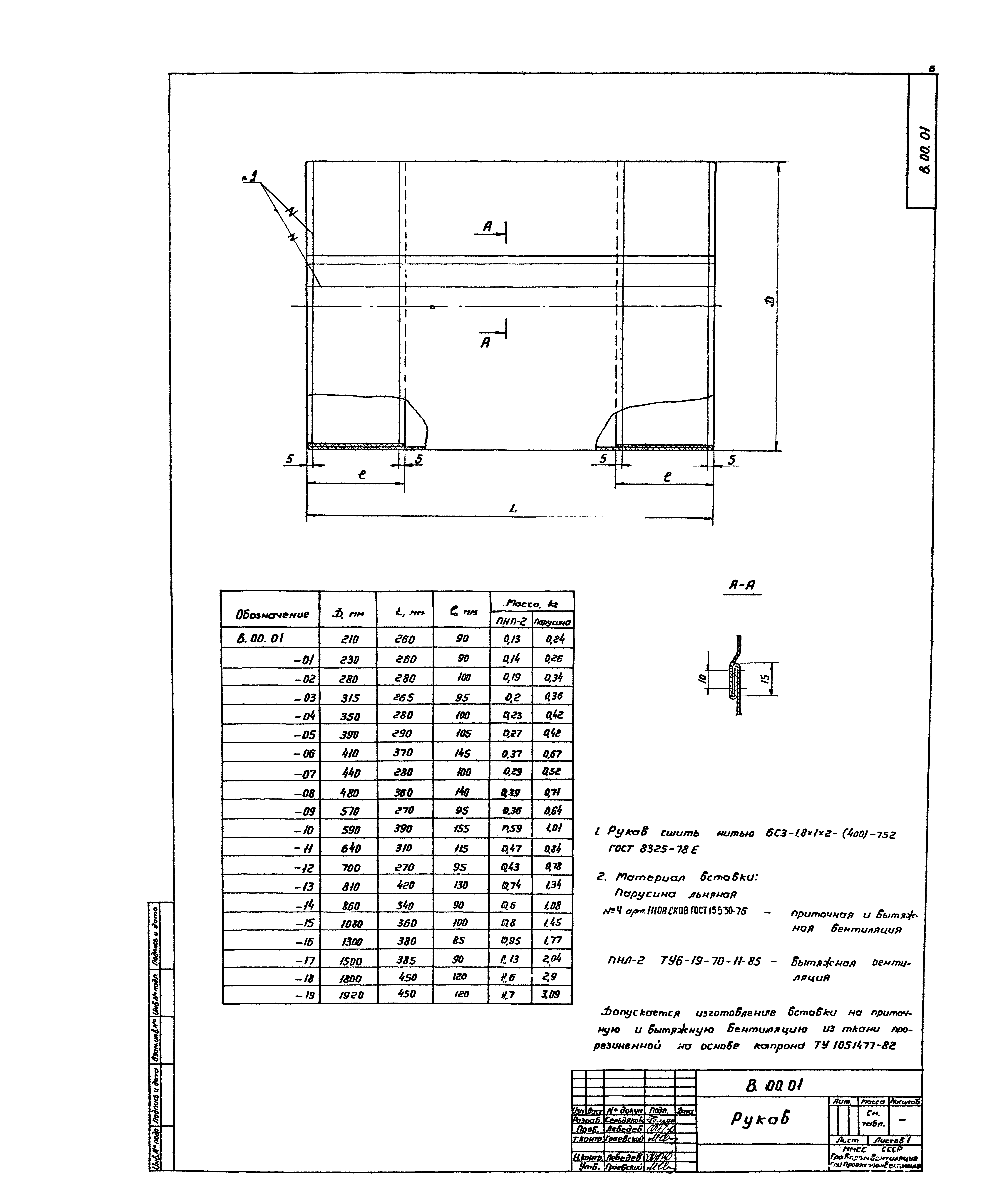

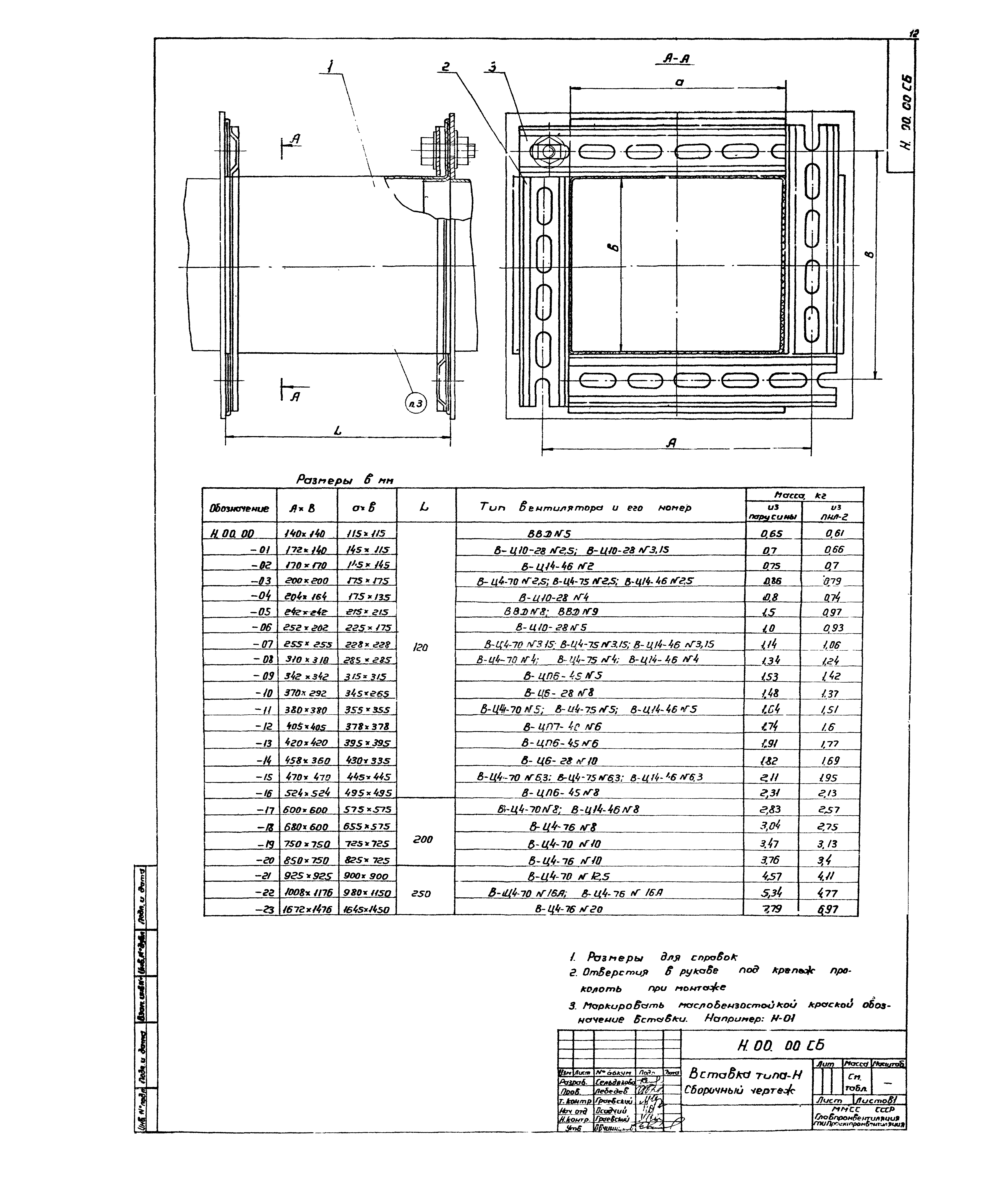

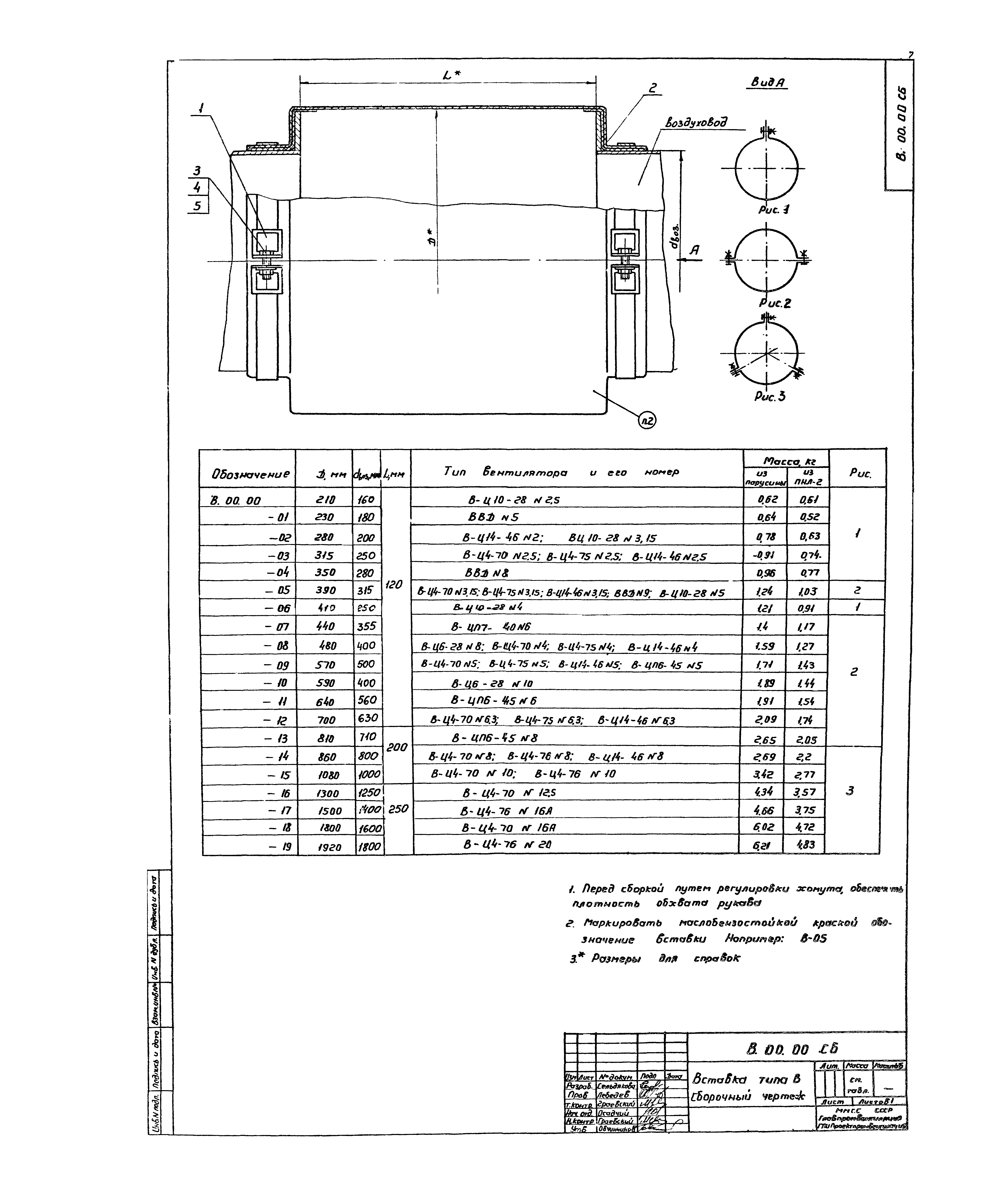

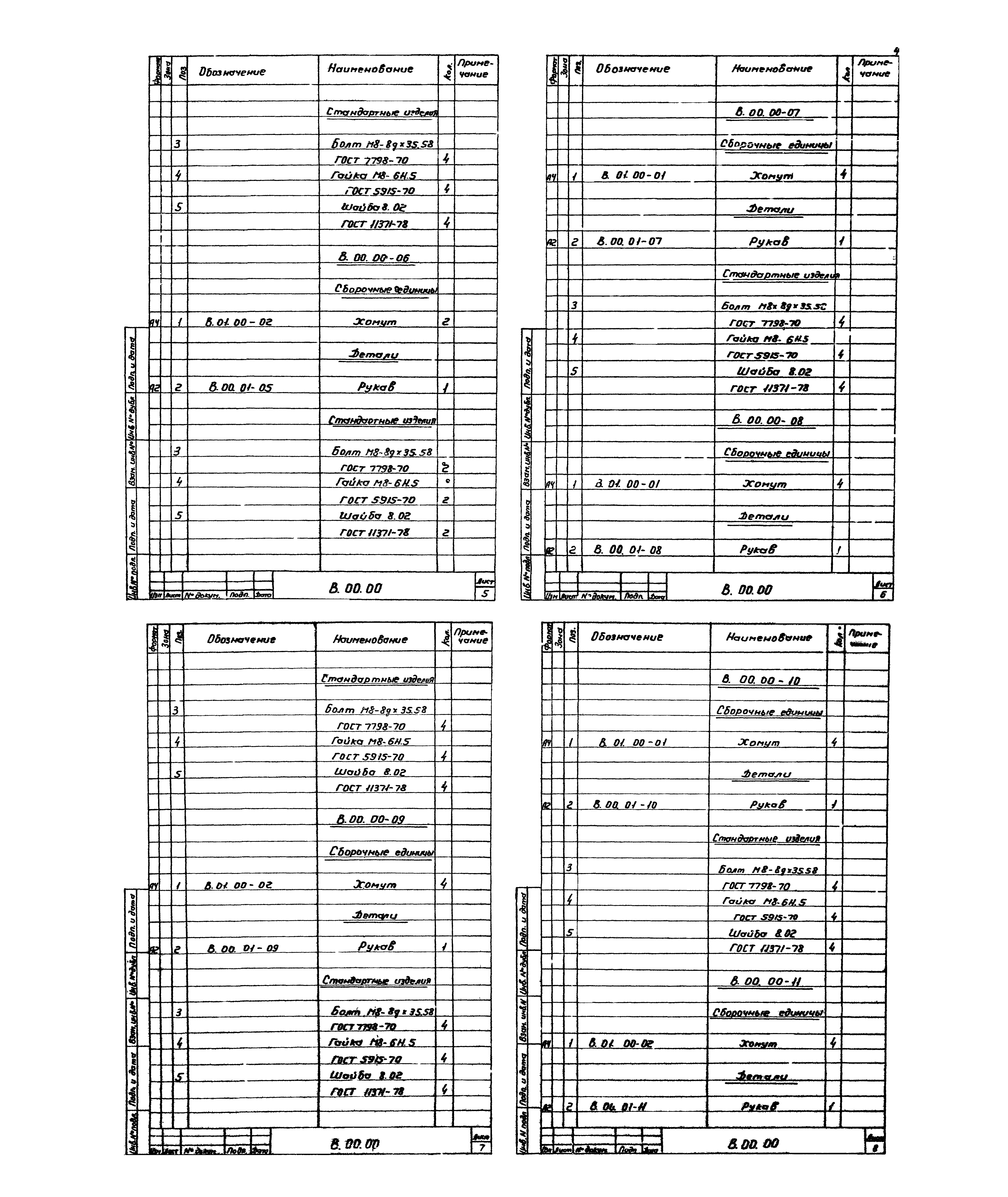

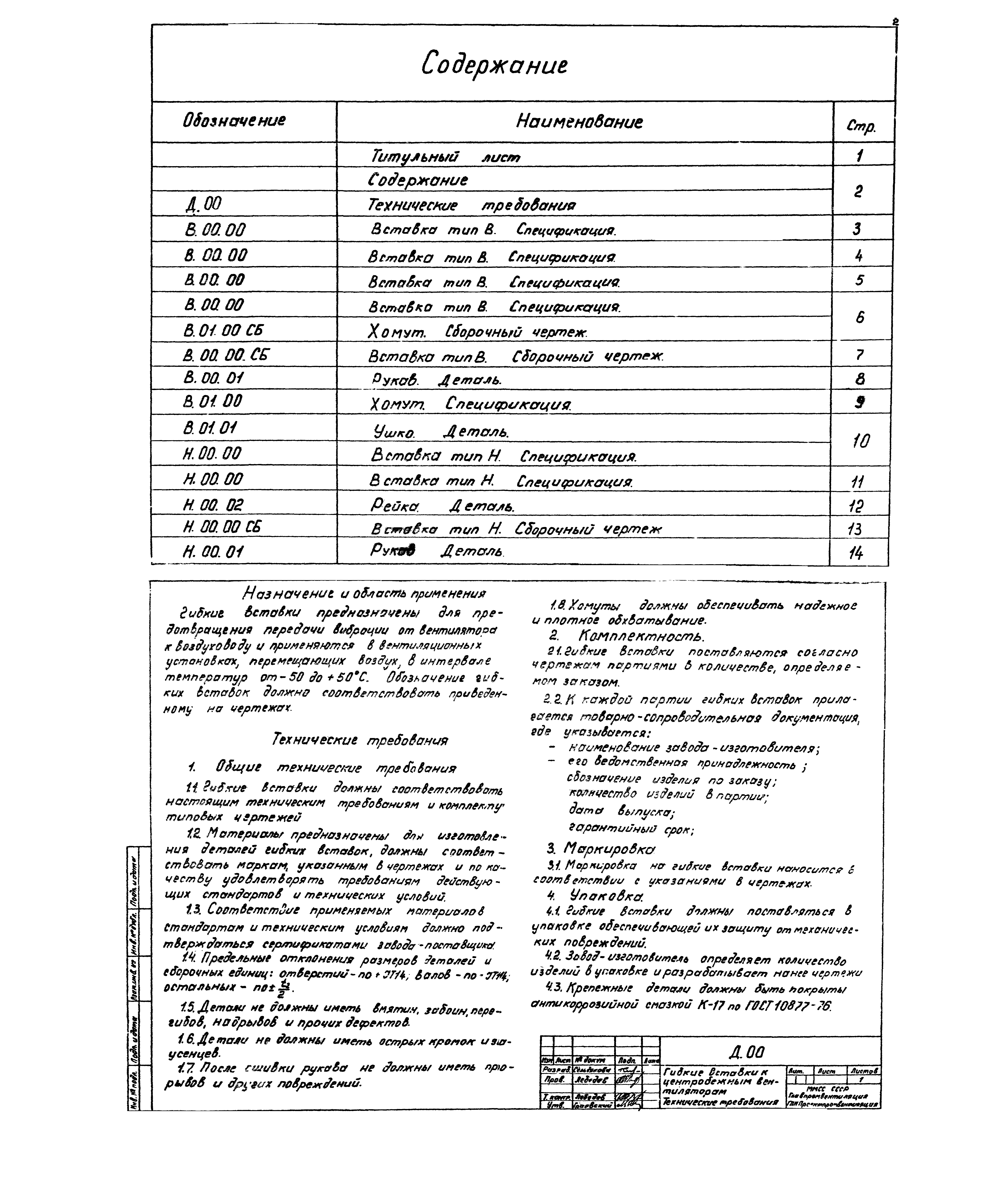

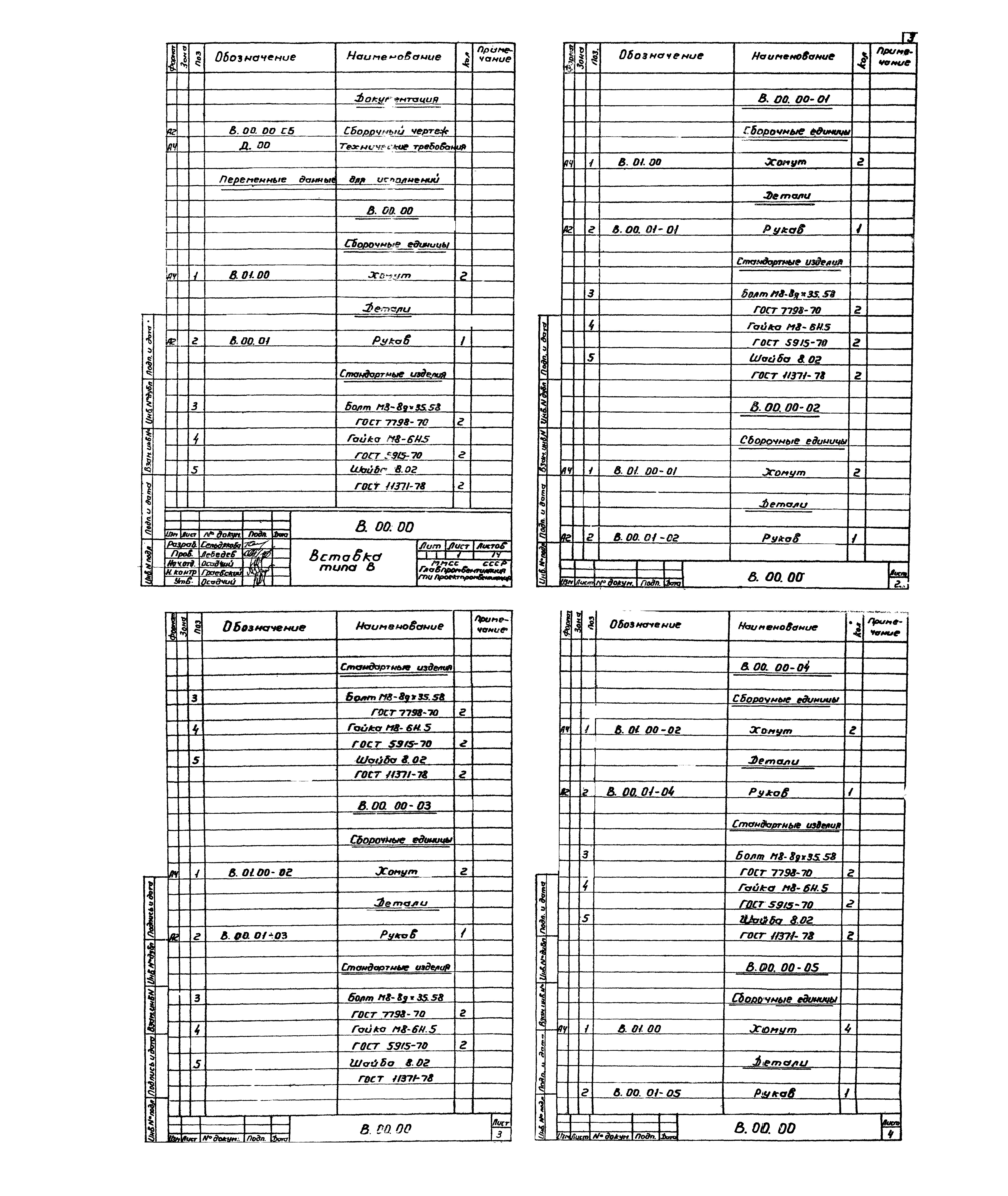

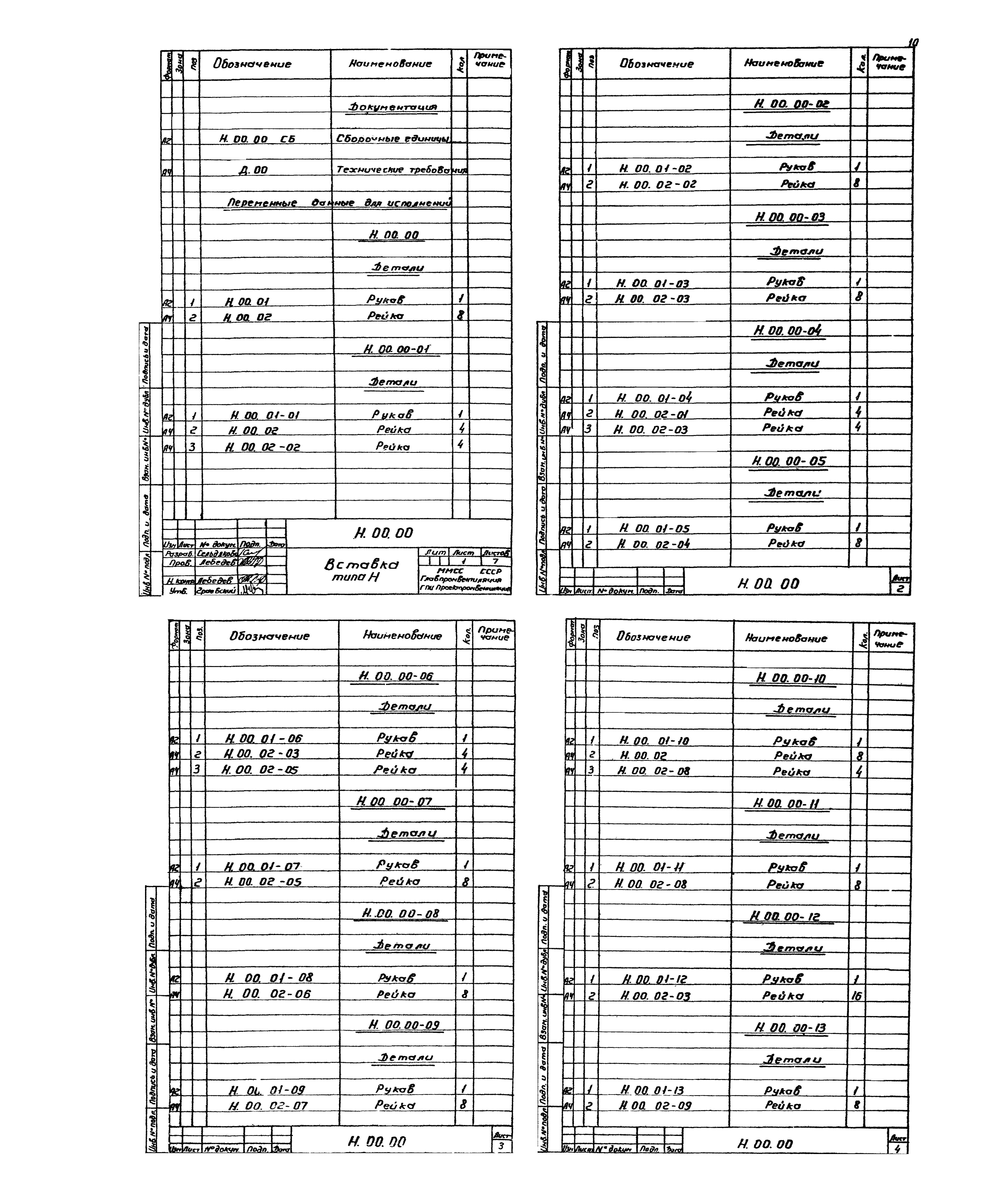

Оглавление:	Титульный лист Содержание Д.00 Технические требования В.00.00 Вставка тип В. Спецификация В.01.00СБ Хомут. Сборочный чертеж В.00.00.СБ Вставка тип В. Сборочный чертеж В.00.01 Рукав. Деталь В.01.00 Хомут. Спецификация В.01.01 Ушко. Деталь Н.00.00 Вставка тип Н. Спецификация Н.00.02 Рейка. Деталь Н.00.00СБ Вставка тип Н. Сборочный чертеж Н.00.01 Рукав. Деталь
Разработан:	ГПИ Проектпромвентиляция
Утверждён:	29.09.1986 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 70)
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Вентиляционные системы и системы кондиционирования воздуха Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Инженерное оборудование Инженерное оборудование; изделия и узлы инженерного оборудования зданий и сооружений Воздухоснабжение, вентиляция и кондиционирование Воздуховоды, вентиляторы, компрессоры
Заменяет собой:	Серия 5.904-5 «Гибкие вставки к центробежным вентиляторам. Рабочие чертежи»
