Серия 1.494-10

Решетки щелевые регулирующие, тип "Р". Рабочие чертежи

Обозначение:	Серия 1.494-10
Обозначение англ:	Series 1.494-10
Статус:	не определен законодательством
Название рус.:	Решетки щелевые регулирующие, тип "Р". Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	15.01.1972
Область применения:	В альбоме приведены рабочие чертежи щелевых регулирующих вентиляционных решеток четырех типоразмеров: Р150, Р200, Р300 и Р400.

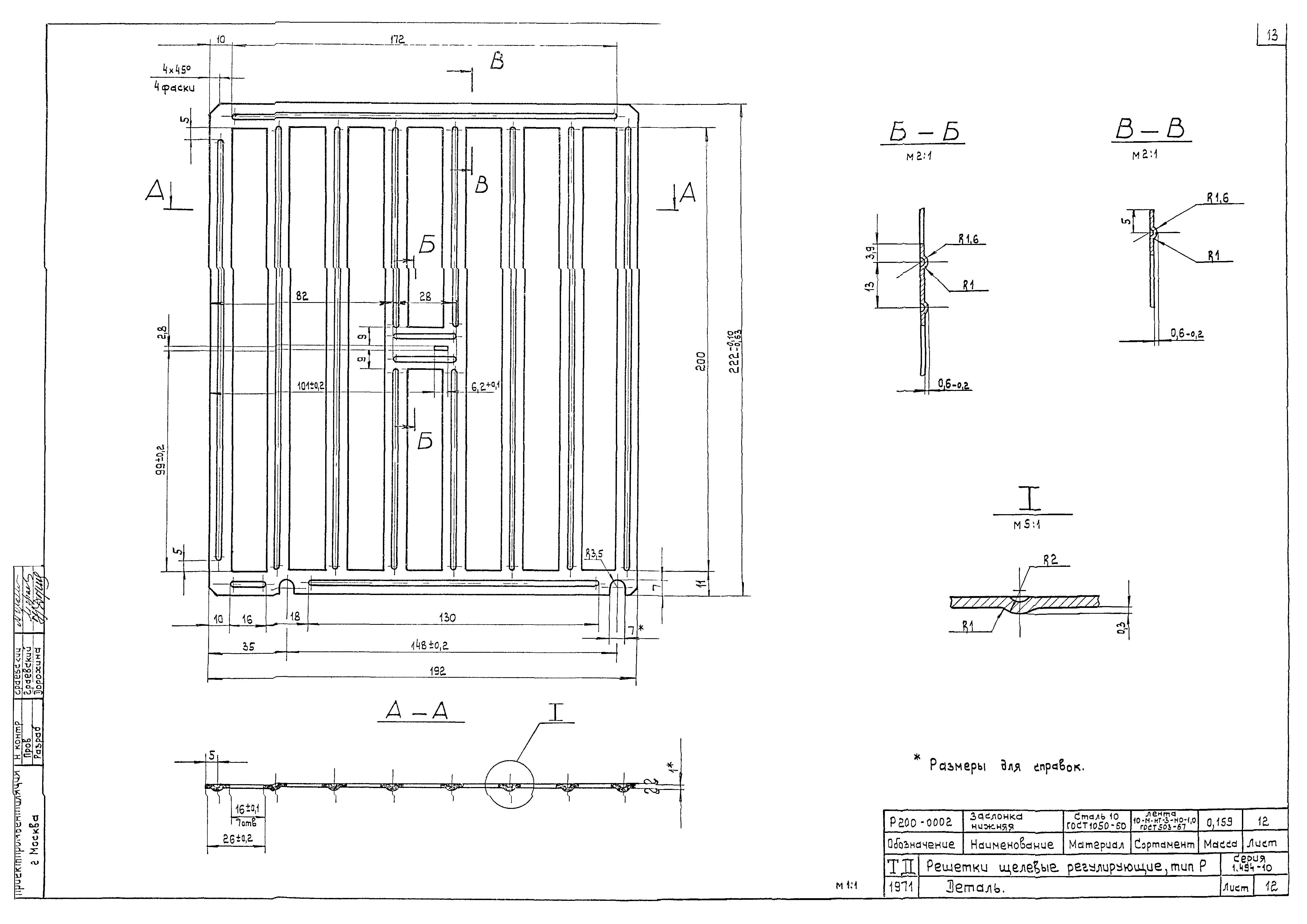

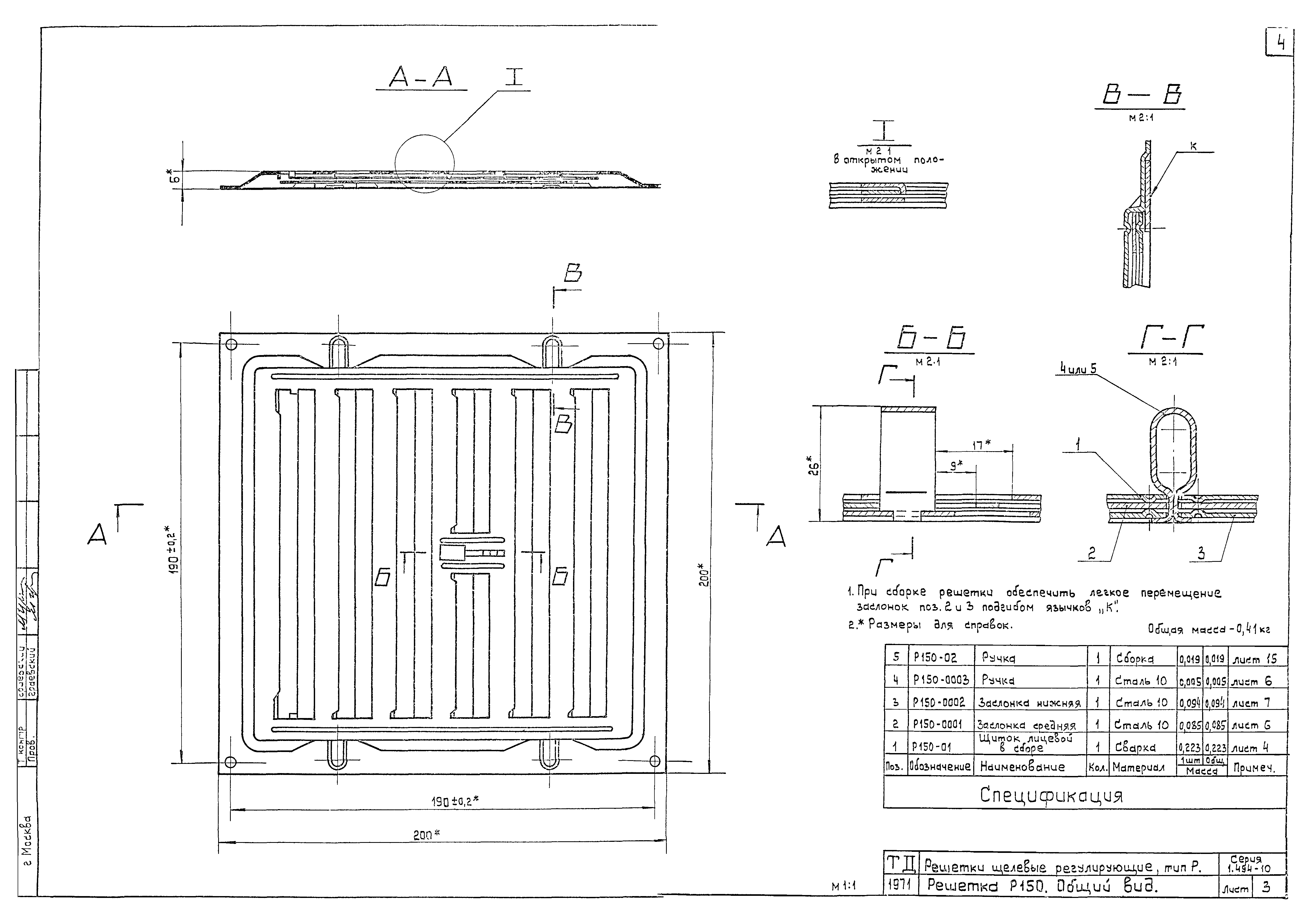

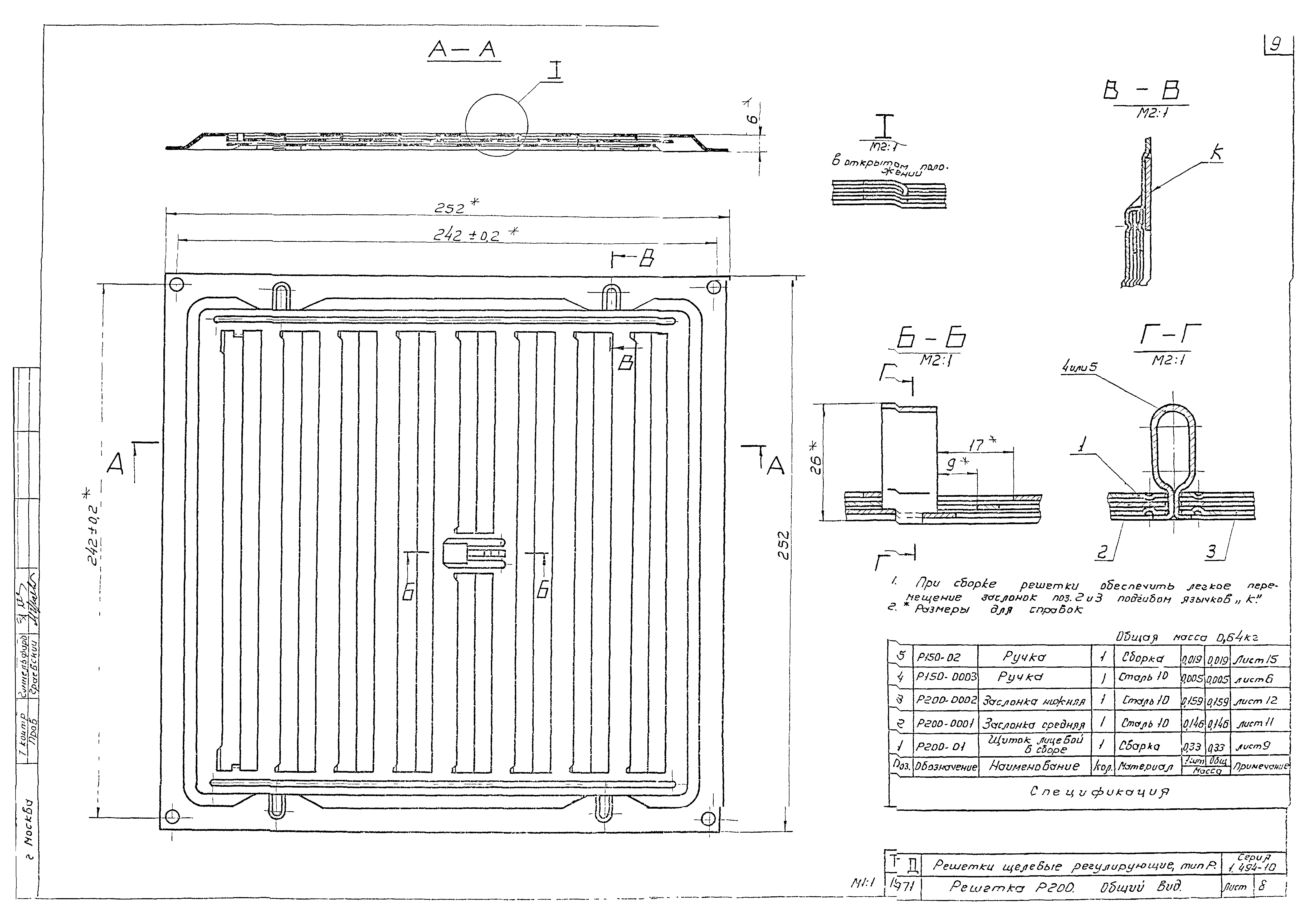

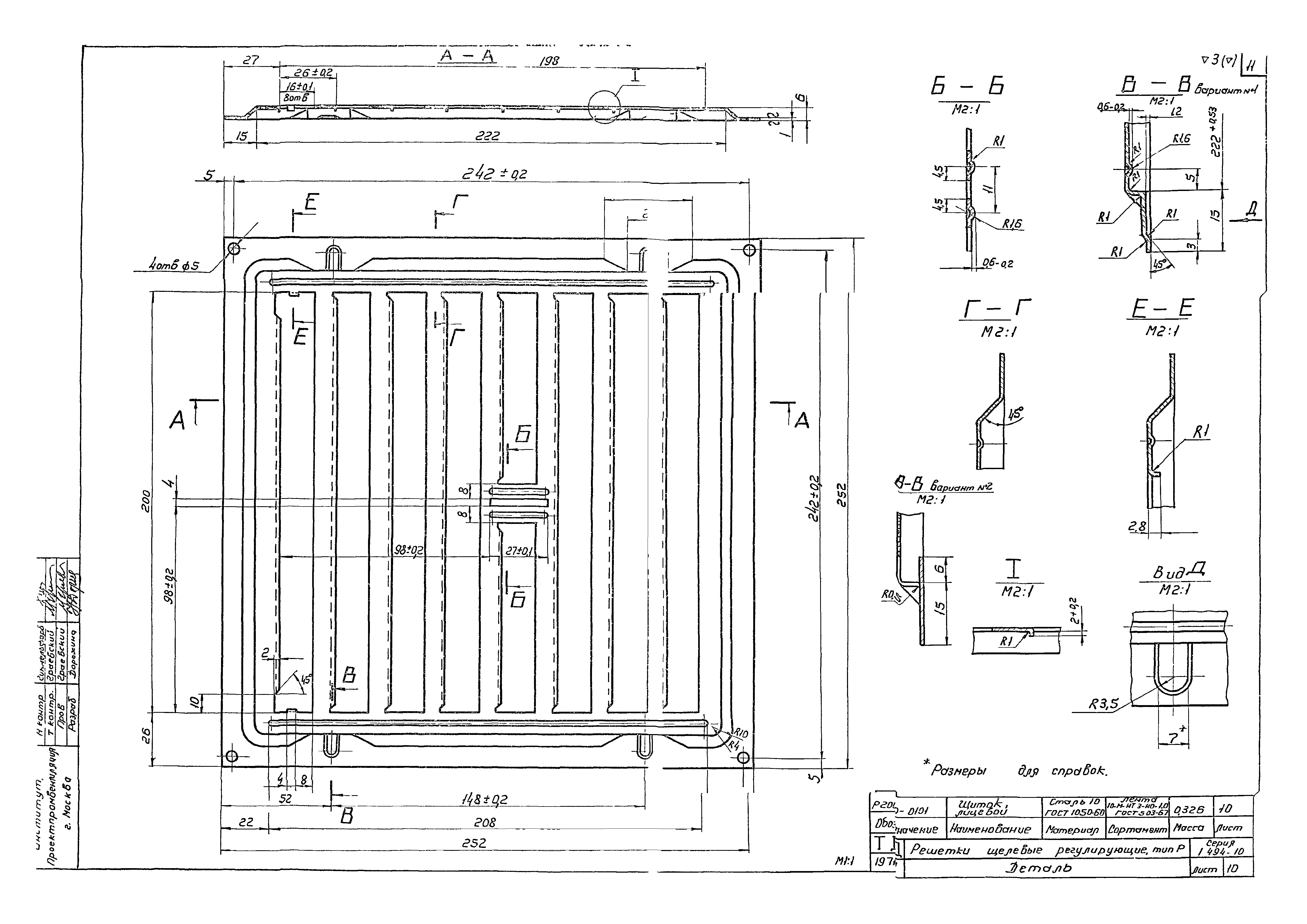

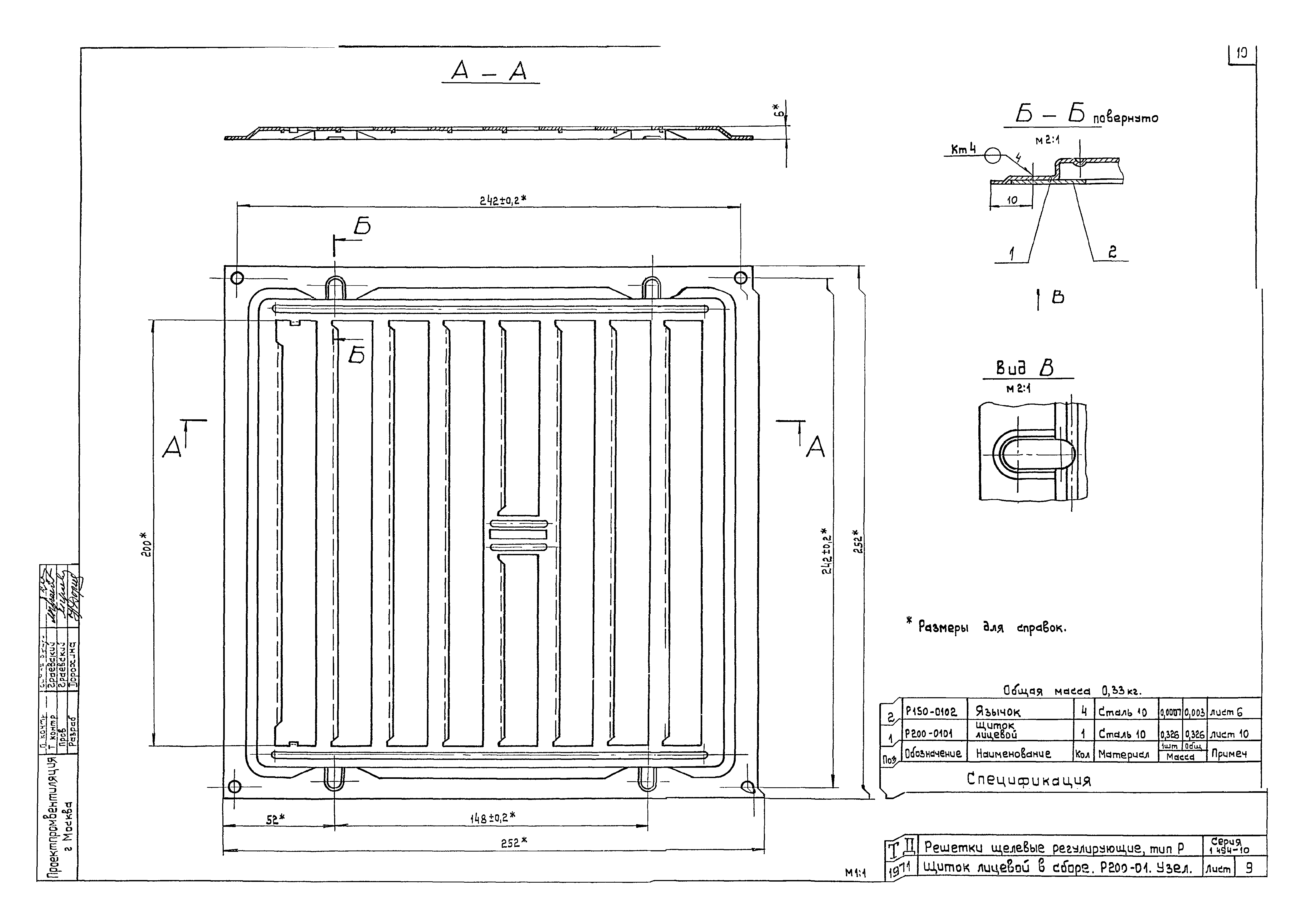

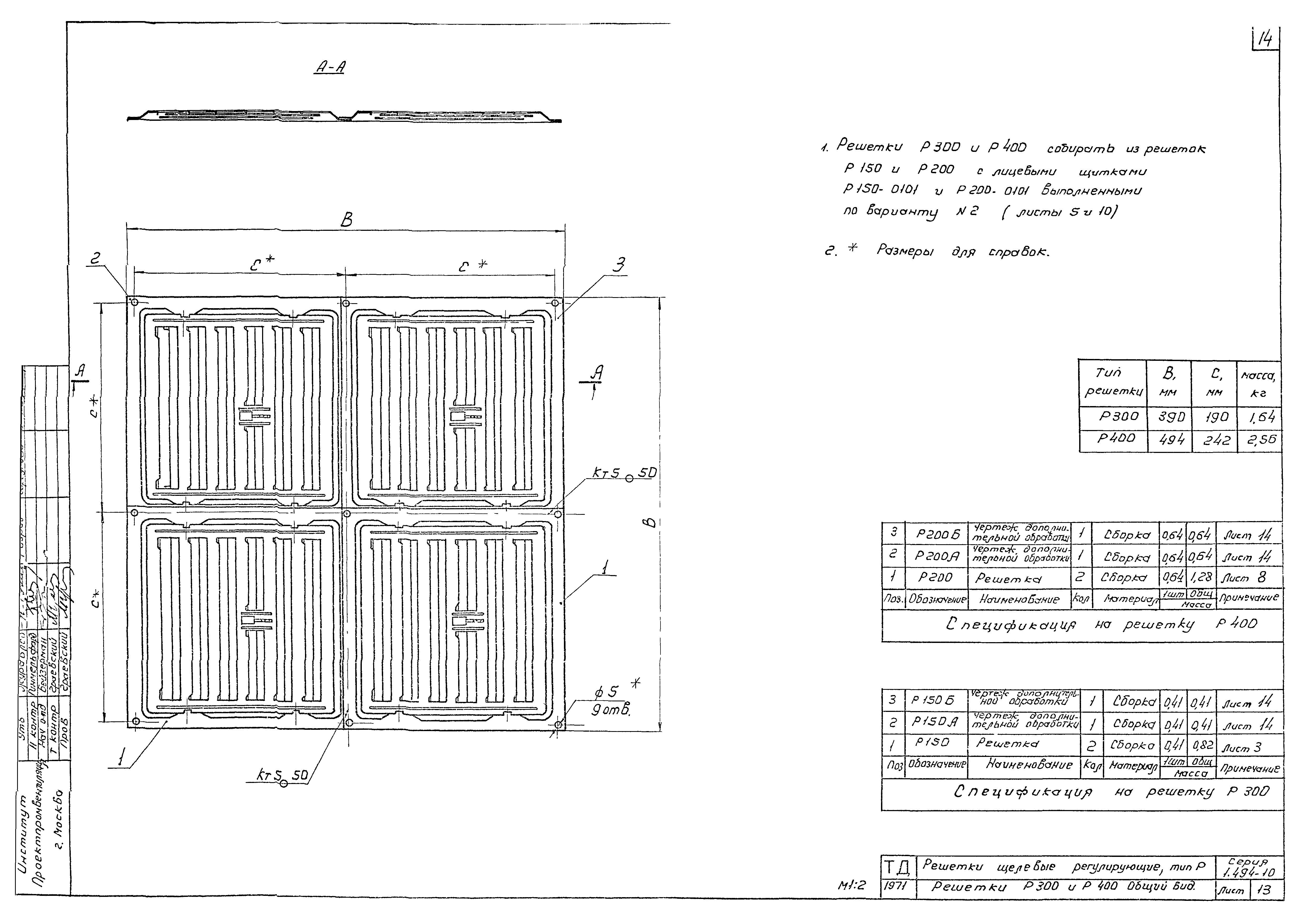

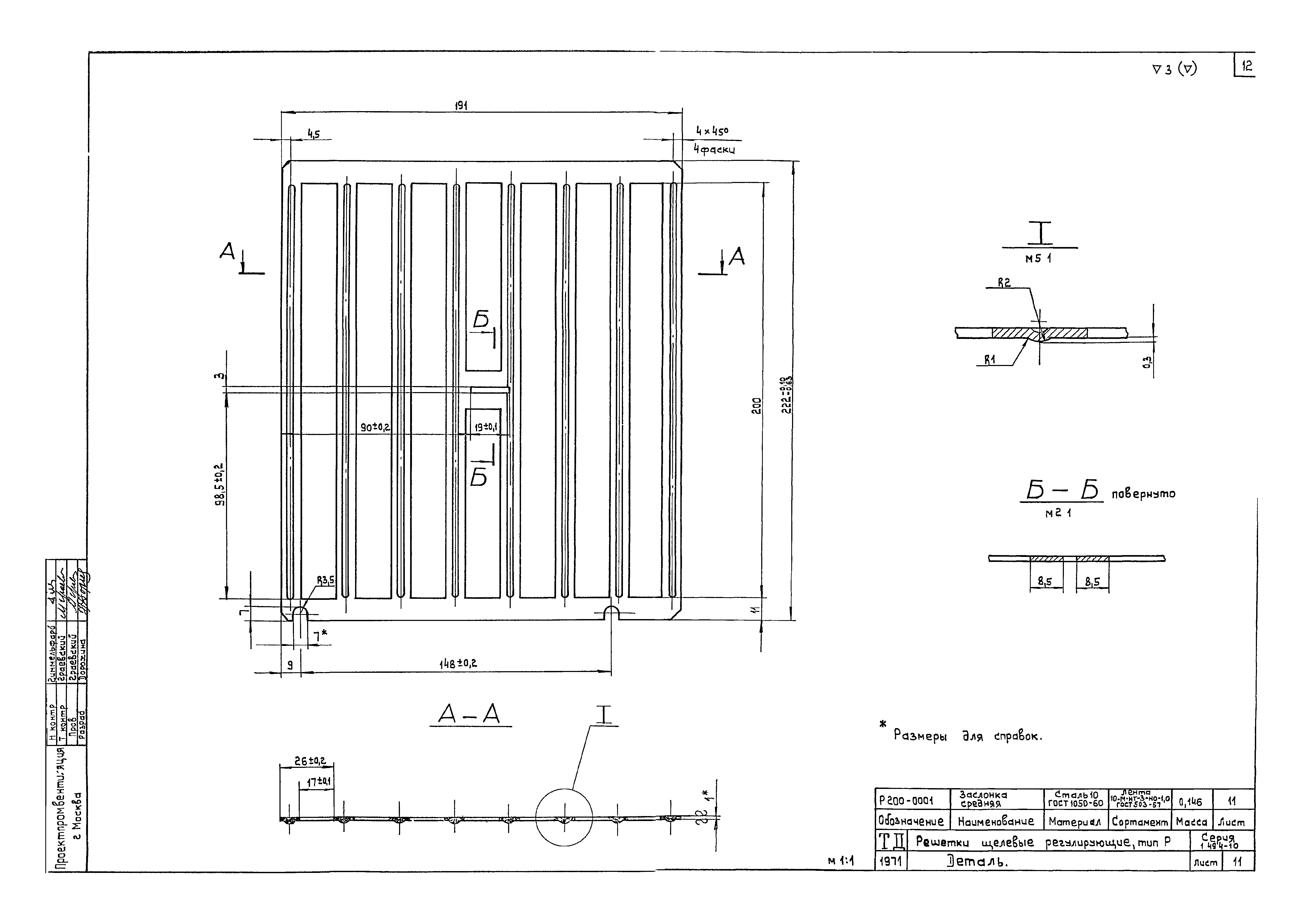

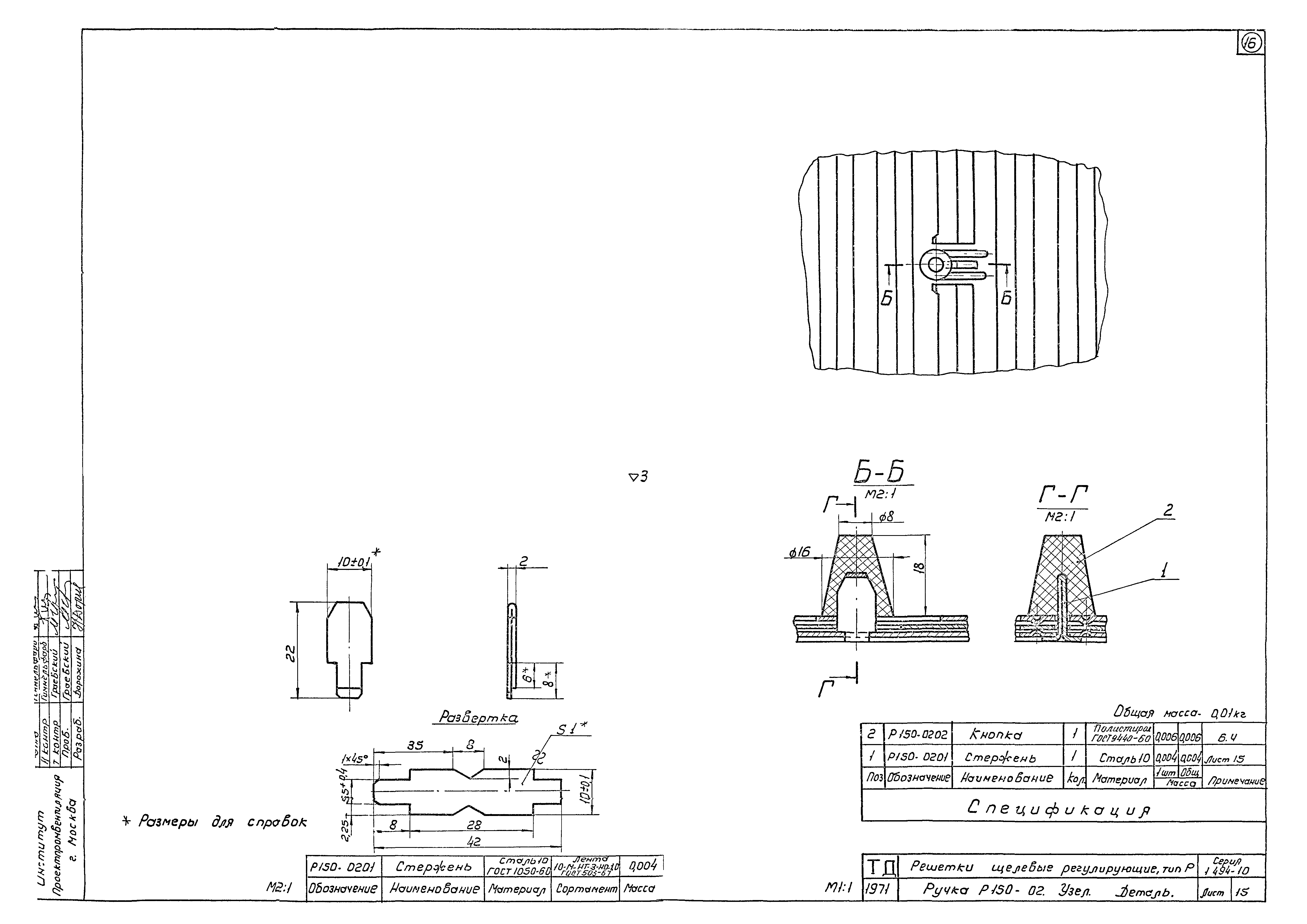

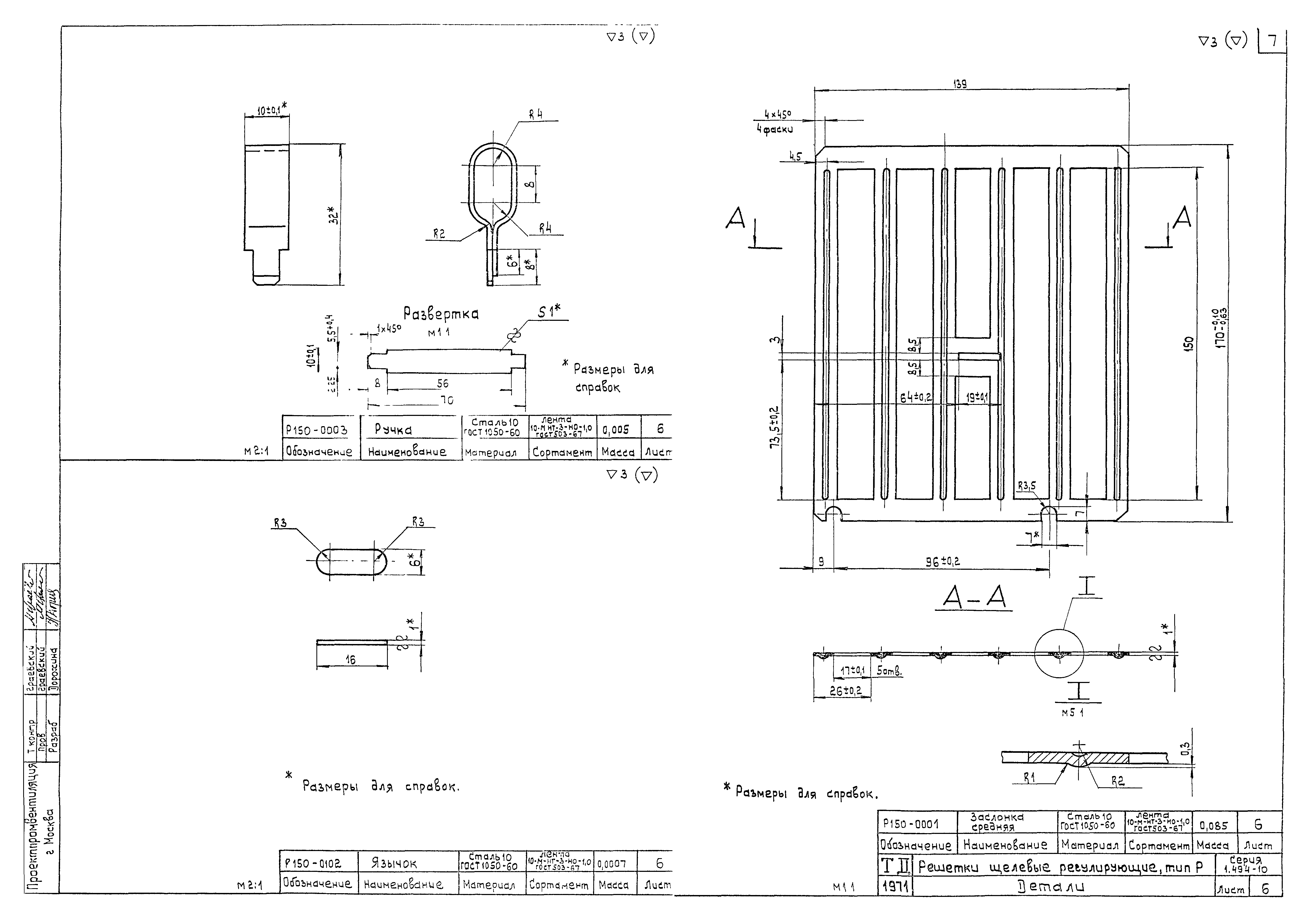

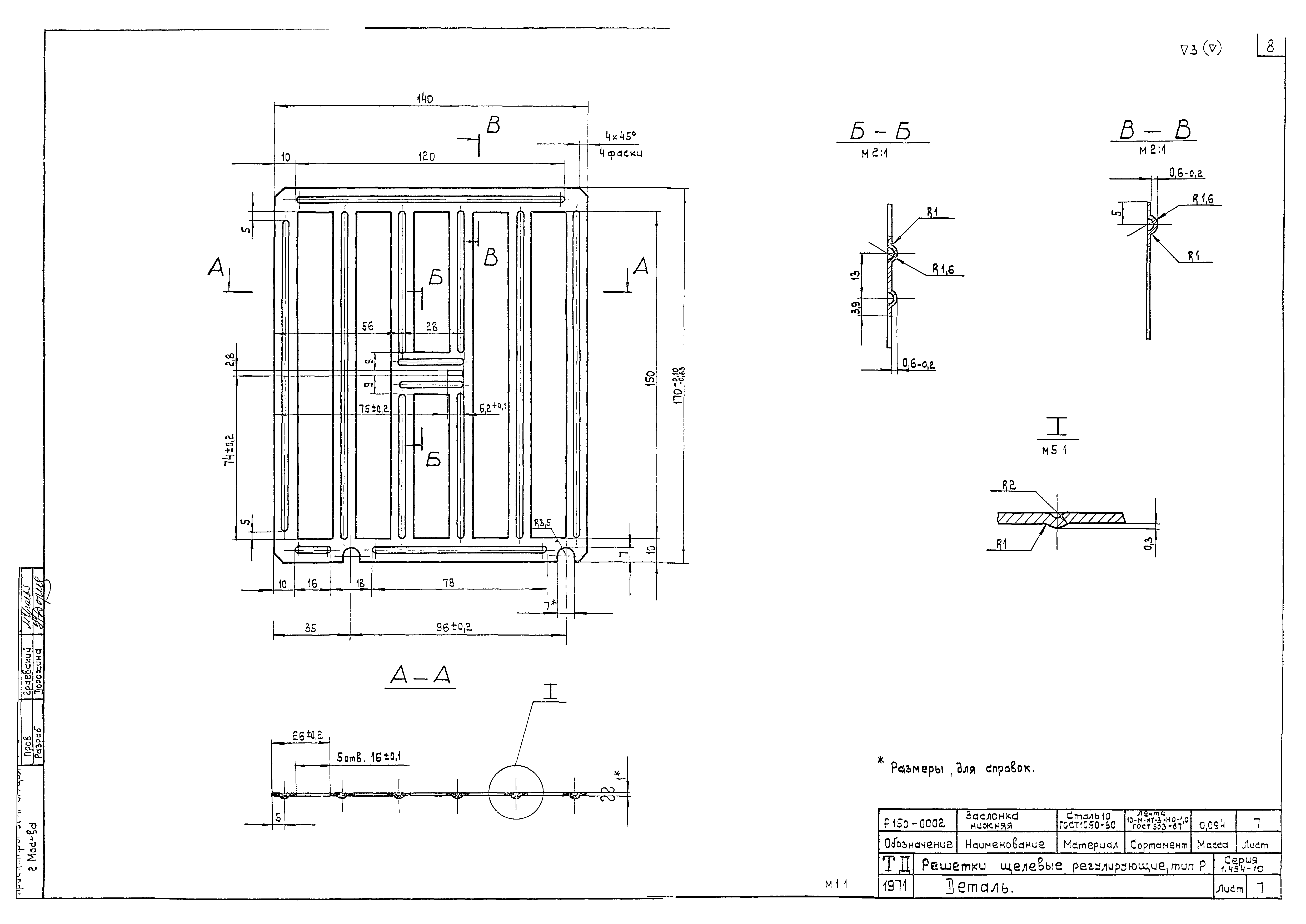

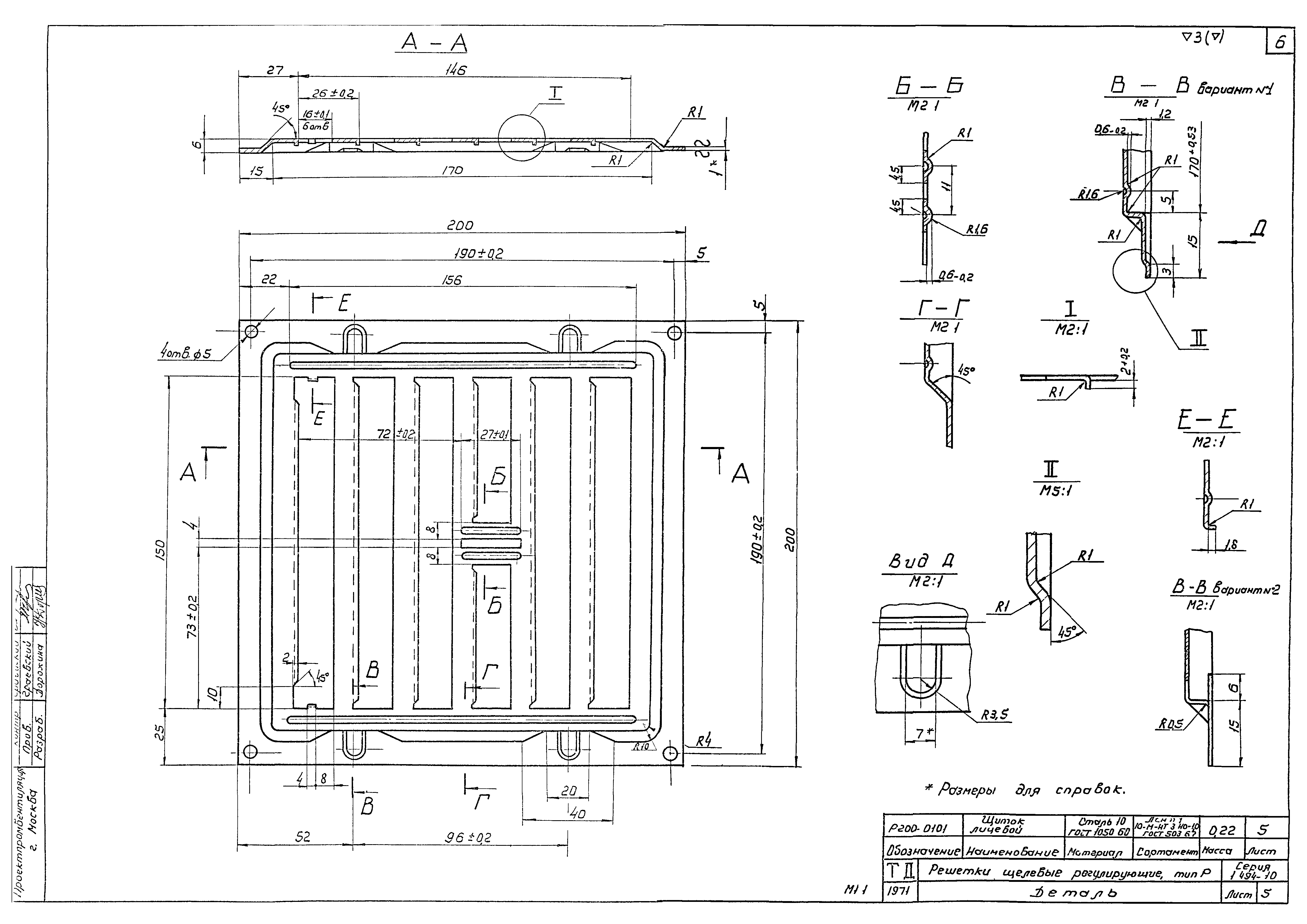

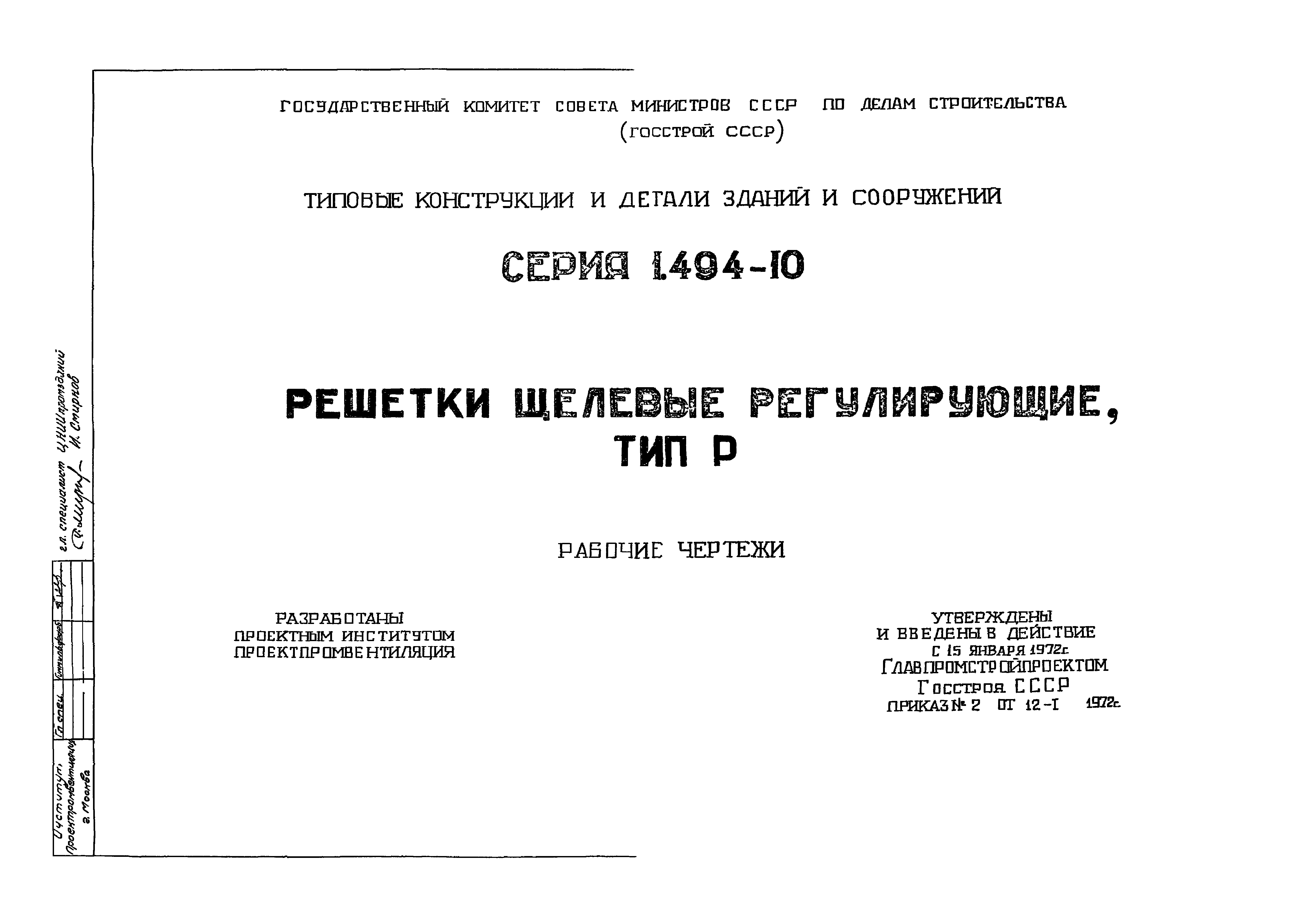

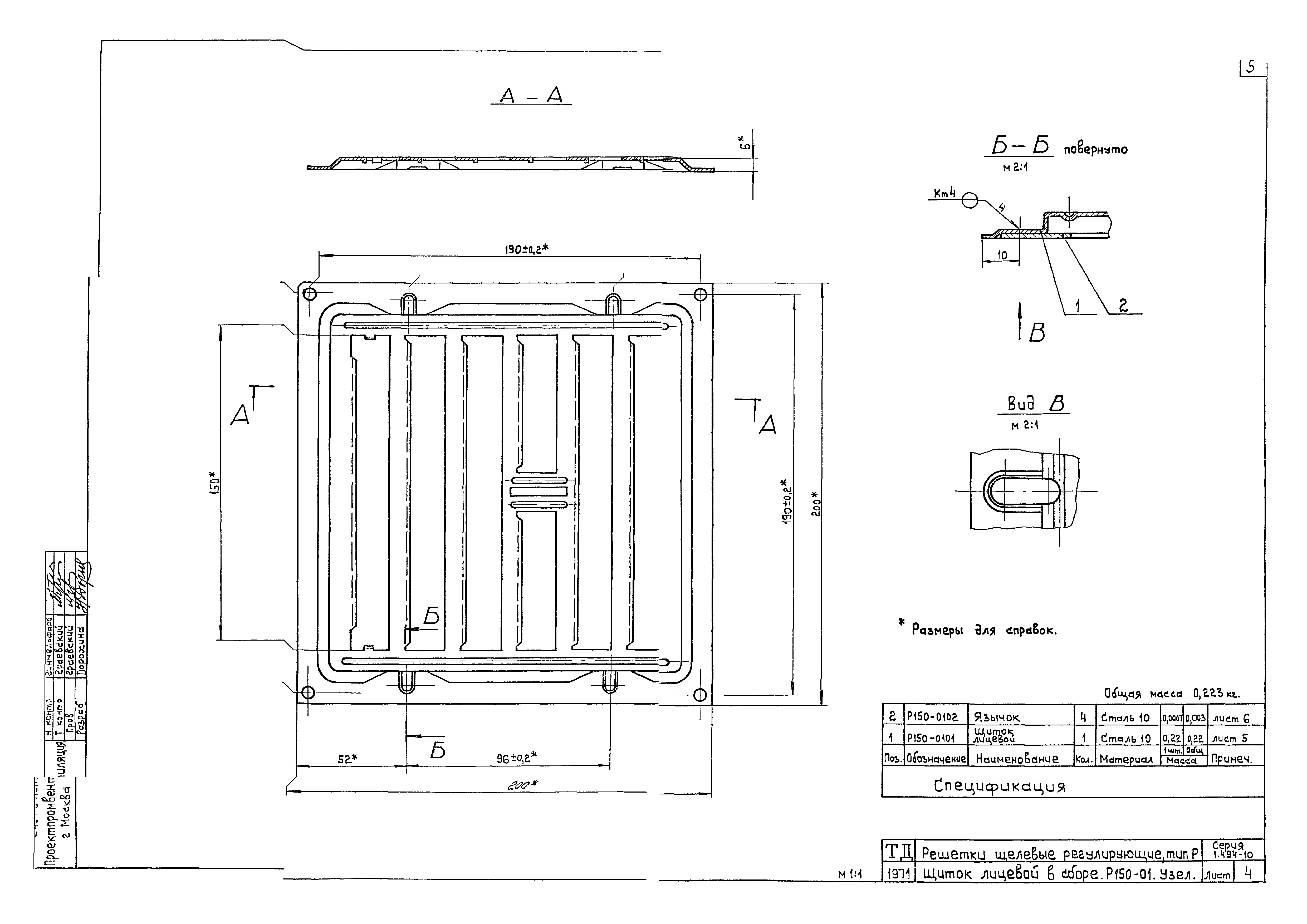

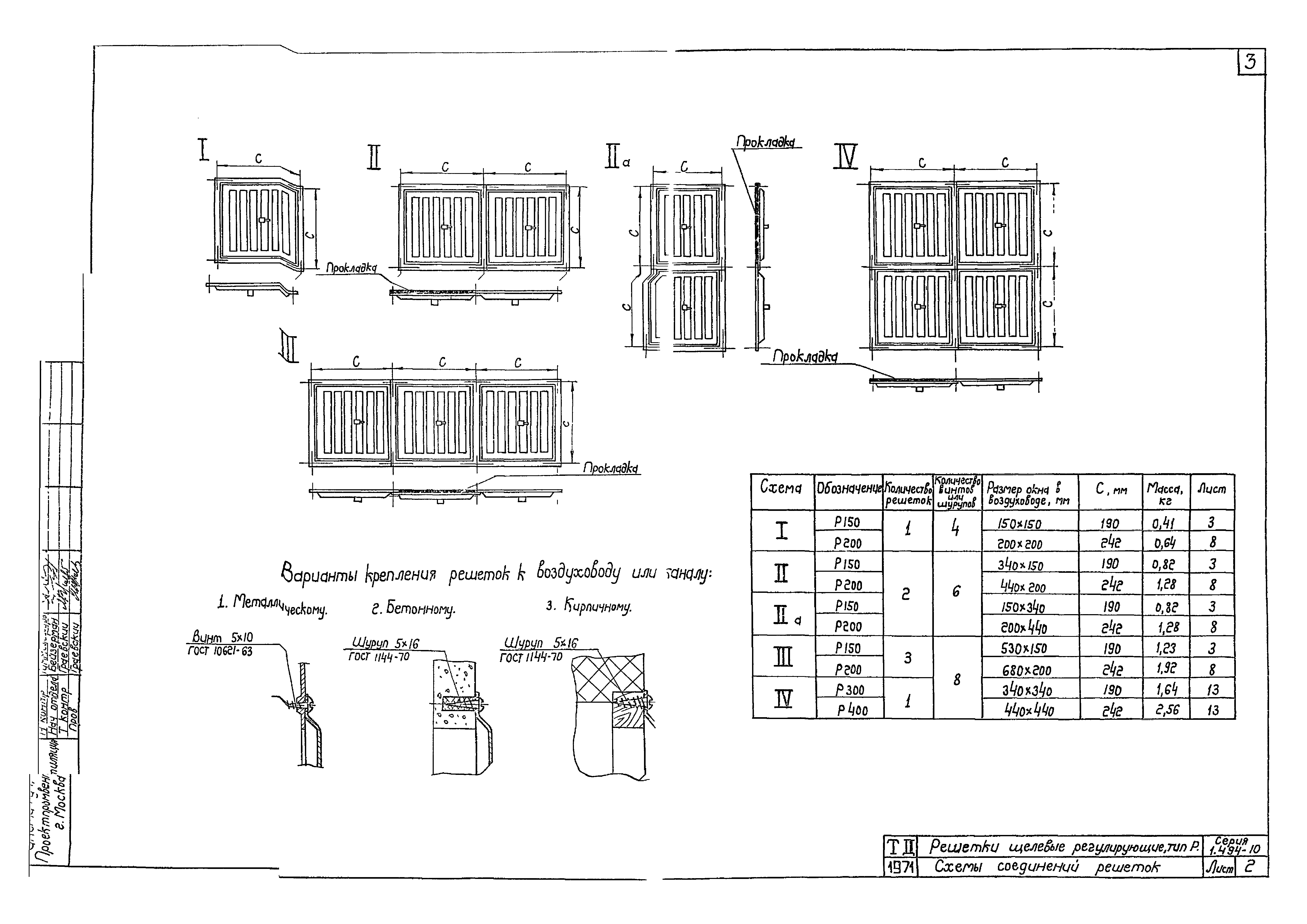

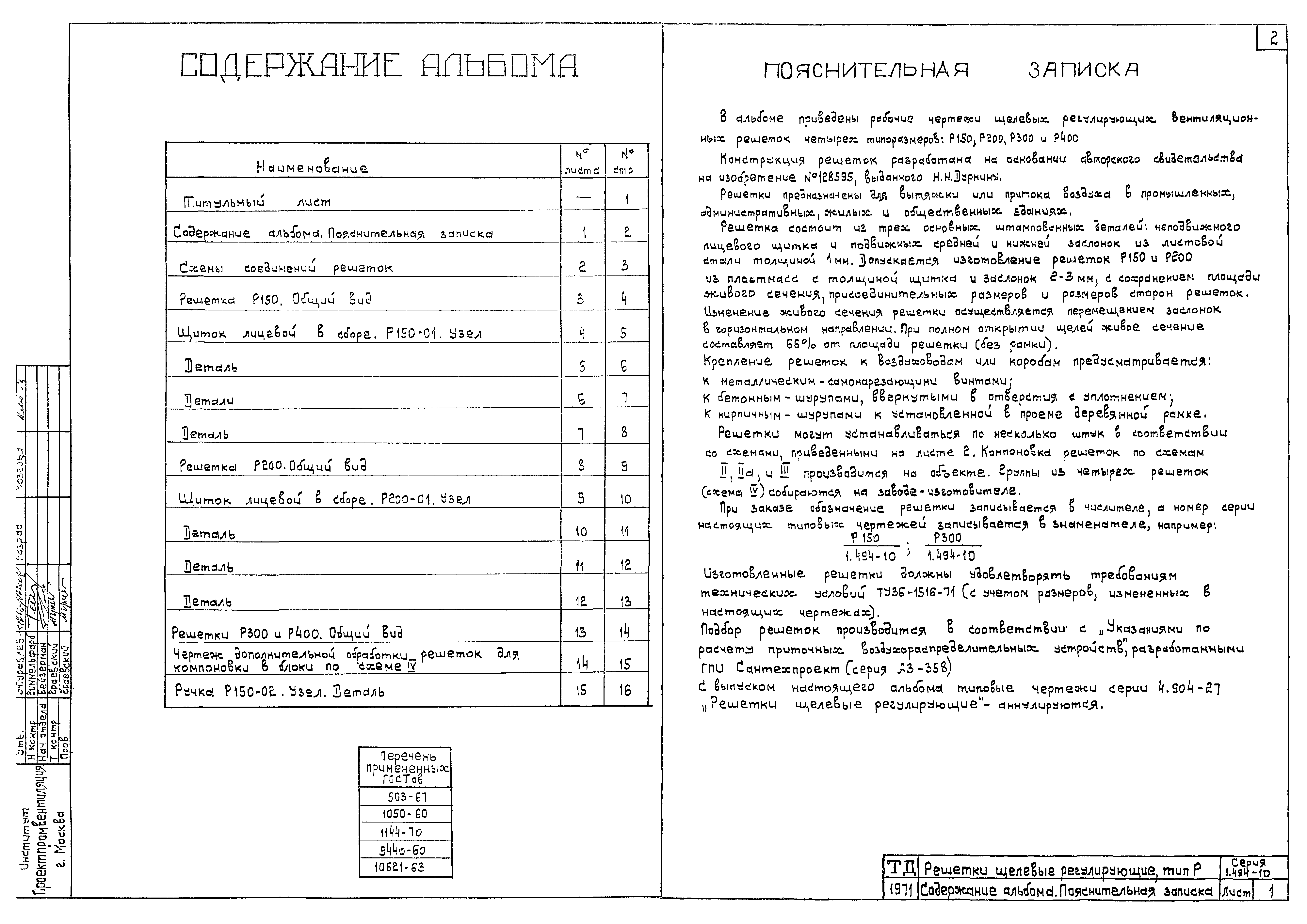

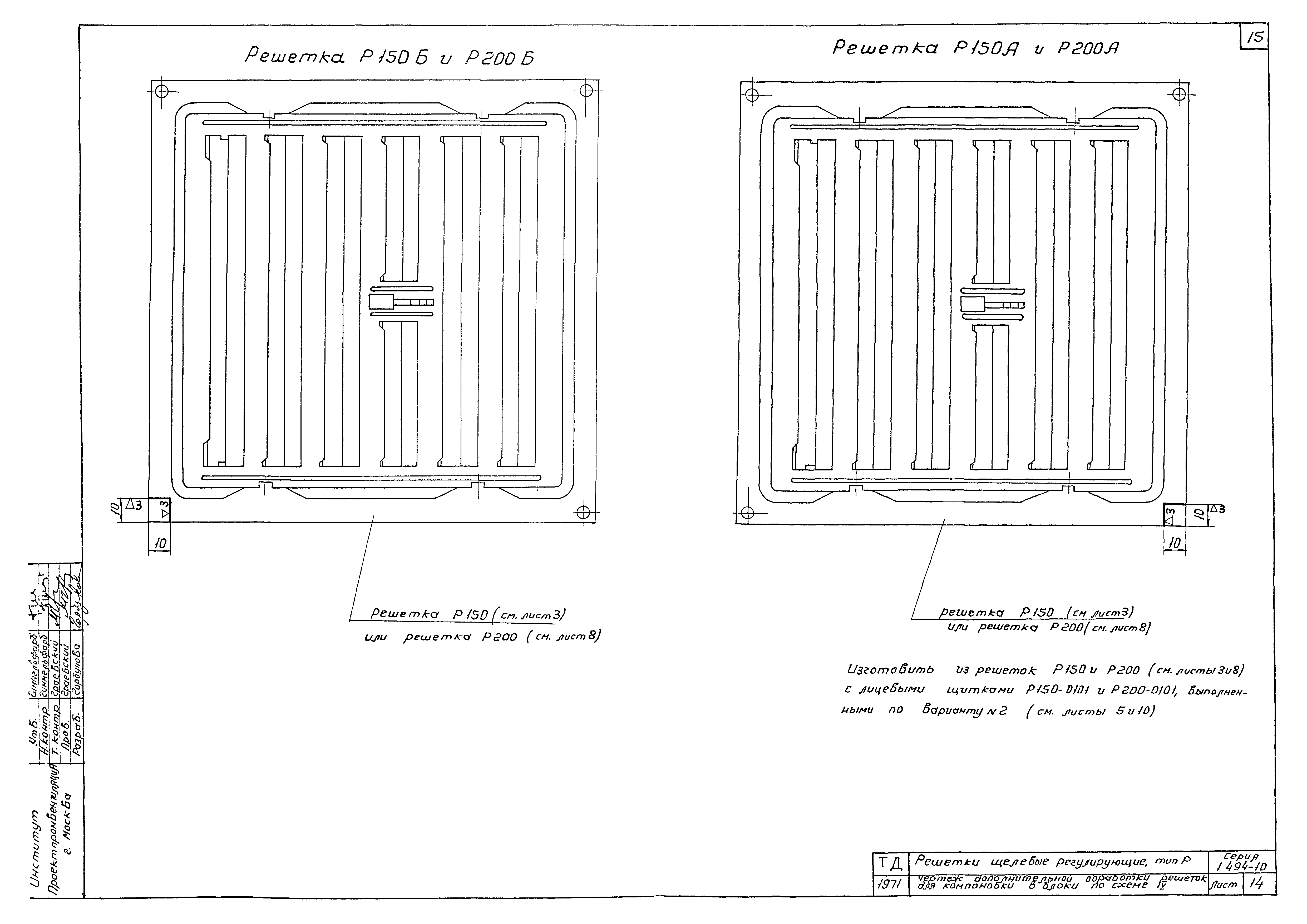

Оглавление:	Титульный лист Содержание альбома. Пояснительная записка Схемы соединений решеток Решетка Р150. Общий вид Щиток лицевой в сборе. Р150-01. Узел Деталь Детали Деталь Решетка Р200. Общий вид Щиток лицевой в сборе. Р200-01. Узел Деталь Решетка Р300 и Р400. Общий вид Чертеж дополнительной обработки решеток для компоновки в блоки по схеме IХ Ручка Р150-02. Узел. Деталь
Разработан:	Проектпромвентиляция
Утверждён:	12.01.1972 Главпромстройпроект Госстроя СССР (2)
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Вентиляционные системы и системы кондиционирования воздуха Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Разные конструктивные элементы, изделия и узлы
