Серия 5.904-51

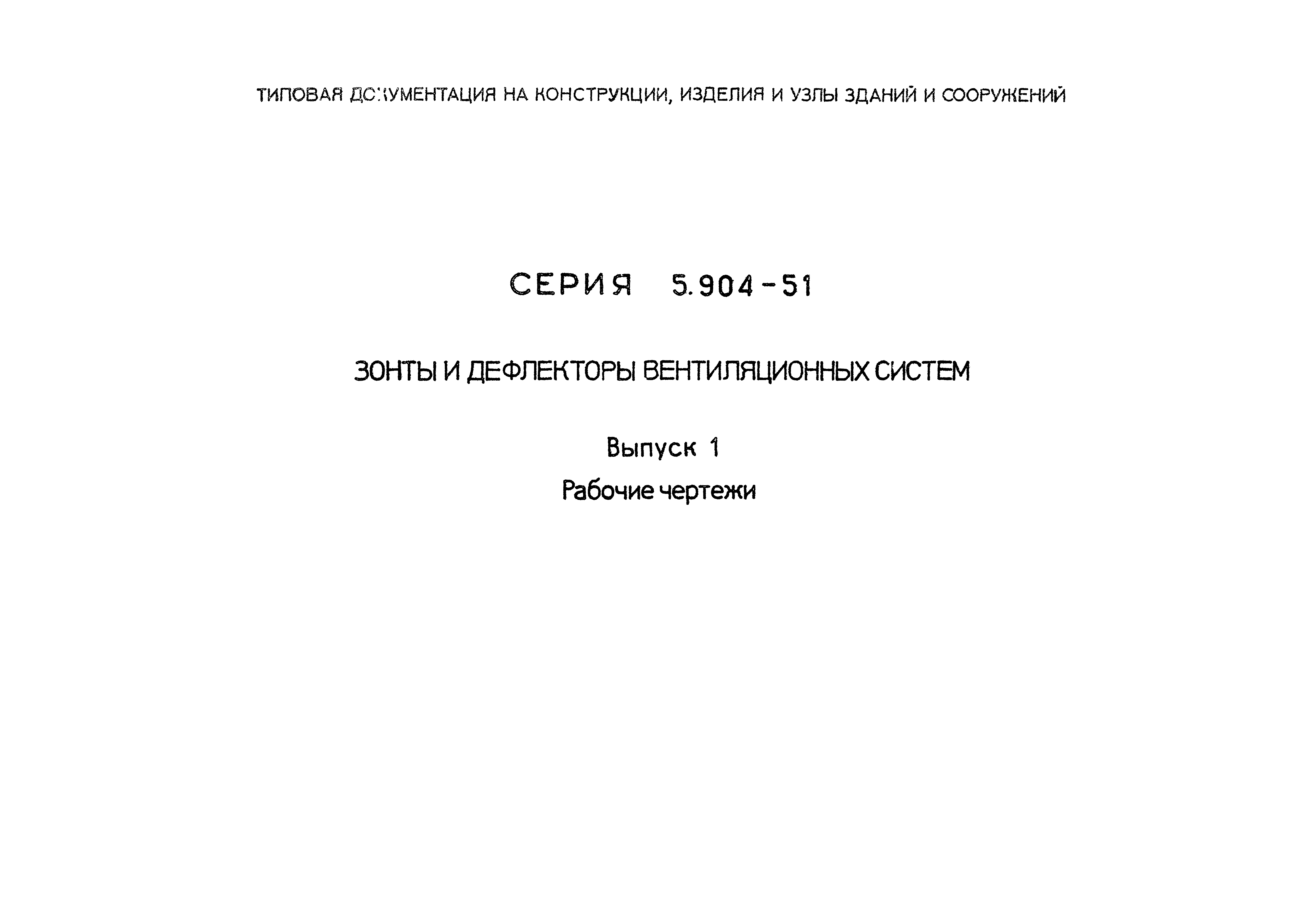

Выпуск 1. Рабочие чертежи

Обозначение:	Серия 5.904-51
Обозначение англ:	Series 5.904-51
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.09.1989

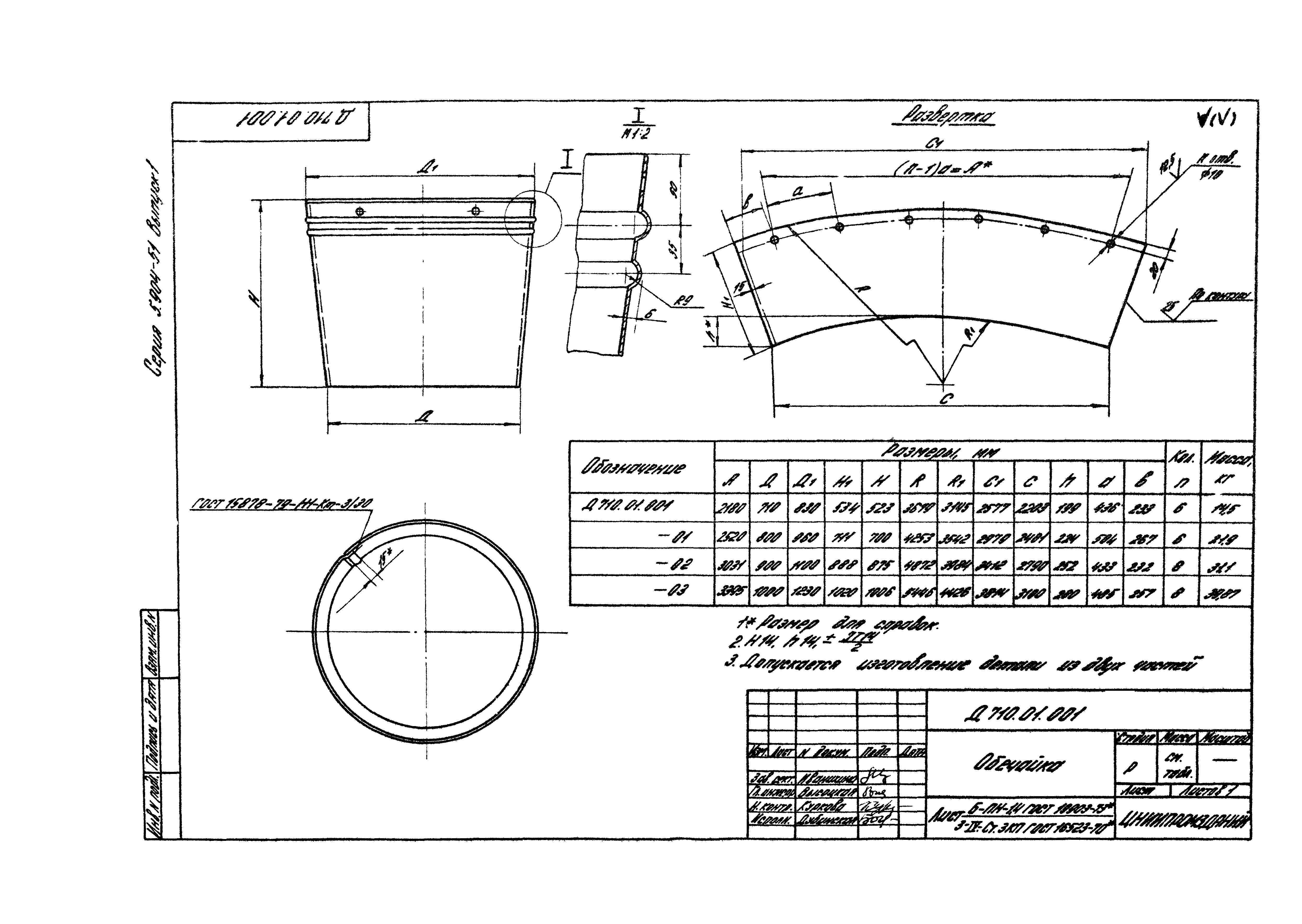

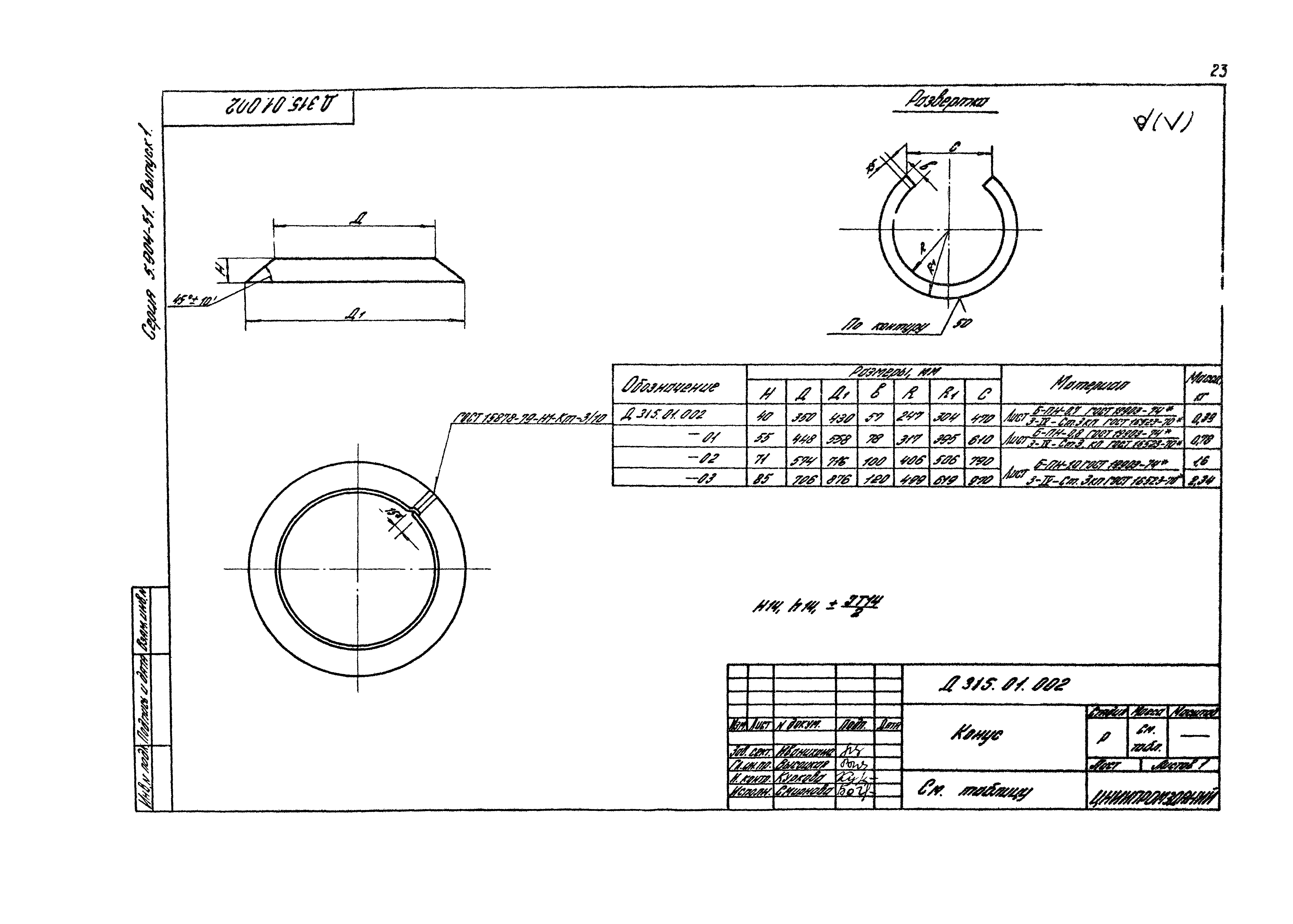

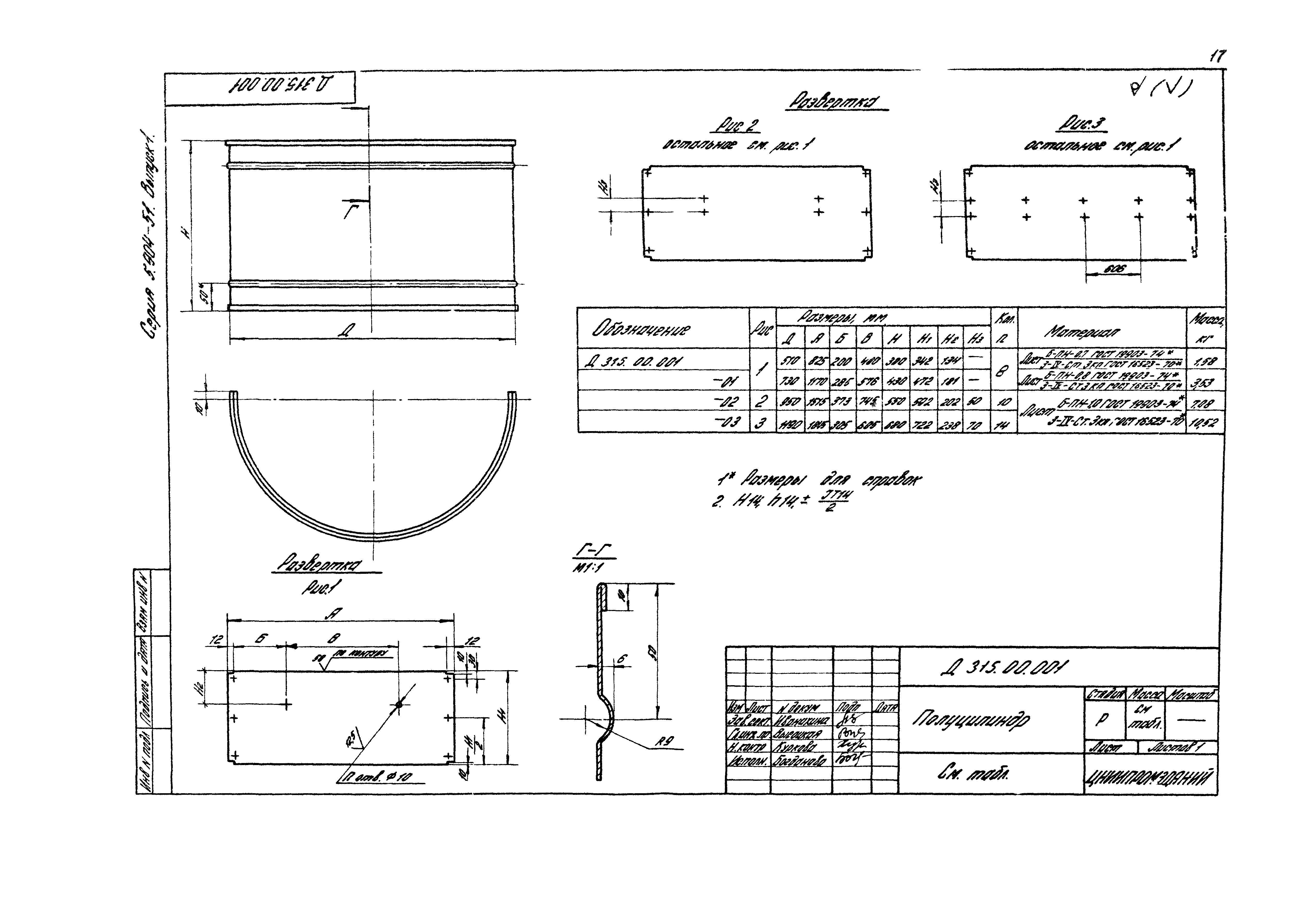

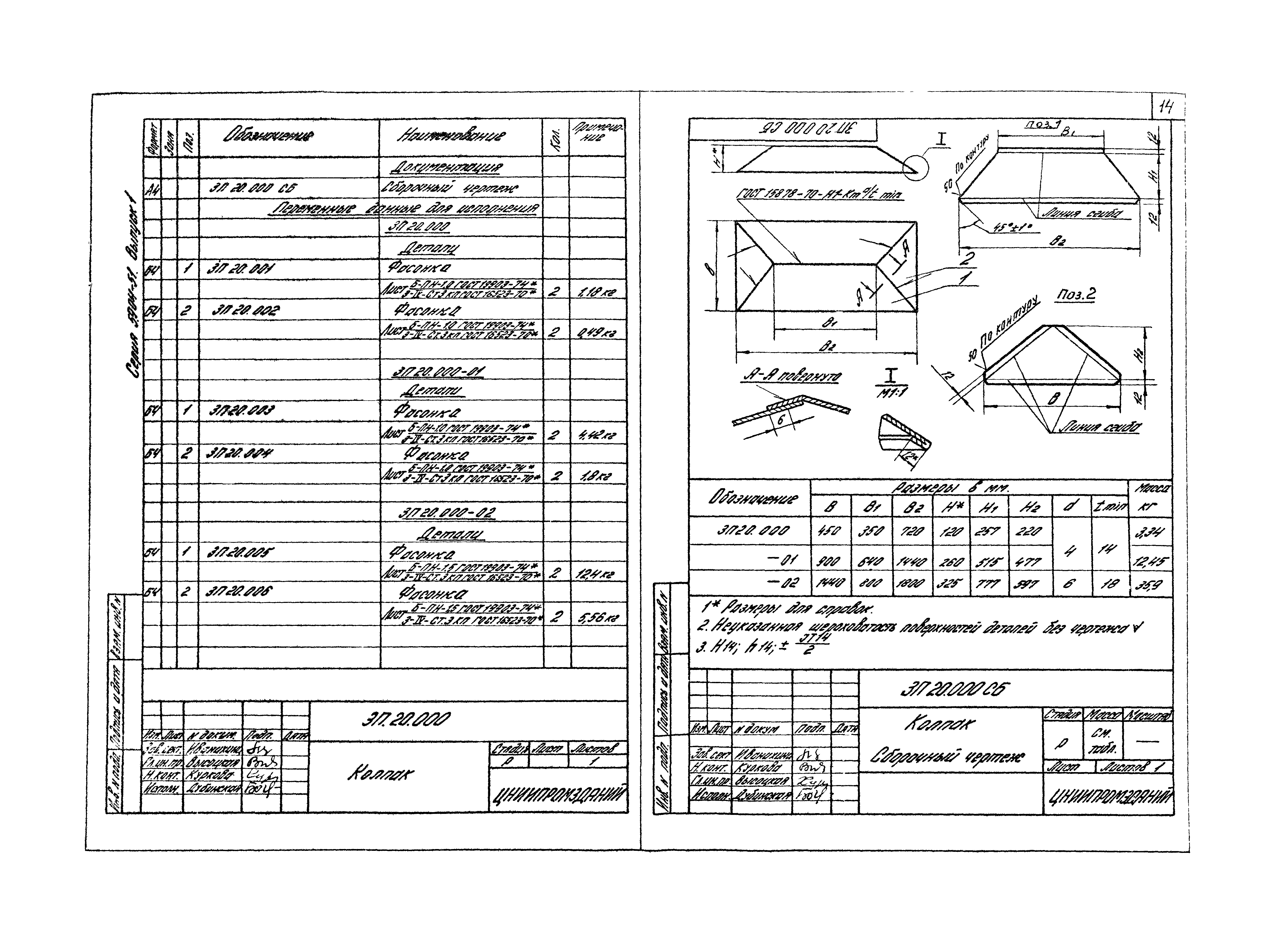

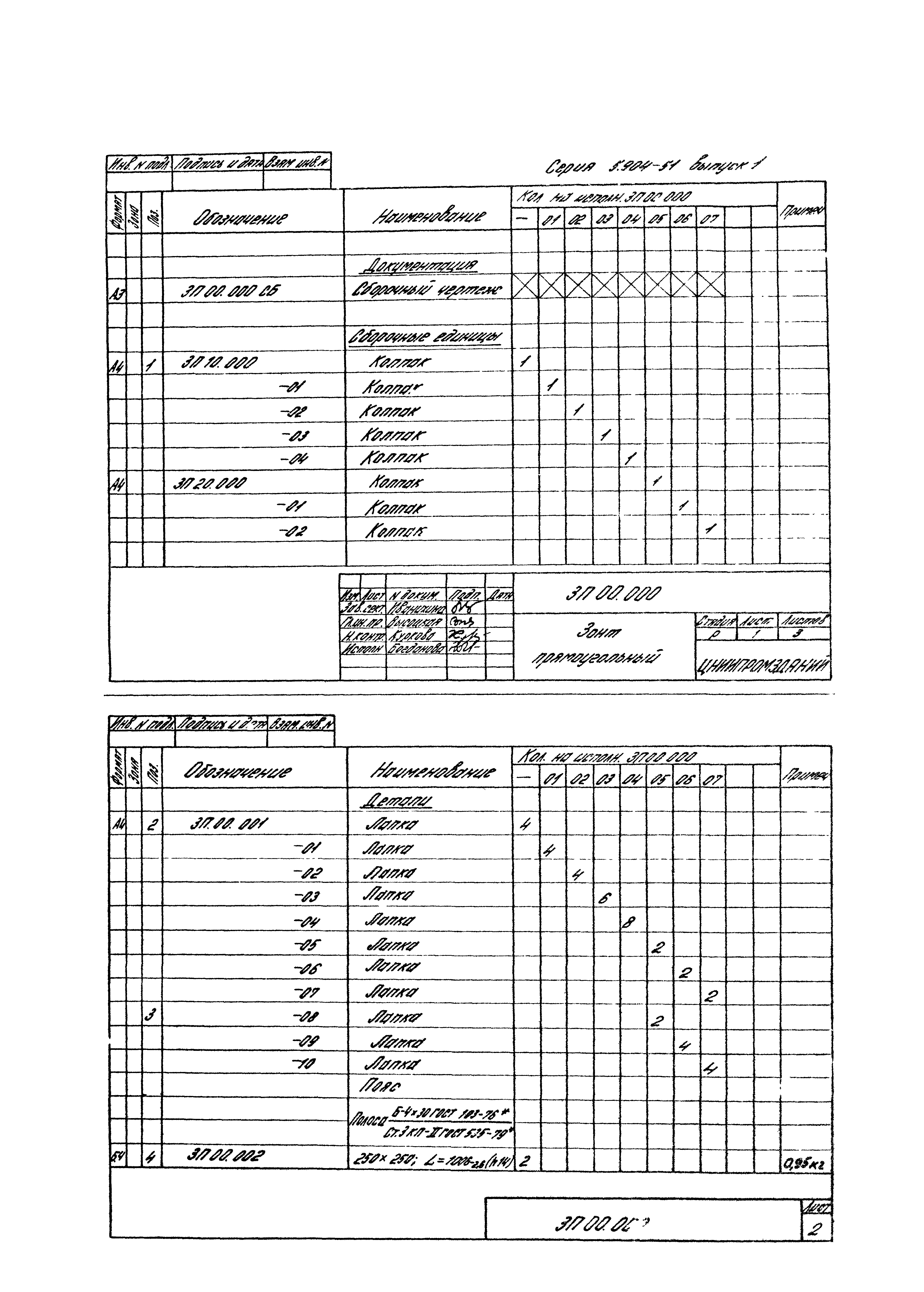

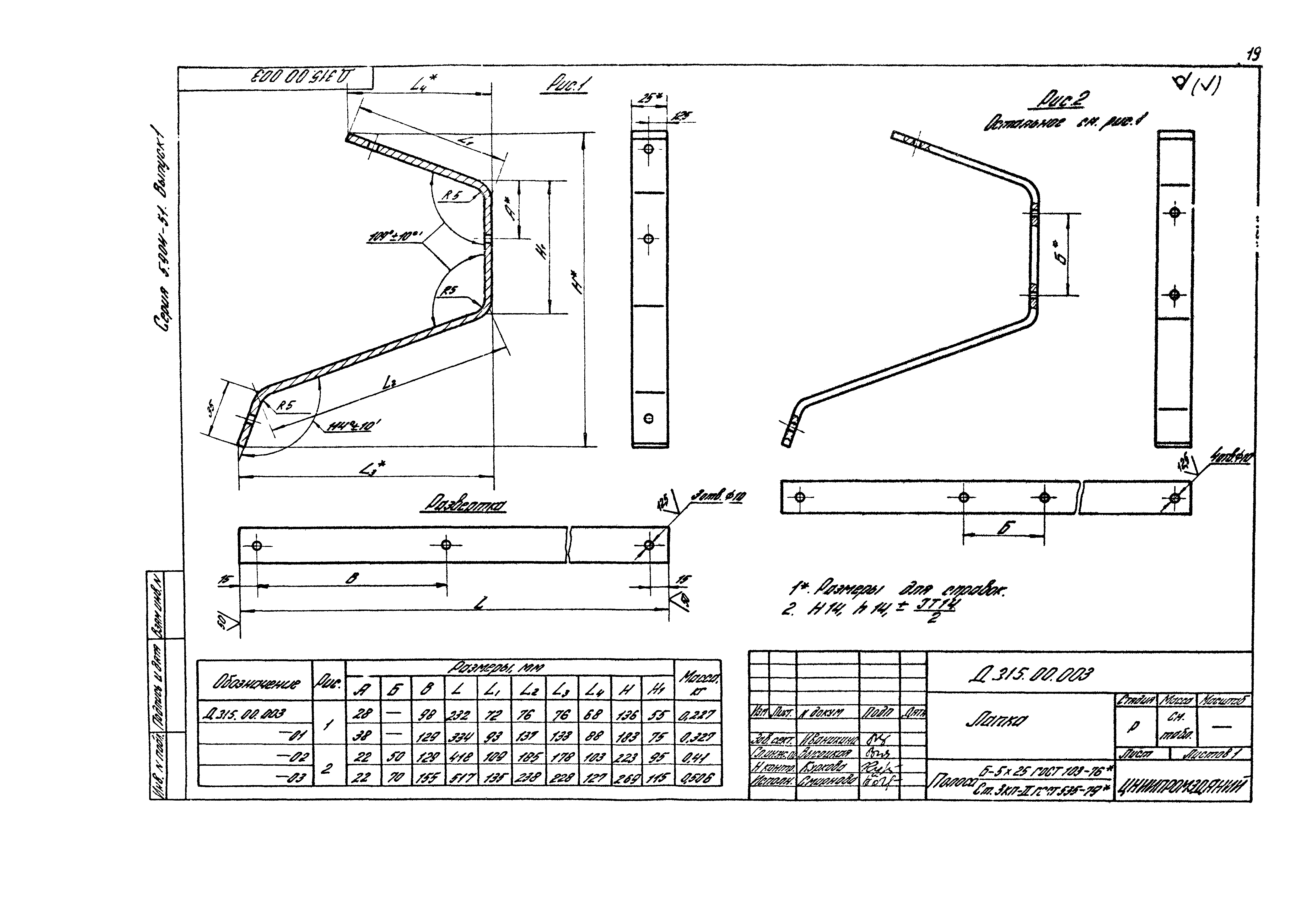

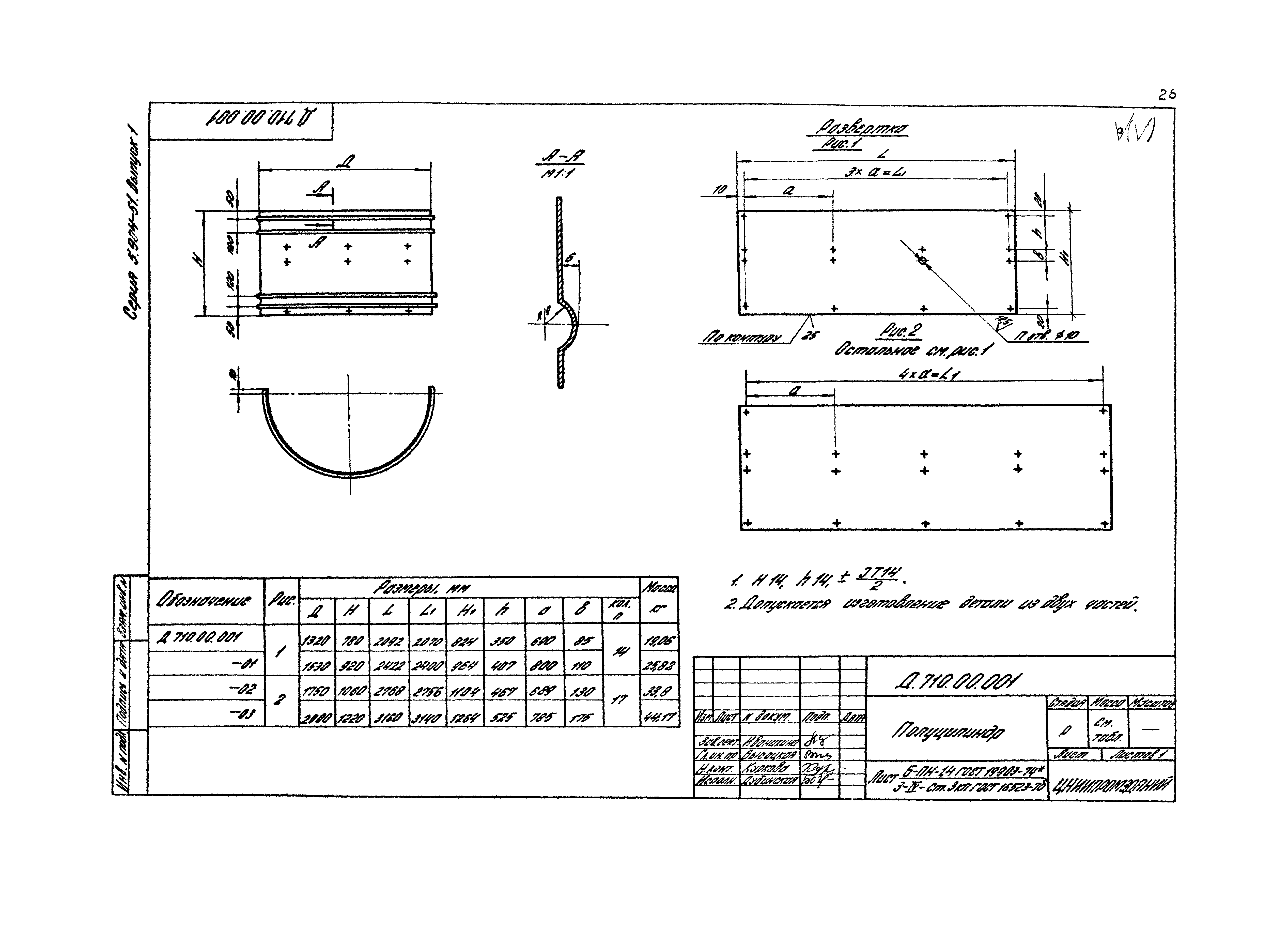

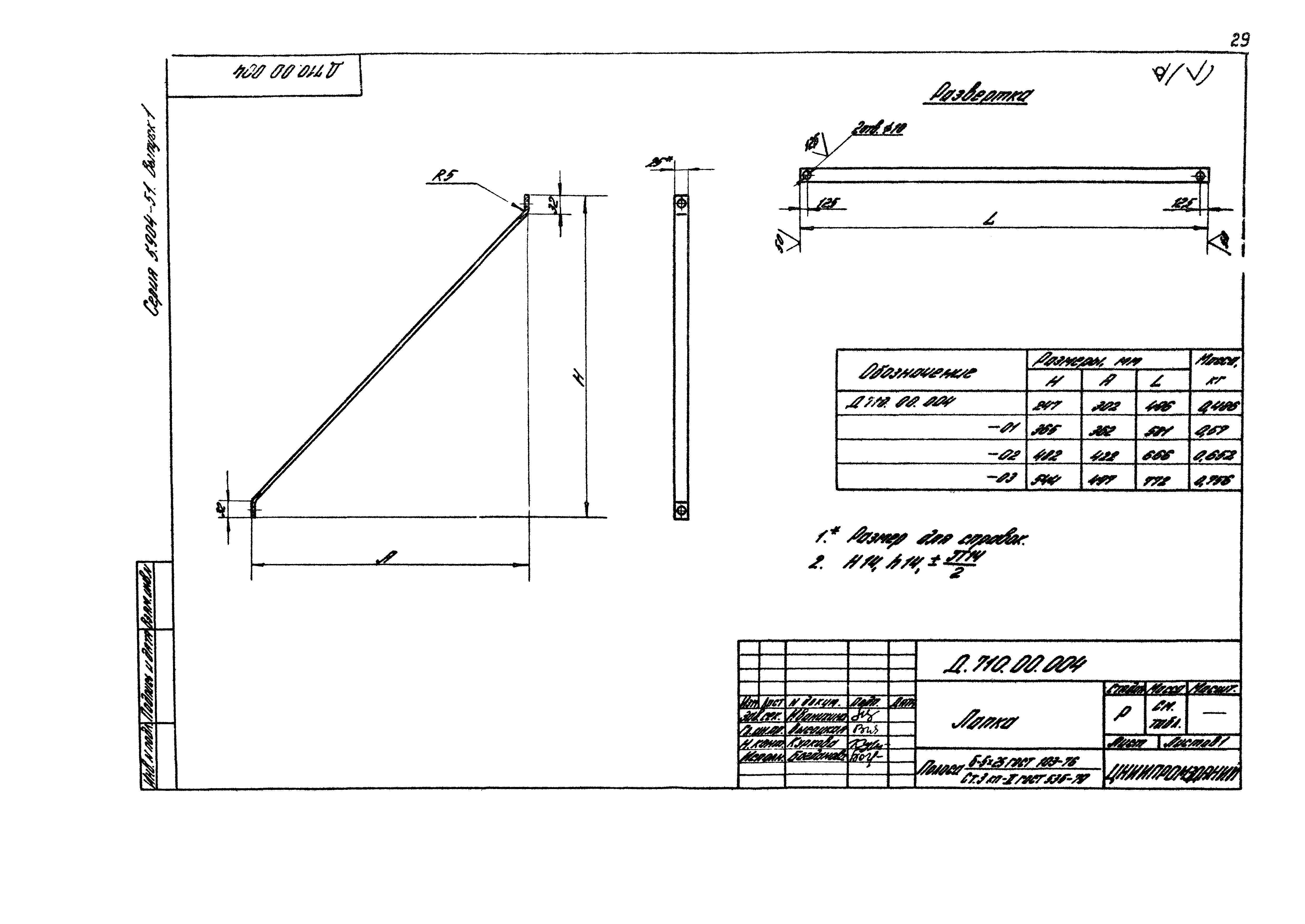

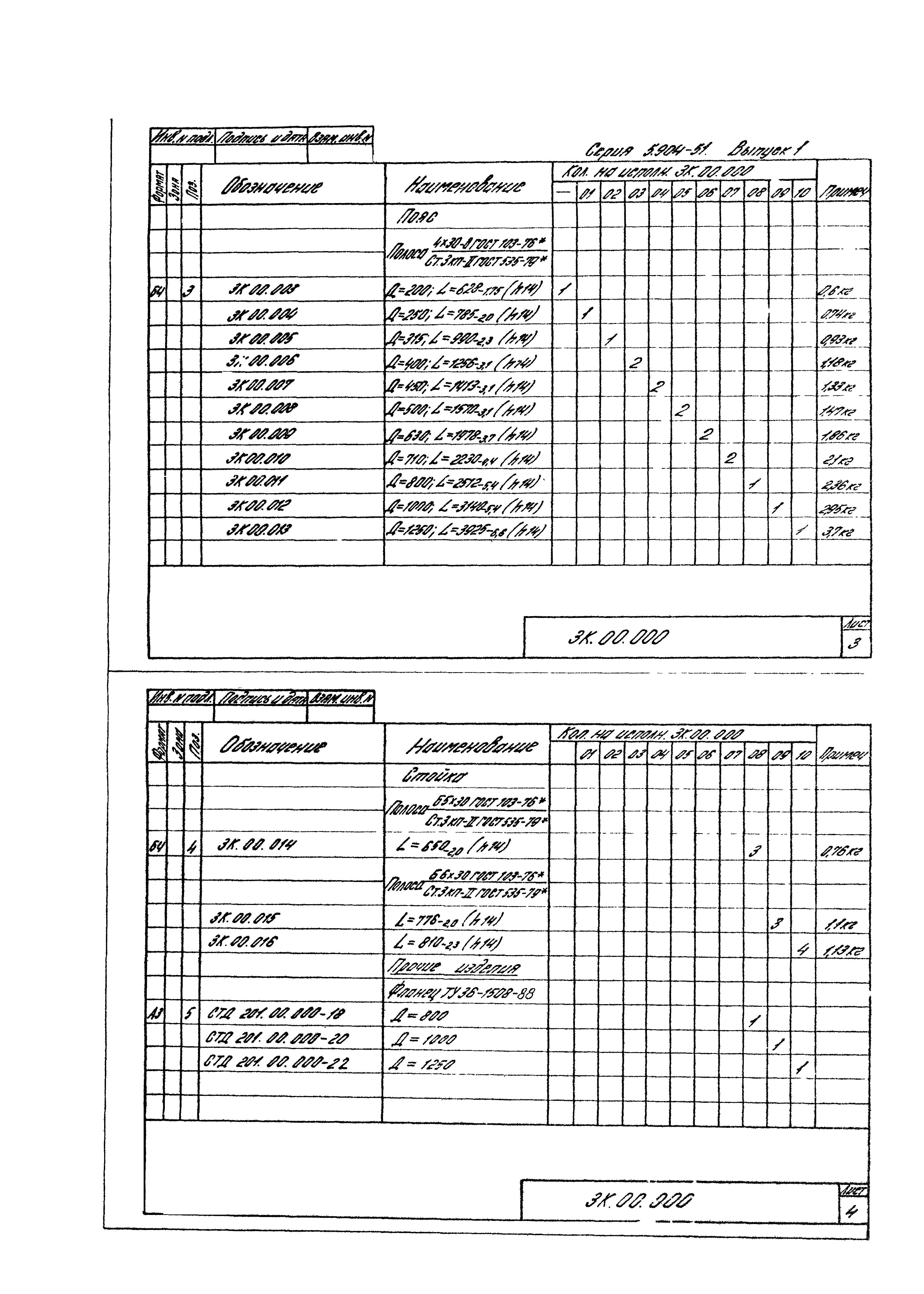

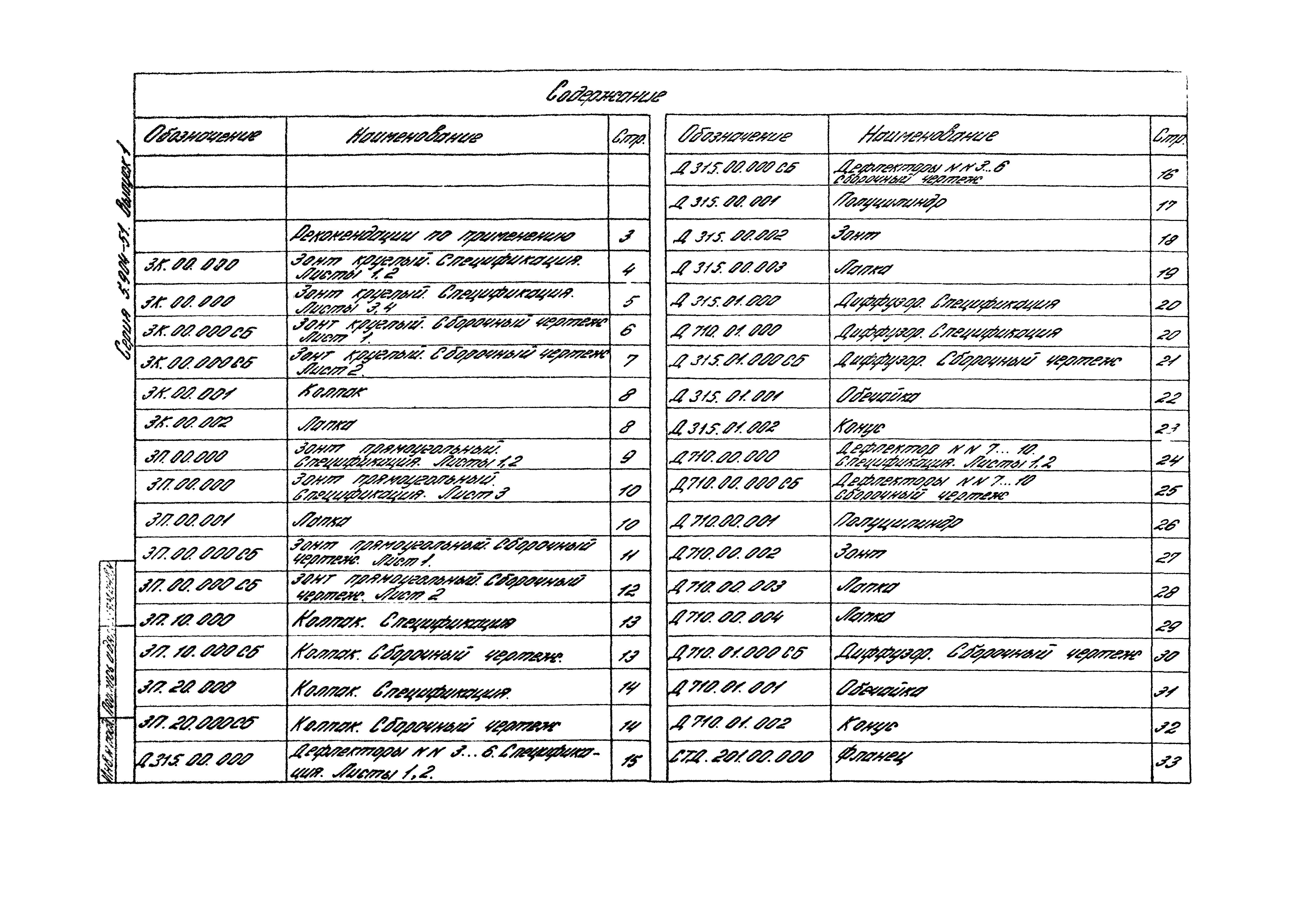

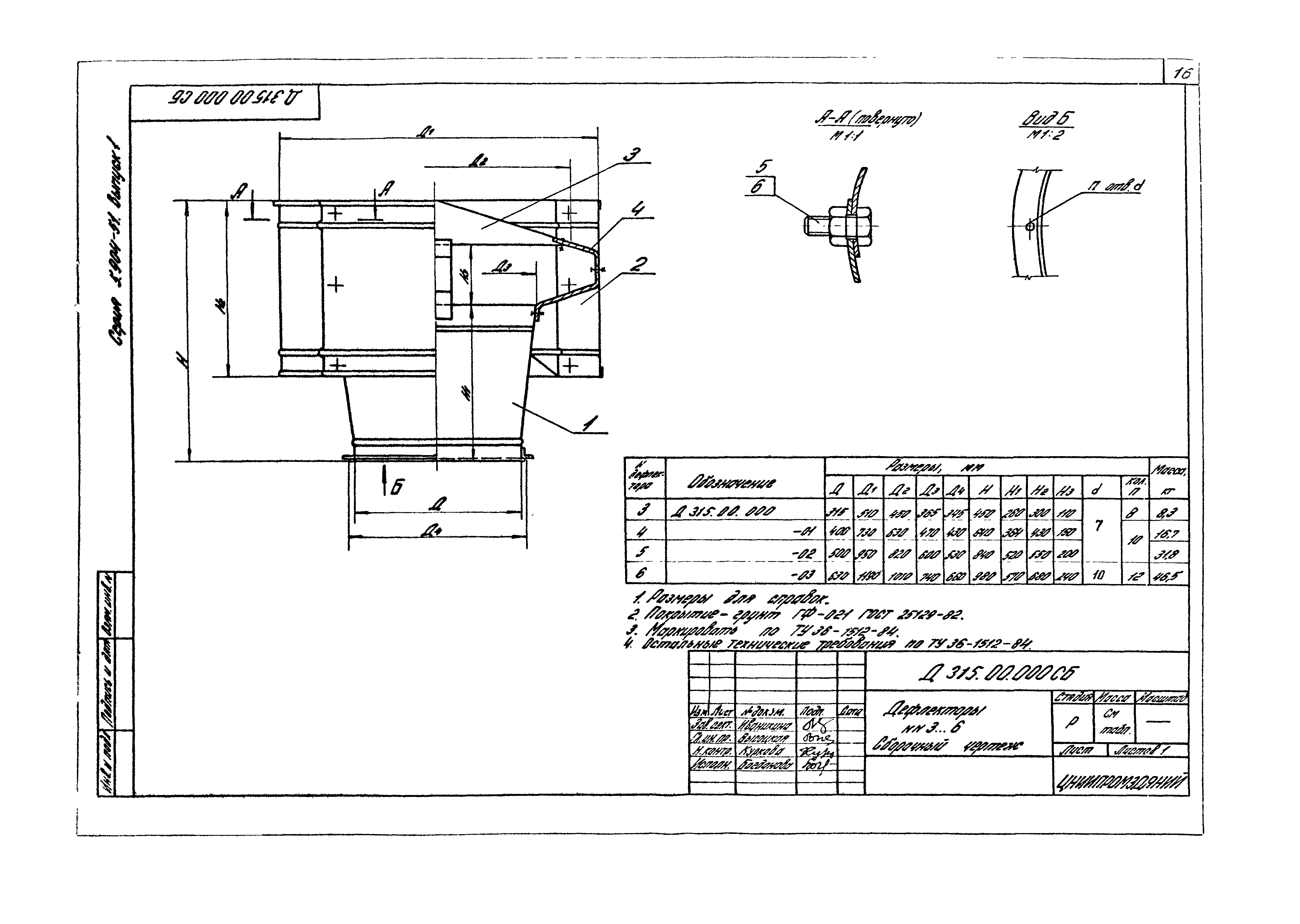

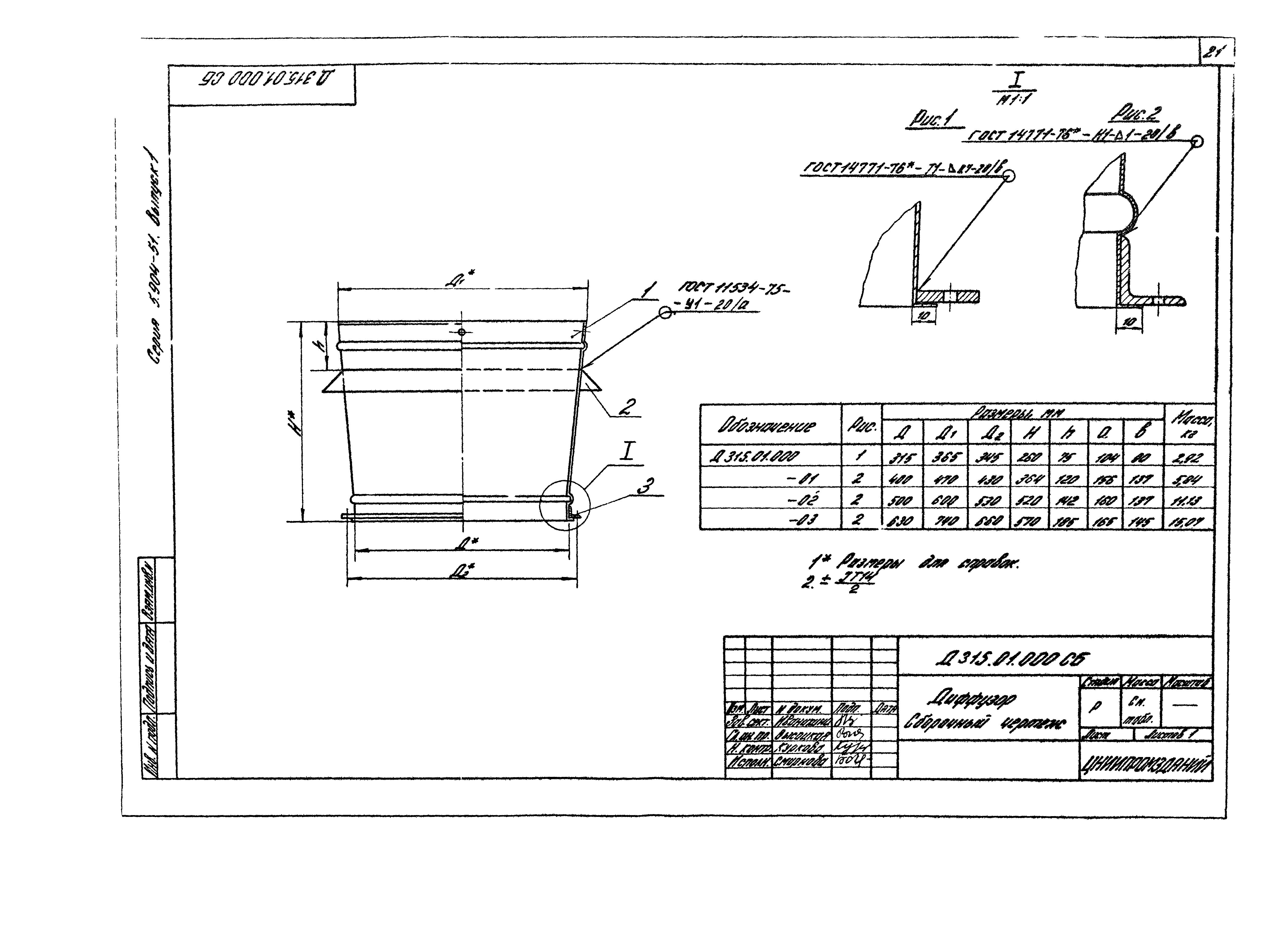

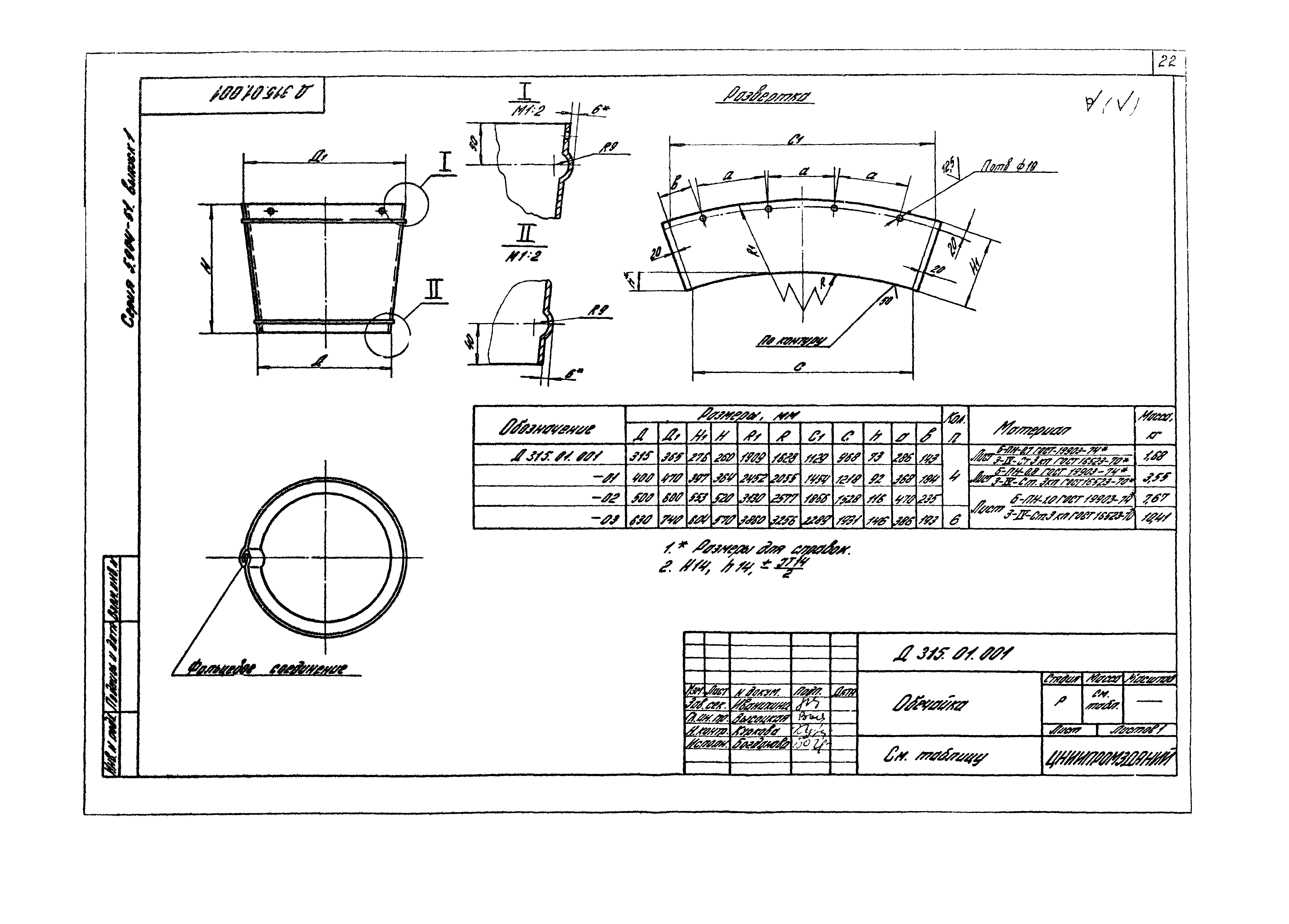

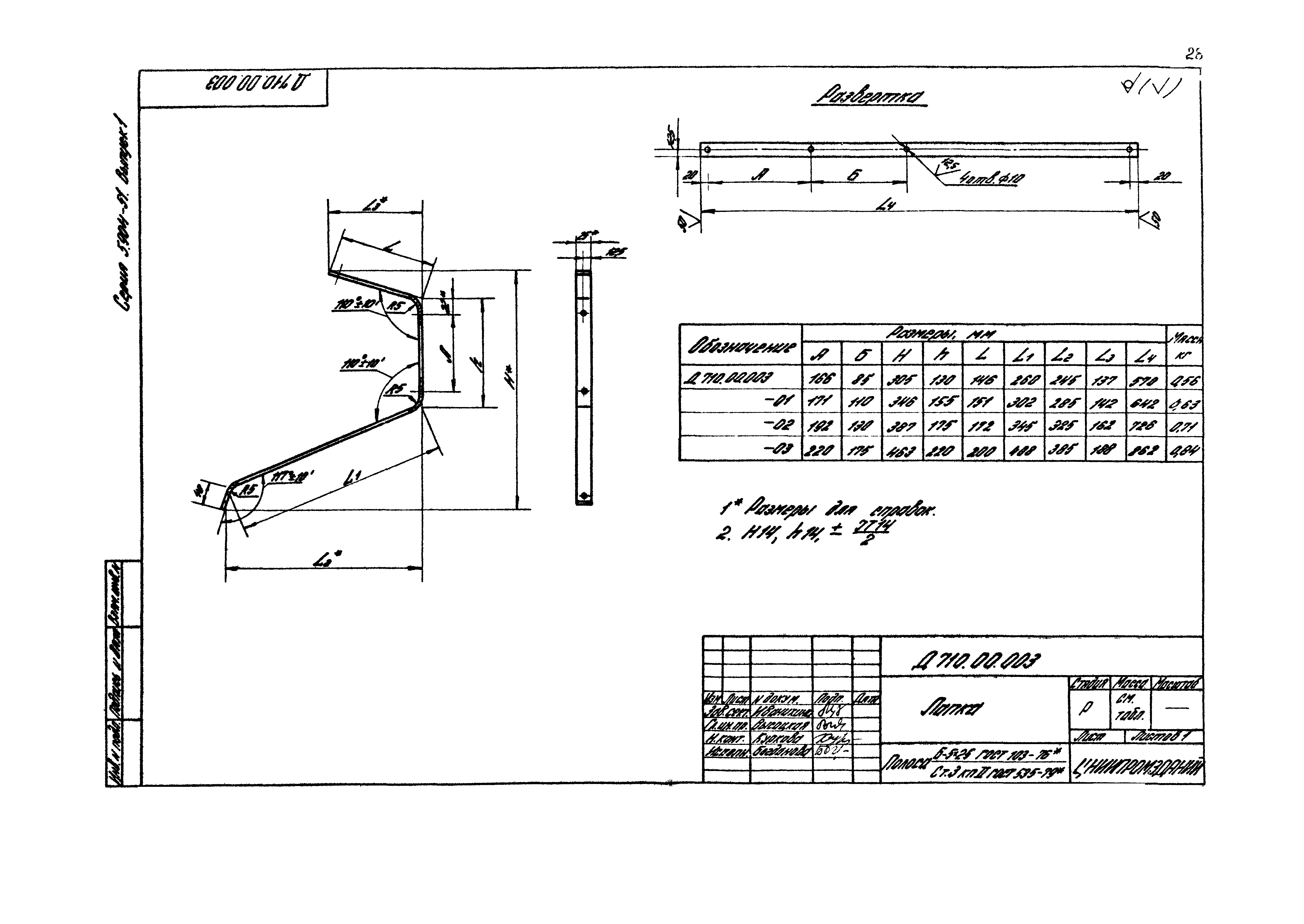

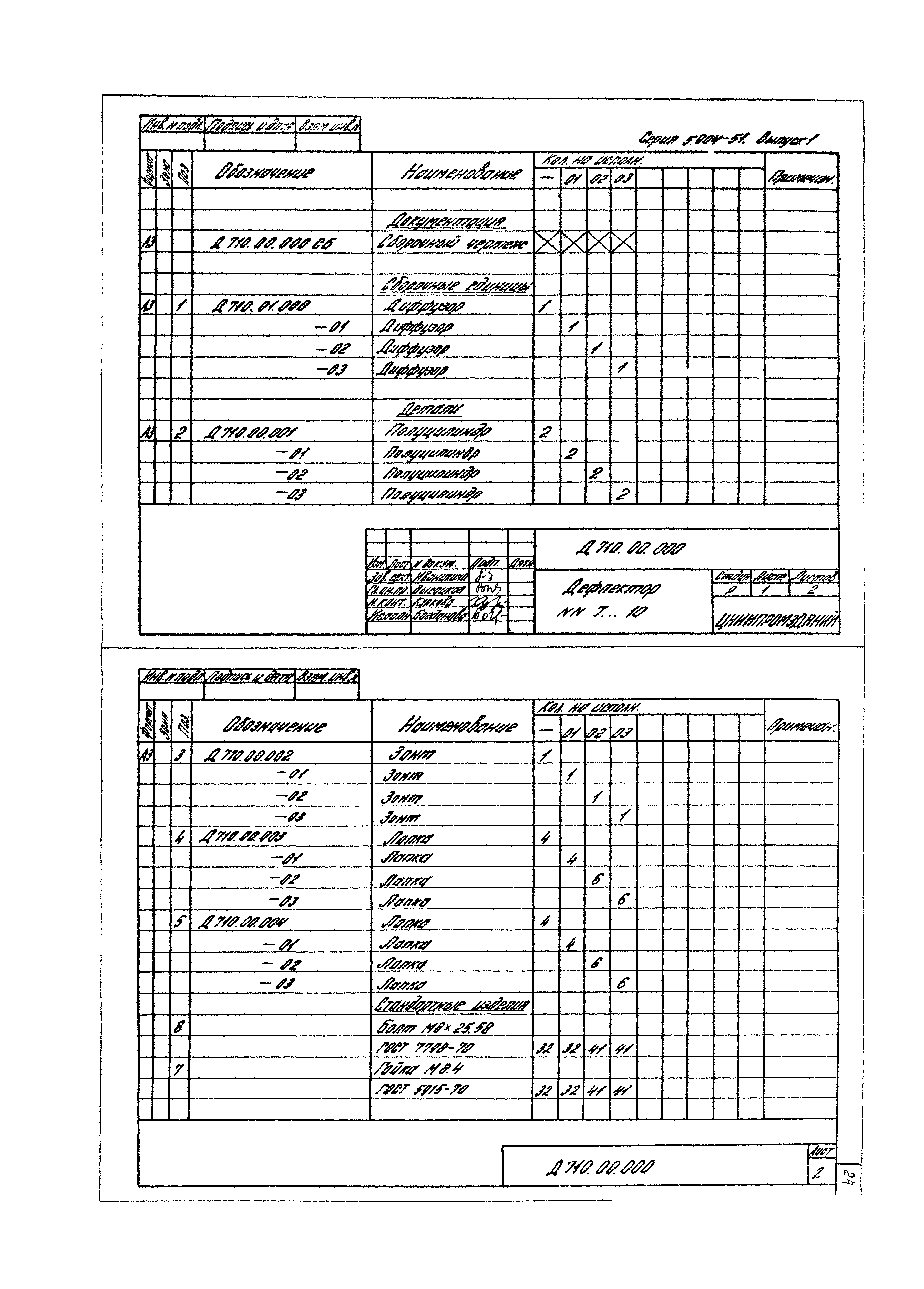

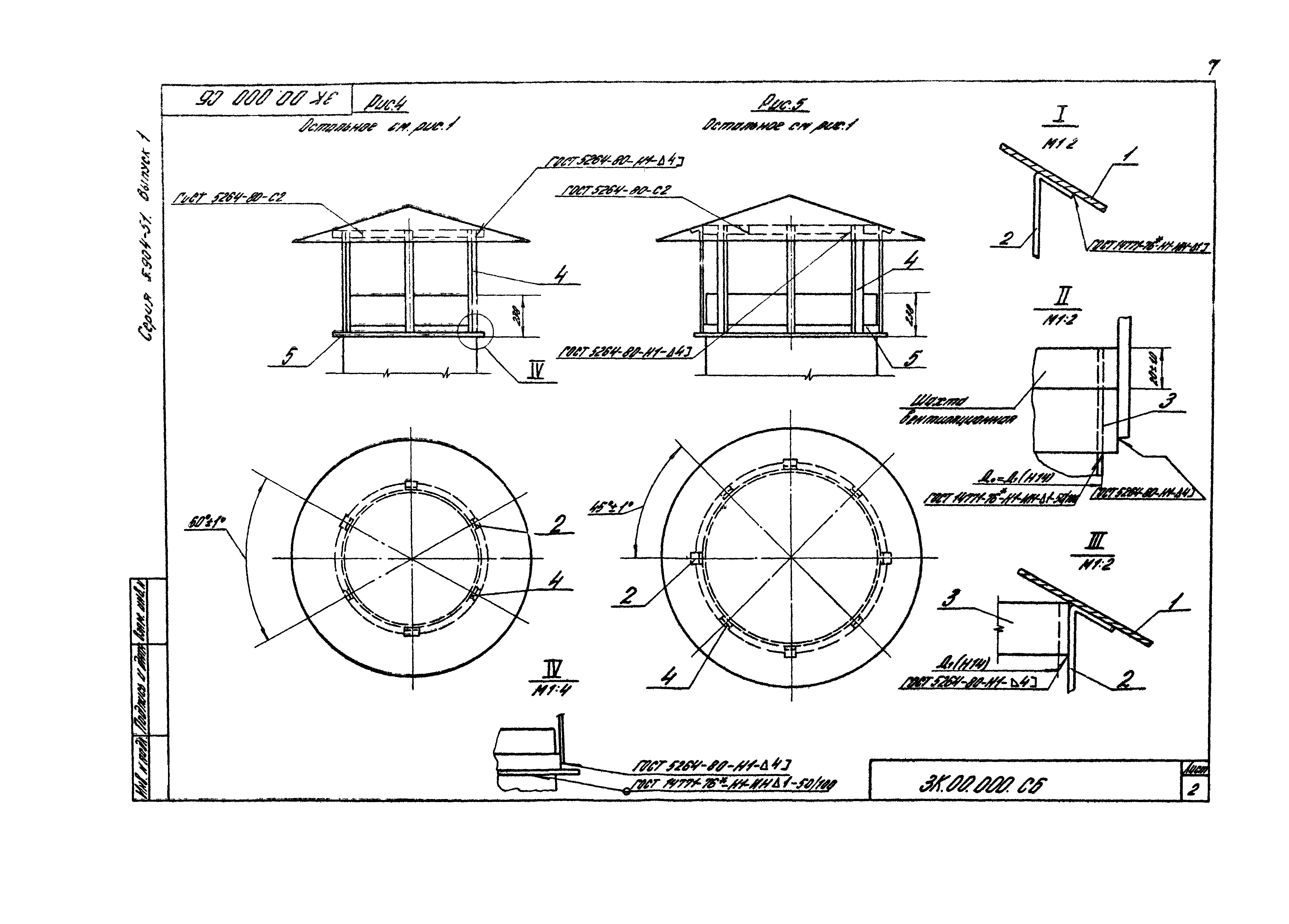

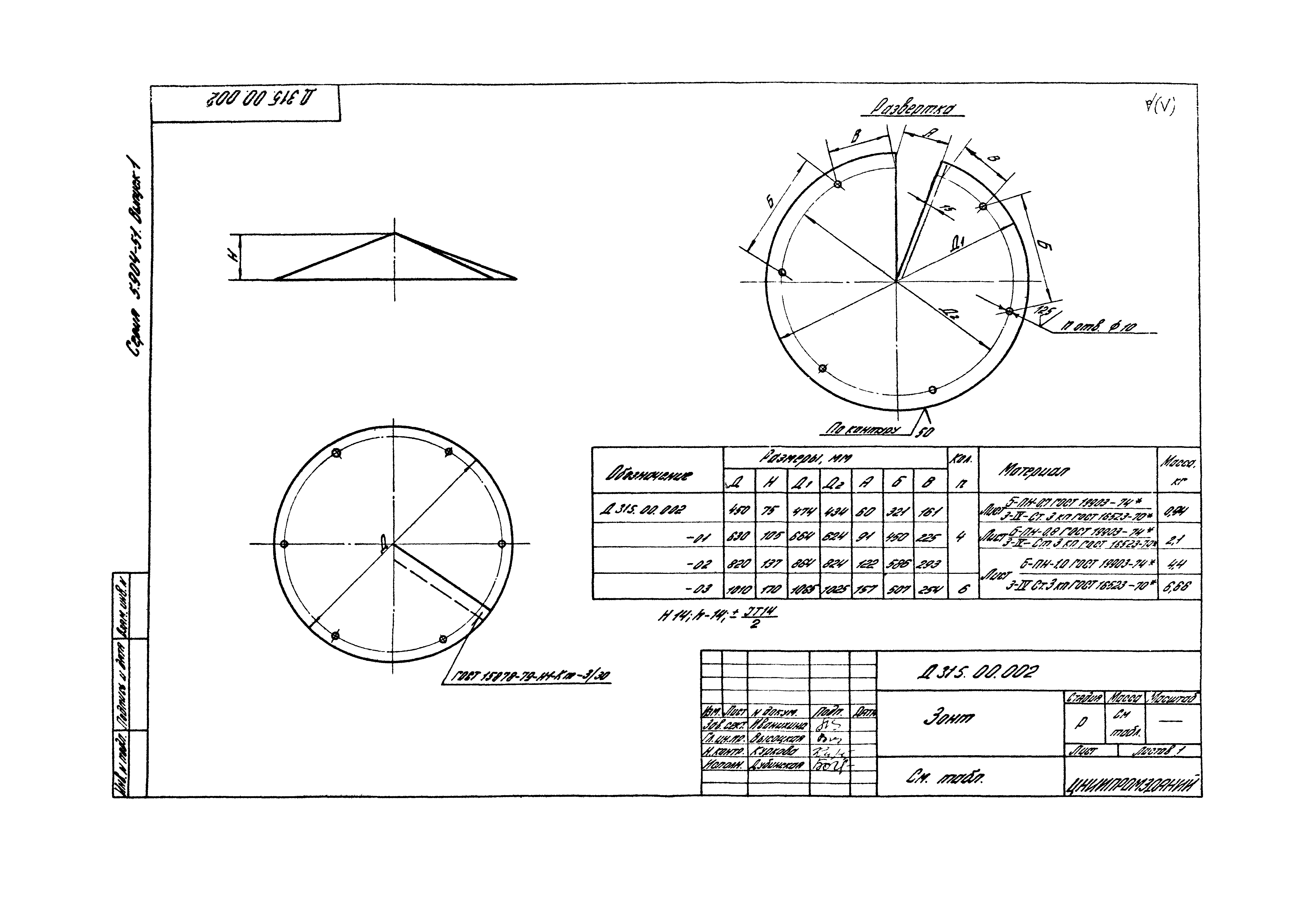

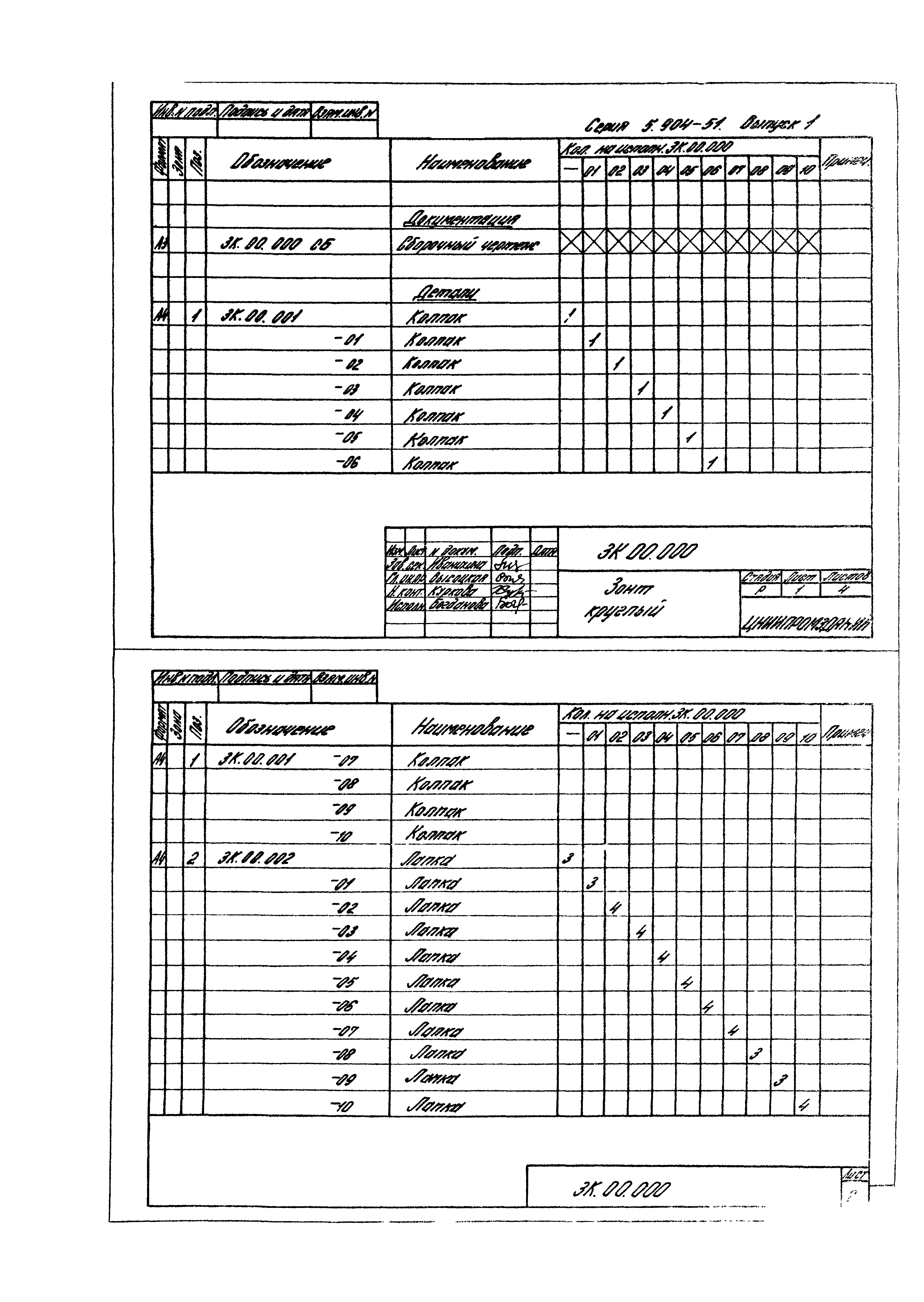

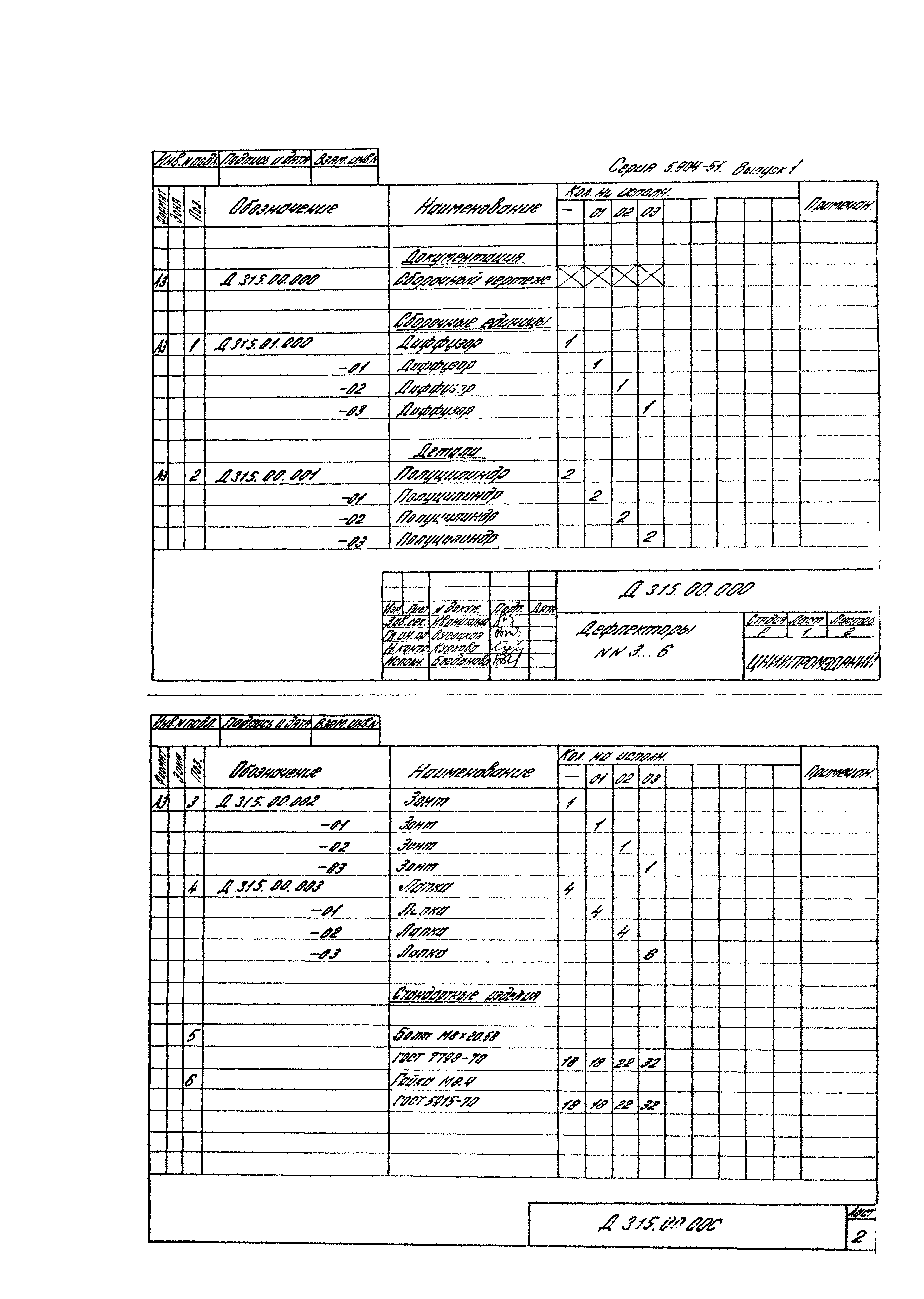

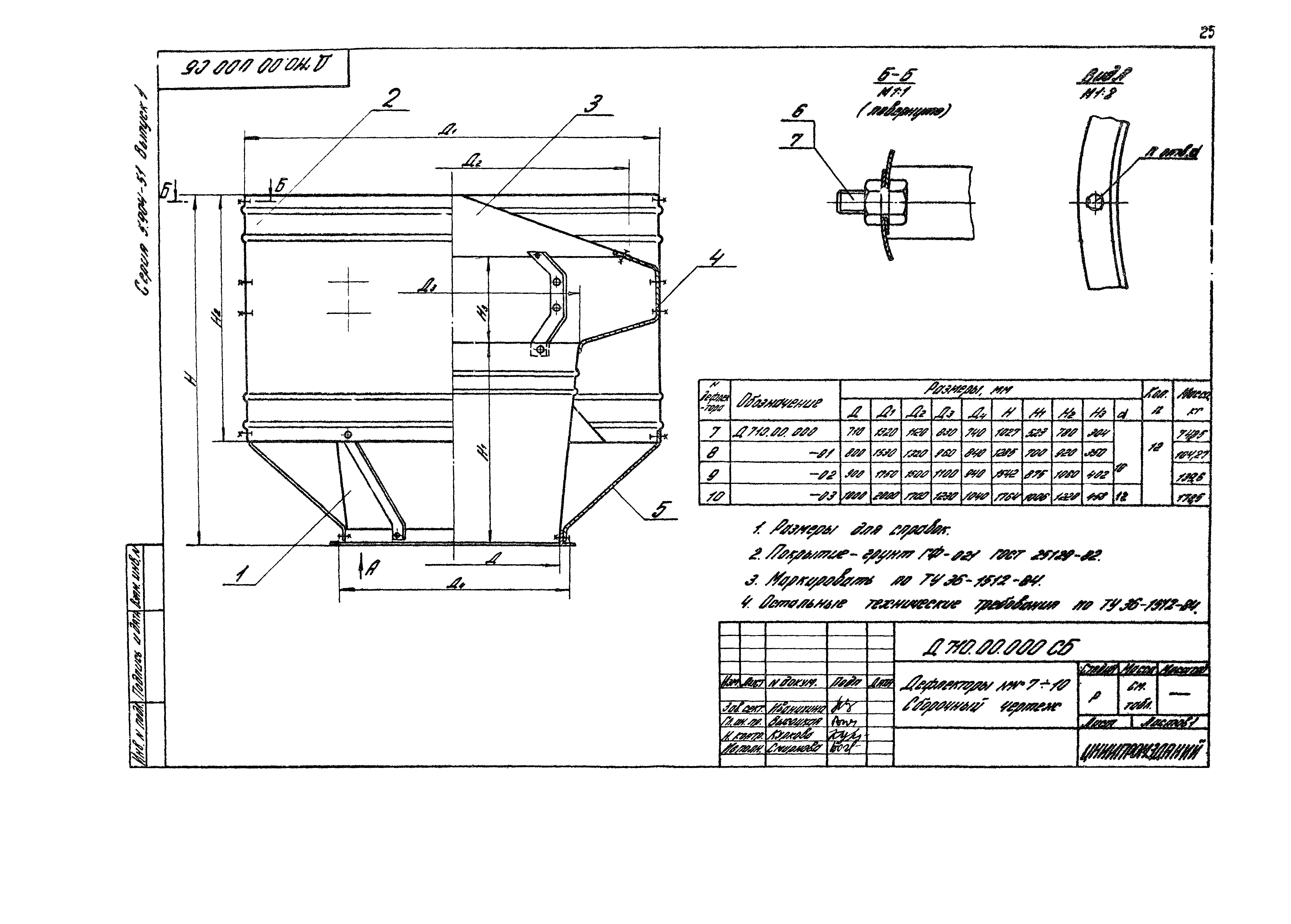

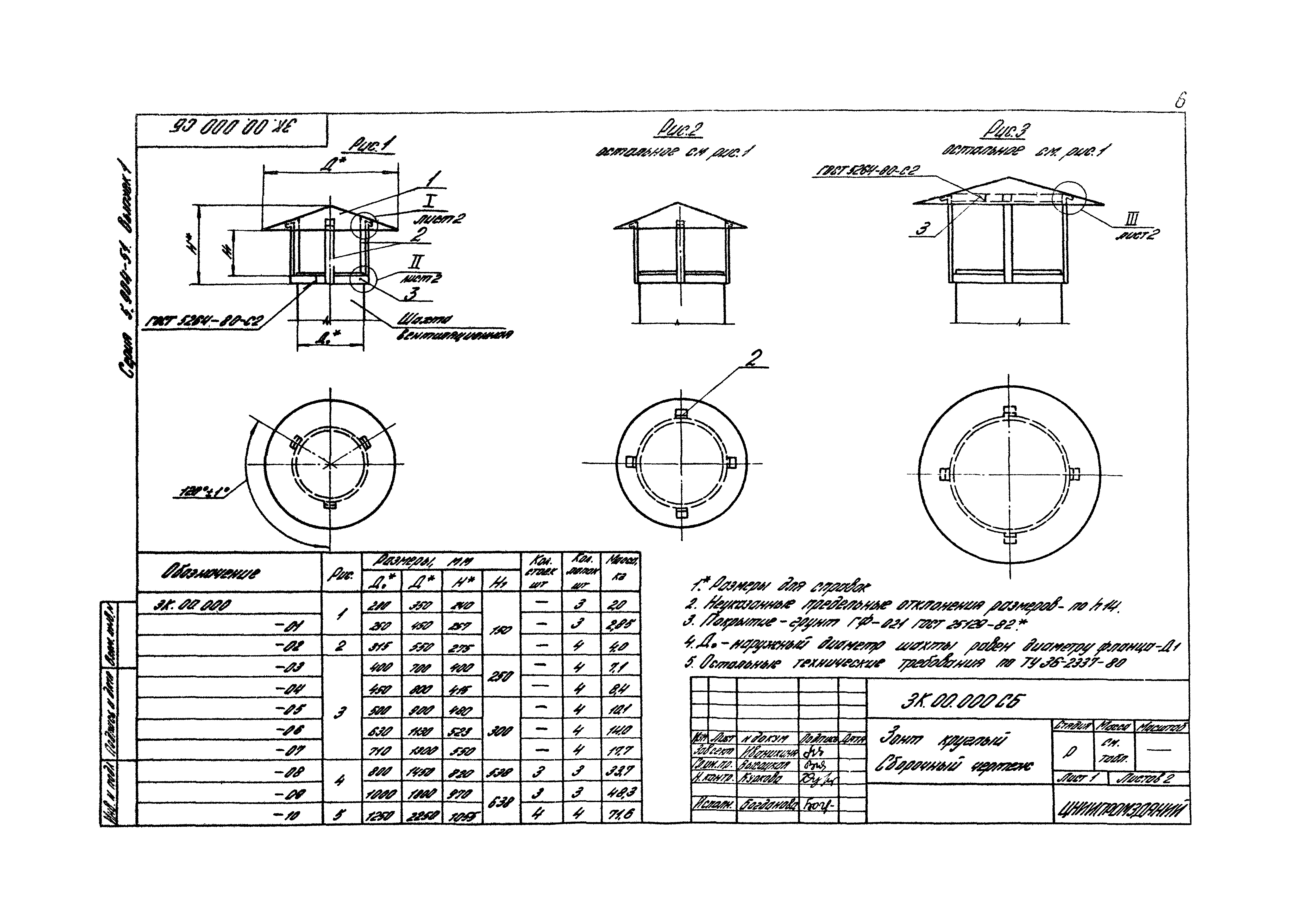

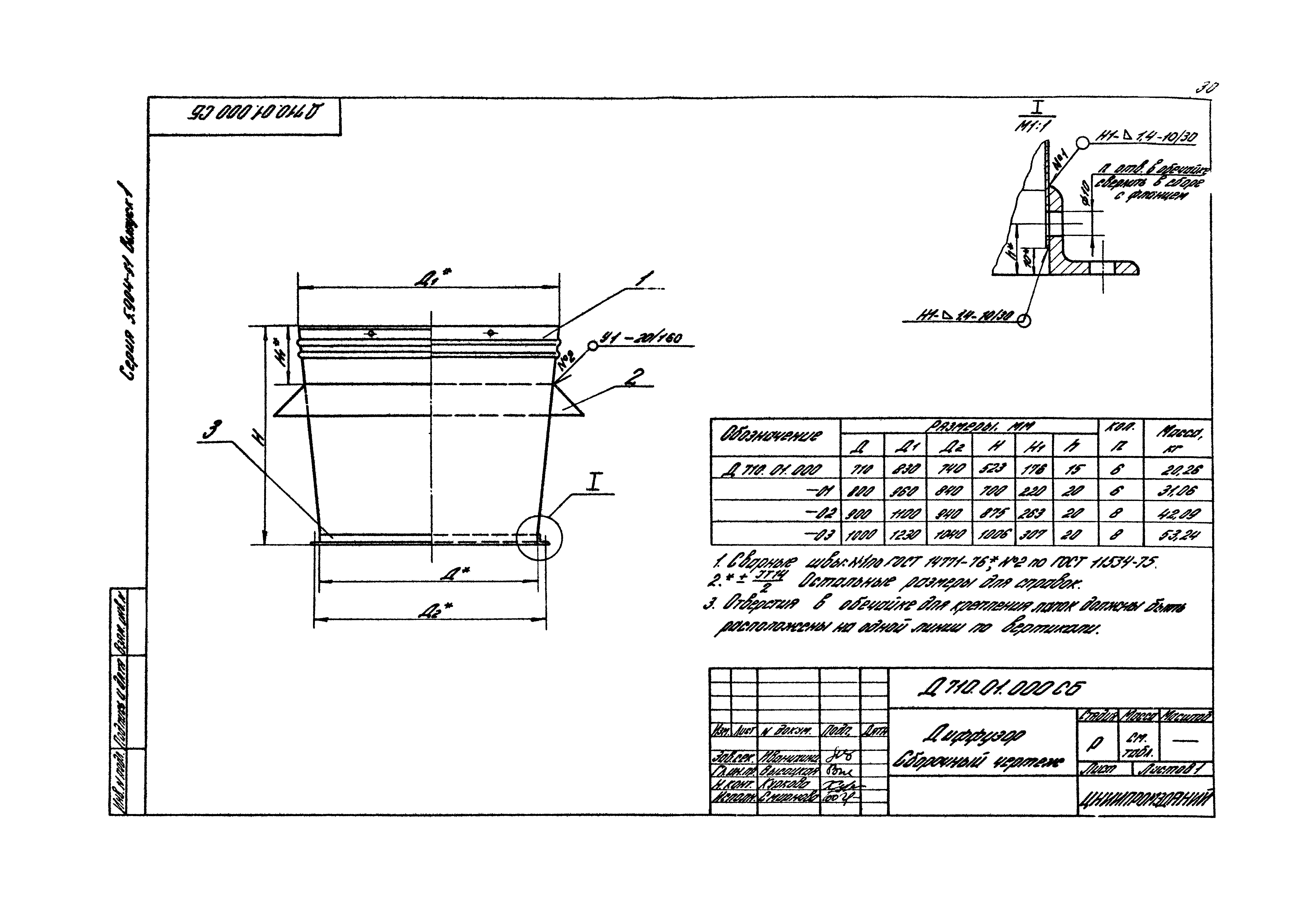

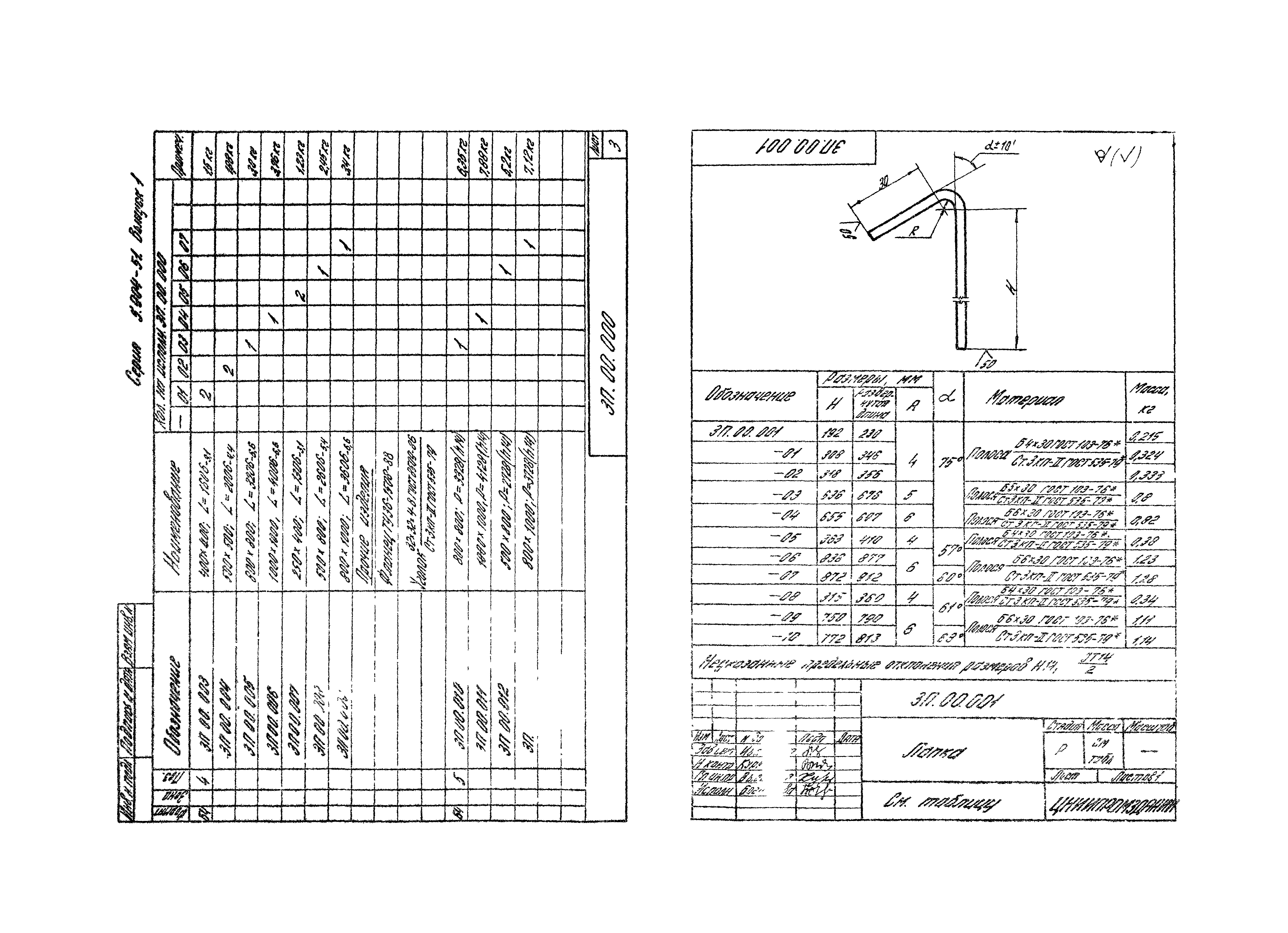

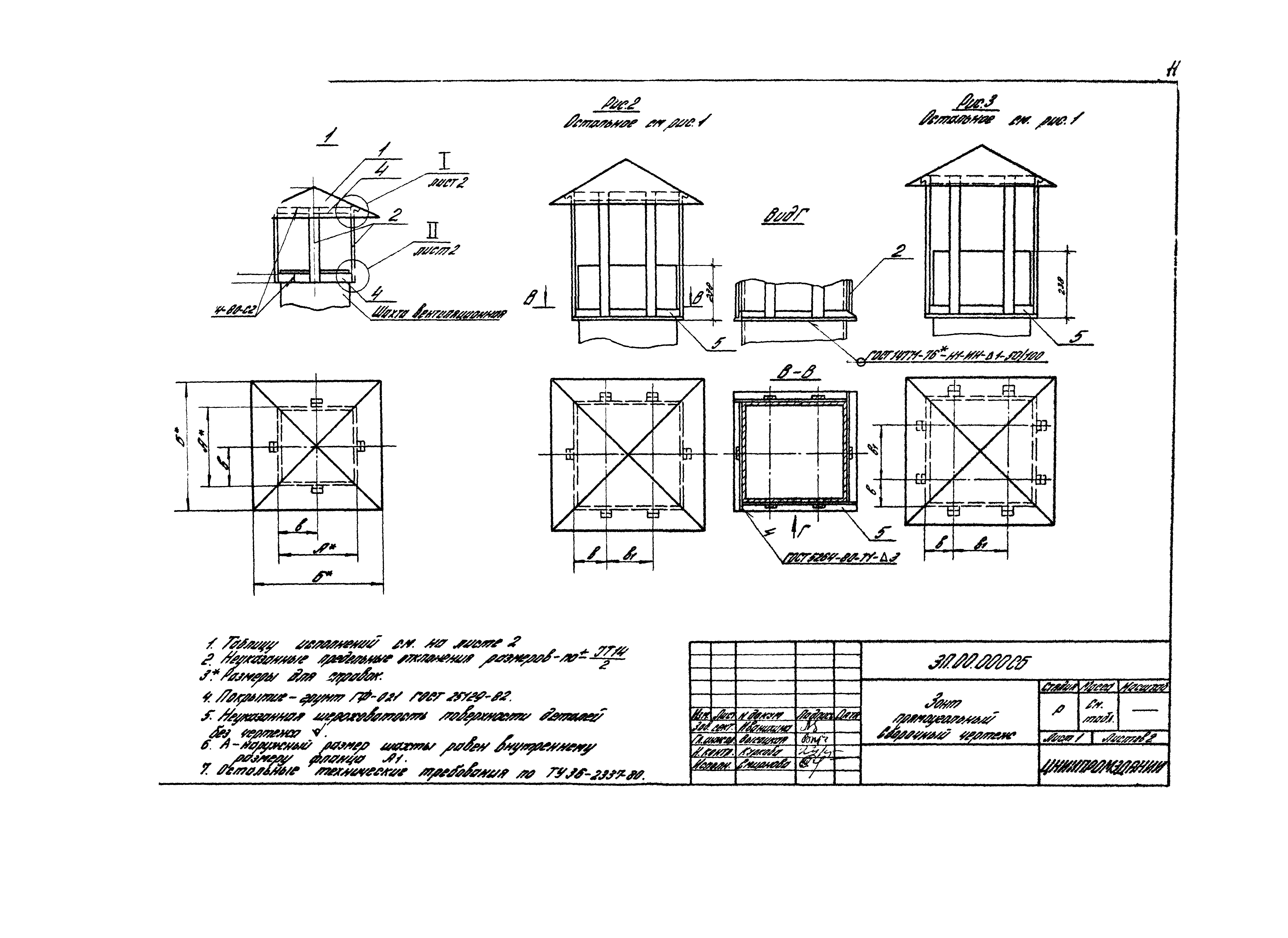

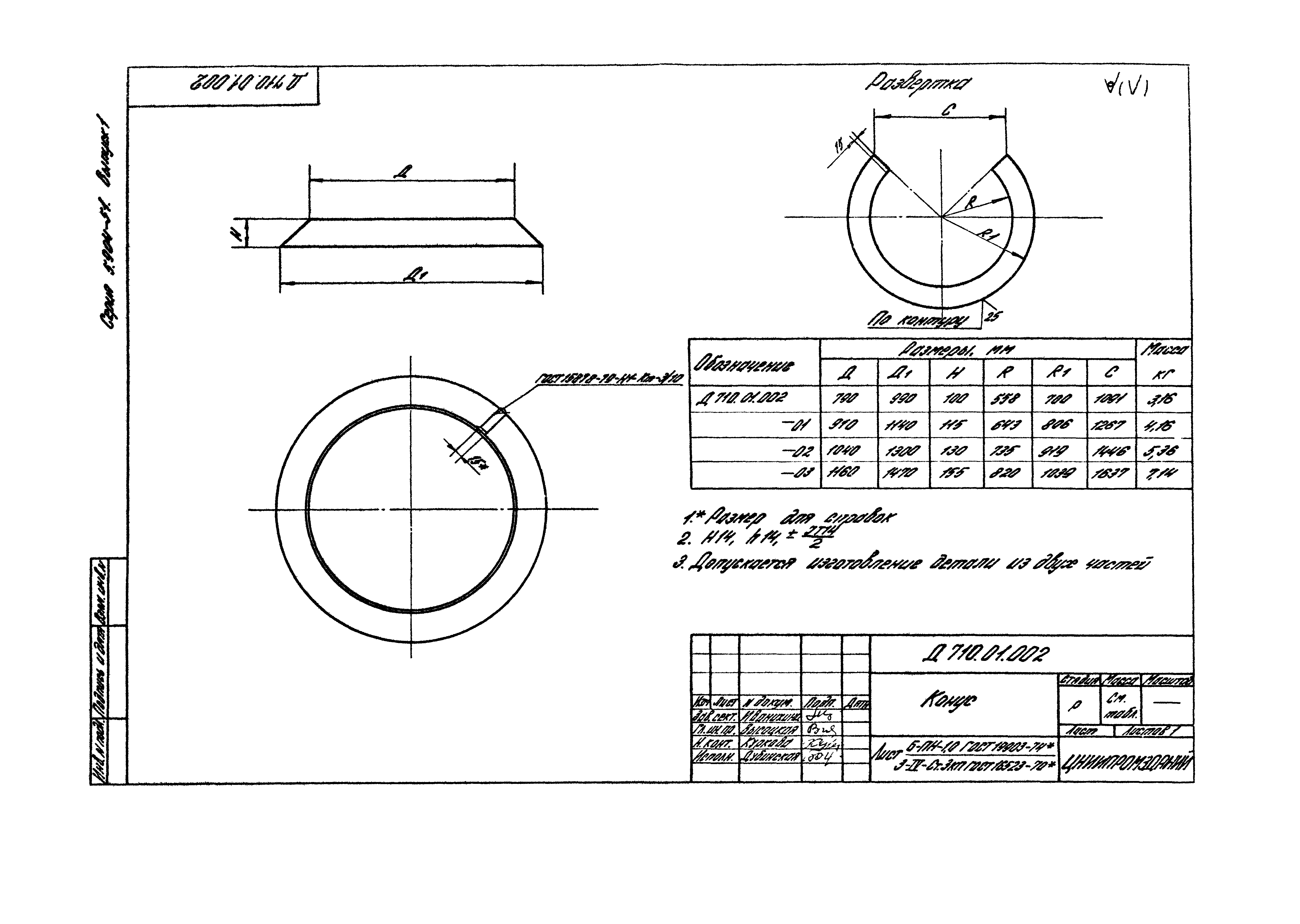

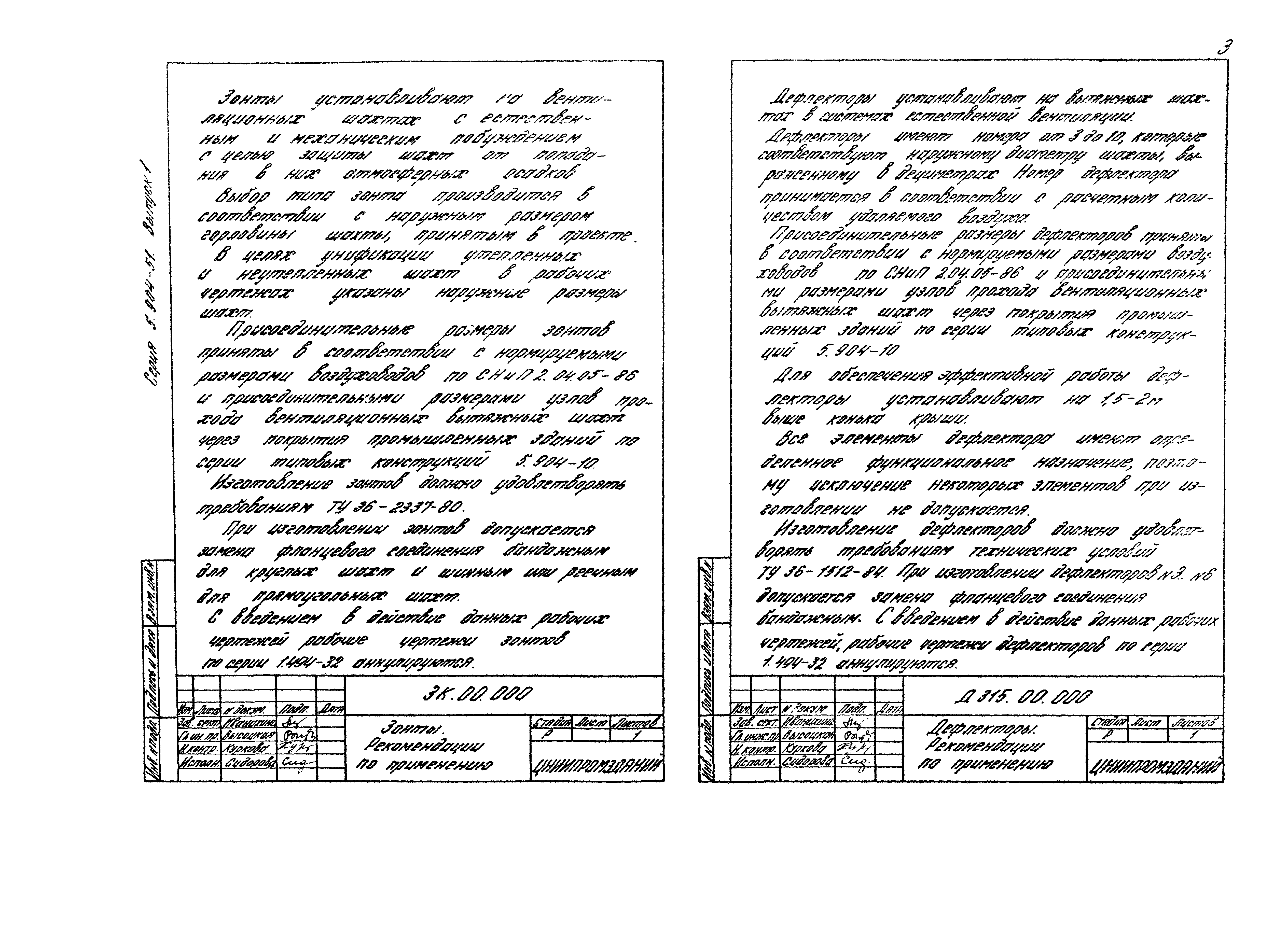

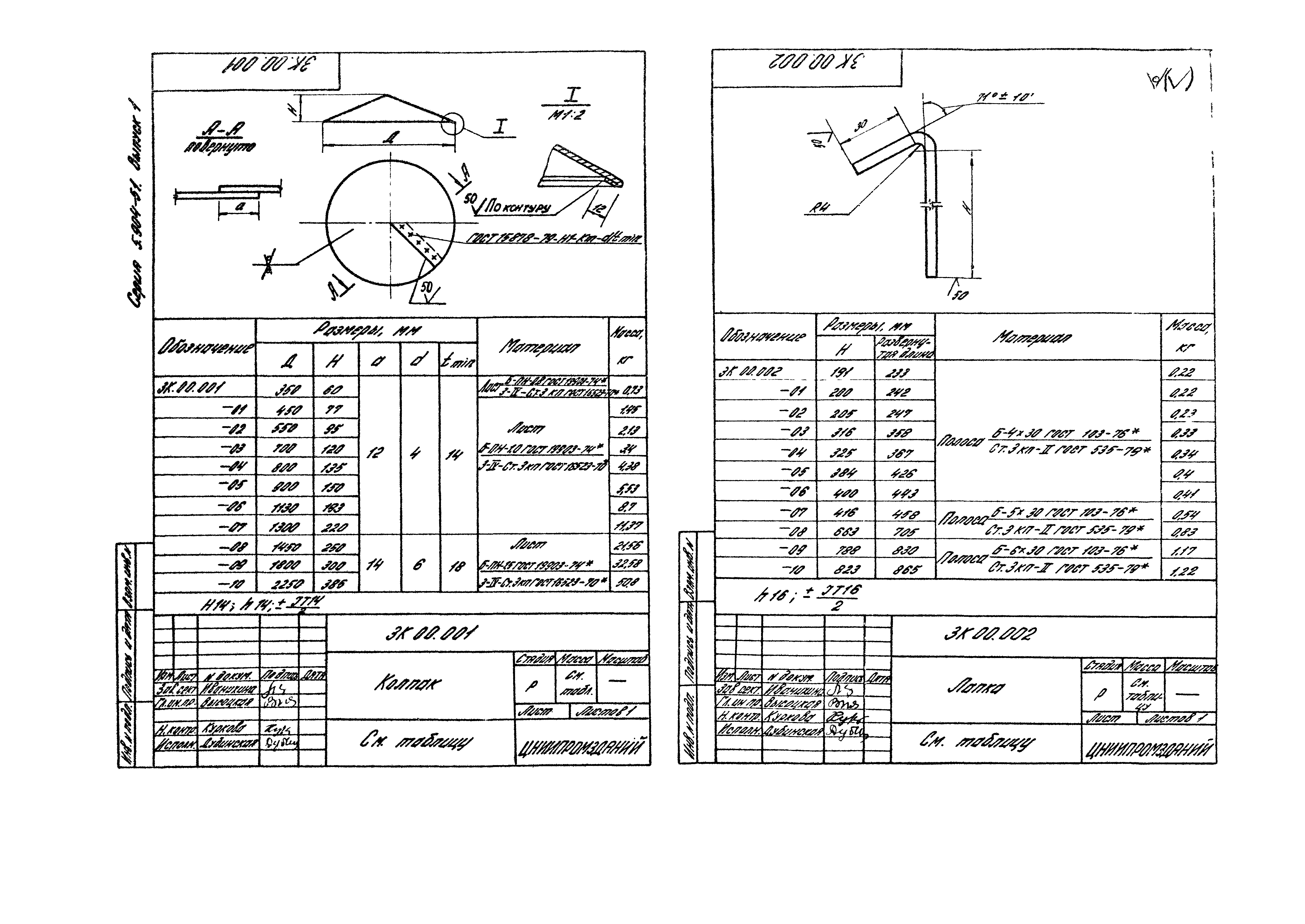

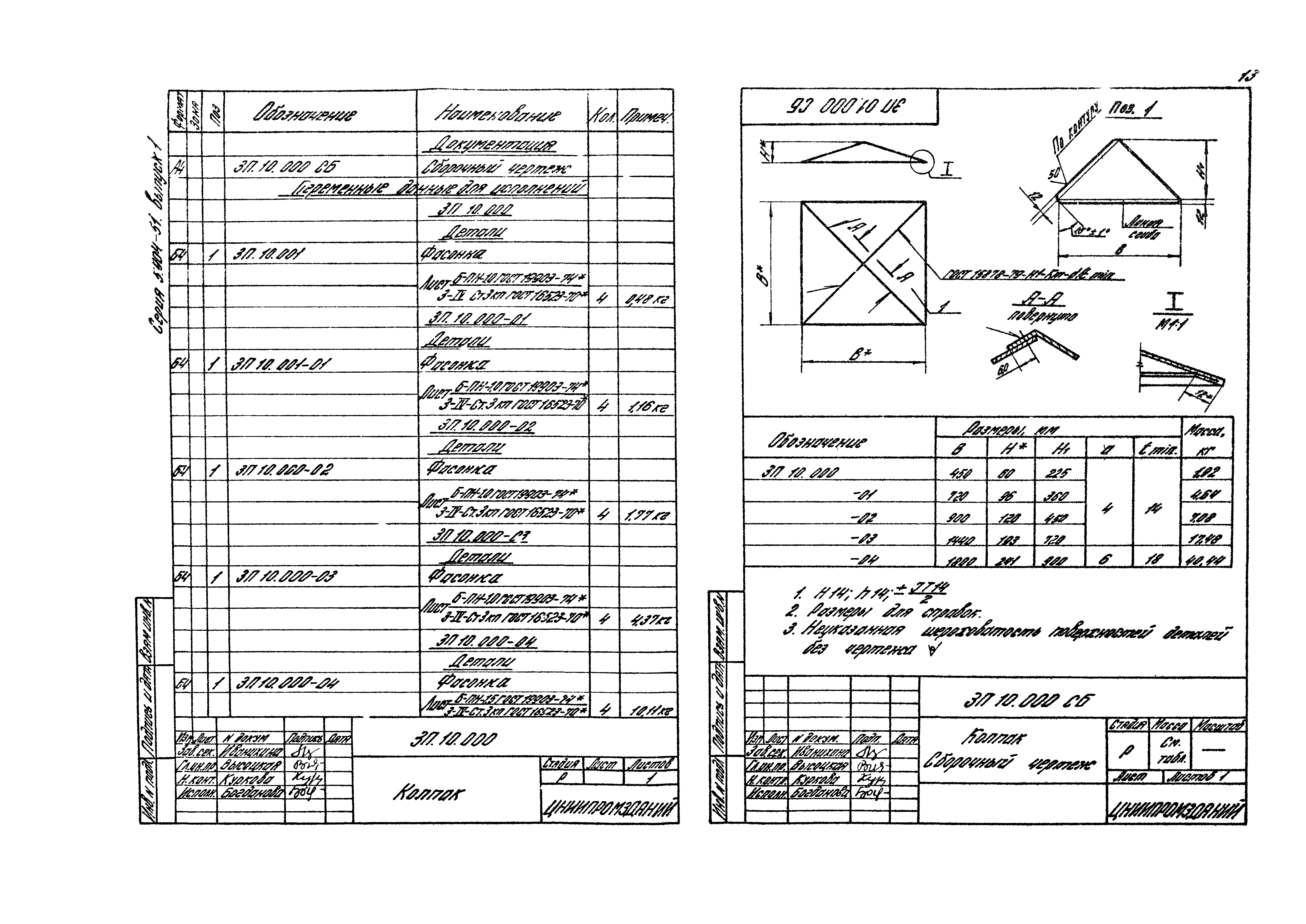

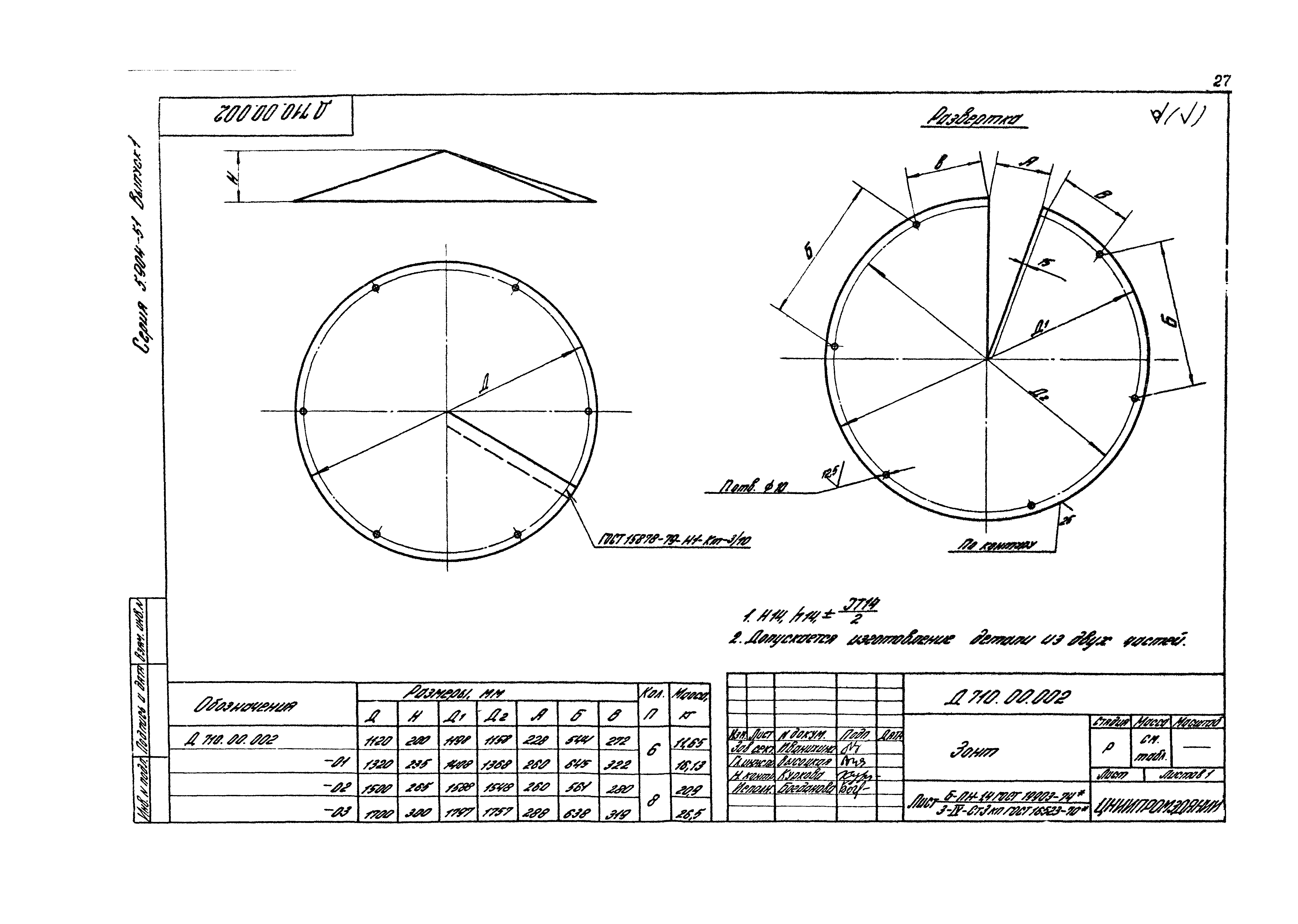

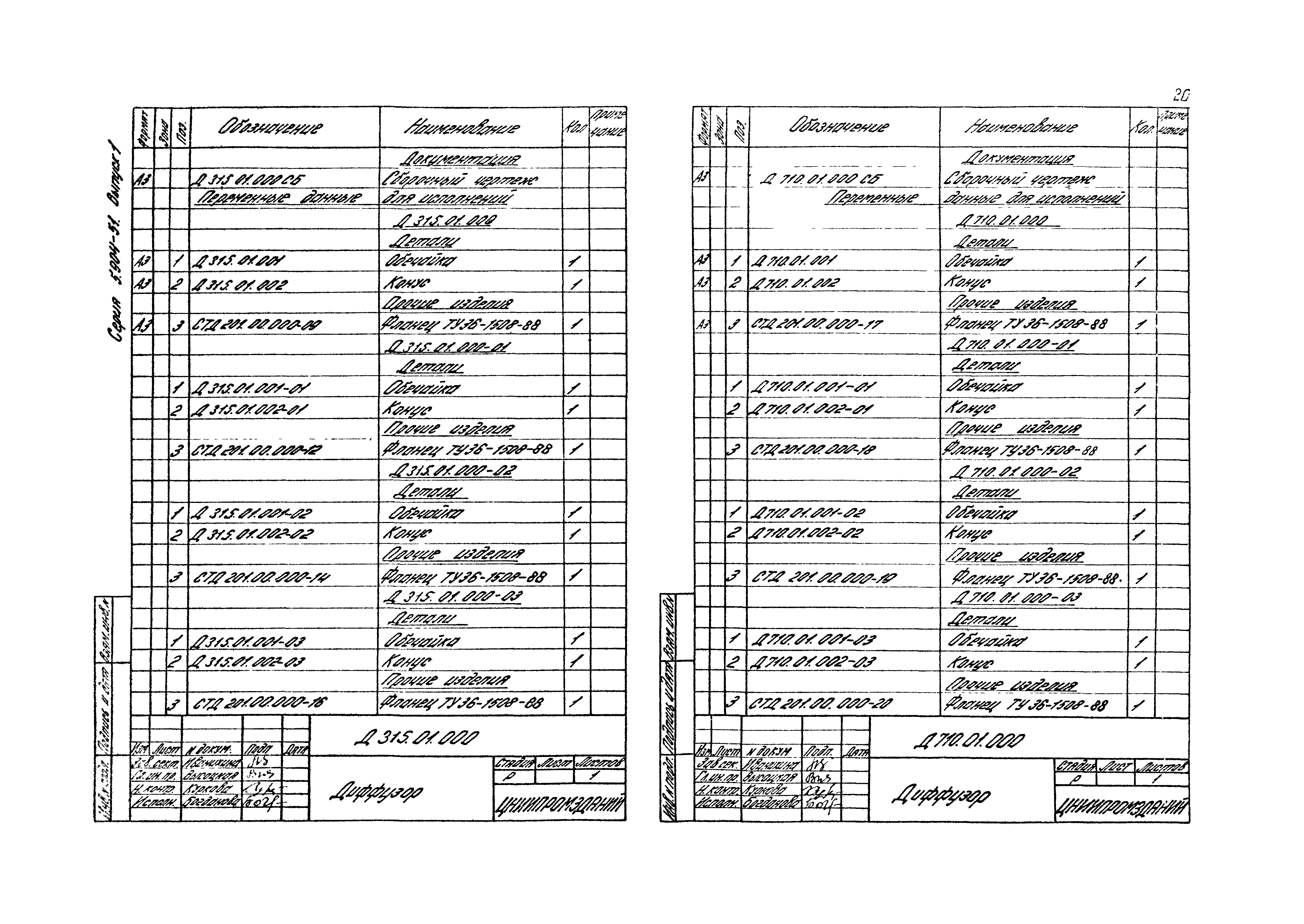

Оглавление:	Рекомендации по применению 3К.00.000 Зонт круглый. Спецификация. Листы 1,2 3К.00.000 Зонт круглый. Спецификация. Листы 3,4 3К.00.000СБ Зонт круглый. Сборочный чертеж. Лист 1 3К.00.00СБ Зонт круглый. Сборочный чертеж. Лист 2 3К.00.001 Колпак 3К.00.002 Лапка 3П.00.000 Зонт прямоугольный. Спецификация. Листы 1,2 3П.00.000 Зонт прямоугольный. Спецификация. Лист 3 3П.00.001 Лапка 3П.00.000СБ Зонт прямоугольный. Сборочный чертеж. Лист 1 3П.00.00СБ Зонт прямоугольный. Сборочный чертеж. Лист 2 3П.10.000 Колпак. Спецификация 3П.10.000СБ Колпак. Сборочный чертеж 3П.20.000 Колпак. Спецификация 3П.20.000СБ Колпак. Сборочный чертеж Д315.00.000 Дефлекторы №№3…6. Спецификация. Листы 1,2 Д315.00.000СБ Дефлекторы №№3…6. Сборочный чертеж Д315.00.001 Полуцилиндр Д315.00.002 Зонт Д315.00.003 Лапка Д315.01.000 Диффузор. Спецификация Д710.01.000 Диффузор. Спецификация Д315.01.000СБ Диффузор. Сборочный чертеж Д315.01.001 Обечайка Д315.01.002 Конус Д710.00.000 Дефлектор №№7…10. Спецификация. Листы 1,2 Д710.00.000СБ Дефлектор №№7…10. Сборочный чертеж Д710.00.001 Полуцилиндр Д710.00.002 Зонт Д710.00.003 Лапка Д710.00.004 Лапка Д710.01.000СБ Диффузор. Сборочный чертеж Д710.01.001 Обечайка Д710.01.002 Конус СТД.201.00.000 Фланец
Разработан:	ЦНИИпромзданий
Утверждён:	26.01.1988 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 5)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1989 г. )
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Вентиляционные системы и системы кондиционирования воздуха Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Инженерное оборудование Инженерное оборудование; изделия и узлы инженерного оборудования зданий и сооружений Воздухоснабжение, вентиляция и кондиционирование Циклоны, дефлекторы, шахты
Заменяет собой:	Серия 1.494-32 «Зонты и дефлекторы вентиляционных систем»
