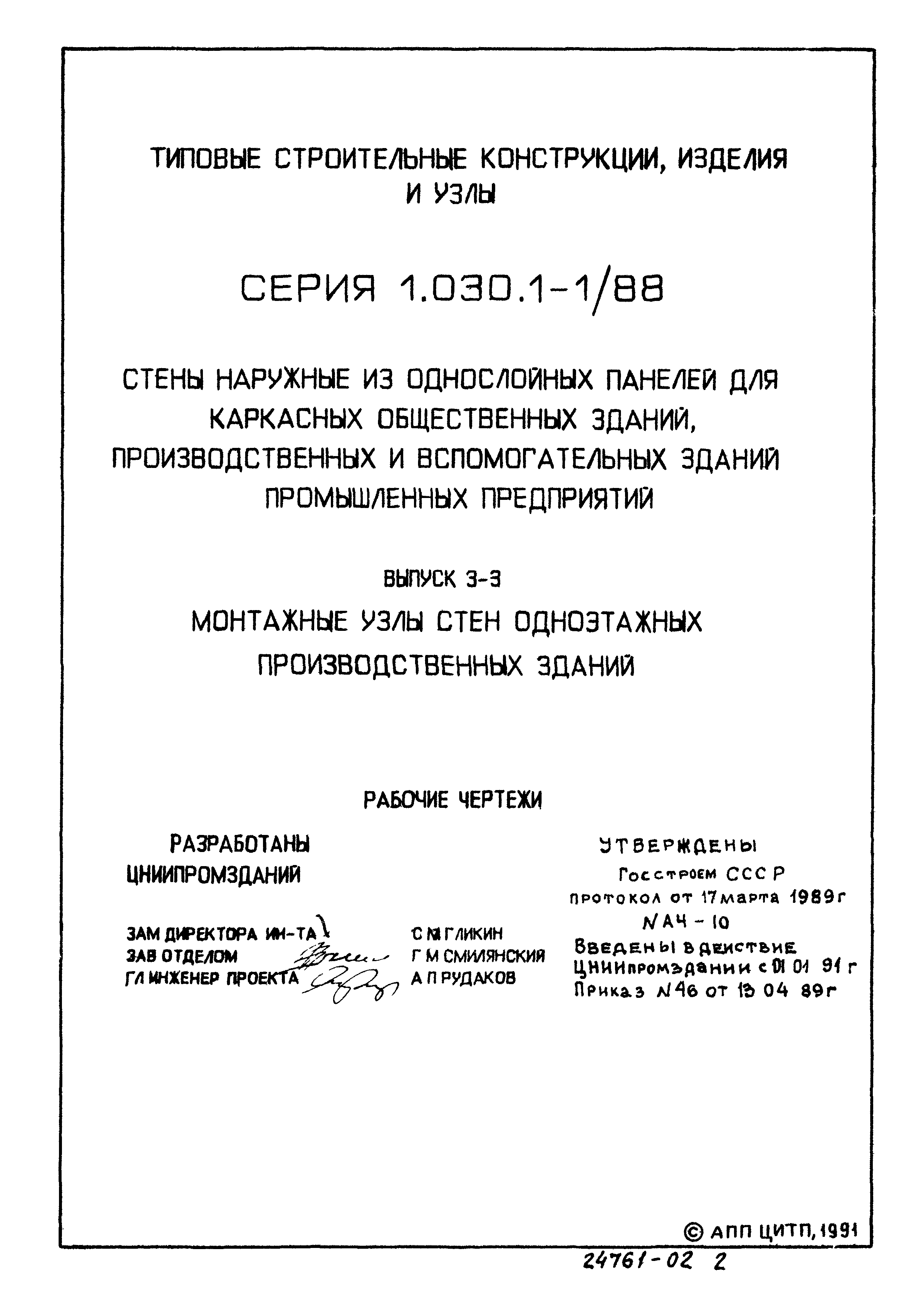

Скачать Серия 1.030.1-1/88 Выпуск 3-3. Монтажные узлы стен одноэтажных производственных зданий. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.030.1-1/88

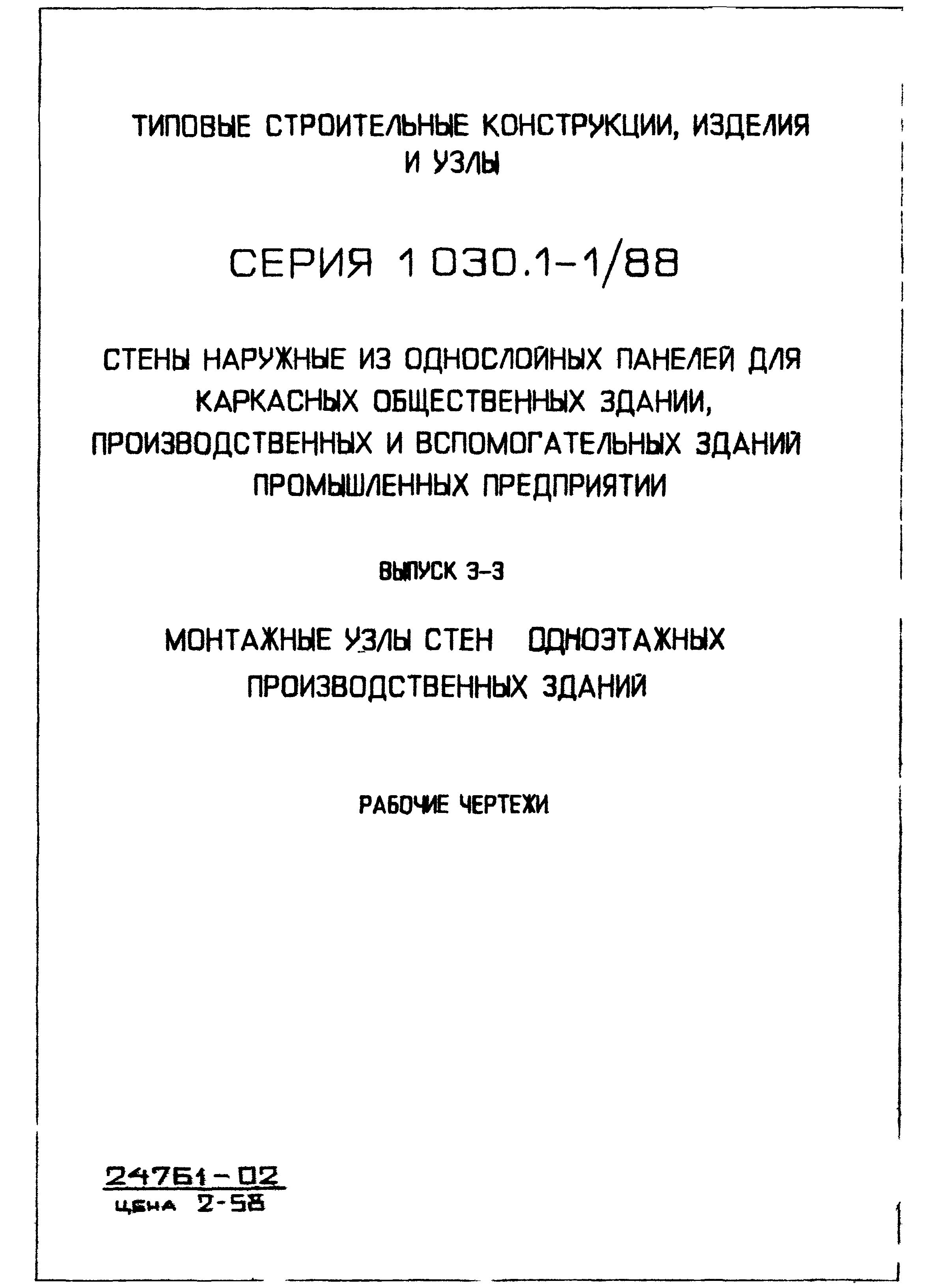

Выпуск 3-3. Монтажные узлы стен одноэтажных производственных зданий. Рабочие чертежи

Обозначение:	Серия 1.030.1-1/88
Обозначение англ:	Series 1.030.1-1/88
Статус:	действует
Название рус.:	Выпуск 3-3. Монтажные узлы стен одноэтажных производственных зданий. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

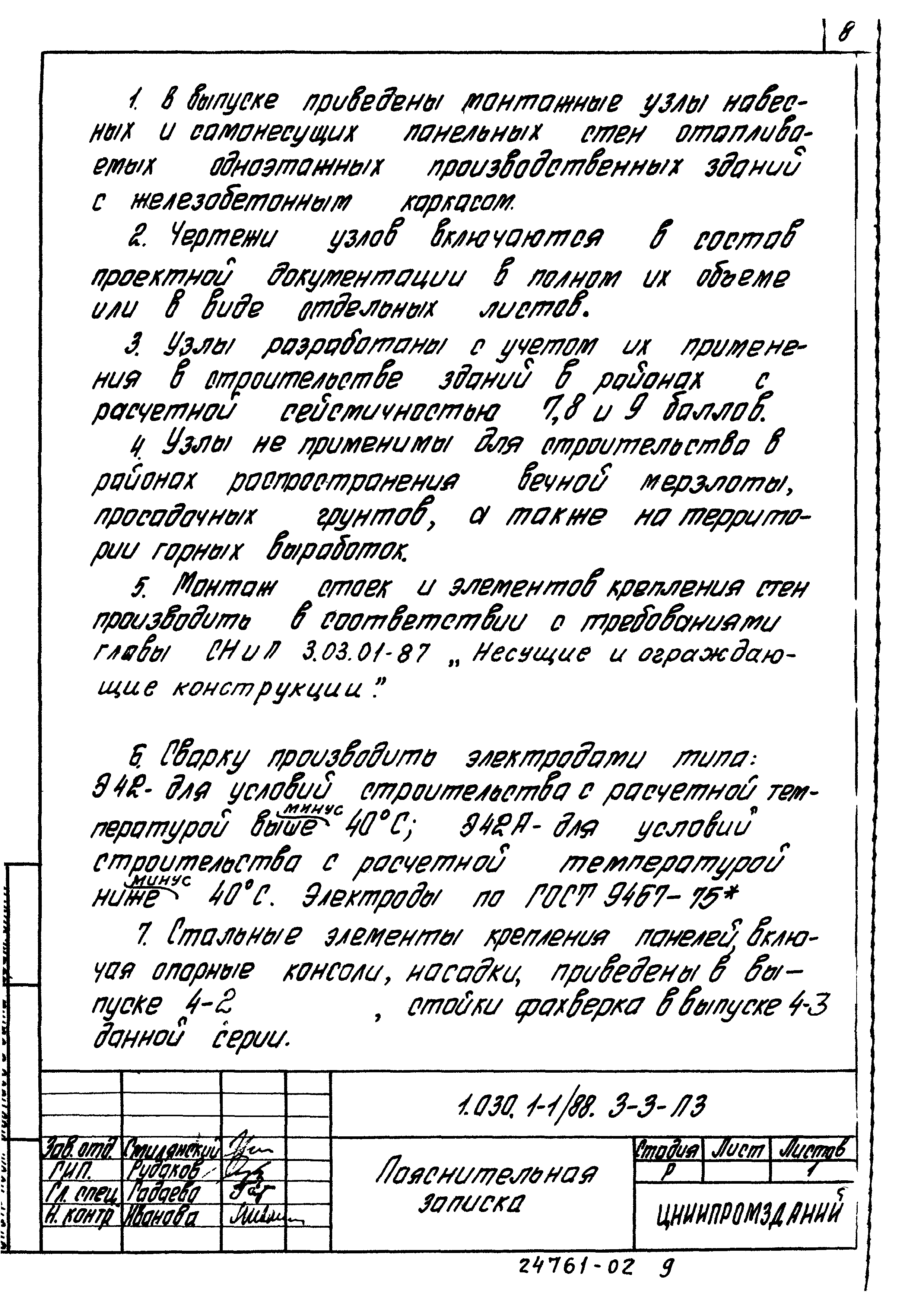

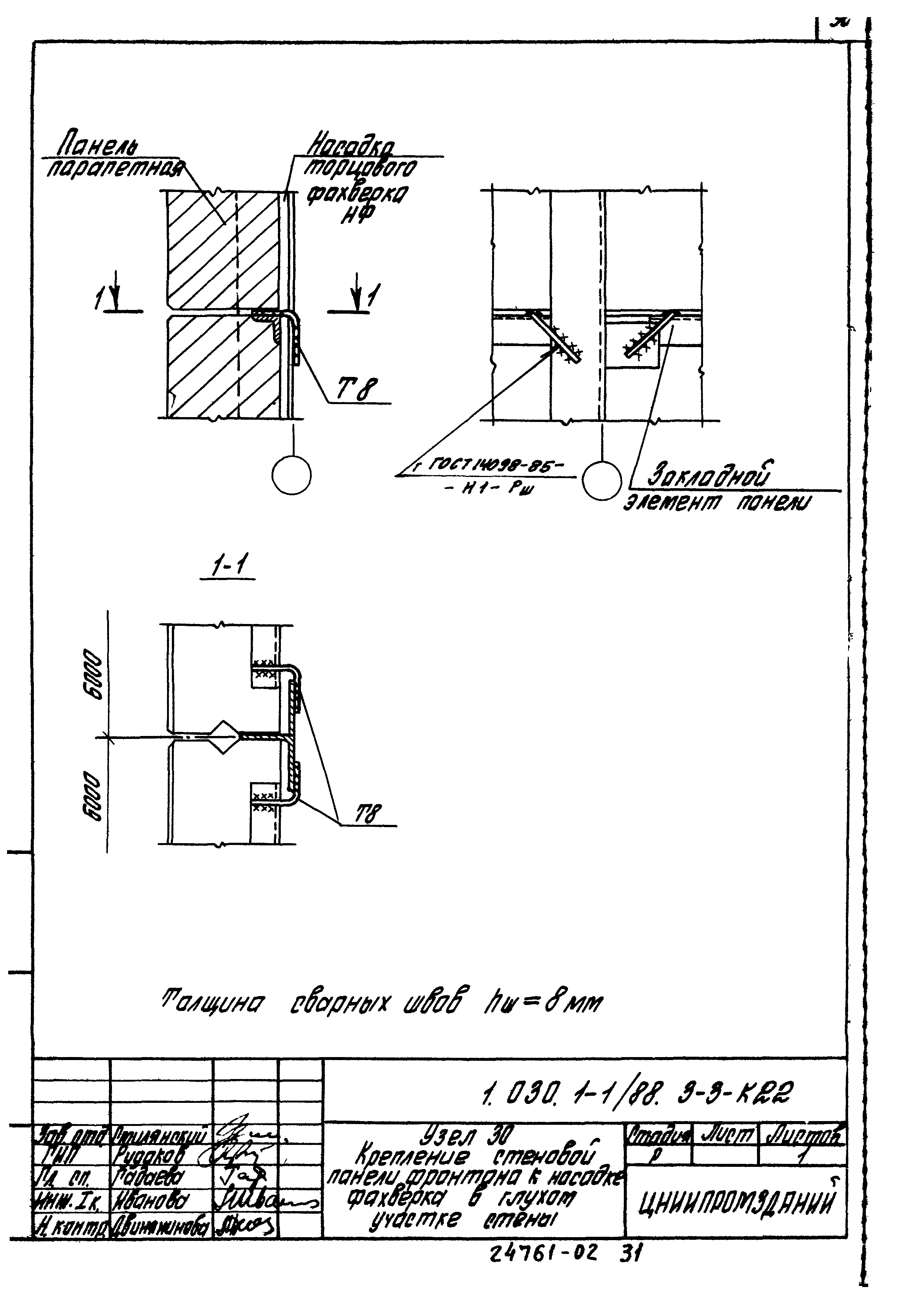

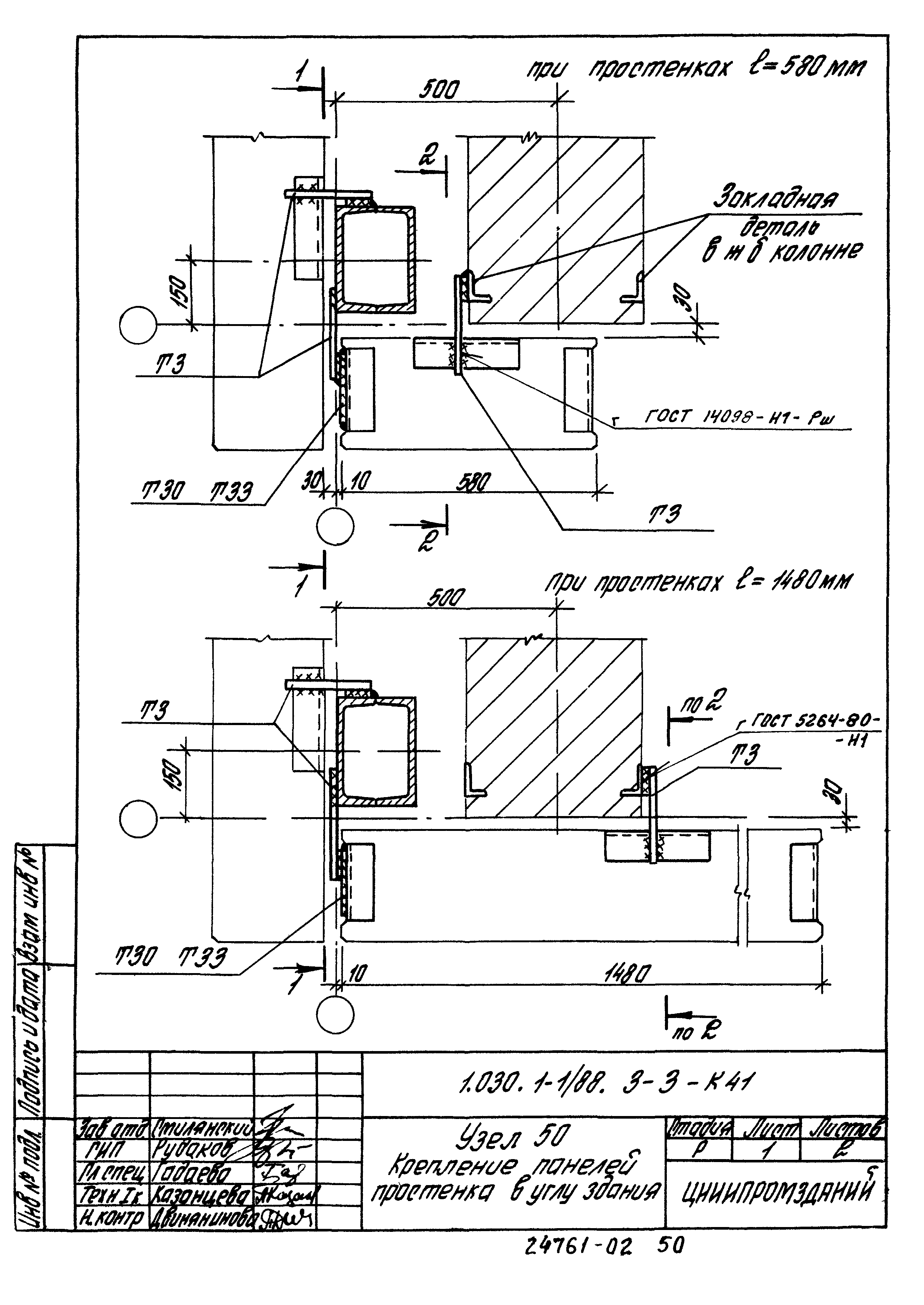

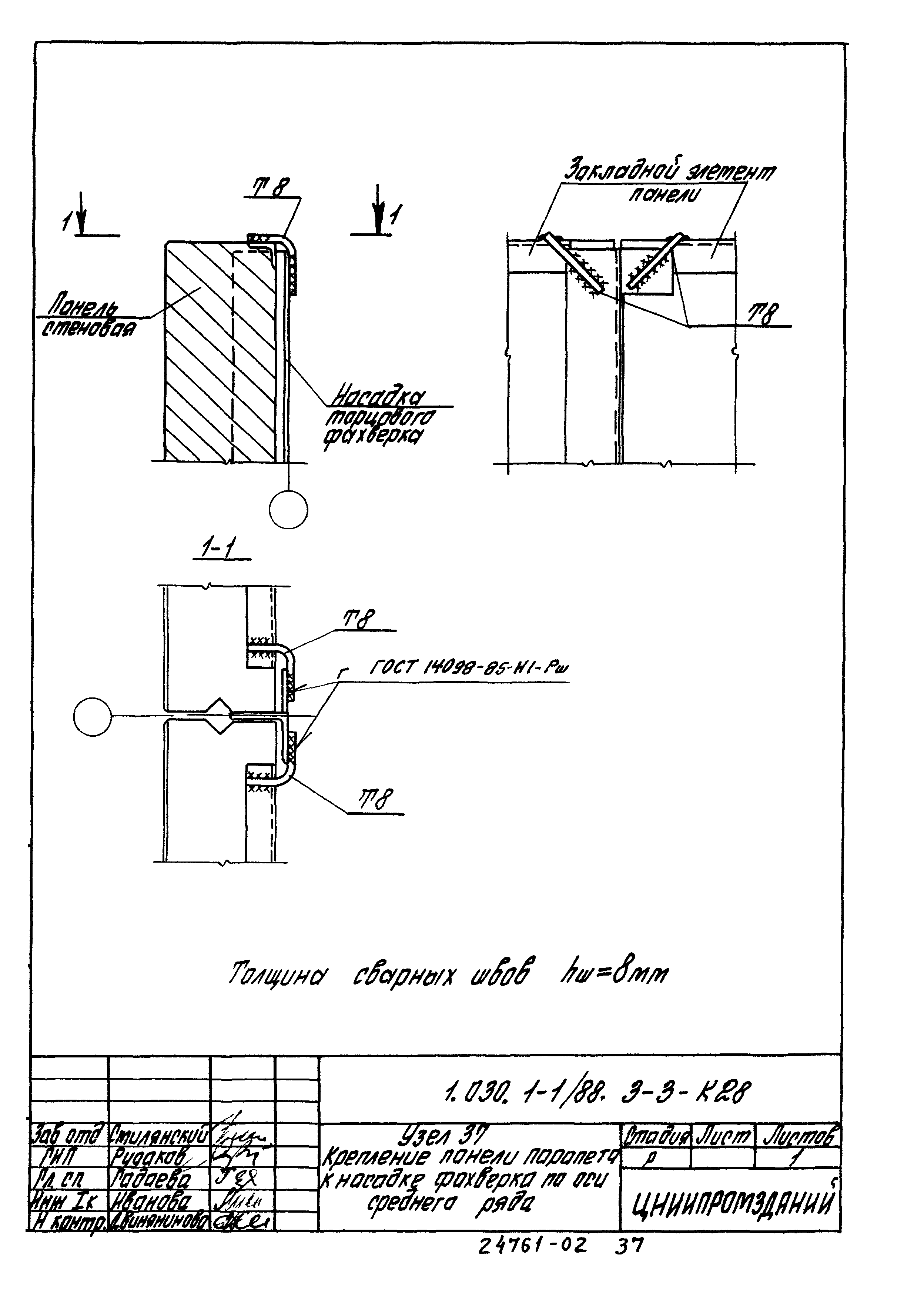

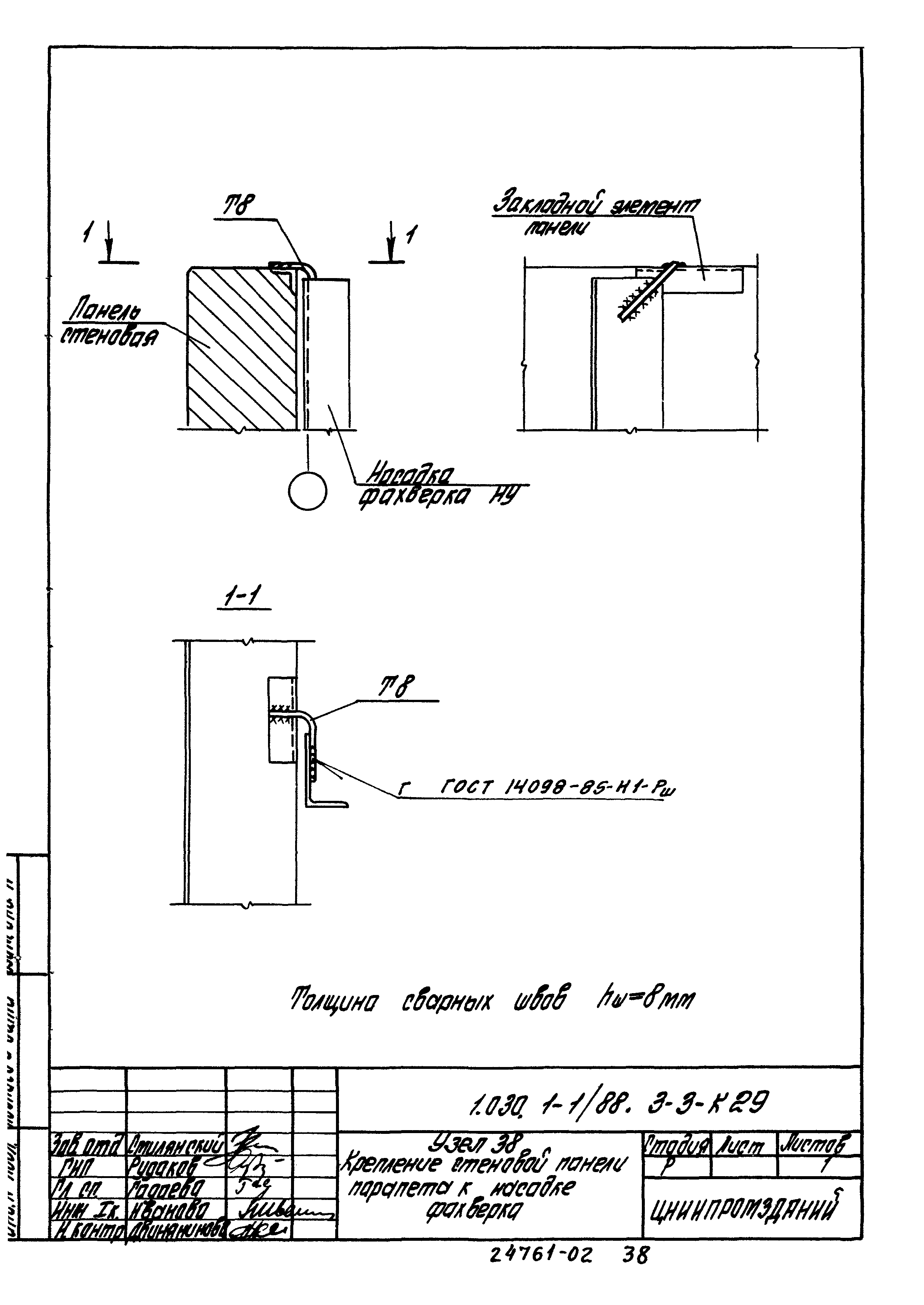

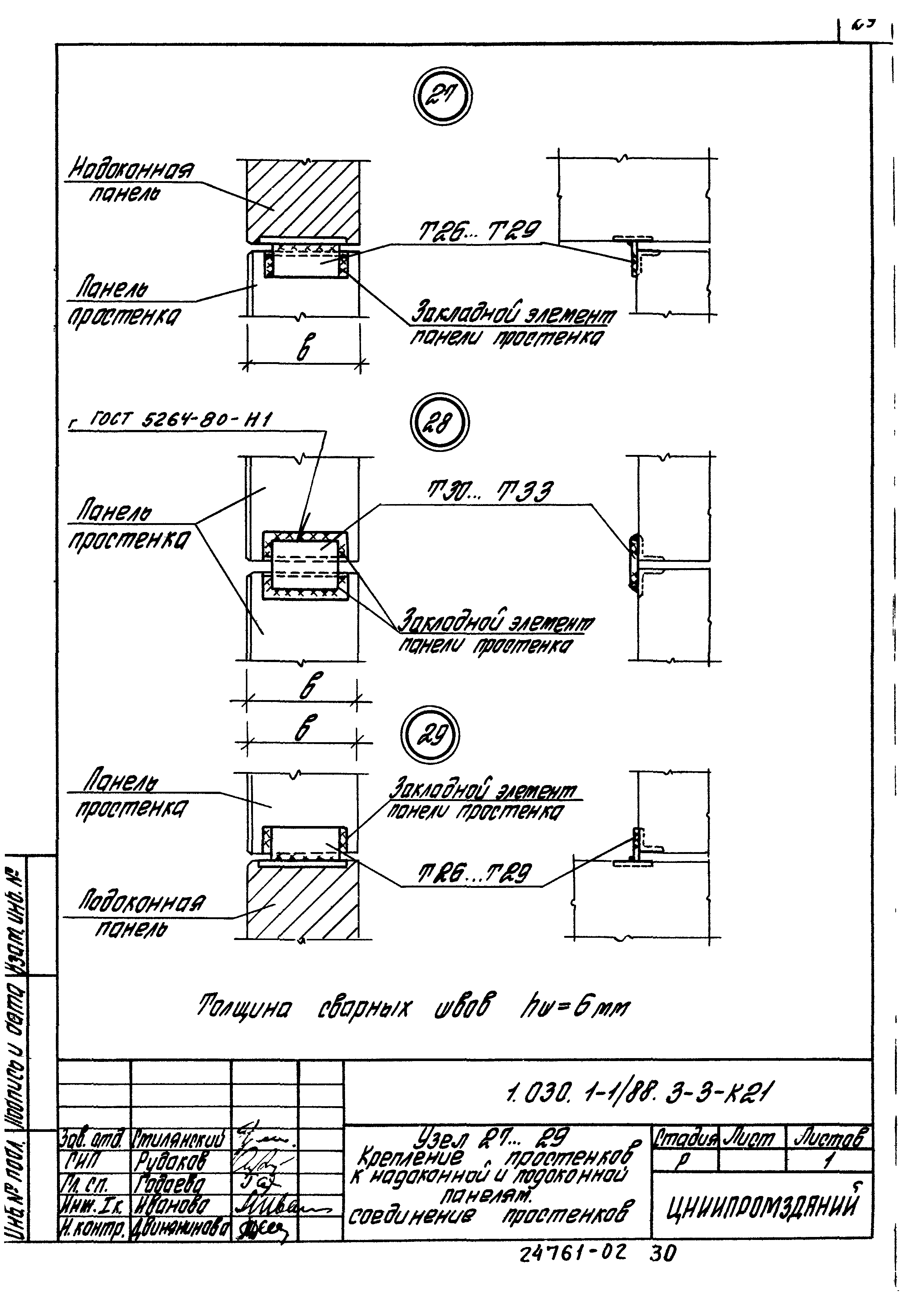

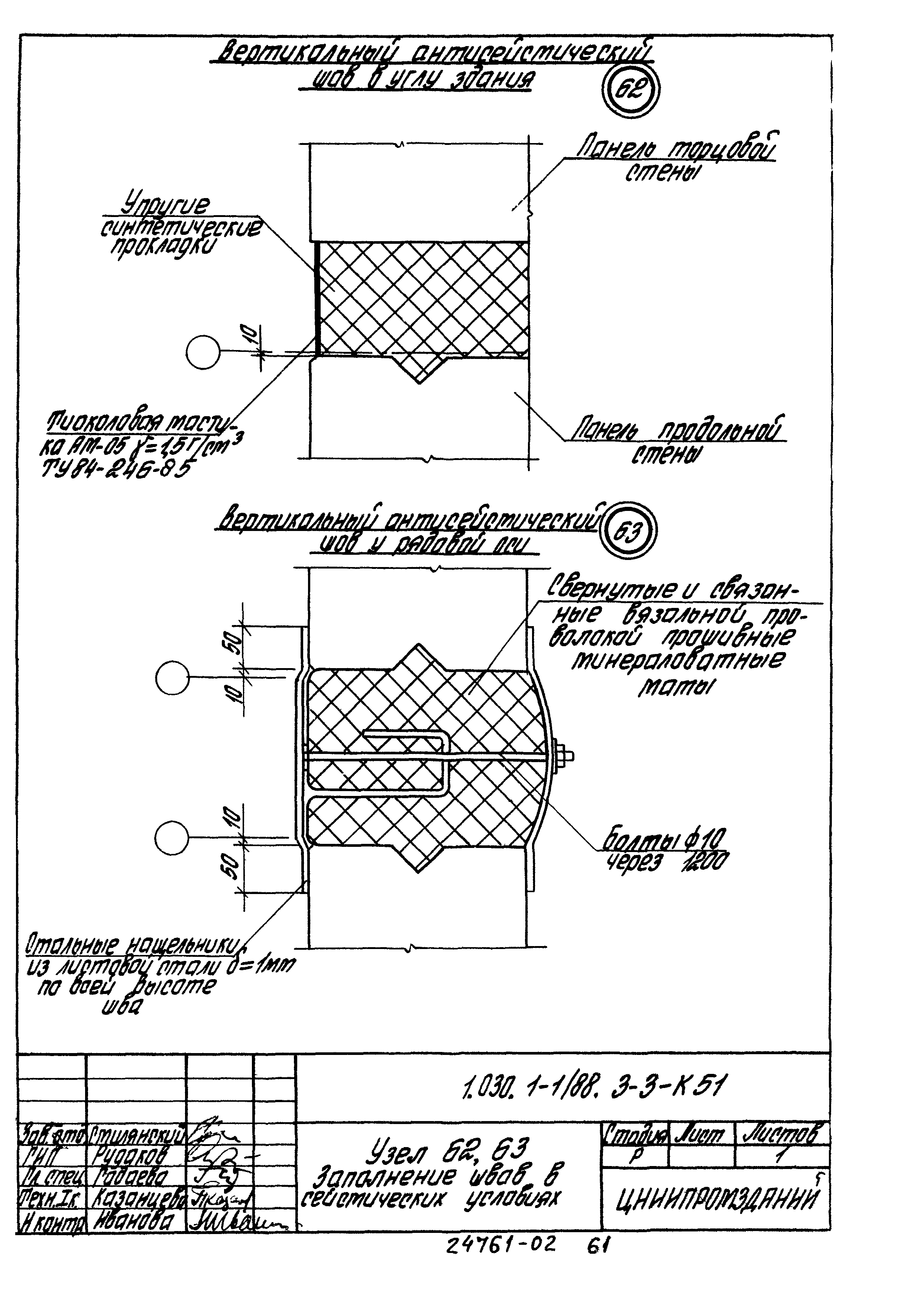

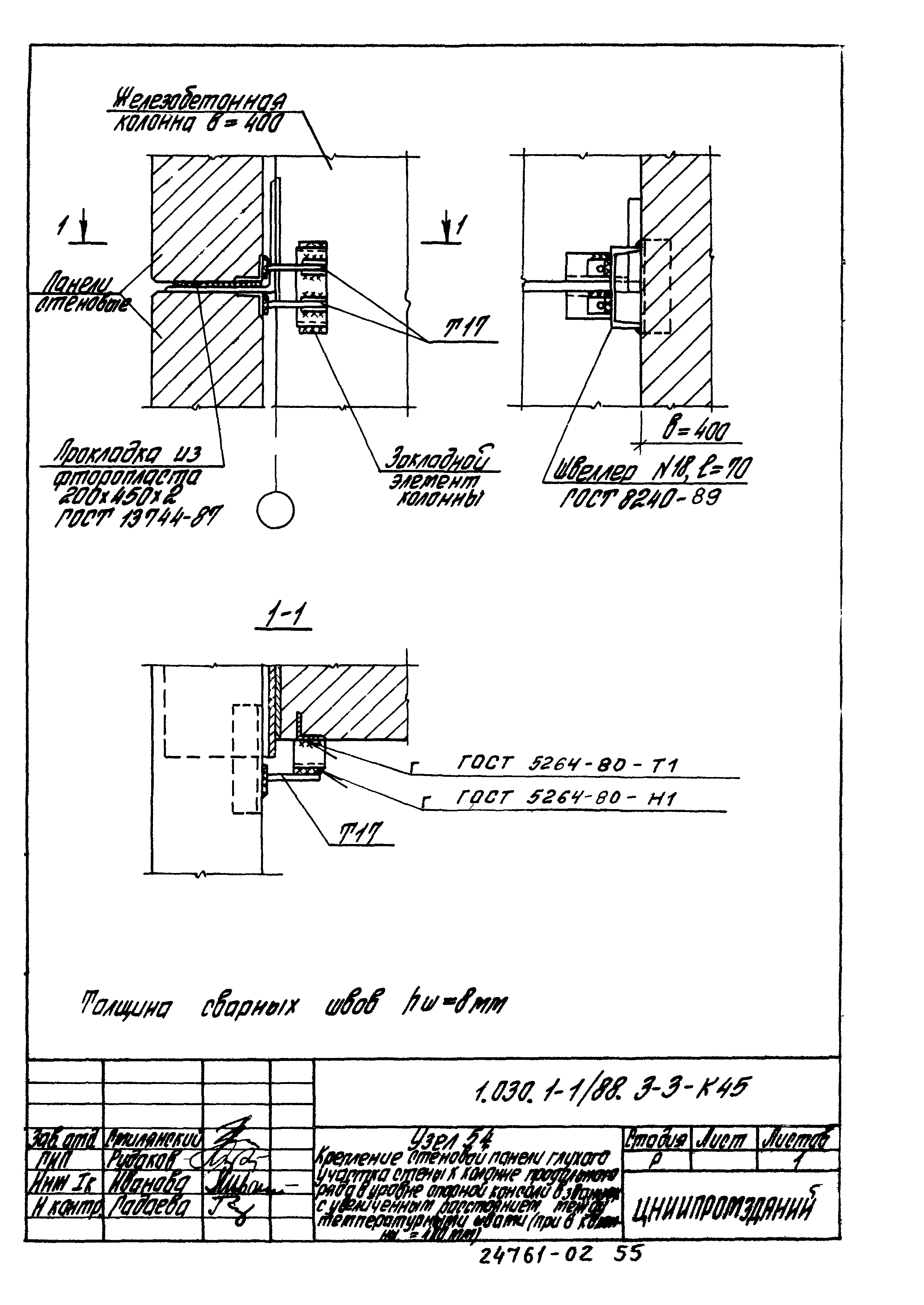

Область применения:	В выпуске приведены монтажные узлы навесных и самонесущих панельных стен отапливаемых одноэтажных производственных зданий с железобетонным каркасом.

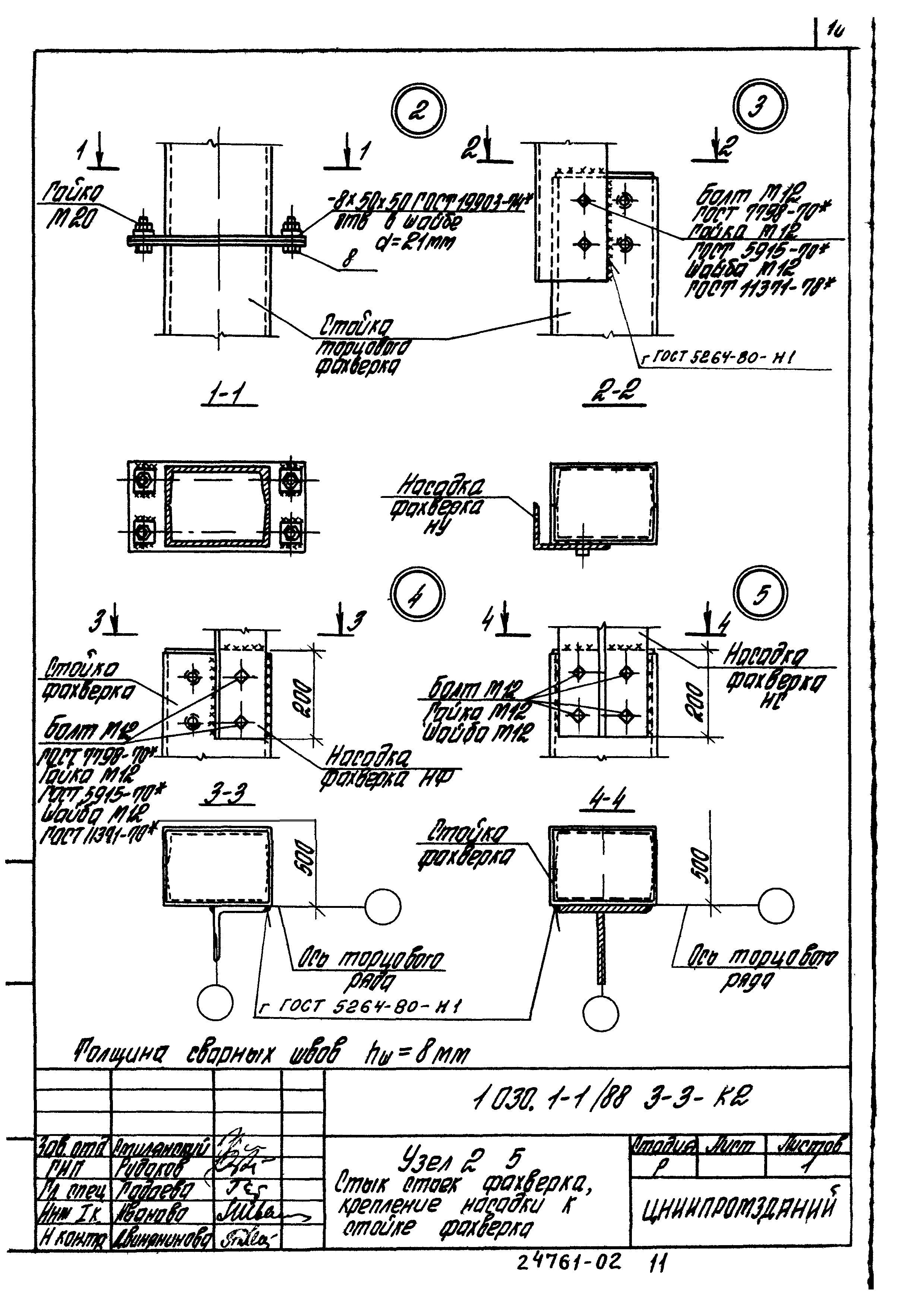

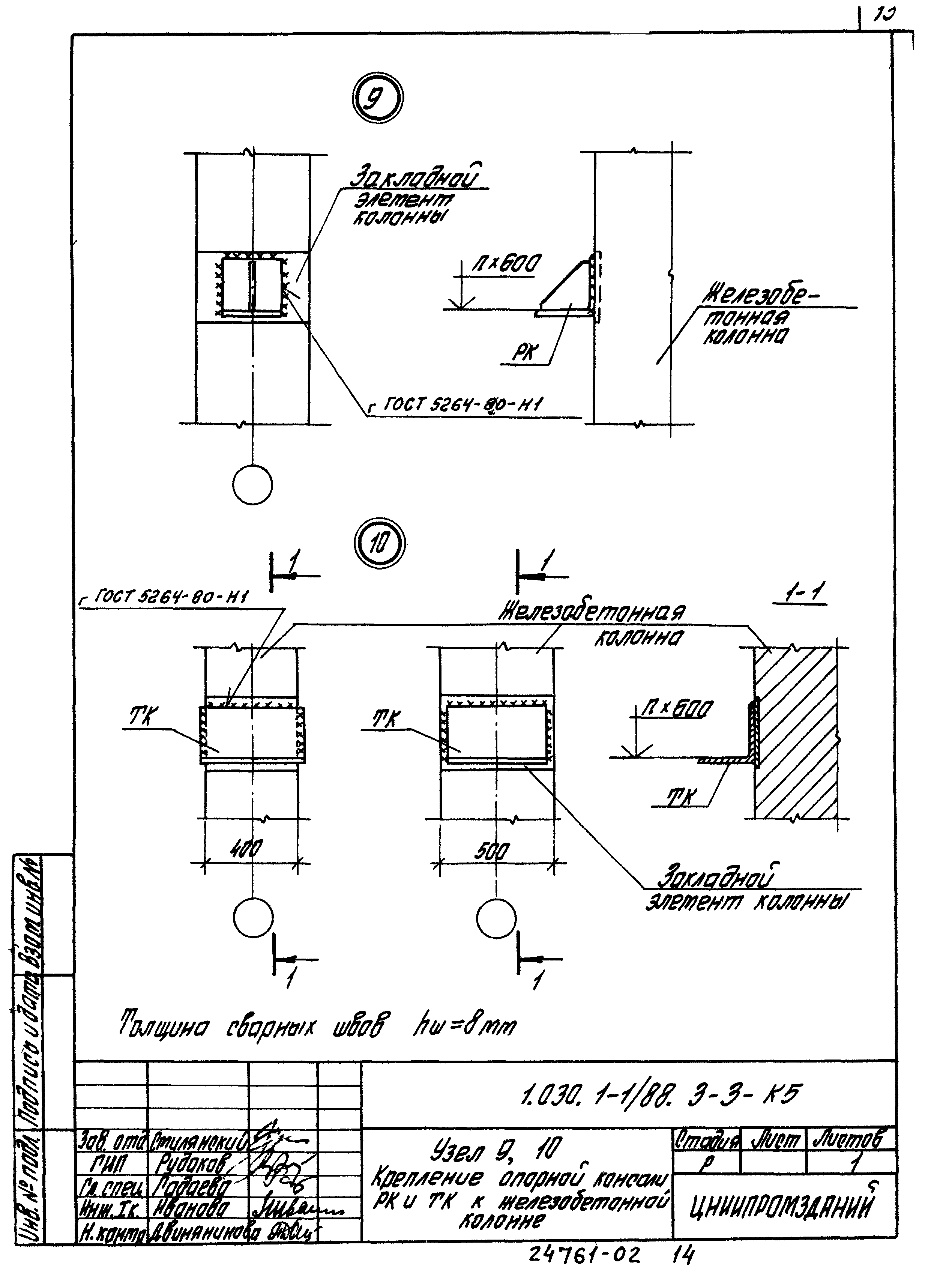

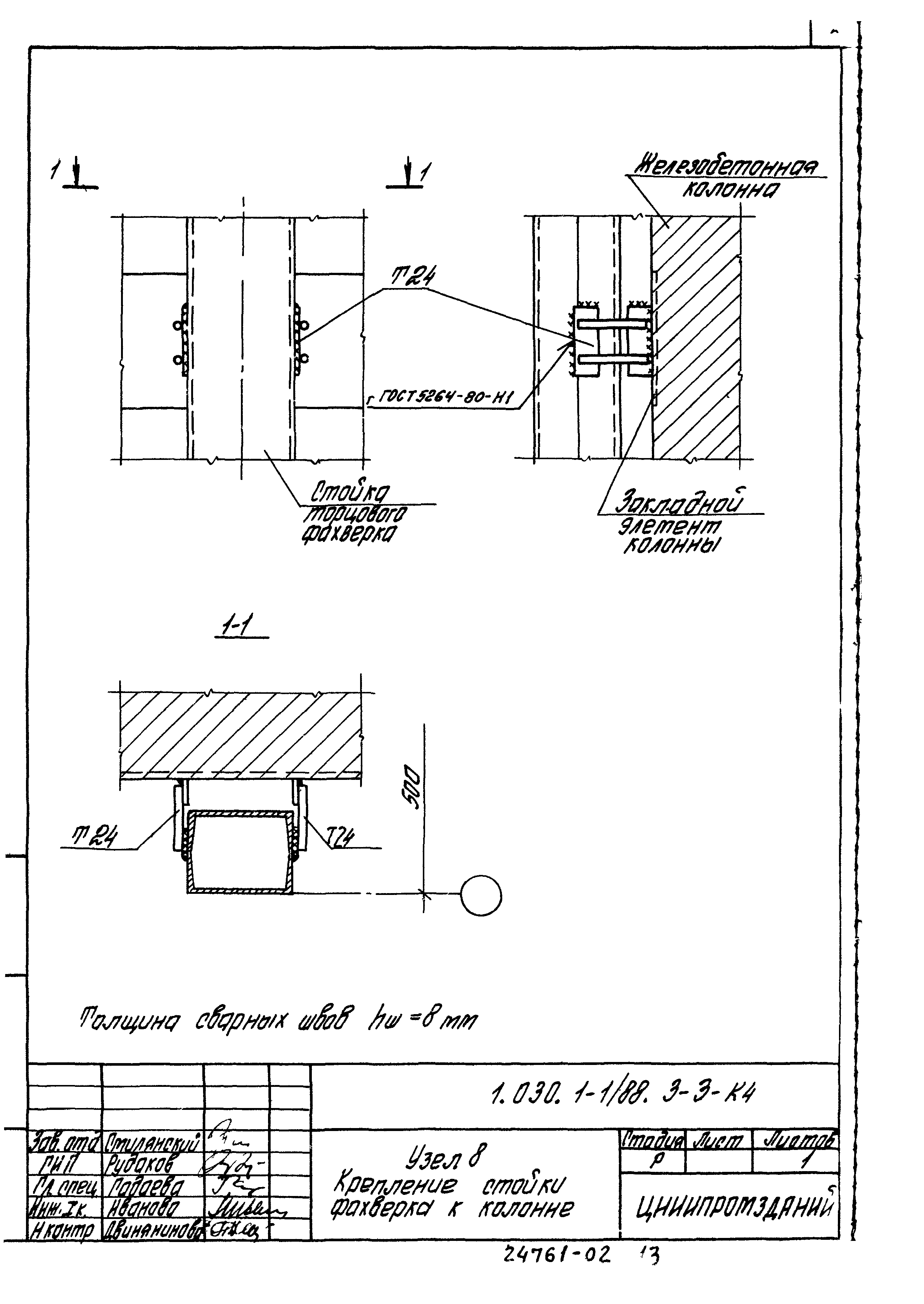

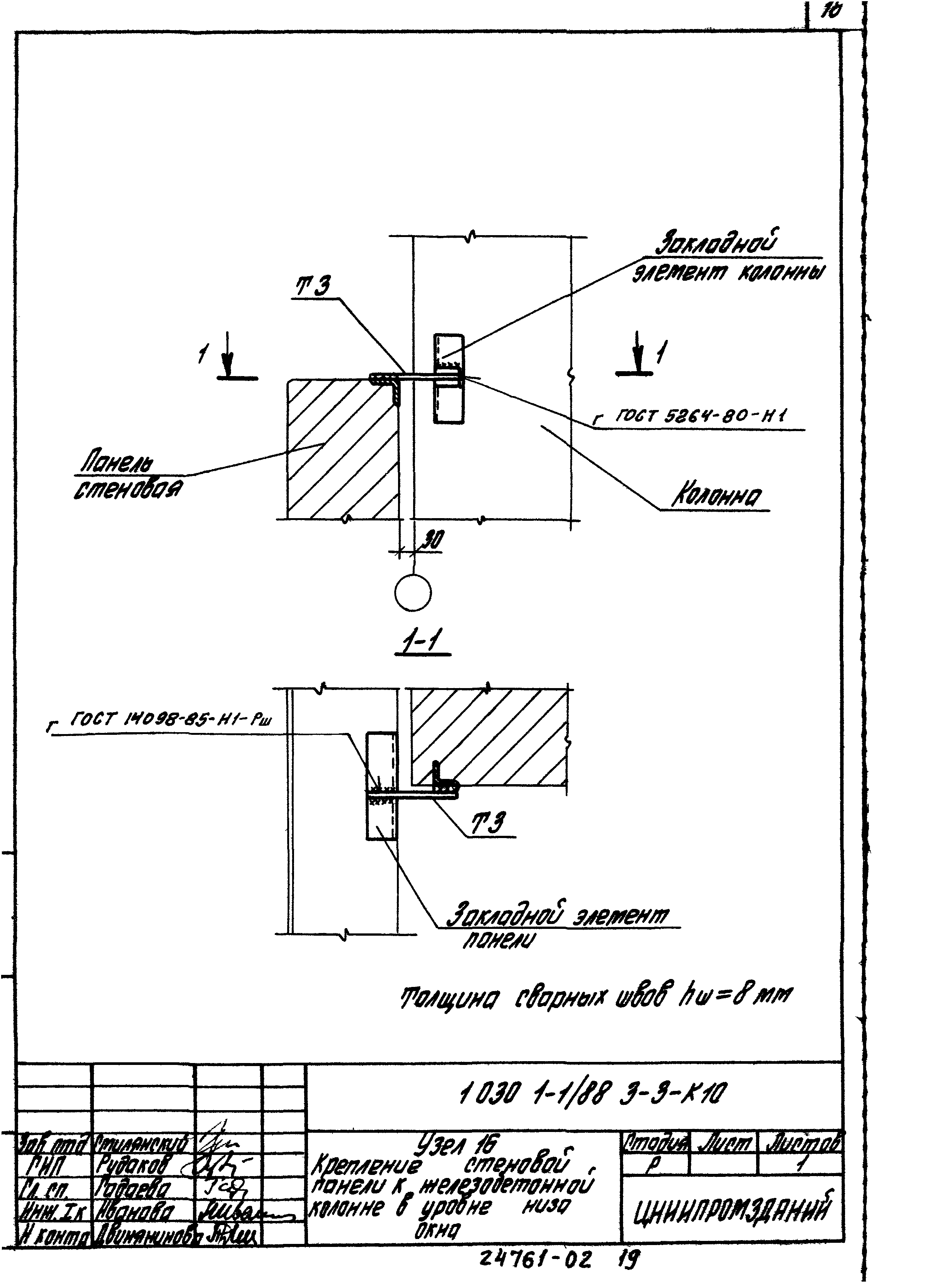

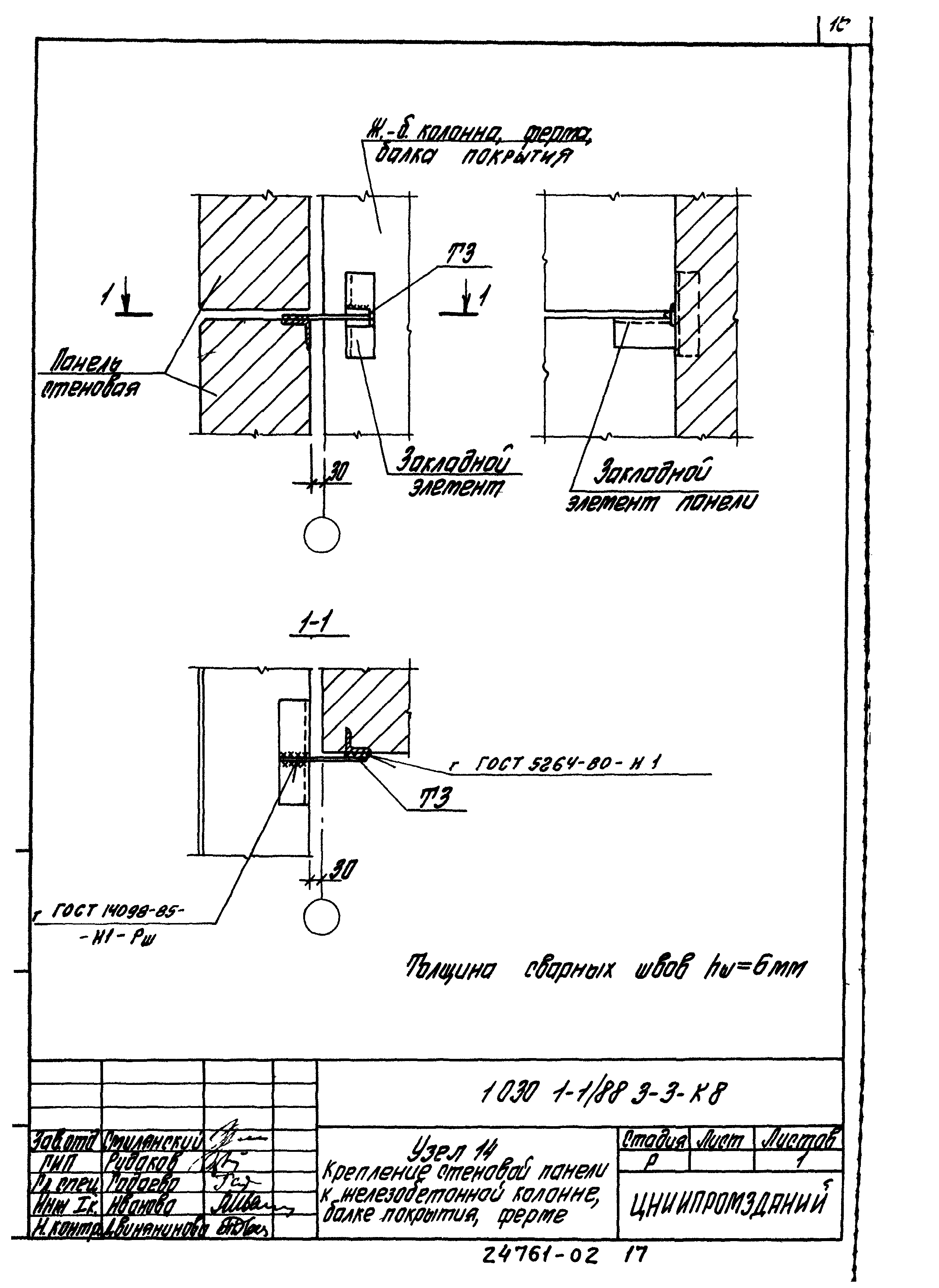

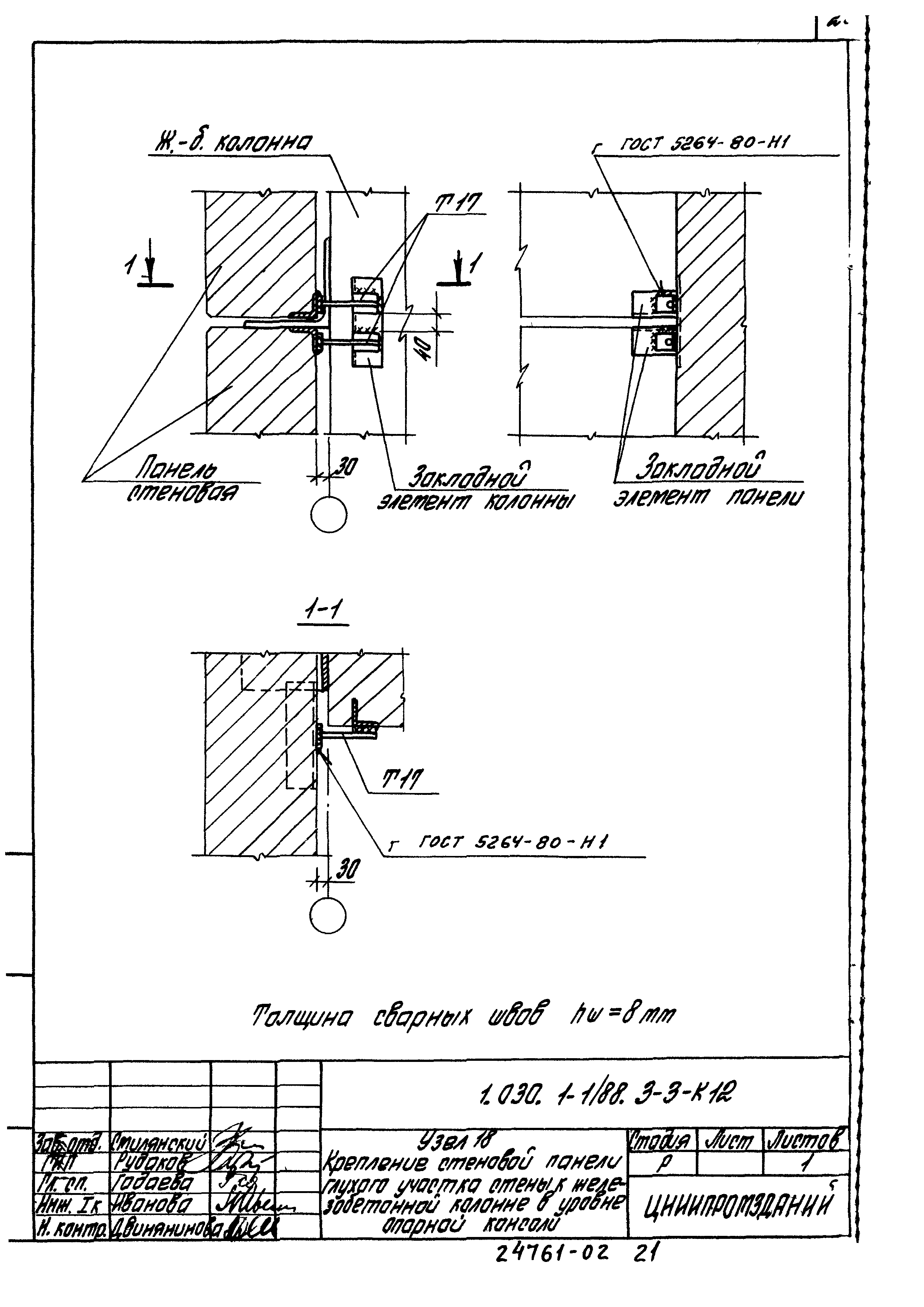

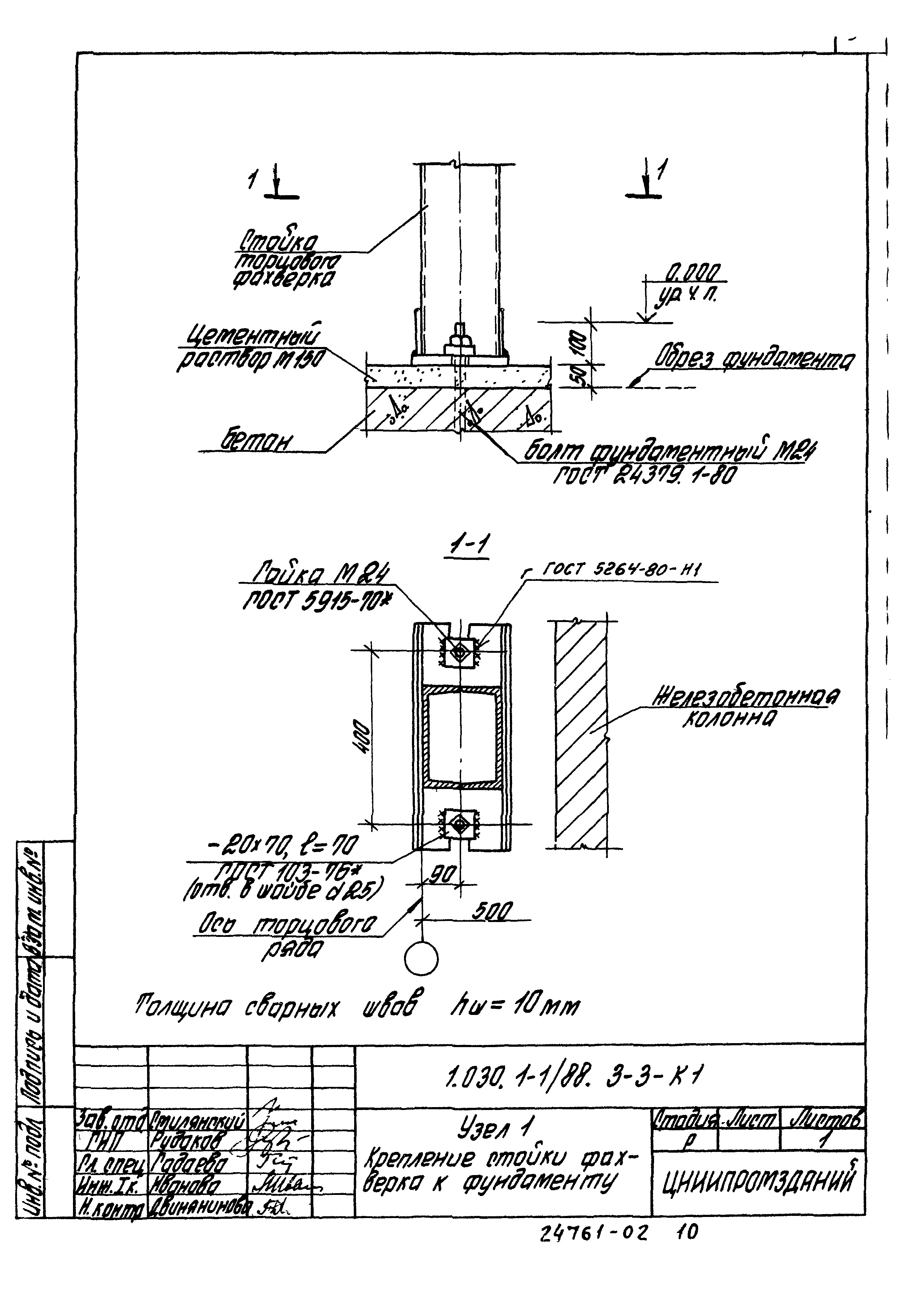

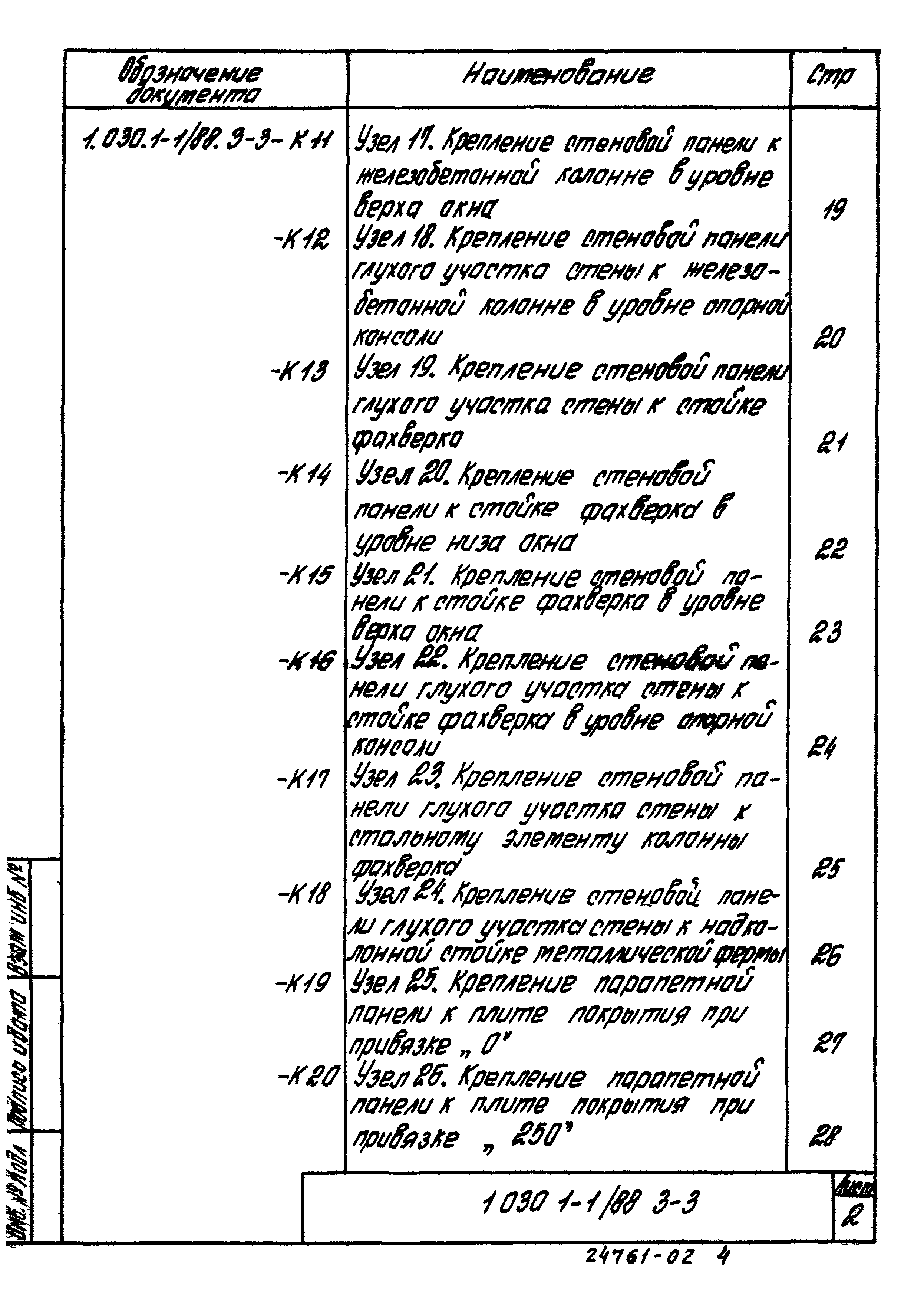

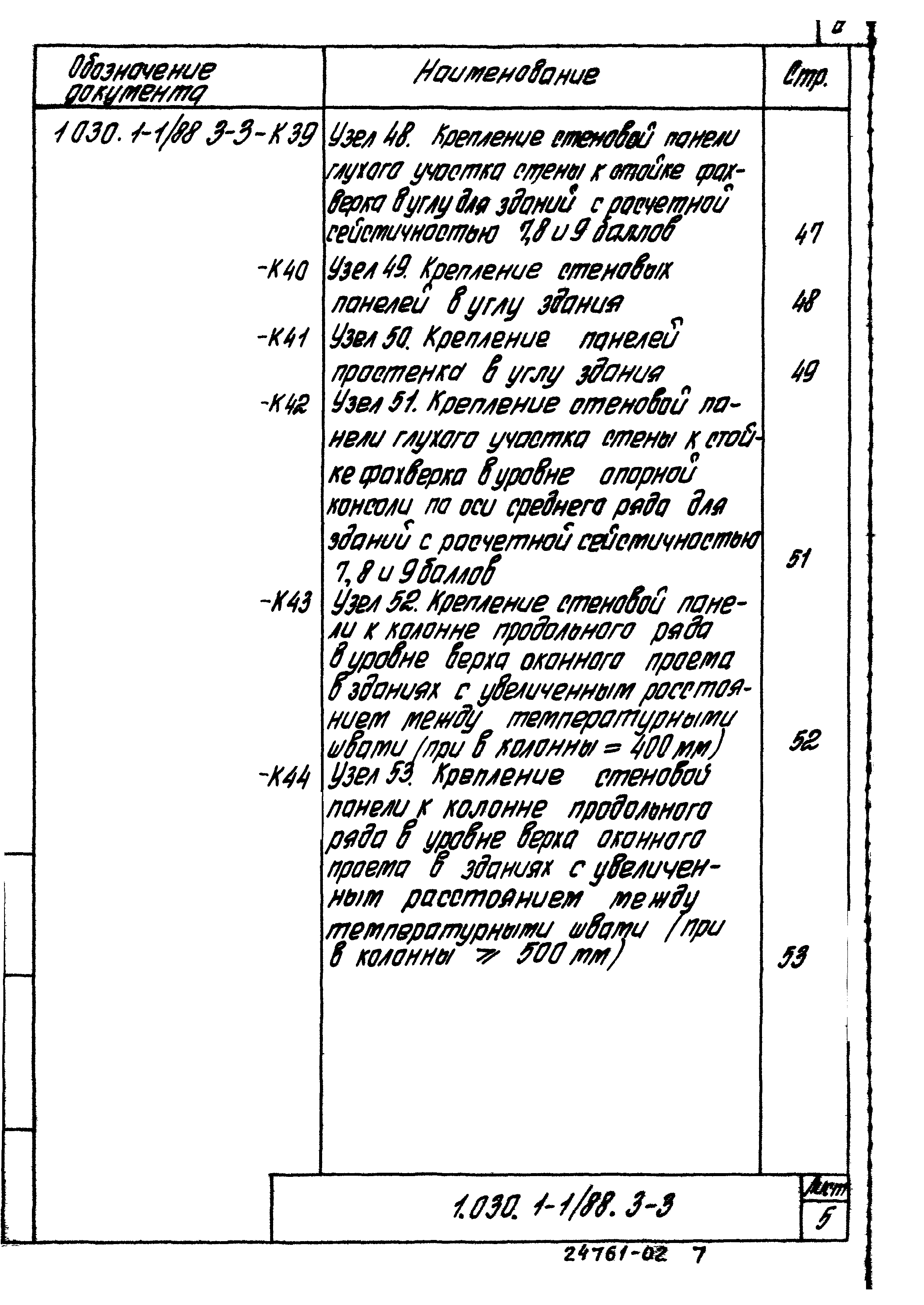

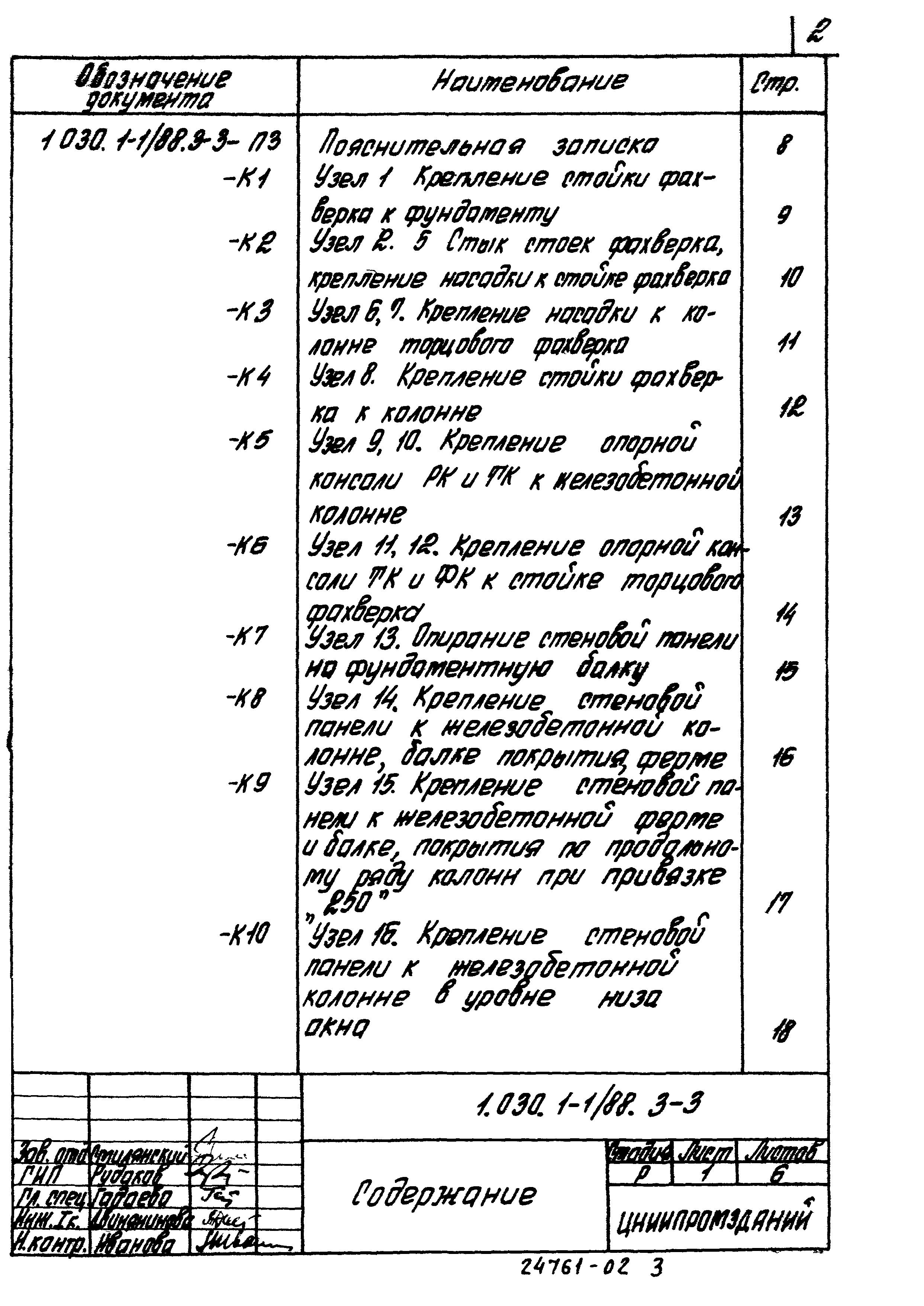

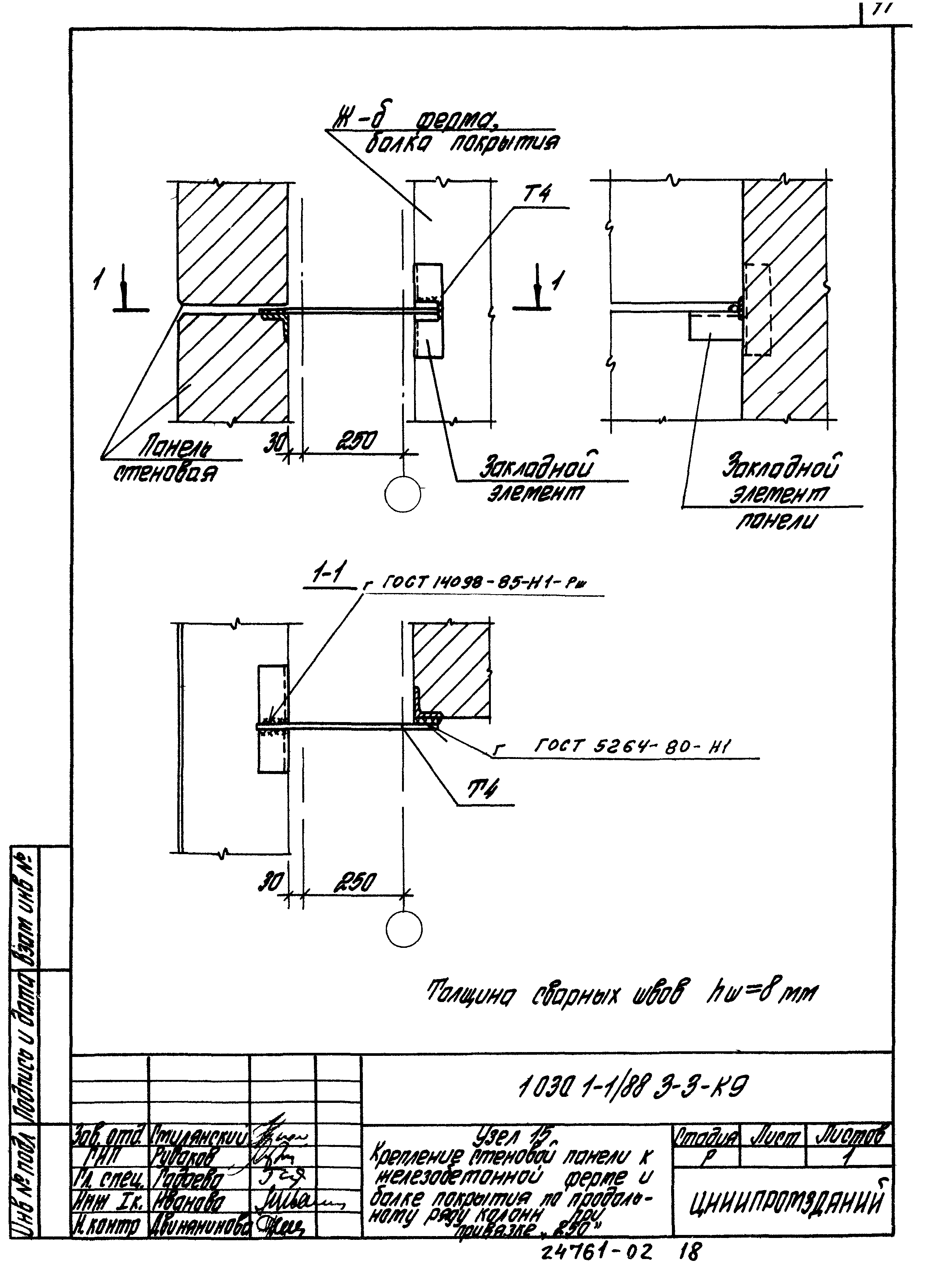

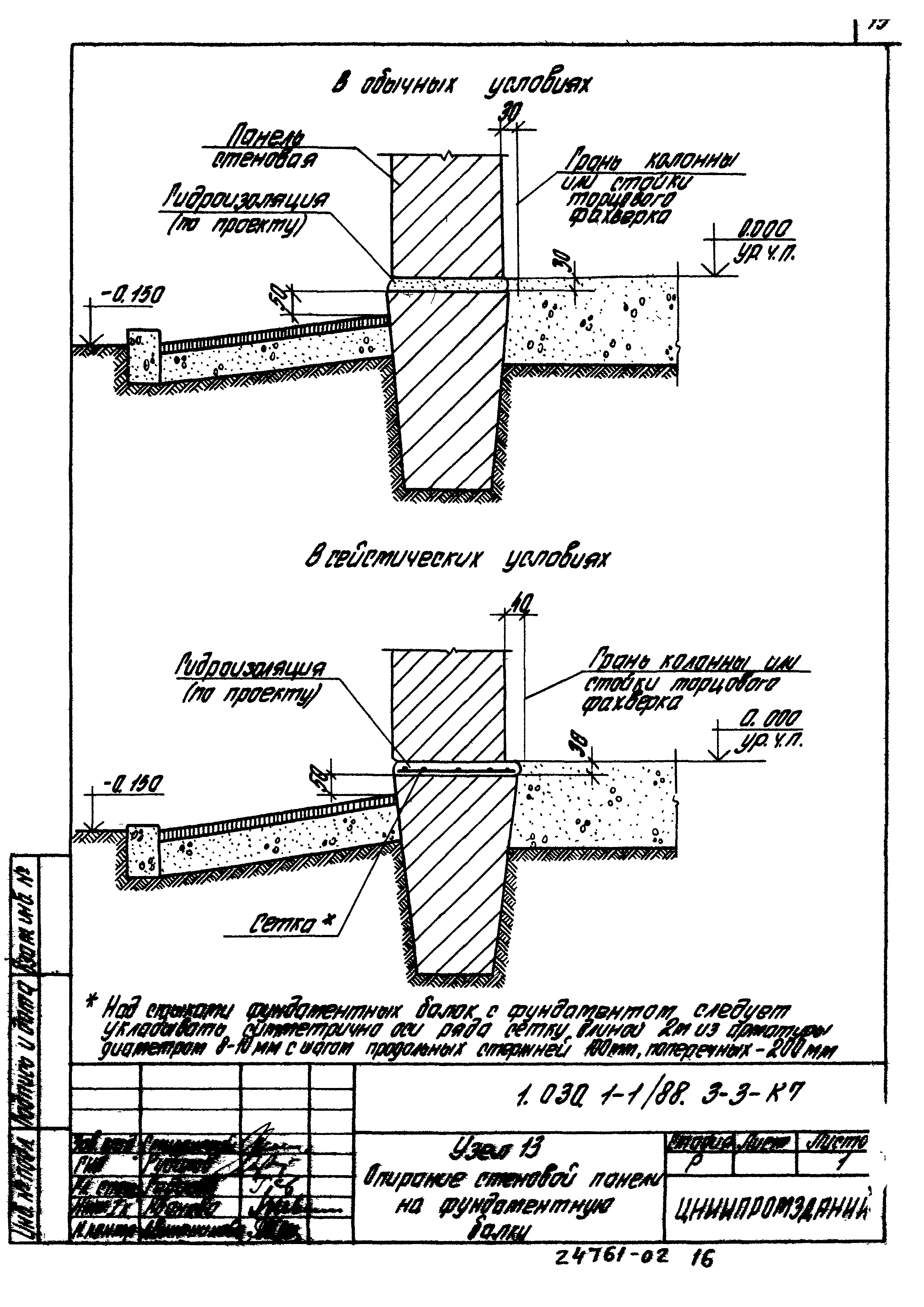

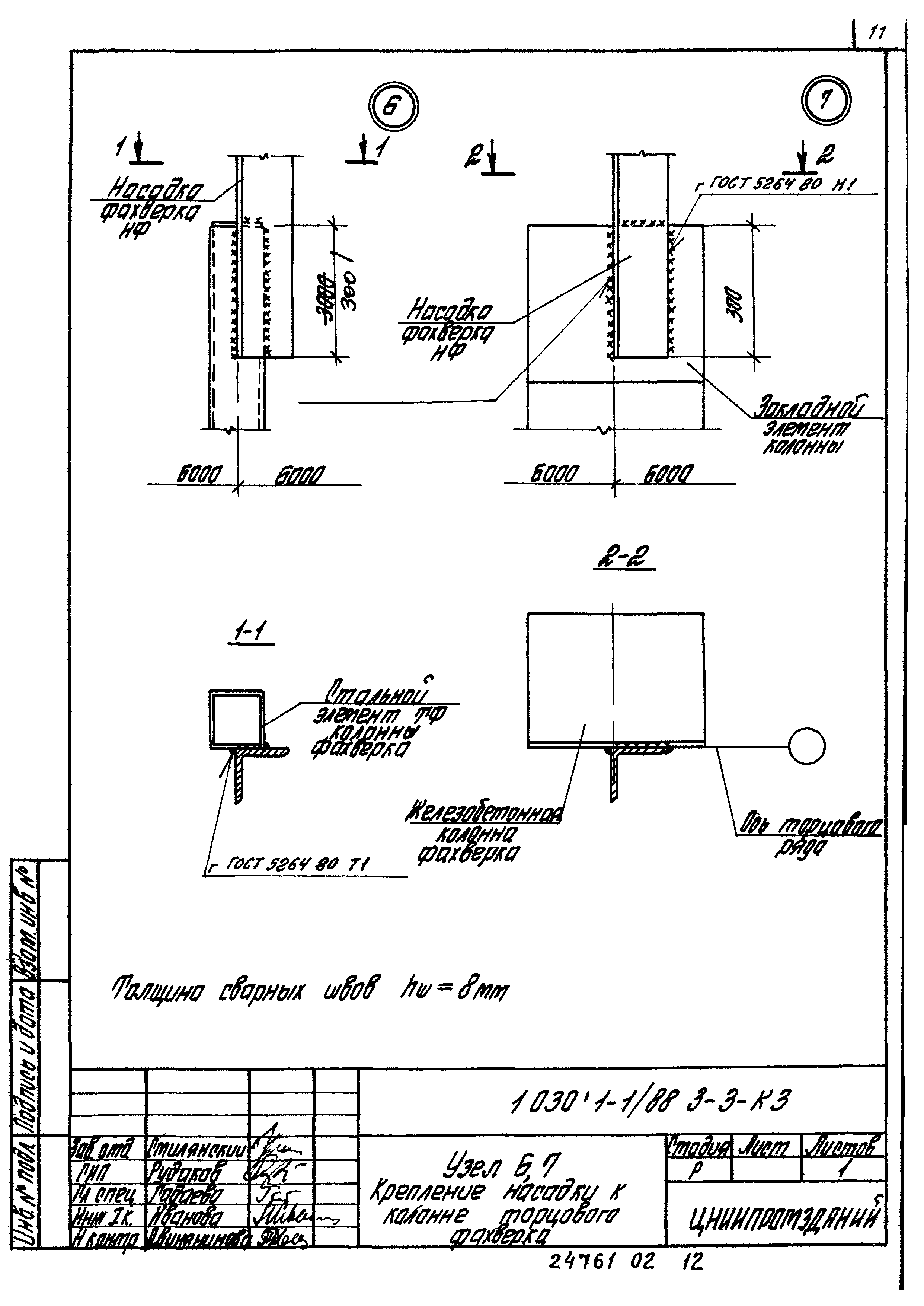

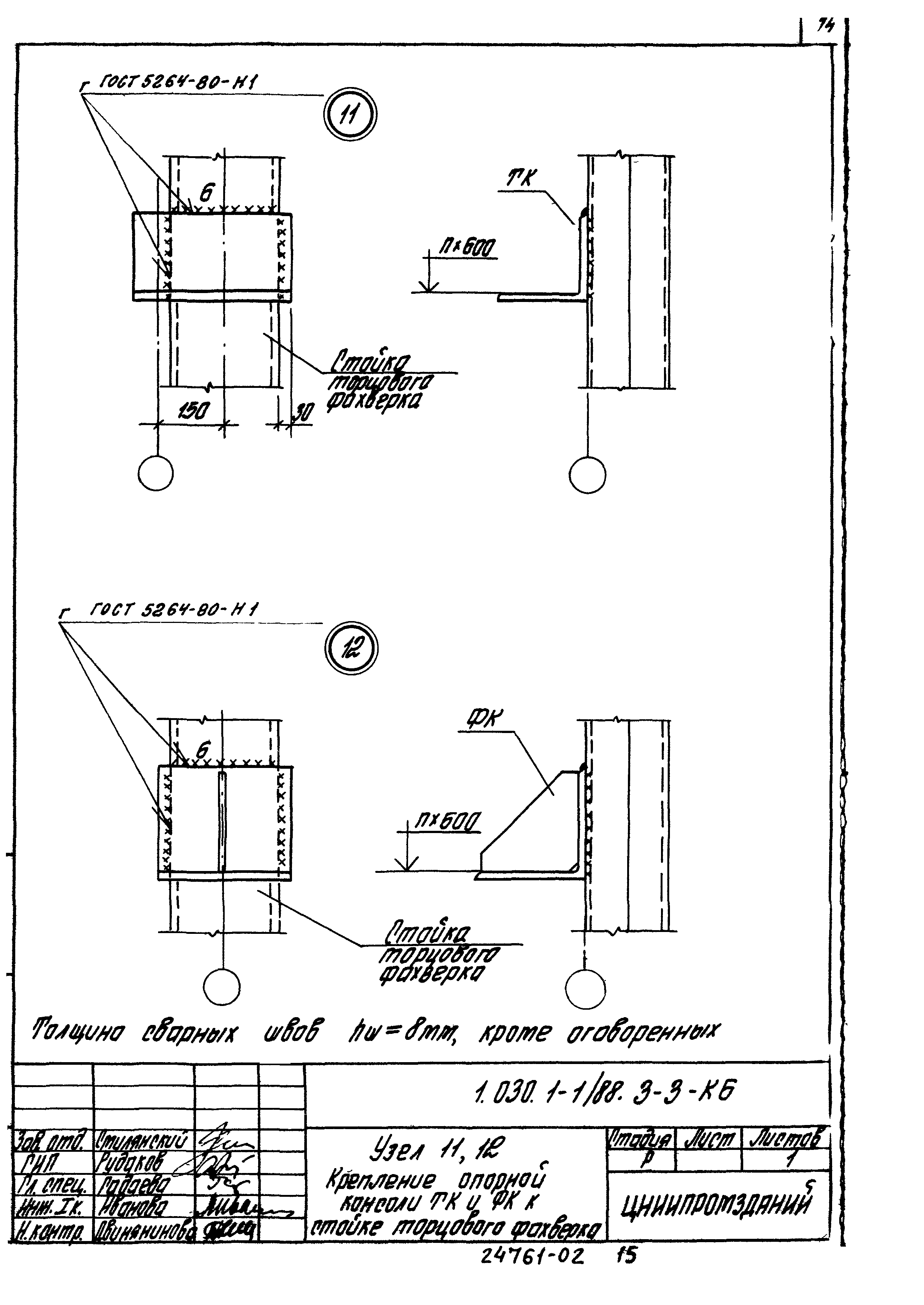

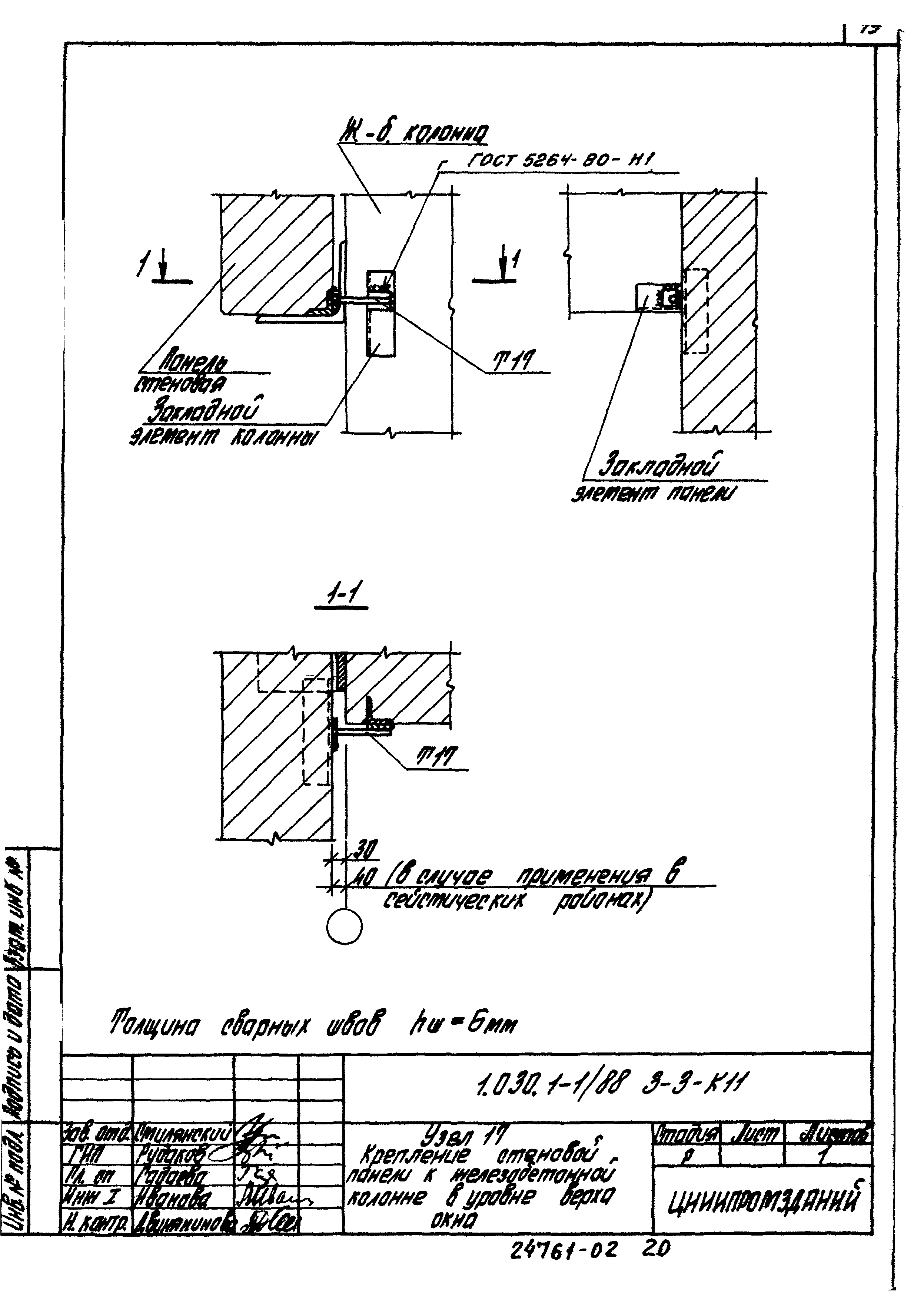

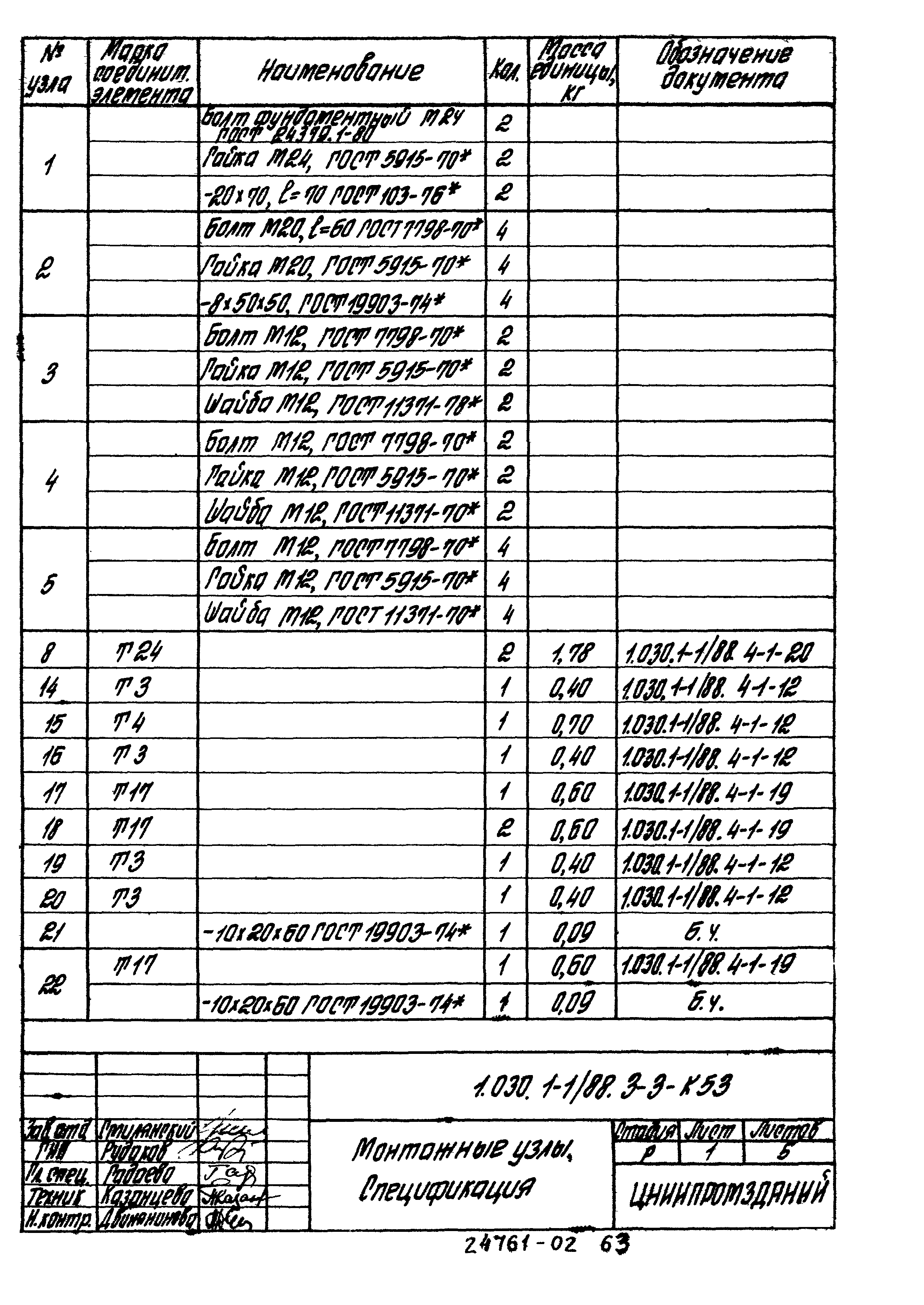

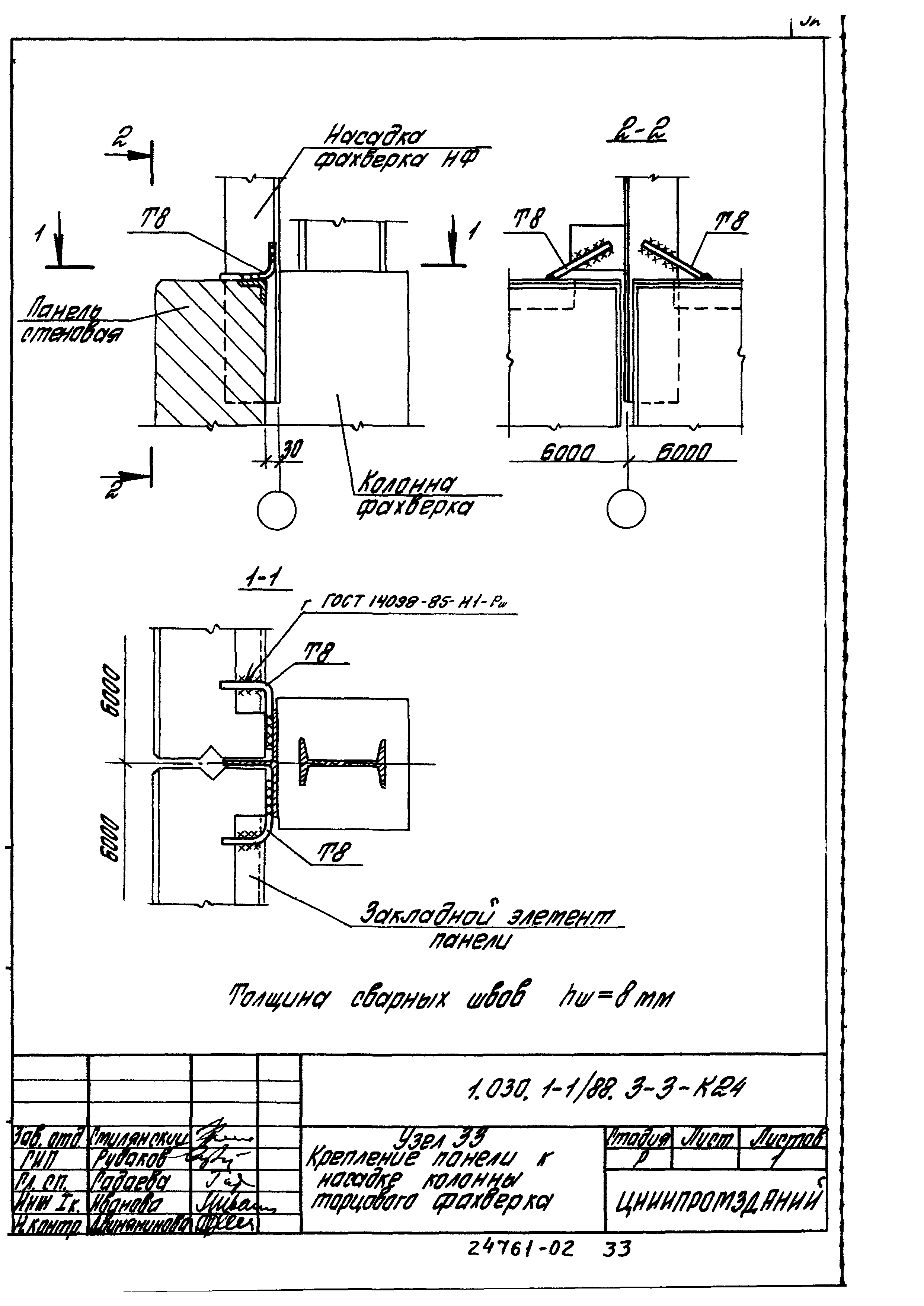

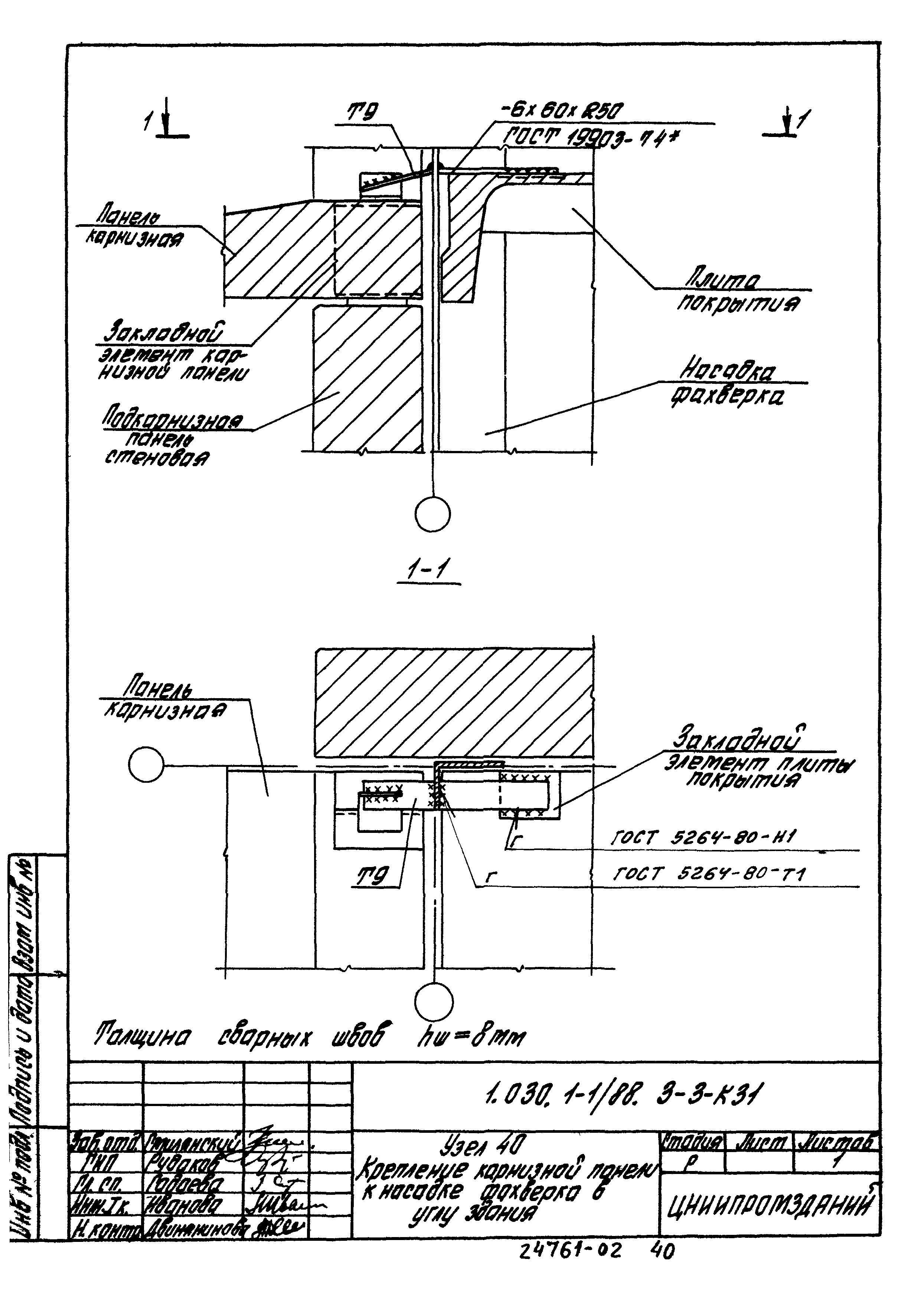

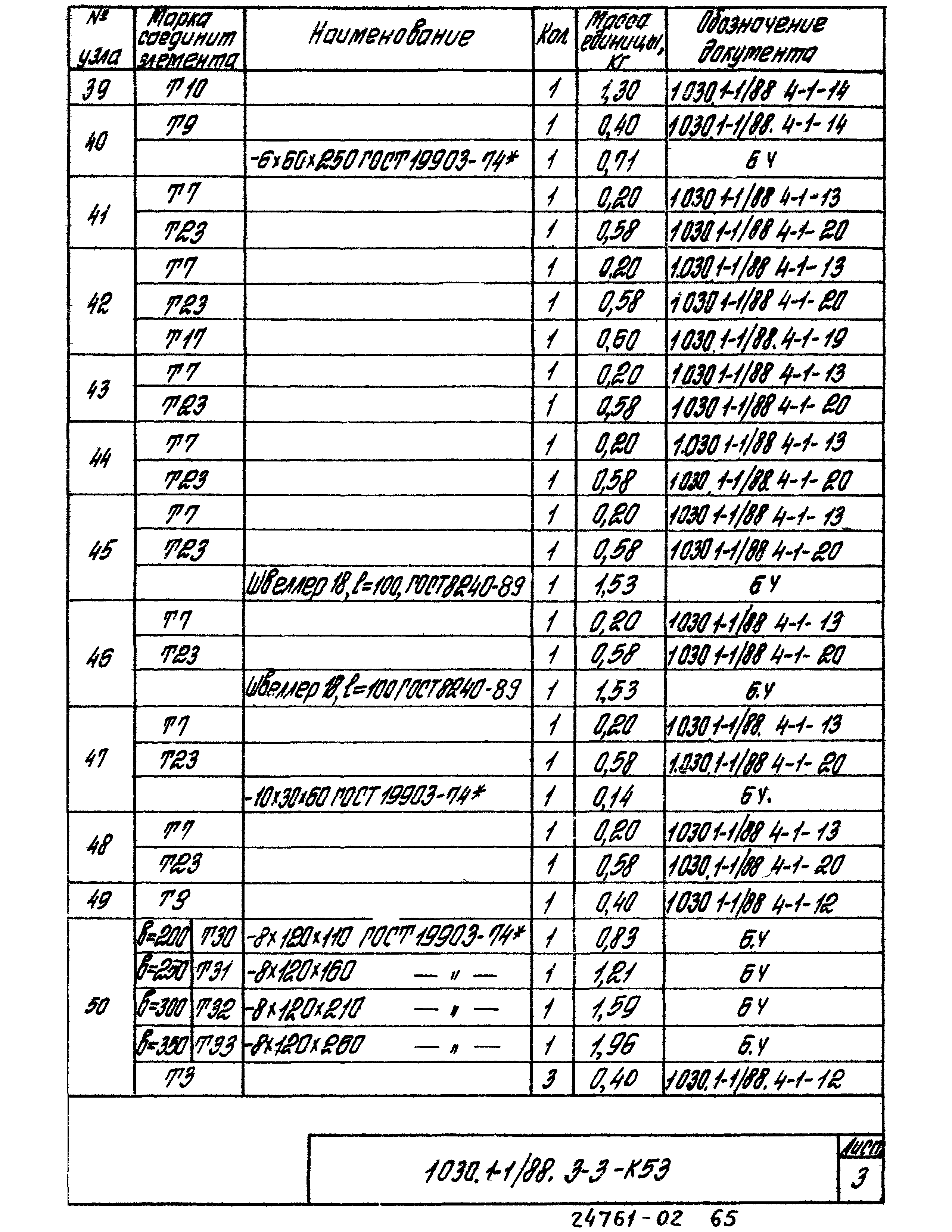

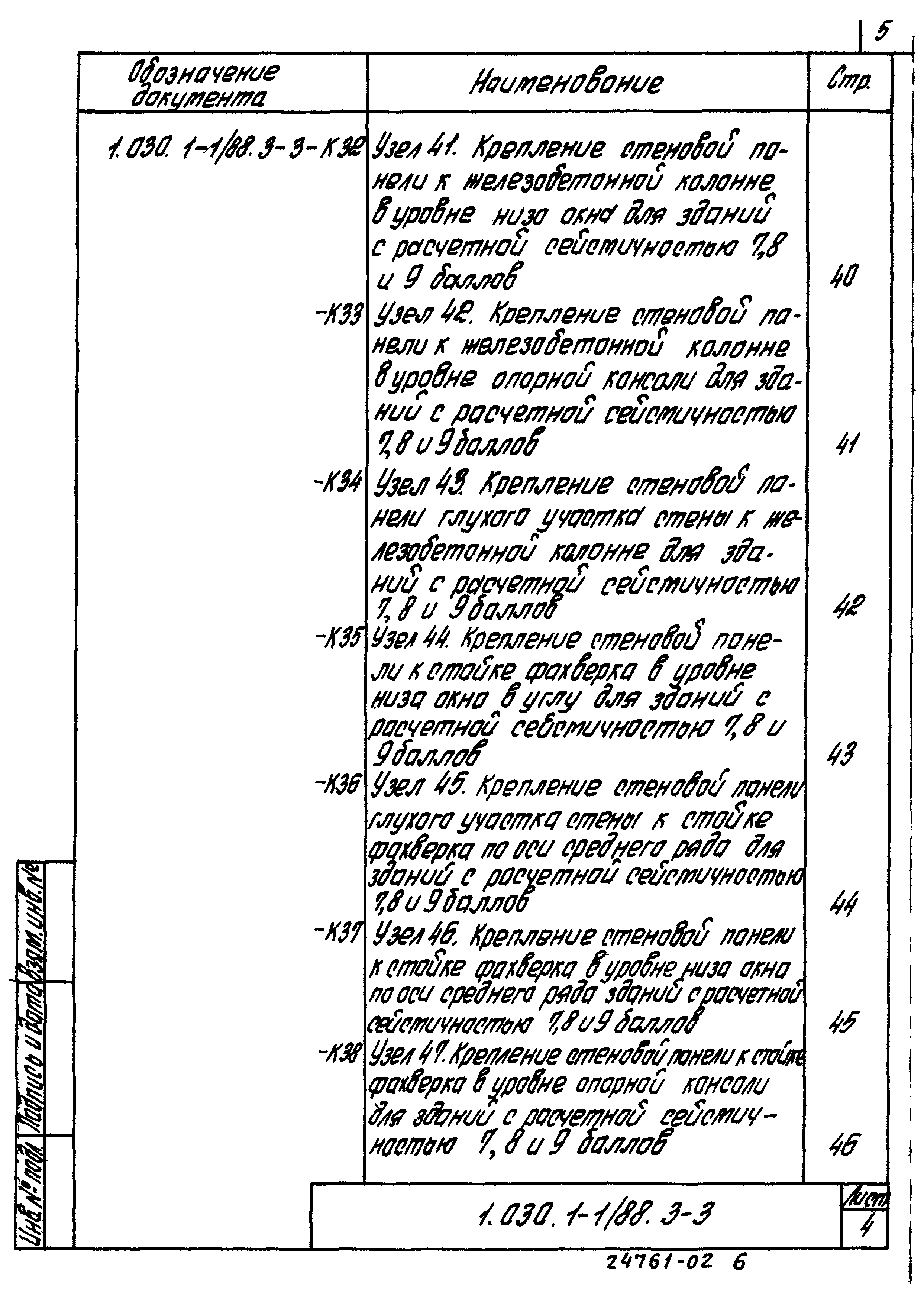

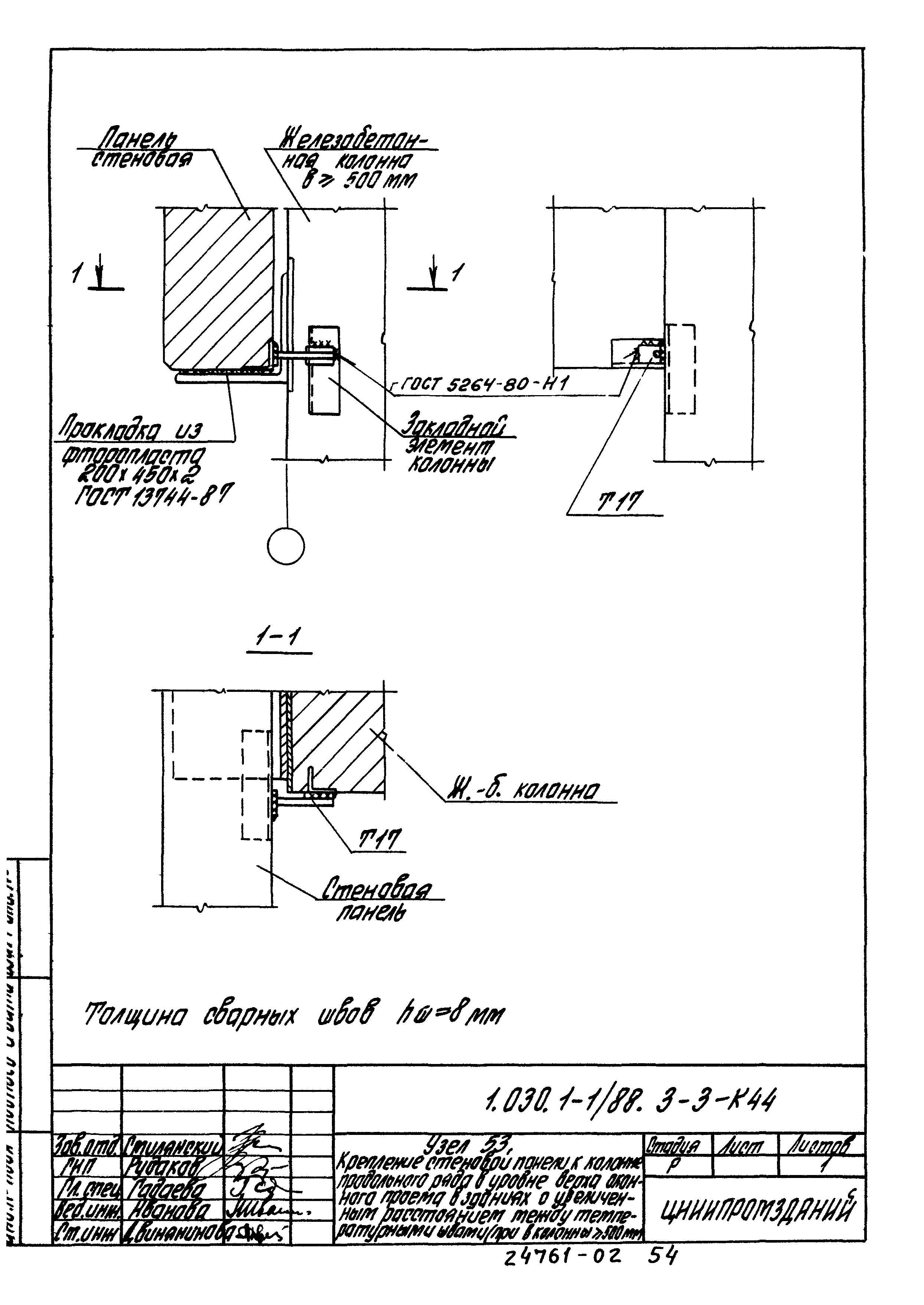

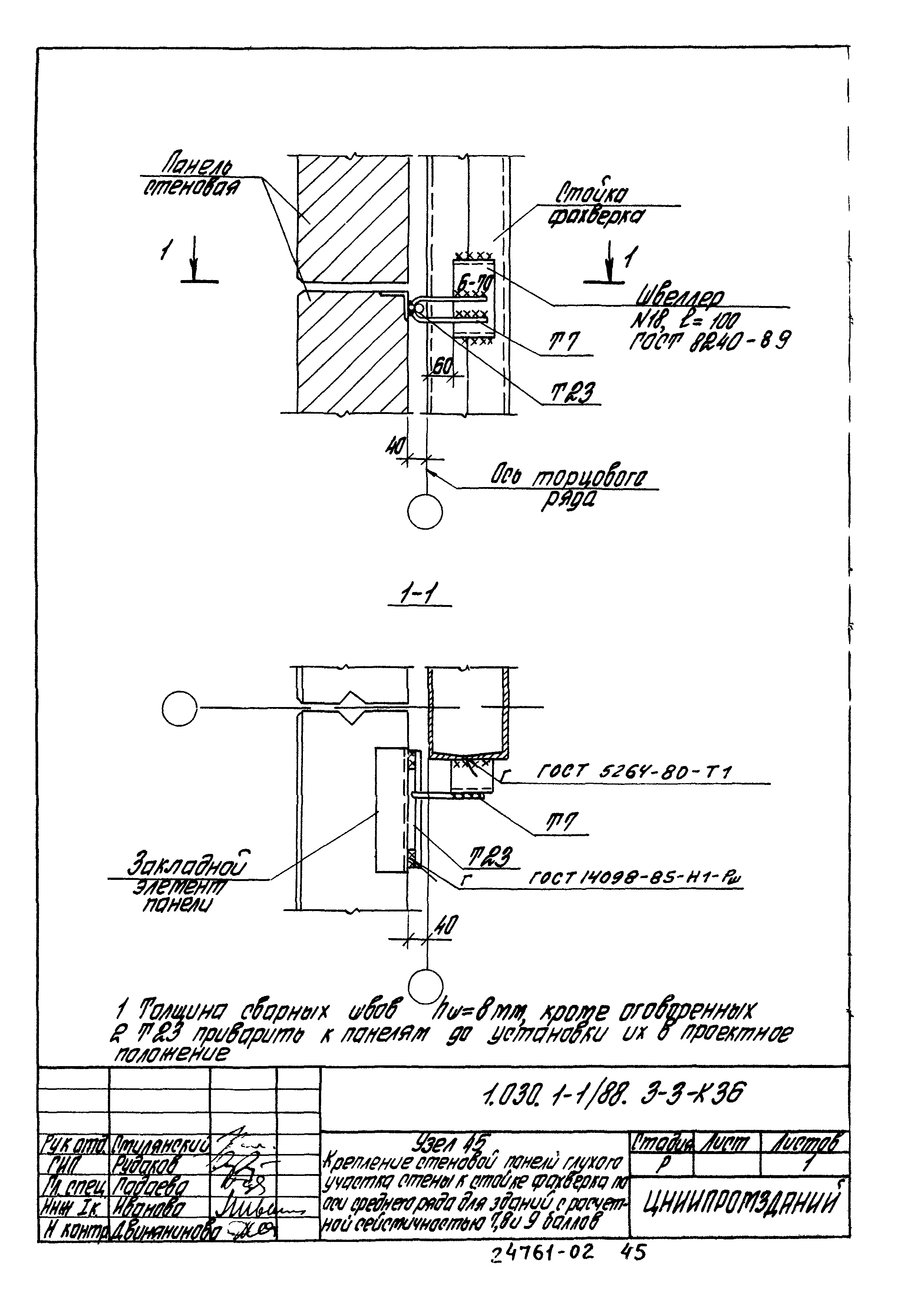

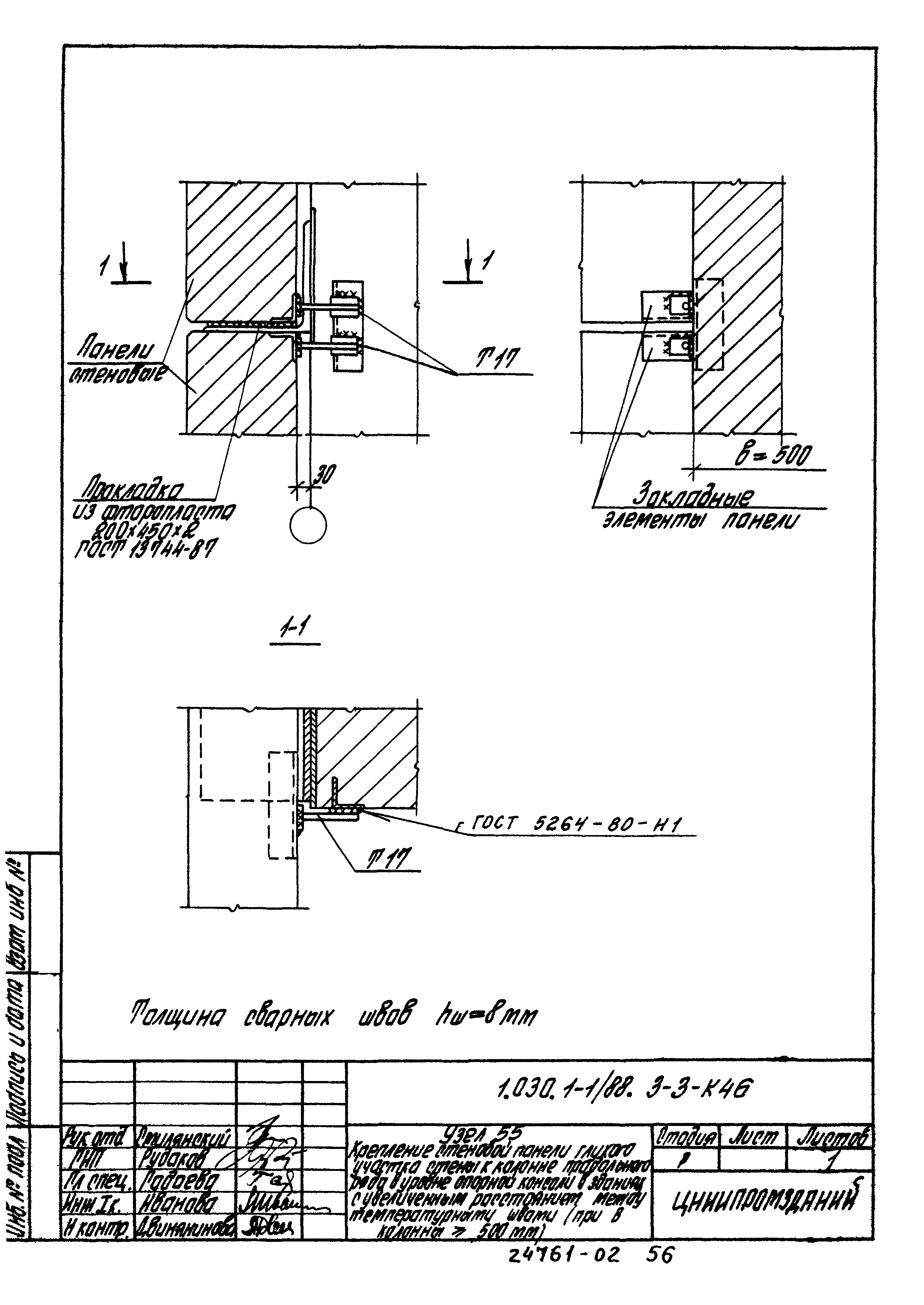

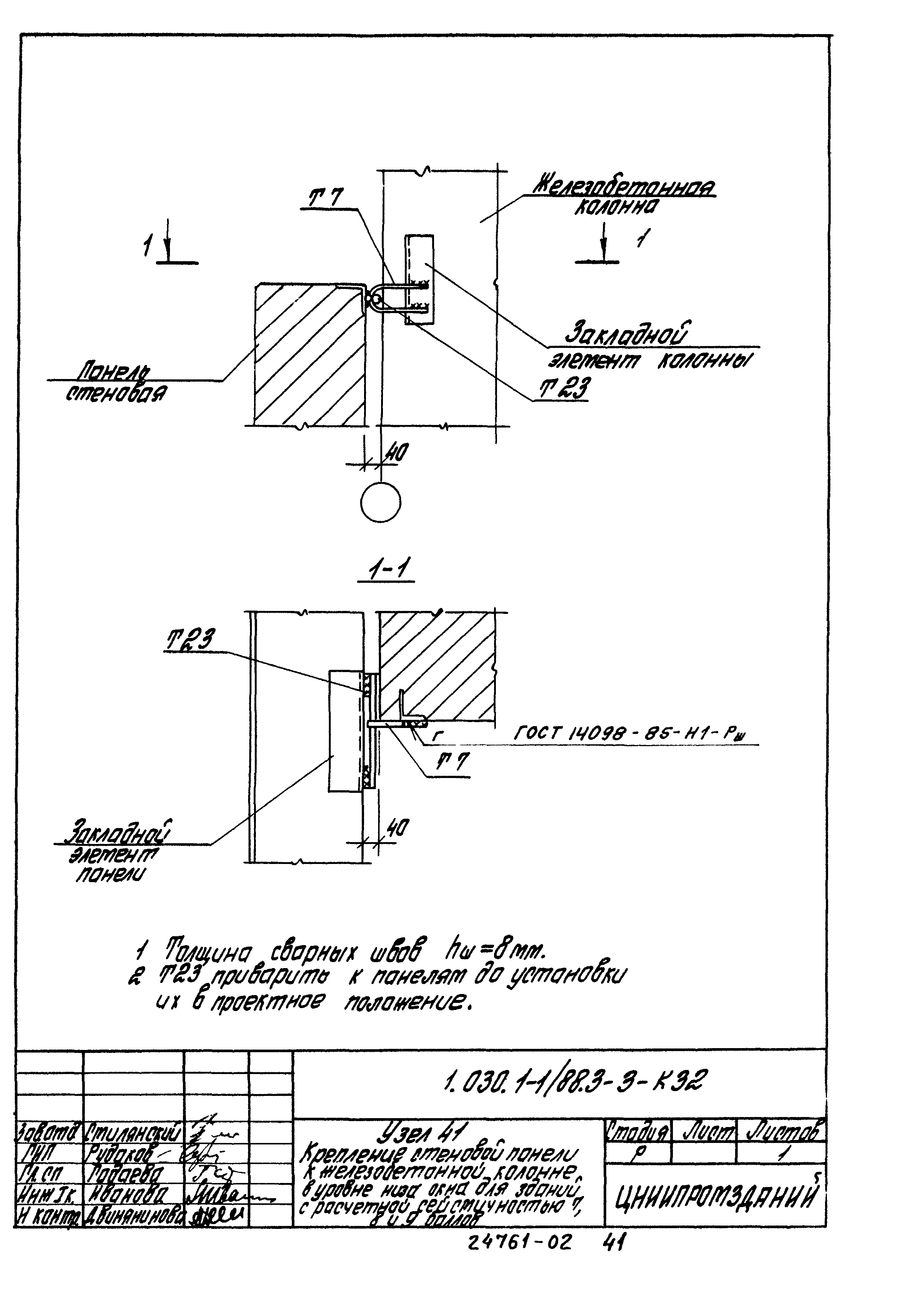

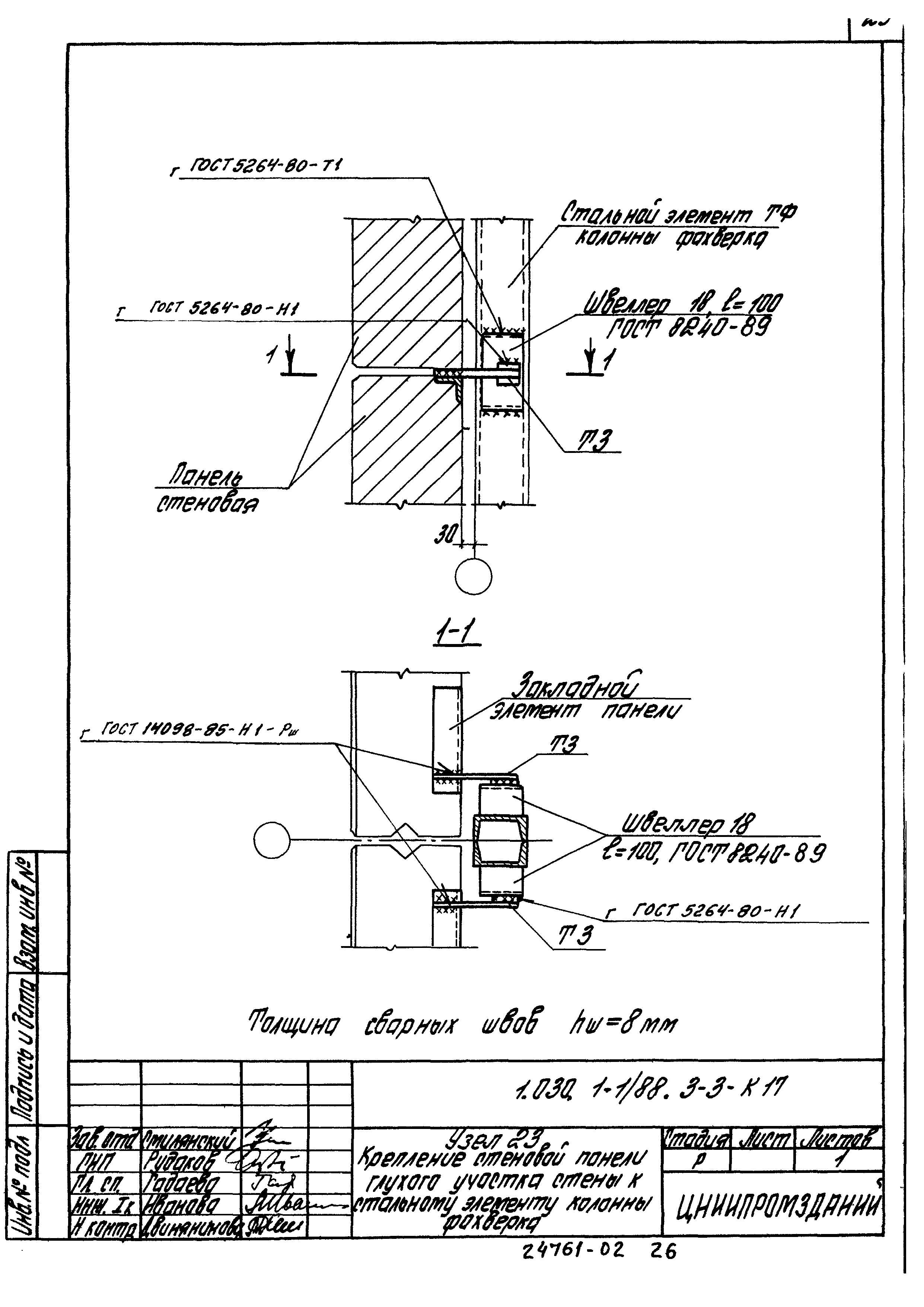

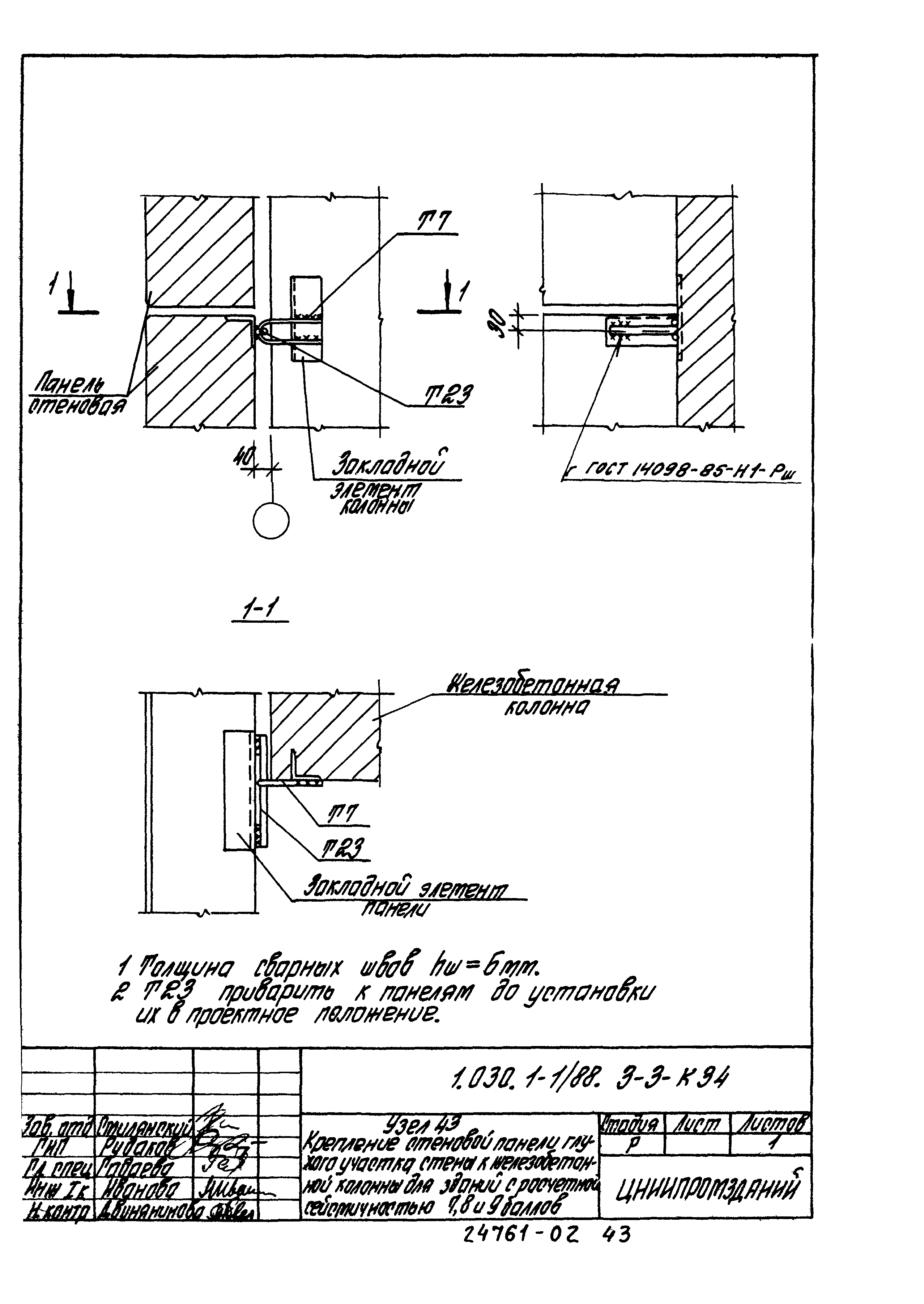

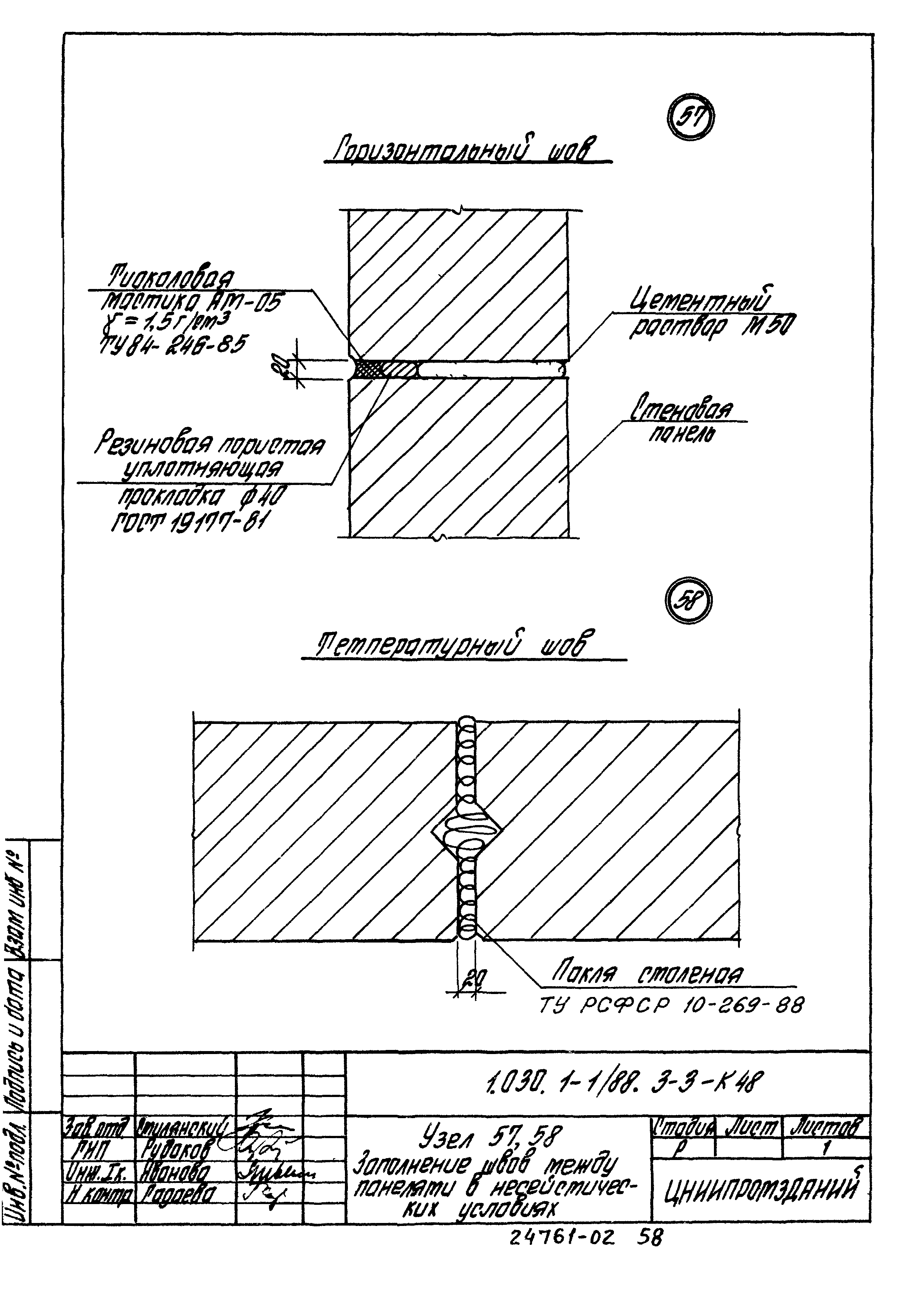

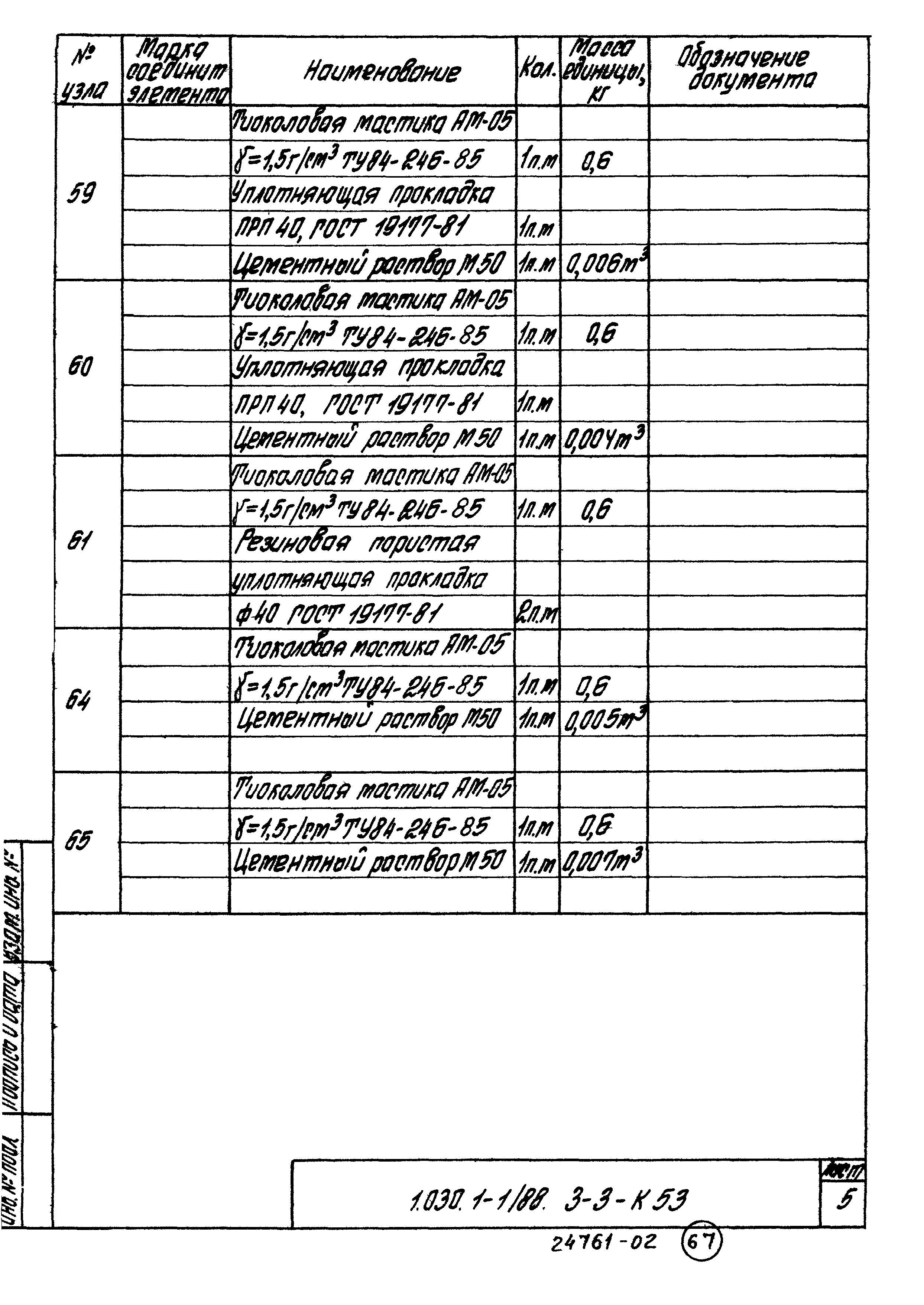

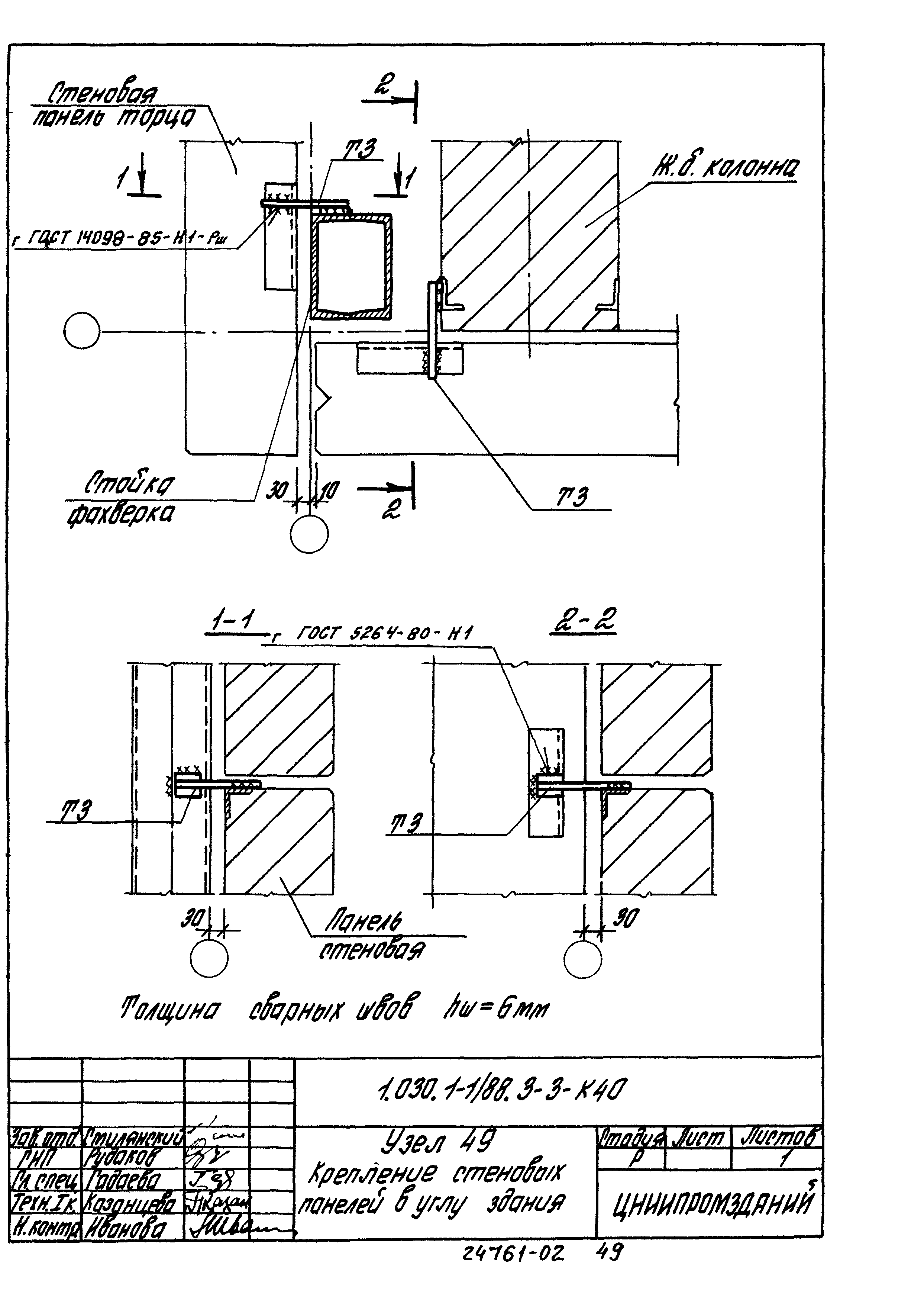

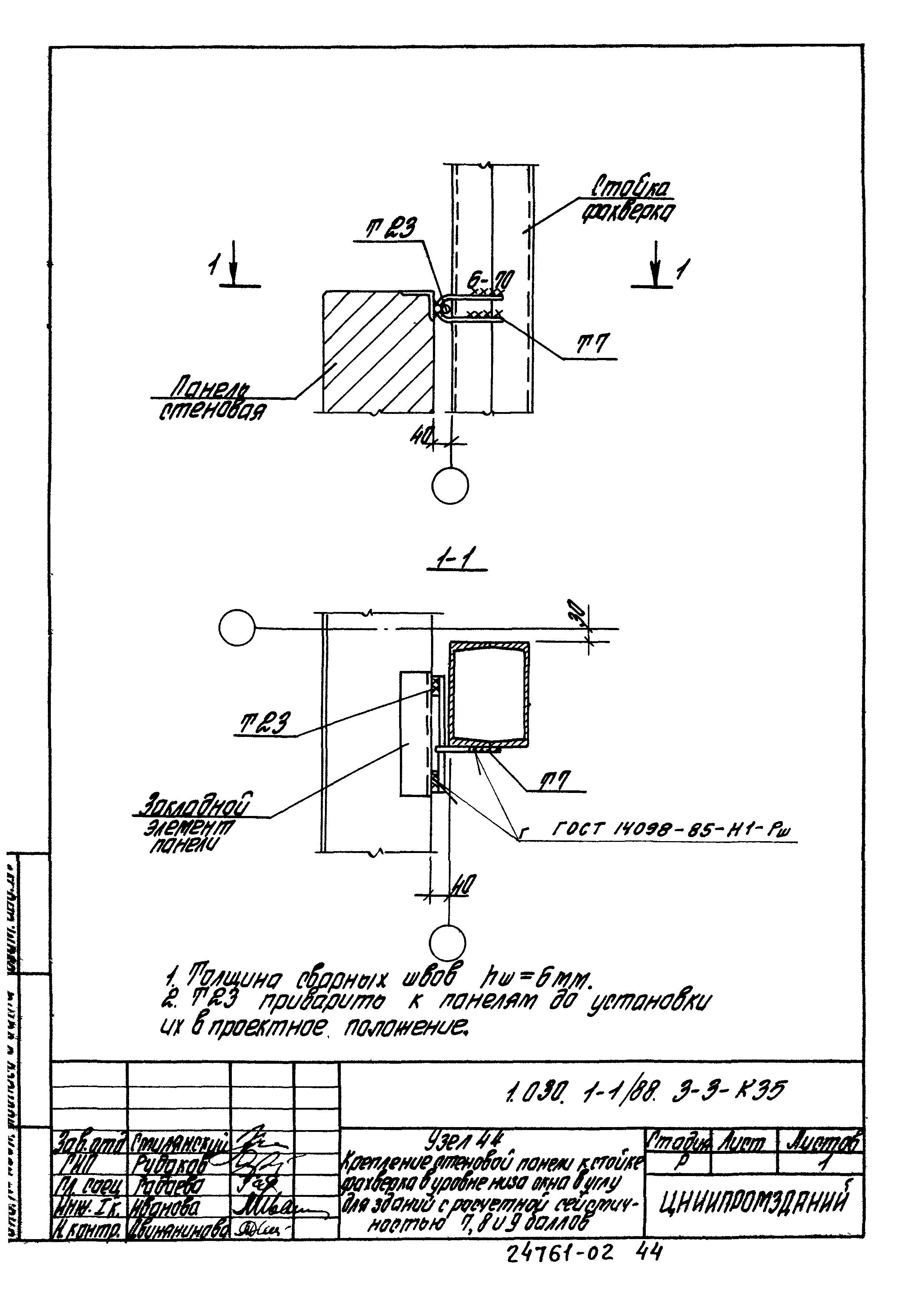

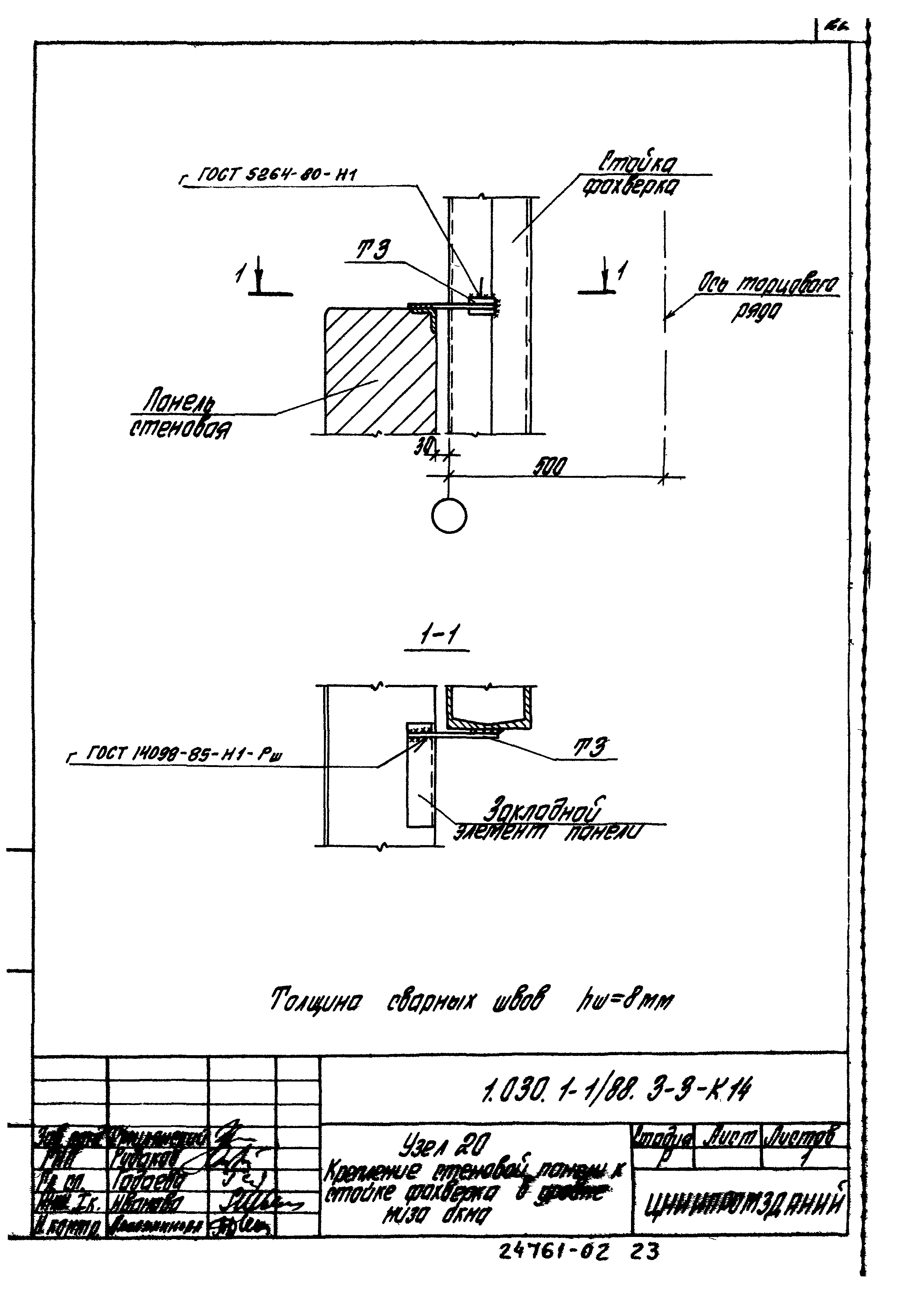

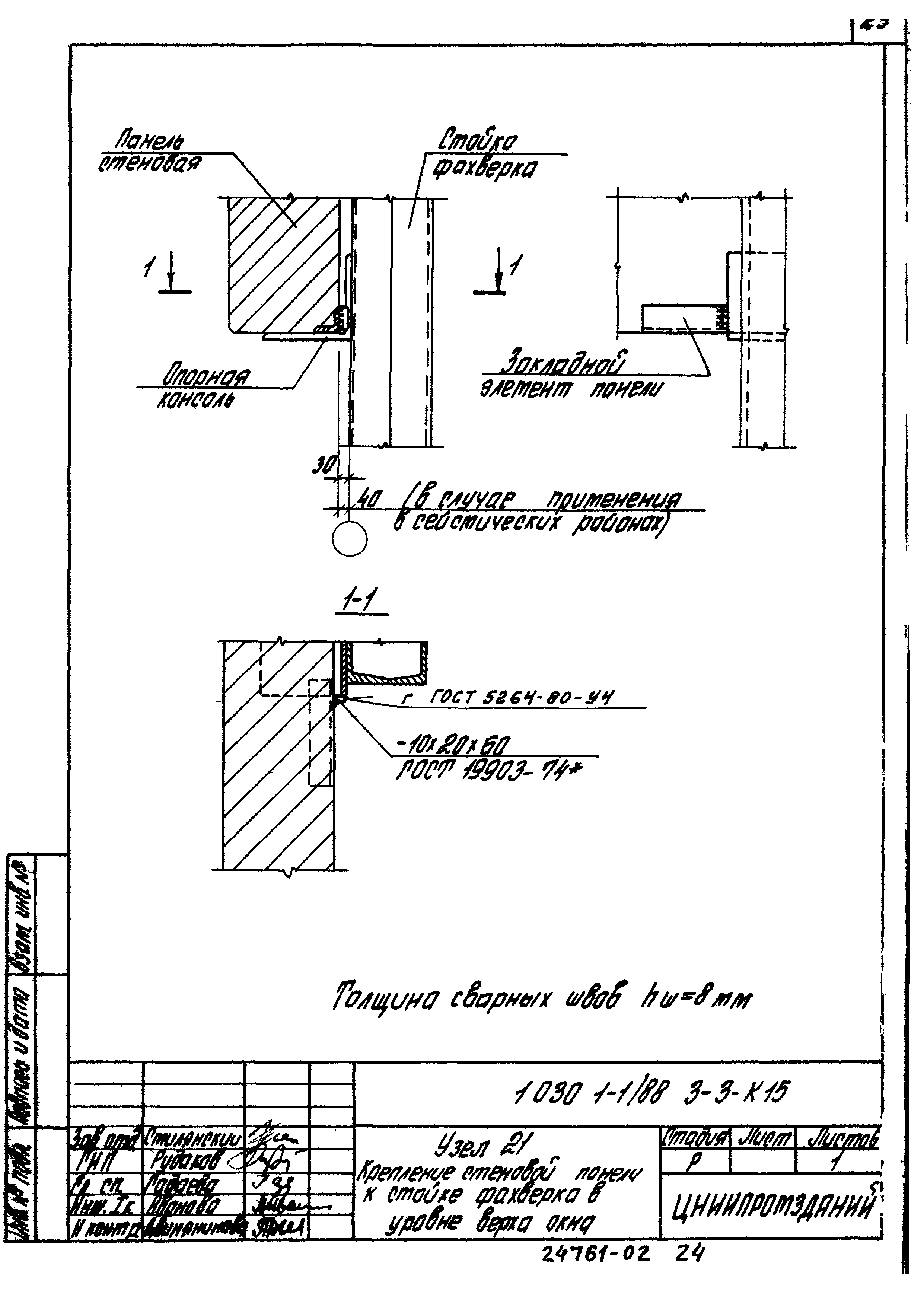

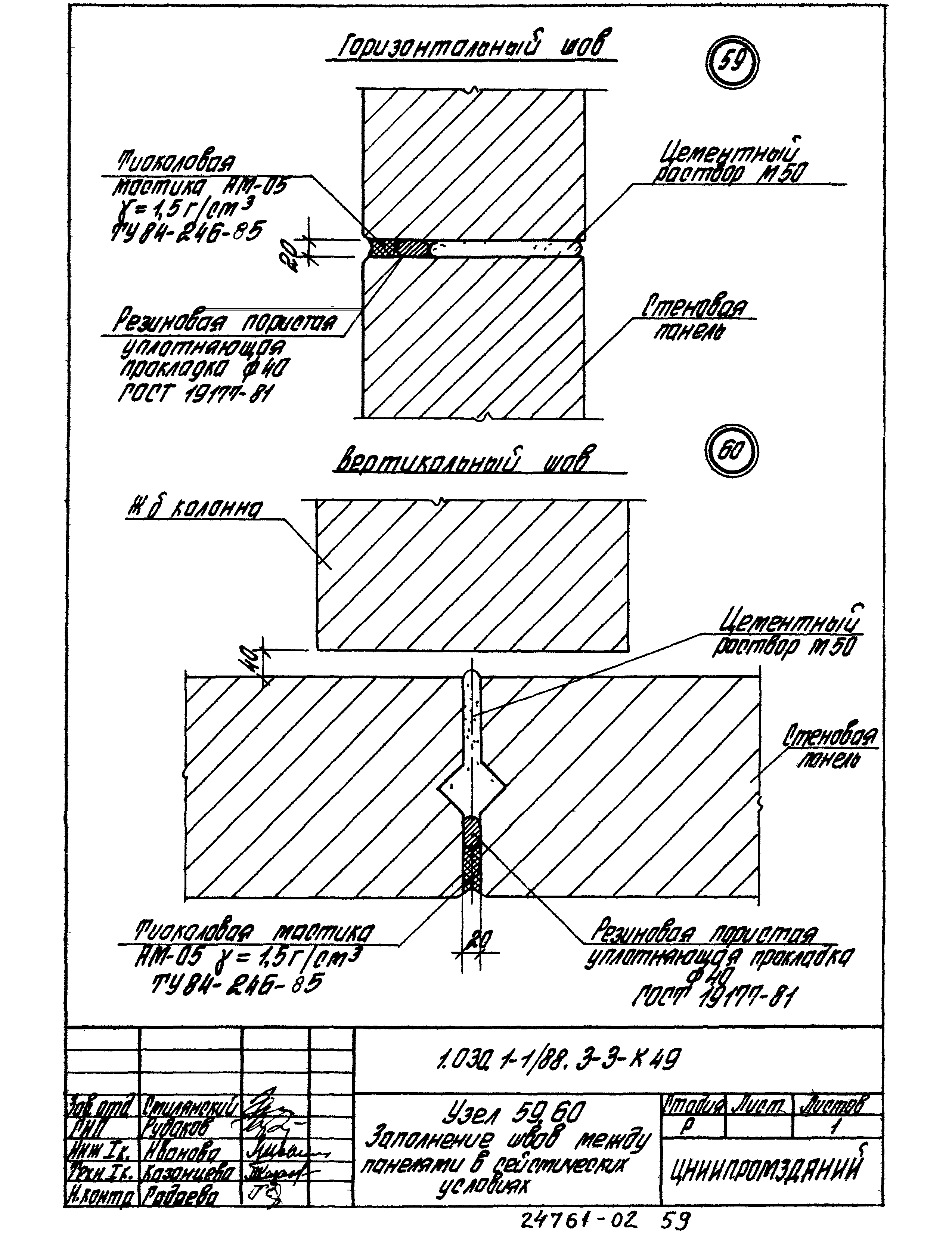

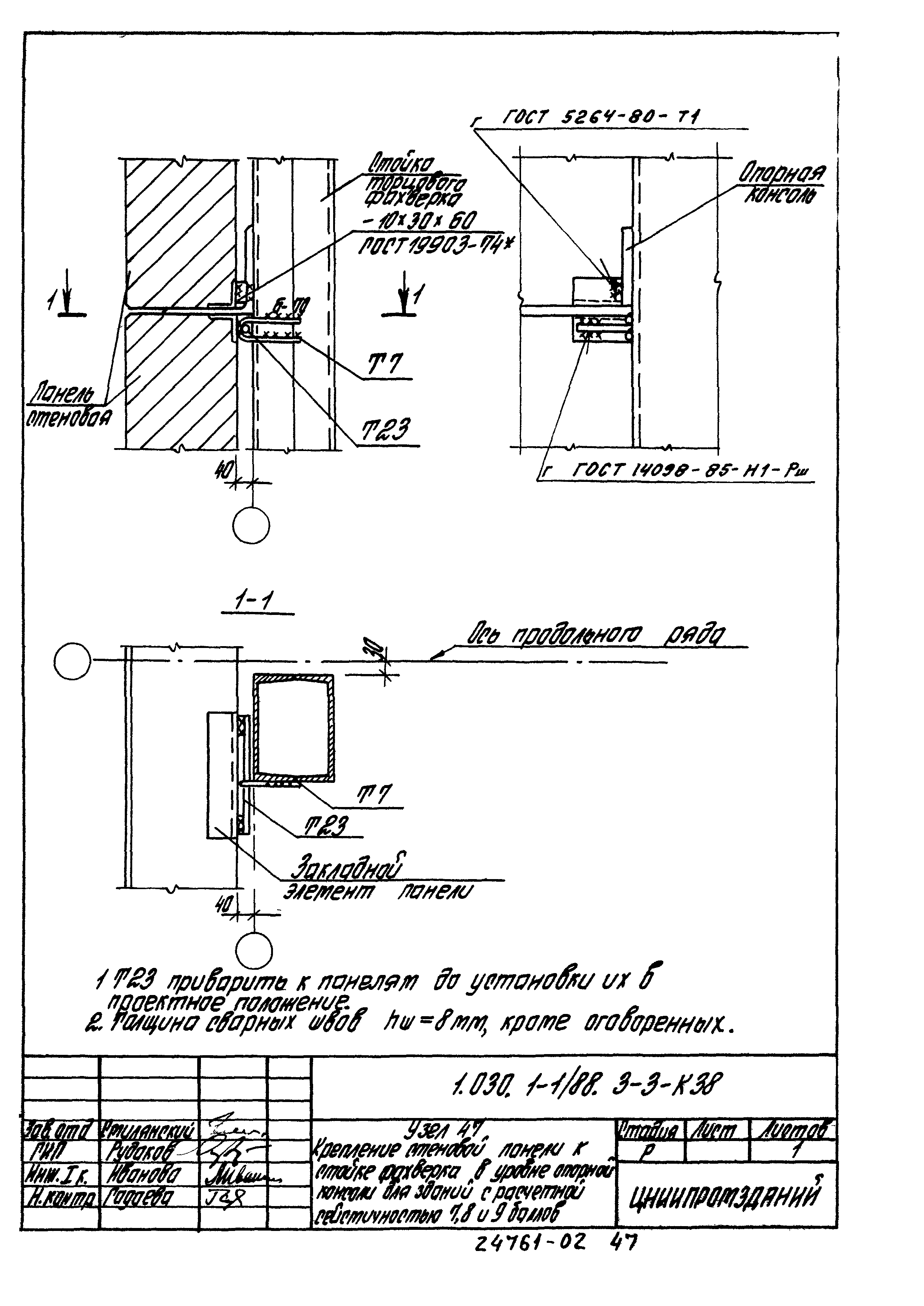

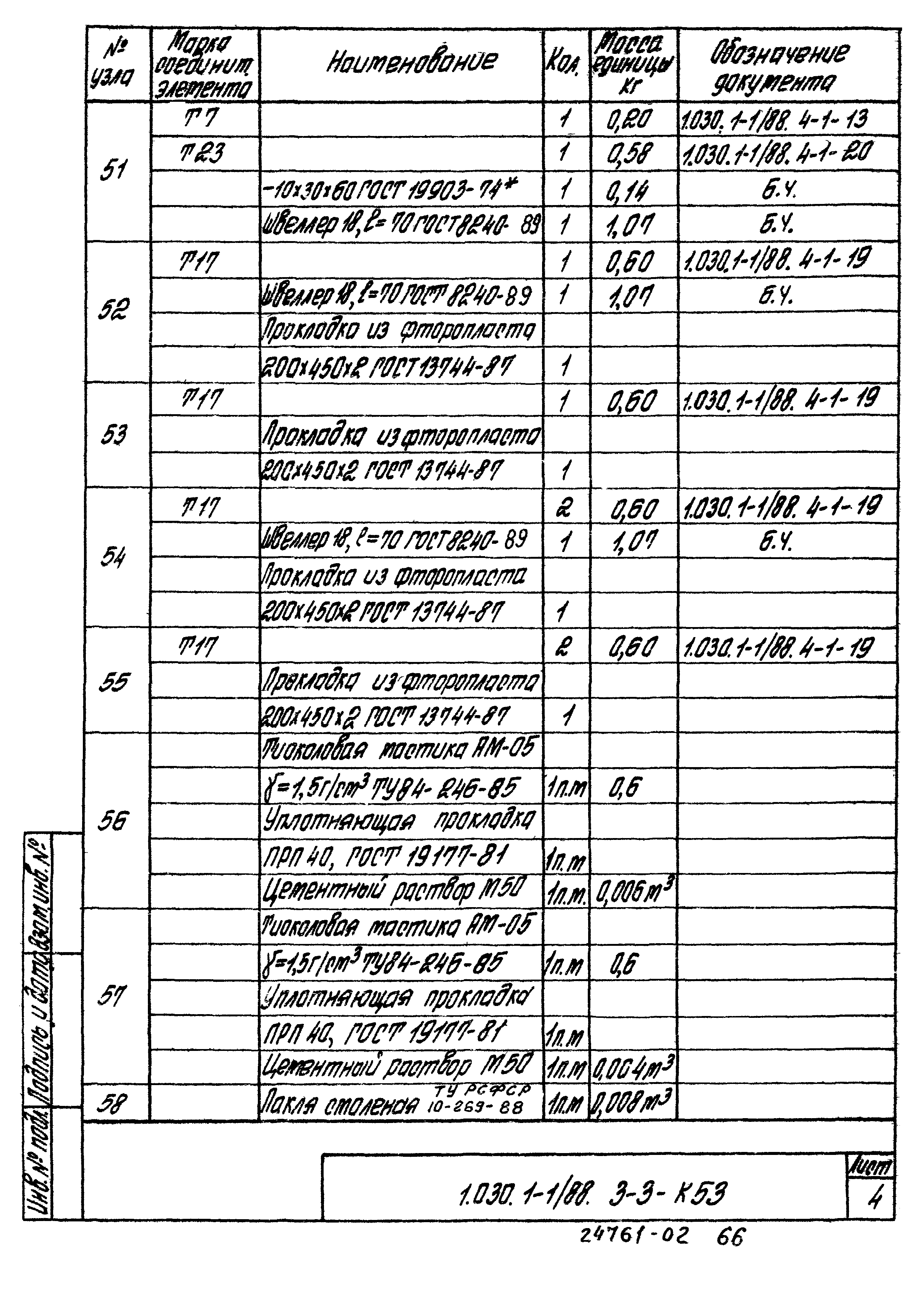

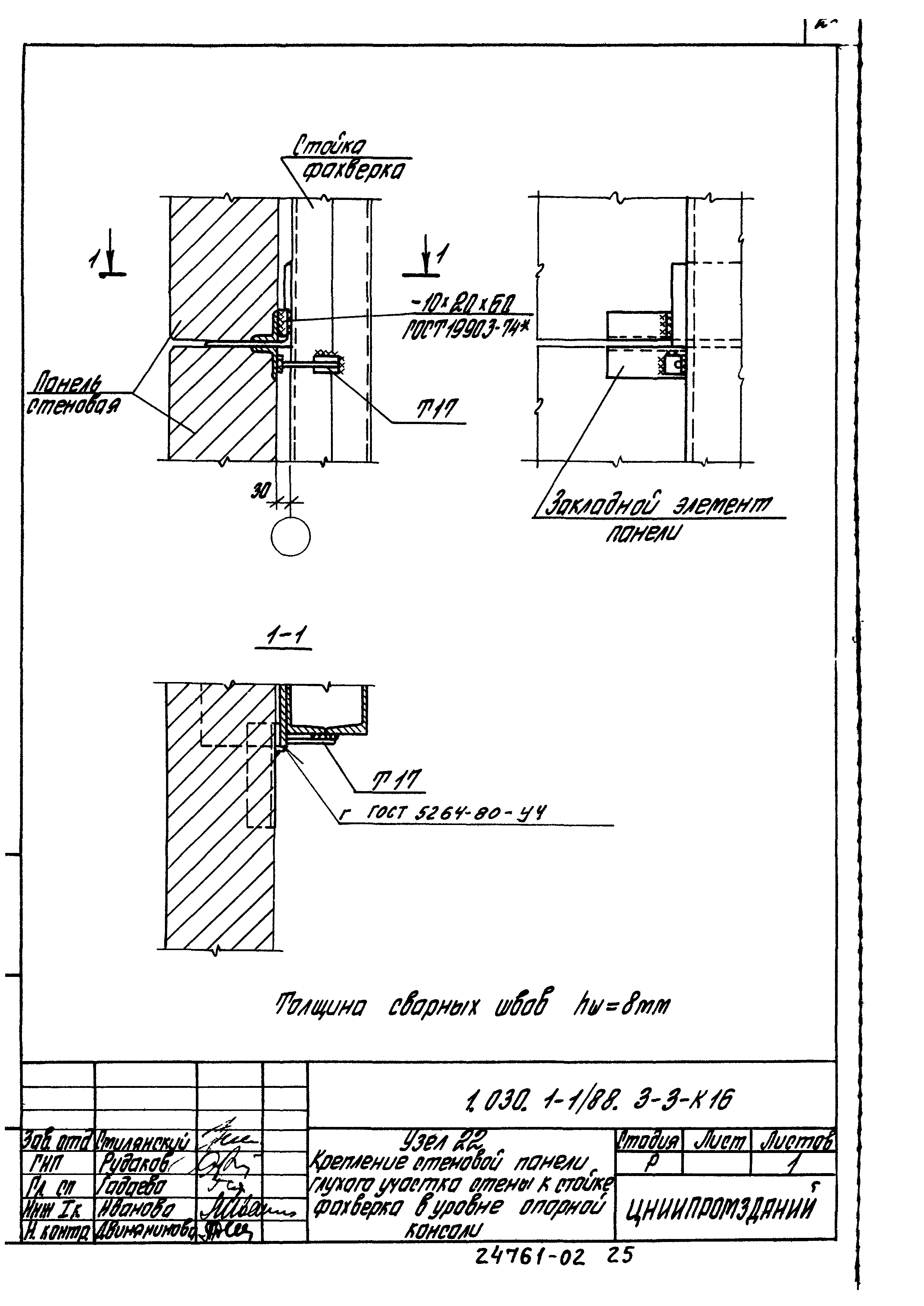

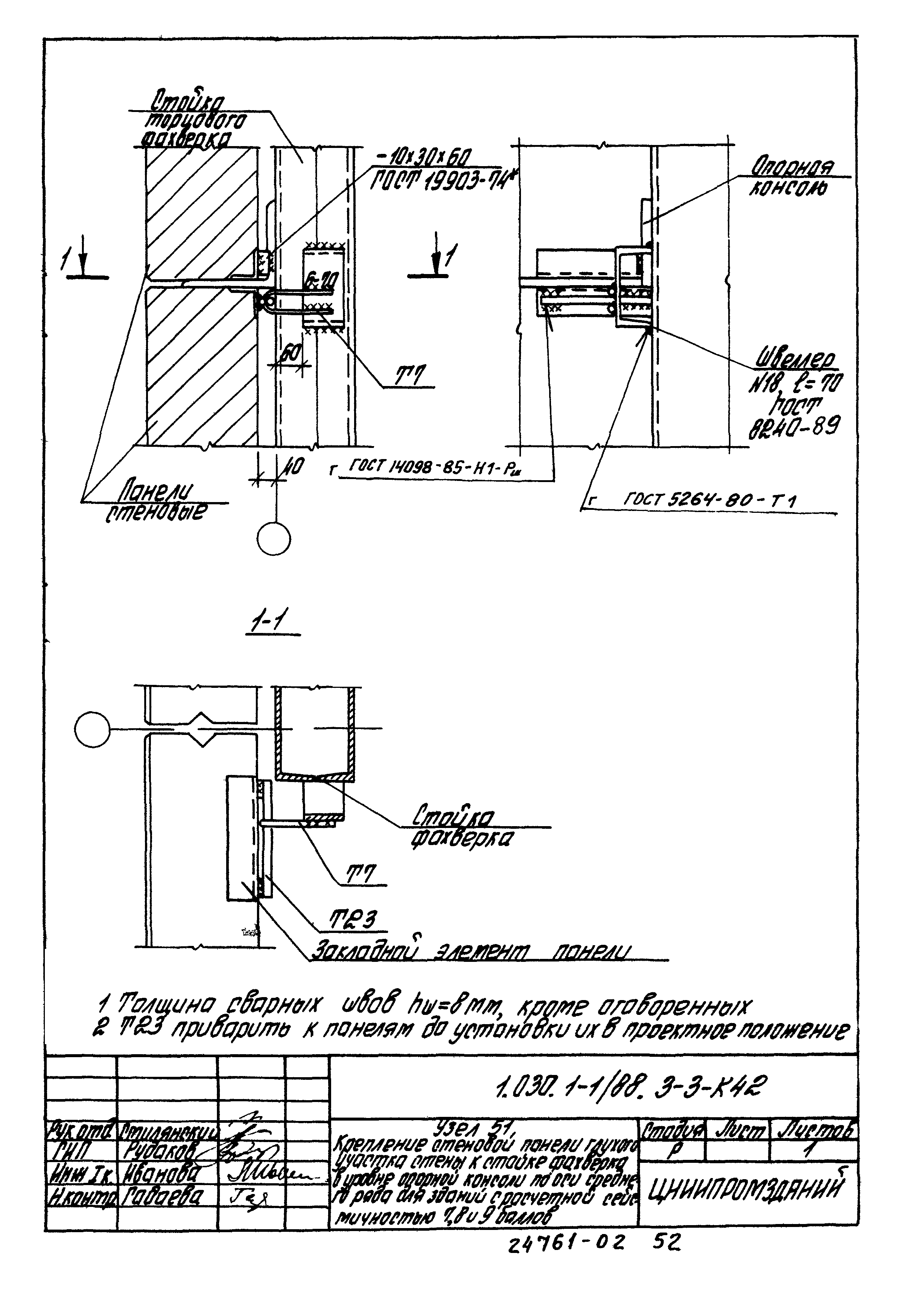

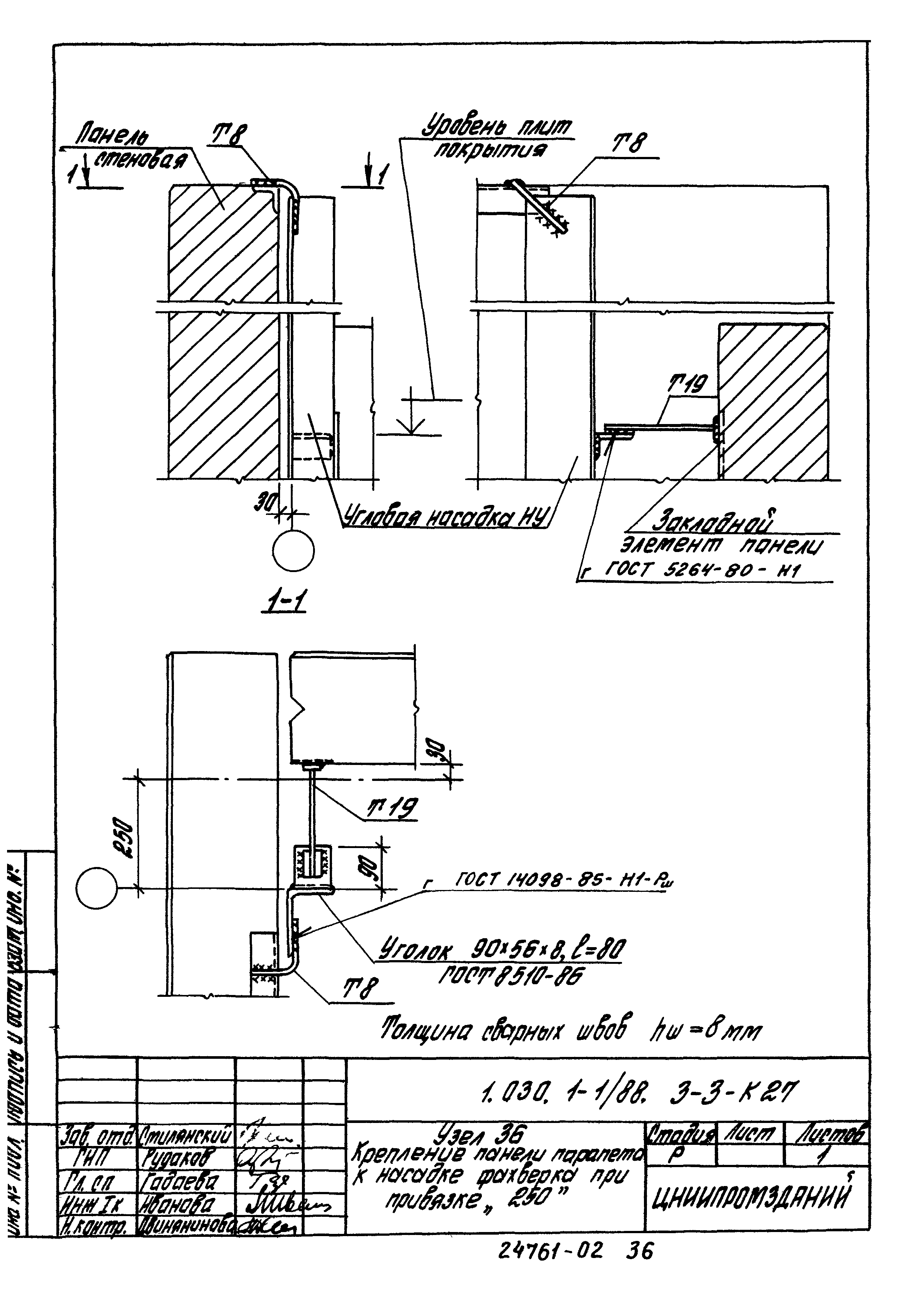

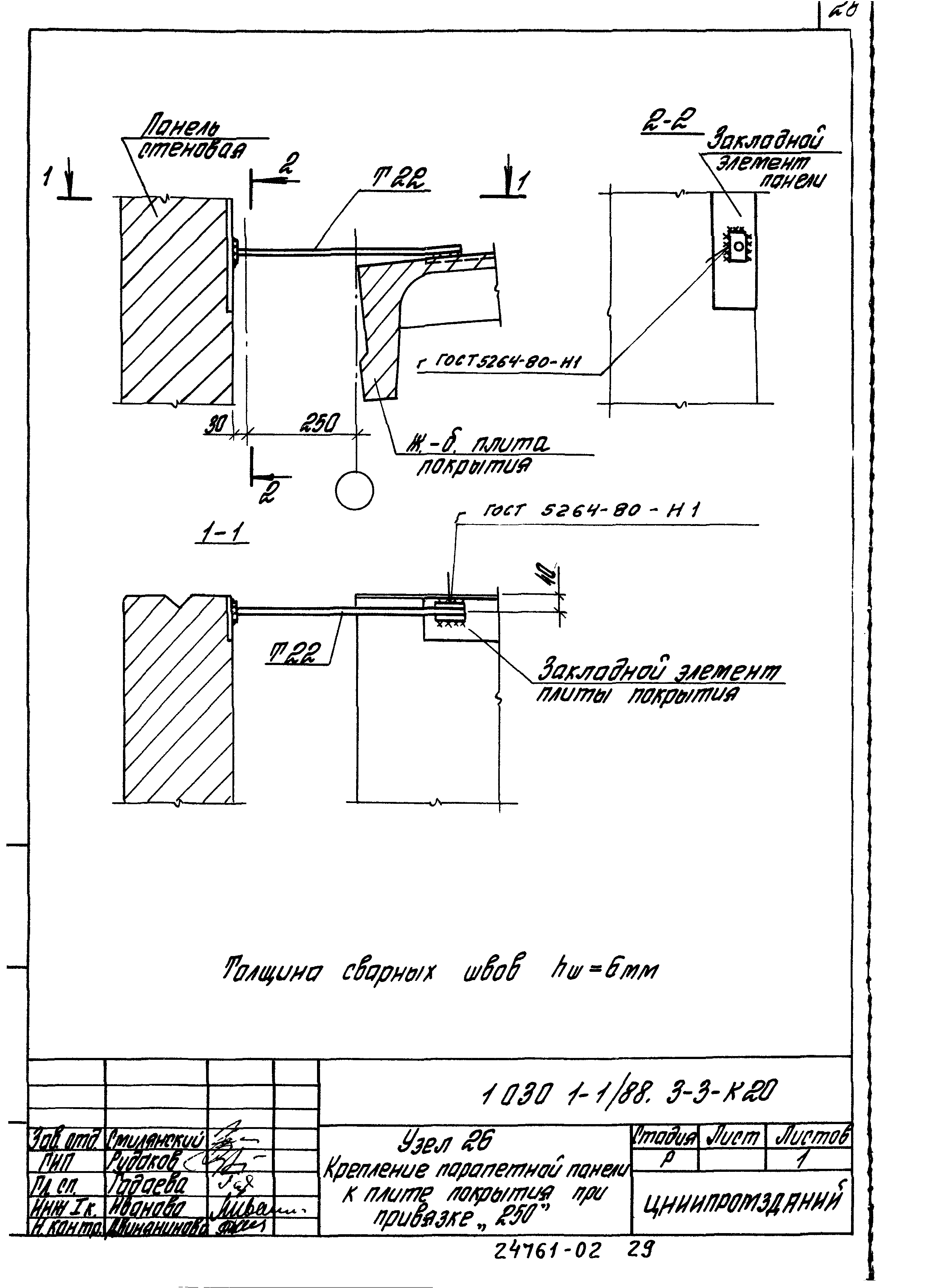

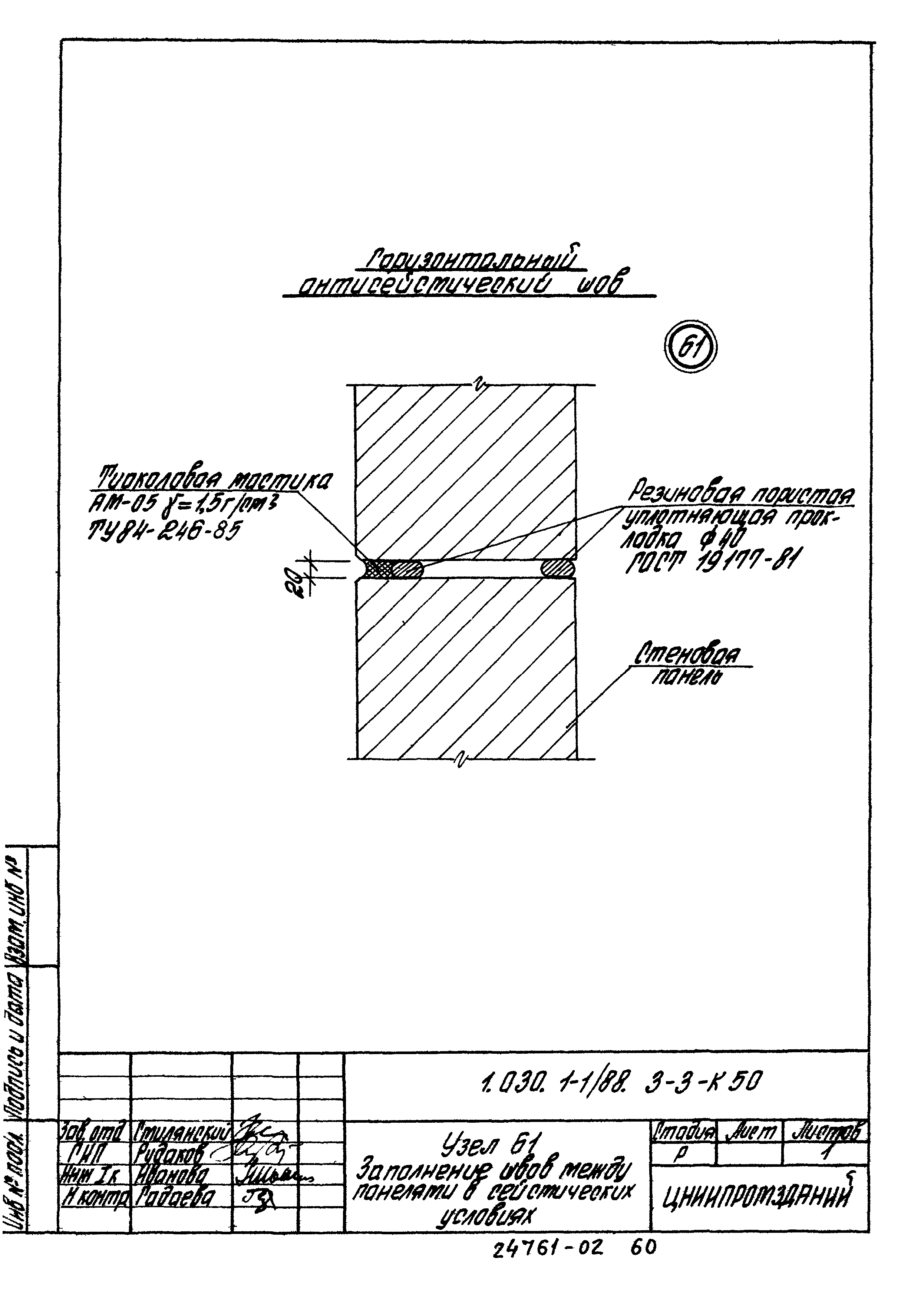

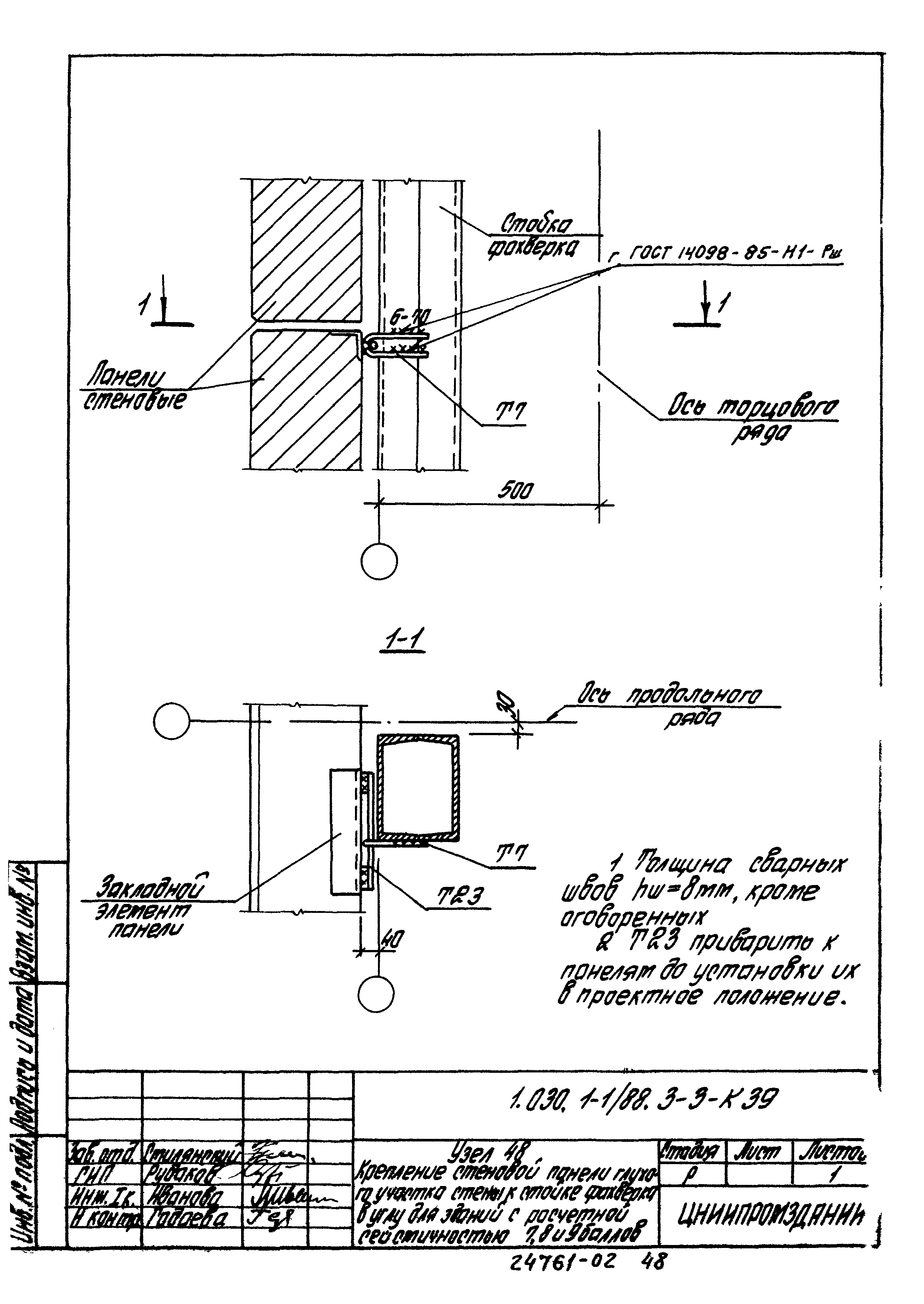

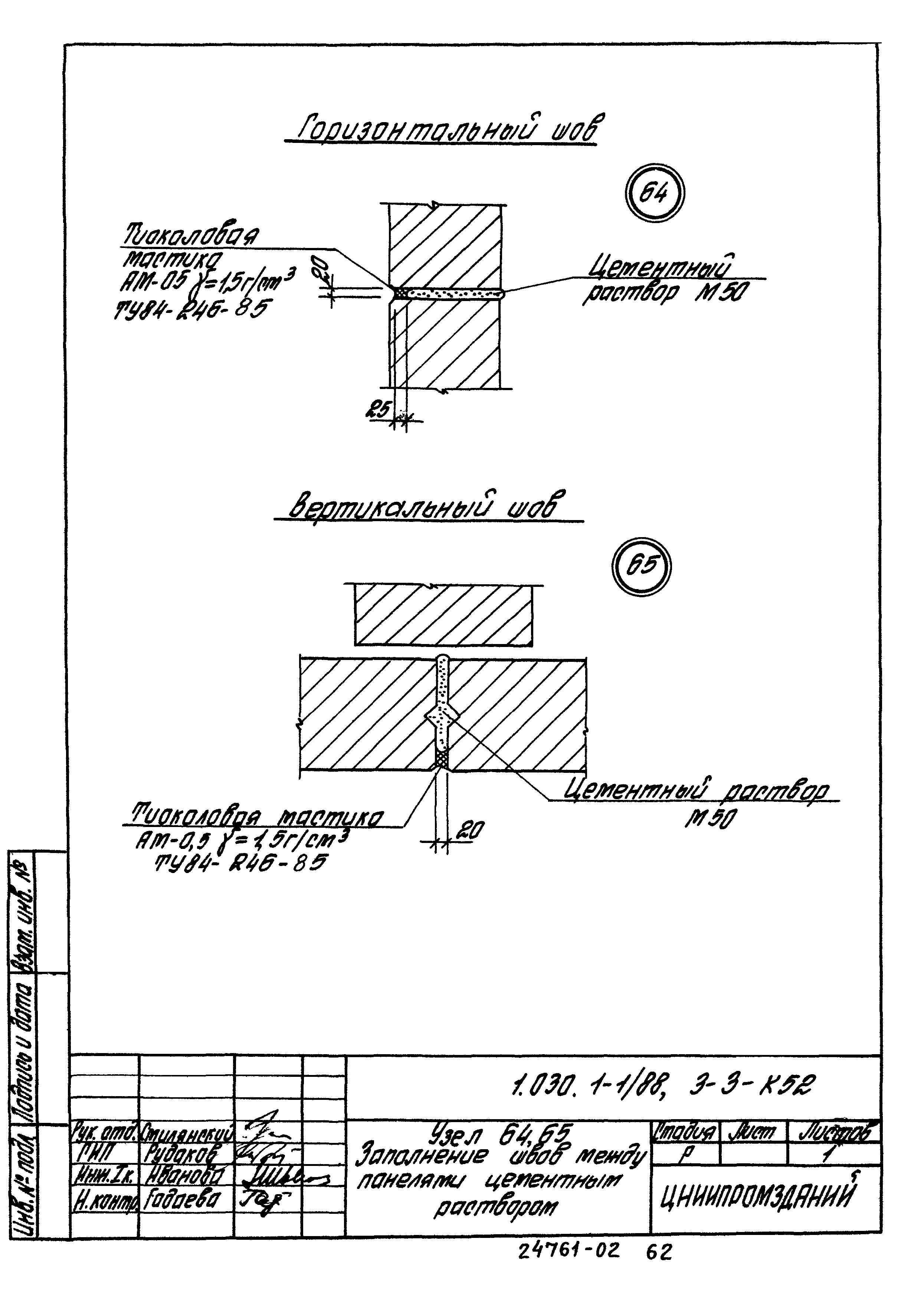

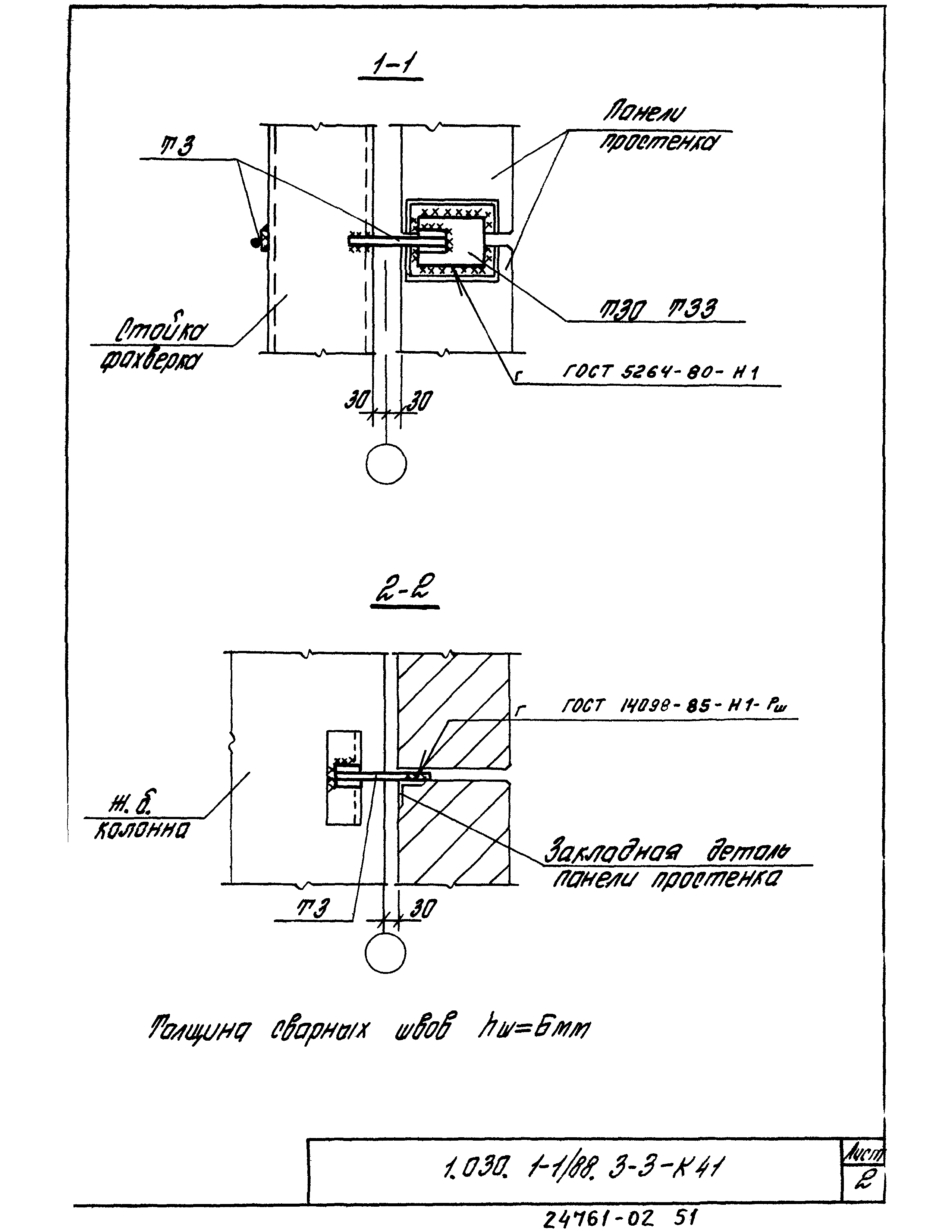

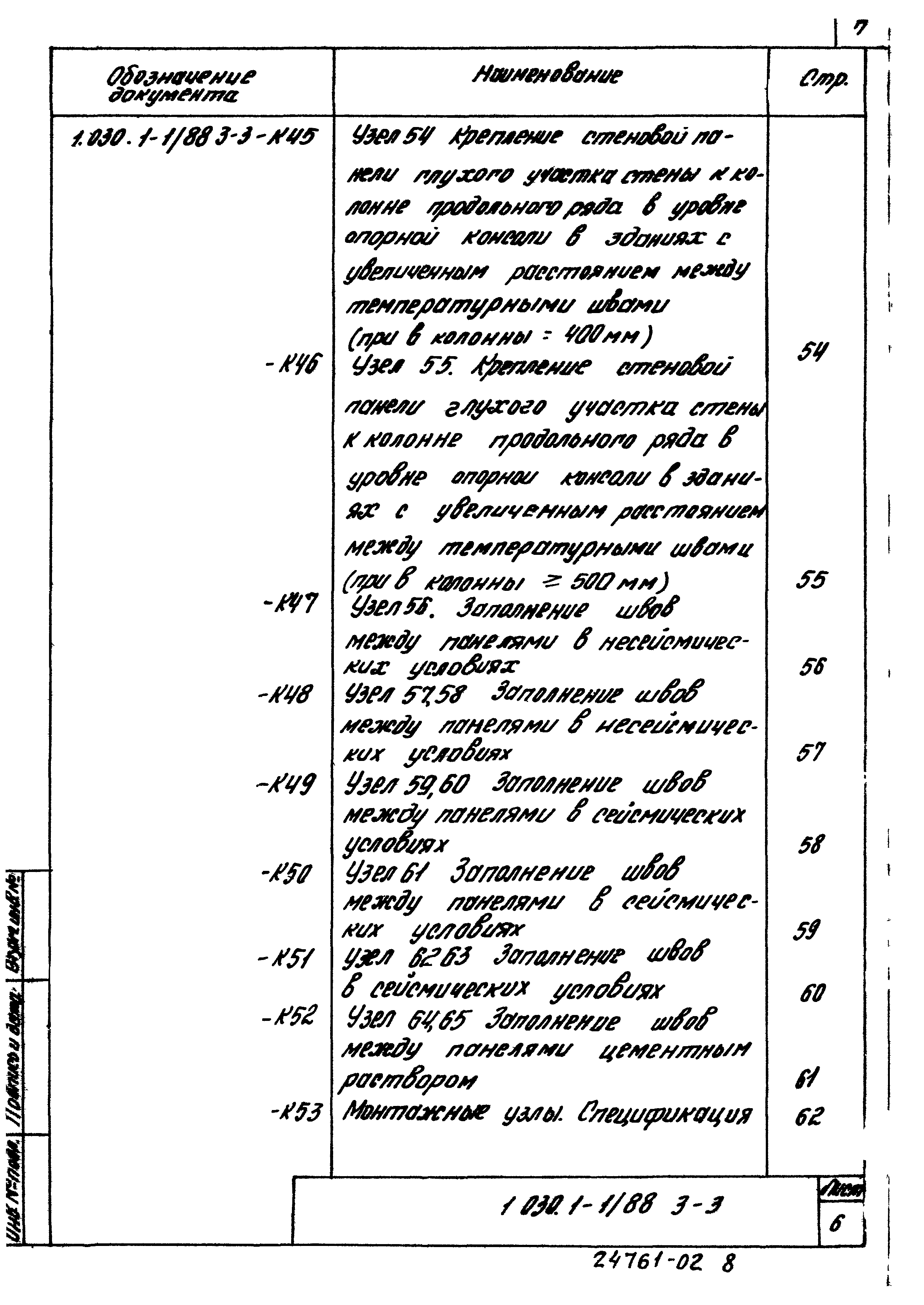

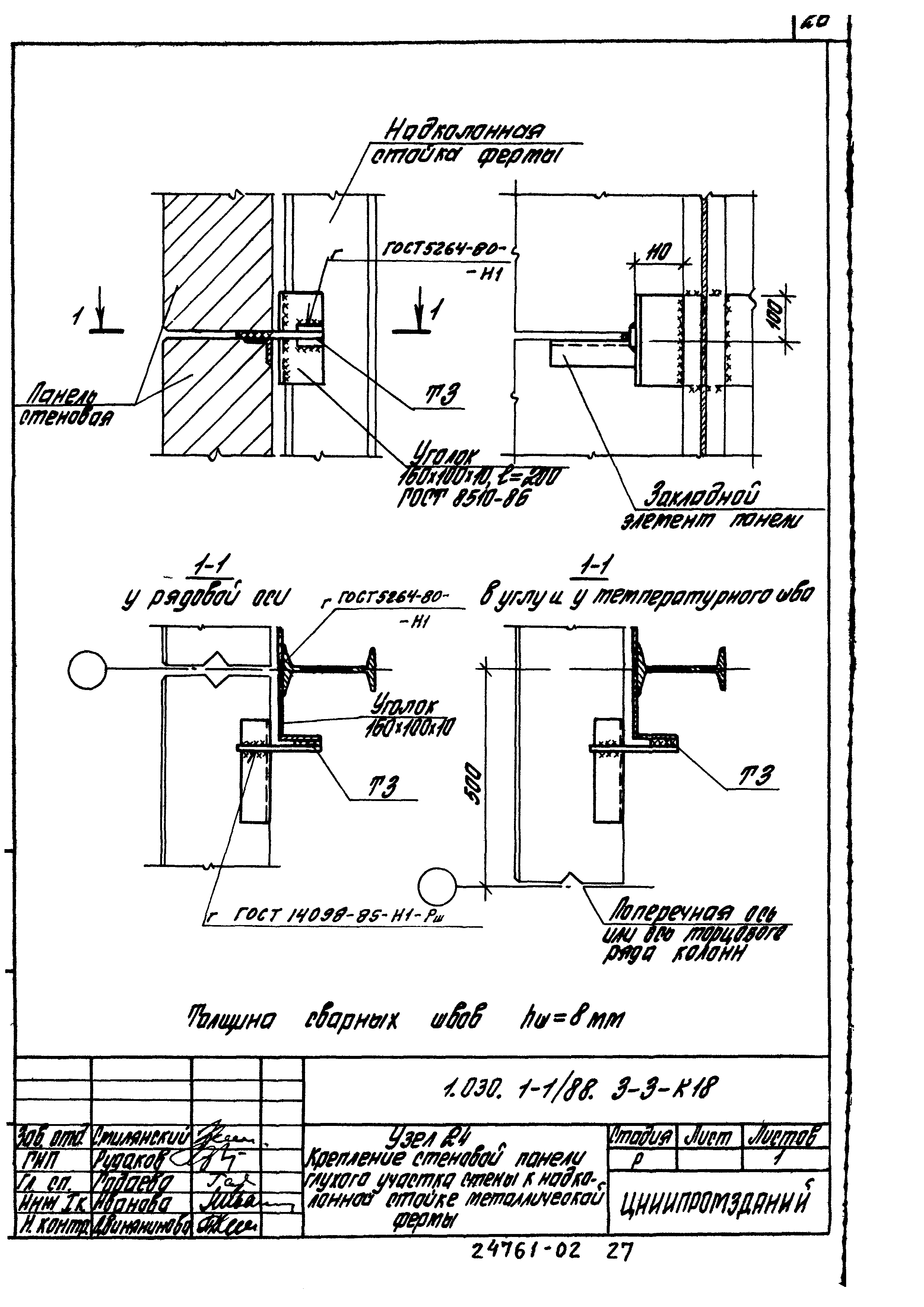

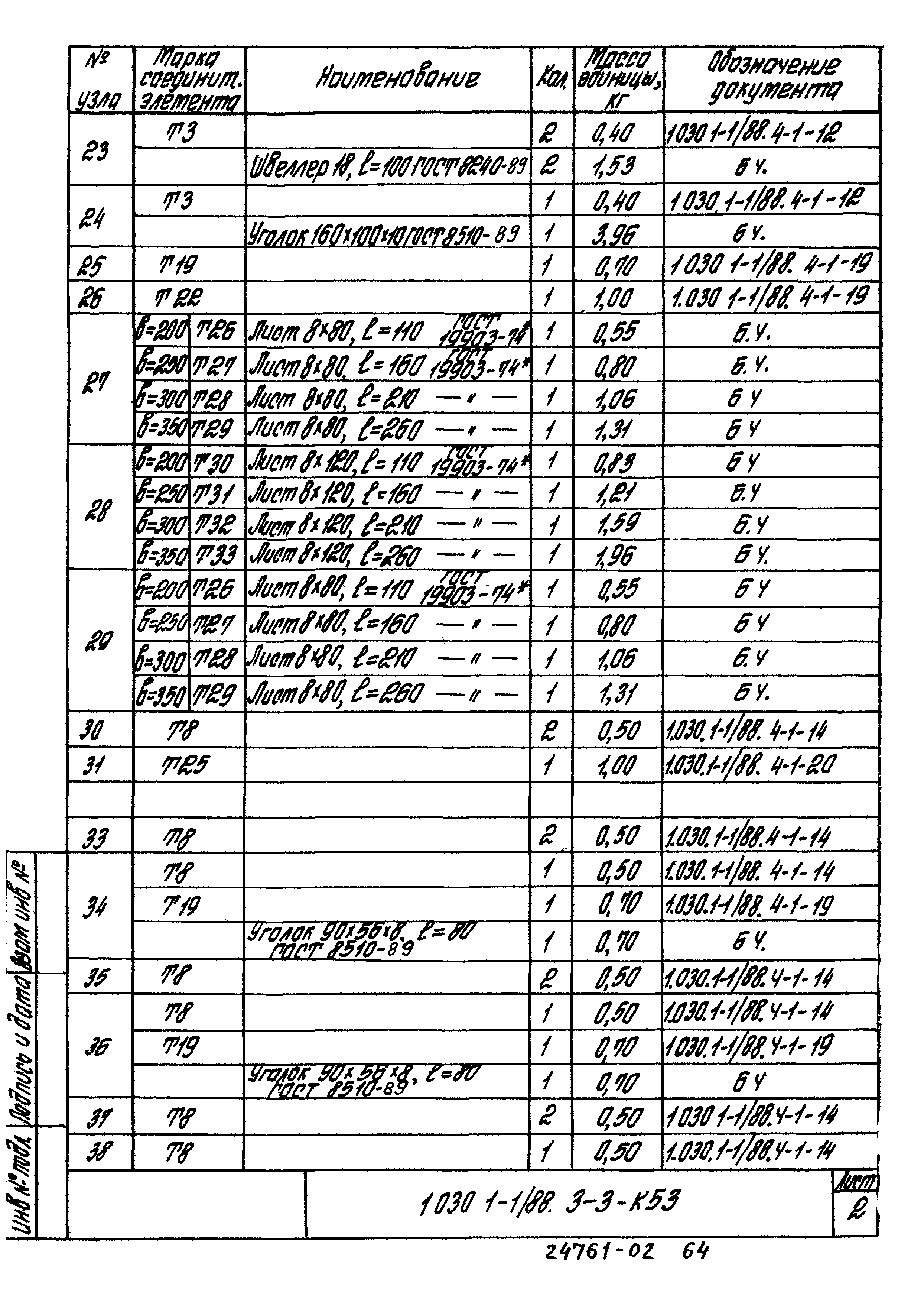

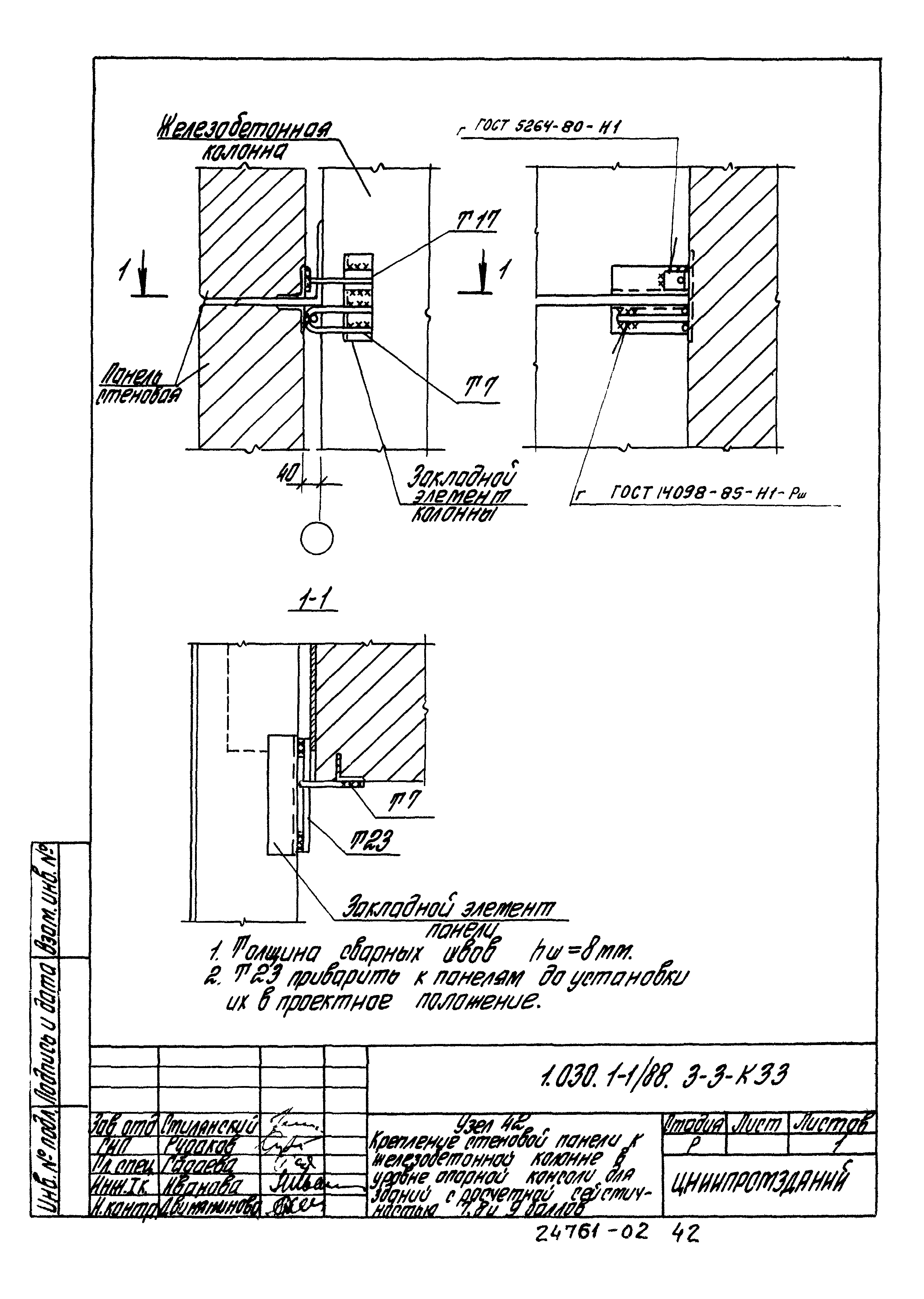

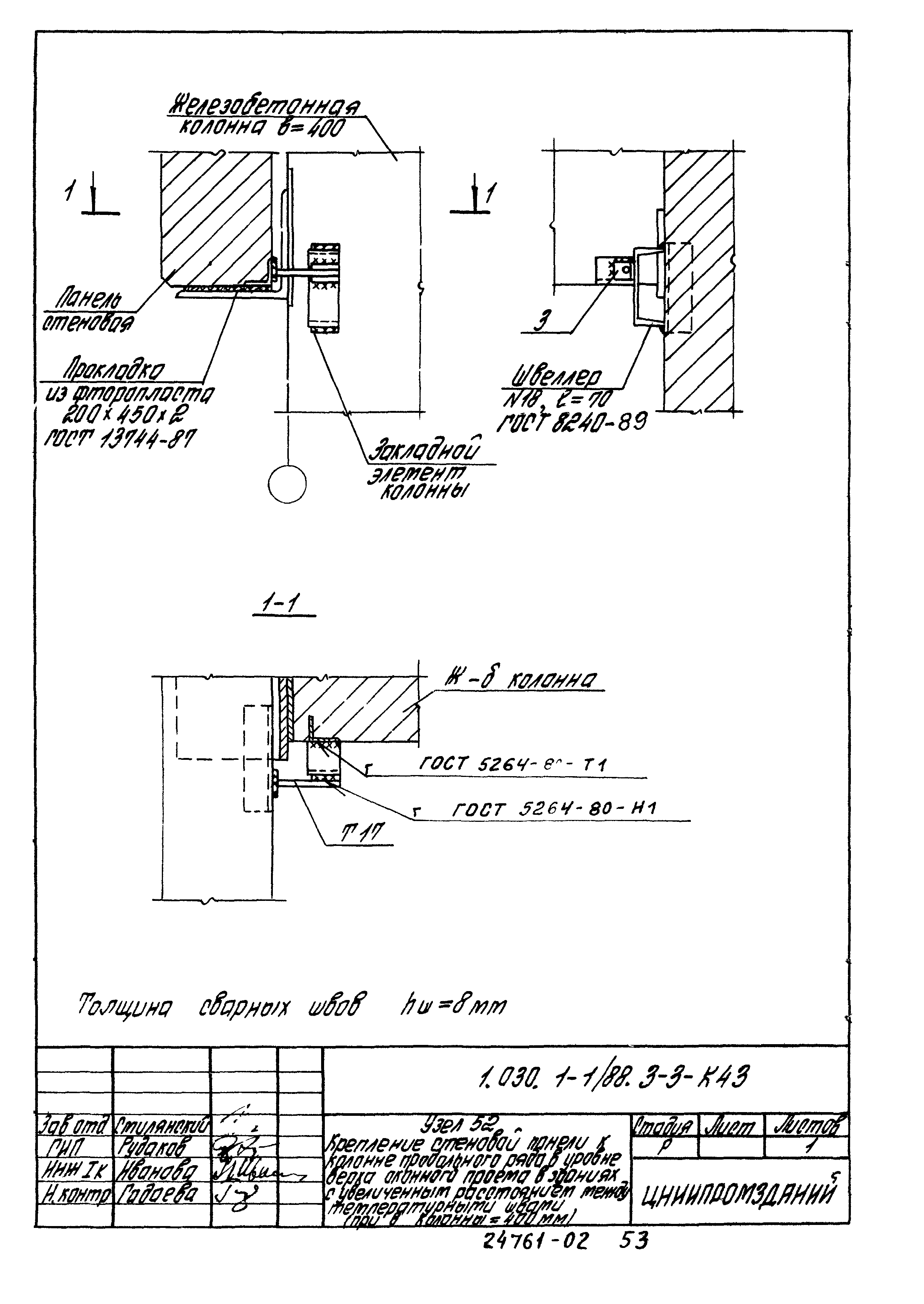

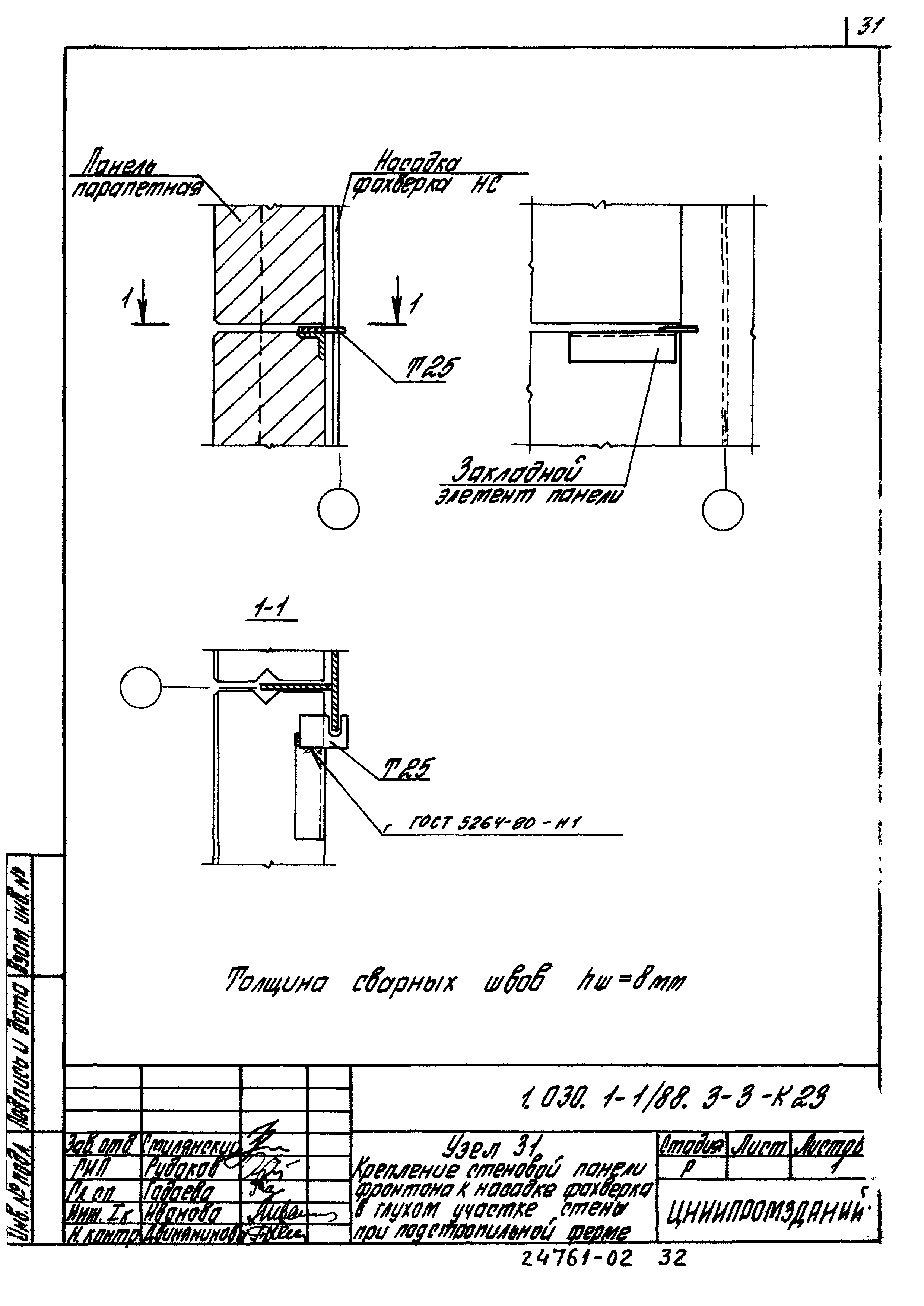

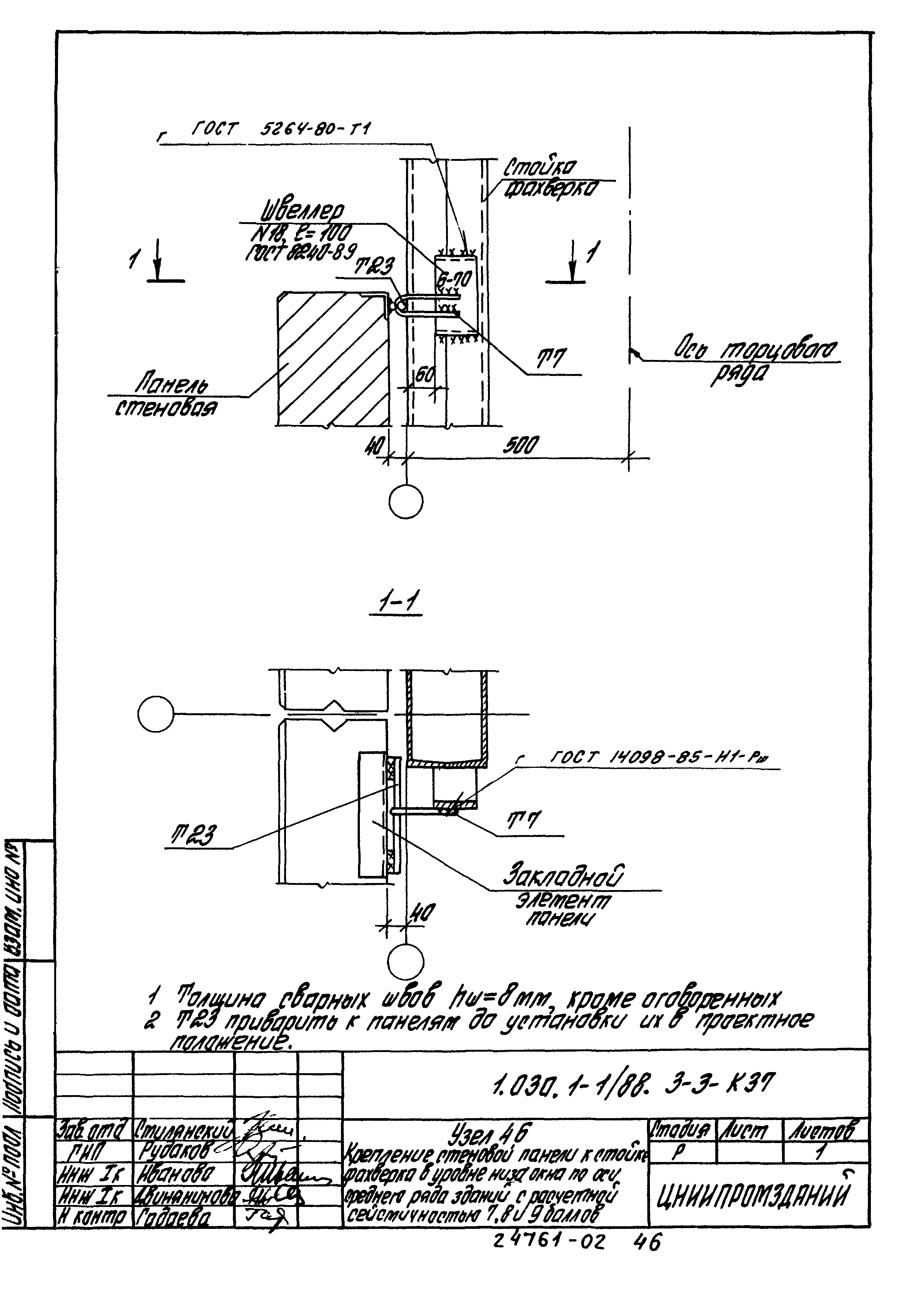

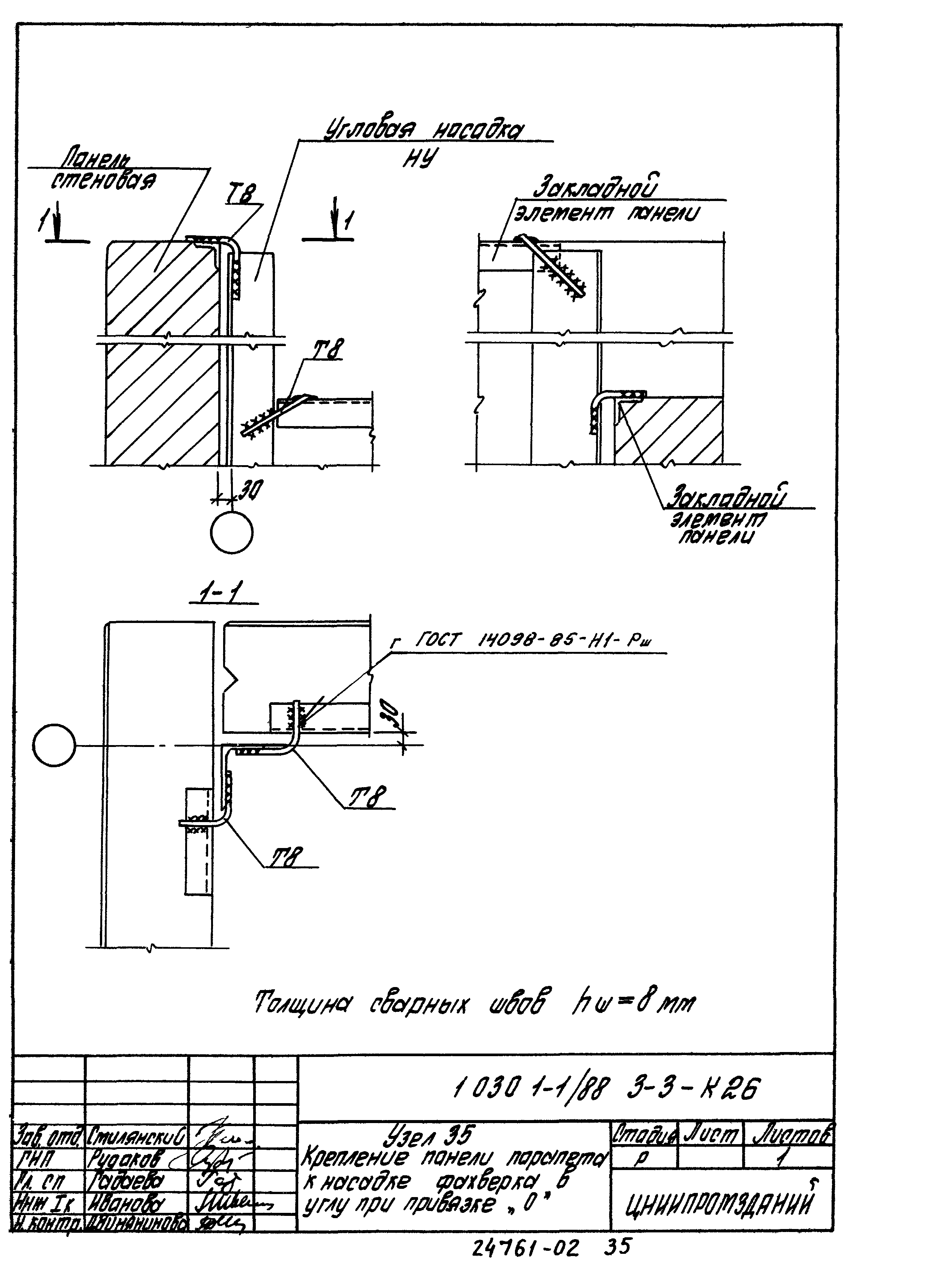

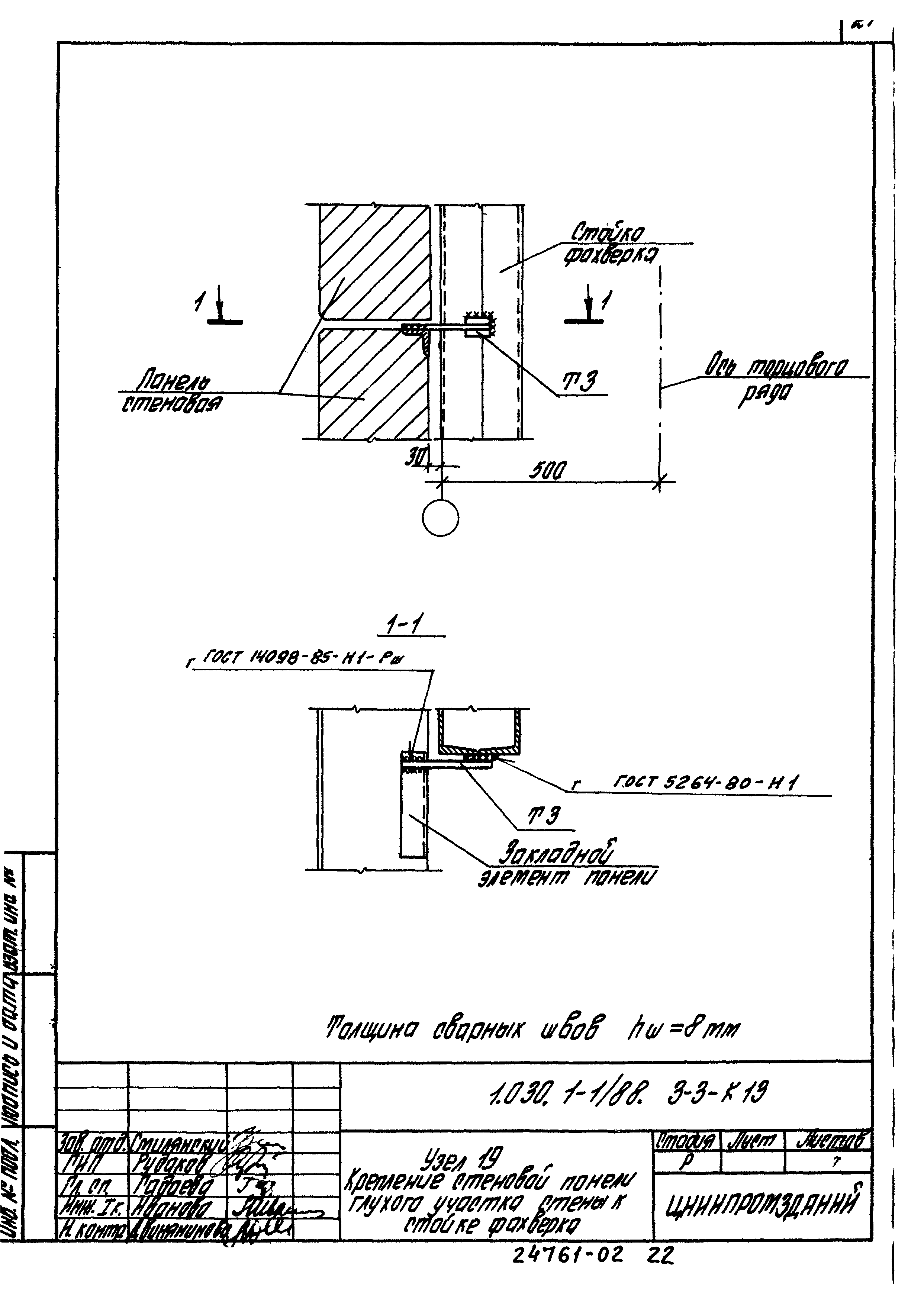

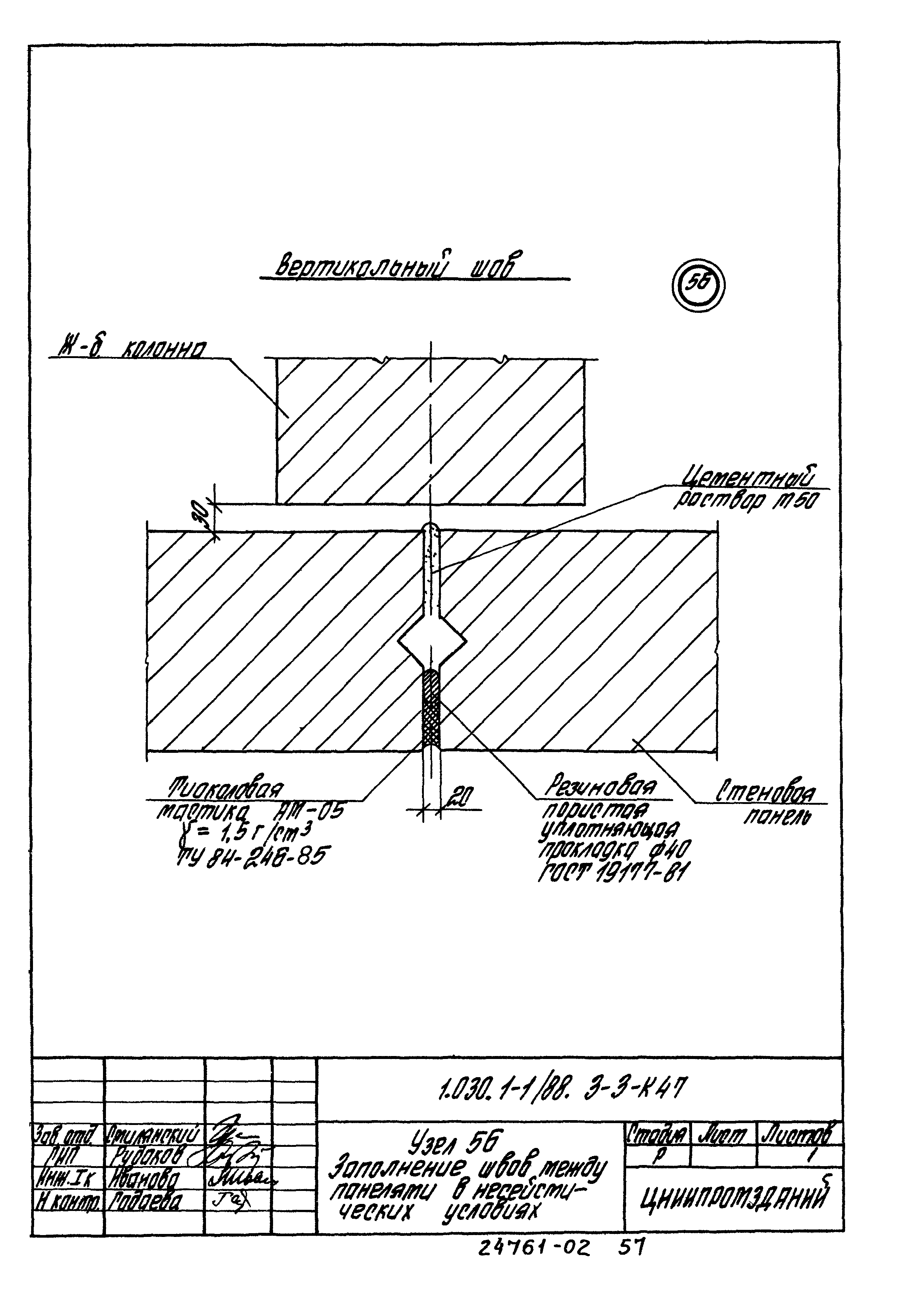

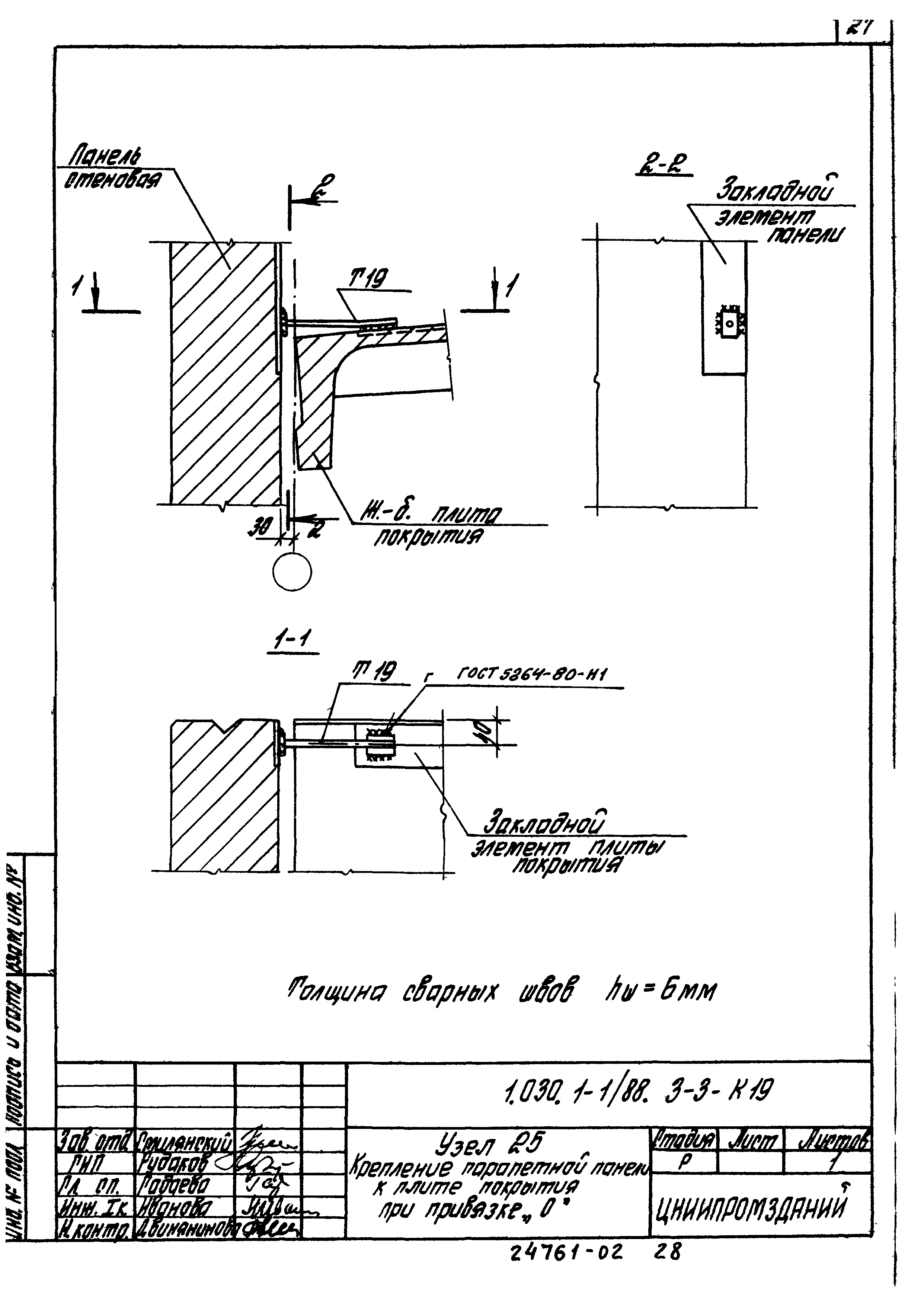

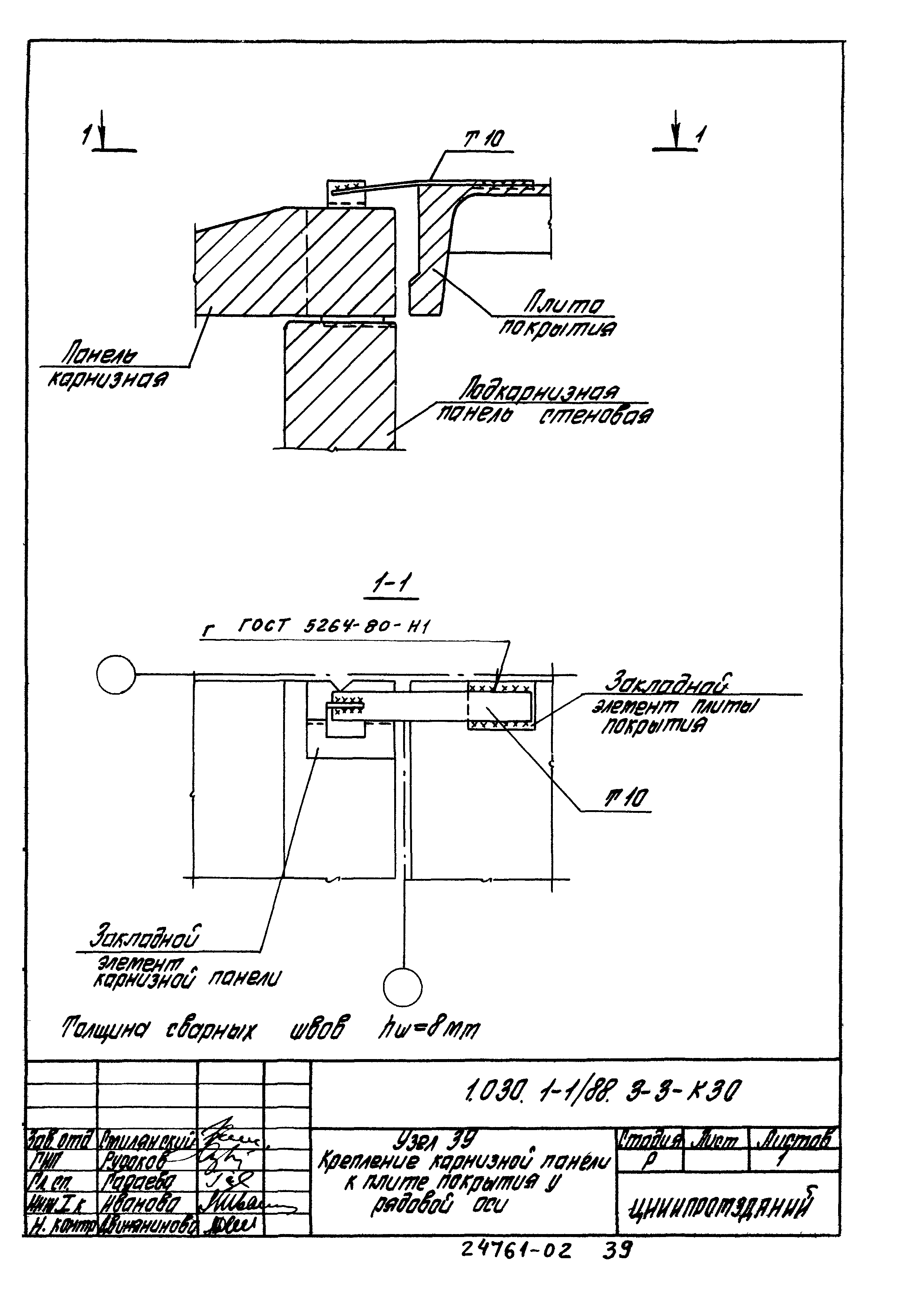

Оглавление:	1.030.1-1/88.3-3-ПЗ Пояснительная записка 1.030.1-1/88.3-3-К1 Узел 1. Крепление стойки фахверка к фундамента 1.030.1-1/88.3-3-К2 Узел 2… 5. Стык стоек фахверка, крепление насадки к стойке фахверка 1.030.1-1/88.3-3-К3 Узел 6, 7. Крепление насадки к колонне торцового фахверка 1.030.1-1/88.3-3-К4 Узел 8. Крепление стойки фахверка к колонне 1.030.1-1/88.3-3-К5 Узел 9, 10. Крепление опорной консоли РК и ТК к железобетонной колонне 1.030.1-1/88.3-3-К6 Узел 11, 12. Крепление опорной консоли ТК и ФК к стойке торцового фахверка 1.030.1-1/88.3-3-К7 Узел 13. Обирание стеновой панели на фундаментную балку 1.030.1-1/88.3-3-К8 Узел 14. Крепление стеновой панели к железобетонной колонне, балке покрытия, ферме 1.030.1-1/88.3-3-К9 Узел 15. Крепление стеновой панели к железобетонной ферме и балке, покрытия по продольному ряду колонн при привязке "250" 1.030.1-1/88.3-3-К10 Узел 16. Крепление стеновой панели к железобетонной колонне в уровне низа окна 1.030.1-1/88.3-3-К11 Узел 17. Крепление стеновой панели к железобетонной колонне в уровне верха окна 1.030.1-1/88.3-3-К12 Узел 18. Крепление стеновой панели глухого участка стены к железобетонной колонне в уровне опорной консоли 1.030.1-1/88.3-3-К13 Узел 19. Крепление стеновой панели глухого участка стены к стойке фахверка 1.030.1-1/88.3-3-К14 Узел 20. Крепление стеновой панели к стойке фахверка в уровне низа окна 1.030.1-1/88.3-3-К15 Узел 21. Крепление стеновой панели к стойке фахверка в уровне верха окна 1.030.1-1/88.3-3-К16 Узел 22. Крепление стеновой панели глухого участка стены к стойке фахверка в уровне опорной консоли 1.030.1-1/88.3-3-К17 Узел 23. Крепление стеновой панели глухого участка стены к стольному элементу колонны фахверка 1.030.1-1/88.3-3-К18 Узел 24. Крепление стеновой панели глухого участка стены к надколонной стойке металлической фермы 1.030.1-1/88.3-3-К19 Узел 25. Крепление парапетной панели к плите покрытия при привязке "0" 1.030.1-1/88.3-3-К20 Узел 26. Крепление парапетной панели к плите покрытия при привязке "250" 1.030.1-1/88.3-3-К21 Узел 27… 29 Крепление простенков к надоконной и подоконной панелям. Соединение простенков 1.030.1-1/88.3-3-К22 Узел 30. Крепление стеновой панели фронта к насадке фахверка в глухом участке стены 1.030.1-1/88.3-3-К23 Узел 31. Крепление стеновой панели фронта к насадке фахверка в глухом участке стены при подстропильной ферме 1.030.1-1/88.3-3-К24 Узел 33. Крепление панели к насадке колонны торцового фахверка 1.030.1-1/88.3-3-К25 Узел 34. Крепление панели парапета к насадке фахверка в углу при привязке "250" 1.030.1-1/88.3-3-К26 Узел 35. Крепление панели парапета к насадке фахверка в углу при привязке "0" 1.030.1-1/88.3-3-К27 Узел 36. Крепление панели парапета к насадке фахверка при привязке "250" 1.030.1-1/88.3-3-К28 Узел 37. Крепление панели парапета к насадке фахверка по оси среднего ряда 1.030.1-1/88.3-3-К29 Узел 38. Крепление панели парапета к насадке фахверка 1.030.1-1/88.3-3-К30 Узел 39. Крепление карнизной панели к плите покрытия у рядовой оси 1.030.1-1/88.3-3-К31 Узел 40. Крепление карнизной панели к насадке фахверка в углу здания 1.030.1-1/88.3-3-К32 Узел 41. Крепление стеновой панели к железобетонной колонне в уровне низа окна для зданий с расчетной сейсмичностью 7, 8 и 9 баллов 1.030.1-1/88.3-3-К33 Узел 42. Крепление стеновой панели к железобетонной колонне в уровне опорной консоли для зданий с расчетной сейсмичностью 7, 8 и 9 баллов 1.030.1-1/88.3-3-К34 Узел 43. Крепление стеновой панели глухого участка к железобетонной колонне для зданий с расчетной сейсмичностью 7, 8 и 9 баллов 1.030.1-1/88.3-3-К35 Узел 44. Крепление стеновой панели к стойке фахверка в уровне низа окна в углу для зданий с расчетной сейсмичностью 7, 8 и 9 баллов 1.030.1-1/88.3-3-К36 Узел 45. Крепление стеновой панели глухого участка стены к стойке фахверка по оси среднего ряда для зданий с расчетной сейсмичностью 7, 8 и 9 баллов 1.030.1-1/88.3-3-К37 Узел 46. Крепление стеновой панели к стойке фахверка в уровне низа окна по оси среднего ряда зданий с расчетной сейсмичностью 7, 8 и 9 баллов 1.030.1-1/88.3-3-К38 Узел 47. Крепление стеновой панели к стойке фахверка в уровне опорной консоли для зданий с расчетной сейсмичностью 7, 8 и 9 баллов 1.030.1-1/88.3-3-К39 Узел 48. Крепление стеновой панели глухого участка стены к стойке фахверка в углу для зданий с расчетной сейсмичностью 7, 8 и 9 баллов 1.030.1-1/88.3-3-К40 Узел 49. Крепление стеновых панелей в углу здания 1.030.1-1/88.3-3-К41 Узел 50. Крепление панелей простенка в углу здания 1.030.1-1/88.3-3-К42 Узел 51. Крепление стеновой панели глухого участка стены к стойке фахверка в уровне опорной консоли по оси среднего ряда для зданий с расчетной сейсмичностью 7, 8 и 9 баллов 1.030.1-1/88.3-3-К43 Узел 52. Крепление стеновой панели к колонне продольного ряда в уровне верха оконного проема в зданиях с увеличенным расстоянием между температурными швами (при в колонны = 400 мм) 1.030.1-1/88.3-3-К44 Узел 53. Крепление стеновой панели к колонне продольного ряда в уровне верха оконного проема в зданиях с увеличенным расстоянием между температурными швами (при в колонны >= 500 мм) 1.030.1-1/88.3-3-К45 Узел 54. Крепление стеновой панели глухого участка стены к колонне продольного ряда в уровне опорной консоли в зданиях с увеличенным расстоянием между температурными швами (при в колонны = 400 мм) 1.030.1-1/88.3-3-К46 Узел 55. Крепление стеновой панели глухого участка стены к колонне продольного ряда в уровне опорной консоли в зданиях с увеличенным расстоянием между температурными швами (при в колонны >= 500 мм) 1.030.1-1/88.3-3-К47 Узел 56. Заполнение швов между панелями в несейсмических условиях 1.030.1-1/88.3-3-К48 Узел 57, 58. Заполнение швов между панелями в несейсмических условиях 1.030.1-1/88.3-3-К49 Узел 59, 60. Заполнение швов между панелями в сейсмических условиях 1.030.1-1/88.3-3-К50 Узел 61. Заполнение швов между панелями в сейсмических условиях 1.030.1-1/88.3-3-К51 Узел 62, 63. Заполнение швов в сейсмических условиях 1.030.1-1/88.3-3-К52 Узел 64, 65. Заполнение швов между панелями цементным раствором 1.030.1-1/88.3-3-К53 Монтажные узлы. Спецификация
Разработан:	ЦНИИпромзданий
Утверждён:	17.03.1989 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy АЧ-10)

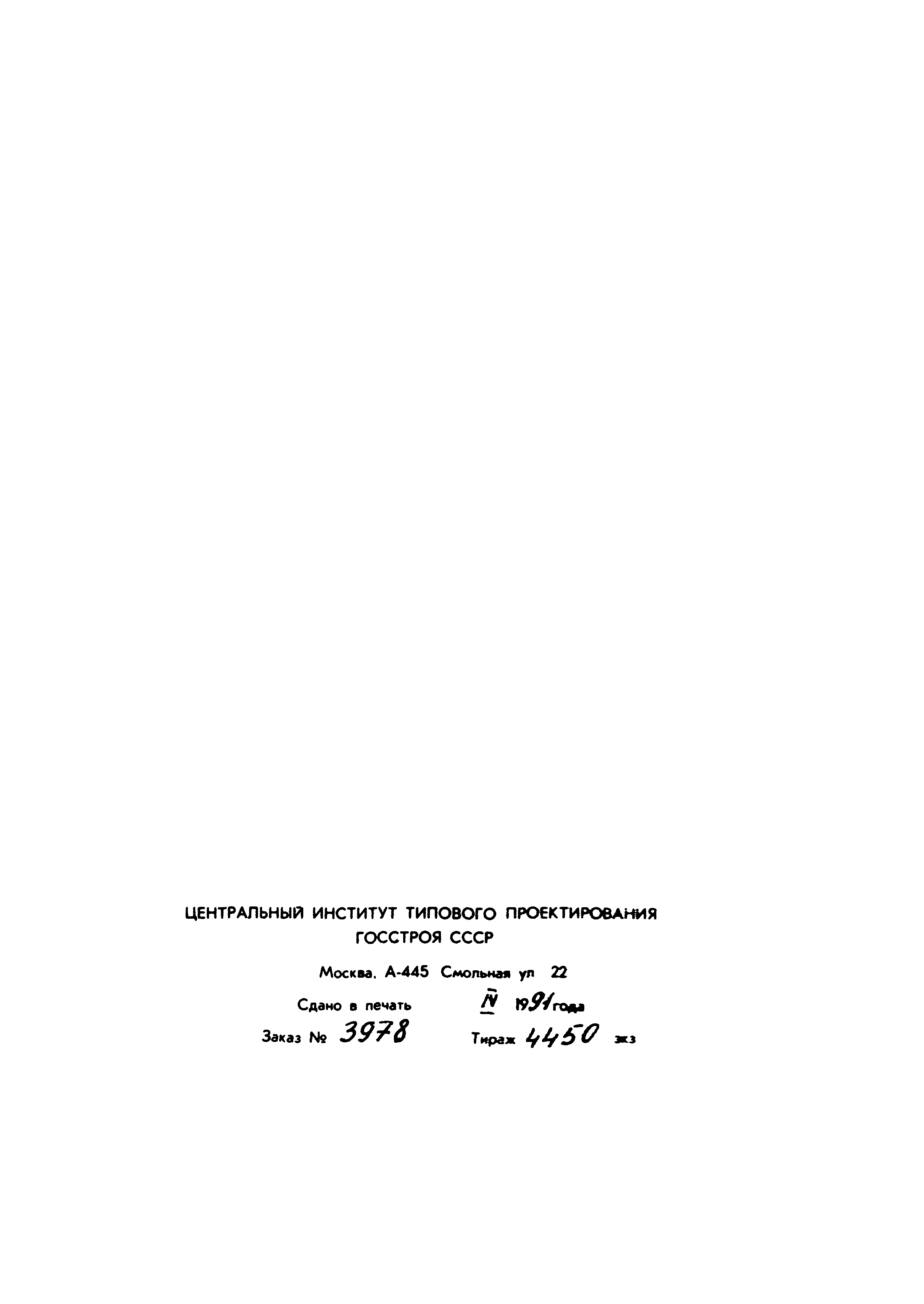

Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1991 г. )
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Строительные элементы Стены. Перегородки. Фасады Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Нормативные ссылки:	СНиП 3.03.01-87 «Несущие и ограждающие конструкции» ГОСТ 24379.1-80 «Болты фундаментные. Конструкция и размеры» ГОСТ 19177-81 «Прокладки резиновые пористые уплотняющие. Технические условия» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 8240-89 «Швеллеры стальные горячекатаные. Сортамент» ГОСТ 8510-86 «Уголки стальные горячекатаные неравнополочные. Сортамент» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 13744-87 «Фторопласт-3. Технические условия» ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры»
