РД 50-445-83

Методические указания. Системы автоматизированного проектирования. Язык представления графической и текстовой информации

Обозначение:	РД 50-445-83
Обозначение англ:	RD 50-445-83
Статус:	действует
Название рус.:	Методические указания. Системы автоматизированного проектирования. Язык представления графической и текстовой информации
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1985
Область применения:	Методические указания устанавливают единый язык представления графической и текстовой информации на носителях данных в ЭВМ и распространяется на форматы обмена и хранения графических изображений в системах автоматизированного проектирования (САПР) изделий, создаваемых в проектных, конструкторских, технологических, проектно-изыскательских организациях, в конструкторских и технологических подразделениях на предприятиях и объединениях отраслей промышленности и строительства.

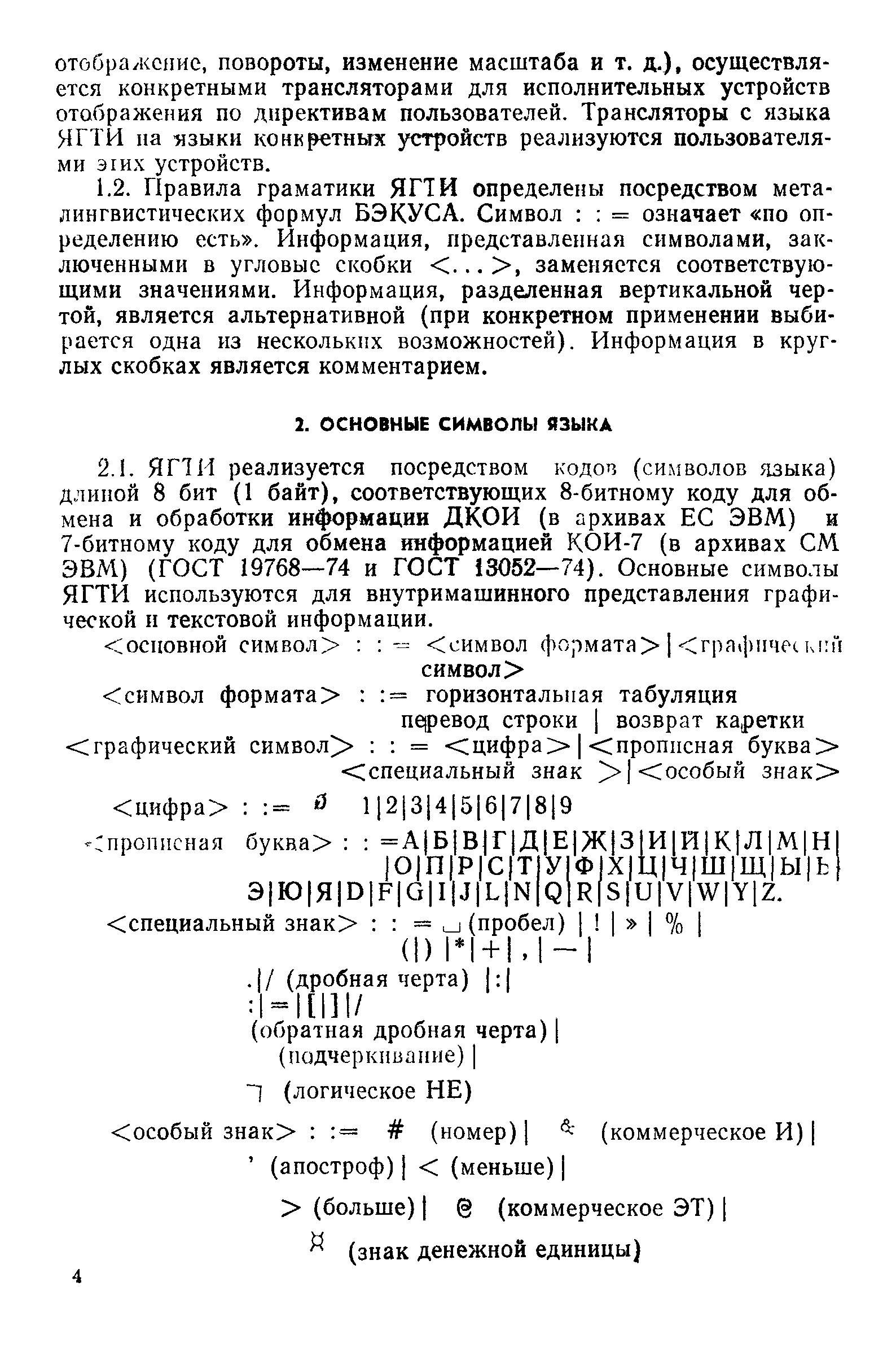

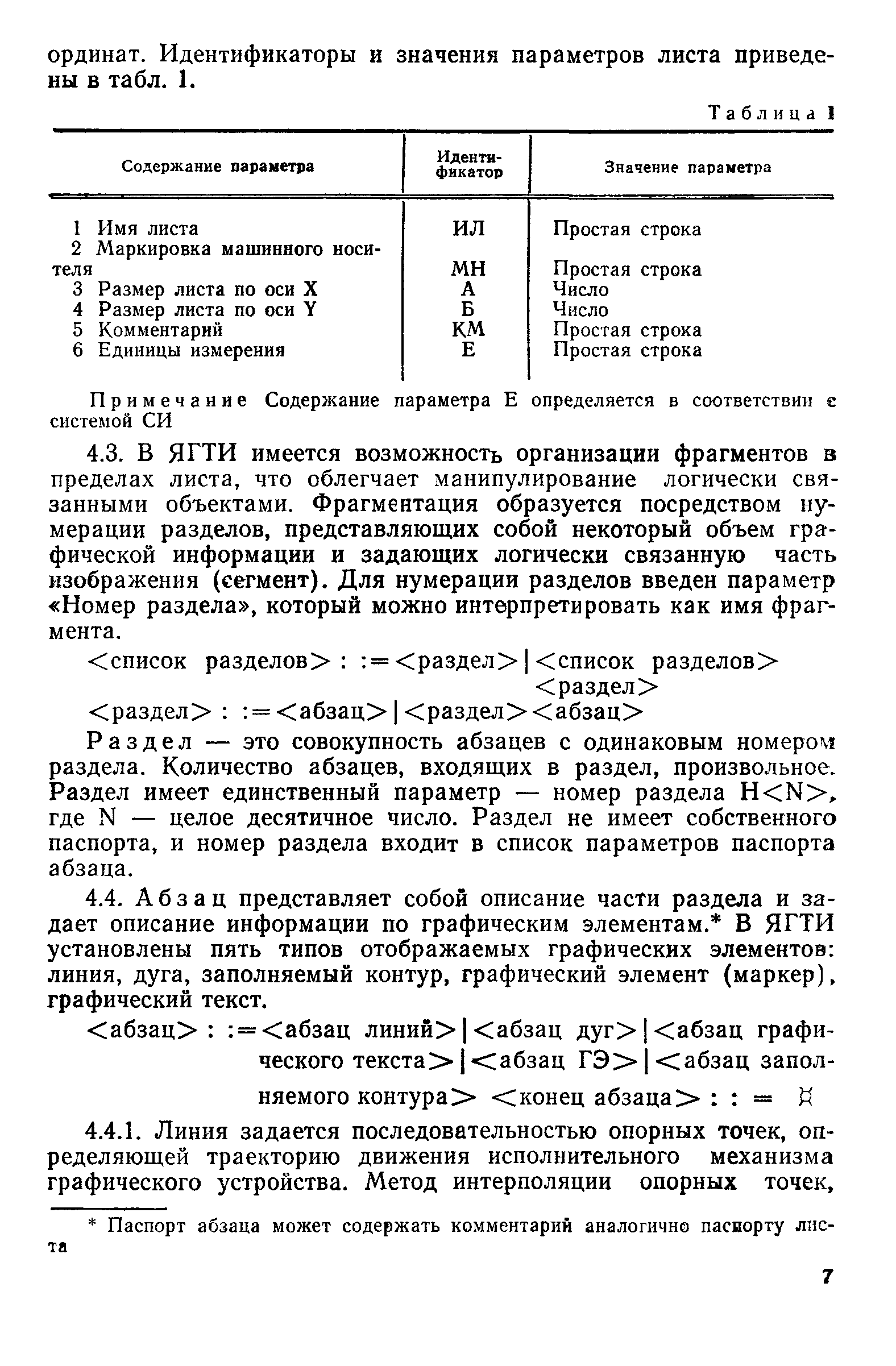

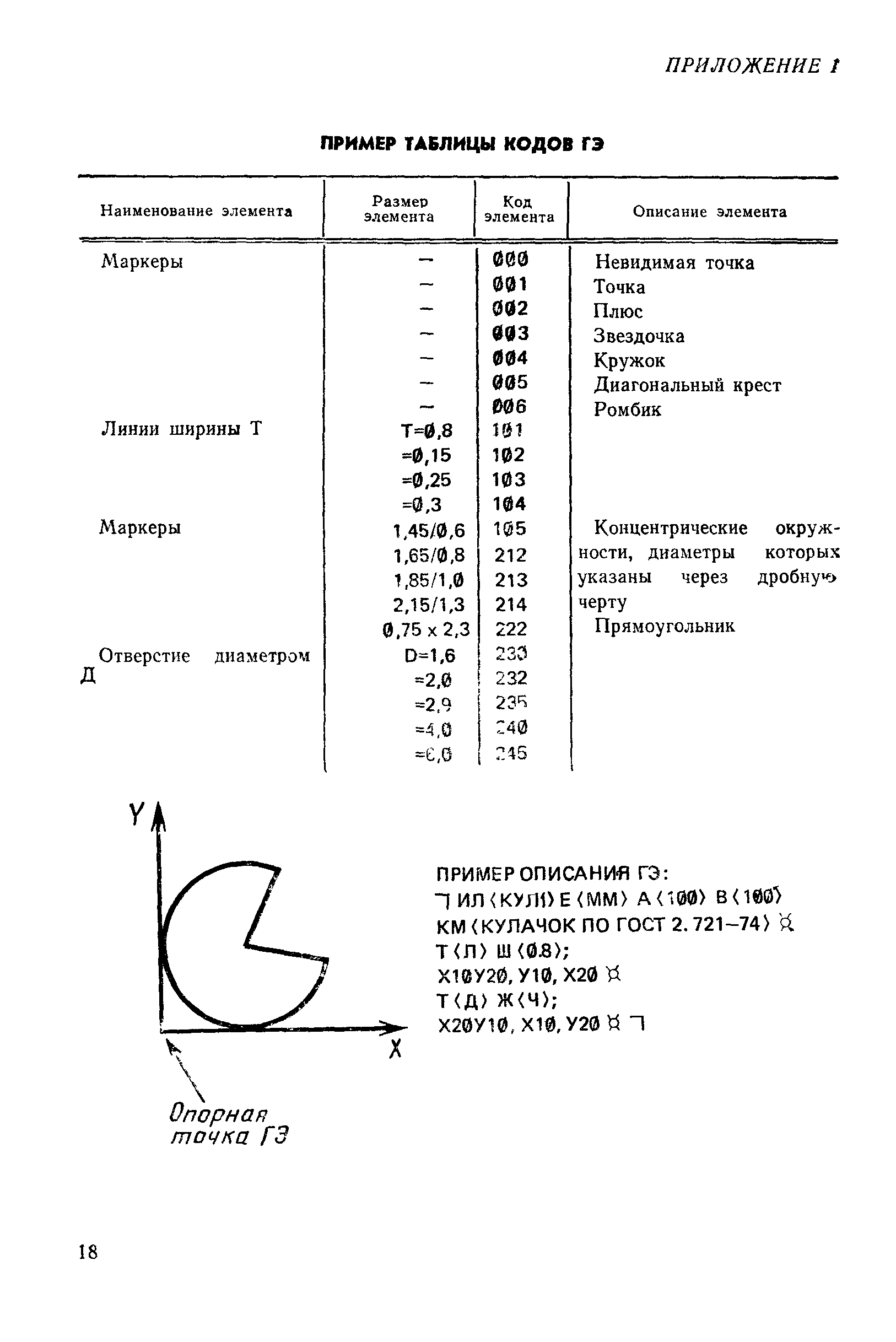

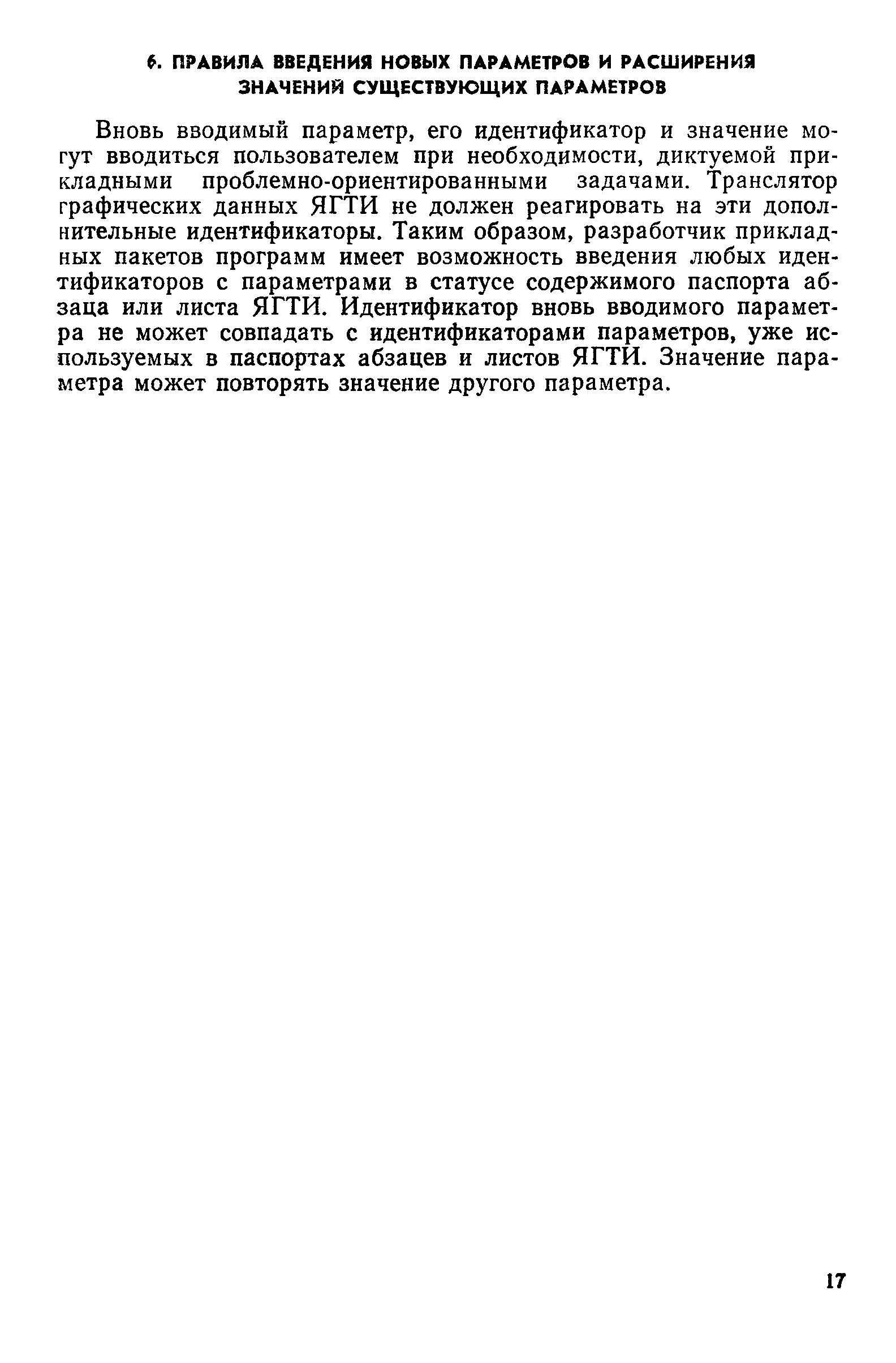

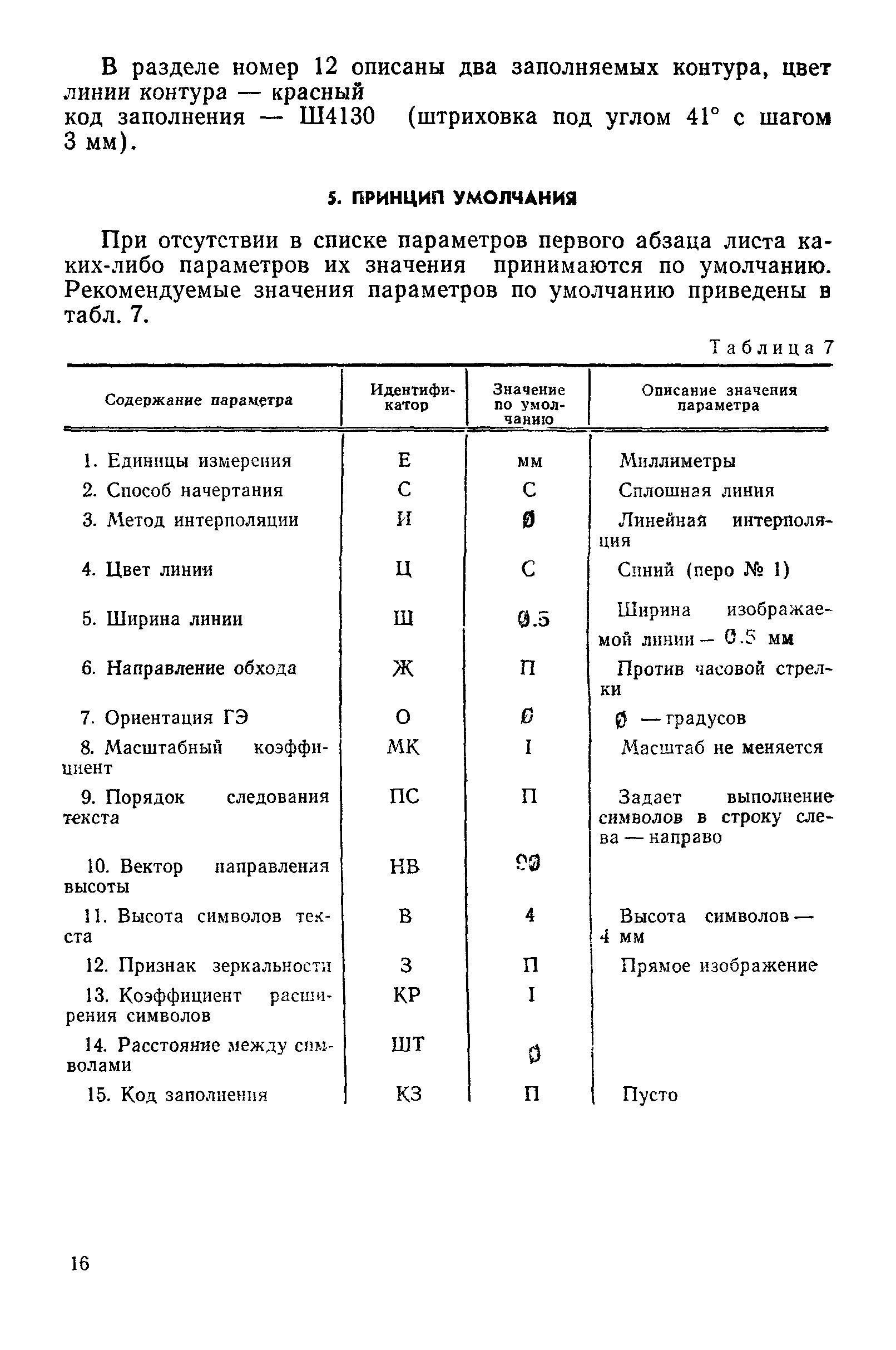

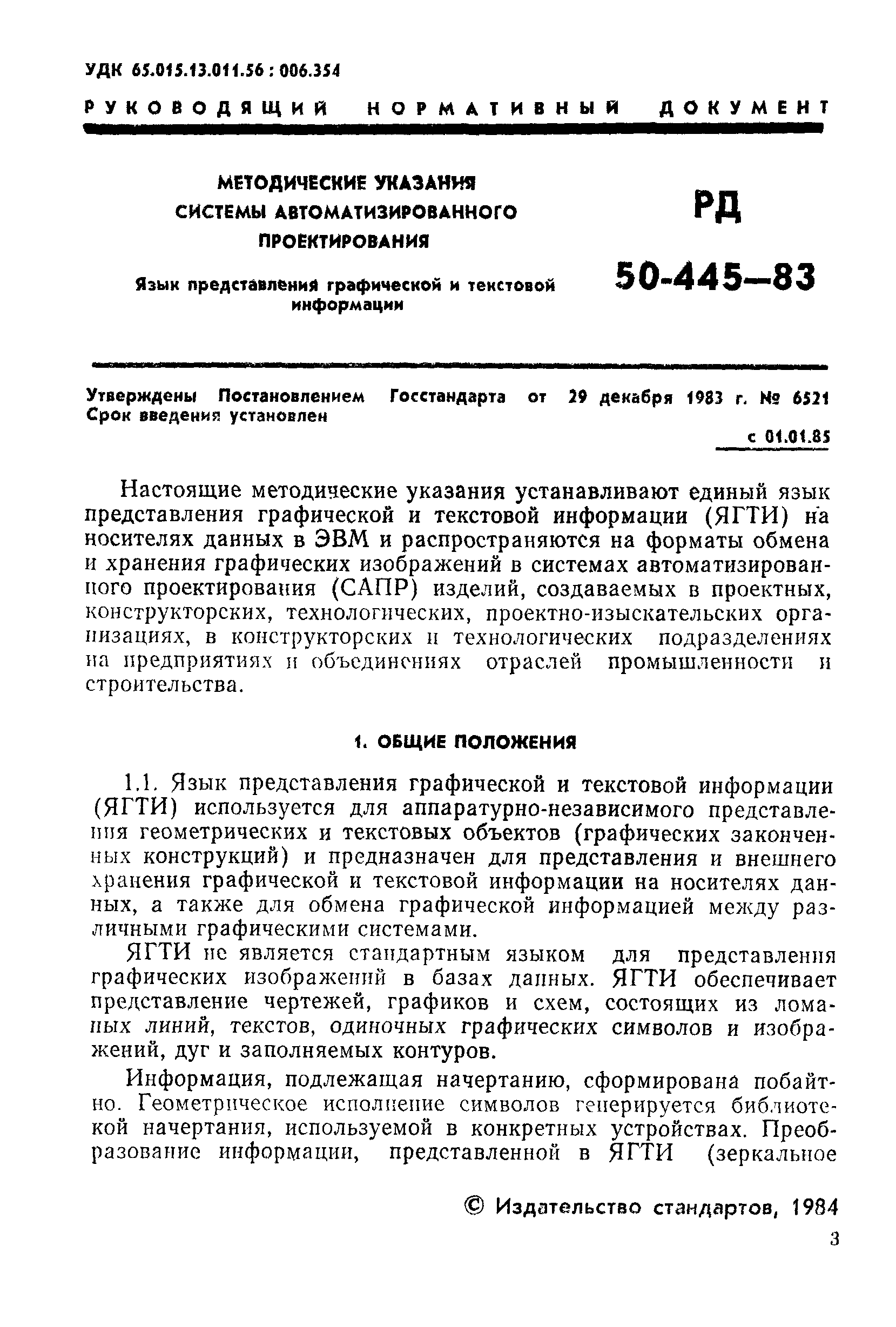

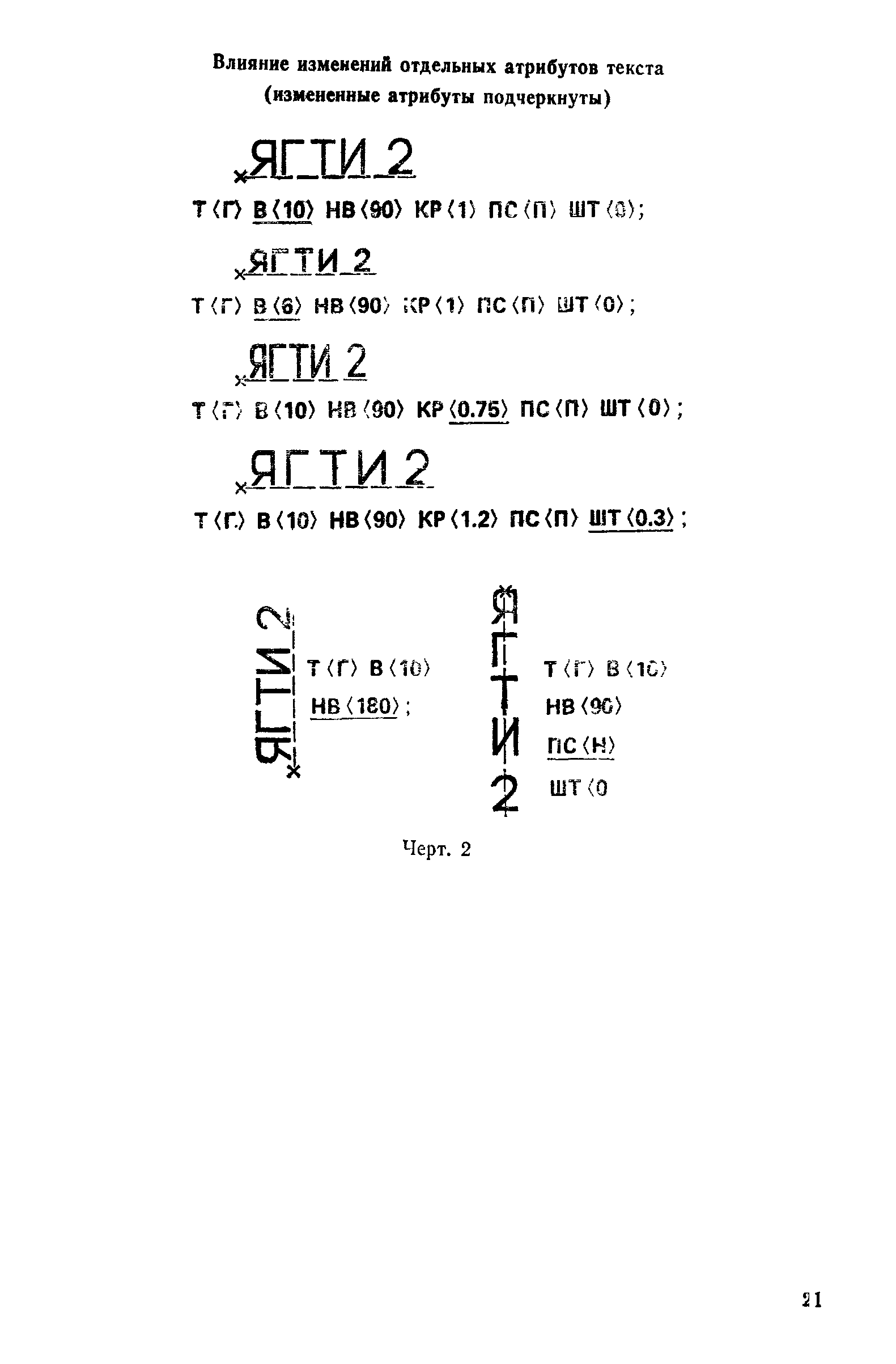

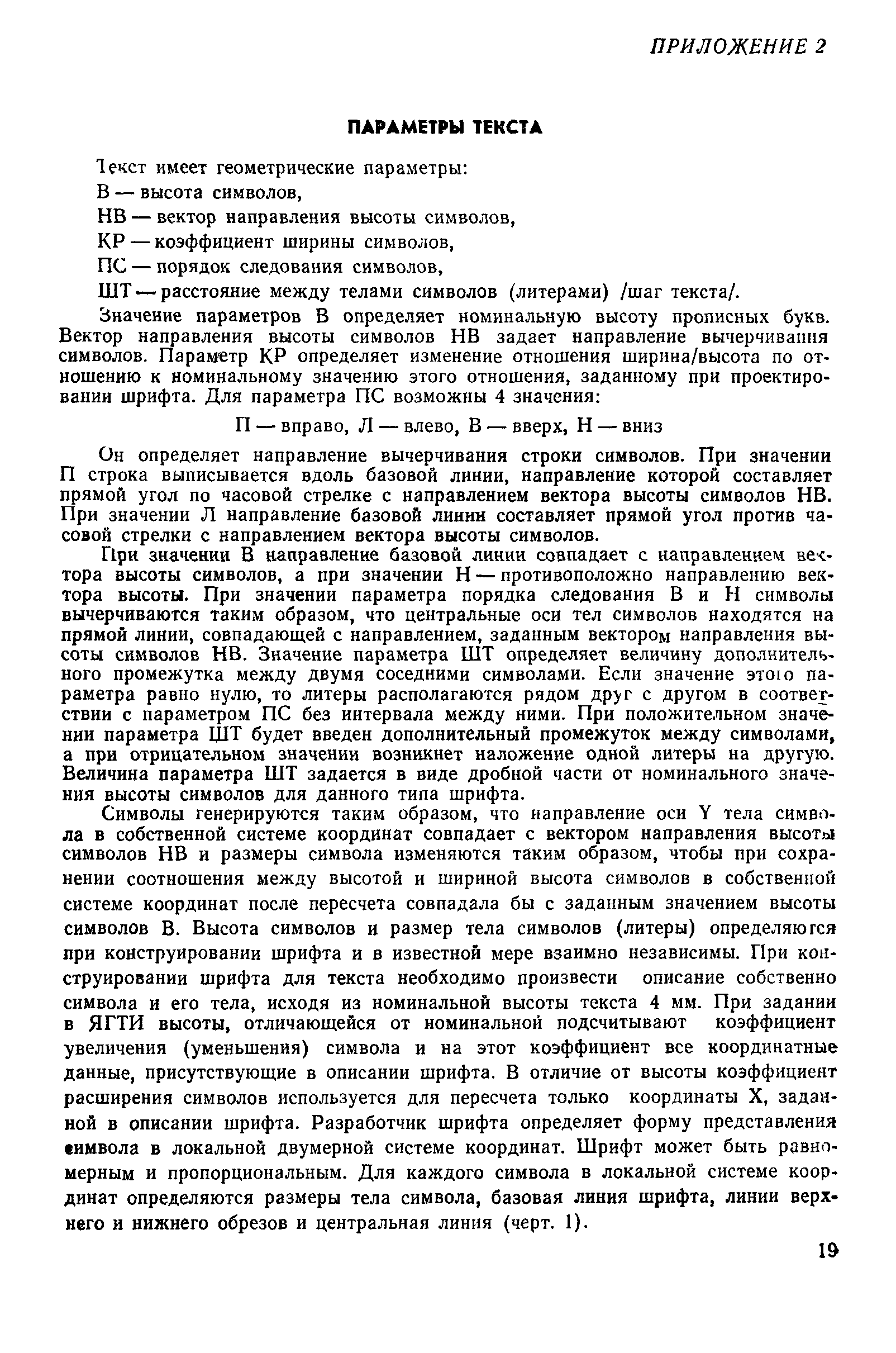

Оглавление:	1. Общие положения 2. Основные символы языка 3. Элементы конструкции языка 4. Структура текстов языка 5. Принцип умолчания 6. Правила введения новых параметров и расширения значений существующих параметров Приложение 1 Пример таблицы кодов ГЭ Приложение 2 Параметры текста

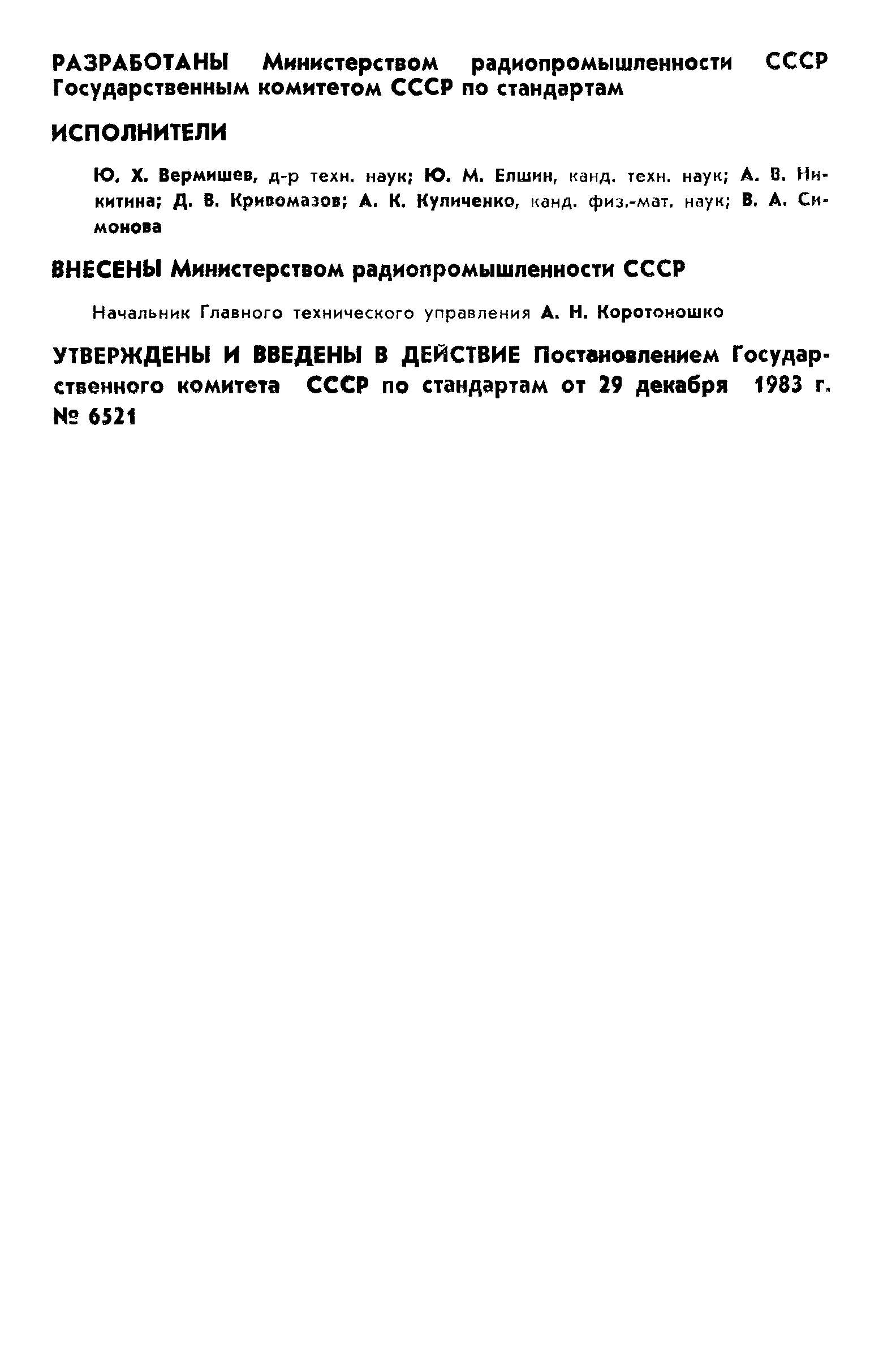

Разработан:	Госстандарт СССР Министерство радиопромышленности
Утверждён:	29.12.1983 Госстандарт СССР (USSR Gosstandart 6521)
Издан:	Издательство стандартов (1984 г. )
Расположен в:	Техническая документация Экология ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ. МАШИНЫ КОНТОРСКИЕ Применение информационных технологий Применение информационных технологий в промышленности
Нормативные ссылки:	ГОСТ 19768-93 «Информационная технология. Наборы 8-битных кодированных символов. Двоичный код обработки информации» ГОСТ 2.004-88 «Единая система конструкторской документации. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ» ГОСТ 2.721-74 «Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения»
