РД РТМ 26-07-254-83

Гидравлические характеристики и методика расчета гидродинамических моментов шаровых регулирующих и запорных кранов

Обозначение:	РД РТМ 26-07-254-83
Обозначение англ:	RD RTM 26-07-254-83
Статус:	действует
Название рус.:	Гидравлические характеристики и методика расчета гидродинамических моментов шаровых регулирующих и запорных кранов
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1984

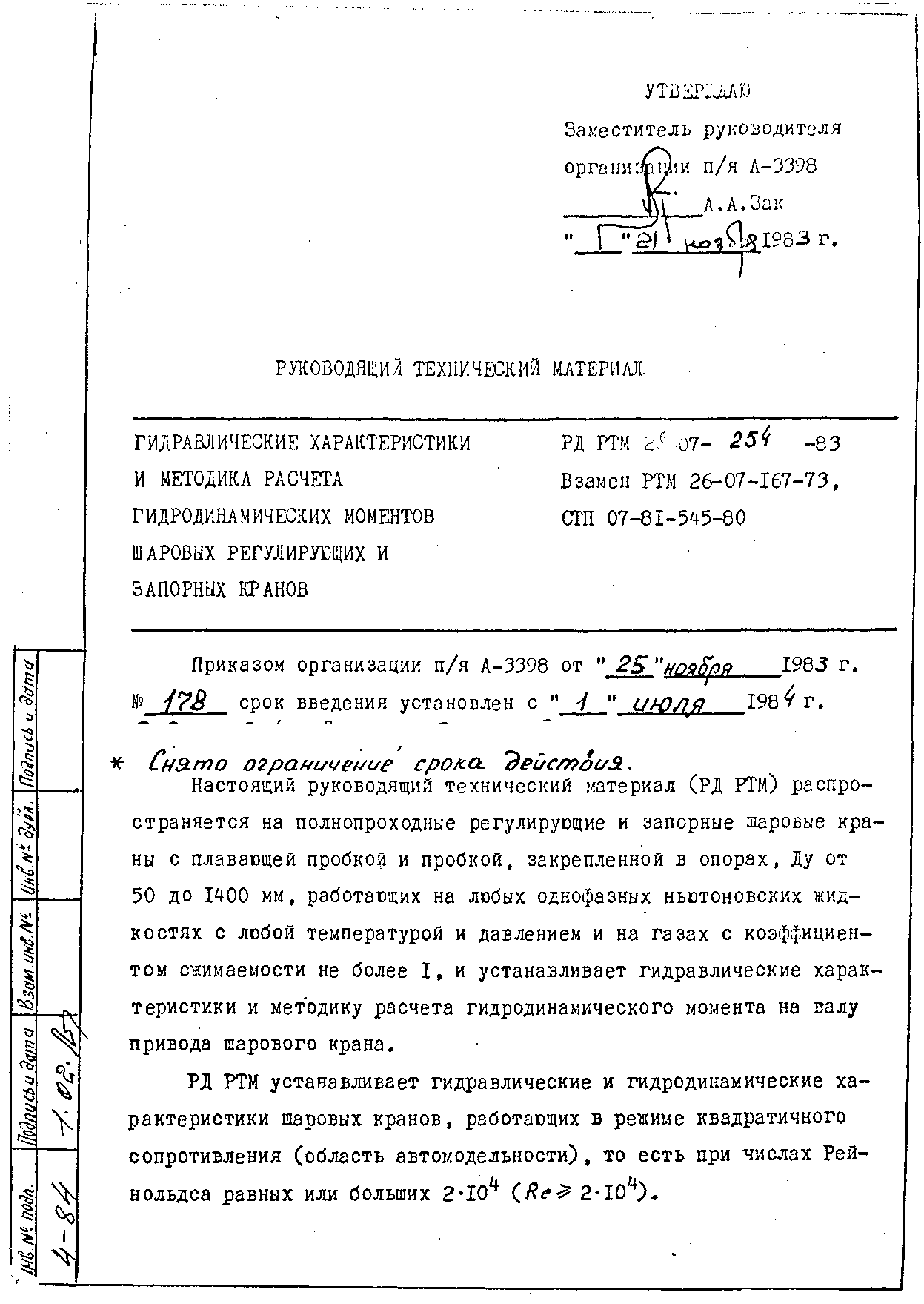

Область применения:	Документ распространяется на полнопроходные регулирующие и запорные шаровые краны с плавающей пробкой и пробкой, закрепленной в опорах, Ду от 50 до 1400 мм, работающих на любых однофазных ньютоновских жидкостях с любой температурой и давлением и на газах с коэффициентом сжимаемости не более I, и устанавливает гидравлические характеристики и методику расчета гидродинамического момента на валу привода шарового крана.

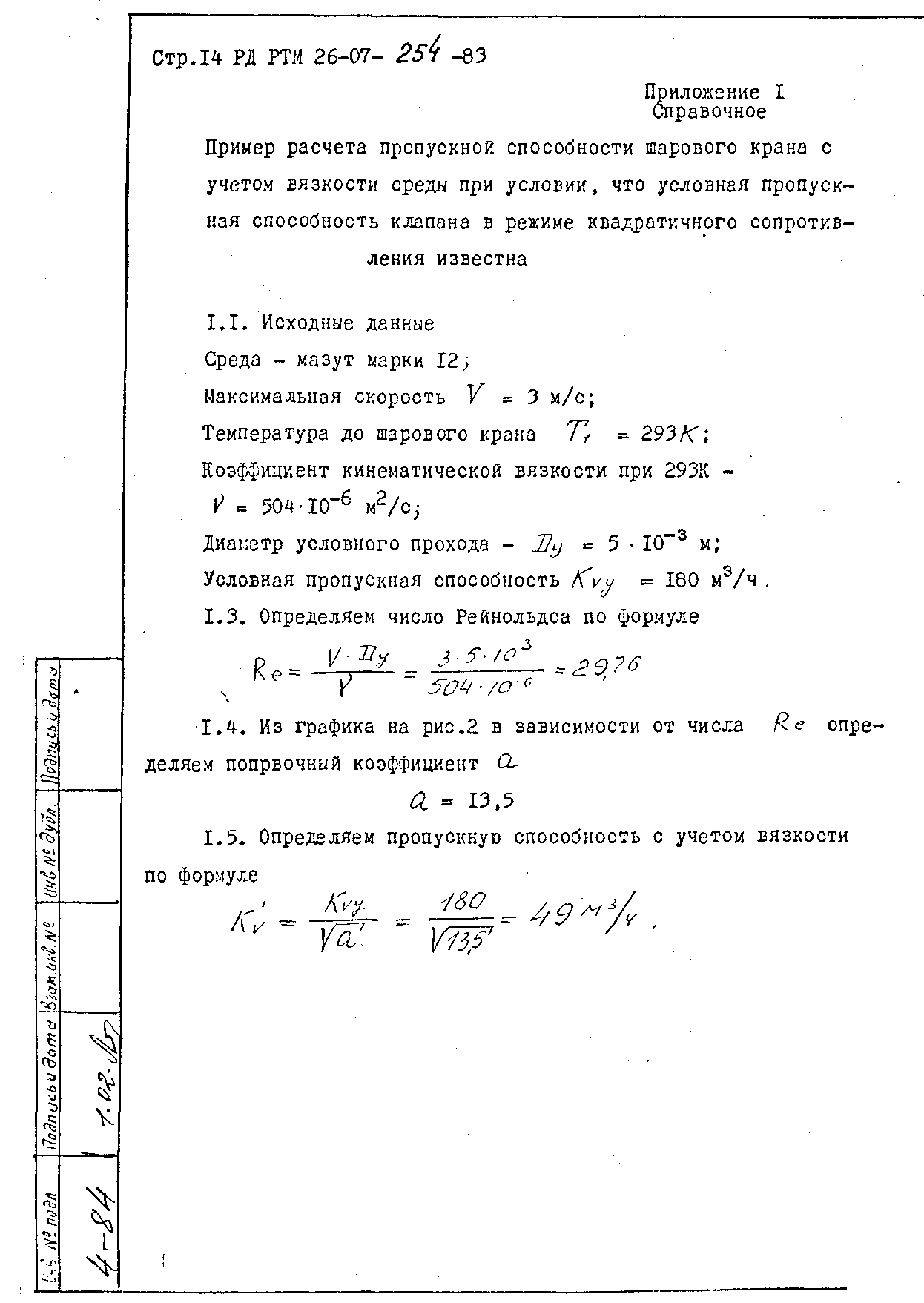

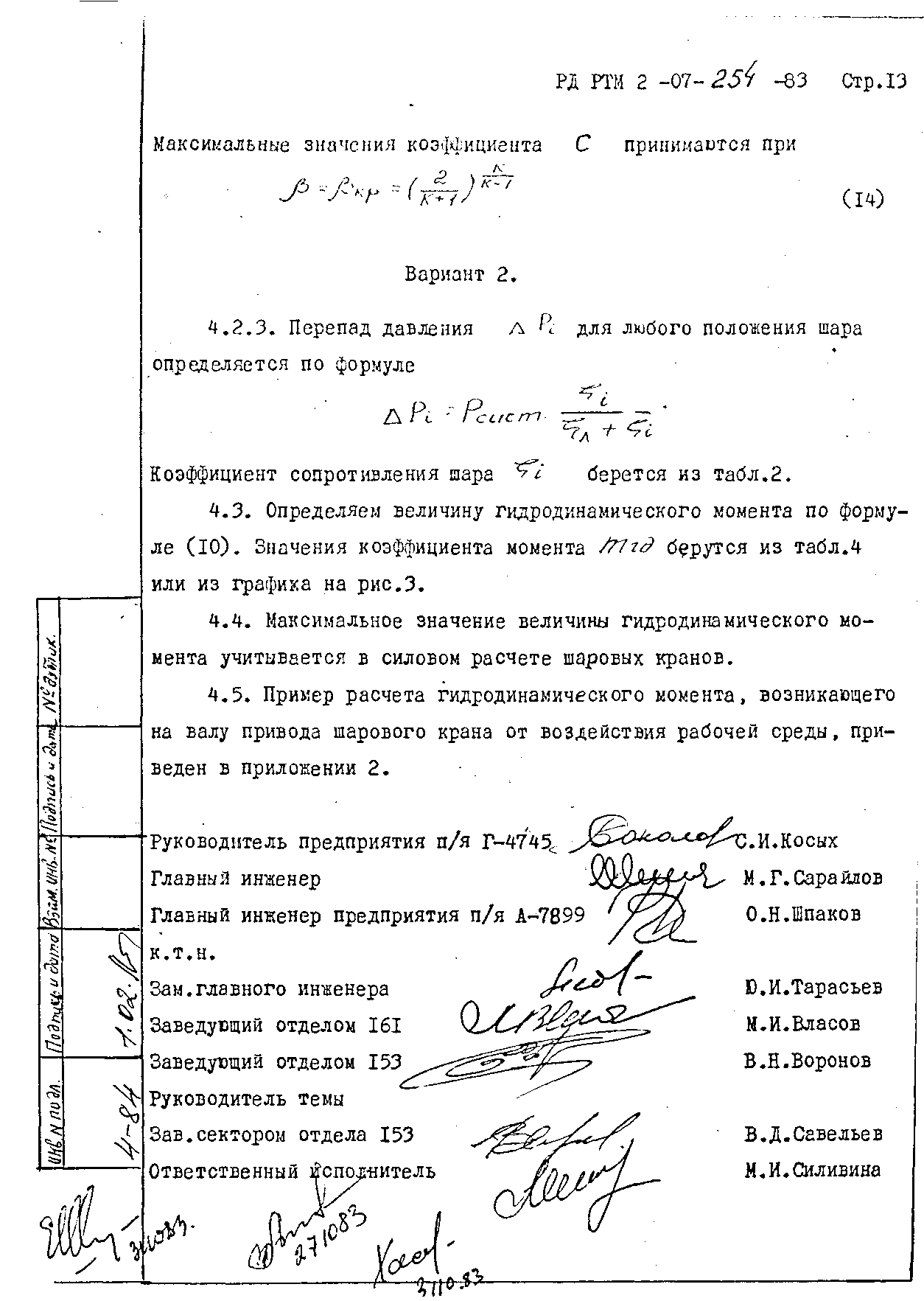

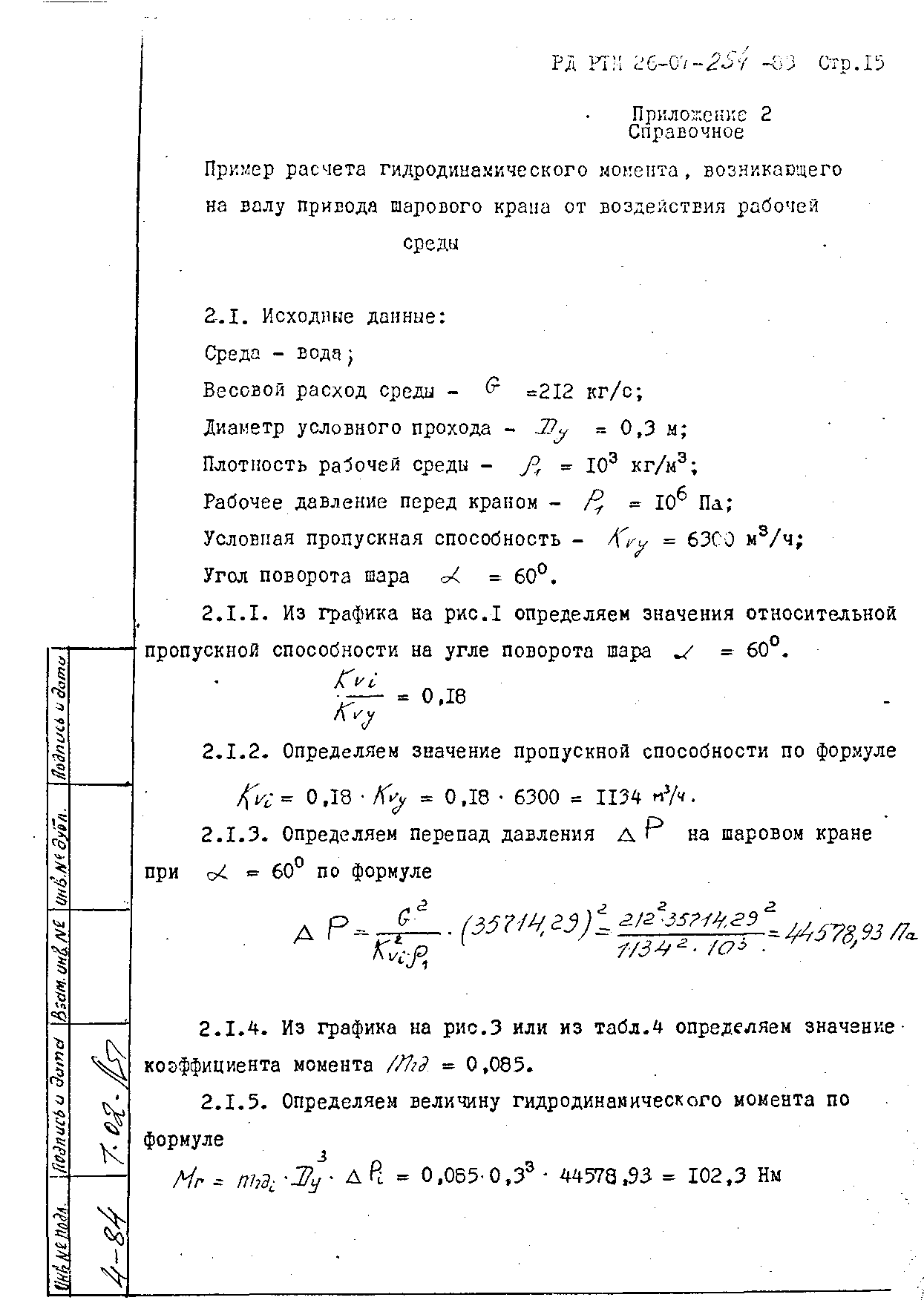

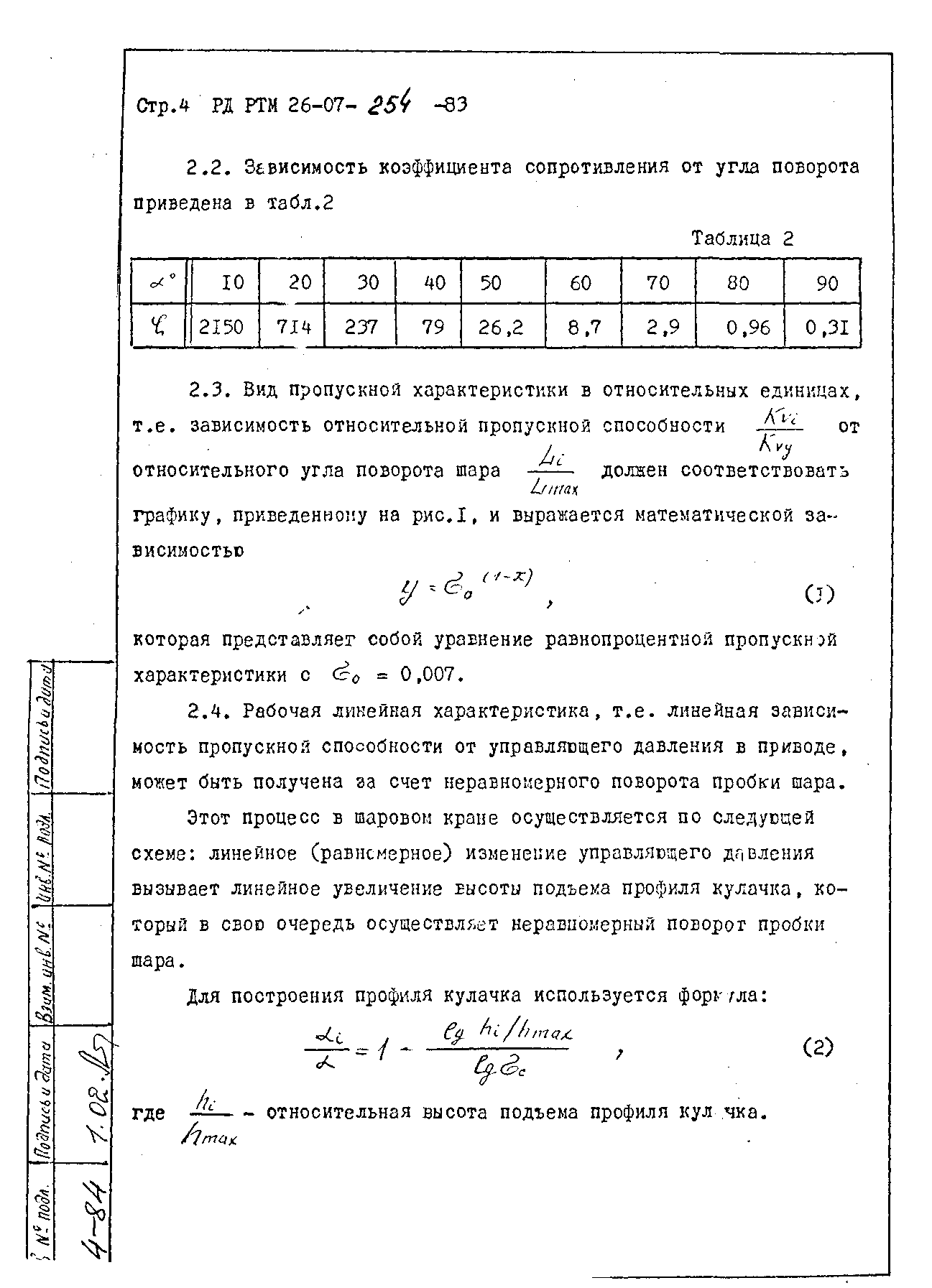

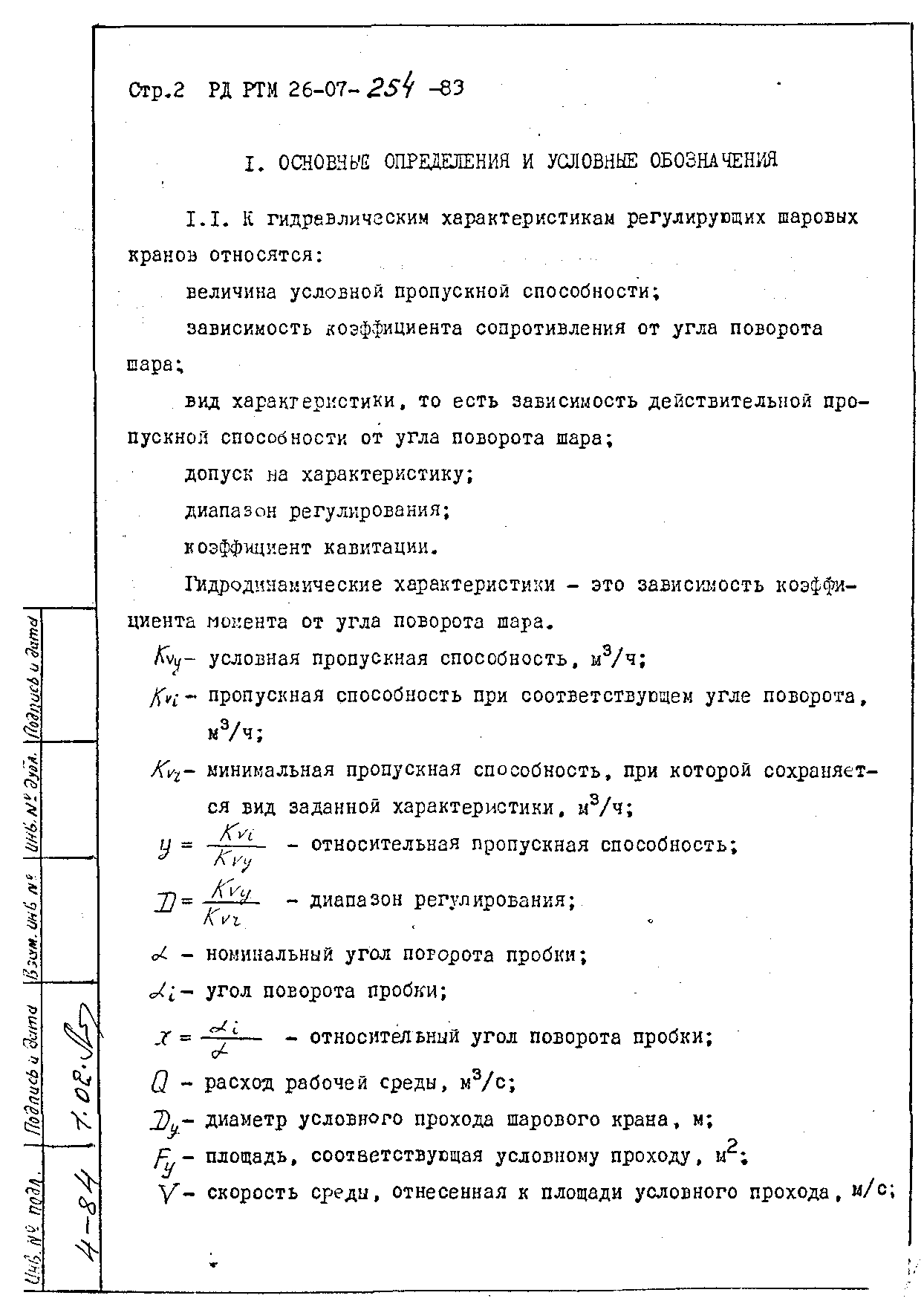

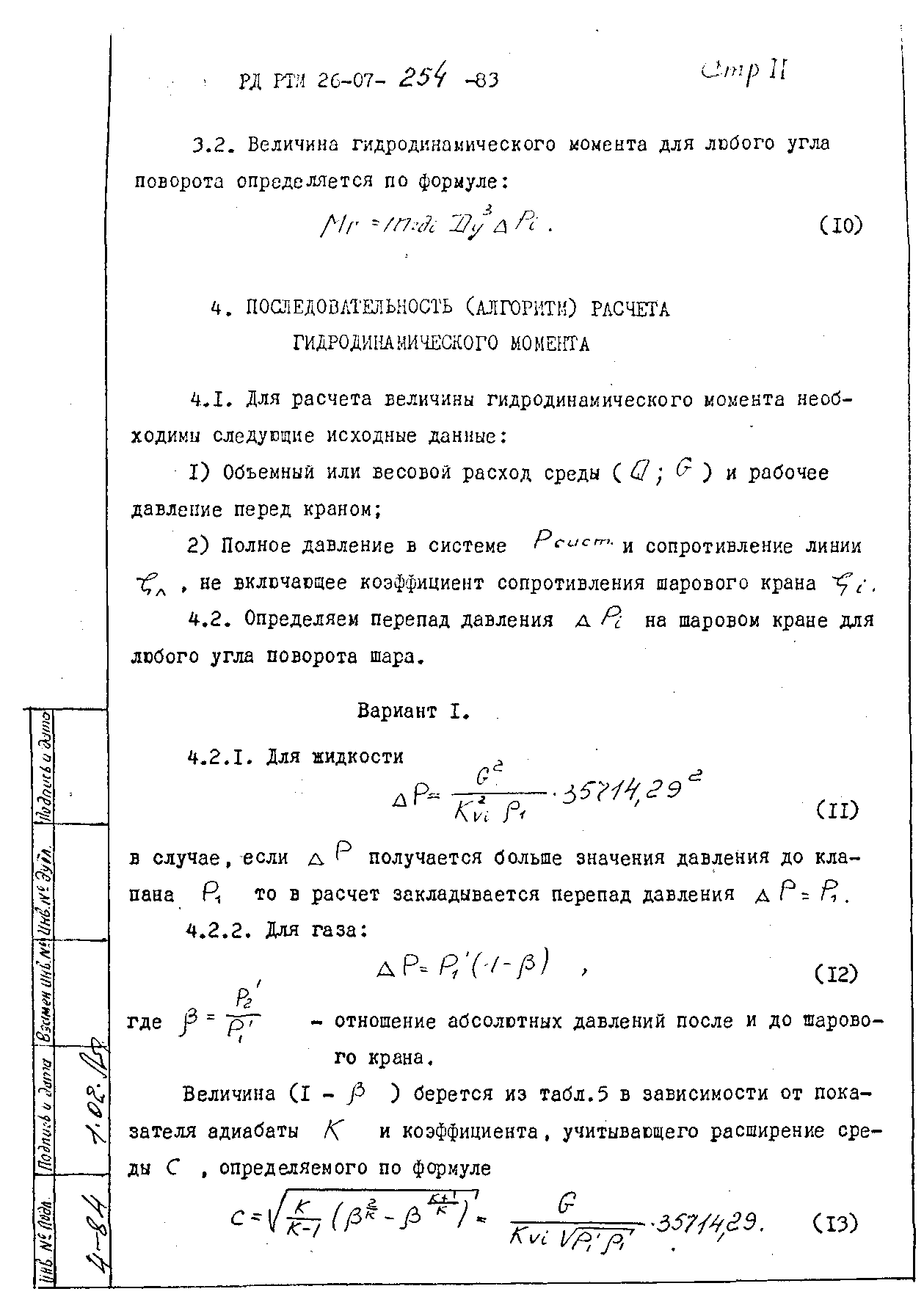

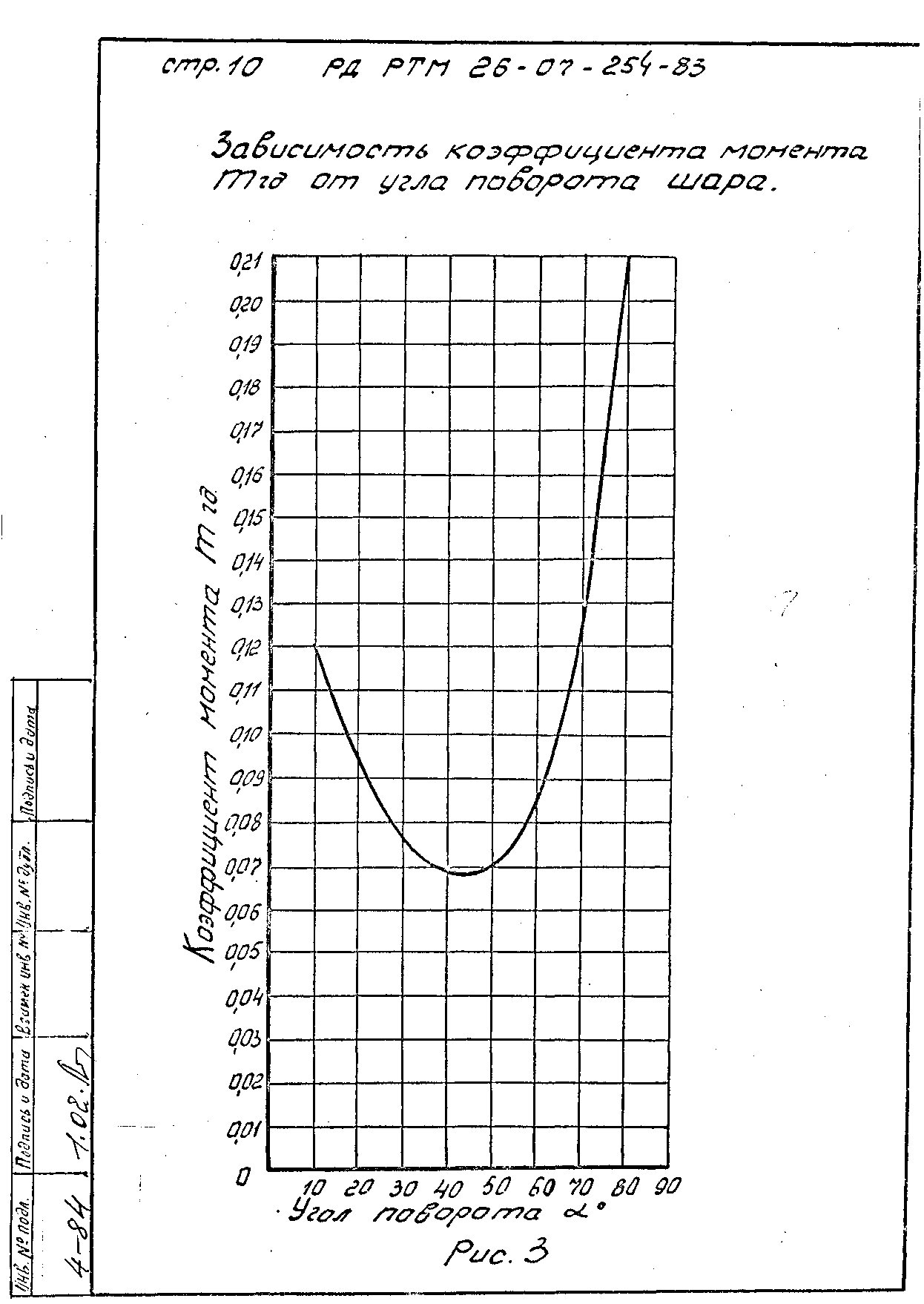

Оглавление:	1 Основные определения и условные обозначения 2 Гидравлические характеристики 3 Гидродинамические характеристики 4 Последовательность (алгоритм) расчета гидродинамического момента Приложение 1 (справочное). Пример расчета пропускной способности шарового крана с учетом вязкости среды при условии, что условная пропускная способность клапана в режиме квадратичного сопротивления известна Приложение 2 (справочное). Пример расчета гидродинамического момента, возникающего на валу привода шарового крана от воздействия рабочей среды
Разработан:	ЦКБА
Утверждён:	21.11.1983 ЦКБА
Расположен в:	Техническая документация Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Компоненты трубопроводов прочие Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов других министерств
Заменяет собой:	СТП 07-81-545-80 РТМ 26-07-167-73 «Методика расчета гидравлических моментов в шаровых кранах»
