Скачать РД 302-07-123-91 Условные обозначения изделий и обозначение чертежей на трубопроводную арматуру общепромышленного назначения и приводных устройств к ней

Дата актуализации: 10.08.2017

РД 302-07-123-91

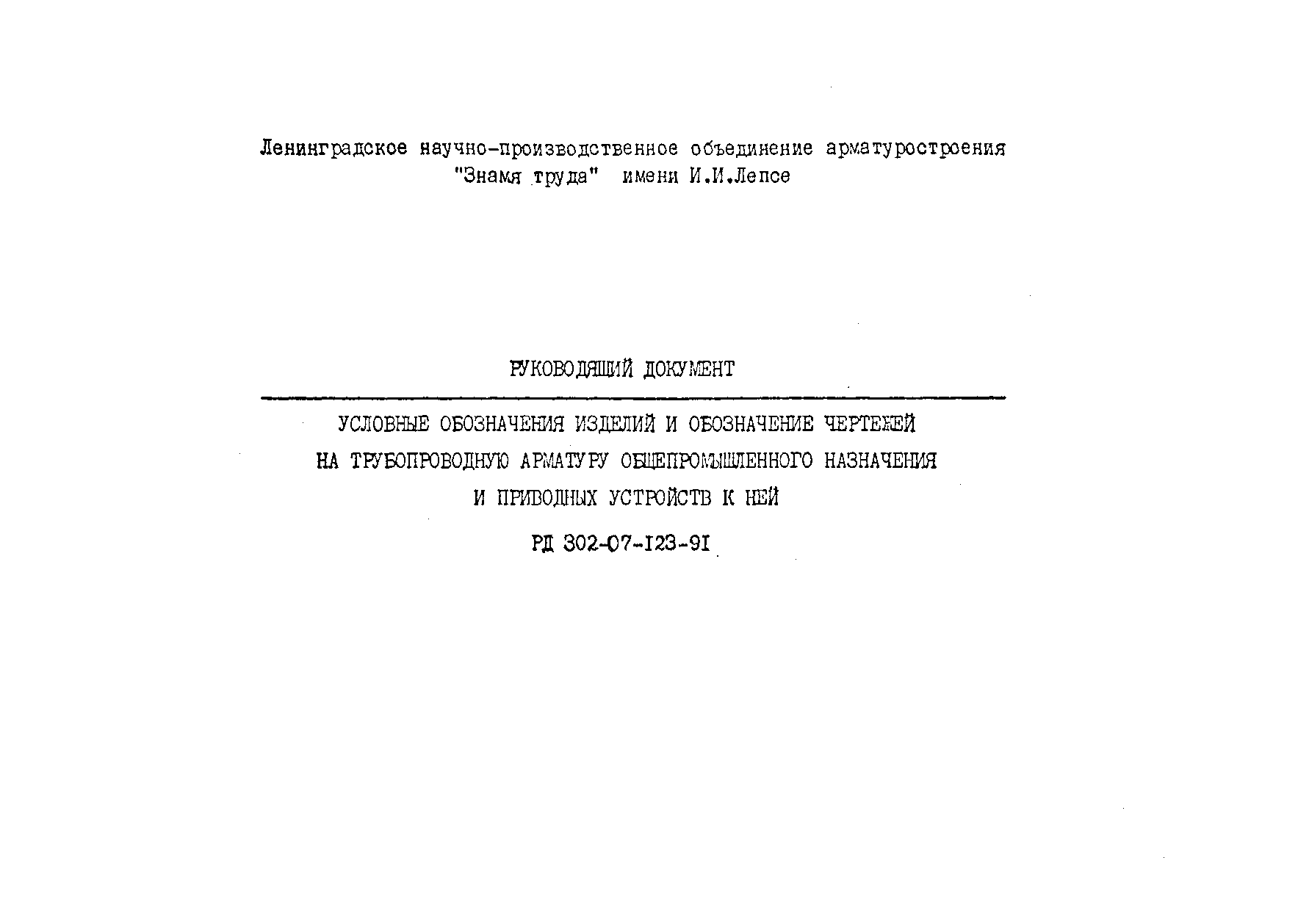

Условные обозначения изделий и обозначение чертежей на трубопроводную арматуру общепромышленного назначения и приводных устройств к ней

Обозначение: РД 302-07-123-91
Обозначение англ: RD 302-07-123-91
Статус:заменен
Название рус.:Условные обозначения изделий и обозначение чертежей на трубопроводную арматуру общепромышленного назначения и приводных устройств к ней
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.01.2008
Область применения:Документ предназначен для определения обозначений чертежей трубопроводной арматуры и приводных устройств к ней по условным обозначениям изделий.

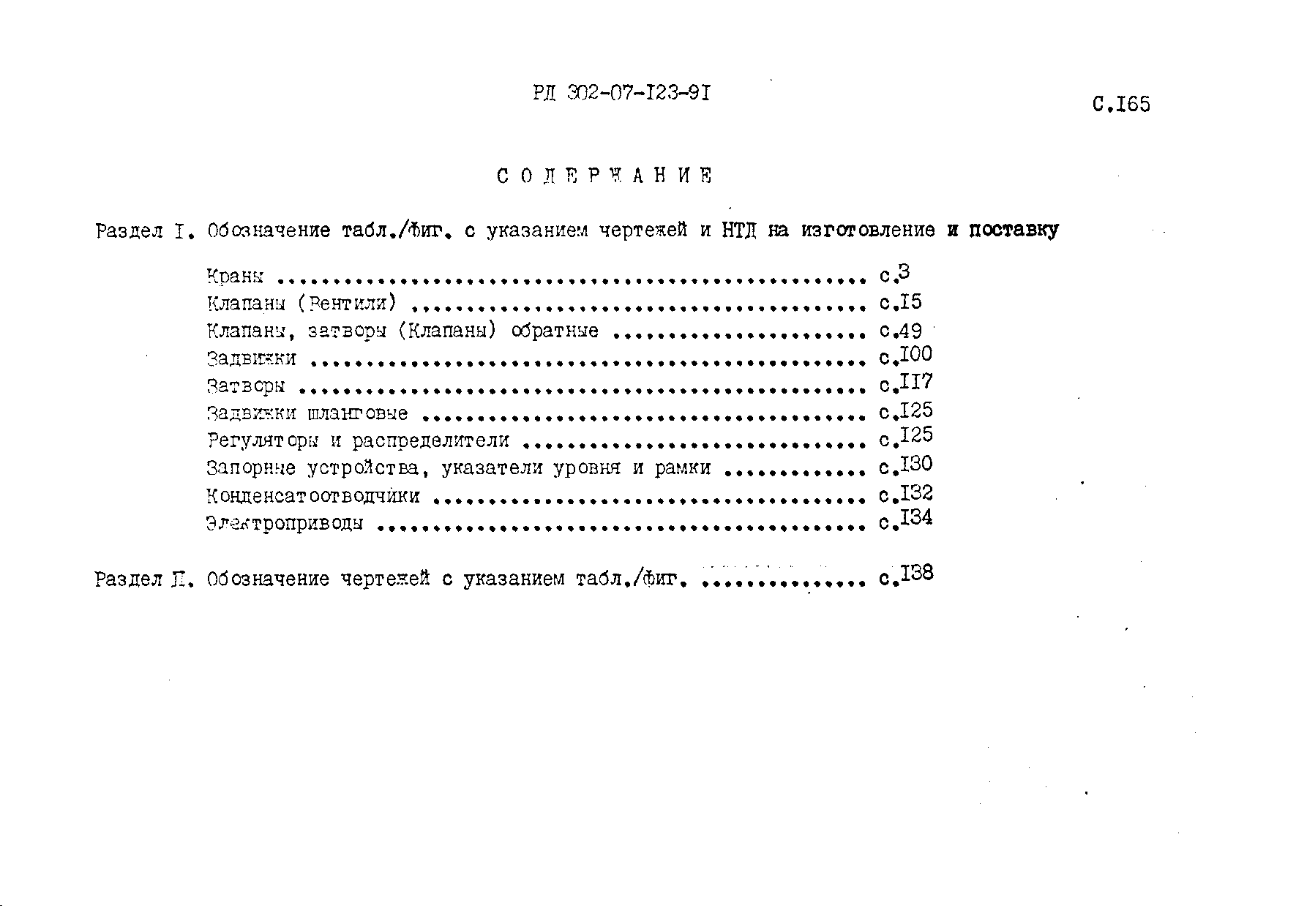

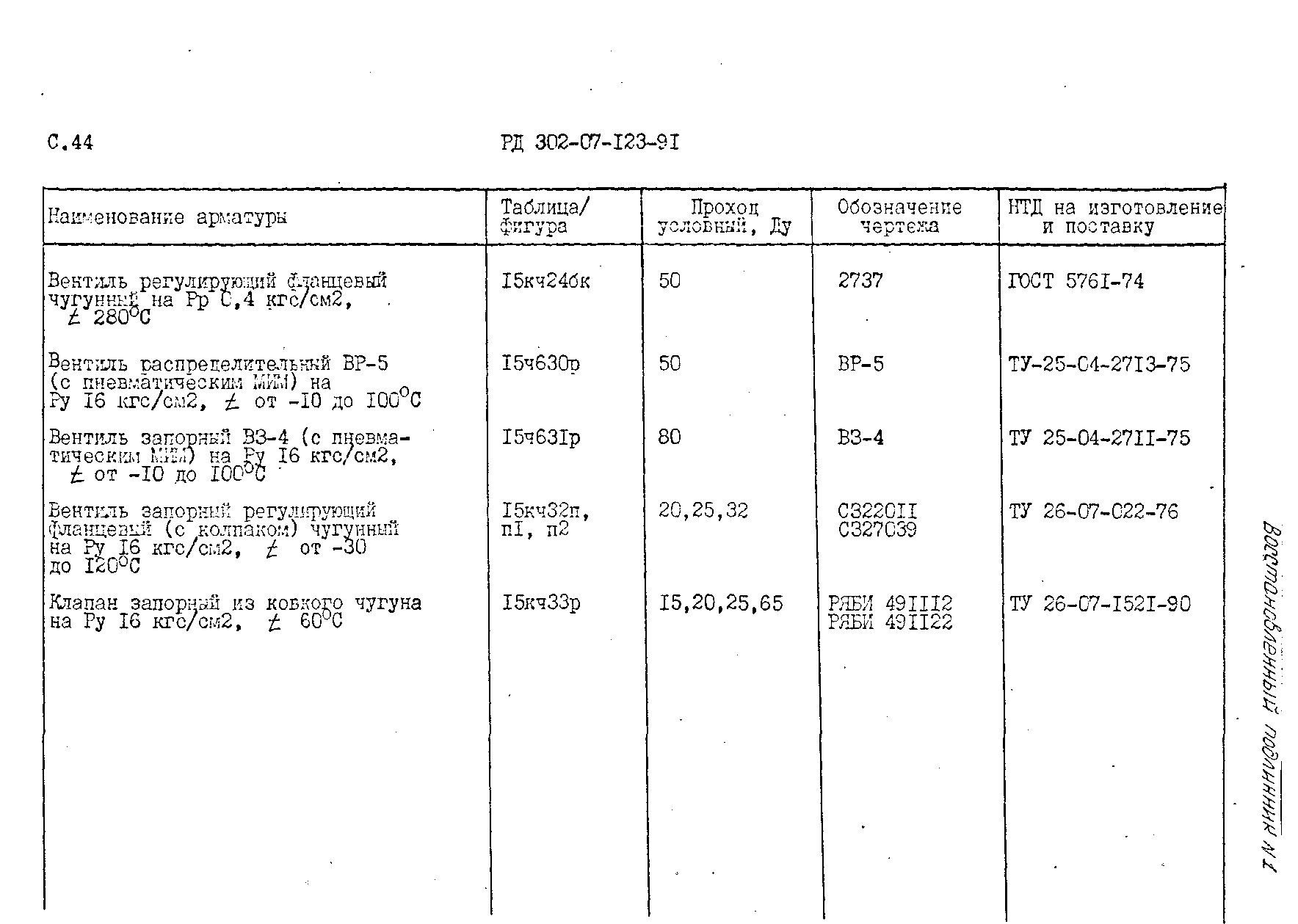

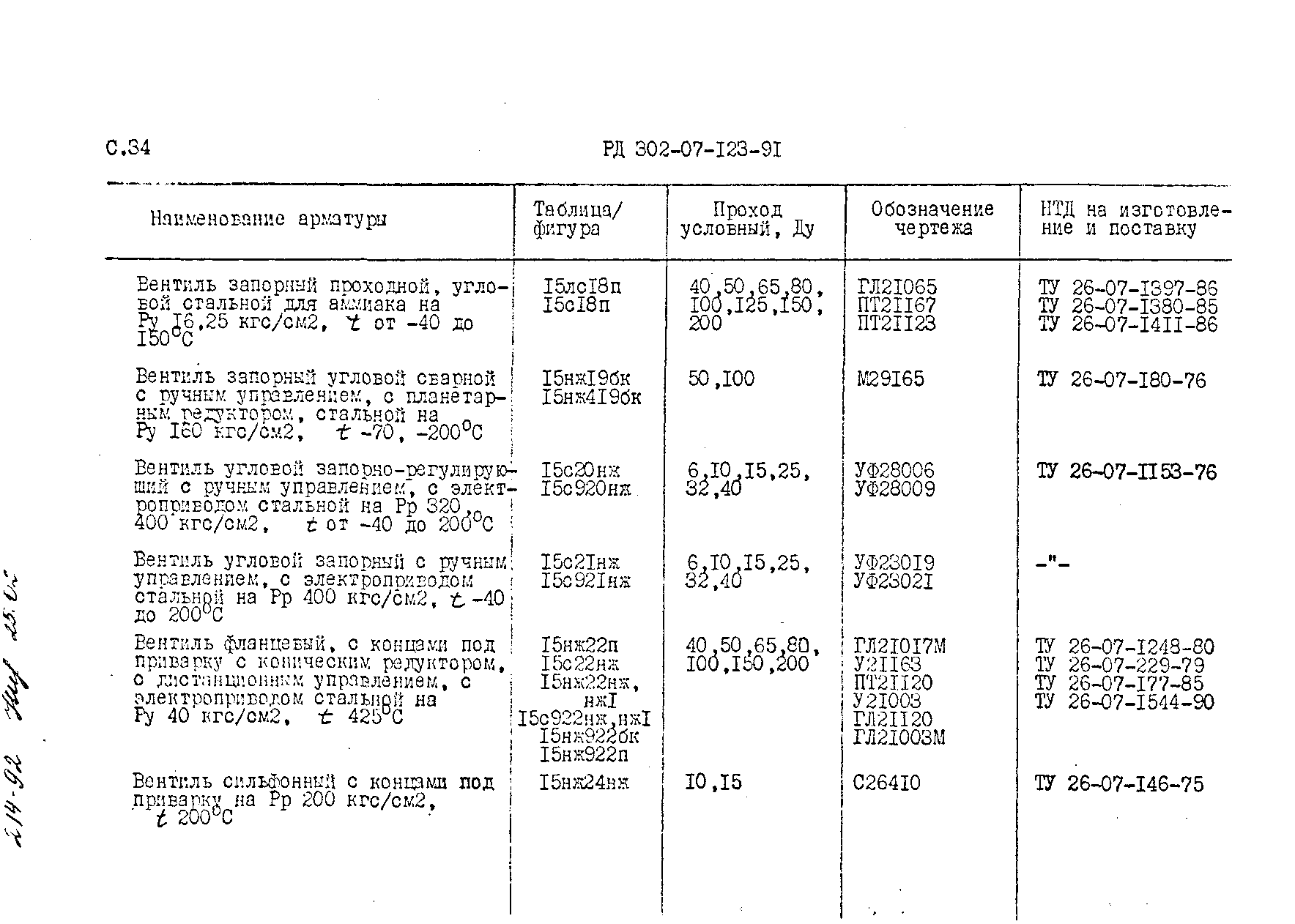

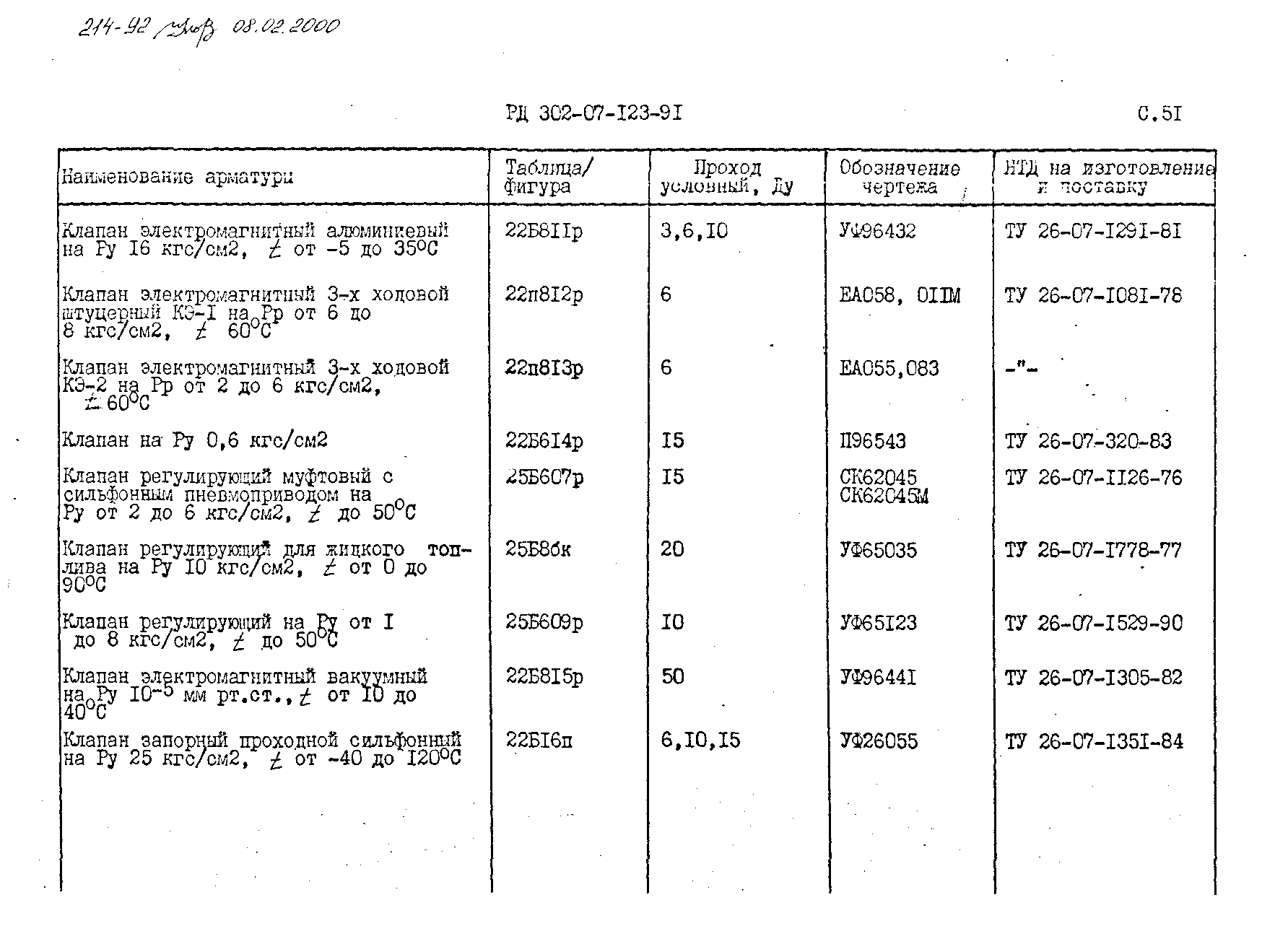

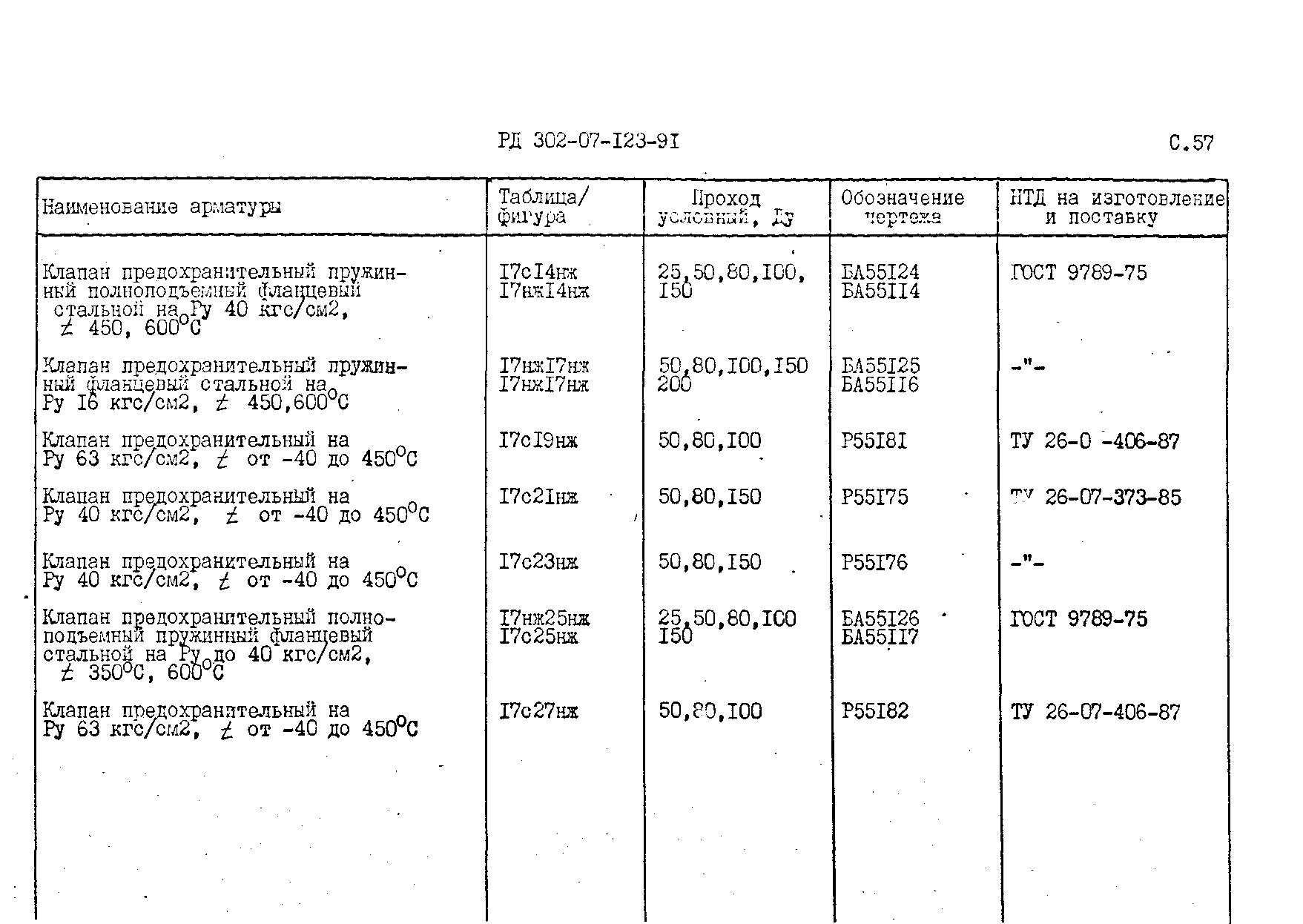

Оглавление:Раздел 1. Обозначение табл./фиг. С указанием чертежей и НТД на изготовление и поставку

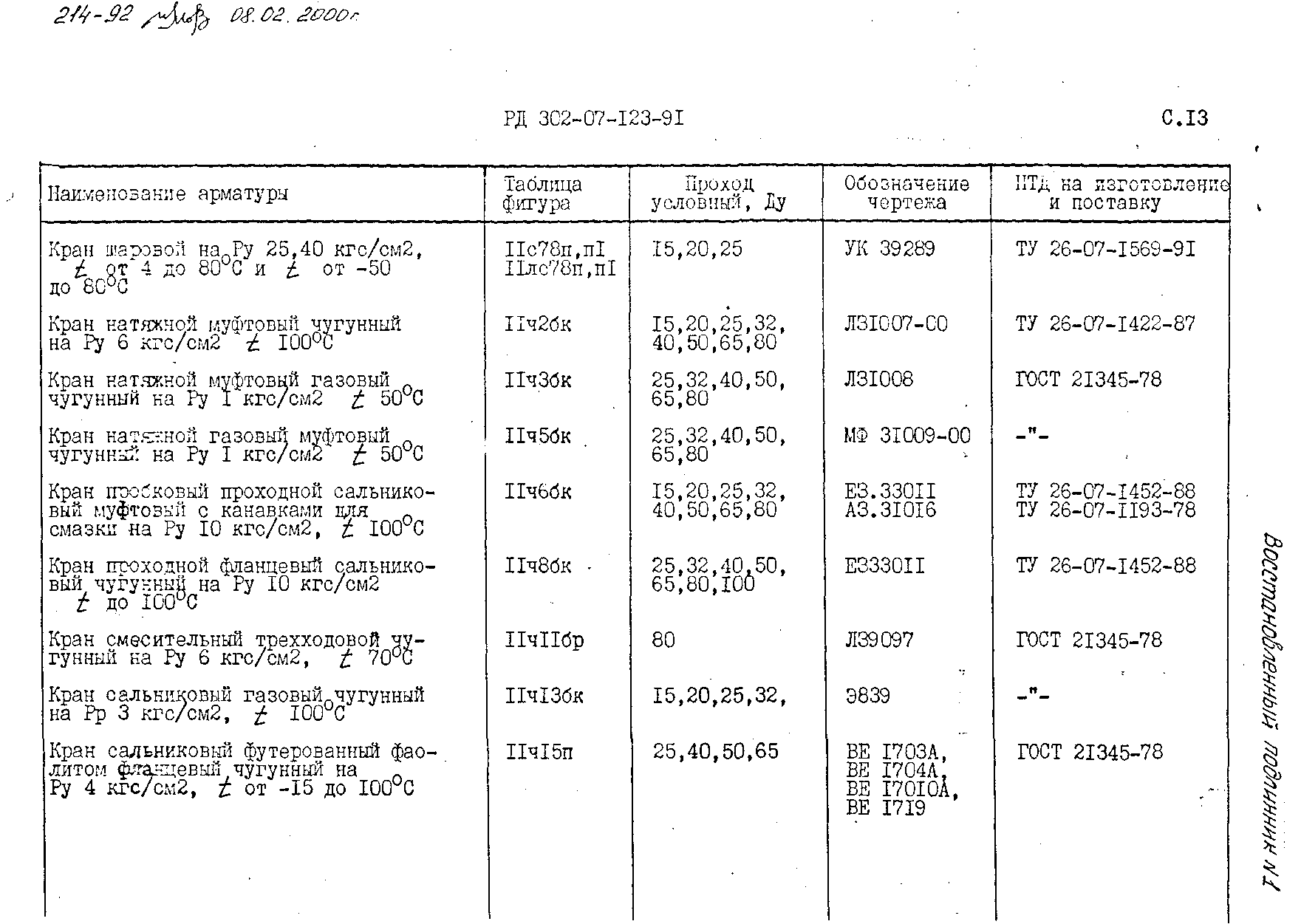

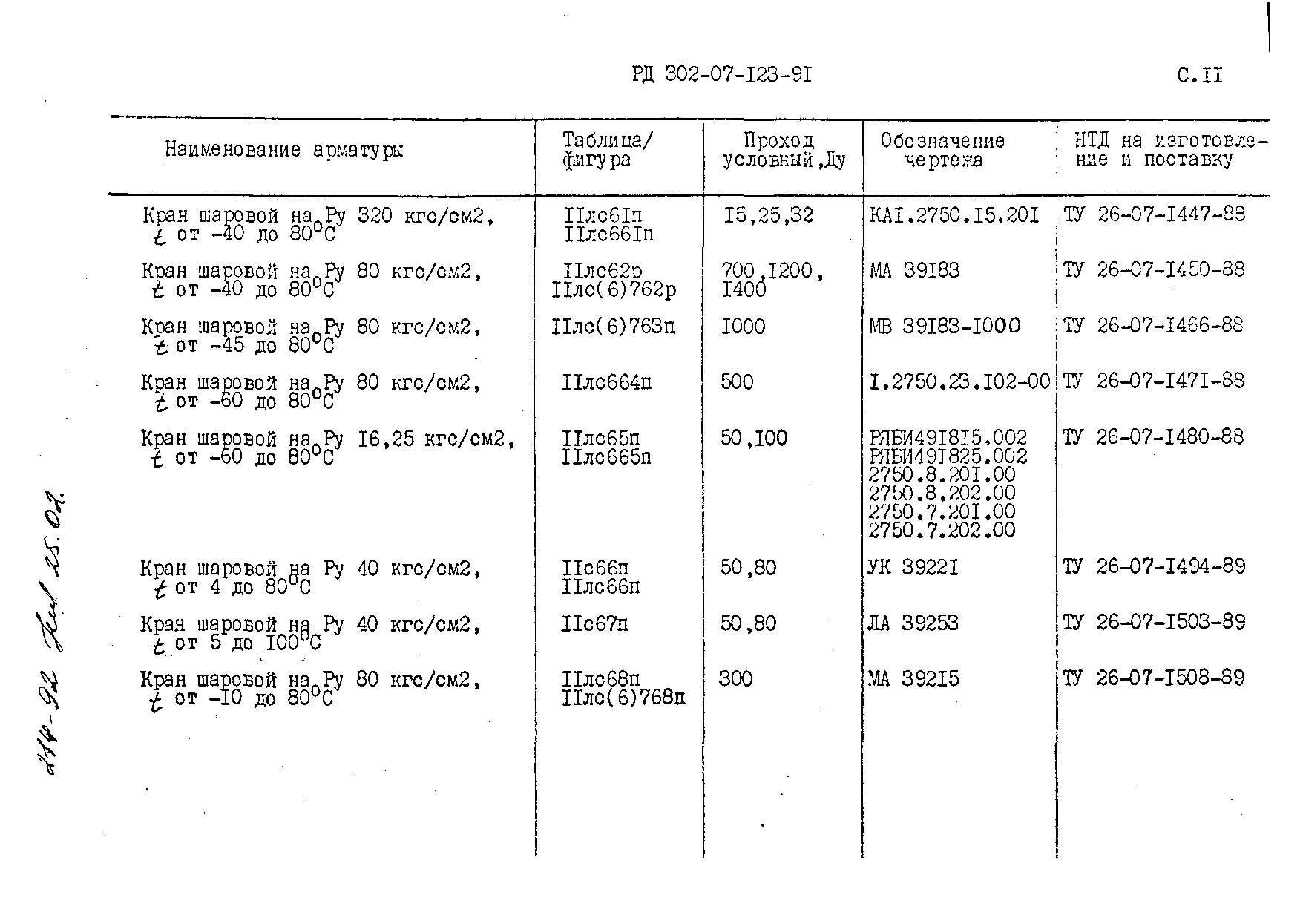

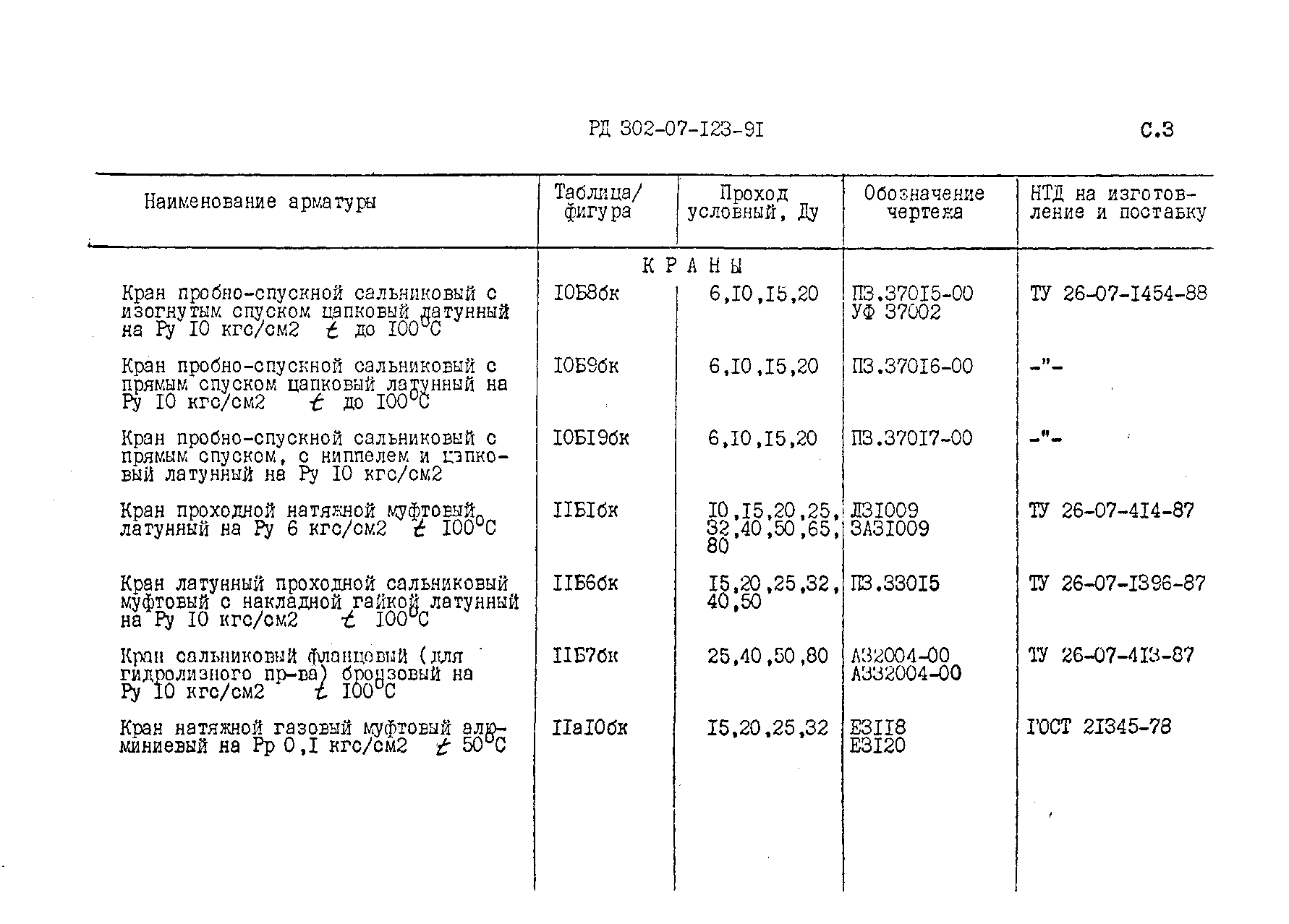

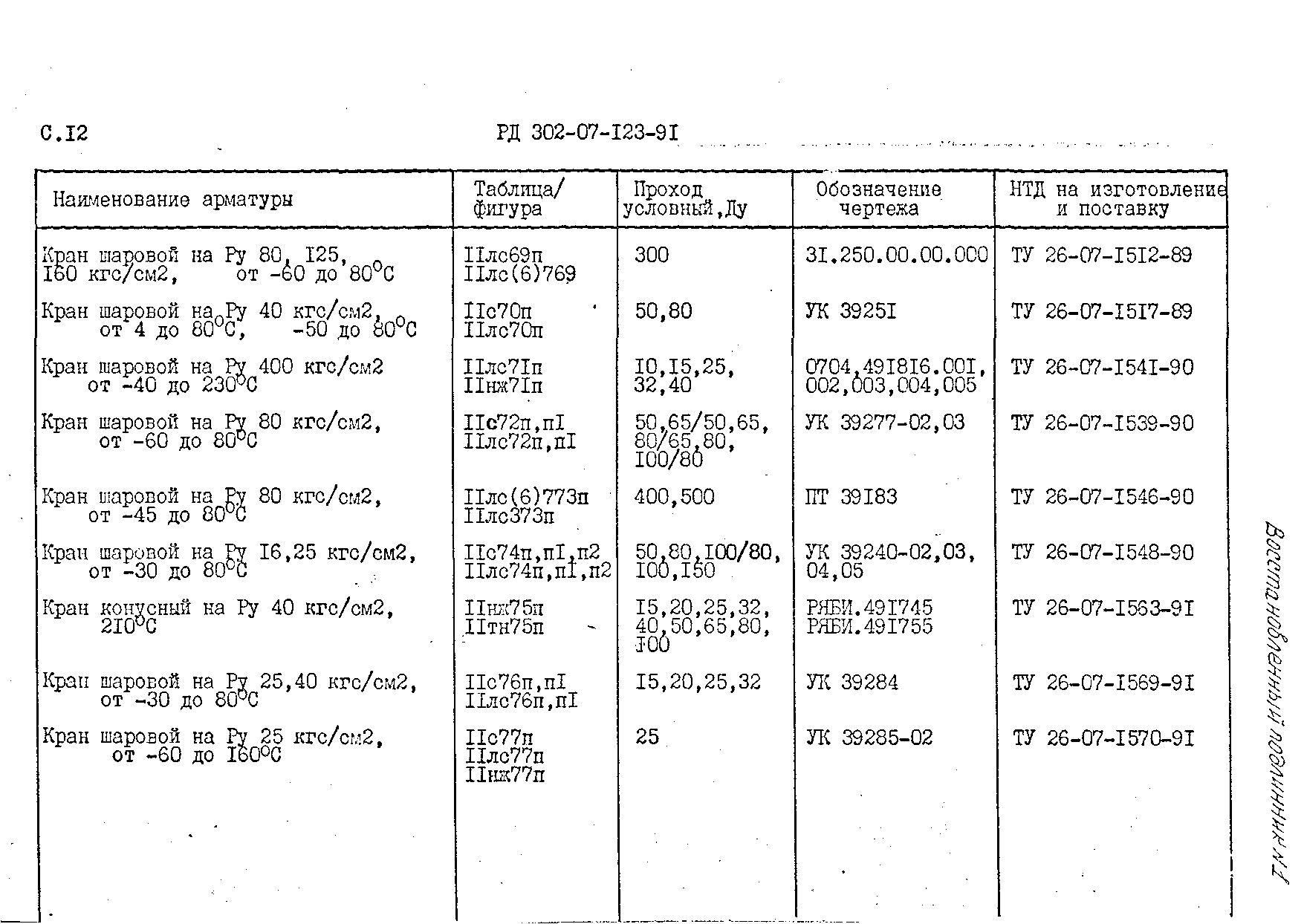

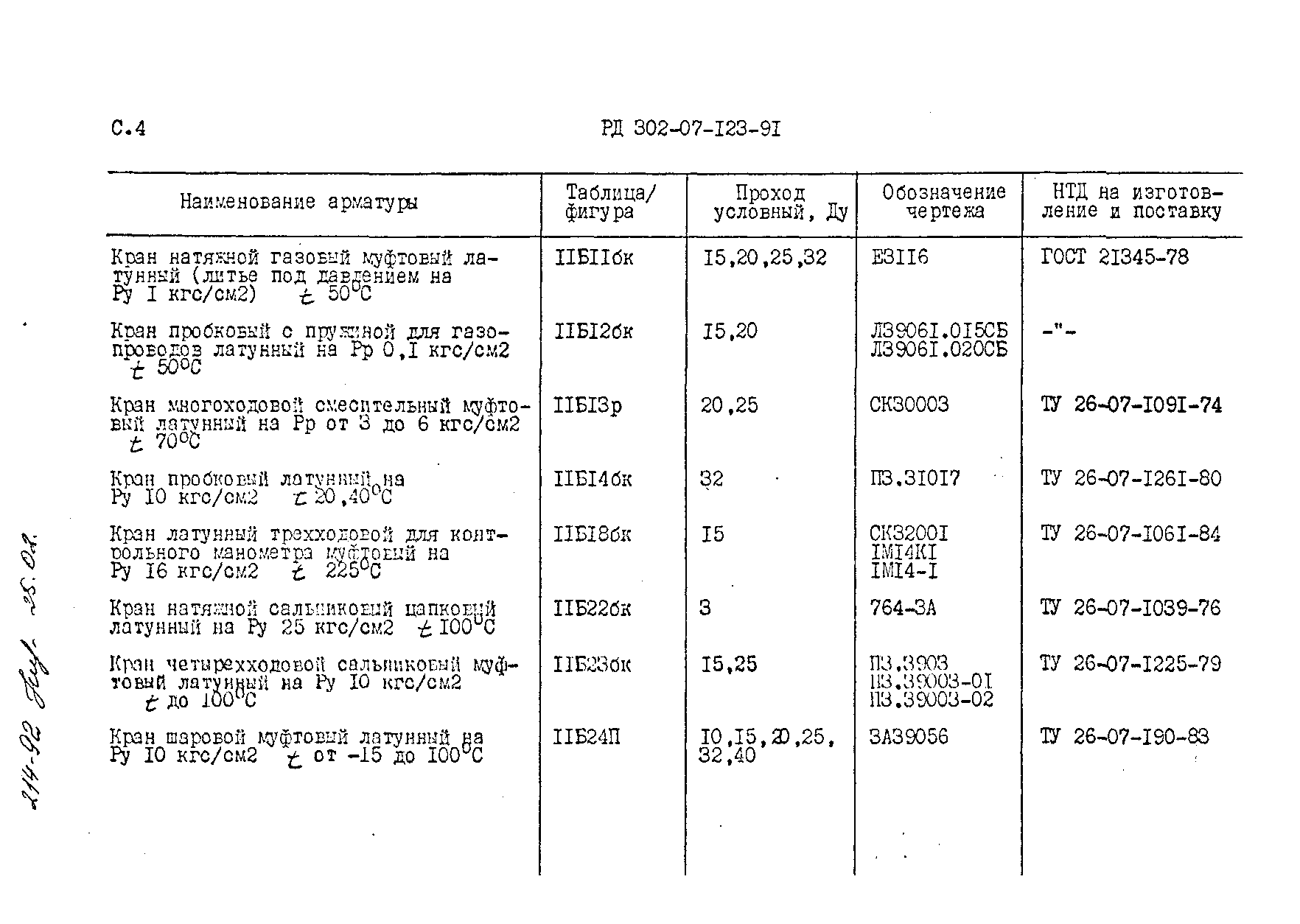

   Краны

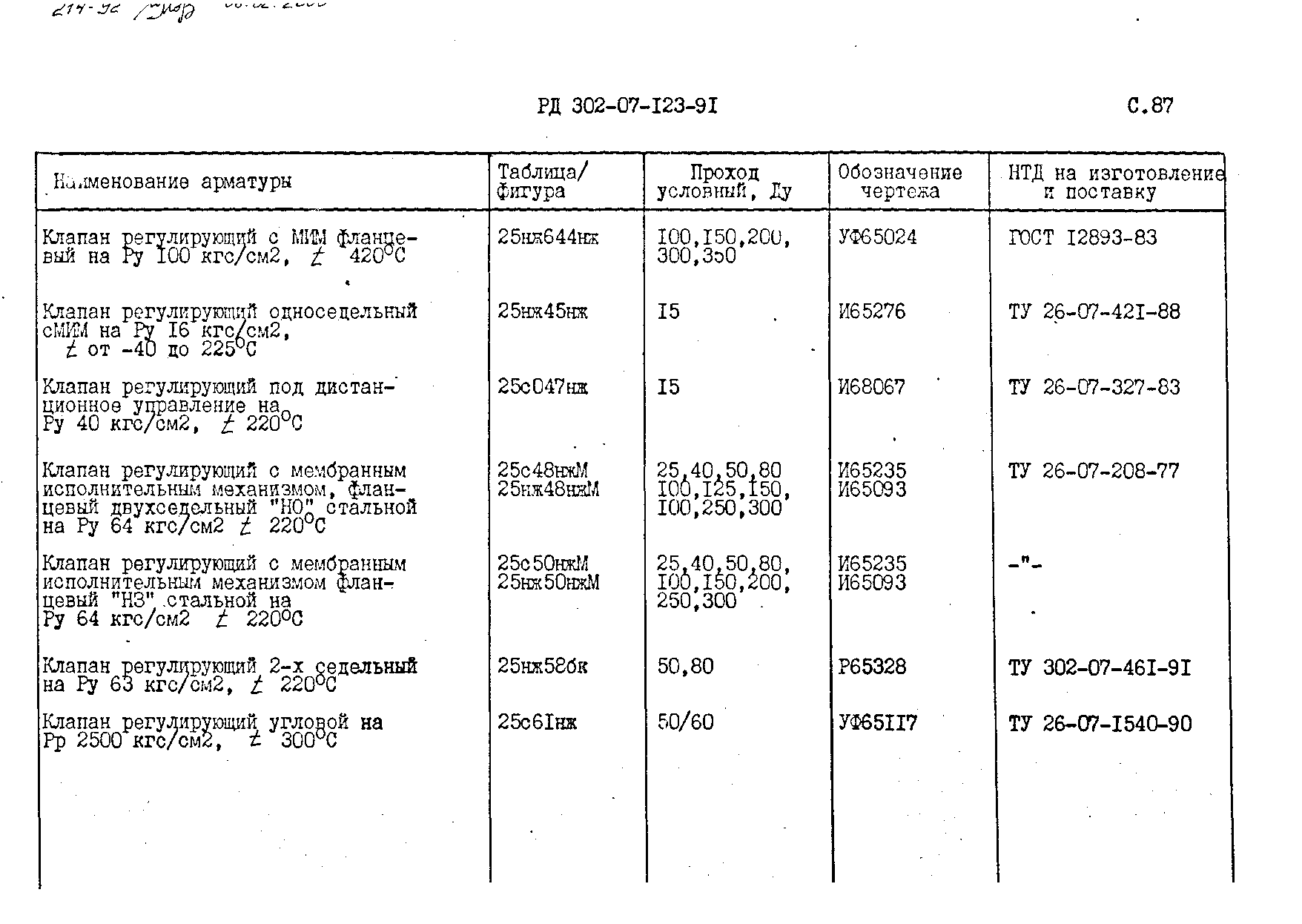

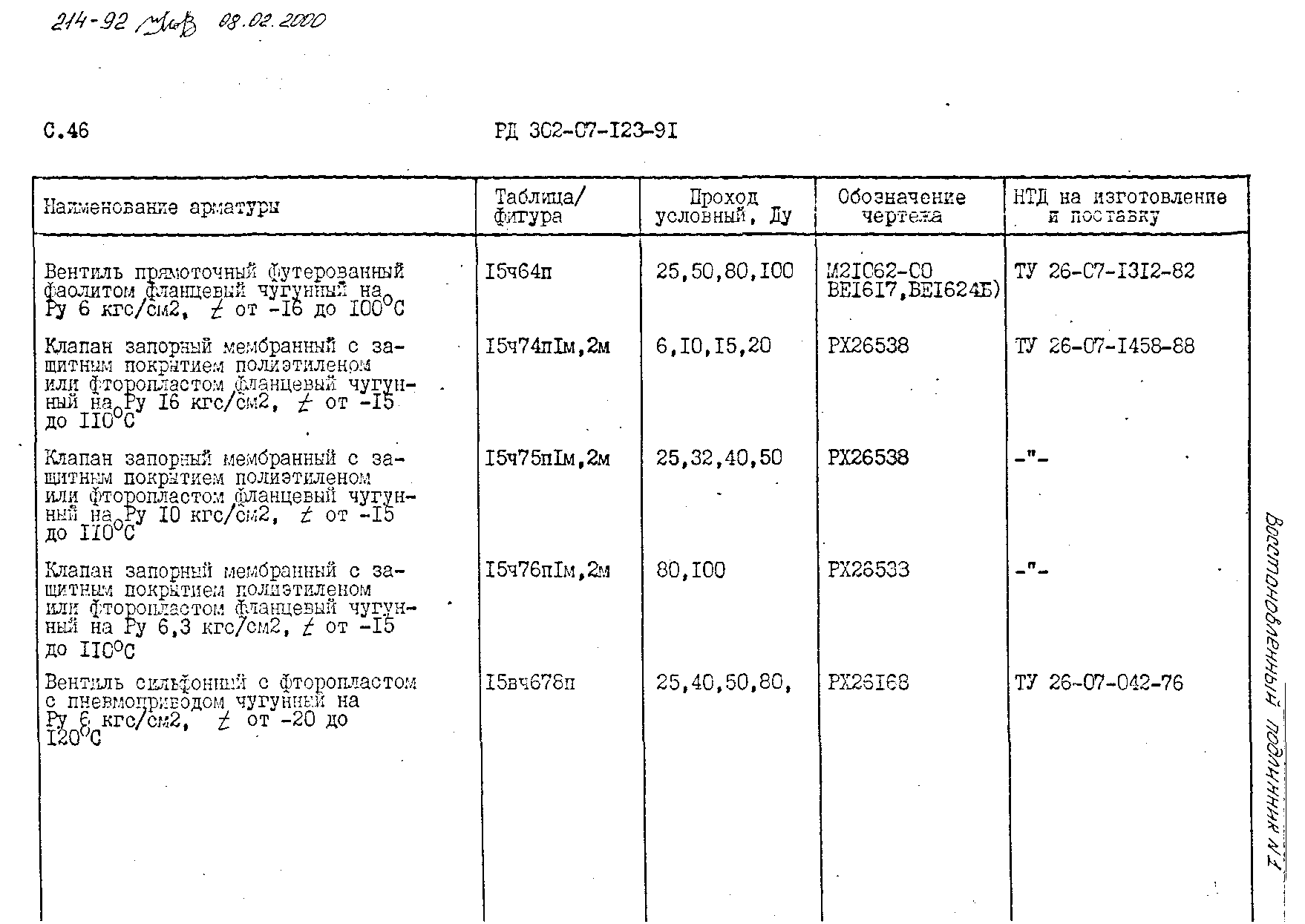

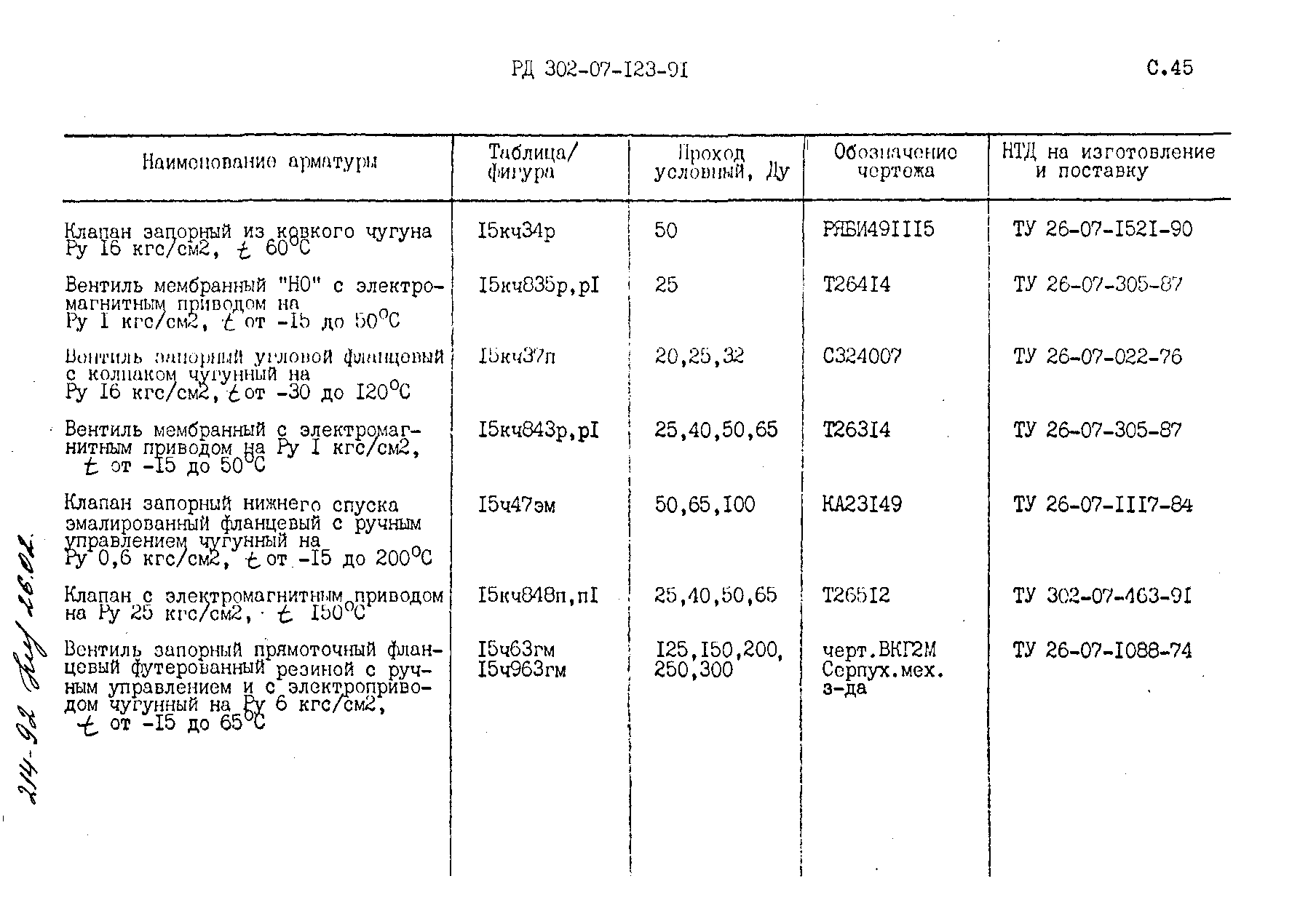

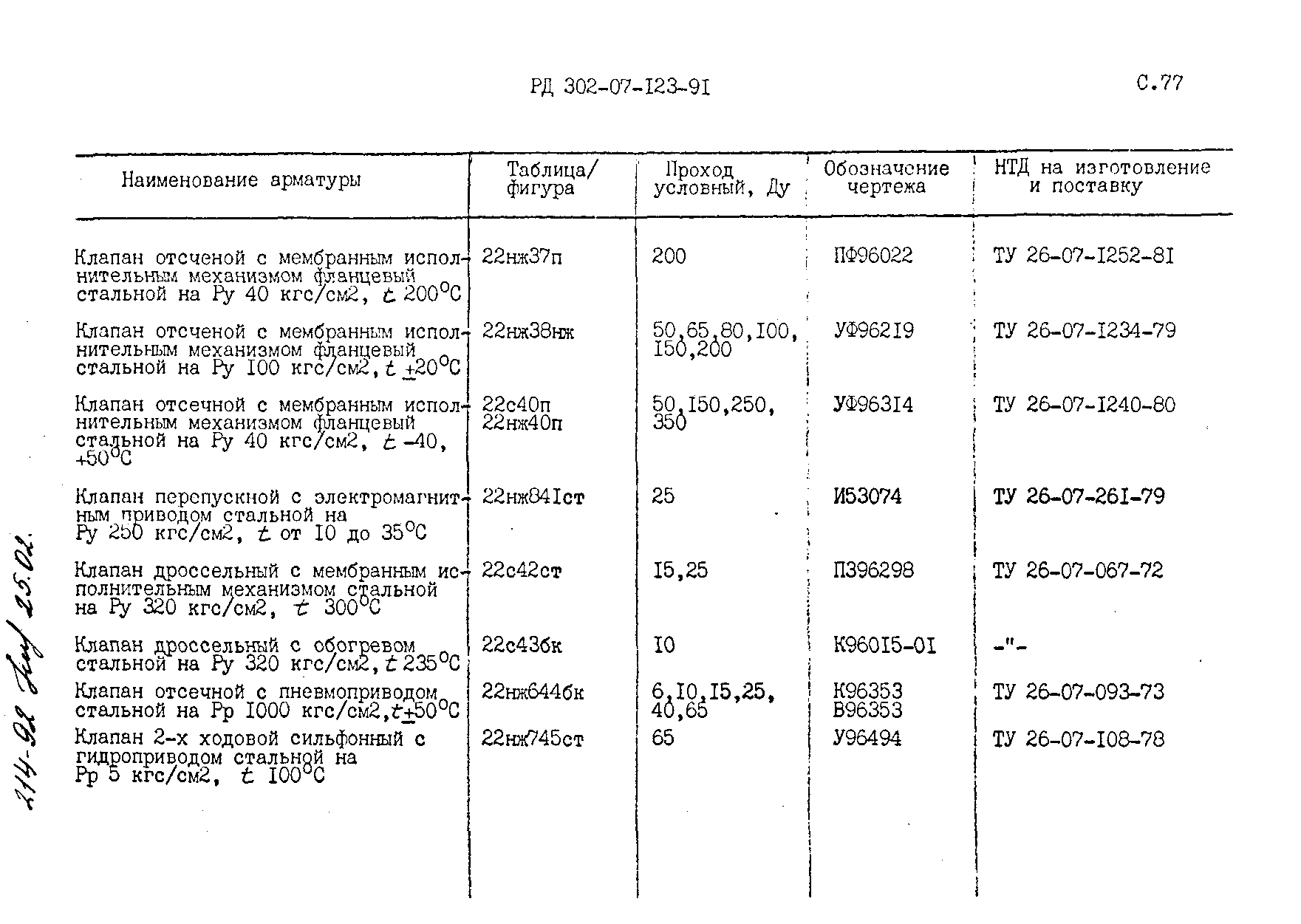

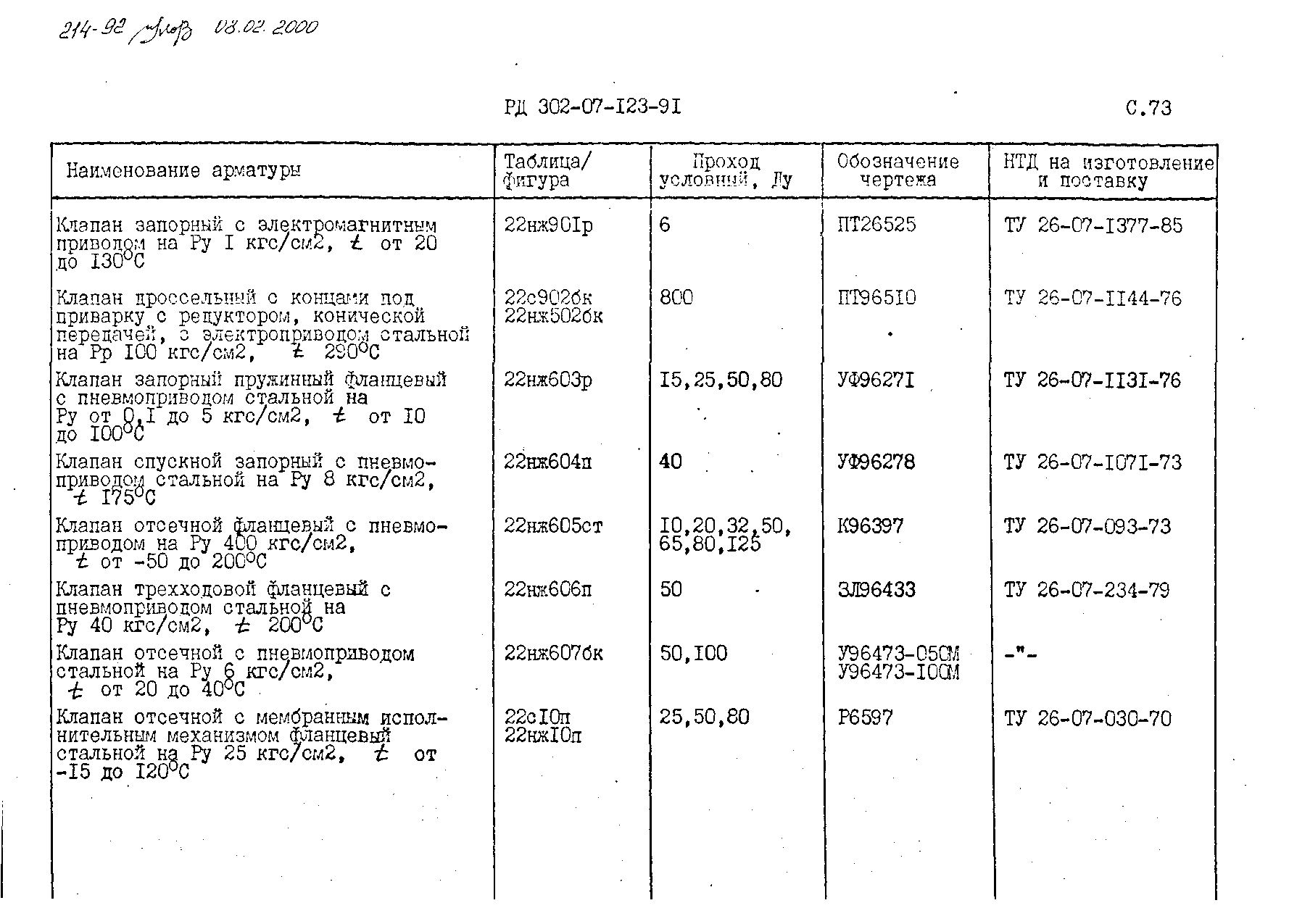

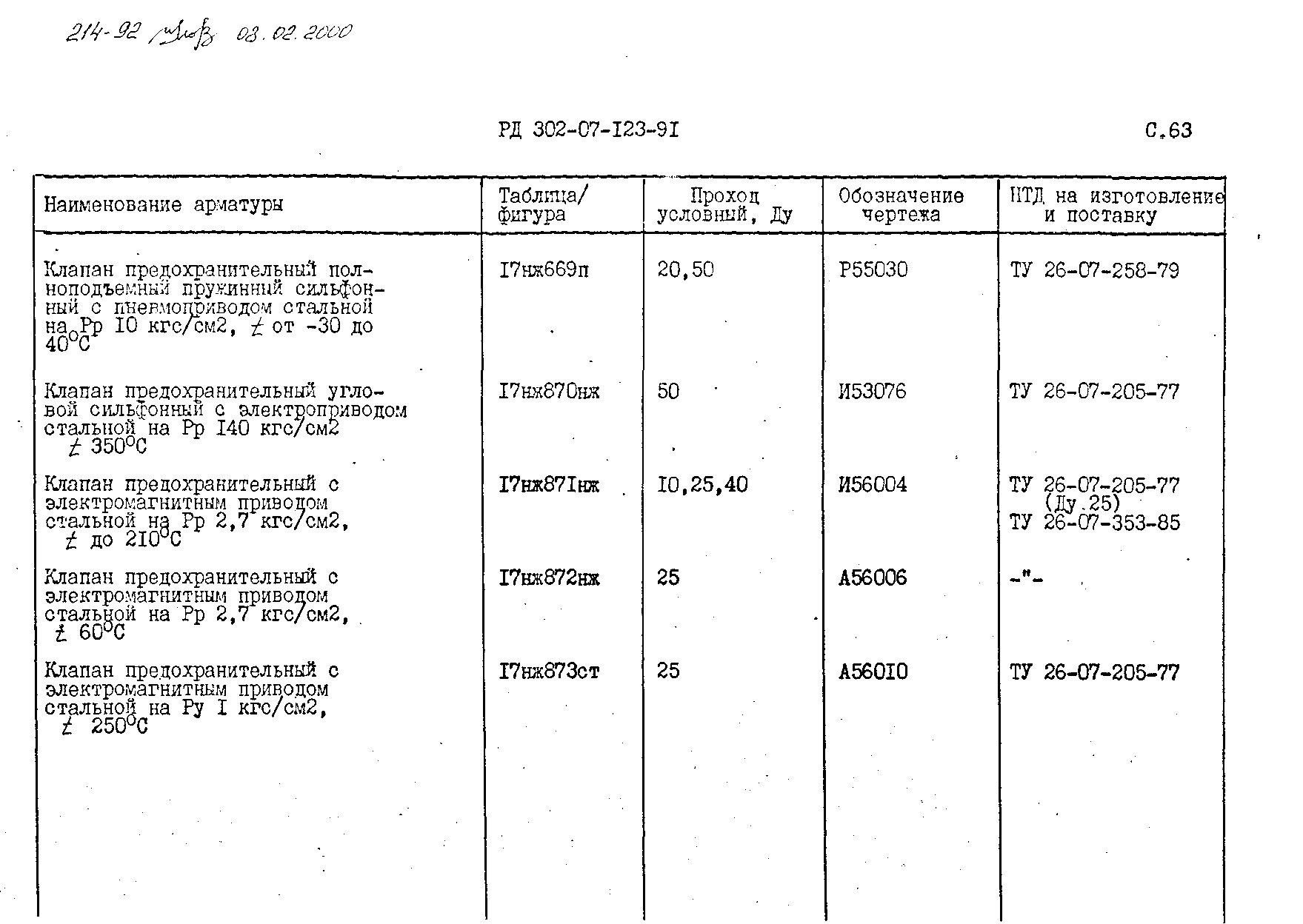

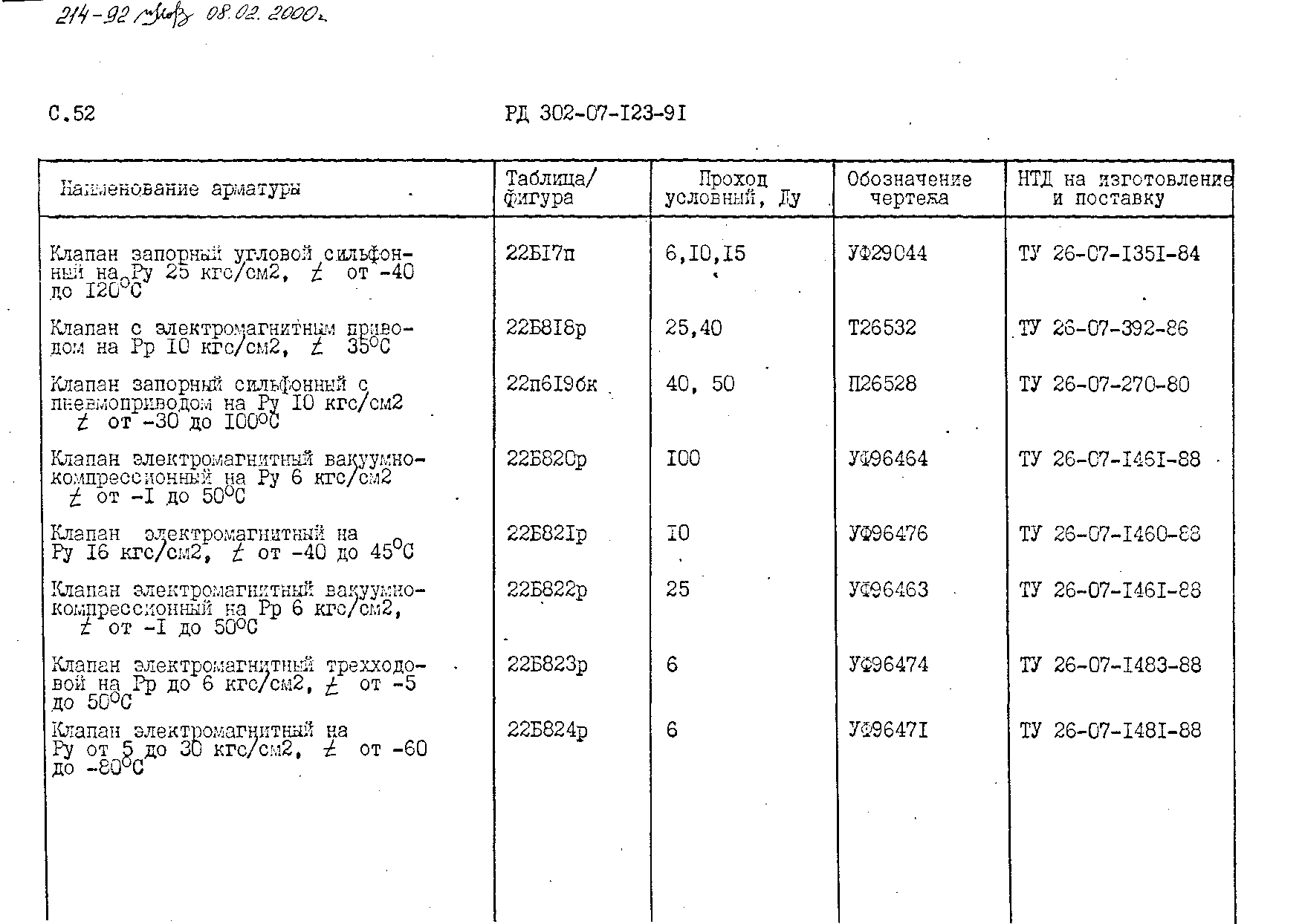

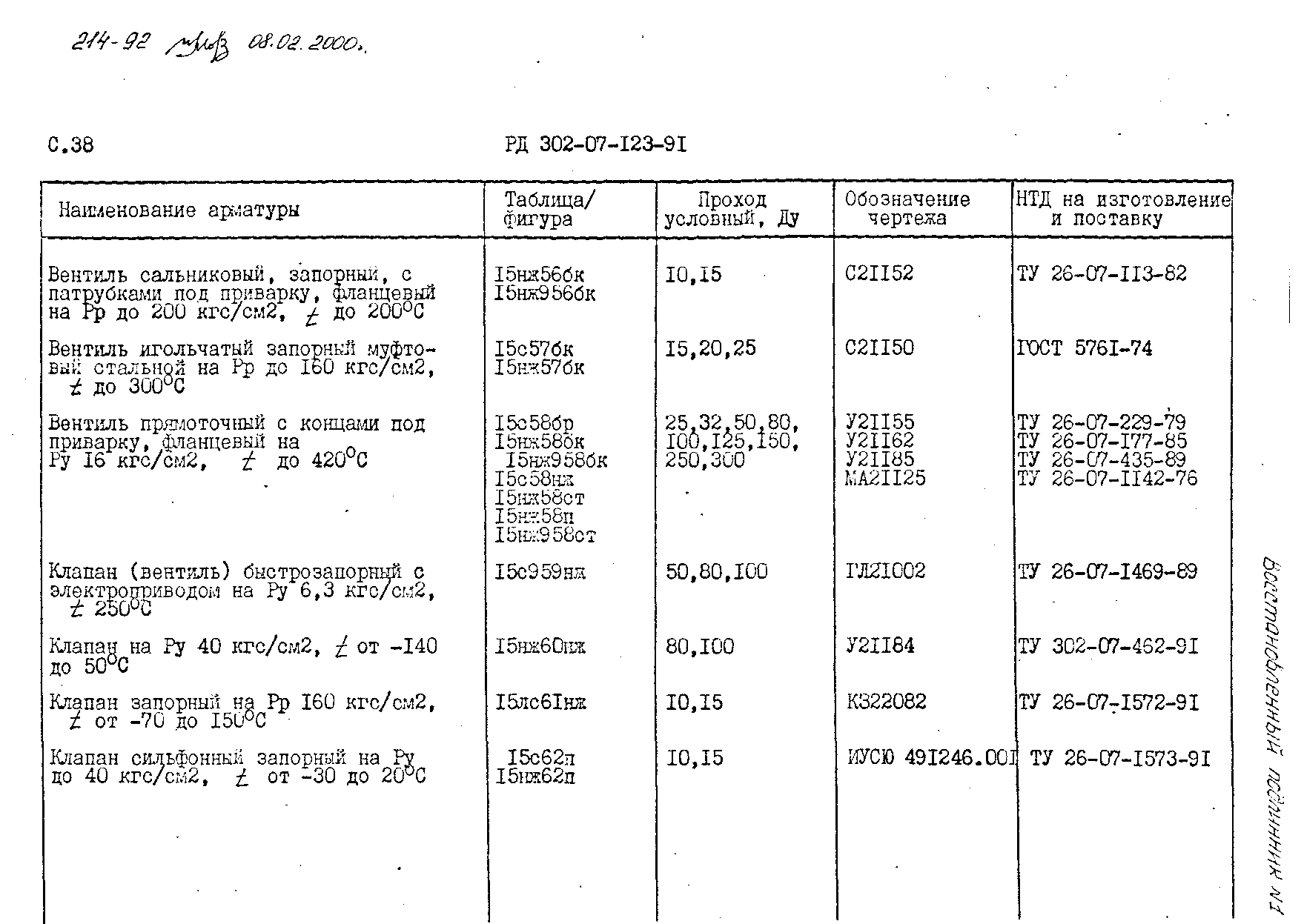

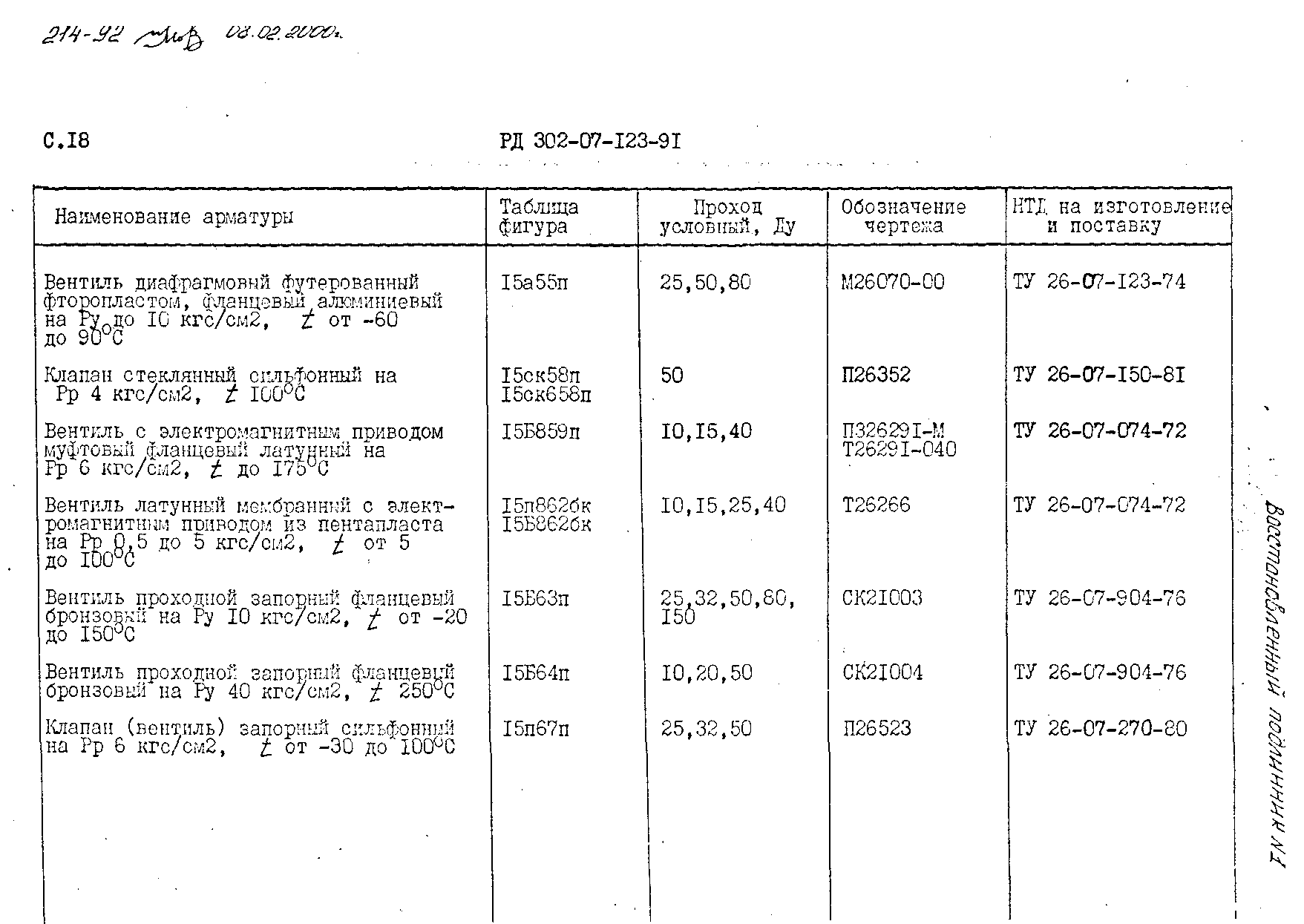

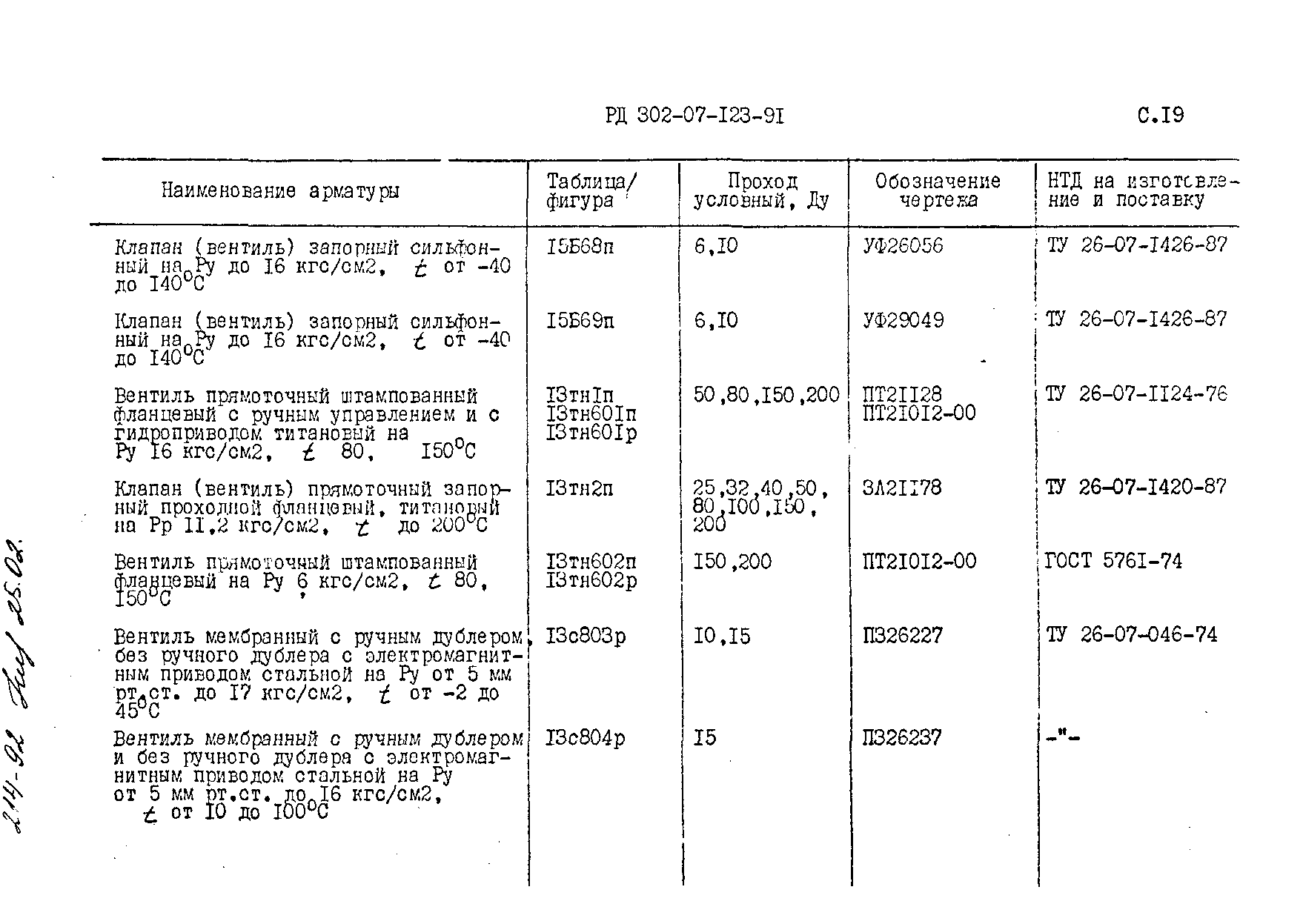

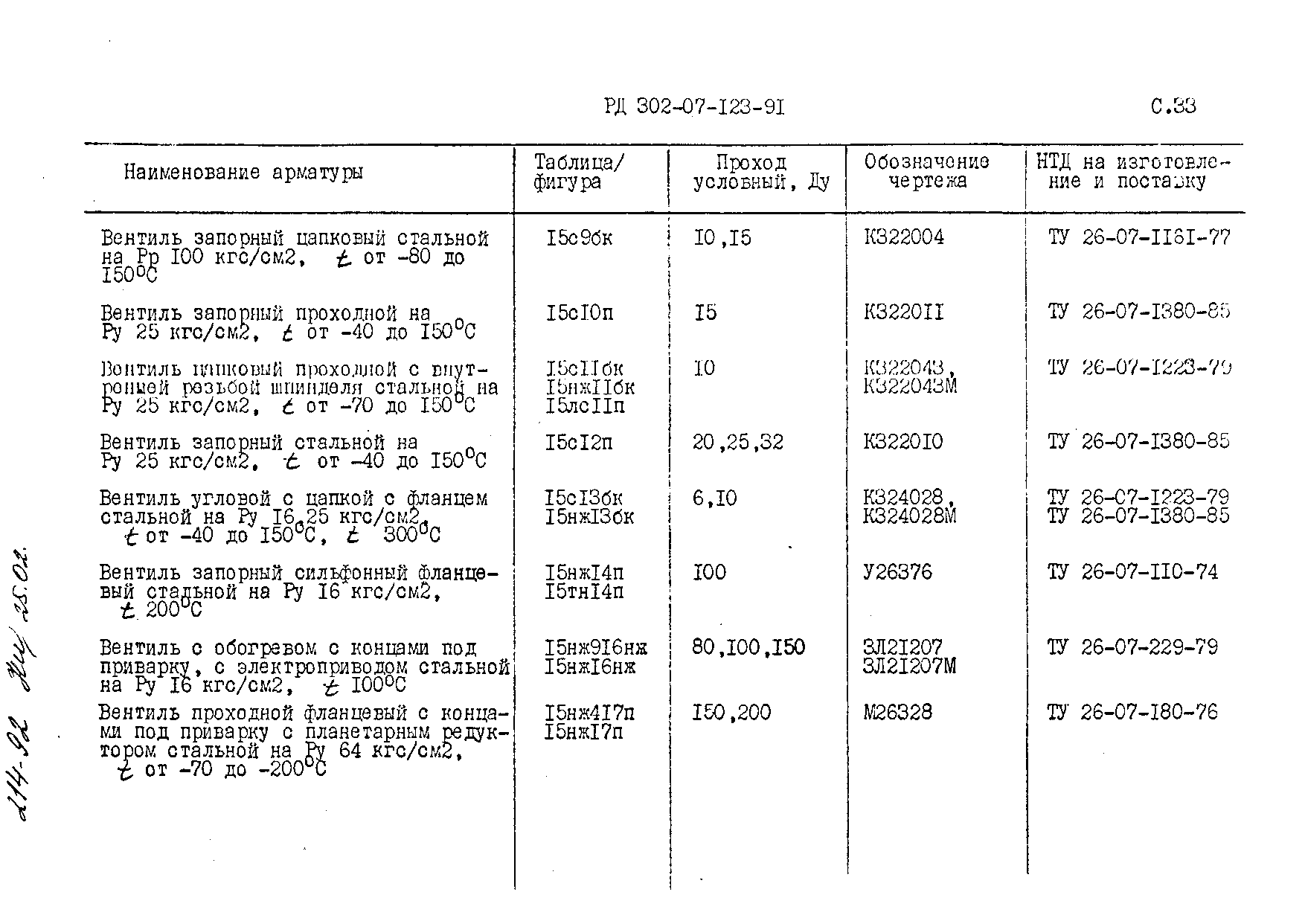

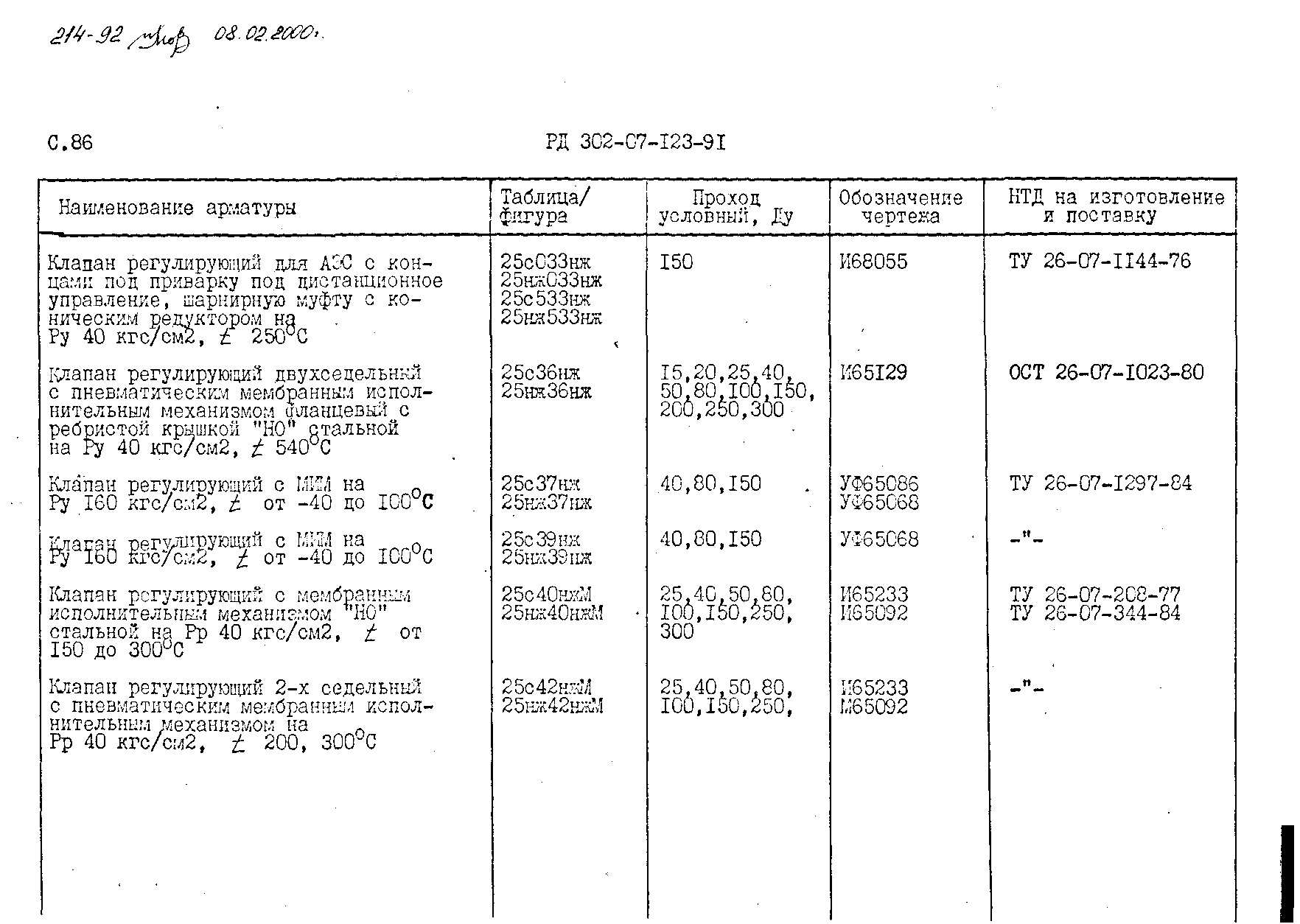

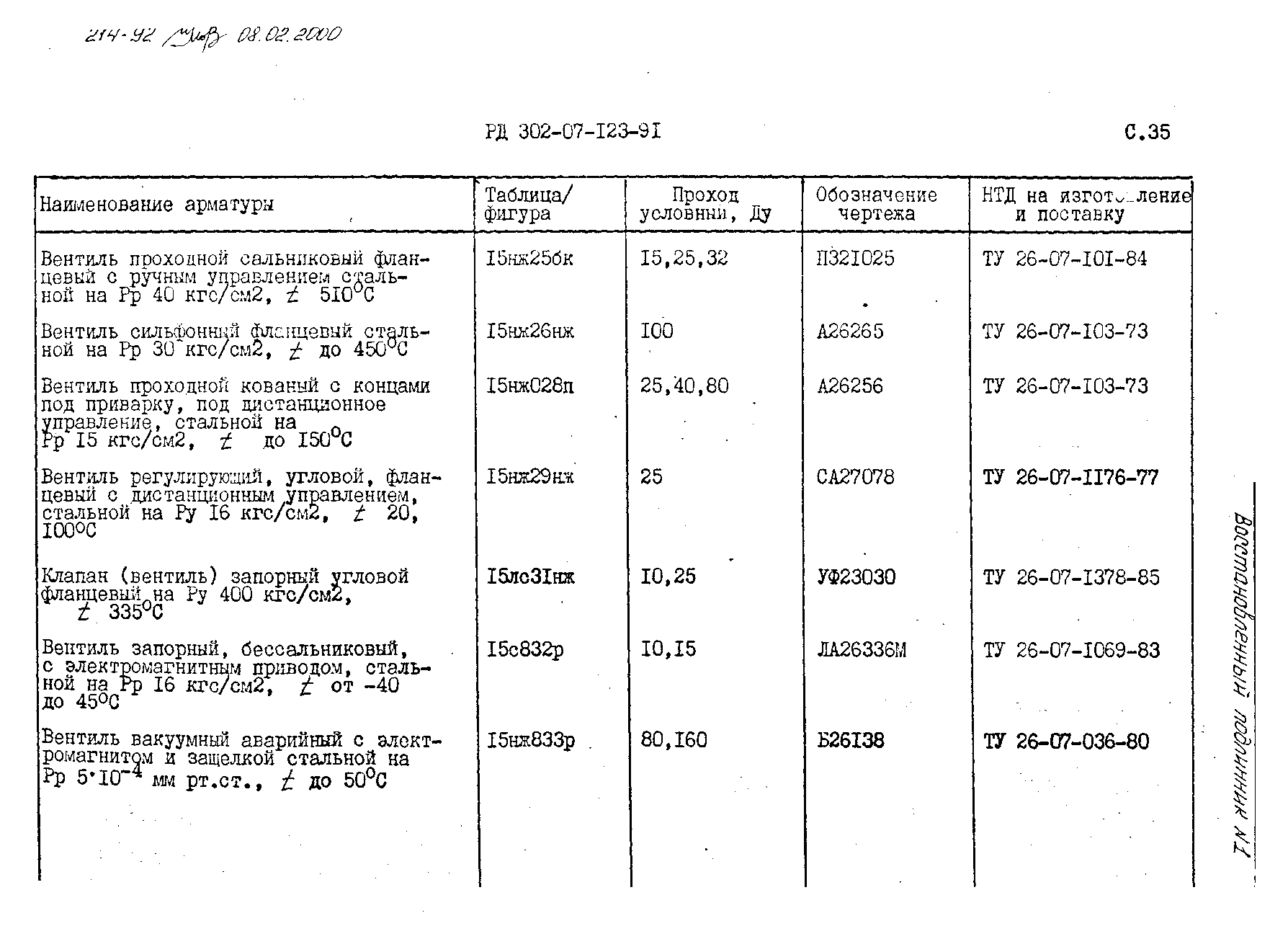

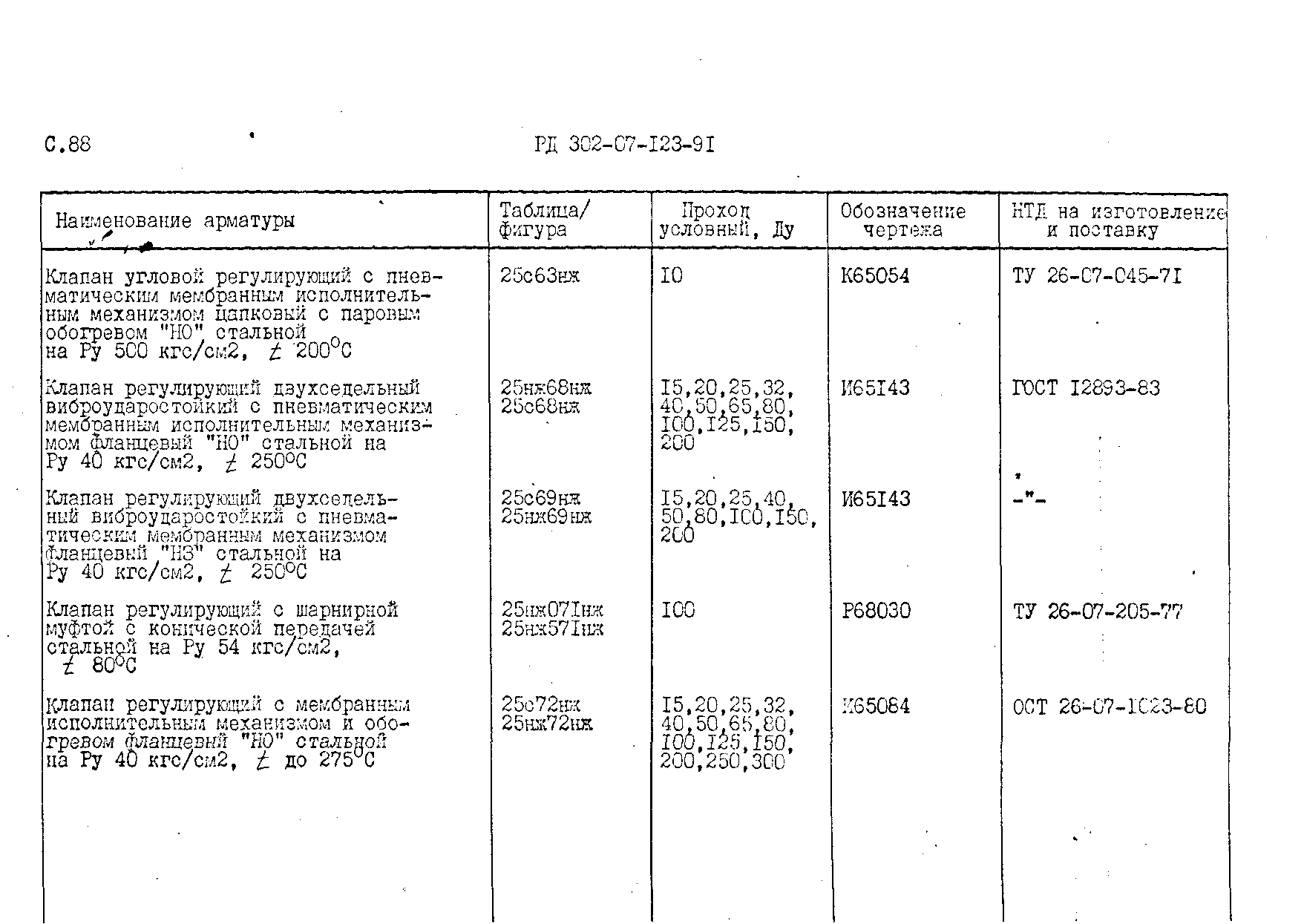

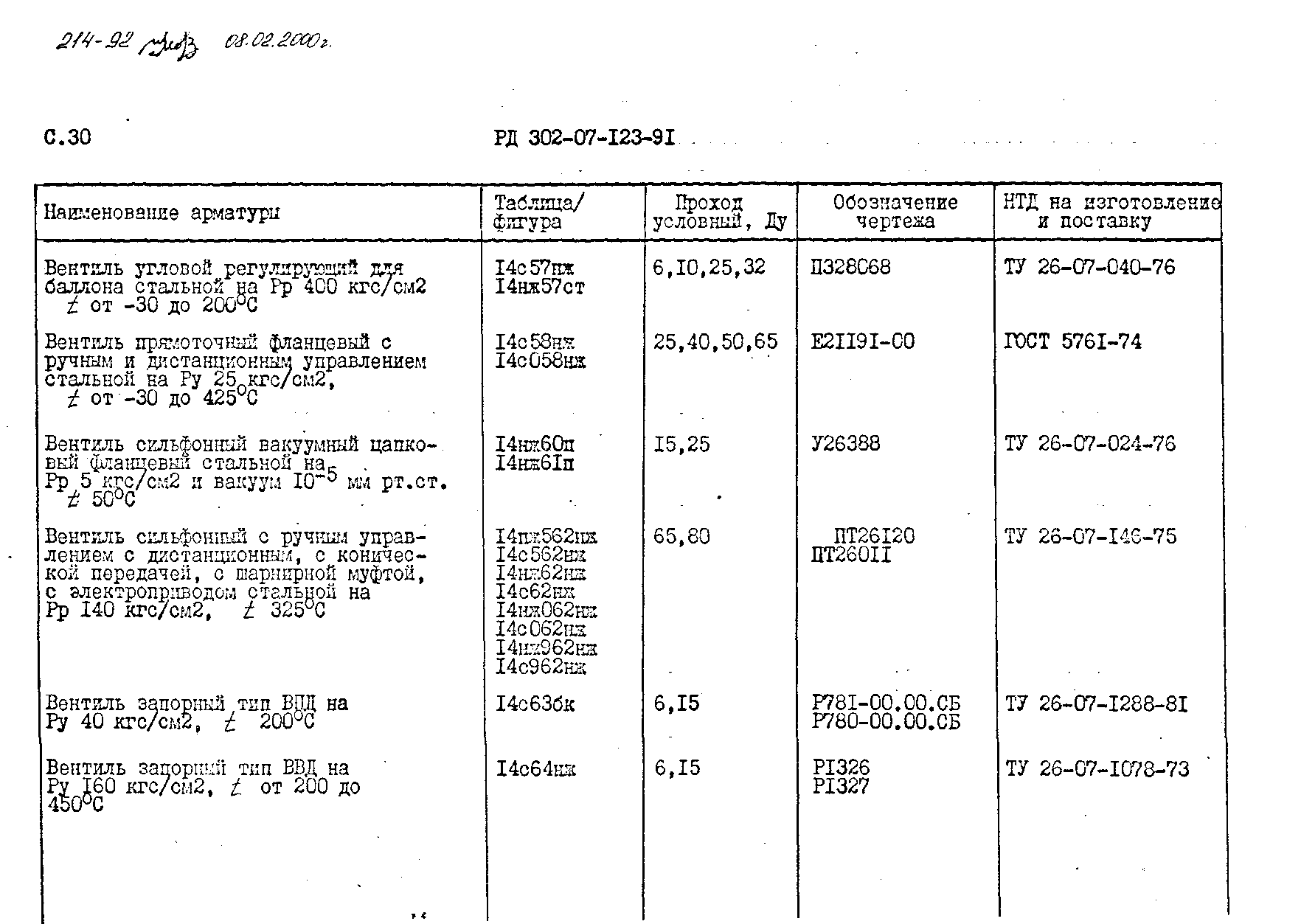

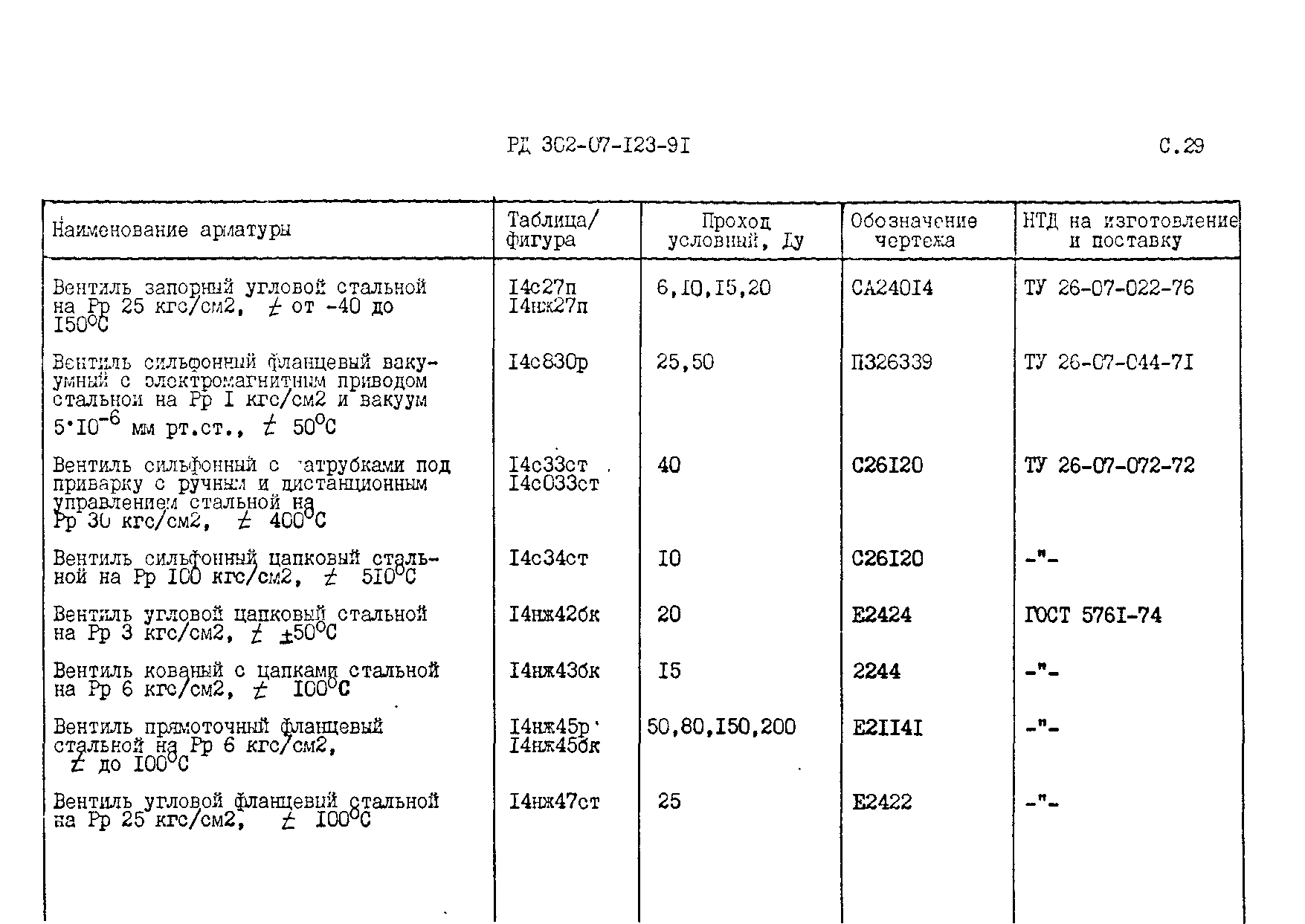

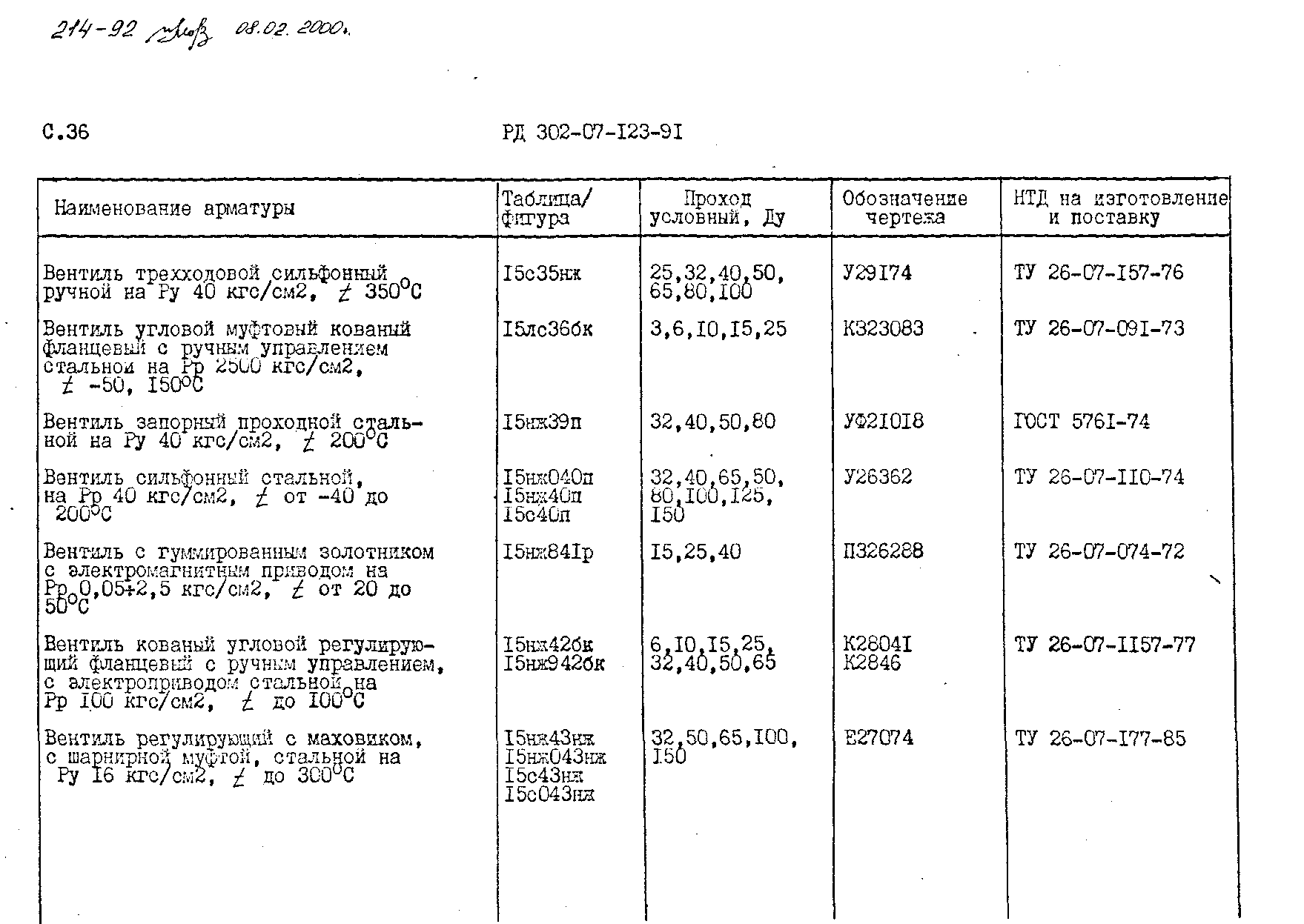

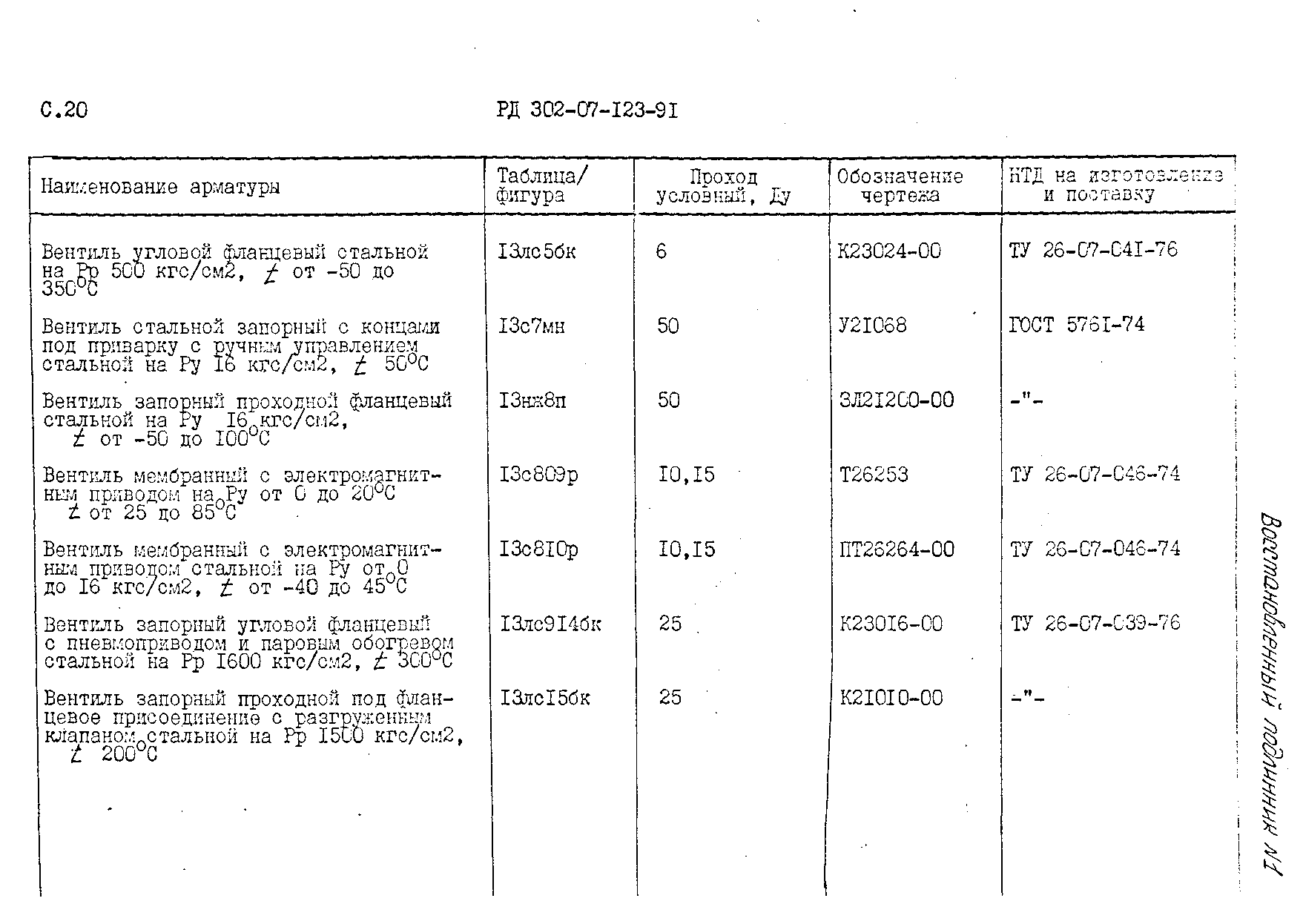

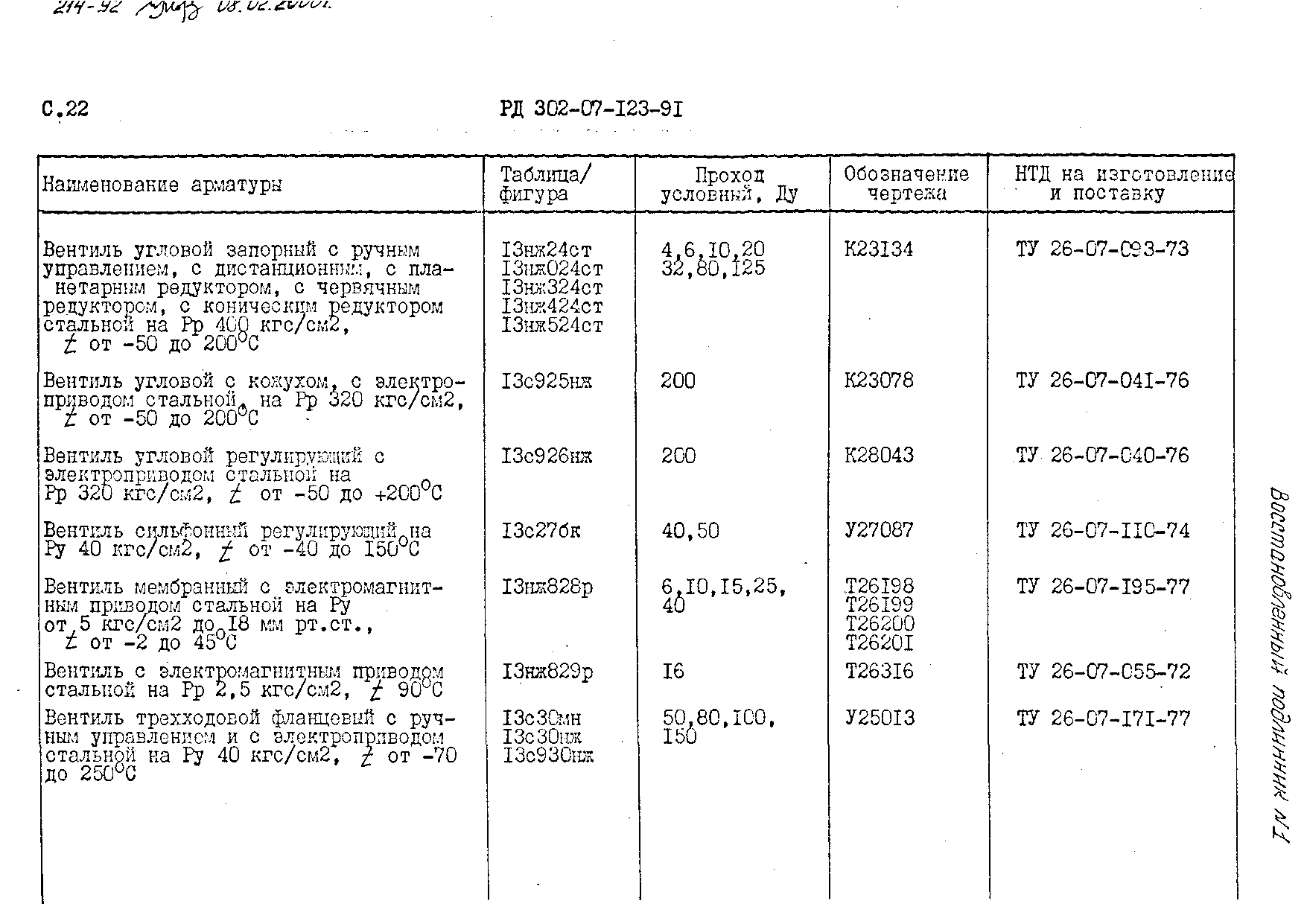

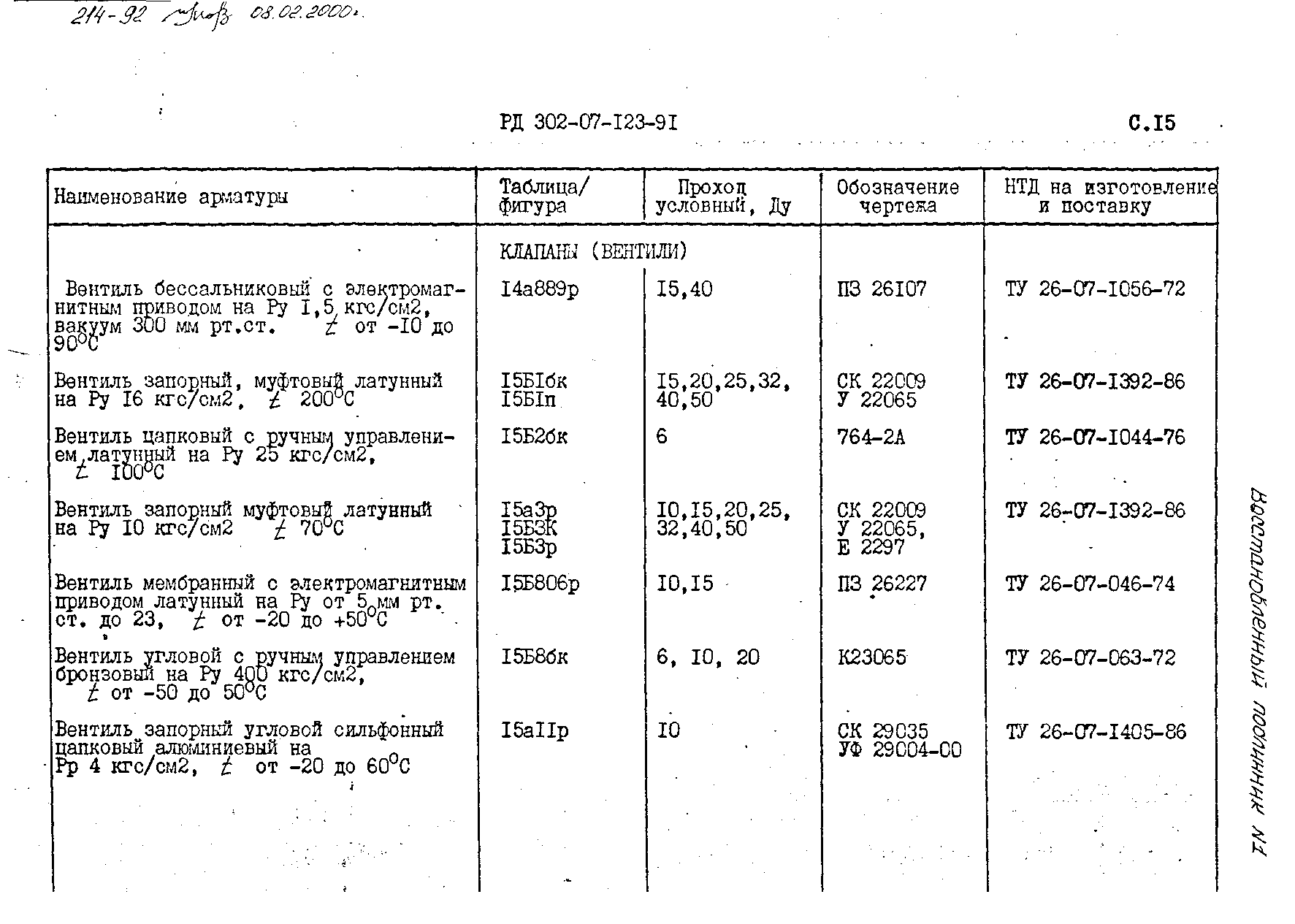

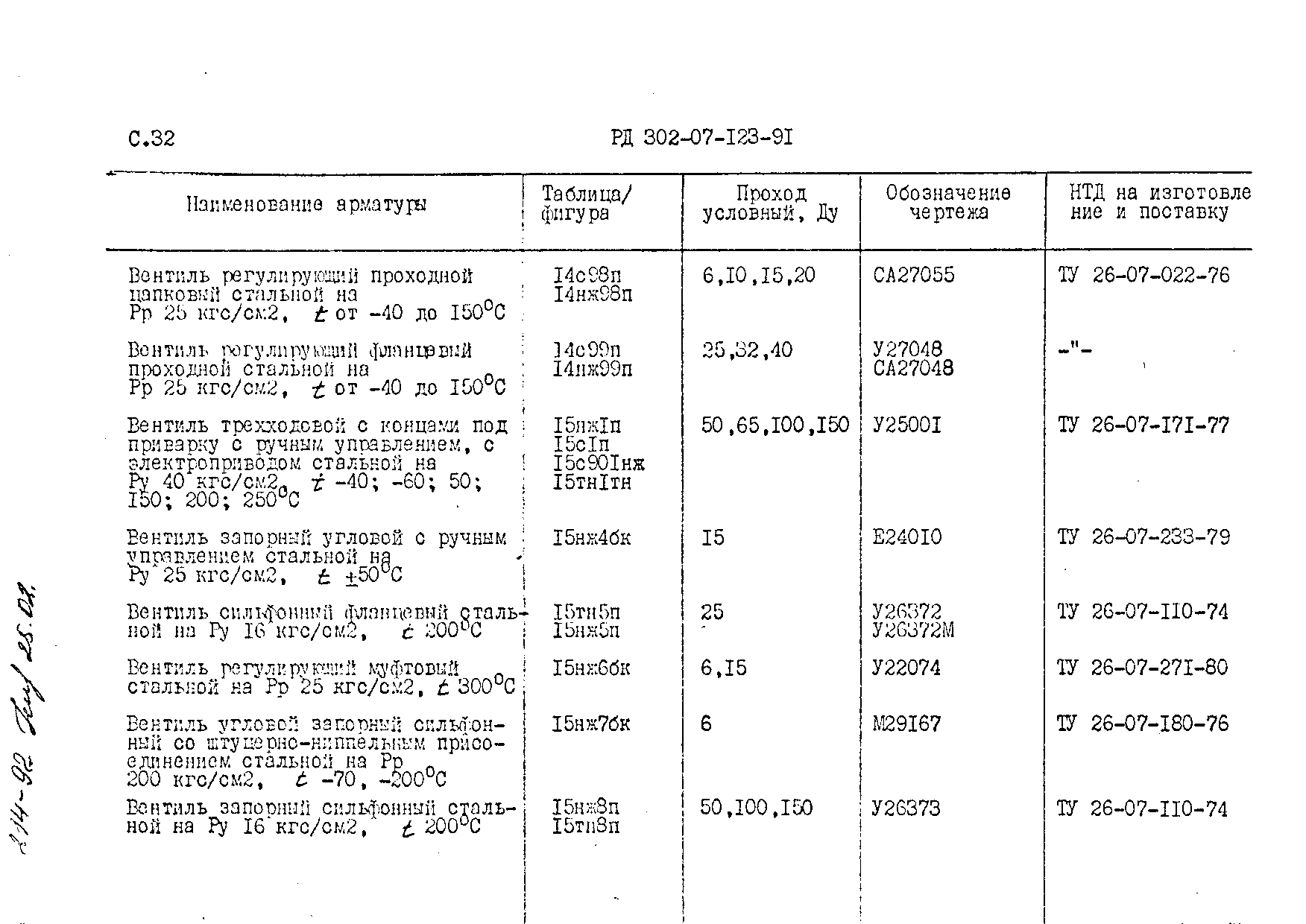

   Клапаны (вентили)

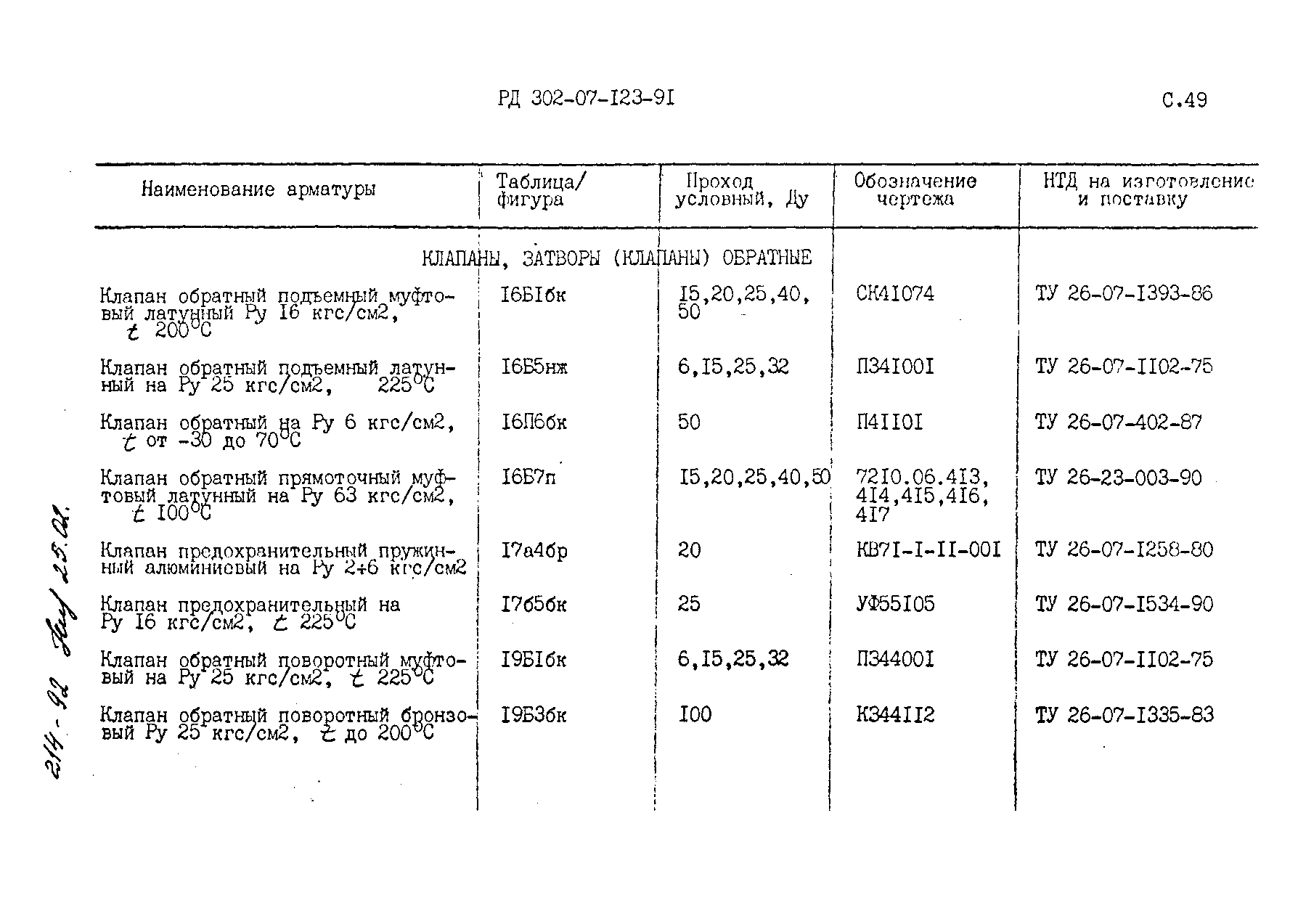

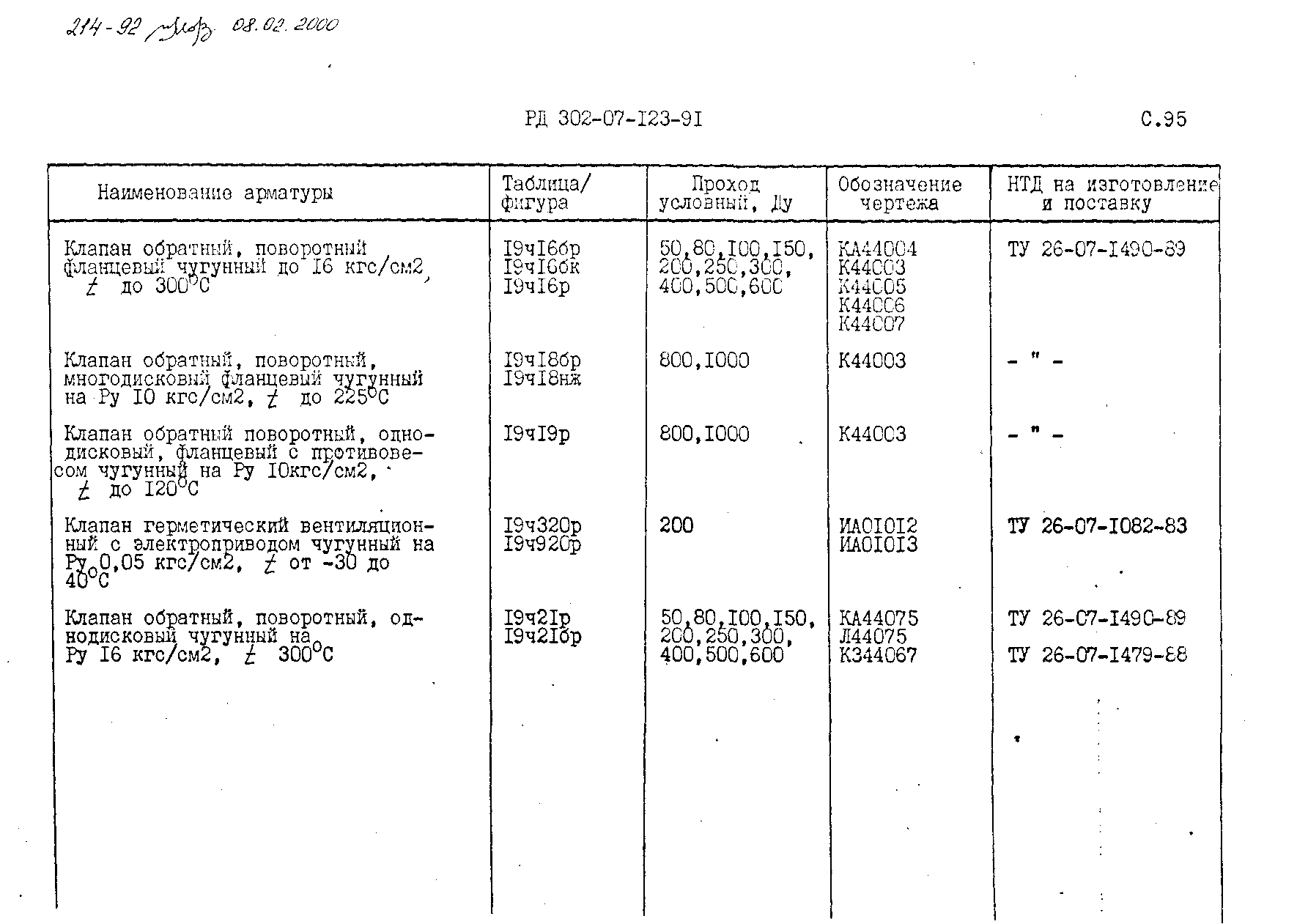

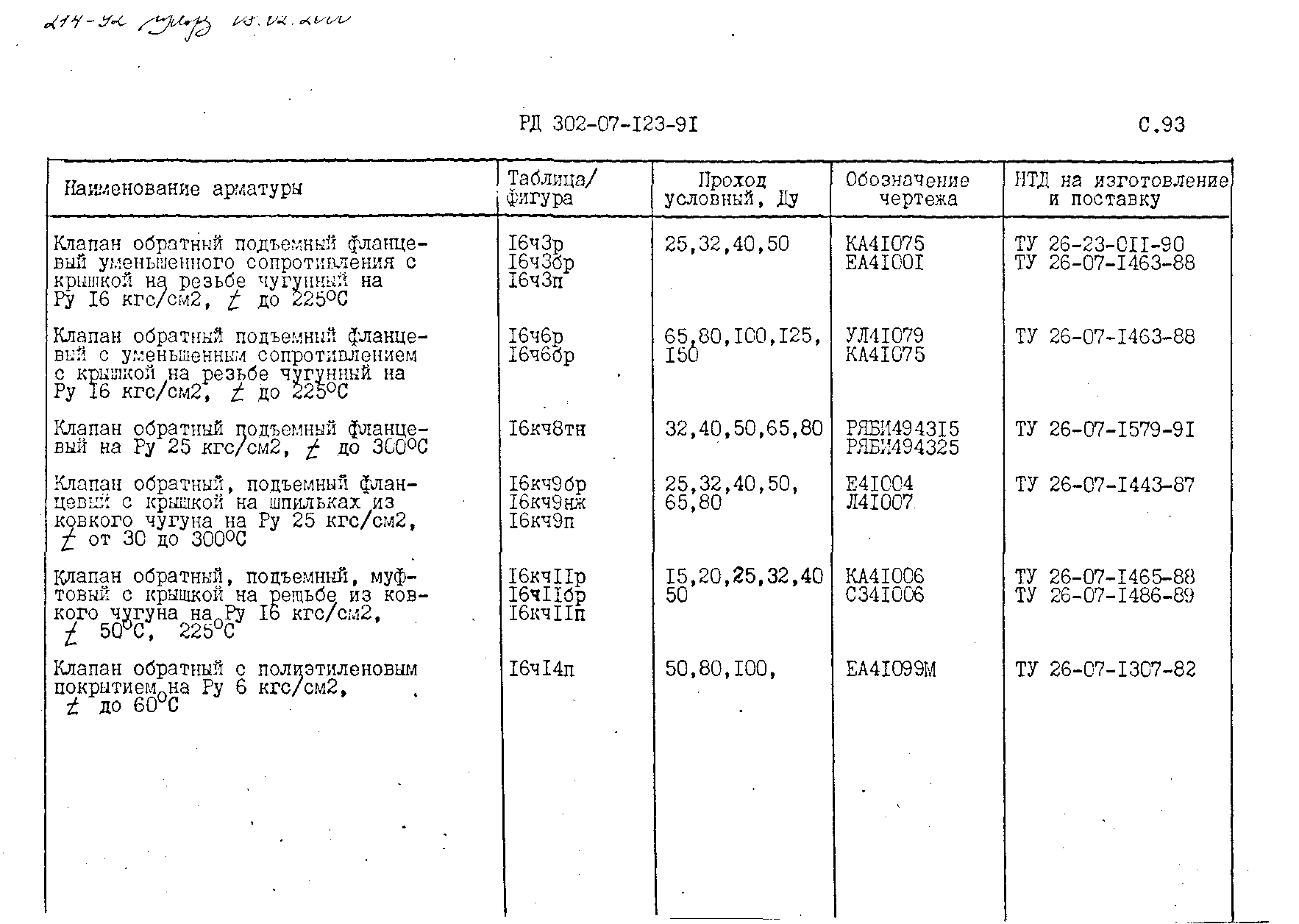

   Клапаны, затворы (клапаны) обратные

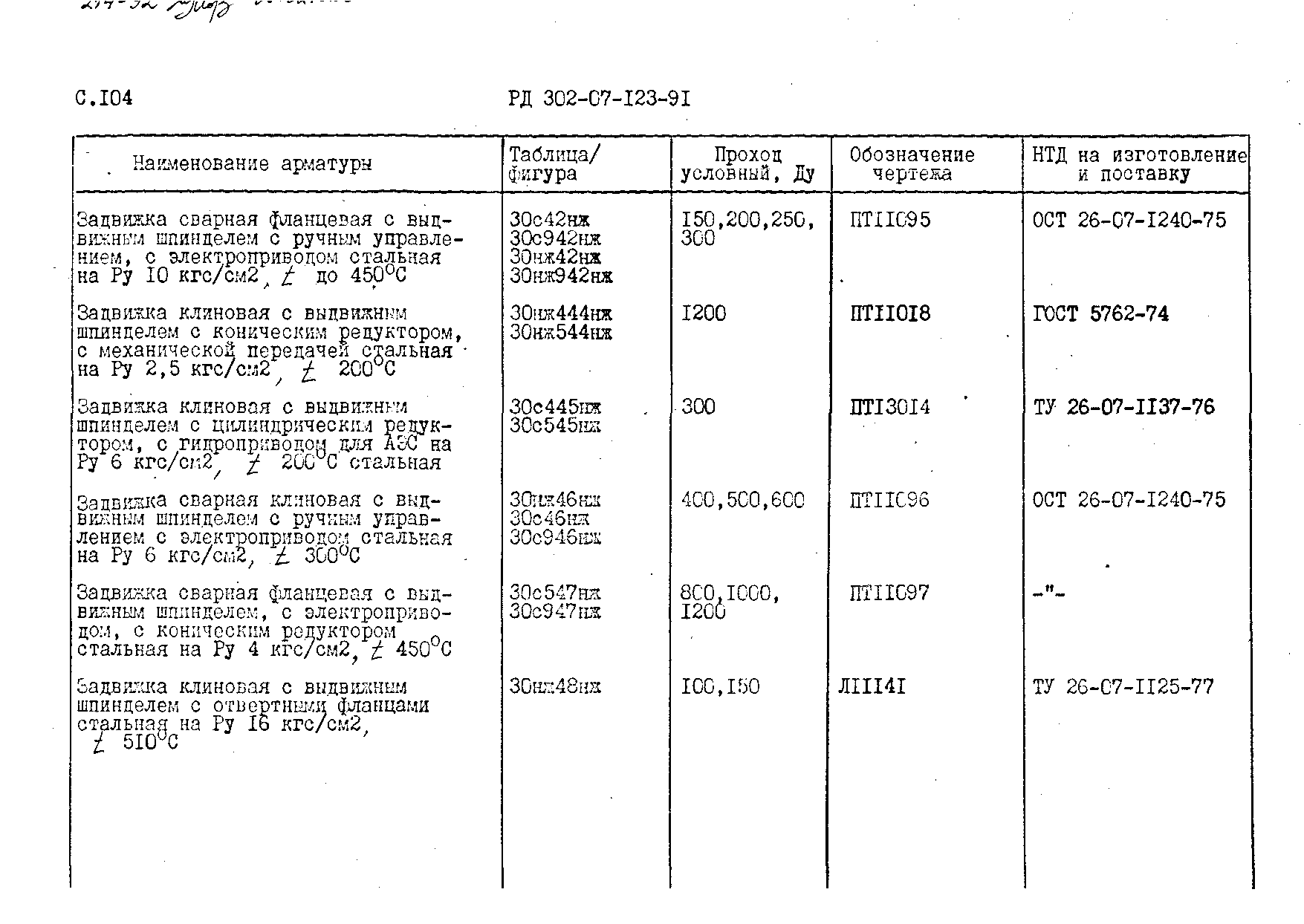

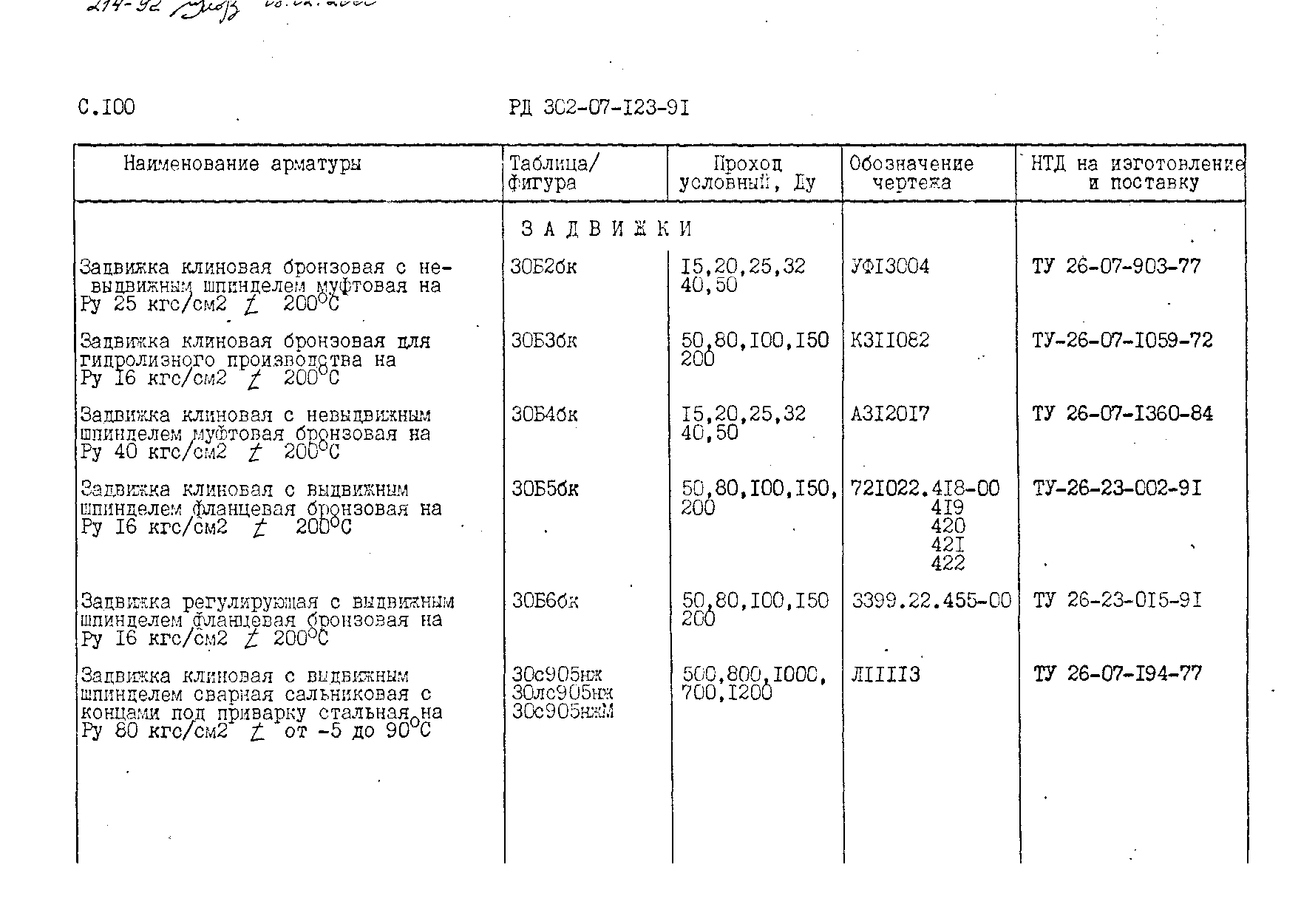

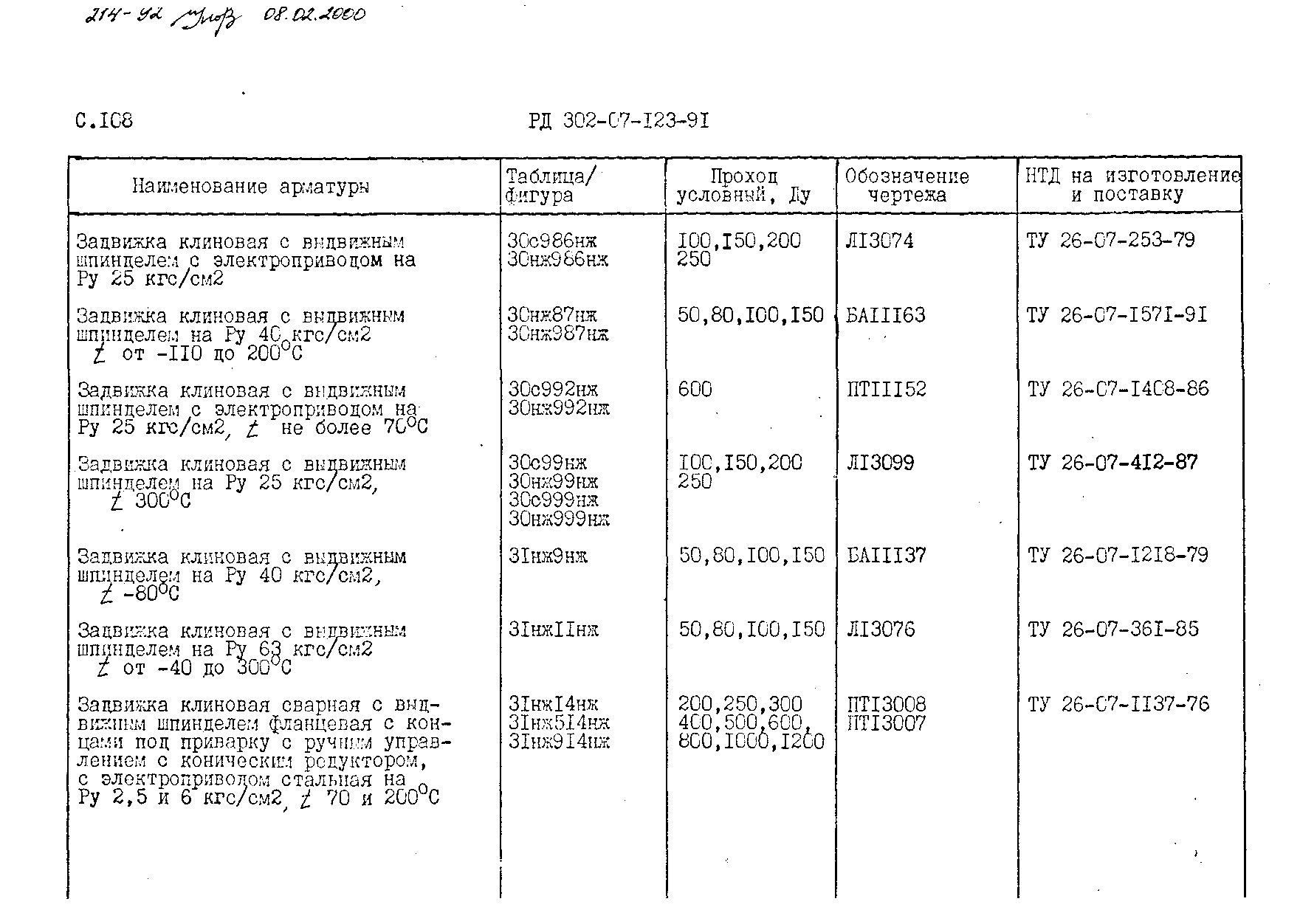

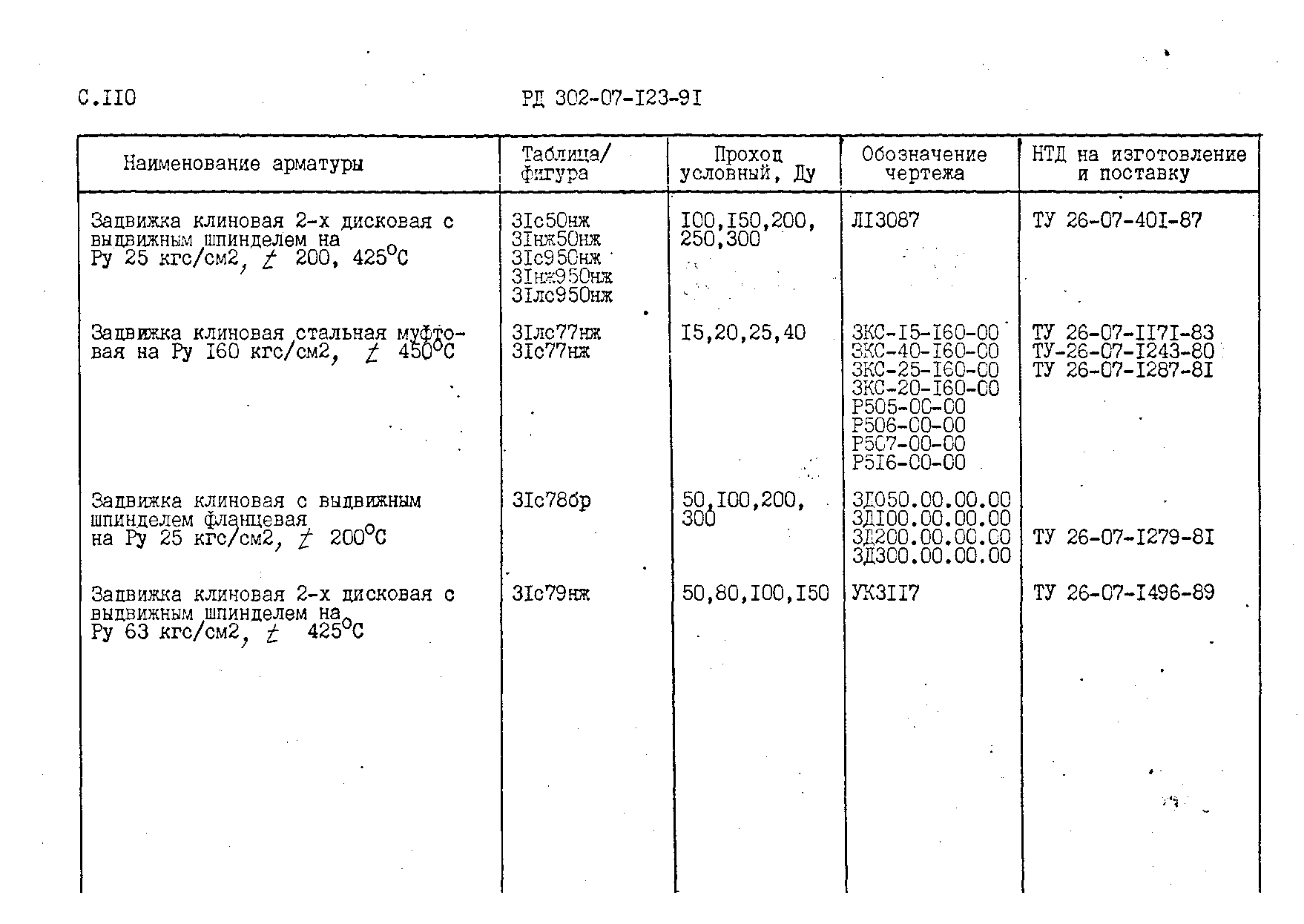

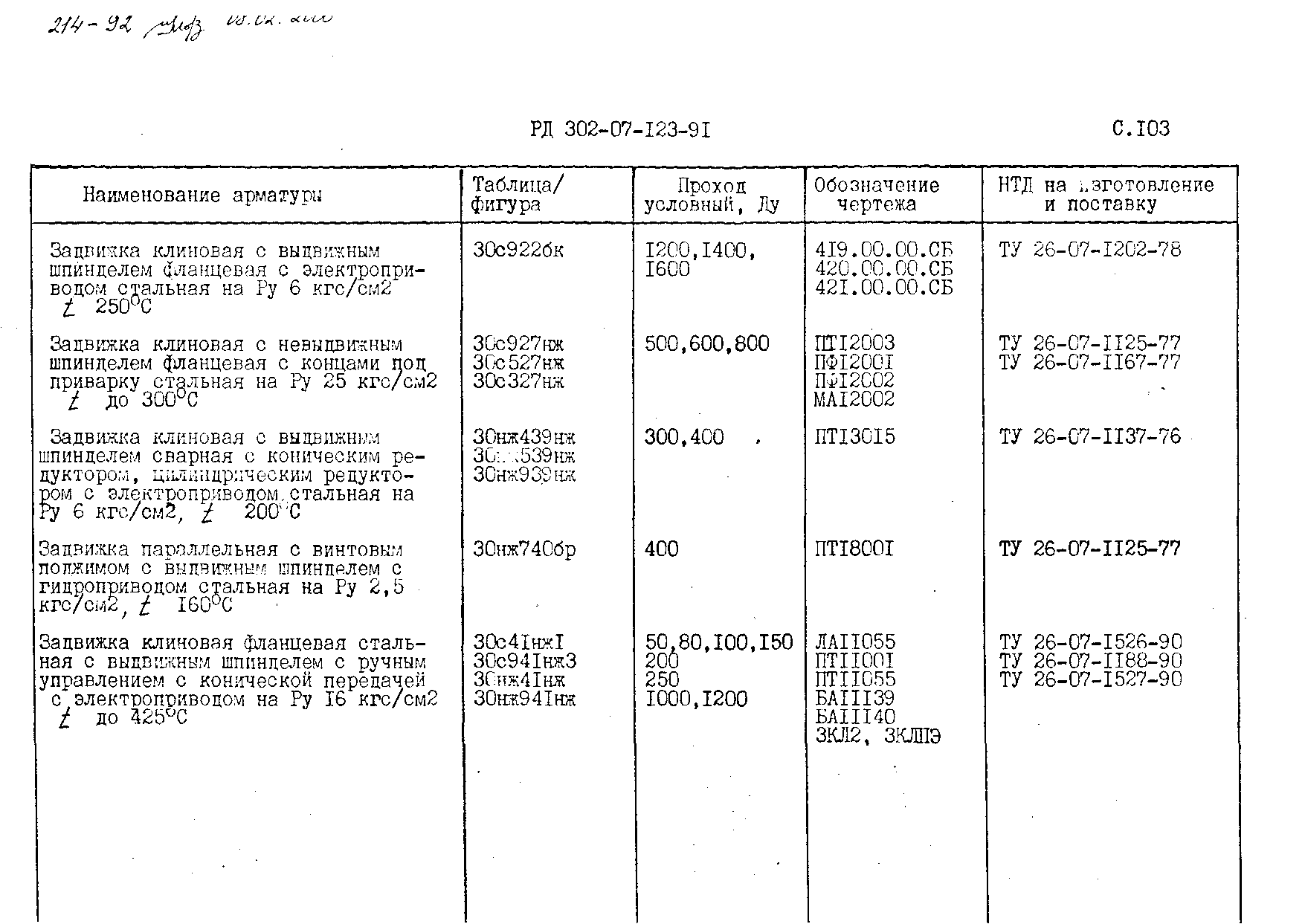

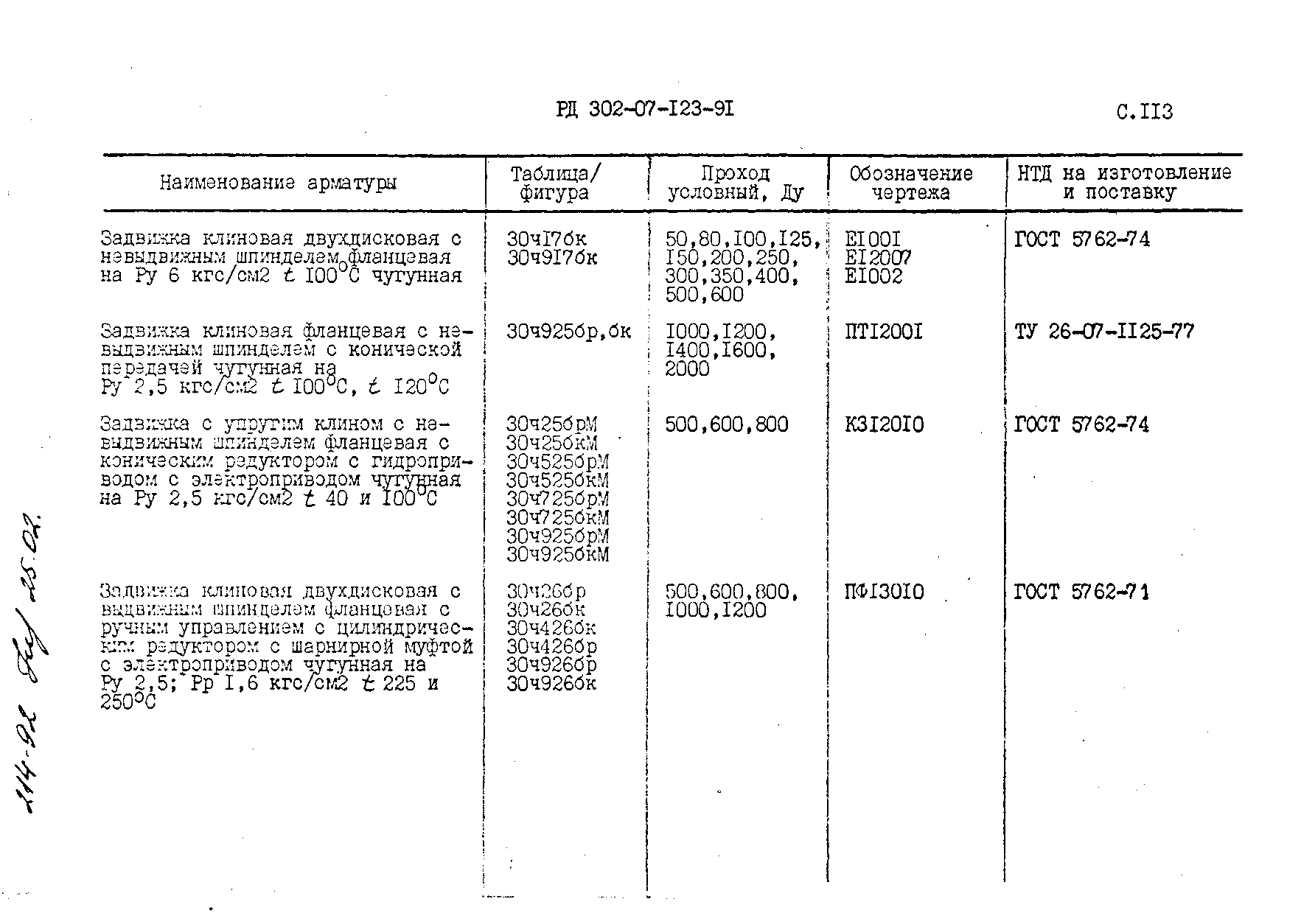

   Задвижки

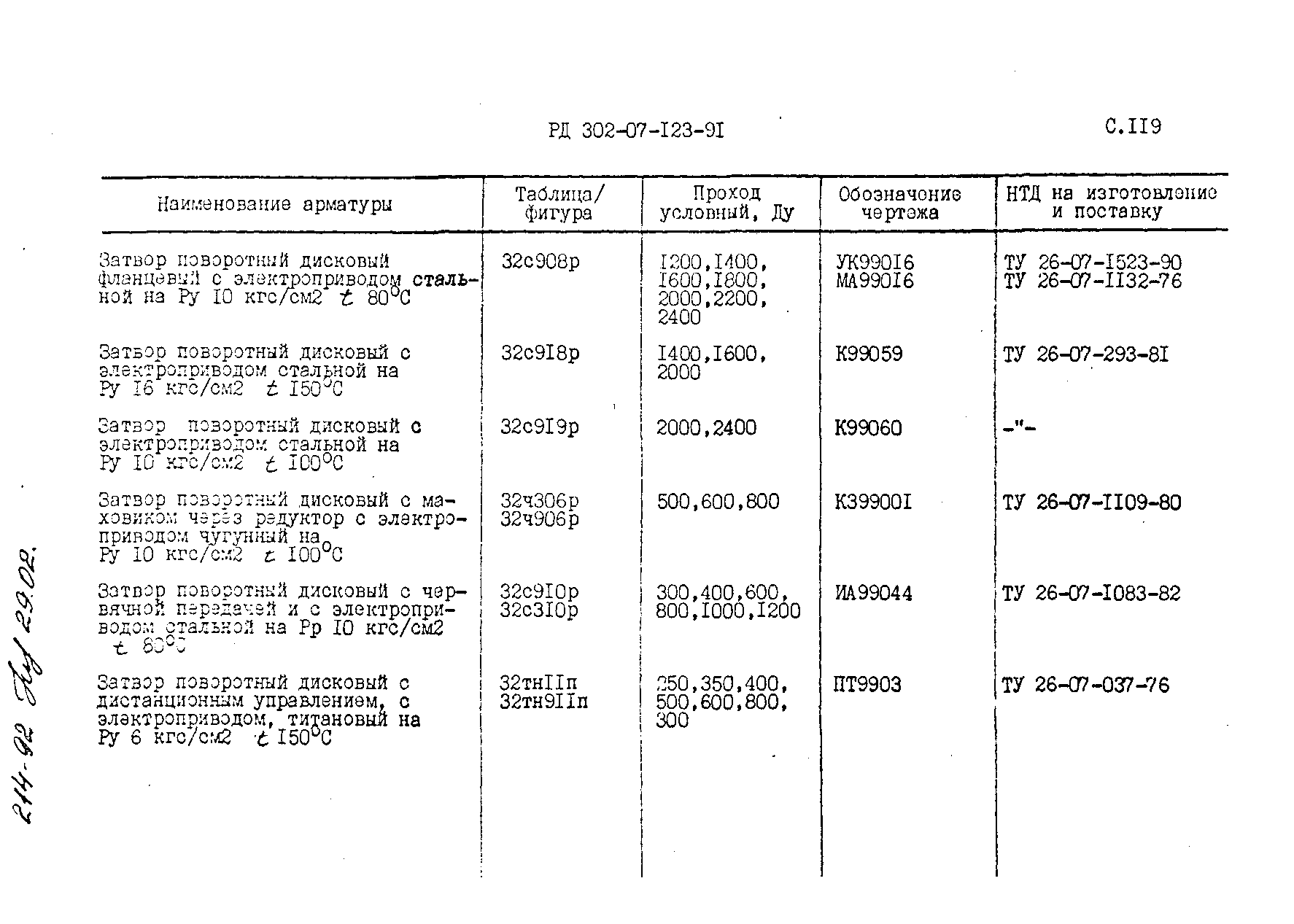

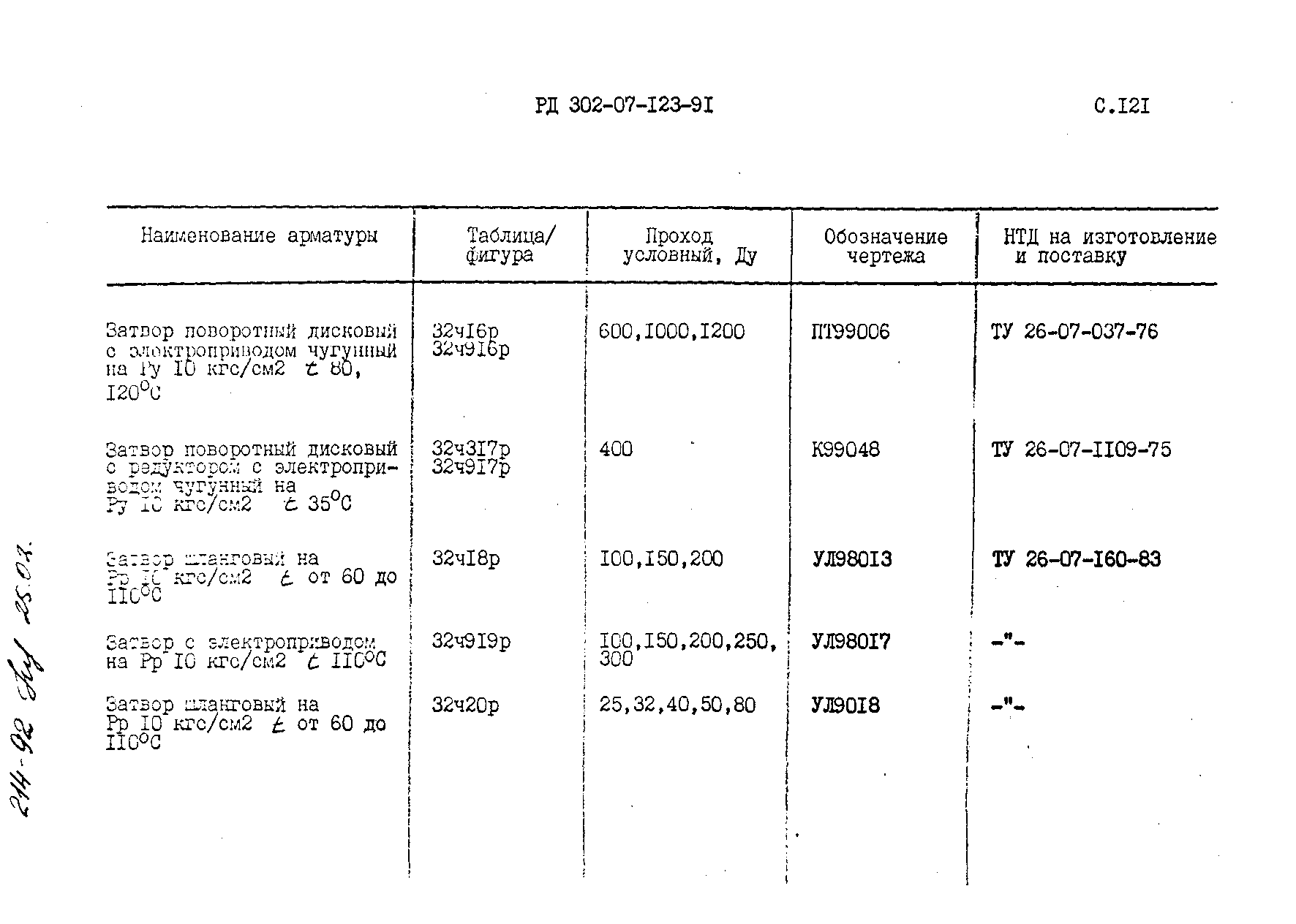

   Затворы

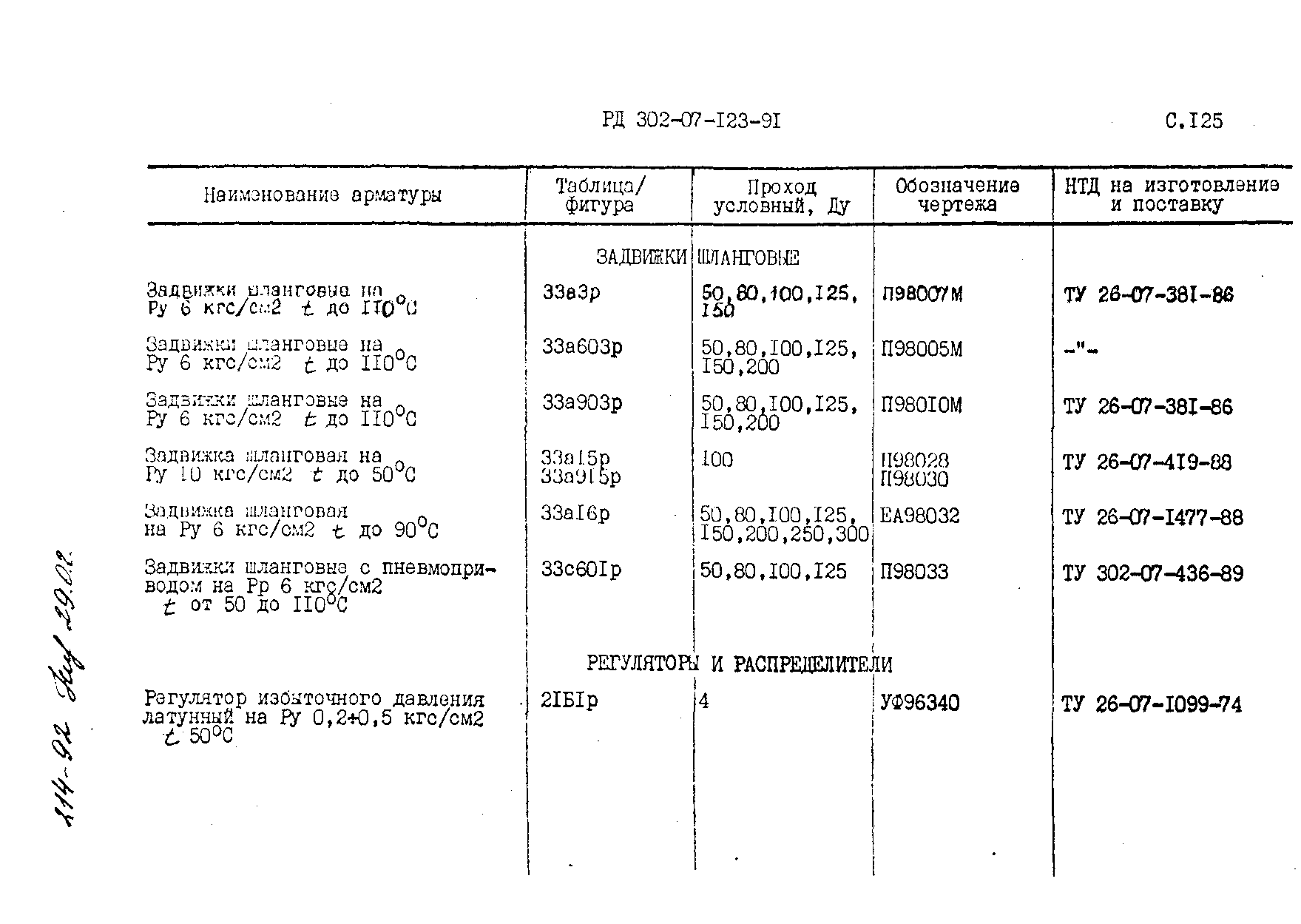

   Задвижки шланговые

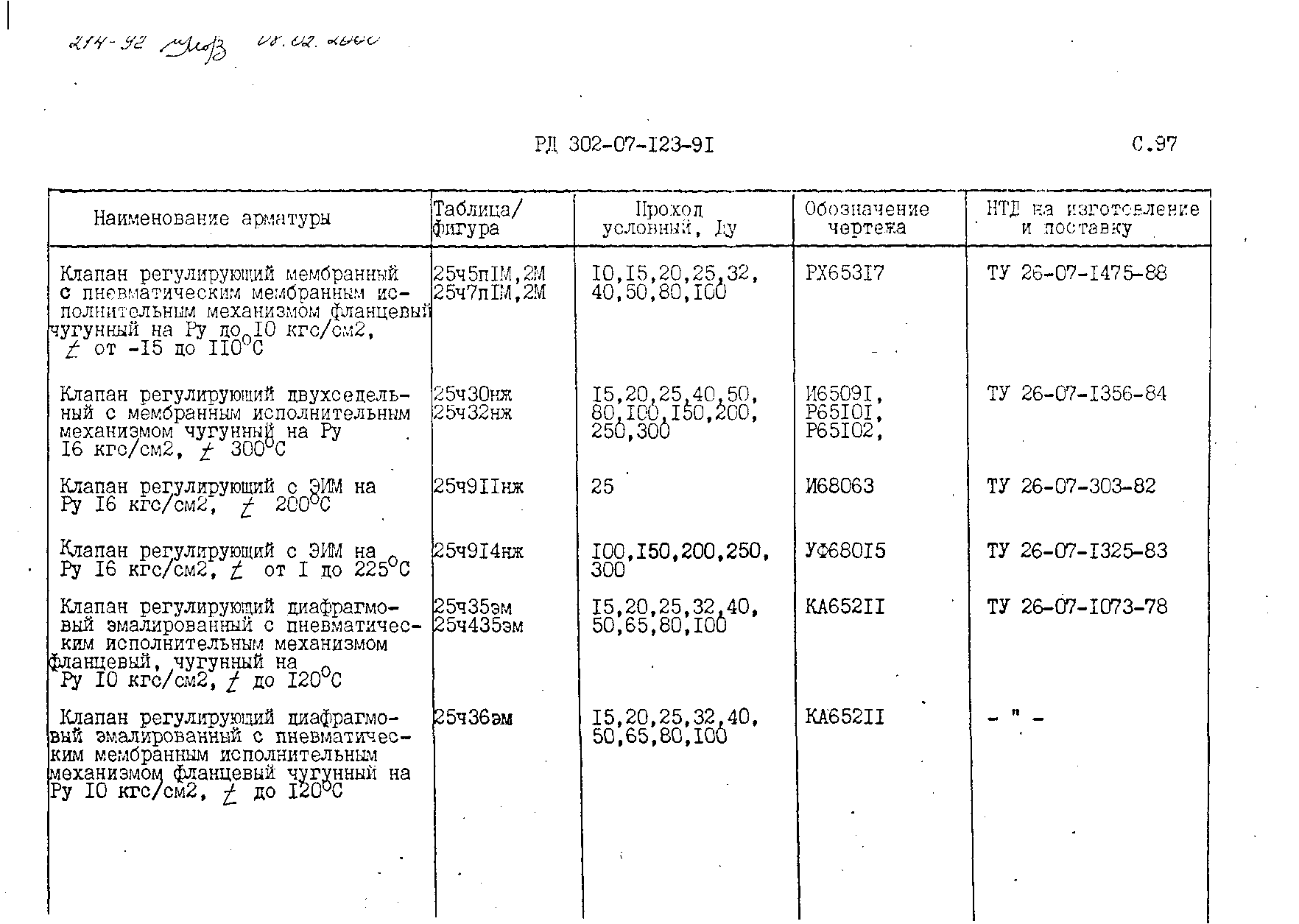

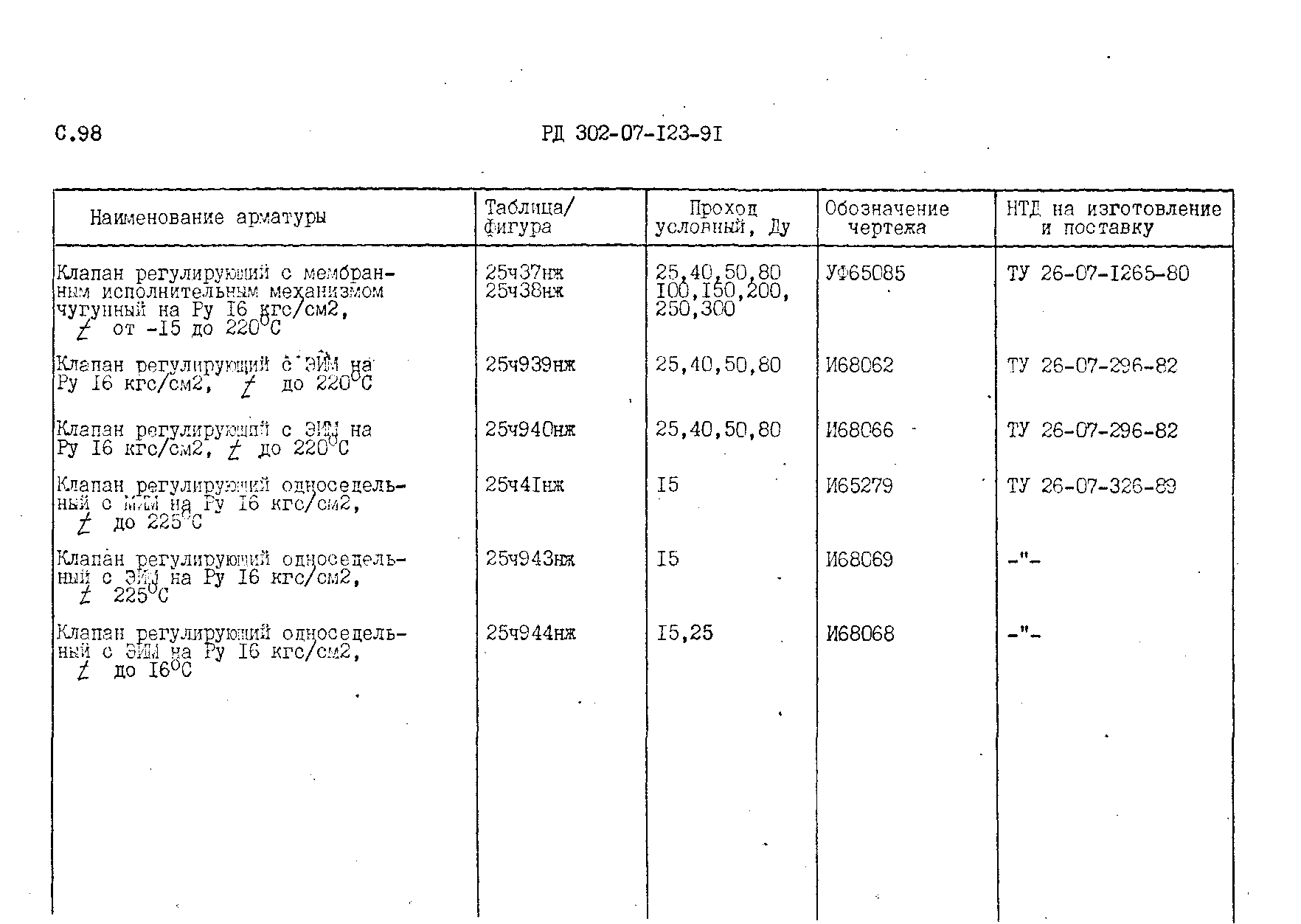

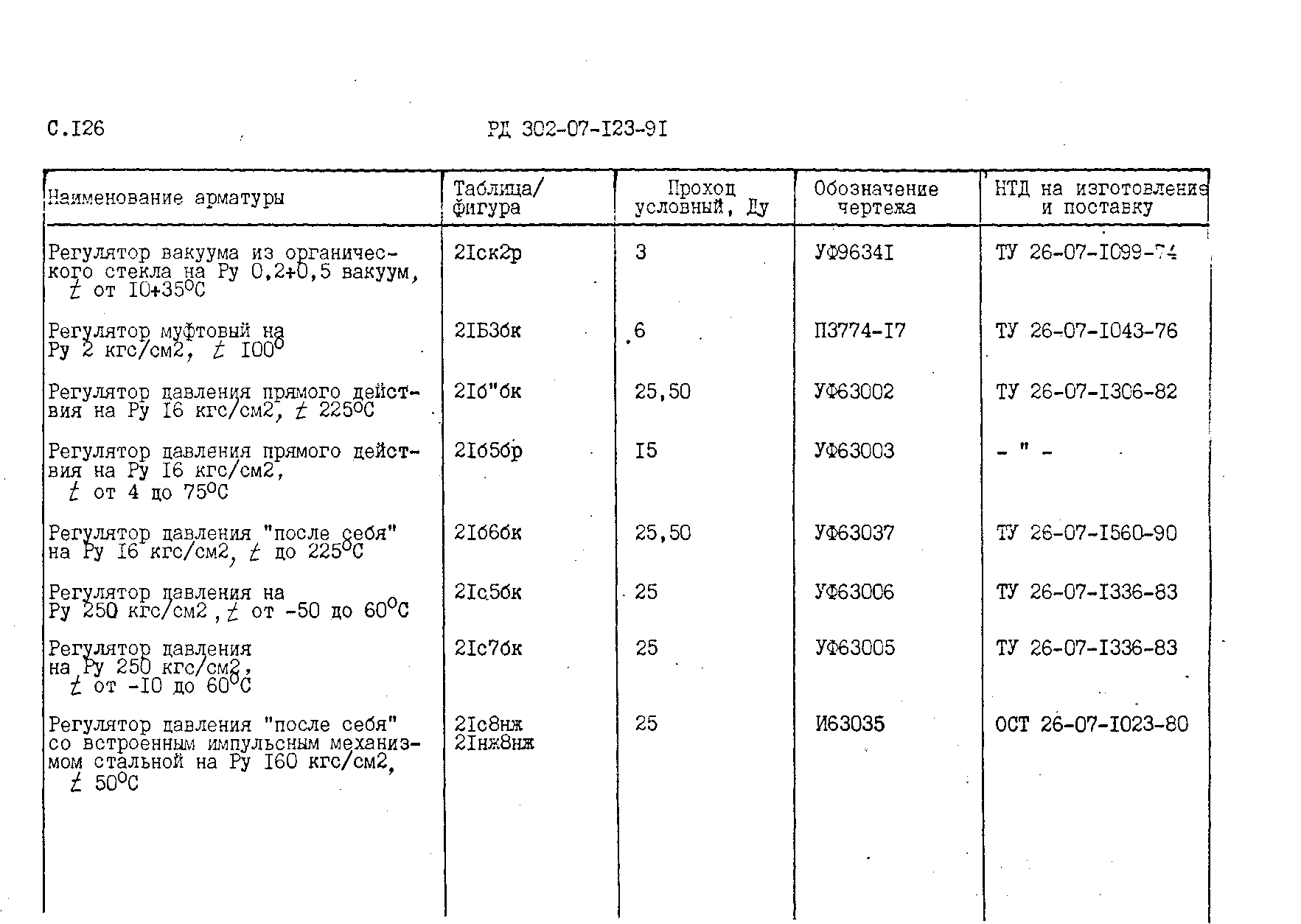

   Регуляторы и распредилители

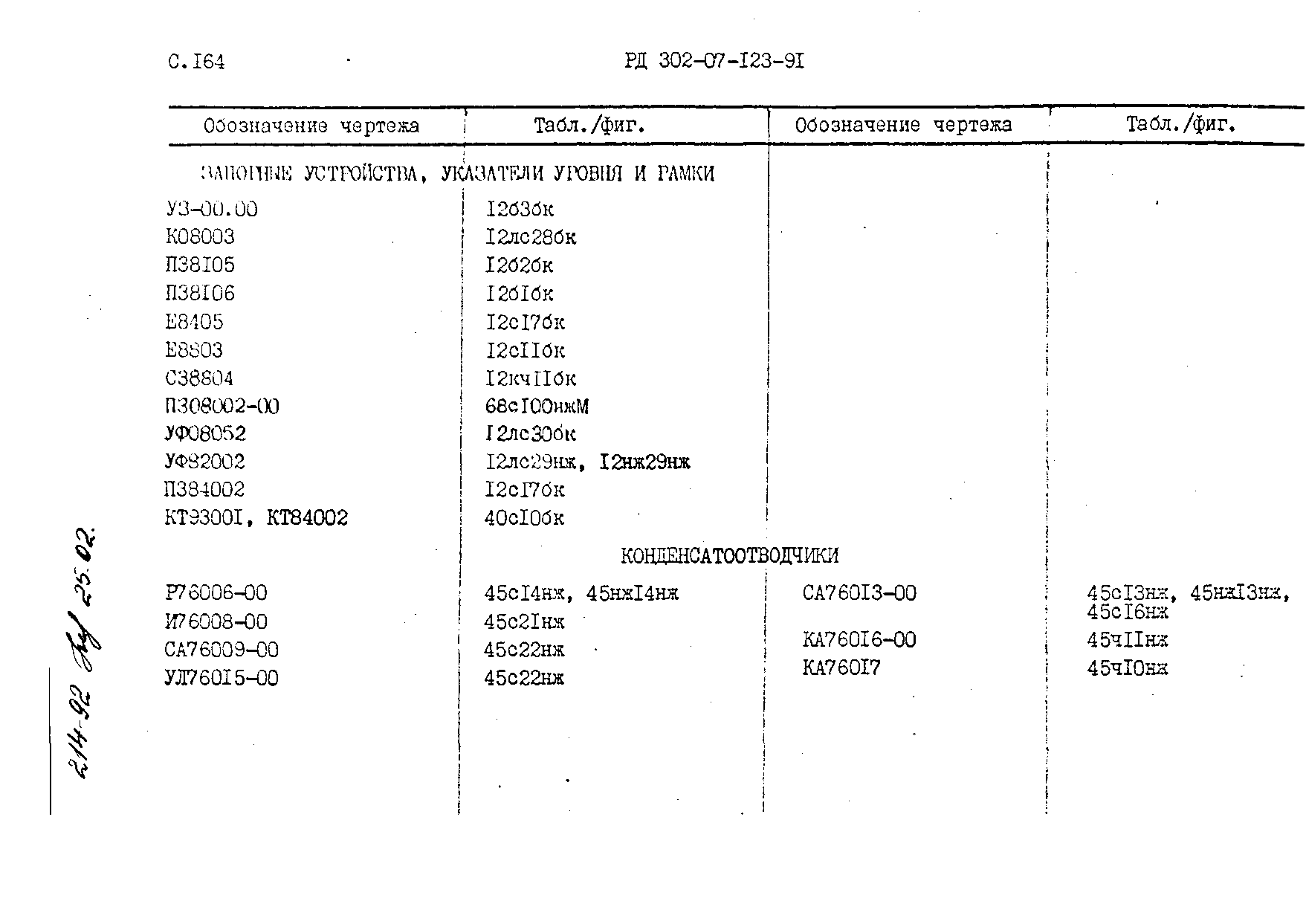

   Запорные устройства, указатели уровня и рамки
   Конденсатоотводчики

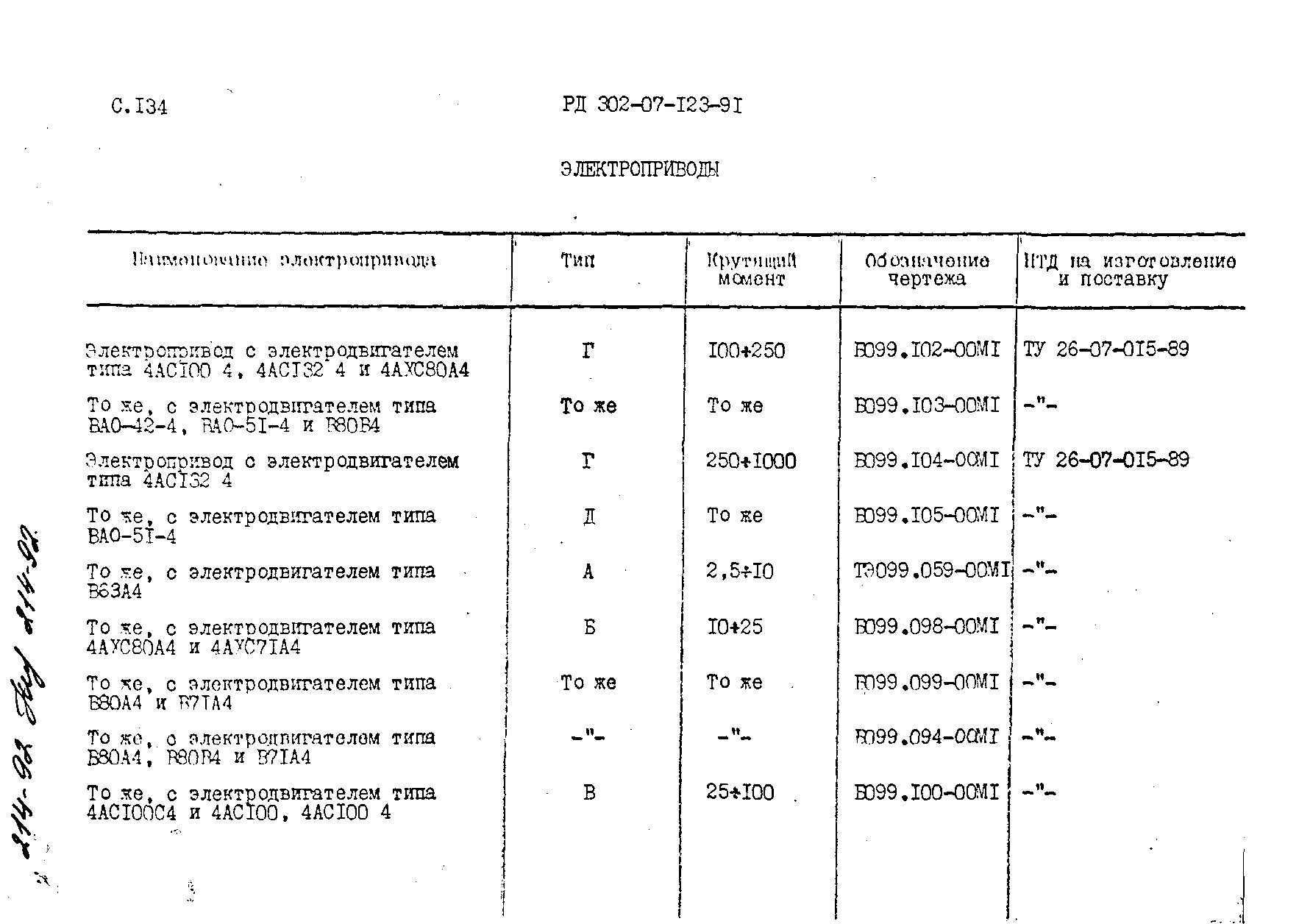

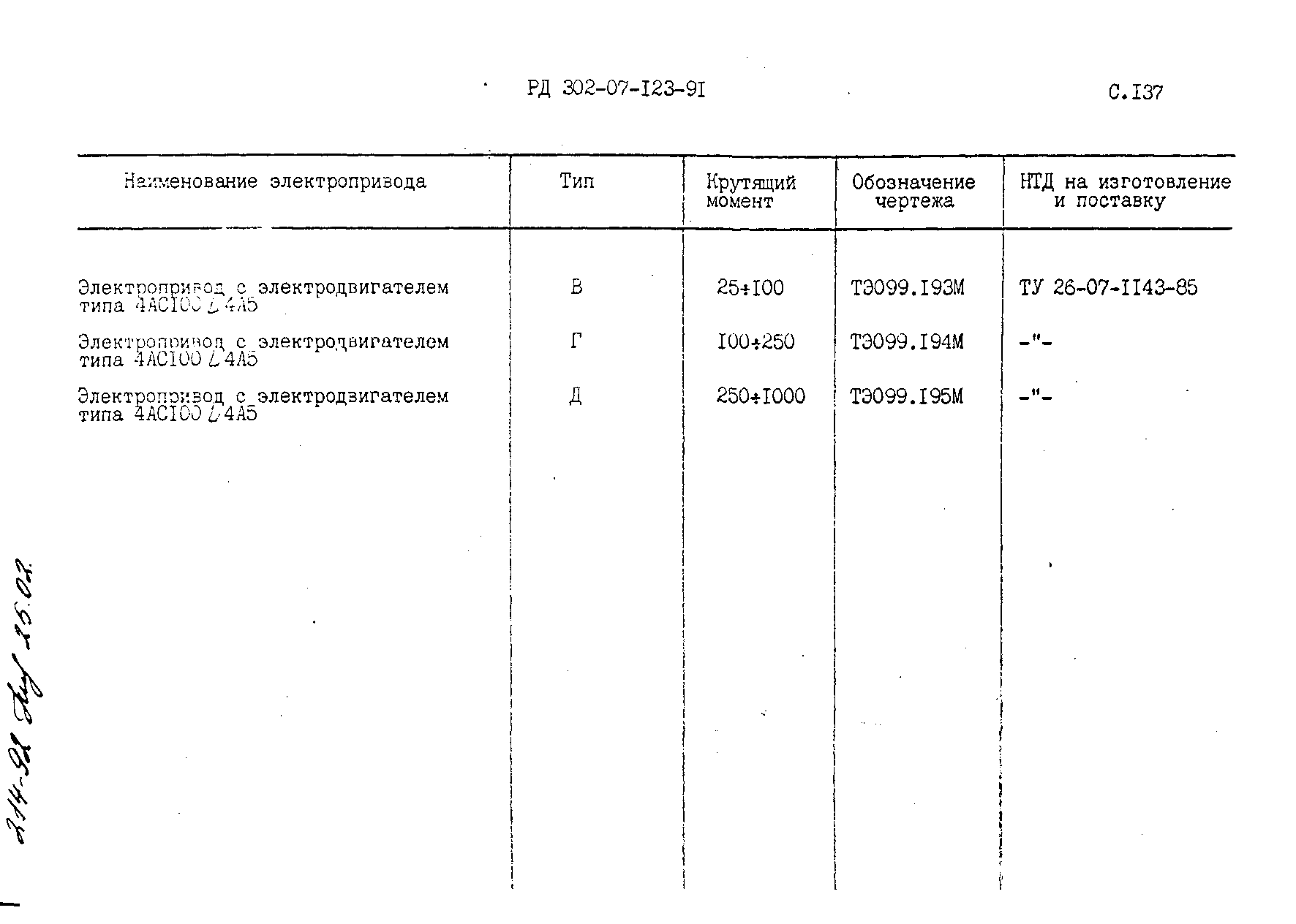

   Электроприводы

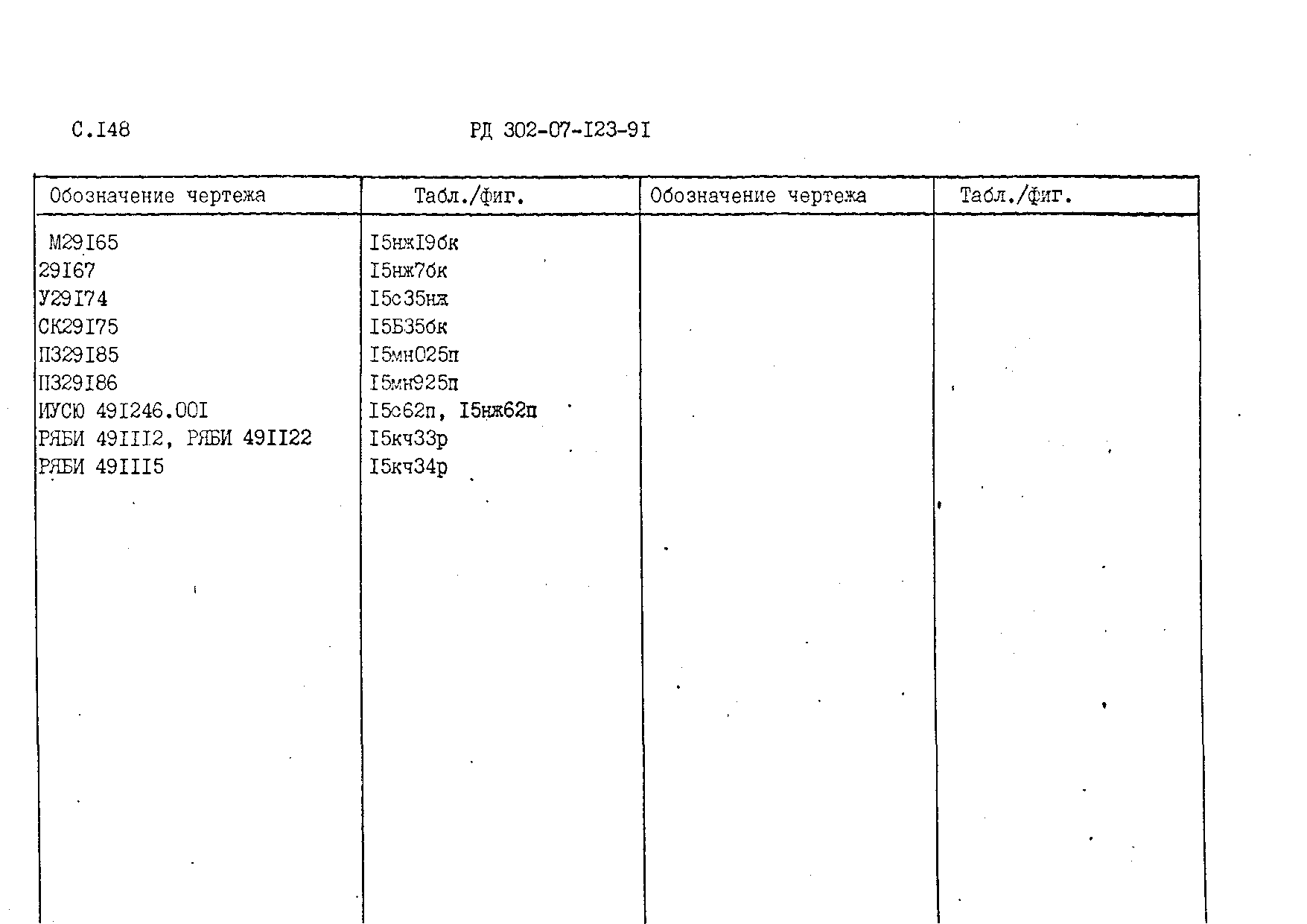

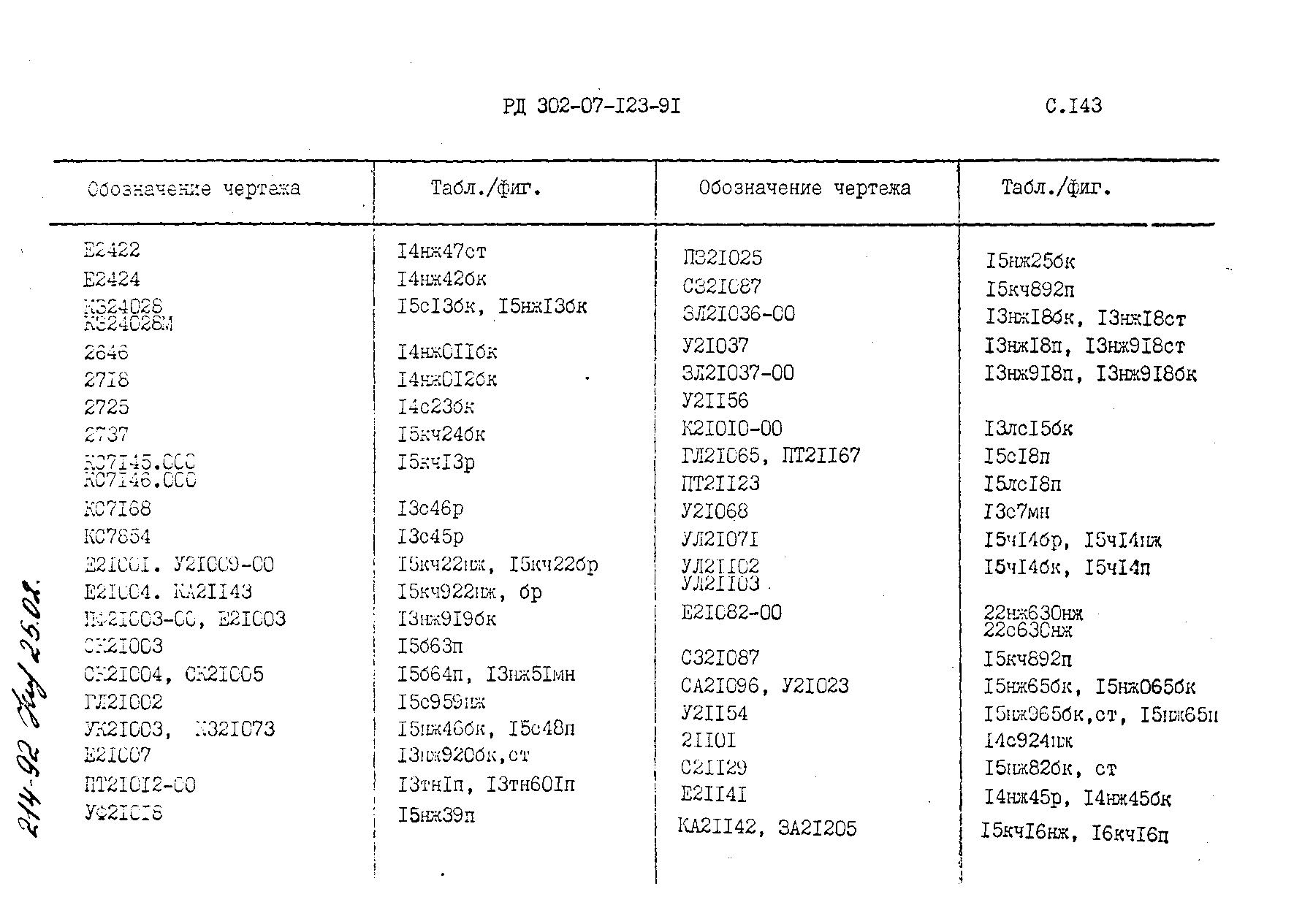

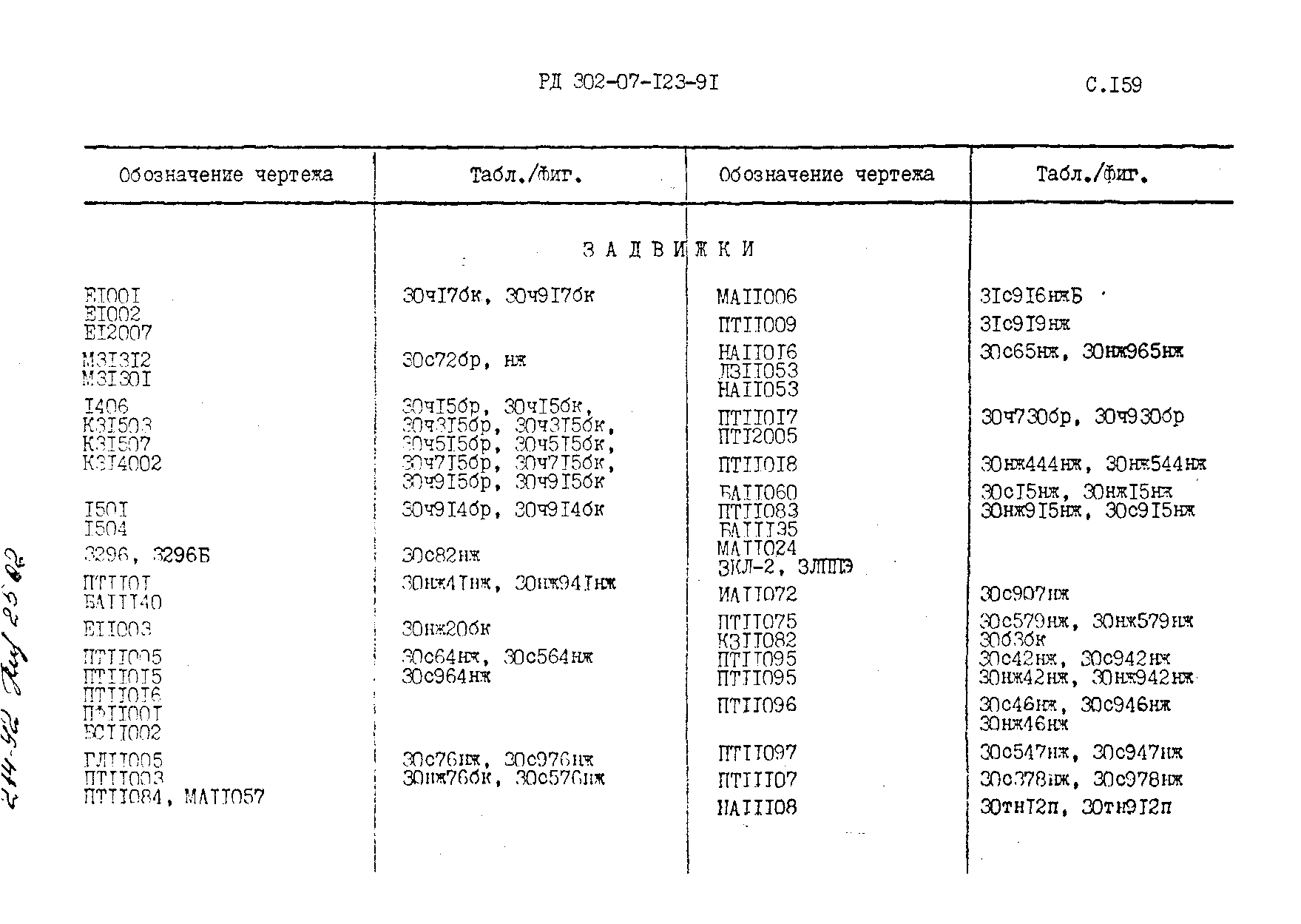

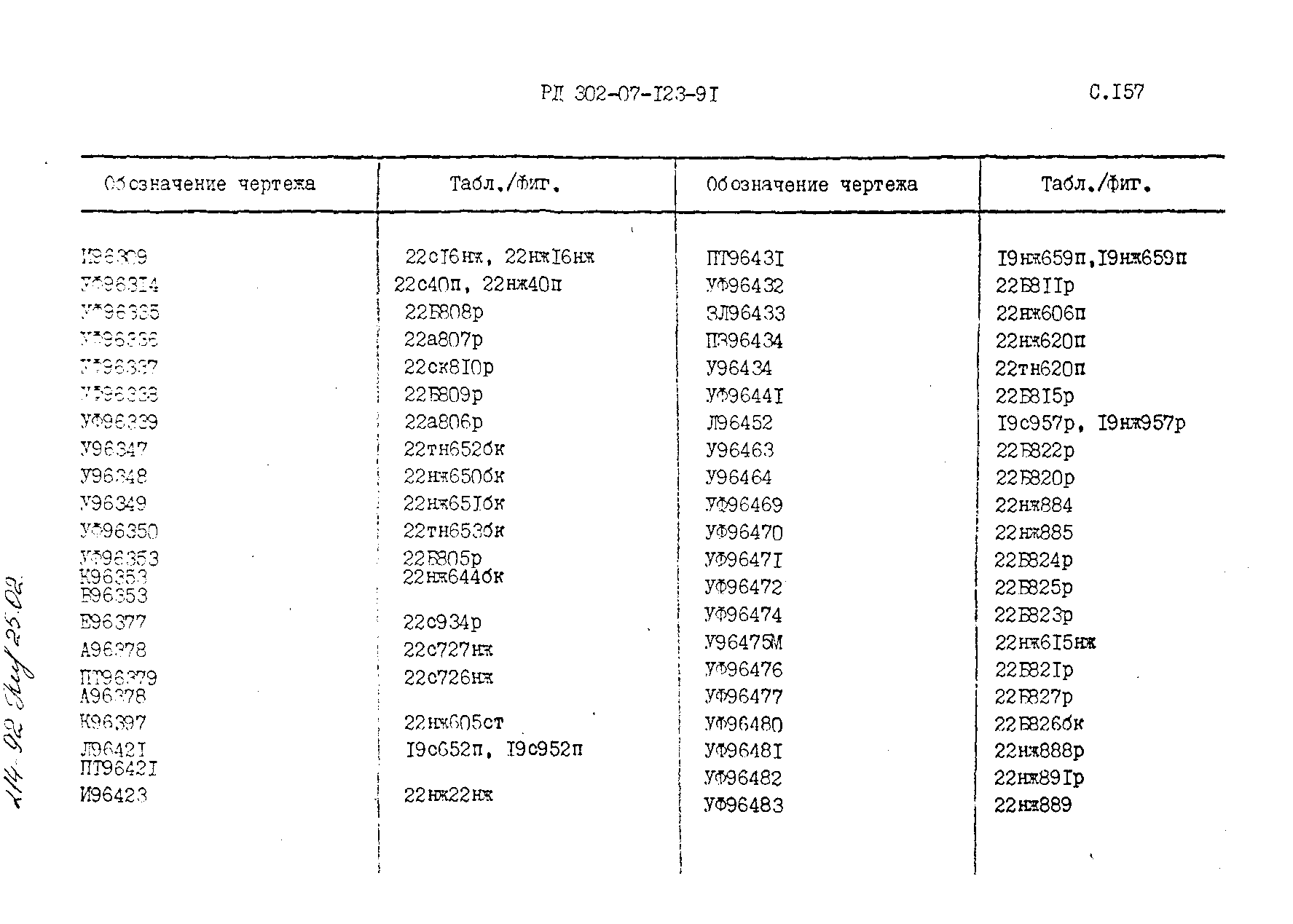

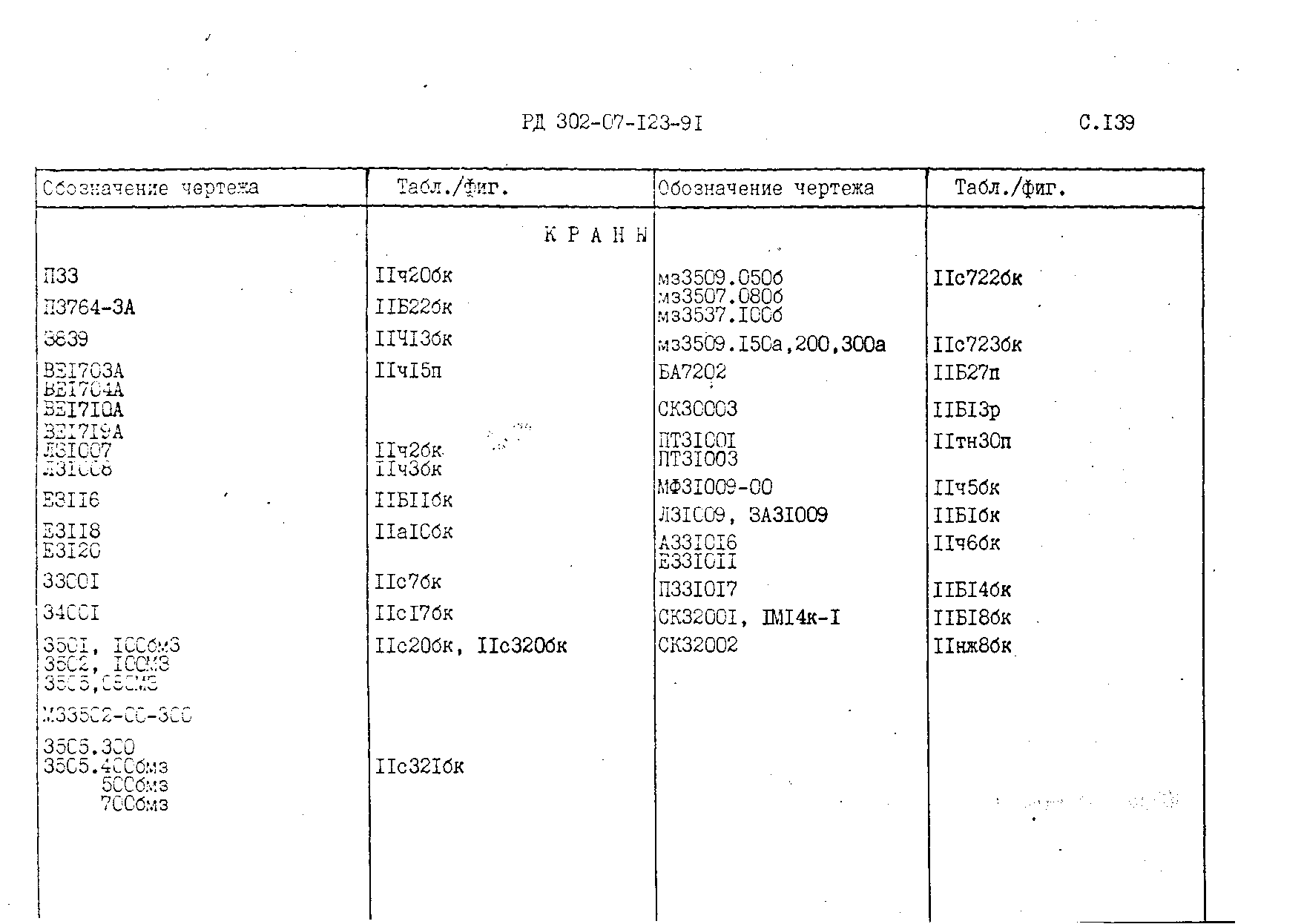

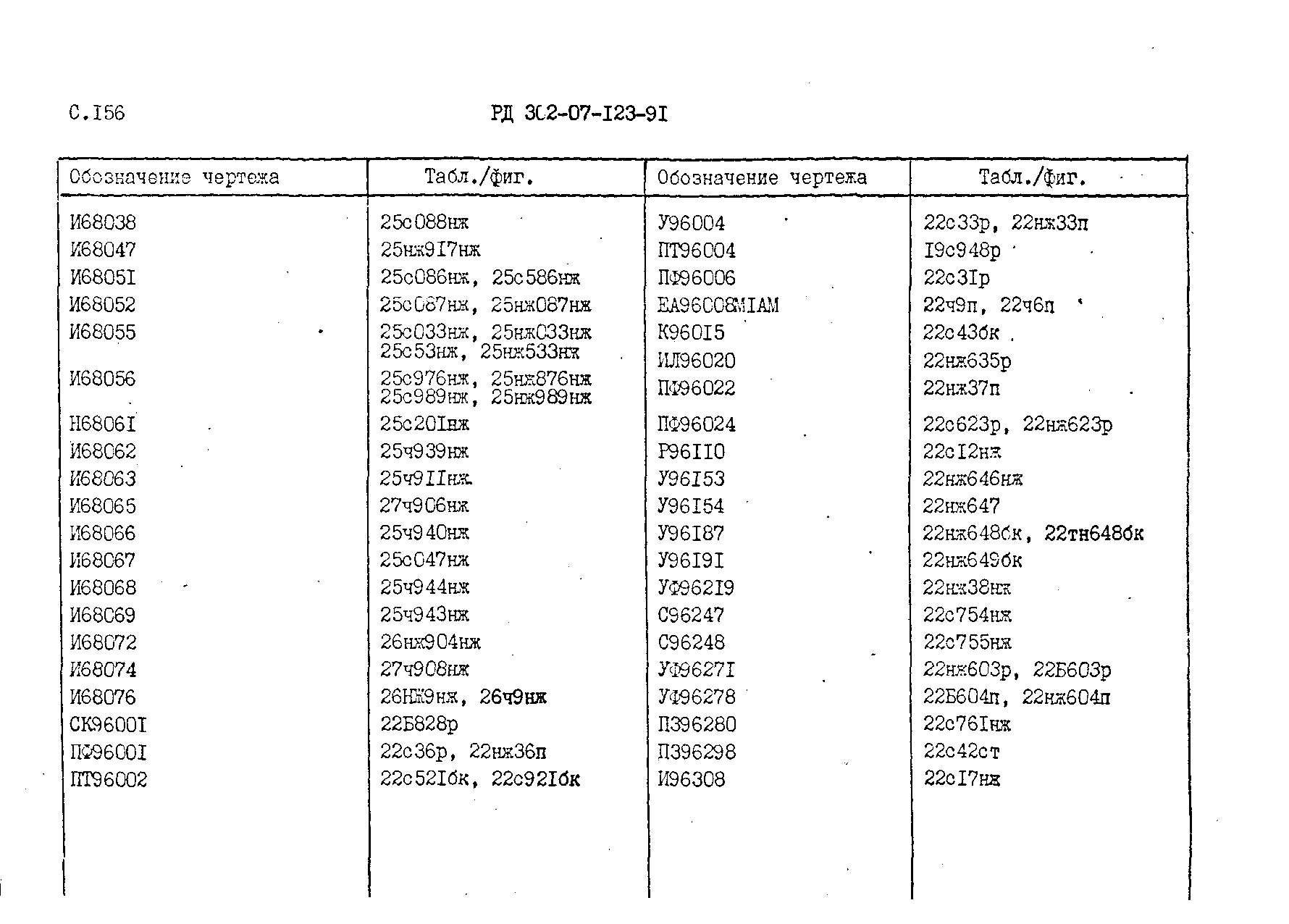

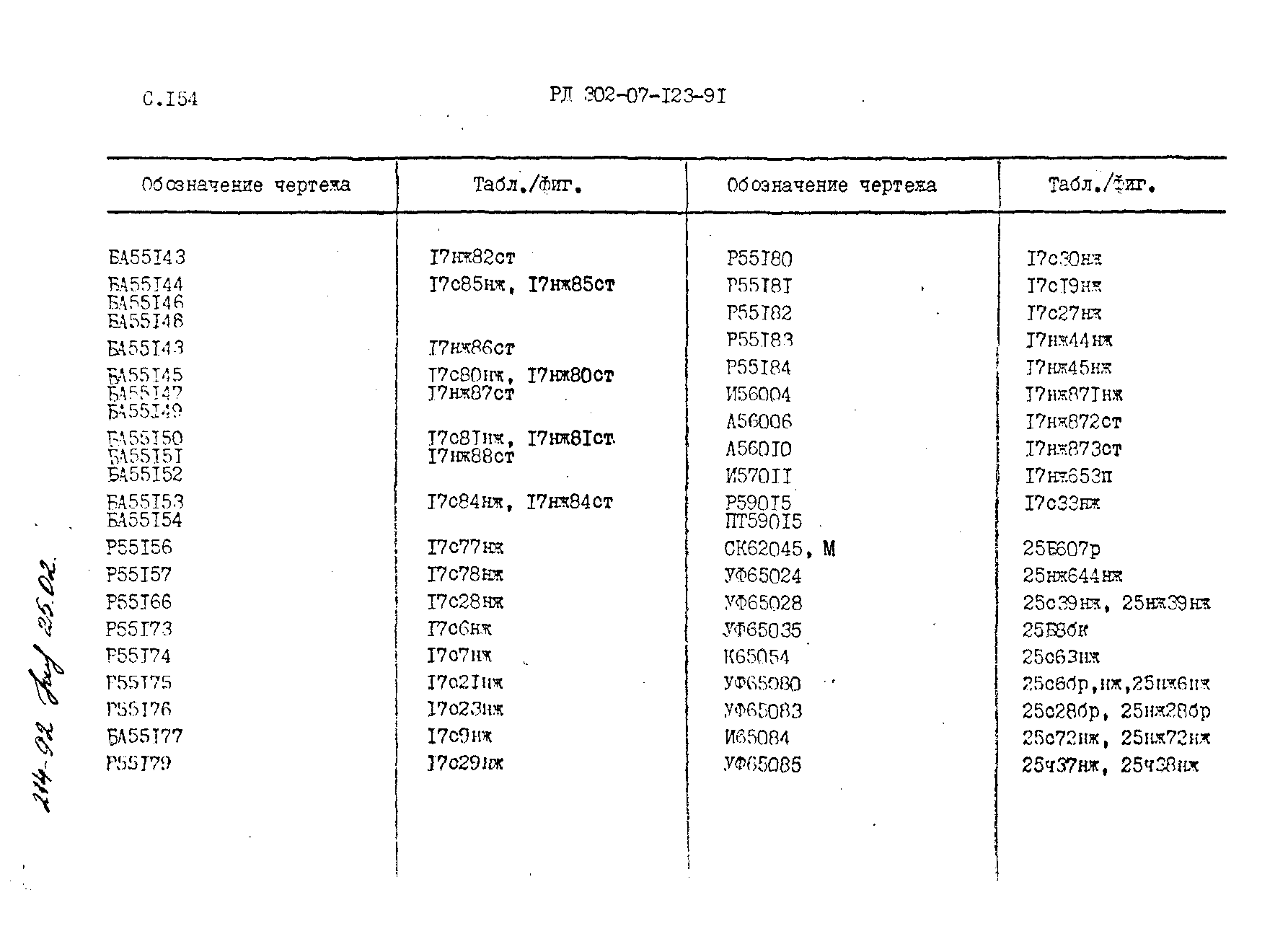

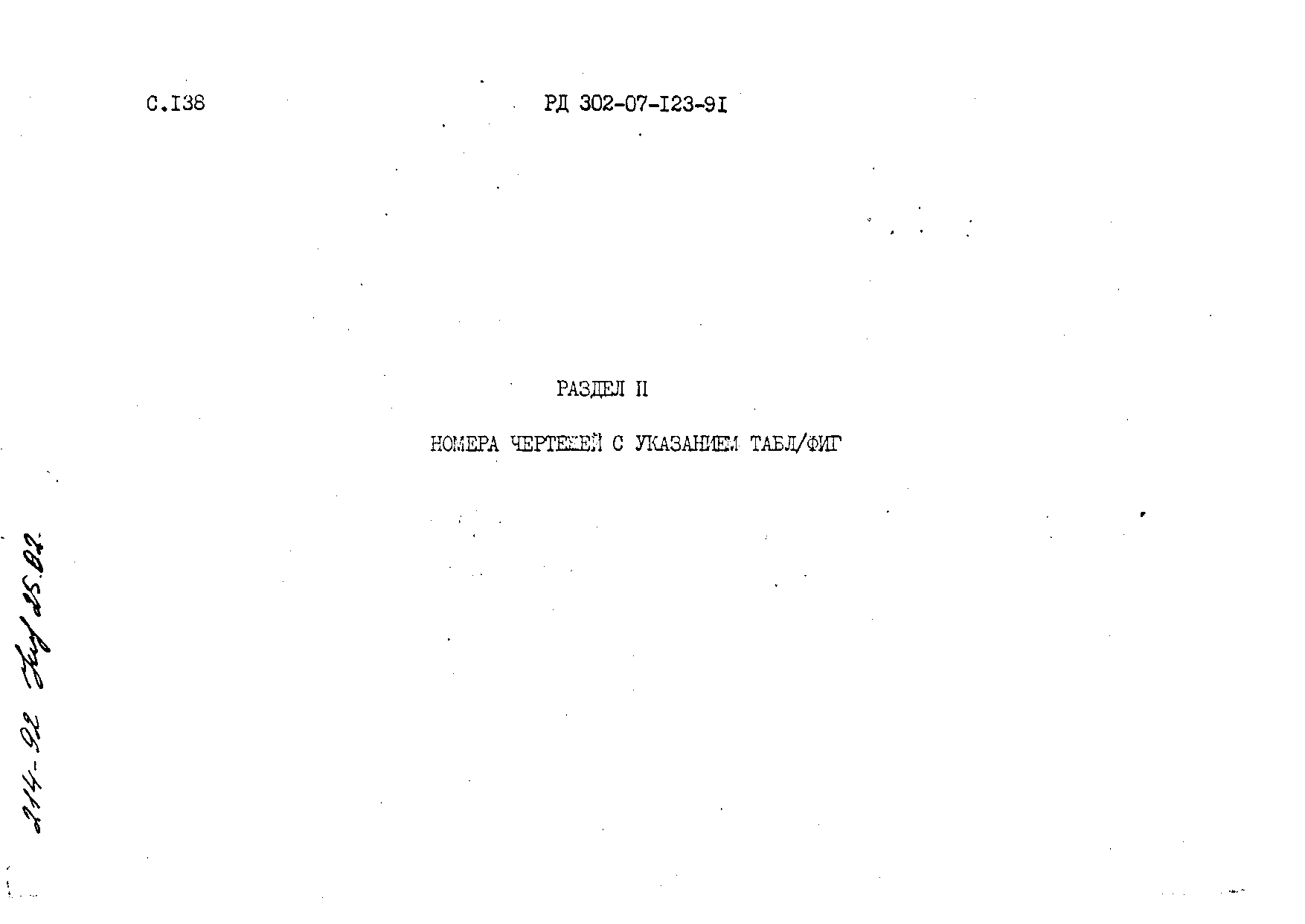

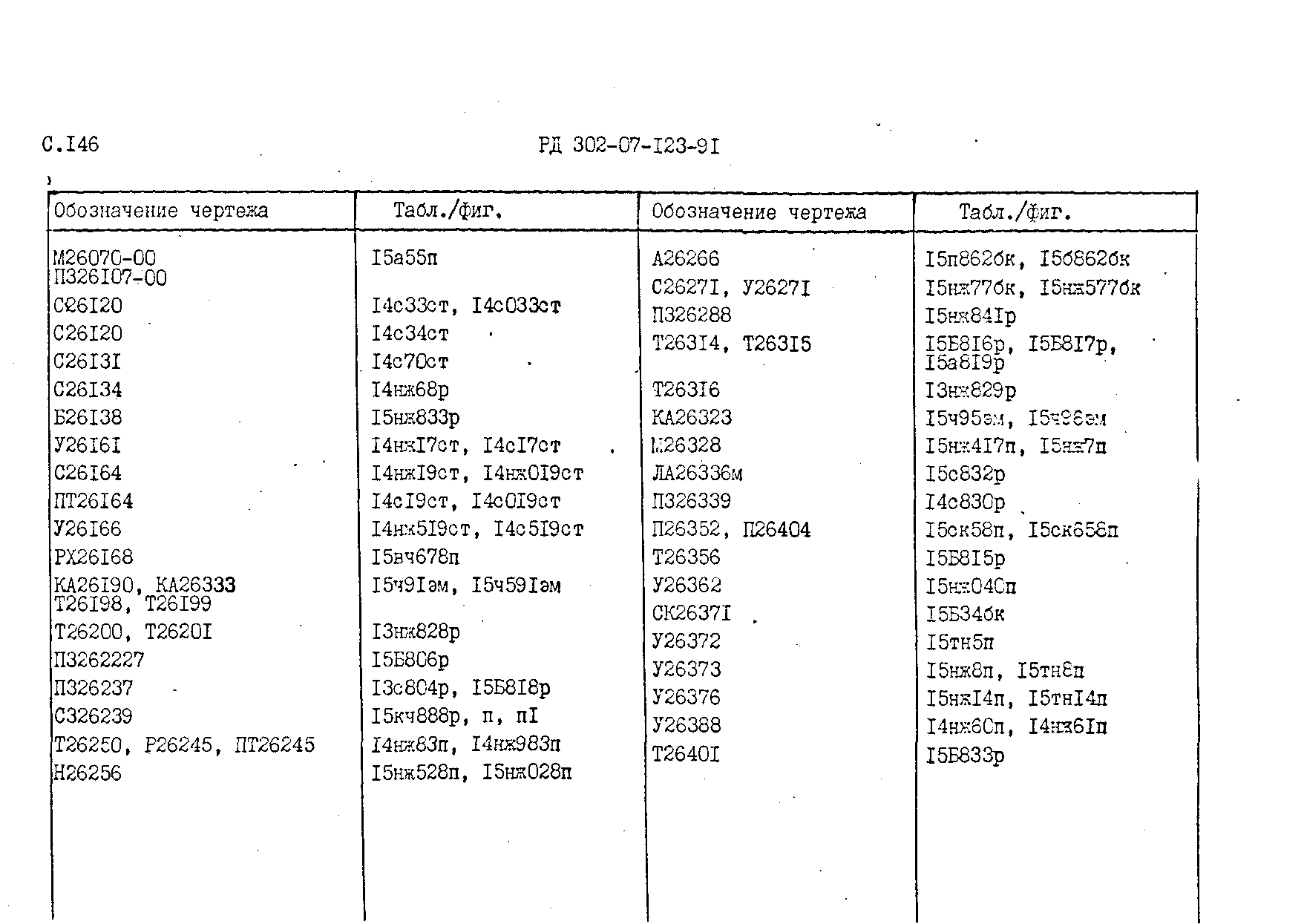

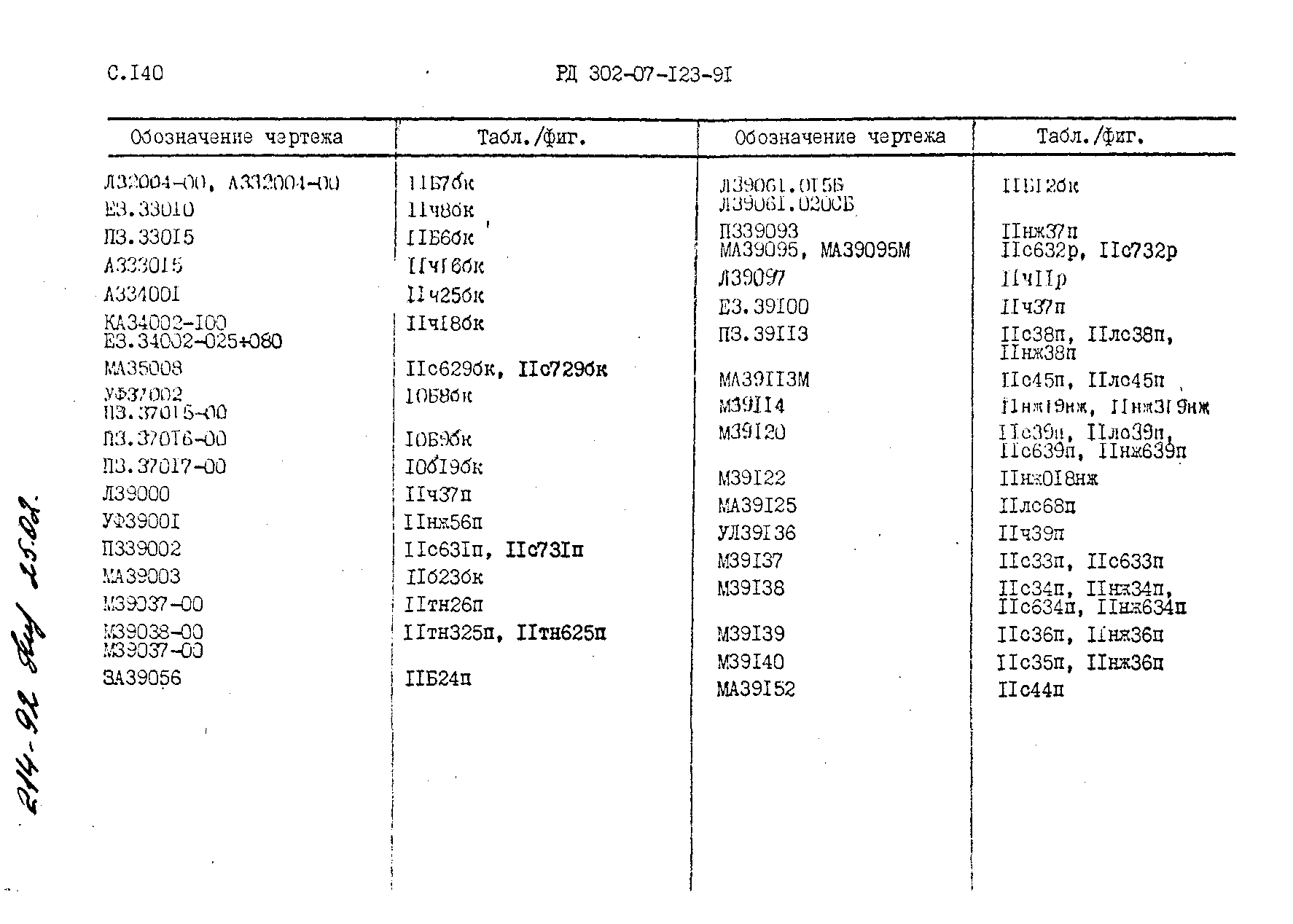

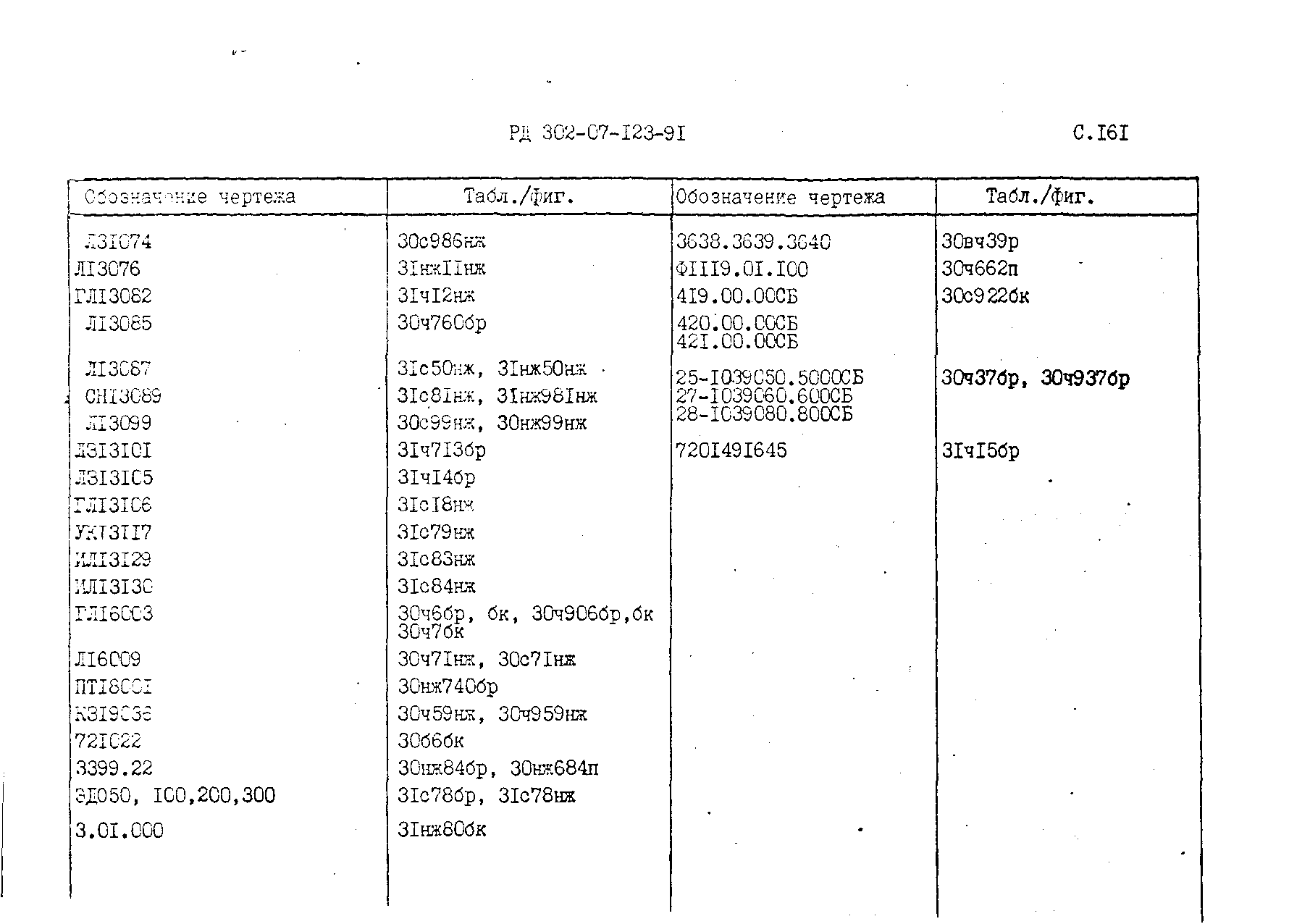

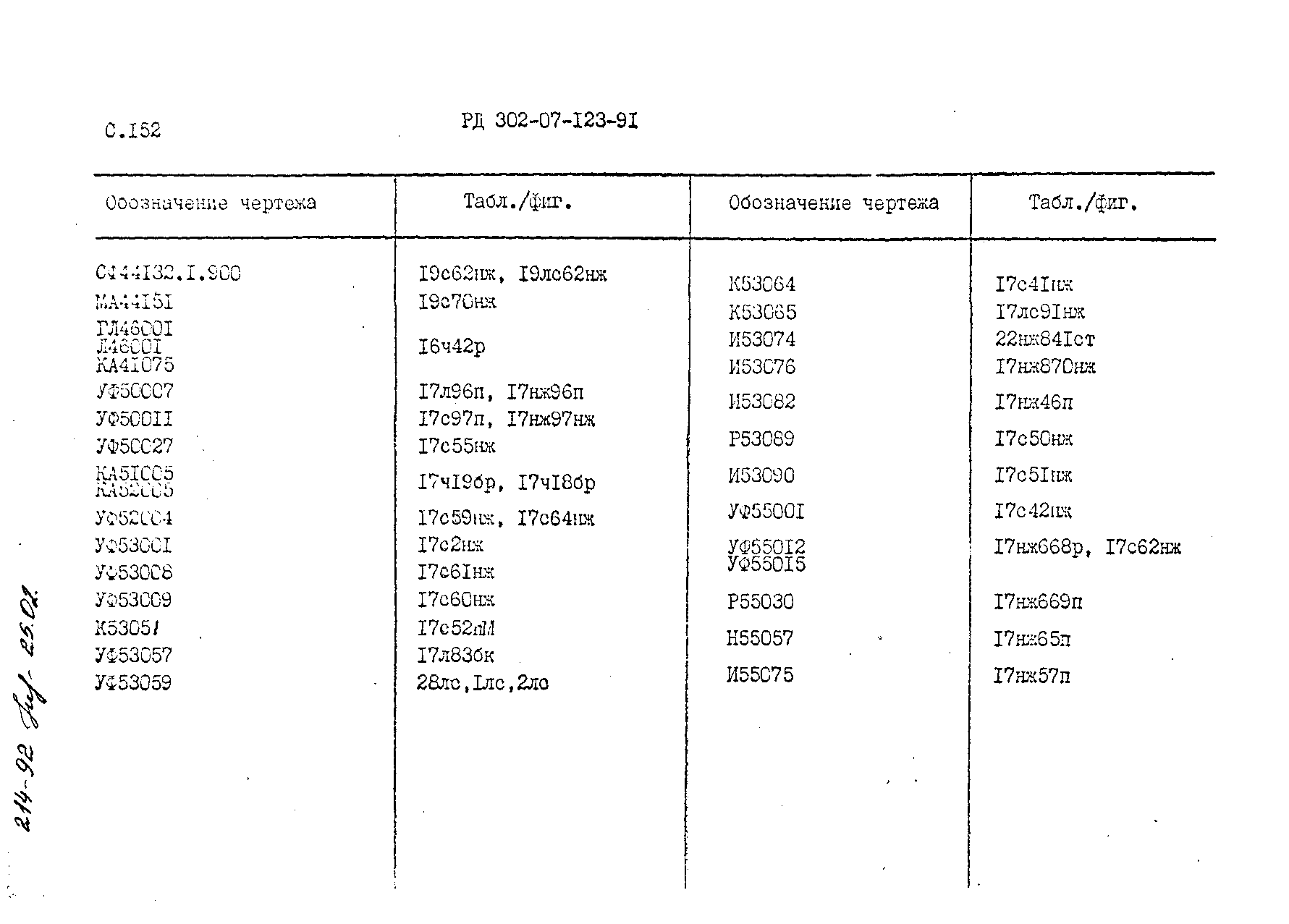

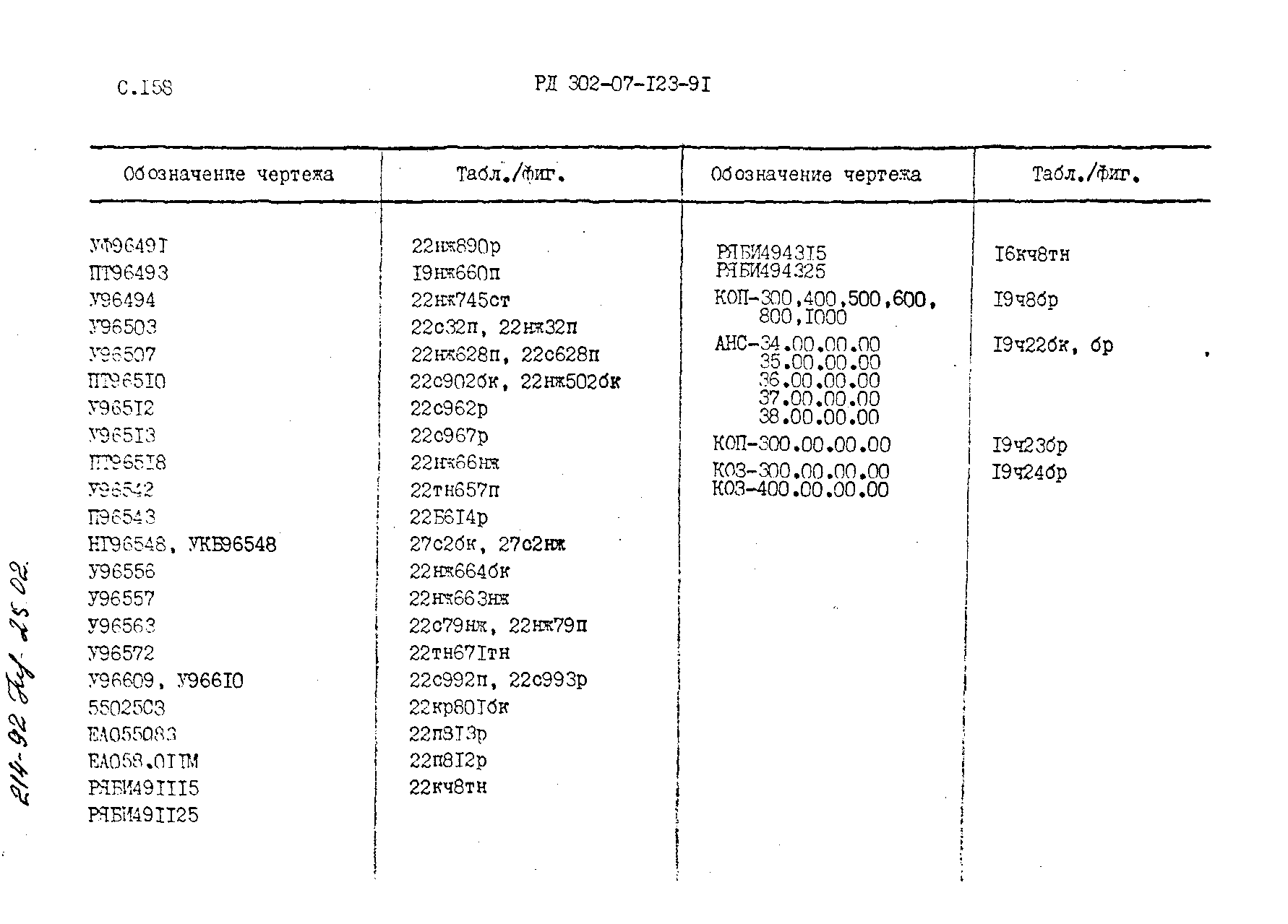

Раздел 2. Обозначение чертежей с указанием табл./фиг.

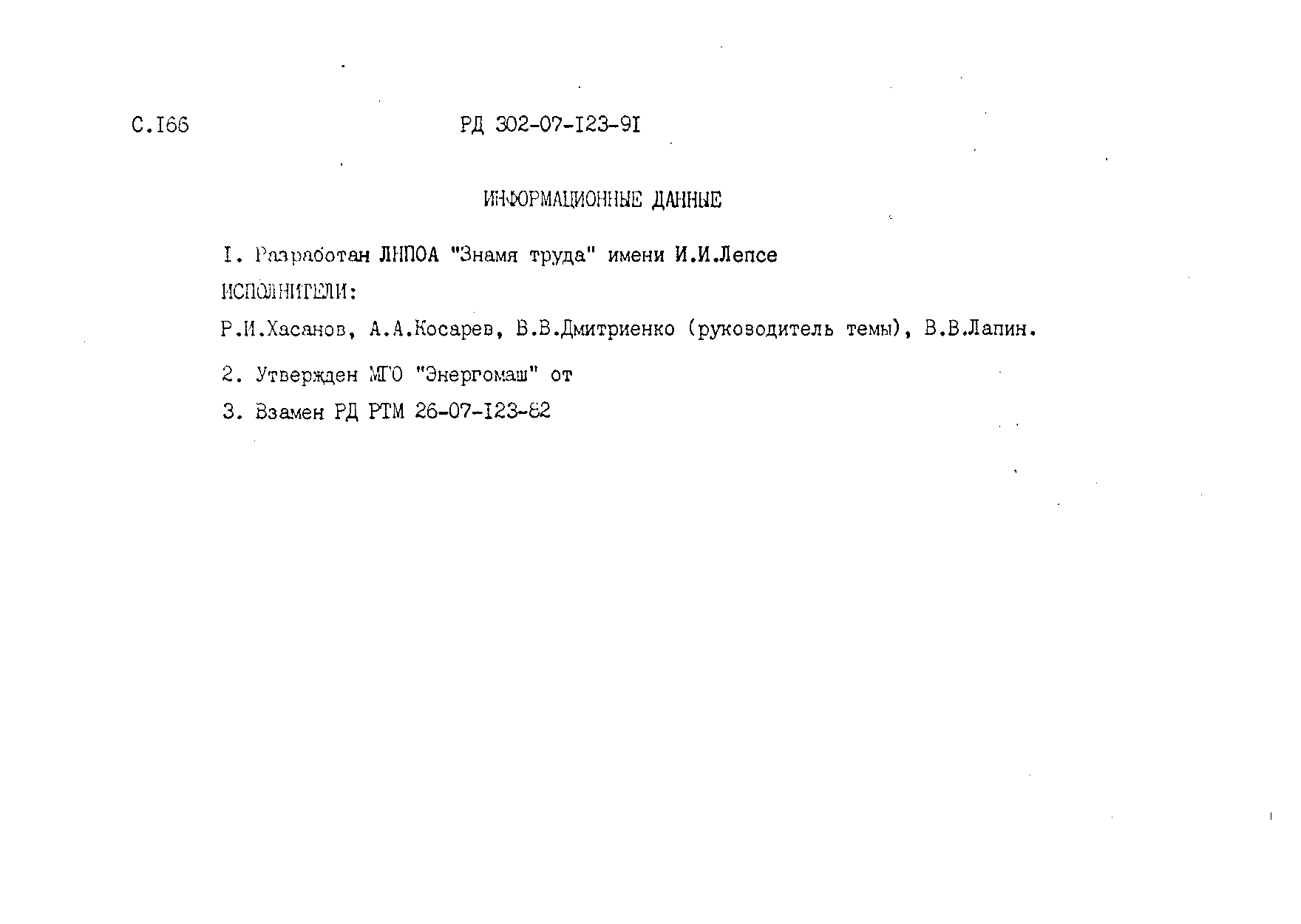

Разработан: ЦКБА ЛНПОА Знамя труда им. И.И. Лепсе
Утверждён:21.11.1991 МГО Энергомаш
Расположен в:Техническая документация Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Трубопроводы и их компоненты в целом ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов других министерств
Список изменений:
Заменяет собой:

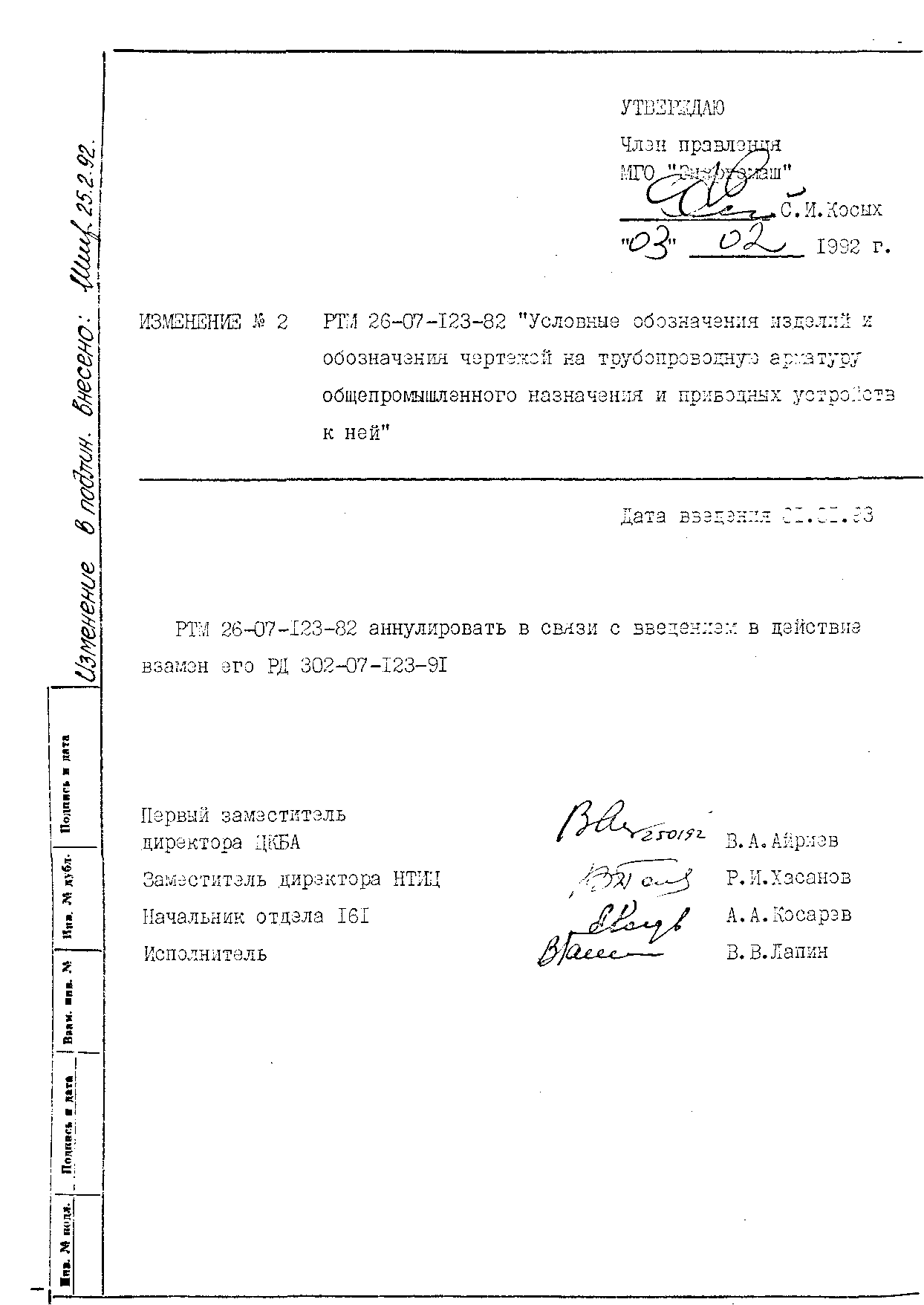

  • РТМ 26-07-123-82 «Условные обозначения изделий и обозначения чертежей на трубопроводную арматуру общепромышленного назначения и приводных устройств к ней»
Чем заменён:
РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91РД 302-07-123-91

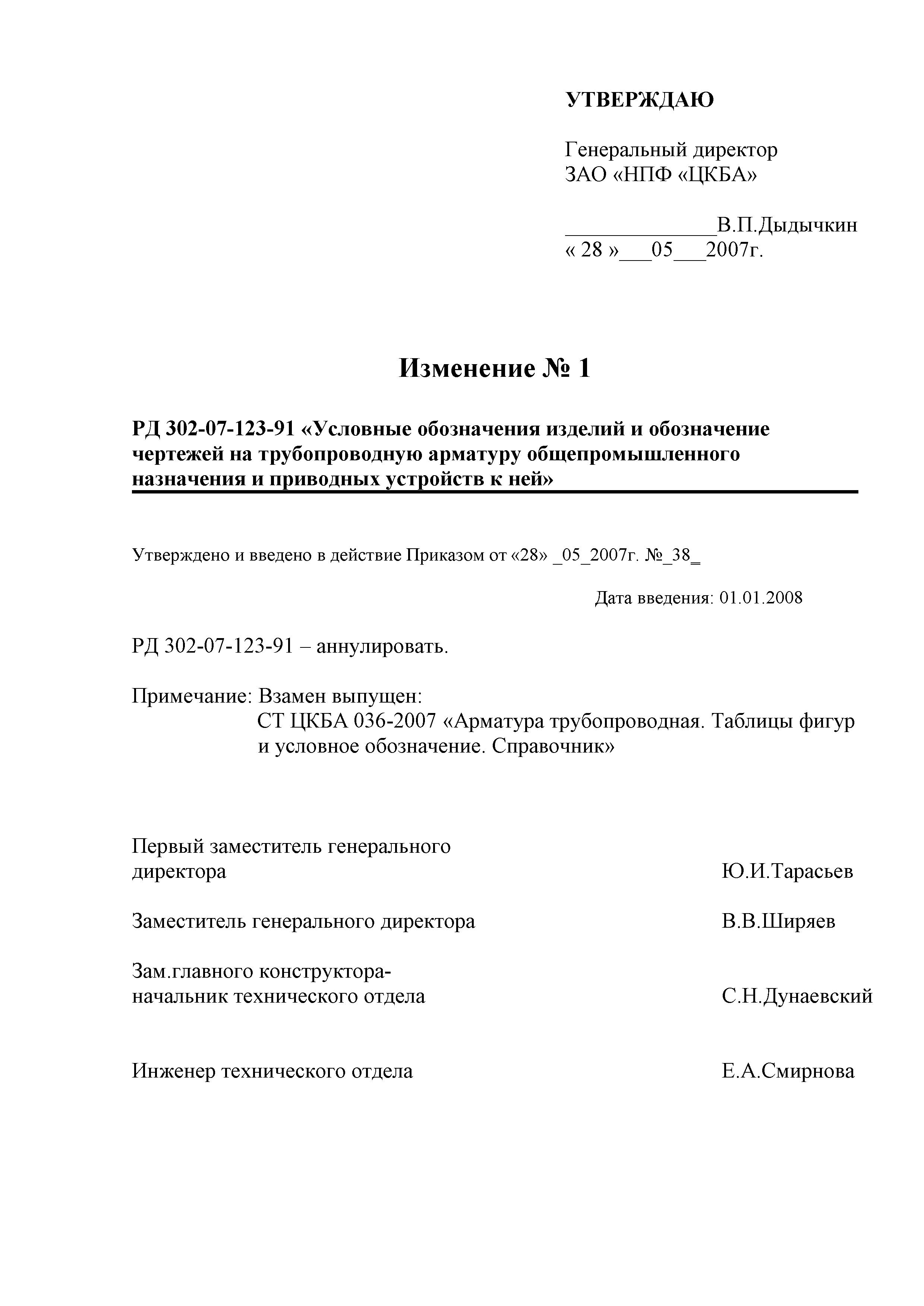

Текстовое изменение № 1 от 01.01.2008

№ 1
