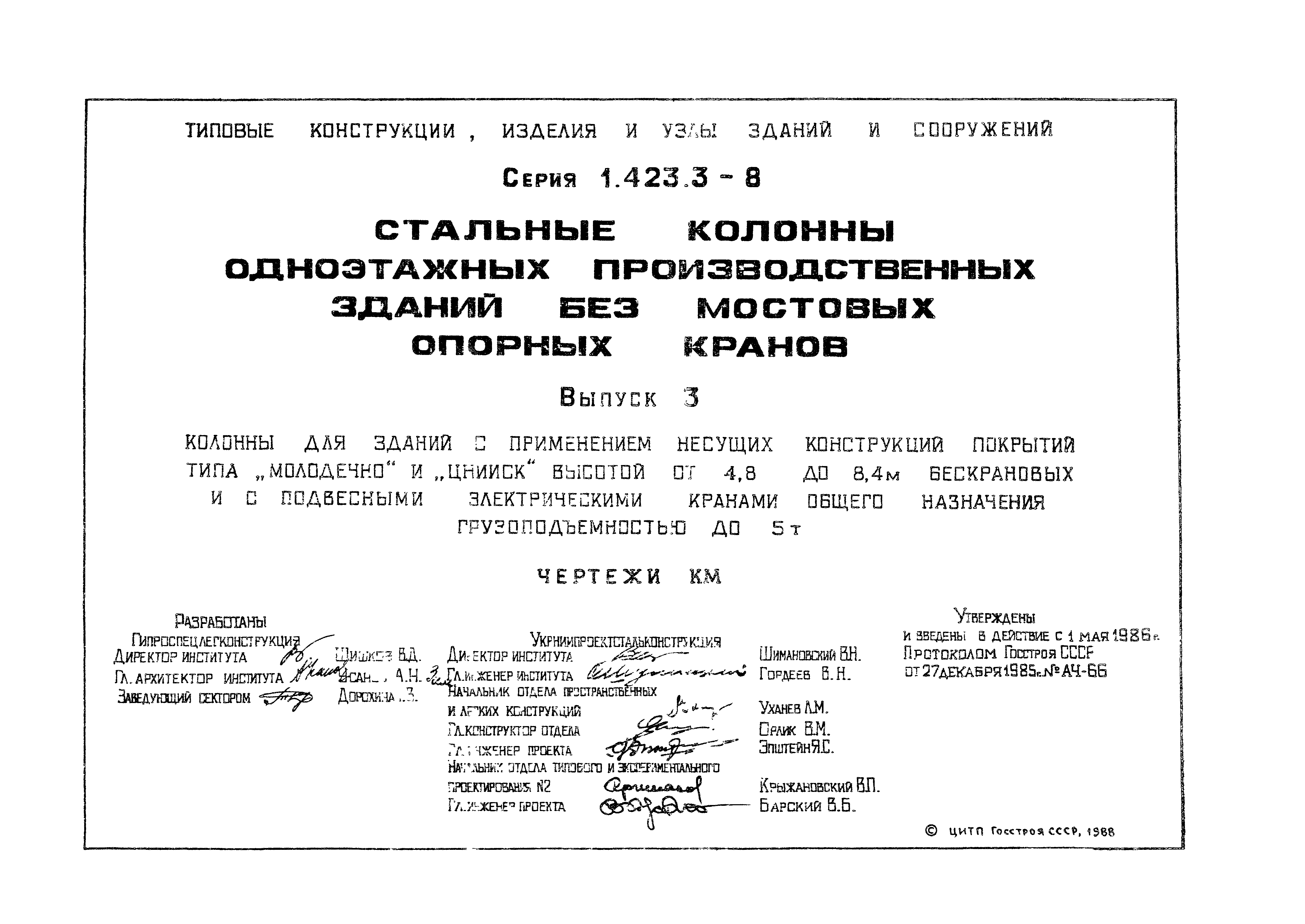

Скачать Серия 1.423.3-8 Выпуск 3. Колонны для зданий с применением несущих конструкций покрытий типа Молодечно и ЦНИИСК высотой от 4,8 до 8,4 м бескрановых и с подвесными электрическими кранами общего назначения грузоподъемностью до 5 т. Чертежи КМДата актуализации: 10.08.2017 Серия 1.423.3-8

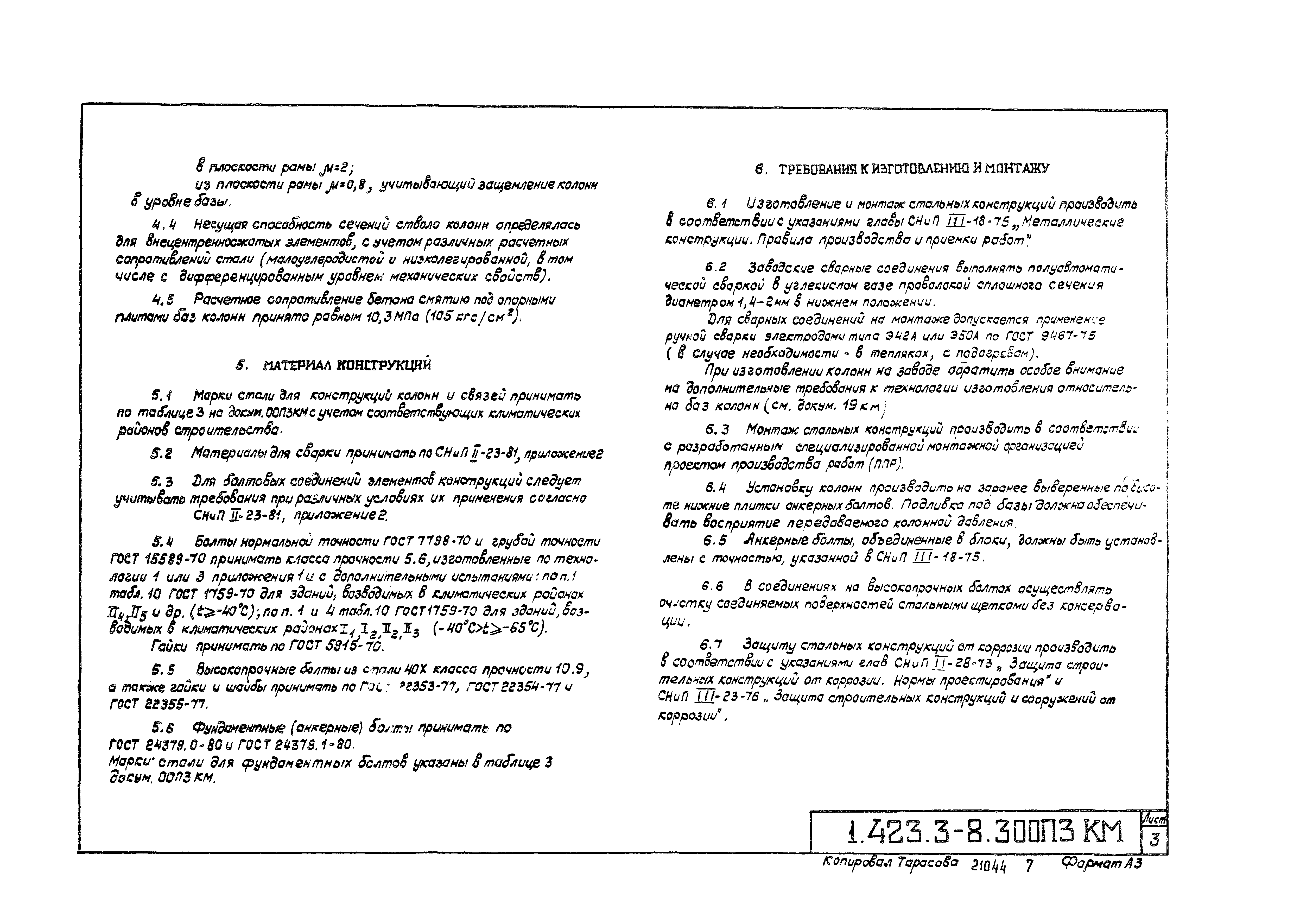

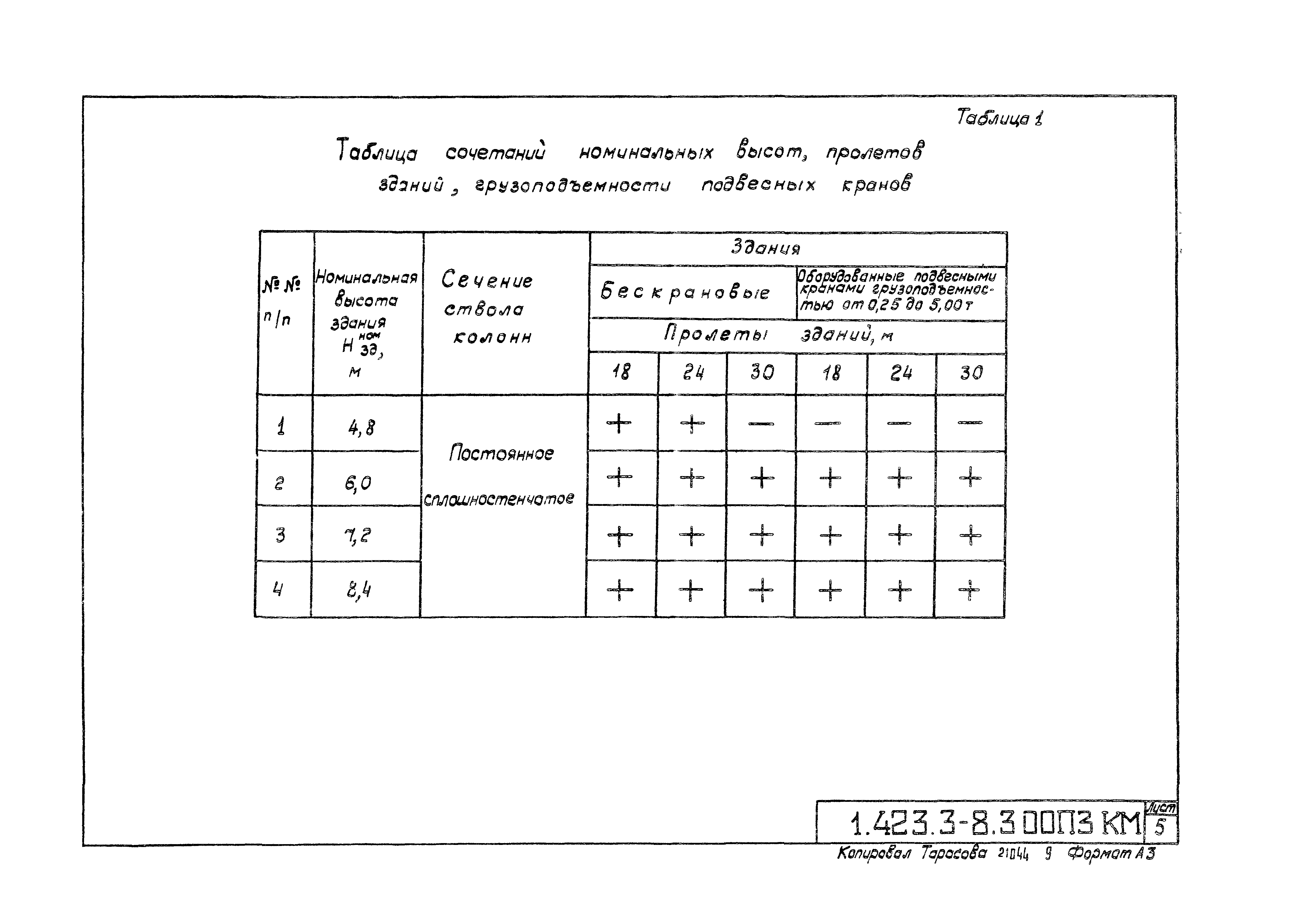

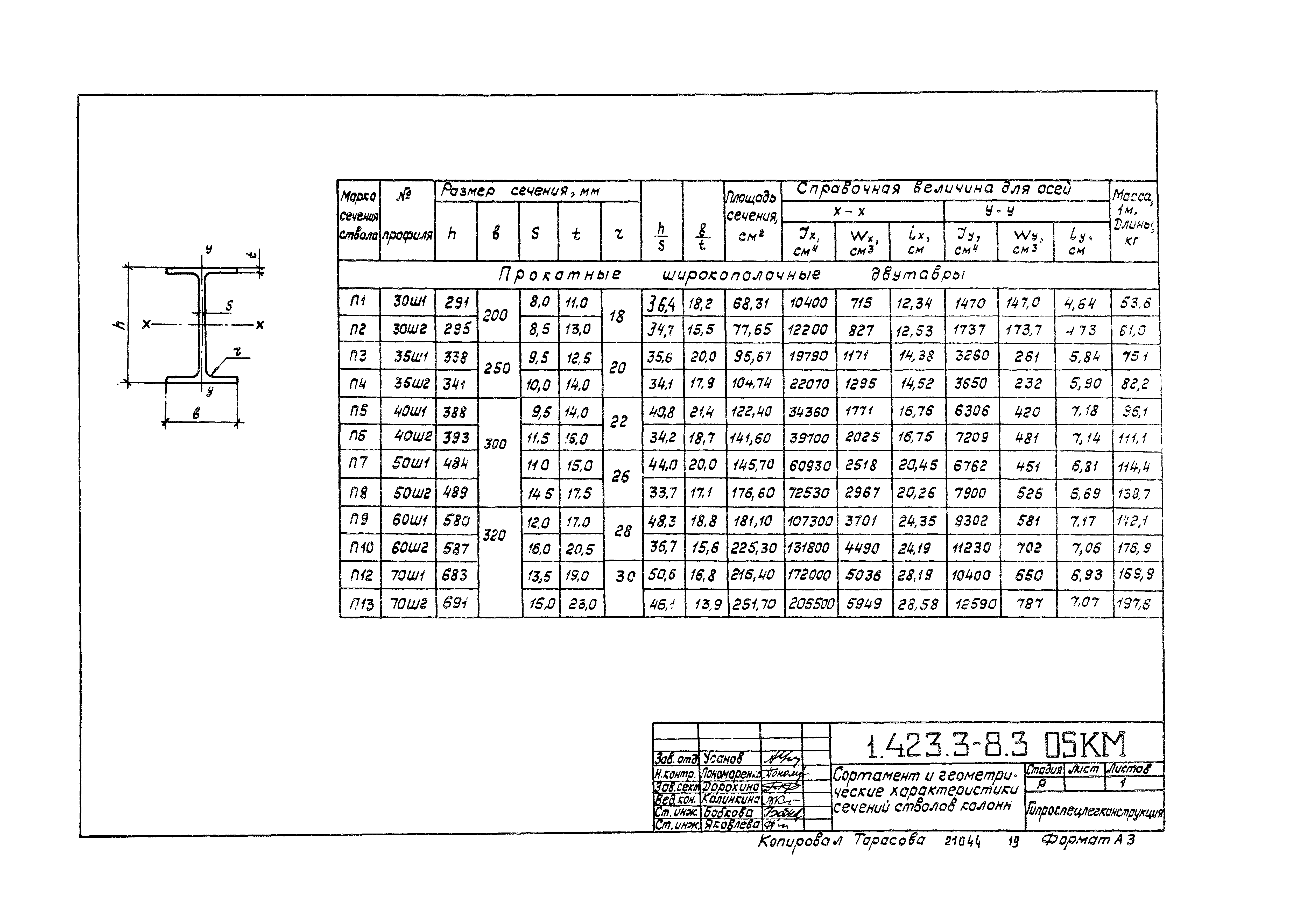

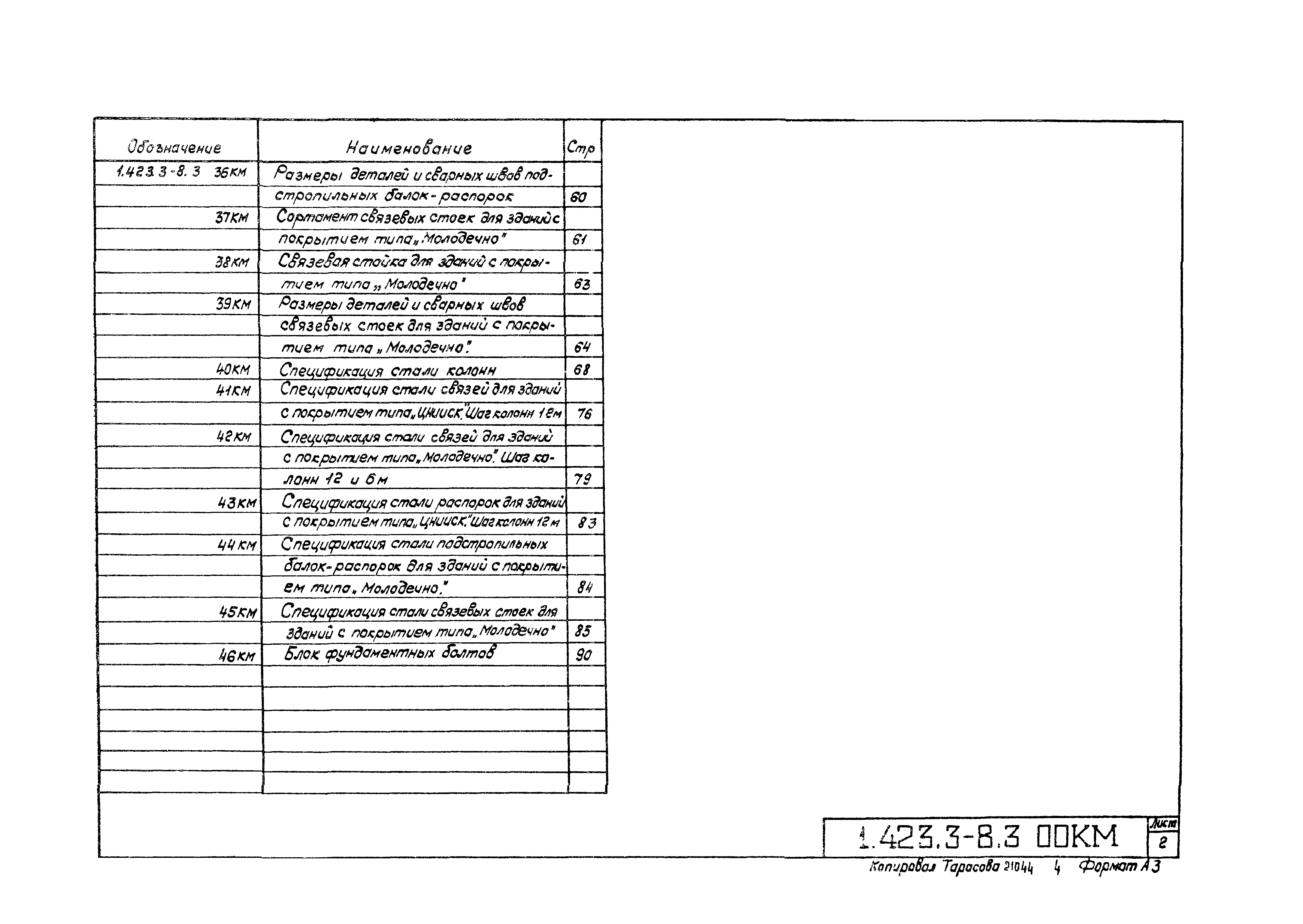

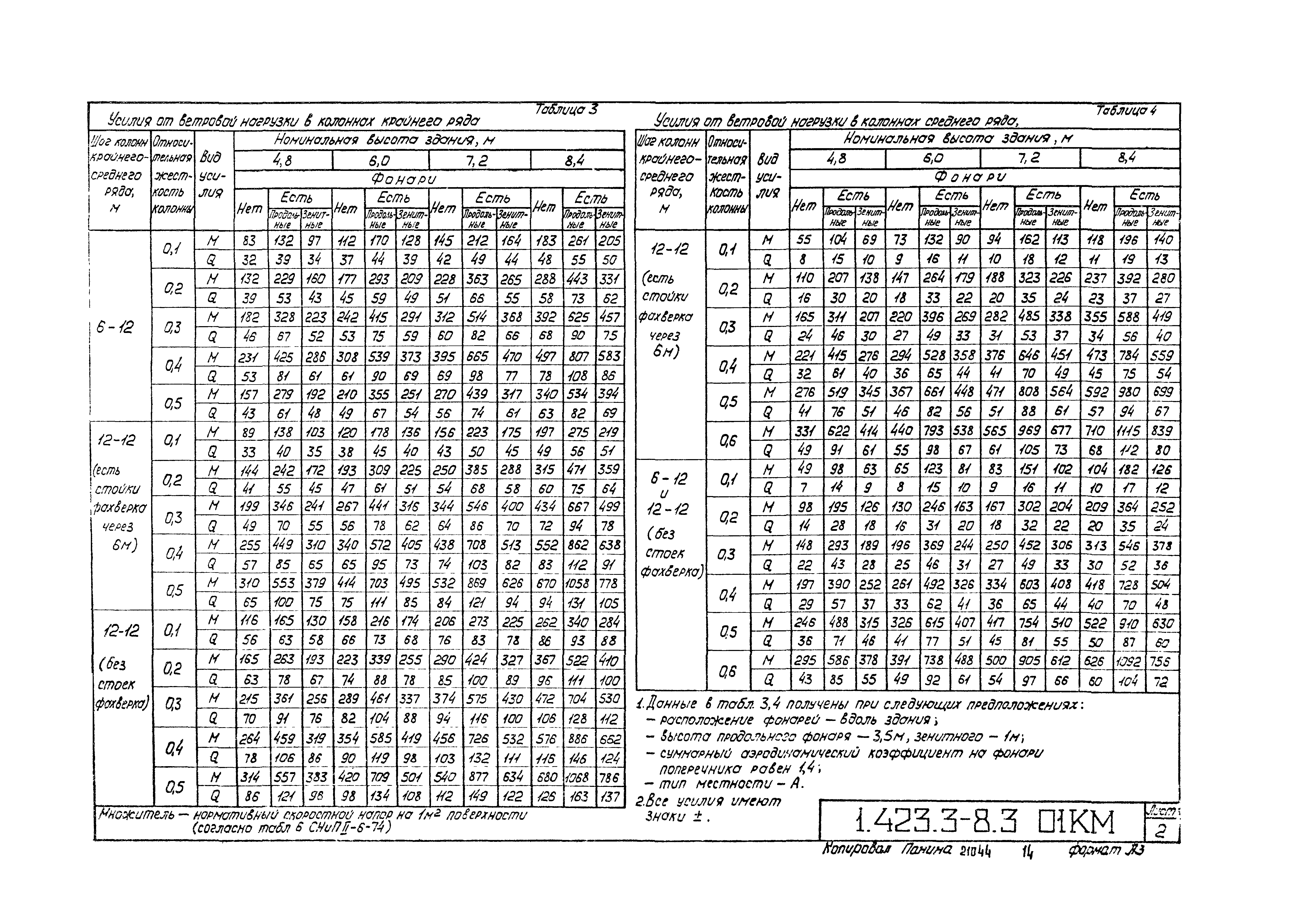

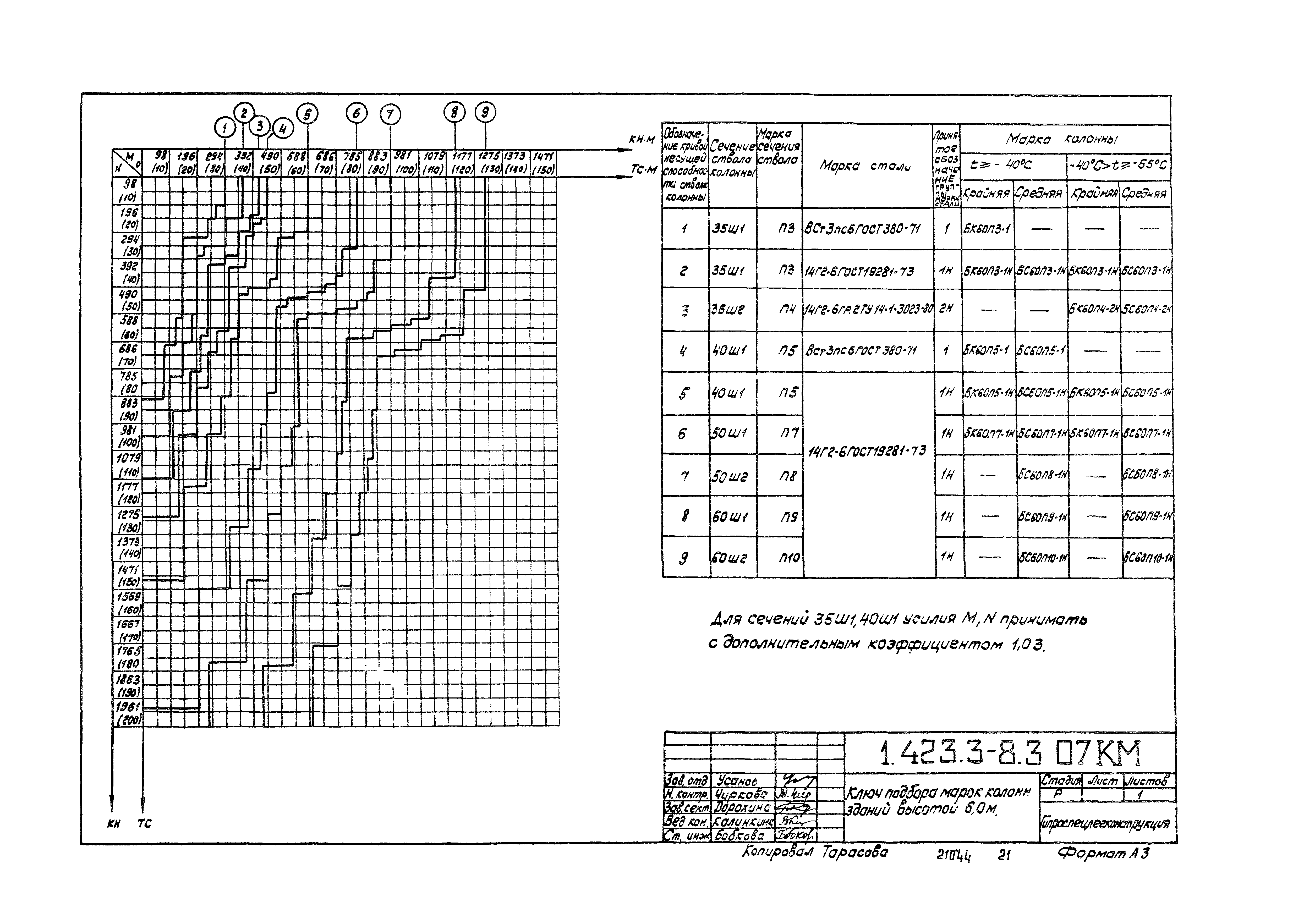

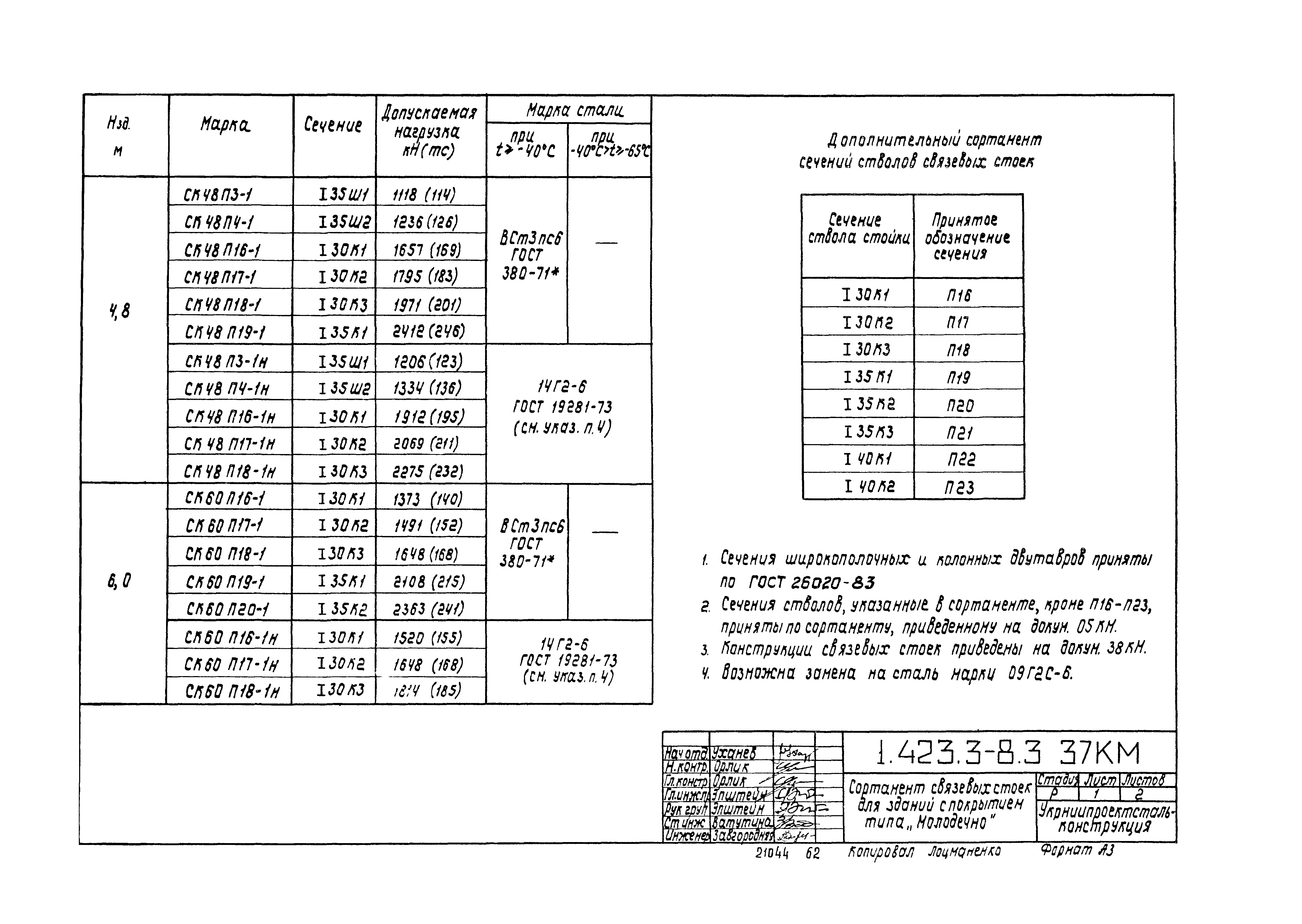

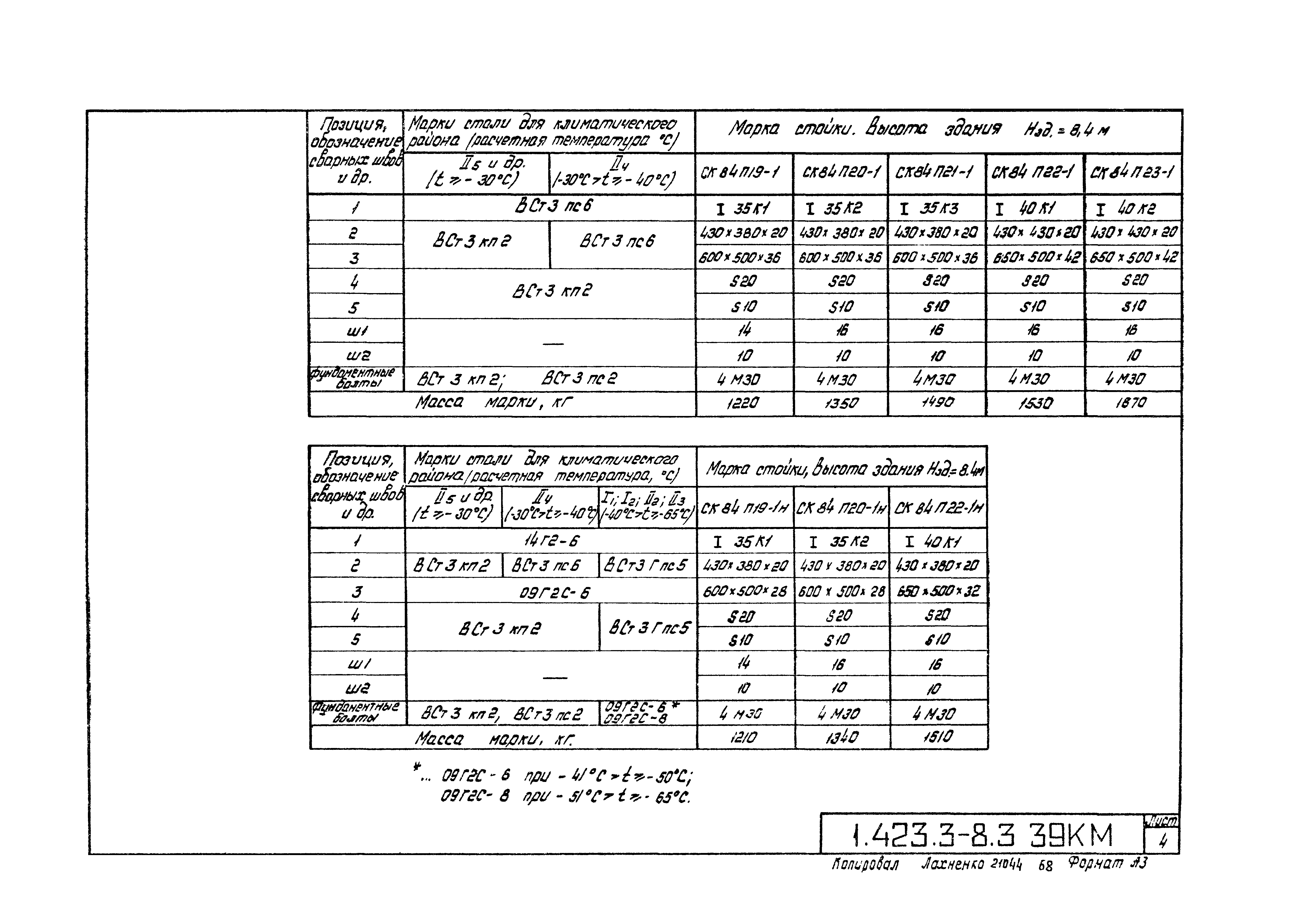

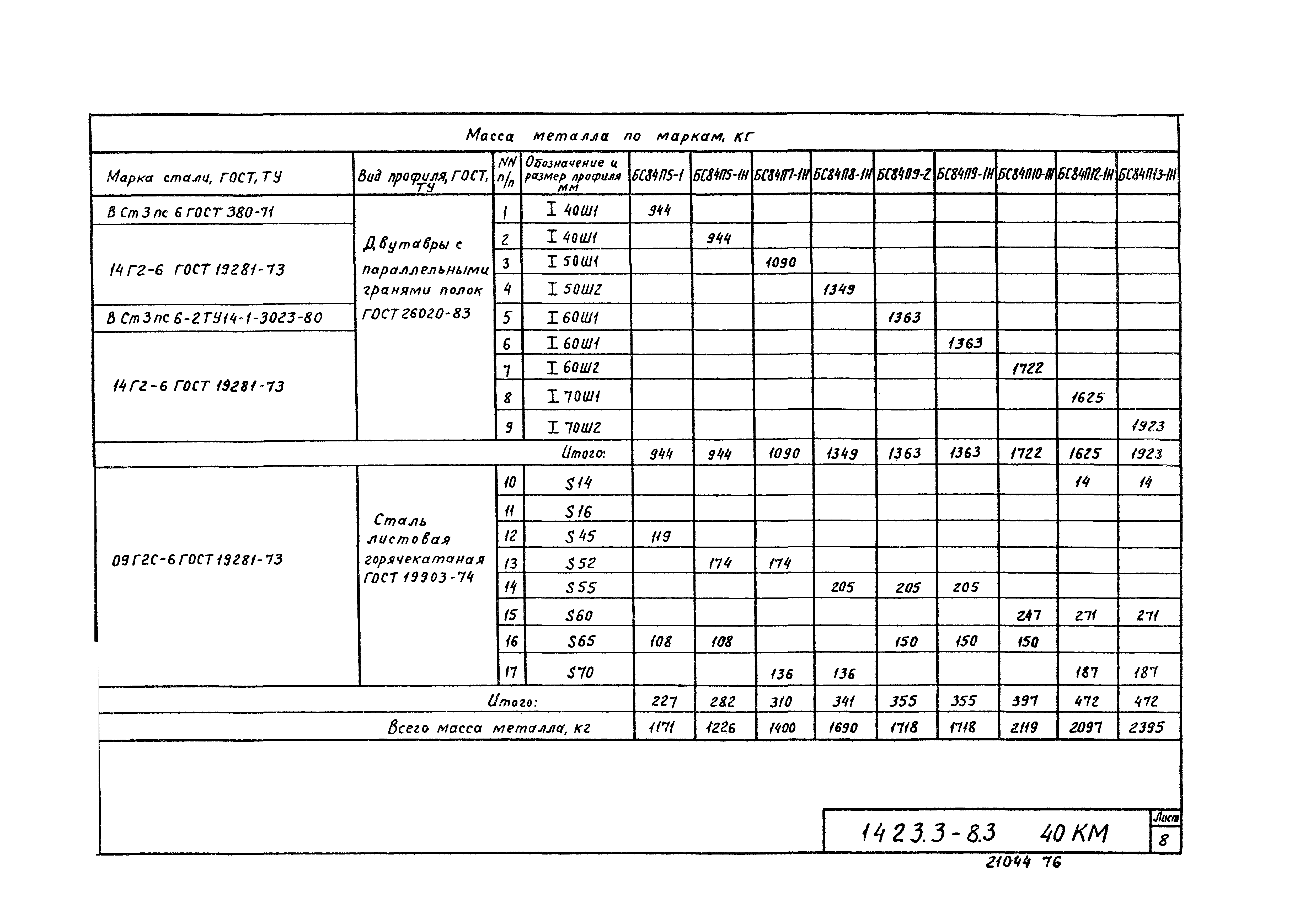

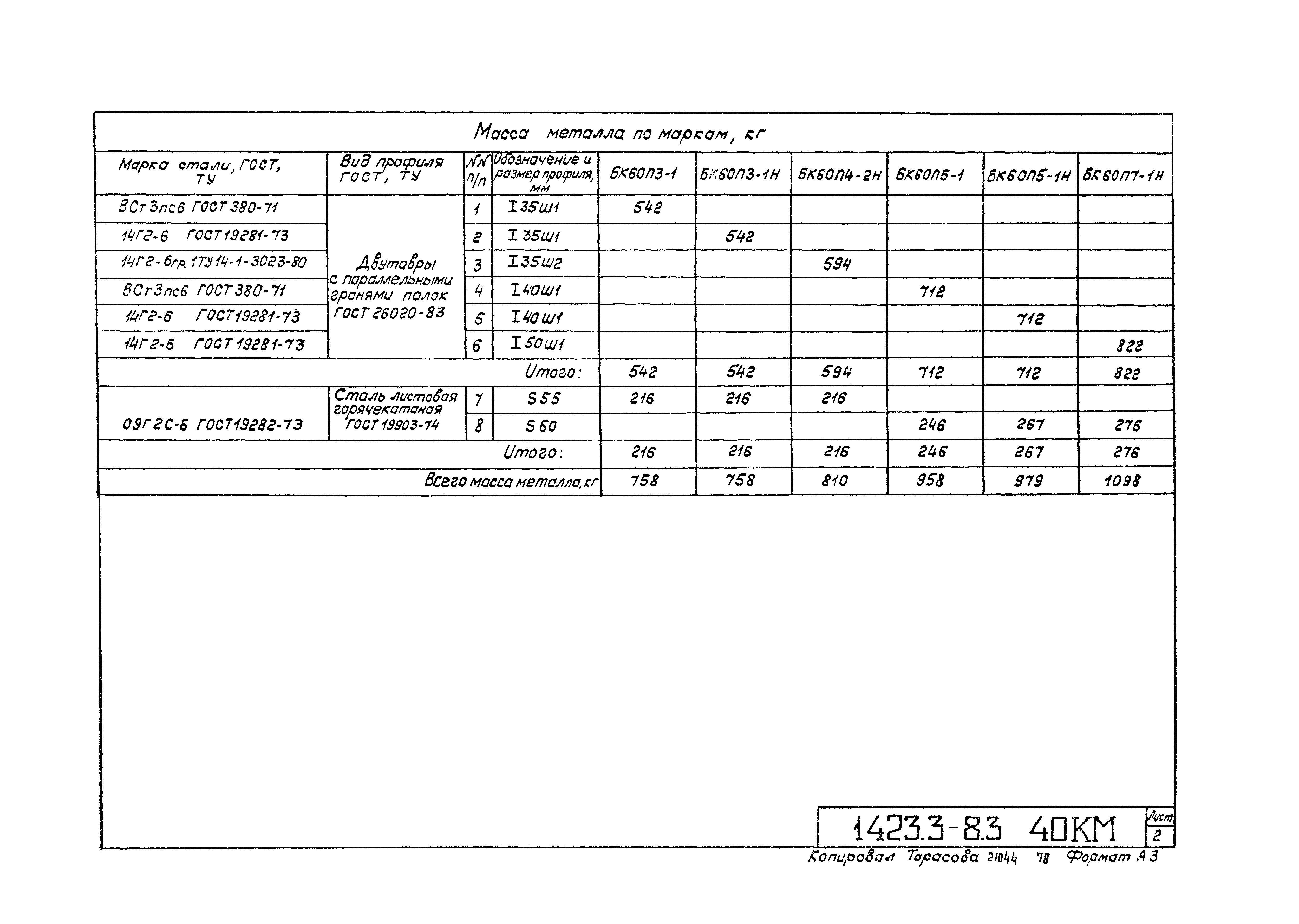

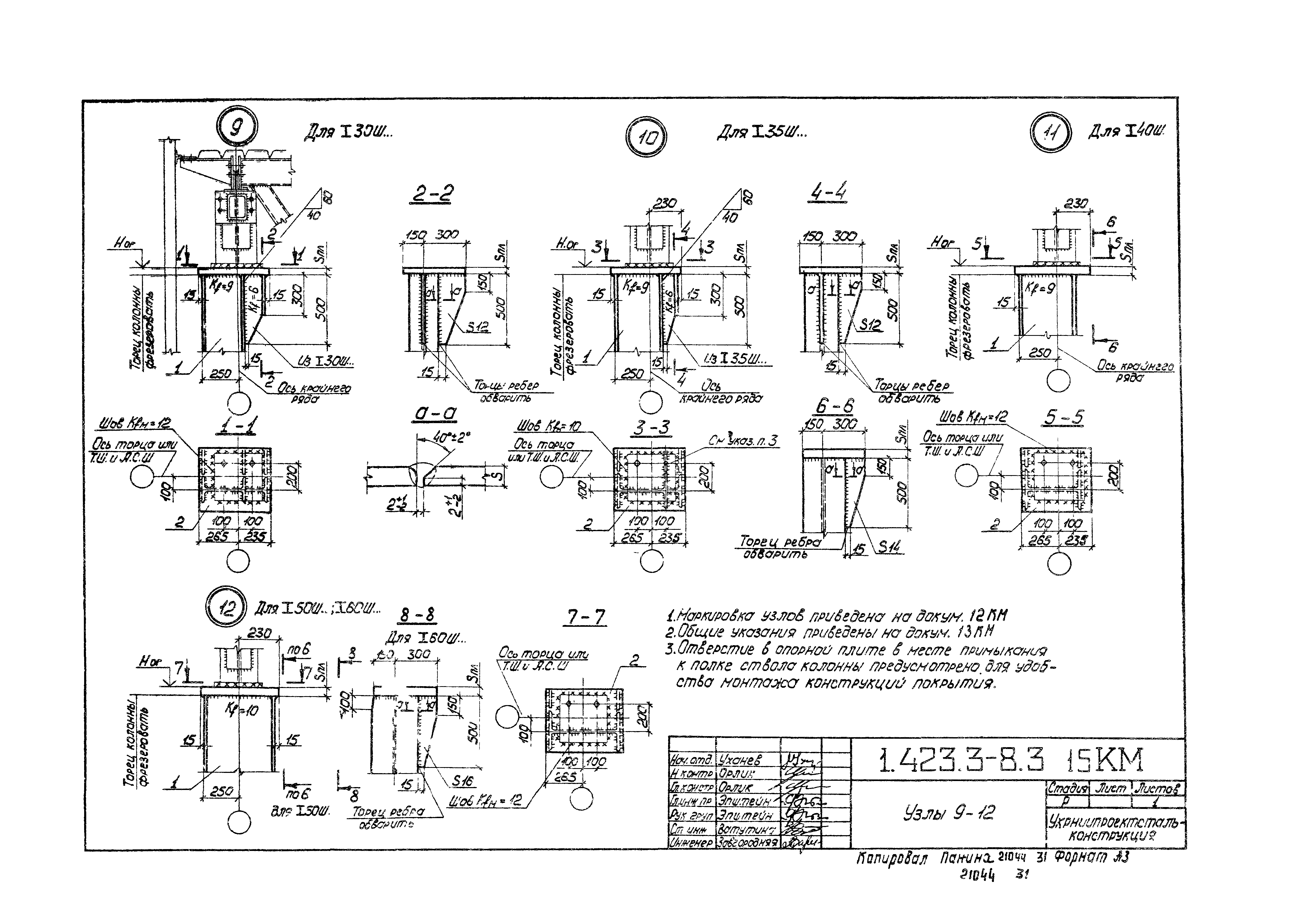

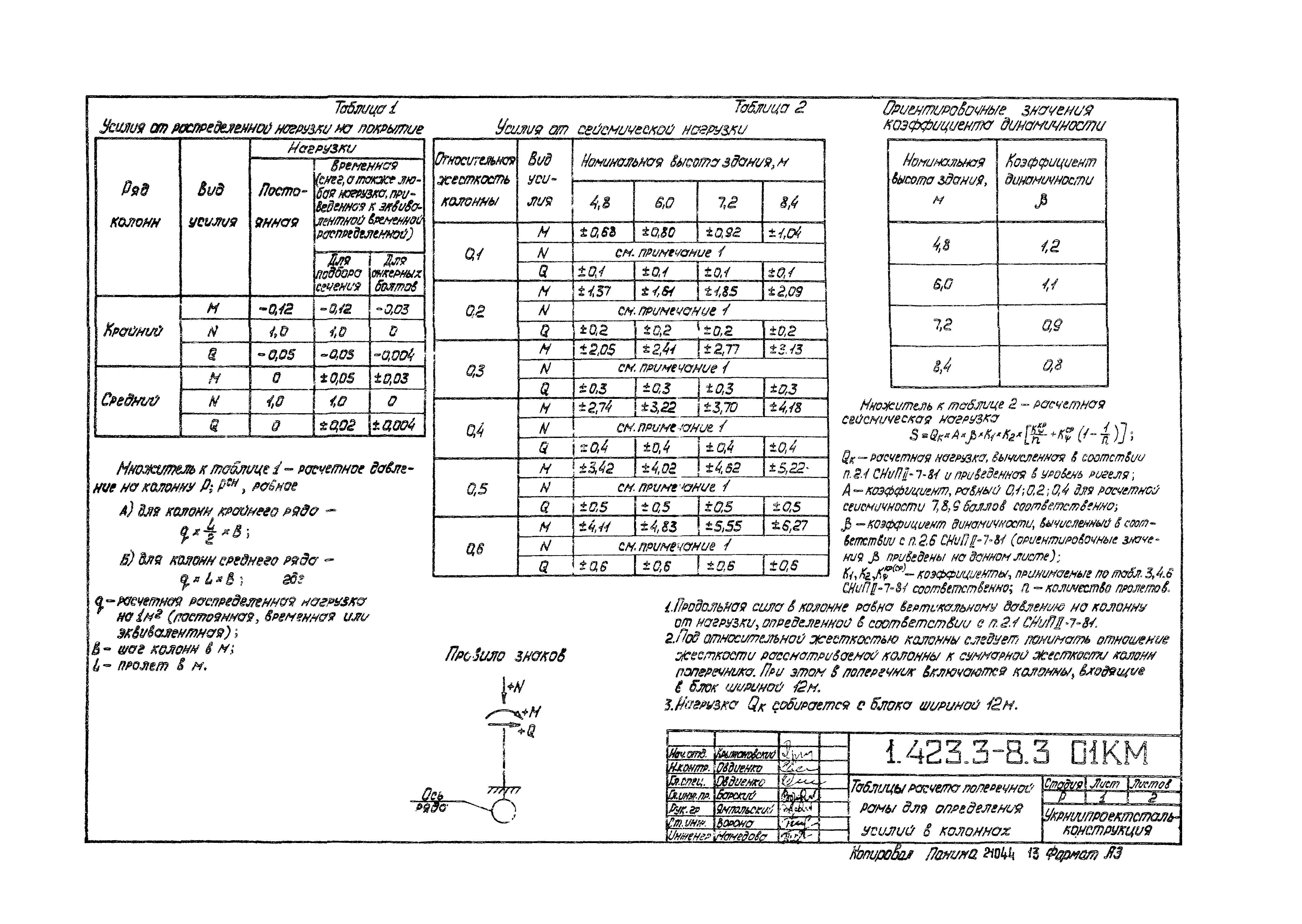

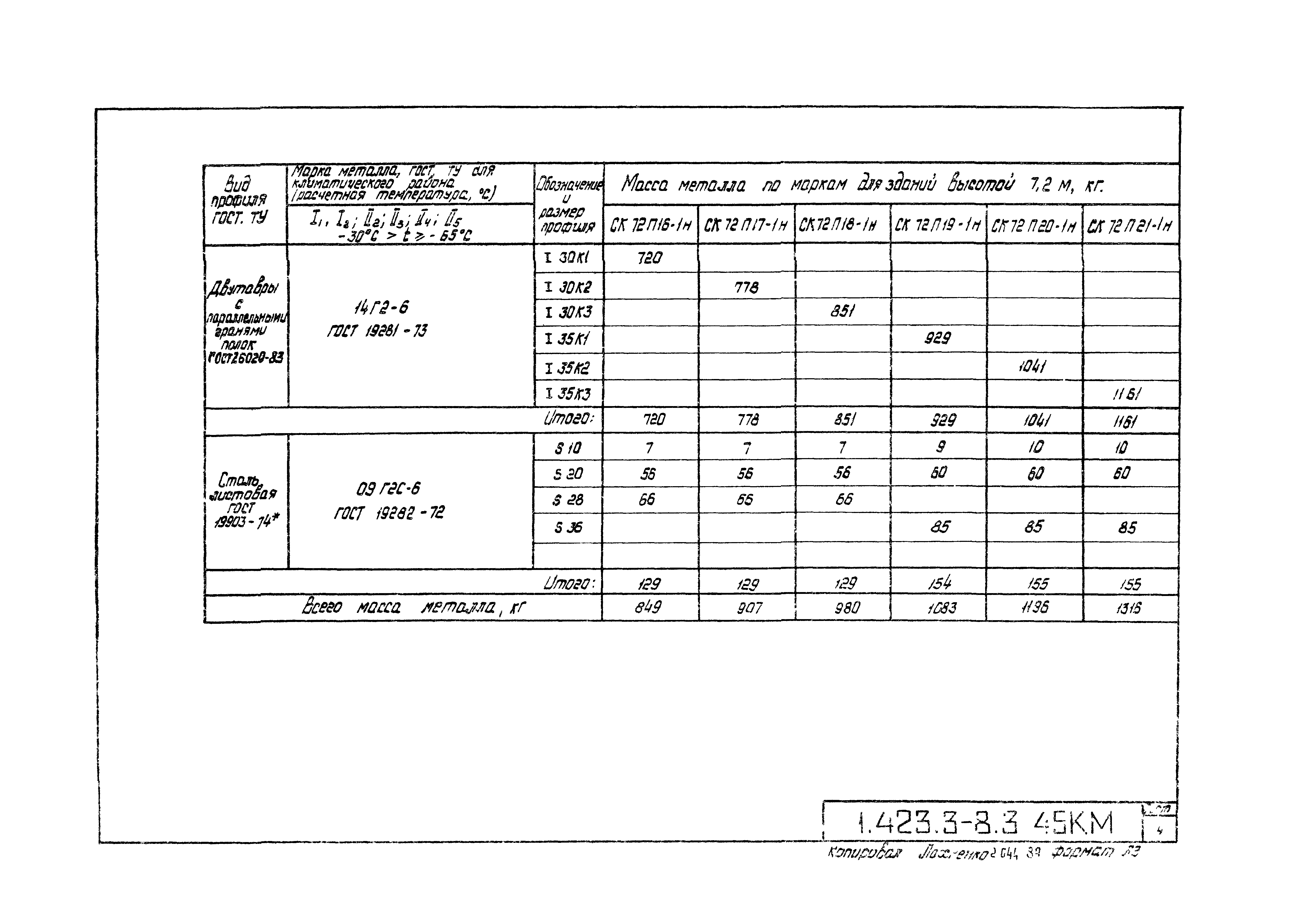

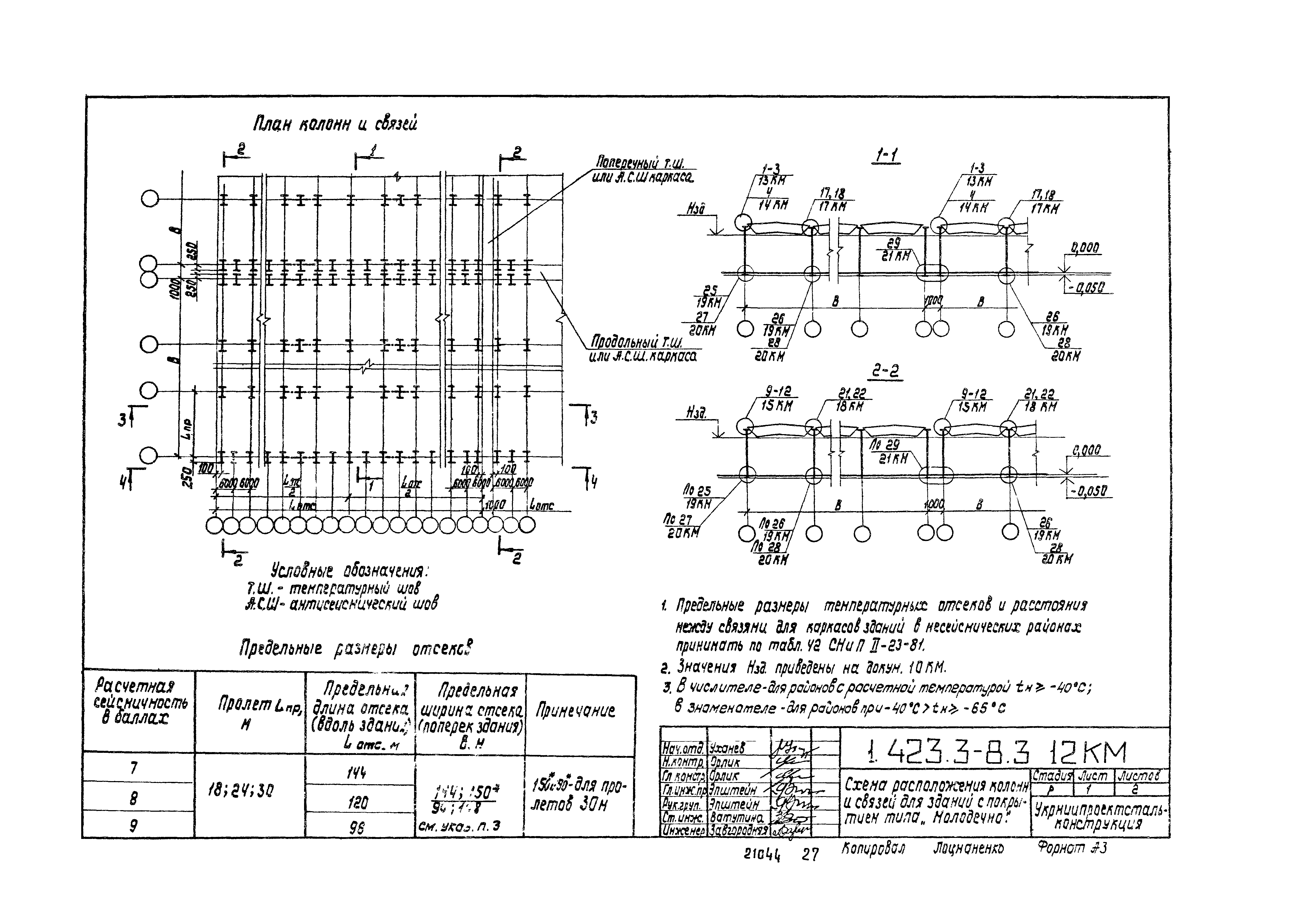

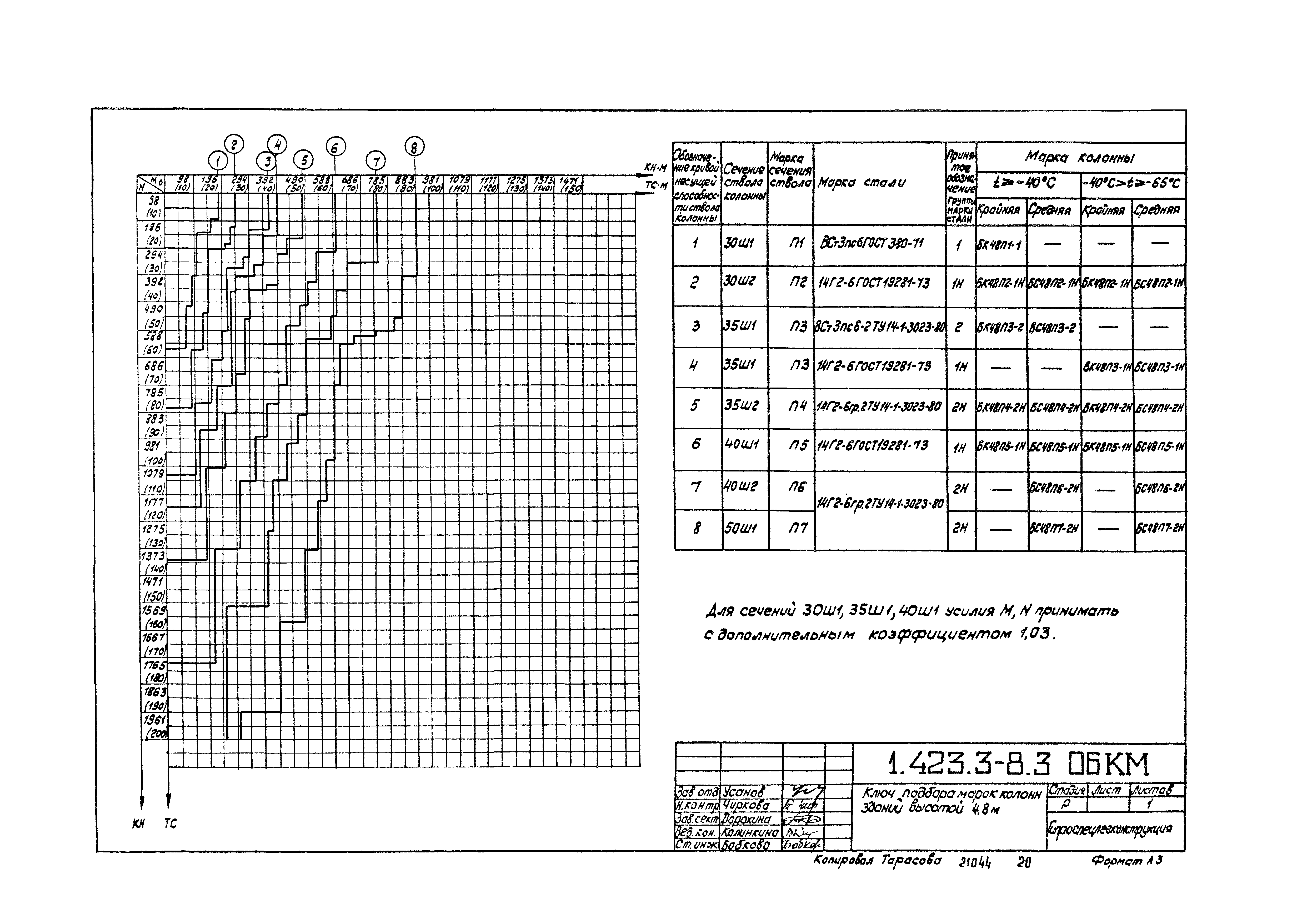

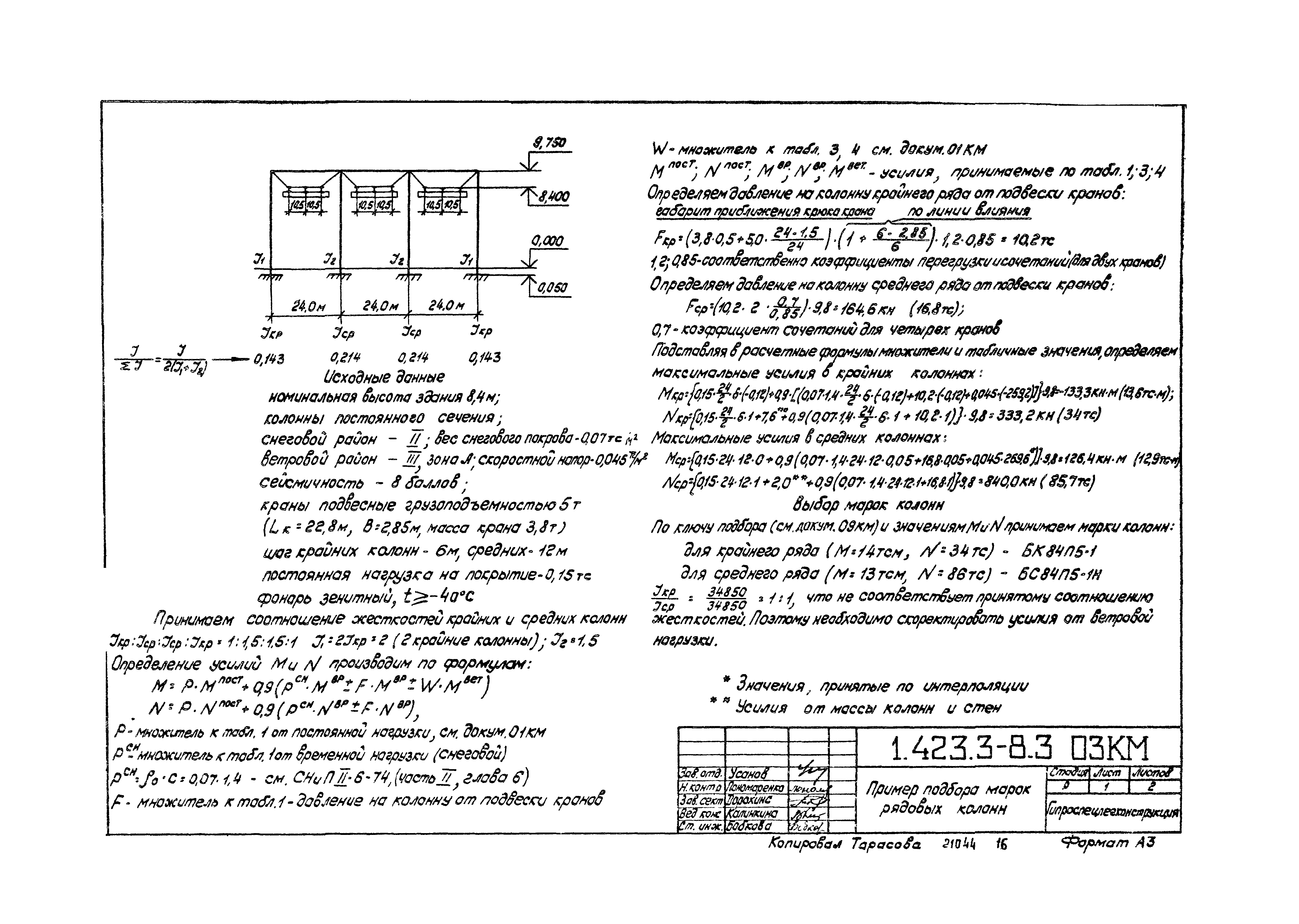

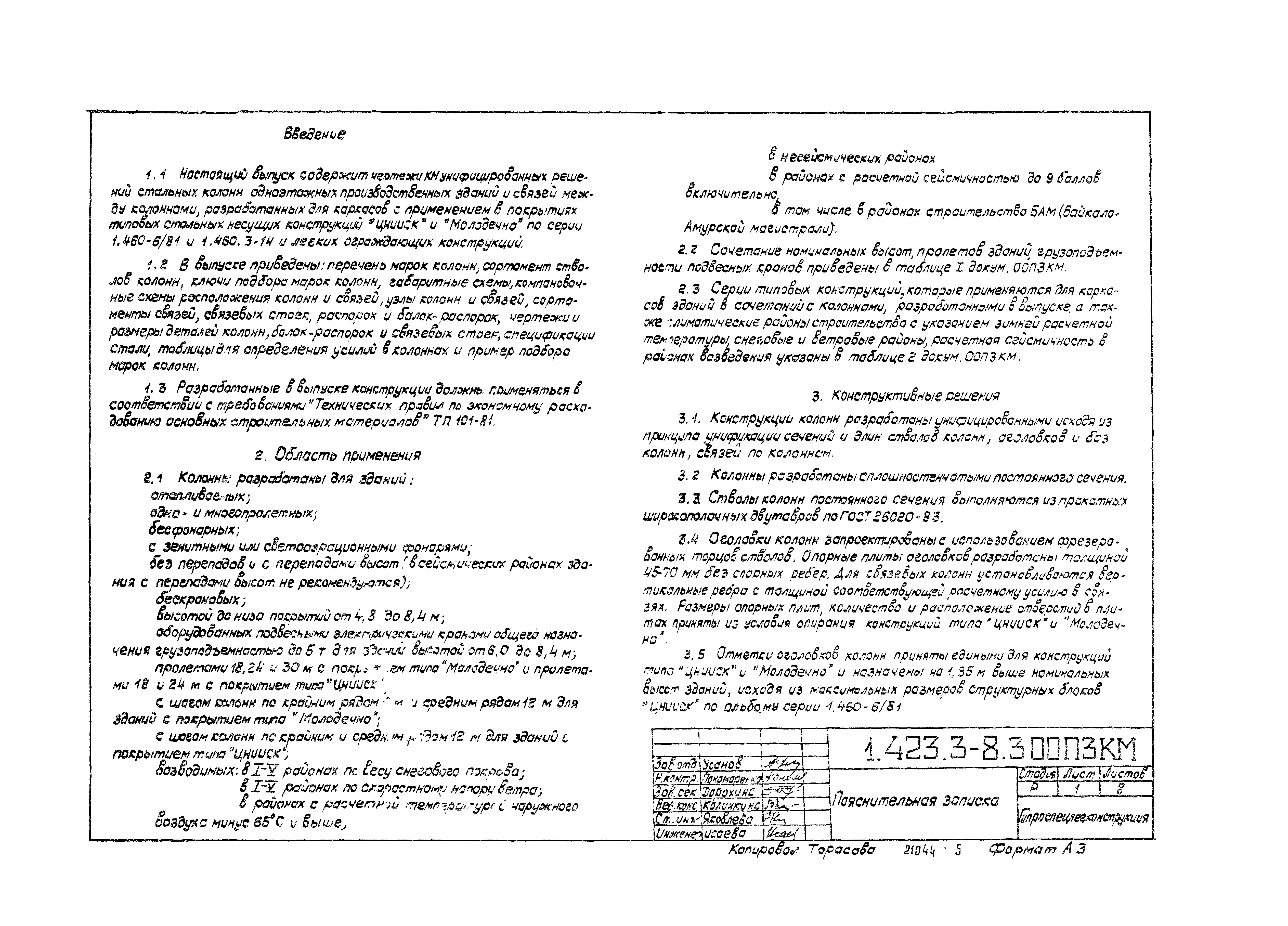

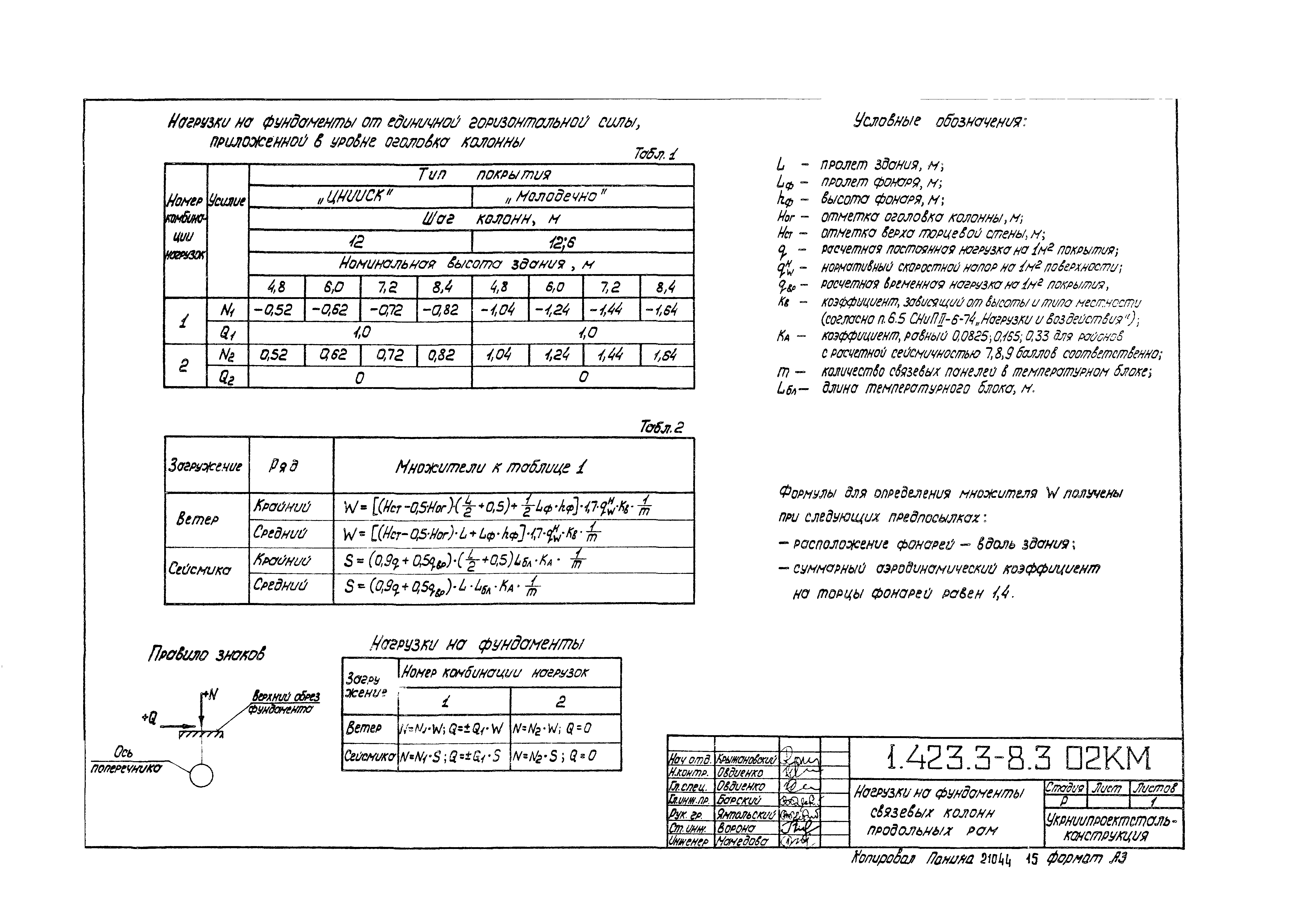

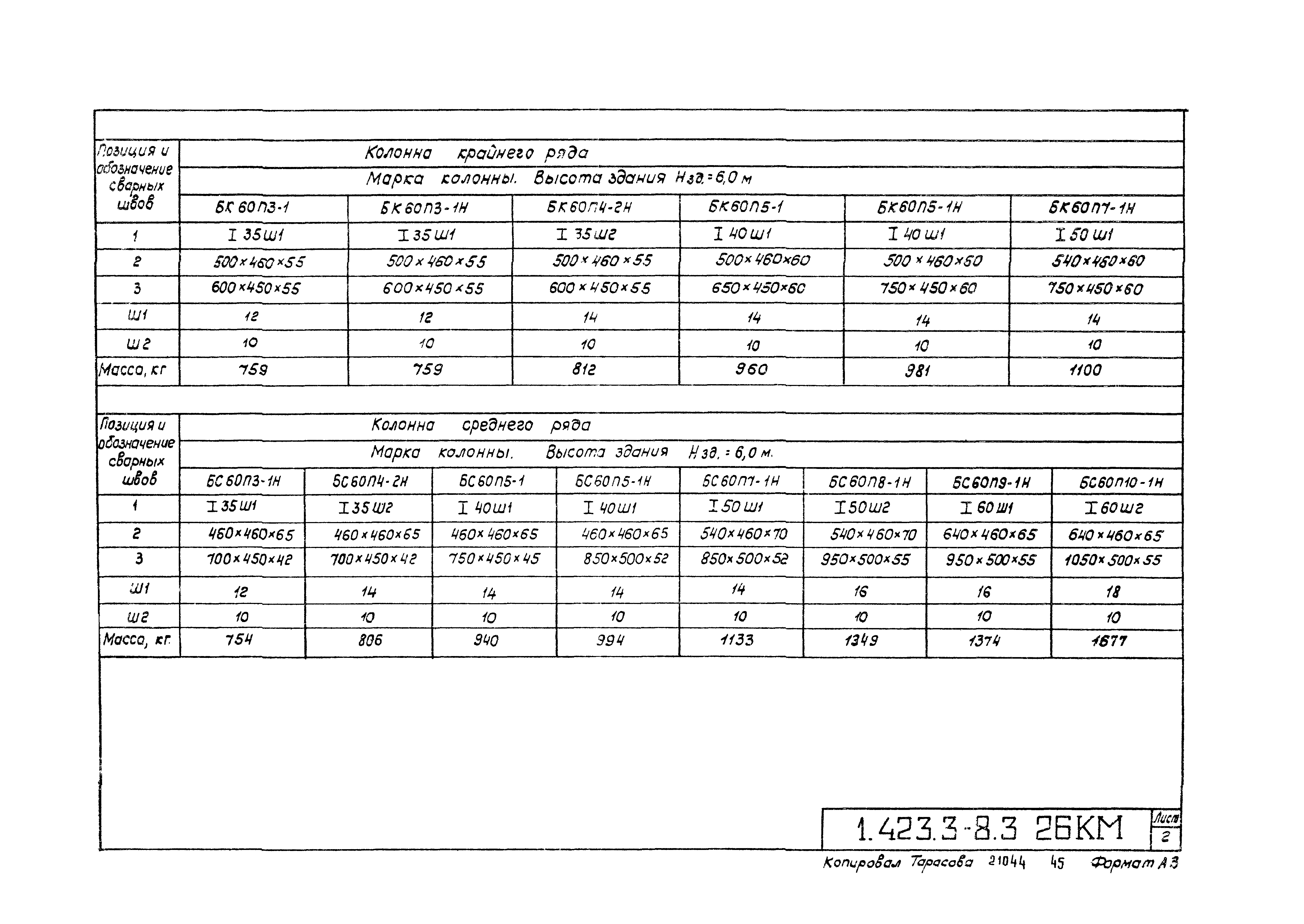

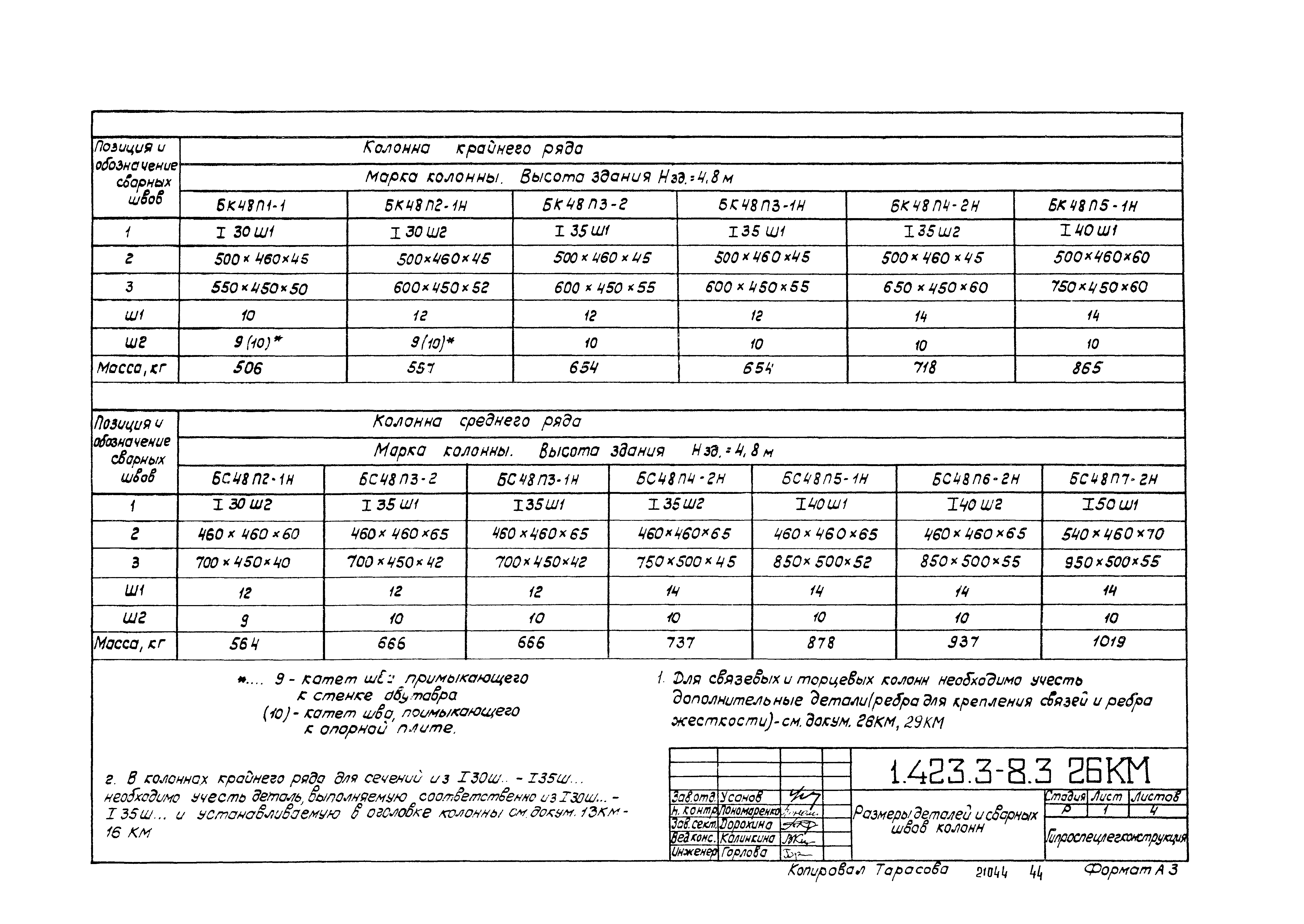

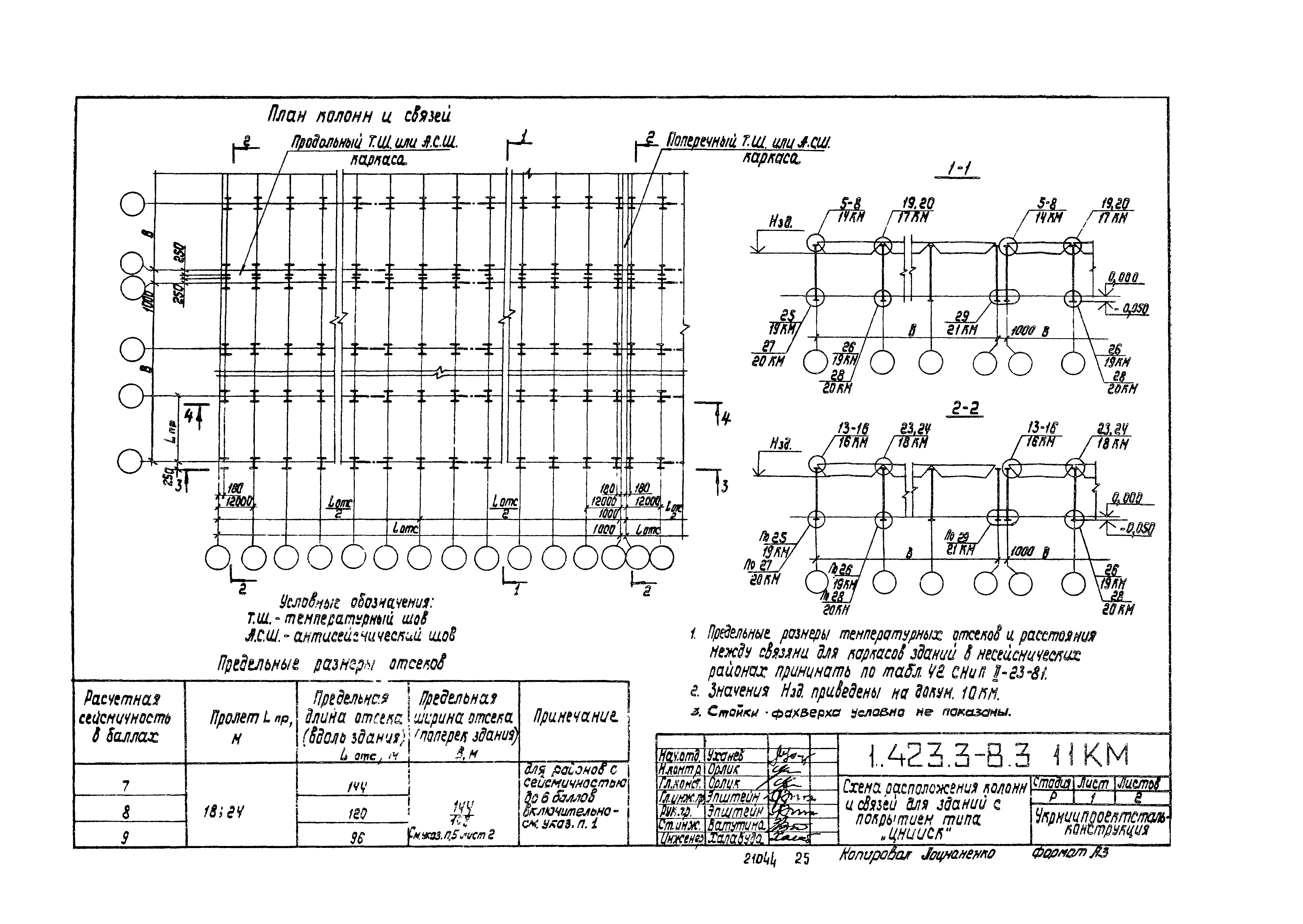

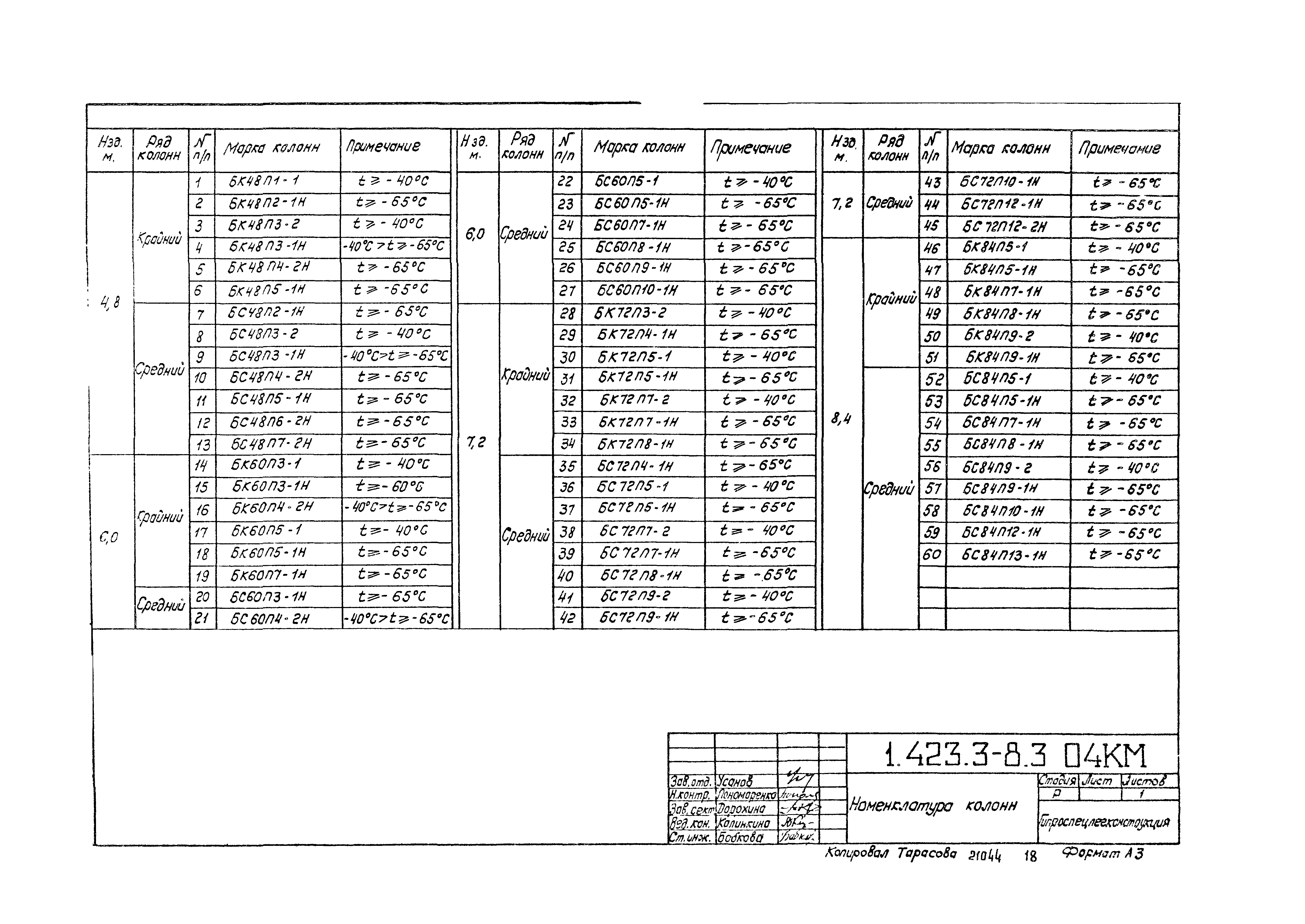

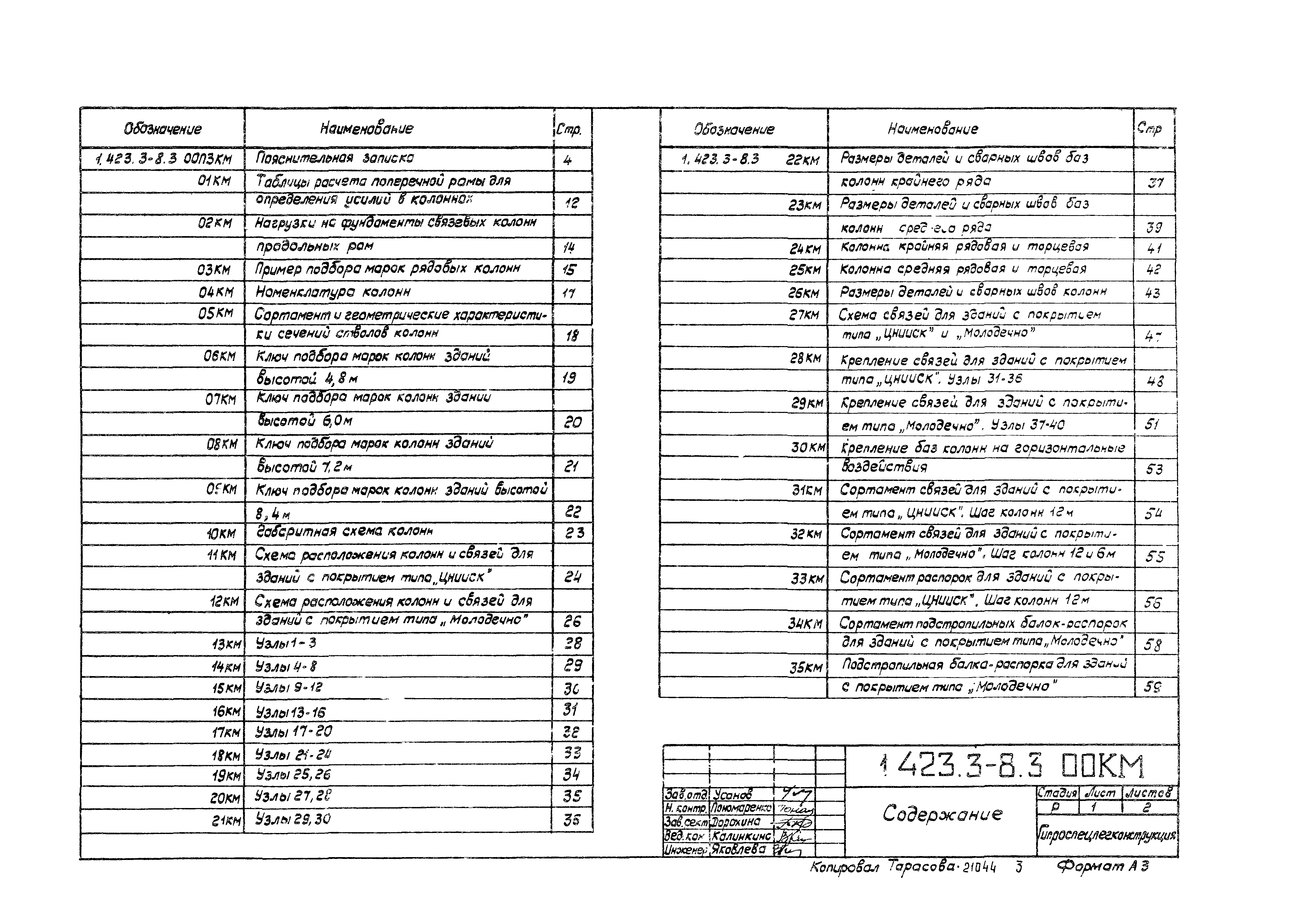

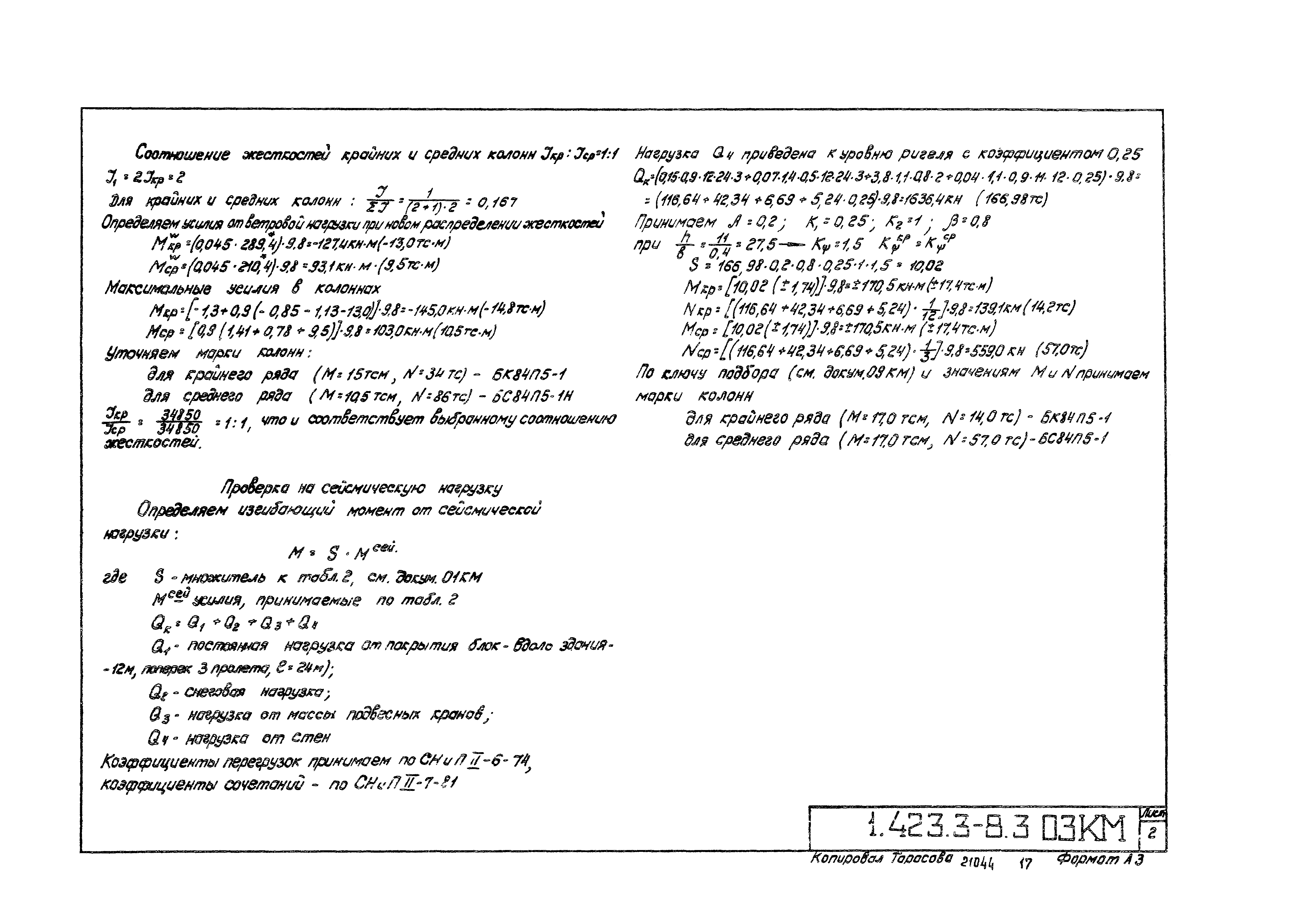

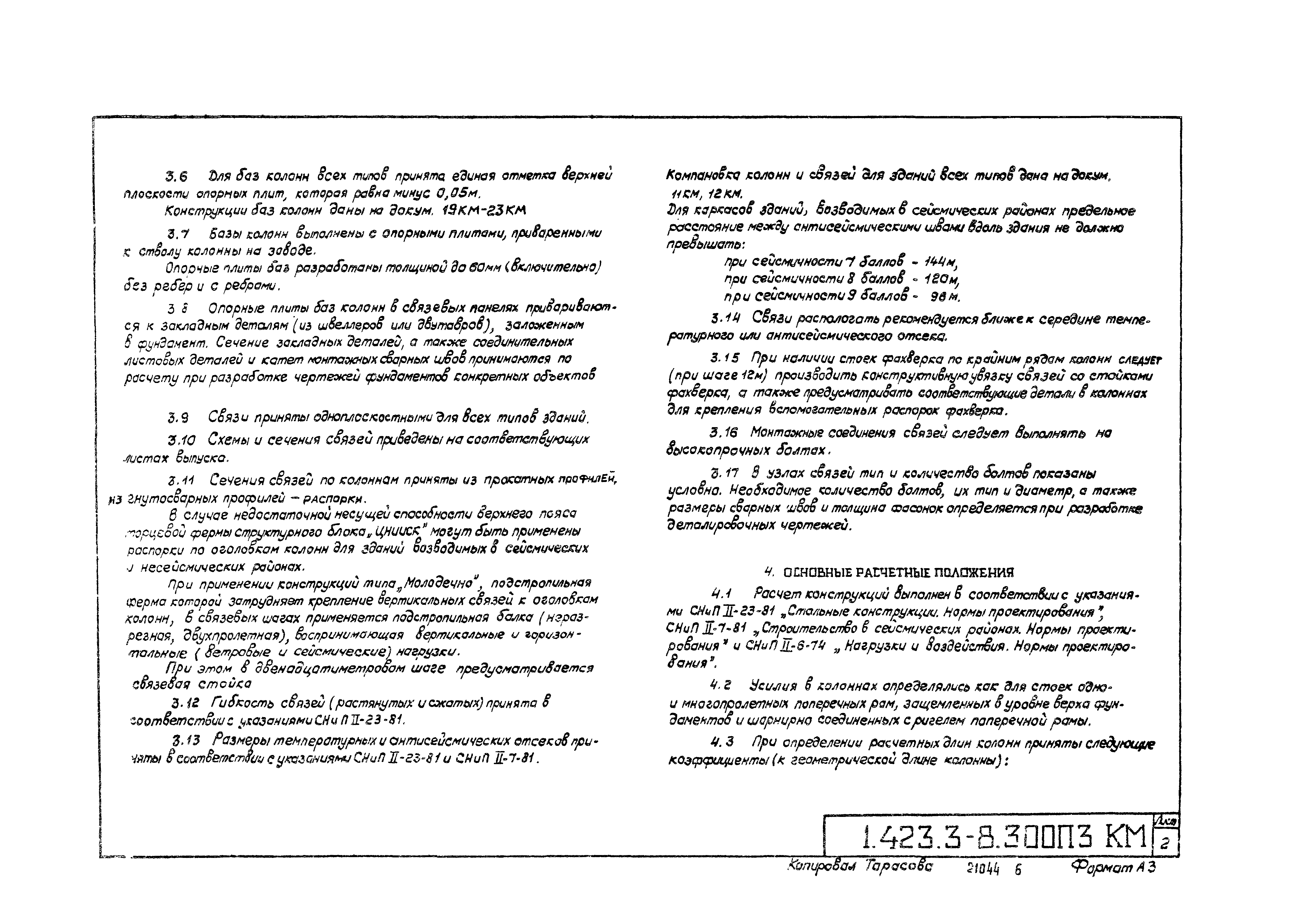

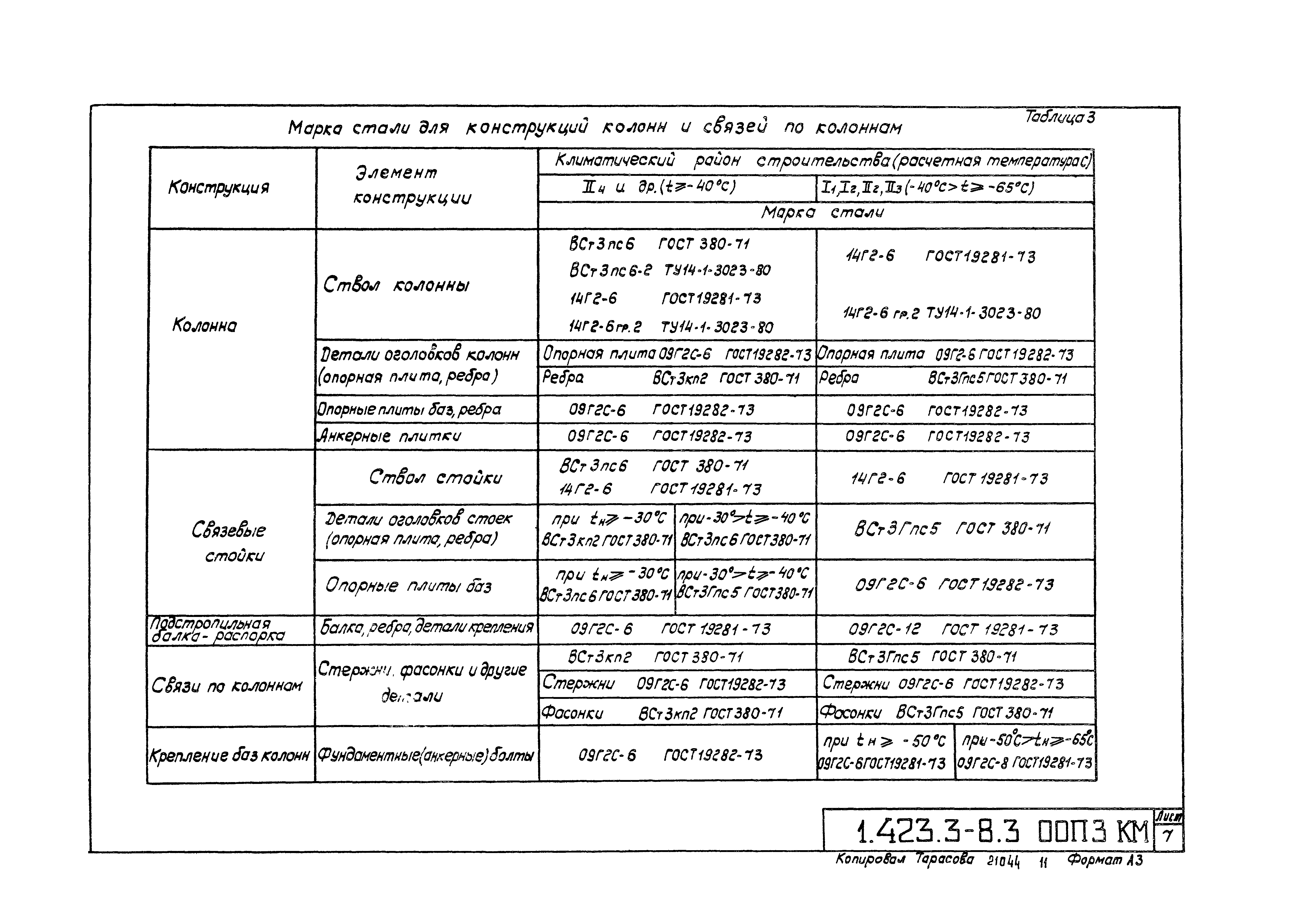

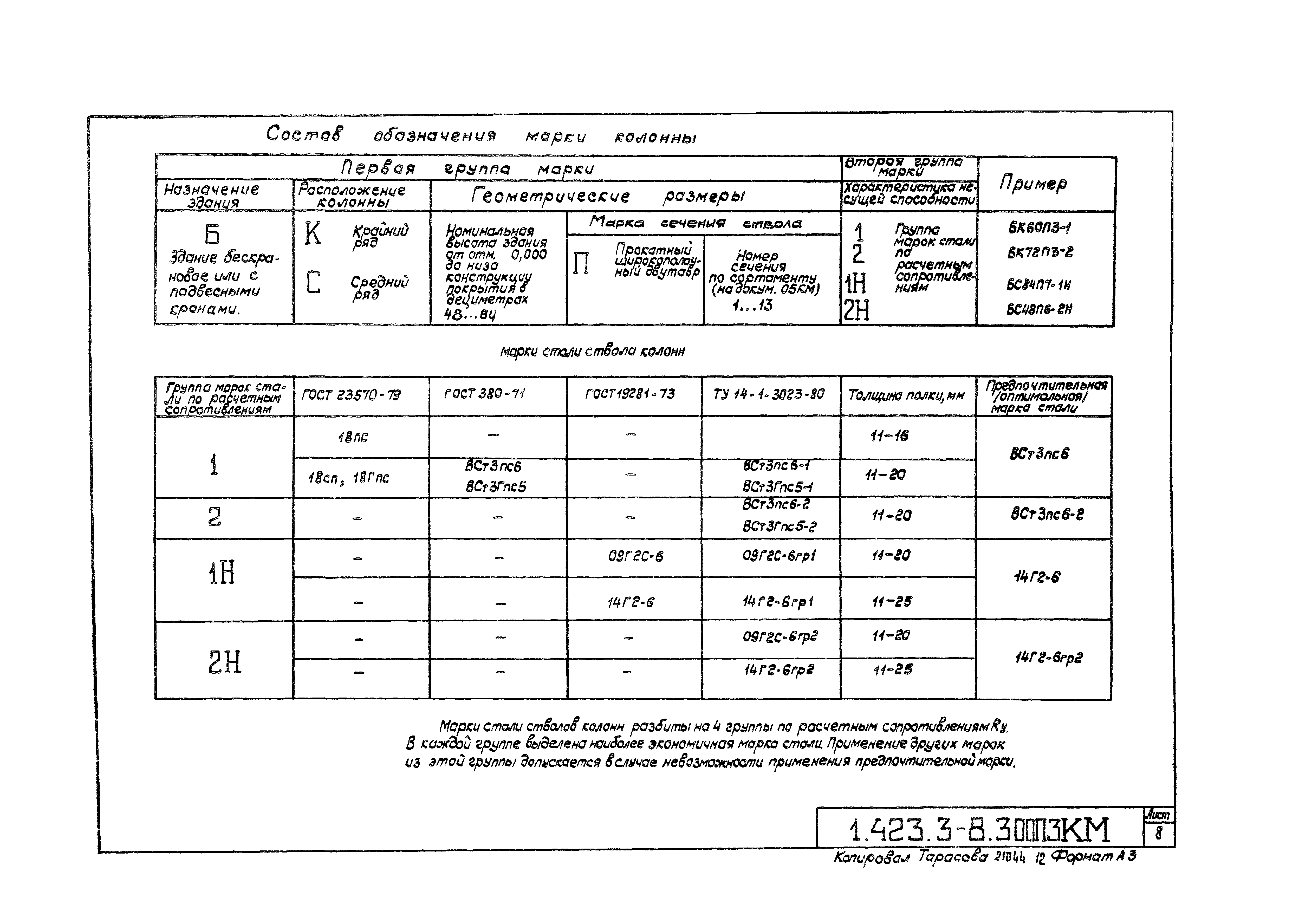

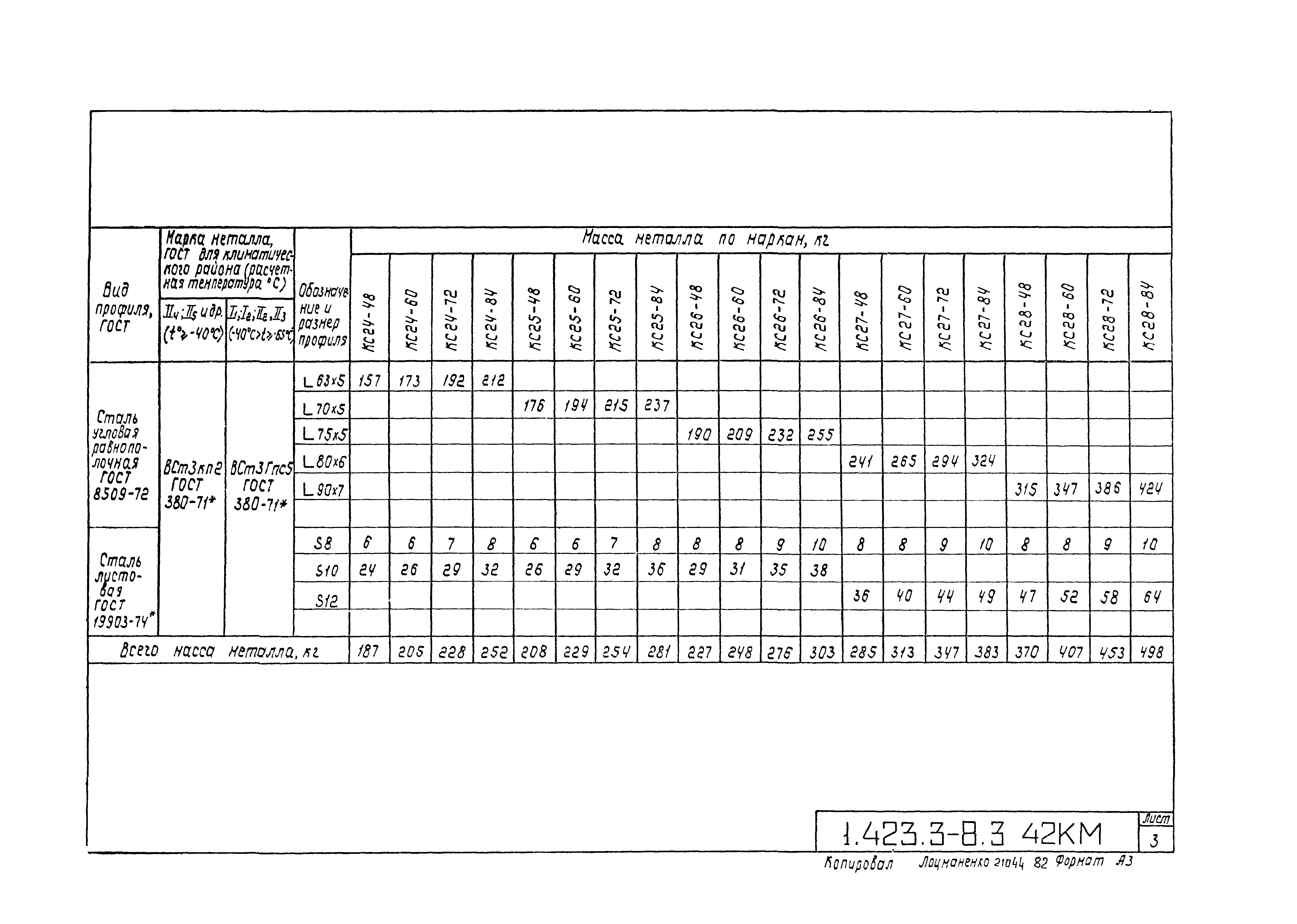

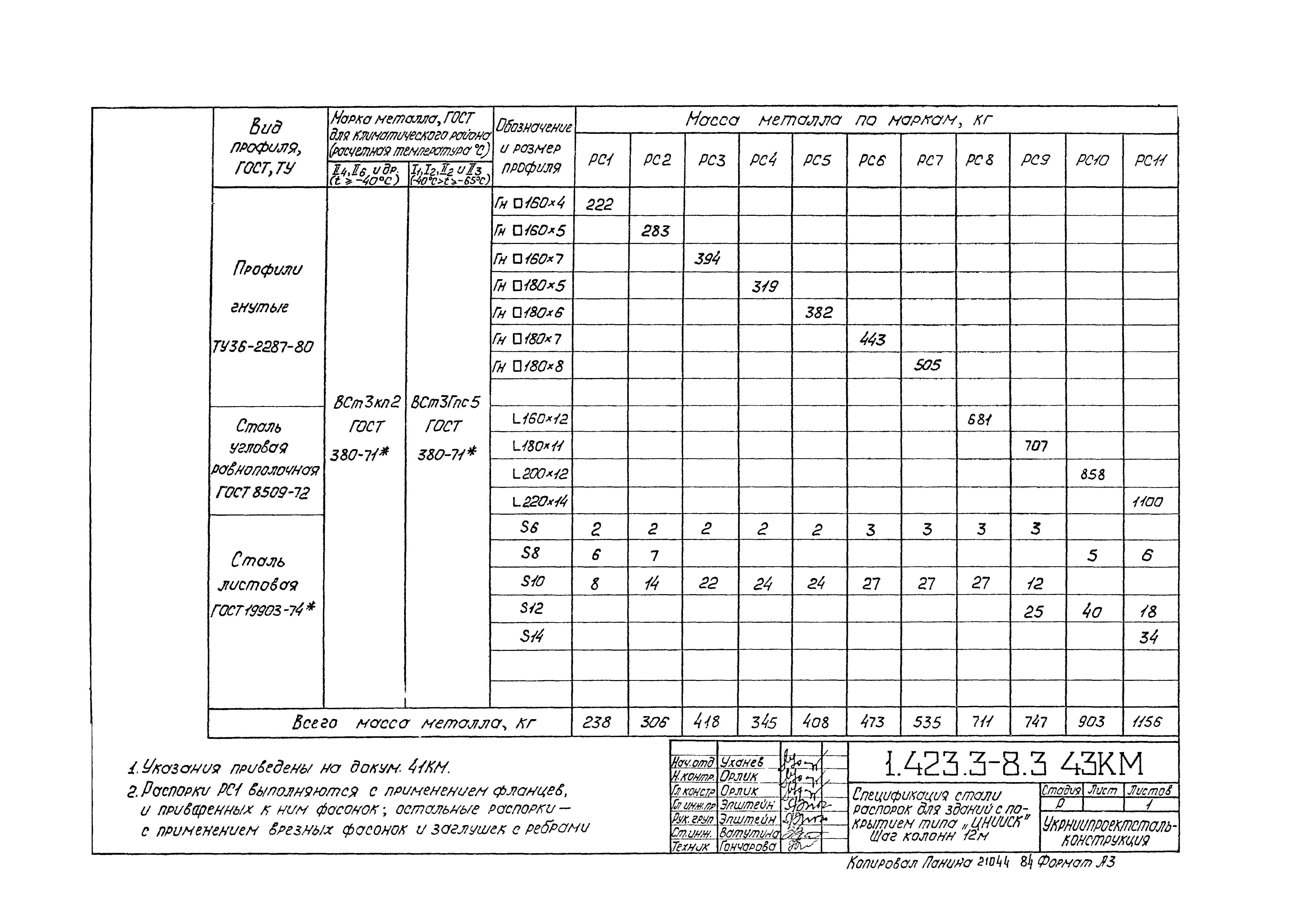

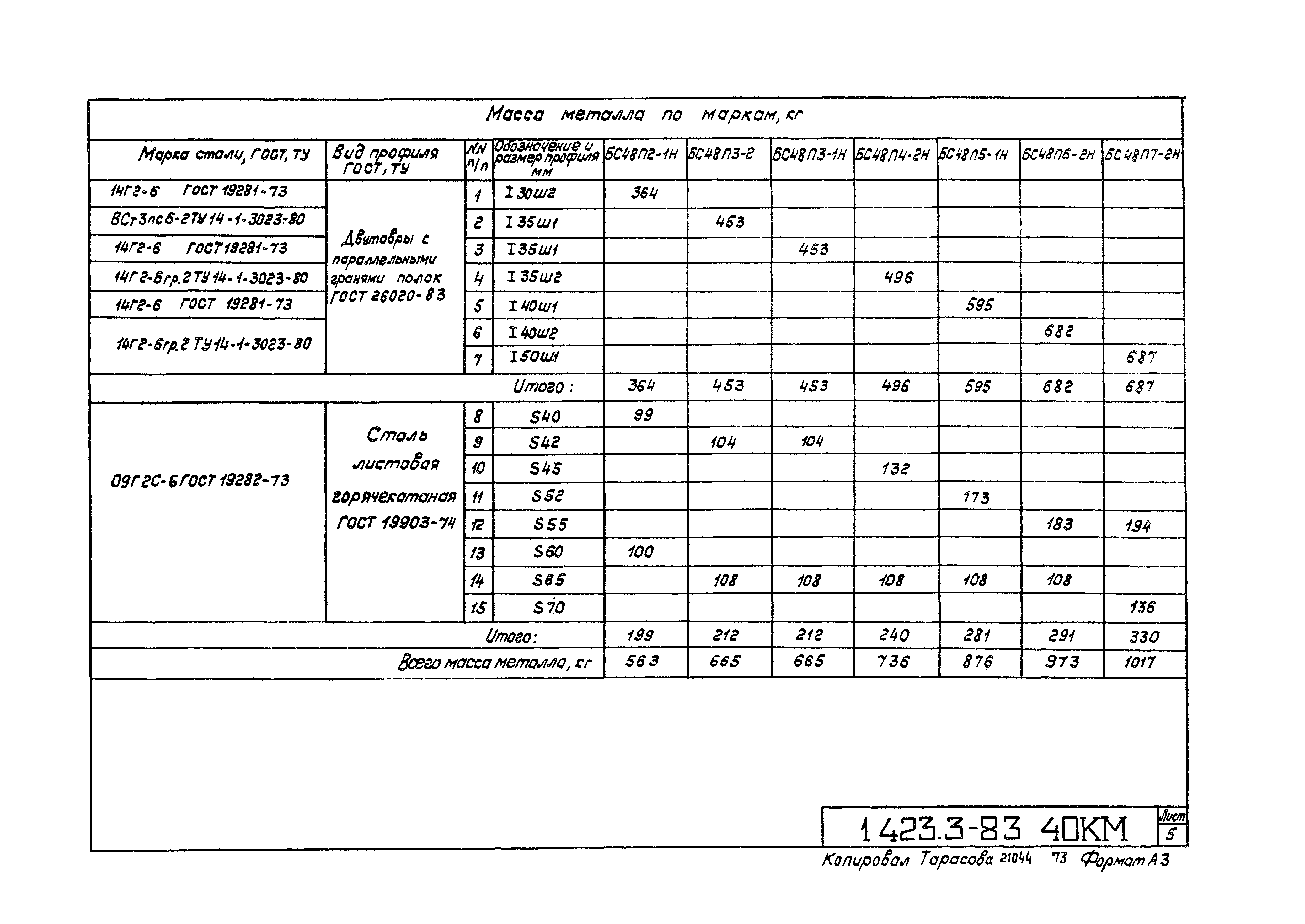

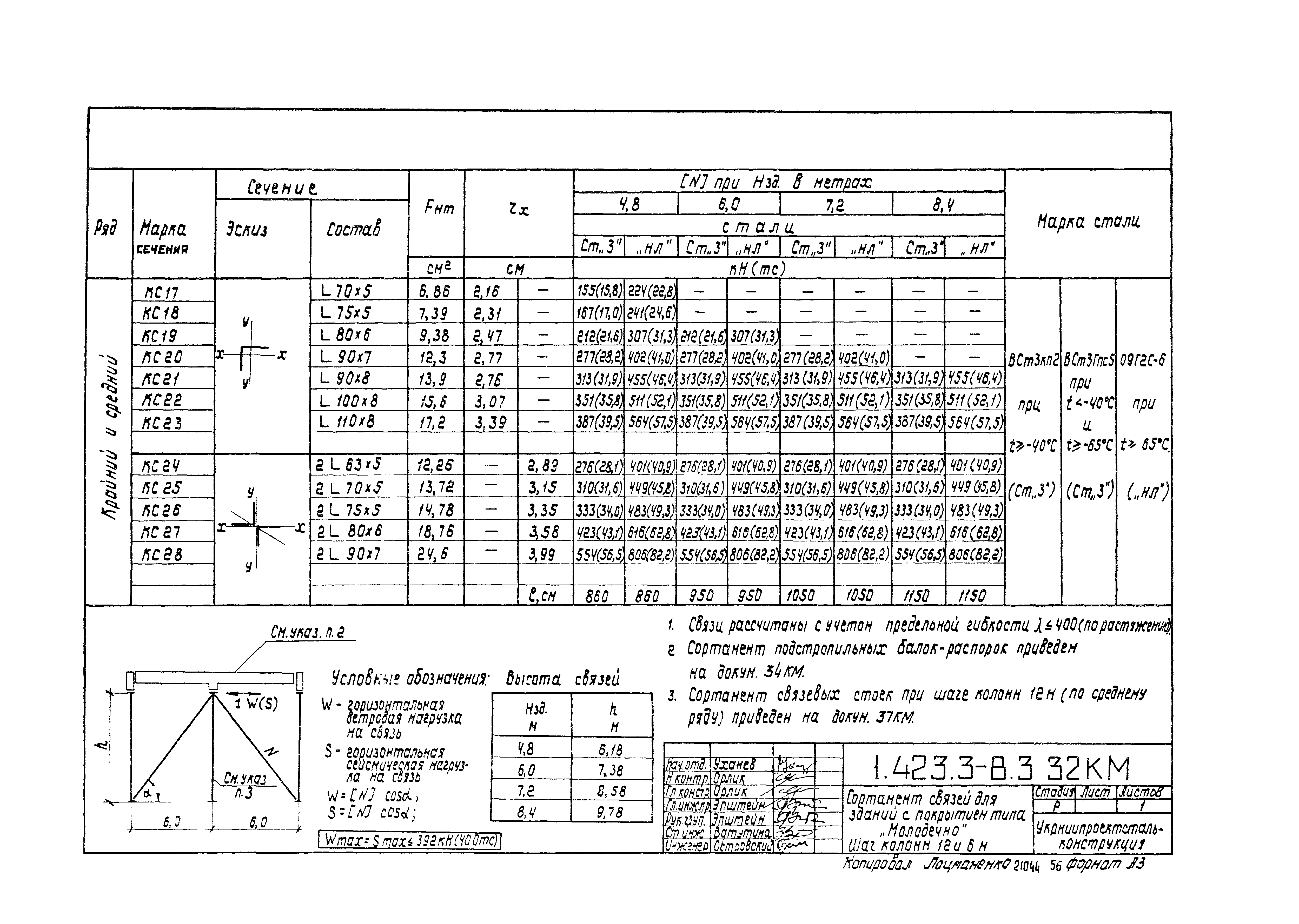

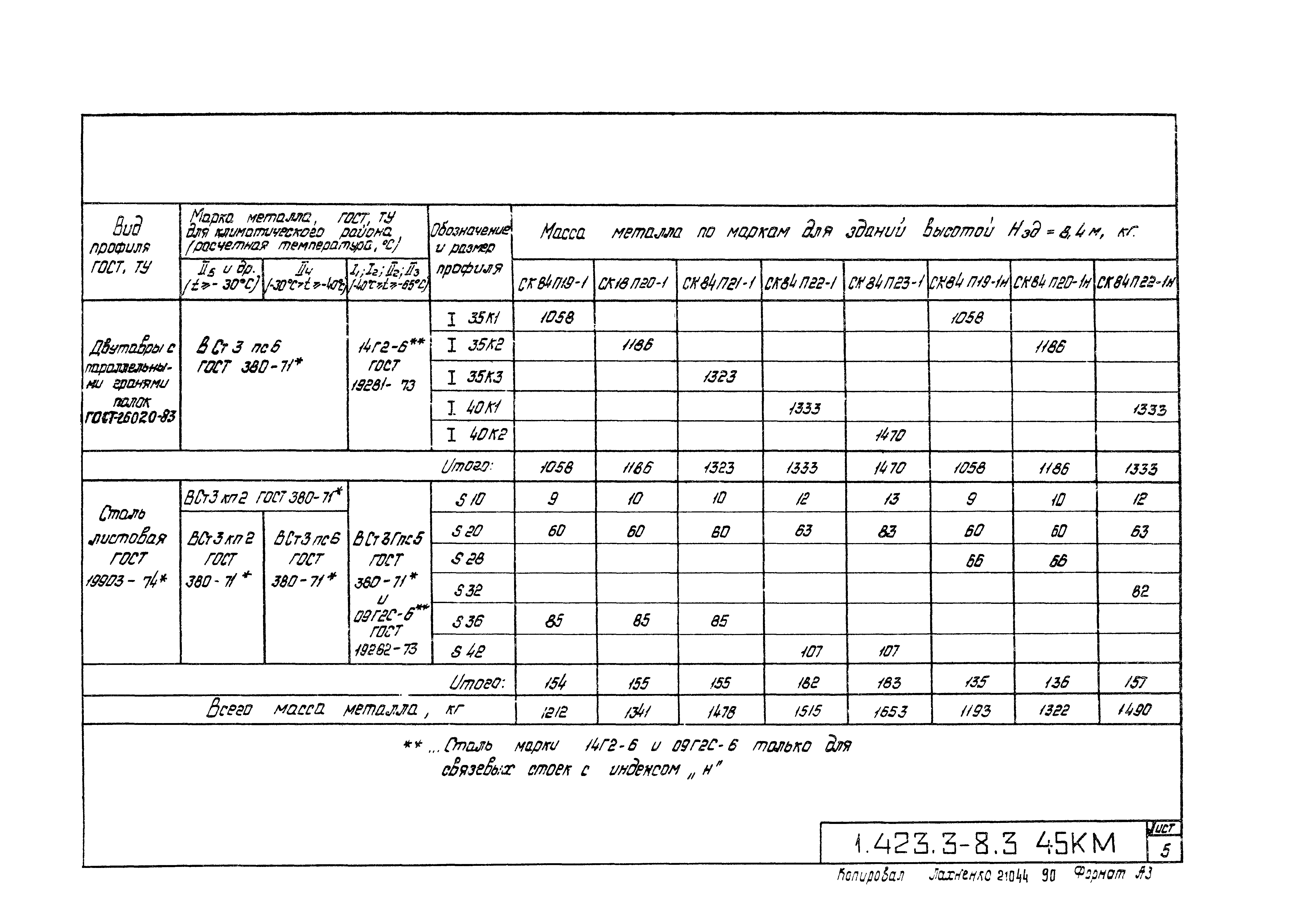

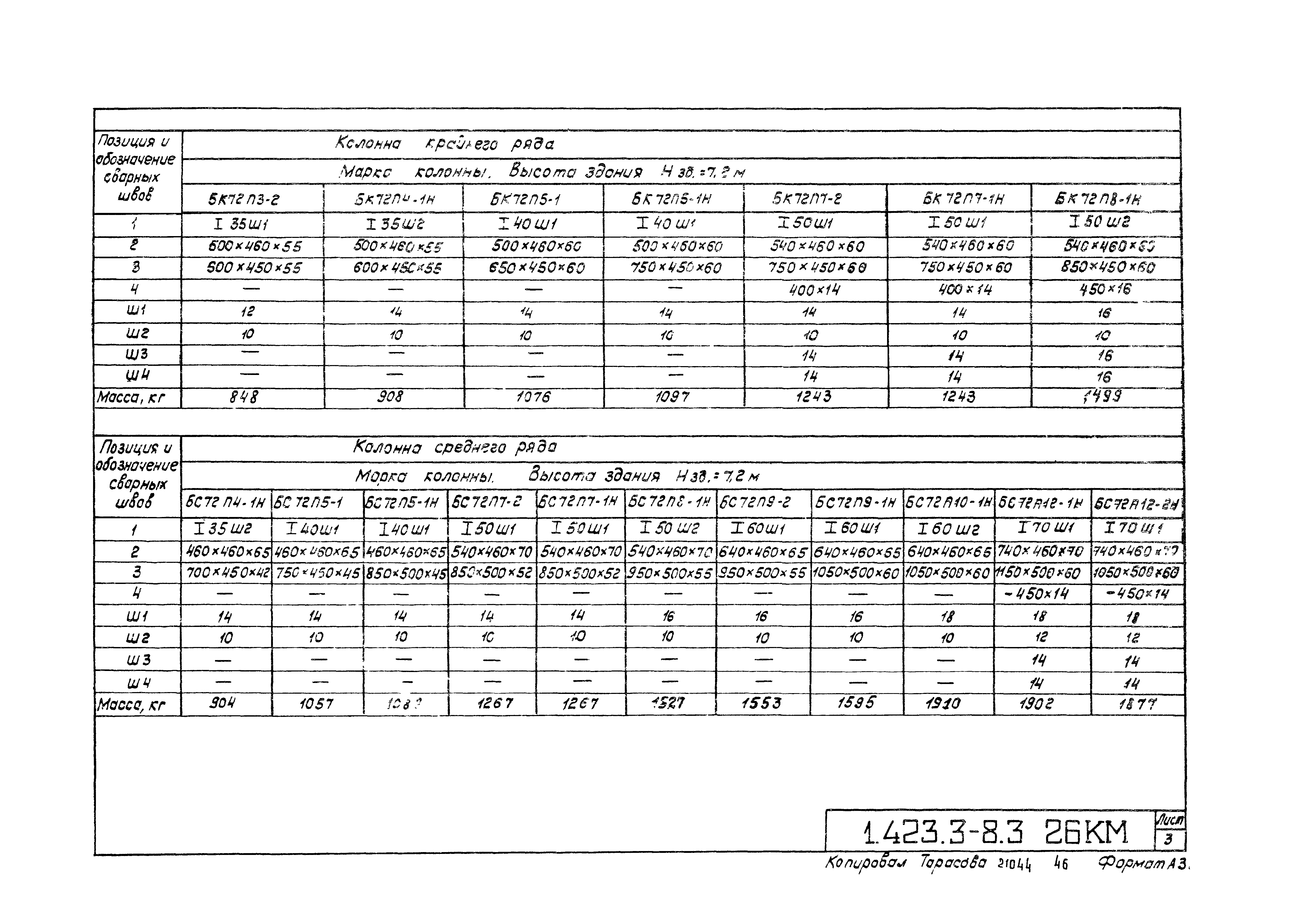

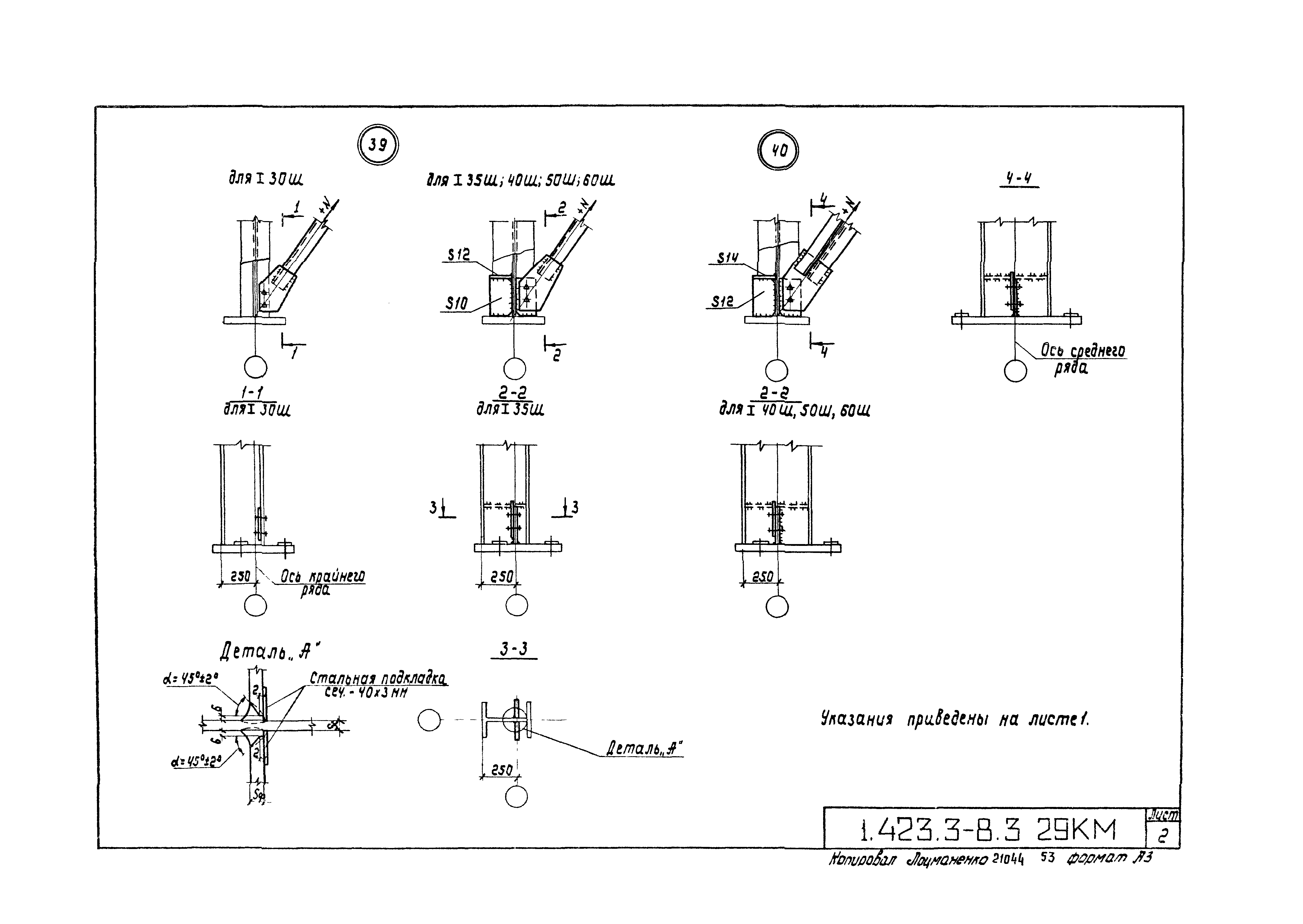

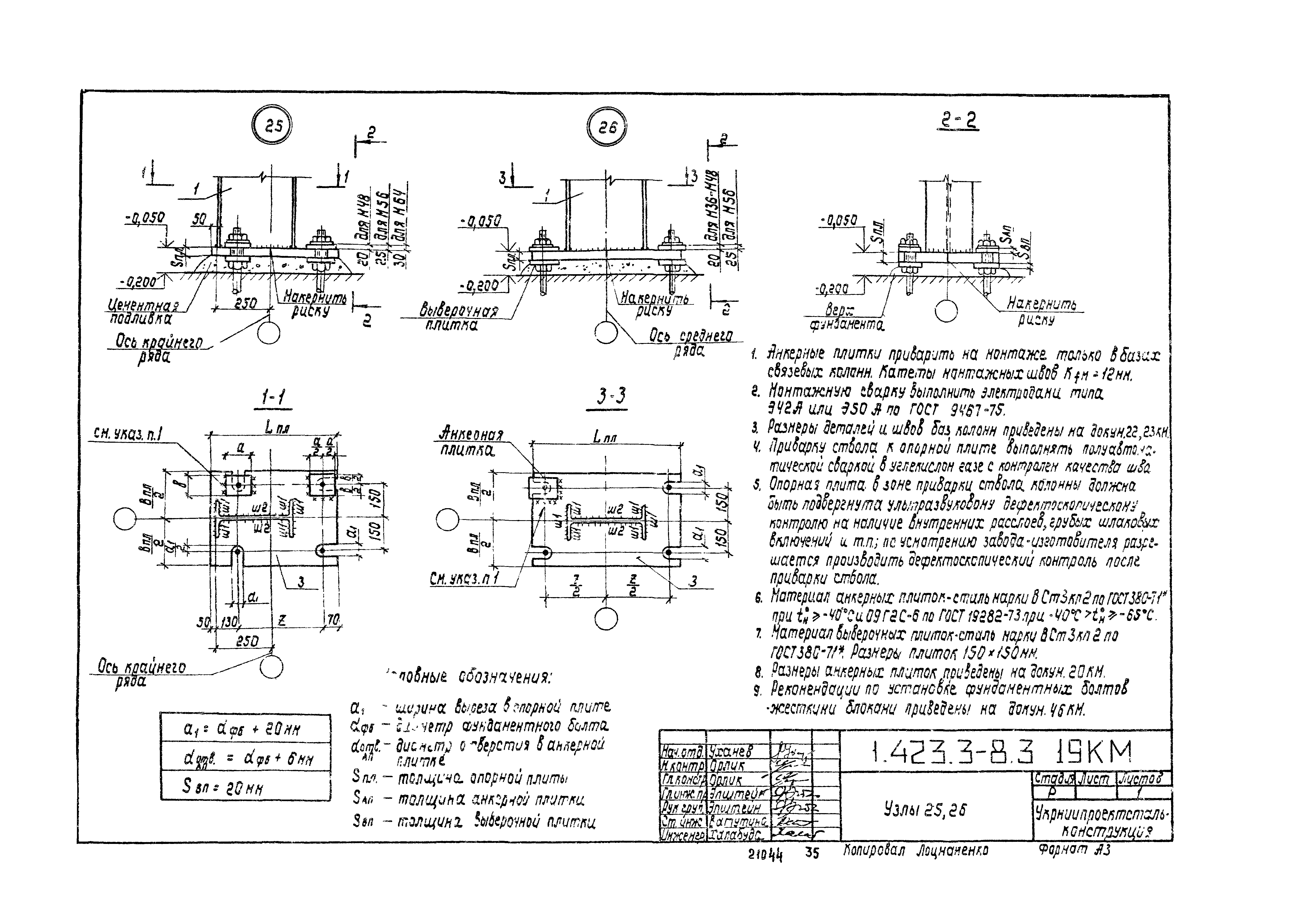

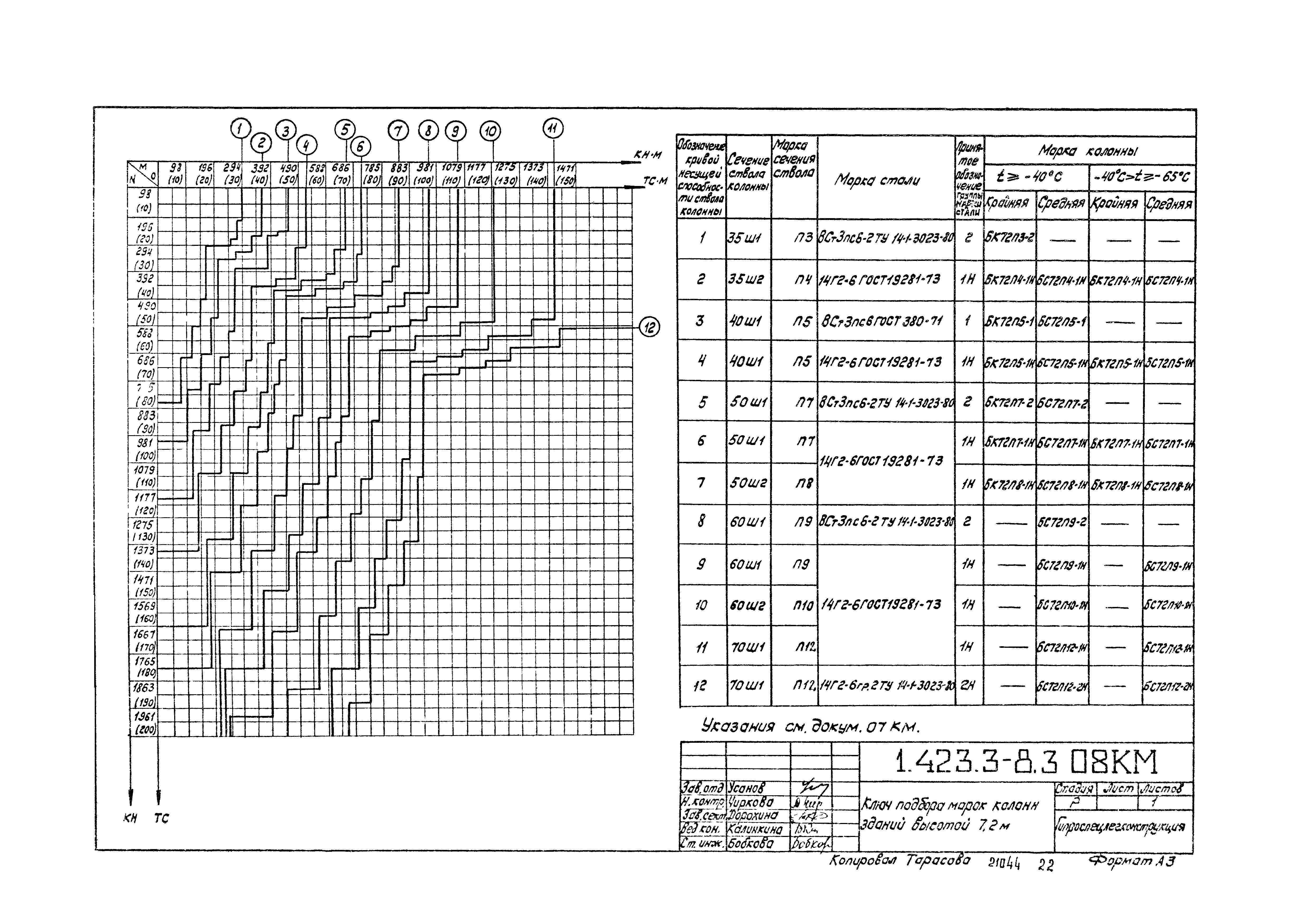

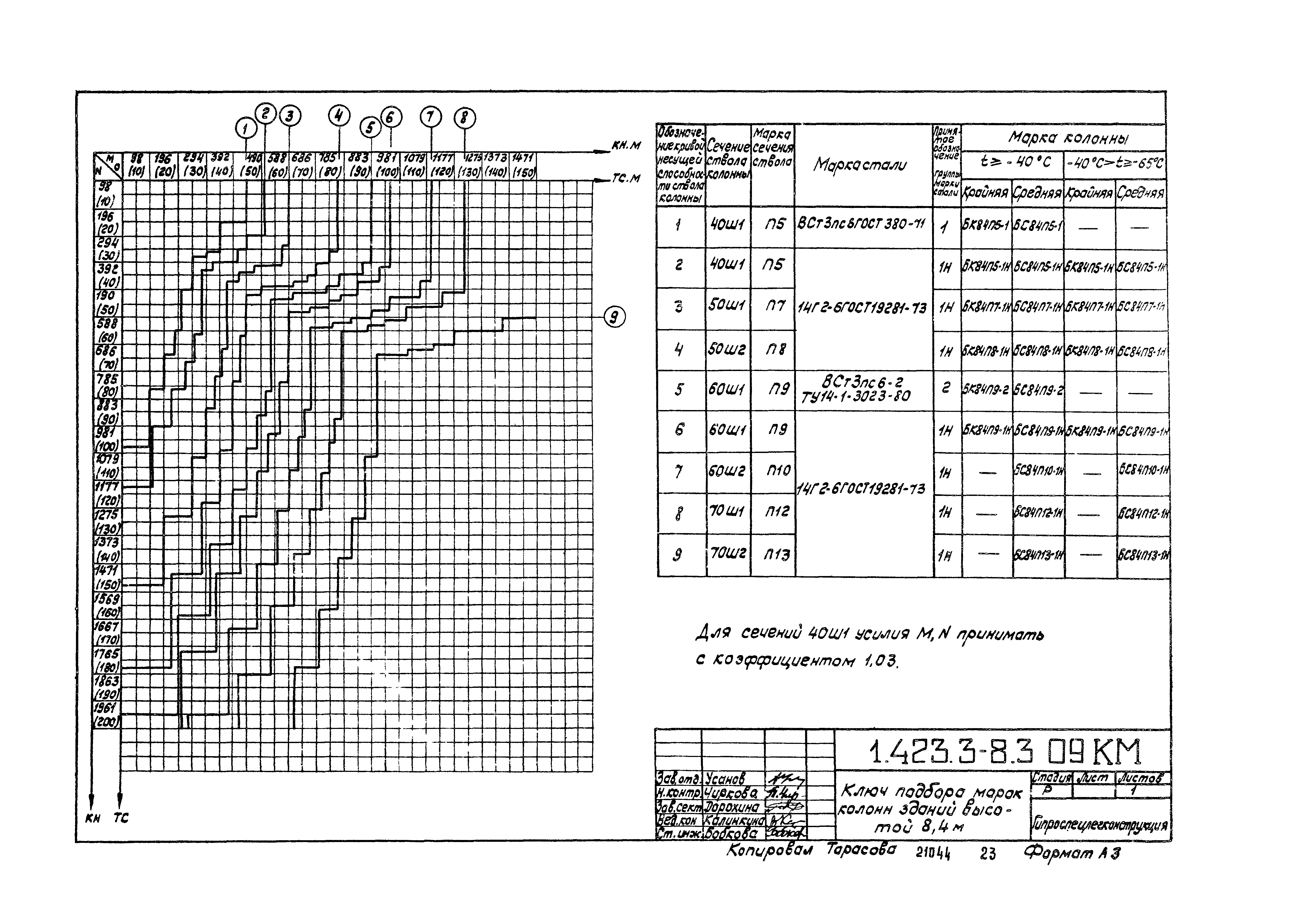

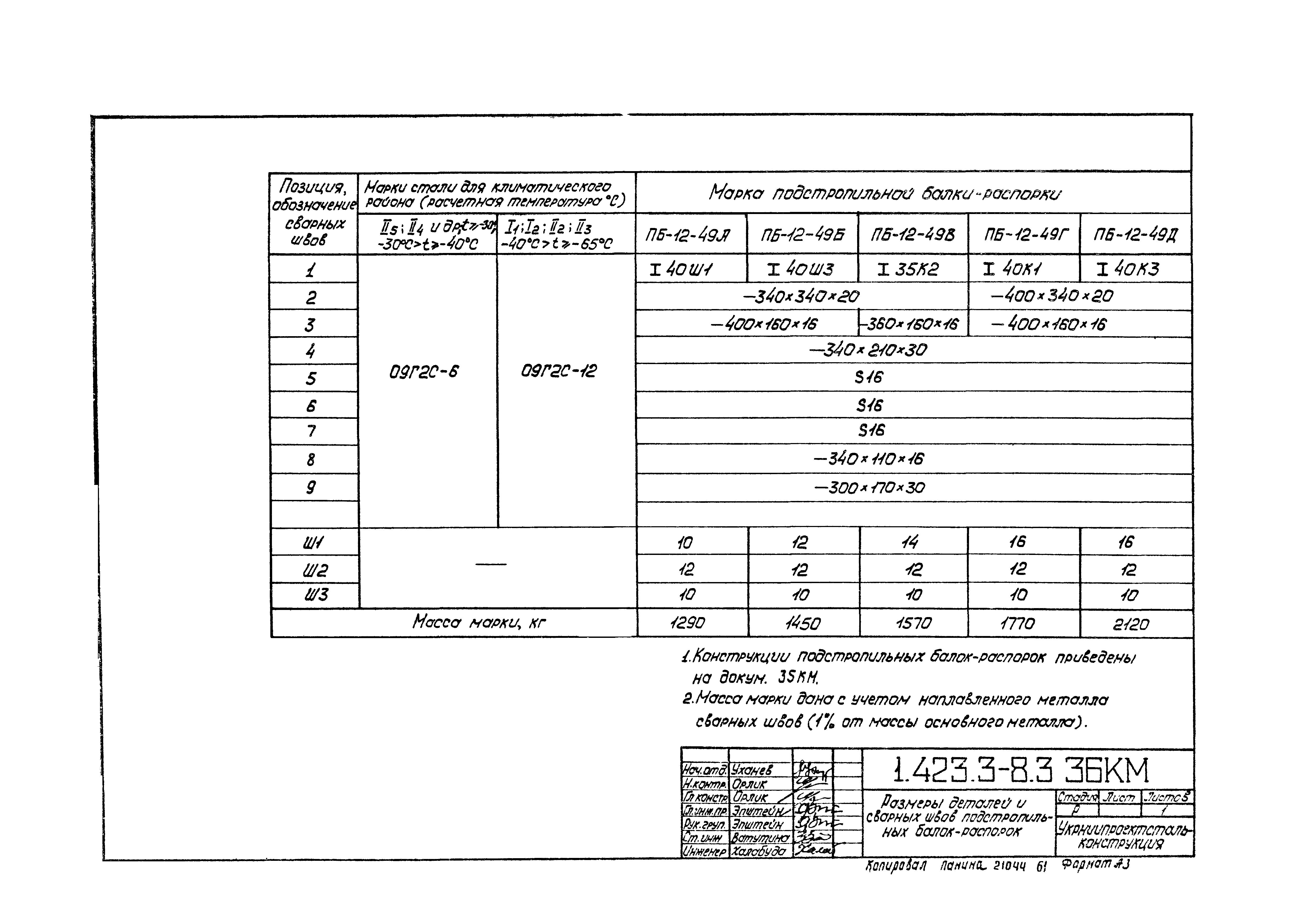

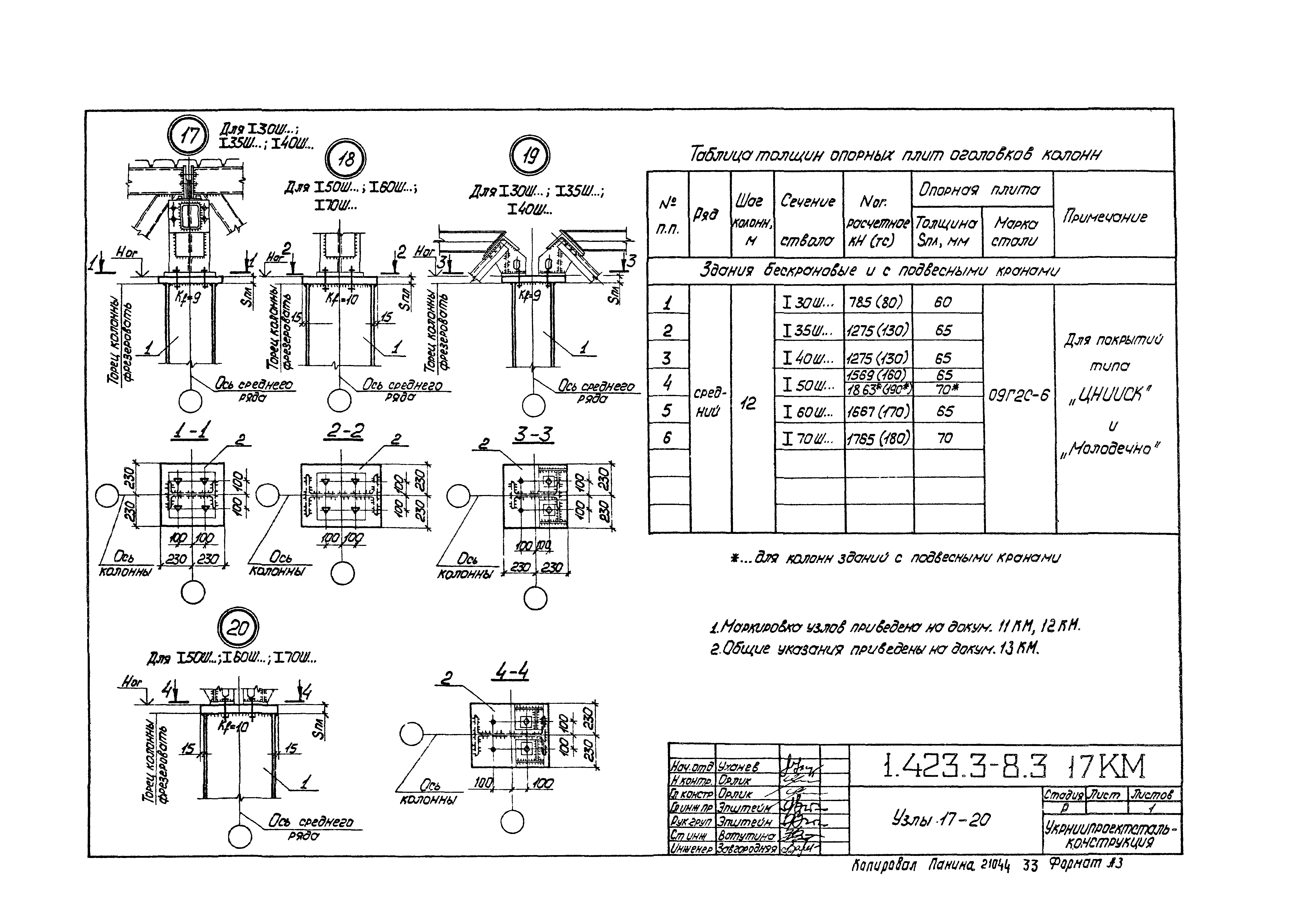

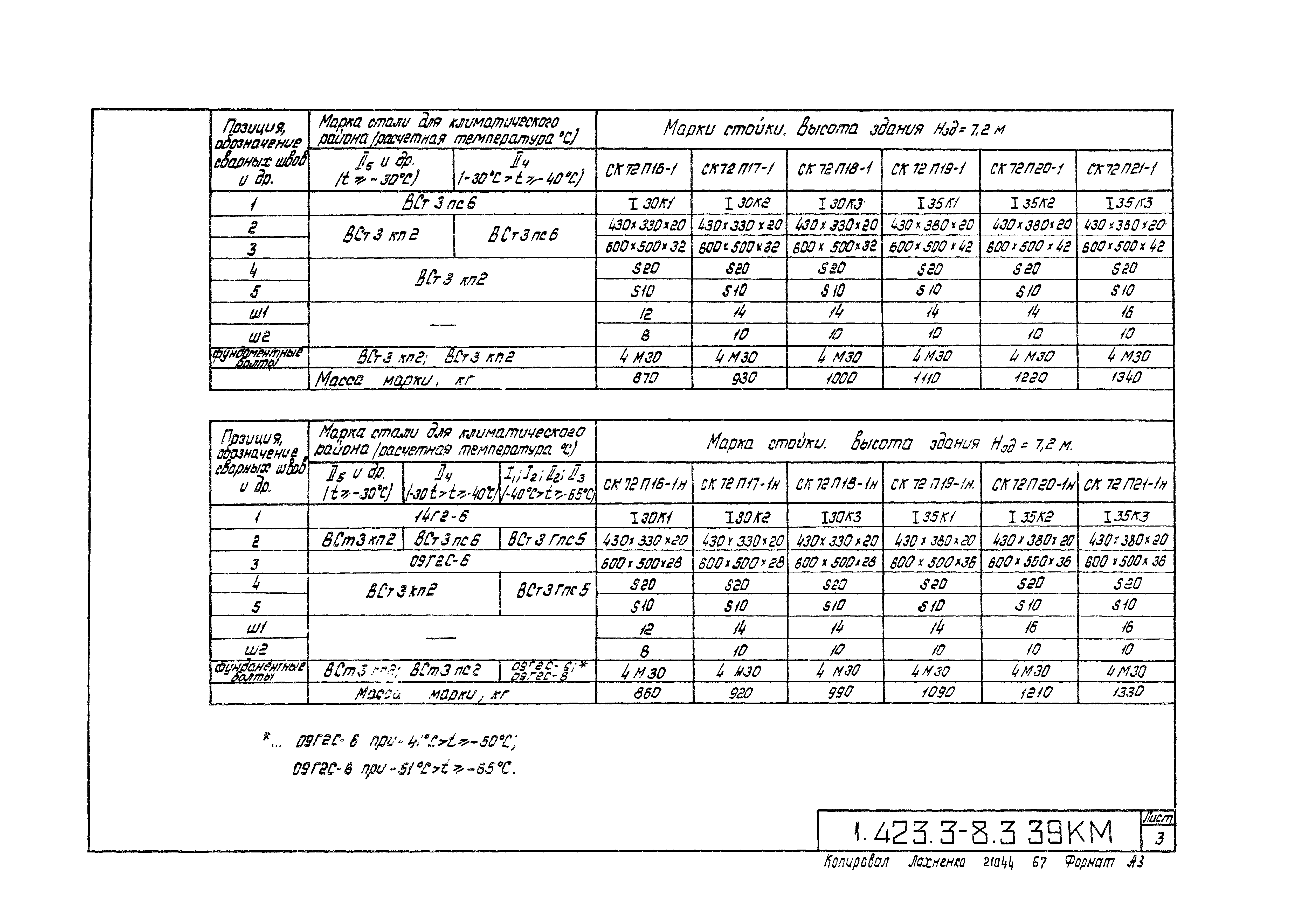

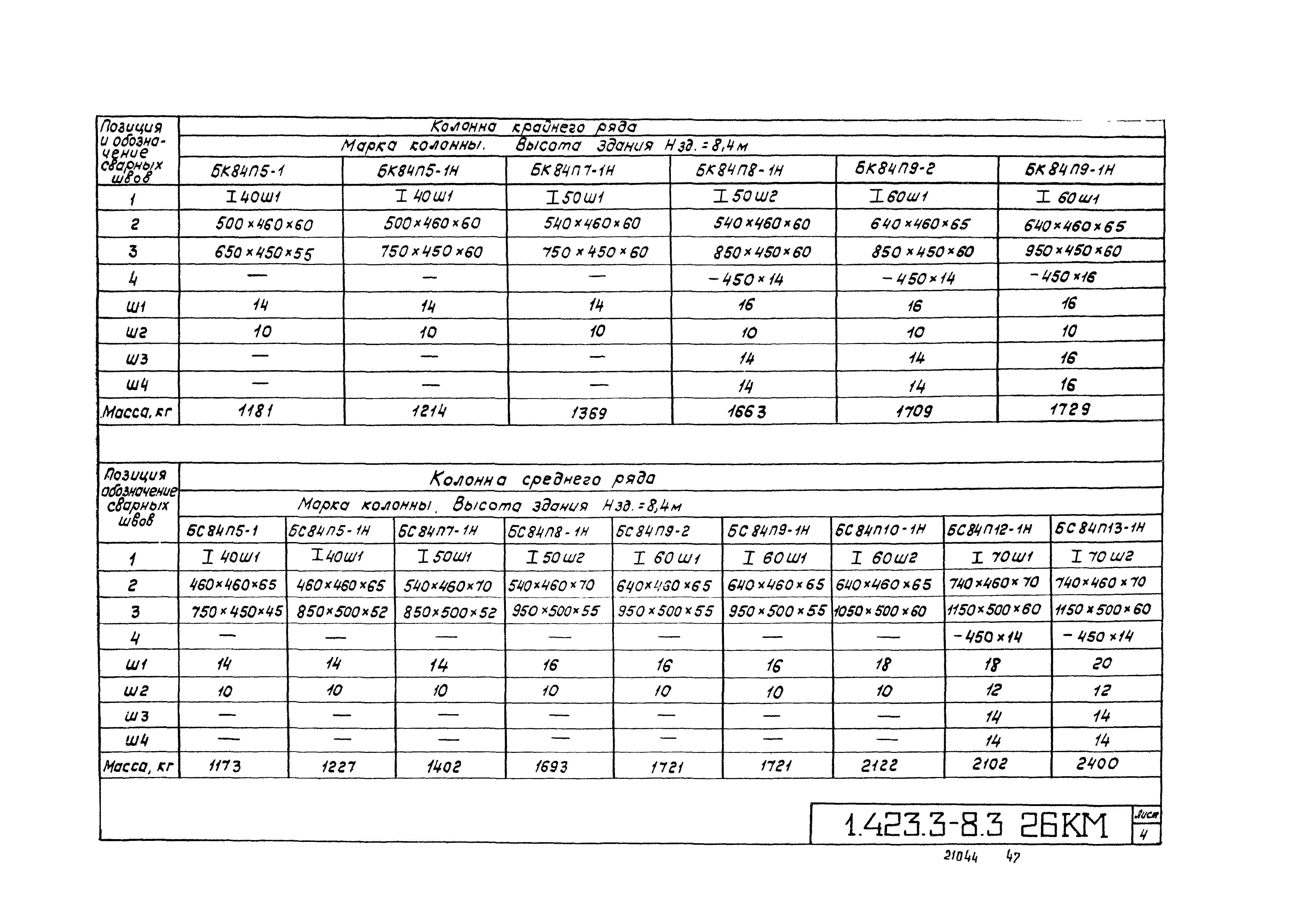

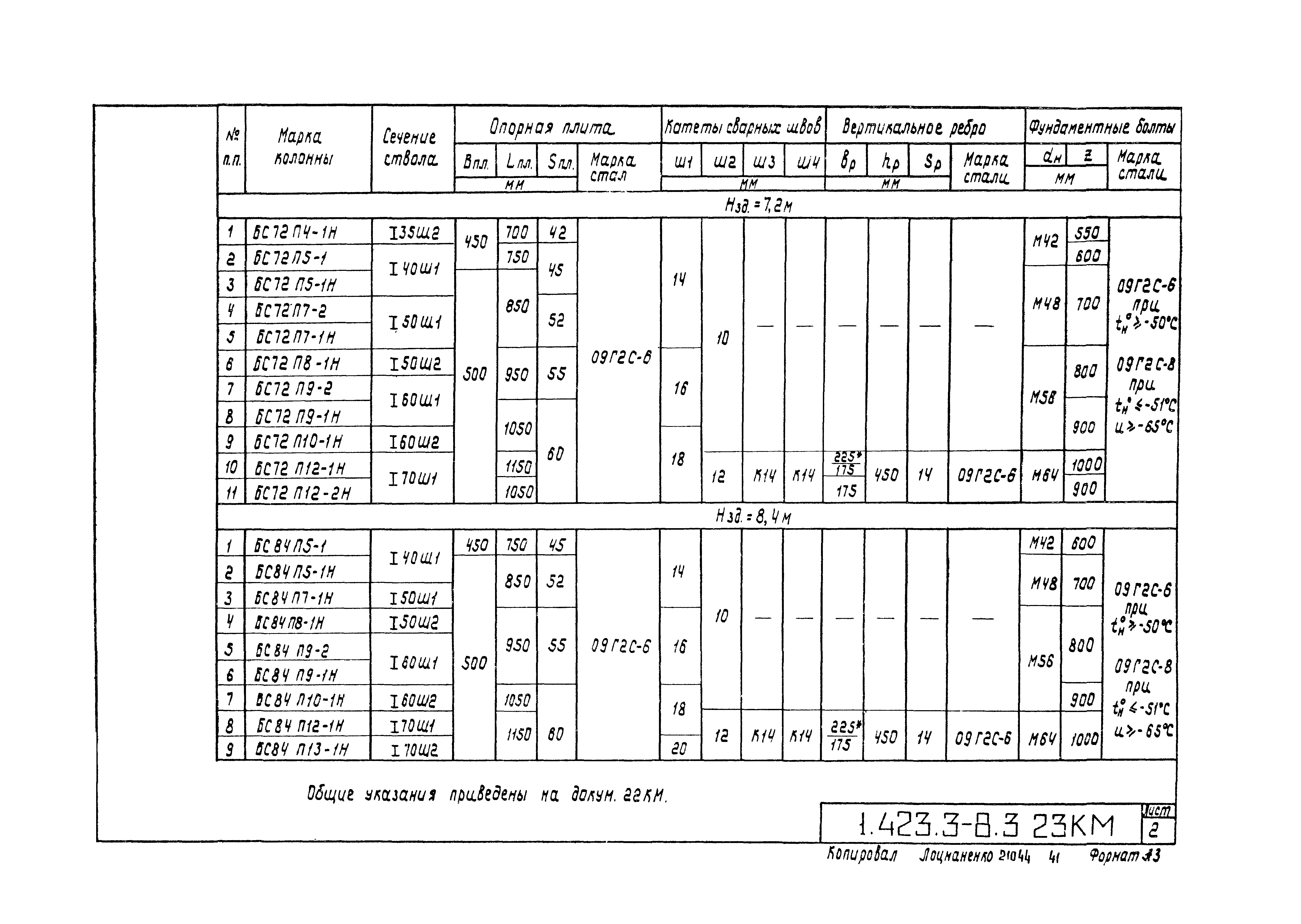

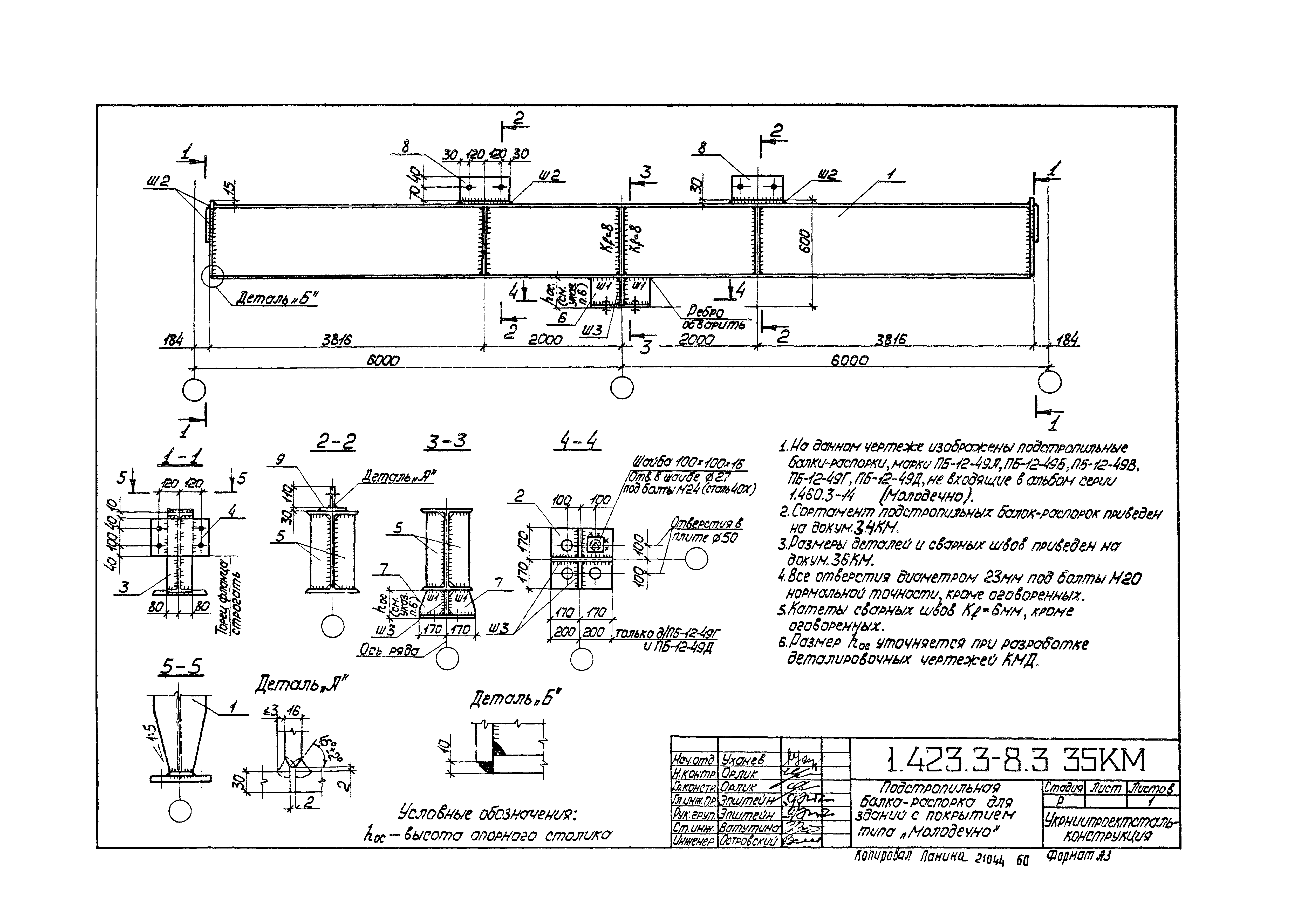

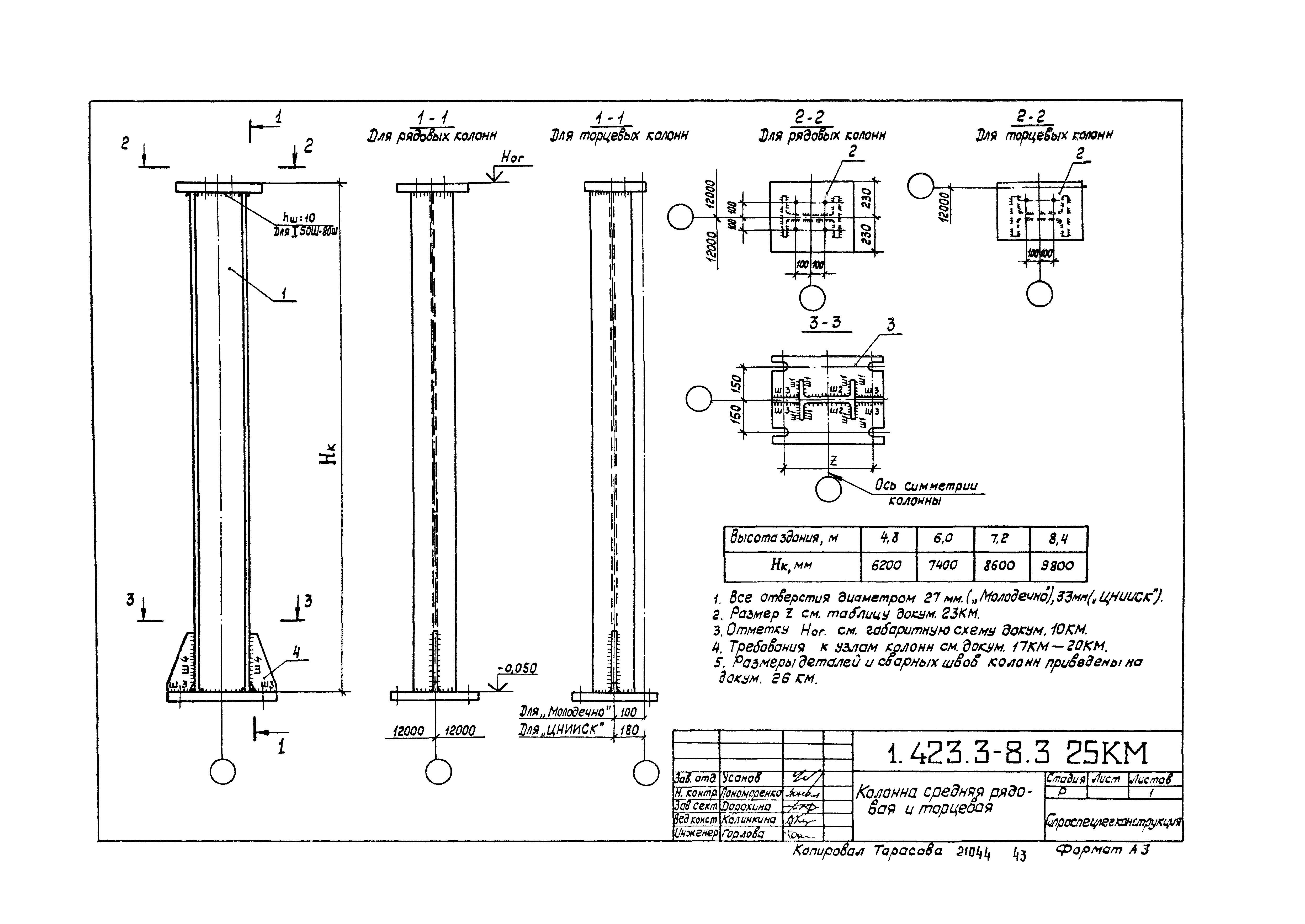

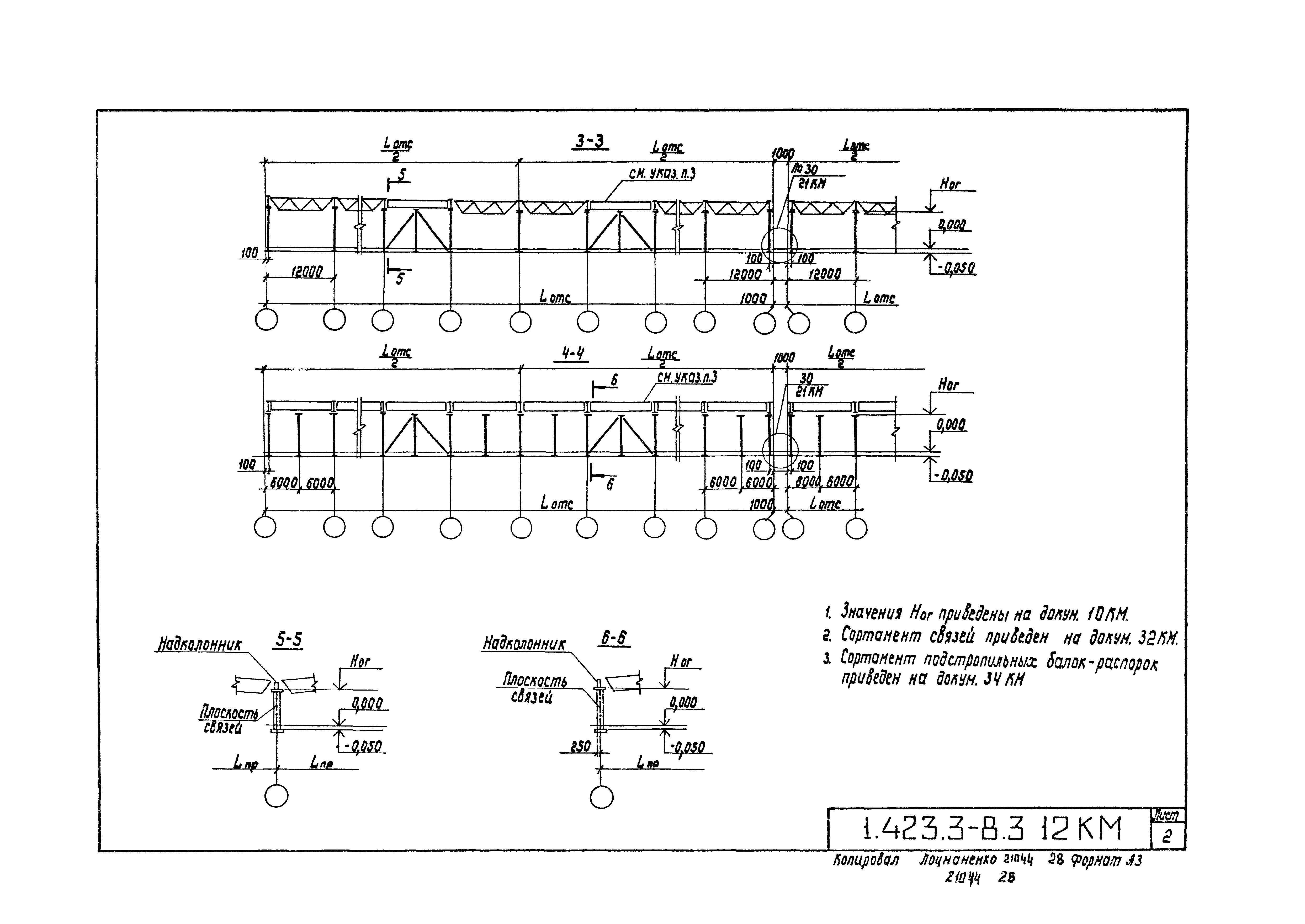

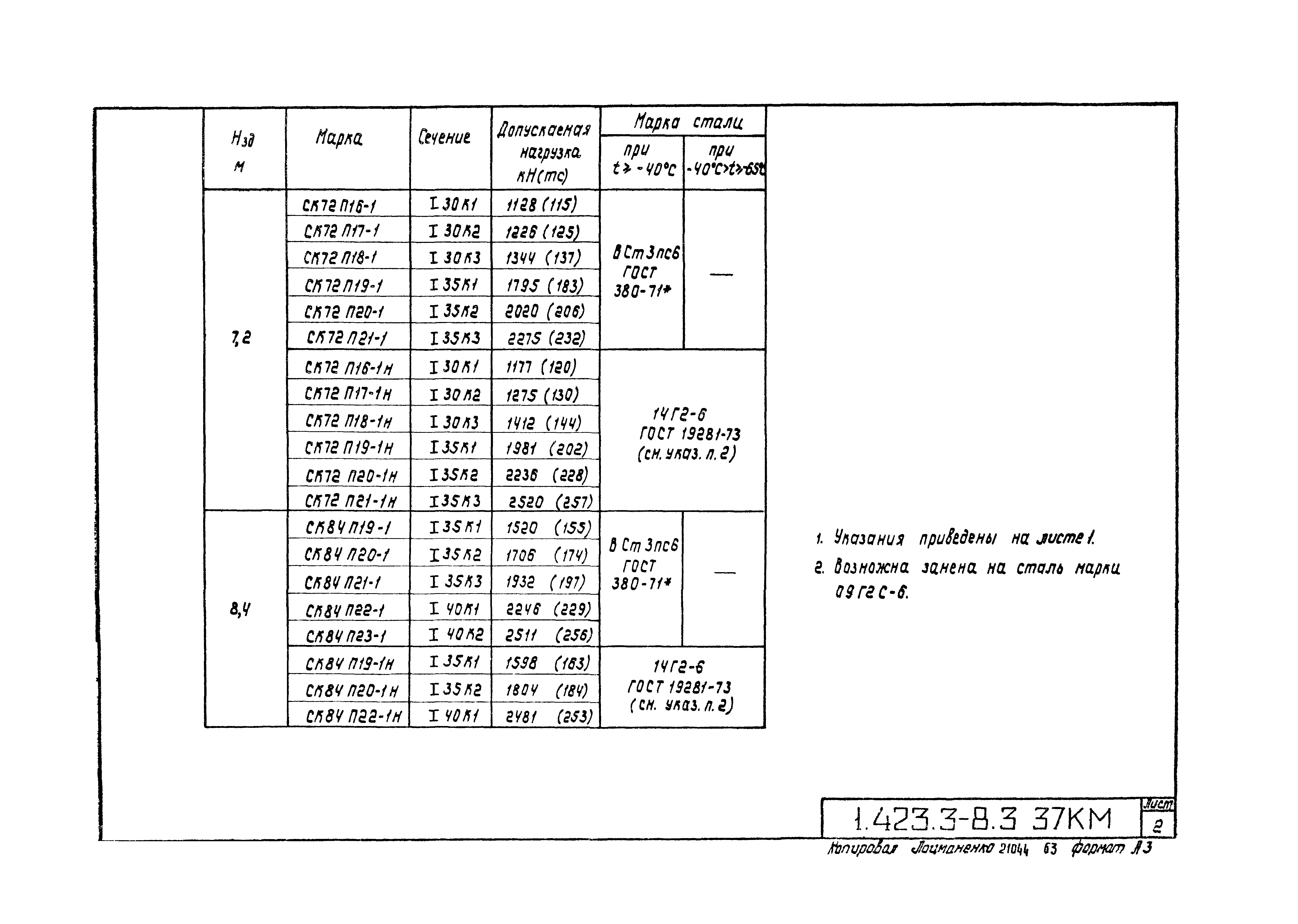

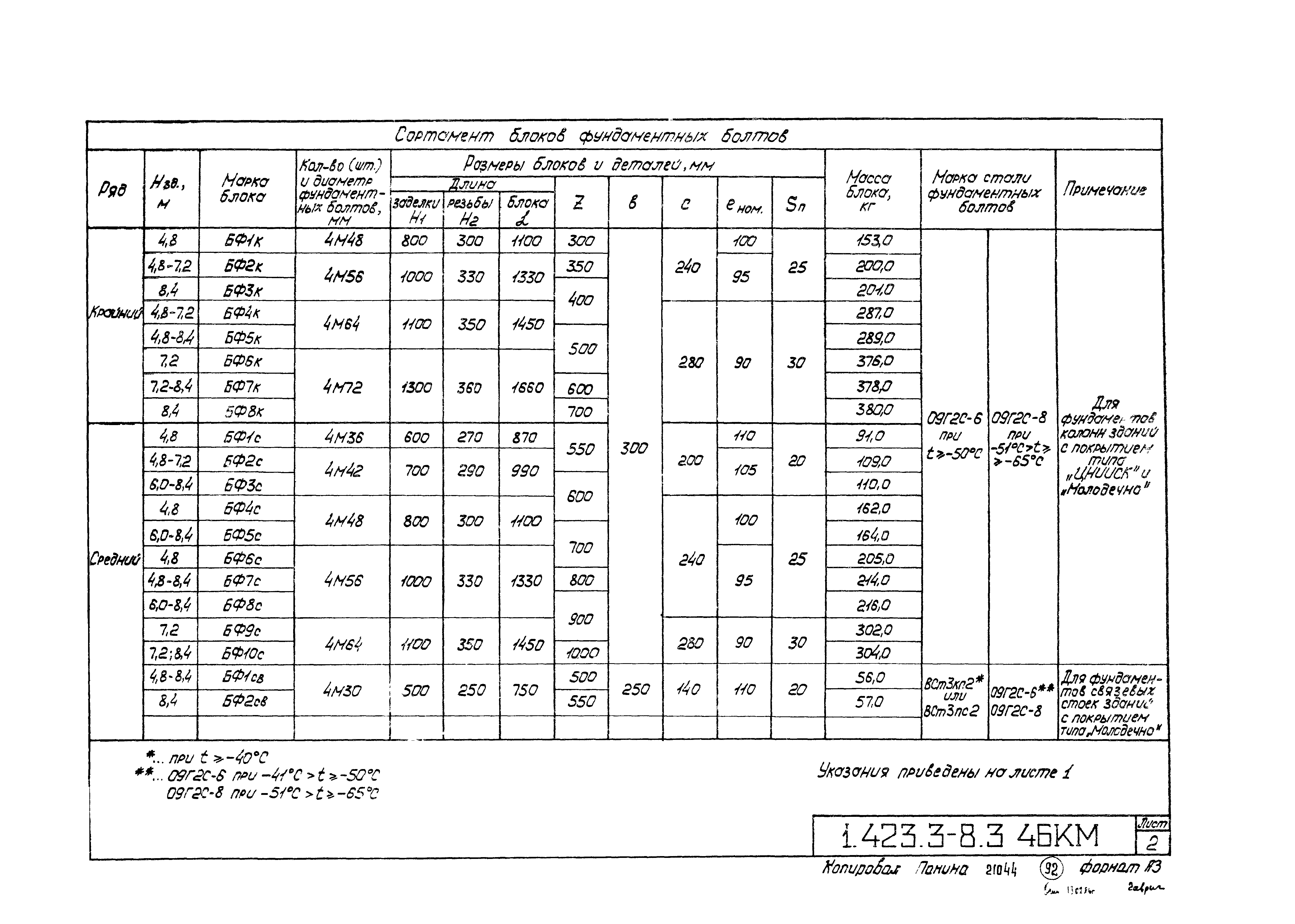

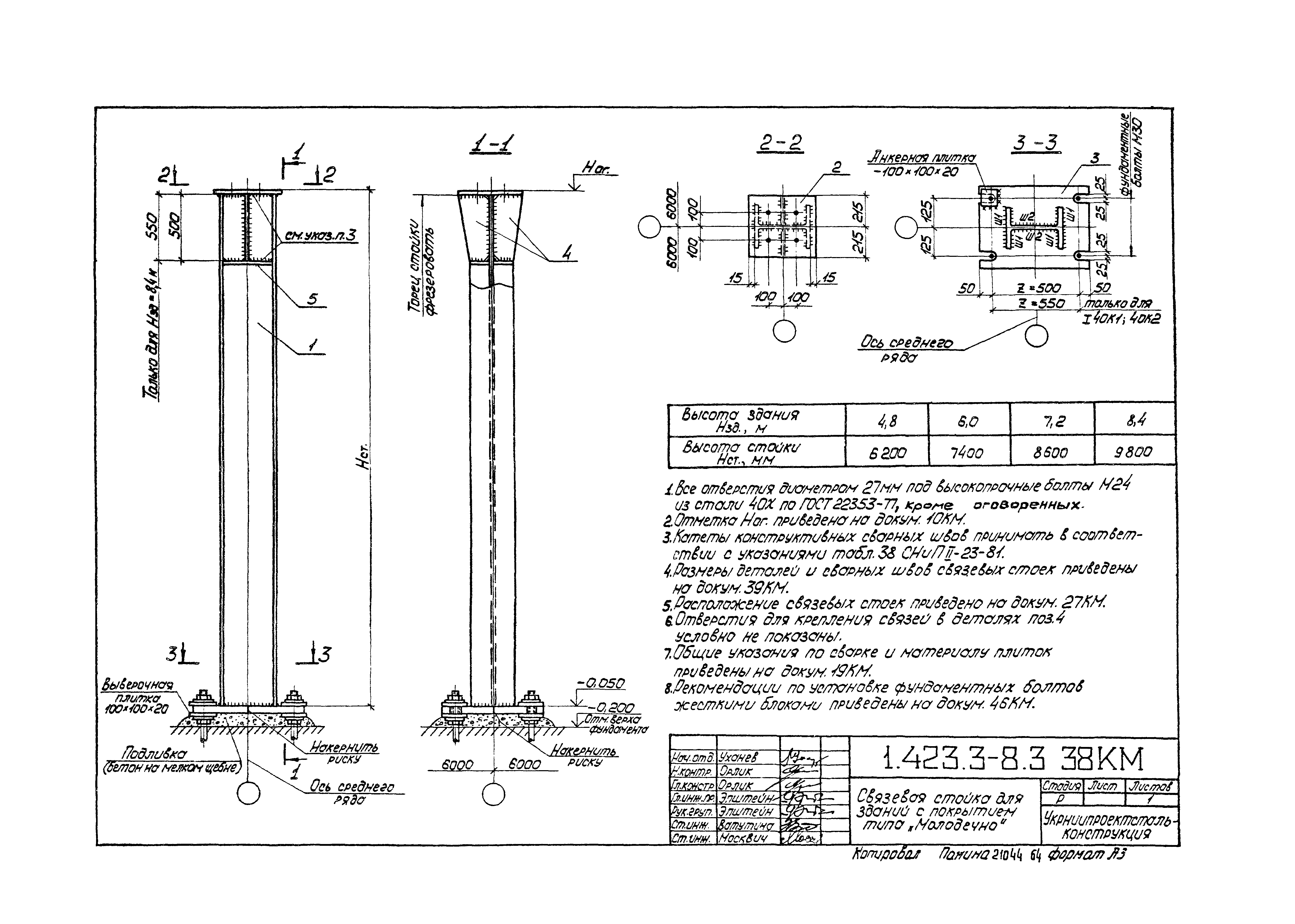

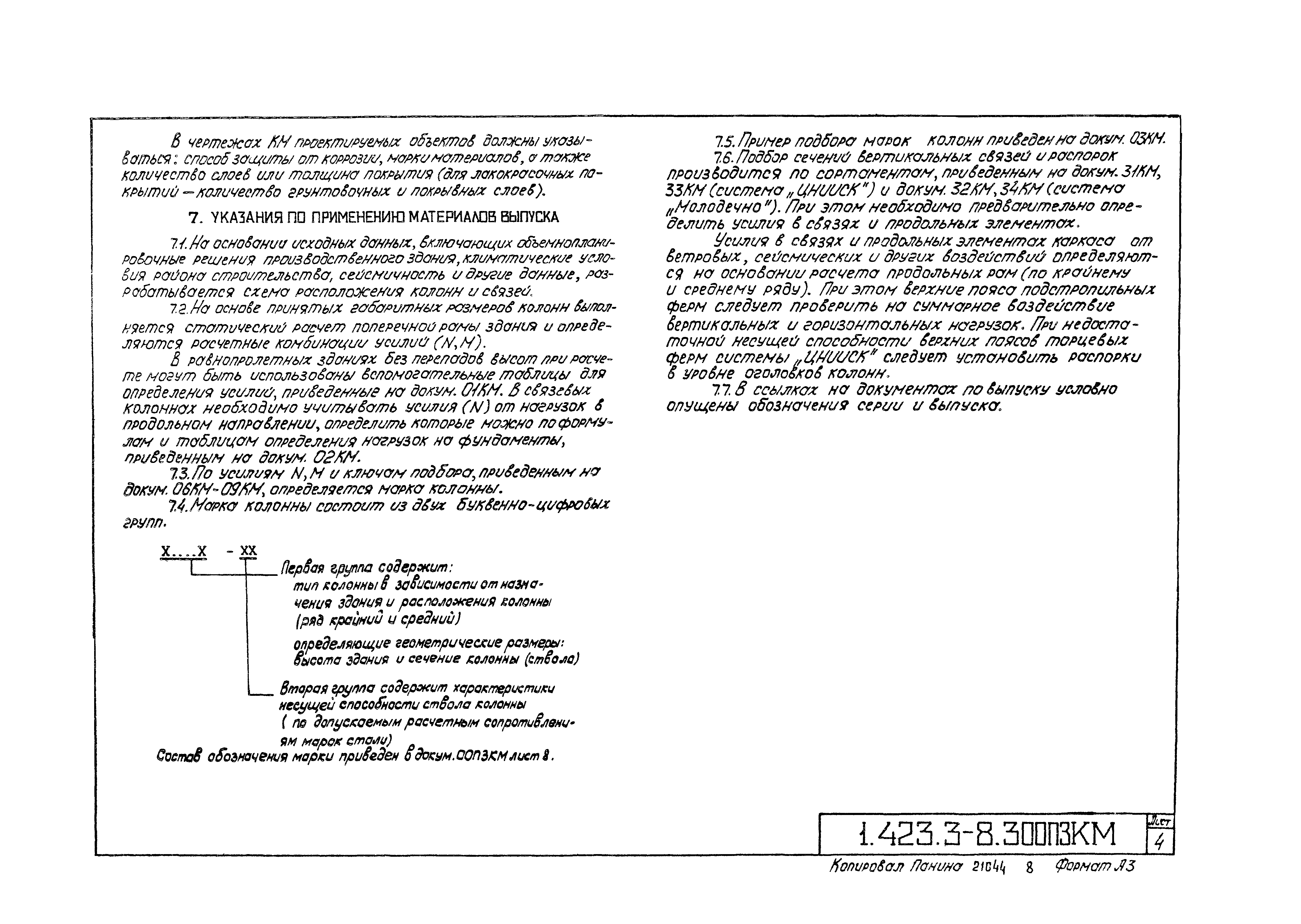

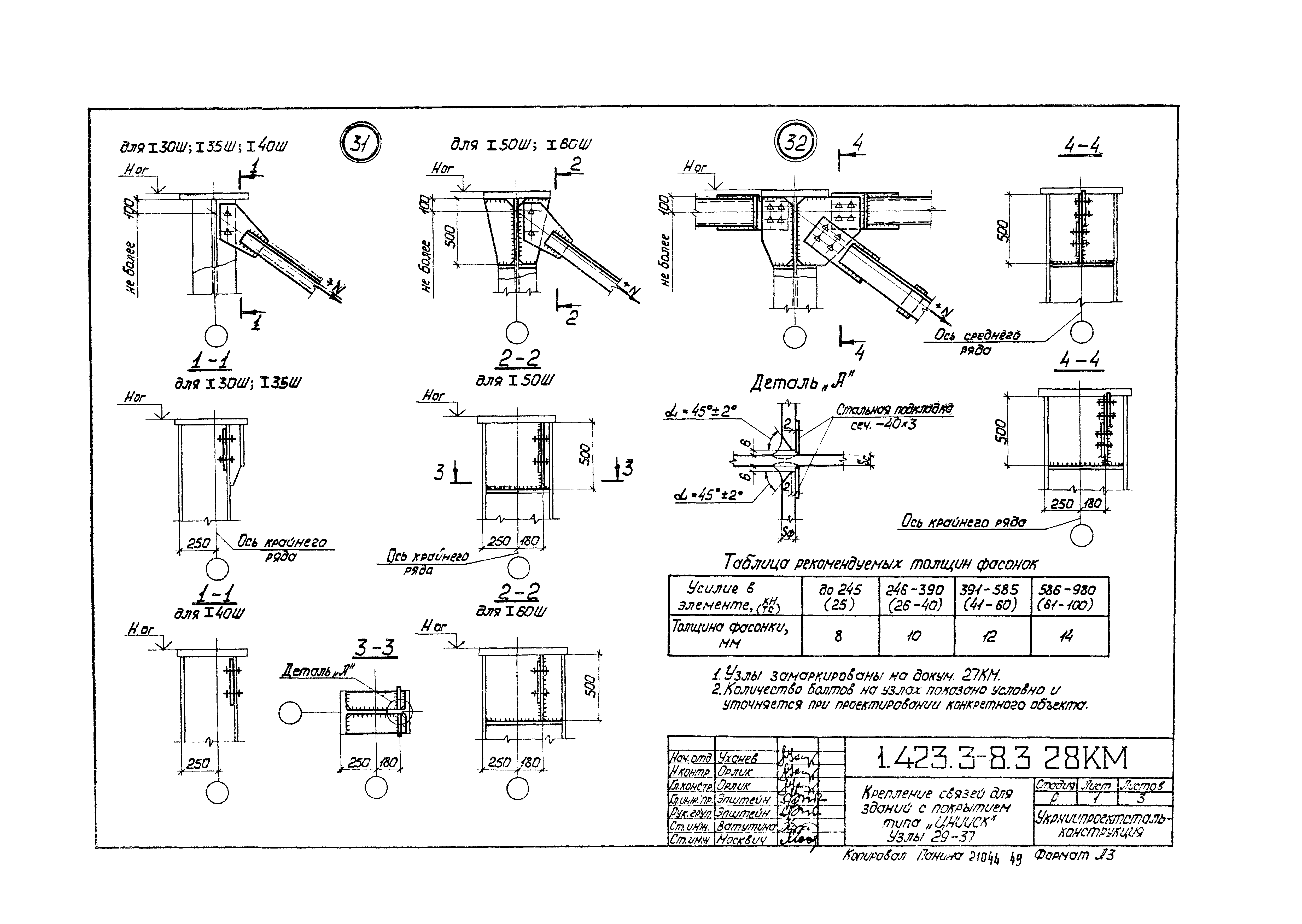

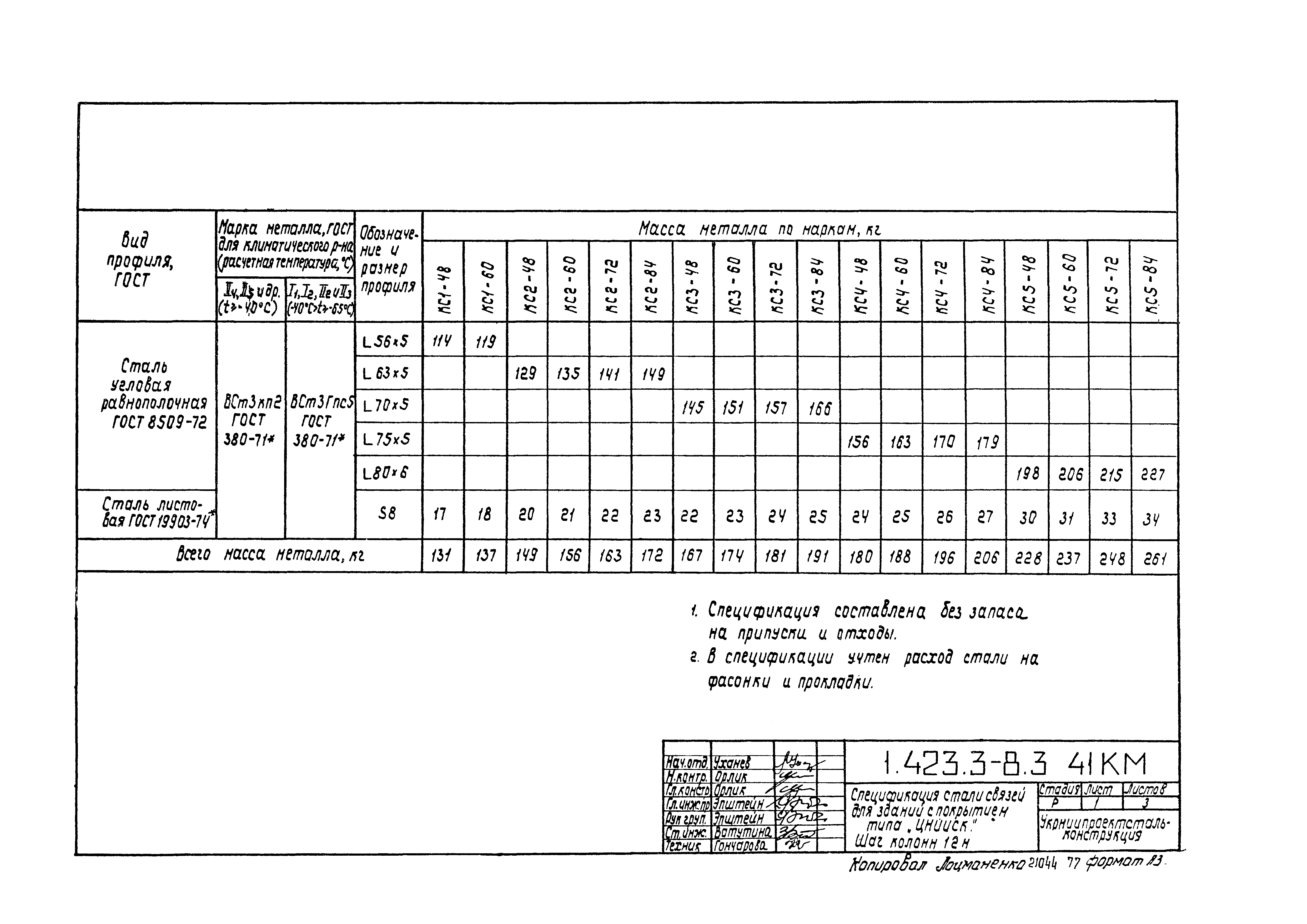

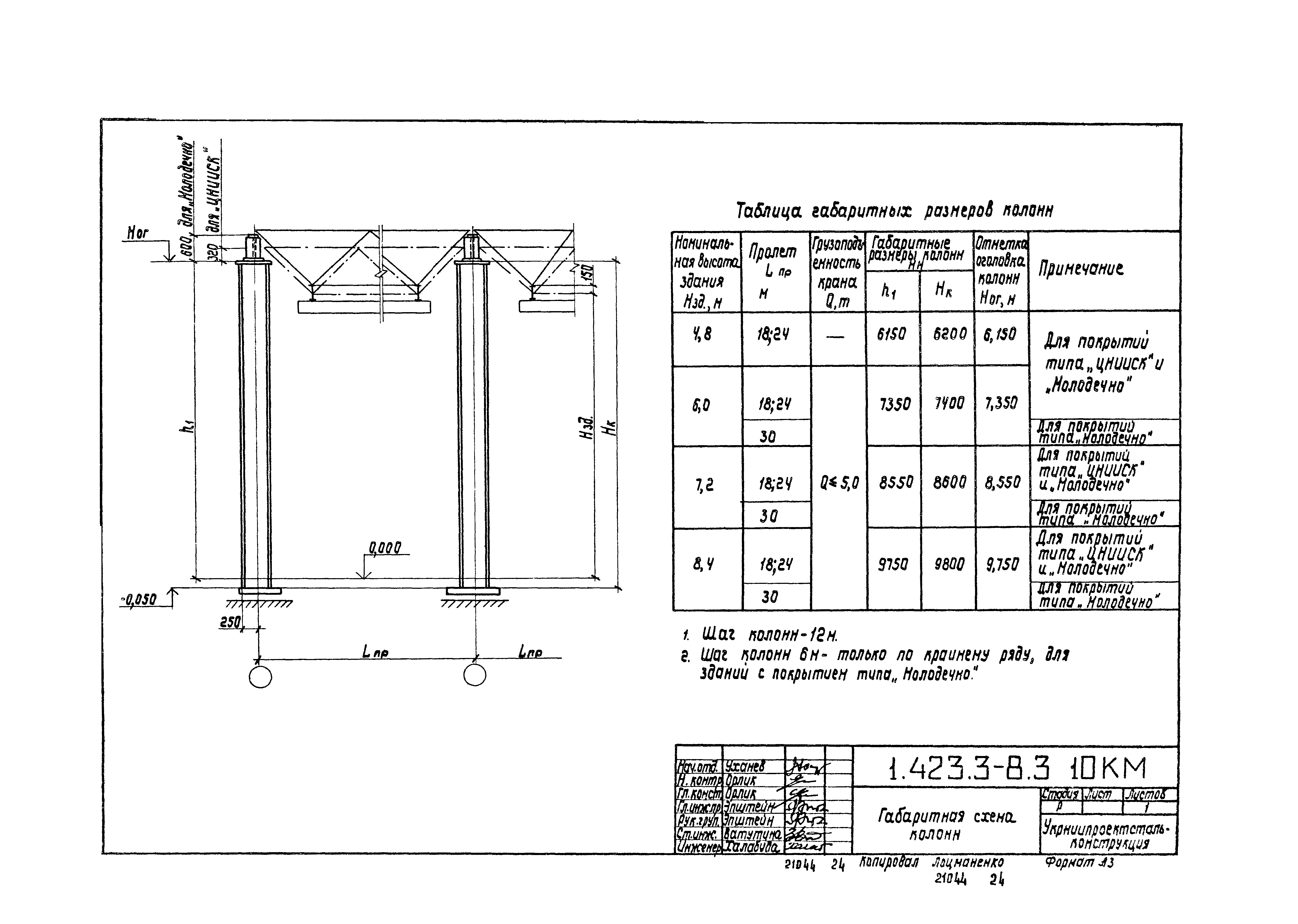

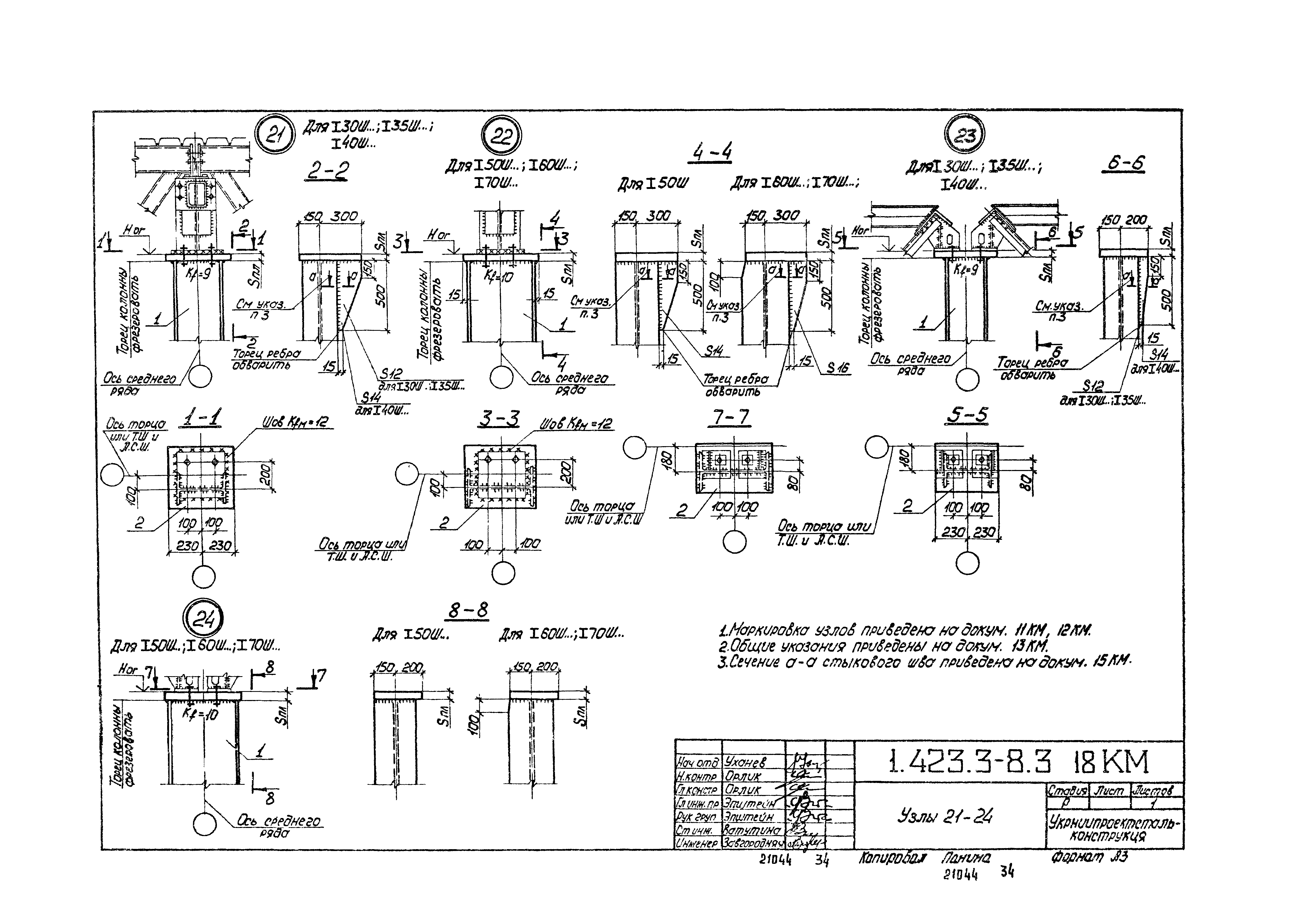

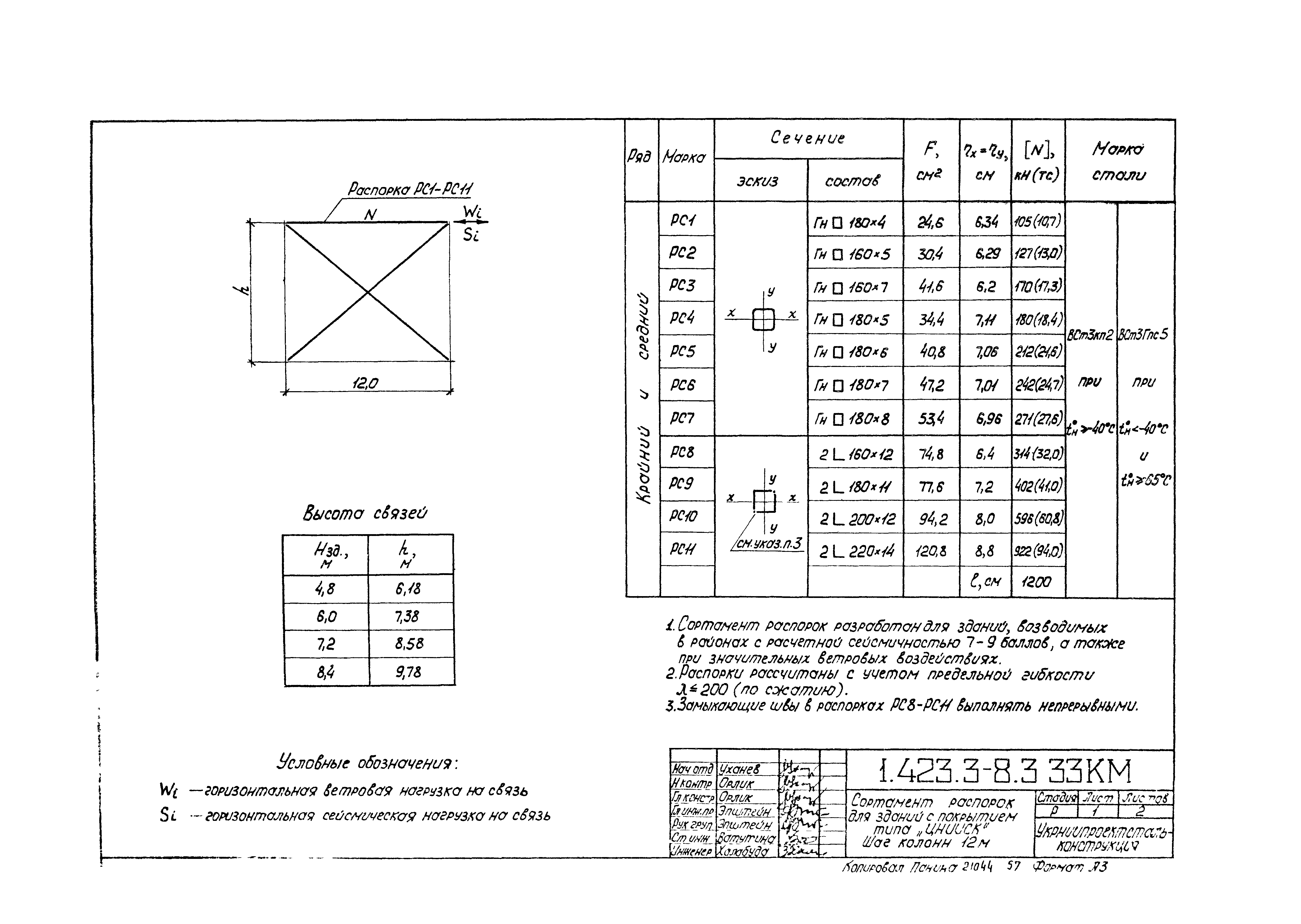

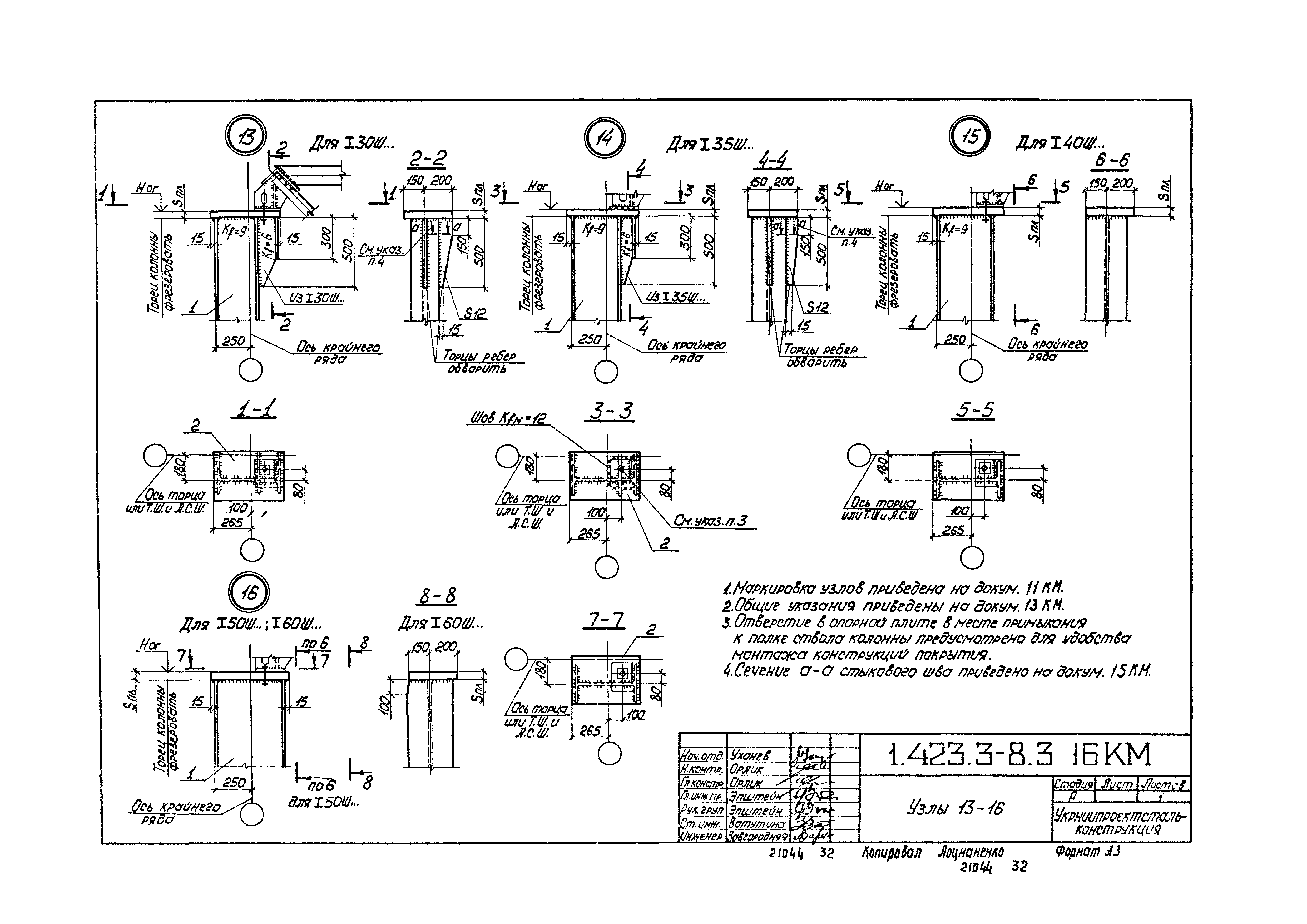

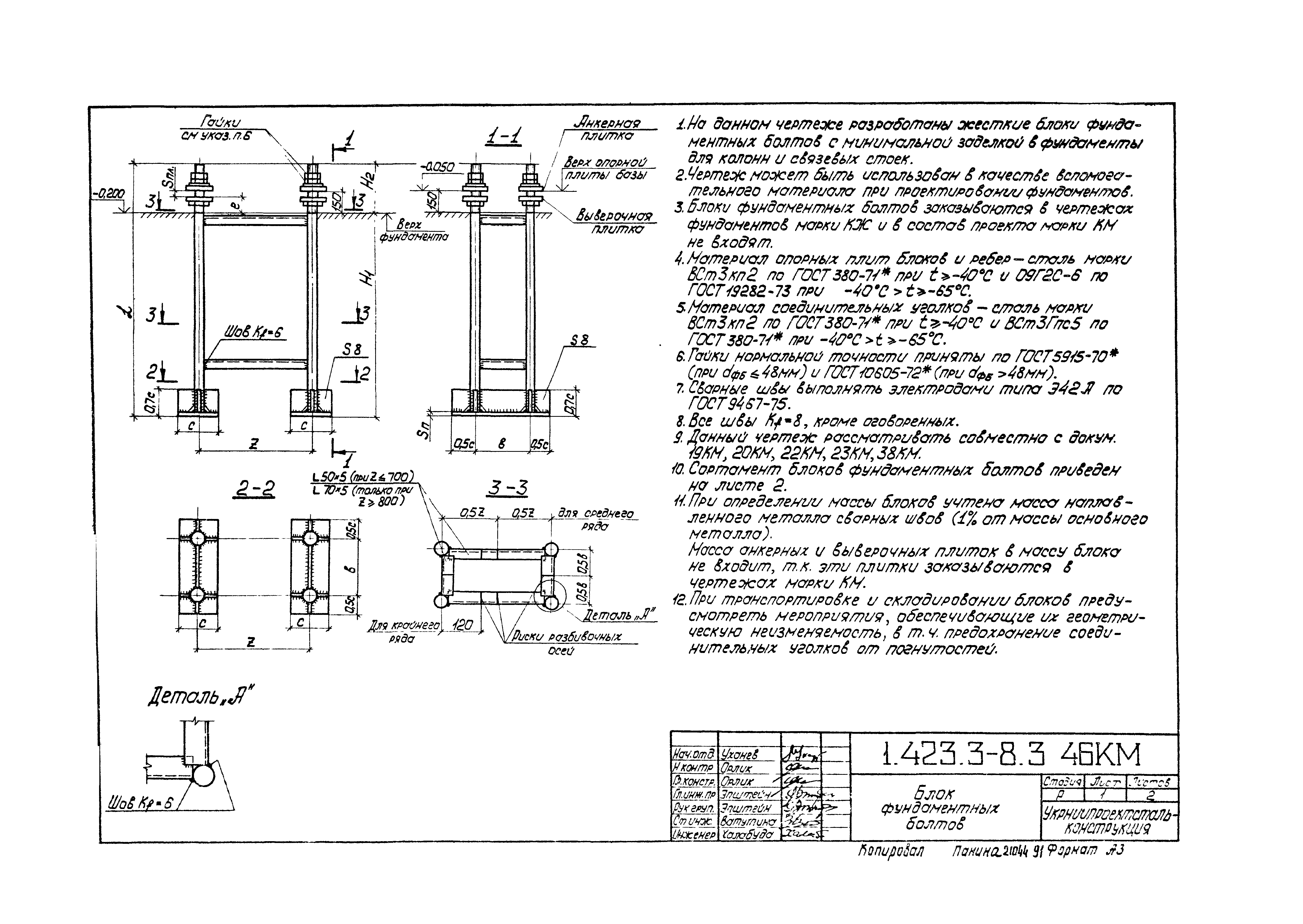

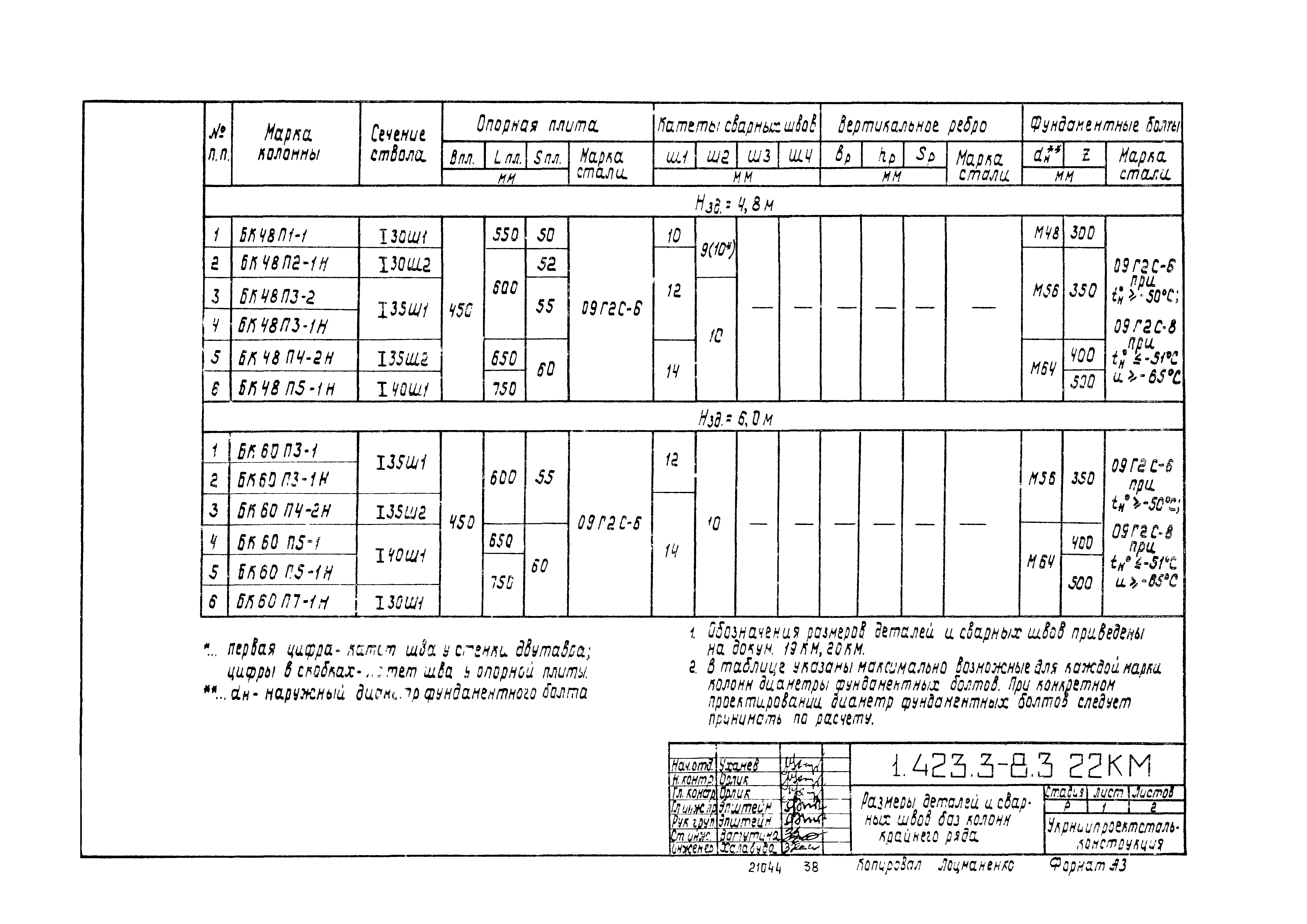

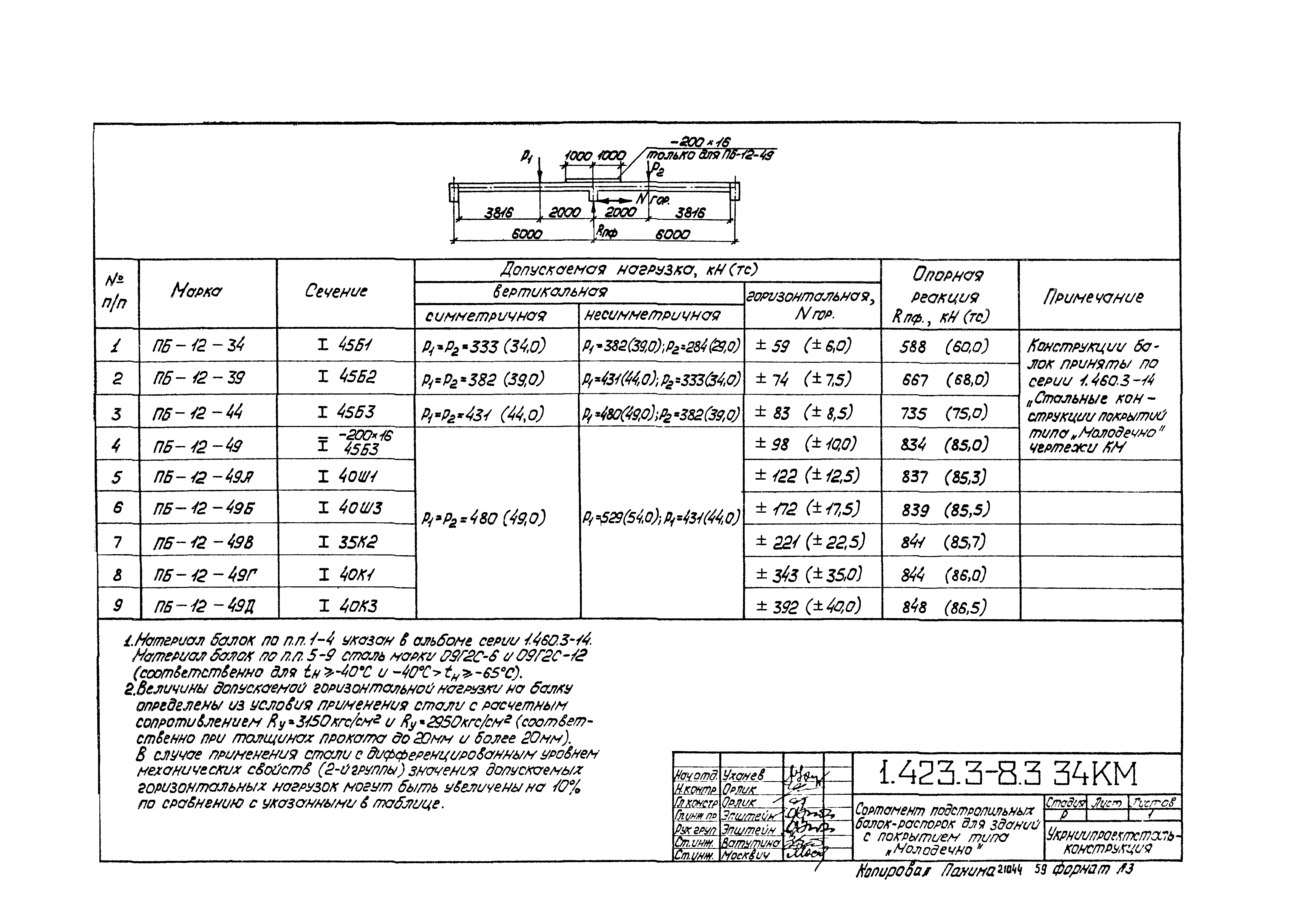

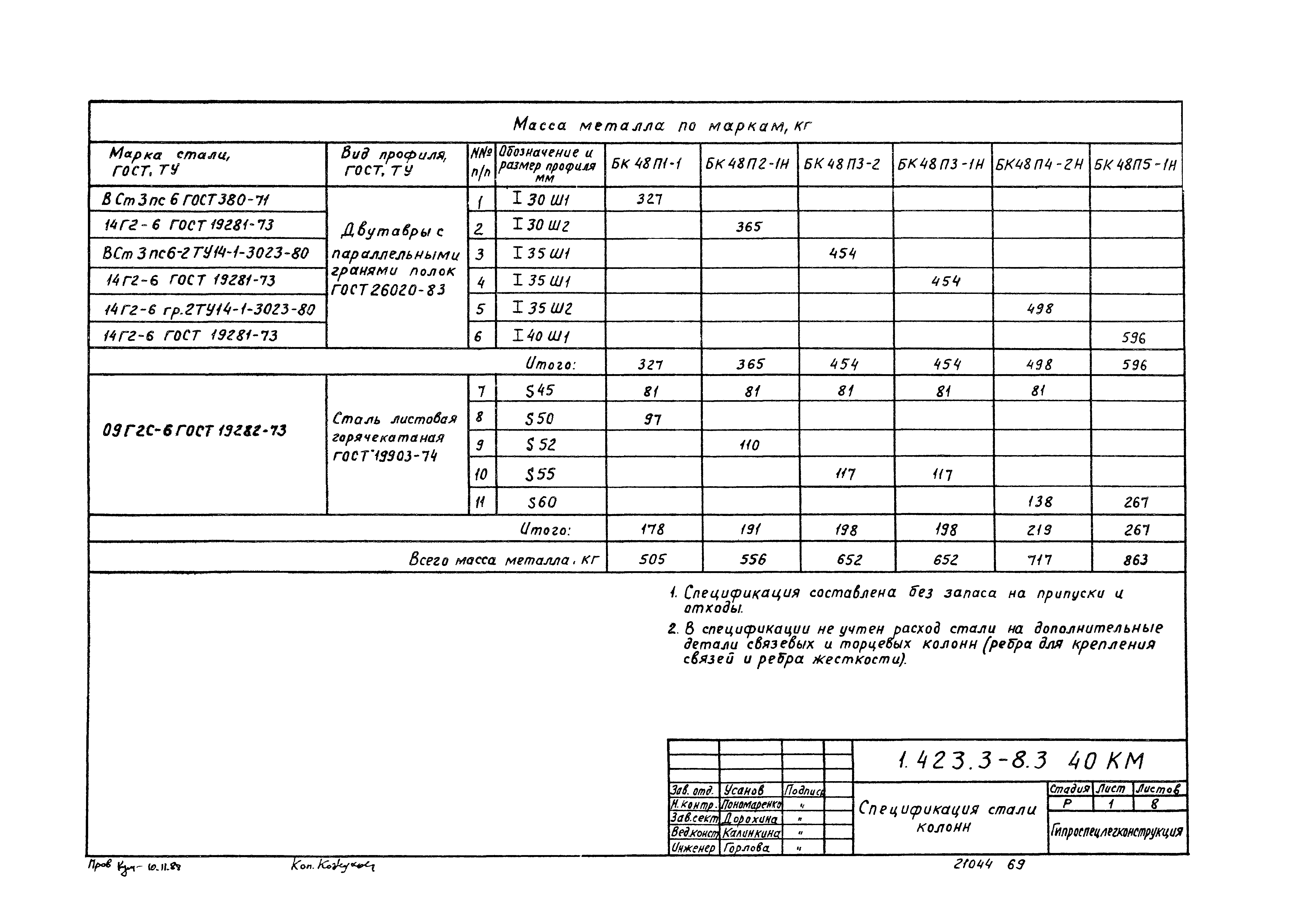

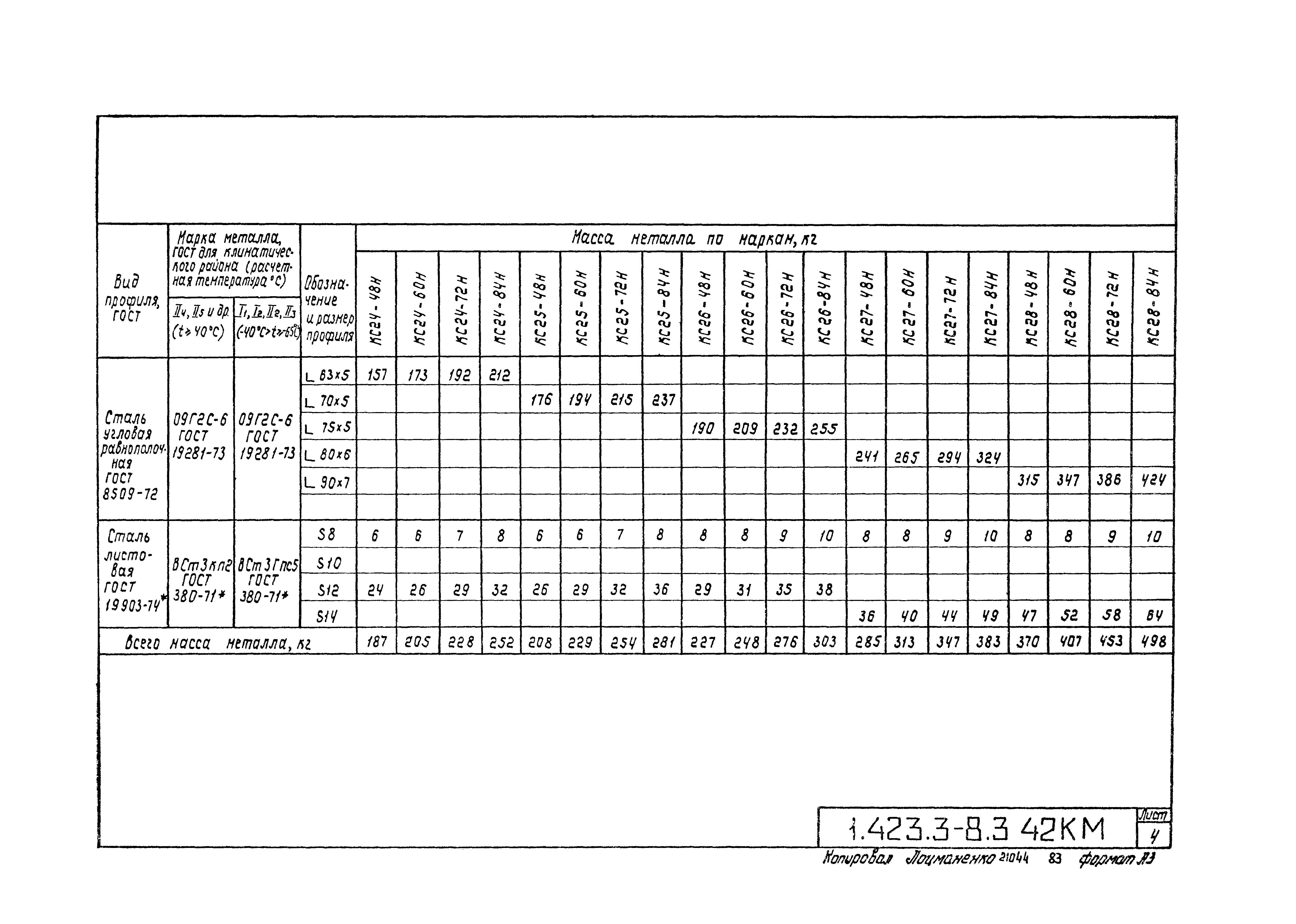

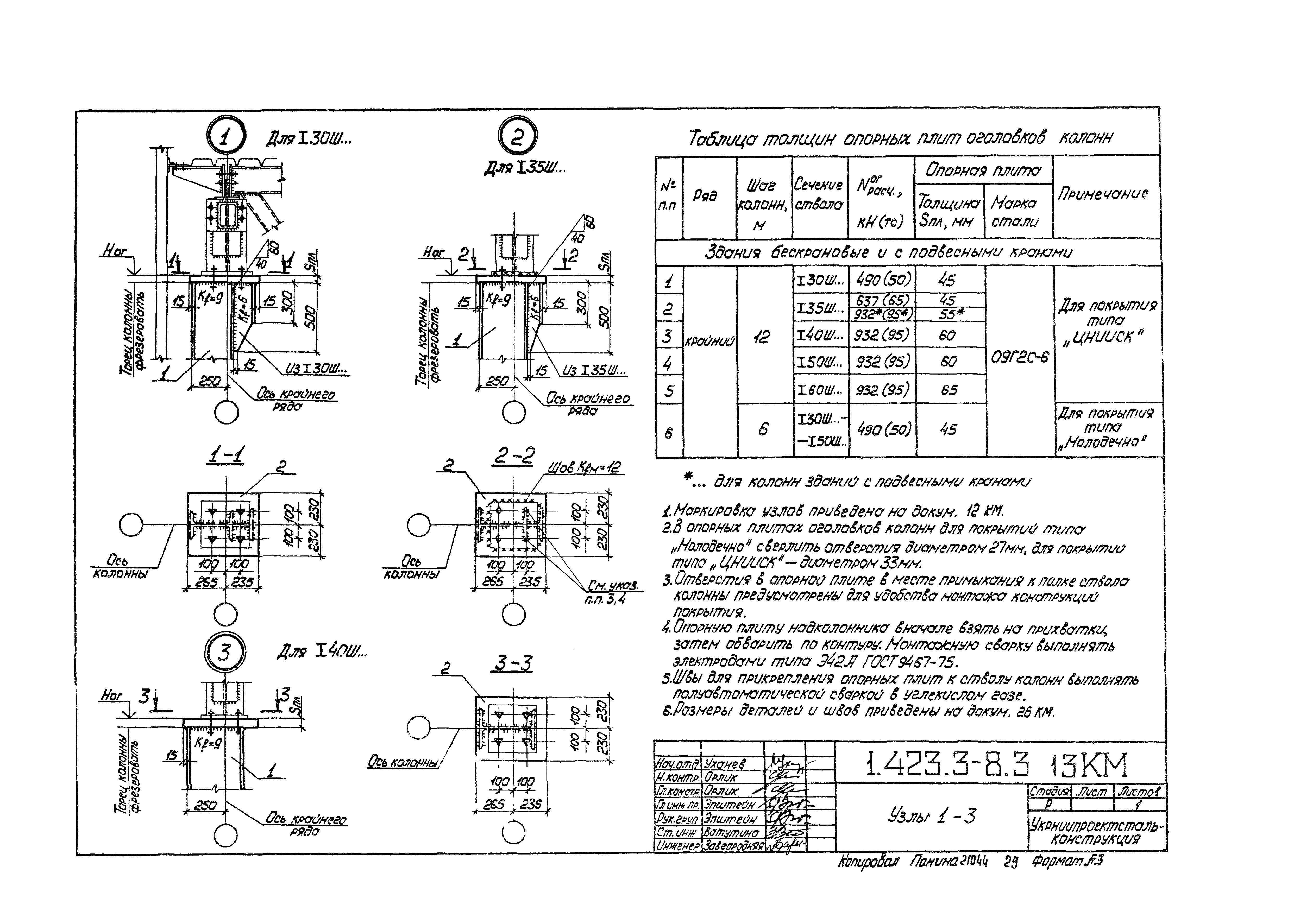

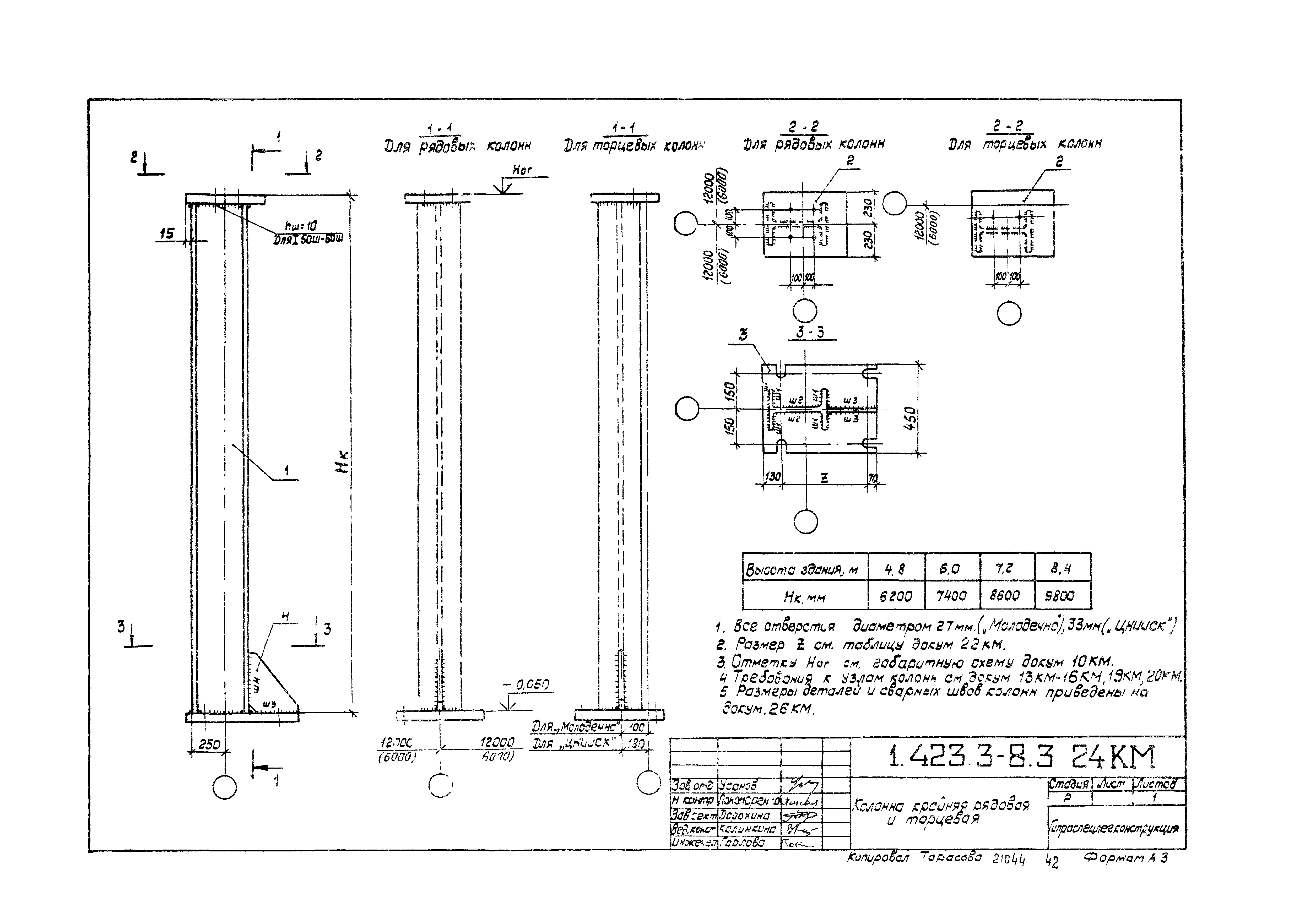

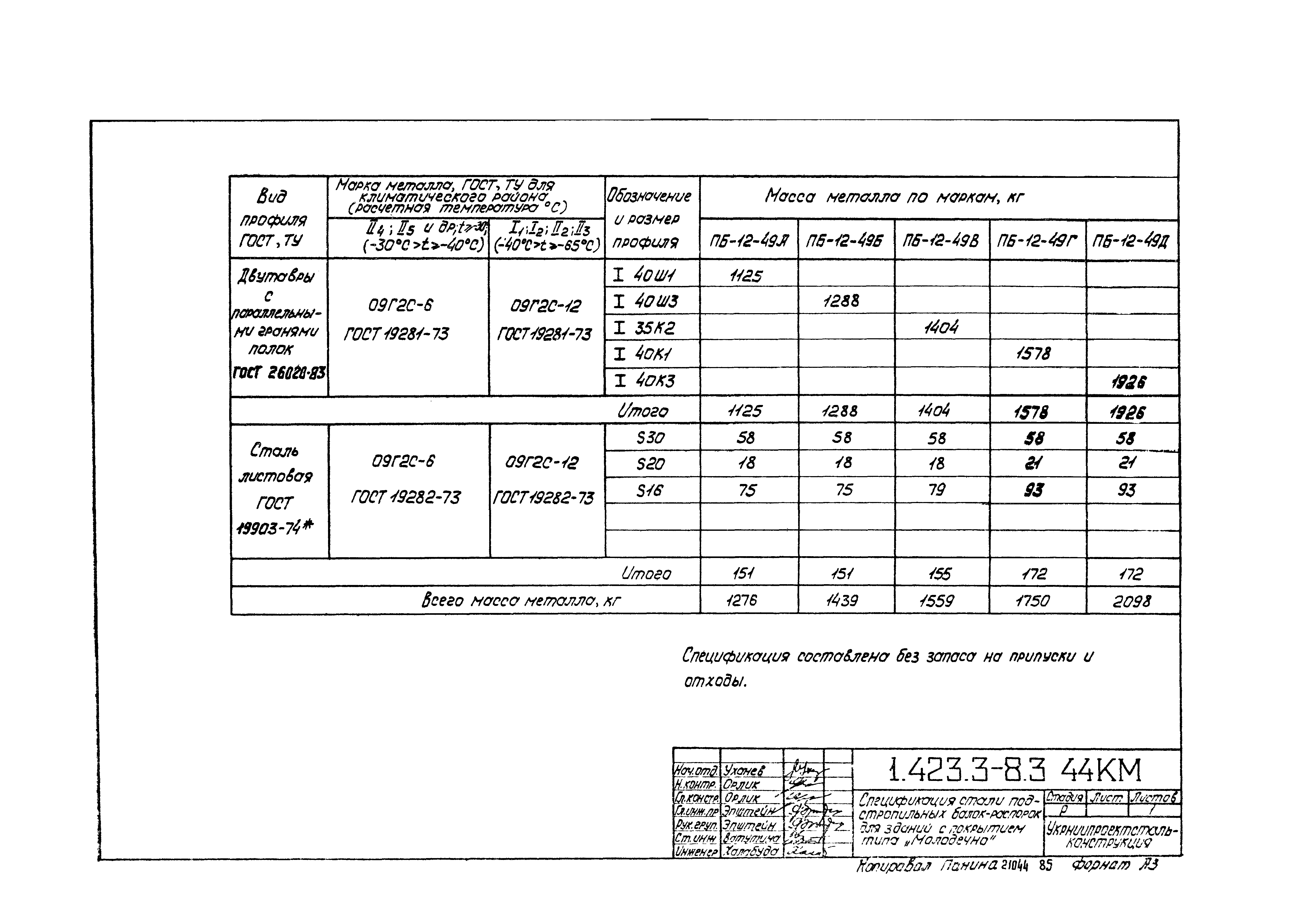

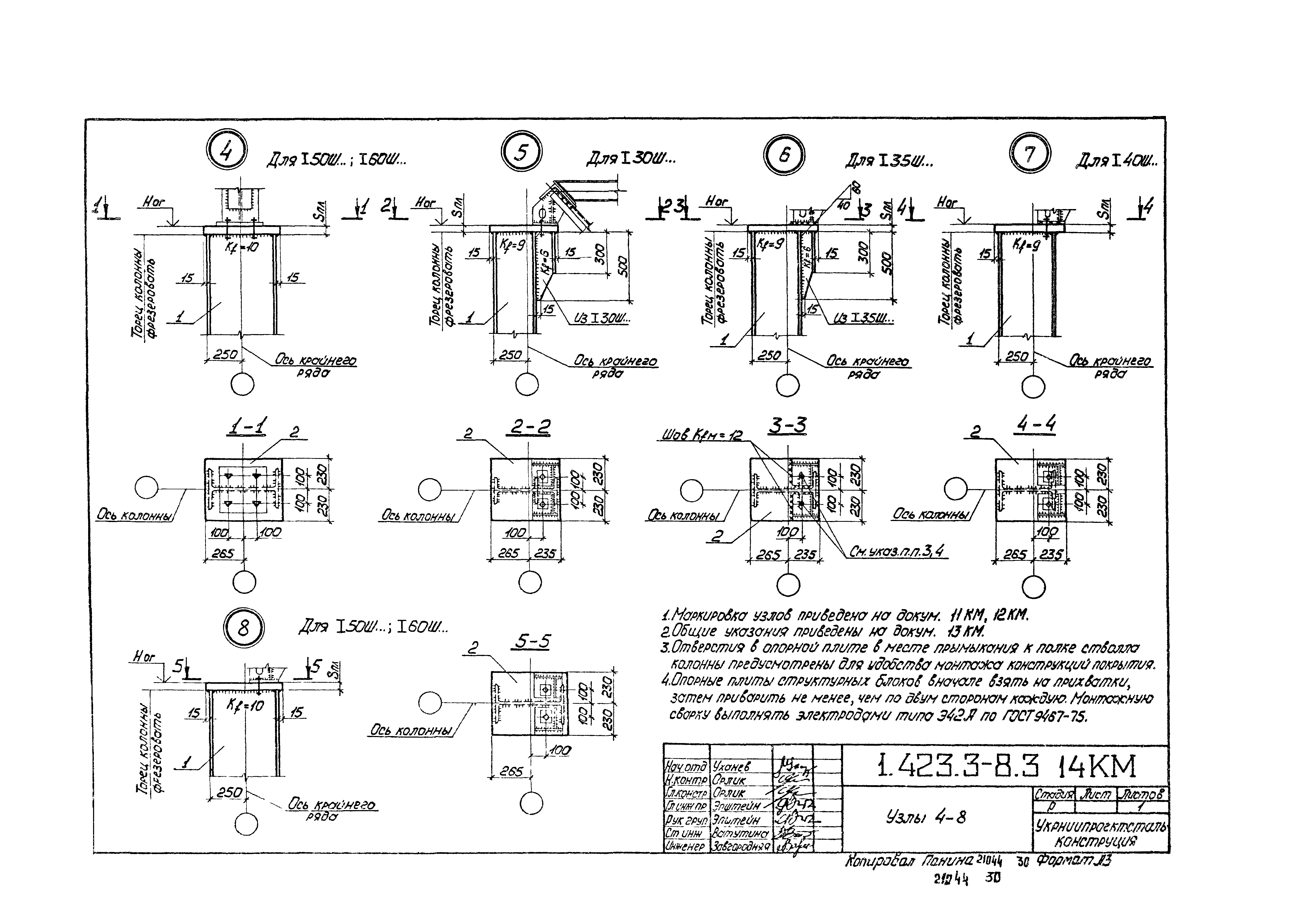

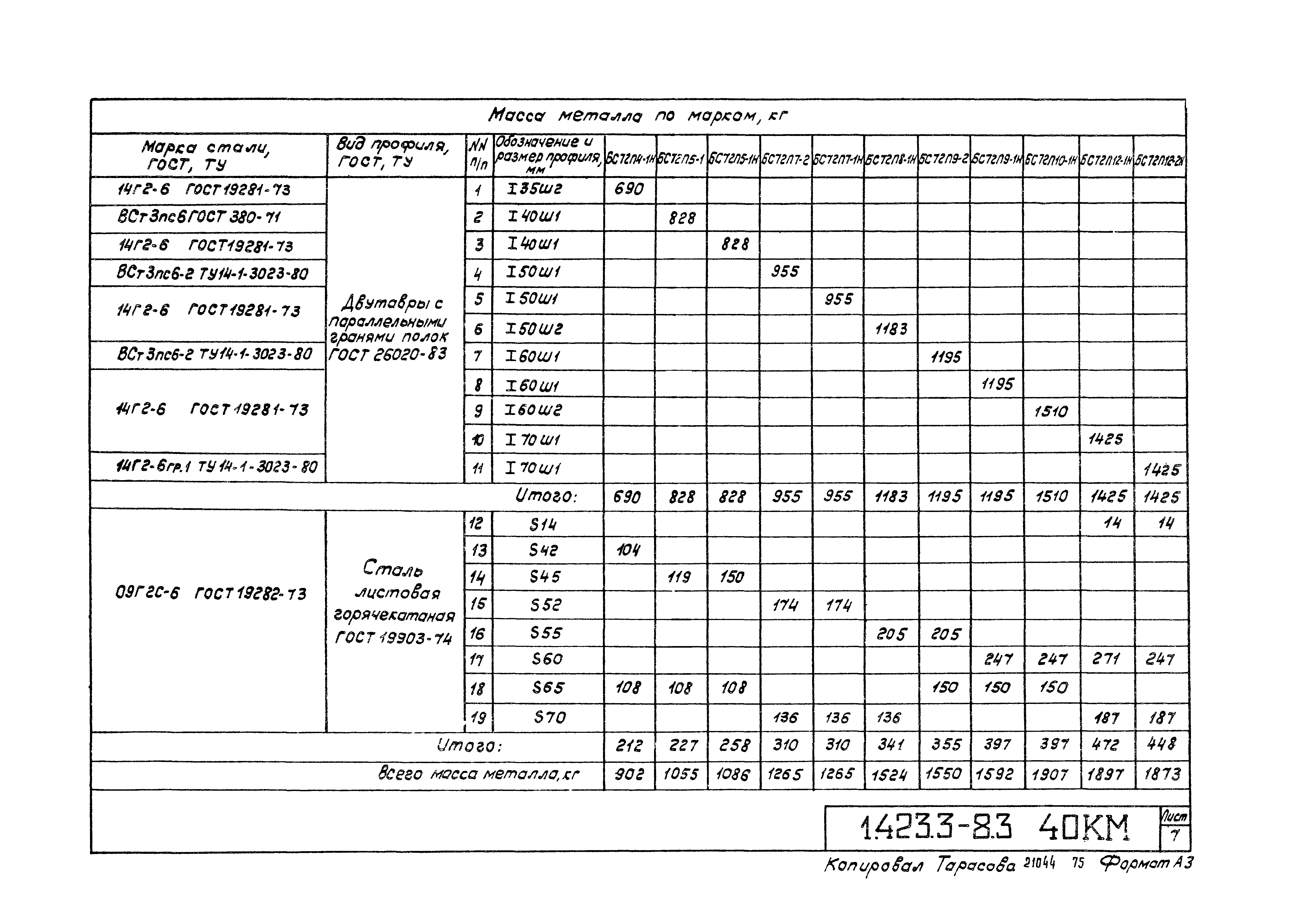

Выпуск 3. Колонны для зданий с применением несущих конструкций покрытий типа "Молодечно" и "ЦНИИСК" высотой от 4,8 до 8,4 м бескрановых и с подвесными электрическими кранами общего назначения грузоподъемностью до 5 т. Чертежи КМОбозначение: | Серия 1.423.3-8 | Обозначение англ: | Series 1.423.3-8 | Статус: | не определен законодательством | Название рус.: | Выпуск 3. Колонны для зданий с применением несущих конструкций покрытий типа "Молодечно" и "ЦНИИСК" высотой от 4,8 до 8,4 м бескрановых и с подвесными электрическими кранами общего назначения грузоподъемностью до 5 т. Чертежи КМ | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.05.1986 | Оглавление: | 1.423.3-8.3 00ПЗКМ Пояснительная записка 1.423.3-8.3 01КМ Таблицы расчета поперечной рамы для определения усилий в колоннах 1.423.3-8.3 02КМ Нагрузки на фундаменты связевых колонн продольных рам 1.423.3-8.3 03КМ Пример подбора марок рядовых колонн 1.423.3-8.3 04КМ Номенклатура колонн 1.423.3-8.3 05КМ Сортамент и геометрические характеристики сечений стволов колонн 1.423.3-8.3 06КМ Ключ подбора марок колонн зданий высотой 4,8 м 1.423.3-8.3 07КМ Ключ подбора марок колонн зданий высотой 6,0 м 1.423.3-8.3 08КМ Ключ подбора марок колонн зданий высотой 7,2 м 1.423.3-8.3 09КМ Ключ подбора марок колонн зданий высотой 8,4 м 1.423.3-8.3 10КМ Габаритная схема колонн 1.423.3-8.3 11КМ Схема расположения колонн и связей для зданий с покрытием типа "ЦНИИСК" 1.423.3-8.3 12КМ Схема расположения колонн и связей для зданий с покрытием типа "Молодечно" 1.423.3-8.3 13КМ Узлы 1-3 1.423.3-8.3 14КМ Узлы 4-8 1.423.3-8.3 15КМ Узлы 9-12 1.423.3-8.3 16КМ Узлы 13-16 1.423.3-8.3 17КМ Узлы 17-20 1.423.3-8.3 18КМ Узлы 21-24 1.423.3-8.3 19КМ Узлы 25, 26 1.423.3-8.3 20КМ Узлы 27, 28 1.423.3-8.3 21КМ Узлы 29, 30 1.423.3-8.3 22КМ Размеры деталей и сварных швов баз колонн крайнего ряда 1.423.3-8.3 23КМ Размеры деталей и сварных швов баз колонн среднего ряда 1.423.3-8.3 24КМ Колонна крайняя рядовая и торцевая 1.423.3-8.3 25КМ Колонна средняя рядовая и торцевая 1.423.3-8.3 26КМ Размеры деталей и сварных швов колонн 1.423.3-8.3 27КМ Схема связей для зданий с покрытием типа "ЦНИИСК" и "Молодечно" 1.423.3-8.3 28КМ Крепление связей для зданий с покрытием типа "ЦНИИСК". Узлы 29-37 1.423.3-8.3 29КМ Крепление связей для зданий с покрытием типа "Молодечно" Узлы 37-40 1.423.3-8.3 30КМ Крепление баз колонн на горизонтальные воздействия 1.423.3-8.3 31КМ Сортамент связей для зданий с покрытием типа "ЦНИИСК". Шаг колонн 12 м 1.423.3-8.3 32КМ Сортамент связей для зданий с покрытием типа "Молодечно" Шаг колонн 12 и 6 м 1.423.3-8.3 33КМ Сортамент распорок для зданий с покрытием типа "ЦНИИСК". Шаг колонн 12 м 1.423.3-8.3 34КМ Сортамент подстропильных балок-распорок для зданий с покрытием типа "Молодечно" 1.423.3-8.3 35КМ Подстропильная балка-распорка для зданий с покрытием типа "Молодечно" 1.423.3-8.3 36КМ Размеры деталей и сварных швов подстропильных балок-распорок 1.423.3-8.3 37КМ Сортамент связевых стоек для зданий с покрытием типа "Молодечно" 1.423.3-8.3 38КМ Связевая стойка для зданий с покрытием типа "Молодечно" 1.423.3-8.3 39КМ Размеры деталей и сварных швов связевых стоек для зданий с покрытием типа "Молодечно" 1.423.3-8.3 40КМ Спецификация стали колонн 1.423.3-8.3 41КМ Спецификация стали связей для зданий с покрытием типа "ЦНИИСК". Шаг колонн 12 м 1.423.3-8.3 42КМ Спецификация стали связей для зданий с покрытием типа "Молодечно" Шаг колонн 12 и 6 м 1.423.3-8.3 43КМ Спецификация стали распорок для зданий с покрытием типа "ЦНИИСК". Шаг колонн 12 м 1.423.3-8.3 44КМ Спецификация стали подстропильных балок-связей для зданий с покрытием типа "Молодечно" 1.423.3-8.3 45КМ Спецификация стали связевых стоек для зданий с покрытием типа "Молодечно" 1.423.3-8.3 46КМ Блок фундаментных болтов | Разработан: | Укрниипроектстальконструкция Гипроспецлегконструкция
| Утверждён: | 27.12.1985 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy АЧ-66)
| Издан: | ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1986 г. )
| Расположен в: |
| Заменяет собой: | |

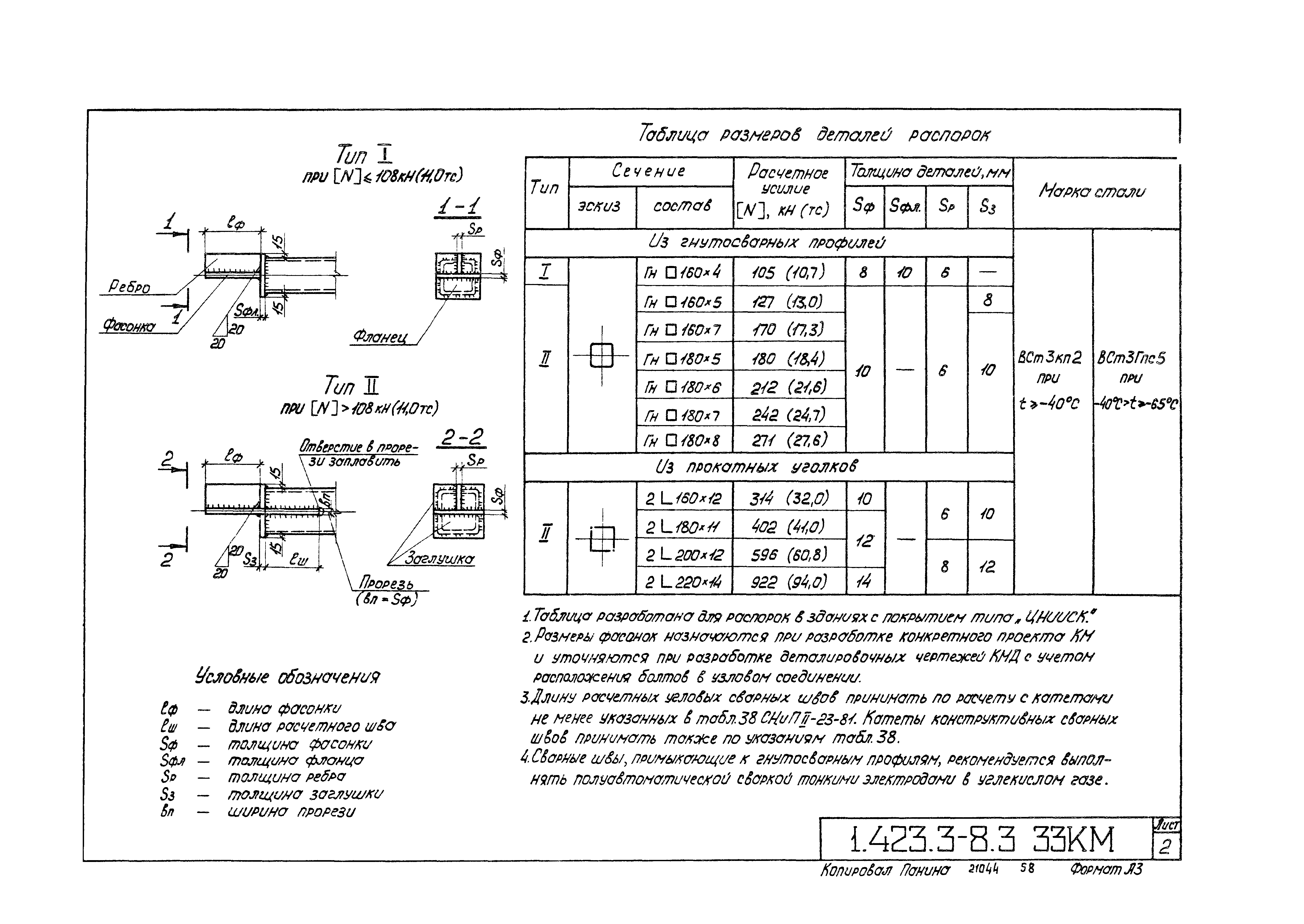

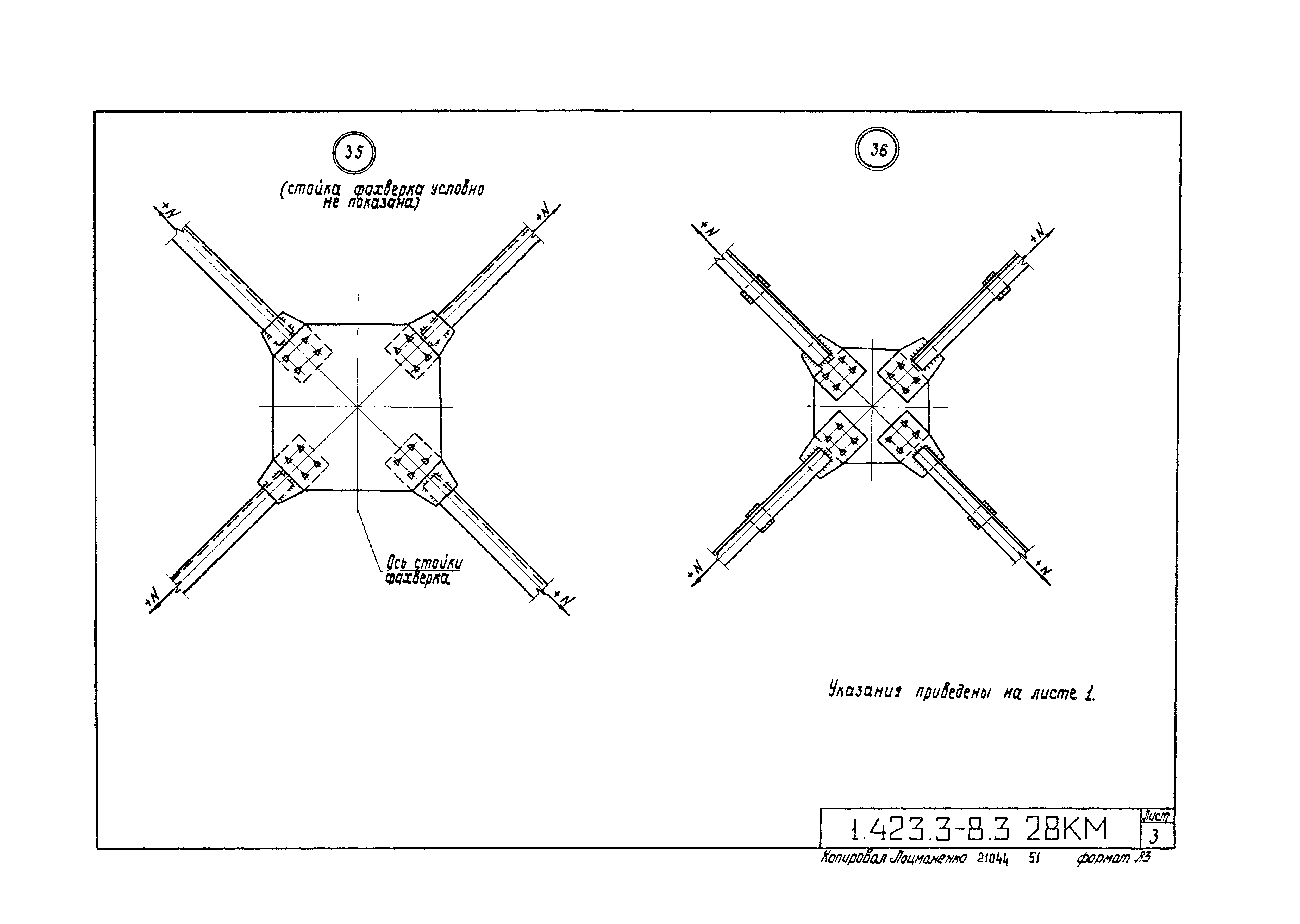

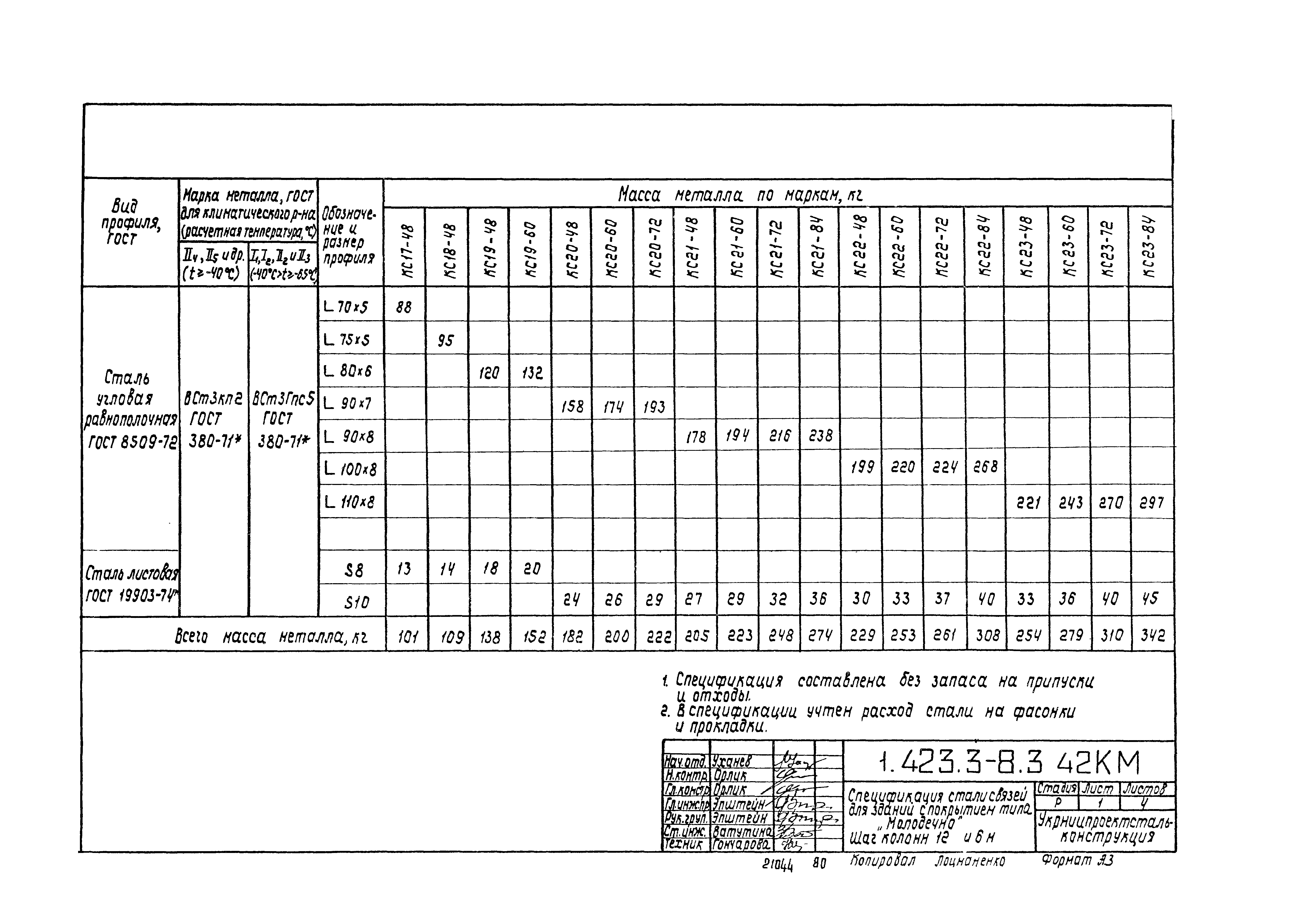

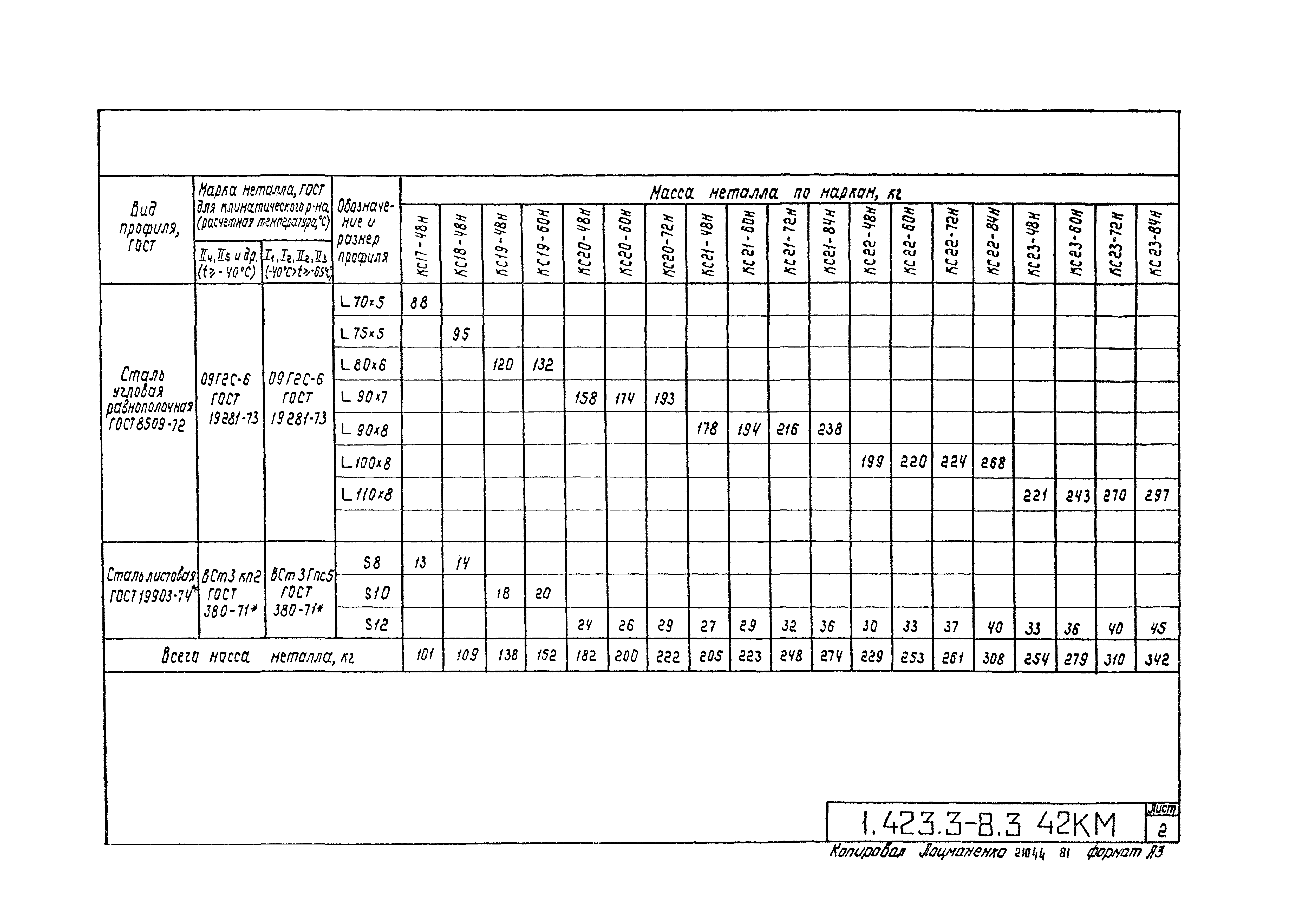

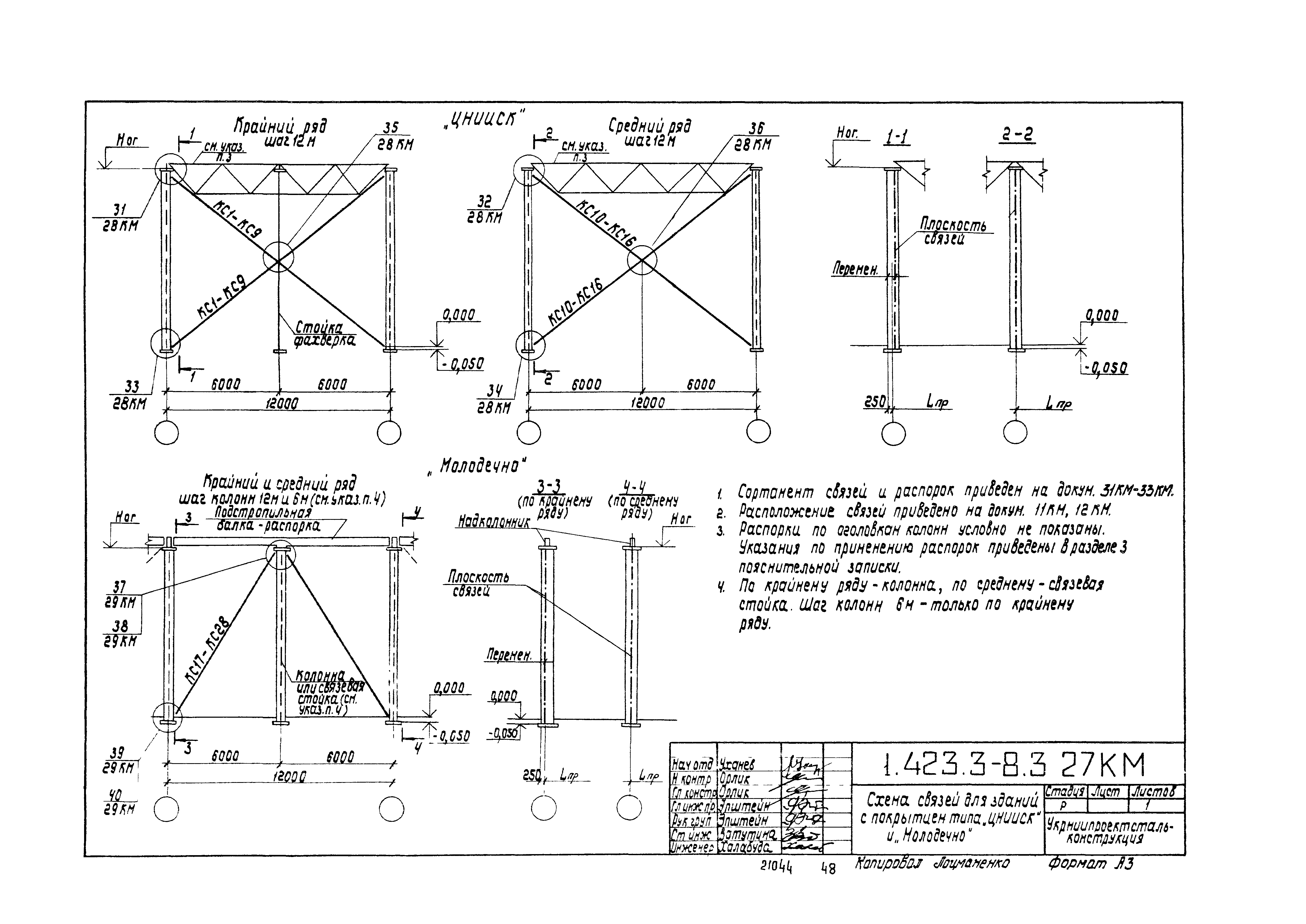

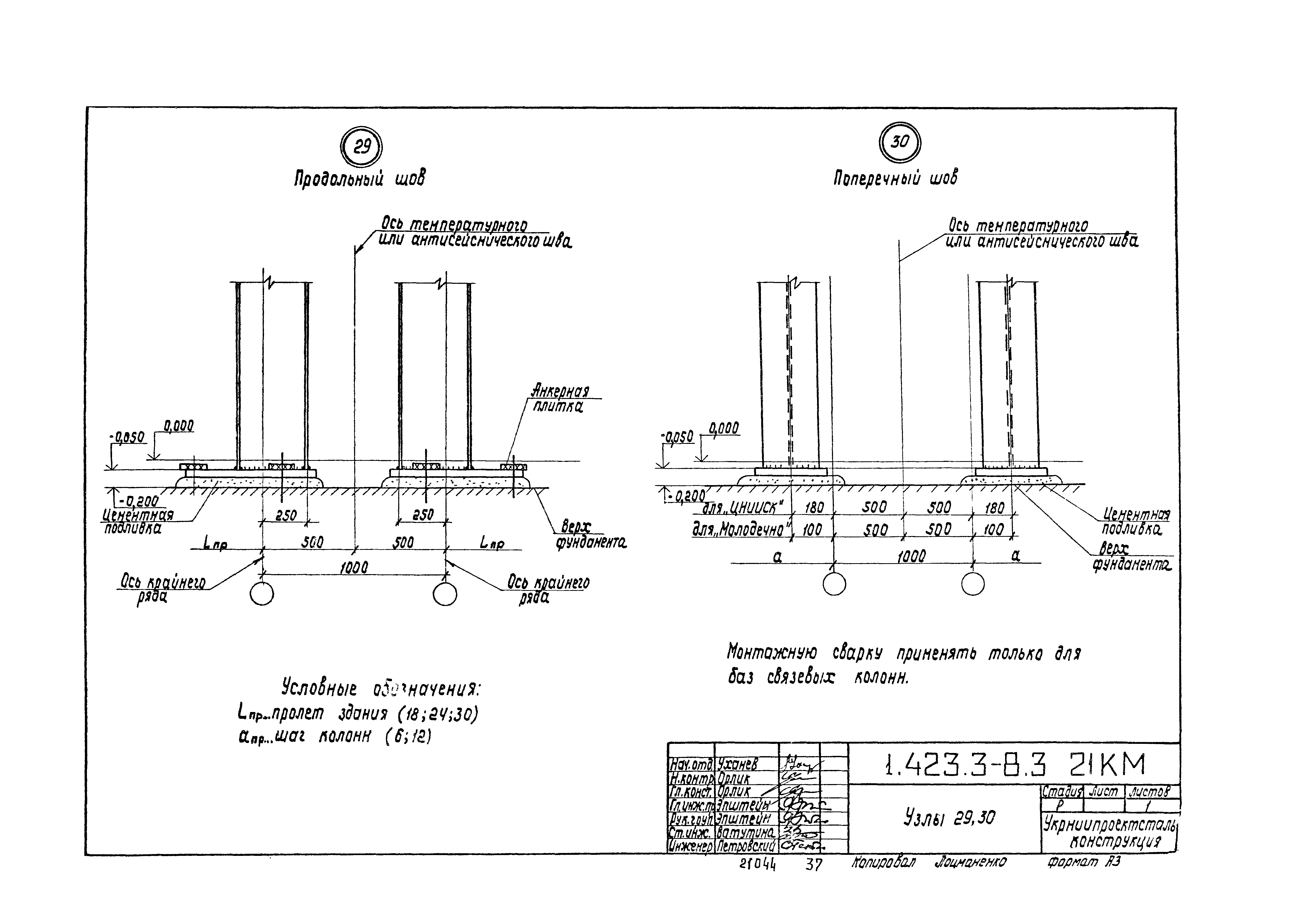

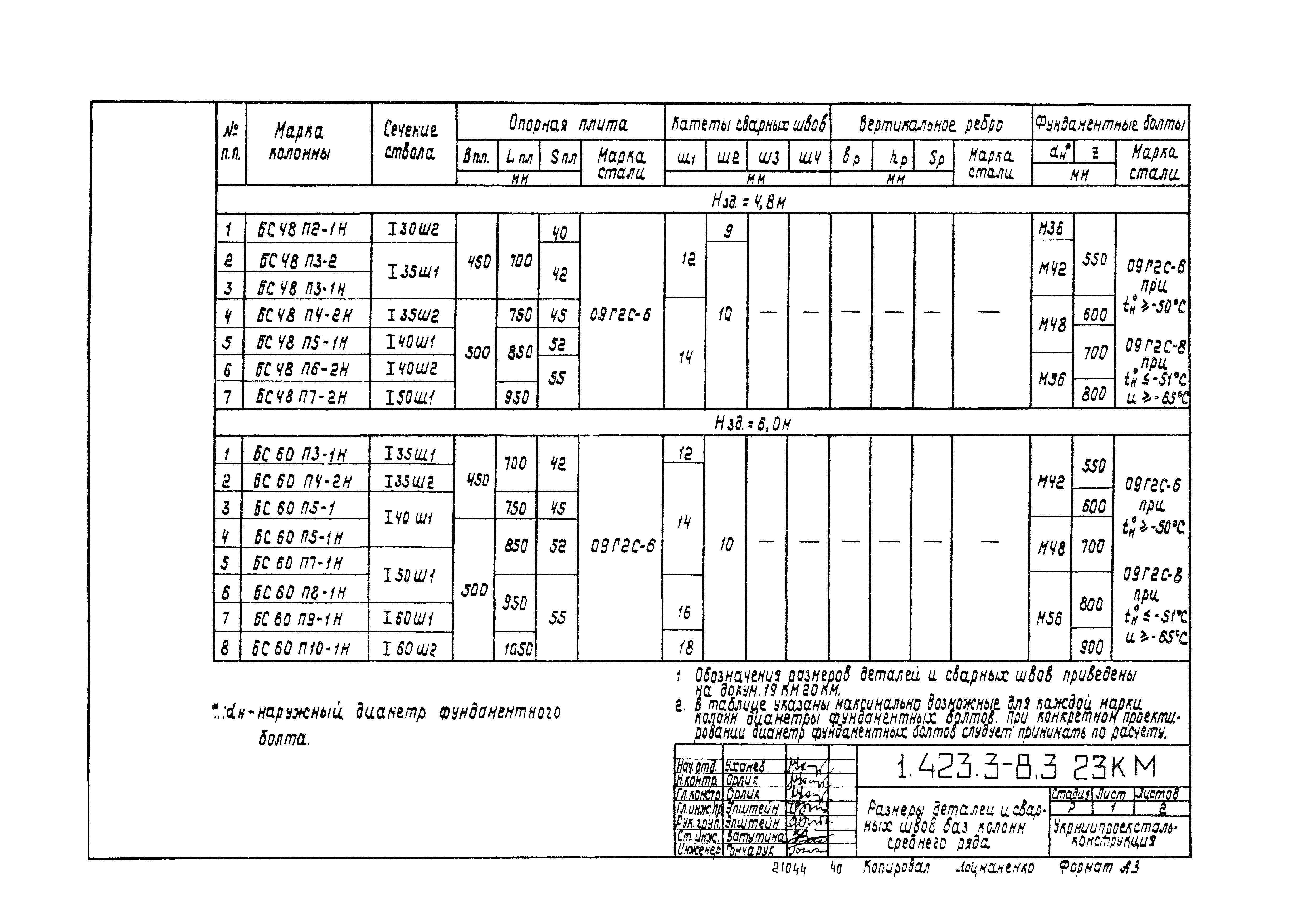

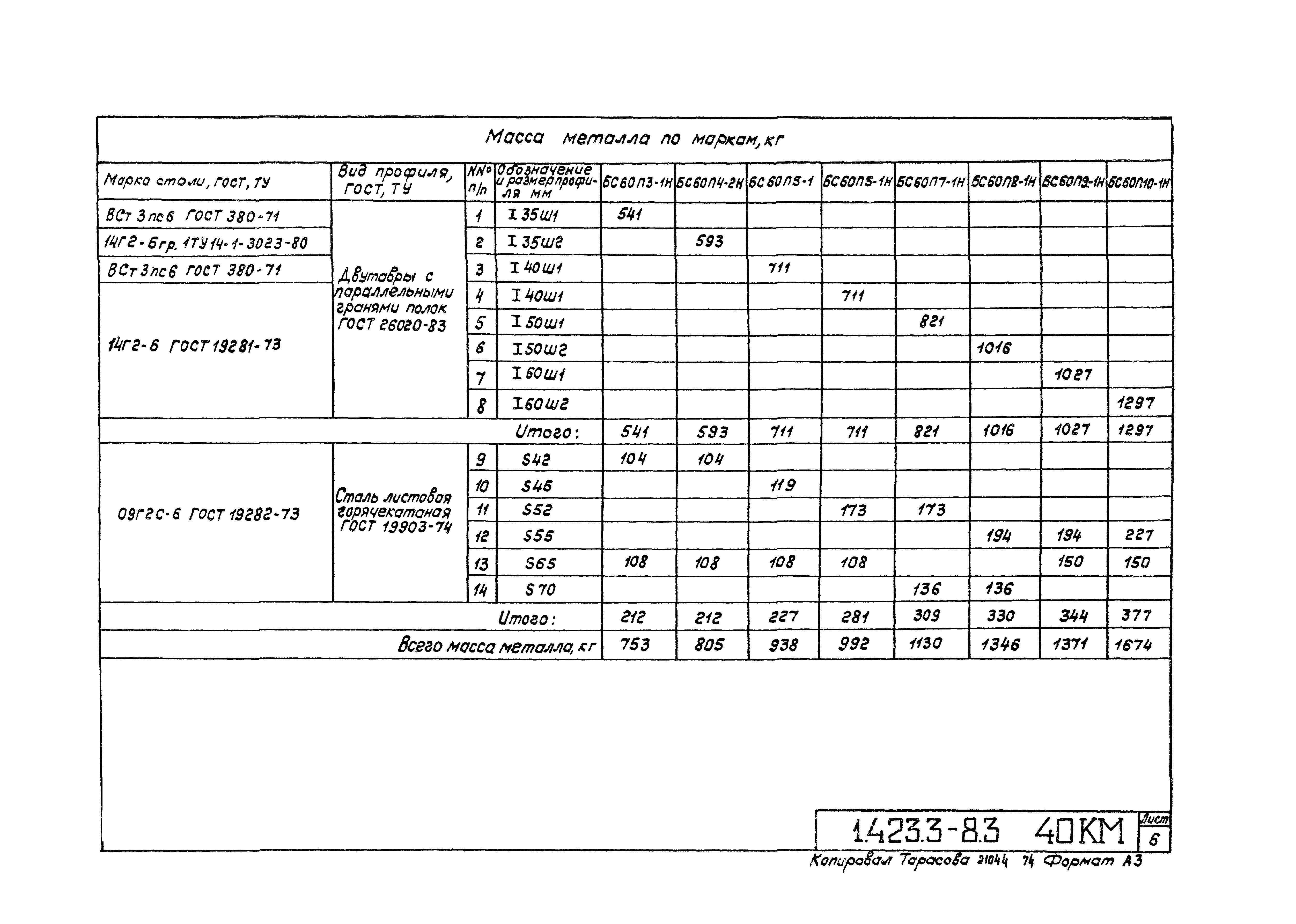

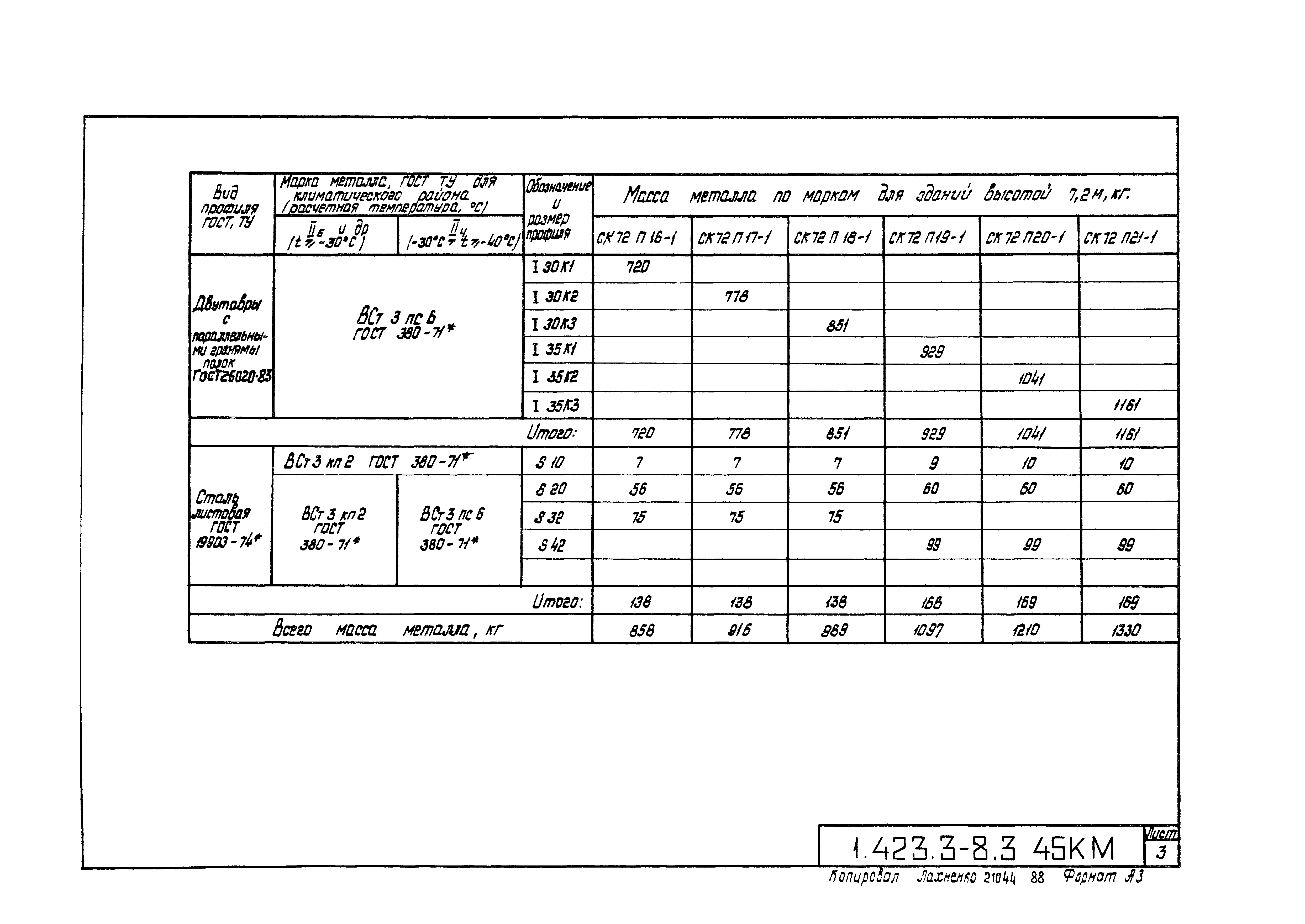

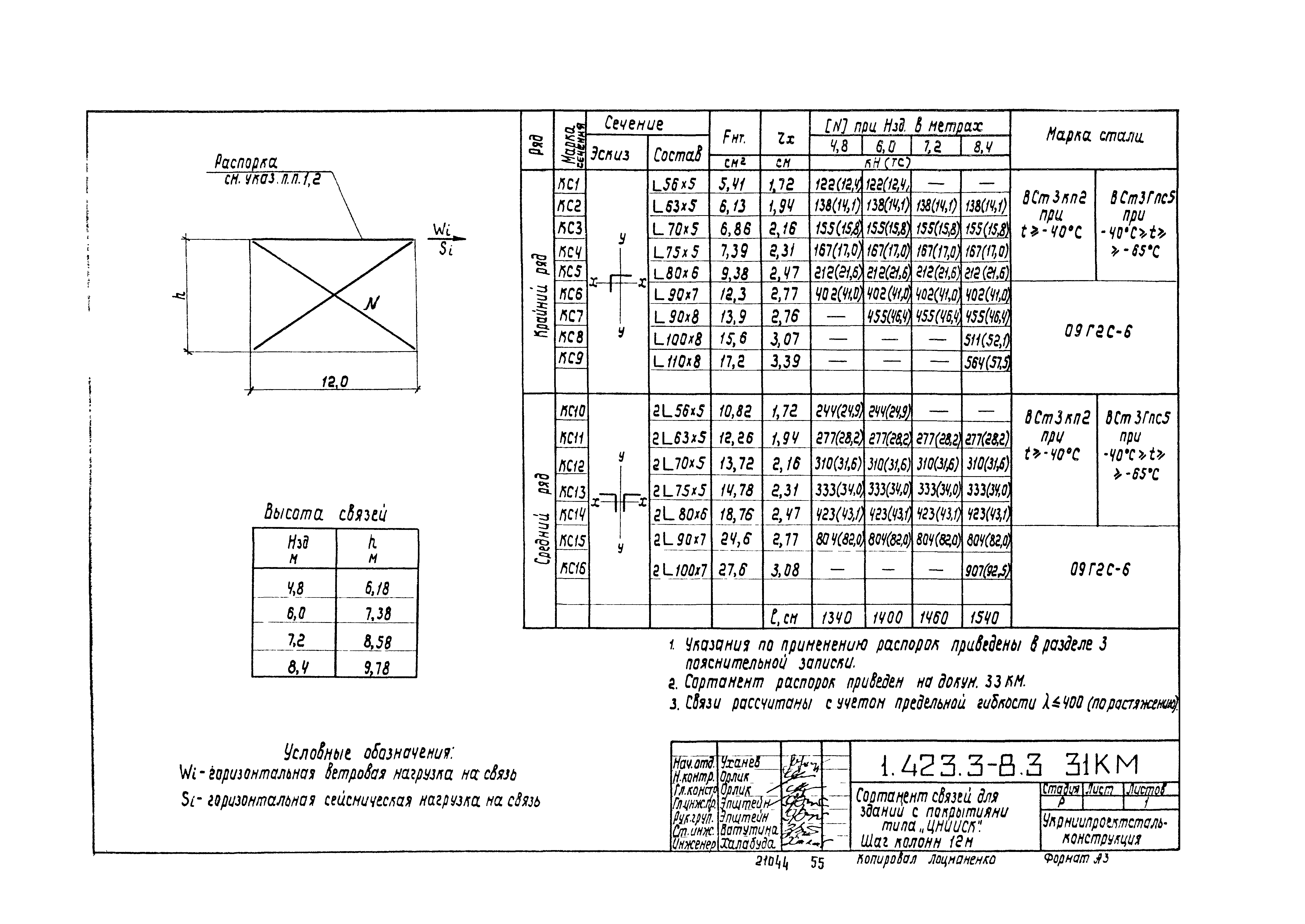

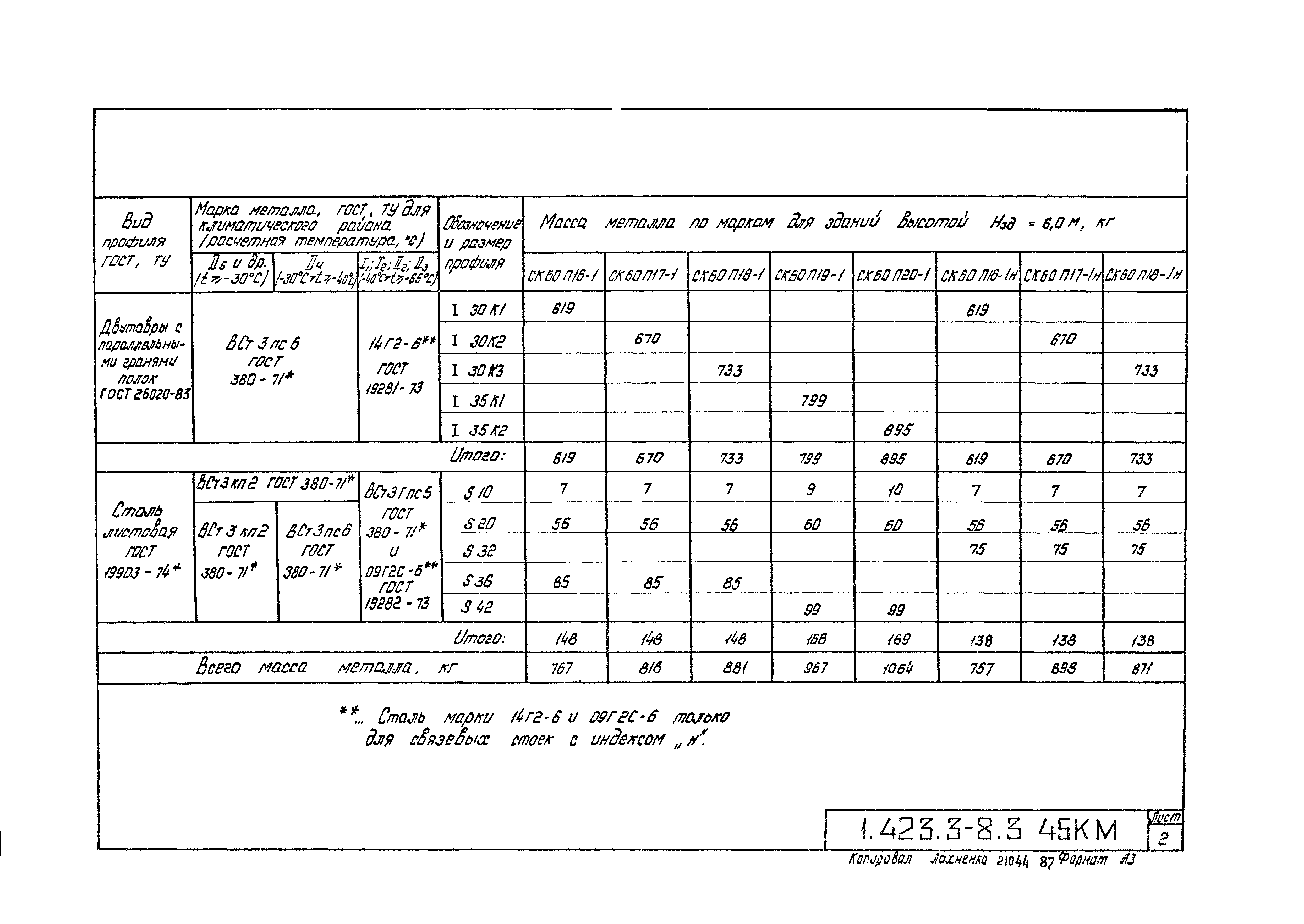

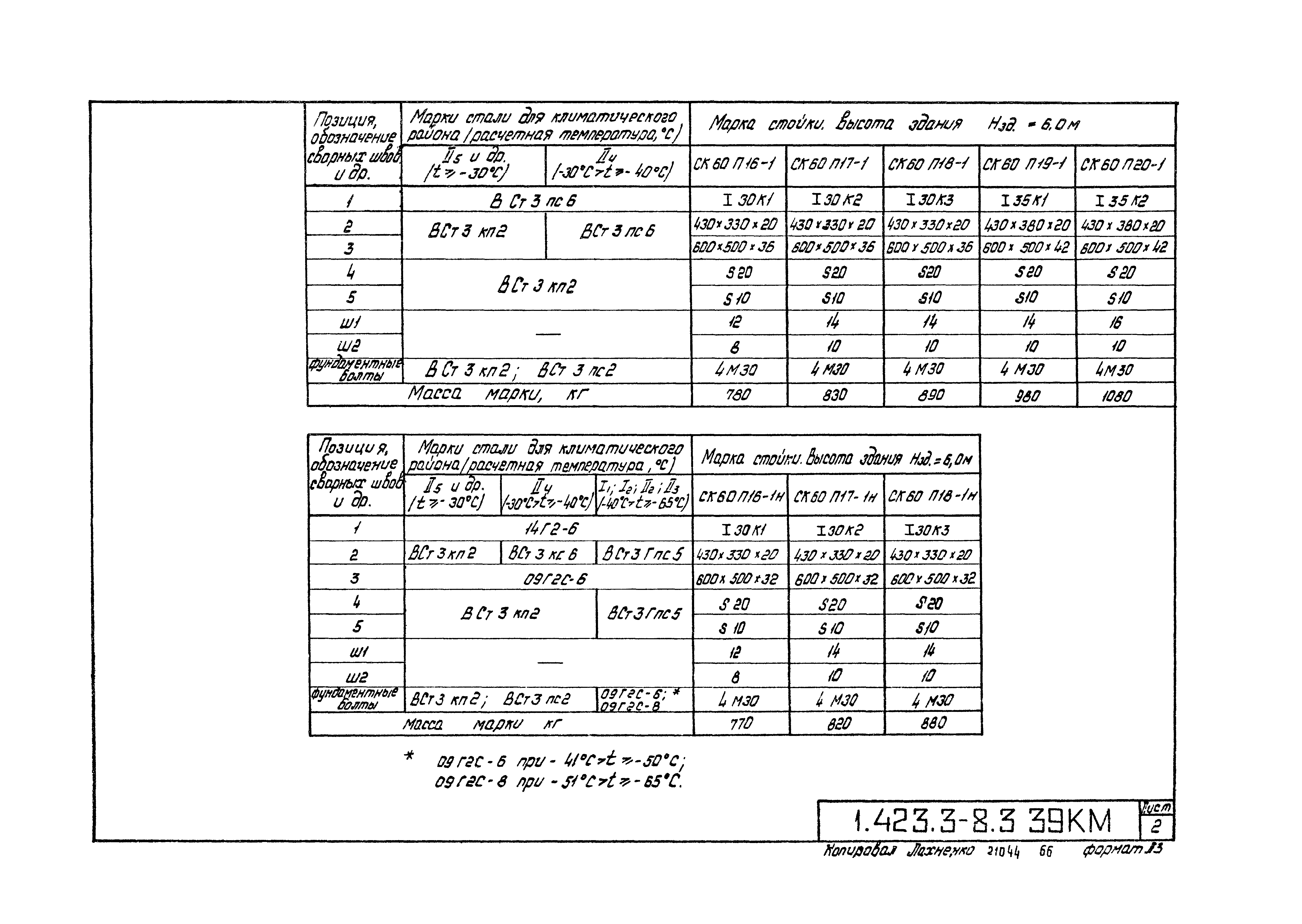

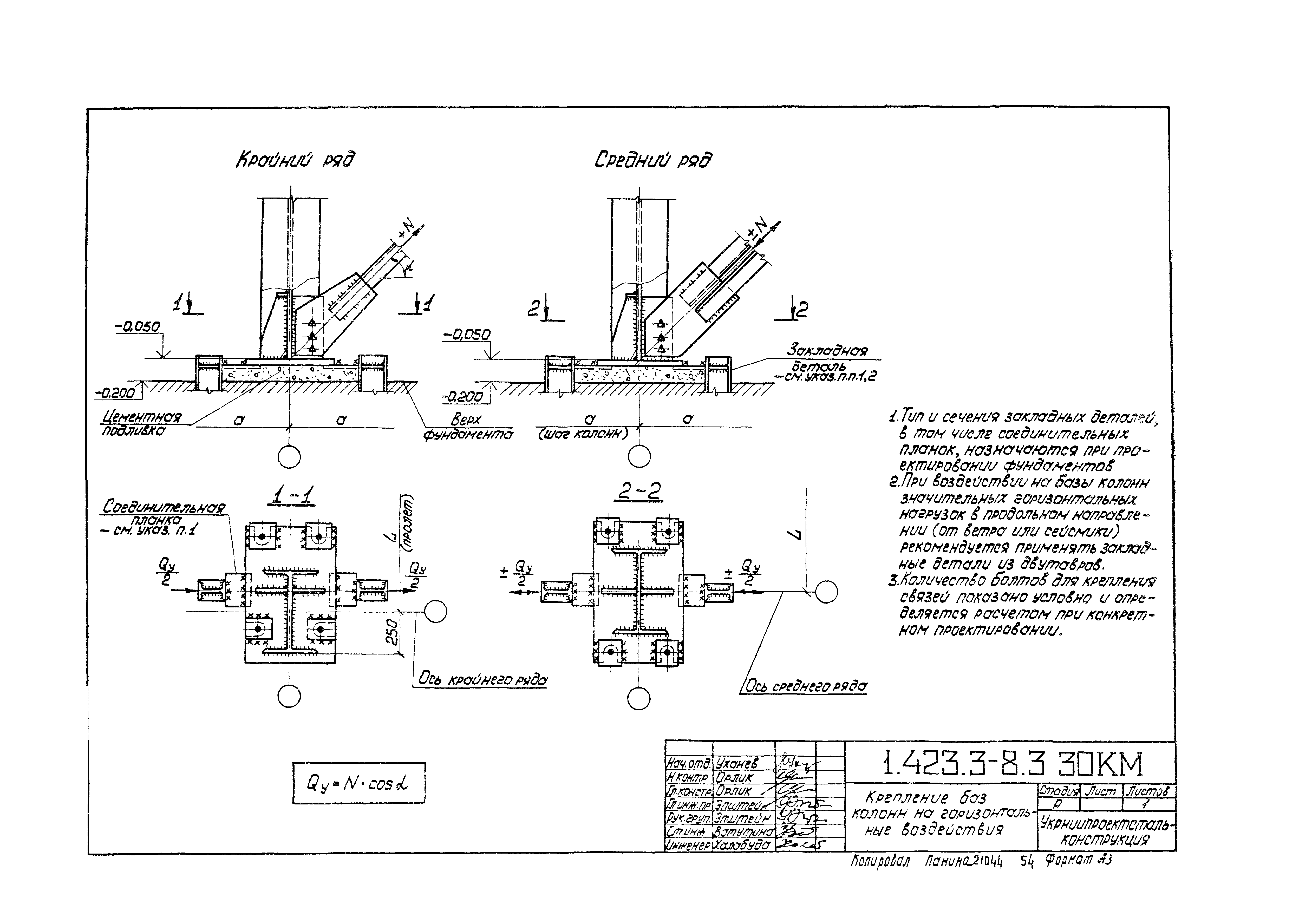

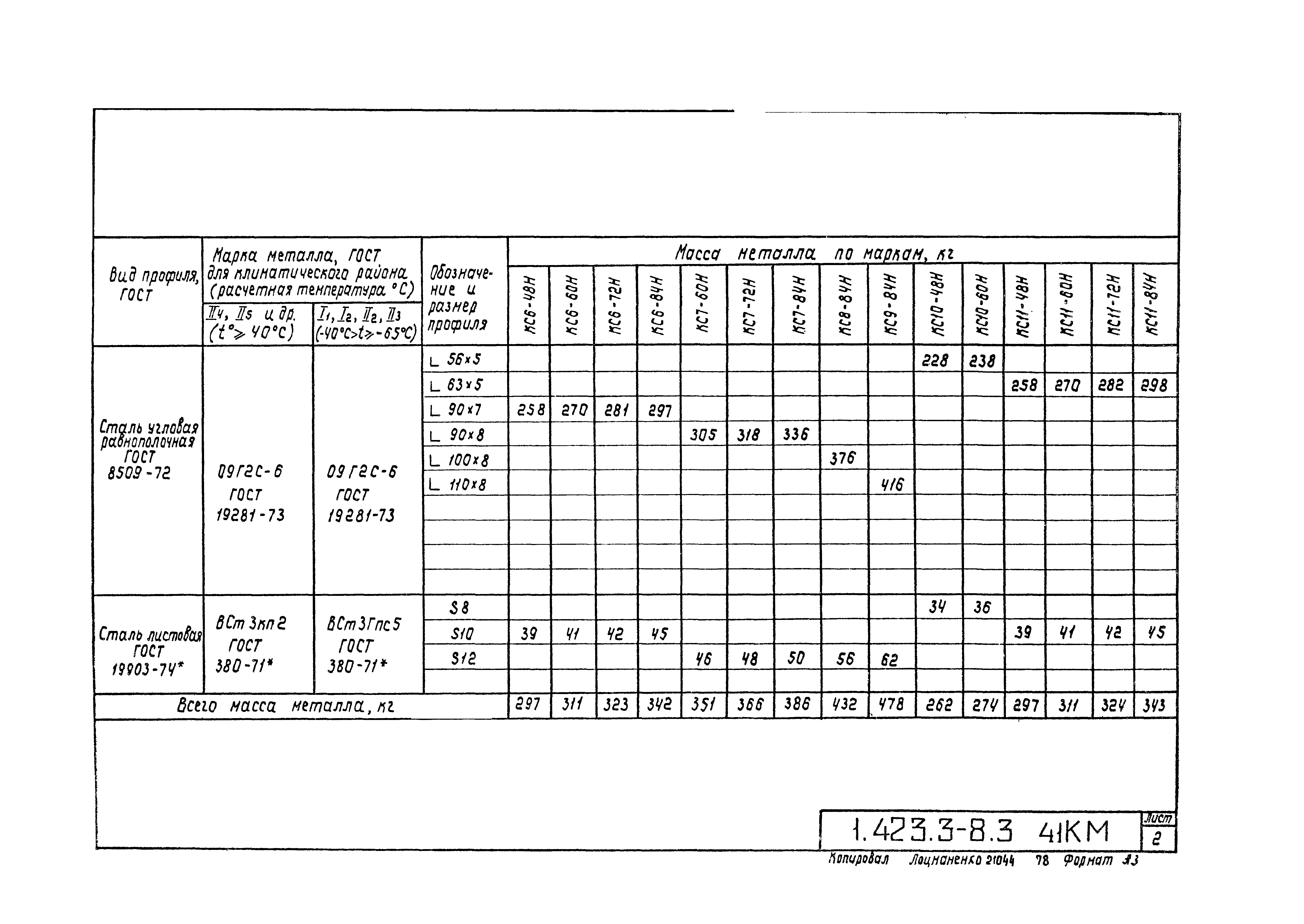

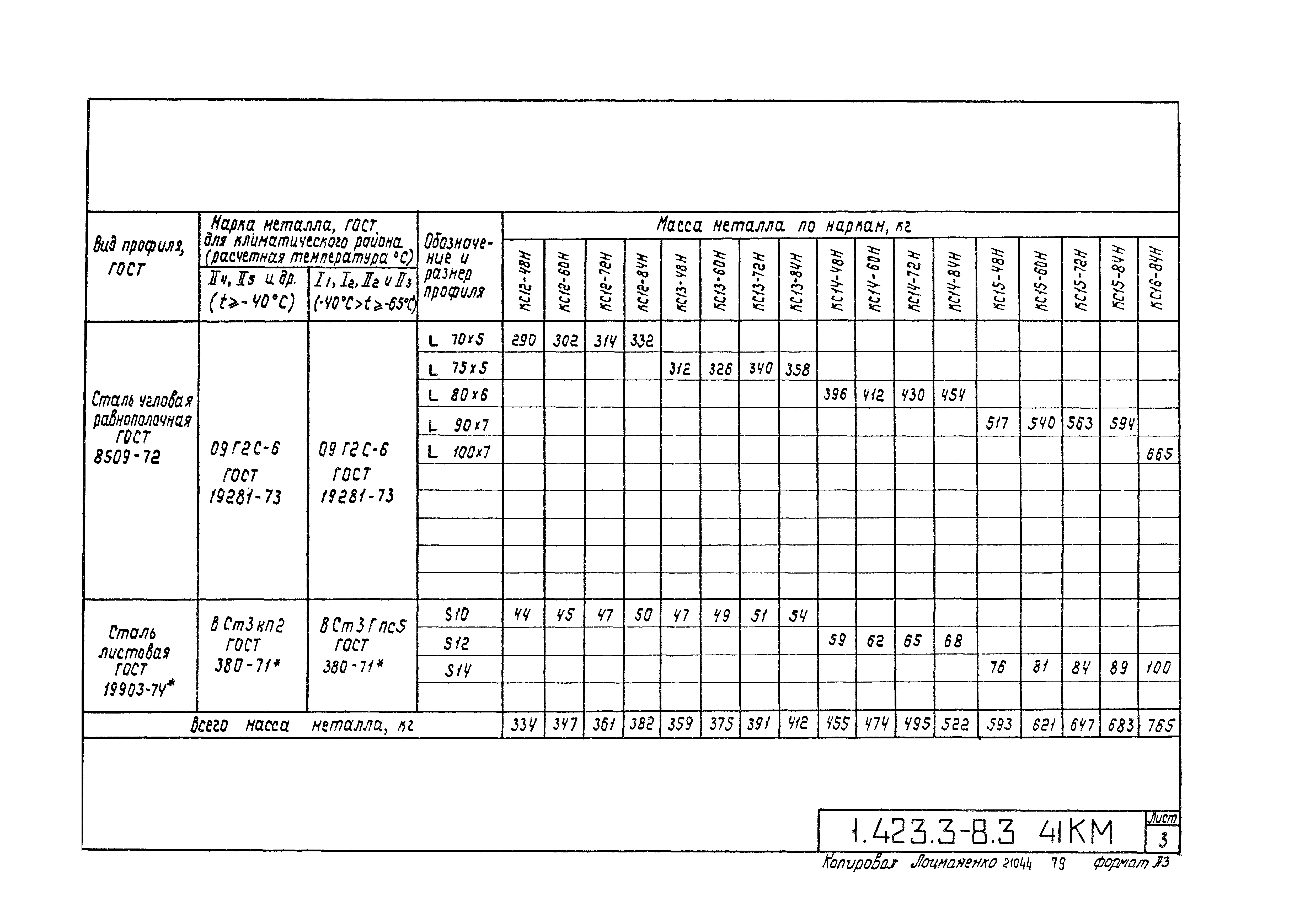

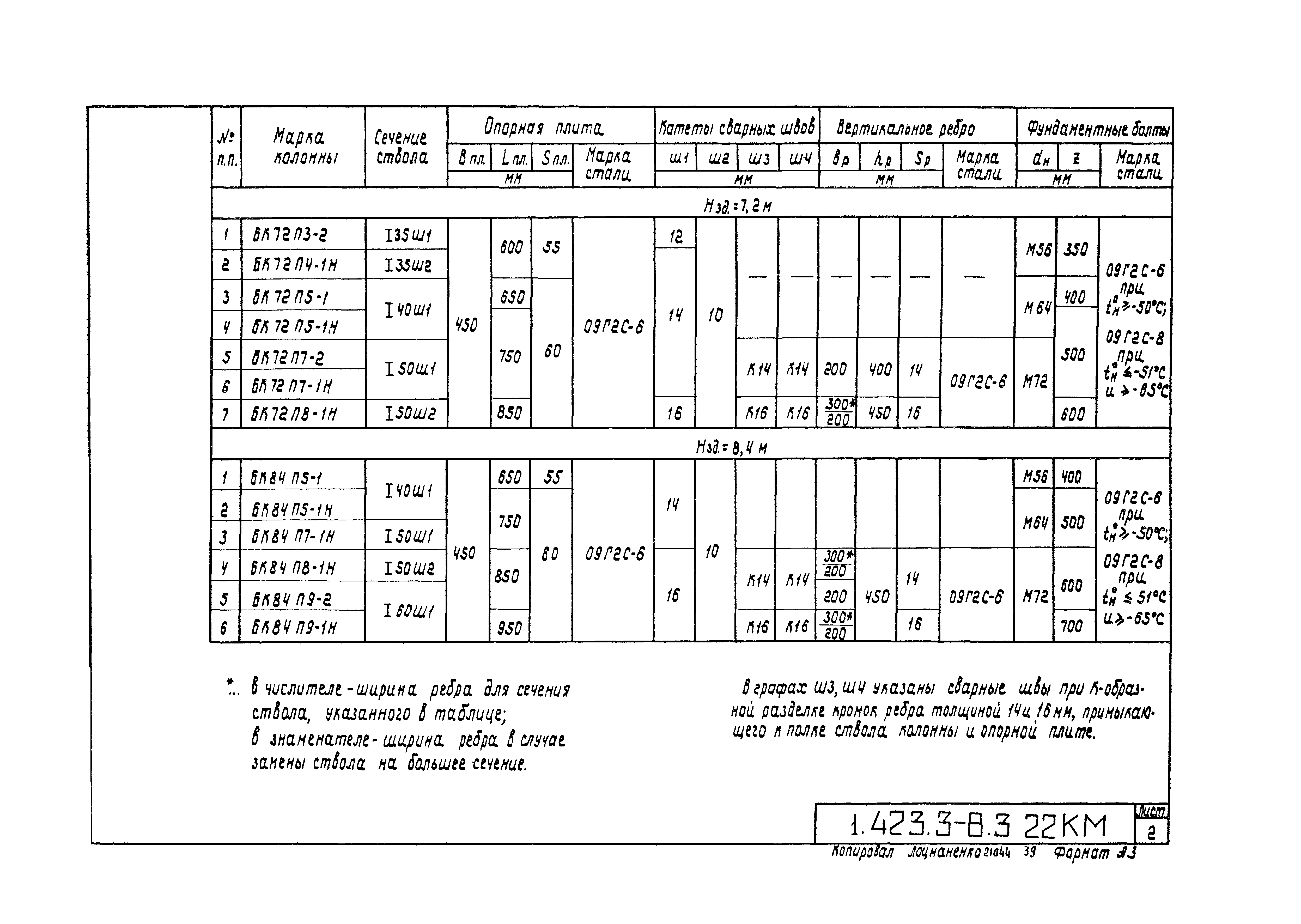

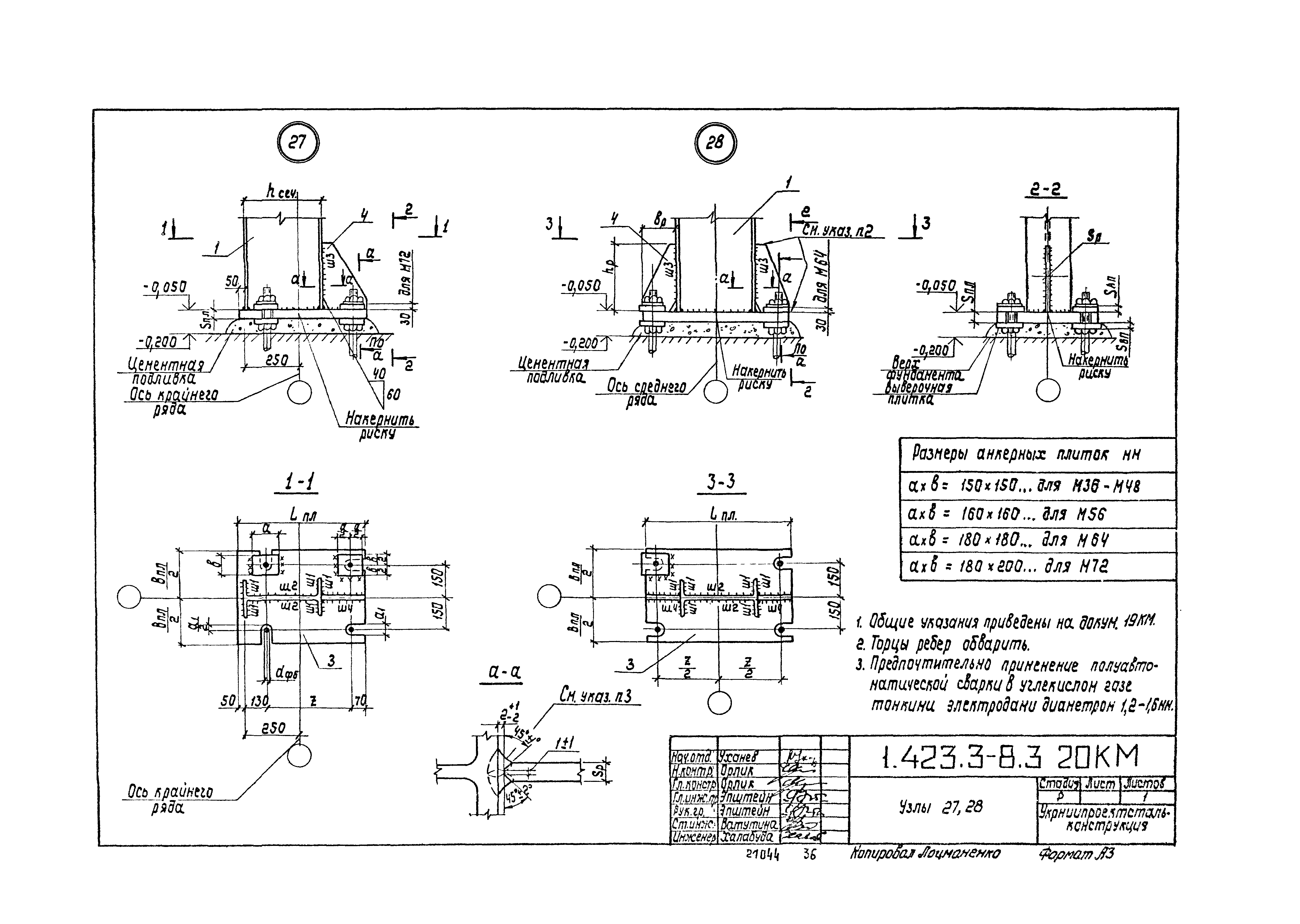

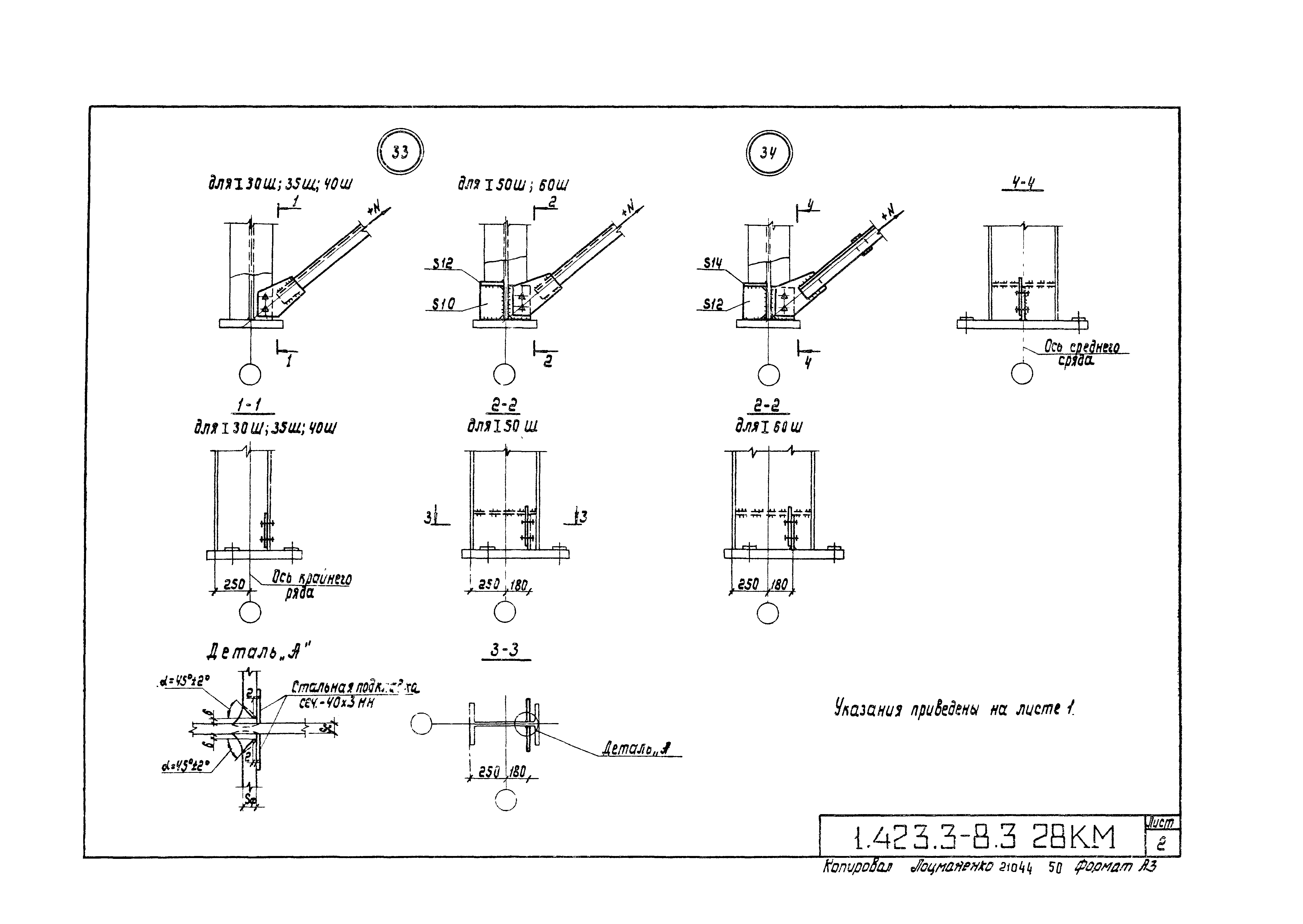

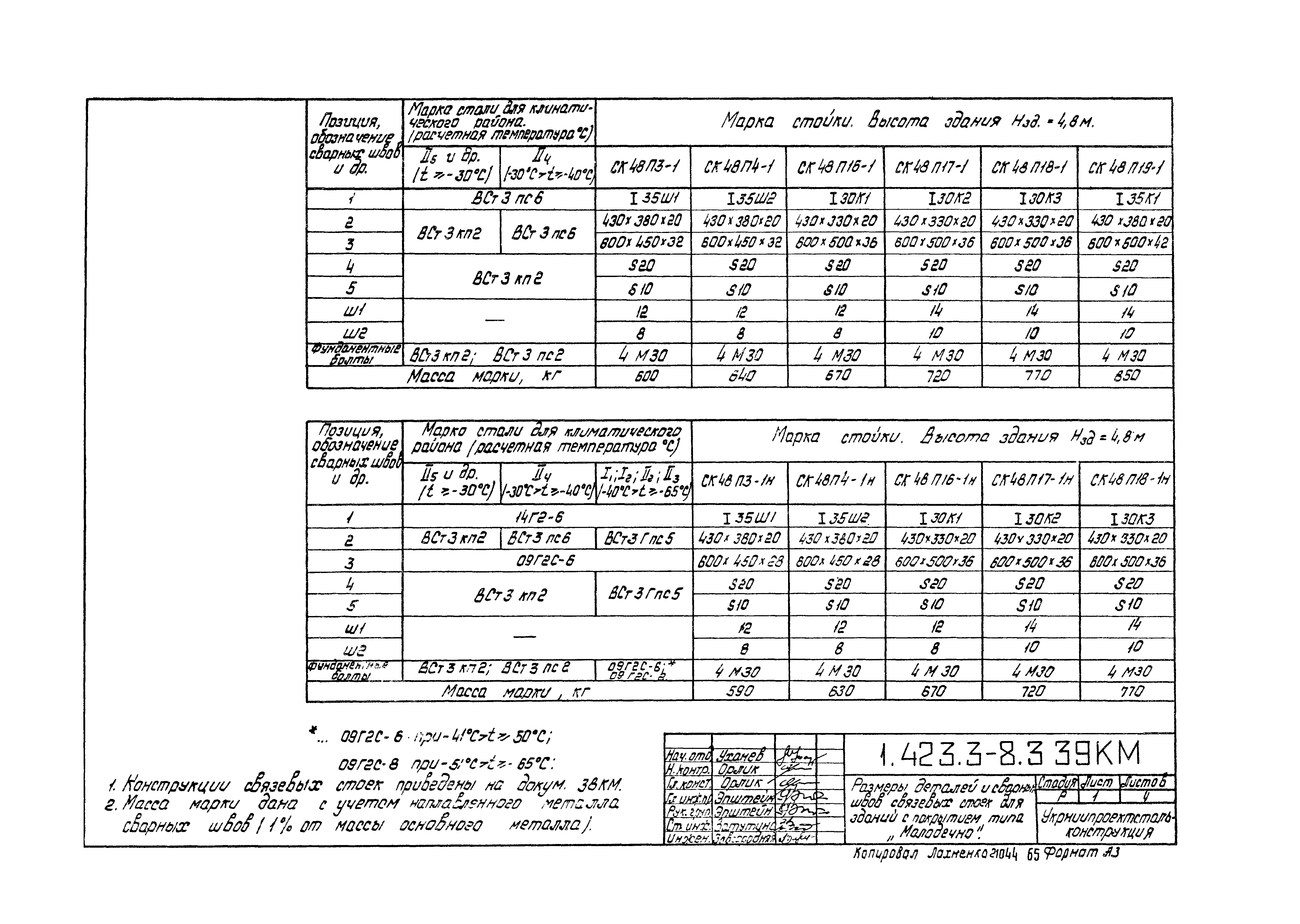

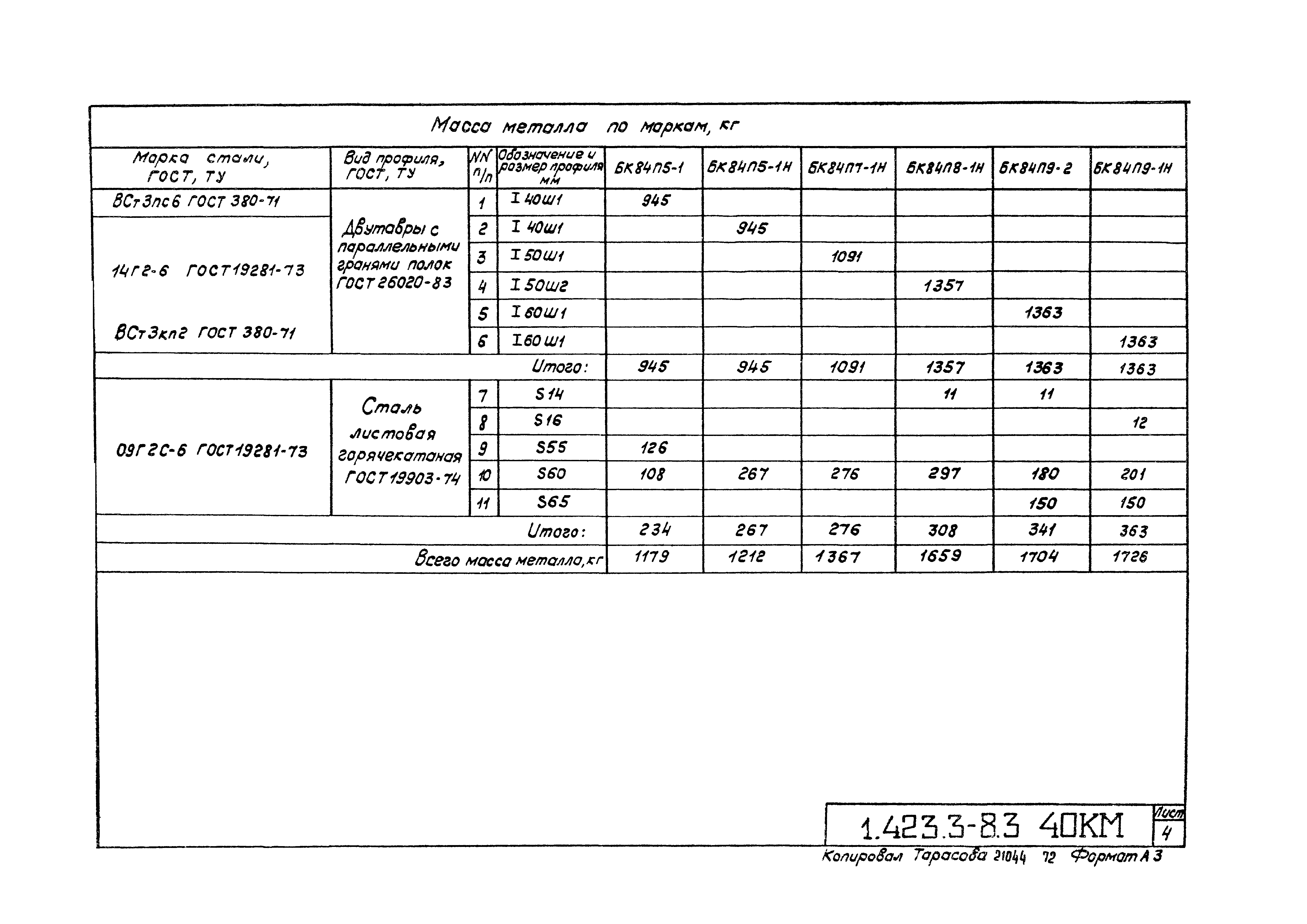

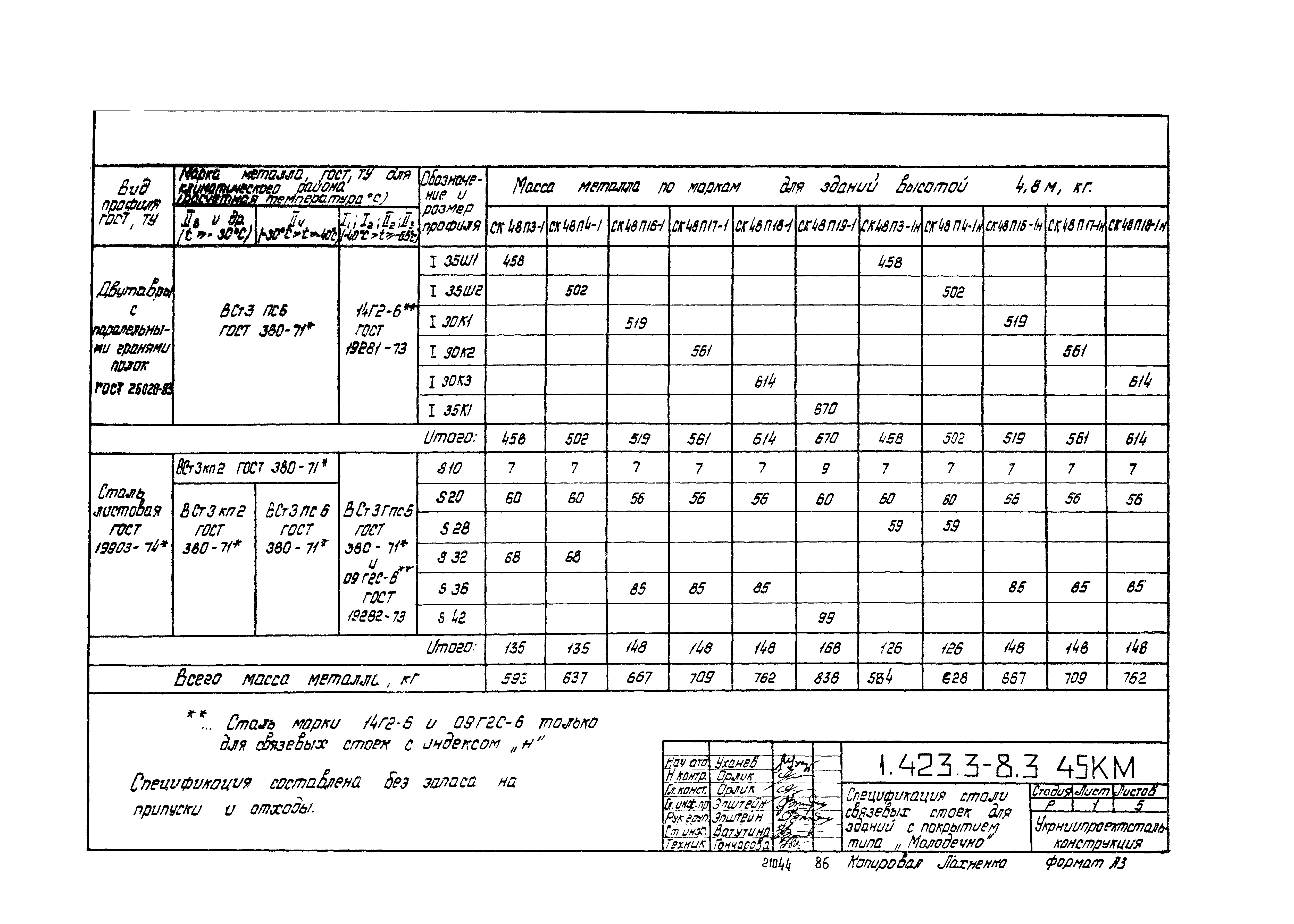

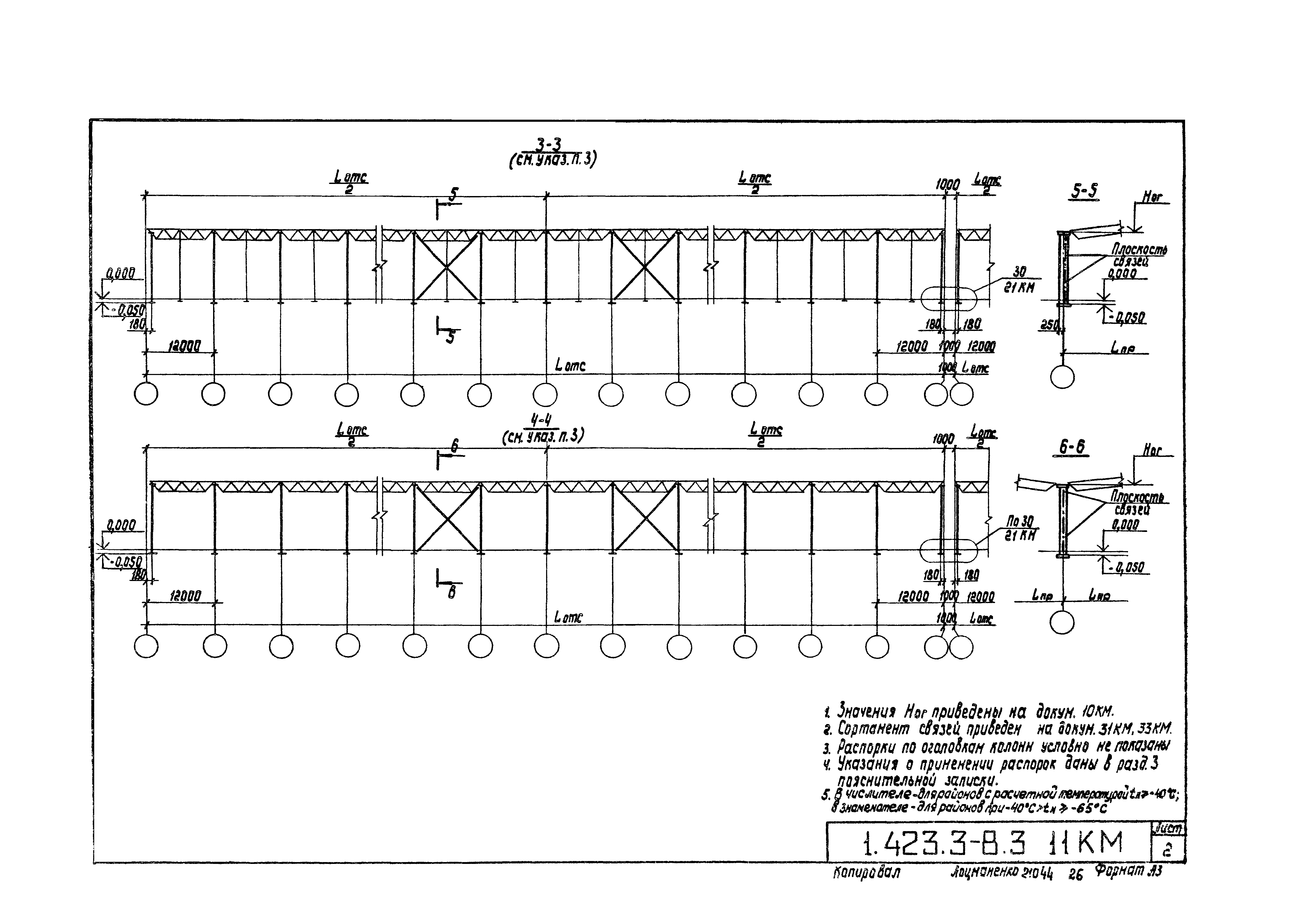

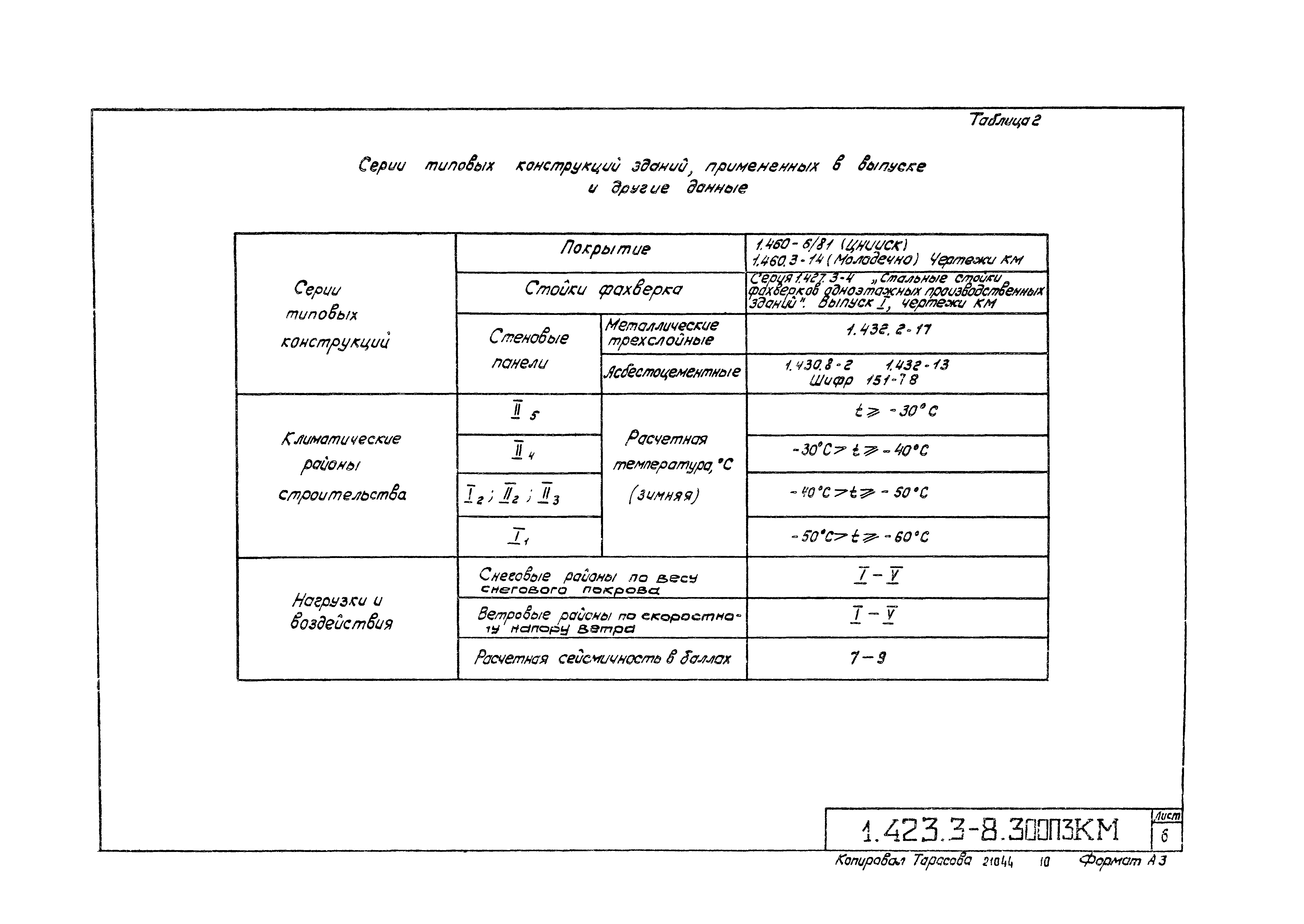

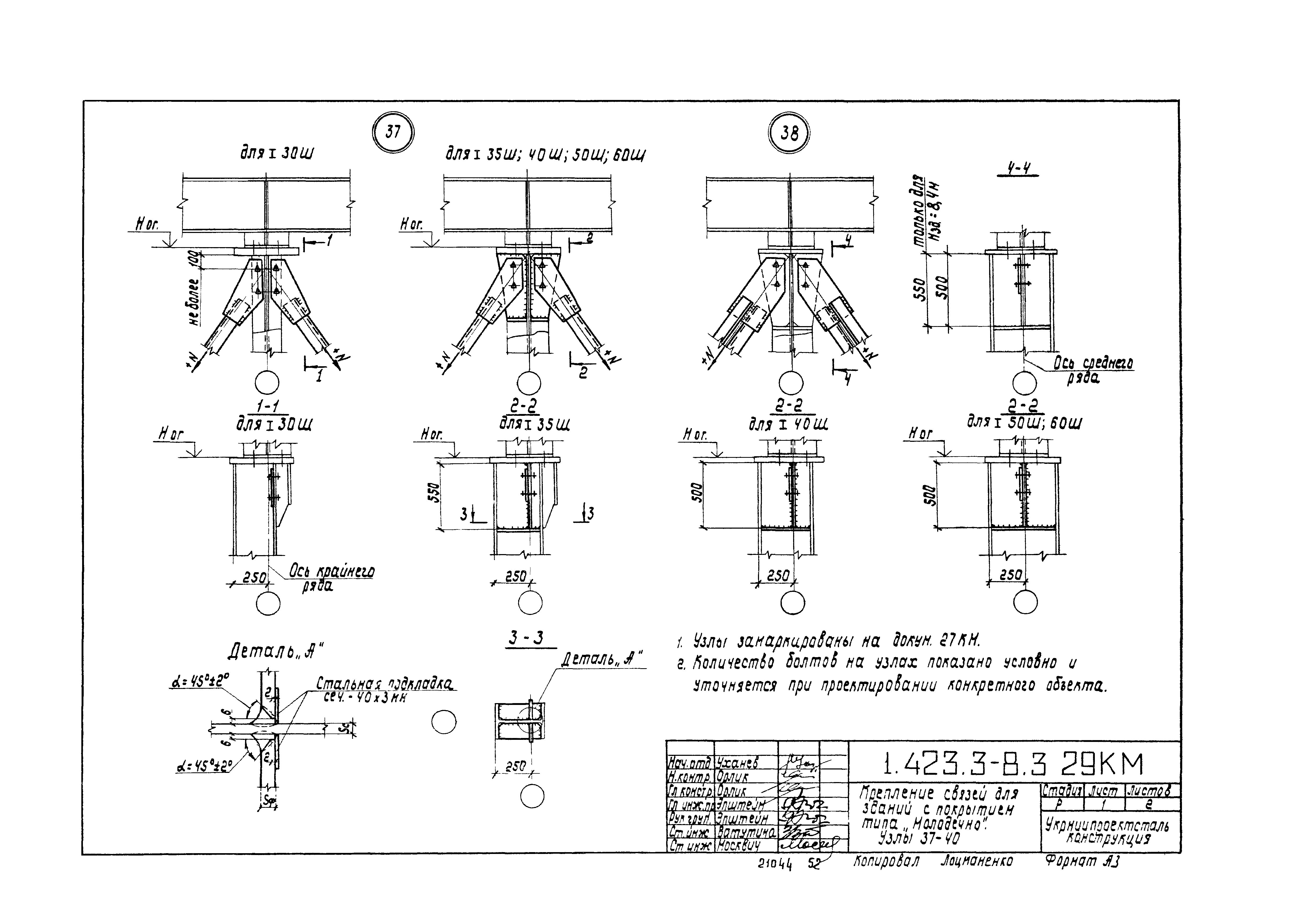

![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/0.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/1.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/2.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/3.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/4.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/5.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/6.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/7.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/8.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/9.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/10.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/11.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/12.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/13.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/14.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/15.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/16.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/17.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/18.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/19.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/20.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/21.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/22.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/23.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/24.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/25.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/26.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/27.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/28.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/29.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/30.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/31.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/32.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/33.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/34.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/35.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/36.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/37.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/38.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/39.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/40.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/41.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/42.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/43.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/44.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/45.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/46.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/47.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/48.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/49.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/50.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/51.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/52.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/53.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/54.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/55.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/56.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/57.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/58.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/59.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/60.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/61.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/62.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/63.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/64.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/65.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/66.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/67.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/68.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/69.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/70.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/71.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/72.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/73.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/74.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/75.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/76.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/77.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/78.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/79.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/80.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/81.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/82.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/83.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/84.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/85.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/86.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/87.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/88.gif) ![Серия 1.423.3-8](../../../Data2/1/4293850/4293850432.files/89.gif)
|
