Серия 1.038.1-1

Выпуск 6. Перемычки фасадные для жилых и общественных зданий. Рабочие чертежи

Обозначение:	Серия 1.038.1-1
Обозначение англ:	Series 1.038.1-1
Статус:	не определен законодательством
Название рус.:	Выпуск 6. Перемычки фасадные для жилых и общественных зданий. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	30.01.1986

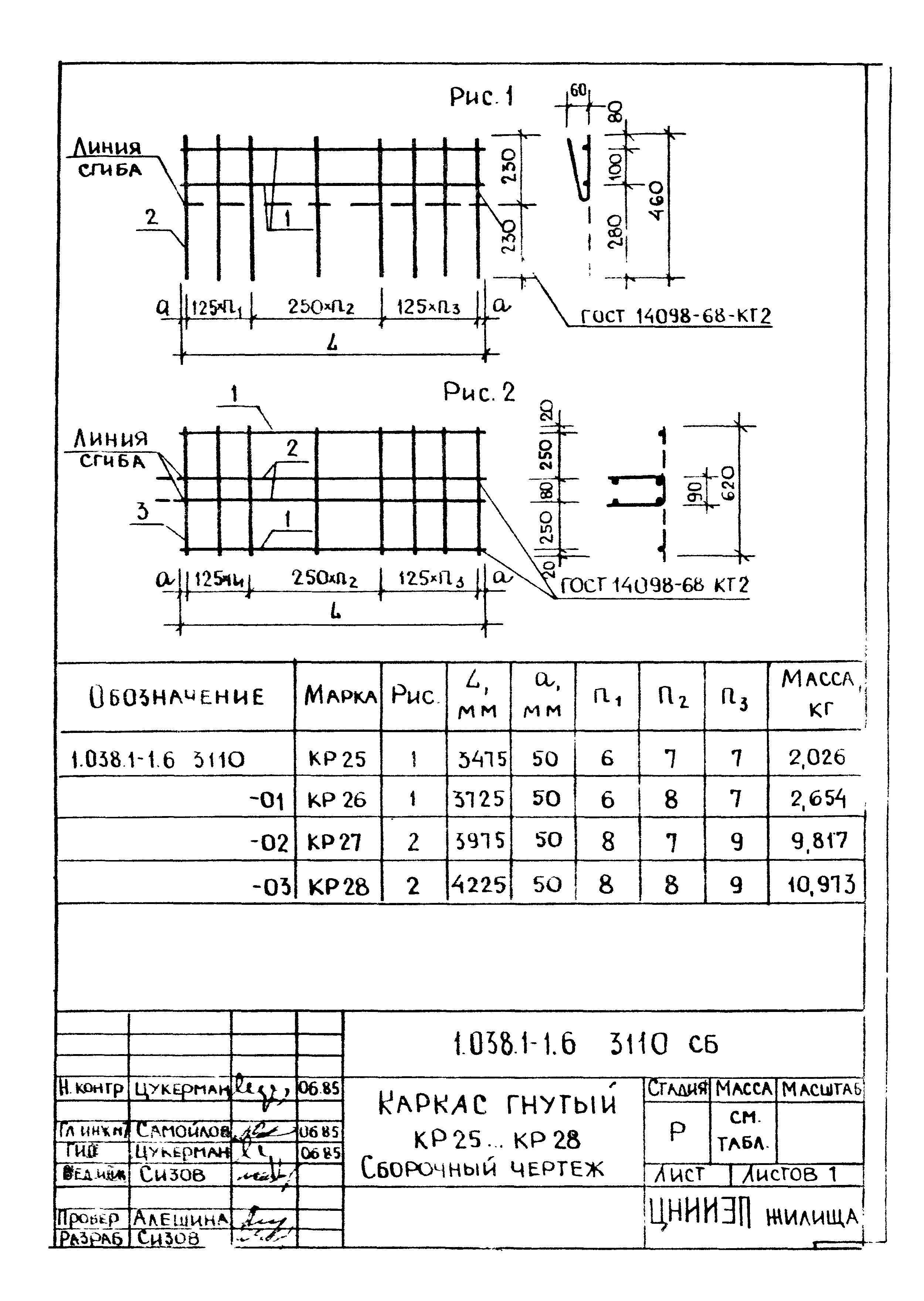

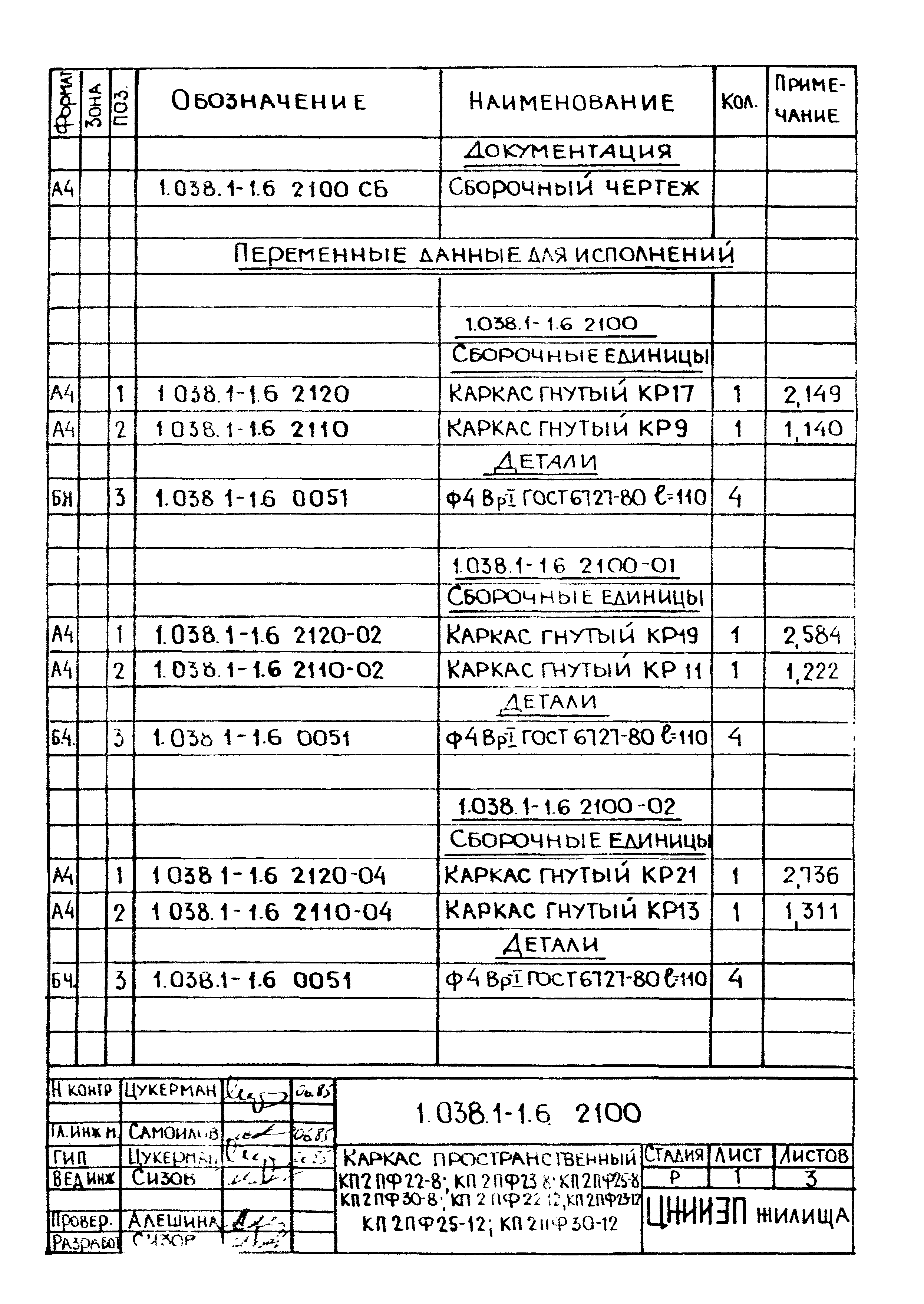

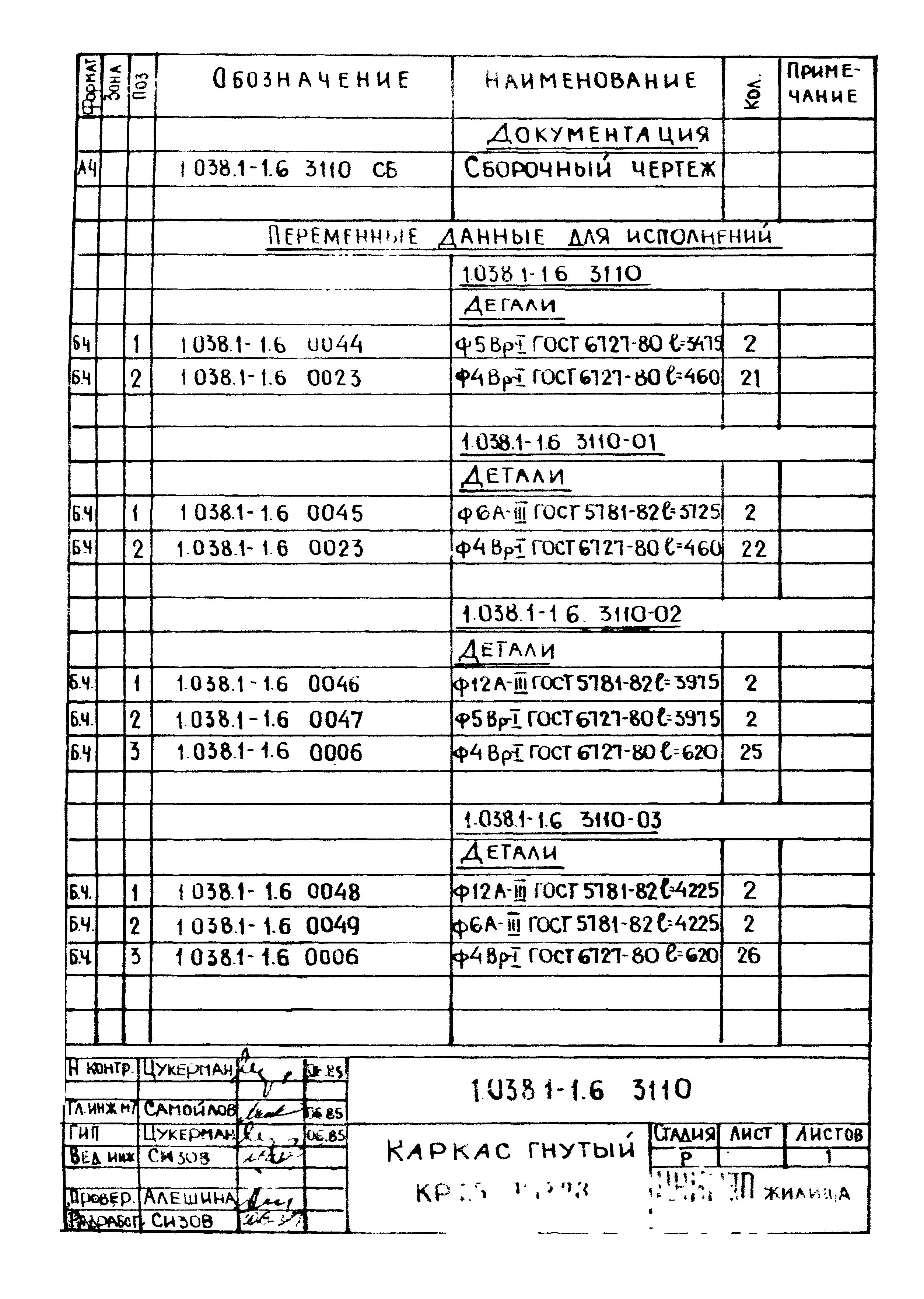

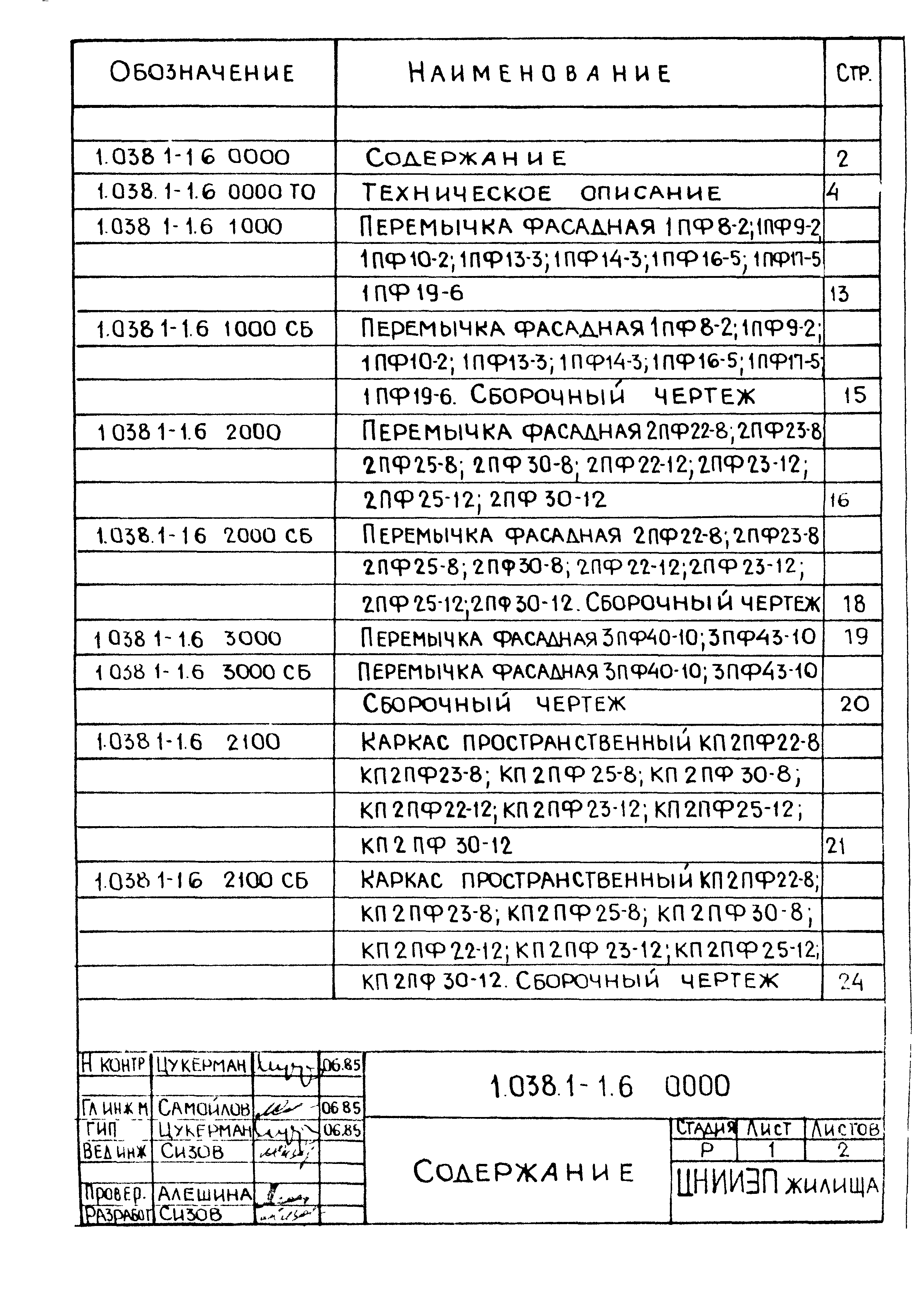

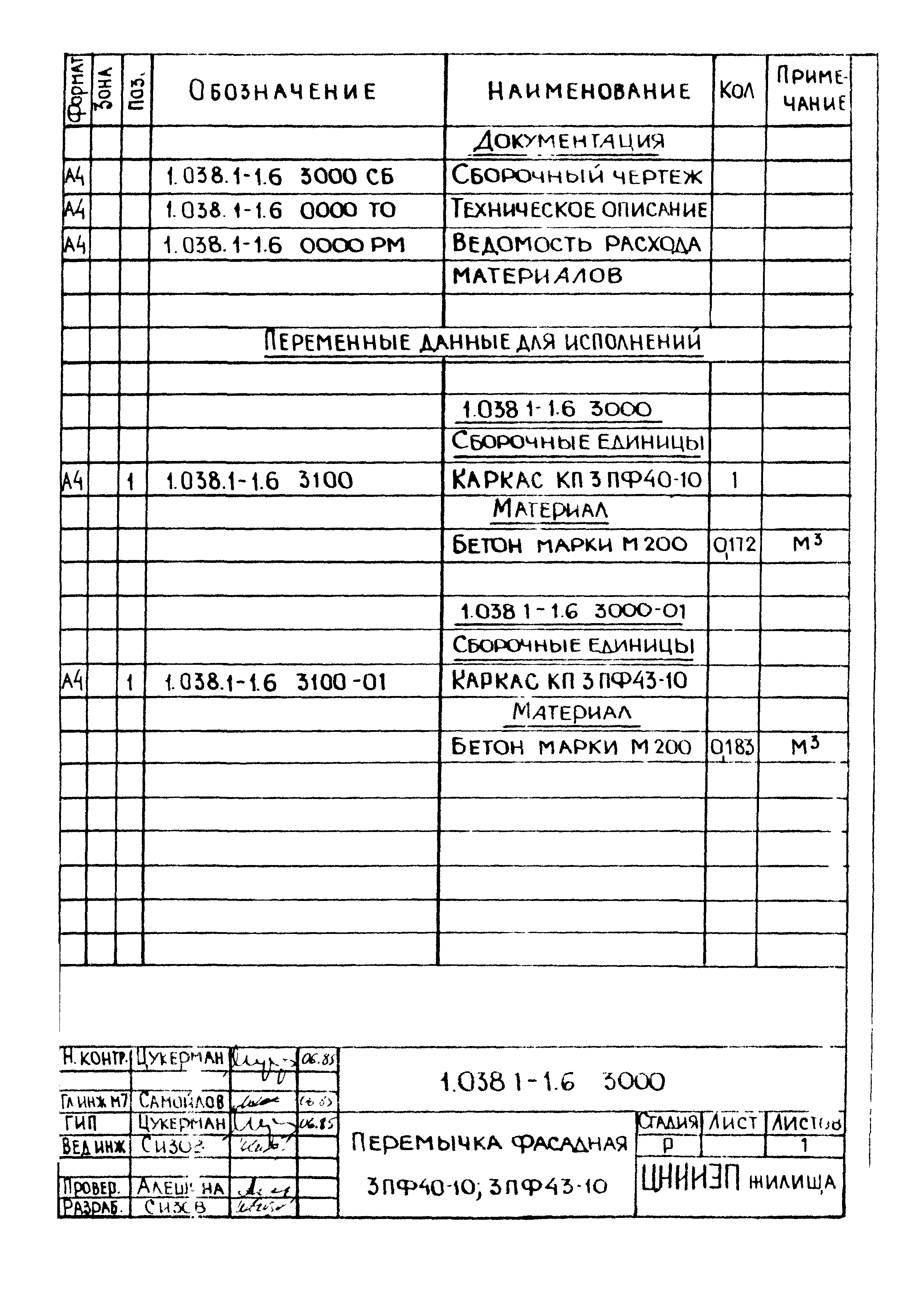

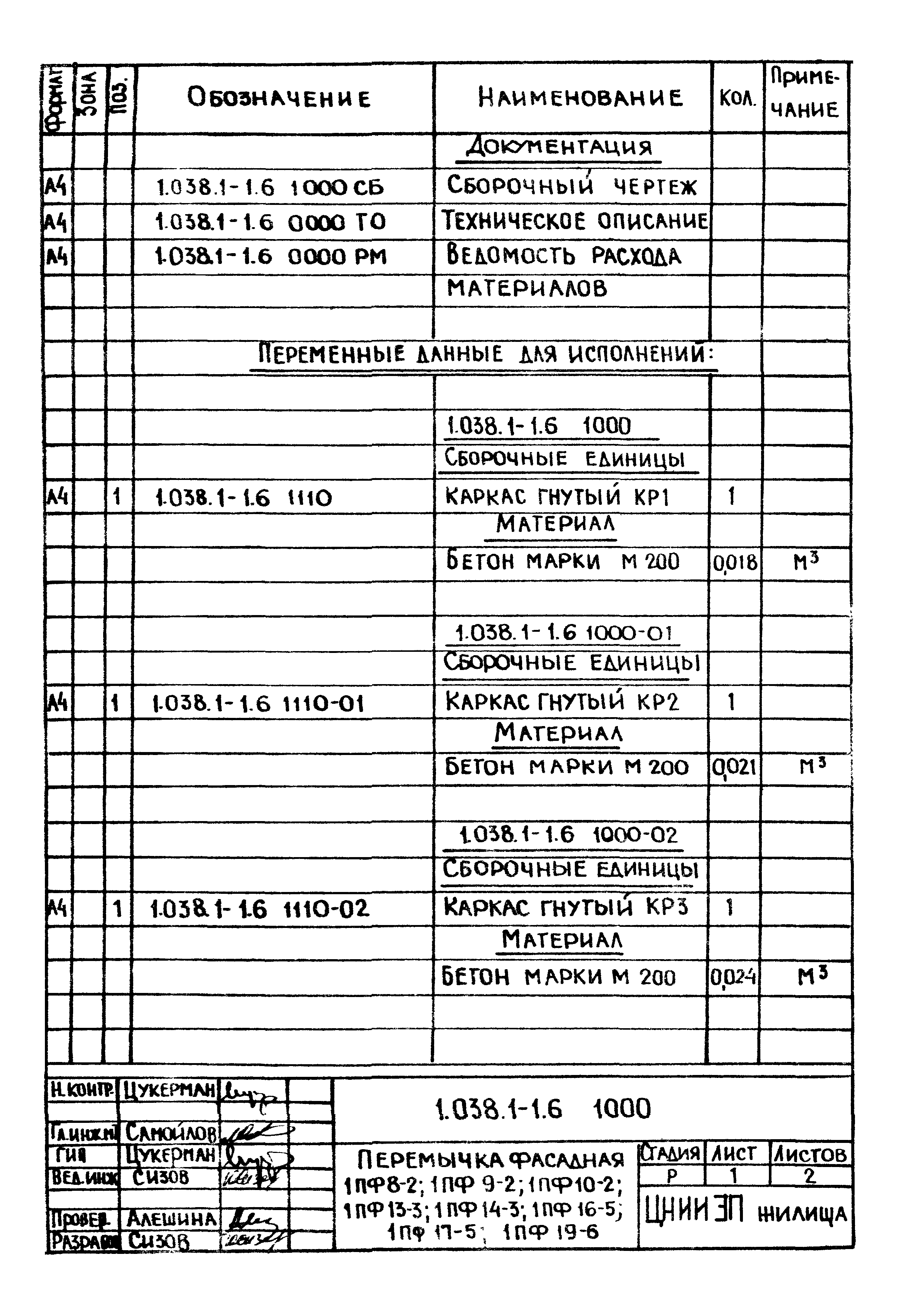

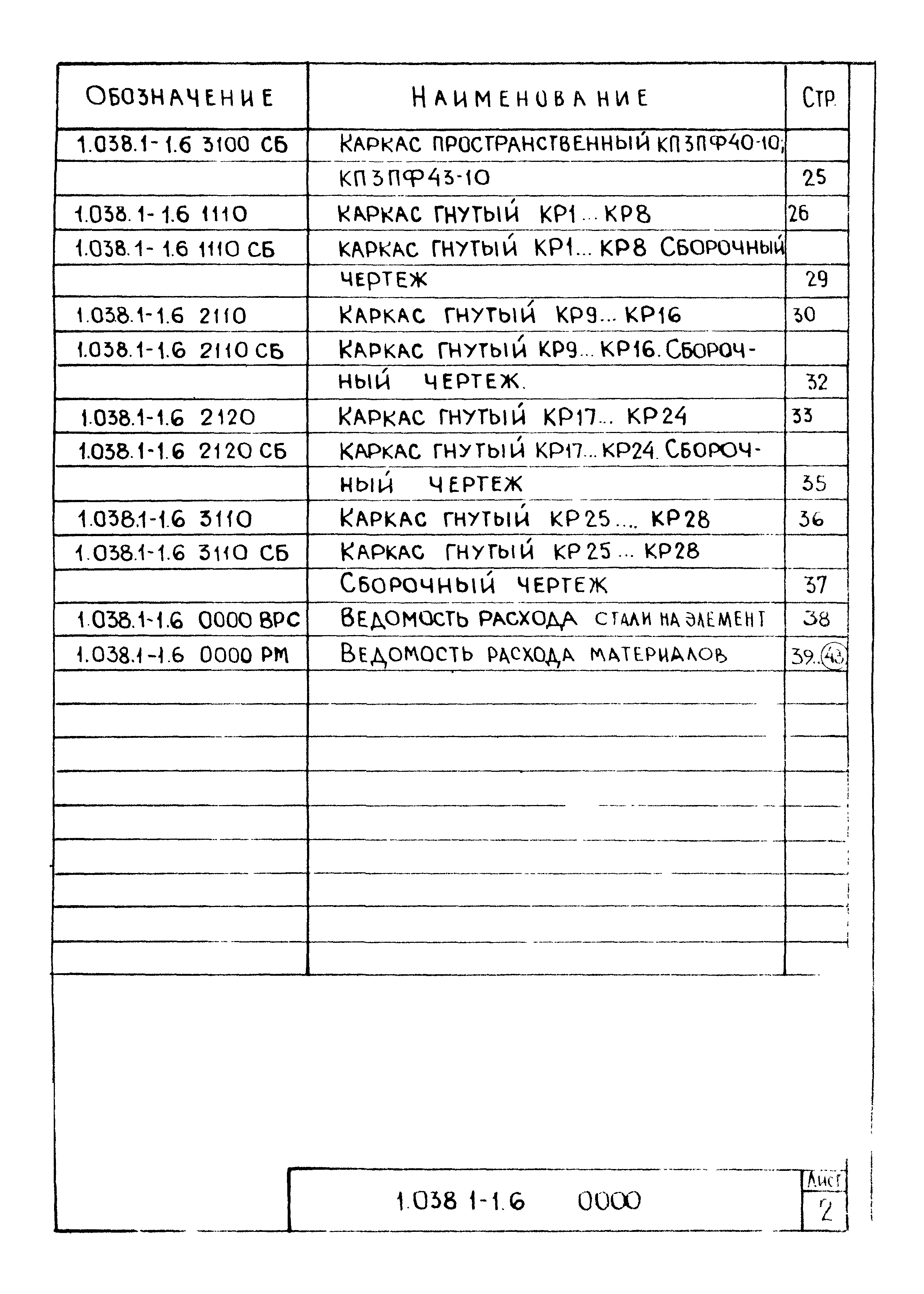

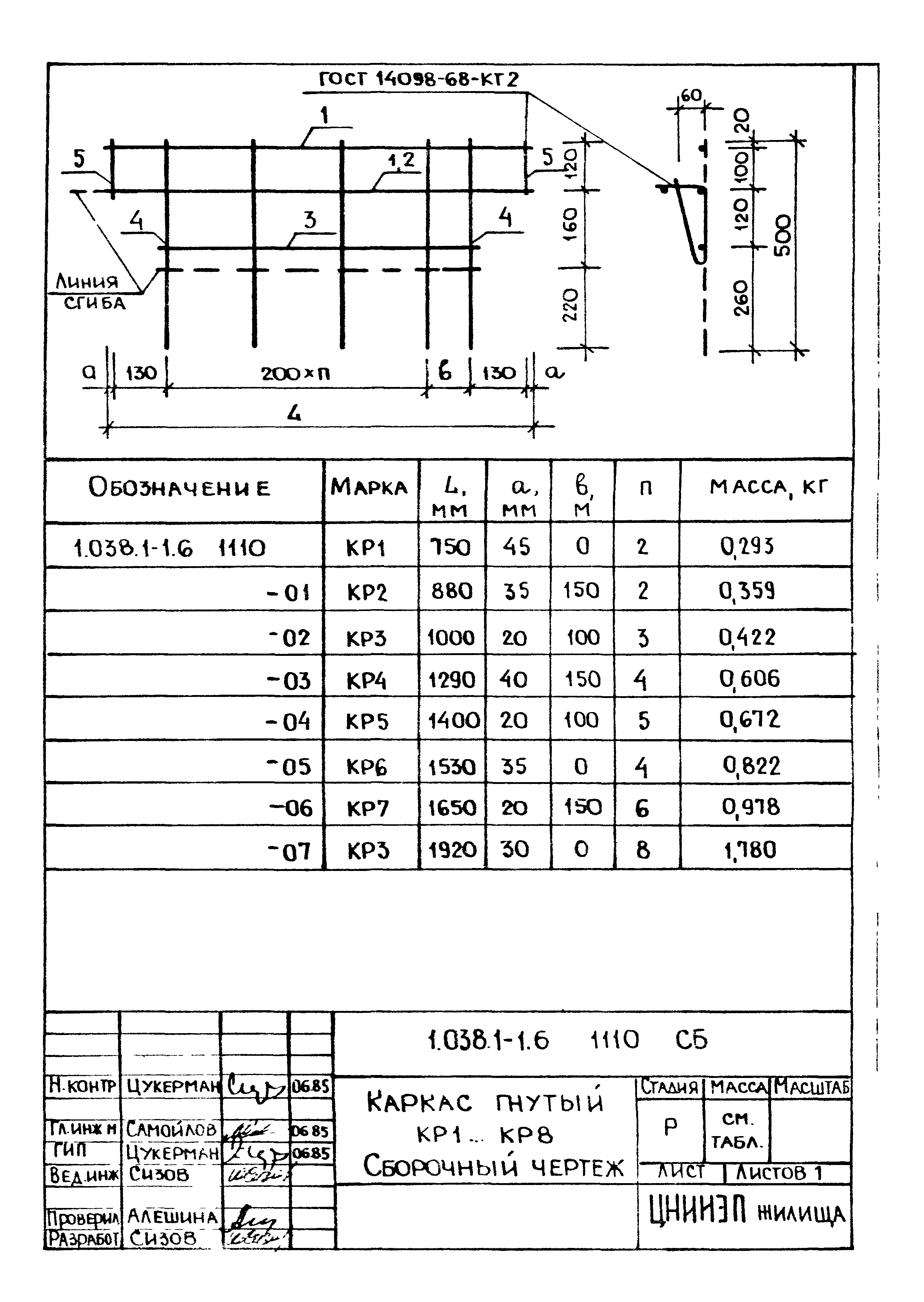

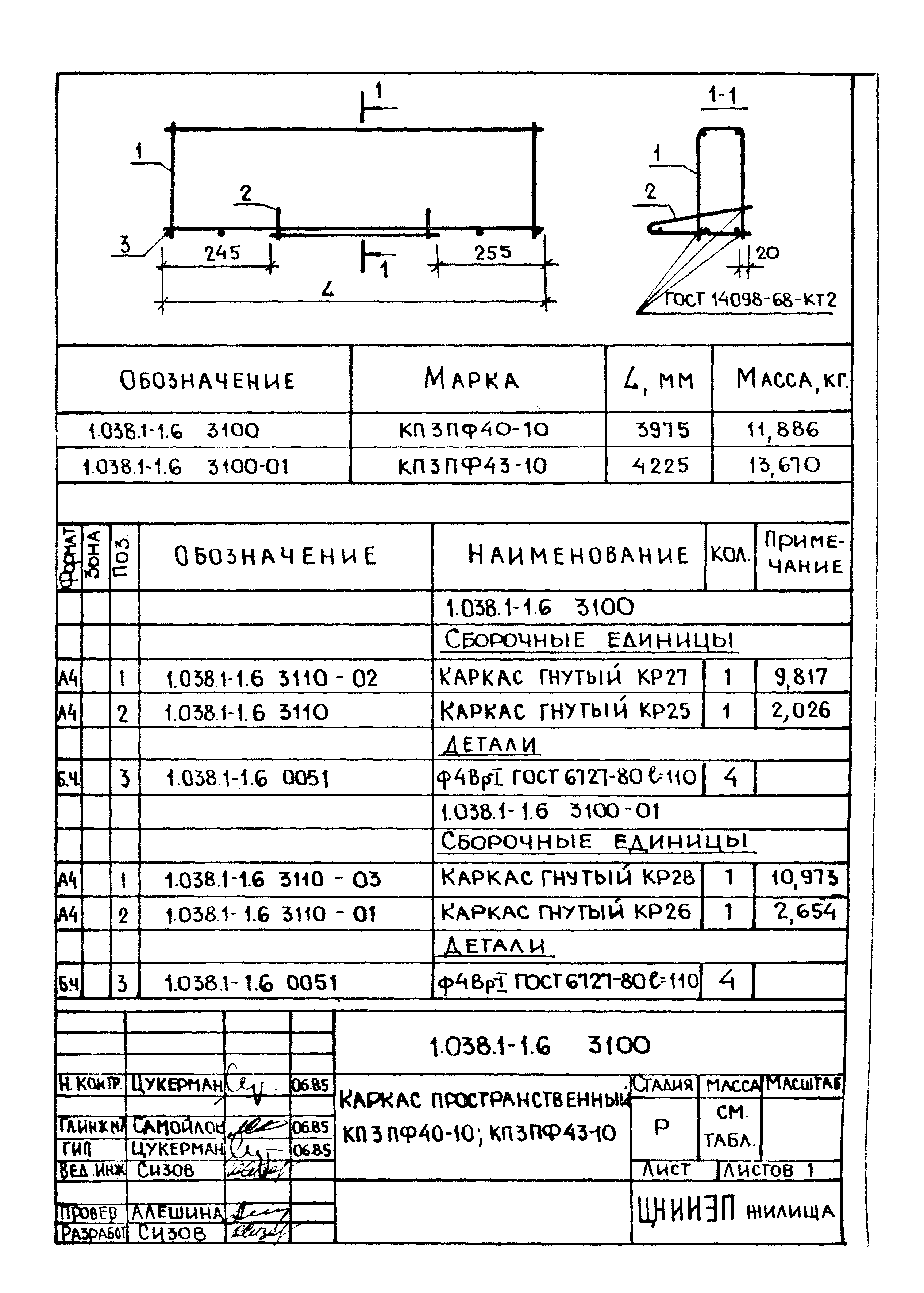

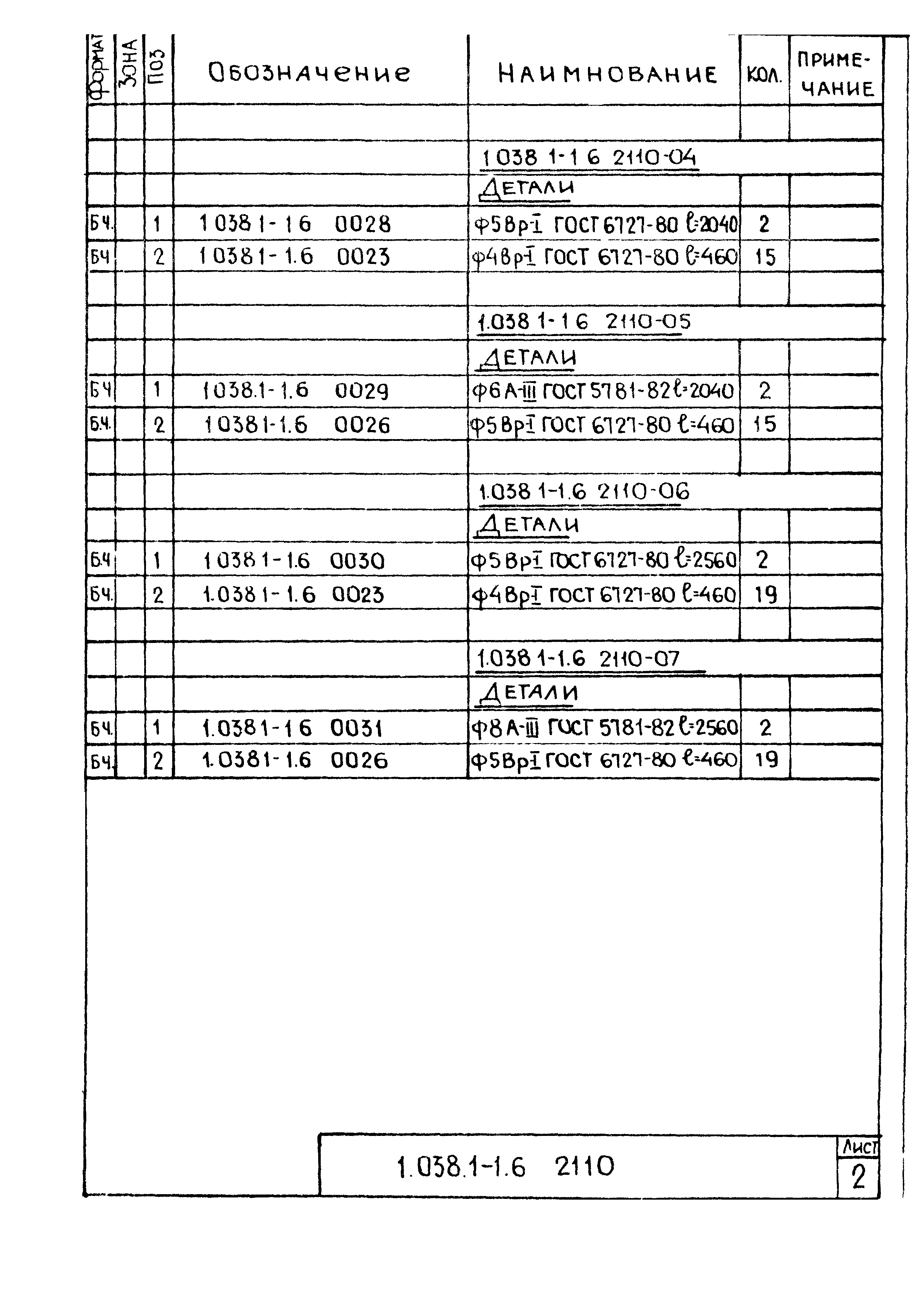

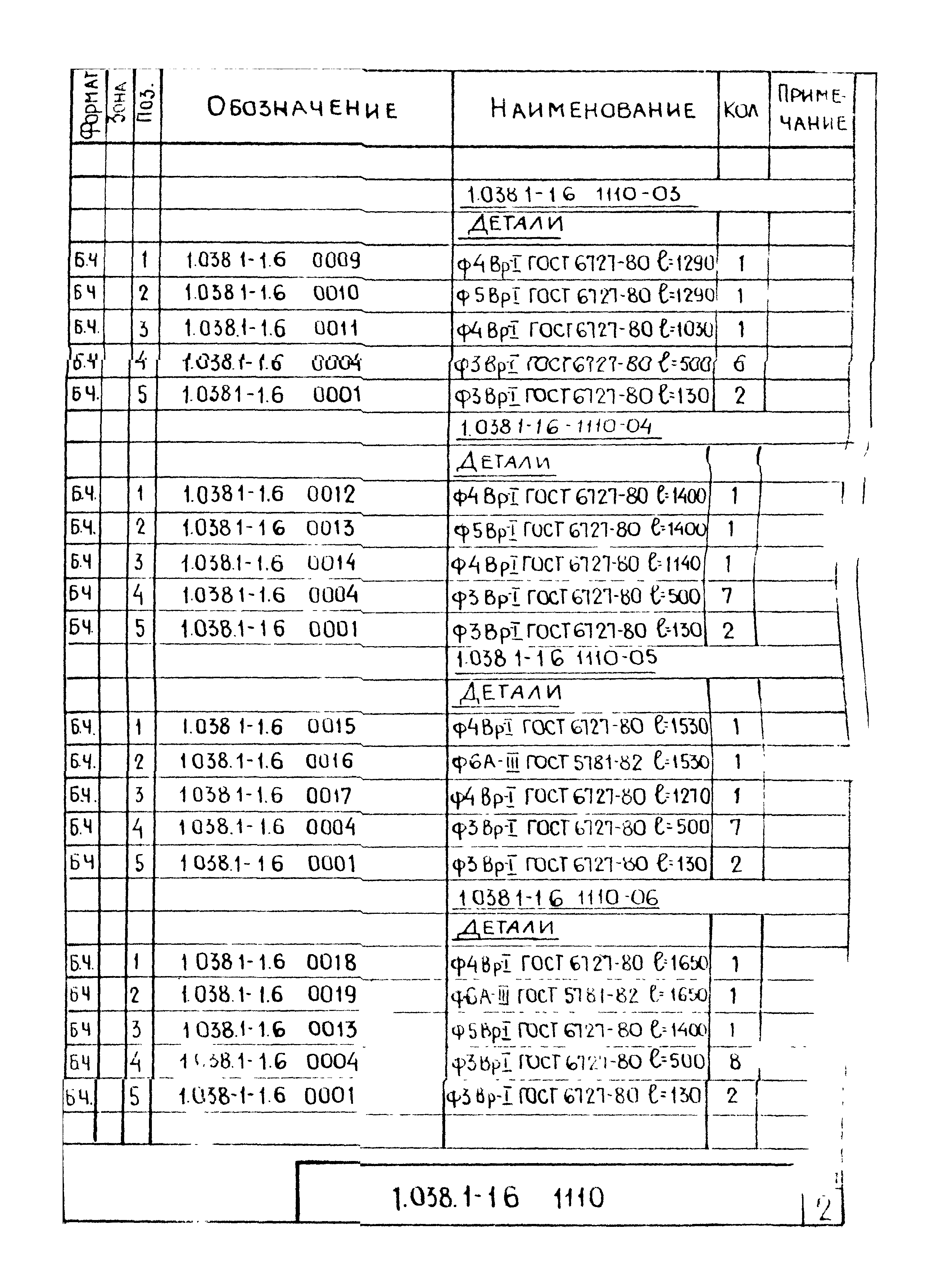

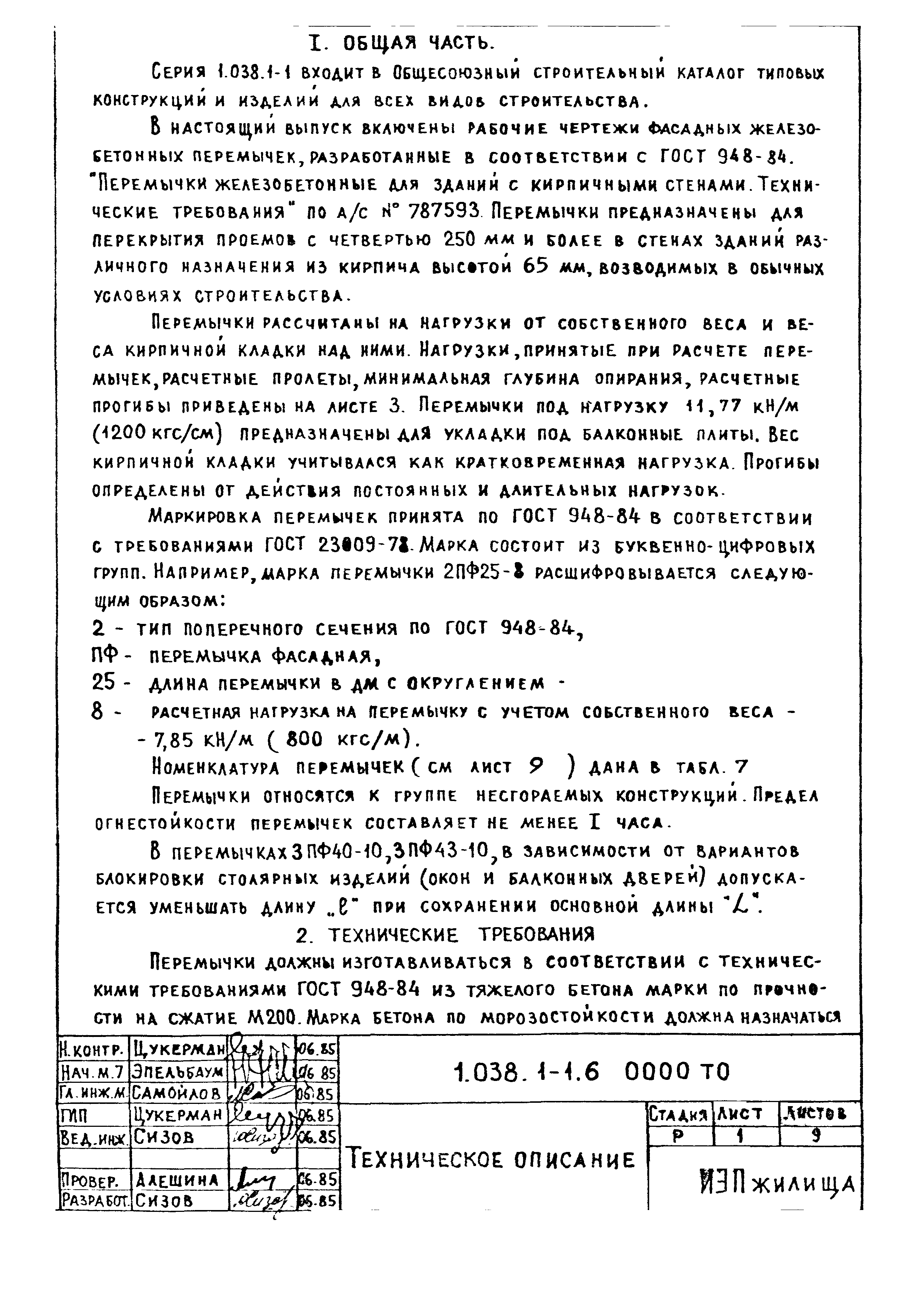

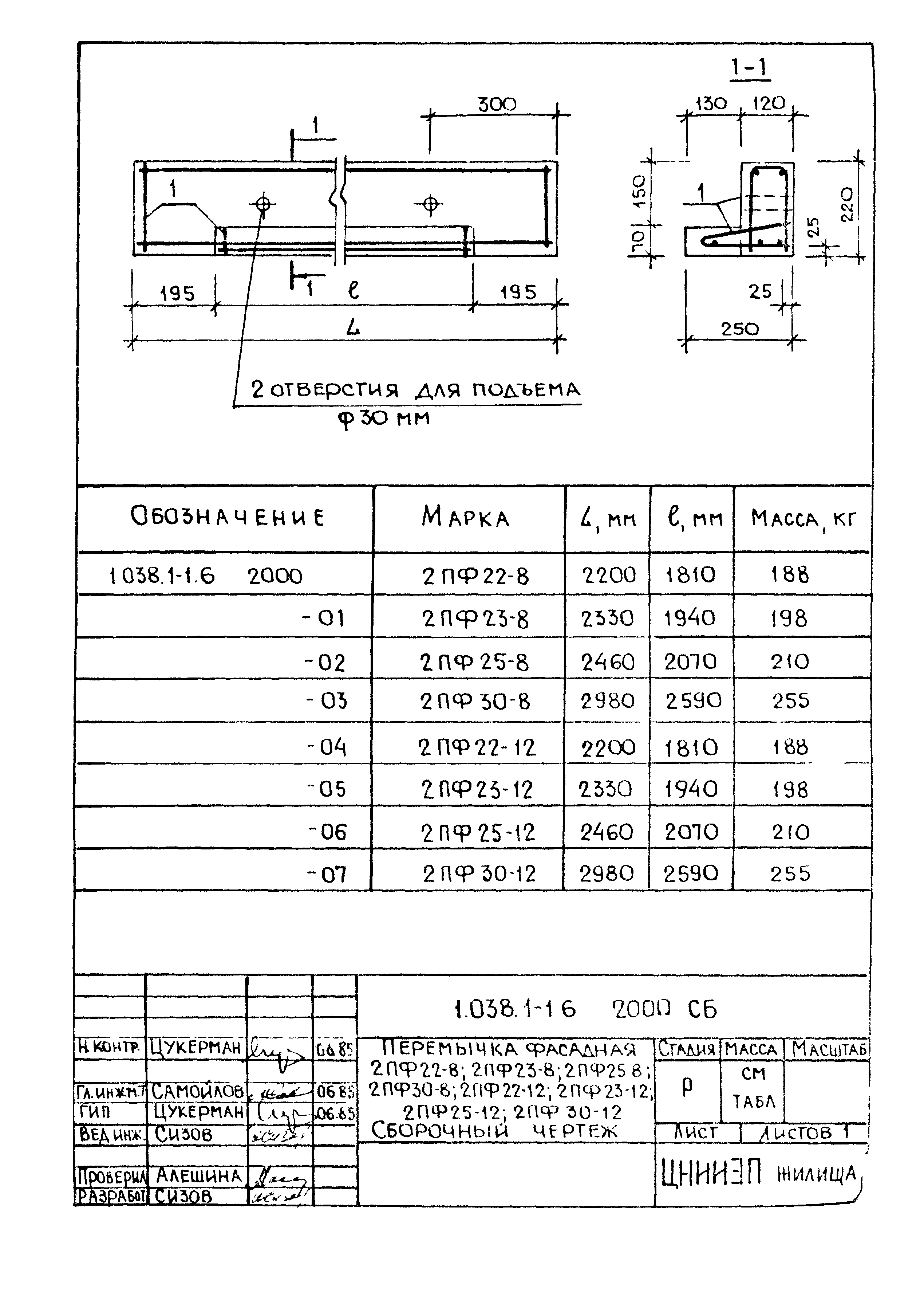

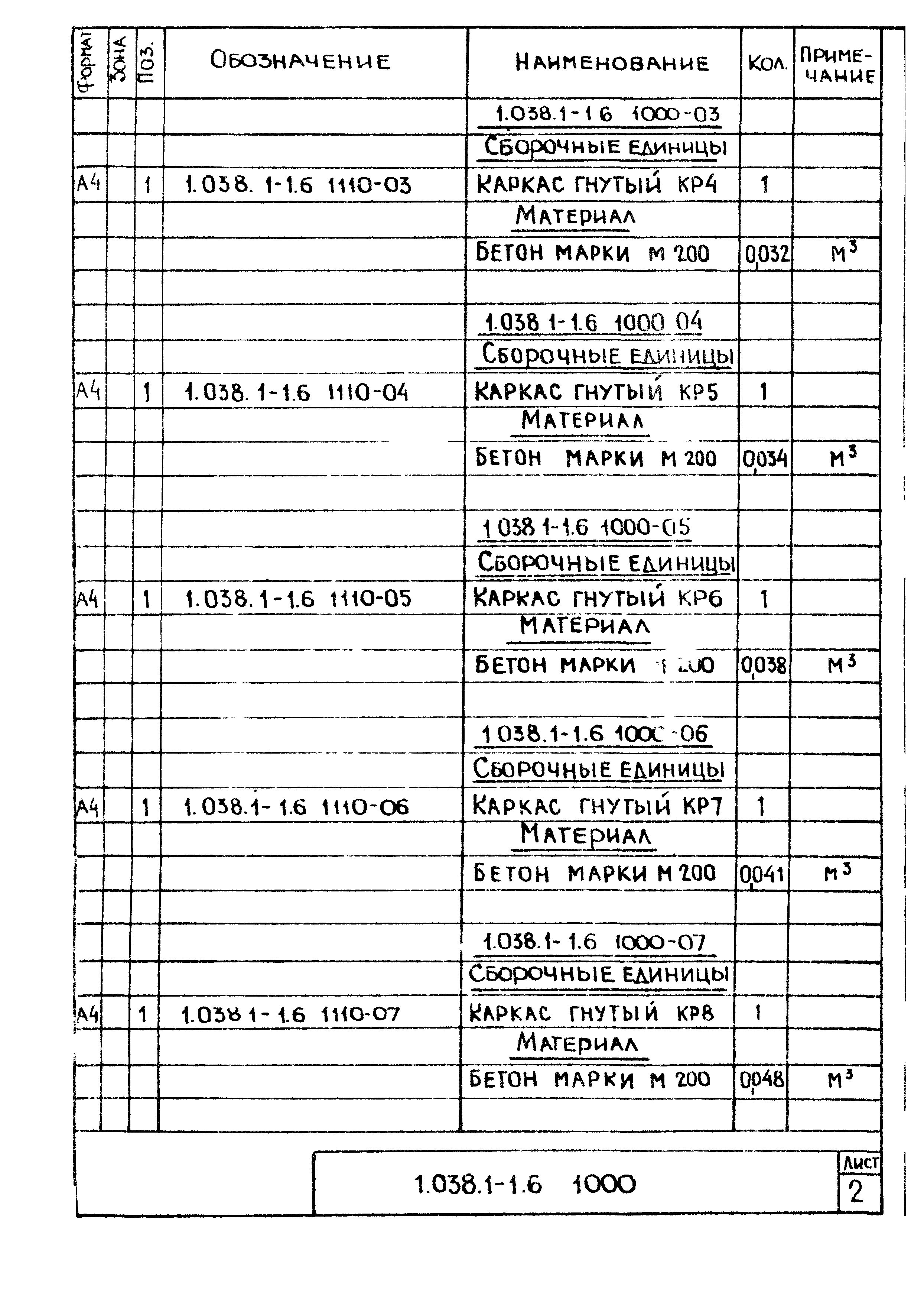

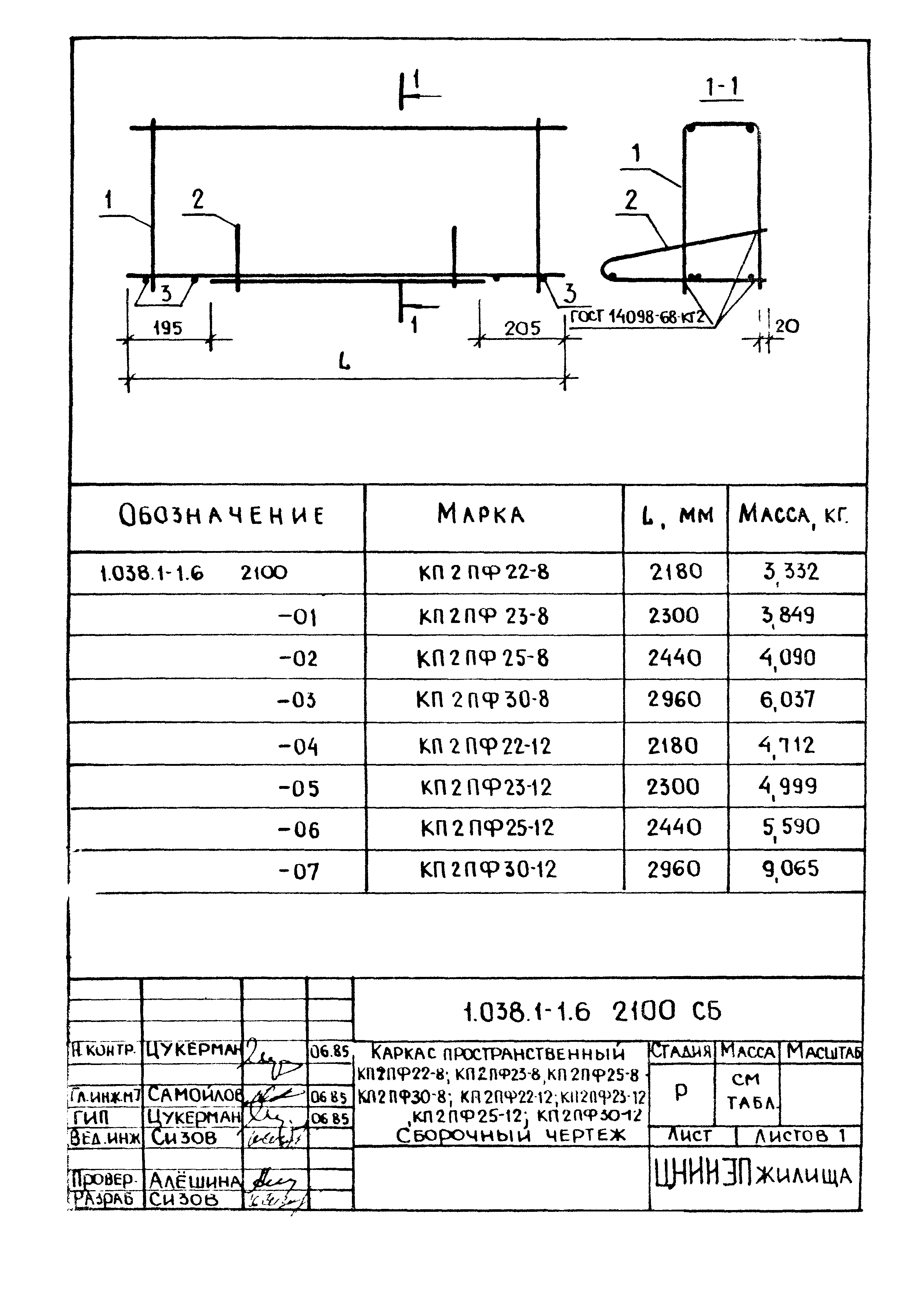

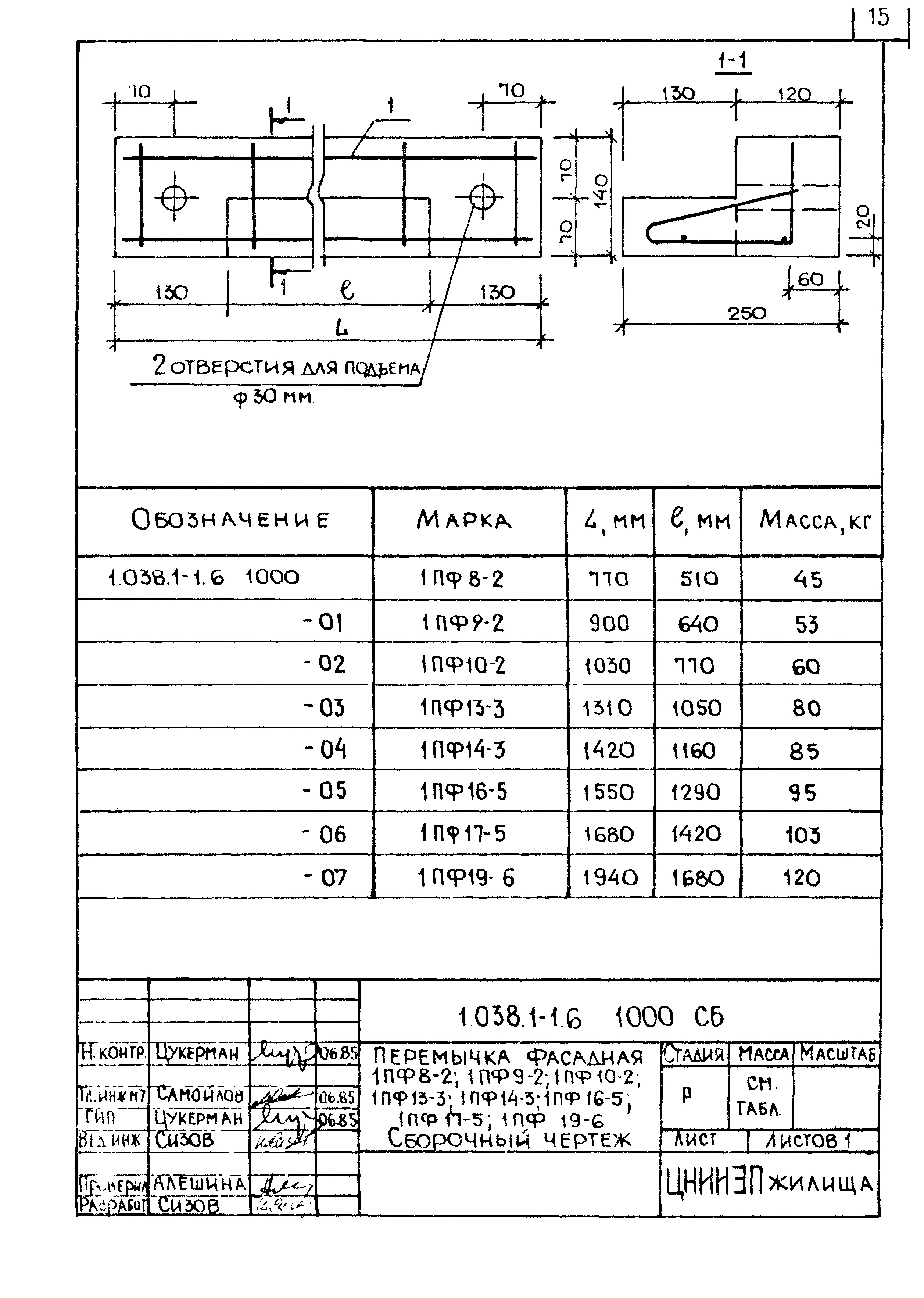

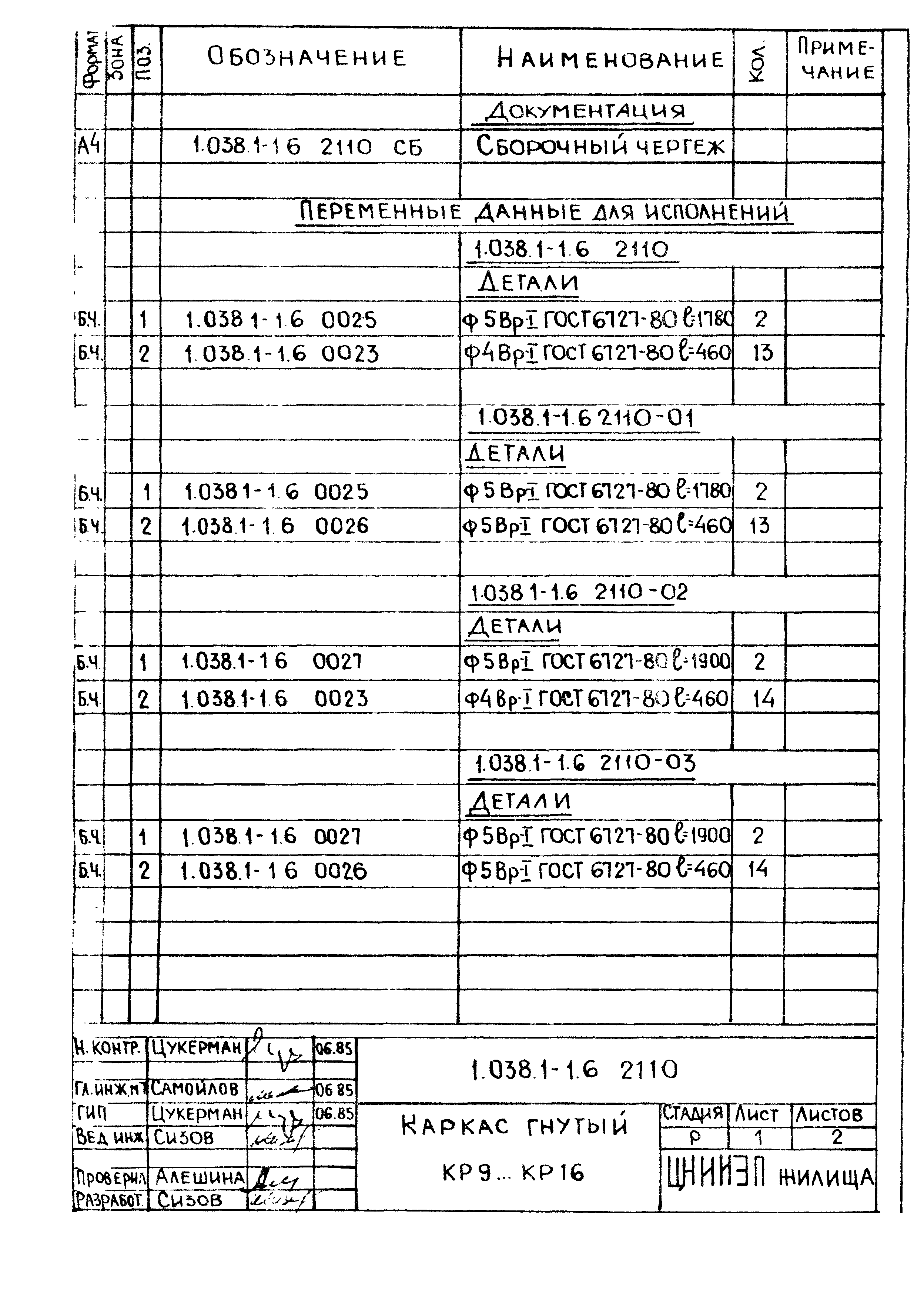

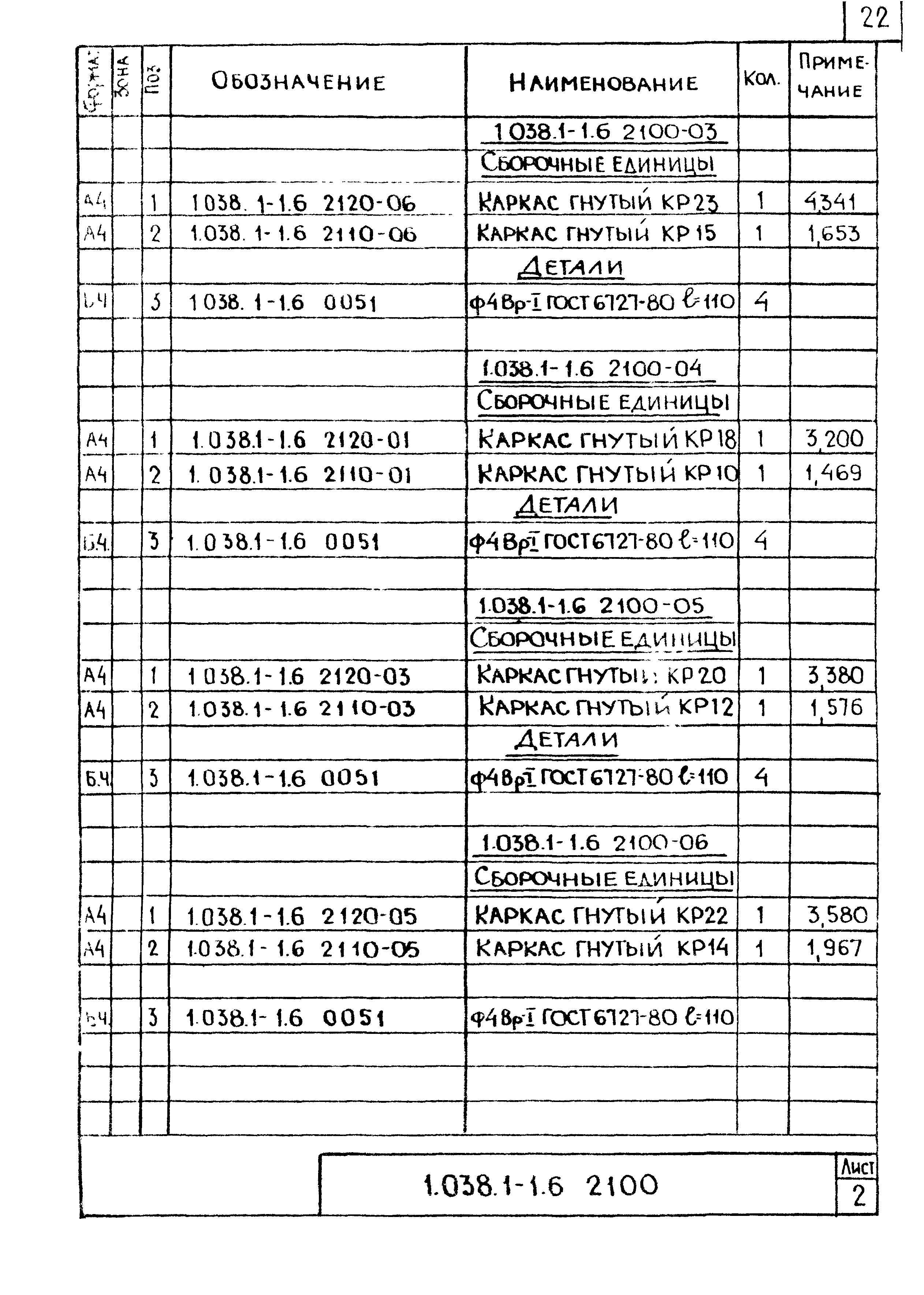

Оглавление:	1.038.1-1.6 0000 Содержание 1.038.1-1.6 0000 ТО Техническое описание 1.038.1-1.6 1000 Перемычка фасадная 1ПФ8-2; 1ПФ9-2; 1ПФ10-2; 1ПФ13-3; 1ПФ14-3; 1ПФ16-5; 1ПФ17-5; 1ПФ19-6 1.038.1-1.6 1000СБ Перемычка фасадная 1ПФ8-2; 1ПФ9-2; 1ПФ10-2; 1ПФ13-3; 1ПФ14-3; 1ПФ16-5; 1ПФ17-5; 1ПФ19-6. Сборочный чертеж 1.038.1-1.6 2000 Перемычка фасадная 2ПФ22-8; 2ПФ23-8; 2ПФ25-8; 2ПФ30-8; 2ПФ22-12; 2ПФ23-12; 2ПФ25-12; 2ПФ30-12 1.038.1-1.6 2000СБ Перемычка фасадная 2ПФ22-8; 2ПФ23-8; 2ПФ25-8; 2ПФ30-8; 2ПФ22-12; 2ПФ23-12; 2ПФ25-12; 2ПФ30-12. Сборочный чертеж 1.038.1-1.6 3000 Перемычка фасадная 3ПФ40-10; 3ПФ43-10 1.038.1-1.6 3000СБ Перемычка фасадная 3ПФ40-10; 3ПФ43-10. Сборочный чертеж 1.038.1-1.6 2100 Каркас пространственный КП2ПФ22-8; КП2ПФ23-8; КП2ПФ25-8; КП2ПФ30-8; КП2ПФ22-12; КП2ПФ23-12; КП2ПФ25-12; КП2ПФ30-12 1.038.1-1.6 2100СБ Каркас пространственный КП2ПФ22-8; КП2ПФ23-8; КП2ПФ25-8; КП2ПФ30-8; КП2ПФ22-12; КП2ПФ23-12; КП2ПФ25-12; КП2ПФ30-12. Сборочный чертеж 1.038.1-1.6 3100 Каркас пространственный КП3ПФ40-10; КП3ПФ43-10 1.038.1-1.6 1110 Каркас гнутый КР1... КР8 1.038.1-1.6 1110СБ Каркас гнутый КР1... КР8. Сборочный чертеж 1.038.1-1.6 2110 Каркас гнутый КР9... КР16 1.038.1-1.6 2110СБ Каркас гнутый КР9... КР16. Сборочный чертеж 1.038.1-1.6 2120 Каркас гнутый КР17... КР24 1.038.1-1.6 2120СБ Каркас гнутый КР17... КР24. Сборочный чертеж 1.038.1-1.6 3110 Каркас гнутый КР25... КР28 1.038.1-1.6 3110СБ Каркас гнутый КР25... КР28. Сборочный чертеж 1.038.1-1.6 0000ВРС Ведомость расхода стали на элемент 1.038.1-1.6 0000РМ Ведомость расхода материалов
Разработан:	ЦНИИЭП жилища
Утверждён:	30.12.1985 Госгражданстрой (Gosgrazhdanstroy 463)

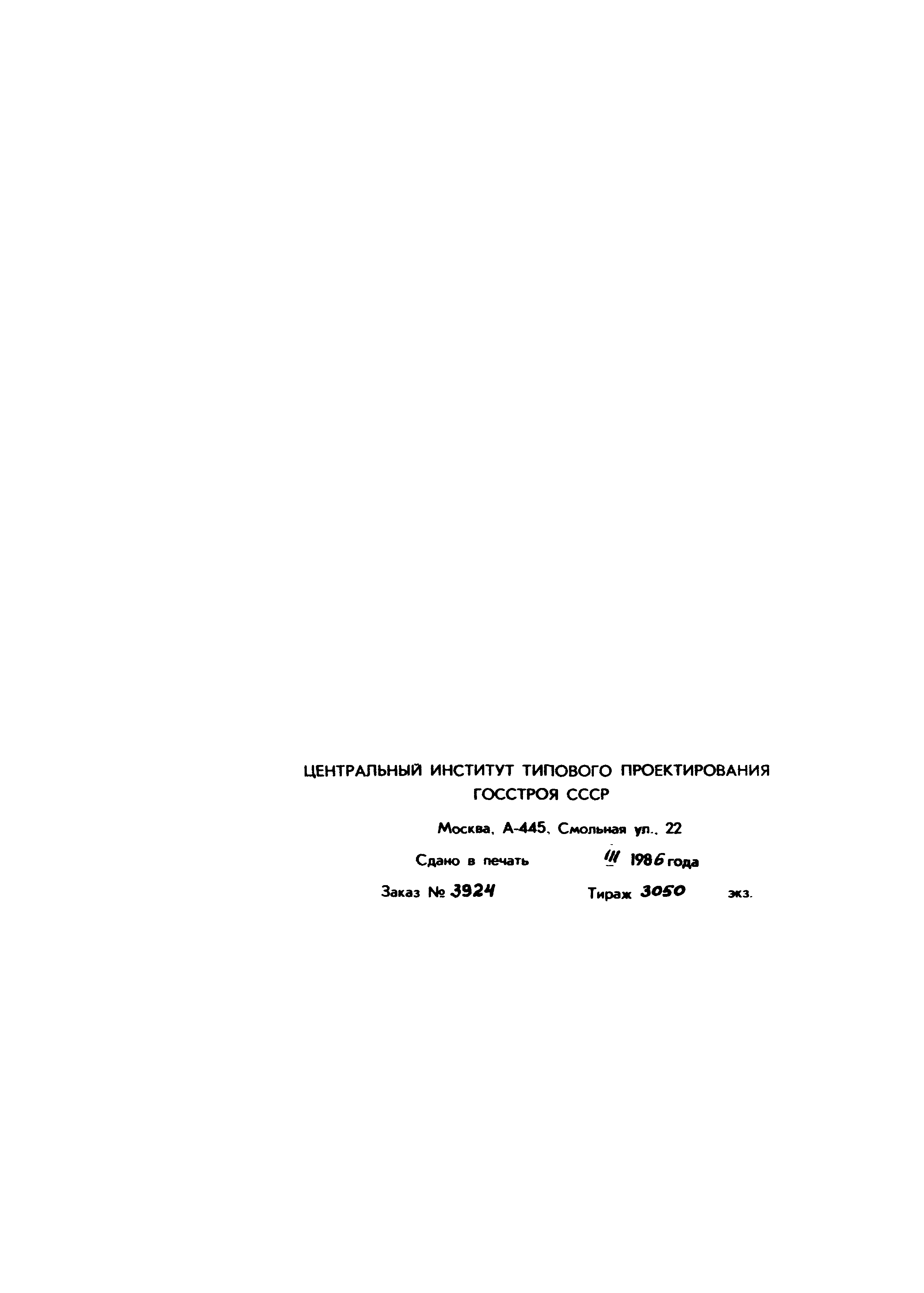

Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1986 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перемычки, обвязочные балки и опорные подушки
Заменяет собой:	Серия 1.138-10 «Выпуск 11. Перемычки фасадные для стен из кирпича высотой 65 мм. Рабочие чертежи»
Нормативные ссылки:	ГОСТ 948-84 «Перемычки железобетонные для зданий с кирпичными стенами. Технические условия» ГОСТ 10922-90 «Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия» ГОСТ 13015.0-83 «Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования» ГОСТ 13015.2-81 «Конструкции и изделия бетонные и железобетонные сборные. Маркировка» ГОСТ 13015.4-84 «Конструкции и изделия бетонные и железобетонные сборные. Правила транспортирования и хранения» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 8829-85 «Конструкции и изделия бетонные и железобетонные сборные. Методы испытания нагружением и оценка прочности, жесткости и трещиностойкости»
