Скачать Серия 1.038.1-1 Выпуск 1. Перемычки брусковые для жилых и общественных зданий. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.038.1-1

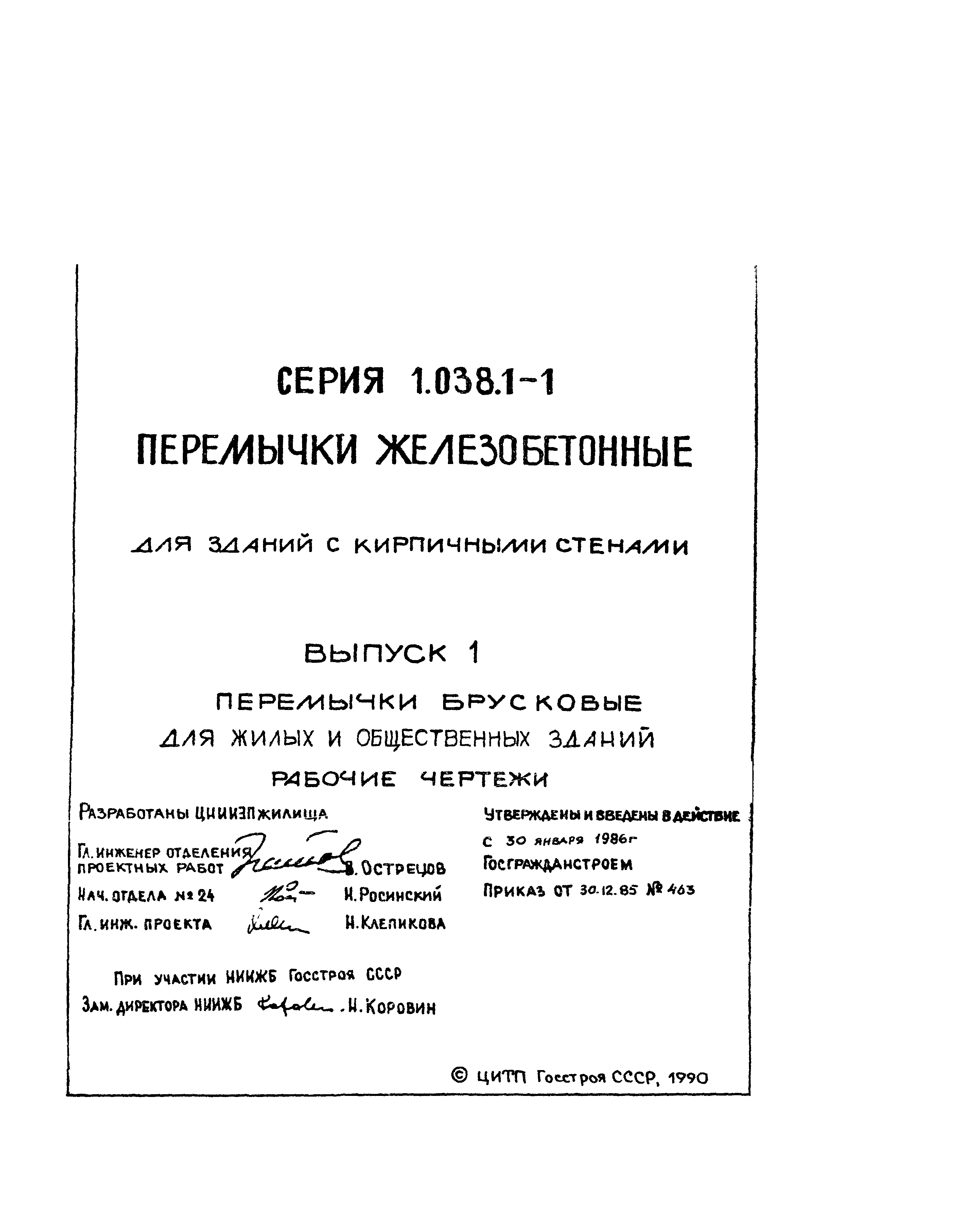

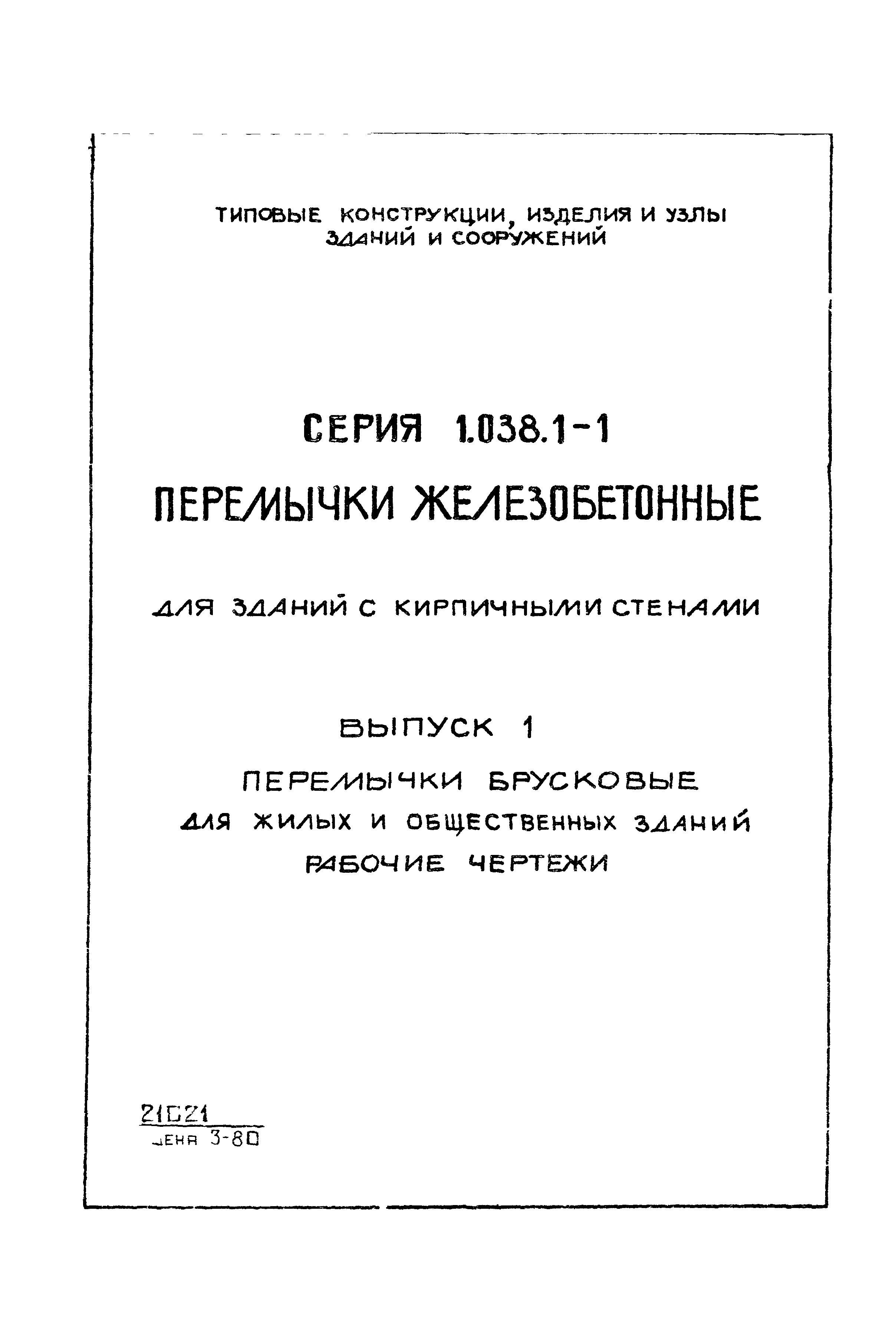

Выпуск 1. Перемычки брусковые для жилых и общественных зданий. Рабочие чертежи

Обозначение:	Серия 1.038.1-1
Обозначение англ:	Series 1.038.1-1
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Перемычки брусковые для жилых и общественных зданий. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	30.01.1986

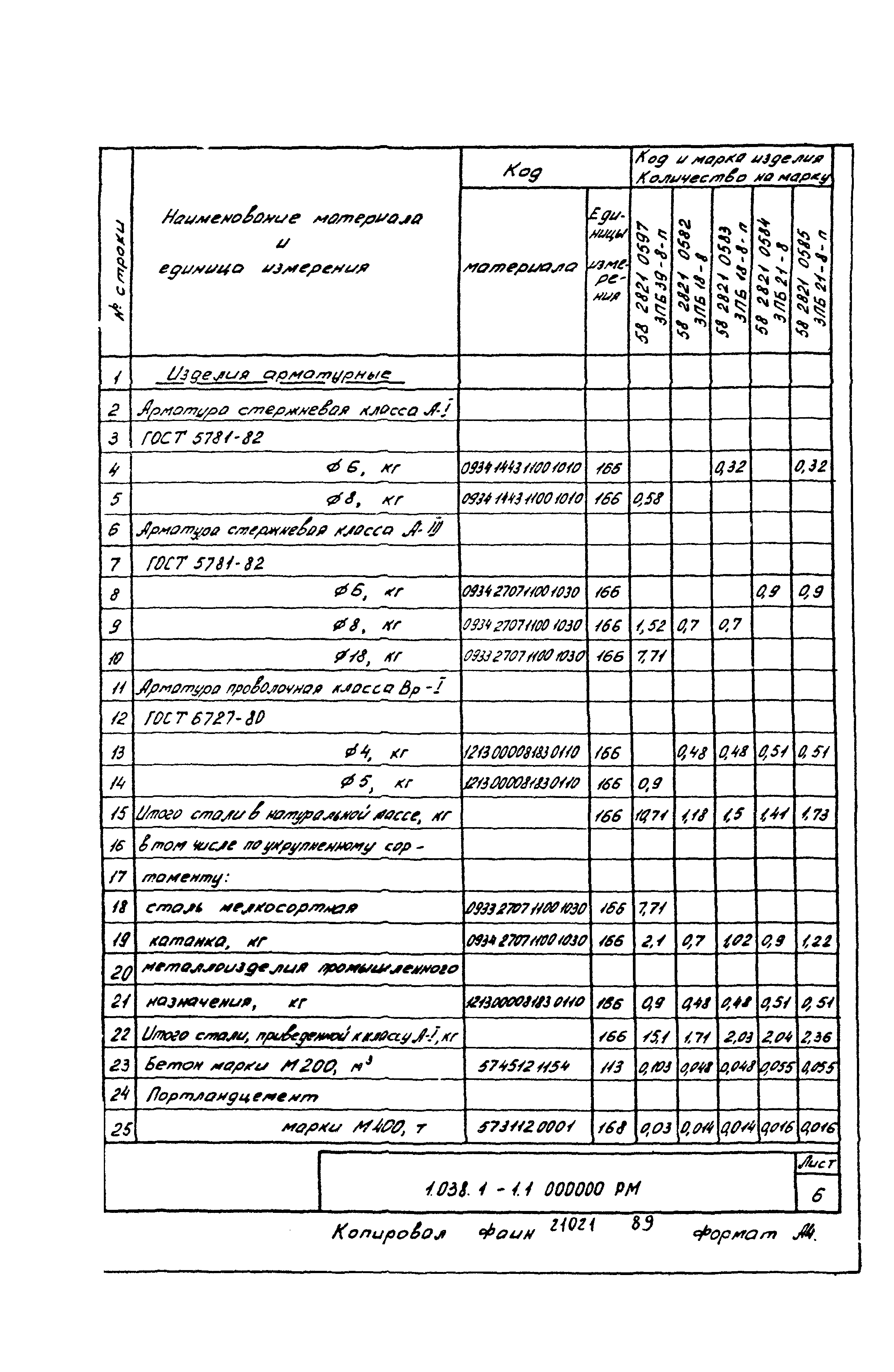

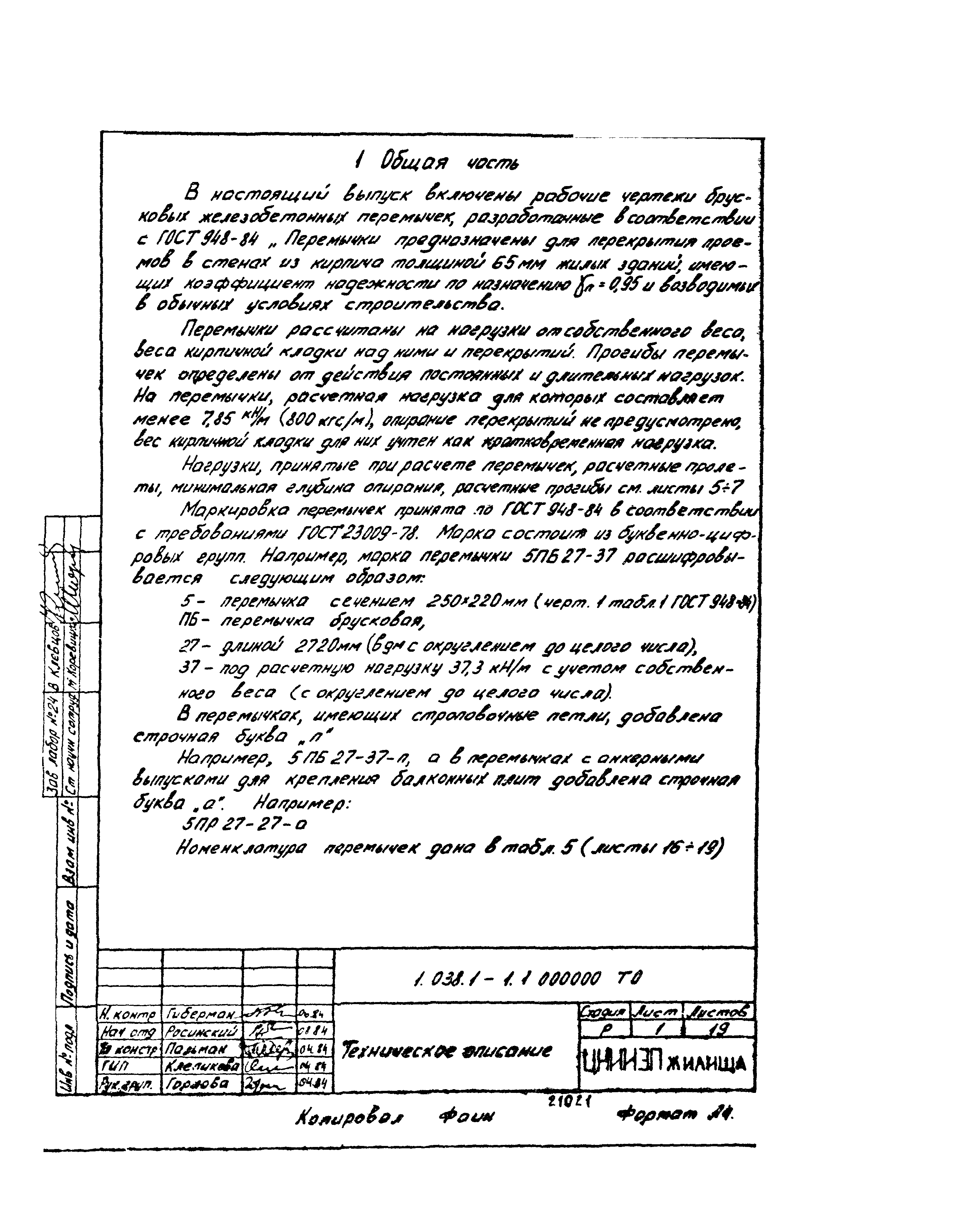

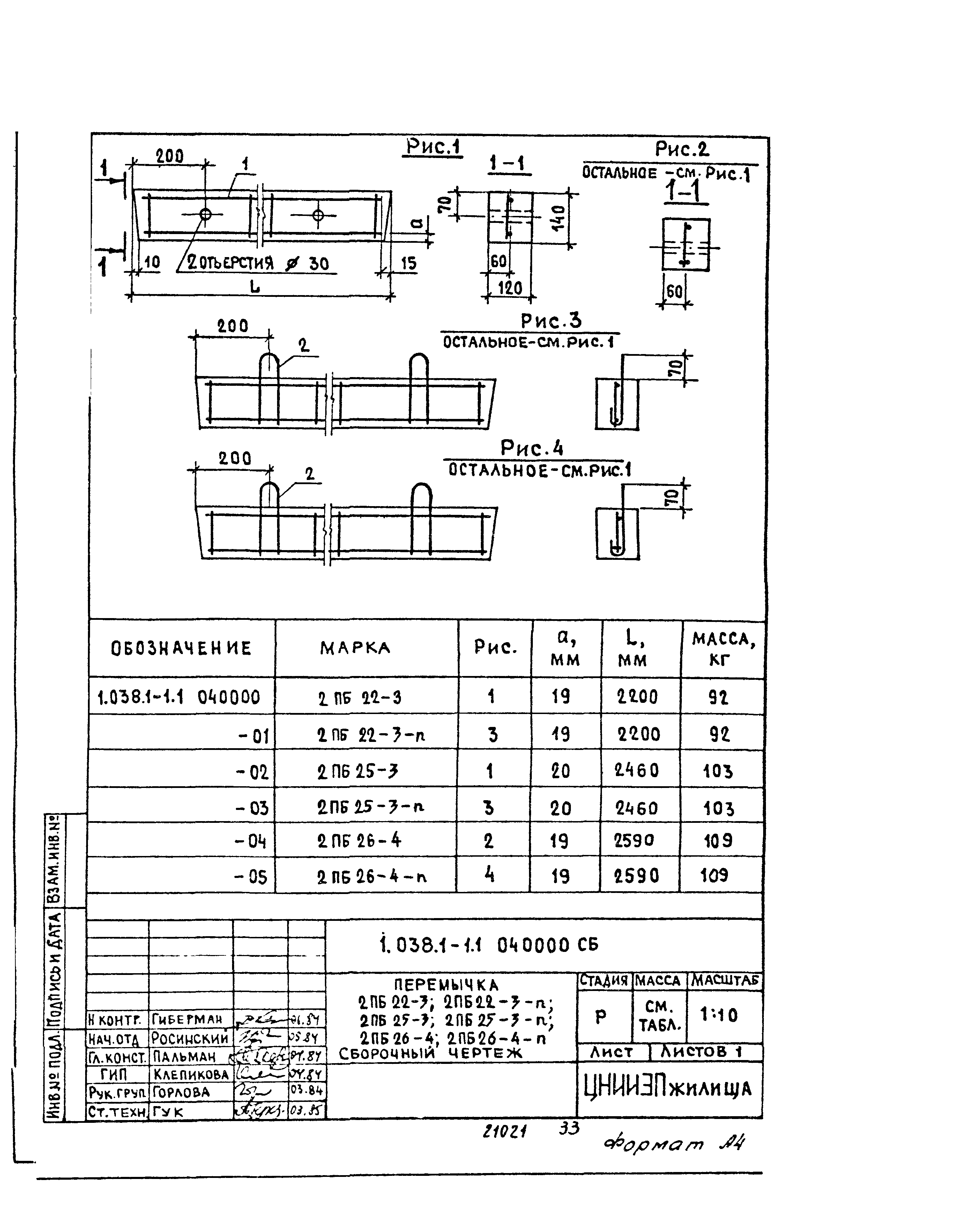

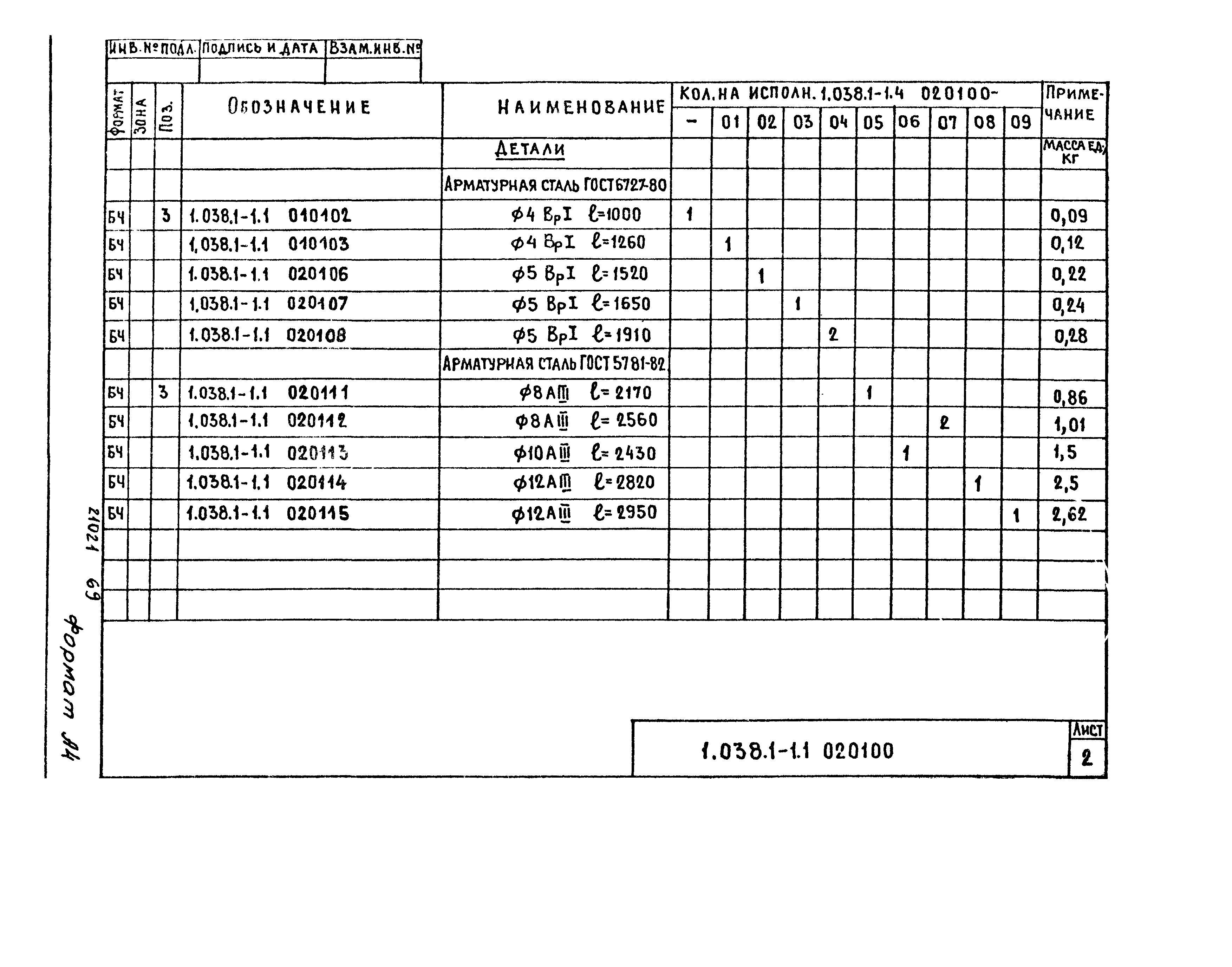

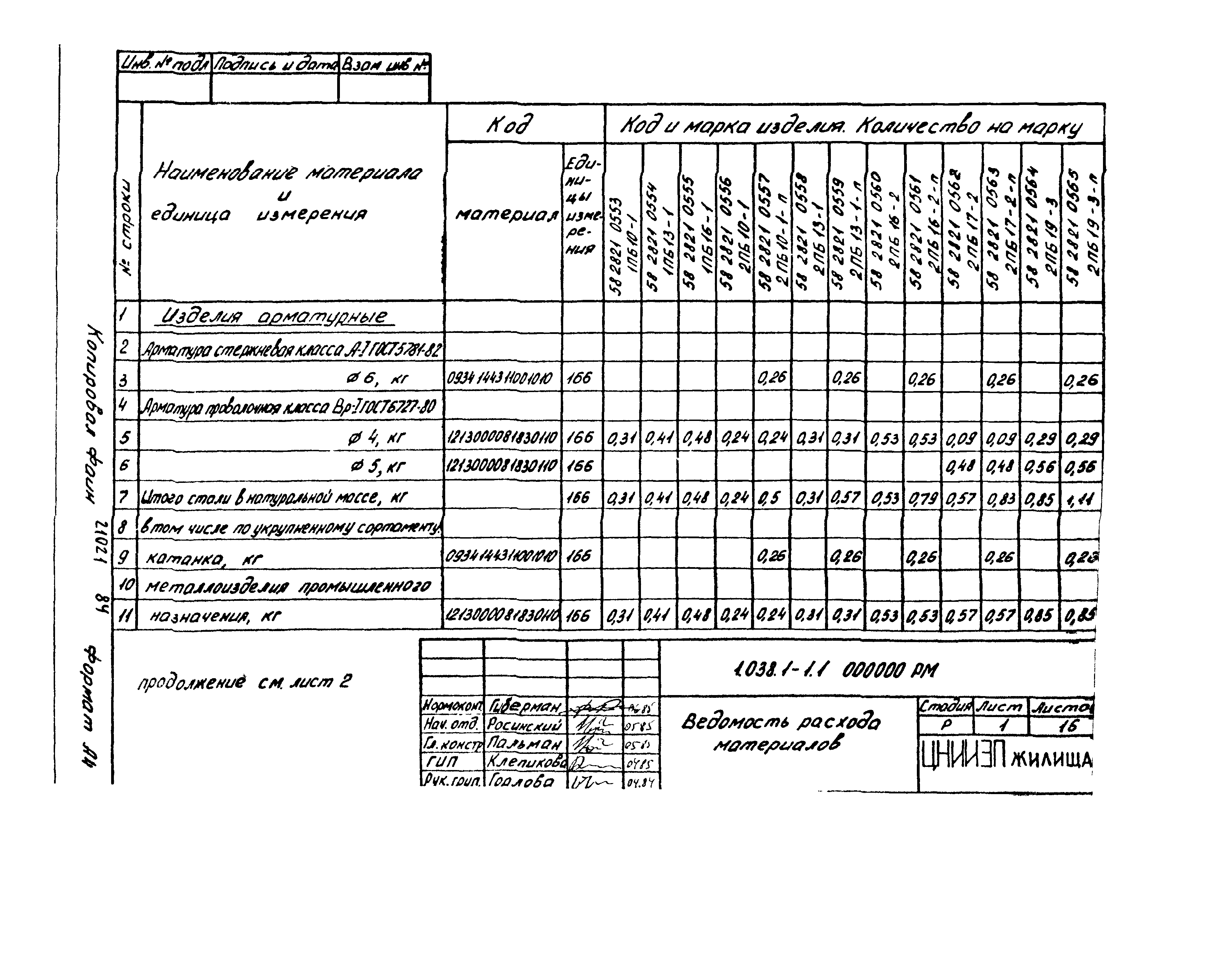

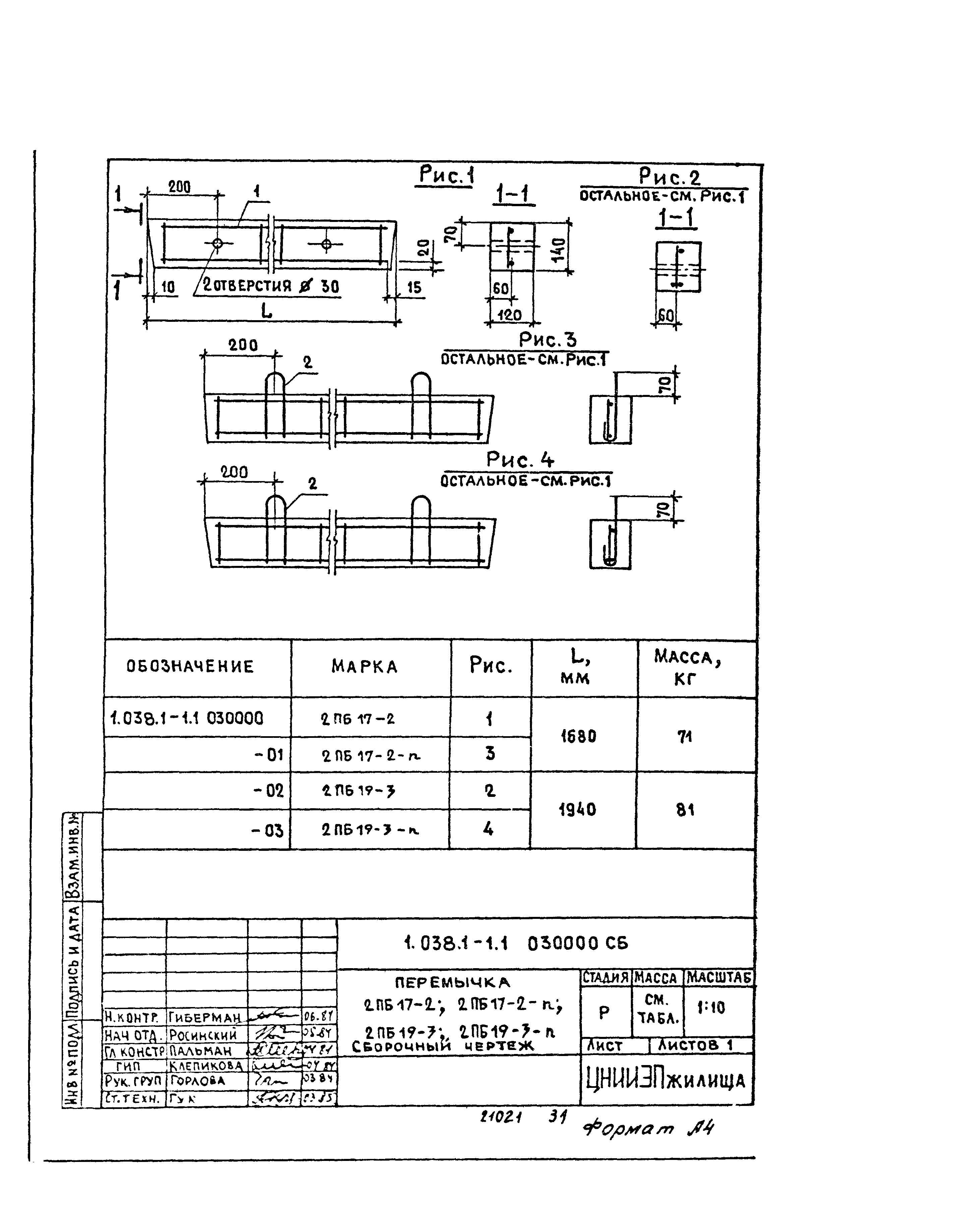

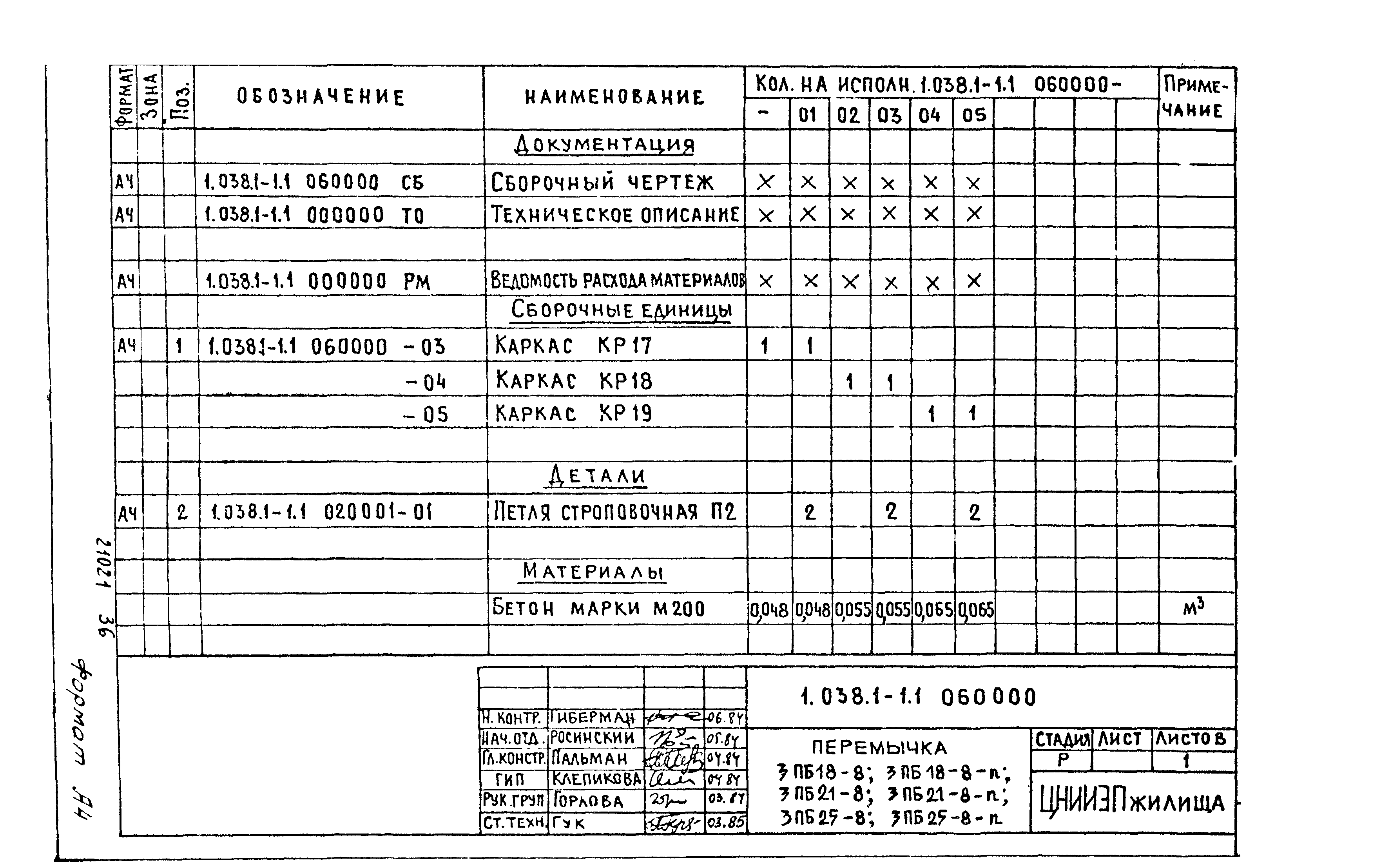

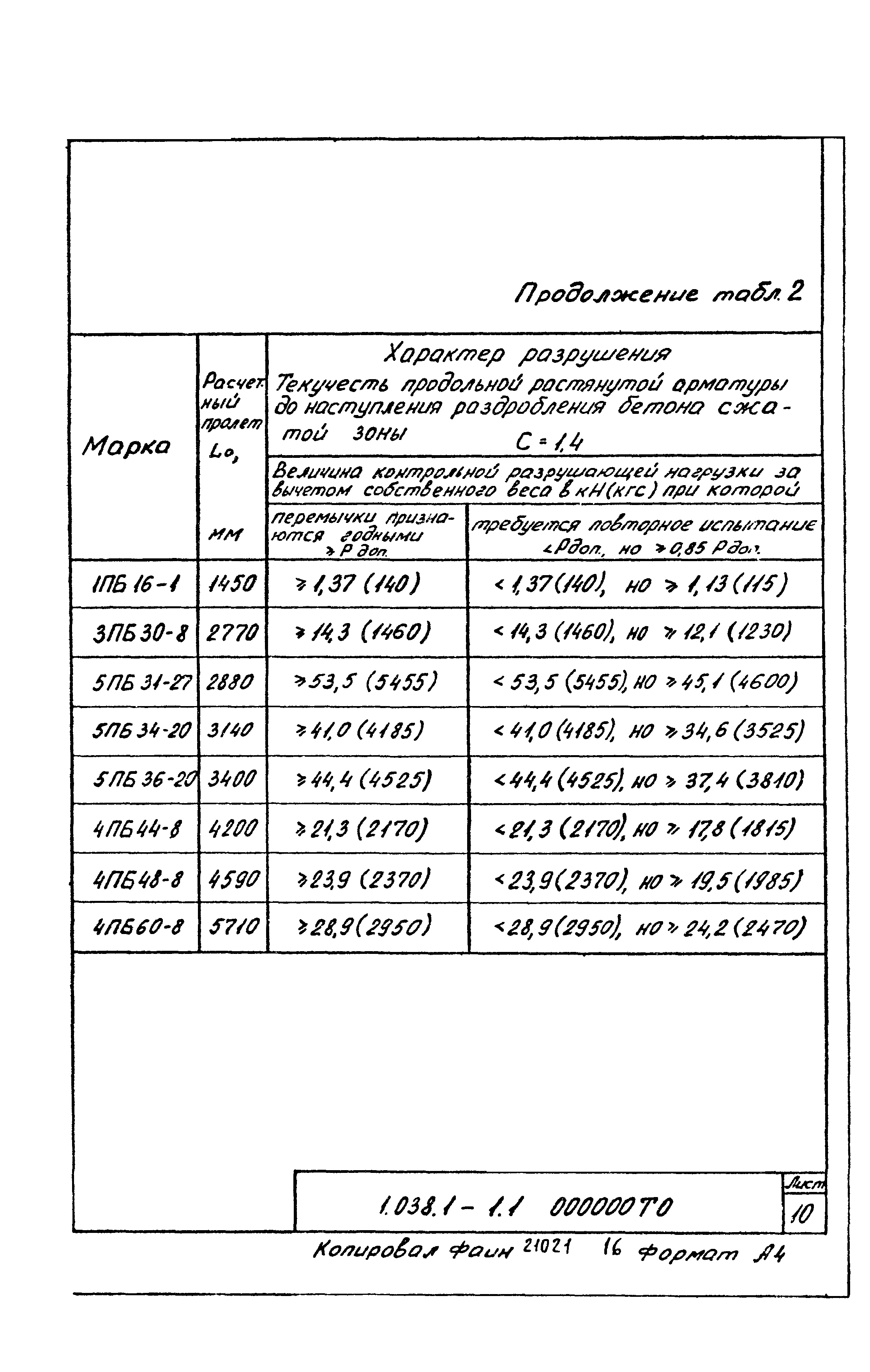

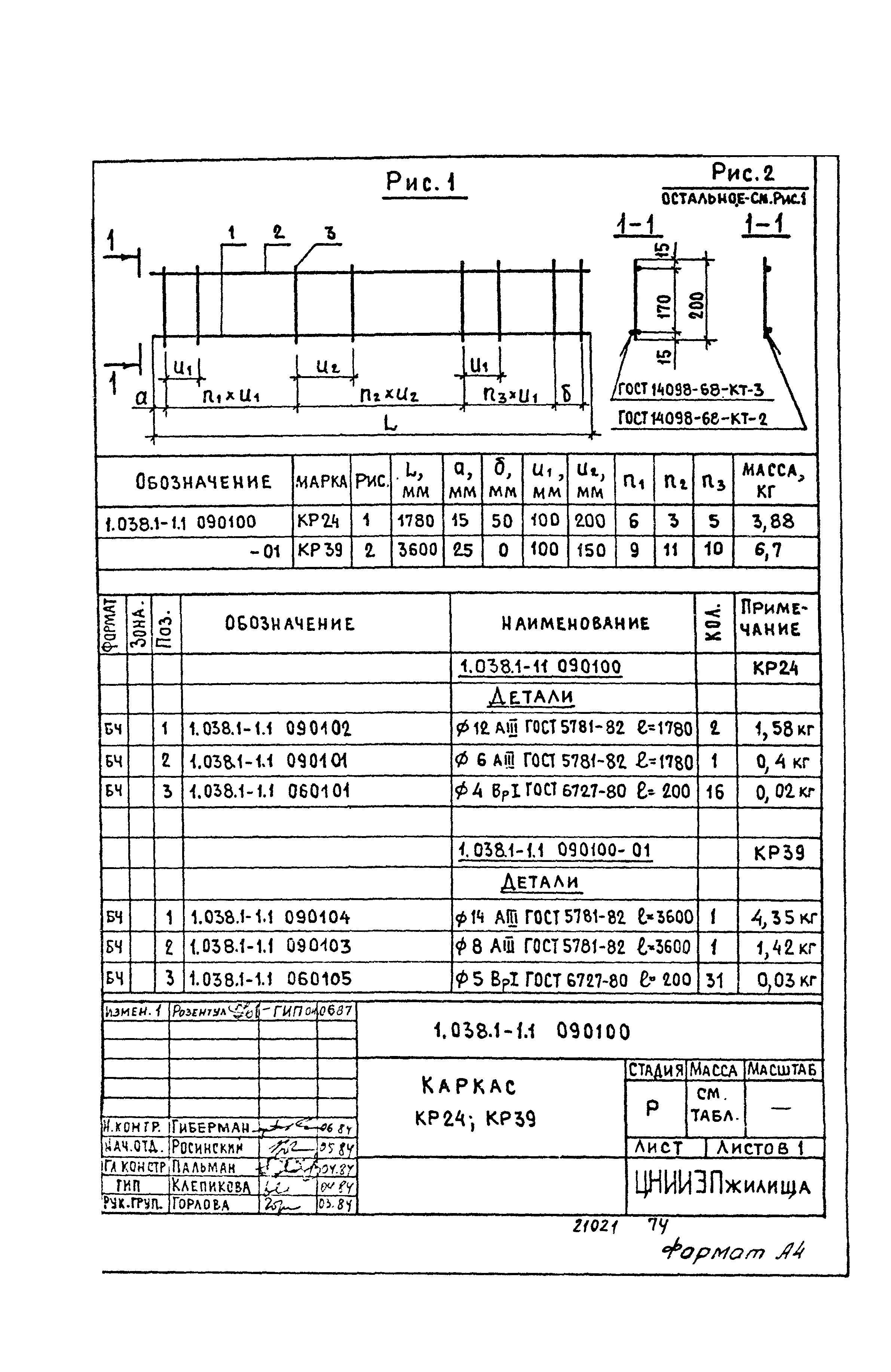

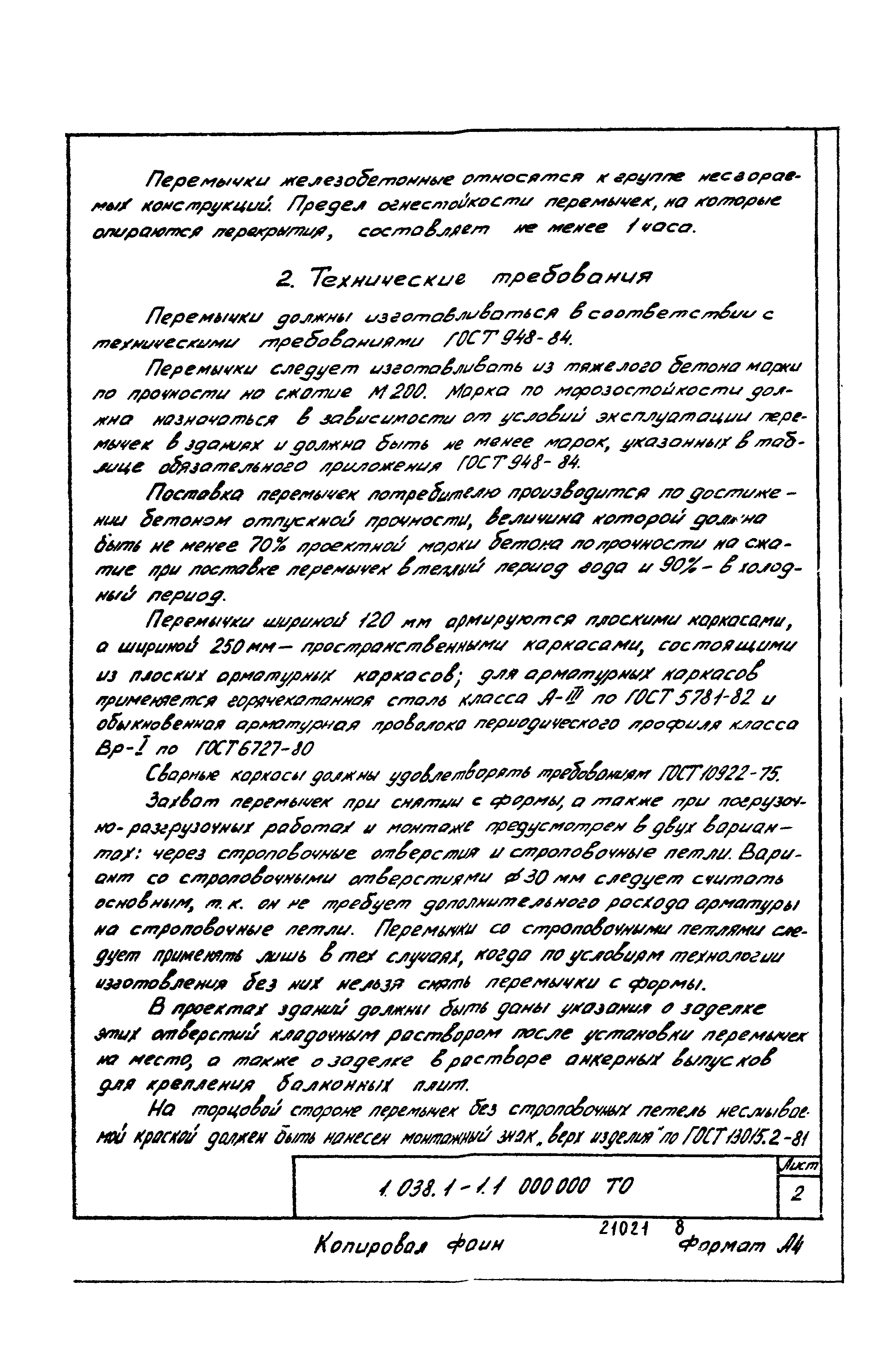

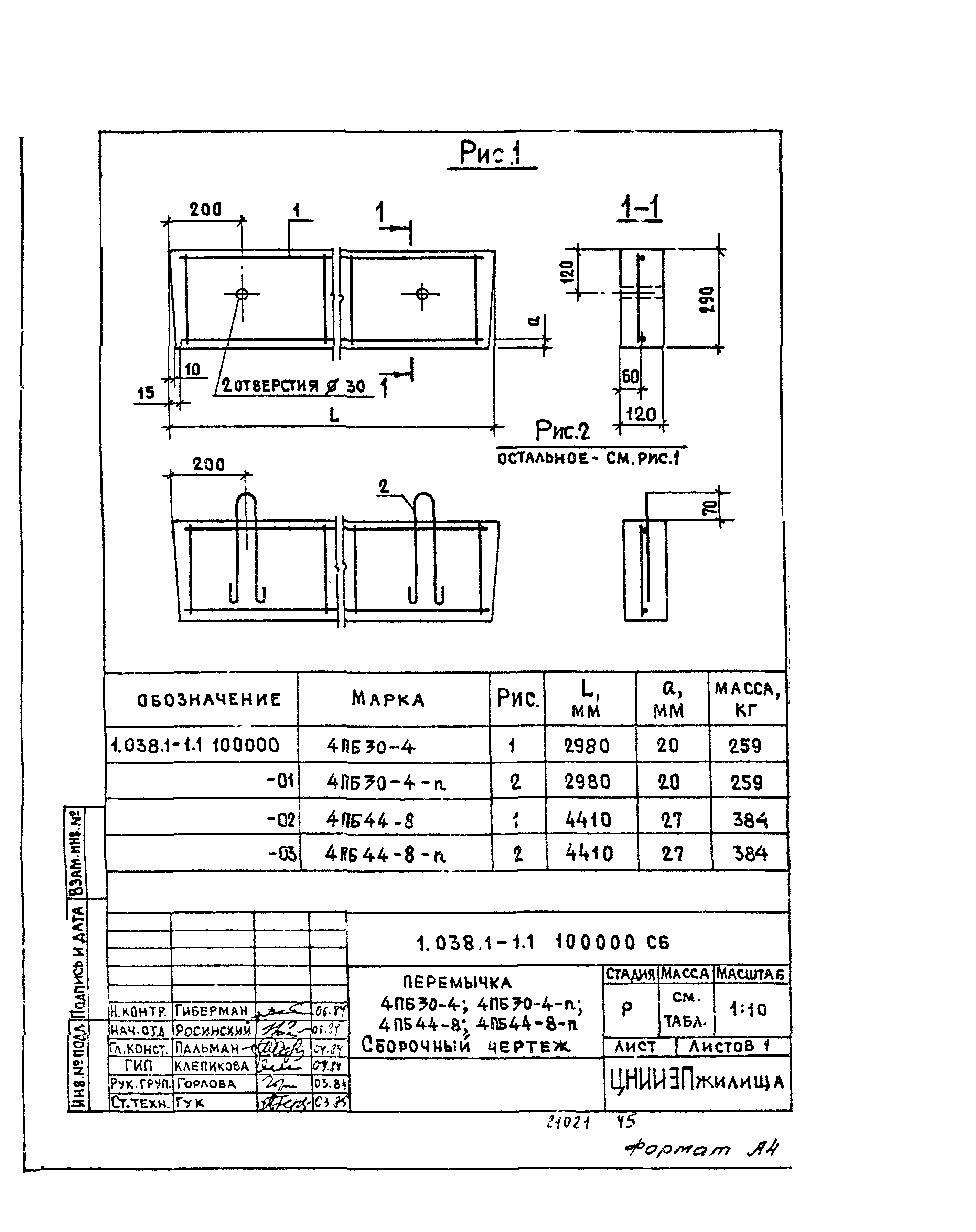

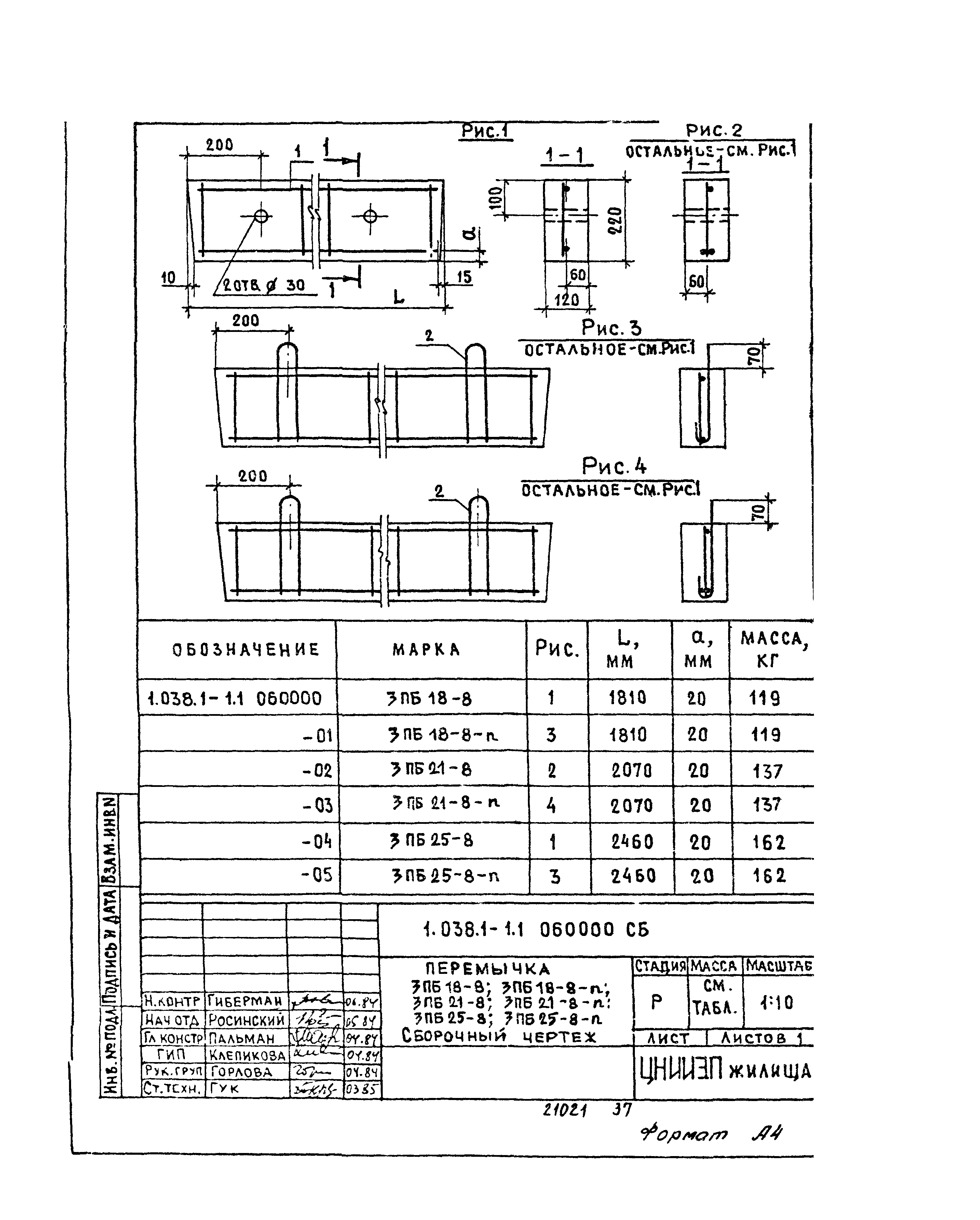

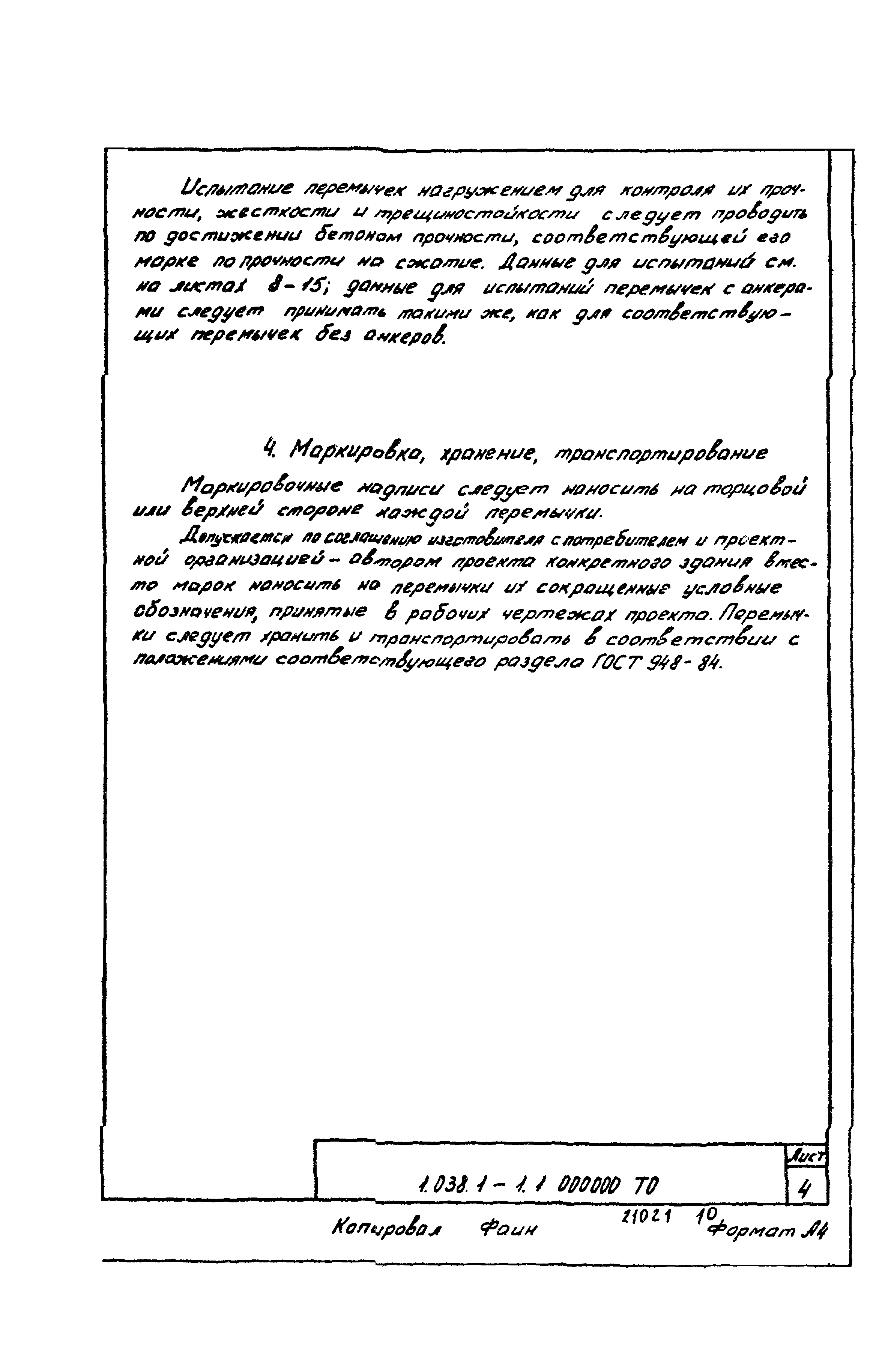

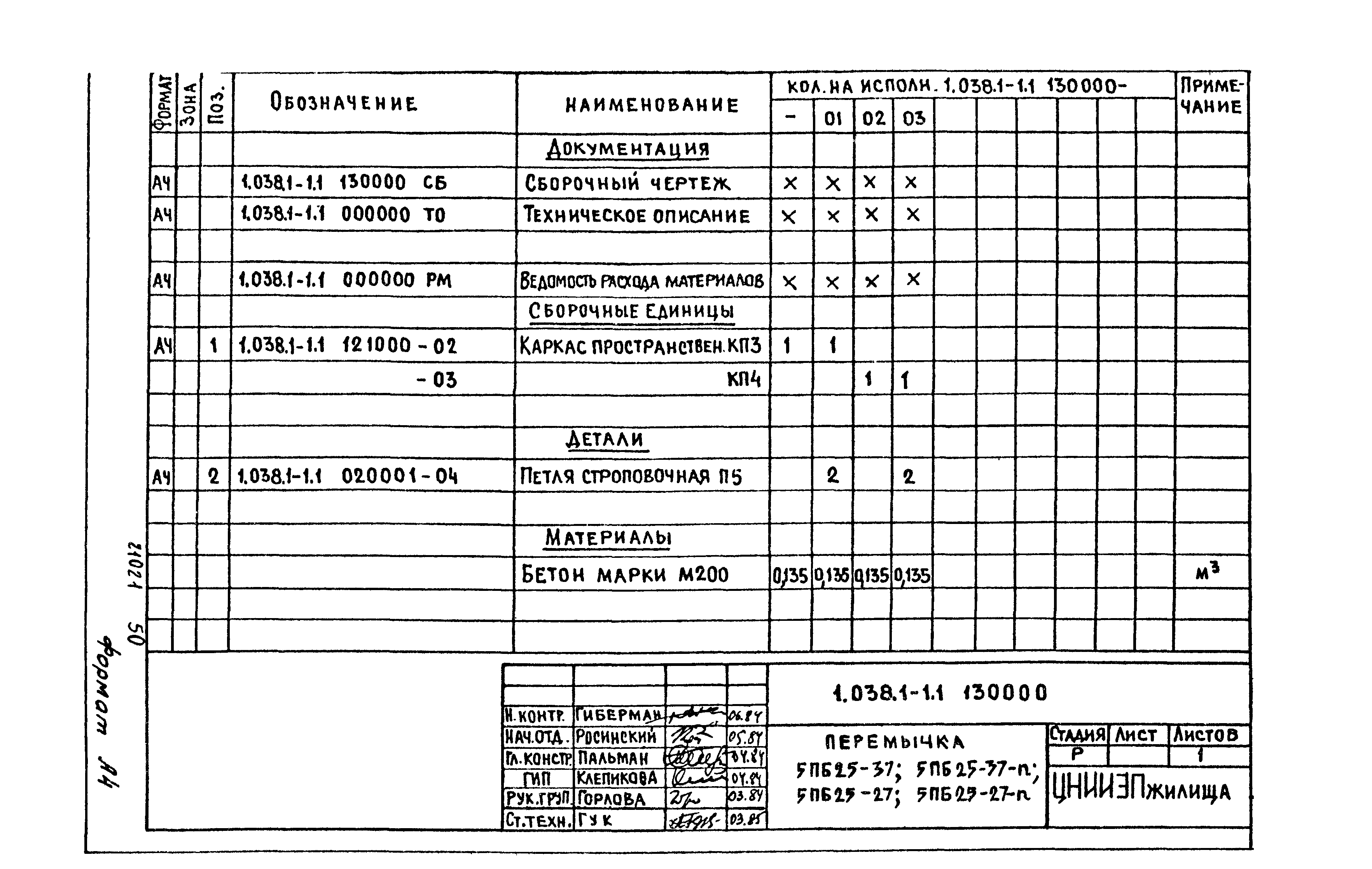

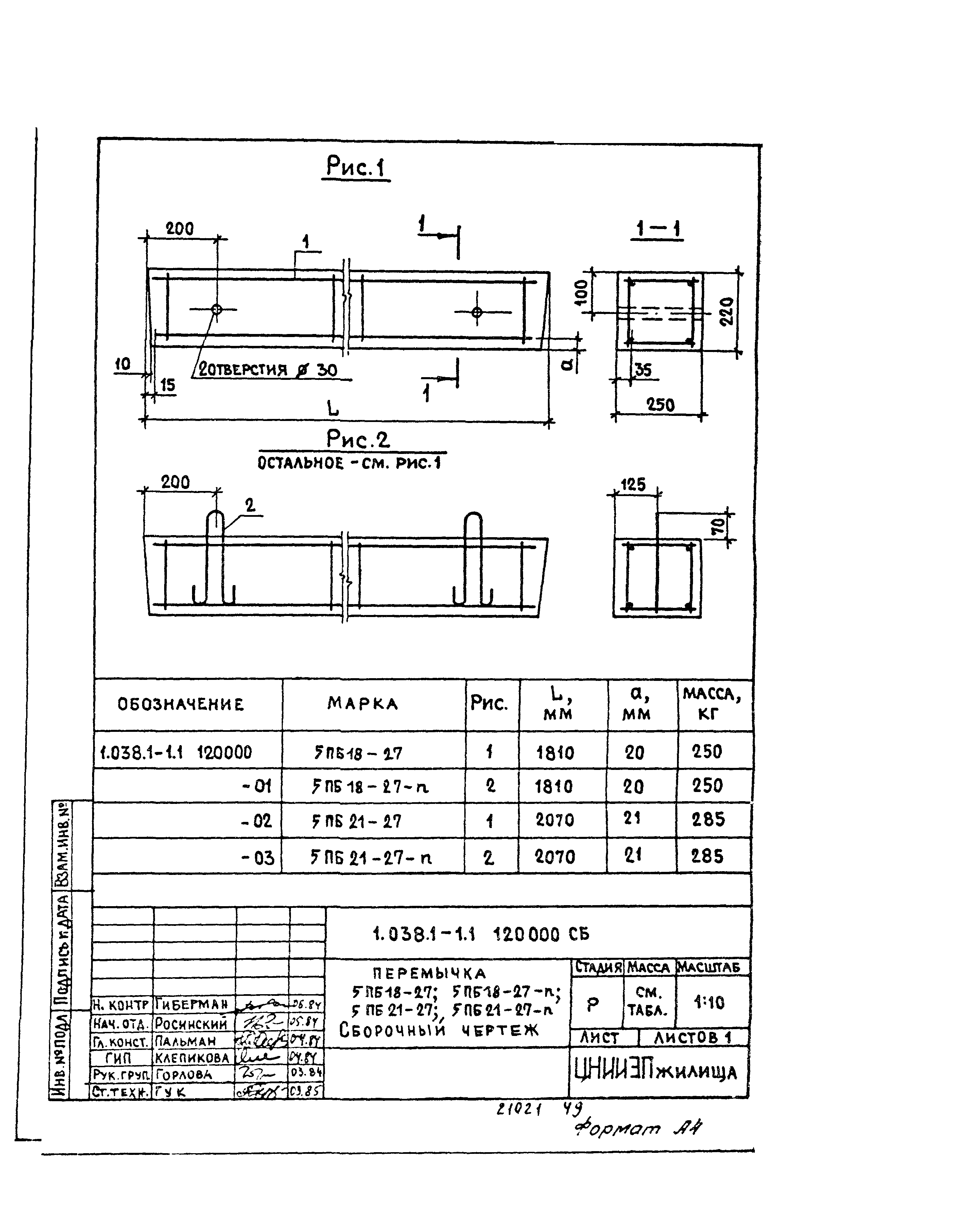

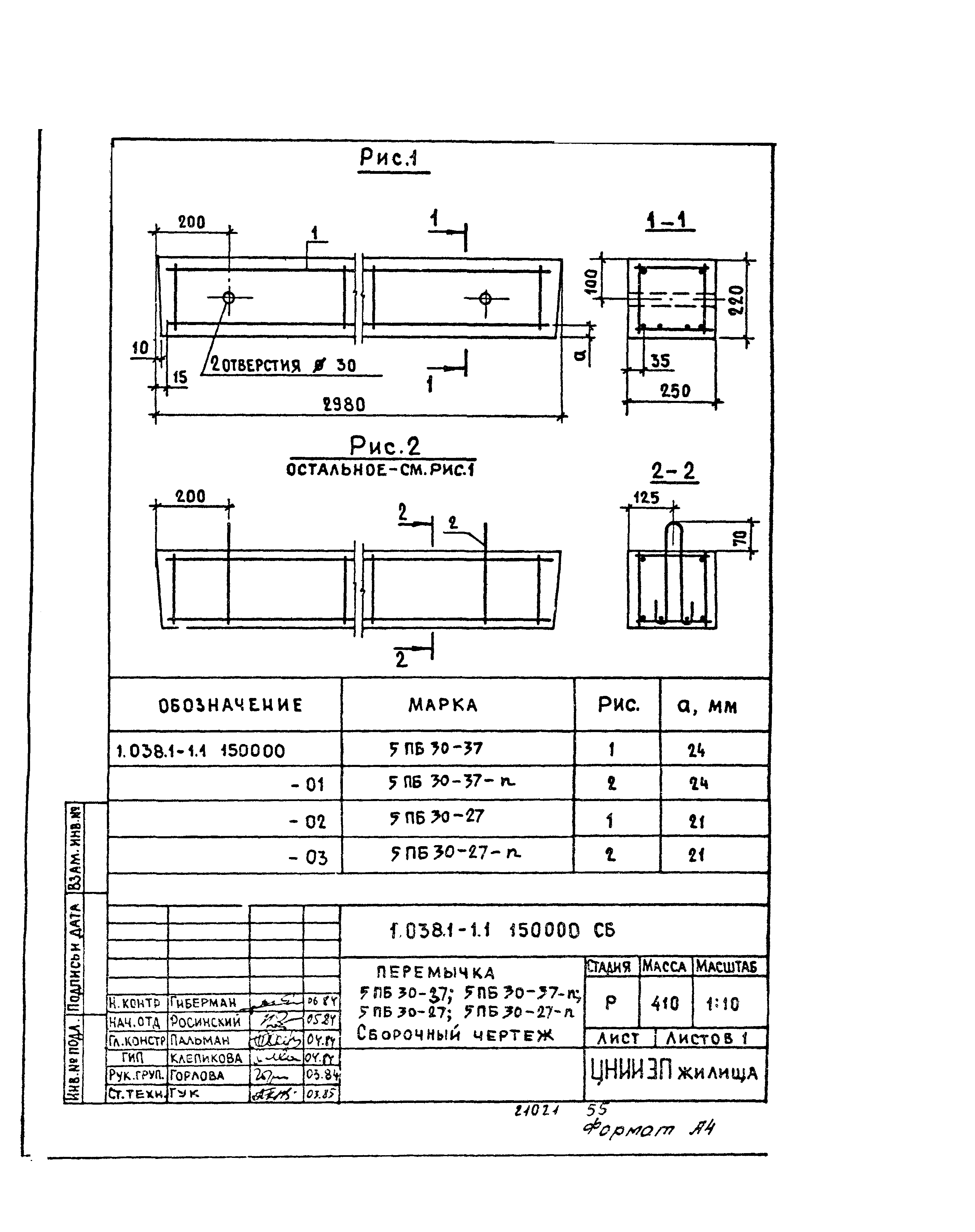

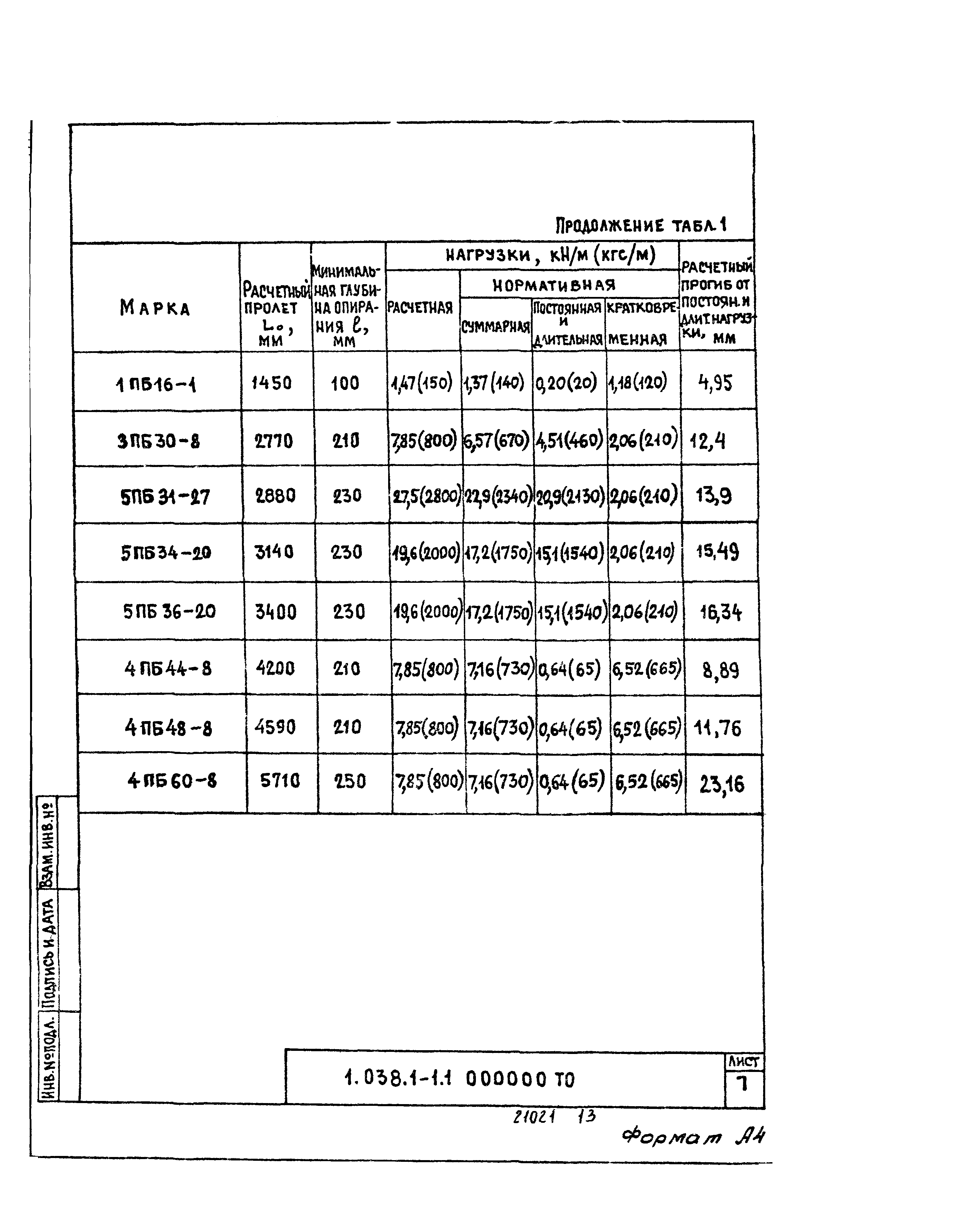

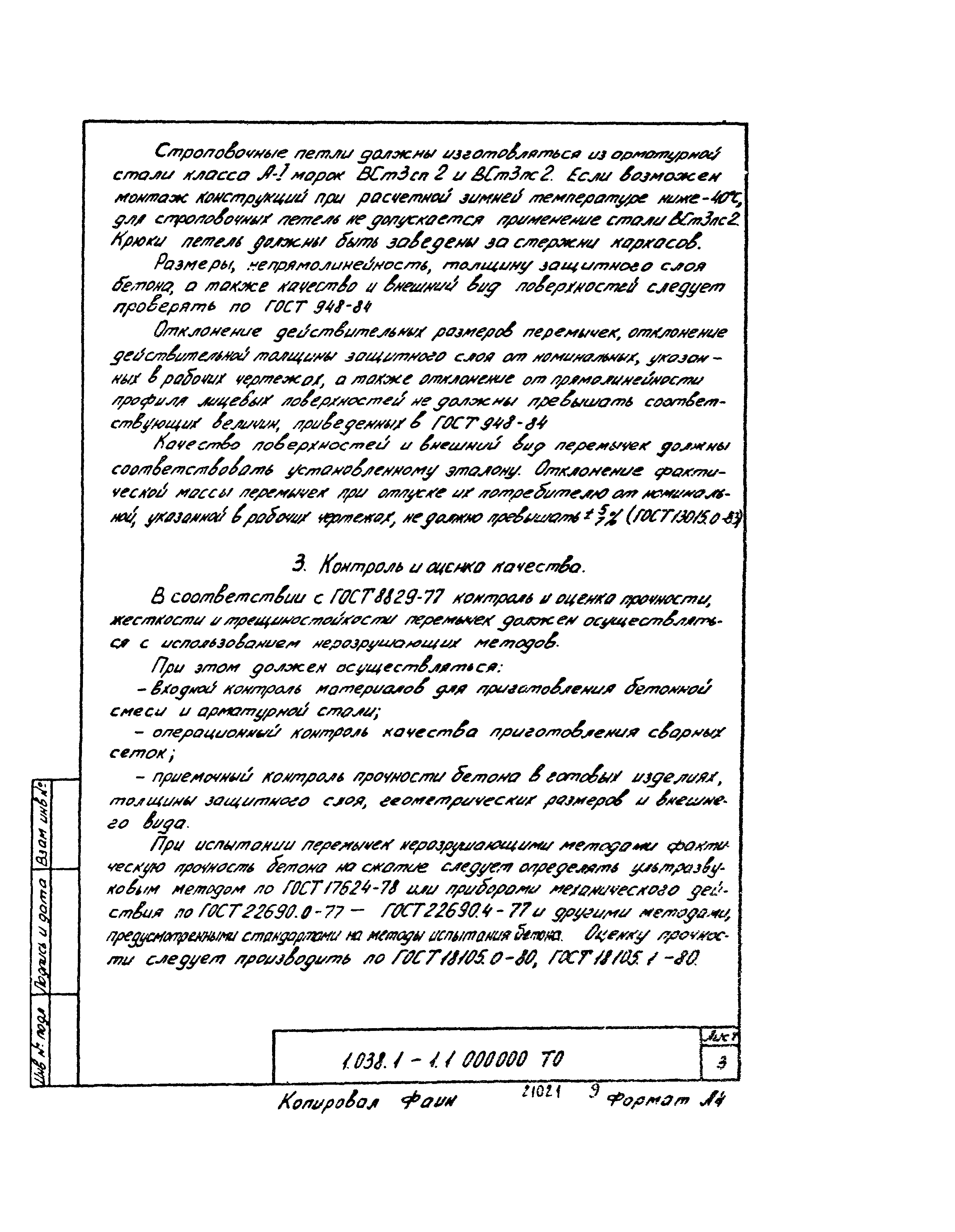

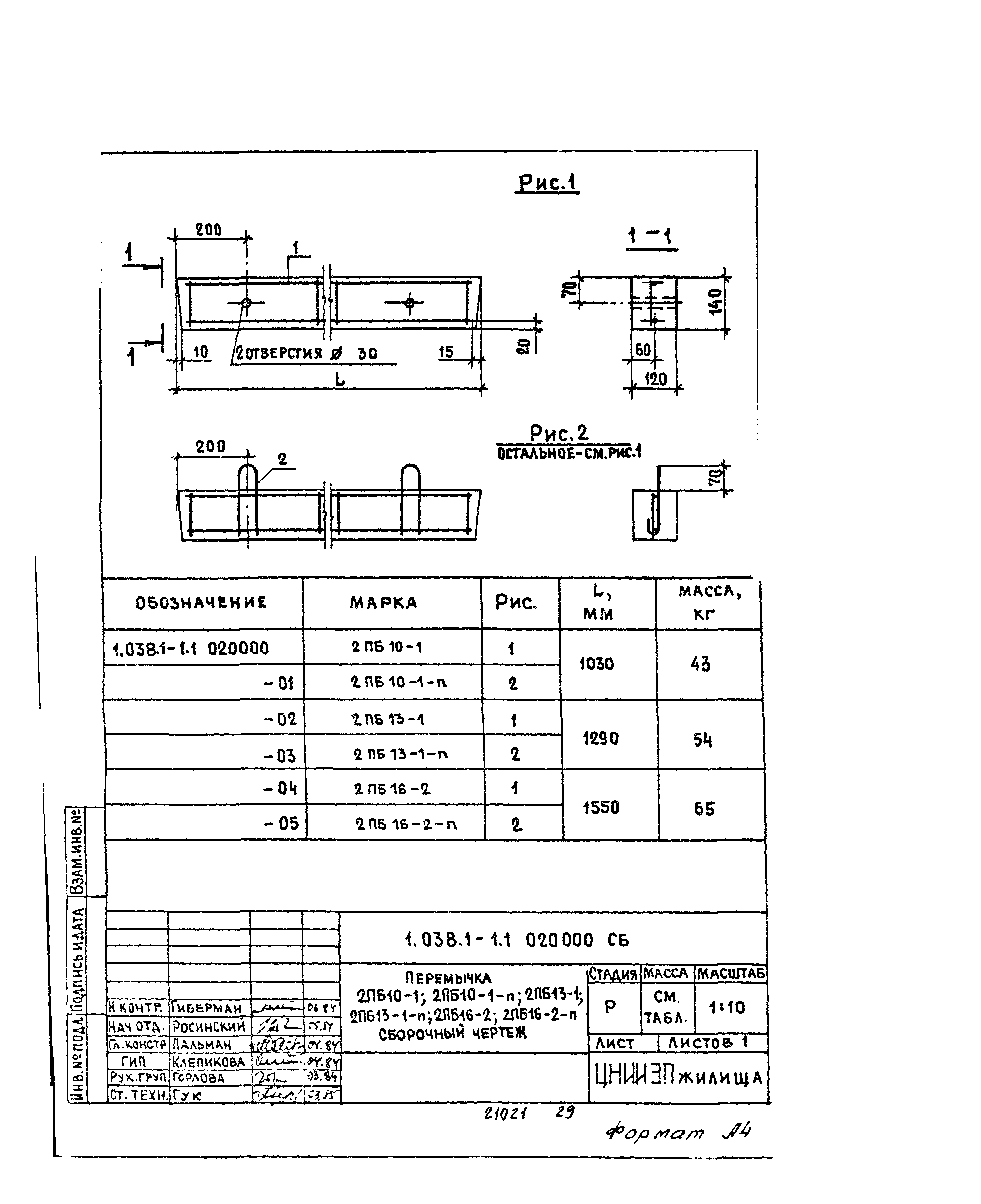

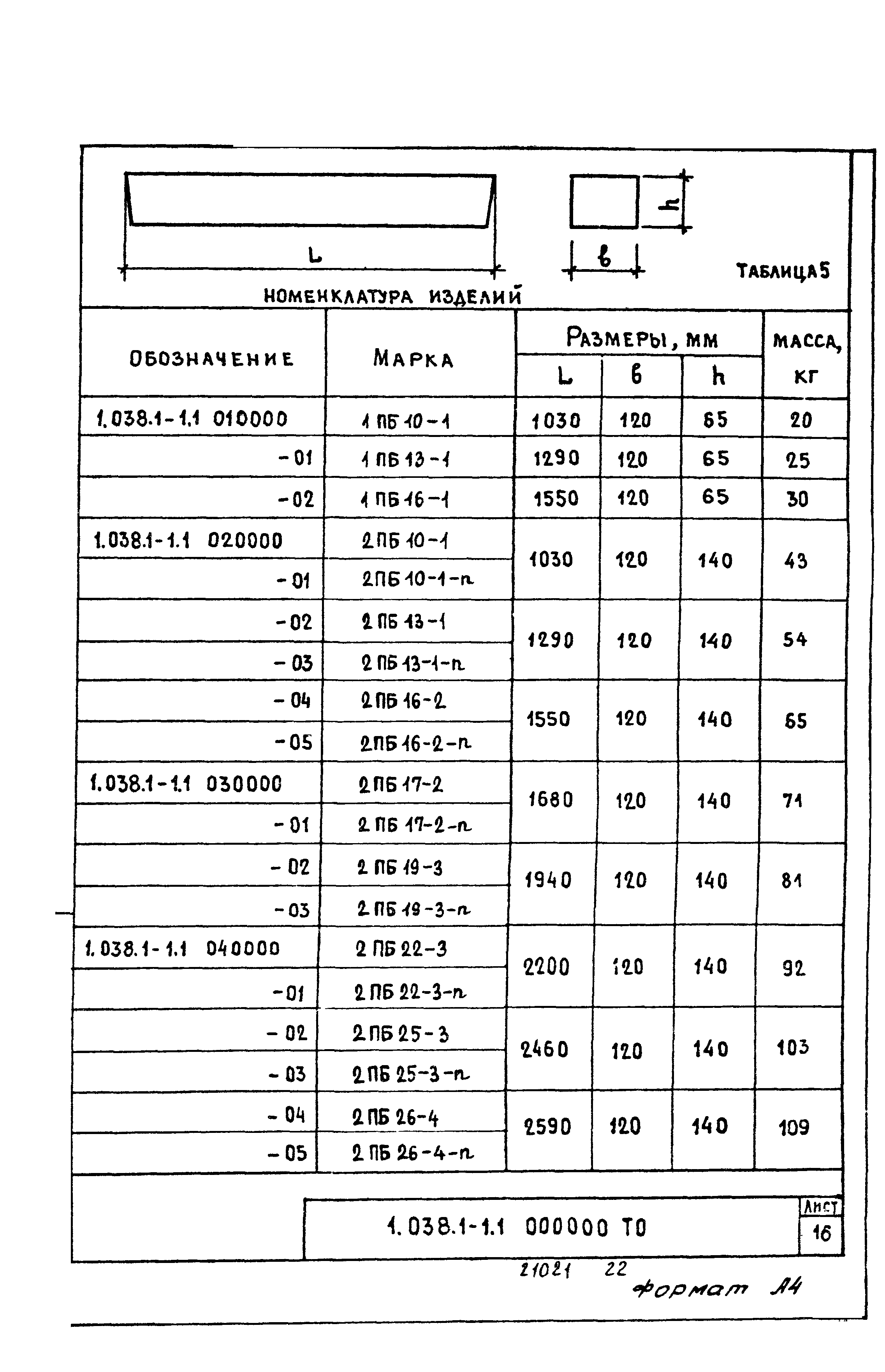

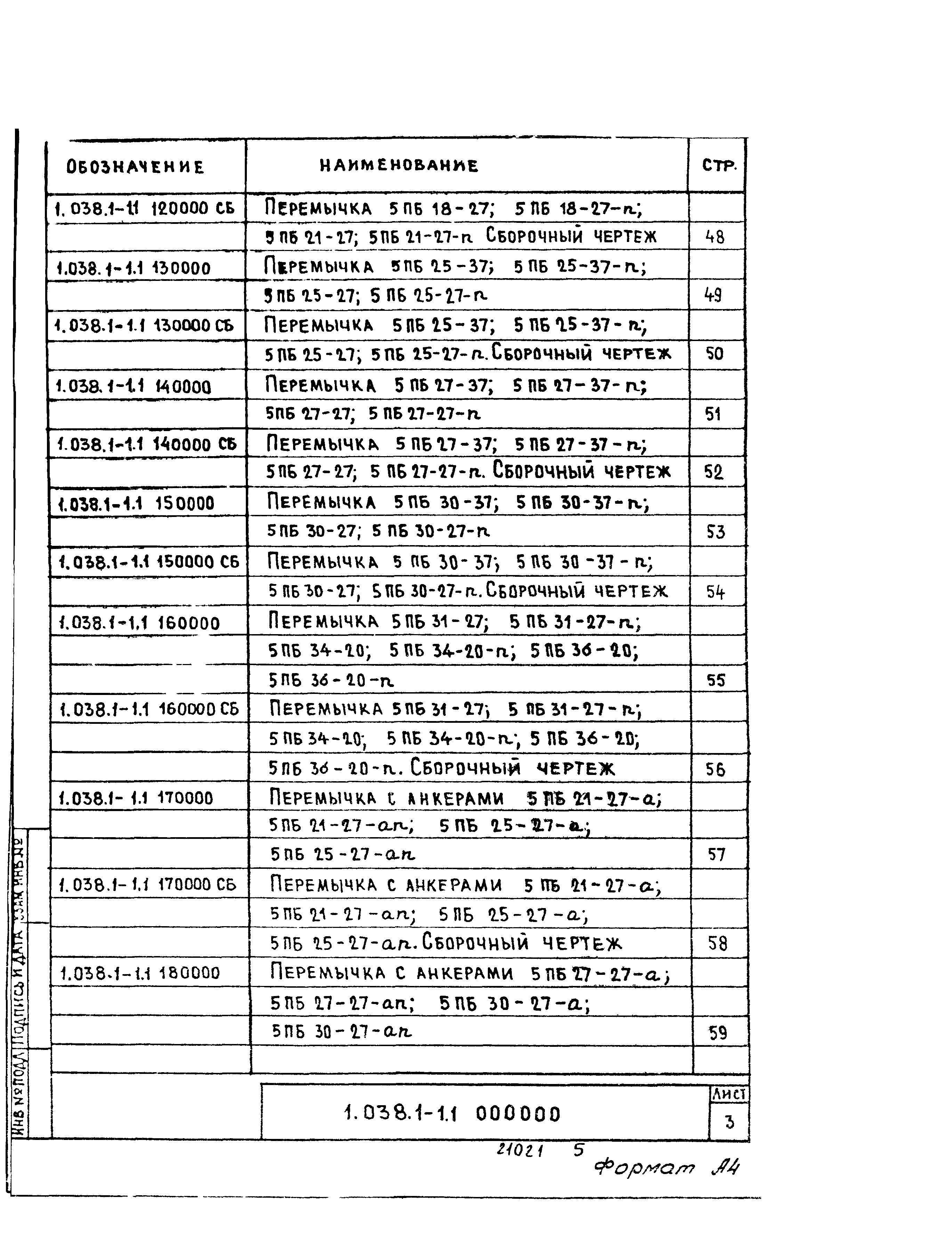

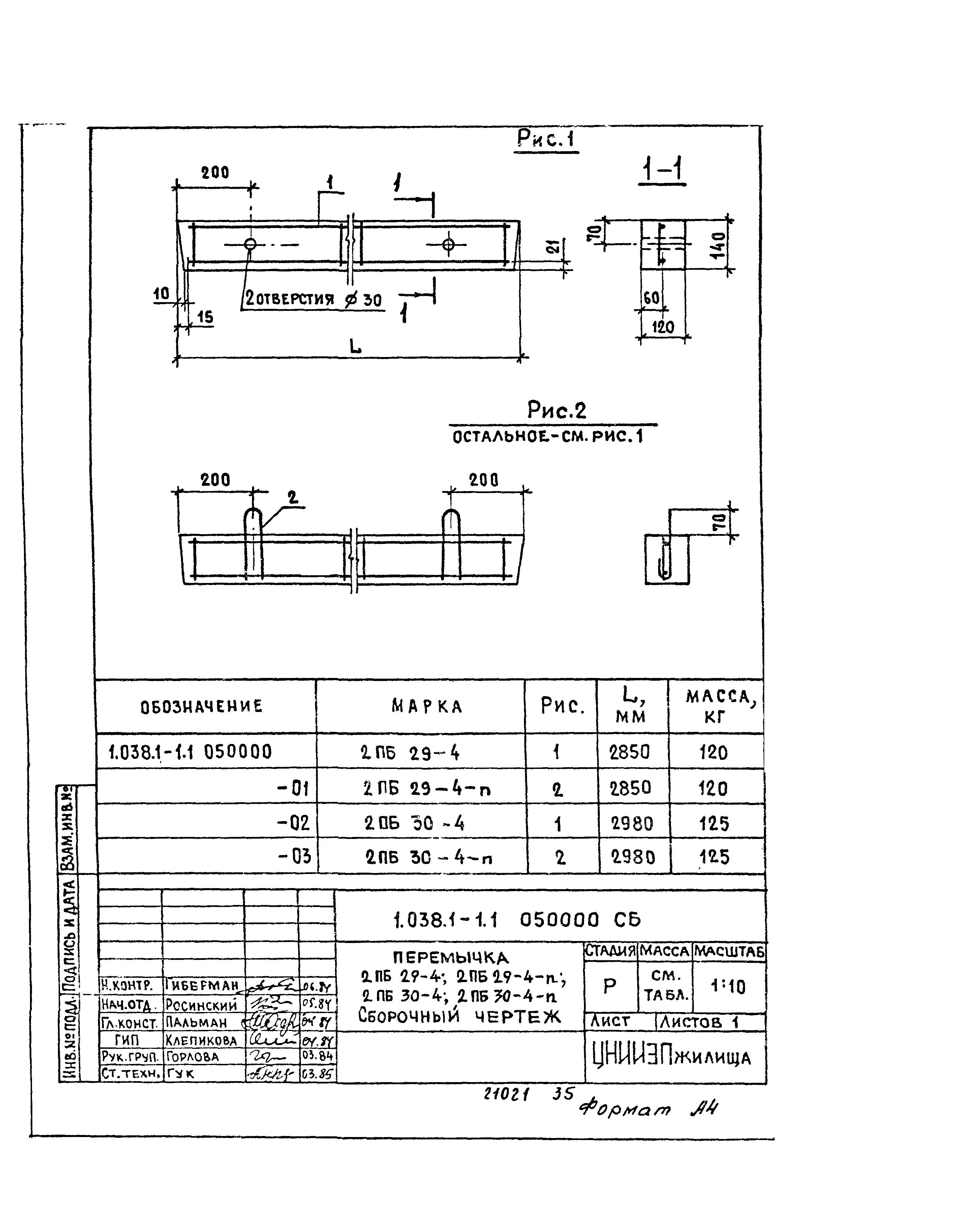

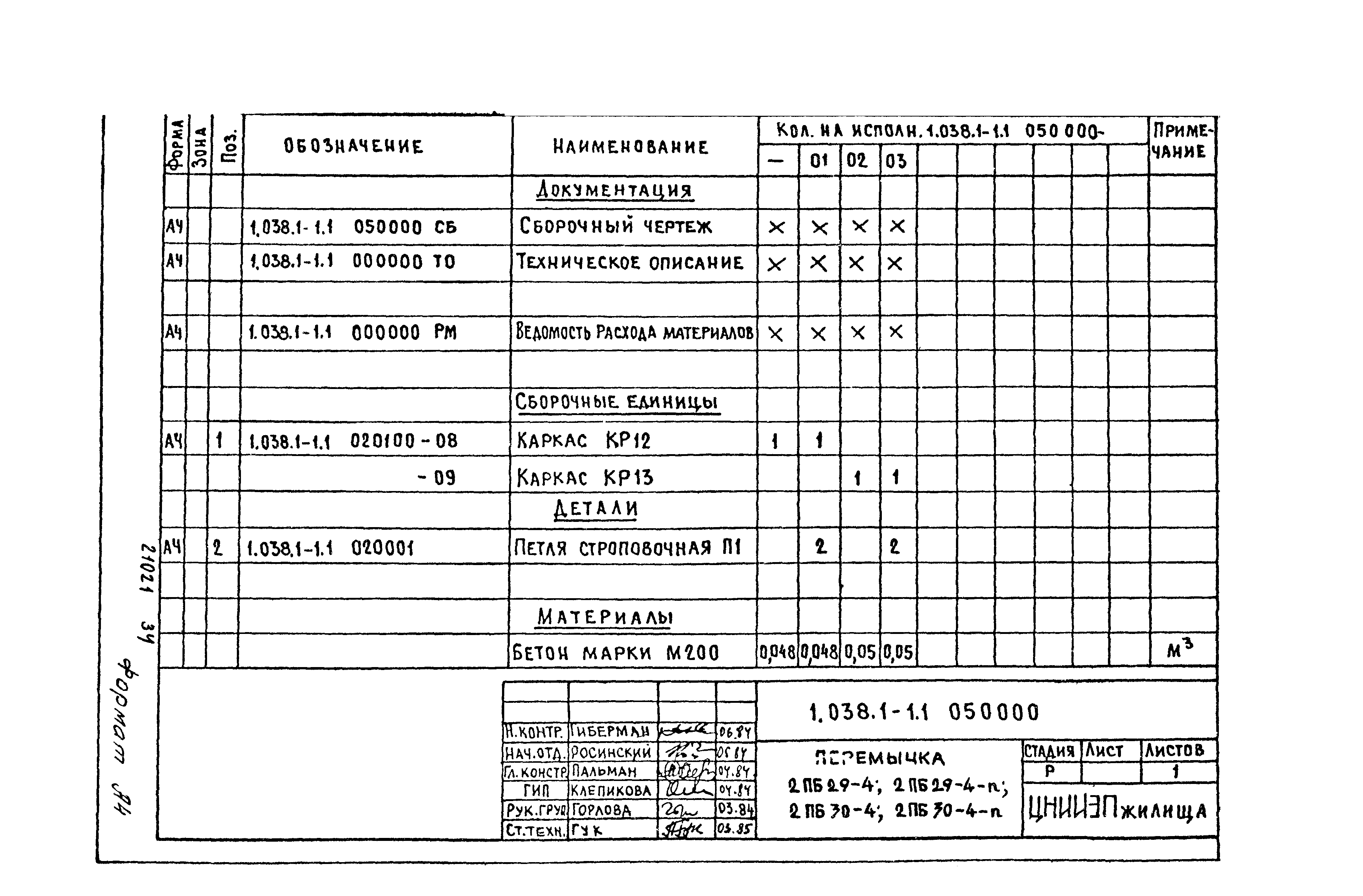

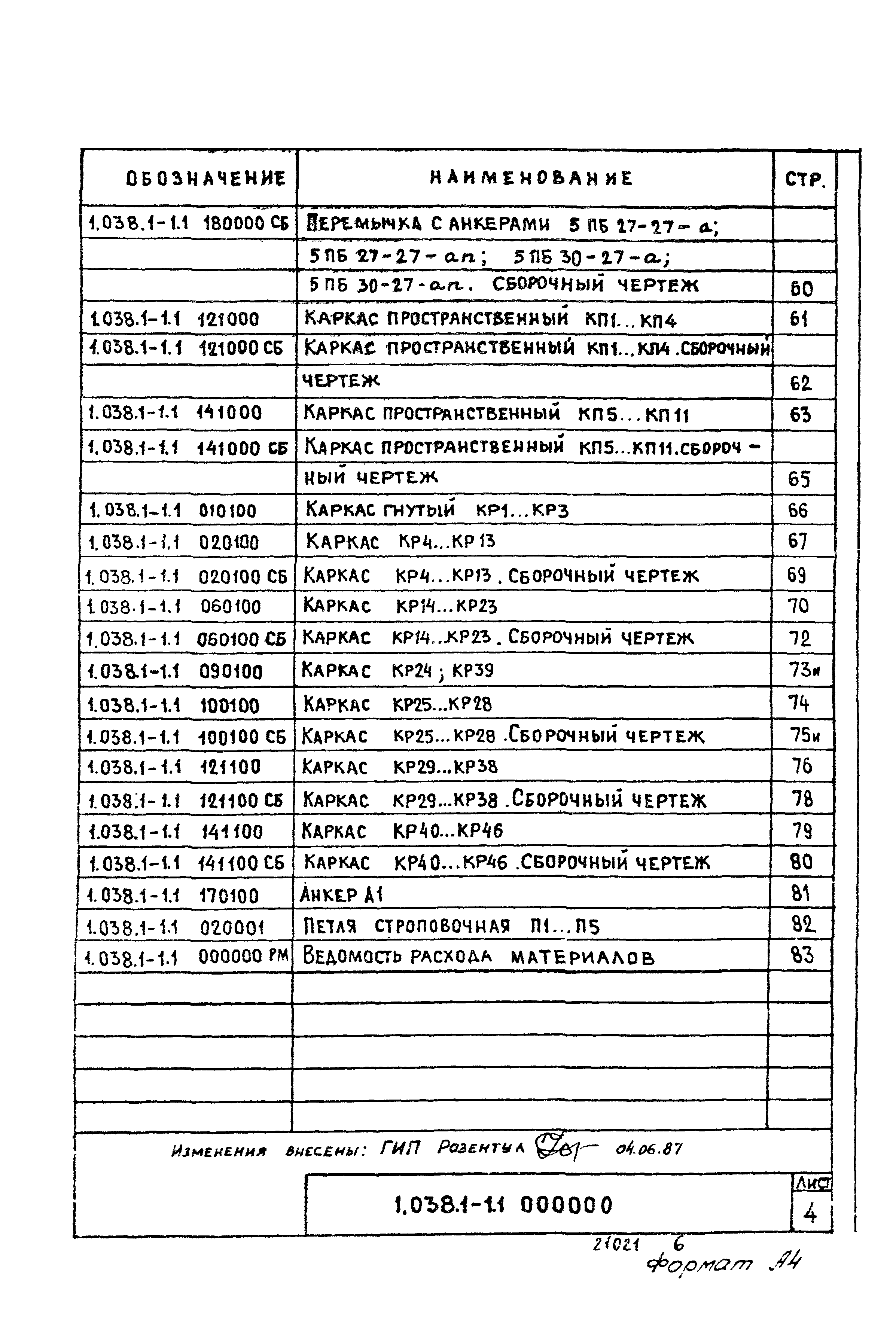

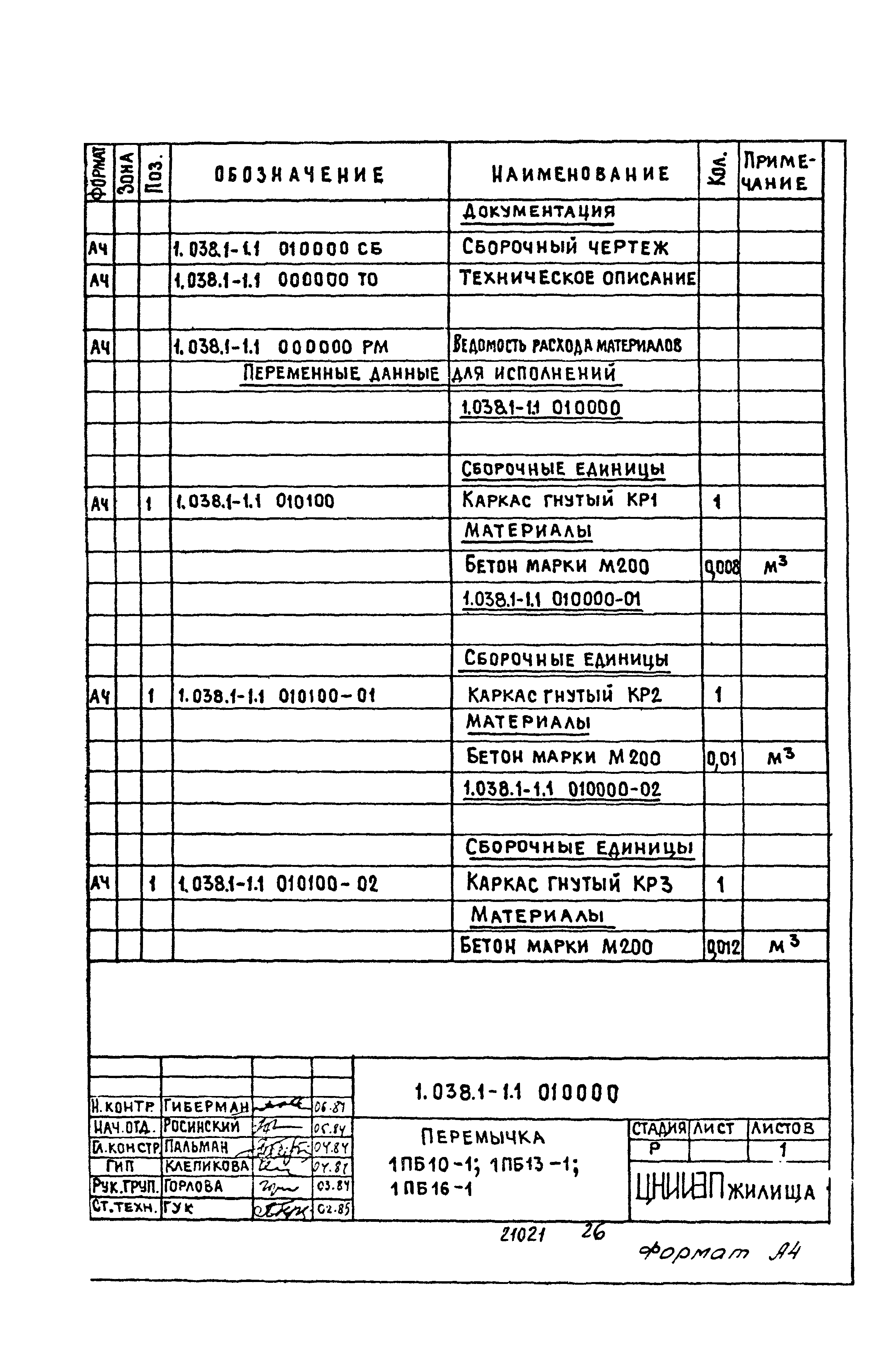

Оглавление:	1.038.1-1.1 000000 ТО Техническое описание 1.038.1-1.1 010000 Перемычка 1ПБ10-1; 1ПБ13-1; 1ПБ16-1 1.038.1-1.1 010000СБ Перемычка 1ПБ10-1; 1ПБ13-1; 1ПБ16-1. Сборочный чертеж 1.038.1-1.1 020000 Перемычка 2ПБ10-1; 2ПБ10-1-п; 2ПБ13-1; 2ПБ13-1-п; 2ПБ16-2; 2ПБ16-2-п 1.038.1-1.1 020000СБ Перемычка 2ПБ10-1; 2ПБ10-1-п; 2ПБ13-1; 2ПБ13-1-п; 2ПБ16-2; 2ПБ16-2-п. Сборочный чертеж 1.038.1-1.1 030000 Перемычка 2ПБ17-2; 2ПБ17-2-п; 2ПБ19-3; 2ПБ19-3-п 1.038.1-1.1 030000СБ Перемычка 2ПБ17-2; 2ПБ17-2-п; 2ПБ19-3; 2ПБ19-3-п. Сборочный чертеж 1.038.1-1.1 040000 Перемычка 2ПБ22-3; 2ПБ22-3-п; 2ПБ25-3; 2ПБ25-3-п; 2ПБ26-4; 2ПБ24-6-п 1.038.1-1.1 040000СБ Перемычка 2ПБ22-3; 2ПБ22-3-п; 2ПБ25-3; 2ПБ25-3-п; 2ПБ26-4; 2ПБ24-6-п. Сборочный чертеж 1.038.1-1.1 050000 Перемычка 2ПБ29-4; 2ПБ29-4-п; 2ПБ30-4; 2ПБ30-4-п 1.038.1-1.1 050000СБ Перемычка 2ПБ29-4; 2ПБ29-4-п; 2ПБ30-4; 2ПБ30-4-п. Сборочный чертеж 1.038.1-1.1 060000 Перемычка 3ПБ18-8; 3ПБ18-8-п; 3ПБ21-8; 3ПБ21-8-п; 3ПБ25-8; 3ПБ25-8-п 1.038.1-1.1 060000СБ Перемычка 3ПБ18-8; 3ПБ18-8-п; 3ПБ21-8; 3ПБ21-8-п; 3ПБ25-8; 3ПБ25-8-п. Сборочный чертеж 1.038.1-1.1 070000 Перемычка 3ПБ27-8; 3ПБ27-8-п; 3ПБ30-8; 3ПБ30-8-п 1.038.1-1.1 070000СБ Перемычка 3ПБ27-8; 3ПБ27-8-п; 3ПБ30-8; 3ПБ30-8-п. Сборочный чертеж 1.038.1-1.1 080000 Перемычка 3ПБ34-4; 3ПБ34-4-п; 3ПБ36-4; 3ПБ36-4-п; 3ПБ39-8; 3ПБ39-8-п 1.038.1-1.1 080000СБ Перемычка 3ПБ34-4; 3ПБ34-4-п; 3ПБ36-4; 3ПБ36-4-п; 3ПБ39-8; 3ПБ39-8-п. Сборочный чертеж 1.038.1-1.1 090000 Перемычка 3ПБ13-37; 3ПБ13-37-п; 3ПБ16-37; 3ПБ16-37-п; 3ПБ18-37; 3ПБ18-37-п 1.038.1-1.1 090000СБ Перемычка 3ПБ13-37; 3ПБ13-37-п; 3ПБ16-37; 3ПБ16-37-п; 3ПБ18-37; 3ПБ18-37-п. Сборочный чертеж 1.038.1-1.1 100000 Перемычка 4ПБ30-4; 4ПБ30-4-п; 4ПБ44-8; 4ПБ44 1.038.1-1.1 100000СБ Перемычка 4ПБ30-4; 4ПБ30-4-п; 4ПБ44-8; 4ПБ44. Сборочный чертеж 1.038.1-1.1 110000 Перемычка 4ПБ48-8; 4ПБ48-8-п; 4ПБ60-8; 4ПБ60-8-п 1.038.1-1.1 110000СБ Перемычка 4ПБ48-8; 4ПБ48-8-п; 4ПБ60-8; 4ПБ60-8-п. Сборочный чертеж 1.038.1-1.1 120000 Перемычка 5ПБ18-27; 5ПБ18-27-п; 5ПБ21-27; 5ПБ21-27-п 1.038.1-1.1 120000СБ Перемычка 5ПБ18-27; 5ПБ18-27-п; 5ПБ21-27; 5ПБ21-27-п. Сборочный чертеж 1.038.1-1.1 130000 Перемычка 5ПБ25-37; 5ПБ25-37-п; 5ПБ25-27; 5ПБ25-27-п 1.038.1-1.1 130000СБ Перемычка 5ПБ25-37; 5ПБ25-37-п; 5ПБ25-27; 5ПБ25-27-п. Сборочный чертеж 1.038.1-1.1 140000 Перемычка 5ПБ27-37; 5ПБ27-37-п; 5ПБ27-27; 5ПБ27-27-п 1.038.1-1.1 140000СБ Перемычка 5ПБ27-37; 5ПБ27-37-п; 5ПБ27-27; 5ПБ27-27-п. Сборочный чертеж 1.038.1-1.1 150000 Перемычка 5ПБ30-37; 5ПБ30-37-п; 5ПБ30-27; 5ПБ30-27-п 1.038.1-1.1 150000СБ Перемычка 5ПБ30-37; 5ПБ30-37-п; 5ПБ30-27; 5ПБ30-27-п. Сборочный чертеж 1.038.1-1.1 160000 Перемычка 5ПБ31-27; 5ПБ31-27-п; 5ПБ34-20; 5ПБ34-20-п; 5ПБ36-20; 5ПБ36-20-п 1.038.1-1.1 160000СБ Перемычка 5ПБ31-27; 5ПБ31-27-п; 5ПБ34-20; 5ПБ34-20-п; 5ПБ36-20; 5ПБ36-20-п. Сборочный чертеж 1.038.1-1.1 170000 Перемычка с анкерами 5ПБ21-27-а; 5ПБ21-27-ап; 5ПБ25-27-а; 5ПБ25-27-ап 1.038.1-1.1 170000СБ Перемычка с анкерами 5ПБ21-27-а; 5ПБ21-27-ап; 5ПБ25-27-а; 5ПБ25-27-ап. Сборочный чертеж 1.038.1-1.1 180000 Перемычка с анкерами 5ПБ27-27-а; 5ПБ27-27-ап; 5ПБ30-27-а; 5ПБ30-27-ап 1.038.1-1.1 180000СБ Перемычка с анкерами 5ПБ27-27-а; 5ПБ27-27-ап; 5ПБ30-27-а; 5ПБ30-27-ап. Сборочный чертеж 1.038.1-1.1 121000 Каркас пространственный КП1… КП4 1.038.1-1.1 121000СБ Каркас пространственный КП1… КП4. Сборочный чертеж 1.038.1-1.1 141000 Каркас пространственный КП5… КП11 1.038.1-1.1 141000СБ Каркас пространственный КП5… КП11. Сборочный чертеж 1.038.1-1.1 010100 Каркас гнутый КР1... КР3 1.038.1-1.1 020100 Каркас КР4... КР13 1.038.1-1.1 020100СБ Каркас КР4... КР13. Сборочный чертеж 1.038.1-1.1 060100 Каркас КР14... КР23 1.038.1-1.1 060100СБ Каркас КР14... КР23. Сборочный чертеж 1.038.1-1.1 090100 Каркас КР24; КР39 1.038.1-1.1 100100 Каркас КР25... КР28 1.038.1-1.1 100100СБ Каркас КР25... КР28. Сборочный чертеж 1.038.1-1.1 121100 Каркас КР29... КР38 1.038.1-1.1 121100СБ Каркас КР29... КР38. Сборочный чертеж 1.038.1-1.1 141100 Каркас КР40... КР46 1.038.1-1.1 141100СБ Каркас КР40... КР46. Сборочный чертеж 1.038.1-1.1 170100 Анкер А1 1.038.1-1.1 020001 Петля строповочная П1… П5 1.038.1-1.1 000000РМ Ведомость расхода материалов
Разработан:	НИИЖБ Госстроя СССР ЦНИИЭП жилища
Утверждён:	30.12.1985 Госгражданстрой (Gosgrazhdanstroy 463)

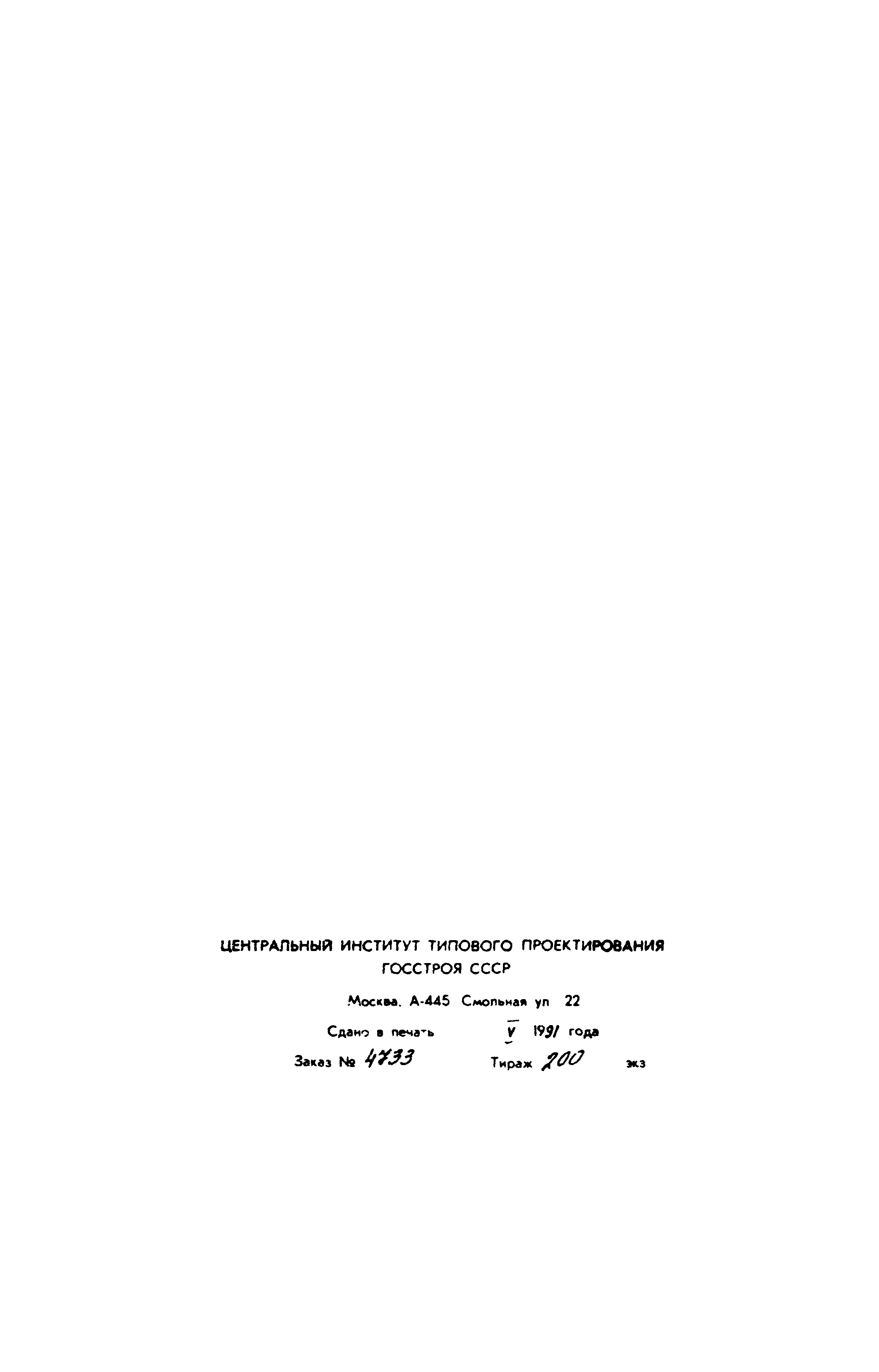

Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1991 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перемычки, обвязочные балки и опорные подушки
Заменяет собой:	Серия 1.138-10 «Выпуск 4. Перемычки брусковые. Дополнительные изделия. Рабочие чертежи»
Нормативные ссылки:	ГОСТ 948-84 «Перемычки железобетонные для зданий с кирпичными стенами. Технические условия» ГОСТ 13015.0-83 «Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования» ГОСТ 13015.1-81 «Конструкции и изделия бетонные и железобетонные сборные. Приемка» ГОСТ 23009-78 «Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 8829-85 «Конструкции и изделия бетонные и железобетонные сборные. Методы испытания нагружением и оценка прочности, жесткости и трещиностойкости»
