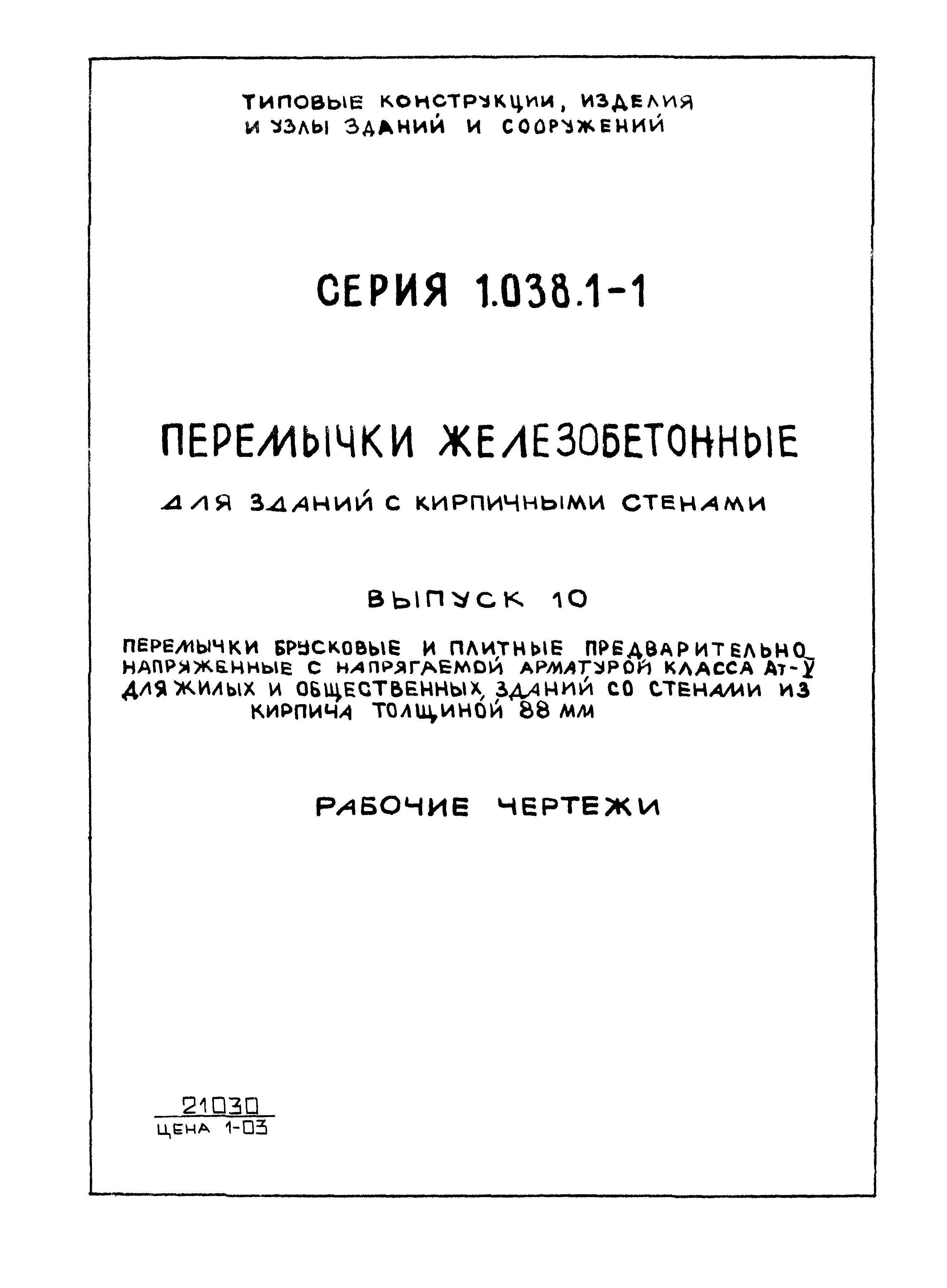

Скачать Серия 1.038.1-1 Выпуск 10. Перемычки брусковые и плитные предварительно напряженные с напрягаемой арматурой класса Ат-V для жилых и общественных зданий со стенами из кирпича толщиной 88 мм. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.038.1-1

Выпуск 10. Перемычки брусковые и плитные предварительно напряженные с напрягаемой арматурой класса Ат-V для жилых и общественных зданий со стенами из кирпича толщиной 88 мм. Рабочие чертежи

Обозначение:	Серия 1.038.1-1
Обозначение англ:	Series 1.038.1-1
Статус:	не определен законодательством
Название рус.:	Выпуск 10. Перемычки брусковые и плитные предварительно напряженные с напрягаемой арматурой класса Ат-V для жилых и общественных зданий со стенами из кирпича толщиной 88 мм. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	30.01.1986

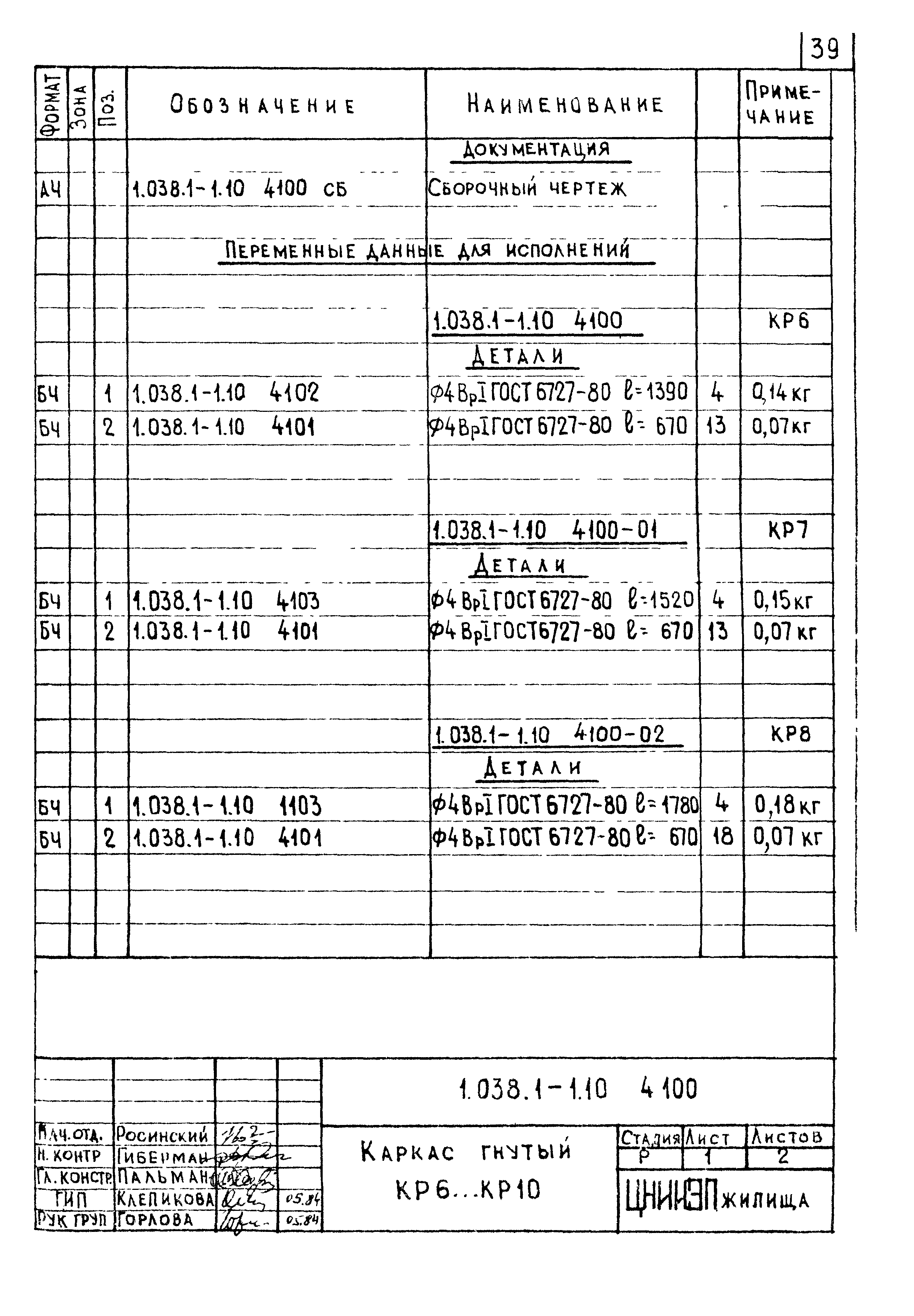

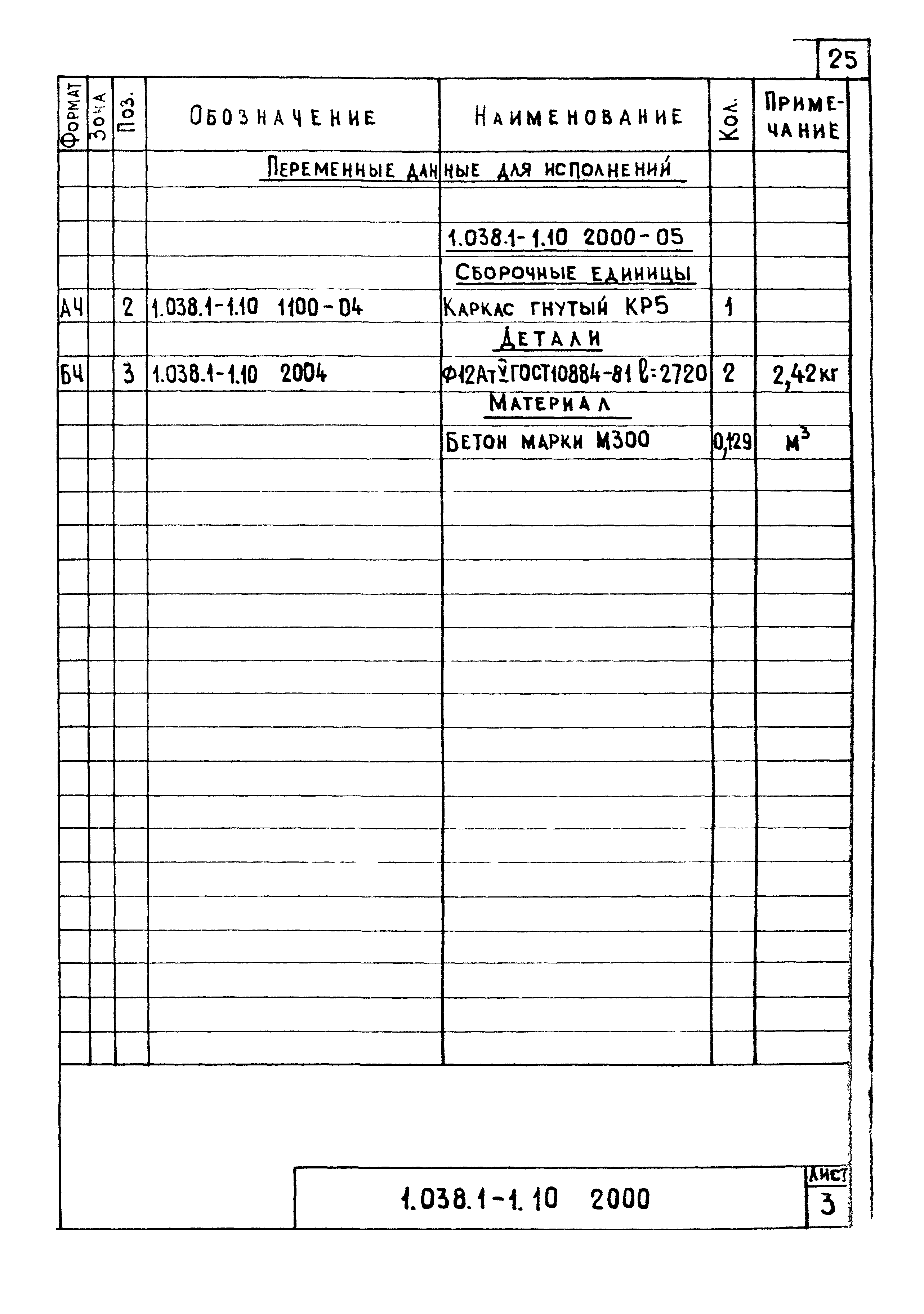

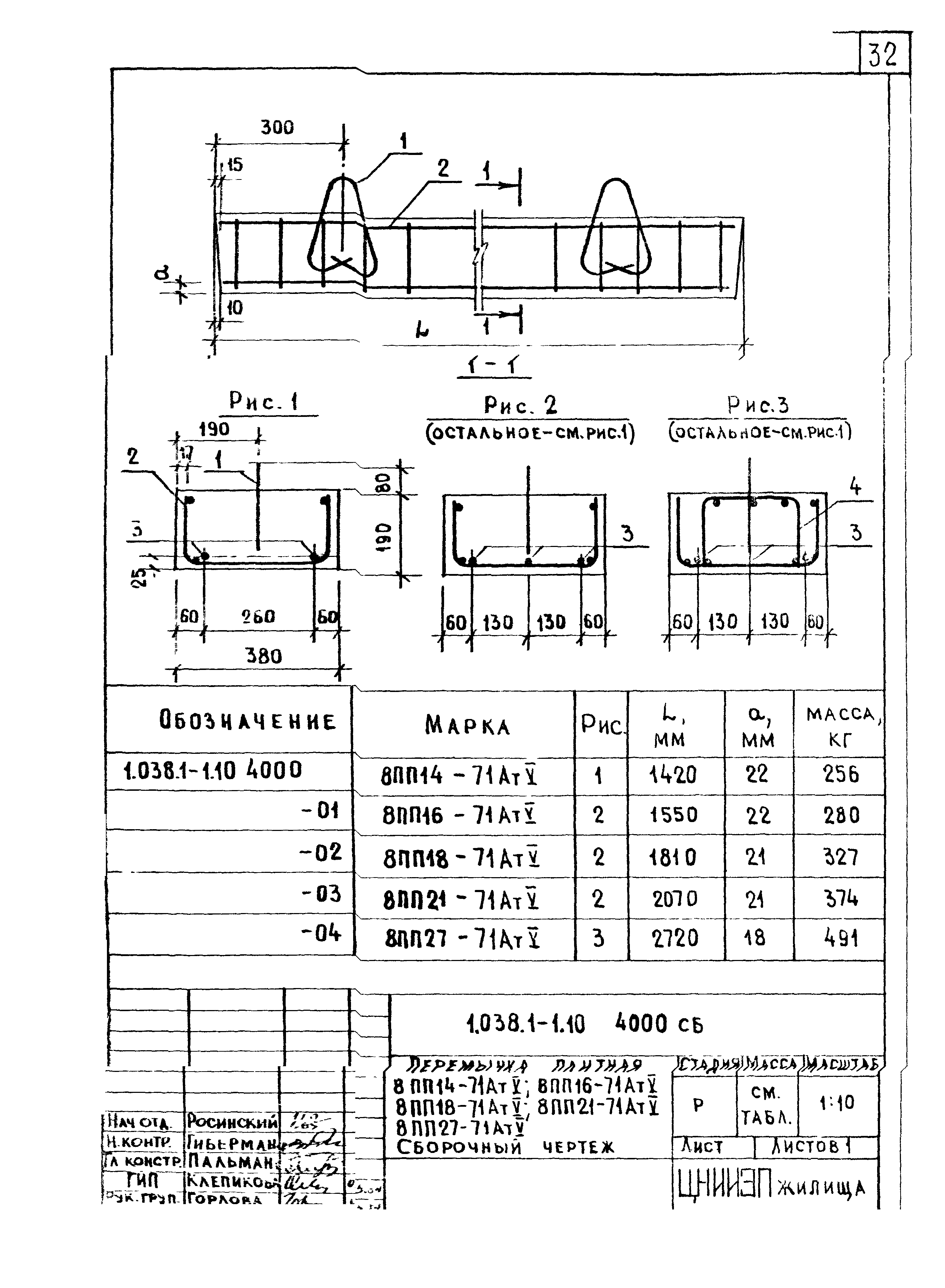

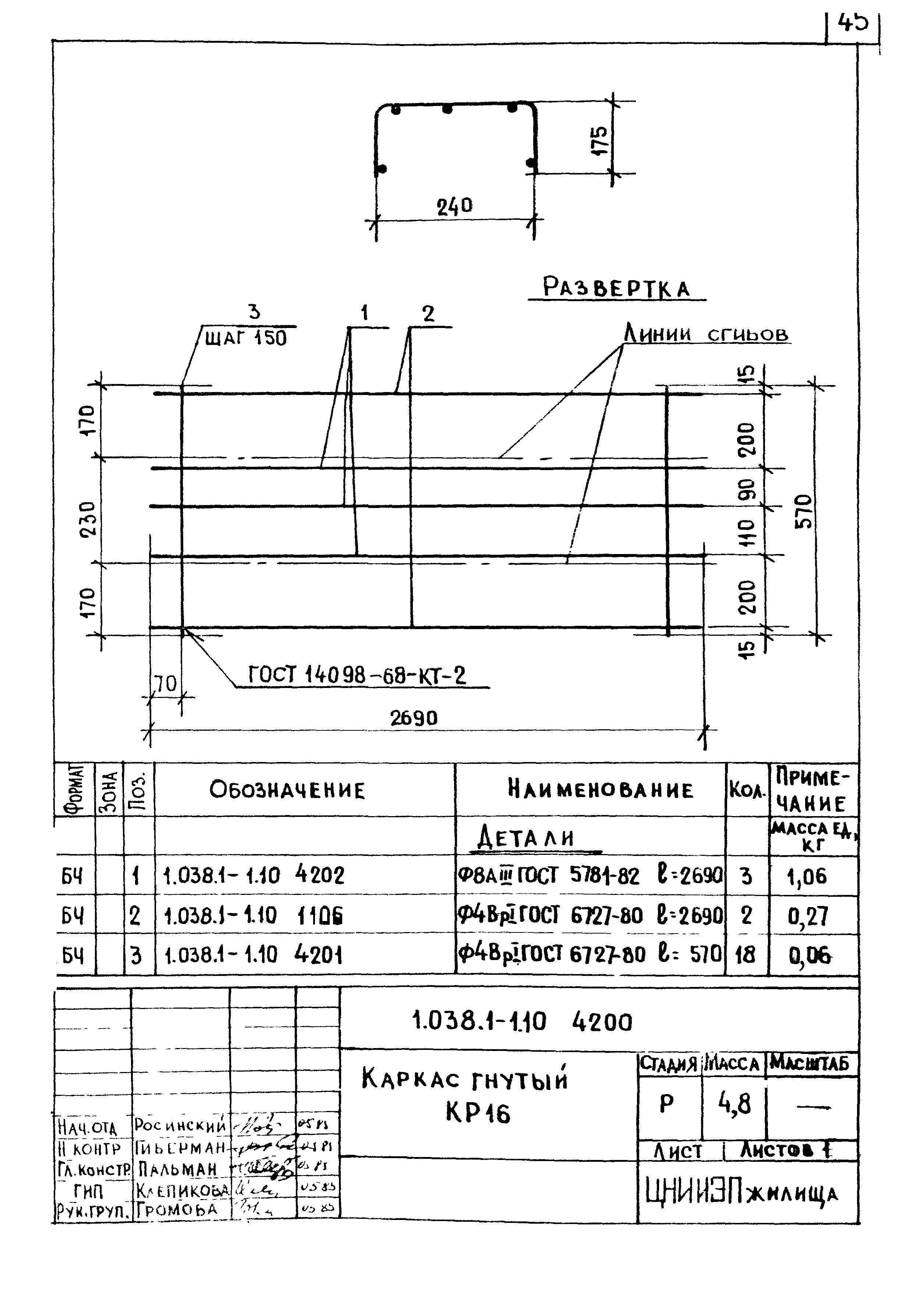

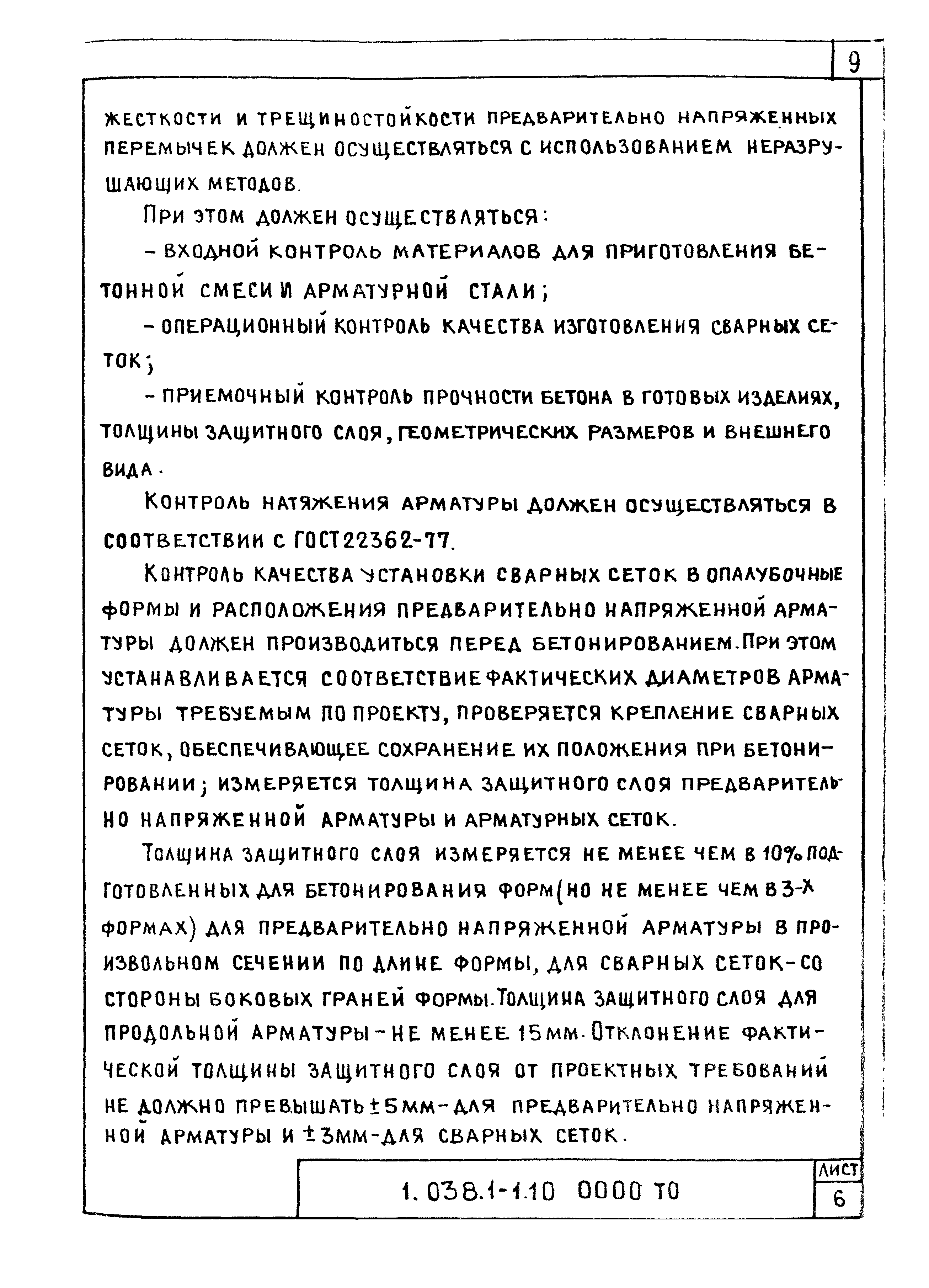

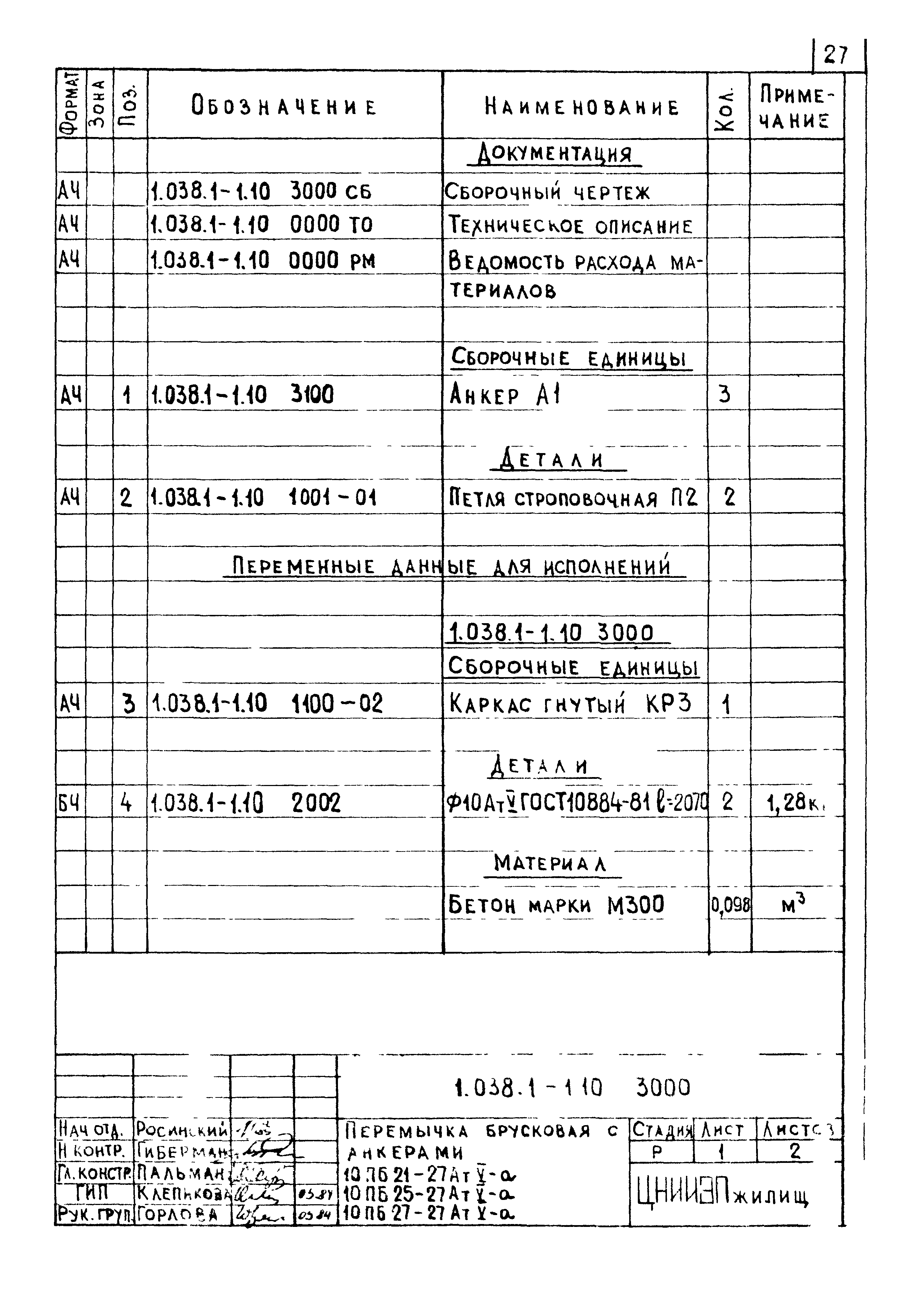

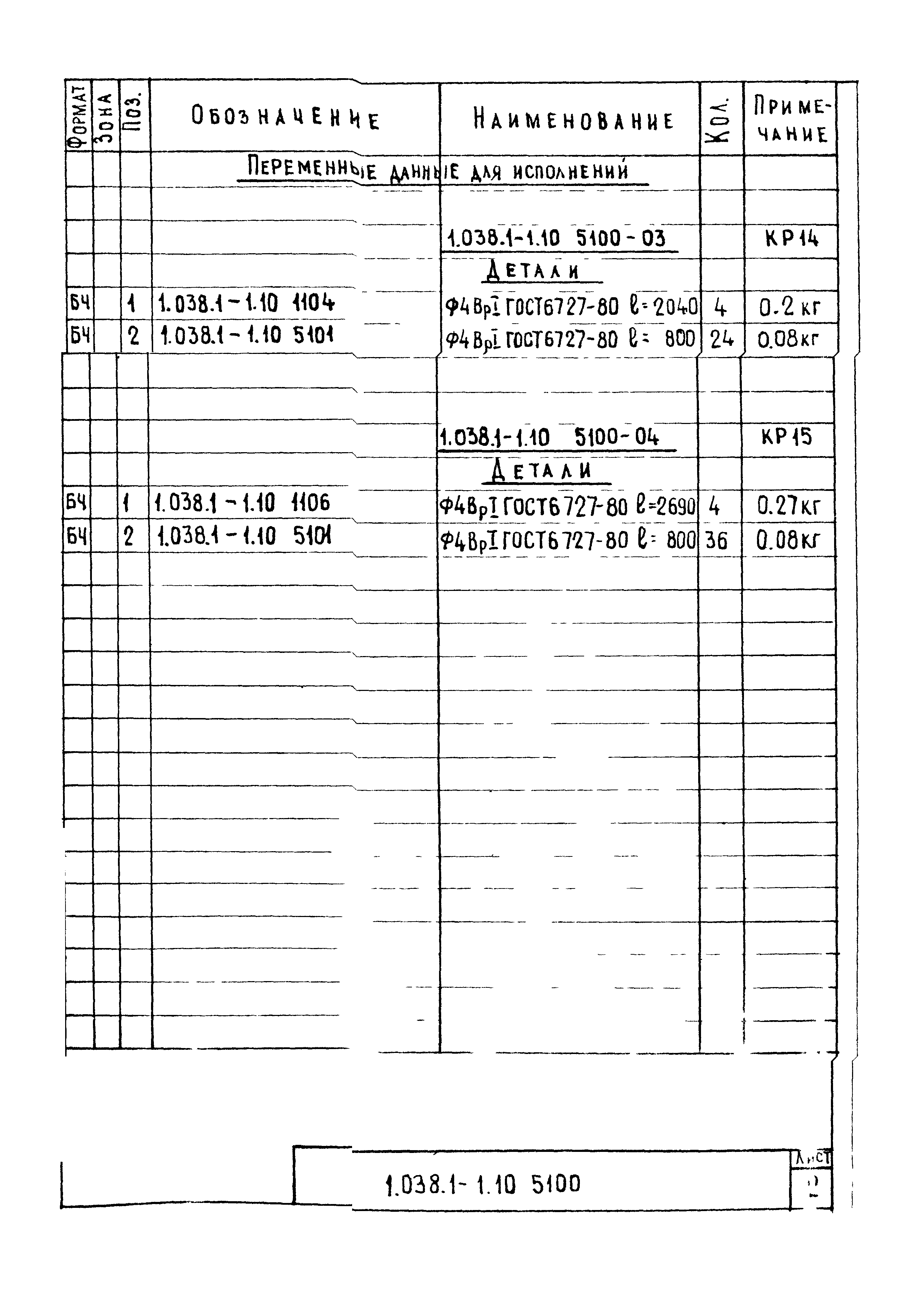

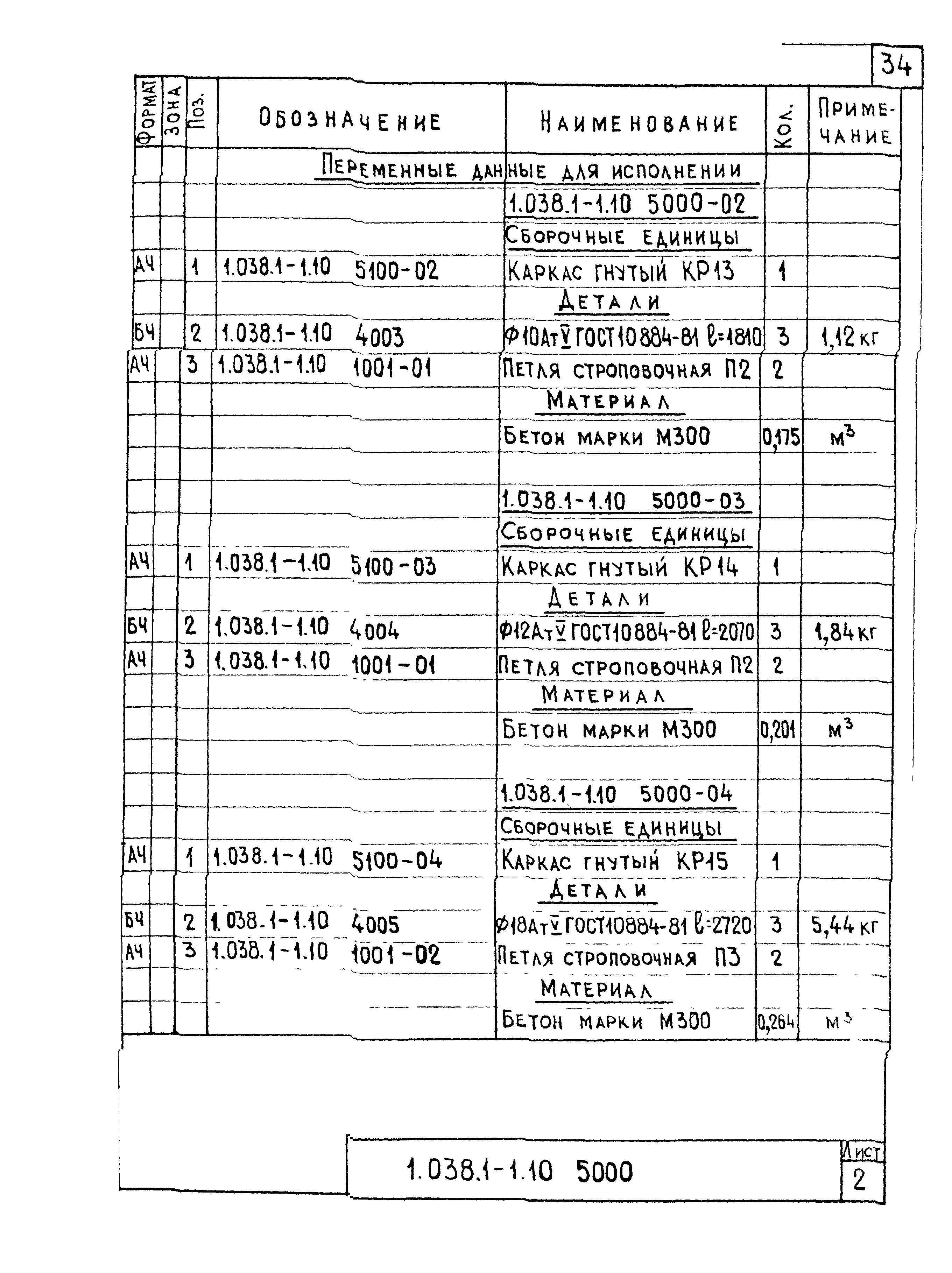

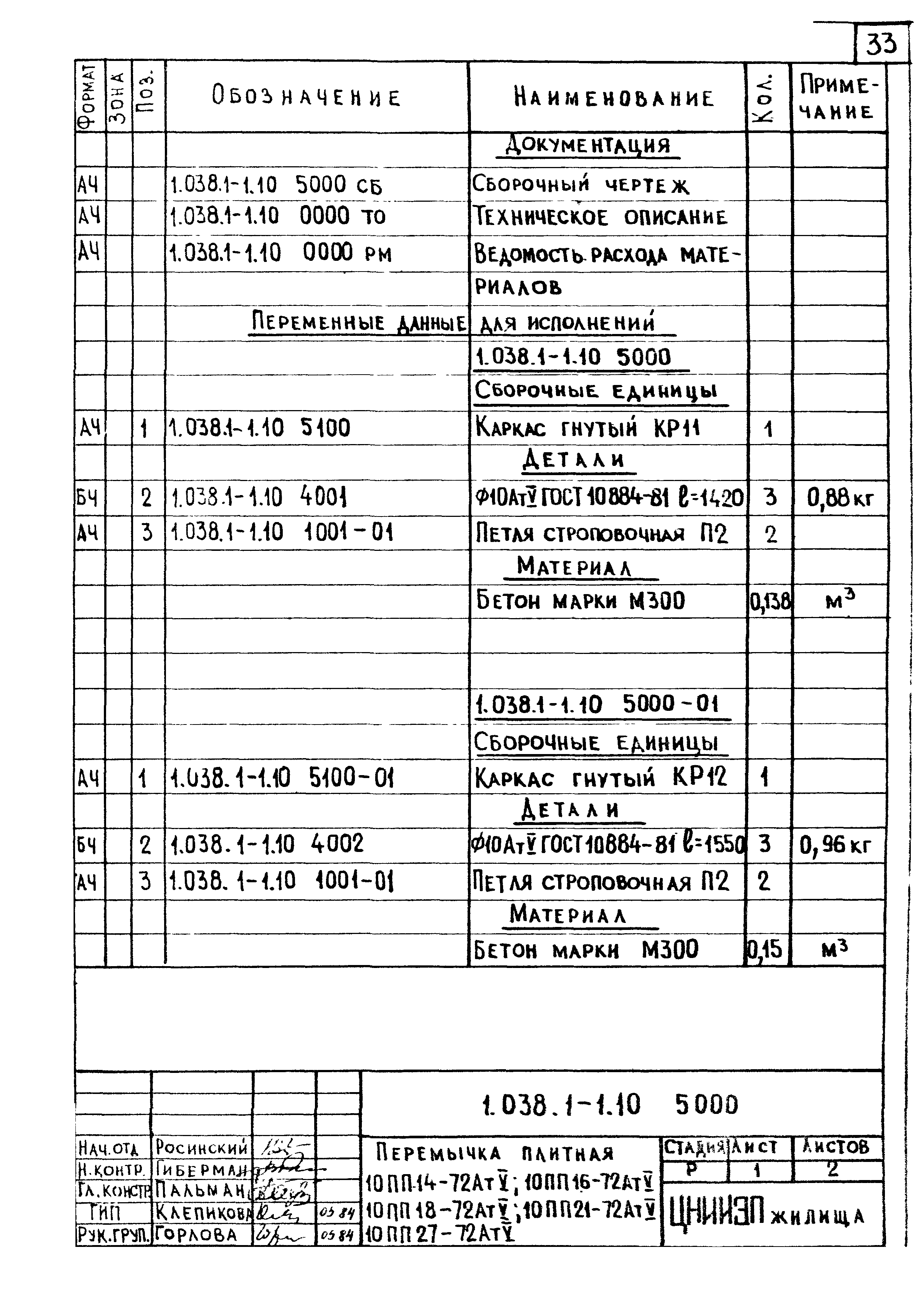

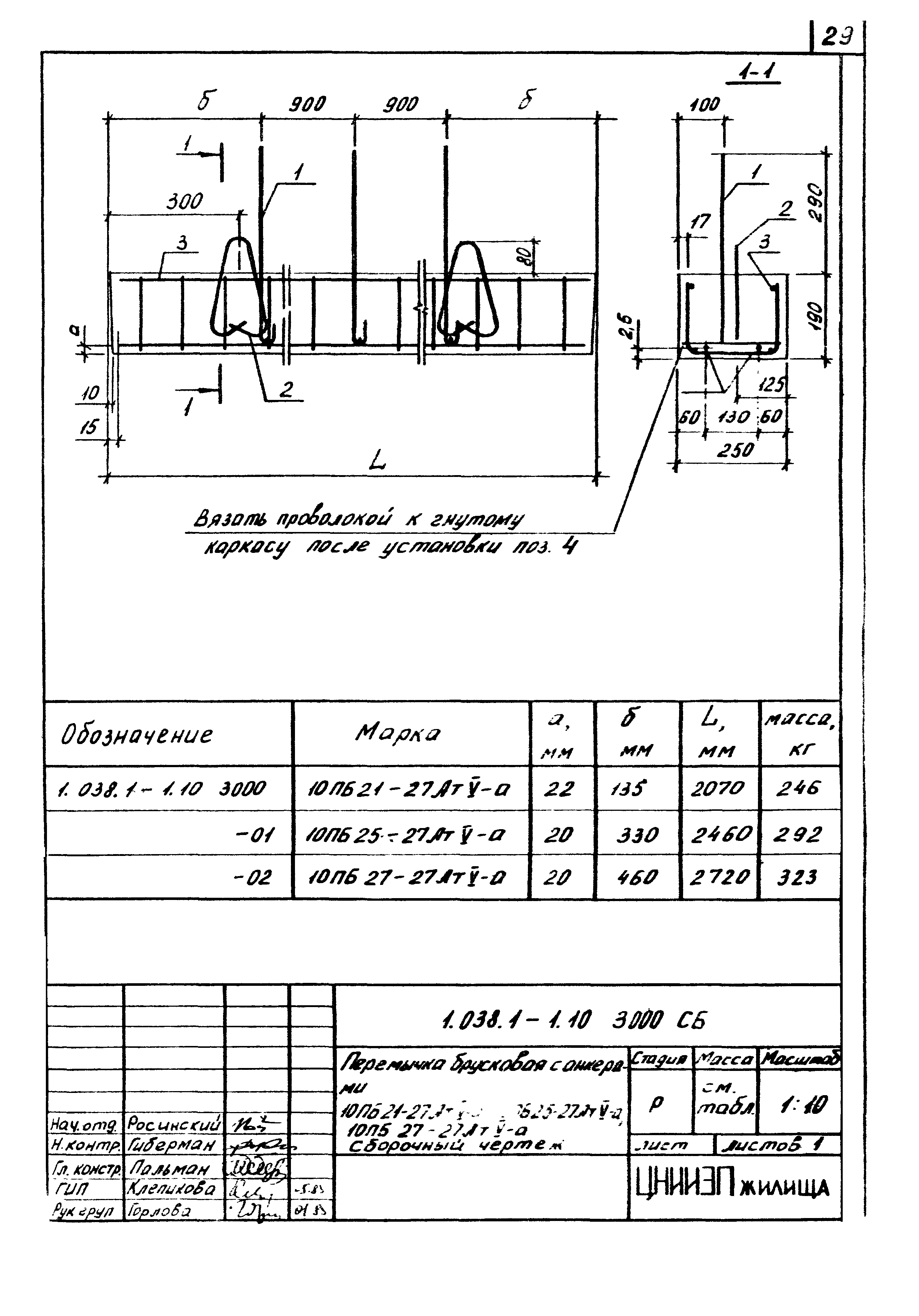

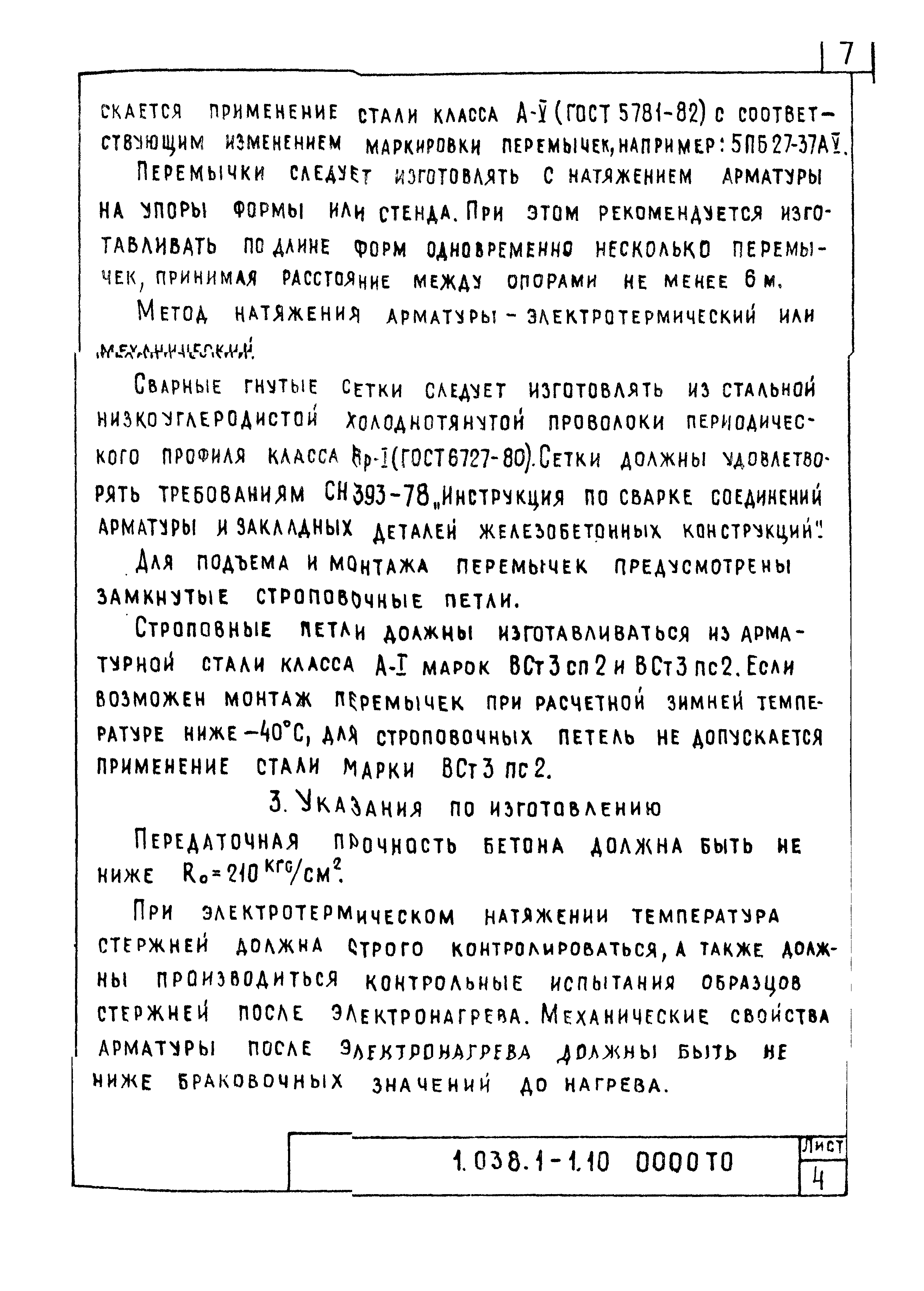

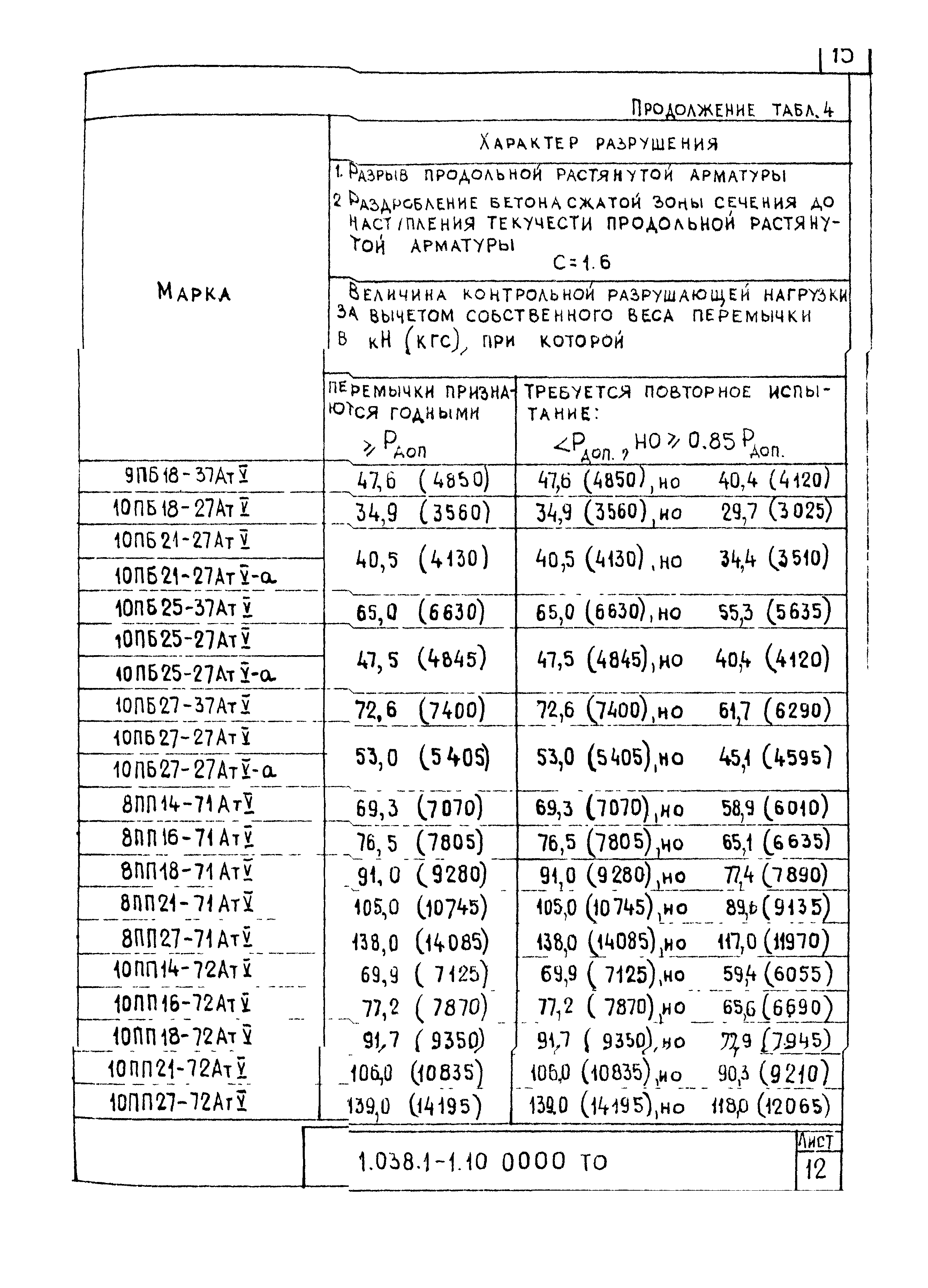

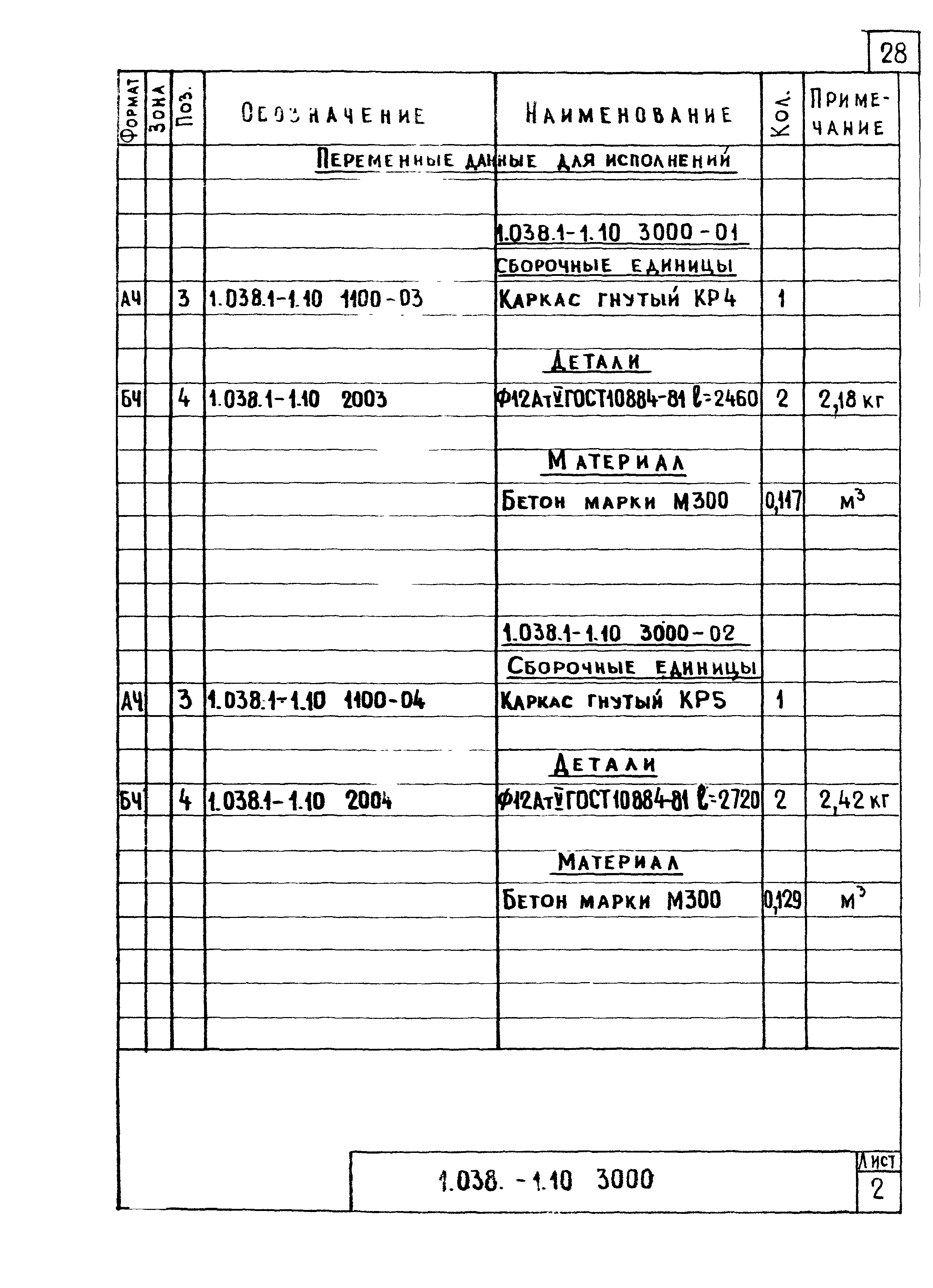

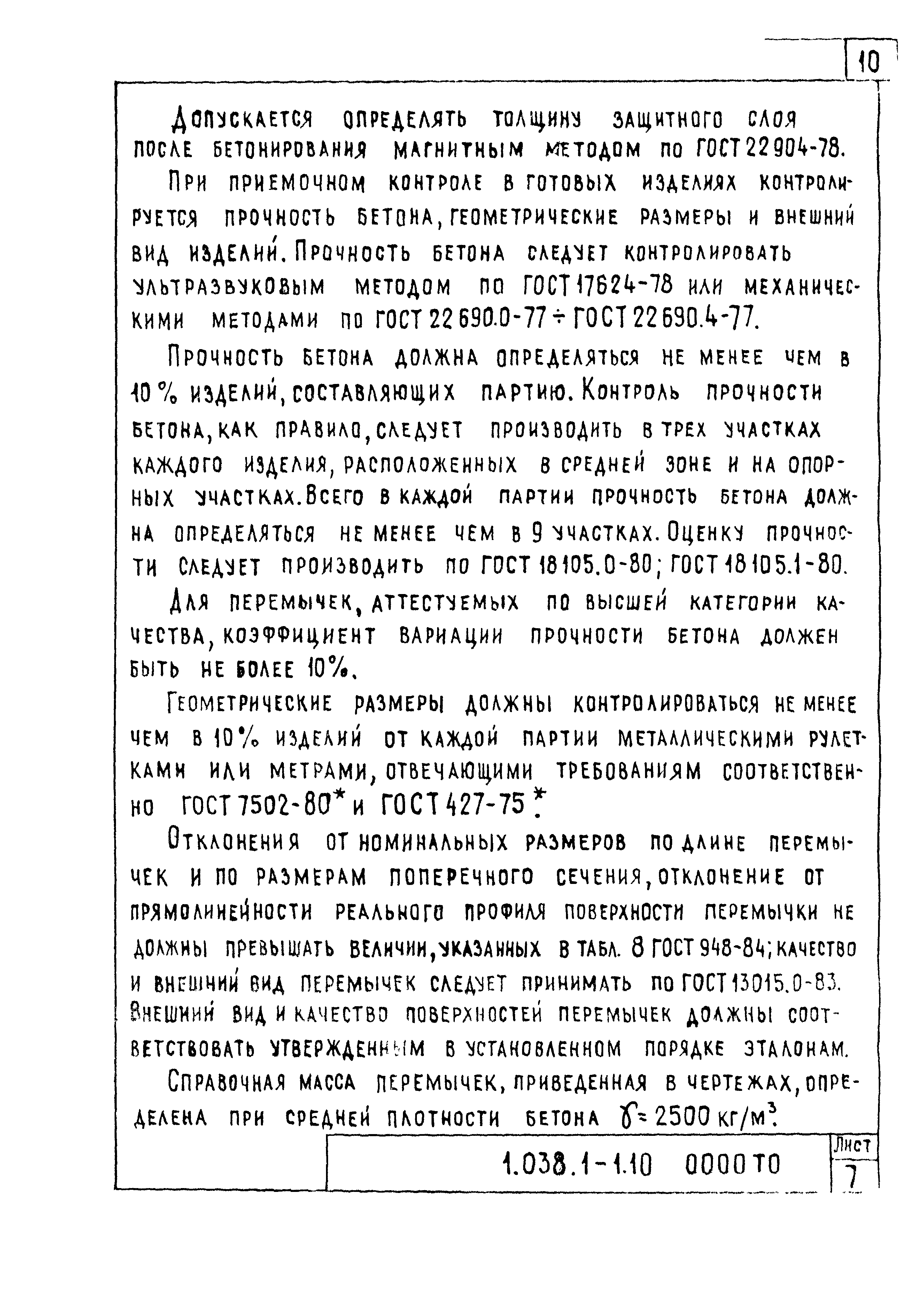

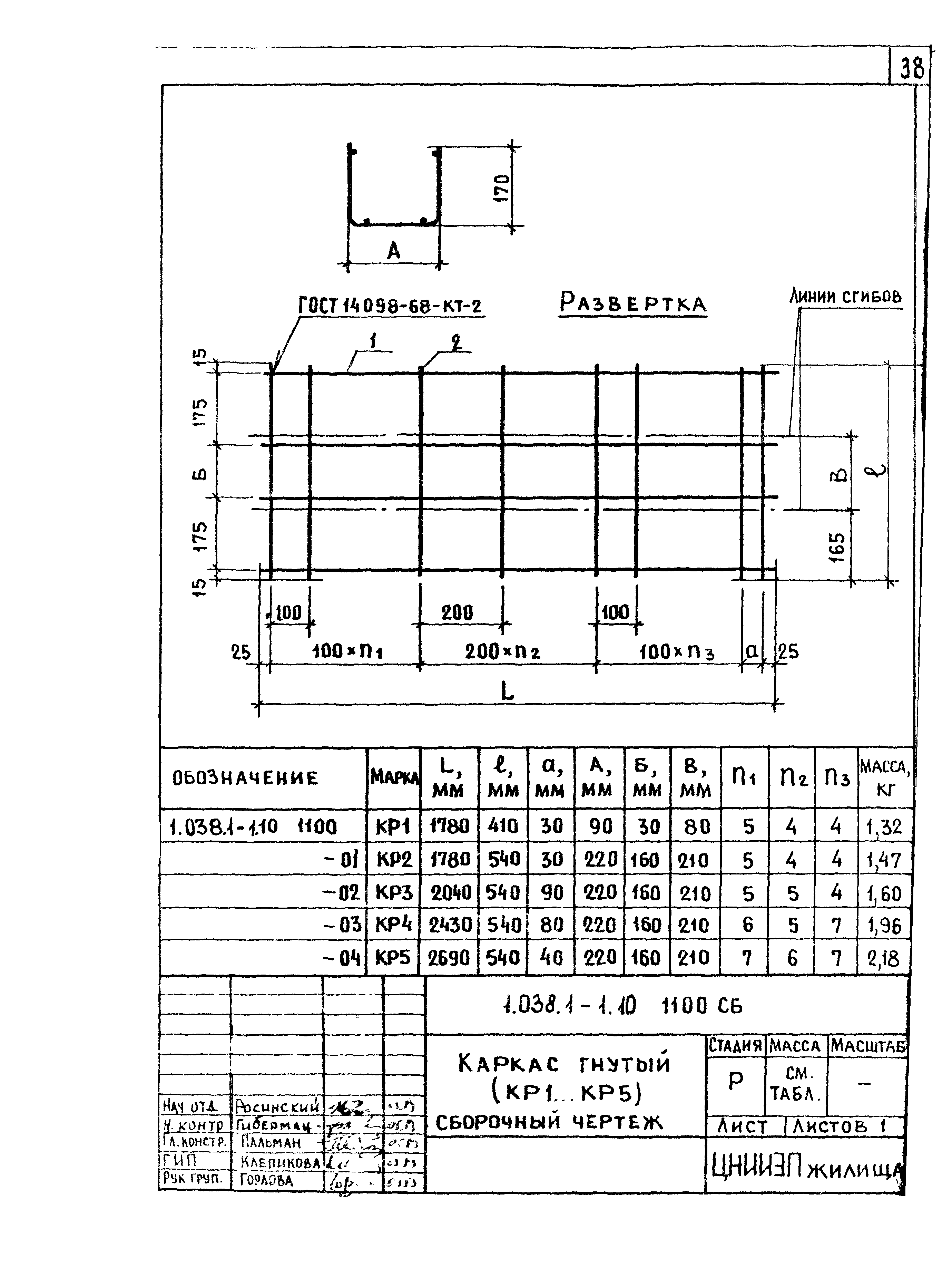

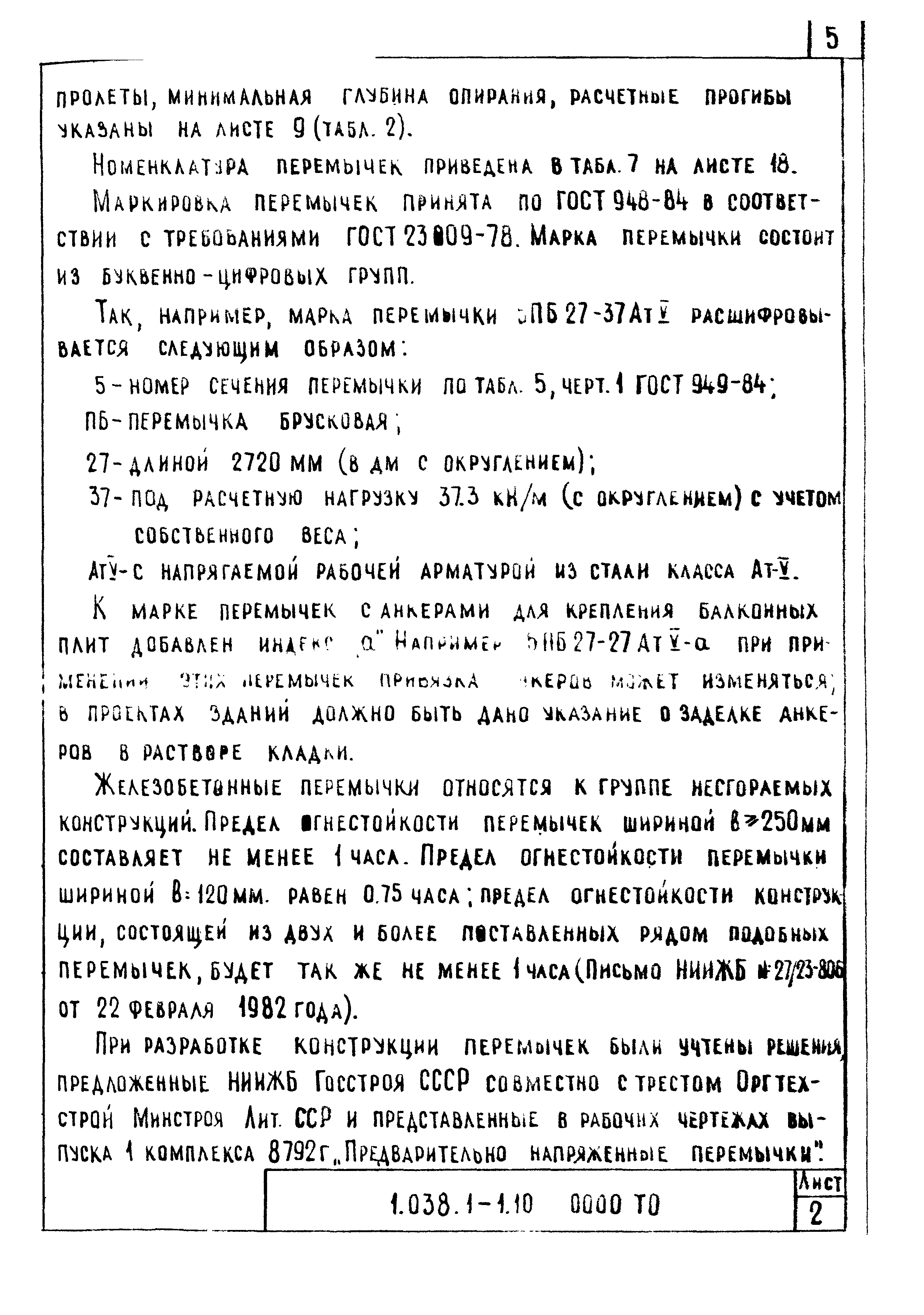

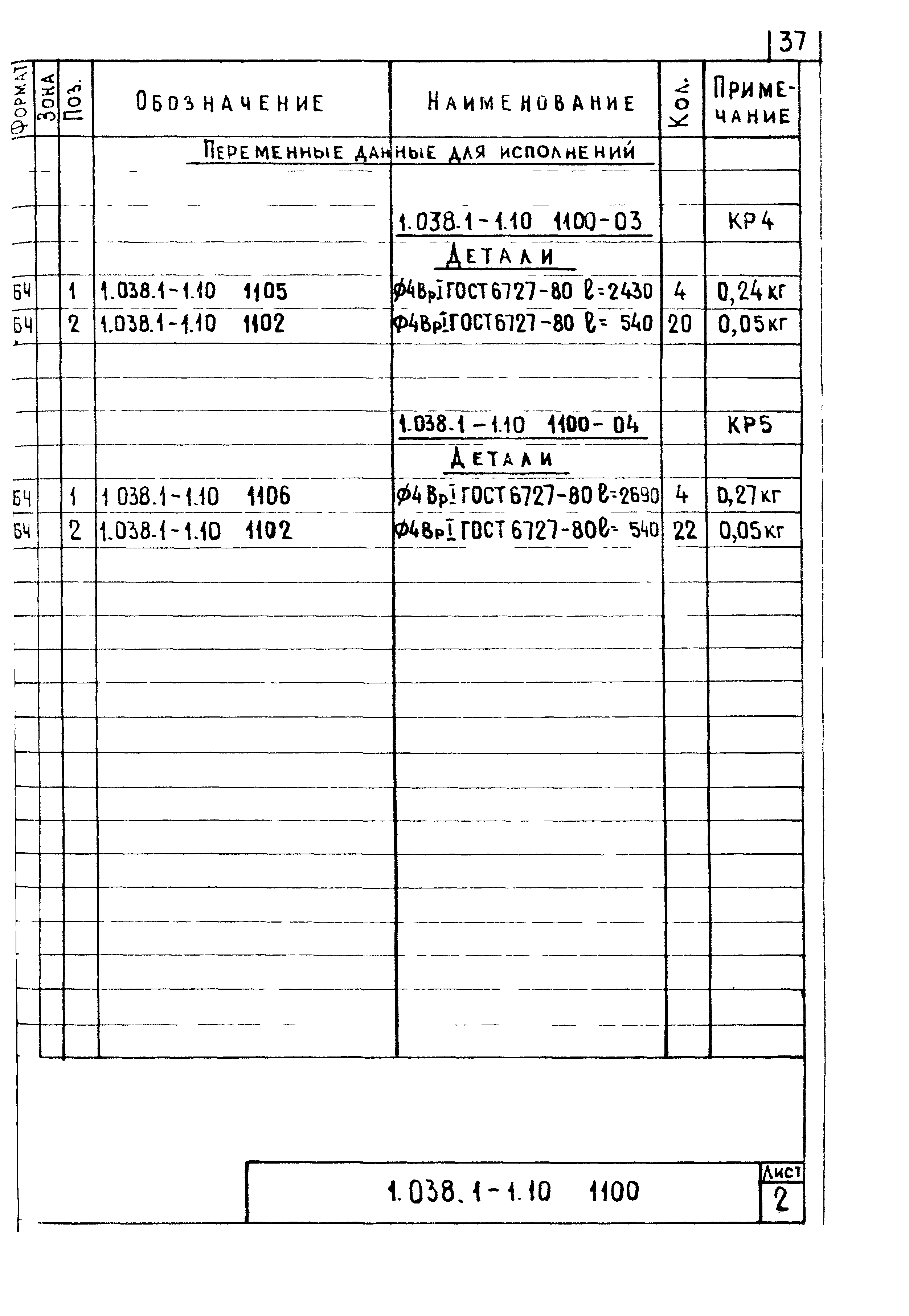

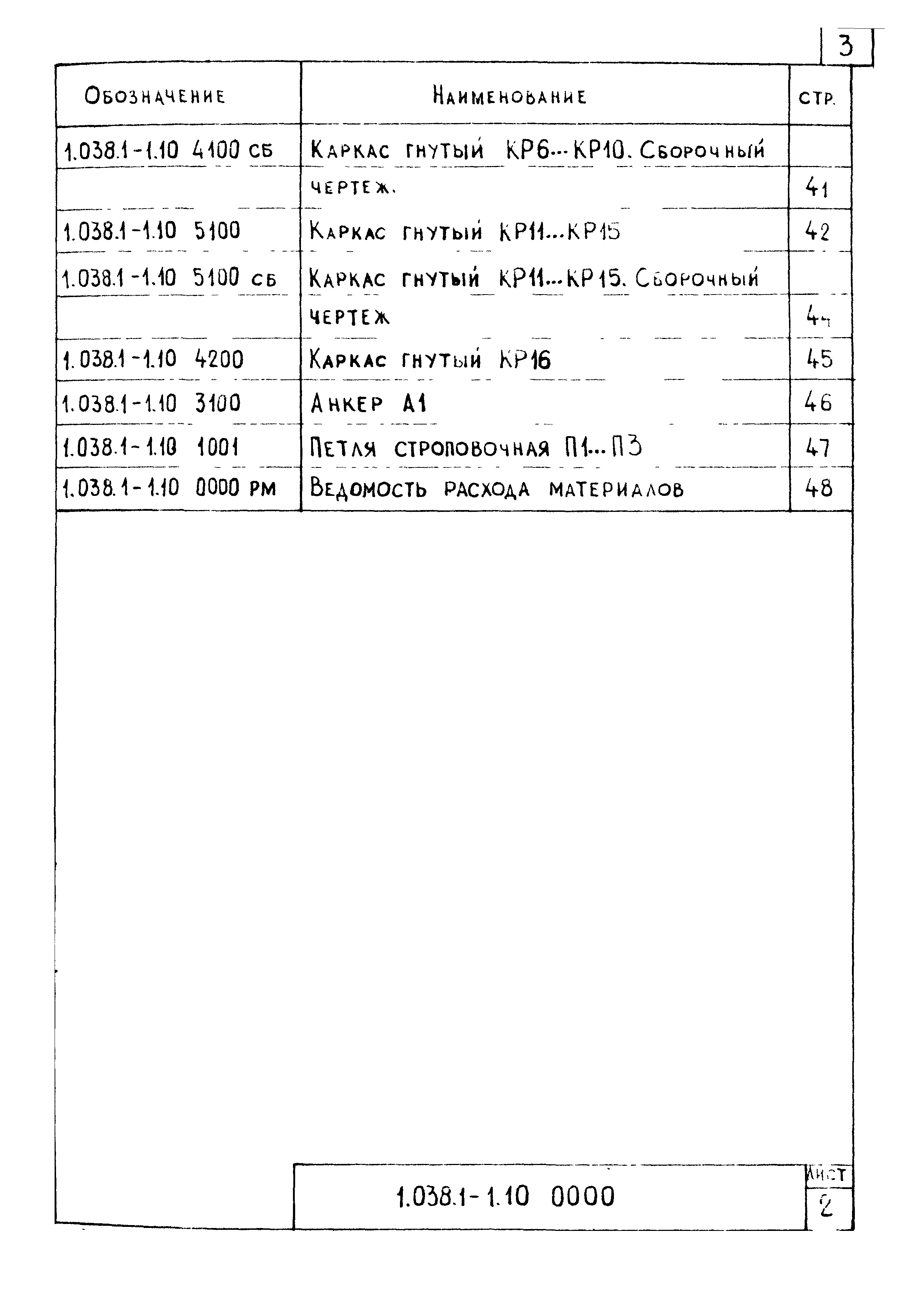

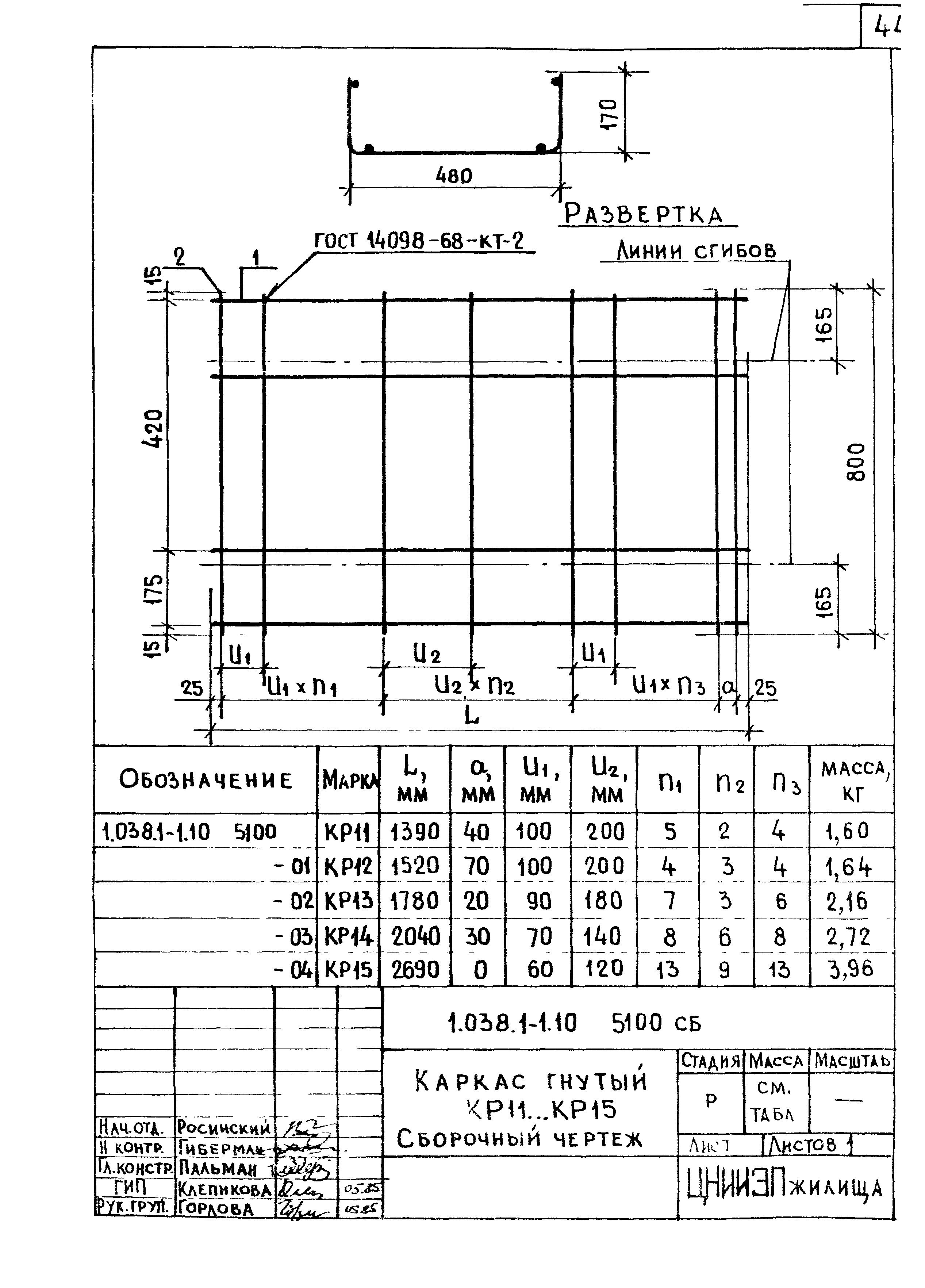

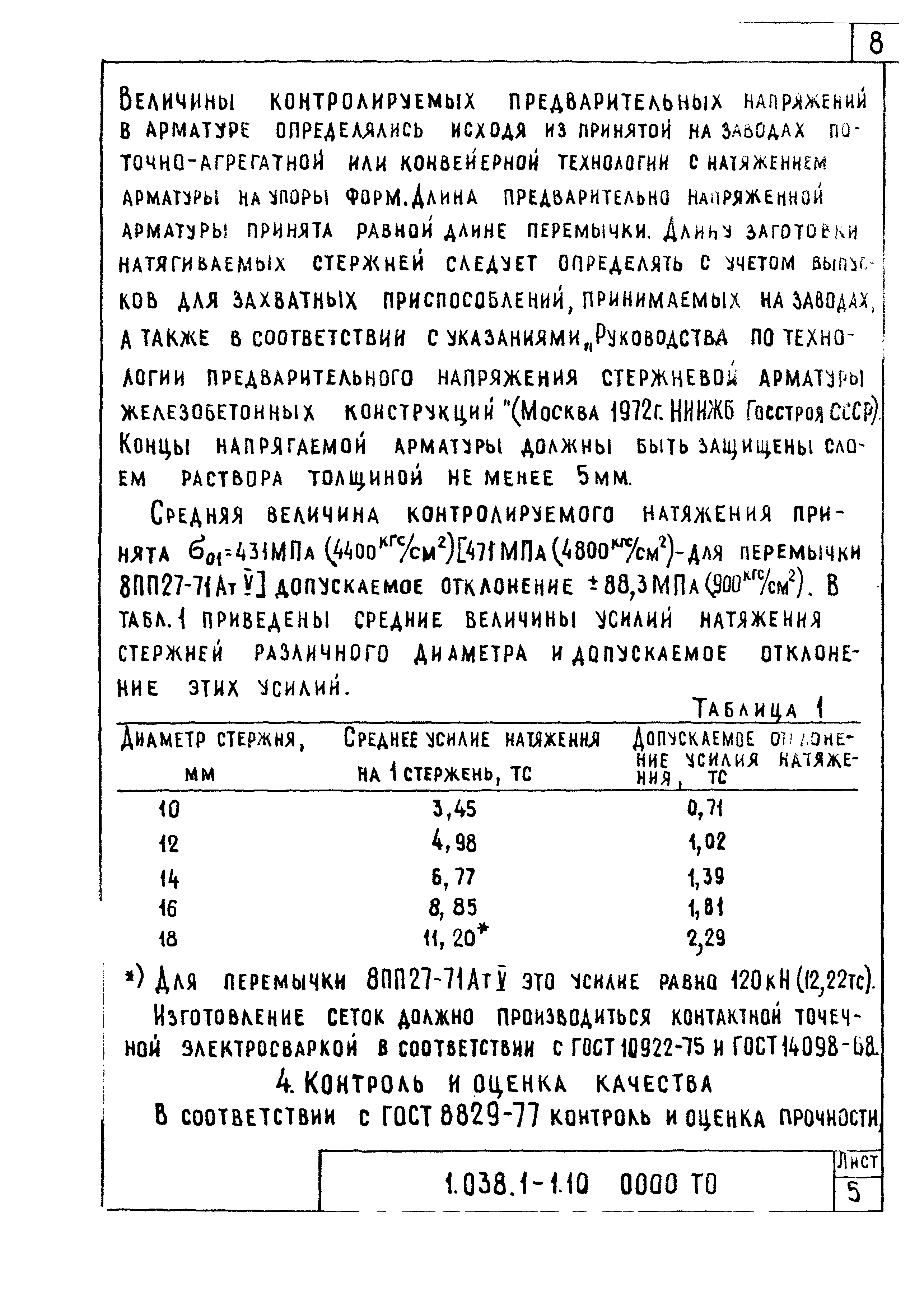

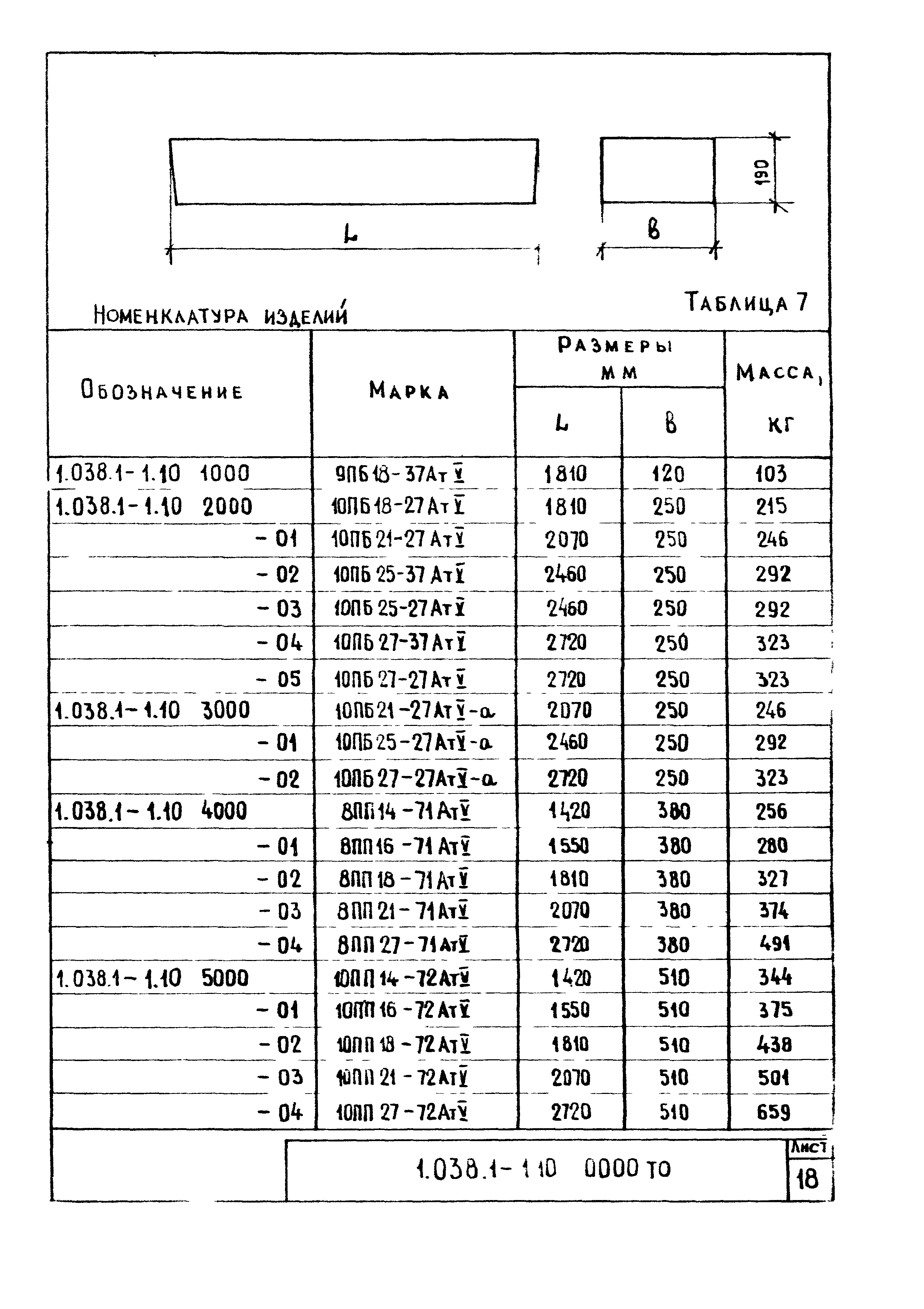

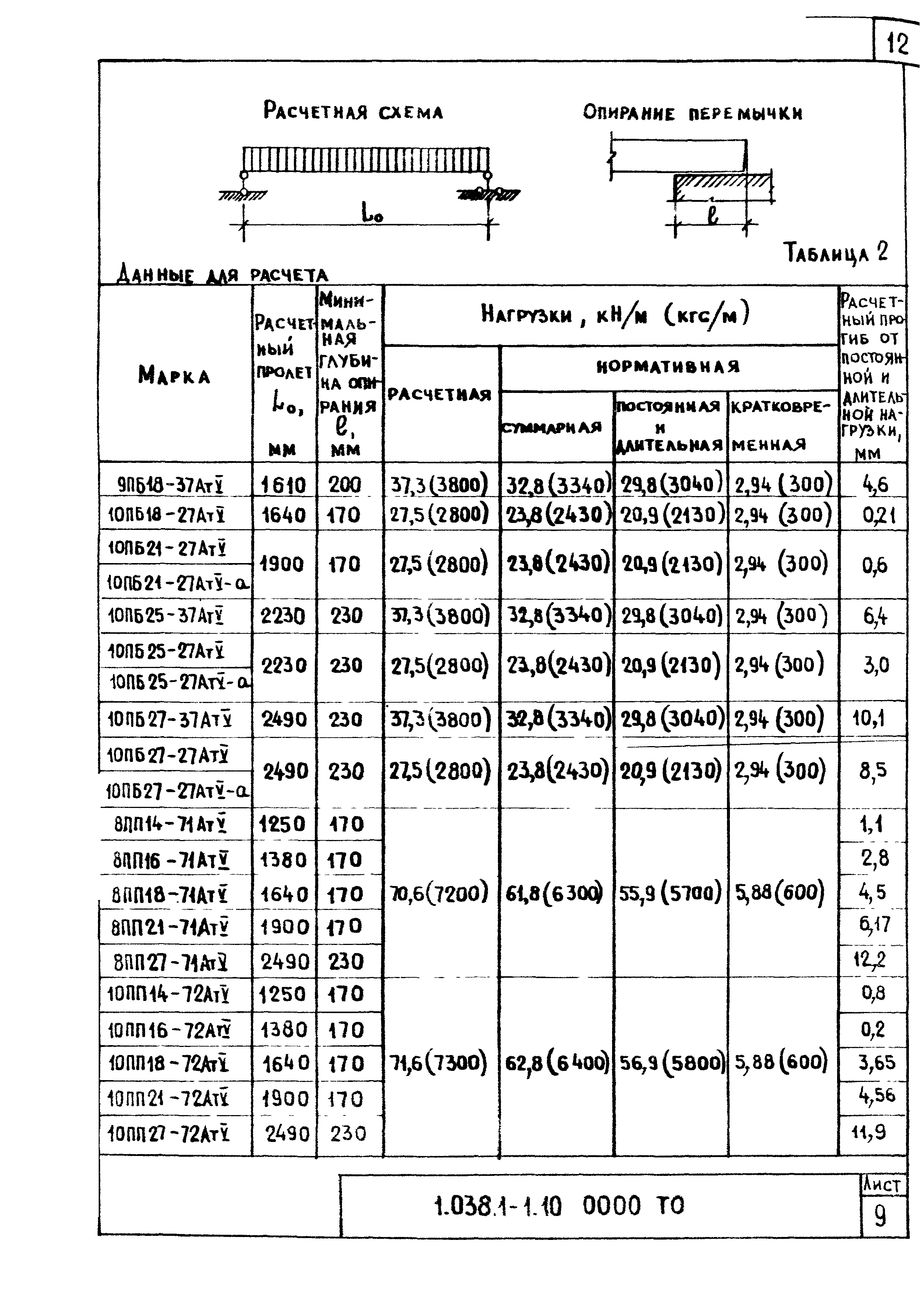

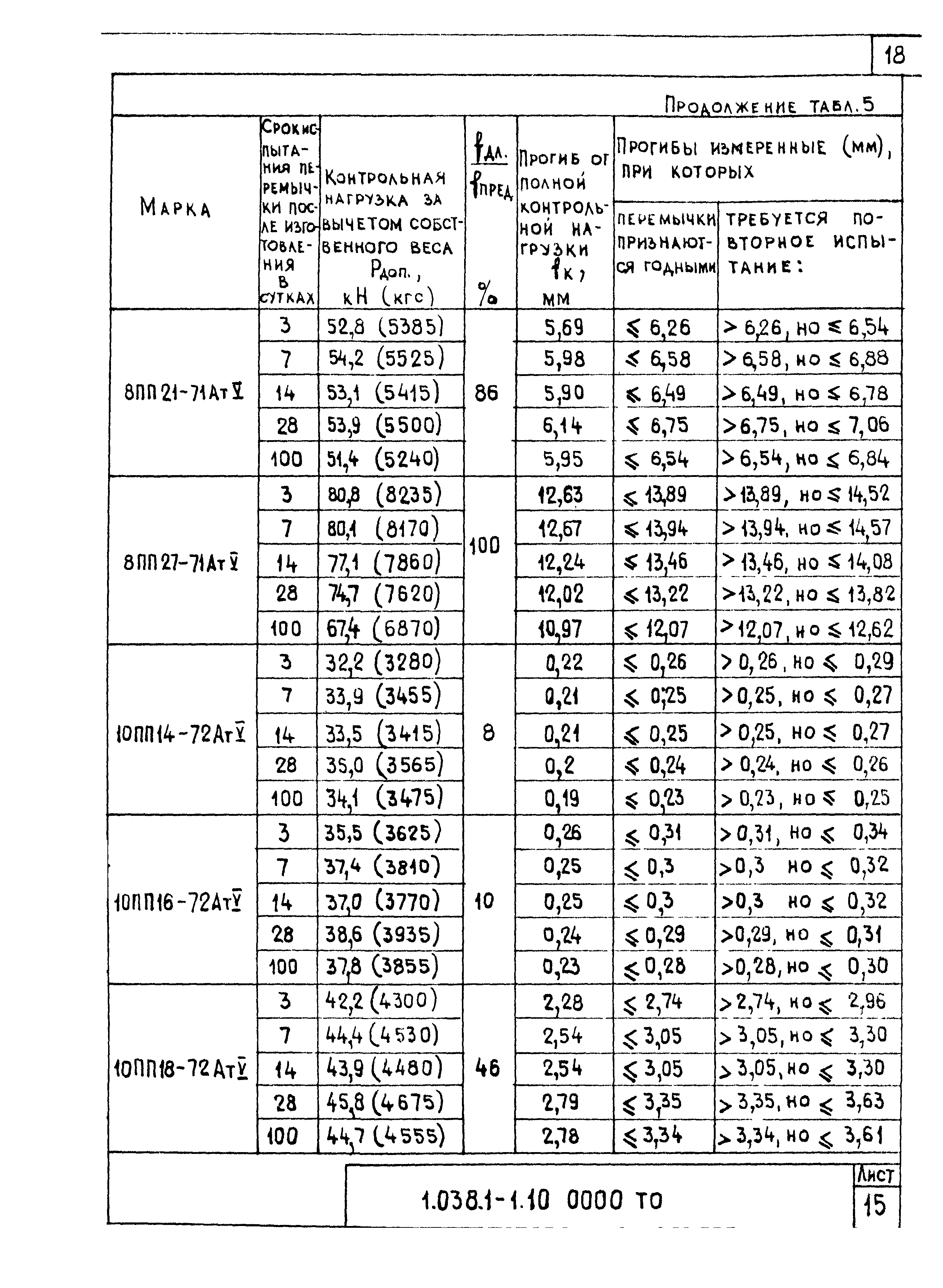

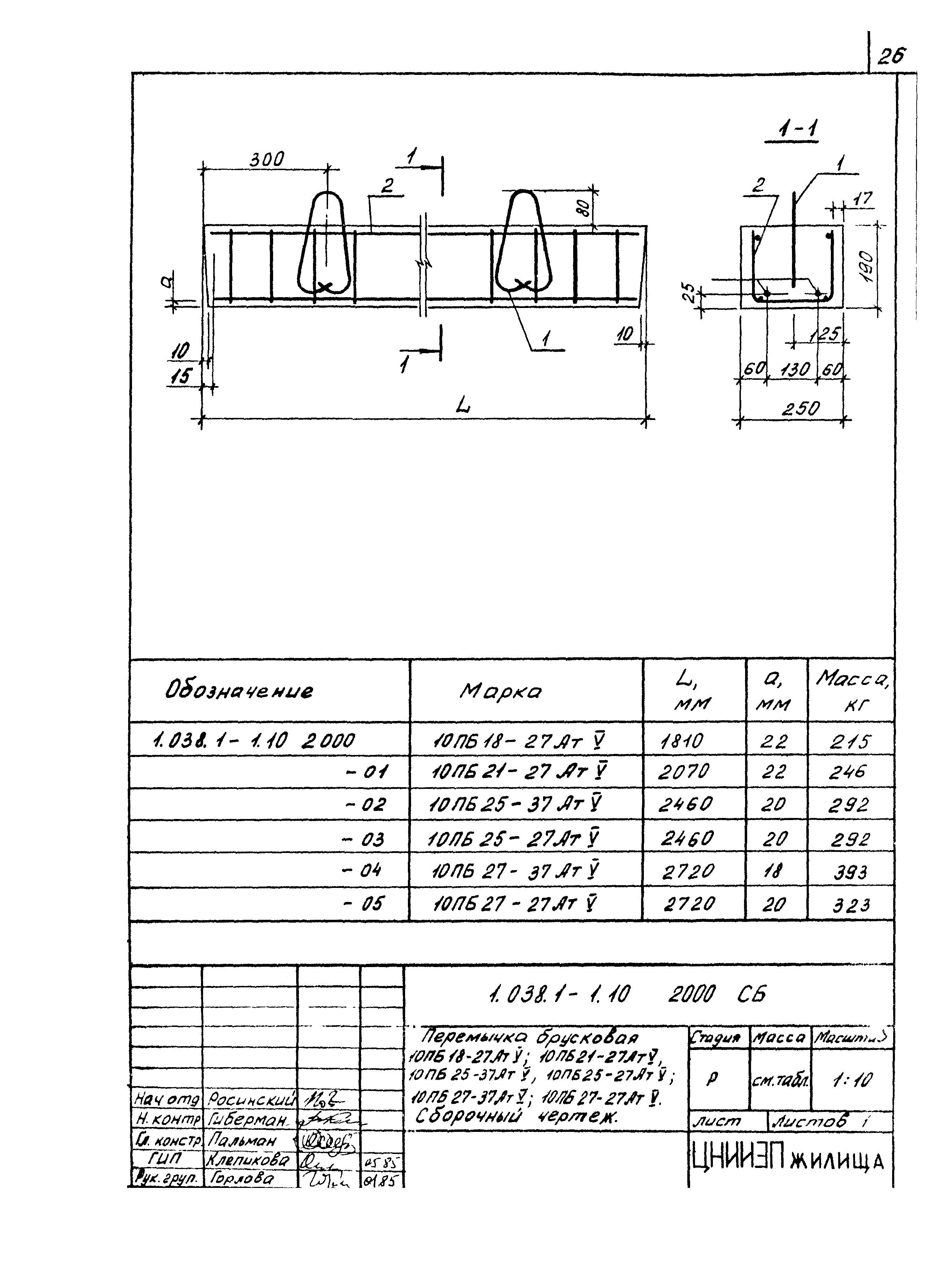

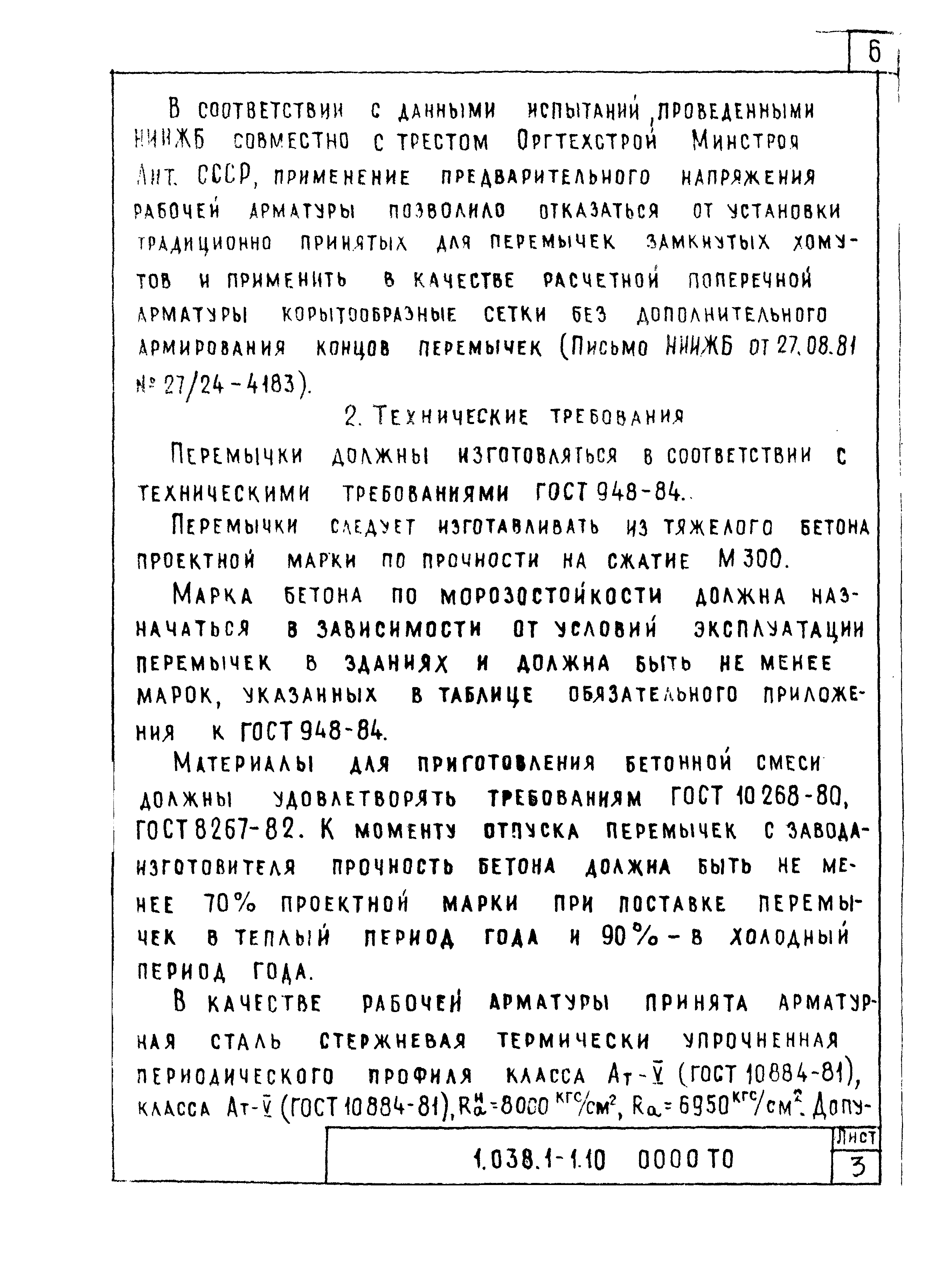

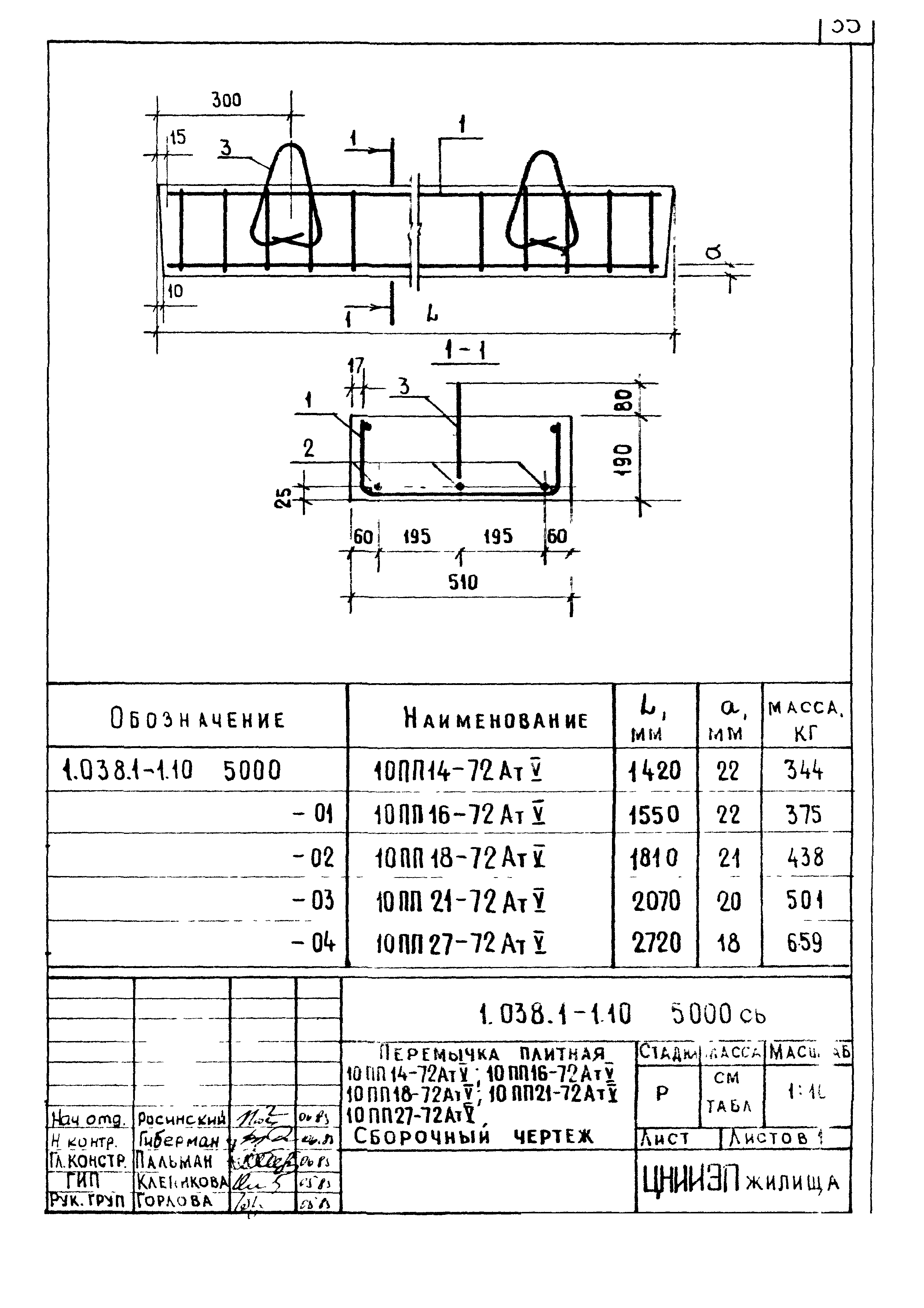

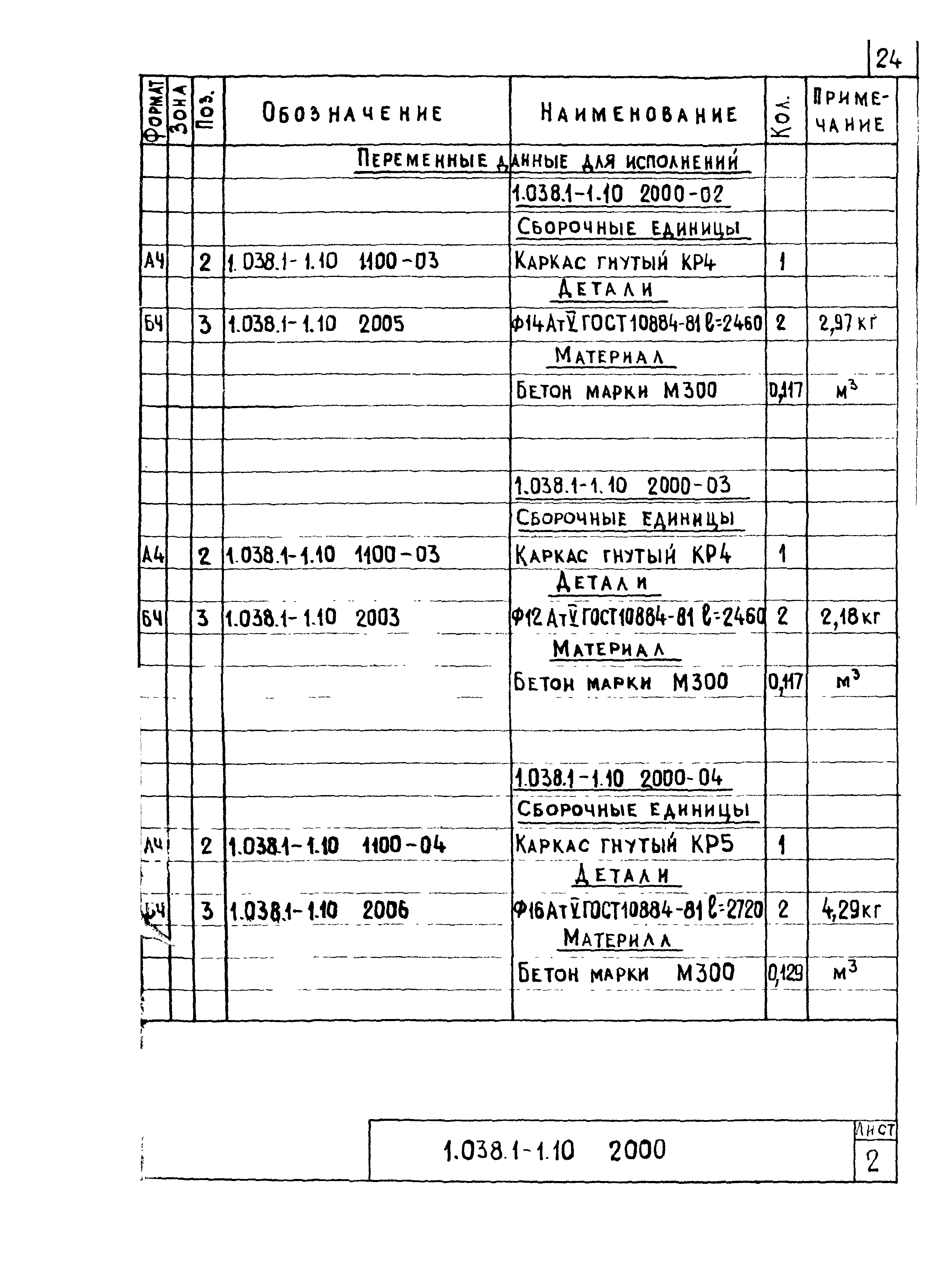

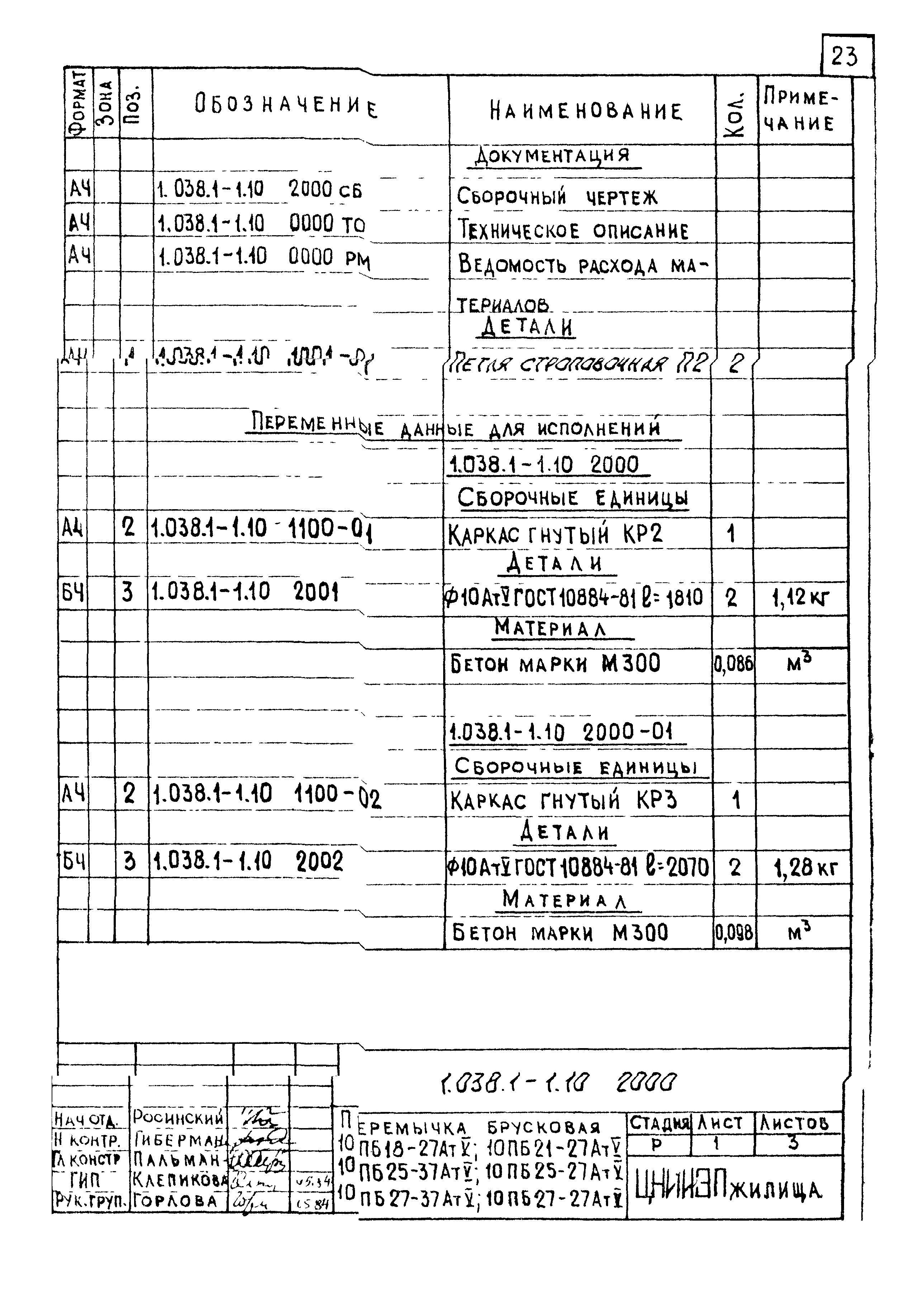

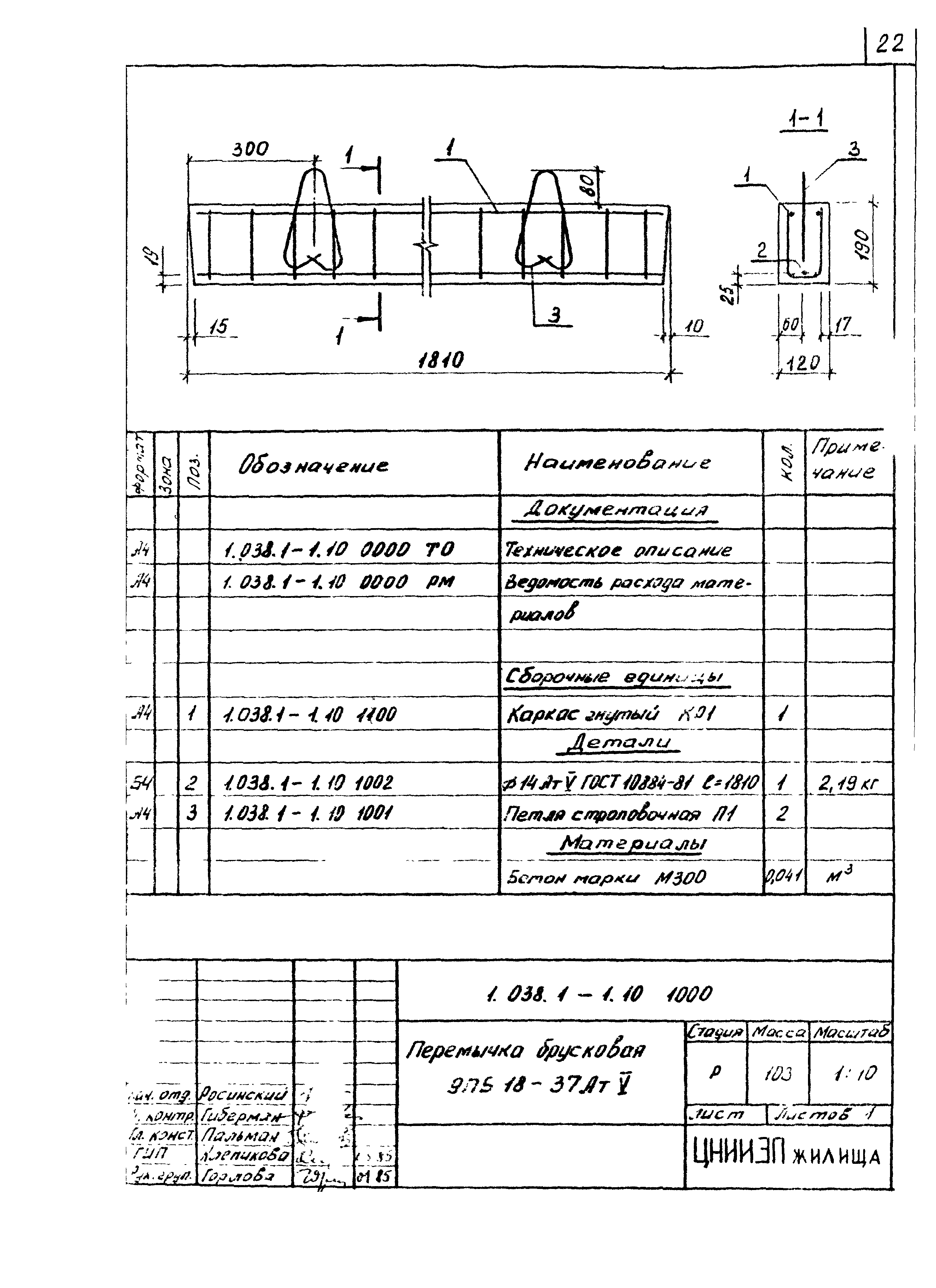

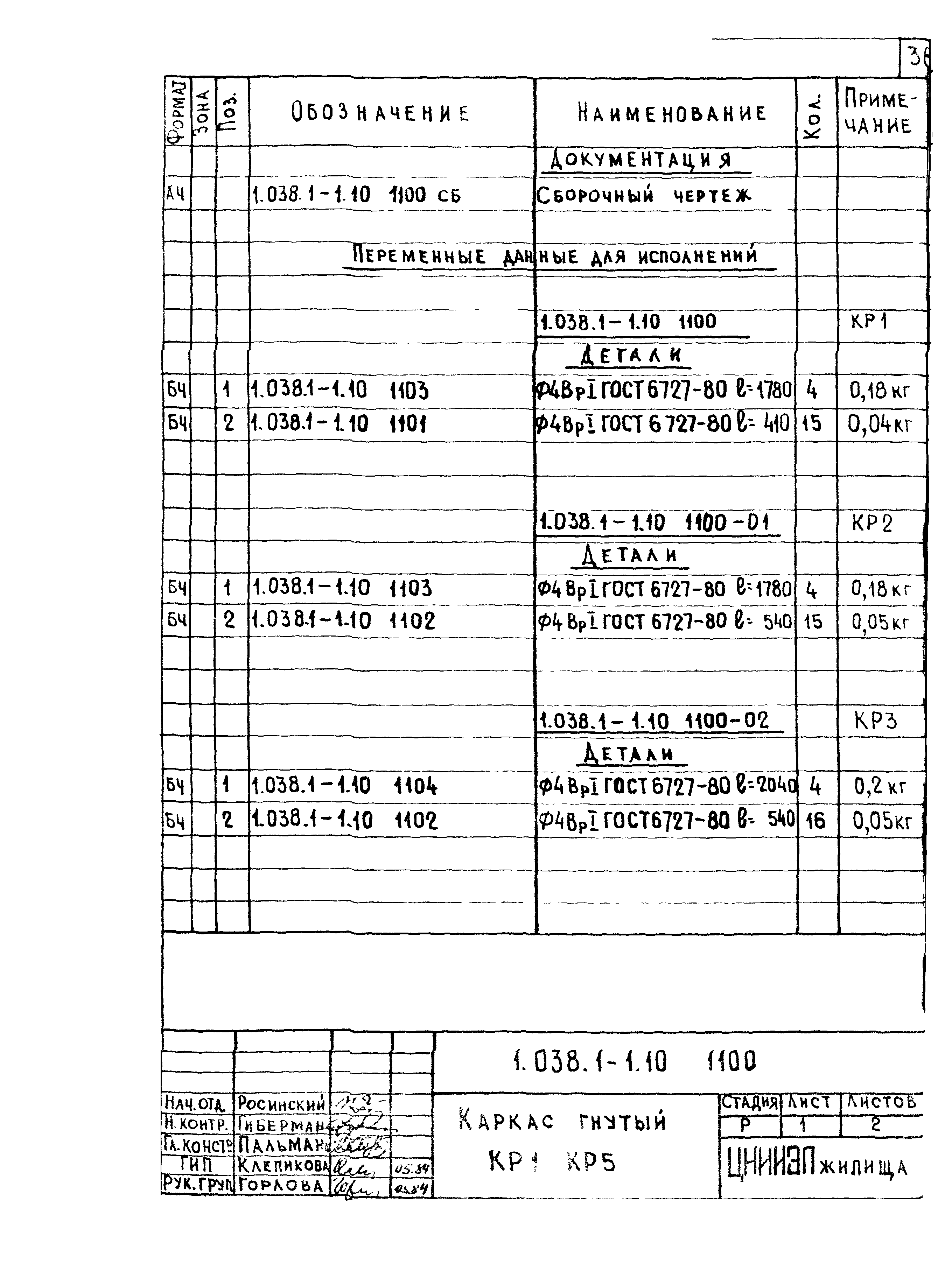

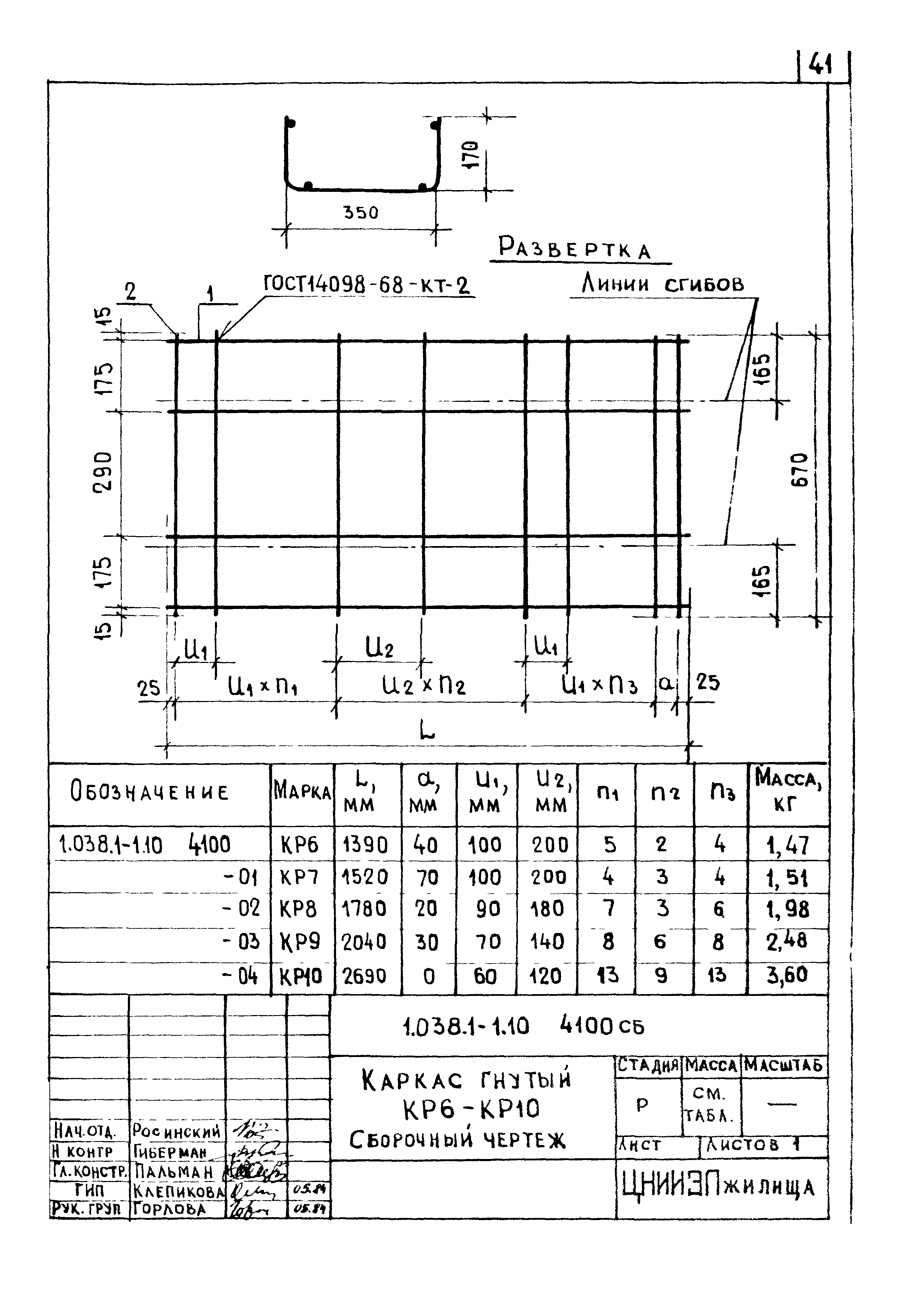

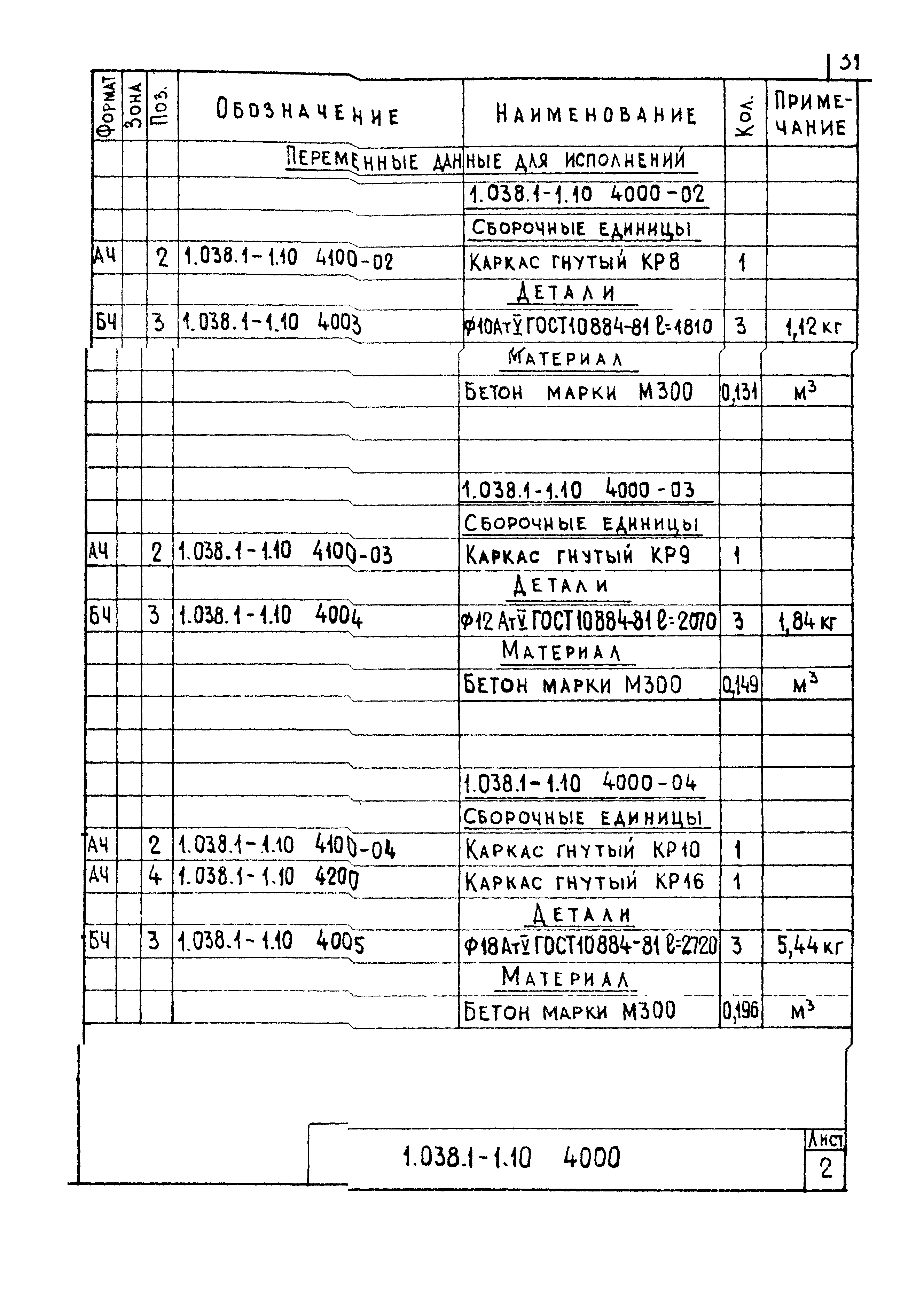

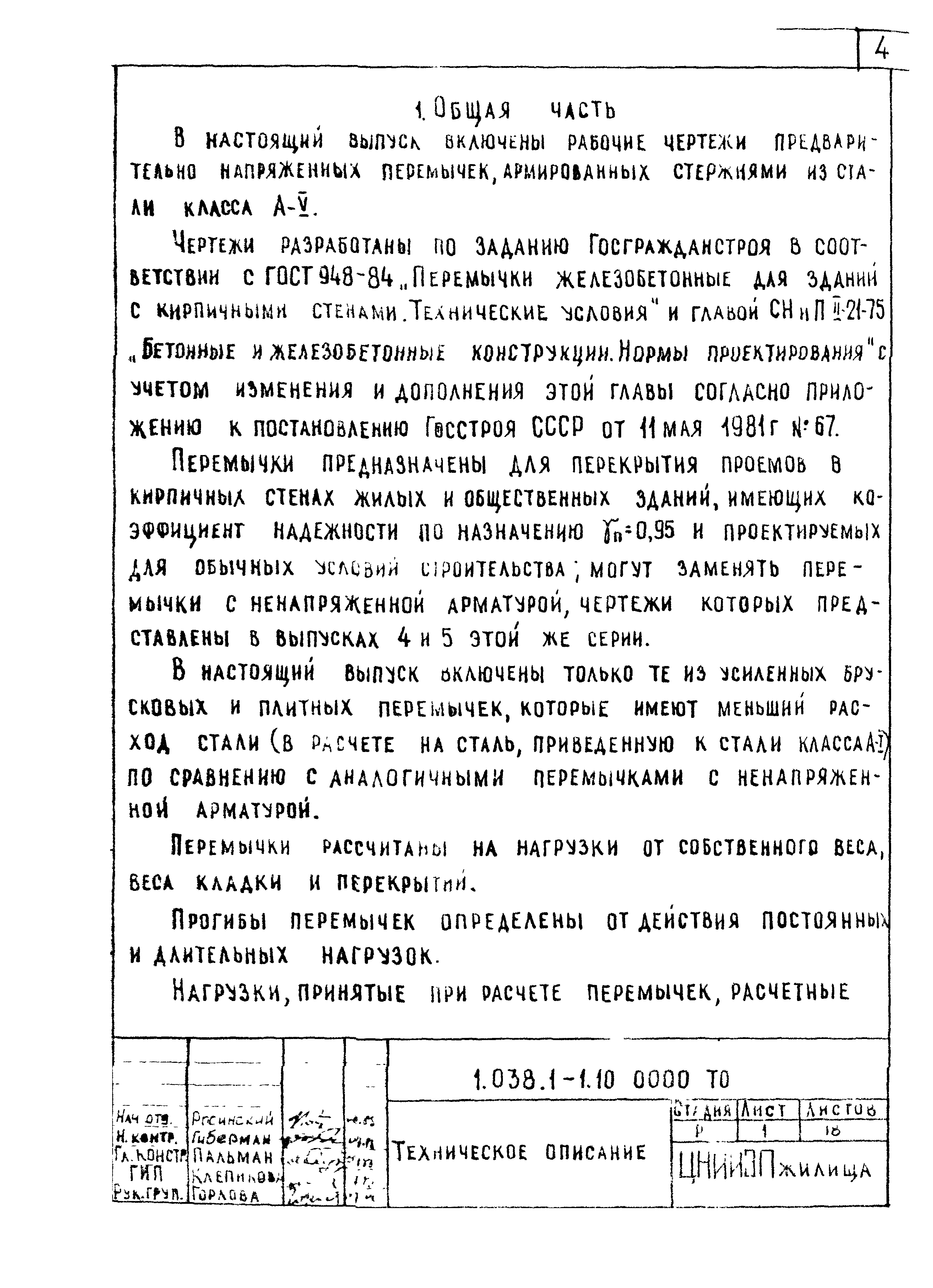

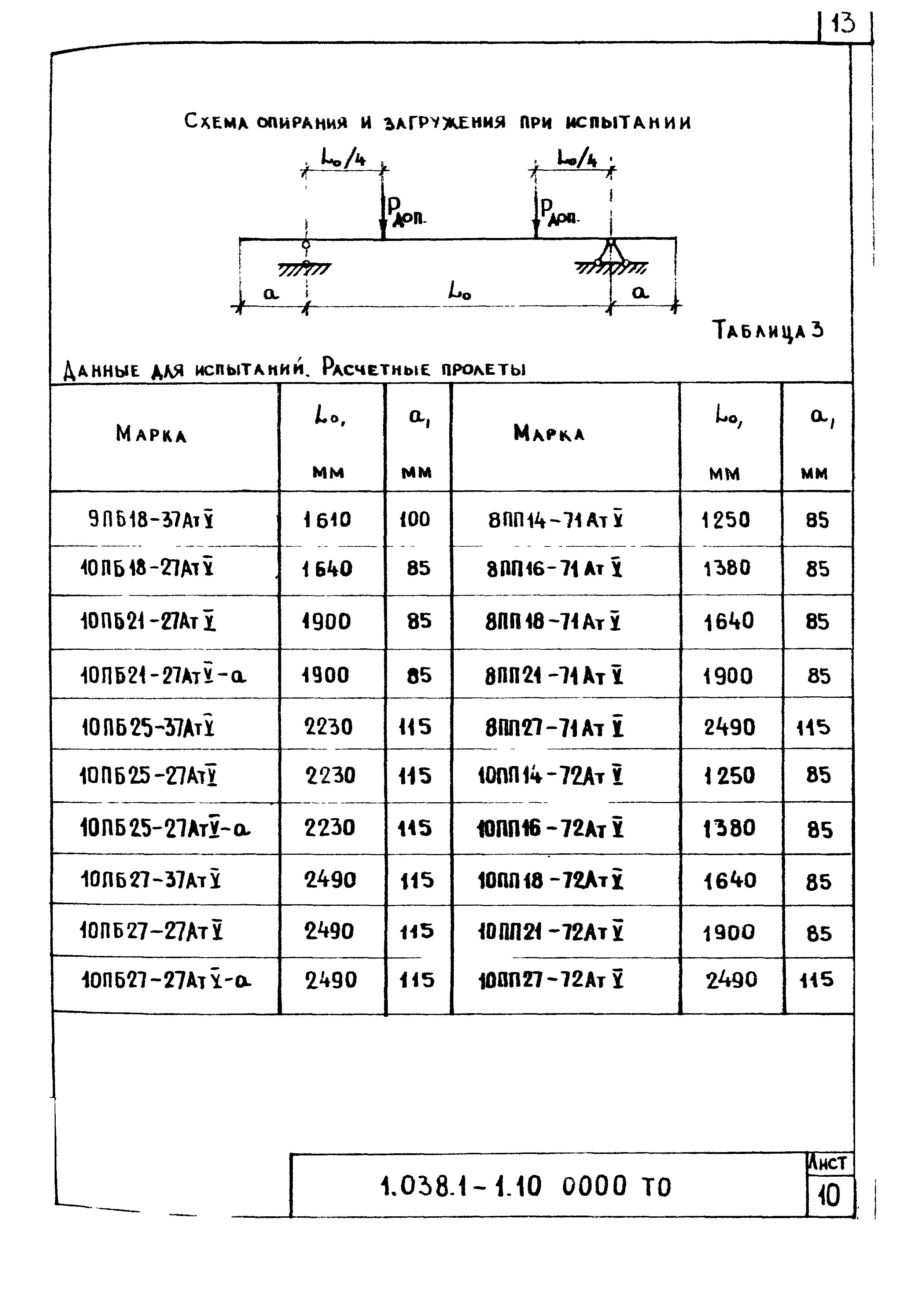

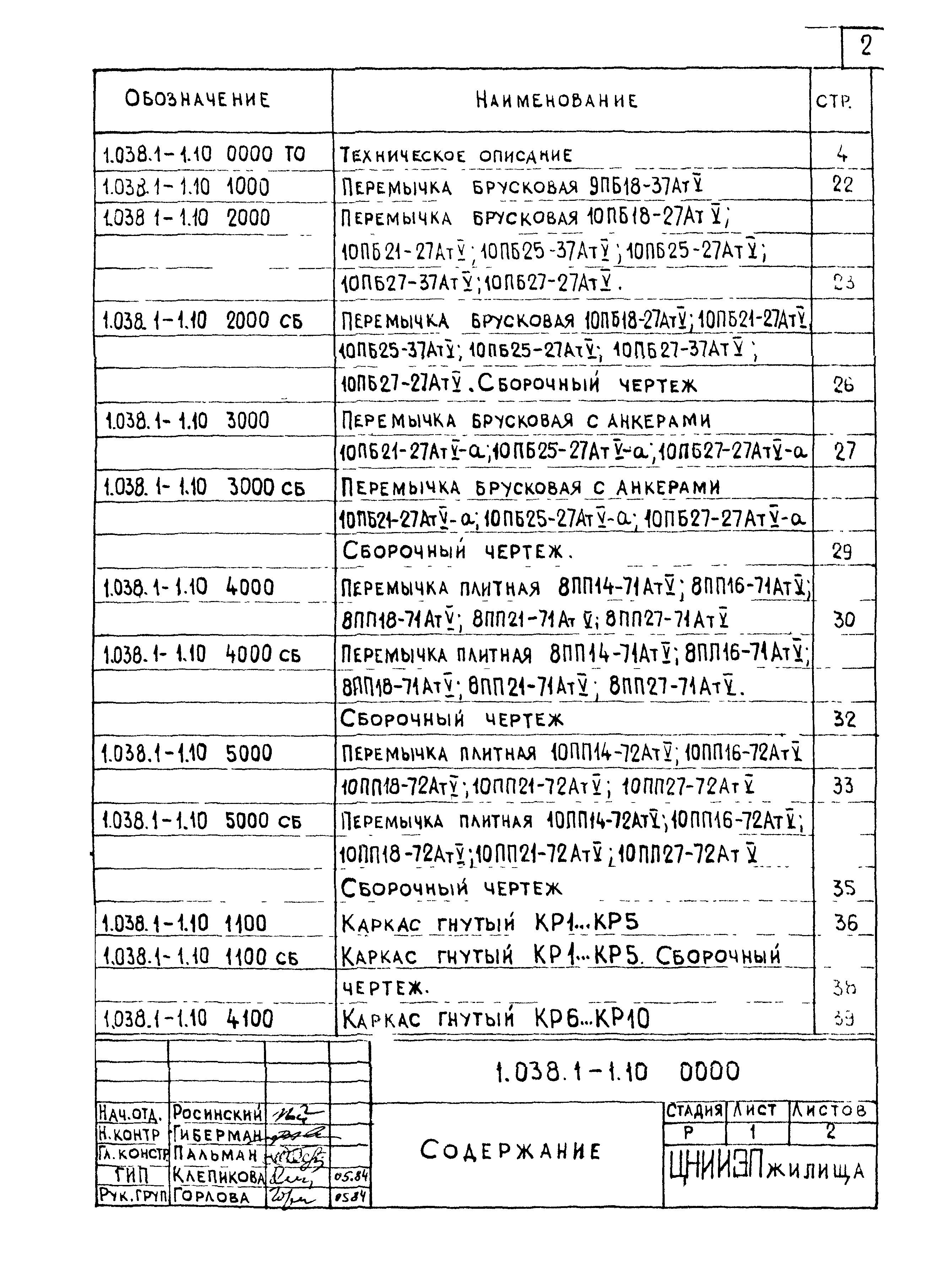

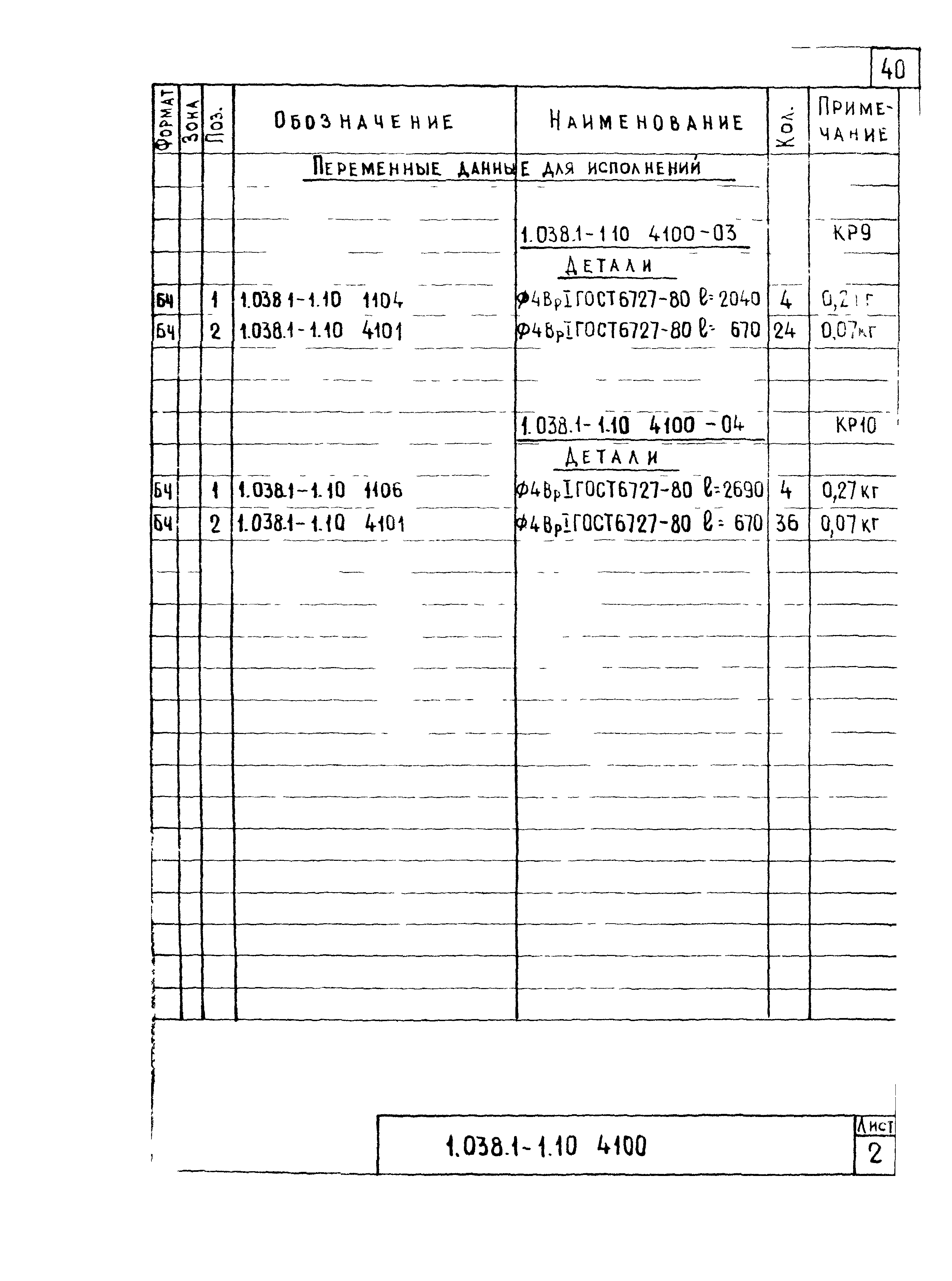

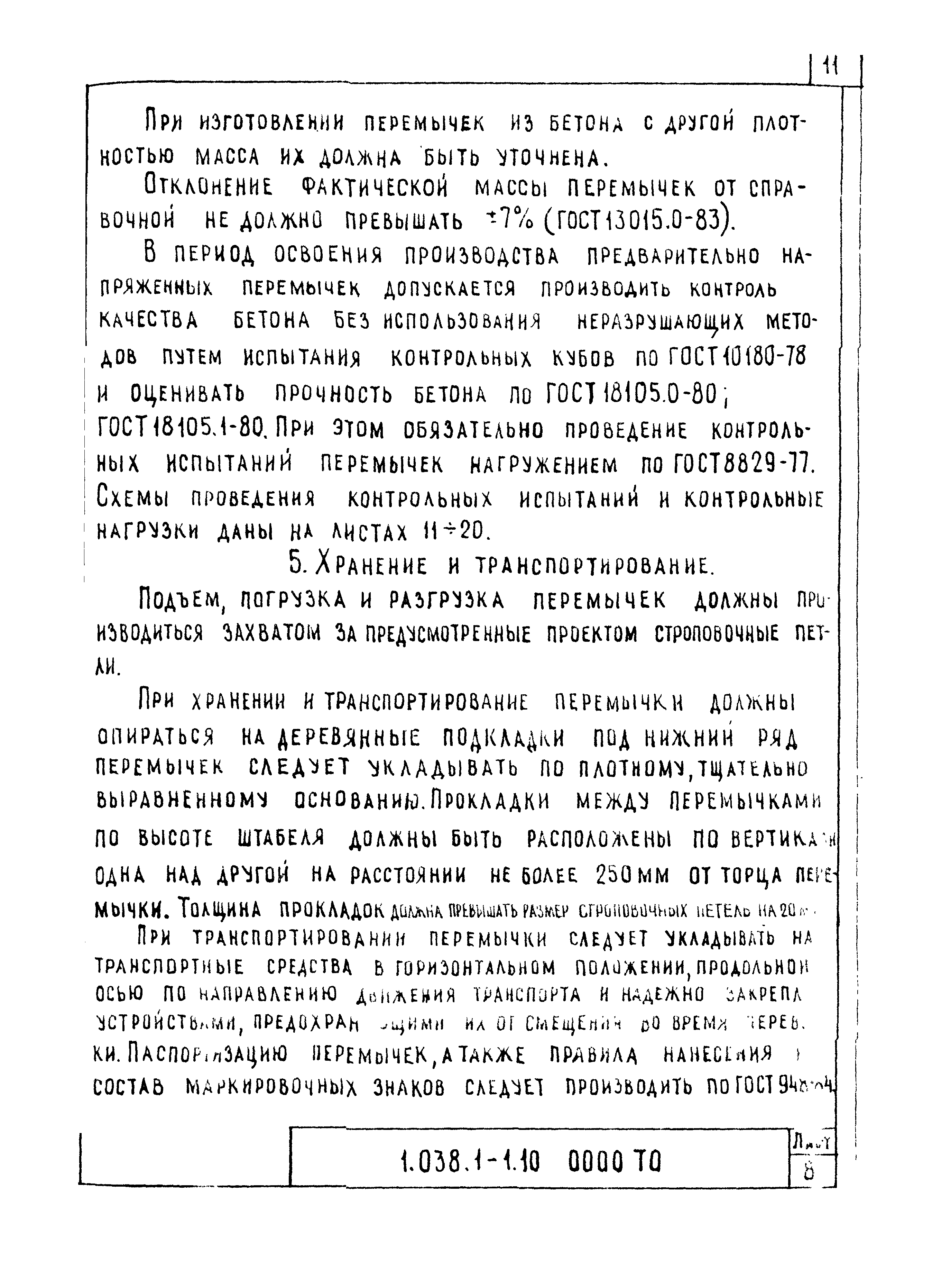

Оглавление:	1.038.1-1.10 0000 ТО Техническое описание 1.038.1-1.10 1000 Перемычка брусковая 9ПБ18-37АтV 1.038.1-1.10 2000 Перемычка брусковая 10ПБ18-27АтV; 10ПБ21-27АтV; 10ПБ25-37АтV; 10ПБ25-27АтV; 10ПБ27-37АтV; 10ПБ27-27АтV 1.038.1-1.10 2000СБ Перемычка брусковая 10ПБ18-27АтV; 10ПБ21-27АтV; 10ПБ25-37АтV; 10ПБ25-27АтV; 10ПБ27-37АтV; 10ПБ27-27АтV. Сборочный чертеж 1.038.1-1.10 3000 Перемычка брусковая с анкерами 10ПБ21-27АтV-а; 10ПБ25-27АтV-а; 10ПБ27-27АтV-а 1.038.1-1.10 3000СБ Перемычка брусковая с анкерами 10ПБ21-27АтV-а; 10ПБ25-27АтV-а; 10ПБ27-27АтV-а. Сборочный чертеж 1.038.1-1.10 4000 Перемычка плитная 8ПП14-71АтV; 8ПП16-71АтV; 8ПП18-71АтV; 8ПП21-71АтV; 8ПП27-71АтV 1.038.1-1.10 4000СБ Перемычка плитная 8ПП14-71АтV; 8ПП16-71АтV; 8ПП18-71АтV; 8ПП21-71АтV; 8ПП27-71АтV. Сборочный чертеж 1.038.1-1.10 5000 Перемычка плитная 10ПП14-72АтV; 10ПП16-72АтV; 10ПП18-72АтV; 10ПП21-72АтV; 10ПП27-72АтV 1.038.1-1.10 5000СБ Перемычка плитная 10ПП14-72АтV; 10ПП16-72АтV; 10ПП18-72АтV; 10ПП21-72АтV; 10ПП27-72АтV. Сборочный чертеж 1.038.1-1.10 1100 Каркас гнутый КР1… КР5 1.038.1-1.10 1100СБ Каркас гнутый КР1… КР5. Сборочный чертеж 1.038.1-1.10 4100 Каркас гнутый КР6… КР10 1.038.1-1.10 4100СБ Каркас гнутый КР6… КР10. Сборочный чертеж 1.038.1-1.10 5100 Каркас гнутый КР11… КР15 1.038.1-1.10 5100СБ Каркас гнутый КР11… КР15. Сборочный чертеж 1.038.1-1.10 4200 Каркас гнутый КР16 1.038.1-1.10 3100 Анкер А1 1.038.1-1.10 1001 Петля строповочная П1… П3 1.038.1-1.10 0000РМ Ведомость расхода материалов
Разработан:	НИИЖБ Госстроя СССР ЦНИИЭП жилища
Утверждён:	30.12.1985 Госгражданстрой (Gosgrazhdanstroy 463)

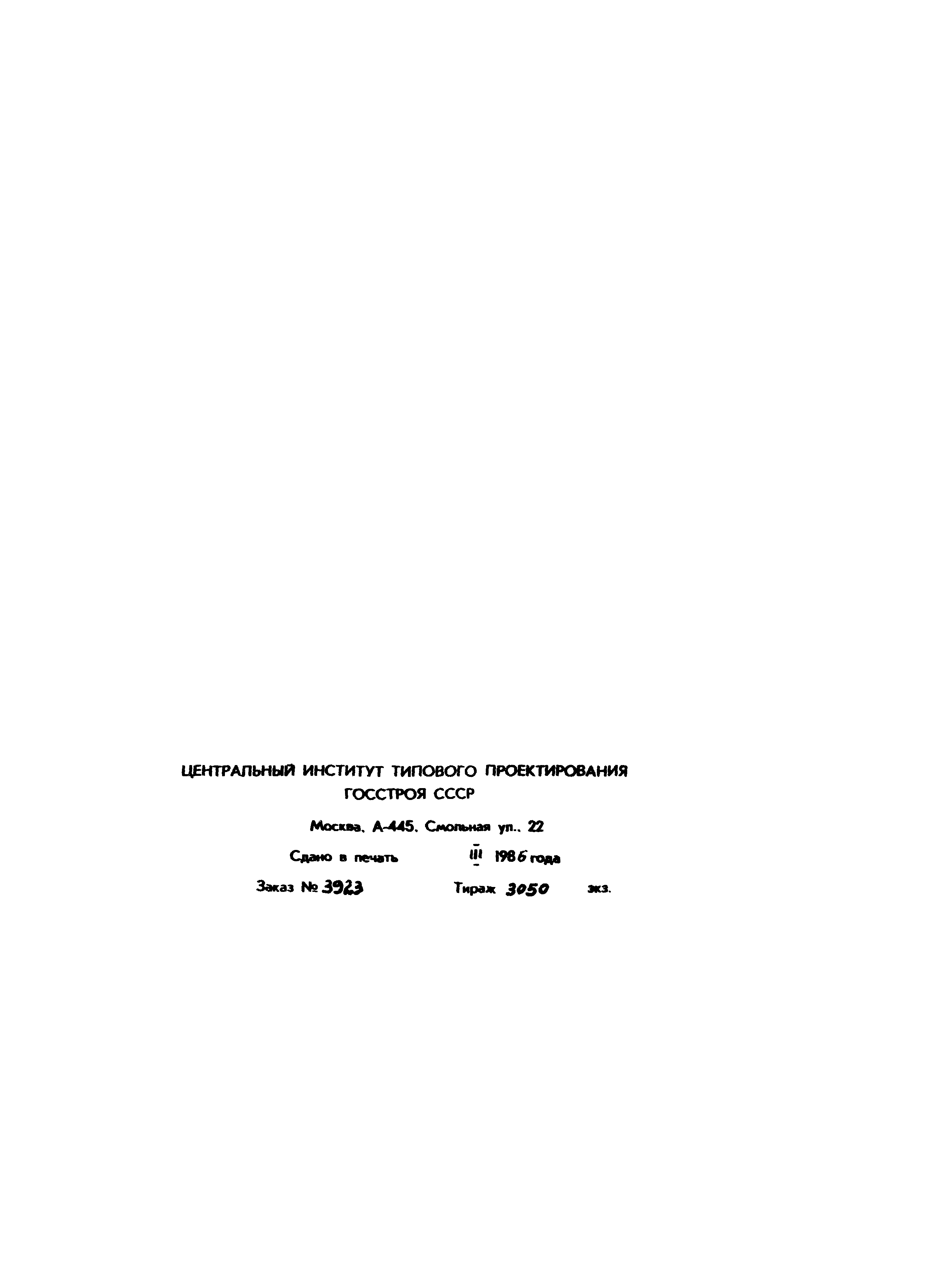

Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1986 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перемычки, обвязочные балки и опорные подушки
Заменяет собой:	Серия 1.138-10 «Выпуск 10. Предварительно напряженные брусковые и плитные перемычки, армированные стержнями из стали класса А-V, для стен из кирпича высотой 88 мм. Рабочие чертежи»
Нормативные ссылки:	ГОСТ 948-84 «Перемычки железобетонные для зданий с кирпичными стенами. Технические условия» ГОСТ 22362-77 «Конструкции железобетонные. Методы измерения силы натяжения арматуры» ГОСТ 23009-78 «Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 10884-81 «Сталь арматурная термомеханически и термически упрочненная периодического профиля. Технические условия»
