ОСТ 1 51372-80

Гидрозажимы для станочных приспособлений. Конструкция и размеры

Обозначение:	ОСТ 1 51372-80
Обозначение англ:	51372-80
Статус:	действует
Название рус.:	Гидрозажимы для станочных приспособлений. Конструкция и размеры
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1981

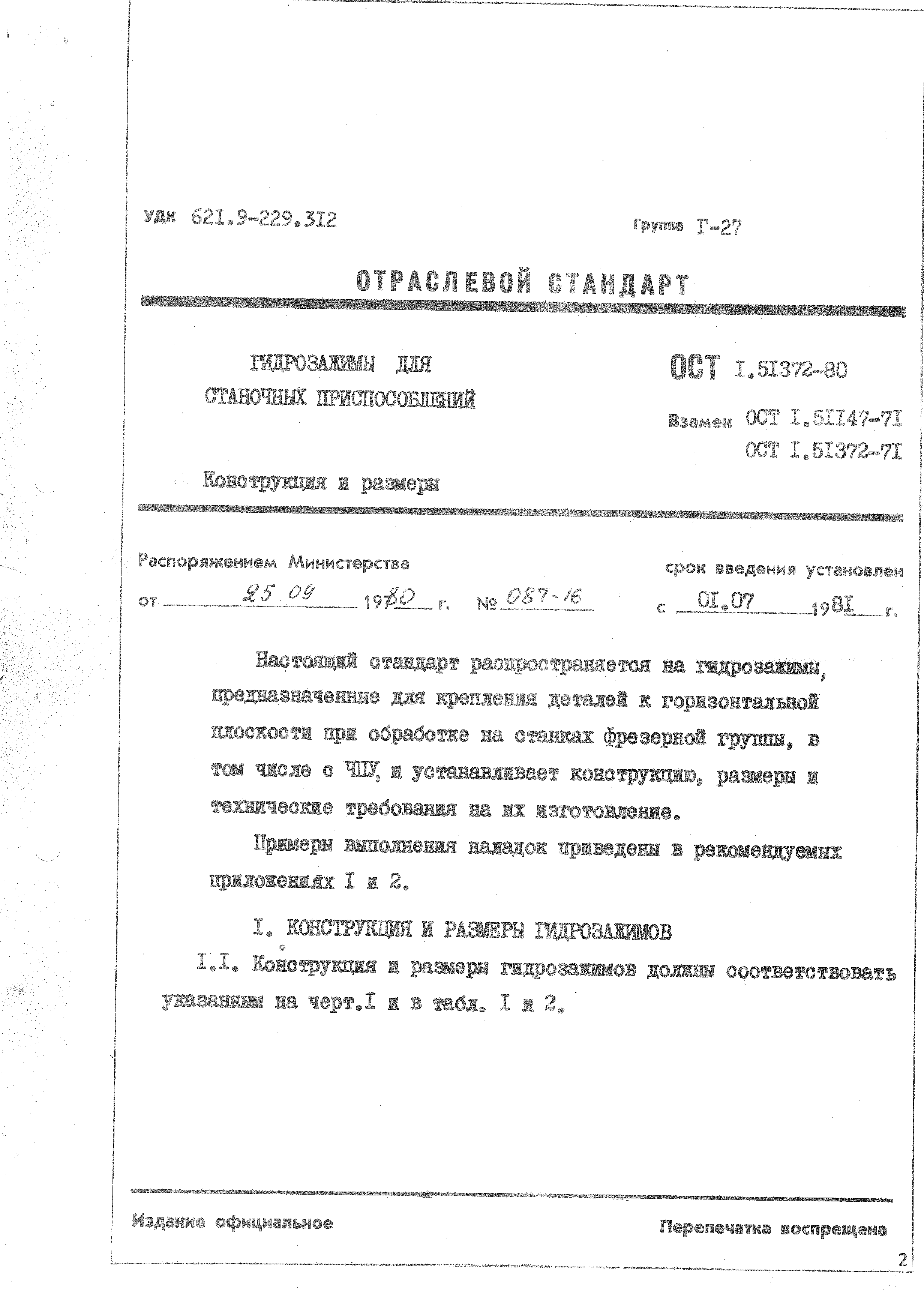

Область применения:	Стандарт распространяется на гидрозажимы, предназначенные для крепления деталей к горизонтальной плоскости при обработке фрезерной группы, в том числе с ЧПУ, и устанавливает конструкцию, размеры и технические требования на их изготовление.

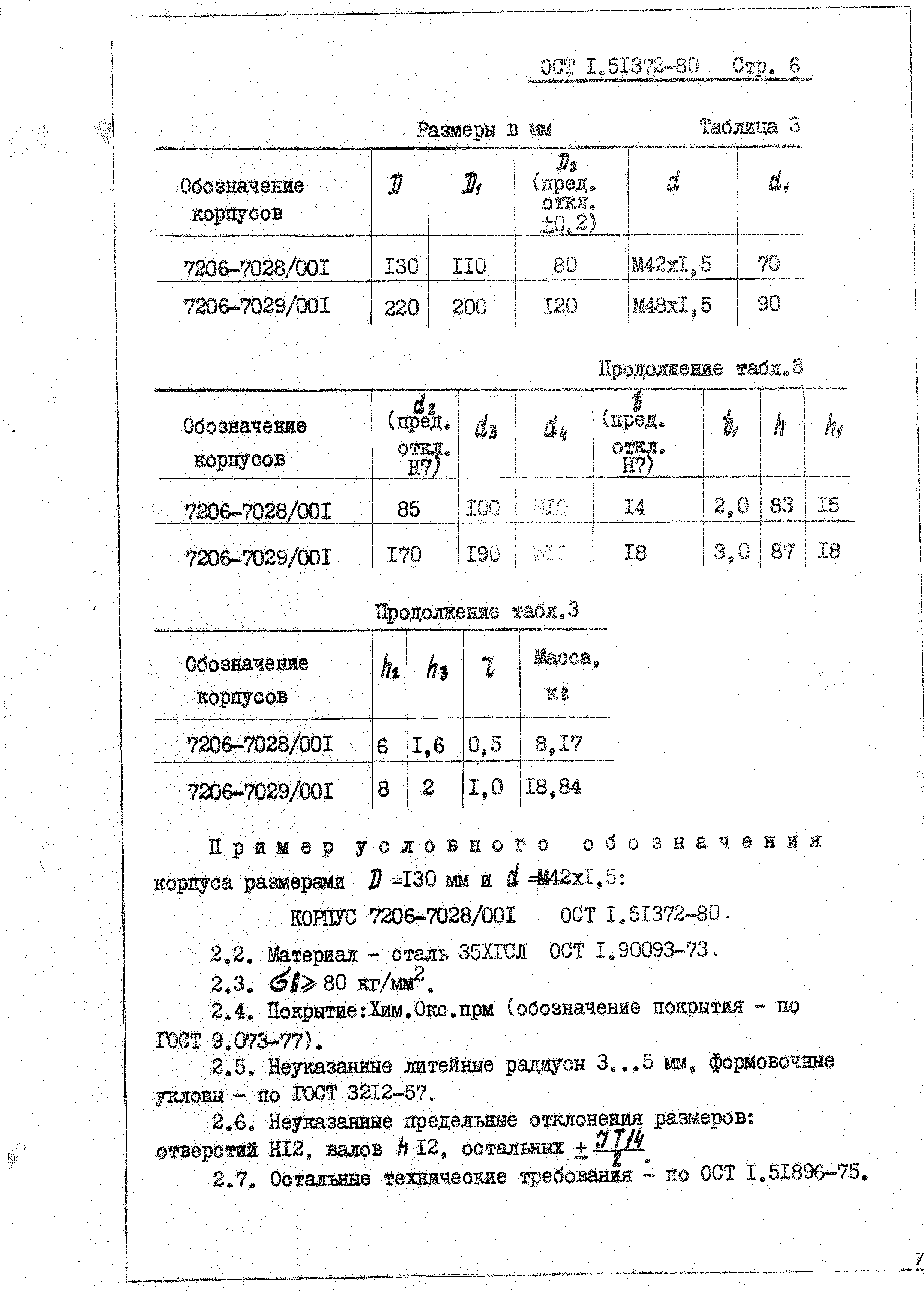

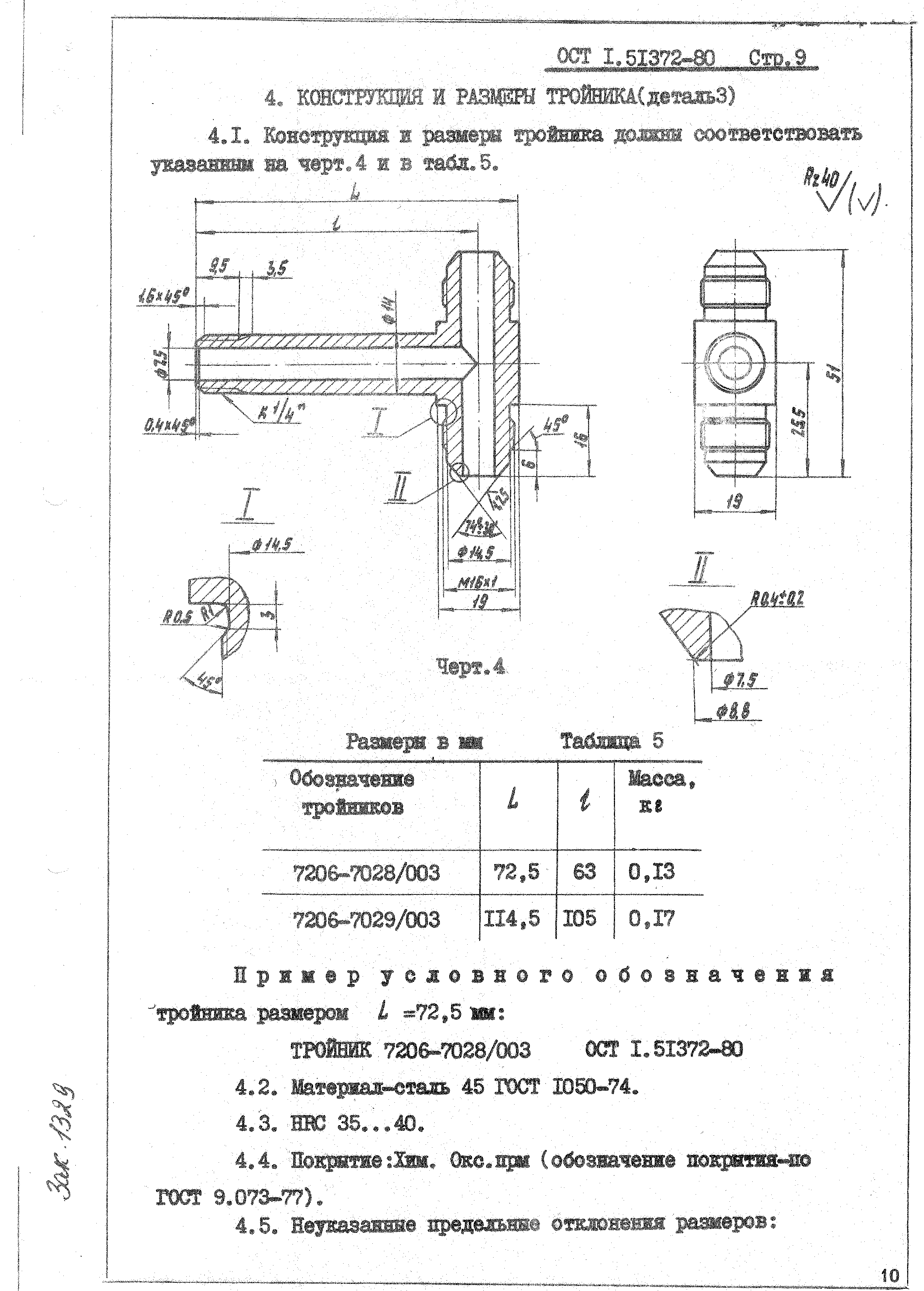

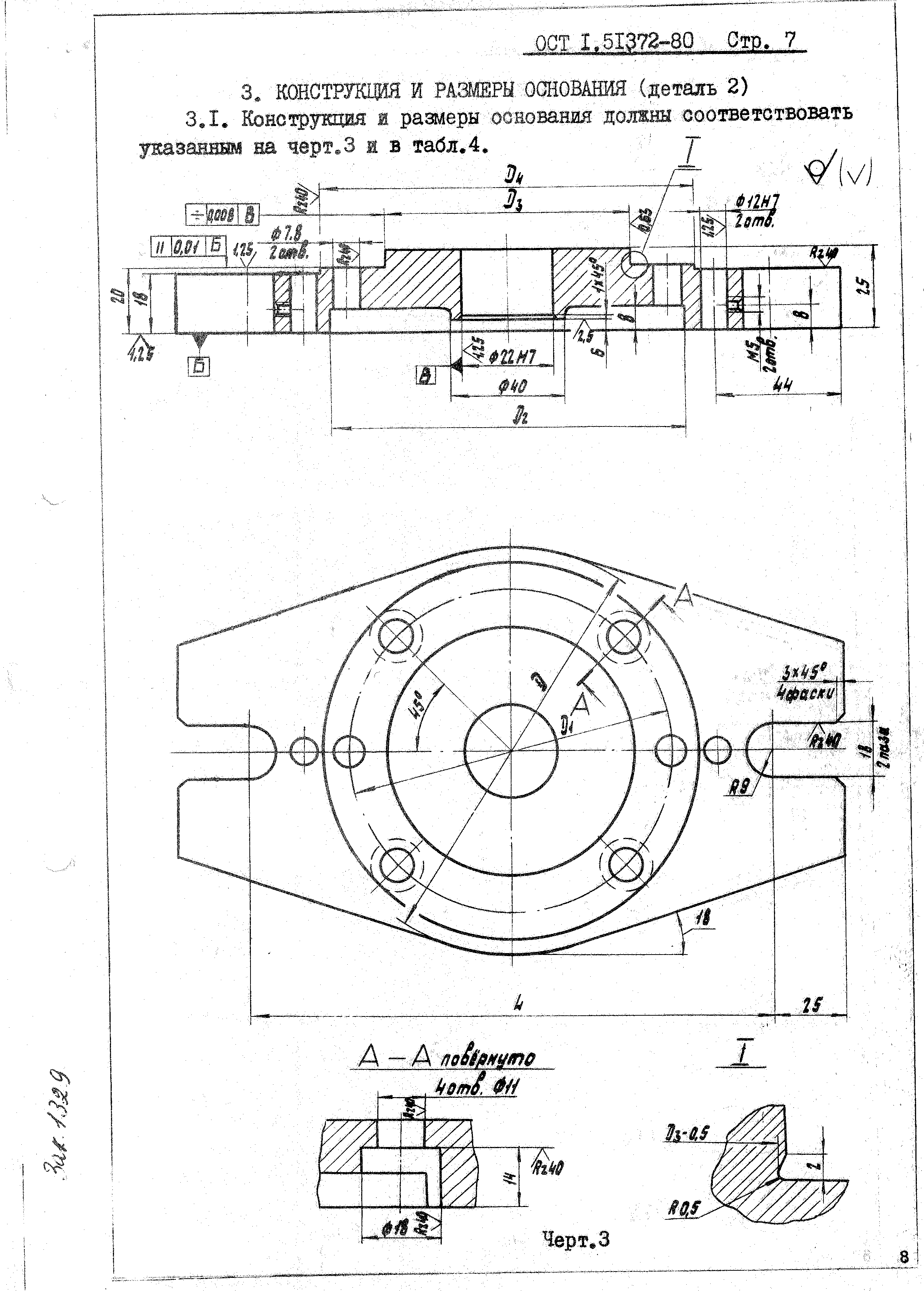

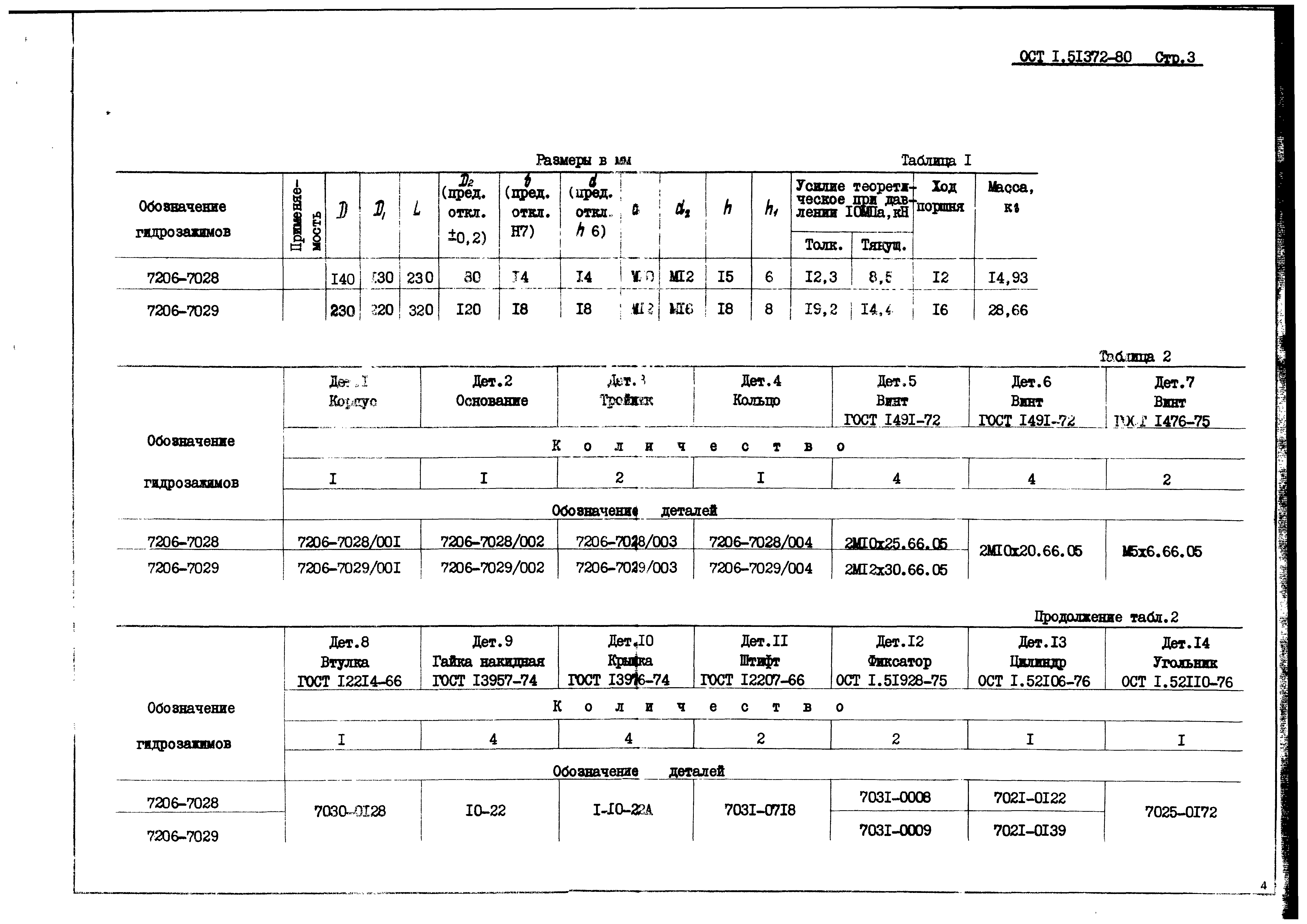

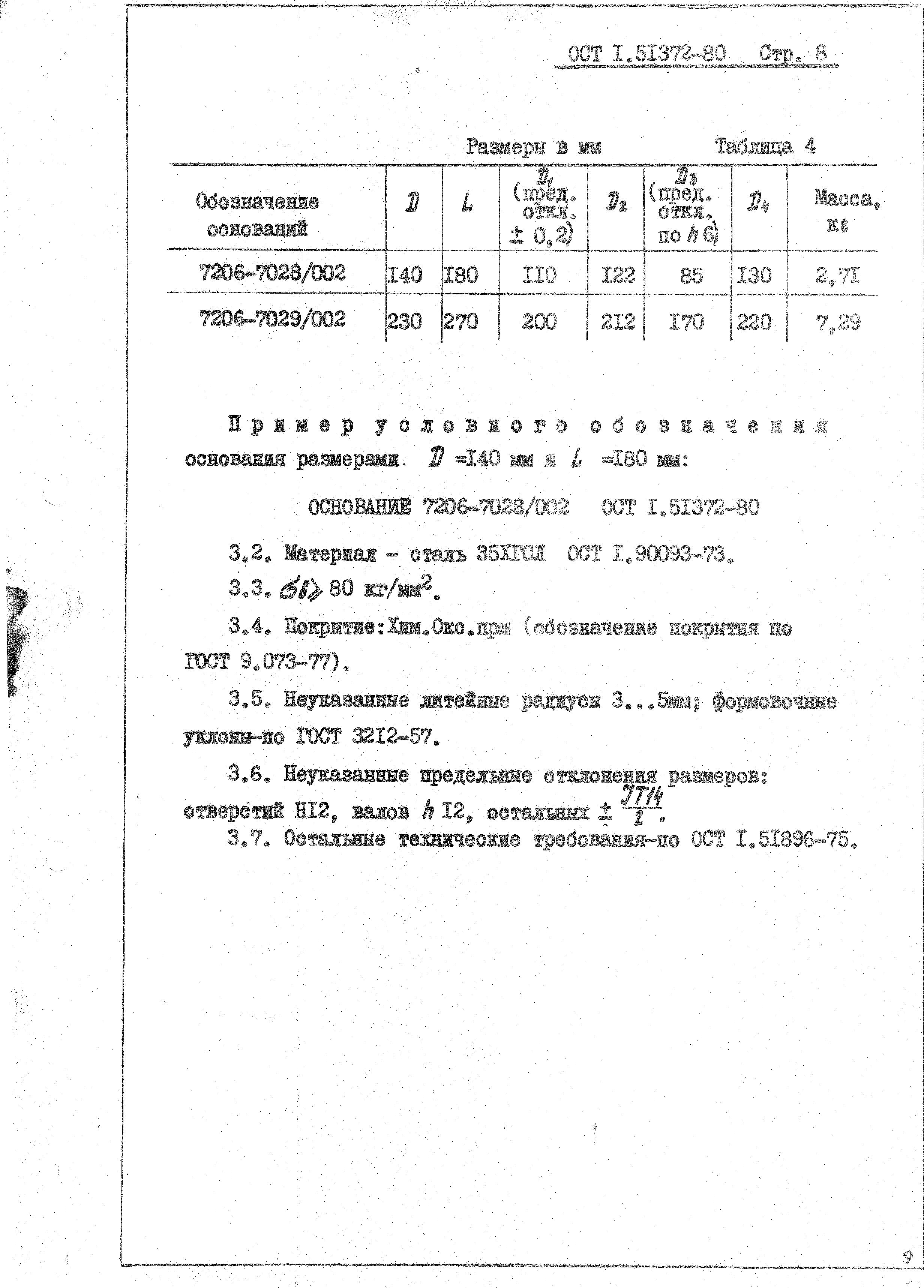

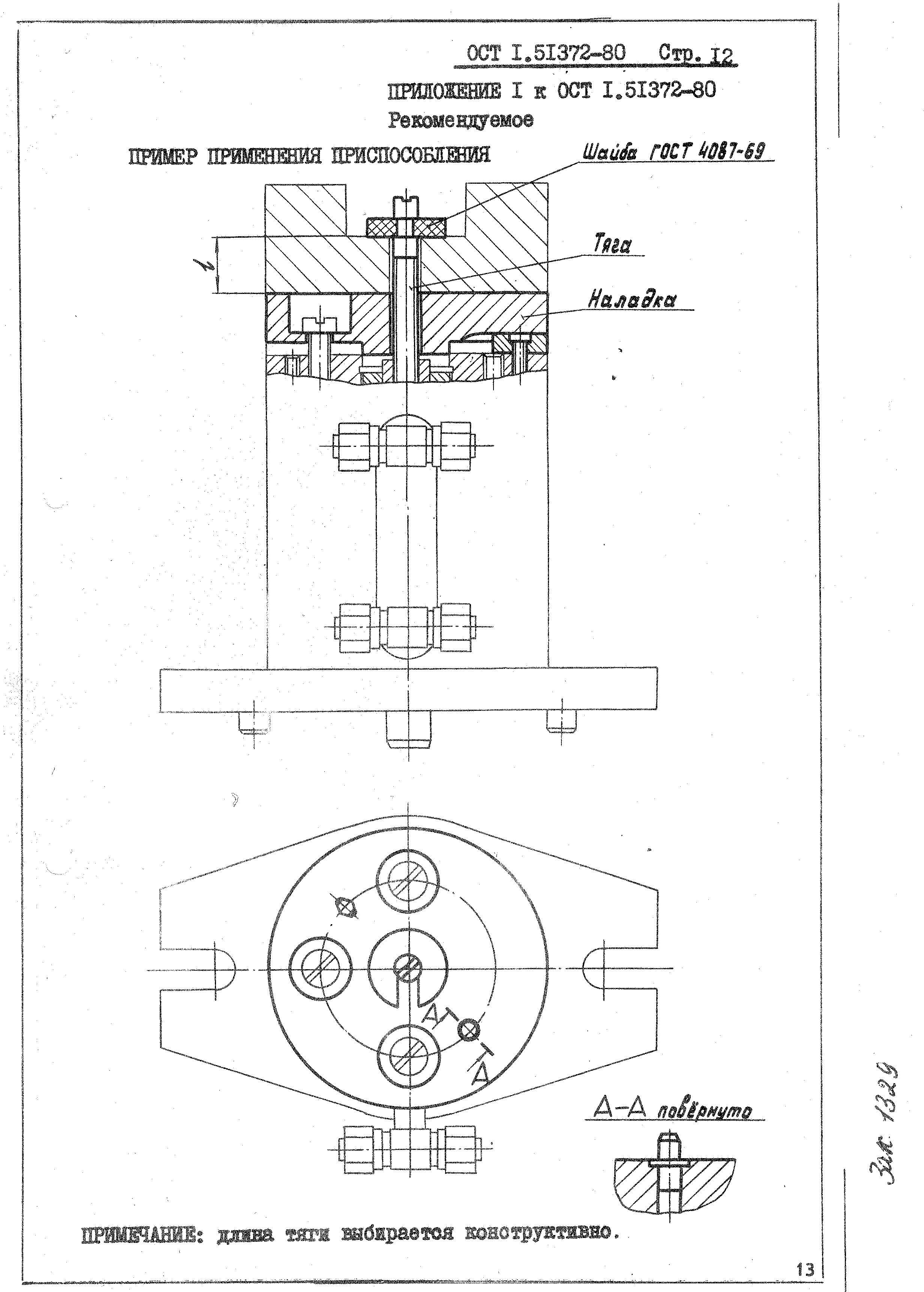

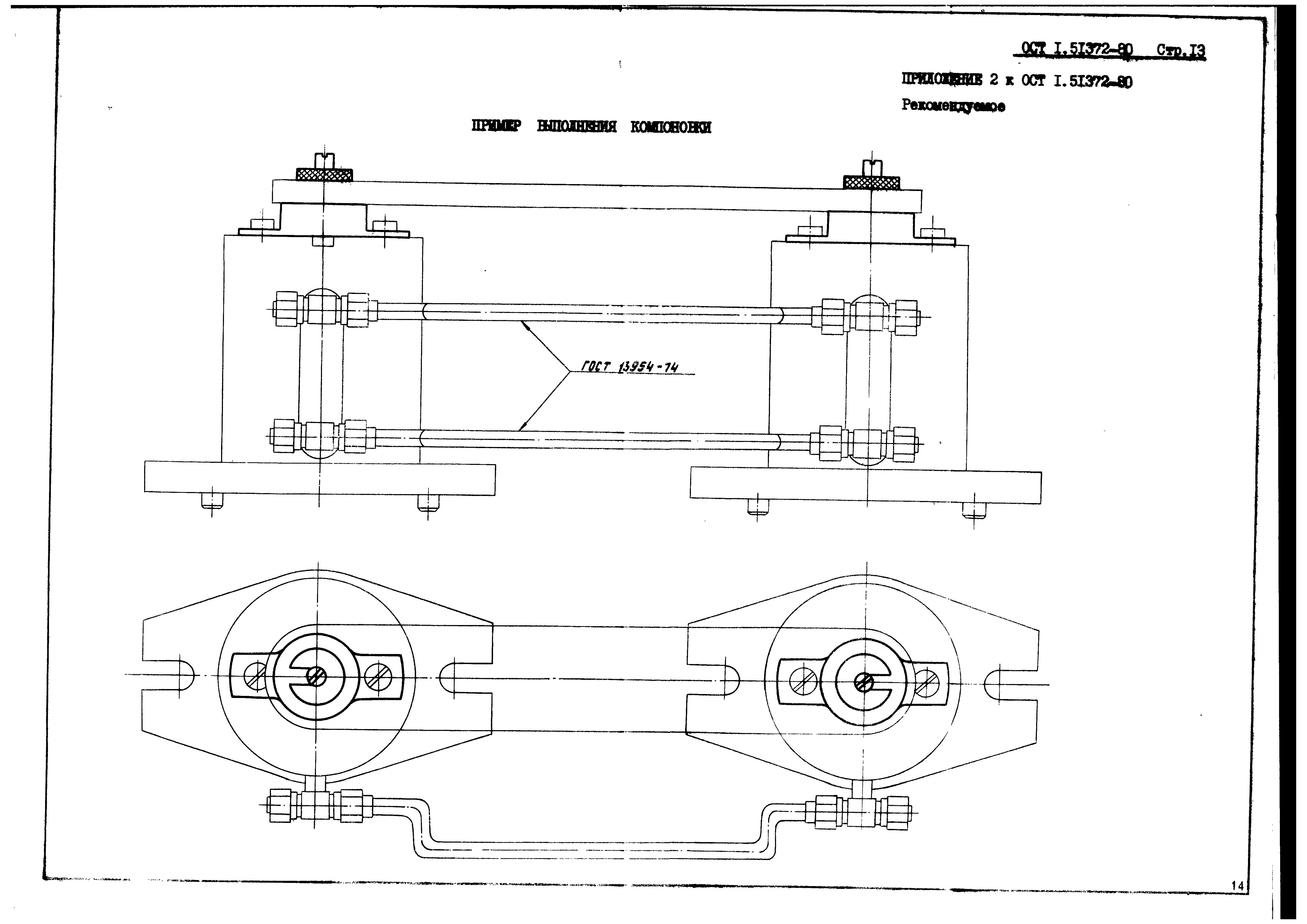

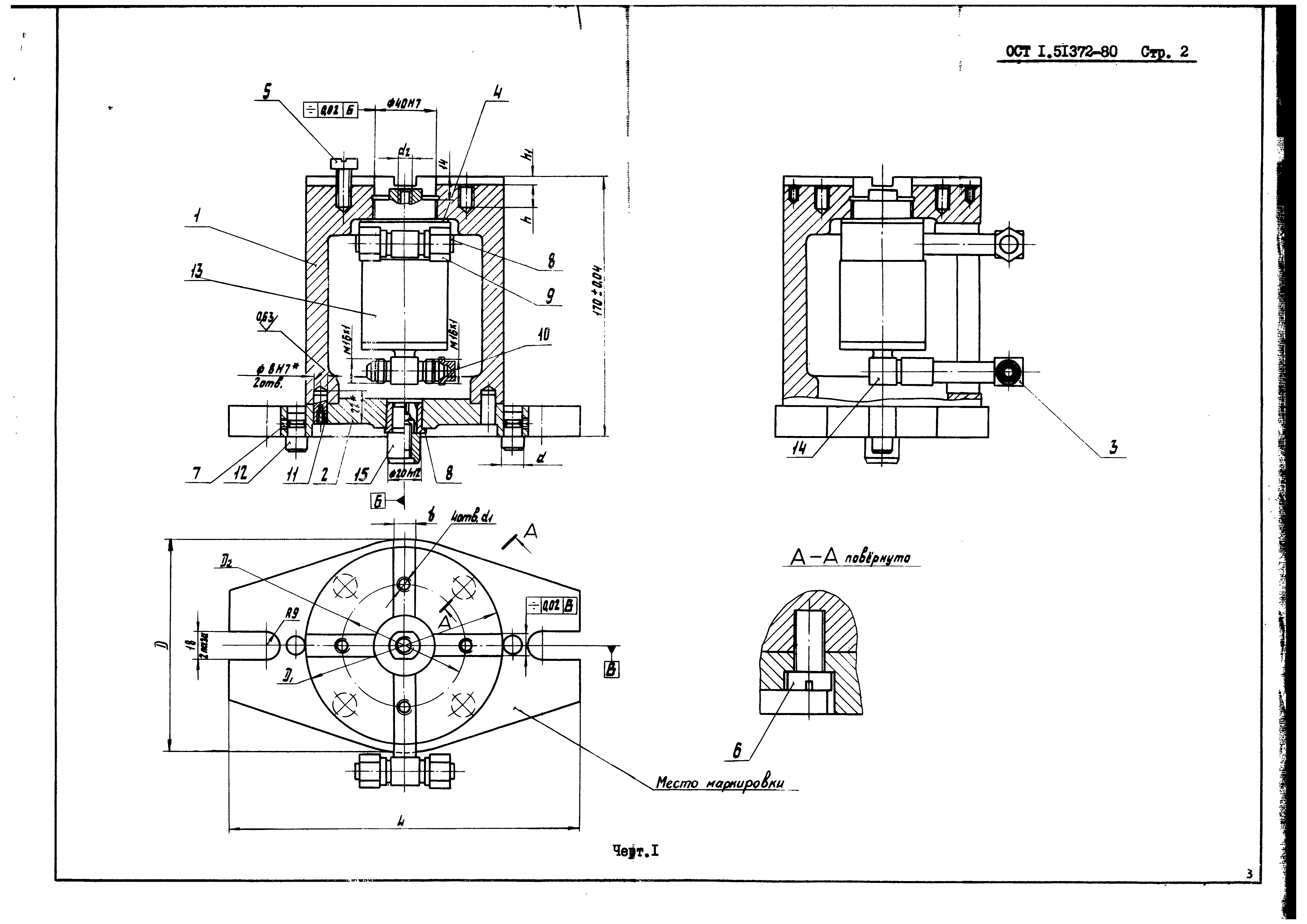

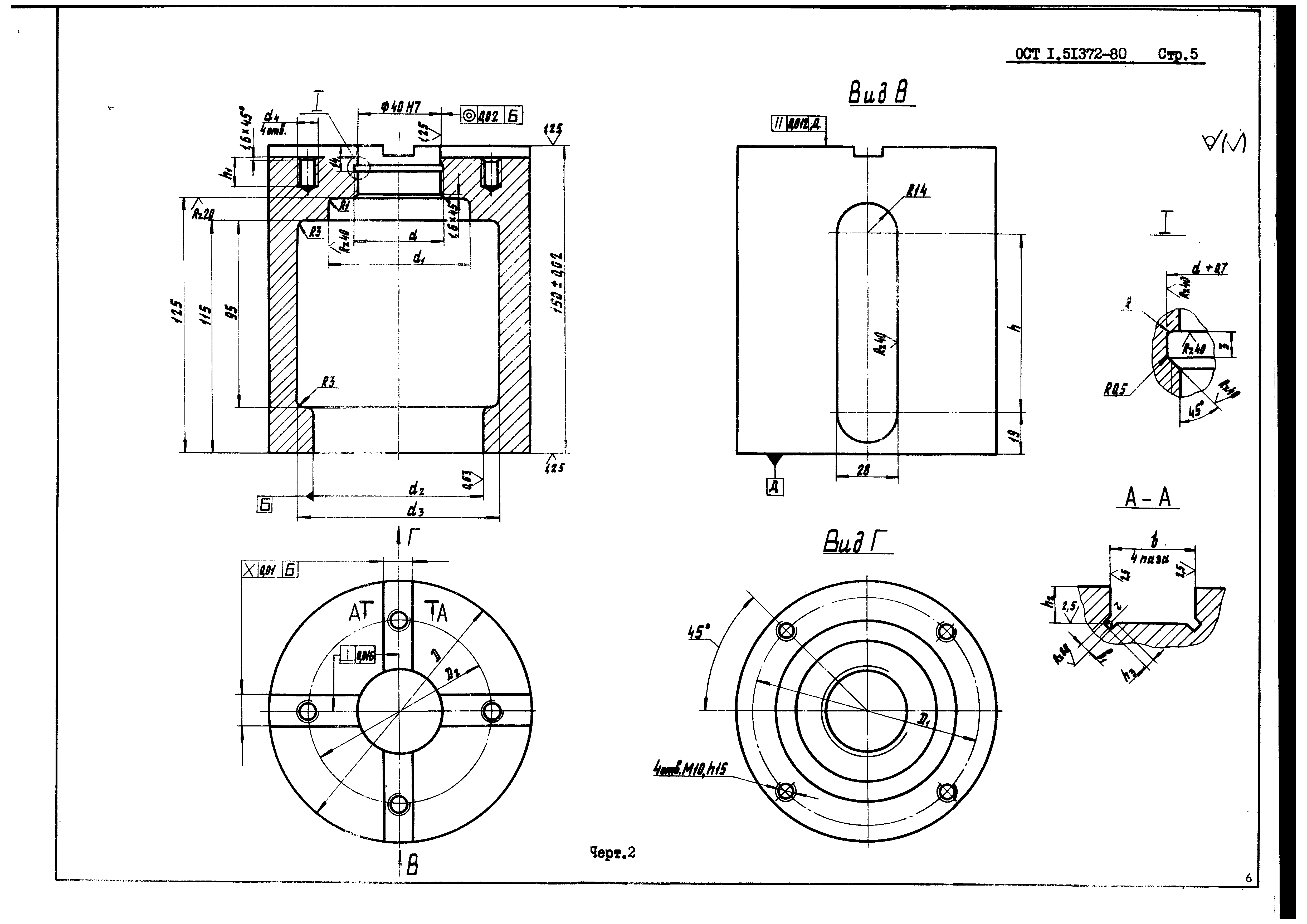

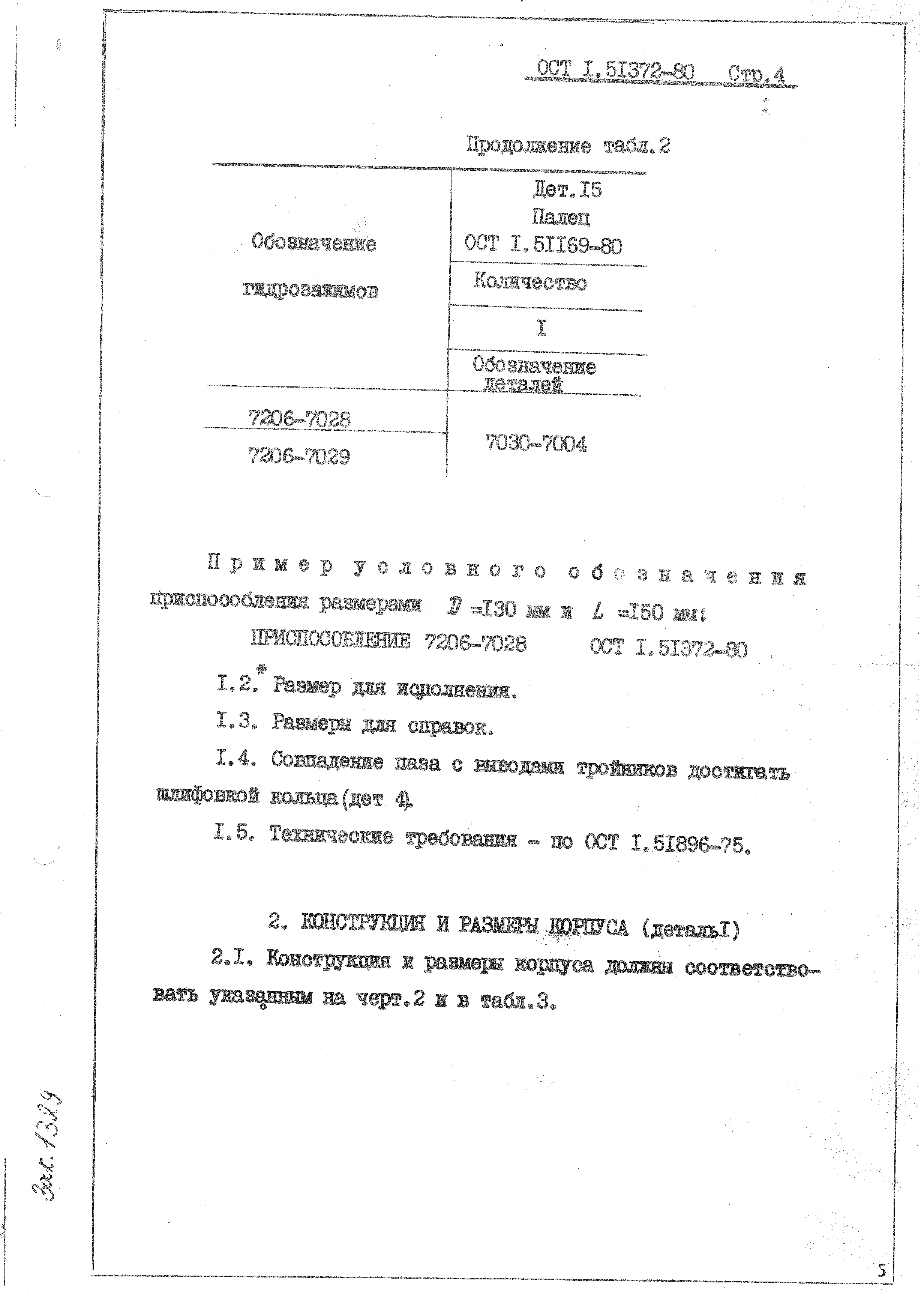

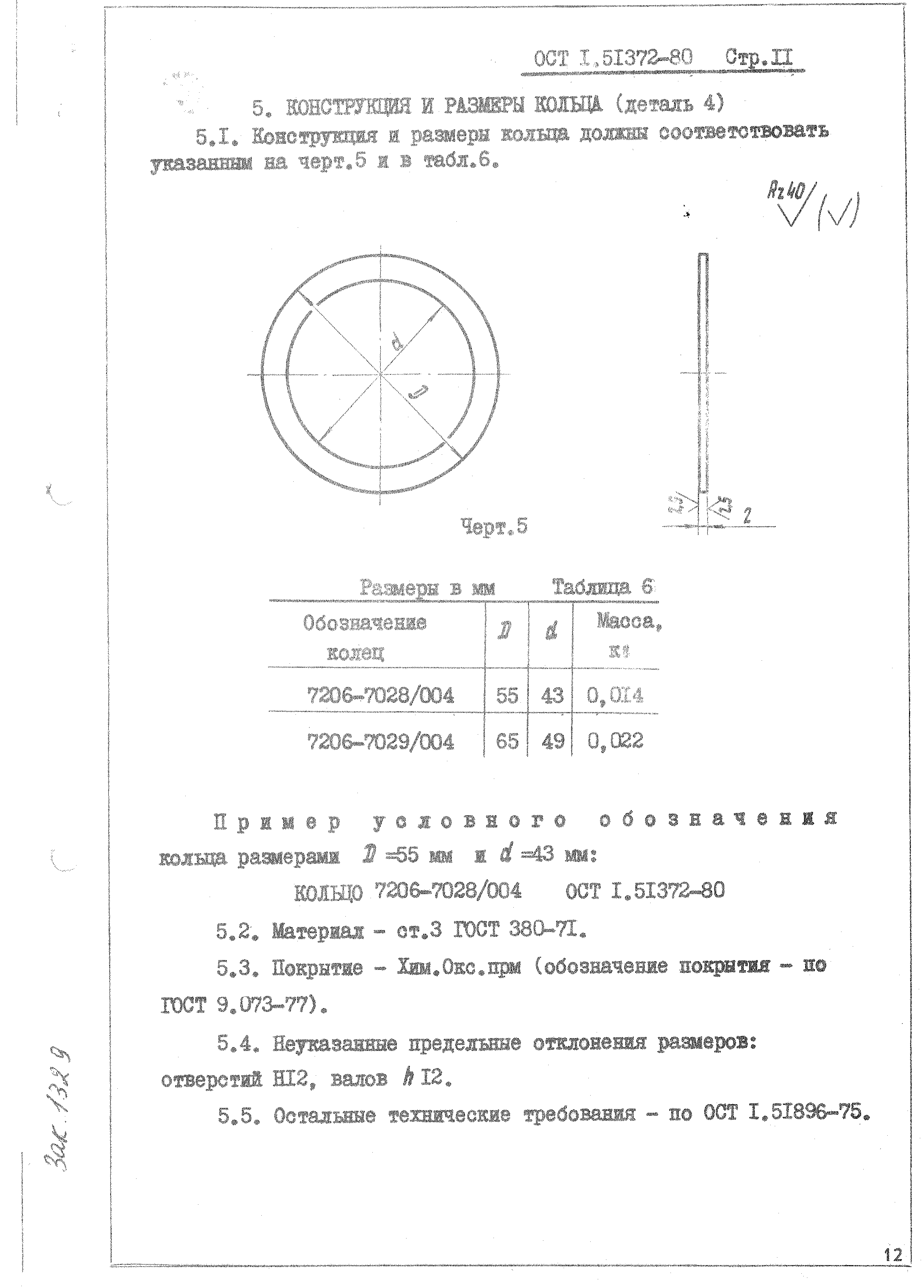

Оглавление:	1. Конструкция и размеры гидрозажимов 2. Конструкция и размеры корпуса (деталь 1) 3. Конструкция и размеры основания (деталь 2) 4. Конструкция и размеры тройника (деталь 3) 5. Конструкция и размеры кольца (деталь 4) Приложение 1 Пример применения приспособления Приложение 2 Пример выполнения компоновки

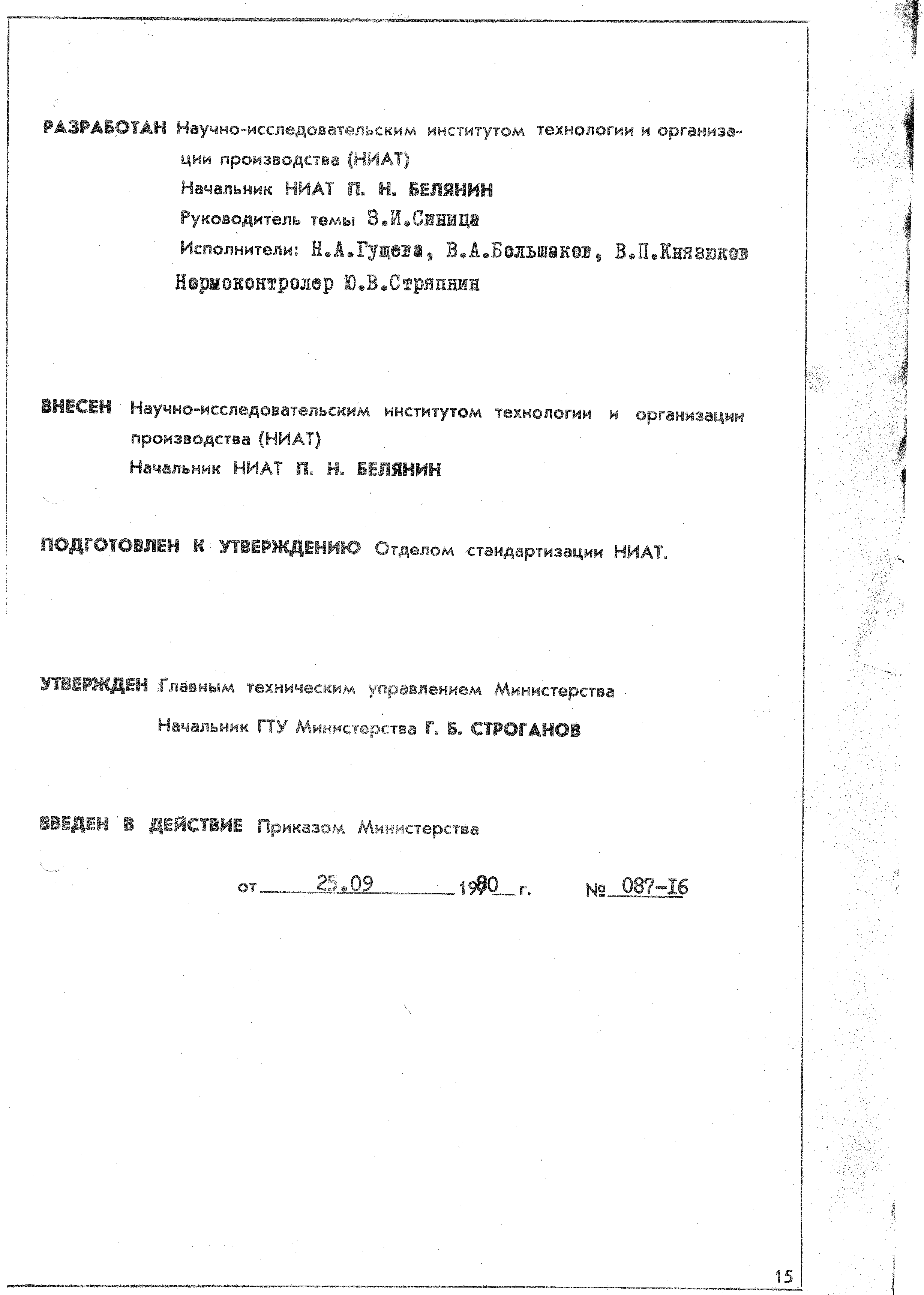

Утверждён:	25.09.1980 Министерство (Ministry 087-16)
Расположен в:	Техническая документация
Заменяет собой:	ОСТ 1 51147-71 ОСТ 1 51372-71
