Скачать Серия 1.020-1/87 Выпуск 5-1. Стальные связи. Чертежи КМ

Дата актуализации: 10.08.2017

Серия 1.020-1/87

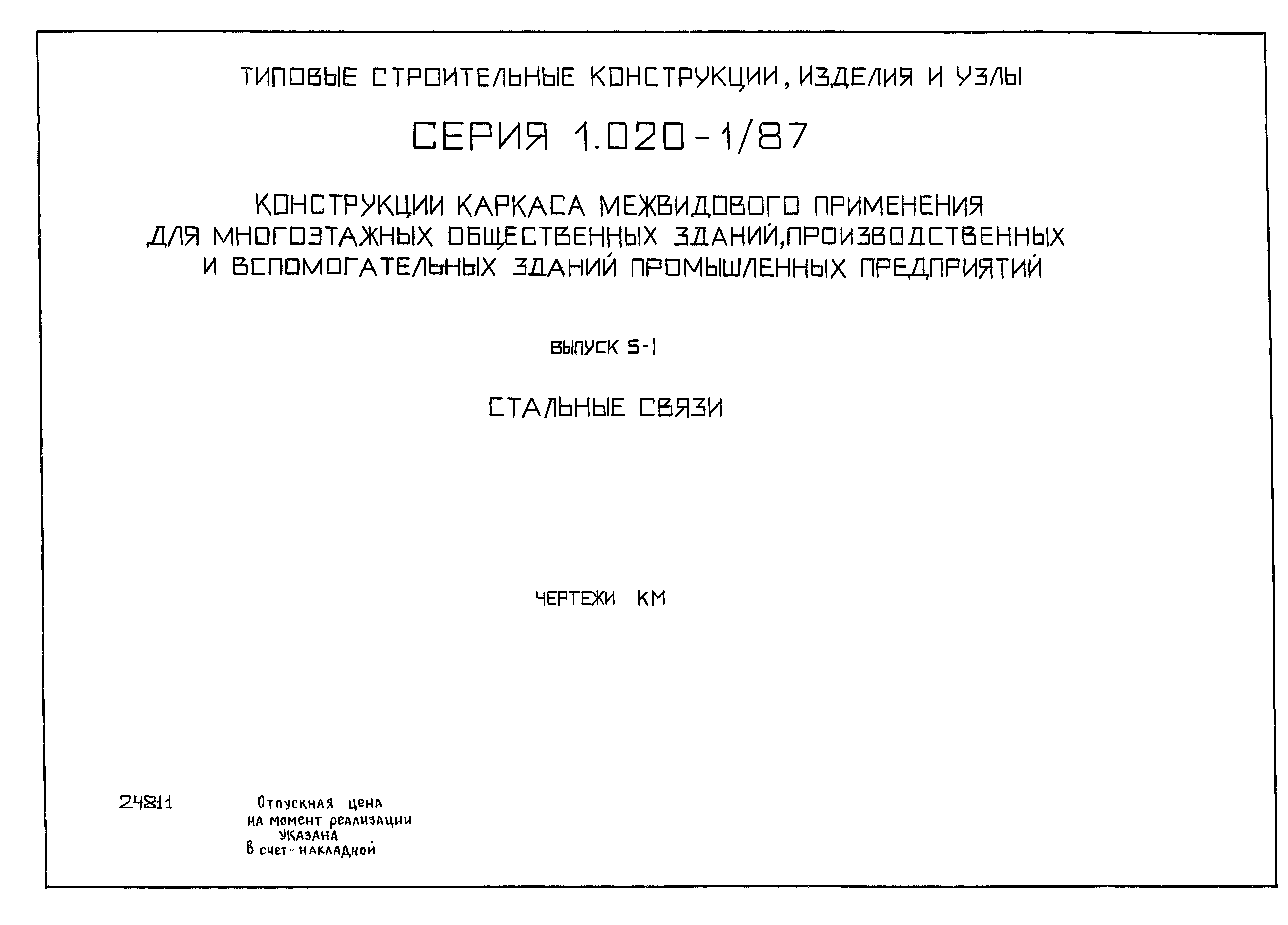

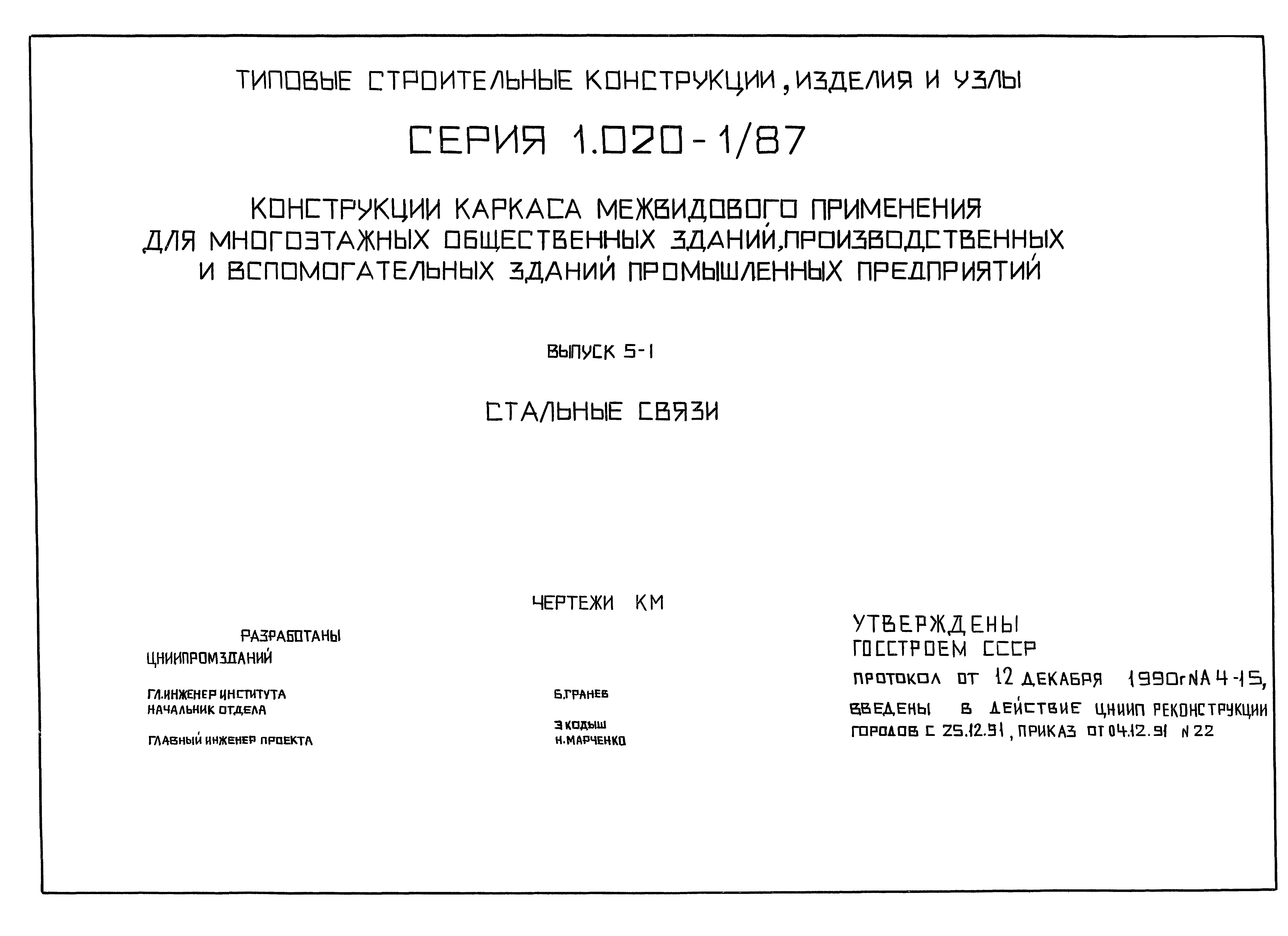

Выпуск 5-1. Стальные связи. Чертежи КМ

Обозначение:	Серия 1.020-1/87
Обозначение англ:	Series 1.020-1/87
Статус:	не определен законодательством
Название рус.:	Выпуск 5-1. Стальные связи. Чертежи КМ
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1991
Область применения:	В выпуске приведены рабочие чертежи вертикальных стальных связей для обеспечения прочности и устойчивости многоэтажных зданий, выполненных в сборныхжелезобетонных конструкциях с использованием сокращенного сортамента металлопроката.

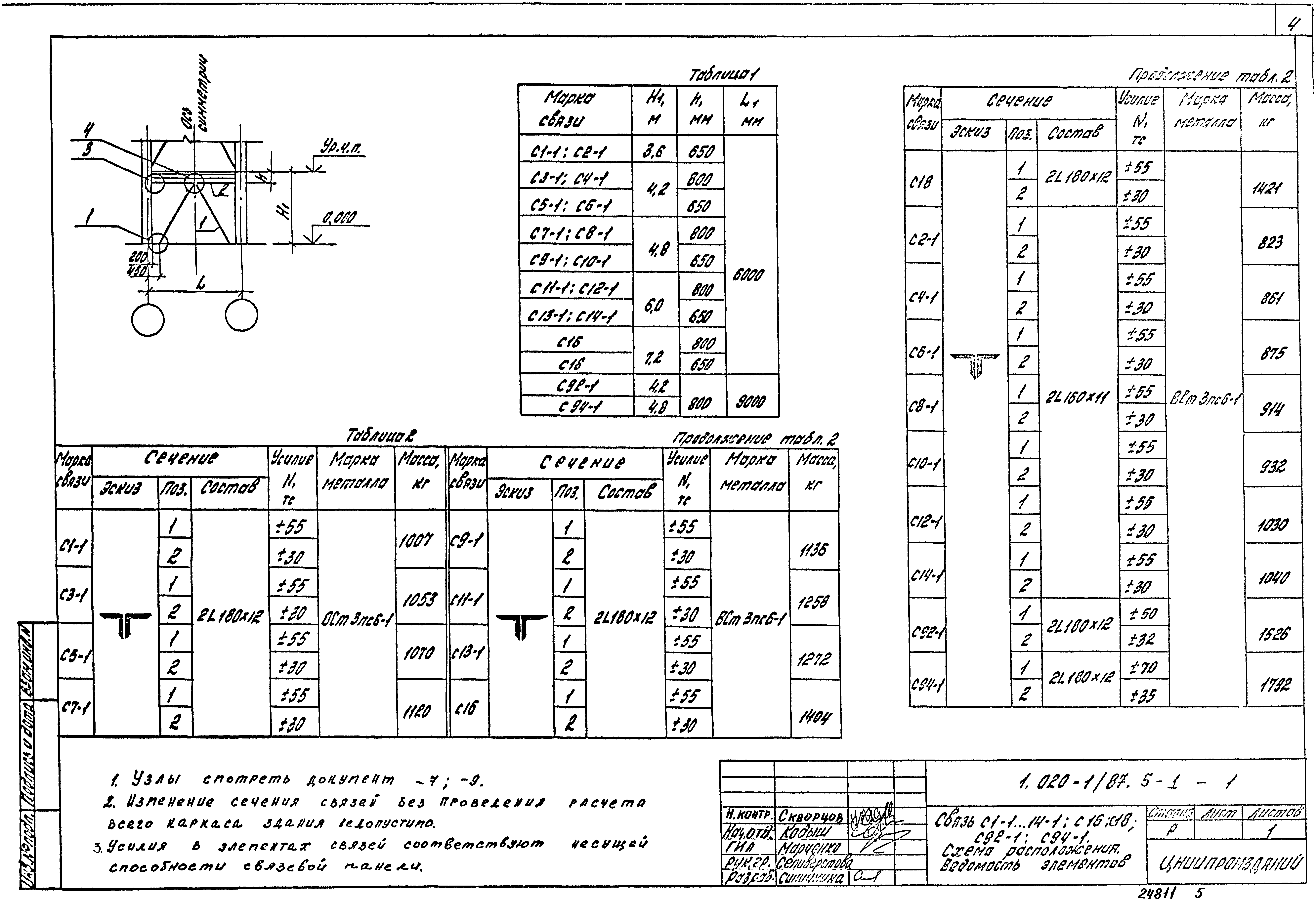

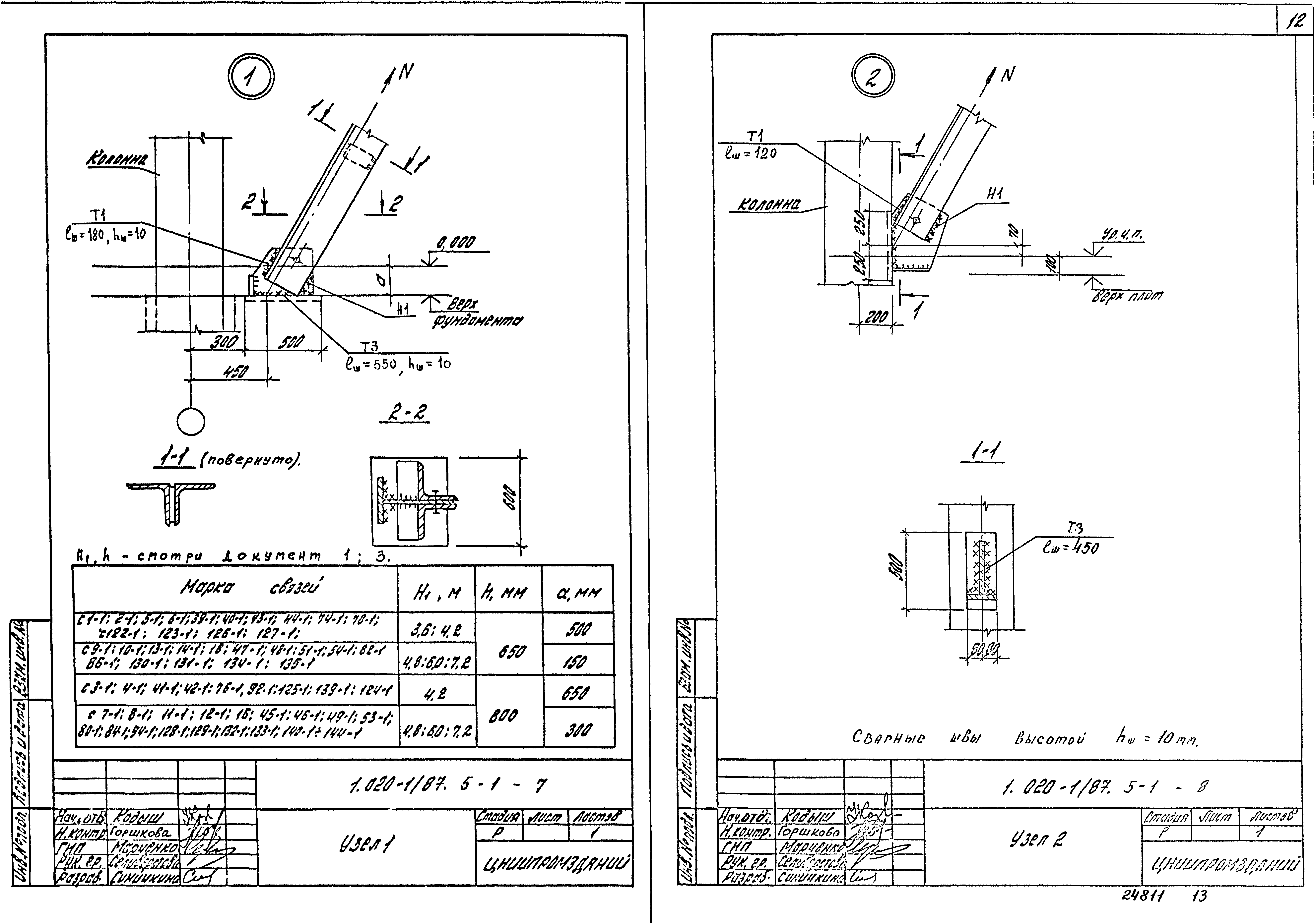

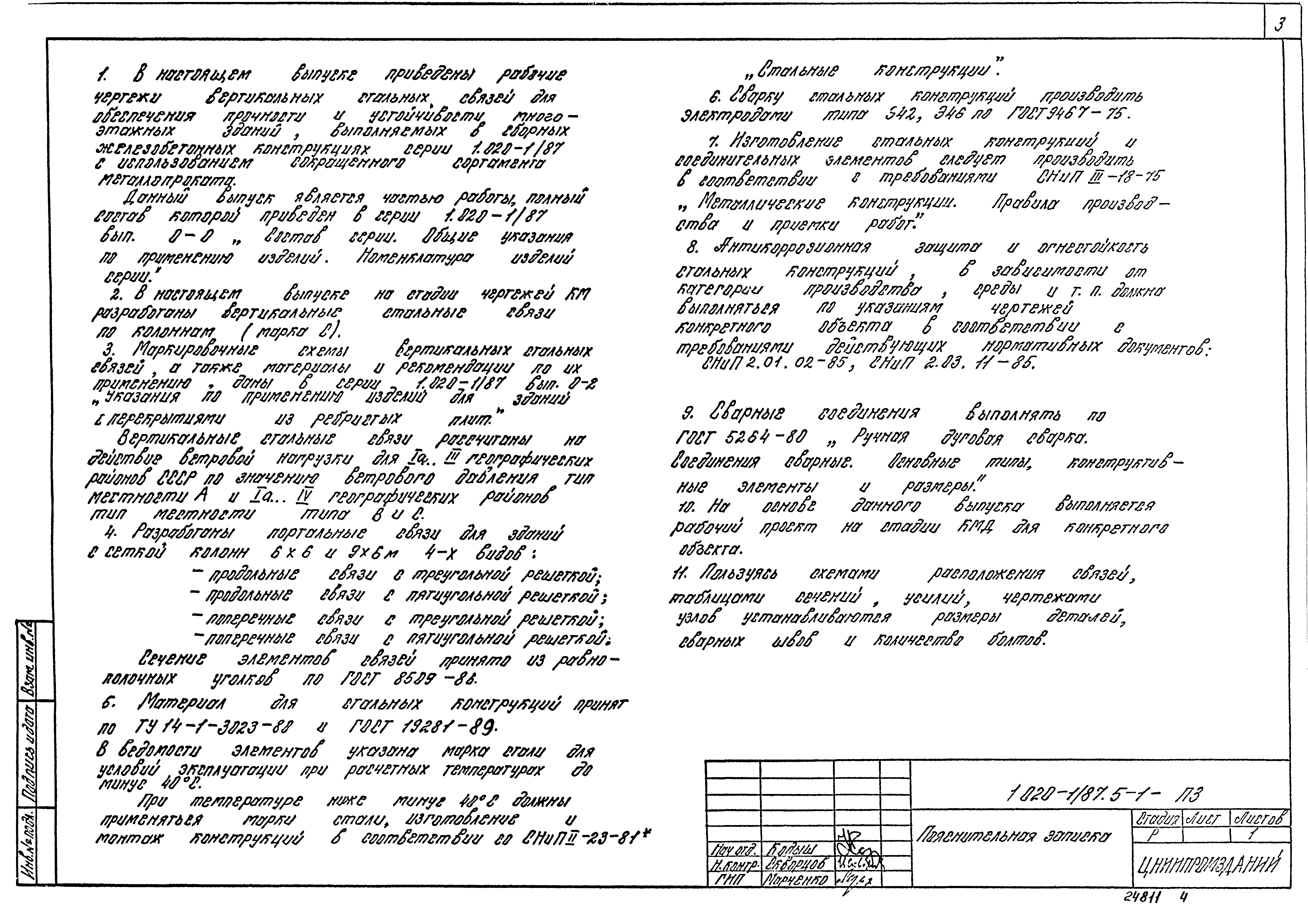

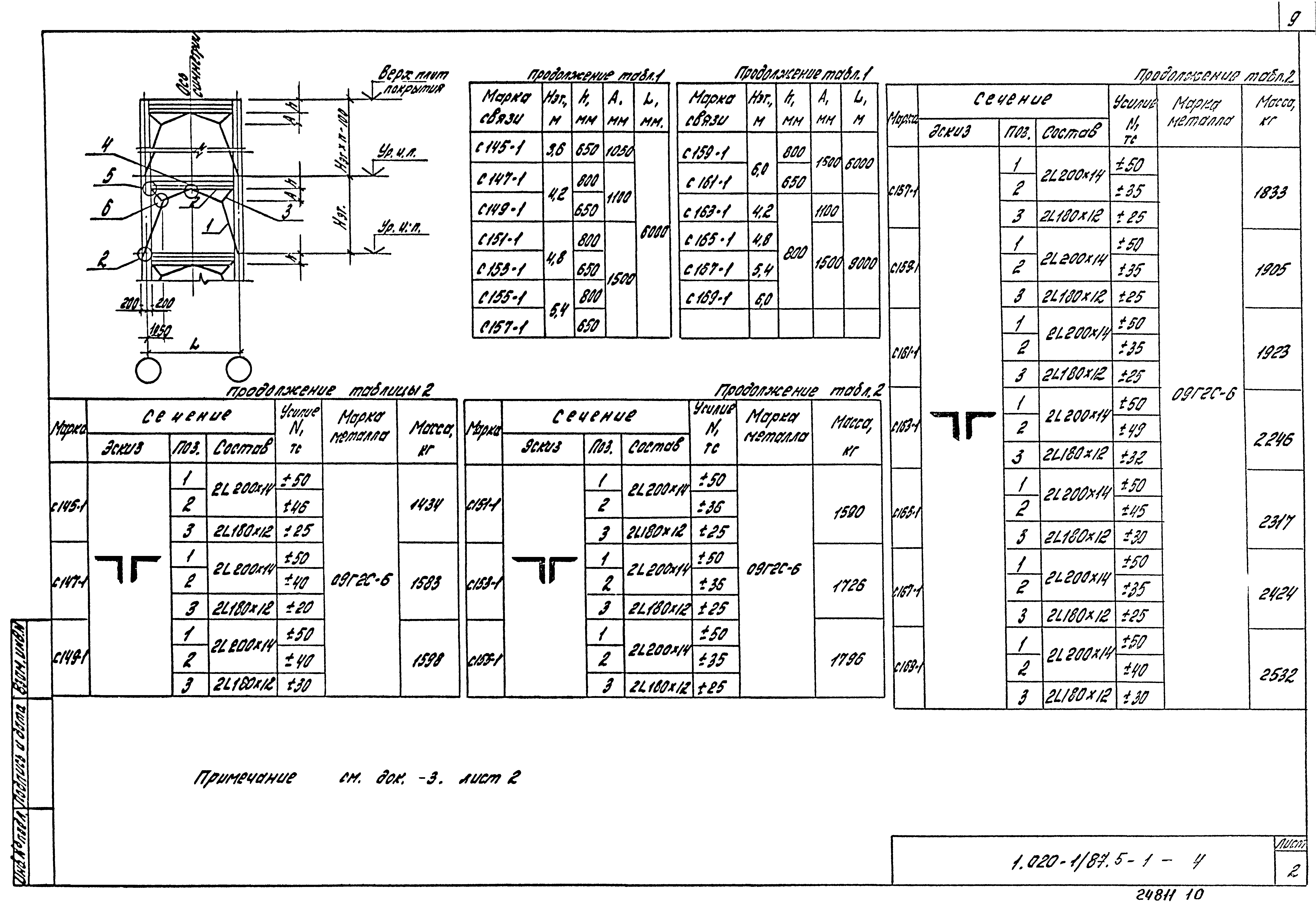

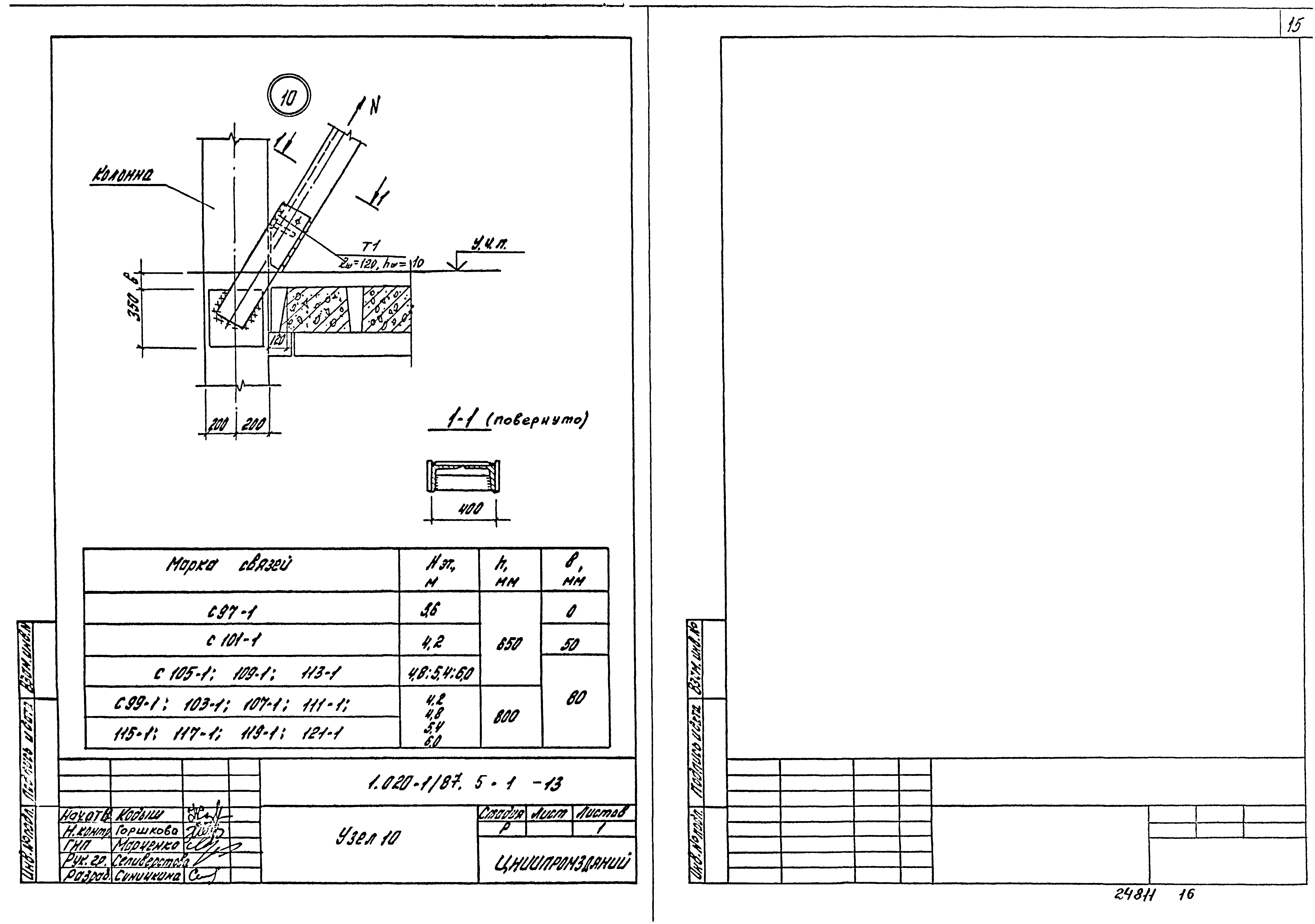

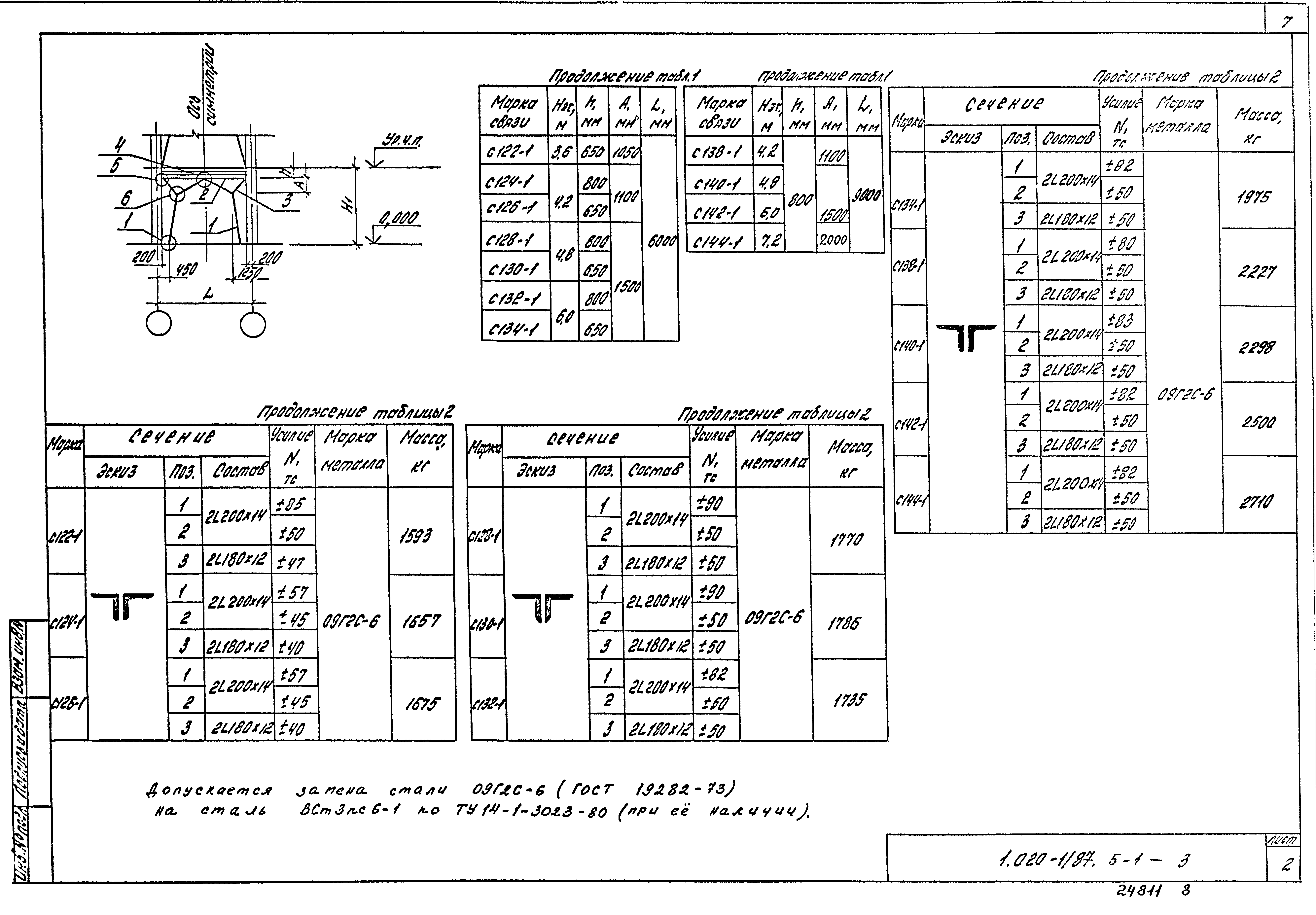

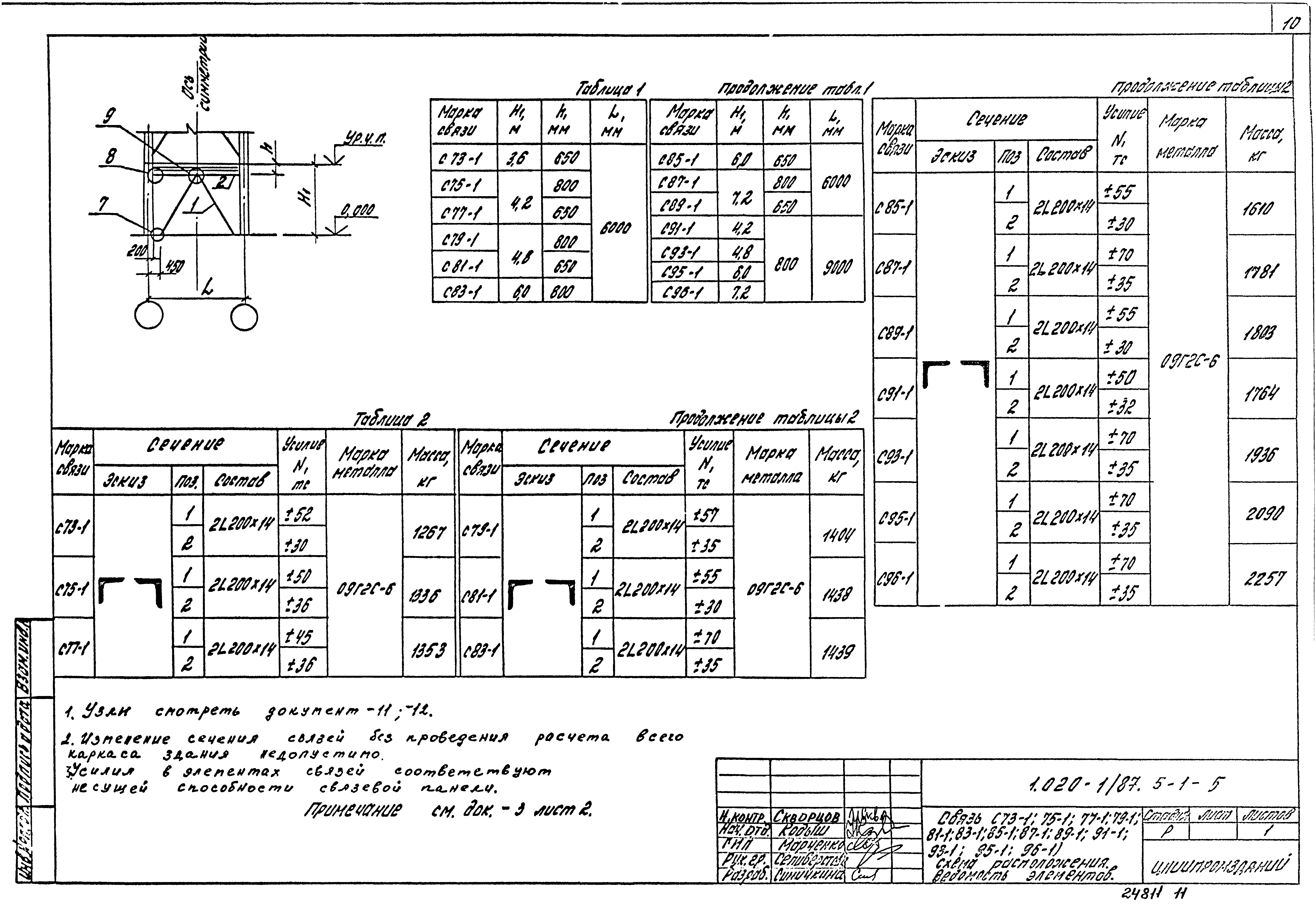

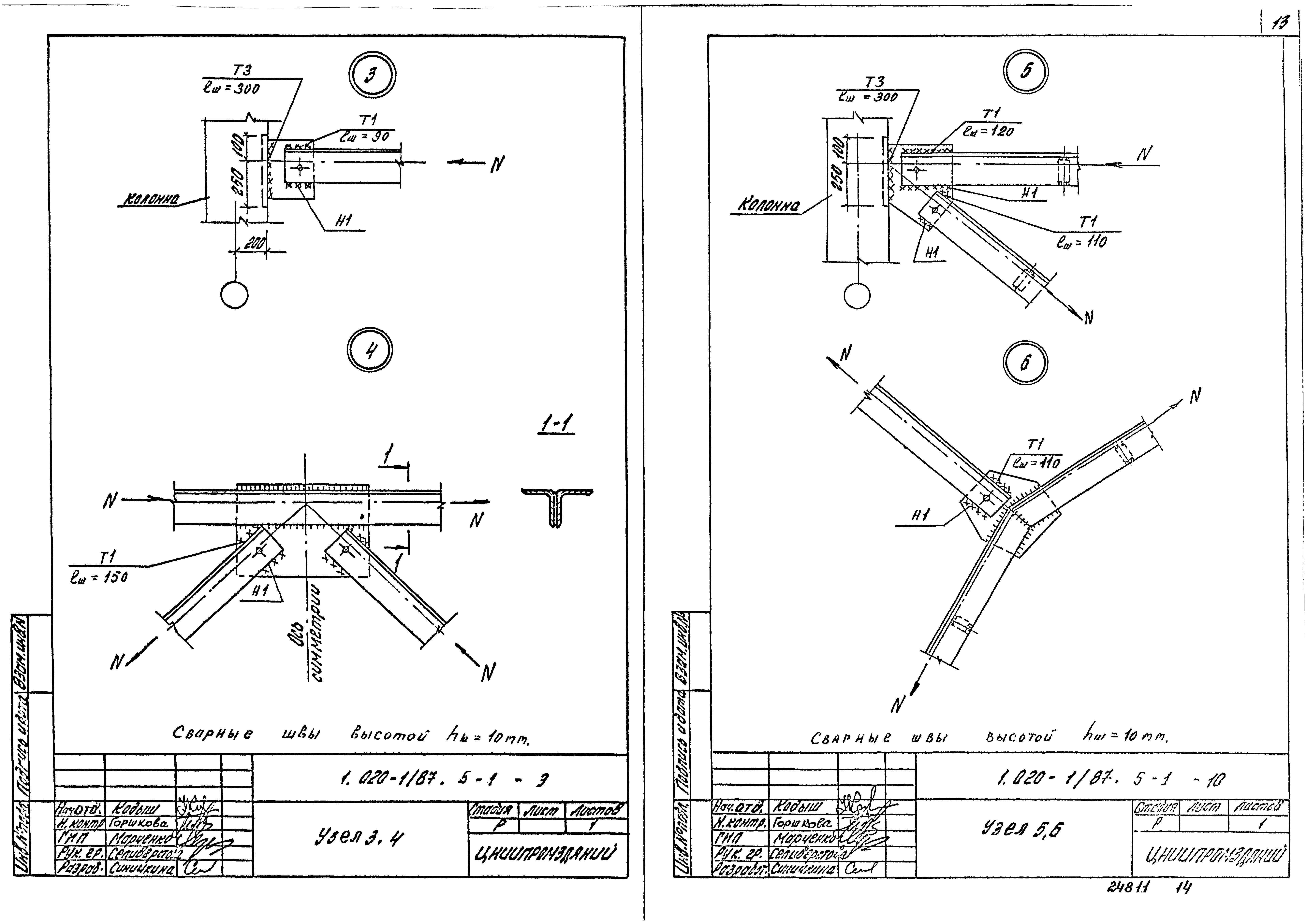

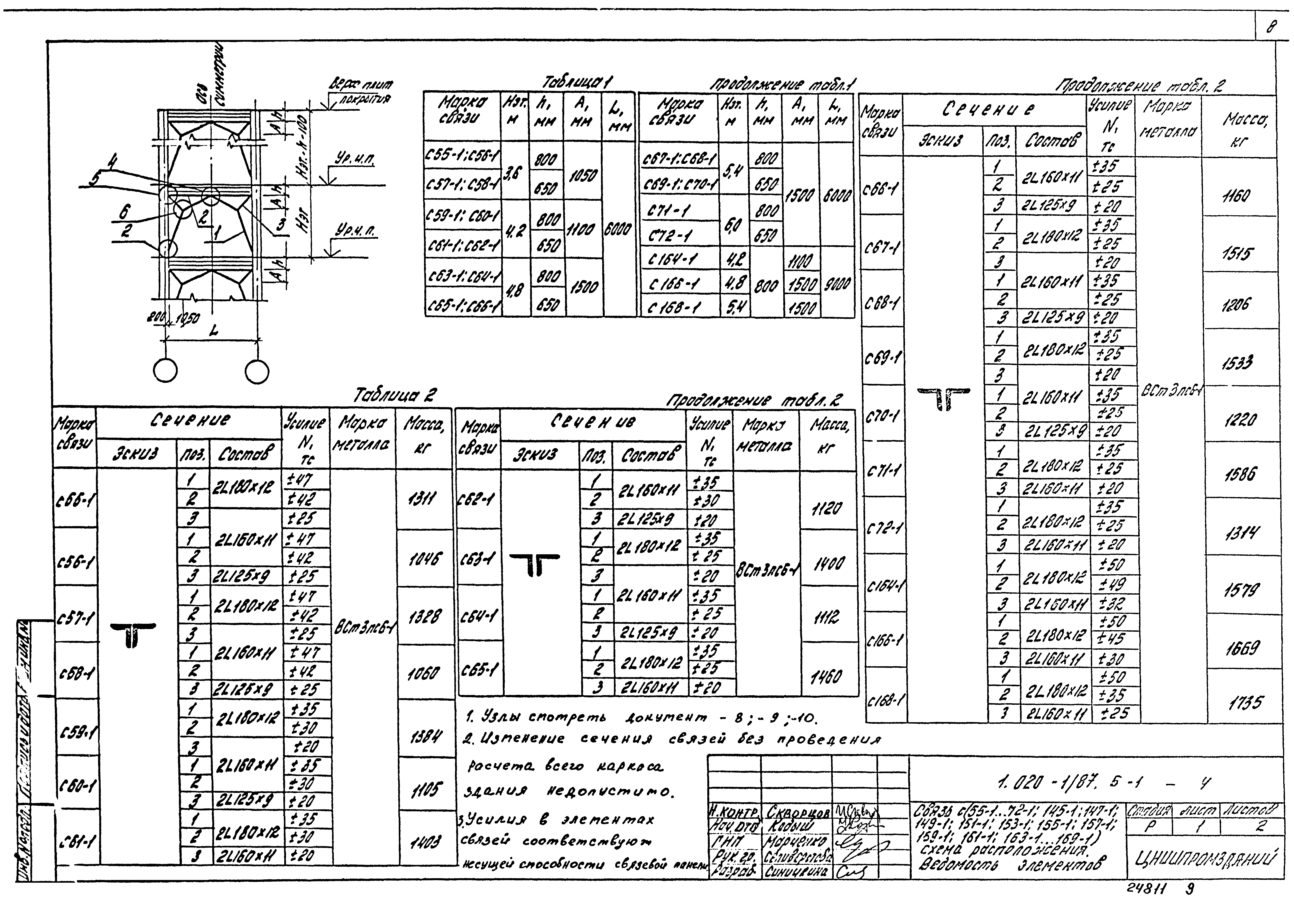

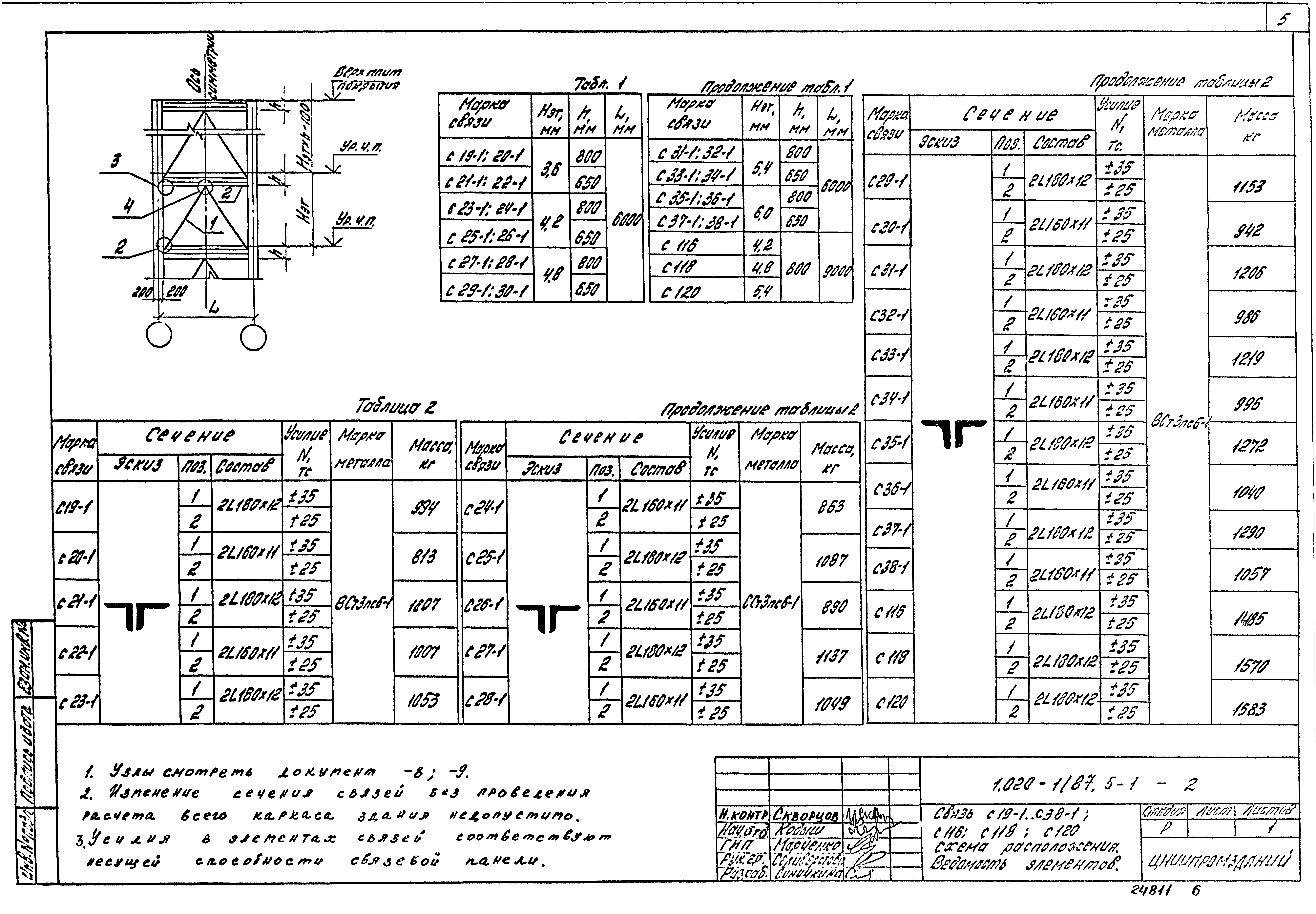

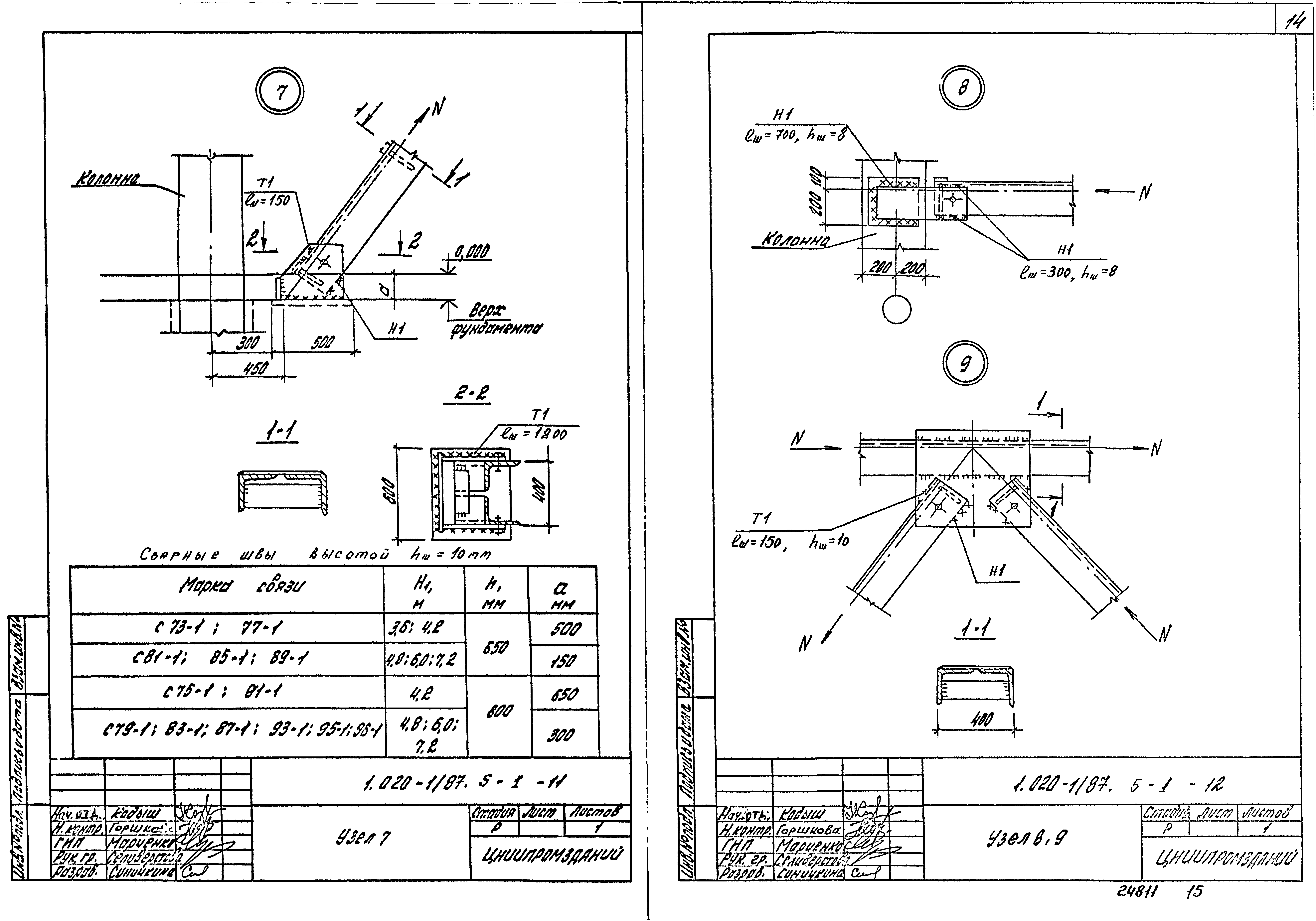

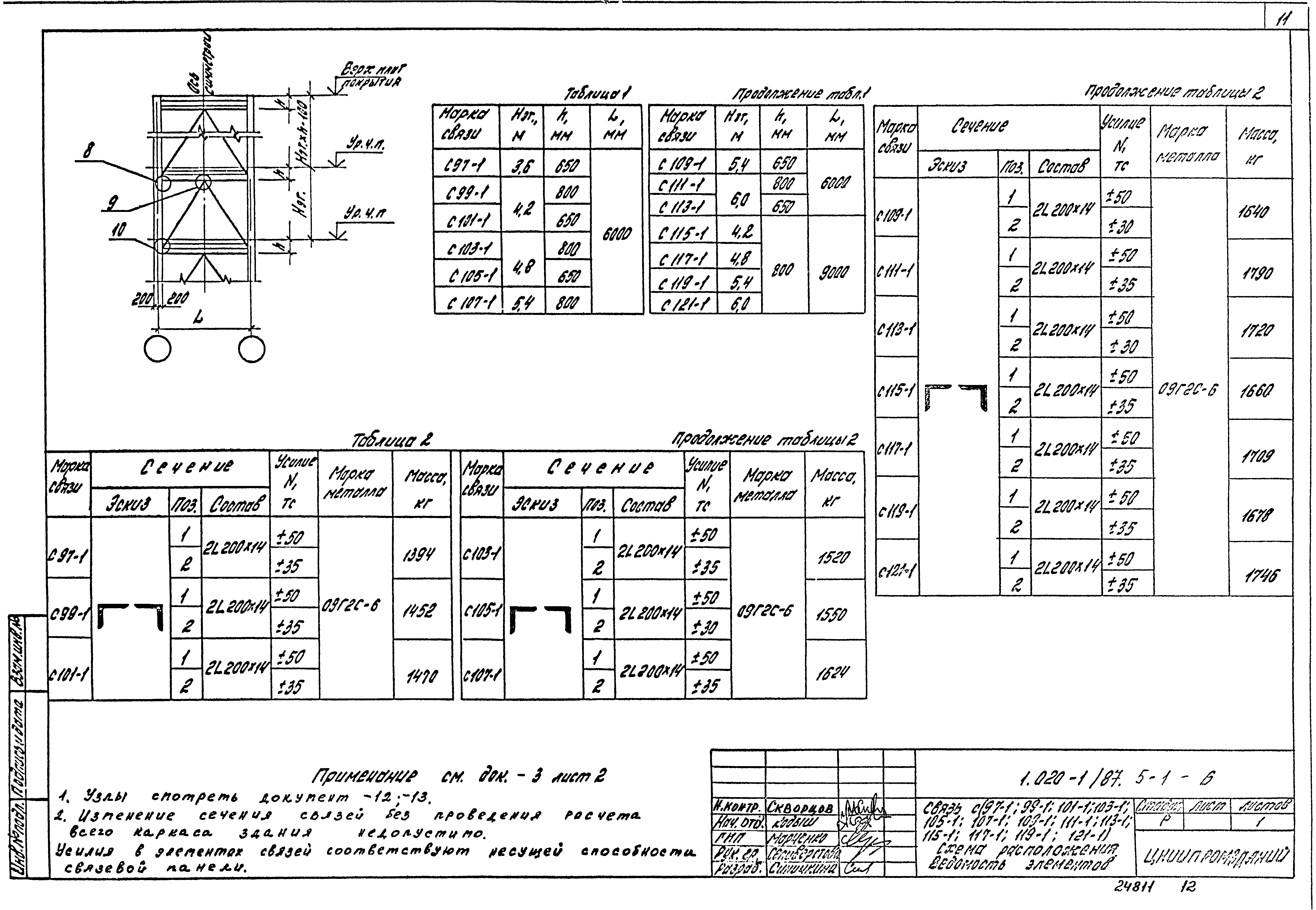

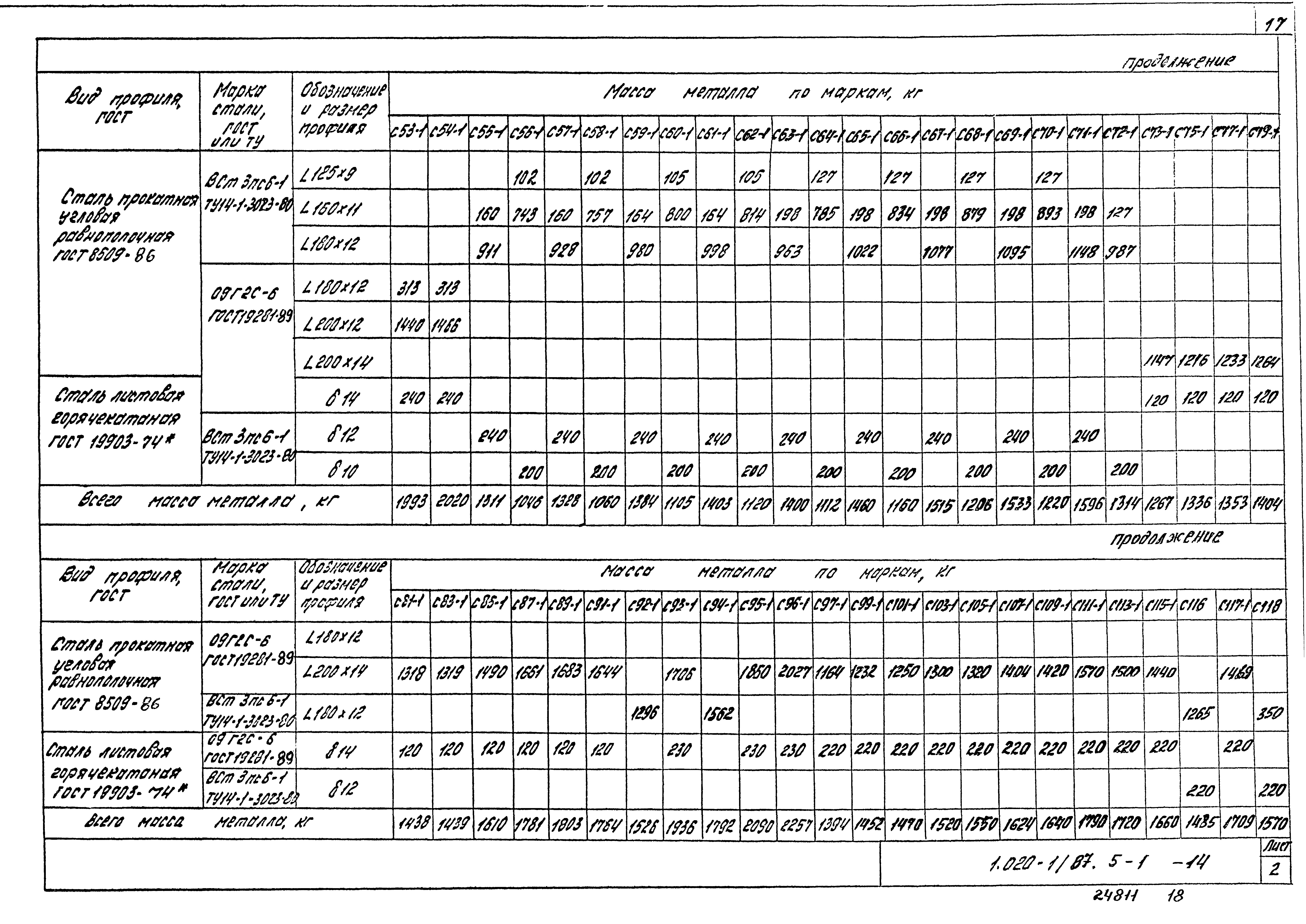

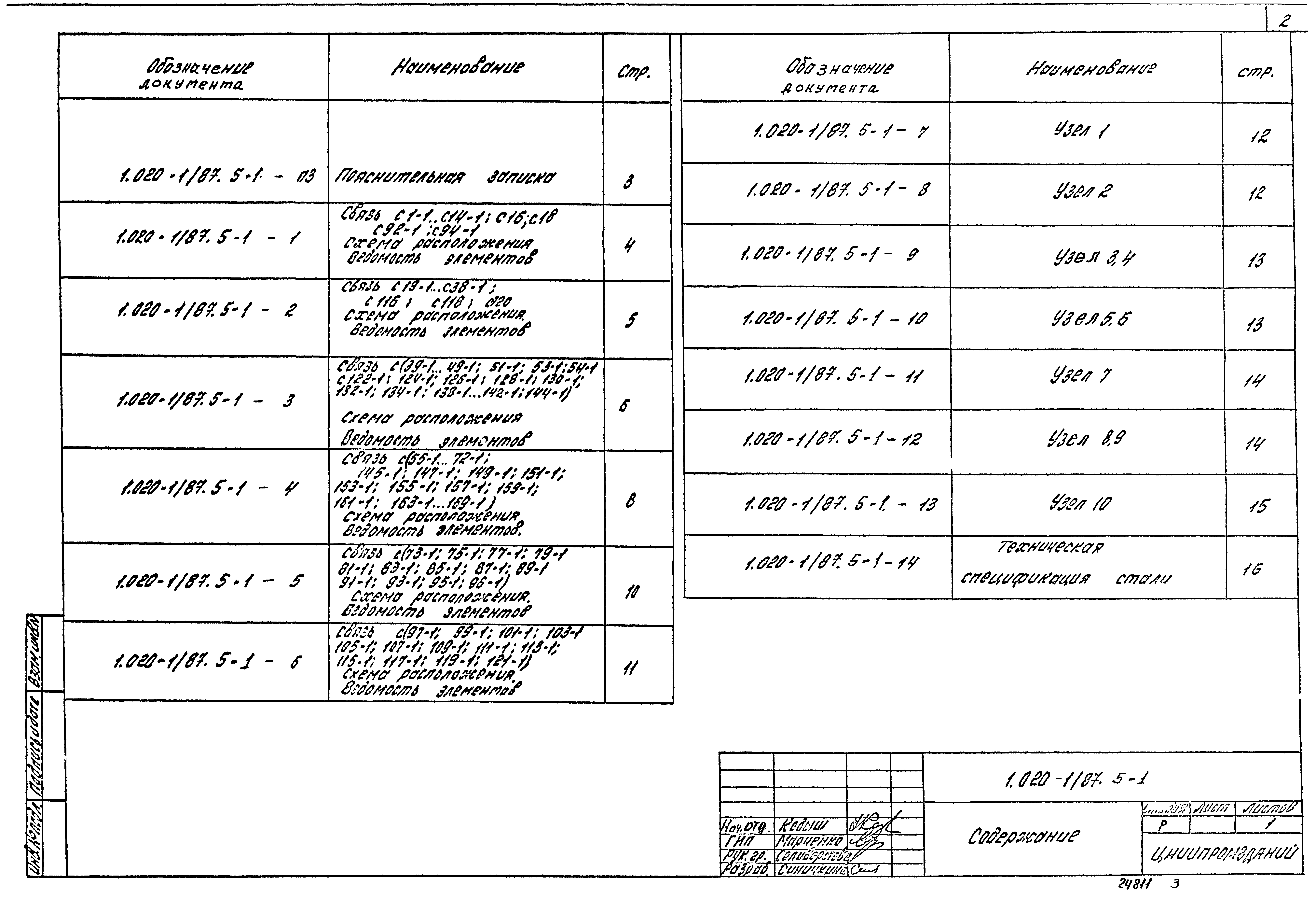

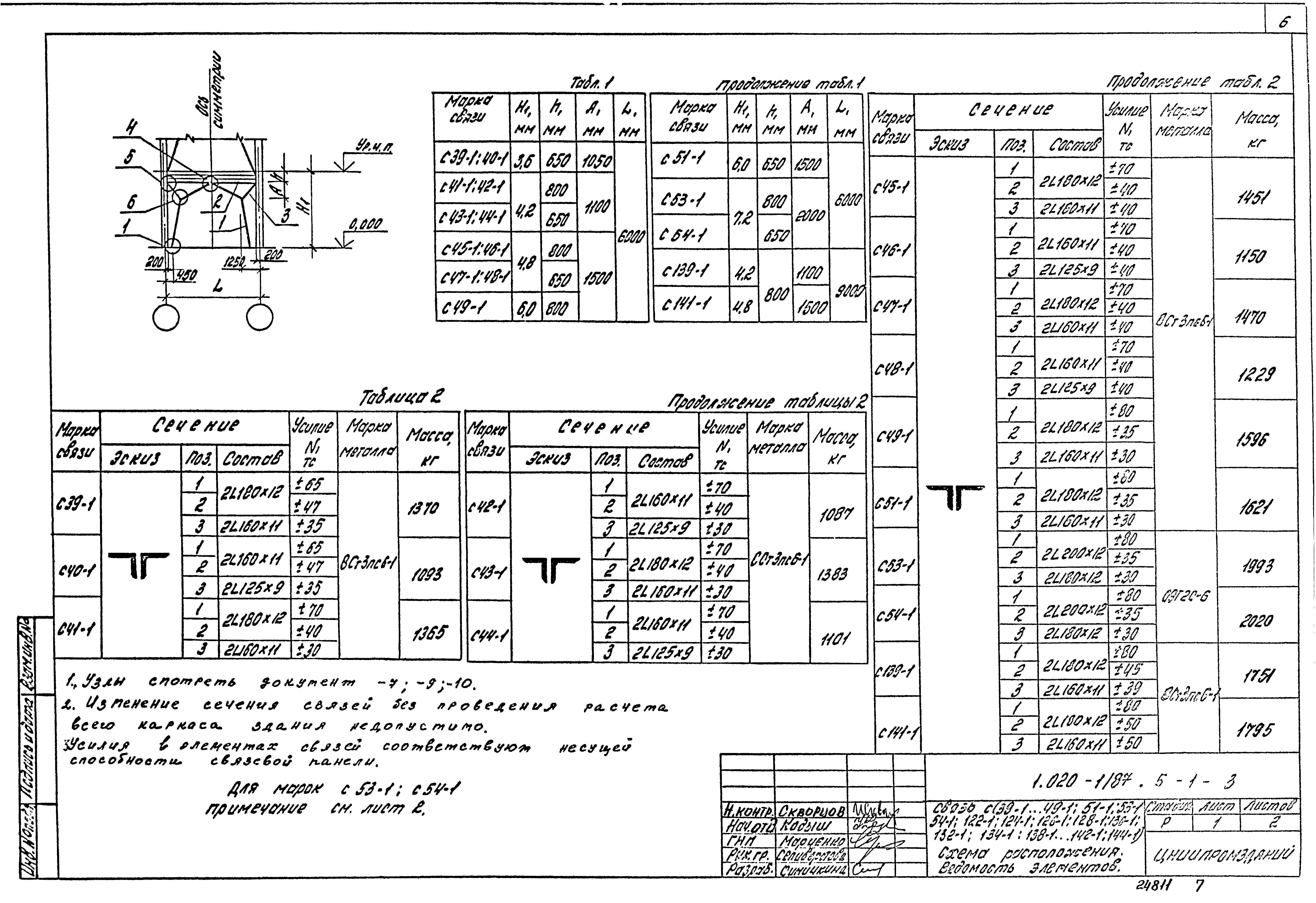

Оглавление:	1.020-1/87.5-1-ПЗ Пояснительная записка 1.020-1/87.5-1-1 Связь С1-1… С14-1; С16; С18; С92-1; С94-1. Схема расположения. Ведомость элементов 1.020-1/87.5-1-2 Связь С19-1… С38-1; С116; С118; С120. Схема расположения. Ведомость элементов 1.020-1/87.5-1-3 Связь С(39-1… 49-1; 51-1; 53-1; 54-1; С122-1; 124-1; 126-1; 128-1; 130-1; 132-1; 134-1; 138-1… 142-1; 144-1). Схема расположения. Ведомость элементов 1.020-1/87.5-1-4 Связь С(55-1… 72-1; 145-1; 147-1; 149-1; 151-1; 153-1; 155-1; 157-1; 159-1; 161-1; 163-1... 169-1). Схема расположения. Ведомость элементов 1.020-1/87.5-1-5 Связь С(73-1; 75-1; 77-1; 79-1; 81-1; 83-1; 85-1; 87-1; 89-1; 91-1; 93-1; 95-1; 96-1). Схема расположения. Ведомость элементов 1.020-1/87.5-1-6 Связь С(97-1; 99-1; 101-1; 103-1; 105-1; 107-1; 109-1; 111-1; 113-1; 115-1; 117-1; 119-1; 121-1). Схема расположения. Ведомость элементов 1.020-1/87.5-1-7 Узел 1 1.020-1/87.5-1-8 Узел 2 1.020-1/87.5-1-9 Узел 3, 4 1.020-1/87.5-1-10 Узел 5, 6 1.020-1/87.5-1-11 Узел 7 1.020-1/87.5-1-12 Узел 8, 9 1.020-1/87.5-1-13 Узел 10 1.020-1/87.5-1-14 Техническая спецификация стали
Разработан:	ЦНИИпромзданий
Утверждён:	12.12.1990 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy АЧ-15)
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Строительство Торговые и промышленные здания Общественные здания Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции двухэтажных и многоэтажных зданий Каркасные здания
