Серия 1.020-1/87

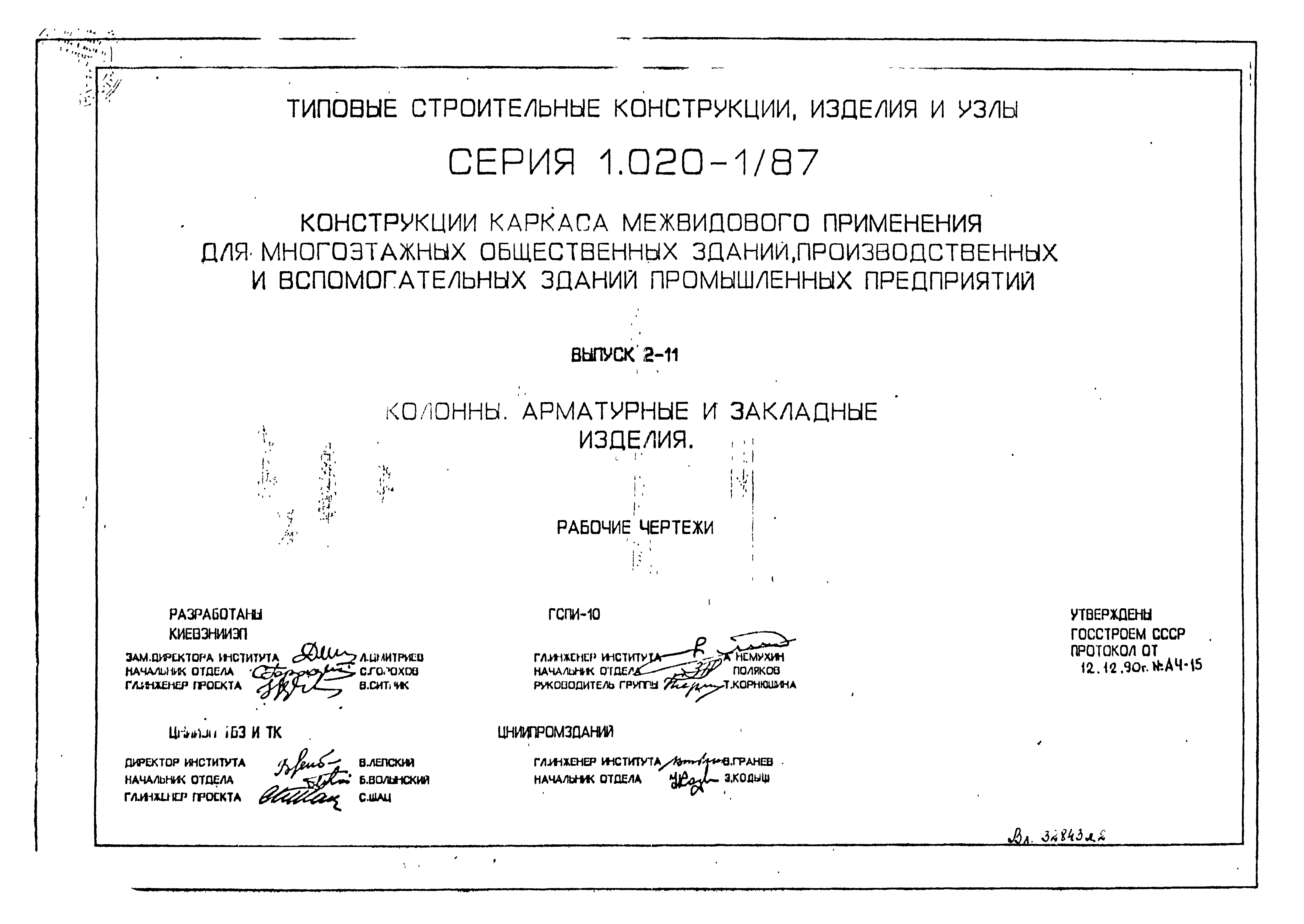

Выпуск 2-11. Колонны. Арматурные и закладные изделия. Рабочие чертежи

Обозначение:	Серия 1.020-1/87
Обозначение англ:	Series 1.020-1/87
Статус:	не определен законодательством
Название рус.:	Выпуск 2-11. Колонны. Арматурные и закладные изделия. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	25.12.1991
Область применения:	Выпуск содержит рабочие чертежи арматурных сеток и закладных деталей для серии 1.020-1/87, рассчитанных на серийное изготовление на типовом и нестандартном оборудовании заводов ЖБК и специализированных механических заводах.

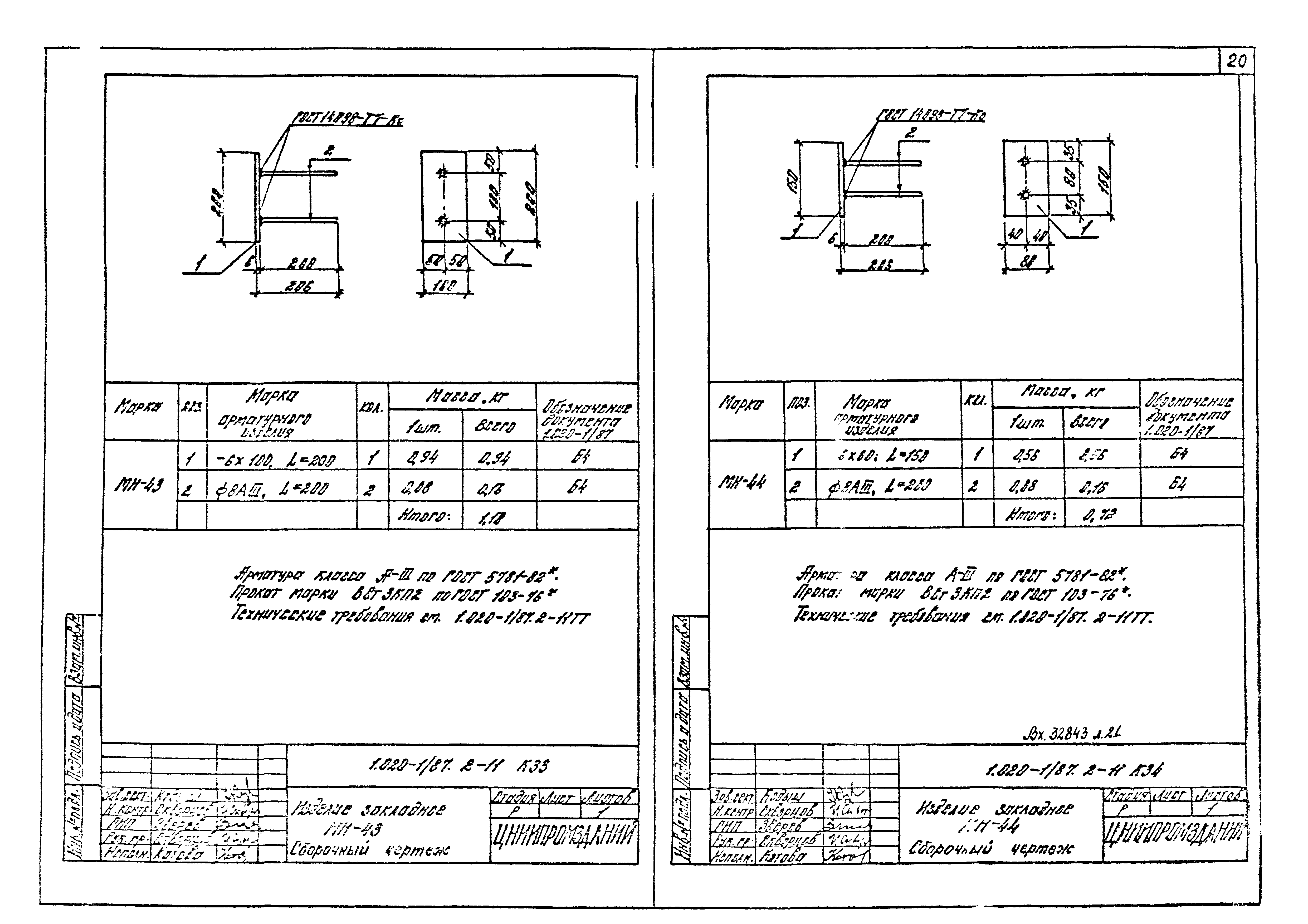

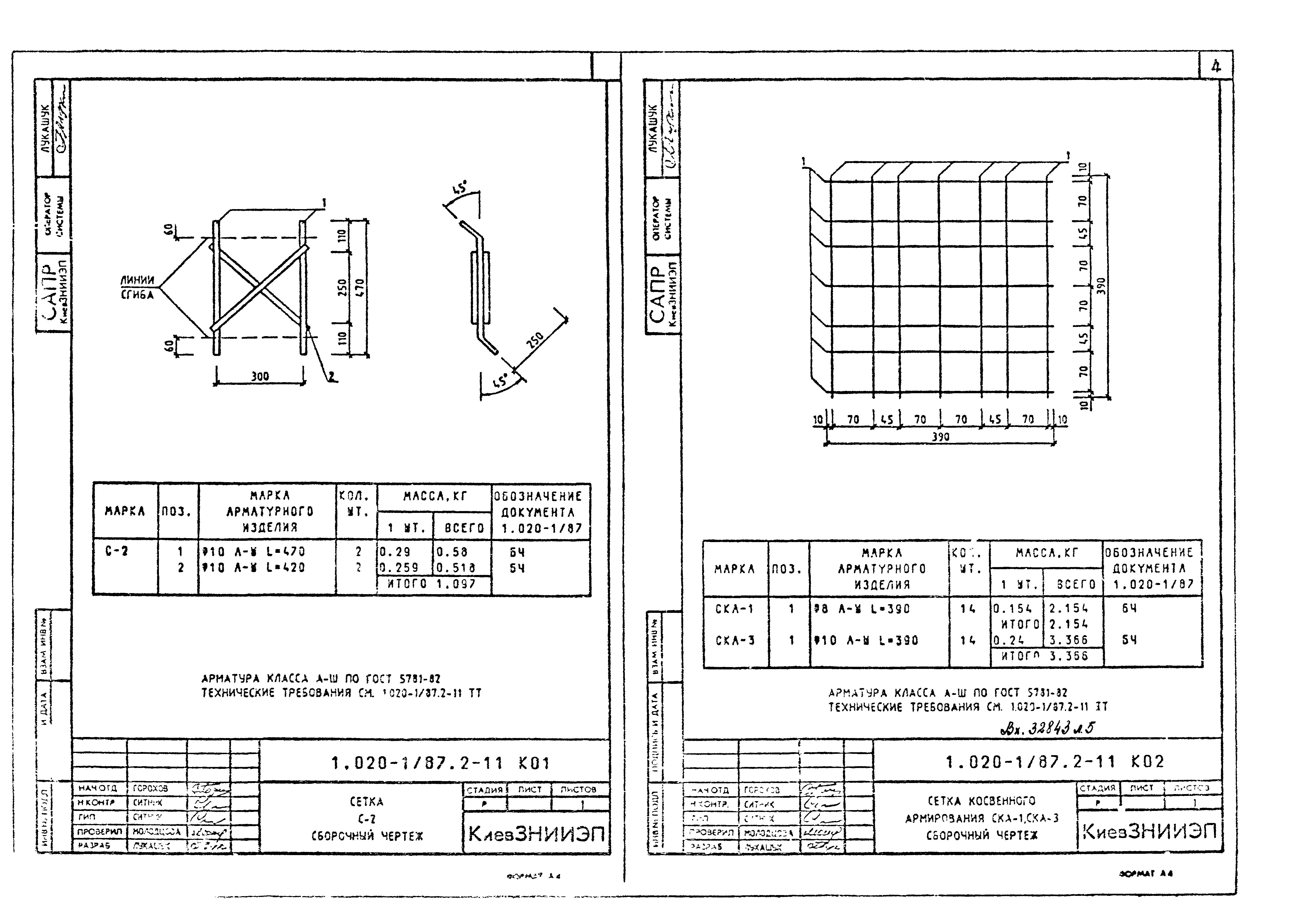

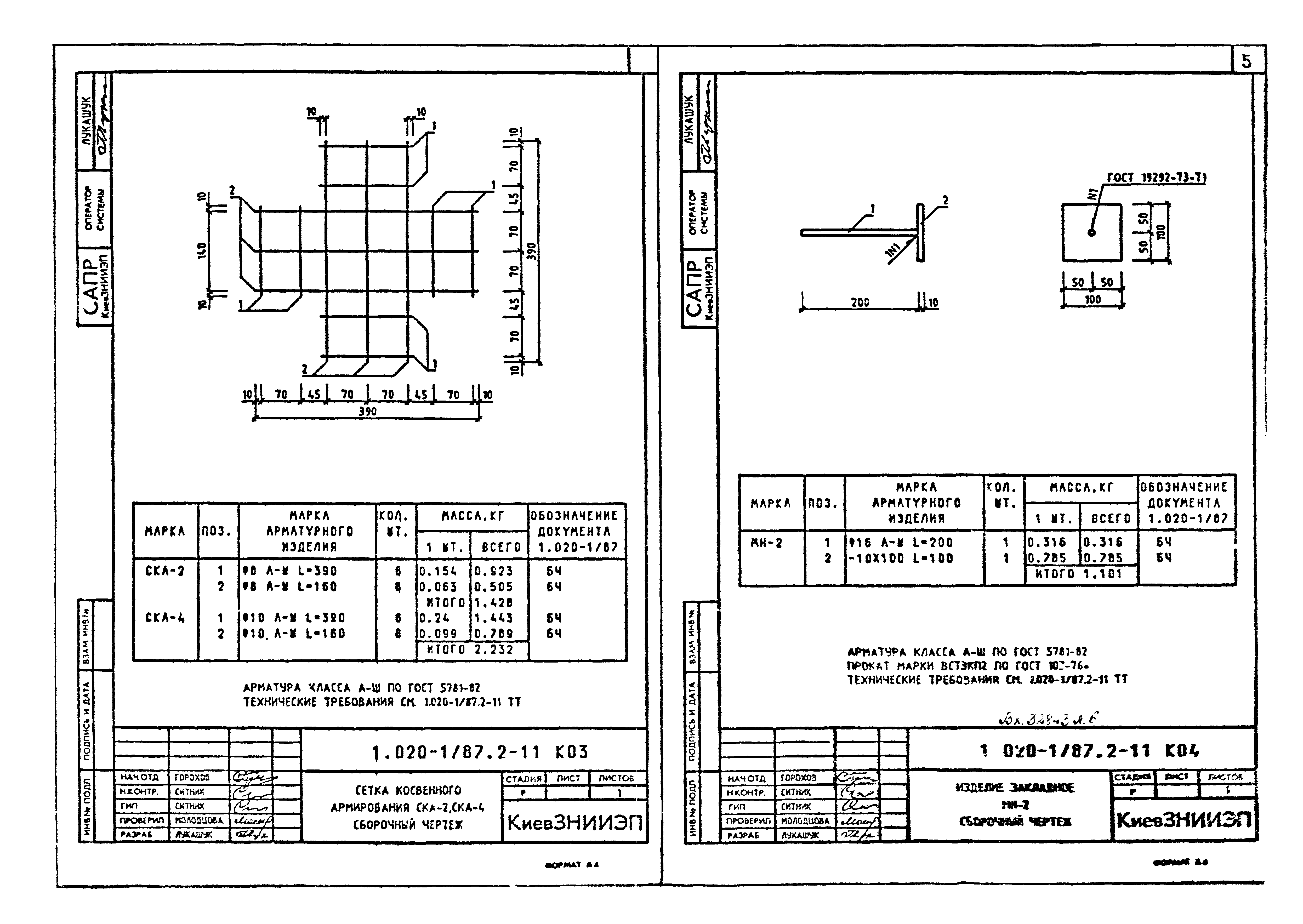

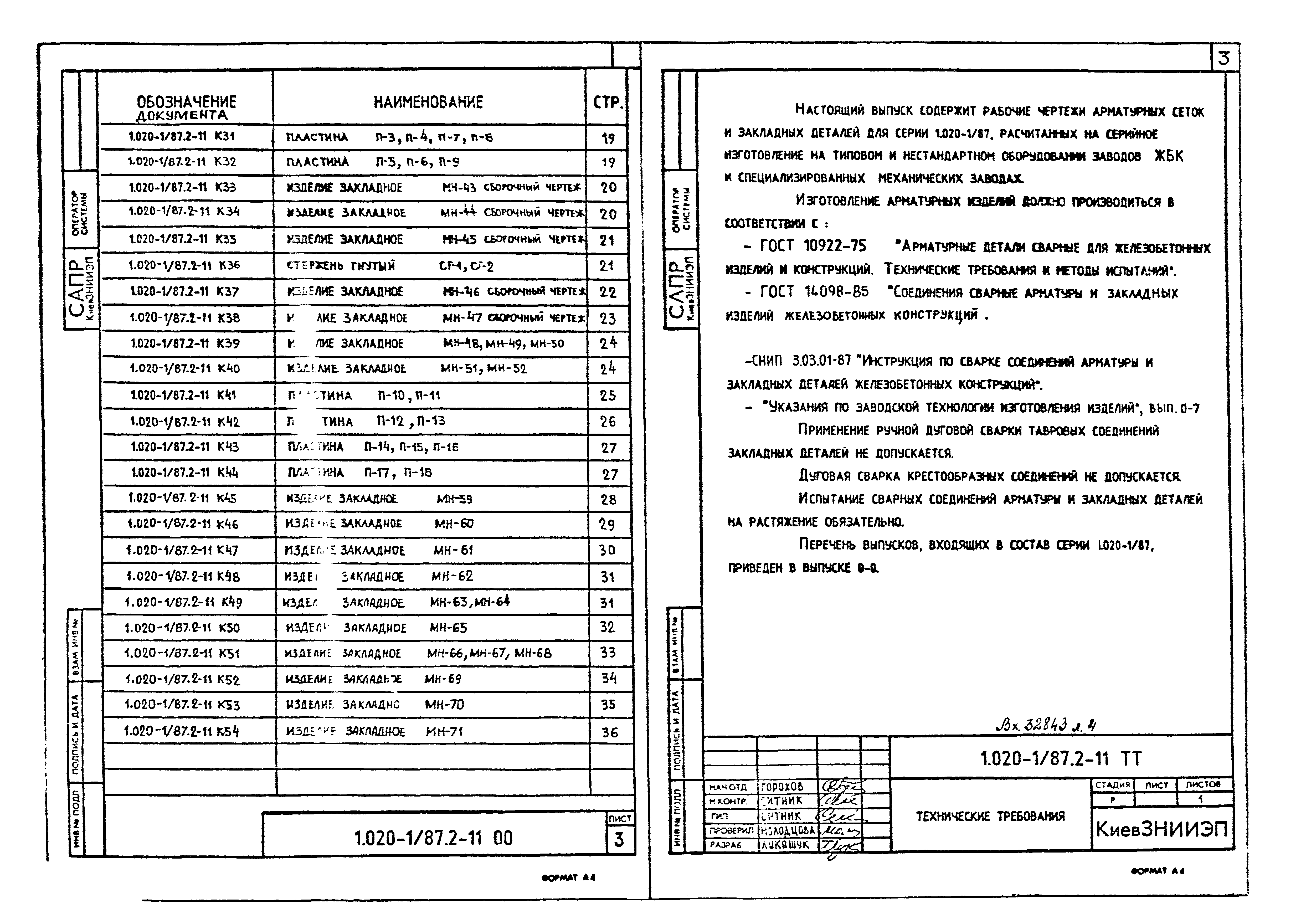

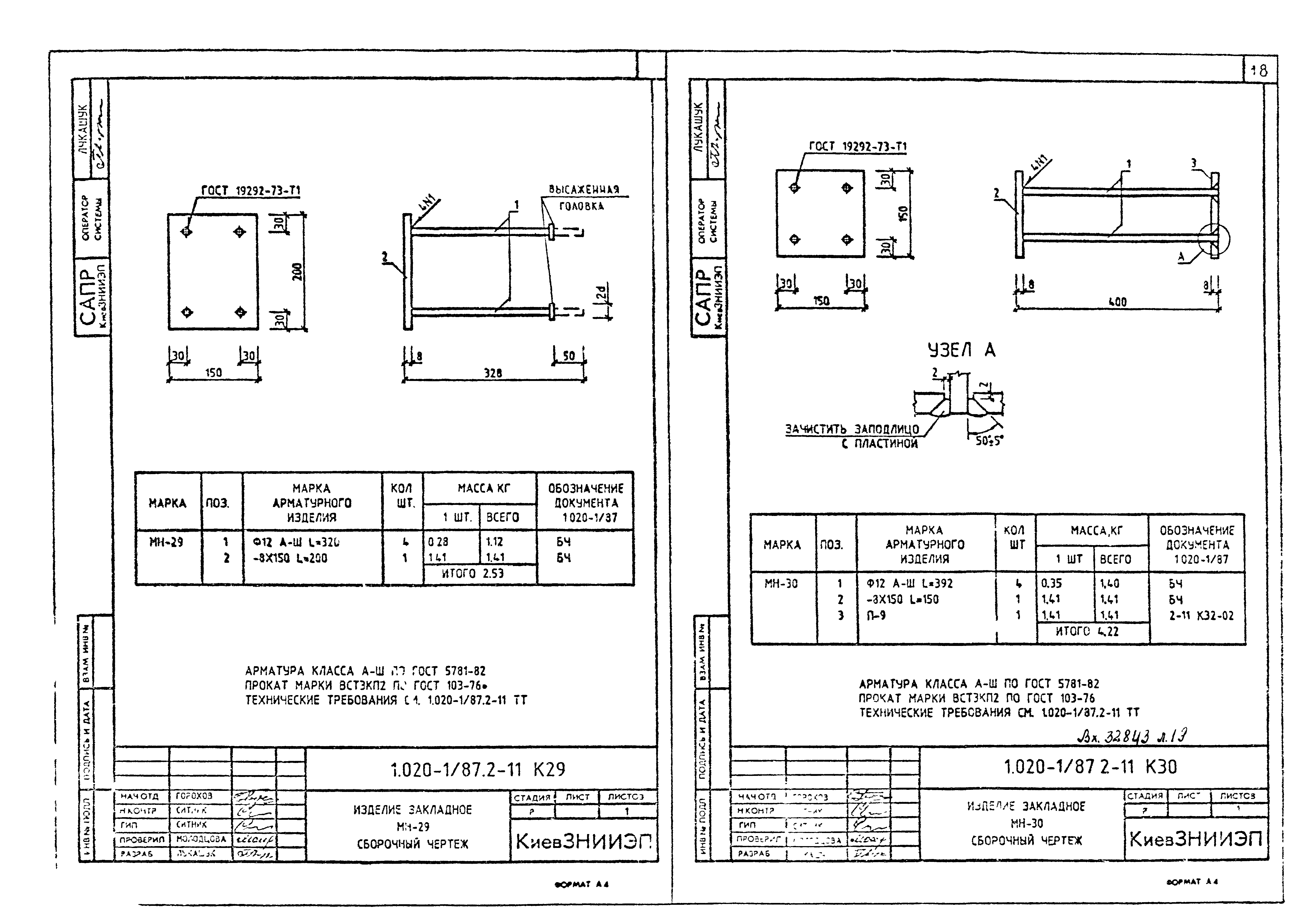

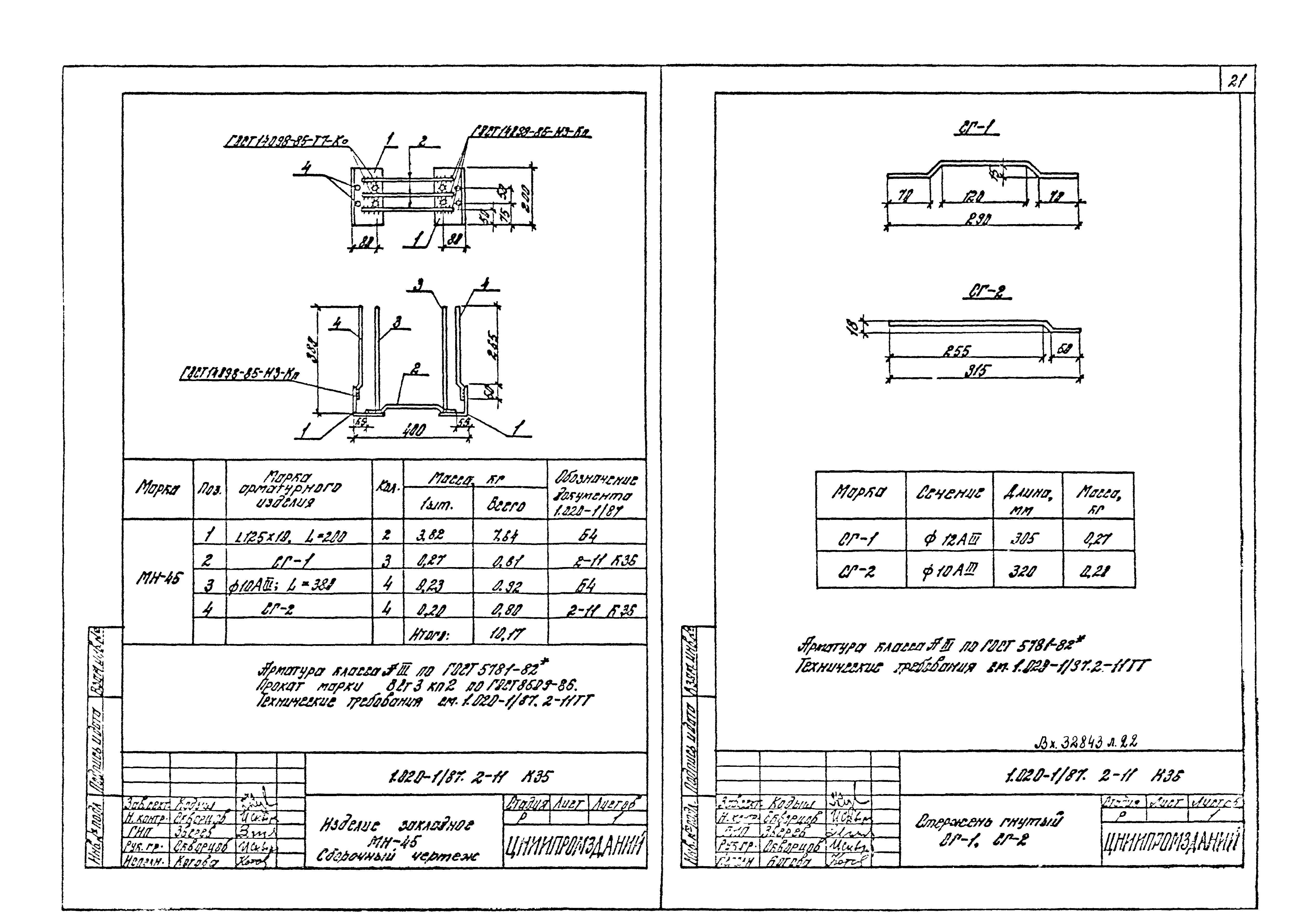

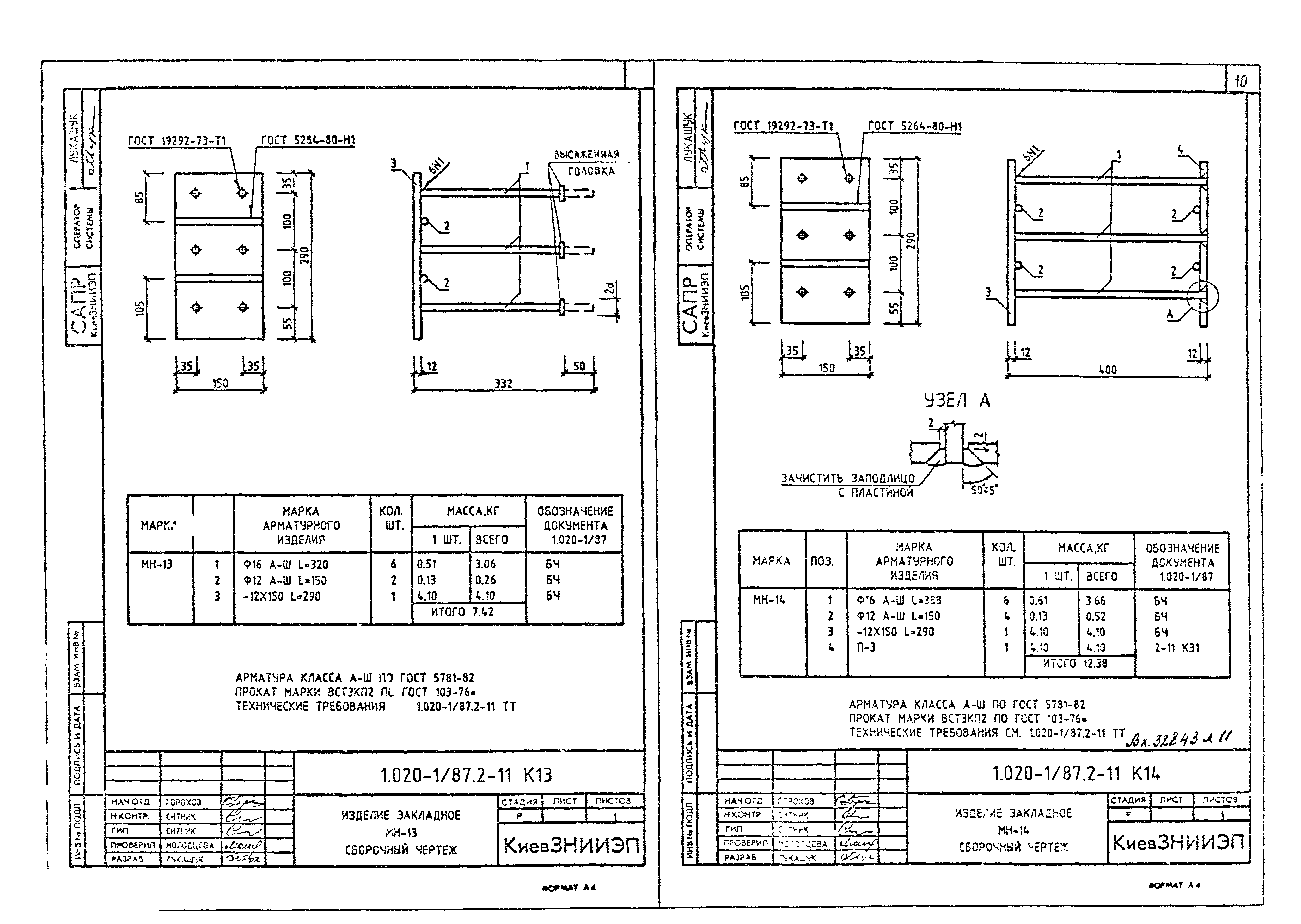

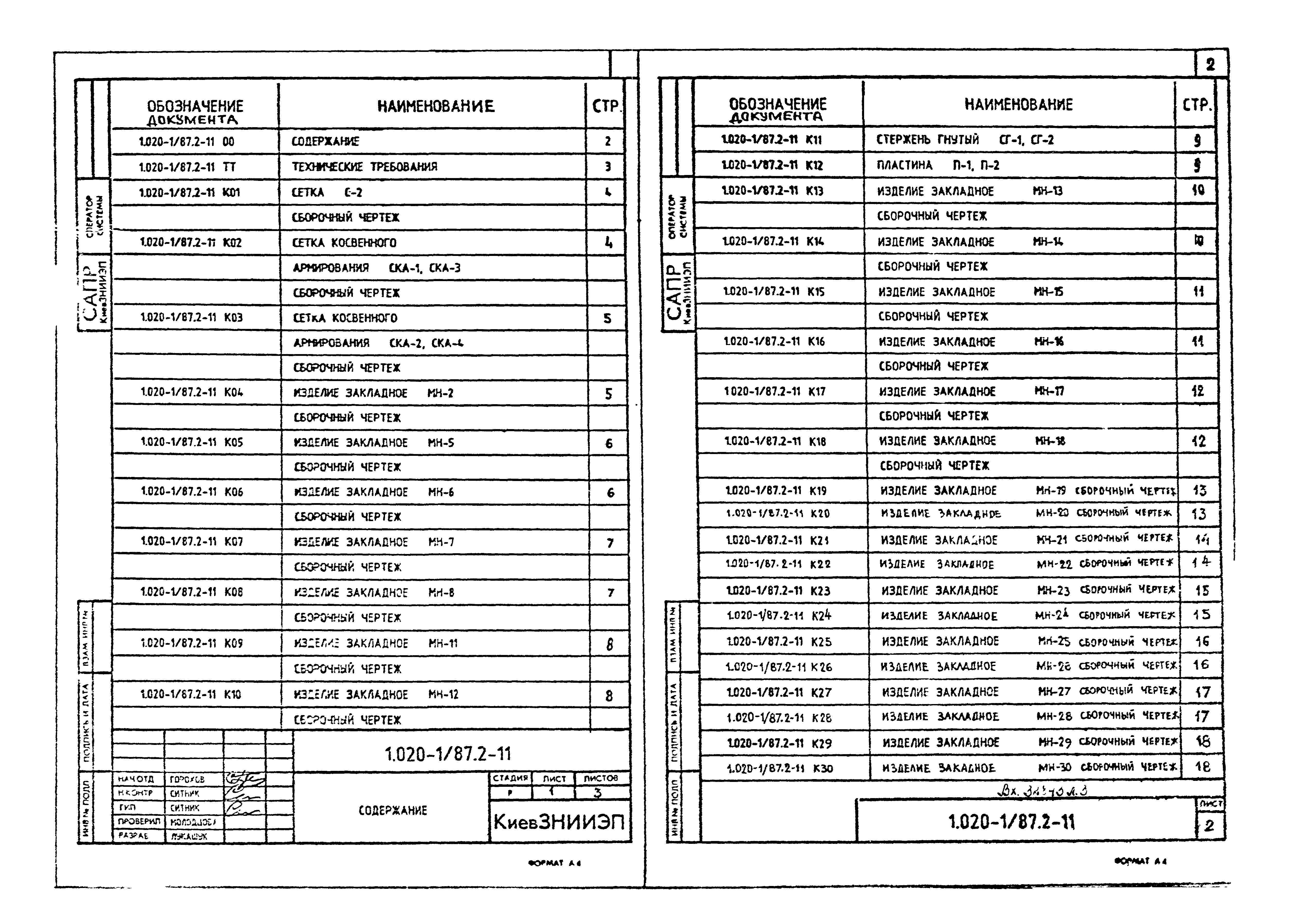

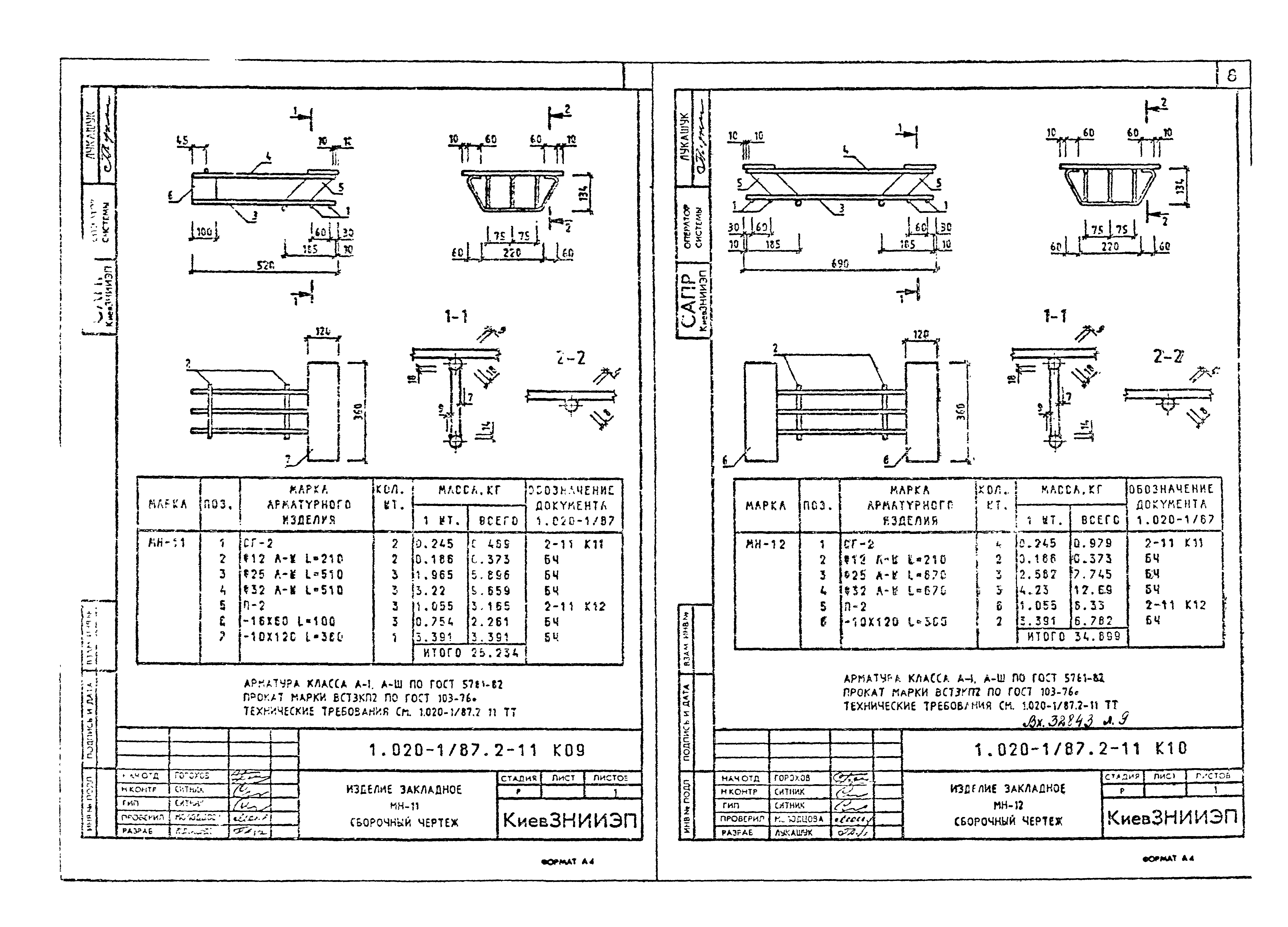

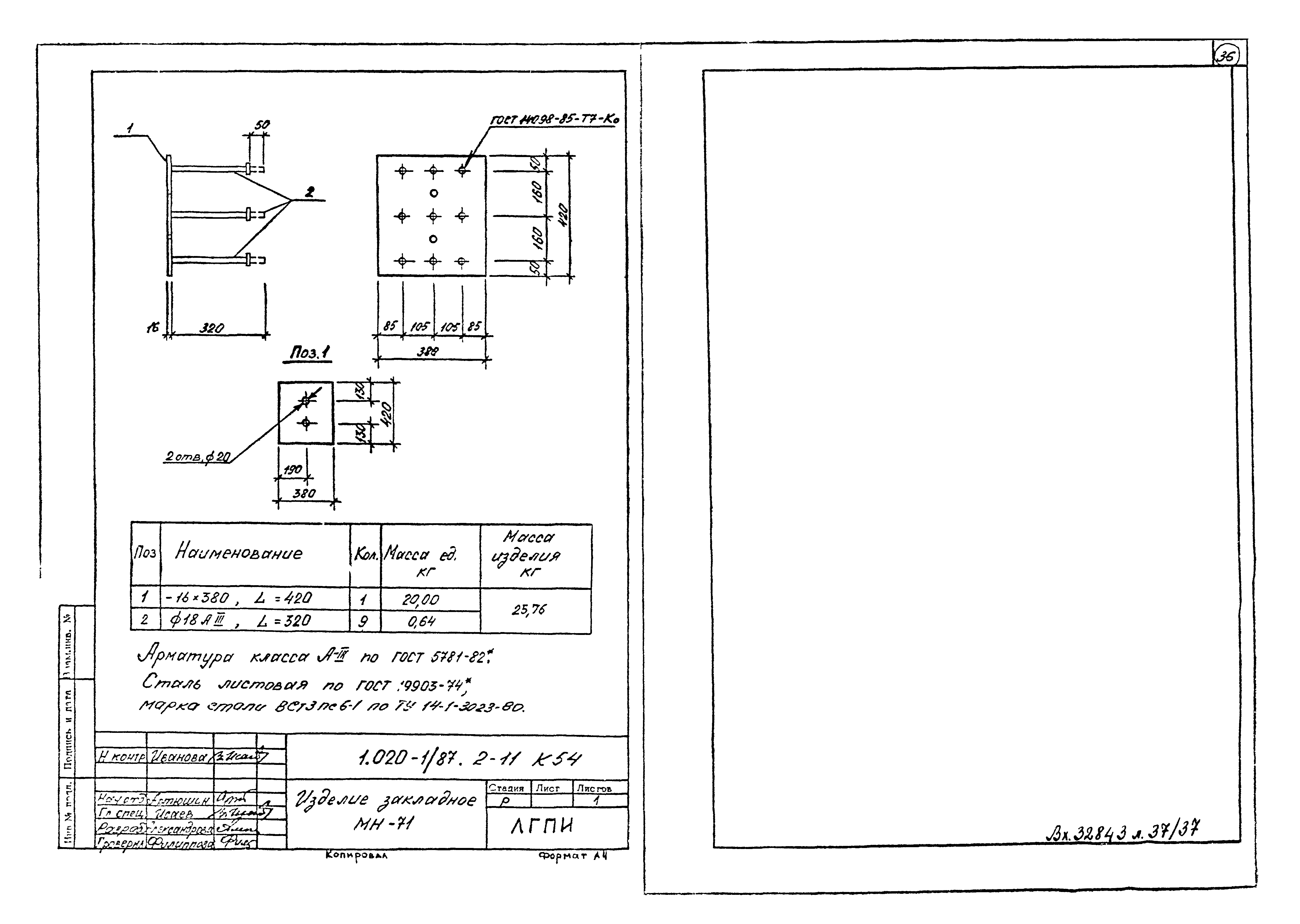

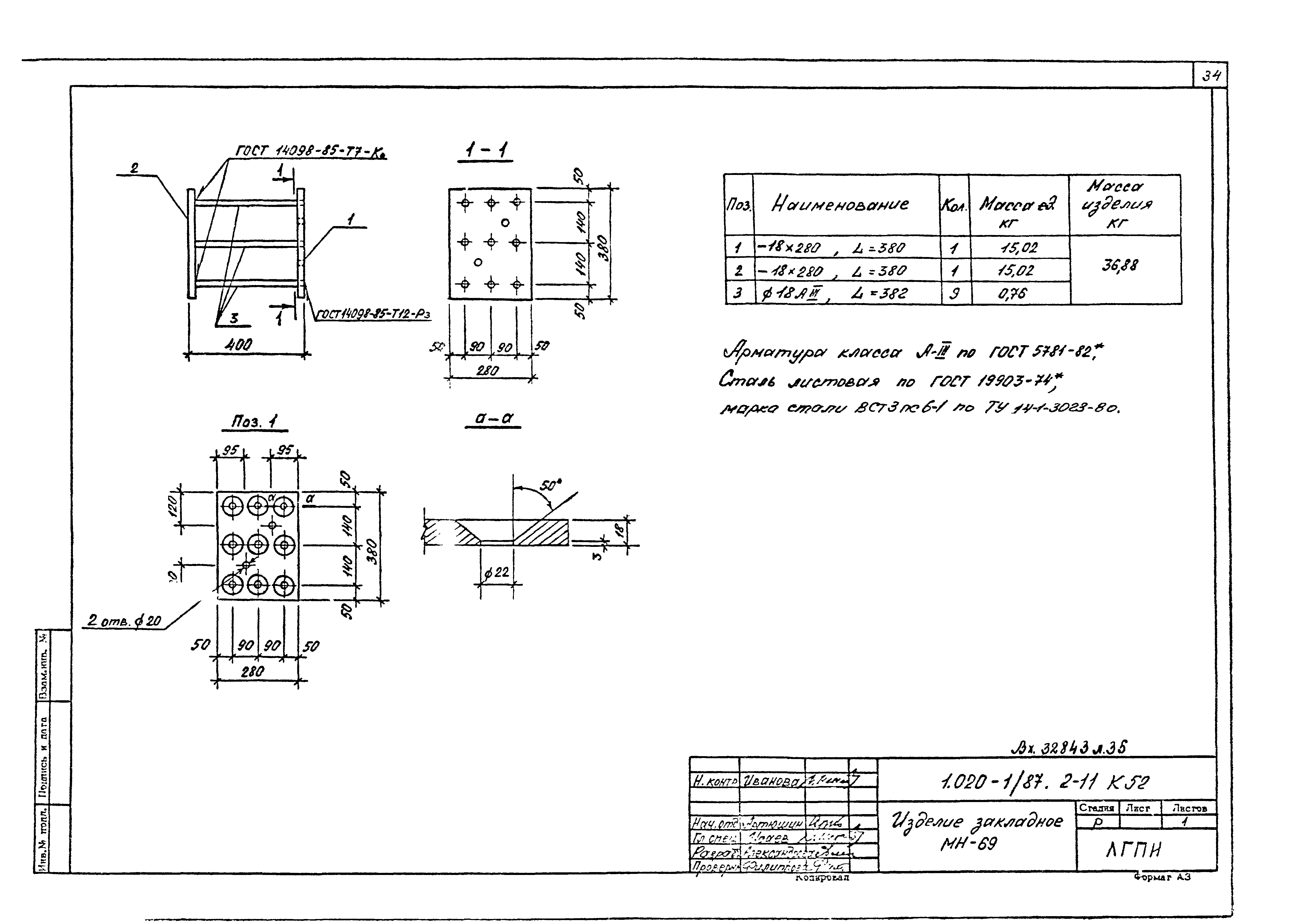

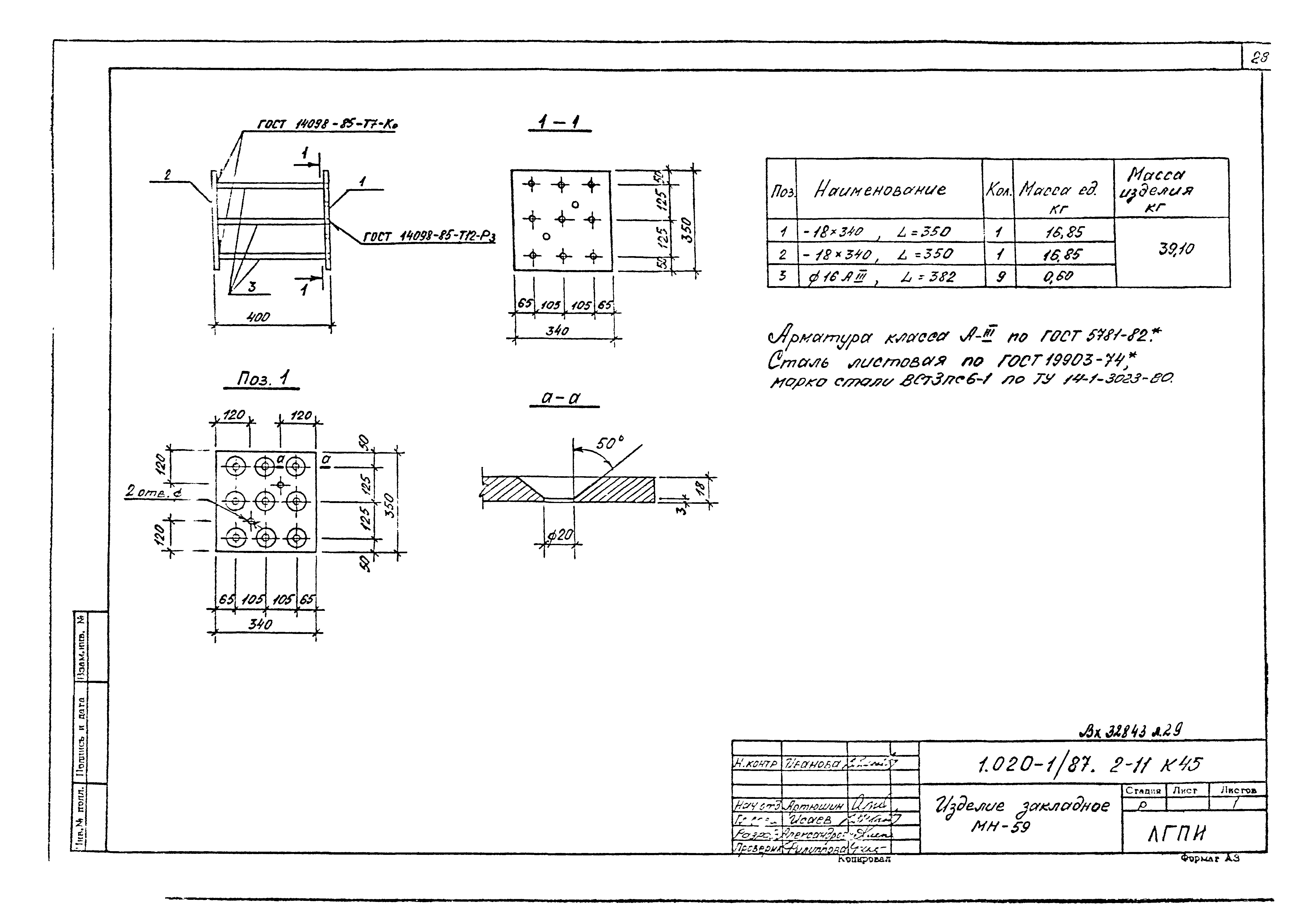

Оглавление:	1.020-1/87.2-11 00 Содержание 1.020-1/87.2-11 ТТ Технические требования 1.020-1/87.2-11 К01 Сетка С-2. Сборочный чертеж 1.020-1/87.2-11 К02 Сетка косвенного армирования СКА-1, СКА-3. Сборочный чертеж 1.020-1/87.2-11 К03 Сетка косвенного армирования СКА-2, СКА-4. Сборочный чертеж 1.020-1/87.2-11 К04 Изделие закладное МН-2. Сборочный чертеж 1.020-1/87.2-11 К05 Изделие закладное МН-5. Сборочный чертеж 1.020-1/87.2-11 К06 Изделие закладное МН-6. Сборочный чертеж 1.020-1/87.2-11 К07 Изделие закладное МН-7. Сборочный чертеж 1.020-1/87.2-11 К08 Изделие закладное МН-8. Сборочный чертеж 1.020-1/87.2-11 К09 Изделие закладное МН-11. Сборочный чертеж 1.020-1/87.2-11 К10 Изделие закладное МН-12. Сборочный чертеж 1.020-1/87.2-11 К11 Стержень гнутый СГ-1, СГ-2 1.020-1/87.2-11 К12 Пластина П-1, П-2 1.020-1/87.2-11 К13 Изделие закладное МН-13. Сборочный чертеж 1.020-1/87.2-11 К14 Изделие закладное МН-14. Сборочный чертеж 1.020-1/87.2-11 К15 Изделие закладное МН-15. Сборочный чертеж 1.020-1/87.2-11 К16 Изделие закладное МН-16. Сборочный чертеж 1.020-1/87.2-11 К17 Изделие закладное МН-17. Сборочный чертеж 1.020-1/87.2-11 К18 Изделие закладное МН-18. Сборочный чертеж 1.020-1/87.2-11 К19 Изделие закладное МН-19. Сборочный чертеж 1.020-1/87.2-11 К20 Изделие закладное МН-20. Сборочный чертеж 1.020-1/87.2-11 К21 Изделие закладное МН-21. Сборочный чертеж 1.020-1/87.2-11 К22 Изделие закладное МН-22. Сборочный чертеж 1.020-1/87.2-11 К23 Изделие закладное МН-23. Сборочный чертеж 1.020-1/87.2-11 К24 Изделие закладное МН-24. Сборочный чертеж 1.020-1/87.2-11 К25 Изделие закладное МН-25. Сборочный чертеж 1.020-1/87.2-11 К26 Изделие закладное МН-26. Сборочный чертеж 1.020-1/87.2-11 К27 Изделие закладное МН-27. Сборочный чертеж 1.020-1/87.2-11 К28 Изделие закладное МН-28. Сборочный чертеж 1.020-1/87.2-11 К29 Изделие закладное МН-29. Сборочный чертеж 1.020-1/87.2-11 К30 Изделие закладное МН-30. Сборочный чертеж 1.020-1/87.2-11 К31 Пластина П-3, П-4, П-7, П-8 1.020-1/87.2-11 К32 Пластина П-5, П-6, П-9 1.020-1/87.2-11 К33 Изделие закладное МН-43. Сборочный чертеж 1.020-1/87.2-11 К34 Изделие закладное МН-44. Сборочный чертеж 1.020-1/87.2-11 К35 Изделие закладное МН-45. Сборочный чертеж 1.020-1/87.2-11 К36 Стержень гнутый СГ-1, СГ-2 1.020-1/87.2-11 К37 Изделие закладное МН-46. Сборочный чертеж 1.020-1/87.2-11 К38 Изделие закладное МН-47. Сборочный чертеж 1.020-1/87.2-11 К39 Изделие закладное МН-48, МН-49, МН-50. Сборочный чертеж 1.020-1/87.2-11 К40 Изделие закладное МН-51, МН-52. Сборочный чертеж 1.020-1/87.2-11 К41 Пластина П-10, П-11 1.020-1/87.2-11 К42 Пластина П-12, П-13 1.020-1/87.2-11 К43 Пластина П-14, П-15, П-16 1.020-1/87.2-11 К44 Пластина П-17, П-18 1.020-1/87.2-11 К45 Изделие закладное МН-59. Сборочный чертеж 1.020-1/87.2-11 К46 Изделие закладное МН-60. Сборочный чертеж 1.020-1/87.2-11 К47 Изделие закладное МН-61. Сборочный чертеж 1.020-1/87.2-11 К48 Изделие закладное МН-62. Сборочный чертеж 1.020-1/87.2-11 К49 Изделие закладное МН-63, МН-64. Сборочный чертеж 1.020-1/87.2-11 К50 Изделие закладное МН-65. Сборочный чертеж 1.020-1/87.2-11 К51 Изделие закладное МН-66, МН-67, МН-68. Сборочный чертеж 1.020-1/87.2-11 К52 Изделие закладное МН-69. Сборочный чертеж 1.020-1/87.2-11 К53 Изделие закладное МН-70. Сборочный чертеж 1.020-1/87.2-11 К54 Изделие закладное МН-71. Сборочный чертеж
Разработан:	ЦНИИпромзданий КиевЗНИИЭП ГСПИ-10 ЦНИИЭП ТБЗ и ТК
Утверждён:	12.12.1990 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy АЧ-15)
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Строительство Торговые и промышленные здания Общественные здания Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции двухэтажных и многоэтажных зданий Каркасные здания
