Скачать ОСТ 1 41581-75 Элементы штампуемых деталей. Конструкция и размеры

Дата актуализации: 10.08.2017

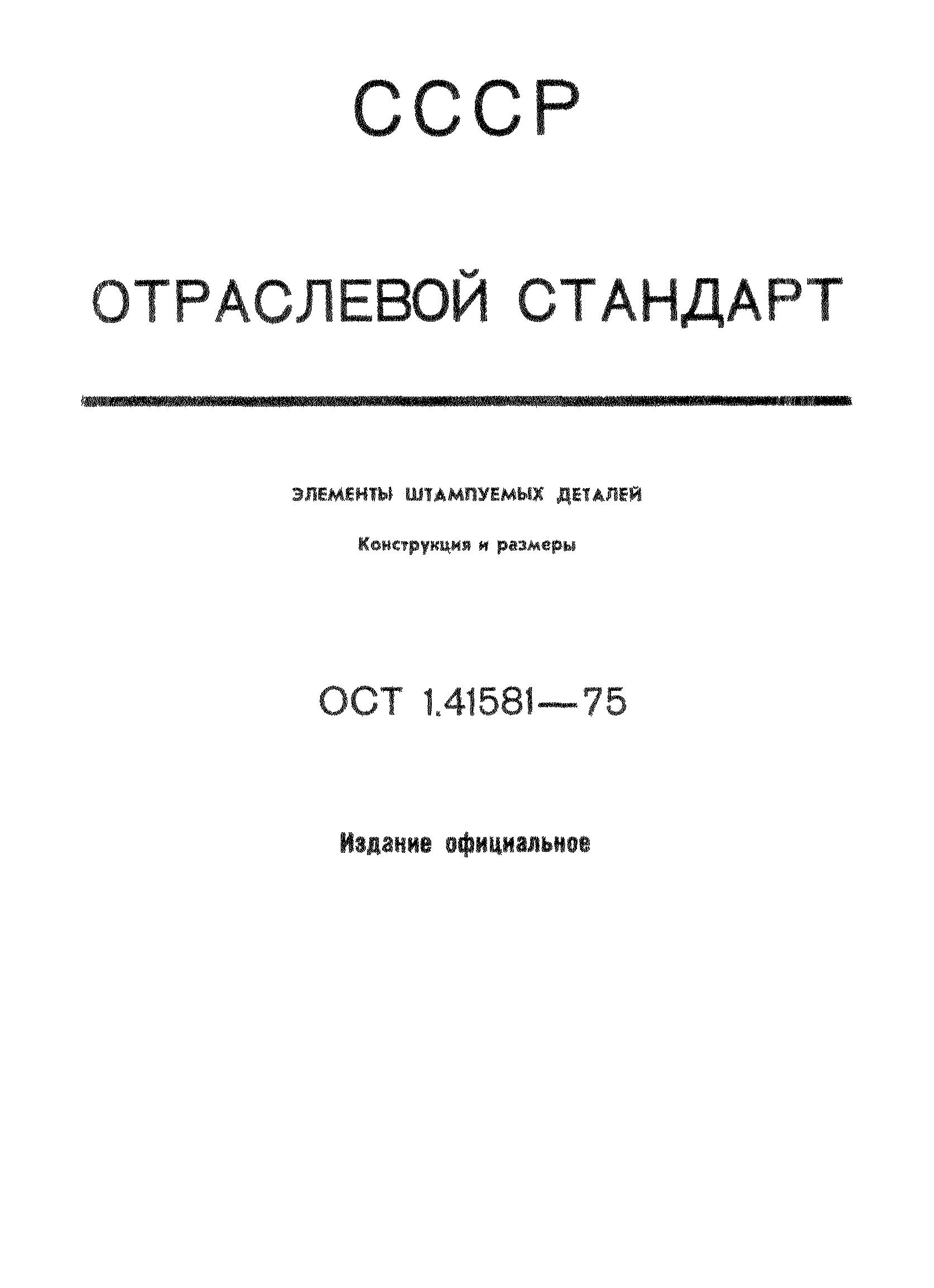

ОСТ 1 41581-75

Элементы штампуемых деталей. Конструкция и размеры

Обозначение:	ОСТ 1 41581-75
Обозначение англ:	41581-75
Статус:	действует
Название рус.:	Элементы штампуемых деталей. Конструкция и размеры
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1976

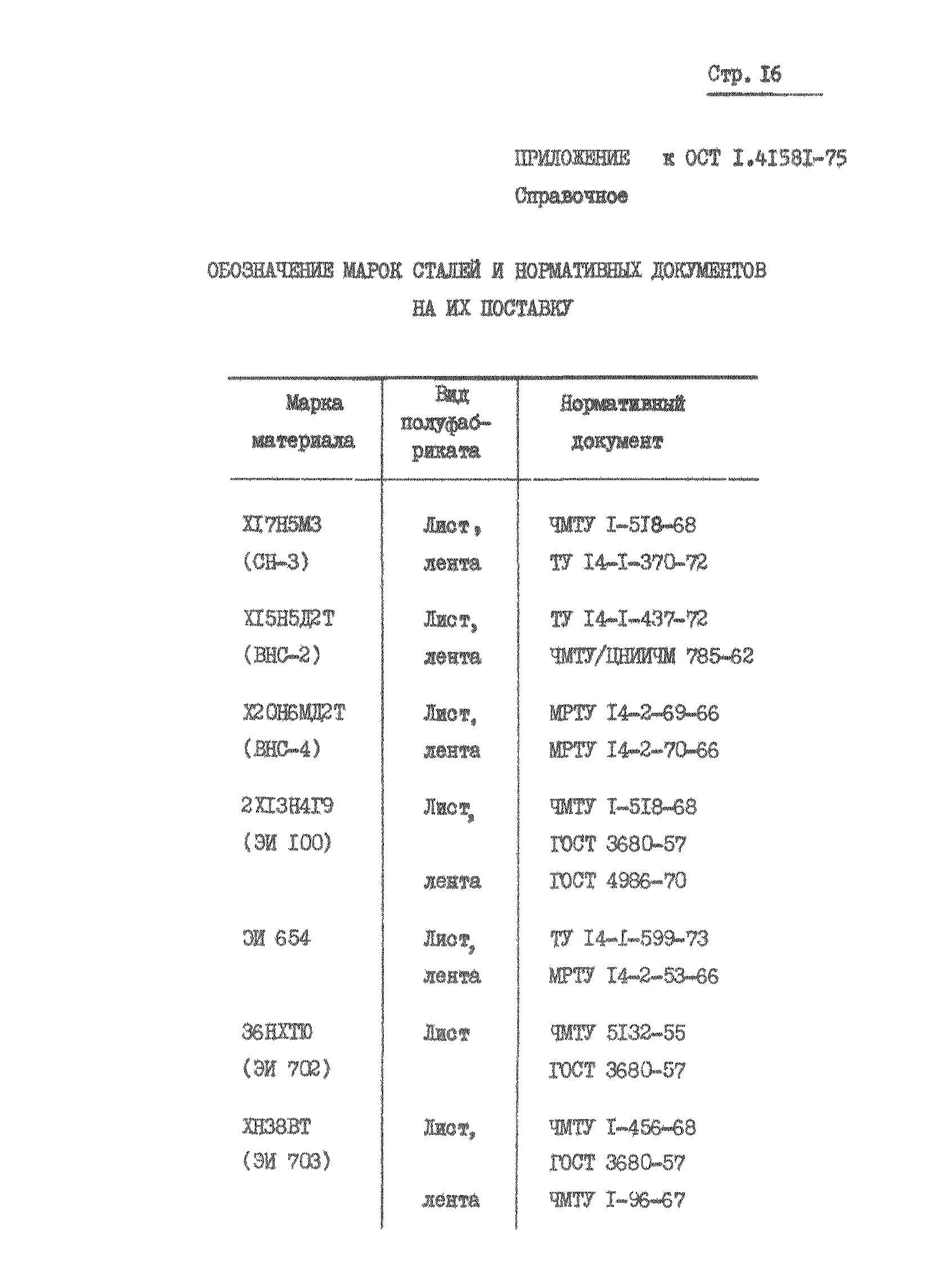

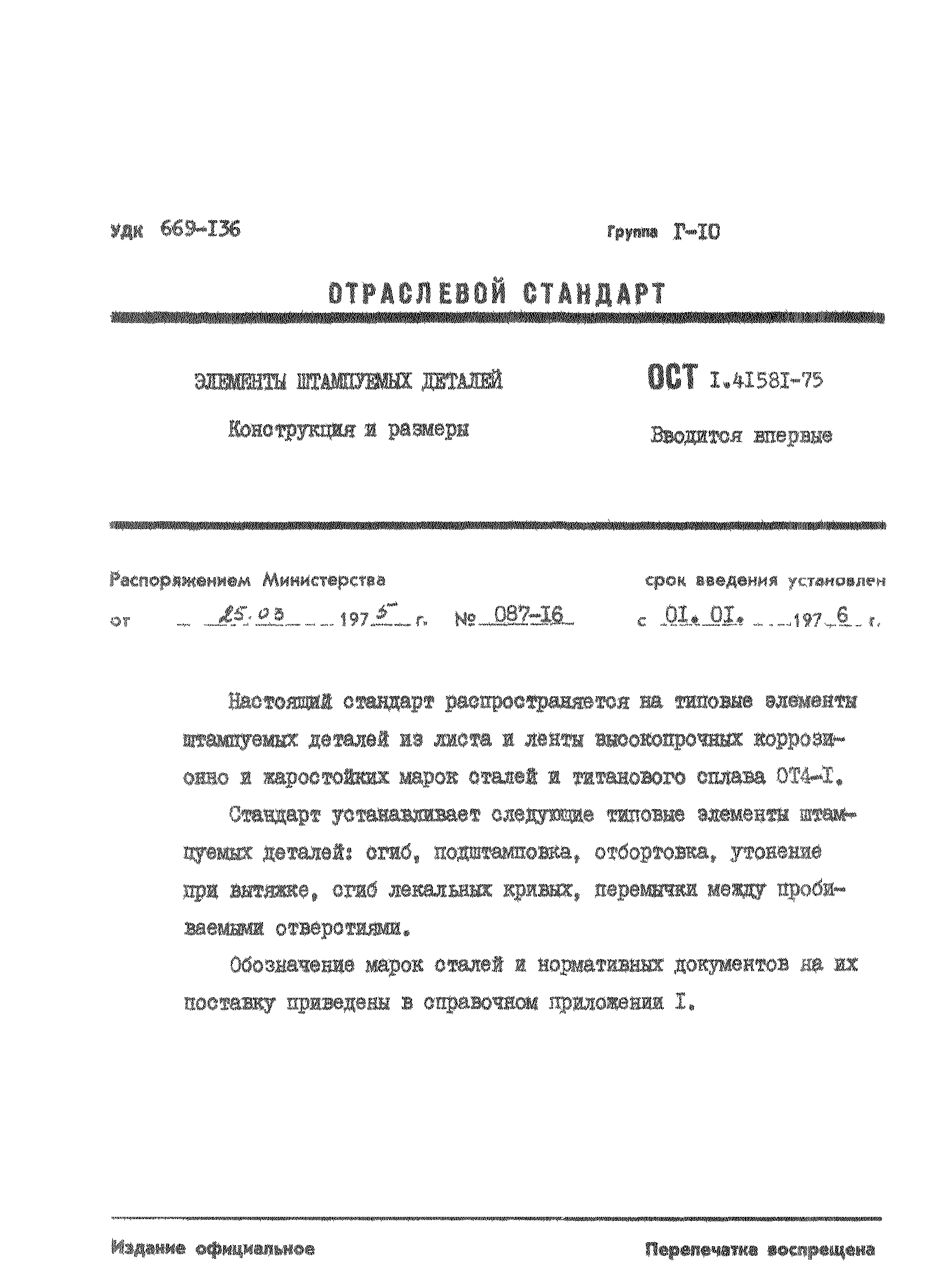

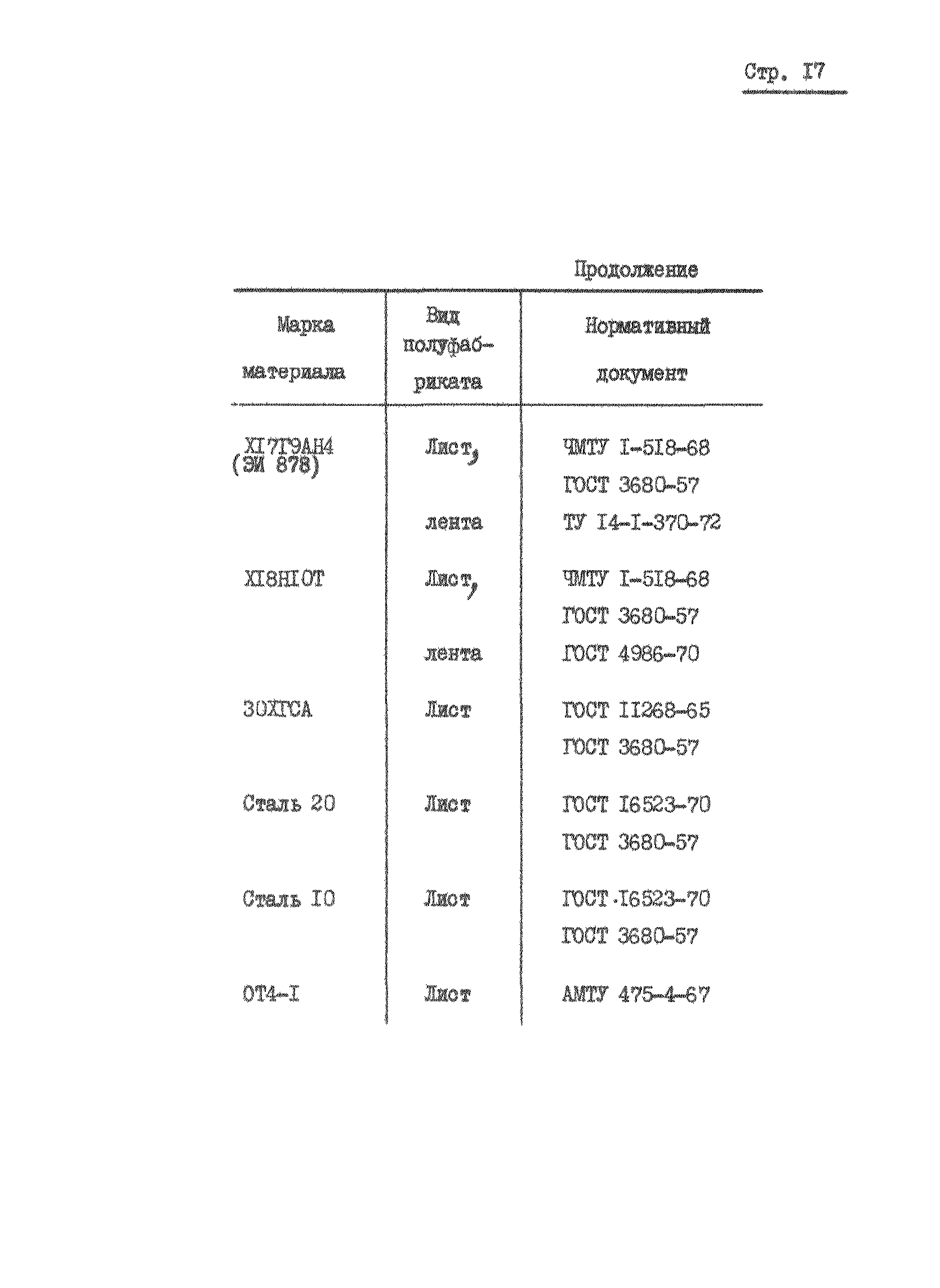

Область применения:	Стандарт распространяется на типовые элементы штампуемых деталей из листа и ленты высокопрочных коррозионно и жаростойких марок сталей и титанового сплава ОТ4-1. Стандарт устанавливает следующие типовые элементы штампуемых деталей: сгиб, подштамповка, отбортовка, утонение при втяжке, сгиб лекальных кривых, перемычки между пробиваемыми отверстиями. Обозначение марок сталей и нормативных документов на их постановку приведены в справочном приложении 1.

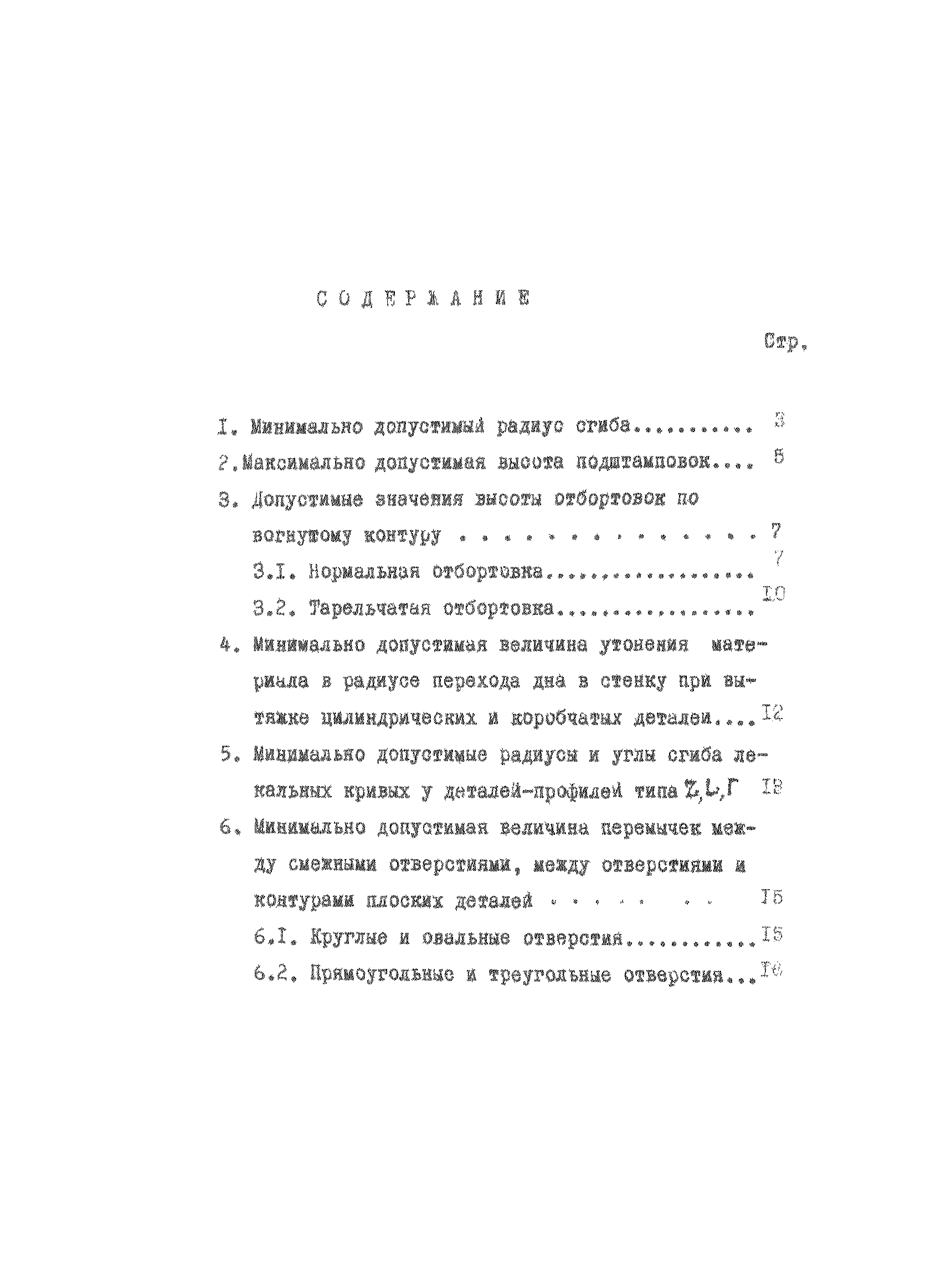

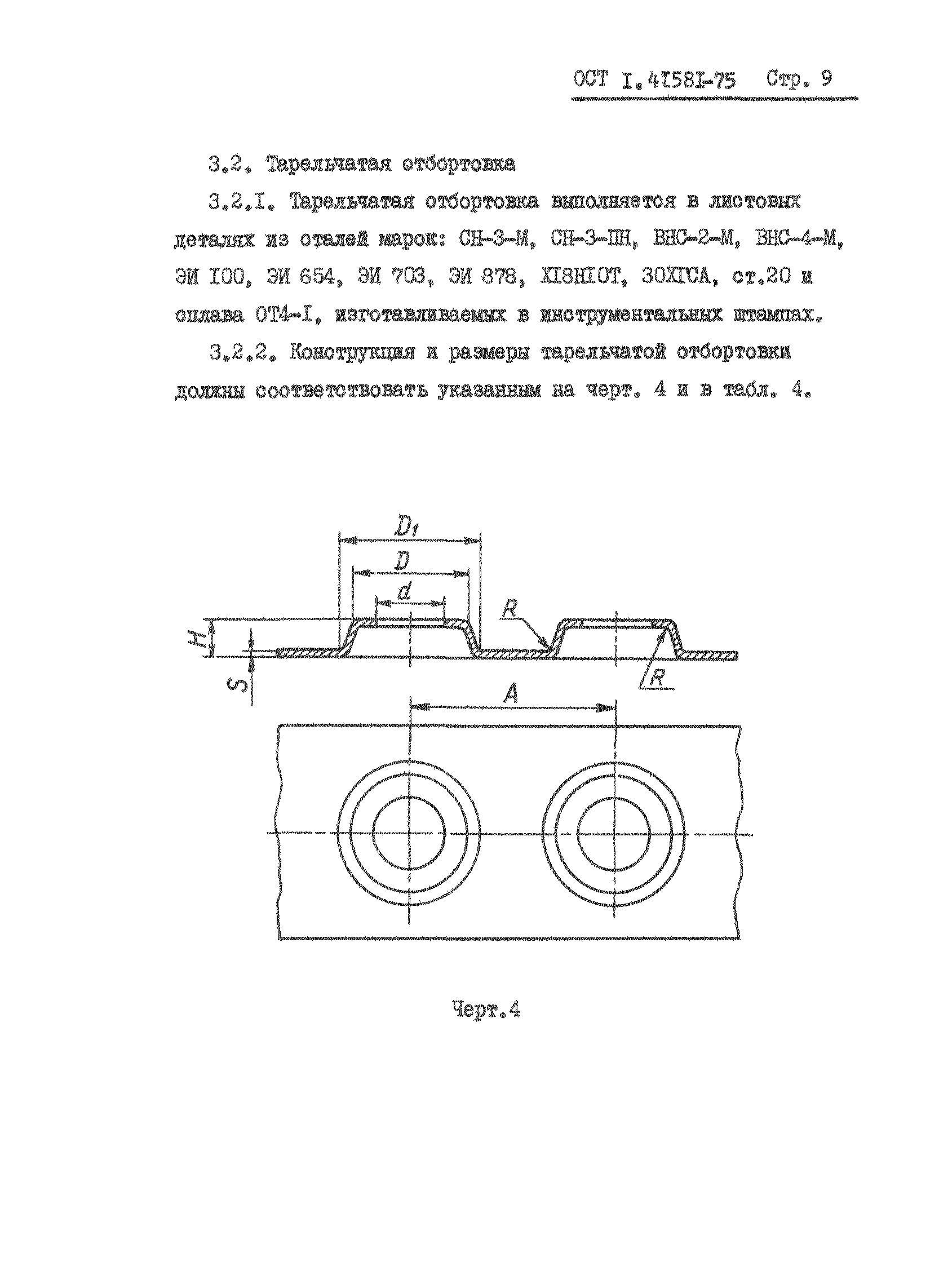

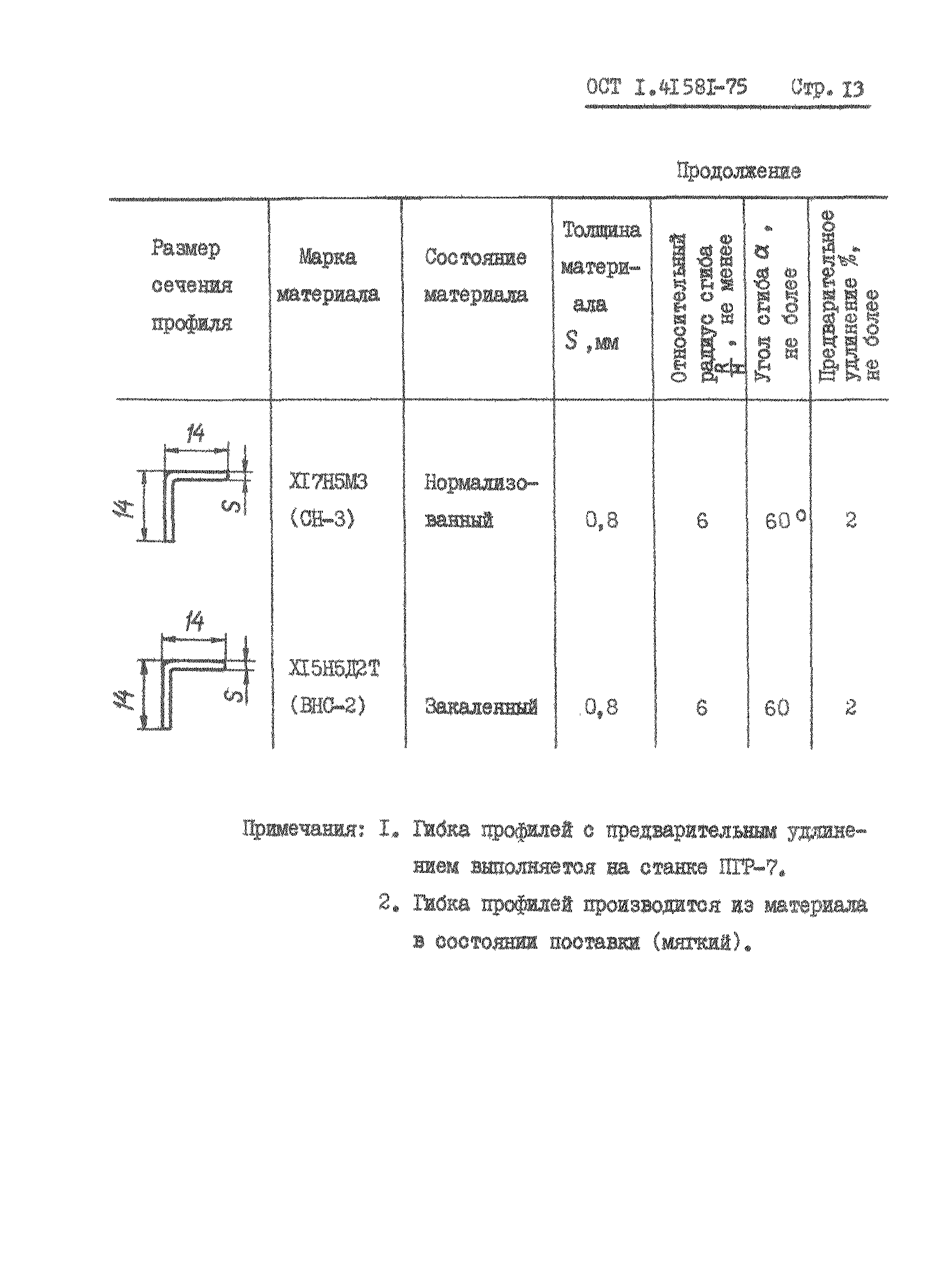

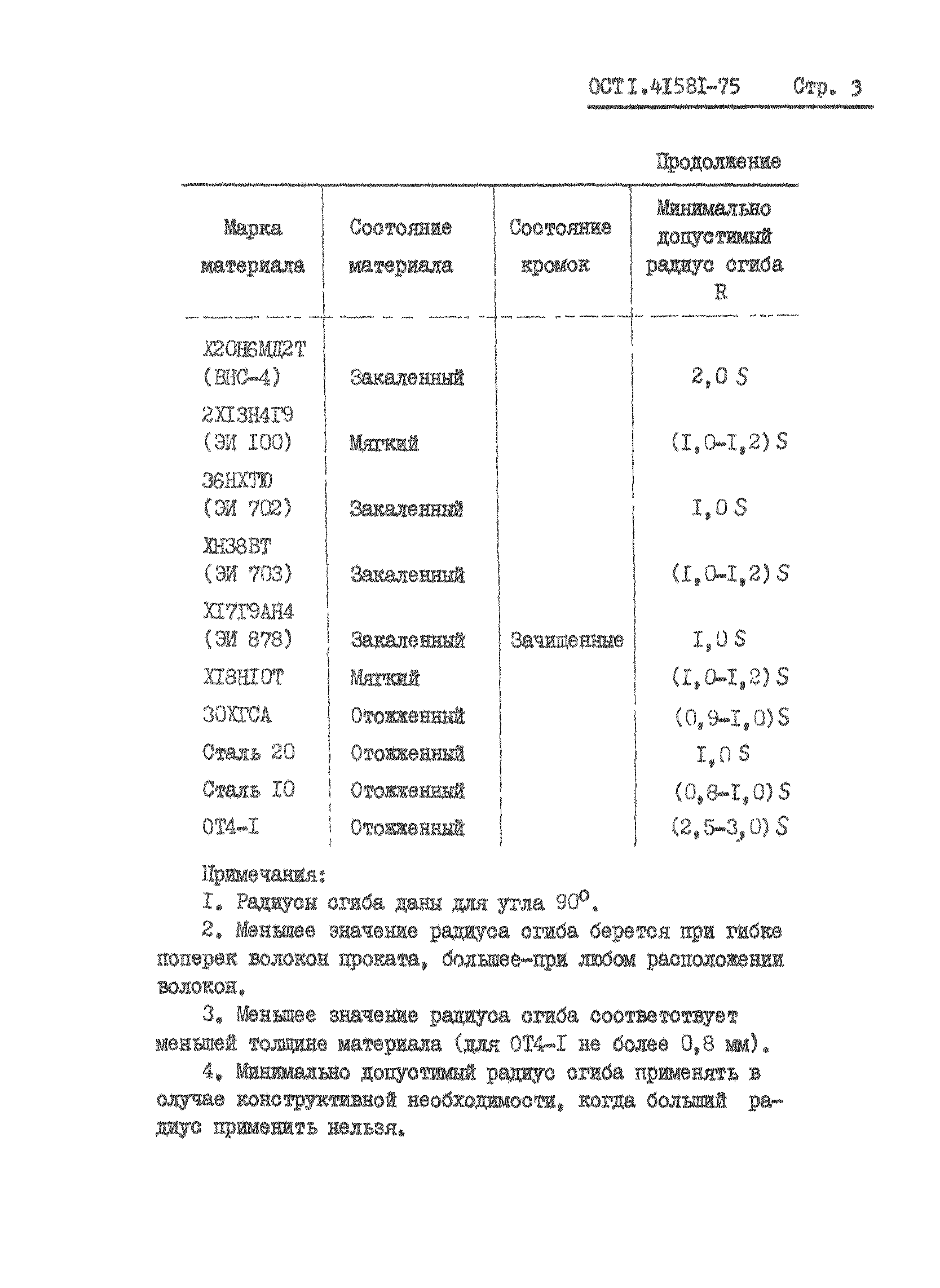

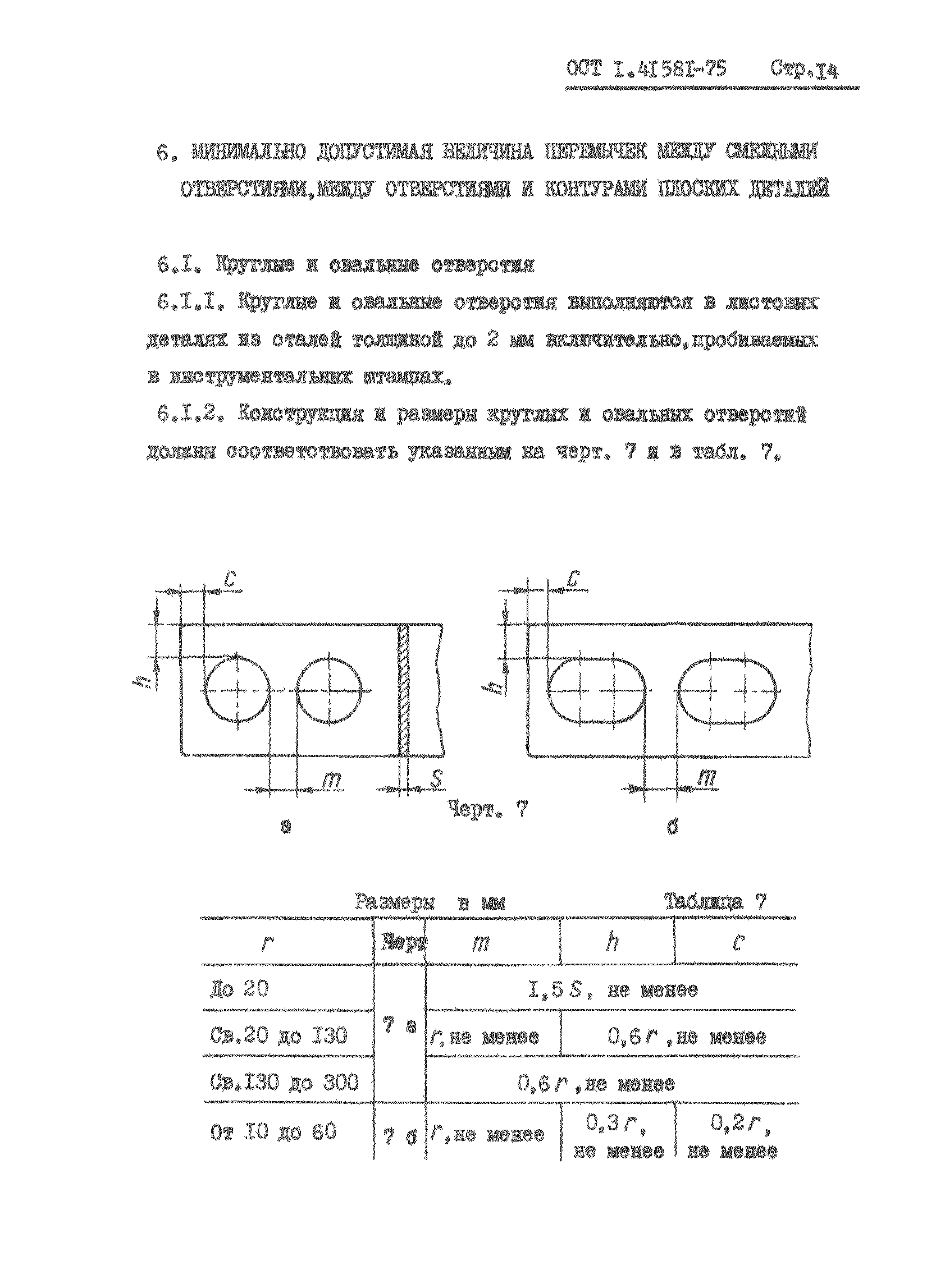

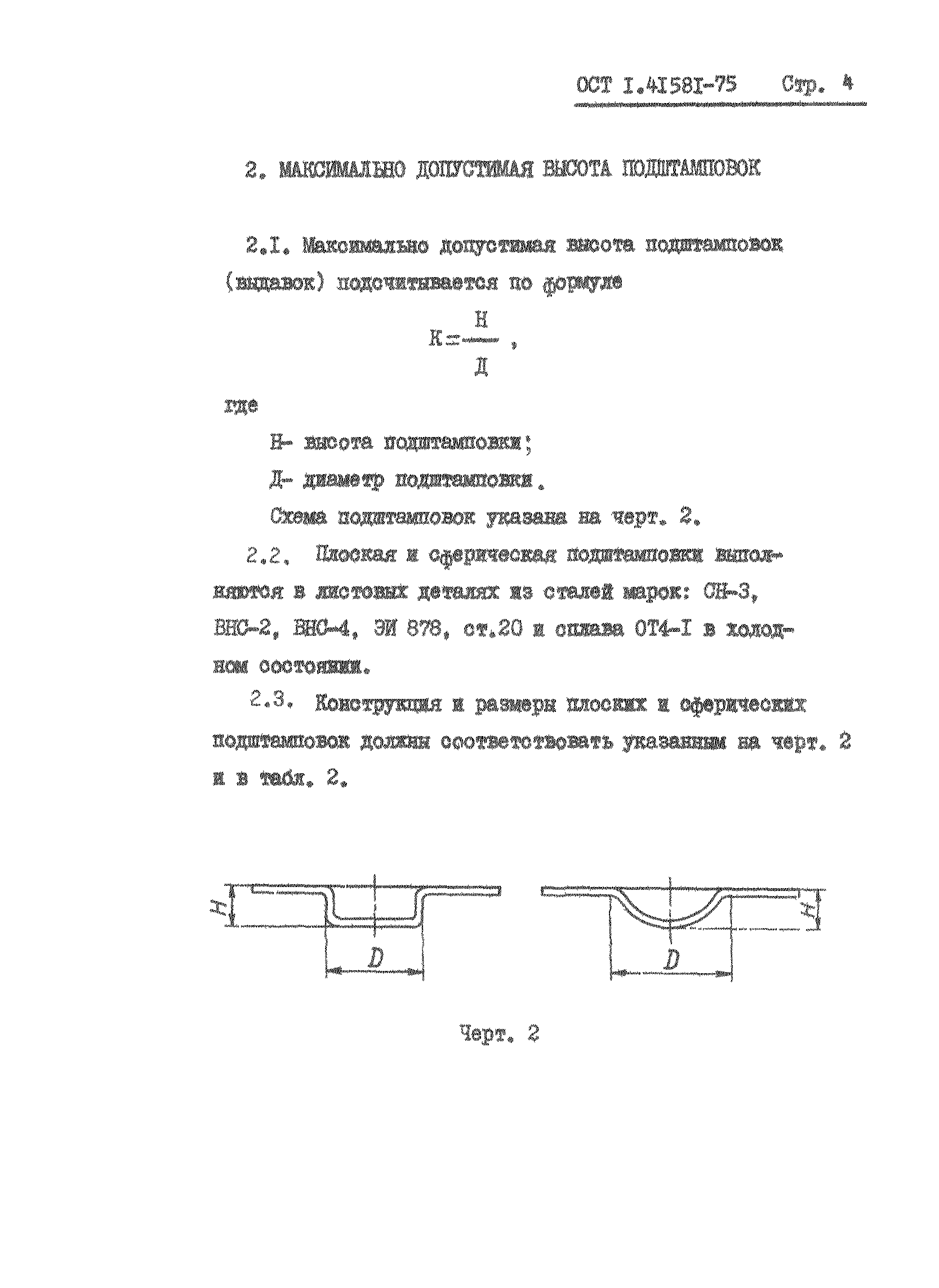

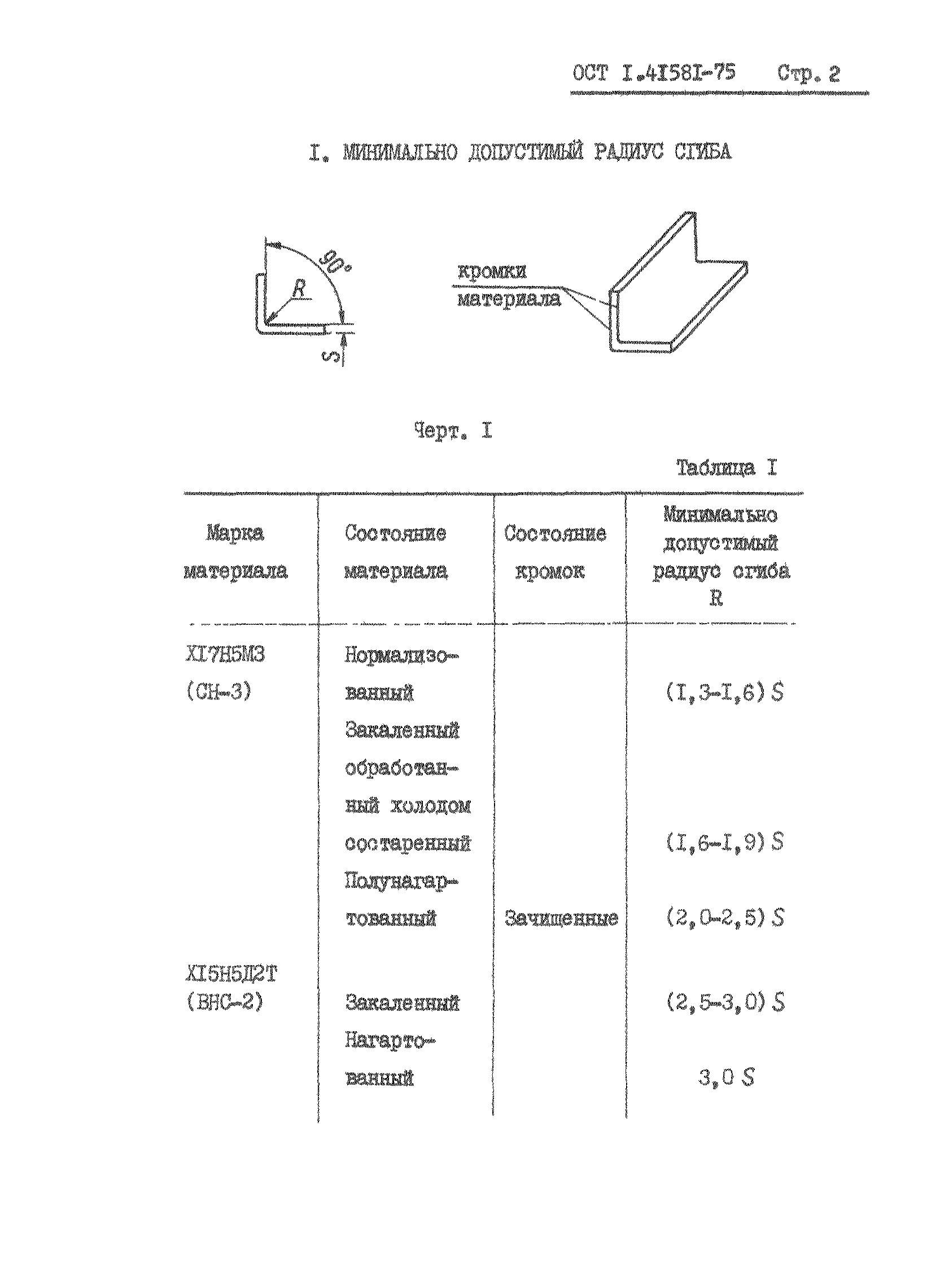

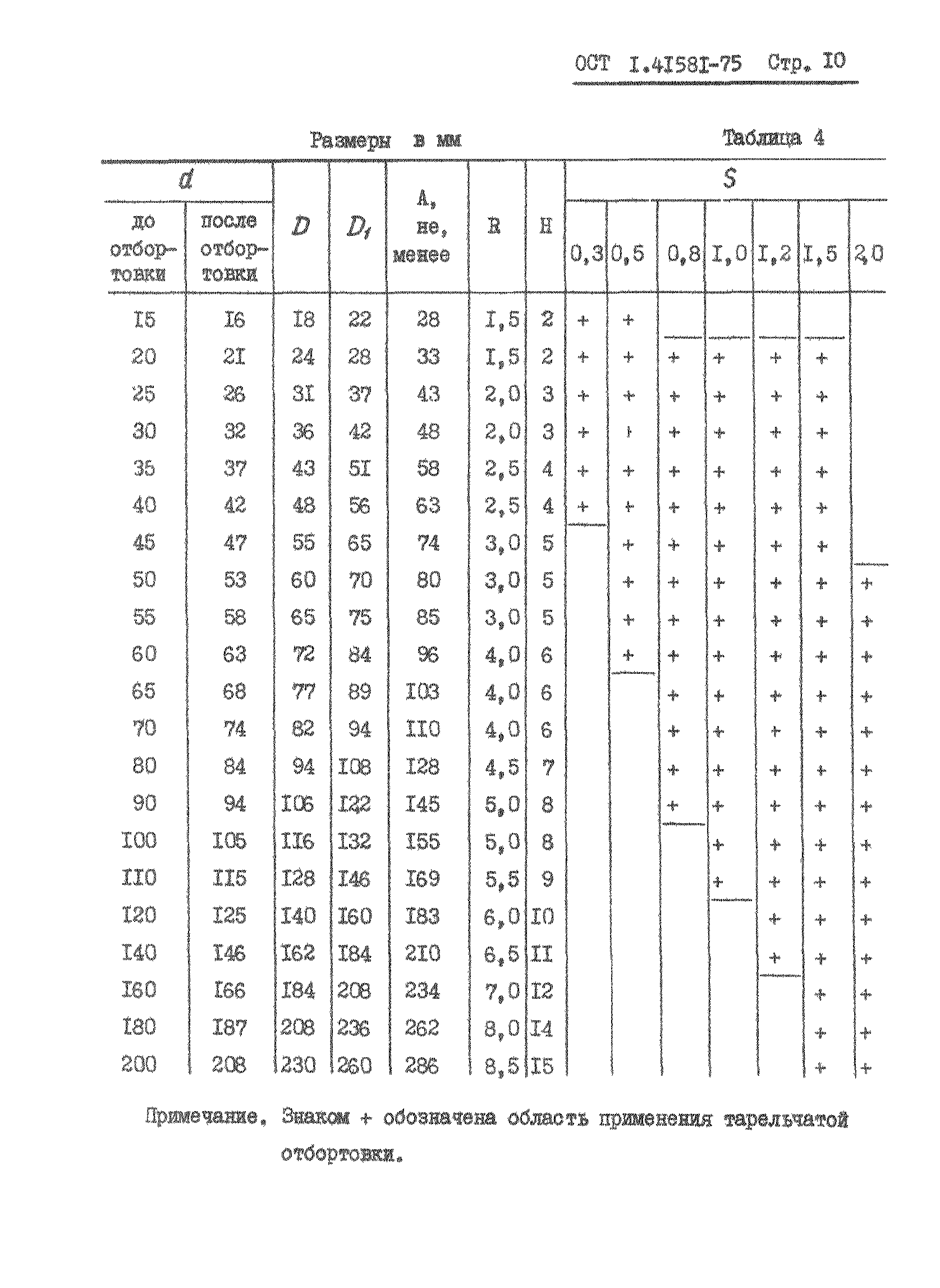

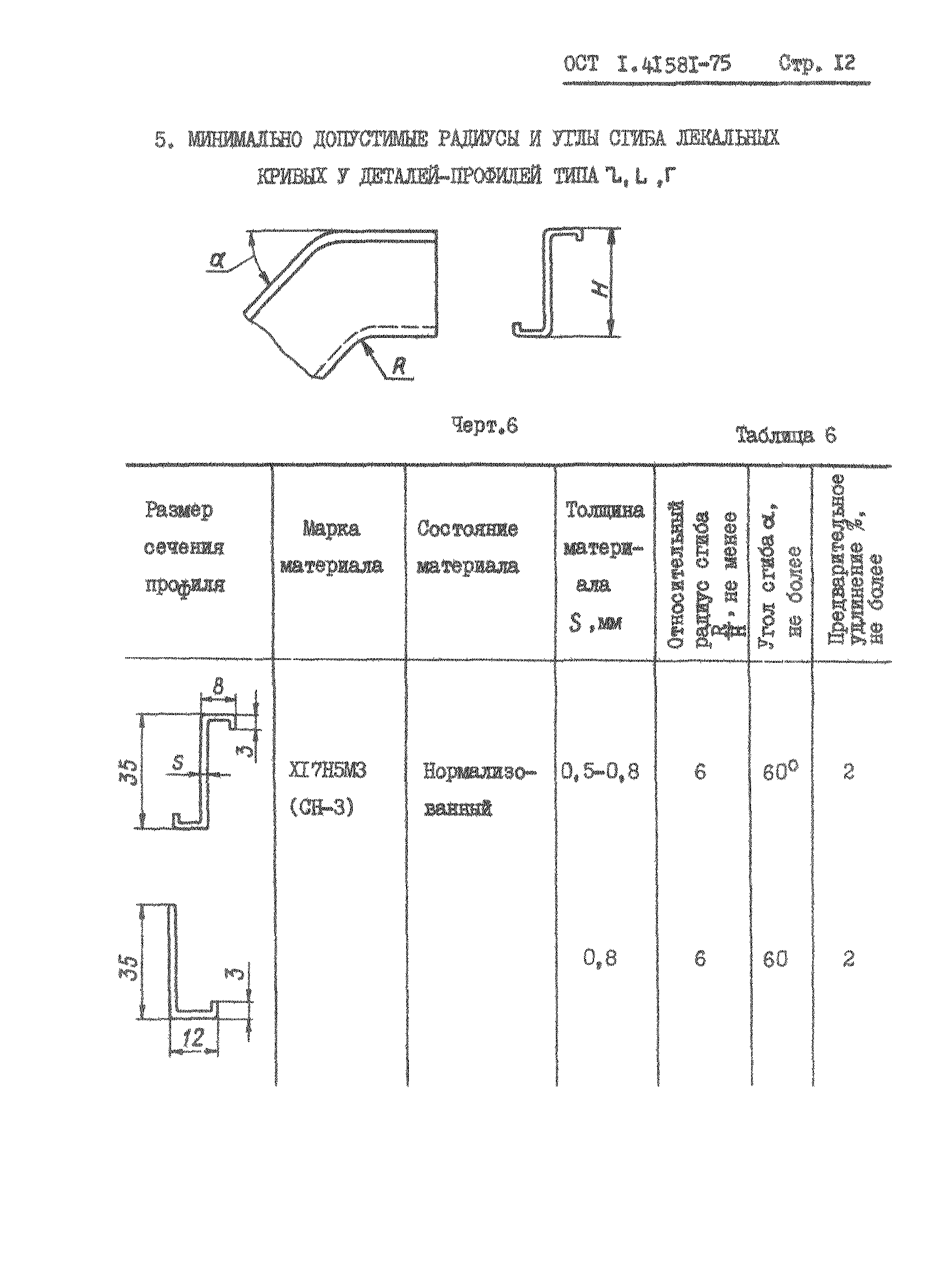

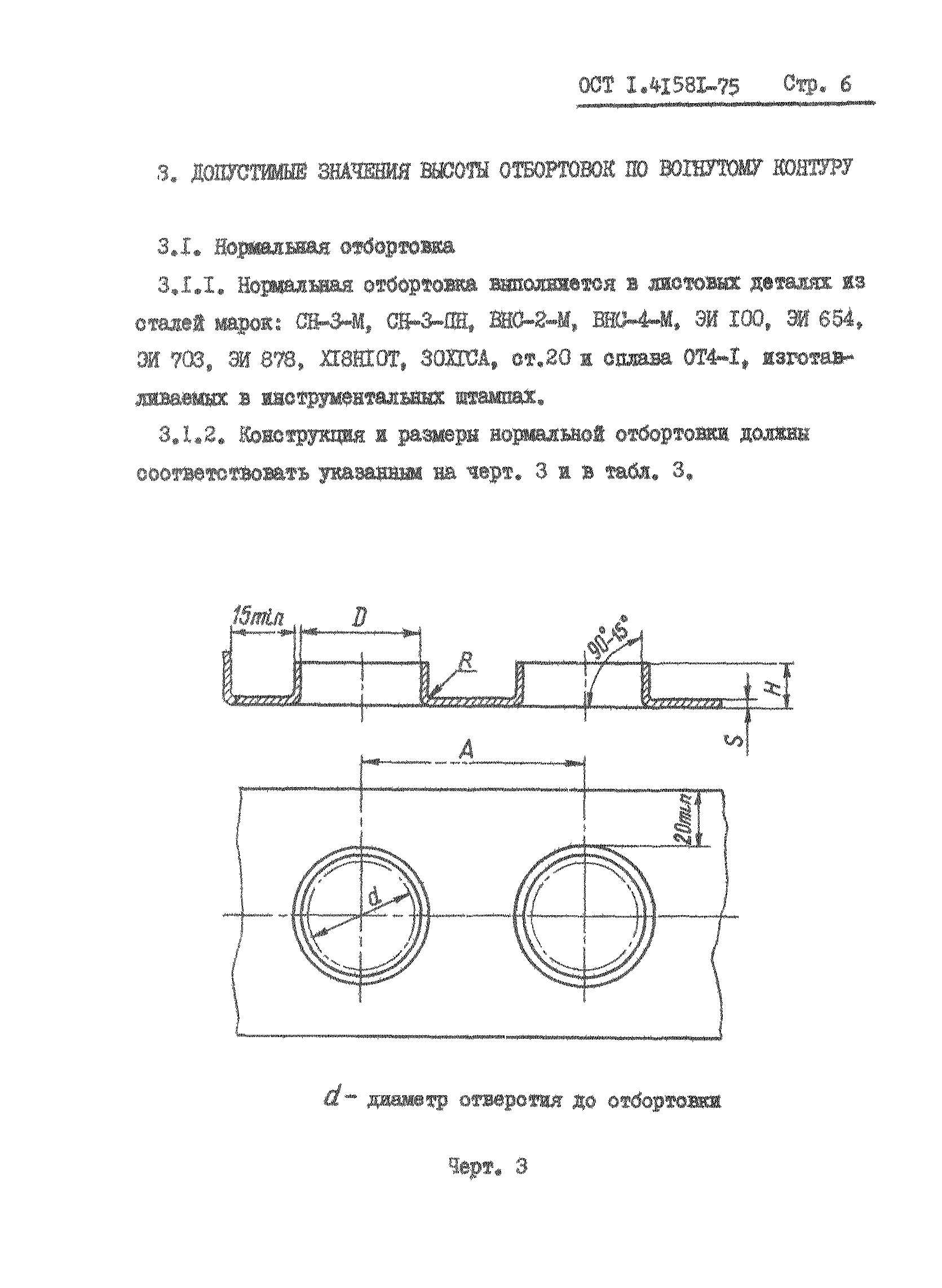

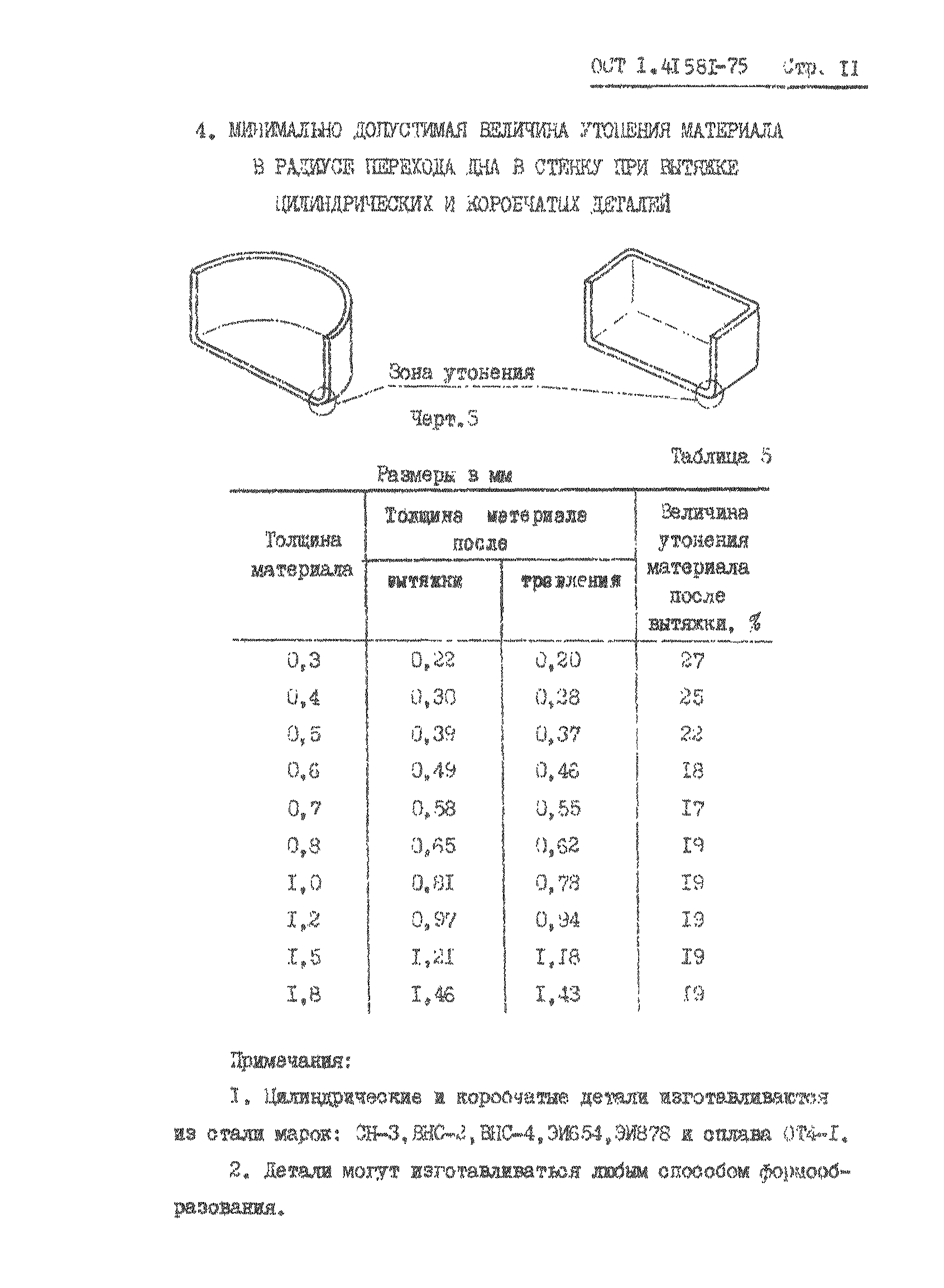

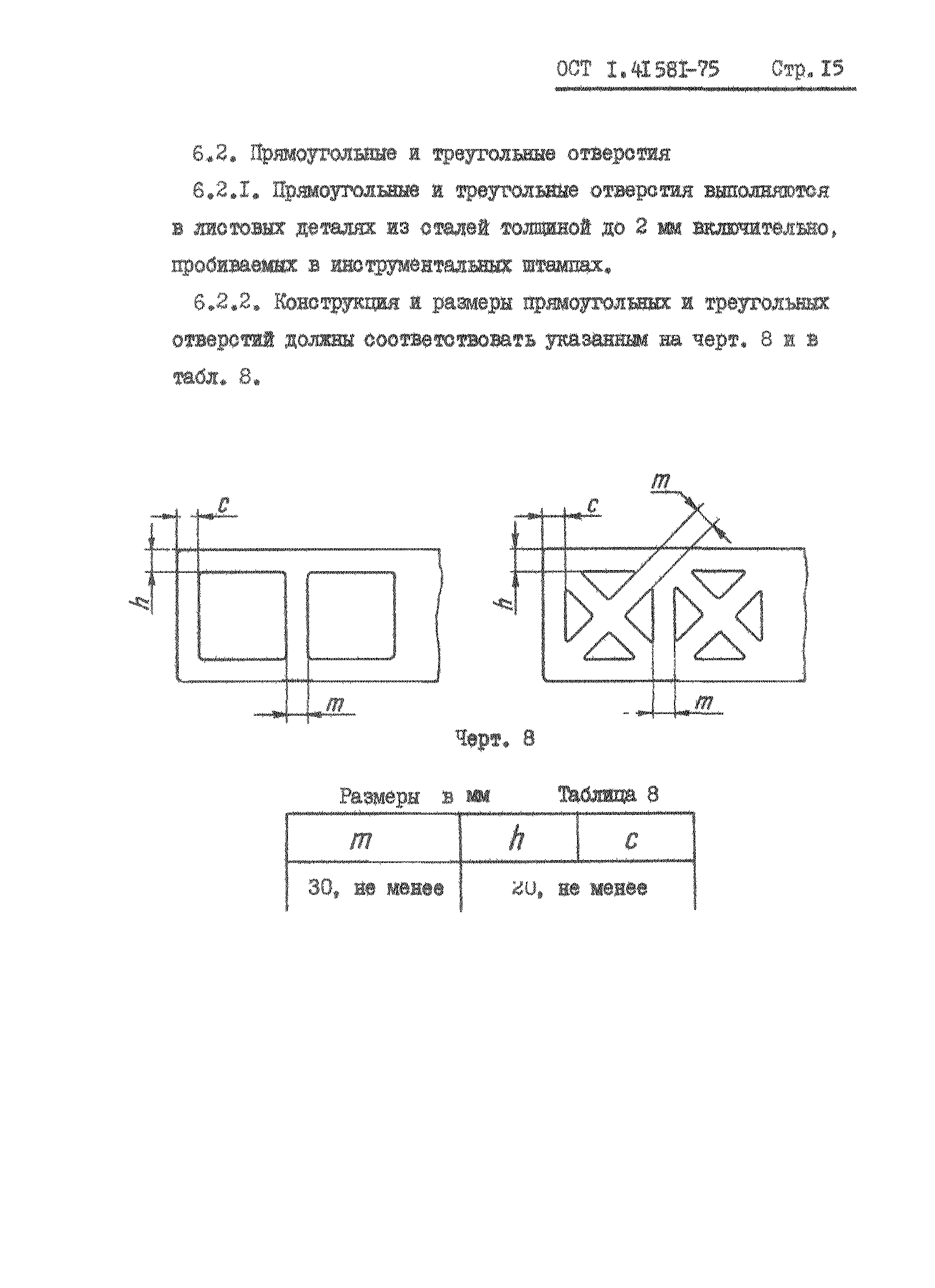

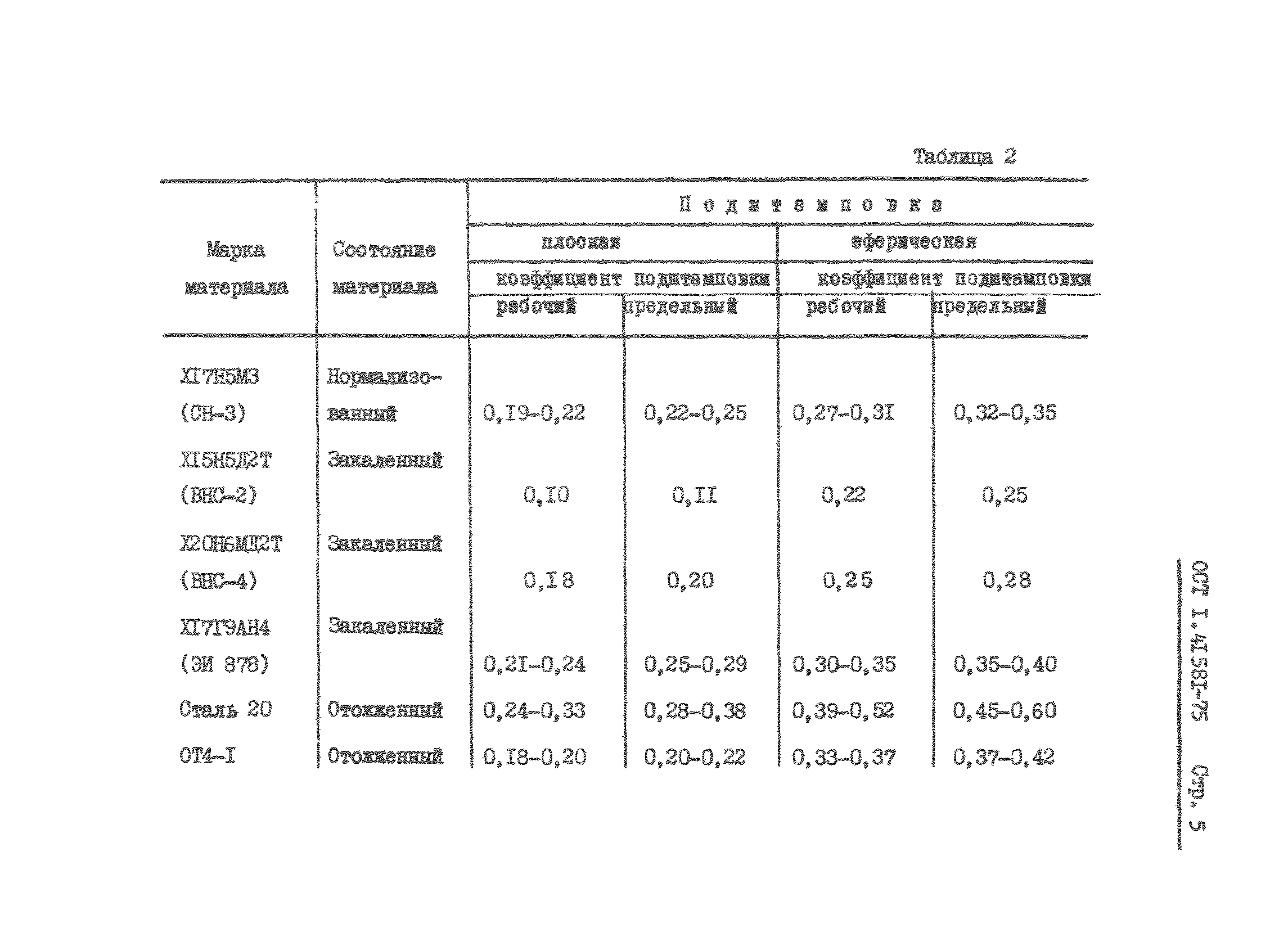

Оглавление:	1. Минимально допустимый радиус сгиба 2. Максимально допустимая высота подштамповок 3. Допустимые значения высоты отбортовок по вогнутому контуру    3.1. Нормальная отбортовка    3.2. Тарельчатая отбортовка 4. Минимально допустимая величина утонения материала в радиусе перехода дна в стенку при вытяжке цилиндрических и коробчатых деталей 5. Минимально допустимые радиусы и углы сгиба лекальных кривых у деталей-профилей различных типов 6. Минимально допустимая величина перемычек между смежными отверстиями, между отверстиями и контурами плоских деталей    6.1. Круглые и овальные отверстия    6.2. Прямоугольные и треугольные отверстия

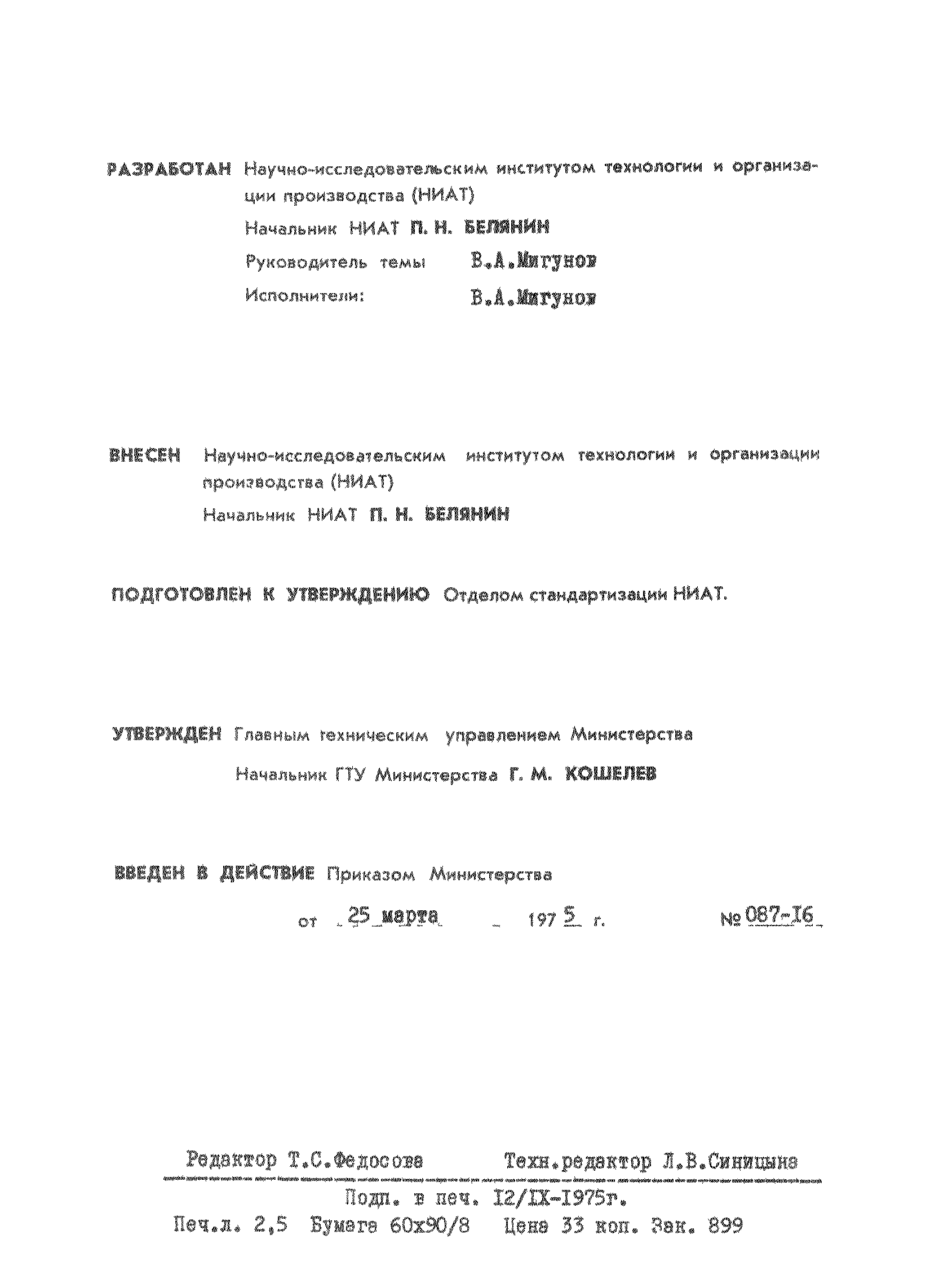

Утверждён:	25.03.1975 Министерство (Ministry 087-16)
Расположен в:	Техническая документация
