ОСТ 1 00022-80

Предельные отклонения размеров от 0,1 до 10000 мм и допуски формы и расположения поверхностей, не указанные на чертеже

Обозначение:	ОСТ 1 00022-80
Обозначение англ:	00022-80
Статус:	действует
Название рус.:	Предельные отклонения размеров от 0,1 до 10000 мм и допуски формы и расположения поверхностей, не указанные на чертеже
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1981
Область применения:	Стандарт устанавливает предельные отклонения линейных и угловых размеров, радиусов закругления, а также допуски формы и расположения гладких поверхностей элементов деталей, получаемые различными способами обработки из любых материалов, предельные отклонения и допуски на которые на проставлены на чертежах у размеров или в технических требованиях непосредственно числовыми величинами или условными обозначениями полей допусков. Стандарт не устанавливает предельные отклонения на размеры и допуски формы и расположения поверхностей деталей и полуфабрикатов, для которых предельные отклонения и допуски установлены другими НТД.

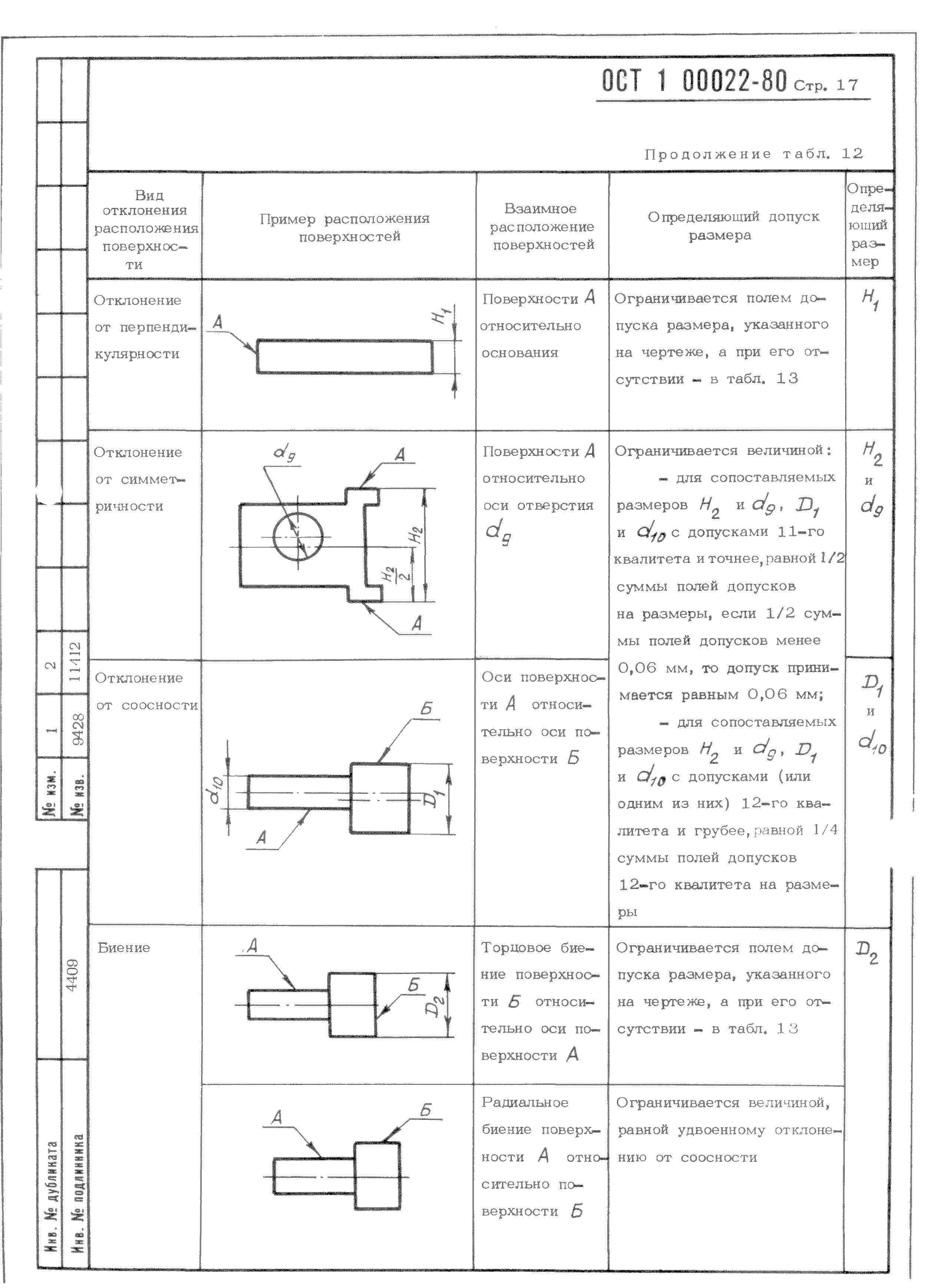

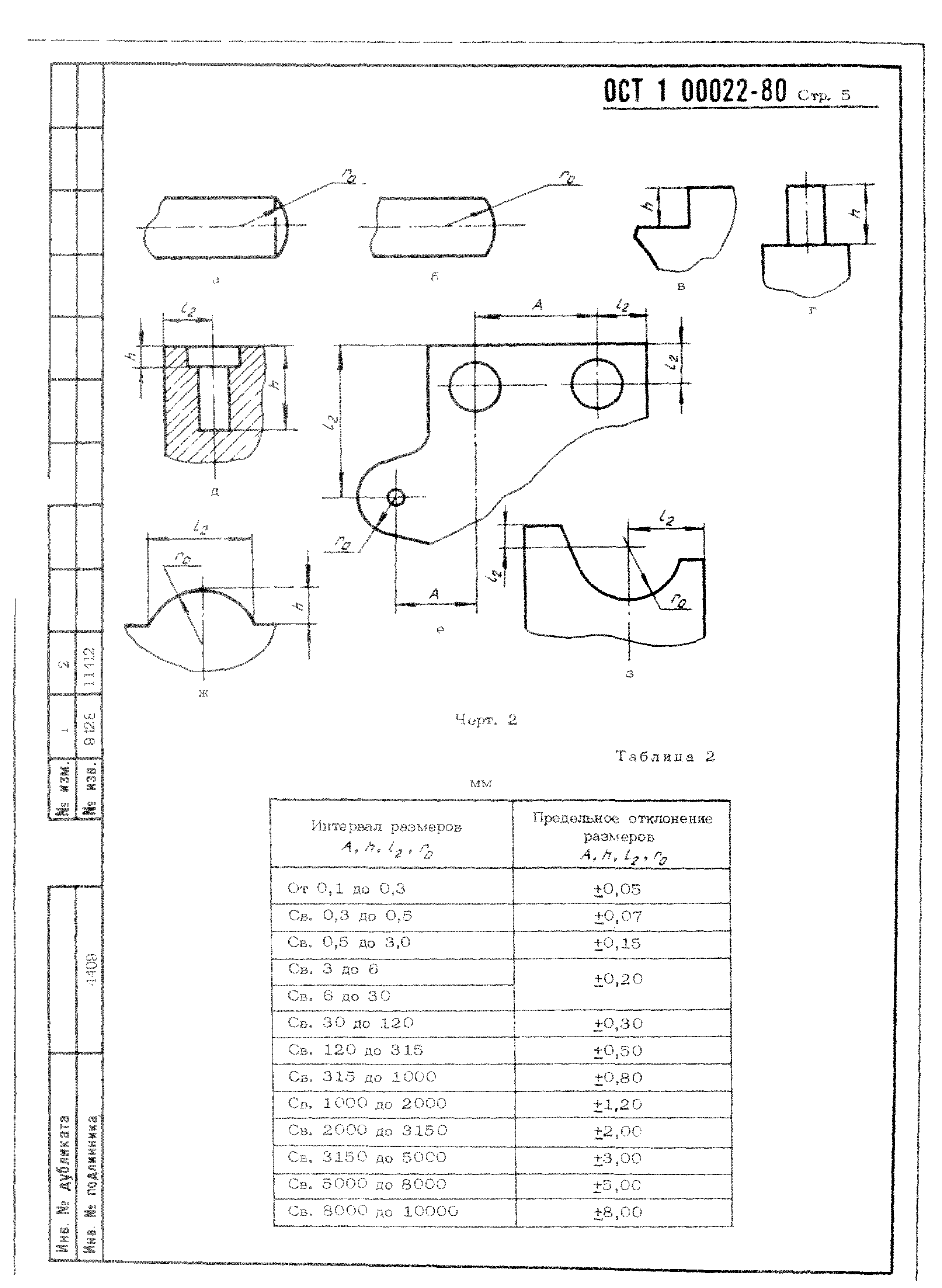

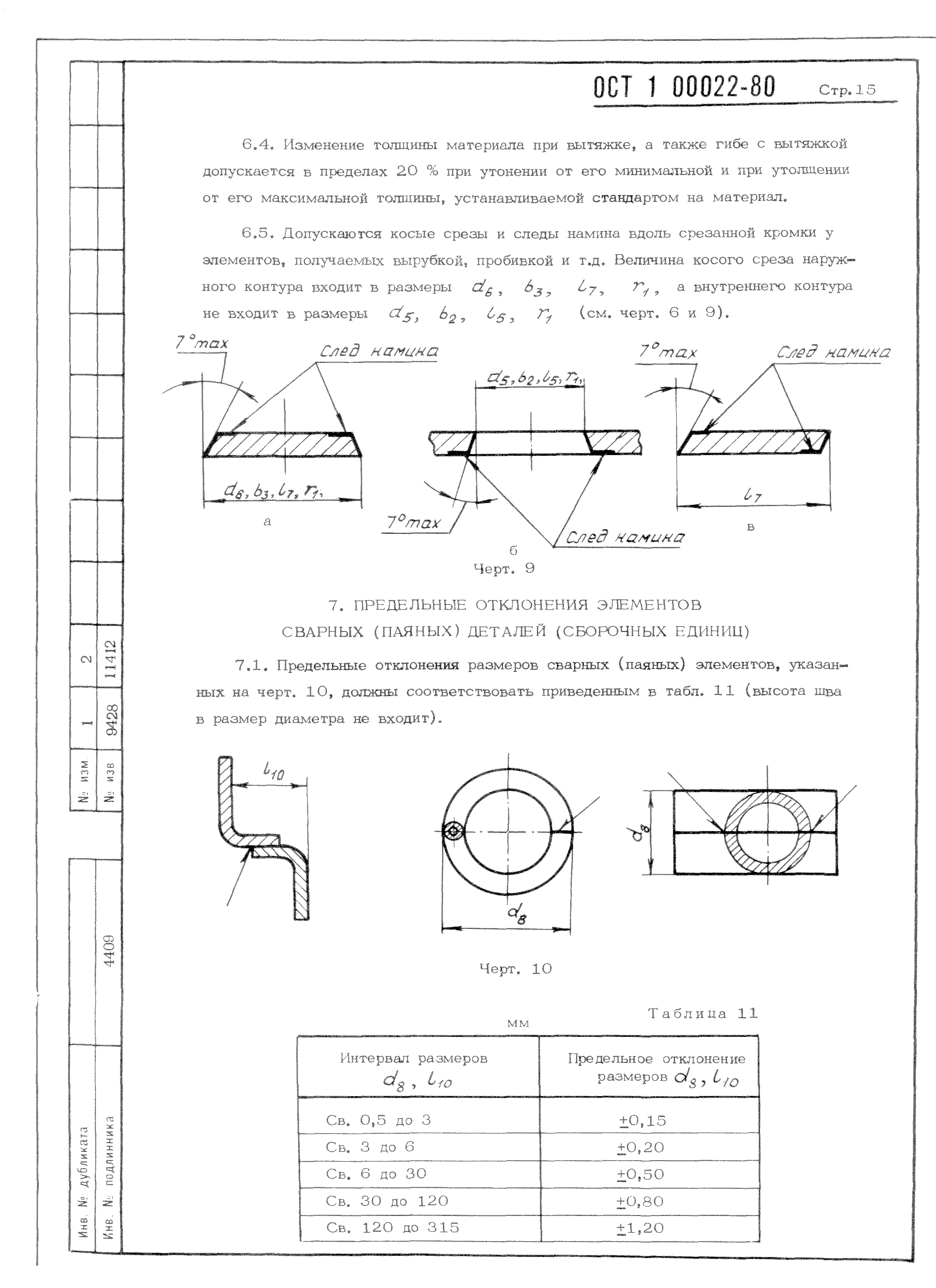

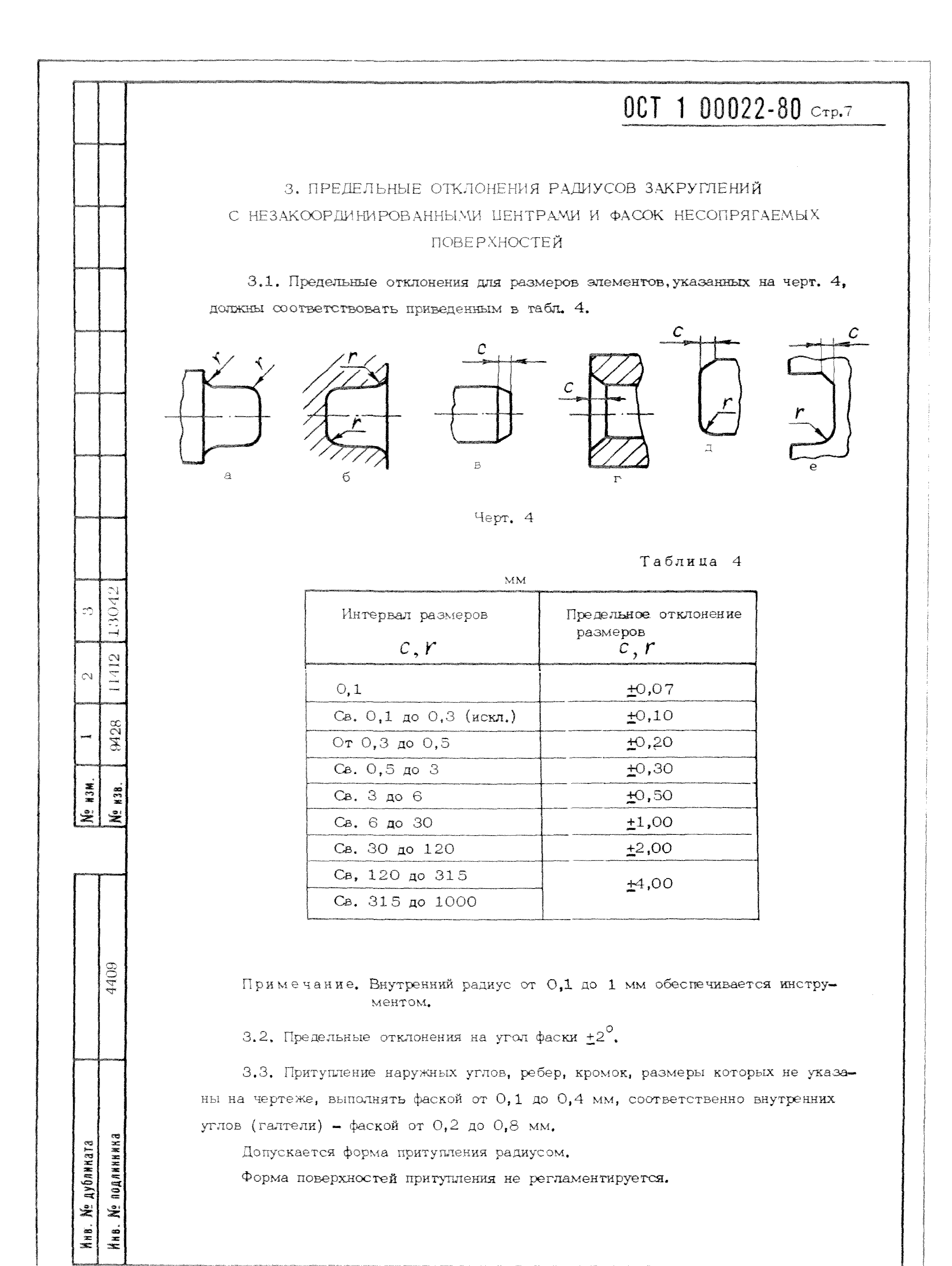

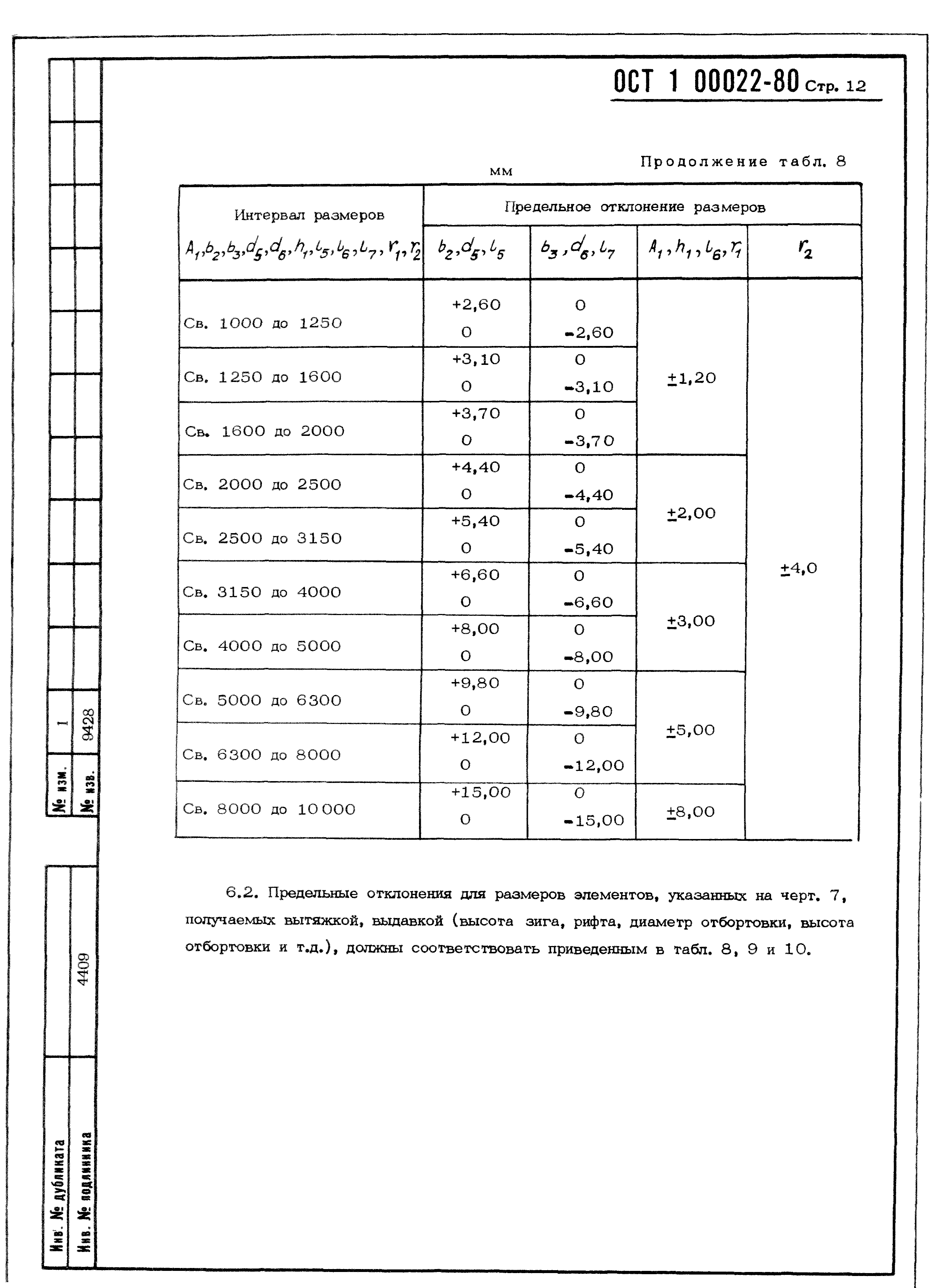

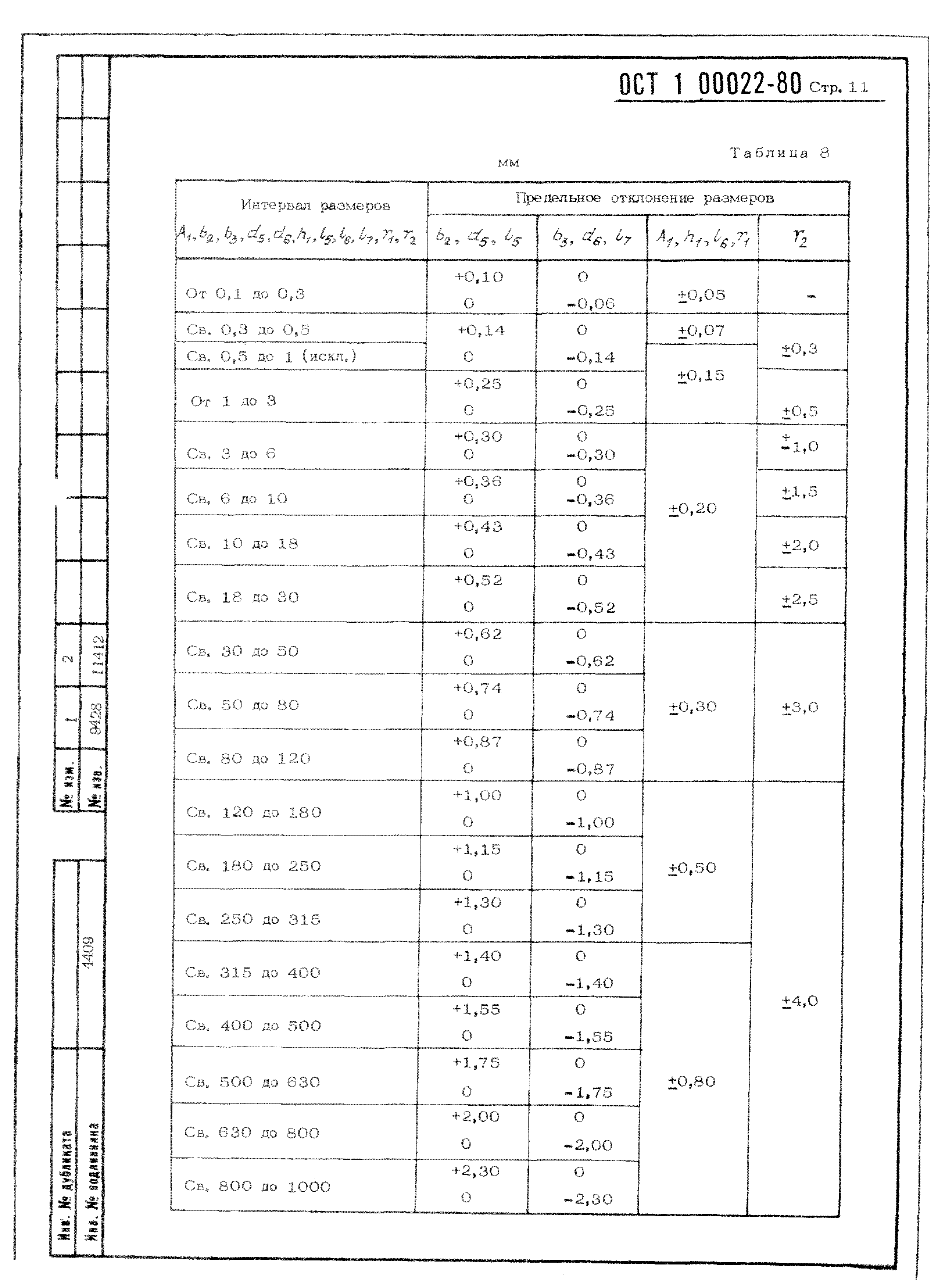

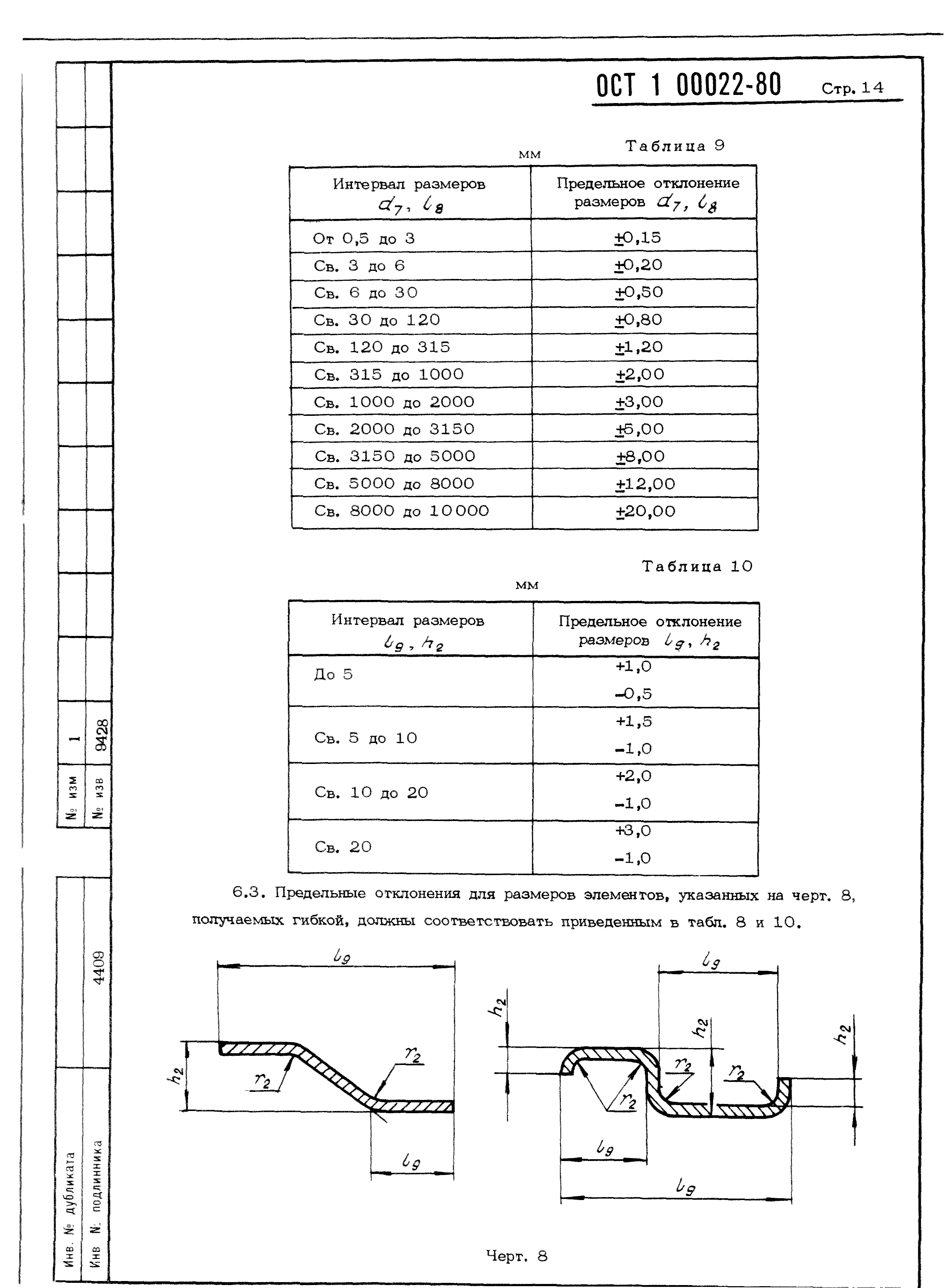

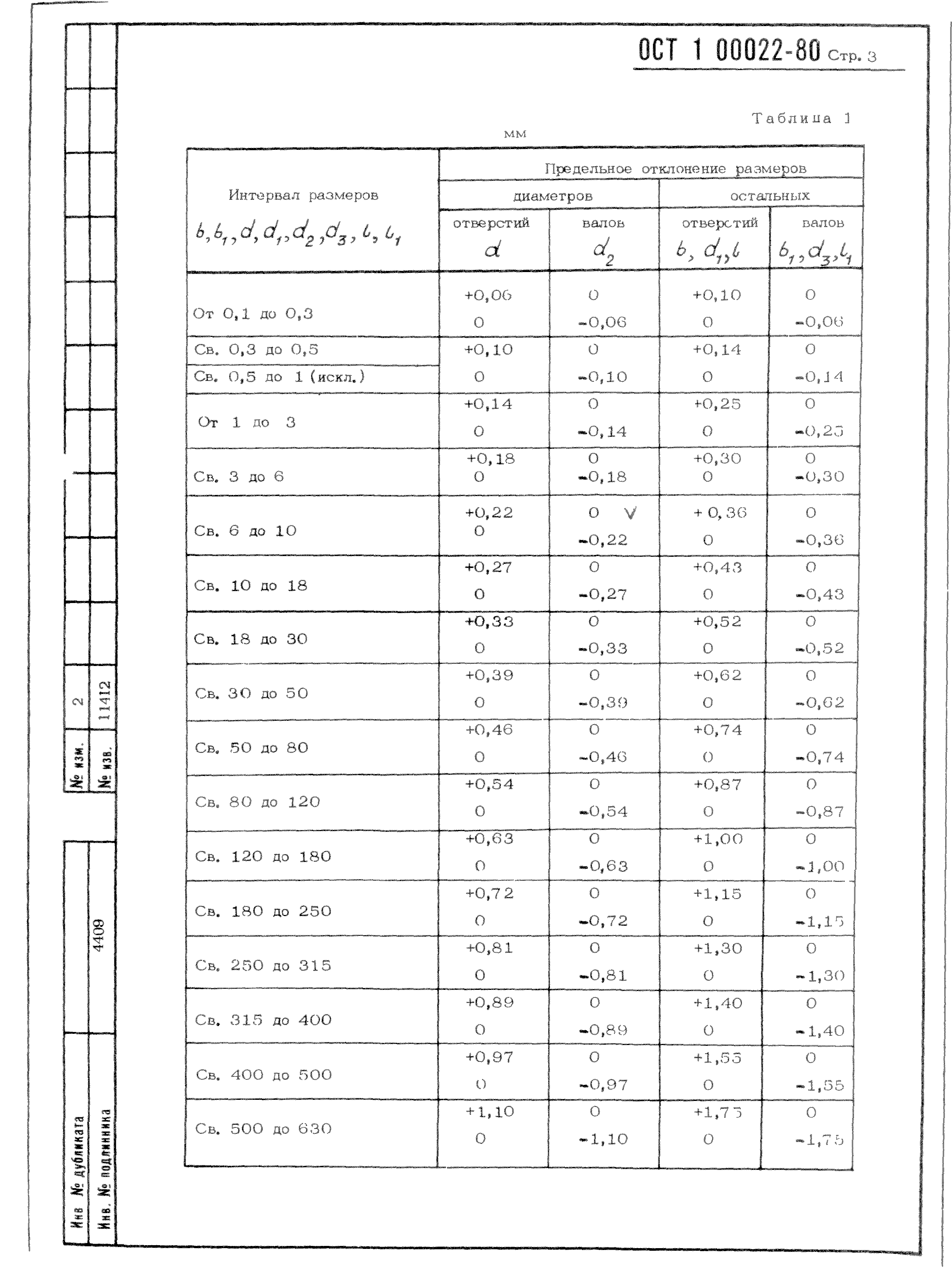

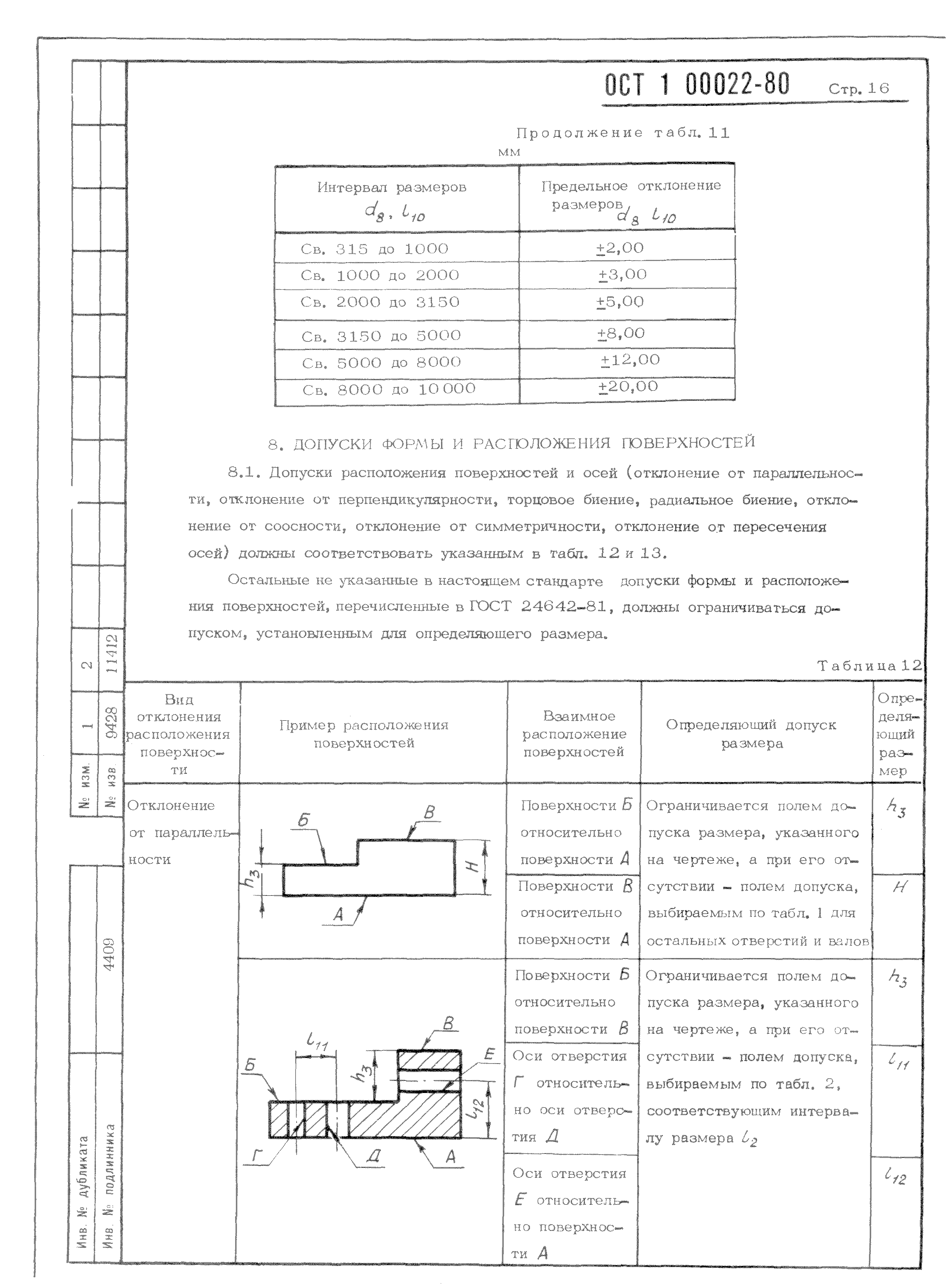

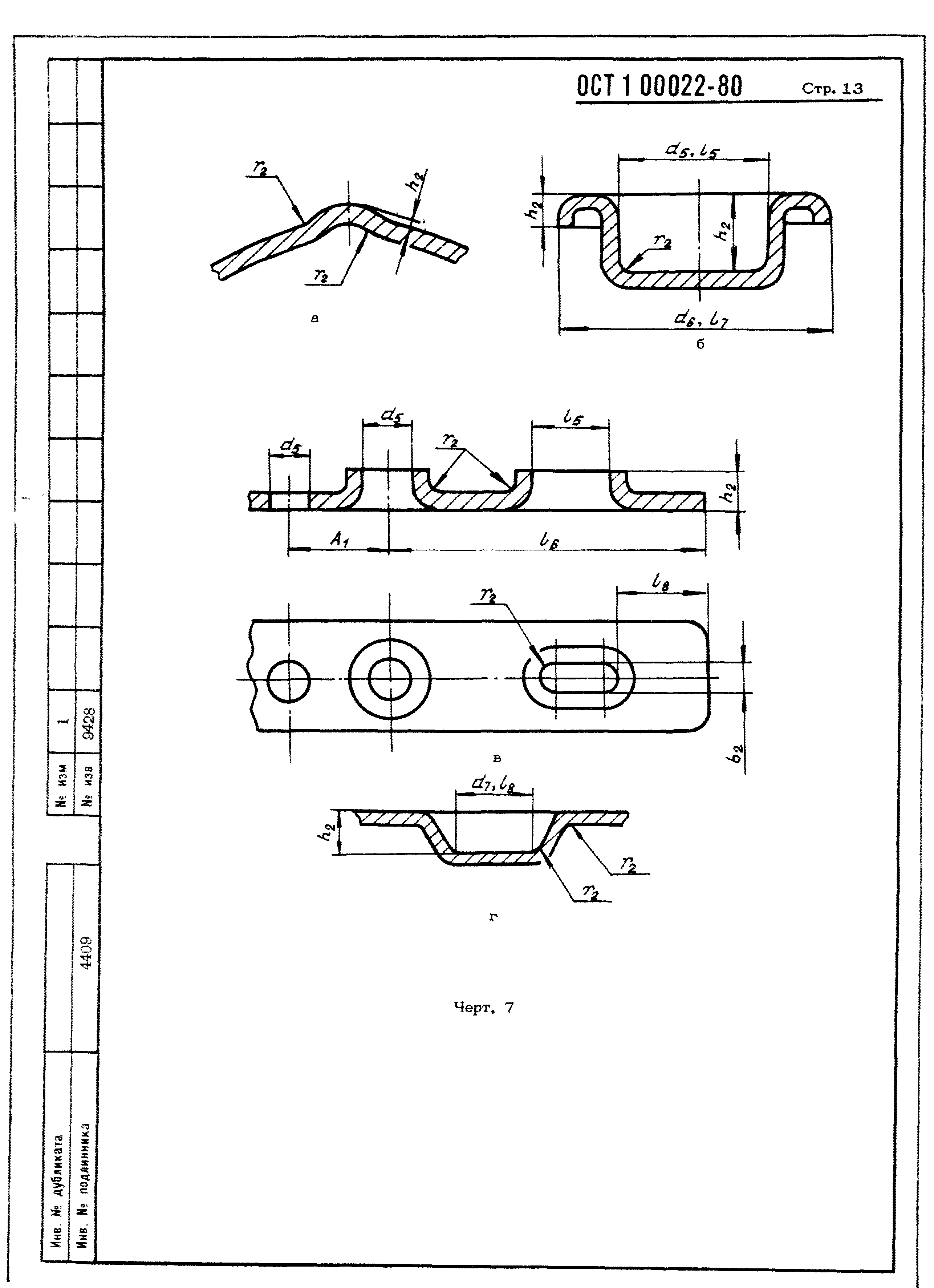

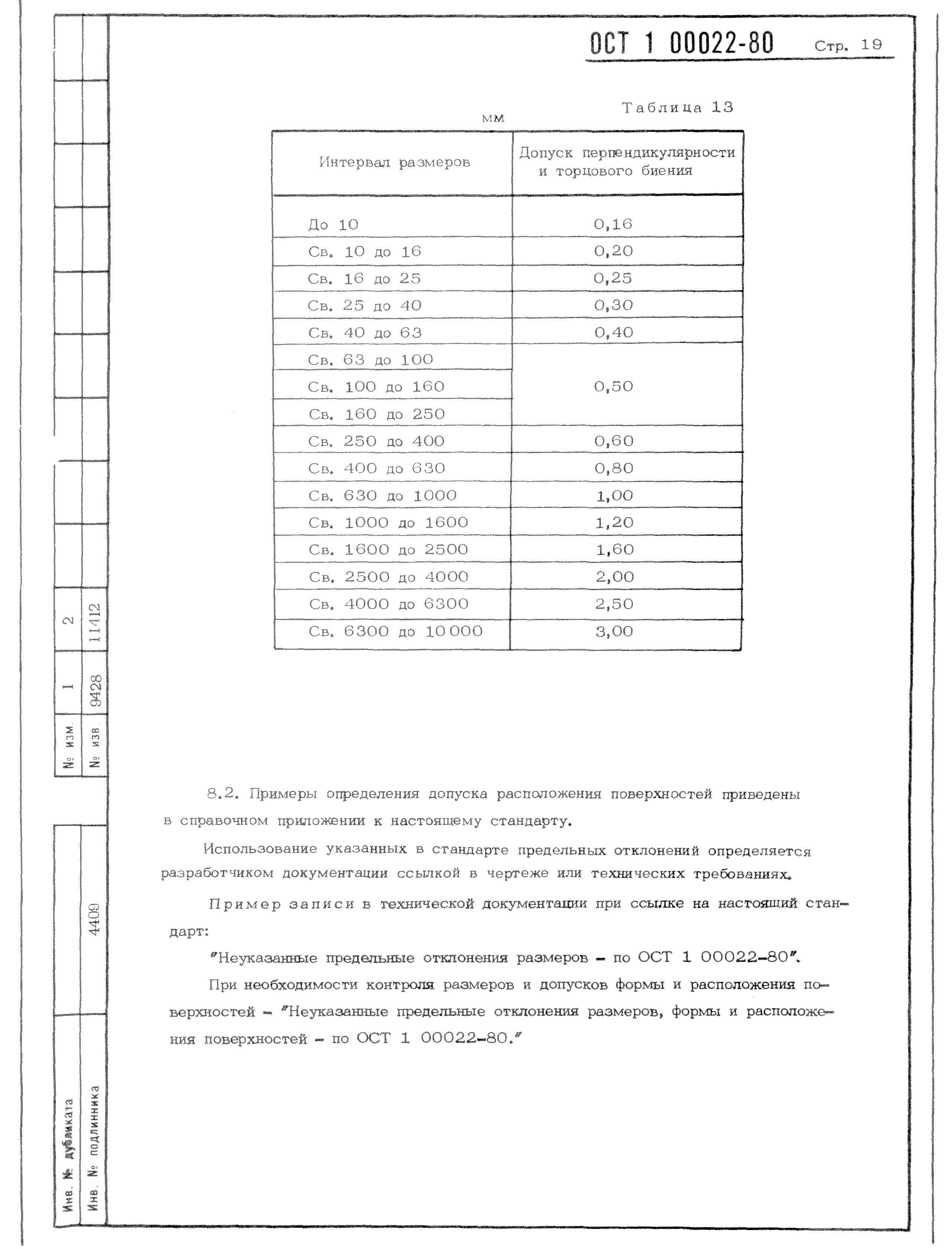

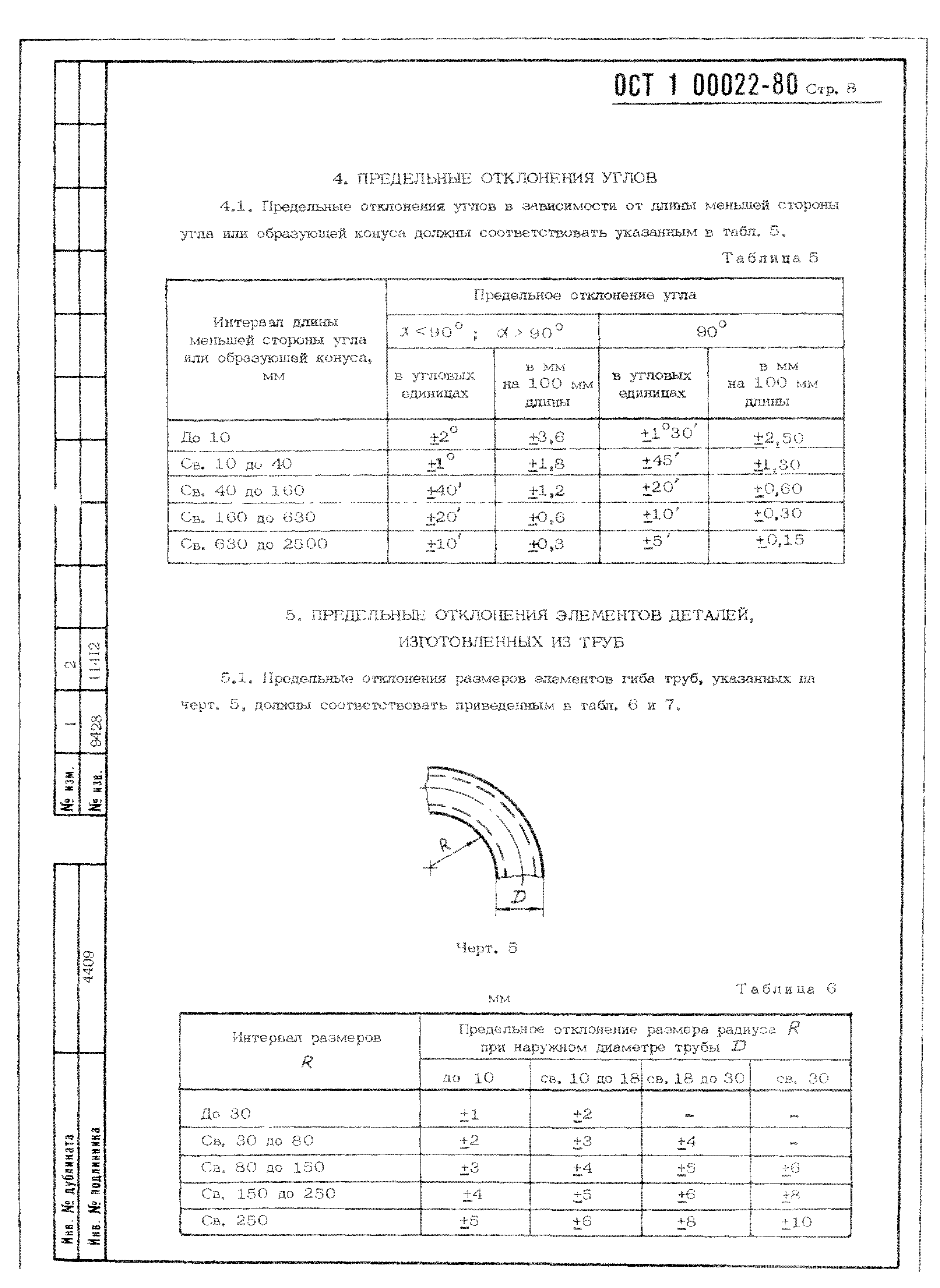

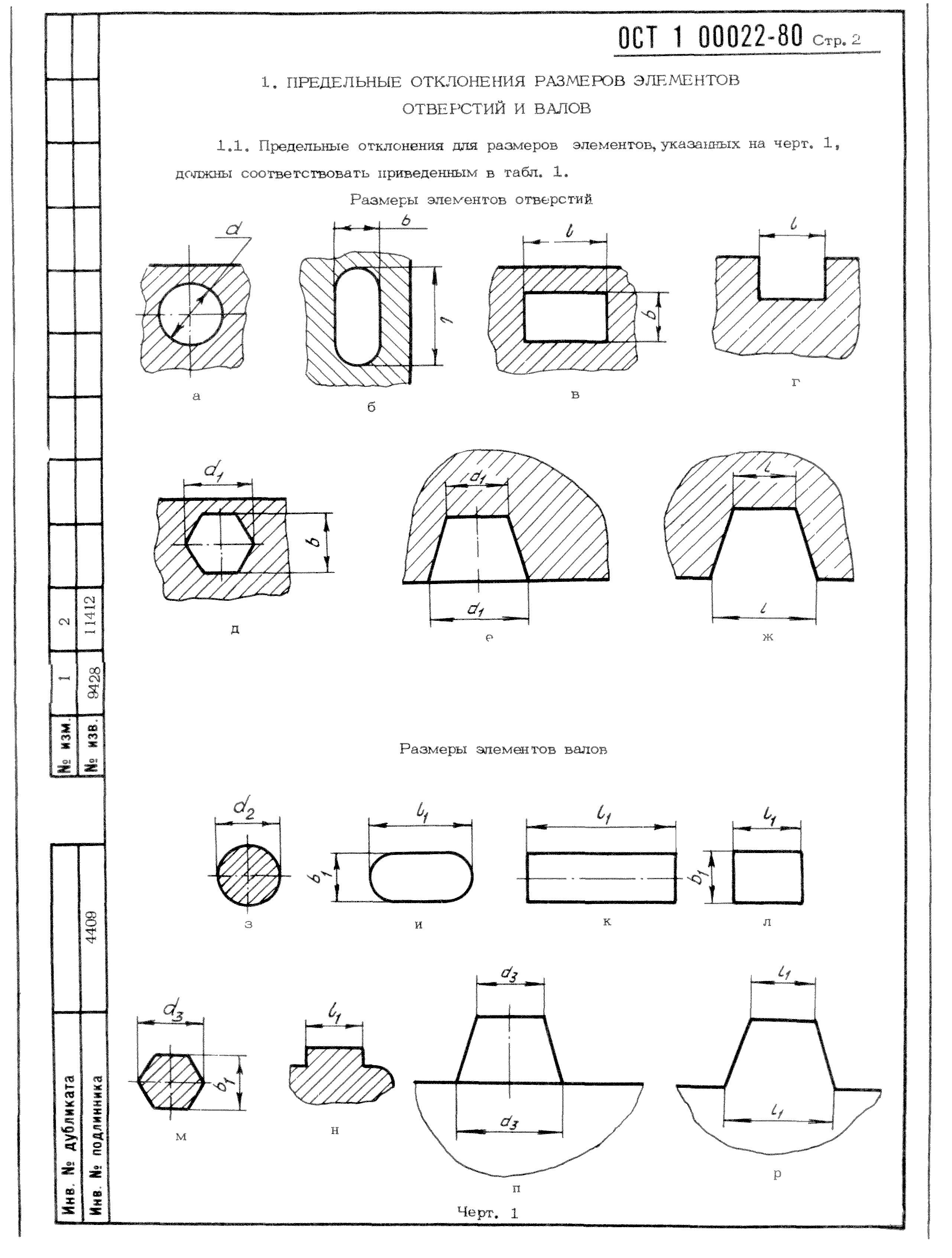

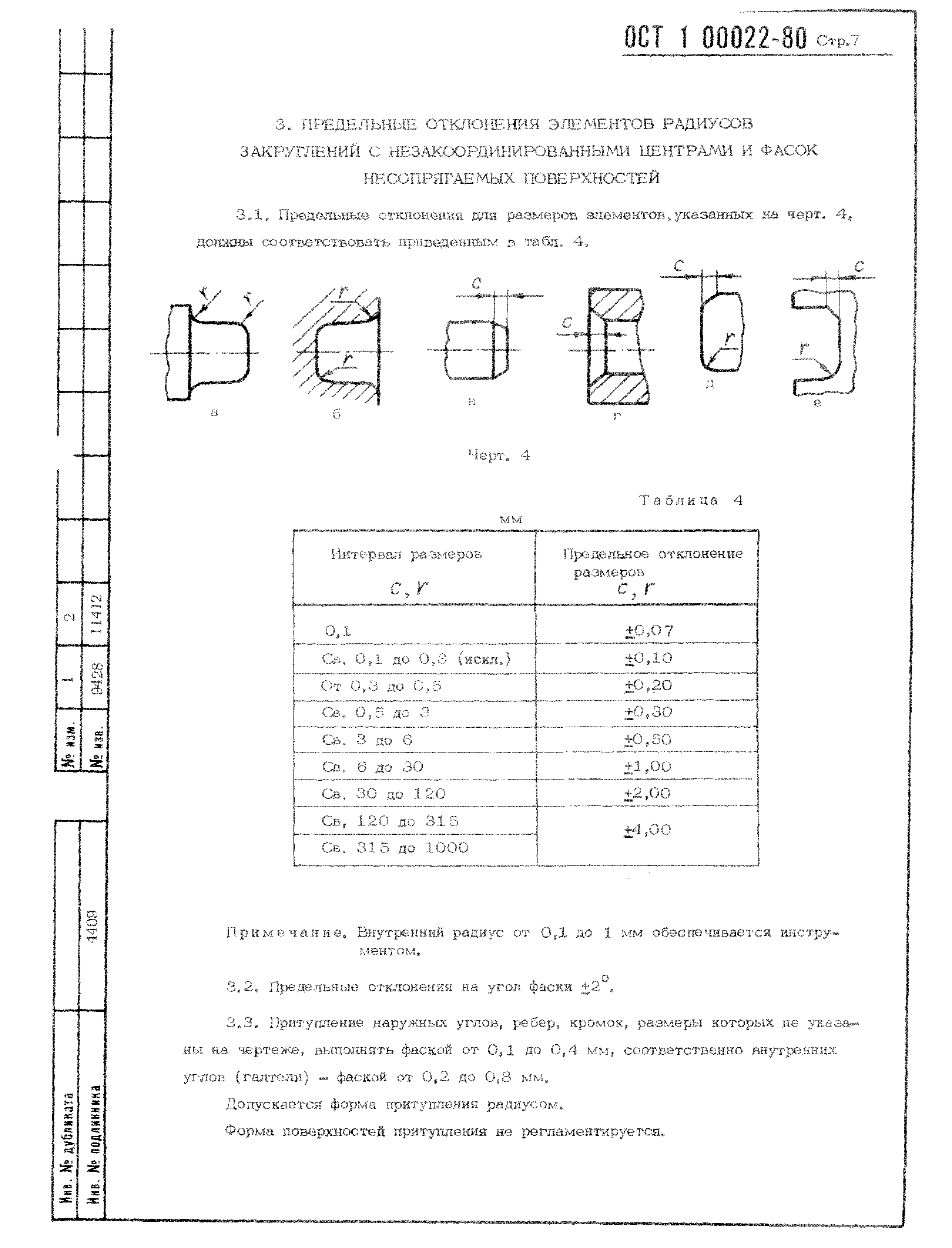

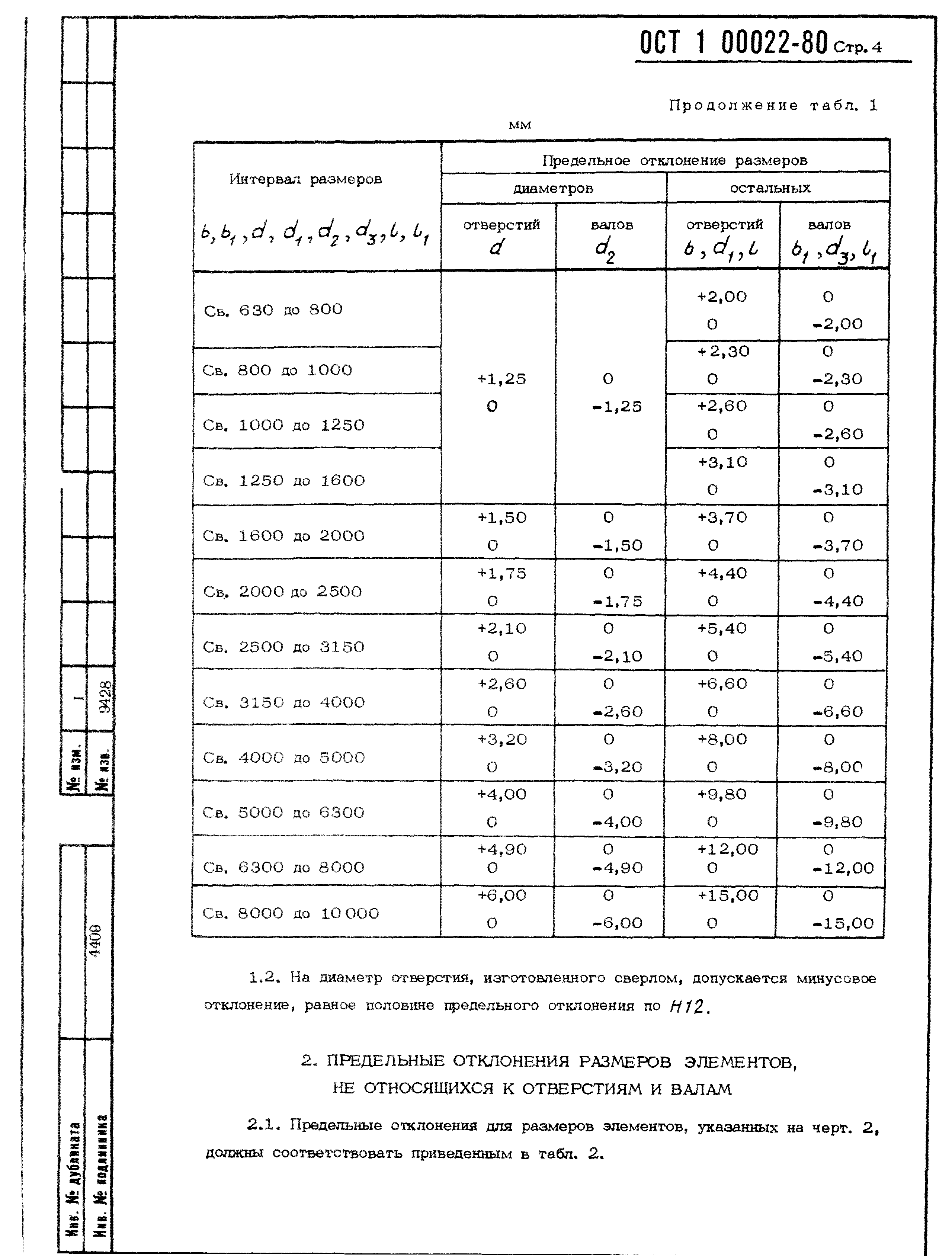

Оглавление:	1 Предельные отклонения размеров элементов отверстий и валов 2 Предельные отклонения размеров элементов, не относящихся к отверстиям и валам 3 Предельные отклонения радиусов закруглений с незакоординированными центрами и фасок несопрягаемых поверхностей 4 Предельные отклонения углов 5 Предельные отклонения элементов деталей, изготовленных из труб 6 Предельные отклонения элементов холодноштампованных деталей, изготовленных их листа 7 Предельные отклонения элементов сварных (паяных) деталей (сборочных единиц) 8 Допуски и формы расположения поверхностей Приложение
Утверждён:	19.09.1980 Министерство (Ministry 087-16/5)
Расположен в:	Техническая документация
Нормативные ссылки:	ГОСТ 24642-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Основные термины и определения»
